Содержание

Фотореле для уличного освещения. Схема подключения фотореле своими руками

Люди всегда создают для себя то, что улучшает качество их жизни, делая ее более удобной и комфортной. Последние десятилетия нашей истории характеризуются изобретением компьютеров, телефонов, различной бытовой техники, комфортных автомобилей. Еще одним современным устройством, совсем недавно изобретенным людьми, является фотореле для уличного освещения.

Его предназначение заключается в том, чтобы при наступлении темноты освещать в автоматическом режиме ту или иную зону. Автоматически контролируя уровень освещения благодаря работе потенциометра, фотореле с точностью определяет время включения и выключения световых приборов.

Также в оснащение современных таких устройств входит регулировка, позволяющая человеку самому производить регулировку диапазона срабатывания. Для людей, проживающих в частных домах и проводящих много времени на своих дачных участках, данный прибор может стать настоящим помощником.

В данной статье рассмотрим устройство и схему подключения фотореле для уличного освещения марки Delux YCC 1006.

Что же такое фотореле? И зачем его используют для освещения улицы? Далее попробуем ответить на эти вопросы. Значение слова «реле» трактуется как переключатель. Из префикса «фото» мы можем понять то, что срабатывание данного переключателя зависит от попадающих на него световых лучей.

Если говорить о принципе работы в случае с фотореле для уличного освещения, то он очень прост: при недостаточном количестве проходящих световых лучей происходит замыкание контактов, в результате чего включается уличное освещение. На рассвете, когда увеличивается уровень освещенности, контакты размыкаются, вследствие чего происходит автоматическое выключение света.

Установить такое устройство можно в подъезде своего многоэтажного дома или у входа в собственный дом. И, вне зависимости от того, светло или темно в данный момент на улице, ваша подъездная дорожка или тропинка в дом будет всегда освещена. Еще одно преимущество фотореле заключается в том, что оно позволяет существенно экономить электроэнергию.

Использование фотореле может быть связано не только с необходимостью включать и выключать свет. К примеру, если вы хотите, чтобы ваша любимая лужайка автоматически поливалась каждую ночь, можете подключить фотореле к системе орошения газона – и система будет автоматически все делать сама.

Фотореле является одним из элементов системы умного дома, которая запрограммирована на определенные действия, помогающие сымитировать присутствие в доме хозяев. Включать и выключать периодически в доме свет – это не единственное, что она умеет. Такая система, кроме всего прочего, позволяет открывать и закрывать воду в соответствии с установленным на таймере временем, а также выполнять множество других действий, на которые вы ее запрограммируете. А, как известно, фантазия у людей не имеет границ.

На то, сколько будет стоить фотореле, влияет не только рейтинг его производителя. Цена также определяется таким фактором, как наличие/отсутствие в приборе регулировочной возможности.

Обычно фотореле для уличного освещения имеет такой вид: на упаковке или на сайте производителя можно ознакомиться со схемой подключения для каждого устройства, от которого в любом случае должны выходить три провода. Один провод, выходящий из фотореле, отвечает за включение или отключение потребителя, а два других провода подключаются к питанию.

Фотореле принцип работы

Работа фотодатчика, контролирующего уровень уличной освещенности, лежит в основе принципа работы любого фотореле. Существует два типа таких фотодатчиков:

  1. — встроенные, когда датчик установлен вместе с реле непосредственно в самом электрощитке;
  2. — выносные, когда датчик расположен вне корпуса реле.

Корпус выносных фотореле должен быть обязательно прочным и иметь повышенный уровень герметичности и защищенности от воздействий окружающей среды.

Это устройство имеет достаточно простой принцип действия и состоит оно из встроенного или выносного датчика. Учитывая интенсивность освещения, такой датчик передает информацию электронной плате или блоку, которые, в свою очередь, при достижении определенного порога срабатывания, срабатывают и включают освещение, замыкая электрическую цепь.

Следует отметить, что любое фотореле может быть запрограммировано в индивидуальном режиме. Это значит, что, если, к примеру, в летнее время года фотореле установлено в гараже, то диапазон его срабатывания будет отличаться от устройства, установленного на крыльце дома. Данный нюанс необходимо учитывать и, по возможности, выставлять наиболее подходящий к условиям размещения фотореле диапазон его чувствительности к свету.

Технические характеристики фотореле

Уровень максимальной рабочей нагрузки фотореле зависит от того, какие устройства к нему подключены. Необходимо знать, что максимальная нагрузка устройства составляет от 1000 до 2300 Вт, номинальное рабочее напряжение равняется 220 В, а пределы

порога срабатывания фотореле равны 2-2000 лк (люксам).

Чтобы приобретенное вами фотореле долго и успешно вам послужило, нужно с самого начала знать, на какие критерии ориентироваться при покупке данного устройства и его вспомогательных элементов. Устройство может проработать на протяжении длительного периода времени, не создавая никаких проблем, а может каждую неделю выходить из строя.

Постараемся разобраться, можно ли в процессе установки и эксплуатации избежать проблем и как это сделать. Хотел бы отметить то что цвет проводов для подключения реле у разных фирм производителей разные, поэтому обязательно прочитайте инструкцию в которой изображена схема подключения фотореле.

Самыми популярными устройствами на современном российском рынке являются фотореле класса эконом от таких производителей, как ИЕК, TDM, EKF и др.

Фотореле ФР-601 и ФР-602 со степенью защиты IP44 предлагает нам компания ИЕК. Благодаря защите IP44 использование данных устройств возможно под открытым небом, ведь IP44 защищает нас от падающих в разных направлениях брызг.

Пределы, в которых находится порог срабатывания данных фотореле, могут составлять от 5 до 50 лк. Рабочие температуры варьируются в пределах от -25 °С до +40 °С.

Необходимо знать, что при пороге освещенности в 5 лк наступает темнота, при этом предметы являются еще достаточно различимыми. Поэтому в условиях экономии включение освещения на улице при таком пороге освещенности не всегда себя оправдывает. Глубоким сумеркам соответствует порог 2 лк, когда наступление темноты наступает в течение 10 минут.

Схема подключения фотореле

Фотореле автоматически включает светильник в сеть, когда на улице наступает темнота, и, наоборот, отключает уличное освещение, когда на улице начинает светать. Благодаря этому не только увеличивается эксплуатационный срок самих ламп, но и существенно экономится электроэнергия.

Если говорить о технических характеристиках фотореле, то необходимо отметить, что источник питания составляет 220 В переменного напряжения, а коммутируемая цепь не превышает 10 А. Также нужно сказать о рабочей освещенности, выставление уровня которой производится с помощью регулятора, находящегося снизу реле, и такой уровень может варьироваться в пределах от 5 до 50 Люкс.

Если вы хотите, чтобы фотореле включало светильник при пасмурной погоде или при небольшом затмении, переместите регулятор в сторону «плюса». Переместив же регулятор в сторону «минуса», можно добиться срабатывания реле исключительно при наступлении темноты.

Установка фотореле на стене производится специальным кронштейном, который крепится с помощью винта к самому реле. Кронштейн входит в поставочный комплект, и, устанавливая его, следует убедиться в отсутствии помех, из-за которых естественное дневное освещение не сможет попадать на реле. Перед фотореле также не должны находиться деревья и другие качающиеся предметы.

Как подключить фотореле к освещению

Как на самом изделии, так и на упаковке изображена схема подключения фотореле для уличного освещения

. Выводы реле выполнены проводами с разноцветной изоляцией во избежание возможности их неправильного соединения в процессе подключения. Догадаться о предназначении проводов можно, если знать их цветовую маркировку. Всего из фотореле выходит три провода:

  • -черный — фаза;
  • -зеленый — ноль;
  • -красный — фаза коммутирующая (на светильник).

Итак как подключить фотореле к освещению? Перед тем как приступать к подключению фотореле обязательно следует после ознакомления с его инструкцией. Для соединения проводов используется распределительная коробка, которая установлена там же на стене.

Осуществление коммутирования нагрузки производится прерыванием фазного напряжения и его включением. Подключаемый к проводу зеленого цвета рабочий «ноль» необходим для электропитания (рабочее напряжение фотореле составляет 230 В). Данное изделие имеет номинальным током нагрузки показатель в 10 А (2,2 кВт).

Если же коммутируемая нагрузка имеет большую мощность, то управление освещением требует использования очень мощного сумеречного выключателя. Фотореле ФР-602, ток нагрузки которого составляет 20 А, заслуживает особого внимания перед остальными устройствами модельного ряда данного производителя.

Вот такая не сложная схема подключения фотореле, надеюсь данная статья была вам полезной, если остались какие ибо вопросы пишите в комментариях.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Фотореле для уличного освещения – осваиваем схему подключения + Видео

Фотореле для уличного освещения можно отнести к группе наиболее полезных изобретений, особенно оценить его смогут владельцы частных построек. Что это за чудо-устройство, как оно работает и можно ли его подключить самостоятельно?

Зачем все усложнять?

Практически каждый владелец загородного дома сталкивался с ситуацией, когда, возвращаясь поздно домой, попадал в темный-претемный двор и ориентироваться в нем было весьма затруднительно. Чтобы включить освещение, необходимо добраться до выключателя, найти его в темноте. А если он и вовсе установлен в доме? Тогда придется потратить уйму времени, чтобы найти замочную скважину и открыть дверь, а потом освещение будет уже не нужно.

Установив фото- или, как его еще называют, светореле, вы забудете о подобных проблемах. Такое устройство отвечает за автоматическое включение и отключение уличного освещения в зависимости от видимости. Причем чувствительность прибора можно настроить самостоятельно. По его сигналу фонари могут включаться даже просто в пасмурную погоду или когда уже наступит кромешная темнота, а отключаться с первыми лучами солнца. Также к нему можно подключать и систему полива, чтобы лужайка во дворе орошалась каждую ночь без вашего участия.

Фотореле для уличного освещения

Подобное изобретение станет неотъемлемым элементом умного дома, жизнь в котором намного комфортнее. Правильно настроенное светореле позволит экономить электроэнергию и ваш семейный бюджет. К плюсам можно отнести и охранную функцию, ведь даже если никого не будет дома, свет все равно автоматически включится и вероятность того, что кто-то захочет похозяйничать на вашем участке, значительно снижается.

Чтобы схема работы стала чуть понятнее, нужно разобраться с терминологией. Реле означает переключатель. А вот по префиксу «фото» нам становится понятно, что срабатывает это устройство в зависимости от степени освещенности. Рассмотрим более подробно назначение каждого элемента этого прибора.

Схема работы фотореле

Состоит светореле из прочного корпуса, электронной платы и датчика. В качестве последнего чаще всего используют фототранзисторы или фотодиоды. Они вырабатывают и передают электрические сигналы на плату, напряжение этих импульсов зависит от степени освещенности. Как только на улице стало темнее, напряжение становится меньше, чем задано в настройках прибора, он сразу срабатывает и замыкает электрическую цепь уличного освещения. Утром, с появлением солнца, уровень посылаемых сигналов опять возвращается в прежние пределы, и прибор автоматически обесточивает светильники.

Какие функции имеет реле уличного освещения?

Сегодня можно найти множество моделей световых реле. Отличаются они страной, фирмой производителя, функциями, да и конструкцией. Например, датчик может находиться в корпусе (для наружного использования) либо быть выносным, тогда он преимущественно устанавливается в помещении. В зависимости от того, используется прибор внутри здания или предназначен для уличного освещения, он имеет различное наружное исполнение. Так, первые крепятся в электрическом щитке, а последние располагаются в надежном герметичном корпусе и предназначены для монтажа на улице.

Световое реле для уличного освещения

Наиболее простые устройства состоят из фотоэлемента с реле и срабатывают, ориентируясь на степень освещенности. Но со временем эта конструкция была усовершенствована, и сегодня наибольшим спросом пользуются световые реле с датчиком движения. Такие приборы работают не только в ночное время (порог устанавливаете сами), но и реагируют на перемещение. То есть, с наступлением темноты свет будет включаться, если рядом будет какое-то движение. Днем устройство отключается полностью.

Если вы приобретете для уличного освещения еще и реле времени, тогда появится возможность настраивать точное расписание работы светильников. Например, вы возвращаетесь с работы в 21.00. Задайте в настройках время с 20.00–23.00 и весь этот период во дворе будет светло, а потом освещение отключится автоматически.

Реле времени

А вот приборы, совмещающие в себе все три функции – счетчик времени, датчик движения и фотоэлемент – позволят комбинировать настройки. Самыми последними разработками в этой области можно считать фотореле для уличного освещения с функцией программирования. В этом случае устанавливается любая программа управления. Например, компьютер может откорректировать настройки в зависимости от сезона.

Характеристики реле – чему уделить особое внимание?

Приобретая этот электроприбор, обязательно ознакомьтесь с техническим паспортом, где указаны все необходимые характеристики. Наиболее значимые – напряжение, ток, мощность. В основном устройство работает от сети 220 В и на частоте 50 Гц. Встречаются и варианты, потребляющие 12 или 24 В. Правда, их использование не всегда оправдано, так как придется покупать дополнительно блок питания. На максимальный коммутированный ток обращать внимание следует, если собираетесь подключить к фотореле много светильников, а вот для освещения небольшого садового участка и двора этот показатель особой роли не играет. Мощность всегда обозначается двумя цифрами. Первая обычно не превышает 1 Вт (в режиме ожидания), а вторая составляет около 5–10 Вт (во время работы).

Блок питания для фотореле

Еще к важным параметрам следует отнести задержку включения и выключения. Этот интервал времени обычно исчисляется в секундах. В люменах указывается порог включения. Его можно регулировать, но шаг и предельные значения у различных приборов индивидуальны. Если будете использовать устройство под открытым небом, то его степень защиты должна быть IP 65. А вот когда в паспорте указана защита IP 40, то прибор предназначен для домашнего пользования, на улице его можно устанавливать только в специальном герметичном кожухе. Качественные светореле имеют достаточно широкий диапазон температур. Они работают при морозах -20 °C и в жару +50 °C. Еще в техническом паспорте обычно указывают габаритные размеры прибора.

Собираем реле и лампы в одну цепь

С установкой фотореле для уличного освещения особых проблем возникнуть не должно. Однако чтобы управлять сразу несколькими светильниками, следует правильно подключить его. Рассмотрим подробно все особенности этого процесса.

Как подключить фотореле для уличного освещения — пошаговая схема

Шаг 1: Изучаем устройство

Первым делом удостоверьтесь, действительно ли прибор подходит по мощности, ведь перегруз приведет к порче устройства и оно сгорит. Кроме того, значительно легче будет работать, если есть специальные клеммы для зажимки проводов. Если таковых нет, тогда подготовьте распределительную коробку. Она прекрасно защитит соединения от влаги, пыли и грязи.

Распределительная коробка для установки фотореле

На корпусе светореле обязательно должна быть схема подключения. Если она не нанесена, то лучше отказаться от подобного товара. Обратите внимание на чувствительность. Чем этот показатель меньше, тем более экономным окажется устройство. Так, светореле с чувствительностью 2 лк будет активироваться с наступлением темноты, а 5 лк сработает и в пасмурную погоду. Поэтому менее чувствительный прибор по меньшей стоимости вряд ли обернется большой экономией, ведь придется больше платить за электричество.

Шаг 2: Выбор места

Прежде чем приступать непосредственно к подключению фотореле для уличного освещения, нужно правильно подобрать место крепежа. Его следует разместить недалеко от самого светильника, при этом не допускается прямое попадание искусственного освещения. Еще избегайте затененных участков, это может спровоцировать ненужное включение устройства. Располагайте датчик подальше от навесов, высоких стен и заборов. Если установка реле запланирована зимой либо осенью, когда деревья уже сбросили листву, помните, что летом тени от них будет намного больше. Нежелательна и близость с горючими и легковоспламеняющимися материалами, качающимися предметами. Также избегайте химических сред.

Подключение фотореле для уличного освещения

Шаг 3: Схема подключения реле

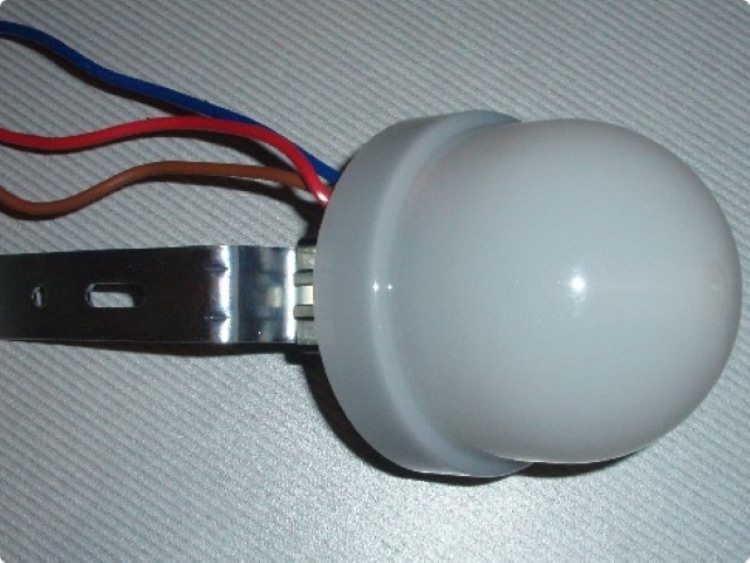

В комплект к герметичным моделям входит специальный монтажный кронштейн, с его помощью и производится установка прибора в нужном месте. Если речь идет об устройствах, помещенных в защитный кожух, то они крепятся посредством винтового соединения. Существует две основные схемы подключения фотореле уличного освещения в зависимости от типа прибора. Мы остановимся на каждом варианте. Светореле бывает с тремя или двумя выводами, все провода различаются по цветам.

  • Три провода (обычно коричневый, синий и красный) идут в монтажную коробку, где первый соединяется с выводом фазы, а второй с нулем. Также от нуля ведется и проводник к осветительному прибору. Оставшийся красный провод схема предписывает подсоединить непосредственно к лампе.
  • Если вывода всего два, тогда фаза и ноль подключаются вышеописываемым способом к соответствующим клеммам. А вот светильники подсоединяются к выходным клеммам от нуля и фазы. Если необходимо управлять несколькими источниками освещения, то они подключаются к реле параллельно.
  • Существуют модели, схема которых предусматривает отдельные выводы для заземления, но они используются нечасто. Вполне достаточно светореле с тремя выводами, где «земля» подключается через распределительную коробку непосредственно к лампе, минуя прибор.
Оцените статью: Поделитесь с друзьями!

Схема подключения фотореле для уличного освещения

Для автоматического включения и выключения освещения, электрических приборов, в цепь питания встраивается фотореле. В светлое время фотореле отключается, а в темное — включается.

Характеристика реле

Прибор представляет собой датчик, чувствительный к световым лучам. При действии на него УФ излучения, фотореле проявляет свойства диэлектрика, без освещения является полноценным проводником тока:

  • рабочее номинальное напряжение 230 В;
  • ток номинальной нагрузки 2,2 кА;
  • потребляемая мощность 6,6 Вт;
  • рабочие температуры -25 до 40.

Состав сумеречного выключателя:

  • светочувствительный элемент, который реагирует на любые изменения освещенности;
  • датчик, настроенный на изменение электрического тока;
  • реле для коммутирования тока;
  • усилитель тока.

Совет! При установке в подъездах многоквартирных домов такие датчики лучше размещать напротив входа, чтобы не было искажения в движении светового потока.

Подключение фотореле

Для подключения фотореле воспользуйтесь следующей инструкцией:

  1. Небольшая схема подключения фотореле размещается в корпусе, из него выходят проводники для питания и освещения. Крепление фотореле осуществляется с помощью кронштейна и выбирается место, в котором на прибор попадают прямые солнечные лучи.
  2. Регулировка порога срабатывания осуществляется с помощью специального регулятора, позволяющего получать срабатывание в различных условиях.
  3. Регулятор крепят снаружи, возможна его регулировка. Прибор имеет чувствительность в диапазоне 5–50 Люкс, мощность составляет 1–3 кВт. Максимальный ток в сети 10 А.
  4. Можно установить фотореле так, чтобы датчик располагался вне переключателя, а соединялись обе детали с помощью кабеля. Подобный вариант установки подходит для сложных систем, размещенных в специальных щитах, где отсутствуют солнечные лучи.
  5. Подключение можно выполнить и с помощью таймера, если запрограммировать его на выключение и включение. В результате, через равные промежутки времени срабатывает датчик, это удобно для светлого времени, дает возможность экономить энергию, увеличивает эксплуатационный период прибора. Таймер обладает специальной памятью, рассчитанной на 1 – 12 месяцев. Настройка программы позволяет работу датчика сделать корректной, учитывать продолжительность светового дня.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью.

Правильное соединение проводников:

  • коричневый проводник соединяют с фазой от постоянной сети;
  • синий проводник является «нулем», к нему нужно подсоединить проводник от лампочки;
  • красный проводник считается управляющим, он связывает лампу и регулятор.

В некоторых случаях сеть имеет в качестве заземления дополнительный проводник, его задача – не допустить попадания на корпус напряжения. В подобных случаях проводник идет на лампу, исключая регулятор.

Внимание! В зависимости от производителя фотореле, возможны некоторые различия в цветах, поэтому важно иметь представление о принципиальной схеме его подключения.

  • Подключение фазы всегда осуществляется к регулятору;
  • ноль направлен к регулятору и идет на лампочку;
  • фаза идет на лампу из регулятора.

Подобное устройство функционирует в открытом пространстве. Для защиты от воды и попадания мелких предметов, оно обладает защитой IP 44.

Суть работы фотореле

Датчики, установленные в фотореле, выполняют функцию как фототранзистор, фоторезистор, фототиристор, фотодиод. У каждого варианта есть свои особенности в работе:

  • резисторы способны измерять величину собственного сопротивления;
  • транзисторы помогают регулировать в процессе облучения электрический сигнал;
  • симисторы реагируют с положительной либо отрицательной гармоникой, подают на главную схему сигнал;
  • тиристоры способны при УФ облучении взаимодействовать, работать при постоянном токе;
  • диоды после попадания на них солнечных лучей, вырабатывают импульс, пропорциональный интенсивности светового луча.

Специфика подключения фотореле

При подключении фотореле следует знать некоторые особенности:

  • в тех случаях, когда требуется управление сразу несколькими лампами, потребуется дополнительный контроллер. Эта деталь будет от регулятора получать сигнал и влиять на уровень освещения;
  • для автоматического включения и выключения освещения электрических приборов в цепь питания встраивается фотореле. В светлое время фотореле отключается, в темное время включается;



Внимание! До того как приступать к подключению реле, удостоверьтесь в том, что оно в полной мере соответствует всем техническим характеристикам (особое внимание уделите мощности). В противном случае используйте вспомогательные переключатели, так как реле не выдержит, испортится.

  • подбирая фотореле для наружного освещения, уделите внимание способу его подключения. При присутствии дополнительных клемм, предназначенных для крепления проводов, монтаж детали будет несложным. При установке фотореле, в схеме которого не предполагается клемм, придется дополнительно приобрести распределительную коробку. В нее укладываются все провода, гарантируется их защита от попадания влаги;
  • проверьте наличие на корпусе качественной схемы подключения фотореле. Те производители, кто пренебрегает рисунком схемы, не заслуживают доверия.

Плюсы использования фотореле:

  1. Существенная экономия электрической энергии. Днем датчик отключается, не нужно платить за неиспользованную электрическую энергию.
  2. Можно дополнительно ставить датчик движения, экономя энергию и в темное время.

Применение для уличного (наружного) освещения подобного реле, позволяет в полной мере контролировать время свечения ламп. Они функционируют только в то время, когда освещение действительно необходимо. Благодаря параллельному комбинированному соединению, появляется возможность контролировать работу всех ламп. Подобная автоматизация существенно повышает срок эксплуатации ламп, упрощает условия эксплуатации системы.

Нет необходимости искать специального человека, который постоянно будет осуществлять контроль освещения, экономия энергии идет автоматически.

делаем датчик света своими руками, простое фотореле для уличного освещения и сумеречный выключатель

Один из важных компонентов автоматики в наружном освещении, наравне с детекторами движения (ДД) и таймерами, это фотореле (или световое реле, сумеречный выключатель, фотодатчик). Предназначением этого устройства является включение наружного освещения и не только, при приходе темноты, без вмешательства человека.

За счет ускорения темпов технического прогресса и промышленных объемов производства сегодня цена светового реле не «кусается». В этой публикации мы рассмотрим устройство фотореле и особенности его подключения, кроме того, вы узнаете, как изготовить световое реле собственными руками.

Сфера использования

В большинстве своем световое реле предназначается для включения и отключения уличного освещения в автоматическом режиме. Имеются и иные возможности использования, в частности, посредством светового реле можно отрегулировать запуск водяного насоса фонтана с утра, а остановку под вечер. Сфера использования светоуправляемых приборов чрезвычайно обширна, они позволят решать самые разные вопросы, не только сопряженные с освещением.

Логично использование сумеречного выключателя для управления осветительным оборудованием в общественных местах, парках, торговых и промплощадках, на автопарковках, дорогах.

Устройство не позабудет включить освещение в вечернее время и выключить поутру без вмешательства человека. Система на 100% самостоятельна.

В частном домовладении также применяют автоматическое освещение, но здесь существенную роль играет цена на электрическую энергию. Отнюдь не всегда необходимо, чтобы осветительные приборы во дворе светили целую ночь, тратя недешевое электричество.

Как правило, требуется, чтобы освещение включалось с приходом темноты на протяжении определенного времени, а затем выключалось. Или же освещение включается исключительно в темное время суток на непродолжительный отрезок времени при присутствии людей в освещаемой области, например, около отхожего места, автогаража. В подобных ситуациях актуальны устройства, оборудованные вспомогательными приборами в виде ДД либо таймера.

Разновидности устройств

С учетом предназначения и исполняемых обязанностей прибор регулировки света подразделяется на несколько ключевых типов.

С интегрированным фотоэлементом (датчиком освещенности)

Нередко подобные устройства консолидированы в общий узел с управляемым осветительным прибором и предназначаются для монтажа на улице. Наделены высокой степенью влаго-, пылезащиты, не меньше IP44.

Функционируют исключительно с тем прибором, в который интегрированы.

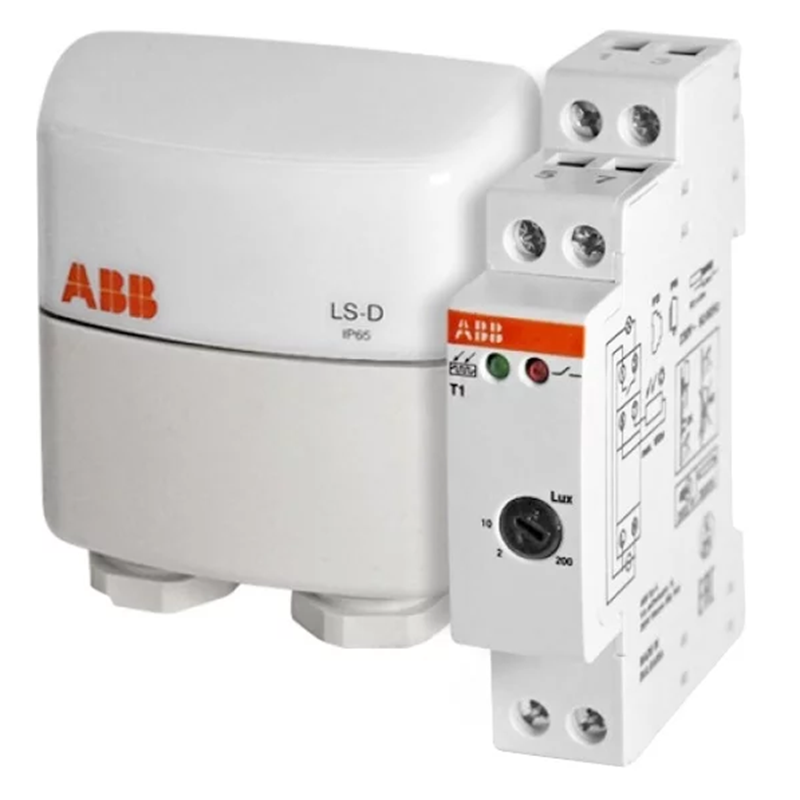

С выносным детектором освещенности

Электронный узел монтируется в шкаф, щиток либо устанавливается в ином огражденном от влияния неблагоприятных условий погоды месте, в связи с этим требования к уровню защиты оболочки IP понижены, хватает IP20. Датчик освещенности монтируется снаружи и соединяется посредством электропроводов с электронным узлом. Требования к IP датчику освещенности аналогичны уличному исполнению, не меньше IP44.

Разнесенная структура дает возможность формировать щиты автоматизации и управления уличным освещением, где сумеречный выключатель – это один из элементов комбинированной, многоуровневой схемы.

При подсоединении электроконтактов светового реле к электромагнитному аппарату либо мощному внешнему реле открывается возможность осуществлять управление нагрузкой большой мощности, в частности, в случае управления приборами освещения автопарковки, супермаркета или автомобильной дороги.

На разные уровни напряжения

Электропитание сумеречного выключателя может быть рассчитано на разные напряжения тока, 12, 24, 220, 380 Вольт. Имеются модификации с довольно обширным спектром питающих напряжений от 12 до 264 В. Образцы на невысокое напряжение 12 и 24 В могут функционировать в схемах с использованием других источников электрической энергии, солнечных батарей, ветроэлектрических установок с аккумуляторным сопровождением.

Видов устройств управления светом достаточно много. В числе их имеются как обыкновенные, с опцией включения/отключения, так и профессиональные. Профессиональные отличаются расширенным набором функций (встраиваемые таймеры, календарь событий, возможность управлять дежурным и основным освещением).

С целью упрощения настройки и контроля за функционированием системы приборы оборудованы экраном. Наличие энергетически независимой памяти позволяет запоминать установленные настройки.

Структура сумеречного выключателя

Ключевым компонентом светового реле является фотодетектор, в электросхемах могут использоваться транзисторы, диоды, фотосопротивление (фоторезистор), фотоэлементы. При перемене величины светового потока, падающего на фотоэлектрический элемент, меняются его характеристики, такие как электросопротивление резистора, перемена состояния электронно-дырочного перехода в полупроводниковых триодах и диодах, а также перемена напряжения на контактах фотоэлемента.

Затем сигнал обнаруживается усилителем и устройством сравнения (компаратором – в его роли можно задействовать операционный усилитель типа К140УД6, К140УД7 либо аналогичные) и осуществляется переключение двухтактного эмиттерного повторителя, переключая или отключая нагрузку.

В роли выходных элементов управления применяют реле или симметричный триодный тиристор. При подсоединении светового реле нужно ознакомиться с практическим руководством, особенно предельной мощностью выходного узла, уделить внимание виду лампочек освещения (диодные лампы, газоразрядные, накаливания).

Необходимо знать, что фотореле с тиристорным выходом не может функционировать с энергосберегающими лампочками, не предназначенными для этого, и монтируются в регулятор мощности лучистой энергии лампы. Этот аспект нужно принимать во внимание, чтобы не остаться со ставшими неработоспособными световым реле и лампочкой. Теперь разберем пару схем для сборки светового реле в домашних условиях своими силами.

Самостоятельная сборка

Исходя из того, какой вид светового реле вы избрали, будет определяться и схема его изготовления. Сейчас мы рассмотрим простую схему, по которой можно будет без каких-либо затруднений смонтировать прибор своими руками. В собственной основе фотореле имеет микросхему КР1182ПМ1. Если на улице светло, фоторезистор (фотодиод) VT1 засвечен. Протекающий через его p-n переход электроток закрывает внутри фазового регулятора симисторы. Вследствие этого симистор VS1 окажется закрыт, а лампочка EL1 не станет светиться.

Как только подходит вечер, происходит понижение освещенности фотодиода VT1. Вследствие этого уменьшается и электроток, проходящий через p-n переход. Это влечет за собой то, что в микросхеме открываются транзисторы. Они, как правило, содействуют открыванию симистора VS1 и включению лампочки.

Лишь потому, что схема изготовления подобного датчика не имеет пороговых компонентов, включение лампочки и ее отключение осуществляется размеренно. Помимо этого, большая чувствительность сумеречного выключателя дает возможность включаться осветительному прибору на всю силу исключительно при приходе глубоких сумерек.

Дабы уменьшить помехи в деятельности самодельного устройства, в схему необходимо добавить катушку индуктивности L1 и конденсатор C4.

В роли конденсатора нужно брать К73-16 либо К73-17 с напряжением не меньше 400 В. Равным образом можно применять конденсаторы К50-35. На теплоотвод с поверхностной платформой в 300 см2 нужно инсталлировать симистор VS1. Катушку индуктивности делаем из 2 склеенных ферритовых фильтров К38×24×7 (можете взять модель М2000НМ). Обмотку накручиваем в один слой, который должен состоять из 70 витков проволоки ПЭВ-2 с сечением в 0,82 миллиметра.

Грамотно собранное световое реле не имеет нужды в отладке. При возникновении потребности увеличить чувствительность в схему следует добавить еще один фотодиод. При его отсутствии можно сделать из старого транзистора МП 39 либо МП 42 – срезать у него оболочку напротив коллектора. При отладке непременно соблюдайте меры предосторожности, поскольку все элементы прибора будут пребывать под напряжением.

Второй метод сборки

Имеется и несколько иной метод. Тут сборка осуществляется на основе полупроводникового встроенного устройства Q6004LT (квадрак). В такой версии вам потребуются:

  • устройство Q6004LT;
  • фотодиод;
  • обыкновенный резистор.

Собранный прибор будет питаться от электросети в 220 В. Принцип действия этой схемы такой.

  • Свет создает на фотодатчике небольшое сопротивление. Одновременно на управляющем электроде устройства Q6004LT будет пребывать маленькое напряжение.
  • Квадрак останется закрытым. Вследствие чего сквозь него электроток проходить не будет.
  • Когда светосила уменьшится, на фотодиоде увеличится сопротивление, что будет способствовать резкой смене напряжения, подающегося на тринистор.
  • Повышение амплитудного значения напряжения до метки в 40 В влечет за собой открытие симистора. По цепи побежит ток, в итоге включится освещение.

Чтобы произвести настройки этой схемы, нужно использовать резистор. Его изначальное сопротивление должно быть 47 кОм, но сила сопротивления должна выбираться с учетом типа задействованного в электросхеме фотодиода. В роли фотодатчика можно применять следующие компоненты: СФ3-1, ФСК-7 либо ФСК-Г1.

Использование мощного устройства Q6004LT позволяет подсоединить к самодельному прибору нагрузку мощностью до 500 Вт. А применение в схеме вспомогательного теплоотвода даст возможность повысить мощность до 750 Вт. В будущем возможно использование квадрака, обладающего рабочими токами 6, 8, 10 либо 15 А.

Основные достоинства такой схемы сборки – это минимальное количество элементов, нет блока питания и возможность увеличения мощности. Вследствие этого сборка данного прибора в домашних условиях пройдет довольно скоро и без затруднений, даже когда этим займется новичок.

О том, как собрать фотореле своими руками, смотрите далее.

Фотореле для уличного освещения | Electric-Blogger.ru

2021-02-01 Статьи

Фотореле, или по другому сумеречный выключатель, чаще всего применяются для автоматического включения и отключения нагрузки при установленном уровне освещенности, т.е с наступлением темноты автоматически включает уличное освещение, а с рассветом выключает его.

Контроль за степенью освещенности осуществляется при помощи встроенных в корпус прибора, либо выносных датчиков на основе светочувствительных элементов — фоторезистора, фотодиода, фототранзистора.

Датчики, при попадании на них светового излучения, меняют свои электрические параметры — сопротивление, ЭДС, величина которых зависит от интенсивности освещения. При достижении заданной величины с датчика поступает сигнал на усилитель, который в свою очередь управляет силовым коммутационным реле. Это реле уже своими контактами замыкает цепь питания, что в свою очередь приводит к включению освещения. В качестве усилителей могут использоваться либо транзисторы, либо микросхемы.

Практически все фотореле имеют регулятор уровня освещенности на основе потенциометра, которым выставляется порог срабатывания в определенном диапазоне.

Фотореле бывают нескольких типов:

  • С выносным фотоэлементом, датчик расположен вне корпуса реле. Само устройство устанавливается в данном случае в электрощите, а фоточувствительный датчик располагается на улице. Для различных типов реле надо учитывать максимально возможное расстояние от фотоэлемента до устройства.
  • С встроенным фотоэлементом. Фотоэлемент монтируется в одном корпусе с устройством. Преимуществом такого типа является легкость монтажа.
  • С таймером, позволяющим гибко настроить фотореле по собственному желанию. Таймер позволяет запрограммировать временной интервал срабатывания для ночного и дневного времени суток, выставлять разные значения для различных дней недели. Таймеры могут быть как суточными так и недельными и даже годовыми.

Рассмотрим подробнее технические характеристики и схему подключения фотореле на примере устройства от Schneider Electric IC2000 с выносным датчиком.

Основные технические характеристики фотореле

  • Номинальное напряжение: 230 В.
  • Номинальная частота: 50 Гц
  • Потребляемая мощность: 6 ВА
  • Рабочая температура: От -20 до +50 °C
  • Макс. коммутируемый ток: 16 А для активной нагрузки, 10 А для индуктивной нагрузки
  • Диапазон уставок освещенности: 2 — 2000 люкс
  • Степень защиты от пыли и влаги: IP20 для фотореле, IP55 для датчика
  • Материал корпуса: поликарбонат

В корпус фотореле встроены два светодиода-индикатора. Красный светодиод, расположенный выше, сигнализирует о том, что яркость меньше заданного значения в люксах, зеленый светодиод загорается при замыкании релейного контакта.

Также на корпусе имеется регулятор уровня освещенности.

Если необходимо включать освещение только при наступлении полной темноты, то потенциометр выставляется на минимальное значение. В случае, если срабатывание освещения предусмотрено в условиях небольшого затемнения, например когда на улице пасмурная погода, то потенциометр устанавливаем примерно в положение, равное 500-700 люкс, здесь значение надо подбирать опытным путем. Ниже приведены типовые значения освещенности в LUX:

  1. Яркое солнце 50.000-100.000
  2. Солнечный день в тени 5000—2000
  3. Обычный день 2000—1000
  4. Пасмурный день 1000-400
  5. Заход солнца 130-100
  6. Сумерки
  7. Белая ночь 5
  8. Лунная ночь 0,3
  9. Звездная ночь 0.00005
  10. Тьма 0,0…1

Переключение контактов реле осуществляется с задержкой по времени (20 с. при включении, 80 с. при выключении), чтобы избежать нежелательных срабатываний.

В качестве рекомендуемой нагрузки могут использоваться различные источники освещения — светодиодные лампы, лампы накаливания, галогенки, энергосберегающие, люминесцентные лампы. Главное, стоит учитывать максимально допустимую мощность, которую способно коммутировать реле, в зависимости от типа нагрузки. Не стоит подключать нагрузку, что называется на «пределе», лучше задействовать дополнительный контактор, который будет коммутировать силовую цепь, а фотореле при срабатывании выдавать  сигнал на катушку контактора.

При установке датчика не забываем о правилах монтажа: место установки должно быть вдали от источников освещения, иначе будут ложные срабатывания, необходимо исключить попадание на датчик прямых солнечных лучей, независимо от степени защиты, датчик желательно устанавливать под навесом.

Схема подключения фотореле

Стандартная схема подключения типовая для подобного вида устройств. На нижние клеммы L и N приходит фазное напряжение. Также фаза подключается на один контакт релейного выхода, а второй соединяется с нагрузкой. Нулевой проводник на нагрузку идет напрямую.

На верхние клеммы подключается датчик освещенности. Здесь важно соблюдать полярность при подключении, на корпусе реле и датчика есть соответствующая маркировка + и — .

И общая схема подключения будет выглядеть следующим образом:

Обратите внимание, что рекомендуемое производителем расстояние, на которое можно вынести датчик, не должно превышать 50 м.

Данную схему можно усовершенствовать, я например на дачном участке для уличного освещения, помимо фотореле, дополнительно установил контактор и трехпозиционный переключатель режимов ручной/авто. Теперь можно будет в ручном режиме, с помощью одноклавишного выключателя, включать и выключать уличное освещение в любое удобное время. Также это пригодится, если вдруг датчик или фотореле выйдет из строя.

Фотореле для уличного освещения. Схема подключения


Что такое фотореле?

Фотореле — это устройство, снабженное с выносным или встроенным сумеречным датчиком, которое встроено в электрическую цепь для осветительых приборов. Датчик, реагирующий на освещения, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

Как правильно выбрать фотореле?

Для правильного выбора фотореле, нужно знать какой вид датчика будет удобней использовать в конкретных условиях, выносной или встроенный и обязательно учесть токовые характеристики фотореле. Они, как и во всяком электрическом приборе, имеют ограничение по коммутации тока в амперах.

Принцип работы фотореле

Светочувствительное устройство, постоянно подключенное к электрическому питанию, замеряет уровень естественной освещенности контролируемого пространства. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

Структурная схема фотореле

В состав сумеречного выключателя могут входить:

  • светочувствительный элемент, реагирующий на колебания освещенности;
  • датчик фотоэлемента, воспринимающий изменения тока;
  • усилитель электрического тока;
  • коммутирующий прибор в виде реле.

Схемы фотореле (сумеречный выключатель)

 Схема фотореле с выносным датчиком

Особенности конструкций сумеречных выключателей

Современные простые фотореле для небольших светильников выпускаются в едином пластмассовом корпусе с возможностью крепления на стену или непосредственно на фонарь тыльной стороны.

В случае превышаемой мощности подключаемых через фотореле осветительных приборов коммутировать его в цепь следует через магнитный пускатель или контактор соответствующей нагрузки.



Сложные приборы сумеречного освещения выпускаются двумя составляющими (внешнего датчика фотоэлемента и измерительно-коммутационного устройства), расположенных в щитовой и соединяемых проводами.

Монтаж фотодатчика,  реагирующего на движение, выполняется с учетом обеспечения обзора контролируемой территории.

Подключение нескольких осветительных приборов на одну выходную группу сумеречного выключателя проводится по параллельной схеме.

Большинство фотореле, защищены системой помехозащитой (выдержка времени) от ложных срабатываний. Но, все равно, датчики устройства нужно располагать в дали от возможных попаданий посторонних источников света, чтобы исключить эффект мигания ламп.

Фотодатчик замеряет естественную освещенность по одному из принципов:

  • фоторезистора;
  • фотодиода;
  • фототранзистора;
  • фототиристора;
  • фотосимистора.

Чувствительным элементом, воспринимающим световой поток во всех этих конструкциях работает p-n переход, созданный на стыке двух различных полупроводниковых металлов с р- и n- проводимостью, который .способен вырабатывать электрический заряд при облучении светом.

Электрическое сопротивление фоторезистора зависит от интенсивности падающего светового потока.

Фотодиод формирует электрический заряд, соответствующий интенсивности света за счет фотовольтаического эффекта.

Фототранзистор устроен как оптоэлектронный полупроводник, является аналогом обычного биполярного транзистора, в котором область базы облучается светом для регулирования электрического сигнала.

Фототиристор предназначен для работы в цепях постоянного тока, сконструирован оптоэлектронным полупроводником со структурой обыкновенного тиристора, включаемого в работу током от потока света, направленного на светочувствительную матрицу,.

Фотосимистор сконструирован для работы с переменным током. Его можно представить упрощенной конструкцией из двух фототиристоров. Каждый из них реагирует на положительную или отрицательную составляющую полупериода гармоники. Синхронизацией тока для подачи на управляющий электрод занимается специальная схема.

Технические характеристики фотореле

К основным параметрам, влияющим на выбор сумеречного выключателя, относят:

  • номинальное напряжение питания.

Внимание! Электронные приборы, выпускаемые за рубежом, предназначены для работы с напряжениями, стандартизированными в чужих странах. Они могут составлять величину 127 или 110 вольт, что не обеспечит их стабильную работу в электросети 220 вольт.

  • мощность потребления электроэнергии и тепловую нагрузку светильников, которую должны надежно выдерживать выходные контакты сумеречного выключателя;
  • условия эксплуатации прибора, влияющие на конструкцию и выбор степени защиты корпуса:
    • работа при атмосферных осадках;
    • возможность засорения пылью и посторонними предметами;
    • поддержание температурного режима;
    • светочувствительность датчика и настройки порога срабатывания по освещенности;
    • типы коммутируемых светильников. Простые сумеречные выключатели предназначены для работы с активными нагрузками, создаваемыми разогревом нити накаливания обычных ламп Ильича и галогенных конструкций. Все остальные виды, включая люминесцентные и энергосберегающие, создают реактивную составляющую нагрузки.

У метало-галогенных, натриевых и ртутных ламп при запуске создается бросок пускового тока, который может выжечь контакты.

Конструкция фотореле

Элементная база

Первые фотоэлементы создавались исключительно на аналоговых элементах с электромеханическими реле. Такие устройства успешно работают со 2-й половины 20-го века до настоящего времени.

По мере развития науки, послужившей бурному производству робототехники, стали массово выпускаться полупроводниковые устройства, на базе которых создавались конструкции статических фотореле.



Освоение микропроцессорной техники позволило управлять сложными осветительными установками посредством контроллеров, учитывающих специфические условия местности, включать датчики, реагирующие на движение или другие факторы.



Фотореле с выносным датчиком



Куплю фотореле уличного освещения с экраном реле времени с табло узо, Москва регион, Москва. Цена 100 руб.

Описание

Куплю

фотореле уличного освещения с экраном

реле времени с экраном

узо

*кабель провод *3×4 *3×2.5 *3×1.5 начиная от 15 метров /
nym num нум пвс пугнп шввп / кг ввг / *

**фото реле с датчиком света

**реле времени с табло экраном

*алюминиевый АППВ АПУНП 2×2.5 3×2.5 по 3 руб/м // 2×4
3×4 по 3.5 руб/м

или

обменяю на мои товары

*куртки мужские

*обувь мужскую 41

*куртки дев 5-12 лет

*новые ракетки для большого тенниса wilson agressor*2999

*новые ролики до 45кг светятся при езде размер
регулируется*2999

*видеонаблюдение

*хозтовары

*кетгут не медицинский пропитанный воском / 1 метр 69 р
***
Куплю кабель провод *3×2. 5 (7р/м) *3×4 (12р/м) *3×1.5
(3р/м) нум nym num пвс шввп пунгп пунп белый гибкий от 15
метров до 1-2-3 бухт /
и аппв алюминиевый белый *2×2.5 *3×2.5 по 3 руб/метр
и *2×4 3×4 по (3,5 руб/метр)
/оплата сразу /
или
или обменяю на выбор на товар из моего профиля :
*хозтовары *краска белая матовая 3.5 кг /
*кетгут нить пропитанная воском для ремонта тентов фур
обуви палаток рюкзаков / *скобы сталь хром /… /
*Куртки мужские 3 вида *костюмы мужские три вида
*м кож обувь 41 /
*куртки дев три вида 5-12 лет /
*белые фирменные наушники htc с регулировкой громкости
длина 1 метр *ракетку wilson agressor
*декоративные подсвечники *плитка керамическая на пол
cerama marazzi цвет нежный бледный беж 30X30 см / 8 плиток
*новые ролики вес до 45 кг размер регулируется
*книги обучения детей и взрослых английскому немецкому
французскому испанскому итальянскому языкам * ПОЧЕМУЧКА 3
ТОМА
* альбомы и книги по искусству список ссылку вышлю по
запросу

Trinetics® RCOC® Реле управления уличным освещением

Maysteel предлагает полную линейку устройств управления освещением с несколькими реле, которые практически не поддаются разрушению. Эта линейка продуктов, прошедшая испытание временем, представляет собой одни из самых прочных и надежных продуктов в отрасли.

Серия реле MR
Прочная конструкция и долговечность. Проверенная временем электромагнитная конструкция, обеспечивающая высокую степень сжатия, низкий уровень шума и минимальный нагрев вихревыми токами.Контакт на открытом воздухе.

Конфигурации:

  • Один или два полюса
  • Нормально открытый или нормально закрытый
  • 30, 60 или 100 А
  • Серия реле MTR
    Лучше всего подходит для тех, кто предпочитает контакторы с ртутными трубками, которые герметичны, не имеют точек износа контакторов, искры и только одну движущуюся часть — керамический плунжер, который электрически размыкает или замыкает цепь нагрузки.

    Конфигурации:

  • Один, два или три полюса
  • Нормально открытый или нормально закрытый
  • 30, 60 или 100 А
  • Серия реле RLY
    Недорогое управляющее реле, превосходящее по характеристикам одноразовые герметичные или трудно ремонтируемые устройства.

    Конфигурации:

  • Один или два полюса
  • Нормально открытый или нормально закрытый
  • 30 А
  • Групповое управление освещением
    Реле RCOC® в сочетании с масляным или вакуумным переключателем для подачи питания на трансформатор, обслуживающий выделенную цепь освещения.

    Для парковок, спортивных площадок,
    уличное и придомовое освещение.

    Центры управления освещением
    Для ситуаций, когда саморегулирующиеся светильники нецелесообразны из-за ограниченного пространства или количества ламп превышает пять или шесть.

    Конфигурации:

  • Двухполюсный
  • Ручной автоматический выключатель для дневных испытаний
  • Управление системой с одним фотоэлементом
  • 120/240 или 240/480 В переменного тока
  • Разработчик системы освещения обычно может использовать несколько реле или отдельные элементы управления лампами. В некоторых случаях саморегулирующиеся светильники — хороший вариант. Однако, когда система освещения должна выходить за пределы ограниченного пространства или количество ламп превышает пять или шесть, следует рассмотреть возможность использования нескольких реле.Несколько реле обладают рядом уникальных преимуществ:

    • Одноточечное обслуживание
    • Первичные цепи запитываются только ночью
    • Доступна молниезащита для нагрузки, линии и цепей управления
    • Цепи можно обесточить для безопасное обслуживание днем ​​и ночью
    • Все лампы включаются и выключаются одновременно
    • Требуется только один элемент управления

    Maysteel предлагает полную линейку устройств управления освещением с несколькими реле, которые практически не поддаются разрушению.Эта линейка продуктов, прошедшая испытание временем, представляет собой одни из самых прочных и надежных продуктов в отрасли. Реле применимы как к одной, так и к нескольким лампам с общей мощностью до 1000 Вт. Trinetics® предлагает обширную линейку нескольких реле управления освещением, обычно называемых RCOC® (Remote Control of Outdoor Circuits).

    Автоматический контроллер уличного освещения

    с использованием реле и LDR

    Вы когда-нибудь задумывались о том, как уличные фонари автоматически включаются ночью и автоматически выключаются утром? Кто-нибудь приходит, чтобы включить / выключить эти огни? Есть несколько способов включить уличные фонари, но следующая схема описывает схему автоматического управления уличным освещением, которая использует LDR и реле для автоматического выполнения этой работы.

    Используемая здесь схема представляет собой несложный переключатель, активируемый светом / темнотой и содержащий реле на выходе, которое просто включает / выключает уличный фонарь и, кроме того, может быть расширено для управления любым электроприбором в доме.

    Связанное сообщение: Автоматический контроль яркости уличных фонарей

    Введение

    Многие люди страдают фобией темноты, поэтому, чтобы помочь им в таких ситуациях, мы объяснили простую схему, которая автоматически включает уличный фонарь, состоящий из светодиодов или лампочки с реле.Он достаточно хорошо освещен, чтобы видеть предметы поблизости.

    Эту схему очень легко обойти, к тому же она работает от батареи. Мощность, потребляемая схемой, очень мала из-за очень небольшого количества компонентов, используемых в схеме.

    Вся схема основана на микросхеме LM358, которая по сути представляет собой операционный усилитель, сконфигурированный в компараторе напряжения. LDR (резистор, зависящий от света), сопротивление которого зависит от количества падающего на него света, является основным компонентом для восприятия света.Наряду с этим используются еще несколько компонентов.

    Принципиальная схема цепи переключателя автоматического контроллера уличного освещения Зачистка

  • Батарея 9 В
  • LDR — 1
  • Соединительные провода
  • Макетная плата
  • Примечание: Эта схема также может быть построена с использованием микроконтроллера.Чтобы получить представление о схеме, построенной с использованием микроконтроллера, прочтите сообщение: Уличные фонари, которые светятся при обнаружении движения транспортного средства.

    Описание компонентов

    LM358

    Это ИС операционного усилителя. Он доступен в 8-контактном корпусе DIP и может использоваться в нескольких конфигурациях, таких как усилитель, генератор, компаратор и т. Д.

    LDR

    LDR — это устройство, чувствительность которого зависит от интенсивности падающего на него света. Когда сила света, падающего на LDR, увеличивается, сопротивление LDR уменьшается, а если сила света, падающего на LDR, уменьшается, его сопротивление увеличивается.

    В темноте или при отсутствии света сопротивление LDR находится в диапазоне мегаом, в то время как при наличии света или при уменьшении яркости на несколько сотен Ом.

    Тестирование LDR

    Перед установкой какого-либо компонента в схему рекомендуется проверить, правильно ли работает компонент, чтобы избежать затрат времени на поиск и устранение неисправностей. Для проверки LDR установите диапазон мультиметра при измерении сопротивления.

    Измерьте сопротивление LDR при освещении или яркости; сопротивление должно быть низким.Теперь накройте LDR должным образом, чтобы на него не падал свет, и еще раз измерьте сопротивление. Он должен быть высоким. Если вы получили удовлетворительный результат, значит, ваш LDR в порядке.

    [Также читайте: Как сделать регулируемый таймер]

    Резистор

    Это пассивный компонент, имеющий две клеммы, которые используются для управления током в цепи. Ток, протекающий через резистор, прямо пропорционален напряжению на резисторе.

    Резисторы бывают двух типов —

    i) Фиксированный резистор — с фиксированным значением сопротивления
    ii) Переменный резистор — значение сопротивления которого может быть изменено, например, если у нас есть резистор 5K, тогда значение сопротивления будет изменяться от 0 до 5 к.

    Значение сопротивления можно рассчитать с помощью мультиметра или с помощью цветового кода, который виден на резисторе.

    Реле

    Оно обеспечивает изоляцию между контроллером и устройством, потому что, как мы знаем, устройства могут работать как на переменном, так и на постоянном токе, но они получают сигналы от микроконтроллера, который работает на постоянном токе, поэтому нам требуется реле для преодоления разрыва. Реле чрезвычайно полезно, когда вам нужно управлять большим током или напряжением с помощью небольшого электрического сигнала.

    Факторы для выбора подходящего реле
    • Напряжение и ток, необходимые для усиления катушки.
    • Максимальное напряжение, которое мы получим на выходе.
    • Количество арматуры.
    • Количество контактов для якоря.
    • Количество электрических сотрудников (N / O и N / C).

    ПРИМЕЧАНИЕ: Модуль реле, используемый в этом проекте, является активным реле низкого уровня.

    Видео моделирования цепи автоматического контроллера уличного освещения (старая схема)

    Работа цепи переключателя автоматического контроллера уличного освещения

    Работу схемы очень легко понять.В этой схеме мы использовали микросхему LM358, которая по сути является операционным усилителем. Контакты 2 и 3 этой микросхемы используются для сравнения напряжения и дают нам высокий или низкий выходной сигнал в зависимости от напряжений на входных контактах.

    В этой схеме LDR и резистор 10 кОм образуют одну пару делителей потенциала, которая используется для обеспечения переменного напряжения на неинвертирующем входе (то есть на выводе 3). Второй делитель потенциала построен вокруг инвертирующего входа (вывод 2) с помощью потенциометра 10 кОм, который подает половину напряжения питания на инвертирующий вывод.

    Как известно свойство LDR в дневное время, его сопротивление низкое, напряжение на неинвертирующем входе (т. Е. Вывод 3) выше, чем напряжение на инвертирующем входе (вывод 2). Следовательно, выход на выводе 1 высокий. В результате реле выключено и светодиод (или лампочка) не светится.

    Но в темноте или в ночное время мы знаем, что сопротивление LDR велико. Следовательно, напряжение на неинвертирующем входном контакте 3 микросхемы LM358 уменьшается, чем на инвертирующем входном контакте 2.В результате выходной контакт 1 переходит в состояние низкого уровня, что дополнительно приводит к срабатыванию реле, и связанный с ним светодиод или лампочка загорается.

    Автоматический контроллер уличного освещения Видео выход проекта

    [Также читайте: Как построить регулируемый таймер ]

    Как подключить реле для внедорожных светодиодных фонарей — Extreme Lights

    Нас часто спрашивают: «Стоит ли устанавливать реле с фарами?» Ответ ДА! Мы также предлагаем добавить предохранитель. Это хорошая практика, и ее нельзя игнорировать.

    Вот две схемы, показывающие, как подключить их с помощью реле.

    Вам нужно будет отрегулировать текущие рейтинги для используемого вами света. В этом случае свет потребляет не более 10А. Это максимум 120 Вт. Если вы устанавливаете светильники мощностью более 100 Вт, рекомендуется умножить требуемый сток в 1,2 или более раз. Другими словами, если вы устанавливаете световую планку на 330 Вт с максимальным током утечки 27,5 А, тогда вам следует выбрать предохранитель и проводку более 33 А.

    Что такое реле?

    Реле — это электрический выключатель. Это позволяет слаботочной «переключательной» схеме управлять потоком электроэнергии в сильноточной цепи.

    Мне нужно реле?

    Когда вы не используете реле, контрольный переключатель должен выдерживать полный ток установленных ламп. Для фонарей с меньшей мощностью это возможно, но обычно рекомендуется устанавливать выключатель с встроенным предохранителем. Когда ток увеличивается, этот переключатель должен быть большим.Для всего, что превышает 30 Вт, мы рекомендуем установить реле. Если вы не установите реле и не используете выключатель, вы можете в конечном итоге перегреть выключатель, расплавить провода и уменьшить ток, который проходит к вашим фарам, что сделает их менее яркими.

    Как подключить свет с помощью реле

    На реле будет 4 точки, помеченные 30, 87, 85 и 86. Это немного загадочно, не правда ли?

    Левая сторона — это штырь, выходящий из точки, торчащий снизу, а правая сторона показывает схематическое изображение схемы реле.

    30 и 87 создают переключатель для вашего освещения. По умолчанию этот переключатель разомкнут, поэтому ток не может попасть от батареи к вашим фарам.

    30 — это источник энергии для вашего света. Он подключается к положительной (+) стороне аккумулятора или к переключаемому источнику питания, который получает питание только при включенном зажигании.
    87 — идет на положительную сторону ваших светодиодных фонарей.

    85 и 86 используют электрический ток для создания магнитной силы, которая затем замыкает переключатель с 30 по 87 и позволяет электричеству течь к вашим фарам.Без этого тока магнитная сила не создается, поэтому переключатель с 30 по 87 остается разомкнутым, а свет не горит.

    85 — подключается к источнику питания, которым вы хотите управлять коммутатором. Например, вы можете отрезать провод от провода дальнего света или от провода резервного света
    86 — подключиться к земле.

    (Примечание: 85 и 86 можно поменять местами).

    Вы можете посетить наш Интернет-магазин, если вы из Северной Америки и хотите приобрести наши продукты в Интернете.

    «Что, если я не хочу, чтобы мои светодиодные фонари всегда включались вместе с дальним или резервным светом?»

    Это легко сделать.Просто установите переключатель на приборной панели на одной линии с линией управления. Когда переключатель на приборной панели выключен, дальний свет не сможет включить реле.

    Не знаете, как это сделать самому? Взгляните на наш предварительно смонтированный жгут проводов реле для одной лампы мощностью до 180 Вт.

    Как подключить реле для внедорожных светодиодных фонарей Роберта Рейнольдса

    Наличие релейного переключателя необходимо, если вы подключаете световую полосу, которая вообще имеет очень большой ток потребления.В этом руководстве мы объясним, что такое релейный переключатель, зачем он вам нужен и как подключить его самостоятельно.

    Что такое релейный переключатель и зачем он мне нужен?

    Реле — это электрический переключатель, который позволяет слаботочной цепи управлять сильноточной цепью, например большой светодиодной полосой. Если ваш свет вообще имеет очень большую потребляемую мощность, вам нужно установить релейный переключатель, чтобы избежать перегрева обычного переключателя, сгорания проводов и, таким образом, уменьшения количества электричества, попадающего в ваш свет.Если вы используете световой блок, у которого нет очень большой мощности, вам может не понадобиться релейный переключатель, но если вы используете большую светодиодную полосу, они просто необходимы.

    Вот наш стандартный жгут проводов:

    Как подключить светодиодную панель к релейному переключателю

    Для начала посмотрите на свой релейный переключатель и обратите внимание на четыре контакта на нем с маркировкой 30, 87, 85 и 86. Если вы используете жгут проводов и переключатель, эти четыре контакта могут быть уже подключены, однако, если вы хотите использовать другой электрический ток для активации световой панели (например, чтобы она загоралась, когда вы включаете яркий свет), вам придется установить переключатель самостоятельно.Для этого просто сопоставьте числа на штырях в соответствии со следующими рекомендациями:

    • Штырь с меткой 30 подключается к положительной клемме аккумулятора или, в качестве альтернативы, к другому источнику питания, который получает питание только при включенном зажигании автомобиля.
    • Штырь с маркировкой 87 подключается к положительной стороне светодиодной лампы.
    • Штырь с маркировкой 86 подключается к источнику питания, который вы хотите использовать для управления светодиодной полосой.Например, подключите его к проводу дальнего света, если вы хотите, чтобы ваш свет включался вместе с дальним светом, или подключите его к резервному проводу, если вы хотите, чтобы ваш свет включался при включении фонарей заднего хода.
    • Штырь с маркировкой 85 должен быть заземлен.

    Быстрые ссылки:

    При желании контакты с маркировкой 85 и 86 можно безопасно переключать без каких-либо различий. Если вы хотите подключить свою световую панель таким образом, чтобы управление им осуществлялось отдельным переключателем на приборной панели, все, что вам нужно сделать, это оставить жгут проводов таким, как он есть, перерезать провод, идущий к 30 штырю, и подключите его либо к светодиоду дальнего света, либо к проводу резервного света.

    Если у вас все еще есть вопросы о том, как подключить релейный переключатель, мы будем рады помочь вам. Звоните или пишите нам, и один из наших опытных сотрудников будет рад помочь вам шаг за шагом через весь процесс.

    Общие сведения о нескольких системах уличного освещения

    Примечание. Этот документ является продолжением Понимание ранних схем уличного освещения

    В то время как последовательные цепи были преобладающей конструкцией уличных фонарей, приобретение регулятора и сопутствующего оборудования для небольших групп ламп было непомерно дорогим.Однако создание сравнительно громоздких и дорогостоящих фотоэлектрических элементов управления для отдельных светильников все еще было непрактичным. Еще нужно было управлять несколькими лампами из центральной точки. Для этих ситуаций использовалось несколько цепей.

    В нескольких цепях лампы работали от сетевого напряжения, обычно от 110 или 220 вольт. Цепь управляется одним ручным переключателем, таймером или фотоуправлением.

    Вообще говоря, обычно использовались два типа множественных схем.Простая составная схема имела центральную точку управления, от которой выделенные проводники проходили в различных направлениях, насколько это было целесообразно, из-за потерь в линии, связанных с цепями низкого напряжения. Поэтому количество ламп, которые могли работать в такой цепи, было ограничено расстоянием, однако эта схема работала хорошо, когда лампы находились относительно близко друг к другу. Рисунок 5 иллюстрирует эту простую схему.

    Чтобы расширить диапазон многократной цепи, линия управления была протянута от переключателя к более удаленным точкам, или несколько линий управления были протянуты в нескольких направлениях.Линия управления будет управлять реле, подключенными к их собственным источникам энергии, и небольшими группами ламп.

    Реле потребляли небольшое количество энергии, поэтому линия управления могла работать на многие мили, обслуживая несколько групп ламп, без значительных потерь в линии. В некоторых системах просто проводились линии управления от переключателя, как показано на , рис. 6, , или они могут быть подключены к простым множественным схемам в качестве средства расширения управления лампой за пределы практических ограничений простой схемы.

    Иногда возникало желание подключить одну лампу к линии управления. В 1929 году компания Line Material Co. выпустила светильник с реле в корпусе светильника. Лампа получала питание от местного источника, но включалась по цепи управления. Реле также может обеспечивать выход для небольшого количества других ламп, находящихся поблизости, создавая свою собственную небольшую многократную подсхему. На фиг. 7 показана схема управления, управляющая отдельными светильниками с ответвлением подсхемы от одного из управляемых светильников.

    Такой вид схемы был возможен, поскольку различные светильники будут питаться от обычных линейных цепей, питающих здания и тому подобное, и питаться от различных трансформаторов, которые питали эти цепи. Они просто управлялись с помощью цепи управления. Следовательно, лампа, которая получала питание отдельно от других ламп в цепи управления, могла затем питать небольшую подсхему, не влияя на другие лампы в той же цепи управления.

    Позже, когда фотоуправление стало более компактным, более надежным и доступным, многие недавно установленные уличные фонари стали управляться индивидуально.


    Дополнительные ссылки

    EPAC

    EPAC реле предназначены для обеспечения многолетнего необслуживаемого управления несколько цепей уличного освещения с возможностью выбора напряжения / тока рейтинги и другие варианты для удовлетворения ваших конкретных потребностей. Эти реле доступны как в ртутном контакторе, так и в открытом исполнении. контактор нагрузки; нормально открытый или нормально закрытый.

    коррозионностойкий алюминиевый корпус обеспечивает максимальную защиту от неблагоприятный Погода и загрязненные условия. Съемная крышка, которая может поставляться как обычная, так и с поворотным замком. розетка для фотоэлемента, позволяет предохранитель нагрузки должен быть легко доступен.

    МЕРКУРИЙ ТИП КОНТАКТОРА MERC-PAC

    Связаться производится в среде инертного газа под давлением, который гасит искрение способствуя к долгой жизни контакта. Поскольку ртуть самообновляется, создается новая контактная поверхность. с каждым срабатывание. Большой объем электрода и ртути создает низкое контактное сопротивление.

    • Жизнь ожидаемая продолжительность: более 1 миллиона операций

    • Температура диапазон: -35C до + 60С

    • Втягивание напряжение: 80% от номинального напряжения

    • Вес: 2 3/4 фунта.

    ОТКРЫТЬ ТИП КОНТАКТОРА НАГРУЗКИ ТИП VERSI-PAC

    Контактор Магнитный тип полюса с экранированием, низкая нагрузка. Контакты выполнены из оксида серебра и кадмия.

    • Жизнь ожидаемая продолжительность: 100 000 операций

    • Температура диапазон: -55C — + 45С

    • Втягивание напряжение: 80% от номинального напряжения

    • Вес: 2 3/4 фунта.

    ПРИМЕЧАНИЕ:

    • Для Компаундные блоки для заливки добавьте H к номеру детали

    • * Стандартный вариант пилотных проводов Для других моделей, требующих пилотных проводов, добавьте P к номеру детали

    • Другое модели доступны по запросу.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    ТИП МЕРСЕ ПАК — доступны однополюсные только

    НОМЕР КАТАЛОГА

    АМПЕР КОНТАКТА

    КАТУШКА

    НАПРЯЖЕНИЕ

    КОНТРОЛЬ

    81-088M

    30 AMP

    ОБЫЧНО ОТКРЫТО

    120

    30 ПРЕДОХРАНИТЕЛЬ НАГРУЗКИ AMP

    ОБЫЧНАЯ ВЕРШИНА

    81-088М-1

    30 AMP

    ОБЫЧНО ОТКРЫТО

    120

    60 ПРЕДОХРАНИТЕЛЬ AMP LINE

    ОБЫЧНАЯ ВЕРШИНА

    81-188M

    30 AMP

    ОБЫЧНО ОТКРЫТО

    120

    30 ПРЕДОХРАНИТЕЛЬ НАГРУЗКИ AMP

    РОЗЕТКА ВЕРШИНА

    81-188М-1

    30 AMP

    ОБЫЧНО ОТКРЫТО

    120

    60 ПРЕДОХРАНИТЕЛЬ AMP LINE

    РОЗЕТКА ВЕРШИНА

    81-089M

    60 AMP

    ОБЫЧНО ОТКРЫТО

    120

    60 ПРЕДОХРАНИТЕЛЬ НАГРУЗКИ AMP

    ОБЫЧНАЯ ВЕРШИНА

    81-089М-1

    60 AMP

    ОБЫЧНО ОТКРЫТО

    120

    80 ПРЕДОХРАНИТЕЛЬ AMP LINE

    ОБЫЧНАЯ ВЕРШИНА

    81-189M

    60 AMP

    ОБЫЧНО ОТКРЫТО

    120

    60 ПРЕДОХРАНИТЕЛЬ НАГРУЗКИ AMP

    РОЗЕТКА ВЕРШИНА

    81-189М-1

    60 AMP

    ОБЫЧНО ОТКРЫТО

    120

    80 ПРЕДОХРАНИТЕЛЬ AMP LINE

    РОЗЕТКА ВЕРШИНА

    81-588M

    30 AMP

    ОБЫЧНО ЗАКРЫТО

    120

    30 ПРЕДОХРАНИТЕЛЬ НАГРУЗКИ AMP

    ОБЫЧНАЯ ВЕРШИНА

    81-589M

    60 AMP

    ОБЫЧНО ЗАКРЫТО

    120

    60 ПРЕДОХРАНИТЕЛЬ НАГРУЗКИ AMP

    ОБЫЧНАЯ ВЕРШИНА

    81-688M

    30 AMP

    ОБЫЧНО ЗАКРЫТО

    120

    30 ПРЕДОХРАНИТЕЛЬ НАГРУЗКИ AMP

    РОЗЕТКА ВЕРШИНА

    81-689M

    60 AMP

    ОБЫЧНО ЗАКРЫТО

    120

    60 ПРЕДОХРАНИТЕЛЬ НАГРУЗКИ AMP

    РОЗЕТКА ВЕРШИНА

    ТИП VERSI-PAC

    НОМЕР КАТАЛОГА

    КОНТАКТ

    АМПЕР

    КАТУШКА

    НАПРЯЖЕНИЕ

    НЕТ.ИЗ

    ПОЛЮСА

    НАГРУЗКА ПРЕДОХРАНИТЕЛЯ

    КАТУШКА ПРЕДОХРАНИТЕЛЯ

    КОНТРОЛЬ

    81-040C *

    30 AMP

    НОРМА ОТКРЫТО

    120

    ОДИНОЧНЫЙ

    ВНЕШНИЙ

    НЕТ

    ОБЫЧНАЯ ВЕРШИНА

    81-041C *

    30 AMP

    НОРМА ОТКРЫТО

    120

    ДВОЙНОЙ

    ВНЕШНИЙ

    НЕТ

    ОБЫЧНАЯ ВЕРШИНА

    81-050C *

    30 AMP

    НОРМА ОТКРЫТО

    120

    ОДИНОЧНЫЙ

    ВНЕШНИЙ

    3 AMP

    ОБЫЧНАЯ ВЕРШИНА

    81-060C

    30 AMP

    НОРМА ОТКРЫТО

    120

    ОДИНОЧНЫЙ

    ВНУТРЕННИЙ

    НЕТ

    ОБЫЧНАЯ ВЕРШИНА

    81-062B *

    60 AMP

    НОРМА ОТКРЫТО

    120

    ОДИНОЧНЫЙ

    ВНУТРЕННИЙ

    НЕТ

    ОБЫЧНАЯ ВЕРШИНА

    81-072B *

    60 AMP

    НОРМА ОТКРЫТО

    120

    ОДИНОЧНЫЙ

    ВНУТРЕННИЙ

    3 AMP

    ОБЫЧНАЯ ВЕРШИНА

    81-140C

    30 AMP

    НОРМА ОТКРЫТО

    120

    ОДИНОЧНЫЙ

    ВНЕШНИЙ

    НЕТ

    РОЗЕТКА

    81-141C

    30 AMP

    НОРМА ОТКРЫТО

    120

    ДВОЙНОЙ

    ВНЕШНИЙ

    НЕТ

    РОЗЕТКА

    81-150C

    30 AMP

    НОРМА ОТКРЫТО

    120

    ОДИНОЧНЫЙ

    ВНЕШНИЙ

    3 AMP

    РОЗЕТКА

    81-151C

    30 AMP

    НОРМА ОТКРЫТО

    120

    ДВОЙНОЙ

    ВНЕШНИЙ

    3 AMP

    РОЗЕТКА

    81-162B

    60 AMP

    НОРМА ОТКРЫТО

    120

    ОДИНОЧНЫЙ

    ВНУТРЕННИЙ

    НЕТ

    РОЗЕТКА

    81-172B

    60 AMP

    НОРМА ОТКРЫТО

    120

    ОДИНОЧНЫЙ

    ВНУТРЕННИЙ

    3 AMP

    РОЗЕТКА

    81-503B *

    30 AMP

    НОРМА ЗАКРЫТО

    240

    ОДИНОЧНЫЙ

    ВНУТРЕННИЙ

    НЕТ

    ОБЫЧНАЯ ВЕРШИНА

    81-525B

    30 AMP

    НОРМА ЗАКРЫТО

    240

    ОДИНОЧНЫЙ

    ВНУТРЕННИЙ

    НЕТ

    ОБЫЧНАЯ ВЕРШИНА

    81-540B

    30 AMP

    НОРМА ЗАКРЫТО

    120

    ОДИНОЧНЫЙ

    ВНЕШНИЙ

    НЕТ

    ОБЫЧНАЯ ВЕРШИНА

    81-562B *

    60 AMP

    НОРМА ЗАКРЫТО

    240

    ОДИНОЧНЫЙ

    ВНУТРЕННИЙ

    НЕТ

    ОБЫЧНАЯ ВЕРШИНА

    81-572B

    60 AMP

    НОРМА ЗАКРЫТО

    120

    ОДИНОЧНЫЙ

    ВНУТРЕННИЙ

    3 AMP

    ОБЫЧНАЯ ВЕРШИНА

    81-603B

    30 AMP

    НОРМА ЗАКРЫТО

    240

    ОДИНОЧНЫЙ

    ВНУТРЕННИЙ

    НЕТ

    РОЗЕТКА

    81-625B

    60 AMP

    НОРМА ЗАКРЫТО

    240

    ОДИНОЧНЫЙ

    ВНУТРЕННИЙ

    НЕТ

    РОЗЕТКА

    81-640B

    30 AMP

    НОРМА ЗАКРЫТО

    120

    ОДИНОЧНЫЙ

    ВНЕШНИЙ

    НЕТ

    РОЗЕТКА

    81-662B

    60 AMP

    НОРМА ЗАКРЫТО

    120

    ОДИНОЧНЫЙ

    ВНУТРЕННИЙ

    НЕТ

    РОЗЕТКА

    81-047C

    30 AMP

    НОРМА ОТКРЫТО

    120

    ДВОЙНОЙ

    ВНЕШНИЙ

    НЕТ

    ОБЫЧНАЯ ВЕРШИНА

    81-147C

    30 AMP

    НОРМА ОТКРЫТО

    120

    ОДИНОЧНЫЙ

    ВНЕШНИЙ

    НЕТ

    РОЗЕТКА

    ТОП

    Cree Lighting улучшает уличные фонари серии Traveyo® с опциями DALI и янтарным светом

    DURHAM, N.C., 2 февраля 2021 г. — линейка светодиодных уличных фонарей Traveyo ® от Cree Lighting теперь доступна с удобной для черепах технологией янтарного света и опциями цифрового адресного интерфейса освещения (DALI) для всех конфигураций серии. Новые дополнения к портфолио предлагают городам и коммунальным службам возможность обеспечить лучший контроль освещения и более теплую цветовую температуру для визуального комфорта и безопасности как людей, так и диких животных.

    «Cree Lighting сосредоточена на предоставлении нашим клиентам более совершенных световых решений, отвечающих всем их потребностям», — сказал Эрик Милц, вице-президент по управлению продуктами в Cree Lighting.«Для этого нужно увидеть более широкую картину того, как освещение вписывается в наш взаимосвязанный, постоянно меняющийся мир. Варианты управления обеспечивают гибкость и готовность к будущему, в то время как наша проверенная янтарная оптика позволяет сообществам более позитивно сосуществовать с местной дикой природой ».

    Серия Traveyo ® предлагает муниципальным и коммунальным клиентам качественное освещение с исключительными характеристиками и встроенными инженерными решениями, готовыми к будущему, и все это по доступной цене. Портфолио сертифицировано Design Light Consortium (DLC) Premium для обеспечения оптимальной стоимости и энергоэффективности.Он также оснащен стандартной 7-контактной розеткой для фотоэлементов NEMA ® , которая предварительно смонтирована для регулирования яркости и управления сетью. Теперь доступная с DALI, серия Traveyo ® предлагает улучшенное управление освещением для надежных, масштабируемых и гибких сетей освещения, позволяя управлять устройствами индивидуально или группами. Цифровая природа DALI также обеспечивает двустороннюю связь между светильником и узлом управления, чтобы пользователи могли легко узнать о рабочем состоянии каждого светильника.

    Технология янтарного света Cree Lighting разработана для минимизации нарушений циклов активности и поведения многих форм жизни, включая рептилий, насекомых и млекопитающих, по сравнению с другими формами искусственного освещения в ночное время.Напротив, яркий свет и более низкие температуры большинства других видов искусственного освещения часто мешают морским черепахам гнездиться, и вылупившиеся детеныши могут дезориентироваться, пытаясь найти океан.

    «Важно понимать, что не все янтарные огни благоприятны для дикой природы», — сказал Милц. «Cree Lighting использует настоящие монохроматические янтарные светодиоды для получения длин волн света, которые практически невидимы для черепах и других диких животных, в то время как другие янтарные светильники могут использовать светодиоды с преобразованием люминофора, которые по-прежнему производят свет с голубой длиной волны.”

    Благодаря благоприятным для черепах (TRL) светодиодам желтого цвета и световым люменам серия Traveyo ® присоединяется к растущему числу семейств продуктов Cree Lighting для наружного освещения, которые соответствуют рекомендациям Комиссии по охране рыб и дикой природы Флориды (FWC) обвиняется в защите большей части популяции морских черепах в США. К другим продуктам, подходящим для защиты черепах, относятся уличные и дорожные светильники серии RSW ® , светильники серии THE EDGE ® для дорожек, мест общего пользования и парковок, уличные и дорожные светильники LEDway ® и серии 304 ® . освещение навеса и потолка.

    Желтый светильник Traveyo серии ® и опции DALI уже доступны для заказа. Посетите http://www.creelighting.com/traveyo, чтобы узнать больше.

    О компании Cree Lighting

    Компания Cree Lighting, входящая в состав IDEAL INDUSTRIES, является ведущим новатором на рынке решений светодиодного освещения для коммерческих и жилых помещений для наружного, внутреннего и интеллектуального освещения. Передовые технологии Cree Lighting обеспечивают доказанную ценность и лучшую в своем классе производительность для нефтяных и торговых центров, муниципальных, коммунальных и промышленных предприятий.Команда Cree Lighting стремится изменить способ восприятия света людьми с помощью значимых инноваций и повышения энергоэффективности, которые помогают сделать города более продуктивными, а бизнес — более прибыльным.

    Освещен

    Добавить комментарий

    Ваш адрес email не будет опубликован.
