Как сделать диммер для ламп накаливания своими руками?

Многие владельцы частных домов и квартир предпочитают всячески управлять освещением в своем помещении. Одним из многих вариантов является регулятор яркости для ламп накаливания. Для таких целей используют специальные устройства, называемые диммерами. Существует множество моделей данного девайса, но стоимость многих из них не по карману обычному покупателю. При необходимости возможно собрать диммер для ламп накаливания своими руками, имеется несколько вариантов его изготовления. Эти устройства могут быть 12- и 220-вольтовые.

Устройство

Чтобы сделать диммер своими руками, потребуется подробно изучить принцип его действия и внутреннее устройство. Простейшие из этих девайсов имеют ручку, поворачивая которую можно регулировать освещение, и выведенные клеммы для подключения проводов. Таким устройством управляют яркостью ламп двух видов — галогенных и накаливания. С развитием электроники стали появляться диммеры для регулирования мощности люминесцентных и светодиодных ламп.

Внутреннее устройство диммера

В более ранние времена для изменения этого параметра у ламп накаливания применяли резисторы. Мощность таких деталей рассчитывалась не меньше нагрузочной. Минусом таких приспособлений являлась потеря мощности при снижении яркости света.

Наиболее часто их применяли в больших общественных залах, театрах и т. д. Принцип работы прибора основан на использовании симистора и динистора, являющихся современными полупроводниковыми приборами.

По конструкционным особенностям диммеры можно классифицировать по следующим типам:

  • поворотные, где управление выполняется при использовании ручки – электронные;
  • кнопочные управляются при помощи специальных кнопок – групповые;
  • дистанционные, которые работают при помощи дистанционного пульта.

Кнопочный диммер более многофункционален, чем поворотный. Это связано с тем, что если в цепь завязать нужное количество кнопок, управление можно осуществлять с разных мест. Длина проводов, используемых для подключения диммера, не должна превышать 10 метров.

Это связано с возникновением помех.

Кнопочный диммер

Мало кто знает, что при помощи самодельных регуляторов мощности можно изменять температуру паяльника, контролировать обороты вытяжного вентилятора. Также он отлично подойдет для пылесоса или дрели, у которых можно регулировать их скорость вращения.

Подключение диммера

Схема диммера для ламп накаливания довольна простая. Он подключается вместо обычного выключателя в разрыв цепи в монтажную коробку. Необходимо соблюдать предписания изготовителя, согласно которым нельзя путать выводы для подключения фазы и нагрузки. Для сборки диммера своими руками не понадобится много дорогих деталей, подойдут симисторы, рассчитанные на определенную мощность. Существует два варианта подключения — одинарный и групповой. Первый вариант подразумевает подключение в цепь с одним или несколькими источниками света, которые объединены в группу. При групповом способе принципиальная схема будет насчитывать несколько диммеров, согласно количеству групп освещения.

Групповое подключение светорегулятора

При подключении светорегулятора вместо двухклавишного выключателя работа светильника немного изменится. Теперь будет другим подсоединение проводов и лампы накаливания, их не получится включать групповым способом. Фазу необходимо подсоединить на фазный вывод диммера, а остальные два присоединяются на соседнюю клемму. Для осуществления прежнего освещения потребуется групповой светорегулятор.

Изготовление

Как указывалось ранее, существует множество схем, с помощью которых умельцы изготавливают устройства, способные регулировать значение напряжения для осветительных приборов. Можно выделить несколько наиболее популярных элементов, используемых для сборки данных устройств:

  • симистор;
  • тиристор;
  • конденсатор;
  • применение готовых микросхем.

Принцип работы диммера на симисторе

Данный светорегулятор работает от сети 220 В. В основу его действия заложено открытие силового ключа за счет смещения фазы. Главным элементом схемы является RC-цепочка, которая у каждого устройства разного номинала. Силовым ключом выступает симистор. Работа схемы заключается в пропускании симистором через себя тока. Для этого необходимо возникновение напряжения между его электродами. Чтобы регулировать смещение фазы, и тем самым угол открывания, в цепочку впаивается переменный реостат, который предназначен для регулировки быстроты заряда конденсатора. В цепь с управляющим электродом ставится динистор. Время, за которое конденсатор наберет пороговое напряжение, влияет на быстроту открытия симистора, а значение нагрузок будет прямо пропорционально зависеть от величины этого напряжения.

Принцип работы диммера на симисторе

При наличии принципиальной схемы такой диммер на симисторе можно собрать менее чем за час.

Как работает диммер на тиристоре?

Данный светорегулятор могут собрать умельцы, у которых есть различные радиодетали, из которых можно выбрать тиристоры с необходимыми параметрами. Этот самодельный диммер будет немного отличаться схемой и является более трудным в сборке.

В нем для каждого ключа устанавливается отдельный динистор и тиристоры для полуволн.

Для работы данной схемы применяются две параллельные цепочки резисторов. Через одну цепь резисторов проходит заряд конденсатора, где в свою очередь происходит нарастание порога открывания ключа, при открытии которого на электрод управления подается ток и проходит положительная полуволна. Отрицательная фаза пропускает волну таким же образом через другой ключ.

Важно знать, что использовать диммер на тиристоре не получится для приборов освещения, в которых устанавливаются светодиодные, люминесцентные и экономные лампы.

Конденсаторный диммер и принцип его действия

Помимо регуляторов, рассчитанных на плавность управления освещением, также распространены устройства, работающие за счет конденсатора. В этом случае на передачу тока влияет емкостная величина.

Соответственно, с увеличением емкости конденсатора через его полюсы пройдет ток большего значения. Данный диммер-регулятор является достаточно компактным.

В основном схемы для таких устройств сочетают в себе три различных положения:

  • Без ограничения мощности.
  • Через конденсатор гашения.
  • Перекрытое положение (режим «выключено»).

В схеме такого диммера обычно используют неполярные конденсаторы. Найти их можно в электротехнике старого образца. Используя схему, можно своими руками собрать светорегулятор и управлять значением напряжения на лампочке в светильнике.

Использование микросхем для пониженного напряжения

В цепях с постоянным напряжением, рассчитанным на 12 вольт, регулировка мощности часто выполняется при помощи интегральных стабилизаторов, называемых КРЕНами. Использование таких устройств позволяет регулировать электрические двигатели малой мощности и светодиодное освещение. Чтобы обеспечить удобство монтажа деталей, используют микросхему. Готовый диммер будет не только выполнять функции регулировки, но и обеспечивать защиту электрооборудования.

Микросхема для сборки светорегулятора

Использование микросхемы КРЕН обеспечивает управление значением напряжения от 1,5 В до 30 В, а тока до 7,5 А. Во время сборки устройства нужно обратить внимание на следующие нюансы:

  • Для охлаждения микросхемы необходим радиатор, что обусловлено ее нагреванием при выделении тепла. Это является существенным недостатком, так как занимается лишнее место на плате.
  • Установленные диоды должны быть рассчитаны на ток не более 12 А и напряжение от 50 В.
  • Силовой трансформатор устанавливается мощностью не менее 0,25 кВт.

Принцип действия схемы прост. На электроде управления за счет переменного резистора образовывается основное напряжение. С помощью стабилизатора можно регулировать этот параметр от максимальных 12 вольт до десятых его долей.

Вариант с цифровой микросхемой

Для выполнения регулировки осветительных приборов со светодиодными лампами обычные светорегуляторы не подходят, потому что для их включения необходимо 9 В. Такой диммер можно собрать, используя микросхему NE555. При возникновении потребности в плавной регулировке освещения в данную схему можно подключить и лампы на 12 В. Мощность здесь усиливает полевой транзистор. Это связано с тем, что у микросхемы выходной ток составляет 0,2 А.

Диммер цифрового типа

При увеличении нагрузки свыше 1 А потребуется установка транзистора на радиатор, который можно выполнить из любого подходящего материала. Для защиты этой детали от статических помех потребуется перемотать выходящие ножки фольгой из алюминия или медной проволокой.

Монтаж диммера можно произвести на текстолите с оболочкой из фольги. Такой материал применяется для изготовления печатных плат. Материал корпуса выбирается на усмотрение исполнителя работы.

Большинство современных диммеров – китайского производства. Не все светорегуляторы добротного качества. Иногда лучше изготовить диммер своими руками, чем переплатить деньги за быстро вышедшее из строя устройство.

Регулятор яркости осветительных ламп, что такое диммер, подключение диммеров в разрыв, технические характеритики.

Что такое диммер? Диммер это управляемый регулятор яркости, а отсюда и назначение для управления яркостью освещения. Диммером часто называют электронный регулятор напряжения, регулятор мощности, регулятор освещения, диммер света, светорегулятор, регулятор света. По этому вопросу можно спорить и доказывать, но значение этих разных слов выражает одно назначение, «dim» с английского означает: тусклый, слабый свет..
В качестве нагрузки может использоваться любой электроприбор с активным сопротивлением электрическому току. Если вспомнить, когда мы находимся в кинотеатре, то перед началом фильма плавно гасится свет, так вот первые регуляторы света представляли собой реостат, включенный последовательно с лампами накаливания или автотрансформатор с переключаемыми обмотками. Прототипом диммеров ранее служили радиолюбительские самоделки с управляющим элементом тиристором. Однако такие устройства создавали массу радиопомех как в радиоэфире, так и в электрической сети в пределах одного электрического контура (электросчетчика энергии).

Кроме того, в цепь таких регуляторов нельзя было подключать трансформаторы и прочие приборы с реактивным характером нагрузки.
Сегодня электрический диммер это регулируемый электронный включатель освещения. Он включается в разрыв цепи напряжения питания 220 В и лампы освещения (как и обычный, классический включатель) и по своим размерам он вполне подходит для установки в штатное место (в стене) вместо обычного клавишного включателя.

Внешний вид электронного диммера с возможностью дистанционного управления «Сапфир» (производство «Ноотехника», Беларусь). Электронный автоматический включатель монтируется по аналогии с обычными выключателями (в разрыв цепи) и крепится также.
Тем не менее включатели типа диммер могут иметь другой способ крепления в стене.
На рис. 97 (со снятой крышкой корпуса диммера) хорошо видно, что такие включатели монтируются с помощью «лапок», расходящихся в разные стороны (на манер распорки) под воздействием двух винтов, завинчиваемых отверткой.

Электрическая схема диммера, представлена рисунке, рядом фото монтажа регулятора.
Электрическая схема отличается своей простотой и эффективностью. В качестве управляющего элемента применен мощный симистор, который в открытом состоянии пропускает в нагрузку обе полуволны переменного напряжения.
Конденсатор С1 сглаживают пульсации напряжения в моменты неполного открытия симистора почти до нуля, что положительно сказывается на нагрузке. Управление напряжением на симисторе осуществляется переменным резистором VR1 (типа СПО) с линейной характеристикой изменения сопротивления (индекс В).
Устройство предназначено для регулировки напряжения на нагрузке мощностью до 200 Вт. Если мощность нагрузки больше этого значения, симистор устанавливается на изолированный радиатор или применяется большей мощности. Корпус и ручка регулировки переменного резистора также должны быть изолированы. Симистор можно заменить на КУ208В-КУ208Г.
Конденсаторы С1 и типа МБМ, МБГО или аналогичные на рабочее напряжение не ниже 400 В.
Установка светорегуляторов (диммеров) помогает создать в помещении благоприятную обстановку и комфорт. Важным дополнительным немаловажным фактором светорегуляторов, то что они помогают значительно уменьшить расход электроэнергии, увеличить срок эксплуатации ламп.

Внешний вид поворотного диммера, клавишного с плавной регулировкой.
Существует несколько типов светорегуляторов:
— для ламп накаливания на 230 В;
— для галогенных ламп на 230 В;
— для низковольтных галогенных ламп при подключении через трансформатор;
— для люминесцентных ламп.
Также их можно разделить:
— диммеры галогенных или ламп накаливания, имеющие резистивный характер нагрузок, не применяются для управления (MLV)и (ELV)
— индуктивных нагрузок — трансформаторы
— электронные для емкостных нагрузок низкого напряжения
— управление большой индуктивностью, неоновые лампы с холодным катодом
— управление балластом люминисцентных ламп (UL)
— управление яркостью светодиодного источника света (LED)
По методу работы диммеры переменного тока условно разделяются
— работа по переднему фронту
— работа по заднему фронту
Диммеры, имеющие расширенные функциональные возможности способны регулировать яркость ламп накаливания и низковольтных галогенных ламп. Сегодня существуют и универсальные светорегуляторы, которые способны работать с лампами накаливания и галогенными лампами AC 230 В и с низковольтными через понижающий трансформатор. В конструкцию прибора встроен микроконтроллер, который при подключении к светорегулятору нагрузки в течение нескольких секунд анализирует ее тип и переключается на нужный тип управления.
Универсальный светорегулятор может быть поворотным и сенсорным. В поворотном типе диммер осуществляет регулировку путем поворота ручки, в сенсорном — легким нажатием к поверхности. Сенсорные регуляторы оснащаются инфракрасными приемниками для осуществления дистанционного управления.

Диммеры включаются в разрыв.

Выбираем диммер — на что обратить внимание?

Диммер представляет собой приспособление, предназначенное для регулирования яркости светильников. Простыми словами, диммером называется регулятор освещения. Представим ситуацию, когда одна и та же комната предназначена как для работы, так и для отдыха. К примеру, занимаясь работой в гостиной, любому понадобится более яркое освещение, чем в моменты просмотра телевизора. Во втором случае потребитель предпочел бы гораздо более приглушенный свет. Для того, чтобы иметь возможность регулировать яркость одних и тех же источников света, а не устанавливать дополнительные, используют светорегулятор. Устройство, помимо удобства, позволяет своему хозяину экономить значительную долю электрической энергии, а также продлевать срок службы источников света. В этой статье мы расскажем, как выбрать диммер по мощности, конструкции и типу ламп.

Тип лампочек

Важно запомнить, что встречаются регуляторы освещения, подходящие для ряда определенных типов ламп, однако универсального диммера не существует. Выбор светорегулятора должен производиться в зависимости от вида и мощности лампочек.

Как известно, существуют различные виды источников света, среди которых лампы накаливания, светодиодные, галогенные, люминесцентные, LED-модули, ленты и линейки. При этом, применять светорегуляторы можно абсолютно во всех видах светильников: для люстры, бра, торшеров, подвесных, а также для точечных светильников. Рассмотрим каждый тип источника света по отдельности.

Выбрать диммер для ламп накаливания значительно проще, чем для других источников света. Также преимуществом является простота его подключения: его можно установить вместо обыкновенного выключателя. Но нужно отметить такой момент, что уменьшая яркость лампы накаливания при помощи светорегулятора, цвет ее свечения также изменится и станет более красным.

Что касается люминесцентных ламп, то выбрать регулятор освещения для них практически невозможно. Теоретически данное мероприятие возможно, но при условии создания сложной технической системы с дополнительным использованием электронного пускорегулирующего аппарата и контроллера. При этом сам диммер будет отличаться от применяемого для лампочек накаливания.

Выбрать регулятор света для энергосберегающих ламп, то есть для компактных люминесцентных (КЛЛ), несколько проще. Если в КЛЛ уже имеется встроенный пускорегулирующий аппарат (ПРА), то данная лампочка легко диммируется при помощи обычного регулятора. При отсутствии ПРА, она будет диммироваться с таким же трудом, как и обычная люминесцентная, что весьма трудоемко и затратно.

Для галогенных ламп выбрать светорегулятор очень просто. При этом, можно использовать регулятор для лампочек накаливания, либо приобрести диммер именно для этого типа изделий. Следует обратить внимание на напряжение, от которого работает галогенка. Если речь идет о напряжении 12В, то необходимо применение понижающего трансформатора.

Выбор диммера для устройств, основанных на применении светодиодов более затруднителен. Для светодиодных ламп 220В светорегулятор выбрать весьма просто. На упаковке обычно указано, диммируемая модель, либо нет. Если маркировка свидетельствует о том, что светодиодная лампа диммируемая (как на фото ниже), то регулятор можно применять как для обычных лампочек. Также светодиоды могут управляться при помощи специально разработанного для данного типа источников освещения пульта дистанционного управления.


При выборе диммера для LED-ламп 12 В стоит не забывать о применении понижающего трансформатора напряжения, а также об использовании специального контроллера. Чтобы выбрать регулятор освещения для светодиодных модулей, лент и линеек, нужно обратить также внимание на напряжение, от которого эти устройства работают. Обычно это 12В, а как уже было сказано выше, для их работы требуется установка дополнительных приспособлений, среди которых контроллер и специальная интеллектуальная панель управления.

Чтобы вам было легче определиться с выбором, рекомендуем изучить следующий алгоритм в таблице:


Мощность

Также важно правильно выбрать диммер по мощности. Для того, чтобы осуществить выбор подходящего диммера, необходимо определиться с его расчетной мощностью. Для этого подсчитывается общая потребляемая мощность подсоединенных ламп. Если неправильно выбрать параметры регулятора освещения, то он может, как не заработать, так и наоборот, сразу выйти из строя.

Важный момент — при выборе мощности диммера обязательно учитывайте запас, минимум 20%, но лучше 50%. Например, если суммарная мощность лампочек в светильнике составляет 100 Вт, регулятор должен быть рассчитан на 150 Вт.

Вариант исполнения

Ну и последнее, о чем хотелось бы рассказать — как выбрать модель светорегулятора. На сегодняшний день существуют не только классические поворотные диммеры, но и клавишные, поворотно-нажимные и даже сенсорные. Помимо этого регуляторы освещения могут быть модульные (для установки в распределительном щитке), моноблочные (стандартный) или же для установки в в монтажную коробку скрытым способом. Вкратце рассмотрим особенности каждого варианта исполнения.


Поворотно-нажимной регулятор света способен запоминать настройки (выставленный уровень освещения), т.к. включение и выключение осуществляется за счет нажатия на поворотную ручку, за счет которой и настраивается нужная яркость ламп.

Клавишные модели работают немного иначе — регулировка света осуществляется путем удержания самой клавиши определенное время (как правило, 3 секунды). Не менее удобный вариант для управления светом.

Ну и современные сенсорные модели регулируют яркость лампочек за счет прикосновения пальцем к сенсору. Очень удобно, однако за сенсорный светорегулятор придется заплатить значительно больше, поэтому решать вам, выбрать такой вариант или лучше отдать предпочтение классической модели.

Если говорить о способе установки, модульные диммеры применяются для управления лампами накаливания или же галогенными источниками света при условии использования понижающих трансформаторов. Такую модель можно выбрать для включения света на лестницах и в длинных коридорах. Аналогичная область применения и у светорегуляторов, устанавливаемых в монтажную коробку. Все же классический вариант исполнения наиболее удобный, его мы и рекомендуем выбрать для управления светом в комнатах.

Источник: сайт Сам электрик.

Диммер как регулятор освещения, диммируемые светодиодные лампы и светильники

Диммеры — это устройства, регулирующие интенсивность искусственного освещения. Первые конструкции диммеров представляли собой обыкновенные реостаты, то есть, мощные переменные сопротивления, гасящие часть напряжения.

Использовались такие приборы в кинотеатрах для плавного выключения освещения зрительного зала. При включении реостата последовательно с лампочкой накаливания, согласно закону Ома для участка цепи, питающее напряжение падает на нити накала лампочки и реостате пропорционально их электрическому сопротивлению.

Таким образом, увеличение сопротивления реостата приводит к уменьшению напряжения на нити накала лампочки, а следовательно, к уменьшению интенсивности её свечения. Изменяя сопротивление реостата можно добиться изменения яркости свечения лампы от полного накала до отключения.

Применение реостатов для диммирования освещения сопряжено с целым рядом неудобств:

  • реостатные диммеры достаточно громоздки;
  • активное сопротивление реостата выделяет большое количество теплоты;
  • при уменьшении яркости свечения осветительных приборов не происходит экономии электроэнергии.

Ещё один вид устройств, иногда применяемый для диммирования освещения, представляет собой автотрансформатор с подвижным контактом ползункового или роликового типа, перемещающийся по обмотке, благодаря чему плавно изменяется коэффициент трансформации.

Таким образом, при неизменном напряжении питания возможно изменение вторичного напряжения на осветительной нагрузке в широких пределах, что приводит к изменению интенсивности свечения.

И хотя приборы данного типа не рассеивают электрическую мощность на сопротивлении, бесполезно превращая её в тепло, они ещё более громоздки, чем реостаты. Это обстоятельство сильно ограничивает сферу применения таких устройств.

УСТРОЙСТВО ЭЛЕКТРОННЫХ РЕГУЛЯТОРОВ ОСВЕЩЕННОСТИ

Получившие распространение в настоящее время регуляторы освещения построены на основе электронной схемы. Принцип работы таких устройств заключается в том, что на источник света подаётся не полный период переменного напряжения, а только часть, длительность которой регулируется.

Это достигается путём применения электронных ключей (обычно тиристоров), которые, закрываясь в нужные моменты времени «отрезают» часть синусоиды питающего напряжения. Фаза выключения тиристора регулируется, благодаря чему изменяется длительность питания лампы в течение каждого периода.

В результате применения таких регуляторов, на световой прибор поступают «обрывки» синусоиды, при этом яркость свечения пропорциональна среднему значению величины напряжения за период.

Электронные диммеры позволяют экономить электрическую энергию, так как не гасят избыточное напряжение, а отключают его.

Кроме этого, применение регуляторов освещения может существенно продлить срок службы лампочек накаливания. Объясняется это тем, что электролампы перегорают, как правило, в момент включения, когда сопротивление холодной нити накала минимально, а подача толчком рабочего напряжения вызывает резкий бросок тока.

Большинство диммеров же устроено таким образом, что в момент включения на устройство освещения подаётся не более 10% рабочего напряжения, а дальнейшее его увеличение происходит плавно. Следует заметить, что эти приборы можно использовать только с активными инерционными нагрузками,

Например, с их помощью кроме регулирования яркости свечения лампочек накаливания, можно регулировать количество теплоты, выделяемой электрическими нагревателями, то есть применять их в системах управления отоплением.

Совершенно недопустимо применение диммирования электрических двигателей.

ДИММИРУЕМЫЕ СВЕТОДИОДНЫЕ ЛАМПЫ

С появлением светодиодных источников освещения также появилась потребность в диммировании светодиодных ламп, однако применительно к ним этот процесс имеет ряд особенностей.

Главной особенностью светодиодного прибора освещения является то обстоятельство, что сам источник света в них, то есть, светодиод, или светодиодный модуль, имеет очень малое напряжение питания.

Поэтому, для использования светодиодов для привычного для нас освещения на 220 вольт, необходимо применение специального переходного устройства, которое обычно называют драйвером. Таким образом, любая светодиодная лампочка, предназначенная для включения в сеть 220 вольт, кроме собственно светодиодов, содержит также драйвер той или иной конструкции.

Возможность применения светорегулятора для светодиодных ламп определяется типом драйвера, применённого в данной лампе. Регулирование яркости свечения самого светодиода может быть осуществлено путём изменения питающего тока, с учётом того, что напряжение питания светодиода постоянно, и имеет величину порядка 1 – 2 вольта.

Некоторые конструкции драйверов представляют собой обычные выпрямительные схемы с гашением избыточного напряжения. При изменении входного напряжения таких драйверов происходит пропорциональное изменение тока, поступающего на светодиоды. Лампы, оснащённые драйверами такого типа, могут подключаться к диммерам.

Такие лампы называют диммируемыми светодиодными лампами. На упаковке и/или цоколе таких лампочек присутствует специальное обозначение, говорящее о том, что данная лампа может работать с диммером.

Задача регулирования яркости свечения светодиодных источников света чаще всего решается с помощью широтно – импульсной модуляции. Данный способ позволяет осуществлять управление посредством цифровых схем.

Суть метода заключается в том, что на светодиодный источник света подаётся последовательность прямоугольных импульсов высокой частоты. Амплитуда импульсов равна напряжению, при котором происходит уверенное зажигание светодиода.

Регулирование заключается в изменении скважности импульсов, то есть, соотношения продолжительности импульсов и интервалов между ними. Чем импульсы длиннее, а интервалы между ними короче, тем ярче свечение светодиода, и наоборот. В схемах широтно – импульсного регулирования применяются специализированные микросхемы ШИМ – генераторов.

Существуют типы диммированных светодиодных ламп, драйвер которых содержит регулятор яркости свечения. Управление такими регуляторами может осуществляться дистанционно, с помощью пульта. Некоторые схемы драйверов содержат ШИМ – генератор, питающий светодиодные источники света высокочастотными импульсами постоянной скважности. Такие драйверы не могут быть подключены к диммеру.

Таким образом, решая вопрос регулирования интенсивности искусственного светодиодного освещения, в первую очередь следует выбрать специальные светодиодные лампы под диммер.

Следует добавить, что применение диммирования светодиодных источников в системах освещения позволяет не только повысить комфорт за счёт выбора требуемого уровня освещённости, но и продлить срок службы светодиодов, так же, как и в случае с лампочками накаливания.

Современные диммеры чаще всего выпускаются в габаритах обычных клавишных выключателей, и могут быть легко установлены вместо них.

БРЕНДЫ И ПРОИЗВОДИТЕЛИ – КАК ВЫБРАТЬ

Заслуживает внимания продукция фирмы Makel, серии изделий lillium care и lillium natural care которой предлагают поворотные диммеры, а также устройства с дистанционным управлением, имеющие различное цветовое оформление, благодаря которому изделия впишутся в интерьер, выполненный в любом стиле.

В составе продуктовой линейки серии регуляторы света для светодиодных ламп и традиционных ламп накаливания мощностью 600 Ватт и 1000 Ватт. Для защиты электронной схемы диммера от воздействия высокочастотных помех, устройства оснащены сетевыми фильтрами высокой частоты. Дистанционный регулятор яркости для светодиодных ламп, выпускаемый компанией Makel, имеет мощность 400 Ватт.

Серия установочных изделий Mimoza включает в себя диммеры, специально созданные для регулировки светодиодных ламп. Среди них – регулятор с дистанционным инфракрасным управлением освещением. Товары фирмы Makel сравнительно недороги и обладают довольно высоким соотношением цены и качества.

Именитая компания Schneider Electric предлагает приборы серии Unica, в составе которой как обычные поворотные диммеры, так и радиоуправляемые приборы для системы «умный дом». Большинство приборов также выполнено в габаритах классических выключателей с использованием декоративных рамок, выполненных в различных стилях.

В начало

  *  *  *


© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Диммер для лампы накаливания своими руками. Схема и описание

Основной функцией предлагаемой схемы является регулировка яркости свечения ламп накаливания, питаемых от электросети 220В. Печатная плата разработана таким образом, чтобы она помещалась в распределительную коробку, заменив собой стандартный выключатель освещения.

Без дополнительного радиатора схема может управлять нагрузкой до 200 Вт, а в случае применения дополнительного охлаждения, мощность лампы зависит в основном только от допустимого тока используемого симистора.

Стенд для пайки со светодиодной подсветкой

Материал: АБС + металл + акриловые линзы. Светодиодная подсветка…

Регулирование яркости свечения ламп накаливания не является единственным применением данного устройства. Его можно также использовать для плавной регулировки мощности других потребителей переменного тока, а также для регулировки мощности коллекторных двигателей (например, дрели, шлифовальной машины). Схема может способствовать получению значительной экономии в потреблении электроэнергии.

Характеристики диммера для лампы накаливания

  • максимальная нагрузка 2,5 кВт
  • низкий уровень создаваемых помех
  • возможность работы в качестве регулятор оборотов или как диммер для традиционных ламп накаливания
  • размеры печатной платы: 55 х 55 мм
  • питание: 220 вольт

Регулировка мощности потребителей переменного тока не является легким делом. Самым простым, но и одновременно наименее эффективным способом является применение сопротивления, включенного последовательно с нагрузкой. Однако при этом плавная регулировка мощности в данном случае практически невозможна.

Раньше частным случаем такого способа регулирования было включение термистора последовательно с лампой накаливания малой мощности, например, ночника. В этом случае использовались термисторы большой мощности, применяемые в ламповых телевизорах для защиты нитей накаливания от повреждения в момент включения питания. Это было довольно привлекательным решением, но в настоящее время, подобные термисторы трудно найти.

Другой, пожалуй, лучший метод регулирования мощности нагрузки 220В является применение автотрансформатора (ЛАТР). Это решение практически лишено недостатков, за исключением двух: высокой стоимости автотрансформатора и его больших размеров. Зато огромным преимуществом применения так называемых автотрансформаторв, является получение на выходе неизмененного синусоидального сигнала и возможность повышения или понижения напряжения.

Автотрансформатор, схема которого можно видеть на рисунке ниже, является бесценным инструментом в мастерской радиолюбителя. Он позволяет тестировать устройства, питаемых от электрической сети и проверять их устойчивость от перепадов питающего напряжения.

Мы же рассмотрим дешевую и простую схему, работающую по принципу фазного регулирования. Как видно, схема очень простая и состоит всего из нескольких элементов. Самым интересным из них является динистор DB3 (Diac). Применение именно этого элемента позволило разработать простую схему.

Паяльная станция 2 в 1 с ЖК-дисплеем

Мощность: 800 Вт, температура: 100…480 градусов, поток возду…

Принцип действия динистора заключается в следующем: он не проводит ток пока напряжения на нем ниже определенного порогового значения, как правило 12…20В. Однако, если это напряжение будет превышено, динистор начинает проводить ток пока напряжение не упадет до значения близкого к нулю. Второй, очень важной особенностью диака является тот факт, что полярность напряжения для него совершенно не имеет значения, что позволяет применять этот элемент в цепях переменного тока.

Действие этого полезного радиокомпонента лучше всего иллюстрирует следующий рисунок.


Давайте теперь обсудим работу нашего диммера. Анализ его работы мы начнем в момент перехода сетевого напряжения через ноль, когда напряжение на конденсаторе C1 также близко к нулю. Напряжение в сети начинает нарастать, заряжая конденсатор C1 через резистор R1 и потенциометр P1.

Понятно, что скорость заряда зависит от величины последовательно соединенных сопротивлений R1 и P1, и, следовательно, с помощью потенциометра P1 можно изменять эту скорость в широких пределах.

В какой-то момент напряжение на конденсаторе C1 достигает значения пробоя динистора. Динистор разряжает конденсатор через управляющий вывод симистора Q1. Симистор открывается, включая нагрузку замыкает цепь заряда конденсатора С1 предотвращает его перезарядку.

При следующем переходе напряжения через ноль, симистор выключается, конденсатор C1 снова начинает заряжаться, и весь цикл повторяется сто раз в секунду. Понятно, что чем меньше зарядится конденсатор C1, тем меньше по времени будет открыт симистор и соответственно меньшая мощность поступит на нагрузку.

Таким простым способом мы получаем плавную регулировку мощности практически от 0 до 99%. Работу схемы лучше всего иллюстрирует следующий рисунок. Дополнительные два элемента, дроссель D1 и конденсатор С2, служат для устранения серьезного недостатка схемы: генерации радиопомех помех.

В схему добавлен резистор R2 (его значение необходимо подобрать). Назначение данного резистора — поддерживать нить накала лампы в «теплом» состоянии. Это хороший способ увеличить срок службы ламп накаливания, которые чаще всего перегорают в момент их включения, поскольку холодная нить имеет низкое сопротивление. При использовании резистора R2 протекающий через лампу ток, ничтожно мал.

Внимание. Диммер во время работы находится под опасным для жизни напряжением сети 220 вольт! Монтаж и настройку производить только при полном отключении от сети. Если вы не уверены в своих силах, то попросите помощь в сборке данного устройства более опытного специалиста.

Регулятор яркости светильника

Преимущества и недостатки регуляторов света

Среди положительных свойств всех устройств этого типа стоит отметить:

  • Плавное изменение яркости света.
  • Напряжение на потребителе уменьшается без рассеивания мощности, что приводит к экономии электрической энергии.
  • Благодаря работе при сниженном напряжении увеличивается срок эксплуатации лампочек.
  • Диммеры в определенной степени способны защитить потребитель электроэнергии от перепадов напряжения в сети.
  • Устраняется резкое повышение показателя силы тока при включении лампочки.

Однако у светорегуляторов есть и несколько недостатков:

  • Более высокая стоимость в сравнении с классическими выключателями.
  • Кривая питающего напряжения несколько искажается, но это не сильно влияет на результат работы ламп накаливания.
  • В случае замены диммером многокнопочных выключателей могут возникнуть сложности с приобретением соответствующего устройства. Это связано со стоимостью двойных моделей светорегуляторов или необходимостью оборудования новых точек для монтажа устройств.

Назначение диммера

Задача диммера — обеспечивать изменение яркости свечения осветительных устройств. Регулируемые выключатели света позволяют добиваться любой интенсивности освещения: от приглушенного света до чрезвычайно яркого. Применение диммеров делает ненужными двойные или тройные выключатели, нет необходимости покупать дорогие осветительные приборы с контроллерами напряжения.

Обратите внимание! Для управления интенсивностью света энергосберегающих лампочек понадобится специальное устройство — электронный пускатель. К достоинствам диммеров относятся следующие характеристики:

К достоинствам диммеров относятся следующие характеристики:

  • контроль яркости света;
  • настройка времени изменения яркости;
  • управление с пульта ДУ;
  • длительный срок эксплуатации;
  • запрограммированное художественное мерцание, создание картин с подсветкой;
  • экономность расходования электроэнергии (некоторые модели).

Недостатки диммеров:

  • чрезмерный расход электричества в некоторых случаях;
  • создание радиопомех, мешающих работать электробытовой технике;
  • небольшие нагрузки становятся причиной неисправности диммеров;
  • работа диммеров часто приводит к нежелательному мерцанию света.

Габаритная яркость против равномерности освещения рабочих поверхностей

Если в частных домах и в ресторанах для создания уюта стоит задача зонирования помещения акцентным и местным светом, то рабочая поверхность в офисном помещении должна быть освещена просто равномерно. Зонировать с помощью освещения рабочие места — достаточно сложная задача, требующая работы светохудожника, который разместит над рабочими местами на подвесах такие светильники как «Тесла» Л1 или «Тесла» Л2. Но в рамках упрощенной задачи освещения некоторого среднего офисного пространства предлагается просто соблюдать нормативы равномерности освещенности, указанные в актуализированной редакции СНиП 23-05-95 и в проекте стандарта ГОСТ Р (EН 12464-1:2011). Оба документа приветствуют максимизацию равномерности, для чего необходимо либо увеличивать количество светильников, либо использовать протяженные потолочные светильники. Но самым сильным фактором, выравнивающим освещенность в помещении, является наличие протяженного настенного светильника. Такого как «Тесла» Л1 и Л2.

СПИСОК ДЕТАЛЕЙ ДЛЯ ЭКСПЕРИМЕНТА

ДЕТАЛИ ДЛЯ ДОПОЛНИТЕЛЬНОГО ЗАДАНИЯ

ОБРАТИТЕ ВНИМАНИЕ

Мы подключили «землю» светодиода и переменного резистора (потенциометра) к длинной рельсе «-» макетной платы, и уже ее соединили с входом GND микроконтроллера

Таким образом мы использовали меньше входов и от макетки к контроллеру тянется меньше проводов;
Подписи «+» и «-» на макетке не обязывают вас использовать их строго для питания, просто чаще всего они используются именно так и маркировка нам помогает;
Не важно, какая из крайних ножек потенциометра будет подключена к 5 В, а какая к GND, поменяется только направление, в котором нужно крутить ручку для увеличения напряжения. Запомните, что сигнал мы считываем со средней ножки;
Для считывания аналогового сигнала, принимающего широкий спектр значений, а не просто или 1, как цифровой, подходят только порты, помеченные на плате как «ANALOG IN» и пронумерованные с префиксом

Для Arduino Uno — это A0-A5.

ПОЯСНЕНИЯ К КОДУ

  • С помощью директивы  мы сказали компилятору заменять идентификатор PIN на  — номер аналогового входа. Вы можете встретить код, где обращение к аналоговому порту будет по номеру без индекса . Такой код будет работать, но во избежание путаницы с цифровыми портами используйте индекс;
  • Переменным принято давать названия, начинающиеся со строчной буквы;
  • Чтобы использовать переменную, необходимо ее объявить, что мы и делаем инструкцией:

Для объявления переменной необходимо указать ее тип, здесь —  (от англ

integer) — целочисленное значение в диапазоне от -32 768 до 32 767, с другими типами мы познакомимся позднее;
Переменные одного типа можно объявить в одной инструкции, перечислив их через запятую, что мы и сделали;
Функция  возвращает целочисленное значение в диапазоне от до 1023, пропорциональное напряжению, поданному на аналоговый вход, номер которого мы передаем функции в качестве параметра
Обратите внимание, как мы получили значение, возвращенное функцией : мы просто поместили его в переменную  с помощью оператора присваивания , который записывает то, что находится справа от него в ту переменную, которая стоит слева;

ВОПРОСЫ ДЛЯ ПРОВЕРКИ СЕБЯ

  1. Можем ли мы при сборке схемы подключить светодиод и потенциометр напрямую к разным входам GND микроконтроллера?
  2. В какую сторону нужно крутить переменный резистор для увеличения яркости светодиода?
  3. Что будет, если стереть из программы строчку PIN? строчку PIN?
  4. Зачем мы делим значение, полученное с аналогового входа перед тем, как задать яркость светодиода? что будет, если этого не сделать?

ЗАДАНИЯ ДЛЯ САМОСТОЯТЕЛЬНОГО РЕШЕНИЯ

  1. Отключите питание платы, подключите к порту 5 еще один светодиод. Измените код таким образом, чтобы второй светодиод светился на 1/8 от яркости первого.

С оригиналом статьи вы можете ознакомиться на сайте Amperka.ru

Регулятор, драйвер с регулированием яркости. Схема

Теперь перейдем к схеме устройства, предназначенного для питания и регулировки яркости свечения. Это устройство может питать, как люминесцентные лампы, так и светодиоды или блоки светодиодов, соединенных последовательно. Оно может быть запитано от самых разных источников питания с самым разным напряжением (от 12 В до 400 В). Например, на основе приведенной схемы можно изготовить электрическую ‘керосиновую’ лампу для автономного освещения при перебоях электропитания или светильник для салона автомобиля. Мы приведем форму для онлайн расчета параметров схемы для разных напряжений питания и разных нагрузок (ламп, блоков светодиодов). Так что Вы легко сможете сами рассчитать свой регулятор яркости.

Устройство представляет собой классический полумостовой импульсный преобразователь напряжения. Оно построено аналогично импульсному блоку питания. Для удобства мы постарались сохранить обозначения элементов из схемы импульсного блока питания, так что нумерация получилась не непрерывной.

Питание управляющей схемы осуществляется следующим образом. Через резистор R14 и диод VD14 небольшим током заряжается конденсатор C4. Как только напряжение на нем становится больше 10 В, контроллер начинает формировать импульсы, которые открывают силовые транзисторы. Формируется напряжение на обмотке L7. Это напряжение через резистор R15 питает контроллер.

Применять регулятор можно как для ручной регулировки, так и для варьирования яркости в зависимости от управляющего тока. Управляющий ток подается на вход C. Этот ток прибавляется к измеряемому, а цепь обратной связи поддерживает суммарный ток (измеряемый + управляющий) на фиксированном уровне. Так что, чем больше управляющий ток, тем меньше ток через осветительный прибор. Мы разработали на основе этого драйвера цветомузыкальную установку.

Монтаж выключателей

По габаритам светорегулирующий выключатель напоминает стандартное устройство для включения и выключения света. Установка диммера осуществляется с применением специальных лапок в разрыв осветительной цепочки. Основное требование к установщику — соблюдать полярность.

На рисунке ниже изображена схема подключения диммера.

О том, как подключить два диммера можно узнать из следующей схемы.

Если предстоит установка диммера вместо выключателя, понадобится вначале демонтировать модель старого образца. Но еще до этого следует обесточить электросеть и проверить отсутствие напряжения с помощью индикатора. Чтобы снять старый выключатель, берем отвертку и отвинчиваем винты монтажных лапок. После этого удаляем панель устройства. Затем ослабляем винты на клеммах и отсоединяем выключатель от проводов.

Следующий этап — установка диммера. Монтаж осуществляется в порядке, обратном описанному выше при демонтаже. После установки диммера в подрозетник фиксируем его винтами и ставим декоративную рамку. При необходимости регулировки освещения в нескольких местах понадобятся дополнительные диммеры и монтаж подрозетников с прокладкой к ним кабеля.

Область применения

Чаще всего данные устройства используются с целью регулирования яркости свечения галогеновых лампочек и классических ламп накаливания. Причем в первом случае есть один нюанс применения выключателя диммер — он должен подключаться к источнику света исключительно через понижающий трансформатор. Это устройство можно приобрести отдельно либо использовать готовое решение.

Также необходимо помнить, что выпускаются специальные выключатели, регулирующие яркость света светодиодных и люминесцентных ламп. Дело в том, что в их конструкции присутствует один важный элемент — электронный пускатель. Благодаря применению регуляторов освещения вместо обычных выключателей, можно плавно менять интенсивность светового потока от минимальных значений до максимальных.

Это не только удобно, но также позволяет отказаться от использования многокнопочных выключателей для управления люстрами с несколькими лампочками. Аналогичным образом обстоят дела и со сложными осветительными устройствами, оснащенными собственными регуляторами — значительно дешевле приобрести диммер и подключить к нему люстру.

Преимущества регулируемых светильников

Модели, которые имеют возможность изменять яркость светового потока, обладают рядом преимуществ перед светильниками, имеющими только два режима — включен или выключен.

  1. Возможность изменять яркость в зависимости от наличия естественного света. Часто бывает, что в дневное время суток солнечного света не хватает, например из-за повышенной облачности. Но и включать свет на полную мощность не требуется. В этих случаях хороши регулируемые светильники.
  2. Экономия электроэнергии. Если осветительный прибор работает на малую мощность, он потребляет меньше электроэнергии.
  3. Функция ночного света. Нет необходимости устанавливать дополнительную подсветку, которая будет гореть по ночам. Один прибор справится с функцией основного освещения вечером и будет служить фоновой подсветкой ночью.
  4. Создание романтической атмосферы. Приглушённый мягкий свет в спальне настроит на романтический лад, особенно если в светильник встроены цветные светодиоды.
  5. Яркий свет повышает работоспособность человека, в то время как мягкий, приглушённый обладает релаксирующим действием. После тяжёлого рабочего дня, перед сном можно уменьшить яркость люстры и постепенно настраиваться на сон.
  6. Если ребёнок боится засыпать с выключенным светом, то можно оставлять в его комнате горящий ночник, постепенно уменьшая яркость. Таким образом, ребёнок будет постепенно привыкать к сумеркам и избавляться от фобии.

Регулируемые светильники — функциональное дизайнерское решение для подсветки жилых и общественных помещений. Осветительный прибор, имеющий несколько режимов работы или возможность плавного изменения мощности источника света, — необходимый элемент для обустройства «умного» дома.

Виды светильников с диммером

Осветительные устройства с регулировкой яркости могут быть самых разнообразных видов:

  • потолочные люстры;
  • настольные лампы;
  • бра;
  • торшеры;
  • споты;
  • уличная подсветка.

Регулируемую лампу можно подобрать под любой стиль интерьера, потому что наличие диммера никаким образом не влияет на её дизайн, который может быть выполнен в стиле:

  • классик;
  • модерн;
  • прованс;
  • хай-тек;
  • лофт;
  • минимализм и т. д.

При выборе светотехники для дома или общественного пространства следует обратить внимание, есть ли у неё функция дистанционного управления. С помощью пульта удобно включать и выключать свет, а также регулировать яркость освещения

Принцип действия

У всех моделей диммеров схожие схемы контроля яркости освещения. Отличия кроются в наличии дополнительных элементов для придания плавности свечению и устойчивости нижних пределов.

На рисунке внизу показано предназначение клеммных колонок в диммере.

Конденсатор заряжается через переменный резистор. Как только зарядка становится достаточной, открывается симистор и загорается лампочка. После этого симистор закрывается. На отрицательной полуволне наблюдается аналогичный процесс.

На рисунке внизу показана схема действия выключателя с регулировкой интенсивности освещения.

За счет подбора величин резисторов и конденсаторов осуществляет замена начальных и конечных периодов зажигания лампы, а также стабильность ее свечения.

Подключение светорегулятора

Существует несколько схем подключения диммера.

Схема светорегулятора с выключателем

В описываемом случае светорегулятор устанавливают перед диммером в фазовый разрыв. Выключатель управляет подачей тока. Схема подключения показана на рисунке внизу.

От выключателя ток направляется на диммер, а оттуда — на лампочку накаливания. В результате регулятор определяет нужный уровень яркости, а за включение и выключение цепочки ответственен выключатель.

Схема хорошо подходит для спален. Выключатель ставят около двери, а диммер — у кровати. Так достигается возможность управления светом прямо из кровати. При выходе человека из комнаты освещение гаснет, а при возвращении в комнату свет загорается с теми характеристиками, которые были заданы диммером.

Схема подключения с двумя диммерами

В этой схеме присутствуют два плавных выключателя света. Они вмонтированы в двух местах одного помещения и по своей сути являются проходными выключателями, управляющими отдельно взятыми осветительными приборами.

Схема сопряжена с подводкой трех проводников к распредкоробке от каждой точки. Для подключения диммеров выполняют соединение перемычками первых и вторых контактов в диммерах. Затем к третьему контакту первого светорегулятора подводится фаза, уходящая к осветительному прибору через третий контакт второго диммера.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

Как регулировать яркость свечения ламп дневного света и светодиодов

Но изготовить регулятор, способный плавно изменять яркость свечения ламп дневного света, можно. Однако, применять его следует только с лампами, которые не оснащены встроенными драйверами. Подойдут длинные цилиндрические лампы дневного света. Энергосберегающие лампы, предназначенные в патрон лампы накаливания, работать с регулятором не будет, так как в них уже встроен драйвер, который будет мешать.

Вашему вниманию подборки материалов:

Конструирование источников питания и преобразователей напряжения Разработка источников питания и преобразователей напряжения. Типовые схемы. Примеры готовых устройств. Онлайн расчет. Возможность задать вопрос авторам

Практика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность задать вопрос авторам

На основе такого же принципа можно построить регулятор яркости светодиодов. Обсудим это в конце статьи.

Почему к люминесцентным лампам и светодиодам не подходят регуляторы от лампочек с нитью накала? Нить накала проявляет себя как резистор с несколько изменяющимся сопротивлением в зависимости от температуры. Так что яркость ее свечения можно изменять, изменяя приложенное к ней напряжение. Нить накала обладает довольно большой инертностью. На нее можно подавать пульсирующее напряжение сложной формы, например, от тиристорного регулятора. При этом она не будет моргать и негативно влиять на органы зрения.

Энергосберегающие лампы ведут себя по-другому. Чтобы такая лампа загорелась, на нее надо подать напряжение в несколько раз выше рабочего. Происходит зажигание. Дальше напряжение нужно понизить до номинального. Отклонение напряжения питания от номинального в меньшую сторону приводит к ее быстрому погасанию, а в большую — к нагреву и перегоранию. Питать ее пульсирующим напряжением вообще не следует (хотя это постоянно делается в бытовых светильниках), так как она довольно сильно моргает, что неполезно для зрения.

Галогенная, неоновая или другая газоразрядная лампа в своем рабочем режиме имеет очень небольшое динамическое сопротивление. Это значит, что очень небольшое изменение питающего напряжения приводит к большому изменению силы тока и яркости свечения. Таким образом, изменяя питающее напряжение, регулировать яркость нельзя. Такую лампу (да и светодиод) нужно питать от источника тока (подробнее об источниках стабильного тока), обладающего большим динамическим сопротивлением, управлять ее яркостью, изменяя силу тока. Напряжение на лампе (светодиоде) при этом будет меняться незначительно. У такого подхода есть еще два плюса. Во-первых, нет необходимости в отдельной схеме балласта, зажигающего лампу. Если применить действительно хороший импульсный источник тока, то напряжение на лампе будет возрастать до тех пор, пока лампа не загорится, а далее упадет до рабочего. Во-вторых, лампа будет светиться с яркостью, независящей от температуры и других условий среды.

Габаритная яркость светильника и ограничение яркости линейных светильников

Линейные светодиодные светильники «Тесла» серии Л1 (см. рис. 3) имеют хороший защитный угол светильника и габариты 100х90 мм и произвольную длину до 6 м. Площадь светящейся поверхности рассеивателя — 920 см2 на погонный метр (максимальный световой поток до 2500 лм на погонный метр).

Линейные светодиодные светильники серии «Тесла» Л2 (см. рис. 4) являются габаритным аналогом известных бельгийских светильников с люминесцентными лампами Modular SL mini poly in и имеют хороший защитный угол светильника и размеры в сечении 47х73 мм. Светильники отличаются несколько иной системой крепления, а также тем, что могут быть выполнены по заказу и иметь длину до 6 м. Площадь светящейся поверхности 412 см2 на погонный метр, максимальный световой поток — до 2500 лм на погонный метр.

В базовом исполнении обоих светильников применяются светодиоды теплого свечения с цветовой температурой 2700 К и чрезвычайно высоким индексом цветопередачи Ra = 95. Оба светильника отличает высокая однородность свечения, высокая степень светорассеивания на безбликовом матовом рассеивателе. Матовый рассеиватель отличается тем, что при любом светораспределении на выходе будет одна и та же КСС, приближенная к косинусной (см. рис. 1).

Рис. 1. Типичная КСС светильника с призматическим рассеивателем КСС сужена, фактически источник светит только под собой. В зоне 60…90° света практически нет – габаритная яркость в этом диапазоне крайне мала, но крайне малой будет и освещенность вертикальных поверхностей. Такие светильники формируют световую среду «как в колодце»

Рис. 2. Типичная КСС светильника с опаловым рассеивателем Опаловый рассеиватель направляет в зону 60…90° больше света, чем призматический. Габаритная яркость в зоне ограничения яркости выше, но все еще значительно меньше предельно допустимых значений. Опаловый рассеиватель увеличивает долю света в горизонтальных направлениях и повышает освещенность вертикальных поверхностей

Мощность и световой поток также могут быть выбраны по заказу (до 2500 лм на погонный метр для обоих светильников). В базовом исполнении светильник серии «Тесла» Л2 имеет световой поток 1500 лм/м, что примерно соответствует световому потоку классических светильников в том же корпусе с люминесцентными лампами Т5. И такое соотношение светового потока и габаритов устраивает потребителей по всему миру. Но если и размеры, и мощность люминесцентных светильников определяются габаритами и мощностью стандартных ламп, то светодиодные светильники могут иметь требуемую (заказную) мощность. А использование длинных светильников позволяет набрать необходимый для помещения световой поток при малой габаритной яркости. Какой же световой поток на погонный метр нужно заказать, чтобы получить комфортное значение габаритной яркости в соответствии с критериями ГОСТ 54350-2011 при любом расположении светильника?

Рис. 3. Линейный светильник «Тесла» серии Л1

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

  1. С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
  2. С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
  3. Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

Мощность диммера — ключевой параметр при его выборе. Совокупная мощность подключенных устройств не должна превышать этот показатель у светорегулятора. В продаже имеются системы, мощность которых находится между 40 ваттами и 1 киловаттом.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

Дополнительные функции

Старые диммеры выполнялись как электромеханические устройства. С их помощью нельзя было сделать ничего, кроме настройки яркости ламп накаливания.

Современные модели обладают значительно расширенным функционалом:

  1. Работа по таймеру.
  2. Возможность встраивания диммера в более крупномасштабную систему — «умный дом».
  3. Диммер при необходимости позволяет создать эффект присутствия хозяев в доме. Свет будет включаться и выключаться в разных помещениях по определенному алгоритму.
  4. Функция художественного мерцания. Схожим образом мигают огни на елочной гирлянде.
  5. Возможность голосового управления системой.
  6. Стандартно команды отдаются с пульта дистанционного управления.

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

  1. Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
  2. Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
  3. Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
  4. Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
  5. Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.

Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

  1. Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
  2. Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

Габаритная яркость: пример расчета

Светильник «Армстронг» (600х600 мм или 300х1200 мм) с призматическим рассеивателем имеет кривую силу света (КСС), изображенную на рисунке 1. И при световом потоке 3150 лм в зоне 60…90° имеет максимальную силу света 201 кд в направлении 60°, что при площади светящейся поверхности 0,56х0,56 м = 0,31 м2 соответствует 201 кд/(0,31 м2 х cos(60°)) = 1282 кд/м2. В осевом направлении этот светильник имеет силу света 1593 кд, что соответствует 1593/(0,31 м2). Таким образом габаритная яркость =  5139 кд/м2.

Светильник «Армстронг» с опаловым рассеивателем имеет КСС, изображенную на рисунке 2, и при том же световом потоке имеет максимальную силу света 481 кд в направлении 60°, что соответствует уже 481 кд/(0,31м2x cos(60°)) = 3067 кд/м2. В осевом направлении этот же светильник имеет силу света 1080 кд, что соответствует 1080 кд/(0,31м2) и габаритная яркость = 3483 кд/м2.

Промежуточные выводы, которые можно сделать про типичные светильники «Армстронг»:
– габаритная яркость типичного светильника «Армстронг» как с призматическим, так и с опаловым рассеивателями с запасом вписывается в нормативы ГОСТ 54350-2011, если светильник используется как потолочный;
– простая пропорция показывает, что для светильника «Армстронг» 600х600 мм или 300х1200 мм с призматическим рассеивателем, используемым в качестве потолочного, максимально допустимый световой поток составляет около 4 лм на 1см2 светящейся поверхности или 12000 лм на весь светильник, что практически недостижимо. Матовый рассеиватель при использовании светильника на потолке уменьшает предельный световой поток до 5100 лм или 1,6 лм на 1 см2 светящейся поверхности. Такая разница возникает из-за того, что матовый рассеиватель дает больше света в направлениях, близких к горизонтали, а призматический светит преимущественно вниз;
– строго по ГОСТ 54350-2011 светильник «Армстронг» 300х1200 с призматическим рассеивателем как протяженный настенный применять можно, т. к. габаритная яркость для этого случая не нормируется, но на самом деле яркость рассеивателя будет дискомфортной. Особенно при большем, чем 3000 лм, световом потоке и при высокой неоднородности свечения, столь обычной для призматических рассеивателей. С матовым рассеивателем подобный светильник может использоваться как настенный протяженный;
– для настенного светильника 300х1200 с призматическим рассеивателем предельную величину светового потока можно оценить в 3060 лм, или как 1 лм на 1см2 площади рассеивателя. С матовым рассеивателем настенный протяженный светильник может иметь уже больший световой поток — 4500 лм или 1,44 лм на 1см2 площади рассеивателя.

Список источников

  • cdelct.ru
  • gyrator.ru
  • 220v.guru
  • 220.guru
  • www.lumen2b.ru
  • virtuallab.by

Выключатель с регулятором яркости для светодиодных. Полезные сведения о диммерах

С недавних пор в магазинах электротехники появилось устройство, которое по внешнему виду напоминает обычный выключатель, однако стоит значительно дороже. Называется это устройство диммер. Для чего оно предназначено? Чем диммер отличается от обычного выключателя? Попробуем найти ответы на эти вопросы.

Универсальное устройство под названием диммер предназначено не только для включения и отключения освещения, но и для плавного регулирования интенсивности или яркости освещения. И что самое главное, с помощью диммера можно существенно сэкономить потребление электроэнергии.

Ведь при снижении интенсивности освещения пропорционально снижается потребляемая мощность. Использование регулируемого выключателя не оказывает никакого негативного влияния на лампы. Срок их эксплуатации остается тем же.

В магазинах электротехники можно встретить большой ассортимент диммеров различных размеров и форм. Они отличаются по способу включения и мощности. Конечно, стоимость таких устройств значительно превышает стоимость обычных выключателей, но со временем они с лихвой окупают себя.

Устанавливая диммеры в квартире или доме, можно с уверенностью сказать, что потребление электроэнергии значительно снизится. Регулируемые выключатели используют не только в быту, их можно устанавливать в общественных зданиях, кафе, ресторанах и других развлекательных заведениях.

Подключение диммера

Все разнообразие диммеров, которые можно встретить в продаже, делится на две основные группы – поворотные и кнопочные. Поворотные диммеры имеют поворотную ручку, с помощью которой можно увеличивать или уменьшать яркость освещения. Кнопочные электронные диммеры отличаются тем, что они управляются с помощью сенсорных кнопок.


Электронные диммеры кнопочного типа имеют куда больше возможностей, чем простые поворотные регулируемые выключатели. Кнопочный диммер можно подключить в несколько точек цепи и управлять его работой с разных точек. При подключении электронного диммера появляется возможность регулировать степень освещения с помощью дистанционного пульта.

При выборе регулируемого выключателя многих интересует вопрос, к электросети. Ничего сложного в подключении диммера нет. Регулятор яркости включается в разрыв цепи питания источников освещения, как и обычный выключатель.

Простейший поворотный диммер имеет всего лишь два вывода, подключить которые не представляет никаких сложностей. Но даже если не придерживаться правила полярности, диммер все равно будет работать. После подключения у вас появится возможность регулировать яркость освещения, поворачивая ручку диммера.


В чем состоит принцип работы современного диммера ? Из школьного курса физики многие знают, что регулировать яркость освещения можно с помощью реостата, изменяя величину сопротивления в цепи. Однако при этом не происходит снижения потребления электроэнергии. Наоборот, расход электроэнергии увеличивается за счет выделения тепла, которое просто уходит в воздух. Поэтому применение реостатов в быту совершенно не оправдано.

Электронные диммеры работают по другому принципу. Основными элементами современного диммера являются полупроводники динистор и симистор или, как их еще называют, диад и триак.

Эти симметричные полупроводники способны пропускать ток определенной величины в обе стороны. Плавное регулирование напряжения, которое подается на лампу, происходит за счет так называемой «отсечки фазы».


Мощность диммера зависит от величины тока, который способен пропускать симистор. Выбирая диммер, необходимо определить величину нагрузки или суммарную мощность осветительных ламп.

Мощность диммера должна немного превышать величину нагрузки. Например, если у вас установлены три лампы мощностью по 100 Вт каждая, суммарная мощность всех ламп составит 300 Вт. В таком случае для гарантии надежной работы лучше выбрать диммер мощностью 500 Вт.

Диммер схема подключения

На вопрос ответить очень легко, увидев этот прибор своими глазами. По габаритным размерам он абсолютно не отличается от обычного выключателя и так же устанавливается в монтажную коробку.

Закрепляется диммер в монтажной коробке тоже с помощью специальных лапок. Как и выключатель, он подключается в разрыв осветительной цепи. Но при его подключении необходимо соблюдать полярность.


Как вместо старого выключателя установить диммер? Все очень просто. Для начала нужно демонтировать выключатель. Чтобы осуществить эту операцию, отключите напряжение в сети и с помощью индикатора убедитесь в его отсутствии. Затем снимите рамку выключателя и, вооружившись отверткой, отвинтите винты монтажных лапок.


Извлеките выключатель из коробки и отсоедините его от проводов, ослабив винты на клеммах. После этого можно приступать к установке диммера . Все вышеперечисленные операции нужно выполнить в обратном порядке, начиная с подключения диммера к проводам. Если вы не можете самостоятельно справиться с подключением, рекомендуем вам обратиться к специалистам, которые легко справятся с этой задачей.

Обычный диммер нельзя использовать для светодиодов

Электронный диммер рассчитан на определенный тип нагрузки. Он может использоваться лишь в цепях, куда подключены лампы накаливания и галогенные лампы.

Большинство современных энергосберегающих, светодиодных и люминисцентных ламп не предназначено для работы в паре с диммером. При регулировании яркости освещения с помощью диммера такие источники света быстро выходят из строя. Существуют специальные диммеры для светодиодных ламп , которые способны работать с такими лампами.

Приобрести регулятор яркости сегодня не составляет никаких проблем. Любой магазин электротехники располагает богатым выбором таких приборов. Цены на них достаточно высокие, но данные приборы очень быстро окупаются.

Покупая диммер, необходимо выяснить у продавца, способен ли прибор работать с уже установленными у вас в доме источниками освещения. Также убедитесь в том, что мощность диммера соответствует суммарной мощности ваших ламп.

Похожие материалы на сайте:

Светорегулятор, называемый также диммером очень часто выходит из строя, особенно если в доме не установлена . Дело в том, что данные устройства очень чувствительны к перепадам напряжения и при повышенной нагрузке могут моментально сломаться. Далее мы рассмотрим основные причины, почему не работает диммер и способы ремонта неисправностей своими руками.

Обзор вероятных причин

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Чаще всего диммер перестает работать после перегорания лампочки в люстре либо торшере. В момент перегорания может возникнуть , в результате чего сгорает один из самых важных элементов цепи в светорегуляторе – симистор. Если не работает симистор, выходит из строя вся схема.

Вторая причина, по которой устройство может не включаться либо наоборот – не выключать свет заключается в том, что светореглятор работает с энергосберегающей лампой. Мы уже рассказывали о том, что для светодиодных и люминесцентных ламп нужно покупать специальные диммеры, как раз предназначенные для работы с «экономками». В то же время необходимо выбирать специальные , а не обычные. Если Вы не учли данное требование, то неисправность заключается именно в данной причине, что наглядно показано на видео примере.

Что делать, чтобы устройство могло регулировать яркость света

Еще одна вероятная причина неисправности – неправильно подобранная мощность светорегулятора в результате чего он не работает так, как должен. Мы уже не раз говорили, что мощность диммера должна быть на 30-50% больше, чем мощность всех лампочек, которые он регулирует. Если Вы упустили данный момент и вставили в светильник слишком мощные источники света, не странно, почему диммер не выключает свет либо не регулирует яркость ламп. О том, мы рассказывали в отдельной статье. Ну и последнее, что нужно сказать – возможно, проблема в электропроводке на участке: люстра-выключатель.

Как починить поломку

Сейчас поступим следующим образом – рассмотрим основные неисправности диммеров и сразу же предоставим советы по ремонту своими руками.

Если устройство не включает свет, для начала проверьте предохранитель, установленный под декоративной крышкой. При перепадах напряжения он может перегореть, защитив остальные элементы схемы от выхода из строя. Заменить предохранитель не составит труда, тем более, что лидирующие производители диммеров (шнайдер, легранд) в комплекте вкладывают запасной предохранитель, как показано на фото ниже.

Когда диммер не регулирует яркость освещения, не выключается и не включается после перегорания лампочки в светильнике, нужно переходить к более серьезному ремонту, т.к. скорее всего, не работает симистор — сгорел при коротком замыкании. Данный элемент схемы можно постараться самостоятельно заменить, для этого нужен паяльник и соответственно навыки работы с данными инструментом. Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой. Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать и .

Если Вы используете светорегулятор с обычными энергосберегающими лампочками, рекомендуем как можно быстрее поменять лампы на специальные, т. к. нельзя использовать неподходящие экономки.

В быту, дома и на работе часто возникает необходимость в регулировки яркости свечения ламп накаливания или светодиодных, к сожалению яркость свечения люминесцентных ламп регулировать не получится

Работой лампы накаливания ELI управляет VS1. В качестве датчика освещенности в схеме используется фоторезистор R3, параллельно которому включен конденсатор С1. Во время работы конденсатор заряжается от сети через выпрямительный мост VD1-VD4, резистор R2 и транзистор VT1. Когда напряжение на конденсаторе достигнет уровня 8 В, пробивается лавинный транзистор VT2, и конденсатор разряжается на цепь управляющего электрода тиристора. В результате тиристор отпирается, вследствие чего зажигается лампа.


Скорость заряда конденсатора определяется фоторезистором. Его темновое сопротивление достаточно велико, превышает 3 МОм и на заряд конденсатора он не влияет. С увеличением освещенности сопротивление фоторезистора падает, что приводит к уменьшению скорости заряда конденсатора. Поэтому в очередной полупериод напряжения сети лампа зажигается с задержкой относительно начала полупериода, и ее результирующий световой поток окажется меньше. Переменный резистор R1 позволяет регулировать максимальный уровень освещенности.

При изготовлении устройства необходимо предусмотреть, чтобы свет лампы не попадал на фоторезистор. В оригинале (статья в журнале Радиолюбитель) указан тип диодного моста — КС404В. Как известно, буквами КС обозначаются стабилитроны. Скорее всего имелась в виду диодная сборка КЦ404В, которая содержит два выпрямительных диодных моста с максимальным обратным напряжением 400 В и выпрямленным током до 1 А.

Включение и выключение лампы осуществляется коротким касанием сенсора Е1, а при продолжительном касании его же в течение четырех секунд произойдет плавное изменение яркости свечения лампы. Заданная степень яркости сохраняется и при выключении питания схемы.


Питание регулятора освещения происходит от сети переменного напряжения 220 вольт с использованием бестрансформаторного блока, который включает в себя стабилитрон VD2 и реактивную цепь радиокомпонентов C5-R7. С выпрямителя через диоды VD1 питание подается на пятый вывод микросхемы К145АП2.

Для фазового управления симистором, к выводу два этой же микросхемы подсоединена цепочка из резистора и конденсатора C4-R5, которая задает формирование синхроимпульса. Управляющий сигнал с вывода шесть DD1 усиливается транзистором и далее поступает на симистором через токоограничивающее сопротивление R4. В данной схеме регулятора освещенности в роли сенсорного датчика можно использовать любую металлическую пластину.

Схемы симисторных регуляторов освещенности хорошо подойдут для продление срока эксплуатации ламп накаливания и для регулировки их яркости свечения. Или для запитки нестандартной аппаратуры например на 110 вольт.

Эта несложная схема диммера для светодиодной лампы позволяет изменять ее яркость свечения. Основа схемы линейный регулятор напряжения LM2941, что и позволило серьезно упростить конструкцию. Схема регулирует свечения светодиодов пока входное напряжение более 10,5В.

Очень хороший способ при регулирование яркости свечения светодиодов это использование широтно-импульсной модуляции, т.к светодиоды запитаны рекомендуемым током и есть возможность производить регулирование яркости свечения


Работа сенсорного регулятора следующая включение или выключение схемы осуществляется при кратковременном прикосновении к сенсорной пластине. Регулировка яркости происходит при удержании сенсора. Уровень выбранной яркости запоминается до следующей регулировки освещения.

Выключатель с регулятором яркости (другое название — диммер) представляет собой прибор, предназначенный для регулировки параметров освещения. Устройство позволяет изменять показатели яркости света в пределах от 0 до 100% номинального значения.

Диммеры могут использоваться в качестве замены обычному выключателю, при этом обладая значительно большими функциональными возможностями.


Назначение диммера

Задача диммера — обеспечивать изменение яркости свечения осветительных устройств. Регулируемые выключатели света позволяют добиваться любой интенсивности освещения: от приглушенного света до чрезвычайно яркого. Применение диммеров делает ненужными двойные или тройные выключатели, нет необходимости покупать дорогие осветительные приборы с контроллерами напряжения.

Обратите внимание! Для управления интенсивностью света энергосберегающих лампочек понадобится специальное устройство — электронный пускатель.

К достоинствам диммеров относятся следующие характеристики:

  • контроль яркости света;
  • настройка времени изменения яркости;
  • управление с пульта ДУ;
  • длительный срок эксплуатации;
  • запрограммированное художественное мерцание, создание картин с подсветкой;
  • экономность расходования электроэнергии (некоторые модели).


Недостатки диммеров:

  • чрезмерный расход электричества в некоторых случаях;
  • создание радиопомех, мешающих работать электробытовой технике;
  • небольшие нагрузки становятся причиной неисправности диммеров;
  • работа диммеров часто приводит к нежелательному мерцанию света.

Принцип действия

У всех моделей диммеров схожие схемы контроля яркости освещения. Отличия кроются в наличии дополнительных элементов для придания плавности свечению и устойчивости нижних пределов.

На рисунке внизу показано предназначение клеммных колонок в диммере.


Конденсатор заряжается через переменный резистор. Как только зарядка становится достаточной, открывается симистор и загорается лампочка. После этого симистор закрывается. На отрицательной полуволне наблюдается аналогичный процесс.

На рисунке внизу показана схема действия выключателя с регулировкой интенсивности освещения.


За счет подбора величин резисторов и конденсаторов осуществляет замена начальных и конечных периодов зажигания лампы, а также стабильность ее свечения.

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

  1. С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
  2. С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
  3. Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.


Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

Мощность диммера — ключевой параметр при его выборе. Совокупная мощность подключенных устройств не должна превышать этот показатель у светорегулятора. В продаже имеются системы, мощность которых находится между 40 ваттами и 1 киловаттом.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.


Дополнительные функции

Старые диммеры выполнялись как электромеханические устройства. С их помощью нельзя было сделать ничего, кроме настройки яркости ламп накаливания.

Современные модели обладают значительно расширенным функционалом:

  1. Работа по таймеру.
  2. Возможность встраивания диммера в более крупномасштабную систему — «умный дом».
  3. Диммер при необходимости позволяет создать эффект присутствия хозяев в доме. Свет будет включаться и выключаться в разных помещениях по определенному алгоритму.
  4. Функция художественного мерцания. Схожим образом мигают огни на елочной гирлянде.
  5. Возможность голосового управления системой.
  6. Стандартно команды отдаются с пульта дистанционного управления.

Разновидности лампочек

В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.


Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.

Люминесцентные лампы

Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.


Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.

Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.


Светодиодные лампочки

Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.

Особенности светодиодных источников света:

  • стандартные цоколи E, G, MR;
  • возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.

Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.


Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.

Чтобы лампа работала корректно, в ней имеется драйвер. Возможность диммирования указывается в паспорте изделия. Если же диммирование невозможно, рекомендуется покупать специальные устройства с широтно-импульсным регулированием.

Существуют такие регуляторы с ШИМ:

  1. Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
  2. Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
  3. Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).

Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.


Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.

Подключение светорегулятора

Существует несколько схем подключения диммера.

Схема светорегулятора с выключателем

В описываемом случае светорегулятор устанавливают перед диммером в фазовый разрыв. Выключатель управляет подачей тока. Схема подключения показана на рисунке внизу.


От выключателя ток направляется на диммер, а оттуда — на лампочку накаливания. В результате регулятор определяет нужный уровень яркости, а за включение и выключение цепочки ответственен выключатель.

Схема хорошо подходит для спален. Выключатель ставят около двери, а диммер — у кровати. Так достигается возможность управления светом прямо из кровати. При выходе человека из комнаты освещение гаснет, а при возвращении в комнату свет загорается с теми характеристиками, которые были заданы диммером.

Схема подключения с двумя диммерами

В этой схеме присутствуют два плавных выключателя света. Они вмонтированы в двух местах одного помещения и по своей сути являются проходными выключателями, управляющими отдельно взятыми осветительными приборами.


Схема сопряжена с подводкой трех проводников к распредкоробке от каждой точки. Для подключения диммеров выполняют соединение перемычками первых и вторых контактов в диммерах. Затем к третьему контакту первого светорегулятора подводится фаза, уходящая к осветительному прибору через третий контакт второго диммера.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.


Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

  1. Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
  2. Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
  3. Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
  4. Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
  5. Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.


Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

  1. Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
  2. Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

Монтаж выключателей

По габаритам светорегулирующий выключатель напоминает стандартное устройство для включения и выключения света. Установка диммера осуществляется с применением специальных лапок в разрыв осветительной цепочки. Основное требование к установщику — соблюдать полярность.

На рисунке ниже изображена схема подключения диммера.

О том, как подключить два диммера можно узнать из следующей схемы.


Если предстоит установка диммера вместо выключателя, понадобится вначале демонтировать модель старого образца. Но еще до этого следует обесточить электросеть и проверить отсутствие напряжения с помощью индикатора. Чтобы снять старый выключатель, берем отвертку и отвинчиваем винты монтажных лапок. После этого удаляем панель устройства. Затем ослабляем винты на клеммах и отсоединяем выключатель от проводов.

Следующий этап — установка диммера. Монтаж осуществляется в порядке, обратном описанному выше при демонтаже. После установки диммера в подрозетник фиксируем его винтами и ставим декоративную рамку. При необходимости регулировки освещения в нескольких местах понадобятся дополнительные диммеры и монтаж подрозетников с прокладкой к ним кабеля.

Диммеры или светорегуляторы служат для плавной регулировки уровня яркости искусственного освещения, так же они обладают практически все возможностью включения/выключения. В этой статье Мы поговорим о моделях и схемах их подключения, подходящих только для светильников и люстр с галогенными или лампами накаливания.

Сегодня продается очень много различных моделей светорегуляторов для ламп накаливания и галогенных. Некоторые из них обладают дополнительными возможностями по управлению освещением:

  • С функцией задания программы времени включения, выключения и т. д.
  • Подключение и управление при помощи системы «умный дом».
  • Плавное отключение ламп.
  • Дистанционное управление при помощи пульта.
  • Управление голосом, хлопком и т. п.

Рекомендую перед покупкой определится- какие функции нужны именно Вам, за лишнее- не стоит переплачивать.
И особенно необходимо перед началом электромонтажных работ определится, как и из каких мест Вы хотите в вашем помещении управлять освещением. Исходя из этого уже необходимо будет проложить затем электрические кабели для осуществления Вами задуманной схемы.

Схемы подключения диммера.

Далее Мы рассмотрим всевозможные схемы организации управления освещением в комнате вашего дома или квартиры. Начиная с самых простейших и заканчивая сложными, позволяющие регулировать и управлять включением галогенных или ламп накаливания из разных мест вашего помещения.

В принципе все это осуществить своими руками будет под силу практически любому мужчине. Главное необходимо всегда отключить напряжение с того участка электропроводки дома или квартиры, где Вы будите работать. И убедится в отсутствие фазы при помощи .

Принципиальная схема подключения диммера.

Начнем с самой распространенной и простой схемы, состоящей из одного диммера и одной или нескольких ламп, подключенных к нему последовательно. Только помните, что диммер ставится только в разрыв фазного провода (обозначается L), а не нулевого (N).

Для подключения необходимо электрический провод, приходящий с распределительной коробки подключить на клемму «L со стрелочкой вверх», а второй провод на- обозначение «~ со стрелочкой под наклоном».

Это самая простая схема , которая при необходимости позволяет быстро заменить обыкновенный выключатель на диммер.

Схема № 2 светорегулятор с выключателем.

Нередко применяется немного более сложная, но очень удобная схема с обыкновенным выключателем, который подключается в разрыв фазного провода перед диммером.

Часто данный тип применяется в спальных комнатах . Очень удобно, когда выключатель установлен возле двери, а светорегулятор возле кровати. Что позволяет не вставая с кровати- регулировать яркость и включать- выключать искусственный свет. А при выходе из комнаты Вы сможете выключить освещение и включить его обратно при возвращении с тем же уровнем яркости, что и был установлен.

Схема № 3 с двумя диммерами.

При необходимости Вы сможете легко установить и подключить в двух разных местах комнаты светорегуляторы, которые будут управлять одним светильником или люстрой.

Для осуществления данного способа- необходимо что бы в одну распределительную коробку приходило по три провода от каждого места установки.

Схема подключения проста первые и вторые контакты обоих светорегуляторов соответственно соединяются перемычками. А далее на один третий контакт приходит фаза, а со второго диммера с третьего контакта уходит на светильник.

Я рассказывал согласно обозначений на схеме вверху расположенной, если у Вас обозначения будут отличаться, тогда делайте все принципиально аналогично.

Схема № 4 с двумя проходными выключателями.


Применяется редко, как правило в проходных комнатах и длинных коридорах . Схема позволяет выключать и включать свет с разных сторон помещения.

Уровень яркости позволяет установить диммер, но если Вы его поставите в выключенное положение, то на коммутацию проходными выключателями лампы реагировать не будут.

Что нужно знать о диммерах каждому:

  1. Многие ошибочно полагают, что диммеры позволяют экономить электроэнергию. На самом минимальном уровне ярости экономия составляет не более 15 процентов . Остальное рассеивается светорегулятором.
  2. Диммеры из-за возможности перегрева не должны эксплуатироваться при температурах окружающей среды выше 27 градусов .
  3. . В противном случае значительно сокращается срок службы.
  4. Применяйте диммеры только по назначению и для регулирования типов устройств, указанных в техническом паспорте.

Похожие материалы.

Как установить диммер для торшера или настольной лампы

*******

Quick Fix — Слишком яркий свет? Как добавить диммер к лампе

Жан Наяр

Не каждая напольная или настольная лампа оснащена встроенным диммером, но вы можете легко прикрепить диммер с ножным управлением к торшеру или добавить линейный диммер с питанием от шнура к настольной лампе, чтобы вы могли регулировать уровень света для разные функции или разное время суток.

Диммеры

также помогают экономить энергию и деньги на счетах за коммунальные услуги.И их невероятно легко установить. Например, диммеры для цоколя лампы ввинчиваются непосредственно в патрон лампы. Вставные диммеры для торшеров с ножным управлением подключаются непосредственно к стене и содержат розетку, позволяющую просто подключить лампу к диммирующему устройству. Диммеры с линейным управлением через шнур можно прикрепить к шнуру лампы, и для их установки потребуется всего несколько основных инструментов. Вот как установить диммер.

Принадлежности

Большинство инструментов, необходимых для этой работы, можно найти в базовом наборе инструментов домовладельца.Чтобы узнать, как создать свой собственный, см. Нашу статью — Десять основных инструментов для домовладельцев.

Инструкции
1. Выбрать позицию

Отключите лампу от сети. Выберите положение вдоль шнура, где вы хотите добавить переключатель диммера к лампе. (Выберите место в пределах легкой досягаемости от того места, где вы будете включать его, например, со стула или кровати.)

2. Подготовить провод

С помощью универсального ножа отделите два провода шнура лампы в том месте, где вы хотите установить переключатель диммера, примерно на дюйм или около того вдоль канавки в центре шнура.Определите, какая из жил шнура является нейтральной, а какая горячая, наблюдая за изоляционным кожухом: горячий провод имеет гладкий кожух, а нейтральный провод — ребристый кожух. Используя кусачки, прорежьте только горячий провод в центре соединения, где вы хотите установить диммер. С помощью инструментов для зачистки проводов снимите примерно один дюйм изоляции с обоих концов отрезанного горячего провода.

3. Установить диммер

Отвинтите и снимите крышку переключателя освещения.Поместите нейтральный провод внутри распределительной коробки, как указано в инструкциях производителя. Используя плоскогубцы, поместите обрезанные концы горячего провода под два клеммных зажима и закрепите их на месте, повернув винты с помощью отвертки. Установите на место крышку переключателя диммера и привинтите ее.

4. Проверить диммерный переключатель

Вставьте лампу в розетку и включите ее, чтобы убедиться, что новый переключатель диммера работает правильно. Затем отрегулируйте диммер по своему желанию.

*******

Жан Наяр — журналист, автор восьми книг по декорированию и дизайну, а также основатель блога TheHappyHomeWorkshop.com, посвященного декорированию и обустройству дома.

Дополнительные сведения об освещении или электричестве см. В этих категориях здесь, на сайте BuildingMoxie . Освещение, вот оно. Электрика, вот.

Leviton Dimmer Switch | Встроенный переключатель подачи

Встроенный переключатель шнура диммера — полный диапазон диммера лампы марки Leviton, поворотная ручка, подача Trhu

Коричневый или слоновая кость (бежевый), отлично подходит для тканевого провода — только двухжильные шнуры !!!!

Переключатели

Leviton Inline долговечны и надежны и являются лучшими в линейке диммерных переключателей.Что их отличает? 1) Плавная функция: постоянное увеличение и уменьшение светового потока. 2) Полный диапазон: они позволят вашей лампе достичь максимально возможного низкого и высокого уровня. 3) Постоянный выход: дешевые диммеры известны мерцанием и миганием, особенно в современных лампах с более высоким КПД. Пока ваша лампочка помечена как «регулируемая» (и, конечно же, любая нить накаливания), эти диммеры будут прекрасно работать. 4) Долговечность: Загляните внутрь диммера, там много всего происходит! Не тратьте время на дешевые диммеры, которые выйдут из строя или сгорят за короткий промежуток времени.

Все наши лампы Эдисона (светодиодные и лампы накаливания) полностью совместимы с этими диммерами. Они отлично смотрятся на диммерах, имея возможность наблюдать, как нити поднимаются и опускаются при повороте ручки, и вы получаете ровно столько света, сколько вам нужно, и тогда, когда оно вам нужно.

Функция диммера: Да, они также включают и выключают лампочку! Вращение начинается в положении «выключено», когда вы поворачиваете его по часовой стрелке, он щелкает «включено», а затем у вас есть возможность повернуть циферблат до желаемого уровня яркости.

Проходные переключатели просты в использовании: корпус откручивается 2 винтами. Ваш шнур (убедитесь, что на него не подается питание!) Будет иметь 2 провода, «нейтральный» провод будет обходить выключатель, просто пропустите его вдоль пространства внизу. Разрежьте «горячий» провод пополам, оголите концы (мы рекомендуем небольшой кусок изоленты при использовании тканевого провода) и прикрепите один конец «горячего» провода к одной винтовой клемме, а другой конец прикрепите к Другой.

Этот список предназначен только для переключателя Leviton Dimmer (количество 1 = 1 переключатель !!! Провод, показанный в качестве примера, можно приобрести отдельно !!!)

  • Зарегистрировано в UL
  • Модель высшего качества Leviton 6250
  • 200 Вт макс., 120 В переменного тока
  • 3 «X 1-3 / 8» x 1-3 / 8 «
  • Работает со всеми нашими 2-жильными электрическими проводами, покрытыми тканью (витые и параллельные плоские провода)
  • Они НЕ РАБОТАЮТ с нашими круглыми или трехжильными шнурами!

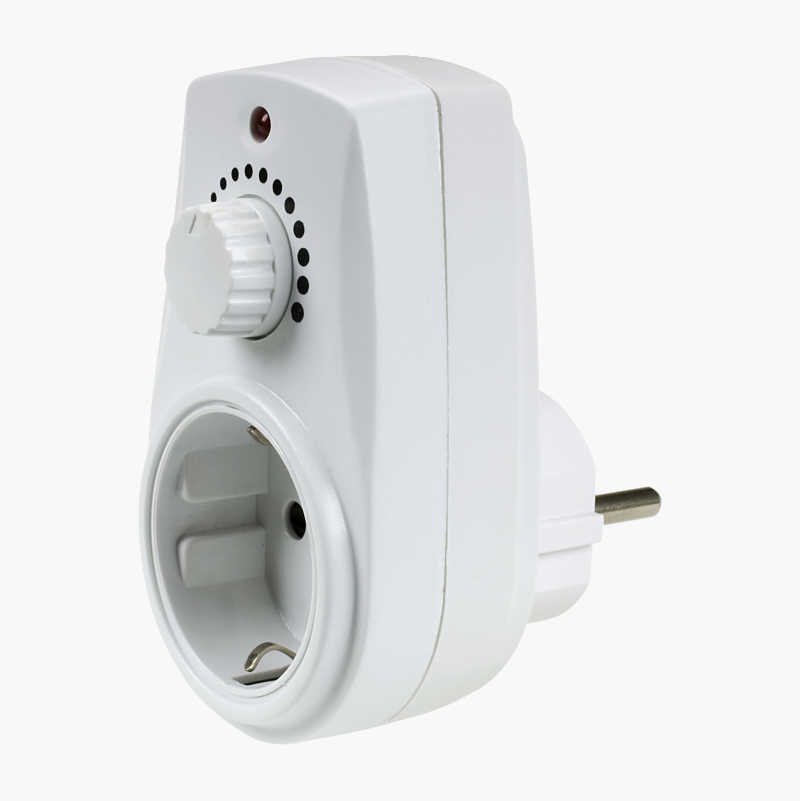

Может ли умная розетка приглушить свет? (ДА, вот лучшие варианты)

Да, для приглушения света можно использовать интеллектуальную розетку, но это должна быть специализированная интеллектуальная розетка с регулируемой яркостью и .Лучшая умная розетка с регулируемой яркостью — это интеллектуальная розетка Z-Wave Plus. Вы также должны убедиться, что лампа, которую вы затемняете, может затемняться (желательно НЕ компактная люминесцентная лампа).


Интеллектуальная розетка и диммер интеллектуальной розетки

Стандартная интеллектуальная розетка позволяет включать и выключать свет . Вы можете управлять своим светом удаленно (например, с помощью телефона), и вы можете настроить автоматизацию и расписания для автоматического включения и выключения света.Но это более или менее все.

Интеллектуальные диммеры с розеткой, с другой стороны, могут сделать все вышеперечисленное ПЛЮС приглушить свет. Когда я говорю «приглушите свет», на самом деле я имею в виду приглушить лампу или лампы (если диммер с умной розеткой позволяет использовать более одной розетки).

Итак, прежде чем вы выйдете и просто купите первую смарт-вилку, которую вы увидите, вы должны убедиться:

  1. Он имеет встроенную функцию диммера
  2. Он работает с вашей существующей настройкой умного дома
    • Умная розетка диммерам требуется интеллектуальный концентратор для работы
  3. Он поддерживает тип лампы, которую вы пытаетесь затемнить
  4. Он поддерживает количество контактов вашей лампы
    • Главное соображение здесь — если у вас есть лампа с трехконтактным

Сегодня на рынке не так много этих продуктов, , но вот четыре лучших диммера с умной розеткой и то, как они складываются друг против друга.


Лучшие диммеры для умных розеток

* Только если используемый умный концентратор совместим с Alexa и / или Google Assistant (большинство из них)


Z-Wave Plus Smart Light Dimmer Plug

Плюсы :

  • Работает с большинством интеллектуальных концентраторов
  • Поддерживает трехконтактную вилку
  • Недорого

Минусы :

Проверить цену на Amazon


Leviton DZPD3-2BW Decora Smart Plug-in Dimmer

Плюсы :

  • Работает с большинством интеллектуальных концентраторов
  • Недорого

Минусы :

  • Поддерживает только двухконтактную вилку

Проверить цену на Amazon


GE Zigbee Smart Dimmer Plug

Плюсы :

  • Поддерживает 2 вилки, одна обычная розетка, а другая интеллектуальная розетка
  • Предоставляет отчеты о мониторинге энергопотребления
  • Недорогой

Минусы :

  • Довольно громоздкие (по горизонтали), хотя он не блокирует никакие розетки

Проверить цену на Amazon


Lutron Caseta Smart Home Dimmer

Плюсы :

  • Каждое устройство имеет две интеллектуальные розетки, поэтому вы можете управлять двумя лампами.
  • Опционально поставляется с физическим пультом дистанционного управления, который можно использовать в дополнение к телефону

Минусы :

  • Работает только с Lutron Smart Bridge (вы можете проверить цену здесь)
  • Разъем + интеллектуальный мост могут быть довольно дорогими

Проверить цену на Amazon


Типы ламп, затемнение которых можно уменьшить с помощью интеллектуальной розетки

Часть ответа на вопрос: «Может ли интеллектуальная розетка тусклый свет »- можно ли вообще приглушить лампочку, которую вы пытаетесь приглушить!

Лампы накаливания / галогены (INC / HAL)

Это ваши традиционные лампы накаливания, в которых используется нагревательная нить, которые используются уже более 100 лет.

Хорошая новость заключается в том, что почти все лампы накаливания и галогенные лампы могут регулироваться яркостью , и у них самый большой регулируемый диапазон регулировки яркости (0% -100%). Таким образом, с этими лампочками вы получаете много возможностей управления затемнением.

Обратной стороной является то, что они обычно потребляют довольно много энергии и не работают очень долго.

Светодиоды (LED)

Светодиоды не используют никаких нитей, а вместо этого имеют электроны, которые проходят через них, создавая фотоны — свет, который мы можем видеть. Фотоны практически не выделяют тепла.

Даже при очень небольшом потреблении энергии светодиоды могут стать очень яркими.

Последствия этого огромны — светодиоды потребляют гораздо меньше энергии и служат намного дольше, чем любая другая альтернатива «лампочкам».

Большинство светодиодных ламп имеют регулируемую яркость , но вы все равно захотите проверить упаковку, чтобы убедиться в этом.

Обратной стороной такого небольшого потребления энергии является то, что их диапазон затемнения немного ограничен (70-90%).

Компактные люминесцентные лампы (CFL)

Компактные люминесцентные лампы потребляют примерно 1/5 электроэнергии, чем обычные лампы накаливания.

Вы наверняка видели их раньше. Они выглядят как длинные трубчатые люминесцентные лампы в школах и больницах, но вместо этого свернуты в колбу. Следовательно, компактный люминесцентный свет .

Обратите внимание, что большинство CFL-ламп не могут использоваться с лампами с регулируемой яркостью, а те, которые могут, можно уменьшить только примерно до 20% или около того, прежде чем вы начнете сталкиваться с некоторыми проблемами .

На упаковке лампы CFL должно быть очень четко указано, можно ли затемнять лампу, поэтому обратите внимание на это уведомление перед покупкой.


Признаки несовместимости с диммером умной розетки

Пытаетесь ли вы затемнить настольную, напольную или подвесную лампу, признаки несовместимости вашей лампы с диммером интеллектуальной розетки одинаковы.

Вот некоторые из наиболее распространенных проблем, с которыми вы можете столкнуться:

  • Лампа, которую вы пытаетесь приглушить, просто не гаснет до достаточно низкого уровня
  • Лампа начинает мерцать или мигать при определенных порогах затемнения
  • Лампа или лампа начинает гудеть или гудеть
  • Лампа полностью выключается при снижении яркости на определенном уровне
  • Лампа очень быстро становится ярче при определенном пороговом значении
  • Лампа вообще не реагирует на диммер и остается на той же яркости

Первое, что вам следует устранить, если вы столкнетесь с какой-либо из этих проблем, — это лампочка .Что это за лампочка? Вы используете лампу, которая плохо реагирует на диммеры?

Если с лампой все в порядке, вы можете попытаться устранить неполадки еще немного с диммером и / или лампой, но есть вероятность, что лампа и диммер с интеллектуальной вилкой просто не предназначены для использования вместе.


Преимущества диммеров с умной розеткой

Освещение в вашем доме оказывает гораздо большее влияние на ваши эмоции, чем вы думаете.

Значительная часть науки ушла на исследование освещения и его влияния на нас, и один из самых интересных выводов заключается в следующем: чем интенсивнее освещение, тем сильнее эмоции человека — как положительные, и отрицательные.

В дневное время, вероятно, нормальный свет. Но к концу дня, когда мы пытаемся расслабить наши тела, интенсивный свет может начать оказывать на нас негативное влияние. Он мешает нам расслабиться и, в конечном итоге, заснуть.

Точно так же, когда мы просыпаемся рано утром, приятно иметь возможность расслабиться в течение дня. Не знаю, как вы, но я не хочу, чтобы мои эмоции усиливались, когда я впервые просыпаюсь.

Регулируя уровень освещенности в спальне и доме, умные диммеры могут улучшить ваше эмоциональное состояние и способствовать общему благополучию.

Заключение

Освещение в нашем доме довольно сильно влияет на наше настроение и эмоции. Возможность управлять яркостью нашего освещения имеет большое значение.

Недорогой и простой способ получить такой контроль — использовать диммер с умной вилкой, и хотя сегодня на рынке не так много умных диммеров, есть , а — несколько, которые действительно работают.

Перед покупкой необходимо убедиться в нескольких вещах:

  • Убедитесь, что диммер смарт-штекера совместим с смарт-концентратором.
  • Убедитесь, что лампы, которые вы пытаетесь уменьшить, можно затемнять, и что они хорошо работают с вашим умным диммером.
  • Посмотрите на вилку лампы, яркость которой вы регулируете, и убедитесь, что диммер с интеллектуальной вилкой поддерживает такое количество вилок.

После того, как вы исключили из списка все эти соображения, делайте покупку!

Ваш опыт работы с этими продуктами?

Оставьте мне комментарий внизу.

Диммер для обзора лампы — Lutron Credenza |

Ищете хороший переключатель освещения лампы? Обратите внимание на подключаемый диммер с ночником LUTRON Credenza для торшеров и настольных ламп.ЧИТАЙТЕ БОЛЬШЕ ЗДЕСЬ.

Если вы ищете хороший диммер для ламп, вам обязательно стоит подумать о LUTRON Credenza Plug-In Lamp Dimmer with Night Light, TT-300NLH-WH. Мы покажем вам, что именно вы получаете с этим диммерным переключателем для ламп, а также рассмотрим совместимость с различными лампами, насколько хороша функция диммирования этого диммера, и, конечно, мы также расскажем вам, где купить это, чтобы разрезать расходы.

ПРИМЕЧАНИЕ. Если вы только что зашли на этот веб-сайт и просто хотите купить диммер лампы, нажмите здесь и переходите прямо на Amazon.com. Мы рекомендуем покупать на Amazon, так как это предоставит вам самое выгодное предложение, самую быструю и надежную доставку, и вы знаете, что получите настоящий диммер лампы.

Если вы остаетесь с нами, пожалуйста, продолжайте читать, поскольку мы узнаем обо всех функциях подключаемого диммера лампы LUTRON Credenza с ночником. Мы будем проверять качество и оценивать, подходит ли это диммер для ламп. Мы также рассмотрим, что говорят о нем люди, которые уже купили этот продукт, и каковы хорошие и плохие особенности этого диммера.

В этом обзоре мы начнем с рассмотрения основных функций. При таком подходе вы можете увидеть, подходит ли диммер лампы вашим потребностям.

Итак, давайте взглянем на основные характеристики этого диммера. Если вы спешите, перейдите на Amazon.com и посмотрите страницу продукта подключаемого диммера для ламп LUTRON Credenza.

Характеристики подключаемого диммера LUTRON Credenza для ламп:

  • Этот настольный диммер имеет удобный сдвижной выключатель

  • Можно использовать для затемнения настольных и торшеров
  • Не устанавливать — просто подключите к стандартной розетке
  • Вы можете легко отрегулировать уровень освещенности с помощью ползунка
  • Совместимость только с галогенными лампами 300 Вт или лампами накаливания
  • Он также имеет мягкий светящийся светодиодный индикатор, поэтому вы можете легко найти его в темноте.
  • Продлевает срок службы лампы и экономит энергию
  • Супер простая установка Просто вставьте
  • Позволяет легко включать и выключать лампы, не заходя под абажур.
  • Шнур длиной 1,8 м (6 футов)

Детский светильник с диммером

По моему личному опыту, если у вас есть детская, нужно установить диммер на лампу в спальне. Таким образом, когда ребенок просыпается ночью, вам не нужно включать свет на полную мощность, достаточно просто включить его, чтобы сменить подгузник, покормить и снова уложить ребенка в постель. Держит их в ночной сонливости. Просто еще одна идея, где можно использовать этот умный продукт.

Как вы можете видеть сверху и из изображений на этой странице, этот переключатель диммера лампы имеет довольно красивый дизайн, и вы можете выбрать один из этих различных цветов.

Используйте диммер для соляной лампы

Теперь, когда соляные лампы становятся популярными, многие используют диммеры, чтобы снизить интенсивность соляных ламп. Но еще раз убедитесь, какой тип диммера вам нужен: галогенный, лампа накаливания или переключатель диммера LED / CFL.

Доступные цвета

Диммер для ламп, отзывы покупателей

Покупатели, купившие этот продукт, в целом довольны его функциями.Использовался для:

  • Тусклые рождественские огни (если у вас есть светодиодные рождественские огни, не используйте их, вместо этого выберите The Lutron TTCL-100H-WH Credenza Dimmable CFL / LED Dimmer, подробнее об этом ниже)
  • Контроллеры нагревателей для аквариумов
  • Настольная лампа
  • Торшер
  • Яркий свет для чтения, но нужно приглушить его, чтобы смотреть телевизор
  • Позволяет легко включать и выключать лампы, не заходя под абажур

Если вы решите купить подключаемый диммер лампы LUTRON Credenza с ночником на Amazon.com, самое замечательное в том, что отзывы покупателей принадлежат реальным покупателям, они рассказывают вам как отрицательные, так и положительные об этом диммере для настольных ламп. В этом переключателе не так много отрицательного, в основном положительного. Фактически, из 725 отзывов на момент написания этого обзора средняя оценка составила 4,2 из 5 звезд, что хорошо.

А теперь посмотрим на полученные отрицательные отзывы:

Заказчик получил неисправный диммер, заказчик позвонил в Lutron, объяснил проблему и получил новый диммер. Не нужно было возвращать неисправный выключатель.

Кто-то сказал, что это шумно — не используйте его со светодиодными лампами (Есть еще версия для светодиодных фонарей.

Ищете диммер для светодиодных / CFL-ламп?

Lutron TTCL-100H-WH Credenza Dimmable CFL / LED Dimmer — это то, что вам следует использовать.

Информация:

  • Обеспечивает лучшее затемнение для ваших светодиодных ламп
  • Это работает также со ВСЕМИ лампами накаливания и галогенными лампами (250 Вт)
  • Совместимость с диммируемыми светодиодами / CFL мощностью до 100 Вт
  • Просто подключите его
Установка проста

Это практически тот же продукт, что и вышеупомянутый TT-300NLH, но это диммер для лампы, в которой используются лампы LED / CFL.Если у вас еще нет светодиодных ламп, но вы планируете их приобрести, возможно, вам стоит приобрести их вместо лампы накаливания и галогенной версии, потому что ее можно использовать и с этими лампами.

Диммер торшера

Эти выключатели можно также использовать для торшеров. Просто выберите модель в зависимости от того, есть ли у вас лампы LED / CFL или лампы накаливания / галогенные.

Вердикт:

Настоятельно рекомендуется использовать этот диммер, но не забудьте выбрать правильный тип в зависимости от ваших ламп.

Самая низкая цена на переключатель диммера LED / CFL для лампы
Самая низкая цена на галогенный выключатель диммера или лампы накаливания для лампы

Похожие сообщения

Что такое диммеры и какие типы лампочек регулируются?

Поскольку технологии постоянно развиваются, изменяются и улучшаются, стало возможным достичь многих решений, которые уже оказали или будут иметь большое положительное влияние на то, как мы решаем многочисленные повседневные задачи.Когда дело доходит до вашего дома и удовлетворения ваших потребностей для правильного и комфортного проживания, электрический свет — это то, без чего мы просто не можем представить свою жизнь, особенно в самые темные месяцы года.

Однако до тех пор, пока традиционные лампы накаливания не были модернизированы до совершенно нового уровня с введением светодиодных и люминесцентных ламп, освещение также составляло значительную часть наших ежемесячных счетов за электроэнергию .

К счастью, те времена давно прошли, и для обеспечения максимальной энергоэффективности изобретается все больше новых функций, помимо энергосберегающих ламп.Одним из таких нововведений является диммер , который используется для регулировки уровня освещенности в соответствии с потребностями. Все больше и больше людей выбирают диммеры, но для подавляющего большинства людей это изобретение все еще остается чем-то неизвестным и новым.

Что такое диммеры?

Говоря очень упрощенно, диммеры — это устройства, которые используются для снижения и регулировки яркости света (количества света) . Это достигается за счет изменения формы волны напряжения в лампе, что позволяет изменять и регулировать интенсивность яркости.

Соответственно, используя хороший диммер, вы сможете снизить напряжение, подаваемое на лампу , что приведет к снижению потребления и стоимости . Кроме того, срок службы лампы увеличит , а это значит, что вам придется реже менять лампы.

Регулятор освещенности Philips

Хотя диммер — относительно новое изобретение, с годами оно претерпевало быстрые изменения и улучшения. Все началось в 1896 году, когда Грэнвилл Вудс запатентовал предохранительный диммер, который на самом деле был не так уж безопасен и далек от энергоэффективности.

Следующее крупное изменение в улучшении диммеров произошло только в 1959 году, когда Джоэл С. Спира, основатель компании Lutron Electronics Company, изобрел диммер, который включал в себя автотрансформатор с ответвлениями и диод. Это устройство уже было достаточно энергоэффективным и его можно было установить в электрическую настенную коробку.

С тех пор диммеры были отрегулированы и адаптированы к системам дистанционного управления, что дает гораздо больше возможностей в том, как мы можем регулировать наши светильники и управлять им даже с гораздо более крупными светильниками, которые требуют намного больше энергии, чем ваша небольшая настольная лампа.

В настоящее время диммеры и диммеры используются как в коммерческих отраслях, таких как театры и концертные залы, так и в домашнем хозяйстве .

На рынке вы увидите множество типов диммеров, размер которых варьируется в зависимости от назначения. В то время как для небольшого домашнего диммера требуется установка одного переключателя, профессиональные диммеры в основном управляются цифровыми системами управления, такими как DALI или DMX, которыми также можно управлять через соединение Ethernet.

Виды диммеров

Как упоминалось выше, в настоящее время диммеры служат больше, чем просто одной цели, и существует большой выбор диммеров различного типа, доступных , которые подходят для разных ситуаций и подходят для разных ламп.Приобретая собственный диммер, имейте в виду, что не все диммеры предназначены для управления всеми типами ламп .

  • Универсальный диммер . Универсальные диммеры предназначены для управления лампами накаливания, галогенными лампами, светодиодами с регулируемой яркостью и лампами CFL с регулируемой яркостью. Они предлагают отличное затемнение во всем диапазоне, и очень маловероятно, что вы испытаете мерцание света при использовании универсального диммера. Единственное, о чем нельзя забывать, — это проверить (и дважды проверить) , действительно ли ваши светодиодные или CFL-лампы регулируемые.
  • Диммеры повышенной мощности . Предназначен для управления освещением высокой мощности и лампами, управляющими многочисленными лампочками.
  • Электронный диммер низкого напряжения . Диммеры ELV используются для управления трансформаторами низкого напряжения и источниками питания светодиодов с регулируемой яркостью.
  • Магнитный низковольтный диммер . Отлично подходит для работы с встраиваемыми светильниками.
  • Лампа накаливания / галогенный диммер . Работает для управления яркостью ламп накаливания и галогенных ламп.Только эти типы ламп могут использоваться вместе с этим диммером, и попытка подключить его к светодиодным или CFL лампам может нанести огромный ущерб вашей лампе и может быть опасна.
  • Флуоресцентный диммер . Предназначен для использования с люминесцентными лампами.
  • Датчик затемнения . Это диммеры новейшего поколения, в которых регулировка яркости сочетается с энергоэффективной системой управления и датчиками движения (ссылки). Это самые умные диммеры, доступные на рынке, и они дошли до использования программного обеспечения, которое анализирует контролируемую область и выполняет цифровые настройки, автоматически изменяя настройки чувствительности и таймера.

Также можно выбрать стили диммеров в соответствии с эстетическими и функциональными потребностями. предоставляет:

  • Настольные диммеры;
  • Диммеры для ламп;
  • Диммеры розетки;
  • Ползунковые переключатели;
  • Поворотные переключатели;
  • Цифровые диммеры;
  • Тумблеры.

Какие типы лампочек регулируются?

Диммируемые лампы

Диммер можно найти почти для любого типа лампы, но, если вы хотите придерживаться простого и недорогого решения, рекомендуется не выбирать какие-либо дуговые лампы для освещения e.г. пары ртути, галогениды металлов или пары натрия, поскольку они требуют более специализированного оборудования для регулирования яркости.

Также спросите продавца, какие из доступных продуктов были протестированы производителями на предмет регулирования яркости. Если персонал магазина не обладает достаточными знаниями по этим вопросам, посетите сайт производителя или попробуйте связаться с ним по телефону или электронной почте. Наиболее распространенные лампы с регулируемым затемнением:

  • Люминесцентные лампы . Не все люминесцентные лампы совместимы с диммерами (для этого нужен специальный регулируемый балласт) , поэтому внимательно проверьте описание продукта перед покупкой люминесцентной лампы, яркость которой вы хотите уменьшить.
  • Лампочки светодиодные . Диммируемые светодиодные лампы можно затемнить с помощью обычного резистивного диммера. Они потребляют очень низкую мощность и чрезвычайно энергоэффективны. Однако есть также светодиодные лампы без диммирования, которые не работают ни с одним диммером и могут быть повреждены при подключении к любому из них.
  • Лампы накаливания и галогенные лампы . Работает практически со всеми переключателями диммера и может быть полностью отключен. Однако производство и использование ламп накаливания постепенно сокращается и прекращается во многих странах, поскольку сейчас существует более энергоэффективные лампы.Подобно лампам накаливания, галогенными лампами легко управлять с помощью диммера, и они совместимы с несколькими типами диммеров.

Как сделать диммерную лампу с помощью комплекта электрических ламп для покраски — неизолированный провод

Пошаговые инструкции по изготовлению диммерной лампы самостоятельно

Независимо от того, заполнили ли вы тестовый лист с инструкциями по набору электрических ламп или вам нужно визуальное усиление при изготовлении диммерной лампы, в этом руководстве представлены пошаговые видеоролики, которые помогут вам создать вторую из трех ламп.Все, что вам нужно, это доска для подсветки, тюбик Electric Paint на 10 мл, а также шаблон и абажур для диммерной лампы. Наслаждаться!

Прежде чем приступить к работе с этим шаблоном, мы рекомендуем просмотреть Инструкцию, чтобы убедиться, что вы уверены, что наносите электрическую краску и прикрепляете плату Light Up Board.

Нам нравится, когда вы делитесь своими проектами! Опубликуйте свой проект в Instagram, YouTube или Twitter и обязательно отметьте @bareconductive или используйте #bareconductive. Вы также можете отправлять свои видео и фотографии на адрес info @ bareconductive.com, чтобы мы могли разместить их на нашем сайте для всеобщего обозрения.

Шаг 1 Нанесите электрическую краску

Сначала нанесите электрическую краску внутри серых контуров, чтобы заполнить переключатели. Краска высыхает примерно за 15 минут и должна полностью высохнуть перед тем, как прикрепить Light Up Board. Если хотите, можете сделать абажур, пока ждете, просто перейдите к шагу 5 и вернитесь позже.

Шаг 2 Присоедините плату освещения

Когда краска полностью высохнет и перестанет быть липкой, пора прикрепить Light Up Board.Используйте навыки скручивания, которые вы изучили в тестовом листе с инструкциями!

Если вы еще не прикрепляли Light Up Board, ознакомьтесь с этим руководством здесь.

Шаг 3 Холодный припой

Теперь, когда плата установлена, можно паять холодным способом. Нанесите каплю краски Electric Paint на каждый датчик. Это обеспечит прочное соединение между краской и доской. После того, как вы нанесли электрическую краску, нужно подождать еще 5-10 минут. Время выпить чаю!

Шаг 4 Тест

Когда все высохнет, стоит проверить это! Важно не прикасаться к датчикам при включении платы.Таким образом, при подключении платы Light Up Board к источнику питания легче сначала подключить кабель USB к плате Light Up, а затем к источнику питания.

Попробуйте дотронуться до одного из переключателей. Доска должна загореться! Попробуйте прикасаться к переключателям круговыми движениями, доска должна становиться ярче с каждым шагом. Если каждый переключатель работает, вы можете отсоединить кабель от платы.

Если это не сработает, обратитесь к руководству по поиску и устранению неисправностей в Инструкции по тестированию.

Шаг 5 Сложите абажур

А теперь пришло время абажура! Если вы посмотрите на абажур, то увидите, что на нем есть два типа пунктирных линий. Вам нужно сделать «горные складки» или «долины» для каждого из них, в зависимости от типа линии. Посмотрите видео, чтобы увидеть, как это делается. Если на вашем абажуре нет пунктирных линий, взгляните сюда.

Шаг 6 Прикрепите абажур

На абажуре есть две петлицы.Они используются для прикрепления абажура к шаблону с помощью Light Up Board. Просто вставьте выступы в каждую соответствующую прорезь. Может быть проще вставлять по одной вкладке за раз, сначала верхнюю или нижнюю, в зависимости от того, какой способ лучше всего подходит для вас.

Шаг 7 Включите диммерную лампу

Теперь вы можете снова подключить кабель USB к плате Light Up Board. Включите плату и вращайте переключатели, ваша лампа должна загореться.Поздравляем, вы сделали диммерную лампу!

Если это не сработает, обратитесь к руководству по поиску и устранению неисправностей в Инструкции по тестированию.

Шаг 8 Повесьте лампу

Когда диммерная лампа работает нормально, почему бы вам не повесить ее где-нибудь на стене, чтобы использовать для чтения или для других занятий?

Модуль лампы — Диммер (LM1) — Системы освещения Powerline

Модуль лампы (LM1-4) — это высококачественный подключаемый диммер для ламп для домашней автоматизации, способный выдерживать до 400 Вт.Просто подключите LM1 к любой стандартной розетке и включите лампу в регулируемую нижнюю розетку LM1.

.


LM1 разработан для управления лампами накаливания, светодиодами, люминесцентными или магнитными низковольтными нагрузками и обеспечивает мощность до 400 Вт лампе (лампам). Функцию диммера также можно отключить, превратив нижнюю регулируемую розетку в выключатель, чтобы LM1 мог включать и выключать нерегулируемые нагрузки, такие как вентиляторы или радиоприемники.

Характеристики

  • Типы нагрузки: лампы накаливания, светодиоды, люминесцентные или магнитные низковольтные нагрузки
  • Проходная розетка позволяет подключать устройства, не требующие дистанционного управления
  • Предварительно запрограммировано с семью предустановленными сценами для создания привлекательных режимов и функцией вспышки для уведомления
  • Функция диммирования легко отключается, разрешая команды ВКЛ / ВЫКЛ для недиммируемых нагрузок
  • Программируемый таймер автоматического отключения до 120 минут
  • 5 лет гарантии

Технические характеристики

МОДЕЛЬ

LM1-4 Модуль лампы, 400 Вт, 1 канал

ЭЛЕКТРИЧЕСКИЙ

Требования к питанию

Первичный: 120 В переменного тока, 50/60 Гц

Макс.Мощность

400 Вт

Разъем питания

3-контактный с заземлением

Проходить через

3-контактный с заземлением

Условия окружающей среды

Только для внутреннего использования

Температура: от -40 ° до 140 ° F (от -40 ° до 60 ° C)

Влажность: от 10% до 90% (без конденсации)

Сертификаты

Проверено на безопасность для США и Канады, протестировано ETL согласно UL508

UL-508-2010 CSA C22.2 № 14-2010

ОПЕРАЦИЯ

Светодиодный индикатор

Один светодиод сбоку. Синий / Красный

Во время отключения электроэнергии

Сохраняет все настройки в энергонезависимой EERPOM

Режим настройки

Нажмите кнопку настройки 5 раз.

Заводские настройки

Нажмите кнопку настройки 5 раз, затем 10 раз и, наконец, 2 раза

МЕХАНИЧЕСКИЙ

Размеры

Высота: 3.375 дюймов Ширина: 2,50 дюйма Глубина: 1,50 дюйма

Масса

5,0 унций.

Гарантия

5 лет

Патент США №

.

6,734,784; 6,784,790; 7 265 654; 7 688 183. Патенты США и других стран могут находиться на рассмотрении.

Схема подключения

  • Установка проста — достаточно подключить модуль к стандартной заземленной розетке.

Изображения

Ресурсы

НАЖМИТЕ ИКОНУ, ЧТОБЫ ПРОСМОТРЕТЬ ИЛИ СКАЧАТЬ

.
Освещен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
