разновидности устройств, назначение, схема и отзывы

Лампы дневного света (ЛДС) — это первые экономичные приборы, которые появились после традиционных светильников с нитью накаливания. Они относятся к газоразрядным устройствам, где обязательно требуется элемент, ограничивающий мощность в электрической цепи.

Назначение дросселя

Дроссель для ламп дневного света управляет напряжением, подаваемым на электроды лампы. Кроме того, у него есть следующие назначения:

• защита от скачков напряжения;
• разогрев катодов;
• создание высокого напряжения для запуска лампы;
• ограничение силы электрического тока после пуска;
• стабилизация процесса горения лампы.

Для экономии дроссель подключается на две лампы.

Принцип действия электромагнитного пускорегулирующего устройства (ЭмПРА)

Первая схема запуска люминесцентной лампы, которая была создана и применяется до сих пор, включает элементы:

• дроссель;
• стартер;
• два конденсатора.

Схема лампы дневного света с дросселем подключается в сеть на 220 В. Все детали, соединенные вместе, называются электромагнитным балластом.

При подаче питания замыкается цепь вольфрамовых спиралей лампы, и включается стартер в режиме тлеющего разряда. Через лампу ток пока не проходит. Нити постепенно разогреваются. Контакты стартера в исходном состоянии разомкнуты. Один из них выполнен биметаллическим. Он сгибается при нагревании от тлеющего разряда и замыкает цепь. При этом ток возрастает в 2-3 раза и катоды лампы разогреваются.

Как только замкнутся контакты стартера, разряд в нем прекращается и биметаллическая пластина начинает остывать. В результате подвижный контакт размыкается и происходит самоиндукция дросселя в виде значительного импульса напряжения. Его достаточно, чтобы электроны пробили газовую среду между электродами и лампа зажглась. Через нее начинает проходить номинальный ток, который затем снижается в 2 раза по причине падения напряжения на дросселе. Стартер постоянно остается в выключенном состоянии (контакты разомкнуты), пока ЛДС горит.

Таким образом, балласт запускает лампу и в дальнейшем поддерживает ее в активном состоянии.

Достоинства и недостатки ЭмПРА

Электромагнитный дроссель для ламп дневного света отличается низкой ценой, простотой конструкции и высокой надежностью.

Кроме того, имеются недостатки:

• пульсирующий свет, приводящий к усталости глаз;
• до 15 % теряется электроэнергия;
• шумы в момент запуска и при работе;
• лампа плохо запускается при низкой температуре;
• большие размеры и вес;
• длительный запуск лампы.

Обычно гудение и мерцание лампы происходят при нестабильном питании. Балластники производят с разными уровнями шума. Чтобы его уменьшить, можно выбрать подходящую модель.

Лампы и дроссели подбираются равными друг другу по мощности, иначе срок службы светильника значительно сократится. Обычно их поставляют в комплекте, а замену балласта делают устройством с теми же параметрами.

Люминесцентные лампы в комплекте с ЭмПРА стоят недорого, и для них не нужна настройка.

Для балластника характерным является потребление реактивной энергии. Для снижения потерь параллельно сети питания подключается конденсатор.

Электронный балласт

Все недостатки электромагнитного дросселя необходимо было устранить, и в результате исследований был создан электронный дроссель для ламп дневного света (ЭПРА). Схема представляет собой единый блок, производящий запуск и поддерживание процесса горения путем формирования заданной последовательности изменения напряжения. Подключить его можно с помощью прилагаемой к модели инструкции.

Дроссель для ламп дневного света электронного типа имеет достоинства:

• возможность мгновенного запуска или с любой задержкой;
• отсутствие стартера;
• отсутствие моргания;
• повышенная светоотдача;
• компактность и легкость устройства;
• оптимальные режимы работы.

ЭПРА дороже электромагнитного устройства из-за сложной электронной схемы, которая включает фильтры, коррекцию коэффициента мощности, инвертор и балласт. В некоторых моделях устанавливается защита от ошибочного запуска светильника без ламп.

В отзывах пользователей говорится об удобстве применения ЭПРА в энергосберегающих ЛДС, которые встраиваются непосредственно в цоколи для обычных стандартных патронов.

Как запустить люминесцентную лампу с помощью ЭПРА?

При включении от электронного балласта на электроды подается напряжение, и происходит их разогрев. Затем на них поступает мощный импульс, зажигающий лампу. Он образуется путем создания колебательного контура, входящего в резонанс перед разрядом. Таким путем хорошо подогреваются катоды, испаряется вся ртуть в колбе, благодаря чему происходит легкий запуск лампы. После возникновения разряда резонанс колебательного контура тут же прекращается и напряжение снижается до рабочего.

Принцип работы ЭПРА похож на вариант с электромагнитным дросселем, так как лампа запускается высоким напряжением, которое затем снижается до постоянной величины и поддерживает разряд в лампе.

Частота тока достигает 20-60 кГц, за счет чего мерцание исключено, а КПД становится выше. В отзывах часто предлагается заменить электромагнитные дроссели на электронные. Важно, чтобы они подходили по мощности. Схема может создавать мгновенный пуск или с постепенным нарастанием яркости. Холодный пуск производить удобно, но при этом срок службы светильника становится намного меньше.

Лампа дневного света без стартера, дросселя

ЛДС можно включать без громоздкого дросселя, используя вместо него простую лампу накаливания с аналогичной мощностью. В данной схеме стартер также не нужен.

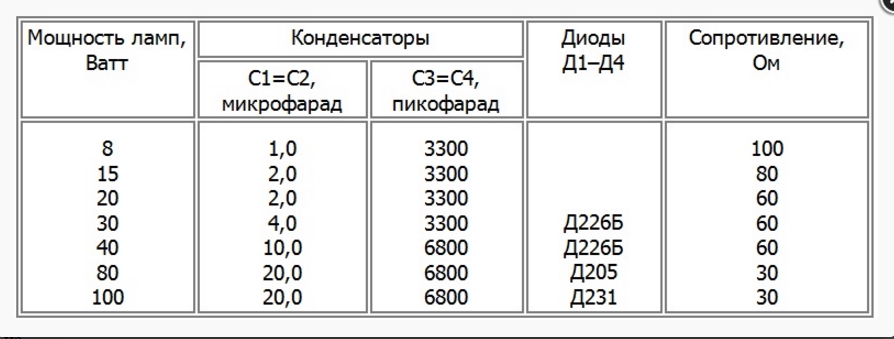

Подключение производится через выпрямитель, в котором напряжение удваивается с помощью конденсаторов и поджигает лампу без разогрева катодов. Последовательно с ЛДС через фазный провод включается лампа накаливания, ограничивающая ток. Конденсаторы и диоды выпрямительного моста следует подбирать с запасом по допустимому напряжению. При питании ЛДС через выпрямитель колба с одной стороны скоро начнет темнеть. В таком случае надо изменить полярность питания.

Подключение лампы дневного света без дросселя, где вместо него применяется активная нагрузка, дает слабую яркость.

Если вместо лампы накаливания установить дроссель, лампа будет светиться заметно сильней.

Проверка исправности дросселя

Когда ЛДС не горит, причина кроется в неисправности электропроводки, самой лампы, стартера или дросселя. Простые причины выявляются тестером. Перед тем как проверить дроссель лампы дневного света мультиметром, следует отключить напряжение и разрядить конденсаторы. Затем переключатель прибора устанавливается в режим прозвонки или на минимальный предел измерения сопротивления и определяются:

• целостность обмотки катушки;
• электросопротивление обмотки;
• межвитковое замыкание;
• обрыв в обмотке катушки.

В отзывах предлагается проверять дроссель, подключив его к сети через лампу накаливания. При межвитковом замыкании она горит ярко, а исправная — вполнакала.

При обнаружении неисправности дроссель проще заменить, поскольку ремонт может обойтись дороже.

Чаще всего в схеме выходит из строя стартер. Для проверки его работоспособности вместо него подключают заведомо исправный. Если лампа так и не зажигается, значит, причина в другом.

Дроссель также проверяют с применением исправной лампы, подключив от него два провода к ее цоколю. Если лампа загорится ярко, значит, дроссель работоспособен.

Заключение

Дроссель для ламп дневного света совершенствуется в направлении улучшения технических характеристик. Электронные устройства начинают вытеснять электромагнитные. Вместе с тем продолжают применяться старые варианты моделей в связи с их простотой и низкой ценой. Необходимо разбираться во всем многообразии типов, правильно их эксплуатировать и подключать.

Балласт ЭПРА для люминесцентных ламп: 6 преимуществ

Балласт для люминесцентных ламп: преимущества

По сути, ЭПРА – это электронное компактное плато, в комплект которого включено несколько специальных электронных элементов. Маленький размер дает возможность установить плато в светильник, например в торшер вместо дросселя, стартера и конденсатора, которые в комплекте занимают большое количество места. При этом подключается ЭПРА очень просто.

Преимущества ЭПРА состоят в следующем:

1. Лампа дневного света с ЭПРА КЛЛ включается быстро, но плавно.
2. Лампа не моргает и не издает звуки.
3. Мощность составляет – 0,95.
4. Установленный блок почти не нагревается, если сравнить с ПРА, а это позволяет сэкономить до 22 % электричества.
5. Новый пусковой блок для лампочек имеет несколько видов защиты, что увеличивает пожарную безопасность, и продлевает работоспособность.
6. Устраняет мерцание.

Что представляет собой балласт? Балласт для люминесцентных ламп относится к категории пускорегулирующих устройств, которые применяются в качестве ограничителя электротока.

В зависимости от реализации, балластник представляет собой:

1. Обычное сопротивление.
2. Емкость (имеющую реактивное сопротивление), а также дроссель.
3. Аналоговые и цифровые схемы.

Наиболее востребованными являются электромагнитная и электронная реализация балласта.

Электронный балласт для люминесцентных ламп: подключение

Весь принцип работы светильников с электро балластом (ЭБ) заключается в том, что электроток идет через выпрямитель, попадает на буферную зону конденсатора. Когда происходит электронапряжение, поступает на инвертор. Микроскопическая схема срабатывает при уровне напряжения в 5,5 Ватт.

После того как электронапряжение в системе достигает 11вт, электронный балласт входит в следующую фазу.

Идет предварительное нагревание. Балласт необходим для того, чтобы не допустить неправильного подключения лампы. На следующем этапе идет сокращение частоты полумоста, при этом электронапряжение – 600 В. За 1,7 секунды лампа загорается. Если система запускается не правильно, то лампа не горит, нить накаливания сгорела.

Схемы подключения подразделяются на 4 фазы:

• Включение;
• Предварительное нагревание;
• Поджиг;
• Горение.

Также есть ещё один вариант баланса для того чтобы подключить люминесцентные лампочки – индуктивный балласт. Его функционирование основывается на электромагнитной индукции.

Инструкция по подключению следующая:

• Подготовить балласт и лампу;
• Убрать старую начинку из светильника;
• Закрепить коробку электронного балласта;
• С одной стороны устройство при помощи 2-х проводов подключают к сети;
• На выходе от балласта электропровода подключают к 2-м полюсам лампы;
• Включают устройство в розетку.

Подключение двух лампочек через ЭБ предусматривает параллельное включение в электроцепь. Только так все лампы будут получать необходимое для равномерной работы устройств электронапряжение.

Как проверить люминесцентную лампу мультиметром

Как проверить своими руками целостность люминесцентной лампы мультиметром? Надо прозвонить. Подойдет или электронный, или электромеханический измерительный прибор. При использовании электромеханического приспособления надо не забыть откорректировать его нуля. Для этого на панели спереди присутствует специальный шлиц, под минусовую отвертку. Переключатель надо установить на измерение сопротивлений.

Предел – минимальный (Ом). Если в мультиметре есть режим сигнализации, то надо выбрать его.

Щупы электроприбора надо приложить к выводам лампочки. Сопротивление нити накаливания такое слабое, что его будет почти незаметно на шкале. В электромультиметре на индикаторе отобразиться «0» с несколькими сотыми долями (или зуммер издаст звонок), а стрелка механики устремится к значению ноль. Нити накаливания расположены с обеих сторон колбы. Поэтому, должна проводиться проверка обеих. Если устройство показывает обрыв хотя бы одной нити, светодиодную лампу надо заменить. Отремонтировать лампочку не получится. Что следует учитывать проводя проверку? Даже если мультиметр и не «зажигается» и нить не “звенит”, это ещё не повод думать, что требуется замена.

Что надо сделать? Выполнить зачистку выводов лампочки, только очень осторожно.

Чтобы убрать налет, обычно применяют:

• Средства с содержанием спирта;
• Ластик;
• Мелкую наждачку.

Когда зачистка выполнена, надо сделать прозвон. Дополнительно необходимо выполнить зачистку пластины в механизме держателей лампы. Всё вышесказанное справедливо для изделий линейных. А как проверить люминесцентную компактную лампу? Действовать надо по тому же принципу. Зная специфику прибора, найти его электросхему будет проблематично. Останется лишь уточнить, где на плате устроены выводы, и перед прозвоном один из них отпаять. Хотя на практике проверку мало кто делает, лампы отдельных изготовителей и вовсе нельзя разобрать. Если нельзя починить, надо обязательно менять.

Рекомендации: как проверить лампу дневного света

Если не работает лампа дневного света светильника, то первое что следует сделать – это выкрутить и заменить лампочку. Первый признак что требуется замена, что сгорели нити накаливания лампы – темные участки у её цоколей (в данном случае лучше прозвонить исправность нитей накаливания изделия). Если восстановить горение после смены лампы не получилось, это означает что вышел из строя ПРА. Здесь два варианта. Первый – устаревший вариант: электромагнитный балласт и неоновый стартер. Второй – электронный балласт. Так или иначе, если захотеть можно легко разобраться каковы причины неисправности светоприбора.

Если светоприбор в офисе или квартире оборудован электронным балластом, то перегорают лампочки из-за него.

Делать ремонт электронного балласта – бессмысленно. Проще приобрести новый прибор и выполнить замену. Это несложно. Всего-то 6-ть проводов. 4-е на лампу и 2 – электросеть. Всё четко прописано на корпусе или в инструкции прибора. В случае с неисправностью настольной лампы или другого светоприбора с электромагнитным балластом, после замены лампы необходимо провести проверку неонового стартера.

Для этого:

• Стартер необходимо достать, выкрутив против часовой стрелки;
• Включить светоприбор в электросеть;
• При помощи заизолированной проволочной перемычки с оголенными концами (примерно 1 см), на короткое время замкнуть контакты коннектора неонового стартера.

Если лампочка 18w 2×36 или другая загорится – причина в стартере. Если исправность не наступила, значит надо менять электромагнитный дроссель. Ещё проще выполнить демонтаж электромагнитного дросселя и стартера и монтировать электронный балласт. Вместо электронного балласта подойдет электроника от энергосберегающих лампочек. Electronic Wall Lamp Model 36w hld133d 4х18 или 2х36 считаются хорошим вариантом для дома и офиса.

Способы, как проверить дроссель лампы дневного света мультиметром

После проверки лампы тестером может возникнуть необходимость проверить дроссель.

Для того, чтобы проверить дроссель в схеме люминесцентного светильника, нужно:

• Вытащить стартер;
• Замкнуть на короткое время электрический патрон стартера;
• Снять люминесцентную лампу;
• Замкнуть на короткое время контакты 2-х электропатронов люминесцентной лампы (по отдельности).

Далее, можно замерить сопротивление дросселя, заблаговременно подсоединив 2 щупа прибора к выводам электропроводов светоприбора.

Инструкция: как проверить люминесцентную лампу

Неисправные и перегоревшие лампочки ремонту не подлежат, восстановление или реставрация невозможна. Их надо вытащить, проверить и при необходимости заменить, на новые Армстронг, Эконом или другие, подходящие для определенного светильника. Однако не всегда следует выбрасывать экономки, можно выполнить проверку и устранить неисправность в схеме лампы.

Инструкция следующая:

1. Надо переставить лампочку так, чтобы конец, который светится нормально и неисправный поменялись местами. Если свечения нет, то лампа неисправна и надо вставить новую.
2. Следует проверить схему включения и патрон лампочки, если её замена не помогает, свечения нет. Надо устранить причины замыкания или заменить патрон, если потребуется.
3. Надо искать проблему в стартере, проводке или патроне, если на концах экономок есть свечение, но они не горят целиком.

Также замену надо выполнить, если по краям лампы при зажигании наблюдается и пропадает оранжевое свечение, а само устройство не горит. Это значит, что в лампу попал воздух. Поменять баластник и понять почему не работает – не сложно.

Ремонт энергосберегающих ламп своими руками (видео)



Разобрать и собрать схему несложно, но если нет навыков, лучше обратиться к специалисту. Профессионал точно разберется, в чем дело и устранит поломку.

Ремонт энергосберегающих ламп своими руками: инструкция и советы

На сегодняшний день ассортимент энергосберегающих светильников очень большой. Но лишь лампа дневного света отличается своей удивительной практичностью и экономностью в потреблении электроэнергии. Ремонт энергосберегающих ламп своими руками возможен, если разобраться в принципе её работы.

Работа осветительного устройства

Люминесцентный светильник (ЛС) – это газоразрядный источник света, в котором, благодаря взаимодействию нитей накаливания и ртути образуется электрический разряд, создающий ультрафиолетовое свечение, которое с помощью люминофора преобразуется в видимый свет. Стоит отметить, что ток, который проходит по нитям, равномерно распределяется по контурам лампы, способствуя шунтированию, уменьшая накал, поэтому данные устройства не нагреваются, что является одним из преимуществ.
Существуют следующие виды люминесцентных осветительных устройств:
1. ЛС с дросселями и стартерами.
Люминесцентные светильники по массовости использования пребывают на пике своей популярности. Они способны экономит до 50% электроэнергии, в отличие от обычных светильников. Для максимального увеличения срока эксплуатационного периода и бесперебойной работы устройства, необходимо использовать такие элементы как стартер и дроссель.

Стартер, аналогично тому, который используют для автомобилей, играет роль пускового механизма. Он нужен, чтобы лампа начала работать. Зачастую, напряжение в момент зажигания значительно выше, чем в сети, поэтому необходим стабилизатор. Также, стартером замыкается и размыкается электронная цепь сети лампы.

Дроссель играет роль трансформатора и способен стабилизировать работу светильника. Он предохраняет люминесцентною лампу от перепадов напряжения и перегревов.
Данный вид характерен и неудобен тем, что при запуске они начинают мигать (данный эффект даёт стартер, он пропускает ток и постепенно разжаривает нити накаливания) первые 2-3 секунды бьют по глазам резкими вспышками света, а потом разжигаются и горят нормально.
2. Люминесцентные лампы без стартера с баланстником.
В отличии от предыдущего вида, в таких устройствах отсутствует стартер. Это позволяет избежать мерцания светильника в первые 2-3 секунды, а запустить его сразу же после включения. Рассматривая схему, можно заметить, что вместо стартера здесь стоит баланстник. Данный элемент относится к пускорегулирующим устройствам, которые ограничивают ток. Но если сравнивать баланстник и стартер, то последний лучше.

3. Энергосберегающие лампы.
Не редко обычные ЛС путают с энергосберегающими, а это не совсем так. Конечно, если сравнивать с лампами накаливания, то любая люминесцентная в разы превосходит их по сроку службы. Но если выбирать между разновидностями ЛС, то среди них есть лидеры продаж – энергосберегающие модели.

Отличительной особенностью этих светильников является их форма, диаметр трубки и пониженное содержание ртути. Благодаря тому, что колба светильника изогнута (за частую она имеет форму спирали), а диаметр – уменьшен, это позволяет экономить электроэнергию на розжиг нитей накаливания, но при этом освещать достаточно большую площадь.
Во всех видах ламп современного типа используют новые технологии, которые обеспечивают надежную обратную связь инвертора, что даёт возможность контролировать силу тока. Инверторы используются в ЭПРА (электронный пускорегулирующий аппарат), что гарантирует их большую долговечность, экономичность и практичность.

Схема энергосберегающих ламп

В зависимости от того, какая именно ЛС, существуют разные виды схем. Рассмотрим распространённую из них для энергосберегающих ламп, чтобы разобраться с её внутренними составляющими.

Рассмотрев рисунок, видно что цепи питания включают: L2 (помехозащищающий дроссель), F1 (предохранитель), четырёх диодных мостов 1N4007 и C4 (фильтрующий конденсатор). В свою очередь схема запуска включает следующие элементы: динистора, R6, D1 и C2, в этой же схеме D2, D3, R1 и R3 являются защитой сети. В некоторых лампах эти диоды не установлены.
Как только светильник включают, динистор, R6 и C2 пускают импульс, который подаётся на транзистор Q2, что позволяет его открыть. После этого, диод D1 блокирует эту часть. Далее транзисторы возбуждают TR1 (трансформатор), и таким образом на нити поступает напряжение. Трубка на резонансной частоте загорается и в этот момент напряжение на С3 (конденсаторе) достигает порядка 700 В. После того, как газ ионизируется, С3 (конденсатор) практически шунтируется.
Рассмотрев данную схему, можно разобраться с принципом работы ЛС и его составляющими.

Типичные поломки

Существуют два варианта, при которых лампа ломается:

Ремонт энергосберегающих ламп своими руками возможен, однако многие не рискуют проводить его, предпочитая попросту заменить сломавшееся оборудование. В то же время ремонтировать подобные светильники достаточно легко, главное – определиться с источником проблемы. Рассмотрим наиболее частые поломки.

Тип поломки	Причина	Способ устранения
Постоянное моргание	По тому, как мигает лампа, определяется  характер поломи или степень ее износа. Первой причиной поломки может быть разгерметизация корпуса, что позволяет выходить из основной колбы химический газ, который и дает осветительный эффект. Второй причиной такой поломки может быть перегоранием электродов, которые находятся внутри ламп. Третий вариант, если после включения лампочка загорается, но при этом продолжает мерцать, чаще неисправность заключается неисправности таких составляющих компонентов как дроссель или стартер. Четвёртым вариантом, по которому энергосберегающая лампа мигает после включения может быть даже простые перепады напряжения в сети. Несмотря на то, что практически каждая настольная или обычная лампа имеет защиту, бывают случаи, когда ее недостаточно. Пятым вариантом может быть случай, когда греется проводка.	В большинстве случаев оптимальным вариантом является полная замена лампы. Но на настольной лампе мощностью в 11 ватт устранить неполадки легко, когда она сразу же видна, тогда нужно заменить внутреннюю деталь и всё вернётся в норму. Если же лампа горит одна за одной, обратите  внимание на дросселя, на которых мог произойти обрыв проводки. Стоит лишь восстановить проводку или заменить необходимый компонент, после чего проблема будет решена. Однако для этого следует обратить внимание, на такой фактор, как схема энергосберегающей лампы, которая рассматривалась выше. Если допустить ошибку, то возникают  серьезные проблемы, решение которых потребует много времени и сил. Лучше проверять проводку на каждом этапе работ тестером. В таком случае настольную лампу 11 ватт легко проверить и ремонтировать.
Нагар	Основным признаком износа или поломки может служить нагар, который вызван выгоранием спиралей	При наличии данного признака, восстановлению скорее всего лампа не будет подлежать. В таком случае в светильнике следует заменить лампу и он по-прежнему будет нормально функционировать.
Перегорание нитей накаливания	Основные причины неполадок осветительных приборов: —                   проблемы в пускорегулирующем аппарате; —                   старение лампы; —                   износ основных пускорегулирующих соединений.	Нити сложно спаять самому в домашних условиях, легче заменить данный компонент лампы.
При первом запуске светильника может произойти проблема разрыва цепи в стартер	Это связано с тем, что когда происходит прохождение тока в светильнике, оно является недостаточным для нормального всплеска в ионизации молекул газа. Эта проблема возникает при малом напряжении в сети.	В этом случае стоит направить свои усилия по нормализации напряжения в системе распределения электроэнергии.
После включения лампы, автомат полностью выбивает всю проводку.	Причина, кроется в том, что пробит конденсатор,  который подключен  параллельно сети.	Такой конденсатор нужно тут же заменить, заодно проверив остальные компоненты с помощью омметра.
Лампа не включается	Причиной того, что лампа не включается может быть обрыв дросселя или собственно поломка самой лампы.	Для начала — проверить непосредственно дроссель омметром. В случае, когда обрыв не был обнаружен — заменить стартер, и попробовать включить лампу. Если предыдущий вариант не помог, следует проверить саму лампу дневного света. Внимание стоит уделить на нити накаливания. В случае перегорания нити —  закоротить ее. Однако не стоит повторять этот процесс сразу с двумя нитями, ведь в таком случае перегорит дроссель. Также данная проблема может свидетельствовать об неисправности в светильнике при ее старении. Это неисправности в проводке светильника, в патронах подключения ламп и стартера. В этом случае надо рассмотреть вопрос о целесообразности ремонта светильника.

Советы перед началом ремонта

Совет 1. Перед тем как приступить к осмотру светильника на наличие дефектов и поломок следует подготовить для себя рабочее место и взять инструменты: набор отвёрток, изолента, кусачки, мультиметр (тестер), он измеряет напряжение, тока и сопротивление, а некоторые виды проверяют и конденсаторы, диоды и транзисторы. Данный прибор позволяет проверить дроссель, стартер и непосредственно саму колбу лампы. В большинстве случаев причина кроется в этих элементах, однако возможен вариант с перегоранием вольфрамовой нити накалывания, но это бывает реже. Если таких инструментов нет, то их легко можно купить в любом строительном магазине.

Совет 2. Следует изучить модель лампы и разобраться в её структуре, так как из-за неосведомлённости в этом вопросе можно не вскрыть светильник, а попросту сломать его. На цоколе каждого ЛС указан производитель и модель, поэтому можно легко узнать эту информацию.

Совет 3. Обязательно придерживаться техники безопасности, так как ЛС имеет незначительное количество ртути. Поэтому всё следует делать предельно осторожно.

Отремонтировать балансника своими руками

Отремонтировать лампу своими руками

Ремонт ЛС в домашних условиях предполагает наличие минимальных знаний в электроприборах. Схема энергосберегающей лампы главное условие, при устранении поломок осветительного прибора самостоятельно.
Выше было перечислено основные причины имеющихся неисправностей в лампах дневного света. После того как причина была определена нужно приступать к ее исправлению.
1. Первое и самое главное – обесточьте светильник. Вскрываем лампу. Разбираем корпус и смотрим на внешние дефекты и неисправности, которые заметны невооружённым взглядом. Открывается лампа отверткой, после чего выясняется основная причина неисправности.

2. После вскрытия необходимо разглядеть компоненты лампы.

3. Осматриваем плату и замечаем на ней видимые повреждения, они и могут является причиной поломки.

Как видно на рисунке, стрелочками показаны места пригорания платы. Это означает, что где-то происходит замыкание схемы при включении лампы.
Если же плата в порядке продолжаем осмотр других деталей.
4. Следующим проверяем предохранитель. Найти его не составит труда, одним концом он припаян к плате, а вторым к цоколю. Если он повреждён или контакты не припайные, то причина поломки в предохранителе.
5. Следующий на очереди проверки – резистор. Для определения неисправности в этой части лампы, необходимо воспользоваться мультиметром и провести им замер. В случае нормальной работоспособности резистора, мультиметр покажет сопротивление 10 Ом, в не работающем случае – покажет единицу.

6. Следующим на очереди осмотра – нити накаливания.

Если нити отсоединены от платы или же на них налёт (следы горения), то вся проблема не работоспособности лампы кроется именно здесь.
После того, как поломка была определена, следует её устранить. Самостоятельно разбирать каждую запчасть и пробовать её паять или что-то делать – не вариант, так как на это пойдёт много усилий, а результата может не быть вовсе. К примеру, если проблема кроется в нитях накаливания, то следует заменить данную часть светильника, так как спаивать самостоятельно или ремонтировать их – дело не из лёгких и даже опытный специалист не всегда может справиться с данной задачей. Поэтому не стоит тратить на это время.
Все составляющие ЛС можно приобрести в любом специализированном строительном магазине. Если поломка была определена, а точной модели той детали, которая вышла из строя узнать не удалось из-за нагара или других причин, то квалифицированные сотрудники магазина помогут подобрать именно то, что нужно.

Вывод один – после того как причина была выявлена, стоит заменить неисправную часть, и лампа будет снова радовать вас своим ярким светом.

Как проверить дроссель — 5 причин неисправности балласта ламп дневного света

Лампы люминесцентной, не обращая внимания на популяризацию освещения со светодиодами, до этого времени остаются одним из популярных видов светильников в домах, гаражах и помещениях на производстве.

Когда такой осветительный прибор перестает гореть, в первую очередь грешат на саму лампочку или стартер. А если они не виноваты, как проверить другой очень значительный элемент – дроссель?

Во-первых, определимся, что такое дроссель либо его другое название баласт. В сущности, это обычная катушка индуктивности с ферромагнитным сердечником.

Вот так она смотрится в разрезе.

В схемах баласт необходим для трех функций:

контроля тока, чтобы он не превышал номинала

образование за счёт индуктивности непродолжительного импульса очень высокого напряжения

сглаживания допустимых пульсаций в сети 220В

Подсоединяется он постепенно, а параллельно ему устанавливается стартер.

Стартер нужен для поджига лампы.

Напряжение, которое подводится к спиральным электродам на концах лампы, изначально недостаточно для ее розжига. И здесь помогает дроссель и стартер.

После возникновения напряжения в стартере, в середине образуется разряд, который нагревает биметаллический электрод.

Из-за нагрева форма электрода меняется и происходит его замыкание.

Из-за чего, резко увеличивается ток и электроды раскаляются. Ток исчерпывается только сопротивлением самого дросселя.

У стартера контакты понемногу охлаждаются и размыкаются. При размыкании, благодаря дросселю, в лампе появляется эффект самоиндукции, с образованием высоковольтного импульса и электрического тока в газах напряжением до 1000В.

От этого разряда создается ультрафиолетовое свечение паров ртути, которыми заполнена колба. Оно оказывает действие на светонакопительный пигмент светящийся в темноте, и лишь благодаря ему, мы и можем отличать свет в привычном для нас спектре.

Если для кого-то это простое объяснение чрезмерно заумно, то вот одно из очень простых и понятных видео, объясняющих на доступном всем языке, как же работает лампа ЛДС.

Выходит, что сам процесс включения лампы дневного света дневного света довольно долог и занимает 5 этапов:

подача 220В из розетки и замыкание контактов стартера

подогрев спиралей электродов

отключение питания контактов стартера

подача высоковольтного импульса от дросселя

образование тлеющего разряда в колбе и поддержка его внешним напряжением 220В + шунтирование стартера и исключение его из схемы

Как видно из процесса запуска, при поломке ламп, виноватыми могут быть три элемента:

сама лампочка

При этом, очень часто повреждаются лампочки и стартера – из-за сгоревших вольфрамовых нитей и конденсаторов.

Выяснить об этом легче всего – заменив стартер или лампочку. Тем более, что они стоят копейки. А вот насколько быстро выяснить о поломке дросселя?

Без специализированных приборов для измерений о поломке ПРА может говорить эффект огненной змейки. Вы зрительно сумеете смотреть ее в середине лампы.

О чем это говорит? А говорит это прежде, всего про то, что есть превышение максимально возможного тока. Благодаря чему заряд потерял стабильность.

Также наблюдается непрочное свечение или сияние лампы. При неисправности балласта, осветительный прибор не загорится с первого раза.

В результате, стартер будет регулярно запускаться и отключаться, запускаться и отключаться. От подобных частых пусков, возле спиралей на концах лампы появляются почернения.

Еще 1 способ проверки без приборов для измерений и мультиметра – контрольная лампочка. Мощность ее должна быть приблизительно аналогичный, как и мощность самого дросселя.

Подключаете ее постепенно по следующей схеме с ПРА и смотрите как она светит.

если не горит совсем – в балласте обрыв, дроссель неисправен

горит ярко – в балласте межвитковое короткое замыкание

моргает или светит в половину накала – дроссель исправный

Но чтобы точно удостовериться в повреждении дросселя, все таки лучше воспользоваться мультиметром и земерить.

Повреждение дросселя может быть пяти видов:

замыкание различных обмоток

замыкание витков в одной обмотке

поломку магнитопровода

пробой на корпус

Какой-то из проводов, которым намотан дроссель может просто оборваться. Выявляется это легко.

Переводите мультиметр в режим измерения сопротивления и касаетесь щупами выводов дросселя. Если высвечиваются показания ”бесконечность” это и говорит об обрыве.

При замерах только не касайтесь голых концов щупов руками. Иначе замерите сопротивление собственного тела, а не дросселя.

Кстати, обрыв из всех вариантов неполадок, обнаружить легче всего. Это можно создать даже без мультиметра, при помощи обыкновенной индикаторной отвертки.

Ничего отключать и демонтировать не надо, провода тоже не отсоединяются. Если указатель светится во входной клемме ПРА:

а на выходе свечения нет:

то считайте что обрыв вы нашли.

Некоторые дросселя могут иметь не одну, а две обмотки. В нормальном режиме они обязаны быть изолированные между собой.

Но изоляция может просохнуть или нарушиться.

Чтобы выяснить о замыкании, мультиметром необходимо проверить выводы не одной, а различных обмоток. Если у вас высветятся непонятно малые цифры, то значит обмотки замкнуты.

Если дроссель у вас регулярно грелся, то его лаковая изоляция проводов, могла просохнуть. И один или несколько находящихся рядом витков, просто спекутся между собой.

Отыскать такое повреждение достаточно тяжело, даже с помощью мультиметра.

Необходимо наверняка знать изначальные значения сопротивления обмотки, чтобы было с чем сопоставлять. Если у вас замкнулись один или два витка, то разницу обыкновенным тестером вы и не заметите.

Отыскать витковое замыкание можно при спекании достаточно значимого количества проводников. Тогда разницу будет видно сразу.

Обычный (не китайский дроссель), имеет приблизительно следующие сопротивления:

мощностью на 20Вт — сопротивление от 55 до 60 Ом

мощностью на 40Вт – сопротивление от 24 до 30 Ом

мощностью на 80Вт – сопротивление от 15 до 20 Ом

Сердечник дросселя сделан из ферромагнитных материалов. А они (ферриты), довольно требовательны уже сами по себе.

При работе, на поверхности легко могут появиться трещинки или сколы. Если такое случилось, значит у дросселя изменятся параметры катушек индуктивности.

Еще в сердечниках из-за нагрузок механики могут преобразиться специализированные зазоры.

Проверить индуктивность дросселя можно не всеми мультиметрами. Большинство к несчастью, этой функции лишены.

Впрочем снова же, чтобы понимать проблематику, вам необходимо знать первоначальные значения этой индуктивности.

О поломке катушки может говорить ее нулевое сопротивление по отношению к корпусу. Тут ничего тяжелого в проверке нет.

Один щуп мультиметра подносите к железным частям корпуса, а иным касаетесь к выводам катушки дросселя.

Проверять можно и в режиме прозвонки цепи. Если звукового сигнала не будет, значит пробоя нет.

А если баласт у вас электронный, как проверить его? ЭПРА как коротко их называют, уже не похож на индуктивную катушку.

Все самые новые модели выпускаются с электронными дросселями без стартеров.

ЭПРА расшифровывается как — электронная пуско-регулирующая аппаратура.
У нее много элементов электроники напаяны на плату и помещены в один корпус.

Прозвонить мультиметром только два конца тут точно не выйдет. Придется постепенно шажок за шажком проверять все детали схемы.

Начинать лучше с предохранителя. Вызваниваете его целость в режиме прозвонки.

Дальше осматриваете конденсаторы. У тех, которые в виде бочонков, можно определить повреждение даже зрительно, по вздутию нижней части.

Еще тщательно проглядите все места пайки. Какие-нибудь ножки могут отвалиться и контакт пропадет.

Диоды и транзисторы также контролируются мультиметром, после переключения его в подходящий режим измерения.

Данные сопротивлений берите из таблиц в сети интернет, согласно их расцветки.

И сравнивайте с теми фактическими замерами, которые у вас получились.

В общем, чтобы проверить и отремонтировать электронный дроссель, потребуются самые маленькие умения радиолюбителя.

Вот довольно хорошее и детальное видео по проверке любого элемента на плате ЭПРА, со сменой повреждённых деталей на исправные. Тем более, что повреждений тут оказалось не одно, а несколько.

Ламповая лампа без стартера и дросселя

Трубка без стартера и дросселя

Можно ли начать с люминесцентных ламп без аперитива?

| Для холодного пуска бесстыковой трубки требуются другие средства для генерации импульса высокого напряжения, а поскольку пары ртути конденсируются в холодной трубке, требуется гораздо более высокое напряжение, чем раньше. Но когда трубка включена, она нагревается настолько, что испаряется большая часть ртути.

Точно так же люди спрашивают, может ли люминесцентная лампа работать без стартера?

При освещении люминесцентной лампы пускатель — замкнутый выключатель.Без дросселя никогда не будет постоянного потока электронов между двумя проводами, и лампа будет мигать. Без балласта дуга является коротким замыканием между нитями нити, и по этому короткому замыканию проходит большой ток.

Могут ли люминесцентные лампы работать даже без удушья?

Можно ли включить люминесцентную лампу без бабочки и без аперитива?

Да, если газ ионизирован и напряжение находится под контролем. Стартеры и стартеры — это всего лишь инструменты для проведения ионизации.Если у вас есть другие инструменты для достижения того же результата, вы делаете это правильно.

Для всех люминесцентных ламп также требуется стартовый комплект?

Не все люминесцентные лампы имеют стартер, но когда они есть, они обычно располагаются рядом с трубчатой ​​трубкой. Лампы с более чем одной трубкой имеют отдельный запуск для каждой. Люминесцентные лампы без стартера называются лампами быстрого запуска, и это название обычно печатается или печатается.

Что такое закуска на маяке?

Люминесцентные лампы / лампы наполнены парами ртути. Они используют электрический заряд, чтобы возбуждать атомы ртути, чтобы произвести ультрафиолетовый свет. Стартер накаливания, или обычно называемый стартером, используется в цепи освещения для подачи начального тока на нити люминесцентных ламп.

Сколько стоит балласт?

Замена блока питания стоит около 1025, в зависимости от мощности и марки. Дело в том, что электрический заряд (который предполагает 30-60 минут работы) стоит 75 150, вероятно, примерно на 5 минут работы на каждой лампе.

Могу ли я заменить люминесцентные лампы на светодиоды?

Да, люминесцентные лампы можно заменить на светодиодные лампы или встроенные светодиодные лампы. Если вы не готовы заменить люминесцентную лампу и просто хотите заменить лампочки, вы можете использовать лампы Plug-Play, Directwire или гибридные светодиодные лампы.

Где люминесцентная зажигалка?

Стартер располагается на цоколе лампы (обычно два стартера). Когда переключатель включен, стартер подает импульс газа в люминесцентной лампе. Затем ионизированный газ проводит электричество, и лампочки загораются.

Как узнать, неисправен ли балласт?

Если люминесцентные лампы проявляют какие-либо из следующих симптомов, это может быть признаком низкого качества балласта: Как долго прослужат люминесцентные лампы?

Обычная 48-дюймовая люминесцентная лампа мощностью 32 Вт будет гореть около 20 000 часов, хотя обычно она горит около трех часов за раз. Та же лампа, которая горит 24 часа в сутки, работает около 34 000 часов. Срок службы люминесцентной лампы зависит от ее продолжительности.

Почему не перегорают люминесцентные лампы?

Неисправная люминесцентная лампа может быть вызвана отключением питания (перегоревший предохранитель), плохим балластом, неисправным ■■■■ стартером или лампой. Сначала проверьте источник питания, затем стартер (если есть), а затем лампы. Если ничего не помогает, балласт необходимо переместить.

Как долго работают реакторы?

около 20 лет Что заставляет люминесцентную лампу мерцать?

Неисправная люминесцентная лампа может быть вызвана различными проблемами, полным отключением питания (предохранитель или тройной выключатель), неисправным стартером, пустыми лампочками или неисправным балластом. (Мигающие лампочки могут сжечь или даже перегреть стартер и преждевременно разрушить балласт.)

Как узнать, перегорела ли люминесцентная лампа?

Как узнать, перегорели ли люминесцентные лампы?

Что делать, если балласт сломается?

Если будет слишком жарко или слишком холодно, балласт может загореться или вообще не загореться. Тепло в сочетании с продолжительной конденсацией в электронном балласте может вызвать коррозию. Некоторые рекомендуют снимать детали с корпуса реактора и очищать контур.

Какой газ содержит Tubelight?

Люминесцентная лампа заполнена газом, содержащим ртуть и пары аргона, ксенона, неона или криптона. Давление в лампе составляет примерно 0,3% от атмосферного давления.

Как загорается лампочка?

Люминесцентная лампа или люминесцентная лампа — это ртутная газоразрядная лампа низкого давления, в которой флуоресценция используется для получения видимого света. Электрический ток в газе стимулирует пары ртути, которые генерируют коротковолновый ультрафиолетовый свет, который затем освещает слой люминофора внутри лампы.

Трубка без стартера и дросселя

Что делать при выходе из строя магнитного балласта T12

В эту статью добавлена ​​новая информация и новые продукты. Первоначально он был опубликован в 2017 году.

Если у вас все еще есть T12 в вашем здании, и они работают на магнитных балластах, вы скоро можете столкнуться с проблемой: что вы будете делать, когда ваши балласты умирают?

Ну, как и сами T12, найти магнитные балласты в наши дни становится все труднее.Они действительно больше не производятся в США, поэтому сегодня большинство людей используют флуоресцентные лампы T12 на электронных балластах. Что такое балласт? Подробнее.

Прежде чем мы перейдем к вариантам устранения неполадок, давайте кратко определим, как определить, неисправен ли балласт.

5 симптомов плохого люминесцентного балласта

Если ваше флуоресцентное освещение отображает какие-либо из следующих признаков, это может быть признаком плохого балласта:

Мерцание

Если ваше освещение периодически мерцает или мигает, это не обязательно означает, что лампочка или трубка вот-вот перегорят. С таким же успехом может случиться так, что балласт испортился.

Жужжание

Неисправные балласты часто гудят или гудят, когда уходят. Если вы это слышали, вам нужно проверить балласт.

Отложенный старт

Если ваше флуоресцентное освещение начинает вести себя как HID, когда вы его включаете, и оно медленно достигает полной яркости (то, что специалисты по освещению называют освещенностью), скорее всего, виноват ваш балласт.

Низкая мощность

Тусклый свет или низкий световой поток почти всегда являются причиной одной из двух причин: старой люминесцентной лампы или устаревшего, плохого балласта.

Несогласованные уровни освещения

Люминесцентные лампы почти всегда изменяют цвет и выцветают. Таким образом, на разных этапах жизни лампы будут создаваться разные уровни освещенности. Но если вы видите темные углы и непостоянное освещение в своем помещении, это может быть не только из-за ламп. Вполне возможно, что это тоже балласт.

Подробнее: Вот ваши варианты замены светодиодов для люминесцентных ламп T12

Варианты замены магнитного балласта Т12

Вам будет очень сложно заменить магнитный балласт новым магнитным балластом.Но вы, наверное, уже поняли это.

Вот что вы можете сделать:

1. Переключиться на ЭПРА, оставить лампу

.

Это, наверное, самый дешевый и наименее трудоемкий вариант, но ненамного. Однако, как только вы поймете общую стоимость освещения, вы увидите, что есть лучшее долгосрочное решение. Подход «работай умнее, а не усерднее» в этом фиаско будет заключаться в замене лампы на время замены балласта для чистого, полного обновления.

Тем не менее, вы можете использовать большинство T12 с электронным балластом, поэтому, если вы думаете, что в ваших лампах еще много жизни, это вариант.

2. Переключитесь на электронный балласт, переключитесь на люминесцентный Т8

Как упоминалось выше, если вы собираетесь подняться по лестнице для замены балласта, вы также можете взять с собой лампу. Поскольку производство ламп T12 в основном прекращено, наиболее доступным вариантом было бы оставить люминесцентные лампы, установив более энергоэффективную лампу T8 меньшего диаметра.

3. Перейти на электронный балласт, перейти на T8 linear LED

В зависимости от области применения и среднего времени горения ламп это, вероятно, лучший вариант как для долгосрочной экономии, так и для первоначальных затрат.Стоимость линейных светодиодов значительно снизилась, и, в целом, очень мало приложений, в которых вам было бы лучше использовать люминесцентные лампы.

Вот статья, которая поможет вам лучше взвесить линейные светодиоды по сравнению с линейными люминесцентными.

Кстати, теперь есть продукт, который действительно совместим как с магнитными, так и с электронными балластами. Поэтому, если вы хотите заменить лампы T12 на светодиодные, но не хотите заменять все балласты сразу, лампы Philips UniversalFit могут стать отличным вариантом для рассмотрения.

4. Переход с T12 на новый интегрированный светодиодный светильник или комплект для модернизации

Если у вас есть средства для полной модернизации вашего освещения, можно рассмотреть один из вариантов — установить новый светодиодный светильник. Этот вариант обеспечивает отличную визуальную привлекательность, обладая при этом одним из самых долгих показателей срока службы и вариантами максимальной эффективности, доступными в системе освещения. Вот список плюсов и минусов этого варианта из нашей статьи «Замена светодиодной лампы по сравнению со светодиодной арматурой: что лучше для вас?»:

Светодиодный светильник Pro

• Максимальный контроль над светоотдачей и размещением (отлично подходит для ситуаций, когда дизайн освещения имеет первостепенное значение)
• Более длительный срок службы и эффективность, чем у сменных светодиодных ламп
• Более низкая максимальная мощность светильника, чем у традиционных светильников, что является преимуществом для соблюдения строгих строительных норм и правил или стандартов Title 24
• Отличные характеристики для управления и регулировки яркости

Расход светодиодного светильника

• Более длинная и дорогая установка
• Более высокая первоначальная стоимость, чем стоимость замены светодиодных ламп
• Возможны трудности с переходом на новые технологии будущего

Многие из этих продуктов продаются в нашем интернет-магазине, и если вы являетесь бизнес-клиентом, вы можете зарегистрировать учетную запись, чтобы получать коммерческие расценки.

Если вам нужна дополнительная помощь в определении оптимального курса действий, мы будем рады помочь. Вы можете связаться с нами здесь.

5 основных тестов освещения с помощью тестера флуоресцентного света

Тестирование потолочного светильника без лестницы

Если вы специалист по обслуживанию здания коммерческого, розничного или институционального объекта с флуоресцентным освещением, у вас, вероятно, есть сотни или тысячи люминесцентных ламп которые нужно продолжать работать.И хотя эти лампы служат десятки тысяч часов, они выходят из строя, причем некоторые преждевременно. А некоторые перестают работать из-за других проблем с балластом, в котором они установлены.

Так что, если ваша задача — убедиться, что все эти трубки выполняют свою работу, вам придется преодолеть немало вопросов. В прошлом это означало много проб и ошибок. Если вы обнаружили, что свет погас, вам придется подняться по лестнице, открыть крышку, удалить неисправную трубку и заменить ее. Если новая лампа не загоралась, вы либо пытались снова, либо вызывали электрика, либо приносили тестер напряжения.Это заняло больше времени, и вы еще не решили проблему.

Проверка балласта с помощью тестера флуоресцентного света Fluke 1000FLT.

Удовлетворение потребностей пользователей в полевых условиях

Услышав эту историю несколько раз, компания Fluke решила разработать инструмент, который использует метод проб и ошибок, а также значительный промежуток времени для обслуживания флуоресцентного освещения. Результатом стал тестер флуоресцентного света Fluke 1000FLT, разработанный для удовлетворения потребностей специалистов по обслуживанию зданий.Это тестер люминесцентных ламп, тестер балласта, бесконтактный тестер напряжения, тестер целостности контактов и дискриминатор балластного типа — все в одном.

«Мы выслушали клиентов и посмотрели, что там есть, и смогли объединить все функции, необходимые в одном тестере, который позволяет техническим специалистам по обслуживанию зданий устранять все аспекты системы люминесцентного освещения», — говорит Луис Сильва, менеджер по маркетингу продукции. в компании Fluke.

Пять тестов. Без ожидания.

Некоторые имеющиеся на рынке тестеры люминесцентного освещения могут иметь одну или две функции тестирования.Но компания Fluke хотела разработать устройство, которое позаботится обо всех основных тестах освещения, что позволит сэкономить время рабочих, сэкономить место в сумках для инструментов и сэкономить на спусках и подъемах по лестницам. Таким образом, вместо того, чтобы носить с собой два или три инструмента для тестирования или вызывать электрика, они могут просто нести 1000FLT для выполнения:

• Проверка лампы: Позволяет проводить испытания без снятия трубки с балласта. Тестер посылает импульс энергии, который зажигает трубку, если в ней есть газ. 1000FLT совместим с люминесцентными лампами T5, T8 и T12.
• Проверка балласта: Легко определяет, исправен ли балласт.
• Бесконтактный тест напряжения: Быстро проверяет наличие напряжения, не касаясь источника.
• Проверка целостности штифта: Проверяет целостность нитей в трубке.
• Дискриминатор балластного типа: 1000FLT — первый многофункциональный тестер, который включает эту функцию, позволяющую техническим специалистам легко определять, является ли балласт электронным или магнитным, не разбирая прибор и даже не поднимаясь по лестнице.Просто наведите тестер на балласт с земли, и он сразу определит, какой у вас тип. Это помогает быстро идентифицировать энергоемкие магнитные балласты старого образца для обслуживания или замены.

Пользовательский интерфейс 1000FLT был разработан, чтобы быть максимально простым, и это так. Все эти тесты дают мгновенные результаты. Тесты балласта, напряжения и целостности контактов показывают результаты с помощью световых индикаторов «Go» или «No Go». Дискриминатор балластного типа загорается либо «магнитным», либо «электронным» светодиодом на лицевой стороне тестера, а результат проверки лампы определяет пользователь, загорается трубка или нет.

Красный означает «нет».

Экономия времени на тестирование

Вы можете запустить все пять тестов на 1000FLT примерно за 30 секунд, поэтому, если вам нужно обслуживать сотни люминесцентных ламп, это может сэкономить часы тестирования каждую неделю. «Один из наших клиентов, у которого есть один полный рабочий день и один неполный рабочий день специалиста по обслуживанию здания, занимающегося обслуживанием люминесцентных ламп, подсчитал, что вместе они сэкономили от 40 до 60 минут, тестируя примерно 50 осветительных приборов в день с помощью 1000FLT», — говорит Силва. .

Сколько времени вы можете сэкономить с 1000FLT? Узнайте, как достать

Почему флуоресцентные лампы издают такой «жужжащий» звук?

Если вы когда-нибудь задумывались, есть ли в вашем доме или на работе флюоресцентные лампы, все, что вам нужно, — это открыть уши и прислушаться к свету. Знакомый жужжащий или гудящий звук, исходящий от ваших фонарей, является обычным явлением не только в вашем собственном доме или офисе, но и в миллионах других людей по всему миру. Некоторые исследования показали, что продолжительное воздействие этого непрерывного жужжания может привести к стрессу и раздражительности, что, в свою очередь, может привести к снижению производительности труда.

Так о чем идет речь?

Научный термин для явления, вызывающего этот шум, называется магнитострикцией. Центральным элементом люминесцентного светильника является стеклянная трубка, заполненная инертным газом, таким как аргон и ртуть. Внутренняя часть трубки покрыта фосфорным порошком, который придает свету цвет. Электроды на обоих концах трубки подключены к электрической цепи. Когда лампа включена, через электроды проходит ток. Поскольку по электродам движется высокое напряжение, электроны быстро перемещаются от одного конца трубки к другому.Однако ток внутри лампы должен быть каким-то образом ограничен, иначе он будет постоянно расти, отключая электрические цепи в доме или офисе.

В люминесцентных лампах используются балласты для контроля тока. Эти балласты представляют собой электромагнитные устройства, похожие на индукторы, и в основном представляют собой пучок медной проволоки, обернутой вокруг твердого железного сердечника. Когда ток присутствует и проходит через балласт, он создает магнитное поле, которое, в свою очередь, замедляет ток, удерживая его под контролем.Балласт издает этот жужжащий шум из-за магнитострикции — явления, которое имеет место, когда магнитное поле, создаваемое балластом, физически сжимает железный сердечник. Большинство источников света в США работают на частоте 60 Гц, но благодаря магнитострикции ядро ​​можно сжать почти вдвое большей, чем 120 Гц, создавая этот знакомый всем жужжащий звук.

Простое решение

Со временем все лампы и балласты потребуют замены, так как они деградируют из-за тяжелых электрических нагрузок, которые прилагаются к ним в течение бесчисленных часов изо дня в день.Одно из самых простых решений прекратить безумие — заменить саму лампочку. Если у вас старая люминесцентная лампа, возможно, потребуется заменить балласт. Если вы решите заменить балласт, подумайте о покупке электронного балласта. Электронные балласты работают на частоте от 20 000 до 40 000 Гц непрерывно и должны полностью устранить гудение и гудение.

Избавьтесь от бликов, не просто устраните жужжание

Флуоресцентные лампы не только беспокоят наши уши непрекращающимся шумом, они также излучают ультрафиолетовые волны, которые со временем могут раздражать наши глаза, что приводит к головным болям, затуманенному зрению и снижению концентрации внимания.Избавьтесь от шума и вредных бликов, связанных с люминесцентными лампами, с помощью защитных решеток для люминесцентных ламп Diffuser Specialist. У нас в наличии широкий выбор моделей и размеров, и если у нас его нет — мы сделаем это!

Посмотреть наши продукты

: Источники:

http://www.britannica.com/EBchecked/topic/263882/hertz
http://www.improvenet.com/a/how-can-i-stop-my-fluorescent-lights-from-buzzing
http : //www. wikihow.com/Fix-Fluorescent-Light-Humming
http: // en.wikipedia.org/wiki/Magnetostriction

Установка светодиодов для обхода балласта

Если вы войдете в здание, будь то офис, школа, библиотека или магазин, вы, вероятно, увидите флуоресцентное освещение, если посмотрите вверх. Вы даже можете заметить, что несколько лампочек перегорели или мигают на последнем издыхании. Чего вы не видите, так это того, что лампа на самом деле в порядке, а балласт вышел из строя. Балласт — это металлическое приспособление, которое закрывает люминесцентные лампы, и они требуют такого же ухода, как и перегоревшие лампы.

При установке светодиодных линейных трубок для замены люминесцентных ламп есть несколько вариантов, что делать с балластом. Некоторые компании устанавливают фары непосредственно на балласт, просто заменяя лампу. В Sitler’s мы верим в необходимость избежать балласта, что еще больше снизит ваши затраты на электроэнергию и техническое обслуживание. Продолжайте читать, чтобы узнать, почему мы считаем, что это лучший вариант для вас!

Так в чем же проблема с балластами? Они необходимы для люминесцентного освещения, но также вызывают собственные проблемы. Сам балласт может выйти из строя, что приведет к мерцанию света или даже к его перегоранию, хотя на самом деле это не так. Они требуют обслуживания и энергии для питания, помимо мощности, используемой для зажигания люминесцентной лампы. Они составляют большую часть уравнения при использовании люминесцентных ламп.

Светодиодные линейные лампы прямого монтажа — это простой способ обновить освещение и сэкономить электроэнергию практически без усилий. Сначала огни могут светиться ярко, но довольно скоро вы начнете замечать мерцание или «перегоревшие» огни.Если вы установили светодиодные фонари прямого подключения и сохранили балласт в целости и сохранности, то на самом деле вы видите плохой балласт, а не лампочку. Светодиодные лампочки хороши тем, что имеют срок службы 50 000 часов. Если вы видите, что лампочки погасли через несколько месяцев или даже несколько лет, скорее всего, это проблема с балластом, а не с лампой.

Независимо от того, насколько новые или в хорошем состоянии ваши балласты, все они в конечном итоге выйдут из строя. Это означает, что необходимо разобрать все приспособление для замены дорогостоящего балласта. При установке светодиодов мы привлекаем электриков, чтобы они перемонтировали светильник в обход балласта.Это оставляет ваше приспособление неповрежденным и выглядит так же, но устраняет неисправные балласты из вашего уравнения обслуживания. Когда светодиодная лампа перегорает (в большинстве случаев через 15-20 лет), вы просто заменяете лампу, что намного экономичнее и требует меньше времени, чем замена всего балласта.

Светодиоды сами по себе намного эффективнее люминесцентных ламп. В отличие от люминесцентных ламп, светодиоды не требуют балласта для регулирования тока. При использовании светодиодов прямой установки балласт по-прежнему потребляет энергию и съедает вашу возможную экономию энергии.С байпасом балласта вы платите только за энергию, потребляемую светодиодными лампами, что на 70% меньше, чем у традиционных лампочек!

.
