Содержание

Как называются длинные лампы на потолке

Вид цоколя

Перед покупкой лампочки в первую очередь важно определить необходимый тип цоколя. В большинстве бытовых осветительных приборах используется резьбовой цоколь двух видов:

  • цоколь Е-14 или миньон
  • цоколь Е-27

Отличаются он соответственно диаметром. Цифры в обозначении и указывают его размер в миллиметрах. То есть Е-14=14мм, Е-27=27мм. Есть и переходники для светильников с одних ламп на другие.

Если плафоны у люстры маленькие, либо у светильника есть какая-то специфика, то используется штырьковый цоколь.

Он обозначается буквой G и цифрой, которая указывает на расстояние в миллиметрах между штырьками.
Самые распространенные это:

  • G5.3 – которые просто вставляются в разъем светильника
  • GU10 – сначала вставляются и затем проворачиваются на четверть оборота

В прожекторах используется цоколь R7S. Он может быть как для галогенных, так и для светодиодных ламп.

Мощность лампы подбирается исходя из ограничения осветительного прибора, в который он будет устанавливаться. Информация о виде цоколя и ограничении мощности применяемой лампы можно увидеть:

  • на коробке купленного светильника
  • на плафоне уже установленного
  • или на самой лампочке

Лампы накаливания и галогенная лампочка

Классическим и самым недорогим по цене решением для освещения квартиры, является всем привычная лампа накаливания, либо ее галогенный вариант. В зависимости от вида цоколя – это самая доступная покупка. Лампы накаливания и галогенные лампочки дают комфортный теплый свет без мерцания и при этом не выделяют никаких вредных веществ.

Однако галогенные лампы не рекомендуется трогать руками за колбу. Поэтому они должны идти упакованными в отдельный пакетик.
Когда горит галогенка, она разогревается до очень высокой температуры. И если вы будете жирными руками касаться ее колбы, то на ней образуется остаточное напряжение. В результате этого, спираль в ней перегорит значительно быстрее, уменьшив тем самым срок ее службы.

Кроме того, они очень чувствительны к скачкам напряжения и часто из-за этого перегорают. Поэтому их ставят вместе с приспособлениями плавного запуска или подключают через диммеры.

Галогенные лампы в большинстве своем производятся для работы от однофазной сети с напряжением 220-230 Вольт. Но существуют и низковольтные на 12 Вольт, которые требуют подключения через трансформатор для соответствующего типа ламп.

Галогенка светит ярче чем обычная, примерно на 30%, а мощность потребляет ту же самую. Это достигается за счет того, что внутри нее содержится смесь инертных газов.

Кроме того, в процессе работы частички элементов вольфрама возвращаются обратно на нить накаливания. В обычной лампе происходит постепенное испарение с течением времени и оседание этих частиц на колбе. Лампочка тускнеет и работает вдвое меньше, чем галогенная.

Цветопередача и световой поток

Достоинством обычных ламп накаливания является хороший индекс цветопередачи.

Что это такое?
Грубо говоря это показатель того, сколько в рассеиваемом потоке содержится света близкого к солнечному.

Например когда натриевые и ртутные лампы освещают ночные улицы, не совсем понятно каким цветом машины и одежда у людей. Так как у этих источников плохой индекс цветопередачи – в районе 30 или 40%. Если брать лампу накаливания, то здесь индекс уже более 90%.

Сейчас продажа и производство ламп накаливания мощность свыше 100Вт не разрешены в розничных магазинах. Это делается из соображений сохранности природных ресурсов и экономии электроэнергии.

Некоторые до сих пор ошибочно выбирают лампы ориентируясь по надписям мощности на упаковке. Запомните, что эта цифра говорит не о том, как ярко она светит, а только о том, сколько электроэнергии потребляет из сети.

Основной показатель здесь – световой поток, который измеряется в люменах. Именно на него и нужно обращать внимание при выборе.

Так как многие из нас ранее ориентировались на популярные мощности 40-60-100Вт, производители для современных экономных ламп всегда на упаковке или в каталогах указывают соответствие их мощности к мощности простой лампочки накаливания.

Делается это исключительно для удобства вашего выбора.

Светодиодные

Светодиодные лампы и светильники разных форм и конструкций широко применяются в различных сферах жизни.
Их преимущества:

  • устойчивость к температурным перегрузкам
  • незначительное влияние на перепады напряжения
  • простота сборки и использования
  • высока надежность при механических нагрузках. Минимальный риск, что она разобьется при падении.

Светодиодные лампы в процессе работы очень слабо нагреваются и поэтому имеют пластиковый легкий корпус. Благодаря этому они могут применяться там, где другие устанавливать нельзя. Например, в натяжных потолках.

Экономия электроэнергии у светодиодов более значительная чем у люминисцентных и энергосберегающих. Они потребляют примерно в 8-10 раз меньше, чем лампы накаливания.

Если грубо взять усредненные параметры по мощности и световому потоку, то можно получить такие данные:

Эти результаты примерные и в реалии всегда будут отличаться, так как многое напрямую зависит от уровня напряжения, марки производителя и множества других параметров.

Например в США, в одной пожарной части до сих пор горит обычная лампочка накаливания, которой уже больше 100 лет. Был создан даже специальный сайт, где через web камеру, в режиме онлайн, можно понаблюдать за ней.

Все ждут, когда же она сгорит, чтобы зафиксировать этот исторический момент. Посмотреть можно .

Всё о строительстве, ремонте и дизайне интерьеров

Длинные белые лампы которые мы с детства привыкли видеть в школьном классе, во всевозможных учреждениях, в местах общественного пользования по привычка называются лампами дневного света. Однако такое название весьма ошибочно, так как дневной свет поставляют не все люминесцентные лампы. В принципе, качество света, точнее спектр его излучения, зависит от состава люминофора внутри лампы, который покрывает стеклянную оболочку. Стандартно люминесцентные лампы различаются на три вида: тёплого, холодного и нейтрального света.

Не смотря на прогресс в области осветительных приборов, люминесцентные лампы по сей день признаны наиболее эффективным поставщиком света. Вы без труда найдете их в любом магазине электрооборудования, таком как Elektrika. Не смотря на завышенную цену в отличии от простых ламп накаливания, люминесцентные лампы обладают рядом преимуществ, среди которых:

— Длительный срок службы. Люминесцентная лампа работает в 8 – 10 раз дольше лампы накаливания.
— Пониженное потребление электроэнергии. Люминесцентная лампа расходует в пять раз меньше электроэнергии при эффективности от 80 до 100 Люмен/Ват. Обыкновенная лампа накаливания при большем потреблении способна выдать не более 12 Люмен/Ват.

— Рассеянный свет. Освещение обеспеченное люминесцентными лампами рассеянное, а следовательно эффект тени сводится к минимуму, как и эффект ослепления. Свет от таких ламп более пригоден для чтения и шитья, работы за компьютером.

К минусам люминесцентных ламп можно отнести гудение дросселя и небольшое мерцание. Однако с использованием современных стабилизаторов эффект мерцания весьма сильно снижается, а сам светильник обеспечивается мгновенным включением.

Принцип действия лампы весьма прост. Герметично запаянная колба покрытая составом люминофора изнутри наполнена газом, который воспламеняется при подаче электроэнергии. Схема сбора светильника весьма проста.

С одной стороны лампы противоположные клеммы замыкаются в петлю через стартер. На другие противоположные клеммы подсоединяется электрический кабель. Одна жила кабеля напрямую подключается к клемме лампы, вторая подключается к дросселю, а уже выходя из него подключается к клемме лампы.

При подаче напряжения сеть замыкается и газ в колбе вспыхивает, после чего петля со стартёрам размыкается и лампа будет светить. Как можно понять из названия, стартер в данной схеме необходим именно для запуска реакции воспламенения.

Если лампа разбивается газ в вперемешку с люминофором разлетается в воздухе и необходимо выждать некоторое время, пока он осядет. В противном случае можно получить отравление и химический ожёг дыхательных путей и слизистой глаз, так что будьте осторожны.

Среди всех электроустановочных и электромонтажных изделий осветительная аппаратура имеет наиболее богатый ассортимент. Это происходит потому, что элементы освещения несут в себе не только сугубо технические характеристики, но и элементы дизайна. Возможности современных ламп и светильников, их конструкторское разнообразие настолько велики, что немудрено растеряться (рис. 5.66).

Например, существует целый класс светильников, предназначенных исключительно для гипсокартонных потолков. Многочисленные виды ламп имеют различную природу света и эксплуатируются в неодинаковых условиях. Чтобы разобраться, какого типа лампа должна стоять в том или ином месте и каковы условия ее подключения, необходимо вкратце изучить основные виды осветительной аппаратуры.

У всех ламп есть одна общая часть: цоколь, при помощи которого они соединяются с проводами освещения. Это касается тех ламп, в которых есть цоколь с резьбой для крепления в патроне. Размеры цоколя и патрона имеют строгую классификацию.

Необходимо знать, что в бытовых условиях применяют лампы с 3 видами цоколей: маленьким, средним и большим. На техническом языке это означает Е14, Е27 и Е40. Цоколь, или патрон,

Е14 часто называют «миньон» (в пер. с фр. — «маленький»). Самый распространенный размер — Е27 (рис. 5.67). Е40 используют при уличном освещении. Лампы этой маркировки имеют мощность 300, 500 и 1000 Вт. Цифры в названии обозначают диаметр цоколя в миллиметрах.

Рис. 5.67. Лампа накаливания с подвесным патроном и цоколем Е27

Помимо цоколей, которые вкручиваются в патрон при помощи резьбы, есть и другие виды. Они штырькового типа и называются G-цоколями. Используются в компактных люминесцентных и галогенных лампах для экономии места. При помощи 2 или 4 штырьков лампа крепится в гнезде светильника (рис. 5.68).

Таблица 5.8. Светоотдача ламп разных типов

Стандартная лампа накаливания

Видов G-цоколей много. Основные из них: G5, G9, 2G10, 2G11, G23 и R7s-7.

На светильниках и лампах всегда указывается информация о цоколе. При выборе лампы необходимо сравнивать эти данные.

Мощность — одна из важнейших характеристик лампы. На баллоне или цоколе производитель всегда указывает мощность, от которой зависит светимость лампы. Это не уровень света, который она излучает. В лампах различной природы света мощность имеет совершенно несхожее значение. Например, энергосберегающая при указанной мощности 5 Вт будет светить не хуже лампы накаливания в 60 Вт. То же касается и люминесцентных ламп. Светимость лампы исчисляется в люменах. Как правило, это не указывается, так что при выборе лампы необходимо ориентироваться на советы продавцов или заглядывать в табл. 5.8.

Светоотдача обозначает, что на 1 Вт мощности лампа дает столько-то люмен света. Из таблицы видно, что энергосберегающая компактная люминесцентная лампа в 4-9 раз экономичнее, нежели накаливания. Можно легко подсчитать, что стандартная лампа в 60 Вт дает примерно 600 лм, тогда как компактная имеет такое же значение при мощности 10-11 Вт. Настолько же она будет экономичнее по энергопотреблению.

Лампа накаливания (JIOH) самый первый источник электрического света, который появился в домашнем обиходе. Она была изобретена еще в середине 19 в., и хотя с того времени претерпела немало реконструкций, сущность осталась без изменений. Любая ЛОН состоит из вакуумного стеклянного баллона, цоколя, на котором располагаются контакты и предохранитель, и нити накаливания, излучающей свет рис. 5.69).

Спираль накаливания сделана из вольфрамовых сплавов, которые легко выдерживают рабочую температуру горения +3200 °С (рис. 5.70). Чтобы нить мгновенно не перегорела, в современных лампах накачивают в баллон какойнибудь инертный газ, например аргон.

Принцип работы лампы очень прост. При пропускании тока через проводник малого сечения и низкой проводимости часть энергии уходит на разогрев спирали-проводника, отчего тот начинает светиться в видимом свете.

Несмотря на столь простое устройство, видов ЛОН существует огромное множество. Они различаются по форме и размерам (рис. 5.71).

Декоративные лампы (свечи): баллон имеет вытянутую форму, стилизованную под обычную свечу (рис. 5.72). Как правило, используются в небольших светильниках и бра.

Окрашенные лампы: стекла баллонов имеют различный цвет с декоративными целями.

Зеркальными лампами называют лампы, часть стеклянного баллона которых покрыта отражающим составом для направления света компактным пучком. Такие лампы чаще всего используют в потолочных светильниках, чтобы направлять свет вниз, не освещая потолка.

Лампы местного освещения работают под напряжением 12, 24 и 36 В. Они потребляют немного энергии, но и освещение соответствующее. Применяются в ручных фонарях, аварийном освещении и т. д.

ЛОН по-прежнему остаются в первых рядах источника света, несмотря на некоторые недостатки. Их минусом является очень низкий КПД — не более 2-3 % от потребляемой энергии. Все остальное уходит в тепло. Второй минус заключается в том, что ЛОН небезопасны с противопожарной точки зрения. Например, обычная газета, если ее положить на лампочку в 100 Вт, вспыхивает примерно через 20 мин. Надо ли говорить, что в некоторых местах ЛОН нельзя эксплуатировать, например в маленьких абажурах из пластика или дерева. Кроме того, такие лампы недолговечны. Срок службы ЛОН составляет примерно 500-1000 ч. К числу плюсов можно отнести дешевизну и простоту монтажа. ЛОН не требуют каких-либо дополнительных устройств для работы, подобно люминесцентным.

Галогенные лампы мало чем отличаются от ламп накаливания, принцип работы тот же. Единственная разница между ними — это газовый состав в баллоне (рис. 5.73).

Рис. 573. Галогенная лампа с обычным цоколем

В данных лампах к инертному газу примешивают йод или бром. В результате становится возможным повышение температуры нити накаливания и уменьшение испарения вольфрама. Именно поэтому лампы можно делать более компактными, а срок их службы повышается в 2-3 раза.

Однако температура нагревания стекла повышается весьма значительно, поэтому галогенные лампы делают из кварцевого материала. Они не терпят загрязнений на колбе. Прикасаться незащищенной рукой к баллону нельзя — лампа перегорит очень быстро.

Линейные галогенные лампы используются в переносных или стационарных прожекторах. В них часто бывают датчики движения (рис. 5.74 и 5.75).

Такие лампы используют в гипсокартонных конструкциях. Компактные осветительные устройства имеют зеркальное покрытие (рис. 5.76-5.77).

К минусам галогенных ламп можно отнести чувствительность к перепадам напряжения. Если оно «играет», лучше приобрести специальный трансформатор, выравнивающий силу тока.

Принцип работы люминесцентных ламп серьезно отличается от ЛОН. Вместо вольфрамовой нити в стеклянной колбе такой лампы горят пары ртути под воздействием электрического тока (рис. 5.78).

Свет газового разряда практически невидим, поскольку излучается в ультрафиолете. Последний заставляет светиться люминофор, которым покрыты стенки трубки. Этот свет мы и видим. Внешне и по способу соединения люминесцентные лампы также сильно отличаются от ЛОН. Вместо резьбового патрона с обеих сторон трубки есть два штырька, закрепляющихся следующим образом: их надо вставить в специальный патрон и повернуть в нем (рис. 5.79).

Люминесцентные лампы имеют низкую рабочую температуру. К их поверхности можно без опаски прислонять ладонь, поэтому они устанавливаются где угодно. Большая поверхность свечения создает ровный рассеянный свет. Именно поэтому их иногда называют лампами дневного света (рис. 5.80). Кроме того, варьируя состав люминофора, можно изменять цвет светового излучения, делая его более приемлемым для человеческих глаз. По сроку службы люминесцентные лампы превосходят лампы накаливания почти в 10 раз.

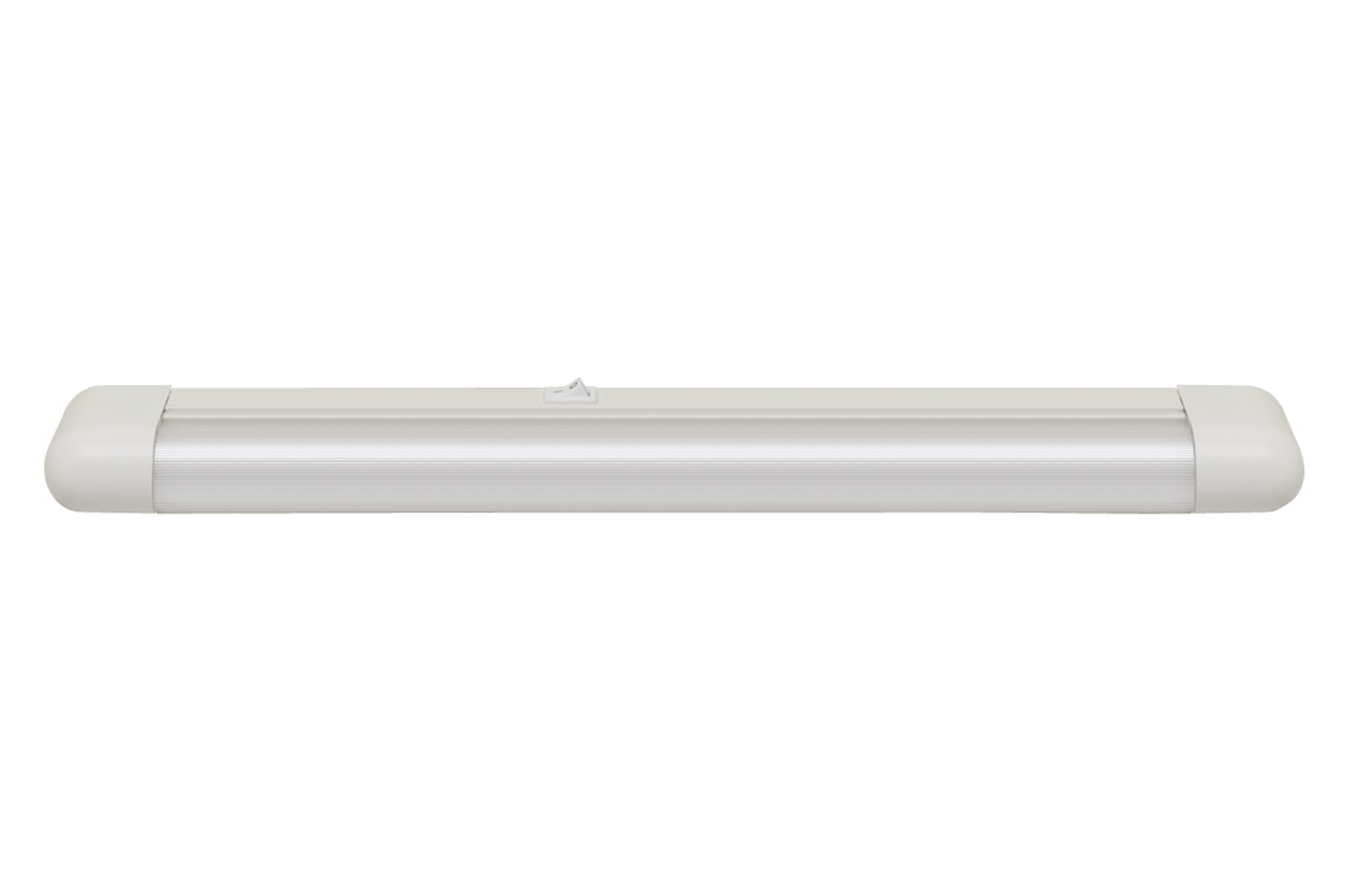

Рис. 5.80. Светильник с люминесцентными лампами

Минусом таких ламп является невозможность прямого подключения к электросети. Нельзя просто накинуть 2 провода на торцы лампы и воткнуть вилку в розетку. Для ее включения используются специальные балласты. Связано это с физической природой свечения ламп. Наряду с электронными балластами используются стартеры, которые как бы поджигают лампу в момент включения (рис. 5.81).

Большинство светильников под люминесцентные лампы оборудованы встроенными механизмами свечения наподобие электронных пускорегулирующих аппаратов (ПРА) или дросселями.

Маркировка люминесцентных ламп не похожа на простые обозначения ЛОН, имеющие только показатель мощности в ваттах. Для рассматриваемых ламп она следующая:

— Л Б — белый свет;

— ЛД — дневной свет;

— ЛЕ — естественный свет;

— ЛХБ — холодный свет;

— ЛТБ — теплый свет. Цифры, идущие за буквенной маркировкой, обозначают: первая цифра — степень цветопередачи, вторая и третья — температуру свечения. Чем выше степень цветопередачи, тем более естественно освещение для человеческого глаза.

Рассмотрим пример, относящийся к температуре свечения: лампа с маркировкой Л Б840 означает, что эта температура равна 4000 К, цвет белый, дневной. Следующие значения расшифровывают маркировку ламп: 2700 К — сверхтеплый белый, 3000 К — теплый белый, 4000 К — естественный белый или белый, более 5000 К — холодный белый (дневной).

В последнее время появление на рынке компактных люминесцентных энергосберегающих ламп произвело настоящую революцию в светотехнике (рис, 5.82).

Рис. 5.82. Компактная люминесцентная энергосберегающая лампа с ПРА

Были устранены главные недостатки люминесцентных ламп — их громоздкие размеры и невозможность использовать обычные нарезные патроны. ПРА были вмонтированы в ламповый цоколь, а длинная трубка свернулась в компактную спираль. Теперь разнообразие видов энергосберегающих ламп очень велико. Они различаются не только по своей мощности, но и по форме разрядных трубок (рис. 5.83).

Плюсы такой лампы очевидны: нет нужды устанавливать электронный балласт для запуска, пользуясь специальными светильниками (рис. 5.84). Экономичная люминесцентная лампа пришла на смену обычной ЛОН. Однако у нее, как и у всех люминесцентных ламп, есть недостатки.

Минусов несколько:

— такие лампы плохо работают при низких температурах, а при -10 °С и ниже начинают светить тускло;

— долгое время запуска — от нескольких секунд до нескольких минут;

— слышен низкочастотный гул от электронного балласта;

— не работают вместе со светорегуляторами;

— не любят частого включения и выключения;

— в состав лампы входят вредные ртутные соединения, поэтому она требует специальной утилизации;

— если использовать в выключателе индикаторы подсветки, данная осветительная аппаратура начинает мерцать.

Как бы ни старались производители, свет люминесцентных ламп пока не очень похож на естественный и режет глаза.

Кроме энергосберегающих ламп с ПРА существует множество разновидностей без встроенного электронного балласта. Они имеют совершенно другие виды цоколя (рис. 5.85).

Принцип свечения дуговой ртутной лампы высокого давления (ДРЛ) — дуговой разряд в парах ртути (рис. 5.86). Такие лампы обладают высокой свето отдачей — на 1 Вт приходится 50-60 лм. Запускаются при помощи ПРА. Недостатком является спектр свече ния — их свет холоден и резок. Лампы ДРЛ чаще всего использу ются для уличного освещения в светиль никах типа «кобра» (рис. 5.87).

Рис. 5.84. Декоративный светильник с энергосберегающими лампами

Светодиодные лампы — этот продукт высокой технологии впервые был скон струирован в 1962 г. С той поры светодиодные лампы стали постепенно внедряться на рынок осветительной продукции (рис. 5.88).

Рис. 5.87. Уличный светильник типа «кобра», ПРА встроенный

Рис. 5.88. Светодиодный фонарь характеризуется ярким светом и крайне низкими энергозатратами

Светодиод по принципу действия это самый обычный полупроводник, у которого часть энергии в переходе р-n сбрасывается в виде фотонов, то есть видимого света. Такие лампы имеют просто потрясающие характеристики. Они десятикратно превосходят ЛОН по всем показаниям: долговечности, светоотдаче, экономичности, прочности и т. д. (рис. 5.89).

Рис. 5.89. Светодиодная лампа

Есть у них лишь одно «но» — это цена. Она приблизительно в 100 раз превосходит цену обычной лампы накаливания. Однако работа над этими необычными источниками света продолжается, и можно ожидать, что вскоре мы будем радоваться изобретению более дешевого, нежели его предшественники, образца

Ввиду необычных физических характеристик светодиодов из них можно изготавливать настоящие композиции, например в виде звездного неба на потолке комнаты. Это безопасно и не требует больших затрат энергии.

Люминесцентные лампы и комплектующие к ним

Люминесцентные лампы — одни из самых надежных, долговечных и экономически выгодных видов ламп. Другие их преимущества — невысокая температура нагрева во время эксплуатации, повышенная световая отдача. Замена люминесцентными лампами традиционных ламп накаливания дает ощутимую выгоду за счет экономии электроэнергии.

Люминесцентные лампы относятся к типу газоразрядных источников света. Основным источником оптического излучения в люминесцентных лампах является разряд в газе, который после преобразования покрытием люминофора превращается в видимый свет.

Наиболее распространены ртутные люминесцентные лампы, в которых в парах ртути происходит разряд, излучающий в ультрафиолетовом спектре.

Люминесцентные лампы необходимо утилизировать установленным образом.

На данный момент существует огромный выбор форм, длины и размеров люминесцентных ламп, который удовлетворит любым запросам к комплектации систем освещения самых разных помещений.

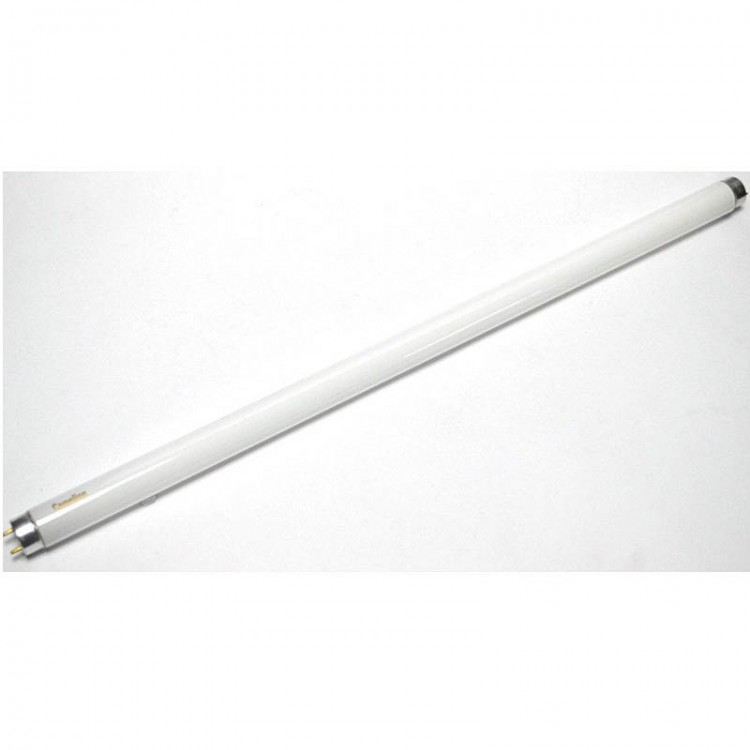

Люминесцентные трубчатые лампы (линейные) выполнены в форме прямой трубки.

Диаметр трубки обозначается так называемым Т-размером. После буквы Т идет значение диаметра в восьмых частях дюйма. Например, существуют люминесцентные лампы Т4, Т5, Т8 и т.д. То есть, маркировка T8 обозначает размер в 26 мм, а T12 — в 38 мм. Буква G указывает на тип цоколя. Буква W – на ваттность. Так, например, люминесцентная лампа 8W G5 расшифровывается как лампа на 8 ватт, тип цоколя – G5.

Подключение люминесцентных ламп необходимо производить с помощью пуско-регулирующих устройств (балластов). Пускорегулирующая аппаратура (ПРА) для люминесцентных ламп также помогает избавиться от мерцания и гула, увеличивает экономичность. Существуют балласты двух типов — электромагнитный балласт (дроссель) и электронный балласт (ЭПРА). С электромагнитным балластом для автоматического регулирования процесса зажигания лампы должен применяется пускатель (стартер). Также для подключения линейных люминесцентных ламп используются такие вспомогательные элементы как ламподержатели (патроны), стартеродержатели (патроны для стартера) и держатели для ламп (клипсы).

Люминесцентные лампы белого цвета
Люминесцентные лампы применяются для освещения помещений, в рекламном производстве: для подсветки световых коробов и объёмных букв, для внутренней подсветки в игровых автоматах, а также для освещения рекламно-выставочных стендов, витрин, залов торговых центров и для других целей — везде, где нужен яркий белый свет. Более рассеянный, чем у других источников, свет и разнообразие размеров люминесцентных ламп позволяет подсветить большую площадь.

Для создания равномерного светового поля рекомендуем располагать лампы на расстоянии 30 см друг от друга. Небольшие монтажные размеры системы подсветки, собранной на основе люминесцентных ламп, дают возможность незаметно расположить её за козырьком на стенах, потолке или в алюминиевом профиле.



Спектр излучения, который имеют энергосберегающие люминесцентные лампы зависит от состава люминофора, покрывающего ее внутренние стенки. Разный состав дает разную цветовую температуру. Лампы с температурой цвета 6400 К называют «люминесцентными лампами дневного света».

  • «NARVA» — Германия
  • «HAVELLS SYLVANIA» — Германия
  • «OSRAM» — Германия
Тип Мощность, Вт Цвет освещения Диаметр, мм Длина, мм Цоколь
LT 4W / 760-010 4 daylight (дневной) 16 136 G5
LT 6W / 760-010 6 daylight 16 212 G5
LT 8W / 760-010 8 daylight 16 288 G5
LT 13W / 760-010 13 daylight 16 517 G5
LT 14W T5-EQ / 860 14 daylight 16 549 G5
LT 15W / 760-010 15 daylight 26 438 G13
LT 16W / 760-010 16 daylight 26 720 G13
LT 18W / 760-010 18 daylight 26 590 G13
LT 21W T5-EQ / 860 21 daylight 16 849 G5
LT 28W T5-EQ / 860 28 daylight 16 1149 G5
LT 30W / 760-010 30 daylight 26 895 G13
LT 36W / 760-010 36 daylight 26 1200 G13
LT 38W / 760-010 38 daylight 26 1047 G13
LT 58W / 760-010 58 daylight 26 1500 G13
Лампа-кольцо

Тип Мощность, Вт Цвет освещения Диаметр трубки, мм Длина, мм Цоколь
LC 22W / 760-010 22 daylight 29 216 G 10q
LC 32W / 760-010 32 daylight 32 307 G 10q
LC 40W / 760-010 40 daylight 32 409 G 10q
Цветные люминесцентные лампы

Цветные люминесцентные лампы являются своеобразной альтернативой неоновым трубкам. Они удобны в монтаже и очень хорошо вписываются в интерьер — в выключенном состоянии они имеют обычный белый цвет и незаметны на потолке и других белых поверхностях, а при включении становятся цветными.

Возможными областями применения могут быть:

   — системы освещения в залах дискотек и клубов;

   — подсветка разнообразных ниш на фасадах зданий;

   — входы и витрины магазинов и торговых павильонов;

   — другие варианты оформления — везде, где необходимо получить насыщенный цветной свет.

Тип Мощность, Вт Цвет освещения Диаметр, мм Длина, мм Цоколь
LT 18W / 014 18 pink (розовый) 26 590 G13
LT 18W / 017 18 green (зеленый) 26 590 G13
LT 18W / 019 18 violet (фиолетовый) 26 590 G13
LT 36W / 019 36 violet (фиолетовый) 26 1200 G13
LT 58W / 015 58 red (красный) 26 1500 G13
LT 58W / 017 58 green (зеленый) 26 1500 G13
Лампы ультрафиолетового излучения
Ультрафиолетовые лампы применяют для облучения вывесок и конструкций, созданных из флюоресцентных пластиков, оклеенных плёнками или окрашенных специальными красками, способными светиться при облучении ультрафиолетом. Наиболее ярко данный эффект проявляется в затемненных помещениях — барах, клубах, дискотеках и концертных залах.
Тип Мощность, Вт Диаметр, мм Длина, мм Цоколь
LT 15W / 073 15 26 438 G13
LT 18W / 073 18 26 590 G13
LT 30W / 073 30 26 895 G13
LT 36W / 073 36 26 1200 G13
Комплектующие к люминесцентным лампам
Электромагнитные ПРА (дроссели, ЭМПРА) для подключения люминесцентных ламп
Описание
Электромагнитный балласт (дроссель) подключается последовательно с люминесцентной лампой. Параллельно лампе подключается стартер. Дроссель формирует за счёт самоиндукции запускающий импульс, а также ограничивает ток через лампу. Преимуществом электромагнитного балласта является простота конструкции и невысокая цена. Недостатки: мерцание ламп, относительно долгий запуск, большее потребление энергии по сравнению с электронным балластом, возможен гул дросселя.
«ELECTROSTART», Болгария
  • Точно контролированное сопротивление и гарантированные постоянные параметры.
  • Вакуумная пропитка.
  • Специальный эмалированный провод с высокой теплоустойчивостью, tw 130.
  • Гарантированная долговечность — 10 лет.
  • Соответствие нормам EN 60921, EN 61347, VDE 0712, BDS 7604-82.
  • Возможность использования выводных клемм для безвинтового или винтового соединения к схеме.
Тип Номер Напряже-
ние, В
Частота,
Гц
Мощность
лампы, Вт
Ток
лампы, А
Тип
лампы
Конденсатор
220В/250В ±10% µF
cos φ
индукт.
EEI Перегрев
EN 60920
Δt/ΔtAH °C
LSI-С 9.26.53.004 230 50 1 х 4 0.170 Т5 2 0.27 В2 50/70
1 х 6 0.160 0.31
1 х 8 0.145 0.35
2 х 4 0.145 0.38
LSI-NL 15 9.26.53.115 230 50 1 х 15 0.350 Т8 4.3 0.3 С 60/100
LSI-NL 18 9.26.53.218 230 50 1 х 18 0.370 Т8 4.3 0.33 С 70/120
LSI-NL 30 9.26.53.230 230 50 1 х 30 0.365 Т8 4.3 0.49 С 65/150
LSI-NL 36 9.26.53.136 /
9.26.53.336 /
9.26.25.436
220 50 1 х 36 0.430 Т8 4.3 0.48 /
0.49 /
0.50
С 65/160 /
65/180 /
65/165
LSI-NL 36 9.26.53.236 230 50 1 х 36 0.430 Т8 4.3 0.47 С 65/165
LSI-NL 58 9.26.52.158 220 50 1 х 58 0.670 Т8 6.0 0.48 С 65/170
Тип Длина, мм Ширина, мм Высота, мм Вес, кг
с I L
LSI 37 90.5 105 41 26 0.33
LSI-NL 15 60 137.5 155 41 26 0.52
LSI-NL 18 60 137.5 155 41 26 0.50
LSI-NL 30 60 137.5 155 41 26 0.51
LSI-NL 36 60 137.5 155 41 26 0.51 / 0.50
LSI-NL 58 104 180 195 41 26 0.83
ЭПРА — электронные балласты (КНР)
Описание
Электронные балласты для подключения электролюминесцентных ламп Т5 и Т8. Корпус — алюминиевый, по бокам — пластиковые крышки с отверстиями под крепеж.
ЭПРА могут применяться как внутри, так и снаружи помещений (при условии защиты от попадания влаги).
Комплектация
ЭПРА укомплектованы проводами двух цветов, патронами и клипсами.
Количество
и номинал ламп
Напряжение, В Частота, Гц Тип ламп Тип
корпуса
Габаритные размеры
(длина х ширина х высота), мм
2 лампы на 20-40 Вт 220 50 Т8 металлический 153 х 40 х 28
2 лампы на 58-65 Вт 220 50 Т8 металлический 153 х 40 х 28

Схема подключения:

Электронный пуско-регулирующий аппарат (балласт) для разрядных ламп, используется для обеспечения режима зажигания и стабилизации тока при включении люминесцентных ламп в сеть переменного тока с частотой 50 Гц, номинальным напряжением 220 В.

ЭПРА обладают рядом преимуществ по сравнению с электромагнитными дросселями:

  • ЭПРА позволяют подключить люминесцентные лампы без использования стартера.
  • ЭПРА обеспечивают стабилизацию силы тока питания лампы, что увеличивает срок ее службы, поскольку токи на пусковых режимах значительно превышают номинальное значение, а это может привести к выходу лампы из строя.
  • Исключение из схемы электронного балласта электромагнитного элемента (то есть самой дроссельной катушки) позволило избавиться от шума и повысить коэффициент полезного действия, так как исчезли потери на вихревые токи и нагрев дросселя.
  • При помощи балласта зажигание лампы происходит практически мгновенно и без привычного мерцания. В дальнейшем, благодаря схеме автоматической стабилизации тока, обеспечивается ровное свечение без стробоскопических эффектов и вне зависимости от колебаний сетевого напряжения.
  • Общее снижение энергопотребления осветительного прибора при использовании ЭПРА может достигать 60%, срок службы источников света (ламп) возрастает примерно на 50%.
  • ЭПРА значительно повышают степень безопасности эксплуатации осветительных приборов, поскольку обеспечивают защиту от короткого замыкания и перегрева, подавление радиочастотных помех, отключение неисправных источников света, плавный автоматический перезапуск лампы.
  • ЭПРА более легкие, чем электромагнитные дроссели.

Технические характеристики:Напряжение сети: 198-242 В.Частота переменного тока: 50-60 Гц.

Компактные ЭПРА — узкие электронные балласты для тонких световых коробов (КНР)



Описание
Габаритные размеры этих электронных балластов позволяют устанавливать их в профиль для создания тонких световых коробов.
ЭПРА может применяться как внутри, так и снаружи помещений (при условии защиты от попадания влаги).
Комплектация
Встроенные провода двух цветов с клеммами.
Количество
и номинал ламп
Напряжение, В Частота, Гц Тип ламп /
диаметр, мм
Тип
корпуса
Габаритные размеры
(длина х ширина х высота), мм
2 лампы на 4-20 Вт 220 50 Т5 / 16 металлический 214 х 15 х 15
2 лампы на 22-28 Вт 220 50 Т5 / 16 металлический 320 х 18 х 18

Стартеры предназначены для запуска люминесцентных ламп и используются в схеме подключения лампы к дросселю. При одиночном подключении лампы к дросселю используют стартеры на напряжение 220 В. При последовательном подключении на один дроссель двух ламп, используют 2 стартера на напряжение 127 В.

Наименование Люминесцентная лампа Схема подключения
Narva BSt 65 4..65 Вт одиночная 220В
Narva BSt 20 4..22 Вт одиночная 127В;
последовательная 220В
Sylvania FS-11 4..65 Вт одиночная 220В
Osram St 111 4..65 Вт одиночная 220В
Osram St 151 4..22 Вт одиночная 127В;
последовательная 220В


1. ПРА
2. Люминесцентная лампа
3. Стартер

Одиночное соединение
люминесцентных ламп
Схема последовательного
соединения люминесцентных ламп
Ламподержатели (патроны) для двухцокольных люминесцентных ламп
Описание

Патроны для Т-ламп отличаются высокой надежностью и безопасностью. Особую роль играют свойства ротора, обеспечивающего надежную теплоизоляцию. Корпус из поликарбоната имеет маркировку температуроустойчивости Т130. Для всех патронов максимально допустимая температура на задней стороне патронов Тм составляет 110°С.

Чтобы подключить одну трубчатую электролюминесцентную лампу, необходимо 2 патрона. При использовании схемы подключения со стартером, один из патронов выбирается со стартеродержателем. Предлагаются накидные и поворотные (более удобные) ламподержатели.

«LST», Великобритания-Китай

Все изделия фирмы «LST» удовлетворяют национальным и международным стандартам безопасности VDE и имеют надлежащие сертификаты качества CE, РОСТЕСТ.

Ротор производится из термопластичной пластмассы РВТ (полибутелентерефталата) и обеспечивает долгосрочную тепловую стойкость до 140°С. Фиксация штырьков лампы предотвращает их искривление и обеспечивает хороший контакт.

«A.A.G. STUCCHI», Италия

Компания «A.A.G. STUCCHI» основана в 1944 году,имеет международные сертификаты ISO 9002,ISO 14001,ISO 9001 и является одним из крупнейших в мире производителей компонентов для светотехнической индустрии.

Степень защиты ламподержателей: IP 20. Номинальный ток и напряжение: 2 А — 250В.

«Vossloh Schwabe», Германия

Компания «Vossloh Schwabe» является мировым лидером по производству и продажам комплектующих для светотехники.

Особенностью патронов является большой ротор из полибутелентерефталата, характеризующийся термоустойчивостью. Для обеспечения хорошего контакта и предотвращения искривления штырьков цоколя лампы, ротор снабжен специальными штырьковыми опорами. Степень защиты: IP 20. Номинальная мощность: 2/250. Отверстия под винты М3.



Ламподержатели (патроны) для кольцевых люминесцентных ламп

Описание

«A.A.G. STUCCHI», Италия

Корпус из поликарбоната имеет маркировку температуроустойчивости Т110. Степень защиты: IP 20. Номинальный ток и напряжение: 2 А — 250В.

«Vossloh Schwabe», Германия

Корпус из поликарбоната имеет маркировку температуроустойчивости Т110. Степень защиты: IP 20. Номинальная мощность: 600W/600V.
Цоколь
лампы
Тип
лампы
Комплектация Крепление Код Вид Чертеж Производитель
G10q T-R9
кольцевая
без стартеро-
держателя
на автоматических
защелках
ST103/P «A.A.G. STUCCHI»
Стартеродержатели (патроны для стартера)
Описание
Патроны для стартера, используются при подключении люминесцентных ламп с электромагнитным дросселем и стартером.
«LST», Великобритания-Китай
Стартеродержатели изготовлены из негорючего поликарбоната, температура плавления — 130°С.
Посадочный
размер
Крепление Код Фото Чертеж Производитель
25 мм крепление
на винт
LST 15.917 «LST»
Клипсы (держатели) для люминесцентных ламп
Описание
Держатели для люминесцентных ламп крепятся к опорной поверхности винтом (саморезом) или заклепкой. На одну лампу обычно используют 2 клипсы.
«LST», Великобритания-Китай
Крепежные клипсы изготовлены из хром-никелевой стали.
Тип (диаметр)
лампы
Код Фото Чертеж Производитель
для лампы
Т5 (16 мм)
LST 17.011 «LST»
для лампы
Т8 (26 мм)
LST 15.011 «LST»
Компактные люминесцентные энергосберегающие лампы
Компактные люминесцентные энергосберегающие лампы «ГЕЛЬВЕТИКА» («Гельветика-Трейдинг», Россия-КНР)
Описание
Люминесцентные лампы уже давно начали вытеснять обычные лампы накаливания по всему миру, поскольку обладают массой преимуществ. Однако, распространению препятствовало то, что обычные линейные люминесцентные лампы имеют довольно большую длину. Изогнув колбу такой лампы и разделив её на меньшие по размеру колбы, а также используя современные люминофоры, удалось создать компактную люминесцентную лампу (КЛЛ, CFL), которую также называют энергосберегающей лампой.
Компактные люминесцентные лампы сравнимы по размеру с обычными лампами накаливания и сохраняют все лучшие характеристики линейных люминесцентных ламп.
КЛЛ имеют встроенную систему ЭПРА (электронный пускорегулирующий аппарат, который также называют электронным балластом), используются как обычные лампы накаливания и не требуют никакого дополнительного оборудования.
Энергосберегающие лампы полностью безопасны, при применении по назначению и соблюдении правил эксплуатации.
Преимущества компактных люминесцентных ламп:
  • На 80% меньше потребляют электроэнергии, по сравнению с обычными лампами накаливания (при аналогичной яркости света), поэтому их называют энергосберегающими лампами. Денежные траты на электроэнергию сокращаются в 5 раз!
  • При равном потреблении энергии, компактная люминисцентная лампа дает в 5 раз больше света, чем обычная лампа накаливания. У ламп накаливания 85-90% электроэнергии превращается не в свет, а в тепло!
  • Служат в 8 раз дольше по сравнению с обычными лампами накаливания (при одинаковой светоотдаче).
  • Заметно снижаются затраты на обслуживание компактных люминесцентных ламп, особенно в случаях расположения источника света в местах с трудным доступом.
  • Компактные люминесцентные лампы очень слабо нагреваются, что позволяет использовать их в светильниках с ограничением уровня температуры.
  • КЛЛ могут работать в постоянном режиме в местах, где требуется освещение на протяжении всех суток (коридоры производственных помещений, аварийное, дежурное освещение и т.д.). Отсутствие частого «включения-выключения» только увеличивает срок службы энергосберегающих ламп.
  • КЛЛ отличает меньшая чувствительность к тряске и вибрациям, по сравнению с обычными лампами накаливания.
  • Энергосберегающие лампы зажигаются мгновенно, без жужжания и раздражающего мерцания, дают ровный свет, не слепящий глаза, что позволяет использовать их в открытых светильниках.
Применение компактных люминесцентных ламп:
Компактные люминесцентные лампы предназначены для эксплуатации в осветительных приборах жилых, офисных, коммерческих, административных и промышленных помещений, в декоративных осветительных установках.
Компактные люминесцентные лампы можно использовать в любом светильнике в качестве заменителя обычных ламп накаливания.
Не рекомендуется использование КЛЛ в открытых уличных светильниках, а также использование с регуляторами яркости (диммерами), электронными стартерами, реле времени и световыми датчиками.
Для обеспечения правильного температурного режима работы энергосберегающей лампы зазор между пластиковым корпусом цоколя лампы и плафоном должен быть не менее 15 мм.
КЛЛ нельзя выбрасывать в обычный мусорный контейнер. Лампы требуют специальной утилизации (отработавшую лампу можно сдать в районный ДЭЗ или РЭУ, или в магазин «IKEA»). Не следует разбирать или разбивать энергосберегающие лампы.
При извлечении из упаковки, монтаже и демонтаже рекомендуется держать лампу за пластиковое основание, а не за стеклянную часть.
Технические характеристики:
Температура эксплуатации от -25°С до +40°С
Цветовая температура 2700 К (теплый белый)
Класс энергосбережения А
Питание 220-240 В, 50/60Гц
Срок службы (мин.) 8000 часов
при 10000 циклов «вкл.-выкл.»
Виды компактных люминесцентных ламп:
Большой выбор форм, размеров и мощностей компактных люминесцентных ламп позволяет использовать их в различных светильниках, способных украсить интерьер любого дома, магазина или офиса.
Компактные люминесцентные лампы предназначены для установки в обычные патроны. Цоколь лампы может иметь резьбу Е14 и Е27 диаметром 14 мм и 27 мм соответственно, что позволяет монтировать их в обычные патроны (E14 для патрона «миньон» и E27 для стандартного бытового патрона).
Выбор той или иной лампы зависит от необходимой мощности, размеров цоколя и лампы и эстетических предпочтений.
Серия «Spiral»
Популярные лампы в форме спирали, к которым уже давно привыкли потребители. Благодаря эстетичной форме и функциональным качествам этих ламп, они повсеместно вытесняют стандартные лампы накаливания. Интересная форма ламп гармонично дополняет бра и люстры с открытыми плафонами.Цоколь: Е14Мощность: 9, 13 Вт
Серия «3U»
Колба лампы состоит из трех U-образных люминесцентных трубок.Эти КЛЛ подходят для замены наиболее распространенных типов ламп накаливания в светильниках, люстрах, особенно в местах, где необходимо создать постоянное экономное освещение и высокий уровень светового комфорта. Используются в жилых, бытовых, общественных, административных и промышленных помещениях, а также на лестничных площадках для круглосуточного освещения.Цоколь: Е14, Е27Мощность: 7, 11, 15, 20 Вт
Серия «Candle»
Форма колбы этой лампы напоминает пламя свечи.Лампы предназначены для системы профессионального освещения гостиниц, офисов, магазинов, ресторанов, кафе, кинотеатров. Также подходят для декоративного освещения там, где лампы работают продолжительное время. Очень хорошо подходят для замены стандартных ламп накаливания в форме свечи (бра, люстры, светильники).Цоколь: Е14Мощность: 5 Вт
Серия «Standart»
КЛЛ с формой обычной лампы накаливания.Интенсивность и распределение света очень близки к аналогичным характеристикам матовых ламп накаливания. Лампы дают мягкий комфортный рассеяный свет. Предназначены для замены ламп накаливания в системах профессионального освещения (гостиницы, рестораны, магазины, офисы). С большим успехом используется в быту, особенно в светильниках, где лампа видна непосредственно.Цоколь: Е27Мощность: 11 Вт
Галогенные лампы
Галогенные лампы для прожекторов
Галогенные лампы используются в прожекторах внешней подсветки.

Галогенные лампы рекомендуется использовать с защитно-пусковым устройством (ЗПУ), что увеличивает срок эксплуатации в среднем на 70%.



Мощность Длина, мм Тип цоколя Световой поток, Лм Срок службы, ч.
100W 78-80 R7s 1280 2000
150W 78-80 R7s 2300 2000
300W 114-118 R7s 5000 2000
500W 114-118 R7s 9500 2000
1000W 189.1 R7s 22000 2000



1000W
300W, 500W
150W
Металлогалогенные лампы
Металлогалогенные лампы для прожекторов
Металлогалогенные лампы используются в прожекторах внешней подсветки.

Металлогалогенные лампы рекомендуется использовать с защитно-пусковым устройством (ЗПУ), что увеличивает срок эксплуатации в среднем на 70%.



Мощность Длина, мм Тип цоколя Световой поток, Лм Срок службы, ч.
70W 115 R x 7S 5500 6000
150W 135 R x 7S 11500 2000
250W 225 E40 20500 1200
400W 281 E40 36000 1200



250W, 400W 70W, 150W
Светодиодные лампы
Светодиодные лампы для шлейфов BELT-LIGHT (КНР)
Лампы с 4 и 5 LED Лампы с 12 LED

Светодиодные лампы предназначены для декоративного освещения и для использования в шлейфе БЕЛТ-ЛАЙТ (BELT LIGHT).

Belt-Light — это монтажный шлейф с патронами для установки цветных лампочек. С помощью широкой световой гаммы лампочек можно создавать яркие динамичные панно большого формата, а в комплексе с контроллером — эффект «бегущие огни».

В шлейф можно устанавливать лампы накаливания или светодиодные лампы с цоколем Е27. Мощность лампы должна быть для пластикового шлейфа Belt-Light — не больше 10 Вт, для резинового шлейфа Belt-Light — не больше 15 Вт.



Код LED-12 LED-G-45 LED-G-45 4Led
Потребляемая мощность, Вт 1.0 0.4 0.4
Количество светодиодов, шт. 12 5 4
Вид колбы лампы «грибок» шарик шарик
Материал колбы лампы прозрачный бесцветный пластик белый светорассеивающий пластик белый и цветной
светорассеивающий пластик
Диаметр колбы, мм 45 45 45
Цоколь Е27 Е27 Е27
Напряжение питания, В 220 220 220
Срок службы (min), час. 50000 50000 50000
Цвета: желтый, синий, зеленый белый, красный, желтый,
синий, «Мульти» (RGB)
желтый, зеленый
Дополнительная информация Внутренняя поверхность колбы лампы
имеет рельеф в виде капель, что
обеспечивает хорошее светорассеивание
и эстетичный внешний вид.
Лампы «Мульти» плавно меняют цвет,
проходя по всем цветам и оттенкам
RGB-круга.
Лампы могут иметь белую либо цветную
колбу. Цветная колба усиливает цвет и
яркость светодиодов.

Люминесцентные и светодиодные лампы дневного света, принцип работы и особенности

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД) и другие инженерно технические системы (ИТС)

Это название прочно закрепилось за люминесцентными лампами.

Произошло это в тот период, когда они начали получать широкое распространение наряду с уже повсеместно используемыми лампочками накаливания. Ассоциации с дневным светом эти приборы обязаны оттенку своего свечения.

Действительно, по сравнению с желтоватым цветом лампочек накаливания, новые источники света выглядели более похожими на солнечное освещение.

Это связано, скорее всего, с субъективной оценкой цветового оттенка, воспроизводимого светильниками дневного света. Что же касается спектра видимого излучения, то непрерывный его характер у лампочек накаливания больше приближен к солнечному, чем линейчатый спектр люминесцентных.

В сравнении с дневным солнечным светом, спектр лампочек накаливания более интенсивен в жёлто-красной области, поэтому и имеет желтоватый оттенок.

Для точного числового определения цветовых оттенков, введено понятие цветовой температуры. Эта величина измеряется в кельвинах и численно равна температуре абсолютно чёрного тела, при которой оно излучает свет соответствующего оттенка.

Оттенки, соответствующие наименьшим значениям цветовой температуры, называют тёплыми, в них преобладают красные и жёлтые тона. С повышением цветовой температуры, увеличивается доля голубого цвета.

Следует заметить, что с задачей получения требуемой цветовой температуры источников искусственного освещения конструкторы этих приборов, в общем справляются. Путём применения различных люминофоров и фильтров можно получить оттенки свечения, соответствующие цвету солнца в различных его фазах и при разной погоде.

Но этого нельзя сказать о полном спектре излучения. Пока не создан источник искусственного освещения, обладающий столь же равномерным спектром излучения во всём диапазоне частот, как солнечный свет.

ЛЮМИНЕСЦЕНТНЫЕ ЛАМПЫ ДНЕВНОГО СВЕТА

Эти приборы относятся к газоразрядным источникам света. Длительное время они выпускались исключительно в форме длинных стеклянных трубок, на концах которых располагались контакты для подключения к светильнику.

Трубка лампы дневного света заполнена инертным газом – аргоном, кроме этого, внутри неё находится небольшое количество ртути.

Зажигание происходит при пробое промежутка между электродами, находящимися на краях трубки. Тлеющий дуговой разряд, происходящий в аргоне с присутствием паров ртути, вызывает выделение ультрафиолетового излучения.

Внутренняя поверхность трубки покрыта специальным веществом – люминофором, основу которого составляют соединения фосфора. При поглощении ультрафиолетового излучения, люминофор излучает электромагнитные волны видимого спектра.

Для изменения цветовой температуры освещения, в люминофор могут вводиться дополнительные вещества, придающие свечению определённые оттенки.

Бытует мнение, что чем ближе искусственное освещение по спектру и цветовой температуре к естественному дневному солнечному свету, тем комфортнее ощущает себя человек.

Несмотря на это, вряд ли найдётся много людей, ощущающих себя более комфортно при освещении люминесцентными источниками дневного света, чем под обычными лампами накаливания.

Наиболее широкое распространение такие устройства получили в качестве осветительных приборов производственных помещений, офисов, мест общего пользования.

На это повлияло наличие некоторых преимуществ:

  • повышенная светоотдача на 1 ватт мощности, превышающая аналогичный показатель лампочек накаливания приблизительно в 5 раз;
  • более длительный срок службы;
  • малое тепловыделение.

Главной причиной высокой популярности люминесцентных ламп на производственных объектах является экономическая эффективность. Необходимый уровень освещённости при их использовании вместо ламп накаливания достигается при меньших в 5 раз затратах электроэнергии.

Кроме этого, газоразрядные источники света, ввиду относительно большой поверхности светового излучения, создают заливающее освещение, не образующее тень.

Несмотря на эти преимущества, в бытовой сфере всеобщего перехода на люминесцентные светильники не случилось. Одна из причин уже была названа – это «неуютность» создаваемого ими освещения.

Вторая причина заключалась в том, что трубчатые исполнения предназначались для использования в специальных светильниках. Их дизайнерское оформление оставляло желать лучшего и на замену люстр в жилых помещениях они не годились.

Интересная метаморфоза произошла с люминесцентными лампами, когда кому-то пришла в голову идея свернуть газоразрядную трубку в спираль и снабдить её цоколем типа Е27 для обычных патронов. Конечно, при этом ещё пришлось сконструировать миниатюрное пусковое устройство, поместившееся там же.

На рынке это новшество было преподнесено как принципиально новая энергосберегающая лампа, и не особенно вдумчивому обывателю трудно было понять, что это старая люминесцентная конструкция в новой упаковке. Так началась вторая жизнь этого газоразрядного источника света.

Наличие общеупотребительного цоколя позволило использовать его практически везде, где до этого стояли лампы накаливания. В некоторых случаях, применение энергосберегающих ламп ограничивается только их размерами, которые чаще превышают размеры ламп накаливания.

Если говорить о недостатках газоразрядных источников, содержащих ртуть, то следует выделить главный минус, относящийся и к трубчатым и к спиральным исполнениям. Это их потенциальная опасность, связанная с возможностью выхода ртути наружу при повреждении колбы. Все лампы такого типа подлежат обязательной утилизации в установленном порядке.

Пришедшие в негодность осветительные приборы следует сдавать в специализированные организации, где осуществляется процедура их демеркуризации, причём на платной основе.

К сожалению, все эти нюансы некоторым покупателям неизвестны, так как недобросовестные продавцы могут об этом просто умалчивать. Другая часть пользователей таких ламп, сознательно не желает напрягаться с их утилизацией. По этой причине, увидеть их просто выброшенными на свалку не такая уж и редкость.

Имеются также некоторые эксплуатационные недостатки люминесцентных ламп. Светильники, укомплектованные дроссельными пусковыми устройствами старой конструкции, издают гудение при работе, а также, создают неприятное для глаз мерцание света. Кроме этого, зажигание происходит с некоторой выдержкой после включения выключателя.

СВЕТОДИОДНЫЕ (LED) ЛАМПЫ ДНЕВНОГО СВЕТА

Разработка белых светодиодов, обладающих повышенной яркостью свечения открыло новую страницу в технике искусственного освещения. Самым выдающимся качеством светодиодных (led) источников света является их уникальная светоотдача, в несколько раз превышающая этот показатель даже энергосберегающих ламп.

Технология изготовления светодиодных источников освещения на основе led диодов позволяет получить практически любые оттенки свечения, что открывает широкие возможности для их применения.

Производители светодиодной продукции на основе такой технологии, освоили выпуск светодиодных ламп, совместимых по цоколю практически со всеми существующими осветительными приборами.

Это касается всех видов обычных цоколей и штыревых контактов галогенных источников. Кроме этого, производится выпуск осветительных элементов на основе светодиодов, повторяющих форму и соединительные контакты трубчатых люминесцентных ламп.

Такая политика позволяет потребителю использовать светодиодные лампы, не меняя установленные ранее светильники.

Особенно актуально это при освещении больших производственных площадей, где применение полупроводниковой технологии приносит большой экономический эффект. При этом, тратить ресурсы на замену множества установленных светильников нет необходимости.

Можно отметить интересный момент, связанный с устойчивостью старых стереотипов. Несмотря на то, что светодиодные светильники, в силу своей технологической гибкости могут наиболее точно имитировать дневной солнечный свет, термин «лампа дневного света» продолжает применяться к люминесцентным источникам.

Это словосочетание в основном используется применительно к тем конструкциям led приборов, которые выполнены в форме газоразрядных ламп и предназначены для установки в старую люминесцентную арматуру.

С точки зрения потребителя, светодиодные светильники обладают рядом преимуществ, по сравнению с другими источниками света. В частности, сравнивая их с люминесцентными, можно отметить:

  • высочайший уровень светоотдачи, пока не превзойдённый ни одним источником света;
  • возможность выбрать led лампу или светодиодный элемент практически любой цветовой температуры;
  • адаптер для питания светодиодной лампы значительно долговечней пускового устройства люминесцентной, так как здесь нет необходимости создавать импульсы высокого напряжения для пробоя газоразрядного промежутка;
  • при изготовлении led приборов не применяются вредные для человека материалы, чем обусловлено отсутствие необходимости в строгом соблюдении правил утилизации.

Пока последним словом в такой технологии освещения являются филаментные источники, светодиодные сборки которых имитируют нити накала. Такие приборы имеют колбу и цоколь, абсолютно идентичные старой доброй лампочке Ильича.

© 2012-2021 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Лампы люминесцентные (энергосберегающие) купите в Гарант-Энерго по лучшей цене



Люминесцентные газоразрядные лампы используют в своей работе принцип электрического разряда в заполненной газом среде. Еще в 1856 году Генрих Гайсслер впервые провел электрический ток через газ, пробив его с помощью включенного в цепь соленоида. Процесс сопровождался синим свечением стеклянной трубки, заполненной газом. Уже тогда была реализована стандартная схема включения газоразрядной лампы: для получения напряжения, пробивающего газ и возбуждающего разряд, был использован прообраз современного электромагнитного балласта – индуктивное сопротивление соленоида.

Лампы дневного света отличаются от обычных газоразрядных ламп тем, что источником света в них является не сам разряд, а вторичное излучение, создаваемое специальным покрытием колбы – люминофором. Это вещество испускает видимый свет под воздействием ультрафиолета – невидимого глазу излучения. Явление люминесценции известно человеку достаточно давно, еще с восемнадцатого века. Однако практический интерес к нему начал возникать лишь с конца девятнадцатого века. Не обошлось здесь без неутомимого и многогранного изобретателя Томаса Эдисона, который после выдачи «путевки в жизнь» лампе накаливания увлекся другими принципами испускания света и в 1893 году представил на Всемирной выставке в Чикаго электрическую люминесцентную лампу. В отличие от ламп накаливания, новика тогда широкого распространения не получила – приборы были сложны в изготовлении, дороги, громоздки, давали неровный и не слишком приятно окрашенный свет. Первыми пробили себе дорогу газоразрядные лампы, в которых для получения видимого света в заполнявшие колбу газы (азот и углекислый газ) добавляли пары металлов (ртути и натрия).

Какое практическое применение нашло люминесцентное освещение?

Люминесцентные линейные лампы стали использоваться на практике только с 1926 года, когда развитие химических технологий позволило создать флуоресцентный порошок, испускающий при поглощении энергии ровный свет со спектром, близким к дневному свету. Поэтому изобретателем лампы дневного света считается Эдмунд Джермер, разработавший первую такую лампу для серийного производства. В газоразрядной лампе он увеличил давление газов, а стенки колбы покрыл изнутри порошком. Патент Джермера приобрела знаменитая фирма General Electric, и уже к 1938 году люминесцентное освещение использовалось повсеместно. Приобретать новые источники света стали хозяева коммерческих фирм и промышленных предприятий, поскольку на рабочих местах клерков или операторов станков освещение получалось более естественным и меньше утомляющим глаза.

Так люминесцентные лампы начали свое победное шествие по общественным помещениям. Оказалось, что лампы дневного света ощутимо экономичнее ламп накаливания – на создание одинаковой освещенности они требуют в несколько раз меньшее количество электроэнергии. Да и больший срок службы многократно окупает их относительную дороговизну. Но выявились и недостатки, ограничивавшие до последнего времени столь же широкое распространение этих ламп в быту. Прежде всего, это повышенный шум при работе и эффект «мерцания», вызванный низкой частотой розжига лампы.

На предприятии как-то особо не обращаешь внимания на тихое гудение, которым сопровождают свою работу приборы люминесцентного света. Шума и без этого хватает. А вот дома, в тишине и покое, неприятный гул сердечника электромагнитного балласта может и из себя вывести. При этом «с возрастом» люминесцентные осветительные приборы начинают гудеть сильнее, да и свечение их может перестать быть равномерным – выгорая, люминофор теряет свои свойства послесвечения, и лампа начинает «пульсировать». Собственно, и сама частота переменного тока, с которой разжигается лампа при работе с электромагнитным балластом, раздражает человеческий глаз. Так что, несмотря на нашу любовь к техническим новинкам, купить лампы дневного света для дома решались лишь единицы, вплоть до середины 80-х годов двадцатого века.

Прогресс и современное состояние люминесцентных ламп

Что же изменилось? Прогресс не стоит на месте. Развитие электроники позволило создать электронные балласты (ЭПРА) – приборы, осуществляющие розжиг газового разряда и при этом питающие люминесцентные газоразрядные лампы током высокой частоты, которую не воспринимают ни человеческий слух, ни зрение. Лампы стали светиться без шума и пульсаций. Кроме того, та же электроника дала возможность на порядок уменьшить размер и массу пускорегулирующих аппаратов, что открыло более широкие перспективы для использования газоразрядных ламп низкого давления.

Миниатюризация электронных компонентов привела к тому, что электронный балласт для самых простых ламп стал помещаться в объем спичечной коробки. В последнее время широкое распространение получили так называемые энергосберегающие лампы. Разнообразие их форм, размеров и цветов свечения удовлетворит сейчас самые придирчивые вкусы. Но знаете ли вы, что, собираясь приобрести энергосберегающие лампы взамен обычных лампочек накаливания, вы намереваетесь купить люминесцентные компактные лампы? Да-да, те самые, о которых мы рассказываем. Только миниатюрные. Их длинная колба-трубка изготовлена малого диаметра и свернута в виде спирали или буквы U, а электронный балласт спрятан внутрь пластикового корпуса. И вместо штырьковых цоколей использован обычный патрон или «миньон», как для ламп накаливания. А принцип работы и внутренний состав остался тем же.

Так что теперь лампы дневного света прочно завоевали и наш быт, уже почти полностью вытеснив лампочку накаливания. Кто же в наш век экономии захочет покупать осветительный прибор, в котором большая часть потребляемой энергии тратится на бесполезный разогрев колбы? Энергосберегающие люминесцентные лампы купить выгоднее и надежнее. Да они и попросту красивее – полет фантазии производителей порождает самые изысканные формы. Если вы бережете электроэнергию и остроту своего зрения, а также хотите забыть о том, что это такое – замена перегоревшей лампочки, советуем вам приобрести люминесцентные светильники для дома.

Типы современных люминесцентных ламп

Линейные лампы общего освещения

Самый большой класс ламп, используемых сегодня – это люминесцентные линейные лампы общего освещения. По-другому их называют «трубчатыми», поскольку устройство представляет собой трубку-колбу с нанесенным люминофором, наполненную газом. Как правило, линейные лампы применяются для офисного, коммерческого и производственного освещения, освещения административных и спортивных объектов, больниц и учебных заведений, и т.д. Их классификация довольно обширна, поэтому остановимся обобщенно на самых распространенных типах – Т12, Т8 и Т5.

Люминесцентные линейные лампы Т12 можно отнести скорее к устаревшему осветительному оборудованию, но оно пока не вышло из обихода и все еще используется. Отличительная особенность – диаметр колбы 38 мм, длина, мощность и технические характеристики ламп могут варьироваться, в зависимости от производителя и марки. Лампы Т12 рассчитаны на работу с электромагнитным ПРА, и устанавливаются в старых типовых светильниках общего освещения, которыми до сих пор оснащены многие производственные и административные здания. Срок службы устройств зависит от производителя, но он, как правило, не превышает 9 тыс. часов. В настоящее время, изготовление таких приборов постепенно сворачивается, а некоторые светотехнические фирмы уже отказались от их выпуска.

Люминесцентные лампы Т8, которые пришли на смену Т12, – это наиболее распространенный сегодня тип ламп. Они обладают меньшим диаметром (26 мм), что позволяет создавать более компактные светильники, и характеризуются улучшенными параметрами светоотдачи и цветопередачи. И главное – они более надежны и экономичны в эксплуатации. Срок службы ламп Т8 может доходить до 12-15 тыс. часов при использовании электромагнитного балласта, и до 35 тыс. часов при использовании ЭПРА, в зависимости от производителя и марки устройства. Такие приборы могут использоваться и в энергосберегающих системах освещения.

Люминесцентные линейные лампы Т5 – наиболее «продвинутый» тип устройств, применяемых в сфере общего освещения. Это последнее поколение люминесцентных источников света, предназначенное для работы только с электронными ПРА. В странах Европы, в США и Японии производители активно переходят на выпуск ламп Т5, постепенно снижая производство их предшественников, поэтому можно говорить о том, что новинка постепенно завоевывает рынок. Диаметр газоразрядной трубки Т5 составляет всего 16 мм, более совершенные приборы имеют отличную цветопередачу, повышенную световую отдачу, уменьшенное снижение светового потока с течением времени.

Немаловажным фактором является значительное сокращение содержания ртути в приборах – практически в 7-10 раз (в сравнении с Т8). Лампы Т5 – это основной источник люминесцентного света, используемый в создании современных энергоэффективных осветительных систем, «умных» цифровых световых систем. Единственный фактор, препятствующий быстрому распространению новых люминесцентных ламп – цена, которая пока существенно выше, чем у предшественников. Однако, по мере роста производства новинки, стоимость Т5 постепенно снижается. Кроме того, с точки зрения долгосрочной перспективы, покупка более экономичных и долговечных ламп Т5 даже по сегодняшним ценам является выгодным вложением, которое со временем окупится.

При выборе люминесцентного источника света следует учитывать распространенные в России обозначения: Л – люминесцентная, Б – белый цвет, Д – дневной цвет, Ц – с улучшенной цветопередачей, У – универсальная. Таким образом, «лампа люминесцентная ЛБ» означает, что прибор выдает излучение белого цвета с цветовой температурой до 4200 К.

Компактные люминесцентные лампы (КЛЛ) для домашнего освещения

Мы уже упомянули о сравнительно новом классе современных ламп с люминесцентным излучением – о компактных энергосберегающих лампах, предназначенных для домашнего освещения. Впрочем, для освещения в офисах и административных зданиях, где установлены светильники под лампы накаливания, они тоже отлично подойдут. Сегодняшние производители предлагают не только множество оригинальных декоративных форм для таких устройств, но и максимально адаптируют их для бытового применения. Компактные энергосберегающие лампы выпускаются как с типовыми цоколями Е27, как у обычной лампы накаливания, так и с цоколями Е14 для компактных светильников, что открывает широкие возможности для их использования.

Стоит отметить еще один новый класс – лампы люминесцентные энергосберегающие для замены галогенных ламп в накладных и встраиваемых потолочных светильниках. Данные приборы также выпускаются со стандартными цоколями, что делает процесс замены галогенных ламп на люминесцентные простым. Последние не только более экономичны и долговечны, чем «галогенки», но и почти не нагреваются, что является существенным плюсом, например, при использовании в светильниках для натяжных потолков. Встраиваемые и накладные светильники с люминесцентного света могут использоваться не только для общего, но и для акцентного домашнего освещения.

Важными моментами при подборе люминесцентного освещения для дома или офиса является мощность и цветовая температура лампы. С мощностью все более-менее просто – производители обычно пишут, аналогом какой по мощности лампы накаливания является КЛЛ. Если же такая информация на упаковке отсутствует, то можно мощность люминесцентной компактной лампы умножить на пять, и вы узнаете, лампу накаливания какой мощности вы сможете заменить.

Несколько сложнее с цветовой температурой (цвет излучения) – обычному человеку стандартное обозначение в Кельвинах вряд ли что скажет. Для домашнего использования рекомендуется «теплый белый цвет» (до 2500 К), который имеет мягкий желтый оттенок как свет в лампах накаливания. Также подойдет «белый свет» и «холодный белый цвет» с цветовой температурой до 4200 К. А вот «холодный белый свет» и «дневной цвет» с более высокой цветовой температурой (до 6500 К) в домашней обстановке будет создавать дискомфорт, утомлять глаза, мешать отдыху. Зато для офиса «дневной цвет», способствующий созданию рабочей атмосферы, – это хороший вариант. Обозначение цветовой температуры, как правило, можно найти на упаковке КЛЛ.

Специальные люминесцентные лампы

Меняя характеристики люминофора, производители ламп могут добиваться различных эффектов. Например, регулировать параметры светового излучения, подбирая оптимальные вариации светового спектра для различных нужд. Так появились специальные лампы для растений, где акцент сделан на красной и синей частях светового спектра, наиболее важных для роста и развития растений. Выпускаются лампы для аквариумов, адаптированные для нужд подводных обитателей. Лампы для торгового освещения способны подчеркивать те или иные достоинства различных групп товаров. Лампы люминесцентные цветные применяются дизайнерами для формирования специфических декоративных эффектов, а лампы для соляриев используются для загара. Как правило, для специальных целей сейчас выпускаются линейные лампы Т8, обладающие измененными светотехническими параметрами.

Какие виды люминесцентных ламп вы можете приобрести через нашу компанию?

Компания «Свет Консалтинг» реализует как стандартные, так и специальные лампы люминесцентные «лб», в том числе и в регионы. В качестве примера приведем наиболее популярные источники света от ведущих производителей:

  • Лампа люминесцентная Osram 18W 640 (стандартные лампы дневного освещения)
  • Лампа люминесцентная Philips 18W 640  (такие же стандартные люминесцентные лампы)

Такие лампы используются в каждом офисе или на производстве – это небольшие (60 см), трубки Т8, которые ставят в светильники, стандартно монтируемые в навесной потолок типа Армстронг. Из-за широкого распространения встроенных светильников и большого количества клиентов, желающих купить такие лампы люминесцентные, цена на них уже упала практически до себестоимости у всех производителей. Одним словом, все просто грузят такие осветительные приборы оптом и делают себе «оборот» при крохотной наценке на единицу продукции (конечно, розничных магазинов это не касается).

В компании «Свет Консалтинг» вы можете приобрести не только стандартные источники света. Также нашим клиентам мы предлагаем широкий выбор качественных специальных ламп от лучших производителей. Вот примеры специальных люминесцентных ламп:

  • Лампа с точным солнечным спектром — для растений – Narva Bio Vital .
  • Лампа для подсветки продуктов и мясных прилавков — Philips MASTER TL-D Food 58W/79
  • Лампа люминесцентная цветная, дизайнерская – Philips TL-D 18W/16 Yellow .
  • Лампа для загара — Philips CLEO Effect 70W SLV
  • Лампа для растений — Sylvania GRO-LUX 18W

В большинстве случаев, специальные лампы люминесцентные купить оптом невозможно – их просто никто не держит у себя на складе. Например — цветные люминесцентные лампы привозят только под конкретный дизайнерский проект. Обычно их привозят под заказ и по 100% предоплате. Некоторые лампы даже не делают стандартно на заводах, а изготавливают только под заказ конкретного клиента – например, лампы для полимеризации пластмасс. Если вам необходимы источники света для особых нужд, в компании «Свет Консалтинг» вы можете заказать любые специальные лампы, представленные в нашем каталоге.

Необходимо так же обратить внимание на ценообразование в этом сегменте. Дело в том, что люминесцентные лампы в розницу и люминесцентные лампы оптом — могут различаться в цене в 2-3 раза. Такая  же ситуация с люминесцентными светильниками. Люминесцентный светильник в единственном экземпляре (допустим, выставленный в сети Метро, бренд Навигатор, лампа 30 ватт), тогда как такие же люминесцентные светильники оптом купить можно у нас прмерно (пс. уточняю, речь идёт про обычный линейный люимесцентный светильник). Так что продажа люминесцетных светильников, как и ламп, тоже подвержена сильным ценовым колебаниям в зависимости от объёма сделки. Это на бытовом ассортименте.  В области продажи промышленных светильников дневного света, соответственно, с энергосберегающими лампами дневого света, ситуация другая. Их не продают в сетевых магазинах, а оптовые поставки часто осуществляются не со склада, а под заказ. Это накладывает отпечаток не на цену люминесцетнтного светильника дневного света, а на срок поставки. Иногда (под проект) надо 200 светильников, а на складах хранится всего 40. И продажа люминесцентных светильников в количестве 40 штук может быть осуществлена в течение 3 дней, а остальные могут изготавливаться (на том же Филипсе), таможится и доставляться 2 месяца.

Виды электрических ламп

Виды электрических ламп

Среди всех электроустановочных и электромонтажных изделий осветительная аппаратура имеет наиболее богатый ассортимент. Это происходит потому, что элементы освещения несут в себе не только сугубо технические характеристики, но и элементы дизайна. Возможности современных ламп и светильников, их конструкторское разнообразие настолько велики, что немудрено растеряться. Например, существует целый класс светильников, предназначенных исключительно для гипсокартонных потолков.

Многочисленные виды ламп имеют различную природу света и эксплуатируются в неодинаковых условиях. Чтобы разобраться, какого типа лампа должна стоять в том или ином месте и каковы условия ее подключения, необходимо вкратце изучить основные виды осветительной аппаратуры.

У всех ламп есть одна общая часть: цоколь, при помощи которого они соединяются с проводами освещения. Это касается тех ламп, в которых есть цоколь с резьбой для крепления в патроне. Размеры цоколя и патрона имеют строгую классификацию. Необходимо знать, что в бытовых условиях применяют лампы с 3 видами цоколей: маленьким, средним и большим. На техническом языке это означает Е14, Е27 и Е40. Цоколь, или патрон, Е14 часто называют «миньон» (в gер. с фр. — «маленький»).

Самый распространенным размер — Е27. Е40 используют при уличном освещении. Лампы этой маркировки имеют мощность 300, 500 и 1000 Вт. Цифры в названии обозначают диаметр цоколя в миллиметрах. Помимо цоколей, которые вкручиваются в патрон при помощи резьбы, есть и другие виды. Они штырькового типа и называются G-цоколями. Используются в компактных люминесцентных и галогенных лампах для экономии места. При помощи 2 или 4 штырьков лампа крепится в гнезде светильника. Видов G-цоколей много. Основные из них: G5, G9, 2G10, 2G11, G23 и R7s-7. На светильниках и лампах всегда указывается информация о цоколе. При выборе лампы необходимо сравнивать эти данные.

Лампа накаливания с подвесным патроном и цоколем Е27

Мощность лампы — одна из важнейших характеристик.  На баллоне или цоколе производитель всегда указывает мощность, от которой зависит светимость лампы. Это не уровень света, который она излучает. В лампах различной природы света мощность имеет совершенно несхожее значение.

Например, энергосберегающая лампа при указанной мощности 5 Вт будет светить не хуже лампы накаливания в 60 Вт. То же касается и люминесцентных ламп. Светимость лампы исчисляется в люменах. Как правило, это не указывается, так что при выборе лампы необходимо ориентироваться на советы продавцов.

Светоотдача обозначает, что на 1 Вт мощности лампа дает столько-то люмен света. Очевидно, что энергосберегающая компактная люминесцентная лампа в 4–9 раз экономичнее, нежели накаливания. Можно легко подсчитать, что стандартная лампа в 60 Вт дает примерно 600 лм, тогда как компактная имеет такое же значение при мощности 10–11 Вт. Настолько же она будет экономичнее по энергопотреблению.

Цоколь типа 2G



Лампы накаливания

Лампа накаливания (ЛОН) — самый первый источник электрического света, который появился в домашнем обиходе. Она была изобретена еще в середине 19 в., и хотя с того времени претерпела немало реконструкций, сущность осталась без изменений. Любая лампа накаливания состоит из вакуумного стеклянного баллона, цоколя, на котором располагаются контакты и предохранитель, и нити накаливания, излучающей свет.

Лампа накаливания

Спираль накаливания сделана из вольфрамовых сплавов, которые легко выдерживают рабочую температуру горения +3200 °C. Чтобы нить мгновенно не перегорела, в современных лампах накачивают в баллон какой-нибудь инертный газ, например аргон.

Принцип работы лампы очень прост. При пропускании тока через проводник малого сечения и низкой проводимости часть энергии уходит на разогрев спирали-проводника, отчего тот начинает светиться в видимом свете. Несмотря на столь простое устройство, видов ЛОН существует огромное множество. Они различаются по форме и размерам.

Свет в лампе накаливания исходит от раскаленной вольфрамовой спирали

Декоративные лампы (свечи): баллон имеет вытянутую форму, стилизованную под обычную свечу. Как правило, используются в небольших светильниках и бра.

Окрашенные лампы: стекла баллонов имеют различный цвет с декоративными целями.

Лампа накаливания с матовым стеклом дает более мягкий и равномерный свет

Зеркальными лампами называют лампы, часть стеклянного баллона которых покрыта отражающим составом для направления света компактным пучком. Такие лампы чаще всего используют в потолочных светильниках, чтобы направлять свет вниз, не освещая потолка.

Лампы местного освещения работают под напряжением 12, 24 и 36 В. Они потребляют немного энергии, но и освещение соответствующее. Применяются в ручных фонарях, аварийном освещении и т. д. ЛОН по-прежнему остаются в первых рядах источника света, несмотря на некоторые недостатки. Их минусом является очень низкий КПД — не более 2–3 % от потребляемой энергии. Все остальное уходит в тепло.

Декоративная лампа-свеча с цоколем Е14

Второй минус заключается в том, что ЛОН небезопасны с противопожарной точки зрения. Например, обычная газета, если ее положить на лампочку в 100 Вт, вспыхивает примерно через 20 мин. Надо ли говорить, что в некоторых местах ЛОН нельзя эксплуатировать, например в маленьких абажурах из пластика или дерева. Кроме того, такие лампы недолговечны. Срок службы ЛОН составляет примерно 500–1000 ч. К числу плюсов можно отнести дешевизну и простоту монтажа. ЛОН не требуют каких-либо дополнительных устройств для работы, подобно люминесцентным.





Галогенные лампы

Галогенная лампа с обычным цоколем

Галогенные лампы мало чем отличаются от ламп накаливания, принцип работы тот же. Единственная разница между ними — это газовый состав в баллоне. В данных лампах к инертному газу примешивают йод или бром. В результате становится возможным повышение температуры нити накаливания и уменьшение испарения вольфрама.

Лампа ко встроенному светильнику

Именно поэтому галогенные лампы можно делать более компактными, а срок их службы повышается в 2–3 раза. Однако температура нагревания стекла повышается весьма значительно, поэтому галогенные лампы делают из кварцевого материала. Они не терпят загрязнений на колбе. Прикасаться незащищенной рукой к баллону нельзя — лампа перегорит очень быстро.

Галогенная линейная лампа

Линейные галогенные лампы используются в переносных или стационарных прожекторах. В них часто бывают датчики движения. Такие лампы используют в гипсокартонных конструкциях.

Галогенные компактные зеркальные лампы с цоколем G4

Компактные осветительные устройства имеют зеркальное покрытие.

К минусам галогенных ламп можно отнести чувствительность к перепадам напряжения. Если оно «играет», лучше приобрести специальный трансформатор, выравнивающий силу тока.

Прожектор







Люминесцентные лампы

Принцип работы люминесцентных ламп серьезно отличается от ЛОН. Вместо вольфрамовой нити в стеклянной колбе такой лампы горят пары ртути под воздействием электрического тока. Свет газового разряда практически невидим, поскольку излучается в ультрафиолете. Последний заставляет светиться люминофор, которым покрыты стенки трубки. Этот свет мы и видим. Внешне и по способу соединения люминесцентные лампы также сильно отличаются от ЛОН. Вместо резьбового патрона с обеих сторон трубки есть два штырька, закрепляющихся следующим образом: их надо вставить в специальный патрон и повернуть в нем.

Цоколь G5 люминесцентной лампы с контактными штырьками

Люминесцентные лампы имеют низкую рабочую температуру. К их поверхности можно без опаски прислонять ладонь, поэтому они устанавливаются где угодно. Большая поверхность свечения создает ровный рассеянный свет. Именно поэтому их еще называют лампами дневного света. Кроме того, варьируя состав люминофора, можно изменять цвет светового излучения, делая его более приемлемым для человеческих глаз. По сроку службы люминесцентные лампы превосходят лампы накаливания почти в 10 раз.

Светильник с люминесцентными лампами

Минусом люминесцентных ламп является невозможность прямого подключения к электросети. Нельзя просто накинуть 2 провода на торцы лампы и воткнуть вилку в розетку. Для ее включения используются специальные балласты. Связано это с физической природой свечения ламп. Наряду с электронными балластами используются стартеры, которые как бы поджигают лампу в момент включения. Большинство светильников под люминесцентные лампы оборудованы встроенными механизмами свечения наподобие электронных пускорегулирующих аппаратов (ПРА) или дросселями.

Стартеры для пуска люминесцентных ламп

Маркировка люминесцентных ламп не похожа на простые обозначения ЛОН, имеющие только показатель мощности в ваттах.

Для рассматриваемых ламп она следующая:

  • ЛБ — белый свет;
  • ЛД — дневной свет;
  • ЛЕ — естественный свет;
  • ЛХБ — холодный свет;
  • ЛТБ — теплый свет.

Цифры, идущие за буквенной маркировкой, обозначают: первая цифра — степень цветопередачи, вторая и третья — температуру свечения. Чем выше степень цветопередачи, тем более естественно освещение для человеческого глаза. Рассмотрим пример, относящийся к температуре свечения: лампа с маркировкой ЛБ840 означает, что эта температура равна 4000 К, цвет белый, дневной.

Следующие значения расшифровывают маркировку ламп:

  • 2700 К — сверхтеплый белый,
  • 3000 К — теплый белый,
  • 4000 К — естественный белый или белый,
  • более 5000 К — холодный белый (дневной).

В последнее время появление на рынке компактных люминесцентных энергосберегающих ламп произвело настоящую революцию в светотехнике. Были устранены главные недостатки люминесцентных ламп — их громоздкие размеры и невозможность использовать обычные нарезные патроны. ПРА были вмонтированы в ламповый цоколь, а длинная трубка свернулась в компактную спираль.

Компактная люминесцентная энергосберегающая лампа с ПРА

Теперь разнообразие видов энергосберегающих ламп очень велико. Они различаются не только по своей мощности, но и по форме разрядных трубок. Плюсы такой лампы очевидны: нет нужды устанавливать электронный балласт для запуска, пользуясь специальными светильниками.

Экономичная люминесцентная лампа пришла на смену обычной лампе накаливания. Однако у нее, как и у всех люминесцентных ламп, есть недостатки.

Энергосберегающие лампы

Минусов у люминесцентных ламп несколько:

  • такие лампы плохо работают при низких температурах, а при –10 °C и ниже начинают светить тускло;
  • долгое время запуска — от нескольких секунд до нескольких минут;
  • слышен низкочастотный гул от электронного балласта;
  • не работают вместе со светорегуляторами;
  • сравнительно дорогие;
  • не любят частого включения и выключения;
  • в состав лампы входят вредные ртутные соединения, поэтому она требует специальной утилизации;
  • если использовать в выключателе индикаторы подсветки, данная осветительная аппаратура начинает мерцать.

Декоративный светильник с энергосберегающими лампами

Как бы ни старались производители, свет люминесцентных ламп пока не очень похож на естественный и режет глаза. Кроме энергосберегающих ламп с ПРА существует множество разновидностей без встроенного электронного балласта. Они имеют совершенно другие виды цоколя.

Компактная люминесцентная лампа без ПРА обычно используется в светильниках, оборудованных электронным балластом

Принцип свечения дуговой ртутной лампы высокого давления (ДРЛ) — дуговой разряд в парах ртути. Такие лампы обладают высокой светоотдачей — на 1 Вт приходится 50–60 лм. Запускаются при помощи ПРА. Недостатком является спектр свечения — их свет холоден и резок. Лампы ДРЛ чаще всего используются для уличного освещения в светильниках типа «кобра».



Дуговая ртутная лампа

Светодиодные лампы

Светодиодные лампы — этот продукт высокой технологии впервые был сконструирован в 1962 г. С той поры светодиодные лампы стали постепенно внедряться на рынок осветительной продукции. Светодиод по принципу действия — это самый обычный полупроводник, у которого часть энергии в переходе p-n сбрасывается в виде фотонов, то есть видимого света. Такие лампы имеют просто потрясающие характеристики.

Светодиодный фонарь характеризуется ярким светом и крайне низкими энергозатратами

Они десятикратно превосходят ЛОН по всем показаниям:

  • долговечности,
  • светоотдаче,
  • экономичности,
  • прочности и т. д.

Есть у них лишь одно «но» — это цена. Она приблизительно в 100 раз превосходит цену обычной лампы накаливания. Однако работа над этими необычными источниками света продолжается, и можно ожидать, что вскоре мы будем радоваться изобретению более дешевого, нежели его предшественники, образца.

Светодиодная лампа

Примечание! Ввиду необычных физических характеристик светодиодов из них можно изготавливать настоящие композиции, например в виде звездного неба на потолке комнаты. Это безопасно и не требует больших затрат энергии.









Что бы еще почитать?

Как называются длинные лампы дневного света


виды, конструкция, правила выбора и монтаж

Люминесцентные светильники пользуются заслуженной популярностью благодаря высокому качеству освещения: их свет яркий, но в то же время равномерный. Практичность, надежность и экономичность источников света этого типа позволяет широко применять их в жилых, офисных, торговых и промышленных зданиях.

Особенности устройства и конструкции

В лампе — инертная газовая среда с парами ртути. Внутренняя поверхность покрыта люминофором, представляющим собой люминесцентное вещество. На краях лампы имеются вольфрамовые спирали, обработанные бариевым оксидом. Катоды связаны со штырями, которые обеспечивают подключение к наружному источнику электропитания.

Чтобы лампа работала исправно, она должна быть абсолютно герметичной. Если в нее проникнет кислород, химический состав прибора изменится, и лампа потеряет работоспособность.

На рисунке ниже показано строение люминесцентной лампы.

Следующий рисунок показывает, как устроен компактный люминесцентный осветительный прибор.

Люминесцентные лампочки способны давать только дневной свет. Однако подобное освещение довольно яркое, а потому слепит глаза. Чтобы свет стал более комфортным, лампы оснащают рассеивателями и отражателями. Данные устройства помогают равномерно распространять свет по помещению.

к содержанию ↑

Сферы применения

По месту применения люминесцентные лампочки принято делить на два вида — промышленные и бытовые.

Промышленные

Применяются для организации освещения на предприятиях. Встроенные в прожекторы лампы способны освещать большие площади с высокими потолками. Для опасных условий эксплуатации (речь идет о предприятиях химической и алкогольной промышленности) выпускаются взрывозащищенные светильники.

Бытовые

Для освещения жилого дома, а также для офиса используют бытовые модификации люминесцентных лампочек. Люминесцентные лампы часто используют для освещения кабинетов, кухонь и коридоров. Существуют специальные светильники, предназначенные для эксплуатации в неблагоприятных условиях: они хорошо справляются с воздействием влаги и пыли.

к содержанию ↑

Типы конструкций

По конструктивным особенностям принято выделять такие виды светильников:

  1. Открытые потолочные изделия. Для обеспечения безопасности такие лампы иногда комплектуют защитными решетками.
  2. Встраиваемые светильники. Такие источники света вмонтированы под потолочное покрытие.
  3. Настенные модели. Существует множество модификаций таких светильников. К примеру, линейный тип светильников имеет вытянутую форму и используется для освещения протяженных объектов. Накладные модели устанавливают с помощью анкеров, закрепленных в стене.
  4. Угловые светильники. Такие устройства монтируют на стыках между потолком и стенами. Внешне конструкция напоминает потолочный плинтус. Такой тип осветительных приборов нередко выбирают для кухонь.
  5. Подвесные устройства. Фиксируются к потолочной конструкции с помощью троса. На одном проводе размещается от одной до нескольких лампочек.
  6. Закрытые светильники. Используют в сочетании с натяжными потолками. Такие модели не перегреваются, что обеспечивает сохранность потолочного материала.
  7. Мебельные модели. Лампы дневного света используются для подсветки мебели. Люминесцентное освещение выполняет не только утилитарную функцию, но и служит украшением мебели.

В последние годы набирает обороты производство эконом-моделей люминесцентных светильников. Технология основана на использовании специального газа — люминофора. В результате взаимодействия газа и тока образуется ультрафиолетовое свечение без разогрева прибора.

к содержанию ↑

Преимущества и недостатки

К достоинствам люминесцентных источников света принято относить такие их характеристики:

  1. Высокая яркость света, что позволяет обеспечить отличную видимость. Особенно полезно люминесцентное освещение при выполнении мелких манипуляций, требующих точных движений.
  2. Продолжительный срок эксплуатации. В сравнении с лампами накаливания люминесцентные светильники служат дольше.
  3. Разнообразные модификации светильников. Выпускаются изделия, которые подойдут для любого интерьера.
  4. Колбы не перегреваются, что благоприятно сказывается не только на сроке службы источника света, но и на отделочных материалах, находящихся в непосредственной близости (речь идет прежде всего о натяжных потолках).
  5. Экономность расходования электроэнергии.
  6. Простота очистки прибора от грязи или пыли.

К недостаткам люминесцентных ламп относятся:

  1. Отсутствие возможности питания постоянным током.
  2. Чувствительность к температурному режиму, который способен уменьшать светоотдачу устройства.
  3. Наличие ртути внутри лампы, что создает опасную ситуацию, если колба будет разбита.

к содержанию ↑

Важные характеристики при выборе светильника

Покупая светильник, следует принимать во внимание его технические возможности:

  1. Существенный плюс изделия — наличие возможности холодного старта. В таких светильниках электроды нагреваются постепенно, в результате чего свет включается с небольшой задержкой. Плавный старт значительно увеличивает рабочий ресурс лампы.
  2. Рекомендуется присмотреться к соотношению мощности между старой лампой накаливания и устанавливаемой лампой дневного света. Мощности люминесцентной лампы в 12–15 Вт достаточно, чтобы заменить 60-ваттную лампочку накаливания. Однако, несмотря на разницу в мощности, характеристики светового потока у разных тип ламп должны быть примерно одинаковыми.
  3. Цвет лампы определяется особенностями помещения. Для кабинета или кухни предпочтителен холодный свет. Это позволит усилить концентрацию внимания на выполнении какой-либо работы. В спальне, гостиной или столовой более актуальны теплые цветовые тона. Они не раздражают органы зрения. Для ванной комнаты или в гараж следует выбирать устройства с защитой от влаги и пыли.

Сферы применения

Люминесцентные источники света применяют во многих сферах жизнедеятельности человека:

  1. В медицине. Лампы дневного света часто используются в медицинских кабинетах. Качество света позволяет врачам тщательнее провести диагностические мероприятия.
  2. Люминесцентные устройства распространены в сфере производства. Особенности технологии позволяют покрыть большие территории качественным концентрированным освещением. Особенно актуален дневной свет при проведении мелких точных операций (например, при работе на токарном станке).
  3. На кухнях предприятий общественного питания, а также для приготовления пищи в домашних условиях.
  4. В научных учреждениях и лабораториях.
  5. В библиотеках, в образовательных заведениях.
  6. Для организации наружной подсветки. Люминесцентные источники применяются не только для освещения, но и в качестве декоративного света. Лампы дневного света часто встречаются на козырьке гаражей и на входах в здания.
  7. Офисные помещения.
  8. Торговые заведения.
  9. Жилые помещения.

к содержанию ↑
Использование в интерьере

Люминесцентные источники света используются в самых разных интерьерных решениях, но наиболее уместны они в современных стилях:

  1. Хай-тек. В этой стилистике применяются длинные светильники, вмонтированные на стыках потолков и стен. Такие лампы подчеркивают геометрию комнаты. Для хай-тека чаще всего используют холодные тона.
  2. Минимализм. Люминесцентные светильники оформляются пластиком и представляют собой массивные плоские конструкции.
  3. Экологический дизайн. Применяются в обрамлении природных материалов (обшивка деревом или кожей) и излучают теплый свет.
  4. Помещения в стиле лофт. Такие лампы по своему оформлению и размещению должны соответствовать общему стилю помещения — переоборудованному в квартиры бывшему индустриальному зданию.
  5. Эклектика. Используются эконом-лампы, размещенные в линию.

Обратите внимание! Холодный свет подходит для жилых помещений, окна которых обращены на южную сторону. Также холодные свет разбавляет слишком теплые тона отделочных материалов.

к содержанию ↑

Монтаж люминесцентных ламп

При желании светильники дневного света несложно установить своими руками. Установка приборов освещения осуществляется исходя из их конструктивных особенностей. Устройства монтируют к потолочным конструкциям, на стены, в колонны и т.д. Для фиксации используют дюбеля и закладные.

Для соединения проводки светильника с электрической сетью устанавливают потолочные розетки. Они маскируют отверстие, из которого выводятся проводники.

Для настенных светильников розетки монтируют на незначительном расстоянии от источника света. Из корпуса выходит шнур, соединяющийся с источником электропитания через вилку.

При установке механического переключателя особое внимание следует уделять надежности контактов. В противном случае в процессе работы возможно смещение контактных поверхностей, из-за чего светильник перестанет работать.

Схема подключения прибора также важна. Чаще всего на рынке встречаются модификации, оснащенные дросселями и стартерами. Такие устройства имеют выделенные гнезда. Один из конденсаторов подключается параллельно и выполняет роль стабилизатора напряжения. Второй конденсатор предназначен для продления времени импульса на старте. Такое подключение именуют электромагнитным балансом. Его схема показана на рисунке внизу.

На всех люминесцентных светильниках имеется схема. Она изображена с обратной стороны прибора. Схема содержит достаточную информацию о количестве лампочек, их мощности, а также других значимых характеристиках устройства.

Обратите внимание! Светильник с люминесцентными лампами несложно переоборудовать на работу со светодиодами. До замены лампы нужно удалить из схемы пускорегулирующее устройство. Световые диоды должны получать напряжение напрямую.

Оптимальный способ размещения люминесцентных приборов — подвешивание их на магистрали (осветительные коробки типа КЛ-1 или КЛ-2). В совокупности с коробками в продаже имеются все необходимые комплектующие для установки люминесцентного светильника.

Важно! Перед подключением лампы следует заизолировать концы проводов.

к содержанию ↑

Вероятные поломки

Существует несколько распространенных причин неисправности люминесцентных устройств:

  1. Срабатывание защитного механизма. Происходит это вследствие короткого замыкания в электрической сети (за автоматом) или нарушенной работы конденсатора на входе. Особенно часто встречается подобная проблема при замене люминесцентных ламп на светодиодные. Исправляют проблему за счет замены конденсатора. Следует также протестировать на рабочее состояние контакты патронов и стартера. Возможно, понадобится замена лампочек.
  2. Не включается свет. Причина в недостаточном напряжении в патроне или полном его отсутствии. Напряжение проверяют с помощью индикаторной отвертки или мультитестера. Если прибор не включается, но на концах трубки имеется свет, речь идет о поломке стартера. В таком случае стартер следует поменять. Отсутствие свечения указывает на неисправность дросселя, стартера или самой лампы. Если подсвечивает лишь один конец, в схеме есть ошибка и ее нужно перепроверить.
  3. Непрекращающееся мерцание. Проблема возникает в случае выхода из строя стартера или при недостаточном напряжении в электросети. Также нужно проверить схему подключения — вероятно наличие ошибки.
  4. Регулярное включение и выключение лампочки указывает на выход ее из строя. Понадобится замена лампы.

к содержанию ↑

Проверка светильника

Вначале проверяют исправность работы лампы с помощью мультиметра или тестера. Существуют определенные нюансы в четырехламповых и двухламповых светильниках. К примеру, в светильнике Армстронг ЭПРА на 4 лампы в случае выхода из строя одной лампочки не будут гореть все четыре. То же самое касается устройств с одним стартером на две трубки. В светильниках, где на каждую лампу имеется выделенный стартер, светильник будет без проблем функционировать при выходе из строя других ламп.

Если электропитание подключено, но светильник не включился, проверяют поступление напряжения. Делают это с клеммника на вводе.

Работоспособность люминесцентных источников света оценивают по целостности их компонентов, обеспечивающих транспортировку тока:

  1. Дроссель не должен издавать каких-либо звуков.
  2. Стартер проверяют присоединением его к лампочке накаливания и розетке.
  3. Проверяют емкость конденсатора.

Диагностику осуществляют только на отключенном из электросети приборе. Оптимальные средства для проведения замеров — мультиметр или омметр. Для проведения проверки изымают стартер из патрона, состыковать контакты. Щупы подводят к выводам проводов светильника. В результате на приборе отобразится общее сопротивление лампы.

к содержанию ↑

Известные производители

Чтобы люминесцентный светильник работал в течение долгого времени, рекомендуется заранее изучить предложения компаний-производителей. На рынке имеется продукция десятков фирм. Однако лишь немногие бренды обрели безупречную репутацию:

  1. «Philips». Продукция нидерландской компании — эталон качества и технологического совершенства. В ассортименте «Philips» имеется большое разнообразие модификаций ламп дневного света.
  2. «Ares». Изделия итальянской компании известны во всем мире. Фирма производит лампы не только для освещения помещений, но и для устройства декоративной подсветки.
  3. «Thorn Lighting» (Австрия). Компания зарекомендовала себя как производитель высококачественной техники для промышленных и складских объектов. Также в ассортименте «Thorn Lighting» есть люминесцентные прожекторы.
  4. «Osram». Немецкий производитель — один из лидеров на мировом рынке осветительного оборудования.

Также в продаже имеется продукция отечественных компаний:

  1. Компания «Навигатор» предлагает эконом-лампы для жилых и офисных помещений, а также для наружного освещения. Изделия оснащаются влагозащитными и пылезащитными предохранителями.
  2. «Новый свет». Один из лидеров в производстве мощных ламп дневного света, а также прожекторной техники.
  3. «JazzWay». Компания изготавливает широкий ассортимент разнообразной светотехники, в том числе люминесцентные и светодиодные устройства.
  4. «Ксенон». Данный производитель специализируется на лампах для производственных помещений и крупных офисных объектов.
  5. «Атон». Производит продукцию для наружного освещения.
  6. «Лидер Лайт». Производитель с большой линейкой светотехнического оборудования. В ассортименте выделяется продукция для освещения автодорог.

В целом продукция западных производителей считается самой качественной. Однако российские компании предлагают люминесцентные светильники по более доступным ценам.

Люминесцентные светильники: виды, конструкция, правила выбора и монтаж

Люминесцентная лампа — Простая английская Википедия, бесплатная энциклопедия

Традиционная люминесцентная лампа в форме трубки в простом приспособлении.

Люминесцентная лампа — это тип электрического света (лампы), в котором используется ультрафиолет, излучаемый парами ртути, для возбуждения люминофора, излучающего видимый свет. Есть два основных типа: традиционные флуоресцентные и компактные люминесцентные. Эта статья о традиционных люминесцентных лампах (с прямой трубкой).

Закупочная цена люминесцентной лампы часто намного выше, чем стоимость лампы накаливания той же мощности, и свет люминесцентных ламп выглядит иначе, чем свет ламп накаливания. [1] Люминесцентные лампы имеют более длительный номинальный срок службы и потребляют меньше энергии, чем лампы накаливания той же яркости. Люминесцентная лампа может сэкономить более 30 долларов США на расходах на электроэнергию в течение срока службы лампы по сравнению с лампой накаливания. [2]

Электрический ток пропускается к парам ртути внутри трубки, заставляя их излучать ультрафиолетовый (УФ) свет. Люминофор на стенках трубки поглощает ультрафиолетовый свет. Это заставляет электрон подпрыгивать на орбиталь с более высокой энергией.Когда электрон падает обратно на свою нормальную орбиталь, люминофор повторно излучает свою энергию в виде видимого света.

Балласт предотвращает прохождение слишком большого количества электричества через трубку. Он также запускает лампу с высоким напряжением на долю секунды при включении. Балласт расположен внутри светильника в традиционных светильниках люминесцентных ламп. В компактных люминесцентных лампах балласт находится в основании или рядом с основанием лампы. Есть два типа балластов: магнитные и электронные.Магнитные балласты в основном вышли из употребления, так как они менее эффективны, чем электронные балласты, они вызывают мерцание лампы и не запускаются мгновенно. Электронные балласты когда-то были дороже магнитных балластов, но сейчас цена примерно такая же.

Средний срок службы люминесцентной лампы в 8–15 раз больше, чем у лампы накаливания. [3] Люминесцентные лампы обычно имеют номинальный срок службы от 7000 до 15000 часов, тогда как лампы накаливания обычно производятся с расчетным сроком службы 750 или 1000 часов. [4] [5] [6]

Срок службы любой лампы зависит от многих факторов, включая рабочее напряжение, производственные дефекты, воздействие скачков напряжения, механические удары, частоту циклов включения и выключения, лампы ориентация и температура окружающей среды. Срок службы люминесцентной лампы значительно короче, если ее часто включать и выключать. В случае 5-минутного цикла включения / выключения срок службы люминесцентной лампы может быть сокращен до «близкого к сроку службы ламп накаливания». [7] Программа US Energy Star рекомендует оставлять люминесцентные лампы включенными, когда выходите из комнаты менее чем на 15 минут, чтобы этой проблемы не возникало. Если свет необходимо часто включать и выключать, можно использовать люминесцентные лампы с холодным катодом. Люминесцентные лампы с холодным катодом рассчитаны на гораздо большее количество циклов включения / выключения, чем стандартные лампы.

Ртуть внутри трубки токсична и превращает эти лампы в опасные отходы. После того, как луковицы перестанут работать, их необходимо сдать в центр утилизации.При нормальном использовании ртуть не может улетучиться, хотя она улетучится, если лампочка сломана. Если одна лампочка выходит из строя, обычно это не проблема. Рекомендуется открывать окна, чтобы проветрить комнату, и убирать разбитое стекло изолентой вместо пылесоса.

Многие люди и предприятия не хотят использовать люминесцентные лампы из-за содержания в них ртути. Возможными альтернативами являются галогенные, светодиодные и традиционные лампы накаливания.

Светодиодные трубки могут быть установлены в люминесцентные лампы, но иногда электрику необходимо сначала перемонтировать светильник, чтобы удалить балласт.

.

Люминесцентные лампы 101

Посмотрите вверх. Велика вероятность, что лампы, освещающие эту самую страницу, люминесцентные. Согласно Advanced Lighting Guidelines: 2003 Edition, , документу, подготовленному Институтом новых зданий White Salmon, штат Вашингтон, более двух третей всех коммерческих и промышленных объектов в Соединенных Штатах к 1960-м годам установили люминесцентное освещение.

Популярность люминесцентного освещения неудивительна. Не обижайтесь на Эдисона, но изобретатели этой технологии нашли совершенно новый способ осветлить помещения с гораздо меньшей мощностью.Министерство энергетики США сообщает, что флуоресцентное освещение может обеспечивать такое же количество света, что и лампы накаливания, при этом потребляя на 25-35 процентов меньше энергии. Срок службы люминесцентной лампы также в 10 раз больше.

Несмотря на все преимущества флуоресцентного освещения, первые приложения страдали мерцанием, жужжанием и неприятным сине-зеленым оттенком света. Тем не менее, хорошие новости: «Флуоресцентные технологии за последние 10–15 лет значительно изменились в плане эффективности, долговечности, цветопередачи и даже в вопросах эксплуатации и утилизации отходов», — говорит Рэнди Беркетт, президент и главный дизайнер Randy Burkett. Lighting Design Inc., Святой Луи.

Типы люминесцентных ламп

Лампы T12
Лампа T12 (лампа диаметром 12/8 или 1,5 дюйма) была предпочтительной лампой в течение многих лет, пока не появилась более тонкая и эффективная лампа. Хотя сегодня эти лампы редко используются в новых конструкциях, они еще не исчезли. «Я не могу вспомнить, за последние 5 лет, когда мы даже указали T12 для нового строительства зданий. Вероятно, всего через несколько лет это будет динозавр, и единственная причина, по которой его сейчас нет, заключается в том, что там их по-прежнему много на существующих объектах », — говорит Беркетт.

Районы страны с относительно низкими ценами на энергию (для сравнения) могут поддерживать рынок T12. «В таких местах, как Средний Запад, где в основном работают угольные электростанции, тарифы на коммунальные услуги очень низкие. Хотя в настоящее время в среднем по стране около 10 центов за киловатт-час, вы можете найти места в Индиане, где они платят 3 или 4 цента за киловатт-час. Владельцам зданий было невыгодно модернизировать их », — объясняет Джеймс Р.Беня, директор, Benya Lighting Design, West Linn, OR.

Использование ламп T12 сократилось по двум основным причинам: во-первых, это их относительная неэффективность; во-вторых, финансирование и льготы сократили период окупаемости проектов замены. «Коммунальные предприятия предоставляли управленческие скидки и стимулы для замены старых T12 и магнитных балластов на T8 и электронные балласты, и это было , действительно, эффективно для вывода всех на новый уровень производительности», — говорит Марк Лёффлер, заместитель директора , ателье десять, Нью-Хейвен, Коннектикут.

Технологические достижения в области усовершенствованных (редкоземельных) люминофоров и электронных балластов привели к созданию системы балласта лампы T8, которая обеспечивает лучшую цветопередачу, более длительный срок службы и повышенную эффективность. Эти особенности сделали то, что раньше было рабочей лошадкой коммерческого освещения — T12, — менее желанной лампой. Несмотря на меньший диаметр Т8 (8/8 или 1 дюйм), переключиться с ламп Т12 на Т8 относительно просто. По словам Лоффлера, модернизировать легко, потому что лампы T8 подходят к стандартной конфигурации цоколя светильников T12, а длина ламп такая же.

Лампы T8
По мере того, как в 1990-х годах использование ламп T12 начало сокращаться, T8 быстро стала наиболее часто используемой лампой в Северной Америке. Владельцам зданий и профессионалам объектов нравится его эффективность и долгий срок службы. «Срок службы ламп T8 составляет от 20 000 до 30 000 часов», — говорит Беркетт. Архитекторы и дизайнеры по свету ценят тонкий профиль лампы. «Лампы T8 меньше в диаметре, и архитекторы были счастливее, потому что они могли делать более интересные корпуса с меньшими размерами», — отмечает Лёффлер.По мере роста популярности подвесных светильников размер T8 означал, что непрямые светильники не обязательно должны быть «досками для серфинга, висящими в воздухе», — шутит он.

Лампы

T8 также передают цвета лучше, чем большинство своих люминесцентных предшественников. В отличие от большинства T12, которые обеспечивают плохую цветопередачу, индекс цветопередачи (CRI) для большинства T8 находится где-то между 70 и 95 (чем выше число, тем лучше; максимальный CRI равен 100). Диапазон коррелированных цветовых температур (CCT) от 2700 Кельвинов (желтый свет) до 4100 Кельвинов (более белый или синий свет) обеспечивает широкий спектр белых оттенков — от теплого до нейтрального и холодного.Там, где подбор цвета особенно важен, идеально подходят лампы Т8 серии 800. Эти трифосфорные лампы обеспечивают индекс цветопередачи выше среднего.

Высокоэффективные лампы T8 (HPT8), также известные как super T8s, обладают еще большей энергоэффективностью, чем стандартные лампы T8. По словам Мэдисона, компании Focus on Energy на базе WI, лампа T8 с большим световым потоком и длительным сроком службы и маловаттный электронный балласт генерируют такой же общий световой поток, что и обычный T8, но потребляют меньше энергии. «Super T8 примерно на 20 процентов более энергоэффективен, чем обычный T8.»Это большая разница», — говорит Беня. В Focus on Energy также отмечается, что лампы HPT8 — это лампы с увеличенным сроком службы, обычно рассчитанные на срок службы на 4000 часов дольше, чем стандартные лампы T8 или T12. В обычных офисных условиях это может длиться до 2 лет. Новые версии ламп T8, которые появятся на рынке в 2008 году, обещают от 30 000 до 60 000 часов срока службы, а это означает, что эти лампы прослужат столько же, сколько и их светильники.

Лампы T5
Новейший представитель линейной люминесцентной лампы — T5.Диаметр этой лампы (5/8 дюйма) — не единственное, что отличает ее от T12 или T8. «Лампы [T5] — это не полные, точные 24-, 36- или 48-дюймовые лампы; на самом деле они несколько меньше, потому что они были сделаны для метрических светильников», — говорит Лёффлер.

Как объясняет Институт новых зданий в Advanced Lighting Guidelines , модернизация с T12 (или T8) на T5 часто нецелесообразна, потому что:

  • Они практически не имеют эффективности по сравнению с лампами T8.

  • Их метрическая длина и конструкция патрона лампы требуют значительных изменений существующих светильников.

  • Существенно более высокая яркость лампы T5 может вызвать проблемы с ослеплением в существующем осветительном оборудовании, где лампу можно увидеть прямо, даже через линзу или диффузор.

Лучше всего использовать T5 в приспособлениях, разработанных специально для них. Они используются в широком спектре внутренних и внешних светильников, включая троферы, мойки стен, декоративные светильники, потолочные бухты и подвесное прямое или непрямое освещение.

Лампы

T5 High Output (или T5 HO) почти вдвое превышают световой поток стандартных T5. «T5 HO излучает примерно на 70-80 процентов больше света, чем стандартный T5, но, если вы поставите их рядом на своем столе, не читая этикетку, вы не заметите разницы — они идентичной формы лампы. Это просто делается с помощью электроники », — объясняет Беркетт.

Большой световой поток — это плюс. По словам Эрика Страндберга, специалиста по коммерческому электрическому освещению в лаборатории дизайна освещения в Сиэтле: «Одно из преимуществ T5 High Output заключается в том, что его световой поток примерно такой же, как у двух T8 или двух T12, поэтому, когда вы переходите к T5 HO, ваш количество ламп может уменьшиться.«

Однако одно предостережение: поскольку лампы T5 HO очень яркие, блики могут быть проблематичными. «В лампе такого маленького диаметра так много яркости, и если она плохо рассеивается или каким-то образом замаскирована, яркость лампы может быть почти болезненной», — говорит Лёффлер. Лампы T5 HO следует использовать либо в подвесных светильниках непрямого освещения, либо в светильниках прямого освещения в многоярусных светильниках.

Компактные люминесцентные лампы
Настенные бра, подвесные светильники, точечные светильники, настольные и торшеры — идеальное применение для компактных люминесцентных ламп (КЛЛ).По данным отдела энергоэффективности и возобновляемых источников энергии (EERE) Министерства энергетики США, КЛЛ могут заменить лампы накаливания, мощность которых примерно в 3-4 раза превышает их мощность, что позволяет сэкономить до 75 процентов первоначальной энергии освещения. Как экономия энергии, так и их долгий срок службы компенсируют значительно более высокую стоимость КЛЛ. Офис EERE сообщает, что, хотя вы можете рассчитывать заплатить в 3-10 раз меньше за сопоставимые лампы накаливания, КЛЛ служат в 6-15 раз дольше. «Стандартная лампочка может работать от 1000 до 2000 часов.Срок службы компактных флуоресцентных ламп составляет 10 000 или 12 000 часов «, — поясняет Страндберг.

Ранние модели, продаваемые в 1980-х годах, были шумными, плохой цветопередачей и медленным запуском; С тех пор производители много работали над устранением этих проблем, но для эффективного использования КЛЛ вы должны знать об их ограничениях. Эти лампы могут плохо работать при определенных температурах. Согласно программе ENERGY STAR ® Агентства по охране окружающей среды США, экстремальные температуры могут повлиять на КЛЛ.Некоторые КЛЛ можно использовать на улице при температурах от -10 градусов по Фаренгейту и до 120 градусов по Фаренгейту, хотя, когда очень холодно, им может потребоваться больше времени для достижения полной яркости. Внимательно прочтите спецификации производителя: некоторые лампы могут работать некорректно — или даже вообще — при использовании на открытом воздухе.

Strandberg предлагает еще несколько советов, чтобы избежать неправильного применения: «Они также не очень хорошо работают в светильниках, которые были спроектированы вокруг источника направленного света, например, прожектора или прожектора.«Используйте КЛЛ там, где они лучше всего работают. Согласно программе ENERGY STAR, открытые приспособления, которые пропускают воздушный поток, позволяют КЛЛ работать лучше.

Первые КЛЛ были предназначены для рынка модернизации. «Комбинации интегральных ламп и балластов с ввинчиваемыми цоколями Эдисона обеспечили удобную и недорогую альтернативу лампам, используемым в отелях, жилых комплексах, школах и других устройствах с длительным временем горения», — поясняет Институт новых зданий в Advanced Lighting Guidelines. Поскольку они имеют самобалласт, балласт утилизируется вместе с лампой, когда он израсходован.Хотя экономия энергии и долгий срок службы являются несомненными преимуществами, эти самобалластные, привинчиваемые КЛЛ не так эффективны, как КЛЛ со штифтами. Несмотря на это, КЛЛ на винтовой основе остаются лучшим выбором при попытках максимизировать энергоэффективность старинных светильников.

В коммерческих приложениях КЛЛ со штырьками — очевидный выбор по сравнению со своими ввинчиваемыми аналогами. «Если вы купите обычный потолочный светильник накаливания и ввинтите в него компактную люминесцентную лампу, он будет работать намного хуже, чем если бы вы купили компактный люминесцентный светильник со штыревой лампой», — говорит Беня.Эти лампы имеют номинальный срок службы от 10 000 до 12 000 часов и обеспечивают значительную экономию энергии по сравнению с лампами накаливания и галогенными источниками.

Рекомендации по техническому обслуживанию

Увеличьте срок службы лампы
Выбор наилучшей комбинации лампы и пускорегулирующего устройства для вашего приложения может значительно сократить затраты на техническое обслуживание. Например, установив лампы с длительным сроком службы, потребуется меньше замен, что сэкономит время и труд.Длительный срок службы лампы и нечастая замена ламп особенно важны при освещении участков, для доступа к которым требуется специальное подъемное оборудование (например, атриум).

Срок службы лампы также может зависеть от характеристик лампы и приспособления. Ярким примером является неправильное использование КЛЛ. «Лампы накаливания действительно не подвержены тепловым проблемам, в то время как компактные люминесцентные лампы могут перегреться внутри утопленной банки и сократить срок их службы», — объясняет Беркетт.

Выбор правильного балласта не менее важен для сокращения затрат на обслуживание и увеличения срока службы лампы.«У нас была работа, при которой флуоресцентные лампы продолжали гаснуть. Наконец, мы выяснили, что они вставляют неправильный балласт», — объясняет Кэтрин С. Абернати, главный дизайнер освещения, Abernathy Lighting Design Inc., Северный Провиденс, Род-Айленд.

Хотя средства управления освещением сокращают расточительную работу за счет выключения света в незанятых помещениях, выбор наиболее подходящего балласта в этих случаях необходим для предотвращения преждевременного выхода лампы из строя. Национальная лаборатория им. Лоуренса Беркли (LBNL) из Беркли, Калифорния, рекомендует использовать пускорегулирующие аппараты с быстрым запуском, когда среднее время включения ламп составляет менее 3 часов на один пуск.Однако есть несколько недостатков: балласты с быстрым запуском на 5-10 процентов дороже балластов с мгновенным запуском, объясняет LBNL, и также не так эффективны. «Подавляющее большинство имеющихся балластов будут балластами с мгновенным запуском. Они будут стоить меньше и потреблять немного меньше энергии. Но с мгновенным запуском, если они часто включаются и выключаются в течение дня, тогда лампы становятся тяжелыми, и они выходят из строя раньше », — говорит Страндберг. Балласты с быстрым запуском (особенно балласты с запрограммированным запуском с быстрым запуском) идеальны, потому что, согласно Advanced Lighting Guidelines , они минимизируют износ катода.«То, как они включают лампу, намного бережнее относится к лампе», — объясняет Беня.

После того, как вы приобрели наиболее подходящую лампу и балласт, убедитесь, что они оба установлены правильно. «Если лампа неправильно вставлена ​​в патроны, она может гореть некоторое время, но имеет тенденцию к короткой дуге и сокращает срок службы лампы», — добавляет Абернати.

Control Light
Люминесцентные лампы идеально подходят для приложений, которые управляют освещением с помощью таймеров, датчиков присутствия и фотодатчиков дневного света.В результате лампы меньше эксплуатируются, экономится энергия, уменьшается частота замены ламп. «В зависимости от области применения датчики присутствия могут быть хорошим способом продлить эти циклы обслуживания», — говорит Страндберг.

Двойное переключение — это еще одна стратегия управления освещением (хотя и менее сложная). Основной принцип заключается в том, что один светильник с несколькими лампами и балластами имеет два ручных переключателя. Например, один переключатель будет управлять двумя из трех ламп, а другой переключатель будет включать оставшуюся лампу.Когда оба переключателя включены, пространство освещается всеми тремя лампами. «Если днем ​​у вас много дневного света, вам может понадобиться только одна лампа. Затем, когда солнце садится, вам могут понадобиться две лампы; ночью вам могут понадобиться три, в зависимости от вашей задачи», объясняет Абернати. «Это бедняга тускнеет».

Конечно, самый простой способ обуздать неэкономное освещение — щелкнуть выключателем. «Просто выключите свет, который не должен быть включен», — заявляет Лёффлер. Поощряйте жителей постройки помочь вам в этом задании.В октябре 2007 года в знак признания Месяца энергетической осведомленности BOMA Intl. дал советы управляющим недвижимостью о том, как экономить энергию. Из 10 предложенных предложений № 1 было повышение осведомленности арендаторов путем продвижения целей энергосбережения и некоторых советов по их достижению.

Group Relamp
Точечная замена ламп — практика замены ламп по одной по мере их истечения — может стать утомительной задачей для специалистов по обслуживанию. Как отмечается в программе ENERGY STAR, этот метод замены лампы требует затрат ценного труда.Поскольку затраты на рабочую силу намного превышают стоимость люминесцентных ламп, групповая замена ламп может быть более рентабельной стратегией. «При использовании процедур групповой замены ламп все лампы в помещении устанавливаются сразу, а затем, с заранее определенным интервалом, все лампы заменяются до того, как они начнут регулярно перегорать», — объясняет Страндберг. Групповая замена ламп позволяет обслуживающему персоналу планировать время, которое наименее доставляет неудобства жильцам здания, и эффективно работать с оборудованием и материалами на буксире.Еще одно преимущество групповой замены ламп в соответствии с программой ENERGY STAR — это снижение стоимости ламп, поскольку их можно покупать со скидками при оптовой закупке, а для замены ламп требуется меньше места для хранения. Оцените кадровые ресурсы, чтобы понять, есть ли смысл в замене группы. «Если у вас огромное здание, то групповая замена лампы на обычно на экономичнее», — говорит Беня.

Чтобы определить, когда выполнять групповую замену лампы, найдите номинальный срок службы лампы и рассчитайте типичные часы работы.«При 100% номинального срока службы ламп, который обычно составляет 20 000 часов и более, 50% ламп выйдут из строя», — объясняет Беня. «Самый экономичный момент для групповой замены ламп составляет около 70 процентов номинального срока службы ламп».

Замените лампы на ту же лампу
Использование неправильной лампы в приспособлении может привести к сокращению срока службы лампы и вызвать жалобы пассажиров на блики и недостаточный уровень освещенности. Чтобы избежать этих проблем, обращайте пристальное внимание на разнообразие типов ламп, указываемых при проектировании или модернизации системы освещения.Помещения со слишком большим разнообразием, такие как офис, в котором используются лампы T8, HPT8, и T5, могут вызвать путаницу у обслуживающего персонала, который может случайно установить неправильное оборудование во время замены лампы. Использование меньшего количества ламп может облегчить и другие головные боли. «[Художники по свету] должны играть в компромиссную игру, чтобы убедиться, что они не сведут с ума руководителей зданий, закупая лампы», — добавляет Леффлер.

Если специалисты по освещению предоставили руководство, объясняющее, какое оборудование используется и где, вернитесь к нему, когда какой-либо компонент системы освещения необходимо заменить.«Когда лампа перегорает, и они заменяют ее, они должны заменить ее такой же лампочкой», — говорит Абернати. Выбор более дешевых ламп может изначально сэкономить несколько долларов, но может поставить под угрозу энергоэффективность и качество света. В качестве примера Абернати объясняет, что менее дорогие и простые в поиске КЛЛ могут излучать нежелательный голубоватый свет, контрастирующий с цветовой температурой окружающих ламп. Также может возникнуть соблазн заменить винтовые КЛЛ лампами накаливания, потому что это проще, быстрее и значительно дешевле — практика, которую Институт новых зданий называет «откатиться назад».»Итог: руководство предоставлено таким образом, чтобы можно было выбрать заменяющие лампы в соответствии с исходной спецификацией, поэтому используйте его.

Утилизация лампы

Утилизировать или утилизировать как опасные отходы?
Несмотря на то, что профессионалы в сфере оборудования и освещения любят люминесцентные лампы, есть одна нежелательная особенность: содержание в них ртути. По данным офиса EERE Министерства энергетики США, свет, излучаемый люминесцентной лампой, вызван электрическим током, проводимым через ртуть и инертные газы.Ртуть — нейротоксин, который, как известно, вызывает повреждение почек и головного мозга. Усилия, предпринимаемые осветительной промышленностью для решения проблем, связанных с утилизацией и риском вымывания ртути из ламп в почву и воду, заслуживают высокой оценки. По данным Росслина, штат Вирджиния, Национальной ассоциации производителей электрооборудования (NEMA) в сентябрьском выпуске 2007 года, производители снизили количество ртути в своих люминесцентных лампах более чем на 90 процентов.

В 1995 году EPA издало правило об универсальных отходах, касающееся многих опасных отходов, которые ранее выбрасывались в мусорное ведро (например,г. флюоресцентные лампы). По заявлению организации, это правило предназначено для сокращения количества опасных отходов в потоке твердых бытовых отходов (ТБО), облегчая сборщиком универсальных отходов их сбор и отправку на переработку или надлежащую утилизацию. Чтобы определить, является ли флуоресцентная лампа опасной, проводится испытание на определение характеристики токсичности выщелачивания (TCLP). Advanced Lighting Guidelines объясняет, что лампы, прошедшие испытание TCLP, не считаются опасными отходами и не требуют специальных процедур утилизации, за исключением штатов, где предписаны более строгие правила, чем федеральный закон.

К сожалению, есть некоторые споры о том, насколько лампы с низким содержанием ртути или TCLP действительно проходят испытание. По данным Бостонской ассоциации официальных лиц по обращению с отходами (NEWMOA), некоторые производители используют добавки, чтобы повлиять на тест TCLP и скрыть истинное содержание ртути в лампе. Организация также указывает, что тест TCLP не имеет отношения к лампам, сожженным в мусоросжигательной печи; вся ртуть, содержащаяся в этих лампах, будет выброшена в атмосферу.По этим причинам NEWMOA считает, что все ртутные лампы, в том числе те, которые соответствуют стандарту TCLP, лучше всего обрабатывать как опасные или универсальные отходы. Это хороший совет, учитывая, что пары ртути выбрасываются в воздух, когда люминесцентные лампы выбрасываются в мусорный бак.

Варианты утилизации включают переработку или сдачу отработанных ламп в специальный пункт сдачи в вашем районе.

Утилизация ламп быстро растет. В сентябре 2007 года NEMA сообщило, что переработка ламп увеличилась с 70 миллионов ламп в 1997 году до 156 миллионов ламп в 2005 году.»Все производители ламп хорошо осведомлены о воздействии своей продукции на окружающую среду и имеют долгую историю экологически сознательной и ответственной деятельности; все выступают за переработку люминесцентных ламп, не только для улавливания ртути, но и для восстановления металлов и даже стекла. лампа », — говорит Лёффлер. Переработка тоже не требует больших затрат. Стоимость вторичного использования, согласно NEMA, составляет всего 1 процент от общих затрат на владение люминесцентной лампой.

С появлением светоизлучающих диодов (LED) на горизонте вы, возможно, задаетесь вопросом, как долго флуоресцентное освещение будет оставаться наиболее эффективным средством освещения коммерческих помещений.«Я думаю, будет справедливо сказать, что люминесцентные лампы, особенно линейные люминесцентные, вероятно, будут последними источниками, на которые будут влиять светодиоды при индивидуальной замене, особенно в общем освещении. Светодиоды не имеют выходной мощности при этот момент и, вероятно, не будет в ближайшие десять лет, чтобы бросить вызов флуоресцентным лампам по светоотдаче », — говорит Беркетт. «Флуоресцентный свет — очень эффективный источник, и он все еще будет рабочей лошадкой на долгие годы».

Яна Дж. Мадсен ([email protected]) — главный редактор журнала Buildings.

.

Компактная люминесцентная лампа — Простая английская Википедия, бесплатная энциклопедия

Компактная люминесцентная лампа типа «три U», популярная среди потребителей Северной Америки с середины 1990-х годов.

Компактная люминесцентная лампа ( CFL ) — это тип лампы (или лампочки), предназначенный для размещения в том же пространстве и, как правило, такой же цоколь, что и лампа накаливания, но с преимуществами люминесцентной лампы. Многие КЛЛ могут напрямую заменить существующую лампу накаливания. Они были изобретены в конце 20 века и широко использовались на рубеже веков (после 2000 года).

Покупная цена КЛЛ часто намного выше, чем цена лампы накаливания той же мощности, и свет от КЛЛ выглядит иначе, чем свет от ламп накаливания. [1] КЛЛ имеют более длительный срок службы и потребляют меньше энергии, чем лампы накаливания той же яркости. КЛЛ может сэкономить более 30 долларов США на расходах на электроэнергию в течение срока службы лампы по сравнению с лампой накаливания. [2]

Как и другие люминесцентные лампы, наэлектризованные пары ртути излучают ультрафиолетовый (УФ) свет.Люминофор преобразует его в видимый свет. Балласт предотвращает протекание слишком большого количества электричества через трубку. Обычно он находится в пластиковом основании лампы. Если балласт находится в колбе, колба называется лампой с балластом. Большинство из них — электронные балласты.

Средний номинальный срок службы КЛЛ в 8–15 раз больше, чем у ламп накаливания. [3] КЛЛ обычно имеют номинальный срок службы от 6000 до 15000 часов, тогда как лампы накаливания обычно производятся с расчетным сроком службы 750 или 1000 часов. [4] [5] [6]

Срок службы любой лампы зависит от многих факторов, включая рабочее напряжение, производственные дефекты, воздействие скачков напряжения, механические удары, частоту циклов включения и выключения, лампы ориентация и температура окружающей среды. Срок службы КЛЛ значительно короче, если его часто включать и выключать. В случае 5-минутного цикла включения / выключения срок службы КЛЛ может быть сокращен до «близкого к сроку службы ламп накаливания». [7] Программа U.S. Energy Star рекомендует оставлять люминесцентные лампы включенными, когда выходите из комнаты менее чем на 15 минут, чтобы избежать этой проблемы. Если свет необходимо часто включать и выключать, можно использовать КЛЛ с холодным катодом. КЛЛ с холодным катодом рассчитаны на гораздо большее количество циклов включения / выключения, чем стандартные КЛЛ.

Ртуть внутри трубки токсична и превращает эти лампы в опасные отходы. После того, как луковицы перестанут работать, их необходимо сдать в центр утилизации. Большинство КЛЛ содержат меньшее количество ртути, чем кончик шариковой ручки.При нормальном использовании ртуть не может улетучиться, хотя она улетучится, если лампочка сломана. Если одна лампочка выходит из строя, это обычно не повод для беспокойства. Рекомендуется открывать окна, чтобы проветрить комнату, и убирать разбитое стекло изолентой вместо пылесоса.

Газоразрядные лампы высокой интенсивности, такие как натриевые, ртутные и металлогалогенные лампы, используются для освещения больших площадей, хотя, как и люминесцентные лампы, они содержат ртуть. Их главное преимущество — гораздо более высокая светоотдача.

Галогенные лампы с галогенной капсулой внутри стандартного корпуса лампы накаливания не содержат ртути. Они потребляют больше энергии, чем КЛЛ, но меньше, чем традиционные лампы накаливания.

Светодиодные лампы также становятся популярной альтернативой. Они также не содержат ртути и потребляют примерно столько же энергии, что и КЛЛ.

.

люминесцентных ламп

люминесцентных ламп

В этих статьях слово «лампа» означает люминесцентную лампочку. Это не значит арматура (штука с патронами для ламп).

Чтобы включить люминесцентную лампу, должен быть подан высоковольтный импульс электричества. отправлено через него. Как только лампа загорится, материал внутри трубки становится хорошим проводник электричества — слишком хороший — а затем какой-то способ предотвратить слишком много ток, протекающий через лампочку, должен быть обеспечен.Иначе лампа горит примерно через секунду.

Балласт обеспечивает начальный выброс, а затем ограничивает ток. На протяжении большей части 20--го и -го века балласты представляли собой черные металлические коробки в корпусе лампы, их внутренности были сконструированы как нечто вроде электрического трансформатора из множества тонких листов специальной стали. Такие балласты называются магнитными балластами. К сожалению, листы перемещаются очень мало, поскольку через балласт проходит переменный ток. Это движение создает гул с частотой 120 Гц.Магнитные балласты, а не сами лампы, являются источником шума, ранее связанного с люминесцентными лампами.

Транзисторы сделали возможным другой тип балласта, электронный балласт, который потребляет примерно на 40% меньше энергии, чем магнитный балласт. Электронный балласт не гудит. Он может повысить частоту тока, идущего к лампе, до более 20000 Гц, что выше диапазона человеческого слуха, что также устраняет мерцание, которое раздражает многих людей, и увеличивает светоотдачу. Электрик может дооснащать некоторые старые приборы электронным балластом.

К 2001 году продавалось больше электронных балластов. в США, чем магнитные. Закон об энергетической политике 2005 г. запрещал производство магнитных балластов после 1 января 2009 г., хотя замены по-прежнему будут доступны только для домашнего использования.

Балласты обычно делаются так, чтобы один балласт питал все лампы в приспособление, как правило, два, хотя целых четыре.

Существует три основных типа балласта: предварительный нагрев, быстрый запуск и мгновенный запуск.Электронные пускорегулирующие аппараты с программным запуском) В общем, каждый тип пускорегулирующего устройства соответствует типу люминесцентной лампы.

Тип балласта, который требуется лампе, зависит от того, как она запускается. нить. очень похоже на нить в лампе накаливания. Когда лампа запускается, волокна нагреваются, испаряя жидкую ртуть внутри трубки. два соединения на каждом конце предварительного нагрева, требующего стартера) или быстрый старт.

В лампе мгновенного пуска требуется только одно соединение на каждом конце трубка.(Некоторые двухканальные лампы среднего размера T8 могут использоваться с пусковым балластом мгновенного действия. Когда они есть, приспособление закорачивает два штифта вместе, чтобы стать одним штифтом.) Электрический импульс, запускающий лампу, имеет гораздо более высокое напряжение, чем он находится в лампе быстрого запуска. Насколько высока, зависит от длины лампы.

Важной характеристикой балласта является его балласт. фактор. Фактор балласта — это доля первоначальных люменов, которые дает лампа, если она питается от этого балласта, по сравнению с люменами, которые та же лампа производит при питании от эталонного балласта.Балластный коэффициент — это не просто характеристика балласта, он также зависит от подключенных ламп. Балластные коэффициенты варьируются от 0,70 до 1,20.

Снижение яркости для высококачественной лампы T8.

Яркость измеряется в люменах.

Новая люминесцентная лампа может не достичь максимальной яркости в течение нескольких часов. А начальная яркость лампы измеряется после лампа горела 100 часов.

После первоначального резкого снижения на несколько процентов яркость медленно снижается.В 40% от номинального срока службы, большинство ламп сохранят не менее 90% своего первоначального срока службы. номинальная яркость.

На яркость влияют балластный фактор и температура. Т8 и Т12 становиться ярче до температуры окружающей среды около @ градусов и расти постепенно тускнеют при повышении температуры. Лампы Т5 достигают своего пика светимость около @ градусов. Помните, что температура в приспособлении может быть намного выше, чем у воздуха в помещении.

По сравнению с лампами накаливания люминесцентные лампы долговечны.Многие из них рассчитан на 20 000 или даже 30 000 часов жизни (что составляет около 3 ½ лет).

Срок службы люминесцентных ламп, указанных производителем, основан на эксплуатационных характеристиках. группы ламп в цикле 3 часа включения и 20 минут выключения, пока все лампы потерпеть неудачу. Номинальный срок службы — это время, по истечении которого половина лампочек вышла из строя. Лампа оставленный постоянно включенным, вероятно, прослужит дольше установленного срока. Чем чаще флуоресцентный включается и выключается, чем короче его срок службы и тем быстрее он гаснет. Тем не менее, когда стоимость электроэнергии уравновешивается стоимостью лампы, люминесцентное освещение дешевле выключить, если оно вам не понадобится для 15 минут и более.Для ламп доступны специальные долговечные балласты. который будет часто включаться и выключаться.

www.consumerenergycenter.org/myths/fluorescent_lights.html

Обычно доступны специальные балласты. Некоторые компактные флуоресцентные лампы поставляются с такие балласты буитилин.

Видимый свет, излучаемый флуоресцентными лампами, исходит от порошкового покрытия люминофоры внутри трубки, чем-то напоминающие люминофоры внутри лица старомодного цветного телевизора.Цвет испускаемого света трубкой манипулируют, изменяя смесь люминофоров. Цвет баланс описывается терминами, подобными приведенным ниже, с указанием коррелированной цветовой температуры (CCT) и индекса цветопередачи (CRI). Используются многие другие цветовые обозначения.

Словесные описания Название (аббревиатура) CCT CRI
«Теплый»
(коррелированные цветовые температуры
ниже 3200 кельвинов)
Лампа накаливания люминесцентная (IF) 2750 89
Deluxe теплый белый (WWX) 2900 82
Тёплый белый (WW) 3000 52
Промежуточный
(от 3200 до 4000 кельвинов)
Белый (Ш) 3450 57
Натуральный белый (N) 3600 86
«Cool»
(коррелированные цветовые температуры
выше 4000 кельвинов)
Deluxe холодный белый (CWX) 4100 89
Lite белый (LW) 4150 48
Холодный белый (CW) 4200 62
Дневной свет (D) 6300 76
Deluxe дневной свет (DX) 6500 88
Octron Skywhite (Сильвания) 8000 88

В 1990-х производители начали добавлять числовые код, описывающий цвет лампы, к строке символов, определяющих модель, заменяющая обозначения «CW», «WWX» и др.В этом коде «70» означает CRI от 70 до 79; «80» означает CRI от 80 до 89 и так далее. В дальнейшем, ноль можно заменить двумя цифрами — тысячами и сотнями. места ЧКТ лампы. Так, например, «741» будет означать, что у лампы есть индекс цветопередачи. в 70-х и CCT 4100. Некоторые добавляют префикс «RE», чтобы указать на редкоземельные элементы. были использованы люминофоры.

Специальные цвета доступны для некоторых целей, например, для освещения аквариумов, выращивание растений, уничтожение микробов, дубление звездочек и создание флуоресцентных вещества флуоресцируют (последние три излучают значительное количество ультрафиолета свет).

Формы, размеры и основания

Самая распространенная форма люминесцентных ламп — это прямая трубка. Диаметр длина трубки описывается с точностью до восьмых дюйма, как для ламп накаливания, поэтому Люминесцентная лампа диаметром 1 дюйм (восемь восьмых) — это Т8. Размеры варьируются от Т2 до Т17.

Лампу накаливания мощностью 5, 25 или 300 Вт можно вкрутить в Edison, и все они будут работать так, как должны. Одна розетка; любой мощность. Это не относится к люминесцентным лампам, потому что лампа должна соответствовать балласт в приспособлении.Разная длина связана с разными мощность; например, 4-футовые лампы были 40 Вт (в одно время).

Номинальная длина ламп Т12 и Т8 не измеряется на лампе, а приспособление: это расстояние между внутренними гранями патрона лампы Розетки. Реальная длина лампы на долю дюйма короче.

Номинальная длина лампы T5, однако, почти на 2 дюйма больше, чем у лампы. Реальная сквозная длина лампочки.

На концах трубки есть основания, которые подключаются к розеткам в приспособлении.Большинство оснований имеют два контакта и называются двухштырьковыми основаниями. Их бывает несколько размеры, но наиболее распространенным в домах является средний двухконтактный, который можно найти на T12 и T8 трубчатые лампы. Уменьшенная версия, миниатюрная двупольная лампа, встречается на лампах T5.

Основания с одним штифтом встречаются на длинных (например, 8 футов) трубчатых T12 и T8 лампы мгновенного пуска. Их редко можно найти в домах. Утопленный двойной контакт базы также в основном коммерческие и промышленные.

Двухштырьковые основания Mogul встречаются редко.Их можно найти на лампах предварительного нагрева 60 ″ T17, обычно 90 Вт, но у энергосберегающих версий 82 Вт. Они также Используется в 40-ваттных лампах мгновенного пуска: 48 ″ T12 и 60 ″ T17.

Код лампы

F32T8

F: люминесцентная лампа. После F может следовать другие буквы. Например, «FO» обозначает лампу с высокой выходной мощностью.

32: мощность

T8: трубчатый корпус диаметром 8/8 дюйма диаметр, то есть 1 дюйм в диаметре.

/

TL841: обозначение цвета.Цифра 8 означает индекс цветопередачи 80-х, а 41-й. CCT из 4100. Старые аббревиатуры, такие как «CW» для «Cool White», могут появляться в эта позиция. Их значения см. Выше в разделе «Цвет».

/

ALTO: собственное обозначение. У других производителей есть обозначения с аналогичным значением, например, «ECO».

Лампы быстрого запуска

Т12

Лампы со средним двухконтактным цоколем T12 (диаметром 1,5 дюйма) когда-то выпускались в размерах 24, 36 и 48 дюймов, мощностью 30, 25 и 40 Вт соответственно.Они не требовали стартера. В соответствии с Законом об энергетической политике 1992 года, 48-дюймовые 40-ваттные лампы T12 CW с полной мощностью (холодный белый, когда-то наиболее широко используемые люминесцентные лампы), лампы D, WW и WWX больше не могут производиться или импортироваться на законных основаниях, в том числе другие луковицы. Вместо этого должны были использоваться заменители мощностью 34 Вт с меньшей мощностью. Лампы на полную мощность могут быть изготовлены только в том случае, если производитель сделает более энергоэффективные лампы с использованием более дорогой смеси люминофоров.

Лампы мощностью 32 и 34 Вт не следует использовать с балластами, выпущенными до 1979 г. (срок службы сокращен вдвое).В качестве альтернативы можно заменить балласт и использовать лампочки Т8 на 32 Вт, которые более эффективны. Лампы T8 нельзя использовать с балластами, предназначенными для ламп T12!

Лампы

Т12 практически устарели.

Обычные прямые лампы T12, все средние BiPin

Длина,
дюйм
Вт Начальная
люмен
15 14
18 15
24 20
36 25 1925-2050
36 30 1900-2250
48 25
48 34 1930-2800
48 40 1980-3300
T8 быстрый старт

представлен в U.S. в 1981 году и сейчас являются обычным выбором в новых светильниках. Отдельная лампа T8 обычно излучает меньше света, чем лампа T12. длина и цвет, но, как ни странно, в приспособлении обычно дают столько же свет. Одна из причин заключается в том, что более крупная лампа T12 мешает собственному свету, и другой, что лампа T8, вероятно, имеет меньшую мощность и работает холоднее.

Типичные прямые лампы T8, все средние BiPin
Длина,
дюйм
Вт люмен
18 15 860
24 17 1325–1400
36 25 2125–2250
30 2200
48 32 2850–3100
T5, быстрый старт

Диаметр трубок T5, 5/8 дюйма, слишком мал, чтобы вместить средняя бипиновая база.Вместо этого используется миниатюрная бипиновая основа.

Типичные прямые лампы T5, все Mini BiPin
Длина,
дюйм
Мощность люмен
6 4 130
9 6 270
12 8 380
21 13 960
34 39 3500
46 28 2900
54 5000

Специальные формы

П-образные лампы

размером по расстоянию от центра до центра оснований и расстоянию от оснований до внешнего края загиба.Я

.

Как запустить сгоревшую люминесцентную лампу

Схема подключения люминесцентных ламп — это графическое изображение соединения различных деталей, совместная работа которых обеспечивает излучение света осветительным прибором.

Правильно выполненное подключение обеспечит максимально возможное время эксплуатации ламп, снизит создающее некомфортность гудение электромагнитного балласта, но и обеспечит существенную экономию электроэнергии по сравнению с лампами накаливания – более пятнадцати процентов. Люминесцентные лампы при работе излучают намного меньшее количество тепла, чем традиционные лампы накаливания. Это дает возможным применять для дизайнерского оформления светильников даже те материалы, которые представляют опасность с позиций легкой возгораемости.

Подключить люминесцентную лампу намного сложнее, чем обычную лампу накаливания. Это вызвано характером получения видимого света, используемого для освещения.

Как происходит включение люминесцентной лампы

Конструкционно люминесцентная лампа выполнена как герметичнаф стеклянная колба, внутрь которой закачена специальная смесь газов. Состав смеси подбирается так, чтобы потребность в электроэнергии для процесса ионизации атомов газовой смеси требовалось значительно меньше, чем для обеспечения работы лампы накаливания такой же мощности.

Для того, чтобы люминесцентная лампа служила постоянным источником света необходимо постоянная ионизация. Для этого в системе постоянно поддерживается тлеющий разряд с помощью непрерывной подачи необходимого напряжения на ламповые электроды.

Отличается от ламп накаливания и процесс, в результате которого начинают светиться люминесцентные лампы. Чтобы начался процесс ионизации требуется высоковольтный разряд, который происходит после прогрева смеси газов вокруг электродов. Чтобы обеспечить протекание этого процесса в лампе имеются две тонкие спирали подогрева. При подаче на спирали электрического тока они разогреваются и этот разогрев делает более легким выход анионов – отрицательно заряженных частиц. Напряжение в сети, то есть 220 вольт, поданное непосредственно на спирали, вызовет их перегорание, поэтому используют схемы запуска через индуктивный дроссель. В этом элементе при подаче переменного напряжения начинают возникать электромагнитные процессы, ограничивающие силу тока, который протекает по цепи, в результате чего достигается ограничение сетевого напряжения. Для протекания этого процесса на электроды подается высоковольтный импульс.

Индуктивный дроссель также служит генератором импульса высоковольтного напряжения благодаря которому осуществляется пробой газовой смеси в внутреннем пространстве люминесцентной лампы. Высокая электродвижущая сила возникает в результате внутренней самоиндукции дросселя. Для получения импульса требуется включение в схему элемента, который обеспечит в цепи кратковременное прерывание. Такую функцию выполняет электрический стартер.

Таким образом в целом схематически протекание электрического тока в включаемой люминесцентной лампе можно представить следующим образом:

  • сетевое напряжение подается на индуктивный дроссель;
  • пройдя через индуктивный дроссель ток подается на первую разогревающую спираль лампы;
  • пройдя первую разогревающую спираль ток идет на стартер – его контакты разогреваясь замыкаются и ток разогревает спирали нагрева до 900˚С, a затем размыкаются вызывая высоковольтный импульс дросселя;
  • импульс подается на ламповые электроды и вызывает пробой и инициирование работы лампы.

Чтобы обеспечить такое прохождения тока создаются различные схемы для подключения люминесцентных ламп.

Как включить люминесцентную лампу-без дросселя

На рисунке показаны два способа подключения люминесцентных светильников:

принципиальная схема включения люминесцентной лампы со стартерным зажиганием (рис.1, а) и схема включения люминесцентной лампы без дросселя (рис.1, б).

Для обоих схем включения люминесцентных ламп, импульсом повышенного напряжения, способствующему образованию дугового разряда в лампах (необходимого для их зажигания) служат: дроссель LL и лампа накаливания EL2.

Во второй схеме (рис.1,б) представлена схема включения люминесцентной лампы с использованием лампы накаливания (вместо дросселя). В данной схеме присутствует наличие токоведущего провода, один конец которого присоединен к одному из выводов электродов люминесцентной лампы. Вместо токоведущего провода можно использовать широкую полосу фольги, которая имеет такое же электрическое соединение как и провод. Соответственно, как сам отрезок провода, так и полоса фольги, должны быть закреплены по концам колбы металлическими хомутиками под диаметр колбы (люминесцентной лампы).

На этом пока все. Следите за рубрикой.

(ЭПРА) люминесцентные лампы перегорают. Такое случается с большими светильниками, и с компактными люминесцентными лампами (КЛЛ), более известными как экономлампы. И если сгоревшую электронику починить можно, то попросту выбрасывают.

Понятно, что если у лампы, подключенной до дросселя со стартером или к ЭПРА, перегорит одна из нитей накала, то светильник уже не включится. Кроме того, старая «брежневская» схема подключения имеет ещё несколько недостатков: затяжной запуск стартером, сопровождающийся раздражающими миганиями; мерцание лампы с удвоенной частотой сети.

Однако выход прост — запитать люминесцентную лампу не переменным, а постоянным током, и чтобы не использовать капризные стартеры, нужно приложить при запуске повышенное напряжение сети. Таким образом, мало того, что источник света перестанет мерцать, но и после подключения по новой схеме даже перегоревшая люминесцентная лампа проработает ещё не один год.

Для запуска с умноженным напряжением сети не понадобится нагревать спирали — электроны для начальной ионизации будут вырваны уже при комнатной температуре, даже из перегоревших спиралей. Так как не нужен нагрев до температуры 800–900 градусов для тлеющего стартового разряда, то резко продлевается срок службы любой люминесцентной лампы, и с целыми спиралями. После запуска, кусочки нитей становятся теплыми за счет стабильного потока электронов. Простейшая схема, имеющая эти преимущества, следующая:

На рисунке показана схема двухполупериодного выпрямителя с удвоением напряжения, здесь лампа загорается мгновенно

При подключении по такой схеме нужно соединить вместе оба внешних вывода каждой нити накала лампы — без разницы, перегоревшие они, или целые.

Конденсаторы С1, С4 нужны неполярные с рабочим напряжением более чем в 2 раза больше сетевого (например, МБМ не ниже 600 вольт). В этом и есть главный минус схемы — в ней применяются два конденсатора большой емкости, на высокое напряжение. Такие конденсаторы имеют значительные габариты.

Конденсаторы С2, С3 тоже нужны неполярные и желательно, чтобы они были слюдяными на напряжение 1000 В. На диодах Д1, Д4 и конденсаторах С2, С3 напряжение подскакивает до 900 В, чем обеспечивается надежное зажигание холодной лампы. Также эти две емкости способствуют подавлению радиопомех. Светильник можно зажечь и без этих конденсаторов и диодов, но с ними включение становится более безотказным.

Резистор нужно намотать самостоятельно из нихромовой или манганиновой проволоки. Рассеиваемая на нем мощность значительна, так как светящаяся люминесцентная лампа не имеет своего внутреннего сопротивления.

Подробные номиналы элементов схемы в зависимости от мощности светильника приведены в таблице:

Диоды можно использовать необязательно указанные в таблице, а аналогичные современные, главное, чтоб они подходили по мощности.

Чтобы зажечь неподдающуюся лампу на один из концов наматывают колечко из фольги и соединяют его проводком со спиралью на противоположной стороне. Такой ободок шириною в 50 мм вырезается из тонкой фольги и приклеивается к колбе лампы.

Следует заметить, что люминесцентная лампа вовсе не предназначена для работы на постоянном токе. При таком питании световой поток от неё со временем ослабевает из-за того, что пары ртути внутри трубки постепенно собираются возле одного из электродов. Хотя, восстановить яркость свечения достаточно легко, нужно лишь перевернуть лампу, поменяв местами плюс с минусом на её концах. А чтобы вовсе не разбирать светильник, имеет смысл заранее установить в нем переключатель.

В цоколе маленькой КЛЛ уместить такую схему, разумеется, не получиться. Но и зачем это нужно! Можно же всю схему пуска собрать в отдельной коробке и через длинные провода подсоединить к светильнику. Важно из энергосберегающей лампы вытянуть всю электронику, а также соединить два вывода каждой её нити накоротко. Главное, не забыть, и не всунуть в такой самодельный светильник исправную лампу.

Самодельный ветрогенератор. Ветрогенератор на базе асинхронного двигателя Подключение люминесцентных ламп через ЭПРА

Люминесцентная лампа — источник света, где свечение достигается за счет создания электрического разряда в среде инертного газа и ртутных паров. В результате реакции возникает незаметное глазу ультрафиолетовое свечение, воздействующее на слой люминофора, имеющийся на внутренней поверхности стеклянной колбы. Стандартная схема подключения люминесцентной лампы — прибор с электромагнитным балансом (ЭмПРА).

Классическая схема c использованием электромагнитного балласта

Совокупность дросселя и стартера также называют электромагнитным балластом. Схематически такой вид подключения можно представить в виде нижерасположенного рисунка.

Неисправность дросселя легко можно проверить при помощи обычной лампы накаливания. Один провод подсоединяют непосредственно к патрону лампы, а второй провод – через проверяемый дроссель. Если дроссель исправен, то при включении цепи в сеть лампочка должна гореть.

Для увеличения коэффициента полезного действия,a также уменьшения реактивных нагрузок в схему вводятся два конденсатора – они обозначены С1 и С2.

  • Обозначение LL1- дроссель, иногда его называют балластником.
  • Обозначение Е1 – стартер, как правило он представляет собой небольшую лампочку тлеющего разряда c одним подвижным биметаллическим электродом.

Изначально, до подачи тока эти контакты разомкнуты, поэтому ток в схеме напрямую на лампочку не подается, а нагревает биметаллическую пластину, которая нагреваясь выгибается и замыкает контакт. В результате возрастает ток, нагревающий нити нагрева в люминесцентной лампе, а самом стартере ток уменьшается и электроды размыкаются. В балласте начинается процесс самоиндукции, приводящий к созданию высокого импульса напряжения, обеспечивающего образование заряженных частиц, которые взаимодействуя с люминофором покрытия, обеспечивают возникновение светового излучения.

Такие схемы с использованием балласта имеют ряд достоинств:

  • небольшая стоимость требуемого оборудования;
  • простота в использовании.

К недостаткам таких схем можно отнести:

  • «мерцающий» характер светового излучения;
  • значительный вес и крупные габариты дросселя;
  • долгое зажигание люминесцентной лампы;
  • гудение работающего дросселя;
  • почти 15% потерь энергии.
  • невозможно использовать совместно с устройствами, которые плавно регулируют яркость освещения;
  • на холоде включение значительно замедляется.

Для того, чтобы снизить потери энергии, в цепь схемы можно включить конденсатор ёмкостью до 5 мкФ. Включение выполняют параллельно сети.

Дроссель выбирают строго в соответствии c инструкцией к конкретному виду люминесцентных ламп. Это обеспечит полноценное выполнение им своих функций:

  • ограничивать в требуемых значениях величину тока при замыкании электродов;
  • генерировать достаточное для пробоя газовой среды в колбе лампы напряжение;
  • обеспечивать поддержку горения разряда на стабильном постоянном уровне.

Несоответствие выбора приведет к преждевременному износу ламп. Как правило, дроссели имеют ту же мощность, что и лампа.

Среди наиболее распространенных неисправностей светильников, в которых используют люминесцентные лампы, можно выделить такие:

  • отказ дроселля, внешне это появляется в почернении обмотки, в оплавлении контактов: проверить его работоспособность можно самостоятельно, для этого понадобится омметр – сопротивление исправного балласта составляет порядка сорока Ом, если омметр показывает менее тридцати Ом – дроссель подлежит замене;
  • отказ стартера – в этом случае лампа начинает светиться только по краям, начинается мигание, иногда лампочка стартера светится, нол сам светильник не зажигается, устранить неисправность можно только заменой стартера;
  • иногда все детали схемы исправны, но светильник не включается, как правило, причиной является потеря контактов в ламподержателях: в некачественных светильниках они изготавливаются из некачественных материалов и поэтому плавятся – устранить такую неисправность можно только заменой гнезд ламподержателей;
  • лампа мигает по типу стробоскопа, по краям колбы наблюдается почернение, свечение очень слабое – устранение неисправности замена лампы.

При использовании электромагнитного балласта вместо стартера можно применить обычную кнопку для входного звонка. Он включается в схему так, чтобы после его нажатия происходила подача электроэнергии, а после того как люминесцентная лампа засветится, можно прекратить удержание кнопки.

Устройство люминесцентных ламп

В большинстве лампочек колба выполнена в форме цилиндра. Встречаются более сложные геометрические формы. По торцам лампы имеются электроды, напоминающие по конструкции спирали лампочек накаливания. Электроды изготовлены из вольфрама и припаяны к находящимся с наружной стороны штырькам. На эти штырьки подается напряжение.

Внутри люминесцентной лампы создана газовая среда, которая характеризуется отрицательным сопротивлением, что проявляется при уменьшении напряжении между находящимися напротив друг друга электродами.

В схеме включения лампы используется дроссель (балластник). Его задача — образовать значительный импульс напряжения, за счет которого включится лампочка. В комплект входит стартер, представляющий лампу тлеющего разряда с парой электродов в инертной газовой среде. Один из электродов представляет собой биметаллическую пластину. В выключенном состоянии электроды люминесцентной лампочки разомкнуты.

На рисунке внизу изображена схема работы люминесцентной лампы.

Схема для подключения нескольких ламп

Преимущественно во всех светильниках используют не одну люминесцентную лампу, а несколько, минимум две. B этом случае элементы соединяют в схеме последовательно: А между проводами фазы и ноля устанавливается конденсатор. Их включают в схемы для предотвращения помех в общей электросети, а также для компенсирования возникающей реактивной мощности.

Недостаток такой схемы – параллельность подключения. Если испортится один элемент схемы – все остальные также не будут работать.

Использование электронного балласта для подключении люминесцентных ламп

На сегодняшний день подобные схемы подключения светильников c лампами дневного света наиболее распространены. Они лишены тех недостатков, которые присущи работе светильников c применением электромагнитного балласта. Среди преимуществ – такие схемы не требует наличия стартера.

Выбирая светильник с люминесцентными лампами нужно уделять внимание качеству выключателей – повышенные стартовые токи могут стать причиной «залипания» контактов.

Современные электронные балласты дают возможность экономить электроэнергию, увеличить срок работы светильников. При этом свет при таких схемах подключения в отличие от схем с использованием дросселей, не мигающий эффект стробоскопа отсутствует. Это достигается благодаря тому, что рабочее напряжение для ламп имеет частоту, отличную от частоты в сетях – до 133 kGz.

Применение микросхем позволило значительно снизить вес пусковых устройств, уменьшить их габариты. Это дало возможность непосредственно встраивать балласт непосредственно в цоколь лампы, предложить потребителям люминесцентные лампы, которые можно прямо вкручивать в обычный патрон подобно лампочке накаливания.

Использование микросхем дало возможность обеспечить плавный нагрев электродов в лампах, а это не только повышает эффективность их работы, но и значительно удлиняет время эксплуатации.

Электронный балласт дает возможность применять люминесцентные лампы совместно c устройствами, которые предназначены для плавной регулировки освещенности – диммерам.

К достоинствам светильников, в которых применяется такая схема можно отнести нанесение изображения порядка подключения контактов на устройство, что делает такие приборы очень удобными для пользователей, которые не являются электриками-профессионалами.

Электрик в доме

Автор: admin, 06 Июн 2013

Схема подключения ламп дневного света

Многие используют лампы дневного света, конечно в основном они используются на предприятиях, но используют их и дома, эти лампы экономичны, по сравнению с обычными лампами накаливания они дают примерно в три раза больший световой поток, при одинаковой электрической мощности. Когда лампа «перегорает» её обычно выкидывают на помойку, что неправильно, люминесцентные лампы нужно сдавать в специальные пункты утилизации.

Но оказывается и перегоревшую лампу дневного света (ЛДС) можно использовать повторно, причём срок её эксплуатации будет большим, но конечно же не вечным…Обычно перегорает одна из спиралей лампы, служащих для разогрева электродов лампы. Рассмотрим стандартную схему подключения лампы дневного света изображенную выше.

На схеме обозначено:

  • Др — дроссель (балласт, ПРА).
  • L — лампа дневного света.
  • S — стартёр.
Работа схемы

При подаче сетевого напряжения 220В на схему на стартёр подаётся полное напряжение сети, так как контакты его разомкнуты, ток через лампу не идёт и падение напряжения на дросселе практически равно нулю. Напряжения сети недостаточно для розжига разряда в лампе, но достаточно для розжига разряда в неоновой лампочке стартёра. Неоновая лампочка имеет два электрода, неподвижный и биметаллический. Биметаллический электрод в стартёре разогревается изгибается и замыкает электрическую цепь, при этом начинают разогреваться нити разогрева электродов лампы, разряд в неоновой лампочке гаснет и биметаллический электрод остывает, за это время нити люминесцентной лампы успевают разогреться. Затем остывший электрод размыкает цепь и происходит скачок напряжения на дросселе из-за явления самоиндукции. Для разогретых электродов этого скачка напряжения достаточно для розжига тлеющего разряда в лампе. Происходит, так называемый, «тёплый» пуск лампы.

Теперь уже падение напряжения на дросселе есть, соответственно к стартёру приложено уже не полное напряжение сети, поэтому розжига неоновой лампочки и повторного срабатывания стартёра не будет. В стартёре также стоит параллельно неоновой лампочке конденсатор, который вместе с дросселем образует резонансный контур, служащий для увеличения длительности скачка напряжения и уменьшения его амплитуды. Дроссель также служит для ограничения тока через лампу. Также параллельно схеме ставят конденсатор, для компенсации индуктивности дросселя, он увеличивает коэффициент мощности (cos φ), тем самым уменьшая потребляемую схемой мощность.

Электроды лампы это вольфрамовые нити накала, покрытые специальной защитной пастой, со временем паста выгорает и нить накала перегорает, также нить накала может перегореть из-за неисправного стартёра. При перегорании хотя бы одной нити накала лампа перестаёт зажигаться. Рассмотрим схему, позволяющую запустить лампу даже с перегоревшими нитями накала.

Вечная лампа дневного света

Вечная лампа дневного света

На схеме обозначено:

С1 — конденсатор 0,047 мкФ, 630В. С2 — конденсатор 1,0-2,0 мкФ, 400 В. L — лампа дневного света ЛБ — 40. Др — дроссель УБИ 36-002, 220В, 40 Вт.

Как видно из схемы добавились конденсаторы С1 — про него я уже говорил, это компенсирующий конденсатор (его ставить необязательно), С2 — конденсатор, с помощью которого создаётся скачок напряжения, необходимого для розжига разряда. Обе нити накала лампы закорочены, чтобы в качестве электродов использовались обе половинки перегоревшей нити накала. В этой схеме происходит розжиг лампы повышенным напряжением, без предварительного прогрева электродов, это, так называемый, «холодный» пуск лампы.

Все детали схемы взяты от стандартной лампы дневного света с ПРА (пускорегулирующее устройство), за исключением конденсатора С2.

На испытаниях макета этой схемы, разжигались лампы как хорошие, так и уже вышедшие из строя, но дроссель в обоих случаях нагревался выше допустимой температуры. Существуют и другие схемы подключения лампы дневного света с перегоревшими нитями накала.

Розжиг перегоревшей ЛДС

Альтернативная схема подключения

Вечная ЛДС

На схеме обозначено:

Др — дроссель (ПРА) соответствующий по мощности лампе. D1-D4 — диоды Д226Б или Кд105. С1, С2 — конденсаторы 0,47 мкФ, 400 В. L — лампа дневного света (ЛДС).

Данная схема представляется мне наиболее надёжной из многих разновидностей подобных схем. Дроссель можно заменить на обычную лампу накаливания, в этом случае мощность лампы накаливания будет зависеть от мощности ЛДС, в следующих соотношениях:

  • ЛДС 20 Вт — лампа накаливания 40 Вт.
  • ЛДС 30 Вт — лампа накаливания 60 Вт.
  • ЛДС 40 Вт — лампа накаливания 75 Вт.

В этой схеме также используется «холодный» запуск ЛДС. Но без стартёра. Единственным недостатком схемы является то, что свечение ЛДС будет со временем смещаться к одному из концов лампы, так как питается она выпрямленным током. Это явление называется электрофорез. Бороться с ним можно время от времени меняя полярность подключения лампы (1-2 раза в месяц) менять полярность можно переворачиванием лампы, либо поставить переключатель, что значительно упростит эксплуатацию.

Будьте осторожны при эксплуатации устройства, детали схемы могут быть под опасным напряжением. Помните о способности конденсаторов сохранять заряд, даже после отключения от сети.

Пишите вопросы и пожелания в комментариях ниже, статья может быть изменена и дополнена.

P.S. Выражаю благодарность г-ну Яковлеву В.М. за помощь.

Будет интересно почитать:

Тестер своими руками

Домофон своими руками

Схема квартирного щитка

Рубрики: Экономим электричество, Электросхемы Метки: экономия, электричество, электросхема

Устройство электронного балласта

Как видно из принципиальной схемы, пускатель в виде электронного баласта является своеобразным преобразователем напряжения. Миниатюрный инвертор преобразует постоянный ток в переменный высокой частоты. Этот ток подается на электроды-нагреватели. Интенсивность нагревания этих электродов повышается. Включение преобразователя сделано так, что на первых этапах частота тока имеет высокую частоту. Сама люминесцентная лампа включена в контур, у которого резонансная частота меньше, чем начальная частота преобразователя. B дальнейшем частота уменьшается, a напряжение, a напряжение на колебательном контуре и на лампе растет, в результате чего контур начинает приближаться к резонированию. Одновременно увеличивается степень нагрева электродов. Это приводит к созданию условий возникновения разряда в газовой смеси и люминофорное покрытие колбы начинает светиться.

Электронный балласт составляется таким образом, чтобы регулирующее устройство могло подстраиваться под те характеристики, которые имеет люминесцентная лампа. Это дает возможность сохранять изначальные световые характеристики осветительного прибора в течение продолжительного времени. По мере износа люминесцентные лампы требуют все большего напряжения для достижения момента начального разряда. Электронный балласт самостоятельно подстраивается под произошедшие изменения и качество освещения остается прежним.

По сравнению с дроссельным, электронный балласт имет несколько достоинств:

  • он обеспечивает большую экономичность при эксплуатации;
  • дает возможность создать условия для бережного нагревания электродов;
  • обеспечивает плавное включение лампы;
  • использование электронного баланса дает возможность преодолеть такой недостаток люминесцентного освещения, как мерцание;
  • дает возможность применять люминесцентные лампы в условиях холода;
  • увеличивает временные эксплуатационные характеристики;
  • имеет намного меньший вес и размеры.

К недостаткам электронного балласта можно отнести высокие требования, предъявляемые к качеству комплектующих,a также точности выполнения монтажа, усложненность схемы подключения.

Краткий обзор различных типов и размеров ламп

Вы можете этого не осознавать, но вы работаете с флуоресцентным освещением каждый день. Будь то офисное здание или продуктовый магазин, люминесцентные лампы, вероятно, являются самым популярным типом освещения.

В современном мире светодиодов существует несколько причин, по которым люминесцентное освещение выжило.

  1. Недорогой — Флуоресцентные лампы по-прежнему остаются одним из самых недорогих вариантов освещения.
  2. Long life — Флуоресцентные лампы служат долго, хотя и не так долго, как светодиоды.
  3. Широко используется — Флуоресцентные лампы используются в различных областях в различных отраслях промышленности. Гостиницы, коммерческие офисные здания, продуктовые магазины, медицинские учреждения, склады, гаражи и многое другое используют флуоресцентное освещение.

Во всех люминесцентных лампах используется одна и та же технология, но существует несколько различных вариантов и размеров.

Лампы люминесцентные линейные

Линейные люминесцентные лампы — наиболее распространенный тип люминесцентных ламп.

Существует три распространенных размера, показанных в таблице ниже. Разница в диаметре.

Флуоресцентный T12s

T12 — люминесцентные лампы диаметром 1,5 дюйма. Это самые старые люминесцентные лампы, и они почти всегда работают с магнитными балластами, которые больше не производятся.

Обычно в troffers вы видите T12. Иногда Т12 можно встретить на старых складах или в старых коридорах жилых комплексов. Высокопроизводительные T12 также можно найти в вывесках.

Производство

T12 постепенно прекращается, а 1,5-дюймовых светодиодных трубок на рынке очень мало. В большинстве случаев вместо него подойдет Т8 или Т5.

Флуоресцентный T8s

T8 — люминесцентные лампы диаметром 1 дюйм, и они являются наиболее распространенными из всех люминесцентных ламп. В частности, четырехфутовые T8 используются везде — в больницах, коммерческих офисах, школах, торговых помещениях, складах … везде.

T8 энергоэффективны, недороги и производят много света (люмен).Обычно Т8 можно найти в троферах. Однако вы также увидите их в полосовых светильниках, некоторых светильниках для высоких пролетов, а иногда даже найдете их в более специализированных приложениях, например, для освещения бухт. Редко они используются в декоративных целях.

Вы заменяете люминесцентное освещение на светодиодное? Прочтите о возможных вариантах здесь.

Флуоресцентный T5s

T5 — люминесцентные лампы диаметром 5/8 дюйма.Это новейшая разработка в семействе люминесцентных ламп. Хотя они самые маленькие, они самые энергоэффективные и самые яркие. Фактически, некоторые T5 служат до 90 000 часов.

Благодаря их энергоэффективности и световому потоку (т. Е. Световому потоку) вы можете встретить много высокопроизводительных T5, используемых в складском оборудовании. Вы также увидите их в освещении прилавков, полок или небольших комнатах в торговых помещениях из-за их компактных размеров.

Люминесцентные гнутые лампы

Люминесцентные изогнутые лампы бывают нескольких различных вариантов.Чаще всего мы видим флуоресцентный изогнутый T8 с шестидюймовым расстоянием между ножками. Как и следовало ожидать, трубка имеет U-образную форму. По этой причине их также можно назвать U-образными флуоресцентными лампами.

Эта лампа почти всегда используется в токофере 2×2, часто в больницах или офисных помещениях.

Иногда встречаются люминесцентные изогнутые лампы с расстоянием между ножками 1 и 5/8 дюйма. При использовании в трофере 2×2 они будут излучать очень ровное и полное количество света.

В некоторых торговых помещениях для общего освещения предпочитают использовать троферы 2х2 вместо троферов 2х4.2×2 придает помещению более чистый вид, тогда как troffers 2×4 могут сделать пространство похожим на коммерческий офис.

Флуоресцентные круги

Они довольно редки, но могут использоваться в некоторых декоративных целях. Флуоресцентные круги создают эффект светящегося ореола.

Другое распространенное приложение, в котором вы видите круговые круги, — это «пузырьковые» чаши. Вы знаете — те чаши, которые обычно стоят в коридорах гостиниц или церквей на потолке? Если вы их снимете, вы, вероятно, обнаружите внутри две флуоресцентные окружности, придающие прибору ровное свечение.

Люминесцентные циркуляционные лампы обычно имеют диаметр 1 и 1/8 дюйма. Их внешний диаметр (который измеряет окружность от одного конца до другого) бывает четырех вариантов — 6, 8, 12 и 16 дюймов.

Распространенные люминесцентные лампы по типу лампы

Где вы чаще всего видите флуоресцентные лампы?

В таблице ниже показаны некоторые распространенные применения люминесцентных ламп в зависимости от типа лампы.

Обычные флуоресцентные лампы
Приложение Т5 Т8 Т12 FB T8 FB T12 FC T9
За домом х х х
Торговый офис х х х х х
Декоративный х х х
Высокий залив х х х
Многосемейный х х х х
Гараж х х х
Розничная торговля х х х х х
Полоса света х х х
Troffers х х х х х
Мойка стен х х х

В нашем интернет-магазине представлены люминесцентные лампы всех типов.Чтобы зарегистрироваться для получения скидок для бизнеса, нажмите здесь.

Как определить, какая у вас люминесцентная лампа за 4 простых шага

Если вы хотите заменить люминесцентную лампу, то большая часть информации, которая потребуется вам для заказа новой, находится на самой лампе. Информация будет напечатана на одном конце лампочки и будет включать:

  • Название фирмы-производителя трубы
  • Название модели трубки
  • Мощность
  • Цветовая температура

Для компактных люминесцентных ламп (КЛЛ) информация будет напечатана на пластиковом фитинге.

Если по какой-либо причине эта информация недоступна, есть другие способы определить, какой это тип лампы.

1. Форма

Лампочка

КЛЛ

бывают разных форм, наиболее распространенными из которых являются двухтрубные, четырехугольные, тройные, спиральные, лампы типа F, лампы 2D и круглые лампы. Все эти лампы используют ту же технологию, что и линейные люминесцентные лампы, но имеют форму, которая делает их более подходящими для небольших помещений. Обычно вы можете найти все детали, необходимые для замены лампы на пластиковом основании лампы.

Это краткое руководство поможет вам определить, какой у вас тип лампы:

  • Однооборотные лампы также известны как лампы PL-S, и их торговые марки — GE Biax S, Osram Dulux S и Sylvania Lynx S.
  • Длинные однооборотные лампы также известны как лампы PL-L, торговые марки — GE Biax L, Osram Dulux L и Sylvania Lynx L.
  • Двухповоротные лампы также известны как лампы PL-C, а их торговые марки — GE Biax D, Osram Dulux D и Sylvania Lynx D.PL-C — это торговая марка двухвитковых трубок, производимых Philips.
  • Лампы с тройным поворотом также известны как лампы PL-T, а их торговая марка — GE Biax T, Osram Dulux T и Sylvania Lynx T. Эти лампы имеют три отдельные трубки, которые изогнуты, поэтому их можно разместить в небольших помещениях, таких как настольные лампы. Они имеют четыре контакта, что означает, что они могут работать с высокочастотными балластами, которые являются более современными балластами по сравнению с низкочастотными дросселями и пусковыми устройствами.
  • Спиральные лампы имеют одну трубку, сжатую в спиральную форму и обычно встречающуюся в домах, это популярная замена ламп накаливания для таких применений, как настольные лампы мощностью 240 Вт.
  • Лампы
  • F напоминают штыри на букву «F»: у них две трубки, расположенные бок о бок, и четыре контакта. Эти лампы производятся Osram и Radium.
  • Круглые лампы, как и следовало ожидать, представляют собой люминесцентные лампы круглой формы, доступные в диаметрах T5 и T9. Обычно они используются в коммерческих целях в потолках и настенных креплениях в розничной торговле, офисах и гостиничном бизнесе.
  • Лампы
  • 2D служат той же цели, что и круглые лампы, и представляют собой одну трубку изогнутой формы D, которая выглядит как две буквы «D», расположенные друг над другом.Они также известны как лампы PL-Q или компактный люминесцентный квадрат.

Трубы

Форма трубок не требует пояснений, поскольку они линейны по длине, с двумя металлическими штырями на каждом конце. У люминесцентных ламп длина и ширина ламп различаются, и требуемые размеры будут зависеть от размера и мощности светильника.

2. Длина и ширина

Длина ламп CFL незначительно варьируется и зависит от типа лампы. Вам очень редко понадобится знать длину лампы CFL, чтобы иметь возможность ее заменить, поскольку мощность и количество контактов гораздо важнее.

Длина люминесцентных трубок обычно зависит от диаметра трубки, так как трубки меньшего диаметра обычно имеют меньшую длину.

Наиболее распространенные люминесцентные лампы имеют следующие диаметры:

  • Трубки Т5 диаметром 16 мм
  • Трубки Т8 имеют диаметр 26 мм
  • T12 имеют наибольший диаметр 38 мм

Длина варьируется для каждого размера лампы, стандартные T8 доступны в 2 футах, 3 футах, 4 футах, 5 футах и ​​6 футах; стандартные модели T12 доступны в размерах 2 фута, 4 фута, 5 футов, 6 футов и 8 футов.Стандартные T5 меньше по размеру и доступны в размерах 6, 9, 12 и 21 дюймов. Важно отметить, что в трубках Т8 доступны специальные размеры, поэтому, если у вас нестандартный размер, сообщите нам, поскольку у нас может быть подходящая лампа для вас.

Когда вы покупаете лампочку на замену, вы обычно можете определить ее длину по мощности (подробнее об этом ниже). В некоторых случаях вам может потребоваться измерить трубу, чтобы определить длину, и, если это так, измерьте всю трубу от конца до конца, включая металлические штифты на каждом конце.

3. Мощность

Мощность лампы

CFL указана на пластиковом основании, а на линейных лампах — на самой лампе. Если вы хотите заменить лампы накаливания или галогенные лампы на КЛЛ или КЛЛ на светодиоды, наша сравнительная таблица мощности поможет вам сделать правильный выбор. Если вы не знаете, какая мощность вам нужна, эта таблица поможет вам выбрать, какая мощность подходит для ваших нужд — как правило, чем выше мощность, тем ярче лампа.

На люминесцентных лампах

будет указана мощность, указанная на самой лампе, если на лампе этого нет, тогда, когда вы обратитесь в LampShopOnline, мы сможем помочь вам точно определить необходимую мощность.Как правило, чем длиннее и толще трубка, тем выше мощность.

Вы можете заменить лампы T12 лампами T8, но поскольку мощность будет другой (типичная мощность для 4-футовой лампы T12 составляет 40 Вт, по сравнению с 36 Вт для лампы T8 такой же длины) в большинстве случаев вам потребуется обновить балласт тоже, так что он может поддерживать новую пониженную мощность. Однако это не всегда так, поскольку некоторые устройства управления без проблем принимают лампу с немного меньшей мощностью. Однако важно проверить, если вы действительно используете несовместимую комбинацию трубки и балласта, это может привести к быстрому износу балласта и / или трубки.

4. Цветовая температура

Цветовая температура КЛЛ и линейной трубки также будет напечатана на пластиковом основании или на самой лампе. Цветовая температура будет записана в виде слова, например «Холодный белый» или как соответствующее число, которое для холодного белого будет 4000k. Если на лампе нет номера или надписи, вы можете узнать больше о разнице цветовых температур в нашей статье Флуоресцентные лампы полного спектра: все, что вам нужно знать, которая поможет вам определить правильную цветовую температуру для вашего помещения.

Если вы не знаете, какой у вас тип лампы, вы всегда можете позвонить в LampShopOnline по номеру 0113 887 6270, и мы поможем вам ее идентифицировать.

Хотите узнать больше?

Световод

: идентификация люминесцентной лампы

Световод


Люминесцентные лампы идентифицируются стандартизированным кодом, который раскрывает ценную информацию о рабочих характеристиках и физических размерах. Коды производителей, указанные на лампах и в каталогах, могут незначительно отличаться от общих обозначений.Однако все основные производители ламп основывают свои коды на системе идентификации, описанной ниже.

Лучший способ узнать идентификацию лампы — на примере. Ниже представлен ассортимент люминесцентных ламп, по одной для каждого популярного способа запуска:

Лампы быстрого запуска (40 Вт или меньше) и предварительного нагрева

Лампы быстрого пуска — самый популярный тип люминесцентных ламп, используемых в коммерческих целях, например, в офисных зданиях.

Чтобы узнать больше о том, что «холодный» и «теплый» означают с точки зрения качества цвета источников света, см. «Показатели цвета».

Обратите внимание, что некоторые лампы могут иметь обозначение F40T12 / ES, но лампа потребляет 34 вместо 40 Вт; на это указывает модификатор «ES», обозначающий «энергосбережение». ES — общее обозначение; фактические обозначения производителя могут быть «SS» для SuperSaver, «EW» для Econ-o-Watt, «WM» для Watt-Miser и другие.

После режима запуска может быть добавлено другое число для обозначения цветопередачи и цветовой температуры, если цвет лампы (CW, WW, WWX и т. Д.) Не указан.Номер часто состоит из трех цифр, первая обозначает цветопередачу (например, «7» означает «75»), а затем следующие две указывают цветовую температуру («41» означает «4100K», например).

ПРИМЕР: F30T12 / CW / RS

Факс

люминесцентный

30

номинальная номинальная мощность

т

указывает форму; эта лампа имеет форму трубки

12

диаметр в восьмых долях дюйма; эта лампа 12/8 (1.5) диаметр в дюймах

CW

цвет; эта лампа холодная белая лампа

RS

режим запуска; лампа является лампой быстрого запуска. Лампы предварительного нагрева не имеют суффикса «RS»

Высокопроизводительные лампы для быстрого пуска

ПРИМЕР: F48T12 / WW / HO

Факс

люминесцентный

48

номинальная длина лампы в дюймах

т

форма; эта лампа имеет форму трубки

12

диаметр в восьмых долях дюйма; эта лампа 12/8 (1.5) диаметр в дюймах

WW

цвет; эта лампа тёпло-белая лампа

HO

Лампа высокой мощности, работающая от тока 800 мА

Лампы для быстрого пуска с очень высокой мощностью

ПРИМЕР: F72T12 / CW / VHO

Факс

люминесцентный

48

номинальная длина лампы в дюймах

т

форма; эта лампа имеет форму трубки

12

диаметр в восьмых долях дюйма; эта лампа 12/8 (1.5) диаметр в дюймах

CW

цвет; эта лампа холодная белая лампа

VHO

лампа с очень высокой выходной мощностью, работающая от тока 1500 мА; вместо VHO может быть написано «1500» или «PowerGroove» (фирменные наименования)

Лампы мгновенного пуска

ПРИМЕР: F96T12 / WWX

Факс

люминесцентный

96

номинальная длина в дюймах

т

форма; эта лампа имеет форму трубки

12

диаметр в восьмых долях дюйма; эта лампа 12/8 (1.5) диаметр в дюймах

WWX

цвет; Эта лампа представляет собой роскошную лампу тёпло-белого цвета

Другие люминесцентные лампы

«FC» вместо «F» означает, что фонарь круглый.

«FB» или «FU» вместо «F» означает, что лампа изогнута или имеет U-образную форму. Суффикс «U» также может использоваться для U-образных ламп, за которым следует «/» и число, указывающее расстояние между ножками лампы в дюймах.«FT» вместо «F» используется для двухтрубных ламп T5.

См. Также: Обозначения NEMA для компактных люминесцентных ламп

См. Также: Рекомендации NEMA по эксплуатации систем люминесцентного освещения

Дополнительные световоды

Компактный люминесцентный | Типы лампочек

Какие они?

Компактная люминесцентная лампа или лампа представляет собой тип люминесцентной лампы, обычно предназначенной для замены ламп накаливания или галогенных ламп.Есть два основных типа компактных люминесцентных ламп: вставные и вставные.

Лампы с винтовым зажимом имеют самоблокировку и, как правило, могут быть вставлены в имеющуюся резьбовую розетку без какого-либо дополнительного оборудования. Для вставных ламп требуется балласт и розетка, соответствующая их конкретной базовой конфигурации. Их также иногда называют интегрированными (винтовая основа) и неинтегрированными (вилка).

Оба имеют широкий спектр мощности, размеров, цветовых температур и базовых типов, и они известны прежде всего своей эффективностью, длительным сроком службы, низкой стоимостью и простотой модернизации.

Откуда они взялись?

Хотя компактные люминесцентные лампы считаются относительно новой технологией, этот тип лампы создавался более 100 лет. Круглые и U-образные лампы были созданы, чтобы уменьшить общая длина люминесцентных ламп и была предшественницей КЛЛ, как это известно сегодня.

Современный КЛЛ был изобретен Эдвардом Хаммером, инженером компании General Electric, но в то время не производился из-за высокой стоимости производства.В 1980 году Philips стала первым производителем, который начал массовое производство компактных люминесцентных ламп с ввинчивающимся цоколем.

За последние 30 лет технология продолжала совершенствоваться. Современные КЛЛ меньше по размеру, излучают больше света на ватт, быстрее нагреваются, имеют лучшее качество света и намного дешевле, чем те, что были в прошлые годы.

Как они работают?

Компактные люминесцентные лампы функционально идентичны линейным люминесцентным лампам.

Обе газоразрядные лампы используют электричество, излучаемое катодами, для возбуждения паров ртути, содержащихся в стеклянной оболочке, с использованием процесса, известного как неупругое рассеяние.

Люминофор и благородный газ, такой как аргон, также содержатся внутри стеклянной оболочки.

Атомы ртути излучают ультрафиолетовый (УФ) свет, который, в свою очередь, заставляет люминофор в лампе флуоресцировать или светиться, производя видимый свет.

Где они используются?

Компактные люминесцентные лампы постоянно совершенствуются и являются идеальной заменой для постоянно растущего числа приложений, как коммерческих, так и жилых. В частности, ввинчиваемые КЛЛ являются идеальной заменой из-за простоты модернизации.Можно просто снять старую лампу и вкрутить КЛЛ. Вставные КЛЛ требуют как специальной розетки, так и балласта, поэтому их сложнее модернизировать.

На этом этапе на самом деле легче обсудить, где КЛЛ не идеальны: они обычно не подходят для использования с устройствами управления, такими как диммеры, таймеры или фотодатчики (например, датчики движения или датчики дневного света). Они могут работать в этих приложениях, но номинальный срок службы, вероятно, сократится, и поэтому такой тип использования обычно не рекомендуется и не покрывается гарантиями производителя.Некоторые КЛЛ можно использовать с диммерами, не влияя на номинальный срок службы, но только если они специально разработаны для этой функции и указаны как лампы с регулируемой яркостью.

Другие полезные ресурсы

Как установить люминесцентный свет: советы и рекомендации

Вы можете подумать о замене некоторых из ваших старых ламп накаливания на люминесцентные лампы. Флуоресцентный свет обеспечивает равномерное освещение без теней, но, что лучше всего, люминесцентные лампы более эффективны, чем лампы накаливания.В лампе накаливания большая часть электроэнергии выделяется в виде тепла, а не света. Люминесцентная лампа, напротив, остается прохладной.

Как работает люминесцентная лампа? В флуоресцентной цепи, начиная с левого штыря вилки, ток проходит через балласт, через одну из нитей лампы, через замкнутый переключатель в стартере, через другую нить накала в лампе и выходит через правую нить. вилка вилки. Ток нагревает два маленьких элемента на концах люминесцентной лампы; затем стартер открывается и через лампу течет ток.

Балласт представляет собой магнитную катушку, которая регулирует ток через трубку. Он вызывает выброс дуги через трубку при размыкании пускателя, а затем поддерживает ток, протекающий с правильной скоростью, когда лампа накаляется. В большинстве люминесцентных светильников стартер представляет собой автоматический выключатель. Как только он обнаруживает, что лампа горит, он остается открытым. Стартер закрывается всякий раз, когда вы обесточиваете прибор.

Многие люминесцентные светильники имеют более одной лампы для обеспечения большего количества света.Эти лампы должны иметь индивидуальные стартеры и балласты для каждой лампы. Может показаться, что приспособление имеет две трубки, работающие от одного балласта, но на самом деле в одном корпусе встроено два балласта. Светильники с четырьмя трубками также имеют четыре стартера и четыре балласта. В некоторых светильниках стартеры встроены и не могут быть заменены по отдельности. Поскольку в люминесцентной лампе всего три основные части, обычно вы можете самостоятельно выполнить любой ремонт. Все люминесцентные лампы с возрастом тускнеют и могут даже начать мерцать или мигать.Это предупреждающие сигналы, и вам следует произвести необходимый ремонт, как только вы заметите какие-либо изменения в нормальной работе лампы. Тусклая трубка обычно требует замены, и если ее не заменить, это может вызвать деформацию других частей светильника. Аналогичным образом, повторяющееся мигание или мигание приведет к износу стартера, что приведет к ухудшению изоляции на стартере.

Люминесцентные светильники достаточно просто обслужить методом замены. Если вы подозреваете, что какая-то деталь неисправна, замените ее на новую.Начните с люминесцентной лампы или лампы. Вы можете установить новую или, если вы не уверены, что лампа перегорела, протестировать старую лампу в другом люминесцентном светильнике. Снимите старую трубку, вывернув ее из гнезд в приспособлении. Установите новую трубку таким же образом — вставьте выступы трубки в гнездо и поверните трубку, чтобы зафиксировать ее на месте.

Если проблема не в лампе, попробуйте поменять стартер. Пускатели люминесцентных ламп оцениваются по мощности, и важно, чтобы вы использовали правильный стартер для лампы в вашем светильнике.Снимите старый стартер так же, как вы снимали старую трубку, вывернув ее из гнезда в приспособлении. Установите новый, вставив его в гнездо и повернув, чтобы зафиксировать на месте.

Балласт также рассчитывается в соответствии с мощностью, и заменяемый балласт, как и сменный стартер, должен соответствовать мощности лампы и типу приспособления. Балласт — это наименее вероятная деталь, которая выйдет из строя, и ее сложнее заменить, поэтому оставьте балласт напоследок, когда начнете заменять детали.Если ни трубка, ни стартер неисправны, проблема должна быть в балласте. Чтобы заменить неисправный балласт, обесточьте цепь, разберите приспособление, перенесите провода от старого балласта к новому — по одному, чтобы избежать неправильного подключения — и, наконец, снова соберите приспособление

.

Если трубка, стартер и балласт исправны, но лампа по-прежнему не горит, проверьте выключатель на предмет неисправности. Если лампой управляет настенный выключатель, замените выключатель, как описано в следующем разделе.Если в лампе есть кнопочный выключатель, старый выключатель можно заменить новым такого же типа. Чтобы обесточить цепь перед работой с переключателем, удалите предохранитель цепи или отключите автоматический выключатель.

В большинстве случаев переключатель вкручивается в крепежную гайку с резьбой на внутренней стороне лампы. Два провода от переключателя соединяются, обычно с помощью гаек, с четырьмя проводами от люминесцентной лампы. Разберите приспособление настолько, насколько это необходимо, чтобы получить доступ к задней части переключателя, затем вкрутите новый переключатель и перенесите провода от старого переключателя к новому, по одному, чтобы избежать неправильного подключения.Соберите приспособление и снова включите цепь.

На следующей странице мы обсудим шаги, которые необходимо предпринять для установки нового люминесцентного светильника.

Люминесцентные лампы — меньше значит больше

Посмотрите наш новый видеоролик о флуоресцентных лампах!


Инструкции по обращению с люминесцентными лампами

Будьте осторожны, не сломайте люминесцентные лампы! В каждой пробирке содержится небольшое количество ртути, которая может быть опасна при попадании на открытое пространство.

Что делать, если моя лампочка сломается?

Для получения дополнительной информации посетите нашу страницу «Очистка сломанной люминесцентной лампы».

Неужели эти фонари содержат ртуть?

Да, пары ртути используются для передачи электрического тока через лампочку. Несмотря на то, что количество ртути относительно невелико, люминесцентные лампы необходимо утилизировать как опасные отходы. Ртуть — это токсичный тяжелый металл, который может вызвать серьезные повреждения мозга, нервной системы, почек, легких и других жизненно важных органов.Особенно подвержены риску беременные женщины, младенцы и маленькие дети.

Как лучше всего хранить люминесцентные лампы?

В идеале, поместите свои старые лампы в ту же коробку, в которой они были куплены. Поскольку люминесцентные лампы довольно длинные, бывает сложно найти для них другие варианты хранения. Если вы не можете найти достаточно большую коробку, попробуйте принести их в центр сбора вскоре после их замены. Оберните трубки одеялом или большим куском пластика и поместите их в автомобиле, чтобы они не катались.

Прочтите наш последний пресс-релиз здесь.

Куда пойти

  • Округ Санта-Барбара весь (1)

  • Район Санта-Барбары (2)

  • Голета и зона UCSB (2)

  • Санта-Инес-Вэлли (1)

  • Долина Ломпок и VAFB (2)

  • Санта-Мария-Вэлли (1)

  • За пределами округа Санта-Барбара (12)

Как преобразовать люминесцентные лампы в светодиодные

Когда дело доходит до ввинчиваемых ламп, легко преобразовать строительные светильники в светодиодные, чтобы заработать на их превосходном освещении, низком потреблении электроэнергии и гораздо более длительном сроке службы.Это связано с тем, что светодиодные лампы легко помещаются в те же ввинчиваемые патроны, которые используются для ламп накаливания и компактных люминесцентных ламп (компактных люминесцентных ламп), которых на полках магазинов становится все меньше.

Переделать люминесцентные светильники под светодиодные лампы сложнее. Не все люминесцентные светильники одинаковы. Также предлагается много запутанной информации о преобразовании светодиодов.

Одно можно сказать наверняка: вы можете менять люминесцентные светильники на светодиодные по одному.Это позволяет вам обновлять освещение по расписанию, которое соответствует вашему кошельку.

Если вы не хотите переходить на светодиодные лампы, имейте в виду, что лампы и балласты для люминесцентных светильников T12 становятся все реже и их становится все труднее найти. В ближайшем будущем лампочки и балласты T8 будут поставлены на одну планку. На данный момент прекращение работы ламп и светильников T5 не запланировано, но производство этого люминесцентного светильника планируется прекратить в будущем.

Преобразование существующих приспособлений в Instant Fit


Существует множество способов преобразования в светодиодные лампы.Самый простой — полностью заменить старые люминесцентные светильники на новые светодиодные. Однако светодиодные светильники для замены люминесцентных светильников с четырьмя лампами (8 футов в длину) (распространены в сельскохозяйственных зданиях) могут стоить вам 100 долларов или больше за единицу.

Вместо этого существует множество способов переоборудовать существующий люминесцентный светильник для установки светодиодных трубок. Такие лампы официально обозначены как UL Type A и продаются под такими описаниями, как лампы мгновенной установки, plug-and-play и лампы с выносным драйвером.

«Эти продукты предназначены для установки непосредственно в существующий светильник без необходимости его модификации», — говорит Джон Хайнек из Phillips Lighting.«Мы действительно рекомендуем, чтобы, если балласт в существующем светильнике имеет возраст от 5 до 7 лет, вы заменили балласт при установке новых ламп».

Преобразование балластного байпаса


Другой вариант — модифицировать существующие люминесцентные светильники, чтобы они принимали лампы UL типа B, которые обычно продаются как балластные байпасы или лампы с прямым проводом. Это требует, чтобы приспособление было перемонтировано, чтобы обойти балласт, который можно либо оставить на месте, либо удалить. «Мы настоятельно рекомендуем, если прибор будет перемонтирован, пометить его, чтобы показать, что он может использовать только лампы UL типа B», — настаивает Хайнек.

Преимущество использования байпасных трубок балласта заключается в том, что вам не нужно заменять старые балласты. Это может сэкономить от 30 до 75 долларов США на новом балласте. Обязательно убедитесь, что к приобретаемым вами балластным байпасным трубкам прилагается схема установки, так как объем работы может варьироваться от того, является ли трубка односторонней или односторонней, а также двухсторонней или двухсторонней.

Хайнек говорит, что байпасные трубы балласта дороже, чем трубы с мгновенной установкой, но эта разница зависит от потребностей ваших существующих приспособлений.

Балластные байпасные лампы стоят от 15 до 40 долларов каждая, в зависимости от их светоотдачи. Например, упаковка из четырех светодиодных ламп мощностью 4000 люмен, 40 Вт и 8 футов длиной продается по 99 долларов за упаковку. Эти цены повышаются в зависимости от качества ламп. Светодиодная лампа премиум-класса с яркостью 4500 люмен продается за 29,99 долларов, а светодиодная лампа со сверхвысоким световым потоком и мощностью 6600 люмен продается за 51,95 доллара.

Для сравнения, стоимость светодиодных трубок мгновенной установки на 25% ниже, чем стоимость балластных байпасных трубок, говорит Хайнек.

Прежде чем переходить на какой-либо из типов ламп при переделке существующих люминесцентных светильников, осветительная промышленность настоятельно рекомендует вам поговорить со своим поставщиком освещения о ваших намерениях заменить лампы в старых люминесцентных светильниках.

Для этого соберите информацию об эксплуатационных характеристиках вашего старого приспособления (она должна быть напечатана внутри приспособления) и отнесите ее своему поставщику, чтобы обсудить варианты.

«Авторитетный поставщик может воспользоваться этой информацией и направить вас к переоборудованию трубки, которая соответствует вашим потребностям», — отмечает Хайнек.

Кроме того, Philips предлагает веб-сайт (philips.com/instantfit), на котором представлена ​​обширная информация о различиях.

Наконец, не забудьте узнать у местного поставщика электроэнергии, предлагает ли он скидки на переход на светодиодные лампы, чтобы вы могли заработать на этом стимуле.

Сравнение односторонних и двухконцевых балластных байпасных трубок


Переход на байпасные балластные трубы представляет две проблемы. Во-первых, промышленность предлагает как односторонние, так и двусторонние лампы.Некоторые приспособления могут не иметь подходящего гнезда (иногда называемого надгробными плитами) для установки перепускных трубок балласта.

Что касается разницы между лампами, то в случае односторонней лампы вся проводка идет к розеткам на одном конце светильника. Розетки на другом конце приспособления остаются неподключенными.

С двухсторонней лампой вы подключаете питающий (горячий) провод (обычно черный или красный провод) к гнездам на одном конце лампы, а нейтральный провод (обычно белый провод) к гнездам на другом конце. лампочки.При преобразовании светильника с двумя или четырьмя лампами вы последовательно соедините все розетки на одном конце прибора с проводом питания, а все розетки на другом конце прибора — с нейтральным проводом. «Мы обнаружили, что перемонтаж двухсторонних ламп занимает на 25% меньше времени, чем разводка односторонних светодиодных ламп», — говорит Хайнек.

Розетки разные


Другая сложность, связанная с преобразованием светильника для люминесцентной лампы, связана с типом гнезда, которое в настоящее время используется в существующем светильнике.Для светодиодных ламп требуются розетки без подключения к сети. Люминесцентные светильники могут иметь шунтируемые или неуправляемые розетки. На рисунке ниже показаны различия между ними.

  • Шунтированные розетки получают напряжение по одному набору проводов и распределяют его по обоим контактам.
  • В розетках без переключения контакты внутри розетки отделены друг от друга.

Как правило, в более старых люминесцентных лампах T12 используются нерегулируемые розетки. В светильниках T8 и T5, которые используют балласты с быстрым пуском, программным пуском или диммированием, обычно используются неуправляемые надгробные плиты.

В светильниках T8 и T5 с балластами мгновенного пуска используются шунтированные надгробные плиты.

Чтобы точно знать, какая розетка используется в вашем приборе, используйте вольт-омметр, чтобы определить, шунтируются ли розетки или нет.

Для этого выключите питание вашего прибора. Затем поверните диск VOM в положение непрерывности. Поместите контактные точки с каждой стороны розетки. VOM загорится, зазвонит или подаст звуковой сигнал, если шунтировать розетку.

Ламп

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
