Высота установки розетки: Высота установки выключателей и розеток от пола

Содержание

На какой высоте нужно устанавливать электрические розетки. Видео

Многие люди не знают правил установки электрического оборудования. В связи с этим возникает большое количество вопросов.

Украинский он-лайн журнал о строительстве ProfiDom.com.ua, в нижеследующем материале попробует разобраться, на какой высоте устанавливать розетки.

Как правильно расположить розетки

Строгих требований на этот счёт не существует. Строительные правила сообщают только о том, что розетки желательно размещать на уровне 1 метра от пола, а в ПУЭ (правила устройства электроустановок) есть правила электробезопасности, которыми нужно пользоваться при размещении.

• Жилые помещения оснащаются розетками, установленными на расстоянии 20–30 см от пола.

В целях безопасности в квартирах, где с родителями проживают маленькие дети, устанавливаются розетки, оснащённые защитной шторкой.

• На кухне розетки, обычно, устанавливаются в 1,3 м от пола. Расположение зависит от параметров мебели: высоты, местонахождения и прочего. Следует помнить, что розетка должна находиться от газопровода на расстоянии не меньше 50 см.

• Стандарт высоты установки розетки имеется для помещений с повышенной влажностью. В сауне, бане, душе, ванной розетка должна быть расположена в 1 метре от пола.

• В душевой кабинке запрещено делать розетку. По правилам ПУЭ электрические выключатели и розетки можно располагать на расстоянии не менее 60 см от двери душевой кабинки, и только посредством защитной аппаратуры УЗО.

Электричество на кухне

Кухня при установке розеток требует повышенного внимания. Здесь работает очень много бытовой техники. Существует множество опасных зон: открытый огонь, нагреваемые плиты, вода. Следует очень внимательно прислушаться ко всем рекомендуемым мерам безопасности.

Обратите внимание! Желательно удалить из кухни все удлинители, переходники, тройники, лишние провода. Всё это создаёт большую вероятность замыкания и пожара.

Высота расположения розеток зависит от индивидуальных особенностей помещения: кухонного оборудования, обеденной зоны, электроприборов и прочего. Существует несколько общих правил, с которыми необходимо ознакомиться каждому:

• Варочная поверхность и раковина, считаются опасными зонами для размещения розеток, ни в коем случае нельзя ставить устройство за ними или над ними.

• Розетки обслуживающие стиральную, посудомоечную машину, холодильник и морозильную камеру, размещаются рядом с электроприборами или над ними. Ошибочной считается установка розетки за приборами.

• Высота столешницы, на которой обычно стоит кухонная техника, должна учитываться при выборе места расположения розетки, обеспечивая свободный доступ для быстрого отключения.

Стандарты и правила

Необходимо отметить, что на самом деле не существует так называемого «евростандарта», диктующего установку розеток в 30 см, а выключателей в 90 см от пола. Понятие пришло в Россию вместе с определением «евроремонт», заменив «советский стандарт», регламентирующий установку розеток в 90 см, а выключателей в 1,6 м от поверхности пола.

Оба вида размещения розеток имеют как преимущества, так и недостатки. Многие люди считают установку «советским» способом наиболее удобной и безопасной:

• выключатель находится на уровне глаз;

• розеткой, находящейся в 90 см от пола, удобнее пользоваться;

• розетка совершенно не представляет угрозы детской безопасности;

• мебель можно установить так, что электрические устройства останутся в зоне доступа.

Ну а установка розеток и выключателей по новым стандартам позволяет, не напрягаясь, пользоваться оборудованием. Также при таком расположении розетка и провода питания электроприборов можно скрыть по максимуму.

Составление схемы установки розеток

Высота розеток от пола, место их расположения, проектируются очень просто. Руководствуясь приведёнными правилами, каждый человек может самостоятельно решить, где устанавливать розетки, чтобы пользоваться ими было удобно и безопасно.

1. При составлении схемы установки розеток и выключателей нужно первым делом обращать внимание на то, где и как расположена мебель и электроприборы, которые нужно будет подключать к электричеству. Далее в масштабе нужно обозначить обстановку на схеме.

2. После этого необходимо указать на схеме все розетки, в том числе и слаботочные. Предусмотрительнее выполнить обозначения с запасом.

3. Свободный доступ должен быть обеспечен к розеткам, предназначенным для подключения стационарных устройств: компьютерной техники, телевизоров и прочего. Но вместе с этим, они должны быть скрыты за аппаратурой.

4. Располагая розетки для периодического пользования на открытых участках стен, следует обратить внимание на равномерность их размещения. Их количество зависит от предпочтений владельца, который должен учитывать количество техники в конкретном помещении.

5. Письменный стол, прикроватные тумбочки, комоды, трюмо часто требуют дополнительного освещения. При установке розеток в этих местах следует соблюдать высоту не менее 20 см от поверхности мебели.

Соблюдение правил безопасности при установке розеток

Выбирая высоту размещения выключателей и розеток, не следует забывать о расстоянии от электрооборудования до определённых устройств. Оно регламентируется сводом норм и правил.

• Расстояние от розетки до газопровода или отопительных приборов не должно составлять менее 50 см.

• Расстояние от розетки до оконного проёма или дверного должно быть не меньше 10 см.

• Расстояние от угла до розетки – не менее 10 см.

• Расстояние от мойки до розетки – не менее 80 см.

Размещая розетки, следует обращать внимание на собственное удобство и безопасность. Но безопасность человека при пользовании электроприборами и оборудованием всё же диктуется определёнными правилами.

Обратите внимание! Удобно расположенная для взрослого розетка может стать причиной несчастного случая с ребёнком или пожилыми людьми. Это может быть не только электрический разряд, но и опрокинутый электроприбор.

Поэтому всё же стоит прислушиваться к мнению специалистов и стандартам, обозначенным в ПУЭ.

Расположение розеток и выключателей в местах общественного пользования выполняется согласно всем правилам и инструкциям. Несоблюдение может повлечь за собой штраф.

Расстояние от пола до розетки. Высота розеток и выключателей. Расположение розеток и выключателей. Видеоурок

Расстояние от пола до розетки

Установка розеток и выключателей

Август 8th, Рубрика: Розетки и выключатели. Электропроводка

Здравствуйте, дорогие гости сайта #171 Заметки электрика#187 .

На первый взгляд сегодняшняя статья может Вам показаться банальной, но не так то было.

Меня постоянно спрашивают заказчики, посетители сайта, друзья и родственники про установку розеток и выключателей. Всех их интересует место установки, высота установки и вообще где именно расположить розетки и выключатели по квартире.

Если у Вас возник аналогичный вопрос, то ответ на него Вы найдете в этой статье.

Введение

Прежде чем дать ответ на вопрос про места установки розеток и выключателей, необходимо четко определиться со следующим:

расположение мебели
конструкция мебели
расположение всей аппаратуры и бытовой техники

Если у Вас в квартире ремонт сопровождает дизайнер, то он точно все вышеперечисленное знает. По-другому и быть не может, иначе это не дизайнер.

Если дизайнера нет, то все эти вопросы ложатся на Ваши плечи и отнеситесь к этому ответственно. Естественно, что планировать места установки розеток и выключателей необходимо только после возведения всех перегородок и стен в квартире.

В этой статье я буду приводить пример по установке розеток и выключателей в своей квартире. Никакого дизайнера у нас не было, поэтому расположение и установку розеток и выключателей легли на мою совесть. Конечно же у всех свои предпочтения и вкусы, но посмотрев мой пример, Вы примерно определитесь, как Вам действовать дальше.

Установка розеток, скрытых от глаз

Идем по порядку.

При заказе кухонного гарнитура и мебели в зал, я заранее знал их точное расположение, конструкцию и размеры. Поэтому мне не составило труда определиться в местах установки скрытых розеток.

Под скрытыми розетками подразумеваются розетки, которые не видны и скрыты от глаз. Кстати, еще их называют встраиваемыми.

В этом случае при установке розеток необходимо до миллиметра знать конструкцию мебели и предусмотреть, чтобы к ним был удобный доступ.

1. Розетки на кухне

Скрытые розетки на кухне я установил для следующих электрических приборов:

холодильник
подсветка газовой плиты
вытяжная вентиляция и ее подсветка
микроволновая печь

Двойную скрытую розетку я установил для холодильник и подсветки газовой плиты. Фото получилось не хорошего качества, за что приношу свои извинения.

Еще одна скрытая (встраиваемая) розетка установлена для питания вытяжной вентиляции и ее подсветки.

На фотографии виден специальный вырез в задней стенке гарнитура для розетки. Но повторяю, что расположение этих вырезов я знал заранее, потому как монтаж электропроводки и розеток был закончен до привоза нового гарнитура.

И еще одна скрытая розетка была установлена для микроволновой печи.

2. Розетки в комнате

Скрытые розетки в комнате (в зале) я установил только для трех электрических приборов:

телевизор
музыкальный центр
двд

Кстати, для телевизора я также установил специальную розетку для подключения телевизионной антенны.

Розетки и выключатели, не скрытые от глаз

Про установку розеток и выключателей, встраиваемых (скрытых от глаз), мы узнали. Теперь как быть с розетками и выключателями, которые будут располагаться открыто на видных местах?

Здесь введем их разделение:

зависят от расположения интерьера (мебели)
не зависят от расположения интерьера (мебели)

В качестве примера розеток, которые зависят от расположения интерьера (мебели), я отношу розетки под кофеварку, электрический чайник и электронные часы, установленных на столешнице кухонного гарнитура. Чаще всего эти розетки устанавливаются на высоте от 10 до 12 (см) от самой столешницы.

Это все, что касается кухни.

Установка розеток в комнате, зависящих от расположения мебели (интерьера) относятся розетки под различного рода светильники, торшеры и т.п.

Выключатели, как правило, всегда зависят от входа в комнату или помещение, если Вы конечно не устанавливаете проходные выключатели. Переходите по ссылке как подключить выключатель. я там подробно описал схему подключения одноклавишного выключателя.

Выключатели устанавливаются на расстоянии от 10 (см) и больше от угла дверного проема.

Кстати, более подробно об этом Вы можете прочитать в статье про штробление стен .

Высота установки выключателей не нормируется, но чаще всего по европейским стандартам берется за 80-100 (см) от уровня пола.

Лично я считаю это удобным, как для детей, так и для взрослых, поэтому в своей квартире я последовал в этом деле за Европой.

Теперь скажу несколько слов об установке розеток, которые не зависят от расположения интерьера (мебели). В этом случае розетки устанавливаются только по принципу места расположения электрических приборов таких как, компьютер, стационарный телефон, вентилятор, торшер и т.п.

Здесь хочу обратить внимание на то, что всегда рассчитывайте количество розеток под каждый электрический прибор. Никогда не пользуйтесь различными удлинителями и тройниками.

Высота установки розеток, ссылаясь опять же на европейские стандарты, составляет от 15 до 30 (см) от уровня пола.

Считаю такое расположение розеток очень удобным и эстетичным в плане того, что они не совсем бросаются в глаза.

Еще несколько советов

Дорогие читатели, я Вам хочу дать еще несколько советов по установке розеток и выключателей.

1. Чаще всего, при замене электропроводки в квартире. розетки устанавливают практически на каждой стене. Как говорится на #171 всякий случай#187 .

2. Не забывайте про розетку, которая будет предназначаться для стационарного телефона.

3. Выключатели, целью которых включать освещение в ванной комнате, туалете или балконе должны устанавливаться только вне этих помещений.

4. Про розетки, установленные в ванной комнате, более подробно читайте в статье: правила установки розеток в ванной .

5. Количество устанавливаемых розеток и выключателей в квартире никакими нормативными документами не ограничивается. Поэтому все зависит только от Ваших желаний и потребностей.

Как только Вы окончательно определились в местах установки розеток и выключателей, то можете приступать к монтажу электропроводки. Также обязательно прочитайте следующие статьи про монтаж самих розеток. Вам будет это полезно:

P.S. Ну вот на этом я заканчиваю статью. Если у Вас все еще остались вопросы по материалу статьи, то задавайте их в комментариях. Спасибо за внимание.

На каком расстоянии от пола устанавливаются РОЗЕТКИ и ВКЛЮЧАТЕЛИ?

Роман-102 Ученик (132), закрыт 6 лет назад

Я устанавливаю РОЗЕТКИ 45 см от ПОЛА, а ВКЛЮЧАТЕЛИ 1м10см (это центр розеток и включателя). ЭТО ПРАВИЛЬНО или НЕТ? Заранее благодарю за ответы!

Лиска — Мудрила Страшная. Мудрец (13758) 6 лет назад

Согласна с Андреем Волковым. Это Евростандарт.

Натали Мудрец (10403) 6 лет назад

Можно, если это жилье и розетки должны быть обязательно со шторками (п. 7.1.49)!

Розетки.

Для жилья, конторских, административных высоты в нормах не выше 1м. Но при этом удобной для присоединения к ним эл. приборов.

Очерёдность выполнения разметки скрытой электропроводки. Разметка мест, установка и подключение к сети электророзеток и выключателей. Разметка мест, установка креплений и подключение светильников к электросети скрытой электропроводки. Подключение электрического звонка к сети.

При организации и производстве работ по монтажу и наладке электротехнических устройств следует соблюдать требования СНиП 1.01.01-82. СНиП 3.05.06-85 Электротехнические устройства , СНиП 3.01.01-85. СНиП 3.03.01-87. СНиП III-4-80. ВСН 59-88 Электрооборудование жилых и общественных зданий , а также Правила устройства электроустановок (ПУЭ ) и ведомственные нормативные документы.

Монтажу электротехнических устройств должна предшествовать подготовка в соответствии со СНиП 3.01.01-85, СНиП 3.05.06-85, ВСН 59-88. При производстве работ электромонтажная организация должна выполнять требования ГОСТ 12.1.004-76 и Правил пожарной безопасности при производстве строительно-монтажных работ. Монтаж ввода электролинии в дом или здание должен выполнять электрик. имеющий допуск к работе с высоким напряжением .

1. Очерёдность выполнения разметки скрытой электропроводки.

В проектах не всегда указывают точно места установки всех элементов электропроводки. Поэтому правильное их расположение необходимо определять исходя из предполагаемой расстановки мебели и светильников. а также бытового электрооборудования .

При разметке скрытой электропроводки следует учитывать соблюдение нормированных расстояний элементов проводки от пола, трубопроводов, оконных и дверных проёмов и т.д. Особенно должна учитываться специфика помещений. Это избавит в последующем от применения шнуров-удлинителей, двойных розеток и т. д. которые существенно влияют на безопасность эксплуатации электроприборов и создают неудобства в быту.

ВНИМАНИЕ! Разметку электропроводки начинают с переноса отметок чистого пола в виде полосы чёрного цвета шириной 10 мм и длиной 100-150 мм на стены и перегородки помещений, где намечается электроразводка. Исходными точками являются отметки чистого пола (пола в готовом виде). Перенос отметок выполняется при помощи линейки с гидроуровнем или нивелиром.

Очерёдность выполнения разметки трассы электропроводки :

места установки и креплений сборных распределительных устройств. отдельных щитков и других сетевых устройств — поскольку их местоположения определяют начало трасс ,
места установки светильников и розеток — поскольку их местоположения определяют концы трасс. связывающих линий электроразводки .

Разметку электролиний выполняют путём нанесения осей и линий на строительные поверхности натянутым разметочным (натёртым порошковым мелом или углём) шнуром с отвесом. Короткие линии наносят при помощи линейки и угольника простым карандашом (мелом).

Места установки и креплений приборов, щитков, разводных коробок, опорных и крепёжных деталей и конструкций размечают. нанося на основание оси разметки в необходимых местах поперечные линии при помощи линеек, угольников или специальных шаблонов.

Разметку углов поворотов и переходов трасс электролиний в различные пространственные положения производят с помощью угольников и разметочных циркулей.

Трассы прокладываемых по стенам помещений электропроводок обычно размещают в верхних участках стен на расстоянии 100-200 мм от линий сопряжения стен с перекрытиями. А при наличии карнизов — на расстоянии 50-100 мм ниже карнизов.

При этом поочерёдно размечают места крепления трассы электропроводки в следующем порядке:

места креплений и опор в начале и конце каждого прямого участка трассы
затем места креплений и опор на ответвлениях трассы
у проходов через стены и перекрытия
у обходных борозд трассы
на углах поворота трассы
перехода проводки в другие пространственные положения .

Крепления электропроводки в зависимости от размеров сечений проводов располагают от архитектурных ориентиров (линий сопряжения стен и потолков, карнизов, выступов и т.п.), а также от проходов, борозд, приборов и аппаратов на определённых расстояниях согласно таблице 2 п.8.1-8.2.

Трассы электропроводок при этом располагают в горизонтальных и вертикальных направлениях или параллельно архитектурным очертаниям помещений .

Далее производят разметку мест установки промежуточных роликов и опор на трассе электропроводки. размещая их симметрично и на одинаковых расстояниях. но не более расстояний указанных в таблице 2 п.1.1-1.2, п.3.1-3.2.

Для удобства разметки мест установки промежуточных креплений применяют разметочный шнур с нанесёнными на нём на одинаковых расстояниях отметками. Шнур натягивают между крайними креплениями прямого участка (пролёта) трассы и размечают места установки промежуточных креплений, пользуясь отметками на шнуре.

Для этой цели существуют ещё специальные розеточные рулетки, состоящие из капронового шнура диаметром 2-3 мм и длиной 5-10 м. Рулетка имеет запас красителя, которым наполняется марлевый мешочек, закреплённый у выхода шнура из рулетки.

Есть ещё лазерные уровни — по линиям лучей которых можно прекрасно наносить линии, но это удовольствие стоит денег и пригодится только при больших объёмах работ. Кроме этого, для разметки отдельных элементов электропроводки, мест установки токоприёмников применяют стальные рулетки, складные метры, линейки с уровнями вертикали и горизонтали, и другие приспособления.

В квартирах жилых домов новых построек групповую сеть монтируют. как правило, тремя группами :

Группа № 1 — для питания осветительных приборов .
Группа № 2 — для присоединения штепсельных розеток на 6 А без защитных (зануляющих или заземляющих) контактов .
Группа № 3 — питает электроприемники. требующие занулений корпуса прибора (например, кухонная плита). К данной группе присоединяют штепсельные розетки с защитным контактом .

Общая схема электропроводки для подключения светильников, розеток и выключателей в квартире или частном доме показана на рис. 1.

Одновременно выполняют разметку сквозных отверстий. скрытых борозд и других проёмов для прокладки электропроводки через стены и перекрытия и обхода препятствий. Для удобства последующего выполнения пробивных работ в необходимых местах наносят наружные очертания и размеры гнёзд, проходов и др.

Линии под одиночные крепёжные изделия (закрепы и т.п.) размечают по центрам установки шурупов и дюбелей, а под скобы в две линии по местам закреплённых скоб .

Работы по такой разметке прокладки электропроводки выполняют. как правило, два человека со стремянок. устанавливаемых в противоположных концах комнаты.

Разметка линий для скрытой прокладки электропроводки упрощается, т.к. не требует большой точности нанесения горизонтальных и вертикальных линий прокладки проводов.

ПРИМЕЧАНИЕ: Точность определения мест установки токоприёмников и коммутационной аппаратуры сохраняется для любого вида проводки .

После окончания разметки, перед началом монтажных работ. комплектуют крепёжные изделия в зависимости от вида и способа выполнения электропроводки в соответствии с проектом электроснабжения жилого дома и подсобных помещений.

2. Разметка мест установки выключателей и розеток.

При скрытой прокладке электропроводки. как правило, следует применять выключатели и розетки в утопленном исполнении .

При разметке сквозных отверстий, проходов, гнёзд, борозд на строительных поверхностях наносят их наружное очертание (точку, круг, квадрат, прямоугольник) и указывают общие размеры (диаметр, длины сторон, глубину и т.п.).

ПРИМЕЧАНИЕ: НЕ РАЗРЕШАЕТСЯ скрытая установка по одной оси розеток и выключателей в стенах между разными квартирами .

В жилых комнатах квартир и общежитий должно быть установлено :

в комнатах — на каждые полные и неполные 6 м 2 площади комнаты — не менее одной розетки на ток 6 А ,
в коридорах квартир — на каждые полные и неполные 10 м 2 площади коридоров — не менее одной розетки .

Эти групповые линии разрешается выполнять с учетом смешанного или раздельного питания указанных нагрузок.

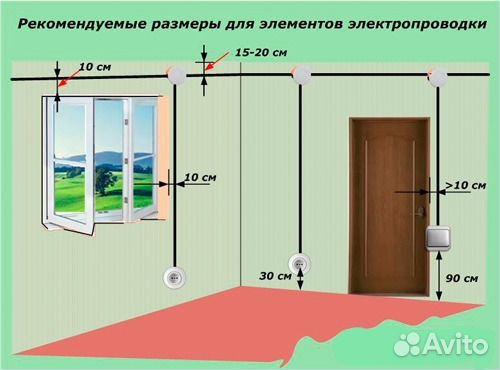

Схема мест и расстояние от пола и потолка для установки в помещении выключателей, переключателей и штепсельных розеток при скрытой электропроводке показана на рис.17.

Места установки выключателей, переключателей и штепсельных розеток размечают в зависимости от конструктивного исполнения приборов.

3. Установка и подключение к сети электророзеток.

Места установки штепсельных розеток нормального исполнения размечают на стенах на высоте до 1 м от чистого пола и на расстоянии не менее 1 м от водопроводных, отопительных труб и приборов .

Розетки надплинтусного типа размечают непосредственно над плинтусами на высоте 0,3 м от чистого пола.

Схема подключения штепсельной розетки и двойной штепсельной розетки без защитного контакта для обычных электроприёмников (настольная лампа, телевизор, холодильник и т.п.) показана на рис. 18.

В общей комнате квартир жилых домов, строящихся на юге страны, следует устанавливать розетку с заземляющим контактом на ток 10 (16) А для включения одного бытового кондиционера воздуха мощностью до 1,3 кВт.

Наглядная схема подключения двойной штепсельной розетки без защитного контакта показана на рис.19.

Наглядная схема подключения двойной штепсельной розетки с защитным контактом показана на рис.20.

В кухнях квартир следует предусматривать :

площадью менее 8 м 2 — для подключения холодильника, надплитного фильтра, динамика трёхпрограммного радиовещания и бытовых электроприемников мощностью до 1,3 кВт — три розетки на ток 6 А
площадью более 8 м 2 — для подключения холодильника, надплитного фильтра, динамика трёхпрограммного радиовещания и бытовых электроприемников мощностью до 1,3 кВт — четыре розетки на ток 6 А
с любой площадью — для подключения бытового прибора мощностью до 2,2…2,5 кВт (требующего зануления) — одну розетку с заземляющим контактом на ток 10 (16) А
с любой площадью — для подключения стационарных электроплит — розетку с заземляющим контактом на ток 25 А .

ВНИМАНИЕ! В квартирах жилых домов, оборудованных электрическими плитами. должна быть предусмотрена третья групповая линия для питания этих плит.

Схема подключения розетки с защитным заземляющим контактом для подключения электрических плит (стиральных машин) показана на рис.21.

При смешанном питании штепсельные розетки. устанавливаемые в кухне и коридоре. следует, как правило, присоединять к одной групповой линии. а в жилых комнатах — к другой .

При раздельном питании штепсельную розетку на ток 10 (16) А. устанавливаемую в кухне. рекомендуется присоединять к групповой линии освещения. Необходимость установки розетки на ток 10 (16) А определяется заданием на проектирование.

В домиках на участках садоводческих товариществ следует устанавливать розетки на ток 6 А из расчета:

в жилых комнатах — одна розетка на каждые полные и неполные 10 м 2 жилой площади
в кухнях — две розетки (независимо от площади).

Розетки в квартирах и общежитиях должны устанавливаться в местах, удобных для их использования и с учетом проектируемой расстановки бытовой и кухонной мебели.

ПРИМЕЧАНИЕ: Не нормируется расстояние от розетки с заземляющим контактом. предназначенных для присоединения стационарных кухонных электроплит и кондиционеров. до корпусов этих приборов. При этом НЕ ДОПУСКАЕТСЯ размещать розетки под и над мойками и в других неудобных для эксплуатации местах (например, в кухонных шкафах).

Расстояние от корпуса стационарной кухонной электроплиты до заземленных частей сантехнического оборудования, стальных труб отопления, горячего и холодного водоснабжения, моек и радиаторов НЕ НОРМИРУЕТСЯ.

Розетки в жилых комнатах квартир и общежитий должны быть снабжены защитным устройством. закрывающим гнезда при вынутой вилке. или специальными защитными вилками (пластмассовыми заглушками).

НЕ ДОПУСКАЕТСЯ установка розеток :

в кладовых
в ванных комнатах квартир
в умывальных, душевых, ванных комнатах и преддушевых общежитий и гостиниц.

За исключением — розеток в умывальных и ванных комнатах. присоединенных через разделяющий трансформатор, первичная обмотка которого включается выключателем рабочего освещения этих помещений.

4. Установка и подключение к электросети выключателей.

Выключатели и переключатели нормального исполнения обычно располагают на стенах помещений сбоку от дверных проёмов со стороны дверной ручки и с учётом размера дверного карниза .

Места установки выключателей и розеток не зависят от вида прокладки электропроводки и выполняются на принятых расстояниях не зависимо — открытая проводка или закрытая .

Схема выполнения отводов для установки выключателей и электророзеток в помещениях показана на рис.22.

Места установки выключателей нормального исполнения размечают на стенах на высоте 1,5-1,7 м от чистого пола, а потолочные. управляемые с помощью шнура — непосредственно под потолком на уровне проводки .

В помещениях для пребывания детей выключатели и розетки должны устанавливаться на высоте 1,8 м от пола.

Схема подключения потолочного светильника с одиночной электрической лампочкой через одноклавишный выключатель внутри помещения показана на рис.23.

ВНИМАНИЕ! Выключатели должны устанавливаться только на фазных проводах. за исключением случаев, предусмотренных главой 7.3 ПУЭ для взрывоопасных помещений класса В-1.

Схема подключения потолочного светильника (люстра) с четырьмя электрическими лампочками через двухклавишный выключатель внутри помещения показана на рис.24.

ЗАПРЕЩАЕТСЯ устанавливать выключатели :

в душевых и преддушевых, ванных комнатах
в уборных (в туалетах)
в кладовых
на чердаках и т. п.

Выключатели освещения в сырых, влажных и других помещениях, как правило, должны устанавливаться в близрасположенных помещениях с нормальной средой .

Отключающие аппараты сети освещения чердака должны быть установлены вне чердака .

Схема подключения группы №1 для питания осветительных приборов показана на рис.25.

Высота прокладки защищенных проводов и кабелей и проводов. прокладываемых в трубах и коробах, плинтусах и наличниках с каналами для электропроводок. а также спусков к выключателям, розеткам, пусковым аппаратам, щиткам и светильникам. устанавливаемым на стенах. НЕ НОРМИРУЕТСЯ.

5. Разметка мест и установка креплений светильников.

Разметку мест подвески и установки креплений светильников производят в соответствии с рабочими чертежами. При групповом размещении светильников в один или несколько рядов разметку трассы и мест установки светильников производят нанесением в необходимых местах основных и поперечных линий .

Место установки одиночного светильника размечают по центру помещения в точке пересечения диагональных линий, наносимых на потолок при помощи разметочного шнура или разметочного шеста-рейки со шнуром.

Схема разметки одиночной и групповой установки светильников на потолках помещений показана на рис.26.

Большую рейку, длина которой несколько превышает высоту помещения, устанавливают в одном углу помещения и упирают верхним концом в потолок, а нижним — в пол. Малую рейку верхним концом упирают в потолок в противоположном углу помещения — разметочный шнур (с окрасочным порошком) натягивается и отбивается линия на потолке. То же повторяют и с противоположными углами.

ПРИМЕЧАНИЕ: Диагональные линии можно сначала разметить на полу помещения, а затем при помощи шеста-рейки со шнуром и отвесом или уровнем — перенести точку пересечения линий на потолок.

При групповом размещении светильников в один или несколько рядов разметку трассы и мест установки светильников производят нанесением в необходимых местах основных и поперечных линий .

При расположении светильников на фермах или балках помещения по оси подвески светильников натягивают контрольный шнур или стальную проволоку и по ним размечают места установки отдельных светильников.

В жилых домах. культурно-бытовых и гражданских зданиях и сооружениях с нормальной окружающей средой и деревянными или пластиковыми полами одиночные светильники подвешивают на заделанных в перекрытиях помещений арматурных крюках и шпильках .

Крюк в потолке для подвешивания светильника должен быть изолирован с помощью полихлорвиниловой трубки. Это требование не относится к случаям крепления крюков к деревянным перекрытиям.

Размеры крюков для подвеса бытовых светильников должны быть:

внешний диаметр полукольца — 35 мм
расстояние от перекрытия до начала изгиба — 12 мм
при изготовлении крюков из круглой стали диаметр прутка должен быть 6 мм .

ПРИМЕЧАНИЕ: Приспособления для подвешивания светильников должны выдерживать в течение 10 мин без повреждения и остаточных деформаций приложенную к ним нагрузку, равную пятикратной массе светильника. В проектах масса светильника для жилых комнат, кухонь и передних квартир принимается 10 кг .

Светильники. в зависимости от их конструктивного исполнения и характеристики помещений устанавливают различными способами в соответствии с рабочими установочными чертежами.

Узлы и изделия для крепления и подвески светильников на потолках показаны на рис.27.

Светильники и подвесы. подвешенные в любых помещениях на арматурных крюках. во избежание перенесения электрического потенциала на строительные конструкции изолируют от крюков с помощью фарфоровых кольцевых подвесок или на крюк накладывают несколько слоёв изоляционной ленты. Крюки, имеющие на концах заводскую изоляцию, и крюки, закреплённые на деревянных основаниях, не изолируют.

Для подвеса светильников на определённой высоте применяют трубчатые подвесы и штанги необходимой длины.

6. Подключение светильников к электросети.

Зарядку светильников выполняют специальными арматурными проводами (марки ПРГ, ПРКС и ПРБС ) с медными жилами — электроразводку обычно выполняют проводниками с алюминиевыми жилами. Поэтому подключение светильников к магистральным проводам рекомендуется выполнять с помощью разъёмных люстровых зажимов. специально предназначенных для присоединения медных арматурных проводов с алюминиевыми проводами электролиний сечением до 2,5 мм .

Присоединение светильников к групповой сети выполняют с помощью клеммных колодок. обеспечивающих присоединение как медных, так и алюминиевых (алюмомедных) проводов сечением до 4 мм 2 .

В жилых зданиях одиночные патроны (например, в кухнях и передних) присоединяют к проводам групповой сети с помощью клеммных колодок .

Наглядная схема подключения патрона электролампочки к линии электроосвещения показана на рис.28.

Узел подключения потолочного светильника с одиночной электрической лампочкой через одноклавишный выключатель внутри помещения показана на рис.29.

Узел подключения потолочного светильника (люстра ) с четырьмя электрическими лампочками через двухклавишный выключатель внутри помещения показана на рис.30.

При монтаже электропроводки следует предусматривать установку в жилых комнатах, кухнях и передних квартир клеммных колодок для подключения светильников. а в кухнях и коридорах. кроме того, — подвесных патронов. присоединяемых к клеммной колодке.

При прокладке одножильных изолированных проводов на тросовых пластмассовых подвесках-коробах соединение жил проводов при ответвлениях. кроме общепринятых способов опрессования, сварки и пайки выполняют также механическими сжимами .

Механические зажимы и сжимы для соединения жил проводов показаны на рис.31.

Для этого также применяют специальные ответвительные сжимы в пластмассовых корпусах (рис.16 вариант 3), предназначенных для ответвления проводов сечением 1,5-95 мм 2 от магистральных линий сечением 4-150 мм 2 и соединяют жилы медных и алюминиевых проводов в любых сечениях проводников. Для соединения (стыковки) проводников используют также пластмассовые двойные сжимы (рис.16 вариант 2).

7. Подключение электрического звонка к сети.

В передней квартиры должен быть установлен электрический звонок. а у входа в квартиру — звонковая кнопка. Подводку электролинии к звонку и кнопке следует выполнять алюминиевыми проводами. рассчитанными на напряжение 220 В .

Схема подключения электрического звонка на входе в квартиру или дом показана на рис.32.

При монтаже электропроводки следует предусматривать применение электрических звонков простейшей конструкции .

ВНИМАНИЕ! Концы проводов. присоединяемых к светильникам, счетчикам, автоматам, щиткам и электроустановочным аппаратам, должны иметь запас по длине. достаточный для повторного подсоединения в случае их обрыва .

Вернуться к содержанию раздела:

Источники:

sferatd.ru

Высота установки розеток: привила и нормативы

От правильно выполненного электромонтажа зависит безопасность использования электричества в доме или квартире. Особое внимание стоит уделить установке розеток, которые, кроме соответствия по подобранной мощности и степени защищённости, должны быть установлены по правилам устройства электроустановок. Высота установки розеток, также имеет большое значение, и обычно, зависит от помещения, в котором осуществляется монтаж этого элемента электрической арматуры.

Нормы установки для различных помещений

Высота монтажа устройства для каждого помещения регулируется ПУЭ. Этот документ предписывает устанавливать эти электротехнические устройства следующим образом:

Производственные помещения — устанавливать элементы электротехнической арматуры следует на высоте 0,8 — 1,0 метра. Если есть возможность осуществить подводку кабеля сверху, то высота установки может составлять 1,5 м.Для подключения мощных электроустановок в производственных помещения используются только розетки, предназначенные для такого вида приборов.
В жилых и административных зданиях, а также в лабораториях, допускается ставить розетки на высоте не более 1 метра от уровня пола. Основным критерием выбора высоты монтажа изделия, является удобство подключения электрических приборов. Если плинтус изготовлен из несгораемого материала, то в таких помещениях устройства могут быть установлены на уровне пола.Правильная подводка электрического кабеля, при таком варианте размещения, осуществляется по наружному кабель-каналу.
В различных детских учреждениях розетки устанавливаются на высоте 1,8 метра.
В помещениях торговли и общественного питания силовые элементы электротехнической арматуры должны быть установлены на высоте 1,3 м.
Высота установки в общественных зданиях должна быть не более 1 метра.
Высота розеток на кухне имеет большое значение, и, несмотря на то, что это помещение является наиболее энергозависимым, где угодно располагать элементы электротехнической арматуры не рекомендуется. В этом помещении розетки следует устанавливать на высоте 0,8 — 1,0 метра от уровня пола и 10-15 сантиметров над столешницей, а также необходимо правильно расположить данные элементы электроарматуры относительно водопровода и газовой трубы.
Установка элемента электротехнической арматуры в ванной комнате также следует осуществлять по правилам. Расстояние от пола до розетки в помещениях с высокой влажностью также должно осуществляться на уровне 80 — 100 см.Кроме этого, необходимо соблюдать удалённость этого элемента от водозаборной арматуры, от водопроводных труб и стояка, а также полностью исключить вероятность попадания на элемент электротехнической арматуры водяных брызг.

Высота установки розеток в спальне и кабинете

В спальне можно устанавливать розетки на высоте не более 1 метра, исключением является только установка телевизора на стене, когда высота установки прибора превышает 1 метр. Для удобства подключения различных электрических приборов в спальне можно использовать монтаж электротехнического устройства непосредственно возле кровати на высоте 0,6- 0,7 метра. Рекомендуется установить по 1 розетке, по обе стороны кровати.

Размещённые на этой высоте элементы электроарматуры позволяют легко подключить светильники, которые устанавливаются на прикроватной тумбе, или любые другие электрические приборы.Высота розеток для телевизора, который планируется установить в спальне рассчитывается по следующей формуле:H= A + B/2В данной формуле H — высота установки розетки; А — высота установки телевизора на стене; В — высота телевизора.Розетка для телевизора размещается непосредственно за электронным устройством. Если совместно с телевизором устанавливается дополнительное оборудование, которое потребует наличия дополнительной розетки, то на той же высоте, которая была рассчитана с помощью формулы, устанавливается двойная евророзетка.

Другие розетки, которые монтируются в спальне, рекомендуется размещать на высоте 30 — 40 см от уровня пола. Такой способ монтажа позволяет скрыть элементы электрической арматуры. Розетки и выключатели не добавляют помещению эстетики, поэтому размещение их в нижней части стены значительно улучшает интерьер спальни. Если розетки были установлены в советское время, то можно оставить розетки на прежней высоте, заменив, при необходимости накладные модели, внутренними устройствами. В этом случае, значительно улучшится внешний облик спальни или любой другой комнаты.

Для установки розеток в кабинете действуют такие же правила, как и для монтажа электротехнических элементов в спальне. Не рекомендуется устанавливать розетки на высоте более 1 метра. Размещать устройства следует возле рабочего стола. Если используется ИБП для компьютера, то розетки следует размещать на небольшой высоте, чтобы установленный на полу источник бесперебойного питания, можно было поместить без значительного натяжения рабочего провода, который, в большинстве случаев не превышает длины 1 метра.

Для подключения сплит-системы, наоборот, рекомендуется размещать данный элемент электротехнической арматуры на высоте около 1 метра, непосредственно под прибором.

Высота установки розетки в детской комнате

В детской комнате, при наличии маленьких детей, лучше устанавливать электроарматуру от пола на максимально разрешённой высоте или использовать устройства, оборудованные защитными шторками, а лучше, комбинировать эти два норматива. Для того чтобы отключать розетки в детской комнате дистанционно, можно приобрести и установить «умную розетку», управление которой можно будет осуществлять с помощью телефона или компьютера.

Евростандарты на высоту установки розеток

Многие строительные нормы, «кочуют» вместе с технологическими новшествами. В нашей стране высота установки розеток и выключателей евростандарта, часто отличается от тех норм установки, по которым строительные организации работали в прошлом столетии. В современном жилом помещении электротехнические элементы евростандарта устанавливают на высоте 40 — 45 см от плиты межэтажного перекрытия. Выключатели устанавливают, в этом случае, на расстоянии 1 метра от чернового пола. Такие нормы установки электротехнической арматуры имеют следующие достоинства:

Располагаются низко и не портят интерьер комнаты.
Выключить свет, при необходимости, может даже ребёнок 4 — 5 лет.

Можно сделать розетку ниже уровня стола. В этом случае очень удобно подключать электрические приборы выполняя, какие либо действия на рабочем месте. Нижнее подключение, также позволит использовать, при необходимости, удлинители меньшей длины.Устройства, установленные на небольшой высоте по стандарту евро, при наличии маленьких детей в доме, должны быть оборудованы защитными шторками. Такие устройства, после извлечения штепселя, надёжно перекрывают доступ к внутренней части розетки.Евростандарт распространяется только на жилые комнаты, если необходимо установить современные розетки на кухне, то в этом случае высота расположения элемента электротехнической арматуры должна составлять около 1 метра от уровня пола.Вне зависимости от места установки, розетки не должны располагаться ближе 10 см от дверных и оконных проёмов, а также от углов комнаты.

Как правильно устанавливать розетку видео смотрите ниже:

Заключение

На какой высоте делать розетки, ясно из данного материала, но для безопасной эксплуатации электрических устройств, требуется выполнение большого количества нормативов и правил. Расстояние от пола до розетки, обычно не превышает одного метра, для установки на кухне или в ванной комнате, и 30 см — в жилых помещениях. Ставить розетки можно самостоятельно, но для того чтобы при проведении работ избежать несчастных случаев, следует обесточить домашнюю электросеть. Если поставить элементы электротехнической арматуры собственными силами затруднительно, то следует обратиться за помощью к профессиональным электрикам, которые произведут установку розеток от пола на высоте, на которой пользоваться данными устройствами будет удобно и безопасно.

electry.ru

Расстояние от пола до розетки

Установка розеток и выключателей

Август 8th, Рубрика: Розетки и выключатели. Электропроводка

Здравствуйте, дорогие гости сайта #171 Заметки электрика#187 .

На первый взгляд сегодняшняя статья может Вам показаться банальной, но не так то было.

Если у Вас возник аналогичный вопрос, то ответ на него Вы найдете в этой статье.

Введение

расположение мебели
конструкция мебели
расположение всей аппаратуры и бытовой техники

Установка розеток, скрытых от глаз

Идем по порядку.

1. Розетки на кухне

Скрытые розетки на кухне я установил для следующих электрических приборов:

холодильник
подсветка газовой плиты
вытяжная вентиляция и ее подсветка
микроволновая печь

Еще одна скрытая (встраиваемая) розетка установлена для питания вытяжной вентиляции и ее подсветки. На фотографии виден специальный вырез в задней стенке гарнитура для розетки. Но повторяю, что расположение этих вырезов я знал заранее, потому как монтаж электропроводки и розеток был закончен до привоза нового гарнитура.

И еще одна скрытая розетка была установлена для микроволновой печи.

2. Розетки в комнате

Скрытые розетки в комнате (в зале) я установил только для трех электрических приборов:

телевизор
музыкальный центр
двд

Кстати, для телевизора я также установил специальную розетку для подключения телевизионной антенны.

Розетки и выключатели, не скрытые от глаз

Здесь введем их разделение:

зависят от расположения интерьера (мебели)
не зависят от расположения интерьера (мебели)

Это все, что касается кухни.

Выключатели устанавливаются на расстоянии от 10 (см) и больше от угла дверного проема.

Кстати, более подробно об этом Вы можете прочитать в статье про штробление стен .

Еще несколько советов

Дорогие читатели, я Вам хочу дать еще несколько советов по установке розеток и выключателей.

2. Не забывайте про розетку, которая будет предназначаться для стационарного телефона.

На каком расстоянии от пола устанавливаются РОЗЕТКИ и ВКЛЮЧАТЕЛИ?

Роман-102 Ученик (132), закрыт 6 лет назад

Лиска — Мудрила Страшная. Мудрец (13758) 6 лет назад

Согласна с Андреем Волковым. Это Евростандарт.

Натали Мудрец (10403) 6 лет назад

Можно, если это жилье и розетки должны быть обязательно со шторками (п. 7.1.49)!

Розетки.

Очерёдность выполнения разметки скрытой электропроводки. Разметка мест, установка и подключение к сети электророзеток и выключателей. Разметка мест, установка креплений и подключение светильников к электросети скрытой электропроводки. Подключение электрического звонка к сети.

1. Очерёдность выполнения разметки скрытой электропроводки.

При разметке скрытой электропроводки следует учитывать соблюдение нормированных расстояний элементов проводки от пола, трубопроводов, оконных и дверных проёмов и т.д. Особенно должна учитываться специфика помещений. Это избавит в последующем от применения шнуров-удлинителей, двойных розеток и т.д. которые существенно влияют на безопасность эксплуатации электроприборов и создают неудобства в быту.

Очерёдность выполнения разметки трассы электропроводки :

места установки и креплений сборных распределительных устройств. отдельных щитков и других сетевых устройств — поскольку их местоположения определяют начало трасс ,
места установки светильников и розеток — поскольку их местоположения определяют концы трасс. связывающих линий электроразводки .

При этом поочерёдно размечают места крепления трассы электропроводки в следующем порядке:

места креплений и опор в начале и конце каждого прямого участка трассы
затем места креплений и опор на ответвлениях трассы
у проходов через стены и перекрытия
у обходных борозд трассы
на углах поворота трассы
перехода проводки в другие пространственные положения .

В квартирах жилых домов новых построек групповую сеть монтируют. как правило, тремя группами :

Группа № 1 — для питания осветительных приборов .
Группа № 2 — для присоединения штепсельных розеток на 6 А без защитных (зануляющих или заземляющих) контактов .
Группа № 3 — питает электроприемники. требующие занулений корпуса прибора (например, кухонная плита). К данной группе присоединяют штепсельные розетки с защитным контактом .

2. Разметка мест установки выключателей и розеток.

В жилых комнатах квартир и общежитий должно быть установлено :

в комнатах — на каждые полные и неполные 6 м 2 площади комнаты — не менее одной розетки на ток 6 А ,
в коридорах квартир — на каждые полные и неполные 10 м 2 площади коридоров — не менее одной розетки .

Эти групповые линии разрешается выполнять с учетом смешанного или раздельного питания указанных нагрузок.

3. Установка и подключение к сети электророзеток.

Розетки надплинтусного типа размечают непосредственно над плинтусами на высоте 0,3 м от чистого пола.

Наглядная схема подключения двойной штепсельной розетки без защитного контакта показана на рис.19.

Наглядная схема подключения двойной штепсельной розетки с защитным контактом показана на рис.20.

В кухнях квартир следует предусматривать :

площадью менее 8 м 2 — для подключения холодильника, надплитного фильтра, динамика трёхпрограммного радиовещания и бытовых электроприемников мощностью до 1,3 кВт — три розетки на ток 6 А
площадью более 8 м 2 — для подключения холодильника, надплитного фильтра, динамика трёхпрограммного радиовещания и бытовых электроприемников мощностью до 1,3 кВт — четыре розетки на ток 6 А
с любой площадью — для подключения бытового прибора мощностью до 2,2…2,5 кВт (требующего зануления) — одну розетку с заземляющим контактом на ток 10 (16) А
с любой площадью — для подключения стационарных электроплит — розетку с заземляющим контактом на ток 25 А .

В домиках на участках садоводческих товариществ следует устанавливать розетки на ток 6 А из расчета:

в жилых комнатах — одна розетка на каждые полные и неполные 10 м 2 жилой площади
в кухнях — две розетки (независимо от площади).

НЕ ДОПУСКАЕТСЯ установка розеток :

в кладовых
в ванных комнатах квартир
в умывальных, душевых, ванных комнатах и преддушевых общежитий и гостиниц.

4. Установка и подключение к электросети выключателей.

Схема выполнения отводов для установки выключателей и электророзеток в помещениях показана на рис.22.

В помещениях для пребывания детей выключатели и розетки должны устанавливаться на высоте 1,8 м от пола.

ЗАПРЕЩАЕТСЯ устанавливать выключатели :

в душевых и преддушевых, ванных комнатах
в уборных (в туалетах)
в кладовых
на чердаках и т. п.

Отключающие аппараты сети освещения чердака должны быть установлены вне чердака .

Схема подключения группы №1 для питания осветительных приборов показана на рис.25.

5. Разметка мест и установка креплений светильников.

Схема разметки одиночной и групповой установки светильников на потолках помещений показана на рис.26.

Размеры крюков для подвеса бытовых светильников должны быть:

внешний диаметр полукольца — 35 мм
расстояние от перекрытия до начала изгиба — 12 мм
при изготовлении крюков из круглой стали диаметр прутка должен быть 6 мм .

Узлы и изделия для крепления и подвески светильников на потолках показаны на рис.27.

Для подвеса светильников на определённой высоте применяют трубчатые подвесы и штанги необходимой длины.

6. Подключение светильников к электросети.

Наглядная схема подключения патрона электролампочки к линии электроосвещения показана на рис.28.

Механические зажимы и сжимы для соединения жил проводов показаны на рис.31.

7. Подключение электрического звонка к сети.

Схема подключения электрического звонка на входе в квартиру или дом показана на рис.32.

Вернуться к содержанию раздела:

Источники:

www.sferatd.ru

На какой высоте устанавливать розетки

Ремонт в квартире часто подразумевает и замену электропроводки на более современную, выдерживающую большую нагрузку. Обусловлено это наличием в домах бытовых приборов, обладающих высокой мощностью. Многие люди не знают правил установки электрического оборудования. В связи с этим возникает большое количество вопросов. В этой статье вместе попробуем разобраться, на какой высоте устанавливать розетки.

Как правильно расположить розетки

Жилые помещения оснащаются розетками, установленными на расстоянии 20–30 см от пола. В целях безопасности в квартирах, где с родителями проживают маленькие дети, устанавливаются розетки, оснащённые защитной шторкой.
На кухне розетки, обычно, устанавливаются в 1,3 м от пола. Расположение зависит от параметров мебели: высоты, местонахождения и прочего. Следует помнить, что розетка должна находиться от газопровода на расстоянии не меньше 50 см.
Стандарт высоты установки розетки имеется для помещений с повышенной влажностью. В сауне, бане, душе, ванной розетка должна быть расположена в 1 метре от пола.
В душевой кабинке запрещено делать розетку. По правилам ПУЭ электрические выключатели и розетки можно располагать на расстоянии не менее 60 см от двери душевой кабинки, и только посредством защитной аппаратуры УЗО.

Электричество на кухне

Желательно удалить из кухни все удлинители, переходники, тройники, лишние провода. Всё это создаёт большую вероятность замыкания и пожара.

Варочная поверхность и раковина, считаются опасными зонами для размещения розеток, ни в коем случае нельзя ставить устройство за ними или над ними.
Розетки обслуживающие стиральную, посудомоечную машину, холодильник и морозильную камеру, размещаются рядом с электроприборами или над ними. Ошибочной считается установка розетки за приборами.
Высота столешницы, на которой обычно стоит кухонная техника, должна учитываться при выборе места расположения розетки, обеспечивая свободный доступ для быстрого отключения.

Стандарты и правила

выключатель находится на уровне глаз;
розеткой, находящейся в 90 см от пола, удобнее пользоваться;
розетка совершенно не представляет угрозы детской безопасности;
мебель можно установить так, что электрические устройства останутся в зоне доступа.

Составление схемы установки розеток

При составлении схемы установки розеток и выключателей нужно первым делом обращать внимание на то, где и как расположена мебель и электроприборы, которые нужно будет подключать к электричеству. Далее в масштабе нужно обозначить обстановку на схеме.
После этого необходимо указать на схеме все розетки, в том числе и слаботочные. Предусмотрительнее выполнить обозначения с запасом.
Свободный доступ должен быть обеспечен к розеткам, предназначенным для подключения стационарных устройств: компьютерной техники, телевизоров и прочего. Но вместе с этим, они должны быть скрыты за аппаратурой.
Располагая розетки для периодического пользования на открытых участках стен, следует обратить внимание на равномерность их размещения. Их количество зависит от предпочтений владельца, который должен учитывать количество техники в конкретном помещении.
Письменный стол, прикроватные тумбочки, комоды, трюмо часто требуют дополнительного освещения. При установке розеток в этих местах следует соблюдать высоту не менее 20 см от поверхности мебели.

Соблюдение правил безопасности при установке розеток

Расстояние от розетки до газопровода или отопительных приборов не должно составлять менее 50 см.
Расстояние от розетки до оконного проёма или дверного должно быть не меньше 10 см.
Расстояние от угла до розетки – не менее 10 см.
Расстояние от мойки до розетки – не менее 80 см.

Удобно расположенная для взрослого розетка может стать причиной несчастного случая с ребёнком или пожилыми людьми. Это может быть не только электрический разряд, но и опрокинутый электроприбор.

Поэтому всё же стоит прислушиваться к мнению специалистов и стандартам, обозначенным в ПУЭ.

Видео

Предлагаем вашему вниманию видеосюжет в тему статьи.

www.stroitelstvosovety.ru

Расстояние от пола до розетки — Разводка электропроводки в доме — Каталог статей

Перед тем, как приступить к непосредственной установке розеток и выключателей необходимо заранее спланировать их расположение. Составить план размещения электроприборов в комнате, составить схему расположения розеток и выключателей. рассчитать необходимое их количество для каждого помещения.

К примеру, если это жилая комната то в ней, как правило, будут располагаться телевизор, компьютер, настольные светильники и бра.

Все эти моменты нужно учитывать на самом этапе подготовки к электромонтажу .

Наверняка перед установкой розеток или выключателей вы задавались вопросом о выборе высоты их расположения.

Если вам необходимо установка этих элементов по всем нормам и правилам тогда предлагаю заглянуть в «Библию электрика» — Правила Устройства Электроустановок в раздел касающийся монтажа электропроводки жилых домов.

Расположение розеток

— в жилых помещениях устанавливаются на высоте 0.2-0.3 м от поверхности пола. Для семьи, в которой есть маленькие дети, желательно устанавливать розетки с защитными шторками, так как на такой высоте они легкодоступны ребенку.

— в кухонных помещениях как правило на высоте 1.3 м от пола. Это значение может изменяться с учетом высоты и расстановки вашей мебели. Также не забывайте требования пункта 7.1.50 ПУЭ: минимальное расстояние от розеток до газопроводов должно быть не менее 0,5 м;

— в помещениях с повышенной влажностью розетки устанавливают на высоте 1 м. Запрещено устанавливать розетки непосредственно в душевых кабинах.

Правила ПУЭ пункт 7.1.48: расположение любых выключателей и розеток не менее 0.6 метра от дверного проема душевой кабины и обязательно розетка должна быть подключена через защитный аппарат .

Узнать стоимость строительства Задать вопрос Фотографии Отзывы

Главная
Строительство

Баня
Коттедж
Бассейн
Веранда
Фундамент
Забор
Ворота
Кровля
Крыша
Утепление
Беседки
Грунт
Гараж
Строительство из кирпича
Строительство каркасного дома
Строительство бани
Деревянные дома
СРО

Инженерные системы
Теплый пол
Кондиционеры
Отопление
Септик
Котельная
Дымоход
Газоснабжение
Электромонтаж
Водяное отопление
Котел

Циркуляционный насос
Системы отопления
Терморегуляторы
Водяной теплый пол
Скважина
Ремонт квартир
Потолки из гипсокартона
Перегородки

На каком расстояние от пола делать розетки и выключатели?

Скажите оптимально расстояние от пола до розетки

Ответы пользователей и экпертов форума на вопрос: На каком расстояние от пола делать розетки и выключатели?

Не знаю как по правилам конечно. но у нас дома розетки около плинтусов а выключатели на уровне пояса.

Здравствуйте, у меня проблемы. В моей комнате деревянный пол и протекающее

как правильно залить пол бетоном! Это делается очень просто!

Розетки 25-35 см а выключатели 90см и все что с ремонтом обращайтесь отвечу. Сам строитель.

ВМире стекла станок таким сверлом сверлит с двух сторон.

Делай так, как тебе будет удобно пользоваться! Ну а если не, то делай как все! выключатель примерно 150мм от проема двери, а высота — 900 — 1000мм! а розетки — 300 — 400мм от пола!

Расстояние до розетки

Бороздя просторы Интернета, довольно таки часто встречаю вопрос на электрических форумах: Какое должно быть расстояние от розетки до. Вот именно по данному вопросу и решил написать данную статью, для того чтобы постараться ответить на него и расставить все точки над i.

1. Расстояние от пола до электрической розетки.

Единого стандарта по данному расстоянию не существует. Есть предписания по некоему евростандарту — от чистового пола до розетки должно быть 30 см, а до выключателя 90 см. Но. по желанию клиента розетки могут быть установлены на угодно каком — либо расстоянии от пола.

Главное при установке розетке — это соблюдение правил техники электробезопасности! Розетки, располагаемые на близком расстоянии от пола должны быть оснащены поворотными пластинами, которые приводятся в действие пружинами и, после изъятия вилки, сразу же закрывают отверстия розетки. Это обезопасит ваших детей от поражения электрическим током.

2. Расстояние от металлических частей в квартире до розетки.

Заземлёнными частями в квартире могут быть трубы, газовые плиты, мойки и т.д.

Пытаясь найти ответ на данный вопрос, единственное что обнаружил в ПУЭ : 2.1.56. При пересечении незащищённых и защищённых проводов и кабелей с трубопроводами расстояния между ними в свету должно быть не менее 50 мм, а с трубопроводами, содержащими горючие и легковоспламеняющиеся жидкости и газы, — не менее 100 мм. При расстоянии от электрических проводов и кабелей до трубопроводов менее 250 мм провода и кабели должны быть дополнительно защищены от механических повреждений на длине не менее 250 мм в каждую сторону от трубопровода.

Отсюда вывод: ближе 250 мм располагать электрические розетки нельзя.

3. Расстояние от систем центрального отопления до розеток.

Правила устройства электроустановок не дают нам точный ответ на данный вопрос. Но при установке розеток требуется учитывать нагрев кабеля и провода от протекающих по жилам токов и дополнительный нагрев воздуха от отопительных приборов . Нужно выбирать такое расстояние, при котором температура окружающего воздуха вокруг кабеля и розеток не превышает +25 градусов. Для обеспечения данной температуры рекомендуется выдержать расстояние от проводов, кабелей и розеток до батарей центрального отопления не менее 500 мм.

В завершении своей статьи хотелось бы отметить, что при установке следует учитывать не только расстояние от розетки до ближайших устройств и предметов, но и также — можно ли вообще устанавливать розетку в данном помещении .

Home Статьи Рекомендации по установке высоты выключателей и розеток

Расстояние до розетки

7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

ПУЭ, это библия электриков. А не газопроводчиков. Поэтому указывает как прокладывать электричество, а не газ.И в любом случае, расстоянию свойственен дуализм: Если газопровод находится на расстоянии 500мм от розетки, то и розетка находится на расстоянии 500 мм от газопровода.

А где нашли расстояние до раковин?

Тсссссс.Взято от балды. На самом деле это расстояние действует для ванных. Но так как растояния для кухонь я не нашел, то предположил, что оно не может быть суровее чем для ванной.

Источники: electricvdome.ru, postroyforum.ru, elektrikdom.com, svtbud.com.ua, forum.dwg.ru

dom-i-kvartira.at.ua

Высота розеток и выключателей. Расположение розеток. Видео.

Расположение розеток и выключателей Вам может подсказать дизайнер. При этом он предлагает схему расположения розеток и выключателей с привязками к стенам, полу и потолку. Расположение вам так же может подсказать электрик, который будет у Вас делать электрику, исходя из своего опыта. Но лучше всего, когда расположение розеток и выключателей Вы определяете сами. Вам ведь там жить, а не электрику или дизайнеру.

Если же Вы сами собираетесь делать электрику, то это для Вас более актуальнее, так как консультация электрика или дизайнера стоит денег.

Выключатели по евростандарту ставятся на высоте 90 сантиметров. При этом ориентиром является середина выключателя. Так же делается поправка на высоту пола. Если пол не заливается, то эта поправка составляет 1−2 сантиметра, если пол будет заливаться, то лучше размечать выключатели и розетки после того, как пол уже будет залит. При этом высота 90 сантиметров не является панацеей, для кого то будет более удобно расположение выключателя на высоте 80 сантиметров, кому то на высоте 1 метр. Это зависит от того, насколько высокие люди живут в данной квартире. Определяется это тем, на какой высоте выключатель лучше расположить, чтоб его было удобно выключать опущенной рукой.

От кромки дверного проёма отступают 10−15 сантиметров, причём до края, а не до середины розетки. При этом надо учитывать, что наличник забирает от 3 до 5 сантиметров. При расстоянии 10 сантиметров. При расстоянии 10 сантиметров, наш выключатель выглядит прижатым к двери. Если это расстояние равно 15 сантиметров, то выключатель выглядит более свободно, но при этом он отбирает часть пространства стены.

Если выключатель близок к середине стены, то тогда его и центрируют относительно середины стены.

Розетки по евростандарту ставятся на высоте 30 сантиметров от пола относительно середины розетки. Так же надо делать поправку на высоту пола. Строго привязываться к этому необязательно, были у меня проекты, где и 20 сантиметров от пола, и 40 сантиметров от пола.

Розетки должны быть достаточно высоко, чтоб на них не летели брызги, когда на них моется пол, и чтоб животные их не метили, и они должны быть достаточно низко, чтоб не бросались в глаза.

Так же не стоит делать розетки ближе 15 сантиметров от перпендикулярной стены, так как они при этом выглядят прижатыми к стенке.

Если Вас интересуют ещё ролики про электрику, то подпишитесь на мой канал продите мой бесплатный видеокурс «Электропроводка в вашем доме или квартире» по адресу.

http://sam-elektrik.ru

Или продвинутый курс «Сам себе электрик»

http://sam-elektrik.ru/kurs

Свои вопросы и пожелания оставляйте под видео. Если понравилось видео, то кликайте «пплец вверх».

До встречи в следующих видео!!!

Адрес канала http://www.youtube.com/user/EkimovIgor1

Адрес ролика http://www.youtube.com/watch?v=47pVx78LcII

Адрес статьи http://ekimov-igor.ru/elektrika-elektroprovodka/vy-sota-rozeto…y-klyuchatelej.html

Ещё по теме…

ekimov-igor.ru

Расстояние от пола до розетки

Крышка для колодца своими руками

Самодельная крышка для колодцаС незапамятных времен над колодцами устанавливали деревянные домики в традиционном русском стиле, которые не только защищали далее…

Почему выбивает автомат в щитке

Почему выбивает автомат в щитке? Способы решения данной проблемыНередко возникает ситуация, когда отключается один из автоматических выключателей далее…

Потолок из гипсокартона в гостиной

Потолок в гостинойПотолок в гостиной должен быть идеальным. Не только потому, что здесь Вы будете принимать далее…

Фсф фанера что это такое (7)

Мобильные кондиционеры что это такое (6)

Диаметр труб для водопровода частного дома (6)

Чем смазать газовый кран на плите (5)

Что такое импост в пластиковых окнах (4)

Общая площадь дома что входит (4)

Чем обмотать трубу дымохода металлическую (4)

Расстояние от постройки до границы участка (4)

Какие люстры подходят для натяжного потолка По каким критериям выбрать люстру для натяжного потолка?СодержаниеРазнообразие Какие потолки лучше глянцевые или матовые Какой натяжной потолок выбрать? (матовый, глянцевый или сатиновый)Вы приняли решение установить Каким валиком лучше красить потолок Как правильно красить валиком потолокЕсли вы задались вопросомКак Как заделать дырку в потолке Ремонт потолка своими рукамиНатяжной потолокОтштукатуренный потолокГипсокартонный потолокЕсли у вас вдруг Как визуально сделать потолок выше Как сделать низкий потолок визуально вышеВ большинстве типовых квартир и частных

Конопатка брусаЗаделка зазоров и щелей в брусе не намного отличается от…

Гидроизоляция фундаментабитумной мастикойОбмазочная гидроизоляция – один из самых распространенных способов…

Какую печь выбрать?nbspnbspnbspnbspnbspnbspnbspnbspВопрос первый — нужна ли мне печь вообще?nbspnbspnbspnbspДля тех,…

www.sferatd.ru

Высота розеток от пола

Во время ремонта и замены электропроводки возникает вопрос: какой должна быть высота розеток от пола? Как высоко ставить выключатели? Существуют ли какие-нибудь нормы, регламентирующие это?

Существуют ли нормы

В современных квартирах чаще всего можно увидеть один из двух вариантов:

советский — выключатель на высоте 160-180 см, розетки — 90 см,
европейский — выключатель на уровне 90 см, розетки на высоте 30 или 90 см.

Никаких единых стандартов по размещению этого электрооборудования в квартирах нет. Существуют рекомендации СНиП и ПУЭ (Правил Устройства Электроустановок), но это только рекомендации, а не жесткие требования. Регламентируется расположение электророзеток и выключателей в тех местах, где их неправильная установка может быть опасна, например, в ванной, душевой или на кухне возле газопровода.

Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности их повреждения и попадания в них воды. Поэтому где их устанавливать, в большинстве случаев решать вам.

«Евростандарт»

Таким названием обозначают расположение электрооборудования в новых домах с евроремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки — на высоте около метра и дополнительные на расстоянии 30 см от пола.

Никакими нормами это не регламентируется, просто этот вариант многими считается более удобным, чем советский, который был принят в более старых зданиях. Низко расположенным выключателем удобно пользоваться даже детям, а розетки, установленные близко к полу, позволяют прятать провода и удобно располагать технику с короткими шнурами питания.

Также существует американский стандарт, согласно которому

розетки устанавливают на 30,5-41 см от уровня пола, рабочих поверхностей,
расстояние между ними — 180 см, считая от дверного проема.

Требования ГОСТ и СП (Сводов правил)

Расстояние от розетки до двери душевой кабинки, согласно ГОСТу, тоже должно быть не менее 0,6 м.

Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:

на каждые 4 м периметра жилой комнаты устанавливают одну электророзетку, а в коридорах — одну на каждые 10 кв.м площади.
расстояние до кондиционеров и электроплит не регламентируется,
в частном и одноквартирном доме количество электророзеток определяется заказчиком (владельцем).

Кухня

На кухне находится много бытовой техники, поэтому розеток должно быть достаточно, чтобы не приходилось включать приборы, особенно мощные, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.

Для приборов, которые располагаются на столе или на других рабочих поверхностях, то есть для микроволновки, тостера, мультиварки и подобной малогабаритной техники, розетки ставят на высоте 20 см от рабочей поверхности или 110-120 см от уровня пола. Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых имеют обычно высоту 0,9 м.

Возле раковины электророзетки желательно установить с защитными крышками. От мойки их делают на расстоянии около 80 см.

Для стиральных и посудомоечных машин и холодильников — 10-20 см от пола.

Розетки для кухонной вытяжки и светильников, встроенных в мебель, располагают в 2-2,5 м от пола, от центра вытяжки при этом должно быть не меньше 20 см. Расположенные на таком уровне электророзетки не видно с пола, они прячутся за шкафчиками, а чтобы добраться до них, достаточно встать на стул. Это удобно, так как пользуются ими не очень часто.

Розетки для встроенной техники обычно ставят на высоте 0,3-0,6 м от пола, не нужно устанавливать их непосредственно за техникой, чтобы к ним оставался свободный доступ. Обычно для этого выпиливают задние стенки шкафчиков и тумб, но в современной мебели есть цоколь высотой около 12 см. Удобно поместить розетки именно в нем, это примерно 10 см от пола.

На кухне необходимо разместить электророзетки для приборов таким образом, чтобы не возникало перегрузки. Если установлены стиральная и посудомоечная машина, их можно подключить к одному УЗО, но нежелательно включать их одновременно. Для холодильника нужна отдельная линия с заземлением, не стоит подключать его через удлинитель.

Примерная схема расположения розеток на кухне показана на рисунке. Если позволяет место, предусмотрите дополнительные в углах, над обеденным столом, а если на кухне будет телевизор, то там, где он будет стоять.

Ванная

Влажность в ванной всегда повышена, поэтому здесь используется электрооборудование с усиленной защитой от влаги — не меньше IP44, электророзетки должны иметь брызгозащитную крышку. Выключатели обычно устанавливаются не внутри, а снаружи ванной комнаты.

Согласно Правилам установки электрооборудования, от двери душевой кабинки розетки должны находиться не менее чем в 60 см, такое же расстояние соблюдается и от раковины.

Высоту от пола выбирают любую удобную, но в ванной нельзя ставить электророзетки на высоте меньше 15 см от пола, чтобы в них не попадала вода во время возможной протечки.

Для разных приборов рекомендуется высота:

1 м — для стиральной машины,
1,8 м — для электрического водонагревателя,
1,1 м — дополнительная розетка для бритвы, фена, электрической зубной щетки, здесь важно, чтобы вам было удобно пользоваться этими приборами.

Спальня

В спальне удобно поставить выключатели общего освещения по обе стороны от двуспальной кровати на высоте 0,7 м, чтобы или можно быть пользоваться не вставая. Также рядом ставят розетки, в которые можно включить лампы или ночники, стоящие на тумбочках, или поставить на зарядку телефон.

Пригодится и еще одна на высоте 0,15-0,2 м над туалетным столиком для подключения фена, плойки. Если спальня выполняет и другие функции, розеток понадобится больше.

Другие комнаты

Если в комнате находится рабочий, письменный или компьютерный стол, то розеток должно быть достаточно, чтобы разместить всю необходимую технику и настольную лампу. Их устанавливают

etkfaza.ru

Стандартная высота установки розетки. Высота установки розеток – стандарты, правила размещения, схемы и варианты подключения своими руками. Точки питания в ванной

При выполнении электромонтажных работ важна высота розеток от пола и уровень расположения выключателей. Эргономичная локация точек питания делает дом более комфортным, удобным для каждого жильца, включая малышей и людей с ограниченными возможностями.

Регламентированные нормативы

При выборе места расположения розеток нужно учитывать стандарты ПУЭ, ГОСТ, а также планировку

Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит руководствоваться приведенными нормами.

Регламент выглядит таким образом:

от газопровода и батарей отопления точки питания удаляют минимум на 40 см;
высота выключателя от пола — 1 м;
в ванной комнате штепсельные розетки отодвигают на 60 см от душевой кабины, раковины, биде или ванны;
от дверного косяка точки питания отодвигают на 10-15 см.

При установке точек питания в ванной комнате нужно обязательно выполнять их подключение через УЗО.

Требования ГОСТ и СП

Требования при монтаже розетки и выключателя по государственным стандартам:

расположение розеток и выключателей владелец дома/заказчик определяет сам;
на 4 м2 жилого помещения должно приходиться по одной точке питания;
в коридоре — одна на каждые 10 м2.

В СП также прописаны определенные нормы для выполнения электромонтажных работ:

выключатели в комнатах рекомендуется поднимать от пола на уровне 1-1,5 м;
если вопрос идет о детских учреждениях – расстояние увеличивают до 1,8 м;
силовые розетки на пунктах общественного питания, пищевом производстве монтируют от пола на высоте 1-1,3 м.

При желании мастер может подробно ознакомиться с нормативными документами и подобрать оптимальный уровень локации розеток/выключателей по конкретному объекту.

Монтаж точек питания по евростандарту

Согласно получившим недавно популярность европейским стандартам электромонтажа все выключатели лучше монтировать на высоте 90 см от пола, а розетки — 30 см. Такая локация точек питания считается удобной для всех проживающих в доме или гостей. Интенсивностью освещения можно управлять не глядя, просто протянув руку. Электроприборы устанавливаются без непривлекательно уложенных или свисающих проводов.

Согласно стандартам бывшего СССР высота установки розеток приравнивалась к 0,9 м от пола. Выключатели монтировали на уровне 1,6 м. До сих пор мастера-электрики предпочитают именно такую схему расположения точек питания, если проектом не предусмотрены иные варианты.

Советские нормы монтажа имеют ряд своих преимуществ:

все выключатели и розетки расположены в видимой доступности для взрослых членов семьи;
дети не могут дотянуться до точки питания, что обеспечивает безопасность;
исключены случайные нажатия на выключатель;
монтируемая мебель не перекрывает доступ к клавишам освещения.

По советским стандартам вилки электроприборов вставляются без необходимости лишний раз наклоняться.

Перед проектированием проводки нужно четко определиться, где будет располагаться мебель

Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:

Составить подробный план-схему расположения мебели, всех бытовых приборов и точек освещения в комнате. Обязательно нанести предполагаемые розетки/выключатели на чертеж.
Учесть средний рост жильцов помещения или сотрудников офиса.
Расположить на схеме все точки питания (под оргтехнику, интернет, бытовые приборы, светильники, бра) так, чтобы они были доступны пользователю и в то же время скрывались от глаз по возможности. Особенно это касается стационарных приборов (ТВ, компьютер, холодильник, стиральная машинка и др.).
У кроватей, тумбочек, комодов точки питания делают на 20 см выше плоскости мебели.
Для открытых участков стен высоту розеток от пола по евростандарту делают 30 см. Это особенно актуально для техники, используемой периодически (пылесос, переносной вентилятор и пр.).
Выключатели лучше располагать со стороны дверной ручки на расстоянии 10-15 см от косяка. Это удобно и эргономично. Конечную высоту выключателей определяют опытным путем. Обычно она составляет 80-100 см.
По типу помещения все выключатели располагают с максимальным удобством для пользователя. В спальне и гостиной нужно добиться того, чтобы человек управлял освещением, не вставая с дивана, кровати.
Для коридора квартиры/дома/офиса лучше сделать точки питания вначале и в конце комнаты.

При четко составленном плане мастер имеет возможность визуально оценить будущий результат выполненных работ, при необходимости изменить что-то еще на этапе планирования.

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью. Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности.

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

Пример расположения электроточек у кровати

С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
Основной выключатель ставится в комнате сразу при входе.
Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Все точки питания в спальне располагают в соответствии с выбранным комплектом мебели. Вполне возможно, что она будет нестандартной. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями либо при разработке дизайнерского проекта.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

При наличии здравого смысла и четкой схемы расстановки мебели в комнате мастер может смело проектировать уровни расположения розеток/выключателей на свое усмотрение.

Размещение электрической фурнитуры в жилых домах, общественных зданиях и производственных помещениях должно соответствовать комфортному и безопасному их использованию. В то же время, точки установки выключателей и розеток на стенах внутри помещений должны находиться на безопасном расстоянии от мощных электроприборов. Один из важных параметров размещения фурнитуры на стене — это высота установки розеток и выключателей от пола.

Существование каких-то строгих нормативов установки розеток и выключателей вряд ли кто подтвердит. В нормативном перечне есть два документа, затрагивающих этот вопрос — это Свод правил по проектированию и монтажу электроустановок — СП 31-110-2003 и Правила устройства электроустановок — ПУЭ-7.

Данная документация даёт советы рекомендательного характера по высоте установки розеток и выключателей. Тоже касается мифа о существовании какого-то «твёрдого евростандарта» в этом отношении. В старых домах, построенных во времена СССР, придерживались определённых норм размещения розеток и выключателей по высоте от пола помещения.

Виды розеток

В России в общественных зданиях используется электросеть, напряжением 220 — 240 вольт. Это объясняется тем, что сила тока не превышает 16 А. Розетки служат для подключения бытовой и офисной техники. Обычно фурнитура имеет два гнезда (0 и фаза). Для подключения мощных потребителей (до 3,5 кВт) в корпусах розеток устанавливают дополнительную клемму заземления.

Тип установки и виды розеток

Розетки различают по типу установки:

Накладные.
Встроенные.

Накладные

Накладная фурнитура применяется для наружной электропроводки. Применяют такие формы корпусов в помещениях с размещенной проводкой по поверхности стенового ограждения. Наружная прокладка проводов устраивается в помещениях с деревянными стенами или в офисах, сданных в аренду. Новый арендатор стремится приспособить электропроводку для своих нужд. Провести наружную проводку гораздо легче, чем штробить стену и делать косметический ремонт помещения.

Основание розетки имеет монтажные отверстия под шурупы или дюбели. Закрепив клеммную площадку, к ней подсоединяют провода. Затем привинчивают корпус розетки. Накладные устройства обычно изготавливают в одиночном исполнении.

Встроенные

Клеммный разъём розетки для скрытой проводки помещают в коробку, утопленную в стену. В стене сверлятся или пробиваются перфоратором круглые отверстия, в которые вставляют коробки с проводами. Кроме двух жил электрической сети, может быть подведен третий провод заземления.

Корпуса фурнитуры могут иметь несколько пар разъёмных отверстий. В продаже есть одиночные розетки, которые можно группировать, заключая их в общую декоративную рамку.

Такие группы электрических разъёмов устанавливают как горизонтально, так и в вертикальном положении. Помимо этих видов утопленных разъёмов, существуют выносные розетки. По внешнему виду они ничем не отличаются от обычных встроенных моделей. Особенностью выносной конструкции заключается в том, что в стене скрыта катушка с проводом. Разъём вынимают из гнезда и вытягивают его на требуемую длину — до 3 метров и более.

Дополнительные опции

В торговой сети предлагают розетки с различными дополнительными функциями — корпуса с подсветкой, выталкивателем вилки, влагозащитной крышкой и другие.

Кроме того, розетки оснащают устройствами защитного отключения, которые отключают питание при обнаружении несанкционированной утечки электроэнергии. Фурнитура с таймером отключает подачу тока в заданное время. Это удобно для подключения обогревателей и других бытовых приборов без своего устройства. Силовая розетка может высвечивать на своей панели количество потребляемой энергии в ваттах.

Есть конструкции с замковым приспособлением, которые закрывают контактные отверстия. Их применяют там, где могут находиться маленькие дети. Фурнитура может иметь USB вход для подзарядки гаджетов.

Розетки иного назначения

В группы разъёмов включают розетки с гнёздами подключения кабельного интернета и телесигнала. Такие конструкции устанавливают также в одиночном исполнении.

Виды выключателей

Бытовые выключатели вместе с розетками составляют комплекс электрического оборудования в жилых и общественных зданиях.

По способу установки выключатели бывают накладными и встроенными. Монтаж устройств происходит таким же образом, что и установка розеток.

Рассматривая весь ассортимент выключателей на рынке электротехники, можно различить устройства по принципу их работы:

Клавишные.
Поворотные.
Кнопочные.
Датчики движения.
Сенсорные.
Беспроводные.
Диммеры.

Клавишные

Самые распространённые устройства — клавишные выключатели. Они просты в обращении. Их внешняя форма исполнения может быть различного дизайна. Стандартные приборы изготавливают в виде одно-, двух- и трёхклавишной конструкции. С их помощью можно включать определённые группы лампочек в потолочных и стеновых навесных осветительных приборах (люстры, бра). Монтировать и менять выключатели такого типа легко и просто.

Поворотные

Эти устройства давно не производят. Их можно встретить в старых домах, производственных помещениях. Нужно заметить, что поворотные включатели хорошо переносят повышенный уровень влажности и практически не ломаются. Дизайн приборов оставляет желать лучшего. Их работа сопровождается громкими щелчками.

Кнопочные

Принцип устройства заключается в том, что под клавишей установлен микровключатель. Включение света осуществляется бесшумным нажатием пальцем на верхнюю панель прибора.

Датчики движения

Выключатели с датчиками движения устанавливают в проходных помещениях (коридорах, лестничных клетках). Они могут быть прямолинейного действия, с большим углом наблюдения, и круговые — с обзором на 360о.

На приборе установлен таймер, с помощью которого устанавливают время включения света. Использование таких устройств приносит значительную экономию затрат электроэнергии и существенно продлевают срок службы лампочек.

Сенсорные

Встроенная микросхема под верхней панелью выключателя срабатывает при лёгком касании рукой поверхности прибора. Применение таких устройств исключает возникновение короткого замыкания, что влияет на увеличения срока службы ламп.

Беспроводные

В корпусе выключателя вмонтирован приёмник инфракрасного излучения, связанного с реле. Посланный сигнал в виде луча инфракрасного спектра из пульта управления «заставляет» реле размыкать или смыкать контакты.

Радиус действия пульта — от 20 до 25 метров. С помощью этой системы управляют освещением из любого места помещения.

Диммеры

Выключатели оборудованы датчиками, реагирующими на степень естественного освещения комнаты. При начинающихся сумерках или облачной погоде, датчик посылает сигнал на реле. Обратный процесс происходит при возобновлении интенсивного естественного освещения внутреннего пространства помещения.

Высота установки розеток и выключателей в квартире

Зная специфику строения электрической фурнитуры, можно планировать их расположение по высоте от пола. Ориентировочное положение электрической фурнитуры зависит также от назначения помещения. Все высоты расположения электротехнических устройств — это расстояние от пола до центра лицевой панели фурнитуры.

Коридор

Помещение может быть холлом с входной дверью. Выключатель лучше всего располагать в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки замка двери. Это, как правило, равняется высоте 80 — 90 см от пола. При входе и выходе из квартиры или дома рука человека перемещается на одной высоте ручки и выключателя. Даже в темноте можно быстро включить свет.

В коридоре монтируют клавишные, точечные, сенсорные или выключатели с датчиком движения. Прибор с датчиком движения устанавливают под потолком.

Что касается розетки, то её устанавливают в коридоре с целью подключения пылесоса. Чтобы шнур не провисал, розетку помещают на высоте 150 — 200 мм от пола. Если коридор довольно длинный, то устанавливают две точки питания.

Зал

В гостиной выключатель верхнего освещения устанавливают на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для варьирования интенсивности освещения комнаты применяют двухпозиционные выключатели. Одна клавиша включает три лампы, а другая зажигает две остальные лампочки.

Модели включателей для гостиной могут быть клавишными, точечными, сенсорными. В залах больших размеров нередко устанавливают диммеры.

Розеток в гостиной может быть несколько, в зависимости от количества электрических приборов и оборудования. Точку питания скрывают за корпусом телевизора, музыкального центра и тому подобного. Если техника установлена на столике или на полке мебели, розетку помещают на высоте прибора.

Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подсоединяют к точке питания на уровне его внутреннего блока. В крайнем случае, розетку помещают за корпусом мягкой мебели. Высота силовой точки может быть установлена по усмотрению хозяина жилья.

Спальня

С двух сторон у изголовья двуспальной мебели обычно ставят прикроватные тумбочки. Над ними размещают бра. Для удобства, над каждой тумбочкой устанавливают розетки. Если стандартная высота прикроватной мебели составляет примерно 53 — 55 см от пола, то точку подключения помещают немного выше поверхности тумбы на уровне 60 — 65 см от пола.

Двойные розетки ставят для того, чтобы можно подключить освещение и зарядное устройство телефона или ноутбука одновременно. Разъёмы используют для временного подключения таких бытовых приборов, как утюг или пылесос.

В спальне редко пользуются верхним светом, поэтому устанавливаю выключатель на такой же высоте, что и в прихожей. Для верхнего света применяют все типы включателей, кроме диммеров и датчиков движения.

Детская

Клавишный выключатель верхнего освещения устанавливают на стандартной высоте — 80-90 см от пола. Розетку помещают над столом на высоте 70–80 см от пола. Для защиты ребёнка от случайного удара током, розетку устанавливают с замковым устройством.

Кухня

Высота стола со встроенными шкафами и ящиками составляет 85–87 см. Над столом устанавливают блоки из розеток. Количество разъёмов в блоке зависит от потребности в питании нескольких кухонных электрических приборов (электрочайник, комбайн, кофемолка и прочее). Чтобы шнуры приборов резко не изгибались, розетки помещают на высоте 160–170 мм от поверхности стола. Розетку для холодильника устанавливают сзади корпуса агрегата — на высоте 900 мм.

Выключатель верхнего освещения кухни устанавливают снаружи в коридоре на стандартной высоте от пола (80 — 90 см). Монтируют выключатели клавишного, точечного и сенсорного типа.

Ванная комната

Над раковиной сбоку зеркала, на высоте 80 см от пола устанавливают одну или две розетки для электробритвы, фена и вентилятора вытяжки.

Для джакузи и вертикальной душевой кабины розетки размещают на высоте от 50 до 80 см от пола. Розетки должны быть с влагозащитными крышками.

Выключатель клавишного или другого типа устанавливаю снаружи ванной комнаты на стандартной высоте — 800–900 мм.

Перед тем, как делать расстановку мебели и бытовой техники, нужно разработать проект устройства электропроводки в помещениях нового дома или ремонтируемой квартиры.

Нужно установить размеры по горизонтали и вертикали положения розеток и выключателей. В каждом случае определить модели и типы РиВ.

Полезно составить спецификацию электрической фурнитуры. Это поможет сориентироваться при закупке РиВ — как в модельном, так и в ценовом формате

Если в доме есть маленькие дети, учесть это обстоятельство при определении высоты расположения тех или иных моделей РиВ.

Датчики движения и диммеры могут существенно сэкономить сумму оплаты за электроэнергию.

Структура вертикальных ограждений помещений поможет выбрать тип установки устройств электропитания — накладные или встроенные РиВ.

Заключение

Выбор высоты установки розеток и выключателей влияет не только на безопасность жильцов, но и обеспечивает комфортное пребывание в доме или квартире. Выбор высоты розеток и выключателей можно соотносить с «евростандартом» или другими требованиями, главное, чтобы высота установки отвечала двум вышеуказанным условиям — безопасности и комфорту.

Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!

Развеиваем современный миф

Многих электриков-новичков при очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

Для , стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

для на стене – 1,5 метра;
для фена и бритвы – 1 метр;
стиральная машина – не ниже полуметра.

Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

точное место размещения всей мебели в комнате;
виды бытовой техники с ее точным местом размещения;
области прохождения газо- и водопровода;
трасса прохождения электропроводки по стенам;
окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем , а не покупать его в магазине!

Материалы

Выключатели и розетки — это необходимые элементы в каждой комнате. Они позволяют управлять освещением и подключать электрические приборы к сети, поэтому их расположение должно быть наиболее удобным. Однако многие забывают, что эти элементы — выходы проводов, находящихся под напряжением. Поэтому их расположение должно быть максимально удобным и безопасным.

Для обеспечения этих параметров и созданы различные стандарты. Они обеспечивают оптимальное расположение и установку элементов электросети. Одним из самых надежных является евростандарт, который повсеместно применяется в Европе.

Стандарты для выключателей

Единой нормы расположения выключателей и розеток попросту не существует. В качестве их замены существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитает ставить эти элементы лишь согласно собственным предпочтениям, игнорируя рекомендации и безопасность. Это приводит к повреждениям сети, что может способствовать пожару.

Что касается выключателей, отмечают три варианта их установки:

Советский;
Евростандарт;
Вольная установка.

Первый метод заключается в полном соблюдении правил, установленных еще в советское время. Он заключается в том, чтобы выключатели располагались на высоте 160 см от пола. У такой установки имеется несколько преимуществ, среди которых отмечают высоту на уровне глаз, а также удобство в расстановке мебели.

Еще одним достоинством является защита от детей. Ребенок попросту не достает до подобных элементов, что обеспечивает его безопасность. Однако постепенно спрос на советский метод падает, а используют его лишь люди, которые привыкли к нему.

Евростандарт несколько отличается от предыдущего варианта. Он наиболее современный и комфортный. При его использовании выключатели располагаются на высоте 90 см от пола. Преимуществ у такого метода также несколько: нет необходимости поднимать руки и элемент незаметен на общем фоне комнаты.

Последний вариант подразумевает установку по пожеланию клиента. В таком случае стандарты высоты упускаются, но соблюдаются основные правила и нормы монтажа. Вольная установка зачастую применяется в помещениях, где оба стандарта попросту не подойдут.

Стандарты для розеток

Розетки также имеют собственные стандарты для монтажа. Хотя они немного отличаются от тех, что применяются для выключателей, здесь тоже имеются существенные различия. Варианты установки все те же, советский, европейский и вольный.

Советский стандарт для розеток подразумевает их установку на высоте 90 сантиметров от пола. Это было достаточно неудобно, ведь приводило к большой путанице проводов, заметных с любой точки помещения. Кроме того, объемные вилки легко задевались жильцами, что могло привести к обрыву элемента либо поломке прибора.

Европейский вариант здесь куда лучше. Он рекомендует установку розеток на высоте 30 сантиметров. Это позволяет прятать провода за мебелью и практически не замечать их. Для удобства можно сделать 1 розетку по старому стандарту, чтобы подключать зарядные устройства и прочее.

Вольная установка здесь имеет те же стандарты, что и ранее. Важно лишь соблюдать основные правила монтажа, которые знает большинство электриков.

Интересно ! Евростандарт также использует другие виды розеток. Они имеют более широкие выемки для штекеров. Советские розетки уже практически не используются, ведь современные приборы под них не рассчитаны.

Процесс установки

Установка розеток и выключателей практически идентична. Для начала необходимо обесточить сеть и провести подготовительные работы. Среди них приобретение элемента и очистку рабочего места. Для дальнейшей работы понадобятся следующие инструменты:

Отвертка;
Кусачки.

А также корпус и подрозетник. Подрозетником называется компонент, который служит основой для внутренней части розетки. Корпус же служит для соединения проводов и дальнейшей работы элемента

Процесс включает несколько этапов:

Зачистка проводов;
Установка подрозетника;
Подключение проводов;
Закрепление корпуса.

Для начала нужно очистить выходящие провода, предварительно заведя их в подрозетник. Нужно оставить оголенными 8 миллиметров, необходимых для подключения. Далее в стенное отверстие монтируется подрозетник.

После этих этапов начинается подключение розетки. Металлическую часть подключают к сети, заводя в отверстия соответствующие по цвету провода. Если цветовая разметка отсутствует, то нужно заранее узнать правильное расположение проводов и найти фазу.

Важно ! После этих этапов нужно тщательно зажать провода в конструкции. В противном случае возможен плохой контакт, что приведет к возникновению искр.

После этого розетка устанавливается, монтируется пластиковый корпус. Электричество включается, конструкция тестируется на работоспособность.

Обязательные требования к расположению

Вне зависимости от высоты и стандарта нужно соблюдать основные требования расположения. Они необходимы для безопасности жильцов, защищая их от разнообразных рисков.

Среди основных требований расположения отмечают:

Удаление от труб отопления и газоснабжения на полметра;
Удаление от проемов и рамок на 10 сантиметров;
Удаление от мойки на метр;
Удаление от угла на 10 сантиметров.

Кроме того, важно учитывать габариты мебели, а также материал, из которого она состоит. Если он легковоспламеняющийся, то важно располагать розетку на определенном удалении от подобных конструкций.

Важно также учитывать доступность таких элементов. Нередко выключатель оказывается за мебелью или на большом расстоянии от двери, из-за чего использовать его неудобно. Эти расчеты должны проводиться заранее.

Все эти советы позволят правильно установить розетки и выключатели. А для лучшего понимания самого процесса установки рекомендуется посмотреть это видео. Здесь описан сам процесс подключения подобных элементов к сети:

Во время замены электропроводки надо решить, какой будет высота розеток от пола. Именно так — решить, потому что жестких нормативов и стандартов нет.

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно . Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать таким образом. Основное — удобство эксплуатации

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай». Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.

В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками, — лучше перестраховаться.

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
От монтажной коробки провод идет вертикально вверх.

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую , легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

Поделись статьей:

Советы по установке розеток и выключателей в доме

«Обычно мы только после окончания работы понимаем, с чего ее надо было начать», — это высказывание удачно описывает всякий ремонт, а в особенности установку розеток и выключателей.

Казалось бы, закончен ремонт, осталось убрать и расставить мебель, и тут (о ужас!) понимаешь: розетки не там, где нужны, их загораживает мебель. А новые розетки — это новые провода в стене, а значит, надо срывать и снова клеить обои, и так по кругу.

Идеальный вариант — продумать размещение электроприборов и мебели еще на этапе планирования ремонта. Чтобы в следующий раз не наступить на те же грабли, я делал пометки, и моя записная книжка пополнилась разными неочевидными решениями по электрике, которыми я с удовольствием делюсь с читателями!

Установка розеток и выключателей

1, Выключатель в прихожей, который выключает в квартире всё!
Замечательная идея! Ведь часто бывает, что уже оделся, обулся, и тут выясняется, что на втором этаже горит свет… Или едешь на работу и думаешь: «Выключил ли я утюг?»

Решить все эти проблемы одним махом очень соблазнительно, главное, чтобы холодильник выключался отдельно, а то придется очень часто выбрасывать испорченные продукты.

2. Розетки в откосах
Розеток, как известно, много не бывает. Розетки в откосах пригодятся, если поверхность подоконника выполняет функцию кухонной рабочей зоны, если кухня маленькая и нужно экономить каждый сантиметр свободного места, если рядом с окном находится стол.

У меня, к примеру, на подоконнике стоит блендер, в котором я ежедневно делаю смузи. А розетки нет… Протянули удлинитель, который портит весь вид.

А перед Новым годом ты скажешь себе спасибо за эту розетку, когда будешь украшать окно в детской (а может, и на кухне) новогодними гирляндами.

3. Выключатели у кровати
И не только у кровати, а везде в проходных местах. Этот лайфхак давно не нов, я его постоянно встречаю в гостиницах, но многие про него забывают, когда делают ремонт.

4. Регулятор для теплого пола — на уровне глаз
Именно на этой высоте его удобно настраивать. Почему же все строители стараются установить его ближе к полу?

5. Полноценное освещение на балконе
Делаешь освещение лоджии — не забудь про выключатель. А то получается: вышел на балкон, увидел, что темно, и нужно возвращаться в комнату, чтобы включить свет.

6. Больше розеток в ванной
Фен, стиральная машина, а, может, еще и сушильная, электробритва, электрическая зубная щетка… Для всего нужны розетки, которые, кстати, можно спрятать в шкафчик.

7. Розетки для пылесосов
У многих не один пылесос, а два: обычный и робот. Для всех этих помощников нужна розетка, причем на определенном уровне: для обычного пылесоса 30–40 см от пола и в каждой комнате, для робота — в прихожей, с учетом места для подзарядки.

8. Розетка для зарядки гаджетов на кухне
Обязательно ее предусмотри! Представь, что ты готовишь по рецепту с планшета, а планшет разрядился! А у тебя свободной розетки на кухне нет… А теперь будет!

Если речь идет о розетках, предусмотренных под мелкую бытовую технику типа блендера или кофемолки, то подумай заранее, сколько бытовых приборов могут потребоваться тебе при готовке. Если затрудняешься в этом вопросе, то воспользуйся одной из наших рекомендаций.

На каждый погонный метр рабочей поверхности должна быть минимум одна розетка. Это не значит, что розетки должны быть установлены через каждый метр, они вполне могут быть сгруппированы вместе по несколько штук.

Можно поступить еще проще и установить на кухонном «фартуке» по 2–3 розетки над каждой свободной столешницей. Обычно это две или три группы розеток. Не забудь одну или две розетки расположить в зоне обеденного стола. Пригодится, если возникнет необходимость зарядить сотовый телефон или подключить, например, ноутбук.

9. Спрячь розетки в шкафах
Если на кухонном фартуке уже много розеток и это смотрится некрасиво, спрячь их, например, на дно навесных шкафов.

10. Розетки для компьютера
Подумай, за каким компьютером ты работаешь: для настольного компьютера понадобится 3–4 розетки, для ноутбука нужно сделать розетку во всех местах, где ты обычно с ним сидишь: рядом со столом, креслом, диваном.

Правильная разводка электропроводки в квартире — основа уюта и благополучия. Поэтому так важно точно знать, где проложить проводку, а где разместить розетки и выключатели.

На какой высоте находятся розетки. На какой высоте устанавливать розетки. Особенности размещения коммутационных аппаратов.

Так как мы все умные люди, то прекрасно понимаем, что электричество не любит шуток, поэтому с ним нужно «играть» по строго определенным правилам. То есть по определенным стандартам, позволяющим сделать совместное существование человека и электросетей максимально комфортным и взаимовыгодным. Поговорим о высоте, на которой нужно монтировать электрические розетки и выключатели, чтобы было безопасно и удобно.

Высота розеток и выключателей: стандарты или здравый смысл?

Практически любой, даже небольшой, косметический ремонт помещения подразумевает если не полную замену существующей электропроводки, то хотя бы ее частичную модернизацию. Такая модернизация обычно заключается в восстановлении вышедших из строя участков разводки, а также в переносе существующих и добавлении новых точек. И если прямая прокладка проводов, «обвязка» распределительных коробок, монтаж электрощитов и т. Д. — задачи специалистов, то выбор места для размещения розеток и выключателей — прерогатива собственников помещения.

При планировании расположения электромонтажных изделий у собственников возникает вопрос: есть ли какие-то обязательные нормы для такого случая?

Таким образом, жестких и обязательных стандартов по высоте розеток и выключателей нет — ни в России, ни в Европе. Поэтому их можно устанавливать на любом расстоянии от пола. Но при этом должны выполняться четыре условия:

Должна быть физическая возможность не только закрепить «точку» в выбранном месте, но и подвести к ней провода.
Необходимо обеспечить безопасность эксплуатации розетки или выключателя — здравый смысл подсказывает, что лучше не устанавливать эти изделия вблизи источников воды, сильного тепла и тем более открытого огня.
Навесная розетка (ну или выключатель) должна быть удобной в эксплуатации — выключатель под диваном так же неактуален, как розетка на потолке.
Очень желательно иметь возможность быстрого доступа к «точке». В первую очередь это касается электрических розеток, зачастую «прячущихся» за мебелью или бытовой техникой.

Если не брать во внимание «специализированные» помещения (например, кухня, ванная или санузел), то обычно условием, определяющим выбор места и высоты «точечной» установки, является соблюдение п. 3. Проще говоря , где удобно — туда кладем. Именно так появился пресловутый «европейский стандарт», который вовсе не таков — это, по сути, просто наиболее часто выбираемая высота установки:

Для розеток — 20-40 см от уровня пола;
Для выключателей — оптимально 80-100 см от уровня пола.

Высота розеток и выключателей

Эти цифры продиктованы следующими соображениями: если электрическая точка слишком низкая, высока вероятность наполнения ее водой во время влажной уборки пола. Да и часто пользоваться им не слишком удобно — приходится очень низко пригибаться. При установке розетки намного выше 40 см от пола шнуры питания включенных в нее электроприборов становятся слишком заметными, что довольно неэстетично, а с точки зрения большинства дизайнеров вообще преступно.

Для выключателей высота установки выбрана так, чтобы кнопка включения попадала «под руку» — для обычного человека это всего лишь чуть меньше метра от пола.

Исключение составляют детские помещения, в которых рекомендуется в целом все электромонтажные изделия с сетью 220 В не менее 1,6 м от уровня пола ; однако это правило не является обязательным для частного жилого сектора.

Несколько слов об «одноразовых» розетках

Все вышеперечисленное касается электрических розеток, к которым регулярно подключается-отключается электрооборудование.Однако в каждом доме есть целая группа техники, которая используется по принципу «включил и забыл»: холодильники и морозильники, кондиционеры и водонагреватели, стиральные машины и даже телевизоры.

Розетки для такой бытовой техники обычно проектируют в незаметных местах. Высота установки абсолютно не критична и выбирается исключительно из соображений здравого смысла — чтобы при необходимости можно было быстро подобраться к ней, но перед ней она не «маячила».

Например, электрические розетки для кухонных вытяжек, кондиционеров и некоторых душевых кабин устанавливаются на высоте 1,8-2,5 м от пола , для водонагревателей или настенных телевизоров — 1,5-1,8 м , для микроволновых печей и другая кухонная техника — 10-15 см над рабочей поверхностью (столешница). Снизу обычно монтируются розетки для холодильников и стиральных машин — не более 60 см от пола .

На сегодняшний день высота розеток и выключателей от пола строго не регламентирована, равно как и их допустимое количество на комнату.Это приводит к тому, что часто встречаются помещения, в которых электрические розетки расположены в совершенно архаичном порядке и порой очень труднодоступны.

Откуда берутся правила или советы, которыми следует руководствоваться при установке электропроводки?

СП 31-110-2003

Свод правил проектирования жилых и общественных зданий, последний раз редактировавшийся в 2003 г., гласит следующее:

Размещение выключателей следует производить со стороны дверной ручки на расстоянии расстояние один метр от пола.
Высота установки розеток от пола согласно этому документу также рекомендуется в сотнях сантиметрах. Расположение относительно любой комнаты. (см. также статью)

PUE

Вы также можете получить информацию из Правил устройства электроустановок, которые содержат рекомендации по технической безопасности при размещении розеток.

Этот документ предлагает следующие инструкции:

Размещение переключателей, аналогичных предыдущему документу, разрешается возле дверной ручки на расстоянии метра от пола.
Также возможно его расположение под потолком при наличии шнура питания, который опускается до рекомендуемого уровня.
Любые розетки должны находиться на расстоянии не менее полуметра от газопровода на кухне.

От сантехнического оборудования, например, ванны, душа, умывальника по ГОСТ Р 50571.11-96 необходимо смонтировать электрические компоненты на расстоянии 60 см.

Совет: также в случае розеток в местах с повышенной влажностью рекомендуется оборудовать их разделительными трансформаторами или устройствами защитного отключения.
Это повысит безопасность использования электроприборов вблизи воды.

Евростандарт

Европейский стандарт высоты розеток от пола 30 см, выключателя 90 см. На самом деле такой официальной стандартизации нет. Эта концепция появилась одновременно с так называемым европейским ремонтом.

У такого расположения есть свои плюсы и минусы:

С одной стороны: розетка скрывается за видимым спектром и ничему не мешает, а переключатель, находящийся на уровне опущенной руки, можно включить без смотря и без каких-либо физических усилий.(см. также статью)
С другой стороны, для того, чтобы вставить вилку электрического прибора, необходимо нагнуться, а для того, чтобы можно было свободно поворачивать выключатель, вам нужно будет его ничем не заблокировать.

Здесь опять две стороны медали:

С одной стороны: розетка проще в использовании, не нужно гнуться, а выключатель света находится на уровне прямой видимости и не мешает работе расстановка мебели.
С другой стороны, у постоянно включенных устройств шнуры питания некрасиво свисают вниз, и чтобы выключить свет, нужно поднять руку и глазами искать тумблер.

Правила монтажа

При монтаже проводки своими руками, чтобы добиться оптимального распределения электрических компонентов, следует, помимо вышеперечисленных рекомендаций, соблюдать некоторые правила монтажа:

В первую очередь произвести план будущего расстановки мебели в комнате и планируемых электроприборов.

Совет: сделайте макет с масштабом.
Это позволит вам купить более точное количество проволоки.
Ведь будет неприятно, когда вам в разгар работы не хватит пары метров кабеля или наоборот будет целая пачка неизрасходованных денег.

Далее отметьте расположение всех необходимых розеток с учетом телефона, компьютера, настенных светильников и так далее.

Совет: лучше отметить больше точек питания, чем необходимо.
Это позволит при необходимости разгрузить сеть без использования тройников.

Розетки, предназначенные для устройств в сфере недвижимости, рекомендуется располагать так, чтобы они были доступны и скрывались за самим оборудованием.
Часто используемые блоки питания следует размещать на высоте 30 см. При этом учтите, что к ним всегда можно легко добраться из любой точки комнаты за шнур пылесоса.
Те электрические блоки, которые по плану попадают на территорию мебели, удобнее всего располагать на расстоянии около 15 см от ее поверхности.

Итого

Четкого ГОСТа на разводку электропроводки по дому нет. Есть много рекомендаций. Желательно делать ставку, прежде всего, на повышение безопасности, а также на удобство эксплуатации.

Удачного ремонта! «>

Видео в этой статье предоставит дополнительную информацию по рассматриваемому материалу.

Удачи в ремонте!

Расположение розеток, высота установленных розеток и выключателей — серьезный вопрос, требующий планирования, расписания, подсчета их количества для каждой комнаты.Если к установке подходить с предварительным планированием, то вам не придется разматывать удлинитель, спотыкаться о несущую и там все подключать, тем самым перегружая розетку или даже сеть.

По оценкам, каждый человек использует примерно шесть различных электроприборов в день. И количество постоянно растет. Появляются новые устройства и гаджеты, без которых сложно представить жизнь.

Устройства наполняют наши дома, а количество торговых точек остается неизменным.Все чаще встречаются случаи, когда человек в панике бегает по дому или офису в поисках свободного разъема для зарядки смартфона. Что в итоге? Приходится выключать принтер или еще что-то. Избежать таких ситуаций несложно, нужно только знать, как правильно расположить разъемы. Тогда пользоваться ими будет максимально комфортно.

Сделайте схему и предварительный проект перед началом работ по бритью стен, электропроводке и установке выключателей и розеток (+)

Чтобы избежать косметического ремонта при установке / переносе выключателей и розеток, вы должны выделить время на планирование.Например, при заказе проекта у дизайнера интерьера в приложении необходимо указать точное количество сетевых разъемов и переключателей, а также их расположение.

Потому что дизайнер интерьера может не знать, что вы предпочитаете работать за ноутбуком на диване. Утверждение проекта — это момент, когда принимаются все запросы и в проект вносятся изменения.

При самостоятельном планировании интерьера важно понимать предназначение помещения и его дизайн.Учитывается и расположение мебели, так как розетка за шкафом — вещь бесполезная. А если вы любите каждые полгода переставлять всю мебель в комнате?

Получается, что расчет количества выключателей и розеток проводится только после разработки проекта.

Законы и технические регламенты

Строительные нормы, строго регламентирующие количество и расположение сетевых разъемов и выключателей в доме, на законодательном уровне не прописаны.Но есть документ под названием «Свод правил проектирования и строительства» или СП 31-110-2003, в котором прописаны рекомендации по размещению выключателей и разъемов питания.

Первые расположены сбоку от дверной ручки на высоте 1000 мм, а вторые — в удобном месте, но на той же высоте. Следует руководствоваться только здравым смыслом и собственным выбором.

Тонкости размещения выключателей

Выключатель основного освещения можно разместить возле дверного проема на высоте 750–900 мм.Расчет роста должен основываться на среднем росте всех взрослых в семье. В результате каждый должен удобно нажимать кнопку переключателя, не поднимая рук.

Уровень 800 мм будет сравнительным для всех моделей. Переключатель должен быть расположен так, чтобы при закрытии двери он находился со стороны ручки, а не наоборот. Тогда при открытии дверь его не заблокирует. Также нельзя закрывать доступ к выключателю с различной мебелью и шкафами.

Европейский стандарт на установку розеток и выключателей укоренился в обществе как удобный и безопасный способ размещения устройств для всей семьи.Вы можете без проблем добраться до точки вручную, отремонтировать или заменить без чрезмерного мышечного напряжения.

Розетки для осветительных приборов в ванной, туалете и кладовой должны быть установлены в коридоре. Для жилых комнат, кухни, а также самого коридора — расположение внутри помещения будет правильным.

Электромонтажные устройства для регулировки дополнительного или декоративного освещения устанавливаются в удобном месте, но с конструкцией.

Устаревший «советский» способ утилизации розеток имеет такие сильные стороны:

больше людей в странах СНГ считают этот вариант более удобным, соответственно, когда есть спрос, можно найти отличное предложение;
переключатель почти на уровне глаз;
Под ним можно установить мебель, которая не блокирует выключатель;
самый безопасный вариант для детей;
Расположение розетки позволит комфортно подключить прибор, без предварительных «луков».

Но если устройство, подключенное к такой розетке, всегда стоит на одном месте, этот способ выглядит менее привлекательно. Так как провода и сама розетка будут на видном месте.

В то же время «европейский стандарт» — это:

высокая эргономичность, удобство и простота использования;
регулировка осветительных приборов «в шторку», а также с опущенной рукой;
максимальная «секретность» от всеобщего обозрения.

Но этот вариант предполагает дополнительную защиту от детей, и для подключения устройств нужно всегда наклоняться.Установка дополнительной мебели в любом случае заблокирует вмонтированный в стену прибор.

Особенности монтажа выключателей и розеток

Причина долгих обсуждений — высота розеток от пола. Поскольку точное определение нигде не прописано, можно использовать такие понятия, как «европейский стандарт» или «советский стандарт». Когда в квартире планируется «ремонт», скорее всего, розетки будут размещены на уровне 300 мм от пола, а выключатели — уже на 900 мм.

По «советскому стандарту» выключатель должен быть установлен на уровне плеча — это около 1600 мм, и розетка тоже значительно выше — на 900 мм от пола.

У каждого метода есть свои плюсы и минусы. Кратко рассмотрим их.

Советский стандарт установки выключателей и розеток по-прежнему занимает лидирующее положение в обществе, так как эти планы по-прежнему востребованы на рынке.

Особенности размещения в коридоре

Для прихожей достаточно 1-2 розеток.Их лучше разместить в углу у плинтуса примерно на уровне 15-20 см от пола. Это позволит подключать различную бытовую технику, например, пылесос, сушилку для обуви или зарядку телефона.

Точки освещения и отбора мощности в коридоре расположены так, чтобы их было удобно использовать при выходе / входе в дом, для подключения нечасто используемой техники

Кроме того, в коридоре отлично впишутся и другие устройства.Среди них:

квартирный распределительный щит с автоматами защиты;
регулятор напряжения;
счетчик электроэнергии, хотя для квартир есть отдельное место на лестничной клетке, его можно установить в коридоре;
выключатели для кухни, ванны и туалета;
распределительная коробка для ТВ-кабеля, Ethernet или стационарного телефона;

В большинстве случаев этого вполне достаточно, но иногда предусматривается еще и установка датчика теплого пола в коридоре.

Расположение электроточек в ванной

Количество, конечно, будет зависеть от площади и количества приборов, но в 95% случаев достаточно 1-2 розеток. Первый желательно располагать возле зеркала на уровне 1000 мм от пола. К нему будут подключены фен и электробритва. Ко второму, например, подключается стиральная машина или обогреватель. При этом не менее 600 мм от пола для машины и 1500 мм для котла.

Правил, запрещающих установку розеток в ванной, нет, несмотря на то, что помещение считается опасным с точки зрения поражения электрическим током.

Само собой разумеется, что крепить обе розетки возле устройства подключения воды категорически противопоказано, поэтому должны быть отступы от ванной и раковины более 600 мм, а лучше 1000 мм. Обязательно позаботьтесь о защите от влаги, установите водонепроницаемую розетку IP 44.

Нельзя забывать, что продукция может подвергаться еще большей опасности. Так как санузел рискует затопить, крепить изделия ниже 150 мм от пола совершенно небезопасно. Если в водосток попадет вода, угроза для жизни просто колоссальная.

Оптимальная высота установки розеток в ванной подбирается исходя из удобства использования и минимизации контакта с водой (+)

Причинами этого могут быть различные ситуации, от протечки крана или трубы , поломке бытовой техники или забывчивости хозяев.

Специальная установка в гостиной

Для домашнего кинотеатра или простого ТВ-бокса потребуется как минимум две розетки. Первый — для самого ТВ-ресивера, а второй — для спутникового ресивера. Уровень высоты следует определять исходя из расположения самого телевизора. Он может стоять на постаменте, монтироваться в стене или помещаться в специальной ячейке мебельной стены. Кабель питания не должен свисать или быть натянутым. Он должен быть полностью скрыт за экраном.

Гостиную в маленькой квартире можно визуально разделить на две отдельные зоны: пространство у письменного стола и часть для отдыха на диване перед телевизором

На каждой стене дополнительно по 2 розетки размещать на уровне 150–300 мм от пола. Их можно подключить к торшеру, вентилятору, зарядному устройству для гаджетов, игровой приставке, пылесосу.

Стоит побеспокоиться о возможности удобного подключения кондиционера.

Если в гостиной есть персональный компьютер, необходимо предусмотреть не менее шести розеток для подключения питания к экрану, системному блоку, настольной лампе, сканеру, динамикам для воспроизведения звука и роутеру Wi-Fi.

Правила расположения на кухне

С каждым годом он разрабатывает все более интеллектуальные технологии, обеспечивающие комфорт и отнимающие много времени человека. Естественно, количество техники на кухне местами просто зашкаливает. В обязательном порядке предусмотреть подключение вытяжки, возможно, стиральных и посудомоечных машин, электроплит.

Но главное — это холодильник, микроволновка или мультиварка, иногда и то, и другое. Миксер, соковыжималка, комбайн, тостер, блендер, кофеварка и телевизор — этот список, наверное, бесконечен.

Установка электрических розеток в кухонную мебель — удобный способ визуально создать видимость отсутствия этих устройств и повысить комфорт (+)

За холодильником обычно устанавливают розетку на уровне 600– 800 мм. Для вытяжки желательно увеличить высоту в три раза — 1800-2000 мм от пола.

При подключении стиральной машины или электроплиты разъем следует монтировать на расстоянии 200–300 мм от пола. Кроме того, для него вырезается отверстие на задней стенке кухонной мебели, если таковая имеется.

Прикинув место будущей рабочей поверхности, необходимо предусмотреть и там разъемы. Для подключения небольшого оборудования желательно разместить не менее трех розеток на 100–200 мм над столешницей.

Телевизор на кухне чаще всего крепится на настенные кронштейны, соответственно высота розетки для этого бытового прибора может составлять от 1800 до 2000 мм от пола.

Для мощных потребителей на кухне установлена отдельная розетка, независимая от общей линии электропередачи

Нюансы размещения в спальне

В этой комнате достаточно четырех предметов, по две розетки с каждой стороны кровати. Они будут предназначены для прикроватного торшера, электронных часов или дополнительных устройств, таких как кондиционер, вентилятор или пылесос. Возле комода с зеркалом также желательно установить одну розетку на уровне 600–700 мм от пола для подключения фена или утюжка для волос.

Если в комнате есть телевизор или компьютер, следует также продумать, где спрятать провода и как разместить разъемы электрической сети.

Где правильно установить в детской

Детская комната — обычно совмещение спальни и игрового пространства. В этом помещении также не обойтись без электрических разъемов. Желательно, чтобы их было не менее 2-3. Рядом с детской кроваткой можно поставить лампу, а остальные — для дополнительных целей.

Современные технологии позволяют сосредоточиться на визуальной составляющей, не забывая при этом о безопасности детей, исключая вероятность попадания пальцев внутрь

Многие специалисты предупреждают, что от детей младшего возраста штекерные разъемы следует монтировать как можно выше .В этом они были правы несколько лет назад. Современные разработки позволили оснастить изделия дополнительными защитными кожухами, предохраняющими ребенка от контакта с электрической сетью. Такие клапаны часто требуют значительных усилий, чтобы получить доступ к отверстиям для пробок. Спонтанное детское любопытство будет остановлено.

Тонкости монтажа в офисе

Это помещение мало чем отличается от жилого по расположению разъемов. Для подключения ПК требуется не менее 5–6 устройств — системный блок, экран, аудиоколонки, сканер и настольная лампа.Возле книжных полок есть, где почитать. Установка светильника и комфортного кресла должна быть включена в план проекта, это еще один вспомогательный разъем. Два других устройства ставятся на пустую стену. Каждый разъем монтируется на высоте 150-300 мм от пола.

Установка розетки для кондиционера

Есть два варианта подключения кондиционера. Напрямую через автомат или через розетку. В первом варианте подвесных шнуров не будет, но обязательно стоит выбрать качественный аппарат, который будет определять функционирование устройства.Во втором случае розетку нужно размещать на расстоянии 300 мм от потолка.

Расположение точек освещения

Пункты управления освещением дома разделены на три основные группы:

Это классические выключатели — это устройства разных типов, часто с одной или двумя клавишами. Но благодаря трехклавишным переключателям можно одновременно использовать три разные группы осветительных установок.
В эту группу входят переключатели, которые при срабатывании управляются сразу несколькими источниками освещения из разных мест.
В эту группу входят такие устройства, в которых механизмы регулирования освещения уже встроены в осветительные приборы. Среди них настольная лампа и торшер /

Практически все комнаты в квартире оборудованы одно- или двухкнопочными переключателями, что считается оправданным, а главное — удобным.

Например, для ванной комнаты дополнительным источником света может быть лампа над зеркалом. Но регулировка для такого устройства осуществляется с помощью встроенного переключателя

Для спальни существует своя, уникальная система переключателей.Он позволяет регулировать источник света одновременно из разных мест. Рассмотрим удобство на примере.

Каждая кровать должна быть оборудована лампой в виде ночника на столе, прикроватной тумбочке, бра или торшером

Каждый раз, когда вам нужно включить или выключить свет, вы должны вставать с кровати, потому что рубильники находятся достаточно далеко от кровати. Вывод очевиден. В комнате монтируется сразу три выключателя.Один у выхода из комнаты, а два других — по обе стороны кровати. В результате регулировать освещение в спальне стало очень легко, а доступ к выключателям будет под рукой.

Где и как располагать выключатели и розетки следует определять только исходя из соображений безопасности и, конечно же, комфорта. В настоящее время нет предписанных стандартов, в которых было бы указано место для размещения электрических разъемов и переключателей. Особенно их количество в отдельной комнате.

Планирование — это этап подсчета количества механизмов, которые человек будет использовать на постоянной основе, независимо от помещения. Плюс еще 1-2 розетки сверху для дополнительных устройств. Самые строгие требования предъявляются только к мастерам, выполняющим монтаж электроприборов в квартире. Такие люди должны быть специалистами с большим опытом.

Но если все работы было решено провести самостоятельно, то необходимо ознакомиться со всеми видами электрооборудования.Поскольку ассортимент продукции очень широк, это означает, что вы можете найти оборудование для любой потребности. Это может быть аудиоразъем, позволяющий подключить акустику, стереосистему или разъем для стационарного телефона, а также для кабеля Ethernet.

Высота установки определяет комфортные условия проживания в доме, его безопасность, благоустройство и красоту.

Где разместить выключатели и розетки:

Установка розетки для стиральной машины в ванной:

Подходящая высота для установки розеток и выключателей:

Перед началом работы помните, что электричество — это не игрушка.Требуется идеальный подход к делу. Монтаж розеток и оборудования на кухне, в ванной и коридоре целесообразен профессиональному электрику, владеющему специальными допусками на электромонтажные работы.

Светлана
Существуют ли стандарты для электрических розеток и выключателей, то есть высота от пола и расстояние от углов?

Здравствуйте, Светлана!
О правилах и нормах электрических розеток и выключателей написано в ПУЭ (правилах электроустановок).Поскольку вы не писали, в каких условиях собираетесь устанавливать розетки и выключатели, представляем правила и нормы установки электрооборудования в различных помещениях.
6.6.30. Розетки следует устанавливать:
1. В производственных помещениях, как правило, на высоте 0,8-1 м; при разводке сверху допускается установка на высоте до 1,5 м. №
2. В административно-офисных, лабораторных, жилых и других помещениях на высоте, удобной для подключения к ним электроприборов, в зависимости от назначения помещения и внутреннего оформления, но не выше 1 м.Допускается установка розеток в (на) специально приспособленных для этого плинтусов, изготовленных из негорючих материалов.
3. В школах и детских садах (в детских комнатах) на высоте 1,8 м.
6.6.31. Выключатели для светильников общего освещения следует устанавливать на высоте от 0,8 до 1,7 м от пола, а в школах, яслях и детских садах в комнатах для детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.
7.1.48. Установка розеток в ванных комнатах, душевых, мыльных комнатах, ваннах, помещениях с обогревателями для саун (далее — сауны), а также в умывальных, прачечных не допускается, за исключением санузлов в квартирах и гостиничных номерах. В ванных комнатах квартир и гостиничных номеров допускается установка розеток в зоне 3 по ГОСТ Р 50571.11-96, которые подключаются к сети через разделительные трансформаторы или защищаются устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
Выключатели и розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
7.1.49. В зданиях с трехпроводной сетью (см. П. 7.1.36) розетки следует устанавливать на ток не менее 10 А с защитным контактом. Розетки, устанавливаемые в квартирах, жилых комнатах общежитий, а также в помещениях для пребывания детей в учреждениях (детских садах, яслях, школах и т. Д.), Должны иметь предохранительное устройство, автоматически закрывающее розетки при снятии вилки.
7.1.50. Минимальное расстояние от выключателей, розеток и электрических компонентов до газопроводов должно быть не менее 0,5 м.
7.1.51. Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается установка их под потолком с управлением с помощью шнура. В помещениях для пребывания детей в учреждениях (детские сады, ясли, школы и т. Д.) Выключатели следует устанавливать на высоте 1,8 м от пола.
После электромонтажных работ по прокладке кабелей и подключению розеток, выключателей и другого электрооборудования необходимо провести электрические измерения: измерить сопротивление изоляции, измерить сопротивление контура «фаза — ноль», измерить цепь между заземленными установками и элементами заземленных. установка, измерительные автоматические выключатели, управляемые дифференциальным током (УЗО).

См. Также:

Алла Алексеевна Здравствуйте, я комендант общежития. Недавно мы провели электрические замеры, замерили изоляцию и отметили, что мы неправильно установили розетки в ванных комнатах, что их нельзя там устанавливать. Когда к нам …
Екатерина Уважаемые знатоки, у меня в квартире розетка, которой я пользуюсь (и уже давно), при выключении утюга и при глажке начала сверкать, раньше все было нормально.Вопрос: …
Вячеслав Всем привет! Реконструируем 6-ти этажный жилой дом. Подскажите схему освещения подъезда лестничной клетки. Можно ли проводить электромонтаж питания освещения только от фотодатчика без управляющих переключателей на этажах? Что вам понадобится …
Руслан Подскажите, пожалуйста, на какой высоте по нормам выполняются электромонтажные работы по установке выключателей и розеток в ЛПУ, больницах и поликлиниках? Где можно прочитать эти нормы? Благодарить.Ответ: Все электромонтажные работы …
Дмитрий Здравствуйте. Подскажите, какое минимальное количество розеток по закону должна устанавливать электромонтажная организация в жилых помещениях, и действуют ли эти нормы на всей территории страны. Благодарить. Ответ: Исходя из свода правил для …
Экономия за счет снижения тарифов на электроэнергию в феврале составляет 270 000 000 рублей. Следующий этап снижения стоимости электроэнергии запланирован с сентября.Предполагается, что его эффективность превысит
0000 рублей. Неожиданный эффект ощутила Улан-Удэнская энергосбытовая компания. После снижения тарифов объем платежей увеличился. Благодаря доступной стоимости электроэнергии потребители теперь быстрее и полностью рассчитываются на нее. Реализация инвестиционной программы по локомотиву […]
Стекло — это материал, история использования которого началась более 6000 лет назад. С развитием технологий стекло приобрело такие привычные свойства, как прозрачность, способность придавать ему другой цвет, форму и текстуру, а также обеспечивать особую прочность за счет затвердевания.Например, стекло триплекс 10 мм отличается тем, что при механическом воздействии осколки стекла не разлетаются с риском получения травм […]
Новый способ охлаждения помещений будет внедряться повсюду в Австралии. Так называемые «ледяные батареи», революционный продукт калифорнийского производителя Ice Energy, выходят на рынок штата. По соглашению, подписанному между компанией и Melbourne Apricus, продукция будет распространяться во всех сегментах австралийского рынка — в коммунальных, коммерческих, частных жилых домах.Технология позволит сэкономить энергию в самых горячих […]
По факту трагического происшествия в Кунгурском районе комиссия, сформированная энергетиками предприятия 17 августа в районе села Парашино на ЛЭП 10 кВ, получила смертельное поражение электрическим током школьника. Известно, что парень ради селфи залез на бетонную опору и попал в зону высоковольтного электричества, приблизившись к электрооборудованию под напряжением.Это второй раз за лето гибели […]
В электрических сетях Ставропольэнерго неуклонно растет количество хищений электрооборудования, несмотря на действия энергетиков. В этом году «слесари» нанесли больший ущерб электрооборудованию, чем в прошлом. За семь месяцев 2017 года на объектах энергетики Ставропольского края зафиксировано 13 краж. Энергетикам нанесен ущерб на сумму более 1 500 000 рублей.В 2016 году за аналогичный период […]
Летом 2018 года в России запускается программа повсеместной замены счетчиков электроэнергии на «интеллектуальные» приборы учета электроэнергии. Минэнерго подготовило постановление, согласно которому устройства нового поколения будут внедряться поэтапно. С новой системой учета электроэнергии гражданам не нужно будет снимать и отправлять показания каждый месяц. Ответственность за передачу данных об энергии лежит на умных устройствах.Потребители вышедшие […]

Сегодня высота, на которой устанавливаются розетки и выключатели, не имеет четких правил. То же касается и их количества в комнате. В результате довольно часто бывают помещения, где они расположены в архаичном порядке и часто в труднодоступных местах. В рамках этого материала мы постараемся разобраться, как правильно установить розетки и выключатели, чтобы они всегда были в наличии.

Как уже упоминалось ранее, нет никаких предписаний или правил по установке розеток и выключателей.«Европейский стандарт» — это не больше, чем условный , потому что здесь важны только меры безопасности и удобство использования. Это подтверждается Правилами проектирования жилых и общественных зданий (СП 31-110-2003), последняя редакция которых вышла в 2003 г., и Правилами проектирования электроустановок, которые подготовлены с учетом соблюдение всех норм МЭК, поэтому электромонтаж должен выполняться на основании этих рекомендаций. С первого раза следуйте этим правилам установки:

выключатели необходимо разместить сбоку от дверной ручки на высоте 1 м от пола;
расстояние от пола до розетки тоже должно быть 100 см, при этом ее расположение значения не имеет.

Выдержки из Правил электромонтажа

Выключатели

размещать аналогично инструкции из предыдущего документа, то есть возле дверной ручки на расстоянии 1 м от пола;
переключатель можно также разместить под потолком, если шнур питания опущен до рекомендуемого уровня;
на кухне все розетки должны находиться на расстоянии не менее полуметра от газопровода и достаточно высоко от пола;
в ванных комнатах электрические компоненты следует устанавливать на расстоянии 60 см от сантехнического оборудования и на таком же расстоянии от пола.

Евро розетка существенно отличается от нашей продукции . Диаметр штырей и расстояние между ними в такой розетке несколько больше. Нынешняя сила тоже больше: у евро 10–16А, у отечественного в два раза меньше — 6–10А. Поэтому первый намного выгоднее, так как к нему можно подключить несколько устройств.

Монтаж электрики в доме

Чтобы вы понимали — розетки и выключатели в доме можно расположить двумя способами.Это так называемое. Европейский стандарт и старые добрые, многим знакомые, советские стандарты. Давайте рассмотрим каждую подробно.

По европейским стандартам розетки должны быть на расстоянии 30 см от пола , а выключатели — 90 см. Но на самом деле стандартизации как таковой никогда не было, и эта концепция вошла в нашу жизнь вместе с ремонтом европейского качества. Соответственно, у него есть положительные и отрицательные стороны:

розетка не «бросается в глаза» и ничему не мешает, а выключатель расположен на уровне опущенной руки (90 см от пола) и его можно включить, даже не глядя и не прикладывая любые усилия — это плюс;
, чтобы вставить вилку в розетку, нужно будет прогнуть, а чтобы выключатель щелкнул, он не должен ничем блокироваться — это минус.

Что касается советских стандартов, то в последнее время мнения о них разделились. Одни считают их более удобными, другие — нет, но в последнее время количество последних начало расти. Напомним, тогда установка розетки была принята на высоте 90 см, а выключателей на уровне головы человека, то есть 160 см. Как и в предыдущем случае у есть плюсы и минусы:

розеткой пользоваться намного удобнее, так как не нужно наклоняться, а выключатель расположен на уровне глаз и не мешает расстановке мебели — это плюс;
постоянно свисают шнуры питания от устройств и необходимость поднять руку, чтобы включить свет и найти тумблер глазами — это минус.

Выше мы уже говорили, что высота установки розеток и выключателей по «советскому» стандарту, с точки зрения удобства, уже давно многими признана сомнительной. Пресловутый европейский стандарт стал отдавать больше предпочтений. Возьмем, к примеру, такие же розетки, а точнее их блок. Он не будет так бросаться в глаза, как связка розеток с тройниками и шнурами.

То же самое касается выключателей, которые расположены при входе в комнату, на уровне опущенной руки человека, на высоте 90 см от пола .Таким образом, его можно быстро найти у входа в темную комнату. А на участках большей длины имеет смысл установить два проходных переключателя на разных концах.

Выключатели и розетки, не защищенные от токов утечки «на землю» (УЗО, дифавтоматы), не рекомендуется устанавливать в туалетах и ванных комнатах. То же касается розетки для стиральной машины.

Как их установить?

Перед установкой розетки или выключателя на стене следует обвести их контур.Если он бетонный, отверстие проделывают перфоратором. алмазная корона. Подрозетник может быть как круглым, так и квадратным. В готовые отверстия вставляются специальные установочные коробки. Для их фиксации применяется строительная штукатурка или гипсовый клей . Ящик крепится с помощью скользящих ножек или шурупов, а затем на него надевается пластиковый футляр.

Установка в стену из гипсокартона несколько отличается, и необходимые инструменты другие. В листах гипсокартона заранее проделываются все отверстия, куда нужно провести кабель.Для крепления розеток и выключателей используются специальные накладки, которые должны удерживать их на листе.

Что касается монтажа при открытой проводке, то такие случаи крайне редки и чаще всего фиксируются временно (например, при ремонте), так как провода влияют на интерьер. Согласитесь, гораздо приятнее смотреть на красивую стену, где все аккуратно и эстетично.

Если вы хотите установить проводку и подключить розетки с выключателем самостоятельно без помощи сторонних разработчиков, вам следует следовать приведенным выше советам и ряду правил, которые позволят без проблем выполнить все работы и, самое главное безопасно:

Подводя итоги

Итак, что мы узнали сегодня? Возможно, самым важным будет то, что четкие стандарты Или нет стандарта ГОСТ относительно размещения розеток, выключателей и проводки, но есть ряд рекомендаций, которым следует следовать, в первую очередь из соображений безопасности.Но количество устройств с выключателями должно быть таким, чтобы работа бытовой техники и осветительных приборов была максимально удобной, что следует учитывать при составлении проекта.

вопросов и ответов дня — Какой высоты должны быть розетки

Джеймс задает этот вопрос, который касается высоты розеток в существующих жилых помещениях. На него ответил NICEIC (Тема — Регулирование и законодательство):

Схема, показывающая высоту гнезда — но BS 7671, Регламент 553.1.6 не указывает высоту.

Этот вопрос и ответ — один из тысяч, размещенных в нашей области технической экспертизы, на которые ежедневно отвечают наши эксперты Voltimum.

Вопрос: На какой высоте должны устанавливаться розетки при выполнении полной переустановки существующей собственности, когда существующие розетки устанавливаются на высоте шести дюймов над плинтусом?

Кроме того, допустимо ли устанавливать розетки на той же высоте, что и существующие розетки, при добавлении только нескольких дополнительных розеток к установке (при условии, что розетки не установлены в плинтус!) В эстетических целях?

Ответ: В случае повторной проводки и переделок нет особых требований для соответствия высоте установки Утвержденному Документу M.При желании дизайнер может использовать эти значения.

BS 7671, Правило 553.1.6 не определяет высоту, но требует, чтобы «розетка, установленная на стене или аналогичной конструкции, была установлена на высоте над полом или рабочей поверхностью, чтобы минимизировать риск механического повреждения розетки. — розетке или к соответствующей вилке и ее гибкому кабелю, которые могут возникнуть во время вставки, использования или извлечения вилки ».

Если проектировщик решит, что высота существующих розеток соответствует требованиям 553.1.6, то можно устанавливать любые новые розетки на той же высоте.

Чтобы увидеть больше вопросов и ответов в зоне для экспертов Voltimum UK, щелкните ссылку. Эксперты ведущих организаций в режиме онлайн ответят на ваши технические вопросы по широкому кругу вопросов. Наша база данных существующих вопросов и ответов с возможностью поиска теперь содержит более 3500 записей; вы можете просмотреть их здесь.

Элемент Rapid SLX для унитаза, 1.Высота установки 13 м со встроенной розеткой и подключением к унитазу-биде

1	Болт с резьбой	4276400M
2	Комплект для подключения входа и выхода унитаза	37311K00
2.1	Крепление к раковине	43511SH0
2.2	Коннектор	37119000
3	Выходной патрубок из ПП Ø 90 мм	42327000
4	Редуктор	42242000
5	Опора для выходного изгиба	42243000
6	Ревизионный вал для малых кнопок смыва	40 0
7	Заправочный клапан	42583000
7.1	Рычаг	43734000
7.1.1	Тюлень	4377000М
7.2	Головка клапана	43536000
7.3	Мембрана	4375800M
7,4	Винтовой крышкой	43735000
7,5	Поплавок клапана, 5 шт.	4379100M
7.6	Комплект пломб	43722000 *
8	Устройство поддержки	42246000
9	Соединительный шланг	42233000
9.1	Уплотнительная шайба	0319100M
10	Нагнетательный клапан Dual Flush AV1	42320000
10.1	Удлинитель для переливной трубы	42313000
10.2	Пневматический шланг	42319000
10,3	Тюлень	42310000
11	Седло клапана	42593000
12	Настенные кронштейны	3855800М *
13	Настенные кронштейны Xtra, гибкое размещение	38733000 *
14	Комплект для защиты от шума	37131000 *
15	Аксессуар	39607000 *
16	Набор Rapid SLX Heigth 200-350MM	38629001 *

Элемент Rapid SLX для унитаза, 1.Высота установки 13 м со встроенной розеткой и подключением к унитазу-биде

1	Болт с резьбой	4276400M
2	Комплект для подключения входа и выхода унитаза	37311K00
2.1	Крепление к раковине	43511SH0
2.2	Коннектор	37119000
3	Выходной патрубок из ПП Ø 90 мм	42327000
4	4-дюймовый выходной адаптер для Rapid SL	42242000
5	Опора для выходного изгиба	42243000
6	Ревизионный вал для малых кнопок смыва	40 0
7	Заправочный клапан	42583000
7.1	Рычаг	43734000
7.1.1	Тюлень	4377000М
7.2	Головка клапана	43536000
7.3	Мембрана	4375800M
7,4	Винтовой крышкой	43735000
7,5	Клапан FLOAT, 5 шт ..	4379100M
7.6	Комплект пломб	43722000 *
8	Устройство поддержки	42246000
9	Трубка	42233000
9.1	Уплотнительная шайба	0319100M
10	Нагнетательный клапан Dual Flush AV1	42320000
10.1	Удлинитель для переливной трубы	42313000
10.2	Пневматический шланг	42319000
10,3	Тюлень	42310000
11	Седло клапана	42593000
12	Настенные кронштейны	3855800М *
13	Настенные кронштейны Xtra, гибкое размещение	38733000 *
14	Комплект для защиты от шума	37131000 *
15	специальная поддержка	39607000 *
16	Набор Rapid SLX Heigth 200-350MM	38629001 *

Меры предосторожности при установке розетки выключателя

Редактор ： Производители розеток выключателя _ агент соединения розеток выключателя _ Агент присоединения Yuba _ Zhejiang GELAN Electric Co., Ltd. │ Время выпуска ： 2019-04-07

Розетка выключателя безопасна для повседневного использования, установка и конструкция не могут быть небрежными. Ниже приводится краткое введение от GELAN для ознакомления с мерами предосторожности, на которые необходимо обратить внимание при установке розетки выключателя.

Во-первых, высота розетки переключателя стандартная.

Переключатели и розетки должны быть установлены на стандартную высоту, если только они не требуются для специальной отделки. Высота переключателя такая же, как у плеча взрослого, и составляет от 120 до 140 см над землей.

Розетки различаются по высоте в зависимости от области применения.

Требования к высоте розеток для разных установок различны. Планировка украшения должна быть максимально спланирована. Например, розетки оборудования, такого как настольные лампы аудиовизуального оборудования и монтажные платы, должны находиться на расстоянии 30 см от земли; электрические розетки, такие как стиральные машины и холодильники, должны находиться на расстоянии 120 см от земли; розетки кондиционера и вытяжки должны находиться на расстоянии 200 см от земли.

Во-вторых, выбор места установки переключателя

Положение переключателя должно определяться в соответствии с жизненными привычками семьи. Например, большинство людей используют правую руку, поэтому обычная дверь для украшения дома открывается вправо, а выключатель устанавливается с левой стороны двери. Кроме того, для верхнего и нижнего этажей лестницы, двери спальни и кровати две, с двух сторон большой гостиной очень удобно использовать переключатель двойного управления.

В-третьих, соображения относительно места установки розетки

Установите розетку на кухне, обратите внимание на то, чтобы розетка находилась подальше от варочной панели, чтобы предотвратить повреждение розетки теплом; а в ближней воде ванной, балконе и т. д. обратите внимание, чтобы установка розетки не могла быть низкой, и она должна быть оборудована брызгозащищенным кожухом; в особенно влажных, легковоспламеняющихся и подверженных газу и пыли местах не должно быть розеток.

В-четвертых, приборы большой мощности должны использовать независимую розетку.

Приборы большой мощности, такие как кондиционеры, стиральные машины, вытяжки и т. Д., желательно использовать отдельную розетку с тремя вилками, чтобы предотвратить чрезмерное отключение общей мощности цепи. Для сезонных приборов, например, кондиционеров, можно использовать розетку с выключателем. Когда выключатель не используется, его можно замкнуть, не снимая вилку.

Вышеуказанные моменты часто встречаются при установке розеток выключателей. Чтобы облегчить использование розеток выключателя и безопасного питания в будущем, мы должны убедить сотрудников отделки.

Стандартные инструменты и аксессуары

Инструменты для установки головок
Серия продуктов	Регулируемый инструмент	FLUSH & Запасной наконечник	ПРЕДВАРИТЕЛЬНАЯ НАСТРОЙКА и замена TIP Заданная высота (от мин. До макс.)
039-16 039-25 039-40		Заказ ITR039-FL Заказ ITR039-FL-TIP	Заказ ITR039 Заказ ITR039-TIP .От 001 до 0,320 [0,03 — 8,13]
050-05 050-16	Заказать AT50-KIT Заказ AT50M-KIT	Заказать ITR050-FL Заказ ITR050-FL-TIP	Заказать ITR050 Заказ ITR050-TIP от 0,001 до 0,360 [0,03 — 9,14]
050-25 050-40	Заказать AT50-KIT Заказ AT50M-KIT	Заказать ITR050-FL Заказ ITR050-FL-TIP	Заказать ITR050 Заказ ITR050-TIP .От 001 до 0,270 [0,03 — 6,86]
075-25 075-40	Заказать AT75-KIT Заказ AT75M-KIT	Заказать ITR075-FL Заказ ITR075-FL-TIP	Заказать ITR075 Заказ ITR075-TIP .001 до .345 [0,03 — 8,75]
100-05	Заказать AT100-KIT Заказ AT100M-KIT	Заказать ITR100-FL Заказ ITR100-FL-TIP
100-16	Заказать AT100-KIT Заказ AT100M-KIT	Заказать ITR100-FL Заказ ITR100-FL-TIP	Заказать ITR100 Заказ ITR100-TIP .От 001 до 0,190 [0,03–4,83]
100-25 100-40	Заказать AT100-KIT Заказ AT100M-KIT	Заказать ITR100-FL Заказ ITR100-FL-TIP	Заказать ITR100 Заказ ITR100-TIP .001 до .345 [0,03 — 8,76]
125-25	Заказать AT125-KIT Заказ AT125M-KIT	Заказать ITR125-FL Заказ ITR125-FL-TIP	Заказать ITR125 Заказ ITR125-TIP .От 001 до 0,250 [0,03 — 6,35]
156-25		Заказать ITR156-FL Заказ ITR156-FL-TIP	Заказать ITR156 Заказ ITR156-TIP от 0,001 до 0,250 [0,03 — 6,35]
187-25		Заказать ITR187-FL Заказ ITR187-FL-TIP	Заказать ITR187 Заказ ITR187-TIP .От 001 до 0,250 [0,03 — 6,35]

% PDF-1.6 % 1 0 объект >>> / Pages 3 0 R / StructTreeRoot 6 0 R / Тип / Каталог >> эндобдж 5 0 obj > / Шрифт >>> / Поля [] >> эндобдж 2 0 obj > поток 2014-08-06T15: 01: 15-05: 002014-08-06T15: 01: 15-05: 002014-08-06T15: 01: 15-05: 00Adobe Acrobat 8.0 Combine Filesapplication / pdf

RickH

uuid: f46db1ba-41f7-4e24-8206-fd39ffd9dbaduuid: 7d2eebea-3669-41ce-beb2-197f46aece25 Adobe Acrobat 8.0 конечный поток эндобдж 3 0 obj > эндобдж 6 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект > эндобдж 35 0 объект > эндобдж 36 0 объект > эндобдж 37 0 объект > эндобдж 38 0 объект > эндобдж 39 0 объект > эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 46 0 объект > эндобдж 47 0 объект > эндобдж 48 0 объект > эндобдж 49 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект > эндобдж 55 0 объект > эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 59 0 объект > эндобдж 60 0 объект > эндобдж 61 0 объект > эндобдж 62 0 объект > эндобдж 63 0 объект > эндобдж 64 0 объект > эндобдж 65 0 объект > эндобдж 66 0 объект > эндобдж 67 0 объект > эндобдж 68 0 объект > эндобдж 69 0 объект > эндобдж 70 0 объект > эндобдж 71 0 объект > эндобдж 72 0 объект > эндобдж 73 0 объект > эндобдж 74 0 объект > эндобдж 75 0 объект > эндобдж 76 0 объект > эндобдж 77 0 объект > эндобдж 78 0 объект > эндобдж 79 0 объект > эндобдж 80 0 объект > эндобдж 81 0 объект > эндобдж 82 0 объект > эндобдж 83 0 объект > эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект > эндобдж 92 0 объект > эндобдж 93 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 97 0 объект > эндобдж 98 0 объект > эндобдж 99 0 объект > эндобдж 100 0 объект > эндобдж 101 0 объект > эндобдж 102 0 объект > эндобдж 215 0 объект > эндобдж 218 0 объект > эндобдж 221 0 объект > эндобдж 224 0 объект > эндобдж 229 0 объект > эндобдж 234 0 объект > эндобдж 241 0 объект > эндобдж 242 0 объект > эндобдж 243 0 объект > эндобдж 244 0 объект > эндобдж 245 0 объект > эндобдж 246 0 объект > эндобдж 247 0 объект > эндобдж 248 0 объект > эндобдж 249 0 объект > эндобдж 250 0 объект > эндобдж 251 0 объект > эндобдж 252 0 объект > эндобдж 253 0 объект > эндобдж 254 0 объект > эндобдж 255 0 объект > эндобдж 256 0 объект > эндобдж 257 0 объект > эндобдж 258 0 объект > эндобдж 259 0 объект > эндобдж 260 0 объект > эндобдж 261 0 объект > эндобдж 262 0 объект > эндобдж 263 0 объект > эндобдж 264 0 объект > эндобдж 265 0 объект > эндобдж 266 0 объект > эндобдж 267 0 объект > эндобдж 268 0 объект > эндобдж 269 0 объект > эндобдж 270 0 объект > эндобдж 271 0 объект > эндобдж 272 0 объект > эндобдж 273 0 объект > эндобдж 274 0 объект > эндобдж 277 0 объект > эндобдж 278 0 объект > эндобдж 279 0 объект > эндобдж 280 0 объект > эндобдж 281 0 объект > эндобдж 282 0 объект > эндобдж 283 0 объект > эндобдж 284 0 объект > эндобдж 285 0 объект > эндобдж 286 0 объект > эндобдж 287 0 объект > эндобдж 288 0 объект > эндобдж 289 0 объект > эндобдж 290 0 объект > эндобдж 291 0 объект > эндобдж 292 0 объект > эндобдж 293 0 объект > эндобдж 294 0 объект > эндобдж 295 0 объект > эндобдж 296 0 объект > эндобдж 297 0 объект > эндобдж 298 0 объект > эндобдж 299 0 объект > эндобдж 300 0 объект > эндобдж 301 0 объект > эндобдж 302 0 объект > эндобдж 303 0 объект > эндобдж 304 0 объект > эндобдж 305 0 объект > эндобдж 308 0 объект > эндобдж 309 0 объект > эндобдж 310 0 объект > эндобдж 311 0 объект > эндобдж 312 0 объект > эндобдж 313 0 объект > эндобдж 314 0 объект > эндобдж 315 0 объект > эндобдж 316 0 объект > эндобдж 317 0 объект > эндобдж 318 0 объект > эндобдж 319 0 объект > эндобдж 320 0 объект > эндобдж 321 0 объект > эндобдж 322 0 объект > эндобдж 323 0 объект > эндобдж 324 0 объект > эндобдж 325 0 объект > эндобдж 326 0 объект > эндобдж 327 0 объект > эндобдж 328 0 объект > эндобдж 329 0 объект > эндобдж 330 0 объект > эндобдж 331 0 объект > эндобдж 332 0 объект > эндобдж 333 0 объект > эндобдж 334 0 объект > эндобдж 335 0 объект > эндобдж 336 0 объект > эндобдж 337 0 объект > эндобдж 338 0 объект > эндобдж 339 0 объект > эндобдж 342 0 объект > эндобдж 343 0 объект > эндобдж 344 0 объект > эндобдж 345 0 объект > эндобдж 346 0 объект > эндобдж 347 0 объект > эндобдж 348 0 объект > эндобдж 349 0 объект > эндобдж 350 0 объект > эндобдж 351 0 объект > эндобдж 352 0 объект > эндобдж 353 0 объект > эндобдж 354 0 объект > эндобдж 355 0 объект > эндобдж 356 0 объект > эндобдж 357 0 объект > эндобдж 358 0 объект > эндобдж 361 0 объект > эндобдж 362 0 объект > эндобдж 363 0 объект > эндобдж 364 0 объект > эндобдж 365 0 объект > эндобдж 366 0 объект > эндобдж 367 0 объект > эндобдж 368 0 объект > эндобдж 369 0 объект > эндобдж 370 0 объект > эндобдж 371 0 объект > эндобдж 372 0 объект > эндобдж 373 0 объект > эндобдж 374 0 объект > эндобдж 375 0 объект > эндобдж 376 0 объект > эндобдж 377 0 объект > эндобдж 378 0 объект > эндобдж 379 0 объект > эндобдж 380 0 объект > эндобдж 381 0 объект > эндобдж 382 0 объект > эндобдж 383 0 объект > эндобдж 386 0 объект > эндобдж 387 0 объект > эндобдж 388 0 объект > эндобдж 389 0 объект > эндобдж 390 0 объект > эндобдж 391 0 объект > эндобдж 392 0 объект > эндобдж 393 0 объект > эндобдж 394 0 объект > эндобдж 395 0 объект > эндобдж 396 0 объект > эндобдж 397 0 объект > эндобдж 398 0 объект > эндобдж 399 0 объект > эндобдж 400 0 объект > эндобдж 401 0 объект > эндобдж 404 0 объект > эндобдж 405 0 объект > эндобдж 406 0 объект > эндобдж 407 0 объект > эндобдж 408 0 объект > эндобдж 409 0 объект > эндобдж 410 0 объект > эндобдж 411 0 объект > эндобдж 412 0 объект > эндобдж 413 0 объект > эндобдж 414 0 объект > эндобдж 415 0 объект > эндобдж 416 0 объект > эндобдж 417 0 объект > эндобдж 418 0 объект > эндобдж 419 0 объект > эндобдж 420 0 объект > эндобдж 421 0 объект > эндобдж 422 0 объект > эндобдж 423 0 объект > эндобдж 424 0 объект > эндобдж 425 0 объект > эндобдж 426 0 объект > эндобдж 427 0 объект > эндобдж 402 0 объект > эндобдж 403 0 объект > эндобдж 384 0 объект > эндобдж 385 0 объект > эндобдж 359 0 объект > эндобдж 360 0 объект > эндобдж 340 0 объект > эндобдж 341 0 объект > эндобдж 306 0 объект > эндобдж 307 0 объект > эндобдж 275 0 объект > эндобдж 276 0 объект > эндобдж 239 0 объект > эндобдж 240 0 объект > эндобдж 237 0 объект > эндобдж 238 0 объект > эндобдж 235 0 объект > эндобдж 236 0 объект > эндобдж 232 0 объект > эндобдж 233 0 объект > эндобдж 230 0 объект > эндобдж 231 0 объект > эндобдж 227 0 объект > эндобдж 228 0 объект > эндобдж 225 0 объект > эндобдж 226 0 объект > эндобдж 222 0 объект > эндобдж 223 0 объект > эндобдж 219 0 объект > эндобдж 220 0 объект > эндобдж 216 0 объект > эндобдж 217 0 объект > эндобдж 213 0 объект > эндобдж 214 0 объект > эндобдж 211 0 объект > эндобдж 212 0 объект > эндобдж 209 0 объект > эндобдж 210 0 объект > эндобдж 207 0 объект > эндобдж 208 0 объект > эндобдж 205 0 объект > эндобдж 206 0 объект > эндобдж 203 0 объект > эндобдж 204 0 объект > эндобдж 201 0 объект > эндобдж 202 0 объект > эндобдж 199 0 объект > эндобдж 200 0 объект > эндобдж 196 0 объект > эндобдж 197 0 объект > эндобдж 198 0 объект > эндобдж 193 0 объект > эндобдж 194 0 объект > эндобдж 195 0 объект > эндобдж 191 0 объект > эндобдж 192 0 объект > эндобдж 189 0 объект > эндобдж 190 0 объект > эндобдж 186 0 объект > эндобдж 187 0 объект > эндобдж 188 0 объект > эндобдж 184 0 объект > эндобдж 185 0 объект > эндобдж 182 0 объект > эндобдж 183 0 объект > эндобдж 180 0 объект > эндобдж 181 0 объект > эндобдж 178 0 объект > эндобдж 179 0 объект > эндобдж 176 0 объект > эндобдж 177 0 объект > эндобдж 173 0 объект > эндобдж 174 0 объект > эндобдж 175 0 объект > эндобдж 171 0 объект > эндобдж 172 0 объект > эндобдж 169 0 объект > эндобдж 170 0 объект > эндобдж 167 0 объект > эндобдж 168 0 объект > эндобдж 165 0 объект > эндобдж 166 0 объект > эндобдж 162 0 объект > эндобдж 163 0 объект > эндобдж 164 0 объект > эндобдж 160 0 объект > эндобдж 161 0 объект > эндобдж 157 0 объект > эндобдж 158 0 объект > эндобдж 159 0 объект > эндобдж 154 0 объект > эндобдж 155 0 объект > эндобдж 156 0 объект > эндобдж 152 0 объект > эндобдж 153 0 объект > эндобдж 150 0 объект > эндобдж 151 0 объект > эндобдж 148 0 объект > эндобдж 149 0 объект > эндобдж 146 0 объект > эндобдж 147 0 объект > эндобдж 144 0 объект > эндобдж 145 0 объект > эндобдж 142 0 объект > эндобдж 143 0 объект > эндобдж 139 0 объект > эндобдж 140 0 объект > эндобдж 141 0 объект > эндобдж 137 0 объект > эндобдж 138 0 объект > эндобдж 134 0 объект > эндобдж 135 0 объект > эндобдж 136 0 объект > эндобдж 132 0 объект > эндобдж 133 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 126 0 объект > эндобдж 127 0 объект > эндобдж 124 0 объект > эндобдж 125 0 объект > эндобдж 121 0 объект > эндобдж 122 0 объект > эндобдж 123 0 объект > эндобдж 118 0 объект > эндобдж 119 0 объект > эндобдж 120 0 объект > эндобдж 116 0 объект > эндобдж 117 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 112 0 объект > эндобдж 113 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 105 0 объект > эндобдж 106 0 объект > эндобдж 103 0 объект > эндобдж 104 0 объект > эндобдж 10 0 obj > / ExtGState> / Font> / Pattern> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Type / Page >> эндобдж 428 0 объект > поток HW ێ F} W4brѼ \ $ `g / gX $ uN5 /` fw.

Розетк
