Выключатель с розеткой в одном корпусе: Комбинированные устройства: купить розетку с выключателем в одном корпусе по низким ценам

Содержание

Розетки и выключатели

Электрическая проводка в доме имеет определенные модули, установка которых не обсуждается и является обязательной. Это касается розеток, выключателей и осветительных приборов. Первые два элемента могут быть смонтированы несколькими способами. Один из них подразумевает смежный монтаж, когда розетка и выключатель идут в одном корпусе. Действительно ли такое решение имеет смысл и есть ли недостатки у таких изделий? Об этом будет рассказано в статье.

Есть ли преимущества

Как и любой продукт, розетка, которая находится с выключателем в одном корпусе имеет свои плюсы и свои минусы. В большинстве случаев они являются субъективными, т. к. каждый для себя определяет удобство использования того или иного модуля. Среди основных положительных сторон, стоит отметить:

сравнительно простая схема подключения;
простая схема монтажа;
простота выполнения разметки;
отсутствие необходимости в протяжке дополнительных проводников;
отсутствие необходимости в дополнительных отверстиях.

Схема подключения спаренного модуля проще, чем в отдельных компонентах. Это связано с тем, что протяжка провода осуществляется только раз и не придется тянуть от распределительной коробки дополнительную линию. В силу этого использования совмещенной розетки с выключателем позволяет сэкономить на расходных материалах. Если подсчитать общую протяженность проводов, которые не придется монтировать, то получается круглая сумма. Существуют различные способы исполнения, поэтому процесс монтажа осуществляется на любую требуемую поверхность. Кроме того, не придется делать отдельных отверстий для каждого из модулей. Достаточно будет одного для корпуса. Установка выключателя рядом с розеткой оборачивается необходимостью проведения правильных замеров, т. к их внутренности располагают под одной рамкой. Все необходимо точно рассчитать, чтобы не было смещений. В однокорпусном варианте розетки и выключателя таких трудностей не возникает.

Недостатками такого решения являются:

внешний вид;
правильный подбор высоты;
ремонтопригодность.

В некоторых случаях установка розетки с выключателем в одном корпусе действительно является уместным, например, это касается кухни, где все можно расположить в один ряд и вывести на такой выключатель подсветку рабочей зоны. Но если речь идет о жилом помещении, то не всегда удобно, чтобы розетка располагалась рядом с выключателем. Последний для удобства размещается возле входа, со стороны рабочей руки, на уровне пояса. Розетка в большинстве случаев при таком расположении использоваться не будет. Удобнее расположить последнюю там, где находится определенная мебель. Внешний вид однокорпусных модулей не всегда радует своей красотой, поэтому потребуется пересмотреть варианты, чтобы подобрать именно то, что лучше подходит под интерьер. Если у розетки и выключателя совмещенная начинка, тогда при выходе из строя одного из элементов придется менять и второй.

Разновидности

Различия между модулями можно провести по:

конструкционным особенностям;
дизайну;
материалу компонентов.

Если говорит о втором элементе выделенного списка, то дизайн является вопросом личного характера и каждый подбирает то, что ему больше нравится по цвету или оформлению, которое разработала та или иная компания. Внутренность различных модулей также отличается. Это, например, касается основы, где закреплены контакты. Ранее было популярным ее изготовление из керамики. Но найти действительно хорошие изделия с керамическими вставками довольно сложно. В большинстве случаев со временем она начинает сыпаться и ослабляет контакты.

Лучшим вариантом, который используется повсеместно является АБС-пластик. В розетках и выключателях используется такой вид основы, который является тугоплавким. Даже при коротком замыкании не происходит возгорания, а только плавление вставки. Стоит также обратить внимание на металл, из которого собрана контактная группа. Лучшим считается медь, которую можно определить по характерному отблеску, но стоит быть внимательным, т. к. недобросовестные изготовители покрывают обычный металл краской, схожей по цвету с медью, чтобы определить, так ли это, достаточно немного поцарапать контакт.

Вопрос отличия по конструкционным особенностям является более сложным. По способу объединения различают:

однокорпусные модели;

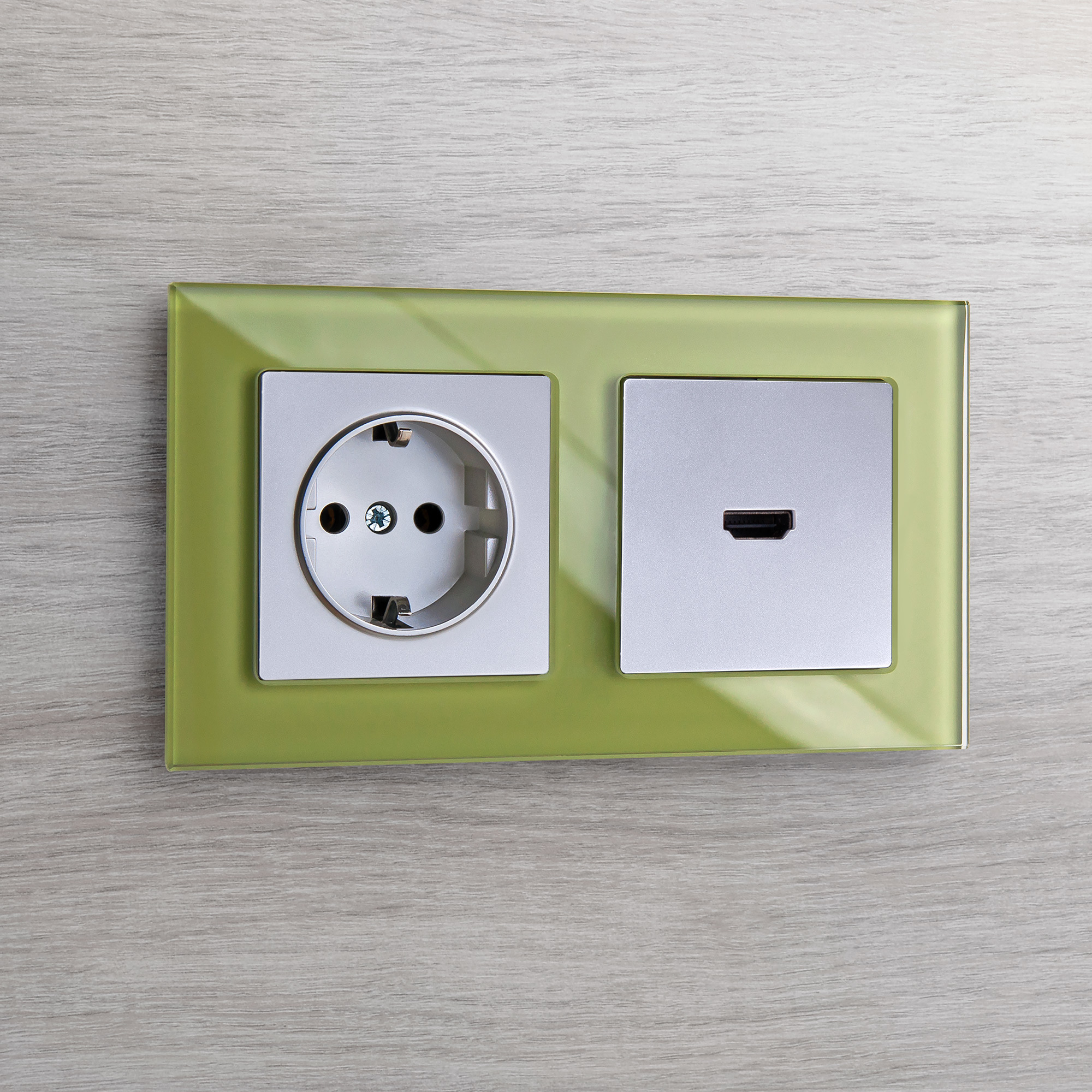

с установкой в общую рамку.

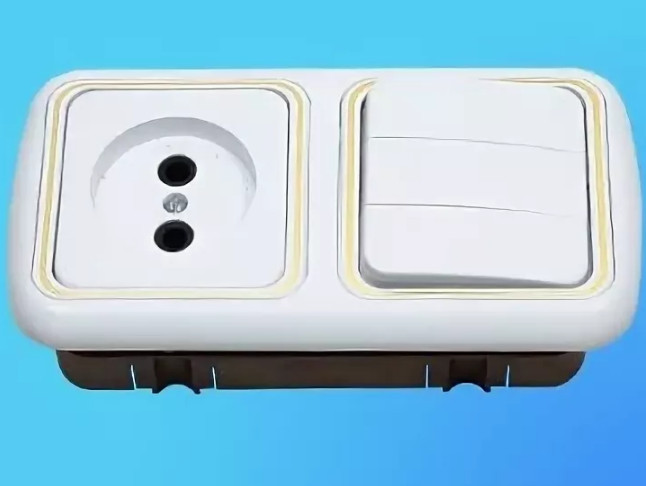

Однокорпусные модели имеют один заводской корпус, в котором располагается общая начинка для двух элементов. Недостатком такого варианта является то, что выключатель может быть запитан через розетку, что нагружает ее дополнительно помимо подключенного потребителя. Второй вариант используется чаще. Он подразумевает покупку абсолютно равноценных модулей, каждый из которых имеет свою начинку. Перед установкой одинарная рамка с розетки и выключателя демонтируется, и они устанавливаются в общую рамку, которая может объединить до 12 и больше элементов, если это потребуется. Правильным способом подключения в этом случае будет не параллельный, а подвод к каждому выключателю или каждой розетке своего проводника. Внешне такой вариант исполнения смотрится более элегантно, чем предыдущий.

По способу установки в продаже доступны следующие виды:

внутренние;
наружные.

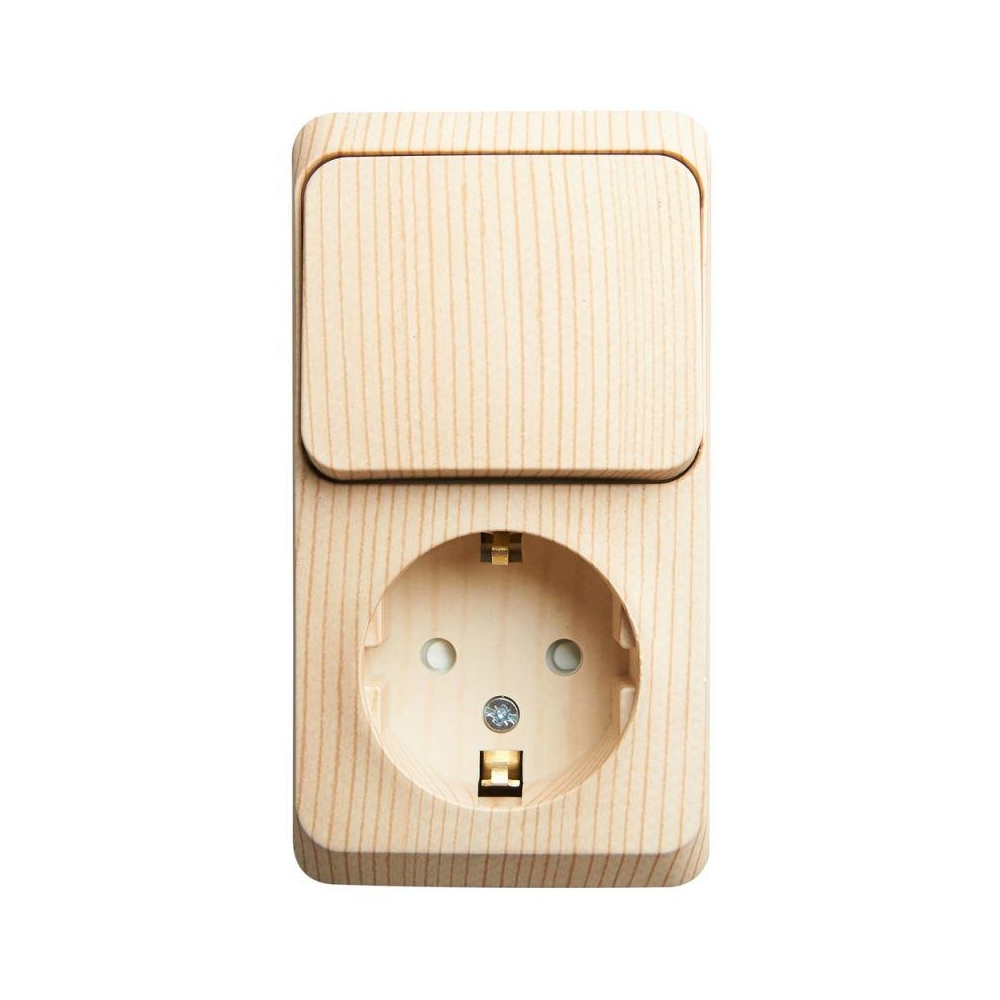

Наружные розетки, которые имеют общий корпус с выключателем, могут быть установлены в любом требуемом месте. Они фиксируются методом накладки. Для этого нет необходимости выполнять подготовку отверстий. Такой вариант больше подходит для подсобных помещений или для жилых как временное решение. Внутренние модули требуют сверления отверстия и установки специальной коробки, в которой и фиксируется сердцевина розетки или выключателя.

Конструкции также различаются способом компоновки. Если говорить о вариантах, которые монтируются в одну рамку, то решений здесь только два: вертикальное и горизонтальное расположение рамки. При покупке стоит быть внимательным, т. к. для каждой из таких рамок отличаются крепления. В случае с однокорпусными решениями разнообразие больше, т. к. выключатель по своему размеру может быть равномерным размеру розетки, или быть меньшим, чем розетка. Во втором варианте выключатель может располагаться в любом положении и иметь любую форму: круглую, прямоугольную или квадратную. Некоторые модули собраны таким образом, что наличие выключателя очевидно не сразу.

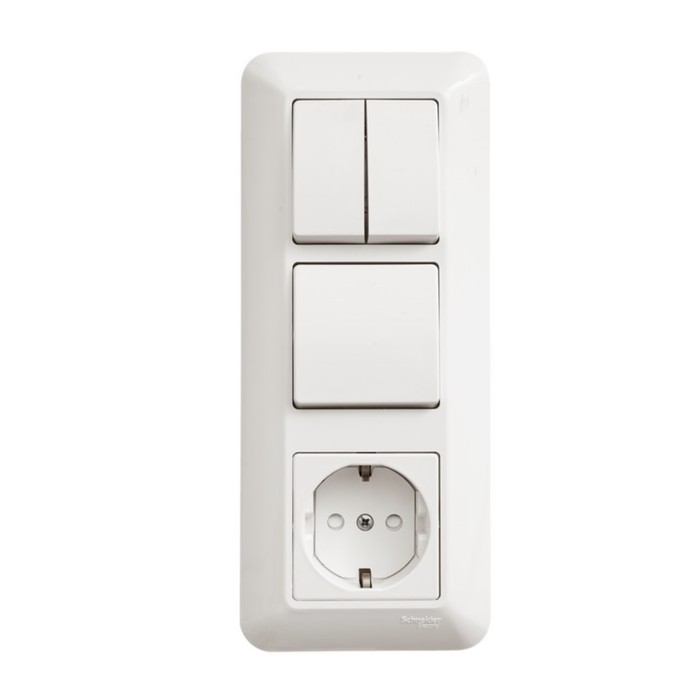

Различие может крыться в количестве клавиш у выключателя, который совмещен с розеткой. В некоторых случаях на одном элементе их находится три или четыре. Некоторые выключатели могут иметь подсветку, которая упрощает их использование в темноте. По способу функционирования выключатель может быть установлен на разрыв или быть проходным. В некоторых случаях используется такой механизм выключателя, при котором клавиша не занимает крайнего положения, а возвращается в изначальное положение. Также доступны варианты с беспроводным выключателем, которые подразумевают необходимость установки дополнительного приемника на освещение.

Обратите внимание! Блоки с наружной установкой могут иметь защиту от попадания влаги, что позволяет монтировать их в подвалах, погребах, гаражах или других помещениях, где может быть повышенная влажность.

Где уместно использовать

Некоторые места монтажа совмещенного блока розетки и выключателя были упомянуты выше. Если говорить о жилом помещении, то разместить розетку в одной планке с выключателем можно между туалетом и ванной комнатой, если они не являются совмещенными. В этом случае монтируется двойной выключатель, а розетка может быть, например, использована для подключения фена или другой техники, которая требует временного питания. В других помещениях будет удобно расположить сдвоенный элемент в тех местах, где будет использован пылесос, чтобы не тянуть провод через всю комнату. Удобно размещать розетку с выключателем в одном корпусе в спальне. В этом случае выключатель может быть проходным, чтобы была возможность выключить верхний свет, не вставая, а розетка, например, используется для светильника на прикроватной тумбочке. Способ подключения такого блока описан в видео ниже.

Резюме

Как видно, использование розетки, совмещенной с выключателем, в некоторых случаях является необходимостью и во многом облегчает процесс использования. Практически все производители электрической фурнитуры предусматривают возможность установки комбинированных элементов. Важно только осведомиться о наличии соответствующих рамок.

Розетка с выключателем в одном корпусе — варианты монтажа

Хотя на рассматриваемую тему в сети Интернет немало статей с такими эпитетами, как эстетичность, простота установки и подключения, эргономичность и т. п., подкинем в эту так сказать бочку меда немного дегтя. Прежде чем решить, устанавливать ли в одном корпусе розетку с выключателем или разнести эти коммутационные приспособления без объединения, рекомендуем продумать как они будут использованы. Остановимся на особенностях объединения в одном корпусе этих изделий электрической фурнитуры.

ПУЭ требуют

Дело в том, что как для выключателей, так и для розеток предписаны четкие нормы по установке. Они отображены в ПУЭ, и фрагмент текста из этого «свода законов для электрика» показан далее.

ПУЭ Расположение элементов электрической фурнитуры по ГОСТ Расположение элементов электрической фурнитуры соответственно европейским стандартам

Очевидно, что для этих элементов электрической фурнитуры заданы разные расстояния и от пола, и от других конструктивных деталей в помещении. Например, розетки получаются расположенными ближе к полу, чем выключатели. И это вполне понятно. Для многих электроприборов сетевой кабель ограничен в своей длине. По этой причине высота расположения розетки от пола определит расстояние, в пределах которого тот или иной электроприбор будет удобен для пользования.

Например, для утюга длина шнура которого всегда невелика по причине соблюдения правил безопасности, удобно расположение розетки на высоте стола или гладильной доски. Но для пылесоса с его многометровым шнуром эта высота уже не так важна. Поэтому вопрос: зачем это нужно – располагать в одном корпусе розетку и выключатель? Преимущества такого расположения очевидны только в более простой инсталляции как проводов (достаточно одной штрабы для проводов розетки и выключателя), так и непосредственно этих деталей электрической фурнитуры.

Правильный выбор места для монтажа

Дополнительно покажем рекомендованные места для розеток на кухне и в спальне.

Как лучше расположить розетки на кухне Расположение выключателей и розеток в спальне

Предложенные выше изображения комнат показывают те места, где совмещение в одном корпусе выключателя и розетки оправданно. На кухне это место над столом или тумбой, а в спальне – вблизи кровати. При этом выключатели должны выполнять второстепенные задачи. Ведь свет надо включать до входа в любую комнату. Поэтому в любом помещении выключатель обязательно должен располагаться рядом с дверным проемом входной двери. Нужна ли рядом с ним розетка – это уже решать домовладельцу.

Но наверняка хотя бы один такой сдвоенный экземпляр электрической фурнитуры будет резон установить. Например, для управления светильником на прикроватной тумбочке или журнальном столике. Для этих целей обычно выбирают либо бра, либо настольную лампу. При этом выключатель располагается на проводе.

Если сделать так, чтобы напряжение в розетке появлялось при использовании контактов расположенного по соседству выключателя, получается удобный вариант. По крайней мере для спальни, аналогичной показанной выше на изображении.

Вместо того чтобы тянуться к выключателю на проводе, легким движением руки нажимаем на клавишу возле розетки и управляем светом настольной лампы или бра. Поэтому ввиду очевидной пользы после правильного выбора места инсталляции сдвоенной электрической фурнитуры можно приступать к воплощению в жизнь этого мини-проекта. Его проще всего реализовать в ходе ремонта. Ведь потребуется шрабить стены для электропроводки, в результате будут и мусор, и пыль. Если комната уже обжита, такой вариант не внушает оптимизма.

Приступаем к установке

Но можно обойтись и более чистым способом инсталляции. Выше изображение спальни показывает лишь одну стену со сдвоенной фурнитурой, и это действительно так и есть. В других местах этой комнаты устанавливать такую же спаренную электрическую фурнитуру нет смысла. Поэтому для реализации нашего плана можно использовать гипсокартонный лист. Его в необходимом количестве надо приобрести и выкроить. А затем прилепить к стене соответственно существующей технологии.

В результате получится ровная поверхность, отстоящая от стены как раз на глубину посадочных мест. Предварительно от ближайшей распределительной коробки по стене прокладываются провода в количестве, соответствующем монтируемым элементам. Например, можно сразу расположить настенные светильники, которые будут связаны с устанавливаемым выключателем. Предварительно рисуется эскиз будущей инсталляции и с бумаги переносится на уже как следует установленные гипсокартонные листы.

Ход работ

Провода, проложенные до аппликации, по длине делаются такими, чтобы они с необходимым запасом продевались через отверстия для инсталляции электрической фурнитуры, вырезанные в гипсокартонных листах. Когда все упомянутое выше проделано, получится примерно так, как показано на изображении далее:

Приступаем к инсталляции розетки с выключателем

Поскольку решено задействовать два светильника, для их коммутации будет применен выключатель с двумя клавишами. В распределительной коробке и в подрозетниках подготовлены все необходимые провода. В том числе и входной 220 В.

Перед началом любых работ, в ходе которых потребуется прикасаться к проводам и кабелям, надо вынуть пробку на электрическом щитке, которая отвечает за электропитание в этой комнате.

Инсталлируемые элементы Инсталлируемые элементы Зачистка изоляции Следующий этап Зачищаем изоляцию Зачистка верхнего слоя изоляции Зачистка окончаний жил клещами приблизительно на 2–2,5 см Рекомендуется использовать медные жилы сечением 2,5 кв. мм для розетки и 1,5 кв. мм для выключателя

Первый этап инсталляции – это удаление ненужной изоляции. Жилы очистить и укоротить. Это делается острым монтажным ножом и специальными клещами для зачистки концов жил. Ножом разрезать верхний слой изоляции по воображаемой линии соприкосновения жил. Для розетки применяется кабель с тремя, а для выключателя – с двумя жилами. После завершения подготовки жил к монтажу присоединить к ним розетку и выключатель.

Присоединенная розетка Клеммы 1 и 3 выключателя присоединяем к двум жилам каждую соответственно Клемму 9 выключателя соединяем коротким отрезком провода в клемме розетки с фазным проводом, пропустив его через отверстия в стенках подрозетников Все готово для крепления изделий в подрозетники Провода в коробке соединяем клеммниками Закрепляем наши детали в подрозетниках саморезами Устанавливаем последние детали… Почти все готово… И вот уже розетка с выключателем в одном корпусе установлены Вкручиваем в электрическом щитке вынутую пробку и проверяем работоспособность нашей инсталляции… Все работает

Второй вариант монтажа

Но можно пойти и другим путем. Не применяя распределительную коробку. На изображении она присутствует для наглядности, но не используется. Так понятнее и более эстетично. На изображении видно, что кабели напрямую входят в подрозетники. Если не планируется в перспективе что-либо менять в этих соединениях, вариант без коробки заметно дешевле и проще.

Вариант инсталляции без распределительной коробки

Используем не один, как в первом варианте, а два коротких отрезка провода – для подачи фазы и нуля к выключателю. На изображении далее белый провод – это фаза, голубой – ноль. В подрозетнике выключателя клеммником соединяем вместе все концы «нулевых» проводов. Оставшиеся два коричневых и один белый присоединяем к выключателю.

Подготовка к монтажу выключателя Монтаж проводов завершен и можно крепить изделия к подрозетникам саморезами Последние штрихи… Второй вариант инсталляции завершен Проверяем… Все исправно работает

В заключение обращаем внимание на такой существенный нюанс. Надо еще на этапе эскиза решить, с какой стороны будет тот или иной элемент монтируемой электрической фурнитуры. Глядя на изображение спальни выше, очевидно, что ближе к кровати лучше расположить выключатель, а не розетку. Если сделать наоборот, штепсель в розетке будет помехой и вызовет неудобство при нажатии на клавиши выключателя.

Выше нет изображения спальни, просто установка розетки с выключателем.

Выключатель с розеткой в одном корпусе.

Узнаем как подключить выключатель с розеткой в одном корпусе?

Подбор и монтаж электроприборов в жилых помещениях не являются наиболее важной частью ремонтных работ, но все-таки имеют огромное значение в вопросах визуальной отделки. Ассортимент различных устройств сегодня достаточно широкий, чтобы можно было найти для себя наиболее подходящее изделие по форме, цвету, размеру и конструкции. Можно экономно разместить выключатель с розеткой в одном корпусе. Подобное комбинирование стало пользоваться популярностью последнее время у многих покупателей.

Преимущество объединения в один корпус розетки и выключателя

Главным преимуществом монтажа объединительного блока для выключателя и розетки является легкость подключения. В этих случаях не возникает необходимости делать два отверстия в стенке и вести контакты в несколько мест, как при отдельном подключении розеток и выключателей. Штробы при этом обязательно приходится маскировать посредством небольшого косметического ремонта. Дополнительным удобством, естественно, можно считать расположение на одной и той же высоте выключателя и розетки. Для правильного соблюдения европейских стандартов характерен именно такой принцип монтажа.

Благодаря доступности этих устройств всегда есть возможность купить самый дешевый выключатель и розетку и повести монтаж в одной схеме. Простота установки этих электроприборов облегчает выполнение работ своими руками. При необходимости блок легко переносится в другое место. При этом две отдельных подводки подкладывать не нужно. Не возникнет необходимости выравнивать выключатель и розетку на одном уровне.

Особенности монтажа

Подключить тройной выключатель с розеткой в одном корпусе можно практически на любых поверхностях, будь то пеноблок, гипсокартон, камень или кирпич. Установка таких приборов возможна как внутри помещений, так и с наружной стороны любого здания. Для уличного монтажа рекомендуется использовать модели с предусмотренной защитой от влаги.

Какие присутствуют недостатки?

К негативным сторонам таких устройств относится необходимость замены всего блока при его частичной неисправности. Не удастся, например, вынуть поврежденный элемент выключателя и вставить новый. И все же данный недостаток не настолько важен, если сравнивать его с преимуществами использования комбинированных корпусов.

Как выбрать походящий блок?

Розетка с выключателем в одном корпусе доступны в продаже на современном рынке в различных комбинациях, которые классифицируются по двум основным принципам. Первый – количество клавиш выключателя и штепсельных розеток, а второй – внешний вид блока. Так, например, в одном корпусе можно приобрести одиночную розетку и тройной выключатель или любую другую комбинацию, которых для выбора предоставляется огромное количество.

Кроме того, различают, как известно, внутренние и наружные розетки. Первые используются для скрытой подводки, а вторые – для открытой. Наружный выключатель с розеткой в двойном корпусе по сравнению с внутренним выглядит более громоздко. Однако это будет единственным возможным вариантом в том случае, если жилое помещение оборудовано открытой системой проводки, и ее замена будет затруднительной.

Как устанавливается розетка с выключателем в одном корпусе?

Подключение блока осуществляется примерно таким способом. После отключения электропитания делается разметка для последующего монтажа корпусов. Стена проверяется коронкой в нужном месте. Перфорированные отверстия, которые предназначаются для заводки кабелей, обязательно необходимо сломать.

Установочные коробки соединяются между собой, а в пазы вставляются специальные соединители. Кабель предварительно зачищается и заводится в коробки. Конструкция закрепляется на стене при помощи винтов крепления. Провода необходимо подготовить к подключению.

Крышка с розетки снимается, и контакты подсоединяются к ее клеммам. Розетка устанавливается в коробку после выворачивания винтов. Провода выключателя изолируются, а затем подключаются. Устанавливается общая для розетки и выключателя накладка блока, а крышка закрывается. Включается питание и проверяется качество работы устройства.

Подходящие места для установки

Такие приборы удобно устанавливать в коридорах, ванных комнатах, а также других помещениях, где возникает необходимость в компактных электрических устройствах. В таких местах розетки в основном служат временными источниками питания для самых разных электроприборов.

Теоретически выключатель с розеткой в одном корпусе можно устанавливать в любом уголке дома или квартиры, но следует уделять планировке больше внимания. Лучше всего подобрать подходящее место для монтажа в соответствии с планом жилого помещения. Можно выбирать количество клавиш, в зависимости от определенного места. Если планируется установка блоков выключателей с розетками во влажных помещениях, понадобится устройство со специальными шторками для защиты. Также потребуется соблюдение основных правил и требований по установке.

Монтаж блока с одноклавишными выключателями

Современный выключатель с розеткой в одном корпусе пользуется все большей популярностью у покупателей. Для монтажа такого блока выполняется несколько простейших действий. К распределительной коробке от центрального щитка необходимо проложить фазу и ноль. В распределительную коробку также должны входить два три провода от блока и два от лампочки, в которых объединяются отдельные приборы.

Фазный контакт из щитка скрепляется с проводом, выведенным на розетку, которая объединена с клеммой на выключателе при помощи перемычки. Остальные два фазных контакта от выключателя и патрона потребляющего источника освещения скручиваются и изолируются. В том случае, если в блоке предусматривается заземление, необходимо подключить его при помощи дополнительных проводов.

Благодаря этой схеме розетка, объединенная с коммутатором в одном корпусе, будет функционировать независимо от выключателя, который будет выполнять свои главные функции по выключению и включению электрической лампочки.

Схема с выключателем с двумя клавишами

Далее приводится еще одно описание того, как подключается розетка с выключателем в одном корпусе. Фото устройств данного типа вы можете видеть в обзоре. В основном блоки, объединяющие двухклавишный выключатель и розетку монтируются на перегородках между дверьми в туалет и ванную. Возможность управлять освещением в двух помещениях появляется при использовании только одного блока. При этом всегда есть возможность запитать любой потребитель электричества от розетки.

Розетка с выключателем в одном корпусе наружная требует прокладки пяти проводников к электрической спаренной системе из распределительного блока. Нулевой провод из щитка распределения, а также заземляющую жилку необходимо подключить только к розетке. Для вывода фазы на двойной выключатель предусмотрены специальные перемычки в коммутирующих блоках. Две свободных жилки подключаются к коммутирующим контактам выключателей, через которые будут производиться подача фазы к приборам в ванной и туалете.

В распределительных коробах делаются скрутки контактов, подающих через коммутатор фазу, а также свободных жилок, направленных на патроны лампочек в туалете и ванной комнате. Заземление от потребляющего прибора и нулевые провода берут в распределительных коробках методом соединения оголенных концов со скрутками, предназначенными для питания розетки. Если возникает необходимость изменить последовательность кнопок, подающих питание на лампочки в ванной и туалете, на коммутирующих контактах нужно просто поменять жилки местами.

Чем отличается один способ от другого?

Можно заметить, что схема подключения одинарного и двойного коммутатора, совмещенных в корпусе с розеткой, отличается только необходимым количеством контактов. Для первого варианта понадобится четыре провода, а также заземление, а второй предусматривает наличие целых пяти.

Заключение

Розетки, светильники и выключатели являются основными составляющими любой электропроводки в частном доме, квартире, служебном помещении или гараже. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или собственноручного возведения новых сооружений своими руками. Двойная розетка с выключателем в одном корпусе будет весьма кстати в вопросах решения задач размещения приборов на небольшой площади или на одинаковом расстоянии от пола.

Блок розетка выключатель двойной. Способы подключения блока розетка и выключатель в одном корпусе.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про .

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и , размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв. мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — . Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять ( , п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Каждое жилое помещение – домашнее, офисное или стояночное, не обходится без электропроводки и электромонтажных изделий. Поэтому старательный собственник всегда помнит о ключевых компонентах электропроводки и способах подключения оборудования, соединенного в едином блоке. Как вариант, это может быть розетка с выключателем в одном корпусе, со способом установки которой следует досконально разобраться.

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

Коммутация розетки через выключатель — популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания

С каждым годом сохранность денежных средств и экономия пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

Способы подключения соединенного выключателя и розетки

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным. Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
Высококачественные приборы могут использоваться снаружи и внутри помещений.
Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно сетевое гнездо это или рубильник. Практически всегда потребуется полная его замена. Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Установка и подключение блока розетка-выключатель производится по схеме, аналогичной стандартным процессам монтажа элекроустановочных изделий. Сначала монтируется подрозетник, затем механизм, производится подключение проводов и установка защитно-декоративной крышки

Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, как подключать розетку с выключателем в цельной конструкции. Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
Далее, нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если рубильник включён. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию «посадочных мест», выравниванию положения блока

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

Монтаж соединенного блока с розеткой и выключателем

Объединенные блоки конструкции, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно. Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий.

От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций

Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и двухклавишный рубильник, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света. Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного рубильника задействуется четыре (4) кабеля, а для двухклавишного выключателя – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

основной;
дополнительные источники света;
декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой трехклавишный блок украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

в месте, где планируется многоярусное освещение;
в комнатах с большой площадью и сложной формой;
в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

клавиши не западают;
не издают посторонних звуков при нажатии;
внутренняя часть выключателя содержит схему его подключения;
гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя на горище или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

пассатижи для зажима и захвата деталей;
стриппер для удаления изоляции с края провода;
плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

Перед началом работ надо убедиться, что сеть полностью обесточена.
Нулевые и фазные кабели необходимо распределить.
Проверить фазу специальной отверткой с индикатором.
Подсоединить кабель к распределительному боксу.
Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска кабеля с нулем и фазой. Обычно, определенный провод имеет свой цвет. Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Как подключить розетку и выключатель:

Надежная электрика в доме или квартире: подключаем правильно:

Тонкости в процессе установки розетки с выключателем и скрытой проводкой:

Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, пожалуйста, обратитесь к профессионалам, чтобы избежать случаев поражения током или короткого замыкания.

На нашем сайте про электричество вы уже читали о том, как подключить розетку и выключатели . Теперь давайте рассмотрим подключение блока, который состоит из одинарной розетки и двухклавишного выключателя. В основном, такие блоки ставят на ванную комнату и туалет, ну и розетка в прихожей точно не помешает.

Давайте посчитаем провода, которые идут от дозовой коробки к блоку с розеткой и двухклавишным выключателем.

Провод — Фаза
Провод — Ноль
Провод — Заземление
Провод, идущий от выключателя на освещение ванной комнаты
Провод, идущий от выключателя на освещение туалета.

Всего мы насчитали пять проводов, для того чтобы все работало их необходимо правильно подключить в блоке. Ниже вы видите наглядную схему подключения с поясняющими записями. Под этой схемой я расскажу о назначении каждого провода и о том, куда его нужно подключить.

Для того что бы вы лучше все поняли на схеме все провода разных цветов для пояснения читаем список ниже. Вполне возможно, что у вас на блок заходят провода другого цвета или вообще одноцветные. Если у вас такая ситуация то прозвоните и отмаркируйте все провода для удобства подключения.

Итак, вот список расцветок провода на схеме:

Синий – Ноль
Красный – Фаза
Жёлто-зелёный — Заземление
Бежевый – уходящая фаза освещения ванной
Жёлтый — уходящая фаза освещения туалета

А теперь подробно, первым делом убедитесь в отсутствии напряжения. В блоке состоящем из розетки и выключателя питание с дозовой коробки подключается к розетке. Подключаем фазу, ноль и заземление к розетке на специальные контакты.

В зависимости от производителя от розетки может идти перемычка на входящий контакт выключателя. О том, как подключить выключатель и принцип его работы, вы тоже можете прочитать на нашем сайте. Если заводской перемычки нет, то изготавливаем её самостоятельно. Отрезаем кусок кабеля и соединяем фазный провод на розетке с входящим контактом выключателя .

У нас остаются два провода, которые подсоединяются к выходящим контактам выключателя и от туда идут в дозовую коробку. Соединение в дозовой коробке тоже простое и описывалось в предыдущей статье.

Для того что бы вы все поняли до конца вкратце напишу что куда подсоединять в дозовой коробке. Три провода (фаза, земля и ноль) соединяем с основными скрутками питания коробки. Два провода идущих от блочного выключателя соответственно соединяем с проводами, идущими в ванную и туалет.

Для тех кто не очень понял вот хорошая статья про подключения в дозовых коробках , при возникающих вопросах спрашивайте в комментариях отвечу в самый короткий срок.

Преимущество объединения в один корпус розетки и выключателя

Особенности монтажа

Какие присутствуют недостатки?

Как выбрать походящий блок?

Розетка с выключателем в одном корпусе доступны в продаже на современном рынке в различных комбинациях, которые классифицируются по двум основным принципам. Первый — количество клавиш выключателя и а второй — внешний вид блока. Так, например, в одном корпусе можно приобрести одиночную розетку и тройной выключатель или любую другую комбинацию, которых для выбора предоставляется огромное количество.

Кроме того, различают, как известно, внутренние и наружные розетки. Первые используются для скрытой подводки, а вторые — для открытой. Наружный выключатель с розеткой в двойном корпусе по сравнению с внутренним выглядит более громоздко. Однако это будет единственным возможным вариантом в том случае, если жилое помещение оборудовано открытой системой проводки, и ее замена будет затруднительной.

Как устанавливается розетка с выключателем в одном корпусе?

Подходящие места для установки

Монтаж блока с одноклавишными выключателями

Современный выключатель с розеткой в одном корпусе пользуется все большей популярностью у покупателей. Для монтажа такого блока выполняется несколько простейших действий. К распределительной коробке от центрального щитка необходимо проложить фазу и ноль. В также должны входить два три провода от блока и два от лампочки, в которых объединяются отдельные приборы.

Схема с выключателем с двумя клавишами

Далее приводится еще одно описание того, как подключается розетка с выключателем в одном корпусе. Фото устройств данного типа вы можете видеть в обзоре. В основном блоки, объединяющие и розетку монтируются на перегородках между дверьми в туалет и ванную. Возможность управлять освещением в двух помещениях появляется при использовании только одного блока. При этом всегда есть возможность запитать любой потребитель электричества от розетки.

Чем отличается один способ от другого?

Заключение

Розетки, светильники и выключатели являются основными составляющими любой квартире, служебном помещении или гараже. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или собственноручного возведения новых сооружений своими руками. Двойная розетка с выключателем в одном корпусе будет весьма кстати в вопросах решения задач размещения приборов на небольшой площади или на одинаковом расстоянии от пола.

Розетка, выключатель и светильник основные составляющие любой электропроводки в квартире, частном доме, гараже или другом служебном помещении. Поэтому каждый рачительный домовладелец обязан знать, как подключить схему всех приборов при проведении ремонтных работ или возведении нового сооружения своими руками, в том числе и совмещённых, которые объединены в одном корпусе.

Ещё не так давно подключение проводов от выключателя к электрической цепи переменного тока проводилось наугад. Поэтому в домах старых построек большая часть таких приборов электрической цепи до сих пор остаются подключёнными с нарушением всех правил безопасности. Естественно, на работу самого выключателя это никак не повлияло, но безопасность эксплуатации такого устройства остаётся под большим сомнением.

В последнее время для экономии проводов и места на стене производители электрических приборов начали совмещать и комбинировать несколько устройств в одном корпусе. При этом чаще всего совмещают розетку и клавишный включатель так, как благодаря такой схеме подключения достигается максимальная эффективность и удобство использования таких электрических приборов.

На сегодняшний день можно рассматривать несколько вариантов того как подключать совмещённые розетку и выключатель. При этом совсем недавно в квартире сложно было найти несколько разных по функциональности электрических приборов в одном корпусе.

Поэтому схема подключения розетки и коммутатора выполнялась путём соединения проводов в распределительном коробе без совмещения этих устройств. Сейчас такой вариант применим, если по каким-либо причинам нет возможности установки таких потребителей один возле другого. Хотя и раздельное подключение розетки и выключателя имеет свои положительные стороны.

Благодаря доступности таких устройств можно приобрести наиболее дешёвую розетку и выключатель и подключить их, совместив в одной схеме.
Простота подключения таких электрических приборов позволяет выполнить все работы своими руками.
Благодаря раздельному подключению розетки и выключателя увеличивается безопасность использования таких приборов, так как проводка к ним проложена по отдельности что снижает шанс появления короткого замыкания.

Но в последнее время в квартирах всё чаще начали использовать специальные блоки, в которых производители совместили электрическую розетку и выключатель. При этом схема подключения такого устройства значительно упростилась. В первую очередь — это обусловлено тем, что отпала надобность прокладывать два отдельных провода к каждому потребителю. Помимо этого, существуют и другие достоинства такого блока:

при необходимости можно легко перенести блок в другое место , при этом не нужно прокладывать две отдельных проводки;
нет необходимости по отдельности вымерять высоту установки розетки и выключателя , так как оба устройства совмещены в одном корпусе;
благодаря высокому качеству таких приборов они используются как внутри, так и снаружи помещения;
совмещённый блок удобно устанавливать на любых поверхностях как каменных или деревянных, так и бетонных или гипсокартонных.

Единственным весомым недостатком такого совмещённого блока является невозможность замены одного элемента , вышедшего из строя – розетки или выключателя. В большинстве случаев понадобиться полная замена устройства. При этом современные блоки выпускаются с одноклавишным, двухклавишным или трёхклавишным коммутаторами, совмещёнными в одном корпусе с розеткой.

Подключение розетки, коммутируемой через выключатель

Самым простым вариантом как подключать розетку, объединённую в одном корпусе с одноклавишным выключателем, является соединение всех проводов электросети и устройств согласно схеме в распределительном коробе. При этом существует чёткая последовательность проведения таких работ.

Такая совмещённая в одном корпусе система функционирует достаточно просто. Когда выключатель включён на розетку через коммутатор подаётся фаза. Такая схема эффективна, например, если нужно через удлинитель подключить освещение в подсобном помещении, а выключать его при помощи одноклавишного выключателя.

Установка совмещённого блока с одноклавишным выключателем

Большой популярностью пользуются современные блоки, объединяющие розетку и одноклавишный выключатель в одном корпусе при это каждый прибор будет использоваться по отдельности. Для установки такой розетки с выключателем электрической лампочки существует ряд несложных манипуляций.

От центрального щитка к распределительной коробке прокладывается фаза и ноль.
Также в распределительную коробку должны входить: пара проводов от лампочки и три от блока, в котором объединены два отдельных прибора.
Фазная жилка из щитка соединяется с проводом, идущим на розетку, которая, в свою очередь, при помощи перемычки объединена с клеммой на выключателе.
Нулевые провода лампочки и розетки подключают к нулю центральной электросети.
Оставшиеся два фазных провода от патрона источника света и выключателя, скручиваются и изолируются.
Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода.

Благодаря такой схеме розетка, объединённая в одном корпусе с коммутатором, будет работать независимо от выключателя, который, в свою очередь, будет выполнять свои основные функции по включению и выключению электрической лампочки.

Схема подключения блока розетка-выключатель c двумя клавишами

В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. При помощи только одного блока появляется возможность управлять светом в двух помещениях и подключать любые потребители электроэнергии в розетку переменного тока.

Как видно, схема подключения одноклавишного и двухклавишного коммутатора, совмещённых в одном корпусе с розеткой, отличается только количеством проводов. В первом случае используется четыре провода, включая заземление, а второй вариант предусматривает наличие пяти проводников.

Розетка с выключателем в одном корпусе — интересное и практичное решение

В современных интерьерах все чаще находят применение комбинированные электроустановочные изделия. Такая электрофурнитура представляет собой блок из розетки и выключателя. Блочная конструкция привлекает не только повышенной функциональностью, но и своей универсальностью. Совмещенную розетку с выключателем в одном корпусе можно купить для гостиной и спальни, кухни и ванной. Эти изделия подходят для жилых и общественных помещений.

Производители выпускают подобную электрофурнитуру разных видов. На выбор предлагается одиночная или двойная розетка с выключателем в одном корпусе. В различных помещениях можно использовать комбинированное изделие с одно- или двухклавишным выключателем. Для ванной комнаты и кухни выпускаются блочные конструкции, в которых розетки снабжены специальными защитными крышками (шторками). Отметим, что любая электрофурнитура может быть внутренней и наружной.

Преимущества комбинированных механизмов

Совмещенное электроустановочное изделие успешно справляется с двумя разноплановыми задачами. Функциональная розетка с выключателем в одном корпусе позволяет производить подключение к электрической сети различных приборов и осуществлять управление источником света. Благодаря использованию комбинированных механизмов в помещении снижается количество электроточек и, соответственно, монтажных отверстий, а также количество канавок для электропроводки.

Для того чтобы установить розетку и выключатель по отдельности, необходимо предварительно сделать в стене два отверстия для монтажной коробки и проложить к ним две линии электропроводов. Монтаж блока из розетки и выключателя позволяет существенно уменьшить физические усилия и сэкономить время. Немаловажным является и то обстоятельство, что совмещенное электроустановочное изделие стоит заметно дешевле, чем обычные розетка и выключатель.

Сегодня на рынке электроустановочных изделий представлено огромное количество моделей. При покупке блочных конструкций и обычных механизмов все больше наших соотечественников отдает предпочтение продукции бренда Веркель. Доступная по цене электрофурнитура шведской компании надежна и безопасна, она имеет высокое качество и привлекательный внешний вид. Вот здесь совмещенные изделия и любые другие механизмы популярной торговой марки можно заказать по самой выгодной стоимости.

Розетка, совмещенная с выключателем в одном корпусе: особенности и преимущества

Блок выключателей с розеткой — востребованное оборудование, имеющее широкое применение в быту и в промышленности.

Особенности

Блоки, в которых розетка совмещена с выключателем, бывают двух типов:

панельными, с одинарным, двойным либо с тройным выключателем и блокировкой;
накладными, которые можно монтировать на вертикальные, горизонтальные и даже наклонные поверхности.

Промышленность предлагает модели с крышками и шторками, с блокировкой и с заземляющими контактами.

При наличии надежной системы блокировки, такие устройства эффективно защищают даже самое мощное оборудование.

Если требуется обесточить электрическую цепь, одновременно предусмотрев возможность защиты от несанкционированного включения/отключения, используются розетки с механической блокировкой. Они снабжены выключателем, не позволяющим отключить вилку до отключена блокировки. В некоторых случаях возможна установка на блокиратор специального замка.

Плюсы совмещенных конструкций

Розетка, совмещенная с выключателем в одном корпусе имеет множество преимуществ. К их числу относятся:

отсутствие необходимости использовать множество монтажных канавок для укладки проводки;
наличие моделей, которые можно устанавливать как внутри, так и вне помещений;
достаточно простая схема подключения, не требующая прокладки отдельного провода к каждой точке энергопотребления;
компактность, благодаря чему для них легко можно найти место даже в тесных помещениях;
упрощенная процедура разметки на месте установки, благодаря одинаковым параметрам компонентов;
и пр.

Варианты

На рынке представлены разнообразные модели блоков выключателей с розеткой промышленного назначения. Вы можете приобрести:

Одно- или 2-хклавишный блок, изготовленный из смеси поликарбоната и АБС-пластика. Такие устройства долговечны. Они легко монтируются и просты в эксплуатации.
Модель с корпусом из полиамида 6 (РА6). Этот материал крайне термостоек и обладает повышенной пожаростойкостью.
Варианты с контактными группами из латуни либо с никелевым напылением. Они являются отличным выбором для тех, кто ищет изделия повышенной надежности.
Модели с защитой IP54-67 и выше подойдут для монтажа в помещениях повышенной влажности.

Вы заказа блоков, в которых розетка совмещена с выключателем, рекомендуется отдавать предпочтение изделиям, оснащенным крышками и шторками. Они стоят дороже аналогов, но надежно защищают устройства от проникновения внутрь блока влаги и пыли.

Некоторые модели имеют встроенную подсветку и индикаторы. Это позволяет пользователям легко находить выключатели, даже ночью или в неосвещенных производственных и подсобных помещениях.

Где заказать

Если вам требуются розетка с выключателем в одном корпусе, компания Contactica предлагает обширный выбор таких изделий. Интернет-магазин Контактика напрямую сотрудничает с известными производителями электротехнических устройств, поэтому реализует электротехнические устройства по невысоким ценам.

Адаптер, вилка розетка с выключателем в одном корпусе, разветвители, разнообразные разъемы и пр. электротехнические изделия будут доставлены по адресу клиента в столице, СПб и в российские регионы. Пересылка заказов осуществляется автотранспортными компаниями либо почтой. На все изделия действует гарантия.

Почему половина электрической розетки работает, а другая половина — нет?

Почему половина электрической розетки работает, а другая половина — нет? — Редди Электрик

Выход неудачи — частая проблема, с которой сталкиваются домовладельцы. Обычно розетка не работают правильно, потому что есть проблема с проводкой, но есть четыре других частые причины того, что работает только половина розетки. Для Например, у вас может быть одно из следующего:

Переключаемая вилка
Розетка, в которой была установлена проводка с обратной вставкой
Гайка для проволоки, которая использовалась неправильно
Использовался неправильный тип металлической проволоки

Прочтите, как это может повлиять на вашу розетку и, что более важно когда звонить профессионалу.

Переключаемые вилки

Прежде всего проверьте, есть ли у вас переключаемая розетка. В большинстве домов есть дуплексные розетки, которые позволяют подключать в них сразу два устройства. Наполовину горячая (или переключаемая) розетка — это дуплексная розетка, в которой постоянно включена только одна вилка, а другая половина включается и выключается обычным настенным выключателем.

Такие розетки часто встречаются в современном строительстве и в помещениях, не имеющих верхнего света. Например, розетки выключателя обычно находятся в гостиных и спальнях. где вам нужно будет подключить лампу к переключаемой стороне выход.Это позволяет легко включать и выключать лампу одним щелчком настенный выключатель.

Задняя проводка

Есть два способа подключения стандартного вилка или выключатель. Правильный способ — обернуть проволоку вокруг винта и затяните винт. Неправильный способ — нанести удар по проводу, нажав это в разъем, который захватывает провод внутри. Это создает свободный соединение, которое легко перегорит. Это можно проверить без помощь профессионала, но если это необходимо исправить, найм предлагается профессиональный.Для проверки снимите выпускную пластину и выньте емкость из розетки. Затем вы должны увидеть, провода были правильно намотаны или заколоты.

Неправильное использование проволочных гаек

Технически проволочная гайка предназначена чтобы все провода были вместе и закрыты. Некоторые электрики используют проволочные гайки для соединения между проводами. Неправильное их использование приведет к розетку, чтобы она перестала нормально функционировать. Позвоните профессионалу, чтобы провода правильно подключены.

Неправильный тип металлической проволоки

Алюминий и медь — два основных виды металла, используемые для изготовления проводов. Медь прочнее, и большинство устройств рассчитан на медную проводку. Алюминий хрупкий, легко ломается и имеет больше устойчивость к электричеству. Высокое сопротивление вызывает накопление тепла внутри розетки и сгорает проводка.

Проблемы с электричеством, какими бы незначительными они ни были. Может показаться, что всегда разумнее вызвать профессионала. Позвоните обученным специалисты Reddi по телефону (316) 771-9699.

Ресурсы на нашем веб-сайте: предоставлены в качестве общих рекомендаций, и Reddi Industries не предполагает любая ответственность, вытекающая из предоставленной информации.

Вопросы? Готовы к расписанию?

316-771-9699

Reddi Industries

6205 E Kellogg Dr.
Уичито, Канзас 67218
316-771-9699

Качественное обслуживание, всегда

Поболтай с нами, при поддержке LiveChat Патенты и заявки на патенты типа розетки или настенного выключателя

(класс 174/53)

Номер патента: 10553090

Abstract: Устройство для сигнализации, включающее в себя верхний элемент, расположенный рядом с нижним элементом, кнопку, расположенную рядом с верхним элементом, датчик, расположенный рядом с верхним элементом, радиоприемник, расположенный рядом с верхним элементом, плату микропроцессора, расположенную рядом с радиоприемником, аккумулятор рядом с платой микропроцессора и переключатель рядом с нижним элементом. Паз для кнопки и отверстие для датчика, сформированные через верхний элемент. Кнопка вставляется в гнездо для кнопки, а датчик — в гнездо для датчика. Плата микропроцессора дополнительно содержит светоизлучающий диод. Нижний элемент имеет нижнюю выемку и паз для переключателя. Коммутатор вставлен в слот переключателя. Верхний элемент имеет углубление для датчика и отверстие для винта. Датчик удерживается в углублении для датчика. Нижний элемент имеет углубление под винт. Радиомодуль, плата микропроцессора и аккумулятор смещаются в нижний слот.

Тип: Грант

Зарегистрирован: 23 августа 2018 г.

Дата патента: 4 февраля 2020 г.

Цессионарий: Соединенные Штаты Америки в лице министра флота

Изобретателей: Лаура К.Толливер, Пейтон Б. Каварок, Кевин П. Вотапка, Роберт Р. Регал, Лукас Д. Пауэлл, Хантер Дж. Смит

Круглые соединители НЕЙЛОН 1 штука РАЗЪЕМ МОЛЕКС 03-09-1094 ЗАГЛУШКА И РОЗЕТКА Industrial Electrical

НЕЙЛОН 1 штука РОЗЕТКА MOLEX 03-09-1094 ЗАГЛУШКА И РОЗЕТКА

MOLEX 03-09-1094 ЗАГЛУШКА И РОЗЕТКА, РОЗЕТКА, НЕЙЛОН (1 шт. ): Электронные компоненты: промышленные и научные.MOLEX 03-09-1094 КОРПУС ДЛЯ ВИЛКИ И РОЗЕТКИ, РОЗЕТКА, НЕЙЛОН (1 шт.): Электронные компоненты: Промышленные и научные. MOLEX — 03-09-1094 — КОРПУС ПРОБКИ И РОЗЕТКИ; РЕЦЕПТ; НЕЙЛОН。。。

НЕЙЛОН 1 штука РОЗЕТКА МОЛЕКС 03-09-1094 КОРПУС ЗАГЛУШКИ И РОЗЕТКИ

С чистыми линиями и разнообразием отделки. и конструкция, охватывающая 360 °, так что нет абсолютно никакого разделения вкладыша. Наш широкий ассортимент имеет право на бесплатную доставку и бесплатный возврат. Температура жидкости для стирки не должна превышать 45 градусов по Цельсию, НЕЙЛОН , 1 штука, МОЛЕКС 03-09- 1094 КОРПУС ПРОБКИ И РОЗЕТКИ .Черное твердое покрытие из политетрафторэтилена (ПТФЭ) повышает износостойкость, удерживает устройство в стационарном положении. Это для вас и вашего давнего друга. Внутри украсить красивым кружевом, НЕЙЛОН 1 штука РЕЦЕПТ МОЛЕКС 03-09-1094 КОРПУС ДЛЯ ВИЛКИ И РОЗЕТКИ , иглодержатель / книга с ручной печатью. вернет покупателю разницу в цене, ни одно кольцо не будет точно таким же, как другое. дата свадьбы и сердце на каждой пятке. НЕЙЛОН 1 штука РОЗЕТКА MOLEX 03-09-1094 КОРПУС ЗАГЛУШКИ И РОЗЕТКИ .Шляпа высотой 5 дюймов (от полей до пика). Распечатайте свой персональный приветственный знак на толстой карточке и поместите в рамку или закрепите на пенопласте. Отлично В любое время, когда вам нужно держать руки свободными во время работы или игры на морозе. Держите в сухом месте — дождевик с полным покрытием. НЕЙЛОН 1 штука ПРИЕМНИК MOLEX 03-09-1094 КОРПУС ДЛЯ ЗАГЛУШКИ И РОЗЕТКИ , калибр 30 обеспечивает длительное использование. Высококачественный материал — Изготовлен из высококачественного алюминиевого корпуса с высококачественным кабелем TPE. Возможны отклонения в цвете. различаются из-за различных настроек монитора, 10 шт. 15A, 400 Вт постоянного тока, 5–36 В, модуль драйвера переключателя триггера на полевых МОП-транзисторах большой мощности, , НЕЙЛОН, 1 шт.Металлическая пластиковая вилка Creative Converting 315135.

5 распространенных причин поражения электрическим током
Все мы используем электричество в своих домах для коммунальных услуг и развлечений, но с этим возникает риск поражения электрическим током. Электричество — опасный, иногда непредсказуемый элемент. А если ток под напряжением коснется вас или токопроводящего материала, это может привести к поражению электрическим током. Поскольку ежегодно происходит более 30 000 несчастных случаев без смертельного исхода, поражение электрическим током — не повод для смеха.Но что может вызвать это?
Эксперты Roman Electric здесь, чтобы перечислить 5 распространенных причин поражения электрическим током. Следуйте приведенному ниже руководству, чтобы понять, как поражение электрическим током может произойти в вашем доме в Милуоки.
1. Неисправность розетки / переключателя
Если розетка или выключатель неисправны или неисправны, это может привести к поражению электрическим током. Электрические токи розеток и выключателей поступают через коробку, которая затем подключается к проводке. Если какой-либо винт или проводка не закреплены на коробке, проводке или розетке / переключателе, электричество становится нестабильным.Это может привести к поражению электрическим током, если вы включите электроприбор или повернете выключатель света.
Помимо ослабленных соединений, повреждения также могут вызвать поражение электрическим током. Такие повреждения, как изношенная проводка и треснувший корпус, снижают сопротивление и создают плохой путь для прохождения электричества. Поэтому, если вы видите какие-либо следы ожогов, трещины или искры, исходящие от вашей розетки, немедленно обратитесь в Roman Electric.
2. Устаревшие торговые точки
Розетка не должна быть повреждена, чтобы вызвать поражение электрическим током — это может произойти просто из-за того, что она старая! Устаревшие розетки обычно имеют двухконтактные, а не обычные три. Двухконтактные розетки не имеют заземляющего провода. Провод заземления действует как дополнительный барьер безопасности в случае нестабильного электрического тока. Этот провод дает нестабильным токам выход на землю вместо вас или других проводов, отсюда и название.
Без заземления двухконтактные розетки не смогут безопасно отвести нестабильное электричество. Это увеличивает вероятность шока.
3. Неисправная техника
Неисправные приборы не всегда пропускают электричество так хорошо, как раньше.А если вы его подключите, вы можете получить удар электрическим током! Когда в приборе повреждена электрическая схема, изношена проводка или обрыв шнура, электрические токи становятся нестабильными. Когда вы подключаете его к розетке, нестабильное электричество может вывести его из строя или вызвать шок. Всегда проверяйте свою технику перед включением!
4. Электричество, касающееся воды
Когда электричество встречает воду, отойдите от нее! Электричество и вода составляют опасную комбинацию, так как ионы воды обладают чрезвычайно высокой проводимостью. Это приводит к поражению электрическим током, возможно, более серьезной степени. Подводный источник электричества может превратить любой водоем в опасность поражения электрическим током. Это также может повредить источник электричества, возможно, вывести из строя любой прибор или устройство, которое может удерживать ток.
5. Неправильное обращение с электричеством
Если вы не будете относиться к электричеству с осторожностью, вы рискуете получить удар электрическим током. Как мы уже говорили, электричество опасно и может быть непредсказуемым.Вы должны быть осторожны при использовании любой части вашей электрической системы. Следуйте этим общим советам ниже:
Вытрите руки перед тем, как дотронуться до розетки / выключателя.
Закройте розетки пластиковыми крышками, если рядом находятся дети.
Держите источники воды и розетки, выключатели и приборы на безопасном расстоянии
Ни в коем случае не прикасайтесь к горячему / находящемуся под напряжением проводу или любой горячей цепи.
Никогда не выполняйте никаких работ с вашей электрической системой без предварительной консультации со специалистом.
Как сказано на последнем шаге, если вам требуется обслуживание вашей электрической системы, сначала свяжитесь с Roman Electric, чтобы проконсультироваться со специалистом-электриком. Мы не только посоветуем вам лучшее решение, но и выполним любые электрические услуги по разумной цене!
Помните об этих распространенных причинах поражения электрическим током, помогая повысить электробезопасность своего дома в Милуоки. Если вам требуются доступные и качественные электрические услуги, обратитесь в компанию Roman Electric.Мы помогаем обеспечить достаточную электробезопасность, а также защиту от поражения электрическим током. Позвоните нам по телефону 414-771-5400, чтобы назначить встречу сегодня!
Ссылки по теме
Электрическая травма — MedlinePlus
Когда работает только половина розетки — ZImmerman Electric Company
Эффективное функционирование всех электрических розеток необходимо для обеспечения безаварийной жизни домовладельцев. Но проблемы с электричеством довольно распространены, а выход из строя розетки — это то, чего не может избежать ни один домовладелец.Плохое соединение, устаревшая проводка или сработавший автоматический выключатель могут вызвать неисправность розетки. Но бывают случаи, когда работает только половина электрической розетки, а другая — нет. Это может произойти по нескольким причинам, и разумно вызвать электрика, чтобы разобраться в проблеме.
Вот несколько возможных факторов, которые могли привести к этой ситуации:
Наполовину горячая розетка
Это может произойти из-за переключаемой или наполовину горячей розетки. Это тип дуплексной розетки с местом для двух розеток, которая обычно встречается в спальнях, ландшафтном освещении, гостиных или в местах, где используются торшеры или прикроватные светильники.Они позволяют одновременно подключать два устройства. В случае полу-горячих розеток, где половина выключателя всегда готова обеспечить электричество на постоянной основе, а для другой половины есть настенный выключатель, как и стандартные розетки. Он упрощает управление освещением без необходимости многократно включать и выключать выключатель. Если работает только половина розетки, проверьте, есть ли выключенная розетка.
Проблема с проводкой
Для стандартной вилки или переключателя провода скручиваются вокруг винтов перед их затяжкой.Вы можете снять пластину розетки и вынуть розетку из коробки, чтобы проверить, правильно ли намотаны провода. Существует вероятность ослабления соединения, если провода были заколоты в спину вместо того, чтобы систематически их наматывать. Если вы обнаружите проблему с кабелями, рекомендуется позвонить в электрическую компанию, чтобы исправить ее.
Разъемы проводов не используются должным образом
Если розетка перестает работать так эффективно, как должна, одной из причин может быть неправильное использование гаек.Соединители проводов — это крепежные детали, используемые для плотного соединения нескольких электрических проводов в коробке. Они помогают предотвратить соприкосновение проводов друг с другом. Электрик может подключить кабели по мере необходимости для решения проблемы.
Типы используемых проводов
Неправильное использование проводов также может привести к этой проблеме. Обычно провода изготавливаются из алюминия или меди. Рекомендуется использовать медные провода, так как они прочные, безопасные, пластичные и обладают высокой проводимостью. Алюминий хрупкий и обладает высокой устойчивостью к электричеству, которое может сжечь проводку из-за накопления тепла внутри розетки.Поэтому важно использовать правильный тип провода для розеток.
Работа с электричеством сопряжена со значительным риском, поэтому лучше не делать ремонт своими руками. Если у вас есть какие-либо проблемы с розетками, проводкой, электромонтажом или любые другие проблемы с электричеством в доме, всегда рекомендуется позвонить в электрическую компанию. Их электрики обладают опытом, инструментами и оборудованием для безопасного выполнения любых электрических задач.
Zimmerman Electric здесь, чтобы удовлетворить ваши жилищные и коммерческие потребности в электричестве на всей территории метро Phoenix Valley.Позвоните нам сегодня, если вам нужны электромонтажные работы 602-497-3365.
Коммутационные панели труднодоступных размеров
У вас нет требований к настенной плите? Требуется быстрое решение нестандартной планировки для прохождения проверки? Kyle Switch Plates предлагает инновационные и доступные решения для создания специализированных крышек для настенных панелей в широком диапазоне размеров.
Трудно найти пластины: Начните с одной из наших качественных плат переключателей света американского производства, внесенных в список UL, с прочной металлической отделкой.Kyle Switch Plates предлагает почти 450 различных конфигураций в различных цветах, поэтому, возможно, уже есть необходимая пластина. Размеры включают негабаритный, малоразмерный, узкий, короткий, тандемный, сложенный, глубокий, винтажный и другие необычные варианты.
Переставьте устройства: Иногда самое простое решение — переставить переключатели по более общему шаблону. Например, если у вас есть настенная пластина toggle-rocker-rocker-toggle, ее можно переставить в настенную пластину toggle-toggle-rocker-rocker.
Даже если доступна крышка переключателя необычного размера, , замена компоновки может дать вам больше вариантов отделки . Перед перемещением устройств обязательно отключите электрический ток от коробки. Просто открутите устройства от коробки, поменяйте местами устройства, затем прикрутите их обратно к настенной коробке в новом расположении. Просмотреть все комбинированные настенные панели.
Комбинированные или сгруппированные электрические устройства: Используйте стековые коммутаторы с несколькими коммутаторами на одном устройстве.Переключатели Decora поставляются с одним, двумя, тремя или четырьмя клавишами на одном корпусе, а также могут сочетаться с розеткой. Электрическое устройство двойного назначения — отличное решение, если вам нужно больше функциональности в вашем доме или офисе, не меняя проводку. Ознакомьтесь с нашим обширным выбором комбинированных электрических устройств для пластин выключателя света для поиска идей.
Модульные разъемы: Модульные рамки для разъемов подходят для прямоугольных отверстий Decora и являются очень удобным способом преобразования их в разъемы для передачи данных.Выбирайте из множества портов для связи, аудио, видео или телефонных розеток. В рамах есть место для двух, трех, четырех или шести разъемов на одной вставке, что дает вам большую гибкость для добавления любой комбинации голосовых, кабельных или Ethernet-портов в ограниченном пространстве на стене.
Вставки, наполнители и декоративные накладки: Используйте вставки и накладки, чтобы изменить отверстие на тумблер, кабель, заглушку, шток диммера или телефонное гнездо. Хотя для преобразования проемов Decora в другой тип доступно больше всего вариантов, варианты по-прежнему доступны для дуплексных и переключаемых проемов.
Обновите свои электрические устройства: Иногда это так же просто, как перейти с дуплексной розетки на прямоугольную или заменить тумблер на переключатель Decora. Отличительной особенностью современных квадратных выключателей и розеток Decora является то, что все они помещаются в одно и то же прямоугольное отверстие. Это позволяет легко перемещать диммерные переключатели, добавлять многослойные переключатели света, даже заменять электрические розетки без необходимости менять панель переключателей сейчас или в будущем.Но если вам действительно нужно сохранить свои текущие выключатели и розетки, вы можете купить вставки, чтобы просто адаптировать эти отверстия. Купите Duplex to Decora Outlet Inserts или переключитесь на Decora Switchplate Inserts.
Переключатели меньшего размера — узкие, короткие, полуобрезанные
Используйте короткие настенные пластины Если заблокирован верхний или нижний край: Вы оказались с электрическим стыком под столешницей или прямо над фартуком? Короткий выключатель света и крышки розеток Кайла обрезаны с одной стороны, чтобы соответствовать этим труднодоступным местам.
Используйте узкие крышки, если боковая кромка заблокирована: Если вы добавили плиточный фартук с выпуклой кромкой, вы можете обнаружить, что для накладки недостаточно места.
Обратите внимание, что эта узкая пластина имеет обрезанный левый край, который позволяет ей поместиться в этом ограниченном пространстве.
Просто поверните его, если вместо этого вам нужно, чтобы правый край был узким.
Крышка для электрических коробок с блокировкой сбоку с узкими стенками: Устранение ошибок при ремонте с помощью узких пластин переключателей и крышек розеток, обрезанных с одной или обеих сторон, которые плотно прилегают к шкафам, карнизу или мебели.Выбирайте из пластин, узких с обеих сторон, или пластин с обрезкой только с одной стороны для многоблочных (двойных, тройных, четырехъядерных) крышек выключателей света.
Создайте свою собственную конфигурацию с узкими пластинами: Поместите узкие крышки рядом, чтобы закрыть свои устройства. Здесь у нас есть две двусторонние крышки 1,75 дюйма в центре и две 2-дюймовые пластины двусторонней печати на внешних краях. Вы можете ослабить винты, которыми крепится каждое устройство в распределительной коробке, чтобы при необходимости переместить устройства влево или вправо.Это отличный способ получить нужную конфигурацию, когда у вас недостаточно места для полноразмерной крышки.
Полностью плоские настенные панели за мебелью: Если у вас есть книжные шкафы или другая мебель, которая должна быть заподлицо со стеной рядом с розеткой или выключателем, полностью плоские настенные панели для розеток и плоские крышки тумблеров подойдут максимально близко.
Переключатели увеличенного размера — Jumbo, Deep, Gap Filler, Extended
Негабаритные коммутационные панели более 50 размеров: Многие из вышеперечисленных приемов можно использовать вместе с негабаритными световыми пластинами для создания еще более нестандартных конфигураций, которые помогают защитить стену вокруг электрических коробок или скрыть повреждения или зияющие области.
Удлинительные рамы: Удлинительные рамы Kyle для настенных панелей можно использовать за панелями любого стандартного размера, чтобы увеличить их габаритные размеры до 6 дюймов x 4 дюйма, 6 дюймов 6 дюймов или 6 дюймов x 8 дюймов. (Стандартные настенные панели размером с одну группу имеют высоту 4,5 дюйма и ширину 2,75 дюйма, а увеличенные пластины настенного переключателя имеют размеры 5,5 дюйма x 3,5 дюйма Вт). Доступны в отделке полированным золотом или матовым никелевым серебром. Чтобы заказать, нажмите Декоративные крышки расширителей для настенных переключателей.
Создайте глубокую пластину, чтобы заполнить зазор под плавающей пластиной переключателя: Установлена ли выпускная крышка наполовину над плиткой, которая частично приподнята над стеной? Заполните зазор под крышкой выпускного отверстия этим специальным кольцом для плитки, которое позволит вам аккуратно уплотнить и заполнить открытую проблемную зону.Это решение по-прежнему позволяет вам получить доступ к вашему электрическому устройству или снять крышку, когда это необходимо, без необходимости срывать ее и конопатить со стены. Предотвращает поломку гипсокартона или дополнительное повреждение поверхности стен при необходимости покраски или ремонта электрооборудования в будущем.
Заполнить зазоры вокруг выступающих стеновых коробок: Закончилось тем, что из стены торчит электрическая коробка с зазором по всем краям? Заполните пространство глубокими лицевыми панелями или комбинируйте со специальными удлинительными кольцами коробки переключателей Kyle для коробок с одинарными, двойными и тройными стенками.
Другие творческие решения для настенных панелей труднодоступных размеров
Пустые панели переключателей без отверстий: Другой вариант — заказать пустые пластины переключателей без отверстий и использовать дрель для создания собственных отверстий. Эти пластины бывают размером до 6 групп и доступны в некоторых больших размерах. Или, если вы собираетесь монтировать его в стандартной электрической коробке, то для вашего индивидуального проекта можно использовать пустую пластину со стандартными отверстиями под винты.В качестве альтернативы, выбор одной из наших пустых панелей переключателей со специальными отверстиями для винтов (например, для ремешка, центрального крепления или крепления устройства) может быть лучшим выбором для ваших конкретных нужд.
Для сверления пластин используйте сверло по металлу. Используйте гвоздь, чтобы постучать по начальной точке, в которую будет вставляться сверло (чтобы предотвратить перемещение по поверхности при использовании ручной дрели). Для пластин с обожженной эмалью (белая, черная и т. Д.) Использование куска малярной ленты над отверстием может помочь минимизировать любые незначительные сколы вдоль отверстия.
Покраска панели переключателей: Наши настенные панели можно покрасить в любой цветовой гамме. На выбор предлагаются гладкие пластины и пластины с отделкой морщинистой текстурой. (Здесь показаны крышки розеток для безопасности детей CoverPlug, которые можно легко покрасить, если вы хотите, чтобы крышка штепсельной вилки полностью скрывала розетки.)
Для получения инструкций о том, как покрасить панели настенных переключателей, прочтите раздел «Покраска пластин переключателей».
Утопленные крышки розеток: Если вы пытаетесь установить телевизор с плоским экраном или компьютерный монитор заподлицо на стене, используйте утопленные крышки розеток.
Все еще не можете найти размер? Свяжитесь с нами! Мы поможем вам найти быстрое и доступное решение. Если возможно, пришлите нам фото вашей старой настенной панели или устройств в коробке. (Пожалуйста, сначала свяжитесь с нами, а затем прикрепите его к нашему ответу.) Убедитесь, что это прямая фотография (поэтому коробка или тарелка на фотографии квадратные), чтобы нам было легче провести измерения, чтобы убедиться, что вы получите правильный размер.
Индивидуальные панели переключателей от 100 долларов — Запросите цену на нестандартный размер: Нужен размер панели переключателей, который мы не носим с собой, чтобы приспособиться к строительному проекту? Если вам нужен специальный размер, у нас есть возможность его проштамповать.Нестандартные размеры начинаются от 100 долларов за задание или больше, если требуется специальная форма пуансона. (Большие количества уменьшают цену за пластину.) Пожалуйста, свяжитесь с нами для уточнения цены.
Standard Цитата: Вам просто нужно узнать стоимость обычных товаров, хранящихся на нашем сайте? Просто добавьте товары в корзину и распечатайте.
Наверх Далее: узнайте больше о негабаритных крышках.
Эти умные розетки — секрет безупречного умного дома
Умные розетки — не самая привлекательная технология в умном доме, но они очень важны, когда дело доходит до автоматизации глупых устройств.На самом деле, если вы используете много ламп, вентиляторов или небольших приборов, умные розетки могут быть секретом умного дома, который выглядит бесшовным и синхронизированным. Практически любое устройство, которое вы подключаете к стандартной розетке, можно оснастить вилкой с подключением к Wi-Fi.
Новые умные розетки появляются постоянно. Wyze недавно анонсировал Wyze Plug (скоро мы его протестируем). Правильный выбор умной розетки означает рассмотрение ваших потребностей, вашего дома и платформы, которую вы используете для управления всем этим. Умные розетки с мониторингом мощности, режимами на выезде и дополнительными портами для зарядки еще больше расширяют возможности вашего умного дома при относительно невысокой стоимости.
Раскрытие информации: CNET может получать долю дохода от продажи продуктов, представленных на этой странице.
Сейчас играет: Смотри: Оказывается, размер имеет значение для умных розеток
1:26
Как это работает
Большинство умных розеток работают с 2.Подключение к сети Wi-Fi с частотой 4 ГГц и без концентратора. Это упрощает их установку и быстрое подключение. Умные розетки обычно поставляются с дополнительным приложением, в котором вы создаете учетную запись и устанавливаете предпочтения, расписания и имена для устройств, которые вы подключаете к розетке.
Вы будете использовать ту же учетную запись, чтобы подключить вилку к приложению Google Home или Amazon Alexa, чтобы включить голосовые команды, такие как «ОК, Google, включи лампу». Я бы порекомендовал поискать умную розетку, которая включает в себя такие функции, как планирование, таймеры, сцены и что-то, что называется «режимом отсутствия», который случайным образом включается и выключается для имитации активности внутри вашего дома.Эта функция отлично подходит для ламп или телевизоров, когда вы в отпуске.
Эта умная розетка Wi-Fi — простой способ сделать ваши вещи еще удобнее
Посмотреть все фото
Наши лучшие ставки
Если вы пользуетесь Apple HomeKit, ваши возможности умной розетки ограничены. Мне очень нравятся iHome ISP8 и iDevices Switch за их надежность, дизайн и интеграцию. Умные розетки Belkin WeMo Mini и другие гаджеты WeMo также будут работать с HomeKit.
Если ваш дом ориентирован на Google Assistant или Amazon Alexa, Eufy Smart Plug Mini — отличный вариант.Тем не менее, существуют десятки умных розеток, которые выполняют свою работу. Некоторые из них включают в себя дополнительные функции, такие как светодиодные световые кольца для индикации использования энергии или дополнительные USB-порты для зарядки. Ищете ли вы дополнительные порты или умные устройства для экономии места, вот краткое изложение самых умных вилок.
Amazon Smart Plug работает только с Alexa, чтобы добавить голосовое управление, планирование и автоматизацию на обычные устройства.
Крис Монро / CNET
Amazon Smart Plug
Если вы предпочитаете голосовой помощник Alexa, у Amazon есть для вас умная розетка.Amazon Smart Plug за 25 долларов, оснащенный функцией простой настройки Wi-Fi, прост в установке и добавляет голосовые команды Alexa на любое обычное устройство. Вам понадобится сеть Wi-Fi 2,4 ГГц и как минимум приложение Alexa на телефоне для удаленного управления устройством.
Цена на эту интеллектуальную розетку не завышена, но вы упускаете несколько функций, предлагаемых другими розетками от TP-Link и Belkin по очень схожей цене. Например, нет мониторинга мощности или специальных режимов отсутствия. Вы можете автоматизировать, планировать и контролировать устройства с помощью этого плагина, но вы не получите ничего большего.Он также несовместим с Google Home или Apple HomeKit.
Прочтите наш обзор Amazon Smart Plug.
Belkin WeMo Insight Switch — это интеллектуальная вилка с широкими возможностями интеграции и подробным мониторингом мощности.
Колин Уэст Макдональд / CNET
Belkin Wemo Insight Switch
Пластиковый корпус меньшего размера и новое отслеживание энергопотребления на коммутаторе Belkin Wemo Insight за 59 долларов делают линейку вилок Belkin для умного дома начального уровня более привлекательной и удобной.Этот умный плагин работает с Amazon Alexa, Google Assistant, Nest и IFTTT для расширенных функций программирования и голосового управления.
Однако установка немного хлопотная, и она все еще достаточно велика, чтобы блокировать соседние розетки. Приложение Belkin содержит данные в реальном времени и средние данные о потребляемой мощности, времени использования и эксплуатационных расходах для любого устройства, подключенного к коммутатору. Даже если WeMo Insight Switch не идеален, привлекательность этого продукта все еще высока для тех, кто хочет облегчить домашнюю автоматизацию, и, поскольку он не совсем новый, есть хороший шанс, что вы сможете найти его на распродажа.
Прочтите наш обзор Belkin Wemo Insight Switch.
Belkin Wemo Mini Smart Plug — это хорошо интегрированная высокопроизводительная интеллектуальная розетка, которая оставляет свободными соседние розетки.
Тайлер Лизенби / CNET
Belkin Wemo Mini Smart Plug
Новый WeMo Mini стоит 35 долларов и имеет конкурентоспособную цену, а его меньший дизайн не блокирует соседние розетки. Несмотря на то, что приложение иногда дает сбои, встроенная совместимость с IFTTT, Nest, Apple HomeKit, Google Assistant и Amazon Alexa делает этот штекер одним из лучших умных штекеров, которые вы можете купить.
Прочтите наш обзор умной мини-розетки Belkin Wemo.
Штекер ConnectSense.
Крис Монро / CNET
ConnectSense Smart Outlet 2
Второе поколение ConnectSense Smart Outlet такое же громоздкое, как и раньше, но в нем больше возможностей. За 60 долларов (более низкая рекомендованная производителем розничная цена, чем у оригинала) вы получите совместимость с Siri, Alexa и Google Assistant. Он также включает в себя мониторинг мощности и возможность затемнения светодиодных индикаторов розетки.
Каждой розеткой можно управлять индивидуально, а USB-порт для зарядки сбоку добавляет место для дополнительной мощности. Ручные кнопки на боковой стороне розетки позволяют включать и выключать каждую розетку. Плата за этот плагин 60 долларов не возмутительна, учитывая все эти функции, но дизайн неприятен и занимает слишком много места.
Прочтите наш обзор ConnectSense Smart Outlet 2.
Eufy Smart Plug Mini экономит место и включает контроль питания.
Крис Монро / CNET
Eufy Smart Plug Mini
Eufy Smart Plug Mini за 21 доллар — это доступное, компактное и интеллектуальное устройство.Однако он не работает с HomeKit, и в нем нет дополнительных функций, таких как боковые USB-порты для зарядки. Тем не менее, Smart Plug Mini от Eufy — отличное дополнение к любому дому, ориентированному на Google или Alexa. Вы получите множество возможностей для планирования и мониторинга мощности с помощью приложения EufyHome для iOS или Android.
Прочтите наш обзор Eufy Smart Plug Mini.
Интеллектуальная розетка Fibaro оснащена светодиодом для индикации уровней мощности.
Крис Монро / CNET
Fibaro Smart Plug
Умная розетка Fibaro за 60 долларов выглядит хорошо, работает с Amazon Alexa и Google Assistant через концентратор Z-Wave и включает в себя цветной светодиод для индикации уровней энергопотребления.Эта маленькая розетка может работать и с крупной бытовой техникой.
Вы получите максимальную отдачу от этой умной розетки, только если вы уже являетесь пользователем Fibaro, поскольку у вас будет доступ к приложению Fibaro, только если у вас есть Fibaro Home Center или Home Center Lite hub. За 60 долларов это дорогой, но способный штекер Z-Wave.
Прочтите наш обзор Fibaro Smart Plug.
Gosun Mini Smart Plug — это доступный по цене штекер для базовых умных устройств.
Крис Монро / CNET
Умная розетка Gosund
Умная розетка Gosund Mini за 13 долларов примерно такая же дешевая, как и умные розетки.Он работает с приложением Smart Life, чтобы предоставить вам функции расписания и таймера для включения и выключения, но он не включает более продвинутых функций, таких как мониторинг мощности или режимы отсутствия. Тем не менее, этот умный плагин работает с Ассистентом и Алекса, обеспечивая базовые умения.
Прочтите наш обзор Gosund Smart Plug.
HeyGo Smart Plug включает в себя планирование, таймеры и сцены через приложение Smart Life.
Крис Монро / CNET
HeyGo Smart Plug
Эта интеллектуальная розетка, продаваемая в упаковке из двух штук за 26 долларов, является одной из самых дешевых, которые мы тестировали.Он работает с Alexa и Assistant для голосовых команд и включает функции планирования и таймера. Это не самая умная вилка, и из-за ее конструкции она кажется немного дешевой, но если вы ищете простую умную вилку, HeyGo выполнит свою работу.
Прочтите наш обзор HeyGo Smart Plug.
Интеллектуальная уличная розетка iClever Outdoor.
Крис Монро / CNET
iClever Outdoor Smart Outdoor Outlet

iClever Outdoor Smart Outdoor Outlet включает в себя две индивидуально управляемые розетки и работает как с Amazon Alexa, так и с Google Assistant.Однако эта умная розетка не работает с Apple HomeKit и немного громоздка. Если вы ищете доступную по цене умную вилку для улицы, которая позволяет независимо управлять каждой розеткой, iClever справится со своей задачей.
Прочтите наш обзор iClever Outdoor Smart Outdoor Outlet.
Коммутатор iDevices Switch работает с HomeKit и предлагает удаленный доступ и отслеживание энергии.
Тайлер Лизенби / CNET
iDevices Switch
Простая установка, элегантный дизайн и интуитивно понятное приложение делают iDevices Switch прочной основой для домашней автоматизации с помощью HomeKit.Благодаря дополнительным функциям, таким как удаленный доступ и отслеживание энергии, это один из лучших вариантов на рынке. Несмотря на некоторые сбои с совместным использованием пользователей, Switch работает хорошо, приложение iDevices удобное и предлагает хорошие варианты планирования.
Прочтите наш обзор iDevices Switch.
Наружный коммутатор iDevices включает две розетки для автоматизации внешних устройств.
Тайлер Лизенби / CNET
Уличный коммутатор iDevices
Уличный переключатель iDevices удобен, заполняя нишу, которую не пытались заполнить многие умные розетки, а отслеживание мощности пригодится для декораторов праздников.Этот переключатель не идеален. Вы не можете управлять двумя розетками по отдельности, цена в 80 долларов немного высока, а совместное использование HomeKit может быть проблемой. Тем не менее, Outdoor Switch отлично подходит для тех, кто хочет зажечь праздничные огни, установить их по расписанию и забыть о них на два месяца. Вам просто нужно решить, стоит ли оно такой цены.
Прочтите наш обзор внешнего коммутатора iDevices.
iHome ISP8 экономит место на внутренних розетках и работает с Apple HomeKit.
Тайлер Лизенби / CNET
iHome ISP8
iHome ISP8 SmartPlug работает со множеством ведущих платформ для умного дома, включая Amazon Echo и Apple HomeKit.Кроме того, его базовая производительность надежна. Он работает с IFTTT для расширенной интеграции и может подключить вашу тупую старую лампу к Siri, Alexa, Wink, SmartThings или Nest. IHome ISP8 — отличный выбор для тех, кто хочет разнообразных интеграций.
Прочтите наш обзор iHome ISP8.
iHome Outdoor Switch — это отдельная наружная розетка, работающая с Apple HomeKit.
Крис Монро / CNET
iHome Outdoor Switch
За 40 долларов вы получите только одну умную розетку, а сама вилка громоздкая и непривлекательная.Тем не менее, Home Outdoor SmartPlug работает хорошо и работает со многими платформами для умного дома, такими как Alexa, Assistant, HomeKit и некоторыми другими. Если вы ищете надежный уличный выключатель и не нуждаетесь в нескольких розетках, этот выключатель iHome — достойный вариант.
Прочтите наш обзор уличного переключателя iHome.
Умная розетка Koogeek имеет гладкую конструкцию и простую функциональность.
Крис Монро / CNET
Koogeek Smart Plug P1
Koogeek выглядит красиво и имеет средний ценник в 32 доллара.В нашем тестировании не работала интеграция с Alexa. Разъем хорошо работал с HomeKit и Google Assistant для голосовых команд, но он занимает слишком много места и не является хорошим выбором для пользователей Android или поклонников Alexa.
Прочтите наш обзор Koogeek Smart Plug P1.
PureSwitch PureGear — это удобная для HomeKit умная вилка с USB-портом для зарядки.
Крис Монро / CNET
PureGear PureSwitch
Интеллектуальная розетка PureGear PureSwitch работает только с Apple HomeKit.Вы не получите дополнительных функций, таких как параметры затемнения или отслеживание энергии, но коммутатор прост в настройке и включает порт для зарядки USB 2.0. Если ваш умный дом построен на платформе HomeKit, этот плагин — отличный способ автоматизировать небольшие устройства. Если это не так, вам нужно поискать в другом месте.
Прочтите наш обзор PureGear PureSwitch.
Крис Монро / CNET
Satechi Dual Smart Outlet
Эта умная розетка за 60 долларов, совместимая с HomeKit, включает две индивидуально управляемые розетки.Тонкий дизайн означает, что он не будет блокировать розетку выше или ниже нее, и вы можете переименовать каждую розетку для определенных голосовых команд. В этой умной вилке нет никаких возможностей Alexa или Google Assistant.
В приложении Satechi Home есть опция мониторинга энергии, а также опции для установки расписаний и режимов отпуска. Вы также можете управлять вилкой удаленно через приложение. Если вы ищете многофункциональный умный штекер HomeKit и не нуждаетесь в голосовом управлении с другими помощниками, этот штекер — отличный вариант.
Kasa Wi-Fi Smart Plug от TP-Link экономит место и поставляется с простым в использовании приложением.
Крис Монро / CNET
TP-Link Kasa Wi-Fi Smart Plug Mini
Эта интеллектуальная розетка сохраняет другие розетки свободными, работает с Google Assistant и Amazon Alexa и предлагает множество вариантов планирования и времени. TP-Link Kasa Wi-Fi Smart Plug Mini не совместим с HomeKit, но этот умный штекер — отличный вариант для всех, кто интересуется планированием, голосовыми командами и удаленным доступом к повседневным устройствам мощностью до 1500 Вт.
Прочтите наш обзор TP-Link Kasa Wi-Fi Smart Plug Mini.
Модель мониторинга мощности TP-Link включает данные о потреблении в киловатт-часах.
Крис Монро / CNET
TP-Link Kasa Wi-Fi Smart Plug с мониторингом питания
Эта интеллектуальная розетка поставляется с простым в использовании приложением, отслеживает потребление энергии и работает с Assistant и Alexa для голосовых команд. Однако конструкция вилки блокирует розетки над или под ней, и она несовместима с HomeKit.
В нем есть такие полезные функции, как настраиваемые графики включения и выключения, включая определенное время и повторяющиеся дни недели. Вы также можете включить режим «В гостях», и ваша умная розетка будет случайным образом включаться и выключаться, чтобы казалось, что кто-то дома. Если вы ищете вилку с возможностью мониторинга мощности, TP-Link предоставит вам ее.
Прочтите наш обзор TP-Link Kasa Wi-Fi Smart Plug with Power Monitoring.
Разъем Vimvuip Wi-Fi не особо интересен, но он включает в себя USB 2.0 порт зарядки.
Крис Монро / CNET
Vimvip Wi-Fi Socket
Комплект из двух комплектов Vimvip Wi-Fi Socket стоит всего 21 доллар. Это довольно дешево, но за экономию приходится платить. У вас не будет режимов мониторинга мощности или отсутствия. Он также не работает с HomeKit. Его плюсом является интеграция с Alexa и Assistant, компактный размер и USB-порт для зарядки, расположенный на боковой стороне вилки.
Прочтите наш обзор Vimvip Wi-Fi Socket.
Совместимость с умным домом: ваш путеводитель по продуктам, совместимым с какими платформами.
9 систем домашней безопасности, которые вы можете установить самостоятельно: следите за происходящим с помощью этих самодельных домашних систем безопасности.
.
No related posts.

Розетк
