Содержание

Внутренняя тройная розетка, стоит ли устанавливать?



Монтаж тройной розетки может быть выходом для тех, кто не планирует в ближайшее время делать ремонт в своей квартире, но желает комфортно пользоваться электрикой в каждой комнате своей квартиры. Для превращения одной розетки в три у вас есть три варианта. Рассмотрим каждый из них.

Установка блока из трех розеток

Блок из трех розеток отлично смотрится на стене

Наиболее приемлемый способ по соотношению цена/качество. Желательно производить монтаж на этапе ремонта/штукатурки, но возможна установка и по готовой стене. Более детально о монтаже блока розеток мы писали ранее.

Преимущества способа:

  1. Вы можете сделать не 3, а 4 и даже 5 розеток в одном блоке в зависимости от марки и модели электроустройства;
  2. Надежность и простота монтажа;
  3. Низкая стоимость

Недостатки:

  • Работа пыльная – придется сверлить подрозетники
  • Требуется специальный инструмент (перфоратор, коронки)

Разъемы и розетки в одном блоке

Монтаж блока из нескольких розеток – наиболее распространенное современное решение. По-сути вы получаете несколько отдельных розеток в одном месте, более того, вы можете использовать подрозетники для монтажа не только розеток, но и выключателей, разъемов под Ethernet и TV.

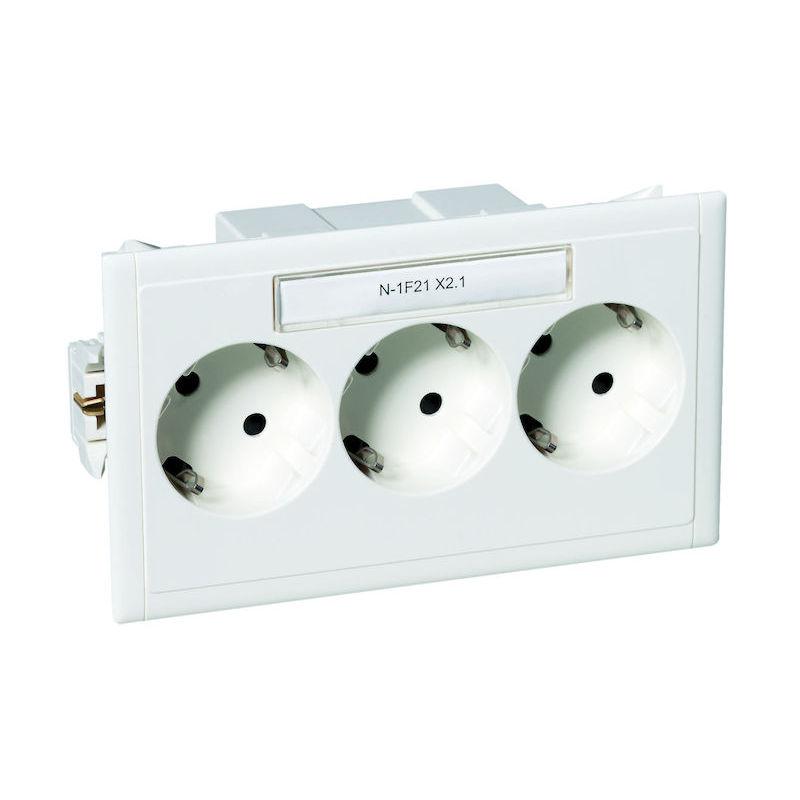

Установка тройного встроенного механизма розетки



Зачастую установить блок из трех розеток не представляется возможным, т.к. не хватает места. Рассмотренный вариант с установкой блока трёх розеток, в зависимости от фирмы и марки будет занимать от 240 до 260 мм. Но эту длину можно значительно сократить, если использовать многопостовые розетки с заводским монтажом в один блок. Вместе с накладной рамкой он займет не более 160 мм

Качественные автоматические клеммы в заводском модуле на несколько розеток

Достоинства такого подхода:

  1. Более простой монтаж розеток
  2. Не нужно ничего соединять дополнительными проводами
  3. Занимает меньше места
  4. Заводской монтаж электрики более надежен, чем любой ручной

Недостатки:

  • Заводской блок из трех розеток стоит дороже, чем три розетки этого же производителя, купленные по отдельности. Например, если механизм Legrand для трех розеток стоит 3*4$=12$, то механизм тройной многопостовой розетки обойдется вам в 26$, то есть в два раза дороже.
  • Необходим специальный подрозетник на три модуля

Важно: При покупке убедитесь, что купленный модуль надежно крепится в специальный подрозетник. Лучше использовать модули и подрозетники одного производителя.

Тройная розетка – эконом вариант

Тройная розетка с заземлением

Ни один электрик в здравом уме не посоветует вам устанавливать такие тройные розетки на постоянной основе. Они могут нормально служить в виде переноски-удлинителя, но не более того. Тем не менее, на рынке довольно часто можно встретить продукцию Кунцево Электро и подобных фирм, которые предлагают вам сразу 3 розетки за цену менее 4$.

Достоинства такого решения:

  1. Меньше занимают места, чем описанные выше варианты – три розетки помещаются в блок 95*95см;
  2. Цена. Механизм нормальной розетки Legrand стоит 4$, а тут вместе с корпусом за три штуки та же цена.

А вот недостатки:

  • Из – за своей конструкции розетка не может нормально крепиться в один стандартный подрозетник и постоянно будет из него выпадать. Как бы аккуратно вы им не пользовались, он обязательно выпадет!
  • Качество используемой пластмассы. Уважающие себя фирмы не производят розетки такого формата, а все остальные, в том числе и Кунцево Электро, используют дешевый горючий пластмасс, поэтому применение таких розеток даже в качестве «времянок» — весьма опасно.
  • Контакты. Внутри этих розеток нет ни меди, ни бронзы, ни латуни. Только крашенная жесть. Так делается дешевый товар. Посмотрев видео о производстве розеток в Кунцево и даже разобрав такую розетку вы увидите якобы латунь в контактных группах, однако все сразу становится на места, если вы проверите эту «латунь» магнитом. Жестяные контакты спустя некоторое время перестают пружинить, хуже передают электричество через вилку, нагреваются, ржавеют. В общем, делают все то, что должна делать жесть в несвойственных для нее обстоятельствах.

Не ставьте такие розетки без особой необходимости ни себе ни заказчику. В обоих случаях это выйдет вам дороже.



Сфера применения 3-х полюсных автоматических выключателей Как подключить трехклавишный выключатель, схема, инструкция, советы. Шнайдер Электрик – высококачественные розетки от мирового лидера Почему строители выбирают розетки Легранд или как не сэкономить себе в убыток

Тройная розетка в один подрозетник legrand

Комплект из трех розеток в одном корпусе обеспечивает подключение большого количества приборов к единому источнику питания. Трехмодульное устройство также сокращает число используемых проводов. Тройная розетка востребована на кухне, в спальне или рабочем кабинете.

Необходимость монтажа тройных розеток

Применение трехмодульной розетки позволяет пользоваться бытовой техникой и электрическими приборами с комфортом. Совместный механизм отличается рядом преимуществ:

  • низкая стоимость в сравнении с одномодульными изделиями;
  • прочный и безопасный крепеж;
  • отсутствие затрат на организацию дополнительной проводки;
  • оперативность ремонта при поломках;
  • быстрая и легкая установка.

При монтаже тройных устройств понадобится просверливать подрозетник на три модуля. Такой прием существенно сэкономит место в квартире и повысит функциональность электропроводки.

Разновидности изделий

По форме, размерам и способу монтажа существуют следующие розетки с тремя гнездами:

  • внутренние – подойдут, если в квартире скрытый тип проводки;
  • внешние – встроенная крышка предотвращает доступ пыли в отверстия, у корпуса повышенная защита;
  • встроенные и накладные – утапливаются в поверхность стены.

Современные производители выпускают модели с заземлением, без него, а также с предохранителем, обеспечивающим выключение в момент короткого замыкания.

У тройных розеток бывают два типа контактов:

  • лепестковые в процессе эксплуатации теряют свойства жесткости и упругости, могут искрить;
  • пружинные характеризуются повышенной износостойкостью.

Оптимальный материал контактов – латунь.

Особенности розетки с выключателем

Приборы для трех потребителей с кнопкой отключения удобны тем, что выключатель обесточивает часть электроцепи. Это исключает короткие замыкания или накапливание статического электричества. Особенность устройства – цельный корпус на три гнезда и клавиша выключения.

Совмещенные конструкции отличаются:

  • универсальностью – устанавливаются на бетонный, каменный, деревянный и гипсокартонный вид стен;
  • экономичностью – потребуется минимум монтажных траншей и отверстий;
  • простотой подключения – протягивается общий провод, а не отдельный кабель для каждой точки;
  • скоростью разметки поверхности за счет одинаковых размеров изделий;
  • возможностью одновременного управления источниками света и включения электроприборов.

При выходе из строя одного элемента нужно заменять весь блок.

Конструкция тройных розеток

Изделия выполняются на основе корпуса и рабочей части – клемм с пружинами для вилки и контактов, устройством заземления.

Современные евророзетки выдерживают силу тока до 16 А, стандартные – до 6 А. Розетки в одном корпусе отличаются большим диаметром круглых отверстий для вилочных стержней. Крышка устройств изготавливается из жаропрочного пластика, сердечник – из керамики. Для монтажа используется специальная горизонтальная и вертикальная панель.

Модули находятся на общем каркасе или на 3-х автономных, соединенных общей панелью. На сегодняшний день используется две модификации тройного блока розеток:

  • С5. Конструкция без заземления в квадратном корпусе. Ставится под старые советские приборы, подключается к сети 220 В.
  • С6. Евророзетка, выдерживающая напряжение 230-380 В. Совместима с техникой с евро-разъемами и вилками.

В зависимости от производителя тройной модуль имеет ширину от 212 до 220 мм, высоту от 72 до 80 мм. Размер устройства вместе с накладной рамкой – 160 мм в высоту.

Подсоединение электроточек

Подсоединять конструкцию следует с учетом сечения провода. При наружном монтаже проверяется способность проводки выдержать 3 потребителя. Наличие раздельных подрозетников предусматривает прокладку дополнительно кабеля по вертикали или горизонтали. После этих работ:

  1. Раздельные подрозетники подключаются к зажимам кабеля и прижимаются при помощи клемм.
  2. Концы проводников скручиваются внутрь прибора.
  3. Устанавливается центральная деталь и фиксируется накладная крышка.

При установке розетки к существующей группе заменяется автомат.

Комплектующие для сборки

Розетка, подходящая на три посадочных гнезда, не всегда соответствует потребностям покупателя или отличается высокой стоимостью. Выходом из ситуации будет самостоятельная сборка блока из одномодульных изделий.

Сделать трехмодульник можно из внутренних частей стандартных розеток с показателем номинального тока 16 А. Накладные рамки убираются, остальные элементы сажаются в специальную накладку с тремя нишами. Получается цельный блок.

Установка подрозетника

Монтаж блока начинается после выбора места расположения конструкции:

  • на кухне для единовременного подключения техники прибор лучше поставить над столешницей;
  • в спальне трехмодульное изделие можно установить за телевизором – провода за экраном будут незаметны;
  • при монтаже в ванной требуется герметичный влагостойкий блок, расположенный на 60 см от воды.

После выбора зоны монтажа понадобится подготовить инструменты – уровень, рулетку, маркер или карандаш, перфоратор с насадкой-коронкой и насадкой для проделывания штроб.

Работы по установке выполняйте до чистовой отделки помещения.

Разметка поверхности стены

От правильности разметки зависит геометрия конструкции и удобство организации проводки. Чтобы наметить точки монтажа, отталкивайтесь от количества розеток в блоке. При работе пользуйтесь уровнем – он обеспечит ровность расположения устройства.

Расстояние розетки от пола равняется 20-40 см. Между центрами подрозетников – 72 мм. В противном случае не получится точно посадить декоративную панель. Штробление производится строго по горизонтали или вертикали – лучше нарисовать контур лунки.

Просверливание отверстий в стене

Сделать посадочные места под розетку можно посредством штробирования перфоратором с разными насадками. Для доработки участков используются молоток, зубило и несколько отверток.

Сверление осуществляется поэтапно:

  1. Дрелью или перфоратором с насадкой проделывается круглое отверстие. Коронка должна полностью погрузиться в стену.
  2. Штробу ведут строго по вертикали или горизонтали.
  3. Ширину и глубину каналов проделывают под сечения кабеля или размеры гофротрубы.
  4. Остатки бетона удаляются зубилом.
  5. Для ГКЛ или других мягких материалов применяется специальная насадка или острый строительный нож.
  6. На задней части корпуса подрозетника проделываются три отверстия под провода.
  7. Между ними высверливаются 2 отверстия для вспомогательных проводов.

Допустимое сечение кабеля под розетку – не меньше 2,5 мм2.

Фиксация подрозетника в бетонной стене

Чтобы подрозетник тройной плотно сидел в гнезде, используется белый алебастр. По причине быстрого схватывания материала смесь готовится небольшими порциями. Густота контролируется визуально.

Посадочную нишу для подрозетника промазывают раствором изнутри и проверяют его крепление. На плотной смеси изделие будет сидеть прочно. Если оно проваливается, добавляют еще алебастра и наносят состав повторно. После установки раствор должен просохнуть 2-3 часа. Наружный пласт материала выравнивается наждачной бумагой.

Перед посадкой розетки на алебастр проверьте горизонтальность и вертикальность крепежных винтов.

Подключение тройных розеток

Розетка встраиваемая тройная и накладное устройство подключается по параллельному принципу:

  1. Рисуется схема, на которой разными цветами помечают нулевой, фазный и заземляющий кабель.
  2. Индикаторной отверткой находят фазу и нейтраль.
  3. Выключают питание от щитка.
  4. Проделывают перемычки от одного розеточного механизма к другому.
  5. Кабель защиты подкидывают на контакты заземления (желто-зеленые).
  6. Ноль (синий провод) и фаза (красный/коричневый провод) подключают к силовым контактам.
  7. Соединения фиксируют при помощи винтов.
  8. Жилы скручивают внутрь короба.
  9. Выравнивают прибор, постукивая по корпусу.

После затягивания винтов-фиксаторов ставят декоративные накладки.

Особенности подключения с заземлением и без

Тройную розетку в один подрозетник при наличии заземления подключают так:

  1. Обесточивание помещения и проверка поступления тока индикаторной отверткой.
  2. Демонтаж старой розетки. Выкручивается центральный винт, ослабляются зажимы, изделие аккуратно вынимается из подрозетника, отключаются или обрезаются провода.
  3. Из ниши удалятся мусор.
  4. С кабеля снимается верхняя изоляция слоем на 20-40 мм с конца и на 3-5 мм зачищается.
  5. Оголенные концы фаз нужно соединить с клеммами и прижать винтами.
  6. Желто-зеленый кабель подсоединяют к заземлению и зажимают винтами.
  7. Розетку ставят на место и фиксируют.

На последнем этапе устанавливается крышка корпуса.

В домах старой постройки прокладывается двухжильная проводка TN-C с фазой и зануленной землей (PEN-проводник). Подключать розетки без заземления нужно только после проверки напряжения мультиметром. Электрический ток в этот момент в квартиру не подается. Для установки лучше выбирать модели, снабженные механизмом заземления. Полную безопасность обеспечит только замена проводки.

Инструкция по безопасности

Решив подсоединить строенный модуль, руководствуйтесь требованиями безопасности:

  1. Выключите электричество и разорвите цепь.
  2. Используйте приборы, инструменты с каучуковой или пластиковой изоляцией на ручках.
  3. Соединяйте провода спайкой.
  4. Проверяйте изоляцию кабеля, при необходимости поместите его в пластиковую трубку.
  5. Обрежьте длинную жилу или скрутите ее в кольцо, спрятав в стене.
  6. Нарастите короткий провод, скрыв контакты.
  7. Для предотвращения короткого замыкания проверьте соответствие розетки и провода мощности и силе тока в цепи.
  8. Монтаж тройного модуля в деревянном доме производите только в металлическом подрозетнике.
  9. Модуль у двери располагайте так, чтобы выключатель был ближе к проему, чем розетка.

Соблюдение техники безопасности поможет качественно выполнить монтажные работы.

Строенный блок розеток удобен в использовании. При наличии навыков и знаний коммутационный прибор можно подключить самостоятельно. Главное – соблюдать последовательность работ.
