Высота установки выключателей и розеток по евростандарту

Установить розетку или выключатель не так сложно — тяжелее определиться с выбором их месторасположения, ведь перенести и демонтировать при уже законченном ремонте будет куда труднее.

При ремонте помещения возникает такой вопрос, как высота установки выключателей и розеток. Многие мастера прибегают к такому способу монтажа, как евростандарт. Для некоторых пользователей это не только современно, но и комфортно. При этом расстояние от пола не может превышать 90 см. Если учесть средний рост взрослого человека, то, проходя мимо такого прибора, можно будет с легкостью его включить или выключить, просто поднеся к нему руку, не нужно ее дополнительно сгибать или вытягивать. Но это не значит, что такая высота установки розеток и выключателей (евростандарт) – это единственно правильное решение. Разместить тот или иной прибор можно на любом удобном для пользователя уровне и месте, при этом соблюдая меры безопасности.

Установка выключателей

Существуют три основных способа, которые используются при монтаже выключателя.

— Распространенный в советское время, когда высота установки выключателей и розеток составляла примерно 160 см от пола. Пользователи привыкли, что выключатель расположен на уровне глаз, это рациональный подход, когда в помещении стоит невысокая мебель. Еще это защита от маленьких детей, которые любят ими щелкать. В данном случае такое баловство исключено.

— Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, ведь проходя мимо, можно с легкостью провести рукой и нажать на него.

— Установка в том месте, где удобно пользователю. Существуют нестандартные решения в дизайне и интерьере, которые не позволяют расположить выключатель по общепринятым нормам. Поэтому, если нет претензий к безопасности, прибор можно установить в любом месте.

Установка розеток

— Советский подход. В этом варианте высота розеток от пола не меньше 90 см.

— Европейский стандарт предусматривает установку розеток на меньшем расстоянии от пола — 30 см. При этом такой вариант комфортнее, так как удобнее подключать технику и скрывать ее провода. При выборе варианта установки следует помнить о назначении помещения и о том, какие приборы будут подключены. Так, на кухне размещать розетки в пол будет неправильно, ведь вся техника располагается на уровне стола. Поэтому и пользоваться розеткой удобнее на этом же уровне.

Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современный прибор. Лучше выбрать агрегаты европейского стандарта, тогда отпадет необходимость использования переходников, что может привести к перепаду напряжения и возгоранию. Различия в розетках европейского стандарта и советского — в диаметре штырей, при этом у «европейцев» они больше на 0,8 мм. Также различное расстояние между ними. Естественно, что и сила тока разная. Советские располагают только диапазоном от 6,3 до 10 А, а вот европейские – от 10 до 16 А, что увеличивает возможность использования различной техники.

Нормативная документация

Модный сейчас «евростандарт» — это не что иное, как перенятые у мастеров Западной Европы нормы установки розеток и выключателей. Но никаких документов на этот счет не предусмотрено. Есть нормы, которыми регулируется высота установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в которых соответствующие цифры прописаны.

Он содержит правила и некоторые положения для монтажа подобных строительных элементов. В нем значится, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола. Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Имеется еще ГОСТ Р 50571,11-96, в нем содержится регламент о высоте установки выключателей и розеток в сантехнических помещениях.

Монтаж электрики

Качественно выполненная установка электровыключателей и розеток – залог безопасности и комфорта. Целью ремонтных работ становится улучшение дизайна всего помещения и обеспечение доступа к приборам.

Преимущественно монтаж розеток и выключателей проводят до начала отделочных работ. При этом появляются такие существенные плюсы:

— Значительно улучшается дизайн.

— Можно увеличить количество необходимых розеток.

— Расположение приборов выбирается с учетом расстановки мебели.

— Появляется возможность установить современные розетки, коробки которых полностью исключают выдергивание вместе с вилкой.

— Скрытая проводка и выбранная высота установки выключателей и розеток способствуют тому, что помещение выглядит гармонично.

— Мощность и надежность проводки увеличиваются.

Высота установки розеток от пола по ПУЭ, евростандарту, ГОСТ

Как устанавливали раньше

В советском союзе был стандарт установки розеток и выключателей. Согласно нему выключатели должны были ставиться на уровне плеч (160 см от пола), а розетки – на высоте 90 см. Этот стандарт используется до сих в некоторых помещениях пор из-за удобства – выключатель находится на виду, а включить вилку в розетку, можно не нагибаясь. Также удобство заключалось в возможности расположения мебели в любом месте, что актуально для небольших жилых условий.
Высота установки розеток по евростандарту должна быть 0,3 м от напольного покрытия. Это считается удобным, поскольку все кабели находятся невысоко. Они не будут портить внешний вид и позволят свободно расставлять мебель в помещении, не заслоняя разъем. Шнуры располагаются на полу и не мешают проходу.

https://www.youtube.com/watch?v=naJ0NZ_u7VA

Высота установки выключателей составляет 0,9 м от пола. Расстояние считается оптимальным для всех членов семьи, поскольку на этом уровне включить освещение сможет даже ребенок. Чтобы понять, на какой высоте ставить розетки и выключатели, необходимо учитывать рост жильцов.

Различие советского и европейского стандартов

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

Евростандарт:

обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.

«Советский» стандарт:

расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

Советский стандарт установки розеток и выключателей

Строгих правил в отношении того, как устанавливать розетки и выключатели, сегодня нет, что не ограничивает полета фантазии дизайнеров во время разработки эксклюзивных проектов. Тем не менее, определенных норм, установленных ПУЭ, придется придерживаться хотя бы во избежание воспламенения электропроводки.

Максимальная высота для расположения источников электроэнергии не более метра от пола, для выключателей — 1,5-1,7 м от пола. Этими нормами пользовались еще в советское время.

В наши дни расположение розеток и выключателей чаще предполагает соблюдение евростандартов с учетом особенностей помещения и видения общей картины владельцем и дизайнером. Высота розеток и выключателей не категорична, но чаще всего розетки располагают на расстоянии от 30 до 40 см от пола, а выключатели — от 80 до 100 см от пола.

Оба варианта имеют как преимущества, так и недостатки. Монтаж по старинке с выключателями на уровне плеча, а розетками на расстоянии 90-100 см от пола кому-то покажется самым удобным. Такой вариант максимально безопасен для детей.

В свою очередь, со стороны эргономики евростандарты открывают больше возможностей: пользоваться выключателями можно, не утруждаясь, удерживая руку в удобном положении.

Что касается источников электроэнергии, то в «советском» варианте монтажа они более удобны тем, что находятся на приемлемой высоте — частое включение и выключение приборов не потребует физических усилий. С другой же стороны, приборы, постоянно работающие от сети без выключения, лучше сочетать с источниками питания на расстоянии 30-40 см, позволяющем замаскировать провода.

Терминология «Евростандарт» стала использоваться вместе с понятием «евроремонт». По факту такого термина нет, ведь в каждой европейской стране используются свои нормативы местоположения точек питания. Под европейским стандартом понимают следующие значения: высота установки выключателей от пола должна составлять 90 см, розеток – 30 см. Такая расстановка может быть комфортна детям, которые могут самостоятельно дотянуться до выключателя и погасить свет.

– розетки устанавливаются на высоте от пола – 30см

– Высота установки выключателей от пола – 90см

Само понятие «евростандарт» пришло одновременно с понятием «евроремонт», с появлением новых материалов, технологий строительства и главное желанием людей получиться более функциональное и удобное окружающее пространство.

– выключатели устанавливались на уровне плеча 160см от пола

– электророзетки на расстоянии пояса человека – 90 см от поверхности пола

У каждого из этих вариантов монтажа есть плюсы и минусы.

– Выключатель расположен в поле зрения

– Устанавливаемая под выключателем мебель или бытовая техника не мешает включать свет

– Нет случайных нажатий

– более эргономичный

– Человек управляет освещением, не поднимая руки, «не глядя»

– Дети сами включают освещение в комнатах, без помощи

В штекеры, которые расположенны на 90см, по «советскому» стандарту, легче включать электроприборы, не приходится нагибаться.

Если же прибор не требует постоянно выключения из сети, стоит в одном и том же месте, удобнее розети расположить ниже, например, на 300мм. Это скрывает сетевые провода питания оборудования.

Эти негласные стандарты, помогут разместить на удобной высоте розетки, особенно те, которые проектируются для переносного электрооборудования – пылесоса, электроинструмента, удлинителя или просто”на всякий случай” и практически все выключатели.

Выключатели над прикроватной тумбой в спальне или у дивана, в гостиной устанавливаются на удалении 60 – 70см от центра до плоскости напольного покрытия.

Ранее выключатели устанавливались на высоте 1,5-1,7 м, а розетки – не более 1 м. В настоящее время используются так называемые европейские стандарты, где учитывается не только техническая сторона, но и особенности данного помещения. В соответствии с нормами, выключатели располагаются на расстоянии 0,8-1,0 м от пола, а розетки – на 30-40 см.

Отечественные нормативы определяются в первую очередь ПУЭ, ГОСТами и другими документами, содержащими рекомендации по установке выключателей и розеток в том или ином помещении.

В ванных комнатах источники электроэнергии обычно размещаются на расстоянии не менее 60 см от кранов и дверей душевых кабин. Все изделия должны быть влагозащищенными.
На кухнях розетки и выключатели запрещается устанавливать выше и ниже мойки. Для этих помещений существуют отдельные рекомендации, которые будут рассмотрены ниже.
В школах и детских садах расстояние выключателей от пола должно быть не менее 1,8 м, а розетки используются оборудованные специальными защитными экранами.
От газопроводных труб розетки и выключатели устанавливаются на расстоянии не менее 0,5 метра.

Предлагаем ознакомиться: Размеры полка в парилке — Всё о бане
Все эти данные достаточно условные, поскольку в реальной жизни приходится учитывать расстановку мебели в помещении, наличие техники, которая будет подключаться и другие факторы. Во время проектирования следует равномерно распределять все точки, чтобы избежать перегрузок из-за подключения в одно место сразу нескольких мощных электроприборов.

Сегодня для монтажа розеток и выключателей все чаще применяется так называемый европейский стандарт. Высота каждой точки здесь существенно ниже по сравнению с общепринятыми нормативами. Например, средняя высота розеток от пола определена в 30 см, а высота выключателей – 90 см. Фактически никаких специальных евростандартов не существует, поскольку это определение не более чем составная часть евроремонта. Таковым изначально считался любой ремонт, выполненный с применением строительных материалов зарубежного производства.

Каждый вариант обладает собственными плюсами и минусами. Для многих представляется удобным монтаж, выполненный по старым схемам. Например, выключатель, установленный на большой высоте от пола, всегда хорошо видно. Он не закрывается мебелью и совершенно безопасен для маленьких детей.

То же самое касается и розеток, расположенных на высоте 90 см. Они более удобны для включения электроприборов, поскольку не нужно каждый раз нагибаться. Однако, если какой-то бытовой прибор постоянно включен в сеть, то в этом случае больше подойдет евростандарт, позволяющий скрыть не только розетку, но и питающие провода.

Каждая современная кухня буквально насыщена различной бытовой техникой и оборудованием. Поэтому установка розеток и выключателей по евростандарту в данном помещении имеет большое значение. Высота и места расположения электроустановочных изделий ничем не ограничивается, кроме основных требований ПУЭ.

На высоту установки существенно влияют размеры и конфигурация кухонной мебели. В связи с этим, исходя из практического опыта, было сформировано несколько уровней, по которым определяется высота установки розеток и выключателей на кухнях:

На первом уровне (10-15 см) выполняется монтаж розеток под основное оборудование – электроплиту, холодильник, посудомоечную машину и другие мощные агрегаты. Такая высота обеспечивает свободный доступ к розеткам, а сделать после установки мебели — это можно лишь снизу.
Второй уровень (110-130 см) предназначен для установки розеток, в которые будут включаться электроприборы, наиболее часто использующиеся на кухне – блендеры, чайники, мультиварки и т.д. Для них это наиболее приемлемое и стандартное размещение. Основным местом их использования служит рабочая поверхность кухонной мебели.
Третий уровень самый высокий (2-2,5 м). Здесь выполняется монтаж и подключение подсветки и вытяжной вентиляции. В данном случае также учитывается возможность свободного доступа к розеткам. Достать их вполне возможно с обычного стула, а с пола они становятся невидимыми, благодаря навесным шкафам.

Данная методика обеспечивает наиболее рациональное распределение всех точек подключения по кухонным стенам. Одновременно размечается и прокладка кабелей, в соответствии с мощностью того или иного оборудования. В таких случаях важна не только высота монтажа розеток и выключателей, но и возможность создания определенного запаса мощности на случай установки дополнительного или более мощного оборудования.

Определенные сложности добавляют водо- и газопроводные трубы, поэтому рекомендуется заранее составить план с указанием не только разводки проводов, но и расположения всех точек по отношению к окнам, дверям, мебели и коммуникациям.

В советское время существовал стандарт установки розеток от пола на высоте 90 см. Преимущество таких норм заключается в том, что нет необходимости наклоняться. Места для подключения к сети в этом случае находятся над столом, ведь высота рабочего места согласно стандартам 75-80 см. А высота установки розеток позволяет подключить все настольные электроприборы, даже если у них короткий кабель. При этом маленькие дети не могли дотянуться до устройств.

Согласно ГОСТ, положение выключателя регламентировалось так же, как и расстояние от пола до розетки. Тумблер располагался на высоте 160 см, благодаря чему он всегда находился на уровне головы. Выключатель было легко найти, даже если рядом стояла мебель.

Развеиваем современный миф

Многих электриков-новичков при замене электропроводки в квартире очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Удобство и практика: советы по установке

Сравнительно недавно розетки в ванных комнатах вообще не устанавливались. Во-первых, отсутствовала техника, которая требовала отдельного подключения. Стиральные машины старого образца могли подключаться через удлинитель из любого места квартиры. Ну и во-вторых, отсутствовали качественные розетки, защищенные от воздействия влаги.

В настоящее время современную ванную комнату невозможно представить без розеток. Кроме того, часто их установка не ограничивается одной единицей. Только стиральная машина-автомат требует отдельной точки, подключенной к отдельной линии, защищенной собственным УЗО. Мощные агрегаты просто не смогут долго работать через обычный удлинитель.

Отдельная розетка потребуется для электрического водонагревателя, поскольку во многих домах именно с помощью бойлера решается проблема горячей воды. Для него также выделяется отдельная линия с УЗО, а сама розетка располагается непосредственно возле самого прибора. Блоки розеток могут устанавливаться над столешницей. От них поступает питание к электробритве, фену и прочей мелкой бытовой технике.

Серьезным ограничением в их установке является обязательное расстояние в 60 см от источников воды. В качестве дополнительных мер безопасности монтаж предполагает установку и подключение заземления, а также использование влагозащитного экрана.

В отличие от розеток, выключатели никогда не монтируются внутри ванных комнат. Они устанавливаются перед входом в помещение на высоте от 80 см и выше. Прокладка кабеля осуществляется напрямую от электрощита в виде отдельной линии скрытым способом. Это позволяет избежать случайных повреждений и контактов с водой. Перед монтажом предварительно составляется план, в котором все расстояния вымеряются и наносятся с максимальной точностью.

Правильно спроектировать расстояние и месторасположение источников электроэнергии и выключателей помогут нижеприведенные правила:

Рассчитывайте высоту на основании проекта размещения электроприборов и мебели в помещении.
Составьте схему размещения выключателей и розеток. Лучше будет, если их количество предусмотреть с запасом.
Принимайте во внимание сохранение постоянного доступа к часто использующимся источникам электропитания — не заслоняйте их мебелью и электроприборами.
Оптимальное расстояние от пола для розеток на открытых участках стен — 30-40 см. Количество их должно быть таким, чтобы при использовании пылесоса можно было провести уборку во всех частях помещения.
Розетку над тумбочкой, рабочим столом, комодом лучше монтировать на высоте не более 20 см от поверхности мебели.
Помните, что высота установки выключателей во многом зависит от стороны, в которую будут открываться двери.
Расположение выключателей и розеток также зависит от назначения помещения. Удобнее всего, когда выключатели расположены у входа в тамбурные или складские помещения, у кровати или дивана — в спальне и гостиной. Что касается высоты, то здесь определенную роль сыграют показатели роста пользователей помещения.

Используйте эти простые советы, устанавливайте розетки и выключатели, не забывая о здравом смысле и главное — безопасности. И помните, что небольшая погрешность в сантиметр или два на конечный результат не повлияет.

Ниже рассмотрим рациональные варианты установки выключателей и источников электропитания в помещениях в зависимости от их назначений.

Правила устройства электроустановок (ПУЭ), упоминаемые выше, представляют собой определенные требования в отношении монтажа выключателей и розеток в помещениях разного типа.

Штепсельные розетки поставить можно:

В помещениях производственного назначения, где расстояние от пола до розетки – от 0,8 до 1 метра; в случае подвода проводов с верхней части стены допускается монтаж на высоте 1,5 метров.
В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия розеток с электроприборами с учетом особенностей интерьера, но не выше 1 метра. Возможен монтаж на плинтусах из негорючих материалов.
В школах и детских садах на расстоянии 1,8 метров от пола.

Выключатели для основного освещения должны быть расположены на расстоянии от 0,8 до 1,7 метров от пола в обычных помещениях, а в учреждениях пребывания детей — на расстоянии от 1,8 метров. Выключатель, устанавливаемый под потолком, предполагает подведение к нему шнура.

Предлагаем ознакомиться: Для чего нужен автоматический выключатель

В ванных, душевых и других помещениях с повышенной влажностью штепсельные розетки могут быть установлены только в номерах гостиниц и жилых квартирах. Все выключатели и штепсельные розетки в этом случае должны быть расположены на расстоянии от 0,6 метров по отношению к проему душевой кабины.

Расстояние от розеток и выключателей до деталей электроустановок и газопроводов должно составлять от 50 сантиметров. Выключатели правильно устанавливать на стене на высоте до метра со стороны дверной ручки или под потолком со шнуром.

Важный момент в заключение: после окончания электромонтажных работ с подключением розеток и выключателей согласно ПУЭ необходимо будет провести работы по электроизмерению. Это поможет обезопасить процесс эксплуатации электроприборов в дальнейшем, определить возможные сбои в работе электросети.

Перед тем как начать монтаж электропроводки в доме, рекомендуется сделать следующее:

составить схему, на которой должно быть отмечено расположение всей мебели в комнате;
на схеме пометить расположение бытовых приборов, записать их мощность;
отметить места, где имеется газопровод и водопровод;
отметить окна, двери.

Следуя этой схеме, стоит подбирать наиболее комфортную высоту изделий. Если не создать точную схему и ставить электророзетки наугад, часть из них может быть скрыта массивными объектами и стать непригодными для использования.

Если при установке электророзеток все же часть оказалась не комфортной в применении, можно использовать удлинитель.

Установка точек питания и выключателей в квартире – это важнейший момент прокладывания электропроводки. Закрепление на неудобной высоте не позволит максимально использовать электротехнические механизмы. Для выбора оптимального расстояния существуют нормы ПУЭ, также советуется опираться на размеры и расположение мебели и электроприборов.

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0. 5 м.
Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
отдельная линия нужна для нагревательного элемента с мощностью от 3. 5 Вт;
для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

для стиральной машины соблюдается высота в 1 м;
для водонагревательных приборов — не менее 180 см;
при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

средняя высота размещения розеток от пола — 70 см;
вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Гостиная или Зал

Полезные рекомендации

Расположение и высота розеток на кухне

Количество мест для подключение к электросети в кухне прямо пропорционально объему используемого оборудования. По правилам электрических установок, собственные ветки обязательно должны быть у следующей бытовой техники:

электроплита;
машина для стирки;
машина для мытья посуды;
холодильник;
духовой шкаф, мощность которого более 5 кВт.

Важно!

Собственной веткой оборудуются потребители кухонной рабочей зоны: электрочайник, микроволновая печь, телевизор, миксер, кофемолка, блендер. Две машины – посудомоечную и стиральную, установленные в одном кухонном блоке, подключают к одной ветке, защищенной УЗО. Мощность в сумме не должна превышать 4 кВт. Нежелательно, чтобы обе машины работали одновременно.

Для длительной бесперебойной работы холодильник необходимо подключать к собственной ветке потребления электроэнергии

Подобрать соответствующие вилку с розеткой, установить заземление.

Высота розеток на кухне равняется расстоянию до плоскости полового покрытия 30 см. Это касается газовой плиты, посудомоечной, стиральной машины, духового шкафа.

Для электрочайника, микроволновой печи, блендера высота розеток над столешницей на кухне должна быть на уровне 15 см.

Расположение и высота розеток в ванной комнате

В ванных комнатах используются специальные устройства с защитой от попадания влаги. Они оснащены резиновыми уплотняющими кольцами. Снаружи корпус закрыт плотными шторками из пластика. Электровыходы в ванной располагаются по безопасной схеме:

помещение разделяется на зоны: 0 – критическая, 1 – опасная, 2 – менее опасная, 3 – нейтральная;
высота розеток в ванной в данных зонах должна быть не менее 60 см;
от места подключения до ближайшего источника воды должно быть не менее 60 см.

Устанавливать электромонтажные устройства можно в зонах 2 и 3 с соблюдением всех мер безопасности.

На каком расстоянии от пола вешают выключатели и розетки

Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.

Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см.

В кухне и ванной

Особенность ванной комнаты – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:

для бойлера 1,5 м;
для фена, бритвы – 1 м;
для стиральной машины не ниже метра.

На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:

10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;
110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
200-250 см – для вытяжки и подсветки.

Размеры выбраны с учетом удобства доступа к розеткам.

В спальне точек питания традиционно устанавливается меньше. Выключатель от основной люстры устанавливается около двери со стороны ручки на высоте 90 см. Около прикроватных тумб традиционно делаются по одной электророзетке с каждой стороны на высоте около 70 см. Дополнительная розетка на 2-3 разъема ставится около рабочего стола на уровне 30 см от пола. Если в спальне есть телевизор, электророзетку лучше скрыть за его корпусом.

В детской комнате выключатель должен устанавливаться на такой высоте, чтобы ребенок мог до него дотянуться, 70-90 см будут оптимальны. Розетку желательно оснащенную защитными шторками, следует поставить около кроватки и рядом с письменным столом на той же высоте, что и в спальне.

В гостиной устанавливают несколько электророзеток за телевизором на уровне 1 м от пола. Дополнительно делают точки питания для светильников, музыкальных систем на комфортной высоте. Выключатель устанавливается один, около входной двери со стороны ручки. Для помещений с многоуровневым сложным освещением можно поставить выключатели на несколько клавиш.

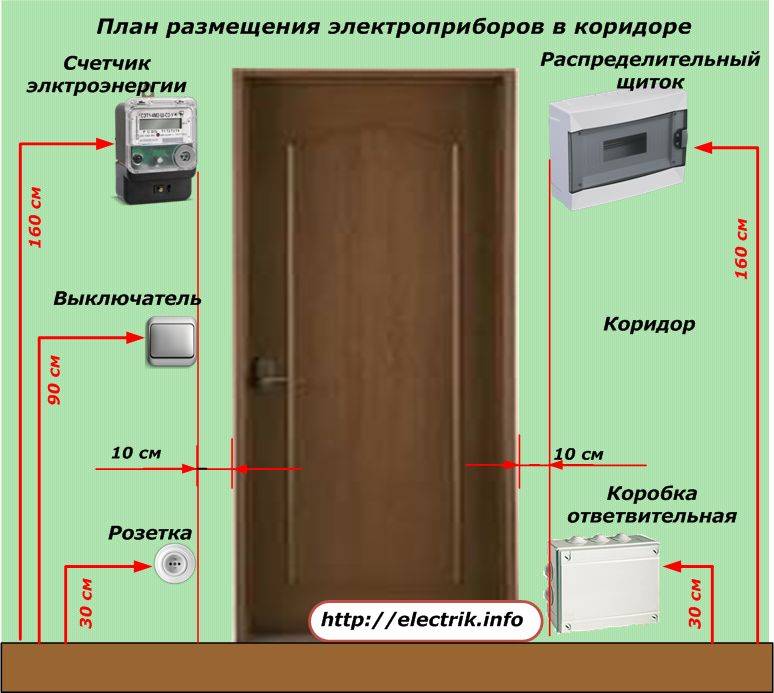

Коридор оборудуют одним выключателем рядом с входной дверью. Розетку также делают одну рядом с бра на комфортной высоте.

Где следует безопасно размещать розетки и выключатели в жилых комнатах: обзор популярных мест

Внутри сухих помещений квартиры также действуют правила безопасности, которые следует учитывать при ремонте, новой прокладке и эксплуатации проводки.

По строительным нормативам кабельные трассы нельзя прокладывать ближе 10 см от дверных и оконных проемов, а при их размещении под потолком следует отступить от верхней плиты вниз на 15-20 сантиметров.

Выполняя проводку в коридоре, здесь же располагают квартирный щиток и электрический счетчик на удобной высоте. Обычно это расстояние 160 см. Выключатель около входной двери принято размещать на высоте порядка 90 см.

При нижнем расположении ответвительной коробки ее приподнимают на высоту порядка 30 см.

Розетки и выключатели коридора монтируют на стене около входной двери.

В коридоре часто устанавливают модем для компьютера. Его расположение зависит от:

места ввода оптоволоконного кабеля в квартиру;
конфигурации сети отходящих слаботочных выходных цепей;
условий безопасного доступа.

Вариант нижнего расположения оптоволоконного модема и розетки для его питания показан на фотографии ниже.

В старых квартирах еще можно встретить потолочные выключатели, управляемые шнуром. Единственным положительным моментом их использования является снижение длины питающего кабеля.

Основной недостаток их применения — быстро изнашивающийся механизм, требующий периодического ремонта.

Розетки в зале для телефона и телевизора удобно располагать около пола на высоте порядка 30 см, а для видеодомофона приподнимать на 1,4 метра.

В спальне можно установить евророзетки и выключатели около прикроватных тумбочек.

Альтернативный современный способ управления светом спальни — использование дистанционных устройств системы умный дом, например, от компании Sonoff.

Такие модули устанавливают на входе в спальню, что позволяет зажигать свет прикосновением к сенсорному устройству. Гасят же его подачей сигнала от дистанционного пульта или смартфона по радиоканалу.

Внутри мебели можно установить лампы подсветки с выключателем, вмонтированным прямо в шнур питания.

В современной детской комнате выключатели располагают с учетом роста ребенка, достигшего возраста, когда его уже можно допускать к управлению освещением.

При этом не стоит забывать о защите розеток. Их необходимо закрывать специальными пластиковыми заглушками, предохраняющими гнезда электрических контактов от случайного прикосновения.

Любознательный ребенок может туда засунуть любой металлический предмет, оказавшийся в его руках (шпильку, гвоздь, шило, отвертку).

Около поверхности рабочего стола рекомендуется располагать розеточный блок для подключения светильников, ноутбука, мобильных гаджетов, инструмента.

Особенности установки выключателей в общественных зданиях

При монтаже мест подключения следует выбирать ту высоту установки розеток, которая является целесообразной для данного помещения. Так, европейский стандарт предусматривает размещение разъемов электросети в разных частях комнаты. Это гораздо удобнее, чем устанавливать блок розеток в одном месте, поскольку отпадает необходимость использовать удлинители. В гостиной и спальнях этот вариант будет лучшим. Поэтому необходимо рассмотреть достоинства и недостатки каждого стандарта в различных комнатах.

Предлагаем ознакомиться: Выбираем материал для пароизоляции пола в доме, какой выбрать материал, как его уложить правильно

При проектировании разводки следует учитывать такие особенности:

Устанавливать высоту разъемов на основании планировки размещения мебели и электрических приборов в комнате.
Обеспечить свободный и постоянный доступ к этим местам. Нельзя плотно закрывать их предметами мебельного гарнитура и прочими габаритными предметами.
Количество розеток нужно рассчитывать с запасом.
Расстояние между ними должно быть таким, чтобы можно было легко провести уборку с помощью пылесоса в любой части комнаты.
Расположение выключателей и розеток определяется предназначением помещения. Если это склад, то размещать все нужно ближе ко входу. Если жилая комната – возле мест отдыха. А высоту определяет дизайн помещения и рост хозяина.

В коридоре

В прихожей хватает 2-3 розеток. От них преимущественно запитывают бытовую технику (пылесос, сушилку для обуви и пр.). Чтобы подключенные провода не мешали перемещаться по комнате, разъемы должны находиться на расстоянии 20 см от пола. В некоторых прихожих есть полочки для мелочей. На них часто кладут телефоны, поэтому 1 разъем стоит сделать рядом, чтобы было удобно заряжать устройство. Если в коридоре планируется размещение роутера, нужно выделить для него отдельную розетку.

Высоту выключателя выбирают такую, чтобы каждому жильцу было удобно пользоваться устройством. Тумблер размещают преимущественно на расстоянии 75-90 см от пола.

В ванной комнате

В ванной комнате устанавливают стиральную машину, бойлер, пользуются электробритвой и феном. В зависимости от конфигурации приборов достаточно 2-3 места подключения к электросети. Высота размещения розеток будет зависеть от подключаемой техники. Так, феном и бритвой удобно пользоваться, когда штепсель включается возле зеркала на уровне пояса. Стиральную машину и бойлер подключают так, чтобы кабель доставал до разъема. Поэтому для водонагревателя розетку размещают на высоте 140-170 см.

При монтаже устройств необходимо соблюдать технику безопасности, поэтому нельзя размещать проводку слишком низко. Так, если случится перелив воды, провода останутся невредимыми. Согласно стандартам по высоте размещения, их нужно устанавливать не ниже 15 см от напольного покрытия и на расстоянии 60 см от кранов. Выключатель выносится в коридор, поскольку в комнате высокая влажность. Часто его объединяют с тумблером для туалета.

В гостиной

В гостиной чаще, чем в других комнатах, переставляют мебель и устанавливают больше всего электроприборов. Поэтому высоту розеток над полом стоит выбирать, основываясь на их предназначении в диапазоне 15-30 см. Желательно монтировать их во всех углах комнаты, чтобы в будущем не пришлось тянуть удлинители.

Основными устройствами в гостиной являются:

телевизор;
домашний кинотеатр;
спутниковый приемник;
бра или торшеры;
кондиционер;
Wi-Fi роутер;
компьютер;
колонки;
дополнительные устройства для компьютера и пр.

Для этого нужно большое количество розеток, чтобы обеспечить одновременную запитку всех устройств. Поэтому следует позаботиться о размещении на каждой стене 1-2 розеток. Нежелательно устанавливать их выше 30 см от напольного покрытия, чтобы не нагромождать комнату проводами и не портить ее внешний вид. Необходимо максимально скрыть их от обзора.

При прокладке электропроводки нужно учитывать размещение мебели и места, где устройства будут подключаться. Одни приборы требуют постоянного питания, другие включаются периодически. Это также следует учитывать при разводке. Не стоит размещать блок более чем из 2-3 розеток, чтобы не портить дизайн помещения. Выключатели в этой комнате можно устанавливать как по евростандарту, так и по старым нормативам. Все зависит от дизайна помещения.

На кухне

Больше всего техники находится на кухне. Поскольку с каждым годом количество электроприборов увеличивается, возникает необходимость их размещения и подключения. Главной техникой являются:

холодильник;
микроволновая печь;
вытяжка;
посудомоечная машина;
мультиварка;
телевизор.

Часто эти устройства подключены постоянно. Дополнительно используются:

блендер;
чайник;
тостер;
соковыжималка;
кофеварка;
миксер и пр.

Количество розеток определяется частотой их использования. Главным условием в данной ситуации является удобство доступа к сети. Поэтому сейчас популярен монтаж электрических розеток прямо в мебели. Таким образом их можно скрыть от обзора и сделать доступными. Но к разъемам для встраиваемой техники должен быть легкий доступ, как и к включателям.

Высота расположения места подключения для холодильника составляет 15-20 см. Если планируется на нем установка микроволновой печи, уровень поднимают до 60-80 см. Когда стиральная машина размещается на кухне, кабель питания прокладывают на высоте не выше 30 см. Для местных осветительных приборов устанавливают розетки на расстоянии до 10 см над ними.

Если телевизор крепится с помощью кронштейнов, высота места подключения может быть 180-200 см от поверхности пола. А для небольших устройств розетки монтируют на рабочей поверхности. Для мощных электроприборов желательно сделать отдельную силовую линию, чтобы предотвратить перегорание проводки. Клавишу выключателя ставят на уровне пояса, чтобы было комфортно включать каждому жильцу.

В спальне

В спальне хватает 4 мест подключения к электросети. Если в комнате планируется размещение ТВ-приемника, следует предусмотреть и его запитку, и сопутствующих устройств. Высота розеток в спальне не должна быть больше 30 см от пола. Исключением может быть монтаж кондиционера. Для него желательно сделать розетку рядом с устройством.

Рядом с кроватью часто устанавливают настольные лампы, бра или торшеры. Поэтому нужно сделать 2-3 разъема по каждую сторону. Если будет часто использоваться ноутбук, тоже следует предусмотреть место подключения. Когда в спальне имеется туалетный столик, возле него часто устанавливают местный светильник и включают плойку, выпрямитель и другие приборы. Поэтому следует обеспечить свободный доступ к разъемам.

Для стандартных спален выбирают размещение выключателя на высоте 90 см. Если же комната имеет сложный дизайн, она должна предусматривать монтаж тумблеров на несколько клавиш или их размещение в разных частях спальни.

В детской

В детской комнате следует размещать 2-4 разъема электросети. Основной техникой является лампа, а для старших детей – компьютер. Нужно обеспечить подключение всем стационарным устройствам и оставить 1-2 разъема свободными. Раньше их делали на большой высоте, чтобы ребенок не мог достать. Сейчас изделия оснащают средствами защиты, поэтому их можно монтировать по стандартам.

Выключатель должен располагаться на высоте 75-90 см, чтобы ребенок мог легко дотянуться до него. Важно, чтобы шифоньер или открытая межкомнатная дверь не заслоняли его. Ребенок должен легко и быстро дотянуться до выключателя, поэтому удобным считается размещение с той же стороны, где и ручка двери. Во входной зоне размещают розетку для бытовой техники так, чтобы ее закрывала распахнутая створка. Разъем используют для подключения пылесоса, отопительного прибора или других устройств. Высота может быть 10-30 см.

В рабочем кабинете

Здесь может быть много электроприборов, как и в гостиной. На столе часто размещают:

лампу;
компьютер;
колонки;
сканер;
принтер и др.

Дополнительными приборами являются:

кондиционер;
бра или торшер.

Поэтому следует установить не менее 6 разъемов электросети. Рекомендуется монтировать их на высоте не более 30 см от пола, чтобы избежать нагромождения проводов. Если на рабочей поверхности используется паяльник и другие электроинструменты, тогда рекомендуется установить розетку на высоте не более 15 см над уровнем столешницы.

Поскольку нет четких законов, регламентирующих размещение мест подключения к сети, устанавливать их нужно, опираясь на удобство и дизайн.

Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Придерживаясь всех правил и рекомендаций можно продумать расположение розеток, а также сделать схему для монтажа устройств. В местах общего пользования этим занимаются профессионалы из нанятых подрядных организаций.

Метки: выключатель, размер, розетка

« Предыдущая запись

Как выполнить установку розеток

В процессе устройства электропроводки стоит придерживаться следующего порядка:

Составить масштабную схему, на которой определить расстановку мебели и всех электрических приборов в планируемом помещении. Отметить на схеме габаритные размеры мебели и точки включения приборов в электрическую сеть.
Обозначить на схеме с запасом все необходимые выходы для Интернета, зарядных устройств мобильных телефонов, бытовой техники.
Под технику стационарного пользования – телевизоры, установки для просмотров видеофильмов – гнезда подключения следует устанавливать в зонах свободного доступа. Желательно их размещать за корпусами техники.
Розетки, используемые время от времени, установленные на видимых участках, ставятся на расстоянии 30 см от уровня пола.
Их количество должно позволять пылесосу доставать до всех удаленных уголков дома.
Сверху над столами, тумбами, комодами, пеналами расположение розеток в комнате осуществляется на расстоянии 15 см от верхней плоскости предметов мебели.

Установка выключателей и розеток по евростандарту. Высота розеток от пола – что необходимо знать и учесть Расстояние от пола до розетки

Вопрос: «На какой высоте делать розетки?» волнует каждого человека, столкнувшегося с необходимостью замены электропроводки в квартире. Чтобы грамотно рассчитать расстояние, на котором стоит разместить элементы, следует принимать во внимание несколько объективных факторов, влияющих на их расположение.

Нужно подумать о предотвращении возможности попадания в розетку жидкости, минимизации риска механического повреждения электрофурнитуры, беспрепятственном подключении в сеть различной бытовой техники — шнуры приборов должны доставать до входа в сеть.

Освобождаемся от предрассудков

Практически всех новоиспеченных электриков, решивших самостоятельно заменить проводку в своем жилище, интересует информация о европейских стандартах, согласно которым, высота розеток на стене от пола должна составлять 30 см.

Это не что иное, как миф, никаких нормативных документов, подтверждающих такую цифру, не существует. Поэтому совсем необязательно располагать «электрические точки» в квартире именно таким образом.

В «Правилах устройства электроустановок» (далее – ПУЭ), говорится о том, на какой высоте должны быть розетки от пола в помещениях с повышенной влажностью, а точнее, в ванных комнатах.

Данное условия выдвинуто лишь в целях безопасности населения, оно поможет защититься от поражения током. Более подробно данный вопрос мы рассмотрим в следующем разделе.

Упоминания в нормативных документах

Итак, некие евростандарты высоты розеток все же существуют. Требования к высоте электрофурнитуры описаны в нескольких разделах следующих документов:

ГОСТ Р 50571.11-96;
СП 31-110-2003.

Согласно ПУЭ, штепсельные розетки должны устанавливаться на расстоянии не менее 60 см от дверного проема душевой кабины. Так же определяется минимальное расстояние от «электрической точки» до элементов системы газопровода, оно равно 50 см. В ГОСТе упоминается аналогичное требование, касающееся 60 сантиметрового расстояния до двери душкабины.

Изучив СП, можно наткнуться на условие, что запрещено монтировать розетки под и над кухонными мойками.

Обговаривается также высота их размещения в школах и детских садах, электрофурнитура должна устанавливаться на расстоянии 180 см от уровня пола.

Кухонные розетки

Очень остро стоит вопрос размещения элементов электропитания именно в кухонной зоне. Это связано с наличием большого количества электроприборов, которые необходимы каждой хозяйке.

Итак, высота розеток на кухне, которые используются для подключения самой популярной бытовой техники, составляет:

для включения в сеть холодильника, машины-автомата или посудомойки оптимальное значение — 15 – 20 сантиметров от пола;
для подключения мелкой бытовой техники (кофемашины, электрочайника, микроволновой печи, мультиварки) идеальной высотой от кухонной столешницы считается 20 см, то есть от уровня пола следует отмерить 1 метр и 10 сантиметров;
розетка под вытяжку обычно делается на расстоянии двух метров от пола.

Электрофурнитура в гостиной

Перед тем, как намечать точки установки розеток, продумайте, где будет располагаться мягкая мебель, телевизор, кондиционер, рабочий стол и прочее.

Высота розеток для телевизора может варьироваться в зависимости от того, какой способ установки техники выбран. Если он располагается на невысокой тумбе, допустимо установить «электрическую точку» на расстоянии 30 см от пола, если телевизор висит на стене, высоту лучше увеличить до одного метра.

Розетки около мягкой мебели размещаются на уровне 75-90 см от пола, такое решение дает удобный доступ к ним для любых приборов.

Розетки для торшеров, пылесосов располагаются в 30 см от уровня напольного покрытия.

Розетки в спальне

Со спальной зоной все гораздо проще. Одну или две розетки можно установить около прикроватной тумбы, они будут использоваться для подзарядки смартфона, включения ночника. Если планируется установка кондиционера, необходимо предусмотреть одну точку непосредственно под потолком.

Следует учесть еще пару запасных розеток, которые будут использованы для включения фена, вентилятора, пылесоса. Когда в спальне будет находиться компьютерный стол, элемент питания предусматривается около него на высоте 30 см над полом.

Грамотно составить схематичное расположения новых розеток в квартире несложно, главное – хорошо продумать места размещения всех электроприборов.

На созданном чертеже не забудьте отметить оптимальную высоту, это поможет не ошибиться в процессе ремонта.

Фото розеток

Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!

Развеиваем современный миф

Многих электриков-новичков при очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

Для , стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.

На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

для на стене – 1,5 метра;
для фена и бритвы – 1 метр;
стиральная машина – не ниже полуметра.

Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

точное место размещения всей мебели в комнате;
виды бытовой техники с ее точным местом размещения;
области прохождения газо- и водопровода;
трасса прохождения электропроводки по стенам;
окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем , а не покупать его в магазине!

Материалы

Определенных нормативов по высоте монтажа розеток нет. Есть свод правил, где регламентируются некоторые параметры: СП 31–110–2003, в нем говорится, что для установки используют стену в комнате со стороны ручки двери и на высоте от 1 м, и ПУЭ (Правила Устройства Электроустановок), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилого помещения.

При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.

Что указано в ПУЭ

Штепсельные приборы располагают на расстоянии от 0.6 м от открытых источников воды и входа в комнату.
Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.

Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.

Что прописано в ГОСТ и СП

Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
В частных строениях количество розеток не регламентируется.

К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.

Требования по «Евростандарту»

высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.

Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских — до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.

Планировка электросети в разных комнатах

Электропроводка на кухнях

Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
Дистанция до газопровода от 50 см.

Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Важно! При планировании проводки на кухне надо рассчитывать суммарную мощность проведенных линий. Она должны быть продумана с запасом, что обеспечит одновременное использование всех приоров.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Нюансы расположения в ванной

для стиральной машины соблюдается высота в 1 м;
для водонагревательных приборов — не менее 180 см;
при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Важно! Нельзя монтировать точки входа в электролинию на высоте менее 15 см от пола. В ванне риск затопления высок, поэтому необходимо обеспечить защиту проводки от короткого замыкания и возгорания квартиры или дома.

Как провести ток в спальне или гостиной

средняя высота размещения розеток от пола — 70 см;
вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Важно! Если монтируется проводка в яслях или дошкольных учреждениях, то расположение розеток от пола не должно быть менее 180 см. На таком же уровне устанавливаются выключатели. Это необходимо по правилам техники безопасности.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Практические советы для разработки проекта электросети в доме или квартире

От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:

Заранее продумать расстановку мебели и электроприборов по квартире.
Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.

Важно! Подготавливать проект разводки линии электросети по квартире или частному дому должен профессионал. Необходимо высчитывать нагрузку, оставлять запас мощности и обеспечить пожаробезопасность подключения всех приборов.

Особенности установки выключателей в общественных зданиях

Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Видео по теме

От правильно выполненного электромонтажа зависит безопасность использования электричества в доме или квартире. Особое внимание стоит уделить установке розеток, которые, кроме соответствия по подобранной мощности и степени защищённости, должны быть установлены по правилам устройства электроустановок. Высота установки розеток, также имеет большое значение, и обычно, зависит от помещения, в котором осуществляется монтаж этого элемента электрической арматуры.

Высота монтажа устройства для каждого помещения регулируется ПУЭ. Этот документ предписывает устанавливать эти электротехнические устройства следующим образом:

Производственные помещения — устанавливать элементы электротехнической арматуры следует на высоте 0,8 — 1,0 метра. Если есть возможность осуществить подводку кабеля сверху, то высота установки может составлять 1,5 м.

Для подключения мощных электроустановок в производственных помещения используются только розетки, предназначенные для такого вида приборов.
В жилых и административных зданиях, а также в лабораториях, допускается ставить розетки на высоте не более 1 метра от уровня пола. Основным критерием выбора высоты монтажа изделия, является удобство подключения электрических приборов. Если плинтус изготовлен из несгораемого материала, то в таких помещениях устройства могут быть установлены на уровне пола.

Правильная подводка электрического кабеля, при таком варианте размещения, осуществляется по наружному кабель-каналу.
В различных детских учреждениях розетки устанавливаются на высоте 1,8 метра.
В помещениях торговли и общественного питания силовые элементы электротехнической арматуры должны быть установлены на высоте 1,3 м.
Высота установки в общественных зданиях должна быть не более 1 метра.
имеет большое значение, и, несмотря на то, что это помещение является наиболее энергозависимым, где угодно располагать элементы электротехнической арматуры не рекомендуется. В этом помещении розетки следует устанавливать на высоте 0,8 — 1,0 метра от уровня пола и 10-15 сантиметров над столешницей, а также необходимо правильно расположить данные элементы электроарматуры относительно водопровода и газовой трубы.
также следует осуществлять по правилам. Расстояние от пола до розетки в помещениях с высокой влажностью также должно осуществляться на уровне 80 — 100 см.

Кроме этого, необходимо соблюдать удалённость этого элемента от водозаборной арматуры, от водопроводных труб и стояка, а также полностью исключить вероятность попадания на элемент электротехнической арматуры водяных брызг.

Высота установки розеток в спальне и кабинете

В спальне можно устанавливать розетки на высоте не более 1 метра, исключением является только установка телевизора на стене, когда высота установки прибора превышает 1 метр. Для удобства можно использовать монтаж электротехнического устройства непосредственно возле кровати на высоте 0,6- 0,7 метра. Рекомендуется установить по 1 розетке, по обе стороны кровати.

Размещённые на этой высоте элементы электроарматуры позволяют легко подключить светильники, которые устанавливаются на прикроватной тумбе, или любые другие электрические приборы.
Высота розеток для телевизора, который планируется установить в спальне рассчитывается по следующей формуле:
H= A + B/2
В данной формуле H — высота установки розетки; А — высота установки телевизора на стене; В — высота телевизора.
Розетка для телевизора размещается непосредственно за электронным устройством. Если совместно с телевизором устанавливается дополнительное оборудование, которое потребует наличия дополнительной розетки, то на той же высоте, которая была рассчитана с помощью формулы, устанавливается двойная евророзетка.

Другие розетки, рекомендуется размещать на высоте 30 — 40 см от уровня пола. Такой способ монтажа позволяет скрыть элементы электрической арматуры. Розетки и выключатели не добавляют помещению эстетики, поэтому размещение их в нижней части стены значительно улучшает интерьер спальни. Если розетки были установлены в советское время, то можно оставить розетки на прежней высоте, заменив, при необходимости накладные модели, внутренними устройствами. В этом случае, значительно улучшится внешний облик спальни или любой другой комнаты.

Для установки розеток в кабинете действуют такие же правила, как и для монтажа электротехнических элементов в спальне. Не рекомендуется устанавливать розетки на высоте более 1 метра. Размещать устройства следует возле рабочего стола. Если используется ИБП для компьютера, то розетки следует размещать на небольшой высоте, чтобы установленный на полу источник бесперебойного питания, можно было поместить без значительного натяжения рабочего провода, который, в большинстве случаев не превышает длины 1 метра.

Для подключения сплит-системы, наоборот, рекомендуется размещать данный элемент электротехнической арматуры на высоте около 1 метра, непосредственно под прибором.

Высота установки розетки в детской комнате

В детской комнате, при наличии маленьких детей, лучше устанавливать электроарматуру от пола на максимально разрешённой высоте или использовать устройства, оборудованные защитными шторками, а лучше, комбинировать эти два норматива. Для того чтобы отключать розетки в детской комнате дистанционно, можно приобрести и установить «умную розетку», управление которой можно будет осуществлять с помощью телефона или компьютера.

Евростандарты на высоту установки розеток

Многие строительные нормы, «кочуют» вместе с технологическими новшествами. В нашей стране высота установки розеток и выключателей евростандарта, часто отличается от тех норм установки, по которым строительные организации работали в прошлом столетии. В современном жилом помещении электротехнические элементы евростандарта устанавливают на высоте 40 — 45 см от плиты межэтажного перекрытия. Выключатели устанавливают, в этом случае, на расстоянии 1 метра от чернового пола. Такие нормы установки электротехнической арматуры имеют следующие достоинства:

Располагаются низко и не портят интерьер комнаты.
Выключить свет, при необходимости, может даже ребёнок 4 — 5 лет.

Можно сделать розетку ниже уровня стола. В этом случае очень удобно подключать электрические приборы выполняя, какие либо действия на рабочем месте. Нижнее подключение, также позволит использовать, при необходимости, удлинители меньшей длины.
Устройства, установленные на небольшой высоте по стандарту евро, при наличии маленьких детей в доме, должны быть оборудованы защитными шторками. Такие устройства, после извлечения штепселя, надёжно перекрывают доступ к внутренней части розетки.
Евростандарт распространяется только на жилые комнаты, если необходимо установить современные розетки на кухне, то в этом случае высота расположения элемента электротехнической арматуры должна составлять около 1 метра от уровня пола.
Вне зависимости от места установки, розетки не должны располагаться ближе 10 см от дверных и оконных проёмов, а также от углов комнаты.

Как правильно устанавливать розетку видео смотрите ниже:

Заключение

На какой высоте делать розетки, ясно из данного материала, но для безопасной эксплуатации электрических устройств, требуется выполнение большого количества нормативов и правил. Расстояние от пола до розетки, обычно не превышает одного метра, для установки на кухне или в ванной комнате, и 30 см — в жилых помещениях. Ставить розетки можно самостоятельно, но для того чтобы при проведении работ избежать несчастных случаев, следует обесточить домашнюю электросеть. Если поставить элементы электротехнической арматуры собственными силами затруднительно, то следует обратиться за помощью к профессиональным электрикам, которые произведут установку розеток от пола на высоте, на которой пользоваться данными устройствами будет удобно и безопасно.

Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?

Основные варианты

Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:

установка розеток и выключателей по так называемому «евростандарту»;
«советская» система монтажа.

Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.

Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.

«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.

Вариант размещения розеток для телевизора на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).

«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.

Общие требования и правила

У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.

кликните для увеличения

Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:

В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.

Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.

Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.

В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны). Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.

В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.

Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.

Кухня

Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

Про дизайн розеток на кухне на видео:

Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:

Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.

Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.

Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).

Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.

Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.

Ванная

Эта комната условно делится на несколько зон:

Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
Зона 1 (внешняя вертикальная поверхность ванной).
Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты недопустимо!

Наглядно про расположение розеток и выключателей на видео:

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

Высота розеток и выключателей от пола по европейским стандартам: правильное расстояние

Расположение розеток, высота установки розеток и выключателей — это серьезный вопрос, требующий планирования, схем, расчетов номеров для каждого помещения.

Если проводить монтажный подход с предварительным планированием, то не нужно разматывать удлинитель кабеля, наткнуться на переноску и подключаться ко всему, перегружая таким образом розетку или даже сеть.

Наш материал поможет Вам определиться с оптимальным количеством электротехнической арматуры и правилами ее расположения. Также мы расскажем вам обо всех тонкостях размещения и установки электроточек в квартире или доме.

Содержание статьи:

Проектирование и установка выключателей и розеток
- Законы и технические стандарты
- Правила размещения выключателей
- Достоинства и недостатки советского и евростандарта
Особенности установки выключателей и розеток
- №1.Особенности размещения в коридоре
- №2. Расположение электроточек ванной
- №3. Специфика установки в гостиной
- №4. Находится прямо на кухне
- № 5. Нюансы размещения в спальне
- № 6. Правильная планировка розеток в детской
- № 7. Тонкости установки в офисе
Расположение световых точек
Консультации специалиста по размещению
Выводы и полезные видео по теме

Планирование и установка выключателей и розеток

Подсчитано, что каждый человек использует около шести различных приборов в день.И количество постоянно растет. Появляются новые устройства и гаджеты, без которых сложно представить жизнь.

Устройства наполняют наши дома, а количество розеток остается неизменным. Когда человек в панике бегает по дому или офису в поисках свободного разъема для зарядки смартфонов, все чаще и чаще. И что в результате? Надо выключить принтер или еще что-нибудь.

Избежать таких ситуаций несложно, нужно только знать, как правильно расположить разъемы.Тогда пользоваться ими будет максимально комфортно.

Рекомендации и нюансы Электроклапан представляет следующую подборку:

галерея изображений

Фотография из

Четко прописанных нормативов по высоте переключателей и распределению мощности по точкам нет. Есть рекомендации, которые должны ориентироваться на удобство использования

Вопрос на высоту монтажа незначительно влияет на СП 31-110-2003, в котором есть рекомендации по установке выключателей от дверной ручки на высоте около 1 м

Согласно в соответствии с правилами SAE, электрические аксессуары должны быть удалены из источников воды, которые могут попасть даже в виде брызг.

Расстояние от бытового трубопровода до выпускного трубопровода с переключателями и другими элементами проводки должно быть не менее 0.5 м

Там, где преимущественно пользователи находятся в сидячем положении, коммутируемые розетки расположены на высоте, руки вытянуты, сидя

Разрешенные прерыватели местоположения оснащены шнуром управления в верхней части стен и потолка

Устранение необходимости поиска в темноте на сенсорном выключателе устройства, расположенном на полу возле входной двери

, на письменном столе можно расположить аналогичный настольный прибор или перенести в любое другое место в комнате, при необходимости включить сигнализацию или выключить свет во всем доме

Удобное расположение электрофурнитуры

Блок горизонтально ориентированный Электроустановочный

Необходимость удаления от возможного попадания воды

Предельное положение относительно трубопровода

Удлинитель с переключателем возле стола

Переключатели управляемые шнурком

Напольный выключатель у входной двери в квартиру

Настольный переносной переключатель

Во избежание мелкого ремонта при установке / переносе автоматических выключателей и розеток необходимо выделить время на планирование.Например, при заказе проекта у дизайнера интерьера в приложении необходимо указать точное количество сетевых разъемов и автоматических выключателей, а также их расположение.

С интерьером разработчик может не знать, что вы предпочитаете работать за ноутбуком на диване. Принятие проекта — это та точка, по которой все получают комментарии и вносят изменения в проект.

Сделать схему и эскизный проект, перед началом работ по штроблению стен, размещению электропроводки и установке выключателей и розеток

При самостоятельной планировке интерьера важно понимать предназначение помещения и его убранство.Также учитывается место расстановки мебели, так как розетка для шкафа-купе — вещь бесполезная. А любите ли вы раз в полгода переставлять мебель в комнате?

Получается, что расчет количества автоматов и розеток проводится только после проектирования.

Четких указаний и строгих правил расположения электроточек нет. Рекомендации ПУЭ, которых желательно придерживаться, но с учетом реальной ситуации

Законы и технические стандарты

Строительные нормы и правила, строго регламентирующие количество и расположение сетевых разъемов и выключателей в доме, законодательно не прописаны.Но есть документ под названием «Свод правил проектирования и строительства» или СП 31-110-2003 , в котором прописаны рекомендации, касающиеся автоматических выключателей и электрических разъемов.

Первый расположен у ручки двери на глубину до 1000 мм, а второй — в удобном месте, но на той же высоте. Следует руководствоваться только здравым смыслом и собственным выбором.

Правила размещения выключателей

Выключатель основного освещения размещен возле дверного проема на высоте 750-900 мм.Расчет роста должен основываться на средних темпах роста всех взрослых в семье. В результате каждый комфорт должен нажимать кнопку выключателя, не поднимая рук.

Уровень 800 мм относительно все образцово. Выключатель необходимо разместить так, чтобы при закрытии двери он находился со стороны ручки, а не наоборот. Тогда, когда вы открываете, дверь не перекрывает это. Также нельзя отказывать в доступе автомату различной мебели и шкафов-купе.

Установочные розетки и выключатели европейского стандарта зарекомендовали себя в обществе как удобный и безопасный способ размещения прибора для всей семьи.По сути без проблем можно протянуть руку, провести ремонт или замену без чрезмерного мышечного напряжения

Розетки для осветительных приборов в ванной, гардеробной и кладовой необходимо монтировать в коридоре. Для жилых комнат, кухонь, а также коридора — право находиться внутри самого помещения.

Электромонтажные устройства для регулировки дополнительного или декоративного освещения устанавливаются в удобном месте, но с учетом дизайна.

Преимущества и недостатки советского и евростандарта

Устаревший «советский» метод локации электроточек имеет следующие сильные стороны:

Все больше и больше людей в странах СНГ считают более удобным вариантом данных, соответственно, когда есть спрос, можно найти отличное предложение;
почти на уровне глаз;
Вы можете установить под мебелью, и она не заблокирует выключатель;
самый безопасный вариант для детей;
расположение розетки позволит комфортно подключить прибор, без предварительных «луков».

Но если устройство подключено к розетке, всегда будет стоять на одном месте, процесс выглядит менее привлекательно. Так как и провода, и домкрат будут на видном месте.

В то же время «Европейский стандарт» — это:

высокая эргономичность, приятное и удобное использование;
регулировка осветительных приборов «в шторке», а также в сложенных руках;
максимальная «незаметность» от всеобщего обозрения.

Но этот вариант требует дополнительной защиты детей, так как для подключения устройств всегда нужно нагибаться.Установка дополнительной мебели в любом случае заблокирует встроенный в стенку блок.

Плюсы и минусы европейских стандартов в области размещения выключателей и розеток обозначено в галерее:

галерея изображений

Фотография из

Согласно рекомендациям европейских строительных норм выключатели размещаются на расстоянии 0,9 м от поверхности пола

По рекомендации тех же европейских источников розетки и точки подключения низковольтных устройств устанавливаются в 0.3 м над линией пола

Однако выбор места установки электромонтажных изделий по европейским рекомендациям неудобен в плане замены или ремонта

Лучшее решение вопроса — установка розеток для стационарного оборудования в эксплуатации на высоте 30 см. Выключатели с розетками, подключение к которым производится часто, но изредка, лучше всего размещать на высоте 90 см от пола

Расположение переключателя высоты в соответствии с европейскими стандартами

Высота расположения всех видов бытовых розеток

Недостатки для локаций по европейским стандартам

Советы по выбору лучшего места для электростанции

Особенности установки выключателей и розеток

Причина долгих обсуждений — высота расположения розеток от пола.Поскольку точное определение нигде не зарегистрировано, мы можем использовать такие термины, как «европейский стандарт» или «советский стандарт». Когда в квартире планируется «ремонт», скорее всего, розетки будут размещены на высоте 300 мм от пола, а выключатели — уже на высоте 900 мм.

По «советскому стандарту» выключатель должен был устанавливаться на уровне плеч — около 1600 мм, а розетка тоже намного выше — на 900 мм от пола.

У каждого метода есть свои плюсы и минусы. Беглый взгляд на них.

Советская стандартная установка выключателей и розеток по-прежнему занимает лидирующие позиции в обществе, потому что тарифный план по-прежнему востребован на рынке

№1.Особенности размещения в коридоре

В прихожей достаточно розеток 1-2. Размещать их лучше в углу у плинтуса на высоте примерно 15-20 см от пола. Это позволит вам подключать различную бытовую технику, например, пылесос, дегидраторы для обуви или для зарядки телефона.

Точечное освещение и подбор мощности в коридоре расположены так, чтобы было удобно пользоваться выходом / входом в дом, подключены нечасто используемые устройства

Кроме того, в прихожей отлично поместятся и другие устройства.

Из них:

корпус распределительный щит с автоматическими выключателями;
Регулятор напряжения;
, при этом для квартир предусмотрено отдельное место в подъезде, его можно встроить в коридор;
выключатели для кухни, ванны и туалета;
для кабельного телевидения, Ethernet или стационарного телефона;

В большинстве случаев этого достаточно, но иногда также подразумевается коридорная установка датчика теплого пола.

№2. Расположение электроточек санузел

Конечно, количество розеток в ванной будет зависеть от размера и количества приборов, но в 95% случаев — достаточно розеток 1-2. Первые желательно располагать вплотную к зеркалу на уровне 1000 мм от пола. Он соединит сушилку и бритву. Второй, например, подключен к стиральной машине или обогревателю. При этом не менее 600 мм от пола вагонов, а для котла — 1500 мм.

Нет никаких правил, запрещающих установку розеток в ванной, несмотря на то, что помещение считается опасным с точки зрения поражения электрическим током

Само собой разумеется, что оба усиливающих отвода возле устройства стояков категорически противопоказаны, поэтому они должны иметь отступ от ванны и раковины более 600 мм, желательно 1000 мм. В обязательном порядке следует позаботиться о защите от влаги, установить водонепроницаемую розетку.

Мы не должны забывать, что продукт может подвергаться большей опасности.Поскольку ванная комната подвержена риску затопления, закрепленные предметы ниже 150 мм от пола совершенно небезопасны. Если на выходе попадет вода, угроза для жизни просто колоссальная.

Оптимальная высота установки розеток в ванной подбирается исходя из удобства использования и минимизации контакта с водой

Причинами этого могут быть разные ситуации — от протекающего крана или обрыва трубы до бытовой техники или забывчивости хозяев.

№ 3. Специфика установки в гостиной

Для домашнего кинотеатра или простого ТВ-бокса потребуется отдельная розетка, и лучшая из двух.Первый для самого ТВ-ресивера и второй спутниковый для ресивера. Уровень высоты следует определять исходя из расположения телевизора. Он может стоять на пьедестале для встраивания в стену или встраиваться в специальную мебель для сотовых стен.

шнур питания не должен свисать или находиться под напряжением. Он должен полностью спрятаться за ширмой.

Жизнь в маленькой квартире можно визуально разделить на две отдельные зоны: место на столе и часть для отдыха на диване перед телевизором

На каждой дальней стене следует разместить розетку 2 на расстоянии 150-300 мм от пола.К ним можно подключить торшер, вентилятор, зарядные устройства для гаджетов, игровую приставку, пылесос.

Придется побеспокоиться о возможности легкого подключения агрегата.

Если в гостиной будет персональный компьютер, нужно позаботиться о единой точке питания для него. А про то, как его подключить, смотрите здесь.

Розетки и выключатели рекомендуется располагать так, чтобы они были скрыты от глаз

№4. Находится прямо на кухне

С каждым годом все больше и больше разрабатывается умная техника, обеспечивающая комфорт и временные человеческие затраты.Естественно, количество техники и, как следствие, розеток на кухне иногда просто зашкаливает. Обязательно должно быть предусмотрено подключение вытяжки, возможно, посудомоечной и стиральной машин, электроплит.

Но самое главное — холодильник, микроволновка или мультиварка, иногда и то, и другое. Блендер, соковыжималка, процессор, тостер, блендер, кофеварка и телевизор — список, вероятно, бесконечен.

Установка розеток в кухонную мебель — удобный способ создать визуальный эффект отсутствия информационных устройств и повысить комфорт (+)

Для выхода конденсатора обычно устанавливается 600-800 мм.Для растяжки желательно увеличить высоту в три раза — 1800-2000 мм от пола.

при подключении к розетке прибора необходимо установить на высоте 200-300 мм от пола. Кроме того, для него нужно вырезать дырку в задней стенке кухонной мебели, если таковая имеется.

Для мощных потребителей, установленных на кухне отдельная розетка, независимая от общей линии электропередачи

Прикинув место будущей рабочей поверхности, необходимо предусмотреть разъемы и там.Желательно не менее трех розеток, расположенных на высоте 100-200 мм над столешницей, для подключения неглубоких арт.

Телевизор

на кухне чаще всего крепится на настенные кронштейны, соответственно высота розетки для бытовой техники может составлять от 1800 до 2000 мм от пола.

№ 5. Нюансы размещения в спальне

В этой комнате достаточно четырех изделий, по две розетки с каждой стороны кровати. Это будет прикроватная лампа, электронные часы или другие устройства, такие как кондиционер, вентилятор или пылесос.Возле комода также желательно установить одиночную розетку на высоте 600-700 мм от пола для подключения фена или утюжка для волос.

Если в комнате будет компьютер или телевизор, то следует также подумать, где спрятать провода и как разместить разъемы питания.

№ 6. Правильная планировка розеток в детской

Детская комната — обычно это совмещенная спальня и игровое пространство. В этом помещении также не обойтись без разъемов питания. Желательно, чтобы их было не менее 2-3.Рядом с детской кроваткой можно поставить светильник, а остальные — для дополнительных целей.

Современные технологии позволяют подчеркнуть визуальную составляющую, не забывая при этом о безопасности детей, исключая возможность удара пальцами внутрь

Многие специалисты предупреждают, что вилки нужно ставить по возможности на маленьких детей. В этом они были правы несколько лет назад.

Последние разработки позволили оснастить изделие дополнительными защитными кожухами, предотвращающими контакт ребенка с электросетью.Такие клапаны часто требуют больших усилий, чтобы получить доступ к отверстиям для заглушек. Спонтанное детское любопытство будет остановлено.

№ 7. Тонкости установки в офисе

Эта комната не особо отличается от жилой на месте разъема. Для подключения к ПК необходимо не менее 5-6 единиц — системный блок, экран, компьютерный динамик, сканер и настольная лампа. Возле полок для книг нужно предусмотреть место для чтения.

Установка лампы и удобного кресла должна быть включена в план проекта, а это еще один вспомогательный разъем.Два других устройства размещены на незанятой стене. Каждый разъем монтируется на высоте 150-300 мм от пола.

Есть два варианта подключения кондиционера. Напрямую или через автомат через розетку. В первом случае болтающихся шнуров не будет, но обязательно стоит подобрать качественный аппарат, от которого будет зависеть работа устройства. Во втором случае розетку следует располагать на расстоянии 300 мм от потолка.

Расположение световых точек

пункта управления освещением в доме делятся на три основные группы:

Это были классические переключатели — инструменты разного типа, часто с одной или двумя клавишами.Но благодаря трехклавишным переключателям можно одновременно использовать три разные группы осветительных установок.
Эта группа состояла из переключателей, использующих то регулирование, которое осуществляется одновременно несколькими источниками света в разных местах.
В эту группу входят такие устройства, которые регулируют осветительные устройства, уже встроенные в осветительные приборы. Среди них настольная лампа и торшер /

В квартире почти все комнаты оборудованы одноклавишными или двухклавишными выключателями, что оправдано, а главное комфортно.

В общую категорию светильников часто попадают, которые располагаются около потолка, давая рассеянный свет

Например, для ванной комнаты дополнительным источником света может быть лампа над зеркалом. Но для такого устройства регулирования с помощью встроенного переключателя

Спальня имеет свою уникальную систему выключателей. Это позволяет настраивать источник света одновременно из разных мест. Рассмотрим пример удобства.

Каждая кровать должна быть оборудована светильником в виде лампы на столе, прикроватными тумбочками, бра или торшером

Каждый раз, когда вам нужно включить или выключить свет, мы должны вставать с кровати, потому что автоматические выключатели расположены достаточно далеко от кровати.Доходность очевидна. В номере установлено сразу три выключателя. Один у выхода из комнаты, а два других — по обе стороны кровати. В результате настроить освещение в спальне оказалось очень просто, а доступ к автоматическому выключателю будет под рукой.

Консультации специалиста по размещению

Где и как устанавливать выключатели и розетки, следует определять только исходя из соображений безопасности и, конечно же, комфорта. В настоящее время нет установленных стандартов, в которых было бы указано место для размещения электрических разъемов и переключателей.Особенно их количество в отдельной комнате.

Планировка — это этап подсчета количества механизмов, которые будут приносить пользу людям на регулярной основе, независимо от помещения. Плюс 1-2 розетки сверху для доп устройств. Самые строгие требования предъявляются только к мастерам, которым предстоит установить в квартире электрооборудование. Такие люди должны быть специалистами с большим опытом.

Но если было решено провести все работы самостоятельно, необходимо ознакомиться со всевозможным электрооборудованием.Поскольку ассортимент продукции очень широкий, а это значит, что вы можете найти оборудование под любую потребность.

Это может быть аудиоразъем для подключения динамиков, Hi-Fi системы или разъем для стационарного телефона, а также разъем для кабеля Ethernet.

Высота установки

определяет комфортные условия проживания в доме, его безопасность, ландшафтный дизайн и красоту.

Выводы и полезные видео по теме

Тонкости установки розеток и выключателей на кухне показаны на видео:

Где гармонично расположены выключатели и розетки:

Подходящая высота для установки розеток и выключателей:

Прежде чем приступить к работе, помните, что электричество — это не игрушка.Это требует идеального подхода к делу. Монтаж розеток и оборудования на кухне, в ванной и коридоре желательно доверить профессиональному электрику, владеющему специальными допусками для выполнения электромонтажных работ.

Возникли вопросы по теме статьи или есть рекомендации по расчету и установке электроточек в помещении? Пожалуйста, оставляйте свои предложения в комментариях под статьей.

Почему в Европе разные электрические вилки?

Короче говоря, вилки и розетки различаются от региона к региону и даже от страны к стране, потому что в то время, когда они разрабатывались, никто не видел причин делать их все одинаковыми.

Для начала немного истории. Когда электричество впервые было введено в дома и на предприятиях, оно использовалось в первую очередь для освещения. Ранние устройства и приборы, работающие на электричестве, приходилось подключать напрямую к электрической системе здания. Это было немного неудобно — вы не могли легко перенести, скажем, лампу из одной комнаты в другую, не подключив ее снова, — и потенциально опасная задача для большинства людей.

Начиная с 1880-х годов, несколько изобретателей запатентовали варианты соединителя, которые позволяли ввинчивать шнур от прибора в розетку для электролампочки.(Томас Эдисон не был одним из этих изобретателей, и это было «любопытной оплошностью» с его стороны, говорит историк Фред Э. Х. Шредер, поскольку он «предвидел почти все, что могло иметь отношение к лампе накаливания и ее применению».) Эти соединители. значительно упростили и безопаснее подключить прибор к источнику питания. Поскольку они ввинчивались в розетку, падение прибора или слишком сильное натяжение шнура означало, что вы могли повредить устройство, шнур или розетку.

В начале 1900-х изобретатель Харви Хаббелл усовершенствовал эту идею, создав свою разъемную вилку.Вилка имела внутренний разъем, ввинчиваемый в розетку, и внешний разъем (прикрепленный к прибору шнуром), который вставлялся в него через два контакта и мог легко вставляться и выниматься. Это был предок современных вилок и розеток с двумя контактами.

Другие изобретатели вскоре начали придумывать улучшения и средства безопасности для этой исконной вилки (например, третий контакт для заземления, изоляция контактов и формы вилки, которые обеспечивали правильное подключение вилки к розетке).Подобно тому, как есть несколько способов снять шкуру с кошки, существует несколько способов создать безопасную и удобную вилку. Во всем мире изобретатели, мастерицы и инженеры подошли к задаче со своей стороны, и мы закончили с кучей разных вилок и розеток, которые все начинались с одной и той же основной идеи, но были спроектированы по-разному.

В то время не было реальной причины, по которой они не должны были отличаться. В мире не было такой связи, как сегодня, и электрические приборы не были так распространены.Путешествие за границу было неудобным или недоступным для большинства людей, и даже те, кто мог перепрыгивать через пруд, вероятно, не собирались таскать с собой лампу или вентилятор. На самом деле не имело значения, мог ли кто-то за полмира использовать разработанную вами вилку, поэтому разные страны и регионы действовали по-своему и разработали вилки и розетки в соответствии с местными и национальными стандартами, которые часто сильно отличались друг от друга.

К тому времени, когда путешествия во времени и портативность бытовой техники достигли той точки, когда стандартизация имела смысл, дома с электропроводкой и электроприборы были широко распространены, а переход на новые вилки и розетки был дорогостоящим предложением — это не означает, что глобальный стандарт не подходит. существуют, и переключение не может быть выполнено.В 1986 году Международная электротехническая комиссия представила «универсальную вилку», известную как вилка типа N, которая, как они надеялись, станет широко распространенным стандартом. Однако пока только Бразилия и Южная Африка приняли дизайн своих вилок и розеток.

В обозримом будущем мы застряли с той мешаниной вилок и розеток, которая у нас есть. Если вы хотите узнать, что используют разные страны, посмотрите здесь и здесь. И если вам интересно, действительно ли одна вилка лучше других, Том Скотт представляет довольно хороший аргумент в пользу британского дизайна.

Если вы находитесь за границей, то будут отличаться не только вилка и розетка, но, возможно, напряжение и частота бытовой электросети, которые различаются от региона к региону. Даже если у вас есть переходник для вилки, когда вы путешествуете, несоответствие напряжения означает, что ваши гаджеты могут не работать или могут быть повреждены. Разделение напряжения уходит своими корнями в «Войну токов», и это интересная история.

Cooler Master CK352 — механическая игровая клавиатура с двухцветным дизайном клавиш

Клавиатуры

имеют черный и серый цвет, что делает эту механическую игровую клавиатуру.Несмотря на то, что раскладка клавиатуры является типичной японской раскладкой (хотя на изображении продукта изображена стандартная английская раскладка), используется высококачественный коричневый переключатель оси с длительностью нажатия клавиш 50 миллионов циклов.

Дополнительные функции включают подсветку RGB, которую можно переключать между несколькими режимами излучения и эффектами для каждой клавиши, а также функцию подсветки со световой полосой на боковой половине клавиатуры. Устройство также имеет функцию, известную как «управление на лету», которая позволяет пользователям управлять как подсветкой, так и медиаплеерами без необходимости в программном обеспечении.

Колпачок для клавиатуры изготовлен из АБС-смолы с двойным впрыском и имеет лазерную гравировку для профессионального внешнего вида. Помимо того, что клавиатура изготовлена из алюминия и поликарбоната, она имеет интерфейс USB 2.0, скорость передачи 1000 циклов в секунду и время реакции 1 миллисекунду.

Внешние размеры продукта: ширина 454,6 мм, глубина 142,6 мм и высота 35,96 мм. Он весит 904 г (без кабеля), имеет длину кабеля 1,8 м и имеет двухлетнюю гарантию.Поддерживаемые операционные системы — Windows XP и Windows 7 (или новее). Цена 69 грн.

Master Frame 700 от Cooler Master — башня с открытой рамой, которая может использоваться как скамья. — 15.11.2021 10:20
Master Frame 700 — это корпус ПК с открытой рамой в корпусе Tower с лотком для материнской платы и боковыми крыльями с обеих сторон, которые соединены фрикционными шарнирами в единое целое. Можно использовать два дифференциала …

Корпус Cooler Master MasterBox NR200P Mini-ITX в четырех новых цветах ограниченной серии.- 01.11.2021 10:37
Корпус Cooler Master Mini-ITX MasterBox NR200P представлен в коллекции, которая представлена в ограниченном количестве ярких цветов, таких как голубой, розовый, фиолетовый и оранжевый ….

Игровое кресло Cooler Master comfy Caliber R1S с камуфляжным рисунком — 18.10.2021 09:11
Cooler Master представила новый бренд игрового кресла Caliber R1S, которое имеет отличительную цветовую схему и обеспечивает комфортное сидение.Камуфляжные мотивы навеяны …

be quiet! предоставляет бесплатный монтажный комплект процессорного кулера для сокета Intel LGA 1700 — 29.09.2021 13:26
be quiet !, немецкий производитель компонентов премиум-класса для ПК, гарантирует, что его кулеры ЦП остаются совместимыми с новейшими разъемами ЦП. Поэтому компания будет предлагать бесплатный комплект обновления для .

Розетк
