Вы наверняка знаете, что для установки в деревянных домах требуются накладные розетки и выключатели. Такие серии есть у всех производителей электрофурнитуты.. Более того, если вам приглянулась серия для скрытой проводки, вы сможете использовать и ее, ведь в каждой серии есть адаптерные рамки (их еще называют подъемные рамки, коробки для накладного монтажа). Но, это скорее исключение. В большинстве случаев, предпочтительнее устанавливать накладные розетки и выключатели. Выбор таких устройств весьма велик, и найти подходящее и по цене, и по дизайну решение совсем не сложно. А для того, чтобы еще больше упростить задачу, представляем вашему вниманию небольшой обзор. В нем, мы расскажем про все популярные серии накладных розеток и выключателей, а также, рассмотрим монтажные аксессуары для открытой проводки.

Розетки и выключатели Этюд для открытого монтажа (Schneider Electric).

Это самые популярные накладные розетки и выключатели. Потому, начать мы решили именно с них. Если вам нужны самые простые, надежные розетки и выключатели для открытой проводки обратите внимание на линейку оборудования Этюд от Schneider Electric. Эти устройства производится на российском заводе «Потенциал» (г. Козьмодемьянск). С 2006 года предприятие вошло в состав корпорации Schneider Electric. После этого была произведена полная модернизация производства, и уже в 2011 году завод получил приз «Лидер качества 2011» став победителем конкурса «100 лучших товаров России». На заводе «Потенциал» производится несколько линий электроустановочного оборудования, в том числе линейка Этюд.

Розетки и выключатели Этюд изготавливаются из полиамида. Это прочный материал, стойкий к УФ-излучению и появлению царапин. Каждое устройство снабжено монтажным основанием. Его предназначение — изоляция механизма и открытых частей провода от токопроводящей поверхности, например деревянной стены.

Технические особенности серии Этюд:

• Токоведущие части механизмов изолированы пластиком.
• Выключатели могут использоваться с лампами любого типа
• Контакты розетки изготовлены из латуни с высоким содержанием меди.
• Улучшенная конструкция винтовых контактов позволяет надежно удерживать провод.

Кроме того, механизмы розеток и выключателей Этюд имеют ряд конструкционных особенностей, упрощающих и ускоряющих монтаж:

• Увеличено пространство между монтажной платой и механизмом. Это позволяет удобно расположить провода большого сечения.
• Для подсоединения заземляющего проводника предусмотрена кольцевая клемма.
• На корпусе механизмов размещена полезная информация: схема подключения, электротехнические характеристики и др.

В серии Этюд представлены розетки и выключатели самых популярных цветов: белый, бежевый, темное и светлое дерево. Изделия «под дерево» особенно популярны.

В отличие от некоторых дешевых серий, розетки и выключатели Этюд Дача (именно так называется линейка Этюд в «деревянном исполнении) ламинированные. Покрытие полностью имитирует окраску и текстуру древесины. Другими словами, и на вид, и на ощупь — розетки и выключатели абсолютно «деревянные».

Если вы удачно подберете плинтус и кабельный канал — результат превзойдет самые смелые ожидания!

Для влажных помещений в линейке Этюд имеются брызгозащищенные (IP44) розетки и выключатели. Корпус каждого из таких изделий снабжен двумя эластичными кабельными вводами — фланцами. Розетки имеют прозрачную крышку. Предложение включает в себя одноклавишные выключатели, одноклавишные переключатели, выключатели с подсветкой, кнопочные переключатели, одинарная и двойная розетки. Также, в продаже имеются блоки: розетка + выключатель, розетка + 2-й выключатель и розетка + переключатель. Все розетки Этюд IP44 имеют защитные шторки.

Купить розетки и выключатели Этюд для открытого монтажа.

Купить розетки и выключатели Этюд Дача (под дерево).

Купить розетки и выключатели Этюд IP44 (влагозащищенные).

Розетки в деревянном доме — все модели. Цены, наличие, доставка по РФ

Требования безопасности налагают некоторые ограничения на прокладывание проводки, установку розеток и выключателей в деревянных домах. Согласно этим требования безопасности оптимальным и единственным допустимым способом прокладывания электросети в таких домах служит открытый способ. Он обладает достаточным уровнем безопасности, но в наиболее распространенном виде гофрированных труб и кабельных каналов имеет сомнительные декоративные качества.

Альтернатива — наружная ретро проводка и использование соответствующей фурнитуры. Винтажная кармическая (или пластиковая) электроинтсалляция позволяет прокладывать кабель на расстоянии 10 мм над горючим основанием, что вполне соответствует нормам ПУЭ. При этом подобные изделия обладают изысканным внешним видом, создают атмосферу так сказать. Однако подобное решение имеет свои нюансы. Это наиболее подходящий вариант розеток и выключателей для деревянного дома.

Особенности наружной ретро проводки

Прежде всего, необходимо упомянуть, что основной упор в ретро розетках и выключателях сделан на декоративные свойства. Поэтом использовать их где-то кроме жилья вряд ли имеет смысл. Это просто неоправданно. Кроме декоративных особенностей накладных розеток и выключателей для деревянного дома необходимо учитывать и ограничения в плане максимальных нагрузок. В случае с выключателями это параметр означает максимально допустимую суммарную мощность подключенных за выключателем потребителей. Для ретро розеток максимально допустимая мощность подключаемого потребителя составляет 3,5 кВт, что также необходимо учитывать при планировании системы и эксплуатации.

Непосредственно при монтаже ретро проводки необходимо также учитывать некоторые требования. Так, ближайший к розетке фиксатор кабеля должен находиться на расстоянии не более пяти сантиметров, а рекомендуемая высота монтажа подобных изделий для деревянных домов составляет 90-10 см.

В таком положении они будут украшать помещение, находится в зоне комфортного доступа и вдали от случайных повреждений упавшими предметами или неосторожными посетителями.

Производители, их ассортимент и особенности

Компаний, производящих подобное электроустановочное оборудование существует немало. Однако большая их часть располагается в других странах. Однако отечественные производители не отстают от мировых тенденций. Особым вниманием нужно удостоить продукцию серий LK Vintage и Zion, представляющую отличные варианты розеток и выключателей для деревянных и бревенчатых домов.

LK Vintage представляет собой серию доступных механизмов, выполненных из прочного пластика. Особенность коллекции в том, что все механизмы имеют суппорты, которые позволяют использовать их (механизмы) для скрытого и открытого монтажа. Для открытого монтажа понадобится использовать специальные подъемные коробки. При этом в серии представлен широкий ассортимент механизмов — различные силовые и слаботочные розетки, одноклавишные и двухклавишные выключатели и даже светорегуляторы.

Для оформления блоков управления подходящим образом служит большое разнообразие декоративных рамок. Особого внимания заслуживают сегментные рамки, которые позволяют собрать блок управления с любым необходимым количеством постов, начиная от двух.

Электроинтсалляция в стиле ретро от Zion соответствует понятию «ретро» в гораздо большей степени. Это керамические механизмы на деревянных подложках с металлическими или керамическими же органами управления (если речь идет о выключателях). В девяти коллекциях представлено множество расцветок и оформления механизмов. Деревянные подложки изготавливаются из темной вишни и светлой березы. Однако ассортимент механизмов гораздо меньше, плюс стоимость таких изделий несколько выше. Что вполне естественно, учитывая использование натуральных материалов и внимание к оформлению. В серию входят розетки для наружного монтажа с контактами заземления и без них. Выключатели представлены роторными моделями с функциональными возможностями одно- и двухклавишных моделей.

Таким образом, накладные розетки и выключатели — это оптимальное решение для устройства открытой проводки при повышенных требованиях к декоративности, как в деревянном доме, к примеру. Они обеспечивают необходимую безопасность и обладают изысканным внешним видом. При этом, есть коллекции в разных ценовых категориях, что позволит подобрать систему на любой бюджет.

Проводка в деревянном доме: монтируем розетки и выключатели

Как лучше подготовить точки выхода к установке электрофурнитуры? Этот вопрос приходится решать каждому электрику во время монтажа коммуникаций в деревянных домах. Будет ли это сруб, оцилиндрованное бревно, круглый брус или блок-хаус, проблема одна — нет ровной поверхности, подходящей для установки розеток и выключателей, впрочем, и светильников, настенных бра. Существуют два способа подготовки площадок для точек: выпиливание и накладка на бревно. Мы расскажем об особенностях применения каждого из них.

Традиционный способ — выпил в бревне

Долгие годы был единственным решением проблемы.

Этот метод называют по-разному: спил, стачивание, стёсывание, фрезерование и т.д. Заключается он в том, что на месте точки выхода выпиливают ровный участок по форме и размеру, соответствующий выключателю или розетке.

Что важно учесть в работе:

Стёсывание бревна — совершенно непрофильная для электрика задача, взявшись за такую работу, он сильно рискует непоправимо испортить бревно. Поэтому выпиливанием площадок обычно занимается столяр, который умеет работать с деревом и сделает всё аккуратно.

Важно учитывать, что даже хороший специалист может допустить брак в виде трещин, сколов, не полного соответствия формы. Дерево — непредсказуемый материал. И еще — на фото неправильная монтажная коробка, обзор годных подрозетников для сгораемых материалов тут.

Если в дальнейшем хозяин дома решит перенести выключатель или розетку в другое место, его ожидает неприятный сюрприз. Когда корпус розетки уберут, в бревне останется пропиленное углубление, которое невозможно заделать. Чтобы его скрыть, придётся повесить картину или передвинуть шкаф, другую мебель.

Если планируете подготовку площадок столяром, закладывайте в сроки дополнительные рабочие дни. Потому что на подготовку одной точки в доме уходит до 30 минут.

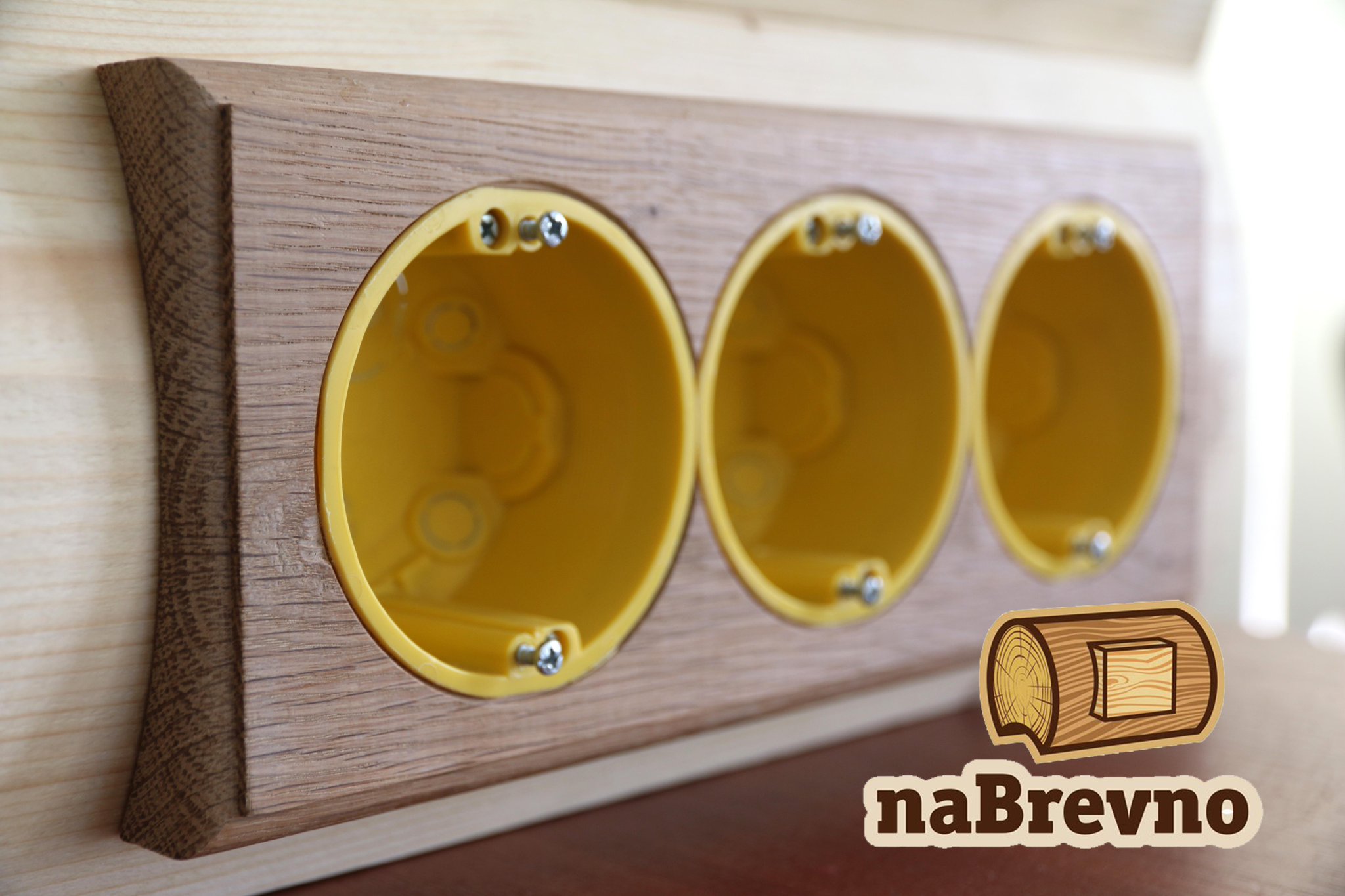

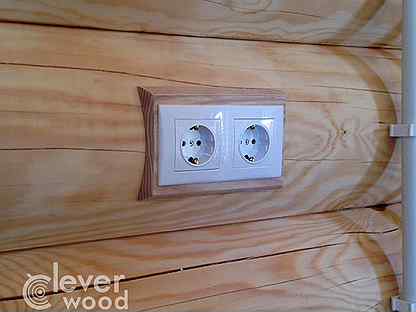

Новый способ — установка накладки на бревно

Метод простого монтажа розеток и выключателей в деревянных домах в России начали применять совсем недавно. Накладка на бревно — это приспособление для оборудования точек выхода электропроводки открытого и скрытого типа (с применением подрозетников 68 мм). Она крепится к стене и плотно прилегает за счёт вогнутой нижней части, которая полностью соответствует диаметру бревна. Верхняя часть накладки — ровная площадка для установки выключателей, розеток, распределительных/коммутационных коробок и светильников, бра.
Кстати, если захотите установить розетку между бревен, то есть еще один вариант — межбревенные накладки или посмотрите еще о продукции naBrevno в наших Постах.

Особенности технологии монтажа накладки на бревно:

Установить может любой электрик. Специальных столярных инструментов не требуется.

На подготовку одной точки уйдёт 2—4 минуты.

При монтаже накладки открытого типа розетку или выключатель в любой момент можно перенести в другое место. Установка нашей подложки на бревно не повлияет на поверхность древесины, не испортит эстетические характеристики. В случае переноса останутся небольшие отверстия от крепежа, которые легко заделать. Использование накладок с диэлектрическими пластинами повышает пожарную безопасность электропроводки открытого типа. Стеклотекстолит толщиной 1 мм, точно подогнанный по размеру, плотно закрывает перфорации в основании пластиковых розеток Legrand Quteo, а в серии «Ретро» — всё основание. Что предотвращает потенциально возможное попадание искры на деревянную поверхность.

Накладка не требует дополнительной подгонки. Производитель выпускает изделия для брёвен с диаметром от 180 мм до 320 мм и шагом в 20 мм, что обеспечивает идеальное прилегание накладки к поверхности деревянной стены.

Наша продукция выпускается разных цветов и стилей. Поэтому легко подобрать ту, которая подходит функционально и органично дополнит интерьер.

А если вам необходимо решение для монтажа розеток и выключателей в пространство между бревен, то есть вот такой вариант межбревенных накладок.

ИТОГ

Подходите к решению проблемы взвешено. Потому что заказчику важно, чтобы электрик и розетки установил, и не испортил эстетические характеристики деревянного дома.

видео-инструкция по монтажу своими руками, особенности установки накладных, наружных изделий, выключателей, цена, фото

Все фото из статьи

Розетки и выключатели для деревянного дома должны иметь повышенную пожарную безопасность. Все электрические приборы при их подключении могут вызвать нагрев и искрение в данных приспособлениях.

Стены из камнеподобных материалов (бетон, кирпич, блоки), благодаря своей негорючести, это прощают. В большинстве случаев короткое замыкание тут ведет лишь к срабатыванию автоматики.

Электропроводка и розетки в здании из дерева имеют свои особенности.

Древесина, даже пропитанная антипиреном, достаточно легко воспламеняется. Поэтому все элементы электропроводки в домах из нее нужно дополнительно защищать.

Как выбрать провод

Строение провода ВВГ-нг/А.

Выключатели и розетки под дерево нужно подключать к специальным негорючим либо слабо подверженным воспламенению проводам.

Кабели для деревянных зданий

Ниже приводится таблица кабелей для построек из древесины.

Маркировка изделия	Материал провода	Количество жил	Изоляция	Характеристики
ВВГ-нг/А ВВГ-нг/П-А ВВГ-нг/LS ВВГ-нг/П-LS.	Медь в виде цельных жил.	2-5	Двойная. Внутренний слой – из ПВХ, жилы окрашены в разные цвета. Внешний слой – негорючий пластиковый композит.	Маркировка «нг» указывает на негорючесть. Литера «А» означает класс нераспространения горения по ГОСТу Р МЭК №60332/3/22. Буквы LS значат, что внешняя изоляция при высоких температурах и пожаре не выделяет хлористый водород и имеет низкое дымообразование. Температура применения кабеля от – 50 градусов до +50.
NYM	Медь в виде цельных жил.	2-5	Тройная. Внутренний слой окрашен в разные цвета, изготовлен из ПВХ. Слой средний состоит из полиолефиновой композиции, которая не содержит в себе галогены. Внешний слой – негорючий ПВХ.	Производится по германской технологии «VDE». Кабель не горючий и соответствует требованиям ГОСТа №22483.
РКГМ	Медь в виде жилы из множества переплетенных тонких проволок.	1	Двойная. Внешний слой – оплетка из стекловолокна, пропитанного термостойким лаком либо эмалью. Слой внутренний – кремнийорганическая резина увеличенной прочности без галогенов.	Термостойкий и негорючий кабель. Может эксплуатироваться при температуре среды от -60 градусов до +180.

Обратите внимание!
Инструкция советует приобретать провода, изготовленные по Государственному Стандарту (ГОСТ), а не по Техническим Условиям (ТУ).
Конечно, во втором случае кабель обойдется вам дешевле, однако сечение его жил будет меньше, а изоляция тоньше.

Защита дополнительная

Провода следует укладывать в таких защитных трубках и каналах.

Установка розеток в деревянном доме должна сопровождаться мерами дополнительной защиты.

Провода следует прокладывать лишь в специальных кожухах. Они представляют собой гофрированные трубки из пластика, имеющие сечение 16-63 мм2. Внутри изделия расположена тонкая проволока из стали, служащая для протягивания кабеля.

Кроме защиты от механических нагрузок, пластик ограждает провод от термических воздействий, т. к. является материалом самозатухающим. Когда он подвергается действию высоких температур либо открытого пламени, он становится мягким, обволакивает расположенный в нем кабель. Затем отвердевает, тем самым защищая проводку.

Трубки производятся из разных видов пластика.

Каждый из них обладает своими особенностями.

Кабельные каналы под дерево.

1. Поливинилхлорид является самозатухающим типом пластика. Изоляция из него для проводов используется лишь во внутренних помещениях. Материал выдерживает температуры от -5 градусов до +50. Обладает не очень высокой ударной прочностью. Трубки имеют серый цвет.
2. Полиамид также имеет свойства самозатухания. Имеет хорошую стойкость к механическим нагрузкам, низким и высоким температурам, ультрафиолету. Может служить при температурах от -40 градусов до +75. Его можно применять и внутри помещений, и снаружи здания. Цвет изделий – черный.
3. Полипропилен имеет высокую степень эластичности и ударной прочности, обладает влагостойкостью, долговечностью, термической устойчивостью. Температура эксплуатации – от -40 градусов до +105. Цвет изделий – синий. Устанавливая такие трубки своими руками, учтите, что материал не имеет достаточной стойкости к ультрафиолету.

Для внешней проводки под наружные розетки и выключатели под дерево можно использовать кабель-каналы. Это прямоугольные либо квадратные коробы, имеющие крышку. Внутри них и монтируется кабель при открытом способе прокладки проводки в деревянном доме. Производятся каналы обычно из ПВХ. Обладают красивым внешним видом, могут иметь белый, коричневый цвет, рисунок древесины – это очень удобно, когда ставятся розетки под дерево сосна и пр.

Способы соединения

Сопрягать кабели в распределительных коробах нужно только надежными способами.

Исходя из того, какая разновидность проводов применяется, используются нижеследующие техники соединения.

1. Скрутка пригодна для жестких одножильных изделий, выполненных из одного и того же металла.
2. Скрутка и последующая спайка узла оловом оптимальна для жестких одножильных и мягких многожильных проводов
3. Скрутка с дальнейшим закреплением кабеля медной либо медно-луженой гильзой отлично подойдет для мягких многожильных изделий.

Внимание: медь с алюминием соединяются только через латунные колодки.
Непосредственный контакт двух металлов приведет к быстрому отгоранию скрутки.

Выбор розетки

Карболитовое приспособление имеет керамический сердечник.

Накладные выключатели и такие же розетки могут быть пластиковыми (дешевый вариант) либо карболитовыми. Для деревянного дома лучше подходят последние, ибо способны выдержать более сильный нагрев.

Когда контакт розетки и вилки плохой, то между ними начинается искрение. От него сердцевина устройства разогревается.

Если розетка пластиковая, она вследствие этого начнет плавиться, что может впоследствии вызвать пожар. Поэтому и нежелательно приобретать недорогие изделия из пластмассы. Пускай цена карболитовых розеток выше, зато они имеют высокий уровень термостойкости.

Они комплектуются медными контактами и фарфоровым сердечником, которые могут выдержать очень сильное нагревание, перепады напряжения до 250 В и силу тока до 6 Ампер. Учтите, что для кухонного помещения нужны более мощные устройства, выдерживающие до 10 Ампер, потому как в нем расположено много бытовых электроприборов.

Обратите внимание!
Сейчас можно осуществлять монтаж розеток в деревянном доме современным способом.
Эти модели не нуждаются в скрутке проводов.
Достаточно концы кабеля зафиксировать в клеммах.
Благодаря этому проводка и сердечник устройства не будут перегреваться.

Способы проводки и конструкция устройства

При скрытой проводке розетки встраиваемого типа монтируются в металлические гильзы.

Смонтировать розетки можно, используя несколько методов, которые зависят от способа укладки проводов.

1. Скрытая проводка укладывается в ходе сборки каркаса деревянного дома. Монтируется она для общей и пожарной безопасности в пластиковых либо металлических трубках.

   Открытая электропроводка.

2. При использовании скрытого типа проводки применяются розетки встраиваемого типа. В точках установки необходимо вырезать отверстия для их сердечника. Чтобы обеспечить пожарную безопасность, в отверстия нужно вставить металлические гильзы.

Накладные приспособления, окрашенные под фактуру дерева.

3. Второй вариант – открытая проводка, с ней применяются накладные розетки под дерево. Главное тут – использовать металлические или пластиковые кабель-каналы для проводов, а точки установки розеток защищать асбестом либо алюминием. Для увеличения эстетичности такая продукция часто красится под цвета и фактуру дерева. Поэтому и розетки следует выбирать оформленные в той же стилистике.
4. Способ третий предусматривает комбинированный монтаж приспособлений. Он применяется тогда, когда строительство дома завершено, однако уже поставленных розеток мало. Тогда провода укладываются под деревянными напольными, потолочными плинтусами либо иным скрытным методом. Далее монтируются деревянные розетки и выключатели или карболитовые.

Обратите внимание!
Такой метод требует применения кабеля в тройной изоляции, защищающей от коротких замыкания и возгораний.
Кроме этого, проводка должна быть неразрывной, запрещено категорически применять распаечные коробы, а также наращивать кабели.

Монтаж устройств

Схема проводки.

1. Составьте схему проводки, укажите на ней местоположение электроприборов, розеток и выключателей.
2. Смонтируйте на месте распределители и разметьте точки установки всех приспособлений.
3. Далее можно начинать укладывать провод.
4. При полной обшивке внутренних стенок для укладки кабеля следует использовать пластиковые либо металлические трубки (они не должны быть заполнены более чем на 40 процентов).
5. На участках соединения проводов ставятся распределительные коробы открытого типа.
6. При прохождении кабеля через стенки на этих местах монтируются металлические гильзы, комплектуемые заглушками.
7. Срезы проводов следует зачищать, а концы отшлифовывать. Так вы пресечете вероятность повреждения изоляции заусенцами.
8. Трубки к стенам крепятся хомутами. К металлическим гильзам они фиксируются при помощи развальцовки.
9. Разделка провода осуществляется в распределительном коробе при запасе длины не менее 20 сантиметров.
10. Жилы проводки в коробках сопрягаются при помощи скрутки, которая изолируется колпачками СИЗ.
11. При разделке проводов и подсоединении к ним розеток, выключателей, электроприборов следует соблюдать цветовую маркировку жил.

На фото – контакты для подключения розетки.

При укладке трехжильного кабеля в розетку подсоединяют все три провода. Желтая либо зеленая жила фиксируется в заземляющем контакте, остальные – на питающих контактах.

На профессиональных схемах установки розеток жилы обозначаются так:

• N указывает на ноль, его провод в большинстве случаев окрашен в синий цвет;
• PE – это заземление, жила желтая, зеленая либо желто-зеленая;
• Литера L указывает на фазу, провод белого цвета.

Подсоединение розетки.

Выключатели монтируются таким же образом, что и резные розетки из дерева либо других материалов.

Вывод

Розетки в зданиях из дерева должны быть максимально защищены от возгорания. Проводка к ним должна прокладываться специальными кабелями. Видео в этой статье дополнит предложенную читателю информацию.

Как проводится установка розеток в деревянном доме

Монтаж розеток в деревянном доме требует особенного подхода по ряду причин. И главная из них – это требования пожаробезопасности. Ведь розетка может перегреться из-за включения слишком мощного прибора, а также в ней возможны искры. В бетонной стене розетка не спровоцирует возгорания даже в случае короткого замыкания, а в деревянном возможен пожар.

Какие виды монтажа допускаются

Установка розеток в деревянном доме может планироваться для открытой или скрытой проводки. Для подключения устройств в любом случае используется медный провод как наиболее устойчивый к нагрузкам.

Открытая проводка подразумевает прокладку кабель-канала непосредственно по стене или организацию ретро-проводки, когда изолированные провода скручиваются и прокладываются по стенам без короба. Розетка закрепляется на стене по стандартной технологии, но между ее корпусом и стеной помещаются асбестовый лист или алюминий для дополнительной изоляции. Такая «прослойка» не нужна, если применять качественные розетки с изолированным фарфоровым дном.

В случае установки элемента электроподключения в скрытую проводку требуется тщательное планирование, поскольку штробление стен в деревянном доме недопустимо. Предпочтительно сразу предусмотреть все возможные места установки электроприборов, чтобы потом ничего не переделывать. Монтаж электропроводки выполняется до отделки, но после окончательной усадки дома.

Нюансы скрытой установки розеток

Чтобы смонтировать розетки для деревянного дома способом скрытой прокладки, требуется использовать стальной подразетник вместо пластикового.

Также существуют такие требования к электроподключению:

1. Кабель закладывается в металлическую (оцинкованную) трубу.
2. Для вывода проводов в перекрытиях используют трубы из металла или негорючего пластика и помещают их так, чтобы не допускалось механическое воздействие.
3. Если нужно провести провод через стену «насквозь», то используются дополнительные защитные металлические гильзы.
4. Для деревянного дома используют провода, которые маркируются как НГ – не поддерживающие горение и LS – «с пониженным дымовыделением».
5. Каждую розеточную линию планируют так, чтобы в группе было минимальное число розеток.

Например, для одной группы из 4 розеток потребуется собственный кабель от щита.

Монтаж розеток и выключателей в деревянных домах, требования и правила их выбора

Учитывая требования пожарной безопасности, розетки и выключатели в деревянном доме требуют повышенного внимания. Это попросту необходимо для того, чтобы обеспечить их беспроблемную эксплуатацию. Важность грамотного выполнения электромонтажных работ не подвергается никакому сомнению. А необходимость соблюдения при этом противопожарных требований не зависит от того, произведена или нет обработка антипиренами, так как указанные мероприятия не заменяют, а дополняют друг друга.

Основные правила выбора розеток и выключателей

Перед выполнением работ необходимо правильно выбрать, какие будут использованы выключатели и розетки в деревянном доме. В практическом строительстве сегодня применяются либо карболитовые изделия, либо пластиковые. Очевидно, второй вариант является бюджетным и, что вполне естественно, менее пригодным для подобных построек. В последнее время все чаще можно встретить розетку или выключатель, изготовленные из дерева. Они несколько дороже, чем из карболита, однако, обладают стильным видом и достаточно высокой пожаробезопасностью.

Карболитовая розетка или выключатель в деревянный дом подходят намного лучше, так как без проблем выдерживают достаточно серьезный нагрев. Это выступает серьезным преимуществом. Дело в том, что между розеткой и вилкой при плохом контакте достаточно часто начинает искрить. Естественно, при этом повышается температура. Пластиковые изделия в подобной ситуации могут быстро деформироваться и даже загореться.

Именно поэтому правильно и намного безопаснее установить розетки в деревянном доме в карболитовом исполнении. Их стандартная комплектация предусматривает наличие медного контакта и сердечника из фарфора. В результате розетка, хоть и обладает более высокой, по сравнению с пластиковым изделием, стоимостью, способна выдержать серьезное нагревание, а также воздействие тока силой до 6А и перепады напряжения вплоть до 250В.

Важно помнить, что на кухне установка розеток и выключателей в деревянном доме требует особенно мощных моделей изделий. Это объясняется тем, что в помещении используется особенно много различных бытовых электроприборов, включая холодильник, кофеварку, мясорубку, чайник и т.д. Поэтому для кухни рекомендуется использовать розетки, выдерживающие ток силой до 10А.

Способы выполнения электромонтажных работ

Ответ на вопрос, как установить выключатель в деревянном доме, как, впрочем, и розетку, в значительной степени зависит от того, каким образом производитель работ решил прокладывать проводку. Это вполне логично, так как используется разные типы электроприборов. Например, при расположении кабеля внутри строительных конструкций, независимо от сечения провода, используются скрытые розетки, часто называемые встраиваемыми или утопленными.

При открытом типе проводки намного чаще применяются накладные розетки. При разделке проводов и присоединении их к рассматриваемым изделиям следует внимательно соблюдать маркировку жил, которая выполняется цветом. Это существенно упрощает выполнение монтажных работ.

Важно отметить еще одно серьезное требование, связанное с выполнением правил пожарной безопасности. Монтаж выключателей в деревянном доме, а также других подобных изделий, например, розеток, оснований светильников и бра и т. д., должен осуществляться с обязательным использованием так называемой подложек. Они представляют собой специальные площадки, которые крепятся к потолку или стенам, изготовленные из негорючего материала. Наиболее часто сегодня применяются подкладки под розетки из металла, так как такой вариант вполне обоснованно считается наиболее пожаробезопасным.

27/12/2017

Металлический подрозетник для деревянных стен для защиты от возгорания

Содержание статьи:

Благодаря стремительному развитию технологий монтаж электрической проводки стал проще, долговечнее и безопаснее. Данный фактор во многом зависит от того, насколько прочно закреплена в стене розетка и из какого материала изготовлена ее монтажная коробка. Если несколько десятилетий назад случайное извлечение изделия из панели было обычным явлением, то сейчас это большая редкость, причиной которой является ошибка монтажа. Технология изготовления и фиксации изделий обеспечивает надежность крепления приборов и предотвращают саму возможность возгораний при перегрузках и коротких замыканиях. Главную роль здесь играет металлический подрозетник.

Классификация подрозетников

Группа металлических подрозетников

Монтажные коробки предназначены для размещения внутри стен розеток, клавишных выключателей, устройств управления параметрами бытовой техники.

Изделия классифицируются по предназначению в зависимости от материала изготовления и конструкции стен:

1. Для бетона и кирпича. Негорючие панели могут комплектоваться всеми видами продукции, которая устраивает владельцев недвижимости в плане цены и удобства монтажа. Подрозетники деревянные практически не используются, так как при высокой стоимости ненадежны в плане прочности и устойчивости к высокой температуре.


2. Для гипсокартона. Используются приспособления со специальными распорками, обеспечивающими надежную фиксацию на тонких плитах. Другим способом является крепление к монтажной платформе или стальному каркасу. Для этого лучше всего подходит железный подрозетник, отличающийся достаточным запасом прочности.
3. Для древесины. В соответствии с требованиями ГОСТ, подрозетник для дерева должны быть изготовлены исключительно из негорючих материалов. Таковыми является металл и некоторые виды пластика, обладающие соответствующими техническими характеристиками.

Одним из параметров установочных коробок является их форма и размер. Диаметр стандартной цилиндрической продукции составляет 71 мм, при глубине от 25 мм до 80 мм.

Наиболее распространены изделия круглой формы. Их используют для монтажа как одиночных гнезд, так и их сочетания в блоках. Прямоугольные коробки применяются для монтажа блоков, объединенных с выключателями и телекоммуникационными проводами. Овальные коробки используются для установки тройных и двойных колодок.

Подрозетники для деревянных домов

Подрозетники для деревянных домов хотя и металлические, но не поддаются сварке

Выбирая подрозетники для деревянного дома, следует останавливаться на изделиях из металла. В большинстве случаев для их изготовления используется черное оцинкованное железо. Учитывая особенности эксплуатации коробок, применение меди или алюминия экономически нецелесообразно.

В соответствии со СНиП в целях пожарной безопасности в строениях из бруса, бревна и фанерных панелей должна быть установлена открытая проводка. Исходя из этого, предполагается монтаж внешних приборов управления накладного типа. Утапливать их в том случае, когда кабель идет по стенам, просто нелогично.

Устанавливается металлический подрозетник для дерева в таких случаях:

• Нужно вывести проложенный открытым способом кабель из соседней комнаты для монтажа смежных розеток с общим подводом. При установке на массив древесины вес приборов значения не имеет.
• Внутренние и внешние стены представляют собой щиты, сделанные из фанеры и базальтовый ваты. Этот материал не горит и является отличным диэлектриком. В нем можно прокладывать коммуникации любой мощности, так как вата защитит и от открытого пламени, и от высокой температуры.

• Прокладка кабеля внутри массива древесины. Допускается пропуск проводов внутри гофрированных металлических трубок. Это очень сложная и трудоемкая работа, но ценители эстетики готовы ради нее нести большие расходы.

Во всех случаях должны быть установлены подрозетники негорючие, так как они имеют непосредственный контакт с древесиной, отделкой и финишной облицовкой.

Особенности конструкции

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

В отличие от пластиковых аналогов стальные коробки имеют гладкие внешние края, так как не предусмотрено их крепление на клеящий состав. Дерево постоянно меняет размер и объем из-за перепада температуры и влажности. В таких условиях раствор окажется неэффективным. В некоторых моделях предусмотрены внешние фиксаторы для сбора одиночных подрозетников в модули для нескольких гнезд. В днище стаканов есть отверстия с мембранами для ввода кабеля. Эти приспособления обеспечивают герметичность соединения, предотвращая миграцию насекомых по внутренним каналам.

В соответствии с действующими правилами пожарной безопасности к монтажу предъявляются такие требования:

• Должно быть жесткое соединение трубы и стакана. Выполняют его с помощью пайки.
• Запрещено использовать синтетические составы для приклеивания коробки в отверстии.
• Отступ от газовой трубы не менее 50 см.
• Высота от пола в пределах 20-100 см.
• Расстояние от мойки, умывальника, душа более 60 см.

При установке розеток возле дверей нужно выбирать ту сторону, где расположены ручки, а не петли.

Использование накладок на бревно

Декоративная накладка под розетку на бревно

Сквозное сверление массива древесины представляет собой очень трудный и дорогостоящий процесс, выполнить который самостоятельно просто невозможно. Для этого необходимо специальное оборудование и навыки выполнения точных горизонтальных и вертикальных каналов большой протяженности. Намного проще пойти по пути меньшего сопротивления, используя технологию прокладки электропроводки в стенах из бетона и кирпича. Речь идет о прокладке штроб, в которых будет уложена гофрированная стальная трубка.

Проблема заключается в том, что каналы нельзя заделывать шпаклевкой или мастикой. Для этого используются специальные пластиковые накладки, достоверно имитирующие натуральную древесину. Чтобы сократить объем работ, кабель укладывается под плинтусами и наличниками. В заключение делается одна горизонтальная штроба, которая после закрепления в ней кабеля закрывается накладкой. В самой накладке делается отверстие по форме стакана. После установки корпуса розетки оно закрывается крышкой.

Монтаж подрозетников в деревянные стены

Набор коронок по дереву

Монтаж установочных коробок не представляет особой сложности.

Для этого нужно иметь:

• дрель;
• коронку по дереву нужного размера;
• отвертку;
• саморезы;
• долото;
• молоток.

Перед началом сверления нужно уплотнить древесину молотком. После этого смазать ее клеем ПВА или яичным белком. Это позволит укрепить поверхность, избежать появления сколов и задиров волокон во время сверления. После погружения коронки в стену цилиндр извлекается, используя долото и молоток. Подрозетник вставляется в отверстие и прикручивается саморезами. На этом монтаж закончен.

Стойки для скворечников и кормушек Стойки Разъемы заземления Опорные плиты

ARK Workshop GROUND SOCKET SYSTEM
….. Пожалуйста, подождите примерно 2 НЕДЕЛИ для доставки ……

ИСТОРИЯ СООБЩЕНИЙ ПТИЦЫ: Системы столбов для птичьих домиков могут быть металлическими системами флагштоков с некоторыми телескопами, чтобы вы могли опустить птичник ближе к себе для обслуживания скворечника. Они хорошо подходят для более легких домов из алюминия или жести. Однако из-за размера и веса некоторых скворечников мы рекомендуем использовать ДЕРЕВЯННУЮ систему 4×4, потому что она может выдерживать больший вес на стойке.Ветер может быть очень сильным на уровне скворечника, и очень важно иметь систему столбов, способную противостоять этим ветрам. Кроме того, некоторые системы трубных опор со временем могут начать постепенно наклоняться из-за постоянного раскачивания во время сильного ветра. Система деревянных столбов помогает избежать всего этого. Деревянный столб стоит прочно, как дерево, но при этом добавляет красоты вашему двору. Многие люди добавляют к нему решетку, выращивают лозы и т. Д. Это всего лишь еще один способ добавить декоративный элемент вашему газону и саду.

РОЗЕТКА ДЛЯ ЗАЗЕМЛЕНИЯ: Эта РОЗЕТКА для ЗАЗЕМЛЕНИЯ имеет размеры 3,5 дюйма в глубину, 6,5 дюйма в ширину и 31 дюйм в высоту. Вы получите: 1 разъем для заземления, 2 болта с шестигранной головкой с шайбами ​​/ гайками и подробные инструкции по установке и использованию 8-дюймового столб с заземляющей розеткой. Все розетки изготовлены из обработанной под давлением древесины для подземного использования. Все болты / гайки / шайбы входят в комплект. Также предоставляются подробные инструкции (с иллюстрациями). Эти инструкции расскажут, как глубоко копать яму, необходимое количество цемента и воды, советы по смешиванию цемента, как убедиться, что система высыхает ровно и ровно, а также всю информацию, которой мы можем поделиться, чтобы упростить процесс.Итог: при покупке этой заземляющей розетки все, что вам остается, — это купить столб 4х4 и пару мешков с цементом на местном складе пиломатериалов. Следуйте нашим подробным инструкциям, и у вас будет надежная почтовая система, которая будет работать вечно.

Последние 25 лет мы используем деревянные стойки. 2 ЧАСТИ:
1: заземляющая розетка система и 2: 4x4x8 ‘столб . Розетка заземления изготовлена ​​из обработанной под давлением древесины и зацементирована в землю.Цемент должен полностью высохнуть и * затвердеть примерно через 3 дня. Затем 8-футовый столб (или более длинный, если хотите) скользит в гнездо заземления. В 8-футовой стойке необходимо просверлить пару отверстий в нижней части стойки, чтобы 2 длинных болта могли пройти через отверстия заземляющей розетки, через 4×4 и затем выйти с другой стороны заземляющей розетки. Предоставляются шайбы и гайки, чтобы вы могли затягивать и сжимать всю систему вместе, делая ее одной. Когда вам нужно очистить свой скворечник, вы просто снимаете один из болтов, и деревянный столб поворачивается / поворачивается на оставшемся болте.Поскольку болты хорошо затянуты, деревянный столб не падает на землю. Вам нужно приложить небольшое усилие, потянуть столб на себя и ослабить в своем темпе. Это отличная функция, которая делает монтаж дома (и его снятие) очень удобным. См. Рисунок для пояснения.

За прошедшие годы мы создали многие из этих почтовых систем для наших клиентов-соседей. Мы вырыли много ям, залили много цемента и убедились, что системы столбов были ровными и прямыми. Мы хотим помочь вам и предоставить вам все знания, которые мы получили благодаря этому опыту. Хотя мы не можем отправить длинную часть системы 4x4x8 футов, мы делаем ЗАЗЕМЛЕНИЕ РОЗЕТКИ доступной для покупки. РОЗЕТКА ДЛЯ ЗАЗЕМЛЕНИЯ — самая сложная часть системы, и она сэкономит вам время и деньги, купив ее здесь. В то время, когда это было написано, столбы из сосны и пихты стоили от 10 до 15 долларов. Для вас гораздо более выгодно купить длинную стойку на складе пиломатериалов, чем мы пытаемся отправить ее через перевозчика.Эти сообщения можно перевозить на среднегабаритном транспортном средстве … мы сделали это. 8-дюймовые стойки могут поместиться либо по диагонали в транспортном средстве, либо также вдоль линии пассажирской двери, при этом часть стойки будет выступать из переднего окна. Просто не забудьте прикрепить красный флажок к концу сообщения, чтобы его могли видеть другие водители. Эти флаги предоставляются бесплатно на большинстве лесных складов.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ: Внизу этой страницы будет возможность выбрать варианты для вашего дома. Выбирая вариант ниже, просто отметьте его галочкой и затем введите «да», «y» или «1» в раскрывающемся списке. Опция и сумма будут добавлены. Вы можете добавлять / удалять параметры по своему желанию.

ОПОРНАЯ ПЛИТА: за 19,95 долларов США мы включим опорную пластину для нижней стороны вашего дома. Он легко прикрепляется к дому и упрощает установку на систему столбов 4×4.Все оборудование / инструкции включены.

ЛОПАТКА 1/2 «: за 6,95 долл. США мы включим лопату, которая понадобится при сверлении отверстий 1/2″ в стойке 4×4, которую вы будете покупать для розетки заземления. Это очень острое сверло, которое легко проходит через пиломатериал и создает чистые отверстия. Это биты того же типа, которые мы используем в магазине при создании отверстий для болтов с квадратным подголовком, используемых в гнезде заземления.

БОЛЬШАЯ РОЗЕТКА ДЛЯ ЗАЗЕМЛЕНИЯ : за дополнительную плату в размере 20 долларов США мы изготовим большую систему заземляющих розеток для размещения более длинных столбов. Текущая система рассчитана на 8-футовый пост. Однако некоторым нравится использовать более длинные сообщения, например, 10-дюймовые. Это большее гнездо заземления можно использовать с более длинными штырями. Это гнездо больше по длине, по внутреннему обхвату, и его нужно будет закопать немного глубже в землю. Использование стойки длиннее 10 футов с этим сокетом должно быть на усмотрение каждого клиента.Чем выше установлен дом, тем сильнее он подвержен сильным ветрам. Монтаж тяжелых домов на высоте должен быть предоставлен каждому человеку.

Справочник по электрике в старых домах

Большинство старинных домов были построены в эпоху до того, как электрическое освещение и бытовая техника стали стандартом в домах и, как таковые, просто не были разработаны с учетом современных требований к электричеству.

Это делает старые электропроводку и арматуру поводом для беспокойства, поскольку они не только не могут соответствовать требованиям современного образа жизни, но и представляют потенциальную угрозу безопасности, которая может привести к пожару или поражению электрическим током.

Хотя очень важно работать вместе с электриком, когда дело доходит до проводки или повторного подключения, наше руководство по электрике в старых домах идеально подходит, если вы хотите понять, что нужно сделать.

Если вы занимаетесь электрикой в ​​рамках более крупного проекта, наше руководство по ремонту дома содержит множество советов экспертов.

Нужно ли мне делать ремонт дома?

Если в вашем доме не меняли электропроводку в течение последних 25–30 лет, то, вероятно, потребуется хотя бы частичный ремонт электропроводки.Если вы не уверены, не рискуйте — вызовите квалифицированного электрика для проверки.

Чтобы все работало должным образом, рекомендуется каждые 10 лет проводить профессиональную проверку электричества. По завершении электрик подготовит EICR (отчет о состоянии электроустановки).

Необходимо обновить электрооборудование знаков

• Старомодный блок предохранителей (теперь известный как потребительский блок). Это может быть деревянная задняя панель, чугунные переключатели, белые керамические предохранители или смесь предохранителей.
• Накладные кабели , идущие вдоль плинтусов и вверх по стенам, выглядят некрасиво и предполагают, что проводились минимальные работы по быстрому ремонту. Однако иногда его используют, чтобы не повредить ткань здания.
• Кабели, покрытые черной резиной, свинцом или тканью — современные кабели имеют покрытие из ПВХ.
• Старомодные розетки и бакелитовые выключатели . Хотя, иногда они остаются в нерабочем состоянии, или могут быть установлены новые конструкции реплик.
• Сочетание различных стилей розеток и переключателей указывает на то, что произошло частичное изменение проводки.

Сколько стоит переналадка?

Средняя стоимость замены трехместного полуфабриката в Великобритании составляет 3500 фунтов стерлингов, но эта сумма будет зависеть от того, где вы живете. Если дом больше, работа более сложная или есть проблемы с доступом, цена на электроэнергию соответственно вырастет.

Иногда полной перепрограммирования можно избежать. Если кабели надежны и способны выдерживать любые дополнительные нагрузки, их можно модернизировать, добавив современный потребительский блок, надлежащие устройства заземления и перекрестные соединения.

Добавление новой розетки с помощью ответвления может быть делом своими руками, но не полной заменой проводки

Что делать с электрикой своими руками?

На законных основаниях можно выполнять только минимальные электромонтажные работы без прохождения проверки компетентным электриком — услуга, которую готовы предоставить немногие — и получения одобрения строительных норм.

Опытный мастер по ремонту может добавить новую розетку, запустив ответвление, или добавить или изменить осветительную арматуру, но когда дело доходит до более важных работ, вы всегда должны обращаться к профессионалу.

Любые новые электромонтажные работы должны соответствовать действующим строительным нормам, а по завершении должен быть выдан сертификат. Для получения дополнительной информации посетите сайт «Электробезопасность прежде всего».

Составьте план того, что вам нужно, чтобы избежать ошибок и изменений позже

Как составить план электроснабжения

Больше из Period Living

(Изображение предоставлено: Period Living)

P eriod Журнал Living — идеальный источник вдохновения для тех, кто владеет более старой собственностью или просто любит характерный стиль. Ознакомьтесь с последними предложениями по подписке.

Важно составить план электропроводки до начала работ, чтобы вы точно знали, где вам нужны светильники и розетки. Дополнения в середине обходятся дорого, и если вы пропустите полезную точку питания, вы пожалеете об этом позже.

Используя план дома, отметьте положение вашей мебели, затем добавьте расположение осветительных приборов, розеток и выключателей, а также других электрических точек. Подумайте о включении дополнительных принадлежностей, таких как освещение под шкафом и прикроватное освещение.

Всегда включайте больше розеток, чем вы думаете, потребуется, и не забывайте включать расходные материалы для котлов и стационарных приборов.

Планируйте будущее, добавляя воздуховоды с тросом при укладке полов или при проведении работ со стенами, чтобы кабели можно было протянуть позже.

По окончании работ нарисуйте планы, показывающие кабельные трассы, где бы ни проводились новые электрические работы. Это предотвратит случайное повреждение проводки в будущем.

По возможности старайтесь не прорезать рейки под штукатуркой во время электромонтажных работ.

Что нужно для перенастройки?

К сожалению, установка новых кабелей и розеток нарушает структуру дома, поэтому постарайтесь провести работы с электрикой на ранних этапах ремонта или ремонта, а также одновременно с любыми изменениями центрального отопления или водопровода. Лучше всего, если вы сможете съехать, когда будут работать.

Лучший способ подойти к электромонтажным работам в старых домах — убрать как можно большую часть установки вне поля зрения в нечувствительных местах (подсобные помещения или пустоты, такие как полости в полу), чтобы минимизировать ее физическое и визуальное воздействие.

Перед тем, как начать ремонт электропроводки, важно помнить следующее:

• Штукатурка будет затронута, поэтому убедитесь, что повторные штукатурные работы соответствуют характеру дома; обратите внимание на дышащую известковую штукатурку.
• Старые половицы необходимо осторожно поднять — рекомендуется закрепить их винтами, а не гвоздями, для доступа в будущем.
• Если ваш дом построен с использованием традиционных материалов, таких как дубовый каркас, глыба или массивная каменная кладка, убедитесь, что вы наняли электрика, имеющего опыт работы с такими зданиями.
• Старайтесь избегать прокладки кабелей в пространстве на крыше . Там, где это неизбежно, кладите их над изоляционными материалами, а не под ними, чтобы предотвратить их перегрев.
• Постарайтесь сделать так, чтобы внешние крепления кабелей или ламп были сделаны в растворе, а не лицевой стороной из кирпича или камня. Их нелегко отремонтировать, тогда как строительный раствор может быть успешно залатан в будущем.

Кабели должны быть проложены поверх изоляции, чтобы предотвратить перегрев

Обновление освещения в старом доме

Хотя электричество было впервые использовано для освещения домов примерно в 1880 году, только после Первой мировой войны оно стало заменил газ как основной источник освещения. Лампы накаливания господствовали до сравнительно недавнего времени, но, поскольку эти лампы преобразуют только 10 процентов потребляемой ими энергии в свет, сейчас их заменяют гораздо более энергоэффективные альтернативы.

При размещении фонарей тщательно обдумывайте риск возгорания и повреждений, которые могут быть вызваны их установкой. Например, утопленные даунлайты могут ослабить хрупкие потолки, поставить под угрозу огнестойкость потолка и допустить утечку воздуха, сквозняки и проникновение влаги.Всегда следите за тем, чтобы потолочные светильники были огнестойкими и что изоляция не располагалась рядом с ними.

Там, где потолки низкие и потолочные светильники или подвесные светильники неуместны, хорошей альтернативой являются настольные лампы или верхние светильники, особенно если они питаются от розеток на 2 или 5 ампер, которые включаются с помощью главного выключателя.

Традиционные лампы накаливания неэффективны и постепенно заменяются более энергоэффективными лампами, такими как светодиоды.

Какой тип лампы лучше?

При выборе современных источников освещения для старых зданий учитывайте качество и цветовую температуру света, который они предлагают.Традиционные лампы накаливания (лампы) излучают спектр света, не отличающийся от света огня или свечей, поэтому они, как правило, кажутся более естественными в исторических интерьерах, чем некоторые современные альтернативы.

Светодиодные (светоизлучающие диоды) лампы, как правило, являются лучшим способом замены ламп накаливания, поскольку они потребляют очень мало энергии и способны производить свет высокого качества. Они доступны с различной цветовой температурой, и в настоящее время разработан ряд специализированных светодиодных ламп специально для исторических интерьеров и светильников, имитирующих внешний вид традиционной нити накала.

Маршрутизаторы и кабели могут быть неудобными для размещения

Стоит ли устанавливать решения для умного дома одновременно с электрикой? компьютер или мобильный телефон теперь становятся доступными.

Помимо душевного спокойствия и комфорта, они могут помочь снизить потребление энергии, обеспечивая включение отопления, освещения и других систем только при необходимости.

Несмотря на то, что многие технологии являются беспроводными, важно заранее продумать, как они будут интегрированы в дом, чтобы кабели и такие элементы, как маршрутизаторы, можно было установить в наиболее удобном месте во время перенастройки.

Несмотря на то, что беспроводные системы имеют то преимущество, что они не используют кабели, системы с жесткой проводкой иногда предпочитают в старинных домах, поскольку толщина стен, дымохода, стальных конструкций и даже изоляционных материалов с фольгой может мешать сигналам, включая Wi-Fi.По этой причине могут потребоваться дополнительные передатчики Wi-Fi.

Наш гид по лучшим технологиям для умного дома для вашего дома будет полезен, если вам нравится идея решений для умного дома, но вы не знаете, с чего начать.

Ищете другие советы и идеи по ремонту?

Деревянный дом / Turato Architects

Деревянный дом / Turato Architects

© Bosnić + Dorotić

+ 29

Поделиться

• Facebook

• Twitter

• Pinterest

• Pinterest

• Почта

Или

https: // www. archdaily.com/935295/w Wooden-house-turato-architects

• Площадь Площадь этого архитектурного проекта Площадь: 380 м²
• Год завершения данного архитектурного проекта Год: 2017 г.
• ФотографииФотографии: Bosnić + Dorotić
• ПроизводителиБренды с продуктами, использованными в этом архитектурном проекте Производители: prostoria, Schuco, Деревянная конструкция

© Bosnić + Dorotić

Текстовое описание предоставлено архитекторами. Wooden House расположен на просторном участке, в пышном средиземноморском саду. Дом по назначению предназначен для временного проживания, чтобы помочь своим владельцам расслабиться и развлечься. Проект деревянного дома возник в результате исследований риторики материалов и конструкции, а также их взаимосвязи через изменяющиеся программы и цели в архитектуре.

© Bosnić + Dorotić План первого этажа © Bosnić + Dorotić

Идея деревянного дома воплощена в сильной поэтике деревянного строительства. Дом спроектирован как открытая структура с множеством входов и выходов, как матрица различных сред внутри и снаружи дома и переходных пространств между ними. Крыша дома покрыта традиционной черепицей разных размеров и цветов. Размер крыши создает глубокое крыльцо, образованное длинными балками, которые определяют переходную зону дома к парку и бассейну, и наоборот.

© Bosnić + Dorotić Section © Bosnić + Dorotić

В деревянном доме нет классических окон и дверей, нет полных стен, бетонных или кирпичных конструктивных элементов.Классических комнат, этажей дома или подвала нет. Здесь нет ни постоянных жителей, ни классической пространственной иерархии, ни четко определенной функции дома. Разнообразные программы дома в рамках досуга, гедонизма и релаксации «подкрепляются» небольшими ящиками, размещенными под крышей дома, в которых находятся все необходимые зоны, устройства и бытовая техника. Пространства между внутренним и внешним пространством дома, расположенные по углам здания, спроектированы как зимний и летний сады, покрытые панелями из поликарбоната и полипропилена.

© Bosnić + Dorotić

«Деревянный дом» стремится создать особую пространственную атмосферу за счет использования классических материалов и методов строительства. Проект представляет архитектуру «радикальной нормальности» — открытую структуру дома, полученную благодаря забытым и редко используемым в настоящее время методам строительства и использования материалов, выходящих за рамки предсказуемого минимализма и скучного неопластизма.

Электрика в бревенчатых домиках | Совет по установке | Туин: Tuindeco Blog

Указатель электрики бревенчатых домиков

Когда мы покупаем бревенчатую хижину, мы принимаем во внимание множество факторов, не только то, как она выглядит, но и размер, стиль, качество бревенчатой ​​хижины и цена.Мы также должны решить, разрешено ли строительство или необходимо разрешение на строительство. Если мы хотим, чтобы в наших срубах была электрика, мы также должны учитывать Строительные нормы.

У меня есть не только хороший монтажник, но и опыт работы с электрикой в ​​бревенчатых домах, так как я также являюсь квалифицированным электриком.

Если вы собираетесь установить электрооборудование в своей бревенчатой ​​хижине и знакомы с правилами строительства, пропустите большую часть этого, но, пожалуйста, прочтите хотя бы последний раздел в этом посте, в котором рассказывается об особенностях установки электричества в бревенчатых домиках и тому подобном. проинформируйте своего электрика.

Я являюсь членом «Схемы компетентных лиц» и внесен в государственный реестр TrustMark. Не все электрики и не обязаны ими быть. Это то, над чем я в настоящее время утвержден для работы:

.

Электрики

Есть три типа людей, которые могут установить электричество в вашу бревенчатую хижину.

• Электрик, зарегистрированный у «поставщика схемы».
• Электрик, не зарегистрированный.
• Ты или друг.

Любой из этих людей может установить электрическую систему в вашей бревенчатой ​​хижине.

НО есть большая разница в способах его выполнения и завершения из-за действующих в настоящее время Строительных норм. (Https://en.wikipedia.org/wiki/Building_regulations_in_the_United_Kingdom)

В январе 2005 года вступила в силу часть П строительных норм. Часть P является последней частью Приложения № 1 к Строительным правилам. Это касается электробезопасности.

Утвержденный документ определяет законодательные требования для всех работ по стационарным электроустановкам в жилых и связанных зданиях в соответствии с соответствующими стандартами. Соответствующие стандарты известны как 17-е издание IEE Wiring Rules: BS7671 и все текущие поправки.

Он также налагает юридическое обязательство сообщать местному строительному контролю о любых внешних электромонтажных работах. Ваша электрическая система бревенчатой ​​кабины ДОЛЖНА быть уведомлена об этом.

Краткое описание части P и связанных с ней часто задаваемых вопросов см. В этом документе: Часть P FAQ

Сертификат жизненно необходим для любых электромонтажных работ, проводимых с 2005 года.

Когда вы приедете продавать свой дом, вас попросят предоставить сертификат на любые работы, выполненные после этой даты, без него у вас может возникнуть проблема, которую нужно решить до продажи. Кроме того, если у вас возник пожар, это одно из первых требований вашей страховой компании, без действующего сертификата ваше требование может быть аннулировано.

Это пример сертификата, который должен быть выдан вместе с электроустановкой вашей бревенчатой ​​хижины. Вы заметите, что на нем одна страница посвящена главному бытовому модулю, а другая — потребительскому модулю бревенчатой ​​хижины.

Обладая соответствующей квалификацией и опытом, электрик может присоединиться к Схеме Компетентного Человека (CPS): Есть несколько из этих схем, которые охватывают не только электрические установки, но также отопление, кровлю и т. Д. Вот некоторые из них:

Если электрик является участником этой схемы, это означает, что он может самостоятельно сертифицировать свою работу. Это также означает, что они проходят ежегодную аттестацию, их работа контролируется, квалификация соответствует современным требованиям, а их испытательное оборудование правильно откалибровано. Также очень важно, чтобы они были полностью застрахованы и их работа была гарантирована.

Они ежегодно проходят аттестацию на предмет правильного тестирования и выдачи Сертификата на установку электроустановок. Затем они могут зарегистрировать установку в вашем местном управлении здания и, поскольку они могут самостоятельно сертифицировать, они освобождаются от необходимости информировать местный контроль здания перед установкой и делают это только после установки и тестирования.

Нанимая дипломированного электрика, вы гарантируете, что установка полностью соответствует всем нормативам, насколько это возможно.

Я рекомендую вам всегда пользоваться услугами электрика, который зарегистрирован у поставщика Scheme, поскольку он снимает с вас все обязанности. Я также рекомендую, если они заявляют, что они зарегистрированы, вы проверяете их учетные данные здесь: http://www.competentperson.co.uk/ или в их зарегистрированном органе.

Если вы хотите нанять незарегистрированного электрика или даже провести электромонтаж в своей бревенчатой ​​хижине, вам это вполне разрешено.

Однако вы ДОЛЖНЫ проинформировать местную диспетчерскую ПРЕЖДЕ чем вы что-то сделаете.Обычно они запрашивают описание установки, схемы и подробные сведения об уровне опыта и знаний установщика. Они захотят посетить и проверить этапы работы до и во время различных этапов. Когда работа будет завершена и ПРЕЖДЕ чем она будет под напряжением, они посетят вашу бревенчатую хижину. Они осмотрят установку, в том числе убедитесь, что она соответствует нормам по электромонтажу, проверит и выдаст сертификат для вас. Эта услуга может быть платной.

Электричество — это не то, с чем можно возиться, как мы все знаем, это опасная штука.

Существуют штрафы до 5000 фунтов стерлингов за несоблюдение части P Строительных правил.

Если у вас нет достаточных знаний для проектирования, установки и тестирования установки в соответствии с текущими стандартами электропроводки, даже не пытайтесь ее предпринимать, поскольку это может быть очень дорогостоящей ошибкой.

Разобравшись с законами и нормативными актами, давайте посмотрим на саму установку.

Прежде чем вы сможете что-либо сделать, вам нужно точно спланировать, что именно вы хотите использовать. Наши бревенчатые домики очень часто используются в качестве садовых офисов, поэтому давайте рассмотрим этот сценарий в качестве примера.

Вам, очевидно, нужны огни в вашей каюте, возможно, пара внутренних и один внешний свет на PIR. У вас будет пара компьютеров, возможно, музыкальный проигрыватель, принтер, зарядное устройство, вы, вероятно, захотите чашку чая, так что не забудьте чайник. Вам также может понравиться уличная розетка для вашей электрической косилки или место для поделок.

Запишите все эти предметы, а также все, что вы, вероятно, будете использовать в будущем.

Это даст вашему электрику представление о количестве потребляемой мощности, и затем он спроектирует систему с учетом этого максимального использования мощности, если они что-то вроде меня, они также учтут будущие проверки и спроектируют свою систему выше ваших основных требований.

Когда вы просите электрика расценки на вашу работу, вы можете ожидать, что он использует один из двух способов установки электрической системы в вашей бревенчатой ​​хижине.Какой метод будет использоваться, во многом зависит от требований к питанию.

Первый способ — получить питание напрямую от основного потребителя. Это предпочтительный метод. Если у вас нет запасных путей, он предоставит меньший потребительский блок из основного источника питания для снабжения вашей бревенчатой ​​хижины. В любом случае это питание будет защищено УЗО.

Второй метод используется только с низким энергопотреблением и берется из вашей существующей домашней розетки, и только в том случае, если эта схема подходит и способна к дополнительной нагрузке:

Вряд ли этот метод используется для чего-либо, кроме одиночного светильника и единственной розетки, и только в том случае, если бревенчатый домик находится очень близко к вашему дому.

В обоих случаях электрик будет использовать бронированный кабель для питания бревенчатой ​​хижины. Этот кабель можно закрепить на свободном месте от неподвижных объектов, таких как стены и, возможно, заборы, или закопать в землю. Как правило, он будет закопан на глубину в полторы лопаты, что составляет около 500 мм. Его следует закапывать глубже на клумбы или огороды. Часто можно сэкономить деньги, сделав траншею для кабеля самостоятельно до приезда электрика.

Когда ваш электрик разрабатывает вашу электрическую систему, он будет основывать ее на ваших требованиях к питанию, расстоянии от основного источника питания, а также состоянии и номинальной мощности вашего источника питания.Конечно, есть и другие факторы, но это все, что ему нужно знать от вас как от клиента, чтобы иметь возможность процитировать вас.

• Количество светильников и розеток в вашем бревенчатом домике.
• Требуемая мощность: вы можете сложить ватты или амперы каждого электрического элемента или сообщить электрику, что вы собираетесь использовать, и он произведет расчеты.
• Расстояние от основного источника питания или потребителя.
• Состояние вашего потребительского блока и есть ли в нем запасные части.
• Маршрут подводящего кабеля к бревенчатой ​​хижине и будете ли вы рыть траншею самостоятельно.
• Маршрут выхода из вашего потребительского блока в доме на улицу.

Если вы запрашиваете расценки на вашу систему, вот удобная форма, которую вы можете использовать: Форма коммерческого предложения на электрооборудование

Если у вашего электрика нет опыта установки системы в бревенчатой ​​хижине, вы должны сообщить ему / ей, что это немного необычно и что при ее установке нужно учесть некоторые дополнительные соображения.Если у них нет опыта или вы не скажете им, я гарантирую, вы перезвоните им!

Все электрики, или, по крайней мере, хорошие из них хотят делать свою работу как можно лучше. Мы также привержены аккуратности, нам нравится, чтобы наши провода были прямыми, без перекручивания, наши клеммы были плотно закреплены и хорошо обрезаны, и, прежде всего, мы любим, чтобы все выглядело красиво и профессионально. Чтобы создать идеальную отделку вашей бревенчатой ​​хижины, мы можем использовать короб. Проблемы возникают именно из-за этого канала.Итак, прежде чем они приступят к работе, скажите им, что бревенчатый домик ДВИГАЕТСЯ!

Он также может много двигаться, некоторые из больших бревенчатых домиков 58 мм и толще могут перемещаться на 70 мм в течение года, это неотъемлемое свойство древесины и совершенно нормально, она будет расширяться и сжиматься в зависимости от влажности, погода и другие факторы. Это движение заставит вас перезвонить своему электрику, так как все его прекрасные аккуратные кабели упадут со стен или, в худшем случае, создадут трещины и трещины в ваших бревнах, где канал прикручен без расширительного зазора и, по сути, будет удерживать два бревна. вместе и предотвратить их естественное расширение.Это приведет к разделению журналов!

Сообщите об этом своему электрику и предложите следующее:

• Держите кабельную коробку низко на первом бревне так, чтобы тройники подходили к гнездам
• Сделайте овал в желобе и не завинчивайте его до упора, чтобы бревна могли двигаться под ним.
• Оставьте достаточно провисания кабелей для расширения
• НИКОГДА не скрепляйте бревна вместе, это очень важно при установке потребительского блока, так как его высота часто превышает одно бревно.Если расширение не разрешено, для журналов будет РАЗДЕЛЕНИЕ.
• Рассмотрите возможность использования круглой водоотводящей трубы за пределами здания. Седла, которые крепят его, позволят расширить его, и он будет выглядеть намного лучше внутри. Это мой предпочтительный метод, и я стараюсь прятать его вокруг балки фундамента и вверх от нее, угловые кресты бревенчатой ​​хижины также очень хороши для скрытия канала.
• Если вы изолируете крышу своей бревенчатой ​​хижины, подумайте о том, чтобы кабели цепи освещения располагались сверху крыши.

Эти публикации по электрике в доме и вокруг него удобно читать:

Если вам нужна дополнительная информация о том, как лучше всего установить электричество в бревенчатые домики, дайте мне знать, и я помогу, где смогу.

Нравится:

Нравится Загрузка …

Связанные

12 советов по безопасности для украшения вашего дома, елки с рождественскими огнями

Keith Magill | Курьер

Рождественские огни могут украсить ваши праздники, но они также могут вызвать поражение электрическим током и возгорание при неправильном использовании.

Следуйте этим советам по безопасности от Entergy, Ассоциации электрических кооперативов Южной Луизианы и Управления пожарного маршала штата Луизиана, чтобы безопасно украсить свой отпуск:

Рождественские огни

1. Убедитесь, что ваши фонари сертифицированы лабораторией Underwriters Laboratories (UL) или печать Good Housekeeping на них; они были одобрены для обеспечения безопасности.

2. Перед установкой внимательно осмотрите все шнуры и фонари. Отремонтируйте или замените изношенные или оголенные провода, ослабленные соединения и треснувшие или сломанные розетки. Убедитесь, что в каждое гнездо вашей гирлянды есть лампочка, независимо от того, горит она или нет. Кусок металла или ветка вашего дерева могут замкнуть цепь и создать искры, которые могут привести к пожару. Пустые розетки тоже манят детские пальцы. И не натягивайте фары, пока они подключены к розетке.

3. Если вы украшаете свой двор или дом снаружи, используйте только светильники и шнуры, предназначенные для использования вне помещений. Прикрепляя свет к дому, не используйте степлер.Вместо этого используйте изолированные скобы и забейте их молотком.

4. Акцент на эффективность и безопасность. Светодиодные лампы, соответствующие требованиям Energy Star, обеспечивают те же яркие цвета, к которым вы привыкли с обычными лампами, но они потребляют на 75 процентов меньше энергии. Светодиоды также прохладные на ощупь, что снижает риск возгорания.

5. Избегайте соединения более трех гирлянд огней, если в указаниях не указано иное. Не прокладывайте удлинители под ковриками или рядом с пешеходными дорожками.На открытом воздухе не допускайте попадания электрических соединений на землю и убедитесь, что проводка не соприкасается с водосточными трубами, перилами и алюминиевым сайдингом.

Подробнее: Дом Хоума ярко сияет с помощью 40000 рождественских огней

6. Если после включения света предохранитель или прерыватель отключает ток в одной или нескольких секциях вашего дома, вы перегрузили эту схему. В этом случае снимите часть нагрузки с цепи или подключите лампы к цепи, которая не будет перегружена.

7. Используйте сухую деревянную лестницу при установке наружных украшений. Сухое дерево не проводит электрический ток. Выключайте все декоративные светильники, как внутри, так и снаружи, когда выходите из дома или ложитесь спать.

Новогодние елки

8. Используйте огнестойкие украшения и храните бумажные украшения и мишуру вдали от горячих источников света. Держите переносной огнетушитель рядом с деревом. Никогда не ставьте свет на алюминиевое дерево, потому что алюминий проводит электричество.Не зажигайте дерево свечами или лампами, предназначенными специально для улицы.

9. Используйте прочную подставку, когда устанавливаете елку. Если украшенное дерево с луковицами упадет на твердый пол, луковицы могут сломаться, а оголенная нить может воспламенить дерево. Держите живую елку в воде, чтобы она впитывала влагу. Никогда не ставьте дерево рядом с источниками тепла, включая вентиляционные отверстия.

10. Неисправная проводка и перегрузка электрических розеток — одна из наиболее частых причин сезонных домашних пожаров.Неважно, искусственное ли дерево или настоящее, если из-за вашей проводки возникнет искра, дерево все равно будет гореть.

11. При покупке дерева следите за тем, чтобы иглы не выпадали, когда вы ударяете его о землю. Эти типы деревьев очень быстро высыхают, а это значит, что они также быстро сгорают.

12. Храните праздничные украшения вдали от открытого огня, каминов или других источников тепла.

Есть отличные рождественские огни?

Ассоциация электрических кооперативов Южной Луизианы, электроэнергетическая компания, обслуживающая 16 000 потребителей в некоторых частях Терребона, Лафурша и окружающих округов, принимает заявки на участие в своем ежегодном Рождественском конкурсе освещения.

Потребители электроэнергии SLECA могут войти, позвонив в офис компании Houma по телефону 1-800-256-8826 или в офис Amelia по телефону 1-800-256-8836.

Победители получат рождественский подарочный сертификат на 100 долларов США. Выбираются девять победителей, по одному в каждом округе совета директоров SLECA.

электрические розетки, переключатели и проводка на деревянной стене в новом здании Фотография, картинки, изображения и сток-фотография без роялти. Image 30254322.

электрические розетки, выключатели и проводка на деревянной стене в новом здании Фотография, картинки, изображения и сток-фотография без роялти. Изображение 30254322.

Электрические розетки, выключатели и проводка на деревянной стене в новом загородном доме Фото крупным планом

S M L XL Редактировать

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

2000 x 3000 пикселей | 16.9 см x 25,4 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

2000 x 3000 пикселей | 16,9 см x 25,4 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредита

Самая низкая цена
с планом подписки

• Попробуйте 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 pyб

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Монтаж электропроводки в доме из соломенных тюков

Тюки соломы уложены, и пора завершить черновую прокладку электропроводки в доме, описанном в Building With Awareness . Чтобы выполнить требования кодекса, для этой процедуры нанимается электрик. Как я упоминал в предыдущей статье, часть проводки в доме была проложена внутри сырцовых стен во время укладки кирпичей.Для стенок тюков соломы используется бензопила, чтобы прорезать в тюках каналы глубиной полтора дюйма. Электрический провод вставляется в эти выемки и идет к электрическим розеткам и выключателям в каждой комнате. Проволоку также можно засовывать в швы между тюками. Конец тупого деревянного кола можно использовать для проталкивания проволоки в выемки или швы тюка. Используемый здесь провод называется UF-кабелем, что расшифровывается как Underground Feeder. Это очень прочный и влагостойкий провод, предназначенный для прокладки под землей.Когда проволока должна пройти изнутри наружу стенки тюка, ее прикрепляют лентой к длинной игле или стержню, сделанному из металла диаметром в четверть дюйма. Его проталкивают через тюк, снимают ленту и вытягивают иглу, оставляя на месте только проволоку.

Когда через потолки и каркасные стены проходит провод, а не саман или тюк соломы, можно использовать кабель Romex. Кабель Romex несколько более гибкий, чем кабель UF, и поэтому с ним легче работать.

Коробки для электрических вилок и выключателей изготавливаются из пластика или металла.Мы использовали металлические коробки для большей прочности и для упрощения сборки нескольких коробок вместе. К ящику винтами прикрепляют длинный деревянный кол, а затем вдавливают в тюк, как большой колышек. Часть соломы необходимо срезать там, где ящик утоплен в тюк. Прежде чем коробка будет надежно вставлена ​​на место, электрический провод продевается в устройство сзади. Передние края ящиков должны находиться на расстоянии не менее одного дюйма от поверхности тюков соломы, чтобы учесть толщину земляной штукатурки и / или гипсовой штукатурки, которая будет нанесена на поверхности стен позже.

Каждый провод в доме будет проходить через стены и потолок к главному автомату выключателя. Также будет проведена электропроводка к электрическим выключателям, потолочным и настенным светильникам. Несмотря на то, что этот дом вырабатывает все свое собственное электричество с помощью фотоэлектрических панелей на крыше, вся электропроводка AC
— от коробки автоматического выключателя до розеток — идентична проводке в доме с традиционным питанием.

Если вы используете встраиваемые в потолок световые баллончики, убедитесь, что они могут <вмещать компактные люминесцентные лампы, которые сделают дом более эффективным с точки зрения энергопотребления.Вы также можете установить проводку для потолочных вентиляторов, поскольку они потребляют лишь часть электроэнергии, которую использует кондиционер, и могут поддерживать комфорт в комнате, просто циркулируя воздух.

No related posts.
