I (сила тока автомата) = P (мощность прибора) / U (напряжение сети).

Например, для плиты, мощностью 7000 Вт, при подключении к сети 220 В необходим автомат на 32 А с время-токовой характеристикой С.

I = 7000 / 220 ≈ 31,82 A.

Для дополнительной защиты от поражения током, возгорания и бесперебойности работы после автомата необходимо установить УЗО, номинального значения 40 А. При его установке следует плотно устанавливать винтовые зажимы, поскольку через них будет проходить ток высокого номинального значения.

Подключение заземления.

Для безопасной эксплуатации электрической плиты необходимы силовые розетки и вилки, которые должны быть заземлены. В домах старых построек заземление не устанавливалось. Поэтому лучше пригласить для консультации и монтажа специалиста в данной области.

Выбор и подключение силовой розетки для электроплиты.

Прежде, чем приступить к монтажу розетки, давайте разберемся, какую лучше выбрать для кухни.

Розетки для электроплит.

По техническим характеристикам различают такие устройства:

• с заземлением и без;
• с защитными шторками;
• с выталкивателем;
• с таймером;
• с УЗО;
• с классом защиты типа IP – для помещений с повышенной опасностью;
• 220 В и 380 В, др.

Розетки также отличаются формами, размерами и типом установки. В магазинах представлен большой ассортимент, благодаря чему возможно подобрать устройство любого современного дизайна.

По типу установки различают:

• скрытые – электрическая часть утоплена в стену;
• наружной установки – монтаж осуществляется преимущественно в загородных деревянных домах или в тех местах, где отсутствует возможность сделать выемку в стене;
• комбинированные – изделия дополнены крышками, шторками, пр. , которые защищают от внешних факторов – пыли, грязи, жира.

По типу конструкции бывают:

• одинарные – предназначены для подключения только одной вилки;
• двойные – отлично подойдут для подключения не только электроплиты, но и рядом расположенной бытовой техники, например, холодильника, микроволновки, вытяжки, др.

Основные правила выбора и установки розетки:

1. Выбирайте качественные электророзетки проверенных брендов.
2. Перед установкой проверяйте целостность изделия и контактов.
3. При монтаже на кирпичную стену необходимо дополнительно проложить прокладку.
4. Количество контактов должно соответствовать количеству жил кабеля.
5. Не рекомендуется устанавливать розетки возле моек, в месте отвода канализации, возле окон и дверей, электрических приборов высокого напряжения, за посудомоечной или стиральной машинкой, возле источников огня.
6. Цвета жил провода должны соответствовать соединениям, как в розетке, так и в вилке.
7. Контакты в электророзетке необходимо надежно закреплять, а многожильные провода желательно предварительно пропаять.
8. После монтажа устройства с помощью мультиметра нужно проверить, что все контакты подсоединены правильно.

Как подключить розетку для плиты своими руками?

Схема подключения электроплиты.

Этап 1. Подготовьте место для розетки. Сделайте штробу с помощью перфоратора или болгарки, установите в стену подрозетник и закрепите его с помощью раствора гипса или шпатлевки.

Этап 2. Отключите электричество. Установите в щит отдельный автомат, проштробите стену в 10-15 сантиметрах от пола и проложите необходимого сечения кабель. После того, как провод будет проложен, можно начинать соединять его с розеткой.

Этап 3. Снимите декоративную крышку с розетки. Далее зачистите жилы провода и начните присоединять к контактам. Желто-зеленый провод заземления нужно правильно присоединить к центральному контакту электророзетки. После этого подключите фазу и ноль к оставшимся контактам и установите устройство в стену.

Этап 4. Проверьте правильность соединения контактов, после чего можете подключить вашу плиту.

Подключение розетки к электроплите

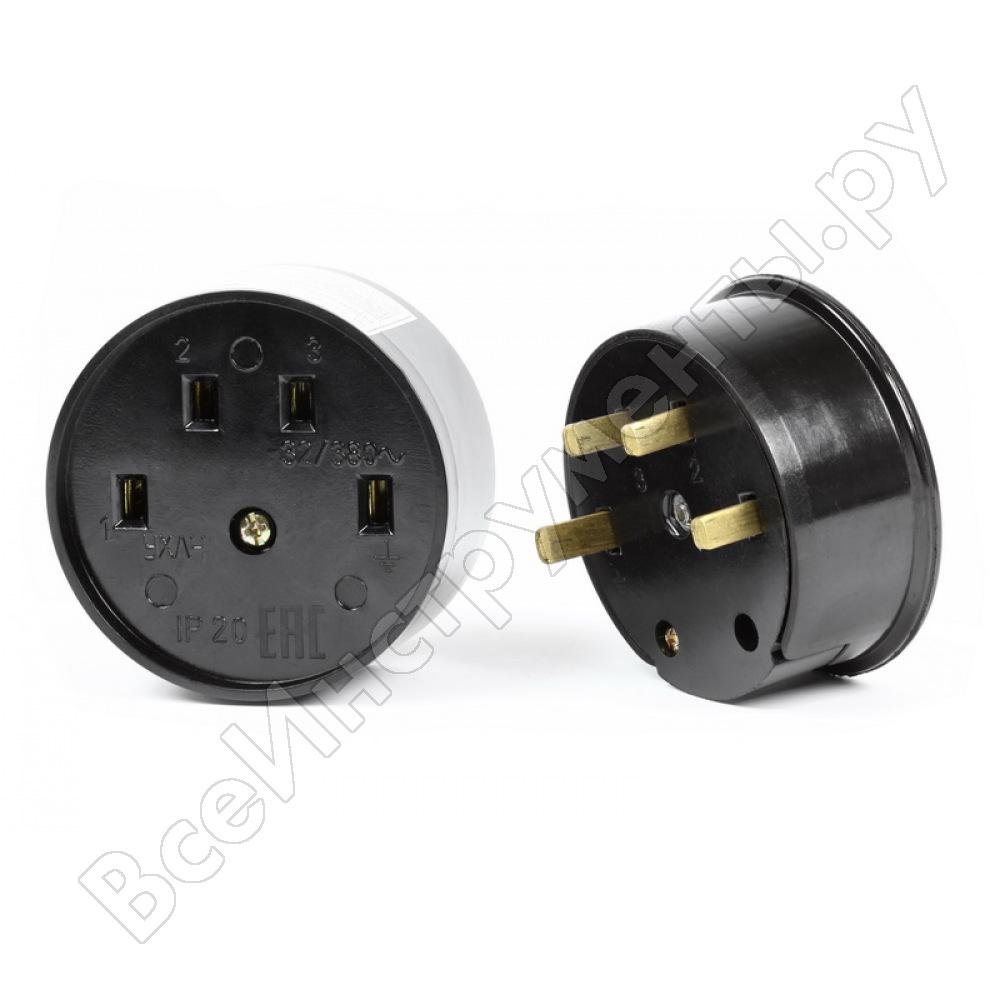

Розетка для электроплиты

Подключение электроплиты – это очень ответственная работа, которая, впрочем, по силам любому человеку. Одним из самых важных элементов таких работ является монтаж электрической розетки. В случае ее неправильной установки может возникнуть угроза поражения людей электрическим током, выхода из строя элементов электропроводки или даже пожара. Именно поэтому вопрос выбора и правильного монтажа такого устройства, как розетка для плиты, является чрезвычайно важным.

На сегодняшний день на рынке представлено большое количество различных видов электрических розеток, предназначенных для подключения мощных электроприборов, таких как варочные поверхности, бойлеры и, конечно, электроплиты.

На что обратить внимание при выборе розетки?

Главным отличием электрических розеток, применяемых для подключения электроплит, от их обыкновенных бытовых аналогов является повышенный номинальный ток и наличие заземляющего контакта. Здесь нужно оговориться, некоторые схемы подключения старых электрических плит использовали розетки без заземления. Но, следуя современным правилам электробезопасности, такой вариант является неприемлемым.

Мощность кухонной плиты может составлять от 6 до 9 кВт в зависимости от модели. Это наиболее мощный из всех домашних потребителей электроэнергии. Если устанавливаемая плита имеет мощность не более 7 кВт, то для нее подойдет розетка с номинальным током 32 А. В противном случае необходимо приобретать устройство, рассчитанное на ток 40 или 63 А.

Порядок установки розетки для электроплиты

Большинство современных электрических плит рассчитаны на подключение их к сети напряжением 220 или 380 В. Такая универсальность вызвана большой мощностью этих потребителей. Однако, поскольку в большинстве случаев у пользователя отсутствует возможность подключения электроустановок на напряжение 380 В, то изготовитель сразу собирает схему подключения, предназначенную однофазной сети.

На задней стенке плиты имеется специальная панель для подключения ее к сети. На эту панель выведены 6 клемм, которые промаркированы буквами L, N или PE. Тут все просто:

L – фазный провод.

N – нулевой рабочий провод.

PE – защитный (заземляющий) провод.

Во всех розетках, предназначенных для подключения электроплит в однофазную сеть, нулевой и фазный контакты имеют одинаковый внешний вид. Заземляющий контакт отличается от них расположением или диаметром.

Если при подключении такого электрооборудования перепутать местами фазный и нулевой провода, это никак не отразится на его работе (за исключением того, что при отключенном автомате на токоведущих частях плиты будет напряжение относительно земли). Однако ни в коем случае нельзя допускать ошибочного подключения фазного провода к заземляющему контакту.

Схема подключения электрической плиты показана на рисунке. Она совершенно несложная, если приложить немного старания, то с ее помощью подключить плиту может любой человек. Как видно из схемы, в данном случае рассмотрено подключение потребителя к однофазной сети. Поскольку фаза  здесь только одна, то все фазные провода на клеммах объединяются перемычкой, то же самое происходит и с двумя нулевыми проводниками. Оставшийся провод PE присоединяется к заземляющему контуру. Особое внимание при подключении проводов к вилке и розетке нужно обратить на совпадение их цветовой маркировки. Фазный (красный) провод в розетке должен совпадать по цвету с подключаемым к нему проводом в электрической вилке. Нулевой провод, соответственно, должен совпадать с нулевым.

Цветовая маркировка проводов, идущих от плиты к электрическому щитку, является общепринятой:

Фазный провод (L) – коричневый, красный или белый.

Нулевой рабочий провод (N) – синий.

Заземляющий провод (PE) – желтый с зеленой полосой.

Для подключения электроплиты в сеть 380 В используется медный пятижильный кабель, диаметр жилы которого составляет 4 мм2.

Чтобы соединить розетку для электроплиты с сетью 380 В, необходимо снять перемычку с фазных проводов и подключить каждый из них к своей клемме (L1, L2, L3). Нулевой и заземляющий провода присоединяются к тем же клеммам, что и при однофазном варианте подключения.

Такой мощный потребитель, каким является электрическая плита, должен обязательно быть подключен к сети через отдельный автоматический выключатель, номинальный ток которого обычно выбирают 32 А. Приветствуется для повышения электробезопасности совместно с таким выключателем устанавливать УЗО.

Последовательность работ по монтажу розетки, в которую будет включаться электроплита, в целом не отличается от алгоритма действий по установке, например, аналогичного устройства для варочной панели. Чтобы получить надежное и безопасное электрическое соединение, достаточно выполнить такие действия:

1. Отключить питание на электрическом щите, расположенном на входе в квартиру.
2. Убедиться в отсутствии напряжения на токоведущих частях, с которыми будут выполняться работы.
3. Если к месту установки уже подведены провода (например, при замене старой плиты), то необходимо убедиться в том, что эти провода медные, их изоляция не нарушена и сечение каждого из них составляет не менее 4 мм2. В противном случае придется самостоятельно вести провода к щитку, после чего подключать их через отдельный автоматический выключатель или дифавтомат.
4. Руководствуясь схемой подключения, нужно присоединить вилку к клеммам на задней стенке плиты.
5. Соблюдая цветовую маркировку проводов, а также учитывая, какие контакты замыкаются между собой при подключении вилки, монтируется розетка. При этом нужно помнить, что в отличие от обычного штепсельного разъема, в розетку для электроплиты можно вставить вилку только одним способом.

Виды розеток для электрической плиты

Хотя розетки различных производителей и различаются по внешнему виду, но с одинаковым успехом могут быть использованы по назначению. К принципиальным отличиям, на которые следует обращать внимание при выборе такого устройства, относятся:

1. Способ установки. Различают накладные или встроенные розетки. Как правило, в жилых помещениях используются модели встроенного типа.
2. Количество фаз. Существуют однофазные и трехфазные модели. По этому критерию выбор абсолютно несложен.
3. Номинальный ток. Для электроплит выбираются розетки, у которых этот параметр лежит в пределах 32 – 63 А.
4. Степень защищенности от попадания влаги, пыли или мелких частиц. Для этого служит IP-код, состоящий из двух цифр, первая из которых показывает степень пылезащищенности (максимальная – 6), а вторая – степень защиты от влаги (максимум – 8).
5. Розетки с дополнительными аксессуарами. К ним относятся защитные шторки, таймеры, выключатели, встроенные УЗО и т. д.

Как подключить электроплиту гефест самостоятельно видео

Общий принцип подсоединения электроплиты к сети, ничем не отличается от подключения любого другого электроприбора, но вот её повышенное энергопотребление накладывает определенные требования на тип соединения, поэтому многие, зачастую, сомневаются в том, как это лучше, правильнее сделать.

Давайте рассмотрим все самые распространённые способы подключения электроплит, чаще всего встречающиеся на наших кухнях, чтобы вы, когда это потребуется, смогли выполнить монтаж самостоятельно.

1. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ В РОЗЕТКУ

Изначально, у большинства электроплит, есть шнур питания, на конце которого установлена силовая вилка на 32А – 40А, принятого у нас в стране типа.

Если у вас на стене кухни уже установлена соответствующая розетка (см. изображении ниже), вам достаточно просто включить вилку в розетку и задвинуть электроплиту на место, на чем все подключение и закончится.

Но, к сожалению, редко все бывает так просто. Дело в том, что на кухне, для подключения электроплиты, часто есть только вывод кабеля, иногда он спрятан в распределительной коробке, но обычно просто из стены торчат провода. Кроме того, не всегда вывод или розетка для электроплиты находится там, где вам нужно, о том как её можно легко перенести самому – читайте ЗДЕСЬ.

Кроме того, вилка, установленная на плите, может не подойти к вашей розетке на стене, ведь одного, унифицированного стандарта силовых разъемов для кухонь нет. Нередко, даже одинаковые разъемы разных производителей, не подходят друг к другу. Давайте разберёмся, как лучше выполнить монтаж в таких условиях.

2. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ К ЭЛЕКТРИЧЕСКОМУ ВЫВОДУ

Самый лучший вариант — это установить на кухне силовую розетку, соответствующую вилке плиты, подключив её к проводам, выходящим из стены.

Загляните в духовку, скорее всего там, вместе с документами, лежит и подобная силовая розетка наружного монтажа, ведь часто они продаются комлпектом. Вам останется лишь установить её, а дальше действовать как описано в «п.1» выше.

Совсем недавно мы описывали подключение комбинированной силовой розетки для варочной панели и духовки. Внутри её установлены механизмы обычной «евро» розетки и силовой, как у нас в комплекте к плите, поэтому и её монтаж будет таким же. Устанавливайте розетку, как описано в статье и подключайте к ней плиту.

Если же, по каким-то причинам, нет возможности установить силовые разъемы, переходите к следующему варианту.

3. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.

Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Если же вы столкнулись со сложностями при монтаже плиты, не описанными в этой статье или появились любые другие вопросы, обязательно пишите об этом в комментариях, постараюсь оперативно ответить, это поможет дополнить материал и будет полезно многим.

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими руками

Требования к электропроводке

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм 2 , если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм 2 . При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм 2 либо от 6 мм 2 в зависимости от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Цены на популярные электрические кухонные плиты

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм 2 . Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

• за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
• вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
• из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
• от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
• кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты. Как правильно сделать заземление

Как сделать заземление

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Видео – Подключение электроплиты своими руками

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими руками

Требования к электропроводке

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм 2 , если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм 2 . При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм 2 либо от 6 мм 2 в зависимости от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Цены на популярные электрические кухонные плиты

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм 2 . Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

• за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
• вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
• из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
• от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
• кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты. Как правильно сделать заземление

Как сделать заземление

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Видео – Подключение электроплиты своими руками

Подключение электроплиты: установка розетки. — Электрика-СВ

Подключение бытовой техники

В короткие сроки без потери качества подключу бытовую технику.

Быстро. Качественно. Недорого. С гарантией!

Электромонтаж — от 600 руб

Покупка новой электрической плитки – важное событие. Новые электроприборы умеют думать. В них встроены разные дополнительные функции: таймер, отложенная готовка, умная духовка, гриль, аэрация, сенсорное управление. Но современные электроприборы требуют пересмотра старой проводки. В домах прошлого столетия проложена алюминиевая проводка, которая не справляется с большим числом техники в доме.

Чтобы техника служила много лет, не стала причиной пожара или короткого замыкания, нужно правильно ее подключить. Сделать это сможет электрик. Я – частный электрик и работаю уже двенадцать лет с электричеством. Я проверю состояние проводки и определю, нужна ли установка розетки под плиту или можно оставить старую электроточку.

Особенности монтажа розетки электроплиты

Для установки силовой розетки для электроплиты потребуется медная проводка с большим сечением. Чтобы подключить электрическую плиту, прибор требует отдельного заземления. Если есть возможность провести отдельную линию для мощного электрооборудования, это будет замечательно. Выделенная линия, отдельное устройство защитного отключения, влагозащищенный подрозетник – эти меры необходимы, чтобы безопасно подключить электроприбор.

Нельзя подключать к электропроводке, которая идет на плитку, другие силовые приборы. Перед подключением электрооборудования проверяют состояние проводки. Если в линии есть оголенные или неисправные провода, их заменяют. Если принято решение оставить старый подрозетник, его полностью разбирают и проверяют. Перед монтажом электророзетки для плиты проверяют фазу между заземлением и прибором. Несоблюдение правил установки розетки для электроплиты приведет к короткому замыканию, повреждению техники, пожару. Если техника повредилась из-за неправильного подключения, гарантия снимается.

Установка розетки электрической плиты включает:

1. подведение трехжильного кабеля;
2. подсоединение к электрощитовой через отдельный канал;
3. монтаж трехконтактной вилки;
4. проверку соединений;
5. монтаж плитки;
6. подключение прибора к сети;
7. тестовое включение.

Установка подрозетника под электроплиту вместе с другими бытовыми электроприборами запрещена. Это небезопасно. К электрической плите должна быть подведена отдельная линия. У плиты большая мощность, поэтому силовой кабель не выдержит сторонних приборов. Место подключения нужно максимально обезопасить, поставив отдельный механизм отключения, автоматические выключатели, другие защитные механизмы.

Электрическую плитку устанавливают на ровную поверхность. Перед электромонтажом прибора проверяют пол уровнем, чтобы выбрать самый ровный участок. Если есть небольшой наклон, его нейтрализуют, прикрутив специальные ножки. Можно встроить электроплитку в столешницу, чтобы создать нужное выравнивание.

Цена установки розетки для электроплиты

На цену установки розеток для плиты влияют:

• место монтажа;
• состояние проводки;
• замена элементов сети;
• покупка автоматов, УЗО, расходников;
• дополнительные услуги.

Скрытая установка розетки электроплиты стоит больше, так как требует дополнительного выпила разъема под подрозетник. Подрозетник встраивается в кухонную тумбу. Это безопасно для детей, а также дает хорошую защиту от влаги. Перед подключением оборудования я проверяю состояние проводки, составляю при вас проект и обозначаю расценки. Все расходы будут продублированы в смете. При монтаже подрозетников и подключении электроприбора гарантия сохранятся в полном объеме.

Розетка для электроплиты 220в. Как подключить электроплиту к розетке на 220 Вольт

Розетка для электроплиты 220в. Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.

По обще принятым нормам в кабеле для подключения электроплиты ноль будет  синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.

Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).

Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.

При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .

Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

1. Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов.  В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
2. Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу.  Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
3. Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом.  В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Розетка для электроплиты 380в. Розетки и кабель для подключения электроплиты.

В зависимости от выбранной схемы подключения 220В либо 380В нам могут понадобится, следующие материалы. Непосредственно сама розетка, и кусок кабеля. Из инструмента набор отверток, нож, мультиметр и индикаторная отвертка.

Выбор розетки для подключения электроплиты. Конструкция готовой пары целиком и полностью исключает возможности для ошибки в подключении электроплиты. В настоящий момент розетки РШ-ВШ изготавливаются на Украине, а это плохо сказывается на их качестве. Ведь они рассчитаны на работу с мощностью в 7 кВт, в то время как большинство электроплит, выпускаемых в наши дни, рассчитаны на работу с мощностями в 8-10 кВт. Тут нас выручит замена пары вилка-розетка, тем более что в наше время на рынке имеются замечательные комплекты белорусского производства. Они выполнены в современном дизайне и подойдут как к отечественным плитам, так и к европейским, которые чаще всего не имеют шнуров и вилок в комплекте подключения.

Рисунок 1. Розетки для подключения электроплиты.

Белорусские разъёмы. Главным достоинством белорусских разъёмов является сочетание их цены и качества. Бесспорно, они дороже украинских, но гораздо дешевле европейских аналогов. В своей работе они выдерживают большие мощности, и рассчитаны на работу более чем 32А, кроме того на рынке они предоставлены в вариантах как для открытых, так и для закрытых проводок.

Подключение через коробку, без розетки.

Рисунок 2. Коробка клеммная для подключения электроплиты.

В современных домах, новостройках все чаще для подключения электроплит используются специальные клеммные коробки. Этот вариант подключения универсален и в отличие от розеток подходит для подключения как на 220В, так и на 380В.

На фото №2 из стены выходит трехжильный кабель и присоединяется к соответствующим контактам коробки (контакты на коробке подписаны). Из коробки гибкий (черный) кабель выходит к электроплите.

Выбор марки и сечения кабеля.

Рисунок 3. Кабель для подключения электроплиты.

Выбор кабеля. Для подключения электроплиты нам также потребуется трёхжильный либо пятижильный медный гибкий провод длиной 1,5-2 метра. Я всегда беру кабель марки ПВС-3х4 либо ПВС-5х4. Первая цифра означает количество жил, вторая цифра это сечение провода.

Розетка для плиты где расположить. Схема размещения розеток на кухне

Когда на кухне планируется ремонт, то где расположить розетки – это один из важных вопросов. Как правило, такую работу доверяют профессионалам, однако если есть навыки и знания, то все можно сделать самостоятельно. Для правильного расположения источников питания на кухне изначально необходимо составить электрическую схему, которая будет рассчитана на все предполагаемые в применении электрические приборы бытового назначения.

Также важно учитывать при составлении схемы будущую планировку и расстановку приборов, чтобы изложить максимально точные размеры.

Правильное расположение розеток , желательно определить еще, когда стены абсолютно голые. Оптимальным решением для современной квартиры считается скрытая проводка, то есть провода ведутся внутри стены в специальных желобах (штробах). Важно проводить штробирование на первых этапах ремонта, так как в результате таких действий придется уложенные провода сверху заделывать штукатуркой, а если – это делать уже после отделки, то вся работа пойдет насмарку.

Штробление стен производится болгаркой со специальным кругом или же перфоратором, все зависит от предпочтений мастера. В проделанный желоб укладывается проводка в гофре, а сверху все обмазывается до получения идеально ровной поверхности. После того как стены заделаны их можно будет красить, класть плитку или же клеить обои.

Когда планируется установка розеток на кухне , то важно помнить что у каждой хозяйки имеется определенный набор кухонной утвари, и в зависимости от площади помещения, их количество может быть разным. Самыми востребованными предметами бытовой техники считаются:

• Холодильник;
• Микроволновая печь;
• Электроплита;
• Чайник;
• Вытяжка.

Такой набор можно считать стандартным, так как в каждом доме имеются эти предметы. Если говорить о больших кухнях, то там количество будет больше, так как можно установить стиральную машинку, посудомойку и мелкие бытовые приборы в виде миксеров, комбайнов, блендеров и т.д. при составлении схемы очень важно учесть все аспекты и требования хозяйки, только в этом случае получится то, что нужно. Правильно составленная схема размещения розеток на кухне позволит быть кухне удобной и комфортной.

Сегодня среди незаменимых приборов на кухне можно считать телевизор. Как правило, такое устройство работает все время, пока готовится еда или же все обедают. Устанавливают телевизоры в большинстве случаев в углу или по центру кухни, чтобы со всех сторон было хорошо видно.

Телевизор устанавливается на специальную вращающуюся платформу, и она монтируется в верхней части угла. При установке розетки для телевизора важно учитывать длину шнура, чтобы он хорошо доставал до розетки и не был в натянутом состоянии.

После того как расположение кухонных приборов и мебели ориентировочно расставлено на бумаге, можно начертить те места в которых будут устанавливаться розетки. Желательно, чтобы розеткам не мешала мебель, и не загромождала подходы к ним. При установке розеток важно определиться с выбором высоты для розеток и в отдельной комнате она везде должна быть примерно одинаковой.

Расстояние от прибора до розетки должно быть таким, чтобы провода было достаточно, и он не был в натянутом состоянии, только в этом случае можно минимизировать вероятность короткого замыкания или повреждение розеток. Для каждого бытового прибора есть основные требования и правила размещения розеток на кухне, благодаря которым гарантируется удобство использования и безопасность.

Как подключить электроплиту к обычной розетке. Правила установки розетки для электрической плиты

Прежде всего давайте познакомимся с правилами подключения и установки электрических плит. Электрические печи могут быть двух видов – однофазные и трехфазные. Первые встречаются значительно чаще и предназначены для эксплуатации в однофазной трехпроводной сети.  Вторые должны эксплуатироваться в пяти проводной сети.

На фото представлена схема питания электрической печи

Итак:

• Прежде всего остановимся на вводном автоматическом выключателе. Он расположен во вводном щитке квартиры или дома. Согласно п.9.6 ВСН 59 – 88 для печей с номинальной мощностью до 8кВт он должен быть рассчитан на ток 40А.
• Для подключения электрической плиты согласно 7.2 ВСН 59 – 88 должна быть создана отдельная группа . Причем другие виды нагрузок к ней не должны подключаться.
• Этот автоматический выключатель согласно п. 9.6 ВСН 59 – 88 должен быть рассчитан на номинальный ток в 25А . На такой же номинальный ток согласно п.12.27 ВСН 59 – 88 должна быть рассчитана и розетка, устанавливаемая непосредственно на кухне.

Часто возникает вопрос нужна ли розетка для подключения плиты? Ее установка нормируется все теме же строительными нормами. Это обусловлено необходимостью создания видимого разрыва на время ремонтных работ, а также элементарным удобством для быстрого снятия напряжения.

Обратите внимание! Сейчас достаточно часто отказываются от розеток для  электоплиты, подключая их непосредственно от питающего автомата, либо устанавливая на месте розетки дополнительный защитный автомат. Это не является серьезным нарушением и вполне допустимо.

Что касается места установки розетки, то здесь инструкция предоставляет право выбора. Согласно п. 12.30 ВСН 59 – 88 нельзя розетки размещать только в неудобных местах, а также над и под мойками.

Двойная розетка для электроплиты и духовки. Выбор «точки»

Надежная и долговечная эксплуатация любого бытового прибора гарантируется при соблюдении основных правил монтажа. Многие владельцы техники ошибочно полагают, что выбор розетки и вилки для плиты ничем не отличается от аналогичной процедуры в случае с любым другим бытовым прибором.

Часть людей предпочитает производить установку своими руками, стремясь сэкономить на монтаже. Специалисты-электротехники рекомендуют выполнять подключение согласно техническим нормам, правилам ПУЭ и требованиям производителя прибора.

Ключевое внимание необходимо уделить выбору силового разъема. Он должен соответствовать характеристикам духовки и плиты (если устройство выполнено в одном корпусе).

Необходимо отметить, что обычная накладная квадратная розетка на 16А не подходит. Ее выбор чреват оплавлением пластика, повреждением корпуса вилки.

Поэтому следует помнить про фурнитуру специального типа, сделанную для электрической плиты и способную выдерживать нагрузку не более 7 кВт. Имеются варианты для однофазной и трехфазной сети, а также те, которые рассчитываются на большую мощность.

В продаже легко найти специальные розетки силового типа, отличающиеся по ряду параметров: в том числе, по оттенку, материалу изготовления, конфигурации, особенностям установки, допустимой нагрузке. Вместе с ними необходимо приобрести соответствующую вилку. Многие производители предусматривают все это в своих устройствах.

Силовая фурнитура производится из высокопрочного материала. Если она из пластика, то это значит, что потребителю предлагается существенно сэкономить на качестве. Лучше приобрести изделие из карболита — оно отличается большей прочностью.

В настоящее время существуют разные варианты монтажа силовой фурнитуры, устанавливаемой скрыто или открыто. Первый метод актуален, если планируется пододвигать плиту вплотную к стене, когда доступ к рабочему механизму будет существенно ограничен.

Большинство пользователей бытовых устройств толком не понимают, как нужно выбирать розетку , что следует учитывать, какие могут быть «подводные камни». Прежде всего, рекомендуем делать акцент на фурнитуре с заземлением. Кроме этого, исходя из типа домашней электрической сети, будь она однофазная, трехфазная или, реже, двухфазная, производится прокладка соответствующего силового кабеля с нужным количеством жил и подходящим сечением.

В идеале, перед покупкой розетки и вилки для электроплиты стоит проконсультироваться с управляющей компанией или специалистами на предмет проектной мощности сети дома или квартиры, присутствия заземления и ряда других вопросов. Полученные ответы должны отличаться своей однозначностью, ясностью и предельной четкостью — это является залогом вашей безопасности при пользовании электроприбором.

Выяснив эти моменты, следует переходить к последующим работам, включая выбор места установки плиты. Подключать устройство необходимо отдельным кабелем от щитка и защищать его автоматическим выключателем требуемого номинала.

Двойная розетка для электроплиты. Практическое подключение варочной панели и духовки к одному кабелю

Предположим, у вас, для питания электрической плиты уже проложен кабель с медными жилами сечением 4 кв. мм. Питание 220 Вольт, кабель имеет три жилы (фаза, ноль рабочий, ноль защитный). По той же таблице, видим, что такой кабель держит суммарную мощность 5,9 кВт (таблица выше).

При этом не будем отвлекаться на коэффициенты спроса, то есть на вероятность того, что плита и духовка всегда будут работать вместе и на максимуме. Будем считать, что будут и коэффициент спроса равен 1.

Вопрос. Реально найти варочную панель и духовой шкаф суммарной мощностью 5,9 кВт?

Если у вас не профессиональная кухня, речь о которой не идет, априори, мощность духового шкафа будет меньше мощности панели.

• Средняя мощность панелей в пределах: 3,5-7 кВт.
• Средняя мощность духовых шкафов в пределах: 2,5-4 кВт.

Очевидно, что если очень постараться, можно найти пару панель+духовка, суммарной мощностью до 5,9 кВт.

Примечание: На самом деле всё не так печально. Вряд ли вы будете включать все контура панели и духовку постоянно вместе. Поэтому коэффициент спроса для этой пары берут 0,7. Это значит что для нашего расчетного кабеля 3×4 мм, суммарная мощность нашей «парочки» может быть, 5,9÷0,7=8,4 кВт, что ближе к реальности выбора.

Вариант 2. Есть бытовые приборы нет проводки

У вас есть кухня и есть купленные или подаренные или выигранные варочная панель и духовой шкаф. В этом случае

• Открываете технические паспорта к приборам и смотрите их максимальную мощность;
• Суммируйте их и по таблице выше смотрите необходимое сечение кабеля;
• Сверяете полученный результат с кабелем, имеющимся на кухне;

Если имеющийся кабель подходит, замечательно, можно проводить подключение варочной панели и духовки к одному кабелю.

Если имеющийся кабель НЕ подходит , его оставляете для варочной панели, а для духового шкафа, прокладываете новую электрическую цепь кабелем по мощности духовки (обычно хватает 3×2,5 мм) от щита или делает шлейф от другой розеточной группы, предварительно сделав аналогичный расчет.

Как перенести розетку электроплиты в другое место без штробления

Нередко при проектировании кухонного гарнитура возникают сложности по причине неудобного расположения розетки для электроплиты. Однако вопрос можно решить, стоит лишь пошагово разобраться, как перенести розетку на новое место. Крайне важно правильно решить эту задачу, поскольку частота пользования плитой высока и следствием некорректных действий может стать поломка прибора или даже пожар в квартире.

Демонтаж

Любое перемещение начинают с установки новой монтажной коробки, демонтажа старой розетки и линии её питания от распределительной коробки. При выполнении данного действия важно не повредить систему всей квартиры.

Начинать перенос розетки электроплиты следует со снятия напряжения в сети, с которой предстоит работать. Обратите внимание даже на возможность случайных касаний, они могут быть очень опасными.

Обычно в щитке делают отдельный выключатель для электроплиты. Но всё-таки настоятельно рекомендуется проверить точку питания двухполюсным индикатором напряжения.

Ход работы по демонтажу выглядит примерно следующим образом:

1. После снятия старой розетки важно проверить, все ли её провода остались целы и невредимы, особенно если вы обладатель точки питания с напряжением в 380 В.
2. Чтобы плита работала корректно, уделите особое внимание к порядку подключения фазного, нулевого и защитного провода, поскольку именно их неправильное подключение может привести к короткому замыканию.
3. Если изначально при проведении сети опирались на ПУЭ (Правила устройства электроустановок), то для нулевого провода должен быть использован синий цвет, а для защитного – жёлто-зелёный. Если данные подсказки отсутствуют, нужно самостоятельно промаркировать все жилы кабеля.

4. Когда розетка окажется у вас в руках, внимательно осмотрите все её части. Наличие, каких бы то ни было, визуальных дефектов является весомым аргументом, для приобретения нового изделия. Серьёзным поводом для беспокойства не является разве что наличие незначительного подгоревшего места в контактной части, которое можно самостоятельно убрать обыкновенной шкуркой.

Подготовительные работы

Чтобы перенести розетку, нужно выполнить следующие действия:

• Выбрать место под новое гнездо.
• Определяющим моментом при выборе расположения является удобство при пользовании. Однако существует ряд правил, которые подлежат исполнению:
• Чтобы подключить новую точку питания электроплиты рекомендуется использовать силовой кабель ВВГнг сечением не менее 1,5 мм2;
• Укладывать линию можно лишь вертикально, либо горизонтально. Если для проекта удобнее горизонтальное проведение кабеля, то штробить следует в 200 мм от потолка и 100 мм от балок и карнизов. А если вертикально – то отступить нужно 100 мм от дверей, оконных проёмов и углов помещения;
• Расстояние от пола должно равняться не менее 50 см и не более 80 см. Радиаторы, стальные трубопроводы и газовые плиты должны находиться на расстоянии более полуметра;

Чтобы соединить или сделать ответвление электрокабеля потребуются помощь специальной для этого распределительной коробки или соседней точки, от которой впоследствии можно будет запитаться.

• Чтобы наиболее рационально выбрать место расположения новой точки рекомендуется предварительно нарисовать схему её подключения.
• Штробим стены и делаем выемку под «стакан».
• Для установки нового подрозетника, необходимо сделать штробу для прокладки кабеля и подготовить место, где будет располагаться «стакан». Чтобы просверлить такое отверстие, потребуется специальная коронка, а если таковой нет, то можно воспользоваться перфоратором, у которого есть ударное сверло или болгаркой. Работу не выполнить без определённых навыков владения оборудованием.

В подготовленное гнездо устанавливают специальный «стакан», через заднюю стенку которого, заводится электропровод. Фиксация подрозетника производится гипсовым раствором, излишки которого после полного застывания нужно удалить.

Прокладка провода.

В подготовленный «стакан» по выдолбленной штробе (канавке в бетоне) прокладывается кабель, который и запитает плиту электричеством.

Нарушением установленных норм и правил переноса розеток является наличие соединений на линии. Лучше всего её будет заменить, особенно если потребуется достаточно большое наращивание. Также настоятельно рекомендуется сделать монтажный запас при проведении кабеля от распределительной коробки, для того, чтобы избежать повторных работ, если этот провод вновь потребуется удлинить. На деле это обычно сложно реализовать, поэтому предпочтение отдаётся присоединению подобного кабеля, которое, согласно ПУЭ, может быть выполнено опрессовкой, сваркой, пайкой или при помощи сжимов. Для самостоятельного наращивания обычно используют зажимные клеммы, так как для первых трёх способов соединения требуется специальное оборудование.

Клеммы бывают:

1. Быстрозажимные или винтовые со специальными латунными наконечниками – если требуется соединить гибкие медные жилы;
2. Самозажимные – если необходимо соединить алюминиевый провод.

Если же вам требуется соединить жёсткие медные жилы, допускается использование любых клемм.

Подключение

Если вы выполнили подготовительные работы для переноса розетки, то можно подключать электричество. Здесь возможно подключение 2 типов питания электроплиты, разобраться с которыми поможет её вилка. Если она имеет 5 контактов – 380 В. Если только 3 – 220 В.

220 В

Процесс подключения не составит труда, если были соблюдены вышеперечисленные рекомендации по переносу розетки. Если это не так, то придётся вызванивать индикаторной отверткой, где какая жила кабеля, поскольку с ними и предстоит работать:

• Первым подключают фазный провод, который находится слева;
• Далее нулевой — справа;
• Защитный провод соединяют с отдельно расположенным контактом.

После их соединения можно приступить к проверке подачи тока ко всем конфоркам электроплиты. Если что-то будет не работать – следует отключиться от напряжения и проверить подключение на клеммной колодке самой плиты.

380 В

Подключить плиту с напряжением в 380 В чуть сложнее, в силу наличия большего количества проводов. Если они промаркированы, то действовать следует следующим образом:

• Первыми подключаем 3 фазных жилы. Очередность здесь не принципиально важна. Если же у вас редкая двухфазная сеть, то следует просто упустить один из проводов. Главное здесь — согласовать ненужные провода в новой точке питания и на вилке электроплиты;
• Нулевой провод должен идти от клеммы, что располагается выше фазных жил. Если это не так – рекомендуется выполнить переключение в розетке и на клеммнике плиты;
• Защитный провод следует соединить с нижним контактом розетки. Определить его просто, поскольку он единственный, кто имеет круглую форму.
• Если действия выполнены правильно, то после переноса розетки, проблем с подачей напряжения к плите возникнуть не должно.

Перенести розетки на кухне по большому счёту не трудно, и можно сделать это самостоятельно. Достаточно только выделить время и скрупулёзно подготовить все элементы к новому подключению. Если же вы хотите обойтись без сюрпризов, то всегда можно обратиться к услугам электрика, который куда более опытен в вопросе переноса электрических розеток.

Как бороться с курением горелок для электрических плит

Дорогой дом Ec 101,

Я жил в 3 квартирах за последние 5 лет, и в каждой из них были коптильные горелки. В моей первой квартире я подумал, что, может быть, на горелках осталось немного чистящего средства от последних жильцов, поэтому я вынул их и тщательно вымыл водой. Это не помогло. Затем я попробовал пищевую соду. Это тоже не помогло. Я проверил под поддонами и вычистил все, что требовало очистки.Ничего не получилось. Я мог готовить только на одной конфорке. Остальные курили как сумасшедшие, и даже с включенным вентилятором в моей крохотной квартирке было задымлено. В моей второй квартире была эта проблема, и в моей нынешней тоже. Я уже ненавижу готовить, и, поскольку я могу использовать только одну горелку, это отключает меня для приготовления пищи еще больше.

Какие-нибудь советы или объяснения, почему это происходит?

Signed,
Smoked Out

Вы знаете фразу, которую ваши родители произносили в полном раздражении: «И поэтому у нас не может быть хороших вещей?»

Вот и все.Я бы поставил деньги на основную, большую горелку — единственную, которая не дымит.

Почему?

На остальных 3 горелках скопились брызги смазки за годы.

Вы заметите, что если провести пальцем по катушке — КОГДА ОНА ВЫКЛЮЧЕНА И ПОЛНОСТЬЮ ОХЛАЖДАЕТСЯ, но мне действительно не нужно было это говорить, не так ли? — что это не совсем гладко. Все крошечные щели, укромные уголки и трещины на этой поверхности — идеальный уловитель всех частиц жира.

Вы знаете те крышки конфорок, которые были у бабушки? Тот, на котором вы посмеивались с петухами? Они сделали больше, чем просто обогатили кухню, они предотвратили попадание жира на другие нагревательные элементы.Держу пари, что последние жильцы ими не пользовались и не особо заботились о уборке после готовки. Причина, по которой не горит одна горелка? Он был единственным, на котором регулярно стояла сковорода, защищающая от брызг жира. Со временем эта смазка накапливается, и каждый раз, когда включаются менее используемые горелки, смазка начинает дымиться. Итак, у вас есть несколько вариантов.

1. Полностью сожгите жир, но знайте, что вы, вероятно, включите дымовую сигнализацию, возможно, рассердите своих соседей, и, возможно, вам придется проветриться и освободить кухню на некоторое время.

Не надо доводить этих плохих парней до максимума. Подождите свежего дня, откройте все окна. Снимите змеевики с плиты и тщательно их очистите, используйте пищевую соду — как вы упомянули — на всех видимых пятнах. Тщательно ОСУШИТЕ катушки. Теперь тщательно очистите плиту, обязательно поднимите верхнюю часть диапазона и удалите все разливы, скрывающиеся под горелками. Вы абсолютно не хотите, чтобы на следующем этапе скапливалась смазка, так как это может привести к пожару.

Заменить горелки.

Теперь, если он у вас есть, принесите в комнату вентилятор, чтобы он быстрее очищал воздух, и не забудьте также включить вытяжной вентилятор.

Включите конфорки на максимум и отойдите назад, но пока НЕ ​​выходите из комнаты. Подождите, пока конфорки перестанут дымиться, и выключите их. Подождите несколько дополнительных минут в комнате, чтобы быть на 100% уверенным, что пожар не начнется. Нет, это не интересно, но вы действительно не хотите видеть, насколько хороши люди, у которых есть страховка вашего арендатора.

Как только плита остынет до безопасного уровня, выходите из кухни, пока не очистится воздух.

Регулярная чистка должна избавить от необходимости делать это в будущем.

ИЛИ

2. Заменить электрические конфорки, вообще они где-то в пределах 11-20 баксов каждая. Просто убедитесь, что они подходят к вашему прибору. Вы можете легко найти их на Amazon или просто позвонить в местный магазин по ремонту бытовой техники, они будут рады вам помочь.

Во избежание образования дыма в электрических горелках содержите их в чистоте.

Подробнее:

Задавайте вопросы по адресу [email protected] .

Поделиться — это забота!

Как очистить нагревательные змеевики на электрической плите (5 простых шагов!)

Очистите нагревательные змеевики на электрической плите водой с мылом. Перед очисткой змеевиков снимите их с плиты. Важно, чтобы внутренняя часть печи и другие электрические элементы оставались полностью сухими.

Ваши нагревательные змеевики неизбежно накапливают пригоревшую пищу со временем, и чем дольше они не чистятся, тем труднее их чистить.Когда вы научитесь правильно чистить конфорки электроплит, вам не придется тратить много времени неделя за неделей на их обслуживание.

Если вам нужно стереть стойкие пятна, используйте губку с мылом и водой. Большинство нагревательных змеевиков долговечны и устойчивы к царапинам, поэтому умеренно абразивные материалы и химические вещества, такие как чистящая губка и пищевая сода, скорее всего, не повредят их во время процесса очистки.

Нагревательные змеевики также потеряют свой красивый блеск, если вы продолжите использовать печь.Если вы хотите, чтобы ваша электроплита выглядела как новая, обязательно следуйте пошаговой инструкции в этой статье. Теперь ваша электрическая плита может стать началом разговора, а не тем, что вы пытаетесь скрыть от гостей!

Что вам нужно

• Мыло для посуды
• Губка для мытья посуды
• Пищевая сода (по желанию)
• Вода (по желанию)
• Пара полотенец

1. Снимите нагревательные змеевики с плиты.

Сначала поднимите горелку на пару дюймов от плиты.Вы должны увидеть, где конфорка крепится к плите. Теперь отсоедините горелку от плиты.

2. Протрите водой с мылом.

Намочите одно из полотенец водой с мылом и вытрите электронагреватель. Если змеевики вашей плиты нуждаются в глубокой очистке, перейдите к шагу 3.

Ознакомьтесь с этим популярным мылом для посуды от Amazon.

3. Потрите щеткой губкой.

Чистящие губки отлично справляются с удалением въевшейся грязи с нагревательных змеевиков. Губки со временем изнашиваются, становятся старыми и грязными.Сходите на Amazon, чтобы купить себе новую губку, если вы не пополняли запасы в последнее время.

Также посмотрите это уникальное видео на YouTube, где кто-то использовал оловянную фольгу для очистки своих нагревательных спиралей. Они выглядят как новые!

С этой стратегией вам не придется использовать мыло и воду, что избавит вас от беспорядка.

4. Очистите электрический нагревательный змеевик.

Удалив грязь с нагревательного змеевика, просто вытрите ее влажным полотенцем, чтобы удалить все остатки.

5. Установите на место змеевики печки.

Просто сделайте противоположное тому, что вы делали для снятия катушек. Вы узнаете, что змеевики вставлены правильно, если они помещаются в поддон горелки.

Если вам нужна дополнительная помощь, посмотрите видео ниже.

Купите вытяжной колпак над плитой, чтобы наслаждаться чистым воздухом!

В сочетании с чистой электрической плитой вытяжка прекрасно дополнит вашу кухню. Вот некоторые из наших лучших низкопрофильных вентиляционных вытяжек, которые подходят под ваши шкафы.

Или приобретите настенную вытяжку. Просмотрите наши вытяжки ниже. Над электрической плитой мы рекомендуем вытяжку с производительностью не менее 600 кубических футов в минуту.

Продолжайте читать, чтобы узнать больше о том, как чистить электрическую плиту.

Можно ли замачивать конфорки электроплит?

Мы рекомендуем не замачивать нагревательные змеевики, если только вы не можете избежать намокания конца с электрическими компонентами там, где они подключаются к плите. Но на всякий случай просто вымойте катушки вручную, используя один из описанных выше методов.

Можно ли чистить змеевики электрического обогрева пищевой содой и уксусом?

Да, это еще одна эффективная стратегия! Вам нужно приготовить пасту из трех частей пищевой соды и одной части воды. Затем нанесите эту пасту на электрические нагревательные змеевики и оставьте на 15 минут. По истечении 15 минут сбрызните нагревательный змеевик уксусом и наблюдайте, как он мягко шипит.

Этот метод отлично подходит для более тщательной очистки, если пригоревшие продукты лежали на змеевиках вашей плиты в течение нескольких недель.

Вы также можете протереть пищевую соду губкой для мытья посуды, чтобы удалить стойкие пятна. Вы можете найти пищевую соду на Amazon, перейдя по этой ссылке.

Можно ли мыть змеевики электроплиты в посудомоечной машине?

Не рекомендуется мыть змеевики электроплит в посудомоечной машине. Это может повредить электрические компоненты горелки.

Как чистить отстойники для электроплит?

После того, как вы удалите конфорки плиты, вы можете вынуть поддоны для сбора капель электрической плиты и поместить их в посудомоечную машину.Если на конфорках остались пригоревшие пятна, замочите их в теплой воде с мылом на 10–15 минут.

Чем я могу почистить электрическую плиту?

У вас есть много разных способов очистить электрическую плиту. Вот несколько домашних очистителей и бытовых чистящих средств, которые вы можете попробовать:

1. Мыло и вода для посуды
2. Пищевая сода и вода
3. Пищевая сода и уксус
4. Средство для чистки кухонных плит (Krud Kutter, Goo Ушел и т. Д.)

Как глубоко чистить конфорки печи?

Пищевая сода и уксус — отличное сочетание для глубокой очистки электрических конфорок. Сначала посыпьте конфорку пищевой содой. Затем нанесите 1-2 столовые ложки уксуса на губку и потрите горелку.

Если вы не хотите наносить много смазки для локтей, вы можете посыпать конфорку пищевой содой, а затем уксусом. Подождите 10 минут, пока они отреагируют и разрушат стойкие пятна и остатки пищи на ваших электрических конфорках.

Затем слегка потрите или протрите горелку.

Как чистить твердые конфорки электроплит?

Не все электроплиты имеют змеевики. У некоторых есть твердые электрические конфорки, но их тоже легко чистить. Вот как это сделать:

1. Удалите скребком все незакрепленные частицы пригоревшей пищи.
2. Посыпьте плиту пищевой содой.
3. Налейте небольшую ложку в пищевую соду уксусом.
4. Подождите 15–20 минут или пока уксус и пищевая сода не перестанут шипеть.
5. Протрите твердые конфорки электроплиты полотенцем.
6. Удалите излишки пищи, чтобы плита оставалась с красивым блеском.

Как очистить стеклянную поверхность печи

Чтобы очистить стеклянную поверхность плиты, пищевая сода и уксус творят чудеса. Посыпьте всю плиту пищевой содой, а затем медленно добавьте уксус в пищевую соду.Вы должны услышать шипение. После того, как вы покрыли плиту обоими химикатами, дайте ей пропитаться от 10 до 20 минут. Это отличный способ избавиться от любых пятен, от поверхностных пятен до пригоревшего жира и пищевых продуктов.

Если вы не беспокоитесь о стойких пятнах, вы также можете использовать Windex, Simple Green, 409 или очиститель для стеклянной плиты.

При чистке стеклянной плиты будьте особенно осторожны с царапинами. Стеклянные плиты намного более деликатны, чем плиты из нержавеющей стали.

Никогда не используйте стальную мочалку или абразивные чистящие средства, такие как отбеливатель или Soft Scrub, на плитах со стеклянным верхом.

В этой статье мы рассмотрели несколько очистителей для стеклянных плит; с ними вы можете очистить плиту за считанные минуты!

Спасибо за то, что прочитали наше руководство по чистке нагревательных спиралей на вашей электрической плите.

Чистка плиты не входит в число приоритетов большинства домовладельцев, но очень важно поддерживать чистоту на кухне и предотвращать накопление бактерий и сильных запахов.

Пора приступить к уборке!

Вы нашли эту статью полезной? Если да, обязательно ознакомьтесь с другими статьями из нашей серии «Как чистить» ниже. Увидимся!

Статьи по теме

Как очистить электрическую плиту

Как очистить микроволновую печь

Как очистить внутреннюю часть плиты

Прикрепите эту статью ниже!

Как партнер Amazon, мы зарабатываем на соответствующих покупках.

Можно ли замачивать конфорки электроплит?

Мы рекомендуем не замачивать нагревательные змеевики, если только вы не можете избежать намокания конца с электрическими компонентами там, где они подключаются к плите.Но на всякий случай просто вымойте катушки вручную, используя один из описанных выше методов.

Можно ли чистить змеевики электрического обогрева пищевой содой и уксусом?

Да, это еще одна эффективная стратегия! Вам нужно приготовить пасту из трех частей пищевой соды и одной части воды. Затем нанесите эту пасту на электрические нагревательные змеевики и оставьте на 15 минут. По истечении 15 минут сбрызните нагревательный змеевик уксусом и наблюдайте, как он мягко шипит.

Можно ли мыть в посудомоечной машине змеевики электроплиты?

Не рекомендуется мыть змеевики электроплит в посудомоечной машине.Это может повредить электрические компоненты горелки.

Как чистить отстойники для электроплит?

После того, как вы удалите конфорки плиты, вы можете вынуть поддоны для сбора капель электрической плиты и поместить их в посудомоечную машину. Если на конфорках остались пригоревшие пятна, замочите их в теплой воде с мылом на 10–15 минут.

Чем я могу почистить электрическую плиту?

Как глубоко чистить конфорки печи?

Пищевая сода и уксус — отличное сочетание для глубокой очистки электрических конфорок.Сначала посыпьте конфорку пищевой содой. Затем нанесите 1-2 столовые ложки уксуса на губку и потрите горелку.

Если вы не хотите наносить много смазки для локтей, можно посыпать конфорку пищевой содой, а затем уксусом. Подождите 10 минут, пока они отреагируют и разрушат стойкие пятна и остатки пищи на ваших электрических конфорках.

Затем слегка потрите или протрите горелку.

Как чистить твердые конфорки электроплит?

1. Удалите скребком все незакрепленные частицы пригоревшей пищи.
2. Посыпьте плиту пищевой содой.
3. Налейте небольшую ложку в пищевую соду уксусом.
4. Подождите 15–20 минут или пока уксус и пищевая сода не перестанут шипеть.
5. Протрите твердые конфорки электроплиты полотенцем.
6. Удалите излишки пищи, чтобы плита оставалась с красивым блеском.

Ремоделирование 101: что нужно знать при замене диапазона

Если вы любите готовить, приобретение нового ассортимента может стать настоящим праздником.Приготовление пищи станет еще более приятным благодаря новым доступным технологиям. Вы даже можете выбрать профессиональный ассортимент с мощными горелками и прочими прибамбасами. Но прежде чем принять решение, следует учесть несколько моментов.

В этом минисериале мы отвечаем на распространенные вопросы о замене вашей бытовой техники. Чтобы получить советы и рекомендации экспертов, мы проконсультировались с архитектором Андреа Зафф из бостонской компании Zaff Architecture, которая специализируется на оказании помощи своим клиентам в поиске лучших устройств для своих нужд.(См. Также наши сообщения о том, что нужно знать при замене холодильника, посудомоечной машины и стиральной / сушильной машины.)

Вот девять вопросов, которые часто задают домовладельцы, которые планируют поменять свой старый ассортимент на новый блестящий.

Как мне узнать, поместится ли мой новый ассортимент в существующее пространство?

Каждый раз, когда вы покупаете новый прибор, лучший совет — «измерить, измерить, измерить.«Узнав, сколько у вас свободного места, сравните его со спецификациями модели, которую вы собираетесь купить.

Тем не менее, плиты обычно бывают стандартных размеров, и если вы заменяете свою старую печь на другую того же размера, все будет в порядке. Наиболее распространенный размер плиты (комбинация варочной панели и духовки) составляет 30 дюймов в ширину, 36 дюймов в высоту (так что верх находится на одном уровне с типичной кухонной стойкой) и 25 дюймов в глубину, хотя ручка дверцы духовки может добавить несколько дюймы. Повара, которые предпочитают шесть конфорок, могут выбрать 36-дюймовый диапазон, и их много на рынке.

Компактный диапазон обычно составляет 24 дюйма, но может быть и 20 дюймов.

Профессиональные диапазоны (например, производства Viking, Wolf и Thermador) могут иметь ширину 30, 36, 48 или 60 дюймов; некоторые из них выше стандартных 36 дюймов.

В чем разница между выдвижным диапазоном и автономным диапазоном?

Выдвижной шкаф располагается заподлицо со столешницей и шкафами после установки, слегка перекрывая столешницу, создавая цельный индивидуальный вид.Боковые стороны могут быть законченными или незавершенными, поскольку их не видно.

Отдельно стоящая (или отдельно стоящая) плита также имеет ту же высоту, что и столешница, но без перекрытия, что оставляет узкий, трудно поддающийся очистке зазор между плитой и прилавком. Благодаря наличию отделанных сторон отдельно стоящая плита не должна упираться в прилавок или шкафы.

Как я могу освободить место для увеличения размера до большего диапазона?

«В зависимости от планировки кухни для этого обычно требуется отрегулировать столешницу и переделать мебель, — говорит Андреа Зафф.«Удаление одного шкафа не всегда решает проблему, так как тогда у вас может остаться свободное место. Вы можете построить новый шкаф меньшего размера или добавить панель-заглушку, которая будет соответствовать другим шкафам ».

Могу ли я перейти с электрической плиты на газовую?

«Переход от электричества к газу относительно легко, если в вашем районе есть газ, — говорит Андреа.Если у вас уже есть перекрытая газовая линия на вашей кухне, установщик может быстро подключить вашу новую плиту к газовой линии. Если у вас есть газовая линия, но она слишком далеко от того места, где вы планируете установить новую линию, вам понадобится лицензированный сантехник, чтобы запустить новую линию. Стоимость зависит от того, какой длины должна быть линия.

Добавление новой газовой линии к вашему дому требует больше работы. Спросите дипломированного сантехника, в чем будет заключаться эта работа.

Современным газовым плитам также требуется электричество, поскольку в этих плитах больше не используются сигнальные лампы для зажигания горелок.Источником воспламенения является электрический воспламенитель, расположенный у каждой горелки. Но в то время как электрическая плита использует 240 вольт, вашей новой газовой плите требуется только 120 вольт. Лицензированный электрик может преобразовать существующую конфигурацию проводки для обеспечения цепи на 120 вольт.

электрика — новая электроплита, старая проводка

Эта старая трехконтактная розетка опасна. Установите 4-контактную розетку, добавив провод заземления.

Это опасное гнездо

Старая трехконтактная розетка NEMA 10 не имеет заземляющего провода.Он замыкает землю с помощью нейтрального штифта — что является ужасной идеей, потому что любая проблема с нейтральным проводом возбудит питание шасси вашего диапазона . Производители бытовой техники лоббировали NFPA, чтобы разрешить эту «устаревшую» работу, мотивируя это тем, что эти вилки редко ломаются.

Новая 4-контактная розетка NEMA 14 имеет надлежащий провод заземления. Если нейтраль не работает, свет в духовке просто гаснет. При отказе заземления нейтрали и шасси все равно не будет запитано.Намного безопаснее.

Модернизация земли

Правила NEC позволяют модифицировать заземляющий провод отдельно любым возможным способом. Необязательно прокладывать по тому же маршруту, что и силовые кабели. Однако необходимо вернуться к той же коробке выключателя.

Вам не нужно идти полностью к коробке выключателя, если вы можете добраться до другой цепи, у которой есть заземляющий провод, достаточно толстый (и который также обслуживается из той же коробки). Минимальный размер вашего заземляющего провода составляет 10 AWG, и водонагреватель, сушилка или встроенный кондиционер будут иметь это, если у них есть заземление.Металлический кабелепровод также может использоваться для заземления (убедитесь, что он не корродирован, не поврежден и не ослаблен). Если проводка уже в металлической трубе, все готово 🙂

Самый дешевый способ купить заземляющий провод 10 AWG — это купить неизолированный медный провод 8 AWG, доступный в большинстве хозяйственных магазинов.

После этого вы покупаете подходящую розетку NEMA 14 (вероятно, 14-50) и подключаете

• Очевидно, что две точки доступа к двум точкам.
• Устаревшая нейтраль до нейтраль (она может быть голой; в таком случае оберните ее изолентой, чтобы она не касалась заземляющего провода; бонусные баллы за стиль, если вы используете белую изоленту).
• Правильный провод заземления к клемме заземления. Вы не хотите, чтобы он касался нейтрального, потому что это сведет на нет преимущество безопасности.

Проверьте диапазон, чтобы убедиться, что он правильно подключен к 4-проводной, а не 3-проводной перемычке, подключите ее, снова включите прерыватель и наслаждайтесь!

(кстати, после того, как вы модернизируете провод заземления, вы также можете использовать его для заземления других незаземленных цепей, обслуживаемых той же самой панелью.)

5 причин, по которым ваша электрическая духовка не работает

Прежде чем вы начнете выяснять, почему не работает ваша электрическая плита, отключите машину от источника питания.

Источник питания

• Сегодняшним электрическим плитам требуется 240 вольт переменного тока, который разделяется и проходит через две ветви напряжением 120 вольт переменного тока.
• Если только одна ножка находится под напряжением, отключена сработавшим автоматическим выключателем или перегоревшим предохранителем, духовка не включится.
• По какой-то причине источник питания может не получать достаточно энергии. Проверить источник питания мультиметром. Мультиметр должен быть установлен на переменный ток в диапазоне от 210 до 240 вольт.Если нет, переходите к следующему шагу.
• Посмотрите на автоматический выключатель и блок предохранителей. Если сработал прерыватель или перегорел предохранитель, сбросьте прерыватель или замените предохранитель и попробуйте снова включить духовку. Если духовка включается, вы нашли свою проблему.

Соединение сгоревшим проводом

• Иногда запекаемые или жареные провода питания перегорают возле нагревательного элемента и видны видимые повреждения.
• Замените поврежденный провод или элемент и посмотрите, решит ли это проблему.Если нет, попробуйте следующее средство устранения неполадок.

Перегорел предохранитель

• Если духовка станет слишком горячей, некоторые электрические модели могут перегореть плавкий предохранитель.
• Перегоревший плавкий предохранитель отключит питание духовки и заставит ее не работать.
• Используйте мультиметр и проверьте целостность цепи.
• Если проверка предохранителя на непрерывность отрицательная, замените его. Если предохранитель в порядке, переходите к следующему шагу.

Неисправный датчик термостата

• В зависимости от модели духовка может иметь термостат или плату управления духовкой, которая работает с датчиком духовки.
• Термостат или датчик контролирует температуру духового шкафа. Когда духовка достигает желаемой температуры, панель управления духовки отключает напряжение на элементе. Этот цикл повторяется на протяжении всего процесса приготовления, чтобы поддерживать нужную температуру.
• Если датчик или термостат неисправны, духовка может вообще не включиться.
• При комнатной температуре с помощью мультиметра проверьте сопротивление датчика. На дисплее должно отображаться сопротивление 1100 Ом. Если нет, замените датчик.

Неисправная плата управления

• Если датчик показывает точное сопротивление при проверке, вероятно, проблема заключается в плате управления духовкой.
• Плату управления нелегко проверить, но вы можете визуально осмотреть ее на предмет признаков возгорания или короткого замыкания.

Если вы дошли до этого с помощью этого короткого средства устранения неполадок, но по-прежнему не можете включить духовку, возможно, вам потребуется обратиться к специалисту по ремонту бытовой техники.

Сколько энергии потребляет электрическая духовка и плита?

Электрическая духовка и плита могут на многое — от выпечки хлеба до кипячения воды.Но чего это вам стоит? Это один из самых сложных вопросов, на который нужно ответить, когда дело доходит до анализа потребления энергии в вашем доме.

Сколько ватт потребляет электрическая плита?

Давайте закончим неопределенность некоторыми основными сметами. Большинство электрических духовок потребляют от 2000 до 5000 Вт, при этом средняя мощность электрической плиты составляет около 3000 Вт. Итак, сколько энергии потребляет электрическая плита в час? Предполагая, что тариф на электроэнергию составляет 12 центов за киловатт-час (кВтч), духовка на 3000 ватт будет стоить вам около 36 центов в час при сильном нагреве.

Что касается конфорок на электрической плите, то конфорки большего размера потребляют больше электроэнергии. Мощность многих варочных панелей варьируется от 1200 Вт для самых маленьких конфорок до 3000 Вт для самых больших, что обойдется вам примерно в 14 центов и 36 центов в час соответственно.

Но даже если вы знаете точную мощность вашей духовки и каждой из ваших конфорок, эта разбивка является упрощением. Это потому, что фактическая потребляемая мощность зависит от количества выделяемого тепла. Существует большая разница в потреблении энергии между приготовлением вяленого мяса при 170 градусах и самоочисткой духовки при 800 градусах.

И подумайте о том, как вы используете свои конфорки: вы быстро поворачиваете циферблат на слабый, средний или сильный огонь, но точное место, где циферблат останавливается, каждый раз немного меняется. Это затрудняет точное отслеживание энергопотребления кухонной плиты.

К счастью, учитывая приведенную выше приблизительную смету расходов, эти различия не составят более пары долларов в месяц для среднего домашнего повара. Если вы не будете поддерживать свой диапазон в рабочем состоянии весь день, каждый день, это не приведет к банкротству.

Покупка энергоэффективной электрической духовки и плиты

Задача оценки энергопотребления электрической плиты не становится намного проще, когда вы покупаете новую модель. Федеральная программа ENERGY STAR, которая помогает потребителям определять энергоэффективные модели при покупке многих бытовых приборов, не оценивает духовки и плиты. Кроме того, желтые и черные этикетки EnergyGuide, на которых указана смета расходов на использование таких приборов, как холодильники и посудомоечные машины, также недоступны для духовок и кухонных плит.

Однако есть несколько общих рекомендаций по выбору диапазона, который потребляет меньше энергии:

• Проверьте мощность духовки и каждой отдельной горелки. Более низкая мощность означает меньшее потребление энергии, но это компромисс: это также означает меньшую мощность нагрева.
• Выберите конвекционную печь . Эта функция может стоить дороже, но конвекционная печь может готовить блюда быстрее и при более низких температурах.
• Выберите индукционную варочную панель .Это добавляет еще больше к покупной цене диапазона, но индукционная варочная панель экономит энергию за счет использования электромагнитной энергии для выработки тепла, и это более безопасный вариант, потому что варочная панель всегда остается прохладной на ощупь.
• Выберите самоочищающуюся духовку . Эти печи требуют дополнительной изоляции из-за высокой температуры цикла самоочистки, что делает их в целом более эффективными.
• Перейти на газ . Если вы покупаете электрическую плиту, это, вероятно, потому, что на вашей кухне нет газовых подключений.Но если в вашем районе есть природный газ и установка газовых соединений не является чрезмерно дорогостоящей, переход на газовый диапазон автоматически повысит энергоэффективность.

Экономия энергии во время готовки

Если вы уже не собираетесь покупать такую ​​продукцию, приобретение совершенно нового ассортимента, вероятно, не лучший способ сэкономить электроэнергию на кухне. Если вы ищете возможности сократить расходы, просто попробуйте эти умные методы использования энергии:

• Готовьте больше еды реже .Более энергоэффективно готовить несколько блюд одновременно, поэтому планируйте приготовление соответствующим образом и превратите его в марафон. Используйте микроволновую печь, чтобы разогреть остатки пищи, за небольшую часть от стоимости использования духовки или плиты.
• Держите дверцу духовки закрытой . Вы теряете тепловую энергию каждый раз, когда открываете ее, поэтому включите свет духовки и вместо этого смотрите в окно.
• Регулярно очищайте духовку и плиту . Запекшийся мусор действует как изоляция поверх ваших нагревательных элементов, снижая эффективность приготовления пищи.
• Используйте форму для выпечки из стекла и керамики вместо металлических. Они более эффективно и равномерно передают тепло.
• Получите преимущество в самоочистке . Начните цикл очистки сразу после использования духовки для приготовления пищи, и вы сократите продолжительность цикла на несколько минут.

Постоянный ток с прямой энергией

Когда вы подпишетесь на план энергопотребления от Direct Energy, вы получите советы и инструменты, которые позволят вам быть в курсе вашего энергопотребления и сэкономить на счете.

Статьи по теме

Сколько электроэнергии потребляет мой холодильник?

Узнайте, сколько электроэнергии потребляет холодильник, и когда пришло время заменить.

Сколько электроэнергии потребляет моя посудомоечная машина?

Узнайте, сколько электроэнергии потребляет посудомоечная машина.

Как рассчитать потребление энергии устройством

Узнайте, как рассчитать потребление энергии в вашем доме, чтобы сделать лучший выбор в отношении использования энергии.

Маленькие помещения, большой потенциал!

Настенные и скоростные духовые шкафы 24 дюйма.

Свежеиспеченный хлеб станет еще вкуснее на маленькой уютной кухне. Наши небольшие духовки предлагают впечатляющую производительность с несколькими режимами приготовления и опциями, такими как экологически чистая система DualClean® или беспроводное соединение — все функции, необходимые для облегчения жизни.

4 вещи, которые следует учитывать при выборе небольшой духовки.

Мы собрали несколько полезных советов, которые следует учитывать при выборе 24-дюймовой духовки. Наши небольшие настенные духовые шкафы оснащены различными технологиями и функциями в соответствии с вашими потребностями. Подробности можно найти в ассортименте.

Магазин 24 «Духовки

Газовые, электрические и индукционные варочные панели 24 дюйма.

В наших малогабаритных варочных панелях используются различные технологии для достижения одной общей цели: помочь вам достичь идеально вкусных результатов.Их секрет заключается в высокоточном регулировании нагрева, будь то прямой выбор уровня на наших индукционных варочных панелях или усиленные ручки на наших газовых плитах.

Небольшие варочные панели Bosch соответствуют высочайшим стандартам безопасности и включают такие функции, как функция SpeedBoost® для индукционного нагрева или автоматический электронный повторный розжиг газа.

5 вещей, которые следует учитывать при выборе небольшой варочной панели.

Помимо различных технологий нагрева, наши 24-дюймовые варочные панели обладают множеством функций, от двухуровневых конфорок до беспроводной связи. Мы собрали несколько полезных советов, которые следует учитывать при выборе варочной панели малой ширины. Подробности можно найти в наших отдельных продуктах.

Магазин Варочные панели 24 «

Посудомоечные машины 18 «.

для маленьких кухонь отличаются большой вместимостью и мощным мытьем посуды в удобном и тонком корпусе.

Наши компактные посудомоечные машины 18 дюймов — идеальное решение для небольших помещений. Как и все посудомоечные машины Bosch, они известны своей тихой работой, выдающейся производительностью и универсальностью.

5 вещей, которые следует учитывать при покупке компактной посудомоечной машины.

Мы производим наши маленькие посудомоечные машины с передней или верхней панелью управления. Верхние элементы управления позволяют легко вписаться в ваш шкаф, а передние элементы управления позволяют легко проверять состояние ваших блюд. Какой бы стиль вы ни выбрали, вы всегда будете наслаждаться превосходной производительностью и тишиной.

Мы собрали несколько советов, которые следует учитывать при выборе посудомоечной машины квартирного размера. Для получения более подробной информации посетите наши отдельные продукты.

Магазин посудомоечных машин 18 «

Холодильники и морозильники на 24 дюйма.

Выбор подходящего небольшого холодильника является главным приоритетом в условиях ограниченного пространства. 24-дюймовые холодильники-морозильники Bosch — это продуманные решения и вместительное хранилище для небольших кухонь и квартир. Выберите вариант из нержавеющей стали, белого или черного цвета, чтобы найти то, что вам нужно.Полностью скрытый монтаж привносит чистые линии на вашу кухню и помогает сделать ваше маленькое пространство больше.

4 основных совета для вашего небольшого холодильника с морозильной камерой.

С небольшими холодильниками простые решения могут иметь большое значение. Холодильники для квартирного размера — от светодиодного освещения до стеклянных полок во всю ширину для яркого и просторного хранения — помогут вам максимально использовать пространство.Мы собрали четыре полезных совета и три основные технологии при выборе холодильника с морозильной камерой размером с квартиру. Для получения более подробной информации посетите наши отдельные продукты.

Магазин 24-дюймовых холодильников и морозильников

Стирально-сушильные машины 24 дюйма.

Комбинированные стирально-сушильные машины Bosch 24 дюйма идеально подходят для небольших помещений — независимо от того, хотите ли вы штабелируемую пару, пару бок о бок или другой творческий вариант.Кроме того, вам понадобится только одна электрическая розетка, поскольку стиральная машина подключается к сушильной машине.

Несмотря на свою ширину, наши небольшие модели стиральных и сушильных машин могут выдерживать большие нагрузки. Компактные стиральные машины Bosch имеют объем до 2,2 кубических футов, а сушильные машины Bosch — до 4 кубических футов.

5 фактов о небольших стиральных и сушильных машинах.

При выборе компактной стирально-сушильной машины следует учитывать множество особенностей и элементов.Различные модели предлагают не только сверхтихую работу с минимальной вибрацией, но также бережное обращение и дополнительный контроль над настройками белья.

Наш список советов поможет вам решить, какая модель лучше всего подходит для ваших нужд. Для получения дополнительной информации приобретите наши индивидуальные средства по уходу за стиркой.

Магазин стирально-сушильных машин 24 «

Вытяжные и вытяжные вытяжки.

Когда на кухне мало места, используйте наши небольшие вытяжки по максимуму.Вытяжки с нисходящим потоком освобождают драгоценное пространство над головой и опускаются, когда они не используются. С другой стороны, выдвижные вытяжки помогают максимально увеличить рабочее пространство на столешнице.

4 вещи, которые нужно знать о маленьких кухонных вытяжках.

На крошечной кухне вам нужна небольшая вытяжка, обеспечивающая хорошую вентиляцию и низкий уровень шума.У каждой вытяжки с опусканием и вытяжкой есть свои преимущества. Мы собрали несколько полезных советов при выборе вытяжки для маленькой кухни. Для получения более подробной информации посетите наши отдельные продукты.

Магазинные вытяжные и вытяжные

Встраиваемая кофемашина.

Встраиваемые кофемашины позволяют приготовить роскошный кофе прямо из стены.Они также помогают сэкономить место на небольшой кухне и обеспечивают быстрое обслуживание и добавление зерен.

Для полноценного использования бариста во встроенных кофемашинах используются датчики для измерения количества молотого кофе после каждого цикла, и для светлого или темного заваривания можно использовать разные настройки. Для любителей капучино кофемашина предлагает простой фронтальный доступ к изолированной нержавеющей стали емкостью 17 унций. (0,5 л) контейнер для молока.

6 причин выбрать встраиваемую кофемашину.

Раздумываете, выбрать ли встраиваемую кофемашину для своей маленькой кухни? Ознакомьтесь с нашим списком причин, по которым встроенные, вероятно, лучше подходят. Для получения более подробной информации купите наш продукт.

Магазин встраиваемых кофемашин

Большие победы для малых космических приборов

24-дюймовые холодильники Bosch из нержавеющей стали и стеклянных дверей были признаны U.Агентство по охране окружающей среды США (EPA) с наградой ENERGY STAR® Emerging Technology Award 2016. Премия Emerging Technology Award ежегодно присуждается инновационным технологиям, которые соответствуют строгим критериям эффективности для снижения энергопотребления и выбросов парниковых газов без ущерба для характеристик или функциональности.
