Содержание

Установка розетки с заземлением | Строительный портал

Розетки с заземлением незаменимы в любом доме, так как с их помощью осуществляется подача тока для работы практически всех электроприборов. Данный тип розеток имеет свои особенности и технологию подключения. О том как установить розетку с заземлением своими руками рассмотрим далее.

Оглавление:

  1. Розетка с заземлением — функциональные особенности
  2. Розетка с заземлением фото и характеристика
  3. Особенности подключения розетки с заземлением в частном доме или квартире
  4. Как подключить розетку с заземлением: рекомендации
  5. Установка розетки с заземлением: разновидности розеток
  6. Заземление розетки схема и технология подключения
  7. Как установить розетку с заземлением: процедура выбора места для розетки
  8. Инструкция по установке розетки встраиваемого типа

Розетка с заземлением — функциональные особенности

Устанавливая розетку с заземлением, вместо обычной, обеспечивается более высокий уровень безопасности человека, который ее использует.

Каждый электрический прибор имеет корпус, который изолирует попадание тока во внешнюю среду, таким образом, риск поражения электротоком человека, в процессе его контактирования с электроприбором, значительно снижается.

Если же прибор имеет какие-то неисправности или повреждение изоляции, то происходит появление электронапряжения, которое представляет угрозу для жизни человека. Для того, чтобы предотвратить попадание электрического тока к человеку и существует заземление.

Каждый дом отличается наличием заземляющего контура. Заземление осуществляется для всех трубопроводных систем и распределительных электрощитов. Здание или квартира наполняется электричеством с помощью трехжильного кабеля, в котором находятся фазный, нулевой и заземляющий провода. Чаще всего фазный провод окрашивается в белые или коричневые цвета, нулевой — синим либо черным, а заземление желто-зеленым.

Для определения заземляющего провода достаточно посмотреть где он крепится и куда направляется. Он должен быть подсоединен к заземляющему контуру.

Главной отличительной характеристикой розетки с заземлением является ее конструктивное строение. У розетки с заземлением присутствует дополнительный контакт, представляющий собой металлическую пластину. Для установки розеток с заземлением требуется современная электропроводка, так как в устаревших ее вариантах, присутствует двухжильный провод подачи электричества к зданию, в нем отсутствует кабель заземления, поэтому подключение такой розетки не представляется возможным.

Розетки с заземлением имею внутреннее размещение, их фазные и нулевые провода заглублены в специальных отверстиях. А клемма для заземления имеет вид специального пружинящего контакта. Именно с помощью клеммы для заземления вилка любого электроприбора надежно фиксируется в розетке.

Существует еще один вариант розетки с заземлением, который подразумевает наличие клавишного зажима, с помощью которого соединение становится более быстрым и надежным.

Современные электрические приборы в инструкции по эксплуатации имеют четкое правило, которое гласит о том, что они должны быть подключены исключительно под розетку с заземлением, в таком случае, гарантийные обязательства по их ремонту будут проводиться.

Розетка с заземлением фото и характеристика

Для того, чтобы правильно подключить розетку с заземлением, следует прежде всего изучить ее конструктивные характеристики. По внешнему виду они отличаются от обычной розетки, наличием металлической пластины. В соотношении с внешним видом розетки для заземления бывают:

  • с внутренним размещением;
  • с наружным размещением.

Первый вариант используется в зданиях с наличием современной скрытой электрической проводки. Существует огромное количество розеток такого плана, отличающихся по внешнему виду, технических характеристиках, размеру и цвету.

Розетка с заземлением имеет такую конструкцию, что при включении электрического прибора, сначала происходит прикасание клемм заземления, а уже после — нулевого и фазного проводов. Таким образом, обеспечивается безопасность эксплуатации электрического оборудования.

В соотношении с правилами безопасности, каждый из электрических приборов, находящийся в доме, следует заземлить.

Заземлению подлежат стальные части разнообразных приборов, которые подвержены подачи напряжения во время короткого замыкания, разрушения изоляции или других неисправностей, поэтому для каждого бытового прибора существует индивидуальный проводник заземления, который является неким отводом напряжения.

Во многих квартирах или частных домах заземление имеет форму контурного основания, которое располагается по всей площади комнаты. В качестве проводника используется шина, кругляк или металл. От проводника прокладывается медный кабель, выполняющий роль заземляющего проводника.

Но, проще всего провести установку розетки с заземлением, нежели портить внешний вид помещения стальной шиной или кругляком.

Для обнаружения наличия заземления в доме, следует вызвать электрика, который поможет это сделать. Если заземление отсутствует, достаточно провести работы по укладке третьего заземляющего провода. Если производится укладка третьего провода, то лучше использовать трехжильный кабель.

Если в квартире отсутствует отдельная линия розеток, то укладку провода следует проводить к каждой из розеток индивидуально. В качестве заземляющего проводника используется медный кабель, с наличием изоляции и сечением 25 миллиметров квадратных.

Особенности подключения розетки с заземлением в частном доме или квартире

Перед проведением работ по монтажу розетки с заземлением, следует провести подготовку проводов, которые будут к ней подсоединяться. В новостройках, в гнезде должны присутствовать три провода, каждый из которых имеет индивидуальное назначение и собственную окраску.

Учтите, что все работы про установке любых розеток проводятся при выключенном электроснабжении. Далее следует процесс определения каждого из проводов — фазного, нулевого, заземления.

Чтобы проверить фазный и нулевой провода необходимо использование нулевого щупа, с индикатором на основе неона. Проведение маркировки осуществляется путем определения места подключения заземления и корпуса электрощитовго устройства.

В процессе проведения монтажных работ правая клемма соединяется с фазным проводом, а левая — с нулевым. Для подключения заземления используют нижнюю и центральную клемму.

Как подключить розетку с заземлением: рекомендации

Возможен вариант подключения розетки с заземлением через ноль в системе с двухжильным проводом. В таком случае, заземление является рабочим нулем, переключенным на контакт, обеспечивающим защиту от перенапряжения. Данный тип подключения — недопустим, так как нарушает правила установки розеток с заземлением.

Некоторые вводные участки квартиры оснащаются применением двухполюсных автоматов, пакетника или других приборов, которые коммутируют фазу и ноль. В случае применения нулевого кабеля в качестве защиты, коммутация является запрещенной.

Проводник, отличающийся наличием коммуникационного аппарата, не используется в качестве защиты. Данная розетка, имеющая заземление, представляет опасность для здоровья людей, которые ее используют.

Например, если происходит повреждение нулевых проводников, электроприбор, который включается в розетку сгорает из-за переизбытка напряжения. Кроме того, электрический приемник, в процессе неисправности нулевых проводов, не имеет тока.

Провода такой розетки не имеют определенной окраски, и при перемене фазного и нулевого провода, напряжение проходит на электрические приборы.

При отсутствии заземления в помещении с трехжильным проводом, третья жила, обеспечивающая заземление изолируется и не подключается к розетке.

Установка розетки с заземлением: разновидности розеток

В соотношении с количеством гнезд для установки электроприборов розетки с заземлением бывают:

  • одинарными;
  • двойными.

Первый вариант подразумевает наличие одного гнезда для установки электроприбора. Розетка двойная с заземлением имеет место для подключения двух устройств, такой тип розеток, чаще всего устанавливается на кухне.

В соотношении со способом монтажа и внешним видом, розетки с заземлением бывают:

  • наружными;
  • накладными;
  • скрытыми.

Розетка наружная с заземлением отличается установкой в местах отсутствия скрытой электропроводки. Она состоит из основания, механизма и корпуса. Среди преимуществ такого типа розеток отличают простоту их установки. Розетка накладная с заземлением имеет больше недостатков, чем достоинств. Прежде всего это неэстетичность внешнего вида розетки, кроме того, она выступает за пределы стены, и при наличии маленьких детей, существует риск ее поломки. Такие розетки отличаются неустойчивостью перед влагой и пылью.

Розетка скрытая с заземлением отличается более привлекательным внешним видом, устойчивостью перед механическими воздействиями, но в то же время требует дополнительных усилий для ее монтажа.

Розетка с заземлением со шторками имеют защитные шторки, закрывающие входные гнезда. Таким образом обеспечивается электрическая безопасность. Такие розетки еще называются розетками с защитой. Открытие шторок осуществляется только тогда, когда корпус вилки подключен одновременно двум из тонковедущих частей. Установка таких розеток актуальна в детских комнатах.

Розетка с заземлением и крышкой отличается дополнительной защитой в виде крышки, которая открывается при необходимости включения любого из приборов в розетку.

Заземление розетки схема и технология подключения

Монтаж розетки в новостройке довольно простая процедура, так как такие электропроводки оборудованы трехжильным кабелем. Однако, большинство городских квартир отличаются наличием двухжильных проводов для подачи электричества, в таких случаях, установка розетки с заземлением требует особых навыков и усилий, связанных с обеспечением передачи заземления на поверхность прибора.

Различают две основных схемы для установки розетки с заземлением:

1. Укладка шин к устройству распределительного щитка, который располагается на распределительном щите, для подключения контактов рекомендуется использование витой медной проволоки.

2. Заземление заменяют занулением, которое подсоединяет контакт на нулевой провод. Этот способ отличается более высоким качеством работы розетки. Так как во время замыкания контактов, срабатывает устройство защитного отключения и автомат.

Как установить розетку с заземлением: процедура выбора места для розетки

Расположение фазного или нулевого провода произвольное, то есть они подключаются как к правой, так и к левой клеммам. Заземляющий элемент розетки имеет П-образную форму и изготавливается из стальной пластины. Пластина имеет отверстие, на котором располагается болт и резьба для фиксации контактов. После подсоединения заземления, на два остальных контакта крепят нулевой и фазный провода. Для их фиксации используются специальные пластины и болты.

Фиксация проводов болтами обеспечивает высокую надежность их фиксации в розетке, однако, они нуждаются в периодическом осмотре и подтягивании крепежей.

Существует еще один способ, использование которого позволяет получить хорошее крепление, самую высокую площадь прикосновения между тонкопроводящими защитными частями и проводом с минимальным их нагревом.

Ранее зачищенные провода сгибаются в виде кольца, диаметр которого составляет около 0.5 см. Она устанавливаются под верхним участком болта.

Перед проведением монтажа розетки с заземлением следует определить место ее расположения. Наиболее оптимальный вариант — 300 мм от пола. Хотя в принципе, четких правил по расположению розеток не существует.

При наличии в подплинтусном пространстве места для установки коммуникаций, розетку устанавливается непосредственно над плинтусом. Учтите, что такое расположение розетки неприемлемо, так как во время мытья полов, существует риск попадания влаги в розетку.

Проще всего установить розетку в месте, расположения электроприбора, который будет к ней подключаться.

В помещении со средними размерами достаточно установить три розетки. Если потребуется больше розеток, то лучше произвести их установку на этапе ремонта, так как монтаж розетки — подразумевает наличие грязи и пыли.

Инструкция по установке розетки встраиваемого типа

Для проведения работ потребуется наличие перфоратора и гипса. Именно они помогут закрепить кабель в гнезде под розетку.

Порядок выполнения действий следующий:

1. С помощью специальной насадки на перфораторе проделайте отверстие под розетку.

2. Для установки штроб используйте штроборезное устройство.

3. С помощью уровня проверьте правильность установки подрозетника.

4. С помощью гипсового раствора закрепите подрозетник в ранее установленном месте.

5. Кабель, зафиксируется в стене также гипсовым раствором.

Учтите, что все работы проводят при выключенном электроснабжении. Для проверки отсутствия напряжения используйте мультиметр или индикатор.

Далее производится зачистка концов провода и их залудивание с помощью припоя. Разделите провод на жилы на расстоянии около 50 мм. Соедините контакты с проводами. Завершает установка розетки фиксация крышки, которая держится на саморезах. Для скрытия всех проводов используется подрозетник.

Как правильно подключить розетку с заземлением

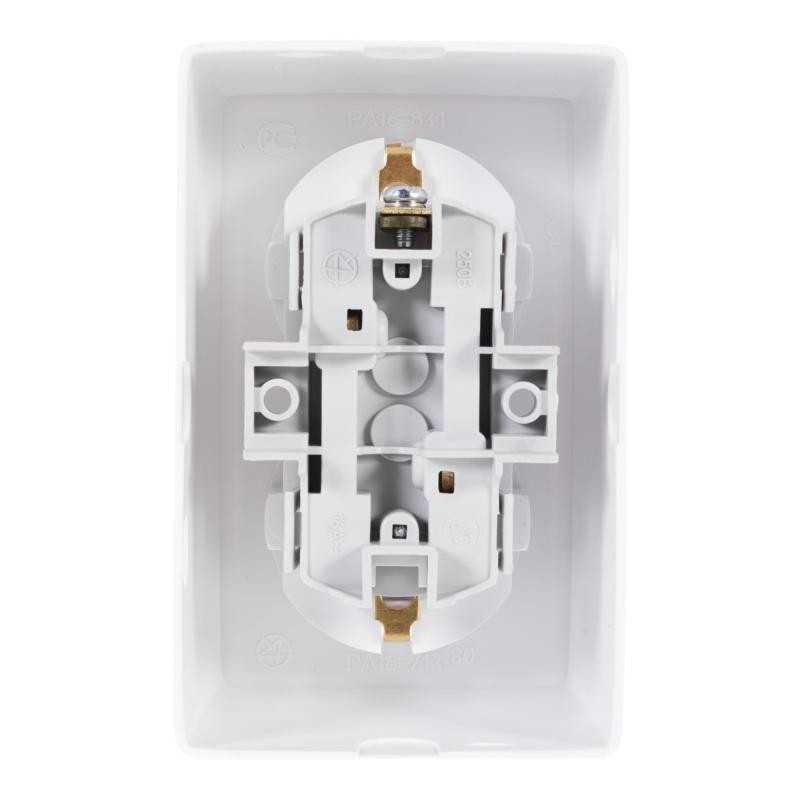

Розетка с контактами заземления

Подключение розетки с заземлением может вызвать определенные трудности у людей, мало знакомых с электротехникой. Но это не является поводом вызывать электрика, которому за такую простую работу придется отдать определенную сумму денег. Работа это не сложная, и вы вполне способны разобраться в таком подключении и самостоятельно. Главное — следовать нашим советам!

Подготовительные роботы

Для того чтобы подключить розетку с заземляющим контактом, нам потребуется: непосредственно сама розетка, трехжильный провод соответствующего сечения (см. Таблица пропускной мощности проводов и выбор их сечения), и, конечно, инструмент. И если с инструментом более-менее все понятно – нужна отвертка, пассатижи, индикатор напряжения и нож, то с выбором провода и розетки могут возникнуть проблемы.

Ведь вы наверняка знаете, что розетки следует подбирать в зависимости от электроустановки, которую она будет питать, а провод должен соответствовать классу розетки. На этих вопросах мы и остановимся более детально.

Итак:

  • Начнем наш разговор с розетки. Она имеет два основных номинальных параметра это напряжение, которое для домашних условий составляет 220В, и номинальный ток, который в зависимости от подключаемой электроустановки может варьироваться.
  • Прежде всего, остановимся на напряжении. Как мы уже отметили выше, для однофазной сети, которая имеется в большинстве квартир и домов нашей страны номинальным значением, является 220 Вольт. На розетке может стоять номинальное напряжение в 240 – 380В. Это не страшно, главное, чтобы номинальное значение напряжения розетки было не ниже значения в 220В.
  • А вот с номинальным током все немного сложнее. Дело в том, что сейчас на рынке представлены розетки с номиналами в 6, 10, 16, 25 и иногда можно встретить в 32А. Чем выше номинальный ток, тем выше цена. Отличаются такие розетки контактной частью, которая для изделий с большим номиналом более качественная и плотнее зажимает контакты вилки.

Контактная поверхность розетки

  • Для того, чтобы правильно выбрать номинальный ток розетки, нам необходимо знать номинальный ток электроустановки, которая будет подключаться к данному изделию. Номинальный ток можно посмотреть в паспорте прибора.
  • Если его там нет, то можно произвести вычисления по упрощенной формуле I=P/U, где I – это наш номинальный ток, Р – мощность прибора в Вт, а U – номинальное напряжение, которое, как мы уже знаем, составляет 220В.
  • В итоге получаем, что прибор мощностью в 1кВт=1000Вт потребляет ток около 4,5А. Для такой электроустановки, будет достаточно установить розетку с номиналом в 6А.

Таблица возможных номинальных мощностей различных электроприборов

Обратите внимание! Если при упрощённом расчете получается, что ток равен или очень близок к одному из значений номинального тока розеток, то лучше выбрать розетку, следующую по кратности тока. В любом случае, полученное значение не должно быть выше номинального тока розетки.

  • Что касается исполнения розетки, то здесь все зависит от места установки. Если ее устанавливают во влажных помещениях, то она должна иметь соответствующую защиту от пыли и влаги.
  • Если устанавливают под открытую проводку, то открытого исполнения — под скрытую проводку, соответственно, скрытого исполнения. Но в любом случае, заземление в розетке должно быть, ведь этого требуют нормы ПУЭ.
  • Обычно для этого используют специальный контакт. Причем, к нему предъявляются повышенные требования – он должен замыкаться раньше силовых контактов, а размыкаться позже.

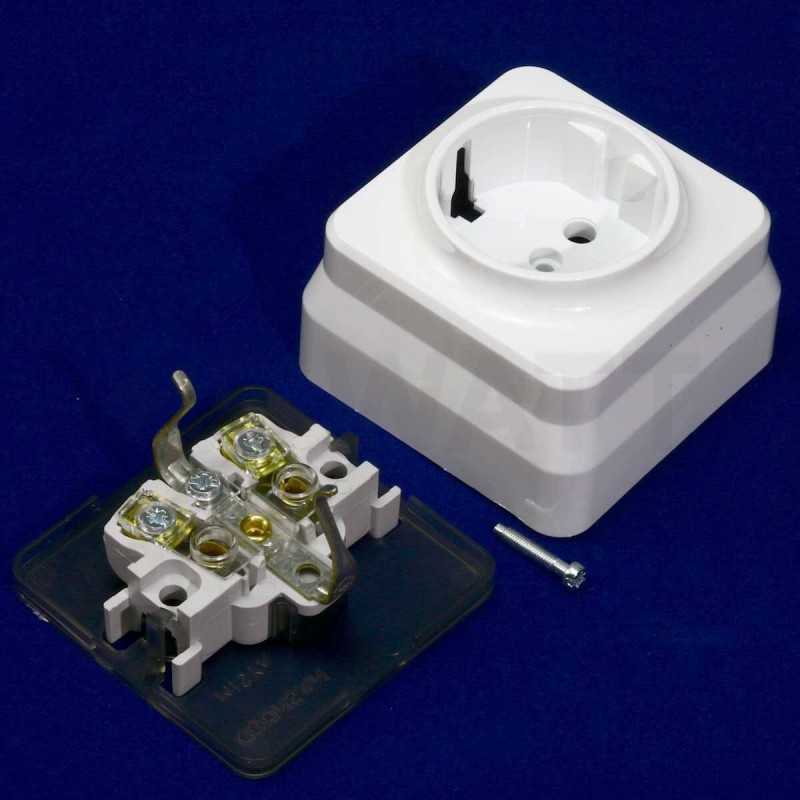

Влагозащищенная розетка открытого исполнения

  • Далее, остановимся на выборе провода. Здесь тоже есть свои нюансы. Прежде всего следует помнить, что провод для установки в жилые помещения должен быть медным. Этого требуют нормы ПУЭ (Правила устройства электроустановок).
  • Алюминиевые провода можно было применять до 2000 года. Если провод монтируется на постоянной основе, то класс гибкости изделия не так важен. Если же это будет переноска, то класс гибкости должен быть не ниже 5. Вообще же лучше применять для этого класс шнуров.
  • Теперь, что касается сечения провода. Оно так же должно соответствовать номинальному току, но на этот раз не электроустановки, а розетки. Но здесь есть зависимость от способа его монтажа. Ведь как бы нам не хотелось, но в проводе есть потери.
  • Эти потери нагревают провод, что может привести к его перегоранию или воспламенению. Поэтому он должен охлаждаться. Когда провод проложен на открытом воздухе, то его теплоотдача не очень хорошая. Если же он под слоем штукатурки, то намного лучше.
  • А чем лучше теплоотдача, тем больший ток он сможет пропустить через себя без каких-либо повреждений. Рассчитать все это своими руками будет достаточно сложно, поэтому при выборе пользуются таблицей 2.2 ПУЭ.

Таблица выбора сечения проводов

Обратите внимание! При совместной прокладке более 4 проводов, их номинальный ток должен быть уменьшен на 10%. Ведь провода будут нагревать друг друга. Это следует учитывать при выборе сечения.

Подключение розетки с заземляющим контактом

Разобравшись с основными вопросами, связанными с выбором провода и самой розетки, можно переходить к вопросу: как подключить двойную розетку с заземлением, или его одинарного собрата. Начнем с более простого подключения одиночной розетки.

Подключение розетки с заземляющим контактом

Итак, у нас есть одиночная розетка с заземляющим контактом. От нее проброшен, но не подключен провод к распределительной коробке.

Нам требуется выполнить подключение в распределительной коробке и в розетке:

Отключаем автоматы в квартирном щитке освещения

Самым первым нашим шагом должно быть создание безопасных условий. Для этого следует снять напряжение со всех проводов в распределительной коробке.

Сделать это можно отключением в квартирном или этажном распределительном щите соответствующих автоматов. Если вы знаете, какие провода проходят в данной коробке, то можно отключить только отдельный автомат.

Если вы не знаете этого, то отключаем вводной автомат на вашу квартиру или дом. Если такового нет, то отключаем все автоматы вашей квартиры.

Распределительная коробка

После этого следует вскрыть распределительную коробку, и убедиться, что проводов под напряжением в ней нет.

Для этого следует использовать указатель напряжения.

Предварительно лучше проверить его работоспособность на электрических частях, заведомо находящихся под напряжением.

Для проверки отсутствия напряжения можно воспользоваться однополюсным индикатором напряжения

Дабы произвести проверку, нам следует снять изоляцию со скруток. Делать это следует предельно внимательно, стараясь не прикоснуться к токоведущим частям.

Ведь мы еще не уверены, что с них снято напряжение. Если у вас не скрутки, а клеммники, то все значительно проще.

Прикасаемся индикатором напряжения к токоведущим частям, и проверяем отсутствие напряжения (см. Как прозвонить провода: рассмотрим варианты).

Подключение проводов в распределительной коробке

Теперь можно приступить непосредственно к подключению. Наша инструкция советует начинать с подключения в распределительной коробке.

Здесь вы должны определить фазный, нулевой и защитный провод. Если ваша распределительная сеть выполнена согласно п.1.1.29 ПУЭ, то приходящий провод синего цвета будет нулевым, желто-зеленый провод — защитным заземлением (см.  Как определить заземляющий провод безопасно), а провод любого другого цвета — фазным.

Схема подключения нескольких одиночных розеток

При помощи клеммников (см. Подбираем клеммы для соединения проводов) или пайки присоединяем провод, идущий к нашей розетке и групповой линии.

Ориентироваться следует по указанным выше цветам.

Принцип определения проводов в распределительной коробке

Если в вашей распределительной сети не соблюдены нормы ПУЭ, то все немного сложнее. В этом случае, вам необходимо определять провода, и без минимальных знаний в электротехнике здесь уже не обойтись.

Описывать данную процедуру мы не будем, ведь мы уже не раз касались этой темы. Ее вы найдете на видео и в других разделах нашего сайта.

Подключение розетки

После того, как провода подключены к соответствующим по цветам проводам в распределительной коробке, пришло время подключать розетку.

К силовым контактам розетки подключаем фазный и нулевой провод. Делается это в произвольном порядке.

А вот установка заземляющего провода в розетке должна производиться строго на свой контакт. Обычно он имеет соответствующее обозначение. Если такового нет, то можно проследить подключение к заземляющим контактам.

На этом наше подключение окончено. После нанесения изоляции на токоведущие части, и установки розетки на место, можно подавать напряжение. Если вы все сделали в соответствии с нашими рекомендациями, то все будет работать много лет.

Монтаж двойной розетки

С двойной розеткой все не намного сложнее.

Но здесь возможны два варианта:

  • Первый вариант — это спаренная розетка от производителя.
  • Второй вариант — это две одинарные розетки, устанавливаемые под спаренную накладку.

В первом случае, подключение полностью идентично подключению одинарной розетки. Это связано с тем, что производитель уже выполнил подключение между розетками, и вам достаточно подключить одну из них, для нормальной работы обеих.

Накладка для трех одинарных розеток

Во втором случае, нам следует выполнить операции по подключению первой одинарной розетки. После этого, от первой розетки запитываем вторую. Сделать это достаточно просто. От силовых контактов первой розетки, подключаем силовые контакты второй розетки. От контакта заземления перовой розетки, подключаем заземляющий контакт второй. Все.

Подключение нескольких одиночных розеток

Эту процедуру можно проделать для трех, четырех и большего числа розеток, устанавливаемых под одной накладкой. Здесь главное помнить, что провод, питающий первую розетку, питает и все последующие — то есть, его сечение должно соответствовать суммарному току всех розеток.

Вывод

Как видите, подключение двойной розетки с заземлением не требует особых знаний и умений. Тут главное — не забывать о технике безопасности и следить за соответствием подключаемых проводов. В остальном, подключение розеток, выключателей и другой электроустановочной аппаратуры, не представляет сложности, и вполне может быть выполнено человеком без специфических знаний.

двойную и одинарную, в гипсокартон и не только

Двойная розетка в два подрозетника. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Установка двойной розетки schneider electric. Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР. Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

  1. Открытого и закрытого исполнения . В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
  2. Без заземления и с заземляющими контактами . В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
  3. Для установки в помещениях с повышенной влажностью и монтажа на улице . Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Схема подключения двойной розетки

16.12.2014 нет комментариев 11 087 просмотров

Одним из видов розеток является двойная – в едином корпусе находится две электрических «точки» подключения, которые запитываются от одной группы проводов: фазы, нуля и земли. Иногда у электриков-новичков возникают небольшие трудности, связанные с подсоединением жил. Чтобы читатели «Сам электрика » знали, как правильно осуществить электромонтаж, далее для вас будет предоставлена простая схема подключения двойной розетки с заземлением и без «земли» (в двухпроводной сети).

Итак, первая, и наиболее важная для Вас схема выглядит следующим образом:

Как Вы видите, все довольно просто. Главное, соблюдайте правила подсоединения жил, которые должен знать каждый электрик: «земля» подключается в центральной клемме, ноль справа, а фаза – слева. Следует отметить, что заземляющий контакт обязательно должен находиться по центру, а вот два остальных могут быть поменяны местами, ничего страшного в этом нет. Схема подключения двойной розетки без заземления выглядит точно также, только провод PE подсоединятся не будет, а значит центральная клемма должна быть свободной.

В том случае, если Вы решили использовать не двойной корпус, а сдвоенный вариант (не стоит путать, сейчас поймете почему), подсоединение проводов будет выглядеть иначе. Сдвоенные розетки (их еще могут называть собранными) – это две отдельных электрических точки, находящихся в соседних штробах и объединенных между собой перемычками (шлейфами).

Схема подключения сдвоенных розеток с заземлением выглядит так:

Если в Вашем доме двухпроводная сеть (без земли), то в этом случае подсоединение сдвоенных розеток должно осуществляться по схеме без заземления:

Обращаем Ваше внимание на то, что использовать перемычки можно лишь в том случае, если к электрическим точкам будут подключаться не слишком мощные электроприборы. В противном случае нужно создавать ответвление проводов на каждое изделие из распределительной коробки

Вот и все, что касается схемы подключения двойной розетки. Как Вы видите, действительно ничего сложного в электромонтажных работах нет, и с подсоединением двух точек может справиться даже тот, кто ранее не связывался с электричеством! Единственное, что хотелось бы сказать Вам напоследок — покупайте качественные изделия от таких производителей, как Legrand (легранд), ABB и Schneider electric (шнайдер электрик). Эти фирмы выпускают продукцию, которая может прослужить долго и без создания аварийных ситуаций!

Также рекомендуем просмотреть наглядные видеоуроки по подключению накладной и внутренней двойной розетки:

https://youtube.com/watch?v=iBU6RELFDe4

Монтаж розетки с заземлением

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

  • мультиметр;
  • отвертка;
  • стальные рейки;
  • плоскогубцы;
  • кусачки;
  • нож;

Как узнать, есть ли заземление в розетке

Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

  1. Визуально проверить подключение третьего желто-зеленого провода.
  2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
  3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

  1. Наметить место крепления гнезда и кабеля.
  2. Подвести провода.
  3. Разобрать корпус устройства, ослабить болты.
  4. Зачистить и подсоединить жилы к контактам.
  5. Прикрутить основание к поверхности.
  6. Собрать розетку, проверить прочность ее фиксации.

Подключение внутреннего варианта

Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

  1. Провести разметку.
  2. Сделать штробы и отверстие для монтажной коробки.
  3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
  4. Проложить кабель, выведя его из отверстия на 15-20 см.
  5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
  6. Подключить жилы к контактам.
  7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

Подключение проводов

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

  • монтажная коробка;
  • соответствие проводов и клемм;
  • целостность линии к контуру;
  • прочность крепления корпуса;
  • надежность фиксации крышки.

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Как подключить двойную накладную розетку viko. Правила подключения двойной розетки

Существуют разные варианты подсоединения конструкций, включающих группы розеток, выключателей или совмещенных изделий. Но основой всегда являются одинарные приборы для единственного потребителя, которым может быть что угодно, например, светильник, телевизор, утюг или компьютер.

Самым насыщенным по количеству потребителей помещением в стандартной квартире является кухня. Особенно, если это малогабаритная «хрущевка» или «брежневка». Здесь находится место даже для стиральной машины, которая не помещается в совмещенном санитарном узле. Сейчас диапазон используемой техники настолько широк, что 2-3 розетками никак не обойтись.

Современные кухонные гарнитуры скрывают за своими сверкающими панелями самые уникальные изобретения, помогающие облегчить труд хозяйки:• электронные или газовые варочные панели;• посудомоечные машины;• вытяжные системы;• холодильники, рефрижераторные комплексы и камеры.

Это не считая микроволновок, электрочайников, кофеварок и прочей мелочи. И все они требуют своего места включения. Система включения при этом имеет двухэтажную планировку. Первый план располагается на уровне пола, второй – на высоте человека среднего роста.

Важно! Перед началом подключения двойной розетки к одному кабелю нужно отключить соответствующий автомат на щитке питания, если их там несколько. При отсутствии такового – отключается общий

Подключение проводов к двойной розетке выполняется следующим образом. Для проверки их принадлежности к фазе или нулю нужен простой тестер в виде отвертки с индикатором на ручке. Если при касании отверткой провода индикатор засветился, значит это фаза, если нет – провод нейтральный. Согласно правилам, разная расцветка проводов говорит о принадлежности. Обычно коричневый – это фаза, голубой – ноль, а желтый с зеленым – заземление. Еще одно правило подключение проводки. К правой клемме подключается фаза, к левой – ноль, к центральной, со скобой – земля.

Заметка! Сдвоенные розетки имеют общую клемму питания. Ток на каждое устройство поступает через распределительную планку. При одинаковом напряжении в сети (220 В) сила тока на каждый прибор будет зависеть от мощности подключаемой техники. Розетка хоть и двойная, но нагрузочная мощность не увеличится в два раза. Обязательно, чтобы подходящий к розетке кабель имел сечение не меньше, чем общий по дому (оптимальный вариант – одинаковое). Материал жил также должен совпадать. Если вся разводка медная, то и к устройству подводится медный кабель.

Схема подключения двойной розетки с заземлением

При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.

Важно! К какому контакту подключать фазу и нуль не принципиально. Главное – не к одному контакту, чтобы не произошло короткого замыкания

После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.

Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.

Заметка! Современные вилки бытового оборудования не удобны для включения в сдвоенные евророзетки. Приходится их поворачивать. Поэтому, чтобы устранить этот дискомфорт можно воспользоваться двумя одинарными гнездами.

Интернет-розетка

Современные компьютерные розетки обозначаются аббревиатурой 8P8C: из английского — 8 позиций, 8 контактов, имеют фиксатор, применяются для соединения различных объектов в сеть. Подключается четырехпарный кабель – витая пара. Рассматривается подключение двойной компьютерной розетки T 568 B, так как ее чаще всего используют в России.

Обрезается кабель на нужную длину, удаляется наружная изоляция примерно на 5 см. Разматываются витые пары на необходимое для заделки в розетку расстояние. С задней стороны коннектора находятся прорезающие контакторы, в которые зажимаются провода. При нажатии происходит разрезание изоляции двумя острыми ножами и обеспечивается надежный контакт жилы с клеммой. Необходимо соблюдать распиновку коннектора по цветам жил. В розетке нарисованы цвета – какие провода в какие контакты нужно вставлять. Выбирать надо вариант B (для розетки T 568 B). Заделка контактов производится тыльной стороной канцелярского ножа или тонкой плоской отверткой, но лучше всего использовать специальное устройство для заделки и обрезки витой пары. Это устройство сильно улучшает качество работы и экономит время монтажника. Просто нужно надавить сверху до щелчка, и дело сделано. После зажима проводов ненужные концы обрезаются.

Перед монтированием розетки к стене можно перестраховаться и прозвонить контакты мультиметром, чтобы потом не разбирать конструкцию. В зависимости от исполнения коннектора – внутреннего или внешнего — корпус крепится либо в обычный подрозетник (пластиковыми распорками с зубцами), либо на поверхность стены (болтами или двусторонним скотчем). Сверху закрывается крышкой. Подключение двойной интернет-розетки отличается тем, что подсоединяются два кабеля: каждый — к своему гнезду, также соответственно цветовым маркерам на коннекторе.

Разводка розеток и скрутка проводов

На данном этапе необходимо подсоединить жилы провода к контактам внутренней части розетки. Действовать нужно в следующей последовательности:

Конец провода освобождается на длину примерно в 10 см от наружной изоляции, после чего жилы окажутся разделенными. При такой длине и работать будет удобно, и провод легко поместится в коробку.
Бывает, что выступающий из стены конец провода является слишком коротким и его приходится наращивать. В этом случае жилы желательно соединять пайкой или при помощи специальных соединительных клемм. Скрутка может иметь большое сопротивление и из-за этого греться. Если все же провода приходится соединять таким способом, то скручивать их нужно как можно туже, используя для этого плоскогубцы.
Концы жил очищаются на длину в 1 – 1,5 см от изоляции

Зачистку можно выполнять ножом, но делать это нужно осторожно, чтобы не повредить сам проводник. Также можно использовать одно из специальных приспособлений — стриппер или съемник.
Теперь нужно определить, какая из жил является фазой, какая — нейтралью, а какая — заземлением

Если проводку монтировали не вы, на цветовую маркировку полагаться нельзя — ее могли перепутать. Фазу определить просто: нужно включить автомат, подав питание на электроточку, и прикоснуться к жилам по очереди индикатором фазы.

Перед подачей питания убедитесь, что оголенные концы жил не контактируют друг с другом. При контакте произойдет короткое замыкание.

Отличить заземляющий провод от нейтрали можно двумя способами:

  1. Замерьте вольтметром напряжение между фазой и каждым из двух других проводников. При контакте второго щупа с заземляющим проводником показания на приборе будут несколько больше, чем при контакте с нейтралью.
  2. Замерьте напряжение между каждым из проверяемых проводников (то есть не фазных) и каким-нибудь заземленным металлическим предметом, например, трубой отопления. При контакте с «землей» прибор покажет «ноль», при контакте с нейтралью — какое-то мизерное значение.

В завершение остается зажать концы жил в винтовых зажимах внутренней части розетки, установить ее в подрозетник и прикрутить лицевую панель.

Выводы и полезное видео по теме

Чтобы из одной розетки получилось две, можно использовать максимально простой способ – поставить двойную модель вместо одиночной. Пошагово этот вариант продемонстрирован в видео:

В видео ролике кратко изложены основные принципы последовательного подключения розеток:

Перед началом работ по проведению розетки следует четко определить, какой провод за что отвечает. Как правильно это сделать, не имея практического опыта, подскажет видео-пособие:

Видео обзор популярных соединителей, используемых для соединения проводов между собой:

Рассмотрев вопрос о целесообразности проведения новой розетки от уже существующей и приняв решение о ее монтаже, предстоит внимательно отнестись ко всем этапам проведения работ.

В дальнейшем предстоит строго придерживаться правил эксплуатации новой электроточки, чтобы исключить перегрузку линии – нельзя в такие розетки одновременно включать 2 довольно мощных прибора.

Как собрать удлинитель с заземлением

Опубликовано 11.06.2015 | Полезно знать

Поделиться статьей: Часто для работы на улице, в доме или в гараже возникает необходимость использовать временную розетку. В таких случаях пригодится иметь на вооружении удлинитель с длинным кабелем, который при необходимости можно размотать и подключить в стационарную розетку. Собрать удлинитель с заземлением самостоятельно экономически выгодней, чем купить в магазине. К тому же можно самостоятельно подбирать длину кабеля и выбрать конфигурацию всех элементов на своё усмотрение. Сделать такое приспособление сможет каждый, придерживаясь базовых рекомендаций и советов. Поскольку для электрической защиты бытовых приборов просто необходимо заземление, рекомендуем собирать переноску с трёхжильным кабелем.

Материалы и инструменты для сборки удлинителя

Медный кабель, часть которых осталось у Вас после замены электропроводки в квартире. Марку кабеля нужно выбирать исходя из предполагаемых нагрузок, которым будет подвергаться переноска. Чем больше толщина сечения – тем выше нагрузку сможет выдержать кабель. Например, цифры в маркировке ПВС 3*1.5, указывают, что это трёхжильный кабель с поперечным сечением 1.5 мм2. Такое сечение способно выдержать нагрузку до 3,5 кВт.
  1. Разборная вилка. Выбирая этот элемент, особое внимание стоит уделить значению максимального тока.
  2. Показатель 16 ампер соответствует сечению 1.5 мм2. Конструкция должна иметь заземляющий контакт.
  3. Блок розеток. Выбирать количество розеток стоит исходя из потребностей.
  4. Инструменты: отвёртка, нож, плоскогубцы.

Пошаговая инструкция сборки

  1. Снимаем общий слой проводки на 5-7см, а затем зачищаем каждый из трёх проводков отдельно примерно на 1см каждый.
  2. Разбираем вилку. В центре имеется болтик, выкрутив который можно разобрать вилку на составляющие. Отдельно нужно отпустить крепления хомута. Зачищенные концы проводков с одноцветной изоляцией подключаем к крайним двум контактам. При этом порядок не важен. Поскольку ток переменный, то ноль и фаза чередуется. Главное, что нужно учесть при монтаже трёхжильного кабеля – двуцветный провод заземления. Он монтируется на соответствующий контакт для заземления. Все крепления нужно подтянуть и уложить аккуратно в корпус. Провод зажимается указанным выше хомутом для фиксации. Вилку можно  собрать обратно.
  3. Разбираем блок розеток. Учитывая порядок установки контактов на вилке, подключаем проводки на своё место. Кабель, по аналогии с вилкой, укладываем и фиксируем в корпусе.
На этом удлинитель готов. При правильной эксплуатации и соблюдении указанной нагрузки такое простое приспособление способно служить очень долго. В случае какой-то неисправности, он очень легко, а главное дешево ремонтируется.

Метки:

Как установить наружную розетку с заземлением?

Как я уже в предыдущих статьях говорил, что наружные розетки и выключатели сегодня широко используются по ряду некоторых причин. Здесь рассмотрим вопрос — как установить наружную розетку с заземлением и как ее подключить? Каждый шаг монтажа проиллюстрирован фотографиями, с помощью которых вы также сможете разобраться как демонтировать или заменить наружную розетку. Итак, переходим к делу…

Сегодня будем устанавливать наружную розетку с заземлением, которая представлена на фото ниже.

Как определить розетку с заземлением?

Это сделать очень просто. Нужно просто посмотреть на нее и если вы видите металлические выступающие контакты (обычно один сверху, а другой снизу), то значит данная розетка с заземлением. Если ее разобрать, то внутри вы найдете три контакта для подключения трех жил кабеля, один из которых соединен с описанными выше контактами.

Как установить наружную розетку с заземлением?

Как всегда все действия начинаются с ее разборки. Откручиваем центральный болтик и снимаем крышку. Остается только клеммная колодка. Смотрите фото ниже…

Вот три контакта. Центральный болт ТОЛЬКО для заземления, а боковые для фазы и нуля (полярность не имеет значения).

Зачищаем провод и подключаем к розетке. Провод обязательно должен быть трехжильным. Желто-зеленая жила — это заземление, белая — это фаза, голубая — это ноль.

Расцветка жил прописана в ПУЭ и этих рекомендаций придерживаются большинство электриков. Поэтому во избежание путаницы и в первую очередь соблюдения безопасности всегда соблюдайте расцветку кабеля. Это позволит в дальнейшем разобраться в щитке следующему электрику и самим вам будет так удобнее.

Подключили розетку. Теперь крепим ее к стене. Если стена бетонная, то предварительно сверлятся под дюбеля отверстия.

Теперь нужно в крышке вырезать углубления для подходящего кабеля. Это делается ножом или кусачками в выделенных местах.

Подходящий провод прячем в гофре или кабель-канале. На фото ниже у меня кабель слишком сильно зачищен. Так делать не нужно. Зачищать его нужно меньше, чтобы черная оплетка заходила в розетку. Я просто не стал отрезать лишние два сантиметра, так как это у меня учебный стенд и провод был уже так зачищен под другое дело. Уж извиняйте меня! На практике стараюсь делать все аккуратно и красиво, чтобы клиентам нравилось и самое главное, чтобы было для них безопасно.

Если в вашем доме нет заземления то читайте, тогда эту статью: как установить наружную розетку без заземления?

Улыбнемся:

Электрики, не трогайте оголенные провода мокрыми руками. Они от этого ржавеют.

Как правильно установить и подключить розетку для интернета


Данная процедура характеризуется наличием этапов, что отсутствуют в ходе подключения аналогичных устройств, не связанных с сетью. Ключевой причиной этому является вариация сетевого кабеля, выполненного в виде витой пары и подключаемого штекера (8Р8С). Указанные факторы привели к потребности в розетках, конструкция которых совершенно отличается от устройств, предназначенных для подключения телевизора, холодильника, зарядного устройства и т. д. Дополнительно, помимо конструкционных расхождений, имеются и те, что связаны непосредственно с технологией подключения.

Производители розеток столкнулись с довольно сложной задачей. Требовалось разработать универсальное устройство, к которому можно подключить 8-жильный кабель, состоящий из 4-х пар проводов разного цвета. Дополнительно, предусматривалось наличие гнезда для штекера 8Р8С. Разработчики устройства приложили максимум усилий, чтобы процесс установки и подключения был лишен даже малейших сложностей, и в конечном итоге добились намеченной цели. Теперь каждому пользователю под силу самостоятельно выполнить все этапы работ, не обращаясь за помощью к специалистам. Такой ход позволит сэкономить время и деньги.

В данной статье и пойдет речь об особенностях компьютерной розетки на примере устройства «Werkel».

Розетка для компьютера

 Универсальная конструкция данного прибора делает его подходящим под некоторые позиции и серии электроустановочных видов оборудования бренда «Веркель».


Этапы установки розетки

1.Первоначально необходимо проложить кабель. В том месте, где будет помещена розетка, надо сделать соответствующую ее размеру нишу. Поэтому, заранее стоит позаботиться о наличии перфоратора. Он понадобится и в процессе штробления стены. Затем выполняется прокладка кабеля, а его свободный конец выводится сквозь нишу.

2.Требуется повернуть по траектории движения часовой стрелки фиксатор и отсоединить крышку, что находится на тыльной стороне компьютерной розетки. По времени этот процесс занимает считанные минуты.

3.Нужно вставить кабель через центр крышки в направлении от фиксатора. Затем с кабеля удаляется наружная оболочка, и попарно соединяются провода.

На заметку!

Преимущественно, 8-жильный кабель содержит 4 белые с разноцветными вкраплениями жилы, а каждая из оставшихся имеет свой цвет. Необходимо комбинировать провода таким образом, чтобы цвет прожилки белой жилы совпадал с цветом второго провода.

4. Следует внимательно рассмотреть заднюю крышку, чтобы найти пазы на торцах, в которые после будут уложены провода. Наличие цветных наклеек на торцах поможет ориентироваться в вопросе, куда какую жилу провести.

Не стоит забывать о наличии двух стандартов схем подключения — «А» и «В». Большинство специалистов в данной области с целью подключения в интернет рекомендуют применять схему «В». На сегодняшний день в сетевых устройствах «Werkel» предусмотрено наличие функции распознавания схемы, что существенно облегчает и ускоряет рабочий процесс.

При установке задней крышки надо найти паз и шип, находящиеся по разные ее стороны. Аналогичные элементы имеются и на корпусе розетки. Поэтому необходимо подносить крышку зеркально относительно корпусу, чтобы исключить ошибку в процессе установки. После требуется повернуть против часовой стрелки фиксатор.

Особенности процесса подключения

Данный этап практически не имеет ничего общего с подключением розеток прочих типов. В первую очередь это связано с конструкцией интернетовской розетки, контакты которой выполнены в виде 2-х остроконечных пластин. Наименьшим расстоянием между ними является диаметр провода витой пары. Провод надежно фиксируется, а жила остается неповрежденной. После наблюдается надежный контакт.

Как только задняя крышка утапливается в розетку, в то же время пластины защемляют провода. Иными словами — наблюдается мгновенное подключение. Удостоверившись, что провода соединены правильно, необходимо аккуратно подрезать торчащие концы.

Когда все ранее указанные действия были выполнены безошибочно, то на финальном этапе требуется поместить устройство в готовую нишу либо подрозетник. Затем необходимо установить крышку с лицевой стороны.

На сегодняшний день существует довольно большой модельный ряд компьютерных розеток. Они могут отличаться между собой размером, строением, но схема подключения для всех экземпляров одинаковая.

Хотелось бы акцентировать внимание читателей этой статьи на момент, когда кабельная сеть для интернета уже проложенная, но провайдер при этом еще не подключен. В таком случае следует обязательно проинформировать провайдера относительно типа схемы, согласно которой выполнялось подключение розеток в доме пользователя. Такой ход позволит избежать разбирательств в дальнейшем.

Ознакомившись с содержанием данной статьи, каждый пользователь сможет без видимых затруднений подключить интернетовскую розетку. Вышеописанная технология является довольно практичной. Ее успешно можно задействовать не только к розеткам «Веркель», но и практически ко всем современным типам аналогичных устройств.

как устроена и зачем нужна

В продаже представлены бытовые разъемы, электрические штепсельные вилки, гнезда разных моделей. Типы – обычные, с заземлением, кольцом, тройником, разным набором гнезд. Внутренние механизмы помещаются в корпуса из высокотехнологичного специального пластиката, резины. Подробнее о том, зачем нужна вилка с заземлением, и как она применяется – далее.

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать.
Евровилка с заземлением должна отвечать таким требованиям:

  • иметь надежный контакт;
  • идти с качественной электроизоляцией;
  • иметь правильную поляризацию;
  • защищать от прикосновенией;
  • технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Типы

Электровилка с заземлением бывает двух типов:


Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен.
Другие параметры угловых вилок с заземлением:

  • штыревые контакты – 2 или 3;
  • форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются. Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой.

Порядок монтажа

Вилка угловая с заземлением устанавливается по такой схеме:

  1. К одному контакту вилки подключается фаза, которая подает напряжение на потребитель.
  2. К другому контакту подключается провод с нулем. По нулевым, нейтральным контактам в идеале должен идти ток одинакового номинала. В случае замыкания он увеличивается, срабатывает защита. Соединение нейтрали с корпусом либо контуром заземления запрещено.
  3. Третий заземляющий контакт подключается к заземляющему проводу. Непосредственной связи с фазными проводами он не имеет. Он неразрывно связан с теми частями конструкции, которые являются заземлением.

Поскольку в производстве вилок электрических с заземлением разных странах единого стандарта нет, то разновидностей вилок много. Вот некоторые типы питания в других странах:

  • 110-127 В и 60 герц – США;
  • 220-240 В, 50 герц — евровилка с заземлением.

В России за единый стандарт принимают евро вариант, а не американский.

Стандарты разъема А

Вилка угловая с разъемами А типа используется в Японии, Америке. В американском варианте штырьки имеют разную толщину, в японском одинаковую. Другое название – Class II. Азиатская вилка в американскую розетку входит, но не наоборот. Вот пример американской вилки. Если стандарт вилки или розетки не совпадает с российским, то применяют переходники.

B категория

Мощные устройства для бытового применения с потребление тока 15 ампер. Другое название – Class I. Есть заземляющий контакт, В разъемы применяются намного чаще, чем А.

Класс C

Другое название — советская, поскольку данные устройства повсеместно применяли в СССР.

Вилка с заземлением евро типа в разъем С не войдет, классификатор – CEE 7 / 16.

Отечественные устройства

Вилка, производимая в России, должна отвечать стандартам ГОСТ 7396. Технические параметры наносятся на корпус – это напряжение, частота, ток. Группы устройств данной категории:

  • CEE 7 / 16 либо C 5 с контактами 4 мм, изолированными от корпуса, рассчитанными на предельные значения тока 6 Ампер;
  • CEE 7 / 17 – тут вилка относится к C 6 классу, имеет утолщенные штырьки, предельный ток 10 Ампер.

Старые вилки C1 — b комплектуются штырьками 6 мм в толщину, заземления не имеют.

Особенности подключения

Вилки электрические с заземлением нужно подсоединять строго с учетом параметров подключаемого устройства, токовых возможностей штекерной части. Вилка с заземлением евро – наиболее безопасный вариант, другие применять нежелательно.
Обязательно предварительно узнать мощность подключаемого устройства ( и рассчитать силу тока, который будет протекать через контакты вилки). Например, простую вилку присоединять к варочной индукционной поверхности нельзя, поскольку варочная поверхность расходует в районе 7 КВт, и не каждая вилка выдержит данные нагрузки. Ток можно посчитать по нижеприведенной формуле.

Для духового шкафа, электрического бойлера расчеты проводятся аналогичным образом.

Инструменты

Чтобы подключить вилку с заземлением евро, возьмите:

Вспомогательные аксессуары обычно не требуются.
Порядок действий: стандартная схема
Рассмотрим, как подключить вилку 220 В с заземлением поэтапно:

  1. Берите кабель – например, круглый 3*1.5 мм.
  2. Раскручивайте корпус – сбоку либо снизу.
  3. Зачистите провода от изоляции – получить нужно три жилы с зачищенными проводками на концах (1 см достаточно).
  4. Разбирайте, выкручивайте контактную группу, присоединяйте к штыревым контактам нуль и фазу (заземление – это контакт сбоку).
  5. Синий и коричневый проводки включите в контакты, желтый к заземляющему контакту.
  6. Контакты протяните, чтобы проводки сидели плотно.
  7. Уложите части, соберите корпус, закрутите крепежный винт.

Проверьте качество сборки.
Как подключить провод к вилке с заземлением видео смотрите ниже:

Замена поломанной евровилки

Порядок действий при переломе штырьков, оплавлениях:

  1. Срезайте вилку, подлежащую замене, снимайте наружную изолирующую оболочку провода.
  2. Зачищайте 3 жилы на 20 мм, скручивайте их, зачистите до 10 мм изоляции проводков – этого хватит для самостоятельной подключения новой вилки. Бокорезами откусите ненужное.
  3. Чтобы улучшить контакт плоскогубцами, (если провод одножильный, жесткий), загните медные концы провода, присоединяйте провода.
  4. Шнуры для подключения стиральных машин, холодильников, другой техники имеют три контакта, разделяемых цветами. Ноль – это синий цвет изоляции провода, заземление – желтый и зеленый, фаза – последний (оттенки возможны разные, обычно коричневый). Для корректной замены нужно присоединить землю к контакту по центру, остальные два к штырям, какой куда роли не играет.
  5. Зажмите кабель перемычкой из пластика – она зафиксирует его в области посадки.
  6. Собирайте корпус евровилки, скрепляйте конструкцию винтом.

Как видите, порядок действий простой, нужно только соблюдать последовательность.

Замена старой электровилки

Если проводка в квартире старая без заземляющего провода, и необходимо заменить вилку на вилку без заземляющего контакта, то для замены нужно будет применять другую схему:

  1. Срезайте вышедшую из строя старую электровилку.
  2. Снимайте наружную оболочку провода, зачищайте концы до 20 мм, откусывайте излишки.
  3. Крепите жилы по аналогичной выше схеме, формируя из зачищенных концов кольца, как на фото.
  4. Включайте пару проводников в вилку без привязки к полюсам. Если в шнурке 3 проводка, желто-зеленый нужно будет срезать – для его подключения мест нет.
  5. Зажимайте пластину и собирайте корпус.

Технология замены электровилки с заземлением простая, главное правильно присоединить жилы. Для этого учитывайте стандартную цветовую маркировку проводов.

Как заменить двухконтактную розетку на три за 6 простых шагов

Можно ли установить трехконтактную розетку без заземляющих проводов?

Старомодные двухконтактные розетки, также известные как розетки, подключенные к двухпроводным кабелям, не имеют заземляющих проводов, которые защищают людей и электрические устройства в случае неисправности. Тем не менее, можно дооснастить новую трехконтактную розетку или розетку GFCI в той же розетке без каких-либо изменений проводки, если сама коробка заземлена.

К счастью, металлические коробки, прикрепленные к бронированному кабелю или кабелю BX — типу проводки, обычно встречающемуся в старых домах, — обычно заземлены; гибкая металлическая оболочка кабеля служит той же цели, что и специальный провод заземления.

Как заменить розетки с двумя контактами на три:

Выполните следующие действия, чтобы узнать, как заземлить розетку.

Шаг 1: Проверить заземление
  • Вставьте один контакт тестера цепей в горячий паз розетки (более короткий), а другой прикоснитесь к винту, которым крепится крышка.
  • Тестер должен загореться. Если это не так, коробка не заземлена. Вы можете установить GFCI (см. Совет Pro2Pro) или вызвать электрика для ремонта проводки.

Шаг 2: Снимите старую розетку
  • Выключите питание на панели выключателя или блоке предохранителей.
  • Выкрутите старую розетку из коробки и отсоедините провода.

Шаг 3. Подключите новую розетку
  • Подсоедините черный (горячий) провод к латунной клемме, а белый (нейтральный) провод к серебряной. На GFCI используйте клеммы в соответствии с меткой «линия» на задней стороне розетки. (Если ваша коробка не заземлена, перейдите к шагу 6.)

Шаг 4: Затяните винт заземления
  • Этот зеленый винт, продаваемый в хозяйственных магазинах, вставляется в резьбовое отверстие в задней части коробки.
  • Прикрепите один конец 8-дюймового зеленого заземляющего провода или гибкого провода (также доступного в хозяйственных магазинах) к винту и затяните его.

Шаг 5: Заземлите розетку
  • Прикрепите другой конец 8-дюймового заземляющего провода к зеленой клемме заземления трехконтактной розетки или розетки GFCI.
  • Вставьте новую розетку в коробку.

Шаг 6: Включите питание
  • Используйте тестер цепей, чтобы убедиться, что цепь работает.

Как подключить розетку

Это гостевой пост Итана Хагана из One Project Closer. Ознакомьтесь с некоторыми из его других мужских работ, например, «Как установить туалет».

Умение подключать розетку — отличный навык в вашем репертуаре, и, освоив его, вы сможете заменить старые или поврежденные розетки за считанные минуты.Чтобы помочь вам узнать, чего ожидать, я создал настольное руководство с изображениями, показывающими, как правильно подключить розетку.

На этой настольной демонстрации показано, как подключить типичную электрическую розетку . Это означает, что я делаю некоторые предположения, и если вы обнаружите, что проводка в вашем доме выглядит иначе, это не значит, что она была сделана неправильно. Фактически, существует множество возможных вариантов, включая другую схему усилителя, розетку усилителя, калибр проводов, количество проводов и многое другое.С учетом сказанного, то, что я представил ниже, является очень распространенным сценарием, и это отличное место для начала.

Кодекс и разрешения

Очевидно, что демонстрация на столе не требует разрешений на вывоз. Однако местный кодекс часто требует разрешения для новых или расширенных цепей, и иногда только лицензированные мастера-электрики могут получать разрешения. В некоторых округах домовладельцы могут пройти стандартный тест и получить разрешения на почти , все работают в своем собственном доме.Посетите веб-сайт лицензирования и разрешений правительства вашего округа или штата, чтобы узнать подробности для вашего региона. Большинство юрисдикций следуют некоторым вариантам Национального электрического кодекса (NEC), и вы можете получить ограниченный бесплатный доступ к NEC через веб-сайт Национальной ассоциации противопожарной защиты (NFPA).

Инструменты и материалы

Большинство электрических проектов можно выполнить с помощью нескольких ручных инструментов. Для этой демонстрации я взял:

  • Отвертка
  • Клещи линейного мастера
  • Универсальный нож
  • Плоскогубцы
  • Устройства для зачистки проводов (многие устройства для снятия изоляции имеют петельки, что устраняет необходимость в плоскогубцах)
  • Тестер напряжения (на изображении не показан)
  • Розетка на 15 А
  • 14/2 провод
  • Электрический шкаф
  • Проволочная гайка

Вы можете найти все необходимые инструменты и материалы в местном центре DIY.Розетка на 15 ампер, подобная показанной здесь, стоит всего около 0,60 доллара, а вы можете купить 100 футов 14/2 Romex за 35 долларов! Если вы планируете крупный проект, приобретите «комплекты подрядчиков» и не упустите купон Home Depot по еще более выгодным ценам.

Шаг 1. Выключите выключатель

Если розетка, с которой вы работаете, уже подключена к панели прерывателя, выключите соответствующий прерыватель и дважды проверьте, что он выключен, с помощью тестера напряжения или даже лампы (которая, как вы знаете, работает).Отключив соответствующий прерыватель и дважды проверив вольтметром, снимите лицевую панель. Вы увидите винты вверху и внизу розетки, и после их удаления розетку можно будет вытащить из коробки. Если у проводов достаточно лишней длины, их можно просто разрезать и заново зачистить. Если проводов для работы не так много, их необходимо отсоединить, вытащив винтовой зажим или нажав на отсек для освобождения, чтобы разъединить обратное соединение.

Новые рабочие электрические коробки будут прибиты к стойке, а переделанные электрические коробки (например, изображенные ниже) будут прикреплены к гипсокартону.Коробка будет иметь как минимум один кабель (пучок проводов), проходящий через заднюю часть. В этой демонстрации показан 2-проводной провод, что означает, что каждый кабель содержит один черный и один белый провод, а также провод заземления.

Шаг 2: Пигтейлы заземления

Если вы заменяете существующую розетку, велика вероятность, что вы можете пропустить этот шаг, потому что вы можете повторно использовать существующее соединение. Однако, если какой-либо из проводов порезан или поврежден, их следует обрезать и переделать.

Так как эта коробка имеет два заземляющих провода, а розетка имеет только одну клемму заземления, нам необходимо соединить заземляющие провода вместе с косичкой. Не совершайте ошибку, просто выстраивая провода и накручивая гайку для проводов! Это соединение обязательно выйдет из строя. Вот как это сделать:

Загните один из заземляющих проводов обратно на себя.

Обрежьте другой провод заземления до такой же длины.

Используйте линейные плоскогубцы, чтобы плотно скрутить провода.

Далее отрезаем концы.

Наконец, накрутите гайку на место стыка. Убедитесь, что размер проволочной гайки правильный.

Шаг 3. Зачистите и подключите нейтральные провода

У большинства розеток на задней панели есть полосовой датчик для облегчения поиска. Измерительный прибор определяет, сколько оголенного провода должно быть обнажено после снятия изоляции. Достаточно просто обернуть клеммный винт или сделать надежное соединение с помощью возвратного соединения.

Выровняйте белые (нейтральные) провода и отрежьте их одинаковой длины.Затем снимите изоляцию с помощью приспособлений для зачистки проводов.

С помощью плоскогубцев или петлеобразователя скрутите оголенный провод в виде полукруга.

Оберните нейтральный провод вокруг серебряных винтов по часовой стрелке (в том же направлении, в котором вращаются винты) и затяните винты.

Шаг 4. Подключите провод заземления

Оберните провод заземления вокруг зеленого винта заземления и затяните винт.

Шаг 5: Повторите для горячих проводов

Повторите тот же процесс резки, снятия изоляции и прикрепления горячих проводов к золотым винтам.

Шаг 6: Закрепите розетку в коробке

Осторожно проденьте все провода в коробку и закрепите розетку двумя винтами.

Шаг 7: Установите лицевую панель

Наконец, установите лицевую панель.

На этом этапе вы можете снова включить выключатель и проверить розетку.

______________________________

Итан Хаган владеет и управляет веб-сайтом по благоустройству дома под названием One Project Closer.В One Project Closer вы узнаете, как решать проекты, опираясь на экспертные знания профессиональных подрядчиков. Ознакомьтесь с инструкциями по усовершенствованию дома OPC (так называемые Pro-Follows) и следите за ними на Facebook.

Почему следует переходить на трехконтактные розетки

Пора заменить двухконтактные розетки на трехконтактные. Двухконтактные розетки небезопасны и устарели. Фактически настолько устарел, что с 1962 года в строительном кодексе было сказано, что во всех новых домах должны быть установлены трехконтактные розетки.Трехконтактные розетки защищают ваш дом от:

  • поражения электрическим током
  • электрического пожара
  • повреждения вашей электроники / бытовой техники

Итак: что же в любом случае делает двухконтактные розетки небезопасными? Чтобы понять это, полезно понять, как в целом работают двух- и трехконтактные розетки. Розетки с двумя и тремя контактами имеют провод под напряжением и нейтральный провод. Горячий провод передает электричество от электрической панели к розетке. Нейтральный провод возвращает электричество к электрической панели.

Основное различие между двумя розетками состоит в том, что трехконтактные розетки также включают в себя третий провод заземления. Заземляющий провод обеспечивает безопасный «выход» для дополнительного напряжения, которое остается внутри цепи после подачи питания. Двухконтактные розетки не имеют этого провода заземления , поэтому они не могут безопасно отвести лишнее электричество в землю.

Что такое трехконтактные розетки «Дополнительное электричество»?

Большинство розеток пропускают до 120 вольт электроэнергии.Иногда, однако, в замкнутую цепь может поступать больше вольт электричества, чем они рассчитаны. Избыточное электричество может быть опасным, поскольку оно может перегрузить подключенные приборы, прожечь провода или выйти из замкнутой системы. Именно тогда заземляющий провод отводит лишнее электричество и «заземляет» его. Отводя лишнее электричество в землю, трехконтактная розетка предотвращает повреждение вас или ваших электрических устройств.

Двухконтактные розетки не могут заземлить лишнее электричество, что означает перегрузку устройств, повреждение проводки или даже вред вам.Вот почему вам следует заменить двухконтактные розетки на трехконтактные.

Как мне это сделать?

Обновление до розеток с заземлением — лучший вариант, но это относительно сложный процесс. Для каждой заземляемой розетки необходимо проложить заземляющий провод. Эти заземляющие провода должны проходить от главной электрической коробки до розетки, которую вы модернизируете. Это довольно большая работа, поэтому вы можете вызвать электрика за помощью.

Есть другие варианты?

Даже если вы не хотите добавлять провода заземления, вы все равно можете заменить двухконтактные розетки на трехконтактные розетки GFCI.Если вы читаете блог GFCI, вы знаете, что GFCI — это сокращение от Ground Fault Circuit Interrupter. GFCI перекрывают подачу электричества, если есть опасность поражения электрическим током, возгорания или повреждения. Однако важно помнить, что розетки GFCI не имеют заземления. Опасное электричество не перенаправляется, когда GFCI закрывают розетки; он просто не попадает в розетку.

Если вы хотите заменить двухконтактные розетки на трехконтактные розетки GFCI, выполните следующие действия:

Замена двухконтактных розеток на GFCI

  • Отключите питание заменяемой розетки с сервисной панели.
  • С помощью тестера цепей убедитесь, что розетка обесточена, прежде чем продолжить.
  • Снимите крышку и винты, удерживающие старую розетку в коробке.
  • Осторожно вытащите старую розетку, чтобы получить доступ к проводам. Делайте это очень осторожно; Вы же не хотите ломать старую проводку.
  • Отсоедините старую розетку и отложите ее в сторону.

Пришло время подключить новую трехконтактную розетку GFCI. Здесь вы можете столкнуться с некоторыми проблемами.

  • Если новая розетка слишком велика для коробки, может потребоваться заменить старую коробку.
  • Если провода недостаточно длинные, можно добавить 6-дюймовый удлинительный «пигтейл». Убедитесь, что используете правильный провод для силы тока: 15 А = 14 калибр; 20 ампер = 12 калибр.
  • Если / когда провода достаточно длинные, подключите черный провод к латунному винту клеммы «line».
  • Подключите белый провод к серебряному винту клеммы «line».
  • Аккуратно сложите провода и вставьте новую розетку в коробку.
  • Закрепите коробку винтами.
  • Наконец, проверьте розетку. Нажмите RESET, чтобы включить его, и TEST, чтобы выключить. Установите крышку на место. Вероятно, на вашем выходе GFCI есть наклейка НЕ ​​ЗАЗЕМЛЕНА. Поместите это на крышку, и все готово!

Ваши небезопасные двухконтактные розетки были заменены на более безопасные розетки GFCI. В случае пожара, удара током или другого повреждения эта розетка автоматически прервет соединение с источником питания. Это не такой безопасный вариант, как установка заземляющих проводов, но лучше, чем ничего.


Если вам нужна помощь в повышении безопасности торговых точек, вы всегда можете позвонить в EarlyBird. Если вам нужны новые заземленные провода или помощь в установке розеток GFCI, мы всегда готовы помочь. Не рискуйте больше; переключитесь на трехконтактные розетки сегодня же!

электрическая — Законна ли установка трехконтактной розетки без заземления в штате Джорджия?

Трехконтактные розетки без заземления являются законными , если они имеют защиту GFCI , с наклейками «Защита GFCI» и «Без заземления оборудования».

О GFCI

GFCI обеспечивает «зону защиты». Позволь мне объяснить.

Электричество подается по проводам. Он течет по петлям , поэтому должно быть два провода — выход и обратно. (земля обычно не используется).

Модуль GFCI контролирует два нормальных провода. Он измеряет всю мощность «на выходе» и проверяет, что она «возвращается снова». Как монитор на игровой площадке: если 44 ребенка пойдут на площадку, 44 ребенка вернутся.

Ошибочный подсчет означает, что электричество выходит из строя — возможно, кого-то шокирует или может возникнуть пожар.Затем GFCI «отключит» или отключит питание.

Итак — учитывая способ работы GFCI, он создает «зону защиты» для всей проводки, расположенной ниже по потоку. (Любые розетки, два активных провода которых подключены к GFCI.)

Это означает, что GFCI может быть где угодно .

Вы знаете, что это не выключатель, потому что на нем нет кнопок ТЕСТ. Однако выключатели с GFCI стоят 40 долларов, в то время как за 16 долларов можно купить либо специальный модуль GFCI (также известный как deadface), либо комбинированное устройство розетки GFCI + (обычное гнездо с кнопками Test / Reset).

Разумный ход для домовладельца — установить устройство за 16 долларов в первом месте розетки на схеме, наклеить наклейки и назвать его хорошим.

Таким образом, вам действительно нужно искать по всему устройству любые розетки или глухие розетки с помощью характерных кнопок «Тест» и «Сброс». Если нажатие «test» на этом устройстве приводит к отключению питания розеток, о которых вы беспокоитесь, значит, оно защищено.

У вещи, которая вас поражает, есть проблема

У части оборудования, которое поражает вас, есть проблема, независимо от того, заземлено ли оно.Теперь возможно, что земля «спасала вас» , но не должна спасать вас .

Простой факт в том, что эта утечка, которая поражает вас, также приведет к срабатыванию GFCI, и ваше устройство не будет работать, и вам придется его исправить или заменить. Так что GFCI не будет делать то, что вы хотите, он только обеспечит безопасность.

В конце концов, нужно починить зэппер. Если это ПК, поменяйте блок питания, желательно на «не барахло».

Четыре способа модернизации двухконтактных розеток

В период с 1920 по 1960 год в Соединенных Штатах были построены десятки тысяч домов.Практически все они имели два штыревых выхода. Многие из них до сих пор это делают. В то время как большинство домов в Индиане были построены в 1990-х годах, в настоящее время на продажу выставлено более 8 600 домов, построенных в период с 1920 по 1960 год в штате Хузьер. Еще много товаров с рынка. Если вы живете в доме с двумя розетками, вы можете подумать о модернизации. Вы рискуете получить больше, чем неудобства, если попытаетесь подключить телевизор 21 st век к одной из этих розеток.

Риски, связанные с двумя выходами

С двумя розетками связаны два риска: поражение электрическим током и скачки напряжения.Обе эти проблемы связаны с тем, что проводка в двухконтактных розетках не заземлена. В розетках, построенных с 1962 года, электрические нормы США требовали, чтобы все розетки были оснащены заземляющим проводом. Этот провод заземления защищает электронику и людей от скачков напряжения и сбоев, обеспечивая путь для дополнительной энергии, чтобы избежать электрических цепей дома. Когда происходит сбой или скачок напряжения с заземлением, энергия проходит через заземляющий провод к электрической панели. Там он отключит автоматический выключатель или перегорит предохранитель, тем самым отключив цепь до того, как (надеюсь) произойдет повреждение.Затем энергия продолжается через заземляющий провод в землю под конструкцией, где она безвредно рассеивается.

Без заземления также невозможно защитить вашу электронику и бытовую технику сетевыми фильтрами. Сетевые фильтры работают только в том случае, если они могут подключаться к заземляющему проводу. Без этого провода они не обеспечивают лучшую защиту электронных устройств, чем розетки с несколькими контактами.

Двухконтактные розетки не соответствуют коду

Обновление электрической системы вашего дома может стоить от 5 до 15 процентов от стоимости вашего дома — цена, которую многие люди не могут себе позволить.Учитывая это, регулирующие органы определили, что домовладельцам с двухконтактными розетками не нужно их обновлять. Однако это не значит, что они самые безопасные.

Вот уже более 50 лет кодекс требует, чтобы все новые конструкции имели заземленные трехконтактные розетки. Совсем недавно электрический кодекс США требовал, чтобы не только розетки были заземлены, но и розетки в районах с присутствием воды имели GFCI. GFCI, сокращение от прерыватель цепи замыкания на землю, защищает людей от поражения электрическим током, отключая цепь в случае короткого замыкания.(Короткое замыкание — это когда энергия направляется из обычного пути цепи через путь с небольшим сопротивлением или без него.) Если это короткое замыкание происходит из-за удара током человека, GFCI может спасти его жизнь.

Нет такой защиты с двухконтактной розеткой.

Двухконтактные розетки предполагают другие проблемы

Двухконтактные розетки также сигнализируют о других возможных проблемах с электричеством. Дома, построенные до 1965 года, строились с предохранителями на 30 или 60 ампер.В то время как панели с предохранителями на 60 ампер были сделаны как минимум с одним проводом на 240 вольт для более крупных приборов, панели с предохранителями на 30 ампер обеспечивают только проводку на 120 вольт, и они не подходят для современных бытовых электрических нужд.

Коробки предохранителей

на 60 А проблематичны, потому что они также не могут хорошо соответствовать современным требованиям к электрическим системам. Для сравнения: в современных домах установлены автоматические выключатели на 200 А (сервисные панели, заменившие коробки с предохранителями).

Когда через провод проходит слишком много энергии, он нагревается, подвергая дом опасности возгорания.Слишком много энергии (электричества) также приведет к срабатыванию предохранителей. Если номинальная сила тока блока предохранителей не соответствует вашим потребностям, вам придется постоянно заменять его.

Еще одна проблема, на которую следует обратить внимание, когда присутствуют двухконтактные розетки, — это отсутствие заземления в розетках, которые имеют три контакта. Если в доме есть и двух-, и трехконтактные розетки, это означает, что эти трехконтактные розетки были установлены для удобства и на самом деле они не заземлены. Это также может означать, что только часть электрической системы вашего дома заземлена.

Вы захотите проверить свои розетки, чтобы узнать, заземлены они или нет. Если трехконтактные розетки не заземлены, правила требуют, чтобы вы пометили их словами «Нет заземления оборудования».

Четыре способа модернизации розеток с двумя зубцами

Чтобы модернизировать ваши двухконтактные розетки, вы не можете просто добавить трехконтактную розетку. Хотя это решит проблему удобства, это не решит проблему безопасности.

Если вы действительно хотите решить проблему с двумя выходами и сделать их более безопасными, у вас есть четыре варианта.

Вариант 1. Ремонт розеток

Ваш первый и лучший вариант — нанять электрика, чтобы он перемонтировал электрические розетки и электрическую панель в вашем доме. Если расходы вызывают беспокойство, подумайте о том, чтобы ваш электрик перемонтировал отдельные розетки, в которые вы будете включать более крупные или более чувствительные электронные устройства, такие как компьютер или игровой консультант.

Обратите внимание, что это не тот проект, который вы можете выполнить самостоятельно. Только сертифицированный электрик имеет опыт, необходимый для того, чтобы провести заземляющий провод от розетки к сервисной панели, а затем должным образом заземлить его.

Вариант 2: Заземление трехконтактных розеток с помощью металлического корпуса

Многие двухконтактные розетки были установлены в металлических коробках. Хотя сама схема не была заземлена, эти отдельные коробки часто были. Если в вашем доме есть две розетки с металлическими коробками, вы можете заземлить розетки без капитального ремонта проводки.

Чтобы узнать, заземлен ли металлический корпус, приобретите тестер цепей. Вставьте один из штырей тестера в горячий разъем (более короткий разъем в розетке).Другой зубец наденьте на винт, удерживающий крышку. Если тестер загорелся, значит, металлический ящик заземлен.

Если коробка заземлена, вы можете установить трехконтактную розетку и заземлить ее, подключив ее к бронированному кабелю или кабелю BX на задней стороне коробки.

Вариант 3. Установите GFCI на выходе

Третий вариант модернизации двухконтактной розетки — заменить ее на GFCI. Хотя GFCI не защитит вашу электронику от скачков напряжения, он защитит вас от поражения электрическим током и коротких замыканий.Если вы заменяете незаземленную двухконтактную розетку на GFCI, вы должны пометить ее надписью «Нет заземления оборудования».

Вариант 4: Установите GFCI на автоматический выключатель

Также возможно заменить ваши двухконтактные розетки на трехконтактные и добавить автоматический выключатель GFCI на сервисной панели. Это также защитит вас от поражения электрическим током. Если вы сделаете это, вам нужно будет пометить розетки надписью «GFCI Protected, No Equipment Ground».

Что бы вы ни решили делать, мы рекомендуем, чтобы электромонтажные работы выполнял сертифицированный электрик.При работе с электричеством всегда важна безопасность, и о вашем доме лучше всего позаботится специалист.

GFCI 101: все, что вам нужно знать об этих розетках

Фото: istockphoto.com

Когда дело доходит до электричества, безопасность всегда была главной проблемой, но благодаря развитию розеток прерывателя цепи замыкания на землю (GFCI), риск получения сильного шока или поражения электрическим током значительно снижается. По данным Международного фонда электробезопасности (ESFI), количество смертей от электрического тока снизилось на 83 процента с 1970-х годов, когда были введены GFCI.Эти быстродействующие розетки требуются по закону при строительстве новых домов, и неплохо было бы разместить их и в старых домах. Прочтите всю необходимую информацию о GFCI — что это такое, как они работают и где их установить.

СВЯЗАННЫЕ С: Эти советы по электробезопасности могут спасти вашу жизнь

Что такое замыкание на землю?

В вашем доме электрический ток проходит через провода, покрытые изоляционным материалом на основе резины или пластика. Когда все идет по плану, электрический ток безопасно проходит через изолированные провода к выключателям и настенным розеткам, а также ко многим приборам и гаджетам, которые мы сегодня воспринимаем как должное.Но в необработанном виде у электричества есть собственный «разум», и он предоставлен самому себе, о чем свидетельствует большинство ударов молнии, и оно устремляется к земле.

Найдите надежных местных профессионалов для любого домашнего проекта

+

Замыкание на землю — это возникновение электричества, которое случайно попадает в землю. Это происходит, когда электрический ток выходит из изолированных проводов в результате повреждения шнура или неисправной проводки и течет по другому проводнику. Если этим другим проводником является человек, результатом может быть серьезное поражение электрическим током или поражение электрическим током.Поскольку вода является отличным проводником электричества, риск замыкания на землю выше в тех частях вашего дома, где обычно используется вода, например, возле кухонной мойки.

Как работают GFCI?

Единственная цель розетки GFCI — предотвратить поражение людей электрическим током, для чего обычные розетки не оборудованы. Стандартная бытовая розетка имеет два разъема с тремя контактами, а розетка GFCI имеет такую ​​же конфигурацию подключаемого модуля плюс две кнопки на лицевой стороне: кнопка «ТЕСТ» и кнопка «СБРОС».Правила, требующие установки розеток GFCI в новом строительстве, с годами расширились, и теперь они включают более подходящие места:

Фото: istockphoto.com

1973 — внешние розетки
1975 — розетки для ванных комнат
1978 — гаражные розетки
1987 — любые розетка в пределах шести футов от кухонной раковины
1987 — по крайней мере одна розетка в подвале
1990 — ползунки
1993 — барные стойки
1996 — каждая кухонная розетка, обслуживающая столешницу
1999 — полы с электрическим подогревом

Обычно электрический ток течет через равномерная скорость по проводке, но когда происходит замыкание на землю, поток электричества резко возрастает, когда он перескакивает на непредусмотренный проводник.Розетка GFCI содержит датчик, который отслеживает прохождение электрического тока по проводам, и когда он обнаруживает замыкание на землю (в электрических терминах «неисправность» означает любое отклонение от нормального тока), GFCI, который также содержит внутренний выключатель, отключает подачу электричества в розетку.

Хотя вы все еще можете получить болезненный шок, GFCI предотвратит длительный выброс электричества, который может повредить и убить. Стандартная розетка, как и в вашей спальне, не имеет датчика.

Фото: istockphoto.com

Где следует устанавливать GFCI?

Национальный электротехнический кодекс (NEC) требует установки розеток GFCI в новом строительстве в районах, где электрические розетки находятся в непосредственной близости от воды. В старых домах не требуются розетки GFCI, если только не обновляется проводка, но их все равно рекомендуется установить.

NEC требует наличия GFCI на всех наружных розетках и розетках в ванных комнатах (другое название розеток).GFCI также требуются на всех розетках, обслуживающих кухонные столешницы. В прачечных и подсобных помещениях GFCI следует устанавливать на розетках в пределах шести футов от раковин, стиральных машин и водонагревателей. Их также следует устанавливать в пределах шести футов от бара, в гаражах и недостроенных подвалах.

В спальнях, гостиных и других местах, где нет водоснабжения, обычные розетки вполне подойдут — и они по-прежнему устанавливаются в современных новых домах. По оценкам ESFI, примерно 43 миллиона домов в США.S. до сих пор не установил GFCI во «влажных» помещениях, и отмечает, что до 47 процентов сегодняшних случаев поражения электрическим током можно было бы предотвратить в старых домах, если бы GFCI были установлены.

Фото: istockphoto.com

Могу ли я установить GFCI самостоятельно?

Домашний мастер с базовыми знаниями в области электропроводки может заменить существующую розетку на розетку GFCI (инструкции ниже), но только при замене трехконтактной розетки — двух разъемов и дырки. Розетки только с двумя слотами и без третьего отверстия указывают на наличие старой проводки, заменять которую должен только лицензированный электрик.

Еще одно предостережение: для самостоятельной замены подходят только розетки, подключенные к трем проводам. Розетки с тремя присоединенными проводами (снимите пластину розетки, чтобы определить количество подключенных проводов) указывают на то, что розетка расположена в конце электрической цепи (петля проводки, которая начинается и заканчивается на панели выключателя). Розетка с пятью подключенными проводами расположена в середине электрической цепи, и процесс подключения более сложен — только лицензированный электрик должен заменять эти розетки.

Розетка GFCI стоит около 15 долларов, например, эта Levitron GFCI Outlet (можно приобрести в Home Depot). Электрик будет взимать дополнительную плату от 50 до 100 долларов в час за замену розеток.

Самостоятельная замена розетки GFCI

Замена существующей розетки в конце цепи (как описано выше) не представляет особой сложности, но эта задача требует определенного опыта. Вы должны понимать, как подключены розетки и как электрический ток проходит от панели выключателя через каждую электрическую цепь (петлю проводки) в вашем доме.В некоторых сообществах домовладельцам запрещено прокладывать проводку самостоятельно, поэтому перед началом проконсультируйтесь с местными строительными властями.

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ, доступные на Amazon
— Плоская отвертка
— Крестообразная отвертка
— Фонарь
— Розетка GFCI
— Крышка розетки GFCI

ШАГ 1:

Отключите питание розетки, выключив автоматический выключатель (на панели выключателей), обеспечивающий электричеством розетку. Хороший способ убедиться, что питание отключено, — воткнуть ночник в розетку и включить его, а затем отключить прерыватель.Если ночник не гаснет, вы ошиблись выключателем — попробуйте еще раз.

ШАГ 2:

Снимите выпускную крышку с помощью плоской отвертки. Вероятно, сейчас вам понадобится помощник, чтобы подержать фонарик, так как верхний свет тоже может быть выключен.

ШАГ 3:

Удалите старую розетку из выпускной коробки с помощью отвертки Phillips. Выпускное отверстие обычно удерживается двумя винтами вверху и двумя внизу. Когда винты вывернуты, розетка будет свободно висеть — единственные вещи, которые ее удерживают, — это прикрепленные провода.

ШАГ 4:

Снимите три прикрепленных провода, которые удерживаются на месте винтами с крестообразным шлицем. Обратите внимание на цвет винтов и цвет проводов.

  • Черный (горячий) провод подключается к латунному или золотому винту с одной стороны.
  • Белый (нейтральный) провод подключается к серебряному винту на противоположной стороне.
  • Зеленый или медный (заземляющий) провод соединяется в нижней части розетки с зеленым винтом.

ШАГ 5:

Присоедините новую розетку GFCI таким же образом, как вы отключили старую розетку, убедившись, что провода прикреплены к винтам, используя вышеуказанный метод с цветовой кодировкой.Выход GFCI также будет иметь два дополнительных винта на нижних сторонах, и эти винты будут закрыты куском ленты. Оставьте ленту на месте — эти винты предназначены для использования электриком, который заменяет розетку в случае сложной проводки.

ШАГ 6:

Прикрепите новую розетку GFCI к выходной коробке винтами с крестообразным шлицем (используйте те же отверстия).

STEP 7:

Поместите новую крышку выпускного отверстия GFCI над выпускным отверстием и прикрепите ее винтами с плоской головкой.Новая крышка розетки необходима, потому что крышка стандартной розетки не подходит к розетке GFCI.

ШАГ 8:

Включите автоматический выключатель.

ШАГ 9:

Нажмите кнопку «Сброс» на передней панели розетки GFCI, чтобы включить ее, и подключите ночник для проверки.

ШАГ 10:

Оставьте ночник включенным и нажмите кнопку «Тест». Ночник должен погаснуть, что означает, что розетка GFCI работает должным образом.Если не работает, пора вызывать электрика.

Как мне ухаживать за торговыми точками GFCI?

После установки розетка GFCI практически не требует дополнительного ухода, хотя вы можете нажимать кнопку Test один раз в месяц или около того, чтобы убедиться, что она по-прежнему работает нормально. Иногда GFCI отключается без видимой причины — это известно как «неприятные срабатывания» или «срабатывания призраков». Это может быть вызвано такой простой задачей, как статическое электричество или близлежащая молния.Когда это произойдет, просто нажмите кнопку сброса, чтобы восстановить электричество.

Если GFCI часто срабатывает, когда он не используется (ежедневно или еженедельно), сама розетка может быть изношена или неисправна, и ее следует заменить.

Следует ли мне заменить розетку с двумя контактами на трехконтактную? — Cool Today

Наш профессиональный ответ? Да. Если у вас есть более старый дом (построенный до 1962 года), в котором есть двухконтактные розетки, наиболее безопасным вариантом будет перемонтировать эти розетки на заземленную трехконтактную розетку .

Почему?

Потому что двухконтактные розетки являются «незаземленными», что означает, что у них нет дополнительного «заземляющего» провода, который защищает вас от возможных скачков напряжения. А без этой дополнительной защиты вы подвергаетесь более высокому риску:

  • Поражение электрическим током

  • Электрический пожар

  • Поврежденная электроника

Давайте подробнее рассмотрим в этих двух разных типах торговых точек.

Нужен профессионал, чтобы заменить двухконтактную розетку на трехконтактную? Просто свяжитесь с нами , и мы сразу же пришлем электрика.

Розетка с двумя контактами и с тремя контактами: в чем разница?

Основное различие между двухконтактной розеткой и трехконтактной розеткой состоит в том, что трехконтактная розетка имеет заземляющий провод, а двухконтактная розетка — нет.

Так что же такое «заземляющий провод»?

Ну, провод заземления — это, по сути, провод, который действует как ярлык и направляет любой выброс избыточного электричества, чтобы безопасно течь в землю.

Видите ли, каждая розетка имеет нейтральный и нейтральный провод. Ваш горячий провод подает электричество в розетку, а нейтральный провод отправляет электричество обратно на главную электрическую панель. Оба провода рассчитаны только на определенное количество вольт (обычно 120 вольт).

Но если эти провода получают больше электричества, чем они предназначены для работы (например, из-за подключения слишком большого количества приборов), они могут вызвать электрический шок, нагреться и вызвать пожар или повредить подключенные приборы.

Но когда есть заземляющий провод, дополнительное электричество проходит по этому проводу и вместо этого просто поглощается землей.

Два варианта модернизации двухконтактной розетки

Если в вашем доме несколько двухконтактных розеток, два варианта обновления включают:

  1. Добавление заземляющего провода для модернизации до трехконтактной розетки .

Розетк

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
