Содержание

в каком случае покажет 220В, правила проведения тестирования

Умение проверять напряжение при помощи тестеров – важный навык для любого пользователя электричества. Без него невозможно самостоятельно починить розетку, найти проблему, по которой не работает бытовой прибор. Если дома фиксируются чрезмерные скачки напряжения, придется устанавливать стабилизаторы, чтобы не вышли из строя бытовые устройства.

Зачем знать напряжение в розетке

В розетке протекает переменный ток. Это значит, что происходят отклонения от номинального значения в большую или меньшую сторону. Номинальным напряжением в России считается 220 Вольт, но фактически значение равняется 230 Вольт. Современные бытовые приборы создаются с учетом допустимых отклонений, превышение характеристики способно вызвать поломку устройств. Особенно подвержены влиянию устройства с электромоторами (кондиционер, холодильники). Для снижения риска поломки нужно уметь определять напряжение при помощи специальных тестеров.

Многие считают, что данный навык обычному пользователю не обязателен и нужен только специалистам. Это не так, ведь с определения силы напряжения начинается починка розетки, проверка наличия сети в квартире и другие работы, связанные с проводкой.

Как измерить напряжение в розетке тестером

Если дома нет мультиметра, можно проверить наличие электричества при помощи пробника, который также называется индикаторной отверткой. Измерить величину таким способом не получится, а лишь проверить его наличие.

Чтобы измерить напряжение, нужно дотронуться пальцем до пятака на индикаторе, затем жало поочередно вставить в отверстия розетки. Если засветился индикатор, электричество в сети есть.

Проверить напряжение можно при помощи вольтметра, включенного параллельно. Его электрическое сопротивление не окажет влияния на само напряжение, и на экране будет указано значение в розетке. Подключать вольтметр нужно следующим образом:

  • От первого разъема розетки провод идет к началу шунта, к нему же и подключают один из щупов вольтметра.
  • Другой щуп нужно подсоединить к концу шунта, от которого провод идет к первому контакту цоколя лампы, используемой в качестве нагрузки.
  • От цоколя лампы провод идет ко второму разъему розетки.

На вольтметре должен быть установлен режим переменного напряжения.

Как измерить 220 в мультиметром

Для измерения используются мультиметры. Они бывают двух видов:

  • Стрелочные или аналоговые. Такие модели использовались до появления электронных. Стоят недорого, не требовательны при работе и не требуют источника постоянного тока. Недостатком устройства является неудобство снятия показаний из-за размеров шкалы.
  • Электронные или цифровые. Это современные удобные устройства с большим количеством функций. Стоят дороже, но точность показания выше. Большинство специалистов используют данный вид устройств.

Тип мультиметра не влияет на технику измерения.


Мультиметр позволяет определить следующие технические параметры:
  • постоянное и переменное напряжение;
  • сопротивление;
  • емкостные и частотные характеристики;
  • силу постоянного и переменного тока;
  • параметры диодов и транзисторов;
  • температурный режим.

Переключение режимов производится при помощи ручки на панели устройства.

Перед подключением нужно обязательно проверить изоляцию щупов. Поврежденные провода нельзя использовать


В комплекте любого электронного тестеры имеются 2 вещи – сам прибор и щупы черного и красного цвета.

Алгоритм работы:

  • Перед началом работы устройство собирается. В разъем с надписью COM всегда вставляется черный щуп. Красный нужно подключить к разъему с надписью VΩmA. Существует третий выход 10 А – это значит, что мультитестер способен измерять силу тока до указанного значения.
  • После подключения выбирается режим измерения. Его нужно выставлять внимательно, так как при неправильных настройках устройство может выйти из строя. Менять положение переключателя во время работы запрещено. Поворотный выключатель устанавливается в поле ACV или V в положение 750.

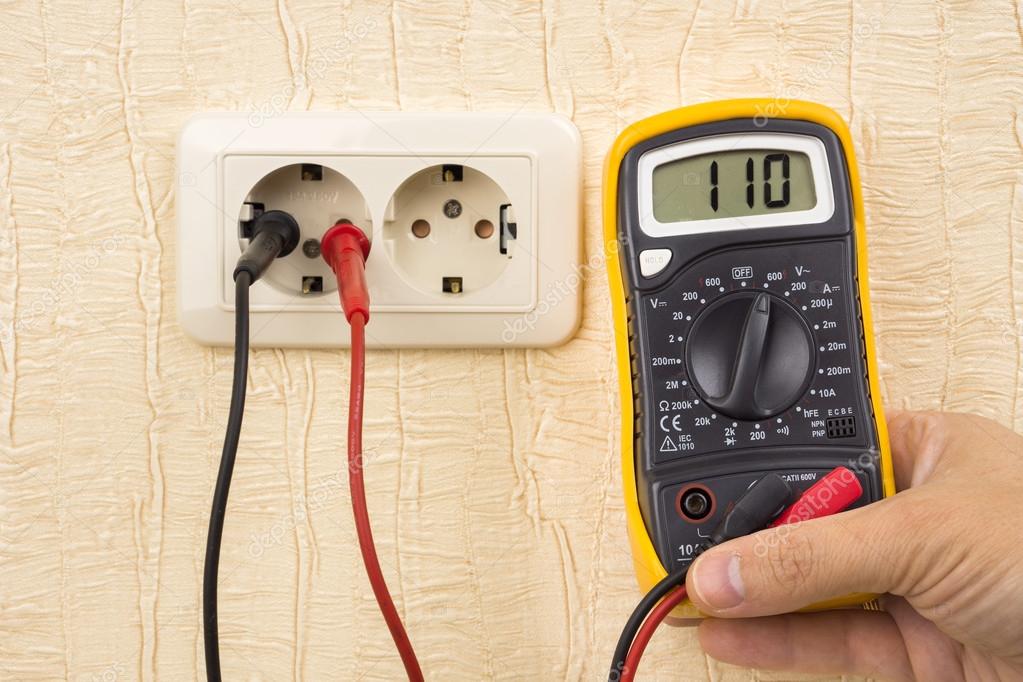

  • Теперь щупы можно вставлять в гнезда розетки и смотреть результат. Значение в 220 В будет иметь отклонения, по ГОСТу погрешность достигает 10%.
    Если значение выходит за рамки погрешности, рекомендуется установить дома стабилизатор напряжения.

Принцип работы стрелочного устройства аналогичен. Щупы подсоединяются к сети, и по шкале нужно считать показания.


При измерениях можно касаться только изолированной части. Металлические элементы трогать нельзя. Также щупы не должны соприкасаться, иначе может произойти короткое замыкание.

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации.
Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов. Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении.

Полезное видео

как измерить основные параметры тока в сети

Какие параметры можно измерить мультиметром

Такой ручной измерительный прибор предназначен для различных тестовых проверок касающихся электричества.

Мультиметр является многофункциональным устройством, которым можно определить такие технические параметры:

  • напряжение – постоянное и переменное;
  • диапазон сопротивления;
  • емкость;
  • частоту;
  • индуктивность;
  • силу постоянного и переменного тока;
  • температурный режим;
  • коэффициент усиления транзисторов;
  • проверка диодов и транзисторов;
  • вычисление электросопротивления с передачей сигнала пониженного сопротивления цепи.

Во многих моделях на передней панели находится ручка, которая способствует переключению величин.


Некоторые мультиметры имеют дополнительное оснащение и могут измерять массу, метраж или время в секундах

Результаты измерений видны на встроенном мониторе. Сбоку прибора находятся два гнезда для щупов – красного (плюсового значения) и черного (с минусовым потенциалом).

Зачем знать напряжение в розетке

В розетке протекает переменный ток. Это значит, что происходят отклонения от номинального значения в большую или меньшую сторону. Номинальным напряжением в России считается 220 Вольт, но фактически значение равняется 230 Вольт. Современные бытовые приборы создаются с учетом допустимых отклонений, превышение характеристики способно вызвать поломку устройств. Особенно подвержены влиянию устройства с электромоторами (кондиционер, холодильники). Для снижения риска поломки нужно уметь определять напряжение при помощи специальных тестеров.

Многие считают, что данный навык обычному пользователю не обязателен и нужен только специалистам. Это не так, ведь с определения силы напряжения начинается починка розетки, проверка наличия сети в квартире и другие работы, связанные с проводкой.

Разница между переменным и постоянным напряжением

Правильнее будет говорить о разнице между постоянным и переменным током. Различные электроприборы работают либо от постоянного тока, либо от переменного.

Переменный означает, что направление движения электронов в проводнике меняется от плюса к минусу с заданной частотой, то есть меняется полярность тока. В бытовой розетке по стандарту действующее напряжение 220 В, (амплитудное 311 В) а частота изменения тока 50 Гц. От такого напряжения работают все включающиеся в розетку приборы.

А вот аккумуляторы и батарейки — это источники постоянного тока. Они всегда имеют фиксированные плюс и минус (полярность). Частота у постоянного тока, естественно, отсутствует.

Маркировка шкалы мультиметра

У различных моделей устройств есть свои особенности, но основные возможности у них примерно одинаковые, особенно у бюджетных моделей.


Самые простые приборы могут измерять:

  • ACV – переменное напряжение. Установка переключателя на это деление превращает мультиметр в тестер напряжения, обычно до 750 и 200 Вольт;
  • DCA – силу постоянного тока. Здесь надо быть внимательным – на шкале многих бюджетных приборов есть предельные значения измерений 2000µ (микроампер) и 200m (миллиампер) и штекер надо оставлять в той же клемме, что и при измерении напряжения, а если измеряется сила тока до 10 Ампер, то штекер переставляется в другую клемму с соответствующим обозначением.
  • 10A – сила постоянного тока от 200 миллиампер до 10 Ампер. Обычно на приборе нарисовано, что при включении этого режима надо переставить штекер.
  • hFe – проверка транзисторов.
  • >l – проверка целостности диодов, но чаще всего этой функцией пользуются как прозвонкой проводов.
  • Ω – измерение сопротивления проводов и резисторов. Чувствительность от 200 Ом до 2000 килоом.
  • DCV – постоянное напряжение. Чувствительность выставляется от 200 милливольт до 1000 Вольт.

К разъемам мультиметра обычно подключается два провода – черный и красный. Штекера на них одинаковые, а расцветка разная исключительно для удобства пользователя.

Как подключить провода мультиметра

У многих новичков после покупки часто возникает вопрос – куда вставлять провода (а если быть точным, то они называются щупы) мультиметра и как это правильно сделать.

Большинство мультиметров имеют три разъема для подключения проводов и два провода – черный и красный. Черный провод вставляется в гнездо с надписью COM, красный же в гнездо, где в числе символов есть обозначениеV.

Третье гнездо служит для замера высоких токов и для измерения напряжения оно нам не понадобится, а вообще в него при необходимости перетыкается красный провод, а черный всегда остается в одном гнезде.

Установка режима измерения

После установки щупов переведите переключатель мультиметра на подходящий диапазон. Если измеряется напряжение в розетке, выбирайте пороговое значение в 750 ACV, если, к примеру, автомобильного аккумулятора — 20 или 200 DCV.


Всегда необходимо устанавливать предел измерения выше предполагаемого напряжения на источнике питания. Иначе вы рискуете сжечь прибор.

Есть правило: вольтаж измеряется путем параллельного подключения мультиметра, (тогда как сила тока — последовательно с нагрузкой). На практике это значит, что для того, чтобы померить напряжение в розетке, необходимо просто вставить в нее оба щупа мультиметра, каждый в свое гнездо. Где ноль, где фаза — не имеет значения.

Прибор показывает напряжение в тех пределах, на которые он отрегулирован. Таким образом, если выставить верхний порог в 750 В — увидите на экране значение в диапазоне 210-230 В. Или меньше, или больше, если скачок напряжения очень велик, но выше 750 В он подняться не может. Но если выставить порог в 200 В, то при фактической величине напряжения выше этой границы на экране появится цифра 1.

Учтите, что ровно 220 В в бытовой розетке бывает не всегда. Допустимы отклонения плюс-минус 10-15 В. Проверка трехфазной линии осуществляется контактом двух щупов мультиметра с двумя шинами. Между ними должно быть 380 В, между одной шиной и землей будет 220 В (плюс-минус 15).

Измерение сопротивления провода

Чтобы измерить сопротивление провода, нужно всего лишь прикоснуться к концам проводника щупами мультитестера. Замер осуществляется за счет источника питания, находящегося внутри прибора. Мультиметр позволяет измерить напряжение и силу тока в электроцепи, после чего высчитывает напряжение исходя из закона Ома.

При измерениях следует учитывать два фактора:

  1. Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
  2. Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.

Как проверить напряжение мультиметром

Разобраться с общими принципами работы прибора поможет тематическая статья «Как пользоваться мультиметром: подробная инструкция для начинающих». Здесь мы поговорим о применении устройства для работы с розетками и другими бытовыми электроприборами.

Самые простые, используемые для бытовых нужд, мультиметры «умеют» замерять силу тока, напряжение и сопротивление для устройств переменного и постоянного тока. Если необходимо проверить мультиметром напряжение в розетке 220 В, регулятор устройства выставляется в область замера «переменного» напряжения, обозначенную маркировкой V~ или ACV (в зависимости от модели мультиметра).

При этом с учетом возможного превышения напряжения в сети стандартных показателей регулятор устанавливается на максимальное значение – 750 В. После включения устройства дисплей должен показать три нуля (в зависимости от числа разрядов устройства – их может быть от 2,5 до 8,5 – количество нулей может отличаться).

Далее следует подключить щупы. Они монтируются так: черный в гнездо с обозначением COMMON (COM), красный – либо в гнездо с маркировкой VΩmA.

Важно: чтобы удобнее было ориентироваться в обозначениях на передней панели мультиметра, рекомендуем изучить стандартные варианты маркировки.

Щупы устанавливаются в оба гнезда розетки. На дисплее отразится значение напряжения переменного тока в данной точке сети. Если при вопросе, как измерить напряжение в розетке мультиметром, пользователь «зависает» на выборе – в какое отверстие какой щуп вставлять – можем успокоить. Это не принципиально, в большинстве современных приборов полярность щупов при измерении напряжения не важна.

Важно: если требуется уточнить, как замерить напряжение мультиметром в розетке маломощного удлинителя или в старой, еще советского образца, электросети, можно устанавливать плюсовый щуп в гнездо с обозначением mA. В этом случае перегрузка прибора практически исключена.

Как измерить силу тока мультиметром

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин – параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ – его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х – максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь замерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле. В нашем случае нагрузкой является вентилятор от компьютера. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручку крутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Для того, чтобы измерить силу тока переменного напряжения мы ставим крутилку мультиметра на значок измерения силы тока переменного напряжения – “А~”  и точно также по такой же схеме делаем замеры.

Измерение силы переменного тока вольтметром

Если надо измерить силу переменного тока, но под рукой есть только бюджетный мультиметр, в котором нет такого функционала, то выйти из положения можно воспользовавшись методом измерения с помощью шунтирования. Его смысл отображается формулой I = U / R, Где I – сила тока, которую нужно найти, U – напряжение на локальном участке проводника, а R – сопротивление этого участка. Из формулы понятно, что если R будет равно единице, то сила тока на участке цепи будет равна напряжению.

Для измерения надо найти проводник с сопротивлением 1 Ом – это может быть достаточно длинный провод от трансформатора или кусок спирали от электропечки. Сопротивление провода, т.е. его длина, регулируются тестером в соответствующем режиме проверки.

В итоге получится следующая схема (в качестве нагрузки лампа накаливания):

  1. От первого разъема розетки провод идет к началу шунта, сюда же подключается один из щупов мультиметра.
  2. Второй щуп мультиметра подсоединяется к концу шунта и от этой точки провод идет к первому контакту цоколя лампы.
  3. От второго контакта цоколя лампы провод идет ко второму разъему розетки.

Мультиметр устанавливается в РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ. По отношению к шунту он подключен параллельно, так что все правила соблюдены. При включении питания он будет показывать напряжение, равное силе тока, проходящего через шунт, которая в свою очередь такая же, как и на нагрузке.

Наглядно про этот метод измерения на видео:

Прозвонка цепи

Разобравшись, как пользоваться тестером напряжения, переходим к самой простой операции: прозвонка цепи.

Внимание! Допустимо выполнять прозвонку только полностью обесточенных участков цепи.

Производится при наличии такого режима на приборе.

Перед началом прозвонки, соединяем щупы между собой и проверяем работоспособность прибора (устойчивый звуковой сигнал). Если концы проверяемой проводки разнесены далеко друг от друга, воспользуйтесь удлинителем.

Важно! Чтобы вы могли безопасно работать на сетевой электропроводке в режиме прозвонки, следует физически отсоединить проверяемую линию в ближайшей распределительной коробке.

Как измерить напряжение аккумулятора или батареи

Всевозможные батарейки и различные аккумуляторы, в общем все, где вы видите “+” и “-” – все это источники постоянного электрического тока. Измерить постоянное напряжение ни чуть не сложнее, чем переменное.

Для этого возьмите, к примеру, самую обыкновенную пальчиковую батарейку. Соедините красный провод мультиметра с “+” – вым контактом батарейки, а черный с “-” – вым. Если вы соедините их наоборот – ничего страшного не произойдет, просто на экране мультиметра показания будут отображаться со знаком “минус”, примерно вот так.

Обычно напряжение на аккумуляторах маленькое, так что можно не бояться и прижимать щупы пальцами. До 20 вольт вы скорее всего ничего не почувствуете. В случае батарейки типа AAA – её максимальное напряжение 1.5 вольта, что совсем не страшно для человека.

Как мы видим из показаний мультиметра, напряжение в нашей батарейке 1. 351 вольта, а значит батарейка еще вполне себе заряженная и может использоваться.

Аналогичным образом можно проверять любые другие элементы питания и измерять их вольтаж, и как вы теперь знаете, ничего сложного в этом нет.

Измерение постоянного тока

Постоянным – называется напряжение, которым наделены все аккумуляторные батареи. Например, в такой технике как:

  • телефоны;
  • машинные аккумуляторы;
  • и обычные батарейки (пальчиковые, мини и пр.).

Когда заряда не хватает, человек подключает от сети к разряженному предмету – устройство, работающее от розетки и выполняющее задачу преобразования переменного тока в постоянный.

Аккумулятор накопив в себе запас напряжения становится снова готовым к действиям.

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации.

Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов. Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении.

Правила безопасности использования мультиметра

При работе с электрическими приборами следует придерживаться инструкции техники безопасности:

  1. Правильно отключать и включать электрические цепы. Внимательно следить за положением автоматического выключателя.
  2. При работе с устройствами под напряжением следует применять защитные средства. Инструмент должен быть изолированным, а руки защищены прорезиненными перчатками. Рекомендуется использовать изолирующий коврик под ногами. Одежда не должна быть легко воспламеняющейся.
  3. Измеряя мультиметром приборы под напряжением изначально подключить заземляющий зажим, а после электропровод. При отсоединении вначале убирается провод под напряжением, а уж после стержень заземления.
  4. Электрический прибор, который подвергается проверке, не следует держать в руках. Любое устройство под напряжением должно находиться на безлопастном расстоянии от человека.
  5. Нельзя использовать мокрый мультиметр или пользоваться измерительным устройством во влажной среде.
  6. В процессе измерения запрещается изменять положение переключателя в мультиметре. Предел вычисляемых величин должен регулироваться только, когда отключены щупы.
  7. Перед работой с электроизмерительным прибором следует проверить исправность тестирующих проводов. Исключается осуществлять проверку напряжения с параметрами выше верхней границы измерения прибора.

При подборе мультиметра нужно четко изучить все технические параметры прибора, которые обозначаются в прилагаемых к нему документах. Соблюдая все меры предосторожности, и имея представление о принципах работы с измерительным устройством можно измерять напряжение в электрических розетках при каждом подключении новой электротехники.

Заключение

Даже бюджетный универсальный измерительный прибор – мультиметр позволяет проводить измерения в достаточно широких пределах, достаточных для домашнего использования. Но при покупке устройства надо хотя бы в общих чертах представлять себе для каких целей он будет использоваться – может будет правильнее немного переплатить но в результате иметь «на подхвате» тестер, способный выполнить любую поставленную перед ним задачу. Также перед его применением не помешает хотя бы в общих чертах освежить в памяти азы построения электрических цепей и использования в них электроизмерительных приборов.

Источники

  • https://master-houses.ru/kak-izmeryaetsya-multimetrom-napryazhenie-v-rozetke-05/
  • https://elektrika.expert/provodka/kak-proverit-naprjazhenie-v-rozetke-multimetrom.html
  • https://EvoSnab.ru/instrument/avo/izmerenie-naprjazhenija-multimetrom
  • https://YaElectrik.ru/elektroprovodka/kak-proverit-napryazhenie-v-rozetke-multimetrom
  • https://OchProsto.com/kak-izmerit-napryazhenie-multimetrom/
  • https://220.guru/electroprovodka/rozetki-vyklyuchateli/kak-proverit-multimetrom-napryazhenie-v-rozetke.html
  • https://stroy-okey.ru/house/instrument/kak-proverit-naprjazhenie-v-rozetke-multimetrom/
  • https://www.RusElectronic.com/multimjetr-i-izmjerjenija/
  • https://ProFazu. ru/provodka/instruments/kak-polzovatsya-testerom.html
  • https://TehnoPanorama.ru/instrumenty/kak-proverit-napryazhenie-multimetrom.html

Как проверить напряжение в розетке мультиметром?

Электричество уже давно стало одним из неотъемлемых элементов нашей жизни, без которого представить ее просто невозможно. Именно благодаря ему стал вообще возможен технический прогресс как таковой и работа всей техники, что была изобретена человечеством за последние 100 лет. Но иногда в домашних условиях требуется проверить электрические сети, без которых его получение просто невозможно.

Для этого потребуется иметь под рукой такой аппарат, как мультиметр либо тестер. Как правильно проверить напряжение в розетке, используя мультиметр, чтобы убедиться, что с электроснабжением дома все в порядке, расскажем в этой статье.

Особенности

Рассматриваемое устройство объединяет сразу несколько приборов, подключающихся по-разному к одному участку цепи. Дабы его можно было использовать правильно и получить полную картину о состоянии электросети или отдельной розетки, следует знать хотя бы некоторую теорию. Как минимум следует понимать, чем можно измерить напряжение, а чем именно – силу тока, и как можно правильно подключить тот либо иной прибор.

Когда кабели присоединены к работающему источнику питания, то они получают электрическое напряжение, измеряемое между нулем и фазой. Если говорить проще, это» – + «и» – «. Напряжение в стандартной электросети можно замерить как без подключенной нагрузки в электросеть, так и при ее наличии.

Также в розетке может присутствовать и заземление.

Но сам ток появляется лишь при замкнутости цепи. Лишь после этого он начинает стремиться в движение между полюсами. При этом замеры должны проводиться исключительно при последовательном подсоединении прибора. Для замеров величины тока следует дать ему сначала пройти через мультиметр.

Чтобы сам мультиметр не искажал силу тока и отображал максимально верные данные, его сопротивление должно сводиться к минимуму. Если он выставлен в режим замера силы тока, а при этом попытаться померить им напряжение, то результатом этого станет простое замыкание. Хотя современные модели лишены этой проблемы, и замеры напряжения и тока производятся одним и тем же подключением клемм. Но не будет лишним вспомнить некоторые знания из курса физики. Согласно им, одинаковое напряжение будет наблюдаться на участках электроцепи, подключенных параллельно, а сила тока будет такой лишь тогда, когда проводниковое соединение является последовательным.

Дабы избежать появления ошибок и неточностей, до начала измерений следует проанализировать маркировку, что есть у контактов мультиметра и переключателя режимов. Отметим, что в бытовых условиях применяется несколько групп электросетей. Наиболее часто представленной в современных домах будет система, где присутствует напряжение в 220 вольт при частоте в 50 герц. Обычно она состоит из двух элементов – ноля и фазы. А сама розетка играет роль выхода.

В последние годы в домах новой постройки осуществляется установка другой схемы электропитания – трехфазной. Ее отличием будет более высокое напряжение на уровне в 380 вольт. Это дает возможность запитывать более мощные приборы, что некорректно работают в традиционных системах. Как минимум уже по этой причине в розетке следует замерять номинальное напряжение, дабы просто понять, существует ли возможность подключения какого-то мощного прибора в розетки и возможности проводки, чтобы выдержать создаваемую прибором нагрузку.

Кроме того, замер напряжения потребуется и в иных случаях:

  • если требуется проверить работу кабелей электропитания;
  • если необходимо проверить работоспособность выключателя либо розетки;
  • если в люстре не загорается лампочка, хотя известно, что она работоспособна.

Умение самостоятельного применения мультиметра будет отличной возможностью сэкономить на вызове мастера.

Да и при наличии информации о нестабильном электроснабжении можно будет уберечь бытовые приборы от выхода из строя путем покупки стабилизаторов напряжения.

Подготовительный этап

Прежде чем будет осуществлена проверка напряжения в розетке с применением мультиметра, следует провести кое-какую подготовительную работу. Для вычисления напряжения в разных случаях применяют различные методы подачи тока в приборах и системах. Например, в розетке наблюдается переменный ток. В то же время в аккумуляторах или батарейках ток является постоянным. По этой причине тестеры и предусматривают различные режимы работы. Перед началом работы с определенным прибором или системой устройство следует перевести в нужный режим.

Кроме того, каждый прибор будет иметь определенный поток в измерении напряжения. И если эта характеристика неизвестна заранее, то следует осуществить перевод рычага в максимальное положение. Следует также напомнить назначение разъемов, расположенных на мультиметре. Разъем «10ADC» нужен для определения характеристик силы тока постоянного типа. Максимальная разрешенная величина тогда составляет 10 ампер.

Сюда вставляется исключительно красный щуп, то есть плюс.

Разъем со словом «COM» является общим. Сюда для осуществления измерений подключается лишь щуп черного цвета, то есть минус. Разъем «VΩmA» предназначается для осуществления разного рода замеров. Речь идет о сопротивлении, напряжении, силе тока.

Для осуществления работ следует осуществить правильное проводное подключение. Красный щуп подключают в «VΩmA», а черный – в «COM». После этого следует произвести перевод рычага управления в нужный рабочий режим. Для выяснения напряжения рычаг требуется установить на аббревиатуру «ACV» либо «V~ «. Причем положение колеса должно задаваться так, чтобы оно находилось на отметке, что будет выше предполагаемого напряжения. Для обычной точки питания обычно характерна норма в 220 вольт. То есть необходимо задать ближайшее большее по величине значение. Для большинства моделей тестеров таким значением является 750 вольт.

Если пользователь не знает даже предполагаемого напряжения и оно будет выше указанного значения, то это грозит проблемами. Самым минимальным будет выход из строя мультиметра, а самым тяжелым будут ожоги рук пользователя. Так что перед осуществлением нужных замеров лучше все-таки вычислить параметры сети.

Описание процесса

Итак, осуществить проверку напряжения в розетке с применением мультиметра может даже человек, который ранее этого не проводил. Для этого можно взять цифровой мультиметр либо аналоговый прибор. Сделать указанные действия несложно, если придерживаться следующего алгоритма.

  • Включаем подачу тока на розетку. Чтобы осуществить это, следует найти выключатель автоматического типа.
  • Осуществляем подключение проводов к мультиметру. Как уже упоминалось, черный щуп следует подключить к гнезду с буквами «COM» или знаком минуса, а красный – в разъем со знаком «VΩmA» или плюсом.
  • Нажать на кнопку включения тестера. Рядом с ней расположены надписи «On/Off».
  • Повернуть рычаг, что расположен на передней приборной панели, в положение шкалы переменного тока, и выставить напряжение 220 вольт, что соответствует показателю тока. В мультиметрах есть 200 вольт и, конечно, 600 либо 750 вольт. Если розетке будет более 200 вольт, лучше выставить 600 либо 750.
  • На экране должен светиться ноль. После этого зафиксированные щупы следует вставить в розетку. Отметим, что неважно, куда какой щуп вставить.
  • Когда они вставлены, на дисплее можно будет увидеть рабочий показатель напряжения, который обычно находится в диапазоне 220-240 вольт.
  • Теперь осуществляется проверка нейтральной линии тока переменного типа. Она характеризуется L-образной формой для всех горячих направлений. В такой слот следует вставить красный щуп, после чего черный щуп вставляется в другое гнездо. На жидкокристаллическом дисплее должно высветиться значение от 100 до 120 вольт. Красный щуп следует переместить в иной слот и получить примерно такой же показатель.
  • Вытаскиваем щупы и выключаем устройство.

Следует сказать, что напряжение можно узнать лишь при помощи тестера, рассчитанного на силу тока более 20 ампер. Модели, предел которых составляет 6 ампер, при попытке проведения измерений просто сгорят. Дабы уберечь устройство от поломки, следует при вычислении силы тока в розетке выставить наибольший диапазон, постепенно снижая его. Проверка сопротивления стартует с того, что следует начинать с минимальных значений, которые требуется повышать по мере необходимости. Причиной этого является то, что в резисторе тока нет. Поэтому устройство не сломается, а результаты будут точными.

При стартовой попытке осуществления измерений лучше потренироваться на чем-то более простом и безопасном. Например, на батарейках. Кстати, не будет лишним перед началом проведения измерений найти фазу. Это можно сделать при помощи специальной отвертки. Для этого следует поместить ее в одно из гнезд розетки и с другой стороны поднести палец к металлической части для замыкания цепи.

В гнезде, где в отвертке загорится лампочка, и будет фаза.

Меры безопасности

Теперь поговорим о мерах безопасности, которые следует знать при проведении подобного типа работ. Первый момент, о котором следует знать – необходимо избегать касания пальцами деталей. Дело в том, что у тела человека есть сопротивление, что будет влиять на точность измерений и может их исказить. Еще один аспект – если мастер не имеет информации о предварительном напряжении в сети, то можно замерить показатели так, чтобы колесо управления было выставлено на самый большой показатель в вольтах.

Кроме того, лучше всего осуществлять проведение работ в специальных диэлектрических перчатках. Хотя могут подойти обычные резиновые либо хозяйственные. При определении сетевого сопротивления лучше всего убедиться, что питание отключено полностью, а конденсаторы полностью разряжены.

К тому же во время осуществления работ с точкой питания на 20 ампер измерения следует проводить не больше четверти минуты. Также не следует осуществлять проверку показателей сети тестером, если в помещении высокая влажность. Кроме того, во время осуществления измерений ни в коем случае нельзя крутить колесо управления. Также не следует применять устройство, если оплетка щупов деформирована, а на корпусе имеются серьезные повреждения.

Замену батарейки устройства следует проводить лишь после перевода колеса в режим выключения. После этого отработанный аккумулятор утилизируют. Ни в коем случае нельзя выбрасывать его вместе с бытовыми отходами. Во время измерения внутреннего сопротивления цепи следует убедиться, что она не под напряжением, дабы тестер не был выведен из строя. Существуют нормы эксплуатации и хранения такого точного прибора, как мультиметр. Не следует осуществлять подачу напряжения на устройство, если рычаг поворотного типа находится на «Ohm».

Кроме того, не следует использовать рассматриваемый прибор, если крышка корпуса закрыта неплотно или не полностью.

Не менее важным аспектом будет то, что замена элемента питания гальванического типа должна производиться не только когда устройство выключено, что указывалось выше, но и при отключении всех щупов из гнезд мультиметра. Измерение напряжения в розетке мультиметром – процесс довольно ответственный. Человек, который собирается его осуществлять, должен иметь определенные теоретические и практические знания, а также учитывать определенные нормы и требования, что выдвигаются к оборудованию.

Но, тем не менее, при наличии всех необходимых знаний теоретического и практического характера осуществить данный тип измерений сможет даже человек, который ранее никогда ничем подобным не занимался. Главным моментом будет правильное выставление предполагаемых характеристик электросети, ведь именно этот аспект чаще всего приводит к поломкам оборудования, так как пользователи не уделяют ему должного значения. Поэтому следует еще раз напомнить о важности именно данного компонента.

О том, как проверить напряжение в розетке мультиметром, смотрите в следующем видео.

Напряжение в розетке — какое оно

В домашних сетях всех объектов на территории России, протекает переменный ток. В отличие от постоянного, направление и величина которого не зависят от времени, его параметры изменяются с частотой 50 Гц (50 колебаний в секунду). Одно из направлений тока условно принято положительным, другое — отрицательным.

Напряжение в розетке — это напряжение переменного тока, который подается через уличные ЛЭП. Если начальный потенциал на подстанциях достигает нескольких тысяч вольт, то пройдя через понижающие трансформаторы, значение уменьшается до номинала 220 В, принятого для большинства сетей.

В некоторых случаях устраивается трехфазная сеть система напряжением 380 В. Это целесообразно, когда на объекте много точек, потребляющих электрический ток, или установлено мощное оборудование. Например, в доме, отапливаемом от электрокотла, с мастерской, обогреваемым бассейном, сауной. Но в этом случае 380 В будет только на входе. А дальше ветки с разным энергопотреблением разделяются по фазам — гараж и баня на одну, жилые комнаты на другую, кухня с постирочной — на третью. Это позволяет оптимально распределить напряжение между точками. Соответственно, в розетках разных помещений будет разный потенциал — 380 или 220 В.

В результате ударов молний, отказа оборудования, электромагнитных помех или при подключении большой нагрузки в сети наблюдаются отклонения, провалы и перенапряжения. Они компенсируются соответствующими устройствами на всем пути прохождения тока, включая срабатывание защиты домашней сети. Тогда внутренняя проводка и бытовая техника не подвергаются воздействию этих разрушающих факторов, а напряжение в розетке остается стабильным.

В Америке, Японии и некоторых европейских странах стандарты тока отличаются от российских. Большинство их электроприборов рассчитано на напряжение 100-127 В и частоту 60 Гц. Изготовители мультиметров, стараясь увеличить реализацию своей продукции, выпускают универсальные устройства, которые можно использовать при различных номинальных значениях тока. Поэтому современные тестеры для измерения характеристик электрических сетей имеют развернутую шкалу.

Допустимые напряжения в домовой сети

Согласно ГОСТ 29322-2014 стандартное напряжение может достигать значений 230 В ± 10%, то есть 207-253 В. Старым ГОСТ 13109-97 оно ограничивалось более низкими цифрами — 220 В ± 10% = 198-242 В. При этом нормально допустимым считается отклонение 5%, а предельно допустимым 10%.

Соответственно этим двум нормативам в потребительской сети должны обеспечиваться условия, при которых напряжение не выше 253 и не ниже 198 В. Внутри этого интервала потенциал является нормальным, то есть в розетке может быть как 200, так и 250 В.

Однако чуткие электроприборы негативно реагируют на такие отклонения. Морозильник, лампочка или водяной насос работают в несвойственном им режиме, и срок их службы может значительно уменьшиться. Еще более капризны асинхронные двигатели, которые при отличии напряжения от номинала всего на 5% перегреваются и быстро выходят из строя.

Если вы заметили частые скачки напряжения, нужно жаловаться в местные организации: электросетевую компанию, управление ЖКХ, Роспотребнадзор или жилищную инспекцию. Заявление можно подавать онлайн не выходя из дома. Помимо того, что должны быть приняты меры по устранению недостатков сети, плата за электроэнергию может пересматриваться в сторону уменьшения. Закон прописывает 0,15% скидки за каждый час поставки некачественного ресурса, а в некоторых случаях допускается снижение оплаты за электричество до 0.

Как проверить напряжение мультиметром в розетке 220 вольт: пошаговая инструкция

Один из самых доступных и распространенных приборов для исследования цепи — мобильный мультиметр. Он измеряет не только напряжение, но и другие величины — силу тока, сопротивление, емкость конденсаторов. Некоторые модели могут определять температуру, усиление транзисторов, частоту переменного тока, проводить тест диодов, прозвонку.

Выбор режима

Для установки нужного режима и диапазона на корпусе прибора нанесены специальные значки. Измерение напряжения переменного тока проводится при положении переключателя в секторе, обозначенном V˜ (важно не перепутать с постоянным, который определяется в другом сегменте со значком V-).

Теперь необходимо выбрать нужный предел измерения. Для всех российских сетей рекомендуется устанавливать диапазон 750 В, поскольку напряжение превышает 200 В. Если выставить рычаг на более низкую ступень, напряжение отобразится на дисплее в виде единицы.

Для измерения силы тока ошибка подключения может стать критичной. Легкоплавкие предохранители выйдут из строя, и прибор придется ремонтировать. Поэтому выбирать диапазон нужно с запасом, особенно, если нет уверенности в верхних границах параметров тока.

Подключение щупов

Электроприборы или участки цепи подключаются к мультиметру с помощью 2 проводников красного и черного цвета. Концы щупов со штекерами вставляются в отверстия на тестере, а с заостренными стержнями — набрасываются на контакты.

Разъемов может быть от 2 до 4 в зависимости от набора возможностей и функций:

  • Выход со значком COM — это «база»,»ноль», «земля». К нему всегда присоединяется черный щуп.
  • VΩmA — разъем для измерения напряжения, сопротивления и силы тока до 200 мА, красный щуп.
  • 10А — отверстие для измерения тока до 10 А, красный щуп.

Напряжение в розетке определяется при замкнутой цепи, но, в отличие от силы тока, без нагрузки. Для проведения измерений щупы нужно вставить в соответствующие разъемы — черный в COM, красный — в VΩmA.

Измерение напряжения

Все работы с электрическим оборудованием несут в себе потенциальную опасность. Избежать ее помогут простые правила:

  • не дотрагиваться до открытых проводников;
  • не держать щупы обеими руками, чтобы при нечаянном замыкании цепи ток не проходил через все тело;
  • при близком положении наконечников во время измерения использовать зажим «крокодил».

Щупы нужно взять в одну руку, ввести концы в отверстия в розетке и дождаться стабилизации показаний. Причем неважно, какой из них будет на фазе, а какой на нуле. Мультиметр покажет абсолютное значение потенциала в вольтах.

Отвертка-индикатор

Для определения фазы в розетке можно использовать отвертку-тестер. Это небольшой прибор в виде обычной отвертки с прозрачной ручкой, в которую встроен светодиодная лампочка. При замыкании рабочей цепи она загорается, что свидетельствует о наличии напряжения. На торце рукоятки расположена контактная пластина для определения 0.

Правила проведения испытаний:

  1. Держа аккуратно отвертку в руке, вставить наконечник в гнездо розетки.
  2. При наличии фазы светодиодный индикатор внутри прозрачной ручки загорится. Если света нет, то это нулевой проводник.
  3. Чтобы проверить, есть ли в цепи ток, наложить палец на торец. Цепь замкнется, индикатор сработает.

С помощью такой отвертки-индикатора нельзя установить числовое значение потенциала, но для определения обрыва вполне достаточно. Гораздо больше возможностей у отвертки с расширенным функционалом. Этот миниатюрный прибор имеет переключатель с 3 режимами:

  • О — для контактного определения напряжения, при наличии загорается красный диод;
  • L — для бесконтактной работы, при приближении к фазе горит зеленый свет;
  • Н — для работы бесконтактным методом с высокой чувствительностью, помимо зеленого диода сигнал подает звуковой зуммер.

Выбор режима определяется возможностью открытого контакта с проводниками, а также сопротивлением цепи. Для О оно должно составлять не более 5 мОм, для L и H — 50 и 100 мОм соответственно.

На боковой части корпуса отвертки-индикатора находится металлическая пластина. Во время контактной работы для определения фазы трогать ее не нужно. Если производится прозвонка, то в режиме О жалом касаются контактов, а палец накладывается на пластину, образуя перемычку в цепи. При целостности цепи загорается красный индикатор. Таким способом проверяются не только розетки, но и лампы накаливания, ТЭН, выключатели и другие устройства.

Определение места обрыва

Отвертка-индикатор поможет быстро определить обрыв даже без контакта с цепью. Для этого достаточно поднести отвертку к проводам. Она реагирует на магнитное поле, которое присутствует вокруг проводника с переменным током. Если индикатор зажегся, обрыва нет, в противном случае — фиксируется повреждение.

Возможна другая ситуация, когда тока в данном проводнике быть не должно. Но если сработал светодиод и зуммер, то монтаж электропроводки выполнен неправильно. Такое бывает, например, при подключении люстр. Лампа в этом случае не горит, но находится под напряжением из-за ошибок электромонтера. Чтобы заменить перегоревшую лампочку и избежать удара током, необходимо отключить эту ветку через автомат.

Если прибор перестал работать

Иногда бывает, что дрель или светильник, подключенные через удлинитель, неожиданно перестали работать. Как определить, что послужило причиной — неисправность розетки, удлинителя или самого прибора?

Провести проверку, имея под рукой отвертку-индикатор, очень просто:

  1. Сначала обследуется розетка. Определяется наличие напряжения и расположение гнезд с 0 и фазой. Таким образом исключаются неполадки в розетке.
  2. Затем отвертка подносится поочередно к каждому участку цепи — удлинителю и неработающему устройству.
  3. В случае целостности проводника, подключенного к фазе, последует сигнал индикатора.
  4. Следующий шаг — вилка удлинителя переворачивается и вставляется снова в розетку, при этом 0 и фаза меняются местами.
  5. Опять производится прозвонка проводов.
  6. При отсутствии сигнала будет понятно, какой участок поврежден.

Если обрыв не обнаружен, значит, напряжения недостаточно в самой сети. Узнать это можно с помощью мультиметра, который покажет точное числовое значение.

Как измерить трехфазное напряжение

Трехфазная розетка отличается от однофазной. Она содержит не 2 разъема, а 4 или 5 — А, В, С для каждой фазы, N для нейтрали и в некоторых моделях PE для заземления. При правильном подключении напряжение между фазами и рабочим нулем будет равно 220 В (оно называется фазным), а между парами фаз — 380 В (линейное напряжение).

Чтобы проверить исправность розетки, придется выполнить 6 измерений:

  • А-N;
  • В-N;
  • С-N;
  • А-В;
  • А-С;
  • С-В.

Должно получиться 3 результата по 220 В и 3 по 380 В. Если нужно проверить напряжение между нулем и заземлением, производится еще одно измерение N-PE. В исправной системе оно равно или очень близко к 0.

Заключение

Как проверить напряжение в розетке мультиметром — задача достаточно простая. Нужно выставить правильный режим дисковым переключателем и с помощью 2 щупов провести измерения. С этой же целью используются индикаторные отвертки, но они определяют только наличие потенциала, а не его численное значение.

Как измерить напряжение мультиметром в розетке 220в?

Мультиметр является универсальным прибором, с помощью которого можно точно определить напряжение и силу тока. Устройство широко применяется мастерами-электриками, а также часто используется быту. Каждый начинающий пользователь должен знать, как измерить напряжение в розетке мультиметром.

Какие параметры можно измерить мультиметром

Такой ручной измерительный прибор предназначен для различных тестовых проверок касающихся электричества.

Мультиметр является многофункциональным устройством, которым можно определить такие технические параметры:

  • напряжение – постоянное и переменное;
  • диапазон сопротивления;
  • емкость;
  • частоту;
  • индуктивность;
  • силу постоянного и переменного тока;
  • температурный режим;
  • коэффициент усиления транзисторов;
  • проверка диодов и транзисторов;
  • вычисление электросопротивления с передачей сигнала пониженного сопротивления цепи.

Во многих моделях на передней панели находится ручка, которая способствует переключению величин.

Некоторые мультиметры имеют дополнительное оснащение и могут измерять массу, метраж или время в секундах

Результаты измерений видны на встроенном мониторе. Сбоку прибора находятся два гнезда для щупов – красного (плюсового значения) и черного (с минусовым потенциалом).

Функциональные элементы мультиметра

Современные изготовители выпускают различные модели мультиметров. Широкой популярностью пользуются цифровые приборы с различными дополнительными функциями, которые считаются более точными. Нормальной считается погрешность до тех процентов. Чем меньше показатель отклонения, тем достоверней тестовая проверка.

Даже самое простое электроизмерительное устройство способно определить самые стандартные величины – силу тока, напряжение и сопротивление. Более дорогие мультиметры оснащены специальными датчиками для измерения температуры. Также с помощью такого ручного инструмента определяется емкость, интервалы между импульсами, частота и индуктивность.

Среди функциональных возможностей мультиметра выделяют:

  1. Распознавание нарушений в работе электрической цепи. Прибор способен с помощью звукового сигнала – «прозвонки» выявить величину сопротивления, которая опустилась ниже необходимой шкалы.
  2. Проверка полупроводниковых элементов. Мультиметром можно выполнить проверку диодов, транзисторов или тиристоров, а именно их исправность.
  3. Многие усовершенствованные модели оснащены дисплеями, на которые подается сигнал, и могут проводить необходимые вычисления.

Наиболее популярными дополнительными возможностями считаются:

  • фиксирование прибором выявленной величины – кнопочная или автоматическая;
  • подсветка показателей на экране;
  • счетчик отключения питания;
  • индикатор перезагрузки;
  • автоопределение рубежей измерения.

В профессиональных моделях установлена самая минимальная погрешность точности. Иногда используется способность цифровой обработки. В рабочей памяти закрепляется необходимые максимальные параметры, с помощью которых прибор высчитывает среднюю величину.

Также на лицевой стороне мультиметра находится значок «прозвонки» и ручка для переключения диапазонов

Почти на всех мультиметрах имеются уловные обозначения, которые отображают функциональные элементы устройства:

  • «DCA» – измерение силы постоянного тока;
  • «Ω» – значок сопротивления;
  • «ACV» – показатель постоянного напряжения;
  • «DCV» – обозначение переменного напряжения.

Некоторые электроизмерительные устройства имеют сразу два индикатора – цифровой и стрелочный. Для облегчения работы с устройством используют две измерительные шкалы, которые способствуют проводить измерение в разных значениях.

Как измерить напряжение в розетке мультиметром – инструкция

Проверить розетку с помощью мультиметра можно даже новичку. Можно использовать как аналоговый прибор, так и цифровое устройство. Измерить напряжение не сложно, основываясь на подробное описание пошаговых действий:

  1. Включить подачу электрического питания к розетке 220 V. Для этого необходимо найти автоматический выключатель.
  2. Подключить щупы к тестеру. Черный устанавливается в гнездо с обозначением «COM» или небольшим символом «-», а красный – в разъем со значком «VΩ» или значком «+».
  3. Нажать кнопку, которая включает мультиметр. Обычно такой включатель имеет обозначение «ON/OFF».
  4. Провернуть ручку на передней панели прибора в направление шкалы переменного тока и зафиксировать напряжение 220В, соответствующее показателю в розетке. Обычно в мультиметрах имеется обозначение 200В и конечное 600В или 750В. Так как в розетке более 200В, то рекомендуется выставлять на максимальное значение 600 или 750В.
  5. При включении на приборе должен высвечиваться нулевой показатель. Зафиксированные щупы вставляются проемы розетки, при этом не имеет значения, в какое отверстие располагать красный или черный тестовый провод.
  6. После как щупы выставлены, на экране отображается рабочее значение напряжения, которое должно не превышать границы 220 – 240В.
  7. Долее проверяется нейтральная линия переменного тока. Такой слот характеризуется L-образной формой для всех направлений горячих точек. В горячий слот помещается конец красного щупа, после этого черный тестовый провод вставляется в нейтральное гнездо. На мультиметре должно появиться значение не менее 100В, и не более 120 В. После этого красный щуп перемещается в другой горячий слот и получаются те же показатели что и для первого – 110-120В.
  8. Щупы необходимо вынуть с гнезд и отключить мультиметр. Теперь можно подключать электроприборы к розетке.

Напряжение в электрической розетке определяется только с помощью мультиметра, который рассчитан на силу тока более 20А. Устройства с пределом до 6А при попытке осуществить измерения сразу сгорит.

Напряжение в розетке определяется мультиметром, рассчитанным на силу тока более 20А

Чтобы тестер не вышел из строя, производя проверку силы тока в розетке, на приборе выставляется самый больший диапазон, а после значение постепенно перемещается к низу до необходимого результата.

Вычисление сопротивления выполняется, начиная с меньшего обозначения со сторону большего диапазона. Это обусловлено отсутствием в резисторе тока. Поэтому измерительный прибор не сгорит, а показатели получаться более точными.
При первой попытке измерять любые показатели в розетке рекомендуется изначально потренироваться на более безопасных источниках питания – батарейках.

При покупке мультиметра нужно обращать внимание на инструкцию, прилагаемую к измерительному устройству. Перед подключением нового прибора следует соблюдать меры предосторожности и проверять работу розетки с помощью тестера.

Правила безопасности использования мультиметра

При работе с электрическими приборами следует придерживаться инструкции техники безопасности:

  1. Правильно отключать и включать электрические цепы. Внимательно следить за положением автоматического выключателя.
  2. При работе с устройствами под напряжением следует применять защитные средства. Инструмент должен быть изолированным, а руки защищены прорезиненными перчатками. Рекомендуется использовать изолирующий коврик под ногами. Одежда не должна быть легко воспламеняющейся.
  3. Измеряя мультиметром приборы под напряжением изначально подключить заземляющий зажим, а после электропровод. При отсоединении вначале убирается провод под напряжением, а уж после стержень заземления.
  4. Электрический прибор, который подвергается проверке, не следует держать в руках. Любое устройство под напряжением должно находиться на безлопастном расстоянии от человека.
  5. Нельзя использовать мокрый мультиметр или пользоваться измерительным устройством во влажной среде.
  6. В процессе измерения запрещается изменять положение переключателя в мультиметре. Предел вычисляемых величин должен регулироваться только, когда отключены щупы.
  7. Перед работой с электроизмерительным прибором следует проверить исправность тестирующих проводов. Исключается осуществлять проверку напряжения с параметрами выше верхней границы измерения прибора.

При подборе мультиметра нужно четко изучить все технические параметры прибора, которые обозначаются в прилагаемых к нему документах. Соблюдая все меры предосторожности, и имея представление о принципах работы с измерительным устройством можно измерять напряжение в электрических розетках при каждом подключении новой электротехники.

Как проверить напряжение в розетке мультиметром

При проведении монтажа или ремонта электроустановочных приборов следует добиваться максимальной безопасности: полностью исключить даже слабые и средние удары током. Перед любым началом выполнения действий над проводкой или розетками требуется проверять наличие в них напряжения и измерять его.

Для этого существует прибор, который в различных вариациях применяется как самоучками или домашними мастерами, так и профессионалами своего дела, электриками. Он позволяет проверить, есть ли напряжение в сети, какой оно величины и как с помощью этих данных определить силу тока в сети. В этом материале будет рассказано, как померить напряжение в розетке и какие есть приборы для проверки напряжения в сети.

Аналоговый вольтметр Э378

Инструмент для измерения напряжения в розетке

Для того чтобы найти и измерить основные параметры электричества в домашней сети, требует не только знание определенных правил по измерению и техники безопасности, но и наличие соответствующих приборов, с помощью которых данные параметры и вычисляются. Чаще всего для таких целей выбирается вольтметр, измеряющий напряжение и электродвижущую силу между двумя токами электрической цепи.

В виду развития техники и появления новых знаний были придуманы приборы, объединяющие в себе функции амперметра, омметра и вольтметра. Называются они мультиметрами или мультитестерами. Они гораздо удобнее и практичнее своих аналоговых предшественников, обладают эргономичными и компактными характеристиками.

Цифровой вольтметр переменного тока на 50-600 Вольт

Что это такое

Мультиметр (тестер) — прибор, который представляет собой измеритель самых разных характеристик и параметров электрической сети. Его особенность состоит в том, что он питается от сети и отдельных ее элементов.

Multimeter DT 832 цифровой

Прибор предназначен, в первую очередь, для того чтобы на некоторых этапах строительства, монтажа и ремонта электропроводки с малой погрешностью определять и узнавать:

  • Силу постоянного и переменного тока, другие его характеристики;
  • Постоянное и переменное напряжение и его параметры;
  • Сопротивление цепи;
  • Емкость аккумуляторов и многое другое.

Помимо общих функций, у этих приборов есть также специфические возможности, включающие в себя:

  • Проверку работоспособности диодов;
  • Прозвонку кабелей электропроводки на разрыв;
  • Тестирование транзисторов и резисторов;
  • Тестирование предохранителей.
Среди основных функций мультиметра — проверка аккумуляторов и их емкости

Несмотря на то, что мультиметр — современная техника, он также бывает аналоговым и цифровым. Отличает их не только тип сборки и принцип работы, но и комплектация, габариты, точность измерений. И тот, и тот виды — полезный прибор не только при ремонте (обслуживании) электроники или электросети, но и для просто использования в домашних условиях.

Важно! В аналоговых приборах все данные подаются на вывод с помощью соответствующих шкал или стрелок, что может быть неудобно для новичков и неопытных людей.

Простой мультиметр для дома и профессиональный прибор для высоконагруженных сетей

Требования для измерения напряжения и нормы напряжения в розетке

Напряжение в сети зависит от многих факторов. Главная задача при ремонте и обслуживании домашних сетей состоит в том, чтобы проверять и регулировать этот параметр в пределах нормы. Наиболее часто используемой величиной напряжения в домашних сетях однофазного и двухфазного тока является величина в 220 Вольт. К этому значению могут добавляться допустимые параметры отклонения в ± 5%. Это означает, что диапазон в 209-231 Вольт является нормальным для электросети дома и представляет собой стандарт качества электроснабжения.

Щупы мультиметра отвечают за полярность, но при измерении напряжения это не играет роли

В сети могут возникать и неполадки, которые приводят к тому, что напряжение изменяется на ±10%, а это уже 198-242 Вольт. Эти данные допустимы, когда происходят аварийные ситуации или оперативные переключения оборудования, так как в процессе этих действий допустимы скачки напряжения в любые стороны. Такие параметры оптимальны для работы электроприборов, то есть они не должны выходить из строя в процессе воздействия на них 242 Вольт в течение короткого времени.

Проверка работоспособности и замер емкости батарейки Eneloop

Важно! Если напряжение в сети снижается, то ток нагрузки в электроприборах усиливается, что способствует их быстрому выходу из строя и снижению срока службы обмоток и изоляции.

При измерениях требуется не только наличие всей необходимой аппаратуры и знаний общих принципов проведения замеров, но и соблюдения всех мер безопасности.

Обозначения секторов на цифровом многофункциональном приборе

Как обозначается

Для измерения напряжения красный провод и щуп включают в гнездо под названием «VΩCX+». Однако это не все его функции. Оно также показывает сопротивление, частоту, температуру и проверяет транзисторы и диоды. НА каждом приборе должно быть написано максимальное допустимое значение измерения любого параметра. Касается это и напряжения.

У любого прибора подобного рода также есть диапазоны переключателя, содержащие:

  • DCV — сектор для постоянного напряжения;
  • ACV — сектор для переменного напряжения;
  • DCA — сектор для постоянного тока;
  • ACA — сектор для переменного тока.

Во многих приборах эти обозначения упрощаются, и пишется просто: «A» или «V». Для постоянного значения в конце буквы добавляется дефис, а для переменного — тильда. Также следует помнить, что сектор переменного напряжения меньше, чем постоянного.

При замерах электрических величин нельзя браться за оголенные части щупов

Как правильно измерять

Измерение напряжения является одной из самых частых задач при ремонте или диагностике домашней электропроводки. В розетке течет переменный ток, поэтому переключатель должен быть в секторе ACV. Приблизительно в электропроводке дома напряжение равно 220 В, поэтому на мультиметре необходимо установить максимальное значение, которое больше 220 Вольт.

Далее, после того, как прибор настроен, можно приступать к измерениям. Для этого щупы вставляют в розетку вместо вилки прибора и делают замер. Неважно, какой щуп куда будет вставлен. Важно лишь не браться за их оголенные части и держаться за изоляцию.

Процесс измерения напряжения — ответственный процесс, особенно если это касается розетки

Важно! Также нельзя допускать касания щупов, когда они вставлены в розетку, так как это может вызвать перебои в сети и короткое замыкание, причинить вред некоторым работающим приборам.

Если все было сделано правильно, то на дисплее прибора будут показаны замеренные значения, которые должны быть в пределах допустимого отклонения от 220 Вольт.

Мультиметром можно осуществлять прозвонку кабелей

Правила безопасности

В процессе измерения напряжения и других параметров нужно быть очень аккуратным и бдительным. Общие правила таковы:

  • Быть особенно осторожным при измерении напряжения более 300 AC;
  • Не подключать аппаратуру в сети с параметрами, для измерения которых она не предназначена;
  • Работая с контактами мультиметра, следует браться только за изолированные и защищенные части. Нельзя трогать оголенную проводку голыми руками;
  • Некогда не стоит заземлять себя при выполнении измерений в электрической сети.
Следует осторожно производить замеры в розетках, которые содержать оголенные провода под высоким напряжением

Таким образом, проверка напряжения — процесс, который должен уметь выполнять каждый человек. Это необходимо не только для монтажа и ремонта сетей при строительстве, но и для обслуживания и проверки домашней электросети. Выполняется все одним современным аппаратом, называемым мультиметром. С его помощью можно получить характеристику большого количества электромагнитных величин.

Как проверить розетку с помощью мультиметра?

Мультиметр — один из лучших инструментов для проверки и диагностики штепсельной розетки.

Вы можете использовать его, чтобы проверить, находится ли розетка под напряжением, какое напряжение она выдает, перепутаны ли провода и многое другое.

Если вы не профессиональный электрик, мультиметр может запутать вас при использовании всех кнопок, цифр и символов.

Вот краткое руководство по безопасной проверке розетки с помощью цифрового мультиметра.

Прочтите, чтобы узнать больше о том, как проверить штепсельную розетку с помощью мультиметра.

Настройка мультиметра

Первый шаг — подготовить мультиметр для проверки розетки.

Подсоедините щупы к правым отверстиям мультиметра. Ваш мультиметр должен иметь два щупа, красный и черный.

Черный щуп входит в слот, помеченный как COM, а красный щуп — в слот, помеченный буквой V и символом Ω, который обозначает сопротивление.Этот слот также может иметь дополнительные буквы, такие как мА или Гц.

Включите мультиметр, и если вы находитесь в темном месте, включите подсветку, если ваш мультиметр имеет дисплей с подсветкой.

Поверните шкалу мультиметра, чтобы измерить напряжение переменного тока. Найдите символ V ~. Волнистая линия может располагаться над или рядом с V.

.

V ~ закрывает часть круглой шкалы. В этом разделе будет несколько чисел, которые представляют диапазон напряжения.

Выберите наименьшее число, которое выше напряжения вашей розетки.В Великобритании стандартное напряжение розетки составляет 230 В. Установите шкалу мультиметра на более высокое значение.

Обратите внимание, что не для всех мультиметров требуется установка диапазона. У некоторых даже нет цифр на шкале. Мультиметр автоматически установит диапазон при выполнении измерений.

После выбора диапазона вы готовы протестировать розетку.

Тестирование

Для проверки розетки используйте провода мультиметра. Возьмите два провода одной рукой (во избежание поражения электрическим током) и вставьте их в различные гнезда на розетке, чтобы проверить напряжение.

Чтобы измерить напряжение в розетке, вставьте один провод в токоведущую клемму (правый слот), а другой — в нейтраль (левый слот).

Затем проверьте показания напряжения на мультиметре. Оно должно быть 230 В или около того. Он может быть немного выше или ниже.

Чтобы проверить, перепутаны ли провода, вставьте один вывод в клемму заземления (верхний слот), а другой — в правый слот. Вы должны получить показание, близкое к 230 В. Если нет, проверьте левый слот.

Оставив один провод в клемме заземления, вставьте другой в левый паз. Напряжение должно быть близким к нулю (не более 2В). Если это 230 В, провода перекрещены.

Расширенные тесты

Если вы проводите частые проверки розеток, чтобы проверить их безопасность, мультиметра недостаточно. Рекомендуем купить тестер розеток.

Тестер розеток может проверять многие другие вещи, включая УЗО, полярность сети и потенциально опасное перепутывание проводов (перепутывание фаз на нейтраль или на землю).

Как использовать мультиметр для проверки розетки?

Некоторые из наших сообщений содержат партнерские ссылки, и мы можем получить небольшую комиссию, если вы сделаете покупку.

Если вы заметили, что одно из ваших устройств, похоже, работает не так, как раньше, попробуйте проверить электрическую розетку. Проверка напряжения розетки может помочь диагностировать любое количество электрических проблем, таких как неработающие выключатели света, тусклый свет, сработавшие автоматические выключатели и поражение электрическим током.

Однако игра с электричеством может быть опасной, если все сделано неправильно. Использование мультиметра для проверки розетки — это безопасный и простой способ убедиться, что ваши розетки работают правильно, или если вам нужно исследовать больше.

Как использовать мультиметр для проверки розетки (шаг за шагом)

Нажмите, чтобы проверить текущую цену

Обратите внимание: эти шаги предполагают, что вы используете цифровой мультиметр, а не аналоговый.

1) Прежде всего позаботьтесь о своей безопасности.Попробуйте держать оба измерительных щупа в одной руке, чтобы по телу не прошел электрический ток. Кроме того, никогда не прикасайтесь друг к другу металлическими щупами — это может вызвать опасный ток.

2) Возьмите мультиметр и настройте его на измерение напряжения (переменного тока) или переменного тока. По словам специалистов по схемам, вы должны указать максимальное напряжение для каждой настройки. Среднее домашнее хозяйство работает от 120 В.

3) Подключите датчики к соответствующим входам. Черный зонд, также известный как банановый штекер, должен подключаться к входу COM, а красный зонд должен подключаться к напряжению (на нем также может быть знак плюса или символ подковы (греческая буква Омега)).

4) Держа зонды рукой, вставьте их в розетку. Красный провод должен входить в меньшую и более узкую прорезь, а черный провод должен входить в более широкую прорезь. Это сформирует электрическое соединение. Ваше напряжение должно составлять от 110 до 120 В — это средний диапазон для домашних хозяйств.

5) Затем определите, правильно ли заземлена ваша розетка. Вставьте черный зонд в U-образное заземляющее отверстие в розетке. Показанное число должно соответствовать вашему предыдущему чтению.Если они не совпадают, возможно, розетка неправильно заземлена или проводка перепутана. Если на вашем дисплее рядом с напряжением отображается символ «минус», это означает, что розетка имеет обратную полярность.

6) Чтобы проверить, правильно ли заземлена розетка, вставьте красный щуп в левую прорезь и вставьте черный щуп в круглое отверстие. Если показания не отображаются, ваша розетка не заземлена.

7) Если вы заметили что-то необычное в своих торговых точках, то теперь у вас есть информация, необходимая для дальнейшего расследования.

Что такое мультиметр?

Мультиметр, также известный как вольт-омметр или цифровой вольтметр, выполняет различные электрические измерения. В зависимости от устройства мультиметр может измерять напряжение, силу тока и сопротивление. Более продвинутые мультиметры могут, в частности, тестировать:

  • Напряжение и сила переменного тока
  • Напряжение и сила постоянного тока
  • Сопротивление (Ом)
  • Температура
  • Децибелы

Мультиметры бывают двух видов: аналоговые и цифровые.

Аналоговые мультиметры недороги и используют стрелку, которая перемещается по градуированной шкале для отображения показаний. Однако некоторым людям может быть трудно их правильно прочитать. Кроме того, при использовании в качестве вольтметра они могут быть не такими точными, как их цифровые аналоги. Некоторые функции аналоговых мультиметров включают защиту от перегрузки, питание от батареи, переключатель диапазона, тест батареи и зеркальную шкалу.

Цифровые мультиметры довольно распространены и бывают базовой и расширенной форм.Показания отображаются на ЖК-экране. Хотя цифровые мультиметры немного дороже аналоговых, они позволяют получать более простые и точные показания. Существует три различных типа цифровых мультиметров:

1) Fluke

Цифровой мультиметр Fluke в основном используется для калибровки напряжения, тока и других электрических устройств. То есть, он может помочь вам измерить сопротивление и напряжение, используемое различными электрическими устройствами в вашем доме. Многие мультиметры Fluke могут даже выполнять другие измерения, такие как рабочий цикл, удары, падение, влажность и температуру.Практически любой, будь то электрик или любитель, может использовать мультиметр Fluke для измерения электрических компонентов. Они отлично подходят для новичков!

2) Зажим

Цифровой мультиметр с зажимами — более продвинутый инструмент, чем мультиметр Fluke. Этот тип мультиметра включает в себя различные встроенные инструменты для измерения электрического потока в батареях, системах отопления, вентиляции и кондиционирования воздуха или даже в машинах. Вы, возможно, догадались, но цифровой мультиметр с зажимами использует зажим для захвата компонента, который вы хотите измерить.Они снимают показания таких измерений, как расход электричества, напряжение, потребляемая мощность, мощность и токи.

3) Автоматический выбор диапазона

Цифровой мультиметр с автоматическим выбором диапазона — это самый простой в использовании мультиметр, который рекомендуется новичкам, домашним электрикам или энтузиастам. Они автоматически измеряют показания, которые вы пытаетесь найти. Вам не нужно возиться с широким спектром настроек — устройство делает большую часть работы за вас!

Как подключить мультиметр?

В комплект мультиметра должно входить несколько частей: измеритель, черный провод с датчиком и красный провод с датчиком.Подключить мультиметр довольно просто. Сначала подключите провода к правильным портам на измерителе. В большинстве мультиметров черный провод должен входить в порт с пометкой COM, а красный провод должен входить в порт с символом омега (в форме подковы). Соединения должны оставаться плотными и прочными.

Когда вы будете готовы использовать мультиметр, прикоснитесь щупами к устройству, розетке или предмету, которые необходимо проверить, или вставьте их в устройство, розетку или предмет. Стрелка переместится в сторону показания аналогового мультиметра.В цифровом измерителе показания будут отображаться на ЖК-экране. Оттуда вы можете сравнить показания со стандартными условиями и определить, выглядит ли все так, как должно, или могут существовать основные проблемы.

Что означает счетчик на мультиметре?

Счетчики на мультиметре представляют собой диапазоны, которые, согласно BK Precision, «используются для получения различных значений в измеренных показаниях». Если, например, счетчик имеет счетчик 2000, он не сможет отображать значение больше 1999 (т.е., 2001). Вместо этого он регулирует диапазон и удаляет цифру разрешения. Следовательно, значение 2001 года будет отображаться как 20,01 В.

Мультиметр — это то же самое, что и омметр?

Мультиметр — это не совсем то же самое, что омметр. Мультиметр состоит из трех различных инструментов: омметра, вольтметра и амперметра. Мультиметр также известен как вольт-омметр.

Как работают мультиметры?

Мультиметры совмещают в себе функции трех инструментов: амперметра, измеряющего ток; омметр, измеряющий сопротивление; и вольтметр, измеряющий напряжение между двумя точками.Некоторые мультиметры предлагают больше функций, но именно эти три вы обычно найдете среди большинства мультиметров. Эти инструменты даже измеряют ток и напряжение как в режиме переменного (переменного тока), так и постоянного (постоянного тока).

Почему вам следует использовать мультиметр?

Мультиметр чрезвычайно полезен, если вы пытаетесь определить, исправна ли проводка в вашем доме или требует внимания. Они отлично подходят практически для любого типа электрического проекта в вашем доме или для определения того, работает ли один из ваших приборов должным образом.Например, вы можете столкнуться с тусклым светом, увеличением счетов за электроэнергию или коммунальные услуги, ударами или другими проблемами с электричеством в доме. Использование мультиметра может помочь устранить причину проблемы и определить, не заземлена ли проводка или возникли другие проблемы.

Универсальный

Мультиметры также предоставляют показания температуры, рабочих циклов, сопротивления и децибел. Наличие мультиметра в вашем наборе инструментов неоценимо, особенно если вы любитель DIY, электрик, работаете в строительстве или участвуете в многочисленных проектах, связанных с вашим домом.

Безопасность

Однако вы должны помнить одну вещь: безопасность всегда на первом месте при использовании мультиметра. Поскольку вы работаете с проводами, находящимися под напряжением, существует повышенная вероятность того, что вы можете обжечься, ударить током или ударить себя электрическим током, если не будете осторожны. Как упоминалось выше, убедитесь, что вы держите щупы в одной руке, чтобы снизить вероятность создания полного контура, который может причинить вам вред.

Кроме того, перед использованием проверяйте мультиметр и его компоненты.Если вы заметили слабые соединения, физические повреждения или другие проблемы, лучше не использовать мультиметр. Либо подумайте о том, чтобы одолжить один, либо купите новый. Или обратитесь к производителю, чтобы узнать, есть ли у него какие-либо предложения перед использованием мультиметра.

Связанные :

Заключение

Мультиметры — универсальный и полезный инструмент для всех, особенно для электриков или тех, кто занимается электромонтажными работами любого типа.Они снимают как минимум три типа измерений: напряжение, силу тока и ток. Они также бывают двух типов: аналоговые и цифровые (лапа, зажим и автоматический выбор диапазона).

Проверить розетку мультиметром не так уж и сложно. После того, как вы настроили свое устройство, подключив черный и считывающий провода к соответствующим гнездам, все, что вам нужно сделать, это вставить их в необходимые отверстия в розетке. Если вы увидите значение от 110 до 120 В, ваша розетка, вероятно, в хорошем состоянии.Если нет, то вы знаете, что вам или профессионалу, возможно, нужно присмотреться.

Мультиметры

служат отличным инструментом для упреждающего выявления проблем до того, как они станут больше, или если вы просто хотите проверить срок службы батареи. В общем, вы не ошибетесь, если в вашем наборе инструментов будет мультиметр!


Надеюсь, вы нашли нашу статью Как использовать мультиметр для проверки розетки полезной.

А теперь расскажите нам:

  • Мы что-то упустили?
  • У вас есть еще вопросы по любому другому мультиметру ?

Если да, оставьте нам быстрый комментарий и дайте нам знать!

Как использовать мультиметр для проверки розетки? Пошаговое руководство

Знаете ли вы, что универсальный мультиметр, который есть в вашем наборе инструментов, может спасти вам жизнь и жизнь вашей семьи?

Вы правильно поняли, и сегодня мы покажем вам, как это сделать.В этой статье вы узнаете, как использовать мультиметр для проверки розетки в вашем доме.

Как домовладелец, может наступить время, когда вы захотите проверить розетки переменного тока в стене своего дома, чтобы проверить, правильно ли они функционируют или не протекают ли они.

Особенно в сезон дождей и снегопад имеет смысл держать эти розетки под контролем, чтобы избежать повреждения электронных бытовых приборов и устройств (из-за скачков напряжения или скачков напряжения).

Поскольку большинство наших систем, таких как маршрутизатор Wi-Fi и система сигнализации, всегда подключены к источнику питания, важно время от времени проверять эти электрические розетки.

Независимо от того, насколько безопасна электропроводка в вашем доме, такие проверки розеток следует проводить не реже одного раза в год. А с карманным цифровым мультиметром на это у вас уйдет менее пяти минут. Вот как.

Дополнительные практические инструкции по мультиметру:

Как использовать мультиметр для проверки розетки?

Процесс проверки электрической розетки очень прост, как описано ниже. Однако перед этим мы рекомендуем проверить мультиметр на наличие неисправностей или проблем с аккумулятором.

Поскольку мы также имеем дело с переменным током (AC) (диапазон: от 120 до 240 В в зависимости от региона), важно сначала оценить состояние измерителя.

Проверка розетки обычно включает в себя следующее:

  • Проверка подачи напряжения через розетку
  • Проверка соединения нейтрали / земли и подтверждение нулевого значения
  • Проверка заземления / заземления корпуса (которое должно быть нулевым)

После того, как вы определите правильное положение измерителя, выполните следующие действия:

Шаги для проверки розетки с помощью мультиметра

# 1 — Выберите розетку, которую вы хотите проверить .

Как упоминалось ниже в разделе «Полезные советы», помимо диапазона напряжений, конструкция розетки также отличается от региона к региону.

В этом примере используется сокет, популярный в азиатских странах. Нет большой разницы, но если вы находитесь в Соединенных Штатах или в Европе, три отверстия, которые выглядят как «встревоженное лицо», будут действовать как:

  • Маленькое отверстие (справа) обычно является отверстием с напряжением (называемым «под напряжением» в дальнейшем)
  • Отверстие большего размера (слева) будет тогда стороной заземления или нейтралью (выходом) (далее именуемой «нейтраль»)
  • Третье отверстие (ниже) — это корпус / общая земля (также известная как заземление ) (далее «заземление»)

Ниже показано, как выглядит розетка переменного тока в странах Америки и Европы.

Розетка переменного тока в странах Америки и Европы

# 2 — Выбор функции напряжения переменного тока

При тестировании сетевой розетки мы всегда проверяем на наличие переменного тока. Поэтому первым шагом является выбор функции переменного напряжения в вашем мультиметре (обычно обозначается буквой V с символом синусоидальной волны)

На дисплее должны отображаться случайные непостоянные числа по мере того, как датчики обнаруживают в атмосфере присутствует паразитное / статическое напряжение

# 3 — Используйте два тестовых щупа и выполните следующие итерации:

a — Подключите к отверстию под напряжением и нейтрали.На дисплее должно отображаться напряжение переменного тока в розетке (255 В).

b — Подключите к отверстию под напряжением и заземлению. На дисплее снова должно отображаться то же значение. Это связано с тем, что заземление — это, по сути, нейтральная точка, то есть точка, по которой течет ток.

(Обратите внимание на изменение визуального представления значений (263 В). Это пример безвредного короткого всплеска питания)

c — Подключите к нейтрали и отверстиям заземления. Поскольку питание не подается, счетчик должен показывать ноль

d — (Необязательно) Подключите к отверстию заземления и винту или металлическому предмету вокруг розетки, чтобы проверить заземление (это необходимо для того, чтобы убедиться в отсутствии утечки тока в розетка).На дисплее должен отображаться ноль

e — (Необязательно) Четвертая итерация также может быть выполнена с двумя другими отверстиями. При соединении с живым отверстием и винтом на дисплее должно отображаться значение мощности.

В основном это то, как вы используете мультиметр для проверки розетки. Это даст вам хорошее представление о том, что ваша розетка работает должным образом и не дает утечек. Выполняйте эту процедуру не реже двух раз в год, если в доме есть маленькие дети.

При использовании вольтметра для проверки розетки используйте тот же подход.Используйте перчатки при работе с аналоговыми измерителями.

Полезные советы и рекомендации при использовании мультиметра для проверки розетки

  • Всегда проверяйте батарею мультиметра перед проверкой розетки переменного тока
  • Убедитесь, что мультиметр способен измерять диапазон напряжения, подаваемого через сеть переменного тока вашего дома магазины. Например, в США это обычно 120 В. В Индии и других азиатских странах это 220-240 В.
  • Не позволяйте никому приближаться к розетке во время тестирования
  • Избегайте использования тяжелых электронных приборов (центральное кондиционирование воздуха). , так далее.) во время тестирования
  • Надевайте перчатки, если таковые имеются
  • Надевайте резиновые тапочки или сандалии, чтобы избежать контакта с землей.

Мы надеемся, что это руководство помогло вам понять, как использовать мультиметр для проверки розетки. Не забывайте ставить безопасность превыше всего. Если у вас есть сомнения, дайте нам знать в комментариях.

Как проверить светильник с помощью цифрового мультиметра? — Mvorganizing.org

Как проверить светильник с помощью цифрового мультиметра?

Как проверить светильник с помощью вольтметра

  1. Выключите автоматический выключатель, питающий осветительный прибор.
  2. Снимите все крышки и снимите осветительный элемент.
  3. Включите автоматический выключатель и выключатель, который питает прибор.
  4. Установите вольтметр на показание не менее 240 вольт.
  5. Касание вольтметра приводит к контактам, непосредственно касающимся осветительного элемента.

Какое напряжение должно быть в розетке?

120 вольт — стандартное напряжение питания для американских домов. Лампочку на 120 вольт обычно можно вкрутить в светильник для дома, и она будет работать правильно без каких-либо дополнительных сложностей.Точно так же большинство приборов работает от 120 вольт, и их можно просто подключить к розетке в помещении.

Как проверить розетку с помощью мультиметра?

Как проверить розетку с помощью вольтметра

  1. Удерживайте любой провод за металлический корпус гнезда.
  2. Коснитесь другим проводом лампы в нижней части патрона.
  3. Запишите показания. Если где-то около 120 вольт, прибор в порядке.

Как мне узнать, работает ли мой светильник?

  1. Отключите питание от розетки.
  2. Проверьте розетку, прикрепив зажим прибора для проверки целостности цепи к клемме с горячим винтом, к черному проводу. Затем прикоснитесь зондом к металлическому язычку в нижней части гнезда.
  3. Тестер должен светиться. В противном случае розетка неисправна и ее необходимо заменить.

Почему у меня не работает потолочный светильник?

Сначала проверьте лампочку. Затяните лампочку, если она не затянута, затем попробуйте выключить снова. Если проблема не устранена, убедитесь, что выключатель выключен, снимите лампу и замените ее новой.Если свет не работает с новой лампочкой, проверьте, не сработал ли автоматический выключатель или предохранитель, управляющий прибором.

Как определить неисправность электрической розетки?

Если несколько устройств, подключенных к одной розетке, вызывают срабатывание выключателя, вам следует обратиться к электрику для выяснения ситуации. Розетки кажутся теплыми на ощупь: если вы обнаружите, что розетка более горячая, чем обычно, проводка внутри нее неисправна и существует риск возникновения электрического пожара.

Как я могу проверить электричество без тестера?

простым способом вы можете проверить, находится ли провод под напряжением без тестера и вольтметра, подключив каждый провод и проверив, какой из них заставляет свет светиться, и заставляет измеритель издавать звуковой сигнал.

Какой самый лучший бесконтактный тестер напряжения?

Лучшие бесконтактные тестеры напряжения

  • Бесконтактный тестер напряжения переменного тока TACKLIFE VT02.
  • Тестер напряжения Klein Tools NCVT-2.
  • Бесконтактный тестер напряжения Fluke 1AC-A1-II.
  • Ручка детектора напряжения Neoteck.
  • Бесконтактный тестер напряжения
  • Meterk Pen.
  • Ручка детектора напряжения переменного тока eOUTIL.
  • Sperry Instruments STK001 Бесконтактный тестер напряжения.

Как определить, горячий ли провод без счетчика?

Гэри Сварт на торгах Простой тестер стоит грязно дешево. Все они представляют собой светящиеся лампы с двумя выводами, которые вы касаетесь проводов или вставляете в розетку. Если лампочка горит, значит, провода горячие. Это не высококлассные счетчики и не считыватели напряжения, просто есть питание или нет.

Как проверить, находятся ли провода под напряжением с помощью мультиметра?

Если на экране дисплея отображается напряжение от 110 до 120 вольт, ваш измеритель работает правильно. Вставьте щупы измерителя в неизвестное приспособление. Если напряжение на экране составляет от 110 до 120 вольт, прибор находится под напряжением.

Можно ли получить шок с помощью мультиметра?

Многие электрические происшествия произошли, когда квалифицированные электрики использовали цифровой мультиметр или испытательный прибор. Опасность поражения электрическим током может возникнуть, если глюкометр и измерительные провода не обслуживаются должным образом.

Как проверить напряжение 240 с помощью мультиметра?

Если вы соискатель электрика, то этот пост для вас. В этом сообщении блога мы рассмотрим шаги, необходимые для проверки 240 вольт с помощью мультиметра.

Во-первых, нам нужно настроить мультиметр на считывание переменного напряжения или тока, и он должен быть установлен на максимально возможный диапазон (обычно 200 вольт). Следующим шагом будет подключение одного щупа вашего мультиметра к горячему проводу, а другого щупа к нейтральному проводу, подключенному к панели выключателя.

Теперь, если есть увеличение показаний, это означает, что электричество течет по проводам, что означает отключение электроэнергии, но если нет никаких изменений в показаниях, это означает, что сработал автоматический выключатель или перегорел предохранитель.

Проверка 240 В с помощью мультиметра

Мультиметр — отличный инструмент для проверки напряжения в электрической цепи. Для этого вам нужно будет отрегулировать шкалу или настройку так, чтобы она показывала 120 вольт переменного тока, а затем вставьте один датчик в любое гнездо на наклонной стороне и вставьте металлический наконечник другого датчика в среднее гнездо.

Если рядом с тем местом, где вы вставили пробники, нет соседних разъемов, помеченных этикетками на 110 В, что это означает? Это значит, что схема не работает!

Шаги по тестированию розетки 220 В с помощью мультиметра.

  1. Когда вы собираетесь проверить розетку под напряжением, вы должны принять меры безопасности. Держите щупы мультиметра в одной руке и убедитесь, что они не касаются друг друга, иначе их металлическая часть вызовет опасное короткое замыкание.
  2. Как обстоят дела с торговыми точками? Есть три слота.Один нейтральный, другой горячий, и, наконец, будет гнездо для заземления вашего провода. Земля имеет расширенный горизонтальный вырез на левой стороне, в то время как у двух других есть более короткие с правой стороны — это должно облегчить определение того, какие провода куда идут!
  3. Розетка 220 В обычно находится в подсобном помещении, что можно определить по ее этикетке. Вы должны увидеть свой автоматический выключатель, чтобы убедиться, что вы используете двухполюсный выключатель для данной конкретной установки, а не какие-либо другие выключатели, которые могут вызвать проблемы с другим подобным прибором.
  4. Для измерения напряжения включите мультиметр и установите его на переменный ток. Затем поверните ручку переключателя на передней стороне измерителя и выберите набор символов, который соответствует току в розетке — в идеале между 220–240 В переменного тока (обычно обозначается чередующейся линией на осциллограмме). Когда вы закончите выбирать это, не забудьте снова щелкнуть по DC, где вместо этого будут пунктирные и сплошные линии, представляющие постоянный ток.
  5. Вам нужно будет подключить к мультиметру два провода тестера.В отрицательный блэкджек, который имеет знак минус и окрашен в черный цвет, должен быть вставлен провод, в то время как положительный красный джек со знаком плюс, окрашенный в красный цвет, потребует, чтобы вы вставили его провод.
  6. Вставьте два тестовых провода в розетку. Если у вас трехконтактная розетка, один или оба паза будут наклонными, а для тех, у кого четыре контакта, также есть 2 внешних вертикальных паза с каждой стороны. После подключения убедитесь, что показание напряжения находится в диапазоне 220-240 вольт, прежде чем продолжить!
  7. Вставьте черный измерительный провод в нейтральный разъем, и вы переделали его в горячий.Это также относится к выходам 3, 4 продления; нейтралитет обычно имеет L-образную форму. Поэтому прочтите, что отображается: оно должно быть в пределах 110–120 вольт. После этого поместите красный щуп на его выход без подключения (горячий), затем вставьте другой черный измерительный провод обратно в то место, откуда вы изначально вытащили (нейтраль). Показанное значение должно быть примерно таким же, как 110–120 В. После этого выньте оба щупа из гнезд и выключите мультиметр!
  8. После того, как сушильная машина подключена к розетке 220 В, вы можете безопасно подключить шнур.Если показания не соответствуют тому, что мы ищем, не продолжайте подключение. Существует повышенный риск поражения электрическим током и потенциальной травмы в результате неправильного подключения или установки этого устройства.

Тестирование цепи на 240 В

  1. Розетка на стене — 240 В. Он имеет три отверстия: два одинаковых паза под углом 45 градусов (иногда вертикальных) и один средний паз ниже двух вертикальных. 120 вольт поступают от каждого из них, в то время как вы можете заземлить себя в третьем или среднем гнезде, которое не так высоко, как они!
  2. Установите шкалу напряжения на 240 В переменного тока, подключите черный щуп к одной из клемм, а красный — к пустой клемме.Никогда не прикасайтесь к обоим металлическим наконечникам во время использования, иначе рискуете получить сильный удар!
  3. Вставьте металлический конец одного измерительного щупа в любые наклонные 120-вольтовые щели и вставьте металлический конец другого испытательного щупа в соседний слот. Посмотрите на показания мультиметра, которые должны составлять примерно 240 вольт, если все работает правильно. Если напряжение не соответствует этому числу, проверьте, что может не работать с какой-либо схемой, прежде чем продолжить работу с ними по отдельности ».
  4. Найдите циферблат мультиметра.Установите его на 120 вольт переменного тока. Вставьте один из ваших датчиков в любой наклонный красный слот, а другой датчик в любой черный слот на конце, противоположном тому, куда вы вставили первый датчик. Если обе цепи работают правильно, то на экране должно появиться показание, указывающее примерно 120 В переменного тока; в противном случае переключайте слоты, пока не получите показания, указывающие на правильное напряжение.

Проверка розеток на 240 В

  1. Чтобы проверить розетку, вам необходимо сначала отключить прибор от сети, чтобы ток не проходил через нее.Это может показаться вам сложным и трудоемким, но будьте осторожны, чтобы не повредить какие-либо части прибора, чтобы они снова работали правильно.
  2. Включите и установите функциональный переключатель в положение «AC Volt.» Если у вас есть измеритель с автоматическим выбором диапазона, он выберет диапазон, подходящий для проверки этого числа. Для ручных счетчиков, которые не регулируют свои диапазоны автоматически в зависимости от того, какое напряжение проверяется, переключитесь на 500 В переменного тока, установив переключатель функций / диапазонов в положение «500 В переменного тока».
  3. Поместите один из тестовых щупов в каждую вертикальную прорезь на левой и правой сторонах розетки.Если оба провода под напряжением находятся под напряжением, на ЖК-дисплее отображается значение 220–240 вольт; если нет, переходите к следующему шагу.
  4. Показание вольтметра должно быть примерно от 110 до 120 при измерении каждого гнезда фазового провода и заземления системы. Проблема заключается в обрыве фазы, если при одном из этих измерений нет напряжения, но не при всех других показаниях, снятых с другого провода или точки заземления. Если это окажется вашим случаем, вы можете продолжить, выполнив следующие шаги:
  5. Знаете ли вы, что в большинстве домов все еще используются предохранители вместо автоматических выключателей, и один предохранитель может перегореть, а другой остается в рабочем состоянии? Если неисправный провод или розетка не является вашей проблемой, возможно, это показание обрыва фазы.Сброс автоматического выключателя путем его выключения и повторного включения может решить эту проблему, если сработал только один полюс, а другой остался разомкнутым.
  6. Снимите показания между каждым гнездом для фазного провода и гнездом для нейтрального провода в верхней части розетки. Измеритель должен отображать от 110 до 120 вольт между каждым из них, но если у вас есть от 220 до 240 вольт, это означает, что есть дополнительная работающая линия, которая возвращается через другую розетку или выключатель света на выходе — это вызовет проблемы с отключением электроэнергии.

Есть много разных способов проверить розетку 220 В, но мы хотим, чтобы вы получили наилучшие впечатления от этой статьи.

Мы надеемся, что чтение этих шагов дало вам всю необходимую информацию, и теперь ваш следующий шаг — просто убедиться, что они не только совпадают с тем, что указано в вашем сценарии или руководстве, но также убедитесь, что все показания точны для безопасного использования. оборудования.

Устранение неисправностей осветительной арматуры | Руководства по дому

Те времена, когда светильники были лампами накаливания или люминесцентными, остались в прошлом.Сегодня домовладелец встретит еще и светодиодные светильники. К счастью, процедуры устранения неполадок в основном одинаковы для всех трех типов. Хорошей новостью является то, что все, что вам понадобится, это бесконтактный тестер напряжения и цифровой мультиметр. Если вам нужно купить цифровой мультиметр, купите измеритель с автоматическим выбором диапазона вместо ручного измерителя.

Проверка целостности цепи

Основным испытанием, используемым при поиске и устранении неисправностей любого осветительного прибора, является проверка целостности цепи.Проверка целостности определяет, исправна или неисправна электрическая цепь, непрерывна или оборвана. Первое испытание, которое необходимо выполнить перед испытанием самого прибора, — это определить, есть ли напряжение в розетке осветительного прибора. Проверка напряжения может быть выполнена либо с помощью функции измерения напряжения переменного тока на цифровом мультиметре, либо с помощью бесконтактного тестера напряжения. Бесконтактный тестер напряжения рекомендуется домовладельцам, потому что он не требует, чтобы вы действительно касались щупом к токоведущим проводам, находящимся под напряжением; все, что вам нужно сделать, это поднести его к осветительной арматуре, когда выключатель света включен.

Устранение неисправностей светильников накаливания

Выключите автоматический выключатель для этой ответвленной цепи на сервисной панели. Еще раз проверьте цепь с помощью тестера напряжения, чтобы убедиться, что вы отключили правильный автоматический выключатель. Опустите светильник из розетки, а затем убедитесь, что есть хорошее соединение между проводами светильника и проводами ответвительной цепи. Эти соединения выполняются с помощью пластиковых навинчивающихся гаек для проводов и могут выскользнуть из них при неправильной установке.Отсоедините провода приспособления, если вы обнаружите, что соединения в порядке. Вы должны отсоединить провода, чтобы проверить целостность.

Когда измеритель настроен на функцию измерения сопротивления, проверьте целостность цепи между белым проводом прибора и металлической оболочкой внутри гнезда для освещения. Если есть непрерывность, на ЖК-дисплее счетчика будет отображаться «0,000». Если розетка неисправна, на ЖК-дисплее будет отображаться «O.L.» Проверьте целостность соединения между черным проводом крепления и латунной кнопкой в ​​патроне лампы. На ЖК-дисплее либо отобразится «0.000 »или« O.L. » Если розетка исправна, но свет по-прежнему не работает, латунный контакт розетки не контактирует с цоколем лампы и его необходимо отжать от цоколя.

Проверка люминесцентных светильников

Когда дело доходит до устранения проблем с люминесцентными лампами, ваши зрение и слух будут иметь большое значение, чтобы помочь вам найти проблему. Если напряжение присутствует, но свет не загорается, сначала проверьте, не перегорели ли концы лампочек черным цветом.Если у них почернели концы, замените лампочки, и ваша проблема, скорее всего, будет решена. Если индикатор мигает, но не загорается, проблема снова может заключаться в неисправных лампах. Обычно мерцание сочетается с почерневшими концами. Жужжащий звук и / или запах горячей смолы указывают на плохой балласт, который требует замены. Плохой контакт между контактами лампочек и латунными полосками в их патронах — не обычная проблема, но это может случиться. При неисправных розетках замените их; не пытайтесь их исправить.

Устранение неисправностей светодиодных ламп

Устранение неисправностей Светодиодные лампы аналогичны лампам накаливания, если только они не являются светодиодными тросовыми лампами. В случае тросовых фонарей, если есть напряжение и электрические соединения в порядке, единственное, что вы можете сделать, это заменить их.

Bad Circuit Neutral

Обрыв нейтрального провода где-то между коробкой розеток освещения и шиной нейтрали на сервисной панели также будет препятствовать включению света. Бесконтактный тестер напряжения все равно покажет наличие напряжения, даже если нейтраль неисправна.Чтобы определить, есть ли у вас проблема с нейтралью, вам придется использовать цифровой мультиметр. Установите функциональный переключатель измерителя в положение переменного тока, включите автоматический выключатель и прикоснитесь щупами к проводам цепи. Если нейтраль в порядке, на ЖК-дисплее прибора будет отображаться «120»; если нейтраль нарушена, будет отображаться «0,000». Сломанный нейтраль случается редко, но может случиться. Чтобы найти сломанный нейтральный провод внутри стен вашего дома, требуется специальное оборудование для отслеживания цепей, и его лучше доверить профессионалам.

Ссылки

Биография писателя

Джерри Уолч из Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы были опубликованы в журналах «Family Handyman», «Popular Science», «Popular Mechanics. «Handy» и другие издания. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина.

Как проверить блок питания компьютера с помощью вольтметра | Small Business

Блок питания компьютера преобразует переменный ток из розетки в постоянный ток, который могут использовать компоненты компьютера.Проверка выходного напряжения постоянного тока источника питания с помощью цифрового мультиметра может помочь вам изолировать любые потенциальные проблемы и определить, есть ли у вас плохой источник питания. Всегда используйте щупы для прикосновения к проводам и клеммам — никогда не касайтесь пальцами. Если вы не можете удерживать провода или клеммы с помощью датчиков, используйте подставку или зажим, чтобы закрепить их, чтобы вам не приходилось держать их рукой.

Проверьте розетку и сетевой фильтр, к которому был подключен блок питания. Выключите компьютер, отсоедините его от сетевого фильтра, а затем отключите сетевой фильтр от сетевой розетки.

Настройте цифровой мультиметр на измерение переменного напряжения. Символ переменного тока представляет собой букву «V» с знаком «~» рядом с ней. Установите его на диапазон 200 В. Вставьте один зонд в левую сторону розетки, а другой — в правую. Поскольку ток переменный, цвет зонда не имеет значения. Вы должны увидеть значение от 110 до 120 вольт.

Подключите сетевой фильтр к розетке, а затем проверьте его. Показание должно оставаться в пределах от 110 до 120 вольт.

Настройте мультиметр на измерение сопротивления; символ «Ω.»Если на вашем циферблате есть символ, который выглядит как стрелка, указывающая на звуковые волны, используйте его. Мультиметр издает звук, если есть непрерывность вдоль провода. Отсоедините шнур, подключенный к блоку питания на задней панели компьютера. . Коснитесь одной из клемм вилки одним из щупов цифрового мультиметра. Вставьте другой щуп в гнездовой конец шнура. Если ни одно из отверстий не дает сигнала на мультиметре, значит, шнур неисправен и его необходимо заменить. у вас есть обрыв в каждом из трех проводов кабеля питания, значит, проблема с источником питания.

Снимите корпус компьютера и найдите место, где блок питания присоединяется к материнской плате. Блок питания в стиле ATX не будет работать, если он не подключен к материнской плате, поэтому вы должны вставить щупы в заднюю часть разъема, чтобы установить контакт с проводами.

Обратите внимание на ориентацию зажима, которым разъем крепится к материнской плате; зажим находится между штырями 15 и 16. Штифты на этой стороне имеют номера с 11 по 20, а штифты на противоположной стороне — с 1 по 10.Электропитание передается через контакты 1, 2, 4, 6, 9, 10, 11, 19 и 20. Используйте схему контактов, чтобы определить различные места тестирования (ссылка в разделе «Ресурсы»).

Установите мультиметр на измерение постоянного напряжения. Обозначается буква «V» и прямая линия над ломаной линией. Установите диапазон на 20 вольт.

Вставьте черный щуп в заднюю часть разъема с любым черным проводом. Вставьте красный щуп в заднюю часть контакта 10. Включите компьютер. Мультиметр должен показывать от 11 до 12 вольт. Если он слишком высокий или слишком низкий, блок питания неисправен и его необходимо заменить.Также проверьте контакт 12.

Тестовые контакты 4, 8, 9, 19 и 20 на 5 вольт. Если напряжение слишком высокое или низкое, блок питания не работает.

Тестовые контакты 1, 2 и 11 на 3,3 В.

Ссылки

Ресурсы

Предупреждения

  • Не пытайтесь восстановить или отремонтировать вышедший из строя блок питания, так как это может повредить ваш компьютер.
Розетк

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
