Розетка с заземлением: особенности и способы монтажа

Для правильного выполнения подключения такой розетки необходимо знать ее конструктивные особенности. Отличительная особенность – наличие третьего контакта, выполненного из металла. Различают несколько типов розеток с заземлением: для наружного и внутреннего размещения. Устройство с внутренним размещением используется в современных строительных конструкциях, так как в оснащение именно таких домов входит скрытая электропроводка.

Прежде чем выполнять подключение розетки с заземлением необходимо определить ее местоположение с рациональной точки зрения. По стандартам Европы розетки должны устанавливаться на высоте 90 сантиметров от пола, а от нижней горизонтали на уровне 30 сантиметров. Но, несмотря на это, как в отечественных, так и европейских нормативах, нет точных параметров высоты, на которой должно находиться устройство данного типа.

В некоторых случаях их монтируют прямо над плинтусом, особенно это касается тех случаев, когда в плинтусе есть ниша для прокладки электропровода. Но в этом случае мыть полы придется с опаской или же постоянно выдергивать вилку, но так поступать вы вряд ли захотите, так как придется постоянно слишком низко нагибаться. Если вы не хотите портить интерьер своей квартиры избытком электропроводов, розетку нужно расположить в непосредственной близости к зоне устройства электрооборудования.

Полезный совет: Для обустройства больших по площади комнат можно использовать не более четырех розеток, а в маленьких – их может быть всего две. Но все же лучше всего изначально установить их немного больше, чтобы после смены обстановки в помещении не пришлось еще устанавливать несколько розеток.

Особенности монтажа розетки с заземлением

Как подключить розетку с заземлением? Да очень просто, так как в процессе монтажа такого устройства нет ничего сложного. Но это касается только владельцев частных строений, в которых предусмотрено наличие трехжильной проводки. А если вы хотите заменить старую розетку на новую с заземлением, то вы предварительно должны будете совершить ряд действий. У владельцев квартир, расположенных на верхних этажах проблем с монтажом данного устройства возникнет поменьше, так как им не придется далеко вытягивать шину защитного заземления. А у остальных владельцев проблем будет немало, так как им придется обеспечить передачу заземления на прибор. Вы спросите, как заземлить розетку?

Существует два разных способа проводки заземления к розетке:

  • проводка шины из жилого помещения к заземленному распределительному щиту, который установлен на лестничной клетке. Чтобы подключить заземляющий контакт в данном случае применяется витая медная проволока;
  • выполнение не заземления, а зануления розетки, то есть другими словами происходит присоединение заземляющего контакта к нулевому проводу. Специалисты утверждают, что такой способ более удачен, так как вследствие замыкания земляного и нулевого контакта будет срабатывать УЗО и дифференциальные автоматы.

Подключение розетки с заземлением к УЗО

Выполнение монтажных работ

Первым делом вы должны смонтировать подразетник, который выполнен из пластика и предназначен для фиксации розетки в стене. По способу монтажа различают два типа подрешетников: для бетона и гипсокартона.

Если вы собираетесь монтировать подразетник в гипсовую стену, то зафиксировать его вы можете при помощи саморезов и пластиковых зажимов. Во время монтажа такого устройства вы должны помнить, что провода необходимо протянуть до необходимого места, перед тем как приступать к установке гипоскартона. Используя уровень и карандаш, определите центр розетки и на этом месте высверлите круг диаметром в 68 миллиметров. В полученное отверстие поместите подразетник, вытяните провода, а затем закрутите саморезы и зафиксируйте зажимы.

Если же вы хотите монтировать подразетник в бетонную или кирпичную стену, вы должны будете заранее подготовить отверстие под него, а затем заделать его алебастром или иным аналогичным материалом.

Порядок ваших действий при монтаже подразетника в бетон:

  1. Выполнение штробления стены под электропроводку. Для этого можно применить болгарку, перфоратор или штроборез. Штробу выполнять нужно строго по вертикальной или горизонтальной линии, а ее ширина и глубина должна быть не больше 25 миллиметров, а длина – не больше трех метров.
  2. Штробление отверстия под подразетник. Оно должно иметь такие размеры, чтобы подразетник входил в него свободно.
  3. Прокладка и вмораживание проводки. Не забудьте на этом этапе работ оставить свободный конец с длиной не меньше 10 сантиметров.
  4. Монтаж подразетника, заведение проводов и вмораживание подрозетника.

Только после выполнения чистовой работы вы должны задумываться над тем, как подключить розетку с заземлением.
Установка розеток с заземлением
Выполнять свои действия вы должны в следующем порядке.

Первым делом вам предстоит зачистить провода, которые выходят из подрозетника, от изоляции. Затем снять крышку с основания, открутить центральный винт и вставить его в подрозетник. После чего выровнить гнезда по горизонтали, не забывая при этом наметить отверстия для боковых шурупов.
Подключение розетки с заземлением
Далее вы должны будете вынуть основание у розетки и прикрутить провода к клеммам основания.

При наличии только входящего провода в первую очередь присоедините заземление, затем нулевую фазу, а после оставшуюся фазу. При наличии выходящих и выходящих проводов, жилы должны присоединяться попарно. После того как данные действия будут выполнены, уложите провода в подразетник и прижмите основание розетки, а затем закрутите винты фиксаторов. Теперь осталось поставить крышку на основание розетки.

Что касается декоративной рамки розетки, то ее лучше всего будет установить после того, как вы завершите процесс отделки стен в помещении, в котором устанавливалась розетка с заземлением. Если вы планируете в ряд установить несколько розеток, то последующие ваши действия должны быть выполнены аналогичным образом, а также вам на помощь в этом случае придет розетка двойная с заземлением.

Видео: «Как подключить розетку с заземлением»

Комментирование запрещено.

Как заземлить розетку своими руками — пошаговые инструкции!

Для безопасной эксплуатации электроприборов, необходимо наличие у них заземления. Заземление исключает поражение человека электрическим током в случае нарушения целостности изоляции, при пробое проводника. Если присутствует заземление, то при соприкосновении с электрическим устройством, человек не пострадает.

Также заземление розеток является необходимым для подключения разной бытовой техники. Технология заземления розеток в новой квартире существенно отличается от заземления розеток в частном доме.

Заземление розеток в новой квартире

Содержание статьи

В 2003 году были приняты новейшие правила по укладке электропроводки. В этих правилах указано, что в новых построенных многоквартирных домах, устанавливается стояк из пяти электрических жил. Одна из этих жил необходима для заземления.

Обычно при монтаже проводов используются система TN-S или система TN-C-S. Данные системы позволяют с легкостью заземлить розетки в здании. У данных систем существует два проводника: защитный проводник и нулевой, а также одна или три фазы. Маркировка защитного проводника PE, нулевого N, фаз L. Все элементы системы находятся в соединении в щитках перед квартирами. Заземление из квартиры, провода фаз и нуля подключаются к шинам, расположенным в щитках. Для обеспечения заземления необходимая шина взаимодействует с корпусом щитка из металла.

Основные правила подключения розетки с заземлением

Монтаж розетки с заземлением состоит из нескольких этапов:

  • Осмотр и обнаружение стояка пятижильного;
  • Определение фазы и ноля;
  • Отключение электропитания;
  • Крепление ноля и фазы;
  • Крепление заземляющего провода к розетке;
  • Фиксация розетки.

виды, отличительные особенности и правила подключения

Содержание статьи:

Благодаря электричеству в домах есть свет, вода и отопление, люди имеют возможность пользоваться множеством бытовых приборов, которые значительно повышают качество жизни. Вместе с тем ток представляет огромную опасность, если возникает аварийная ситуация в процессе эксплуатации подключенной к цепи техники и оборудования. Устранить риск поражения разрядом электричества позволит грамотно установленная розетка с заземлением. Чтобы правильно и безопасно выполнить монтаж, не нужны профессиональные навыки и приспособления. Достаточно набора домашних инструментов и начальных знаний в области физики.

Что такое заземление

Соединение проводов для заземления в розетке

Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+),  который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.

Какую роль играет

В соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.

В чем разница между заземлением и занулением

Разница заземления и зануления

Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.

Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.

Отличительные особенности розетки с заземлением

Внешнее отличие розетки с заземлением

Чтобы не ошибиться при совершении покупки, нужно знать, как выглядит розетка с заземляющим контактом. По внешнему виду она практически не отличается от аналогов с фазой и нулем. Крышка изделия имеет белый, черный или коричневый цвет. Модуль может быть одинарный или двойной с разъемами для штекеров диаметром 3,6 мм.

Модули имеют такие технические характеристики:

  • напряжение — 220-250 В;
  • сила тока — 8 А, 16 А;
  • мощность — 3,6 кВт, 7,2 кВт;
  • крепление — внутреннее и наружное.

Некоторые модели оборудуются стабилизаторами с индикаторным дисплеем и устройством аварийного отключения.

Внешнее отличие розеток с заземлением состоит в наличии по бокам гнезда металлических пружин, которые контактируют с клеммами штекера. Пружины выведены на находящийся посередине между фазой и нулем третий контакт, к которому присоединяется заземляющий кабель.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

  • Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
  • Наличие перемычки между нулевой и заземляющей линией.
  • Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Как правильно выбрать розетку

Внутренняя розетка с заземлением

Чтобы правильно выбрать розетку, необходимо изучить и оценить ряд факторов, которые будут оказывать влияние на ее надежность и функциональность.

Следует ориентироваться на такие критерии:

  • Вид металла. Лучшими характеристиками отличаются детали из нержавеющей стали.
  • Мощность. Хороший вариант — двухгнездное устройство на 16 А.
  • Материал корпуса. Лучше остановиться на керамике, которая устойчива к нагреванию и коррозии.
  • Тип. Если поставить внутренний прибор, можно сэкономить место. Открытый способ экономит силы и время.

При выборе каждая мелочь имеет значение, в том числе цвет и дизайн изделия.

Монтаж розетки с заземлением

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

  • мультиметр;
  • отвертка;
  • стальные рейки;
  • плоскогубцы;
  • кусачки;
  • нож;

Если нужно спрятать кабель в стену, необходима болгарка и перфоратор. Работать следует, стоя на диэлектрическом коврике.

Как узнать, есть ли заземление в розетке

Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

  1. Визуально проверить подключение третьего желто-зеленого провода.
  2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
  3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

  1. Наметить место крепления гнезда и кабеля.
  2. Подвести провода.
  3. Разобрать корпус устройства, ослабить болты.
  4. Зачистить и подсоединить жилы к контактам.
  5. Прикрутить основание к поверхности.
  6. Собрать розетку, проверить прочность ее фиксации.

Открытую проводку можно спрятать в трубах, пластиковых каналах, пустить по струнам или изоляторам.

Подключение внутреннего варианта

Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

  1. Провести разметку.
  2. Сделать штробы и отверстие для монтажной коробки.
  3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
  4. Проложить кабель, выведя его из отверстия на 15-20 см.
  5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
  6. Подключить жилы к контактам.
  7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

Подключение проводов

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

  • монтажная коробка;
  • соответствие проводов и клемм;
  • целостность линии к контуру;
  • прочность крепления корпуса;
  • надежность фиксации крышки.

Если в корпусе имеются дополнительные опции, они должны быть подключены к фазе.

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Основные ошибки при изготовлении заземляющего контура

Наиболее распространенные ошибки при монтаже:

  • отсутствие электродов, связывающих рамку с грунтом;
  • использование чрезмерно малых изделий, неспособных принять ток утечки;
  • применение болтовых и сварочных соединений, не обработанных краской или герметиком;
  • прокладка медного кабеля недостаточного сечения.

Избежать ошибок можно, если предварительно ознакомиться с требованиями подключения электроустановок.

Как заземлить розетку своими руками: при отсутствии провода заземления

Содержание статьи:

Безопасность электропроводки – это обязательное условие для любой квартиры или дома. Заземление обеспечивает безопасную эксплуатацию электрических бытовых приборов. Оно также может спасти человека от поражения электрическим током в случае пробоя фазного проводника, нарушения изоляционного слоя, при накапливании потенциала на металлических частях. Перед тем как сделать розетку с заземлением в квартире или на даче, нужно разобраться с особенностями схемы подачи электропитания в квартире.

Зачем нужно заземление и его типы

Как правило, провод заземления окрашивается в желто-зеленый цвет

Заземление – это способ обеспечения безопасности человека и бытовых приборов. При поломке электронной техники на корпусе накапливается заряд. Если человек дотронется до металла под напряжением, произойдет поражение электрическим током. Заземление используется для того, чтобы ток и потенциал с корпуса шли на землю, не приносят вреда человеку.

Электрическая сеть обязательно должна состоять из фазы и нуля. Дополнительно может подключаться защитный проводник – заземление. Есть разные схемы подключения заземляющей жилы – она может отсутствовать, подключаться совместно с нулевым проводом или выделяться в отдельный проводник.

Прежде чем выбирать схему заземления, нужно узнать, какая схема используется в доме. Она закладывается еще на этапе строительства здания и монтажа электропроводки. Всего выделяют 6 схем, к самым распространенным относятся:

  • TN-C. Подача электричества осуществляется с помощью четырехпроводной системы. От фазного проводника отходят 3 жилы, четвертый провод одновременно является нулем и заземлением и имеет маркировку PEN (PE – земля, N – ноль). Такое соединение небезопасно для человеческой жизни. В случае обрыва земли электроприборы прекратят свою работу и устройство будет находиться под напряжением. На металлических частях будет накапливаться потенциал, который при случайном прикосновении человека может привести к летальному исходу. Установка защитных устройств вроде УЗО не поможет. От таких схем нужно переходить к TN-C-S, TN-S.
  • TN-C-S. Аналогично предыдущей схеме здесь питание поступает через четырехпроводную систему. В определенном участке цепи PEN провод разрывается на землю и ноль. В месте разветвления устанавливается отдельный заземляющий контур. Для дополнительной защиты в схеме должно быть предусмотрено УЗО, так как до разрыва проводник несет потенциальную угрозу.
  • TT. Эта схема применяется в отечественных сетях. Также является четырехпроводной, в которой 3 фазы и один ноль. Земля отсутствует, но ее можно подключить. Схема настраивается индивидуально под каждое помещение.
Схема заземления TN-C-S
Схема заземления TN-C
Схема заземления TT

После выбора схемы можно приступать к монтажу розетки

Подключение розетки с заземлением

Подключение розетки с заземлением

Чтобы занулить розетку своими руками, надо следовать алгоритму:

  • отключение фазы и нуля;
  • отключение подачи электропитания;
  • крепление контактов розетки к фазе и нулю;
  • подключение заземляющего провода к розетке;
  • установка защитного корпуса электророзетки.

Перед тем как в розетке сделать заземление, определить фазу и ноль можно с помощью индикаторной отвертки или тестера. К соответствующим клеммам розетки нужно подключать фазу и ноль от электропроводки. Заземляющая жила подключается к клемме, которая расположена между фазным и нулевым контактом.

Если заземляющая жила отсутствует, нельзя выполнять зануление. Это приведет к тому, что при пропадании нуля возникнет короткое замыкание, которое может вызвать пожар или выбивание пробок на автомате.

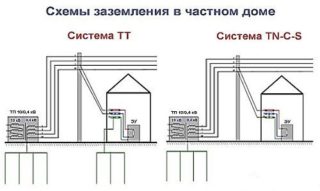

Заземление в доме

В частном доме заземление проводится двумя способами:

  • без заземляющего контура;
  • с заземляющим контуром.

При отсутствии контура в роли заземляющей конструкции выступает стальная труба или металлические части на деревянном столбе. Используя подобный метод, нужно соблюдать два условия – минимальная глубина должна составлять 1 метр и растекание тока должно быть не более 4 Ом на 220 В.

Схема с заземляющим контуром имеет распределительную шину, с которой начинается вся система. Все металлические части контура должны надежно соединиться друг с другом. Для этого используется сварка компонентов.

При создании контура чаще всего допускаются следующие ошибки:

  • Ненадежные соединения частей. Плохой контакт приводит к окислению и образованию ржавчины, из-за чего контур может разрушаться. Важно делать качественное соединение.
  • Выбор неподходящего металла. Металлическая арматура не подходит для соединения – в ней нарушается равномерность распределения токов.

Нельзя красить контур. Краска не защищает его от коррозии, а лишь добавляет сопротивления, из-за чего понижается эффект заземления.

Защита при отсутствии заземления

Схема подключения двухполюсного УЗО в однофазной сети

Если в электропроводке стояка есть заземляющая клемма, к ней проводится земля. Это самый простой способ. В ином случае нужно выбирать другой метод.
Как заземлить розетку, если нет провода заземления:

  • Использование УЗО. Этот метод применяется, когда в проводке нет клеммы для заземления. УЗО устанавливается на линии, по которым подключаются мощные бытовые приборы с металлическим корпусом (посудомоечные или стиральные машины, водонагреватели). Нужно учитывать, что УЗО не обеспечивает полноценную защиту. Это лишь временный способ до установки заземляющего контура.

    Схемы контура заземления

  • Монтаж собственного контура. Создание заземляющего контура проводится в несколько этапов. Сначала выбирается место, в котором будет установлен заземлитель. Нельзя ставить его в каменистую почву, место выброса мусора или выгрузки строительных материалов. Далее подбирается схема и материалы – заземлитель можно установить вертикально или горизонтально, сделать из меди или стали, выбирается тип и размеры. Заземлитель устанавливается в траншею. Ее глубина для горизонтальной установки составляет от 20 до 50 см, для вертикальной – 100 см. Собранная схема подключается к общему шлейфу и производится измерение сопротивления заземлителя. Последним шагом является подключение всех металлических конструкций.

Заземление нужно проводить правильно. Есть опасные способы, которые могут привести к непоправимой ситуации:

  • Соединение заземляющего кабеля с нулем. При обрыве нулевой жилы может произойти возгорание.
  • Подключение заземления к водопроводной или отопительной системе. В случае нарушения изоляционного слоя все элементы будут находиться под напряжением. Прикосновение к ним приводит к негативным последствиям для здоровья и жизни.
  • Подключение к арматуре ближайшей высоковольтной линии. Потенциал с линии может перейти на арматуру, из-за чего нарушатся защитные свойства изолятора, произойдет перенапряжение или другое опасное последствие.

Подобные способы категорически запрещены правилами ПУЭ и СНиП. При использовании перечисленных методов в опасности находится не только владелец квартиры, но и его соседи. Ни в коем случае не стоит заземляться таким способом.

Как установить розетку GFCI

Причины установки розетки GFCI

Может быть несколько причин, по которым вы можете захотеть установить розетку GFCI — может быть, она изношена, физически повреждена, или, может быть, вы просто хотите новую.

Как и любая другая розетка, розетки GFCI со временем изнашиваются. Кухонные розетки часто включают в себя мелкую бытовую технику, которую неоднократно подключали к ним, а затем вынимали после использования. Износились ли пружины, удерживающие вилку при постоянном использовании?

Розетка чем-то повреждена? Смазка из ассортимента, попадание одного в гараж или слишком много заливки воды снаружи?

Или просто хотите дополнительную розетку? Может быть, для новой морозильной камеры в гараже?

Какой бы ни была причина, перед подключением нового GFCI необходимо учесть множество вещей, и стоит взглянуть на них перед началом проекта.

Где следует использовать розетки GFCI?

Национальный электротехнический кодекс устанавливает определенные требования к размещению розеток GFCI в определенных областях, где требуется наличие розетки GFCI, а не обычной розетки. К ним относятся:

  • Нежилые помещения, такие как гараж или чердак.
  • Открытые площадки; розетка, необходимая около двери, должна быть GFCI.
  • В любом месте в пределах 6 футов от источника воды или раковины. Столешницы на кухне, в ванных комнатах или, например, рядом с гидромассажной ванной.
  • Пункты обслуживания возле оборудования. Розетка, например, возле печи и предназначенная для использования военнослужащими, должна быть защищена GFCI. Они обычно, но не всегда, также подпадают под одну из других категорий.

Часто не рекомендуется устанавливать GFCI, если предполагаемая цель состоит в том, чтобы работать с электроприводом, поскольку моторы время от времени срабатывают срабатывание защиты от замыкания на землю. Например, морозильная камера в гараже может вызвать сбой в работе GFI, но ее нельзя будет найти в течение нескольких дней или до тех пор, пока продукты не разморозятся и не будут уничтожены.Другое место могло быть под кухонной раковиной; это в пределах 6 футов от раковины, но мусоропровод или посудомоечная машина могут вызвать неприятное отключение. Некоторые электрические инспекторы или места могут допускать исключения, обычно требуя, чтобы использовалась «симплексная» розетка, в которой есть только одно место для подключения, но не все будут. Если вам нужно исключение, обратитесь в городской строительный департамент.

Какой тип GFCI мне покупать?

Хотя для торговых точек GFCI доступен целый ряд цветов, не имеет значения, какой цвет вы выберете. Намного важнее допустимая нагрузка на розетку. Эти розетки доступны в двух вариантах мощности; 15 ампер и 20 ампер. В общем, любая уличная, гаражная или кухонная цепь, вероятно, имеет цепь на 20 ампер, в то время как в старых домах, вероятно, есть цепь на 15 ампер в ванной. В новых домах теперь также должна быть электрическая цепь на 20 ампер.

Таким образом, главное — согласовать допустимую нагрузку на розетке и цепи. Найдите прерыватель или предохранитель, питающий эту цепь, отключив их до тех пор, пока цепь, которая будет использоваться, не отключится, и обратите внимание на цифру на предохранителе или рукоятке выключателя.Новый выход GFCI должен соответствовать этому номеру; цепь на 15 ампер должна иметь розетку на 15 ампер, а схема на 20 ампер должна иметь розетку на 20 ампер.

Розетки

GFCI обычно поставляются с заглушкой, поэтому дополнительная покупка подходящей заглушки не требуется. В двух вариантах, показанных ниже, обратите внимание на форму прямых прорезей: розетка на 20 А имеет Т-образную прорезь с одной стороны.

Как подключить розетку GFCI

Перед тем, как приступить к подключению вашей розетки, вам необходимо решить, защищает ли она какие-либо выходы, расположенные ниже по потоку, которые могли быть установлены ранее.

Любая электрическая цепь начинается от распределительной коробки, идет к первому устройству или розетке, а оттуда — к другим. Те, которые электрически дальше от панели, называются «ниже по потоку» и могут быть защищены от замыканий на землю с помощью любого выхода GFCI, который находится «выше по потоку» от них.

  1. Первым делом нужно отключить питание и, если возможно, проверить его с помощью вольтметра или бесконтактного детектора напряжения.
  2. Если вы, , не хотите, чтобы защищали выходные розетки (возможно, это розетка морозильной камеры), тогда все провода в коробке необходимо соединить вместе «косичкой» к розетке.Соедините все черные провода вместе, включая 6-дюймовый кусок (того же размера!), Все белые провода таким же образом и, наконец, все оголенные, заземляющие провода. Используйте 6-дюймовую деталь для завершения на выходе.
  3. Розетка на самом деле будет иметь два набора точек подключения, одна для «нагрузки» или проводов ниже по потоку, а другая для «линейных» проводов — тех, которые идут от панели или выходов на входе. Соединения нагрузки обычно имеют кусок ленты на заводе, но они также четко обозначены на задней стороне розетки.
  4. Вставьте черный провод в отверстие рядом с латунным винтом и затяните винт. Белый провод идет в отверстие рядом с винтом серебристого цвета, а заземляющий провод идет к зеленому винту, обычно на одном конце, а не на стороне розетки. Винт заземления часто необходимо согнуть в петлю, чтобы обхватить винт перед его затяжкой.
  5. Удалите ленту, если у вас будут боковые провода нагрузки к выходным розеткам, и повторите процесс, на этот раз только с черными и белыми проводами; есть только одно место для завершения основания.
  6. Сложите лишний провод в электрическую коробку как можно аккуратно, вставьте розетку и прикрепите ее к коробке с помощью прилагаемых винтов. Установите крышку, включите питание и перезагрузите розетку с помощью кнопки на передней панели. Проверьте розетку с помощью тестера розетки GFCI (желательно) или хотя бы с помощью кнопок на передней панели розетки — все готово.
,

Как работает розетка GFCI?

Если вы когда-либо испытывали даже второй паралич, вызванный поражением электрическим током, вы никогда не забудете это чувство. Короче говоря, вы были частью так называемого замыкания на землю .

Замыкание на землю — это случай, когда горячий провод касается любой области заземленного устройства или даже заземленной части распределительной коробки. Это может произойти в ситуациях, когда изоляция проводов повреждена, возможно, из-за вредных зубов грызунов, или даже из-за возраста проводки или, что очень часто, условий окружающей среды [источник: Littelfuse].

Влага и сырость являются двумя основными причинами замыканий на землю, и их последствия могут изменить жизнь. Например, предположим, что вы находитесь на улице со своей электродрелью, и идет дождь. Вы стоите на земле, и поскольку сеялка мокрая, есть путь от горячей проволоки внутри сверла через вас к земле. Если электричество течет через вас от горячего к земле, результатом является замыкание на землю, что может быть фатальным. GFCI может ощущать ток, протекающий через вас, потому что не весь ток течет от горячего к нейтральному, как он ожидает — часть его течет через вас на землю.Как только GFCI обнаруживает эту «утечку» мощности, он отключает цепь и отключает электричество.

В заключение, поймите, что торговые точки GFCI всегда рано или поздно изнашиваются, поэтому вам следует проверять их примерно раз в месяц [источник: McGarry and Madsen]. Чтобы проверить розетку, нажмите кнопку сброса, а затем подключите простой ночник или другое электрическое устройство. Устройство должно включиться. Затем нажмите кнопку Test. Если GFCI работает, питание немедленно отключится.Снова нажмите Reset, и ваше устройство должно снова включиться. Если так, розетка исправна.

Если при нажатии кнопки «Тест» индикатор не гаснет, у вас проблема. GFCI может быть неправильно установлен или работать неправильно, и он не защитит вас от ударов. Вам нужно будет заменить его или вызвать профессионального электрика за помощью.

Вы можете получить около 10 лет использования GFCI. Поймите, что старые блоки могут выйти из строя «замкнутыми», что означает, что они все равно будут проводить электричество, что очевидно является опасной ситуацией, которая сводит на нет всю цель CFGI.К счастью, новые стили не открываются, то есть они больше не работают, но и не представляют опасности для здоровья. В любом случае, регулярно тестируйте эти устройства, и вы будете спокойны в семейной ванной и за ее пределами.

Последнее редакционное обновление 25 мая 2018 г., 13:15:20.

,
Розетк

Отправить ответ

avatar
  Подписаться
Уведомление о
