Как подключить розетку с заземлением

Что представляет собой розетка с заземлением?

Розетка с заземлением имеет особую конструкцию, которая позволяет при подключении вилки какого-либо прибора, сначала соединиться с клеммами заземления и только потом — с токопроводящими контактами. Это нужно для того чтобы в случае поломки приборов, их корпус был заземлен и не принес вреда человеку.

Отличить розетку с заземлением от обычной можно по заземляющим металлически контактам.

Схема расположения основных элементов розетки:

Теперь каждый наверняка сможет отличить такую розетку.

Подключение розетки с заземлением

Сейчас во всех современных домах уже предусмотрена трехжильная проводка, поэтому установка розетки не составляет труда. Но вот в старых постройках, а также в тех, где схалтурили строители и не провели защитное заземление, придется потрудиться и обеспечить передачу заземления на прибор самостоятельно.

Как проверить заземление в розетке?

Убедиться в наличии или отсутствии заземления можно просто спросив об этом у электрика, а можно сделать это и самому.

Для этого нужно взять патрон с лампочкой и парой проводов: один провод ложится на фазу, а другой — на ноль. Если лампа загорится, то у вас ноль. Затем нужно перебросить провода на фазу и заземление — если при этом сработает устройство защитного отключения (УЗО), значит, в розетке заземление установлено правильно.

Сейчас можно встретить заземление при помощи нулевого проводника. То есть рабочий ноль начинает выполнять роль защиты. Если в розетке всего 2 провода, а между нулем и заземлением находится перемычка, то вы имеете дело именно с занулением.

Важно! Такое подключение может быть очень опасным, так как при повреждении нулевого проводника под напряжением окажутся корпуса электрических приборов. А при работе с такой розеткой можно легко ошибиться, так как жилы проводов не имеют цветовых различий и поэтому очень просто поменять местами ноль и фазу, и тогда приборы также окажутся под напряжением.

Если в доме двухжильная проводка, то нужно будет проложить третий провод заземления от электрощита к каждой из розеток. Для этого проштрабливаются отверстия и прокладывается провод, а уже потом подключается розетка.

Процесс монтажа розетки с заземлением

Сейчас мы рассмотрим монтаж скрытой розетки, которая устанавливается в предварительно подготовленное отверстие в стене.

Перед тем как начать устраивать отверстие, нужно подготовить набор инструментов и материалов:

Перфоратор
Гипс
Подрозетник
Уровень
Пассатижи
Вольтметр
Отвертка
Саморезы

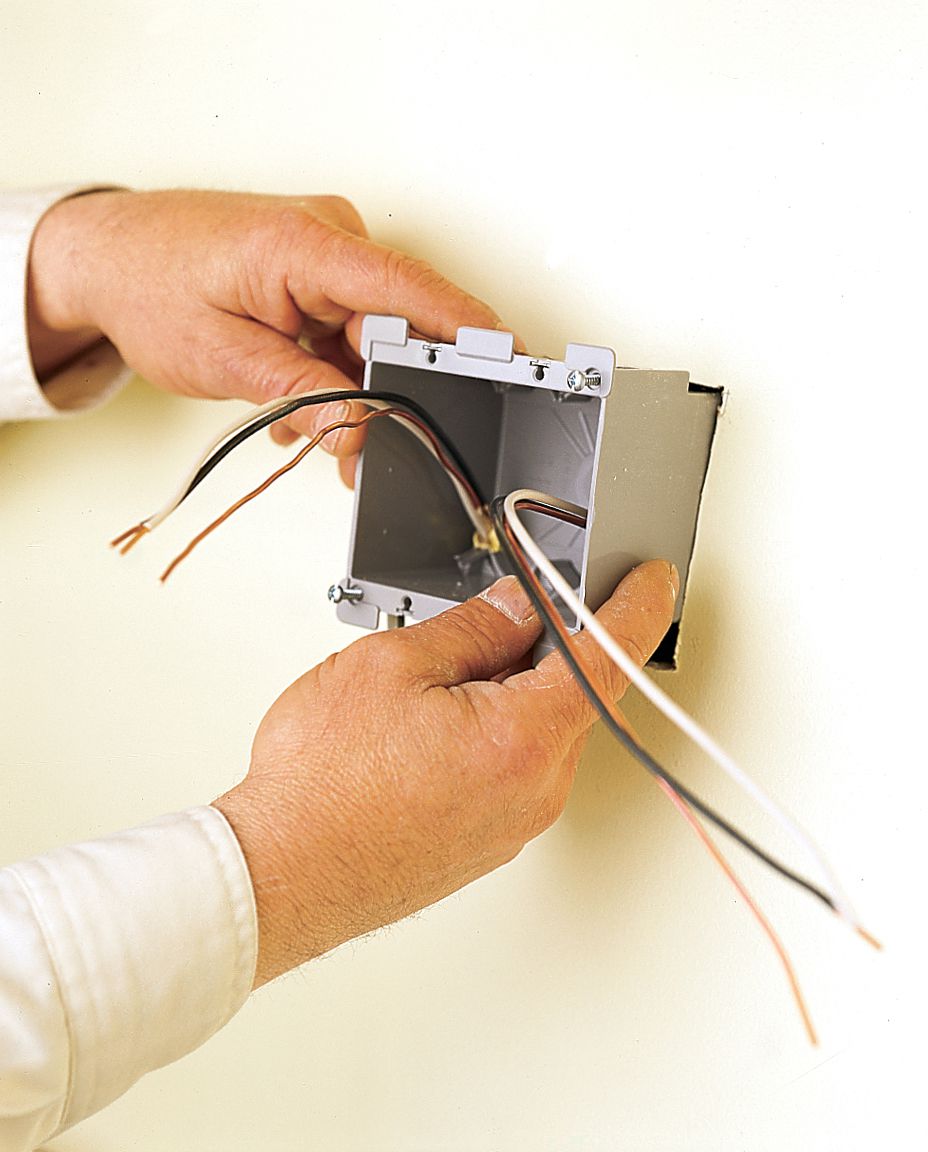

Выбрав место, куда будет устанавливаться розетка, необходимо сделать при помощи перфоратора отверстие и вставить туда подрозетник. К готовому отверстию подводится проводка. Для того чтобы правильно определить место подведения проводки, нужно воспользоваться уровнем.

Как только короб установлен, его нужно хорошо зафиксировать, обмазав гипсом, проводка закрепляется в готовой штробе таким же образом.

Подключение розетки с заземлением

Как только все будет выполнено, можно приступать к установке самой розетки. Для этого нужно обязательно отключить электричество. Отсутствие напряжения в сети проверяется мультиметром.

Теперь следует важный момент — присоединение проводов. Для этого концы проводов подготавливаются: их нужно зачистить и залудить. После этого они соединяются с соответствующими клеммами розетки. Обычно к правой клемме подключается фаза, к левой — ноль, а заземление крепится к центральной клемме.

На картинке явно видно, куда подключаются фаза, нейтраль и заземление. Заземление находится посередине и на рисунке выделено красным.

Важно! Фаза и ноль обязательно подсоединяются к различным токоведущим пластинам.

Никаких особых указаний по установке фазы и ноля в принципе не существует. Их можно свободно менять местами. Главное, чтобы заземление было установлено верно.

Провода после подключения аккуратно укладываются в подрозетник, и рабочая часть розетки прикрепляется к пластиковой коробке при помощи саморезов. Затем сверху одевается накладка.

Процесс установки розетки с заземлением не так уж сложен, поэтому с ним справиться любой, кто уже имел дело с ремонтом или установкой электрических приборов. Но обязательно нужно следовать инструкциям и придерживаться правил безопасности.

Видео об установке розеток с заземлением:

Больше информации

Задать вопрос

Как подключить розетку с заземлением. Подключение розетки с заземлением

Поскольку обычно люди думают, что процесс установки или изменения розеток является чем-то специфическим и сложным, мало кто «рискует» делать это самостоятельно. Человек, когда-нибудь в своей жизни разбиравший розетку, наверное, замечал, что дело здесь не ограничивается двумя проводами, имеется еще и третий провод — заземляющий.

Нередко при установке бытовой розетки такой провод попросту игнорируется, что нельзя назвать правильным. Какова же функция заземляющего провода? В данной статье рассмотрим пример

как подключить розетку с заземлением.

Как выглядит розетка с заземлением

Знание конструктивных особенностей розеток с заземлением является необходимым для правильного выполнения их подключения. Наличие третьего контакта из металла сразу отличает их внешний вид. Существует две категории розеток по конструкции: приборы внутреннего размещения и приборы наружного размещения.

Розетки с внутренним размещением применяются в современных домах, поскольку в оснащение таких домов входит скрытая электропроводка. Сегодня рынок электротоваров заполнен очень большим разнообразием электрических розеток, ведь раньше в домах жилого типа у каждого государства использовались свои стандарты.

Конструкция розеток с заземлением выполнена таким образом, что при включении вначале соприкасаются клеммы заземления, а уже потом контакты фазного и нулевого провода вилки входят в розетку. Такая особенность выполнена в целях безопасности в случае повреждения оборудования его корпус будет заземлен до того как на него будет подано напряжение.

Для чего нужна розетка с заземлением?

Все находящиеся в наших домах бытовые электроприборы подлежат заземлению, в соответствии с техникой безопасности. Заземлять следует металлические элементы электроприборов и электрооборудования, на которое может быть случайно подано напряжение – при коротком замыкании, разрушении изоляции проводов и т.д.

К примеру, это значит, что к любому бытовому прибору должен быть подсоединен заземляющий проводник, который при его попадании на металлический элемент такого прибора отведет напряжение на землю.

На производственных работах так и делают – по помещению от контура заземления осуществляют прокладку заземляющего проводника (металлической шины или кругляка), а от него к металлическому корпусу электрооборудования также прокладывают заземляющий проводник уже меньшего сечения (в наиболее частых случаях медный провод).

Что же касается наших квартир, то металлическая шина или кругляк, конечно же, могут быть проложены и во всех их помещениях, но даже при имеющейся надежности совершения этого дела говорить в данном случае хоть о какой-то эстетичности не приходится. Этим и объясняется необходимость применения розеток с заземлением.

Чтобы узнать, имеется ли заземление в электрощите, который расположен на лестничной площадке, надо обратиться к электрику, обслуживающему ваш дом. Но предположим, что это уже так.

Разумеется, наличие отдельной линии розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите, является наилучшим вариантом.

Ведь в таком случае следует просто проложить третий заземляющий провод от электрощита к каждой розетке в квартире (то есть, превратить двухпроводную электропроводку в трехпроводную – фаза, ноль и земля). При вводе же новой линии для розеток осуществлять установку необходимо сразу трехжильным кабелем – фаза, ноль и провод заземляющий.

При отсутствии в вашей квартире отдельной линии розеток нужно от электрощита провести к каждой по отдельности розетке (к электроплите, к стиральной машине и так далее) заземляющий проводник.

Заземляющий проводник является медным изолированным проводом, минимальный размер сечения которого составляет 2,5 квадратных миллиметров (ПУЭ 1.7.127).

Как подключить розетку с заземлением в новостройках

Перед установкой розетки с заземлением в гнездо, необходимо развести и подготовить концы торчащих из нее проводов. Кстати, согласно современным требованиям, из такого гнезда в новых квартирах должны выступать три разноцветных провода.

Помните, что перед выполнением всех работ с электропроводкой необходимо обязательно выключить автомат в электрощитовой. В случае разноцветности проводов предварительно нужно определить фазный, нулевой и заземляющий провод и запомнить цвет каждого.

Для проверки фазного и нулевого провода можно использовать электрический щуп с неоновым индикатором. Маркировка проводов в квартире определяется в соответствии с местом подключения заземляющего провода к корпусу электрощита.

При установке розетки рекомендуется подключение фазного провода к правой клемме, нулевого — к левой клемме, а заземляющего — к нижней или центральной клемме.

В каких случаях можно подключать заземление к розетке? Подключайте заземление к розетке только в том случае, если оно у вас действительно имеется.

Как запрещено подключать заземление к розеткам!

В некоторых случаях подключение розетки с заземлением можно встретить посредством использования нулевого проводника двухпроводной сети и в качестве рабочего нуля, и в качестве защитного, то есть посредством перемычки в розетке с клеммы рабочего нуля на защитный контакт. Однако такой вариант «заземления» нарушает требования определенных пунктов ПУЭ.

Также, на вводе в квартире обычно имеется двухполюсный автомат, пакетник или другой аппарат, производящий коммутацию как фазы, так и ноля. Но необходимо знать о запрещенности коммутации в случае использования нулевого проводника в качестве защитного.

То есть, формальная сторона вопроса состоит в том, что в качестве защитного не может быть использован проводник, в цепи которого имеется коммутационный аппарат.

Необходимо учитывать опасность такой розетки с заземлением, которая объясняется некоторыми факторами.

Во-первых, в случае нарушения целостности нулевого проводника, в любом месте, под фазным напряжением окажутся корпуса электроприборов. Ситуация усложняется и тем, что работа электроприемника при обрыве нулевого провода прекращается и он выглядит обесточенным, то есть безопасным.

Во-вторых, опасность такого подключения розетки с заземлением обусловлена тем, что жилы проводов в щитке в домах с двухпроводкой не отличаются какой-нибудь окраской и любой специалист по электрооборудованиям, осуществляющий работы в щитке, может переключить местами ноль и фазу, вследствие чего корпуса электрических приборов тоже окажутся под фазным напряжением.

Если заземление в доме нет, а проводка уже проложена трехжильным проводом, куда подключать третью жилу? Ничего страшного, просто для подключения задействуйте только две жилы в кабеле, третью (заземляющую желто-зеленую жилу) заизолируйте и оставьте на будущее, будет резервом на случай повреждения одной из жил.

Если нет заземления, как же защитить себя в этом случае спросите Вы? Очень просто — установите УЗО.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Как подключить розетку с заземлением

Розетки, это привычный способ подключения прибора к сети. Будь то, электрическая, интернетовская или другая сеть. В этой статье пойдёт речь о розетках подключающих приборы к электрической сети, а именно, о розетках с заземлением.

Краткое содержимое статьи:

Для чего нужно заземление
В большинстве помещений применяются обыкновенные розетки имеющие всего два контакта (фаза и ноль). Движение частиц по кругу от фазы к нолю даёт возможность работать бытовым электрическим приборам, протекая через лампы эти частицы дают им возможность излучать свет.
Но некоторые бытовые приборы, имеющие металлический корпус, такие как, стиральные и моющие машины, компьютеры и так далее, по ряду причин могут отдавать часть электроэнергии на корпус, что может привести к неприятным последствиям. И для избежания неприятностей приходит на выручку заземление, оно забирает на себя использующуюся не по назначению энергию.
Виды розеток
Если в сети интернет рассмотреть фото розеток с заземлением и без, то можно понять, что существует огромное количество разновидностей розеток. И это только тех которые подключаются к электросети. Если опустить виды которые не используются в нашей стране такие как; американские розетки — с двумя прямоугольными прорезями для вилки электроприбора или розетки со штыревым заземлением, то можно выделить несколько основных видов.
Розетки советского образца. Всё реже и реже используются в наше время. Не имеют заземления и подключаются только к кабелю с двумя жилами. Из за не достаточно жёсткого контакта с вилкой нередки поломки. Как правило, при использовании этих изделий, электроприборы заземляются отдельно.
Самыми распространёнными розетками в наше время являются изделия европейского стандарта. У неё глубокое гнездо для посадки вилки, что немного затрудняет отключение электроприбора от сети питания. Такие розетки бывают с заземлением и без.
Кроме часто использующихся в нашей стране розеток советского и европейского образцов они имеют несколько видов:
Встраиваемые (внутренние) розетки. Они углубляются в стену таким образом, что весь механизм прячется в подрозетнике утопленном в стену. Они бывают с заземлением и без.
Накладные розетки с заземлением и без. Само название этого вида говорит о себе. Они просто монтируются на стену без необходимости долбить отверстия и устанавливать подрозетник.
Кроме одинарных розеток, бывают двойные, тройные изделия и так далее.
Устройство розетки
Принцип строения розеток с заземлением и без сравнительно одинаков. С одной небольшой разницей, во внутренних или накладных розетках с заземлением по бокам гнезда для вилки встроенные металлические контакты заземления.
Полное устройство розетки таково. На керамическом или трудно воспламеняемом пластиковом основании крепятся контакты для вилки с пружинами и клеммами, также на основу крепятся элементы заземления и зажимы крепления к подрозетнику (в накладных приборах таких зажимов нет). И всё это закрыто трудно воспламеняемым пластиковым корпусом. Накладные розетки полностью, а внутренние только та часть которая не находится в стене.
Подключение
Не обязательно быть профессиональным электриком для того, чтобы установить или заменить розетку с заземлением. Главное уметь пользоваться инструментом и знать несколько правил.
Во первых для подключения розетки с заземлением нужно знать, что фаза, ноль и земля в кабеле с тремя жилами электропроводки окрашены разными цветами.
Фаза на кабеле отмечен красным или коричневым цветом изоляции жилы. Ноль имеет синюю или голубую изоляционную поверхность, а жила заземления желто-зелёного цвета.
Пошаговая инструкция для подключения розетки с заземлением
В первую очередь необходимо отключить помещение от электропитания.
Необходимо убедится, что электрический ток не поступает в сеть. Это можно сделать с помощью вольтметра или индикаторной отвёртки.
Демонтировать старую розетку. Это делается следующим образом. Необходимо открутить винт который располагается в центре гнезда для вилки на корпусе изделия и снять крышку, ослабить винты зажимов крепления, вытянуть розетку из подрозетника и отключить или обрезать подключённые провода.
Очистить подрозетник от мусора или при необходимости заменить на новый.
Снять внешнюю изоляционную оболочку кабеля на 20 — 40 миллиметра от края. Зачистить от изоляционной оболочки жилы на 3-5 миллиметров (в зависимости от клемм).
Подключить оголённые концы фазы и ноля к клеммам контактов для вилки и зажать винтами. Затем жёлто-зелёную жилу подключит к элементам заземления и так же зажимается винтами клеммы.
Установить розетку на место и зажимая винты крепления добиться полной фиксации розетки в подрозетнике.
Установить крышку корпуса.
Монтаж накладных розеток с заземлением отличается от вышеуказанного только методом крепления изделия к стене. В случае если в помещение заходит двух или трёх фазная проводка, то принцип подключения двойных и тройных розеток с заземлением немного меняется.

Фото подключения розетки с заземлением

Вам понравилась статья? Поделитесь 😉
Как подключить розетку с заземлением самостоятельно: советы от электрика
Категория: Электромонтажные работы
Заземление – важнейшая мера защиты жизни и здоровья человека. Данной мерой предосторожности ни в коем случае нельзя пренебрегать. Вот почему при строительстве дома или проведения капитального ремонта квартиры обязательно нужно знать, как подключить розетку с заземлением. Мы введем Вас в курс дела, тем более что для людей, обладающими даже минимальными знаниями в области электричества, сверхсложного в проведении данной процедуры ничего нет.
Какие характерные черты розеток с заземлением?
Особенностью розетки с заземлением является наличие еще одного дополнительного контакта, который хорошо виден внешне в виде металлических полос. При включении прибора в такую розетку в первую очередь происходит соприкосновение клемм заземления и только потом контактов нулевого и фазового проводов вилки с розеткой. Это позволяет обеспечить безопасность человека при повреждении корпуса оборудования.
Почему стоит отдать предпочтение подобным устройствам?
Все электроприборы в целях безопасности должны быть заземлены для предупреждения поражения током при коротком замыкании, разрушении изоляции проводов. Для этого в промышленных помещениях прокладывается заземляющий проводник от каждого оборудования к общему контуру. В жилых помещениях это тоже может быть сделано, но при этом нарушается эстетический вид. Решением в таком случае становится именно понимание того, как подключить розетку с заземлением, и применение его на практике.
Как подключить розетку с заземлением: пошаговая инструкция
В современных домах прокладка электропроводки осуществляется трехжильной. Поэтому порядок подключения прост и выполняется в несколько этапов.
Перед началом работ обязательно нужно отключить в электрощитовой автомат! Отсутствие тока в сети можно проверить с помощью индикатора или включив любой электроприбор.
Следует выяснить, какой провод является нулевым, фазовым и заземляющим. Обычно они выполняются разного цвета (чаще всего нулевой в изоляции синего или голубого цвета, фазовый – красный или коричневый, а заземляющий желто-зеленого цвета). Также это можно сделать с помощью электрического щупа с индикатором.
Далее следует зачистить концы проводов, по которым подводится питание к розетке, снять с нее декоративную крышку и ослабить на клеммах крепежные болты. Для зачистки используют нож или плоскогубцы. Главное не повредить провод.
После того как все будет подготовлено, можно переходить к следующему шагу. Подключаемые провода нужно подвести к контактам и заправить в клеммные отверстия. Это первый этап того, как подключить розетку с заземлением. Фазу и ноль подсоединяют к отдельным токопроводящим пластинам во избежание короткого замыкания. Их можно просто просунуть, а можно обернуть вокруг винта, двигаясь по часовой стрелке. Это дает возможность более надежного контакта и обеспечивает большую площадь соприкосновения. Рекомендуется придерживаться такого порядка: нулевой провод – к левой клемме, фазовый – к правой, заземляющий – к центральной или нижней (на ней обычно указывается специальный символ). Хотя строгого правила как поменять розетку своими руками по этому поводу нет.
Затем корпус без крышки крепится к монтажной коробке (подрозетнику) саморезами. Питающие провода нужно аккуратно заправить в ее корпус. Еще раз проверить на клеммах затяжку болтов и можно устанавливать крышку розетки.
А как быть с уже установленными розетками?
Для домов старой постройки возникает проблема с заземляющим проводом, которого просто нет. Разрешить проблему можно разными путями:
Проложить дополнительную шину из медной проволоки, которую протянуть от распределительного щитка до помещения, в котором устанавливается розетка.
Устроить зануление путем подключения к нулевому проводу заземляющего контакта розетки. Этот способ специалисты считают предпочтительным, так как он позволяет использовать защитное отключение.
Возможные ошибки. Как избежать?
Частой ошибкой при подключении является присоединение фазы к защитному контакту вместо нулевого провода. Проконтролировать правильность выполнения работ можно с помощью отвертки с индикатором. Для этого необходимо проверить напряжение на защитном контакте, поместив отвертку в фазное гнездо, затем щуп изолированного провода прижать к сенсору. Сигнал индикатора покажет наличие заземления. При выполнении такой проверки нельзя прикасаться руками к металлическим деталям.
Теперь Вам известно все о розетках с заземлением. Самое главное — пристально соблюдать технику безопасности и не забудьте ознакомиться с любопытным видео на тему как подключить розетку с заземлением. Приятного просмотра и удачного ремонта!
Как правильно подключить розетку с заземлением
Розетка с контактами заземления
Подключение розетки с заземлением может вызвать определенные трудности у людей, мало знакомых с электротехникой. Но это не является поводом вызывать электрика, которому за такую простую работу придется отдать определенную сумму денег. Работа это не сложная, и вы вполне способны разобраться в таком подключении и самостоятельно. Главное — следовать нашим советам!
Подготовительные роботы
Для того чтобы подключить розетку с заземляющим контактом, нам потребуется: непосредственно сама розетка, трехжильный провод соответствующего сечения (см. Таблица пропускной мощности проводов и выбор их сечения), и, конечно, инструмент. И если с инструментом более-менее все понятно – нужна отвертка, пассатижи, индикатор напряжения и нож, то с выбором провода и розетки могут возникнуть проблемы.
Ведь вы наверняка знаете, что розетки следует подбирать в зависимости от электроустановки, которую она будет питать, а провод должен соответствовать классу розетки. На этих вопросах мы и остановимся более детально.
Итак:
Начнем наш разговор с розетки. Она имеет два основных номинальных параметра это напряжение, которое для домашних условий составляет 220В, и номинальный ток, который в зависимости от подключаемой электроустановки может варьироваться.
Прежде всего, остановимся на напряжении. Как мы уже отметили выше, для однофазной сети, которая имеется в большинстве квартир и домов нашей страны номинальным значением, является 220 Вольт. На розетке может стоять номинальное напряжение в 240 – 380В. Это не страшно, главное, чтобы номинальное значение напряжения розетки было не ниже значения в 220В.
А вот с номинальным током все немного сложнее. Дело в том, что сейчас на рынке представлены розетки с номиналами в 6, 10, 16, 25 и иногда можно встретить в 32А. Чем выше номинальный ток, тем выше цена. Отличаются такие розетки контактной частью, которая для изделий с большим номиналом более качественная и плотнее зажимает контакты вилки.
Контактная поверхность розетки
Для того, чтобы правильно выбрать номинальный ток розетки, нам необходимо знать номинальный ток электроустановки, которая будет подключаться к данному изделию. Номинальный ток можно посмотреть в паспорте прибора.
Если его там нет, то можно произвести вычисления по упрощенной формуле I=P/U, где I – это наш номинальный ток, Р – мощность прибора в Вт, а U – номинальное напряжение, которое, как мы уже знаем, составляет 220В.
В итоге получаем, что прибор мощностью в 1кВт=1000Вт потребляет ток около 4,5А. Для такой электроустановки, будет достаточно установить розетку с номиналом в 6А.
Таблица возможных номинальных мощностей различных электроприборов
Обратите внимание! Если при упрощённом расчете получается, что ток равен или очень близок к одному из значений номинального тока розеток, то лучше выбрать розетку, следующую по кратности тока. В любом случае, полученное значение не должно быть выше номинального тока розетки.
Что касается исполнения розетки, то здесь все зависит от места установки. Если ее устанавливают во влажных помещениях, то она должна иметь соответствующую защиту от пыли и влаги.
Если устанавливают под открытую проводку, то открытого исполнения — под скрытую проводку, соответственно, скрытого исполнения. Но в любом случае, заземление в розетке должно быть, ведь этого требуют нормы ПУЭ.
Обычно для этого используют специальный контакт. Причем, к нему предъявляются повышенные требования – он должен замыкаться раньше силовых контактов, а размыкаться позже.
Влагозащищенная розетка открытого исполнения
Далее, остановимся на выборе провода. Здесь тоже есть свои нюансы. Прежде всего следует помнить, что провод для установки в жилые помещения должен быть медным. Этого требуют нормы ПУЭ (Правила устройства электроустановок).
Алюминиевые провода можно было применять до 2000 года. Если провод монтируется на постоянной основе, то класс гибкости изделия не так важен. Если же это будет переноска, то класс гибкости должен быть не ниже 5. Вообще же лучше применять для этого класс шнуров.
Теперь, что касается сечения провода. Оно так же должно соответствовать номинальному току, но на этот раз не электроустановки, а розетки. Но здесь есть зависимость от способа его монтажа. Ведь как бы нам не хотелось, но в проводе есть потери.
Эти потери нагревают провод, что может привести к его перегоранию или воспламенению. Поэтому он должен охлаждаться. Когда провод проложен на открытом воздухе, то его теплоотдача не очень хорошая. Если же он под слоем штукатурки, то намного лучше.
А чем лучше теплоотдача, тем больший ток он сможет пропустить через себя без каких-либо повреждений. Рассчитать все это своими руками будет достаточно сложно, поэтому при выборе пользуются таблицей 2.2 ПУЭ.
Таблица выбора сечения проводов
Обратите внимание! При совместной прокладке более 4 проводов, их номинальный ток должен быть уменьшен на 10%. Ведь провода будут нагревать друг друга. Это следует учитывать при выборе сечения.
Подключение розетки с заземляющим контактом
Разобравшись с основными вопросами, связанными с выбором провода и самой розетки, можно переходить к вопросу: как подключить двойную розетку с заземлением, или его одинарного собрата. Начнем с более простого подключения одиночной розетки.
Подключение розетки с заземляющим контактом
Итак, у нас есть одиночная розетка с заземляющим контактом. От нее проброшен, но не подключен провод к распределительной коробке.
Нам требуется выполнить подключение в распределительной коробке и в розетке:
Отключаем автоматы в квартирном щитке освещения
Самым первым нашим шагом должно быть создание безопасных условий. Для этого следует снять напряжение со всех проводов в распределительной коробке.
Сделать это можно отключением в квартирном или этажном распределительном щите соответствующих автоматов. Если вы знаете, какие провода проходят в данной коробке, то можно отключить только отдельный автомат.
Если вы не знаете этого, то отключаем вводной автомат на вашу квартиру или дом. Если такового нет, то отключаем все автоматы вашей квартиры.
Распределительная коробка
После этого следует вскрыть распределительную коробку, и убедиться, что проводов под напряжением в ней нет.
Для этого следует использовать указатель напряжения.
Предварительно лучше проверить его работоспособность на электрических частях, заведомо находящихся под напряжением.
Для проверки отсутствия напряжения можно воспользоваться однополюсным индикатором напряжения
Дабы произвести проверку, нам следует снять изоляцию со скруток. Делать это следует предельно внимательно, стараясь не прикоснуться к токоведущим частям.
Ведь мы еще не уверены, что с них снято напряжение. Если у вас не скрутки, а клеммники, то все значительно проще.
Прикасаемся индикатором напряжения к токоведущим частям, и проверяем отсутствие напряжения (см. Как прозвонить провода: рассмотрим варианты).
Подключение проводов в распределительной коробке
Теперь можно приступить непосредственно к подключению. Наша инструкция советует начинать с подключения в распределительной коробке.
Здесь вы должны определить фазный, нулевой и защитный провод. Если ваша распределительная сеть выполнена согласно п.1.1.29 ПУЭ, то приходящий провод синего цвета будет нулевым, желто-зеленый провод — защитным заземлением (см. Как определить заземляющий провод безопасно), а провод любого другого цвета — фазным.
Схема подключения нескольких одиночных розеток
При помощи клеммников (см. Подбираем клеммы для соединения проводов) или пайки присоединяем провод, идущий к нашей розетке и групповой линии.
Ориентироваться следует по указанным выше цветам.
Принцип определения проводов в распределительной коробке
Если в вашей распределительной сети не соблюдены нормы ПУЭ, то все немного сложнее. В этом случае, вам необходимо определять провода, и без минимальных знаний в электротехнике здесь уже не обойтись.
Описывать данную процедуру мы не будем, ведь мы уже не раз касались этой темы. Ее вы найдете на видео и в других разделах нашего сайта.
Подключение розетки
После того, как провода подключены к соответствующим по цветам проводам в распределительной коробке, пришло время подключать розетку.
К силовым контактам розетки подключаем фазный и нулевой провод. Делается это в произвольном порядке.
А вот установка заземляющего провода в розетке должна производиться строго на свой контакт. Обычно он имеет соответствующее обозначение. Если такового нет, то можно проследить подключение к заземляющим контактам.
На этом наше подключение окончено. После нанесения изоляции на токоведущие части, и установки розетки на место, можно подавать напряжение. Если вы все сделали в соответствии с нашими рекомендациями, то все будет работать много лет.
Монтаж двойной розетки
С двойной розеткой все не намного сложнее.
Но здесь возможны два варианта:
Первый вариант — это спаренная розетка от производителя.
Второй вариант — это две одинарные розетки, устанавливаемые под спаренную накладку.
В первом случае, подключение полностью идентично подключению одинарной розетки. Это связано с тем, что производитель уже выполнил подключение между розетками, и вам достаточно подключить одну из них, для нормальной работы обеих.
Накладка для трех одинарных розеток
Во втором случае, нам следует выполнить операции по подключению первой одинарной розетки. После этого, от первой розетки запитываем вторую. Сделать это достаточно просто. От силовых контактов первой розетки, подключаем силовые контакты второй розетки. От контакта заземления перовой розетки, подключаем заземляющий контакт второй. Все.
Подключение нескольких одиночных розеток
Эту процедуру можно проделать для трех, четырех и большего числа розеток, устанавливаемых под одной накладкой. Здесь главное помнить, что провод, питающий первую розетку, питает и все последующие — то есть, его сечение должно соответствовать суммарному току всех розеток.
Вывод
Как видите, подключение двойной розетки с заземлением не требует особых знаний и умений. Тут главное — не забывать о технике безопасности и следить за соответствием подключаемых проводов. В остальном, подключение розеток, выключателей и другой электроустановочной аппаратуры, не представляет сложности, и вполне может быть выполнено человеком без специфических знаний.
Как подключить розетку с заземлением
Замена проводки в квартире или доме предусматривает подбор электрофурнитуры, к которой относятся и розетки.
Главные требования, учитывающиеся при подборе розетки — качество и надежность. Уделяется также внимание внешнему виду. Хотя розетка — небольшая деталь интерьера, её дизайн способен повлиять на вид помещения в целом.
На рынке представлены многие отечественные и зарубежные производители розеток, что с одной стороны облегчает подбор розетки по внешнему виду, а с другой затрудняет выбор по техническим характеристикам. Особенно трудно разобраться во всех тонкостях неопытным покупателям.
На самом деле выбрать розетку легко! Это последнее звено электропроводки, с которым ежедневно контактирует человек. Прежде всего важна безопасность такого «общения». Чтобы ток случайно не попал на детали розетки и корпус электрических приборов, должна быть предусмотрена возможность отвода тока. Рассмотрим подробнее, зачем заземление в розетках.
Зачем нужно заземление в розетке?
Электрическая розетка с заземлением имеет три контакта. Третий предназначен для провода заземления, который тянется к электрощиту и подключен к специальной клемме заземления.
Подключение розетки с заземлением возможно только в тех помещениях, где проложена проводка с тремя жилами. Соответственно, её использование для помещений с проводкой из двух жил не имеет смысла. В такой сети не предусмотрено заземление и розетка не будет выполнять функцию защиты от поражения электричеством.
Заземление розеток в квартире, частном доме – это гарантия безопасности для человека и долгой службы электрических приборов.
В инструкциях всех электроприборов указывается, что их использование без заземления запрещено. Поэтому, если проводка в доме или квартире устаревшая – из двухжильных проводов, следует обязательно поменять её на проводку, имеющую три жилы.
Такая проводка соответствует всем стандартам безопасности. А затраченные на замену проводки деньги обязательно окупятся здоровьем жильцов и долгой службой приборов.
Кстати, купить для денег переносные терминалы можно на www.mirbeznala.ru.
Особо опасно использовать без заземления приборы с металлическим корпусом (например, электроплиту), а также приборы, соприкасающиеся в процессе работы с водой (например, бойлер или посудомоечную машину).
Особенности установки розетки с заземлением
Схема подключения розетки с заземлением не подразумевает никаких сложных манипуляций. Справиться с этим может любой человек. Достаточно ознакомиться с теоретической частью и проявить внимательность при монтаже.
Перед тем, как установить розетку с заземлением, определяется тип проводки. Для этого демонтируется старая розетка. Еcли подведено два провода – заземления нет, в наличии только фаза и нейтраль (нулевая фаза).
При покупке розетки учитывается качество продукта и отдаётся предпочтение производителю, хорошо зарекомендовавшему себя на рынке. Корпус её должен быть без повреждений. Для дома подходят так называемые «внутренние» розетки – они встраиваются при установке в выемку стены. Рекомендуемый номинальный ток отключения для домашней розетки от 30 до 100 миллиампер. Информацию о номинале можно прочесть на обратной стороне розетки. Российские образцы обычно рассчитаны на 10 или 6,3А; зарубежные – на 10 или 16А.
Особое внимание уделяется размеру отверстий и расстоянию между ними. У европейских образцов и диаметр, и расстояние больше. Если дома используются исключительно отечественные приборы, розетки лучше покупать тоже отечественные.
Из правильно подобранной розетки вилка вынимается с небольшим усилием!
На рынке представлено большое разнообразие розеток с заземлением:
Есть образцы с защитой от перегрузки – внутри находится встроенный предохранитель, который перегорает при коротком замыкании.
С защитой от утечки тока – специальное устройство отключает розетку в случае обнаружения утечки. Розетка идеально подходит для детской комнаты! Стоит малышу что-нибудь засунуть в розетку, как тут же сработает защита.
С защитой от перенапряжения — автоматически отключается при скачке напряжения в сети, подходит для подключения дорогих приборов.
С механической защитой – специальные шторки защищают от касания к контактам.
С молниезащитой – для регионов с сильной грозовой активностью.
Для мощных приборов – рассчитаны на ток в 20 и больше ампер. Всегда продаются со специальной вилкой.
Универсальные – в комплекте с разъёмами для разных типов вилок.
Подрозетник выбирается исходя из типа стены. Коробка подрозетника фиксируется внутри стены, в специальной выемке.
Для гипсокартона, дерева, пластика используются коробки для гипсокартона. А для кирпича, бетона, пенобетона – коробки для бетона. Крепятся они гипсовым или алебастровым раствором.
Внимание! Рабочий корпус изделий должен быть качественным – изготовленным из керамики. Контакты розетки – из хорошего металла (не фольги!).
Желательно наличие винтового зажима – провода вводятся между двумя пластинами и прижимаются винтом, что обеспечивает надежное крепление контактов и препятствует их ослаблению в процессе эксплуатации. Слабый контакт в точке соединения проводников вызывает увеличение тока, разогрев кабелей, что может послужить поводом для возникновения чрезвычайной ситуации. Поэтому очень важно обеспечить корректное соединение проводов в распределительной коробке при электромонтажных работах в домашней сети.
Выбор распред коробки необходимо делать, исходя из их конструктивного исполнения и назначения, чему посвящена отдельная статья.
Перед установкой отключается питание на электрощите. Провода разводятся в стороны. Фаза определяется электрическим тестером (пробником). Обычно провода отличаются по цветам. Желто-зелёная изоляция обозначает заземление. Если провода одного цвета, найти фазу поможет тестер.
Правила подключения проводки: фаза — справа, нейтраль — слева, заземление — к верхней или центральной клемме розетки.
Неправильное подключение — на что обратить внимание
Основная ошибка при подключении случается, когда розетка с тремя контактами (заземлением) устанавливается на проводку, имеющую две жилы.
В этом случае нейтральный провод используется и как заземление.
Важно! Не устанавливать в розетке перемычку от нейтрали к клемме заземления. Это действительно опасно для жизни.
Почему нельзя этого делать:
Любое повреждение изоляции нейтральной жилы приведёт к замыканию фазы на корпус приборов, при этом сами приборы не работают – розетка будет казаться безопасной.
В двухжильной проводке обе жилы одного цвета. На электрическом щитке легко поменять местами фазу и нейтраль. Это может случайно сделать даже электрик, обслуживающий дом. В результате на корпуса розеток попадёт фазное напряжение.
Как проверить заземление в розетке
Проверка заземления нужна, чтобы убедиться в его качестве. Понадобятся: отвёртка-тестер и мультиметр.
Перед тем, как определить заземление в розетке, требуется осмотреть электрическую проводку. Если жилы проводов разноцветные, фаза будет иметь черно-коричневую изоляцию. Но чтобы знать наверняка (особенно при закрытом корпусе), потребуется использование тестера. Он поочередно вводится в отверстия розетки. При касании фазы индикатор тестера загорится.
Горящий при касании к заземлению индикатор свидетельствует о неправильном подключении или повреждении розетки.
Перед тем, как подключить электросчетчик, необходимо определиться с типом измерительного оборудования, которое подходит для домашней электросети. Потом проводить установку согласно соответствующей схемы.
Порядок монтажных работ для подключения однофазного счетчика можно изучить здесь, а про трехфазный — расскажет эта статья.
После определения фазы можно приступать к основным измерениям.
Одним щупом мультиметра нужно прикоснуться к заземлению розетки (центр, или верх), второй поочередно ввести в отверстия.
Отсутствие напряжения может указывать на следующее:
между фазой и нейтралью свидетельствует о наличии обрыва последней,
между фазой и заземлением – об отсутствии заземления,
между нейтралью и заземлением – об их объединении. То есть, в розетке стоит перемычка.
Важно! При измерении между нейтралью и заземлением прибор должен показать напряжение (максимально 90В), что указывает на исправно работающее заземление.
Розетки с заземлением – не причуда или роскошь. Это «предмет» первой необходимости для любой современной проводки. Позаботиться об их качестве и правильном монтаже обязан каждый уважающий себя хозяин.
А вот установку розеток самостоятельно можно проводить только в случае уверенности в собственных силах. Работа эта не сложная, но требующая точности – ошибки могут привести к поражению током.
При любых сомнениях, возникающих при установке розетки и её проверке, лучше обратиться к профессиональному электрику.
Видео с подробнейшей инструкцией для установки розетки с заземлением
Как подключить двойную розетку с и без заземления (видео, фото, схема)
Как подключить двойную розетку без необходимости замены стакана или части проводки? Несмотря на кажущуюся сложность, монтаж выполняется быстро, инструменты нужны самые простые. Для выполнения любых работ, связанных с электромонтажом, требуются некоторые навыки и обязательное соблюдение всех правил безопасности. Если устанавливается розетка двухместная, лучше всего выбрать вариант с заземлением, т. к. он более удобен и безопасен. Практически все модели современного электрооборудования и фурнитуры выпускаются с заземляющими контактами, но лучше это проверить при покупке.
Что из себя представляет двойная розетка?
Двойная розетка представляет собой устройство в виде пластикового корпуса разного дизайна с рабочей частью. Внутри корпуса находятся все клеммы, пружины для вилки, контакты, заземляющие элементы, позволяющие снять напряжение с приборов, обезопасить их использование. Современные розетки выпускаются следующих типов:
французские с третьим дополнительным штырьком,
американские, имеющие боковые прорези,
розетка-двойная с крышкой для установки на улице или в помещении с высоким уровнем влажности,
немецкие с заземляющими контактами (распространенные на территории России).
Корпус с лицевой стороны по центру имеет два углубления с отверстиями под штыри вилки. У одинарной розетки углубление предусмотрено одно, у тройной их 3. По бокам углубления идут выступы в виде металлических пластинок, с обратной стороны рабочие элементы. Розетка двухместная может быть установлена самостоятельно. Монтаж электрофурнитуры лучше планировать во время ремонта, чтобы розетку можно было слегка утопить в стене, используя подрозетник, т. е. сделать ее «скрытой». Если замена требуется после ремонта, то можно выбрать специальные компактные модели удобные в эксплуатации.
Подключение двойной розетки не очень сложное, для установки используется пластиковый стакан, сама конструкция крепится болтами. Предварительно розетку надо разобрать, первой крепят рамку с рабочим механизмом, используя установленный ранее подрозетник. Сверху конструкцию будет закрывать декоративная накладная крышка. Перед началом работ необходимо обесточить квартиру и позаботиться о собственной безопасности.
Как сделать заземление?
Что делать, если в доме нет заземления? Решить этот вопрос можно следующими способами:
Рамку контура заземления, состоящую из 3-4 металлических уголков, следует закопать в грунт около дома. Для проведения разводки применяют медный провод сечением 1,5 м², в многоквартирных домах следует отдельно протягивать кабель к заземляющим щиткам. Витая медная пара от этого щитка будет тянуться в квартиру. Для дачного загородного строения провод придется протягивать непосредственно от рамки контура.
Второй метод безопаснее, он заключается в занулении проводки. Через распределительный щиток надо подключить проводник по нулевому кабелю и болту, после чего провод завести в дом.
Подготовительные работы
Чтобы розетка 220В была поставлена правильно, необходим ряд подготовительных работ. Для закрытой или открытой проводки он схожий, отличия только в нескольких этапах. Для работы потребуется набор следующих инструментов:
отвертка (лучше брать отвертку-индикатор для проверки отсутствия напряжения в сети),
подрозетник (если его нет или он нуждается в замене),
кабель для подключения (если необходима полная установка, а не замена старой розетки на новую),
перфоратор (также необходим для полного монтажа оборудования),
выбранная двухгнездная розетка,
нож со сменными лезвиями,
саморезы,
мультиметр,
кусачки с изолированными рукоятками.
Работы выполняются в следующей последовательности:
Выбирается точка для открытой проводки (или закрытой), необходимо соблюдать принятые сегодня правила монтажа подобного электрооборудования. Нельзя ставить розетки непосредственно у пола, соблюдать расстояния от нагревательных приборов, газовой плиты.
Отключается подача электроэнергии на вводном щитке в квартиру, обязательно проверяется отсутствие напряжения при помощи мультиметра или индикаторной отвертки. Это обязательное условие, необходимое для соблюдения мер безопасности.
Демонтируется старая розетка, оставляются выходы проводов, достаточные для нового подключения. Для этого надо снять наружную декоративную крышку, отжать лапки, вытянуть рабочую часть и осторожно отсоединить проводку.
Торчащие из подрозетника (если он есть) провода надо зачистить, сняв примерно 20 см изоляционного слоя, затем снова заправить в подрозетник.
Последовательность монтажа двойной розетки
Еще до установки надо учесть, где будет ставиться оборудование. Например, двойная наружная розетка приобретается только со специальной защитной крышкой, которая предохраняет от попадания влаги, мусора или пыли. После ряда подготовительных работ надо разобрать корпус, сняв декоративную часть и рабочую (накладная лицевая крышка крепится в последнюю очередь). Для этого следует раскрутить винты, убрать лицевую часть, оставив рабочую рамку. При помощи острого ножа провода оголяются на 20 см (или разрезается двойная изоляционная оболочка).
Далее выполняется подключение двух розеток, для первой необходимо 6 проводов, а для второй можно использовать шлейф, в составе которого есть 3 основных кабеля.
Схема работы будет такая: первая розетка принимает передаваемое напряжение, после чего по шлейфу дает его второй, параллельно установленной.
Винты затягиваются отверткой, проверяется ровность установки рабочей части. Следующим этапом является установка декоративной накладки, которая защелкивается на специальные лапки. Электричество подключается, проверяется работоспособность оборудования и уровень напряжения.
Двойная с заземлением розетка отличается от одинарной использованием специального шлейфа. Это обеспечивает параллельное подключение проводов и должную работу розетки.
Розетки с двумя контактами — Structure Tech Home Inspections
В чем проблема с двухконтактными розетками? Ничего такого. Во многих старых домах есть двухконтактные розетки, и это не дефект. Проблема возникает только тогда, когда кому-то нужно использовать трехконтактную вилку. Когда это необходимо, подходящее решение — заменить двухконтактную розетку на трехконтактную. Это обновление можно выполнить несколькими способами. Сегодня я дам краткое объяснение того, для чего нужен третий контакт , я расскажу о нескольких способах преобразования в трехконтактную розетку и объясню, почему переходники с двумя на три контакта обычно небезопасны. .

Отказ от ответственности: в этом сообщении в блоге дается обзор того, как преобразовать двухконтактную розетку в трехконтактную. Это , а не , руководство для домовладельцев своими руками. Если у вас нет квалификации для выполнения электромонтажных работ, не делайте этого. Вы можете убить себя или сжечь свой дом.
Третий контакт на розетке обычно называют «землей», и его работа заключается в соединении электрических компонентов. Это также обеспечивает альтернативный путь для электричества, которое может отклоняться от устройства или продукта.Это важная функция безопасности, которая требуется во всех домах с 1962 года. В нормальных условиях на заземляющем проводе никогда не должно быть тока. Думайте об этом как об аварийной полосе на шоссе; без него все должно работать нормально, но если что-то пойдет не так, лучше возьми его. Это сводит к минимуму риск поражения электрическим током и позволяет устройствам защиты от перенапряжения лучше защищать ваше электрическое оборудование.
Как перейти на трехконтактную розетку
Лучший способ обновить двухконтактную розетку — это установить трехконтактную розетку, которая имеет непрерывный электрический путь обратно к панели.Если розетка установлена в металлической коробке, и эта металлическая коробка имеет металлический кабелепровод до самой панели, это, вероятно, будет легко сделать. Чтобы проверить это, вы можете использовать недорогой тестер с двумя выводами. Когда цепь находится под напряжением, прикоснитесь одним концом тестера к горячему проводу, который должен идти к меньшему разъему на розетке, а одним концом тестера к электрической коробке.
Если тестер загорается, он обнаруживает электрический путь. Обычно это означает, что коробка правильно заземлена, но не обязательно. Например, если металлический ящик был установлен внутри бетонной фундаментной стены, контакта с бетоном было бы достаточно, чтобы загорелся двухконтактный тестер, но это не было бы правильным путем заземления обратно к панели. Здесь рекомендуется попросить квалифицированного специалиста проверить правильность электрического пути.
Предполагая, что вы убедились в наличии правильного электрического пути, вам нужно присоединить к коробке неизолированный медный провод и использовать его в качестве заземляющего провода для трехконтактной розетки.Если внутри коробки есть другие провода заземления, их все необходимо соединить друг с другом.
Если вы выполняете тест с помощью тестера с косым хвостом, и индикатор не загорается при прикосновении к коробке горячего провода, это означает, что коробка не заземлена или вы не касаетесь горячего провода. В этом случае вы можете протянуть заземляющий провод обратно к панели или заменить двухконтактную розетку на розетку GFCI. Розетка GFCI обеспечивает защиту от поражения электрическим током, но без заземляющего провода эта розетка не обеспечит наилучшей защиты вашего электрического оборудования.Сетевой фильтр, подключенный к незаземленной розетке, не будет столь же эффективным.
Адаптер с двумя контактами
А как насчет переходников с двух на три контакта?
Их можно безопасно использовать только с заземленной двухконтактной розеткой . Об этом написано прямо на адаптере, очень мелким шрифтом.
Итак, как узнать, заземлена ли двухконтактная розетка? Вам, вероятно, следует просто предположить, что это не так. Тестер с косым хвостом загорится на заземленной двухконтактной розетке, если вы прикоснетесь одним выводом к меньшему пазу на розетке, а другой — к винту в середине розетки.
В этом случае вы, вероятно, можете использовать переходник с двух на три контакта, если прикрепите его к розетке с помощью винта крышки.
Любое другое использование двухконтактного адаптера небезопасно.
Но так же, как и в моем примере выше, в котором обсуждалась проверка правильности пути заземления, этот простой тест с помощью двухпроводного тестера не является окончательным. Вы также можете получить ложные срабатывания с помощью этого теста. Я намерен отговорить людей от использования двухштырьковых адаптеров.Кроме того, я рекомендую людям нанять электрика для выполнения электромонтажных работ, потому что зачастую это сложнее, чем кажется на первый взгляд.
Автор: Рубен Зальцман , Structure Tech Home Inspections
Что делать, если на осветительном приборе нет заземляющего провода
Нет провода заземления на осветительной арматуре для подключения к проводу заземления в распределительной коробке
Марк Дж. Донован
Если вы подключаете светильник или аналогичный электроприбор, на котором нет заземляющего провода, в электрической коробке, в которой есть заземляющий провод, у вас есть несколько вариантов.
Вы можете либо обернуть заземляющий провод в электрическом ящике лентой и позволить ему плавать в электрическом ящике, либо вы можете прикрепить заземляющий провод в электрическом ящике к осветительной арматуре или самому прибору.
Во многих случаях осветительный прибор или прибор может иметь гайку или выступ на раме шасси, специально предназначенные для привязки заземляющего провода.
Поэтому при установке внимательно следите за инструкциями, прилагаемыми к светильнику или прибору.
Обязательно прочтите эту статью о , как предотвратить поражение электрическим током при работе с электропроводкой вокруг вашего дома.
Важно помнить о назначении заземляющего провода в электрической коробке и на электрическом осветительном приборе.
Заземляющий провод обеспечивает резервный путь для прохождения тока в случае короткого замыкания в осветительной арматуре или в самой электрической проводке.Обычно ток должен течь только по горячему (черный / красный провод) и обратному (белый провод). Посмотрите это видео, чтобы узнать больше о , как подключить электрическую розетку .

При нормальной работе осветительной арматуры ток никогда не должен течь по заземляющему проводу.
Следовательно, важно никогда не связывать вместе заземляющий и нейтральный (обратный) провода в электрической коробке или где-либо еще, кроме как на шине на главной панели электрической цепи.
Если когда-либо произойдет короткое замыкание, которое часто связано с протеканием тока от горячего провода или обратного провода на сам корпус осветительной арматуры, ток немедленно начнет течь и по заземляющему проводу.
Узнайте, как заменить выключатель света в этой электронной книге.
Когда это происходит, автоматический выключатель, связанный с короткозамкнутым светильником, срабатывает на панели главной электрической цепи.Узнайте, , как автоматический выключатель спасает жизни .
Когда он срабатывает, автоматический выключатель немедленно отключает подачу электричества к цепи и осветительной арматуре и, как следствие, предотвращает возможное смертельное поражение электрическим током или возгорание.
Если вы случайно устанавливаете электрическую осветительную арматуру без заземляющего провода в электрическую коробку без заземляющего провода, просто соедините вместе горячий провод от электрической коробки с горячим (черным или красным) проводом на лампе. приспособление.
Затем соедините вместе соответствующие белые провода (нейтральный / обратный провод), связанные с осветительной арматурой и электрической коробкой. Обязательно используйте гайки для соединения проводов. Кроме того, я рекомендую обернуть изолентой проволочные гайки после того, как вы накрутили их на провода.
Все еще чувствуете себя некомфортно при самостоятельной прокладке электропроводки? Найдите здесь местного подрядчика по электрике .
Для получения помощи по созданию нового индивидуального дома см. HomeAdditionPlus.com’s Заявки на строительство нового дома. Заявочный лист на строительство нового дома дает вам знания о том, как спланировать индивидуальный проект жилищного строительства и на что обращать внимание при найме подрядчиков для строительства вашего нового дома. Он также включает в себя подробную таблицу с разбивкой по стоимости и электронную таблицу для оценки затрат на строительство вашего собственного нового дома.
Связанная информация
Дополнительные ресурсы по электромонтажу от Amazon.com
Бесплатное предложение цены на добавление дома без обязательств!
Заполните нашу 3-5-минутную быструю и легкую форму и получите бесплатное ценовое предложение на пристройку дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке домов. Этот процесс бесплатный, и нет никаких обязательств по его продолжению после получения сметы на добавленную стоимость вашего дома.
Как подключить розетку: установка GFCI
Этот пост был первоначально написан Джозефом Труини из Today’s Homeowner
Выходы прерывателя цепи замыкания на землю предотвращают случайное поражение электрическим током, и согласно нормам они требуются в ваннах, кухнях, прачечных, гаражах и на открытом воздухе.
GFCI имеет встроенный автоматический выключатель, который прерывает электрический ток в тот момент, когда он обнаруживает замыкание на землю или утечку тока. Но GFCI не будет работать, если он не будет правильно подключен. Если ваша электрическая система не обновлялась в течение 20 или более лет, вам, вероятно, потребуется установить GFCI.
Шаги для модернизации проводки розетки GFCI
Сначала отключите питание цепи, над которой будете работать.
Снимите крышку и открутите выпускной патрубок от коробки.Отсоедините провода и снимите старую розетку.
На задней панели GFCI находятся винтовые клеммы с маркировкой «нагрузка» и «линия». Единственный винт внизу — это винт заземления.
Подсоедините черный и белый провода к винтовым клеммам со стороны линии.
Прикрепите черный провод к темному винту, а белый провод к светлому винту. Снова убедитесь, что оба провода находятся на стороне «линии».
Оберните оголенный медный провод вокруг винта заземления и затяните его.
Аккуратно заправьте провода в коробку, прикрутите розетку и установите крышку на место.
Наконец, проверьте GFCI, нажав кнопки «тест» (выключение) и «сброс» (включение).
После отключения электричества на кухне на главной сервисной панели снимите крышку и открутите дуплексную розетку от имеющегося кабеля внутри коробки.
Установите новую розетку прерывателя цепи замыкания на землю, подключив черный и белый провода к «линейной» стороне розетки.
Подсоедините оголенный провод к винту заземления. Установите на место крышку и убедитесь, что GFCI работает правильно.
Нажмите кнопку тестирования; розетка должна отключиться.
Сброс для возобновления подачи тока.
Напоминания о правилах электрооборудования
Все розетки розеток на столешнице должны быть защищены устройством GFCI, установленным на розетке, или автоматическими выключателями GFCI.
Кухня должна иметь две 20-амперные цепи для кухонных приборов.
Должны быть установлены розетки на столешнице так, чтобы ни одна точка на стойке не находилась на расстоянии более 2 футов от розетки.
Нужна помощь в ремонте дома? Узнайте, может ли одна из этих компаний, предоставляющих гарантийное обслуживание на дому, стать вашим решением.
Изолированные розетки заземления
Розетки с изолированным заземлением (электрические розетки) чаще всего встречаются в больницах и других медицинских учреждениях, коммерческих зданиях и некоторых промышленных предприятиях. Этот специальный сосуд может иметь оранжевую грань с маленьким зеленым треугольником или белую грань с маленьким оранжевым треугольником.Треугольник — это официальное указание на изолированное заземление розетки. Изолированные розетки заземления имеют особую конструкцию и проводку, которые помогают устранить электромагнитный «шум», который может повлиять на чувствительное электронное оборудование. Они очень редко устанавливаются в домах, но иногда используются в крупных установках для борьбы с шумовыми помехами аудио, видео и компьютерному оборудованию.
Разница
В стандартных розетках с заземлением на 3 гнезда гнезда заземления для обеих половин розетки электрически соединены с винтом заземления розетки.Электропроводка имеет заземляющий провод, который подключается к винту заземления и замыкает защитное заземление розетки. Если цепь, питающая розетку, включает в себя металлические кабельные каналы (кабелепровод и электрические коробки), розетка также может быть заземлена на ее коробку и кабелепровод с помощью двух металлических «хомутов» или монтажных проушин, которые соединяют ее с коробкой.
Изолированная розетка заземления также имеет хомуты и винт заземления, но хомуты электрически изолированы от винта заземления.Следовательно, винт заземления и корпус розетки можно использовать для двух отдельных путей заземления. Это разделение изолирует пазы розеток от любого шума, присутствующего в металлической дорожке качения.
Электропроводка
Базовая конфигурация проводки розетки IG начинается с трехжильного кабеля с заземляющим проводом. Черный провод под напряжением подключается к клемме цвета латуни на розетке. Белый нейтральный провод подключается к клемме серебристого цвета, а оголенный провод заземления подключается к винту заземления на металлической распределительной коробке.Красный провод используется как изолированное заземление для розетки; он подключается к винту заземления розетки, а затем помечается зеленой фазирующей лентой (на обоих концах), чтобы указать, что это специальный провод заземления, а не провод под напряжением.
На электрической панели оголенный провод заземления и красный провод с зеленой лентой подключаются к шине заземления. Иногда в панели есть только нейтральная шина, и она соединена с корпусом электрической панели. Это позволяет соединению нейтрали и земли иметь одинаковый потенциал, что делает это соединение комбинированным соединением нейтраль / земля.Однако, если это вообще возможно, предпочтительнее подключение заземления непосредственно к шине заземления, которая соединена с заземляющим стержнем. Это специальное заземление между заземлением розетки с изолированным заземлением и заземляющей или нейтральной шиной электрической панели обеспечивает выделенный путь заземления для прохождения электричества без электромагнитных помех.
Примечание: Многие приложения, включающие изолированные розетки заземления, включают очень специфические требования к установке, которые могут не быть выполнены в простом примере, описанном здесь.
Вам нужен?
Возможно, вы исследуете изолированные розетки заземления, чтобы решить проблемы с шумом или жужжанием в вашей электронике. Но есть вероятность, что есть гораздо более простые решения, чем установка новой цепи питания розетки IG. Во-первых, в большинстве электромонтажных работ в современных домах используется неметаллический кабель (Romex) и пластиковые электрические коробки. Это создает изолированную систему заземления, и установка розетки IG не требуется. Один из самых простых способов — это подключить всю электронику, которая соединена между собой (AV-кабелями), в один удлинитель, подключенный к одной розетке.Это исключает возможность возникновения «контура заземления», вызванного подключением взаимосвязанных устройств к более чем одной розетке.
Как подключить заземляющий провод к электрической розетке
Когда вы подключаете провод к электрической розетке, очень важно иметь заземляющий провод. Это предотвращает попадание напряжения в розетку и опасность поражения электрическим током, когда вы что-то вставляете в розетку. Провода заземления также могут помочь предотвратить возгорание. Правильное подключение заземляющего провода позволяет избежать этих ошибок и обеспечить вашу безопасность.Это навык, который большинство электриков изучает в начале своей карьеры, поэтому это базовый навык, но если вы сами выполняете электромонтажные работы, обратите внимание на заземляющий провод разумным и профессиональным образом.
Шаг 1 — Что такое земля?

Электрический кабель состоит из трех жил. Один будет черным, и это будет провод под напряжением. Белый провод будет нейтральным, а оголенный провод — заземлением. И черный, и белый провода изолированы, и вам нужно будет зачистить изолированные концы, чтобы прикрепить их к клеммам.На заземляющем проводе обычно нет изоляции. Если есть, обычно он будет зеленого цвета.
Шаг 2 — Розетки и розетки
Ваша электрическая розетка прикрепляется к распределительной коробке винтами над и под розетками. По бокам также есть винты.На одной стороне будет латунный винт, и вам нужно будет прикрутить к нему черный провод. С другой стороны будет два винта. Один будет серебряным и предназначен для белого или нейтрального провода. Другой винт должен быть зеленым. Вы прикрутите к нему заземляющий провод.
Шаг 3 — Распределительная коробка

Распределительная коробка и розетка должны быть полностью подключены к системе заземления в здании. Если соединительная коробка, удерживающая розетку, металлическая, а не пластиковая, вам также необходимо заземлить на нее входящий провод.Для этого вам нужно прикрепить входящий провод заземления к винту заземления коробки, а оставшаяся часть — к винту заземления розетки. Если в распределительной коробке нет винта заземления, должен быть зажим заземления, чтобы прикрепить заземляющий провод к краю металлической распределительной коробки.
Шаг 4 — Защита от замыкания на землю
В соответствии с Национальным электротехническим кодексом розетки в определенных местах, которые могут быть опасными, например, в ванных комнатах, кухнях и гаражах, должны быть оборудованы прерывателями цепи замыкания на землю (GFCI). Таким образом, при обнаружении замыкания на землю специальная схема отключает питание в розетке. Вам нужно будет проконсультироваться с инструкциями для GFCI относительно подключения к нему заземляющего провода. Этот метод также можно применять при подключении электрических точек за пределами вашего дома.
Правда о 2-3-контактном адаптере и безопасности розеток — разъемы переменного тока
Зачем вам заземлять адаптер на розетку? Моя розетка уже не заземлена? Что может случиться, если я не заземлю адаптер на розетку?
В 1969 году Underwrites Laboratories начала требовать трехконтактные вилки для обеспечения безопасности. Некоторые люди используют адаптеры NEMA 1-15R для подключения трехконтактных кабелей к старым двухконтактным розеткам. Эти адаптеры позволяют избежать затрат на привлечение дорогостоящего электрика для замены ваших розеток.
Почему я заземляю адаптер на розетку?
Заземление обеспечивает электричеством путь наименьшего сопротивления обратно к выключателю и выход к основному заземлению. В случае неисправности, если в вашем доме нет заземленных розеток, проще всего провести электричество через металл любого электронного или бытового прибора, который вы используете. Это опасно и может вызвать поражение электрическим током.
Как указывалось выше, до 1960-х годов в домах были установлены двухконтактные незаземленные розетки при строительстве или реконструкции.Наличие некоторых розеток старого образца является проблемой, потому что они не принимают вилки для вашего оборудования сейчас, когда требования к трехконтактным вилкам изменились. Самое главное, розетки не имеют заземляющего провода и не обеспечивают никакой безопасности. Трехконтактные розетки могут быть опасны, если они не заземлены. Если вы не уверены, что они заземлены должным образом, проверьте их на положительный результат. Опасность трехконтактной розетки заключается в том, что домовладелец заменил старые двухконтактные розетки на новые трехконтактные, не заземлив должным образом новую розетку.
Как узнать, заземлена ли ваша розетка?
К адаптерам
на 2-3 штыря прилагается небольшой металлический штырь заземления. Зубец представляет собой металлический кусок квадратной формы с кругом посередине. Этот штырь заземления прикреплен, поэтому вы можете подключить адаптер к источнику заземления. Все, что вам нужно сделать, это установить винт крышки розетки через отверстие в металлическом штыре заземления, и ваш адаптер заземлится.
Когда это не так? Если ваша розетка не заземлена, ваш адаптер не будет заземлен, даже если он установлен правильно.Существует инструмент, который вы можете приобрести, чтобы проверить свои электрические розетки и определить, заземлены они или нет.
Вот ссылка для покупки одного из этих типов инструментов на Amazon. Мы не продаем эти инструменты и у нас нет предпочтений, вам придется изучить инструменты, чтобы найти тот, который вы хотите приобрести.
Когда вы начинаете тестирование розеток, проверьте их на предмет трещин, поломок или повреждений и замените их. Если шнуры и вилки начинают свешиваться или выпадать из розетки, значит, их необходимо заменить.Если вы проверили свои розетки и обнаружили, что они не заземлены, мы рекомендуем вам обратиться к сертифицированному электрику, который поможет вам установить и сделать необходимые обновления. Один из вариантов, который у вас есть, — это установить розетки GFCI, которые будут обнаруживать любые неисправности, например, воду, и избегать шока, отключая питание. GFCI отключит цепь при необходимости, избегая поражения электрическим током.
Что произойдет, если я не соблюдаю эту простую процедуру безопасности?
Помните, что если вы не использовали заземление должным образом на своем 2-3-контактном адаптере, это не обеспечит вам никакой безопасности и будет представлять опасность для вас и вашего дома при использовании.Штырь заземления должен быть подключен к электрическому заземлению, и без надлежащей системы заземления существует большая вероятность поражения электрическим током.
Вот еще несколько советов по безопасности, которым нужно следовать:
НИКОГДА не отрезайте заземляющий контакт или провод от вилки или адаптера.
Всегда отключайте электрические устройства, обогреватели, сушилки, кухонную плиту, блоки переменного тока и т. Д., Когда они не используются.
Не отключайте электрические устройства во время использования, это может вызвать поражение электрическим током, особенно в периоды пиковой мощности.
2-3-контактные переходники могут быть безопасными при правильном заземлении и использовании, однако они могут не обеспечивать наилучшего функционирования. Если у вас есть дом со всеми двухконтактными розетками, маловероятно, что вы будете перемещать адаптеры, удаляя и переустанавливая их, поскольку вам нужно подключать и отключать какие-либо устройства. Отвинчивать и перемещать адаптер каждый раз, когда вам нужно перемещать его по дому, может раздражать. Другая проблема заключается в возможности использовать несколько выходных отверстий на одной пластине, поскольку адаптеры могут быть громоздкими и могут не позволить вам использовать несколько адаптеров должным образом или вообще на одной выходной пластине.
НИКОГДА не удаляйте заземляющий штифт трехконтактной вилки, чтобы вставить ее в двухконтактную розетку, всегда меняйте розетку, чтобы она соответствовала вилке. Удаление заземляющего штыря из адаптера или использование незаземленных розеток может привести к возгоранию, поражению электрическим током или даже к худшему.
Эти же концепции применимы и к розетке вашей сушилки, и у нас есть решения, которые вам понадобятся. Например, чтобы создать трехконтактную розетку сушилки, которая соответствует вилке вашей сушилки, из существующей четырехконтактной розетки вы можете использовать компактный адаптер AD14301030 с заземляющим проводом.
Если вы ищете другие решения, свяжитесь с нами, и мы поможем вам с нашими БЕСПЛАТНЫМИ консультациями, убедившись, что вы заказываете правильный продукт в первый раз, и избегая хлопот с возвратом или обменом.
Что делать с заземляющим проводом
» Дом »Электромонтажные работы

Куда прикрепить заземляющий провод? Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющих проводов и незаземленных светильников и коробок, подключение заземляющего провода.
Где и как прикрепить провод заземления
[ad # block] Электрический вопрос: Что мне делать с проводом заземления для фарфорового держателя потолочной лампы, если нет места для прикрепления заземляющего провода?
Я так понимаю, на фарфоровом патроне для плафона медной разводки приборов заземляющий провод не нужен и для него нет места.
Я не подключаю провода ни к чему металлическому, а устройства представляют собой фарфоровые и пластиковые синие коробки.
Что мне делать с заземляющим проводом электрического кабеля Romex?
Мне просто выбросить его, или я должен прикрепить его к винтам, которыми фарфоровый прибор крепится к синей круглой коробке?
Спасибо за помощь, просто не знаю, что делать с землей, можно использовать гайку, чтобы просто надеть ее, черт возьми, я не знаю.
Этот вопрос по электропроводке поступил от: Боба, домовладельца из Гибсона, штат Теннесси.
Дополнительные комментарии: Мне нравится этот сайт, потому что он очень помогает нам, кто не уверен, и помогает нам в вопросах безопасности.Спасибо за помощь.
Ответ Дэйва:
Спасибо за вопрос по электропроводке, Боб, это очень хороший вопрос.
Как заземлить настенные розетки Выключатели и светильники
Применение: электрические розетки и осветительные приборы.
Уровень квалификации: от среднего до продвинутого. Этот электрический проект лучше всего выполнять сертифицированным электриком или лицензированным электриком.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта и способности работать с инструментами.
Меры предосторожности: Определите цепь, выключите ее и пометьте примечанием перед работой с проводкой.
Заземление настенных розеток и выключателей света
Закрепление заземляющего провода по возможности
Заземляющий провод является наиболее важным проводом любой электрической цепи, поскольку он защищает компоненты схемы, обеспечивая путь к заземлению в случае возникновения электрического замыкания.
Все провода заземления являются частью EGS или системы заземления оборудования, которая подключена к главной электрической панели.
На главной панели система заземления оборудования имеет одно или несколько основных соединений, которые связывают электрическую систему с землей, чтобы обеспечить путь к земле с низким сопротивлением.
Заземляющие провода
обычно присоединяются к винту заземления или винтовой клемме на осветительной арматуре, розетке, электрических устройствах или компонентах, включая распределительную коробку, или проводе заземления от осветительных приборов и других электрических устройств, которые обеспечивают соединение. для заземляющего провода.
Некоторые предварительно смонтированные устройства имеют зеленый провод с желтой полосой, и это также провод заземления, который необходимо соединить с проводом заземления цепи.
Что делать, если не к чему прикрепить заземляющий провод
Провода заземления и незаземленные приспособления и коробки
Если у вас есть провод заземления и нет места для его крепления, поместите соединительный элемент на конец, сверните провод заземления и вставьте его обратно в электрическую распределительную коробку.
ВАЖНО : Никогда не обрезайте заземляющий провод.
В таких устройствах, как фарфоровый патрон для лампы, может не быть места для подключения заземляющего провода, потому что прибор не сделан из металлического материала, который может проводить электричество.
[ad # block2]
Подробнее о проводке и заземлении
Электрическое заземление

Способы и требования к электрическому заземлению
Перечень электрических кодов заземления с примерами кодов электрического заземления для домашней электропроводки.
Следующие пункты помогут вам с заземлением:
Электрический провод

Электрический провод для дома
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов, служит в качестве рекомендаций по выбору.
Распределительные коробки
Распределительные коробки для домашней электропроводки
Что такое электрические распределительные коробки и для чего они используются.Домашняя электропроводка — это процесс прокладки электрического провода к месту, которое будет обслуживать электрические устройства или бытовой прибор. Один очень важный компонент — это коробка, в которую будет проложен провод. Тип и размер электрических коробок домашней электропроводки будет зависеть от размера схемы, области применения и ее расположения.
Эта ссылка полезна как домовладельцу
Электрооборудование «Сделай сам»

Вам также могут быть полезны следующие данные:
Сопроводительное руководство Дэйва по домашней электропроводке:
» Вы можете избежать дорогостоящих ошибок! «
Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.
Идеально подходит для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки на 120 и 240 В
Электропроводка выключателей освещения
Электропроводка 3-проводного и 4-проводного электрического диапазона
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
.
No related posts.
Розетк
Навигация по записям
Частотные регуляторы для асинхронных двигателей: Преобразователи частоты для асинхронного двигателя купить по выгодной цене
Legrand bp 30076: Выключатель Legrand BP 30076 автоматический C16 DX3
Похожие записи
Как подключить блок выключателей с розеткой: Как подключить розетку и выключатель в одном корпусе
23.08.2021
Какие автоматы ставить на розетки и выключатели: Какие автоматы ставить в частном доме
14.08.2021
Установка розетки в гипсокартон: Установка розеток в гипсокартон своими руками
05.08.2021
Как крепить розетки в стене: Страница не найдена — Я
05.08.2021
Ток в розетке: Ничего не найдено для Feeds
03.08.2021
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Датчик
Дом
Кабель
Как выбрать
Лампа
Освещение
Отопление
Подключение
Проводка
Разное
Розетка
Советы
Стабилизатор
Схемы
Электролюбителям
+7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected]
Карта сайта

Отключаем автоматы в квартирном щитке освещения	Самым первым нашим шагом должно быть создание безопасных условий. Для этого следует снять напряжение со всех проводов в распределительной коробке. Сделать это можно отключением в квартирном или этажном распределительном щите соответствующих автоматов. Если вы знаете, какие провода проходят в данной коробке, то можно отключить только отдельный автомат. Если вы не знаете этого, то отключаем вводной автомат на вашу квартиру или дом. Если такового нет, то отключаем все автоматы вашей квартиры.
Распределительная коробка	После этого следует вскрыть распределительную коробку, и убедиться, что проводов под напряжением в ней нет. Для этого следует использовать указатель напряжения. Предварительно лучше проверить его работоспособность на электрических частях, заведомо находящихся под напряжением.
Для проверки отсутствия напряжения можно воспользоваться однополюсным индикатором напряжения	Дабы произвести проверку, нам следует снять изоляцию со скруток. Делать это следует предельно внимательно, стараясь не прикоснуться к токоведущим частям. Ведь мы еще не уверены, что с них снято напряжение. Если у вас не скрутки, а клеммники, то все значительно проще. Прикасаемся индикатором напряжения к токоведущим частям, и проверяем отсутствие напряжения (см. Как прозвонить провода: рассмотрим варианты).
Подключение проводов в распределительной коробке	Теперь можно приступить непосредственно к подключению. Наша инструкция советует начинать с подключения в распределительной коробке. Здесь вы должны определить фазный, нулевой и защитный провод. Если ваша распределительная сеть выполнена согласно п.1.1.29 ПУЭ, то приходящий провод синего цвета будет нулевым, желто-зеленый провод — защитным заземлением (см. Как определить заземляющий провод безопасно), а провод любого другого цвета — фазным.
Схема подключения нескольких одиночных розеток	При помощи клеммников (см. Подбираем клеммы для соединения проводов) или пайки присоединяем провод, идущий к нашей розетке и групповой линии. Ориентироваться следует по указанным выше цветам.
Принцип определения проводов в распределительной коробке	Если в вашей распределительной сети не соблюдены нормы ПУЭ, то все немного сложнее. В этом случае, вам необходимо определять провода, и без минимальных знаний в электротехнике здесь уже не обойтись. Описывать данную процедуру мы не будем, ведь мы уже не раз касались этой темы. Ее вы найдете на видео и в других разделах нашего сайта.
Подключение розетки	После того, как провода подключены к соответствующим по цветам проводам в распределительной коробке, пришло время подключать розетку. К силовым контактам розетки подключаем фазный и нулевой провод. Делается это в произвольном порядке. А вот установка заземляющего провода в розетке должна производиться строго на свой контакт. Обычно он имеет соответствующее обозначение. Если такового нет, то можно проследить подключение к заземляющим контактам.
