Подключение приборов к сети

Мы живем в век электроники, и практически каждый дом оснащен не одним десятком электротехники, слабой и достаточно мощной. К ней относится — стиральная и посудомоечная машины, бойлер, электрический обогреватель и пр. Особенность этой бытовой техники в высоком токе нагрузки при подключении к сети, поэтому о них стоит поговорить подробно.
Если производить подключение неправильно, электрическая проводка будет чрезмерно нагреваться и испортится в считанные дни.  Риск возникновения пожара будет повышен, к тому же, сам прибор выйдет из строя. Как же правильно подключать бытовую технику чтобы избежать таких неприятностей?

Стоит учесть возможности бытовой электропроводки

Чтобы избежать неприятных последствий важно ознакомиться с возможностями домашней электропроводки. Например, советские розетки на нагрузку больше 6 ампер не рассчитаны. Если у вас установлены такие розетки, особо ничего не подключишь.

Современные розетки европейского типа рассчитаны на 10 или 16 ампер. Замена советской розетки на современную возможна, если сечение кабеля сможет выдержать подобную нагрузку. Все электрические приборы потребляют от сети определенную мощность. Это очень важный параметр и требует первостепенного внимания. Потребляемая мощность прибора указывается в техническом паспорте или на корпусе. Мощными считаются приборы потребляющие свыше 100 ватт. Они и представляют интерес для нас.

Какая связь между мощностью прибора и током?

Мощность — это сумма тока и напряжения. Значит, чтобы узнать какую мощность в ваттах способна выдержать розетка, если максимальные показатели указаны в амперах, нужно умножить напряжение на соответствующий ток.

Возьмем напряжение в сети 220 вольт, и максимальную мощность розеток 6, 10 и 16 ампер.
Получаем следующие показатели:

• розетка на 6 ампер выдержит нагрузку 1320 Ватт;
• розетка на 10 ампер нагрузку — 2200 Ватт;
• розетка на 16 ампер — 3520 Ватт.

Если знать эти показатели, проблем с подключением мощных приборов не возникнет.

Распространенные ошибки потребителей

Первая ошибка — это подключение к розетке 10 ампер удлинителя на более слабый ток (6 ампер). Потребитель, совершая такой манёвр ожидает, что напряжение в удлинителе станет как в розетке 2200 Вт, но в результате удлинитель приходит в негодность.

Вот еще пример. К розетке на 6 ампер подключают удлинитель на 10 ампер с уверенностью, что получен запас мощности на 2200 ватт.
Что же происходит в действительности?
Полученная мощность будет такой, на какую рассчитана розетка — 6 ампер, но сама розетка выйдет из строя, да и вилка удлинителя из-за превышенного нагревания тоже пострадает.
Случается и такое, что к розетке на 6 ампер присоединяет соответствующий удлинитель. Максимальная нагрузка составляет 1320 Вт, и подключает к примеру электрический обогреватель на 1000 Ватт и пылесос на 800 Ватт одновременно, общая мощность возрастает до размеров не рассчитанных на данную розетку.

К подключению к сети электроприборов высокой мощности стоит отнестись очень серьезно. Тогда ни проводка, ни приборы, ни потребитель не пострадают.

Замена электропроводки в доме или квартире

Если в доме планируется замена электропроводки, мощные приборы учитываются в первую очередь. Это значит, что для них следует провести отдельную линию электропроводки прямо из распределительного щитка. Розетки для слабых приборов можно подключать от одной линии шлейфом (от первой ко второй, от второй к третьей и т.д)

Выбираем кабель

Кабель и его сечение выбирается с учетом нагрузки от электроприборов, которые будут к нему подключаться. Обычно в домашней электропроводке используют ВВГнг кабель или гибкий кабель ПВС.

Бытовая розетка с заземлением и крышкой Volsten V01-43-R18-S Marin Grey, 9449 — цена, отзывы, характеристики, фото

Бытовая розетка с заземлением и крышкой Volsten V01-43-R18-S  Marin Grey, 9449 — универсальная влагозащищенная однопостовая розетка, которая  позволяет подключать электроприборы и инструменты к сети переменного тока. Розетка рассчитана для использования  с одним прибором. Это электротехническое устройство монтируется на стену, наложением. Розетка оснащена заземляющим контактом, что предохраняет подключаемый электроприбор от перепадов напряжения в сети. Защитная крышка плотно закрывает поверхность основания розетки и предохраняет ее от попадания внутрь водяных брызг и пыли.

• Монтаж накладной (открытый)
• Количество гнезд 1
• Тип комплектации розетка в сборе
• Рамка не требуется(идет в комплекте)
• Max ток, А 16
• org/PropertyValue»> Серия Marin
• Степень защиты IP54
• Крышка да
• Заземление есть
• Защитные шторки нет
• Цвет серый
• Материал пластик
• Вид розетки силовая розетка
• Модульная нет
• Показать еще

Этот товар из подборок

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,09

Длина, мм: 70
Ширина, мм: 70
Высота, мм: 50

Особенности Прочность Механизмы бытовой розетки с заземлением и крышкой Volsten V01-43-R18-S Marin Grey, 9449 изготовлены из специального негорючего пластика, который, в отличие от керамики, не хрупкий, его невозможно случайно сломать при затягивании винтов.

Преимущества Современный дизайн; Класс защиты — IP54; Серый цвет корпуса; Долгий срок службы.

Произведено

• Россия — родина бренда
• Китай — страна производства*
• Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Нагрузка на одну розетку. Какую нагрузку выдерживает розетка

Для обычной жизни среднестатистической семьи требуется все больше электричества. Это связано с тем, что благосостояние населения нашей страны растет, появляются новые виды различных бытовых устройств.

Все чаще получается так, что количество розеток в квартире ограничено, а приборов, которые необходимо подключить и постоянно использовать, очень много.



В одну розетку можно подключать только ограниченное количество электроприборов

Какую нагрузку может выдержать одна розетка?

Вопрос о том, сколько можно вилок воткнуть в один удлинитель, довольно запутанный. Ведь существует множество факторов, от которых зависит выносливость электропроводки в каждом конкретном случае. Для того, чтобы определить возможности одной розетки, необходимо разобраться в некоторых понятиях и определениях.

Напряжение. Это физическая величина, которая показывает работу по перемещению заряда от одной точки электрической цепи до другой. Единицей измерения принят Вольт. Для нашей страны принято напряжение 220 V. Этот показатель обязательно нужно учитывать, так как он используется для расчёта нагрузки, которую выдерживает розетка.

Сила тока. Это отношение количества заряда, прошедшего через некоторую поверхность к времени этого прохождения. Измеряется она в Амперах. Для наших розеток эта величина, в основном, равна от 6,3А до 10А.



Приборы для измерения силы тока

Мощность. Показывает скорость преобразования, потребления или передачи электроэнергии какой-либо системы. Измеряется в Ваттах. Мощность электроприборов указывается в технических характеристиках, а так же, как правило, на корпусе.

Допустимая нагрузка на розетку – это показатель того количества Ватт, которое может выдержать как сама розетка, так и проводка, при одновременной работе нескольких приборов или одного мощного прибора.

Простой расчет с имеющимися у нас показателями будет выглядеть так: для расчета допустимого количества Ватт, нужно просто умножить силу тока на напряжение. Для наших отечественных розеток такой расчет будет выглядеть так: 6,3А * 220V = 1386 Вт. Таким образом, суммарная мощность приборов, которые можно одновременно подключить в одну розетку не должна превышать 1386 Вт.

Защита от скачков напряжения в квартире

Для того, чтобы предотвратить скачки напряжения в электросети и защитить проводку от перегрузки, нужно соблюдать осторожность в пользовании удлинителями и тройниками. Когда в сети возникает перегрузка, проводка начинает нагреваться и может произойти короткое замыкание, либо возгорание.

Немаловажен так же такой фактор, как сечение проводки (упрощенно – ее толщина), от которой зависит ее выносливость. Поэтому, в идеале, необходимо рассчитывать нагрузку не только на отдельные розетки, но и на всю электросеть квартиры. Тогда будет проще определить общую допустимую мощность электроприборов, ламп и люстр. Такие меры предосторожности особенно полезны в старых домах.

Чтобы не возникало проблем с недостатком розеток, планировать их расположение и количество необходимо заранее. При капитальном ремонте квартир, проводку часто полностью заменяют на новую, с большим сечением. В этом случае допустимо установить евророзетки, сила тока в которых от 10А до 16А, суммарная мощность электроприборов, соответственно может быть намного больше.

Существуют некоторые нормы, по которым в каждой комнате должно быть не менее 2 розеток (по 1 на каждые 4 кв м площади), а на кухне – 4. Но, на сегодняшний день этого количества бывает недостаточно. Чтобы не перегружать имеющиеся розетки, лучше провести дополнительные, с учетом общей допустимой нагрузки на проводку.

Соблюдая простые меры предосторожности, так же, поддерживая проводку в доме в исправном состоянии, можно обезопасить свое жилище от пожара и долго сохранять электроприборы в рабочем состоянии.

Pilot zis Сетевой фильтр PILOT «S», 5 компьютерных розеток + 1 бытовая розетка, 1,8 м, белый

Свойства товара

Количество розеток:

6 шт.

Длина шнура:

1. 8 м

Максимальный ток нагрузки:

10 А

Суммарная мощность нагрузки:

2200 Вт

Номинальное напряжение:

220 В

Номинальная частота напряжения сети:

50 Гц

Защита:

от импульсных помех, от короткого замыкания, от перегрузки по току

Максимальная рассеиваемая энергия:

220 Дж

Клавиша выключателя на корпусе:

да

Светодиодная индикация:

да

Корпус из негорючего материала:

да

Материал корпуса:

пластик

Как выбрать розетку.

Виды и устройство. Применение и особенности

Электрическая розетка является необходимым приспособлением для подключения электрических устройств к сети. Практически каждый день мы сталкиваемся с электрическими розетками. Поэтому важно, чтобы их использование было удобным и безопасным, а их конструкция была бы надежной. Многое зависит чтобы правильно выбрать розетку. Прежде всего, это возможность подключения бытовых электрических приборов. Срок службы розетки также зависит от правильного ее выбора.

Чтобы правильно выбрать розетку, требуется знать ее конструкцию, технические параметры и существующие виды.

Устройство розетки

Электрическая розетка включает в себя контактную колодку, декоративную крышку с винтом и подрозеткником.

Колодка в сборе состоит из:

• Лапки для крепления. Они бывают подвижными распорными или неподвижными цельнолитыми.
• Контакты: фаза и ноль, отдельно контакт заземления.
• Клеммы для подсоединения проводов.

Технические параметры

Чтобы выбрать розетку, необходимо обратить внимание на характеристики розетки, которые обозначены на ее корпусе: ток, напряжение и степень защиты.

Номинальный ток – это величина тока, которую может выдерживать розетка в течение длительного времени. Бытовые розетки чаще всего рассчитаны на 16 А.

Номинальное напряжение – это величина напряжения, при котором допускается эксплуатация розетки. Бытовая розетка рассчитана на 220 вольт. Допустимую мощность можно определить путем умножения тока на напряжение.

Степень защиты маркируется обозначением IP и двумя цифрами. Первая цифра означает защиту от пыли и постороннего проникновения, а вторая означает защиту от влаги. Для домашнего использования достаточно наличие защиты IP 20.

При проектировании розеток используется модульный способ. Устройство внутреннего механизма выполняется в виде отдельного модуля, который можно устанавливать в любые розетки. Декоративная накладка может быть любой.

Основной модуль и декоративную накладку изготавливают из специального пластика. Он является качественным диэлектриком, обладает высокой прочностью при разных температурах, не горит и не реагирует на различные внешние воздействия.

Электроды розетки изготавливают в виде пружинящих гнезд. Диаметр гнезд делают меньшим, по сравнению с диаметром штырей вилки. Поэтому при вставлении вилки возникает некоторое усилие. Приемные гнезда должны обеспечивать большое количество вставки вилки.

Виды розеток

Если рассматривать все существующие виды розеток, то одной статьи не хватит. Достаточно рассмотреть основные виды. Розетки классифицируются по виду разъемов, наличию различных дополнений.

Накладные розетки

Устанавливают на открытой электрической проводке, когда провода проложены по потолку или стене. Они закрепляются на стене с помощью саморезов. Провода заводятся в корпус к клеммам в боковое отверстие.

Преимущества

• Можно выполнять замену розетки без повреждения покрытия стены, так как крышка закрывает накладку.
• Возможность замены старых видов розеток на евростандарт. При этом нет необходимости в замене подрозетника.
• Установка розетки непосредственно на обшивку по обрешетке стены. При этом не важно, на какое расстояние розетка удалена от стены.
• На обшивку из гипсокартона с применением специального подрозетника.
• Установка розетки на деревянные стены в металлическом подрозетнике, соблюдая пожарную безопасность.

Встроенные

Утапливаются при установке в стену. Они служат для скрытой электропроводки.

Розетки с защитными шторками

Имеют защищенные отверстия. Они открываются, если одновременно вставляется пара штырьков штепселя электрического устройства. Если ребенок захочет вставить какой-либо предмет в одно отверстие розетки, то защитная шторка не позволит это сделать.

Розетка с выталкивателем

Имеет специальную кнопку, нажав на которую, вилку можно легко вытащить из розетки. Если приходится часто вставлять и вытаскивать вилку в розетку, то эта функция очень пригодится.

Розетка с таймером

На таймере можно настроить время выключения и включения электрического устройства, что полезно людям с плохой памятью.

Розетка с защитой

Принцип работы защиты розетки можно понять на простом примере. Представьте, что на фене неисправна изоляция. Подключенный в розетку, он падает на мокрый пол, где стоит человек, который сразу становится проводником тока. Возникает утечка тока. В розетке имеется специальный датчик, который реагирует на этот ток и быстро обесточивает фен.

Розетки можно устанавливать на любой высоте. Производитель и дизайн корпуса розетки не имеет значения. Основным фактором является правильный выбор нагрузочного тока.

Немаловажным условием качества розетки является выход и вставка вилки в гнездо с небольшим усилием. Вилку следует вытаскивать из розетки, придерживая другой рукой за корпус.

Розетки без заземления применяются тогда, когда в электрической сети не предусмотрен контур заземления.

Розетки с заземлением монтируют в важных местах, требующих наличие заземления. Обычно таким местом является кухня, либо розетка для компьютера. В частных домах также часто используют розетки с контактами заземления.

Розетки с крышкой применяются в помещениях с высокой влажностью: ванной, бассейне и т.д.

Крышка закрывает всю площадь розетки и предотвращает проникновение воды и влаги.

Сдвоенные розетки

Устанавливаются в подрозетник. При этом можно пользоваться одновременно двумя гнездами для подключения к сети. Механическая часть таких розеток не очень надежна.

Специальные виды розеток

Служат для подключения радио, телефона, антенны или компьютера. Они бывают накладными и встроенными. Существуют специальные розетки, объединяющие в себе несколько разъемов.

Силовые розетки

Являются специальными штепсельными гнездами, которые обычно применяются на стройках для включения мощного оборудования, например, бетономешалки или сварочного аппарата.

Цветные розетки

Цветовая гамма современных розеток очень разнообразна. Поэтому можно выбрать розетку, идеально вписывающуюся в дизайн помещения, с любым цветовым оттенком.

Можно выделить следующие оформления розеток по цвету:

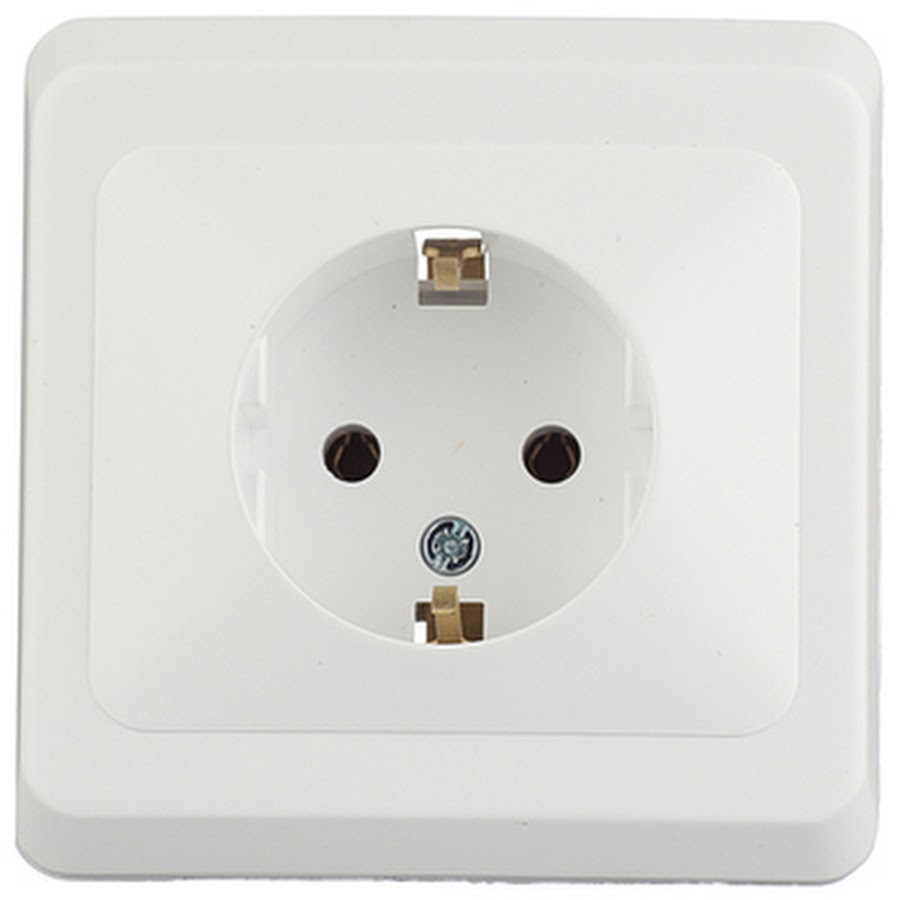

• Белые розетки являются универсальными. Они популярны и практичны, подходят для любых помещений.

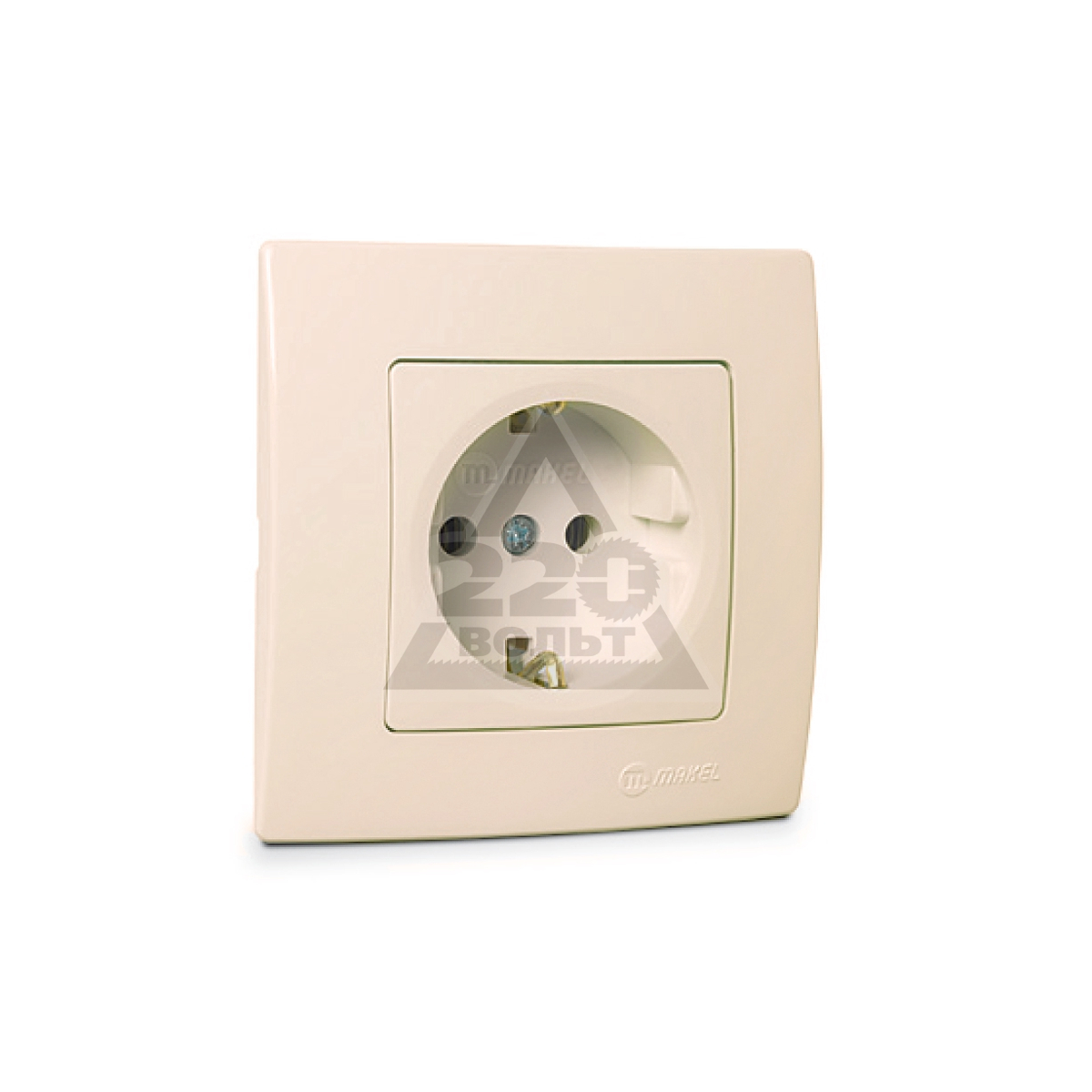

• Кремовые розетки хорошо сочетаются с красными, желтыми и коричневыми оттенками.
• Розетки с разными сменными вставками дают возможность выбрать подходящую по цвету вставку. Необходимо учесть, что постепенно краска облупится.
• Крашеные розетки имеют высокую стоимость. Но краска довольно быстро начинает стираться. Это решение не практично, но пользуется популярностью, так как имеет большие возможности дизайна.
• Розетки в стиле ретро отлично подходят для деревянного дома или бани со старинным интерьером. Такой вид розеток оригинально дополнит дизайн помещения.
• Wi Fi и GSM розетки являются инновационными видами, управляющимися на большом удалении. Они используются чаще всего в системе «умного дома». После установки умных розеток вы сможете дистанционно подключать и отключать электрические приборы в доме.
• Блок розеток обычно устанавливают на кухне или возле телевизора. Это удобно для одновременного подключения множества потребителей энергии бытового назначения. Применение таких розеточных блоков позволяет отказаться от использования удлинителей.

• С винтовым подключением проводов. Для фиксации жилы применяются винты, которые ввинчиваются в пластинку, зажимающую контакт. Это простое устройство и пользуется популярностью.
• Соединение без винтов используется вместо обычного винтового соединения проводов. Контакт обеспечивается сужением отверстия. Недостатком является слабое крепление провода.
• Розетка с индикатором добавляет удобство пользования. Небольшая лампочка светит и показывает наличие энергии в сети и помогает быстро обнаружить розетку в темноте.
• Напольная розетка устанавливается на полу. Такой вариант установки иногда требуется для подключения электрических приборов. Розетка выдвигается, ее дизайн легко вписывается в интерьер любого жилья.

• Оконная розетка является современным решением. Ее монтаж осуществляется непосредственно в стекло окна, так как электрическая энергия образуется из солнечных лучей. Такой вариант исполнения имеет высокую стоимость, но со временем окупается.

Последствия неправильного выбора

Если выбрать розетку неправильно, то могут возникнуть неприятные последствия:

• Возгорание электрической проводки и оплавление корпуса розетки, так как неправильно подобрана токовая нагрузка.
• Некачественное изготовление и материал. Розетка быстро придет в негодность, вилка станет болтаться при вставке, корпус может вывалиться из стены.
• Ухудшение интерьера помещения из-за неправильного выбора цвета и оформления корпуса.

Кроме этого может возникнуть много других последствий, заставляющих задуматься как правильно выбрать розетку.

Как правильно выбрать розетку

• Материал изготовления значительно влияет на качество изделия, так как дешевый мягкий пластик быстро будет ломаться и царапаться.
• Если на корпусе нет обозначения завода изготовителя или маркировки, то это свидетельствует о поддельной продукции.
• Зажимы, винты и пластины, расположенные внутри розетки, не должны иметь подозрительных повреждений. Заземляющие контакты розетки должны быть упругими, без заусенцев.
• Качественный продукт не имеет неприятного запаха, а пластиковые стенки не должны быть слишком тонкими.
• Чем больше число фиксаторов и деталей, тем выше качество изделия.
• Отверстия для вилки должны совпадать с контактными гнездами. В противном случае лучше выбрать розетку другого производителя.
• Наличие инструкции по установке является положительным фактором для выбора.
• Лучше выбрать изделие известных фирм производителей.
• На задней стороне розетки должно быть обозначение тока и напряжения, для которых рассчитана эксплуатация изделия.
• Сегодня очень часто выбирают комбинированные розетки, выполненные совместно с выключателем. Это позволяет экономить время на установку отдельных изделий.

Похожие темы:

81141 Розетка 16А с заземлением 2Р+Е IP65

Бытовая розетка для Kedra IP65 2п+т 10/16А, 250 В немецкий стандарт серии PratiKa 81141 Schneider Electric на номинальный ток 16 А, напряжение 200-250 В, исполнением 2P+PEN, IP65, бытового назначения, серая, для настенного монтажа, с фланцем 65 х 85 мм. Изготовлена из самозатухающего технического полимера. Крышка сделана подпружиненной. Пружины и контакты зажимов выполнены из нержавеющей стали. Розетка может устанавливаться напрямую в щитки Kaedra или в настенные установочные коробки.

Установка:	наружный
Степень защиты:	IP65
Количество силовых полюсов:	2Р+E
Положение заземляющего контакта разъемов CEE, ч:	6
Номинальный ток,А:	16
Исполнение:	С заземляющим контактом 2P+E
Материал:	Пластик
Количество постов:	1
Цвет:	Серый
Шторки:	да
Габаритные размеры (ВхШхД), мм:	85х65х45.2
Крышка:	да

ru/system/inf/56058.pdf?1496937650″/>

Производитель: Schneider Electric

Технический каталог кабельно-проводниковой, светотехнической продукции, электротехнического и инженерного оборудования. Описание, спецификации, наличие на складе, заказ. Оплата по безналичному расчету по счету. Бесплатная доставка до ТК. Информация о товарах может обновляться в течении нескольких часов. О наличии и стоимости продукции уточняйте у менеджеров по телефонам +7 (812) 716-38-50, 715-04-80 или воспользуйтесь кнопкой «Купить». Данные о технических характеристиках, комплекте поставки и внешнем виде могут отличаться от указанных на сайте. Если Вы заметили ошибку или неточность в описании, пожалуйста, сообщите нам об этом воспользовавшись формой обратной связи, или написав на электронную почту.

Наименование товара	Розетка бытовая для KAEDRA IP65 2П+Т 16А 81141 SE
Страна	Франция
Производитель	Schneider Electric
Артикул	81141
Ед. измерения	шт
Номинальное напряжение, В	250
Способ монтажа	Наружный
Степень защиты	IP65
Количество силовых полюсов	2Р+E
Положение заземляющего контакта разъемов CEE, ч	6
Номинальный ток,А	16
Исполнение	Прямое
Заземление	Есть
Материал изделия	Термопласт
Длина, мм	45.2
Ширина, мм	65
Высота, мм	85
Количество постов	1
Цвет	Серый
Шторки	есть
Частота, Гц	50
Положение разъема	Прямой
Тип контактов	Винтовые
Наличие механической блокировки	Нет
Способ подключения	Клемма винтовая

Виды розеток.

Электрические розетки: типы штепсельных соединений

Розетка — электрический разъем, в который включаются бытовые и промышленные электроприборы. Они бывают двух типов: для скрытой установки (внутри стен, столешниц, перегородок) и для открытой установки, когда розетка крепится на поверхность.

Бытовые приборы подключаются к розетке при помощи штепселя, или электрической вилки. В разных странах используются различные формы штепсельных соединений. Об этом надо помнить, отправляясь за границу с электроприборами: вам может потребоваться переходник.



Типы штепсельных соединений розеток

Электрические розетки различаются по типу штепсельного соединения. В разных странах приняты собственные стандарты для розеток и штепселей электрических приборов.

В России и странах СНГ для бытовой техники используются розетки типа C и F (стандарт Евросоюза). Тип A и B (с заземлением) используется в США, а тип G — в Великобритании. Розетки типа D устанавливаются в арабских странах и странах Ближнего Востока, но иногда такой вариант можно встретить и в Британии. В Израиле используются розетки типа H. Китайская бытовая техника для внутреннего рынка рассчитана на розетки типа I.

Совет: Отправляясь за границу, не забудьте взять с собой переходник для ваших электронных гаджетов.



Технические характеристики розеток

Стандартные розетки рассчитаны на напряжение сети 220В. В них можно включать практически любые электроприборы, которые есть у вас в доме: телевизоры, холодильники и прочую, не слишком мощную бытовую технику.

Для более мощных электроприборов, например, духовых или жарочных шкафов и электрических плит используются специальные силовые розетки. Для таких подключений прокладываются отдельные ветки электрической проводки, выполненные из кабеля большего сечения.



Виды розеток



Кроме стандартных розеток для бытовой техники, существуют специальные разновидности розеток:

Влагозащищенные розетки

В помещениях с повышенной влажностью, например, в санузлах, ванных комнатах, и на кухнях рекомендуется устанавливать влагозащищенные розетки. Они имеют пластиковые крышки и прочие предохранительные элементы, которые прикрывают контактные отверстия розетки и защищают ее от попадания влаги на контакты.

Существуют влагозащищенные розетки различных классов, есть даже такие, которые можно устанавливать внутри емкостей с водой, например, в бассейнах. Для санузлов и кухонь достаточно розеток, имеющих класс защиты IP 44. Этот класс защиты предохраняет розетку от сильных брызг со всех сторон, но не защищает от прямых водяных струй или потоков воды. Для таких случаев надо использовать розетки с более высоким классом защиты.

Класс IP, или Ingress Protection Rating (в переводе с английского языка — степень защиты от проникновения) показывает, насколько электроприбор защищен от воздействия внешних факторов: попадания пыли, мелких частиц, влаги. Первая цифра (от 1 до 6) показывает, насколько розетка защищена от попадания твердых частиц. Вторая (от 1 до 8) — показывает защиту от влаги.

Розетки с автоматический защитой

Модели розеток с устройством автоматического отключения при превышении нагрузки или коротком замыкании называют розетками-автоматами. Их желательно устанавливать для подключения крупной бытовой техники: холодильников, мощных микроволновых печей. Такие розетки могут спасти вашу технику от случайных перепадов напряжения в электрической сети: при сильном скачке напряжения они просто отключатся.

Розетки с подсветкой

Розетки с подсветкой имеют небольшой светодиодный источник света, обычно направленный вниз или вверх по стене. Такую розетку хорошо видно в темноте. Розетки с подсветкой чаще всего устанавливают в спальне, прихожей или гостиной, например, для подключения зарядных устройств.

Розетки с USB-портом

Для зарядки гаджетов идеально подойдут розетки с USB-портами. Такая розетка имеет классической разъем для подключения электроприборов, и один или два USB-разъема для зарядки мобильных телефонов, планшетов и других электронных устройств. Очень удобно иметь такие в кабинете или у рабочего уголка.

Вилка и розетка типа C

ТИП C

«Обычная», наиболее распространенная вилка типа C, рассчитанная на 2,5 А, используется только для приборов с низким энергопотреблением.

Type C используется во всех странах Европы, кроме Великобритании, Ирландии, Мальты и Кипра. (Щелкните здесь, чтобы увидеть полный список всех стран, в которых используется тип C)

Тип C — это наиболее широко распространенная вилка в мире. Эта двухпроводная вилка не заземлена, не поляризована и имеет два круглых контакта. Он широко известен как Europlug, описанный в CEE 7/16.Вилка имеет два круглых штыря диаметром 4 мм, длина которых составляет 19 мм, центры которых разнесены на 18,6 мм у основания и 17,5 мм на кончике. Два штифта имеют изолированные втулки длиной 10 мм. Они немного сходятся, но они относительно гибкие, что позволяет соединять вилку с любой розеткой, которая принимает круглые контакты 4,0–4,8 мм с центрами 17,5–19 мм. Вилка обычно ограничена для использования в приложениях класса II, требующих 2,5 А или меньше.

Версия вилки типа C на 16 ампер, используемая для приборов с высоким энергопотреблением.

Существует также вторая, менее часто используемая версия вилки типа C (CEE 7/17), рассчитанная либо на 10 А, либо на 16 А. Его штырьки имеют такую ​​же длину (19 мм), что и версия на 2,5 А. но они не изолированы и имеют немного больший диаметр (4,8 мм вместо 4 мм). Приборы, которые не требуют заземления, но которые потребляют много энергии, почти всегда оснащены такими вилками (например, фены, обогреватели для ванных комнат, пылесосы и т. Д.). Обратите внимание, что розетки типа N, которые используются в Бразилии и Южной Африке, несовместимы с 16-амперной версией типа C из-за формы вилки.Розетки типа N имеют углубленную шестигранную форму и подходят только для вилок шестигранной формы.

Вилки

типа C обычно используются во всех странах Европы, кроме Великобритании, Ирландии, Мальты и Кипра. Они также используются в различных частях развивающегося мира. Хотя вилки типа C используются во многих местах по всему миру, для розеток типа C верно обратное. Этот вид розеток является более старым и незаземленным вариантом розеток типов E, F, J, K, L, N и O. В настоящее время большинство стран требует установки розеток с заземлением в новостройках. Поскольку розетки типа C обнаружены, они стали незаконными почти везде и заменяются на типы E, F, H, J, K, L, N или O (в зависимости от страны). Чтобы не оставалось сомнений: запрещенными стали только розетки, вилки, конечно же, остаются в употреблении. «Обычная» вилка типа C на 2,5 А идеально подходит для розеток типа E, F, H, J, K, L, N или O.

Неисправности общей электрической розетки (или розетки)

Электрические розетки (более известные как розетки) — это рабочие лошадки электрической системы вашего дома.Розетки — это места, где лампы, электронное оборудование, мелкие бытовые приборы, обогреватели и многие другие устройства подключаются к электрическим цепям дома для выполнения своих функций. Со временем в розетку можно увидеть, как вилки шнура вставляются и вынимаются сотни раз, и, как любое другое механическое устройство, они со временем изнашиваются или повреждаются. Изменения требований электротехнического кодекса также могут означать, что розетку необходимо заменить, даже если она работает нормально.

Вот некоторые из распространенных проблем с розетками и что с ними делать.

Изношенные пазы

Хотя в розетках нет движущихся частей, они имеют металлические точки контакта внутри корпуса устройства, которые предназначены для надежного захвата горячих, нейтральных и заземляющих контактов на вилках шнуров. Со временем эти контакты начинают изнашиваться и теряют силу захвата. Поскольку открытые точки контакта теряют способность захватывать вилку, это создает большее электрическое сопротивление и нагрев, что может вызвать проблемы в проводке и может вызвать срабатывание автоматических выключателей.Вы также можете начать слышать треск в розетке из-за искры, и вилки прибора будут расшатываться в гнездах розетки.

Решение: Выключите питание и замените розетку на новую.

Свободные соединения проводов

Еще одна очень распространенная проблема с розетками, которые часто используются, заключается в том, что соединения проводов схемы начинают ослабевать. Каждый раз, когда через проводное соединение протекает ток, выделяется небольшое количество тепла, и это повторяющееся расширение и сжатие проводов может в конечном итоге привести к ослаблению винтов.Когда это произойдет, вы можете услышать, как розетка начинает потрескивать, а если соединения проводов полностью отсоединяются, короткое замыкание может вызвать срабатывание автоматического выключателя.

Ослабленные соединения проводов особенно распространены, если розетка была подключена с помощью вставных фитингов на задней стороне розетки. Эти соединения заведомо небезопасны, поэтому профессиональные электрики почти никогда не используют эти фитинги для подключения проводов.

Решение : Выключите питание и затяните все соединения проводов.Также убедитесь, что крепежный ремень розетки надежно закреплен, чтобы устройство не могло покачиваться, когда вы вставляете или извлекаете вилки.

Трещина в теле

Поврежденная емкость — опасная емкость. В современных емкостях используется прочный винил, и они редко трескаются или ломаются, но старые емкости были сделаны из довольно хрупкого бакелитового пластика, который подвержен растрескиванию. Иногда на передней поверхности емкости будут видны трещины или сколы, особенно вокруг щелей, но также возможно, что сторона или задняя часть емкости могут потрескаться.

Решение : Выключите питание и замените поврежденную розетку на новую.

Неправильный рейтинг

Удивительное количество домовладельцев не осознают, что розетки рассчитаны на определенную силу тока. В стандартных бытовых цепях розетки рассчитаны на 15 или 20 ампер. Розетку на 20 А можно определить по небольшой горизонтальной букве «Т», которая выступает из одного из вертикальных пазов на розетке. Эта конструкция позволяет использовать специальные вилки на 20 А, которые используются в некоторых бытовых приборах с высокими требованиями, например, в обогревателях.

Использование розеток, не соответствующих силе тока цепи, является очень распространенной ошибкой. Хотя нет никакой опасности, когда розетка на 15 ампер подключена к цепи на 20 ампер, существует заметная опасность, когда розетка на 20 ампер подключается к цепи на 15 ампер. В этой ситуации есть возможность подключить 20-амперный прибор к цепи, которая может обеспечить только 15-амперную мощность. В результате, если повезет, сработает автоматический выключатель, но также возможно повреждение проводов и возможный пожар.

Решение : Проверьте силу тока в цепи и убедитесь, что розетки соответствуют номиналу. При необходимости замените их устройствами надлежащего номинала.

плохого качества

Дешевый сосуд по выгодной цене может какое-то время работать нормально, но со временем может возникнуть проблемы. Устройства, производимые серийно за границей, могут вызывать подозрение, если они не имеют одобрения признанного агентства по тестированию, такого как UL (Underwriters Laboratories).

Решение : Осмотрите емкости и замените те, которые не имеют списка одобрения от известного испытательного агентства. Такие рейтинги будут проштампованы на корпусе розетки.

Обратная полярность

Розетки разработаны с подключением горячих и нейтральных проводов, поэтому поляризованные вилки, имеющиеся на большинстве ламп и небольших приборов, будут направлять горячий и нейтральный ток в правильном направлении через устройство. Если эти проводные соединения поменять местами, прибор все равно будет работать, но существует повышенная опасность возгорания или поражения электрическим током в случае короткого замыкания.

Перепутанные соединения горячего и нейтрального проводов известны как «обратная полярность», и эта ситуация часто не распознается до тех пор, пока не возникнут проблемы.

Решение : Проверить розетки с помощью тестера подключаемых цепей. Если обнаружена обратная полярность, выключите цепь и установите правильные положения соединений проводов цепи.

Нет заземления

Другой очень распространенной проблемой розеток является отсутствие заземления, которое происходит либо из-за того, что розетка не была должным образом подключена к заземляющему проводу цепи, либо из-за того, что сама система не заземлена, например, в очень старых системах электропроводки, которые не имеют защиты от заземления. Отсутствие заземления можно определить с помощью съемного тестера цепей. Если в ваших розетках используются розетки с двумя гнездами без круглого гнезда для заземления, это означает, что сама система может быть не заземлена.

Решение : Проверьте розетки и, если они не указывают на отсутствие заземления, отключите питание, осмотрите заземляющие соединения розетки и при необходимости внесите исправления. Или попросите профессионального электрика проверить старую систему электропроводки и внести необходимые улучшения для заземления системы.

Нет защиты AFCI / GFCI

Сегодняшний электрический кодекс требует, чтобы большинство розеток в жилых помещениях имели защиту AFCI (прерыватель цепи дугового замыкания), а розетки в некоторых местах также имели защиту GFCI (прерыватель цепи замыкания на землю). Существующие установки проводки, как правило, «отремонтированы» — вам не нужно вносить исправления, если в системе уже не ведутся работы. Но каждый раз, когда профессиональный электрик делает ремонт или улучшение системы, он или она должен будет добавить в эту цепь необходимую защиту AFCI или GFCI. Выполняя свою работу, вы также должны внести необходимые изменения.

Защита от GFCI обычно требуется во всех местах на открытом воздухе, во всех местах ниже уровня земли (например, в подвале) и во всех местах, где поблизости есть источник воды (например, столешницы возле раковины). Защита AFCI теперь требуется практически для всех розеток в жилых помещениях.

Решение : Замените стандартные розетки на розетки GFCI или AFCI в местах, где они требуются электрическими правилами.Или установите автоматические выключатели GFCI или AFCI (или комбинированные GFCI / AFCI) для любых цепей, питающих розетки, которые требуют этой защиты.

Розетка

— Какие типы электрических розеток встречаются в типичном доме в США?

Сначала давайте разберемся, что такое NEMA и как оно относится к розеткам и устройствам со шнуром и вилкой. Национальная ассоциация производителей электрооборудования (NEMA) — это организация по стандартизации, которая разрабатывает стандарты для электрического оборудования.

С каждым стандартом связан номер, поэтому вы можете увидеть что-то вроде NEMA 5 .Это просто означает, что любое устройство, соответствующее стандарту 5 , будет отображать характеристики, описанные в стандарте.

При работе с розетками и вилками часто можно встретить что-то вроде этого NEMA 1-15 . Число после тире представляет собой максимальный текущий рейтинг устройства. Таким образом, в нашем примере устройство будет иметь номинальный ток 15 ампер.

Вы также можете увидеть R или P после текущего рейтинга.Это просто обозначает, является ли это розеткой ( R ) или вилкой ( P ) (где « Plug » означает фактическое устройство на конце шнура, который подключается к розетке. Не путать с розеткой. сам, который часто называют «розеткой », «розеткой » или другим сленговым термином).

NEMA 1

В старых домах заземляющие провода обычно не подводились к каждой розетке, поэтому устройства NEMA 1 являются обычным явлением. NEMA 1-15 будет наиболее распространенным.Устройства NEMA 1 рассчитаны максимум на 125 вольт и состоят из двух лезвий (или слотов), один из которых немного больше другого. Где меньший нож / паз — незаземленный (горячий) провод, а больший — заземленный (нейтральный) провод.

^{NEMA 1-15R}

NEMA 5

В современных домах заземляющий провод идет к каждой розетке, поэтому устройства NEMA 5 являются обычным явлением. Опять же, NEMA 5-15 и 5-20, устройства являются наиболее распространенными.Устройства NEMA 5 также рассчитаны на 125 вольт и состоят из двух ножек (или пазов) и одного штифта (или отверстия). Лезвия / прорези расположены так же, как устройства NEMA 1, а штырь / отверстие является заземляющим проводом (не путать с заземленным проводом).

^{NEMA 5-15R — NEMA 5-20R}

NEMA 6

Устройства

NEMA 6 не очень распространены в жилых домах США, хотя их можно найти в гаражах, поставляющих аппараты для дуговой сварки, компрессоры или другие подобные устройства. Эти устройства состоят из двух ножей / прорезей, которые являются незаземленными (горячими) проводниками, и штифта / отверстия, которые являются заземляющим проводом. Из-за этого эти устройства рассчитаны на 250 вольт, а , а не , способны подавать 125 вольт.

^{NEMA 6-20R — NEMA 6-30R}

NEMA 10

До того, как заземляющие проводники стали обычным явлением, устройства NEMA 10 использовались для более крупных приборов. NEMA 10-30 обычно использовался для электрических сушилок для одежды, а NEMA 10-50 — для электрических плит.Устройства NEMA 10 были рассчитаны на 125/250 вольт и состояли из 3 лезвий / слотов. Два лезвия / слота; обычно обозначенные X и Y , были незаземленными (токоведущими) проводниками. Третий нож / паз представлял собой заземленный (нейтральный) провод, обычно маркированный Вт .

^{NEMA 10-30R — NEMA 10-50R}

NEMA 14

Когда заземляющие проводники стали обычным явлением, устройства NEMA 14 заменили устройства NEMA 10. Эти устройства также рассчитаны на 125/250 вольт и имеют 3 лезвия / паза, но они имеют дополнительный штифт / отверстие, используемое для заземления.Опять же, у них есть два лезвия / паза, которые являются незаземленными (горячими) проводниками ( X , Y ), одно лезвие / паз, которое является заземленным (нейтральным) проводом ( W ), и штифт / отверстие, которое является заземляющий провод ( GND ).

Устройства NEMA 10 и NEMA 14 могут обеспечивать как 125 вольт, так и 250 вольт. Это связано с тем, как электричество обычно распределяется по всей территории Соединенных Штатов.

^{NEMA 14-30R — NEMA 14-50R}

Самая распространенная система распределения в США — однофазная система.Хотя 3-х фазное распределение найти можно.

120/240 В

В системе с разделением фаз электричество передается под высоким напряжением от производителя электроэнергии на местную распределительную станцию. Электрическое напряжение высокого напряжения понижается до ~ 240 вольт с помощью понижающего трансформатора. Трансформатор имеет центральный отвод на вторичной обмотке (поэтому он известен как «, расщепленная фаза, »), что позволяет подавать напряжение 120 вольт. Кабель, подающий электричество в дом, будет трехжильный.Два незаземленных (токоведущих) проводника, между которыми есть потенциал 240 В. И один заземленный (нейтральный) провод, у которого есть потенциал 120 В между ним и любым незаземленным проводом.

208Y / 120

В 3-фазной системе к зданию будут подводиться 4 проводника. Три незаземленных (горячих) проводника, которые имеют потенциал 208 В между собой и любым другим незаземленным проводником. И один заземленный (нейтральный) провод, у которого есть потенциал 120 вольт между ним и любым из незаземленных проводов.Каждый незаземленный проводник на 120 ° сдвинут по фазе с любым другим незаземленным проводником, поэтому он известен как «трехфазная система , ». Это менее распространенная форма жилого распределения в США, но ее можно найти в некоторых местах (чаще в сельской местности).

Современная электрическая розетка — Инженерная школа USC Viterbi

Электрическая розетка — это современное удобство, которое мы часто принимаем как должное, пока оно не становится неудобством.Путешествуя за границу, вы должны покупать переходники, преобразователи и трансформаторы без гарантии, что они подойдут к розетке вашего гостиничного номера. Был разработан ряд разработок, направленных на то, чтобы сделать розетку более безопасной и удобной для пользователя, по сравнению с тем, что она изначально была сделана самодельной электропроводкой и штепсельными вилками для электрических лампочек. Его история переплетается с историей современного домашнего освещения и электричества. В области электрических розеток в последнее время мало что изменилось, но, похоже, в будущем появится широкополосный доступ в Интернет.

Введение

Путешествуя за границу, вы покупаете как минимум пять различных типов электрических адаптеров и трансформаторов, но каким-то образом все равно оказываетесь в отеле, где зарядное устройство для вашего мобильного телефона не подключается к розетке. Или, возможно, вы пытались подключить фен к розетке в ванной с помощью простого адаптера и перегорели. Зачем нам в поездках все эти переходники и трансформаторы? Простой ответ заключается в том, что отдельные регионы независимо друг от друга решили разработать свои собственные технологии, и на раннем этапе не было установлено никаких стандартов (рис.1 показана стандартная розетка для США). Электрическая розетка — это изобретение, созданное исключительно для удобства, поэтому мы склонны забывать о ее элегантной конструкции, пока она не станет неудобством. Конструкция розеток претерпела изменения: мы перешли от десяти различных частот до двух в мире, и у нас также есть два стандартных напряжения. Но где именно началось бытовое электричество и как оно привело к одному из самых недооцененных, но важных изобретений в современном домашнем хозяйстве?

История электричества

Между открытием источника электроэнергии и возможностью использовать ее для работы была значительная задержка; этот переход записан в серии биографий от Бенджамина Франклина до Филипа Ф. Лабре. Однако Бен Франклин не «открыл» электричество, как многие из нас уверовали на уроках истории в начальной школе. Фактически, греки сделали первые наблюдения за магнетизмом и даже задавались вопросом о происхождении молнии [1]. Как мы теперь знаем, молния вызывается скоплением электронов в грозовых облаках, когда частицы в облаках трутся друг о друга. По мере накопления электронов они должны разрядиться на положительно заряженную или нейтральную поверхность, обычно на другое облако или землю.

В середине 1600-х годов Отто фон Герике создал первый генератор статического электричества из серного шара [2].Этот шар серы привел к столетним исследованиям статического электричества. Своим знаменитым экспериментом с воздушным змеем Бен Франклин доказал, что молния на самом деле является формой электричества: из воздушного змея извергался такой же «электрический огонь», как и в экспериментах, подобных тому, который был создан серным шаром фон Герике [ 3]. На основе этого и других экспериментов Франклин смог разработать свою модель электрической жидкости.

Модель

Франклина описывает электричество как жидкость и вводит концепцию «сохранения» «электрической жидкости» [4].Однако внутри системы заряд может накапливаться на одном объекте и разряжаться на другом, вызывая «положительный» и «отрицательный заряд» соответственно. Под жидкостью в данном случае подразумевается не жидкость, а просто что-то, состоящее из свободно текущих частиц. Франклин также понимал концепции «притяжения противоположностей» и «подобного отталкивания», поскольку он отметил, что объекты с дефицитом электрической жидкости притягиваются к объектам с избытком электрической жидкости, и что два объекта в одном и том же состоянии — если оба имеют дефицит или оба имели избыток — отталкивали друг друга.Эта жидкость может также течь из областей избытка в области дефицита. Его «жидкость», как мы теперь понимаем, на самом деле описывает отдельные электрические заряды, которые мы назвали электронами и протонами [5].

Одно из самых ранних противоречий, связанных с современным электричеством, возникло в результате экспериментов Луиджи Гальвани с мышцами лягушки в конце 1700-х годов. Наблюдая за мышечными подергиваниями после того, как он случайно коснулся скальпелем мышцы ноги лягушки, он начал экспериментировать с разными металлами, чтобы увидеть, сможет ли он воспроизвести такое же подергивание [6].Он обнаружил, что если образовалась биметаллическая дуга (по сути, цепь из двух металлов, соединенных друг с другом и мышцей или нервом лягушки, рис. 1), не было необходимости в источнике электричества, чтобы заставить ногу подергиваться. Гальвани рассудил, что, поскольку внешнего источника электричества не было, источником было «животное электричество» в самой ноге, утверждая, что оно является жизненной силой всех животных.

Однако примерно десять лет спустя Алессандро Вольта предложил новую интерпретацию: его теория утверждала, что подергивание было вызвано контактом между двумя разными проводящими металлами, которые использовал Гальвани.Чтобы доказать, что движение вызывали разные металлы, а не лягушачья лапа, Вольта исключил лягушку из эксперимента и усовершенствовал конструкцию Гальвани, создав самый ранний гальванический элемент. Он состоял из куска картона, пропитанного соленой водой, с помещенными внутрь кусочками меди и цинка: это вызывало химический перенос зарядов между металлами, вызывая ток или поток электронов [7]. Единица «Вольт» была названа в честь Вольта и представляет собой электрический потенциал между двумя точками.

Из этого нового источника электроэнергии Майкл Фарадей был вдохновлен на разработку электрического генератора, в котором для выработки тока использовалось изменяющееся магнитное поле. Это был первый пример использования механической энергии для создания электричества, основного элемента будущих плотин. Этот генератор использовался для обеспечения электричеством домашнего хозяйства.

Эволюция бытовой электроэнергии

Томас Эдисон был первым человеком, который использовал текущую электроэнергию таким образом, чтобы обеспечивать эту энергию по доступной цене для домашних хозяйств.Все началось с его поисков более эффективной лампочки, потому что в его время лампочки перегорали всего за несколько минут. Эдисон создал лампочку, нить накала которой находилась в небольшом вакууме, пространстве, по существу, пустом от материи, так что сама нить не была бы вынуждена выгорать из-за других материалов в воздухе вокруг нее [8]. Изобретя лампочку, Эдисон спроектировал первую электрическую станцию, завод Pearl St. Plant в Нью-Йорке, чтобы снабжать электричеством свои лампочки. Он обеспечивал электричество постоянным током (DC), что означает, что напряжение поступало не циклически, а напрямую, как 110 вольт, с использованием больших динамо-генераторов.

Однако проблема с постоянным током заключалась в том, что он не мог передаваться на большие расстояния. Сопротивление провода вызывает падение напряжения, величина которого увеличивается с увеличением длины провода. Эта проблема была решена, когда Николас Тесла запатентовал систему для создания переменного тока, который производил циклическое напряжение (AC) в 1887 году [9]. Джордж Вестингауз, владелец компании, видел в изобретении Теслы будущее передачи данных на большие расстояния, поэтому он купил патенты Теслы и нанял Теслу после того, как Эдисон отказал ему. Это привело к довольно жестокой «Войне токов», во время которой Эдисон убивал собак переменным током, чтобы доказать, что это более опасно, чем постоянный ток. Война в конце концов закончилась победами Теслы и Вестингауза, когда Тесла использовал турбины, чтобы преобразовать механическую энергию Ниагарского водопада в переменный ток и обеспечить электричеством города, расположенные за сотни миль.

В Соединенных Штатах компания Westinghouse решила стандартизировать рабочую частоту до 60 Гц, как было предложено Теслой, исключив девять других возможностей.Однако в Германии стандартизация была намного проще, потому что одна компания, BEW, имела монополию на электроэнергию. Результатом стандартизации BEW стала частота 50 Гц, которая, скорее всего, была выбрана потому, что она лучше соответствовала 1, 2, 5 метрическому стандарту. Эта же компания решила снабдить своих потребителей большей мощностью, повысив их напряжение с 110 до 220 вольт в 1899 году. Эта тенденция, а также рабочая частота 50 Гц распространились по Европе в течение следующих нескольких десятилетий [10].

Было предложено, чтобы США переключились на систему 220 вольт.В 1950-х годах США действительно рассматривали возможность перехода, но затем отказались от этого, поскольку у большинства потребителей уже было некоторое количество продуктов на 120 вольт. Компромисс был достигнут, когда в США использовалась трехпроводная система Эдисона: один провод подавал +120 вольт, другой — 0 вольт, а третий — 120 вольт, так что печи, стиральные и сушильные машины и другие крупные приборы могли получить доступ к 220 вольт. , в то время как меньшие по размеру приборы могут работать от более низких 120 вольт [10].

Электрическая вилка

Растения Эдисона освещали Уолл-стрит, Нью-Йорк и Лондон [11].Эдисон придумал несколько вариантов применения этого источника питания, в том числе систему бытовой электропроводки, в которой в качестве каркаса использовались существующие трубопроводы дома [12]. Однако не было удобного способа использовать эту мощность для чего-либо, кроме освещения. Изобретатели-любители придумали ряд устройств, которые необходимо было напрямую подключить к домашней системе, в том числе Харви Хаббелл, который разработал «отделяемую вилку для подключения», которая подключалась непосредственно к розетке. Эта вилка должна быть подключена к прибору, но пользователю не придется иметь дело с проводами под напряжением, подключенными к дому.Затем он усовершенствовал свою собственную конструкцию, сделав саму вилку способной отделяться: одна часть вилки могла оставаться в розетке, а другая представляла собой двухконтактную вилку, которую можно было отделить от вилки розетки [13].

После новаторской вилки Хаббелла следующее достижение было сделано человеком по имени Филип Ф. Лабре в 1928 году [14]. Чтобы уменьшить поражение электрическим током в результате короткого замыкания (нежелательного соединения), он добавил к вилке третий заземляющий контакт, который нужно вставить в третье отверстие в розетке.Когда человек неосознанно создает короткое замыкание в цепи с электрической вилкой, его тело становится единственным путем от живого провода вилки к земле. Лабре добавил третий зубец как альтернативный «путь наименьшего сопротивления», чтобы обойти человека. Это означает, что вместо того, чтобы проходить через вас, электроны проходят через заземляющий штырь к земле. [4].

Торговая точка

Labre — образец современной торговой точки. Помимо заземляющего штыря, есть два штыря, которые подключаются к токоведущему и нейтральному проводу.Провод под напряжением передает ток в прибор, а нейтральный провод передает ток обратно в электрическую панель, замыкая цепь [4: 3]. Без заземления розетку Лабре можно было бы назвать «неполяризованной», потому что два идентичных штыря вилки можно вставить в розетку одним из двух способов [14]. «Поляризованная» розетка позволяет сориентировать вилку только в одном направлении («Бытовая электропроводка»). Во всем мире некоторые вилки имеют штыри разного размера (например, в США), некоторые установлены под разными углами (например, в некоторых европейских странах), а некоторые могут иметь совершенно разные формы (например, в Японии).

Еще одним достижением в области безопасности электрических розеток является прерыватель цепи при замыкании на землю. Это розетки в вашей ванной комнате, у которых есть две кнопки для «сброса» и «тестирования». Обычно автоматический выключатель срабатывает при токе около 20 ампер, останавливая его прохождение. GFCI обнаруживает ток, протекающий по цепи, и если возврат немного меньше, чем посылается (по шкале миллиампер), он отключит питание этой цепи [15]. Этот тип розетки может предотвратить несчастные случаи, такие как смертельные удары от падения фена в ванну до небольших ударов от прикосновения к корпусу неисправного электрифицированного прибора.Некоторые устройства теперь поставляются со своими собственными разъемами GFCI.

Помимо этих необходимых инноваций в области безопасности, ряд других инноваций произошел от простой электрической розетки. Ким Джерард придумал вращающуюся розетку, чтобы обеспечить совместимость громоздких вилок (рис. 2). Розетка выглядит как обычная электрическая розетка, за исключением того, что внутри розетка прикреплена к медному кольцу, которое устанавливает электрические контакты с внешним медным кольцом, прикрепленным к корпусу розетки, чтобы обеспечить подачу электричества к прибору даже во время вращения [16].

Еще одним чрезвычайно удобным изобретением стал электрический адаптер для использования за границей (см. Рис. 3). При наблюдении становится ясно, что адаптер только обеспечивает вилку правильной формы для розетки. Два металлических контакта окружает пластиковый корпус. Оригинальный штекер, который подключается к этим контактам, напрямую подключается к выступающим штырям адаптера. К сожалению, не существует согласованных международных стандартов в отношении формы электрической розетки, ее рабочего напряжения и частоты, поэтому, путешествуя за границу, вы должны использовать трансформатор и / или преобразователь напряжения.В этих устройствах используется цепь и обычно катушка для увеличения или уменьшения выходного напряжения используемой электрической розетки в зависимости от того, что вам нужно. Американские приборы обычно требуют более низкого напряжения, чем европейские. Это произошло из-за того, что BEW решила переключить свои заводы на 220 вольт, что в конечном итоге распространилось на Европу, в то время как Америка предпочла остаться на 110 +/- 10 вольт.

Будущее электрических розеток

С такими незначительными изменениями в розетке за последние несколько десятилетий, что мы можем ожидать изменения в этой простой инженерной мысли? Что ж, в ближайшем будущем торговая точка может предоставлять широкополосный доступ в Интернет. Некоторые компании тестируют эту услугу, чтобы определить ее практичность.Хотя некоторые электрические компании не хотят заниматься предоставлением широкополосной связи в дополнение к электроэнергии, это может быть полезно для сельских общин, которые в настоящее время получают только электроэнергию [10]. Одна из проблем с Интернетом по линии электропередач — это путь, по которому он следует, по линии и через трансформатор. Трансформатор снижает входное напряжение, чтобы установить его на безопасном уровне для домашнего хозяйства. Когда широкополосные данные проходят через трансформатор, некоторые из них теряются. В ответ Current technologies и Cinergy Corp.создал ответвитель, позволяющий данным обойти трансформатор [18]. Интернет через розетку может быть не так далеко, как кажется.

Заключение

Где бы мы были сегодня без лампочки Эдисона, катушки Тесла или разъемной вилки Хаббелла? Скорее всего, мы будем сидеть при свете газа, используя парогенераторы для питания наших чрезвычайно медленных «компьютеров». Электрическая розетка была современным удобством уже более века, и, хотя она кажется такой простой, она прошла долгую и сложную эволюцию.Несмотря на то, что на протяжении нескольких десятилетий у электрической розетки все было в порядке, у электрической розетки все еще есть благополучное будущее, не только в сфере электроэнергетики, но и в сфере коммуникационных технологий.

Дорожный адаптер для Испании | Электробезопасность прежде всего

Дорожный адаптер для Испании

Чтобы увидеть и сделать так много, чтобы открыть для себя все прелести Испании, нужно немного спланировать. Важно вооружиться знаниями, чтобы убедиться, что вы видите все прелести этой страны (а также попробуйте лучшие тапас-бары).

Дорожные адаптеры для Испании: какой тип мне нужен?

• Тип C
• Тип F

Вам нужно будет продумать, что взять с собой, чтобы безопасно пользоваться личными электрическими приборами за границей. Обычно это включает использование дорожного адаптера, который представляет собой устройство, которое просто позволяет вам подключить любой британский электроприбор к иностранной электрической розетке. Важно отметить, что он не преобразует напряжение или частоту.

Для Испании существует два связанных типа вилки: типы C и F. Тип вилки C — вилка с двумя круглыми контактами, а вилка типа F — вилка, которая имеет два круглых контакта с двумя зажимами заземления сбоку. Испания работает от сети с напряжением 230 В и частотой 50 Гц.

Преобразователи и трансформаторы напряжения

Электроэнергия по всему миру может варьироваться от 100 до 240 В. Использование электрического прибора с номинальным напряжением, отличным от напряжения питания, может быть чрезвычайно опасным.

(Источник изображения)

Электроэнергия по всему миру может варьироваться от 100 до 240 В. Использование электрического прибора с номинальным напряжением, отличным от напряжения питания, может быть чрезвычайно опасным.

Поскольку напряжение может отличаться от страны к стране, вам может потребоваться использовать преобразователь напряжения или трансформатор, находясь в Испании. Если частота отличается, это также может повлиять на нормальную работу электрического прибора.Например, частота 50 Гц может работать быстрее при питании от электросети 60 Гц. Большинство преобразователей напряжения и трансформаторов поставляются со штепсельными адаптерами, поэтому вам, возможно, не придется покупать отдельный адаптер для путешествий.

Все преобразователи и трансформаторы будут иметь максимальную номинальную мощность (AMPS или WATTS), поэтому убедитесь, что любое устройство, которое вы собираетесь использовать, не превышает этого номинального значения.

Устройство с двойным номинальным напряжением

Вы можете определить, понадобится ли вам преобразователь или трансформатор, посмотрев на паспортную табличку устройства.

Устройство с двойным номинальным напряжением будет отображать, например, «INPUT: 110–240V» на корпусе устройства или его источника питания. Это означает, что вам не понадобится преобразователь или трансформатор, а только дорожный адаптер, потому что Испания работает от напряжения питания 230 В, которое находится в диапазоне 110–240 В, в котором работает устройство с двойным напряжением.

Приборы с одним номинальным напряжением

В Испании напряжение питания 230 В. Если это устройство с одним номинальным напряжением, оно должно работать при том же напряжении, что и напряжение питания в стране i.е. 230 В. Если это не так, его следует использовать вместе с трансформатором напряжения или преобразователем, чтобы прибор работал правильно и безопасно.

Преобразователи и трансформаторы выполняют схожие функции, но их применение различается. Преобразователи обычно используются с приборами, которые работают в течение короткого времени (1-2 часа), в то время как большинство трансформаторов можно использовать вместе с приборами, которые работают непрерывно.

Важно понимать, что некоторые дорожные адаптеры не подходят для любых приборов, требующих заземления.Эти типы переходников следует использовать только с оборудованием с двойной изоляцией, которое будет четко обозначено символом, показанным ниже.

Мы рекомендуем вам проверить свою технику перед поездкой, чтобы понять требования Испании.

Как понимать электрические розетки

Электрическая розетка — это розетка для вилки электрического устройства [источник: Merriam-Webster]. Другими словами, розетка — это розетка, к которой подключен прибор.Розетки могут иметь одну, две или три розетки, в которые можно подключить одно, два или три прибора [источник: Haworth Electric]. Доступны различные типы розеток, поэтому важно знать различия между ними, прежде чем пытаться перемонтировать свой дом. Теперь мы объясним различные типы электрических розеток.

• Стандартная розетка Стандартные розетки — это обычные розетки, которые можно найти во всех комнатах вашего дома. Вы можете подключить к стандартной розетке почти всю мелкую бытовую технику, такую ​​как телевизоры, радио и компьютеры.Эти розетки подают электричество на 120 вольт и обычно имеют отверстия для двух- или трехконтактных вилок.
• Розетка GFCI Розетка GFCI (прерывание цепи при замыкании на землю) входит в стандартную комплектацию кухонь и ванных комнат, а также в любом месте, где может намокнуть область. Их можно узнать по двум узким прорезям и полукруглому отверстию. Эти розетки имеют встроенный автоматический выключатель, поэтому, если вода попадет в розетку, розетка будет отключена без короткого замыкания в остальной части дома.Розетки GFCI имеют черную кнопку и красную кнопку. Черную кнопку можно использовать для проверки розетки, а красной — для сброса розетки в случае ее выхода из строя.
• Емкость сушилки Емкость сушилки — это выходы, специально предназначенные для сушильных машин. Это связано с тем, что на выходах сушилки есть контакты как на 120 вольт, так и на 240 вольт. Эти выходы имеют три или четыре отверстия для штифтов. Если сушилке требуется 120 вольт, ее вилка будет иметь три контакта, а если она требует 240 вольт, вилка будет иметь четыре контакта.Строительные нормы и правила теперь требуют, чтобы все новые дома были построены с сушилками с четырьмя отверстиями.
• Розетка Электрические плиты требуют больше электроэнергии, чем другие приборы. Эти розетки предназначены для обеспечения достаточного количества электроэнергии для электрических кухонных плит, и их всегда следует присоединять к собственному автоматическому выключателю [источник: Сделай сам]. //]]]]>]]>

Розетки и вилки — электрические 101

Земля

цвет клеммы: темно-зеленый

Строка

Клемма цвет латунь

нейтральный

клемма цвет серебристый

Горизонтальный паз для повернутого нейтрального штифта для подключения вилки 20 А.

Вилки на 20 А иногда используются с торговым оборудованием, оконными кондиционерами и т. Д. Вилку на 20 А нельзя вставлять в розетку на 15 А.

Розетки 240 В

Розетки на 240 В используются для электрических сушилок и плит. Они подключены к фазе A и B на 120 вольт, чтобы получить 240 вольт. В этой розетке используется нейтраль и заземление.

Розетки с защитой от несанкционированного доступа

2011 NEC требует, чтобы розетки, устанавливаемые в жилых помещениях, были устойчивыми к несанкционированному вмешательству, за некоторыми исключениями.Эти розетки предназначены для предотвращения попадания в них посторонних предметов. Для вставки необходимы как 120 В, так и нейтральный штырь от вилки.

Розетки в стиле Decora

Розетки в стиле Decora — это декоративная версия стандартной дуплексной розетки. Стиль Decora примерно в 3 ½ раза дороже стандартных сосудов. Некоторые домовладельцы заменили выключатели и розетки в своем доме на стиль Decora в качестве формы реконструкции.

Розетки

Розетка — это устройство, которое подает питание на электрическую нагрузку через шнур и вилку. Обычные бытовые розетки рассчитаны на 15 и 20 ампер. Вилки на 15 и 20 ампер подходят к розетке на 20 ампер. Вилки на 20 ампер не подходят для розеток на 15 ампер. Самая распространенная розетка — это дуплекс, который на самом деле содержит 2 емкости.

Ориентация розетки

Обычно розетка ориентирована так, чтобы контакт заземления находился внизу.Многие электрики считают, что заземление должно быть сверху. Такая ориентация уменьшит вероятность контакта металла (браслета или ожерелья) с линией и нейтралью при подключении или отключении шнура.

Провода подключаются к клеммным винтам

Винты с каждой стороны соединены между собой металлической лапкой, которую можно снять, чтобы изолировать винты.

Розетка и розетка

Электрическая розетка — очень распространенное название розетки.Многие магазины товаров для дома используют термин «электрическая розетка», когда относятся к розетке. Розетки — это точки доступа к электрической системе (розетка или осветительная розетка). Розетка освещения — это электрическая коробка, в которую монтируется светильник и получает питание. Розетка — это электрическая коробка, в которой установлена ​​розетка и подается питание.

Электрические вилки

.
