Содержание

Схемы подключения светодиодных диммеров

Диммеры активно применяются на промышленном и бытовом оборудовании в качестве выключателей, при этом они выполняют дополнительную функцию регулировку величины напряжения электрического тока. Читайте также статью: → «Как работает диммер?».

Принцип работы диммера

Ранее в осветительных сетях последовательно нагрузке подключался реостат (проволочное переменное сопротивление) изменяя ток в цепи, менялась мощность, соответственно яркость свечения лампы. Этот метод не экономичен, оставшаяся мощность рассеивалась в виде тепла на конструкции реостата.

С появлением полупроводниковых приборов, диодов, симисторов, транзисторов и теристоров, появилась возможность более экономично управлять этим процессом. Расмотрим работу простейшей схемы на диодном мосту и теристоре.

Простейшая схема диммера на теристоре

Эта схема позволяет менять напряжение на нагрузке от 0 до 220В, лампы включаются в сеть через диодный мост. Пока теристор закрыт ток через диоды не проходит, выпрямленное напряжение прилагается между анодом и катодом теристора, одновременно оно прикладывается к зарядной цепи С1;R2;R1, при полной зарядке конденсатора теристор открывается. В этом случае замыкается диагональ моста через нагрузку пройдет переменный ток, в диагонали моста ток проходит только в одну сторону это позволяет использовать теристор. Аремя полупериода когда открывается теристор зависит от емкости С1 и сопротивления резисторов. Изменять продолжительность этого периода можно переменным резистором R1. Данная схема применима при мощности ламп до 160Вт, при большей нагрузке надо устанавливать теристор и диоды соответствующие потребляемой мощности. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Основные виды диммеров

Изначально диммеры использовались для управления мощностью приборов с активной нагрузкой, (с элементами нагрева, нить накаливания лампы, тэны в чайниках и нагревательных отопления). В процессе совершенствования конструкции изменялись, появилась возможность управлять индуктивной нагрузкой, регулировать обороты электродвигателей, яркость свечения светодиодных ламп и других приборов.

Диммеры разделяют по назначению:

  • Для активной нагрузки;
  • Для индуктивной нагрузки;
  • Для светодиодных энергосберегающийх ламп;
  • Для галогеновых ламп.

По конструкции органов управления выделяются следующие группы:

  • С поворотным диском;
  • На механических кнопках;
  • Сенсорные;
  • С дистанционным управлением.

Слово диммер происходит от английского dimmer (затемнитель), в данном случае подразумевается изменение параметров, яркости освещения, интенсивности нагрева, скорости оборотов или других. Современные приборы в зависимости от функционального назначения и конструкции могут управляться, поворотными ручками, кнопками, программируемыми сигналами, звуками определенной тональности, с пультов дистанционного управления.

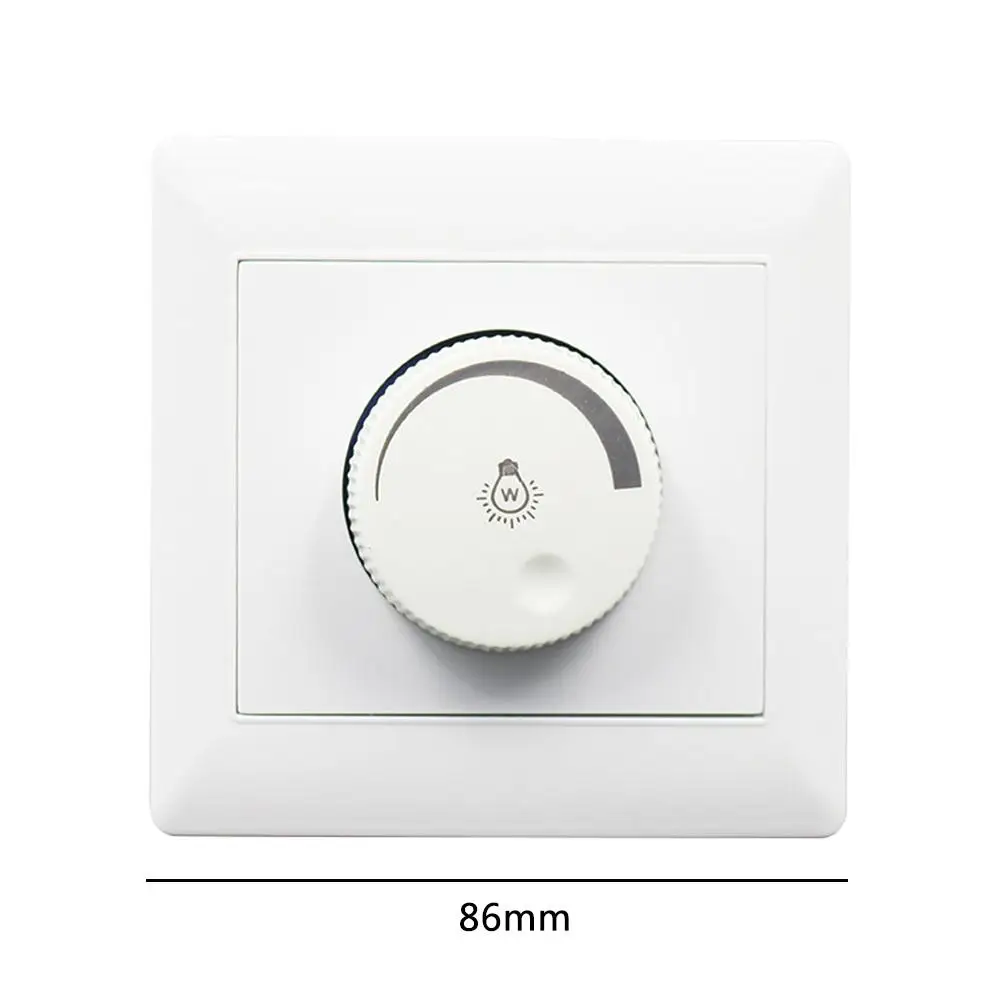

Поворотные диммеры

По статистике продаж это самый востребованный у потребителей вид диммеров, он прост в подключении, дешевая цена, малогабаритный корпус легко вставляется в подрозетники для выключателей. Управление осуществляется поворотом дисковой ручки на панели корпуса, где отмечена рисками и цифрами величина устанавливаемой яркости ламп.

Многолетний опыт эксплуатации этих диммеров показывает, что при его использовании достигается существенная экономия электроэнергии и увеличивается сроки службы ламп накаливания. Этому способствует постепенный разогрев вольфрамовой нити, при резком скачке напряжения и тока нить часто не выдерживает и рвется.

Производители делают поворотные диммеры для управления яркостью светодиодных лент, температуры нагрева паяльников, конструкции таких изделий не имеют стандартных размеров. Они могут, исполнятся отдельными платами для монтажа в щитах с подключением через клеммы, после чего устанавливается значение яркости ламп или температуры теплого пола. Есть модели в отдельном блоке, на корпусе которого розетка для подключения приборов. Сам блок с регулятором включается в розетку с промышленной сетью 220 В, преимущество такой конструкции в том что димеер можно переносить и подключать к различным приборам.

Несмотря на сходство в органах управления функциональность электрической схемы, по параметрам выходного напряжения, потребляемой мощности, тока нагрузки могут сильно отличаться. Самая простая схема диммера для регулировки освещения ламп накаливания, более сложные схемы для управления светодиодными лампами и оборотами электродвигателей.

Диммеры для управления светодиодными лампами

Для управления яркости свечения светодиодных ламп схема диммера предусматривает использования широтноимпульсной модуляции. Амплитуда импульсов тока при этом остается постоянной, а временной промежуток между импульсами меняется.

Пример поворотного диммера для светодиодных ламп с пультом дистанционного управления

 По договоренности производителей ламп и диммеров в лампах предусмотрена часть схемы для согласования работы в совокупности с диммером. Стоимость светодиодных ламп и диммеров существенно больше элементов для обычных лам накаливания, но сроки службы и экономичность выше. Блоки диммера могут быть оснащены дополнительными функциями:

  • Таймером;
  • Программным управлением;
  • Подключением к ПК для расширения функций с помощью различных программ;
  • Возможностью использования в автоматизированных системах «Умный дом»;
  • С дистанционным пультом управления.
Вариант подключения диммера с дистанционным пультом к светодиодным лампам

Диммеры делают в виде отдельных плат или в пластиковом корпусе с клеммами для подключения. Последние модели светодиодных ламп могут подключаться к обычному диммеру, схема широтно импульсной модуляции встраивается в корпус лампы в области цоколя.

Особенности диммеров для галогеновых ламп

Ограничение проходящего тока через семисторонний ключ дросселями позволяет стабилизировать пульсацию напряжения. Это дает возможность применять диммеры для галогенновых ламп через понижающие трансформаторы.

Недостатком этого метода является снижение ресурса работы галогеновой лампы, в штатном режиме работы, при полноценном прогреве нити накаливания фальфрамовые пары осаждаются обратно. С использованием диммера нить прогревается не полностью частицы фальфрама скуднеют и она перегарает. Для продления срока службы, надо включать и выключать лампу на полной мощности, многие это забывают или вообще не знают.  Читайте также статью: → «Схемы подключения и принцип работы проходного диммера».

Диммееры для люминосцентных ламп

Так же как и в светодиодных лампах, производители люминосцентныех моделей встраивают в цоколе микросхему согласующую работу. На нее приходят сигналы с делителя напряжения диммера.

Схема диммера для люминесцентной лампы

Выходные и входные параметры элементов ламп и диммеров должны соответствовать, для этого производители стараются адаптировать схемы в лампах под любые виды диммеров.

Методика подключения диммеров

Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.

Схема подключения диммера



Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.

Подключение и установка диммера в подрозетник



Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже.

Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.

Legrand диммер

модельОрганы управленияМощность в ВтСтоимость в руб
Legrand ValenaКнопки и поворотный350, 450, 650, 11001700
Legrand CelianeКнопки и сенсорные320, 420, 6202900
Legrand Galea Lifeкнопочные, поворотные420, 620, 11001700
Legrand Carivaкнопочные, поворотные320, 5201450
Legrand Mosaicкнопочные420, 11002000

 Характеристики и примерная стоимость диммеров Legrand

Совет №1 Диммеры в конструкции которых предусмотрен обычный выключатель, практично применять на загородных домах, в которых длительное время никто не проживает. В этом случае осветительная сеть обесточивается полностью.

Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.

Диммеры Schneider

МодельМощность в ВтСтоимость в руб
ANYA AYA220012161-501650
ANYA AYA220012361-501650
Asfora EPH6400121601490
Asfora EPH65001216011200
Asfora EPH65001236011200
Asfora EPH66001213141000
Asfora EPH66001233141000

Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.

Совет №2 Диммер для ИК лампы в брудере должен быть по мощности не менее 800Вт.

Подключение диммера к люстре с двумя группами ламп (двойной преключатель)

Для люстр применяют двойные и тройные переключатели, чтобы включать различные группы ламп, для этой схемы производятся соответствующие диммеры.

Конструкция содержит два диммера и большее количество контактов, можно поставить два отдельных диммера, каждый из которых будет последовательно подключен к общей фазе и отдельно к своей группе ламп.

Схема подключения диммера к люстре

Подключение двух и более диммеров к одной нагрузке

В концертных залах, стадионах в производственных помещениях большой с большими площадями, в цепи последовательно устанавливаются несколько диммеров в различных местах.

Такая схема подключения позволяет не переходить большие растояния, а воспользоваться ближайшим регулятором

Особенности подключения диммера к светодиодным лентам

Светодиодные ленты питаются от напряжения постоянного тока, 12; 24 или 36В, в этом случае применяется блок питания преоброзаватель напряжения 220/12В или другое напряжение.

Для каждой цепи необходимо рассчитывать потребляемую мощность и выбирать соответствующие преобразователи напряжения и диммеры.

Сам процесс подключения не сложный, блок питания подключается к сети, выход с соблюдением полярности + и – к входу диммера. Светодиодные ленты подключаются к выходу диммера по параллельной схеме.

Допускаемые ошибки при подключении диммеров

  • Надо учитывать, что не все светодиодные лампы могут работать от простого теристорного или семисторного диммера. Только те, в которых есть согласующая схема с широтноимпульснй модуляцией. Есть диммеры со схемой ШИМ, тогда можно подключать обычные светодиодные лампы. При покупке проконсультируйтесь со специалистом;
  • При подключении диммера обязательно фазный провод подключайте на клемму с обозначением «L», провод от лампы на клему «N»;
  • Правильно рассчитывайте нагрузку на диммер, для этого надо сложить потребляемую мощность ламп в цепи и устанавливать соответствующий диммер. Если в цепи 3 лампы по 60Вт, требуется диммер не менее 200Вт по мощности, с запасом. В противном случае полупроводниковые элементы схемы могут выгореть;
  • При подключении светодиодных лент иногда путают преобразователь напряжения с понижающим трансформатором. Это разные вещи, через понижающий транформатор можно подключить галогеновые лампы при этом напряжение остается переменным. Светодиодные ленты подключаются через преобразователь напряжения, оно понижается с 220В до 12В и выпрямителем преобразуется в постоянное. В такой схеме обязательно учитываются полярности.

Часто задаваемые вопросы

  1. На даче бываю редко, стоят обычные лампы накаливания, в комнате 2шт на люстре по 60Вт, какой диммер экономичнее поставить?

В этом случае лучше самый простой на теристорах.

  1. Во дворе четыре столба для подсветки дорожки к колитке, лампы меняю, не всегда одинаковые получаются, какой диммер в этом случае посоветуете?

Есть хорошие Шиндлер, практически адаптирован для всех видов ламп, только по мощности не ошибитесь. Поставьте на 600Вт, даже если 4 лампы накаливания по 100Вт мощности будет достаточно.

  1. Как определить необходимую мощность диммера и блока питания для светодиодных лент?

 Характеристики некоторых светодиодов

Производитель и маркаКитайские5630 5730,Китайские 5630 57300,Китайский 5050



Мощность

Яркость

0,09W

7 лм

15W

12 лм

0,1W

               8 люмен

 Это обширная тема и требует отдельного рассмотрения, если коротко, то это зависит от типа светодиодов в ленте. На ленте указывается мощность, потребляемая одним диодом и всей лентой. Как правило, лента режется на отрезки, поэтому надо посчитать количество диодов и умножить на мощность одного, получите суммарную потребляемую мощность отдельно взятого отрезка. Блок питания и диммер выбирайте с запасом мощности примерно на 25% больше расчетной.

  1. Для точечных светодиодных светильников на потолке, какой диммер подходит?

Ставьте обычный диммер для LED – ламп, но лампы должны быть с функцией диммирования.

Оцените качество статьи:

Регулировка яркости светодиодных ламп: диммеры, драйверы и теория

Преимущества и недостатки диммеров

К числу преимуществ выключателей различного типа с регуляторами можно отнести плавный запуск системы освещения, что позволяет существенно увеличить срок службы осветительных приборов (период эксплуатации у ламп накаливания в этом случае увеличивается до 40%).

Диммеры можно использовать не только для управления светом, но и для регулирования напряжения других приборов (чайников, утюгов, нагревателей)

При этом важно соблюдать соответствие между мощностью приспособления и оказываемой на него нагрузкой. Подобные приборы создают безграничные возможности для оформления интерьера

С их помощью легко осуществить точечную подсветку выбранной зоны, создать интересные световые картины. Ценным качеством диммеров является также способность управлять источниками света дистанционно или при помощи звуков

Подобные приборы создают безграничные возможности для оформления интерьера. С их помощью легко осуществить точечную подсветку выбранной зоны, создать интересные световые картины. Ценным качеством диммеров является также способность управлять источниками света дистанционно или при помощи звуков.

Однако такие приборы также имеют свои недостатки. Светорегуляторы можно применять лишь для управления источников света, мощность которых соответствует аналогичному показателю устройства. Из-за особенностей напряжения на выходе понижающие трансформаторы могут работать некорректно.

Устройства могут создавать электромагнитные помехи, что будет препятствовать работе радио и других приборов.

Определенные типы ламп (особенно оснащенные дополнительными устройствами – ЭПРА, драйвером) в принципе не могут совмещаться с диммерами. КПД светорегуляторов при работе с лампами накаливания достаточно низок. Понижение яркости ламп мало влияет на расход электроэнергии, которая вместо света переходит в тепло.

Виды

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

  • Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
  • На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
  • Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

DALI

Цифровой протокол, поддерживаемый большинством производителей профессионального осветительного оборудования. Его главное преимущество — это цифровая шина, объединяющая все диммируемые светодиодные светильники в единую систему. Включение, выключение и регулировка яркости осуществляются за счёт сигнальных команд, а не за счёт размыкания питающей цепи.

Такой подход позволяет в любое время переназначать, какой выключатель за какой светильник отвечает.

Но самым главным преимуществом цифрового протокола DALI является возможность программирования сцен с их последующим сохранением в памяти. Это полностью переворачивает представление об управлении освещением. Обычная клавиша выключателя может теперь не просто управлять светильником, а задавать режим работы для целой группы.

Из недостатков протокола DALI можно выделить разве что высокую стоимость и необходимость предварительной настройки системы управления.

Классический подход: выключатель для групп светилльников.
Современный подход: выбор настроенных сцен освещения.

Схема подключения диммера

Диммеры, называемые также светорегуляторами, последовательно подключаются в цепь питания, поступающего на лампочку. Эти устройства могут быть механическими или электронными. Во втором случае, прибор, кроме основной функции, выполняет ряд дополнительных действий.

Он способен выключать освещение через определенный промежуток времени, создавать эффект присутствия, срабатывать по команде и т.д.

Все типы выключателей с регулятором яркости рассчитаны преимущественно на совместную работу с лампами накаливания. Другие источники света, например, энергосберегающие лампы, при работе с диммером очень быстро выходят из строя, причем сломаться может и сам светорегулятор.

Регулирующее устройство подключается так же, как и обычный выключатель. Единственное, что должно неукоснительно соблюдаться, это полярность подключения. В этом случае выполняется соединение питающего провода с клеммой L. Проводник, предназначенный для подвода к светильнику, подключается к оставшейся клемме.

Электронные диммеры могут подключаться параллельно между собой. Такая схема, состоящая из двух приборов, дает возможность получить по сути проходные выключатели, обладающие функцией регулировки света. Схема установки и подключения диммера аналогична подключению розеток или выключателей, за исключением обязательного соблюдения полярности.

После подключения регулятора яркости провода, расположенные сзади, аккуратно загибаются, а сам диммер помещается в подрозетник. Остается лишь установить рамочку и регулировочную рукоятку.

Принцип регулировки

Регулировка освещенности может осуществляться двумя методами:

  • Реостатным;
  • Симисторным.

Реостатный метод

Первое, что приходит на ум, когда идет речь об изменении напряжения или силы тока, – это включение в цепь последовательно с источником света токоограничивающего элемента, резистора. Переменный резистор для такого применения именуется реостатом, а сам принцип регулировки – реостатным. Достоинствами такого решения являются простота и абсолютное отсутствие помех, а также мерцания ламп. Но на этом все достоинства заканчиваются. Поводом отказа от регулировки при помощи резисторов послужила крайне низкая эффективность регулирования напряжения. Ведь, если внимательно разобраться, то даже неискушенному потребителю становится ясно, что излишек напряжения остается на резисторе.

Данное падение напряжения выделяется в виде тепла. Это вынуждает делать реостаты с большой допустимой мощностью рассеивания и решать проблемы отвода излишков тепла.

Включение лампы через реостат

Обратите внимание! Реостатный метод не дает никакого выигрыша в энергопотреблении, напротив, при снижении напряжения на нагрузке общий КПД падает, поскольку большая часть электроэнергии преобразуется в тепловую

Симисторный метод

Основная методика регулировки яркости осветительных приборов в настоящее время – использование симисторов. Симистор представляет собой полупроводниковый прибор, который имеет три вывода, два из которых подключаются в цепь нагрузки, а на третий – подается управляющее напряжение, которое позволяет осуществлять коммутацию цепи нагрузки.

Переменный ток, который используется для питания ламп, имеет форму синусоиды. При частоте 50 Гц, которая у нас является стандартной, за одну секунду ток изменяет свою величину от нулевого значения до максимального 100 раз (здесь учитывается тот факт, что как положительный, так и отрицательный участки синусоиды равнозначны).

Управляя работой симистора, можно прерывать подачу электрического тока на определенном участке синусоиды. Чем большая часть ее будет отсечена от нагрузки, тем меньше будет яркость свечения ламп.

Принцип симисторной регулировки

Обратите внимание! Некоторые источники говорят о тиристорных регуляторах. Это не принципиально

Тиристор отличается от симистора только тем, что работает с напряжением одной полярности. Для включения в цепь переменного тока нужен дополнительный диодный мост, а симистор в мосте не нуждается, но работают они абсолютно одинаково.

При симисторном регулировании есть недостаток: в момент коммутации симистора, особенно, если это приходится на участок синусоиды, близкий к максимальному, возникает всплеск мощных помех, способных нарушить нормальную работу различной аппаратуры. В частности, помехи очень хорошо слышны при работе радиоприемников. Для снижения уровня помех приходится устанавливать дополнительные фильтры, усложняющие конструкцию. При минимальной яркости может быть заметно мерцание ламп, поскольку увеличивается пауза между включенным и отключенным состояниями.

На заметку. Несомненным достоинством является электронная регулировка, благодаря чему можно сделать управление при помощи микроконтроллеров и ввести дополнительные функции.

В цепях постоянного тока диммирование производится при помощи широтно-импульсного модулирования. Вместо постоянного тока питание подается в виде импульсов высокой частоты. Изменяя соотношение длительности (ширины) импульсов и пауз между ними, регулируют средний уровень напряжения. Для того чтобы сделать незаметным мерцание, частоту следования импульсов делают большой.

ШИМ модуляция

Что такое регулируемый выключатель

Диммер является установкой, которая сделана наподобие реостата для плавного изменения напряжения в рамках от 0 до 220 Вт. Данный выключатель также стал замыкающим звеном цепи.

Регулировка яркости происходит за счет изменения напряжения

Конструкция диммера включает в себя размеренную регулировку сопротивления выключателя, в действие которую приводит поворотный кулачок, электронное устройство в виде пульта ДУ или датчика движения или сенсорный механизм.

Конструкция и компоненты диммера

На самом деле, диммер считается выключателем, регулирующим освещение благодаря отбросу «лишнего электричества». Он очень похож на реостат, только более комфортен в использовании.

Классический реостат

Использовать, однако, подобные изделия можно не для всех типов лампочек. Энергосберегающие и галогеновые лампы в принципе не подходят для них, так как такие лампы, чаще всего, требуют именно 220 вольт. А вот выключатели с регулятором яркости для светодиодных ламп – вполне распространенная вещь.

Регулировка яркости светодиодной лампы

Принцип работы

Схемы регулировки яркости света лампочек у большей части диммеров идентичны. Единственное различие – наличие каких-либо дополнительных деталей для создания плавности и устойчивости нижних пределов.

Предназначение клеммных колодок на диммере

Происходит зарядка конденсатора через переменный резистор, а когда она достигает определенной отметки, открывается симистор, и начинает гореть лампа. Симистор закрывается. Такой же процесс идет и на отрицательной полуволне.

Электрическая схема работы регулятора освещения

Вариации диммеров

Все регулируемые устройства подразделяются на типы в зависимости от конструкции и сферы применения.

Модульные

Чаще всего ставятся в распределительных щитках и управляются при помощи клавиши или кнопки. Применяют такие экземпляры для освещения коридоров и лестничных клеток.

Модульный диммер

Моноблочные

Такой тип устанавливается в простом подрозетнике и подключается как ординарные выключатели. Они в свою очередь делятся на:

Нажимной диммер

Устройство с поворотным регулятором

Клавишный регулятор яркости

Сенсорные устройства

Диммер с пультом ДУ

Диммеры для установки в монтажную коробку, чаще всего, созданы для галогеновых ламп и ламп накаливания. Управлять ими можно при помощи специализированной выносной кнопки.

Управление уровнем освещения

Существует разделение выключателей и по разновидностям ламп, для регулировки света которых они используется:

  • Для галогенных ламп и ламп накаливания;
  • Для галогенных низковольтных ламп;
  • Для люминесцентных лампочек;
  • Для светодиодов.

Управление светодиодной лентой при помощи диммера

Статья по теме:

Плюсы и минусы

Среди плюсов диммеров можно отметить такие аспекты, как:

  • Возможность регулировки яркости ламп;
  • Можно настроить таймер, при помощи которого яркость будет меняться автоматически;
  • Управление дистанционным способом;
  • Более долгий срок службы ламп;
  • Применение в роли обычного выключателя;
  • Можно создать мигание и картины с красивой подсветкой;
  • Экономия энергии.

С помощью регулятора можно настроить таймер и задать нужную яркость в разное время суток

Однако есть здесь и свои минусы. Например:

  • Не все разновидности диммеров могут экономить электричество;
  • Создаются помехи для приборов, которые принимают радиосигналы;
  • Малые нагрузки приводят к поломке диммеров;
  • Работе регуляторов могут мешать разнообразные помехи;
  • При работе диммеров могут наблюдаться мерцания и мигания ламп.

Из-за неправильного монтажа или помех могут мигать лампы

Статья по теме:

Подключение диммера к выключателю

Чтобы понять, как заменить одно-двухклавишный выключатель на диммер, нужно знать толк в установке обычных выключателей. Первым делом нужно отключить электричество на этой линии и убедиться, что ток не поступает на клеммы выключателя

При замене важно соблюдать технику безопасности

Снимаем существующий выключатель

  • Сначала снимите крышку выключателя, так как она закрывает крепежные элементы. Аккуратно освободите выключатель от двухклавишной или одноклавишной крышки, учитывая специфику крепления.
  • Отверткой нужно  ослабить винты крепления выключателя.
  • Теперь постарайтесь вынуть конструкцию из стены, не повреждая изоляцию проводов. Места с поврежденной изоляцией восстановите с помощью изоляционной ленты.
  • Затем нужно отсоединить кабель от клемм.

Устанавливаем регулятор яркости света.

  • Освободите диммер от пленки и упаковки и соедините проводку с клеммами устройства.
  • Проверьте соединение на прочность, слегка поддернув провода. Выступающий за клемму кабель не должен быть оголен более чем на 3 мм. Если это условие не выполняется, то обрежьте ненужный остаток оголенного кабеля или изолируйте его.
  • Теперь попробуйте вставить диммер на место выключателя, не повреждая изоляцию. Прижмите его к стене и закрутите винты, на которых он будет крепиться. Все комплектующие элементы прикрепите к светорегулятору.
  • Подайте напряжение и проверьте работу прибора, попробуйте регулировать свет.
  • Если вы все сделали правильно, то сможете регулировать свет в любое время суток и устанавливать необходимый уровень освещенности.

Разновидность диммеров

Диммеры можно разделить на:

  • Модульные. Устанавливают такие диммеры, как правило, в распределительные щитки. С их помощью происходит управление освещением на лестничных клетках и в коридорах. Управление происходит клавишным выключателем или специальной кнопкой. Нажимая на эту кнопку, человек включает и выключает лампы, если же кнопку удерживать дольше пяти секунд, то появляется возможность регулирования уровня яркости ламп.
  • Диммеры, которые устанавливаются в монтажную коробку. Данные регуляторы используются с галогенными лампами и лампами накаливания, управляются они специальной выносной кнопкой.
  • Моноблочные светорегуляторы. Устанавливаются такие диммеры в обычный подрозетник и подключают их как обычные выключатели. Рекомендуется, однако, соблюдать при подключении полярность.

Моноблочные светорегуляторы по управлению делятся на:

  1. Нажимные и поворотные. Когда происходит нажатие на ручку лампы, а также лампа включаются или выключаются, а если произвести вращение ручки, то произойдёт регулировка свечения и яркости ламп.
  2. Диммеры поворотные. Управление таких регуляторов происходит за счёт вращения ручки, которая регулирует яркость света.
  3. Диммеры клавишные. По виду, такие диммеры схожи с обычными выключателями. Одной клавишей включаются и выключаются лампы, а второй регулируется уровень яркости этих ламп.
  4. Диммеры сенсорные. Одна из самых продвинутых разновидностей светорегуляторов. Такие диммеры не имеют деталей, которые двигаются, это делает прибор наиболее надёжным. Один сенсор отвечает за выключение и включение ламп, остальными регулируется яркость. Несмотря на плавное переключение, оно все же является ступенчатым — это означает, что уровней яркости несколько.
  5. Регуляторы яркости с пультом управления. Вариант комфортный и очень удобный. При помощи пульта можно регулировать освещение не вставая с места. В таких регуляторах часто присутствует возможность ручной регулировки яркости.

Помимо вышеперечисленных градаций светорегуляторов, они ещё подразделяются на разновидности ламп, с которыми они работают:

  • Диммеры для ламп галогенных 220В и накаливания. С лампами галогенными и лампами накаливания работают практически все регуляторы света. При условии, что работают они от 220В. У ламп есть инертность, а индуктивности и ёмкости нет. Следует помнить, что если уменьшается напряжение, то происходит изменение цветовой температуры света. Она будет уменьшаться, и излучение начнёт приобретать красный оттенок. Цвет может стать неприятным при маленьких напряжениях на лампу.
  • Диммеры для галогенных низковольтных ламп. Если будут регулироваться лампы галогенные 12–24В, в этом случае необходим понижающий трансформатор. Маркировка у такого трансформатора RL. Для электронного трансформатора нужны светорегуляторы с маркировкой С. Данная маркировка показывает, что возможно работать нагрузкой ёмкостной. Диммеры должны обладать возможностью плавного включения и отключения ламп. Срок службы таких ламп существенно снижается из-за резких перепадов напряжения.
  • Регуляторы яркости для ламп люминесцентных. Регулирование таких ламп самое проблематичное. Данный вид ламп не поддаются регулированию стандартным стартером. В этом случае нужно другое пусковое устройство. Называется такое устройство ЭПРА, то есть электронная пускорегулирующая аппаратура. С данной аппаратурой на лампу питание подаётся с частотой 20–50 кГц. Меняя частоту, можно изменять и силу тока, которая протекает через лампу, таким образом, изменяя уровень свечения.
  • Регуляторы для светодиодов. Для регулирования светодиодов применяется широтно-импульсная модуляция. Другими словами, на импульсы тока подаются на светодиод, при этом амплитуда оптимальная, а длительность импульса регулируется, таким образом, меняется яркость. Мерцаний нет, потому что присутствует высокая частота импульсов, она может достигать 300кГц.

В чем различия диммеров

Существует немало параметров, на которые следует обратить внимание при выборе приспособления. Некоторые устройства подходят для большинства разновидностей лампочек, в то время как другие используются только в сочетании с диммироидными

Приобретая выключатели с регулятором яркости, нужно обратить внимание на тип монтажа. Они могут быть для наружной и внутренней установки, а также на DIN-рейках

Кроме того, такие приспособления различаются в зависимости от способа управления и исполнения. Светорегуляторы подразделяются и по способу регулирования.

По типу монтажа

Наружное крепление диммера является наиболее простым. Такие выключатели представляют собой небольшую коробочку, в которой присутствуют все элементы регулятора. Для установки такого типа светорегуляторов нет необходимости высверливать в стене нишу. Коробка может крепиться непосредственно на стену.

Наружные светорегуляторы наиболее часто используется при обустройстве системы освещения в промышленных помещениях, где красота дизайна не является приоритетом. Кроме того, такие устройства используются при оформлении интерьера в урбанистическом и других стилях, когда наружная проводка подчеркивает замысел дизайнера.

Внутренние диммеры бывают 2 типов. К первому относятся устройства, представляющие собой коробку, установка которой требует высверливания ниши. После монтажа верхняя часть коробки не выступает над поверхностью стены. Ко второму типу относятся приспособления, предназначенные для подключения точечных светильников, в которых присутствуют светодиодные лампочки. Такие устройства отличаются небольшими размерами и крепятся при монтаже проводки. Данные портативные диммеры имеют дистанционное управление.

Модульный светорегулятор для светодиодных ламп устанавливается на DIN-рейках. Устанавливается данный диммер в распределительных щитках, но может применяться и для регулировки освещения и создания световых эффектов. Такие устройства используются при создании системы «Умный дом». Установка светорегулятора выполняется в монтажную коробку. Диммер управляется пультом дистанционного управления, т.к. он не выходит на поверхность.

По исполнению

В зависимости от типа исполнения регуляторы яркости света могут быть:

  • поворотно-нажимными;
  • поворотными;
  • кнопочными;
  • сенсорными.

К самым простым вариантам относится поворотный тип диммера. Он отличается простым функционалом. Регуляция яркости осуществляется за счет круглой поворотной шашки или ручки. Ее вращение происходит по и против часовой стрелки.

Поворотно-нажимной тип почти не отличается от поворотного. При одном нажатии свет загорается с той яркостью, которая была выставлена в последний раз. Поворотный рычаг или шашка используется для регулировки яркости.

Кнопочный тип внешне похож на стандартный выключатель. На регуляторе присутствуют 1 или 2 кнопки. Нажимая на них, можно быстро установить необходимую яркость. Такая конструкция является простой и надежной, но выглядит современной.

Сенсорные диммеры являются наиболее технологичными. Их дизайн может быть самым разным. Сенсор может быть ровным, представлен кружком и т.д. Приборы могут быть использованы при оформлении большинства вариантов интерьеров. Выглядят такие диммеры красиво, но при поломке нередко требуется менять прибор.

По способу регулировки

Диммеры переменного тока подразделяются по принципу регулирования работы. Диммер с отсечкой по переднему фронту – самый дешевый и распространенный. Схема его проста: внутри на нагрузку происходит подача только полуволны, в то время как ее начало срезается. На лампочку подается нагрузка с заданной амплитудой, а затем наблюдается ее затухание, когда синусоида проходит через ноль.

Второй вариант – диммер с отсечкой по заднему фронту. В этом случае регуляция яркости происходит не с «нуля», а в заданном диапазоне. Кроме того, в отдельный класс выделяются светильники с уже установленными регуляторами. Они регулируются за счет кнопок или пульта.

Диммер для светодиодных и галогеновых ламп

Что такое диммер и какие его основные функции?

Диммер (от англ. dim – «затемнять»)– это многофункциональный выключатель, с помощью которого можно регулировать интенсивность светового потока, яркость ламп, там самым создавая необходимую атмосферу в помещении.

С помощью диммера, задавая необходимый уровень освещенности, появляется возможность выделять светом определенные участки помещения или предметы интерьера.

Достоинством использования диммера можно считать экономию электроэнергии и стоимость ламп: в режиме пониженной яркости лампы способны прослужить в разы дольше.

Современные диммеры также выполняют ряд полезных функций, способных повысить уровень комфортного использования осветительных приборов.

Какие бывают диммеры?

По способу регулировки и исполнению прибора диммиры для светодиодных и галогеновых ламп можно разделить на две группы:

  • механические – чаще всего выполнены в виде поворотного выключателя, при вращении которого происходит изменение напряжения, а следовательно, яркость освещения. В последнее время стали очень популярные сенсорные диммеры, регулировка которых происходит за счёт точечного прикосновения к сенсорным кнопкам выключателя.
  • электронные – величину напряжения в регуляторах такого типа задают с помощью кнопок или пульта управления. Возможности электронных диммеров не ограничиваются только регулировкой интенсивности света. С помощью такого устройства можно установить сразу несколько пультов управления в нескольких зонах помещения, задать автоматическую регулировку яркости в зависимости от времени суток и естественного освещения.

Совместимость ламп и диммеров

Самые распространенные диммеры предназначены для ламп накаливания, которые работают от напряжения 220 Вольт. В данном случае изменение яркости лампочки происходит из-за регулировки подаваемого напряжения в диапазоне от 0 до 220 Вольт.

Если с помощью диммера понизить яркость лампы накаливания на 50%, потребление электроэнергии падает только на 15%, соответственно, экономия будет незначительной.

Возможно ли подключить к существующему диммеру для ламп накаливания светодиодные и галогеновые (энергосберегающие) лампы?

При подключении галогеновых ламп можно наблюдать следующее: при понижении яркости лампа начнёт мигать. Это происходит из-за несовместимости лампы и диммера с фазовой отсечкой. При подключении может выйти из строя и регулятор яркости, и сама лампа.

При подключении обычной светодиодной лампы к диммеру для ламп накаливания происходит только включение, без регулировки яркости. Это происходит из-за того, что драйвер в лампе компенсирует колебания напряжения до оптимального рабочего тока светодиодов.

Но можно выбрать диммируемые светодиодные лампы, у которых имеется специальный встроенный драйвер для управления яркостью.

Важно! Если вы хотите в своей квартире поменять лампы накаливания на более современные и при этом управлять их яркостью, но без приобретения специального диммера для светодиодных ламп, а использовать уже имеющийся обычный диммер, то следует выбирать специальные диммируемые лампы. Как правило, определить такие лампы достаточно легко по указанной на упаковке информации (надпись на коробке или на корпусе лампы «dimmable»).

Для регулировки яркости обычных светодиодных ламп придётся приобрести специальный диммер с ШИМ (широтно-импульсным модулятором). Такой прибор создаёт ток высокой частоты 200Гц. Питание осуществляется импульсами постоянного тока, при изменении периода которых происходит изменение яркости светодиодной лампы.

Как выбрать диммер?

Ключевые моменты, на которые следует обратить внимание при выборе диммера:

совместимость с лампами

Определите тип ламп, которые будут диммироваться: лампы накаливания, энергосберегающие, галогеновые, люминесцентные, светодиодные лампы и ленты.

общая нагрузка на прибор

При выборе диммера нужно просуммировать потребляемую мощность всех источников освещения, которые будут к нему подключены. Информация о величине потребляемой мощности указана на упаковке лампы. Для исправной работы необходимо обеспечить запас мощности примерно в 30-50%.



Регулировка яркости в светильниках и светодиодных лампах

Диммируемые светодиодные лампы — комфортное освещение в доме

Что такое диммер для светодиодной лампы?

Слово «диммер» происходит от английского «dim» и имеет значение «затемнять». Это небольшое по размеру устройство, которое предназначено для плавной регулировки яркости света лампы. В большинстве случае диммер — это своеобразная ручка-регулятор, при вращении которой изменяется уровень освещенности. Такой процесс управления яркостью света называют диммированием. Яркое освещение в доме нужно не всегда, а лампочка с диммером позволит сделать свет максимально комфортным в зависимости от ситуации. По способу управления диммеры разделяют на такие виды: механические, электронные (контактные и бесконтактные), дистанционные и акустические. В данной статье речь пойдет о диммерах для светодиодных лампочек, как наиболее качественных и современных источниках света.

Что такое диммируемая лампа?

Светодиодная диммируемая лампа — это лампа с возможностью управления световым потоком (плавное уменьшение или увеличение яркости). Следует обратить внимание на то, что светодиодные лампы не всегда диммируются (в отличии от ламп накаливания и галогенных ламп). Поэтому при выборе led-лампы, обращайте внимание на наличие такой опции. Существуют осветительные приборы (люстры, светильники, торшеры, настольные лампы), в которые уже встроен такой регулятор яркости. Диммер также можно приобрести отдельно. Большой плюс светодиодных ламп с диммером — это то, что им не страшны перепады напряжения в сети. Для продолжительной и надежной работы рекомендуем покупать диммируемые светодиодные лампы только хорошего качества.

Принцип работы диммера

Самые простые диммеры предназначены только для выполнения одной функции — регулирования освещенности. Более современные — имеют расширенный спектр функций:

  • дистанционное управление освещением (управление голосом, акустическое управление (шум, хлопок), инфракрасный канал,
  • автоматическое включение/отключение осветительного прибора по таймеру,
  • автоматическое включение/отключение осветительного прибора по заданой электронной программе управления,
  • имитация присутствия,
  • различные режимы мигания/затемнения.

Автоматическое диммирование

Диммирование светодиодных ламп способствует экономии энергопотребления. Так, автоматический диммер будет светить столько, сколько необходимо: если помещение хорошо освещено дневным светом, яркость будет небольшая, а в пасмурную погоду или в случае плохого света с улицы, будет освещение поярче. Диммирование в автоматическом режиме может быть использовано с целью предупреждения: при включении освещения, чтобы не допустить негативного влияния на глаза или перед скорым отключением света.

Диммируемые светодиодные светильники

Светильник с диммером – это осветительный прибор для внутреннего освещения помещения с возможностью настроить необходимый уровень светового потока. Такие приборы используются с целью экономии электроэнергии и создания максимально комфортного освещения. Недостаток света, как и его излишняя яркость, могут негативно влиять на глаза. Так, светильники с диммером будут очень актуальными в офисе. Сотрудники могут сами настраивать яркость освещения — никаких специальных навыков для этого не требуется. Такие светильники внешне выглядят так же, как и обычные, но отличаются внутри. Наличие диммера не влияет на внешний вид светильника — вы можете выбирать осветительный прибор, который хорошо впишется в интерьер Вашего дома или офиса. Рынок освещения постоянно пополняется новыми интересными и функциональными приборами. К таким мы с уверенностью можем отнести светодиодные диммируемые светильники с пультом или WI-FI управлением. Использование такого светильника, расширит возможности управления светом.
При покупке светильников с диммером, обращайте внимание на его качество. Некачественный диммер создает экстремальные условия работы для светильника, что может привести к выгоранию светодиодов и некорректной работе светильника в целом. Выбирая светодиодный светильник с регулировкой яркости, обращайте внимание также на значение минимальной нагрузки диммера — оно не должно быть больше суммарной мощности используемых ламп.

Диммирование светодиодной ленты

Диммируемыми могут быть не только лампочки и светильники, но и светодиодные ленты. Диммер управляет такими эффектами как регулировка яркости и дистанционное выключение/включение, расширяя таким образом возможности светодиодной подсветки.

Диммируемые светодиодные лампы в Киеве

Лампы светодиодные диммируемые вы всегда можете приобрести в интернет-магазине Люстра-стиль. Это светодиодные лампочки Osram, led-лампочки CIVILIGHT, cветодиодные лампочки RGB Light Topps. Наши специалисты всегда предоставят вам профессиональные консультации в вопросе выбора освещения.

Новые светодиодные поворотные диммеры Berker

Многие обычные диммеры не могут выполнять регулировку регулируемых светодиодов или регулируют их только в незначительных интервалах яркости. Даже при выключенном диммере среди прочего происходит мерцание или разгорание энергосберегающего осветительного средства. Все новые поворотные диммеры Berker оптимально подстраиваются под различные типы светодиодов. Одновременно мощность потерь новых диммеров «Стандарт» и «Комфорт» всего в 0,35 Вт (продукты-аналоги: 1-3 Вт) все еще ниже целевых предельных значений будущей директивы по экологизации (предположительный расход 0,5 Вт в режиме резерва для диммера). Это обеспечивает долгосрочную экономию.

Мощность потерь:
0,35 Вт*

*только для поворотных диммеров СИД «Стандарт» и СИД «Комфорт»

ABB Светорегулятор для светодиодных ламп

Представляем Вашему вниманию, новый компонент для множества серии розеток и выключателей – новый механизм светорегулятора, от компании АББ, предназначенный для работы со светодиодными лампами или другое их название LED лампы.

Новый светорегулятор для LED от АББ

Компания АББ стремится всегда удовлетворять потребности своих заказчиков, постоянно пополняя модельный ряд розеток и выключателей собственного производства новыми механизмами актуальными на текущий момент времени.

Так, ни для кого не секрет, что практически каждый, кто столкнулся с выбором какой же тип ламп выбрать для будущего светорегулятора, несомненно, остановится на выборе светодиодных ламп, в силу низкого энергопотребления, как следствие малого нагрева и приличной экономии бюджета на электроэнергию за год. Но, далеко не каждый производитель готов предложить решение по данному вопросу, несмотря на то, что LED лампы на Российском рынке в продаже существуют уже достаточно давно.

Компания АББ представляет Вам новый диммер, он же, светорегулятор, для диммирования светодиодных ламп.


Преимущества LED светорегулятора от ABB

Новые механизмы диммеров обладают рядом преимуществ:
  • Уменьшена занимаемая глубина механизма в монтажной коробке, что позволит осуществить дополнительную и более удобную коммутацию проводов за механизмом светорегулятора, а также позволит избежать избыточного напряжения проводов при изгибе, что тем самым обеспечит большую электробезопасность установки. Монтажная глубина составляет 20мм. Для справки, глубина стандартной установочной коробки 40мм.
  • Конструкция диммера позволяет осуществлять регулировку минимального и максимального уровня яркости подключенных ламп, а также предоставляется выбор по какому фронту, заднему или переднему будет осуществляться регулирование нагрузки.
  • Новый конструктив светорегулятора, также не требует подключения провода нейтрали, а также поддерживает увеличенный диапазон нагрузок регулируемой по заднему фронту до 400VA.

Совместимость диммера 6512-0-0345 с сериями

Новый механизм совместим со всем актуальными сериями розеток и выключателей производства концерна АББ такими как: Basic 55, Dynasy, SKY, SKY Moon, Impuls и многими другими. Данная концепция позволяет значительно оптимизировать склад для дилера или продавца, т.к. механизм является единым для всех серий. Для оконечного пользователя или дизайнера позволит пользоваться любым сочетанием материалов, форм и цветов в пределах вышеописанных серий розеток, для создания своего уникального интерьера, где будет доступна регулировка яркости светильников оснащенных светодиодными лампами.

Сенсорный выключатель с регулировкой яркости

Выключатель с регулятором яркости (другое название — диммер) представляет собой прибор, предназначенный для регулировки параметров освещения. Устройство позволяет изменять показатели яркости света в пределах от 0 до 100% номинального значения.

Диммеры могут использоваться в качестве замены обычному выключателю, при этом обладая значительно большими функциональными возможностями.

Назначение диммера

Задача диммера — обеспечивать изменение яркости свечения осветительных устройств. Регулируемые выключатели света позволяют добиваться любой интенсивности освещения: от приглушенного света до чрезвычайно яркого. Применение диммеров делает ненужными двойные или тройные выключатели, нет необходимости покупать дорогие осветительные приборы с контроллерами напряжения.

Обратите внимание! Для управления интенсивностью света энергосберегающих лампочек понадобится специальное устройство — электронный пускатель.

К достоинствам диммеров относятся следующие характеристики:

  • контроль яркости света;
  • настройка времени изменения яркости;
  • управление с пульта ДУ;
  • длительный срок эксплуатации;
  • запрограммированное художественное мерцание, создание картин с подсветкой;
  • экономность расходования электроэнергии (некоторые модели).

Недостатки диммеров:

  • чрезмерный расход электричества в некоторых случаях;
  • создание радиопомех, мешающих работать электробытовой технике;
  • небольшие нагрузки становятся причиной неисправности диммеров;
  • работа диммеров часто приводит к нежелательному мерцанию света.

Принцип действия

У всех моделей диммеров схожие схемы контроля яркости освещения. Отличия кроются в наличии дополнительных элементов для придания плавности свечению и устойчивости нижних пределов.

На рисунке внизу показано предназначение клеммных колонок в диммере.

Конденсатор заряжается через переменный резистор. Как только зарядка становится достаточной, открывается симистор и загорается лампочка. После этого симистор закрывается. На отрицательной полуволне наблюдается аналогичный процесс.

На рисунке внизу показана схема действия выключателя с регулировкой интенсивности освещения.

За счет подбора величин резисторов и конденсаторов осуществляет замена начальных и конечных периодов зажигания лампы, а также стабильность ее свечения.

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

  1. С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
  2. С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
  3. Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

Мощность диммера — ключевой параметр при его выборе. Совокупная мощность подключенных устройств не должна превышать этот показатель у светорегулятора. В продаже имеются системы, мощность которых находится между 40 ваттами и 1 киловаттом.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

Дополнительные функции

Старые диммеры выполнялись как электромеханические устройства. С их помощью нельзя было сделать ничего, кроме настройки яркости ламп накаливания.

Современные модели обладают значительно расширенным функционалом:

  1. Работа по таймеру.
  2. Возможность встраивания диммера в более крупномасштабную систему — «умный дом».
  3. Диммер при необходимости позволяет создать эффект присутствия хозяев в доме. Свет будет включаться и выключаться в разных помещениях по определенному алгоритму.
  4. Функция художественного мерцания. Схожим образом мигают огни на елочной гирлянде.
  5. Возможность голосового управления системой.
  6. Стандартно команды отдаются с пульта дистанционного управления.

Разновидности лампочек

В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.

Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.

Люминесцентные лампы

Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.

Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.

Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.

Светодиодные лампочки

Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.

Особенности светодиодных источников света:

  • стандартные цоколи E, G, MR;
  • возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.

Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.

Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.

Чтобы лампа работала корректно, в ней имеется драйвер. Возможность диммирования указывается в паспорте изделия. Если же диммирование невозможно, рекомендуется покупать специальные устройства с широтно-импульсным регулированием.

Существуют такие регуляторы с ШИМ:

  1. Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
  2. Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
  3. Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).

Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.

Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.

Подключение светорегулятора

Существует несколько схем подключения диммера.

Схема светорегулятора с выключателем

В описываемом случае светорегулятор устанавливают перед диммером в фазовый разрыв. Выключатель управляет подачей тока. Схема подключения показана на рисунке внизу.

От выключателя ток направляется на диммер, а оттуда — на лампочку накаливания. В результате регулятор определяет нужный уровень яркости, а за включение и выключение цепочки ответственен выключатель.

Схема хорошо подходит для спален. Выключатель ставят около двери, а диммер — у кровати. Так достигается возможность управления светом прямо из кровати. При выходе человека из комнаты освещение гаснет, а при возвращении в комнату свет загорается с теми характеристиками, которые были заданы диммером.

Схема подключения с двумя диммерами

В этой схеме присутствуют два плавных выключателя света. Они вмонтированы в двух местах одного помещения и по своей сути являются проходными выключателями, управляющими отдельно взятыми осветительными приборами.

Схема сопряжена с подводкой трех проводников к распредкоробке от каждой точки. Для подключения диммеров выполняют соединение перемычками первых и вторых контактов в диммерах. Затем к третьему контакту первого светорегулятора подводится фаза, уходящая к осветительному прибору через третий контакт второго диммера.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

  1. Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
  2. Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
  3. Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
  4. Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
  5. Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.

Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

  1. Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
  2. Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

Монтаж выключателей

По габаритам светорегулирующий выключатель напоминает стандартное устройство для включения и выключения света. Установка диммера осуществляется с применением специальных лапок в разрыв осветительной цепочки. Основное требование к установщику — соблюдать полярность.

На рисунке ниже изображена схема подключения диммера.

О том, как подключить два диммера можно узнать из следующей схемы.

Если предстоит установка диммера вместо выключателя, понадобится вначале демонтировать модель старого образца. Но еще до этого следует обесточить электросеть и проверить отсутствие напряжения с помощью индикатора. Чтобы снять старый выключатель, берем отвертку и отвинчиваем винты монтажных лапок. После этого удаляем панель устройства. Затем ослабляем винты на клеммах и отсоединяем выключатель от проводов.

Следующий этап — установка диммера. Монтаж осуществляется в порядке, обратном описанному выше при демонтаже. После установки диммера в подрозетник фиксируем его винтами и ставим декоративную рамку. При необходимости регулировки освещения в нескольких местах понадобятся дополнительные диммеры и монтаж подрозетников с прокладкой к ним кабеля.

Раньше регулирование освещенности помещений проводилось реостатом. Существенным недостатком у этих приборов было большое потребление электроэнергии, независимо от яркости. При минимальной мощности лампы электричество расходовалось в том же количестве, что и при максимальной, поскольку большая часть нагревала реостат.

Регулирование освещения в комнате

Преимущества и недостатки

Сейчас регулятор электрической нагрузки (диммер) можно купить в магазине электротоваров. Он применяется в основном для изменения яркости ламп разных типов и имеет следующие преимущества:

  • изменение интенсивности свечения ламп;
  • задание автоматического изменения яркости Автоматический диммер свечения с помощью таймера;
  • дистанционное управление;
  • используется как выключатель и для задания режимов свечения ламп: плавное изменение, создание световых картин, мигание;
  • увеличение долговечности ламп за счет плавного пуска;
  • экономия потребляемой электроэнергии.

Регуляторы имеют недостатки:

  • посторонние помехи мешают работе устройств, у которых отсутствуют фильтры;
  • генерация помех для других приборов, принимающих радиосигналы;
  • не все устройства экономят электроэнергию;
  • выход из строя при малых нагрузках.

Типы диммеров

Разновидности диммеров

Простейшее устройство с регулировкой имеет выключатель и поворачиваемую ручку. От положения потенциометра зависит яркость регулятора. Диммер подходит для управления лампами накаливания и галогенными. По мощности он подбирается не менее чем на 15% выше подключаемой максимальной нагрузки. У него должна быть встроенная защита от короткого замыкания. Самый простой вариант – это плавкий предохранитель.

Диммер бывает следующих типов:

  1. Накладной. Чаще всего содержит вспомогательный реостат и используется для светодиодных лент.
  2. Проходной – для больших площадей помещений.
  3. Двух- и многоканальные – выбираются по количеству ламп и режимов контроля.

Где не надо устанавливать диммеры?

  1. В местах общего пользования, где частое применение не позволит выполнять их основные функции. Везде можно устанавливать встроенные в выключатели приборы плавного включения ламп, позволяющие увеличить срок их службы.
  2. В местах, где нет определенности с установкой светильников.

Способы регулирования

  1. Механический – поворот ручки. Сначала диммер включается до щелчка, а затем делается установка яркости. Поворотно-нажимное устройство удобнее, поскольку можно применять выключатель с постоянной настройкой регулятора.
  2. Электронный: кнопочный, клавишный. Можно использовать как выключатель и регулятор.
  3. Сенсорный – на панели управления реализуется множество разных функций.
  4. Дистанционный – управление по радиосигналу или с помощью ИК-пульта.

Типы ламп для диммеров

  • Лампы накаливания и галогенные на 220В. Для изменения силы света могут применяться любые диммеры, поскольку нагрузка только активная (не обладает индуктивностью и емкостью). Недостатком является смещение спектра в сторону красного цвета при снижении напряжения. Ограничение по мощности у светорегуляторов существует в пределах 60-600 Вт.
  • Низковольтные галогенные лампы. Для них применим понижающий обмоточный трансформатор, к которому требуется регулятор, способный работать с индуктивной нагрузкой. На нем присутствует маркировка RL. При использовании электронного трансформатора устанавливаются емкостные нагрузки.

Для галогенных ламп необходимо плавное изменение напряжения, что увеличивает срок их службы. Последние модели определяют тип нагрузки и подстраиваются под него, изменяя алгоритм управления. Можно одновременно регулировать разные группы ламп: накаливания и галогенные.

  • Люминесцентные лампы. Если они запускаются через выключатель, стартер тлеющего разряда и электромагнитный дроссель, обычный диммер и реостат к ним не подходят. Здесь нужна электронная пускорегулирующая аппаратура (ЭПРА).
  • Светодиодные лампы. Для них регулирование напряжения приводит к изменению спектра. Поэтому светодиоды регулируются изменением длительности подаваемых импульсов. Мерцание при этом не замечается, так как частота их следования достигает 300 кГц.

Подключение регуляторов к нагрузке

Подключение к нагрузке производится последовательно (рис. а). Регулятор работает также, как выключатель, но последний целесообразно устанавливать отдельно, поскольку при выходе из строя от частых переключений придется менять дорогостоящий диммер на новый.

Схемы подключения диммеров

Главным требованием является соблюдение полярности. Фаза всегда подключается к входной клемме диммера, обозначенной буквой L, а с выходной –провод идет на лампу. Обнаружить фазу можно индикатором напряжения.

В разрыв провода фазы часто устанавливают выключатель (рис. б). Он располагается ближе к двери, а диммер – около кровати, чтобы было удобно управлять.

Можно установить еще один регулятор и подключить их между собой параллельно (рис. в). Для этого в распределительную коробку следует провести по 3 провода от каждого устройства. Подобную коммутацию, похожую на проходные выключатели, делают в длинных коридорах.

Применение диммеров отличается по количеству нагрузок. Одинарный метод заключается в подключении одного прибора или объединенных в общую группу. Следующий способ управления основан на акцентных подсветках для выделения отдельных зон.

Регулируемая подсветка помещения

Подключение диммера

Регулятор крепится в монтажной коробке как обычный выключатель. Сначала его подключают при отсутствии напряжения в подводящих проводах, а затем устанавливают в коробку. Затем надеваются рамка и ручка регулирования яркости.

Схемы

Основная схема регулирования интенсивности света ламп у большинства обычных приборов одинакова. Различие заключается только в дополнительных деталях для обеспечения более плавного управления и создания устойчивости на нижних пределах.

Для подачи напряжения на лампу следует открыть симистор (рис. а). Для этого между электродами надо создать напряжение.

Схемы с симисторной регулировкой для ламп накаливания: а – простейшая; б – усовершенствованная

В начале положительной полуволны заряжается конденсатор C через переменный резистор R. При достижении определенного значения симистор открывается. При этом загорается лампа. Затем симистор закрывается и аналогичная ситуация происходит на отрицательной полуволне, поскольку полупроводники пропускают ток в обоих направлениях.

Таким образом, на лампочку поступают «обрубки» полуволн с частотой 100Гц, чего не было, когда применялся реостат. Со снижением яркости все в большей степени проявляется мерцание света. Чтобы этого не было, в схему добавляются детали, как изображено на рис. б. Симисторы устанавливаются по действующей нагрузке, а допустимое напряжение составляет 400В.

Подбирая величины резисторов и конденсаторов, можно менять начальный и конечный моменты зажигания и стабильность свечения лампы.

Для светодиодных ламп

Несмотря на экономичность светодиодных ламп, гирлянд и лент, вопросы энергосбережения также к ним относятся. Часто возникает потребность снижения яркости свечения. Светодиодные лампы с обычными диммерами не работают и в процессе регулирования быстро выходят из строя. Для этого применяются специальные регуляторы двух разновидностей: изменение напряжения питания, управление методом широтно-импульсной модуляции – ШИМ (интервалов включения нагрузки).

Устройства с регулировкой освещенности путем изменения напряжения дорогие и громоздкие (реостат или потенциометр). При этом они плохо подходят к низковольтным лампам и включаются только при 9В и 18В.

Современный регулятор является сложным устройством, обеспечивающим плавный запуск ламп, управление яркостью и задание режимов переключения света по таймеру.

Светодиодная лампа отличается от обычных лент и сборок, подключить которые можно только с помощью дополнительных устройств. Ее основные особенности следующие:

  1. Наличие стандартных цоколей типов E, G, MR для подключения.
  2. Возможность работы с сетью без дополнительных приспособлений. Если лампа питается напряжением 12В, в ее характеристиках вспомогательные устройства оговариваются.
  3. Создаваемый световой поток не должен существенно отличаться от стандартных значений.

Для обеспечения необходимого режима работы внутри лампы встраивается драйвер, выполняющий полезные функции. Если он предусматривает диммирование, в паспорте и на упаковке об этом сказано. Яркость таких ламп при этом может регулироваться с помощью обычных регуляторов.

Если диммирование не предусмотрено, следует приобретать специальные устройства управления с ШИМ-регулировкой. Они различаются типами установки:

  • модульные (в распределительных щитках) с управлением от выносных регуляторов, дистанционных пультов или по специальным шинам;
  • расположенные в монтажной коробке, как под выключатель, с поворотным или кнопочным управлением;
  • выносные блоки, монтируемые в потолочных конструкциях (для точечных светильников и светодиодных лент).

Регуляторы на основе ШИМ работают на дорогостоящих микроконтроллерах, не подлежащих ремонту. Проще изготовить самодельное устройство на базе простой микросхемы. Диммер, изготовленный на основе таймера NE555, устойчиво работает при напряжении 3-18 В с выходным током до 0,2 А.

Схема диммера для светодиодных ламп

Периодичность колебаний обеспечивается генератором, состоящим из резистора и конденсатора. Величиной переменного резистора можно задавать интервал включения и отключения нагрузки на выходе 3 микросхемы. Полевой транзистор здесь служит усилителем мощности, поскольку микросхема не справится с нагрузкой от светодиодных ламп. Если ток через них превышает 1А, для транзистора необходим радиатор охлаждения.

Диммер можно подключить к RGB лентам для синтеза света. Только здесь потребуется 3 устройства: по одному на каждый цветовой канал, а затем на все вместе устанавливается один общий выключатель.

Для люминесцентных ламп

Регулирование яркости ламп может производиться с помощью ЭПРА, выполняющих главную функцию их запуска. Простая схема приведена на рис. ниже.

Управление люминесцентной лампой с помощью ЭПРА

Напряжение на лампу подается с генератора частоты 20-50 кГц. Контур, образованный емкостью и дросселем, входит в резонанс и зажигает лампу. Чтобы изменить силу тока и тем самым интенсивность света, надо изменить частоту. Диммирование производится только после выхода лампы на полную мощность.

Регулируемый ЭПРА создается на базе контроллера IRS2530D с 8 выводами. Устройство является полумостовым драйвером на 600 В с функциями запуска, диммирования и защиты от выхода из строя. Интегральная схема позволяет реализовать все необходимые способы регулирования через 8 выводов и применяется во многих способах изменения яркости ламп.

Блок-схема электронного управления люминесцентными лампами

Выбор. Видео

Про правильный выбор диммеров лучше заранее узнать из видео.

При покупке диммера следует внимательно изучить его технические характеристики и определить, для каких типов ламп он предназначен. Правильный выбор устройства позволяет легко подключить его своими руками без помощи специалистов.

Виды диммеров для светодиодных ламп на 220В, подключение

В последнее время растет спрос именно на диммеры для светодиодных ламп. Причина этого весьма очевидна: они значительно расширяют функционал светодиодных источников света на 220В. Вы получаете возможность регулировать интенсивность света, порядок зажигания и даже цвет светодиодов на расстоянии или по стандарту. Он монтируется вместо обычного выключателя и преимуществ рядом:

  • экономит электричество;
  • позволяет добиться комфортного освещения в любое время дня и ночи;
  • отлично вписывается в дизайн дома;
  • подчеркивает дизайн интерьера, позволяет регулирование освещения выгодное пространство дома;

Содержание

  • 1.Виды диммеров
  • 2. Совместимость диммеров и лампочек
  • 3. Подключение диммера своими руками
  • 4. Итоги

Виды диммеров

Разделяются по принципу их управления.

Механическое управление. Это самый простой по устройству светорегулятор. Регулировка яркости происходит с помощью колеса или кнопок.

Сенсорное управление. Выглядит более престижно, а управление происходит за счет прикосновения к сенсорному экрану.Как правило, более дорогой.

С пультом дистанционного управления. Управляется с помощью пульта ДУ. Пульт работает по радиоканалу или по инфракрасному каналу. Радиоканал позволяет управлять освещением дома с любой точки, даже с улицы. Инфракрасный канал требует наведения пульта на диммер, принцип работы такой же, как у телевизора.

Управление через Wi fi . Система широко используется в технологиях построения «умных домов», где дома управляется с телефона или планшета. Невероятно удобно, когда в любой точке дома выключить или включить свет и даже управлять электроприборами. Такие системы так же комплектуются обычным сенсорным пультом.

Совместимость диммеров и лампочек

Не все светодиодные лампочки на 220В предназначены для регулировки яркости света, поэтому регулятор к ним требуется подбирать соответствующим образом.Использование нерегулируемой со светорегулятором может привести к отказу или к их нестабильной работе. Необходимо заранее знать, требуется ли регулировка яркости освещения, и покупать соответствующие светодиодные лампы для дома.

При покупке светодиодных светильников или диодного источника света проконсультируйтесь у продавца насчет её совместимости со светорегулятором.

Основные отличия использования светодиодного диммера от обычного:

  1. Обязательным условием работы светодиодного является наличие диммируемого драйвера;
  2. Мощность светодиодов на 10 меньше мощности обычных накаливания, поэтому стоит подбирать менее мощные, способные работать с нагрузкой от 1 Вт;
  3. Логического устройства регулятора мощности для светодиодных источников Вам необходимо проконсультироваться у продавца или специалиста.

Какую же модель выбрать?
Все зависит от вкуса, дизайна квартиры, интерьера и кошелька покупающего. Если Вы не хотите лишних затрат, но освещение Вам контролировать нужно, то выбирайте механический. Для любителей удобства подойдет с пультом дистанционного управления. Для тех, кто никогда не расстается с смартфоном, лучшим выбором будет управление через Wi-Fi.

Какой бы диммер Вы не выбрали, советуем выбирать устройства от проверенных производителей.Именитые китайские производители сертифицируют свою продукцию, но от европейских брендов более доступной ценой

Подключение диммера своими руками

Приобретайте регулятор яркости в соответствии с Вашими лампами. Перед установкой выключите электричество в доме. Зачистите провода, найдите индикатором фазу. Фазовый провод подключите в клемму с буквой L, второй провод в клемму с обозначением N. Далее провода зажимаются и проводится регулировка болтов, одевается рамка.

Проще говоря, он подключается последовательно в фазный провод.

Итоги

Диммеры экономят электричество, регулируют яркость освещения, идеально вписываются в интерьер, просты в стандартже и стоят весьма недорого. Такие устройства позволяют человеку превратить свою квартиру в высокотехнологичный «умный дом».

..

LED диммер для светодиодных ламп



$ MYINF_21?>

Диммеры — современные устройства, позволяющие достичь желаемого уровня освещенности в помещении.Светодиодный диммер — представляет собой специальный диммерный предназначенный для регулирования яркости именно диммируемых светодиодных ламп.


Диммеры и драйверы имеют особое соотношение, которое необходимо учитывать. Светодиодная лампа, в отличие от традиционной лампы накаливания, встроенный драйвер (трансформатор), призванный преобразователь переменный ток в постоянном и постоянном токе к светодиоду. Так как усиливает входящее напряжение, так как оно пытается компенсировать частичное входное напряжение, стараясь как бы залатать недостающие части.Однако это лишь вопрос соответствия диммера и драйвера — для их совместной работы электроника драйвер должна быть совместима с диммером. На сайте нашего интернет-магазина Вы можете купить светодио дный 12В диммер, который специально спроектированный для регулирования яркости диммируемых светодиодных ламп! Обычные светодиодные лампы под диммер не подходят. Они не предназначены для регулирования яркости и могут быстро стать непригодными.

Мерцание, зудящие и жужжащие звуки при диммировании представляет собой плачевную несовместимость драйвера светодиодных ламп и установленного светодиодного диммера.Правильно подобранный диммер для светодиодных ламп позволит добиться регулировки диммируемой светодиодной лампы в довольно широком диапазоне. Обычно, у классической лампы накаливания заметно более плавная регулировка в режиме минимальной яркости, но зачастую для полноценного использования в быту, так и в коммерческих целях (кафе, барах, ресторанах, словах, в развлекательных заведениях), правильно подобранные компоненты работают в тандеме великолепно!

Диммер со светодиодной лампой не только удобный и современный способ освещения, но и очень экономный.Диммер привел 220 имеет множество очевидных плюсов. Например, как уже регистрируется, экономит электричество, замечательно вписывается в дизайн дома, позволяет добиться комфортного освещения в любое время дня и ночи. Мини диммер led с помощью света делает возможным выделение выгодного пространства дома, подчеркивает дизайн интерьера, выгодно расставляя акценты.

Сенсорные диммеры

Диммирование светодиодных светильников удобнее всего осуществлять при помощи сенсорных приборов.Такие модели считаются самыми современными и совершенными. Диммер сенсорный не имеет никаких клавиш или кнопок. Отсутствие устройств движущихся деталей обеспечивает надежность и простоту его эксплуатации.
Для того, чтобы отрегулировать интенсивность света, достаточно прикоснуться к лицевой стороне прибора.
Диммер для света поможет более экономно использовать электроэнергию. Он также может работать в режиме выключателя. Некоторые модели оборудуют встроенными таймерами, которые позволяют отключить источник света через определенное время.
Диммер может обладать эффектом памяти и запоминать предыдущие настройки яркости.

Где купить диммер для светодиодных ламп?

ЛЕД диммеры, , которые вы можете приобрести на нашем сайте с учетом технологических драйверов наших светодиодных ламп. Таким образом, у нас в интернет-магазине вы можете купить диммер для светодиодных ламп, который действительно обеспечит диапазон диммирования и отсутствие мерцания.

Насколько низкой может быть цена на диммер для светодиодных ламп 220в? Этот вопрос часто беспокоит покупателей по понятным причинам.Это временное электронное устройство, в отличие от диммера для ламп накаливания, то минимальная цена за качественный регулятор света небольшая мощность не может быть меньше 20 у.е.

По принципу подключения лучшего эффекта освещенности позволяет достичь выключателя с диммером для светодиодных ламп с прямым подключением ламп к диммеру, в отличии от классического включения «в разрыв цепи». В 90% случаев таких диммеры выключателя гарантируют минимальное мерцание ламп и приемлемый диапазон диммирования.

Современный регулятор света диммер может относиться к поворотному или нажимному типу. Поворотные модели очень просты в использовании. Такой диммер с выключателем имеет поворотный элемент, при перемещении которого меняется интенсивность света. Диммер для света может быть нажимным, для управления освещением нужно несколько раз нажать на параметры. Если вы не хотите подключать в электрическую сеть дополнительные элементы — використовуйте светильник с диммером.

Зачем включает светодиодные лампы через сенсорный led диммер? Часто есть необходимость в плавном управлении освещением, особенно в ресторанах и барах, где так важна камерная атмосфера.Кроме того, диммер со светодиодными лампами сбережет ваши деньги. Светодиодный диммер позволяет экономить электроэнергию за счет использования светодиодных ламп и при этом иметь возможность сделать так, чтобы светодиодные лампы по своему свечению были максимально похожи на классические лампы накаливания. Особенно эффектно это выглядит при использовании диммируемых светодиодных ламп Эдисона по технологии LED Filament.

В интернет-магазине Edisons вы купить диммер для светодиодных ламп 220 проверенных брендов: Etman и BRT, которые производят эту продукцию почти десять лет и заслужили признание потребителей.

Обратите внимание, что энергосберегающие лампы не диммируются вообще. Даже если пользователю удастся сделать диммирование энергосберегающих ламп, то оба элемента системы будут подвержены перегреву и преждевременному выходу из строя.

Диммер розетки
Купить сенсорный диммер можно также для регулирования яркости света настольных ламп, торшеров и бра. Воспользоваться им можно с помощью удобного для вас COCO-передатчика. Розетка с диммером оснащена таймером автоматического отключения, защитой от детей и может восстанавливать работу электроосветительных приборов после кратковременных сбоев питания.

Регулировка яркости в светильниках и светодиодных лампах

Диммируемые светодиодные лампы — комфортное освещение в доме

Что такое диммер для светодиодной лампы?

Слово «диммер» происходит от английского «dim» и имеет значение «затемнять». Это небольшое по размеру устройство предназначено для плавной регулировки яркости света лампы. В большинстве случаев диммер — это своеобразная ручка-регулятор, при вращении которой изменяется уровень освещенности.Такой процесс управления яркостью называют света диммированием. Яркое освещение в доме нужно не всегда, а лампочка с диммером позволит сделать свет максимально комфортным в зависимости от ситуации. По способу управления диммеры разделяют на такие виды: механические, электронные (контактные и бесконтактные), дистанционные и акустические. В данной статье речь пойдет о диммерах для светодиодных лампочек, как наиболее качественных и современных источников света.

Что такое диммируемая лампа?

Светодиодная диммируемая лампа — это лампа с использованием управления световым потоком (плавное уменьшение или увеличение яркости).Следует обратить внимание на то, что светодиодные лампы не всегда диммируются (в отличии от ламп накаливания и галогенных ламп). Поэтому при выборе led-лампы, обращайте внимание на наличие такой опции. Существуют осветительные приборы (люстры, светильники, торшеры, настольные лампы), которые уже встроен такой регулятор яркости. Диммер также можно приобрести отдельно. Большой плюс светодиодных ламп с диммером — это то, что им не страшны перепады напряжения в сети. Для продолжительной и надежной работы рекомендуем покупать диммируемые светодиодные лампы только хорошего качества.

Принцип работы диммера

Самые простые диммеры предназначены только для выполнения одной функции — регулирования освещенности. Более современный — имеют расширенный спектр функций:

  • дистанционное управление освещением (управление голосом, акустическое управление (шум, хлопок), инфракрасный канал,
  • автоматическое включение / отключение осветительного прибора по таймеру,
  • автоматическое включение / отключение осветительного прибора по заданой электронной программе управления,
  • имитация присутствия,
  • различные режимы мигания / затемнения.

Автоматическое диммирование

Диммирование светодиодных ламп обеспечения экономии энергопотребления. Так, автоматический диммер будет светить столько, сколько необходимо: если помещение хорошо освещено дневным светом, яркость будет небольшая, а в случае плохого света с улицы, будет поярче. Диммирование в автоматическом режиме может быть использовано с предупреждением: при включении освещения, чтобы не допустить негативного влияния на глаза или перед скорым отключением света.

Диммируемые светодиодные светильники

Светильник с диммером — это осветительный прибор для внутреннего освещения помещения с использованием необходимого уровня светового потока. Такие используются с целью экономии электроэнергии и приборов максимально комфортного освещения. Недостаток света, как и его излишняя яркость, негативно влиять на глаза. Так, светильники с диммером будут очень актуальными в офисе. Сотрудники могут сами настраивать яркость освещения — никаких специальных навыков для этого не требуется.Такие светильники внешне выглядят так же, как и обычные, но отличаются внутри. Наличие диммера не влияет на внешний вид светильника — вы можете выбирать осветительный прибор, который хорошо впишется в интерьер Вашего дома или офиса. Рынок освещения постоянно пополняется новыми интересными и функциональными приборами. Таким мы с уверенностью можем отнести светодиодные диммируемые светильники с пультом или WI-FI управлением. Использование такого светильника, расширит возможности управления светом.
При покупке светильников с диммером, обращайте внимание на его качество. Некачественный диммер создает экстремальные условия работы для светильника, что может привести к выгоранию светодиодов и некорректной работы светильника в целом. Выбирая светодиодный светильник с регулировкой яркости, обращайте внимание также на значение минимальной нагрузки диммера — оно не должно быть больше суммарной мощности использу ламп.

Диммирование светодиодной ленты

Диммируемыми устройствами могут быть не только лампочки и светильники, но и светодиодные ленты.Диммер управляет такими эффектами, как регулировка яркости и дистанционное выключение / включение, расширяя возможности светодиодной подсветки.

Диммируемые светодиодные лампы в Киеве

Лампы светодиодные диммируемые вы всегда можете приобрести в интернет-магазине Люстра-стиль. Это светодиодные лампочки Osram, led-лампочки CIVILIGHT, светодиодные лампочки RGB Light Topps. Наши специалисты всегда предоставят вам профессиональные консультации в вопросе выбора освещения.

Регулировка яркости светодиодных ламп: диммеры, драйверы и теория

Преимущества и недостатки диммеров

Увеличивает срок службы осветительных приборов (период эксплуатации ламп накаливания в этом случае увеличивается до 40%).

Диммеры можно использовать не только для управления светом, но и для регулирования напряжения других приборов (чайников, утюгов, нагревателей)

При этом важно соответствие между мощностью приспособления и оказываемой на него нагрузкой. Подобные приборы безграничные возможности для оформления интерьера

С их помощью легко осуществить точечную подсветку выбранной зоны, создать интересные световые картины. Ценным качеством диммеров является также способность управлять источниками света дистанционно или при помощи звуков

Подобные приборы безграничные возможности для оформления интерьера.С их помощью легко осуществить точечную подсветку выбранной зоны, создать интересные световые картины. Ценным качеством диммеров является также способность управлять источником света дистанционно или при помощи звуков.

Однако такие приборы также имеют свои недостатки. Светорегуляторы можно применять лишь для управления источниками света. Из-за напряжения на выходе трансформаторы работать некорректно.

Устройство может создавать электромагнитные помехи, что будет препятствовать работе радио и других приборов. Определенные типы ламп (особенно оснащенные дополнительными устройствами — ЭПРА, драйвером) в принципе не могут совмещаться с диммерами. КПД светорегуляторов при работе с лампами накаливания достаточно низок. Понижение яркости ламп влияет на расход электроэнергии, которая вместо света переходит в тепло.

Виды

Самый простой диммер работает на основе резисторов (реостатов).Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки необходимо прилагать немалые усилия.

Самыми популярными на данный момент электронными средствами, в основе которых используется работа тиристоров, транзисторов и симисторов.Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они показывают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются другие, из-за их небольших размеров и других функций.

В плане исполнения регулятора бывает:

  • Модульный.Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через низкие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
  • На шнуре. Можно назвать его мини-подключением, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры).Этот регулятор работает лишь с лампами накаливания.
  • Моноблочный. Внешне он очень похож на обычный выключатель. Работает разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

За основу в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что существуют ещё проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух местах.

DALI

Цифровой протокол, поддерживаемый большинством производителей промышленного осветительного оборудования. Его главное преимущество — это цифровая шина, объединяющая все диммируемые светильники в единую систему. Включение, выключение и регулировка яркости осуществляются за счёт сигнальных команд, а не за счёт размыкания питающей цепи.Такой подход позволяет в любое время переназначать, какой выключатель за какой светильник отвечает.

самым главным преимуществом цифрового протокола DALI является возможность программирования с их последующим сохранением в памяти. Это полностью переворачивает представление об управлении освещением. Обычная клавиша выключателя может теперь не просто управлять светильником, а задавать режим работы для целой группы.

Из недостатков протокола DALI можно использовать разве что необходимость предварительной системы управления.

Классический подход: выключатель для групп светилльников.
Современный подход: выбор настроенных освещения сцен.

Схема подключения диммера

Диммеры, называемые также светорегуляторами, последовательно подключаются в цепь питания, поступающего на лампочку. Эти устройства могут быть механическими или электронными. Во втором случае, прибор, кроме основной функции, выполняет ряд дополнительных действий. Он способен выключать освещение через промежуток времени, создавать эффект через некоторое время.д.

Все типы выключателей с регулятором яркости предназначены для совместной работы с лампами накаливания. Другие источники, например, энергосберегающие лампы, при работе с диммером очень быстро выходят из строя, причем сломаться может и сам светорегулятор.

Регулирующее устройство подключается так же, как и обычный выключатель. Единственное, что должно неукоснительно соблюдаться, это полярность подключения. В этом случае выполняется соединение питающего провода с клеммой L.Проводник, предназначенный для подвода к светильнику, подключается к оставшейся клемме.

Электронные диммеры могут подключаться параллельно между собой. Такая схема, состоящая из двух приборов, дает возможность получить по сути проходные выключатели, обладающие функцией регулировки света. Схема установки и подключения диммера аналогична подключению розеток или выключателей, за исключением обязательного соблюдения полярности.

После подключения регулятора яркости провода, расположенные сзади, аккуратно загибаются, а сам диммер помещается в подрозетник.Остается установить рамочку и регулировочную рукоятку.

Принцип регулировки

Регулировка освещенности может осуществляться двумя методами:

  • Реостатным;
  • Симисторным.

Реостатный метод

Первое, что приходит на ум, когда идет речь об изменении или силе напряжения, — это включение в цепь тока света токоограничивающего элемента, резистора. Переменный резистор для такого применения именуется реостатом, а сам принцип регулировки — реостатным.Достоинствами такого решения являются простота и абсолютное отсутствие помех, а также мерцания ламп. Но на этом все достоинства заканчиваются. Поводом отказа от регулировки при помощи резисторов послужила крайне низкая эффективность регулирования напряжения. Ведь, если внимательно разобраться, то даже неискушенному потребителю становится ясно, что излишек напряжения остается на резисторе. Это падение напряжения выделяется в виде тепла. Это вынуждает делать реостаты с большой допустимой мощностью рассеивания и решать проблемы отвода излишков тепла.

Включение лампы через реостат

Обратите внимание! Реостатный метод не дает выигрыша в энергопотреблении, напротив, при снижении напряжения на нагрузке общий КПД, поскольку большая часть электроэнергии преобразуется в тепловую

Симисторный метод

Основная методика регулировки яркости осветительных приборов в настоящее время — использование симисторов. Симистор представляет собой полупроводниковый прибор, который выводит два вывода, которые подключаются к цепи нагрузки, а на третьем — подается управляющее напряжение, которое позволяет осуществлять коммутацию цепи нагрузки.

Переменный ток, который используется для питания ламп, имеет форму синусоиды. При частоте 50 Гц, которая у нас является стандартной, за одну секунду ток изменяет свой факт от нулевого значения до 100 раз (здесь учитывается тот, что как положительный, так и отрицательный участки синусоиды равнозначны).

Управляя работой симистора, можно прерывать подачу электрического тока на определенном участке синусоиды. Чем большая часть ее будет отсечена от нагрузки, тем меньше будет яркость свечения ламп.

Принцип симисторной регулировки

Обратите внимание! Некоторые источники говорят о тиристорных регуляторах. Это не принципиально

Тиристор отличается от симистора только тем, что работает с напряжением одной полярности. Для включения в цепи переменного тока нужен дополнительный диодный мост, а симистор в мосте не нуждается, но работают они абсолютно одинаково.

При симисторном регулировании есть недостаток: в момент коммутации симистора, особенно, если это приходится на участок синусоиды, близкий к максимальному, возникает всплеск мощных помех, способных нарушить нормальную работу различных аппаратов.В особенности, помехи очень хорошо слышны при работе радиоприемников. Для снижения уровня помех устанавливают дополнительные фильтры, усложняющие конструкцию. При минимальной яркости может быть заметно мерцание ламп, поскольку увеличивается пауза между включенным и отключенным состояниями.

На заметку. Несомненным достоинством является электронная регулировка, благодаря чему можно сделать управление при помощи микроконтроллеров и дополнительных функций.

В цепях постоянного тока диммирование происходит при помощи широтно-импульсного модулирования.Вместо постоянного тока питание подается в виде импульсов высокой частоты. Изменяя соотношение длительности (ширины) импульсов и пауз между ними, регулируют средний уровень напряжения. Для того, чтобы сделать незаметным мерцание, частоту следования импульсов делают большой.

ШИМ модуляция

Что такое регулируемый выключатель

Диммер является установкой, которая сделана наподобие реостата для плавного изменения напряжения в рамках от 0 до 220 Вт. Данный выключатель также стал замыкающим звеном цепи.

Регулировка яркости происходит за счет изменения напряжения

Конструкция диммера включает в себя размер регулировку сопротивления выключателя, в действие которую приводит поворотный кулачок, электронное устройство в виде пульта ДУ или датчика движения или сенсорный механизм.

Конструкция и компоненты диммера

На самом деле, диммер считает выключателем, регулирующим освещением отбросу «лишнего электричества».Он очень похож на реостат, только более комфортен в США.

Классический реостат

Использовать, однако, подобные изделия можно не для всех типов лампочек. Энергосберегающие и галогеновые лампы в принципе не подходят для них, так как такие лампы, чаще всего, требуют именно 220 вольт. А вот выключатели с регулятором яркости для светодиодных ламп — вполне распространенная вещь.

Регулировка яркости светодиодной лампы

Принцип работы

Схемы регулировки яркости света лампочек у большей части диммеров идентичны.Единственное различие — наличие каких-либо дополнительных деталей для создания плавности и устойчивости нижних пределов.

Предназначение клеммных колодок на диммере

Происходит зарядка конденсатора через переменный резистор, а когда она установлена, открывается симистор, и начинает гореть. Симистор закрывается. Такой же процесс идет и на отрицательной полуволне.

Электрическая схема работы регулятора освещения

Вариации диммеров

Все регулируемые устройства в зависимости от конструкции и сферы применения.

Модульные

Чаще всего ставятся в распределительных щитках и управляются при помощи клавиш или кнопок. Применяют такие экземпляры для освещения коридоров и лестничных клеток.

Модульный диммер

Моноблочные

Такой тип устанавливается в простом подрозетнике и подключается как ординарные выключатели. Они в свою очередь делятся на:

Нажимной диммер

Устройство с поворотным регулятором

Клавишный регулятор яркости

Сенсорные устройства

Диммер с пультом ДУ

Диммеры для установки в монтажную коробку, чаще всего созданное для галогеновых ламп и ламп накаливания.Управлять ими можно при помощи специализированной выносной кнопки.

Управление уровнем освещения

Существует раздел выключателей и разновидностей ламп, для которых они используются:

  • Для галогенных ламп и ламп накаливания;
  • Для галогенных низковольтных ламп;
  • Для люминесцентных лампочек;
  • Для светодиодов.

Управление светодиодной лентой при помощи диммера

Статья по теме:

Плюсы и минусы

Среди плюсов диммеров можно отметить такие аспекты, как:

  • Возможность регулировки яркости ламп;
  • Можно настроить таймер, при помощи которого яркость будет меняться автоматически;
  • Управление дистанционным способом;
  • Более долгий срок службы ламп;
  • Применение в роли обычного выключателя;
  • Можно создать мигание и картины с красивой подсветкой;
  • Экономия энергии.

С помощью регулятора можно настроить таймер и задать нужную яркость в разное время суток

Однако есть здесь и свои минусы. Например:

  • Не все разновидности диммеров могут экономить электричество;
  • Создаются помехи для приборов, которые принимают радиосигналы;
  • Малые нагрузки приводят к поломке диммеров;
  • Работе регуляторов могут мешать разнообразные помехи;
  • При работе диммеров могут наблюдаться мерцания и мигания ламп.

Из-за неправильного монтажа или помех могут мигать лампы

Статья по теме:

Подключение диммера к выключателю

Чтобы понять, как заменить одно-двухклавишный выключатель на диммер, нужно знать толк в установке обычных выключателей. Первым делом нужно отключить электричество на этой и убедиться, что ток не поступает на клеммы выключателя

При замене важно соблюдать технику безопасности

Снимаем существующий выключатель

  • Сначала снимите крышку выключателя, так как она закрывает крепежные элементы.Аккуратно освободите выключатель от двухклавишной или одноклавишной крышки, учитывая специфику крепления.
  • Отверткой нужно ослабить винты крепления выключателя.
  • Теперь постарайтесь вынуть конструкцию из стены, не повреждая изоляцию проводов. Места с поврежденной изоляцией восстановите с помощью изоляционной ленты.
  • Затем нужно отсоединить кабель от клемм.

Устанавливаем регулятор яркости света.

  • Освободите диммер от пленки и упаковки и соедините проводку с клеммами устройства.
  • Проверьте соединение на прочность, слегка поддернув провода. Выступающий за клемму кабель не должен быть оголен более чем на 3 мм. Если это условие не выполнено, то обрежьте ненужный остаток оголенного кабеля или изолируйте его.
  • Теперь вставить диммер на место выключателя, не повреждая изоляцию. При установке его к стене и закрутите винты, на которых он будет крепиться. Все комплектующие элементы прикрепите к светорегулятору.
  • Подайте напряжение и проверьте работу прибора, попробуйте регулировать свет.
  • Если вы все сделали правильно, то сможете регулировать свет в любое время суток и установить необходимый уровень освещенности.

Разновидность диммеров

Диммеры можно разделить на:

  • Модульные. Устанавливают такие диммеры, как правило, в распределительные щитки. С их помощью происходит управление освещением на лестничных клетках и в коридорах. Управление происходит клавишным выключателем или специальной кнопкой. Нажимая на эту кнопку, человек включает и выключает лампы, если же кнопку удерживать дольше секунд, появляется возможность регулирования уровня яркости ламп.
  • Диммеры, которые устанавливаются в монтажную коробку. Данные используются с галогенными лампами и лампами накаливания, управляются они специальной настройкой кнопки.
  • Моноблочные светорегуляторы. Устанавливаются такие диммеры в обычный подрозетник и подключают их как обычные выключатели. Рекомендуется, однако, соблюдать при подключении полярности.

Моноблочные светорегуляторы по управлению делятся на:

  1. Нажимные и поворотные.Когда происходит вращение на ручку лампы, а также лампа включается или выключаются, а если происходит вращение ручки, то происходит регулировка свечения и яркости ламп.
  2. Диммеры поворотные. Управление таких регуляторов происходит за счёт вращения ручки, которая регулирует яркость света.
  3. Диммеры клавишные. По виду, такие диммеры схожи с обычными выключателями. Одной клавишей включаются и выключаются лампы, а второй регулируется уровень яркости этих ламп.
  4. Диммеры сенсорные.Одна из самых продвинутых разновидностей светорегуляторов. Такие диммеры не имеют деталей, которые двигаются, это делает прибор наиболее надёжным. Один сенсор отвечает за выключение и включение ламп, остальными регулируется яркость. Несмотря на плавное переключение, оно все же является ступенчатым — это означает, что уровни яркости несколько.
  5. Регуляторы яркости с пультом управления. Вариант комфортный и очень удобный. При помощи пульта можно регулировать освещение не вставая с места.В таких регуляторах часто присутствует возможность ручной регулировки яркости.

Помимо вышеперечисленных градаций светорегуляторов, они ещё подразделяются на разновидности ламп, с которыми они работают:

  • Диммеры для ламп галогенных 220В и накаливания. С лампами галогенными и лампами накаливания работают практически все регуляторы света. При условии, что работают они от 220В. У ламп есть инертность, индуктивности и ёмкости нет. Следует помнить, что если уменьшается напряжение, то происходит изменение цветовой температуры света.Она будет уменьшаться, и излучение начнёт приобретать красный оттенок. Цвет может стать неприятным при маленькихх на лампу.
  • Диммеры для галогенных низковольтных ламп. Если будут регулироваться лампы галогенные 12–24В, в этом случае необходим нижний трансформатор. Маркировка у такого трансформатора RL. Для электронного трансформатора нужны светорегуляторы с маркировкой С. Данная маркировка показывает, что возможно работать нагрузкой ёмкостной. Диммеры должны обладать плавным включением и отключением.Срок службы таких ламп существенно снижается из-за резких перепадов напряжения.
  • Регуляторы яркости для ламп люминесцентных. Регулирование таких ламп самое проблематичное. Данный вид ламп не поддаются регулированию стандартным стартером. В этом случае нужно другое пусковое устройство. Называется такое устройство ЭПРА, то есть электронная пускорегулирующая аппаратура. С данной аппаратурой на лампу питание подаётся с диапазоном 20–50 кГц. Меняя частоту, можно проверить и силу тока, которая протекает через лампу, таким образом, изменяя уровень свечения.
  • Регуляторы для светодиодов. Для регулирования светодиодов широтно-импульсная модуляция. Другими словами, импульсы тока подаются на светодиод, при этом амплитуда оптимальная, а длительность импульса регулируется, таким образом, меняется яркость. Мерцаний нет, потому что присутствует высокая частота импульсов, она может достигать 300кГц.

В чем различия диммеров

Существует немало параметров, на которые следует обратить внимание при выборе приспособления.Некоторые устройства подходят для различных типов лампочек, в то время как другие используются только в сочетании с диммироидными

Приобретая выключатели с регулятором яркости, нужно обратить внимание на тип монтажа. Они могут быть для наружной и внутренней установки, а также на DIN-рейках

Кроме того, такие приспособления различаются в зависимости от способа управления и исполнения. Светорегуляторы подразделяются и по способу регулирования.

По типу монтажа

Наружное крепление диммера является наиболее простым.Такие выключатели представляют собой небольшую коробочку, в которой присутствуют все элементы регулятора. Для установки такого типа светорегуляторов нет необходимости высверливать в нишу. Коробка может крепиться непосредственно на стену.

Наружные светорегуляторы наиболее часто используются при обустройстве систем освещения в промышленных помещениях, где красота является приоритетом. Кроме того, такие устройства используются при оформлении интерьера в урбанистическом и других стилях, когда наружная проводка подчеркивает замысел дизайнера.

Внутренние диммеры бывают 2 типов. К первому устройству, представляющим собой коробку, установка которой требует высверливания ниши. После монтажа верхняя часть коробки не выступает над поверхностью стены. Ко второму типу приспособления, предназначенному для подключения точечных светильников, в которых присутствуют светодиодные лампочки. Такие устройства различаются между собой размерами и крепятся при небольшойже проводки. Данные портативные диммеры имеют дистанционное управление.

Модульный светорегулятор для светодиодных ламп устанавливается на DIN-рейках. Устанавливается данный диммер в распределительных щитках. Такие устройства используются при создании системы «Умный дом». Установка светорегулятора выполняется в монтажную коробку. Диммер управляется пультом дистанционного управления, т.к. он не выходит на поверхность.

По исполнению

В зависимости от типа исполнения регуляторы яркости света могут быть:

  • поворотно-нажимными;
  • поворотными;
  • кнопочных;
  • сенсорными.

К самым обычным схемам относится поворотный тип диммера. Он отличается простым функционалом. Регуляция яркости осуществляется за счет круглой поворотной шашки или ручки. Ее вращение происходит по и против часовой стрелки.

Поворотно-нажимной тип почти не отличается от поворотного. При одном использовании свет загорается с той яркостью, которая была выставлена ​​в последний раз. Поворотный рычаг или шашка используется для регулировки яркости.

Кнопочный тип внешне похож на стандартный выключатель.На регуляторе присутствуют 1 или 2 кнопки. Нажимая на них, можно быстро установить яркость. Такая конструкция является простой и надежной, но выглядит современной.

Сенсорные диммеры являются наиболее технологичными. Их дизайн может быть самым разным. Сенсор может быть ровным, представлен кружком и т.д. Приборы могут быть использованы при оформлении вариантов интерьеров. Выглядят такие диммеры красиво, но при поломке нередко требуется менять прибор.

По способу регулировки

Диммеры переменного тока подразделяются по принципу регулирования работы.Диммер с отсечкой по переднему фронту — самый дешевый и распространенный. Схема его проста: внутри на нагрузку происходит подача только полуволны, в то время как ее начало срезается. На лампочку нагрузки с заданной амплитуды, а затем наблюдается ее затухание, когда синусоида проходит через ноль.

Второй вариант — диммер с отсечкой по заднему фронту. В этом случае регуляция яркости происходит не с «нуля», а в заданном диапазоне. Кроме того, в отдельный класс выделяются светильники с уже установленными регуляторами.Они регулируются за счет кнопок или пульта.

Диммер для светодиодных и галогеновых

Что такое диммер и какие его основные функции?

Диммер ( от англ. Dim — «затемнять» ) — это многофункциональный выключатель, с помощью которого можно регулировать интенсивность светового потока, яркость ламп.

С помощью диммера, задавая необходимый уровень освещенности, появляется возможность выделять светом оттенком помещения или предметов интерьера.

Использование диммера можно считать экономию электроэнергии и стоимости ламп: в режиме пониженной яркости лампы прослужить в разы дольше.

Современные диммеры также повысить ряд полезных функций, способ повышения уровня комфортного использования осветительных приборов.

Какие бывают диммеры?

По способу регулировки и исполнению прибора диммиры для светодиодных и галогеновых ламп можно разделить на две группы:

  • механические — чаще всего выполняются в виде поворотного выключателя, при вращении которого происходит изменение напряжения, а следовательно, яркость освещения.В последнее время стали очень популярные сенсорные диммеры, регулировка которых происходит за счёт точечного прикосновения к сенсорным кнопкам выключателя.
  • электронные — напряжения в регуляторах такого типа задают с помощью кнопок или пульта управления. Возможности электронных диммеров не ограничиваются только регулировкой интенсивности света. С помощью устройства можно установить сразу несколько пультов управления в нескольких точках помещения, установить автоматическую регулировку яркости в зависимости от времени и естественного освещения.

Совместимость ламп и диммеров

Самые распространенные диммеры предназначены для ламп накаливания, которые работают от напряжения 220 Вольт. В данном случае изменение яркости лампочки происходит из-за регулировки потребляемого напряжения в диапазоне от 0 до 220 Вольт.

Если с помощью диммера понизить яркость лампы накаливания на 50%, потребление электроэнергии падает только на 15%, соответственно, экономия будет незначительной.

Возможно ли подключить к существующему диммеру для ламп накаливания и галогеновые (энергосберегающие) лампы?

При подключении галогеновых ламп можно наблюдать следующее: при пониженной яркости лампа начнёт мигать.Это происходит из-за несовместимости лампы и диммера с фазовой отсечкой. При включении может выйти из строя и регулятор яркости, и сама лампа.

При подключении обычной светодиодной лампы к диммеру для ламп накаливания происходит только включение, без регулировки яркости. Это происходит из-за того, что драйвер в лампе компенсирует колебания напряжения до оптимального рабочего тока светодиодов.

Но можно выбрать диммируемые светодиодные лампы, у которых имеется специальный встроенный драйвер для управления яркостью.

Важно! Если вы хотите в своей квартире поменять лампы накаливания на более современные и при этом управлять их яркостью, но без приобретения специального диммера для ламп, а использовать уже имеющийся обычный диммер, следует выбирать специальные диммируемые лампы. Как правило, определить такие лампы достаточно легко по упаковке информации (надпись на коробке на корпусе лампы «с регулируемой яркостью»).

Для регулировки яркости обычных ламп придётся приобрести специальный диммер с ШИМ (широтно-импульсным модулятором).Такой прибор создаёт ток высокой частоты 200Гц. Питание осуществляется импульсами постоянного тока, при изменении периода происходит изменение яркости светодиодной лампы.

Как выбрать диммер?

Ключевые моменты, на которые следует обратить внимание при выборе диммера:

совместимость с лампами

Определите тип ламп, которые будут диммироваться: лампы накаливания, энергосберегающие, галогеновые, люминесцентные, светодиодные лампы и ленты.

-906 общая нагрузка на прибор

При выборе диммера нужно просуммировать потребляемую мощность всех источников освещения, которые к нему подключены. Информация о величине потребляемой мощности указана на упаковке лампы. Для исправной работы необходимо обеспечить запас мощности примерно в 30-50%.

Диммирование светодиодных ламп: ammo1 — LiveJournal

Для регулировки яркости ламп накаливания давным-давно был изобретён диммер — простое электронное устройство, меняющее яркость лампы за счёт «обрезания» части синусоиды сетевого напряжения.

Лампа накаливания проста, светодиодная лампа содержит сложную электронную схему, поэтому с диммированием там всё непросто. Сегодня я расскажу, что делают диммеры, чем они отличаются между собой, и как себя ведут светодиодные лампы по сравнению с лампами накаливания при регулировке яркости.


Начнём с того, что делают диммеры. Вот осциллограмма сетевого напряжения.

Диммер «отрезает» кусок синусоиды. При восстановлении яркости «половинки» синусоиды в каждом полупериоде.

При минимальном уровне яркости остаются только маленькие «хвостики».

Фактически, диммер включает и выключает нагрузку 100 раз в секунду и яркость зависит от момента включения.

Все диммеры с двухпроводным подключением не могут «открываться» полностью — для работы им нужно питание, которое они получают за счёт небольшого напряжения, остающегося при неполном «открытии». На максимальной яркости осциллограмма на выходе диммера выглядит так.

Обычные светодиодные лампы при включении через диммер будут включатся на полную яркость с установленным моментом регулирования или мигать при попытке диммирования.Регулируемая яркость позволяет диммируемые светодиодные лампы, которые содержат специальную схему, распознающую диммирование и управляющую схемой стабилизатора лампы.

При диммировании светодиодные лампы ведут себя не так, как лампы накаливания. Когда лампа накаливания горит совсем слабо, светодиодная лампа ещё довольно ярко светится. Вот так выглядят лампы, подлюченные через один и тот же диммер на минимальной яркости.

Все диммеры имеют разный минимальный уровень. Например, у одного из китайских диммеров осциллограмма на минимальном уровне выглядела так.

При этом светодиодные диммируемые лампы светились довольно ярко.

Для диммирования светодиодных ламп важно, чтобы минимальный уровень регулировки был как можно меньше. Если нить лампы накаливания на минимальном уровне регулировки светится тёмно-чуть красным цветом, такой диммер подойдёт для светодиодных ламп, если же нить лампы накаливания горит жёлтым светом, светодиодные лампы на минимальном уровне диммирования будут светить слишком ярко.

Я подключил лампу накаливания к трём имеющимся у меня диммерам и измерил True RMS мультиметром напряжения на выходе.

Чёрный китайский диммер на проводе — 98 В.
Диммер ИКЕА — 66 В.
Китайский диммер с блестящей ручкой — 46 В.

Максимальный уровень у всех диммеров тоже разный:

В сети — 228 В.
Чёрный китайский диммер на проводе — 211 В.
Диммер ИКЕА — 221 В.
Китайский диммер с блестящей ручкой — 220 В.

Диммируемые светодиодные лампы отличаются по минимальному уровню диммирования. Некоторые позволяют снизить яркость до 5%, а некоторые только до 20%.Вот, к примеру лампы Navigator NLL-C37-5-230-2.7K-E14-FR-DIMM и IKEA 102.667.54, включённые в один и тот же диммер на минимальном уровне яркости.

Ещё одна проблема при диммировании светодиодных ламп — звук. Практически все диммируемые лампы тихо зудят при диммировании, но некоторые лампы с некоторыми диммерами начинают гудеть довольно громко. Зудеть может и сам диммер.

Ещё одна проблема — несовместимость диммеров со светодиодными лампами. Некоторые диммеры «сходят с ума», когда в них включены светодиодные лампы.У меня в комнате стоит выключатель Univex с диммированием и управлением пультом (http://ammo1.livejournal.com/97828.html). Когда в люстру вкручены светодиодные лампы, свет выключается сразу после включения. Помогла замена одной из шести ламп обычной лампой накаливания. Теперь в люстре пять светодиодных ламп и одна лампа накаливания и выключатель работает корректно.

Последняя проблема — несовместимость ламп и диммера. При этом некоторые светодиодные лампы могут не включаться или включаться через раз.Например из шести ламп в люстре при включении только пять или четыре, а при повторном включении все шесть шесть. Причина скорее всего в помехах, вносимых диммером. У китайского чёрного диммера на половине яркости осциллограмма на выходе выглядит так:

Вполне возможно, что импульс помехи влияет на работу электроники ламп.

Помимо простых диммеров, отрезающих передний фронт синусоиды (передняя кромка), существуют диммеры, отсекающие задний фронт (задняя кромка) и диммеры на ШИМ.Мне пока такие не встречались.

Выводы:

1. У всех диммеров разный уровень минимума. Для светодиодных ламп нужно, чтобы он был как можно ниже;
2. Уровень максимума тоже отличается. Если он недостаточно высок, лампы не будут гореть на полную яркость;
3. Все диммируемые светодиодные лампы имеют разный уровень минимума диммирования;
4. Возможна несовместимость модели ламп с моделью диммера;
5. При диммировании лампы могут гудеть, при смене диммера гудение может уменьшится.

шт. Вот так я провожу выходной. 🙂

п.п. На http://lamptest.ru появились реквизиты для финансовой поддержки проекта, кроме того, теперь можно заказать тестирование любой лампы из любого интернет-магазина

© 2015, Алексей Надёжин


Выключатель с регулятором яркости света, как подключить

Раньше регулирование освещенности помещений проводилось реостатом. Существенным недостатком у этих приборов было большое потребление электроэнергии, независимо от яркости.При минимальной мощности лампы электричество расходов было в том же количестве, что и при максимальной, поскольку большая часть сообщенияла реостат.

Регулирование освещения в комнате

Преимущества и недостатки

регулятор электрической нагрузки (диммер) можно купить в магазине электротоваров. Он использует в основном для изменения яркости ламп разных типов и имеет следующие преимущества:

  • изменение интенсивности свечения ламп;
  • программы автоматического изменения яркости Автоматический диммер свечения с помощью таймера;
  • дистанционное управление;
  • используется как выключатель и для задания режима свечения ламп: плавное изменение, создание световых картин, мигание;
  • увеличение долговечности ламп за счет плавного пуска;
  • экономия потребляемой электроэнергии.

Регуляторы имеют недостатки:

  • посторонние помехи мешают работе устройств, у которых отсутствуют фильтры;
  • генерация помех для других приборов, принимающих радиосигналы;
  • не все устройства экономят электроэнергию;
  • выход из строя при малых нагрузках.

Типы диммеров

Разновидности диммеров

Простейшее устройство с регулировкой имеет выключатель и поворачиваемую ручку. От положения потенциометра зависит яркость регулятора.Диммер подходит для управления лампами накаливания и галогенными. По мощности он подбирается не менее чем на 15% выше подключаемой максимальной нагрузки. У него должна быть встроенная защита от короткого замыкания. Самый простой вариант — это плавкий предохранитель.

Диммер бывает следующих типов:

  1. Накладной. Чаще всего содержит вспомогательный реостат и используется для светодиодных лент.
  2. Проходной — для больших площадей помещений.
  3. Двух- и многоканальные — выбираются по количеству ламп и режимов контроля.

Где не надо устанавливать диммеры?

  1. В месте общего пользования, где частое применение не выполняет их основные функции. Везде можно установить встроенные в выключатели приборы плавного включения, позволяющие увеличить срок их службы.
  2. В местах, где нет определенности с установкой светильников.

Способы регулирования

  1. Механический — поворот ручки. Сначала диммер включается до щелчка, а затем делается установка яркости.Поворотно-нажимное устройство удобнее, поскольку можно использовать выключатель с постоянной настройкой регулятора.
  2. Электронный: кнопочный, клавишный. Можно использовать как выключатель и регулятор.
  3. Сенсорный — на панели управления реализуемым множеством функций.
  4. Дистанционный — управление по радиосигналу или с помощью ИК-пульта.

Типы ламп для диммеров

  • Лампы накаливания и галогенные на 220В. Для силы света используются любые диммеры, поскольку нагрузка только активная (не индуктивностью и емкостью).Недостатком является смещение в сторону красного цвета при снижении напряжения. Ограничение по мощности у светорегуляторов существует в пределах 60-600 Вт.
  • Низковольтные галогенные лампы. Для них понижающий обмоточный трансформатор, к которому требуется регулятор, способный работать с индуктивной нагрузкой. На нем присутствует маркировка Р.Л. При использовании электронного трансформатора устанавливаются емкостные нагрузки.

Для галогенных ламп плавное изменение напряжения, что увеличивает срок их службы.Последние модели определяют тип нагрузки и подстраиваются под него, изменяя алгоритм управления. Можно одновременно регулировать разные группы ламп: накаливания и галогенные.

  • Люминесцентные лампы. Если они запускаются через выключатель, стартер тлеющего разряда и электромагнитный дроссель, обычный диммер и реостат к ним не подходят. Здесь нужна электронная пускорегулирующая аппаратура (ЭПРА).
  • Светодиодные лампы. Для них регулирование напряжения приводит к изменению товара.Поэтому светодиоды регулируются изменением длительности подавных импульсов. Мерцание при этом не замечается, так как частота их следования достигает 300 кГц.

Подключение регуляторов к нагрузке

Подключение к нагрузке происходит последовательно (рис. А). Регулятор также работает, как выключатель, но последний целесообразно устанавливать отдельно, поскольку при выходе из строя от частых переключений придется менять дорогостоящий диммер на новый.

Схемы подключения диммеров

Главным требованием является соблюдение полярности.Фаза всегда подключается к входной клемме диммера, обозначенной буквой L, а с выходной –провод идет на лампу. Обнаружить фазу можно индикатором.

В разрыв провода фазы часто устанавливают выключатель (рис. Б). Он размещает ближе к двери, а диммер — около кровати, чтобы было удобно управлять.

Можно установить еще один регулятор и подключить их между собой (рис. В). Для этого в распределительную коробку следует провести по 3 провода от каждого устройства.Подобную коммутацию, похожую на проходные выключатели, делают в длинных коридорах.

Применение диммеров отличается по количеству нагрузок. Одинарный метод заключается в подключении одного прибора или объединенных в общую группу. Следующий способ управления основан на акцентных подсветках для выделения отдельных зон.

Регулируемая подсветка помещения

Подключение диммера

Регулятор крепится в монтажной коробке как обычный выключатель. Сначала его подключают при отсутствии напряжения в подводящих проводах, а затем устанавливают в коробку.Затем надеваются рамка и ручка регулирования яркости.

Схемы

Основная схема регулирования интенсивности света ламп у обычных приборов одинакова. Различие заключается только в дополнительных деталях для обеспечения более плавного управления и устойчивости на деталях.

Для подачи напряжения на лампу следует открыть симистор (рис. А). Для этого между электродами надо создать напряжение.

Схемы с симисторной регулировкой для ламп накаливания: а — простейшая; б — усовершенствованная

В начале положительной полуволны заряжается конденсатор C через переменный резистор R.При достижении определенного значения симистор открывается. При этом загорается лампа. Затем симистор закрывает и аналогичная ситуация происходит на отрицательной полуволне, поскольку полупроводники пропускают ток в обоих направлениях.

Таким образом, на лампочку поступают «обрубки» полуволн с частотой 100Гц, чего не было, когда применялся реостат. Со снижением яркости все в большей степени проявляется мерцание света. Чтобы этого не было, в схему добавляются детали, как изображено на рис.б. Симисторы устанавливаются по действующей нагрузке, а допустимое напряжение составляет 400В.

Подбирая величину резисторов и конденсаторов, можно менять начальный и конечный моменты зажигания и стабильность свечения лампы.

Для светодиодных ламп

Несмотря на экономичность светодиодных ламп, гирлянд и лент, вопросы энергосбережения также к ним. Часто возникает потребность снижения яркости свечения. Светодиодные лампы с обычными диммерами не работают и в процессе регулирования быстро выходят из строя.Для этого применяются специальные регуляторы двух разновидностей: изменение напряжения питания, управление методом широтно-импульсной модуляции — ШИМ (интервалов включения нагрузки).

Устройство с регулировкой освещенности изменения напряжения дорогие и громоздкие (реостат или потенциометр). При этом они плохо подходят к низковольтным лампам и включаются только при 9В и 18В.

Современный регулятор является сложным, обеспечивающим плавный запуск ламп, управление яркостью и запуском режима переключения света по таймеру.

Светодиодная лампа отличается от обычных лент и сборок, подключить которые можно только с помощью дополнительных устройств. Ее основные особенности:

  1. Наличие стандартных цоколей типов E, G, MR для подключения.
  2. Возможность работы с сетью без дополнительных приспособлений. Если лампа питается напряжением 12В, в ее характеристиках вспомогательные устройства оговариваются.
  3. Создаваемый световой поток не должен отличаться от стандартных значений.

Для обеспечения необходимого режима работы внутри лампы встраивается драйвер, выполняющий полезные функции. Если он предусматривает диммирование, в паспорте и на упаковке об этом сказано. Яркость таких ламп при этом может регулироваться с помощью обычных регуляторов.

Если диммирование не предусмотрено, следует приобретать специальные устройства управления с ШИМ-регулировкой. Они различаются типами установки:

  • модульные (в распределительных щитках) с управлением выносных регуляторов, дистанционных пультов или по специальным шинам;
  • расположенные в монтажной коробке, как под выключатель, с поворотным или кнопочным управлением;
  • выносные блоки, монтируемые в потолочных конструкциях (для точечных светильников и светодиодных лент).

Регуляторы на основе ШИМ работают на дорогостоящих микроконтроллерах, не позвоних ремонту. Проще изготовить самодельное устройство на базе простой микросхемы. Диммер, изготовленный на таймера NE555, устойчиво работает при напряжении 3-18 В с выходным током до 0,2 А.

Схема диммера для светодиодных ламп

Периодичность испытания обеспечивается генератором, состоящим из резистора и конденсатора. Величиной переменного резистора можно задавать интервал включения и выключения на выходе 3 микросхемы.Полевой транзистор здесь служит усилителем мощности, поскольку микросхема не справится с нагрузкой от светодиодных ламп. Если ток через них 1А, для транзистора необходим радиатор охлаждения.

Диммер можно подключить к RGB лентам для синтеза света. Только здесь потребуется 3 устройства: по одному на каждый цветовой канал.

Для люминесцентных ламп

Регулировка яркости ламп может производиться с помощью ЭПРА, выполняющих функцию их запуска.Простая схема приведена на рис. ниже.

Управление люминесцентной лампой с помощью ЭПРА

Напряжение на лампу подается с частотой генератора 20-50 кГц. Контур, образованная емкостью и дросселем, входит в резонанс и зажигает лампу. Чтобы изменить силу тока и тем самым интенсивность света, надо изменить частоту. Диммирование создается только после выхода лампы на полную мощность.

Регулируемый ЭПРА создается на базе контроллера IRS2530D с 8 выводами. Устройство является полумостовым драйвером на 600 В функции запуска, диммирования и защиты от выхода из строя.

Ламп

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
