Типы ламп накаливания: Лампы накаливания (46 фото): виды

Типы ламп накаливания: Лампы накаливания (46 фото): виды

Содержание

Расшифровка обозначений и виды ламп накаливания

Лампа накаливания — электрический источник света, в котором тело накала (тугоплавкий проводник), помещённое в прозрачный вакуумированный или заполненный инертным газом сосуд, нагревается до высокой температуры за счёт протекания через него электрического тока, в результате чего излучает в широком спектральном диапазоне, в том числе видимый свет. В качестве тела накала в настоящее время используется в основном спираль из сплавов на основе вольфрама.

Расшифровка обозначений ламп накаливания

  • В — вакуумная
  • Б — биспиральная с аргоновым наполнением
  • Г — моноспиральная с аргоновым наполнением
  • БО — биспиральная с аргоновым наполнением в опаловой колбе
  • БК — с криптоновым наполнением и биспиральным телом накала
  • РН — лампы накаливания различного назначения
  • МО — для местного освещения
  • Д — декоративная
  • ЗК — зеркальная с концентрированной КСС
  • ЗШ — зеркальная с широкой КСС
  • М — в колбе из молочного стекла
  • О — в колбе из опалового стекла
  • С — в свечевидной колбе;
  • Ш — шаровидной колбе
  • 220–230 (или иной) — диапазон напряжения сети, В, в котором рекомендуется эксплуатировать лампу
  • 100 (или иное) — мощность лампы, Вт
  • Е27 — тип цоколя: Е — винтовой цоколь диаметром 27 мм

Расшифровка обозначений некоторых типов источников света

  • ДРЛ — дуговая ртутная лампа высокого давления с люминофором
  • ДРИ — металлогалогенная лампа
  • ДРИЗ — металлогалогенная лампа с внутренним зеркальным отражателем
  • ДРИШ — металлогалогенная лампа короткодуговая,шаровая
  • ДнаТ — натриевая лампа высокого давления
  • ДнаЗ — натриевая лампа высокого давления с зеркальным отражателем
  • КГ — галогенная лампа накаливания с кварцевой колбой

Световая отдача

Тип

Относительная световая отдача %

Световая отдача (Люмен/Ватт)

Лампа накаливания 40 Вт

1,9 %

12,6

Лампа накаливания 60 Вт

2,1 %

14,5

Лампа накаливания 100 Вт

2,6 %

17,5

Галогенные лампы

2,3 %

16

Галогенные лампы (с кварцевым стеклом)

3,5 %

24

Высокотемпературная лампа накаливания

5,1 %

35

Абсолютно чёрное тело при 4000 K

7,0 %

47,5

Абсолютно чёрное тело при 7000 K

14 %

95

Идеально белый источник света

35,5 %

242,5

Источник монохроматического зелёного света с длиной волны 555 нм

100 %

683

Ниже представлено приблизительное соотношение мощности и светового потока для обычных прозрачных ламп накаливания в форме «груши», популярных в России, цоколь E27, 220 В.

Мощность (Вт)

Световой поток (лм)

Световая отдача (лм/Вт)

200

3100

15,5

150

2200

14,6

100

1360

13,6

75

940

12,5

60

720

12

40

420

10,5

25

230

9,2

15

90

6

Разновидности ламп накаливания

Лампы накаливания делятся на (расположены по порядку возрастания эффективности):

  • Вакуумные (самые простые)
  • Аргоновые (азот-аргоновые)
  • Криптоновые (примерно +10 % яркости от аргоновых)
  • Ксеноновые (в 2 раза ярче аргоновых)
  • Галогенные (наполнитель I или Br, в 2,5 раза ярче аргоновых, большой срок службы, не любят недокала, так как не работает галогенный цикл)
  • Галогенные с двумя колбами (более эффективный галогенный цикл за счёт лучшего нагрева внутренней колбы)
  • Ксенон-галогенные (наполнитель Xe + I или Br, наиболее эффективный наполнитель, до 3х раз ярче аргоновых)
  • Ксенон-галогенные с отражателем ИК излучения (так как большая часть излучения лампы приходится на ИК диапазон, то отражение ИК излучения внутрь лампы заметно повышает КПД, производятся для охотничьих фонарей)
  • Накаливания с покрытием, преобразующим ИК излучение в видимый диапазон.
    Ведутся разработки ламп с высокотемпературным люминофором, который при нагреве излучает видимый спектр.

Лампы накаливания. Типы ламп накаливания и возможные схемы их подключения.

Лампы накаливания представляют собой, вакуумную или наполненную инертным газом стеклянную колбу, где закреплена вольфрамовая спираль. Под воздействием электрического тока она раскаляется до температуры в пределах 3000 градусов, излучая значительное количество световой и тепловой энергии. Основная область применения ламп накаливания – сети переменного внутреннего и наружного освещения с пониженным и стандартным напряжением 12 или 220 вольт. Также выпускаются модели для подземного освещения, для светофоров, зеркальные и миниатюрные коммутационные лампы, с широким спектром мощности, средний срок службы – 1000 часов при условии стабильности сетевого напряжения.

В настоящее время, выпускаются лампы накаливания общего и специального назначения, декоративные, зеркальные лампы и модели с отражателями. Среди основных преимуществ ламп накаливания стоит отметить:

  • Широкий ассортимент, позволяющий подобрать модель под конкретные условия применения;
  • Возможность подключения без дополнительных устройств;
  • Высокая работоспособность, в том числе – при условии отклонения нормативных показателей электроснабжения в сети;
  • Длительное сохранение уровня светового потока в ходе эксплуатации;
  • Нечувствительность к климатическим условиям окружающей среды;
  • Компактные размеры;
  • Высокий уровень безопасности использования.

Основные характеристики ламп накаливания – уровень мощности и тип колбы: шарообразная и уменьшенная в виде моделей «свеча» или «грибок». При условии нанесения на поверхность колбы светорассеивающего покрытия, свет распространяется равномерно и не создает ощущений дискомфорта для человеческого глаза. В зависимости от рабочего напряжения, срок службы ламп накаливания составляет не менее 1000 часов для 220В и 2500 часов для моделей мощностью 127В.

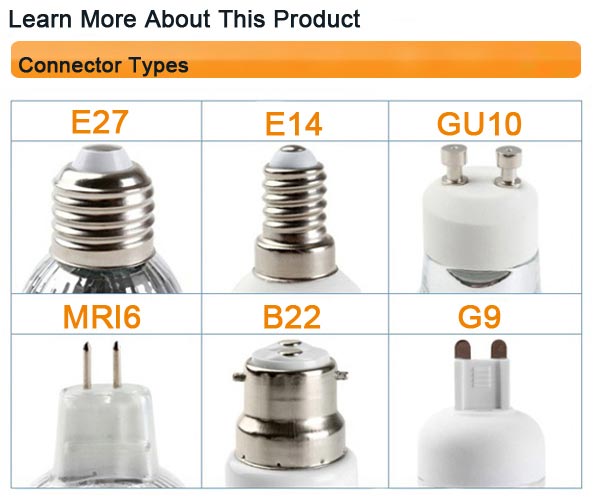

Тип цоколей – резьбовой, штифтовой одно- или двухконтактный.


Галогенные лампы накаливания

В отдельную группу выделены галогенные лампы накаливания. Их отличительная особенность – добавление в газ-наполнитель небольшого объема галогенов: йода, брома, фтора или хлора. В результате, удается полностью исключить процесс потемнения колбы, который в обычных лампах становится причиной значительного уменьшения светового потока. Благодаря сохранению интенсивности освещения, можно уменьшить размер колбы лампы без вреда для ее рабочих характеристик, а также – использовать в качестве наполнителей инертные газы ксенон или криптон с целью улучшения параметров освещения. Среди прочих преимуществ галогенных ламп – улучшенная светопередача, значительный срок службы, а также — световой поток белого цвета, комфортный для глаз.

В настоящее время, выпускают следующие типы галогенных ламп накаливания:

  • Стандартные модели мощностью до 20кВт;
  • Модели для эксплуатации в условиях пониженного напряжения 12-24В мощностью от 5 до 150В;
  • Одноцокольные модели на 25-250В;
  • Двухцокольные модели 220В;
  • Модели с внешним отражателем, дающий глубокий или широкий пучок света холодного оттенка с различным углом рассеивания в зависимости от формы отражателя.

Основные преимущества галогенных ламп накаливания по сравнению с классическими — это:

  • Повышенная цветовая отдача, превышающая показатели стандартных ламп почти в 2 раза;
  • Компактные размеры;
  • Расширенный спектр излучения;
  • Возможность регулирования светового потока без ухудшения его цветовых характеристик;
  • Ощутимая экономичность, позволяющая сократить потребляемую мощность на 30-40%;
  • Неограниченное использование в дизайне жилого или офисного пространства за счет оригинальных цветовых эффектов.

Схемы подключения ламп накаливания

Монтаж осветительных устройств с лампами накаливания осуществляется на основе следующего принципа: нулевой провод подключается к цоколю патрона, а выключатель подсоединяется к фазному проводу. Это позволяет выполнить заземление нулевого провода, что сделает случайное прикосновение к цоколю при замене перегоревшего источника освещения полностью безопасным для человека.

Схема включения ламп накаливания с одним или несколькими выключателями выглядит следующим образом:

Здесь нулевой провод подключен к лампе, а фазный провод – к выключателю. Для подключения одновременно нескольких осветительных устройств на один выключатель монтируют параллельное соединение с подачей на штепсельные розетки фазного напряжения.

При подключении люстры с количеством ламп от 2 до 5 можно использовать два отдельных или один двухклавишный выключатель, либо – специальный люстровый переключатель, позволяющий менять количество работающих ламп по собственному усмотрению включением только одной или одновременно двух клавиш. Для освещения помещений значительной протяженности применяют схемы подключения с размещением нескольких выключателей в разных местах.

Лампы накаливания

Лампы накаливания — самый распространенный и доступный источник света.

Классика! Несмотря на доступность люминесцентных линейных ламп, разнообразие и миниатюрность энергосберегающих компактных люминесцентных ламп и бурное развитие светодиодных ламп, стандартные лампы накаливания до сих пор остаются самыми распространенными источниками света. По крайней мере в жилом секторе. Очень много людей до сих пор считают свет «лампочек Ильича» самым приятным (цветовая температура 2200—2900 K), а низкая стоимость часто перевешивает недостатки: малый срок службы и большое потребление электроэнергии по сравнению с другими типами ламп.

Основные составные части лампы накаливания: тело накала — спираль, колба, наполненная инертным газом, цоколь, а также токовые вводы и держатели спирали, ножка лампы.

В совеременных лампах наиболее распространена дважды закрученная спираль (биспираль) из вольфрама. Рабочая температура нити накала составляет 2000 — 2800°C. Поэтому при включении ее сопротивление намного ниже, а ток, протекающий через спираль, в 10 — 15 раз выше рабочих значений. Именно в этот момент и перегорает большинство ламп. Чтобы сгладить пиковые нагрузки на спираль в момент включения, нужно использовать блоки защиты ламп, которые делают нарастание напряжение на спирали плавным (именно поэтому блоки защиты ламп иногда называют «плавным пуском»).

Колба лампы может быть разной формы, цвета, иметь матовое напыление или быть прозрачной. Основное назначение стеклянной колбы — защита спирали от воздействия атмосферных газов. Внутрь колбы стандартной лампы накаливания чаще всего закачана смесь азота с аргоном. В более узко специализированных лампах используют криптон и ксенон, а колбы галогеновых ламп накаливания заполнены соединениями галогенов.

У бытовых ламп накаливания в России и Европе наиболее распространенными являются цоколи Эдисона E14 (в народе «миньон»), E27 и E40. Буква «Е» означает «Эдисон», а цифра — наружный диаметр резьбы в мм. Цоколь Е40 сейчас практически не используется из-за ограничений на производство и продажу мощных ламп накаливания.

Лампы накаливания в основном различаются типом цоколя, мощностью (и, соответственно, яркостью), формой колбы и рабочим напряжением. Приведенные ниже значения светового потока являются примерными и могут отличаться в зависимости от производителя.

Отдельно в нашем каталоге представлены зеркальные лампы накаливания.

Лампы накаливания общего назначения (ЛОН)

Самый распространенный тип ламп накаливания. Имеют колбу в виде груши или шара диаметром 50 — 60 мм (международное обозначение — А55 и А60), длиной 94 — 105 мм. Средняя продолжительность работы составляет 1000 часов.

Мощность ламп (световой поток) — 25 Вт (230 лм), 40 Вт (415 лм), 60 Вт (710 лм), 75 Вт (935 лм)и 93-98 Вт (1200—1300 лм).

Цоколь — Е27. Рабочее напряжение — 220-240 В.

Декоративные лампы накаливания в виде свечи и шара с цоколем Е14 и Е27



Декоративные лампы с колбами в форме шариков и свечей используются в декоративных бра, торшерах, компактных светильниках.

Выпускаются с цоколями Е14 и Е27.

Декоративные лампы накаливания в форме шара меют размеры ø45х77 мм (европейское обозначение — G45). Выпускаются с цоколем с прозрачной (ДШ) и матовой (ДШМТ) колбой.

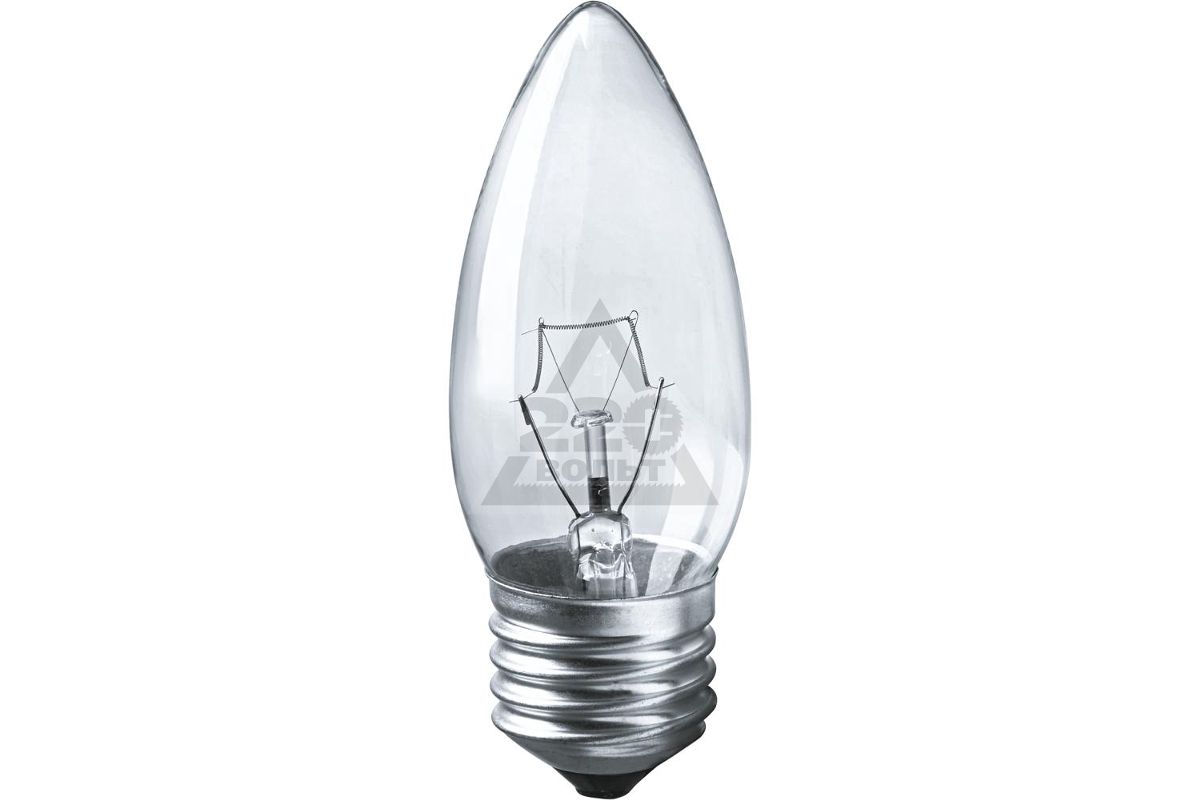

Декоративные лампы накаливания в форме свечи с цоколем Е14 имеют размеры ø35х103 мм, с цоколем Е27 — ø35х100 мм. Международное обозначение колбы — С35. Выпускаются с прозрачным (ДС) и матовым (ДСМТ) стеклом.

Средний срок службы составляет 1000 часов.

Мощность ламп (световой поток) — 25 Вт (200 лм), 40 Вт (400 лм) и 60 Вт (660 лм). Рабочее напряжение — 220-240 В.

Лампа накаливания РН-15 15 Вт Е14 («лампа для холодильника»)

Специальная лампа накаливания малой мощности 15 Вт выпускается только с цоколем Е14. Наиболее распространненное обозначение — РН15. В народе получила название «лампочка для холодильника», хотя используется также, например, в швейных машинках, а также духовых шкафах и микроволновых печах (при удовлетворении температурным условиям эксплуатации).

Световой поток лампы РН-15 составляет 90 лм.

Диаметр колбы такой лампы составляет 25 мм, высота — 57 мм.

Срок службы — 1000 часов.

Лампы накаливания местного освещения МО на напряжение 12, 24 и 36 В

Низковольтные лампы накаливания местного освещения МО предназначены для освещения рабочих мест станочного парка и другого технологического оборудования. Часто используются также для освещения подвалов в гаражах и других помещений с повышенной влажностью.

Форма колбы полностью такая же, как и у ламп общего назначения. Разница только в рабочем напряжении: у ламп МО оно бывает 12, 24 и 36 вольт.

Диаметр лампы составляет 50—55 мм, длина — 98—108 мм.

Мощности ламп накаливания местного освещения —  25, 40 и 60 Вт. Лампы МО мощностью 100 Вт в настоящее время не выпускаются.

В обозначении таких ламп зашифровано значение рабочего напряжени и мощности. Например, лампа МО 12-40 имеет рабочее напряжение 12 В и мощность 40 Вт.

Световой поток ламп МО зависит не только от мощности, но и от напряжения:
МО 12-40 — 620 лм,
МО 12-60 — 1000 лм,
МО 24-40 — 580 лм,
МО 24-60 — 980 лм,
МО 36-25 — 300 лм,
МО 36-40 — 580 лм,
МО 36-60 — 950 лм.

Средняя продолжительность горения составляет 1000 ч.

Типы автомобильных ламп — база знаний Kuzovnoy.Ru

В качестве источника головного света в современных автомобилях используются лампы накаливания, ксеноновые и светодиодные лампы. Все виды ламп имеют маркировку, согласно которой происходит подбор ламп к определенной фаре.

Лампы накаливания

Обычная лампа

Данные лампы состоят из колбы, нити накаливания и цоколя. Эти лампы могут использоваться в качестве источника света для дневных ходовых огней. В качестве источника ближнего или дальнего света данные лампы не используются. Зато применяются для подсветки салона, панели приборов, используются в фонарях и указателях поворота.

Источником ближнего или дальнего света является галогеновая лампа. Данный тип тоже относится к лампам накаливания, но ее осветительные характеристики значительно сильнее.

Галогенная лампа

Галогеновая лампа имеет конструкцию обычной лампы. Но внутри нее находится специальный газ, который содержит пары брома и йода (эти пары называют галогенами). Галогены позволяют значительно увеличить температуру вольфрамовой спирали, по которой течет ток. Она разогревается до 3000 К. Такие лампы значительно ярче обычных ламп накаливания. Они имеют букву «Н» в маркировке, например Н1, НВ4.

Ксеноновые лампы

Ксеноновые лампы принципиально отличаются от предыдущих. Они не имеют нити накала, а источником света в них является электрическая дуга. Ксеноновая лампа состоит из колбы, которая изготавливается из кварцевого стекла, и электродов, изготовленных из вольфрама. Колба заполняется ксеноном с добавлением паров ртути. При подаче высокого напряжения образуется электрическая дуга, далее основной световой поток формируют пары ртути. Такие лампы могут давать свет значительно ярче, чем галогеновые. Они имеют в маркировке букву «D», например D3S, D3R.

Светодиодные лампы

Источником света в таких лампочках является свечение светодиодов. На данный момент эти лампы являются самыми экологически чистыми. Однако не стоит спешить их приобретать на замену галогеновых ламп для головного света. Обычная стандартная фара, рассчитанная на галогеновую лампу, настроена определенным образом на формирование светового пучка. При этом учитывается положение нити накала относительно отражателя. Установка любой светодиодной лампы может привести к тому, что вы будете постоянно слепить встречных водителей, а так же тех, кто двигается впереди вас. Некоторые лампы могут в принципе не позволить настроить световой пучок. Свет от них будет распространяться во все стороны, без какой либо фокусировки.

Маркировка светодиодных ламп соответствует маркировке галогеновых ламп.

Какую лампу выбрать?

На рынке сейчас представлено огромное количество лампочек с якобы улучшенными характеристиками и броскими названиями типа «+100% Lighting», «Super Mega High Blue Power» и т.д.

Ниже представлен сравнительный тест некоторых видов лампочек от специалистов «Главной дороги».

Итак:

  • По своим осветительным характеристикам лампы можно разделить только на два типа: «Ксенон» и «Не ксенон». Если у вас есть финансовая возможность, и фары имеют соответствующую маркировку — ставьте ксенон. Если нет — обычные галогеновые лампочки. Все остальные «+100% Lighting» и пр. — всего лишь маркетинговый ход. Они не дают такую прибавку к показателям, о которых заявлено на коробке, а стоить могут значительно дороже стандартных ламп.
  • Не устанавливайте лампочки повышенной мощности. Это приведет только к выходу фары из строя.
  • Будьте внимательны с диодными лампочками. Такие лампочки, скорее всего, не подойдут в качестве основного источника света. Хотя вполне могут быть использованы в качестве ходовых огней, в противотуманках и задних фонарях.

Классификация автомобильных ламп по типу и назначению

Передняя часть автомобиля

Задняя часть автомобиля

Заключение:

Для обеспечения правильной работы фары необходимо устанавливать лампы соответствующей маркировки. Это обеспечит надежную и правильную работу данного осветительного прибора.

Лампы. Какие выбрать? Устройство и принцип работы ламп.

Работа любого осветительного прибора невозможна без источника света. Приобретая светильник, важно знать, какие лампы к нему подойдут. Лампы бывают разной формы, разной мощности, разным цоколем и т.д. Разберемся подробно в классификации ламп.

По принципу работы лампы делятся на:

  • Лампы накаливания, в т.ч. галогенные
  • Газоразрядные
  • Светодиодные

Лампа накаливания

Самая распространенная лампа. Состоит из цоколя и стеклянной колбы, в которой отсутствует воздух, либо колба наполнена газом. Внутри лампы находится вольфрамовая нить накала, она очень сильно нагревается при прохождении через нее электрического тока и излучает свет.

Достоинства лампы накаливания:
  • Низкая стоимость
  • Мгновенно запускается
  • Не содержит паров ртути
  • Работает при любой температуре окружающего воздуха
  • Излучает естественный свет
  • Совместима с диммерами (устройствами для плавного регулирования яркости лампы)
Недостатки ламп накаливания:
  • Очень низкий КПД. 95% потребляемой электроэнергии идет на нагрев
  • Недолговечность. Срок службы составляет 1000 часов
  • Теряется яркость в процессе эксплуатации. Это связано с испарением вольфрама и оседанием его на внутренней стороне колбы лампы, вследствие чего лампочка мутнеет

Галогенная лампа

Это разновидность лампы накаливания с аналогичным принципом работы. Разница лишь в том, что колба таких ламп изготавливается очень малого размера и содержит внутри себя пары брома или йода. В лампе накаливания, как было описано выше, происходит испарение вольфрама и осаждение его на колбе с внутренней стороны. Пары брома или йода не дают осаживаться испарившемуся вольфраму на стеклянную колбу, и как бы «возвращают» его обратно на нить накала. Небольшой размер колбы объясняется тем, что процесс, описанный выше, может происходить только в колбе небольшого объема с очень близко расположенной нитью накала. В связи с тем, что вольфрамовая нить расположена очень близко к колбе, возникает очень сильный нагрев лампы, который достигает 500°C. Поэтому важно, чтобы на лампе при установке не оставалось жирных следов от пальцев. Дело в том, что в месте загрязнения лампы происходит большой местный нагрев, возникают микротрещины на стекле и лампа выходит из строя раньше заявленного срока. Устанавливать галогенные лампы можно только в специальных перчатках, либо через кусок ткани.

Достоинства галогенных ламп:
  • Те же, что и у ламп накаливания
  • Увеличенный срок службы, который составляет 4000 часов
  • Яркость практически не теряется в процессе эксплуатации
  • Светоотдача выше, чем у ламп накаливания
Недостатки галогенных ламп:
  • Очень сильный нагрев
  • Чувствительны к перепадам напряжения, сокращается срок службы

Люминесцентные лампы.

На смену лампам накаливания пришли люминесцентные лампы, или как многие их называют «энергосберегающие». Такие лампы способны выдать тот же световой поток, что и лампа накаливания, потребляя в 5 раз меньше электроэнергии. Например, люминесцентная лампа мощностью 15 Вт будет аналогична 75 Ваттной лампе накаливания. Люминесцентная лампа состоит из цоколя и колбы. Колба выполнена из стекла и наполнена инертным газом с добавлением паров ртути. Внутренняя поверхность колбы покрыта люминофором. В результате работы лампы возникает ультрафиолетовое излучение. Люминофор преобразует это излучение в видимый нам свет. В компактных люминесцентных лампах (КЛЛ) с цоколем E27 и E14 имеется встроенная электронная пускорегулирующая аппаратура (ЭПРА), необходимая для запуска лампы. Без ЭПРА работа таких ламп невозможна, и если ЭПРА выходит из строя, то лампа, что называется «перегорает». Поэтому люминесцентные лампы прослужат дольше всего, если будут непрерывно находиться во включенном состоянии, нежели постоянно включаться/выключаться. Существуют люминесцентные лампы и с внешним ЭПРА, они используются, например, в светильниках типа «Армстронг». В случае выхода из строя ЭПРА, он подлежит замене.

Достоинства люминесцентных ламп:
  • Высокий КПД, в 5 раз выше, чем у ламп накаливания.
  • Меньший нагрев колбы, по сравнению с лампами накаливания
  • Срок службы 6000 часов, что в 6 раз больше, чем у ламп накаливания
Недостатки люминесцентных ламп:
  • Зажигаются не мгновенно
  • Не совместимы с диммерами
  • Содержат опасные пары ртути и должны специальным образом утилизироваться
  • При низких температурах возможны проблемы с запуском таких ламп
  • Самопроизвольное мерцание выключенной лампы. Происходит, как правило, если присутствует выключатель со световой индикацией. Объясняется тем, что лампа имеет значительную электрическую ёмкость, и даже при небольшой утечке тока эта емкость заряжается. В дальнейшем происходит разряд на электроды лампы, происходит кратковременная вспышка. Чем больше утечка тока, тем чаще будут наблюдаться вспышки света. Такое явление негативно сказывается на сроке службы лампы, а также может очень сильно раздражать, например, ночью.

Светодиодные лампы.

Это еще одна разновидность энергосберегающих ламп.Источником света в таких лампах являются светодиоды, которые помещены в колбу. В корпусе лампы размещается электронный драйвер, который является преобразователем питания.

В процессе работы светодиод вырабатывает тепло, и если он не будет охлаждаться, либо охлаждаться не достаточно, то через некоторое время выйдет из строя или существенно снизится яркость. Чтобы охладить плату со светодиодами на лампах предусмотрены радиаторы. Наиболее эффективным является алюминиевый радиатор, который может быть с ребрами, а может быть и гладким. Гладкий радиатор применяется в недорогих и маломощных лампах. Керамические радиаторы также используются для охлаждения светодиодов и являются весьма эффективными. Встречается также радиатор из алюминия, покрытого пластиком. Пластиковые радиаторы являются самыми неэффективными и, как правило, не вырабатывают свой ресурс.

Выбирая светодиодную лампу не гонитесь за дешевизной. Обратите внимание на радиатор. Отдайте предпочтение лампам с алюминиевым или керамическим радиатором, либо алюминий + пластик. Возьмите лампу в руку. Качественная лампа с алюминиевым радиатором будет заметно тяжелее пластиковой.

Достоинства светодиодных ламп
  • Низкое энергопотребление. Потребляют в 10 раз меньше электроэнергии, чем лампы накаливания и в 5 раз меньше, чем люминесцентные
  • Долгий срок службы. От 25000 часов и более
  • Самая низкая температура корпуса, по сравнению с лампами накаливания и люминесцентными лампами
  • Не требуют специальной утилизации, так как не содержат паров ртути
Недостатки светодиодных ламп:
  • Стоимость качественных светодиодных ламп выше, чем у ламп накаливания и люминесцентных. В дальнейшем затраты на приобретение таких ламп с лихвой компенсируются экономией электроэнергии
  • Деградация светодиодов при недостаточном охлаждении

Классификация ламп по форме:
  • Грушевидные. Лампы общего назначения. Используются в качестве источника света в люстрах, закрытых светильниках и т.д.
  • Шарообразные. Лампы общего назначения. Используются в качестве источника света в люстрах, закрытых светильниках и т.д.
  • Свеча. Используется в люстрах и светильниках, где плафон отсутствует, а также в узких плафонах.
  • Свеча на ветру. Декоративная лампа. Используется в люстрах и светильниках, где плафон отсутствует.
  • Рефлекторного типа. Используется в точечных светильниках. Дает направленный свет.
  • Капсульного типа. Галогенные и светодиодные лампы с цоколем G9 и G4
  • Спираль. Компактные люминесцентные лампы общего назначения
  • Таблетка. Используется в точечных светильниках.

Все виды форм лампочек на рисунке ниже.

Виды цоколей ламп.

Самые распространенные виды цоколей – это резьбовые и штырьковые.

Резьбовой цоколь маркируется буквой E и двумя цифрами, обозначающими диаметр цоколя в миллиметрах. Это самый распространенный тип цоколя, используется в большинстве осветительных приборов. С резьбовым цоколем выпускаются все виды ламп. Основные виды резьбовых цоколей:

  • E27. Диаметр резьбовой части 27 мм.
  • E14 (миньон). Диаметр резьбовой части 14 мм.
  • E40. Диаметр резьбовой части 40 мм.

Штырьковые цоколи.

Цоколь лампы соединяется с патроном при помощи штырьков. Маркировка начинается с буквы G с одной и более цифрами. Цифры обозначают расстояние между штырьками. После буквы G в маркировке могут присутствовать буквы U X Y Z, которые определяют модификацию конструкции. Например, лампы G5.3 и GX5.3 не взаимозаменяемы. Типы штырьковых цоколей в таблице ниже.

Тип

Расстояние междуконтактами, мм

G4 GU4 GY4

4

G5

5

G5. 3 GU5.3 GX5.3

5.3

GY6.35

6.35

G9

9

GZ10

10

G13

13

G53 GU53 GX53

53


  • G4. Используется в галогенных и светодиодных миниатюрных лампах напряжением 12В, 24В, 220В
  • G9. Используется в галогенных и светодиодных миниатюрных лампах напряжением 12В, 24В, 220В
  • G5. Используется в трубчатых лампах
  • GU5.3. Софитная лампа, используется в точечных светильниках
  • GU10. На концах штырьков имеются утолщения для фиксации лампы в патроне путем поворачивания

Лампы накаливания — Электрика в доме

История обычной электрической лампочки, или говоря по-научному, лампы накаливания, к сожалению, очень похожа на истории многих других изобретений, сделанных в России. Заставить светиться угольный стержень в стеклянном сосуде с откачанным воздухом сумел еще в 1872 году русский ученый А. Н. Лодыгин. Но создать надежную, достаточно долговечную и недорогую лампочку, и наладить ее производство сумел американец Томас Эдисон в 1878 году. В его первых лампочках в роли светящейся нити накаливания выступала обугленная стружка японского бамбука, затем излучаемый лампой искусственный свет зависел от хрупкой угольной нити. Привычные нам вольфрамовые нити появились уже в 20 веке — в 1905 году фирма OSRAM заменила угольную нить на более крепкую металлическую нить накаливания, открыв, таким образом, историю своей успешной, на сегодняшний день уже более столетней деятельности.

Старая добрая «лампочка-груша» с ее теплым приятным светом и сегодня для многих продолжает оставаться символом искусственного света. Поэтому вполне объяснима и ее большая популярность: наиболее распространенными источниками света до сих пор являются именно лампы накаливания в грушевидных колбах, в обиходе называемых «лампочки-груши» ( российское обозначение – лампы КГ).

Наряду с выпускаемыми миллионными партиями стандартными лампами накаливания, изготовители производят большой ассортимент ламп накаливания специальных форм и видов. Это лампы для специального освещения, а также для освещения, к которому предъявляются повышенные требования.

Свечеобразные, витые свечеобразные, а также в виде «свечи на ветру» лампы накаливания особенно хорошо подходят для декоративного освещения, например, в хрустальных или других декоративных люстрах, потолочных и настенных светильниках и торшерах. Выпускаются как в обычных, так и матовых колбах.

Каплеобразные лампы накаливания, вследствие необходимости и повышенным требованиям к компактности ламп выпускаются в специальных уменьшенных в размерах по сравнению с шарообразными лампами колбах. Выпускаются как с цоколем Е27, так и с цоколем Е14, часто называемых «миньон».

Зеркальная лампа – это лампа накаливания, часть поверхности, колбы которой имеет зеркальное покрытие. Форма колбы выбирается такой, чтобы за сч?т отражения от зеркального слоя получить требуемое распределение света. Радиус ламп от 39мм до 80мм, что способствует их разностороннему использованию (российское обозначение – ЗК). Лампы местного освещения применяются там, где используется пониженное напряжение для избегания поражения человека электрическим током. Наиболее часто используются лампы напряжения 12,24,36 вольт и мощностями 40,60,100 ватт.

Лампы трубки трубчатый светильник с очень теплым, приятным светом, идентичным свету лампы накаливания. Благодаря своей опаловой форме LINESTRA® Set излучает мягкий, очень хороший для передачи цвета кожи свет и поэтому идеально подходит для подсветки зеркал в ванных комнатах, а также для гардеробов и шкафов. Мягкий, неслепящий свет, превосходно передающий естественный цвет кожи — LINESTRA Set: идеальный светильник для зеркала в ванной комнате.

Цветные лампы Области применения — для создания цветовых эффектов в сценическом освещении, для подсветки витрин, для праздничных иллюминаций, в осветительных установках баров, дискотек и т. д. Цветные лампы красного, зеленого и синего цвета особенно пригодны для декоративного освещения и создания специальных световых эффектов.

Декоративное освещение дюралайт Дюралайт представляет собой гибкий световой шнур, внутри которого находятся лампы или светодиоды. Материал дюралайта не подвергается воздействию УФ-лучей и предотвращает преждевременное старение светового шнура. Дюралайт применяется для контурной подсветки зданий, колонн, витрин, надписей и объемных фигур любой сложности и т.д. Преимущества дюралайта:
высокий уровень свечения;
долговечность;
низкое потребление электроэнергии;
низкий уровень выделения тепла;
при выгорании одного светодиода секция дюралайта продолжает светиться.

Виды ламп накаливания. Физика, 8 класс: уроки, тесты, задания.

1. Виды ламп

Сложность: лёгкое

1
2. Информация о лампах

Сложность: лёгкое

1
3. Строение различных видов ламп

Сложность: лёгкое

1
4. Строение люминесцентной лампы

Сложность: лёгкое

1
5. Сравнение потребления электроэнергии лампами

Сложность: среднее

2
6. Сравнение ламп

Сложность: среднее

4
7. Эффективный нагревательный элемент

Сложность: среднее

2
8. Сравнение работы ламп

Сложность: сложное

4

различных типов ламп накаливания

Различные типы ламп накаливания

Лампы накаливания

Заменить лампочку — самое простое дело в мире, и выбор лампы тоже может показаться таким же. Вам нужен свет в вашей комнате, и это то, что делает лампочка; он излучает свет. Но, что удивительно, при принятии решения о том, какую лампу накаливания купить, нужно немного подумать. Сегодня мы рассмотрим один тип лампочек: лампы накаливания.

В настоящее время лампы измеряются как в ваттах, так и в люменах, но одна из них не равна другой. Большинство людей выбирают новую лампочку в ваттах, потому что она самая привычная. Эта единица измерения измеряет потребление энергии лампочкой, а люмен измеряет ее яркость. Люмены появились на этикетках упаковки совсем недавно, но быстро становятся важным фактором при принятии решения потребителем.

Прежде чем мы рассмотрим множество типов лампочек, доступных на рынке, мы должны ознакомиться с некоторой терминологией, перечисленной ниже.

Мощность: количество энергии, потребляемой источником
Люмен: количество света, излучаемого источником
Эффективность: люмен на ватт
Фут-кандел: количество света, попадающего на объект
Типы ламп накаливания

Лампы накаливания — это наиболее распространенные и наименее дорогие лампы. Эти типы светятся, когда электрический ток проходит через нить накала или свернутую тонкую проволоку. Лампы накаливания обеспечивают высокую яркость, сочетающуюся с большим потреблением энергии. Лучше всего использовать этот тип для рабочего освещения. Срок службы ламп накаливания составляет около 800 часов, и их часто используют с диммером.

Лампы накаливания бывают трех видов: лампы общего назначения, светоотражающие и галогенные. Три основных формы лампы накаливания общего назначения (A) или базовой лампы накаливания — это общая, глобус и декоративная.

Отражающие свет лампы накаливания изнутри покрыты отражающим веществом, которое направляет свет в одном направлении, а не рассеивает его, как многие листья на ветру.Есть два подтипа этого типа.

Лампы Reflector (R) имеют в два раза больше фут-кандел, чем обычные лампы.

Лампы Parabolic Reflector (PAR) обеспечивают более точное направление света. Лампы PAR производят
в четыре раза больше фут-кандел, чем лампы общего назначения, и часто используются в встраиваемом и встраиваемом и трековом освещении
.

Галогенные лампы превосходят любые другие лампы накаливания. Они излучают более яркий свет на ватт, чем стандартные лампы, и имеют более длительный срок службы. Предпочтение отдается галогенным лампам, потому что они излучают свет, максимально приближенный к естественному дневному свету. Из-за большого количества свечей цвета выглядят более резкими. Галогенные лампы, однако, дороже и выделяют большое количество тепла; однако они могут быть затемнены. Используйте галогенный свет там, где важно качество света и экономия энергии.

В следующей статье мы рассмотрим флуоресцентные лампы, HID и светодиоды.

Опубликовано в блоге | Tagged лампа накаливания, осветительные приборы, люмен, ватт

Объяснение 4 типов ламп накаливания

При таком большом количестве доступных ламп накаливания покупка одной из них может стать запутанной и разочаровывающей задачей.Таким образом, важно знать, какой тип лучше всего соответствует вашим потребностям, прежде чем отправиться в местный хозяйственный магазин или разместить заказ в Интернете. Ниже приведены некоторые из вариантов, с которыми вам, скорее всего, придется столкнуться. рассмотрите использование каждой из этих различных лампочек.

1. Общее обслуживание

Лампы накаливания общего назначения, известные в осветительной промышленности, являются стандартными лампами, используемыми во многих домашних хозяйствах. Они являются практичным выбором для использования в вашем доме, особенно в спальне, кухне и гараже, поскольку излучаемый ими свет равномерно распространяется почти во всех направлениях.Этот тип обычно имеет грушевидную форму с потреблением электроэнергии от 34 до 150 Вт. Поскольку лампы общего назначения производятся в основном для домашнего использования, их установка проста и может выполняться без помощи электрика.

2. Отражатель
