Применение люминесцентных ламп
Для освещения жилых домов, учебных, общественных и медицинских учреждений, торговых и спортивных комплексов широко используют люминесцентные лампы. Они прочно вошли в нашу жизнь, быстрыми темпами вытеснив традиционные лампы накаливания.
Чаша весов: преимущества, недостатки
Люминесцентные лампы по технико-экономическим характеристикам во много раз эффективнее лам накаливания.
Традиционная лампочка накаливания расходует лишь 6-8% — на освещения, а остальная потребляемая энергия трансформируется в нагрев. При этом у люминесцентных источников света этот показатель на 80% больше.
Исходя из своих конструктивных особенностей, люминесцентные лампы способны создавать свечение различного спектра: теплого, холодного, естественного, дневного и пр., что дает возможность разнообразить и украсить палитру интерьера.
Кроме того, они являются источником контролируемого ультрафиолетового излучения, который оказывается весьма полезным для жителей крупных мегаполисов, проводящий большую часть времени в условиях закрытых помещениях.
Они характеризуется довольно продолжительным сроком эксплуатации (до 20 000 ч.), к тому же их можно устанавливать взамен ламп накаливания, без необходимости замены светильника.
К числу отрицательных качеств этих ламп, относят повышенную химическую опасность. В своем составе они имеют капли ртути, которая является небезопасной для здоровья человека. Также эффект мерцания, которые формируют такие источники света может вызывать повышенную утомляемость, общее снижение работоспособности при повышенной зрительной активности (работе с бумагами, за компьютером).
Рекомендации по применению
Поэтому рекомендуется линейные лампы использовать исключительно для освещения нерабочих зон жилых домов – прихожих, подсобных помещений, организации подсветки полок и пр. А для обычного общего освещения светильниками, люстрами, применять компактные лампы. Такие устройства оснащены электронными пускорегулирующими устройствами, снижающими эффект пульсаций в 10-100 раз.
Люминесцентные лампы создают прекрасную освещенность в доме, таким образом, сохраняя зрение, поднимают работоспособность, повышают настроение.
Помимо этого спектральный состав их свечения обеспечивает обширные возможности для изменения цвета свечения. Все это делает их исключительно полезными, привлекательными для потребителей.
Люминесцентные лампы: технические характеристики, виды, маркировка
Люминесцентные лампы представляют собой газоразрядный источник света, постепенно вытесняющий стандартные лампы накаливания за счет большого числа преимуществ, одним из которых является, несомненно, пониженное энергопотребление. Люминесцентная лампа выдает большую мощность светоотдачи, чем обыкновенная лампа накаливания той же мощности, и при этом обладает более долгим сроком эксплуатации. Принцип работы данного типа ламп заключается во взаимодействии люминофоров (как правило, используются пары ртути или аргона) с электрическим источником, результатом которого и является видимый свет. Мощность люминесцентных ламп обычно варьируется от 8 до 150 вт.
Где используются?
Люминесцентные лампы используются повсеместно и находят свое применение практически в любой области, будь то освещение стадионов, городских улиц, промышленных территорий или же жилых помещений.
Хороший КПД, превышающий 20%, низкое энергопотребление вкупе с высоким качеством света и долгий срок службы выводит данный тип ламп на второе место по популярности на всем рынке светоисточников, уступая лишь светодиодным моделям.
Маркировка люминесцентных ламп
В зависимости от состава люминофоров модели люминесцентных ламп делятся на:
- Д – дневной свет
- ХБ– холодно-белый свет
- Б – белый свет
- ТБ – тепло-белый свет
- Е – естественный белый свет
- К – красный свет
- Ж – желтый свет
- З – зеленый свет
- Г – голубой свет
- С – синий свет
- УФ – ультрафиолетовый свет
По конструктивной особенности люминесцентные лампы бывают следующих типов:
- А – амальгамная
- Б – быстрого пуска
- К – кольцевая
- Р – рефлекторная
- У – u-образная
По форм-фактору:
Отечественная маркировка типа лампы может иметь следующие обозначения, например, ЛДЦР-50: (Л) лампа (Д) дневная (Ц) – качество цветопередачи, (Р) рефлекторная, мощностью 50 Ватт.
Обозначения типа ЛЕ или ЛХЕ означают, что данная модель производит естественный, или естественный холодный свет. В отличие от отечественных моделей, зарубежные аналоги имеют иную маркировку, представленную в виде трехзначного числа: 530, 640/740, 765, 827, 830, 840, 865, 880, 930, 940, 954/965. Каждый тип обладает определенными качествами и используется для различных целей.
Технические характеристики люминесцентных ламп следующие:
- Требуемое напряжение – 127 или 220 Вольт
- Световая отдача 40-80 Лм/1 Вт
- Цоколь – 14 или 27 мм
- Колба диаметром 12, 16, 26, 38 мм
- Время работы от 10 000 до 40 000 часов
- КПД от 20% (в среднем 30%)
Помимо всех имеющихся вышеперечисленных плюсов люминесцентных ламп относительно других светоисточников, у них все же имеются и свои недостатки – это более высокая цена относительно стандартных ламп накаливания и галогенных ламп, заметное сокращение срока службы при частом включении и выключении, чувствительность даже к небольшим перепадам напряжения, невозможность эксплуатации при низкой температуре (при температуре менее 10 градусов люминесцентная лампа может не работать), запрет на использование во влажных или пыльных помещениях.
Виды и типы ламп.
123Виды и типы ламп.
Лампы накаливания.
Лампы накаливания являются типичными теплоизлучателями. В их запаянной, заполненной вакуумом или инертным газом, колбе вольфрамовая спираль под действием электрического тока накаляется до высокой температуры (ок. 2600-3000 K), в результате чего излучается тепло и свет. Большая часть этого излучения находится в инфракрасном диапазоне.
Важнейшие свойства лампы накаливания — световая отдача и срок службы — определяются температурой спирали.
При повышении температуры спирали возрастает яркость, но вместе с тем и сокращается срок службы. Сокращение срока службы является следствием того, что испарение материала, из которого сделана нить, при высоких температурах происходит быстрее, вследствие чего колба темнеет, а нить накала становится все тоньше и тоньше и в определенный момент расплавляется, после чего лампа выходит из строя.
Потемнение колбы можно значительно сократить за счет увеличения давления газов-наполнителей, преимущественно тяжелых (аргон, криптон, ксенон), ведущего к уменьшению скорости испарения атомов вольфрама.
Основными типами ламп накаливания являются лампы общего назначения, лампы специального назначения, декоративные лампы и лампы с отражателем. Световая отдача ламп накаливания в диапазоне от 25 до 1000 Вт составляет примерно от 9 до 19 лм/Вт для ламп со средним сроком службы 1000 ч. При покупке люстры чаще всего приобретают такие лампочки.
Галогенные лампы накаливания
Галогенные лампы накаливания по структуре и принципу действия сравнимы с лампами накаливания. Но они содержат в газе-наполнителе незначительные добавки галогенов (бром, хлор, фтор, йод) или их соединения. С помощью этих добавок возможно в определенном температурном интервале практически полностью устранить потемнение колбы (вызванное испарением атомов вольфрама) и обусловленное этим уменьшение светового потока.
Поэтому размер колбы в галогенных лампах накаливания может быть сильно уменьшен, вследствие чего с одной стороны можно повысить давление в газе-наполнителе, и с другой стороны становится возможным применение дорогих инертных газов криптон и ксенон в качестве газов-наполнителей.
u Люминисцентные лампы

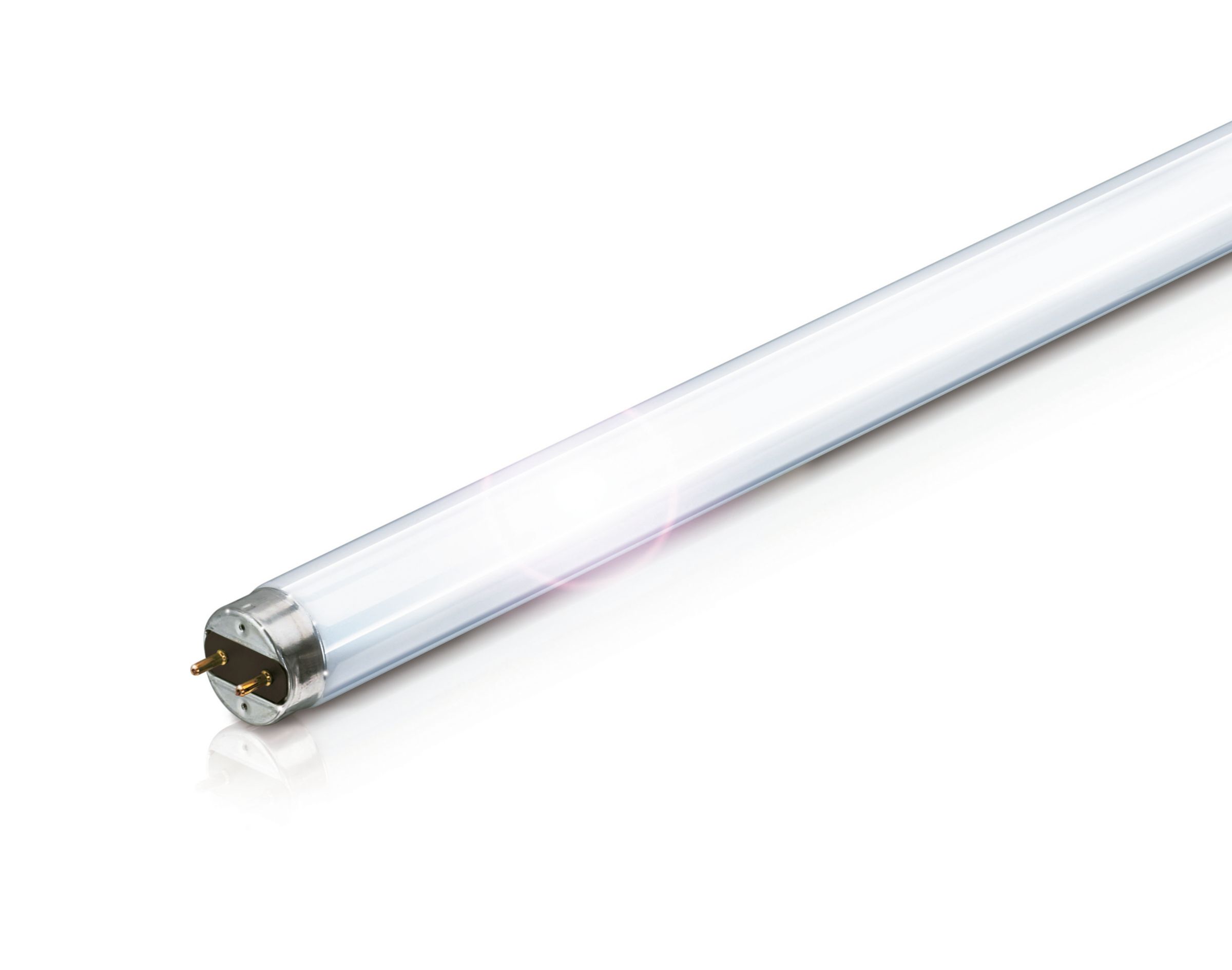

Люминесцентные лампы — это газоразрядные лампы низкого давления, возникающее в которых в результате газового разряда невидимое для человеческого глаза ультрафиолетовое излучение преобразуется люминофорным покрытием в видимый свет. (принцип работы люминесцентной лампы)

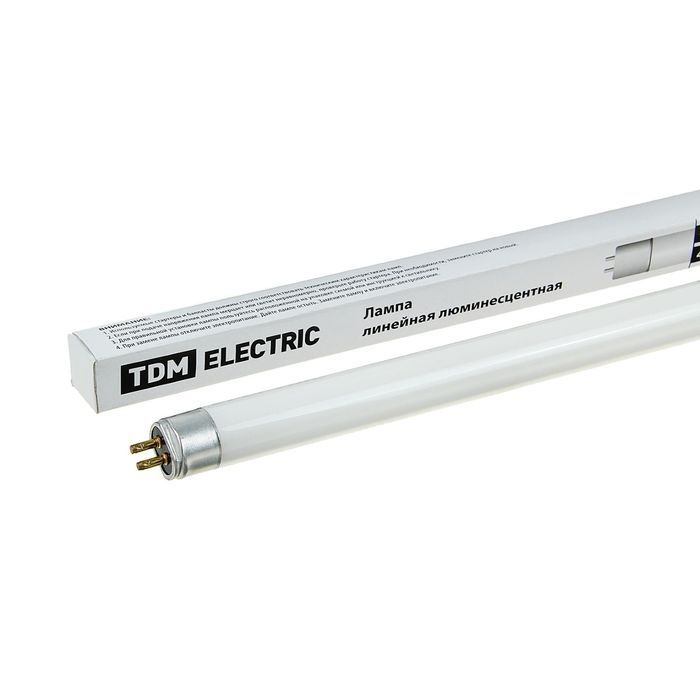

По форме различаются линейные, кольцевые, U-образные, а также компактные люминесцентные лампы.
Диаметр трубки часто указывается в восьмых частях дюйма (например, T5 = 5/8» = 15,87 мм). В каталогах ламп диаметр в основном указывается в миллиметрах, например, 16 мм для ламп T5. Большинство ламп имеет международный стандарт.
Люминесцентные лампы, как и все газоразрядные лампы, из-за их отрицательного внутреннего сопротивления не могут работать непосредственно с сетевым напряжением и нуждаются в соответствующих пускорегулирующих аппаратах, которые с одной стороны, ограничивают и регулируют электрический ток лампы, с другой стороны обеспечивают надежное зажигание.
- Предварительный подогрев, управляемый током, при работе с дросселем и стартером, преимущественно в странах с высоким сетевым напряжением (> 200В). Он все больше применяется почти во всех ЭПРА.
- Предварительный подогрев, управляемый напряжением через дополнительную обмотку трансформатора при так называемом быстром запуске.
- Без предварительного подогрева (холодный пуск, например, при так называемых slimline-лампах (плоской формы)). Этот режим зажигания приводит к сильному сокращению срока службы и не рекомендуется поэтому для систем с большим количеством повторных включений/выключений.
- Электронные ПРА преобразовывают сетевое напряжение в высокочастотные колебания примерно от 35 до 50 кГц. Вследствие этого 100-герцевое мерцание, возникающее, как стробоскопический эффект, например, при вращающихся деталях машин, будет более слабым или практически невидимым.
Еще одним преимуществом работы с ЭПРА является дополнительная экономия энергии ок. 25% при равных световых потоках, складывающаяся из:
· на 10% увеличенной световой отдачи лампы при работе с высокой частотой
· сокращения потерь более, чем в 2 раза, при использовании ЭПРА по сравнению с использованием электромагнитных ПРА.
Регулировка светового потока
Так называемые ЭПРА с регулировкой светового потока работают с отсечкой фазы по переднему фронту, значительно улучшая светорегулировочные свойства люминесцентных ламп. Они используют свойство дросселя повышать сопротивление при увеличении частоты. Последовательно подключенный к лампе дроссель подает понижающийся по мере повышения рабочей частоты электрический ток через интерфейс 1-10 В или DALI. Ток с рабочей частотой, вырабатываемый отдельным исполнительным элементом, должен быть подведен отдельно к каждому ЭПРА. ЭПРА с регулировкой светового потока должны и при низком токе поддерживать постоянное горении электродной спирали, чтобы электроды лампы и в этом случае оставались способными к излучению.
Срок службы и коммутационная прочность
При использовании ЭМПРА и обычных стартеров тлеющего разряда срок службы при росте количества включений/выключений сильно снижается.
То же явление наблюдается при так называемом включении ЭПРА из холодного состояния, которые имеют такое преимущество, как мгновенный запуск лампы. При этом, однако, в результате немедленного перехода от тлеющего разряда к температуре эмиссии сильно повреждаются электроды и при большим количестве повторных включений/выключений сокращается срок службы люминесцентных ламп.
При эксплуатации приборов запуска из горячего состояния происходит обратное: электроды нагреваются электрическим током перед зажиганием, вследствие чего повреждение электродов практически исключается. Связанные с этим задержки зажигания ок. 1 сек. (в зависимости от ЭПРА) вполне допустимы.
Температурные характеристики
Физические характеристики люминесцентных ламп зависят от температуры окружающей среды.
Это обусловлено характерным температурным режимом давления паров ртути в лампе. При низких температурах давление низкое, из-за этого существуют слишком малое количество атомов, которые могут участвовать в процессе излучения. При слишком высокой температуре высокое давление паров ведет к всевозрастающему самопоглощению произведенного ультрафиолетового излучения. При температуре стенки колбы ок. 40°C лампы достигают максимального напряжения индуктивной составляющей искрового разряда и таким образом самой высокой световой отдачи.
У ламп T5 с диаметром трубки 16 мм (FH, FQ) как и у всех люминесцентных ламп, номинальный световой поток устанавливается при температуре 25°C, а максимальный световой поток при температуре от 33 до 37°C. Это значит, что КПД светильника для ламп Т5 должен быть выше.
u Металлогалогенные лампы
Металлогалогенные лампы — это ртутные лампы высокого давления с добавками йодидов металлов или йодидов редкоземельных элементов (диспрозий (Dy), гольмий (Ho) и тулий (Tm) а также комплексные соединения с цезием (Cs) и галогениды олова (Sn).
Эти соединения распадаются в центре разрядной дуги, и пары металла могут стимулировать эмиссию света, чьи интенсивность и спектральное распределение зависят от давления пара металлогалогенов. Световая отдача и цветопередача дугового разряда ртути и световой спектр значительно улучшаются.
Спецификация типов ламп
Спецификация ламп приведена согласно стандартам DIN, ILCOS (International Lamp Coding System). Данная система спецификации принята для обозначения ламп в каталогах светильников.
- Лампа накаливания
А60 60 W
А — тип колбы
60 — размер колбы в мм
60 W — мощность лампы (60Вт)
- Галогеновая лампа
Первый индекс Q (от слова кварц)
Второй индекс T (трубчатая колба) или R (с отражателем)
Двусторонняя лампа — QT — D
Цифровой индекс после типа лампы с отражателем — диаметр отражателя в 1/8 дюйма.
Например QR 16 (диаметр 51 мм), QR 11 (35 мм)
- Люминисцентная лампа
Первый индекс Т, цифровое обозначение после индекса — диаметр колбы в 1/8 дюйма,
Например: Т16, Т5
- Компактные люминисцентные лампы
Индекс ТС, далее S — двухканальная,
D — 4-х канальная
Т — 6 ти канальная
2 pin — стартер внутри, с обычным балластом
ТС — ТЕL — содержит встроенный балласт
- Лампы высокой интенсивности (высокого давления)
Первый индекс Н (high intensity)
Второй индекс — тип газа:
М — ртутная
S — натриевая
I — металгалогеновая
Третий индекс — тип колбы:
Т — трубчатая
Е — эллипсоидная
R — с отражателем
HIT — DE — металгалогеновая, трубчатая, двуцокольная
HSE — E — натриевая, эллипсоидная, расситанная на внешнее зажигательное устройство
HST — I — натриевая, трубчатая, встроенное зажигательное устройство
Специальных обозначений нет
рассказываем о том, какие бывают лампы
Источники света — один из самых массовых товаров.
Ежегодно производят и потребляют миллиарды ламп, значительную долю которых пока составляют лампы накаливания и галогенные лампы.
Стремительно растёт потребление современных ламп — компактных люминесцентных и светодиодных. Происходящие изменения в качестве дают надежду на то, что источники света станут важным инструментом дизайнера, архитектора, проектировщика.
Об освещённости и цветовой температуре света
Ряд параметров ламп определяет насколько они применимы в том или ином проекте.
Световой поток определяет количество света, которое дает лампа (измеряется в люменах). Установленная в люстре лампа накаливания мощностью 100 Вт имеет световой поток 1200 лм, 35-ватная «галогенка» — 600 лм, а натриевая лампа мощностью 100 Вт — 10 000 лм.
У разных типов ламп разная световая отдача, определяющая эффективность преобразования электрической энергии в свет и, следовательно, разную экономическую эффективность применения.
Световую отдачу лампы измеряют в лм/Вт (светотехники говорят «люменов с ватта», имея в виду, что каждый ватт потребляемой электроэнергии «преобразуется» в некоторое количество люменов светового потока).
Переходя от количества к качеству, рассмотрим цветовую температуру (Тцв, единица измерения — градус Кельвина) и индекс цветопередачи (Ra). При выборе ламп дизайнер обязательно учитывает цветовую температуру для той или иной установки. Комфортная среда сильно зависит от того, какое освещение в помещении «тёплое» или «холодное» (чем выше цветовая температура, тем «холоднее» свет).
Цветопередача — важный параметр, о котором часто забывают. Чем более сплошной и равномерный спектр у лампы, тем различимее цвета предметов в её свете. У Солнца сплошной спектр излучения и наилучшая цветопередача, при этом Тцв меняется от 6000К в полдень до 1800К в рассветные и закатные часы. Но далеко не все лампы могут сравниться с Солнцем.
Если у искусственных световых источников теплового излучения сплошной спектр и нет проблем с цветопередачей, то разрядные лампы, имеющие в своем спектре полосы и линии, сильно искажают цвета предметов.
Индекс цветопередачи тепловых источников равен 100, для разрядных он колеблется от 20 до 98. Правда, индекс цветопередачи не даёт сделать вывод о характере передачи цветов, а иногда способен запутать дизайнера. Так, у люминесцентных ламп и у белых светодиодов хорошая цветопередача (Ra=80), но при этом они неудовлетворительно передают некоторые цвета.
Другой крайний случай, когда индекс цветопередачи более 90 — в этом случае некоторые цвета воспроизводятся неестественно насыщенными.
Лампы выходят из строя. Кроме того, световой поток лампы уменьшается в процессе работы. Срок службы — основной эксплуатационный параметр источников света.
Проектируя осветительную установку нельзя забывать об обслуживании, т. к. частая замена ламп увеличивает стоимость эксплуатации и вносит дискомфорт.
Лампы накаливания
Вольфрамовая спираль в колбе разогревается под действием электрического тока. Для сокращения скорости распыления вольфрама и соответственно увеличения срока службы лампы колба наполняется инертным газом.
По принципу действия лампа накаливания относится к тепловым источникам света, т. е. значительная доля потребляемой энергии расходуется на тепловое и инфракрасное излучение.
Типичная для ламп накаливания световая отдача 10–15 лм/Вт, а срок службы редко превышает 2000 часов. Достоинства этих ламп: низкая цена и качество света (Тцв=2700, Ra=100). Сплошной спектр качественно воспроизводит цвета окружающих предметов. Лампы накаливания постепенно вытесняются разрядными источниками света и светодиодными лампами.
Галогенные лампы накаливания
Добавление галогенов в колбу лампы накаливания и использование кварцевого стекла позволили сделать серьезный шаг вперёд, получив новый класс источников света — галогенные лампы накаливания. Световая отдача современных ГЛН составляет 30 лм/Вт. Типичное значение цветовой температуры света 3000К и индекс цветопередачи 100. «Точечная» форма источника света с помощью отражателей даёт управлять пучком света.
Получающийся при этом искристый свет определил приоритет таких ламп в интерьерном дизайне, где они заняли лидерство.
Ещё одно преимущество в том, что количество и качество света лампы постоянно на протяжении срока службы. Популярны низковольтные «галогенки» мощностью 10–75 Вт с отражателем, который фокусирует луч в угле 10–40°.
Недостатки ГЛН очевидны: малая световая отдача, короткий срок службы (в среднем 2000–4000 часов), необходимость использования (для низковольтных) понижающих трансформаторов. Там, где эстетический компонент важнее экономического, с ними приходится мириться.
Люминесцентные лампы
Люминесцентные лампы (ЛЛ) — разрядные лампы низкого давления — представляют собой цилиндрическую трубку с электродами, которая наполнена инертным газом и малым количеством ртути. При включении в трубке возникает дуговой разряд, и атомы ртути начинают излучать видимый свет и ультрафиолет. Нанесённый на стенки трубки люминофор под действием ультрафиолетовых лучей излучает видимый свет.
Основа светового потока лампы — излучение люминофора, видимые линии ртути составляют лишь малую часть.
Многообразие люминофоров (смесей люминофоров) позволяет получить источники света с различным спектральным составом, который определяет цветовую температуру и индекс цветопередачи.
Люминесцентные лампы дают мягкий, равномерный свет, но его распределением в пространстве трудно управлять из-за большой поверхности излучения. Для работы люминесцентных ламп необходима специальная пускорегулирующая аппаратура. Лампы долговечны — срок службы до 20 000 часов.
Световая отдача и срок службы сделали их самыми распространёнными источниками света в офисном освещении.

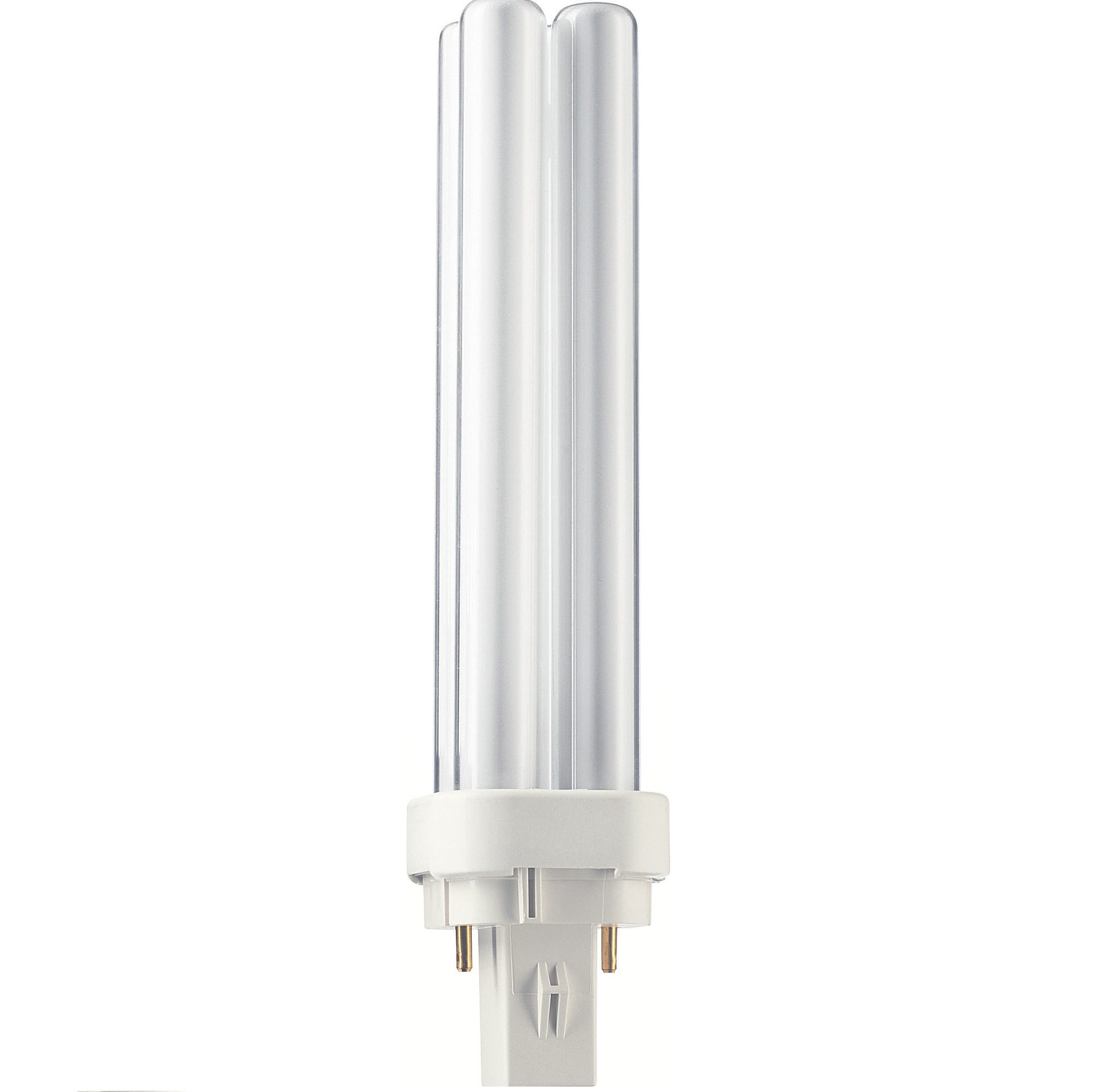

Компактные люминесцентные лампы
Развитие люминесцентных ламп привели к созданию компактных люминесцентных ламп (КЛЛ). Это источник света похожий на миниатюрную люминесцентную, иногда с встроенным электронным пускорегулирующим аппаратом и резьбовым цоколем Е27 (для непосредственной замены ламп накаливания), Е14 и др.
Различие заключается в уменьшенном диаметре трубки и использовании другого типа люминофора.
Компактная люминесцентная лампа может с успехом заменить лампы накаливания.
Разрядные лампы высокого давления
Последние разработки позволяют использовать для освещения разрядные лампы высокого давления. По ряду показателей подходят металлогалогенные (МГЛ). У этих ламп во внешней колбе размещается горелка с излучающие добавки. В горелке присутствует некоторое количество ртути, галоген (чаще йод) и атомы химических элементов (Tl, In, Th, Na, Li и др.).
Сочетание излучающих добавок достигает интересных параметров: высокая световая отдача (до 100 лм/Вт), отличная цветопередача Rа=80–98, диапазон Тцв от 3000 К до 6000 К, средний срок службы до 15 000 часов. Для работы этих ламп требуется пускорегулирующие аппараты и специальные светильники. Рекомендуется использовать эти источники для освещения помещений с большой площадью, с высокими потолками, просторных залов.
Светодиодные лампы
Светодиоды — полупроводниковые светоизлучающие приборы, называют источниками света будущего.
Если говорить о современном состоянии «твердотельной светотехники», можно утверждать, что она вышла из периода младенчества. Достигнутые характеристики светодиодов (световая отдача до 140 лм/Вт, Rа=80–95, срок службы 70 000 часов) уже обеспечили лидерство во многих областях.
Диапазон мощностей светодиодных источников, реализация в лампах разных типов цоколей, управление лампами позволили в короткий срок удовлетворить растущие требования к источникам света. Главными преимуществами светодиодов остаются компактные размеры и управления цветовыми параметрами (цветодинамика).
Читайте также:
Характеристики и маркировка люминесцентных ламп, все подробно
Газоразрядный источник света, на стенках колбы которого нанесено специальное люминофорное покрытие называется люминесцентной лампой. Она выполняется в форме стеклянной трубки. На торцах установлены специальные электроды, которые зажигают эту лампу. Всё пространство внутри колбы заполняется парами ртути и инертным газом.
Именно они после зажигания начинают излучать свет.
После включения устройства, внутри происходит газовый разряд. Именно этот разряд зажигает пары ртути и заставляет их излучать невидимое для человеческого глаза ультрафиолетовое освещение.
Принцип работы и виды изделия
После зажигания ртути, ультрафиолет начинает взаимодействовать с нанесённым на стенки люминофором, что провоцирует его излучать уже видимый спектр света. Таким образом, люминофор исполняет функцию преобразователи, или конвертора, и позволяет нам ощущать уже тот свет, который легко воспринимается человеческим глазом и способен освещать окружающую среду.
Благодаря уникальному свойству стекла не пропускать ультрафиолетовые лучи, оно защищает нас и полностью блокирует выход их в окружающую среду и предохраняет наши глаза от его прямого воздействия, которое губительно.
Но существуют лампы, которые не препятствуют такому излучению.
Их изготавливают из увиолевого и кварцевого стекла, такие виды материалов способны пропускать ультрафиолетовые лучи. Как правило, такие лампы используют для очистки и дезинфекции разных приспособлений. В магазине их можно встретить, как бактерицидные они имеют специально обозначение, где это указано.
Принцип работы
Для увеличения тепловой отдачи света, используют лампы малого давления с добавлением амальгамы индия и кадмия либо других подобных элементов. Таким образом, температурный диапазон способен расширяться до шестидесяти градусов, в сравнении со стандартным наполнением лампы, когда температура не более двадцати пяти градусов.
Значительное снижение производительности замечается, когда температура внешней среды находится на низком уровне, ниже минимально допустимой. При таких условиях существенно увеличивается время прогрева и зажигания лампы, интенсивность и качество свечения уменьшаются в несколько раз.
Для таких условий необходимо использовать специальные утеплители и обогреватели.
В связи с этим набирают актуальности лампы, не содержащие ртутных паров, которые работают исключительно на низком давлении инертного газа внутри колбы.
Технические характеристики и классификация
Чтобы классифицировать и выделить технические характеристики люминесцентных ламп следует обратить своё внимание на такие показатели их работоспособности и конструкции:
- Тип излучаемого света. Энергосберегающие устройства могут излучать как обычный белый, так и дневной свет. Более новой их разновидностью являются универсальные приборы.
- Поперечная ширина колбы. Пропорционально с ростом этого показателя, увеличиваются все остальные показатели, такие мощность, температура света, спектр и длительность эксплуатации прибора. Самыми распространёнными и наиболее эффективными, считаются диаметры восемнадцать, двадцать шесть и тридцать восемь миллиметров. Диаметр и длину всей колбы часто указывают вместе, например, размеры 38\406.
- Показатель силы излучения или простыми словами мощность устройства. Благодаря данному критерию мы способны просчитать какую площадь возможно осветить с помощью выбранной нами лампы. Также от показателя мощности зависит и коэффициент полезного действия прибора.
- Количество цоколей может быть в одном варианте, двух либо компактной формой со встроенными цоколями. Для увеличения компактности лампы скручивают спиралью, для экономии пространства.
- Потребность в конструкции стартера или электронного балласта и безстартерный прибор. Существует мнение, что лампы, не имеющие стартера, обладают большей экономичностью, но это не так. На самом деле такие устройства просто затрачивают то же количество электроэнергии на более продолжительный запуск.
- Номинальное напряжение, которое необходимо для функционирования лампы. Существуют разновидности способные работать от стандартного напряжения 220 вольт и более уникального, 127 вольт.
- Форма колбы: кольцо, у-образная, прямая, спираль, шарообразный прибор, дуговая форма. Стандартные бытовые лампы обычно имеют самую приемлемую спиральную конструкцию и, как правило, не маркируются.
- Срок службы. В зависимости от сферы использования, срок службы будет отличаться. Наибольшим периодом работы обладают домашние энергосберегающие лампы.
Благодаря данному критерию мы способны просчитать какую площадь возможно осветить с помощью выбранной нами лампы. Также от показателя мощности зависит и коэффициент полезного действия прибора.
Маркировка люминесцентных ламп
В сравнении с более старыми аналогами, появившись на рынке, каждая энергосберегающая лампочка маркировалась и имела своё обозначение. Систему обозначения придумали сразу и лишь дополняли с выходом более новых моделей и расширением функциональности.
Производители обозначают тип устройства, но редко указывают такие параметры, как диаметр и длину колбы, они пишутся только на коробке.
Маркировка отечественных производителей
Форма колбы наглядно демонстрирует вид и влияет на большинство характеристик, давайте разберём, как маркируют колбы:
- U – ствольчатое устройство. Спереди дополнительно указывается цифра, которая показывает, сколько электрических дуг возникает внутри.
- M – уточнение, которое показывает что изделие имеет маленькие габариты при относительно большой мощности.
- S – Спиральный тип колбы. Так же существуют подвиды, такие как спиральная с установленным корпусом-рубашкой.
- P – это обозначение показывает, что используется корпус-рубашка. Применяется практически со всеми разновидностями энергосберегающих устройств.
- C – в форме свечи.
- Ш – шарообразное устройство, такая форма является стандартно для рефлекторных ламп.
- R – указывает на то, что в конструкции присутствует рефлектор для направления потока света.
Разбираем все плюсы и минусы
Показатель световой отдачи увеличивается в том случае, когда длина устройства уменьшается. Таким образом, потери анодных и катодных взаимодействий стают меньше и световой поток становится более качественным. Исходя из этого, можно понять что более эффективной будет лампа на 26 Вт, чем две обладающие аналогичной суммарной мощностью.
Период эксплуатации ограничивается износом электродов, так как они при выработке просто исчезают. Струсы и падения устройства негативно сказываются на его жизнеспособности.
После падения срок службы и качество света может резко упасть.Какими плюсами обладают такие устройства:
- Относительно высокий коэффициент полезного действия, находится примерно в районе двадцати пяти процентов, а показатель светоотдачи выше до десяти раз, чем у ламп накаливания.
- Срок эксплуатации примерно двадцать тысяч часов.
- Довольно высокая степень светоотдачи. Данный показатель превосходит лампы накаливания в пять-шесть раз. Например, двадцати ватное энергосберегающее устройство, выделяет количество света примерное равное сто ватной лампе накаливания.
- Очень широкий цветовой спектр. Есть возможность выбрать лампу с таким цветом свечения, который вам необходим. На сегодняшний день существуют сотни разных вариантов оттенков.
- Свет распределён по всему объёму устройства, а не только на рабочем органе, как в случае с накаливающейся лампой.
Конечно, у такого устройства есть недостатки:
- Нуждаются в дополнительной установке балласта, для стабилизации и поддержания нормальной работы лампы. Балласт – это пускорегулирующее устройство, которое обеспечивает нормальный процесс зажигания и стабильную работу энергосберегающей лампы.
- Сильно зависят от показателя внешней температуры воздуха. Оптимальной температурой для работы, является двадцать градусов.
- Присутствует риск отравления парами ртути при значительном повреждении оболочки устройства.
- Нестабильное напряжение будет вызывать сильное мерцание, которое ощутимо для человеческого глаза и сильно портит зрение.
- Установка диммера возможна только с использованием дополнительных устройств.
- Утилизация нуждается в специализированном сервисе, который стоит немалых денег.
Балласт – это пускорегулирующее устройство, которое обеспечивает нормальный процесс зажигания и стабильную работу энергосберегающей лампы.Выбирает энергосберегающую лампу для своих потребностей
Подбирая для себя данное устройство, следует придерживаться определённых правил, которые впоследствии будут влиять на его показатели качества и долговечности.
Маркировка популярных производителдей
На какие технические характеристики следует обратить внимание:
- Особенности помещения, где лампу будут устанавливать.
- Температура, при которой устройству необходимо будет функционировать.
- Качество вашей энергосети.
- Габариты лампы. Если она слишком длинная или широкая, есть шанс что она не поместиться в ваш светильник.
- Необходимая потребность в мощности, цвете и разновидности светового потока.
Подобрав устройство в соответствии с данными правилами, вы гарантировано получите хороший продукт, который сможет соответствовать всем вашим потребностям.
В данной области нету явного фаворита среди производителей. Каждый дорогой, например, Philips, и более дешёвый бренд может выпускать продукцию с определённой долей бракованных изделий. У более дорогих марок philips данный процент брака будет несколько ниже.
Поэтому подбирая прибор для себя, следует отталкиваться от ваших финансовых возможностей. В среднем цена на одну лампочку philips составляет три-четыре доллара.
Цветные лампочки philips и специализированные будут стоить несколько дороже.
За цвет вы переплатите примерно десять-пятнадцать процентов. Специализированные устройства могу стоить порядка десяти и более долларов, это могут быть бактерицидные и фито лампы.
Люминесцентные лампы | Световое Оборудование
Применение трубчатых люминесцентных ламп позволяет изменить визуальную геометрию и дизайн освещаемых помещений.
Люминесцентные лампы являются вторым по распространенности источником света, а в некоторых странах (например, в Японии) они лидируют, оставив позади лампы накаливания. Каждый год в мире выпускается больше миллиарда этих ламп.
Первые люминесцентные лампы в том виде, в котором они дошли до наших дней, были созданы американской компанией General Electric в 1938 году. За прошедшие годы люминесцентные лампы проникли во многие сферы деятельности людей и сейчас используются практически в каждом магазине или офисе.
Принцип образования электромагнитного излучения в люминесцентных лампах
Люминесцентный источник — это газоразрядная лампа низкого давления, в которой электрический разряд образуется в смеси ртутных паров и инертного газа (обычно аргона).
Колба лампы всегда выполняется в виде стеклянного цилиндра 12, 16, 26 или 38 миллиметров в диаметре. Цилиндр может выполняться изогнутым в форме окружности, буквы U или другой сложной фигуры. По обеим сторонам цилиндра к нему герметично припаяны ножки из стекла, с внутренней стороны которых расположены электроды.
По своей конструкции электроды напоминают биспиральное тело ламп накаливания и тоже изготавливаются в виде вольфрамовой нити. В некоторых лампах электроды выполнены в форме триспирали, в которых из биспирали образована новая спираль. С внешней стороны электроды припаяны к цоколю. В прямых и U-образных люминесцентных лампах применяется две разновидности цоколей — G5 и G13 (цифры обозначают расстояние между ножками в миллиметрах).
Подобно лампам накаливания, воздух из колб люминесцентных ламп полностью откачивается штенгелем, впаянным в ножку. После откачивания воздуха в колбу нагнетается инертный газ и вводится небольшая капля ртути (около 30 мг) или сплав ртути с другими металлами (висмут, индий и т.
д.). На устанавливаемые в лампах электроды наносится слой из смеси оксидов стронция, кальция, бария, тория для повышения их активности.
Если на лампу подано напряжение, превышающее напряжение зажигания, то между электродами происходит разряд, ток которого должен ограничиваться дополнительными внешними компонентами. Колба лампы заполнена инертным газом, но в ней постоянно находятся ртутные пары, объем которых зависит от температуры самого холодного участка колбы. Частицы ртути ионизируются при разряде быстрее частиц инертного газа, поэтому свечение лампы и проходящий через нее ток определяются именно ртутью.
Меры, обеспечивающие увеличение доли видимого излучения
В ртутных лампах низкого давления доля излучения составляет не более двух процентов от мощности самого разряда, а светоотдача разряда — лишь 5–7 лм/Вт. Однако больше половины мощности разряда преобразуется в ультрафиолет с волнами длиной 254 и 185 нм. Из курса физики известно, что при сокращении длины волны излучения увеличивается энергия этого излучения.
С помощью люминофоров можно преобразовать одно излучение в другое, причем в соответствии с законом сохранения энергии преобразованное излучение будет менее энергичным, чем первоначальное. Этим путем ультрафиолет можно преобразовать в видимое излучения, применяя люминофоры, а обратное преобразование невозможно.
Изнутри цилиндрическая колба покрыта слоем специального вещества – люминофора, который преобразует ультрафиолетовые лучи ртутных паров в видимый свет. Чаще всего в люминесцентных лампах в качестве люминофора применяется галофосфат кальция с добавлением марганца и сурьмы. При попадании на такой люминофор ультрафиолетовых лучей он начинает светиться сплошным белым светом различных тонов. Излучение люминофора имеет сплошной спектр с двумя максимумами — 480 и 580 нм. Первый максимум зависит от доли сурьмы в люминофоре, а второй — марганца. Изменение содержания этих веществ позволяет получать белый свет различных тональностей цвета — от теплых оттенков до оттенков дневного света.
Корректировка цветопередачи
В 70-е годы прошлого века начался выпуск ламп с тремя люминофорами, обладающими максимумами спектра излучения в синей, зеленой и красной областях (450, 540 и 610 нм, соответственно). Эти люминофоры изначально создавались для кинескопов цветных телевизоров, и с их помощью формировалась качественная передача цветов. Совместное применение трех люминофоров дало возможность и в лампах добиться улучшения цветопередачи и светоотдачи по сравнению с применением одного люминофора. Однако такие люминофоры имеют довольно высокую стоимость по сравнению с традиционными, что обусловлено применением в них редких химических элементов — европия, тербия и церия. Поэтому до сих пор чаще всего в люминесцентных лампах используются традиционные люминофоры на основе галофосфата кальция.
В люминесцентных лампах электроды являются как источниками, так и приемниками электронов и ионов, которые обеспечивают протекание электрического тока через разрядный промежуток.
Для попадания электронов в разрядный промежуток они должны нагреваться до 1100–1200 градусов. При таких высоких температурах вольфрам излучает слабое свечение вишневого оттенка, а его испарение очень незначительно. Для повышения числа электронов электроды покрываются слоем активирующего состава, имеющим значительно меньшую термостойкость, чем вольфрам, и в процессе работы слой распыляется и оседает на внутренних стенках колбы. Главным образом именно этот процесс распыления активирующего слоя определяет продолжительность службы ламп.
Потребность в разноразмерных колбах
Для повышения эффективности разряда, то есть для максимального излучения ртутного ультрафиолета, нужно поддерживать необходимую температуру самой колбы, для чего в каждом конкретном случае подбирается диаметр колбы. Все лампы имеют приблизительно равную плотность тока, исчисляющуюся отношением величины тока к площади сечения колбы, поэтому лампы разной мощности в одинаковых колбах обычно работают при одинаковых номинальных токах.
Снижение напряжения на лампе пропорционально ее длине, а так как мощность является произведением величины тока на напряжение, то при равном диаметре колб мощность ламп пропорциональна их длине. У ламп мощностью 36–40 Вт длина колбы равна 1210 мм, а у ламп мощностью 18–20 Вт — 604 мм.
Укорачивание ламп и последующее достижение необходимых мощностей за счет повышения разрядного тока не оправдывает себя, так как при этом повышается температура колбы, что ведет к повышению давления ртутных паров и снижению светоотдачи ламп. Производители ламп уменьшают их общую длину с помощью изменения формы ламп, изготавливая U-образные или кольцевые лампы. Уже в 50-е годы ХХ века в СССР изготавливались U-образные лампы мощностью 30 Вт с диаметром колбы 26 мм и мощностью 8 Вт с диаметром колбы 14 мм.
Полностью устранить проблему снижения размеров ламп получилось лишь в 80-е годы с началом применения люминофоров, которые допускают использование высоких электрических нагрузок. Колбы люминесцентных ламп стали изготавливать из трубок с диаметром 12 мм и изгибать их, уменьшая этим общую длину ламп.
Началось производство компактных люминесцентных ламп, по конструкции и принципу работы не отличающихся от линейных ламп.
Люминесцентные лампы прочно вошли в нашу жизнь как один из экономичных источников света. Благодаря не ослабевающему вниманию к ним со стороны изобретателей, они продолжают быть интересны и производителям светотехнической продукции.
Люминесцентная лампа
Люминесцентная лампа — газоразрядный источник света, световой поток которого определяется в основном свечением люминофоров под воздействием ультрафиолетового излучения разряда; видимое свечение разряда не превышает нескольких процентов.
| Различные виды люминесцентных ламп |
Люминесцентные лампы широко применяются для общего освещения, при этом их световая отдача в несколько раз больше, чем у ламп накаливания того же назначения.
Срок службы люминесцентных ламп может до 20 раз превышать срок службы ламп накаливания при условии обеспечения достаточного качества электропитания, балласта и соблюдения ограничений по числу коммутаций, в противном случае быстро выходят из строя.
Наиболее распространённой разновидностью подобных источников является ртутная люминесцентная лампа. Она представляет собой стеклянную трубку, заполненную парами ртути, с нанесённым на внутреннюю поверхность слоем люминофора.
|
Коридор, освещенный люминесцентными лампами |
Область применения
Люминесцентные лампы — наиболее распространённый и экономичный источник света для создания рассеянного освещения в помещениях общественных зданий: офисах, школах, учебных и проектных институтах, больницах, магазинах, банках, предприятиях. С появлением современных компактных люминесцентных ламп, предназначенных для установки в обычные патроны E27 или E14 вместо ламп накаливания, они стали завоёвывать популярность и в быту.
Применение электронных пускорегулирующих устройств (балластов) вместо традиционных электромагнитных позволяет ещё более улучшить характеристики люминесцентных ламп — избавиться
от мерцания и гула, ещё больше увеличить экономичность, повысить компактность.
Главными достоинствами люминесцентных ламп по сравнению с лампами накаливания являются высокая светоотдача (люминесцентная лампа 23 Вт даёт освещенность как 100 Вт лампа накаливания) и более длительный срок службы (2000 — 20000 часов против 1000 часов).
В некоторых случаях это позволяет люминесцентным лампам экономить значительные средства, несмотря на более высокую начальную цену.
Применение люминесцентных ламп особенно целесообразно в случаях, когда освещение включено продолжительное время, поскольку включение для них является наиболее тяжёлым режимом и частые включения-выключения сильно снижают срок службы.
История
Первым предком лампы дневного света была лампа Генриха Гайсслера, который в 1856 году получил синее свечение от заполненной газом трубки, которая была возбуждена при помощи соленоида.
В 1893 году на всемирной выставке в Чикаго, штат Иллинойс, Томас Эдисон показал люминесцентное свечение.
В 1894 году М. Ф. Моор создал лампу, в которой использовал азот и углекислый газ, испускающий розово — белый свет. Эта лампа имела умеренный успех.
В 1901, Питер Купер Хьюитт демонстрировал ртутную лампу, которая испускала свет синезелёного
цвета, и таким образом была непригодна в практических целях. Это было, однако, очень близко к современному дизайну, и имело намного более высокую эффективность, чем лампы Гайсслера и Эллинойса.
В 1926 году Эдмунд Джермер и его сотрудники предложили увеличить операционное давление в пределах колбы и покрывать колбы флуоресцентным порошком, который преобразовывает ультрафиолетовый свет, испускаемый возбуждённой плазмой в более однородно белоцветной свет. Э.Джермер в настоящее время признан как изобретатель лампы дневного света.
General Electric позже купила патент Джермера, и под руководством Джорджа Э. Инмана довела лампы дневного света до широкого коммерческого использования к 1938 году.
Принцип работы
При работе люминесцентной лампы между двумя электродами, находящимися в противоположных концах
лампы возникает электрический разряд. Лампа заполнена парами ртути, и проходящий ток приводит к появлению УФ излучения.
Это излучение невидимо для человеческого глаза, поэтому его преобразуют в видимый свет с помощью явления люминесценции. Внутренние стенки лампы покрыты специальным веществом — люминофором, которое поглощает УФ излучение и излучает видимый свет. Изменяя состав люминофора можно менять оттенок свечения лампы.
Особенности подключения
С точки зрения электротехники, люминесцентная лампа — устройство с отрицательным сопротивлением (чем больший ток через неё проходит — тем больше падает её сопротивление).Поэтому при непосредственном подключении к электрической сети лампа очень быстро выйдет из строя из-за огромного тока, проходящего через неё. Чтобы предотвратить это, лампы подключают через специальное устройство (балласт).
В простейшем случае это может быть обычный резистор, однако в таком балласте теряется значительное количество энергии. Чтобы избежать этих потерь при питании ламп от сети переменного тока в качестве балласта может применяться реактивное сопротивление (конденсатор или катушка индуктивности). В настоящее время наибольшее распространение получили два типа балластов — электромагнитный и электронный.
|
Произведённый в СССР электромагнитный балласт «1УБИ20». Недостатком являлся низкий cosф, так как реактивная мощность балласта зачастую больше мощности лампы. |
Электромагнитный балласт
Электромагнитный балласт представляет собой индуктивное сопротивление (дроссель) подключаемое последовательно с лампой. Для запуска лампы с таким типом балласта требуется также стартер.
Преимуществами такого типа балласта является его простота и дешевизна.
Недостатки — мерцание ламп с удвоенной частотой сетевого напряжения (частота сетевого напряжения в России = 50 Гц), что повышает утомляемость и может негативно сказываться на зрении, относительно долгий запуск (обычно 1-3 сек, время увеличивается по мере износа лампы), большее потребление энергии по сравнению с электронным балластом.
|
стартер |
Помимо вышеперечисленных недостатков, можно отметить ещё один.
При наблюдении предмета вращающегося или колеблющегося с частотой равной или кратной частоте мерцания люминесцентных ламп с электромагнитным балластом такие предметы будут казаться неподвижными из-за эффекта стробирования.
Например этот эффект может затронуть шпиндель токарного или сверлильного станка, циркулярную пилу, мешалку кухонного миксера, блок ножей вибрационной электробритвы.
Во избежание травмирования на производстве запрещено использовать люминесцентные лампы для освещения движущихся частей станков и механизмов без дополнительной подсветки лампами накаливания.
|
электронный балласт |
Электронный балласт
Электронный балласт представляет собой электронную схему, преобразующую сетевое напряжение в высокочастотный (20-60 кГц) переменный ток, который и питает лампу.
Преимуществами такого балласта является отсутствие мерцания и гула, более компактные размеры и меньшая масса, по сравнению с электромагнитным балластом.
При использовании электронного балласта, можно добиться мгновенного запуска лампы (холодный старт), однако такой режим неблагоприятно сказывается на сроке службы лампы, поэтому применяется и схема с предварительным прогревом электродов в течение 0,5-1 сек (горячий старт).
Лампа при этом зажигается с задержкой, однако этот режим позволяет увеличить срок службы лампы.
Механизм запуска лампы с электромагнитным балластом
В классической схеме включения с электромагнитным балластом для автоматического регулирования процесса зажигания лампы применяется пускатель (стартер), представляющий собой миниатюрную газоразрядную лампочку с неоновым наполнением и двумя металлическими электродами.
Один электрод пускателя неподвижный жёсткий, другой — биметаллический, изгибающийся при нагреве. В исходном состоянии электроды пускателя разомкнуты.
|
подключение 58-ваттных ламп классическим способом в рекламном щите |
Пускатель включается параллельно лампе. В момент включения к электродам лампы и пускателя прикладывается полное напряжение сети, так как ток через лампу отсутствует и падение напряжения на дросселе равно нулю.
Электроды лампы холодные и напряжение сети недостаточно для её зажигания. Но в пускателе от приложенного напряжения возникает разряд, в результате которого ток проходит через электроды лампы и пускателя. Ток разряда мал для разогрева электродов лампы, но достаточен для электродов пускателя, отчего биметаллическая пластинка, нагреваясь, изгибается и замыкается с жёстким электродом.
Ток в общей цепи возрастает и разогревает электроды лампы. В следующий момент электроды пускателя остывают и размыкаются. Мгновенный разрыв цепи тока вызывает мгновенный пик напряжения на дросселе, что и вызывает зажигание лампы.
К этому моменту электроды лампы уже достаточно разогреты. Разряд в лампе возникает сначала в среде аргона, а затем, после испарения ртути, приобретает вид ртутного.
В процессе горения напряжение на лампе и пускателе составляет около половины сетевого за счёт падения напряжения на дросселе, что устраняет повторное срабатывание пускателя.
В процессе зажигания лампы пускатель иногда срабатывает несколько раз подряд вследствие отклонений во взаимосвязанных между собой характеристиках пускателя и лампы.
В некоторых случаях при изменении характеристик пускателя или лампы возможно возникновение ситуации, когда стартер начинает срабатывать циклически.
Это вызывает характерный эффект когда лампа периодически вспыхивает и гаснет, при погасании лампы видно свечение катодов накаленных током протекающим через сработавший стартер.
Механизм запуска лампы с электронным балластом
В отличие от электромагнитного балласта для работы электронного балласта зачастую не требуется отдельный специальный стартер т.к. такой балласт в общем случае способен сформировать необходимые последовательности напряжений сам.
Существуют разные технологии запуска люминесцентных ламп электронными балластами. В наиболее типичном случае электронный балласт подогревает катоды ламп и прикладывает к катодам напряжение, достаточное для зажигания лампы, чаще всего — переменное и высокочастотное (что заодно устраняет мерцание лампы характерное для электромагнитных балластов).
В зависимости от конструкции балласта и временных параметров последовательности запуска лампы такие балласты могут обеспечивать, например плавный запуск лампы с постепенным нарастанием яркости до полной за несколько секунд или же мгновенное включение лампы.
Часто встречаются комбинированные методы запуска когда лампа запускается не только за счет факта подогрева катодов лампы но и за счет того что цепь в которую включена лампа является колебательным контуром. Параметры колебательного контура подбираются так, чтобы при отсутствии разряда в лампе, в контуре возникает явление электрического резонанса, ведущее к значительному повышению напряжения между катодами лампы.
Как правило, это ведет и к росту тока подогрева катодов, поскольку при такой схеме запуска спирали накала катодов нередко соединены последовательно через конденсатор, являясь частью колебательного контура. В результате за счет подогрева катодов и относительно высокого напряжения между катодами лампа легко зажигается.
После зажигания лампы параметры колебательного контура изменяются, резонанс прекращается, и напряжение в контуре значительно падает, сокращая ток накала катодов. Существуют вариации данной технологии.
Например, в предельном случае балласт может вообще не подогревать катоды, вместо этого, приложив достаточно высокое напряжение к катодам, что неизбежно приведет к почти мгновенному зажиганию лампы за счет пробоя газа между катодами. По сути, этот метод аналогичен технологиям, применяемым для запуска ламп с холодным катодом (CCFL). Данный метод достаточно популярен у радиолюбителей, поскольку позволяет запускать даже лампы с перегоревшими нитями накала катодов, которые не могут быть запущены обычными методами из-за невозможности подогрева катодов.
В частности этот метод нередко используется радиолюбителями для ремонта компактных энергосберегающих ламп, которые являются обычной люминесцентной лампой с встроенным электронным балластом в компактном корпусе.
После небольшой переделки балласта такая лампа может еще долго служить, невзирая на перегорание спиралей подогрева, и ее срок службы будет ограничен только временем до полного распыления электродов.
Причины выхода из строя
Электроды люминесцентной лампы представляют собой вольфрамовые нити, покрытые пастой (активной массой) из щелочноземельных металлов. Эта паста и обеспечивает стабильный тлеющий разряд, если бы ее не было, вольфрамовые нити очень скоро перегрелись бы и сгорели.
|
Балласт от перегоревшей энергосберегающей лампы подключён к лампе Т5 |
В процессе работы она постепенно осыпается с электродов, выгорает, испаряется, особенно при частых пусках, когда некоторое время разряд происходит не по всей площади электрода, а на небольшом участке его поверхности, что приводит к перегреву электрода. Отсюда потемнение на концах лампы, часто наблюдаемое ближе к окончанию срока службы.
Когда паста выгорит полностью, ток лампы начинает падать, а напряжение, соответственно, возрастать. Это приводит к тому, что начинает постоянно срабатывать стартер — отсюда всем известное мигание вышедших из строя ламп.
Электроды лампы постоянно разогреваются, и в конце концов, одна из нитей перегорает, это происходит примерно через 2 — 3 дня, в зависимости от производителя лампы.
После этого на минуту-две лампа горит без всяких мерцаний, но это последние минуты в ее жизни. В это время разряд происходит через остатки перегоревшего электрода, на котором уже нет пасты из щелочноземельных металлов, остался только вольфрам.
Эти остатки вольфрамовой нити очень сильно разогреваются, из-за чего частично испаряются, либо осыпаются, после чего разряд начинает происходить за счет траверсы (это проволочка, к которой крепится вольфрамовая нить с активной массой), она частично оплавляется. После этого лампа вновь начинает мерцать. Если ее выключить, повторное зажигание будет невозможным.
На этом все и закончится.
Вышесказанное справедливо при использовании электромагнитных ПРА (балластов). Если же применяется электронный балласт, все произойдет несколько иначе.
Постепенно выгорит активная масса электродов, после чего будет происходить все больший их разогрев, рано или поздно одна из нитей перегорит.
Сразу же после этого лампа погаснет без мигания и мерцания за счет предусматривающей автоматическое отключение неисправной лампы конструкции электронного балласта.
Люминофоры и спектр излучаемого света
Многие люди считают свет, излучаемый люминесцентными лампами грубым и неприятным. Цвет предметов освещенных такими лампами может быть несколько искажён. Отчасти это происходит из-за синих и зеленых линий в спектре излучения газового разряда в парах ртути, отчасти из-за типа применяемого люминофора.
|
Типичный спектр люминесцентной лампы. |
Во многих дешевых лампах применяется галофосфатный люминофор, который излучает в основном жёлтый и синий свет,
в то время как красного и зелёного излучается меньше.
Такая смесь цветов глазу кажется белым, однако при отражении от предметов свет может содержать неполный спектр, что воспринимается как искажение цвета.
Однако такие лампы, как правило, имеют очень высокую световую отдачу.
В более дорогих лампах используется «трехполосный» и «пятиполосный» люминофор.
Это позволяет добиться более равномерного распределения излучения по видимому спектру, что приводит к более натуральному воспроизведению света. Однако такие лампы, как правило, имеют более низкую световую отдачу.
Также существуют люминесцентные лампы, предназначенные для освещения помещений, в которых содержатся птицы. Спектр этих ламп содержит ближний ультрафиолет, что позволяет создать более комфортное для них освещение, приблизив его к естественному, так как птицы, в отличие от людей, имеют четырехкомпонентное зрение.
Варианты исполнения
По стандартам лампы дневного света разделяются на колбные и компактные.
|
Советская люминесцентная лампа мощностью 20 Вт( «ЛБ-20» ). Современный европейский аналог этой лампы — T8 1 |
Колбные лампы представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:
T5 ((диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см)
и T12 (диаметр 12/8 дюйма=3.80 см)).
Лампы такого типа часто можно увидеть в промышленных помещениях, офисах, магазинах и т. д.
Компактные лампы представляют собой лампы с согнутой трубкой. Различаются по типу цоколя на (G23,G24Q1,G24Q2, G24Q3). Выпускаются также лампы под стандартные патроны E27 и E14, что позволяет использовать их в обычных светильниках вместо ламп накаливания.
Преимуществом компактных ламп являются устойчивость к механическим повреждениям и небольшие размеры. Цокольные гнёзда для таких ламп очень просты для монтажа в обычные светильники, срок службы таких ламп составляет от 6000 до 15000 часов.
G23
|
Универсальная лампа Osram для всех типов цоколей G24 |
У лампы G23 внутри цоколя расположен стартер, для запуска лампы дополнительно необходим только дроссель. Их мощность обычно не превышает 14 Ватт.
Основное применение — настольные лампы, зачастую встречаются в светильниках для душевых и ванных комнат. Цокольные гнезда таких ламп имеют специальные отверстия для монтажа в обычные настенные светильники.
G24
Лампы G24Q1, G24Q2 и G24Q3 также имеют встроенный стартер, их мощность, как правило, от 13 до 36 Ватт.
Применяются как в промышленных, так и в бытовых светильниках.
Стандартный цоколь G24 можно крепить как шурупами, так и на купол (современные модели светильников).
Все люминесцентные лампы содержат ртуть (в дозах от 40 до 70 мг), ядовитое вещество. Эта доза может причинить вред здоровью, если лампа разбилась, и если постоянно подвергаться пагубному воздействию паров ртути, то они будут накапливаться в организме человека, нанося вред здоровью.
По истечении срока службы в России лампу, как правило, выбрасывают куда попало.
На проблемы утилизации этой продукции в России не обращают внимания ни потребители, ни производители, хотя существует несколько занимающихся ею фирм.
Александр Гореславец
Компания «Додэка Электрик».
Материал из Википедии — свободной энциклопедии
| Общие характеристики | |||
Вт | 200 ВАТТ | ||
Вольт | 120 ВОЛЬТ | ||
Базовый тип | G6.35 (Стеклянный 2-контактный) ТИП ОСНОВАНИЯ | ||
Отделка лампы | Прозрачный ОТДЕЛКА ЛАМПЫ | ||
| Размеры | |||
Максимальная общая длина (MOL) | 2,319 дюйма (58,9 мм) | ||
| Технические характеристики | |||
Код товара производителя | LL-200 (LL200) | ||
Номер детали | BC2147 | ||
Код (ы) заказа | LL-200 | ||
Стандартный размер корпуса | 50 | ||
UPC | 819730014689 | ||
Лампы измеряются в ваттах, чтобы указать скорость, с которой они потребляют энергию. Эта лампа Lamp Lite LL-200 рассчитана на 200 Вт.
Эта лампа Lamp Lite LL-200 имеет цоколь G6.35 (стеклянный 2-контактный).Энергия в зданиях: 4.
2.1 Типы ламп — OpenLearn — Открытый университетХотя традиционные электрические лампы накаливания (также известные как лампы общего освещения или лампы GLS) продавались по мощности как лампы на 60 или 100 Вт, на самом деле учитывается количество света, которое они производят. Это измеряется в люменах с (лм). Например, лампа GLS мощностью 100 Вт дает около 1200 люмен. В современной упаковке ламп теперь четко указывается светоотдача, что позволяет провести четкое сравнение между широким спектром ламповых технологий, которые сейчас продаются.
В таблице 12 дается краткое описание различных типов ламп. Продажа обычных ламп накаливания и многих типов галогенных ламп в настоящее время прекращается почти во всем мире, поскольку их можно удобно заменить на светодиоды с более низким энергопотреблением и компактные люминесцентные лампы.
Таблица 12 Описание типов ламп
| Тип лампы | Подробности |
|---|---|
| Служба общего освещения (GLS) | Традиционная лампа накаливания |
| Галогенная лампа накаливания | Миниатюрные лампы накаливания, часто питание 12 В от трансформатора Также доступно для использования от сети и продается в качестве замены обычных ламп накаливания |
| Флуоресцентная ртутная газоразрядная лампа высокого давления (MBF) | Голубовато-белый свет, часто используется для освещения магазинов |
| Металлогалогенная ртутная лампа высокого давления (МБИФ) | Голубовато-белый свет, используется для уличного освещения |
| Компактная люминесцентная лампа (КЛЛ) | Замена для обычных ламп накаливания |
| Трехфосфорная трубчатая люминесцентный | Стандарт для офисного и торгового освещения | 900 07
| Натриевая газоразрядная лампа высокого давления (SON) | Оранжево-белый свет, используется для уличного освещения |
| Натриевая газоразрядная лампа низкого давления (SOX) и версия повышенной эффективности (SOX-E) | Чистый оранжевый свет, используемый для уличного освещения |
| Светоизлучающий диод (LED) | Доступен в белом цвете и в различных цветах Замена обычных ламп накаливания и теперь широко используется для уличного освещения |
Важный Фактором при выборе лампы является ее световая отдача, количество излучаемого света в люменах на ватт потребляемой электроэнергии (люмен W -1 ).
Эту цифру также можно встретить на современной упаковке ламп. Еще одним важным фактором является индекс цветопередачи (CRI), который измеряет, насколько хорошо свет лампы имитирует широкий спектр белого света от солнца. GLS и вольфрамовые галогенные лампы имеют очень хорошую цветопередачу, тогда как у оранжевых натриевых уличных фонарей очень плохая.
На Рис. 42 показаны эффективности различных типов ламп, перечисленных в Таблице 12, и то, как для данного типа эффективность увеличивается с увеличением мощности.
Рис. 42 Эффективность различных ламп (адаптировано из Beggs, 2002) и литература производителей
Для уличного освещения доступны очень высокие показатели эффективности, но для большинства бытовых применений требуются лампы мощностью менее 1000 люмен. До появления КЛЛ в 1980-х годах не существовало высокоэффективных маломощных ламп, но именно здесь находится большинство применений в домашнем освещении. В левой части рисунка 42 был большой пробел, который нужно было заполнить новыми технологиями.
Для домашнего использования в качестве «стандартной» лампы накаливания (более 70 лет) использовалась лампа накаливания GLS мощностью 800 люмен и мощностью 60 Вт.Его привлекательность заключалась в его знакомстве и хорошей цветопередаче, однако его эффективность составляла всего 13 люмен (Вт -1 ).
Его конкуренты, компактная люминесцентная лампа (КЛЛ) и новые белые светодиодные лампы значительно более эффективны и имеют более длительный срок службы, но не обладают таким же качеством цветопередачи. Светодиодные лампы дают полную яркость при включении, в отличие от КЛЛ, для разогрева которых может потребоваться несколько минут. Хотя продажа обычных ламп накаливания была прекращена почти во всем мире в качестве меры по повышению энергоэффективности, некоторые типы небольших вольфрамовых галогенных ламп накаливания остаются в продаже.Они всего на 30% эффективнее ламп GLS, но имеют хороший индекс цветопередачи.
Lightopedia.com — Размер лампы
Измерительные лампы
Все лампы имеют специальное обозначение «типа колбы», которое описывает форму лампы и размер лампы (диаметр).
Обозначение представляет собой код, состоящий из двух частей, состоящих из буквы и цифры. Буква указывает на форму лампы, а число относится к диаметру лампы в восьмых долях дюйма.
Контрольная линейка слева показывает наиболее часто используемую бытовую лампу A19. Буква «A» указывает форму (стандартная), а диаметр будет 2,38 дюйма, что составляет «19 дюймов восьмого дюйма».
Все типы ламп доступны в различных технологиях и поэтому могут различаться по внешнему виду. Максимальная общая длина (MOL) также будет варьироваться.
Дополнительные популярные обозначения ламп также указаны на контрольной линейке.Вот краткое руководство по сокращению форм:
| А | Произвольный (стандартный) |
|---|---|
| PS | Форма груши |
| Б / ВА | Выпуклый, выпуклый, с угловатым наконечником |
| C / CA | Коническая, форма свечей с загнутым концом |
| RP | Отражатель, форма груши |
| S | Прямоугольная форма (сравните с CA и BA) |
| СТ | Сферическая трубка |
| Факс | Пламя |
| R | Отражатель |
|---|---|
| MR | Отражатель многогранный |
| BR | Луковичный отражатель |
| Г | Глобус |
| Т | трубчатый |
| BT | Трубчатый цилиндрический |
| E / ED | Эллиптический, Эллиптический с углублением на заводной головке |
| АР | Алюминированный отражатель |
| PAR | Параболический алюминированный отражатель |
Как читать коды заказа
Коды для заказа предназначены для обозначения таких технических характеристик лампы, как мощность, технология, форма и отделка.
Используйте приведенные ниже примеры, чтобы понять, как читать коды заказа Bulbrite.
Лампа накаливания
40G25CL3
- 40 = Мощность
- G25 = Глобус (диаметр 25 восьмых дюйма или 3,18 дюйма)
- CL = прозрачный
- 3 = Напряжение (130 В)
65BR30FL2 / 2P
- 65 = Мощность
- BR30 = Bulbous Reflector (30 восьмых дюйма или 3.Диаметр 34 дюйма)
- FL = наводнение
- 2 = Напряжение (120 В)
- 2P = 2 шт. В упаковке
40EFC / 3
- 40 = Мощность
- E = база E26 (средняя / стандартная база)
- F = Пламя
- C = прозрачный
- 3 = Напряжение (130 В)
Криптон / Ксенон
JC5XE / 12
- JC = Двухштырьковый JC
- 5 = Мощность
- XE = ксенон
- 12 = Напряжение (12 В)
KX40CL / E12
- KX = Криптон Ксенон
- 40 = Мощность
- CL = прозрачный
- E12 = База E12 (Канделябры)
Галоген
EXN / L
- EXN = код ANSI для 50 Вт MR16 40 ° Flood
- L = линза
Q35CL / MC
- Q = Корпус из кварцевого стекла
- 35 = Мощность
- CL = прозрачный
- MC = Основание Mini Candelabra
H75PAR30NF3
- H = галоген
- 75 = Мощность
- PAR30 = Параболический алюминиевый отражатель (30 восьмых дюйма или 3. Диаметр 34 дюйма)
- NF = узкое наводнение
- 3 = Напряжение (130 В)
Диаметр 34 дюйма)Компактный люминесцентный
CF13WW / GU24 / DM
- CF = компактный люминесцентный
- 13 = Мощность
- WW = теплый белый (DL = дневной свет, SD = мягкий дневной свет)
- GU24 = База GU24 Twist and Lock
- DM = диммируемая
CF18T841 / E
- CF = компактный люминесцентный
- 18 = Мощность
- T = тройная труба
- 8 => = 80 CRI
- 41 = Цветовая температура (4100K)
- E = Электронный 4-контактный
Флуоресцентный
F32T8 / 835 / HL
- F = флуоресцентный
- 32 = Мощность
- T8 = Диаметр трубы (8 восьмых дюйма или 1 дюйм)
- 8 => = 80 CRI
- 35 = Цветовая температура (3500K)
- HL = высокий световой поток
HID
Mh34PAR38NFL / SB
- MH = галогенид металла
- 24 = Мощность
- PAR38 = Параболический алюминиевый отражатель (38 восьмых дюйма)
- NFL = узкое наводнение
- SB = самобалласт
M70 / U / MED / O
- M = галогенид металла
- 70 = Мощность
- U = Универсальное положение прожига (V = вертикальное, H = горизонтальное)
- MED = база E26 (средняя / стандартная база)
- O = открытые приспособления (или E = закрытые)
Лампочка — Walmart.
com «,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получитьБЕСПЛАТНАЯ доставка на следующий день!
«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»Мы прилагаем все усилия, чтобы возобновить работу.
- Временно приостановлено в связи с высоким спросом.
- Продолжайте проверять наличие.
0,52 «,» applicationSha «:» 2b2fa7ae7cc148e01ffe2ff445132d34fe71577a «,» applicationName «:» верхний колонтитул «,» узел «:» 073b19aa-c74f-4139-bb8e-0b457b4a6b5a «,» облако «-д:» oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / preferred-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 2b2fa7ae7cc148e01ffe2ff4451 «APP:0.
52-2b2fa7 «},» expoCookies «: {}}
Ярлык «Факты освещения» сообщит вам, где находится эта лампочка: от теплого (больше желтого) до холодного (больше синего).
Да, есть много вариантов торшеров, которые вы, вероятно, никогда не рассматривали — мы перечислим их здесь.
Некоторые лампы имеют несколько источников света, что позволяет направлять свет в разные области комнаты.
