Содержание

Как правильно выбрать цвет галогенок

Автомобильная лампа предназначена для освещения дороги в темное время суток и при неблагоприятных погодных условиях, она служит залогом вашей безопасности во время передвижения. Галогеновые лампы считаются самым оптимальным вариантом решения проблемы освещения в вашем автомобиле, но стоит учесть, что от цвета свечения ламп зависит результат их применения. В данной статье мы поможем вам разобраться, какой же цвет ламп вам необходим.

Галогеновые лампы еще не утратили своей популярности среди автолюбителей, привлекая их своей невысокой ценой. Такие выводы напрашиваются из того факта, что изготовители не сдают позиции производства галогеновых ламп, приближая качество их свечения к ксеноновому свету. Стоит отметить то, что газоразрядные (ксеноновые) лампы лучше галогеновых, но для них необходимо специальное оборудование, то есть блок розжига, который обеспечивает им высокое напряжение. Кроме этого, необходимо оборудовать оптику омывателями фар и автокорректорами.

Согласитесь, что это несколько затратно. Многие автопроизводители устанавливают галогеновые лампы в оптику машин еще на заводе. В случае, если такая лампа вышла из рабочего состояния или ее свет вас не устраивает, тогда необходимо ее заменить на новую. Далее мы разберемся, какие же именно цветные галогеновые лампы вам подойдут больше всего.

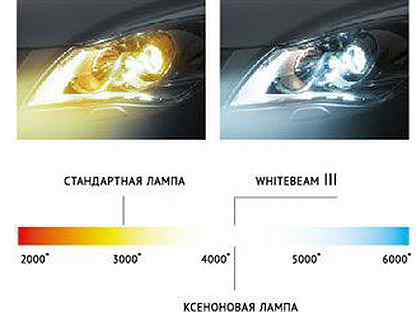

Особенности цвета светового потока галогеновых ламп

  • Стандарт. Как правило, это лампы, цветовая температура которых варьируется в пределах от 3000 К до 3500 К, это желтые галогенки. Уже давно установлено и многим известно, что желтый оттенок света намного эффективнее во время тумана или дождя, а это значительно увеличивает безопасность при плохой видимости. Во время дождя или тумана белый свет отражается от капель, что очень сильно ухудшает видимость дороги и утомляет глаза автомобилиста. Поэтому, именно желтый свет всепогодных ламп намного практичнее при вождении в таких условиях.
  • Белый. Лампы с таким свечением имеют цветовую температуру 3900 – 4300 К. Они идеально подходят для головного освещения и считаются универсальными, так как их можно использовать в любое время суток и при любой погоде (дождь, снег, яркое солнце и т. п.). Ярким представителем галогенки белого цвета можно считать модель X-treme Vision +100% от компании Philips (проедставлен на рисунке справа), где цоколя могут быть различные. Она отличается повышенным качеством и высокими эксплуатационными характеристиками. По сравнению с обычными галогенками, дает в 2 раза больше света (пример на рисунке ниже), что гарантирует гораздо более качественную освещенность дорожного полотна во время движения на автомобиле в темное время суток. Свет максимально приближен к ксеноновому освещению.
  • Голубоватый. Галогенки, которые имеют цветовую температуру 4400-6000 градусов по Кельвину, как правило, называют галогеновые лампы голубые. Они способны справиться с освещением в темное время суток и предназначены для использования при долгих ночных поездках и в хорошую погоду.
    Часто их используют при поездках по городу, так как они отлично выделяются даже при освещении дорог уличными фонарями.

Как уже упоминалось ранее, есть автомобильные лампы, которые могут светить намного лучше, и ярким примером вполне можно считать ксенон. Но, при всем этом, газоразрядные лампы имеют ряд преимуществ.

Достоинства галогеновых ламп:


  • для полноценной работы не требуется дополнительное оборудование: блок розжига, омыватель фар, автокорректор и т. д.;
  • считаются экологически чистыми, так как не содержат паров ртути;
  • потребляют небольшое количество энергии автомобиля – 55-130 Вт;
  • КПД 30-60%;
  • длительный период эксплуатации – 400-1000 часов;
  • свет галогеновых ламп не слепит встречных водителей;
  • большой выбор цоколей;
  • невысокая стоимость.

Выводы

Стоит всегда помнить, что от цвета галогеновых ламп зависит не только ваше комфортное и безопасное передвижение на дороге, но и остальных участников движения. Для освещения дорожного полотна лучше использовать желтые галогенки. Если же вам необходим свет для поездок в ясную сухую погоду, то выбирайте белый или голубой цвет освещения.

Типы автомобильных ламп и ключевые параметры

Световой поток (Лм)

Световой поток — это количество излучаемой световой энергии. Другими словами, эта характеристика указывает, насколько много света производит лампа. Световой поток измеряется в люменах (Лм).

Световой поток и яркость — не одно и то же. Яркость — усреднённая величина, она зависит от того, как свет падает на объект и как его воспринимает наш глаз. В то время как световой поток —конкретная величина световой энергии, излучаемой лампой.

К сожалению, далеко не все производители автомобильных ламп указывают их световой поток, предлагая покупателям ориентироваться лишь на потребляемую и эквивалентную мощность.

Потребляемая мощность лампы (Вт)

Потребляемая мощность — важный параметр, который отражает количество потребляемой лампой энергии в ваттах (Вт). При подборе новой лампы нельзя превышать потребляемую мощность лампы, установленной с завода. Температурный режим фары, сечение электропроводки, номинал плавких предохранителей — всё это рассчитывается инженерами под определённую мощность ламп. Самостоятельная установка более мощных электропотребителей может вызвать пожар.

Для двухрежимных (двухнитевых) ламп потребляемая мощность указывается двойным числом через дробь, где отражена мощность в каждом из режимов работы.

Эквивалентная мощность лампы (Вт)

Эквивалентная мощность — параметр для соотношения мощности разных типов ламп. Эквивалентом считается мощность классической лампы накаливания, необходимая для достижения такого же светового потока.

Примерное соотношение мощности разных типов ламп

Например, для светового потока 1200 лм нужна 100-ваттная лампа накаливания. Галогенной лампе для идентичного свечения достаточно 60 Вт энергии, а светодиодной — всего 12 Вт. Чтобы покупатели не считали более энергоэффективные лампы менее мощными, для них на упаковке указывают эквивалентную мощность. Означает это следующее: фактически лампа потребляет 12 Вт (потребляемая мощность), а светит на все 100 Вт (эквивалентная мощность).

Эквивалентная мощность в дополнительном режиме (Вт)

Для двухрежимных (двухнитевых) ламп эквивалентная мощность указывается для каждого режима работы отдельно.

Напряжение лампы (В)

Рабочее напряжение лампы в вольтах (В) должно соответствовать параметру заводской лампы. В подавляющем большинстве легковых автомобилей напряжение бортовой сети — 12 В; в грузовиках и некоторых внедорожниках — 24 В. Рабочее напряжение ламп, которые вы подбираете на замену, должно быть идентичным напряжению старых ламп.

У газоразрядных (ксеноновых) ламп указанное рабочее напряжение выше — 42 В или 85 В, — поскольку они подключаются через блок розжига.

В этом случае напряжение лампы нужны сравнивать не с показателем бортовой сети автомобиля, а с характеристиками установленного блока розжига.

Температура лампы (K)

Под температурой лампы обычно подразумевают не рабочую температуру, а цветовую — спектр её светового излучения. Говоря проще, цветовая температура — это то, как наш глаз воспринимает свет: будет он «тёплым» или «холодным», жёлтым, белым или голубым.

Цветовая температура измеряется в кельвинах (К). Показатель 4200 K соответствует белому цвету. Свет с более низкой температурой будет желтить (чем меньше число, тем желтее), с более высокой — уйдёт в голубой оттенок.

Галогенные лампы — искрометное совершенство

Галогенные лампа —искрометное совершенство

В настоящее время не существует более совершенных электрических источников света, чем галогенные лампы. Они излучают свет наивысшего качества, который характеризуется идеальной цветопередачей и похож своим спектром на солнечный. Благодаря этому все предметы в свете галогенных ламп выглядят ярче, а изделия из драгоценных металлов и хрусталя искрятся, будто в солнечных лучах.

Галогенные лампы отличаются от классической вакуумной или газонаполненной лампы накаливания, прежде всего, тем, что инертный газ, заполняющий эти лампы, содержит примеси галогенов, а колбы имеют сравнительно небольшие размеры.

Конструкция и принцип действия галогеновых ламп

Они изготавливаются из тугоплавкого кварцевого стекла, которое можно эксплуатировать даже при температуре 800ºС. Эти колбы более прочные, и давление газа в них почти в два раза выше, чем в классических газонаполненных лампах накаливания. При этом давлении вольфрам с нити накаливания испаряется менее интенсивно.

Галогены в колбе препятствуют металлизации (потемнению) ее внутренней поверхности и способствуют частичному восстановлению вольфрамовой спирали. Атомы вольфрама, покинувшие в результате испарения раскаленную нить накаливания при температуре, близкой к 3000 К, вступают в реакцию с атомами галогенов, в результате чего образуются газообразные вещества. Пребывая в связанном состоянии, вольфрам не конденсируется на стенках лампы, поэтому они не темнеют со временем и не теряют своей прозрачности. Перемещаясь в результате конвекции по объему лампы и вновь оказавшись в области высоких температур, непосредственно прилегающей к нити накаливания, молекулы галогенидов вольфрама подвергаются пиролизу (разлагаются на составляющие их атомы), и свободный вольфрам возвращается в тело спирали, способствуя, таким образом, ее восстановлению. Благодаря применению галогенов (как правило, это йод или бром) и повышению давления газа в колбе удалось поднять рабочую температуру нити накаливания до 3000 К и улучшить качественные характеристики галогенных ламп по сравнению с классическими лампами накаливания. Светоотдача выросла до 20 лм/Вт и более, цветовая температура достигла 3000 К, а срок службы стал более продолжительным — 2000-5000 часов. Значительно уменьшились и размеры ламп.

Особенности применения галогенных ламп

Свет галогенных ламп мы видим как более яркий, чем свет классических ламп накаливания, и очень похожий на солнечный. Эта особенность, а также высокие эксплуатационно-технические характеристики галогенных ламп способствовали их широкому и быстрому распространению. Однако их применение на практике оказалось не столь простым и отличается некоторыми особенностями.

Осторожно — колба!

Поскольку нить накаливания включенной галогенной лампы имеет более высокую температуру, чем в обычной лампе, ее колба может разогреваться до 800ºС. Поэтому капсульные галогенные лампы не рекомендуется использовать без светильников или в светильниках, не имеющих защитного стекла. Но даже холодные капсульные лампы не рекомендуется трогать незащищенными пальцами. Жирные следы на колбах из кварцевого стекла сокращают срок службы ламп.

Рефлекторные галогенные лампы

Всё описанное нескольким строками выше не относится к рефлекторным галогенным лампам, у которых кварцевая горелка помещена во внешнюю защитную колбу. Как правило, такая колба имеет рефлектор (отражатель). Он собирает свет в пучок и таким образом повышает светоотдачу ламп почти на 15 % (светоотдача в этих лампах понижается, но значительно увеличивается сила света). Чтобы уменьшить тепловую нагрузку на освещаемую поверхность, были разработаны лампы с дихроидными рефлекторами, которые отражают видимый свет, а инфракрасные лучи пропускают в тыл лампы. Благодаря этому 60% тепла, излучаемого такими лампами, отводится назад, за рефлектор. Эти лампы особенно хороши в том случае, если освещаемые объекты «боятся» высоких температур (например, продукты питания). Но при монтаже галогенных ламп с дихроидными рефлекторами в светильники или на подвесные потолки следует учитывать, что в тылу этих ламп при плохом вентилировании может произойти перегревание деталей светильника, электропроводов или строительных конструкций.

Лампы с дихроидными рефлектором (их называют также лампами «холодного» свечения) легко узнать по характерным световым бликам, которые они отбрасывают на любую поверхность, расположенную позади них.

 Рефлекторные галогенные лампы являются источниками направленного света с углом рассеивания луча от 8° до 60°. Поэтому часто используются для акцентирующего освещения товаров и выставочных экспонатов.

Низковольтные галогенные лампы

Самый большой срок службы — 5000 часов имеют низковольтные галогенные лампы, с напряжением питания 12 В. Они включаются в электрическую сеть 220 В через понижающие трансформаторы. Вместе с тем, именно низкими напряжениями и высокими токами в цепях питания низковольтных галогенных ламп обусловлено большинство проблем, возникающих при их монтаже и в процессе их эксплуатации. Ведь при мощности 20-100 Вт рабочие токи в проводах, при помощи которых лампы подключаются к трансформаторам, достигают 1,6-8,3 А. Иными словами, они в 18 раз выше, чем для соответствующих ламп, рассчитанных на напряжение 220 В. Поэтому существенное значение имеют величина электрического сопротивления соединительных проводов и качество контактов. Даже незначительное отклонение длины и сечения проводов от оптимальных значений приводит к заметному снижению яркости свечения галогенных ламп. В таблице подбора сечения провода по току и мощности указаны максимальные токи для проводов определенного сечения алюминевых и медных проводов. Ее можно использовать в качестве практического руководства. Все соединения в низковольтных электроцепях желательно паять или выполнять при помощи винтовых или пружинных клемм.

Трансформаторы напряжения для галогенных ламп

 Понижающие трансформаторы, которые используются для питания галогенных ламп бывают электромагнитные (тороидальные) и электронные. Они имеют два важнейших параметра: выходное напряжение и номинальную мощность. Именно эта мощность определяет суммарную мощность ламп, которые могут быть подключены к данному трансформатору. Кроме того, решающее значение при выборе трансформаторов имеют их геометрические размеры, если трансформаторы устанавливаются за облицовочные покрытия (на подвесные потолки) через отверстия для ламп.

Выбирая трансформатор по типу — электромагнитный или электронный, следует учитывать, что электромагнитный трансформатор, при одинаковых с электронным параметрах, несколько крупнее и менее экономичный.

Выходное напряжение трансформатора должно соответствовать напряжению питания тех галогенных ламп, которые будут к нему подключены. Если оно равно 12 В, то и трансформатор должен обеспечить на выходе такое напряжение (11,5-12 В).

Низковольтные галогенные лампы следует подключать к понижающему трансформатору параллельно. Это означает, что мощность трансформатора должна быть равна или превышать суммарную потребляемую мощность всех этих ламп (но значительный запас мощности в данном случае тоже нежелателен).

Лампы при помощи проводов подключаются к выходу трансформатора. Если это электронный трансформатор, то рядом с этим выходом указывается значение низкого напряжения, например 11,5 В. У электромагнитного трансформатора к низковольтной (выходной) обмотке относится пара более толстых проводов. Сечение проводов, соединяющих лампы и трансформатор, необходимо выбирать с учетом длины этих проводов. Трансформатор нельзя располагать ближе, чем за 30 см к лампе, чтобы он не перегревался.

Линейные галогеновые лампы

 Линейные галогенные лампы используются в качестве источников света для малогабаритных прожекторов заливающего света. При монтаже таких прожекторов важно устанавливать их так, чтобы продольная ось лампы находилась горизонтально или отклонялась от горизонтали не более чем на 7-8°. В противном случае нить накаливания лампы достаточно быстро придет в негодность из-за локальных перегревов (у Osram линейные лампы мощностью до 500 Вт включительно работают при любом положении лампы, при мощности 750 Вт и выше — рабочее положение горизонтальное). Все галогенные лампы, в том числе низковольтные, способны излучать свет очень высокого качества — празднично яркий с идеальной цветопередачей. Эти лампы экономичней и долговечней, чем обычные лампы накаливания, но при монтаже электропроводки при их подключении следует быть чуть более внимательным и тщательно выполнять все соединения.

Галогенные лампы, светильники и безопасность

Галогенные лампы благодаря своей миниатюрности и высокому качеству излучаемого света положили начало целому классу принципиально новых светильников общего и специального назначения, в которых источники света воспринимаются наблюдателем как точечные. Это значительно расширило возможности конструкторов и дизайнеров. Кроме того, светильники, в которых используются галогенные лампы, стали более компактными, оставаясь при этом мощными источниками высококачественного света с высоким индексом цветопередачи.

Например, капсульные галогенные лампы, имея мощность 75 Вт и диаметр колбы лишь 9-12 мм, способны излучать световой поток почти в два раза больше, чем лампы накаливания той же мощности, но с диаметром колбы 55 мм. Поэтому неудивительно, что галогенные лампы приобрели достаточно высокую популярность, особенно в светильниках с небольшими размерами.

Галогенные лампы с отражателями широко используются в точечных встраиваемых светильниках, предназначенных для монтажа на подвесные потолки и фальшпанели. Капсульные лампы мощностью до 20 Вт применяются, прежде всего, в мебельных встраиваемых светильниках.

Интересно, что именно с появлением в широкой продаже низковольтных галогенных ламп и трансформаторов для их питания стало возможным оборудовать ванные и туалетные комнаты в жилых помещениях вполне безопасными низковольтными (с напряжением 12 В) осветительными приборами — точечными галогенными светильниками, встроенными в подшивные потолки, и такими же бра. Их преимущество в том, что даже в аварийных ситуациях, когда вода попадает на провода и лампы осветительной сети, электрическое напряжение в ней не представляет никакой опасности для человека.

По материалам журнала «Приватное строительство» и сайта www.stroy-rus.ru

Галоген или ксенон?

В последнее время значительно выросла популярность ксенона. Эта тенденция очевидна, поскольку очевидны и неоспоримые преимущества ксеноновых ламп по сравнению с галогеновыми

5koleso

В последнее время значительно выросла популярность ксенона. Эта тенденция очевидна, поскольку очевидны и неоспоримые преимущества ксеноновых ламп по сравнению с галогеновыми.

Основной причиной, по которой поднялась продажа ксенона — значительно больший, нежели у галогена, показатель светоотдачи. Для подтверждения этого достаточно привести такой факт: световой поток, который излучает ксеноновая лампа мощностью 35 Вт, почти в два раза больше светового потока, который излучает стандартная автомобильная лампа мощностью 55 Вт. К примеру, световой поток, излучаемый обычной лампой мощностью 45 Вт, составляет 600 люменов, 55-ватная галогеновая лампа излучает световой поток 1550 люменов, а ксеноновая лампа такой же мощности выдает более 3000 люменов.

Кроме этого, немаловажным критерием оценки ламп является температура свечения. Самое эффективное освещение обеспечивают лампы с температурой свечения от 4200К до 5200К, именно в эти пределы и попадает температура свечения ксеноновых ламп. А вот лампы с показателем, выходящим за данные рамки, причем и в меньшую, и в большую сторону, не в состоянии обеспечить безопасность движения автомобиля в ночное время или в условиях плохой видимости.

Следующим немаловажным фактором, благодаря которому продажа ксенона постоянно растет, является высокая экономичность ксеноновых ламп. Потребляемая мощность ксенона в два раза меньше, чем у обычных ламп. Кроме экономичности ксеноновые лампы имеют гораздо больший срок службы, который в среднем составляет порядка 4-х лет – это примерно 2800-3000 часов работы. Для сравнения: срок службы галогеновых ламп высокого качества составляет не более 500 часов. Положительной стороной ксенона является и то, что у ксеноновых ламп отсутствует нить накаливания, благодаря чему ксенон обладает высокой вибростойкостью.

Согласно статистическим данным, наибольшее количество аварий происходит в темное время суток и случается это чаще всего из-за плохой видимости. Именно использование ксеноновых ламп в фарах автомобиля значительно повышает безопасность движения. Это обеспечивается тем, что световой поток, излучаемый ксеноновой лампой, почти в три раза больше светового потока обычных ламп. Кроме того, ксенон, по причине особенности своего спектра, дает возможность водителю видеть дорожные знаки и предметы, которые находятся не только на дороге, но и на обочине на гораздо большем расстоянии. Спектральная особенность ксеноновых ламп хороша еще тем, что свет, излучаемый ксеноном, максимально приближен к солнечному свету. Благодаря этой особенности существенно снижается утомляемость водителя в условиях интенсивного движения. В дополнение к этому нужно отметить, что освещенность при использовании ксенона практически не зависит от погодных условий и других внешних факторов.

Существует еще один нюанс, который мало кому известен. Нет сомнения, что при включенном свете стекло фары значительно нагревается, что осложняет работу стеклоочистителей, поскольку на нагретом стекле грязь моментально присыхает. При использовании обыкновенных ламп стекло принимает на себя около 40% тепла, излучаемого лампой, а при использовании ксенона этот показатель снижается до 7%, и работа стеклоочистителей фар становится максимально эффективной.

Вывод о том, следует ли купить ксенон и установить его на свой автомобиль, делает каждый водитель самостоятельно.  В пользу ксенонового света — прекрасная обзорность дороги при любой погоде, максимально приближенный к натуральному спектр свечения ксенона, его долговечность и надежность.

При установке ксенона следует помнить о том, что, в соответствии с новыми требованиями, автомобили, в фарах которых используются ксеноновые лампы (например, автомобильные лампы Филипс), должны быть оборудованы омывателем и автоматическим корректором угла наклона фар.

Редакция рекомендует:






Хочу получать самые интересные статьи

Галогенная лампа OSRAM COOL BLUE INTENSE h5 P43t 60 Вт рефлекторная 1650 лм 2 шт

Подробное описание

description-text.article-number.p»>Артикул № 4329686

Голубовато-белый свет с цветовой температурой до 4200 К

Откройте для себя высокотехнологичные галогенные лампы OSRAM COOL BLUE INTENSE, свет которых производит точно такое же впечатление, как свет стандартных ксеноновых ламп. Яркий нейтрально-белый свет, температура свечения которого достигает 4200K, придаст вашему автомобилю более стильный вид.

Также свет этой лампы максимально приближен к естественному дневному свету, что делает его приятным для глаз и не вызывает усталости, в отличие от стандартных ламп. По сравнению со стандартными галогенными лампами OSRAM COOL BLUE INTENSE ярче на 20 процентов.

Современный дизайн с серебристым колпачком (h5. H7. h21. HB4) делает эту лампу идеальным вариантом для полностью прозрачных фар.


Тип:Галогенная
Тип цоколя:P43t
Конструкция:Рефлекторная
Область применения:Автомобильная
Потребляемая мощность:60 Вт
Световой поток:1650 лм
Свет:Нейтральный
Цвет свечения:Белый
Цветовая температура:4200 K
Форма колбы:Кристалл
Поверхность колбы:Прозрачная
Напряжение питания:12 В
Регулировка яркости:Да
Длина:82 мм
Диаметр:17 мм
Срок службы:400 ч
Количество в упаковке:2 шт
Размеры и вес (брутто)
Вес:51 г
Высота:8,2 см
Ширина:1,7 см
Глубина:1,7 см
Дополнительная информация
Страна производства:Германия

Отличия галогенных и светодиодных ламп

Светодиоды на сегодняшний день являются наиболее современной технологией, применяемой в автомобильном освещении. Тем не менее, галогенные лампы всё ещё прочно стоят на своих позициях. Между этими двумя типами освещения есть существенные отличия, о которых важно знать при покупке автомобильных ламп.

Светодиодные лампы:

  • Светодиодные лампы работают по принципу полупроводников: если говорить просто, то энергия образуется при прохождении электричества через полупроводник, и значительная часть этой энергии выделяется в виде фотонов.
  • Светодиодные лампы имеют высокий КПД, так как светодиод нагревается приблизительно до +150°С, и потребляет мало энергии, примерно в 10 раз ниже, чем галогенные, при этом почти вся энергия тратится на освещение.
  • Колба лампы служит только для защиты светодиода, и рассеивания света, она не содержит внутри себя ни газа, ни вакуума, ни нити накала.
  • Срок службы светодиодной лампы свыше 30000 часов.
  • Световой поток (яркость) – около 2000 Лм.
  • Цветовая температура (оттенок освещения) может быть любой, в зависимости от светодиодов. На автомобильных фарах, как правило, используется дневное освещение.

Галогенные лампы:

  • Галогенные лампы работают так же, как лампы накаливания: вольфрамовая нить нагревается током и издает свечение.
  • КПД галогенных ламп невысок, потому как большая часть энергии уходит на теплоотдачу, а не на освещение. При этом потребление энергии значительно выше, чем у светодиодов, а температура нагрева – до 1200°С.
  • Внутри колбы лампы либо вакуум, либо газ, при этом также задействованы активные химические соединения для увеличения яркости излучаемого светового потока.
  • Срок службы галогенной лампы, в среднем, от 400 до 1000 часов.
  • Световой поток (яркость) – около 1000 Лм.
  • Цветовая температура (оттенок освещения) зависит от внешних светофильтров. В автомобильных фарах используется теплый оттенок.

Преимущества и недостатки ксенона и галогена

В течение нескольких десятков лет производители оснащали свои автомобили галогенными лампами, причем многие автомобильные концерны продолжают устанавливать такие лампы даже сейчас, тогда как в последнее время все больше автолюбителей переходят на ксенон.

Так как многие еще не очень хорошо разбираются в вопросе, чем отличается ксенон от галогена, мы решили написать данную статью, в которой мы расскажем о преимуществах и недостатках первого и второго типа ламп.

Что нужно знать о ксеноновых фарах?

Ксеноновые фары — это фары, которые оборудованы лампами, заполненными инертным газом. Этот газ по большей части состоит из ксенона, откуда и пошло сокращенное название таких ламп. Для розжига газа необходимо высокое напряжение, тогда как в большинстве автомобилей оно составляет всего 12 V. Для того, чтобы преобразовать низкое напряжение автомобиля в высоковольтное (около 23000 — 25000V), используются специальные блоки розжига. Без них работа ксеноновых ламп невозможна.

Принцип работы ксеноновых ламп довольно прост: между двумя электродами, расположенными в лампе, происходит электродуга, которая и дает свечение.

Блоки розжига не только отвечают за работу ксеноновых ламп, они еще и отвечают за безопасность всей ксеноновой системы, контролируя работу электроники освещения.

Свет ксенона отличается от света галогена. Он на порядок интенсивнее, и имеет несколько вариантов цветовых температур:

4300 К – свет, имеющий желтоватый спектр свечения. Такой ксенон хорошо справится с подсвечиванием дорожного пространства в непогоду;

Посмотреть детальную информацию и приобрести ксенон с цветовой температурой 4300K.

5000 К – белое свечение, которое будет одинаково эффективно для любой погоды и режима освещения;

Посмотреть детальную информацию и приобрести ксенон с цветовой температурой 5000K.

6000 К – лампы, имеющие голубоватый спектр света. Такой ксенон можно применять как для дальнего, так и для ближнего режима освещения, однако показатели светового потока у них немного ниже.

Посмотреть детальную информацию и приобрести ксенон с цветовой температурой 6000K.

На рынке можно найти ксеноновые лампы и с большей цветовой температурой, однако по некоторым причинам применять их для освещения дороги не рекомендуется. Во-первых – из-за ослепления водителей встречной полосы, а во-вторых – из-за низких показателей уровня светового потока.

Особенности галогена

Галогеном называют лампы накаливания, которые состоят из стеклянной колбы и нити накала. Внутри лампы находится галогенный газ, предотвращающий быстрое оседание металла с нити накала на стенки сосуда. Именно это и отличает галогенные лампы от обычных ламп накаливания, срок производительности которых, как правило, не превышал 200 часов.

Галогенные лампы работают от 12-вольтовой сети автомобиля и не требуют для нагрева нити блоков розжига, однако и цветовая температура таких ламп намного ниже.

Возможные варианты цветности галогена:

2400 К (минимальная температура цвета) – это лампы с насыщенным желтым светом, который больше подходит для подсвечивания дороги в непогоду;

3200 К (оптимальная цветность) – такие лампы отличаются от предыдущих более светлым свечением;

4000 К – это насыщенный свет, который имеет еще более белый свет. Галогенные лампы такой цветности присутствуют в специальных линейках таких компаний, как Philips и Osram.

Посмотреть детальную информацию и приобрести галогенные лампы.

Галоген vs. ксенон: что лучше?

Теперь, когда мы разобрались, чем отличаются ксеноновые лампы от галогенных, давайте рассмотрим их преимущества и недостатки.

Преимущества ксенона:

  • 1.     Пожалуй, главным преимуществом ксенона является мощный световой поток, который положительно влияет на видимость дорожного полотна как в непогоду, так и в темное время суток. Благодаря этому Вы сможете раньше распознать на дороге возможные препятствия и вовремя на них среагировать.
  • 2.     Ксеноновые лампы являются более эффективными за чет того, что они не перегружают бортовую сеть, минимально потребляя энергию аккумулятора, и дают минимальную нагрузку на генератор.
  • 3.     Ксенон не раздражает глаза водителя, даже если он провел за рулем много времени. Свет ксеноновых ламп приближен к естественному (если не брать в расчет лампы с цветовой температурой выше 5000 К).
  • 4.     Ксеноновые лампы практически не нагреваются, поэтому они могут быть установлены в оптику, в которой имеются пластиковые детали. Основная энергия от таких ламп уходит в свет, и всего лишь 10 % в тепло.

Преимущества галогена:

  • 1.     Пожалуй, главным преимуществом галогенных ламп можно назвать их невысокую цену.
  • 2.     Для работы галогенных ламп не требуются блоки розжига. Лампы полноценно функционируют при напряжении 12 V.
  • 3.     Благодаря легкому монтажу сменить галогенные элементы освещения в автомобиле сможет даже водитель, не имеющий опыта в замене ламп.

Недостатки ксенона:

  • 1.     Для работы ксеноновых ламп требуются блоки розжига, которые стоят дополнительных денег. Без них газ, находящийся внутри, не загорится.
  • 2.     Для использования ксенона необходимо оборудовать оптику машины автоматическим корректором направленности светового потока, линзами и омывателем, так как неправильно отрегулированные лампы в оптике могут слепить передвигающихся по встречной полосе водителей.

Недостатки галогена:

  • 1.     Невысокий, по сравнению с ксеноном, уровень освещенности. При недостаточном освещении автомобилист быстро устает, что приводит к снижению концентрации внимания.

 Заключение

После прочтения этой статьи, Вы узнали, в чем заключается отличие между ксеноновыми и галогенными лампами, и можете сделать вывод о том, что лучше сделать: установить в автомобиль комплект ксенона, либо использовать улучшенный галоген.

Для этого взвесьте все плюсы и минусы одного и второго типа ламп, и просчитайте все затраты. Удачи вам на дорогах!

Галогенные лампы

Галогенные лампы

Галогенные лампы — отличный пример влияния температуры на равновесие.

Галогенные (кварц-йодидные) лампы представляют собой разновидность ламп накаливания. Это означает что они содержат вольфрамовую нить, нагретую до очень высокой температуры — около 3000 C — при этой температуре горячий металл светится очень ярко.Вольфрам (W) используется, потому что он плавится при очень высокой температуре (точка плавления W равна 3422 C) и обладает высокой прочностью на разрыв. В то время как W имеет самую высокую температуру плавления и испаряется менее легко, чем все другие металлы, при этих температурах он будет возгоняться (испаряться) до значительная степень.

На этом графике показано изменение давления пара как вольфрам нагревается.

Внимание: шкала давления паров логарифмический.Давление пара увеличивается в 100 раз для каждой вертикали. деление на графике. Поэтому довольно небольшое изменение температуры вызывает большой изменение давления пара.

Испарение вольфрама может быть представлено этим равновесием уравнение:

Вт (с) + энергия Вт (г)

Исходя из принципа Ле Штелье, мы можем предсказать, как будет происходить равновесие. реагировать на стресс.Поскольку меняется температура, член энергии в уравнении, который будет реагировать, как показано цветом. Затем все на одна и та же сторона уравнения будет реагировать таким же образом, а другая сторона противоположный.
Прикладное напряжение

Принцип предсказания реакции Ле Штелье к стрессу

Вт (т) + энергия Вт (г)
Увеличение Т Уменьшение Уменьшение Увеличение
Уменьшение T Увеличение Увеличение Уменьшение

Чтобы получить очень яркий свет, нам нужно увеличить температуру вольфрамовая нить. Однако при этом металлический вольфрам испарится даже более. Как показано в приведенной выше таблице, принцип Ле Штелье предсказывает, что как температура увеличивается, W (г) увеличивается. Когда горячие атомы вольфрама ударяют более холодная стенка лампочки, они конденсируются обратно в твердое состояние (реакция равновесие к пониженному T). Поскольку вольфрам — серый металл, это очевидная проблема по двум причинам:

  • Металл покрывает внутреннюю часть колбы, поэтому пропускается меньше света
  • вольфрамовая нить становится тоньше, так что лампочка в конце концов перегорает

Лампочка слева показывает, как старая перегорела лампочка. покрывается изнутри металлическим вольфрамом

Чтобы две вышеуказанные проблемы не стали слишком серьезными, в обычной лампе накаливания лампочка

  • колба сделана довольно большой, так что атомы должны пройти долгий путь, прежде чем они ударится по стеклу. Это снижает вероятность того, что они это сделают, а также заставляет те, которые ударяются о стекло, распределяются более тонко на большой площади.
  • колба заполнена инертным газом, обычно смесью азота и аргона, который не вступает в реакцию с атомами вольфрама и замедляет их миграцию к стенке.
  • температура нити накала понижается за счет уменьшения ее электрического сопротивления, поэтому что он не совсем такой горячий (а также не совсем белый — у него более низкий цвет температура) и дает меньше света на ватт потребляемой электроэнергии.

Галогенные лампы используют совершенно другой метод решение этих проблем. Они используют равновесную реакцию между вольфрамом атомы и галогены (обычно йод или бром). На горячей нити, Атомы вольфрама испаряются, превращаясь в газообразное состояние W (г), которое затем может реагировать с атомы галогена (например, I 2 ) с образованием иодида вольфрама, как показано на этом рисунке. реакция:

Вт (г) + 2 I 2 (г) WI 4 (г) + энергия

Исходя из принципа Ле Штелье, мы можем предсказать, что при высокой температуре будет больше W.При более низких температурах будет больше WI 4 .
Прикладное напряжение

Предсказание реакции по принципу Ле Штелье к стрессу

Вт (г) +2 I 2 (г) WI 4 (г) + энергия
Увеличение Т Увеличение Увеличение Уменьшение Уменьшение
Уменьшение T Уменьшение Уменьшение Увеличение Увеличение

Итак, когда очень горячие атомы вольфрама испаряются из нити (около 3000 C), они будет перемещаться к стенке лампы (около 800 ° C). На этом нижнем Температура равновесия способствует образованию иодида вольфрама. Вместо Атомы вольфрама конденсируются в W (s), прилипают к холодной стенке и почернеют ее, они образуют прозрачный WI 4 (г), который не конденсируется при этой температуре.

Когда WI 4 (g) приближается к горячей нити накала, происходит обратное. При повышении температуры принцип Ле Штелье предсказывает, что образование Предпочтение отдается атомам W (g).У некоторых из этих атомов будет шанс снова присоединиться к нить. Фактически, они будут делать это в самые горячие моменты (и, следовательно, самые тонкие) части вольфрамовой нити накаливания. Это имеет тенденцию восстанавливать нить накала, так как она откладывает вольфрам, чтобы заменить испарившийся. Из конечно, это не идеально, так как в самых жарких областях W (s) также лучше всего испаряется; тем не менее, это значительно продлевает срок службы лампы.

В то время как принцип Ле Штелье предсказывает, как далеко реакция пойдет в том или ином направлении, это не говорит нам , насколько быстро это происходит. При низких температурах равновесие способствует образованию йодид вольфрама, , но , если температура была слишком низкой, скорость реакция с образованием WI 4 (g) станет очень медленной. Должен быть компромисс между температурой, при которой скорость реакции быстрая, но много вольфрама йодид образуется. Это происходит при температуре около 800 C. Следовательно, лампочка в галогенный свет очень маленький, так что он находится довольно близко к нити накала, а также намного горячее, чем обычная лампа накаливания.При такой высокой температуре обычное стекло размягчится и растает. Вместо стекла колба в галогенном свете сделана из кварц. Поскольку кварц имеет гораздо более высокую температуру плавления, чем стекло, колбу теперь можно достаточно близко к нити, чтобы поддерживать высокую скорость образования WI 4 . Таким образом, общее название этих ламп — «иодид кварца».

Кварц-йодидные лампы изначально были разработаны для получения небольшого, очень яркого света. для использования в качестве концевых огней самолета (необходимость в небольшом размере, чтобы поместиться в крыло самолета должно быть очевидно).Они зарекомендовали себя как очень эффективная и энергоэффективная форма. освещения. Сейчас они используются практически во всех автомобильных фарах, а также в много промышленного и бытового освещения. О единственном месте, где их нельзя использовать, это в закрытых помещениях. Из-за своей высокой температуры они превратятся в огонь опасность, если они приблизились к горючим материалам.


Данные по давлению паров вольфрама из: http://aries.ucsd.edu/PROPS/ITER/AM01/AM01-3303.HTML

Цветовая температура

и индекс цветопередачи

Это руководство объяснит цветовую температуру и индекс цветопередачи ( CRI ), который поможет вам выбрать, какие энергосберегающие лампы или люминесцентные лампы покупать.

Цветовая температура

Это показатель того, насколько теплый или холодный свет излучает люминесцентная лампа. появляются более теплые цвета с желтоватым оттенком и более холодные цвета. намного ярче.Некоторых смущает то, что чем теплее цвет, тем холоднее его цветовая температура. Это потому, что что-то раскаленное на самом деле холоднее, чем что-то раскаленное добела (что имеет смысл, если подумать о это), но психологически голубовато-белый объект кажется более холодным, поскольку мы ассоциируем синий с холодом.

Здесь, в компании LAMP, все наши офисы и рабочие зоны оснащены 6500 тыс. Ламп. Это помогает обеспечить персоналу лучший уровень освещенности, и считается, что гораздо приятнее атмосфера.

Цветовая температура измеряется по шкале Кельвина (K), в которой используются те же единицы измерения. как шкала Цельсия или Цельсия, но начинается с абсолютного нуля (-273 градуса Цельсия). Это называется цветовой температурой, поскольку она определяется цветами излучаемого света, когда тело из углерода нагревается до разных температур. Если бы вы нагревали его до 2700K он будет светиться желтовато-белым, и если вы нагреете его до 5400-6500K, он будет свечение голубовато-белое.

Тепло-белая лампа, похожая на лампочку накаливания, в том числе галогенная, имеет цвет температура около 2700K и излучает свет желтоватого оттенка, в то время как 5000-6500K представляет собой голубовато-белый цвет, как показано в справочнике цветов.

Наиболее распространенные доступные цветовые температуры:

2700K классифицируется как очень теплый белый и является обычным для многие лампы доступны в супермаркетах, сараях для дома и предоставляются бесплатно от энергетических компаний. Однако этот цвет нанес больше вреда использованию CFLi из-за того, что многие розничные торговцы продают товары низкого качества, вызывающие головные боли, плохие освещение и в некоторых случаях недолгий срок службы. В компании Lamp Company есть только товары с хорошей репутацией. качественные лампы с таким рейтингом.

3000K по-прежнему классифицируется как теплый белый , но слегка холоднее 2700K и имитирует галогенную лампу. Поэтому люминесцентные лампы 3000K часто используются в кухни, оформленные в белом или серебристом цвете металлик, чтобы создать ощущение чистоты. Мы имеют фирменные компактные флуоресцентные лампы Casell в 3000k.

3500K объемный стандартный белый и существует уже более 70 лет. Популярно на складах, в коридорах, офисах и во многих других областях. где люди находятся.Половина нашего склада белого цвета, а другая половина — белого цвета. Дневной свет. Это выглядит странно, но его используют во многих редакционных статьях.

4000K классифицируется как холодный белый , который часто используется в офисе. здания, и вы можете подумать о домашнем офисе, чтобы дать более профессиональный Чувствовать. Он также будет казаться ярче, чем белый и теплый белый.

5400-6500K лампы часто называют «лампами дневного света», так как они имеют такое же качество света. в жаркий летний день с голубым небом. Это очень холодный свет, который не обычно используется дома, но может быть полезен людям с сезонной аффективностью. Беспорядок. ( SAD )

Индекс цветопередачи (

CRI )

Это показатель того, насколько реалистичны цвета при освещении лампой. Стандарт лампа накаливания оценивает 100%, так как она воспроизводит полный спектр цветов и, следовательно, имеет идеальную цветопередачу.

Люминесцентные лампы имеют более низкий индекс цветопередачи, поскольку они не производят полный спектр света.Трифосфор хорошего качества флуоресцентные лампы используют три люминофора, чтобы испускать красный, зеленый и синий свет. Это заставляет ваши глаза думать, что они видят белый цвет, примерно так же как экран ТВ работает. Если вы хотите, чтобы цвета хорошо смотрелись, вам нужно выбрать флуоресцентный лампа с индексом цветопередачи 80% и выше — это подойдет для повседневного использования. Специалист доступны флуоресцентные лампы с индексом цветопередачи выше 90%, но они немного меньше эффективны и обычно используются только профессионалами, такими как графические дизайнеры или художники.

Вам следует избегать покупки трубок для дома, если у них рейтинг CRI не равен минимум 80%, так как это могут быть дешевые трубы, предназначенные для офисных зданий. Только эти используйте один люминофор, который оставляет большие промежутки в спектре света. У них есть индекс цветопередачи составляет всего 50%, что придает коже болезненный вид и цвет просто не смотришь правильно. Они также теперь запрещены правилами ЕС. Это дает энергосберегающие лампы — плохая репутация, но они значительно уступают современным бытовым флуоресцентные лампы с высоким индексом цветопередачи.

Восприятие люминесцентных энергосберегающих ламп

Люди часто жалуются, что не любят люминесцентные энергосберегающие лампы, потому что цвета, который они производят. Это потому, что они покупают 2700 тыс. Ламп со скидкой у их супермаркет или получить бесплатные энергосберегающие лампы от своей Энергетической компании; бесплатные, которые оплачиваются из их счетов за электроэнергию! Эти «бесплатные» лампы помогают получать энергию компании достигли своих «целей по сокращению выбросов углерода», но, конечно, даже не обязаны быть установленным! В жизни нет ничего бесплатного.

Объяснение светодиодов

и цветовой температуры — идеи и советы

Светодиодное освещение

сейчас в моде. Он энергоэффективен, долговечен и доступен в широком спектре инновационных форм. Но самое главное для людей при покупке светодиодных ламп и ламп — это фактическое качество цвета света. Мы называем это «цветовой температурой».

Проще говоря, цветовая температура — это внешний вид света, состоящий из «теплоты» или «прохлады».”

Светодиодная матрица с теплой цветовой температурой.

Светодиодное освещение и цветовая температура

С технической точки зрения, цветовая температура — это температура «идеального излучателя черного тела, который излучает свет сопоставимого оттенка с этим источником света».

Давайте попробуем по-английски: представьте черный предмет. Очевидно, что при комнатной температуре объект будет черным. Однако при нагревании до 1500 градусов Кельвина (K) он светился красным. При температуре 2700K он приобретает теплый желтоватый оттенок.

При 4200K он выглядит ярко-белым, а на 5500K светится голубоватым.Так определяются значения цветовой температуры.

Хватит гиков, просто помните, что число указывает на общий вид или ощущение от включенного света.

Вот памятка по цветовой температуре, которую можно использовать при покупке светодиодного освещения:

Эта диаграмма упрощает шкалу цветовой температуры.

Warm White (до 2900K) — этот температурный диапазон аналогичен стандартной лампе накаливания с точки зрения цветового тона и теплоты. Большинство людей находят этот диапазон комфортным, и светодиоды с такой цветовой температурой идеально подходят для семейных комнат, обеденных зон и спален.

Холодный белый (от 3000K до 4900K) — яркий и четкий тон, идеально подходящий для использования в рабочих зонах, домашних офисах, гаражах и подвалах.

Daylight (5000K и выше) — четкий, интенсивный свет с голубовато-белым оттенком. Этот тип света часто используется для наружного освещения, коммерческих или торговых помещений, освещения безопасности и т. Д.

Вы можете использовать приведенные выше диапазоны и описания цветов в качестве общего руководства при покупке нового светодиодного освещения. Имейте в виду, что многие светодиоды также могут переключаться между цветовыми температурами в зависимости от того, для какой задачи они вам нужны — идеальная черта как для настольных ламп, так и для комнатного освещения.

Другие идеи и советы по использованию лампочек

люмен: ключ к покупке запасных ламп

Идентификатор лампочки и руководство по поиску

Как работает светодиодная лампа

Как работает галогенная лампа

Как работает лампа накаливания

Как работает лампа КЛЛ

Типы лампочек


Лампочки

Объяснение цветовой температуры | Gantri® Stories

Свет часто описывают как «теплый» или «холодный», но это может сбивать с толку, что это на самом деле означает. Какой из них подходит для какой настройки и как в игру вступает Кельвин?
Ниже мы написали руководство, которое поможет раскрыть основы и раскрыть некоторые тайны науки о цветовой температуре.

Что такое цветовая температура?

В супермаркете вы можете заметить, что флуоресцентные лампы яркие и ярко-белые, но в вашем любимом ресторане освещение угрюмое и имеет оранжевый оттенок. Разница здесь в цветовой температуре. В зависимости от температуры лампы накаливания цвет свечения может быть разным.При более высоких температурах появляется холодный белый свет. При более низких температурах появляется теплый желтый свет.

Что такое Кельвин?

Чтобы получить техническую информацию, Кельвин — это основная единица измерения термодинамической температуры в системе СИ, равная по величине градусу Цельсия. Помимо научного жаргона, Кельвин — это единица измерения цветовой температуры в лампочках. Короче говоря, чем выше рейтинг Кельвина, тем холоднее и белее будет свет.

Как правильно выбрать цветовую температуру в градусах Кельвина

Цветовая температура лампы накаливания представлена ​​в градусах Кельвина и отмечена символом K.Бытовые светильники обычно имеют цветовую температуру по шкале Кельвина: 2700K (теплый свет лампы накаливания), 3000K (теплый белый галоген) и 3500K (бытовые флуоресцентные лампы).
Цветовые температуры выше 3500K обычно используются в коммерческих или больничных помещениях, поскольку свет яркий и имеет голубоватый оттенок дневного света, который может быть резким для домашнего интерьера. При выборе нового освещения для дома важно учитывать цветовую температуру, чтобы добиться желаемого результата.

Настольный светильник Maskor от Muka


Для более полного взгляда на спектр Кельвина обратитесь к диапазонам ниже:


Менее 2000K: Тусклый свет, похожий на свет свечи; лучше всего подходит для мест с низким освещением, где приветствуется окружающее освещение.

2000K-3000K: Мягкое белое свечение, часто желтое на вид; лучше всего подходит для гостиных, столовых, спален и открытых пространств.

3100K-4500K: Яркое количество белого света; лучше всего подходит для кухонь, офисов, рабочих мест и зон, где требуется рабочее освещение.

4600K-6500K: Яркий сине-белый свет, похожий на дневной свет; лучше всего подходит для рабочих помещений, где требуется очень яркое освещение.

6500K и выше: Яркий голубоватый оттенок света, часто встречающийся в коммерческих помещениях; лучше всего подходит для яркого рабочего освещения.

Сигнальный напольный светильник от Ammunition

Цветовая температура на Gantri

В Gantri мы используем светодиодные лампы с температурой 2700K для создания теплого и комфортного свечения в доме. При такой температуре вы можете наслаждаться расслабляющей атмосферой в каждой комнате. От вечернего просмотра телевизора и ужина с друзьями до позднего чтения и работы за легким столом — освещение Gantri создаст идеальную атмосферу во всем вашем доме. Благодаря универсальной цветовой температуре 2700k и дополнительному бонусу диммера Gantri вы можете регулировать интенсивность в соответствии с вашими предпочтениями.

Отдают ли галогенные лампы тепло

Излучают ли галогенные лампы тепло

Галогенная лампа излучает тепло Галогенные лампы производят свет таким же образом. Поскольку лампы накаливания и галогенные лампы излучают свет за счет тепла, около 90% потерянной энергии используется для выработки тепла. Чтобы уменьшить нагрев обычных ламп накаливания и галогенных ламп, используйте лампу малой мощности (например, 60 Вт вместо 100).

Это вызывает перегрев галогенной лампы?

Из-за своей конструкции галогенные лампы горят сильнее, чем сопоставимые лампы накаливания.Они имеют меньшую рабочую поверхность и, следовательно, имеют тенденцию концентрировать тепло при более длительном использовании.

Кроме того, что горячее, чем лампы накаливания или галогенные лампы?

A: Галогены в два раза горячее обычных лампочек. Когда настольная лампа имеет рейтинг UL 75 Вт, это относится к обычной лампе накаливания. Если вы используете галогенную лампу для лучшей светоотдачи, подумайте о компактной люминесцентной лампе.

Аналогично, сколько тепла выделяет галогенная лампа?

Другими словами, он производит около 2 Вт света и 98 Вт тепла.Немного лучше галогенная лампа. На каждые добавленные 100 Вт вы получаете около 3,5 Вт света и 96,5 Вт тепла.

Как узнать, галогенный он или лампа накаливания?

Галогенные лампы — это лампы накаливания. В любом случае освещение создается, когда вольфрамовая нить нагревается достаточно, чтобы излучать свет или сиять. Разница между ними заключается в составе стеклянной оболочки и газа в ней.

Какой самый горячий галоген или светодиод?

Да.Большая часть энергии, потребляемой светодиодной лампой, преобразуется в свет, а не в тепло, что делает ее намного круче. Галогенные лампы преобразуют большую часть энергии в тепло, поэтому им требуется гораздо больше энергии для получения того же количества света, что и у светодиодов с гораздо более низкой мощностью.

Опасны ли галогенные лампы?

Галогенные лампы считаются более опасными для безопасности, чем современные светодиодные фонари, при более высоких температурах и создают опасность возгорания при контакте с легковоспламеняющимися материалами.

Какой свет лучше светодиодный или галогенный?

Светодиодные лампы

гораздо больше подходят для витрин магазинов, чем галогенные, по нескольким причинам.Галогенные лампы могут быть опасны при таких высоких температурах и могут вызвать ожоги при прикосновении. Светодиод излучает только 10% своей энергии в виде тепла, что делает его более энергоэффективным и холодным.

Галогенные лампы потребляют много энергии?

Галогенная лампа мощностью 100 Вт потребляет столько же энергии, что и лампа накаливания мощностью 100 Вт. Они потребляют одинаковое количество энергии. В лампах накаливания, предназначенных для приложений, требующих более высокой яркости, используются галогенные лампы большей мощности для повышения энергоэффективности, но они все равно сильно нагреваются в условиях высокой мощности.

Почему бы тебе не прикоснуться к галогенной лампе?

Какова температура 100-ваттной галогенной лампы?

Лампа мощностью 100 Вт имеет температуру нити примерно 4600 градусов по Фаренгейту.

Могут ли галогенные лампы вызывать рак?

Исследователи из Университета Генуи в Италии сообщили в письме, опубликованном в текущем выпуске журнала Nature, что галогенные лампы испускают большое количество удаленного ультрафиолетового излучения, которое, как известно, вызывает рак кожи.

Какая цветовая температура у галогенной лампы?

Как видите, стандартная лампа имеет желтоватый оттенок при температуре около 2700K, а обычная галогенная лампа немного холоднее / белее по цвету, около 3000K.

Сколько тепла выделяет галогенная лампа мощностью 500 Вт?

Галогенная лампа мощностью 300 Вт на полную мощность быстро достигает температуры лампы всего 130 ° C (266 ° F).

Как долго прослужит галогенная лампа?

Какая температура у 250-ваттной тепловой лампы?

Сравнить с похожими товарами

Светодиодные фонари горячие?

Вы, наверное, знаете, что светодиодные лампы значительно холоднее своих ярких собратьев, но это не значит, что они не выделяют тепло. Светодиодные лампы нагреваются, но тепло отводится через радиатор в цоколе лампы.

Испускает ли галогенный свет ультрафиолетовые лучи?

Галогенные лампы излучают значительное количество ультрафиолетового излучения, и перед использованием их необходимо покрыть легированными добавками или покрыть стеклом. Люминесцентные лампы излучают различное количество ультрафиолетового излучения, и пациенты должны стараться использовать лампы с наименьшим излучением. Хроническое воздействие низких доз ультрафиолета может вызвать кумулятивное повреждение кожи.

Где используется галогенный свет?

Галогенные лампы используются в различных областях, как коммерческих, так и жилых.Галогенные фары используются в автомобильных фарах, под фарами шкафов и в рабочих фарах. Кроме того, галогенные отражатели, такие как лампы MR и PAR, часто предпочтительны для направленного освещения, такого как прожекторы и прожекторы.

Безопасны ли светодиодные фонари?

Светодиодные лампы Эдисона перегреваются?

Они быстро горят, легко ломаются, нагреваются и требуют большого количества силы для воспламенения. Если вы выберете светодиодные лампы с открытой нитью накала, у вас будет все: винтажный стиль классической лампы и функциональность и эффективность современного светодиода.

Сколько стоит тепловая лампа?

Отдают ли галогенные лампы тепло Галогенная лампа

выдерживает экстремальные погодные условия на палубе

Ситуация

Прожекторы, используемые на таких судах, как рыболовные траулеры, контейнеровозы, лоцманские катера и паромы, должны выдерживать особенно суровые погодные условия. Галогенная лампа FL42, разработанная WE-EF, используется поставщиками судового оборудования по всему миру для обеспечения освещения на палубе, способного выдерживать низкие температуры до -40 ° C.Поскольку галогенные лампы недороги, надежны и просты в обслуживании, они остаются популярным выбором для этого конкретного применения. Стандартные галогенные лампы доступны во всем мире в качестве запасных частей и имеют более короткое время зажигания, чем другие технологии освещения. Кроме того, любой лед, который на них образуется, очень быстро рассеивается, и их можно использовать для освещения судов даже при очень низких температурах снаружи.

Вызов

Галогенные лампы намного менее эффективны, чем их аналоги на основе светодиодной технологии, поскольку они преобразуют до 95% потребляемой энергии в тепло.При температуре окружающей среды -40 ° C корпуса галогенных светильников могут достигать температуры до 60 ° C. Чем горячее становится лампа, тем больше расширяется воздух внутри ее корпуса и тем выше внутреннее давление, которое заставляет воздух выходить через уплотнение. Как только лампа выключается, воздух охлаждается — в некоторых случаях быстро, в зависимости от температуры наружного воздуха. Это изменение температуры вызывает вакуум внутри корпуса светильника. Это давление может легко достигать значений до -160 мбар, чего достаточно, чтобы специалисты по обслуживанию не могли открыть светильник вручную. Пылесос также засасывает воздух и влагу в корпус через уплотнение. Со временем уплотнения настолько устают, что пропускают воду, пыль и другие частицы, которые могут вызвать коррозию, которая может разрушить патрон прожектора. «Мы получили несколько жалоб и столкнулись с необходимостью выбора между прекращением производства продуктовой линейки и модернизацией технологии, чтобы сделать ее современной», — говорит Питер Этьенс, руководитель отдела разработки WE-EF. «Учитывая большой успех вентиляционных отверстий, которые мы интегрировали во все наши новые продукты, выбор вентиляционной мембраны Gore был для нас очевидным следующим шагом.«

Решение

Вентиляционное решение Gore не только обеспечивает долговечность галогенной лампы, но также является ключом к продолжению нашего бизнеса по производству прожекторов.

Томас Мюллер, генеральный менеджер по продажам WE-EF

Вентиляционное отверстие должно было легко интегрироваться в существующую конструкцию светильника и быть способным постоянно выдерживать большие перепады температур и экстремальные погодные условия, которым будет подвергаться светильник. Конструкция с клеевым соединением была исключена, поскольку существующая конструкция светильника не защищает его от элементов, а град и другие условия окружающей среды могут быстро разрушить мембрану. «Винтовые вентиляционные отверстия GORE ® представляют собой гораздо более надежное решение в подобных случаях, поскольку чувствительная мембрана из ePTFE постоянно защищена полиамидным корпусом.

«Решение Gore предлагает нам идеальное сочетание экономической эффективности и надежности для удовлетворения наших требований к этой области применения», — говорит Питер Этьенс.«Мы не рассматривали возможность использования продуктов, произведенных кем-либо еще, потому что, учитывая указанные скорости потока, данные о перепаде давления и классы IP, мы чувствовали, что существует слишком большой риск того, что существующая проблема не будет решена. Но мы уже были очень хорошие результаты при использовании ввинчиваемых вентиляционных отверстий GORE ® в других наружных светильниках ». Способ крепления мембраны является решающим фактором успеха продукта. «Мембрана Gore закреплена внутри полиамидного корпуса таким образом, что она не может отсоединиться», — объясняет Питер Этьенс.«Мы очень довольны этим решением по выравниванию давления, и больше не получали возврат продукции».

Защитные вентиляционные отверстия

GORE доступны во многих различных размерах и конструкциях и могут быть легко интегрированы в новые или существующие конструкции. Вкручивающийся PolyVent M12 x 1,5 HA надежно защищает галогенную лампу FL42 производства WE-EF от самых неблагоприятных погодных условий и перепадов температур.

ТОЛЬКО ДЛЯ ПРОМЫШЛЕННОГО ИСПОЛЬЗОВАНИЯ

Не для использования в производстве, переработке или упаковке продуктов питания, лекарств, косметики или медицинских устройств.

Праймер для молекулярных выражений для микроскопии: свет и цвет


Цветовая температура

Модель цветовой температуры основана на соотношении между температурой теоретического стандартизированного материала, известного как излучатель черного тела , и распределением энергии излучаемого им света, когда излучатель переводится от абсолютного нуля к все более высоким температурам. Как следует из названия, излучатели черного тела полностью поглощают все излучение без какой-либо передачи или отражения, а затем повторно излучают всю падающую энергию в виде непрерывного спектра света, представляющего все частоты в электромагнитном спектре. Хотя излучателя черного тела на самом деле не существует, поведение многих металлов очень похоже на поведение теоретического излучателя.

Представьте, что радиатор черного тела нагрет до температуры замерзающей воды, равной 273 кельвина (или К, ), нулю градусов Цельсия или 32 градусам Фаренгейта.Явной разницы во внешнем виде радиатора нет. Затем черное тело нагревают до температуры кипящей воды: 373 кельвина, 100 градусов по Цельсию или 212 градусов по Фаренгейту. Тем не менее, никаких изменений внешнего вида не происходит. Однако, если черное тело продолжать нагревать, оно начнет светиться и излучать собственный свет. Когда температура достигнет 3200 кельвинов, излучатель будет излучать свет с диапазоном длин волн видимого света, эквивалентным цветовой температуре спектра, производимого вольфрамовой нитью, типичного для ламп микроскопов. Нагревание черного тела до еще более высоких температур приведет к излучению широкого спектра цветов, природа которого зависит от температуры.

Абсолютная температура радиатора черного тела выражается в кельвинах (обычно сокращенно K без ссылки на градусы), что эквивалентно градусам Цельсия плюс 273 градуса. Например, 1000 кельвинов (или K) равняются 727 градусам Цельсия. Следовательно, мы можем определить цветовую температуру источника света как значение абсолютной температуры излучателя черного тела, когда цветовой спектр излучателя или цветность совпадает со спектром цвета источника света.В случае люминесцентных ламп, которые могут только приблизить цветность черного тела, скорректированный член коррелированная цветовая температура применяется через вычисленное значение цветности.

Используя черный металлический горшок в качестве модели радиатора черного тела (см. Рисунок 1), изменения цвета сначала проявляются, когда горшок начинает светиться тускло-красным при нагревании до температуры около 900 К. При повышении температуры до в диапазоне от 1500 K до 2000 K цвет горшка меняет цвет от желтоватого до ярко-красного.При дальнейшем повышении температуры до диапазона выше 3000 К цвет преобразуется в желто-белый (цветовая температура вольфрамовой нити), а при 5000 К и выше на дне горшка появляется голубовато-белый цвет ( цветовая температура дневного света). Постепенное повышение температуры черного тела сдвигает большую часть излучаемого света в области более высоких частот (более короткие длины волн) видимого светового спектра.

Интерактивное учебное пособие по Java

При исследовании явлений цветовой температуры следует учитывать два важных момента.Значение цветовой температуры источника света относится только к внешнему виду источника, но не обязательно описывает эффект, который этот источник будет оказывать на фотографии или цифровые изображения. Кроме того, цветовая температура не учитывает спектральное распределение источника видимого света. В случаях, когда источник света, такой как люминесцентная лампа, дуговая горелка, лазер или газоразрядная лампа, не имеет спектрального распределения, аналогичного спектральному распределению излучателя черного тела, его цветовая температура сама по себе не является надежным средством выбор подходящих фильтров или создание справочных таблиц для корректировок цветового баланса.Следовательно, хотя два разных источника света могут быть описаны как имеющие одинаковую цветовую температуру, экспонированные фотографические эмульсии или цифровые изображения, не имеющие надлежащего баланса белого , настройки базовой линии могут по-разному реагировать на источники. При использовании люминесцентных ламп или аналогичных источников света часто необходимо сравнение чувствительности и спектрального выхода по длине волны для определения правильных фильтров для баланса цветовой температуры.

Концепция цветовой температуры очень важна в традиционной фотографии, где эмульсии пленки должны быть сбалансированы для точной передачи цвета с использованием различных источников света.Например, пленки, предназначенные для использования на улице при обычном дневном свете, флуоресцентном и импульсном освещении, сбалансированы во время производства для цветовой температуры 5500 K, в то время как пленки, предназначенные для использования вольфрамовых ламп в помещении, сбалансированы для цветовой температуры от 3200 K до 3400 K. Среднее значение цветового спектра Солнца в 5 500 К меняется в разные периоды дня, а также зависит от сезона и широты. Ранним утром и поздним вечером цветовая температура упадет до 5000 K и ниже, что приведет к сдвигу цвета, что приведет к более теплым (красноватым) цветопередачам, известным некоторым фотографам как «золотые часы».Хотя этот широкий разброс цветовой температуры не критичен для приложений оптической микроскопии, он указывает на колебания, которые необходимо учитывать в общих сценариях фотографии и фотографического освещения.

Большинство лампочек, которые используются для внутреннего освещения, имеют ту или иную форму вольфрамовой нити (за исключением люминесцентных ламп) и излучают спектр длин волн с центром в области цветовой температуры 3200 К. Обычные люминесцентные лампы для внутреннего освещения имеют диапазон цветовой температуры от 4000 K до 5000 K, что более близко соответствует условиям дневного освещения.Использование пленок со сбалансированным дневным светом при вольфрамовом освещении сместит все цветовые тона в сторону явно желтого оттенка. Точно так же использование пленок со сбалансированным вольфрамом при дневном освещении сместит цветовые тона в сторону более голубого оттенка. Все основные производители пленки имеют одну или несколько пленок 3200 K, доступных в формате прозрачности 35 мм. Прозрачная пленка предпочтительнее цветной негативной пленки по нескольким причинам. Во-первых, все цветные негативы сбалансированы по цвету для 5500 K, и во время печати с ними нужно работать, чтобы избежать желтого оттенка, упомянутого выше.Большинство фотопроцессоров не могут (или не будут) давать удовлетворительные результаты с микрофотографиями на цветной негативной пленке. Кроме того, контрастность и насыщенность цвета прозрачной пленки не может сравниться с цветной негативной пленкой.

Фотографии клоунов, представленные на рисунке 2, иллюстрируют правильное использование цветового баланса между пленочными эмульсиями и источниками освещения. Клоун в центре (рис. 2 (b)) был сфотографирован при естественном солнечном свете с использованием сбалансированного дневного света (5500 K) Fujichrome Velvia.Используя ту же пленку, клоун слева (рис. 2 (а)) был сфотографирован при вольфрамовом освещении. Обратите внимание, что все оттенки смещены в сторону более длинных волн, и все изображение имеет отчетливый желтый оттенок. Клоун справа (рис. 2 (c)) был сфотографирован при естественном солнечном свете, но на этот раз пленка была сбалансированной по вольфрамовой смеси (3200 K) Fujichrome 64T. В этих условиях изображение имеет общий синий оттенок и выглядит очень неестественно. Тщательно согласовывая условия освещения с пленочной эмульсией, большинство фотографов могут легко делать красивые изображения, которые точно воспроизводят фактические цвета объекта.

Подробная диаграмма цветовой температуры (см. Таблицу 1) может быть ценным ресурсом, помогающим проиллюстрировать диапазон цветов, создаваемых внутренними (искусственными) и внешними (естественный солнечный свет) источниками света. Значения ниже 3500 K обычно относятся к диапазону , вольфрам, , и нейтральные цвета, просматриваемые при таком освещении, часто кажутся более красными ( теплее ), чем при естественном дневном свете. При цифровой обработке изображений с использованием видеоламп и ПЗС-датчиков цветовая температура становится менее важной, поскольку цифровые технологии устраняют необходимость в фотопленках и присущей им чувствительности к цветовой температуре.Однако электронное оборудование, используемое для захвата цифровых изображений, должно содержать функции, позволяющие регулировать настройку баланса белого для установления базовой линии для цветовой температуры.

Принятая конвенция для оценки источников света в отношении требований к фильтрам для регулировки цветового баланса использует обратную цветовую температуру, которая обозначается как микровзаимодействующих градусов (или майредов , умноженных на миллион) .Этот количественный подход полезен, потому что данная сумма взаимных единиц приблизительно соответствует одной и той же разнице в цвете для большинства источников света, излучающих в видимом спектре (в диапазоне от 1000 K до 10 000 K). Например, фильтр преобразования цвета, который вызывает снижение цветовой температуры на 100 К в источнике света на 3200 К, произведет уменьшение примерно на 1000 К в источнике света на 10000 К. Хотя разница цветовой температуры между преобразованием источников света 10000 K и 3200 K составляет 1000 K и 100 K соответственно, фактическая разница в фильтрации практически такая же, по сравнению с модулями майреда (10 против 11 майредов).

Совсем недавно термин взаимных мегакельвинов ( 1 / MK ) использовался компанией Kodak и другими для замены майредов. Величины цветовой температуры, выраженные в обратных мегакельвинах, имеют то же значение, что и майреды, но число определяется, сначала выражая цветовую температуру в мегакельвинах ( 1 MK = 1 000 000 K ) и взяв обратную величину.

Цветовые температуры обычных источников света
Источники дневного света Цветовая температура
(K)
Мансардное окно от 12000 до 18000
Пасмурное небо 7000
Полдень Солнце / Ясное Летнее Небо от 5000 до 7000
Полдень Солнце / Ясное зимнее небо от 5500 до 6000
Фотографический дневной свет 5500
Солнечный свет в полдень
(в зависимости от даты)
4900 до 5800
Средний солнечный свет в полдень
(Северное полушарие)
5400
Солнечный свет на высоте 30 градусов 4500
Солнечный свет на высоте 20 градусов 4000
Солнечный свет на высоте 10 градусов 3500
Восход и закат 3000
Искусственные источники Цветовая температура
(K)
Белый светодиод 6500 до 9500
Электронная вспышка 5500 до 6500
Ксеноновая горелка 6000
Углеродная дуга белого пламени 5000
Тепло-белые люминесцентные лампы 4000
Лампы-вспышки с алюминиевым наполнением
(M2, 5 и 25)
3800
500 Вт 3400 K Photoflood 3400
12 В / 100 Вт
Вольфрам-галоген, 9 В
3200
12 В / 50 Вт
Вольфрам-галоген при 9 В
3200
Бытовая лампа 100 Вт 2900
Бытовая лампа 40 Вт 2650
Газовый свет 2000 до 2200
Свечи
(британский стандарт)
2900

Таблица 1

Важный вопрос для микроскописта — как обеспечить, чтобы цветовая температура света, достигающего пленки или датчика изображения, соответствовала цветовой температуре пленки или попадала в диапазон цифровых справочных таблиц.Цветовая температура света, излучаемого нагретой катушкой вольфрамово-галогенной лампы, зависит от напряжения, подаваемого на лампу, чтобы нагреть ее нить. Вольфрамовые и вольфрамово-галогенные лампы излучают непрерывный спектр энергии, что проявляется в относительно постоянной выходной мощности для каждой длины волны. Большая часть энергии, излучаемой этими лампами, находится в длинноволновой части спектра (красный и выше), и впоследствии они выделяют огромное количество тепла, которое не используется для освещения.Фактически, около 90 процентов энергии, излучаемой вольфрамовыми и вольфрамово-галогенными лампами, выделяется в виде инфракрасного излучения и тепла, которое не способствует освещению в видимой области. Ультрафиолетовый, видимый и инфракрасный спектр типичной вольфрамовой лампы показан на рисунке 3 для трех конкретных цветовых температур. Обратите внимание, что спектральные распределения одинаковы для каждой цветовой температуры, причем соотношение синего и красного увеличивается по мере увеличения цветовой температуры за счет повышения напряжения, подаваемого на лампу.

В таблице 1 указана цветовая температура нескольких распространенных ламп микроскопов и множества других источников света, обеспечивающих естественное или искусственное освещение. Для вольфрамовых и вольфрамово-галогенных ламп, чем больше уставка напряжения понижающего трансформатора микроскопа, тем выше цветовая температура излучаемого света. При повышении напряжения белый свет становится более голубоватым; по мере снижения напряжения свет становится более красновато-желтым. После того, как напряжение для цветной микрофотографии или цифрового изображения было правильно установлено, регулятор напряжения больше не используется для регулировки яркости, потому что такая регулировка повлияет на цветовую температуру пленки или баланс белого на цифровом датчике изображения.Белые светоизлучающие диоды высокой и сверхвысокой интенсивности недавно были представлены в качестве источников света для оптической микроскопии и имеют цветовую температуру в диапазоне от 6500 K до 9500 K, конкурируя с дневным светом (см. Таблицу 1).

Проверка правильно сбалансированного света, соответствующего дизайну пленки или справочной таблице цифровой камеры, заключается в том, чтобы чистый фон микрофотографии или цифрового изображения казался белым. Голубоватый фон указывает на слишком высокую цветовую температуру, а желтоватый фон означает слишком низкую цветовую температуру (см. Рисунки 2 и 7).Чтобы облегчить получение правильных настроек для микрофотографии или цифрового изображения, многие современные микроскопы имеют кнопку фотоэпиляции , которая при нажатии автоматически устанавливает 12-вольтовую 100-ваттную галогенную лампу на 9 вольт или галогенную лампу 6 вольт 20 ватт на От 5 до 6 вольт для получения света примерно 3200 K. Хотя наиболее распространенные лампы (12 вольт, 100-ваттная галогенная; или 6-вольтовая, 20-ваттная или 30-ваттная галогенная) могут иметь цветовую температуру, близкую к 3200 K, ни одна из этих ламп (кроме ксеноновой и ртутной) не может излучать свет, подходящий для пленок со сбалансированным дневным светом.Для получения света, имитирующего качество дневного света, на пути света должен быть размещен преобразовательный фильтр цвета либо на световом отверстии микроскопа, либо во встроенном держателе.

Фильтры преобразования цвета и балансировки

Наиболее распространенной разновидностью преобразовательных фильтров (создающих большие скачки цветовой температуры) является фильтр Kodak 80A (от 3200 K до 5500 K) или родственные ему серии фильтров 80B, 80C, 80D (см. Рисунок 4). Для микроскопов Olympus эквивалентный фильтр со сбалансированным дневным светом называется фильтром LBD, а для микроскопов Nikon фильтр называется фильтром NCB.Преобразовательные фильтры Kodak серии 80 отображают максимум поглощения с центром в области 600-650 видимого спектра, который включает большую часть желтых и красных длин волн. Фильтр 80A имеет самый высокий коэффициент ослабления и, таким образом, поглощая больше красного и желтого света, будет производить наибольший сдвиг эффективной цветовой температуры, за ним следуют фильтры 80B, 80C и 80D.

Для небольшого увеличения цветовой температуры можно использовать голубые фильтры Kodak серии 82. И наоборот, при небольших перепадах цветовой температуры используются светло-желтые фильтры Kodak серии 81.При попытке преобразовать цветовую температуру источника света микроскопа со сбалансированным дневным светом, такого как ксеноновая лампа или импульсная лампа, для использования с цветной пленкой со сбалансированным вольфрамом, вставляется один из подходящих желтых фильтров Kodak серии 85. Хотя гораздо практичнее использовать микроскоп, оснащенный вольфрамово-галогенным источником света, особенно для критической микрофотографии, эти фильтры будут служить в тех случаях, когда невозможно использовать другие лампы (например, микроскопы, оснащенные дуговой горелкой или вспышкой. трубки).

Фильтры «тонкой настройки» (серии 81, 82 Kodak и аналогичные фильтры), полезные для внесения небольших корректировок (от 100 K до 600 K) в цветовую температуру, называются фильтрами балансировки цвета в отличие от фильтров преобразования цвета , которые вызывают большие изменения (несколько тысяч кельвинов) цветовой температуры. Номограмма цветовой температуры может определять соответствующий выбор фильтра, необходимый для преобразования известной начальной цветовой температуры в желаемую цветовую температуру (Рисунок 5).Чтобы использовать этот тип графика, линейка с прямым краем помещается на цветовую температуру исходного источника и поворачивается, чтобы установить желаемую цветовую температуру. Область, где линейка пересекает центральную ось, определяет фильтр, необходимый для преобразования цвета. Более удобный метод определения подходящего фильтра преобразования цветовой температуры для настройки цветового баланса использует калькулятор преобразования цветовой температуры, который можно найти в различных справочных томах по данной теме.

Светло-голубые фильтры Kodak серии 82 (рис. 6) полезны для небольшого постепенного увеличения цветовой температуры источников света, обеспечивающих цветовой баланс от 3200 K до 3400 K. Фильтры этого типа не работают. фактически изменяют цветовую температуру источника света, но полезны для имитации более высокой цветовой температуры в целях микрофотографии. В этой серии четыре фильтра: 82, 82A, 82B и 82C (см. Рисунок 6 для профилей пропускания в видимой области), и каждый последующий фильтр в серии повышает цветовую температуру на дополнительные 100 К.Например, если цветовая температура источника света составляет 3000 K (часто встречается в старых микроскопах с вольфрамовой лампой), микроскопист может отрегулировать видимую цветовую температуру до 3200 K с фильтром 82A для использования с пленкой типа B, сбалансированной по вольфраму. или до 3400 K с фильтром 82C для использования с пленкой типа A. Эти фильтры должны быть неотъемлемой частью набора инструментов любого фотографа.

В ситуациях, когда цветовая температура источника света слишком высока для конкретной пленки, Kodak предлагает фильтры серии 81 (рис. 6).Эти фильтры имеют светло-желтый цвет и создают имитацию постепенного снижения цветовой температуры аналогичным, но противоположным образом, по сравнению с фильтрами серии 82. Поскольку цветовая температура в источниках света микроскопов редко бывает слишком высокой, эти фильтры редко используются в микрофотографии. Исключением является применение фильтров серии 81 для точной настройки микрофотографий, сделанных на пленке со сбалансированным вольфрамом, при использовании источника дневного света, такого как ксеноновая лампа или электронная импульсная лампа.

Некоторые микроскопы оснащены фильтром, называемым дневным синим фильтром . Этот фильтр не предназначен для микрофотографии, он предназначен для создания серо-голубого фона в поле зрения для комфортного наблюдения. Всегда удаляйте дневные синие фильтры во время сеансов микрофотографии и цифровой обработки изображений или при попытке точной настройки источника света с помощью фильтров балансировки цвета.

Фильтры балансировки цвета и фильтры преобразования цвета можно приобрести в виде стеклянных фильтров различного диаметра или в виде относительно недорогих фильтров Kodak Wratten, которые доступны в тонких лакированных желатиновых квадратах размером 2 дюйма или 3 дюйма.Фильтры Wratten производятся путем растворения подходящих органических красителей в жидком желатине и покрытия поверхности оптической стеклянной пластины тонкой пленкой раствора. После высыхания желатиновая пленка снимается со стеклянной пластины и покрывается лаком. Изготовленные таким образом желатиновые фильтры имеют толщину 0,1 миллиметра и 0,01 миллиметра и демонстрируют равномерное распределение толщины по ширине, что делает их пригодными для точной работы в оптической микроскопии с незначительным влиянием на качество изображения и практически без увеличения длины оптического пути.

В современных микроскопах, в которых используются вольфрамово-галогенные лампы, цветовая температура, создаваемая лампой, обычно очень близка к 3200 K, но часто снижается с возрастом. Более старые микроскопы, в которых может использоваться ряд различных вольфрамовых или вольфрамово-галогенных ламп на 6 или 12 В от различных производителей, часто отклоняются (иногда заметно) от 3200 К. цветовая температура. В этом случае фактическая цветовая температура источника света обычно неизвестна. Другими факторами, которые могут влиять на цветовую температуру, являются оптическое поглощение, диффузия от фильтров и отражения в оптической системе микроскопа и системе освещения.При возникновении любого из этих обстоятельств цветовая температура освещения на плоскости пленки или поверхности цифрового датчика изображения может заметно отличаться (до 200 K) от температуры, излучаемой лампой. Обычно изменения цветовой температуры, вызванные артефактами в оптической системе микроскопа, имеют тенденцию к снижению (а не к повышению) цветовой температуры.

На практике микроскописты обычно определяют правильные фильтры для регулировки цветовой температуры методом проб и ошибок, особенно при попытке преобразовать освещенность из неизвестного значения около 3200 К в 5500 К для пленок со сбалансированным дневным светом.Хорошей отправной точкой для микроскопов с вольфрамовыми или вольфрамово-галогенными лампами являются свето-балансные фильтры Kodak серии 82. Эти фильтры имеют спектры поглощения, которые отображают максимумы с относительно высокими коэффициентами экстинкции в области 625-700 нанометров (см. Рисунок 6), которая покрывает большую часть желтых и красных длин волн видимого спектра. Поглощая более высокий процент падающих на фильтр длинных (красных) видимых длин волн, фильтры Kodak серии 82 могут повышать эффективную цветовую температуру света.

Фильтры серии 81 способны снижать эффективную цветовую температуру света за счет поглощения длин волн в синей (350-500 нанометров; Рисунок 6) области видимого спектра. Максимум поглощения на 400 нанометров возникает для каждого из фильтров серии 81, причем коэффициент экстинкции для этого максимума периодически увеличивается по мере увеличения плотности фильтра от фильтра 81 до фильтра 81EF. Каждое постепенное увеличение коэффициента ослабления соответствует изменению цветовой температуры примерно на 100 К.Такое же последовательное увеличение коэффициента экстинкции наблюдается в фильтрах серии 82, что также соответствует изменению цветовой температуры на 100 К для этой серии фильтров.

Если исходная цветовая температура неизвестна, следует провести серию тестов (во многом как брекетинг выдержки в фотографии), чтобы определить точную степень фильтрации, необходимую для приведения источника света микроскопа в желаемый баланс. При использовании пленки со сбалансированным вольфрамом не следует добавлять другие фильтры, но при использовании пленки со сбалансированным дневным светом необходимо вставить фильтр Kodak 80A, Olympus LBD или Nikon NCB в световой тракт до экспериментов с фильтрами Kodak серии 82 для тонкой очистки. -Настройка цветовой температуры.

Интерактивное учебное пособие по Java

Некоторые фотомикрографические камеры более высокого класса (Olympus PM-20 и PM-30) имеют аксессуар для измерения цветовой температуры, который можно использовать для считывания цветовой температуры, когда на пути света размещаются различные фильтры, даже при низком уровне освещенности. Шкала на светодиодах ( LED ) указывает контрольную точку, относительно которой будет откалибровано показание.Модуль цветовой температуры Olympus будет измерять цветовую температуру в диапазоне от 2 500 K до 10 000 K. Измерения цветовой температуры проводятся с образцом, временно удаленным с пути света. Несмотря на свою дороговизну, этот ценный вариант позволяет без всяких догадок определить точную цветовую температуру.

Несколько мест можно использовать для добавления фильтров балансировки цвета на оптический путь микроскопа, но эти фильтры всегда следует добавлять где-нибудь между источником света и конденсатором подэтапа.Некоторые микроскопы оснащены фильтрующим лотком между фонарем и полевой линзой, который может содержать диффузионные фильтры, теплопоглощающие фильтры и фильтры цветокоррекции. Новые микроскопы часто имеют встроенный преобразовательный фильтр дневного света ( LBD для Olympus и NCB для Nikon), расположенный в основании микроскопа, который можно переключать на оптический путь и из него. Многие старые микроскопы имеют фильтрующий лоток, встроенный в основание конденсатора подэтапа, который может содержать один или несколько фильтров цветокоррекции.Чтобы избежать появления грязи и дефектов на поверхности фильтра в плоскости образца, следует уделять особое внимание размещению фильтров на достаточном расстоянии от полевой диафрагмы или любых других сопряженных плоскостей, формирующих изображение.

Калибровка баланса белого в цифровом изображении

Как обсуждалось ранее, на цветовой баланс цифрового изображения сильно влияет спектр длин волн, собранный датчиком изображения CCD или CMOS, независимо от того, размещен ли датчик в камере, телескопе, лазерной скамье или микроскопе.В цветных цифровых камерах, в которых используются эти твердотельные устройства, часто требуется ряд настроек баланса для получения приемлемых цветных изображений, соответствующих цветовой температуре источника освещения.

Человеческий глаз разработан, чтобы легко адаптироваться к изменяющимся условиям освещения, чтобы идентифицировать белый объект как белый, даже когда окружающая интенсивность и цветовая температура колеблются. Напротив, цифровые камеры требуют тщательного изучения и регулировки амплитуд красного, зеленого и синего ( RGB, ) сигналов для получения аналогичных результатов.Большинство цифровых камер требуют измерения и регулировки цветовой температуры, чтобы гарантировать, что белый объект записывается как белый, и чтобы гарантировать, что другие цвета находятся в допустимых пределах. Этот процесс часто называют настройкой баланса белого и является программным и / или аппаратным вариантом для многих цифровых камер.

Чтобы проиллюстрировать эту точку зрения, на рисунке 7 представлен типичный пример ошибок цветовой температуры (или цветового баланса) в цифровых изображениях, полученных с помощью микроскопа.Светлопольное изображение окрашенной ткани Lumbricus terrestris (обыкновенного дождевого червя) было получено до и после настройки справочных таблиц баланса белого. Перед настройкой баланса белого (рис. 7 (а)) изображение имеет общий зеленый оттенок, который смягчает пятно эозина и гематоксилина и маскирует цвет фона (который должен казаться белым или светло-нейтральным серым). После настройки справочных таблиц баланса белого микроскопа яркие цвета пятен лишены каких-либо оттенков и показывают равномерное распределение в ткани (рис. 7 (b)).Кроме того, фон был изменен на очень светлый нейтральный цвет, который обычно наблюдается при визуализации образцов при освещении светлым полем.

Наилучшая коррекция баланса белого часто достигается, когда цифровая камера направлена ​​на белую карточку, а не на цветной объект, или образец полностью удален со столика микроскопа для получения равномерно освещенного фона. Установка баланса белого с установленным образцом может привести к тому, что изображения приобретут цветовой оттенок, что может серьезно ухудшить контраст изображения и привести к тому, что цвета будут отличаться от цветов объекта или образца.Кроме того, изображения, просматриваемые в поляризованном свете, дифференциальном интерференционном контрасте, флуоресценции или других методах повышения контрастности, могут представлять большие трудности при настройке цветового баланса. Обычно это происходит, когда фон приобретает оттенок из-за оптической конфигурации камеры или микроскопа. Например, когда в микроскопии поляризованного света между поляризатором и анализатором вставляется пластина замедления первого порядка, все поле обзора становится пурпурным, что очень затрудняет настройку баланса белого или черного.Аналогичный эффект наблюдается при дифференциальной интерференционно-контрастной микроскопии. Во многих случаях значение баланса черного установить намного проще, что приводит к гораздо более резким изображениям с угольно-черным фоном и значительному улучшению общей контрастности изображения.

Интерактивное учебное пособие по Java

Современные бытовые и научные системы цифровых камер на основе ПЗС обычно содержат эталонную схему, которая содержит схему цифрового сигнального процессора ( DSP ), предназначенную для электронной регулировки цветового баланса изображений, записываемых датчиком.Схема обработки обеспечивает серию справочных таблиц, которые используются программным обеспечением для настройки красного, зеленого и синего сигналов, чтобы достичь надлежащего цветового баланса для определенной интенсивности освещения и цветовой температуры. Часто справочные таблицы содержат информацию о вольфрамово-галогенных лампах (с различными цветовыми температурами), ртутных и ксеноновых дуговых горелках, импульсных лампах, светодиодах и других распространенных источниках освещения. Система RGB — одна из основных цветовых моделей, используемых для определения и представления цветов в камерах и программном обеспечении с компьютерным управлением.Белый цвет получается путем объединения равных частей всех трех цветов (красного, зеленого и синего) на уровне 100 процентов. Регулировку цветовой температуры можно легко выполнить, отрегулировав уровень интенсивности одного или нескольких из этих основных цветов.

В дополнение к системе камеры компьютер или видеомонитор, используемый для просмотра изображений, часто требует соответствующей регулировки цветовой температуры, чтобы соответствовать информации о цвете, собранной цифровой камерой. Многие пакеты компьютерного программного обеспечения содержат алгоритм точки белого , который позволяет настроить программное обеспечение в соответствии с цветовой температурой, но часто приходится настраивать и оборудование.Компьютерные мониторы обычно имеют внешние настройки, которые позволяют пользователю переключаться между несколькими вариантами цветовой температуры в диапазоне от примерно 9000 K до 5000 K. Эти настройки могут быть изменены для соответствия стандартным условиям просмотра и для обеспечения правильного отображения изображения на экране. представляет собой снимок, сделанный камерой.

В заключение, отсутствие надлежащего баланса цветовой температуры между источником света микроскопа и пленочной эмульсией или датчиком изображения является наиболее частой причиной неожиданных цветовых сдвигов при микрофотографии и цифровой обработке изображений.Если цветовая температура источника света слишком низкая для пленки, микрофотографии будут иметь общий желтоватый или красноватый оттенок и будут выглядеть теплыми . С другой стороны, когда цветовая температура источника света слишком высока для пленки, микрофотографии будут иметь синий оттенок и будут выглядеть холодными . Степень несоответствия будет определять степень этих цветовых сдвигов, при этом большие несоответствия приводят к крайним значениям цветовых вариаций. Возможно, лучшим примером является пленка дневного света, используемая в микроскопе, оборудованном вольфрамово-галогеновым источником освещения без использования фильтров балансировки цвета.В этом случае микрофотографии будут иметь довольно большой сдвиг цвета в сторону более теплых красноватых и желтоватых оттенков. Какими бы проблематичными ни казались эти цветовые сдвиги, их всегда легко исправить с помощью правильного использования фильтров преобразования и балансировки света.

Соавторы

Мортимер Абрамовиц — Olympus America, Inc., Two Corporate Center Drive., Мелвилл, Нью-Йорк, 11747.

Томас Дж.Fellers и Michael W. Davidson — Национальная лаборатория сильного магнитного поля, 1800 г. Ист. Пол Дирак, доктор философии, Государственный университет Флориды, Таллахасси, Флорида, 32310.


НАЗАД К ЦВЕТОВОЙ ТЕМПЕРАТУРЕ

Вопросы или комментарии? Отправить нам письмо.
© 1998-2021, автор — Майкл В. Дэвидсон и Государственный университет Флориды. Все права защищены. Никакие изображения, графика, сценарии или апплеты не могут быть воспроизведены или использованы каким-либо образом без разрешения правообладателей.Использование этого веб-сайта означает, что вы соглашаетесь со всеми юридическими положениями и условиями, изложенными владельцами.
Этот веб-сайт поддерживается нашей командой

Графика и веб-программирование
в сотрудничестве с оптической микроскопией в Национальной лаборатории сильного магнитного поля
.
Последнее изменение: пятница, 13 ноября 2015 г., 14:18
Счетчик доступа с 1 июня 1998 г .
Ламп

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
