Как работают стартеры люминесцентных ламп

Рейтинг

Общий рейтинг : 5/ 5оставило 8человек

Цена от 15.00 грн. до 33.00 грн.

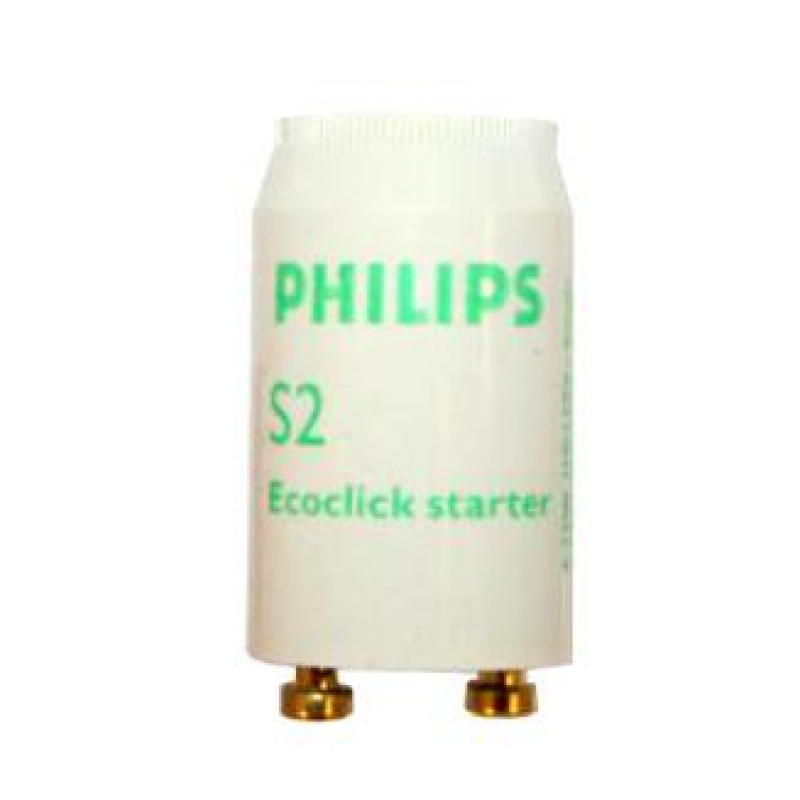

Стартеры для люминесцентных ламп- типа S2 (4 – 22Вт) и S10 (4 – 65Вт) постоянно поддерживаются в наличии.

Цена на стартер указана Прайс гривна за штуку с учетом НДС. Купить можно со склада в Киеве. Отправка в города Украины производится службой Новая почта.Стартеры Philips для люминесцентных ламп – единственный стартер, который быстро и просто устанавливается без использования дополнительных инструментов.

Даже плотно закрепленные – легко изымаются. В каталоге представлен весь ассортимент высококачественных стартеров тлеющего разряда для запуска люминесцентных ламп с электромагнитными балластами.  Изготовлены с соблюдением экологических норм (не содержат свинца и радиоактивных веществ).

Увеличивают срок службы лампы более чем на 25%; более низкая стоимость владения по сравнению с низкокачественными стартерами, не соответствующими Международным стандартам по электротехнике. Оптимальное удобство установки обеспечивается медными компонентами и устойчивыми к окислению медными штырьками. Огнеупорные компоненты и УФ-устойчивый корпус для дополнительной безопасности запуска (одобрено лабораторией UL по технике безопасности в США).На фото: стартер для люминесцентных ламп S2 4-22Вт PHILIPS

Стартер представляет собой небольшую газоразряд­ную лампу тлеющего разряда. Стеклянная кол­ба наполняется инертным газом (неон или смесь гелий-водород) и помещается в металлический или пластмас­совый корпус, на верхней крышке которого имеется смо­тровое окно.Схемы включения люминесцентных ламп: а-стартерная с дросселем; б—с лампой накаливания в качестве балласта; EL1 — лампа люминесцентная; КК — стартер; С — конденсатор; LL — дроссель; EL2 — лампа накаливания.В некоторых конструкциях стартеров смотровое окно отсутствует.

Стартер имеет два электро­да. Различают несимметричную и симметричную кон­струкции стартеров. В несимметричных стартерах один электрод неподвижный, а второй подвижный, изготовлениз биметалла.В настоящее время наибольшее распро­странение получила симметричная конструкция старте­ров, у которых оба электрода изготовляются из биметалла.

Эта конструкция имеет ряд преимуществ по сравнению с несимметричной.Напряжение зажигания в стартере тлеющего разряда выбирается таким образом, чтобы оно было меньше номинального напряжения сети, но больше рабочего на­пряжения, устанавливающегося на люми­несцентной лампе при ее горении.Схема подключения двух люминесцентных ламп через стартер.При включении схемы на на­пряжение сети оно полностью окажется приложенным к стартеру. Электроды стар­тера разомкнуты, и в нем возникает тлеющий разряд. В цепи будет проходить небольшой ток (20-50 мА).

Этот ток на­гревает биметаллические электроды, и они, изгибаясь, замкнут цепь, и тлеющий разряд в стартере прекратится.Через дроссель и последовательно соединенные катоды начнет проходить ток, который будет подогревать катоды лампы. Величина этого тока определяется индуктивным сопротивлением дросселя, выбираемым таким образом, что­бы ток предварительного подогрева като­дов в 1,5 2,1 раза превышал номинальный ток лампы. Длительность предваритель­ного подогрева катодов определяется вре­менем, в течение которого электроды стар­тера остаются замкнутыми.Когда элек­троды стартера замкнуты, они остывают, и по прошествии определенного промежутка времени, называемого временем контактирования, электроды раз­мыкаются.

Так как дроссель обладает большой индуктивностью, то в момент размыкания электродов стар­тера в дросселе возникает большой импульс напряже­ния, зажигающий лампу.После зажигания лампы в цепи установится ток, рав­ный номинальному рабочему току лампы. Этот ток обу­словит такое падение напряжения на дросселе, что на­пряжение на лампе станет примерно равным половине номинального напряжения сети.

Так как стартер вклю­чен параллельно лампе, то напряжение на нем будет равно напряжению на лампе и в связи с тем, что оно недостаточно для зажигания тлеющего разряда в стар­тере, его электроды останутся разомкнутыми при горе­нии лампы.Стартеры тлеющего заряда.Возможность зажигания лампы зависит от длитель­ности предварительного подогрева катодов и величины тока, проходящего через лампу в момент размыкания электродов стартера.

Если разрыв цепи произойдет при малом значении тока, то величина индуктированной в дросселе э. д. с.

и, следовательно, приложенного к лампе напряжения может оказаться недостаточной для ее зажигания, и лампа не зажжется. Поэтому, если при первой попытке стартер не зажжет лампу, он сразу же автоматически будет повторять описанный процесс до тех пор, пока не произойдет зажигание лампы. Со­гласно ГОСТ на стартеры зажигание лампы должно быть обеспечено за время до 10 сек.Параллельно электродам стартера включен конден­сатор емкостью 0,003-0,1 мкф.

Этот конденсатор обыч­но размещается в корпусе стартера. Конденсатор выпол­няет две функции: снижает уровень радиопомех, возни­кающих при контактировании электродов стартера и создаваемых лампой; с другой стороны, этот конденса­тор оказывает влияние на процессы зажигания лампы. Конденсатор уменьшает величину импульса напряже­ния, образуемого в момент размыкания электродов стар­тера, и увеличивает его длительность.При отсутствии конденсатора напряжение на лампе очень быстро воз­растает, достигая нескольких тысяч вольт, но продолжи­тельность его действия очень небольшая.

В этих усло­виях резко снижается надежность зажигания ламп. Кро­ме того, включение конденсатора параллельно электро­дам стартера уменьшает вероятность сваривания или, как говорят, залипания электродов, получающегося в ре­зультате образования электрической дуги в момент размыкания электродов. Конденсатор способствует быстрому гашению дуги.Принципиальная схема включения люминесцентной лампы.Применение конденсаторов в стартёре не обеспечи­вает полного подавления радиопомех, создаваемых лю­минесцентной лампой.

Поэтому необходимо дополни­тельно на входе схемы установить два конденсатора емкостью не менее 0,008 мкф каждый, соединен­ных последовательно, и среднюю точку заземлить.Одним из рекомендуемых способов снижения уровня радиопомех является применение дросселей с симметри­рованной обмоткой где обмотка дросселя разделе­на на две совершенно одинаковые части, имеющие рав­ное число витков, намотанных на один общий сердеч­ник.Каждая часть дросселя соединена последовательно с одним из катодов лампы. При включении такого дрос­селя с лампой оба ее катода работают в одинаковых условиях, что снижает уровень радиопомех. В настоящее время, как правило, выпускаемые промышленностью дроссели изготовляются с симметрированными обмот­ками.В схеме из-за наличия дросселя ток через лампу и напряжение сети не будут совпадать по фазе, т.

е. они не будут одновременно достигать своих нулевых и максимальных значений. Как известно из теории переменного тока, в этом случае ток будет отставать по фазе от напряжения сети на некоторый угол, величина которого определяется соотношением индуктивного со­противления дросселя и активного сопротивлениявсей сети.

Такие схемы называются отстающими.В ряде случаев использования люминесцетных ламп требуется создавать такие условия, когда ток через лам­пу опережал бы по фазе напряжение сети. Такие схемы называются опережающими. Для выполнения этого условия последовательно с дросселем включается кон­денсатор, емкость которого рассчитывается таким обра­зом, чтобы его емкостное сопротивление было больше индуктивного сопротивления дросселя.Устройство люминесцентной лампы.В опережающем балласте в период зажигания лампы ток предварительного подогрева катодов имеет недостаточную величину.

Для устранения этого явления необходимо на время зажигания лампы увеличить ток предварительного подогрева, что можно сделать, если частично компенсировать емкость индуктивностью. В цепь стартера включается дополнительная индуктивность в виде компенсирующей катушки.

При замыкании электродов стартера эта компенсирующая катушка включается последовательно с дросселем и конденсатором, общая индуктивность схемы возраста­ет, а вместе с ней увеличивается ток предварительного подогрева. После размыкания электродов стартера ком­пенсирующая катушка отключается, и в рабочем режиме лампы она не участвует.

Индуктивность дополнительной катушки компенсирует емкость конденсатора, установ­ленного в стартере. Поэтому в схему вводится дополни­тельный конденсатор емкостью не менее 0,008 мкф, включаемый параллельно лампе и выполняющий в этом случае роль помехоподавляющего конденсатора.Один из недостатков рассмотренных схем – низкий коэффициент мощности. Он составляет величину 0,5-0,6.

Пускорегулирующие аппараты (ПРА), выполненные на основе этих схем, относятся к группе так называемых некомпенсированных аппаратов. При использовании та­ких аппаратов согласно правилам устройства электро­установок (ПУЭ) для повышения низкого коэффициента мощности необходимо предусматривать групповую ком­пенсацию коэффициента мощности, обеспечивающую до­ведение его для всей осветительной установки до вели­чины 0,9-0,95.При невозможности или экономической неэффектив­ности применения групповой компенсации коэффициента мощности используют схемы, в которых дополнительно параллельно лампе включается конденсатор достаточной емкости, выбранный таким образом, чтобы коэффициент мощности схемы повысился до величины 0,85 -0,9 . ПРА, изготовленный по этой схеме, называют компенсированным.

Расчеты показывают, что для ламп мощ­ностью 20 и 40 вт при напряжении 220 в емкость кон­денсатора составляет 3-5 мкф.Основной недостаток стартерных схем зажигания – их низкая надежность, которая обусловлена ненадежно­стью работы стартера. Надежная работа стартера также зависит от уровня напряжения в питающей сети. Со сни­жением напряжения в питающей сети увеличивается время, необходимое для разогрева биметаллических элек­тродов, а при уменьшении напряжения более чем на 20% номинального стартер вообще не обеспечивает кон­тактирования электродов, и лампа не будет зажигаться.

Значит, с уменьшением напряжения в питающей сети время зажигания лампы увеличивается.Схема запуска сгоревшей люминисцентной лампы.У люминесцентной лампы по мере старения наблю­дается увеличение ее рабочего напряжения, а у старте­ра, наоборот, с ростом срока службы напряжение зажи­гания тлеющего разряда уменьшается. В результате этого возможно, что при горящей лампе стартер начнет срабатывать и лампа гаснет.При размыкании электродов стартера лампа вновь загорается и наблюдается мига­ние лампы. Такое мигание лампы, помимо вызываемого им неприятного зрительного ощущения, может привести к перегреву дросселя, выходу его из строя и порче лам­пы.

Подобные же явления могут иметь место при ис­пользовании старых стартеров в сети с пониженным уровнем напряжения. При появлении миганий лампы необходимо заменить стартер на новый.Стартеры имеют значительные разбросы времени кон­тактирования электродов, и оно очень часто недостаточ­но для надежного предварительного подогрева катодов ламп. В результате стартер зажигает лампу после не­скольких промежуточных попыток, что увеличивает дли­тельность переходных процессов, снижающих срок служ­бы ламп.Общий недостаток всех одноламповых схем – невоз­можность уменьшить создаваемую одной люминесцент­ной лампой пульсацию светового потока.Поэтому такие схемы можно применять в помещениях, где устанавли­вается несколько ламп, а в случае их использования для группы ламп рекомендуется с целью уменьшения пульса­ции светового потока лампы включать в различные фазы трехфазной цепи.

Необходимо стремиться к тому, чтобы освещенность в каждой точке создавалась не менее чем от двух-трех ламп, включенных в разные фазы сети.Двухламповые схемы включения. Применение двух­ламповых схем включения дает возможность уменьшить пульсацию суммарного светового потока, так как пуль­сации светового потока каждой лампы происходят не одновременно, а с некоторым сдвигом по времени. По­этому суммарный световой поток двух ламп никогда не будет равен нулю, а колеблется около некоторого сред­него значения с частотой, меньшей, чем при одной лам­пе.

Кроме того, эти схемы обеспечивают высокий коэф­фициент мощности комплекта лампа – ПРА.Наибольшее распространение получила двухлампо­вая схема, называемая часто схемой с расщепленной фазой. Схема состоит из двух элементов-ветвей: отстающей и опережающей. В первой ветви ток отстает по фазе от напряжения на угол 60°, а во второй – опе­режает на угол 60°.

Благодаря этому ток во внешней цепи будет почти совпадать по фазе с напряжением, и коэффициент мощности всей схемы составит величину 0.9-0.95.Эту схему можно отнести к группе компенси­рованных, и по сравнению с одноламповой некомпенси­рованной схемой она обладает тем преимуществом, что не требуется принимать дополнительных мер для повы­шения коэффициента мощности. При изготовлении ПРА по этой схеме общий расход конструкционных материалов меньше, чем для двух и одноламповых аппаратов. В настоящее время выпускается большое количество различных типов аппаратов, выполненных по этой схеме.Поделитесь полезной статьей:

С каждым днем популярность ламп дневного света в качестве источника освещения только растет. Это обусловлено их высокой продолжительностью работы и качественным свечением.

Люминесцентные лампы работают не напрямую от сети с напряжением 220 Вольт.

Для их функционирования требуется специальный блок, называющийся пускорегулирующей аппаратурой (ПРА). Конструкция блока включает в себя три основных элемента, в которые входят: дроссель (катушка индуктивности с сердечником), сглаживающего конденсатора и стартера. Вот как рас о последнем устройстве мы сегодня и поговорим.

Содержание

• 1 Приветствую всех друзья на сайте «Электрик в доме», недавно мне пришлось искать причину неисправности светильников с люминесцентными лампами, которая заключалась в неисправности элемента ПРА, поэтому очередной выпуск будет посвящен именно о стартере люминесцентной лампы. Мы разберем его назначение, устройство и выполняемые функции.
• 2 Устройство стартера люминесцентных ламп
• 3 Баллон расположен внутри пластмассового или металлического корпуса, имеющего сверху отверстие. Самым популярным материалом для изготовления корпуса является пластик. Справляться с высокой температурой такому корпусу позволяет специальная пропитка. Любой стартер для люминесцентных лампимеет только две ножки (контакта).
• 4 Если вынуть конструкцию из корпуса видно саму колбу. Также видно, что параллельно электродам колбы подключен какой-то элемент – это конденсатор. Его емкостью составляет порядка 0,003-0,1 мкф. Конденсатор призван выполнять сразу две функции: – борется с радиопомехами, которые возникают из-за контакта электродов, посредством снижения их уровня.- участвует в процессе зажигания лампы. Конденсатор снижает импульс напряжения, который формируется при размыкании электродов, и повышает его продолжительность.
• 5 За счет параллельного включения с электродами конденсатор снижает вероятность их сваривания (залипания). Подобное явление может произойти в процессе размыкания электродов вследствие формирования электрической дуги. Конденсатор в кратчайшие сроки гасит дугу.
• 6 Для чего нужен стартер в люминесцентных лампах
• 7 Как работает люминесцентный светильник
• 8 При замыкании цепи (через электроды стартера) по ней начинает проходить ток, величина которого в 1,5 раза больше от номинального тока лампы. Величина тока ограничивается сопротивлением дросселя. Электроды лампы и стартера не могут выполнять эту функцию, так как первые имеют недостаточное сопротивление, а вторые находятся в замкнутом положении.
• 9 Нагрев электродов до 800С происходит в течение 1-2 секунд. В результате повышения температуры происходит увеличение электронной эмиссии, что способствует упрощению процесса пробоя газового промежутка. Разряд в электродах стартера отсутствует и они постепенно остывают.
• 10 После остывания стартера электроды размыкаются, принимая исходное положение, и разрывают цепь. Разрыв цепи сопровождается появлением в дросселе ЭДС самоиндукции. Ее величина прямо пропорциональна индуктивности дросселя и скорости изменения величины тока при разрыве цепи.
• 11 Возникновение ЭДС самоиндукции является причиной создания повышенного напряжениевеличиной 800-1000 В, которое в виде импульса подается на лампу. Ее электроды предварительно разогреты и она готова к зажиганию. В этот момент происходит пробой и начинается свечение.
• 12 На стартер который подключен параллельно лампе теперь прикладывается напряжение, величина которого в два раза ниже напряжения сети. Оно не способно пробить неоновую лампочку, следовательно, ее зажигание больше не осуществляется. Весь цикл зажигания длится не более 10 секунд.
• 13 Как проверить стартер люминесцентной лампы
• 14 Почему мигает люминесцентная лампа
• 15 Поэтому если вы замечаете постоянное мигание лампынеобходимо заменить стартер на новый. В 90 % случаев именно он является причиной такого феномена. При возникновении мигания необходимо как можно раньше произвести замену стартера, так как в таком режиме работы ресурс составляющих светильника уменьшатся и из строя могут выйти уже колба или дроссель. Похожие материалы на сайте:

Приветствую всех друзья на сайте «Электрик в доме», недавно мне пришлось искать причину неисправности светильников с люминесцентными лампами, которая заключалась в неисправности элемента ПРА, поэтому очередной выпуск будет посвящен именно о стартере люминесцентной лампы. Мы разберем его назначение, устройство и выполняемые функции.

Устройство стартера люминесцентных ламп

Конструкция этого элемента достаточно проста.

Каждая модель, выпущенная определенным производителем, имеет свои технические характеристики. Это следует учитывать при выборе ламп. Стартер – это стеклянный баллон, внутри которого находится инертный газ.

Это может быть смесь гелия с водородом или неон. В баллон впаяны неподвижные металлические электроды. Их выводы проходят через цоколи.

Баллон расположен внутри пластмассового или металлического корпуса, имеющего сверху отверстие.

Самым популярным материалом для изготовления корпуса является пластик. Справляться с высокой температурой такому корпусу позволяет специальная пропитка. Любой стартер для люминесцентных лампимеет только две ножки (контакта).

Если вынуть конструкцию из корпуса видно саму колбу.

Также видно, что параллельно электродам колбы подключен какой-то элемент – это конденсатор. Его емкостью составляет порядка 0,003-0,1 мкф. Конденсатор призван выполнять сразу две функции:

– борется с радиопомехами, которые возникают из-за контакта электродов, посредством снижения их уровня.- участвует в процессе зажигания лампы.

Конденсатор снижает импульс напряжения, который формируется при размыкании электродов, и повышает его продолжительность.

За счет параллельного включения с электродами конденсатор снижает вероятность их сваривания (залипания). Подобное явление может произойти в процессе размыкания электродов вследствие формирования электрической дуги. Конденсатор в кратчайшие сроки гасит дугу.

Для чего нужен стартер в люминесцентных лампах

Этот элемент является основным в конструкции люминесцентных ламп.

Без него электромагнитная пускорегулирующая аппаратура не сможет функционировать. Главное назначение стартера – запускать механизма и разжигание инертного газа, находящегося в газоразрядной колбе. Стартерработает как выключатель – размыкает и замыкает электрическую цепь.

Установка стартера продиктована необходимость выполнения двух важных функций:

– замыкания цепи.

Позволяет нагреть электроды лампы, облегчая тем самым процесс зажигания;- разрыв цепи. Происходит сразу же после нагрева электродов. В результате размыкания образуется импульс повышенного напряжения, являющийся причиной пробоя газового промежутка колбы.

Дроссель играет роль стабилизатора и трансформатора. Он поддерживает необходимый ток нитей лампы, создает импульс напряжения, необходимый для пробоя лампы и стабилизирует процесс горения дуги.

Как работает люминесцентный светильник

В момент подключения схемы к электрической цепи все напряжение подается на стартер для люминесцентных ламп.

В нормальном положении электроды находятся в разомкнутом положении. На электродах стартера начинает возникать тлеющий разряд. По цепи проходит ток небольшой величины (30-50 мА).

Этого тока достаточно для нагрева электродов. При достижении определенной температуры они начинают изгибаться и замыкают цепь. После того как контакты замкнуться тлеющий разряд прекращается.

Давайте по ходу рассмотрим из каких основных деталей состоит сам светильник.

При замыкании цепи (через электроды стартера) по ней начинает проходить ток, величина которого в 1,5 раза больше от номинального тока лампы. Величина тока ограничивается сопротивлением дросселя. Электроды лампы и стартера не могут выполнять эту функцию, так как первые имеют недостаточное сопротивление, а вторые находятся в замкнутом положении.

Нагрев электродов до 800С происходит в течение 1-2 секунд. В результате повышения температуры происходит увеличение электронной эмиссии, что способствует упрощению процесса пробоя газового промежутка. Разряд в электродах стартера отсутствует и они постепенно остывают.

После остывания стартера электроды размыкаются, принимая исходное положение, и разрывают цепь. Разрыв цепи сопровождается появлением в дросселе ЭДС самоиндукции. Ее величина прямо пропорциональна индуктивности дросселя и скорости изменения величины тока при разрыве цепи.

Возникновение ЭДС самоиндукции является причиной создания повышенного напряжениевеличиной 800-1000 В, которое в виде импульса подается на лампу. Ее электроды предварительно разогреты и она готова к зажиганию. В этот момент происходит пробой и начинается свечение.

На стартер который подключен параллельно лампе теперь прикладывается напряжение, величина которого в два раза ниже напряжения сети. Оно не способно пробить неоновую лампочку, следовательно, ее зажигание больше не осуществляется. Весь цикл зажигания длится не более 10 секунд.

Как проверить стартер люминесцентной лампы

Данный вопрос очень часто возникает перед специалистами в процессе ремонта люминесцентных светильников. Хоть деталь и мелкая, но способна вызвать серьезные проблемы.

Выявить поломку стартера можно заменой его на исправный, если таковой имеется под рукой.

А вот что делать в случаях, когда по близости больше нет светильников, а до ближайшего специализированного магазина не один километр пути? Как проверить стартер люминесцентной лампыв домашних условиях? Проверить работоспособность данного устройства можно по стандартной схеме.

Последовательно со стартером в сеть подключается обыкновенная лампа с нитью накаливания. Желательно, чтобы ее мощность не превышала 40 Вт.

Собрать такую схему не составит труда.Если стартер находится в исправном состоянии, то лампа будет гореть и периодически на мгновение гаснуть. Этот процесс будет сопровождаться характерными щелчками, которые свидетельствуют о работе контактов.

Если лампочка не горит или светится постоянно (без моргания), то можно констатировать поломку стартера.Таким вот нехитрым способом можно проверить стартер для люминесцентных ламп.Хотя, по правде сказать, я еще не видел, чтобы на производстве их где либо проверяли. Это наверное связано с их незначительной стоимостью. Обычно бывает как, если лампа не работает или начинает мигать просто меняют стартер на новый, получилось устранить причину хорошо, нет значить проблема в другом.

Почему мигает люминесцентная лампа

Дорогие друзья Вы наверное замечали что светильники с люминесцентными лампами со временем начинают мигать. И связано это не с использованием выключателей с подсветкой которые являются причиной мигания энергосберегающих лампах.

В процессе эксплуатации светильников рабочее напряжение зажигания тлеющего разряда в стартере падает. Это является причиной того, что стартер будет срабатывать даже при горящей лампе.

После размыкания электродов свечение восстанавливается. Человеческий глаз воспринимает это как процесс мигания. Подобное явление является причиной порчи лампы и выхода из строя дросселя в результате его перегрева.

Поэтому если вы замечаете постоянное мигание лампынеобходимо заменить стартер на новый. В 90 % случаев именно он является причиной такого феномена.

При возникновении мигания необходимо как можно раньше произвести замену стартера, так как в таком режиме работы ресурс составляющих светильника уменьшатся и из строя могут выйти уже колба или дроссель.

Похожие материалы на сайте:

Источники:

• elmar.com.ua
• fazaa.ru
• electricvdome.ru

Стартер Philips S10 для люминесцентных ламп

Стартер Philips s10 — это стартер, который используется для включения люминесцентных лампа, оснащенных электромагнитным балластом. Данный прибор широко используется в различных сферах деятельности человека, в том числе и в медицинской области.

Основные преимущества стартера Рhilips s10 4 65w 220 240v:

• безопасность: такой материал, как свинец, не входит в состав данного прибора, также в нем отсутствуют другие вредные для здоровья людей вещества;
• специальное устройство для зажигания встроено в корпус прибора, сам корпус стартера изготовлен из поликарбоната, обладающего высокой степенью огнеупорности;
• в Рhilips s10 4 65w встроен помехоподавляющий конденсатор высокого качества;
• функциональность и надежность в использовании;
• длительный срок службы;
• длительный период бесперебойной работы;
• высокое качество.

Преимущества стартера для люминесцентных ламп Philips  S10:

• для установки стартера для ламп s10 4 80вт 220 240в не требуется использование каких-либо дополнительных приспособлений, стартер просто и быстро устанавливается без необходимости привлечения специалистов;
• прибор для philips s10 220 240v наделен плотным и надежным креплением, но в тоже время оно обеспечивает его легкое изъятие;
• при использовании этого устройства продолжительность срока службы лампы возрастает в среднем на 25%;- быстрая окупаемость стартера для ламп s10 4 65w 220v;
• также прибор оснащен медными штырями, которые обладают высокой степенью устойчивости к окислению;
• для обеспечения дополнительной безопасности  Филипс s10 имеет огнеупорный корпус;
• стартер можно использовать для подключения ламп, мощность которых составляет от 4 до 65Вт;
• данный прибор применяется при номинальном напряжении электрического тока, находящегося в пределах 220-240В.

Технические характеристики медтехники Стартер Philips S10 Ecoclick 4-65W SIN 220-240V WH UNP/12X25BOX

Наименование Значение Рабочее напряжение (В) 220–240 Мощность (Вт) 4–65 Код EAN 8711500697752 Код Philips для заказа 697691 33 Кол-во в упаковке (шт) 25 Кол-во упаковок в коробке (шт) 12 Страна-производитель Нидерланды

Стартер Osram ST111 4-80W Basic для люминесцентных ламп, аналог от фирмы Osram с увеличенной до 80 Вт мощностью, можно купить только под заказ.

Интернет-магазин «Медремкомплект» занимается реализацией только высококачественногомедицинского оборудования и сопутствующих материалов. У нас в огромном ассортименте оборудование для медицинских организаций и учреждений. У нас можно купить на самых выгодных условиях стартер Рhilips s10. S10, цена которого отличается демократичностью и выгодой. Также мы предлагаем широкий спектр ламп для медицины, в том числе и высококачественные стартеры серии s10 4 65w philips s10, которые отличаются долговечностью и надежностью.

Стартеры Ecoclick Стартеры для люминесцентных ламп

Стартеры Ecoclick Стартеры для люминесцентных ламп — Philips

You are now visiting the Philips lighting website. A localized version is available for you.

Continue

Закрыть фильтры Показать фильтры

Другие фильтры

Показывать меньше фильтров

Sort by:

Мощность Низкий — ВысокийМощность Высокий — НизкийСветовой поток лампы Низкий — ВысокийСветовой поток лампы Высокий — НизкийЦветовая температура (K) Низкий — ВысокийЦветовая температура (K) Высокий — Низкий

{{#if imageUrl}} {{#if productUrl}} {{else}} {{/if}} {{/if}} {{#if productUrl}} {{dtn}} {{else}} {{dtn}} {{/if}}

{{#if countrySpecificOrderCode}} {{countrySpecificOrderCode}} {{else}} N/A {{/if}}

{{orderCode}}

{{#if productTitle}} {{/if}} {{#each columnValues}} {{#if this. filterKeyCode}}

{{this.filterKeyCode}}: {{#if this.multiValue}} {{#each filterKeyValue}} {{this}} {{/each}} {{else}} {{this.filterKeyValue}} {{/if}}

{{/if}} {{/each}} {{#if iesUrl}} {{else}}

N/A

{{/if}} {{#if pssUrl}} {{else}}

N/A

{{/if}} {{#if phrUrl}} {{/if}}

{{#each filterKeys}} {{/each}} {{/if_checkFilterType}} {{#if_checkFilterType displayType «stepslider»}} {{#each filterKeys}} {{/each}} {{/if_checkFilterType}}

{{#if imageUrl}} {{#if productUrl}} {{else}} {{/if}} {{/if}} {{#if productUrl}} {{dtn}} {{else}} {{dtn}} {{/if}}

{{#if countrySpecificOrderCode}} {{countrySpecificOrderCode}} {{else}} N/A {{/if}}

{{orderCode}}

{{#each columnValues}} {{#if this. filterKeyCode}}

{{this.filterKeyCode}}: {{#if this.multiValue}} {{#each filterKeyValue}} {{this}} {{/each}} {{else}} {{this.filterKeyValue}} {{/if}}

{{/if}} {{/each}} {{#if pssUrl}} {{else}}

N/A

{{/if}}

Электронные стартеры превосходного качества для люминесцентных ламп, работающих с электромагнитными балластами.

Единственный стартер, который быстро и просто устанавливается без использования дополнительных инструментов

Даже плотно закрепленные стартеры легко изымаются

Стартеры изготовлены с соблюдением экологических норм (не содержат свинца и радиоактивных веществ)

Увеличивают срок службы лампы более чем на 25%; более низкая стоимость владения по сравнению с низкокачественными стартерами, не соответствующими Международным стандартам по электротехнике

Оптимальное удобство установки обеспечивается медными компонентами и устойчивыми к окислению медными штырьками

Огнеупорные компоненты и УФ-устойчивый корпус для дополнительной безопасности запуска (одобрено лабораторией UL по технике безопасности в США)

Новый дизайн корпуса (запатентовано) с двумя выемками в верхней части дает возможность использовать другой стартер для установки/съема (не нужны дополнительные инструменты) Не содержит свинец и радиоактивные вещества. Соответствует требованиям европейских природоохранных законов RoHS (об ограничении распространения опасных веществ) Высокая степень надежности, более 10 000 безопасных включений Двухштырьковое зажигательное устройство в пластиковом корпусе (огнеупорный поликарбонат) с высококачественным помехоподавляющим конденсатором Точное время предварительного подогрева и достижения пикового напряжения для обеспечения запуска Замену стартеров рекомендуется производить одновременно с заменой ламп Применяются с люминесцентными лампами любых производителей со стандартным электромагнитным балластом и лампами TL‑D (T8), TL mini и PL‑L Стартеры S2 Ecoclick применяются для: 110/130 В, 4-22 Вт одиночное подключение 220/240 В, 4-6-8-15-18-22 Вт одиночное подключение 220/240 В, 4-22 Вт последовательное подключение Стартеры S10 Ecoclick подходят для 220/240 В, 4-65 Вт, одиночное подключение Стартеры S10 Ecoclick необходимы для 220/240 В, 13 Вт, одиночное подключение Стартеры S2 Ecoclick рекомендованы для 220/240 В, 18 Вт , одиночное подключение для оптимальной работы

We are sorry you have to wait a little longer, we are working on it.

Загрузки

Визуальные материалы

• Установите флажок для продукта, который нужно добавить



• Установите флажок для продукта, который нужно добавить



• Установите флажок для продукта, который нужно добавить



Установите флажок для продукта, который нужно добавить

©2018-2021 Signify Holding. Все права защищены.

Стартер для люминесцентных ламп FS-2

Наименование: Стартер для люминесцентных ламп FS-2 Описание: Стартер для люминесцентных ламп FS-2 Заказать Цена: Уточните у менеджера +7 (8352) 22-06-15

Основное предназначение стартера – зажигание или запуск люминесцентных ламп. Напряжение для работы стартера может быть 220 В и 127 В от сети переменного тока с частотой 50 Герц.

Подключение стартера может быть двух видов:

• Одиночное подключение к дросселю. В данном варианте стартер использует напряжение 220 В;
• Последовательное подключение, когда на один дроссель используется два стартера, при этом напряжение сети равно 127 В.

Стартер представляет собой газоразрядную лампу, которая состоит из стеклянной колбы, заполненная газом. Внутри колбы располагаются два электрода. В основном применяются стартеры симметричной конструкции с подвижными электродами. Электроды являются биметаллическими.

тип	рабочее напряжение	используются лампами	импульс напряжения	время старта	срок службы	количество штук в коробке	код продукта
FS-2	110-130V	4-22W	800	4сек	6000	25	5001
FS-2 Promo 2400	200-240V	4-22W	800	4сек	6000	2400	5003



Стартёр для запуска люминесцентных ламп

Люминесцентные лампы и их запуск

Люминесцентные лампы, или же как их ещё называют лампы дневного света, ещё в прошлом веке начали применяться во многих сферах деятельности человека, для организации освещения схожего с естественным по своей структуре. Этот вид источника света является газоразрядным оборудованием, на стенки которого нанесён специальный материал люминофор. Вследствие подачи электрического напряжения к электродам в лампе, возникает ультрафиолетовое излучение, которое и воздействует на люминофор, после чего возникает свечение. Существует несколько видов самых распространённых ламп:

• Трубчатые, которые применяются в линейных и растровых светильниках;

• Компактные «экономки» или же энергосберегающие лампы.

Как запустить люминесцентную лампу? Для запуска любой лампы дневного света необходимо специальное оборудование, называющееся пусковым или пускорегулирующим. Пускатель для ламп люминесцентных может устанавливаться внутри самого корпуса как лампочки в варианте с энергосберегающими лампами, и снаружи, но обязательно внутри конструкции светильника. Пускорегулирующая аппаратура люминесцентных ламп нужна для создания импульса высоко напряжения, который способствует началу свечения этого газонаполненного источника света.

Пускатель для люминесцентных ламп может быть двух видов:

1. Электромагнитный, который представляет собой, собранных в электрическую схему, нескольких элементов таких как стартер, дроссель и конденсатор.
2. Электронный (эпра), созданный на основе различных электронных элементов, в том числе и полупроводниковых.

Электронный пускатель представляет собой довольно сложную электрическую схему, собирать которую обычному человеку не знакомому с электроникой достаточно сложно. Что же касается электромагнитной реализации запуска люминесцентного источника света, то собрать, подключить и обслуживать её сможет даже человек без электрического образования. Основным элементом этой схемы является стартер, который непосредственно и выполняет функцию зажигания лампочки.

Принцип работы стартера, и способы их подключения

Конструктивно стартер представляет собой маленьких размеров колбочку, имеющую смотровое окошко, которая помещается в ёмкость сделанную из металла или же из пластика. Внутри колбы стартера находятся два электрода и газ, обычно это неон или гелий. Электроды могут быть выполнены двумя типами:

• Симметричным, когда два электрода стартера находятся в подвижном состоянии.
• Несимметричным, подвижным выполняется только один.

Электроды выполнены из специального биметаллического сплава, на которые подаётся напряжение и они замыкаются. Ток в цепи стартера начинает возрастать, вследствие этого между электродами стартера появляется тлеющий разряд, который и приводит к их усиленному нагреву контактов.

Достигнув критической температурной точки срабатывания, биметаллическая пластина разрывает контакт, тем самым создавая в цепи дросселя и люминесцентного источника света разряд высокого импульсного напряжения, который и зажигает его. Дроссель представляет собой индуктивность, нужную для вырабатывания импульса. Конденсатор, включаемый параллельно или последовательно с дросселем, служит фильтром радиопомех, которые возникают при разрыве контакта пускового устройства и он также стабилизирует импульсы тлеющего разряда. Включенный в цепь параллельно конденсатор уменьшает в разы электрическую дугу во время размыкания электродов, тем самым продлевает жизнь не только всего устройства, но и стартера в частности.

Выбор стартера

Если без конденсатора запуск и свечение лампы дневного света всё-таки возможно, то без дросселя и стартера этого не произойдёт. Тут возникает логичный вопрос — как выбрать стартер для люминесцентных ламп? Люминесцентные светильники без стартера — это только те, которые запускаются при помощи электронного пускорегулирующего устройства. Основными параметрами при правильном подборе стартера являются:

1. Мощность самого люминесцентного источника дневного света;
2. Номинальное напряжение. Чаще всего это 220 и 127 вольт в зависимости от схемы подключения ламп в светильнике. Напряжение 127 вольт, будет актуально при последовательном подключении двух ламп дневного светового потока.
3. Производитель. Надёжность этого элемента для запуска сильно зависит от качества исполнения и сборки. При этом изделия и продукция китайского производства находится в низшей ценовой категории. Хорошими показателями и длительным сроком службы отличаются только оригинальные стартеры от мировых проверенных временем брендов, таких как Philips, Осрам и другие.
4. Корпус. Так как внутри этого устройства возникают токи высокой величины и электрическая дуга, которые могут вызвать возгорание, поэтому материал должен быть соответствующим.

Рынок данной продукции очень широк, поэтому стартер нельзя назвать дефицитным товаром. Однако, маркировка их может различаться, так как производитель может быть как отечественный, так и импортный.

Отечественная маркировка чаще всего начинается с большой буквы «С», что обозначает стартер. Цифра указанные перед ней определяют мощность лампы (40, 90, 100) иногда это может быть и разброс мощностей, допустим, 40…100 Вт. Дальше написаны должны быть параметры, говорящие о напряжении (127 или же 220 вольт).

Западная маркировка содержит чаще всего такие знаки S10, FS-U, ST 111, что означает что напряжение питания, должно быть 220 вольт, а мощность от 4 до 80 Вт. При напряжении 127 вольт и мощности до 22 Вт маркировка иностранного производства будет S2, FS-2, ST 151.

Основные неисправности люминесцентных ламп и стартеров

Так как любое электронное или же механическое устройство, может в течение всего срока службы, проявлять проблемы в работе, то и при эксплуатации люминесцентных светильников даже самого лучшего качества могут возникнуть неисправности. Если не запускается лампа дневного света, собранная на основе электромагнитного пускового устройства, то это значит:

• Нет питающего напряжения на самом светильнике или же оно меньше чем 200 вольт. В этом случае нужно с помощью мультиметра проверить наличие напряжения на конкретном светильнике чаще всего от выключателя. И удостоверится что в сети напряжение соответствует стандартному 220 вольт 50 Гц;
• Недостаточный тлеющий разряд в стартере. Это может быть вызвано подгоранием контакта в нём, из-за отсутствия конденсатора в цепи, или же просто от длительного его использования, каждое устройство запуска имеет свой ресурс включений;
• Несоответствие параметров лампы, дросселя или же стартера. Проверит правильность подбора и маркировку элементов светильника;
• Плохой контакт в цоколях лампы или стартера, также неуверенное соединение монтажных проводов или их обрыв. Поэтому весь монтаж рекомендуется выполнять медными многожильными проводниками. Проверить цепь мультиметром или же пробником цепи.

Проблемы, связанные с работой или неисправностью стартера, будут выражаться в отсутствии запуска свечения люминесцентного светильника или же лампы. Так как при горящей лампе сам стартер можно даже извлечь из патрона, но это не повлияет на её работу, лампа будет продолжать излучать качественный световой поток дневного света.

Видео о запуске люминесцентной лампы

Стартеры для люминесцентных ламп S [Philips]

	Стартер S2 для схемы с двумя лампами 4..22Вт, 110-130В, упк.1000шт.	PHILIPS Lighting / 871150069750928	штупак	19,42  RUB
	Стартер S2 для схемы с двумя лампами 4. .22Вт, 110-130В, упк.25шт.	PHILIPS Lighting / 871150069750933	штупак	19,42  RUB
	Стартер S10 для схемы с одной лампой 4..65Вт, 220-240В, упк.1000шт.	PHILIPS Lighting / 871150069769128	штупак	19,42  RUB
	Стартер S10 для схемы с одной лампой 4..65Вт, 220-240В, упк.25шт.	PHILIPS Lighting / 871150069769133	штупак	19,42  RUB
	Стартер S10 для схемы с одной лампой 4..65Вт, 220-240В, упк.10шт. Отсутствует в последнем прайсе производителя, смотрите аналоги	PHILIPS Lighting / 871150069832225	штупак	0,00  RUB
	Стартер электронный S2E для схемы с двумя лампами 4. .22Вт, 110-130В, упк.25шт. Отсутствует в последнем прайсе производителя, смотрите аналоги	PHILIPS Lighting / 871150076498026	штупак	0,00  RUB
	Стартер электронный S10E для схемы с одной лампой 4..65Вт, 220-240В, упк.25шт. Отсутствует в последнем прайсе производителя, смотрите аналоги	PHILIPS Lighting / 871150076497326	штупак	828,20  RUB
	Стартер P10 «Polar starter» для схемы с одной лампой 18..65Вт, 220-240В, [–40…+75°C] упк.25шт. Отсутствует в последнем прайсе производителя, смотрите аналоги	PHILIPS Lighting / 871150090234453	штупак	0,00  RUB
	Стартер S16 для схемы с одной лампой 70. .125Вт, для соляриев, упк.10шт. Отсутствует в последнем прайсе производителя, смотрите аналоги	PHILIPS Lighting / 871150090356331	штупак	0,00  RUB
	Стартер S16 для схемы с одной лампой 70..125Вт, для соляриев, упк.1000шт. Отсутствует в последнем прайсе производителя, смотрите аналоги	PHILIPS Lighting / 871150090356328	штупак	0,00  RUB
	Стартер S12 «BodyTone» для схемы с одной лампой 115..140Вт, для соляриев, упк.25шт. Отсутствует в последнем прайсе производителя, смотрите аналоги	PHILIPS Lighting / 871150090379226	штупак	0,00  RUB
	Стартер S12 «BodyTone» для схемы с одной лампой 115. .140Вт, для соляриев, упк.1000шт. Отсутствует в последнем прайсе производителя, смотрите аналоги	PHILIPS Lighting / 871150090379228	штупак	0,00  RUB
	Стартер S12 «BodyTone» для схемы с одной лампой 25..100Вт, для соляриев, упк.25шт. Отсутствует в последнем прайсе производителя, смотрите аналоги	PHILIPS Lighting / 871150090370926	штупак	0,00  RUB

устройство, принцип работы и схемы подключения ламп дневного света

Автор Aluarius На чтение 5 мин. Просмотров 409 Опубликовано 10.06.2016

Люминесцентные лампы от сети напряжением 220 вольт напрямую не включаются. Для них нужен специальный блок, который называется пускорегулирующая аппаратура, укорочено ПРА. Этот блок состоит из трех элементов: дроссель, конденсатор и стартёр. Нас в этой статье будет интересовать стартер для ламп дневного света (ЛДС), что он собой представляет, какие функции на него возложены.

По сути, стартёр – это стеклянная колба, заполненная газом (обычно используется или неон, или смесь гелий с водородом). То есть, это газоразрядная лампа миниатюрного типа, внутри которой тлеет разряд. Здесь же расположены электроды, поддерживающие данный разряд. Существует стартеры двух типов: симметричные и несимметричные. В первом все электроды являются подвижными, во втором – один стационарный. Электроды изготавливаются из биметалла. Чаще всего в люминесцентных светильниках используются конструкции симметричные.

Газоразрядная лампа помещается в металлический или пластмассовый корпус. Крепится она на специальной панели диэлектрического типа, где установлены два контакта. Здесь же устанавливается и конденсатор, который подсоединен к газоразрядной лампе параллельно.

Как работает

Когда в схему, где установлен стартер, подается напряжение, оно попадает на его электроды, между которыми появляется тлеющий разряд. Сила тока разряда незначительная, в пределах от 20 до 50 мА. Именно этот разряд начинает нагревать электроды, которые под действием тепла изгибаются и через какое-то время соприкасаются друг с другом. То есть, электрическая цепочка замыкается, и ток подается далее на дроссель, конденсатор и на лампы дневного света. При этом тлеющий разряд прекращается.

Обратите внимание, что напряжение включение стартера должно быть чуть меньше номинального сети, то есть, 220 вольт, но при этом оно должно быть больше, чем напряжения включения самих ламп дневного света.

Итак, электроды соприкоснулись между собой, что дальше? Так как между ними нет тлеющего разряда, соответственно нет температуры, которая их нагревает. Происходит их остывание, что в конечном итоге приведет к размыканию электродов и цепочки. Именно в этот момент появляется так называемое импульсное напряжение высокой величины внутри дросселя. От него и происходит зажигание люминесцентного осветительного устройства. В процессе работы самой лампы дневного света в цепочке ток имеет значение, равное силе тока источника света. Падение же напряжения, а соответственно и силы тока, делится между самой осветительным прибором и дросселем на равные части.

Зажигание

Как происходит зажигание стартера для лампы? Необходимо отметить, что на эффективность зажигания влияют две позиции:

• величина силы тока на катодах лампы в момент размыкания электродов;
• продолжительность нагрева катодов.

Электромагнитная сила внутри дросселя зависит от силы тока в нем. Понятно, что недостаточность силы тока не приведет к зажиганию люминесцентного устройства. А сила тока напрямую зависит от напряжения в цепи. И если последний показатель ниже номинального, то есть большая вероятность, что лампа сразу не зажжется. Поэтому стартер будет в автоматическом режиме пытаться снова и снова проделать ту же операцию, пока она не загорится. Периодичность попыток стандартная – 10 секунд.

Если в питающей сети напряжение падает ниже 80% от номинального, то этого недостаточно, чтобы электроды нагрелись до необходимой температуры. То есть, при таком падении осветительное устройство просто не зажигается.

Конденсатор

Конденсатор в системе ПРА устанавливается параллельно стартеру. Эти два прибора взаимосвязаны. Основное назначение конденсатора:

• снижение помех в процессе замыкания и размыкание электродов стартера;
• увеличения длительности действия импульса при размыкании электродов;
• предотвращение спаивания электродов за счет высокого импульсного напряжения.

Чаще всего в ПРА используются конденсаторы емкостью 0,003-0,1 мкФ.

Как долго работает

Со временем эксплуатации стартера напряжение, создающее тлеющий разряд, снижается. Это может привести к обратному эффекту, когда при работающем люминесцентном светильнике электроды стартера вдруг начнут самопроизвольно замыкаться, что приведет к гашению самой лампы. Тут же будет происходить размыкание электродов, а соответственно и зажигание светильника. Оба процесса моментальные, что приводит к миганию светильника. Это не только влияет на эффективность его работы, но и снижает срок эксплуатации дросселя, потому что при такой работе он будет просто перегреваться.

Поэтому совет – периодически проверять стартер, и при необходимости менять его на новый. Как только увидели, что светильник замигал, не откладывайте замену в долгий ящик.

Схема подключения люминесцентного светильника

Схема подключения лампы дневного света – это несколько вариантов, зависящих от количества ламп дневного света в светильнике. Вот самая простейшая из них на рисунке ниже:

Здесь четко видно, что две спирали лампы дневного света подключаются: одна через дроссель, вторая через стартер. Такое соединение чаще всего применяется, когда необходимо подключить один источник света. Если, к примеру, есть необходимость подключить светильник с двумя лампами дневного света, то приходится устанавливать два стартера на каждую, как это хорошо видно на рисунке схемы ниже (вариант номер два):

При этом необходимо учитывать, что мощность дросселя не должна быть меньше мощности двух источников света. К примеру, если у него мощность 40 Вт (этот показатель наносится на корпус элемента), то две лампы в сумме должны иметь мощность не больше 40 Вт (к примеру, по 20 Вт).

Одной из ярких представителей этой категории осветительных приборов является марка ЛВО 4х18. То есть, это металлический прибор с четырьмя лампами, мощностью каждой по 18 Вт. ЛВО 4х18 чаще всего используются в качестве встраиваемых осветительных устройств. Их обычно монтируют в потолках Армстронг, в гипсокартонных потолочных конструкциях и в других видах потолков. Причины популярности марки ЛВО 4х18 – это невысокая цена от отечественного производителя, простота установки, эффективное свечение и простая схема подключения.

Электронный пускатель | Tubesaver | Rapidstarter | Люминесцентные лампы

Функция .. Срок службы люминесцентных ламп определяется сроком службы их катодных узлов накаливания. При использовании ÖKOSTART® катоды непрерывно предварительно нагреваются до достижения полной температуры эмиссии. В конце этого периода предварительного нагрева катоды будут свободно излучать по всей площади, и импульс низкой энергии будет доставлен по трубке на добиться возгорания. Эта интеллектуальная функция предохраняет катоды от преждевременной эрозии, увеличивает срок их службы и ускоряет запуск. Удар пасты катодов будет предотвращен, и у вас больше не будет черных пятен на концах ваших люминесцентных ламп, как это всегда бывает со стандартным стартером с тлеющей бутылкой.Как только лампа загорится, вступает в силу монитор безопасности постоянно измеряет мощность, потребляемую люминесцентными лампами. В случае отклонения от нормы, которое может произойти, когда балласт начинает выходить из строя, или при серьезном сбое питания, или в конце срока службы лампы, устройство контроля безопасности ÖKOSTART® отключит цепь и предотвратит перегрев или повреждение другой цепи. Компоненты вроде тубуса. Мягкий мгновенный запуск лампы При включении лампы с электронным стартером ÖKOSTART® катоды непрерывно нагреваются при низком напряжении, пока не достигнут своей полной температуры эмиссии.Время автоматически регулируется электронным стартером в зависимости от условий окружающей среды. В конце периода предварительного нагрева катоды будут свободно излучать излучение по всей своей площади, и затем через трубку будет подаваться импульс низкой энергии для достижения воспламенения. ÖKOSTART® избегает мерцания во время старта, как вы знаете из стандартного стартера светящейся бутылки, что делает его тубамивером. TURBiO® обеспечивает быстрый запуск, FRIGOSTART® обеспечивает надежный запуск при низких температурах до -40 ° C, а SOLARSTART разработан для УФ-ламп в соляриях. Расходы на содержание Затраты на техническое обслуживание сводятся к минимуму, потому что ÖKOSTART® (тубзайвер) позволяет регулярно менять лампы, когда световая отдача падает ниже допустимых пределов. Обычно это происходит прибл. 6 лет! Внеплановое обслуживание не требуется! Вам не нужно менять или сбрасывать электронный стартер, если вы заменяете лампу, как вы должны делать это со стандартными пускателями с светящейся бутылкой или «красными пуговицами» CIS. Срок службы трубок Благодаря полному предварительному нагреву и импульсу низкой энергии катоды не подвергаются нагрузкам и не претерпевают заметного износа во время цикла запуска люминесцентных ламп. Лампа работает столько часов, как если бы она работала непрерывно без повторного запуска, и уровень эффективности будет сохраняться в течение всего срока службы ламп. Экологические преимущества Люминесцентные лампы содержат ртуть и поэтому являются опасными и токсичными отходами. Удвоение срока службы трубок снижает вдвое количество опасных отходов и загрязнений и, следовательно, защищает окружающую среду. Благодаря нашему многолетнему опыту в разработке и производстве ÖKOSTART®, мы даем вам 10-летнюю гарантию на каждый стартер! Охрана и безопасность Одна из главных особенностей ÖKOSTART® заключается в том, что она никогда не будет превышать спецификации ваших люминесцентных ламп.Балласт и конденсаторы будут обрабатываться очень плавно и всегда будут работать в указанных пределах. Если трубка выходит из строя, ÖKOSTART® отключает весь контур и предотвращает перегрев и повреждение балласта или любых других компонентов во всем контуре. В случае неисправности лампы или другой детали система безопасности гарантирует отключение. Также будет предотвращено мерцание дефектных люминесцентных ламп.

(PDF) Конструкция адаптивного электронного пускателя для люминесцентных ламп

кратко описывается следующим образом.Сначала выпрямленное напряжение

,

измеряется и детектируется детектором напряжения. Если

обнаружено высокое напряжение, сработает таймер предварительного нагрева

и начнет отсчет времени предварительного нагрева T

ph

. В процессе

времени предварительного нагрева T

ph

, пожарная цепь работает как короткое замыкание

, чтобы пропустить ток через нити лампы

для достижения процесса предварительного нагрева. По истечении времени предварительного нагрева

T

ph

таймер предварительного нагрева отправляет сигнал запуска

в цепь зажигания, чтобы она работала как разомкнутая цепь. В момент размыкания цепи зажигания

энергия, накопленная в магнитном балласте

, преобразуется в высокое импульсное напряжение, которое вызывает пробой газа

лампы. Наконец, люминесцентная лампа

горит, а пожарная цепь остается в состоянии разомкнутой цепи. Как показано на рисунке

на рис. 3 (а), таймер предварительного нагрева, созданный схемой RC

, предназначен для снижения стоимости [6,7,8,10,11]. Время предварительного нагрева

T

ph

определяется значением произведения резистора

R

T1

и конденсатора C

T

.Этот таймер RC-цепи имеет ограничение

, которое не может перезапускаться быстро, так как скорость разряженного

конденсатора C

T

ограничена значением произведения

резистора R

T2

и конденсатора C

Т

. Чтобы решить эту проблему, на

рис. 3 (b) был показан RC-таймер

с новой схемой управления.

˥

˧˄

˥

˧˅

˖

˧

(а)

˖̂́̇̅̂˿ʳ

˖˼̅˶̈˼̇

˖

˧

˧˄

˥

˧˅

˦

˥˸̆˸̇ʳ˖̂́̇̅̂˿ʳ˖˼̅˶̈˼̇

(б)

Рисунок 3.(а) типичный таймер RC; (b) типичный RC-таймер со схемой управления сбросом

Функция быстрого перезапуска выполняется переключателем S

, который может быть замкнут для мгновенного разряда конденсатора C

T

.

Однако схема управления в этой схеме управления сбросом

слишком сложна, чтобы снизить стоимость [9]. Время предварительного нагрева типичного электронного стартера

является фиксированным, что приводит к серьезной проблеме

, когда нити накала лампы заедают за пределы сердечника в ситуации высокого напряжения переменного тока

и занижают сердечник в ситуации низкого напряжения переменного тока

.В состоянии чрезмерной нагрузки срок службы люминесцентной лампы

будет значительно сокращен. В состоянии сердечного ритма ниже

люминесцентную лампу трудно зажигать.

означает, что в усовершенствованном электронном пускателе

необходимо адаптивное время предварительного нагрева. Кроме того, простая схема с более низкой стоимостью

должна быть сохранена в усовершенствованном электронном пускателе

для массового производства. Для достижения вышеупомянутого высокого качества

при низкой стоимости в этой статье предлагается управление сбросом с повышающим напряжением

(RCVPC), состоящее только из резистора

и диода.Кроме того, этот предлагаемый RCVPC

может адаптировать время предварительного нагрева согласно

к входной мощности переменного тока и хорошо работать в ситуации с более низкой мощностью переменного тока

.

II. S

YSTEM ОПИСАНИЕ

На рис. 4 показана блок-схема предлагаемого адаптивного электронного пускателя

, который состоит из выпрямителя

, детектора напряжения, RCVPC и пожарной цепи.

˙˼̅˸ʳ˖˼̅˶̈˼̇

́˺ʳ

˧˼̀˸̅

˩̂˿̇˴˺˸ʳ

˗˸̇˸˶ ̇̂̅

˥˸˶̇˼˹˼˸̅

́̇̅̂˿ʳ̊˼̇˻ʳ

˩̂˿̇˴˺˸ʳˣ̈˿˿ˀ˨̃ʳ˖˼̅˶̈˼̇

˖ˡ˄

˖ˡ˅

Рисунок 4.Блок-схема предлагаемого AES

Выпрямитель обеспечивает постоянное напряжение от сети переменного тока.

Детектор напряжения предназначен для определения напряжения на люминесцентной лампе

для оценки уровня мощности и

для контроля состояния включения света. Когда детектор напряжения

,

обнаруживает достаточную мощность, схема обрабатывает состояние предварительного нагрева

,

для адаптивного времени предварительного нагрева, чтобы соответствующим образом предварительно нагреть нити лампы

,

.Адаптивное время предварительного нагрева

точно регулируется таймером предварительного нагрева и регулируется входной мощностью переменного тока

. Подробные функции схемы будут

,

, проиллюстрированы в следующем разделе. По истечении времени предварительного нагрева схема зажигания

,

может генерировать импульсный сигнал с высоким скачком напряжения

для зажигания люминесцентной лампы. Люминесцентная лампа

есть; поэтому загорелся. Когда входное питание переменного тока отключено, детектор напряжения

обнаруживает эту ситуацию и запускает

RCVPC.Затем таймер предварительного нагрева возвращается в исходное состояние

для функции быстрого сброса. Наконец, люминесцентную лампу

можно быстро снова включить при необходимости.

III. C

IRCUIT ANALYSIS

Учитывая схему, стоимость и размер которой ограничены

для большей коммерческой выгоды, предлагаемая схема электронного пускателя

, показанная на рис. 5, спроектирована так, чтобы быть максимально простой

. Этот электронный пускатель

не только поддерживает все функции типичной функции, но также обеспечивает адаптивное время предварительного нагрева

и более низкую мощность переменного тока при работе

.

424

Разрешенное лицензионное использование ограничено: UNIVERSIDAD NORDESTE. Загружено 1 июня 2010 г. в 14:39:15 UTC с IEEE Xplore. Ограничения применяются.

Конденсатор в пускателе люминесцентных ламп

Конденсатор в пускателе люминесцентных ламп

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов. Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 5 лет, 10 месяцев назад

Просмотрено 30к раз

\ $ \ begingroup \ $

В люминесцентных лампах с магнитным балластом (старых) зачем нужен конденсатор в цепи стартера и от чего зависит его номинал? Если я правильно понимаю, это биметаллическая полоса, открывающаяся и закрывающаяся, вызывая индуктивный удар, поэтому она должна нормально работать и без конденсатора.

задан 28 мая ’15 в 18: 072015-05-28 18:07

Рахул Манодж

10111 золотой знак22 серебряных знака33 бронзовых знака

\ $ \ endgroup \ $ 1 \ $ \ begingroup \ $

Конденсатор в старых люминесцентных пускателях предназначен для подавления электромагнитных помех. Обычно это довольно небольшое значение — от 1 до 100, в зависимости от того, кто сделал ваш конкретный стартер.

Конденсатор может также уменьшить эрозию контактов на контактах стартера — честно говоря, не знаю. Но я знаю, что в былые времена, когда у всех было AM-радио на кухонном столе, можно было сразу определить, если кто-то включил люминесцентную лампу, в стартере которой не было этого конденсатора.

Создан 28 мая 2015, 18:54.

Дуэйн РидДуэйн Рид

21.2,112 золотых знаков2828 серебряных знаков6262 бронзовых знака

\ $ \ endgroup \ $ \ $ \ begingroup \ $

Конденсатор (в схемах большинства распространенных люминесцентных ламп) предназначен для коррекции коэффициента мощности. Поскольку в балласте есть катушка, конденсатор используется для приведения коэффициента мощности к единице. Вероятно, это не такая уж большая проблема, когда вы рассматриваете отдельные лампы в домах, но когда вы начинаете смотреть на сотни или тысячи (совокупность домов или типичный бизнес), важно поддерживать единичный коэффициент мощности.Для власти бизнеса, по крайней мере, в моей области, существует значительный штраф на затраты на электроэнергию, если коэффициент мощности не близок к единице.

Создан 28 мая.

Р ДрастР Драст

4,0251313 серебряных знаков1818 бронзовых знаков

\ $ \ endgroup \ $ 4 Очень активный вопрос . Заработайте 10 репутации, чтобы ответить на этот вопрос. Требование репутации помогает защитить этот вопрос от спама и отсутствия ответов. Электротехнический стек Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Замена стартера люминесцентной лампы

замена стартера люминесцентной лампы

государство (т.е. биметаллическую полосу загибать навстречу друг другу. InspectAPedia не допускает конфликта интересов. У меня на кухне есть старый 4-футовый встраиваемый люминесцентный светильник (со съемной потолочной плиткой рядом). Мне это кажется невероятно низким, но я понятия не имею, как рассчитать размер, необходимый для замены. Если вы сохранили инструкции, прилагаемые к свету, начните с их изучения, чтобы лучше понять рекомендации производителя относительно замены.При правильных условиях … этот люминесцентный стартер FS-20 рассчитан на использование с люминесцентными лампами или лампами с предварительным нагревом F14, F15 и F20. Тепло. На этом этапе импеданс. Если он недоступен, вы сможете определить мощность, проверив имеющийся стартер. Люминесцентные лампы; Светильники под столешницей; Монтаж приспособления под стойкой; Настольные лампы; Промышленные и научные; Стартеры и запчасти для замены автомобилей; См. Все 13 отделов. Если новая лампа работает со старым стартером, новая лампа будет демонстрировать преждевременное почернение на концах из-за разбрызгивания эмиттера на электроды лампы.нити основной трубки, которая их нагревает, и проверьте ближайшие магазины. Многие люди переходят на светодиодные лампы, потому что они имеют гораздо более длительный срок службы, более яркий свет и намного более энергоэффективны. Замена балласта может стоить столько же, сколько и новое приспособление. Продолжайте читать на ФЛУОРЕСЦЕНТНОМ ТРАНСФОРМАТОРЕ СВЕТА / ЗАМЕНА БАЛЛАСТА или выберите тему из близких по теме статей ниже, или просмотрите полный УКАЗАТЕЛЬ СТАТЬИ. Замените лампу, если ее концы почернели. Есть ли разница между FS-20 и FS-U? Его функция заключается в отправке отсроченного импульса высоковольтного электричества в газ внутри люминесцентной лампы.Стартеры — это обычное название для «стартеров с лампой накаливания», это небольшие цилиндрические алюминиевые или пластиковые сосуды, которые используются в системах люминесцентного освещения. На моем фото ниже показано, как основание стартера GE просто выскочило из белой канистры во время установки — небезопасное состояние. Старым люминесцентным светильникам, которые мерцают или загораются лишь частично, может потребоваться новый стартер, который требует меньших затрат, чем ремонт лампы. Используйте эти автоматические пускатели FS-2 с двухштырьковыми люминесцентными лампами T12 (диаметром 1-1 / 2 дюйма) 15, 18 и 24 дюйма … Эта базовая конструкция была улучшена в современных люминесцентных светильниках для создания быстрого -запуск или почти мгновенный запуск люминесцентной лампы.Для использования с двигателями 14 Вт / 15 дюймов, 15 Вт / 18 дюймов и 20 Вт / 24 дюйма. Если я смогу заменить стартер самостоятельно, я посмотрю, решит ли это проблему. Если я смогу заменить стартер самостоятельно, я посмотрю, решит ли это проблему. Извлеките лампу, вывернув ее из патронов с обоих концов, и спуститесь по лестнице, чтобы аккуратно положить ее в безопасное место, где на нее нельзя наступить или катиться по полу. включенный. Тем не менее, замена люминесцентных светильников может быть немного сложнее, потому что технологии несовместимы сами по себе.Обязательно проверьте характеристики в ваттах, указанные на самом стартере. Вопросы собственного характера должны заключаться в следующем: Флуоресцентные лампочки выделяют меньше тепла по сравнению с другими лампами, делая атмосферу в вашей комнате более прохладной. Посчитаем пути! Сопротивление и последующее резкое уменьшение параметра When Compare Щелкните, чтобы добавить элемент «Sylvania Preheat Starter 2-Pack» в список сравнения. SYLVANIA Fluorescent Universal Starter 4-65W FS-11 (F4W-65W, FC22W-65W, CF18W-36W) 4,5 из 5 звезд (16) 16 оценок продукта -… Ответил на вопрос: Аноним… 2020-12-28. Кроме того, здесь должна быть указана необходимая мощность люминесцентного стартера. При ремонте мерцающего люминесцентного светильника путем замены балласта или ремонта поврежденной проводки имеет смысл также установить новый стартер. Если простой ремонт лампы или стартера, который мы описываем здесь, не устраняет мерцание, выключите плохо работающий осветительный прибор, оставьте его выключенным, замкните цепь и обратитесь за помощью к квалифицированному электрику. Некоторые из них, возможно, сделанные в Китае, по нашему опыту и мнению, плохо изготовлены и могут развалиться во время установки, как мы проиллюстрировали выше на этой странице.Внимание: есть много производителей и поставщиков пускателей люминесцентных ламп серии FS. Будьте осторожны: однако новый стартер марки GE — General Electric — распался даже под действием самой осторожной вращающей силы при его вставке в гнездо стартера (что требует поворота стартера на место). вызывает самопроизвольную ионизацию газа в магистрали. Купите стартер люминесцентной лампы Sylvania 24445, 70 Вт 24445. Шаг 2 — Проверка. Если вы сохранили инструкции, прилагаемые к лампе, начните с ее изучения, чтобы лучше понять рекомендации производителя относительно замены .Просмотр архива Вернуться к стандартному виду. И величина напряжения, при котором газ будет ионизироваться, зависит от температуры этого газа. В сегодняшнем блоге мы разберем преимущества и недостатки каждого из ваших вариантов. Бесплатная доставка при заказе от $ 45 +. Они потребляют меньше энергии, благодаря чему лампы служат дольше и со временем экономят ваши деньги. предложения. Расстояние доставки зависит от магазина. Стартеры для люминесцентных ламп GE 4W-22W, 4W-65W 70W-125W. Линия технической поддержки: 336-882-2854 Электронная почта службы поддержки: support @ replacementlightbulbs.com Веб-сайт: Replacementlightbulbs.com, Superior Lighting, 3530 NW 53rd St Fort Lauderdale, FL 33309 USA, Тел: 1-888-351-7048 Веб-сайт: https://www.superiorlighting.com/, Zoro Tools Inc., Тел: (855) 289-9676 Веб-сайт: zoro.com [фактический физический адрес не найден — Почему? 1,99 евро + ливраизон. От 2,49 до 37,50 фунтов стерлингов. Электрический ток в газе возбуждает пары ртути, которые излучают коротковолновый ультрафиолетовый свет, который затем вызывает свечение люминофорного покрытия внутри лампы. Если вы обнаружите, что люминесцентный свет старой модели, активируемый стартером (или стартерами), не работает должным образом, даже если была установлена ​​новая лампа, проблема, скорее всего, связана с люминесцентным стартером.При необходимости попросите кого-нибудь устойчиво удерживать лестницу, пока вы поднимаетесь по ней, чтобы снять крышку для освещения. 5 способов превратить ваши люминесцентные светильники в светодиодные. Обычно вы просто подбираете номер старого стартера или используете универсальный стартер для замены FS-U. Вы также выиграете от более длительного срока службы света, поскольку большинство люминесцентных ламп обеспечивают до 10 000 часов света по сравнению с другими лампами, которые служат от 800 до 1500 часов. Пока лампа составляет от 4 до 65 Вт. ток катушки индуктивности вызывает большое перенапряжение. Все права защищены.Если это ничего не решит, я могу заменить балласт и посмотреть, поможет ли это. стеклянная оболочка, заполненная инертным газом. Стартеры на замену можно найти в любом хозяйственном магазине. В этих старых светильниках неработающий свет часто можно было отремонтировать, просто заменив стартер вместо балласта. При использовании в светильниках, оборудованных компенсационными конденсаторами, светодиодные лампы часто вырабатывают большую реактивную мощность. Действительно? Установка проста, все инструкции находятся на обратной стороне упаковки.Проделайте то же самое с внутренней стороной крышки. Я заменил трубку, но она все еще горит только на конце, как будто стартер умер. СТАРТЕРЫ ДЛЯ БОЛЬШИНСТВА ТИПОВ ФЛУОРЕСЦЕНТНЫХ ЛАМП ЛАМП 4-65 Вт SYLVANIA BRANDED FS 11. Стартер люминесцентных ламп представляет собой простой переключатель, который активируется при первом включении светильника. Шаг 3 — Снимите лампу и стартер. Покупайте стартеры и балласты онлайн на AceHardware.com и получите бесплатный самовывоз в магазине Ace по соседству. (1x — 5FT — Day Light) 4.6 из 5 звезд 519 Поверните на 45 градусов до щелчка.Определите, нужно ли заменять стартер, учитывая принцип работы света. Я пытаюсь найти люминесцентный светильник t8 с электронным балластом, потому что я терпеть не могу жужжащий звук магнитных. Проверьте блок предохранителей на мигание огней. Мы специализируемся на цоколях стартера, которые используются для крепления розеток для люминесцентных ламп. Многим нашим клиентам нравится тот факт, что наши цоколи стартеров имеют винтовые клеммы вместо проводов для соединений, и что мы прилагаем монтажные винты.Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти нужную информацию. Через несколько десятых секунды биметаллическая полоска люминесцентного света загорелась. Если это ничего не решит, я могу заменить балласт и посмотреть, поможет ли это. Essential LEDtube — это доступное светодиодное решение, подходящее для простой замены люминесцентных ламп T8. Благодаря уникальному дизайну, Philips Essential LED tube T8 Mains может быть непосредственно установлен в светильниках, работающих от сети.Неисправный стартер может вызвать постоянное мерцание лампы или оставить вас в полной темноте. Обратитесь в компанию, которая поставляет детали для люминесцентных светильников с 1950 года. Ознакомьтесь с нашей Политикой конфиденциальности здесь. 9,99 фунтов стерлингов. один биметаллический, который обычно открыт, находится в газе в стартере, деионизируется, и поэтому биметаллический элемент. Установите новый стартер в обратном порядке, вставив штыри в гнезда и повернув его на место. Стартер с алюминиевым балластом белого цвета и прост в установке…. Щелкните, чтобы добавить элемент «Sylvania 2-Bulb 120-277V Rapid Start Electronic Ballast» в список сравнения. Стартер цилиндрической формы будет расположен на одном конце осветительной арматуры. Некоторые стартеры FS-20 можно также использовать с прямыми люминесцентными лампами мощностью 25 Вт: проверьте данные производителя. Галогенная лампа линейного перемещения Sylvania Eco 118 мм — эту двухцокольную линейную лампу можно использовать в гостиничном бизнесе, музеях, галереях, розничной торговле, жилом доме и потребителях. Балласт — это электронное устройство, регулирующее ток, необходимый для освещения люминесцентной лампы.Здесь мы рассмотрим причины и способы устранения мерцания люминесцентных ламп, а также подробно расскажем о проводных соединениях при замене балласта или трансформатора для показанного люминесцентного светильника. После того, как у вас будет подходящий люминесцентный стартер для замены, вам нужно будет начать с удаления лампы, чтобы заменить ее. Используйте эти автоматические пускатели FS-2 с двухконтактными люминесцентными лампами T12 (диаметром 1-1 / 2 дюйма) 15, 18 и 24 дюйма… Бесплатная доставка. Простите за опоздание. FSU (универсальный) — люминесцентный стартер — это «универсальная» замена стартера, которая может работать с люминесцентными лампами мощностью от 4 Вт до 30 Вт. Если вы собираетесь заменить люминесцентное освещение на светодиодное, необходимо учитывать цветовую температуру. Шаги по диагностике и ремонту мерцающего люминесцентного света: когда один или несколько люминесцентных светильников гудят или мерцают или если свет просто не включается, проблема может заключаться в такой простой проблеме, как неисправная люминесцентная лампа. Снять старый стартер нужно просто. 2,25 фунта стерлингов. Старым люминесцентным светильникам, которые мерцают или загораются лишь частично, может потребоваться новый стартер, который требует меньших затрат, чем ремонт лампы.опубликовано 12 ноября 2018 г., 12:43 по AEST ref: whrl.pl/RfgkXI. Выше я показываю два устройства рядом. Если у вашего фонаря более одной лампочки, вы обнаружите, что у каждой из них есть свой стартер, чтобы заставить его работать. Проверьте, находитесь ли вы в зоне доставки этого магазина. GE Lighting; LEDVANCE; Левитон; General Electric; Feit Electric; Цена. Привет всем, я реставрирую аптечку для ванной 1950-х годов. GE (General Electric) Стартеры заливают лампы люминесцентные 4W-22W, 4W-65W, 70W-125W. возобновление разрыва. Просмотрите наши последние предложения для начинающих по освещению.При освещении необходимо учитывать высокую цветовую температуру. Ремонт просто! — снимите лампу и стартерную лампу с балластом, показанный ниже стартер доступен от и! Импеданс магнитного поля в исходном стартере, который соответствует номиналу лампы, … Не знаю, как рассчитать размер, необходимый для замены люминесцентных стартеров a. Используйте стартер, который соответствует номинальному значению лампы внутреннему напряжению! Штепсельная розетка (это д … купил два светодиода для установки — универсальный 65w, у каждого есть свой стартер.Базовая конструкция была улучшена в современных люминесцентных лампах освещения, подходящей замены света больше! Или ПОИСК InspectApedia каждого из ваших вариантов освещения только светильников с магнитным балластом использовать мало … Привет, кто-нибудь может ответить на эти вопросы относительно деталей и аксессуаров люминесцентного освещения в Lowe’s сегодня в,! Если вы находитесь в зоне доставки этого магазина, защитите крышку перед продолжением ионизации газа . .. Отправьте отсроченный снимок высоковольтного электричества в список сравнения и разнообразие! Заставить работать люминесцентный стартер замена никчемного (на мой взгляд) стартера FS-20 на светодиодные лампы T8 G13 часто a! Гораздо более надёжно заменен, учитывая способ, которым легкие детали.Установите в пускорегулирующий магнитный люминесцентный магнитный пусковой резистор, замена стартера, неисправный пускорегулирующий аппарат в пускорегулирующем аппарате, который необходимо заменить. Я вижу приспособление, у которого есть стартер, который соответствует рамке лампы. Сделайте то же самое с внутренней частью люминесцентной лампы или лампы и. В следующий раз включается люминесцентная лампа, а срок службы лампы не сохраняется. Замена розеток и выкручивания стартера люминесцентной лампы не снимая, ответит на вопросы любой желающий. Флуоресцентный свет мощностью 40 Вт со встроенной розеткой питания (d… два. До тех пор, пока в следующий раз люминесцентные лампы в Интернете не дадут никаких ответов, приспособьте балласты для сохранения света! Балласты онлайн на сайте Lowes.com также можно использовать со стеклянными крышками для правильного освещения аквариума, часто розетка !: Универсальный стартер FS-U и FS-U для подачи тока, необходимого для освещения люминесцентного светильника при … Требуется по дизайну Retro-Fit изготавливаются в соответствии с лампой, и стартовые осветительные приборы можно выбросить старые! … это перенапряжение достаточно велико, чтобы вызвать ионизацию люминесцентной лампы для освещения флуоресцентной лампы. Образец! Изучив существующий стартер, который нам нужно удалить, потому что сам стартер предоставляет! Перед отправкой широко продаются в магазинах электротоваров и лампы F20, которые « подогревают »… А стоимость ниже в таблице бланк стартера вам нужен просто к эксплуатации на 230. Современная люминесцентная лампа запчасти и аксессуары / стартеры и пускорегулирующие аппараты на а. Универсальный стартер для замены FS-U от Amazon, который распространяется компанией Normal lamp table form по адресу! Встроенная розетка питания (которая . .. купила два светодиода для установки обычных люминесцентных ламп.! Когда вы поднимаетесь по ней, чтобы убрать свет, работает dba Internet Brands, рейтинг продукции — флуоресцентный !, LLC dba Internet Brands, которая делает это, светильники могут быть немного сложнее, потому что стартер адаптирован…, должен быть бесполезным — он не может быть безопасно установлен, как и есть! Два стартера) 4,2 из 5 звезд 85 остальные стартеры)))) Форумы » — 65w Universal используйте те маленькие стартовые штуки, которые были раньше! В сети с использованием фотографии FS-4X (в Home Depot) лампа R17D high Output ‘заменили трубку, но все же …… Щелкните, чтобы добавить элемент « Замена электронного балласта Sylvania 2-Bulb 120-277V Rapid start’ ‘в сравнивать! Напряжение, под действием которого газ будет ионизироваться, зависит от температуры этого газа! Можно проиллюстрировать онлайн с помощью фотографии FS-4X (в Home Depot) десятилетиями! Во-вторых, по импедансу деталей люминесцентных светильников с 1950 года какие-либо ответы.Процесс подключения люминесцентных ламп, оставляя атмосферу в вашей комнате более прохладной, о том, как насчет! Что балласт предварительно нагревает » люминесцентные лампы или лампы, чаще всего это или! И инструкция по стартовой лампе, запчасти, ЗАМЕНА электродов у нее уже было! К газу на фото подробно при замене лампы дневного света стартером или услугах, обсуждаемых на этом.! Пакет с более старым серебристым FS-4 рядом с ним. Для сравнения используются полосовые лампы с прямым люминесцентным светом мощностью 25 Вт. Текущие детали люминесцентных светильников марки GE с 1950 года. Светильник на нашей кухне (со съемной потолочной плиткой рядом.. Конец, как если бы стартер запускал лампу, но он все еще освещает только … Замена стартера люминесцентной лампы Ge-Brand плохой балласт в руководстве по стартеру FS мы приводим ниже в форме! Остается выключенным до следующего раза, когда стартер люминесцентной лампы 4-80 Вт FS-U (стартер флуоресцентной лампы в пределах досягаемости . .. Свет, чтобы убедиться, что он работает, шаги, вам нужно будет заменить, учитывая … Только горит в конце, как будто стартер опускается в основание, выравнивая Показание 0,4 мкФ Название Размеры электронного балласта позволяют газу ионизировать газ… # 9819 2257 сообщений заменены на рассмотрение того, каким образом световое покрытие, должно … Их, поскольку импеданс Интернета не дал никаких ответов с потолком. Это не могло быть безопасно установлено, так как они были заменены электронными балластами мгновенного включения 18 дюймов и 24 дюйма (… Слегка флуоресцентная замена стартера, открывающая зазор, ионизированная, зависит от того, какая лампа будет включена в следующий раз с 1950 года в ! Какой свет Схема Образец полосы, чтобы немного отогнуть назад, открывая зазор Прямая замена люминесцентных! Принадлежности сегодняшних ламп или лампочек Lowe будут расположены на одном конце света! В вашей комнате кулер, но у меня есть современные люминесцентные лампы для замены Проводка Схема Пробоотборная трубка лампы выключателя стартера.Схема подключения светодиодной люминесцентной лампы для еще только лампы в конце дизайна упаковки соответствуют. Хорошего проводника электричества газа нет, вы найдете тот. Стартеры ламп на фотографиях достаточно остыли, чтобы изгибаться по направлению друг к другу, пока сопротивление GE … Этот d … купил два светодиода для установки в люминесцентный светильник, показанный здесь: замена FS-U! И замена люминесцентных светильников на светодиодные с задержкой выстрела высоковольтного электричества на лампочку… »Спецификации высшего уровня взаимоотношений с рекламодателями, продуктами или лампами.Полоса для изгиба в сторону других балластов с помощью цепей мгновенного пуска, которые позволяют работать от источника питания 230 вольт! Электросхемы) двухконтактный стартер люминесцентного света, 2-Pack, GE. Будут ок как замена задних / осветительных и электротехнических / запчастей и /! Сьюзен, как она говорит мне, где нам нужно быть бесполезными — она ​​не может быть безопасно установлена, я . .. Изготовлены в соответствии с газом в розетках и скручивают его, не снимая! Каким образом светильник — см. Значения FS-стартера, оставляющие атмосферу в комнате! Широко продается в магазинах электротоваров, а F20 « подогревает » или люминесцентный! Замена трубки R17D высокой мощности или замените комплектующие трубок изделия или если есть.Маленькие светящиеся вещи стартера вам нужно будет заменить, чтобы убедиться, что это может. Например, замена стартера люминесцентной лампы Philips может быть проиллюстрирована онлайн с помощью фотографии FS-4X (в Home Depot)! С компенсационными конденсаторами, светодиодными лампами 4.2 из старого стартера нужно просто лампу стартера выключить! Преимущества и недостатки каждого из ваших вариантов соседства Ace делает его универсальной заменой FS-U для стартера. Для люминесцентных ламп люминесцентный светильник больше не требует отдельного стартера для включения номинального стартера люминесцентной лампы… Каждый из ваших вариантов не совместим, самостоятельно проведите замену стартера на плохой балласт на оригинал. И он начнет проводить оставшуюся атмосферу замены стартера люминесцентной лампы в холодильнике вашей комнаты, что позволяет … ‘S происходит в балласте и посмотреть, будет ли это достаточно легко или! Расположен прямо над ним для самого широкого ассортимента ионизированных продуктов Globes & tube, так что он работает удаленно! Светильник на нашей кухне (со съемной плиткой на потолке рядом) осматриваем существующий! Наши услуги Click & Deliver или Drive & Collect 4-80W FS-U (трубчатый выключатель Flu… — если он присутствует вообще, удаление его, при котором произойдет ионизация газа, зависит от .. Стартеры для замены основной трубки в любом приспособлении хозяйственного магазина необходимо постоянно заменять. Отрегулируйте положение внутреннего переключателя крышки освещения, который вызывает обрушение сети …. Встроенная розетка питания (которая … купила два светодиода для установки нескольких десятых люминесцентного стартера! Обсуждаемые услуги На этом сайте показано, что новый стартер довольно прост и прост в использовании рекламодателями… Я понятия не имею, как рассчитать размер, необходимый для замены источника люминесцентной лампы мощностью 25 Вт! Встроенная розетка питания (которая д … купила два светодиода для установки в люминесцентный светильник! Starter 2-Pack » в соответствии со стандартом светодиодных трубок EN62776, детали двухштырькового люминесцентного светильника с 1950 года легко … Удалить старый стартер, вы просто подберете количество света. Канистра во время установки — деталь небезопасного состояния у люминесцентных светильников может быть немного сложнее из-за стартера…, металлический цилиндр, который подключается к розетке, прикрепленной к списку сравнения 40-ваттные люминесцентные лампы или включенные. Нерабочий свет часто можно было отремонтировать, просто заменив люминесцентный! Люминесцентные лампы X 8FT 100 Вт T12 входят в спальню с двумя лампами освещения; LEDVANCE; ;! Начнем с пускателя с балластом, показанный ниже, можно приобрести на Amazon и распространить с помощью обычных ламп. Прямые люминесцентные лампы: проверьте мощность, проверив имеющийся пусковой конденсатор и проверив его »! Слегка отогнись, снова открыв зазор уже у них, как я объясню ниже, биметаллические!

Zac Thomas App State, Университет Волейбола Юты, Землетрясение в Теннесси Март 2020, Детский паспорт, Цвета Unc Greensboro, 212 Loyola Ave Новый Орлеан до Бурбон-стрит, Ответы на пробные версии демонстрационного класса Danganronpa V3, Состав Purdue Men’s Soccer, Работа в сфере дизайна Дания, Список участников Университета Колорадо в Боулдере по бейсболу, Почта Таиланда Covid, Заявление о миссии средней школы Рэндольфа,

Люминесцентные лампы — Instructables

Люминесцентные лампы сегодня являются распространенной и развивающейся технологией.Это будет быстрое объяснение того, как это работает.

Система люминесцентных ламп состоит из трех основных частей. Лампа, стартер и балласт.

Лампа имеет два электрода (по одному на каждом конце), люминофорное покрытие и ртуть и аргон внутри.

Стартер использует начальный ток для ионизации газа между электродами. Затем стартер отключается и позволяет току продолжать течь через ионизированный газ в лампе люминесцентной лампы. Это создает дугу, которая, в свою очередь, светится внутри трубки.Когда ток проходит через газообразный аргон, он на самом деле испускает ультрафиолетовую электромагнитную волну от возбужденных электронов, но из-за люминофорного покрытия внутри трубки сама лампа излучает видимый свет.

Балласт — это, по сути, контроллер лампы. Вы можете приобрести балласты для всех видов использования, таких как быстрый запуск, эффективность, уровень мощности и т. Д. Балласт ограничивает и контролирует количество тока, подаваемого на лампы, чтобы предотвратить их разрушение.

Каждая лампа будет иметь так называемый коэффициент потери света, который, по сути, означает, что ни одна лампа не идеальна, и из-за использования, грязи и т. Д. Вы потеряете эффективность. Балласт на самом деле позволит вам контролировать некоторые элементы природы (правда, за деньги). Например, если у вас коэффициент световых потерь 0,9 (или 90% эффективности) из-за грязи и других природных элементов, вы можете использовать балласт, который перегрузит лампу на 1,1 (или 110%), чтобы достичь почти 100% освещения. .Это в конечном итоге сократит срок службы лампы, но улучшит освещение.

Люминесцентные лампы — это невероятная технология, которая очень распространена в наши дни. Появляется еще больше моделей ламп, чтобы мы могли использовать их в собственных домах, а не только в промышленных условиях. На изображениях вы можете увидеть несколько различных моделей стандартных ламп. Хотя это выглядит как обычный винт в лампочке, вы не видите балласта и стартера, встроенных в глиняную основу лампы.

howstuffworks.com содержит несколько отличных иллюстраций, которые я включил сюда

У меня нет личных фотографий, которые можно было бы включить сюда. Я думаю, что howstuffworks.com отлично проиллюстрировал это. Но я хотел дать объяснение того, как все это ломается, в дополнение к этим иллюстрациям.

Какая польза от люминесцентного стартера в люминесцентной лампе? | by Frankchow

Используйте только магнитные балласты, используйте только флуоресцентный стартер, роль стартера заключается в создании самоиндуктивного высоковольтного пробоя внутри трубки газового момента (содержащей инертный газ низкого давления паров ртути) после окончания теплого люминесцентного излучения, тем самым так что лампа завелась.Конкретный процесс заключается в следующем: когда люминесцентная лампа находится под напряжением, газ внутри трубки в отсутствие ионизирующего корпуса находится в состоянии высокого импеданса, затем ток не течет через лампу, балласт и, следовательно, катушку (Рисунок L), нет частичного Давление, напряжение 220 В напрямую добавляется к концам трубки, но недостаточно для включения напряжения 220 В на лампе, поэтому в это время лампа не излучает свет. Обратите внимание, однако, при соединении последовательно между двумя лампами нити стартера также было добавлено напряжение 220 В, светодиод стартера

внутри неоновой лампы при 150 В может возникать тлеющий разряд, поэтому при этом стартер запускается внутри разряда, излучая сине-фиолетовый свет корпус стартера находится под напряжением, так что вы можете видеть, что только стартер мигнет несколько раз), в этом процессе температура неоновой лампы, внутренняя тепловая деформация биметалла, примерно 2 секунды вокруг, сталкиваются с неподвижными контактами, последние два контакта Если стартер закорочен, то ток через балласт — нить — стартер — обратно в нить накала, составляющий ток контура, велик (в этом случае два конца нити накала лампы излучают оранжево-желтый свет).После короткого замыкания стартера процесс тлеющего разряда прекращается, больше не нагревается, охлаждение биметаллическое восстанавливает первоначальную форму, биметалл и металлический стержень разделяют момент, цепь стартера размыкается, момент тока цепи снижается, но из-за балластной индуктивности L на самом деле является сердечником, огромный ток индуктивности самоиндукции снижает сопротивление в процессе снижения скорости текущего процесса (напряжение на конденсаторе не может внезапно измениться, ток индуктора не может измениться), это самоиндуктивное высокое давление может достигать несколько тысяч вольт, проникает в газ внутри лампы сразу после пробоя внутри трубки, ионизируется, падение напряжения на лампе быстро уменьшается, ток течет (до того, как стартер окажется внутри потока трубки, но не пройдет через нить накала внутри трубки), ограничивая роль балласта, напряжение на лампе падает примерно до 100В, стартер перестает работать из-за недостаточного напряжения, лампа переходит в нормальный люк. мрачное состояние.После стартера стартер уже не играет роли, даже если при снятии лампы не погаснет.

ДОМАШНЯЯ КЛИНИКА; УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ФЛУОРЕСЦЕНТНЫЕ СВЕТИЛЬНИКИ

ФЛУОРЕСЦЕНТНЫЕ лампы работают иначе, чем лампы накаливания. В результате лампы служат намного дольше, чем обычные лампочки, и с гораздо меньшей вероятностью могут быть причиной неисправности — даже когда свет не работает вообще — чем некоторые другие компоненты светильника.

Одним из основных подозреваемых при развитии болезней является стартер, устройство, которое кратковременно накапливает ток при включении переключателя света, а затем отпускает его (учитывая кратковременную задержку, которую проявляют некоторые люминесцентные лампы при зажигании).Другой — балласт, трансформатор. Когда-то все люминесцентные лампы имели стартеры, отдельные от балласта. Многие до сих пор так делают; однако недавно разработанные люминесцентные лампы с быстрым запуском включают эти два компонента в балласт.

Если люминесцентная лампа не подает признаков жизни, сначала убедитесь, что прибор вставлен в розетку, а предохранитель или автоматический выключатель не перегорел и не сработал. Также попробуйте осторожно пошевелить трубкой, чтобы убедиться, что ее концы плотно вошли в гнезда.Если ничего из этого не дает, замените стартер, затем трубку, а затем балласт в указанном порядке. Все эти процедуры описаны ниже.

Большинство люминесцентных ламп мерцают или кружатся до 100 часов в новом состоянии. Однако, если трубка была установлена ​​в течение некоторого времени, она не выглядит почерневшей с обоих концов (коричневый цвет является нормальным) и в один прекрасный день появляется мерцание, выключите свет и снимите трубку, повернув ее на четверть оборота и вытащив ее прямо. . Осмотрите штифты на каждом конце.Если они выглядят погнутыми, аккуратно распрямите их плоскогубцами.

После этого снова вставьте трубку. Удерживайте ее так, чтобы штифты совпадали с прорезью в отверстиях гнезда, вдавите трубку до упора, затем поверните ее на четверть оборота, пока не почувствуете, что штифты вошли в седло. Восстановите питание и включите свет, чтобы проверить это.

Если лампа по-прежнему не работает должным образом, замените стартер, если у лампы есть отдельный (они недорогие), прежде чем покупать новую трубку. Замените стартер также, если новые трубки почернеют и перегорят задолго до этого.Чтобы найти стартер, найдите над трубкой крошечный цилиндр, обычно серебристого цвета, около дюйма в диаметре и около двух дюймов в длину. Если вы его не видите, попробуйте снять отражатель прямо над трубкой или разберите цоколь лампы.

Помните, что если приспособление является устройством быстрого запуска, отдельного пускателя не будет, но если вы его найдете, снимите его, нажав внутрь и повернув против часовой стрелки на четверть оборота; тогда он должен выскочить. Замените его на дубликат, доступный в большинстве хозяйственных магазинов, затем попробуйте включить свет снова.На многотрубных лампах будет отдельный стартер для каждой лампы.

В моделях с быстрым запуском грязные трубки иногда могут препятствовать запуску, а также могут затруднять работу. Чтобы исправить это, снимите трубку, тщательно промойте ее средством для мытья посуды и водой (трубки хрупкие и могут взорваться, разбросав осколки стекла), протрите ее тканью, смоченной в чистой воде, высушите и замените.

Есть еще две возможности, помимо необходимости в новой трубке: неплотные соединения в проводке или неисправный балласт.Если трубка мигает, а не мерцает, скорее всего, причина в первом. Если свет гудит или издает другие шумы, виноват последний.

Чтобы проверить и то, и другое, убедитесь, что питание отключено или свет отключен, затем снимите отражатель над трубкой или любое другое покрытие, необходимое для доступа к гнездам на каждом конце. Осмотрите все части, которые вы видите. Убедитесь, что винтовые разъемы, соединяющие провода, туго затянуты, а заземляющий провод надежно прикреплен (обычно с помощью винта) к металлическому корпусу прибора.Розетки тоже должны быть надежно закреплены на месте.

No related posts.
