Содержание

Стартер для люминесцентных ламп – описание и принцип работы

Стартер для люминесцентных ламп является одним из основных элементов лампочек дневного света. Зачем он нужен? Замыкание и размыкание электрической цепи – вот основная его функция. Кроме него в состав лампы входит дроссель, являющийся одновременно трансформатором и стабилизатором. Он нужен для ограничения тока в светильнике и защищает оборудование от перегрева и скачков напряжения.

Принцип работы стартера

Стартер является малогабаритной газоразрядной лампой, работа которой основана на принципе тлеющего разряда. Устройство стартера представляет собой стеклянную колбу с двумя электродами, заполненную неоном или гелием. Для защиты колба помещена в корпус из металла или прочного пластика. Электроды изготавливаются из биметаллических пластин. У разных производителей их конструкция может отличаться.

Для сглаживания момента замыкания и размыкания контактов в цепи дополнительно устанавливают конденсатор. Одновременно он является дугогасительным устройством. Возникающая в момент включения дуга может привести к свариванию контактов. Это может стать причиной преждевременного выхода из строя и существенно снизить срок эксплуатации.

Зная, для чего нужен стартер, легко разобраться в принципе его работы.

В начальный момент электроды имеют разомкнутое состояние. При подключении к сети в устройстве возникает разряд, величина тока которого лежит в диапазоне от 20 до 50 мА. Он разогревает биметаллические электроды, вследствие нагрева происходит изгиб электродов стартера, после чего электрическая цепь замыкается. При перемещении электрического тока по замкнутой цепи происходит разогрев дросселя и катодов люминесцентной лампы.

При отсутствии тлеющего разряда электроды из биметалла остывают. Это ведет к их разгибанию, разрыву электрической цепи и возникновению импульса высокого напряжения. Под его воздействием дроссель зажигает лампу. С увеличением свечения лампы все напряжение сети приходится на нее, поскольку стартер подключен параллельно лампе, недостаток напряжения питания оставляет электроды в разомкнутом положении.

Виды стартеров:

  • тепловые;
  • тлеющего ряда (содержащие биметаллические электроды с упрощенной схемой) ;
  • полупроводниковые.

Напряжение стартера необходимо выбирать выше, чем в лампах, и ниже напряжения сети.

Срок службы, ремонт и замена

Длительная эксплуатация стартера вызывает снижение напряжения внутри него, что приводит к износу. Это отражается на работоспособности, лампа начинает мигать, а затем и вовсе прекращает запускаться. Это связано с тем, что при долгом использовании лампы уменьшается тлеющий заряд. Если появились признаки неисправности в виде моргающей лампочки, необходимо заменить неисправный элемент с целью предотвращения выхода из строя всего оборудования.

Кроме моргания может произойти износ дросселя от перегрева контактов и поломка люминесцентной лампы. Чтобы часто не менять непригодные для работы устройства, нужно приобретать качественные стартеры, хорошо зарекомендовавшие себя на рынке светотехники. Установка стабилизаторов напряжения также дает положительный эффект для повышения срока службы ламп.

Замена стартера делается следующим образом:

  • отключить лампу;
  • снять плафон;
  • выкрутить против часовой стрелки неисправную деталь;
  • новый стартер вставить в паз и повернуть по часовой стрелке до упора.

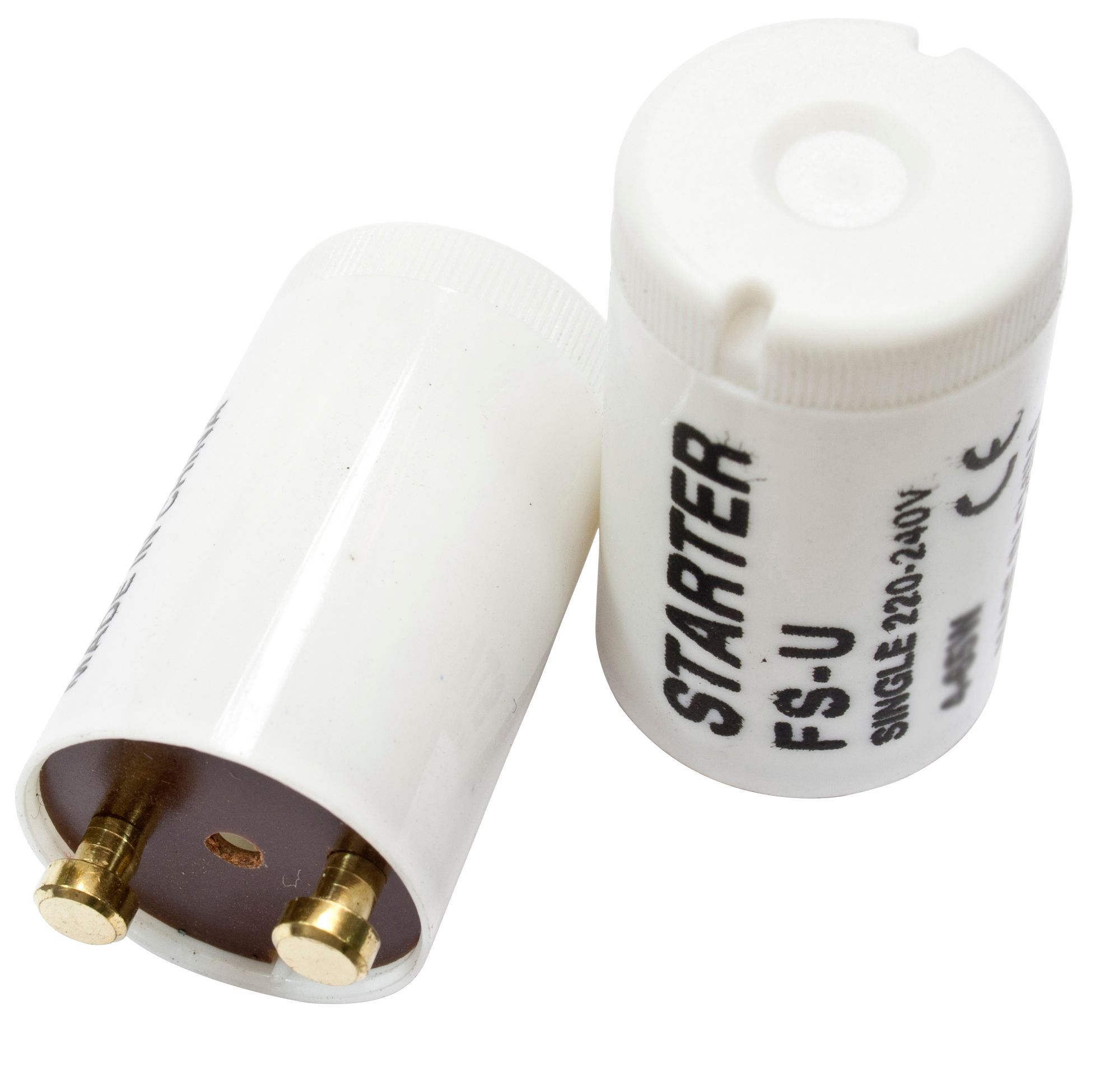

Внешний вид стартеров и маркировки

Чтобы правильно подобрать стартер, необходимо знать:

  • тип запуска лампочки;
  • производителя;
  • электрические характеристики.

Качественное оборудование выпускают фирмы Philips, Chilisin, Luxe, Osram. Дешевые модели стартеров быстро изнашиваются или приводят к такому действию, как разгерметизация колбы. В этом случае газы, которыми заполнена лампа, начинают испускать неприятный запах, все это еще и вредно для здоровья. Хороший производитель комплектует свою продукцию запасными частями и дает большой гарантийный срок, до 6 тысяч включений. В фирменных магазинах предлагают бесплатную замену. При обнаружении брака фирменные магазины бесплатно заменяют непригодную для работы деталь.

Фирма Philips считается лучшим производителем стартеров. Они изготовлены из высококачественных материалов. Например, для защиты от перегрева использован теплоустойчивый поликарбонат. Процент брака составляет 0,0001%. В моделях этой фирмы нет радиоактивных компонентов. Простой дизайн и обслуживание позволяют справиться с установкой и заменой оборудования даже неопытному человеку, нужно лишь следовать инструкции.

Пускатели этой фирмы производятся в Нидерландах. Модель S2 предназначена для низковольтных ламп с ограничением по мощности 4–22 Вт.

Более универсальной является модель S10. Ее можно применять для высоковольтных устройств без ограничения мощности.

Всем стандартам качества удовлетворяют стартеры отечественного производства фирмы Osram, имеющие огнестойкий корпус из макролона.

Прежде чем подбирать стартер того или иного производителя, необходимо обратить внимание на следующие характеристики:

  1. срок службы;
  2. температурный режим;
  3. тип конденсатора;
  4. номинальное напряжение.

Как выбрать подходящий стартер, зная рабочее напряжение? Маркировка отечественных приспособлений регламентирована ГОСТом. Первые две цифры указывают на мощность. Буква «С» – назначение устройства (стартер). Последние цифры определяют напряжение.

Пример: 90С-220. Расшифровывать данную надпись нужно следующим образом: стартер предназначен для ламп дневного света мощностью 90 ватт и рабочим напряжением 220 В.

Выбирая импортные пускатели, следует помнить, что они имеют другие стандарты маркировки. К примеру, обозначения S10, ST111 и FS-U указывают на то, что стартер можно применять в светильниках с мощностью, диапазон которой находится в пределах 4–80 Вт, напряжение сети должно составлять 220 В.

Освещение не включается: причины

Что делать, если не включается светильник:

  • Напряжение питания меньше 200 В. Стартер не может работать при таких характеристиках.
  • Износ стартера. Тлеющий разряд, дающий толчок для замыкания электродов, недостаточно велик в связи с амортизацией.
  • Недостаточно времени для нагрева катодов.

Решить проблему можно, если сделать замену на другую лампу, имеющую больший период замыкания контактов.

Как выбрать стартер для люминесцентных ламп: как работает, устройство, маркировка


Стартер для люминесцентных ламп входит в комплектацию электромагнитного пускорегулятора (ЭМПРА) и предназначен для зажигания ртутной лампочки.

Каждая модель, выпущенная определенным разработчиком, обладает различными техническими характеристиками, однако используется для светотехники, питающейся исключительно от сети переменного тока, с предельной частотой, не превышающей 65 Гц.

Предлагаем разобраться, как устроен стартер для люминесцентных ламп, какова его роль в осветительном приборе. Кроме того, мы обозначим особенности разных пусковых приборов и расскажем, как выбрать нужный механизм.

Содержание статьи:

Как устроено приспособление?

Опционально стартер (пускатель) достаточно прост. Элемент представлен небольшой газоразрядной лампой, способной формировать при низком давлении газа и малом токе, тлеющий разряд.

Этот стеклянный малогабаритный баллон заполнен инертным газом – смесью гелия или неоном. В него впаяны подвижные и неподвижные электроды из металла.

Все электродные спирали лампочки оснащены двумя клеммными блоками. Одна из клемм каждого контакта задействована в цепи . Остальные — подключены к катодам пускателя.

Расстояние между электродами пускателя не существенно, поэтому посредством напряжения сети его легко можно пробить. При этом образуется ток и нагреваются элементы, входящие в электроцепь с определенной долей сопротивления. Именно стартер и входит в число этих элементов.

Конструкции стартеров для люминесцентных ламп имеют практически идентичное устройство: 1 – дроссель; 2 – стеклянная колба; 3 – пары ртути; 4 – клеммы; 5 – электроды; 6 – корпус; 7 – биметаллический контакт; 8 – инертная газовая субстанция; 9 – вольфрамовые нити накала ЛДС; 10 – капля ртути; 11 – разряд дуги в колбе (+)

Колба размещена внутри корпуса из пластмассы или металла, выполняющего роль защитного кожуха. В некоторых образцах сверху крышки дополнительно есть специальное смотровое отверстие.

Самым востребованным материалом для производства блока считается пластик. Постоянное воздействие высоких температурных режимов позволяет выдержать специальный состав пропитки — люминофор.

Приспособления выпускаются с парой ножек, выполняющих роль контактов. Они изготовлены из разных видов металла.

В зависимости от типа конструкции электроды могут быть симметричными подвижными или асимметричными с одним подвижным элементом. Их выводы проходят через патрон лампы.

Параллельно электродам колбы подключен конденсатор, емкостью 0,003-0,1 мкф. Это важный элемент, снижающий уровень радиопомех и также участвующий в процессе загорания лампы

Обязательной деталью в устройстве является конденсатор, способный сглаживать экстратоки и в тоже время размыкать электроды прибора, осуществляя гашение дуги, возникающей между токоведущими элементами.

Без этого механизма есть большая вероятность спайки контактов при возникновении дуги, что существенно снижает срок эксплуатации пускателя.

В быту наиболее популярны образцы балластов с симметричной системой контактов и электросхемой пуска. Такие образцы меньше подвергаются влиянию падения напряжения в электрической сети

Правильная работа стартера обусловлена напряжением питающей сети. При снижении номинальных величин до 70-80%, люминесцентная лампа может не зажечься, т.к. не будет производиться достаточный нагрев электродов.

В процессе подбора нужного пускателя, учитывая конкретную модель  (люминесцентной или ЛЛ), необходимо дополнительно проанализировать технические характеристики каждого вида, а также определиться с производителем.

Принцип работы аппарата

Подав сетевое питание на светотехнический прибор, напряжение проходит через витки и нить накала, выполненную из монокристаллов вольфрама.

Далее подводится к контактам стартера и образует между ними тлеющий разряд, при этом воспроизводится свечение газовой среды посредством ее нагрева.

Поскольку в устройстве есть еще один контакт – биметаллический, он также реагирует на изменения и начинает изгибаться, видоизменяя форму. Таким образом этот электрод замыкает электрическую цепь между контактами.

Величина тока, сформированного тлеющего разряда варьируется от 20 до 50 мА, чего вполне достаточно для разогрева биметаллического электрода, который отвечает за замыкание цепи (+)

Образовавшийся в электросхеме люминесцентного прибора замкнутый контур проводит через себя ток и нагревает вольфрамовые нити, которые, в свою очередь, начинают испускать электроны со своей нагретой поверхности.

Таким образом формируется термоэлектронная эмиссия. В это же время воспроизводится разогревание ртутных паров, находящихся в баллоне.

Образованный поток электронов способствует снижению напряжения, приложенного от сети к контактам пускателя, примерно вдвое. Степень тлеющего разряда начинает падать вместе с температурой накала.

Пластина из биметалла уменьшает свою степень деформации тем самым размыкая цепочку между анодом и катодом. Течение тока через этот участок прекращается.

Изменение его показателей провоцирует внутри дроссельной катушки, в проводящем контуре, возникновение электродвижущей силы индукции.

Биметаллический контакт моментально реагирует произведением краткосрочного разряда в подсоединенной к нему схеме: между вольфрамовыми нитями ЛЛ.

Его значение доходит нескольких киловольт, чего вполне достаточно для пробивания инертной среды газов с нагретыми ртутными парами. Между концами лампы образуется электродуга, продуцирующая ультрафиолетовое излучение.

Поскольку такой спектр света не видимый для человека, в конструкции лампы есть люминофор, поглощающий ультрафиолет. В итоге визуализируется стандартный световой поток.

При изменении тока в контуре или его полного прекращения пропорционально происходят изменения магнитного потока через поверхность пластины, что ограничивает этот контур и приводит к возбуждению в этой схеме ЭДС самоиндукции

Однако напряжения на пускателе, подсоединенного параллельно лампе, недостаточно для формирования тлеющего разряда, соответственно, электроды остаются в разомкнутой позиции в период свечения лампы дневного света. Далее стартер не используется в рабочей схеме.

Поскольку после продуцирования свечения показатели тока нужно лимитировать, в схему вводится электромагнитный балласт. За счет своего индуктивного сопротивления он выполняет роль ограничивающего устройства, предотвращающего поломки лампы.

Виды стартеров для люминесцентных приборов

В зависимости от алгоритма работы, пусковые устройства делят на три основных вида: электронные, тепловые и с тлеющим разрядом. Несмотря на то, что механизмы имеют различия в элементах конструкции и в принципах работы, они выполняют идентичные опции.

Пускатель электронного типа

Процессы, воспроизводимые в системе контактов стартеров, не являются управляемыми. Помимо этого, значительное воздействие на их функционирование оказывает температурный режим окружения.

Например, при температуре ниже 0°C скорость нагревания электродов замедляется, соответственно, прибор будет затрачивать больше времени на зажигание света.

Также при нагреве контакты могут спаиваться друг с другом, что приводит к перегреванию и разрушению спиралей лампы, т. е. ее порче.

Большинство моделей электронных балластов для ЛДС выпущены на базе микросхемы UBA 2000T. Такой тип устройства позволяет устранить перегрев электродов, за счет чего существенно увеличивается эксплуатационный срок контактов лампы, соответственно, и период ее работы

Даже корректно функционирующие устройства с течением времени имеют свойство изнашиваться. Они дольше сохраняют накал контактов лампы, тем самым уменьшая ее производственный ресурс.

Именно для устранения такого рода недостатков в полупроводниковой микроэлектронике стартеров были задействованы сложные конструкции с микросхемами. Они дают возможность лимитировать количество циклов процесса имитации замыкания электродов пускателя.

В большинстве представленных на рынках образцах, схемотехническое устройство электронного стартера составлено из двух функциональных узлов:

  • управленческой схемы;
  • высоковольтного узла коммутации.

В качестве примера можно привести микросхему электронного зажигателя UBA2000T фирмы PHILIPS и высоковольтный тиристор TN22 производства STMicroelectronics.

Принцип работы электронного стартера основан на размыкании цепи посредством нагревания. Некоторые образцы обладают существенным преимуществом – опцией ждущего режима зажигания.

Таким образом размыкание электродов производится в необходимой фазности напряжения и при условии оптимальных температурных показателей нагрева контактов.

Полупроводниковые элементы электронного балласта должны подходить по ключевым рабочим характеристикам, а именно, соотношению значения мощности и напряжения сети подсоединенного светотехнического прибора

Важно, что при поломках лампы и неудачных попытках ее запуска такого типа механизм выключается, если их число (попыток) достигнет 7. Поэтому о досрочном выходе из строя электронного стартера и не может быть и речи.

Как только произойдет замена лампочки на исправную, приспособление сможет возобновить процесс запуска ЛЛ. Единственный минус этой модификации – высокая цена.

В схеме со стартером в качестве дополнительного метода снижения радиопомех могут использоваться симметрированные дросселя с обмоткой, разделенной на идентичные участки, с равным количеством витков, накрученных на общее устройство – сердечник.

На сегодняшний день, выпускаемые балласты имеют сборно-стержневую конструкцию. Вырубка магнитного провода осуществляется из стальных листов. Как правило, такие дроссели имеют две симметричные обмотки

Все области катушки соединены в последовательном порядке с одним из контактов лампы. При включении оба его электрода будут работать в одинаковых техусловиях, таким образом снижая степень помех.

Тепловой вид пускателя

Ключевой отличительной характеристикой тепловых зажигателей является длительный период пуска ЛЛ. Такой механизм в процессе функционирования использует много электричества, что негативно сказывается на его энергозатратных характеристиках.

Тепловой стартер также называют термобиметаллическим. Разогрев контактов происходит с замедлением, что эффективно сказывается на работе светотехнического прибора в низкотемпературной среде

Как правило, этот вид применяется в условиях низкого температурного режима. Алгоритм работы существенно разнится с аналогами других видов.

В случае отключения питания электроды устройства находятся в замкнутом состоянии, при подаче – образуется импульс с высоким напряжением.

Механизм тлеющего разряда

Пусковые механизмы, основанные на принципе тлеющего разряда, имеют в своей конструкции биметаллические электроды.

Они выполнены из металлических сплавов с различными коэффициентами линейного расширения при нагреве пластины.

Минусом зажигателя тлеющего разряда является низкий уровень импульса напряжения, из-за чего нет достаточной надежности загорания ЛЛ

Возможность розжига лампы определяется длительностью предшествующего нагрева катодов и показателей тока, протекающего через светотехнический прибор в момент размыкания цепи контактов стартера.

Если при первом рывке пускатель не зажигает лампу, он будет автоматически воспроизводить попытки до того момента, пока лампа не засветится.

Поэтому такие устройства не используются при низких температурных режимах или неблагоприятном климате, например, при повышенной влажности.

Если не будет обеспечиваться оптимальный уровень нагрева контактной системы лампа будет затрачивать много времени на розжиг или же будет выведена из строя. Согласно стандартам ГОСТа, потраченное стартером время на зажигание не должно превышать 10 секунд.

Пусковые приборы, выполняющие свои функции посредством теплового принципа или тлеющего разряда, в обязательном порядке оборудуются дополнительным устройством – конденсатором.

Роль конденсатора в схеме

Как уже было отмечено ранее, конденсатор располагается в кожухе приспособления параллельно его катодам.

Этот элемент решает две ключевые задачи:

  1. Понижает степень электромагнитных помех, создаваемых в диапазоне радиоволн. Они возникают в результате контакта системы электродов пускателя и образуемых лампой.
  2. Влияет на процесс зажигания люминесцентной лампы.

Такой дополнительный механизм снижает величину импульсного напряжения, сформированного при размыкании катодов стартера, и наращивает его продолжительность.

Конденсатор снижает вероятность слипания контактов. Если в устройстве не предусмотрен конденсатор, напряжение на лампе довольно быстро увеличивается и может доходить до нескольких тысяч вольт. Такие условия снижают степень надежности розжига ламп

Поскольку использование подавляющего устройства не позволяет достичь полного нивелирования электромагнитных помех, на входе схемы вводят два конденсатора, общая емкость которых составляет не менее 0,016 мкф. Они соединяются в последовательном порядке с заземлением средней точки.

Основные недостатки пускателей

Главным минусом стартеров является ненадежность конструкции. Отказ запускающего механизма провоцирует фальстарт – визуализируются несколько вспышек света до начала полноценного светового потока. Такие неполадки снижают ресурс вольфрамовых нитей лампы.

Пусковые аппараты образуют внушительные потери энергии и понижают КПД устройства лампы. К недостаткам также относится зависимость от напряжения и значительный разброс времени срабатывания электродов

У люминесцентных ламп со временем наблюдается повышение рабочего напряжения, тогда как у стартера, наоборот, чем выше срок службы, тем ниже напряжение зажигания тлеющего разряда. Таким образом выходит, что включенная лампа может провоцировать его срабатывание, из-за чего свет погаснет.

Разомкнувшиеся контакты пускателя вновь зажигают свет. Все эти процессы осуществляется в доли секунды и пользователь может наблюдать только мерцание.

Пульсирующий эффект вызывает раздражение сетчатки глаза, а также приводит к перегреванию дросселя, снижению его ресурса и выходу из строя лампы.

Такие же негативные последствия ожидают и от значительного разброса времени контактной системы. Его зачастую недостаточно для полноценного предварительного разогрева катодов лампы.

В итоге прибор загорается после воспроизведения ряда попыток, что сопровождаются увеличенной длительностью процессов перехода.

Если стартер подключен в цепь одноламповой схемы, в этом случае нет возможности снизить световую пульсацию.

С целью снижения негативного эффекта рекомендуется использовать такого рода схемы только в помещениях, где применены группы ламп (по 2-3 образца), включать которые необходимо в разные фазы трехфазной цепи.

Расшифровка маркировочных значений

Общепринятой аббревиатуры для моделей стартеров отечественного и зарубежного производства не существует. Поэтому рассмотрим основы обозначений по отдельности.

Декодировка значения 90С-220 выглядит так: стартер, функционирующий с люминесцентными образцами, сила которых составляет 90 Вт, а номинальное напряжение 220 В (+)

Согласно ГОСТу, расшифровка буквенно-цифровых значений [ХХ][С]-[ХХХ], нанесенных на корпус прибора, выглядит следующим образом:

  • [ХХ] – цифры, указывающие на мощность световоспроизводящего механизма: 60 Вт, 90 Вт или 120 Вт;
  • [С] – стартер;
  • [ХХХ] – напряжение, применяемое для работы: 127 В или 220 В.

Для реализации зажигания ламп иностранные разработчики выпускают приспособления с различными обозначениями.

Электронный форм-фактор выпускается многими фирмами.

Наиболее известная на отечественном рынке — Philips, производящая стартеры таких типов:

  • S2 рассчитаны на мощность 4-22 Вт;
  • S10 — 4-65 Вт.

Фирма OSRAM ориентирована на выпуск стартеров как для одиночного подключения осветительных приборов, так и для последовательного. В первом случае это маркировка S11 с ограничением по мощности 4-80 Вт, ST111 — 4-65 Вт. А во втором, например, ST151 — 4-22 Вт.

Выпускаемые модели стартеров представлены в широком ассортименте. Ключевые параметры, учитывающиеся при подборе — соразмерные значения характеристикам ламп люминесцентного типа.

На что смотреть при выборе?

В процессе выбора пускового механизма недостаточно основываться на имени разработчика и ценовом диапазоне, хотя и эти факторы должны быть учтены, т.к. указывают на качество прибора.

В этом случае выигрывают надежные аппараты, положительно зарекомендовавшие себя на практике. Стоит обратить внимание на такие фирмы: Philips, Sylvania и OSRAM.

Стартер FS-11 бренда Sylvania. Подбирается к лампам дневного света, мощностью 4-65 Вт. Может использоваться в сети переменного тока. Работает по принципу тлеющего разряда

Самыми основными эксплуатационными параметрами пускателя считаются такие технические особенности:

  1. Ток зажигания. Этот показатель должен быть выше рабочего напряжения лампы, но не ниже сети питания.
  2. Базисное напряжение. При подключении в одноламповую схему применяется аппарат на 220 В, двухламповую – на 127 В.
  3. Уровень мощности.
  4. Качество корпуса и его огнеустойчивость.
  5. Эксплуатационный срок. При стандартных условиях применения, стартер должен выдерживать не менее 6000 включений.
  6. Длительность разогрева катодов.
  7. Тип применяемого конденсатора.

Также необходимо учитывать индуктивное противодействие катушки и коэффициент выпрямления, отвечающий за соотношение обратного сопротивления к прямому при постоянном напряжении.

Дополнительная информация об устройстве, работе и подключении пускорегулирующего механизма люминесцентных ламп представлена в .

Выводы и полезное видео по теме

Помощь в подборе необходимо балласта для лампы дневного света:

Пускатель для люминесцентных приборов: основы маркировки и конструктивное устройство аппарата:

Теоретически, время работы пускателя эквивалентно сроку службы лампы, которую он зажигает. Тем не менее стоит учесть, что с течением времени, интенсивность напряжения тлеющего разряда падает, что отражается на работе люминесцентного прибора.

Однако производители рекомендуют одновременно менять и стартер, и лампу. Для приобретения нужной модификации изначально стоит изучить основные показатели приборов.

Поделитесь с читателями вашим опытом выбора стартера для люминесцентных ламп. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Стартер для люминесцентных ламп: конструкция и принцип работы

Что такое стартер

Газоразрядные источники света давно вошли в повседневную жизнь. Они применяются для освещения жилых и производственных помещений и дают устойчивое освещение. Оно достаточно стабильно, когда нет никакой деградации элементов в схеме.

В типичную схему входят осветительный прибор, катушка индуктивности и устройство запуска. Дроссель – обычная катушка индуктивности, также участвует в запуске. Но основная функция – защита. Катушка ограничивает напряжение при скачке. Она — самый долговечный элемент схемы.

Стартер нужен только для пуска схемы на газоразрядных лампах. Далее он не принимает участия в работе светильника.

Люминесцентная лампа (Она же газоразрядная или дневного света) является герметичной колбой. В ней расположены с разных сторон электроды. Внутренняя ее часть покрыта люминофором – веществом, которое светится при эмиссии электронов. Трубка содержит пары ртути.

Стандарт дает светильнику 10 секунд на включение с момента подачи напряжения.

Устройство стартера для лл (люминесцентной лампы)

Пусковое устройство – необходимый элемент схемы освещения на этом типе источника света. Это второй по важности элемент осветителя.

Классический стартер – вещь чувствительная к условиям эксплуатации, это самый недолговечный компонент системы. При его выходе из строя, осветительная система не может быть запущена.

Схема подключения стартера к лампам дневного света

При рассмотрении схемы становятся понятны функции, выполняемые стартером.

  • Включается в момент подачи напряжения питания,
  • В момент старта прогреваются катоды, так как без их прогрева эмиссия электронов не возможна.
  • Размыкает цепь после прогрева.

Схема биметаллического стартера всегда одна и та же. Существуют различные варианты исполнения.

Внешний вид стартера

Корпус зачастую изготавлен из пластика, контакты размещаются на пластине из текстолита (может использоваться и другой диэлектрический материал). Некоторые изготовители снабжают стартеры прозрачным смотровым окошком. Стартеры времен СССР имели корпуса из алюминия. Внутри всего два элемента: колба с биметаллическими контактами и конденсатор. Они включены параллельно. Конденсатор стартера требуется для сглаживания высоких токов, гасит дуговой разряд между электродами, также необходим для размыкания электродов. Конденсатор снижает износ стартера. Если конденсатора нет, то электроды могут спаяться в момент дугового разряда между ними. Как долго после будет работать схема – непредсказуемо. Дроссель (катушка индуктивности) необходим для создания импульса.

В колбе находятся два электрода, сама она заполнена инертным газом. Обычно применяют неон, реже – водородно-гелиевая смесь. Электроды биметаллические, подвижные. Разработаны две конструкци: либо два подвижных контакта (симметричный), либо один (несимметричный). Первый более распространен. Он дешевле при производстве. Пускатели старого образца стабильно работали при разбросе питающего напряжения в пределах 20 процентов. При большем отклонении от номинала работа не гарантировалась. Новые такой проблемы не имеют.

Принцип работы стартера

Компоненты пускового устройства рассмотрены. Как он работает?

  1. Нет напряжения – электроды внутри колбы разомкнуты.
  2. Подается напряжение питания. Между электродами стартера появляется тлеющий разряд, токи небольшие (обычно не более 50 мА).
  3. Тлеющий разряд ведет к разогреву электродов. Под действием температуры происходит обратимая деформация электродов. Разряд завершается с замыканием этих биметаллических электродов.
  4. Цепь замкнулась, начинается прогрев электродов для начала эмиссии.
  5. Электроды внутри колбы стартера начинают остывать и возвращаются в исходное положение. Цепь разрывается.
  6. Весь этот процесс приводил к появлению импульса высокого напряжения, проходящего через дроссель. Свет зажигается, яркость достигает нормативной.
  7. Стартер подключается параллельно источнику света. На его контактах напряжение ниже номинального. Уже не возникает тлеющего разряда, биметаллические контакты внутри колбы не разогреты. Сработать он не может самопроизвольно. Необходимый ток уходит на обеспечение эмиссии между катодами, это необходимо для свечения.

Схема подключения

Мощность источника света должна коррелировать с параметрами остальных компонентов. Если они не совпадают, то возможно либо, что схема вообще не запуститься, либо при запуске запуска электроды разрушатся из-за перегрева.

Для подключения двух лл не требуется дубляж схемы. Целесообразно сократить количество элементов. В этом случае высвобождается один из дросселей.

На второй схеме дополнительный газоразрядные лампы соединены последовательно, а стартеры включены в параллель. В остальном схемы идентичны. Различие будет в номинале дросселя. Он должен быть рассчитан на суммарную мощность ламп. Стартер должен соответствовать мощности лампы. Обычно, в схеме с двумя лампами, используют одинаковые мощности. Конденсатор желателен в параллели источнику переменного тока. Он предназначен для улучшения параметров питания. При мощностях ламп порядка 40 Ватт, обычно достаточно емкости от 2 до 10 мкФ. Напряжение конденсатора выбирается не ниже двукратного напряжения питания.

Виды стартеров, их основные параметры и маркировки.

Сейчас встречается новый вид – электронный. Это уже новинка. Конструктивно они выглядят точно также и полностью совместимы с «классикой». Можно заменить даже не задумываясь. Внутри вместо конденсатора и герметичных биметаллических пластин — электронная схема. Она выполняет аналогичные действия по запуску газоразрядного лампы. Изменять схему не потребуется. Из недостатков можно назвать только цену, она будет раз в пять выше, чем на «классику».

Конструкция стартера

Его преимущества:

  • Срок службы много больше.
  • При старении компонентов стартер не сработает, балластное устройство не перегреется.
  • Более широкий температурный диапазон.
  • Встроенная защита от перегрузки по току.
  • Исключаются полностью электромагнитные помехи при старте осветителя.
  • Фиксированного время прогрева электродов люминесцентной лампы, следовательно, повышается срок службы.
  • Источник света включается сразу без мерцания.

Сейчас есть и полностью готовые инженерные решения. Это так называемые ЭПРА – электронные пускорегулирующие аппараты.

ЭПРА

Этот вид представляет собой металлический корпус, в котором размещена электронная схема, дополнительные элементы не потребуются. На вход приходит напряжение питания, выходы предназначены для подключения к электродам.

При необходимости легко выбрать устройство на требуемое количество ламп. Монтаж и схема существенно упрощаются. Применение ЭПРА существенно продлевает срок эксплуатации благодаря «теплому запуску». Отсутствие подвижных биметаллических контактов обеспечивает бесшумность старта. Свечение ламп будет ровным. ЭПРА обеспечивают стабилизацию параметров питания. Соответственно параметры электронного пускорегулирующего аппарата и ламп должны совпадать.

Такое решение сочетает достоинства электронных стартеров и простоту схемы подключения. Это полностью готовое решение. Одно устройство может применяют для нескольких ламп.

Из минусов – цена. Электронные компоненты дороже чем совокупная цена пускателя, конденсатора и дросселя. Что удобно, сама схема подключения как правило разрисована на самом устройстве, либо в инструкции. Также схемы всегда есть на сайтах заводов-изготовителей.

Маркировка однозначно идентифицирует стартер и прописана в ГОСТ Р МЭК 60155-99 «Стартеры тлеющего разряда для люминесцентных ламп».

Маркировка стартеров

Внешне стартера для ламп дневного света выглядят так:

Cтартер ST

Стартер S2

Стартер S10

Не горит светильник, проверка исправности стартера.

Так как все имеет конечный срок службы, то бывает, что светильник не загорается. «Кто виноват?». Точно уже не дроссель, межвитковые замыкания – это единичные случаи. Лампа или стартер?

Обычно ремонт производится на модульном уровне. Производится замена на заведомо исправный элемент. Ремонт на уровне компонентов – нецелесообразен.

При отсутствии компонентов придется выявить неисправность. Желательно просмотреть всю проводку светильника, так как если он не работает, то не обязательно виновник стартер или сам осветительный прибор. Не исключен вариант и плохого контакте, например в колодках или разъемах.

Если Вы решились на самостоятельный ремонт, то обязательно соблюдайте правила техники безопасности! Осветители используют высокое напряжение в своей работе. Есть риск получения электротравмы! Запрещается прикасаться к токоведущим частям схемы под напряжением.

Начинать надо с проверки напряжения в сети. При снижении более чем на 20 процентов не гарантируется устойчивая работа старых модификаций стартера для люминесцентных ламп.

Первоначально необходимо проверить проводку. При помощи тестера нужно замерить питающее напряжение. Предположим, что оно есть и в норме. Для очистки совести можно измерить еще и сопротивление обмотки дросселя, нет ли обрыва или межвиткового замыкания. Это очень редкий случай. Допустим, этот элемент рабочий. Остается либо лампа, либо стартер.

 Для начала вскроем стартер, необходимо осмотреть его внутренности. Первым дело осматриваем целостность. Контакты в колбе не должны быть в спайке, визуально между ними должно быть расстояние. Конденсатор не должен иметь следов разрушения. Можно поступить иначе, соединить стартер с лампой накаливания мощностью от 40 до 60 Ватт (не более) и подать переменное напряжение 220 Вольт согласно схеме ниже.

Схема соединения лампы накаливания со стартером

Если нить накала не зажглась или горит постоянно, без кратковременных отключений, то такой стартер признается неработоспособным. Ремонтировать его экономически нецелесообразно, стоимость не велика. Если проверочная схема работает, то скорее всего неисправен осветительный прибор.

Его тоже можно проверить. Так как в какой-то момент у исправного пускателя происходит замыкание контактов, то газоразрядную лампу можно зажечь «вручную». Применяется механическая кнопка без фиксации вместо устройства запуска. При подаче питания на такую схему, при нажатии на кнопку, лампа дневного света должна зажечься, это будет говорить о неисправности стартера. Если этого не происходит, то придется заменить газоразрядную лампу. Случаи одновременного выхода из строя двух элементов достаточно редки.

Если применено электронное пускорегулирующее устройство, то стоит проверить сам осветительный прибор. Если новый работает и дает ровное свечение, то прежний подлежит замене.

Сделать ремонт пускорегулирующего устройства возможно. Они обычно ремонтопригодны. Но это уже потребует знаний электроники. Необходима будет измерительная аппаратура. Без необходимой квалификации такой ремонт невозможен.




Принцип работы люминесцентной лампы и ее устройство

Принцип работы люминесцентной лампы базируется на эффекте классической люминесценции.

Электрическим разрядом в ртутных парах создаётся ультрафиолетовое излучение, преобразуемое посредством люминофора в видимое свечение.

При самостоятельном подключении и ремонте таких осветительных приборов учитываются особенности устройства и принцип их действия.

Устройство люминесцентной лампы

Люминесцентная лампа относится к категории классических разрядных источников освещения низкого давления. Стеклянная колба такой лампы всегда имеет цилиндрическую форму, а наружный диаметр может составлять 1,2см, 1,6см, 2,6см или 3,8см.

Цилиндрический корпус чаще всего прямой или U-изогнутый. К торцевым концам стеклянной колбы герметично припаиваются ножки с электродами, выполненными из вольфрама.

Устройство лампочки

Внешней стороной электроды подпаиваются к цокольным штырям. Из колбы осуществляется тщательное откачивание всей воздушной массы через специальный штенгель, расположенный в одной из ножек с электродами, после чего происходит заполнение свободного пространства инертным газом с ртутными парами.

На некоторые типы электродов в обязательном порядке производится нанесение специальных активирующих веществ, представленных окислами бария, стронцием и кальцием, а также незначительным количеством тория.

Схема

Стандартная схема подключения люминесцентной лампы значительно сложнее, нежели процесс включения традиционной лампы накаливания.

Требуется применять особые пусковые устройства, качественные и мощностные характеристики которых оказывают непосредственное влияние на сроки и удобство эксплуатации осветительного прибора.

Схема подключения люминесцентных ламп без дросселя и стартера

В настоящее время практикуется несколько схем подключения, которые отличаются не только по уровню сложности выполняемых работ, но и набором используемых в схеме устройств:

  • подключение с применением электромагнитного балласта и стартера;
  • подключение с электронным пускорегулирующим аппаратом.

Второй вариант подключения предполагает генерирование высокочастотного тока, а сам непосредственный запуск и процесс работы осветительного прибора запрограммированы электронной схемой.

Схема подключения лампы с дросселем и стартером

Чтобы правильно выполнить подключение осветительного прибора, необходимо знать устройство дросселя и стартера, а также учитывать правила подключения такого оборудования.

Как загорается люминесцентная лампа?

Как работает люминесцентная лампа? Функционирование люминесцентного осветительного прибора обеспечивается следующими поэтапными действиями:

  • на электроды, расположенные на цокольных штырях, подаётся напряжение;
  • высокое сопротивление газовой среды в лампе провоцирует поступление тока через стартер с образованием тлеющего разряда;
  • ток, проходящий через электродные спирали, в достаточной степени прогревает их, а разогретые стартерные биметаллические контакты замыкаются, что прекращает разряд;
  • после остывания стартерных контактов происходит их полное размыкание;
  • самоиндукция вызывает возникновение импульсного напряжения дросселя, достаточного для включения освещения;
  • проходящий через газовую среду ток уменьшается, а полное отключение стартера обуславливается недостаточностью напряжения.

Лампы спецназначения

Основным назначением устанавливаемых конденсаторов является эффективное снижение помех. Входные конденсаторы обеспечивают существенное понижение реактивной нагрузки, что важно при необходимости получить качественное освещение и продлить срок службы прибора.

Блок 1

Для чего нужен дроссель в люминесцентной лампе

Дроссель позволяет обеспечить требуемый для полноценного функционирования лампы электрический импульс. Принцип такого дополнительного устройства основан на сдвиге фазы переменного тока, что способствует получению необходимого количества тока для горения паров, которыми наполнена внутренняя часть лампы.

В зависимости от уровня мощности, рабочие параметры дросселя и сфера его использования могут варьироваться:

  • 9 Вт — для стандартной энергосберегающей лампы;
  • 11 w и 15 w — для миниатюрных или компактных осветительных приборов и энергосберегающих ламп;
  • 18 w — для настольных осветительных приборов;
  • 36 Вт — для люминесцентного светильника с малыми показателями мощности;
  • 58 Вт — для потолочных светильников;
  • 65 Вт — для многоламповых приборов потолочного типа;
  • 80 Вт — для мощных осветительных приборов.

При выборе нужно также ориентироваться на индуктивное сопротивление, регулирующее показатели мощности тока, подающегося на контакты люминесцентного осветительного прибора.

Принцип работы стартера люминесцентной лампы

Конструкция устройства представлена компактной стеклянной колбой, заполненной инертным газом. Колба установлена внутри металлического или пластикового корпуса, с парой электродов, один из которых относится к биметаллическому типу.

Напряжение на зажигание стартера не должно быть выше, чем номинальное напряжение питающей сети. В процессе подключения схемы запуска к питающей электросети, значительная часть напряжения переходит на разомкнутые стартерные электроды. Под воздействием напряжения обеспечивается образование тлеющего разряда, небольшая часть которого используется для разогрева биметаллических электродов.

Схема работы стартера

Результатом нагревания становится изгиб и замыкание электроцепи, с последующим прекращением тлеющего разряда внутри стартера. Проход тока по цепи последовательно соединенных дросселя и катодов вызывает их эффективный прогрев. Временем замкнутого состояния стартерных электродов определяется продолжительность прогрева катодов любой люминесцентной лампы.

Средний срок эксплуатации стартера равен продолжительности работы осветительного прибора, но с течением времени уровень интенсивности напряжения тлеющего внутреннего разряда заметно понижается.

Устройство и принцип работы люминесцентного светильника

Современные люминесцентные светильники относятся к категории наиболее распространенных типов надежных и долговечных осветительных приборов. Если до недавнего времени такие устройства использовались преимущественно в обустройстве освещения административных и офисных зданий, то в последние годы они всё чаще находят применение в жилых помещениях.

Источник света в таких видах светильников представлен люминесцентной или газоразрядной лампой, функционирующей благодаря свойству некоторых газообразных и парообразных веществ достаточно мощно светиться в условиях электрического поля.

Светильник люминесцентный

Люминесцентные лампы, устанавливаемые в малогабаритные и компактные светильники, могут обладать кольцевидной, спиралевидной или любой другой формой, что положительно сказывается на габаритах осветительного прибора.

Выпускаемые лампы принято подразделять на линейные и компактные модели. Первый вариант имеет характерные отличия по длине, а также диаметру колбы. Компактные модели имеют, как правило, изогнутую трубку, а основные различия представлены типом цоколя.

Блок 2

Несмотря на кажущуюся простоту устройства, и несложный принцип работы люминесцентной лампы, чтобы продлить срок службы прибора и получить качественное освещение, важно строго соблюдать схему подключения и использовать комплектующие только от проверенных и хорошо зарекомендовавших себя производителей.

Видео на тему

Принцип работы стартера люминесцентной лампы — советы электрика

Принцип работы стартеров люминесцентных ламп

Стартер

Стартер представляет собой маленькую газоразряд­ную лампу тлеющего разряда. Стеклянная кол­ба заполняется инертным газом (неон либо смесь гелий-водород) и помещается в железный либо пластмас­совый корпус, на верхней крышке которого имеется смо­тровое окно.

В неких конструкциях стартеров смотровое окно отсутствует. Стартер имеет два электро­да. Различают несимметричную и симметричную кон­струкции стартеров. В несимметричных стартерах один электрод недвижный, а 2-ой подвижный, сделан
из биметалла.

В истинное время наибольшее распро­странение получила симметричная конструкция старте­ров, у каких оба электрода изготовляются из биметалла. Эта конструкция имеет ряд преимуществ по сопоставлению с несимметричной.

Обратите внимание

Напряжение зажигания в стартере тлеющего разряда выбирается таким макаром, чтоб оно было меньше номинального напряжения сети, но больше рабочего на­пряжения, устанавливающегося на люми­несцентной лампе при ее горении.

При включении схемы на на­пряжение сети оно стопроцентно окажется приложенным к стартеру. Электроды стар­тера разомкнуты, и в нем появляется тлеющий разряд. В цепи будет проходить маленький ток (20-50 ма). Этот ток на­гревает биметаллические электроды, и они, изгибаясь, замкнут цепь, и тлеющий разряд в стартере закончится.

Через дроссель и поочередно соединенные катоды начнет проходить ток, который будет подогревать катоды лампы. Величина этого тока определяется индуктивным сопротивлением дросселя, избираемым таким макаром, что­бы ток подготовительного обогрева като­дов в 1,5 2,1 раза превосходил номинальный ток лампы.

Продолжительность предваритель­ного обогрева катодов определяется вре­менем, в течение которого электроды стар­тера остаются замкнутыми. Когда элек­троды стартера замкнуты, они остывают, и по прошествии определенного промежутка времени, именуемого временем контактирования, электроды раз­мыкаются.

Потому что дроссель обладает большой индуктивностью, то в момент размыкания электродов стар­тера в дросселе появляется большой импульс напряже­ния, зажигающий лампу.

После зажигания лампы в цепи установится ток, рав­ный номинальному рабочему току лампы. Этот ток обу­словит такое падение напряжения на дросселе, что на­пряжение на лампе станет приблизительно равным половине номинального напряжения сети.

Потому что стартер вклю­чен параллельно лампе, то напряжение на нем будет равно напряжению на лампе и в связи с тем, что оно недостаточно для зажигания тлеющего разряда в стар­тере, его электроды останутся разомкнутыми при горе­нии лампы.

Возможность зажигания лампы находится в зависимости от длитель­ности подготовительного обогрева катодов и величины тока, проходящего через лампу в момент размыкания электродов стартера. Если разрыв цепи произойдет при малом значении тока, то величина индуктированной в дросселе э. д. с.

Важно

и, как следует, приложенного к лампе напряжения возможно окажется недостаточной для ее зажигания, и лампа не зажжется. Потому, если при первой попытке стартер не зажжет лампу, он сразу автоматом будет повторять описанный процесс до того времени, пока не произойдет зажигание лампы.

Со­гласно ГОСТ на стартеры зажигание лампы должно быть обеспечено за время до10 сек. Параллельно электродам стартера включен конден­сатор емкостью 0,003-0,1 мкф. Этот конденсатор обыч­но располагается в корпусе стартера.

Конденсатор выпол­няет две функции: понижает уровень радиопомех, возни­кающих при контактировании электродов стартера и создаваемых лампой; с другой стороны, этот конденса­тор влияет па процессы зажигания лампы. Конденсатор уменьшает величину импульса напряже­ния, образуемого в момент размыкания электродов стар­тера, и наращивает его продолжительность.

При отсутствии конденсатора напряжение на лампе очень стремительно воз­растает, достигая нескольких тыщ вольт, но продолжи­тельность его деяния очень маленькая. В этих усло­виях резко понижается надежность зажигания ламп. Кро­ме того, включение конденсатора параллельно электро­дам стартера уменьшает возможность сваривания либо, как молвят, залипания электродов, получающегося в ре­зультате образования электронной дуги в момент размыкания электродов. Конденсатор содействует резвому гашению дуги.

Применение конденсаторов в стартёре не обеспечи­вает полного угнетения радиопомех, создаваемых лю­минесцентной лампой. Потому нужно дополни­тельно на входе схемы установить два конденсатора емкостью более 0,008 мкф каждый, соединен­ных поочередно, и среднюю точку заземлить.

Одним из рекомендуемых методов понижения уровня радиопомех является применение дросселей с симметри­рованной обмоткой где обмотка дросселя разделе­на на две совсем однообразные части, имеющие рав­ное число витков, намотанных на один общий сердеч­ник. Любая часть дросселя соединена поочередно с одним из катодов лампы.

При включении такового дрос­селя с лампой оба ее катода работают в схожих критериях, что понижает уровень радиопомех. В текущее время, обычно, выпускаемые индустрией дроссели изготовляются с симметрированными обмот­ками. В схеме из-за наличия дросселя ток через лампу и напряжение сети не будут совпадать по фазе, т. е. они не будут сразу достигать собственных нулевых и наибольших значений.

Как понятно из теории переменного тока, в данном случае ток будет отставать по фазе от напряжения сети на некий угол, величина которого определяется соотношением индуктивного со­противления дросселя и активного сопротивления всей сети. Такие схемы именуются отстающими.

Совет

В ряде всевозможных случаев использования люминесцетных ламп требуется создавать такие условия, когда ток через лам­пу опережал бы по фазе напряжение сети. Такие схемы именуются опережающими.

Для выполнения этого условия поочередно с дросселем врубается кон­денсатор, емкость которого рассчитывается таким обра­зом, чтоб его емкостное сопротивление было больше индуктивного сопротивления дросселя. В опережающем балласте в период зажигания лампы ток подготовительного обогрева катодов имеет недостаточную величину.

Для устранения этого явления нужно на время зажигания лампы прирастить ток подготовительного обогрева, что можно сделать, если отчасти восполнить емкость индуктивностью. В цепь стартера врубается дополнительная индуктивность в виде компенсирующей катушки.

При замыкании электродов стартера эта компенсирующая катушка врубается поочередно с дросселем и конденсатором, общая индуктивность схемы возраста­ет, а совместно с ней возрастает ток подготовительного обогрева. После размыкания электродов стартера ком­пенсирующая катушка отключается, и в рабочем режиме лампы она не участвует.

Индуктивность дополнительной катушки компенсирует емкость конденсатора, установ­ленного в стартере. Потому в схему вводится дополни­тельный конденсатор емкостью более 0,008 мкф, включаемый параллельно лампе и выполняющий в данном случае роль помехоподавляющего конденсатора. Один из недочетов рассмотренных схем – маленький коэффициент мощности. Он составляет величину 0,5-0,6.

Пускорегулирующие аппараты (ПРА), выполненные на базе этих схем, относятся к группе так именуемых некомпенсированных аппаратов.

При использовании та­ких аппаратов согласно правилам устройства электро­установок (ПУЭ) для увеличения низкого коэффициента мощности нужно предугадывать групповую ком­пенсацию коэффициента мощности, обеспечивающую до­ведение его для всей осветительной установки до вели­чины 0,9-0,95.

При невозможности либо экономической неэффектив­ности внедрения групповой компенсации коэффициента мощности употребляют схемы, в каких дополнительно параллельно лампе врубается конденсатор достаточной емкости, избранный таким макаром, чтоб коэффициент мощности схемы повысился до величины 0,85 -0,9 . ПРА, сделанный по этой схеме, именуют возмещенным.

Обратите внимание

Расчеты демонстрируют, что для ламп мощ­ностью 20 и 40 вт при напряжении 220 в емкость кон­денсатора составляет 3-5 мкф. Основной недочет стартерных схем зажигания их низкая надежность, которая обоснована ненадежно­стью работы стартера. Надежная работа стартера зависит также от уровня напряжения в питающей сети.

Со сни­жением напряжения в питающей сети возрастает время, нужное для разогрева биметаллических элек­тродов, а при уменьшении напряжения более чем на 20% номинального стартер вообщем не обеспечивает кон­тактирования электродов, и лампа не будет загораться. Означает, с уменьшением напряжения в питающей сети время зажигания лампы возрастает.

У люминесцентной лампы по мере старения наблю­дается повышение ее рабочего напряжения, а у старте­ра, напротив, с ростом срока службы напряжение зажи­гания тлеющего разряда миниатюризируется. В итоге этого может быть, что при пылающей лампе стартер начнет срабатывать и лампа угасает. При размыкании электродов стартера лампа вновь зажигается и наблюдается мига­ние лампы.

Такое мерцание лампы, кроме вызываемого им противного зрительного чувства, может привести к перегреву дросселя, выходу его из строя и порче лам­пы. Подобные же явления могут иметь место при ис­пользовании старенькых стартеров в сети с пониженным уровнем напряжения. При возникновении мерцаний лампы нужно поменять стартер на новый.

Стартеры имеют значимые разбросы времени кон­тактирования электродов, и оно очень нередко недостаточ­но для надежного подготовительного обогрева катодов ламп. В итоге стартер зажигает лампу после не­скольких промежных попыток, что наращивает дли­тельность переходных процессов, снижающих срок служ­бы ламп. Общий недочет всех одноламповых схем – невоз­можность уменьшить создаваемую одной люминесцент­ной лампой пульсацию светового потока. Потому такие схемы можно использовать в помещениях, где устанавли­вается несколько ламп, а в случае их использования для группы ламп рекомендуется с целью уменьшения пульса­ции светового потока лампы включать в разные фазы трехфазной цепи. Нужно стремиться к тому, чтоб освещенность в каждой точке создавалась более чем от 2-3 ламп, включенных в различные фазы сети. Двухламповые схемы включения. Применение двух­ламповых схем включения дает возможность уменьшить пульсацию суммарного светового потока, потому что пуль­сации светового потока каждой лампы происходят не сразу, а с неким сдвигом по времени. По­этому суммарный световой поток 2-ух ламп никогда не будет равен нулю, а колеблется около некого сред­него значения с частотой, наименьшей, чем при одной лам­пе. Не считая того, эти схемы обеспечивают высочайший коэф­фициент мощности комплекта лампа – ПРА.

Наибольшее распространение получила двухлампо­вая схема, именуемая нередко схемой с расщепленной фазой. Схема состоит из 2-ух элементов-ветвей: отстающей и опережающей. В первой ветки ток отстает по фазе от напряжения на угол 60°, а во 2-ой – опе­режает на угол 60°.

Благодаря этому ток во наружной цепи будет практически совпадать по фазе с напряжением, и коэффициент мощности всей схемы составит величину 0.9-0.95.

Эту схему можно отнести к группе компенси­рованных, и по сопоставлению с одноламповой некомпенси­рованной схемой она обладает тем преимуществом, что требуется принимать дополнительных мер для повы­шения коэффициента мощности.

Важно

При изготовлении ПРА по этой схеме общий расход конструкционных материалов меньше, чем для 2-ух и одноламповых аппаратов. В текущее время выпускается огромное количество разных типов аппаратов, выполненных по этой схеме.

Источник: http://elektrica.info/printsip-raboty-starterov-lyuminestsentny-h-lamp/

Принцип работы люминесцентной лампы и устройство прибора

Принцип работы люминесцентной лампы базируется на эффекте классической люминесценции.

Электрическим разрядом в ртутных парах создаётся ультрафиолетовое излучение, преобразуемое посредством люминофора в видимое свечение.

При самостоятельном подключении и ремонте таких осветительных приборов учитываются особенности устройства и принцип их действия.

Люминесцентная лампа относится к категории классических разрядных источников освещения низкого давления. Стеклянная колба такой лампы всегда имеет цилиндрическую форму, а наружный диаметр может составлять 1,2см, 1,6см, 2,6см или 3,8см.

Цилиндрический корпус чаще всего прямой или U-изогнутый. К торцевым концам стеклянной колбы герметично припаиваются ножки с электродами, выполненными из вольфрама.

Устройство лампочки

Внешней стороной электроды подпаиваются к цокольным штырям. Из колбы осуществляется тщательное откачивание всей воздушной массы через специальный штенгель, расположенный в одной из ножек с электродами, после чего происходит заполнение свободного пространства инертным газом с ртутными парами.

На некоторые типы электродов в обязательном порядке производится нанесение специальных активирующих веществ, представленных окислами бария, стронцием и кальцием, а также незначительным количеством тория.

Схема

Стандартная схема подключения люминесцентной лампы значительно сложнее, нежели процесс включения традиционной лампы накаливания.

Требуется применять особые пусковые устройства, качественные и мощностные характеристики которых оказывают непосредственное влияние на сроки и удобство эксплуатации осветительного прибора.

Схема подключения люминесцентных ламп без дросселя и стартера

В настоящее время практикуется несколько схем подключения, которые отличаются не только по уровню сложности выполняемых работ, но и набором используемых в схеме устройств:

  • подключение с применением электромагнитного балласта и стартера;
  • подключение с электронным пускорегулирующим аппаратом.

Второй вариант подключения предполагает генерирование высокочастотного тока, а сам непосредственный запуск и процесс работы осветительного прибора запрограммированы электронной схемой.

Схема подключения лампы с дросселем и стартером

Чтобы правильно выполнить подключение осветительного прибора, необходимо знать устройство дросселя и стартера, а также учитывать правила подключения такого оборудования.

Как загорается люминесцентная лампа?

Как работает люминесцентная лампа? Функционирование люминесцентного осветительного прибора обеспечивается следующими поэтапными действиями:

  • на электроды, расположенные на цокольных штырях, подаётся напряжение;
  • высокое сопротивление газовой среды в лампе провоцирует поступление тока через стартер с образованием тлеющего разряда;
  • ток, проходящий через электродные спирали, в достаточной степени прогревает их, а разогретые стартерные биметаллические контакты замыкаются, что прекращает разряд;
  • после остывания стартерных контактов происходит их полное размыкание;
  • самоиндукция вызывает возникновение импульсного напряжения дросселя, достаточного для включения освещения;
  • проходящий через газовую среду ток уменьшается, а полное отключение стартера обуславливается недостаточностью напряжения.

Лампы спецназначения

Основным назначением устанавливаемых конденсаторов является эффективное снижение помех. Входные конденсаторы обеспечивают существенное понижение реактивной нагрузки, что важно при необходимости получить качественное освещение и продлить срок службы прибора.

Блок 1

Для чего нужен дроссель в люминесцентной лампе

Дроссель позволяет обеспечить требуемый для полноценного функционирования лампы электрический импульс. Принцип такого дополнительного устройства основан на сдвиге фазы переменного тока, что способствует получению необходимого количества тока для горения паров, которыми наполнена внутренняя часть лампы.

В зависимости от уровня мощности, рабочие параметры дросселя и сфера его использования могут варьироваться:

  • 9 Вт — для стандартной энергосберегающей лампы;
  • 11 w и 15 w — для миниатюрных или компактных осветительных приборов и энергосберегающих ламп;
  • 18 w — для настольных осветительных приборов;
  • 36 Вт — для люминесцентного светильника с малыми показателями мощности;
  • 58 Вт — для потолочных светильников;
  • 65 Вт — для многоламповых приборов потолочного типа;
  • 80 Вт — для мощных осветительных приборов.

При выборе нужно также ориентироваться на индуктивное сопротивление, регулирующее показатели мощности тока, подающегося на контакты люминесцентного осветительного прибора.

Конструкция устройства представлена компактной стеклянной колбой, заполненной инертным газом. Колба установлена внутри металлического или пластикового корпуса, с парой электродов, один из которых относится к биметаллическому типу.

Напряжение на зажигание стартера не должно быть выше, чем номинальное напряжение питающей сети.

В процессе подключения схемы запуска к питающей электросети, значительная часть напряжения переходит на разомкнутые стартерные электроды.

Под воздействием напряжения обеспечивается образование тлеющего разряда, небольшая часть которого используется для разогрева биметаллических электродов.

Схема работы стартера

Совет

Результатом нагревания становится изгиб и замыкание электроцепи, с последующим прекращением тлеющего разряда внутри стартера. Проход тока по цепи последовательно соединенных дросселя и катодов вызывает их эффективный прогрев. Временем замкнутого состояния стартерных электродов определяется продолжительность прогрева катодов любой люминесцентной лампы.

Средний срок эксплуатации стартера равен продолжительности работы осветительного прибора, но с течением времени уровень интенсивности напряжения тлеющего внутреннего разряда заметно понижается.

Устройство и принцип работы люминесцентного светильника

Современные люминесцентные светильники относятся к категории наиболее распространенных типов надежных и долговечных осветительных приборов. Если до недавнего времени такие устройства использовались преимущественно в обустройстве освещения административных и офисных зданий, то в последние годы они всё чаще находят применение в жилых помещениях.

Источник света в таких видах светильников представлен люминесцентной или газоразрядной лампой, функционирующей благодаря свойству некоторых газообразных и парообразных веществ достаточно мощно светиться в условиях электрического поля.

Светильник люминесцентный

Люминесцентные лампы, устанавливаемые в малогабаритные и компактные светильники, могут обладать кольцевидной, спиралевидной или любой другой формой, что положительно сказывается на габаритах осветительного прибора.

Выпускаемые лампы принято подразделять на линейные и компактные модели. Первый вариант имеет характерные отличия по длине, а также диаметру колбы. Компактные модели имеют, как правило, изогнутую трубку, а основные различия представлены типом цоколя.

Блок 2

Несмотря на кажущуюся простоту устройства, и несложный принцип работы люминесцентной лампы, чтобы продлить срок службы прибора и получить качественное освещение, важно строго соблюдать схему подключения и использовать комплектующие только от проверенных и хорошо зарекомендовавших себя производителей.

Видео на тему

Источник: https://proprovoda.ru/osveshhenie/lampy/princip-raboty-lyuminescentnoj-lampy.html

Стартер для люминесцентных ламп

Источник: https://electric-220.ru/news/starter_dlja_ljuminescentnykh_lamp/2019-02-03-1642

Что такое стартер для люминесцентных ламп

С каждым днем популярность ламп дневного света в качестве источника освещения только растет. Это обусловлено их высокой продолжительностью работы и качественным свечением.

Люминесцентные лампы работают не напрямую от сети с напряжением 220 Вольт. Для их функционирования требуется специальный блок, называющийся пускорегулирующей аппаратурой (ПРА).

Конструкция блока включает в себя три основных элемента, в которые входят: дроссель (катушка индуктивности с сердечником), сглаживающего конденсатора и стартера.

Вот как рас о последнем устройстве мы сегодня и поговорим.

Приветствую всех друзья на сайте «Электрик в доме», недавно мне пришлось искать причину неисправности светильников с люминесцентными лампами, которая заключалась в неисправности элемента ПРА, поэтому очередной выпуск будет посвящен именно о стартере люминесцентной лампы. Мы разберем его назначение, устройство и выполняемые функции.

Устройство стартера люминесцентных ламп

Конструкция этого элемента достаточно проста. Каждая модель, выпущенная определенным производителем, имеет свои технические характеристики. Это следует учитывать при выборе ламп. Стартер – это стеклянный баллон, внутри которого находится инертный газ. Это может быть смесь гелия с водородом или неон. В баллон впаяны неподвижные металлические электроды. Их выводы проходят через цоколи.

Баллон расположен внутри пластмассового или металлического корпуса, имеющего сверху отверстие. Самым популярным материалом для изготовления корпуса является пластик. Справляться с высокой температурой такому корпусу позволяет специальная пропитка. Любой стартер для люминесцентных ламп имеет только две ножки (контакта).

Если вынуть конструкцию из корпуса видно саму колбу. Также видно, что параллельно электродам колбы подключен какой-то элемент – это конденсатор. Его емкостью составляет порядка 0,003-0,1 мкф. Конденсатор призван выполнять сразу две функции:

  • – борется с радиопомехами, которые возникают из-за контакта электродов, посредством снижения их уровня.
  • – участвует в процессе зажигания лампы.

Конденсатор снижает импульс напряжения, который формируется при размыкании электродов, и повышает его продолжительность.

За счет параллельного включения с электродами конденсатор снижает вероятность их сваривания (залипания). Подобное явление может произойти в процессе размыкания электродов вследствие формирования электрической дуги. Конденсатор в кратчайшие сроки гасит дугу.

Для чего нужен стартер в люминесцентных лампах

Этот элемент является основным в конструкции люминесцентных ламп. Без него электромагнитная пускорегулирующая аппаратура не сможет функционировать. Главное назначение стартера – запускать механизма и разжигание инертного газа, находящегося в газоразрядной колбе. Стартер работает как выключатель – размыкает и замыкает электрическую цепь.

Установка стартера продиктована необходимость выполнения двух важных функций:

  1. – замыкания цепи. Позволяет нагреть электроды лампы, облегчая тем самым процесс зажигания;
  2. – разрыв цепи. Происходит сразу же после нагрева электродов. В результате размыкания образуется импульс повышенного напряжения, являющийся причиной пробоя газового промежутка колбы.

Дроссель играет роль стабилизатора и трансформатора. Он поддерживает необходимый ток нитей лампы, создает импульс напряжения, необходимый для пробоя лампы и стабилизирует процесс горения дуги.

Как работает люминесцентный светильник

В момент подключения схемы к электрической цепи все напряжение подается на стартер для люминесцентных ламп. В нормальном положении электроды находятся в разомкнутом положении. На электродах стартера начинает возникать тлеющий разряд. По цепи проходит ток небольшой величины (30-50 мА).

Этого тока достаточно для нагрева электродов. При достижении определенной температуры они начинают изгибаться и замыкают цепь. После того как контакты замкнуться тлеющий разряд прекращается.

Давайте по ходу рассмотрим из каких основных деталей состоит сам светильник.

При замыкании цепи (через электроды стартера) по ней начинает проходить ток, величина которого в 1,5 раза больше от номинального тока лампы. Величина тока ограничивается сопротивлением дросселя. Электроды лампы и стартера не могут выполнять эту функцию, так как первые имеют недостаточное сопротивление, а вторые находятся в замкнутом положении.

Нагрев электродов до 800С происходит в течение 1-2 секунд. В результате повышения температуры происходит увеличение электронной эмиссии, что способствует упрощению процесса пробоя газового промежутка. Разряд в электродах стартера отсутствует и они постепенно остывают.

После остывания стартера электроды размыкаются, принимая исходное положение, и разрывают цепь. Разрыв цепи сопровождается появлением в дросселе ЭДС самоиндукции. Ее величина прямо пропорциональна индуктивности дросселя и скорости изменения величины тока при разрыве цепи.

Важно

Возникновение ЭДС самоиндукции является причиной создания повышенного напряжение величиной 800-1000 В, которое в виде импульса подается на лампу. Ее электроды предварительно разогреты и она готова к зажиганию. В этот момент происходит пробой и начинается свечение.

На стартер который подключен параллельно лампе теперь прикладывается напряжение, величина которого в два раза ниже напряжения сети. Оно не способно пробить неоновую лампочку, следовательно, ее зажигание больше не осуществляется. Весь цикл зажигания длится не более 10 секунд.

Как проверить стартер люминесцентной лампы

Данный вопрос очень часто возникает перед специалистами в процессе ремонта люминесцентных светильников. Хоть деталь и мелкая, но способна вызвать серьезные проблемы.

Выявить поломку стартера можно заменой его на исправный, если таковой имеется под рукой. А вот что делать в случаях, когда по близости больше нет светильников, а до ближайшего специализированного магазина не один километр пути? Как проверить стартер люминесцентной лампы в домашних условиях? Проверить работоспособность данного устройства можно по стандартной схеме.

Последовательно со стартером в сеть подключается обыкновенная лампа с нитью накаливания. Желательно, чтобы ее мощность не превышала 40 Вт.

Собрать такую схему не составит труда. Если стартер находится в исправном состоянии, то лампа будет гореть и периодически на мгновение гаснуть. Этот процесс будет сопровождаться характерными щелчками, которые свидетельствуют о работе контактов. Если лампочка не горит или светится постоянно (без моргания), то можно констатировать поломку стартера.

Таким вот нехитрым способом можно проверить стартер для люминесцентных ламп. Хотя, по правде сказать, я еще не видел, чтобы на производстве их где либо проверяли.

Это наверное связано с их незначительной стоимостью.

Обычно бывает как, если лампа не работает или начинает мигать просто меняют стартер на новый, получилось устранить причину хорошо, нет значить проблема в другом.

Почему мигает люминесцентная лампа

Дорогие друзья Вы наверное замечали что светильники с люминесцентными лампами со временем начинают мигать. И связано это не с использованием выключателей с подсветкой которые являются причиной мигания энергосберегающих лампах.

В процессе эксплуатации светильников рабочее напряжение зажигания тлеющего разряда в стартере падает. Это является причиной того, что стартер будет срабатывать даже при горящей лампе.

После размыкания электродов свечение восстанавливается. Человеческий глаз воспринимает это как процесс мигания.

Совет

Подобное явление является причиной порчи лампы и выхода из строя дросселя в результате его перегрева.

Поэтому если вы замечаете постоянное мигание лампы необходимо заменить стартер на новый. В 90 % случаев именно он является причиной такого феномена.

При возникновении мигания необходимо как можно раньше произвести замену стартера, так как в таком режиме работы ресурс составляющих светильника уменьшатся и из строя могут выйти уже колба или дроссель.

Источник: https://electricvdome.ru/osvechenie/starter-dlya-lyuminescentnyx-lamp.html

Для чего нужен стартер в люминесцентных лампах?

Стартер для люминесцентных ламп является одним из основных элементов лампочек дневного света. Зачем он нужен? Замыкание и размыкание электрической цепи – вот основная его функция. Кроме него в состав лампы входит дроссель, являющийся одновременно трансформатором и стабилизатором. Он нужен для ограничения тока в светильнике и защищает оборудование от перегрева и скачков напряжения.

Принцип работы стартера

Стартер является малогабаритной газоразрядной лампой, работа которой основана на принципе тлеющего разряда.

Устройство стартера представляет собой стеклянную колбу с двумя электродами, заполненную неоном или гелием. Для защиты колба помещена в корпус из металла или прочного пластика.

Электроды изготавливаются из биметаллических пластин. У разных производителей их конструкция может отличаться.

Для сглаживания момента замыкания и размыкания контактов в цепи дополнительно устанавливают конденсатор. Одновременно он является дугогасительным устройством. Возникающая в момент включения дуга может привести к свариванию контактов. Это может стать причиной преждевременного выхода из строя и существенно снизить срок эксплуатации.

Зная, для чего нужен стартер, легко разобраться в принципе его работы.

В начальный момент электроды имеют разомкнутое состояние. При подключении к сети в устройстве возникает разряд, величина тока которого лежит в диапазоне от 20 до 50 мА.

Он разогревает биметаллические электроды, вследствие нагрева происходит изгиб электродов стартера, после чего электрическая цепь замыкается.

При перемещении электрического тока по замкнутой цепи происходит разогрев дросселя и катодов люминесцентной лампы.

При отсутствии тлеющего разряда электроды из биметалла остывают. Это ведет к их разгибанию, разрыву электрической цепи и возникновению импульса высокого напряжения.

Под его воздействием дроссель зажигает лампу.

С увеличением свечения лампы все напряжение сети приходится на нее, поскольку стартер подключен параллельно лампе, недостаток напряжения питания оставляет электроды в разомкнутом положении.

Виды стартеров:

  • тепловые;
  • тлеющего ряда (содержащие биметаллические электроды с упрощенной схемой) ;
  • полупроводниковые.

Напряжение стартера необходимо выбирать выше, чем в лампах, и ниже напряжения сети.

Срок службы, ремонт и замена

Длительная эксплуатация стартера вызывает снижение напряжения внутри него, что приводит к износу. Это отражается на работоспособности, лампа начинает мигать, а затем и вовсе прекращает запускаться.

Это связано с тем, что при долгом использовании лампы уменьшается тлеющий заряд.

Если появились признаки неисправности в виде моргающей лампочки, необходимо заменить неисправный элемент с целью предотвращения выхода из строя всего оборудования.

Кроме моргания может произойти износ дросселя от перегрева контактов и поломка люминесцентной лампы. Чтобы часто не менять непригодные для работы устройства, нужно приобретать качественные стартеры, хорошо зарекомендовавшие себя на рынке светотехники. Установка стабилизаторов напряжения также дает положительный эффект для повышения срока службы ламп.

Замена стартера делается следующим образом:

  • отключить лампу;
  • снять плафон;
  • выкрутить против часовой стрелки неисправную деталь;
  • новый стартер вставить в паз и повернуть по часовой стрелке до упора.

Внешний вид стартеров и маркировки

Чтобы правильно подобрать стартер, необходимо знать:

  • тип запуска лампочки;
  • производителя;
  • электрические характеристики.

Качественное оборудование выпускают фирмы Philips, Chilisin, Luxe, Osram. Дешевые модели стартеров быстро изнашиваются или приводят к такому действию, как разгерметизация колбы.

В этом случае газы, которыми заполнена лампа, начинают испускать неприятный запах, все это еще и вредно для здоровья. Хороший производитель комплектует свою продукцию запасными частями и дает большой гарантийный срок, до 6 тысяч включений.

В фирменных магазинах предлагают бесплатную замену. При обнаружении брака фирменные магазины бесплатно заменяют непригодную для работы деталь.

Обратите внимание

Фирма Philips считается лучшим производителем стартеров. Они изготовлены из высококачественных материалов. Например, для защиты от перегрева использован теплоустойчивый поликарбонат.

Процент брака составляет 0,0001%. В моделях этой фирмы нет радиоактивных компонентов.

Простой дизайн и обслуживание позволяют справиться с установкой и заменой оборудования даже неопытному человеку, нужно лишь следовать инструкции.

Пускатели этой фирмы производятся в Нидерландах. Модель S2 предназначена для низковольтных ламп с ограничением по мощности 4–22 Вт.

Более универсальной является модель S10. Ее можно применять для высоковольтных устройств без ограничения мощности.

Всем стандартам качества удовлетворяют стартеры отечественного производства фирмы Osram, имеющие огнестойкий корпус из макролона.

Прежде чем подбирать стартер того или иного производителя, необходимо обратить внимание на следующие характеристики:

  1. срок службы;
  2. температурный режим;
  3. тип конденсатора;
  4. номинальное напряжение.

Как выбрать подходящий стартер, зная рабочее напряжение? Маркировка отечественных приспособлений регламентирована ГОСТом. Первые две цифры указывают на мощность. Буква «С» – назначение устройства (стартер). Последние цифры определяют напряжение.

Пример: 90С-220. Расшифровывать данную надпись нужно следующим образом: стартер предназначен для ламп дневного света мощностью 90 ватт и рабочим напряжением 220 В.

Выбирая импортные пускатели, следует помнить, что они имеют другие стандарты маркировки. К примеру, обозначения S10, ST111 и FS-U указывают на то, что стартер можно применять в светильниках с мощностью, диапазон которой находится в пределах 4–80 Вт, напряжение сети должно составлять 220 В.

Освещение не включается: причины

Что делать, если не включается светильник:

  • Напряжение питания меньше 200 В. Стартер не может работать при таких характеристиках.
  • Износ стартера. Тлеющий разряд, дающий толчок для замыкания электродов, недостаточно велик в связи с амортизацией.
  • Недостаточно времени для нагрева катодов.

Решить проблему можно, если сделать замену на другую лампу, имеющую больший период замыкания контактов.

Источник: https://LampaGid.ru/vidy/lyuminestsentnye/starter

Устройство люминесцентной лампы и принцип работы

Применение светильников дневного света позволяет экономить электроэнергию по сравнению с использованием обыкновенных осветительных приборов накаливания. О принципе работы люминесцентной лампы необходимо знать специалистам, занятым работой с электричеством.

Историческая справка

Газоразрядная колба появилась еще в 1856 году и называлась трубкой Гейслера. Использование высоковольтной катушки позволило возбудить в ней свечение газа зеленого цвета. Через несколько лет предложено было покрыть внутреннюю поверхность колбы люминофором.

Устройство люминесцентной лампы

Для того чтобы понять принцип работы однолампового светильника, надо познакомиться с его схемой. Светильник состоит из следующих элементов:

  • стеклянная цилиндрическая трубка;
  • два цоколя с двойными электродами;
  • стартер, работающий на начальном этапе поджига;
  • электромагнитный дроссель;
  • конденсатор, подключенный параллельно питающей сети.

Колба изделия выполнена из кварцевого стекла. На начальном этапе ее изготовления из нее откачан воздух и создана среда, состоящая из смеси инертного газа и паров ртути.

Последняя находится в газообразном состоянии за счет избыточного давления, созданного во внутренней полости изделия.

Стенки покрыты изнутри фосфоресцирующим составом, он превращает энергию ультрафиолетового излучения в видимый человеческому глазу свет.

К выводам электродов на торцах устройства подводится переменное напряжение сети. Внутренние вольфрамовые нити покрыты металлом, который при разогреве испускает со своей поверхности большое количество свободных электронов. В качестве таких металлов могут применяться цезий, барий, кальций.

Электромагнитный дроссель представляет собой катушку, намотанную для повышения индуктивности на сердечнике из электротехнической стали с большой величиной магнитной проницаемости.

Стартер работает на начальном этапе процесса тлеющего разряда, протекающего в газовой смеси. В его корпусе находятся два электрода, один из которых биметаллический, способный под действием температуры изгибаться и изменять свои размеры. Он выполняет роль замыкателя и размыкателя электрической цепи, в которую включен дроссель.

Принцип работы люминесцентного светильника

Как работает люминесцентная лампа? Сначала образуются свободно движущиеся электроны. Это происходит в момент включения питающего переменного напряжения в областях вокруг вольфрамовых нитей накаливания внутри стеклянного баллона.

Эти нити за счет покрытия их поверхности слоем из легких металлов по мере нагрева создают эмиссию электронов. Внешнего напряжения питания пока недостаточно для создания электронного потока. Во время движения эти свободные частицы выбивают электроны с внешних орбит атомов инертного газа, которым заполнена колба. Они включаются в общее движение.

На следующем этапе в результате совместной работы стартера и электромагнитного дросселя создаются условия для увеличения силы тока и образования тлеющего разряда газа. Теперь наступает время организации светового потока.

Важно

Движущиеся частицы обладают достаточной кинетической энергией, необходимой для перевода электронов атомов ртути, входящей в состав лампы в виде небольшой капли металла, на более высокую орбиту.

При возвращении электрона на прежнюю орбиту высвобождается энергия в виде света ультрафиолетового спектра.

Преобразование в видимый свет происходит в слое люминофора, покрывающего внутреннюю поверхность колбы.

Для чего нужен дроссель в люминесцентной лампе

Это устройство работает с момента старта и на протяжении всего процесса свечения. На разных этапах задачи, выполняемые им, различны и могут быть разделены на:

  • включение светильника в работу;
  • поддержание нормального безопасного режима.

На первом этапе используется свойство катушки индуктивности создавать импульс напряжения большой амплитуды за счет электродвижущей силы (ЭДС) самоиндукции при прекращении протекания переменного тока через ее обмотку.

Амплитуда этого импульса напрямую зависит от величины индуктивности. Он, суммируясь с переменным сетевым напряжением, позволяет кратковременно создать между электродами напряжение, достаточное для разряда в лампе.

При созданном постоянном свечении дроссель выполняет роль ограничивающего электромагнитного балласта для цепи дуги с низким сопротивлением. Его цель теперь – стабилизация работы для исключения дугового замыкания. При этом используется высокое индуктивное сопротивление обмотки для переменного тока.

Принцип работы стартера люминесцентной лампы

Устройство предназначено для управления процессом запуска светильника в работу. При первоначальном подключении сетевого напряжения оно полностью прикладывается к двум электродам стартера, между которыми существует небольшой промежуток. Между ними возникает тлеющий разряд, в котором температура увеличивается.

Один из контактов, выполненный из биметалла, имеет возможность под действием температуры изменять свои размеры, изгибаться. В этой паре он выполняет роль подвижного элемента. Возрастание температуры приводит к быстрому замыканию электродов между собой. По цепи начинает протекать ток, это приводит к понижению температуры.

Через небольшой промежуток времени происходит разрыв цепи, что является командой для вступления в работу ЭДС самоиндукции дросселя. Последующий процесс был описан выше. Стартер понадобится только на этапе следующего включения.

Варианты исполнения

Существует большое разнообразие электролюминесцентных ламп, но все они могут иметь различие по:

  • форме исполнения;
  • виду балласта;
  • внутреннему давлению.

Форма исполнения может быть как у обычных люминесцентных ламп – линейная трубка либо трубка в виде латинской буквы U. К ним добавились компактные варианты, выполненные под привычный цоколь с использованием различных спиральных колб.

Балласт является приспособлением, стабилизирующим работу изделия. Электронный и электромагнитный виды являются самыми распространенными схемами включения.

Внутреннее давление определяет область использования изделий. В бытовых целях или общественных местах нашли применение лампы низкого давления или энергосберегающие образцы. В промышленных помещениях или местах с пониженными требованиями к цветопередаче используют экземпляры высокого давления.

Для оценки способности освещения применяют показатель мощности лампы и ее светоотдачи. Можно привести еще много различных параметров классификации и вариантов исполнения, но их количество постоянно увеличивается.

Источник: https://simplelight.info/istochniki-osveshheniya/princip-raboty-lyuminescentnoy-lampy.html

Содержание:

Лампы газоразрядного типа уже давно используются в системах внутреннего и наружного освещения. Их конструкция обеспечивает стабильное и устойчивое свечение, а срок эксплуатации по сравнению со стандартными лампочками накаливания значительно выше. Вся работа этих устройств осуществляется с помощью специальной аппаратуры, в состав которой входит и стартер для люминесцентных ламп.

Совместно с дросселем он принимает участие в запуске, защищает источник света от перенапряжения из-за высоких токов. Без стартера лампа не будет работать, поэтому нужно регулярно контролировать его состояние, осуществлять своевременный ремонт или замену.

Функции стартера в лампах газоразрядного типа

Независимо от модификации ламп дневного света, основной функцией стартера является их запуск. Он входит в общую структуру пускорегулирующего устройства, питается от сетевого переменного тока с рабочей частотой 50 Гц.

Активация осветительного прибора заключается в подаче на его контактные клеммы повышенного напряжения.

Стандартное пусковое устройство внешне выглядит в виде небольшой стеклянной колбы, заполненную изнутри смесью инертных газов. Сама колба защищена от возможных повреждений пластиковым или металлическим корпусом.

Снизу к подведены два электрода, которые и обеспечивают контакт с проводами лампы. Некоторые корпуса оборудуются смотровым окошком.

По мнению специалистов, стартеры для люминесцентных ламп обладает повышенной чувствительностью и чаще чем другие компоненты выходит из строя. В таких случаях лампу становится невозможно запустить, и она не будет работать. В случае необходимости этот компонент легко заменить своими руками.

Основными функциями стартера в системе ПРА являются следующие:

  • Немедленное включение в работу при подаче питающего напряжения.
  • Прогревает электроды.
  • Замыкает и размыкает биметаллическую пластину.
  • Передает повышенный ток к местам образования дуги.
  • Через него ток поступает к дросселю.

Следует помнить, что прямое включение лампы без стартера приводит к снижению срока службы и преждевременному выходу из строя. Эти компоненты бывают электромагнитными или электронными и выбираются в зависимости от конструкции источника света.

Устройство стартера

Различные виды и модификации стартеров в целом имеют одни и те же конструктивные элементы. Они отличаются лишь параметрами, поскольку используются во многих типах ламп. Зная общее устройство стартера, можно легко проверить его работоспособность, выявить неисправности и принять решение о возможности дальнейшего использования.

Итак, любое пусковое устройство состоит из следующих деталей и компонентов:

  • Корпус, изготовленный из металла или пластика, в котором размещаются все составляющие. Он защищает стеклянные детали от повреждений. В верхней части имеется отверстие, снизу выведены наружу ножки контактов.
  • Колба. Сделана из стекла и наполнена газом. Обычно используется неон или смесь водорода и гелия.
  • Электроды – анод и катод. Могут быть исполнены в двух вариантах: симметричные с двумя подвижными контактами или несимметричные, с одной движущейся частью. Каждый из них выведен наружу через цоколь. В практической деятельности чаще всего применяется первый вариант – с симметричной электродной системой.
  • Конденсатор. Играет важную роль в сглаживании высоких токов. Одновременно участвует в размыкании электродов и гасит дугу, возникающую между токоведущими частями. Отсутствие конденсатора может вызвать спайку контактов при появлении дуги, вызывая тем самым преждевременный износ стартера.

Надежная работа стартера обеспечивается биметаллическими электродами, нагрев которых связан с напряжением конкретной электрической сети. Если ток понизился до 80% от номинала, то стартер может не сработать и лампа не загорится.

Современный электронный стартер для люминесцентной лампы, применяемый в ЭПРА, практически не подвержен перепадам напряжения и всегда находится в готовности к работе.

Обратите внимание

Поэтому они устанавливаются во всех современных светильниках, а старые пускатели постепенно заменяются приборами нового образца.

При замене следует учесть, что каждой марке люминесцентной лампы требуется соответствующее ей пусковое устройство.

Принцип действия

Действие стартера неразрывно связано с работой всей люминесцентной лампы и происходит в следующем порядке:

  • Перед началом работы электроды разомкнуты.
  • После подачи напряжения из сети, внутри колбы возникает тлеющий разряд с параметрами тока 20-50 мА.
  • Разряд начинает воздействовать на биметаллические электроды, постепенно выполняя их разогрев.
  • Под действием нагрева электроды изгибаются, после чего тлеющий разряд прекращается и далее происходит замыкание электрической цепи внутри лампы.
  • По замкнутой цепи начинается движение электрического тока, разогревающего дроссель и катоды самой лампы.
  • После прекращения тлеющего разряда начинается постепенное остывание биметаллических электродов. В результате, они размыкаются, разгибаются и цепь разрывается.
  • Все предыдущие действия привели к появлению высокого импульсного напряжения, воздействующего на дроссель. Сам дроссель обладает индуктивностью, под влиянием котором лампа начинает зажигаться.
  • Постепенно свечение лампы возрастает и достигает нормы. Поскольку стартер подключен параллельно с лампой, ему уже недостаточно напряжения для создания нового тлеющего разряда, поскольку весь ток уходит на поддержку свечения. Поэтому электроды остаются разомкнутыми, а лампа все равно продолжает работать.

Схема подключения

Независимо от конструкции лампы, каждая схема подключения использует стартер. Обычно используются источники света на 36-40 Вт с соответствующим пусковым устройством.

Порядок действий будет одинаковым для всех люминесцентных ламп:

  • Каждый осветительный прибор оборудуется выходными контактами, установленными с торцов и соединенными с нитями накаливания. Снаружи они выглядят в виде небольших штырьков, к которым параллельно подключается стартер.
  • Для подключения пускового устройства используется один из контактов, расположенных на обеих сторонах лампы.
  • К контактам, оставшимся свободными, параллельно с электрической сетью подключается дроссель.
  • Конденсатор подключается в последнюю очередь параллельно с питающими контактами. Он защищает от сетевых помех и компенсирует реактивную мощность.

Различия в подключении становятся заметными при использовании разного количества источников света, для которых используется отдельная схема. Их особенности проявляются в следующем:

  • При использовании одной лампы стартер подключается параллельно, а дроссель – последовательно между лампой и источником питания. На входных контактах может быть установлен конденсатор, улучшающий параметры электрического тока.
  • В случае использования нескольких лампочек, они последовательно подключаются к питанию вместе с дросселем. Далее, к каждой лампе параллельно подключается стартер. Важным условием является равенство суммарной мощности всех подключенных компонентов, мощности используемого дросселя.

Параметры и маркировка

Выбирая пусковое устройство, необходимо обратить особое внимание на его параметры и технические характеристики:

  • Сроки эксплуатации, установленные производителями. По этому показателю лидируют компании Osram и Phillips, чья продукция способна выдерживать не менее 6 тысяч циклов включения и выключения. Однако, на практике этот параметр не всегда соблюдается по объективным причинам, например, из-за скачков сетевого напряжения.
  • Температурный диапазон рабочего режима. Обычно устанавливается в пределах 5-550С. Если требуется использовать светильники за пределами установленных норм, то для этих случаев понадобятся специальные стартеры с гораздо более высокой стоимостью.
  • Временной промежуток, при котором катоды полноценно прогреваются. Этим фактором определяется период нахождения биметаллических электродов в замкнутом положении. У разных производителей данный показатель может существенно отличаться.
  • Разновидности и модификации конденсаторов, задействованных в том или ином устройстве. От его конструкции во многом зависит срок эксплуатации прибора.
  • Номинальное рабочее напряжение. Данная характеристика должна обязательно проверяться, поскольку прибор, рассчитанный на 127 В и подключенный к светильнику на 220 В, сразу же выйдет из строя.

Все параметры отображаются в маркировке устройства. У отечественных приборов она выглядит следующим образом:

  • Буква «С» указывает на принадлежность к категории стартеров.
  • Цифры, стоящие впереди буквы «С», обозначают мощность лампы, для которой предназначен данный стартер.
  • Цифры, нанесенные позади буквы «С», соответствуют параметрам рабочего напряжения, например, 127 или 220.

Таким образом, маркировка 60С-220, приведенная в качестве примера, указывает на устройство, которое является стартером для люминесцентной лампы мощностью 60 Вт, работающей от сети 220 В.

Проверка технического состояния стартера

В случае каких-либо неисправностей осветительного прибора с лампами дневного света, очень часто требуется отдельно проверить работоспособность стартера. В общей конструкции он определяется как довольно простая деталь с небольшими размерами. Поломка пускателя приносит массу проблем, в первую очередь связанных с прекращением работы всей лампы.

Частой причиной неисправности служит изношенная лампа тлеющего разряда или биметаллическая контактная пластина. Внешне это проявляется отказом при запуске или миганием во время работы. Устройство не запускается ни со второй попытки, ни с последующих, поскольку для пуска всей лампы недостаточно напряжения.

Наиболее простым способом проверки является полная замена стартера другим устройством такого же типа. Если после этого лампа нормально включится и заработает, значит причина была именно в пускателе.

В данной ситуации измерительные приборы не требуются, однако при отсутствии запасной детали придется создавать простейшую проверочную схему с последовательным соединением стартера и лампы накаливания.

После этого через розетку подключить питание 220 В.

Для подобной схемы лучше всего подойдут маломощные лампочки на 40 или 60 ватт. После включения они загораются, а затем со щелчком периодически отключаются на короткое время. Это указывает на исправность стартера и нормальную работу его контактов. Если же лампочка горит постоянно и не моргает или она не зажглась вовсе, следовательно пускатель нерабочий и его необходимо заменить.

В большинстве случаев можно обойтись одной лишь заменой, и лампа вновь заработает. Однако, если стартер точно исправен, а светильник все равно не работает, необходимо последовательно проверять дроссель и другие компоненты схемы.

устройство, принцип работы и схемы подключения ламп дневного света

Автор Aluarius На чтение 5 мин. Просмотров 482 Опубликовано

Люминесцентные лампы от сети напряжением 220 вольт напрямую не включаются. Для них нужен специальный блок, который называется пускорегулирующая аппаратура, укорочено ПРА. Этот блок состоит из трех элементов: дроссель, конденсатор и стартёр. Нас в этой статье будет интересовать стартер для ламп дневного света (ЛДС), что он собой представляет, какие функции на него возложены.

По сути, стартёр – это стеклянная колба, заполненная газом (обычно используется или неон, или смесь гелий с водородом). То есть, это газоразрядная лампа миниатюрного типа, внутри которой тлеет разряд. Здесь же расположены электроды, поддерживающие данный разряд. Существует стартеры двух типов: симметричные и несимметричные. В первом все электроды являются подвижными, во втором – один стационарный. Электроды изготавливаются из биметалла. Чаще всего в люминесцентных светильниках используются конструкции симметричные.

Газоразрядная лампа помещается в металлический или пластмассовый корпус. Крепится она на специальной панели диэлектрического типа, где установлены два контакта. Здесь же устанавливается и конденсатор, который подсоединен к газоразрядной лампе параллельно.

Как работает

Когда в схему, где установлен стартер, подается напряжение, оно попадает на его электроды, между которыми появляется тлеющий разряд. Сила тока разряда незначительная, в пределах от 20 до 50 мА. Именно этот разряд начинает нагревать электроды, которые под действием тепла изгибаются и через какое-то время соприкасаются друг с другом. То есть, электрическая цепочка замыкается, и ток подается далее на дроссель, конденсатор и на лампы дневного света. При этом тлеющий разряд прекращается.

Обратите внимание, что напряжение включение стартера должно быть чуть меньше номинального сети, то есть, 220 вольт, но при этом оно должно быть больше, чем напряжения включения самих ламп дневного света.

Итак, электроды соприкоснулись между собой, что дальше? Так как между ними нет тлеющего разряда, соответственно нет температуры, которая их нагревает. Происходит их остывание, что в конечном итоге приведет к размыканию электродов и цепочки. Именно в этот момент появляется так называемое импульсное напряжение высокой величины внутри дросселя. От него и происходит зажигание люминесцентного осветительного устройства. В процессе работы самой лампы дневного света в цепочке ток имеет значение, равное силе тока источника света. Падение же напряжения, а соответственно и силы тока, делится между самой осветительным прибором и дросселем на равные части.

Зажигание

Как происходит зажигание стартера для лампы? Необходимо отметить, что на эффективность зажигания влияют две позиции:

  • величина силы тока на катодах лампы в момент размыкания электродов;
  • продолжительность нагрева катодов.

Электромагнитная сила внутри дросселя зависит от силы тока в нем. Понятно, что недостаточность силы тока не приведет к зажиганию люминесцентного устройства. А сила тока напрямую зависит от напряжения в цепи. И если последний показатель ниже номинального, то есть большая вероятность, что лампа сразу не зажжется. Поэтому стартер будет в автоматическом режиме пытаться снова и снова проделать ту же операцию, пока она не загорится. Периодичность попыток стандартная – 10 секунд.

Если в питающей сети напряжение падает ниже 80% от номинального, то этого недостаточно, чтобы электроды нагрелись до необходимой температуры. То есть, при таком падении осветительное устройство просто не зажигается.

Конденсатор

Конденсатор в системе ПРА устанавливается параллельно стартеру. Эти два прибора взаимосвязаны. Основное назначение конденсатора:

  • снижение помех в процессе замыкания и размыкание электродов стартера;
  • увеличения длительности действия импульса при размыкании электродов;
  • предотвращение спаивания электродов за счет высокого импульсного напряжения.

Чаще всего в ПРА используются конденсаторы емкостью 0,003-0,1 мкФ.

Как долго работает

Со временем эксплуатации стартера напряжение, создающее тлеющий разряд, снижается. Это может привести к обратному эффекту, когда при работающем люминесцентном светильнике электроды стартера вдруг начнут самопроизвольно замыкаться, что приведет к гашению самой лампы. Тут же будет происходить размыкание электродов, а соответственно и зажигание светильника. Оба процесса моментальные, что приводит к миганию светильника. Это не только влияет на эффективность его работы, но и снижает срок эксплуатации дросселя, потому что при такой работе он будет просто перегреваться.

Поэтому совет – периодически проверять стартер, и при необходимости менять его на новый. Как только увидели, что светильник замигал, не откладывайте замену в долгий ящик.

Схема подключения люминесцентного светильника

Схема подключения лампы дневного света – это несколько вариантов, зависящих от количества ламп дневного света в светильнике. Вот самая простейшая из них на рисунке ниже:

Здесь четко видно, что две спирали лампы дневного света подключаются: одна через дроссель, вторая через стартер. Такое соединение чаще всего применяется, когда необходимо подключить один источник света. Если, к примеру, есть необходимость подключить светильник с двумя лампами дневного света, то приходится устанавливать два стартера на каждую, как это хорошо видно на рисунке схемы ниже (вариант номер два):

При этом необходимо учитывать, что мощность дросселя не должна быть меньше мощности двух источников света. К примеру, если у него мощность 40 Вт (этот показатель наносится на корпус элемента), то две лампы в сумме должны иметь мощность не больше 40 Вт (к примеру, по 20 Вт).

Одной из ярких представителей этой категории осветительных приборов является марка ЛВО 4х18. То есть, это металлический прибор с четырьмя лампами, мощностью каждой по 18 Вт. ЛВО 4х18 чаще всего используются в качестве встраиваемых осветительных устройств. Их обычно монтируют в потолках Армстронг, в гипсокартонных потолочных конструкциях и в других видах потолков. Причины популярности марки ЛВО 4х18 – это невысокая цена от отечественного производителя, простота установки, эффективное свечение и простая схема подключения.

Принцип работы стартера люминесцентной лампы

Устройство люминесцентной лампы и принцип работы

Применение светильников дневного света позволяет экономить электроэнергию по сравнению с использованием обыкновенных осветительных приборов накаливания. О принципе работы люминесцентной лампы необходимо знать специалистам, занятым работой с электричеством.

Историческая справка

Газоразрядная колба появилась еще в 1856 году и называлась трубкой Гейслера. Использование высоковольтной катушки позволило возбудить в ней свечение газа зеленого цвета. Через несколько лет предложено было покрыть внутреннюю поверхность колбы люминофором.

Изделия более яркого белого спектра появились лишь в 1926 году благодаря исследованиям Эдмунда Гермера. По своему устройству они уже стали похожи на те, которые можно видеть сегодня.

Устройство люминесцентной лампы

Для того чтобы понять принцип работы однолампового светильника, надо познакомиться с его схемой. Светильник состоит из следующих элементов:

  • стеклянная цилиндрическая трубка;
  • два цоколя с двойными электродами;
  • стартер, работающий на начальном этапе поджига;
  • электромагнитный дроссель;
  • конденсатор, подключенный параллельно питающей сети.

Колба изделия выполнена из кварцевого стекла. На начальном этапе ее изготовления из нее откачан воздух и создана среда, состоящая из смеси инертного газа и паров ртути. Последняя находится в газообразном состоянии за счет избыточного давления, созданного во внутренней полости изделия. Стенки покрыты изнутри фосфоресцирующим составом, он превращает энергию ультрафиолетового излучения в видимый человеческому глазу свет.

К выводам электродов на торцах устройства подводится переменное напряжение сети. Внутренние вольфрамовые нити покрыты металлом, который при разогреве испускает со своей поверхности большое количество свободных электронов. В качестве таких металлов могут применяться цезий, барий, кальций.

Электромагнитный дроссель представляет собой катушку, намотанную для повышения индуктивности на сердечнике из электротехнической стали с большой величиной магнитной проницаемости.

Стартер работает на начальном этапе процесса тлеющего разряда, протекающего в газовой смеси. В его корпусе находятся два электрода, один из которых биметаллический, способный под действием температуры изгибаться и изменять свои размеры. Он выполняет роль замыкателя и размыкателя электрической цепи, в которую включен дроссель.

Принцип работы люминесцентного светильника

Как работает люминесцентная лампа? Сначала образуются свободно движущиеся электроны. Это происходит в момент включения питающего переменного напряжения в областях вокруг вольфрамовых нитей накаливания внутри стеклянного баллона.

Эти нити за счет покрытия их поверхности слоем из легких металлов по мере нагрева создают эмиссию электронов. Внешнего напряжения питания пока недостаточно для создания электронного потока. Во время движения эти свободные частицы выбивают электроны с внешних орбит атомов инертного газа, которым заполнена колба. Они включаются в общее движение.

На следующем этапе в результате совместной работы стартера и электромагнитного дросселя создаются условия для увеличения силы тока и образования тлеющего разряда газа. Теперь наступает время организации светового потока.

Движущиеся частицы обладают достаточной кинетической энергией, необходимой для перевода электронов атомов ртути, входящей в состав лампы в виде небольшой капли металла, на более высокую орбиту. При возвращении электрона на прежнюю орбиту высвобождается энергия в виде света ультрафиолетового спектра. Преобразование в видимый свет происходит в слое люминофора, покрывающего внутреннюю поверхность колбы.

Для чего нужен дроссель в люминесцентной лампе

Это устройство работает с момента старта и на протяжении всего процесса свечения. На разных этапах задачи, выполняемые им, различны и могут быть разделены на:

  • включение светильника в работу;
  • поддержание нормального безопасного режима.

На первом этапе используется свойство катушки индуктивности создавать импульс напряжения большой амплитуды за счет электродвижущей силы (ЭДС) самоиндукции при прекращении протекания переменного тока через ее обмотку. Амплитуда этого импульса напрямую зависит от величины индуктивности. Он, суммируясь с переменным сетевым напряжением, позволяет кратковременно создать между электродами напряжение, достаточное для разряда в лампе.

При созданном постоянном свечении дроссель выполняет роль ограничивающего электромагнитного балласта для цепи дуги с низким сопротивлением. Его цель теперь – стабилизация работы для исключения дугового замыкания. При этом используется высокое индуктивное сопротивление обмотки для переменного тока.

Принцип работы стартера люминесцентной лампы

Устройство предназначено для управления процессом запуска светильника в работу. При первоначальном подключении сетевого напряжения оно полностью прикладывается к двум электродам стартера, между которыми существует небольшой промежуток. Между ними возникает тлеющий разряд, в котором температура увеличивается.

Один из контактов, выполненный из биметалла, имеет возможность под действием температуры изменять свои размеры, изгибаться. В этой паре он выполняет роль подвижного элемента. Возрастание температуры приводит к быстрому замыканию электродов между собой. По цепи начинает протекать ток, это приводит к понижению температуры.

Через небольшой промежуток времени происходит разрыв цепи, что является командой для вступления в работу ЭДС самоиндукции дросселя. Последующий процесс был описан выше. Стартер понадобится только на этапе следующего включения.

Варианты исполнения

Существует большое разнообразие электролюминесцентных ламп, но все они могут иметь различие по:

  • форме исполнения;
  • виду балласта;
  • внутреннему давлению.

Форма исполнения может быть как у обычных люминесцентных ламп – линейная трубка либо трубка в виде латинской буквы U. К ним добавились компактные варианты, выполненные под привычный цоколь с использованием различных спиральных колб.

Балласт является приспособлением, стабилизирующим работу изделия. Электронный и электромагнитный виды являются самыми распространенными схемами включения.

Внутреннее давление определяет область использования изделий. В бытовых целях или общественных местах нашли применение лампы низкого давления или энергосберегающие образцы. В промышленных помещениях или местах с пониженными требованиями к цветопередаче используют экземпляры высокого давления.

Для оценки способности освещения применяют показатель мощности лампы и ее светоотдачи. Можно привести еще много различных параметров классификации и вариантов исполнения, но их количество постоянно увеличивается.

Стартер для люминесцентных ламп

Лампы газоразрядного типа уже давно используются в системах внутреннего и наружного освещения. Их конструкция обеспечивает стабильное и устойчивое свечение, а срок эксплуатации по сравнению со стандартными лампочками накаливания значительно выше. Вся работа этих устройств осуществляется с помощью специальной аппаратуры, в состав которой входит и стартер для люминесцентных ламп.

Совместно с дросселем он принимает участие в запуске, защищает источник света от перенапряжения из-за высоких токов. Без стартера лампа не будет работать, поэтому нужно регулярно контролировать его состояние, осуществлять своевременный ремонт или замену.

Функции стартера в лампах газоразрядного типа

Независимо от модификации ламп дневного света, основной функцией стартера является их запуск. Он входит в общую структуру пускорегулирующего устройства, питается от сетевого переменного тока с рабочей частотой 50 Гц.

Активация осветительного прибора заключается в подаче на его контактные клеммы повышенного напряжения. Стандартное пусковое устройство внешне выглядит в виде небольшой стеклянной колбы, заполненную изнутри смесью инертных газов. Сама колба защищена от возможных повреждений пластиковым или металлическим корпусом. Снизу к подведены два электрода, которые и обеспечивают контакт с проводами лампы. Некоторые корпуса оборудуются смотровым окошком.

По мнению специалистов, стартеры для люминесцентных ламп обладает повышенной чувствительностью и чаще чем другие компоненты выходит из строя. В таких случаях лампу становится невозможно запустить, и она не будет работать. В случае необходимости этот компонент легко заменить своими руками.

Основными функциями стартера в системе ПРА являются следующие:

  • Немедленное включение в работу при подаче питающего напряжения.
  • Прогревает электроды.
  • Замыкает и размыкает биметаллическую пластину.
  • Передает повышенный ток к местам образования дуги.
  • Через него ток поступает к дросселю.

Следует помнить, что прямое включение лампы без стартера приводит к снижению срока службы и преждевременному выходу из строя. Эти компоненты бывают электромагнитными или электронными и выбираются в зависимости от конструкции источника света.

Устройство стартера

Различные виды и модификации стартеров в целом имеют одни и те же конструктивные элементы. Они отличаются лишь параметрами, поскольку используются во многих типах ламп. Зная общее устройство стартера, можно легко проверить его работоспособность, выявить неисправности и принять решение о возможности дальнейшего использования.

Итак, любое пусковое устройство состоит из следующих деталей и компонентов:

  • Корпус, изготовленный из металла или пластика, в котором размещаются все составляющие. Он защищает стеклянные детали от повреждений. В верхней части имеется отверстие, снизу выведены наружу ножки контактов.
  • Колба. Сделана из стекла и наполнена газом. Обычно используется неон или смесь водорода и гелия.
  • Электроды – анод и катод. Могут быть исполнены в двух вариантах: симметричные с двумя подвижными контактами или несимметричные, с одной движущейся частью. Каждый из них выведен наружу через цоколь. В практической деятельности чаще всего применяется первый вариант – с симметричной электродной системой.
  • Конденсатор. Играет важную роль в сглаживании высоких токов. Одновременно участвует в размыкании электродов и гасит дугу, возникающую между токоведущими частями. Отсутствие конденсатора может вызвать спайку контактов при появлении дуги, вызывая тем самым преждевременный износ стартера.

Надежная работа стартера обеспечивается биметаллическими электродами, нагрев которых связан с напряжением конкретной электрической сети. Если ток понизился до 80% от номинала, то стартер может не сработать и лампа не загорится. Современный электронный стартер для люминесцентной лампы, применяемый в ЭПРА, практически не подвержен перепадам напряжения и всегда находится в готовности к работе. Поэтому они устанавливаются во всех современных светильниках, а старые пускатели постепенно заменяются приборами нового образца.

При замене следует учесть, что каждой марке люминесцентной лампы требуется соответствующее ей пусковое устройство.

Принцип действия

Действие стартера неразрывно связано с работой всей люминесцентной лампы и происходит в следующем порядке:

  • Перед началом работы электроды разомкнуты.
  • После подачи напряжения из сети, внутри колбы возникает тлеющий разряд с параметрами тока 20-50 мА.
  • Разряд начинает воздействовать на биметаллические электроды, постепенно выполняя их разогрев.
  • Под действием нагрева электроды изгибаются, после чего тлеющий разряд прекращается и далее происходит замыкание электрической цепи внутри лампы.
  • По замкнутой цепи начинается движение электрического тока, разогревающего дроссель и катоды самой лампы.
  • После прекращения тлеющего разряда начинается постепенное остывание биметаллических электродов. В результате, они размыкаются, разгибаются и цепь разрывается.
  • Все предыдущие действия привели к появлению высокого импульсного напряжения, воздействующего на дроссель. Сам дроссель обладает индуктивностью, под влиянием котором лампа начинает зажигаться.
  • Постепенно свечение лампы возрастает и достигает нормы. Поскольку стартер подключен параллельно с лампой, ему уже недостаточно напряжения для создания нового тлеющего разряда, поскольку весь ток уходит на поддержку свечения. Поэтому электроды остаются разомкнутыми, а лампа все равно продолжает работать.

Схема подключения

Независимо от конструкции лампы, каждая схема подключения использует стартер. Обычно используются источники света на 36-40 Вт с соответствующим пусковым устройством.

Порядок действий будет одинаковым для всех люминесцентных ламп:

  • Каждый осветительный прибор оборудуется выходными контактами, установленными с торцов и соединенными с нитями накаливания. Снаружи они выглядят в виде небольших штырьков, к которым параллельно подключается стартер.
  • Для подключения пускового устройства используется один из контактов, расположенных на обеих сторонах лампы.
  • К контактам, оставшимся свободными, параллельно с электрической сетью подключается дроссель.
  • Конденсатор подключается в последнюю очередь параллельно с питающими контактами. Он защищает от сетевых помех и компенсирует реактивную мощность.

Различия в подключении становятся заметными при использовании разного количества источников света, для которых используется отдельная схема. Их особенности проявляются в следующем:

  • При использовании одной лампы стартер подключается параллельно, а дроссель – последовательно между лампой и источником питания. На входных контактах может быть установлен конденсатор, улучшающий параметры электрического тока.
  • В случае использования нескольких лампочек, они последовательно подключаются к питанию вместе с дросселем. Далее, к каждой лампе параллельно подключается стартер. Важным условием является равенство суммарной мощности всех подключенных компонентов, мощности используемого дросселя.

Параметры и маркировка

Выбирая пусковое устройство, необходимо обратить особое внимание на его параметры и технические характеристики:

  • Сроки эксплуатации, установленные производителями. По этому показателю лидируют компании Osram и Phillips, чья продукция способна выдерживать не менее 6 тысяч циклов включения и выключения. Однако, на практике этот параметр не всегда соблюдается по объективным причинам, например, из-за скачков сетевого напряжения.
  • Температурный диапазон рабочего режима. Обычно устанавливается в пределах 5-55 0 С. Если требуется использовать светильники за пределами установленных норм, то для этих случаев понадобятся специальные стартеры с гораздо более высокой стоимостью.
  • Временной промежуток, при котором катоды полноценно прогреваются. Этим фактором определяется период нахождения биметаллических электродов в замкнутом положении. У разных производителей данный показатель может существенно отличаться.
  • Разновидности и модификации конденсаторов, задействованных в том или ином устройстве. От его конструкции во многом зависит срок эксплуатации прибора.
  • Номинальное рабочее напряжение. Данная характеристика должна обязательно проверяться, поскольку прибор, рассчитанный на 127 В и подключенный к светильнику на 220 В, сразу же выйдет из строя.

Все параметры отображаются в маркировке устройства. У отечественных приборов она выглядит следующим образом:

  • Буква «С» указывает на принадлежность к категории стартеров.
  • Цифры, стоящие впереди буквы «С», обозначают мощность лампы, для которой предназначен данный стартер.
  • Цифры, нанесенные позади буквы «С», соответствуют параметрам рабочего напряжения, например, 127 или 220.

Таким образом, маркировка 60С-220, приведенная в качестве примера, указывает на устройство, которое является стартером для люминесцентной лампы мощностью 60 Вт, работающей от сети 220 В.

Проверка технического состояния стартера

В случае каких-либо неисправностей осветительного прибора с лампами дневного света, очень часто требуется отдельно проверить работоспособность стартера. В общей конструкции он определяется как довольно простая деталь с небольшими размерами. Поломка пускателя приносит массу проблем, в первую очередь связанных с прекращением работы всей лампы.

Частой причиной неисправности служит изношенная лампа тлеющего разряда или биметаллическая контактная пластина. Внешне это проявляется отказом при запуске или миганием во время работы. Устройство не запускается ни со второй попытки, ни с последующих, поскольку для пуска всей лампы недостаточно напряжения.

Наиболее простым способом проверки является полная замена стартера другим устройством такого же типа. Если после этого лампа нормально включится и заработает, значит причина была именно в пускателе. В данной ситуации измерительные приборы не требуются, однако при отсутствии запасной детали придется создавать простейшую проверочную схему с последовательным соединением стартера и лампы накаливания. После этого через розетку подключить питание 220 В.

Для подобной схемы лучше всего подойдут маломощные лампочки на 40 или 60 ватт. После включения они загораются, а затем со щелчком периодически отключаются на короткое время. Это указывает на исправность стартера и нормальную работу его контактов. Если же лампочка горит постоянно и не моргает или она не зажглась вовсе, следовательно пускатель нерабочий и его необходимо заменить.

В большинстве случаев можно обойтись одной лишь заменой, и лампа вновь заработает. Однако, если стартер точно исправен, а светильник все равно не работает, необходимо последовательно проверять дроссель и другие компоненты схемы.

Стартеры для ламп. Устройство и работа. Замена и как выбрать

Стартеры для ламп являются частью пускорегулирующей аппаратуры, которая служит для зажигания люминесцентных ламп при подключении к сети 220В с частотой 50 Гц. Помимо стартеров в состав ЭМПРА входит конденсатор и дроссель.

Как устроены и работают стартеры для ламп

Стартер представляет собой небольшую газоразрядную лампу, в которой поддерживается тлеющий разряд. Ее корпус состоит из стеклянной колбы, которая заполняется инертным газом. В качестве него может применяться неон или гелий-водород. В колбе размещено два электрода чаще всего биметаллических. Один электрод закреплен, а второй установлен подвижно. Может применяться два подвижных электрода, что повышает надежность и быстродействие системы. В случае снижения эффективности изгиба одного электрода, это компенсирует второй.

При подаче напряжения на стартер происходит тлеющий разряд. Он поддерживается незначительным током в пределах 20-50 мА. Тлеющий разряд поднимает температуру внутри колбы, от чего происходит разогрев подвижного биметаллического электрода, в результате чего он изгибается и прикасается ко второму. При замыкании цепи разряд переходит на соединительный дроссель и в последующем на саму лампу, вызывая ее подогрев. В это время ток заряда в самом стартере прекращается, поэтому его электроды охлаждаются и разгибаются. В результате в электрической цепи создается импульс высокого напряжения, который передается на дроссель и зажигает люминесцентную лампу, провоцируя ее стойкое белое свечение.

Цель стартера заключается в подогреве лампы, поскольку в противном случае она просто не зажжется при подаче напряжения. Подобный эффект можно наблюдать пытаясь включить низкокачественную люминесцентную лампочку на морозе. Если в тепле она работает безотказно, то в холоде не светит.

Для обеспечения продолжительного ресурса эксплуатации пускателя требуется наличие конденсатора. Его задача заключается в сглаживании экстра токов, благодаря чему осуществляется размыкание электродов прибора. Без наличия конденсатора электроды просто спаяются между собой. Конденсатор имеет емкость от 0,003 до 0,1 мкФ. Зачастую в конструкции люминесцентных ламп, особенно с патроном Е27, предусматривается подключение двух последовательно соединенных конденсаторов емкостью каждого по 0,01 мкФ. Это необходимо для компенсации создания радиопомех, которые обычно наблюдаются при работе ламп дневного света.

Специфика работы стартера требует соблюдение определенного напряжения. В случае его падения до уровня 80% лампочка не загорится, поскольку пускатель не сможет правильно ее прогреть. Дело в том, что напряжение зажигания самого стартера должно быть ниже, чем напряжение в сети, к которой он подключен. При этом рабочее напряжение вызывающее свечение самой люминесцентной лампы должно быть ниже, чем у пускателя.

Срок службы стартера и признаки его скорого выхода из строя

Стартеры для ламп выходят из строя чаще, чем непосредственно сама лампочка. По мере применения пускового устройства напряжение образующее тлеющий разряд снижается. Как следствие может наблюдаться замыкание между электродами стартера даже при работе лампы, когда она уже издает свет. Как следствие лампочка гасится и снова зажигается, что человеческим глазом воспринимается как мерцание. Симптомом начала таких проблем является легкое мигание при длительной работе, или вначале до набора максимального свечения.

В это время внутри стартера электроды то присоединяются, то разъединяются. Как только контакт между ними прекращается лампа горит. Подобные блики не только мешают, но и опасны для других элементов лампы, в первую очередь наблюдается перегрев дросселя. Может выйти из строя и сама колба.

Люминесцентные лампочки предлагаются в различных форматах. Лампы, применяемые в обыкновенных люстрах и светильниках, сделаны под цоколь Е14 и Е27. В этом случае стартер прячется прямо в корпусе лампочки, поэтому как только он выходит из строя, то меняется весь механизм. Для вытянутых ламп, устанавливаемых в потолочные светильники, применяются отдельные пусковые устройства. Такие стартеры для ламп нужно своевременно менять, чтобы предотвратить выход из строя всей осветительной системы.

Фактический ресурс стартера позволяет осуществлять не менее 6000 включений. Это довольно много, ведь даже пользуясь светом дважды в день, ресурс израсходуется только через 8 лет. Конечно, свет может включаться и отключаться гораздо чаще, поэтому стартеры для ламп на практике служат намного меньше.

Стартеры для ламп являются довольно специфической конструкцией, главный недостаток которой в низкой надежности. Зачастую устройство отказывает, в результате чего возникает фальстарт в виде несколько вспышек света при нажатии на включатель. Как следствие после короткого мерцания полноценное свечение так и не происходит. Любые неполадки пускателя негативно сказываются на ресурсе самой лампочки. Проблемы с запуском снижают и коэффициент полезного действия осветительного оборудования, увеличивая потребление энергии, что сопровождается малым количеством выделяемого света.

По мере эксплуатации рабочее напряжение стартера снижается, в то время как у самой лампы повышается. Такая несовместимость провоцирует возникновение тлеющего разряда даже в том случае, если лампочка уже светит, что тоже провоцирует мигание. Со временем стартер может терять в уровне эффективности разогрева лампы. В результате нажимая на выключатель, свет просто не зажигается. Чтобы все заработало, приходится по несколько раз жать на клавишу. При каждом срабатывании лампа понемногу прогревается, пока не достигнет достаточной температуры для свечения. При этом создается впечатление, что вся проблема в самом выключателе, а точнее его контактами. По этой причине осуществляется сильное надавливание на его клавишу.

Критерии выбора
Выбирая стартер под определенный тип ламп, требуется в первую очередь обращать внимание на следующие показатели:
  • Ток зажигания.
  • Напряжение.
  • Уровень мощности.
  • Тип применяемого конденсатора.

Что касается тока зажигания, он должен быть выше рабочего напряжение лампы, но не ниже напряжения в сети питания. Только при соблюдении таких условий освещение будет работать корректно.

Базисное напряжение может составлять 127 или 220В. При включении в одноламповую схему применяется устройство на 220В. Для двухламповых систем используются стартеры на 127В.

Одним из самых важных критериев выбора стартера является уровень его мощности. Он измеряется в ваттах (Вт) и прописывается на боковой части корпуса стартера. В отдельных случаях мощность может изображаться на торцевой части стартера выдавленной в пластике. Подавляющее большинство представленных в продаже пускателей производятся с мощностью 60, 90 и 120 Вт. Также бывают стартеры для ламп с диапазоном мощности 4-22 Вт, 4-65 Вт и так далее.

В некоторых странах, в том числе и России, для обозначения параметров стартера применяется маркировка. На поверхность корпуса устройства наносится буквенно-цифровая надпись ХХ-С-ХХХ. Сначала идут две цифры, которые указывают на мощность устройства. Потом указывается буква «С», обозначающая что применяемый прибор это стартер. Дело в том, что при незнании пускатель можно спутать с конденсатором или другими устройствами, поэтому присутствие в маркировке «С» позволяет избежать подобных ошибок. Сразу после буквы идет трехзначное число, которое указывает на напряжение, применяемое для работы. Это может быть 127 или 220В.

Многие производители, поставляющие свою продукцию на рынки всего мира, применяют свою собственную фирменную маркировку. В этом случае для удобства потребителей помимо собственного буквенно-цифрового обозначения применяется и стандартная расшифровка с указанием параметров мощности и напряжения. Далеко не все бренды указывают на корпусе устройства для скольких лампочек оно может поменяться. При отсутствии нужной информации ее нужно искать в инструкции.

Процесс замены пускателя

Рекомендуется менять стартеры для ламп вместе с самими лампами. В этом случае новые устройства не выйдут из строя в неподходящий момент, из-за износа старых элементов в схеме подключения.

Замену нужно осуществлять не только при полном перегорании лампы, но и в случае:
  • Мерцания.
  • Длительной задержки при включении.
  • Сильного шума при работе.
  • Существенного падения яркости.
  • Самовольного отключения на продолжительный срок с последующим включением.

В случае с люминесцентными лампами в формате цоколя Е14 и Е27 прибор просто выкручивается, а на его место ставится новая лампочка. Длинные лампы потолочного типа меняются по другой схеме. Колба лампочки поворачивается по своей осина на 45 градусов в направлении часовой стрелки. В результате ее электроды сдвигаются до выходного шлица. После этого лампа вытягивается. Стартер скрыт за отражающей крышкой светильника, поэтому ее нужно также демонтировать. Она может крепиться защелками или винтами. После извлечения крышки можно увидеть закрепленный в посадочном гнезде стартер. Он просто поворачивается против часовой стрелки до характерного щелчка и вытягивается как вилка из розетки. На его место ставится новый стартер.

{SOURCE}

Как работает люминесцентный стартер?

Флуоресцентный свет не имеет обычной светящейся нити накаливания, а вместо этого содержит пары ртути , которые при ионизации испускают ультрафиолетовый свет. Ультрафиолетовый свет заставляет частицы, которые покрывают внутреннюю часть трубки, светиться или флуоресцировать (подробнее см. Как работают люминесцентные лампы).

Флуоресцентные стартеры используются в нескольких типах люминесцентных ламп. Стартер помогает лампе зажигать.Когда на люминесцентную лампу подается напряжение, происходит следующее:

  1. Стартер (который представляет собой просто таймер) позволяет току течь через нити на концах лампы.
  2. Ток вызывает нагрев и размыкание контактов пускателя, тем самым прерывая прохождение тока. Трубка загорается.
  3. Поскольку люминесцентная лампа с подсветкой имеет низкое сопротивление, балласт теперь служит ограничителем тока.

При включении люминесцентной лампы стартером является замкнутый выключатель .Нити на концах трубки нагреваются электричеством, и они создают облако электронов внутри трубки. Флуоресцентный стартер — это выключатель с выдержкой времени , который размыкается через секунду или две. Когда он открывается, напряжение на трубке позволяет потоку электронов течь по трубке и ионизировать пары ртути.

Без стартера никогда не будет постоянного потока электронов между двумя нитями накала, и лампа будет мерцать. Без балласта дуга представляет собой короткое замыкание между нитями накала, и это короткое замыкание содержит большой ток.Ток либо испаряет нити, либо вызывает взрыв лампы.

Согласно Sam’s F-Lamp FAQ:

Наиболее распространенный люминесцентный стартер называется «стартером с тлеющей трубкой» (или просто стартером) и содержит небольшую трубку, заполненную газом (неоном и т. Д.), И дополнительную радиочастотную помеху ( RFI) конденсатор подавления в цилиндрическом алюминиевом корпусе с двухконтактным основанием. Хотя все стартеры физически взаимозаменяемы, номинальная мощность стартера должна соответствовать номинальной мощности люминесцентных ламп для надежной работы и длительного срока службы.

В лампе накаливания есть нормально разомкнутый переключатель. При подаче питания возникает тлеющий разряд, который нагревает биметаллический контакт. Примерно через секунду контакты замыкаются и подают ток на флуоресцентные нити. Поскольку свечение гаснет, нагрев биметалла больше не происходит и контакты размыкаются. Индуктивный толчок, возникающий в момент открытия, вызывает основной разряд в люминесцентной лампе. Если контакты размыкаются в неподходящий момент, индуктивного удара не хватает, и процесс повторяется.

Первоначально опубликовано: 1 апреля 2000 г.

Принцип работы стартера люминесцентного света

Состав стартера

По составу пускатель можно разделить на: стеклянная колба, заполненная неоновым газом, статический контактный элемент и подвижный контактный элемент. Контактная деталь биметаллическая.

Принцип работы стартера

Принцип работы: при включении переключателя напряжение питания сразу же добавляется на два полюса стартера через балласт и нить накала лампы.Напряжение 220 В немедленно ионизирует инертный газ стартера и дает тлеющий разряд.

Тепло этого процесса заставляет биметаллическую деталь расширяться. Поскольку степень расширения подвижной и статической контактных деталей разная, U-образная подвижная контактная деталь расширяется и удлиняется и контактирует со статической контактной деталью для соединения цепи, так что два полюса балласта контактируют. Ток проходит через балласт, контакт стартера и два конца нити накала, образуя путь.В это время, поскольку два полюса стартера замкнуты и напряжение между двумя полюсами равно нулю, неоновый газ в стартере перестает проводить ток, и тлеющий разряд исчезает, что приводит к падению температуры в трубке, U-образной форме. подвижный контакт охлаждается и сжимается, два контакта разъединяются, и цепь автоматически отключается.

В момент, когда два полюса разъединены, ток в цепи внезапно обрывается, и балласт генерирует большую самоиндуцированную электродвижущую силу, которая действует на оба конца трубки после наложения напряжения источника питания.Когда нить нагревается, испускается большое количество электронов. Под действием высокого напряжения на обоих концах лампы они перемещаются от конца с низким потенциалом к ​​концу с высоким потенциалом с большой скоростью. В процессе ускорения молекулы аргона в трубке сталкиваются и быстро ионизируются. Аргон ионизируется для выделения тепла, в результате чего ртуть выделяет пар, а затем пары ртути ионизируются и излучают интенсивный ультрафиолетовый свет.

При возбуждении ультрафиолетовым светом люминофор внутри стенки трубки излучает почти белый видимый свет.После люминесцентная лампа библиотеки загорится нормально. Поскольку переменный ток непрерывно проходит через катушку балласта, в катушке создается самоиндуцированная электродвижущая сила, а самоиндуцированная электродвижущая сила препятствует изменению тока в катушке. В это время балласт играет роль снижения напряжения и ограничения тока, так что ток остается стабильным в диапазоне номинального тока лампы, а напряжение на обоих концах лампы также стабильно в диапазоне номинального рабочего напряжения.

Поскольку это напряжение ниже, чем напряжение ионизации пускателя, пускатель, соединенный параллельно с обоих концов, больше не будет работать. Также в стартере есть конденсатор, который находится параллельно неоновому пузырю. Его функция заключается в поглощении гармоник, генерируемых тлеющим разрядом, чтобы не влиять на нормальную работу телевизора, радио, аудио, мобильного телефона и другого оборудования. Это также может привести к тому, что подвижные и статические контакты не будут производить искры, когда они разделены, чтобы избежать ожога контактов.Без конденсатора стартер тоже может работать.

Лампы люминесцентные прочие

Трубка

Нить накала, трубка, заполненная аргоном и тонкими парами ртути, стенка трубки с люминофором, в зависимости от газового люминофора, излучают разные цвета света.

Балласт

Балласт

Катушка с железным сердечником имеет большую самоиндукцию. Чтобы газ в трубке стал проводящим, требуется напряжение намного выше 220 В. Следовательно, люминесцентной лампе требуется намного более высокое мгновенное напряжение, чем напряжение источника питания при освещении.Когда люминесцентная лампа светится нормально, сопротивление лампы становится очень маленьким, и пропускается только небольшой ток. Если ток будет слишком сильным, трубка перегорит, а напряжение, приложенное к трубке, должно быть ниже, чем напряжение источника питания. Эти два требования выполняются с помощью пускорегулирующих устройств, соединенных последовательно с лампой.

Зачем стартеру в люминесцентной лампе конденсатор параллельно

(1) Функция конденсатора в пускателе: мгновенно увеличивать напряжение, чтобы ток мог разрушить неоновый газ в трубке и образовать путь для трубки.Конденсатор используется для зарядки и разрядки.

(2) Принцип работы конденсатора стартера: заряжать, когда он включен, разряжать, когда стартер выключен, и разрушать неоновый газ в трубке. Если вынуть стартер при включенной лампе, лампа не погаснет, потому что лампа Неоновый газ в трубке разрушился и образовал путь.

Детали: При включении переключателя напряжение питания сразу же подается на два полюса стартера через балласт и нить накала лампы.Напряжение 220 вольт немедленно ионизирует инертный газ стартера, образуя тлеющий разряд. Тепло тлеющего разряда заставляет биметаллический лист нагреваться и расширяться, и два полюса соприкасаются. Ток проходит через балласт, контакт стартера и нити на обоих концах, образуя путь. Нить накала быстро нагревается током и испускает много электронов. В это время, поскольку два полюса пускателя замкнуты, напряжение между двумя полюсами равно нулю, тлеющий разряд исчезает и температура в трубке снижается; биметаллическая пластина автоматически сбрасывается, и два полюса разъединяются.В момент, когда два полюса отключены, ток в цепи внезапно отключается, и балласт генерирует большую самоиндуцированную электродвижущую силу, которая действует на оба конца трубки после наложения напряжения источника питания. Большое количество электронов, испускаемых при нагревании нити накала, перемещается от конца с низким потенциалом к ​​концу с высоким потенциалом с большой скоростью под действием высокого напряжения на обоих концах трубки лампы. В процессе ускорения он сталкивается с молекулами аргона в трубке, вызывая их быструю ионизацию.Ионизация аргона приводит к выделению тепла, которое вызывает образование пара ртути, а затем пары ртути также ионизируются и испускают сильные ультрафиолетовые лучи. При возбуждении ультрафиолетовыми лучами люминофор в стенке трубки излучает почти белый видимый свет.

После нормального свечения люминесцентной лампы. Поскольку переменный ток непрерывно проходит через катушку балласта, в катушке создается самоиндуцированная электродвижущая сила, а самоиндуцированная электродвижущая сила препятствует изменению тока в катушке.В это время балласт действует как понижающая и ограничивающая ток функция для стабилизации тока в пределах номинального диапазона тока лампы. Напряжение на трубке лампы также стабильно в пределах номинального рабочего диапазона напряжения. Поскольку это напряжение ниже, чем напряжение ионизации пускателя, пускатели, соединенные параллельно с обоих концов, больше не работают.

Что такое газовая лампа

Газовая лампа закрывает процесс разряда между электродами в колбе, поэтому ее также называют герметичным источником света дугового разряда.Он обладает характеристиками стабильного излучения, высокой мощности и высокой светоотдачи. Следовательно, он играет важную роль в освещении, фотометрии и спектроскопии. Есть много видов газовых ламп. Лампы могут быть заполнены различными газами или парами металлов, такими как аргон, неон, водород, гелий, ксенон и другие газы, а также ртутью, натрием, галогенидами металлов и т. Д., Тем самым образуя множество источников ламп с различными разрядными средами.

Принцип работы газовой лампы

В трубке лампы всегда есть заряженные частицы, которые движутся и ускоряются к соответствующему электроду под действием электрического поля.Ускоренные частицы ударяются о молекулы газа в трубке, ионизируя их, тем самым увеличивая свободный заряд в трубке. Некоторые из них достигают электрода и ударяются о него, выбрасывая вторичные электроны, достаточные для возбуждения газа и испускания света от электрода; в то время как другая часть взаимодействует с молекулами газа во время их движения. Они сталкиваются, ионизируют их или возбуждают излучение света, образуя тлеющий разряд.

Типы газовых ламп

При заполнении одним и тем же материалом можно создать множество газовых ламп из-за разной конструкции.Например, ртутные лампы можно разделить на: ртутные лампы низкого давления, давление в трубке менее 0,8 Па, их можно разделить на тип тлеющего разряда с холодным катодом и тип дугового разряда с горячим катодом двух типов. Ртутная лампа высокого давления, давление в трубке от 1 до 5 атмосфер, светоотдача лампы может достигать 40-50 лм / Вт. Ртутная лампа сверхвысокого давления, давление в трубке может достигать от 10 до 200 атмосфер. Другой пример — длинная дуга и короткая дуга в неоновых лампах.Все они имеют свою светоотдачу, силу света, спектральные характеристики, схему запуска и особую структуру.

Какие недостатки люминесцентных ламп

Недостаток 1: большой объем, можно использовать только для основного освещения

Люминесцентные лампы должны иметь определенный диаметр трубки из-за их светоизлучающего принципа. Поэтому объем корпуса лампы относительно велик, а конструкция лампы затруднена. Как правило, его можно использовать только для основного освещения и нельзя использовать для акцентного освещения.

Недостаток 2: общая цветопередача

Индекс отображения люминесцентных ламп хороший или плохой, а цветопередача зависит от типа люминофора. Если люминофор в лампе представляет собой пятицветный люминофор, индекс отображения может достигать 90+ (но цена будет относительно дороже).

Недостаток 3: Сложнее регулировать яркость

Люминесцентные лампы можно затемнять, но технология управления намного сложнее, чем у ламп накаливания, и требует специальных приводных устройств.

Недостаток 4: Строб

Это наиболее опасная точка люминесцентных ламп-стробоскопов. Конечно, пока у газоразрядной лампы есть стробоскопическое явление, это вызвано периодическим изменением тока.

Недостаток 5: электромагнитные помехи

Из-за наличия в газоразрядной лампе электроприборов могут возникать более или менее электромагнитные помехи. В некоторых случаях, когда требуется использование продуктов, не создающих электромагнитных помех, например, в студиях звукозаписи, операционных и т. Д., люминесцентные лампы не подходят для использования.

В чем преимущества люминесцентных ламп

Преимущество 1: Высокая световая отдача

Светоотдача люминесцентных ламп очень высока, до 104 люмен на ватт. Если вам нужна более высокая окружающая освещенность, вы можете выбрать этот тип источника света с более высокой эффективностью.

Преимущество 2: высокий световой поток, слабое затухание света

Если предположить, что срок службы люминесцентных ламп достиг 8000 часов, некоторые высококачественные люминесцентные лампы все еще могут поддерживать более 90% выходного светового потока; даже если качество немного хуже, они могут достигать 80% выходного светового потока.Ни лампы накаливания, ни галогенные лампы этого сделать не могут.

Преимущество 3: доступны различные цветовые температуры

Люминесцентные лампы обычно имеют 4 основных белых цвета: теплый белый (3000k), белый (3500k), холодный белый (4000k) и дневной свет (6500k). Эти разные цветовые температуры зависят от разных цветов люминофоров на стенках трубки.

Флуоресцентные стартеры | Все, что вам нужно знать

Флуоресцентные стартеры или стартеры накаливания используются для зажигания люминесцентных ламп и ламп на начальном этапе их работы.

Проще говоря, люминесцентные стартеры — это реле с таймером. Переключатель открывается и закрывается до тех пор, пока люминесцентная лампа не «загорится» и не загорится. Если люминесцентная лампа не загорается, переключатель повторяет цикл открытия / закрытия, и люминесцентные лампы снова пытаются зажечься.

Прочтите, если вы хотите узнать больше об этом процессе…

Когда питание впервые подается на люминесцентный светильник, ток создает внутри люминесцентного стартера два электрода, которые нагреваются и светятся.Это заставляет один из электродов люминесцентного стартера изгибаться и контактировать с другим электродом. Это замыкает переключатель, и теперь ток проходит через люминесцентный стартер к остальной части светильника. Это означает, что цепь между люминесцентной лампой и балластом в арматуре будет эффективно переключаться «последовательно» с питающим напряжением.

Ток, который сейчас течет в люминесцентную лампу, заставляет нити на каждом конце люминесцентной лампы нагреться и начать испускать электроны в газ, который существует внутри люминесцентной лампы, с помощью процесса, известного как термоэлектронная эмиссия.

Внутри люминесцентного стартера прикосновение электродов замыкает поддерживающее их напряжение, и они начинают остывать и отклоняться друг от друга. Затем это размыкает переключатель в течение секунды или двух.

Ток через нити в люминесцентной лампе и балласт затем прерывается, и, когда цепь больше не включена последовательно, полное напряжение подается на нити люминесцентной лампы, и это создает индуктивный толчок, который обеспечивает высокое напряжение, необходимое для включите люминесцентную лампу.

Если нити накаливания не были достаточно горячими во время начального цикла, люминесцентная лампа не загорается, и цикл повторяется, стартер нагревается и снова замыкает цепь.

Обычно требуется несколько циклов зажигания люминесцентной лампы, что вызывает мерцание и щелчки во время стадии запуска.

После зажигания люминесцентной лампы переключатель стартера не замыкается снова, потому что напряжение на зажженной люминесцентной лампе недостаточно для возобновления процесса нагрева электродов в люминесцентном пускателе.

Чем старше люминесцентная лампа и чем старше люминесцентный стартер, тем менее эффективно они зажигают. Трубка, запуск которой занимает более нескольких секунд, является явным индикатором того, что трубка и стартер могут нуждаться в замене.


Типы люминесцентных пускателей

Флуоресцентные пускатели можно определить по обозначенной мощности, написанной на боковой стороне. Мощность напрямую зависит от длины люминесцентной лампы, для работы с которой она предназначена.

Ниже перечислены 3 наиболее распространенных типа люминесцентных стартеров:

Двухтрубная серия

Стартер серии FS2
До 22 Вт

Для использования с фитингами с несколькими люминесцентными лампами.

Одноламповый стартер

FSU Universal
4–65 Вт

Люминесцентные лампы 2 фута 18 Вт, 3 фута 30 Вт, 4 фута 36 Вт и 5 футов 58 Вт.

Одноламповый стартер

FS125
От 70 до 125 Вт

6-футовые люминесцентные лампы мощностью 70 Вт и более.


Лампы 2D и круглые лампы T9

Как правило, в двухконтактных лампах стартер встроен в корпус, а в 4-контактных версиях требуется внешний люминесцентный стартер.

При замене двухмерной или круглой лампы убедитесь, что вы заменили аналогичную лампу соответствующей мощности.


Как узнать, нужен ли вам новый стартер?

  • Мерцающая люминесцентная лампа.
  • Люминесцентная лампа не светится.
  • Люминесцентная лампа освещает только один конец.
  • Люминесцентные лампы освещают только концы, но не середину.

При рассмотрении вопроса о замене лампы на участке с несколькими лампами мы предлагаем заменить все старые лампы на новые.

Старые трубки теряют цвет и со временем могут казаться тусклыми. Новые рядом будут выглядеть ярче и чище.

Замена всех ламп в комнате вместе даст общий однородный вид.

Обязательно прочтите наше удобное руководство по замене люминесцентных ламп.

Мы также рекомендуем заменять все люминесцентные стартеры при каждой замене лампы. Это обеспечивает быстрый и эффективный запуск, обеспечивает максимальную производительность трубки и может продлить срок ее службы.


Обратите внимание, что светодиодные лампы поставляются со своим собственным специальным стартером, который, по сути, представляет собой схему, которая обходит функцию, которую выполнял бы обычный люминесцентный стартер (светодиодные лампы не нуждаются в «нагревании»). НИКОГДА не используйте люминесцентный стартер со светодиодной лампой.


Insight — Как работает Tubelight Starter

Флуоресцентные лампы — одни из самых популярных систем освещения, используемых во всем мире. Люминесцентные лампы / лампы наполнены парами ртути.Они используют электрический заряд для возбуждения атомов ртути с целью получения ультрафиолетового света. Стартер накаливания или обычно известный как стартер используется в цепи лампового света для подачи начального тока на нити лампового света. Чтобы понять, почему именно стартер используется в цепи лампового освещения, давайте посмотрим на его схему.

Рис.1: Схема схемы лампового пускателя

Когда переключатель нажат, ток не может первоначально проходить через трубку, потому что газ внутри нее не ионизирован, и, следовательно, цепь освещения трубки ведет себя как разомкнутая цепь.Как только газ ионизируется, он обеспечивает путь для прохождения тока. Для ионизации газа необходим начальный высокий ток в течение короткого периода времени через нити основной трубки. Это то, что делает стартер. Первоначально стартер обеспечивает путь для замыкания цепи, и как только загорается лампочка, ток течет через ионизированный газ в основной лампе.

Рис. 2: Изображение Tubelight Starter

На изображении выше показан типичный стартер, подключенный параллельно люминесцентной лампе.

Рис. 3: Изображение, показывающее цилиндрическую форму стартера с двумя присоединенными выводами

Это цилиндрическая банка с двумя выводами, как показано на рисунках выше. Эти две клеммы используются для электрического соединения стартера с остальной частью цепи.

Ключевые компоненты

Рис. 4: Изображение, показывающее заполненную газом трубку и конденсатор подавления радиопомех стартера

Пускатель состоит из небольшой газонаполненной трубки и конденсатора подавления радиочастотных помех (см. Также Capacitor-Insight).И конденсатор, и трубка, заполненная неоновым газом, подключены параллельно к цепи световой трубки.

Рис.5: Увеличенный вид газонаполненной трубки

Маленькая стеклянная трубка заполнена неоном или аргоном и содержит биметаллическую пластину. Эта биметаллическая пластина — сердце стартера. Из двух контактных полос, показанных на изображении, левая прикреплена с биметаллической полосой, как показано на изображении выше.

Конденсатор

Рис.6: Изображение конденсатора подавления радиопомех

Конденсатор подавления радиопомех показан на изображении. Открытие конденсатора открывает следующий вид.

Рис.7: Конденсатор внутри

Конденсатор подавления радиопомех выполняет следующие функции в цепи лампового освещения:

а. Поглощает электрический шум, создаваемый разрядом вокруг электродов, чтобы подавить радиочастотные помехи другим электрическим устройствам.

г. Ослабляет начальное напряжение зажигания от балласта и делает его широким, чтобы обеспечить более надежный запуск.

г. Избегая изгибов между контактами накаливания, он обеспечивает долгий срок службы контактов.

Рабочий:

Когда питание подается на цепь лампового освещения, этого напряжения недостаточно для ионизации газа внутри основной трубки. Однако эта мощность создает электрический потенциал на контактах маленькой трубки стартера.Это электрическое поле достаточно велико, чтобы ионизировать газ внутри маленькой трубки и, следовательно, через ионизированный газ в двух контактах протекает ток. Тепло, выделяемое из-за протекания тока, расширяет биметаллическую пластину по направлению к другой пластине и в течение нескольких десятых секунды касается другой пластины. Это выполняет две функции: во-первых, он деионизирует газ, а во-вторых, увеличивает ток через нити основной трубки.

Теперь газ в основной трубке ионизируется, и через него начинает течь ток.Таким образом, биметаллическая пластина стартера охлаждается, вновь открывая зазор между двумя контактами. Этот промежуток будет оставаться открытым до тех пор, пока в следующий раз не загорится лампочка.

]]> ]]>
В рубрике: Insight
С тегами: конденсатор, стартер, трубчатый светильник, трубчатый стартер

Люминесцентная лампа и принцип работы люминесцентной лампы _ Electrical4U

13.02.2019 Люминесцентная лампа и принцип работы люминесцентной лампы | Электрический4U Электрический4U   Меню Флуоресцентный

Просмотры 30 Загрузки 7 Размер файла 533KB

Отчет DMCA / Авторское право

СКАЧАТЬ ФАЙЛ

Рекомендовать истории
Предварительный просмотр цитирования

13.02.2019

Люминесцентная лампа и принцип работы люминесцентной лампы | Electrical4U

Electrical4U

 Меню

Люминесцентная лампа и принцип работы люминесцентной лампы Последнее обновление 2 января 2019 г., автор: Electrical4U

Что такое люминесцентная лампа? Люминесцентная лампа — это ртутная лампа с малым весом, в которой используется флуоресценция для излучения видимого света.Электрический ток в газе возбуждает пары ртути, которые доставляют ультрафиолетовое излучение через процесс разряда, а ультрафиолетовое излучение заставляет люминофорное покрытие внутренней стенки лампы излучать видимый свет.

Люминесцентная лампа превратила электрическую энергию в полезную световую энергию намного эффективнее, чем лампы накаливания. Нормальная световая способность

Fluorescent Lamp and Working Principle of Fluorescent Lamp

1/9

13/2/2019

Люминесцентная лампа и принцип работы люминесцентной лампы | Electrical4U

Каркас люминесцентного освещения составляет от 50 до 100 люмен на ватт, что в несколько раз больше, чем у ламп накаливания с эквивалентным светоотдачей.

Как работает люминесцентная лампа? Загрузите PDF — Загрузите PDF, чтобы просмотреть PDF, загрузите здесь free.propdfconverter.com

OPEN

Перед тем, как перейти к принципу работы люминесцентной лампы, мы сначала покажем схему люминесцентной лампы, другими словами схему лампового света.

Здесь мы подключаем один балласт, один переключатель и питание последовательно, как показано. Затем подключаем к ней люминесцентную трубку и стартер. Когда мы включаем питание, полное напряжение поступает на лампу, а также на стартер через балласт.Но в этот момент не происходит разряда, т.е. нет выхода люмена из лампы. При этом полном напряжении в пускателе сначала устанавливается тлеющий разряд. Это связано с тем, что зазор между электродами неоновой лампы стартера намного меньше, чем у люминесцентной лампы.

Fluorescent Lamp and Working Principle of Fluorescent Lamp

2/9

13.02.2019

Люминесцентная лампа и принцип работы люминесцентной лампы | Electrical4U

Затем газ внутри стартера ионизируется из-за этого полного напряжения и нагревает биметаллическую полосу.Это приводит к изгибу биметаллической полосы для соединения с неподвижным контактом. Теперь ток начинает течь через стартер. Хотя потенциал ионизации неона больше, чем у аргона, но все же из-за небольшого межэлектродного зазора, в неоновой лампе появляется высокий градиент напряжения, и, следовательно, тлеющий разряд сначала запускается в стартере. Как только ток начинает протекать через прикоснувшиеся контакты неоновой лампы стартера, напряжение на неоновой лампе уменьшается, поскольку ток вызывает падение напряжения на катушке индуктивности (балласт).При пониженном или нулевом напряжении на неоновой лампе стартера газовый разряд больше не будет, и, следовательно, биметаллическая полоса охлаждается и отрывается от неподвижного контакта. В момент размыкания контактов в неоновой лампе стартера ток прерывается, и, следовательно, в этот момент на катушку индуктивности (балласт) попадает большой скачок напряжения.

Это высокое импульсное напряжение проходит через электроды люминесцентной лампы (ламповой лампы) и попадает в смесь газов (смесь газообразного аргона и паров ртути).Процесс газового разряда начинается и продолжается, и, следовательно, ток снова проходит через саму трубку люминесцентной лампы (ламповый свет). Во время разряда газовой смеси сопротивление, оказываемое газом, ниже, чем сопротивление стартера. Разряд атомов ртути производит ультрафиолетовое излучение, которое, в свою очередь, возбуждает люминофорное порошковое покрытие излучать видимый свет. Стартер становится неактивным во время горения люминесцентной лампы (лампового света), потому что в этом состоянии через стартер не проходит ток.

Физика за люминесцентной лампой Когда на электроды подается достаточно высокое напряжение, создается сильное электрическое поле. Небольшой ток через нити электродов нагревает катушку нити. Поскольку нить покрыта оксидом, создается достаточное количество электронов, и они устремляются через

Fluorescent Lamp and Working Principle of Fluorescent Lamp

3/9

2/13 / 2019

Люминесцентная лампа и принцип работы люминесцентной лампы | Электрический 4U

от отрицательного электрода или катода к положительному электроду или аноду из-за этого сильного электрического поля.Во время движения свободных электронов налаживается разрядный процесс. Основной процесс разряда всегда состоит из трех этапов: 1. Свободные электроны выводятся из электродов и ускоряются приложенным электрическим полем. 2. Кинетическая энергия свободных электронов преобразуется в энергию возбуждения атомов газа. 3. Энергия возбуждения атомов газа преобразуется в излучение. Скачать PDF — Скачать PDF для просмотра PDF, скачать здесь бесплатно.propdfconverter.com

OPEN

В процессе разряда один ультра нарушает спектральную линию 253.7 нм образуется при низком давлении паров ртути. Для генерации ультравысокого луча с длиной волны 253,7 нм температура баллона поддерживается в пределах от 105 до 115oF. Отношение длины к диаметру трубки должно быть таким, чтобы фиксированная потеря воды происходила с обоих концов. Место, где происходит потеря воды или свечение электродов, называется областью катодного и анодного падения. Эта потеря wa очень мала. Снова катоды должны быть покрыты оксидом. Горячий катод обеспечивает обилие свободных электронов. Горячие катоды означают те электроды, которые нагреваются циркулирующим током, и этот циркулирующий ток обеспечивается дросселем или устройством управления.Некоторые лампы также имеют холодный катод. Холодные катоды имеют большую эффективную площадь, и для получения ионов на них подается более высокое напряжение, например 11 кВ. Из-за этого высокого напряжения начинает выделяться газ. Но при 100-200 В катодное свечение отделяется от катода, это называется катодным падением. Это обеспечивает большой запас ионов, которые ускоряются к аноду для образования вторичных электронов при ударе, которые в конечном итоге производят больше ионов. Но катодное падение в разряде горячего катода составляет всего 10 В.

Fluorescent Lamp and Working Principle of Fluorescent Lamp

4/9

13.02.2019

Люминесцентная лампа и принцип работы люминесцентной лампы | Электрооборудование люминесцентной

Натриевая лампа низкого давления

Лампа

Паровая лампа

https: // www.electric4u.com/fluorescent-lamp-its-working-principle/

5/9

13.02.2019

Люминесцентная лампа и принцип работы люминесцентной лампы | Electrical4U

Получите доступ к нашему информационному бюллетеню Хотите узнать больше? Введите адрес электронной почты ниже, чтобы получать БЕСПЛАТНЫЕ информационные статьи по электротехнике и электронике

Имя

Адрес электронной почты

Присоединяйтесь бесплатно

Оставьте комментарий

https://www.electrical4u.com/fluorescent-lamp-its-working -principle /

6/9

13.02.2019

Люминесцентная лампа и принцип работы люминесцентной лампы | Electrical4U

Имя * Электронная почта * Веб-сайт Комментарий

https: // www.electric4u.com/fluorescent-lamp-its-working-principle/

7/9

13.02.2019

Люминесцентная лампа и принцип работы люминесцентной лампы | Electrical4U

Измерение расхода УФ-лампы Типы конденсаторов Настенные светильники Лампы Флуоресцентный свет https://www.electrical4u.com/fluorescent-lamp-its-working-principle/

8/9

13.02.2019

Люминесцентная лампа и принцип работы люминесцентной лампы | Electrical4U

Популярные статьи »Интегральные схемы | Типы ИС »Контроль цепи отключения» Типы электрического реактора »Измерения легочной функции» Тестирование счетчика энергии »Переходное поведение конденсатора» Что такое заземляющий трансформатор или заземляющий трансформатор

Свяжитесь с нами Пожалуйста, не стесняйтесь обращаться к нам, если вы хотите конкретная тема.

Заявление об ограничении ответственности Мы являемся участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для того, чтобы мы могли получать вознаграждение за счет ссылок на Amazon.com и связанные с ним сайты. Полный отказ от ответственности здесь.

© 2019 Electrical4U

Fluorescent Lamp and Working Principle of Fluorescent Lamp

9/9

Как работают люминесцентные лампы

Основное средство преобразования электрической энергии в лучистую в люминесцентной лампе основано на неупругом рассеянии электронов, когда падающий электрон сталкивается с атомом в газе.

Если (падающий) свободный электрон имеет достаточно кинетической энергии, он передает энергию внешнему электрону атома, заставляя этот электрон временно подпрыгивать на более высокий энергетический уровень. Столкновение «неупругое», потому что происходит потеря кинетической энергии.

Это состояние с более высокой энергией нестабильно, и атом излучает ультрафиолетовый фотон, когда электрон атома возвращается на более низкий, более стабильный энергетический уровень.

Большинство фотонов, испускаемых атомами ртути, имеют длины волн в ультрафиолетовой (УФ) области спектра, преимущественно с длинами волн 253.7 и 185 нанометров (нм). Они не видны человеческому глазу, поэтому их нужно преобразовывать в видимый свет. Это делается с помощью флуоресценции.

Ультрафиолетовые фотоны поглощаются электронами в атомах внутреннего флуоресцентного покрытия лампы, вызывая аналогичный скачок энергии, а затем ее падение с испусканием следующего фотона. Фотон, испускаемый в результате этого второго взаимодействия, имеет меньшую энергию, чем тот, который его вызвал.

Химические вещества, входящие в состав люминофора, выбраны таким образом, чтобы эти испускаемые фотоны имели длину волны, видимую человеческим глазом.Разница в энергии между поглощенным ультрафиолетовым фотоном и испускаемым фотоном видимого света идет на нагрев покрытия люминофора .

Когда включается свет, электроэнергия нагревает катод настолько, что он испускает электроны (термоэлектронная эмиссия). Эти электроны сталкиваются и ионизируют атомы благородного газа внутри колбы, окружающей нить, с образованием плазмы в процессе ударной ионизации. В результате лавинной ионизации проводимость ионизированного газа быстро возрастает, позволяя более высоким токам проходить через люминесцентную лампу.

Заполняющий газ помогает определить рабочие электрические характеристики лампы, но сам по себе не излучает свет. Наполняющий газ эффективно увеличивает расстояние, которое электроны проходят через трубку, что дает электрону больше шансов на взаимодействие с атомом ртути.

Атомы аргона, возбужденные до метастабильного состояния под действием электрона, могут передать эту энергию нейтральному атому ртути и ионизировать его, что описывается как эффект Пеннинга .

Это позволяет снизить пробивное и рабочее напряжение люминесцентной лампы по сравнению с другими возможными наполняющими газами, такими как криптон.

Люминесцентная лампа — принцип работы, конструкция и электрическая схема

В этом разделе вы изучаете Люминесцентная лампа — принцип работы, конструкция и электрическая схема.

Конструкция: Люминесцентная лампа (рис. 10.13 а и рис.) Представляет собой разрядную ртутную лампу низкого давления. Обычно он состоит из длинной стеклянной трубки (G) с электродом на каждом конце (El и E2). Эти электроды изготовлены из спиральной вольфрамовой нити, покрытой материалом, излучающим электроны.Трубка изнутри покрыта флуоресцентным порошком и содержит небольшое количество аргона вместе с небольшим количеством ртути при очень низком давлении. Схема управления лампой состоит из пускового переключателя (S), известного как стартер, индукционной катушки с железным сердечником, называемой дросселем (L), и двух конденсаторов (Cl и C2).

А

(б)

Рис. 10.13: (a) Схема люминесцентной лампы с пусковым выключателем накаливания,

(б) Стартер в разрезе

Принцип работы

: Обычно используются два типа пусковых выключателей, а именно тлеющий (устройство, управляемое напряжением) и тепловой тип (устройство, управляемое током).Трубка, снабженная стартером тлеющего типа (S), показана на рис. 10.13 (а). Этот стартер (рис. 10.13 б) состоит из двух электродов, герметично закрытых в стеклянной колбе, заполненной смесью гелия и водорода. Один электрод закреплен, а другой представляет собой U-образную биметаллическую полосу из двух металлов, имеющих разные температурные коэффициенты расширения. Контакты нормально разомкнуты. При включении питания тепла, выделяемого тлеющим разрядом между электродами пускателя, достаточно для изгиба биметаллической ленты (из-за неравномерного расширения двух металлов) до контакта с неподвижным электродом.Таким образом, замыкается цепь между двумя трубчатыми электродами (E1 и E2), и через них циркулирует относительно большой ток. Затем электроды нагреваются до накала этим циркулирующим током, и электроды в непосредственной близости от них ионизируются. Через секунду или две из-за отсутствия тлеющего разряда, который прекращается после замыкания контактов пускового выключателя, биметаллическая полоса достаточно остывает. Это приводит к разрыву контакта, и внезапное уменьшение тока вызывает e.м.ф. порядка 800 — 1000 В в дроссельной катушке. Этого напряжения достаточно, чтобы зажечь дугу между двумя электродами E1 и E2 из-за ионизации аргона. Тепло, генерируемое в трубке, испаряет ртуть, и разность потенциалов на трубке падает примерно до 100-110 В. Этой разности потенциалов недостаточно для возобновления свечения в стартере.

Если используется пусковой выключатель теплового типа, схема будет такой, как показано на рис. 10.14. Этот переключатель (S) либо открытого типа, либо заключенный в заполненную водородом стеклянную колбу, имеет биметаллическую полосу рядом с нагревательным элементом (R).Два электрода переключателя нормально замкнуты. Следовательно, когда лампа включается, а цепь замыкается через термовыключатель, относительно большой ток течет через две нити (El и E2) трубки. Этот световой ток нагревает нити до накала, и газ в их непосредственной близости ионизируется. Поскольку такой же ток проходит и через нагревательный элемент (R), он приводит к разрыву контакта биметаллической ленты и индуктивному скачку напряжения из-за дросселя, запускающему разряд в трубке.Затем контакты стартера остаются разомкнутыми до тех пор, пока лампа не будет работать из-за тепла, выделяемого в нагревательном элементе.

Рис. 10.14: Схема люминесцентной лампы с тепловым пусковым выключателем

Большая часть энергии, излучаемой этой ртутной лампой низкого давления, находится вне видимого диапазона. Флуоресцентное покрытие поглощает эту энергию и преобразует ее в видимое излучение, то есть свет. Различные флуоресцентные порошки повторно излучают поглощенную энергию разных цветов.

Функции компонентов вспомогательной цепи:

Дроссель:

Он обеспечивает необходимое высокое напряжение для начала разряда в трубке (т.е.е. напряжение, необходимое для зажигания дуги между двумя электродами трубки).

Поскольку напряжение, требуемое на лампе во время нормальной работы, невелико (около 100–110 В), избыточное напряжение падает на дросселе.

(iii) Дроссель действует как стабилизатор. Разряд имеет отрицательную характеристику, т.е. сопротивление падает вместе с током. В таких условиях дроссель помогает поддерживать постоянный ток в лампе. Например, если ток увеличивается, падение напряжения на дросселе увеличится, а напряжение на трубке уменьшится, что приведет к уменьшению тока и наоборот.

Конденсатор C: дроссель снижает коэффициент мощности цепи. Cl, подключенный к источнику питания, улучшает этот коэффициент мощности.

Конденсатор C2: он подключен к пусковому выключателю для подавления радиопомех из-за высокочастотных колебаний напряжения, которые могут возникать на его контактах.

Применения: Они очень широко используются для внутреннего освещения жилых домов, магазинов и гостиниц. Они также широко используются с отражателями для уличного освещения.Благодаря безбликовому бестеневому свету они идеально подходят для мастерских, фабрик, лабораторий и гостиных. Люминесцентные лампы обычно производятся с номинальной мощностью 20, 40 и 80 Вт.

Преимущества:

Низкое энергопотребление.

Более длительный срок службы, примерно в 3-4 раза по сравнению с лампами накаливания.

По сравнению с лампами накаливания эффективность также примерно в 3-4 раза выше, что дает гораздо больше света при той же мощности.

Превосходное качество света.Дает рассеянный, без бликов, теней и холодный белый свет (при приближении к дневному свету).

Период прогрева НЕ требуется, как в случае с другими газоразрядными лампами.

Лампы разного цвета могут быть получены с использованием различных типов флуоресцентных порошков.

Низкое тепловое излучение.

Недостатки:

Первоначальная стоимость лампы вместе с дополнительным оборудованием очень высока.

Однако, учитывая его долгий срок службы, его использование по-прежнему экономично.

При частом переключении срок службы сокращается.

Колебания напряжения влияют на него, но не до такой степени, как лампы накаливания.

Создают радиопомехи.

Колеблющийся световой поток (мерцание) приводит к нежелательному стробоскопическому эффекту вращающегося оборудования. Из-за этого эффекта вращающееся оборудование может казаться неподвижным или даже вращаться в противоположном направлении. Этого можно избежать, используя группы из трех ламп, распределенных между тремя фазами трехфазного источника питания, или сдвоенные лампы в однофазном питании с определенными модификациями схемы.

.
Ламп

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
