Размеры патронов для ламп: Типы, виды и размеры цоколей ламп

Содержание

Стандарты присоединительных размеров цоколей и патронов бытовых и офисных ламп

Присоединительный размер не имеет прямой связи с напряжением питания, размером колбы и потребляемой мощностью. Особенно это касается светодиодных ламп, которые могут быть изготовлены в разных вариантах. Внимательно изучайте описание на упаковке перед подключением питания!

Электрические лампочки байонеты — для светильников, подверженных вибрации. Применяется на железнодорожном и морском транспорте, ранее использовался также в диапроекторах.

SBC = B15d диаметром 15мм с двумя фиксаторами

BC = B22d диаметром 22 мм с двумя фиксаторами.

Винтовые электрические лампочки «Винт Эдиссона», отличаются различным диаметрам цоколя, в мм. E27 диаметр цоколя 27 мм = ES (Edison Screw ) самый популярный потрон в РФ.

E14 14мм = SES (Small Edison Screw ) «миньон»

E12 12мм = CES (Candelabra Edison Screw) патрон встречается в дизайнерских люстрах с большим количеством ламп.

E10 10мм = MES (Miniature Edison Screw) патрон использовался в елочных гирляндах 70-х годов. E40 40мм= GES (Giant Edison Screw) патрон уличного фонаря, не путать с E39 39мм = Mogul Screw

E5, E11, E17 и E26 практически не используются в РФ.

Миниатюрные лампочки отличаются расстоянием между контактами.

G4 — 4мм

GY6.35 – 6.35мм обычно предназначены для низковольтных применений, а G9 – 9мм — для сетей 220В

R7s – 7мм, используется с каждой стороны в галогеновых трубках для прожекторов

Лампочки направленного света, отличаются по расстоянию между контактами в мм. Удобны для многочисленных областей применения, требующих направленного освещения низкой или средней интенсивности, таких как: скрытое потолочное освещение, настольные лампы, подвесные светильники, ландшафтное освещение, освещение торговых витрин.

GU4 – 4мм (обычно на 12В).

GU5.3 – 5.3мм (обычно на 12В).

GU10 или GZ10 — 10 мм обычно на 220В. На GU10 есть фаска вокруг ножки, а у GZ10 угол прямой. Таким образом, GZ10 нельзя использовать в патроне для GU10, а GU10 может быть установлена в оба патрона.

Трубки различаются диаметром, имеют по два контакта с каждой из сторон лампы. «штырьки» расположены близко друг к другу, защищены от случайного замыкания, называются

mini-bipin.

T8 — диаметр трубки 25 мм, присоединение G13 – 13мм между пинами.

T12 — диаметр 38 мм, присоединение G13 — 13 мм между пинами.

T5 диаметр 16 мм, присоединение G5 — 5 мм между пинами.

Трубка T2 (диаметром 7 мм) имеет разъем-розетка W4.3, 4.3мм между отверстиями

Трубка T4 (диаметром 12 мм) имеет разъем G5 с расстоянием 5 мм между пинами.

S14s, устанавливается на одном из концов лампы, тип S14d,устанавливается центре лампы

Музейные лампы обычно имеют присоединение диаметром 15 мм типа S15s на обоих концах лампы.

Стандарты присоединительных размеров — цоколей и патронов электроламп.

Винтовые. Байонеты ( = патроны Свана, bayonet ). Галогеновые лампы мини-, трубки и направленного света. Флюоресцентные (люминисцентные) трубки. Лампы дневного света.

Адрес этой страницы (вложенность) в справочнике dpva.ru: главная страница / / Техническая информация / / Оборудование / / Бытовая техника, домашнее оборудование. / / Стандарты присоединительных размеров — цоколей и патронов электроламп. Винтовые. Байонеты ( = патроны Свана, bayonet ). Галогеновые лампы мини-, трубки и направленного света. Флюоресцентные (люминисцентные) трубки. Лампы дневного света.

Стандарты присоединительных размеров — цоколей и патронов электроламп.

Винтовые. Цоколи ламп — список с картинками. Байонеты ( = патроны Свана, bayonet ). Галогеновые лампы мини-, трубки и направленного света. Флюоресцентные (люминисцентные) трубки. Лампы дневного света.

В данном обзоре проект ДПВА описывает присоединительные размеры практически распространенных бытовых и офисных электроламп. Присоединительный размер не имеет прямой связи с напряжением питания, размером колбы и потребляемой мощностью. Их надо специфицировать = прояснять отдельно.

Электрические лампочки байонеты ( = патроны Свана, bayonet).

Распространены два типа присоединения:
- 1) BC = B22d диаметром 22 мм с двумя фиксирующими пальцами. Используется не только в лампах накаливания, но и в натриевых лампах низкого давления.и
- 2) SBC = B15d то же, но диаметром 15мм. Применяется как в лампах накаливания, так и в галогеновых лампах низкого напряжения.

Винтовые электрические лампочки накаливания и «энергосберегающие».

В мире они известны как лампочки с присоединением «винт Эдиссона» = Edison Screw =ES. Это самое рапространенное присоединение для электрической лампочки.
Из ES самым распространенным патроном / винтом является E27, диаметром 27 мм — обычная лампочка в РФ да и в мире. E14 = SES = «миньон» находится на втором месте по распространенности. E12 = CES встречается на импортных и дизайнерских люстрах с большим количеством ламп. Еще более редким типом является E10 = MES, авторы проекта видели их в детстве на елочных гирляндах.
Тип E40 = GES редко встречается в доме, в основном эти лампы используются в полупромышленных применениях, НО имеющие на даче, или на участке уличный фонарь на столбе сразу их впомнят. Не совпадает с предельно похожим американским типом E39 = Mogul Screw диаметром 39 мм — написано на всякий случай. Размеры E11, E17 и E26 практически не используются в РФ.

Таблица: винтовые электрические лампочки накаливания и «энергосберегающие».

Обозначение	Диаметр цоколя (внешний диаметр резьбы)	Английское наименование, альтернативные обозначения винта / патрона цоколя	Применение	Спецификация по IEC 60061-1
E05	05 мм	Lilliput Edison Screw (LES)	Индикаторы, декоративные лампы	7004-25
E10 есть в РФ	10 мм	Miniature Edison Screw (MES)	Фонарики, велосипедные лампочки	7004-22
E11	11 мм	Mini-Candelabra Edison Screw (mini-can)	110-120 В галогенвые мини-свечи	(7004-06-1)
E12	12 мм	Candelabra Edison Screw (CES) = C7	110-120 В лампы свечи / ночники	7004-28
E14 есть в РФ	14 мм «миньон»	Small Edison Screw (SES)	220-240 В лампы-свечи	7004-23
E17	17 мм	Intermediate Edison Screw (IES) = C9	110-120 В оборудование всякое	7004-26
E26	26 мм	[Medium] (one-inch) Edison Screw (ES or MES)	Стандартные 110-120 В лампы	7004-21A-2
E27 есть в РФ	27 мм	[Medium] Edison Screw (ES)	Стандартные 220-240 В лампы	7004-21
E29	29 мм	[Admedium] Edison Screw (ES)	—	—
E39	39 мм	Single-contact (Mogul- в США) Goliath Edison Screw (GES)	110-120 В на 250+ Вт промышл.	7004-24-A1
E40 есть в РФ	40 мм	(Mogul) Goliath Edison Screw (GES)	220-240 В на 250+ Вт промышл.	7004-24

Галогеновые мини лампочки и прожекторные трубки.

Миниатюрные галогеновые инкапсулированные лампочки обычно специфицируются расстоянием между пинами (контактами). Легко догадаться, что G4 имеет таковым 4 мм и т.д. Типы G4 и GY6.35 обычно предназначены для низковольтных применений, а G9 для сетей 220 В.

Галогеновые трубки для прожекторов обычно оснащены 7 мм разъемами R7s с каждой стороны.

Галогеновые лампочки направленного света.

Большинство галогеновых лампочек направленного света крепятся на 2 пина (штыря) (GU4 и GU5.3, где цифры — расстояние между контактами в мм — это на низковольтные применения (GU10 или GZ10 по 10 мм — это на 220 В, обычно). Внимание! между GU10 и GZ10 есть существенное отличие. На GU10 есть фаска вокруг ножки, а у GZ10 угол прямой. Таким образом, GZ10 нельзя использовать в патроне для GU10, а GU10 моджет быть установлена в оба патрона.

Флюоресцентные (люминисцентные) трубки.

Большинство таких ламп имеют присоединение «два пина» — два контакта с каждой из сторон лампы.
Стандартные размеры трубок T8 (диаметр 25 мм) и T12 (диаметром 38 мм) оба имеют присоединение G13 — 13 мм между пинами.
Менее распространенные трубки T5 (диаметр 16 мм) имеют присоединение G5 — 5 мм между пинами.

Дополнительная информация к обзору флюоресцентные (люминисцентные) трубки.

Очень тонкая трубка T2 ( диаметром 7 мм) имеет разъем W4.3 с «разеткой» с расстоянием 4.3 мм между отверстиями T2 tubes.

Трубки T4 (диаметром 12 мм) имеют разъем G5 с расстоянием 5 мм между пинами.

Лампы накаливания — «дневного света»

Такие лампы обычно имеют одно из двух возможных присоединений: S14s, устанавливаемый на одном из концов лампы, или тип S14d, устанавливаемый в центре лампы.

Традиционные (музейные) лампы накаливания — «дневного света» обычно имеют присоединение диаметром 15 мм типа S15s на обоих концах лампы.

Компактные флюоресцентные (люминисцентные) лампы. Встречаются нечасто, но могут попасться.

Однотрубные компактные флюоресцентные (люминисцентные) лампы = одна трубка с газом.

Двухтрубные

компактные флюоресцентные (люминисцентные) лампы = две трубки с газом.

Поиск в инженерном справочнике DPVA. Введите свой запрос:

Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста.
Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.

Коды баннеров проекта DPVA.ru
Начинка: KJR Publisiers

Консультации и техническая
поддержка сайта: Zavarka Team

Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

Типы цоколей ламп — Суперпокупка.Ру. ☎ 8 495 108 58 45

ПОРУЧИК ГОЛИЦИН — ПРОВЕРЬТЕ ПАТРОНЫ! А ТАКЖЕ ЦОКОЛИ И ЛАМПЫ.

В каждом светильнике используется определенный тип патрона, в который можно установить только такую лампу, которая имеет подходящий цоколь. Таким образом, при покупке светильника следует обратить внимание на тип цоколя ламп, которые используются в светильнике.

В комплект подавляющего большинства светильников лампы не входят и об их приобретении следует позаботиться одновременно с покупкой светильника. Кроме того, лампы недолговечны и их приходится периодически заменять. В нашем обзоре — небольшой экскурс в мир патронов, цоколей и источников света.

При выборе лампы для светильника следует учитывать не только тип цоколя, но и разрешенную для светильника мощность лампы, напряжение в сети, подходящие под конкретный светильник габариты лампы, схему подключения светильника.

Каждый тип цоколя имеет свое обозначение, которое позволяет не заблудиться в их довольно широкой номенклатуре. Например, цоколь «Е» (Edison Screw type / Винт Эдисона) — винтовой, цифра после буквы обозначает наружный диаметр в миллиметрах.

Цоколь E14

E14 — один из самых привычных типов цоколя. Для миниатюрных классических ламп накаливания с таким цоколем прижился термин «миньон». Традиционные лампы накаливания являются наиболее широко применяемым источником света. Их отличает наибольшее разнообразие типов: грушевидая, свечеобразная, каплевидная, шарообразная, зеркальная и др.

накаливаня

галогенная

люминесцентная

Цоколь E27

E27 — самый популярный тип цоколя, придуманный еще Эдиссоном. Кроме классических ламп накаливания, такой цоколь теперь имеют и лампы другого типа, в том числе энергосберегающие компактные люминесцентные лампы, галогенные лампы накаливания, газоразрядные и другие.
Будьте внимательны — компактные люминесцентные лампы с цоколем E27 и E14 не подходят для работы в схемах с диммерами и электронными выключателями.

накаливания

галогенная

люминесцентная

Цоколь G4

Цоколь G4 разработан для миниатюрных галогенных ламп, которые широко используются для декоративного светового оформления благодаря своему яркому точечному свету. В основном это низковольтные лампы для напряжения 12В или 24В. Преимущества этих ламп проявляются, прежде всего, во встраиваемых потолочных светильниках и гибких системах освещения. Срок службы таких ламп — свыше 2000 часов. В настоящее время лампы с таким цоколем широко используются в светильниках с хрустальными стразами.

патрон G4

галогенная

низковольтная галогенная

Цоколь G5

Цоколь G5 используется в люминесцентных трубчатых лампах с диаметром колбы 16 мм. Эти лампы излучают свет очень высокого качества цветом от теплого белого до холодного дневного. Люминесцентные лампы отличаются высокой световой отдачей и малым потреблением электроэнергии.

патрон G5

люминесцентная

Цоколь G9

Миниатюрные галогенные лампы с цоколем G9 предназначены для использования в сети переменного тока напряжением 220В и являются идеальным источником света для декоративных светильников в жилых помещениях и работают без трансформатора.

патрон G9

высоковольтная галогенная

галогенная

Цоколь 2G10

Четырехштырьковый цоколь 2G10 используется в особоплоских компактных люминесцентных лампах с высокой светоотдачей. Такие лампы применяются для светильников типа Downlights (вниз-светящие) и Uplights (вверх-светящие), для плоских настенных или потолочных светильников.

патрон 2G10

люминесцентная

Цоколь 2G11

Компактные люминесцентные лампы с односторонним четырехштырьковым цоколем 2G11 используются в системах внутреннего и наружного освещения. Такие лампы — идеальный вариант для современных малогабаритных светильников.

патрон 2G11
горизонтальный

патрон 2G11
вертикальный

люминесцентная

Цоколь G12

патрон G12

металлогалогенная

Цоколь G13

патрон G13

люминесцентная

U-образная

Автор: Февзи Мусаев, специально для Superpokupka. ru

Как определить тип цоколя у светодиодной лампы?

Часто в магазине на вопрос «С каким цоколем вам нужна лампа?» можно услышать следующие ответы: «Ну… с обычным..», «Ну… с большим…», «… с плоскими ушками…» или «… там такие две иголочки торчат…»?

От того, насколько верно клиент угадает тип цоколя, будет зависеть его повторный визит в магазин.

Существует всего 11 распространенных типов цоколей ламп.
Вот они: Е27, Е14, GU4, GU5.3, GU10, G4, G6.35, G9, GX53, GX70, E40.

Самый простой способ их запомнить – после покупки оставить упаковку из-под лампы или вырезать ту сторону коробки, на которой имеется обозначение цоколя. На другой стороне вы сможете подписать ручкой, в каких комнатах установлены такие лампы.

Способ посложнее – запоминать названия и цифры. Его и рассмотрим.

Цоколи Е27 и Е14 – самые распространенные в быту и часто встречаются в настольных лампах, люстрах, бра, торшерах. На них есть характерная резьба. Цифры после буквы «Е» указывают на диаметр в мм: 27мм и 14мм. Толщина цоколя Е14 ассоциируется с диаметром пальчиковой батарейки. Цоколь Е27 продавцы в магазинах легко распознают по названию «лампочка Ильича».

GU4, GU5.3 – цоколи в виде металлических штырьков-иголок, расстояние между которыми 4 и 5,3мм, соответственно. В основном лампы выпускаются в виде полусферы в стеклянном, пластмассовом, керамическом или металлическом корпусах. Площадка у штырьков прямоугольной формы.

Так же встречаются лампы в виде вытянутых цилиндров (цоколи G4, G6.35), выполненных из прозрачного силикона или пластика.

Цоколь GU10 представляет собой два штырька похожих на «т-образные» цилиндрики, которые при повороте лампы фиксируют её в патроне светильника. Межосевое расстояние штырьков 10мм.

Цоколь G9 выглядит в виде двух загнутых проводков, образуя два ушка. Другое его исполнение – это две металлические пластинки с отверстиями. Обычно лампы с таким цоколем выполнены в пластиковых корпусах с колбой или бескорпусные — залитые прозрачным силиконом.

Лампы с цоколями GX53, GX70 имеют формы в виде «таблеток» и хорошо смотрятся в интерьерах с натяжными потолками. Штырьки похожи на цоколь GU10 с разницей лишь в расстоянии между ними: 53мм и 70мм.

И, наконец, Е40. Этот цоколь вы не встретите у себя в доме. Он частый гость в уличных и промышленных светильниках. Цоколь выглядит так же, как у «лампочки Ильича» и отличается диаметром равным 40мм.

Надеюсь, каждый из вас почерпнёт из прочитанного частичку полезного.

Виды и типы цоколей ламп

Розничная цена

Высота, мм

Диаметр, мм

Количество ламп

Мощность, Вт

Площадь освещения, м²

Бренд

Цвет плафона

Материал плафона

Тип лампы

Тип цоколя

Цветовая температура, K

Стиль

Интерьер

Степень защиты

Страна

Цоколи светодиодных ламп

Классификация ламп по типу цоколя — чрезвычайно удобный способ, который используется многими продавцами. ..

Классификация ламп по типу цоколя — чрезвычайно удобный способ, который используется многими продавцами осветительной техники, как в нашей стране, так и за рубежом. Цоколь служит для крепления лампы в патроне. Также через него осуществляется подача электроэнергии. Светодиодные (LED — Light Emitting Diode) лампы сравнительно недавно стали доступны для рядового покупателя. Еще несколько лет назад они стоили неоправданно дорого. Однако последнее время эта технология развивается бурными темпами. Стоимость одного люмена, произведенного светодиодными источниками света, понизилась в несколько раз, а технические параметры, такие как световая отдача, яркость, энергоэффективность, уже давно превзошли показатели других видов ламп. К тому же надо отметить одну особенность, которая в наибольшей мере присуща светодиодным лампам. Раньше было принято, что каждый класс осветительных приборов выпускался со своим видом цоколя. Это обуславливалось как конструктивными особенностями каждого вида ламп, так и преимущественными областями применения. Разработчики и производители светодиодных ламп поступили иначе. Изначально была сделана ставка на прямую замену ламп старого образца. Т.е. для замены лампы накаливания, галогенной, люминесцентной, энергосберегающей на светодиодный аналог достаточно иметь информацию о ее цоколе и просто приобрести светодиодную с таким же. В результате получим множество неоспоримых достоинств – от сбережения электроэнергии и экономии бюджета до отсутствия вредных веществ (ртуть, тяжелые металлы), ультрафиолетового излучения и пульсаций.

Теперь обсудим, какие же цоколи для светодиодных ламп пользуются наибольшей популярностью. Начнем с цоколя «Эдисона», резьбового соединения с патроном разного диаметра. Исторически он использовался в лампах накаливания. Число, указанное после буквенного обозначения в этом случае обозначает диаметр цоколя в миллиметрах. Т.е., например, маркировка Е27 говорит о том, что перед Вами цоколь «Эдисона» диаметром 27мм, а светодиодная лампа G9 аналогично имеет ширину цоколя 9 мм.

Обозначение другого класса цоколей начинается с латинской буквы G. Это штырьковое соединение с патроном, где последующие цифры показывают расстояние между контактами (тоже в миллиметрах). Вторая буква в маркировке указывает на некие особенности цоколя. К примеру, GU10 предполагает наличие утолщений на конце штырьков. Данный вид цоколя использовался либо в галогенных (G4, G9, GU5.3, GU10, GX53), либо люминесцентных (G13, G5, G23, G24) лампах.

Отдельно надо отметить цоколь, название которого начинается с латинской буквой R. Так маркируется цоколь с утопленным контактом, последующая цифра показывает его толщину в миллиметрах. Этот вид соединения применяется для линейных галогенных ламп в прожекторах.

В этой статье мы не будем останавливаться на других видах соединений и цоколей, т.к. в настоящий момент они либо практически не применяются в светодиодных лампах, либо исторически мало используются на территории РФ.

В таблице наглядно представлены все основные типы цоколей для светодиодных ламп.

В заключение отметим некоторые сложности, с которыми можно столкнуться при прямой замене ламп на светодиодный аналог:

Габаритные размеры светодиодных ламп могут отличаться от размеров тех традиционных ламп, на смену которым они пришли.
Трансформаторы от галогенных ламп не подходят для питания светодиодных.
Не всегда возможно использование диммеров от ламп накаливания и «галогенок». Дело в том, что для этого эффекта в светодиодных лампах применяются специальные электронные устройства, работающие по принципу ШИМ (широтно-импульсная модуляция). Для получения качественного диммирования рекомендуем поменять и старый выключатель с реостатом на специальный контроллер. Это позволит управлять световым потоком светодиодной лампы, в том числе и дистанционно. Другой вариант – это покупка диммируемой светодиодной лампы. В этом случае в драйвер монтируется специальная микросхема, позволяющая лампе менять яркость при изменении входящего напряжения. Такие лампы стоят несколько дороже обычных.
При демонтаже люминесцентной лампы необходимо предварительно удалить ПРА (пускорегулирующий аппарат), из светильника, а затем подключить светодиодную лампу непосредственно к клеммам.

Обо всем этом подробнее Вы сможете ознакомиться на нашем сайте в других статьях, а также разделах и описаниях конкретных ламп.

Цоколи ламп — типы, виды и размеры. Какие бывают и какие самые распространенные.

С помощью цоколя лампа крепится в патроне, светильнике. Так же через цоколь подводится электрический ток к лампе.

Существует множество различных видов светильников и патронов, соответственно и цоколи тоже бывают различные. Они различаются по типам крепления и размерам. Поэтому очень важно разбираться в видах цоколей, чтобы купленная лампа подошла к вашей лампе, бра, люстре, модному светильнику и т.д.

Можно выделить в обозначениях цоколей несколько особо важных элементов:

Тип цоколей
Числа, указывающие на диаметр соединительной части (у резьбового типа) или на расстояние между штырьками
возможны строчные буквы, указывающие на количество соединительных контактов

Резьбовой цоколь

Это могут быть : E27, E14, E40, E5, E10, 12E, E17, E26 и прочие. Наиболее распространенными являются первые три. Остальные встречаются более редко. Буква «E» в обозначении (от Edison/Эдисон) означает винтовой тип ламп. А цифра обозначает наружный диаметр в миллиметрах. А теперь о некоторых немного подробнее

Лампы с цоколем E27 (ES) — Один из самых известных типов. Диаметр вкручиваемой в патрон винтовой части 27 миллиметров. Точно такой же цоколь у всем известной «лампочки Ильича». Широко применяется в люстрах, бра, настольных и настенных светильниках. Чаще всего лампы с данным цоколем питаются от сети 220 Вольт.

Лампы с цоколем E14 (SES) — второй по попуряности тип винтовых цоколей. Диаметр вкручиваемой винтовой части 14 миллиметров. Прекрасно подходит для классических светильников и бра с миниатюрными патронами. Лампы с таким цоколем чаще всего питаются от сети 220 Вольт.

Лампы с цоколем E40 (GES) — используются в основном для промышленного и уличного освещения. Диаметр вкручиваемой в патрон винтовой части 40 миллиметров.

Как уже говорили лампы с цоколями E5 микроцоколь (LES), E10 миниатюрный цоколь (MES), E12 миниатюрный цоколь (MES), E17 малый цоколь (SES), E26 средний цоколь (ES) встречаются гораздо реже.

Штырьковый цоколь

Это могут быть: GX53, G9, G4, GU5.3, GU10, G6.35, G13, G23, G53 и прочие. Именно буква G — указывает на то, что в лампе используется штыревая сисетма соединения лампы с патроном. Цыфры указавают на расстояние в миллиметрах между центрами штырьков. Если штырьков больше двух, то цифрами указывается диаметр окружности, на которой располагаются центры штырьков.
Иногда для цоколей данного типа применяются дополнительные обозначения. Эти обозначения указывают на то, что лампы невзаимозаменяемые. Например, лампы GX53 и G53 имеют расстояние между центрами штырьков 53 миллиметра, но сами разъемы для их подключения разные.

Лампы с цоколем GX53. Лампы с таким цоколем имеют расстояние между центрами штырьков — 53 миллиметра и работают обычно от сети 220 Вольт. Из-за небольшой высоты лампы наиболее часто их используют для подвесных и натяжных потолков. Данные лампы GX53 штырьками вставляются до упора в разъемы и поворачиваются для фиксации специальными замками, которые находятся в этих разъемах. Как правильно в светильниках для крепления данных ламп уже все есть и поэтому дополнительных патронов не требуется.

Лампы с цоколем G9 — лампы со штырьковым цоколем. Расстояние между штырьками 9 миллиметров. Сами штырьки в виде двух вытянутых петелек проволоки. Наиболее часто подобные лампы используются в домашних люстрах, в светильниках акцентного и декоративного освещения.

Лампы с цоколем G4 — Лампы со штырьковом типом. Расстояние между штырьками 4 миллиметра. Эти лампы бывают как низковольтные на 12 Вольт / 24 Вольт, так и на 220 Вольт. Чаще всего данные лампы применяются в светильниках декоративного и потолочного типа, где наилучшим способом используются преимущества этих маленьких и ярких лампочек.

Лампы с цоколем GU5.3 — такой тип штырькового цоколя наиболее часто встречается у ламп направленного света MR16. Расстояние между центрами штырьков 5.3 миллиметра. Сфера применимости MR16 с цоколем GU5.3 может быть разнообразной: нишевое освещение, бытовое, декоративное освещение, подсветка витрин и прочее. Питание таких ламп возможно как от 12 Вольт, так и от 220 Вольт.

Лампы с цоколем GU10. Расстояние между центрами штырьков 10 миллиметров. Работают обычно от сети 220 Вольт. Форма штырьков позволяет лампе надежно фиксироваться в патроне со специальным замком. Для этого лампу достаточно просто повернуть в патроне.

Лампы с цоколем G6.35. Лампы с этим цоколем очень похожи на лампы с цоколем G4, только расстояние между центрами штырьков равно 6.35 миллиметров. Питание у таких ламп обычно осуществляется от сети 220 Вольт.

Лампы с цоколем G13. Расстояние между центрами штырьков 13 миллиметров. Такой цоколь встречается у трубчатых ламп T8, которые используются в светильниках типа армстронг, ЛВО, ЛПО, ЛСП и прочих.

Лампы с цоколем G23. Расстояние между штырьками 23 миллиметра. Лампы с таким цоколем часто применяют в настольных лампах, а также в светильниках для душевых и ванных комнат.

Лампы с цоколем GX70 — это лампа аналогичная GX53. Отличается от нее лишь тем, что расстояние между центрами штырьков равно 70 миллиметров.

Лампы с цоколем G53 — имеет такое же расстояние между центрами штырьков, как и у лампы GX53 (то есть 53 мм). Вот только сами штырьки и разъемы для их подключения различны. Лампы G53 используются для направленного освещения, например, в торговых помещениях, кафе, ресторанах, галереях и т.д.

Лампы с цоколем R7s. Бывают как галогеновые, так и светодиодные и используются для прожекторов. Цоколь с утопленным контактом. Самая распространенная длина таких ламп 78 или 118 миллиметров. Обычно длина указывается в маркировке ламп. Наиболее часто используются такие лампы (а соответственно и прожектора) для организации интенсивного освещения зданий, уличных баннеров, больших помещений, спортивных залов и т.д.

В виду того, что на рынке могут появлятся новые цоколи, то описание о них так же может попасть в нашу статью. Или если вы хотите, что бы мы описали какой-либо цоколь не отраженный в этой статье, то можете смело писть нам об этом и мы с радость сделаем это для вас.

Таблица размеров патронов для ламп

В конце вы увидите, насколько полезна таблица типов патронов для лампочек, чтобы определить размеры патронов.

Томас Эдисон изобрел винтовой фитинг Эдисона, механизм винтового крепления для лампочек, в 1909 году. Хотя доступны байонетные патроны и лампы различной формы, все они выполняют идентичные функции.

Винтовые цоколи и фитинги Edison теперь производятся в соответствии с международными стандартами и используются для обычных и специальных ламп.Металлическое основание с резьбой ввинчивается в соответствующее гнездо, чтобы удерживать лампу. (См. Таблицу размеров розеток)

Лампы

в настоящее время широко используются в различных сферах, включая рождественские огни, уличное декоративное освещение, ночники, световые индикаторы и многие другие типичные области применения.

Однако по размеру и резьбе различаются основания винтов, а не форма колбы, будь то грушевидная или сферическая шарообразная форма.

Наш гид научит вас всему, что вам нужно знать о стандартном размере патрона лампы для подвесных светильников или общего освещения в вашем доме.К концу вы поймете, насколько ценна таблица типов патронов для лампочек для определения размеров патронов.

Е26 и Е27 — одно и то же?

Минимальные расстояния между нижним токоведущим контактом и резьбой винта изменяются между E26 и E27. Причина в том, что E26 и E27 рассчитаны на разные уровни сетевого напряжения — 120 В переменного тока и 240 В переменного тока.

Диаметр E26 составляет 26 мм, а E27 — 27 мм. Следовательно, лампу E26 можно использовать в цоколе E27, а лампу E27 можно без проблем использовать в цоколе E26.

Цоколи

E26 и E27 имеют точные характеристики диаметра, соответствующие широко утвержденным стандартам IEC для патронов для ламп: от 26,05 до 26,45 мм.

Обычно вы всегда обнаружите, что цоколи E26 и E27 взаимозаменяемы механически, а это означает, что лампа E26 подходит к патрону E27 и наоборот. Однако то, что лампа подходит и работает, не означает, что ваша лампа соответствует стандартам электробезопасности.

Как узнать размер гнезда для лампы накаливания?

Доступно множество типоразмеров цоколей ламп.

C7 / E12 / Candelabra Базовый размер цоколя Лампы: используются для люстр или декоративного освещения.
C9 / E17 / Лампы с промежуточным цоколем: Обычно известны как старые рождественские лампочки.
Medium / E26 Bulbs (E27 в Европе): ваш стандартный размер лампы в домашнем хозяйстве.

Ниже приведены размеры патрона лампы, который может оказаться полезным, если вы пытаетесь подобрать размер патрона уже имеющейся у вас лампы.

Для получения дополнительных сведений о размерах цоколя лампочки, вы можете проверить буквенно-цифровые обозначения (E12, E17 и E26), чтобы помочь с типом и размером цоколя ламп.

Первая буква обозначает форму или форму основания, а число представляет ширину основания (обычно в миллиметрах). Например, у лампы 11S14 цоколь E26, буква «E» обозначает ввинчивание Эдисона, а 26 — ширина цоколя 26 мм.

Формы лампочек похожи на определение базового размера, а в лампах используются буквенно-цифровые обозначения формы и размера лампочки. (Найдите лучшие фонари с батарейным питанием)

Буквы относятся к форме, а числа — к размерам.

A (произвольно): напоминает стандартную бытовую лампочку.
C (Conic): Обычно называется лампочкой для традиционной рождественской елки.
G (Глобус): круглый или круглый.
S (Знак): с прямой стороной, традиционно используется в знаках.
ST (Straight Tapered): чаще всего встречается в винтажных лампах Эдисона.
T (трубчатая): высокая узкая трубчатая форма, также используется в винтажных лампах Эдисона.

Какие разные размеры гнезда для лампочки?

Число Exx относится к диаметру в миллиметрах, даже в США, где стеклянная колба измеряется восьмой долей дюйма. Вы можете найти четыре размера ввинчиваемых патронов для ламп сетевого напряжения:

Канделябр: E12 (диаметр 12 мм): E12 — это меньшее «миниатюрное основание винта Эдисона», используемое для ламп ночников и декоративных лампочек, используемых в люстрах и зеркалах для ванных комнат.
Промежуточный: E17 (диаметр 17 мм): E17 (промежуточные винты Эдисона) находится между двумя размерами. Его часто используют в настольных лампах и бытовых лампах, хотя и не очень.
Средний или Стандартный: E26 (диаметр 26 мм): E26 — это размер большинства лампочек в США.
Mogul: E39 (диаметр 39 мм): большой цоколь E39 «могул» используется для уличных фонарей и мощных ламп.

Таблица размеров розеток Edison для осветительных приборов

Вот таблица размеров цоколя лампочек для патронов Эдисона.

Размер	Название	Основной основной диаметр (внешняя резьба)	Сценарий использования	Примечания
E5	Винт Lilliput Edison (LES)	5 мм	Декоративные индикаторы	Другое название — «Карлик»
E10	Миниатюрный винт Эдисона (MES)	10 мм	Велосипедные фонари, фонари	Также называется «Миниатюрный винт»
E11	Мини-канделябр Винт Эдисона (мини-банка)	11 мм	Галогенный мини-канделябр 120 В, мини-канделябр
E12	Винт Канделябра Эдисона (CES)	12 мм	Канделябр 120 В, ночник	Его можно назвать «Канделябр», C7 Common US Socket
E14	Малый винт Эдисона (SES)	14 мм	Канделябры 230 В, люстра, ночник, подвесной светильник
E17	Промежуточный винт Эдисона (IES)	17 мм	Приборы на 120 В	Другое название — «Промежуточный», C9
E26	Винт Эдисона (ES или MES)	26 мм	Стандартные лампы на 120 В	AKA «Средний», наиболее распространенное гнездо в США
E27	Винт Эдисона (ES)	27 мм	Стандартные лампы 230 В	AKA «European Intermediate»
E29	Винт Эдисона Admedium (ES)	39 мм	Особые области применения, например, ультрафиолетовые прожекторы
E39	Винт Goliath Edison с одноконтактным контактом (GES)	40 мм	120 В 250+ W Промышленный	Известный как «Mogul», Common US Socket
E40	Винт Голиаф-Эдисон (GES)		230 В 250+ Вт Промышленный

Размеры двухштырьковых патронов Таблица цоколя лампы

Лампы

Bi-Pin часто используются в лампах, а не в лампах более традиционной формы.

Обозначение фитинга	Расстояние между пальцами	Диаметр пальца	Обычное использование
G4 / GY4	4 мм	65 — 0,75 мм	Малые галогенные кварцевые капсулы 5-20 Вт
GU4 / GZ4	4 мм	0,95 — 1,05 мм	MR8 и MR11
G5	5 мм	НЕТ	Люминесцентные лампы T4 или T5
G5.3	5,33 мм	1,47 — 1,65 мм
GU5.3 / GX5.3	5,33 мм	1,45 — 1,60 мм	20-50 Вт Маленький галоген (как MR16)
GY5.3	5,33 мм	плоские штифты
G6.35 / GX6.35 / GZ6.35	6,35 мм	0,95 — 1,05 мм
GY6.35	6,35 мм	1,2 — 1,3 мм	Галоген, используемый в ландшафтном освещении
G8	8 мм	НЕТ	35-100 Вт Галоген
GY8. 6	8,6 мм	НЕТ	100 Вт или ниже галогена
G9	9 мм	НЕТ	Галогенные и светодиодные лампы 120 В или 230 В
G9,5	9,5 мм	3,10 — 3,25 мм	Использование в театре
GU10	10 мм	НЕТ	35-50 Вт MR16 Галоген; Компактные люминесцентные и светодиодные лампы
GZ10	10 мм	НЕТ	Добавляет дихроичный фильтр к GU10; Можно использовать лампы GU10
G12	12 мм	2.35 мм	Металлогалогенные лампы односторонние
G13	13 мм	2,35 мм	Люминесцентные лампы T8 / 10/12
GX16d	16 мм	НЕТ	Театральные лампы PAR
G23	23 мм	2 мм	Люминесцентные лампы PL в встраиваемых светильниках
GU24	24 мм	НЕТ	Поворотный замок (компактный люминесцентный лампы с балластом)
G38	38 мм	11. 1мм	Светильники для театральных постановок высокой мощности
GX53	53 мм	НЕТ	Поворотный замок (компактный люминесцентный светильник под шкафом; или светодиодный)
GX70	70 мм	НЕТ	Поворотный замок (компактный люминесцентный и светодиодный в форме шайбы)

Какой размер у стандартной лампы накаливания?

Винтовой средний E26 имеет самые распространенные размеры цоколя со средним цоколем среди всех цоколей в Соединенных Штатах.Большинство ламп накаливания, ностальгических светодиодов, CFL и галогенных ламп содержат его. Цоколь Candelabra E12, который используется для небольших декоративных ламп накаливания / ностальгических ламп, является вторым по распространенности цоколем.

светодиодных ламп меняют выбор лампочек; тем не менее, они по-прежнему используют тот же средний размер цоколя, хотя лампочка работает по-другому.

При выборе светодиодной лампы важно учитывать световой поток. Его измеряли в люменах (светоотдача), когда раньше все измеряли в ваттах.

Для замены существующих ламп накаливания используются лампы с винтовым цоколем и узнаваемым винтовым патроном Эдисона. Замените старую лампу накаливания новой КЛЛ, чтобы сэкономить на энергии.

КЛЛ

со штифтовым основанием оснащены двумя или четырьмя штырями на компактных пластиковых основаниях и используются с отдельными балластами в приспособлениях, разработанных для КЛЛ с штифтовым основанием.

Система розеток и цоколя GU24 должна заменить стандартную розетку и цоколь Edison Screw ES в энергоэффективных осветительных приборах, чтобы соответствовать самым последним критериям ENERGY STAR.Лампы GU24 используются в светильниках, которые исключают обратную совместимость с лампами с винтовым цоколем, что приводит к повышению энергоэффективности.

Тип лампы	Применение	IEC 60061-1 Стандартный лист
E5	Световые индикаторы, декоративные светильники	7004-25 [11] (лилипутские винты Эдисона)
E10	Фонари, велосипедные фонари	7004-22
E11	Галогенные мини-канделябры 120 В	(7004-6-1)
E12	Винт Mini Candelabra Edison на 120 В / ночник	7004-28
E14	Канделябры / люстры 230 В, ночные лампы и некоторые подвесные светильники.	7004-23 (винты канделябра Эдисона)
E17	Устройство на 120 В / Рождество на открытом воздухе	7004-26
E26	Стандартные лампы на 120 В	7004-21A-2
E27	Стандартные лампы 230 В	7004-21
E39	120 В 250+ Вт Промышленное	7004-24-A1
E40	230 В 250+ Вт Промышленное	7004-24

Вы можете найти много оснований для винтов, и для начала это может показаться сложным.Однако при покупке ламп это намного проще, чем проверить, есть ли у вас лампа Small Edison Screw SES или стандартная лампа Edison Screw ES. (Найдите лучший аккумуляторный светодиодный фонарик)

Тип приспособления определяет базовые типы по размеру. В США базовый тип может различаться по размеру, и не составит труда найти подходящую лампочку для ночного светильника-канделябра или для внешнего освещения в саду.

Таблица размеров патронов для ламп

Вот таблица размеров патронов для лампочек, которая поможет вам определить, какой размер вам нужен.Вы можете сравнить наиболее распространенные обозначения размера E с диаметром резьбы, увидеть конкретное название лампочки для этого размера, узнать, какие области применения наиболее распространены, и даже увидеть официальный стандарт для лампочек.

Вы даже можете использовать эту таблицу как таблицу патронов лампы.

Обозначение	Основной диаметр основания (внешняя резьба)	Название	Применение	IEC 60061-1 Стандартный лист
E5	5 мм	Винт Эдисона Lilliput (LES)	Индикаторы, декоративные фонари	7004-25 [11]
E10	10 мм	Миниатюрный винт Эдисона (MES), C6	Фонари, велосипедные фонари	7004-22
E11	11 мм	Мини-канделябр Винт Эдисона (мини-банка)	Галогенный мини-канделябр 120 В	(7004-6-1)
E12	12 мм	Винт Эдисона для канделябров (CES), C7	Канделябры / ночник 120 В	7004-28
E14	14 мм	Малый винт Эдисона (SES)	Канделябры / люстра 230 В, ночники и некоторые подвески муравьиные огни.	7004-23
E17	17 мм	Промежуточный винт Эдисона (IES), C9	Устройство на 120 В / Рождество на открытом воздухе	7004-26
E26	26 мм	[Средний ] (один дюйм) Винт Эдисона (ES или MES)	Стандартные лампы на 120 В	7004-21A-2
E27	27 мм	[Средний] Винт Эдисона (ES)	Стандарт 230 В лампы	7004-21
E39	39 мм	Одноконтактный (Mogul- в Америке) Винт Goliath Edison (GES)	120 В 250+ W промышленный	7004-24-A1
E40	40 мм	(Mogul) Винт Goliath Edison (GES)	230 V 250+ W industrial	7004-24

Винтовые цоколи для лампочек

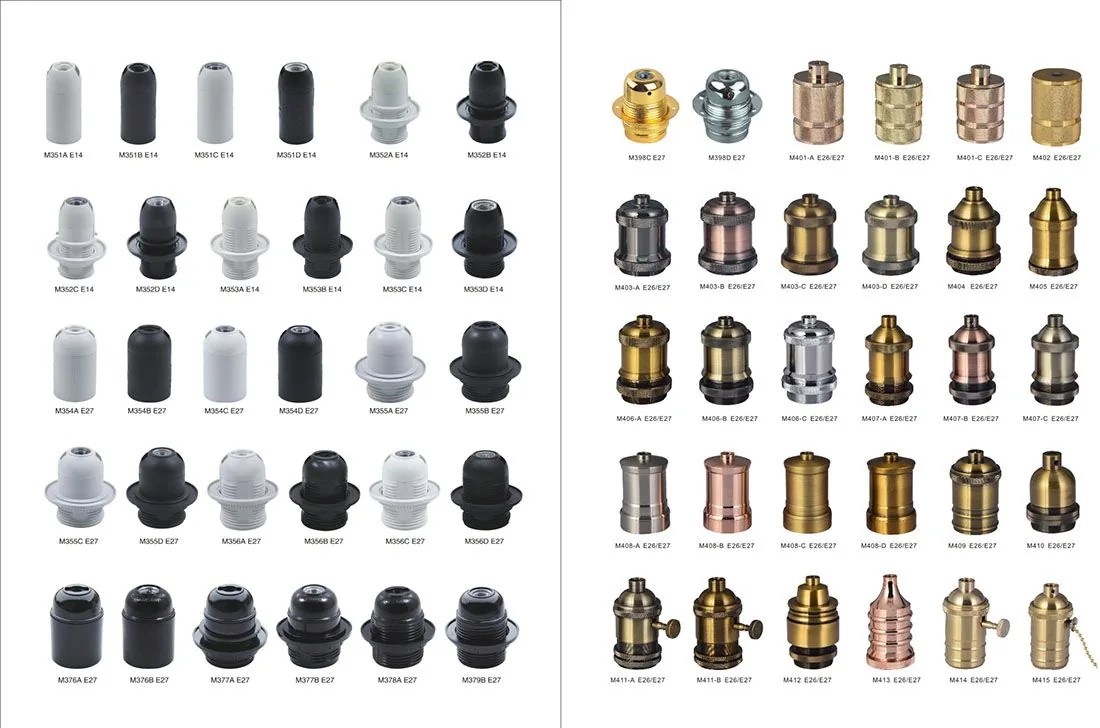

Вот фотография, чтобы показать вы, как все размеры лампочки выглядят как w ell как размер в миллилитрах и соответствующие обозначения E. Это стандартные размеры резьбы лампочки.

винтовые основания для лампочек

Если вы ищете замену вашей лампочке из-за мерцания, вот отличное видео, показывающее, как вы можете решить эту проблему:

Пояснения к размерам цоколя или цоколя лампочки

В этой статье представлен список доступных типов цоколей или цоколей для ламп, а также стандартные размеры цоколей ламп.Также рассматривается, что означают разные цоколи ламп, почему разные цоколи используются для разных применений освещения и где используются эти цоколи ламп. Подробная информация находится после диаграммы «Основания лампочки» или изображения диаграммы «Размеры розеток».

Таблица размеров патронов для лампочек

Типы и размеры цоколей лампочек

Типы цоколей ламп

ВИНТОВЫЕ ОСНОВЫ

Миниатюрный винт (E10)
Миниатюрный канделябр (E11)
Канделябр (E12)
Европейский (E14)
Промежуточный (E17)
Средний (E26)
Mogul (E39)

E10 Base или Миниатюрная винтовая основа

В обозначении цоколя лампы «E-10» (иногда называемого миниатюрным винтом Эдисона (MES), «E» означает «Эдисон», а «10» обозначает диаметр в миллиметрах, измеренный по вершинам резьбы на цоколе. е.г., цокольные лампы Е-10 имеют диаметр 10 мм. Лампочки цоколя Е-10 имеют одиночный контакт на дне и используются в фонариках, индикаторах и игрушках.

Основание E11 или основание миниатюрного канделябра

E11 (мини-канделябр) имеет диаметр 11 мм (0,433 дюйма) и немного меньше E12 (канделябр), диаметр которого составляет 12 мм. Его приложения очень ограничены. E11 обычно используются для небольших галогенных (горячих!) Лампочек. Другое наиболее очевидное применение — люстра / канделябр на 120 вольт.Низковольтные модели используются в игрушечных поездах Lionel и других игрушках. Цоколь E11 иногда используется для галогенных ламп мощностью 50/75/100 Вт в Северной Америке, где его называют «мини-банкой».

E11 Идентификация основания мини-канделябров

База E12 или База для канделябров

Как следует из названия, фитинг имеет диаметр 12 миллиметров и часто считается винтом Канделябра Эдисона (CES). Это дом ламп размера C7, поэтому, если вы раньше покупали лампу C7, в ней использовался фитинг E12.

Лампы с цоколем E12 обычно используются для декоративных целей, таких как люстры, настенные бра, рождественские огни, подвесные светильники для ресторанов, декоративные светильники, струнные светильники для жилых или коммерческих помещений и ночные светильники. Многие лампы с такими цоколями созданы, чтобы имитировать пламя свечи.

Обычные лампы с цоколем E12:

Маленькие лампочки в форме трубки: T8, T6, T22
Лампы в форме свечи-пламени: C7, C9, CA10, B10
Маленькие лампочки в форме шара: G14, G16, G50

E14 Base или European Base

European или SES (Small Edison Screw) — очень распространенный размер, используемый в Европе и Великобритании. Лампа E14 — одна из наиболее часто используемых в наших домах лампочек, которую можно найти во многих типах небольших осветительных приборов по всему дому, от прикроватных настольных ламп до настенных светильников и люстр. Ее еще называют лампочкой с маленьким винтовым патроном. Колба получила название E14, потому что она относится к патрону диаметром 14 миллиметров.

Обычные лампы с цоколем E14:

А-образные лампы: A15
Маленькие трубчатые лампы: T8, T6, T22
Свеча-пламя лампы: C7, C9, CA10, B10
Маленькие шарообразные лампы: G14, G16, G50
Маркировочные и сигнальные лампы: S11

База E17 или промежуточная винтовая основа Эдисона

Промежуточное основание винта (E17) Колбы иногда называют промежуточным винтом Эдисона (IES), «E» означает «Эдисон», а «17» указывает диаметр в миллиметрах, измеренный по вершинам резьбы на основании

Как и лампы-канделябры с цоколем E12, лампы с цоколем E17 используются в декоративных целях, например, в люстрах, настенных бра, рождественских огнях, подвесных светильниках для ресторанов, декоративных светильниках, а также для вывесок или шатров. Лампы с такими цоколями обычно используются в осветительных приборах, таких как микроволновые лампы, лампы для холодильников и вытяжки. Их также можно найти в светильниках с потолочными вентиляторами.

Обычные лампы с цоколем E17:

А-образные лампы: A15
Маленькие трубчатые лампы: T8, T6, T22
Свеча-пламя лампы: C7, C9, CA10, B10
Маленькие шарообразные лампы: G14, G16, G50
Маркировочные и сигнальные лампы: S11

Основание E26 или основание с винтом Эдисона среднего размера (MES)

E26 — это размер большинства лампочек, используемых в США.S. Это называется «средней» или «стандартной» базой.

Буква «E» в E26 обозначает винт Эдисона, самый стандартный цоколь для ламп, а цифра «26» обозначает его диаметр в миллиметрах (приблизительно 1 дюйм).

E26 также обычно называют средним винтом Эдисона (MES).

Они обычно используются для общего освещения в стандартных осветительных приборах, таких как потолочные светильники, лампы, светильники для банок, наружные прожекторы и прожекторы, а также светильники для умывальников.

Обычные лампы с цоколем E26 / E27:

А-образные лампы: A19, A15, A21
Глобусные лампы: G30, G25, G16.5
PAR (параболический алюминированный отражатель) прожекторные и прожекторные лампы: PAR16, PAR20, PAR30, PAR38
BR ( выпуклый отражатель) лампы прожектора и прожектора: BR20, BR30, BR40

E39 Base или Mogul Base

E39 известна как большая база или база магнатов. Обычно это то, что используется для более старых галогенидов металлов и натрия высокого давления от 100 Вт и выше.E — это винтовая основа Эдисона, а 39 — 39 мм в поперечнике. Больше стандартного E26 или на 26 мм в поперечнике.

Большой цоколь E39 «моголь» используется в уличных фонарях и мощных лампах (например, трехходовых 100/200/300 Вт). Скорее всего, эти парни тебе не понадобятся.

Обычные лампы с цоколем E39 / E40:

Лампы PAR (параболический алюминированный отражатель): PAR20, PAR38, PAR40
Выдувные трубчатые лампы: BT37, BT56
Эллиптические купольные лампы: ED17, ED28, ED37

ФЛУОРЕСЦЕНТНЫЕ ШТИФТОВЫЕ ОСНОВАНИЯ

Миниатюрный двухштырьковый
Средний двухштырьковый
Одинарный штифт
Двойной утопленный контакт
4-контактный
Односторонний, 4-контактный
2GX-13
Осевой

Миниатюрный двухштырьковый

Miniature BiPin, также называемый mini-BiPin, в гнездах контакты расположены ближе друг к другу. Они не только меньше по размеру, но также используются в более мелких источниках света.

Миниатюрные двухконтактные розетки используются в линейном люминесцентном освещении, например, в лампах T5.

Средний двухштырьковый

Если вам интересно, в чем разница между средним и миниатюрным двухконтактным гнездом, это касается не только размера самой детали. Настоящая розетка — это то, что помогает генерировать правильное количество электричества для света. Если двухконтактный штырь слишком мал или велик для света, это может вызвать серьезную электрическую проблему.

Двухконтактные розетки среднего размера обычно используются в различных линейных люминесцентных лампах, таких как лампы T8 и T10.

Одинарный штифт

Некоторые линейные флуоресцентные лампы имеют один вывод Fa8, но они не очень распространены.

Встраиваемый двойной контакт

Некоторые линейные флуоресцентные лампы имеют двойной контакт R17d, но они не очень распространены.

ОСНОВА ДЛЯ КРУГЛЕНИЯ И ЗАМКА

БАЗОВЫЕ ШТИФТЫ

Двухштырьковый или двухштырьковый (иногда называемый двухконтактным, двухштырьковым или двухштырьковым цоколем) — это тип лампового фитинга.Они включены в стандарт IEC 60061 «Цоколи и патроны для ламп вместе с датчиками для контроля взаимозаменяемости и безопасности». Они используются во многих небольших лампах накаливания (особенно в галогенных лампах), а также в некоторых типах люминесцентных ламп.

Основание с двумя штырями было изобретено Реджинальдом Фессенденом для Всемирной выставки 1893 года в Чикаго.

G4
GU4
GZ4
G5.3
G5
GU5.3
GX5.3
GY5.3
G6.35
GY6.35
GZ6.35
GY8
G8.5
G9
G9 Нож со штифтом
G9.5
GX9.5
GZ9 .5
G12

ОСНОВАНИЯ РАЗЪЁМА

Миниатюрный байонет
Двухконтактный байонет (BA15d)
Одноконтактный байонет (BA15s)
D. C. Байонет, средний (BY22D)
Указатель Двухконтактный байонет

КЛИНОВЫЕ ОСНОВЫ

Клин
Клин D.F.
Клин S.F.
RX7s
Слайд
Клин сверхминиатюрный

КОМПАКТНЫЙ ФЛУОРЕСЦЕНТНЫЙ РАЗЪЕМ

2G7
2GX-7
2G11
G23
G24d-2
G24d-3
G24q-1
G24q-2
G24q-3
GX23
GX23-2
GX24q -1
GX24q-2
GX24q-3
GX24q-4
GX24q-5

МИНИАТЮРНЫЕ И АВТОМОБИЛЬНЫЕ ОСНОВЫ

Предварительная фокусировка
Прямоугольная предварительная фокусировка
Осевая предварительная фокусировка
Прямой
Малый фланцевый одинарный контакт
Миниатюрный фланцевый одинарный контакт
Миниатюрный одинарный контакт
P15S
P28S
P32d2
P43T
P
PK22s
PX26d

СПЕЦИАЛЬНЫЕ ОСНОВЫ

G53
Гирлянда
2 контактных выступа
3 контактных выступа
Винтовой зажим (универсальный)
Концевой зубец Mogul (GX16d)
Металлический зажим
Жесткая петля
Боковой зубец
Подводящие провода
S14s

КАБЕЛЬНЫЕ ОСНОВЫ

НАРУЖНАЯ ПЛОСКАЯ
НАРУЖНАЯ ПЛОСКАЯ
PK30d

РАЗНЫЕ ОСНОВЫ

Что такое стандартная цоколь для лампочки? Различные типы электронных розеток — Mondoro Company Limited

При рассмотрении различных типов цоколей для лампочек возникает путаница.Многие люди не понимают, какие цифры используются для каждой цоколя лампочки, и их значения.

Стандартное цоколь лампы — E-26. Цоколь лампочки E-26 должен использовать патрон E-26; Вы найдете розетки E-26 на многих настольных и торшерах, продаваемых в Соединенных Штатах. Розетка E-26 также известна как стандартная розетка. Помимо цоколя патрона лампы E-26, в США существуют другие важные типы патронов патрона лампы E-12, E-19 и E-39.

E-26 Объяснение патрона лампы, патронов и лампочки.

E-26 — Цоколь и патрон для стандартной лампы

Стандартным размером UL для всех патронов и лампочек является патрон E-26 и лампа накаливания; большинство людей называют это стандартной розеткой и лампочкой или просто E-26. В большинстве приобретаемых вами настольных и торшеров используются розетка E-26 и лампочка E-26. Этот вид лампочки также известен как лампочка со средним винтом Эдисона (MES).

В лампочке или патроне E-26 используется цоколь лампы размера E-26 диаметром 26 мм, который подходит для патрона патрона размера E-26. Один из способов легко узнать, используется ли в вашей лампочке или патроне лампа E 26, — это измерить нижнюю часть лампочки или внутреннюю часть патрона.

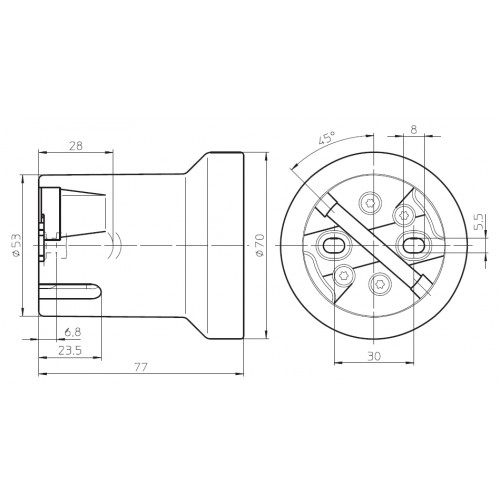

На фото ниже показано, как измерить розетку, чтобы увидеть, подходит ли она к цоколю лампы E-26.

Как измерить размер гнезда E

Несколько вещей, которые следует помнить о стандартных розетках и лампочках E-26:

E-26 не относится к форме или стеклянной части лампочки.
E-26 относится только к размеру цоколя лампы, который ввинчивается в патрон .
Обычно производители печатают E 26 на лампочках.
Лампа E-26 также может быть лампой накаливания или светодиодной лампой.
E-26 также относится к размеру патрона лампы. Итак, если кто-то говорит, что у этого цоколя лампы есть сертифицированный UL патрон патрона E-26, они имеют в виду, что в цоколе лампы также используется лампочка E-26.

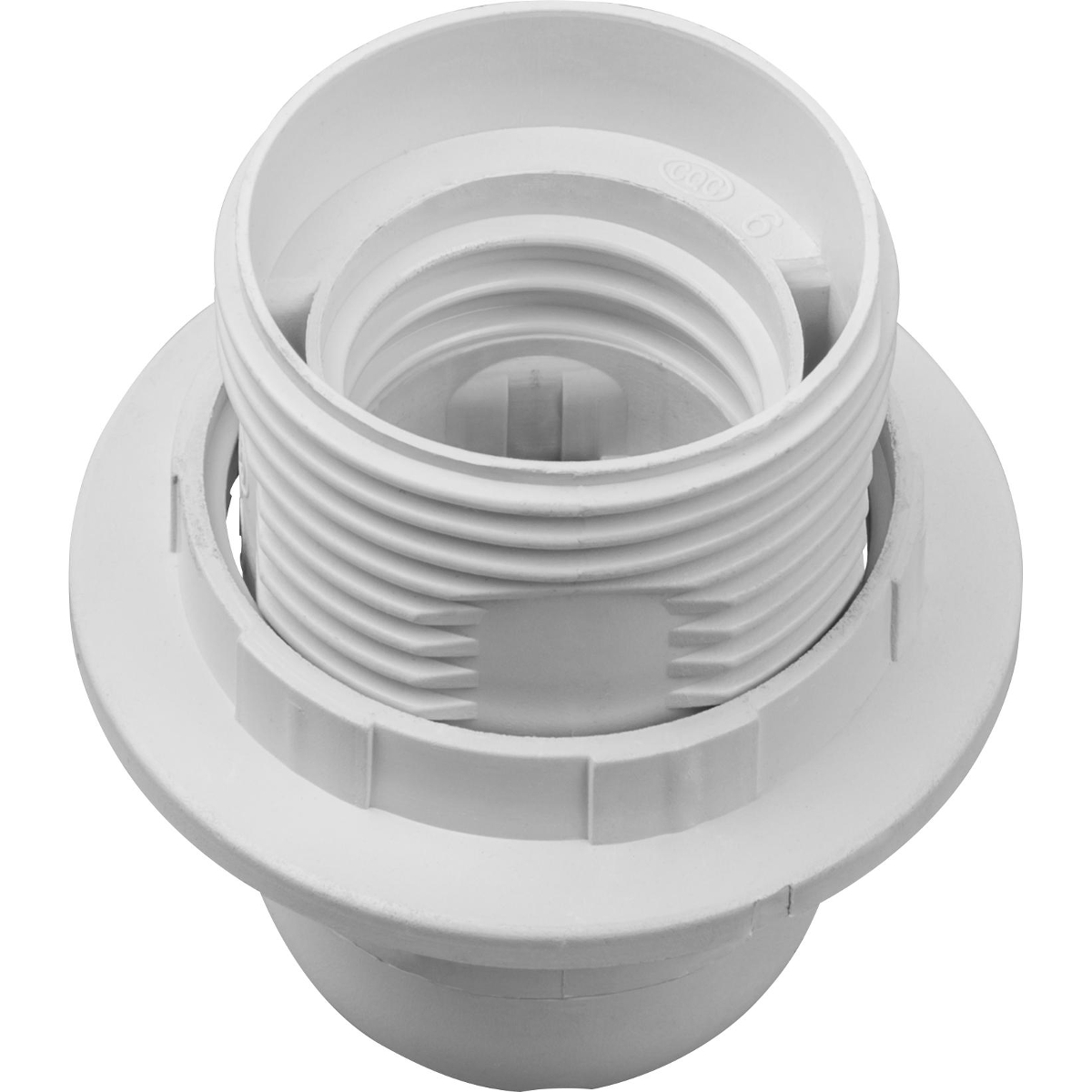

Типы розеток E 26 для настольных и напольных светильников

Когда мы производим сертифицированные UL настольные или торшеры, мы обычно используем патрон E 26; патроны, которые мы используем, являются либо сверхмощными, либо обычными патронами. Под сверхмощным или обычным патроном лампы понимается внешний кожух самого патрона патрона. Большинство внутренних деталей, используемых для изготовления мощных или обычных розеток на цоколе лампы, одинаковы.

Гнезда для патронов для тяжелых условий эксплуатации по сравнению с обычными патронами

Вот таблица, которую мы составили, чтобы сравнить вам разницу между патронами E-26 для тяжелых условий эксплуатации и обычными патронами.

Описание	Гнездо патрона лампы для тяжелых условий эксплуатации (E-26)	Гнездо патрона стандартной лампы (E-26)
Размер лампы	E-26	E-26
Размер отверстия для лампы накаливания	26 мм или 1 дюйм	26 мм или 1 дюйм
Типы розеток	Ключ или без ключа	Ключ или без ключа
Стандартные типы розеток	2-ходовые, 3-ходовые и диммер	2-ходовые, 3-ходовые и диммер
Патрон лампы Материал	Металл	Металл, керамика и пластик .
Стандартные покрытия	Полированная латунь и полированный никель	Латунь и никель, белый (керамика) и черный (пластик).
Другая отделка	Античная латунь, полированная медь, сатинированный никель, матовый черный	Античная латунь, полированная медь, сатинированный никель, матовый черный
Сборка	Патрон лампы Винты с головкой	Патрон лампы зажимается вместе
Поворотная ручка (ключ)	Обычно всегда металл	Обычно черный пластик (иногда черная ручка заменяется металлической ручкой).
Стандартное использование	Стол, торшеры и подвески	Стол, торшеры и подвески
Детали стандарта UL	Стандартные детали дежурная розетка).	Стандартные детали
Стоимость	Дороже, чем обычная розетка, обычно используется в лампах и осветительных приборах более высокого класса,	Дешевле, чем розетка для тяжелых условий эксплуатации.

Сравнение UL патронов для тяжелых условий эксплуатации и обычных патронов

Как видно из приведенной выше таблицы, основное различие патронов для тяжелых условий эксплуатации и обычных розеток заключается в качестве внешнего кожуха патрона лампы, ручке включения / выключения, и как собирается сама розетка.

Не существует четких правил о том, какая компания будет использовать патроны для тяжелых условий эксплуатации, а какие — обычные патроны для производства ламп. Розетка для тяжелых условий эксплуатации — более дорогая и более дорогая розетка, чем обычная розетка; мы обнаружили, что большинство производителей ламп более высокого класса будут использовать для производства ламп усиленные цоколи, а не обычные цоколи.

Если вы хотите больше узнать об этих двух разных типах патронов для ламп E-26, вы можете посмотреть наше видео ниже, в котором четко показана разница между сверхмощными E-26 и E-26 обычными патронами UL. разъем.

Нажмите на видео ниже :

Патрон E-26 и лампочка в стандартной лампочке, используемой в большинстве осветительных приборов. Другие важные розетки и цоколи лампочек — E-12, E-19 и E-39.

Что означают разные розетки E?

Ниже мы представили основные сертифицированные UL цоколи ламп E и их размеры. В E-12 используется цоколь лампочки наименьшего размера, а в E-39 — самый большой. Стандартная цоколь лампочки размера E-26 находится посередине этих размеров.

Сравнение цоколей лампочек E (цоколи стандартных ламп США)

Каждая из этих четырех основных цоколей для патронов E подходит для различных типов цоколей лампочек. 4 типа: E-12, E-19, E-26 (стандартный цоколь лампы) и E-39, — основные сертифицированные UL лампы и патроны для ламп, продаваемые в США. Европейский E-26 называется E-27 и должен использовать лампочку E-27.

Буква «E» на каждой из этих лампочек или розеток обозначает Эдисон в честь американского изобретателя Томаса Эдисона . Томас Эдисон считается одним из величайших изобретателей всех времен, поскольку он разработал ключевые изобретения в области электроэнергии, массовой коммуникации, звукозаписи и кинофильмов.Среди основных изобретений Томаса Эдисона — фонограф, кинокамера и электрическая лампочка.

Буква E для цоколей лампочек также известна как ES для системы Edison Screw ; Система ES используется сегодня со многими системами крепления лампочек. Винт Эдисона (ES) относится к способу ввинчивания лампочек в патрон лампы. Лампочки имеют металлическое основание (колпачки) с правой резьбой, которое ввинчивается в соответствующий патрон с резьбой.

Как измерить размер лампочки E

Число после буквы E на патронах или лампочках обозначает диаметр в миллиметрах (мм) основания лампочек, которые ввинчиваются в патрон патрона.

В приведенной ниже таблице показаны все типы розеток E, их стандартные отраслевые наименования, соответствующие типы лампочек и фактические размеры цоколя ламп , которые продаются в США:

Размер патрона патрона	Патрон патрона Название патрона	Тип лампы	Размер основания лампы
E-12	12100 E-12	12 мм (0.47 дюймов)
E-19	Промежуточная розетка	E-19	19 мм (0,74 дюйма)
E-26	Средняя или стандартная розетка	E-26	26 мм (1 дюйм)
E-39	Головка Mogul	E-39	39 мм (1,53 дюйма)

Сравнение сертифицированных UL E-12, E-19 , E-26 и E-39 Патроны для ламп

Два основных патрона для патронов, которые мы используем для производства сертифицированных UL ламп и освещения для домашнего декора и домашнего интерьера, — это E-12 (канделябры) и E 26 (средние или стандартные патроны). .

Mondoro имеет собственный завод по производству ламп, сертифицированный UL, за пределами Ханоя, Вьетнам. На заводе мы собираем лампы UL (настольные, напольные и другие портативные), а также изготавливаем собственные плафоны. Если вы хотите узнать больше о том, как мы можем помочь вам в производстве некоторых сертифицированных UL ламп, свяжитесь с Анитой, нажав здесь, или напишите ей прямо на ее адрес электронной почты, нажав здесь. Мы будем рады услышать от вас и узнать, как мы можем вам помочь.

Связанные вопросы

Что такое Solid Wood vs.Инженерная древесина?

Твердая древесина вырезается из дерева, разрезается на деревянные доски, а затем используется для изготовления. С другой стороны, искусственная древесина считается искусственной, поскольку обычно ее изготавливают из древесной стружки или стружки и клея. Сегодня производство инженерной древесины чрезвычайно технологично.

Вы можете узнать больше, прочитав наш блог. Что такое цельная древесина по сравнению с конструкционной древесиной? нажав здесь.

Что такое алебастр?

Алебастр известен как минерал гипса или кальцита средней твердости, который обычно белый и полупрозрачный с мелкой однородной текстурой.Поднесите алебастр к свету, и вы увидите мелкую мелкую естественную зернистость камня. Поскольку алебастр — это пористый минерал, его можно окрашивать в различные цвета.

Вы можете узнать больше об Алебастре, прочитав наш блог Что такое Алебастр? Алебастр для разработки продуктов домашнего декора, нажав здесь.

Поговорите со мной о размерах резьбовых соединений Эдисона — E11 E12 E14 E26 E27 E40

Покупатель: «Эй, мне нужна люстра для замены подвесного светильника.«

Продавец:« Хорошо, какое напряжение вам нужно ?? »

Покупатель:« 120 Вольт, пожалуйста. »

Продавец:« Фитинг E12 или E14? »

Покупатель:« ….. »

Вы когда-нибудь смущались, выбирая подходящий вариант, как покупатель выше? Ты не одинок. Выбор правильного фитинга может оказаться сложной технической задачей. Однако на самом деле это намного проще, чем вы думаете.

Чтобы вывести вас на свет и из темноты, вот наше подробное руководство по резьбовым соединениям Edison и их применениям.

Изобретен печально известным Томасом Альвой Эдисоном, скорее всего, вы уже видели и использовали винт Эдисона раньше. Это тот же винтовой патрон в основании большинства лампочек по всему миру. Согласно истории лампочек Energy.gov, винт Эдисона существует с конца 1800-х годов, хотя он был запатентован только в 1909 году. С тех пор винт Эдисона стал международным стандартом для розеток.

Эта розетка международного стандарта для лампочек обеспечивает единообразие конструкции лампочек во всем мире и используется в более чем 80% лампочек, а остальная часть приходится на другие розетки, такие как байонетные цоколи и двухконтактные розетки для ламп. другие.

Винт бывает разного размера от E5 до E40, при этом число после E представляет размер диаметра в миллиметрах. Эти размеры от E5 до E40 считаются подходящими, и каждый размер применяется для разных типов и размеров лампочек.

Например, E10 (10 мм) обычно используется в декоративных лампах, которые вы часто видите на рождественских елках, а также в некоторых фарах и задних фонарях транспортных средств, а также в световых индикаторах на устройствах.

Некоторые подходящие размеры чаще используются в широком спектре приложений, и мы узнаем о каждом из них.Начнем с E10:

E10

10-миллиметровый винт Эдисона также часто называют миниатюрным винтом Эдисона (MES). Поскольку он такой маленький, он используется в ограниченном количестве приложений. Но, возможно, лампы E10 могут быть наиболее широко распространенными во всем мире из-за их применения в фонариках, одном из наиболее часто используемых осветительных приборов в мире.

Помимо фонарей, он также используется в транспортных средствах, велосипедных лампах и индикаторных лампах на многих устройствах, таких как старинные радиоприемники.Также их часто используют в некоторых рождественских украшениях.

Оцените нашу лампу E10 для многих применений, описанных здесь выше.

E11

Диаметр 11 мм, называемый винтом Эдисона для мини-канделябра (мини-банка), его применение очень ограничено. Наиболее очевидное применение — это люстра / канделябр на 120 вольт, но вариант E12 более распространен (подробнее об этом позже). Низковольтные модели используются в игрушечных поездах Lionel и других игрушках.

Они также часто используются для потолочных вентиляторов, кухонных приложений, фотографов и некоторых машин.

Нужна замена галогенам вольфрама E11? У нас есть именно то, что вам нужно.

E12

Как упоминалось ранее, светильник E12 очень часто используется для 120-вольтовых ламп канделябров / люстр. Он также часто встречается в светильниках для лодок, а также в некоторых рождественских и других декоративных лампах.

Ознакомьтесь с нашей коллекцией люстр E12 здесь.

E14

14-миллиметровый винт Эдисона также называют малым винтом Эдисона (SES), и часто используется термин «лампы SES».

Его основные области применения — лампы на 230 В, особенно канделябры меньшего размера. Итак, если вы живете в Азии, Австралии, Европе, Новой Зеландии, Африке и большинстве стран Южной Америки, скорее всего, вы уже видели эту штуку раньше.

Его применение может широко варьироваться, и лампы могут быть разных форм, например, в форме мяча для гольфа, в форме свечи (люстры), в форме пигмея и в форме традиционной лампы (шара).

Если вы живете в стране с напряжением 230 В, скорее всего, E14 является стандартной розеткой для многих небольших бытовых лампочек. Если у вас когда-либо был надувной Дед Мороз, то в лампе тоже часто используют фитинг Е14. Нужна замена? Смотрите наши коллекции ламп E14 здесь.

E17

Мы подошли к промежуточному винту Эдисона (IES) и вернулись к диапазону 120 вольт. Фитинг 17 миллиметров является стандартом для многих осветительных приборов на 120 вольт, таких как те, которые мы часто встречаем в микроволновых печах и духовках, швейных машинах, холодильниках и других небольших приборах.

Помимо использования в 120-вольтовых приборах, он также часто используется в качестве освещения помещений в тесных или труднодоступных местах.

Лампы для бытовых приборов часто называют лампами C9, поэтому, если вы ищете светильники для C9, вы знаете, что искать.

E26 / E27

E26 и E27 часто взаимозаменяемы, и оба называются (Medium) винтом Эдисона, поэтому его сокращенно называют MES или просто ES. Также часто называют однодюймовым винтом Эдисона.

Это стандарт для большинства лампочек, при этом E26 является стандартом для 120-вольтовых ламп (для использования в Америке), а E27 является стандартом для стран с 230-вольтовым напряжением.Их незначительная разница в 1 мм делала лампы взаимозаменяемыми, а лампы E27 подходят для фитингов E26 и наоборот.

Являясь стандартом для освещения, многие низковольтные лампы (12, 24 и т. Д.) Также подходят для светильников E26 / E27. Ознакомьтесь с нашими коллекциями стандартных ламп Edison Screw.

Все еще не уверены, какой из них использовать в вашей стране? Ознакомьтесь с полным списком WorldStandards, чтобы проверить свое напряжение.

E39 / E40

Фитинг диаметром 39 или 40 миллиметров обычно называют винтом Голиафа Эдисона (GES).В США он также часто упоминается как Mogul Edison Screw или просто Mogul.

Фитинги выше E26 / E27 довольно необычны, но E39 и E40 заслуживают особого упоминания из-за их широкого использования в промышленности и сельском хозяйстве.

Общие области применения включают большинство складов, сараев, фабрик и другие промышленные светильники мощностью более 250 Вт.

Как и E26 и E27, E39 обычно используется в США для 120-вольтных промышленных светильников. С другой стороны, E40 используется для освещения 230 вольт.Опять же, они взаимозаменяемы с незначительной разницей в 1 мм.

Фитинг Эдисона возврата.

Другие резьбовые соединения Эдисона встречаются довольно редко; это E5, также называемый LES (Liliput Medium Screw), и E29, называемый [Admedium] Edison Screw (ES).

В настоящее время они довольно редки, хотя E5 все еще иногда используется в качестве световых индикаторов для некоторых устройств, а также в качестве небольших (рождественских) декоративных ламп.

Вот что такое коды Эдисона

После того, как мы перебрали все фитинги Edison Screw, это уже не так запутанно, не так ли? Если вы не знаете, как правильно подобрать лампу для винтового фитинга, просто измерьте диаметр резьбового фитинга с помощью линейки.

Когда линейка недоступна, наиболее распространенные фитинги, E26 / E27 и E12 / E14, имеют примерно одинаковую длину большого пальца (E26 / E27) и мизинца взрослого человека (E14, E12 — 2 мм. короче.) Вы также можете использовать эту диаграмму от Home Depot, чтобы определить вашу розетку.

В большинстве случаев вы можете распознать фитинг сразу после его применения. Если у вас сломалась лампочка для СВЧ, скорее всего, она принадлежит к семейству E17. С другой стороны, если в вашей ванной перегорела основная лампочка, скорее всего, это E26 или E27, в зависимости от вашего местоположения.

Все еще не нашли то, что искали? Или хотите получить более техническую информацию? Ознакомьтесь с полным списком патронов для ламп, подготовленным Международной электротехнической комиссией (PDF).

Винт Эдисона не должен быть слишком пугающим!

Комментарии будут одобрены перед появлением.

В чем разница между E26, E27 и A19? — EarthLED.com

Покупатели светодиодных ламп часто путают характеристики цоколя (E26 или E27) и формы лампы (A19).

Базовый тип

В лампах с винтовым креплением используется цоколь, называемый винтом Эдисона или цоколь ES. Эта основа была разработана Томасом Эдисоном для первых лампочек и используется до сих пор.

Обычно используются четыре группы размеров резьбы для ламп:

Канделябры: E12 в Северной Америке, E11 в Европе
Промежуточное звено: E17 в Северной Америке, E14 (Small ES, SES) в Европе
Средний или стандартный: E26 (MES) в Северной Америке, E27 (ES) в Европе
Mogul: E39 в Северной Америке, E40 (Goliath ES) в Европе.

Число после E указывает размер винта с внешней резьбой в мм. Таким образом, E26 имеет базовый диаметр 26 мм.

Вы можете увидеть недорогие светодиодные лампы с цоколем E27 на eBay и Amazon от зарубежных поставщиков. Хотя технически они будут работать с цоколями E26, обычно это верный признак того, что лампа не была предназначена строго для рынка США, и у этой лампы может отсутствовать надлежащая сертификация безопасности в Северной Америке, UL или ETL, поэтому ее следует избегать.

Форма лампы

Теперь, когда мы узнали, что термины E26 и E27 используются для описания используемого типа цоколя, что означает A19 или лампы с обозначением A?

Тип описывает лампочку грушевидной формы.Число, которое следует за буквой «А» в серии А, указывает ширину колбы в единицах 1/8 дюйма или в миллиметрах.

Наиболее часто используемым типом лампочек серии A является лампа A19, ширина которой составляет 2 ³ ⁄ ₈ дюйма (60 мм) в самом широком месте и приблизительно 4 ³ ⁄ ₈ дюйма (110 мм). в длину. Это классическая форма, к которой привыкло большинство людей, покупая «лампочку». Вы можете использовать это удобное изображение ниже, чтобы определить размер вашей лампы A-образной формы:

типов светильников — Easy Light Bulbs

«Цоколь» или «цоколь» обеспечивает электрическое соединение с лампой и гарантирует лампа удерживается в правильном положении.Важно знать тип крышки, чтобы идентифицировать лампа. Ниже мы перечислили наиболее популярную фурнитуру; если вы не можете найти тип, который вы ищете, или у вас есть дополнительные вопросы, пожалуйста, не стесняйтесь позвоните в наш отдел продаж по телефону 01462 4

Посмотрите наше видео-руководство по самым популярным светильникам

Штыковые колпачки

Байонетные колпачки в основном используются в Великобритании и отличаются своим и поверните действие, чтобы установить.Есть много вариантов байонетной крышки, в том числе некоторые три версии штифта, известные как B22d-3, встречаются в новостройках и на некоторых высоких напорные ртутные лампы промышленного назначения.

Обратите внимание, что измерения проводятся по диаметру нижней части колпачка, не включая булавки.

Винтовая крышка Эдисона

Винтовые крышки Эдисона получили свое название от изобретателя лампочки Томаса Эдисона. и универсально используются для множества приложений.В таблице ниже показаны наиболее популярные крышки, но доступны и другие менее распространенные типы, включая E11, E17, E26 и E39. Обычно из этого следует, что чем больше крышка, тем больше мощность и тепло лампа выдерживает.

Обратите внимание, что измерения проводятся по диаметру нижней части колпачка.

Совет: бывает сложно точно измерить диаметр крышки, особенно ближайший мм, поэтому полезно помнить, что фитинги CES отличаются их три гребня (закручивания в фитинге), все остальные резьбовые соединения Эдисона имеют четыре.

Люминесцентные лампы

Люминесцентные лампы обычно имеют по два контакта на обоих концах, но есть исключения. к правилу, например, к моно штырю T12. Зная расстояние между выводами и мощность люминесцентного трубки достаточно, чтобы определить тип лампы.

Архитектурно-полосовой светильник

Архитектурные светильники имеют либо один главный центральный контакт, либо два с обоих концов. Полоска Лампы, часто используемые в качестве фонарей для картинок, имеют по два контакта на обоих концах.

Обратите внимание, что указанный диаметр соответствует измерению в нижней части крышки.

Галогенные капсулы

Галогенные капсулы находятся в галогенных адаптерах, в состав которых входят: адаптер основание — сменная капсула — декоративная крышка. Этот тип освещения обычно используется в домашних условиях.

Капсулы с линейным галогеном часто используются в прожекторах и имеют колпачок R7 при любой конец лампы.

Код продукта / Ссылка на склад	Расстояние между штифтами	Описание / Использование Описание
G4	4мм	Используется в устройствах отображения низкого напряжения
GY6.35 год	6,35 мм	Используется в устройствах отображения низкого напряжения
G9	9мм	Используется в приложениях с питанием от сети 240 В
R7	7мм	Обычно встречается на обоих концах линейных галогенных капсул.Используется в прожекторах и зажигалки

Галоген и светодиод

Фитинги GU обычно имеют два штифта и обычно встречаются на галогенах, а в последнее время на светодиодах. Отсюда следует, что чем больше цоколь, тем больше мощность и нагрев лампы. выдерживает. Поэтому фитинги GU4 и GU5.3 обычно используются на низком напряжении / мощности. лампы и часто имеют действие «толкающей посадки». Фитинги GU10 отличаются своим Фитинг типа «поворот и фиксация» широко распространен в быту.

В таблице ниже показаны наиболее популярные из этих фитингов; однако у нас есть лампы в наличии во многих других размерах и типах, включая GY9.5, G22 и Gx38q.

Код продукта / Ссылка на склад	Расстояние между штифтами	Описание / Использование Описание
GU4	4мм	Используется в точечном освещении; галогенные и светодиодные
GU5.3	5,3 мм	Используется в точечном освещении; галогенные и светодиодные
GU6.35	6,35 мм	Используется в точечном освещении; галогенные и светодиодные
GU10	10мм	Используется в точечном освещении; галогенные и светодиодные

Компактные люминесцентные лампы (

CFL

Фитинги для одно-, двух-, трех- и четырехвитковых компактных люминесцентных ламп различаются в значительной степени и может быть ужасно сложным для идентификации.В таблице ниже показаны наиболее популярные фитинги, доступные для определенных типов КЛЛ. Мы также предлагаем широкий выбор трехштырьковых и специальных компактных люминесцентных светильников, которые наш отдел продаж будем рады проконсультировать вас.

Ламп
