Содержание

виды, характеристики, применение + выбор


Экономичные натриевые лампы – практичный источник света для больших пространств, где главной задачей является не точность цветопередачи, а экономичное, насыщенное, высокоэффективное и яркое полноценное излучение.

Модули надежны, не слишком требовательны к окружающим условиям и эксплуатационно устойчивы. С их помощью можно сократить затраты на энергоресурсы, не жертвуя при этом качеством и плотностью исходящего светопотока.

Однако, чтобы лампы максимально эффективно справлялись со своей задачей, необходимо их правильно подобрать в соответствии с предполагаемыми условиями использования. Чтобы не запутаться в многообразии, предлагаем ознакомиться с классификацией натриевых агрегатов, узнать их плюсы и минусы, сферу применения и правила выбора.

Содержание статьи:

Общее описание осветительных приборов

Натриевые изделия относятся к прогрессивному, современному и экономичному оборудованию. Основным рабочим элементом в них являются пары натрия.

Конструкционные особенности модулей

Весь процесс протекает в специальной трубке-горелке цилиндрической формы, состоящей из окиси алюминия.

Элементы, осуществляющие излучение, размещаются в баллоне из прочного стекла, укомплектованном наиболее популярными резьбовыми цоколями E27 или E40.

Во внутренних производственных помещениях большой площади лампы на натриевой основе используют лишь в том случае, когда нужно организовать экономичную систему освещения, не предъявляющую высоких требований к индексу цветопередачи источника излучения

Образующееся в процессе резонансное излучение имеет специфический желто-оранжевый цвет, называющийся монохроматичным.

Это значит, что, несмотря на яркость, плотность и насыщенность, светопоток не осуществляет хорошую цветопередачу.

Кроме того, находясь на удвоенной частоте питающей сети, модули существенно мерцают, что делает их абсолютно не подходящими для освещения жилых помещений.

Обладая теплым спектром свечения, натриевые изделия отлично проявляют себя в системах утилитарного, декоративного и архитектурного уличного освещения. Показывают высокую результативность в условиях тумана на магистральных трассах, шоссе и дорогах

Натриевые источники света состоят из термостойкой стеклянной колбы эллиптической или цилиндрической формы. Внутри располагается рабочая алюминиевая горелка, с обеих сторон оснащенная электродами.

В газовый состав наполнителя для натриевых лампочек часто включают ксенон. Он способствует улучшению оттеночного спектра излучения

Этот материал имеет высокие физические характеристики, отличается хорошей эксплуатационной стойкостью.

Корректно взаимодействует с парами натрия и обладает уникальной способностью пропускать около 90% произведенной световой энергии, не подвергаясь разрушению.

Помимо натриевых соединений, внутри разрядной трубки находится ртуть и аргон.

С целью повышения уровня экологичности, более прогрессивные торговые марки при производстве натриевых изделий отказываются от ртути

Колба комплектуется особыми прокладками. Они заботятся о сохранении вакуума во внутреннем пространстве лампочки и не дают кислороду проникнуть в горелку.

Это повышает уровень эксплуатационной безопасности приборов, поскольку в процессе работы разрядная трубка сильно раскаляется и достигает почти фантастических показателей в 1300°C.

В таком случае попадание внутрь даже очень небольшого количества воздуха может разрушить целостность модуля и спровоцировать опасную для находящихся рядом людей ситуацию.

Принцип работы изделий

В основе принципа работы натриевого устройства лежат дуговые разряды. В результате импульсного напряжения, образующегося во внутренней трубке, они создают насыщенное видимое свечение.

В процессе работы внешняя оболочка колбы лампочки натриевого типа прогревается до температуры не более 100 °C

В натриевых парах, отвечающих за формирование внутри колбы газоразрядной среды, преобладает красное спектральное свечение.

Благодаря этой особенности ламповые агрегаты создают исходящий свет таких оттенков, как:

  • желтый;
  • оранжевый;
  • красный в самых разнообразных оттенках.

Сразу после активации натриевые приборы горят слабо и тускло, потому что основной объем энергоресурсов тратится на качественный разогрев рабочей горелки.

Светопоток приобретает необходимую яркость, насыщенность и силу только спустя 5-10 минут, когда температура внутренней горелки достигает необходимого для корректной работы уровня.

Нюансы системы запуска устройств

Все изделия натриевого типа нуждаются в системе запуска. Она предназначается для осуществления оптимального зажигания и удобной регулировки токопотока. Сейчас на рынке представлены пускорегулирующие элементы двух видов.

Производители сопутствующего светотехнического оборудования изготовляют пускорегуляторы в форме единого цельного агрегата или нескольких отдельных модулей

Вариант №1. Это агрегат ПРА, рассчитанный для функционирования при уровне сетевого напряжения в 220 В. Имеет упрощенную конструкцию, продается по разумной цене и относится к бюджетным вариантам сопутствующего оборудования.

Вариант №2. Это более современный, прогрессивный электронный агрегат ЭПРА, не имеющий в своей конструкции зажигающего устройства.

Стабилизирует мощность, значительно увеличивает эффективность светоотдачи, устраняет неприятное для глаз мерцание и продлевает эксплуатационный срок натриевого прибора.

Электронные пускорегуляторы дают возможность снизить потребление энергоресурсов в системе почти на 30%

Единственный минус изделия – это более высокая цена, нежели у ПРА. Однако, специалисты утверждают, что электронное устройство быстро окупается и значительно повышает комфортность управления осветительной системой.

Классификация натриевых агрегатов

Согласно основной классификации, лампы различаются между собой по уровню внутреннего парциального давления паров натрия.

Изделия с малыми показателями называются модулями низкого давления (НЛНД). Приборы, демонстрирующие большие цифры, относятся к устройствам высокого давления.

У каждой категории есть свои плюсы и минусы. Ориентируясь на них, пользователь без труда может выбрать для себя наиболее удачный и оптимальный по параметрам осветительный прибор.

Отличительные черты модулей низкого давления

Изделия низкого давления (НЛНД) имеют несколько специфических особенностей, которые выделяют их из ассортиментной линейки аналогичных приборов.

Комплектуются не простой стеклянной колбой, а высокопрочной боросиликатной. Это обусловлено агрессивным воздействием натриевых паров на стеклянные поверхности.

Во всех натриевых источниках света показатель цветности одинаков. Только в конце эксплуатационного периода, заявленного производителем, излучение полностью мигрирует в красные спектральные оттенки

Эффективная работа НЛНД напрямую зависит от температуры окружающей среды. Поэтому для обеспечения оптимальных условий функционирования лампочку помещают во внешнюю стеклянную колбу, выступающую своеобразным термосом и защищающую источник света от негативного воздействия.

Чем интересны лампы высокого давления

Натриевые модули высокого давления (НЛВД) славятся более качественной цветопередачей и феноменальной эффективностью. Их светоотдача при мощности в 30-1000 Вт доходит до 160 лм/Вт, а срок службы часто превышает 25 000 ч.

За счет компактных размеров светящегося тела и беспрецедентной яркости выдаваемого светопотока область применения изделий очень широка.

У НЛВД за весь эксплуатационный период падение интенсивности светового потока для модулей в 400 Вт не превышает 20% при условии ежедневного 10-часового цикла горения при разных погодных условиях

Эксплуатируются изделия обязательно с балластом индуктивного или электронного типа. Розжиг осуществляется с помощью специального устройства (ИЗУ), обеспечивающего поставку импульсов до 6 кВт.

От момента активации до возникновения полноценного света необходимой яркости проходит от 3 до 5 минут.

Номенклатурное подразделение устройств

Общепринятая отечественная номенклатура источников освещения выделяет четыре типа натриевых приборов. Они выпускаются в разных модификациях и предназначаются для определенных задач. Чтобы понять, где использовать тот или иной вид ламп, нужно знать об их отличительных чертах.

Что собой представляют ДНаТ

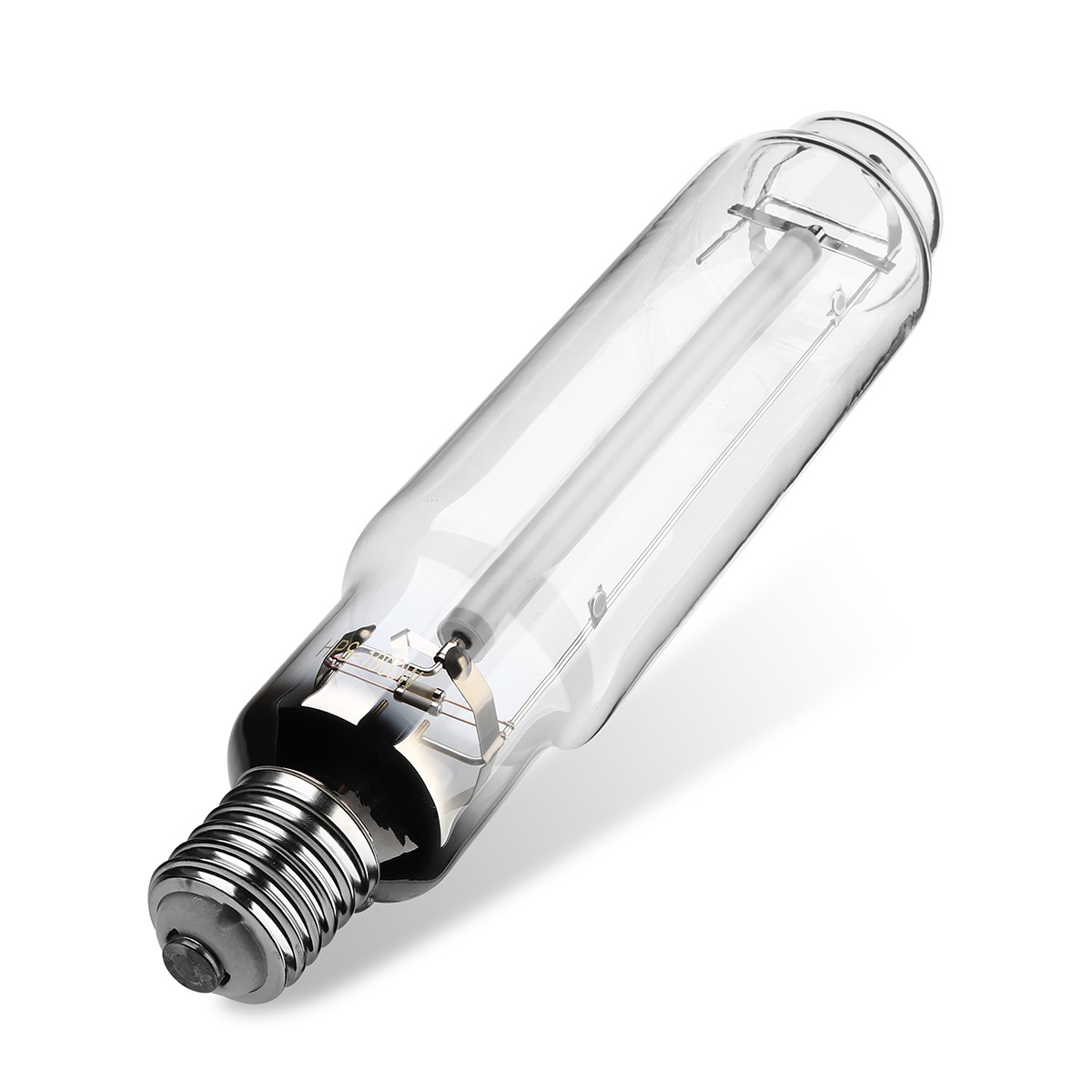

ДНаТ – это дуговые трубчатые модули с винтовым цоколем и колбой из прозрачного кварцевого стекла. Имеют цилиндрическую форму и отличаются от аналогов широким диапазоном мощностей.

Демонстрируют хороший уровень КПД и входят в разряд экономных источников света.

Натриевые агрегаты выпускаются с цоколями разных размеров и это напрямую зависит от мощности источника света. Стандартом E27 оснащаются изделия до 70 Вт, а более сильные приборы от 100 Вт и выше комплектуются цокольным элементом E 40

Изделия обеспечивают качественное уличное освещение с выраженной контрастной видимостью при различных погодных условиях.

Подходят для расположения на междугородних магистральных трассах, в туннелях, на аэродромах и пр. Показывают отличные результаты при использовании в теплицах, оранжереях и парниках.

Светопоток от ДНаТ оказывает на растения благоприятное воздействие, почти полностью покрывая нехватку солнца и естественного освещения

ДНаМТ имеют такие же параметры, но выпускаются в эллипсоидной форме и оснащаются колбой из матового стекла для создания более мягкого рассеянного освещения.

Как функционируют ДНаЗ

ДНаЗ представляют собой источник света, оснащенный колбой со встроенным отражателем из зеркальной алюминиевой пленки, герметично расположенной на внутренних стенках прибора. Изготовляются в форме эллипса и оснащаются классическим винтовым цоколем.

За счет наличия отражателя ДНаЗ дают высокий уровень освещенности и дольше служат. Зеркальное покрытие не позволяет свету попадать на горелку, легко выдерживает нагрев до высоких температур, не портится и не разрушается в процессе эксплуатации

Максимально широко используются в агропромышленности. Успешно имитируют естественный свет и обеспечивают активный рост и развитие овощных и декоративных культур, произрастающих в теплицах.

В чем отличие ДНаС

ДНаС от всех остальных ламп отличаются наличием на внутренней поверхности колбы покрытия из светорассеивающего вещества. Такое техническое решение позволяет использовать модуль для прямой замены устаревших и экологически опасных газоразрядных ртутных ламп.

Модули ДНаС наиболее широко задействованы в исследовательских лабораториях, в области медицины, химической промышленности и прочих смежных отраслях.

Основные достоинства натриевых агрегатов

У источников света натриевого типа наиболее интересными, важными и заслуживающими внимания являются следующие характеристики:

  • беспрецедентно высокий уровень светоотдачи – до 150 лм/Вт у модулей высокого давления и около 200 лм/Вт у ламп низкого давления;
  • продолжительный эксплуатационный период – от 12 000 до 32 000 часов без потери качества и насыщенности светопотока;
  • экономичность работы – снижение базового потребления энергии и сокращение в 1,5-2 раза затрат на обслуживание осветительной установки;
  • широкий диапазон рабочих температур – изделия абсолютно корректно функционируют в отрезке от -60°С до +40°C.

Натриевые источники света по эффективности в два раза превышают показатели обычных дневных ламп с аналогичной мощностью.

НЛ способны обеспечить отличную освещенность пространства при минимальном потреблении электрической энергии, генерируя мягкий и приятный световой поток

Это обусловлено конструкционными особенностями изделий и компактным излучателем небольшого размера, способным очень легко и без задержки направлять световые лучи в необходимые стороны.

Главные недостатки продукции

Помимо впечатляющего списка плюсов и положительных качеств, натриевые источники света имеют несколько специфических черт со знаком «минус».

Среди них выделяются такие позиции, как:

  • специфический цветовой диапазон, меняющийся в процессе продолжительной работы – не позволяет применять модули в помещениях, где установлены высокие требования относительно цветопередачи;
  • зависимость от погодных условий качества и насыщенности светопотока– при холодном температурном режиме излучение заметно ухудшается и теряет интенсивность;
  • высокий уровень чувствительности к параметрам электросети – при серьезных системных колебаниях использовать приборы нежелательно; эксплуатация допустима только в сетях с ровным напряжением, где лишь изредка наблюдаются незначительные колебания;
  • необходимость дополнительных элементов безопасности – в процессе горения образуется утечка натриевых атомов, а чтобы этого избежать, вместе с лампой используется разрядная монокристаллическая трубка;
  • длительность первичного розжига – при активации лампа загорается не сразу и выдает стабильный светопоток только через 6-10 минут;
  • проблематичное подключение и последующее обслуживание ПРА, имеющего внушительные габариты и подверженного потере до 60% мощности;
  • пульсация потока света с частотой сети 50 Гц;
  • стабильный рост потребляемой мощности на протяжении всего срока эксплуатации – иногда показатели превышают первичные цифры на 35-40%.

Учитывая все эти моменты, специалисты не рекомендуют использовать лампы для бытовых осветительных систем. В домашних условиях натриевые источники света просто не смогут проявить себя должным образом.

Лампы натриевого типа отлично подходят для освещения магистралей, шоссе и проезжих дорог. Они дают качественный светопоток с хорошим уровнем рассеивания и позволяют снизить энергопотребление почти на 50%

Зато там, где требуется экономичный, мощный, насыщенный свет без претензий к четкой и правильной цветопередаче модули отработают на пятерку и отлично справятся с поставленными задачами.

Опасность для человека и атмосферы

Так как натриевые источники света в силу низкой цветопередачи не используются в помещениях, где люди проводят много времени, слишком большого негативного воздействия на человеческое здоровье они не оказывают.

Однако, полностью безопасными и экологичными назвать их нельзя из-за входящей в состав токсичной ртути.

Уничтожением старых нерабочих натриевых модулей и прочих опасных светоэлементов занимаются специальные организации. Они принимают модули у населения и предприятий, а потом утилизируют одним из способов, предусмотренных законом

Выбрасывать отработавшие срок изделия в мусорные контейнеры строго запрещено. При нарушении целостности колбы, ртуть выходит в окружающее пространство, создавая вокруг токсичные испарения, в 20 раз превышающие допустимо безопасные нормы.

Правила по утилизации натриевых лам такие же, как и для люминесцентных светильников, подробнее – в .

Область применения устройств

Слабая точность цветопередачи не позволяет использовать натриевые модули в жилых помещениях, но для улицы этот параметр практически не имеет значения, поэтому НЛ применяются там наиболее часто.

Натриевые модули широко используют в автопромышленности для создания особо ярких фар, повышающих видимость на дороге при густых туманах и снегопадах

С помощью НЛ создают экономичные и высокоэффективные системы для освещения больших территорий, проспектов, шоссе и загородных магистралей.

НЛ ставят в приборы, предназначенные для фонового освещения и подсветки:

  • туннелей, спортивных сооружений и контейнерных площадок;
  • исторических памятников и архитектурных сооружений;
  • аэропортов, вокзалов и прочих мест, где люди не проводят большого количества времени;
  • цехов, производственных и складских помещений, где к качеству цветопередачи не предъявляется никаких претензий;
  • в теплицах, зимних садах и оранжереях для повышения темпов роста и базовой урожайности растений, декоративных цветов, овощных культур и ягод.

Во всех выше перечисленных электросистемах НЛ работают качественно и обеспечивают должный уровень освещенности, при минимальном потреблении энергии.

Как правильно выбрать источник света

Низкое качество цветопередачи и сильное мерцание делают натриевые модули непригодными для бытового использования и постоянного освещения жилых помещений.

Но это не повод отказываться от применения таких экономичных и эффективных источников света в других областях.

Лампы типа ДНаЗ, снабженные зеркальным отражателем, равномерно рассеивают светопоток над растениями, способствуют ускорению роста и стимулируют быстрое плодоношение. При таком подходе урожайность в теплицах повышается в несколько раз

Нужно просто четко определить задачи, которые требуется решить и конкретно под них подобрать наиболее удачный источник света.

Если необходимо создать систему освещения в теплице или оранжерее, где выращиваются различные овощные культуры, зелень, ягоды, декоративные растения и цветы, стоит отдать предпочтение изделиям высокого давления с маркировкой ДНаЗ.

Они имеют 95-процентный отражающий коэффициент и сохраняют эти параметры на должном уровне в течение всего эксплуатационного периода.

Световой поток ламп направляется не только вниз, как, например, у ДНаТ-модулей, а распределяется продольно.

Это дает возможность встраивать натриевые изделия непосредственно в центр стеллажа, подоконника или стола, откуда они смогут разбрасывать свет и вдоль ряда, и в обе стороны вокруг.

Приобретать агрегаты натриевого типа рекомендуется в специализированных магазинах. Не стоит гнаться за дешевизной. Лучше один раз купить высококачественный брендовый модуль и на долгое время забыть о замене лампочек

Простые ДНЛ отлично показывают себя в теплицах с минимальным доступом солнечного света. Они обеспечивают жизненно необходимое для растений синее и красное спектральное свечение, ускоряющие рост, развитие, плодоношение и цветение.

Когда требуется качественно осветить проезжие магистрали и повысить их безопасность во время сложных погодных условий типа густого тумана или снегопада, стоит обратить внимание на классические ДНаТ низкого давления.

Они экономично потребляют ресурс, имеют продолжительный срок службы до 32 000 ч и дают насыщенный и яркий поток света до 200 лм/Вт.

Информация о нюансах выбора, лучших производителях ламп для использования в жилых помещениях приведена в статьях:

Выводы и полезное видео по теме

Что собой представляет лампа натриевого типа, как работает в разных условиях и чем отличается от прочих источников света:

Подробный обзор натриевого модуля от немецкой компании Osram:

Выбирать натриевые приборы необходимо в строгом соответствии с областью использования. Лучше приобретать продукцию известных брендов в магазине, где товары хранятся в подходящих условиях и не подвергаются агрессивному воздействию окружающей среды.

Такая лампа отслужит весь срок, не потребует сложных обслуживающих процедур и обеспечит плотный, насыщенный светопоток в любом удобном для пользователя месте.

Есть опыт использования натриевых ламп? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Натриевая лампа — низкое давление

Натриевая лампа — низкое давление

Cтраница 1

Натриевые лампы низкого давления относятся к наиболее экономичным источникам света, но их спектральные характеристики позволяют их рекомендовать только для архитектурного освещения и освещения автострад.  [1]

Натриевые лампы низкого давления известны уже очень давно. Они имеют рекордную световую отдачу — до 180 лм / Вт, но желтый спет, который они дают, делает их пригодными только для освещения загородных автострад.  [2]

Натриевые лампы низкого давления имеют одну стеклянную трубку, содержащую металлический натрий, и вторую, накрывающую первую.  [3]

Натриевые лампы низкого давления, хотя и являются более экономичными, чем натриевые лампы высокого давления ( световая отдача до 200 лм / Вт), но имеют существенный недостаток — желтое монохроматическое излучение, сильно искажающее цветопередачу.

Это ограничивает область применения их в наружном освещении. Отечественной промышленностью такие лампы пока не выпускаются.  [4]

Изготовленные за рубежом натриевые лампы низкого давления типа НЛНД имеют световую отдачу того же порядка, однако срок службы их значительно ниже, чем у НЛВД.  [5]

Для освещения перегонов дорог рекомендуется использовать натриевые лампы низкого давления

, так как они более экономичны по сравнению с другими источниками света. В населенных пунктах целесообразно использовать ртутные лампы или натриевые высокого давления.  [7]

Для освещения подъездных автомобильных дорог промышленных предприятий используют натриевые лампы низкого давления ввиду их высокой экономичности по сравнению с другими источниками света. На территории предприятий целесообразно использовать ртутные лампы или натриевые лампы высокого давления.  [8]

Натриевые лампы выпускаются низкого и высокого давления, отличающиеся друг от друга по характеру излучения. Натриевые лампы низкого давления имеют высокую световую отдачу, превышающую 100 лм / Вт. Однако излучаемый ими желтый свет делает их непригодными для общего освещения. Натриевые лампы высокого давления имеют сплошной спектр излучения и цветность излучения, приближающуюся к белой.  [10]

Люминесцентные лампы низкого давления, имеющие небольшие единичные мощности для наружного освещения ( исключая уличное освещение), применяются мало и не являются для этой цели перспективными. Высокоэкономичные натриевые лампы низкого давления

( световая отдача 80 — 100 лм / Вт) не могут быть рекомендованы из-за неудовлетворительности их спектральных характеристик, приводящих к большим искажениям в восприятии цветов. Эти лампы с успехом могут применяться для архитектурного освещения и освещения автострад, частично для уличного освещения.  [11]

Характерное излучение от паров натрия под низким давлением имеет монохроматический желтый цвет. Оно близко к пиковой чувствительности человеческого глаза, поэтому натриевые лампы низкого давления

являются наиболее эффективными из всех имеющихся ламп при почти 200 люменах на ватт. Тем не менее, применение этих ламп ограничено, и они устанавливаются там, где цветоразличение не имеет зрительной важности, а именно на магистральных дорогах, в подземных переходах и в жилых кварталах.  [13]

ДРТ, несколько хуже — ДРЛ, а желтые тона выявляют лампы накаливания. Следует отметить, что встречающиеся в некоторых материалах рекомендации применять натриевые лампы низкого давления для выявления теплых тонов являются ошибочными.

Эти лампы имеют линейчатый спектр излучения и могут хорошо выявить только цвет, соответствующий дублету линий натрия. Все остальные цвета при этом теряются.  [15]

Страницы:      1    2

Натриевые разрядные лампы высокого давления

    Горелку заполняют инертными газами с добавками амальгамы натрия (соединение с ртутью), а из колбы откачивают воздух. В некоторых лампах используют натрий без добавок ртути, что упрощает их утилизацию. Для работы лампы необходим пускорегулирующий аппарат (ПРА), представляющий собой электромагнитный дроссель, который ограничивает ток в лампе и импульсное зажигающее устройство (ИЗУ), создающее импульс напряжения с амплитудой 2,5 – 5 кВ (требуемая амплитуда импульса зависит от длины горелки и соответственно мощности лампы), обеспечивающий зажигание лампы. Некоторые типы натриевых источников света содержат внутреннее ИЗУ. В соответствие с ГОСТ Р 53073-2008 натриевые лампы в зависимости от способа зажигания маркируют путем нанесения на колбу:

— буквы Е, помещенной в треугольник, если лампа требует использования внешнего ИЗУ,

— буквы I, так же внутри треугольника, если лампа содержит внутреннее ИЗУ.

    Натриевые лампы выпускают в диапазоне мощностей от 50 до 1000 Вт. По сравнению с другими разрядными лампами, они имеют самую высокую световую отдачу – порядка 100-150 лм/Вт. Но индекс цветопередачи у них самый низкий и, как правило, не превышает 25 – 35. Поэтому натриевые лампы преимущественно находят применение для уличного освещения. Ими освещают дороги, площади и дворы. Спектр излучения натриевых источников света преимущественно лежит в желто – оранжевой области. Они могут работать в диапазоне температур от — 60 до + 40 градусов, что позволяет использовать их в любых климатических зонах. Средняя продолжительность работы натриевых ламп достигает 15 – 20 тысяч часов.

 Дуговая натриевая лампа высокого давления



Рис.1 Дуговая натриевая лампа высокого давления

Одной из разновидностей натриевых источников света является лампа ДНаЗ — дуговая натриевая зеркальная лампа, которая отличается от ДНаТ наличием отражателя внутри колбы. Вид лампы показан на Рис. 2. Такие лампы позволяют более эффективно использовать световой поток и упростить конструкцию светильника. Их часто применяют для освещений растений в теплицах.

 Дуговая натриевая зеркальная лампа



Рис. 2 Дуговая натриевая зеркальная лампа

Натриевые лампы чаще имеют прозрачные колбы, но имеются разновидности и с диффузными колбами.

    Температура колбы у рассматриваемых ламп может достигать величины 250оС при мощности лампы 50 – 70 Вт, 350оС при мощности лампы 100 – 150 Вт, и 400оС при мощности лампы 250 – 1000 Вт. Поэтому находясь рядом с включенными лампами  необходимо предотвратить любую возможность прикоснуться к ним.

     Натриевые лампы выпускают и с низким давлением паров, но они имеют много недостатков и используются реже.

15 июня  2013 г.

К разделу  СВЕТИЛЬНИКИ

К ОГЛАВЛЕНИЮ (Все статьи сайта)

Сравнение, достоинство и недостатки газоразрядных и светодиодных ламп для улиц и промышленных помещений

Сравнение, достоинство и недостатки газоразрядных и светодиодных ламп для улиц и промышленных помещений

В этой статье мы расскажем все о газоразрядных и светодиодных ламп для улиц и промышленных помещений

Для освещения улиц и промышленных помещений всегда необходимы очень сложные, емкие, часто довольно мощные, осветительные системы. В связи с данным, ставшим уже традиционным положением дел, встает закономерный вопрос: возможно ли сделать эти системы менее энергоемкими, более экономичными, и чтобы при всем при этом они оставались бы достаточно долговечными.

Ответ на этот вопрос логичен: да, такое возможно, если обеспечить переход на на более современные, более совершенные и экономичные источники света. Уже понятно (на основе как минимум 15 летнего опыта), что эти новые источники света обладают весьма высоким рабочим ресурсом, причем их оптические характеристики сохраняются на протяжении как минимум 10 лет. Речь идет о светодиодных источниках света.

До недавнего времени для уличного и промышленного освещения всюду традиционно применялись разнообразные газоразрядные лампы, однако в последние годы усилилась тенденция к переходу на светильники именно светодиодной технологии, отвечающей всем требованиям касательно как энергоэффективности, так и оптических параметров, и, что особенно важно, экологичности и долговечности.



Наиболее популярные в прошлые годы газоразрядные лампы, такие как ДРЛ — дуговая ртутная лампа высокого давления, ДРИ — дуговая ртутная металлогалогенная лампа и ДНАТ-натриевая газоразрядная трубчатая лампа низкого и высокого давления, — хотя и обладают рядом достоинств, тем не менее сегодня они вынуждены уступать место светодиодам.

Давайте вспомним, чем же замечательны эти лампы, почему они так долго и успешно использовались, кроме того обратим внимание на их недостатки, и подведем для лампы каждого типа резюме.

Дуговые ртутные лампы высокого давления до сих пор можно встретить во многих фонарях на территориях заводов, в промышленных помещениях этих заводов, во дворах, на открытых площадках, на складах, в системах освещения периметров — короче говоря там, где требования к цветопередаче и цветовой температуре в общем то не критичны.

Лампы ДРЛ обладают достаточно приемлемой для обычного освещения цветопередачей, легко устанавливаются, и не требуют регулярного обслуживания в условиях соблюдения правил их эксплуатации. Однако внутри такой ламы содержится ртуть, ибо пары ртути являются неотъемлемой составляющей лампы ДРЛ, где давление внутри колбы доходит примерно до 100000 Па.

Выглядит лампа достаточно просто: резьбовой цоколь, стеклянная колба, внутри находится трубчатая ртутная горелка с аргоном, в этой трубке присутствует ртуть. Электрический разряд в парах ртути создает излучение, почти половина спектра которого приходится на ультрафиолетовую часть спектра. Преобразованием ультрафиолета в видимый свет «занимается» люминофор, которым колба лампы покрыта изнутри.

Световой поток такой лампы сильно зависит от напряжения сети, и стоит напряжению питания упасть на 10%, как световой поток понизится на 25%, а если по какой-нибудь причине напряжение в питающей сети понизится до 80% и ниже, лампа ДРЛ просто не зажжется или погаснет.

Резюме: лампа ДРЛ имеет хорошую цветопередачу, не имеет возможности плавного регулирования светового потока, ее светоотдача лежит в диапазоне от 30 до 60 Лм/Вт, экономичность ее низкая, период гарантийной эксплуатации составляет примерно 6000 часов, лампа ДРЛ долго запускается и перезапускается, в ней присутствует токсичная ртуть.

Дуговая ртутная металлогалогенная лампа также использует для получения света электрический разряд в газе. Здесь в прах внутри колбы наряду со ртутью используются светоизлучающие добавки: бромиды и иодиды металлов. Йодид индия, таллия, натрия — позволяют увеличить световой поток до 95 и более люмен на 1 ватт.

Цветопередача у ламп типа ДРИ лучше чем у ДРЛ, свет белый с небольшими различиями в цветовой температуре. Внутри лампы горелка, в которой во время работы лампы протекает электрический разряд в парах ртути с добавками.

В зависимости от состава паров, изменяется цвет света лампы ДРИ, по этой причине именно лампы ДРИ в свое время приобрели популярность в качестве источников света для решения архитектурных задач цветового оформления. Часто лампы ДРИ можно встретить в системах подсветки рекламных щитов и витрин, в прожекторах на больших стадионах, в освещении коммерческих сооружений и просто улиц.

Резюме: лампа ДРИ обладает отличной цветопередачей, но не имеет возможности плавного регулирования светового потока, ее светоотдача лежит в диапазоне от 80 до 110 Лм/Вт, экономичность лампы средняя, период гарантийной эксплуатации примерно 9000 часов, лампа ДРИ долго запускается и перезапускается, внутри есть ртуть.

В основе работы дуговой натриевой трубчатой лампы — электрический разряд в парах натрия. Лампы данного типа производят характерный оранжевый свет. Их можно встретить в уличных фонарях наравне со ртутными, однако в последние годы замечалась тенденция к замене ртутных ламп — на натриевые лампы низкого давления, более эффективные и менее вредные по составу газа внутри колбы.

Натриевые лампы отличаются наибольшей светоотдачей из всех газоразрядных ламп промышленного применения. Однако натриевые лампы низкого давления восприимчивы к температуре окружающей среды — чем ниже температура окружающего воздуха — тем меньше световой поток. А в натриевых лампах высокого давления все же содержится значительное количество соединения натрия со ртутью. По этой причине нельзя назвать натриевые лампы высокого давления экологически безопасными.

Итак, натриевые лампы низкого давления (НЛНД) имеют светоотдачу порядка 100 люмен на 1 ватт, они подходят для уличного освещения во дворах, где не важен цвет освещения, здесь он оранжевый, и о качестве цветопередачи судить просто не приходится, ибо предмет белого цвета будет казаться оранжевым или желтоватым, а зеленый — синим. По этой причине натриевые лампы низкого давления не особо востребованы в качестве светильников для архитектурных целей.

Натриевые лампы высокого давления (НЛВД), в отличие от натриевых ламп низкого давления, обладают высокой цветопередачей, позволяющей различать цвета почти во всем видимом спектре. Различные добавки к смеси газов в колбе, а также разнообразные люминофоры, плюс варьирование давления внутри лампы — эти меры позволяют несколько корректировать параметры цветопередачи НЛВД, но снижают КПД лампы.

Вообще КПД натриевых ламп высокого давления находится в районе 30%, а светоотдача — около 75 люмен на 1 ватт потребляемой мощности. Добавление в натриевую лампу высокого давления натриевой амальгамы позволило повысить световой поток и цветопередачу, но от этого лампа стала экологически небезопасной. Кроме того любой натриевой лампе важна стабильность питающего напряжения.

Резюме по натриевым лампам: лампы ДНАТ имеют плохую цветопередачу, не имеют возможности плавного регулирования светового потока, светоотдача лежит в широком диапазоне от 75 до 120 Лм/Вт, экономичность натриевых ламп средняя, период гарантийной эксплуатации примерно 15000 часов, лампы долго запускаются и перезапускаются, в них в том или ином количестве присутствует ртуть.

Светодиоды (LED – расшифровывается как Light-emitting diode — светоизлучающий диод) в современных установках промышленного и уличного освещения значительно превосходят любые газоразрядные лампы как по энергоэффективности, так и по эксплуатационным и экологическим характеристикам.

Они преобразуют электрический ток в свет без каких бы то ни было электрических разрядов в газе, требующих ртути, определенного давления в колбе, часто даже колба светодиодам не нужна. Световой поток светодиодного источника создается на полупроводниковом переходе, от состава которого зависит длина волны (по сути — цвет) света, оттенок которого немного корректируется применяемым люминофором.

Светодиоды очень экономичны, их светоотдача достигает 120 люмен на 1 ватт, в них нет никаких вредных веществ, таких как ртуть, отсутствует стекло. При непрерывном использовании светодиодного светильника на протяжении 80000 часов, его световой поток через это время снизится лишь вдвое, тогда как газоразрядные лампы теряют пятую часть светового потока уже в первый год эксплуатации. При том даже через это длительное время цветовая температура у светодиодного светильника сохранится.

Для питания светодиодного светильника используется собственный стабилизированный блок питания, которому не страшны колебания напряжения в сети вплоть до 20%, кроме того в блок питания светодиодного светильника легко может быть заложена возможность плавной регулировки мощности, и соответственно — светового потока.

Резюме: светодиодные светильники имеют отличную цветопередачу, имеют возможность плавного регулирования светового потока, их нормальная светоотдача около 120 Лм/Вт, экономичность всегда высокая, период гарантийной эксплуатации доходит до 80000 часов, при этом светильник не приходит в негодность. Светодиоды мгновенно запускаются и перезапускается, в них отсутствует ртуть.

Таким образом именно светодиодные светильники по всем показателям (энергоэффективность, качество света, экологичность, долговременная надежность) превосходят любые газоразрядные лампы.

Ранее ЭлекитроВести писали, что в Киеве в пилотном режиме заработала система Smart lighting, которая управляет системой уличного освещения.

По материалам: electrik.info.

подключение через дроссель и ИЗУ

На чтение 6 мин. Просмотров 8 Опубликовано Обновлено

Еще несколько десятилетий назад натриевые лампы были наиболее востребованными по причине отсутствия достойных аналогов. Они практически повсеместно эксплуатировались для освещения улиц и дорог. Несколько реже их стали использовать с появлением светодиодных лампочек, но при этом сдавать свои позиции окончательно они не собираются.

Что такое ДНаТ лампа и ее разновидности

Внешний вид лампы ДНаТ

Осветительные приборы ДНаТ – это одна из видов натриевых лампочек высокого давления. Аббревиатура ДНаТ расшифровывается, как «Дуговая Натриевая Трубчатая». Приборы этого типа делятся еще на несколько разновидностей – ДНаС, ДНаЗ и ДНаМТ. Каждый из них имеет свои индивидуальные особенности, преимущества и недостатки.

  • ДНаС – это светорассеивающие осветительные приборы. В качестве светорассеивателя используется специальный пигмент, которым обрабатывается вся внутренняя поверхность внешней колбы. Спектр этого вида лампочек напоминает дневной.
  • ДНаЗ – свечение горелки имеет определенную направленность. Характеризуется прибор специальным напылением зеркальным рефлектором на внешнюю колбу устройства.
  • ДНаМТ – оснащены матированной колбой. Эта разновидность представляет собой аналог ДНаС, который на сегодняшний день уже снят с производства. Используются для замены осветительных приборов ДРЛ без ухудшения качества освещения.

Все натриевые осветительные приборы делятся на два вида в зависимости от принципа действия — лампы низкого и высокого давления.

Натриевая лампа низкого давления

Натриевая лампа низкого давления

Осветительные приборы низкого давления обладают несколькими специфическими особенностями. Например, при изготовлении применяется не обыкновенная стеклянная колба, а высокопрочное боросиликатное стекло. Это необходимая мера, поскольку воздействие паров натрия на стеклянные поверхности агрессивное и разрушающее.

Сокращенно эта разновидность называется НЛНД, эффективность ее работы зависит прежде всего от температуры окружающей среды. Для обеспечения оптимальных условий для бесперебойной и продолжительной работы, лампочку дополнительно помещают в стеклянную внешнюю колбу, которая не только защищает конструкцию от агрессивных факторов окружающей среды, но и служит необычным термосом.

Натриевые лампы для уличного освещения высокого давления

Натриевая лампа высокого давления

В сравнении с предыдущей разновидностью натриевые лампы высокого давления имеют несколько весомых преимуществ – феноменальная эффективность и качественная цветопередача. При мощности от 30 до 1000 Вт светоотдача достигает 160 лм/Вт, эксплуатационный срок, как правило, составляет около 25000 часов.

Благодаря большой яркости и компактным размерам область применения модулей высокого давления широка.

Используются такие разновидности натриевых ламп обязательно с балластом электронного или индуктивного типа. Розжиг происходит при помощи специального электротехнического устройства – ИЗУ, которое гарантирует бесперебойную поставку импульсов до 6 кВт.

Как правило, от момента запуска натриевой лампы высокого давления и до возникновения полноценного освещения проходит не более 5 минут.

Конструктивные особенности ДНаТ лампы и принцип работы

Устройство лампы ДНаТ

Принцип работы натриевой газоразрядной лампочки базируется на химических свойствах паров натрия, которые при определенных условиях способны излучать яркий монохроматический яркий свет. Газообразная среда помещена в специальную трубку, которая получила название – горелка. Разогретые пары натрия оказывают разрушающее действие на стеклянные поверхности, поэтому при производстве используется качественное боросиликатное стекло или поликристаллический окись алюминия.

Каждая сторона горелки оснащена электродами, задача которых — создать дуговые разряды, разогревающие натриевые пары. Вся эта конструкция помещена в стеклянную герметичную колбу, которая заканчивается резьбовым цоколем разных типов.

Горелка натриевой лампы зажигается от электрической дуги, которая образуется благодаря электродам. В результате в канале формируется большое количество заряженных частиц. Для лучшего свечения в колбе содержатся пары не только натрия, но и ртути, ксенона или аргона. Сегодня уже разработаны осветительные приборы, не содержащие ртуть, но конструктивные их особенности чрезвычайно сложные.

Зажигание осветительных приборов происходит в тот момент, когда на катоды подается высокое импульсное напряжение. Не более 5 минут лампа может светить тускло, далее она достигнет оптимальной рабочей температуры.

Просто выбрасывать натриевые лампы нельзя. Вышедшие из строя приборы требуется сдавать в специальные приемные пункты. Если колба попадет на переработку со стеклом, будет испорчена вся плавка из-за содержания в составе оксида алюминия и кварца.

Схемы подключения лампы ДНаТ

Схема подключения лампы ДНаТ

Для первого запуска натриевой лампы недостаточно просто подать на нее питающее напряжение, для этого однократно используются специальные импульсные зажигающие устройства типа ИЗУ. Обусловлено это тем, что холодная горелка имеет высокое сопротивление, в результате чего она просто не запускается.

После первого пуска токовый поток через лампу требуется ограничивать. Для этого создан балласт электронный или электромагнитный.

ИЗУ подключается параллельно, дроссель коммутируется с лампочкой последовательно. ИЗУ делятся на два вида: трехвыводной и двухвыводной. Стоимость последнего ниже и он более простой в подключении, первый же более корректно выполняет поставленные перед ним задачи.

Важно устанавливать ДНаТ лампы, используя чистые тканевые салфетки или хлопчатобумажные перчатки, поскольку температура колбы прибора достигает 300 градусов по Цельсию. Если прикоснуться к колбе жирными пальцами, сформируется слой нагара, плохо проводящий тепло.

Техническое сравнение с аналогами

Чтобы понять, почему натриевые лампы все равно используются, рекомендуется сравнить их технические характеристики с особенностями аналогов.

Тип осветительной лампы Продолжительность эксплуатационного срока, ч Создаваемый световой поток, лм Паспортная мощность изделия, Вт
ДНаТ- 100 6 000 9 400 100
ДНаТ-150 10 000 14 000 150
ДНаТ-250 15 000 24 000 250
ДНаТ-400 15 000 47 500 400
ДРЛ-125 12 000 6 000 125
ДРЛ-250 12 000 13 000 250
ДРЛ-400 15 000 24 000 400
Светодиодный аналог ДРЛ-125 10 000 2 500 40
Светодиодный аналог ДРЛ-250 10 000 5 000 80

Сфера применения

Лампы ДНаТ идеально подходят для освещения теплиц, так как излучают благоприятный для растений монохромный желтый свет

Модули из паров натрия из-за слабой точности цветопередачи не предназначены для использования в быту, чаще всего их устанавливают для освещения улицы и приусадебных участков, а также проспектов и шоссе.

ДНаТ лампы устанавливают в электротехнические оборудования, предназначенные для подсветки и фонового освещения:

  • В оранжереях, зимних садах и теплицах для обеспечения базовой урожайности культурных растений, а также для повышения их темпов роста.
  • Контейнерных площадок, спортивных сооружений и туннелей.
  • Складских и производственных помещений, цехов, где качество цветопередачи не играет большой роли.
  • Архитектурных сооружений и исторических памятников.
  • Аэропортов, железнодорожных вокзалов и т.д.

Во всех вышеописанных случаях натриевые лампы обеспечивают надлежащую освещенность при минимальных показателях энергопотребления.

Преимущества и недостатки

Достоинства натриевых ламп:

  • Минимальное потребление электроэнергии, экономичность.
  • Хорошая светоотдача.
  • Рабочая температура колеблется в широком диапазоне от -60 до +40 градусов по Цельсию.
  • Наличие теплового излучения.
  • Высокий КПД.
  • Длительный эксплуатационный срок.
  • Световой поток даже спустя время не изменяется.

Среди недостатков можно выделить:

  • Зажигание устройства и стабилизация свечения занимает 5-7 минут.
  • Цветовой диапазон к окончанию эксплуатационного срока может изменяться.
  • При аномально низких температурах эффективность свечения падает.
  • Лампы, содержащие в своем составе ртуть, нельзя отнеси к безопасным.

Приобретать ДНаТ лампы и его аналоги рекомендуется в специализированных магазинах, где к ним прилагается сопроводительная документация и гарантийный талон.

Виды натриевых ламп

26.12.2013

Виды натриевых ламп

Натриевая газоразрядная лампа (НЛ) — электрический источник света, светящимся телом которого служит газовый разряд в пара́х натрия. Поэтому преобладающим в спектре таких ламп является резонансное излучение натрия; лампы дают яркий оранжево-жёлтый свет. Эта специфическая особенность НЛ (монохроматичность излучения) вызывает при освещении ими неудовлетворительное качество цветопередачи. Из-за особенностей спектра и существенного мерцания на удвоенной частоте питающей сети НЛ применяются в основном для уличного освещения, утилитарного, архитектурного и декоративного. Для внутреннего освещения производственных площадей используется в случае если нет требований к высокому значению индекса цветопередачи источника света.

В зависимости от величины парциального давления паров натрия лампы подразделяют на НЛ низкого давления (НЛНД) и высокого давления (НЛВД).

Несмотря на свои недостатки, натриевые лампы являются одним из самых эффективных электрических источников света. Светоотдача натриевых ламп высокого давления достигает 150 люмен/Ватт, низкого давления — 200 люмен/Ватт. Срок службы натриевой лампы до 28,5 тыс. часов.

Натриевые лампы низкого давления

Исторически первыми из НЛ были созданы НЛНД. В 1930-х гг. этот вид источников света стал широко распространяться в Европе. В СССР велись эксперименты по освоению производства НЛНД, существовали даже модели, выпускавшиеся серийно, однако внедрение их в практику общего освещения прервалось из-за освоения более технологичных ртутных газоразрядных ламп, которые, в свою очередь, стали вытесняться НЛВД. Схожая картина наблюдается в США, где НЛНД в 1960-х гг. были полностью вытеснены металлогалогенными лампами. Однако в Европе НЛНД по сей день распространены достаточно широко. Одним из их применений является освещение загородных автострад.

Лампы низкого давления отличаются рядом особенностей. Во-первых, пары натрия весьма агрессивны по отношению к обычному стеклу. Из-за этого внутренняя колба обычно выполняются из боросиликатных стёкол. Во-вторых, эффективность НЛНД сильно зависит от температуры окружающей среды. Для обеспечения приемлемого температурного режима колбы последняя помещается во внешнюю стеклянную колбу, играющую роль «термоса».

Натриевые лампы высокого давления

Создание ламп высокого давления потребовало иного решения проблемы защиты материала колбы от воздействия не только паров натрия, но и высокой температуры электрической дуги. Разработана технология изготовления трубок из оксида алюминия Al2O3. Такая прозрачная и химически устойчивая трубка с токовводами помещается во внешнюю колбу из термостойкого стекла. Полость внешней колбы вакуумируется и тщательно дегазируется. Последнее необходимо для поддержания нормального температурного режима работы горелки и защиты ниобиевых токовых вводов от воздействия атмосферных газов.

Горелка НЛВД наполняется буферным газом, в качестве которого служат газовые смеси различного состава, а также в них дозируется амальгама натрия (сплав с ртутью). Существуют НЛВД «с улучшенными экологическими свойствами» — безртутные.

Лампы светят жёлтым или оранжевым светом (в конце срока службы лампы спектр излучения изменяется и варьируется от тёмно-оранжевого до красного). Высокое давление паров натрия в горящей лампе вызывает значительное уширение излучаемых спектральных линий. Поэтому НЛВД имеют квазинепрерывный спектр в ограниченном диапазоне в жёлтой области. Цветопередача при освещении такими лампами несколько улучшается по сравнению с НЛНД, однако падает световая отдача лампы (примерно до 150 лм/Вт).

Натриевые лампы высокого давления используют в промышленном растениеводстве для дополнительного освещения растений, что дает возможность их интенсивного роста круглый год.

Номенклатура

В отечественной номенклатуре источников света существует ряд типов НЛВД:

  • ДНаТ (Дуговые Натриевые Трубчатые) — в цилиндрической колбе;
  • ДНаС (Дуговые Натриевые в Светорассеивающей колбе) — выпускались Полтавским Заводом Газоразрядных Ламп и предназначены для прямой замены ртутных газоразрядных ламп (ДРЛ). Горелка таких ламп помещена в эллиптическую внешнюю колбу, аналогичную лампам ДРЛ, но вместо люминофора изнутри покрытую тонким слоем светорассеивающего пигмента, что позволяет использовать эти лампы в светильниках или других осветительных установках, предназначенных для ламп ДРЛ, без ухудшения их оптических характеристик;
  • ДНаМТ (Дуговые Натриевые Матированные) — выпускаются производственным объединением «Лисма» (г. Саранск), полностью аналогичны лампам ДНаС;
  • ДНаЗ (Дуговые Натриевые Зеркальные) — производятся в различных модификациях. Мелкими партиями выпускаются лампы в колбе, аналогичной ДРИЗ, где горелка размещается аксиально (на геометрической оси отражателя). Более широкое распространение получили лампы, известные под торговой маркой «Reflux» («Рефлакс») с зеркализованной колбой специальной формы. В небольшом количестве изготавливались лампы-фары с горелкой ДНаТ.

ГОСТ Р МЭК 60192-2011 Лампы натриевые низкого давления. Эксплуатационные требования


ГОСТ Р МЭК 60192-2011

Группа Е81

ОКС 29.140.30
ОКП 34 6740

Дата введения 2012-07-01

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1. 0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН ГУП Республики Мордовия «Научно-исследовательский институт источников света имени А.Н.Лодыгина» на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 332 «Светотехнические изделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 августа 2011 г. N 223-ст

4 Настоящий стандарт идентичен международному стандарту МЭК 60192:2001* «Лампы натриевые низкого давления. Требования к рабочим характеристикам» (IEC 60192:2001 «Low-pressure sodium vapour lamps — Performance specifications»). Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1. 5-2004 (пункт 3.5).
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.


При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ


Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Общие положения

1.

1 Область применения

Настоящий стандарт устанавливает эксплуатационные требования к натриевым лампам низкого давления для общего освещения (далее — лампы).

В настоящем стандарте к некоторым требованиям дана ссылка на соответствующий лист с параметрами лампы. Для некоторых ламп эти листы с параметрами включены в настоящий стандарт. Для ламп, не входящих в область применения настоящего стандарта, соответствующие параметры должны быть указаны изготовителем или основным поставщиком.

Требования настоящего стандарта относятся только к испытанию типа.

Примечание — Требования и допуски, разрешенные настоящим стандартом, соответствуют выборке для испытания типа, представленной изготовителем для этой цели. Эта выборка должна состоять из ламп с характеристиками, типичными для продукции изготовителя и по возможности близкими к усредненным значениям характеристик этой продукции.


Можно ожидать, что при тех допусках, которые установлены в стандарте, лампы, испытанные в соответствии с выборкой для испытания типа, будут удовлетворять установленным требованиям для большей части продукции. Однако из-за разброса характеристик продукции неизбежно, что иногда характеристики ламп будут вне заданных допусков. Руководство по правилам и планам выборочного контроля по качественным признакам по МЭК 60410.

1.2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

МЭК 60050 (845):1987 Международный электротехнический словарь (МЭС). Глава 845. Освещение (IEC 60050 (845):1987 International electrotechnical vocabulary; chapter 845: lighting)

МЭК 60061-1:1969 Цоколи и патроны ламп, а также калибры для проверки их взаимозаменяемости и безопасности. Часть 1. Цоколи ламп (IEC 60061-1:1969 Lamp caps and holders together with gauges for the control of interchangeability and safety — Part 1: Lamp caps)

МЭК 60923:1995 Устройства для ламп. Аппараты пускорегулирующие для разрядных ламп (кроме трубчатых люминесцентных ламп). Требования к рабочим характеристикам (IEC 60923:2005 Auxiliaries for lamps — Ballasts for discharge lamps (excluding tubular fluorescent lamps) — Performance requirements)

МЭК 62035:1999 Лампы разрядные (кроме люминесцентных ламп). Требования безопасности (IEC 62035:1999 Discharge lamps (excluding fluorescent lamps) — Safety specifications)

1.3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями, а также приведенные в МЭК 60050 (845):

1.3.1 лампа натриевая низкого давления (low pressure sodium (vapour) lamp): Разрядная лампа, в которой свет генерируется излучением паров натрия с парциальным давлением от 0,1 до 1,5 Па [МЭС 845-07-24].

Светодиод

против натрия высокого давления / натрия низкого давления

Считывание за 15 минут

Вы когда-нибудь задумывались, что лучше: натриевые лампы высокого давления (и соответствующие натриевые лампы низкого давления) или светоизлучающие диоды (светодиоды)? Итак, вот прямое сравнение этих двух технологий, за которым следует подробное обсуждение каждой технологии по очереди.


Натрий высокого давления

Что такое натриевая лампа высокого давления?

Лампы на парах натрия высокого давления (HPS), аналогичные лампам LPS, представляют собой особый тип газоразрядных ламп (также известных как разрядные лампы высокой интенсивности, HID или дуговые лампы). Принципиальная разница между натриевыми лампами низкого и высокого давления заключается в рабочем давлении внутри лампы. Как видно из названия, натриевые лампы высокого давления работают при более высоком внутреннем давлении. Дуговая трубка сделана из оксида алюминия, а металлический натрий объединен с несколькими другими элементами, такими как ртуть, которая уравновешивает желтое свечение с некоторыми выбросами от белого до голубого.

Натрий низкого давления

Что такое натриевая лампа низкого давления?

Лампы на парах натрия низкого давления (LPS) представляют собой особый тип газоразрядных ламп (также известных как разрядные лампы высокой интенсивности, HID или дуговые лампы).Колба в основном содержит твердый металлический натрий внутри трубки из боросиликатного стекла, которая испаряется при включении лампы. Во время запуска (пока натрий все еще находится в твердой форме) лампа излучает тусклое красноватое / розовое свечение. Как только металл испаряется, выбросы приобретают характерный ярко-желтый цвет, характерный для натриевых ламп. Спектр видимого излучения LPS-света на самом деле очень близок (589 и 589,6 нм, практически монохроматический), в результате чего цвета освещенных объектов почти неразличимы.

Общие черты между лампами LPS и HPS:

Натриевые лампы высокого и низкого давления требуют зажигания, которое обычно обеспечивается импульсом напряжения или третьим электродом (дополнительной металлической частью) внутри колбы. Запуск относительно прост для небольших ламп, но может потребоваться значительное напряжение для более крупных ламп. Для освещения на парах натрия обычно требуется период «прогрева», чтобы испарить внутренний газ в плазму. Кроме того, когда свет нагревается, для его работы требуется дополнительное напряжение, которое уравновешивается балластом (магнитное или электрическое устройство, предназначенное для обеспечения постоянного тока света). По мере старения ламп на парах натрия требуется все больше и больше напряжения для получения того же количества света, пока в конечном итоге напряжение не превысит фиксированное сопротивление, обеспечиваемое балластом, и свет погаснет (не сработает). Световые эффекты со временем становятся менее эффективными, потому что они должны использовать все больше и больше напряжения для обеспечения того же светового потока, что и свет. Тем не менее, фары HPS, в частности, поддерживают довольно хорошую светоотдачу (примерно 80%) при обычном окончании срока службы (24 000 часов работы).

Что такое Upside до натриевых ламп низкого (LPS) и высокого давления (HPS)?

Натриевые паровые светильники используются с середины 20-го века (в промышленном производстве с 1930-х годов) и обычно представляют собой высокоэффективный способ освещения обширных территорий.Натриевые лампы работают в диапазоне, в котором человеческий глаз очень чувствителен, поэтому для достижения такого же светового эффекта требуется меньше энергии. По этой причине они очень эффективны. Кроме того, несмотря на длительный период прогрева (5-10 минут), натриевые лампы низкого давления немедленно повторно воспламеняются в случае отключения электроэнергии. Это особенно полезно для наружного освещения, где энергоэффективность имеет первостепенное значение (например, когда муниципалитеты освещают улицы или другие места общего пользования, такие как парковки.) Лампы LPS и HPS намного эффективнее и дольше служат, чем лампы накаливания, многие люминесцентные лампы и большинство газоразрядных ламп высокой интенсивности в целом. Лишь недавно, с появлением доступного и распространенного светодиодного освещения, их постоянно превосходят с точки зрения энергоэффективности и срока службы.

Каковы основные недостатки натриевых ламп низкого (LPS) и высокого давления (HPS)?

Среди недостатков данного освещения можно выделить следующие:

  1. Натриевые лампы на парах имеют худшую цветопередачу на рынке. В частности, лампы LPS являются монохроматическими, что означает, что освещаемые ими объекты выглядят темно-черными, а не того цвета, который вы бы видели при дневном свете. Лампы HPS лучше, но по-прежнему превосходят практически все другие светильники на рынке.
  2. Натриевым лампам требуется короткий период прогрева . Как только дуга зажигается, она плавится и испаряет соли металлов (натрия) внутри устройства. Свет не достигает полной мощности, пока соли полностью не испарятся в плазму (что иногда может занять до 10 минут).При первом зажигании (включении) свет будет красноватым / розовым, а по достижении нормальной рабочей температуры он перейдет в свой характерный желтый цвет.

Каковы Незначительные недостатки натриевых ламп низкого (LPS) и высокого давления (HPS)?

Среди незначительных недостатков натриевого освещения можно выделить следующие:

  1. Натриевые лампы высокого давления содержат небольшое количество токсичной ртути. Ртуть внутри ламп — опасный материал, который может стать проблемой при утилизации отходов в конце срока службы лампы. Разбитые лампы выделяют небольшое количество токсичной ртути в виде газа, а остальная часть содержится в самом стекле.
  2. Натриевые лампы на парах всенаправленные. Всенаправленные огни излучают свет на 360 градусов. Это большая системная неэффективность, потому что по крайней мере половина света должна отражаться и перенаправляться в желаемую освещаемую область.Необходимость отражения и перенаправления света означает, что выходная мощность для всенаправленных огней гораздо менее эффективна из-за потерь, чем для того же света, если бы он был направленным по своей природе. Это также означает, что в самом осветительном приборе требуется больше дополнительных деталей, чтобы отражать или фокусировать световой поток лампы (что увеличивает стоимость единицы).

Где обычно используются натриевые лампы низкого и высокого давления ?

Общие области применения натриевого освещения включают уличное освещение и парковки, а также освещение туннелей, где цветопередача не является серьезной проблемой. Он обычно используется на открытом воздухе в таких организациях, как школы, большие коммерческие здания, такие как больницы, или муниципалитеты, управляющие городским освещением с ограниченным бюджетом.

Светодиод:

Что такое светоизлучающий диод (светодиод)?

LED — светодиод. Диод — это электрическое устройство или компонент с двумя электродами (анодом и катодом), через которые протекает электричество — обычно только в одном направлении (внутрь через анод и через катод).Диоды обычно изготавливаются из полупроводниковых материалов, таких как кремний или селен — твердые вещества, которые проводят электричество в одних обстоятельствах и не проводят в других (например, при определенных напряжениях, уровнях тока или интенсивности света). Когда ток проходит через полупроводниковый материал, устройство излучает видимый свет. Это полная противоположность фотоэлементу (устройству, преобразующему видимый свет в электрический ток).

Если вас интересуют технические подробности работы светодиода, вы можете прочитать об этом здесь.

Что такое Major Upside до светодиодных ламп?

У светодиодного освещения есть четыре основных преимущества:

  1. Светодиоды имеют чрезвычайно долгий срок службы по сравнению с любой другой осветительной техникой. Срок службы новых светодиодов составляет от 50 000 до 100 000 часов и более. Для сравнения, типичный срок службы люминесцентной лампы составляет в лучшем случае 10-25% (примерно 10 000 часов).
  2. Светодиоды
  3. чрезвычайно энергоэффективны по сравнению со всеми другими коммерчески доступными осветительными приборами.Для этого есть несколько причин, включая тот факт, что они тратят очень мало энергии в виде инфракрасного излучения (сильно отличается от большинства обычных ламп, включая люминесцентные), и они излучают свет направленно (более 180 градусов по сравнению с 360 градусами, что означает гораздо меньше потерь из-за необходимости перенаправлять или отражать свет).
  4. Очень высокое качество света
  5. Очень низкие эксплуатационные расходы и хлопоты

Что такое Незначительные преимущества для светодиодных ламп?

Помимо основных преимуществ, светодиодные фонари предлагают еще несколько небольших преимуществ.К ним относятся следующие:

  1. Принадлежности: Для светодиодов требуется гораздо меньше дополнительных деталей лампы.
  2. Цвет: Светодиоды могут быть разработаны для генерации всего спектра цветов видимого света без использования традиционных цветовых фильтров, необходимых для традиционных световых решений.
  3. Направленность: Светодиоды имеют естественную направленность (по умолчанию они излучают свет на 180 градусов).
  4. Размер: Светодиоды могут быть намного меньше других источников света.
  5. Прогрев: светодиоды переключаются быстрее (без периода прогрева или охлаждения).

Что такое Downside до светодиодных ламп?

Принимая во внимание преимущества, можно подумать, что светодиодные фонари — это простая задача. Хотя это становится все более актуальным, при выборе светодиода необходимо пойти на несколько компромиссов:

В частности, светодиодные фонари относительно дороги. Первоначальные затраты на проект светодиодного освещения обычно выше, чем у большинства альтернатив.Это, безусловно, самый большой недостаток, который необходимо учитывать. Тем не менее, цены на светодиоды стремительно снижаются, и, поскольку они продолжают массово применяться, цена будет продолжать падать. (Не сдавайтесь, если вы получили дорогостоящее предложение по переходу на светодиоды. Наша служба оптимизации стоимости может помочь.)

Где обычно используется светодиод ?

Первое практическое применение светодиодов было в печатных платах компьютеров. С тех пор они постепенно расширили свои области применения, включив светофоры, световые указатели, а с недавних пор — внутреннее и внешнее освещение.Как и люминесцентные лампы, современные светодиодные лампы — прекрасное решение для спортзалов, складов, школ и коммерческих зданий. Они также могут быть адаптированы для больших общественных мест (которые требуют мощного и эффективного освещения на большой площади), дорожного освещения (которое дает значительные преимущества в цвете по сравнению с натриевыми лампами высокого и низкого давления) и парковок. Чтобы узнать больше об истории уличного освещения в Соединенных Штатах, читайте здесь.

Качественное сравнение светодиодов и LPS / HPS

В чем разница между натриевыми парами и светодиодными лампами?

Две разные технологии — это совершенно разные методы получения света.Лампы на парах натрия содержат металлы, которые испаряются в инертный газ внутри стеклянного корпуса, в то время как светодиоды являются твердотельной технологией. Обе технологии очень эффективны. Разница в том, что натриевые лампы были самой эффективной технологией 1970-х годов, а светодиоды — их эквивалентом в наши дни. Хотя натриевое освещение превосходит практически все другие технологии с точки зрения энергоэффективности (именно поэтому оно было выбрано для освещения улиц во многих городах), оно уступает светодиодам.И светодиоды, и лампы на парах натрия излучают электромагнитное излучение в небольшой части спектра видимого света, однако светодиоды тратят гораздо меньше энергии, производя отходящее тепло, и они также предоставляют пользователю невероятно лучший выбор вариантов с высоким индексом цветопередачи (что устраняет необходимость в монохромный черный вид объектов, освещаемых лампами LPS и HPS).

Почему светодиоды вытеснят натриевые лампы с парами?

У натриевых ламп худшая цветопередача из всех ламп.Они излучают темно-желтое свечение, что обычно является светом очень низкого качества. Кроме того, с натриевыми лампами возникают серьезные проблемы с утилизацией отходов. В частности, известно, что они могут вызвать возгорание в случае, если лампа сломается и обнажится металлический натрий. Натрий может загореться даже в том случае, если лампа разбита о землю. По этой причине безопаснее всего разбить натриевые лампы под водой, а затем утилизировать разрушенную лампочку. Наконец, лампы HPS и LPS являются монохроматическими, поэтому они могут испортить ваше цветовое зрение, если вы будете смотреть на них в течение длительного периода времени.

Возможно, что более важно, за последние несколько лет эффективность светодиодов превзошла эффективность даже ламп LPS и HPS, и повышение эффективности их работы продвигается гораздо более быстрыми темпами. Самым большим преимуществом светильников LPS и HPS является дешевая цена продажи, высокая энергоэффективность (низкие эксплуатационные расходы) и относительно долгий срок службы. LPS и HPS по-прежнему сохраняют эти преимущества перед большинством обычных ламп, но они проигрывают светодиодам по всем трем параметрам. В некоторых областях (например, по сроку службы) они значительно уступают светодиодам.Чрезвычайно низкие затраты на обслуживание и замену светодиодов на самом деле являются основным преимуществом затрат в долгосрочной перспективе. Срок службы светодиода может превышать 100 000 часов (более чем в четыре раза больше, чем у LPS или HPS). Необходимость покупать одну лампочку вместо трех или четырех с течением времени является важным аргументом в пользу светодиодов. Суть в том, что, утратив свое традиционное преимущество быть самой энергоэффективной лампой на рынке, очень мало причин использовать натриевую лампу, когда доступно светодиодное освещение.

Прочтите все сообщения о сравнении освещения!

Тема

Светодиодные примечания

Примечания по натрию низкого и высокого давления

Победитель

Коррелированная цветовая температура (подробнее здесь)

Светодиоды

доступны в широком диапазоне цветовых температур, который обычно составляет от 2200K до 6000K (от «теплого» желтого до светлого или «холодного» синего).

Натриевые лампы

низкого и высокого давления хорошо известны своим теплым желтым свечением (значения CCT около 2200K). Хотя натриевые лампы высокого давления излучают видимый свет в немного более широком спектре, чем натриевые лампы низкого давления, они все еще очень ограничены. Обратной стороной является то, что есть очень мало вариантов за пределами узкого диапазона, из которых можно выбирать. Другими словами, если вам не нужен теплый темно-желтый свет, вам придется использовать что-то помимо натрия низкого или высокого давления, чтобы добиться этого.

светодиод

CRI (подробнее здесь)

CRI для светодиодов сильно зависит от конкретного освещения. Тем не менее, доступен очень широкий спектр значений CRI, как правило, от 65 до 95.

Натриевые лампы низкого давления

известны тем, что имеют наихудшие значения CRI на рынке. Обычно они составляют около 25 баллов по 100-балльной шкале, где 100 — наилучшее возможное значение. Лампы LPS излучают монохроматический желтый свет, который очень мешает цветовому зрению в ночное время.Цветопередача натриевых ламп высокого давления немного улучшена (лампы HPS излучают свет от желтого до белого), но все равно намного хуже, чем у других типов ламп.

светодиод

Цикл (включение / выключение)

Светодиоды

— идеальный свет для преднамеренного включения и выключения, потому что они реагируют довольно мгновенно (нет периода нагрева или охлаждения). Они излучают ровный свет без мерцания.

Натриевые лампы высокого давления могут мерцать и / или периодически включаться и выключаться по мере того, как срок службы лампы подходит к концу.Натриевые лампы низкого давления не будут циклически повторяться по истечении срока службы, а просто не смогут зажигать (включиться) и / или останутся в фазе прогрева, на что указывает тусклое свечение от красноватого до розового.

Натриевые лампы низкого и высокого давления имеют короткую задержку при включении, потому что их необходимо зажечь, прежде чем они перейдут в устойчивый режим. Проблемы со стартером и / или неправильное соответствие стартера и лампы HPS могут вызвать циклическую работу, даже если в остальном стартер работает правильно, поскольку лампа постоянно пытается зажечь себя.

светодиод

Затемнение

Светодиоды

очень легко затемнить, и доступны варианты использования от 100% до 0,5%. Регулировка яркости светодиода осуществляется путем уменьшения прямого тока или модуляции длительности импульса.

HID фары можно приглушить вручную с помощью различных электрических или магнитных балластов, но этот процесс изменяет входное напряжение на свет и, следовательно, может изменить характеристики света.В некоторых случаях (особенно со старыми лампами HID) затемнение может привести к преждевременному истощению света. Непрерывное затемнение обычно изменяет светоотдачу от 100% до 30% для натриевых ламп высокого давления.

светодиод

Направленность

светодиода излучают свет на 180 градусов. Как правило, это преимущество, потому что свет обычно желателен в целевой области (а не во всех 360 градусах вокруг лампы). Вы можете узнать больше о влиянии направленного освещения, узнав об измерении, называемом «полезные люмены» или «эффективность системы».”

Все газоразрядные лампы высокой интенсивности (например, HPS и LPS) излучают свет во всех направлениях. Это означает, что они излучают свет на 360 градусов, для чего требуются корпуса приспособлений или отражатели, чтобы направить большую часть излучения в желаемую целевую область.

светодиод

Эффективность

Светодиоды

очень эффективны по сравнению со всеми типами освещения на рынке. Типичная эффективность источника составляет от 37 до 120 люмен / ватт.Однако светодиоды действительно сияют в эффективности их системы (количество света, которое фактически достигает целевой области после учета всех потерь). Большинство значений эффективности светодиодной системы превышают 50 люмен / ватт.

Натриевые лампы низкого и высокого давления — единственный источник света, эффективность источника которого сопоставима со светодиодами (значения варьируются от 50 до 160 люмен / ватт для LPS и немного меньше для HPS). Во многих случаях они проигрывают светодиодам, потому что эффективность их систем часто намного ниже из-за потерь, связанных с ненаправленным световым потоком и необходимостью перенаправления его в желаемую область.

Падение эффективности

КПД светодиода падает с увеличением тока. Тепловая мощность также увеличивается с дополнительным током, что сокращает срок службы устройства. Общее падение производительности с течением времени относительно невелико, около 80% выходного сигнала является нормальным ближе к концу срока службы.

Натриевые лампы высокого давления достаточно хорошо сохраняют свою люминесценцию, 90% из которых остаются доступными в середине срока их службы (около 12000 часов). Лампы HPS обычно излучают 80% от своей первоначальной номинальной мощности в конце срока службы (около 24 000 часов).

Жизнеспособное излучение света

Светодиоды

излучают очень узкий спектр видимого света без потерь из-за несоответствующих типов излучения (ИК, УФ) или тепла, связанных с обычным освещением, что означает, что большая часть энергии, потребляемой источником света, преобразуется непосредственно в видимый свет.

Натриевые лампы низкого и высокого давления излучают очень узкий спектр света (особенно лампы LPS).По этой причине лампы LPS действительно желательны, поскольку они минимизируют электромагнитные помехи вблизи объектов, проводящих астрономические наблюдения.

светодиод

Инфракрасный

Нет

Нет

Ультрафиолет

Нет

Нет

Тепловыделение

Светодиоды

излучают очень мало тепла. Единственный реальный потенциальный недостаток этого — использование светодиода для наружного освещения в зимних условиях. Снег, падающий на традиционные фонари, такие как HID, тает при контакте с источником света. Обычно это преодолевается с помощью светодиодов, закрывая свет козырьком или направляя свет вниз к земле.

Натриевые лампы низкого и высокого давления излучают тепло, равное

поглощается балластом и / или теряется в окружающей среде. Примерно 15% выбросов теряется из-за рассеивания энергии и тепловых потерь.В некоторых случаях тепловыделение может быть полезным, однако, как правило, выделять тепло — это плохо, поскольку это означает неэффективность использования энергии. Конечная цель устройства — излучать свет, а не тепло.

светодиод

Характеристики отказов

светодиода выходят из строя, постепенно тускнея с течением времени. Поскольку светодиодные лампы обычно работают с несколькими излучателями света в одном светильнике, потеря одного или двух диодов не означает отказ всего светильника. .

Натриевые лампы низкого и высокого давления могут выйти из строя по разным причинам. Как правило, они демонстрируют явление окончания срока службы, известное как цикл, когда лампа включается и выключается без участия человека, прежде чем в конечном итоге полностью выйти из строя.

светодиод

Ножные свечи (подробнее здесь)

Футовая свеча — это мера, которая описывает количество света, достигающего определенной площади поверхности, в отличие от общего количества света, исходящего от источника (световой поток).Светодиоды очень эффективны по сравнению со всеми типами освещения на рынке. Типичная эффективность источника составляет от 37 до 120 люмен / ватт. Однако светодиоды действительно сияют в эффективности их системы (количество света, которое фактически достигает целевой области после учета всех потерь). Большинство значений эффективности светодиодной системы превышают 50 люмен / ватт.

Футовая свеча — это мера, которая описывает количество света, достигающего определенной площади поверхности, в отличие от общего количества света, исходящего от источника (световой поток). HID очень эффективны по сравнению с CFL и лампами накаливания (эффективность источника 120 люмен / ватт). Они проигрывают светодиодам в основном из-за того, что эффективность их системы намного ниже (<30 люмен / ватт) из-за всех потерь, связанных с всенаправленным световым потоком и необходимостью перенаправления его в желаемую область. Безусловно, наиболее эффективным вариантом HID является натриевая лампа низкого давления, эффективность источника которой может составлять от 60 до 190 люмен / ватт.

Foot Candle Рейтинги очень зависят от области применения и различаются от случая к случаю, поэтому трудно сказать, будут ли LPS / HPS или LED работать лучше, не учитывая специфики конкретной ситуации.

Срок службы

Светодиоды

служат дольше, чем любые имеющиеся на рынке источники света. Срок службы варьируется, но типичные значения колеблются от 25 000 до 200 000 часов и более, прежде чем лампа или приспособление потребуют замены.

Натриевые лампы высокого давления

также имеют отличный срок службы (хотя и не так хорош, как светодиодные), поэтому они традиционно используются для наружного уличного освещения в муниципалитетах, где энергоэффективность имеет первостепенное значение.Типичный срок службы лампы HPS составляет около 24 000 часов. По данным American Electric Lighting, «лампы HPS по-прежнему генерируют 90% своей первоначальной светоотдачи в середине своего срока службы. Сохранение просвета в конце срока службы по-прежнему на высоте около 80% ». Светильники LPS служат немного более короткие периоды времени (обычно выходят из строя около 18 000 часов работы).

светодиод

Срок службы

Светодиодное освещение

имеет относительно высокие начальные затраты и низкие эксплуатационные расходы.Технология окупается со временем (срок окупаемости) инвестору. Основная окупаемость достигается, прежде всего, за счет снижения затрат на техническое обслуживание с течением времени (в зависимости от затрат на рабочую силу) и, во вторую очередь, за счет повышения энергоэффективности (в зависимости от затрат на электроэнергию).

Натриевые лампы

низкого и высокого давления очень дешевы в приобретении и довольно дешевы в обслуживании. Тем не менее, хотя лампы LPS и HPS имеют долгий срок службы по сравнению с большинством конкурентов, они все же отстают от светодиодов.Светильники LPS или HPS по-прежнему, вероятно, придется покупать несколько раз, а связанные с этим затраты на рабочую силу необходимо будет оплатить, чтобы достичь эквивалентного срока службы одного светодиодного светильника.

светодиод

Затраты на обслуживание

LED практически не требует затрат на обслуживание, а частота замены ламп на сегодняшний день является лучшей на рынке.

Натриевые лампы

низкого и высокого давления долговечны, но все равно потребуют замены несколько раз в дополнение к трудозатратам на отслеживание и замену устаревших или просроченных компонентов в течение срока службы одного светодиода.

светодиод

Первоначальные затраты

Стоимость светодиодных ламп

высока, но варьируется в зависимости от технических характеристик. Типичный светодиодный светильник мощностью 100 Вт стоит от 10 до 20 долларов.

Стоимость

Натрия низкого и высокого давления зависит от типа светильника. Как правило, они дешевы по сравнению со светодиодами (5-10 долларов за лампу LPS или HPS, эквивалентную 100 Вт лампе накаливания).

Натрий низкого и высокого давления

Ударопрочность

Светодиоды

— это твердотельные лампы (SSL), которые сложно повредить физическими ударами.

Натриевые лампы низкого и высокого давления хрупки по сравнению со светодиодами. Особенно это касается лампочек в линейных трубках. Как и большинство устаревших ламп, лампы HPS и LPS работают с использованием стеклянной колбы.

светодиод

Размер

Светодиоды

могут быть очень маленькими (в некоторых случаях менее 2 мм), и их можно масштабировать до гораздо большего размера. В целом, это делает области применения светодиодов чрезвычайно разнообразными.

Натриевые лампы

низкого и высокого давления бывают всех форм и размеров, но обычно используются для наружных применений, где размер не является важным фактором. Даже в этом случае они обычно не производятся ниже примерно сантиметра в ширину, и поэтому они не идут ни в какое сравнение с небольшим размером и прочной конструкцией твердотельных ламп, таких как светодиоды.

светодиод

Температурный допуск

Холодостойкость

Минус 40 градусов по Цельсию (и включатся мгновенно).

-40 градусов Цельсия.

светодиод

Термостойкость

100 градусов Цельсия. Светодиоды подходят для всех нормальных рабочих температур как в помещении, так и на улице. Однако они демонстрируют снижение производительности при значительно высоких температурах и требуют значительного теплоотвода, особенно в непосредственной близости от других чувствительных компонентов.

Нам не удалось найти никаких объективных данных о работе люминесцентных ламп в условиях высоких температур.Если у вас есть информация, свяжитесь с нами.

Время разогрева

У

светодиодов практически нет времени на прогрев. Они почти мгновенно достигают максимальной яркости.

Натриевые лампы низкого и высокого давления требуют времени прогрева, которое зависит от освещения. Нагревание лампы LPS или HPS до нормальной рабочей температуры может занять до 10 минут.

светодиод

Гарантия

Часто от 5 до 10 лет.

Обычно 1-4 года.

светодиод

Цвет СИД для натриевых ламп низкого давления

Что такое натриевое освещение низкого давления (LPS)? Во-первых, это форма индукционного освещения, которая на самом деле является более близкой родственницей люминесцентным и неоновым лампам, чем натриевым лампам высокого давления. Натриевые лампы низкого давления традиционно использовались для уличного освещения, освещения туннелей и других промышленных форм освещения, которые не требовали высокого индекса цветопередачи.

Плохой индекс цветопередачи натрия низкого давления показан на изображении двух Honda Fits справа. Одна машина красная, а другая черная, но под натриевыми лампами низкого давления они кажутся черными.

Светодиодные альтернативы натриевым лампам низкого давления

Есть несколько основных проблем с натриевым освещением низкого давления, помимо плохого индекса цветопередачи, которые необходимо решить. Первая и наиболее очевидная проблема с натриевым освещением низкого давления — это то, что ведущий производитель LPS объявил о прекращении производства этого продукта.В связи с тем, что эта компания производит почти все лампы LPS в мире, лампы LPS больше не будут продаваться на рынке, а использование LPS станет невозможным через несколько лет, как только закончится их запас.

Номинальный срок службы натриевых ламп низкого давления не так хорош, как у светодиодных, обычно срок службы составляет около 18 000 часов. Большинство светодиодных светильников рассчитаны на работу L70 не менее 50 000 часов, что делает их намного более эффективными, чем LPS. Отсутствие необходимости менять лампы в труднодоступных местах, таких как высокие уличные фонари и в туннелях, является основным преимуществом светодиодного освещения.

В-третьих, этому типу источника света требуется около двух полных минут для достижения полного уровня яркости, как показано на изображении справа. Газам внутри лампы требуется гораздо больше времени для реакции и зажигания, чем для светодиодов, которые на самом деле являются цифровыми и питаются от драйвера, а не от процесса горения. Как и другие индукционные осветительные приборы, LPS легко воспламеняется и также должен утилизироваться надлежащим образом, чтобы предотвратить отравление ртутью.

Access Fixtures может изготавливать светодиодные светильники, такие как EPTA, APTI и APTA, при температуре 1700K, которая имеет ту же цветовую температуру, что и натрий низкого давления, но без каких-либо недостатков. Эти приспособления идеально подходят для областей, где может быть LPS, но они более безопасны, гибче по конструкции и оптике, а также долговечны. Свяжитесь со специалистом по освещению Access Fixtures, чтобы заказать светильники EPTA или APTA в соответствии с цветом LPS (1700K).

HID Натриевые лампы низкого давления

Натриевые лампы низкого давления, впервые выпущенные в 1930-х годах, давно уже давали эффективный свет с монохроматическим желтым оттенком.

Как работают натриевые лампы низкого давления

Натриевые лампы низкого давления имеют стеклянную газоразрядную трубку, содержащую твердый натрий с неоном и газообразным аргоном.Когда через лампу проходит электричество, она начинает светиться легким красным или розовым светом по мере того, как газы и натрий нагреваются. Когда металлический натрий нагревается, он испаряется, создавая ярко-желтое свечение. Эту внутреннюю газоразрядную трубку окружает внешняя стеклянная вакуумная оболочка, обеспечивающая теплоизоляцию и повышенную эффективность.

Преимущества натриевых ламп низкого давления

Натриевая лампа низкого давления представляет собой один из наиболее эффективных доступных источников света с мощностью до 200 люмен на ватт.Это делает их идеальными для условий, требующих постоянного освещения, например для наружного или подземного освещения. Натриевые лампы низкого давления также не уменьшают световой поток с возрастом. Однако у них есть один недостаток: свет от натриевой лампы низкого давления имеет длину волны, близкую к максимальной чувствительности человеческого глаза. Это означает, что предметы, освещенные желтым светом от лампочки, может быть нелегко различить или увидеть, а свет, производимый лампочкой, часто может казаться тусклым.

Типичное применение натриевых ламп низкого давления

Натриевым лампам низкого давления требуется некоторое время, чтобы нагреться и получить желтое свечение, которое трудно увидеть. По этой причине они обычно используются в условиях наружного освещения, где истинная цветопередача дневного света не важна — например, уличные фонари, огни в туннелях и охранные огни.

Найдите HID натриевые лампы низкого давления у оптовика лампочек

Если вы хотите насладиться высокой эффективностью и долгим сроком службы натриевых ламп низкого давления, у оптовика Lightbulb есть несколько вариантов.С лампами мощностью от 18 до 180 Вт вы сможете подобрать мощность, подходящую для ваших нужд. Более того, вы получите неизменно отличное обслуживание клиентов от нашей команды и одни из лучших в отрасли цен на все ваши потребности в лампах. Приобретите наш список натриевых ламп низкого давления сегодня и убедитесь, что ваши открытые площадки всегда правильно и безопасно освещены.

Heads Up! Натриевые лампы Philips низкого давления SOX заменяют Dodo

Индустрия освещения стоит перед самым важным технологическим переходом с момента своего зарождения, переходя от традиционных источников света к светодиодному освещению.Это изменение к лучшему, позволяя создавать новые виды освещения с более низким энергопотреблением.

Производство лампы SOX прекращается в 2020 году

В служебной записке Philips Lighting BV от 21 сентября 2017 года было объявлено о натриевых лампах низкого давления SOX.

Из-за изменений в технологиях спрос на натриевые лампы низкого давления (SOX) значительно снизился. Новое поколение светодиодов подключается и управляется, в отличие от старых добрых натриевых ламп SOX низкого давления.Лампа SOX в течение многих лет была рабочей лошадкой для муниципалитетов, и Philips постоянно адаптировала производство к растущему или уменьшающемуся спросу. Однако, исходя из текущих тенденций и направления рынка, Philips намеревается прекратить производство ламп SOX в течение 2020 года.

Необходимо внести изменения

Решение Philips было трудным, но они реагируют на постоянно меняющуюся среду. Натриевые лампы низкого давления SOX обязательно будут отсутствовать. Поэтапный отказ от линейки продуктов должен начаться 1 июля 2019 года.Данная продукция будет выпущена в 2019 и 2020 годах в соответствии с согласованными сроками поставки. Ниже вы найдете более подробную информацию о портфолио и датах.

Переход на светодиодную технологию

Если у вас есть лампы SOX в светильниках вашей парковки, сейчас самое время подумать о переходе на светодиодную технологию. Известные продукты, которые отлично справились бы с заменой светильников SOX, включают светодиодные светильники DigiStreet от Phillips. Вы также можете рассмотреть возможность комбинирования светодиодных светильников с элементами управления, чтобы получить самую современную систему освещения.

Поэтапный отказ от этих натриевых ламп низкого давления и старых осветительных технологий согласуется с глобальной стратегией Philips Lighting, направленной на производство светодиодных осветительных приборов, систем освещения и услуг, включая подключенное светодиодное освещение. Philips стремится стать ведущей осветительной компанией в Интернете вещей (IoT).

Свяжитесь с нами сейчас

Если у вас есть какие-либо дополнительные вопросы относительно глобального отказа от натриевых ламп низкого давления SOX, свяжитесь с нами для получения дополнительной информации.

График поэтапного отказа

Артикул № (6NC) Номер материала (12NC) Описание Дата последнего заказа
151167 928147500029 SOX 180 6PK Июль, 2019
327817 928145500028 SOX 35 12PK Июль, 2019
234047 928145200028 SOX-E18 12PK Июль, 2019
321539 928147000028 SOX135 12PK Июль, 2019
321513 928146000028 SOX55 12PK Июль, 2019
321521 928146500028 SOX90 12PK Июль, 2019

Натриевая лампа низкого давления | инструмент

В натриевой лампе

Натриевая лампа низкого давления (LPS) содержит внутреннюю газоразрядную трубку из боросиликатного стекла, снабженную металлическими электродами и заполненную неоном, газообразным аргоном и небольшим количеством металлического натрия. Когда ток проходит между электродами, он ионизирует неон и аргон, давая… \ n

Подробнее «,» url «:» Introduction «,» wordCount «: 0,» sequence «: 1},» imarsData «: { «INFINITE_SCROLL»: «», «HAS_REVERTED_TIMELINE»: «false»}, «npsAdditionalContents»: {}, «templateHandler»: {«name»: «INDEX»}, «paginationInfo»: {«previousPage»: null, «nextPage «: null,» totalPages «: 1},» seoTemplateName «:» PAGINATED INDEX «,» toc «: null,» infiniteScrollList «: [{» p «: 1,» t «: 1687376}],» breadcrumb «: null, «familyBarLinks»: [{«title»: «Статья», «url»: «/ technology / натриевая лампа низкого давления», «pageType»: «Topic»}], «byline»: { «участник»: null, «allContributorsUrl»: null, «lastModificationDate»: null, «contentHistoryUrl»: null, «warningMessage»: null, «warningDescription»: null}, «citationInfo»: {«участники»: null, «title «:» Натриевая лампа низкого давления «,» lastModification «: null,» url «:» https: // www.britannica.com/technology/low-pressure-sodium-vapour-lamp»},»websites»:null}

инструмент

Альтернативное название: Лампа ЛПС

Узнайте об этой теме в этих статьях:

тип натриевой лампы

  • натриевой лампы

    Натриевая лампа низкого давления (LPS) содержит внутреннюю газоразрядную трубку из боросиликатного стекла, которая снабженный металлическими электродами и заполненный неоном, аргоном и небольшим количеством металлического натрия. Когда между электродами проходит ток, он ионизирует неон и аргон, создавая…

    Подробнее

Нравится вам это или нет, но в Чикаго будет намного меньше апельсина — Chicago Magazine

В среду городской совет подписал свой план на 160 миллионов долларов по изменению цвета Чикаго, замене его 270 000 натриевых ламп высокого давления, которые придают городу характерное оранжевое свечение на светодиоды.Сейчас Чикаго — один из самых оранжевых городов мира; когда проект будет завершен, он будет выглядеть совершенно по-другому и на улице, и из космоса.

Чикаго был оранжевым около 40 лет. Все началось с эксперимента над Дэном Райаном в 1969 году, примерно в то время, когда лампы с натриевыми лампами высокого давления были доведены до широкого распространения и были заменены несколько голубоватых ламп с парами ртути. Три года спустя Конференция народного планирования и действий Лондейла предложила установить световую установку на Рузвельт-авеню в качестве тактики борьбы с преступностью. Но было неясно, окупятся ли инвестиции. В 1973 году астроном из Калифорнийского университета в Лос-Анджелесе Курт Ригель, обеспокоенный световым загрязнением, связал рост преступности с увеличением внешней освещенности в статье для Science , заключив, что «продажа также была очень успешной — большинство людей теперь считает, что наружное освещение дает им безопасность. » (Он обнаружил, что доказательства были неоднозначными.)

Ригель также заметил, что «натриевые лампы высокого давления не составляют очень большой процент работающих в настоящее время наружных осветительных приборов», но что «муниципалитеты и коммерческие пользователи света начинают устанавливать их с высокой скоростью, и существует вероятность того, что большая часть из них Когда-нибудь световой люк вблизи городских территорий будет из этого типа лампы.«

Он был прав. Нефтяное эмбарго ОПЕК вступило в силу в октябре 1973 года, через несколько месяцев после публикации статьи Ригеля, и обещание большего количества света при гораздо меньшей стоимости энергии было привлекательным. Ригель описал, как новые технологии позволили нам сделать города ярче при незначительном увеличении энергопотребления.

Чикаго был полностью готов к эксплуатации с натриевыми лампами высокого давления сразу после эмбарго ОПЕК. В ноябре 1973 года мэр Дейли запросил деньги на замену. В декабре Tribune сообщила, что по его плану Чикаго станет «первым крупным университетом».В С. сити будут натриевые лампы на всех жилых улицах »- что вполне вероятно, учитывая, насколько новой была технология, — заменив« 85 000 жестких металлических фонарей с синим ртутным паром на всех жилых улицах »на более веселые, яркие натриевые лампы золотого цвета. . »В 1976 году город начал их установку на своих магистральных улицах.

Но, как вы могли заметить, «веселый» и «золотой», возможно, были преувеличением. И город был предупрежден: обозреватель Trib Джек Мейбли побеседовал с художником из Ванкувера Ральфом Келманом, который наблюдал, как его город переходит с ламп накаливания на ртутные огни, которые тогда были обычным явлением в Чикаго. «Эти [ртутные] огни яркие, но они металлические и резкие. Они искажают цвета и интенсивность теней», — сказал Кельман. «Они разрушают хорошее настроение. Женщина выходит в красном платье. Она прекрасно себя чувствует. Этот свет омывает ее, превращает ее платье в грязно-красный. Это призрачно. Он производит мрак».

Кельман был в восторге от натриевого освещения высокого давления. «Ну, из этого получится оранжевый город», — сказал он. «И когда я говорю» апельсин «, я имею в виду апельсин. Он все омывает апельсином.Это меньшее зло… лучше, чем синий. Здесь теплее ».

В Чикаго он не был услышан. Торонто прислушивался и придерживался ламп накаливания (даже несмотря на то, что его пригороды перешли на HPS), пока не появились более прохладные металлогалогенные лампы. Вы можете увидеть, как металлогалогенный свет меняет город на этой фотографии астронавта Криса Хэдфилда.

Фото: Крис Хэдфилд / NASA

Еще одним скептиком был легендарный критик архитектуры Tribune Пол Гэпп. «[Натриевые лампы] более чем в два раза ярче, чем синие лампы на парах ртути, которые они должны были бы заменить, и создают эффект искусственного дневного света, специфическая зловонность которого должна ощущаться визуально, чтобы ее можно было понять.Как это можно сказать? »- писал Гэпп в 1974 году.« Каждый смотрит на жуткое, зловещее качество освещения парами натрия и думает о причудливых картинах Иеронимуса Босха, пугающем футуризме картины Стэнли Кубрика «Заводной апельсин » и других кошмарах. . «

Gapp позвонил официальным лицам Торонто, чтобы выяснить, как и почему они запретили натриевые лампы. Это действительно был Кельман, который просто обратился к городу, когда узнал, что они планируют перейти на натрий высокого давления, и его аргументы прижились, согласившись с наблюдениями Ригеля о преступности.«Общая реакция в нашем городе заключалась в том, что эти оранжевые огни напоминают полицейское государство или большую систему безопасности», — сказал Gapp помощник мэра. «Людям нравились старые [лампы накаливания], потому что они были приятными, теплыми, человеческими качествами и не придавали городу вид вооруженного лагеря».

«Это был пример того, что у нас есть доступ к гражданам, — продолжил помощник, — что, я полагаю, отличается от того, что есть в американских городах».

Гэпп продолжал ругаться против света, написав, что они «придали Чикаго мрачный, зловещий, темный вид концлагеря» (1976), «гротескный и ненужный» (в более поздней колонке 1976 года о том, как Эванстон сбил натриевые лампы), «быстро приобрели символизм, синонимичный опасности», «заклеймили город как одну большую зону боевых действий», «как создатель суждений о том, как наш городской пейзаж должен выглядеть после наступления темноты, Дейли — строго вульгарный человек» ( 1976), «Взгляд тюремного двора» (1978), «тошнотворный» (1980), «абсурдно яркий и некрасивый» (1983).

Наблюдения художника Кельмана и критика архитектуры Гэппа имеют научную основу. Три года назад Дэйв Кендриккен из No Film School посмотрел на будущее кино в контексте перехода Лос-Анджелеса с натриевых ламп высокого давления на светодиоды, воспроизведя диаграмму распределения спектральной мощности из Lamptech:

Daylight, очевидно, имеет самый широкий спектр, и ему присвоен индекс цветопередачи 100 — высшая оценка. Как все другие источники света передают цвета, сравнивают с CRI дневного света.

Пары ртути (не показаны выше), огни, которые Келман ненавидел в Ванкувере, имеют индекс цветопередачи 20-х годов. Его пример с женщиной в красном платье, возможно, был немного драматичным, но он прав насчет цветов: «Хотя сам источник света кажется голубовато-белым, существует дефицит длинноволнового излучения, и большинство объектов, похоже, имеют искаженные цвета. Выделены синий, зеленый и желтый; оранжевый и красный кажутся коричневатыми «.

Лампы накаливания, которые Келман убедил в Торонто сохранять, очень хорошо воспроизводят цвета и имеют индекс цветопередачи около 100 с широким теплым спектром, отсюда и описание помощника мэра их «приятных, теплых, человеческих качеств».«Но они неэффективны, поэтому Торонто перешел на галогениды металлов, когда технология стала доступной. Она не предлагает такой широкий спектр, как лампы накаливания, но ее индекс цветопередачи находится в диапазоне от 60 до 80,« подходит для коммерческих помещений », что является почему автосалоны используют галогениды металлов — цветопередача имеет решающее значение для продажи автомобилей.

Типичные натриевые лампы высокого давления имеют индекс цветопередачи 20; есть улучшенные версии (CRI 65 или 70), которые вы можете увидеть на этих фотографиях из Стокгольма, которые охватывают множество уличных фонарей, но они менее эффективны.Они плохо передают цвета, поэтому многие ненавидят их, но они очень эффективно излучают много света.

(Натриевые лампы низкого давления являются монохроматическими, а не передают цвета , как вы можете видеть на этом рисунке, поэтому их использование необычно. Хило, Гавайи, и Флагстафф, Аризона, оба вблизи крупных обсерваторий, интенсивно используют натриевые лампы низкого давления, потому что тот факт, что они монохроматические, позволяет астрономам фильтровать свет, и потому, что они создают меньше свечения неба.В результате, Flagstaff пользуется хорошей репутацией среди сторонников темного неба, поскольку 60 процентов их уличных фонарей являются натриевыми лампами низкого давления.)

Теперь за светодиодами наверняка будущее уличных фонарей. Выглядит лучше, правда?

Фото: город Шарлотта, Флорида,

. Это немного сложнее. Натриевые лампы высокого давления излучают очень мало синего света. Светодиоды — или, по крайней мере, некоторые из тех, которые города начали устанавливать в качестве уличных фонарей — производят много. И хотя это, возможно, выглядит намного лучше, как только они начали входить, люди начали думать, что, возможно, более широкий спектр — это не то, что мы хотели.Подумайте, как люди используют свет в разное время дня:

Лампа накаливания имеет цветовую температуру 2400K, что означает, что она содержит намного меньше синего и гораздо больше желтого и красного длин волн. До появления электрического света мы по ночам жгли дрова и свечи; этот искусственный свет имеет [цветовую температуру] около 1800K, довольно желтый / красный и почти не синий. То, что у нас есть сейчас, совсем другое.

Натрий высокого давления составляет около 2200К, между огнем и лампой накаливания. Первые светодиодные уличные фонари имели цветовую температуру от 4000K до 5000K — холодную и синюю, как люминесцентные лампы, под которыми многие из нас работают, и ближе к дневному свету, потому что более низкие температуры менее энергоэффективны.

Светодиоды

начали становиться популярными, так как исследователи изучали влияние искусственного освещения на тело. Есть причина, по которой огни, которые мы используем в дневное время, крутые, но они могут не подходить для ночного времени:

Голубые волны, которые полезны в дневное время, потому что повышают внимание, время реакции и настроение, кажутся наиболее разрушительными ночью.Распространение электроники с экранами, а также энергоэффективного освещения увеличивает нашу подверженность воздействию синих волн, особенно после захода солнца.

[снип]

В то время как свет любого вида может подавлять секрецию мелатонина, синий свет ночью делает это сильнее. Исследователи из Гарварда и их коллеги провели эксперимент, в котором сравнивали эффекты 6,5 часов воздействия синего света с воздействием зеленого света сопоставимой яркости. Синий свет подавлял мелатонин примерно в два раза дольше, чем зеленый свет, и сдвигал циркадные ритмы вдвое больше (3 часа против 3).1,5 часа).

Американская медицинская ассоциация отметила это исследование и призвала города установить светодиодные уличные фонари с яркостью 3000K или меньше, хотя Муниципальный консорциум по твердотельному уличному освещению получил отказ, который утверждает, что более низкая светоотдача светодиодов компенсирует более высокий уровень синего. содержание.

Чикаго следовало рекомендациям AMA и получает светодиоды 3000K. Это близко к 2700K огней, которые город Дэвис, Калифорния, получил после того, как его жители восстали против «тюремного освещения» своих новых светодиодов 4000K, или Феникс, который переключился на более теплые огни под давлением общественности, а не единственный город, на который жалуются холодные огни.И снова художник Ральф Кельман назвал это: «И когда я говорю« оранжевый », я имею в виду оранжевый. Он все омывает оранжевым. Это меньшее зло… лучше, чем синий. Он теплее».

Какая разница? Слева натриевая лампа высокого давления. Справа — свет 4000К. Посередине примерно то, что мы получаем.

Фото: Город Темпе, Аризона,

Это компромисс. Лампы накаливания любимы, потому что они теплые и их цветопередача превосходна, поэтому они кажутся естественными и имеют хорошее тепло для ночного освещения, но они крайне неэффективны.Натриевые лампы высокого давления теплые, но их цветопередача ужасна («самый уродливый свет из всех известных кинематографистов»). Светодиодные уличные фонари имеют гораздо лучшую цветопередачу, но неестественно, когда ночь освещается так же, как днем ​​- так, как мы можем воспринимать, а возможно, так, как мы не можем. Светодиоды 3000K в Чикаго — это попытка сделать это обоими способами: достаточно знакомыми по цветопередаче, чтобы не выглядеть «пугающим футуризмом», и достаточно теплыми, чтобы подходить для ночи. Где-то кивает Пол Гэпп.

Натриевые лампы высокого давления — промышленное освещение и мощность

Натриевые лампы

имеют форму, отличную от металлогалогенных. Керамическая дуговая трубка содержит натрий и ртуть с небольшим количеством ксенона для запуска. Выделение натрия преобладает над цветом, производя оранжево-красный свет. Электричество проходит через электроды на концах дуговых трубок. Если лампа выключена или произойдет скачок напряжения, газы должны охладиться от трех до 15 минут, прежде чем будет возможен повторный запуск.

Некоторые производители также выпускают свою лампу HPS в режиме ожидания, которая имеет дополнительную дуговую трубку, которая мгновенно зажигается после кратковременного отключения электроэнергии и возвращается к полной светоотдаче в течение одной-двух минут. Эта функция может быть чрезвычайно важна в приложениях, где безопасность является первоочередной задачей. В качестве дополнительного плюса большинство этих ламп имеют средний расчетный срок службы 40 000 часов. Во всех остальных отношениях они обеспечивают производительность, эквивалентную стандартным лампам HPS.

Натриевые лампы низкого давления (LPS) имеют газоразрядную трубку (дуговую трубку) из боросиликатного стекла, содержащую твердый натрий и небольшое количество газообразной смеси Пеннинга неона и аргона для запуска газового разряда. Газоразрядная трубка может быть линейной (лампа SLI) [2] или U-образной. Когда лампа включается, она излучает тусклый красный / розовый свет, чтобы нагреть металлический натрий, и в течение нескольких минут он превращается в обычный ярко-желтый цвет по мере испарения металлического натрия.

Эти лампы излучают практически монохроматический свет со средней длиной волны 589,3 нм (на самом деле две доминирующие спектральные линии очень близко друг к другу при 589,0 и 589,6 нм). В результате цвета освещенных объектов нелегко различить, поскольку они почти полностью видны благодаря отражению этого узкополосного желтого света.

Лампы LPS имеют внешнюю стеклянную вакуумную оболочку вокруг внутренней газоразрядной трубки для теплоизоляции, что повышает их эффективность. Ранние типы ламп LPS имели съемный дьюар (лампы SO). Лампы с постоянной вакуумной оболочкой (лампы SOI) были разработаны для улучшения теплоизоляции [4]. Дальнейшее улучшение было достигнуто путем покрытия стеклянной оболочки слоем оксида индия-олова, отражающим инфракрасное излучение, что привело к созданию ламп SOX.

Лампы LPS являются наиболее эффективными источниками света с электрическим приводом при измерении в условиях фотопического освещения до 200 лм / Вт, в первую очередь потому, что на выходе получается свет с длиной волны, близкой к максимальной чувствительности человеческого глаза.В результате они широко используются для наружного освещения, например, уличных фонарей и освещения безопасности, где точная цветопередача считается неважной. Лампы LPS доступны с номинальной мощностью от 10 Вт до 180 Вт; однако более длинные лампы создают конструктивные и инженерные проблемы.

Лампы LPS более близки к люминесцентным, чем газоразрядные лампы высокой интенсивности, поскольку они имеют источник разряда низкого давления и низкой интенсивности и имеют линейную форму лампы. Также как и люминесцентные лампы, они не излучают яркую дугу, как другие лампы HID; они скорее излучают более мягкое светящееся свечение, что снижает блики.В отличие от HID-ламп, которые могут погаснуть при падении напряжения, натриевые лампы низкого давления быстро восстанавливают полную яркость.

Ламп

Добавить комментарий

Ваш адрес email не будет опубликован.
