Цоколи ламп (типы, виды, расшифровка) список с картинками

 Всем известный Эдисон уже давно изобрел свою первую лампочку. С тех пор и уже навсегда общество не сможет отказаться от ламп освещения. Конечно, лампы меняются, меняется принцип их свечения, форма, рабочая мощность, напряжение и, конечно, их цоколь . Именно о цоколях ламп, о их видах, маркировке мы и расскажем в данной статье.
 информация приведенная здесь позволит вам определить какой же цоколь применен у вашей лампы, а значит в итоге, вы сможете искать уже к приобретению лампу именно с цоколем, который подходит именно вам. Согласитесь это важно и нужно, а значит мы не будем тратить вашего внимания на болтовню, а приступим к информативной части нашей статьи.

Что такое цоколь лампы и его цели?

Цоколь лампы – конструктивный элемент обеспечивающий установку лампы в патроне, а также ее питание посредством токопроводящих контактов. Цоколь может быть сделан из металла, керамики, пластика. В некоторых случаях цоколь лампы выполнен совместно с плафоном ламы, то есть из стекла, но его цели всегда аналогичны.


 Кроме того, стоит сказать и о функции герметизации цоколем. Фактически цоколь при пропускании тока по своим контактам внутрь плафона, для питания лампы, должен обеспечивать герметичность вокруг них, так как в лампе часто закачен инертный газ или создан вакуум.

Типы цоколей ламп и их обозначение

Конечно же, на протяжении всей истории существования ламп нельзя было пользоваться одним стандартным видом цоколя, хотя пожалуй, это было в каких-то  случаях и удобно. Новые цоколи создавались в связи с новыми параметрами ламп, в соответствии с их габаритами.  О том, какие они стали сегодня мы и хотим рассказать, кроме того затронуть вопросы обозначения и маркировки цоколя.

 И так, что же обозначает маркировка цоколя и что она может «рассказать» обывателю. Первая буква указывает на тип цоколя:

E – резьбовой цоколь (Эдисона)
G – штырьковый цоколь
R – цоколь с утопленным контактом
B – штифтовой цоколь (Байонет)
F – цоколь с одним штырьком
a – цилиндрический штырёк
b – рифленый штырёк
c – штырёк специальной формы
S – софитный цоколь
K – цоколь с кабельными соединениями
H – цоколь для ксеноновых ламп
P – фокусирующий цоколь
T – телефонный цоколь
W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.


Последующее число указывает диаметр соединительной части цоколя или расстояние между контактами.
 Если далее идут буквы, то они указывают на количество контактных пластин, штырьков или гибких соединений:

s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

Иногда к первой букве добавляется еще одна буква, уточняющая (для некоторых типов):

U – энергосберегающая лампочка;
V – цоколь с коническим концом;
A – автомобильная лампа.

Пример расшифровки цоколя лампы: E14U – лампа энергосберегающая с резьбовым цоколем, диаметром 14 мм.

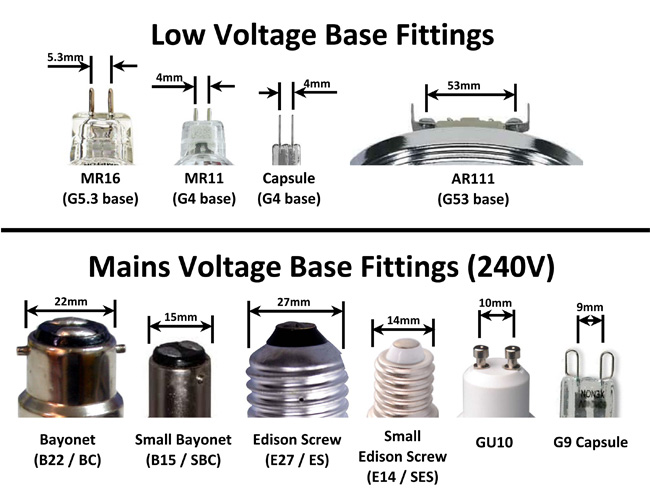

 Если разделять цоколи ламп глобально, то существуют резьбовые цоколи и цоколи с поверхностными контактами (штыковые, с утопленным контактом и т.д.)  Далее и поговорим более конкретно, о каждом из типов цоколей.
 В зависимости от популярности мы будем приводить соответственное количество изображений и информаций о описываемых цоколях ламп. Также до того как мы начали рассказывать конкретно о каждом из них, предлагаем вам ознакомиться с возможными видами цоколей ламп.

Время от времени подглядывайте в нее, когда подойдете к соответствующему описанию цоколя.

Резьбовые цоколи ламп (Е)

 С дней Эдисона, до настоящего времени наиболее распространенный у потребителей цоколь лампы. Как все же изначально, удачно он был выбран.  Ранее с таким цоколем изготавливали лампы накаливания, теперь делают энергосберегающие лампы, но стандарт резьбового цоколя остался прежним.  Как уже говорили, цифра следующая за обозначением (буквой Е) резьбового цоколя обозначает его диаметр.
 Далее в таблице приведены выпускаемые резьбовые цоколи.

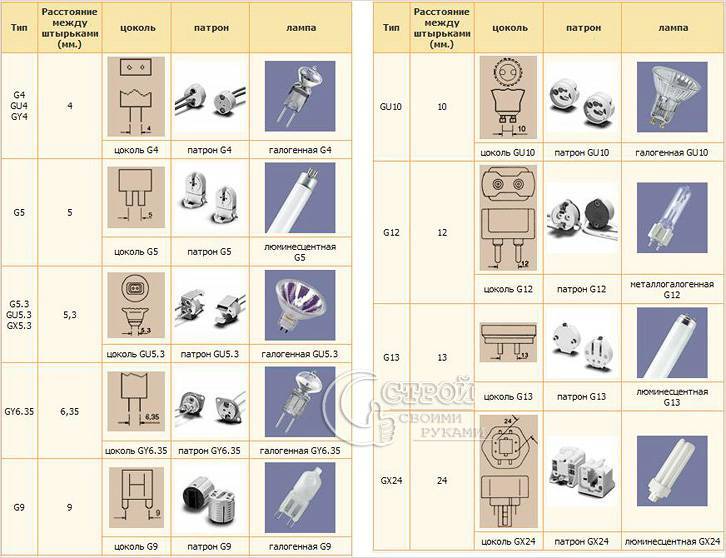

Штыковой цоколь (G)

Штырьковый цоколь G использовался для разных видов ламп, начиная от маленьких галогенных, заканчивая потолочными люминесцентными. Так как существует множество штыковых цоколей с разницей между контактами всего в несколько миллиметров, то их легко спутать, но делать этого нельзя.

Обозначение в цифрах после буквы G соответствует расстоянию в миллиметрах между контактами.
 О разновидности и типоразмерах штыковых цоколей, а также о их применяемости в различных лампах, вы узнаете из таблицы ниже.

Еще один вид штыкового цоколя 2G11. Такие цоколи и лампы с ними часто применяются в настольных лампах. При этом в зависиомсти от мощности, они могут быть разной длины. Так бывают лампы с таким цоколем длиной 227 мм, 327мм, 415мм и более… Поэтому обращайте внимание не только на цоколь, но и на длину лампы.

Как вы уже увидели на фото, такие цоколи начал применяють производитель OSRAM.

Цоколь с утопленным контактом (R)

 Как правило, цоколи применяемые в таких лампах рассчитаны на высокую мощность и соответственно высокую температуру. Обычно это трубчатые  кварцевые, галогенные лампы.
 Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц.
После обозначения цоколя R7s (штыревой, диаметром 7 мм, с 2 контактами), маркируются цифры: 78 или 118, указывающие на расстояние строительной длины лампы в мм.

Софитный  штифтовой цоколь (S)

 Софитный цоколь S может быть расположен с двух сторон трубчатой лампы или как одиночный цоколь с одной стороны. Применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5 и т.д.).
 Кроме того, такой цоколь распространен и на автомобильных лампах. (SV – то есть с коническим окончанием, например для подсветки салона ВАЗ 2110, Приора и другие)

Фокусирующий цоколь (P)

 Цоколь очень схож с предыдущим с софитным цоколем, но имеет дополнительную рассеивающую площадку.
  Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь (Т)

Лампы с такими цоколями применяются обычно как лампы подсветки.   Например в комбинации и панели приборов автомобилей. Цифры означают измеренную внешнюю ширину основания, на котором установлены контактные выводы.

Цоколь типа (W)

 Этот цоколь фактически является элементом ламы. Проволочные, питающие  контакты выведены через ее колбу наружу. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

 Лампы с такими цоколями также активно применяются на автомобилях (указатели поворотов)

Обозначение специфических ламп без указания маркировки цоколя

Также  существует  ряд нестандартных цоколей, используемых в некоторых проекционных лампах. Например цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.
 В некоторых случаях вместо типа цоколя указывается тип лампы, а уже по нему определяется тип цоколя.

MR16 (цифры могут варьироваться) — стандартный типоразмер галогенных ламп накаливания с отражателем.

  Обычно, цоколь используется штырьковый (типа G).
R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп.
Они служат для создания направленного света. Цоколь типа E (резьбовой).
2D — это компактные люминесцентные лампы.  Колбы ламп выполнены в форме двух дуг.
Цоколь G10q или GR8.

Лампы колбы. Представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см),
T12 (диаметр 12/8 дюйма=3.80 см).

Теперь, когда вы ознакомились со всевозможными видами цоколей ламп, необходимо сказать об их применяемости. Здесь можно сказать, что исторически складывалось так, что каждый цоколь был создан в свое время, для определенного вида ламп. Будь то лампа накаливания, галогенная лампа, энергосберегающая или светодиодная. Однако сегодня ситуация сложилась так, что в большинстве случаев производители, да и сами потребители, переходят на энергосберегающие варианты.

Таким вариантом, который может быть выполнен с любым цоколем и соответствующими габаритными размерами, при этом обеспечивать номинальный световой поток, будет светодиодная лампа. Именно на светодиодные лампы необходимо обращать внимание при выборе ламп с необходимым вам цоколем.
 В этом случае вы гаранитруете себе долгую и беспроблемную эксплуатацию ваших световых приборов, при этом с оптимальными затратами.

Как выбрать подобрать цоколи лампочек: виды, типы, размеры, маркировка.

Всем хорошо известный осветительный прибор – лампочка, состоит из двух частей – колбы и цоколя.

С помощью цоколя лампа крепится в патроне и через него же подводится электрический ток. Цоколи ламп, которыми мы пользуемся в быту, имеются двух типов:

  • резьбовой
  • штырьковый

Каждый имеет буквенно-цифровую маркировку. Заглавная буква латинского алфавита указывает на тип цоколя – Е – резьбовой цоколь, цоколь Эдисона; G – штырьковый цоколь. Цифры, которые следуют за ней, указывают на диаметр цоколя в миллиметрах или расстояние между штырьками. Более сложные устройства имеют и более сложные цоколи, и маркировка тоже отличается, но в этой статье мы о них писать подробно не будем. Наша задача – разобраться с бытовыми светильниками. Самые распространённые резьбовые цоколи в быту – Е27 и Е14.

Резьбовые цоколи

Нам всем хорошо знакомы лампы с этим цоколем. Они используются для освещения жилых помещений, а также на улице. Считается, что был разработан Томасом Эдисоном и запатентован в 1894 году специально для ламп накаливания. Потому и называется «Цоколь Эдисона». Конструкция – цилиндр с резьбой диаметром 27 миллиметров. Корпус из алюминия, на конце корпуса – контакт, к которому присоединены электроды. Электроды ведут к вольфрамовой спирали, которая начинает светиться при прохождении через неё электрического тока. По этому принципу работают все лампы накаливания. У светодиодных ламп в цоколе размещается драйвер. Размеры цоколя стандартны, что делает лампочки легко заменяемыми: диаметр 27 миллиметров, высота 26,67 миллиметра. Помимо ламп накаливания, с таким цоколем выпускаются энергосберегающие лампы, галогенные, светодиодные.

Случается так, что вы купили светильник, а цоколи в нём не подходят для ваших лампочек. Отчаиваться не стоит, можно приобрести переходник. Многочисленные адаптеры позволяют совместить разные размеры и даже типы цоколей.

Лампочки с узким цоколем называют ещё миньоны. По конструкции такие же, как и все лампы с винтовыми цоколями. Применяется для освещения квартир, домов, для локального и общего света, а также часто используется в холодильниках. И точно так же с таким цоколем можно увидеть и лампу накаливания, и галогенную, и энергосберегающую, и светодиодную.

Размеры ламп в этих цоколях соответствующие, их не зря ещё называют Голиафом. Высота цоколя отличается и составляет 47,75 миллиметров. В быту такие лампы не применяются, они используются в основном для уличного освещения или для больших объектов.

Штырьковые цоколи

Корпус цоколя может быть керамическим, металлическим и пластиковым. Наиболее надёжными считаются два последних, Керамический применяется в основном в галогенных лампах. Только керамика может выдержать температуру, до которой нагревается галогеновая лампа в процессе эксплуатации. Лампы с таким цоколем рассчитаны на напряжение 12В, поэтому применяются в основном в декоративной подсветке, также в натяжных потолках и настольных светильниках.

Немного отличается от других штырьковых моделей – имеет утолщение на конце штырьков, которые позволяют лампе надёжно и быстро фиксироваться, достаточно слегка повернуть её. Работают только от сети напряжением 220В. В другой тип патрона с низковольтным освещением такую лампу вставить невозможно. Заглавная буква U в данном случае обозначает, что он предназначен для энергосберегающих ламп. Но сфера применения цоколя значительно шире. Сегодня с этим цоколем выпускаются:

  • галогенные лампы;
  • светодиодные;
  • люминесцентные;
  • металлогалогенные.

Применяются при фасадном освещении, в быту – в точечных светильниках, при декоративной подсветке.

Лампы с таким цоколем используются в основном для декоративной подсветки. Однако, она вполне подходит и для общего освещения дома или офиса. Такой цоколь очень востребован для ламп в натяжных потолках. Крепятся они очень просто и надёжно и вообще способны подарить массу положительных эмоций.

G53 – этот цоколь имеет плоские контакты и используется во встраиваемых светильниках. Светодиодная лампа с таким цоколем применяется:

  • В общем освещении
  • В архитектурной подсветке
  • В декоративном и акцентном освещении.

Словом, везде, где требуется создать направленное освещение. Применяется также в светосигнальной промышленности, в автомобильной и авиационной технике.

GX53 — расшифровывается это обозначение так: G – штырьковое соединение; Х – утолщение наподобие шляпки гвоздя на концах контактов; 53 – расстояние между штырьками в миллиметрах. Такая светодиодная «таблетка» активно используется в подвесных и натяжных потолках. Цоколь имеет небольшую высоту – 28 миллиметров. Работают лампы с этим цоколем от сети переменного тока и не нуждаются в трансформаторах. Светильники с таким цоколем обладают ценными преимуществами:

  • Он экономит межпотолочное пространство, поскольку установочная высота находится в пределах 12 миллиметров
  • Большой диаметр изделия позволяет установить больше светодиодных элементов, а это уже экономия средств
  • Лампы с таким цоколем долго служат и мало потребляют электроэнергии.
  • Отсутствие заднего света очень важное качество для натяжных потолков.

Таким образом, лампы с цоколем GX53 отличаются экологической безопасностью, поскольку не выделяет никаких вредных паров и излучает приятный свет, близкий к дневному, она не нагревается в время работы, и потому исключает риск возгорания, моментально включается на полную мощь.

Цоколь G13 – используется в основном в люминесцентных лампах, либо светодиодных с колбой в виде трубы. Цоколь состоит из двух штырьков из латуни, закреплённых на держателе, который в свою очередь располагается в металлическом стакане. Длина штырьков 7 миллиметров, расстояние между ними – 13 миллиметров. Общая конструкция состоит из токопроводящих штырьков, держателя, стакана и колбы лампы. Установить такой осветительный прибор можно только в специальный светильник, поэтому в быту почти не используется. Мы можем ещё увидеть такие лампы в общественных и производственных помещениях, в офисах, на складах, в медицинских и образовательных учреждениях, да и там они уже вытесняются другими источниками света. Лампы с цоколем такого типа могут работать от сети напряжением 220 или 110В, содержат в своём составе ртуть, что выдвигает особые требования к их утилизации. Трубчатые лампы с таким цоколем могут быть разных размеров и разной мощности. Чем длиннее лампа, тем больше её мощность.

И ещё одно про эти лампы: их нельзя подключить к сети напрямую, требуется специальный аппарат, пускорегулирующий, который может быть либо электромагнитным, либо электронным. Схема подключения и в том, и в другом случае несколько отличается, но это скорее разговор для узких специалистов.

Немного о других видах цоколей

Мы рассказали о самых популярных штырьковых цоколях. Их большое разнообразие, и мы слегка коснёмся маркировки других разновидностей.

R – цоколь с утопленными контактами. Куда это они «утоплены»? в специальные отверстия, где удерживаются с помощью пружины. Применяется в уличных прожекторах и автомобильных фарах. Самый распространённый цоколь этого типа R7s, где R – тип цоколя, 7 – диаметр или расстояние между штырьками, а s – количество контактов (в данном случае – один).

В — штифтовой цоколь, лампа фиксируется в патроне без резьбы с помощью боковых штифтов. Применяется там, где необходимо сфокусировать свет в одном направлении, например, в автомобильных фарах.

S – софитные цоколи от сценического оборудования (отсюда и название) нашли себе сегодня более широкое применение – в декоративной подсветке интерьера, в освещении салонов автомобилей и их номерных знаков.

Т – телефонный цоколь. Лампы с таким цоколем применяются в пультах управления и для подсветки приборов. Цифры маркировки обозначают диаметр в дюймах.

К – кабельные цоколи. Применяются такие в оранжереях, специализированных электроустановках.

Р – фокусирующий цоколь со встроенной линзой позволяет получить узко направленный луч света. Сфера применения очень широка – от карманного фонарика дл кинопроектора.

Наконец, есть безцокольные лампы, которые обозначаются маркировкой W. Вместо цоколя у них основание лампы, куда выведены контакты. Цифры в маркировке обозначают толщину этого основания. Такие применяются в автомобилях (поворотники), а также в ёлочных гирляндах.

Мы надеемся, что эта статья поможет вам выбирать лампы со знанием дела и обращать внимание не только на её мощность, но и на конструктивные особенности.

Виды лампочек и типы цоколей

С того момента, как была изобретена первая лампочка, прошло много времени, и осветительные приборы претерпели ряд изменений. Менялись формы, размеры, принцип их работы, мощность, напряжение, виды лампочек и типы цоколей.

Цоколь обеспечивает фиксацию лампы в патроне и ее питание с помощью электропроводящих контактов, находящихся снаружи. Внутри элемента располагаются нити накаливания лампочки, электроды. Чаще всего используются металлические, керамические и пластиковые устройства. Встречаются стеклянные цоколи, выполненные совместно с плафоном лампы. Но из какого бы материала не был изготовлен элемент, требования, предъявляемые к его функциям, всегда одинаковые.

Цоколь лампочки

Цоколь обеспечивает герметичность вокруг контактов, посредством которых ток передается в лампу и питает ее. Герметизация в этом случае необходима, потому что в лампе обычно создается вакуум или туда закачивается инертный газ.

Маркировка элементов

Типы цоколей и обозначения

Несмотря на то, что использование стандартного цоколя могло бы быть удобным, элементы менялись в зависимости от габаритов ламп и других параметров. Сегодня рынок осветительного оборудования предлагает покупателям широкий ассортимент цоколей, имеющих различные обозначения и маркировку. Маркировка элементов выглядит следующим образом:

  • E – резьбовой цоколь (Эдисона),
  • G – штырьковый цоколь,
  • R – цоколь с утопленным контактом,
  • B – штифтовой цоколь (Байонет),
  • F – цоколь с одним штырьком,
  • a – цилиндрический штырёк,
  • b – рифленый штырёк,
  • c – штырёк специальной формы,
  • S – софитный цоколь,
  • K – цоколь с кабельными соединениями,
  • H – цоколь для ксеноновых ламп,
  • P – фокусирующий цоколь,
  • T – телефонный цоколь,
  • W – контакт выполняется посредством токовых вводов, находящихся на стеклянной части лампы.
Цоколь байонет

Буква обозначает тип цоколя, а следующее после нее число – расстояние, существующее между контактами, либо диаметр устройства в месте соединения. Следующие далее буквы рассказывают о численности контактных устройств: пластин, штырьков, гибких соединений:

  • s — один контакт,
  • d — два контакта,
  • t — три контакта,
  • q — четыре контакта,
  • p — пять контактов.

Часто можно увидеть буквенные уточнения к некоторым типам цоколей:

  • U – энергосберегающий прибор,
  • V – устройство с коническим концом,
  • A – лампа автомобильная.

Например, расшифровывать надпись на цоколе B10А следует так: лампа автомобильная с штифтовым цоколем диаметром 10 мм.

Описание типовых устройств и их предназначение

Различают следующие типы цоколей ламп: резьбовые и оснащенные поверхностными контактами.

Цоколь Эдисона

Лампы с резьбовым цоколем Эдисона считаются самыми популярными на рынке осветительных приборов. Изначально таким типом устройств оснащались лампы накаливания. Сегодня резьбовой цоколь применяется в конструкции энергосберегающих ламп. Форма и принцип работы элемента остается неизменным и одним из самых удобных. Число, следующее за буквенным обозначением устройства (Е), говорит о его диаметре в месте соединения.

Цоколи галогенных и люминесцентных ламп

В небольших галогенных лампах, также как и в люминесцентных приборах, предназначенных для потолков, установлен штырьковый цоколь (G). Разница между контактами в устройстве может быть минимальной, всего несколько миллиметров, но путать их ни в коем случае не рекомендуется. Цифровое значение, следующее после буквы G, указывает на расстояние, существующее между контактами в миллиметрах.

Галогенная лампа

Осветительные конструкции, обладающие высокой мощностью и большой температурой нагревания, требуют применения особенных цоколей. В трубчатых кварцевых и галогенных лампах, имеющих небольшие размеры и вес, и функционирующих от сетей переменного тока 220 В, 50 Гц, применяются элементы с утопленным контактом (R). Первые цифры, следующие после буквы, например, R7s сообщают о диаметре равном 7 мм и наличии двух контактов. Далее идут числа, которые позволяют определить строительную длину лампы: 78 мм, 118 мм.

Софитный цоколь

Цоколь софитный (S), используемый в осветительных приборах для ванных комнат, подсветки для витрин или зеркал, оборудовании для театральных сцен, располагается либо с двух сторон лампы трубчатого вида, либо с одной, как одиночное устройство. Число, проставляемое за буквой S, указывает на величину диаметра. Часто подобный цоколь применяется в устройстве автомобильных ламп. Например, для подсветки в салоне машины используется цоколь SV – софитный с коническим концом.

Фокусирующий цоколь

На первый взгляд, фокусирующий цоколь с утопленным окончанием (P) очень схож с софитным элементом. Но их различие в существовании дополнительной рассеивающей площадке, которым оснащена фокусирующая конструкция. Устройство применяется в прожекторах, фонарях, кинопроекторах, навигационных огнях. Благодаря сборной линзе, существующей в цоколе лампы накаливания, поток света направляется в определенную сторону. Числовое значение говорит о величине диаметра фокусирующего фланца или соединительной части цоколя, где лампа устанавливается в горизонтальном положении.

Лампа, оснащенная телефонным цоколем (Т) с утопленным контактом, чаще всего используется в качестве подсветки в автомобилях, на зеркалах. Число сообщает о размере внешней ширины основания, оснащенной контактными выводами.

Устройство с утопленным контактом типа W является, по сути, элементом лампы, через колбу которой наружу выводятся проволочные питающие контакты. Общая толщина стеклянной части с одним токовым вводом обозначается следующими за буквой W цифрами. После знака умножения проставлено число, определяющее ширину основания цоколя. Обычно такие устройства служат указателями поворотов на автомобилях.

Нестандартные элементы

Перечисленные виды цоколей относятся к стандартизированным элементам. Но встречаются и нестандартные устройства, применяемые в проекционных лампах. Среди них цоколь (К), оснащенный кабельным соединением, специализированные элементы, являющиеся частью ксеноновых осветительных приборов. Последние маркируются буквой Н и цифровыми значениями, соответствующими модификации устройства.

Галогенная лампа MR16

Встречаются элементы, на которых указан тип лампы. Вид цоколя в данном случае нужно определять самостоятельно. Например:

  • MR16 (цифровое значение меняется в зависимости от величины диаметра) – стандартное обозначение галогенных ламп накаливания со штырьковым цоколем G, оснащенных отражателями;
  • R50 – типоразмер рефлекторного осветительного устройства, оснащенного резьбовым цоколем Эдисона, где цифры указывают на величину диаметра соединительной части;
  • 2D – обозначение малогабаритных люминесцентных устройств, с цоколем G10q или GR8, где ламповые колбы имеют форму дуги.
Лампа 2D

Спросом у покупателей пользуются лампы-колбы, имеющие форму стеклянной трубки, и отличающиеся друг от друга диаметром и типом цоколя.

Люминесцентная лампа

Необходимо помнить, что в разных осветительных приборах монтируются различного вида патроны, в котором можно зафиксировать только лампочку с соответствующим цоколем. Поэтому, выбирая лампу для светильника, следует тщательно изучить маркировку на цоколе устройства, которое уже использовалось в данной осветительной конструкции.

Видео

Дополнительная подробная информация о видах цоколей ламп и их маркировке представлена в видеоматериале:

Цоколи светодиодных ламп для авто, типы, виды, обозначение

Недавно возникла необходимость систематизировать цоколи светодиодных ламп для авто, потому что по внешнему виду я не мог сказать, куда такая подойдет среди обилия световых приборов транспортного средства. Конечно я знал, что их много, но в реальности количество оказалось огромным, что пришлось искать подробные таблицы и сделать себе шпаргалку. Так же в таблице указана и маркировка по международным стандартам. На картинках  видно количество нитей накала, установленных в колбе.

Основные типы:

  • h5 и H7 — самые распространенные;
  • H8, h20, h21 — для противотуманных фар;
  • W5W, T10, T4W — для габаритов и боковых указателей поворота;
  • P21W  — для основных сигналов поворота;
  • W21W, T20, 7440 — для фонарей заднего хода.

Автомобильная светодиодная лампа под цоколь 7440 самая редкая, но спрашивают про неё часто, проиллюстрирую её фотографией для большей наглядности. По сути это европейское обозначение W21W T20, чаще всего применяются в стоп сигналах. Внешне похож на W5W, но ширина пластинки с контактами 16 мм., просто увеличенный вариант.

Для разъема 7440

Содержание

  • 1. Подробная таблица по типам и видам
  • 2. Цоколи по маркировке
  • 3.  Итоги

Подробная таблица по типам и видам

Цоколи автомобильных ламп типы и обозначение. Картинки увеличиваются.

Цоколи по маркировке

Имеют два типа маркировки, международное и европейское. Сейчас переходят на первое обозначение автолампочек, иначе возникает достаточно большая путаница с маркировкой.

 Итоги

Есть еще одна система обозначения цоколей автомобильных ламп, но она используется реже и будет описана отдельно. При выборе уделите внимание конструкции и комплектующим, как правило одна модель выпускается в разных модификациях. Мои обзоры и реальные характеристики можно применять в пределах назначения. Например, если в обзоре тестируется HB3 для противотуманных фар, то этот тест, как правило, так же применим к другим источникам света для противотуманок.

Устройство лампы.

Виды ламп. Маркировка ламп. Как заменить лампочку

Для каждого светильника существуют определённые патроны поэтому нужно внимательно подбирать лампу с подходящим цоколем. Как сделать это грамотно?

Всё гениальное просто, и необходимо лишь ознакомиться с системой обозначения. Эта информация есть на любом цоколе лампы накаливания. Обычно производители указывают 2-5 отличительных знаков: прописная буква, указывающая тип цоколя, цифровое значение в миллиметрах (для каждого типа измеряются различные параметры), строчная буква для уточнения количества контактных пластин, гибких соединений или штырьков (только для некоторых типов), иногда к первой букве добавляется ещё одна, уточняющая. К примеру, если обнаружите дополнительную U — перед вами энергосберегающая лампочка, V — цоколь с коническим концом, А означает, что у вас в руках автомобильная лампа. А теперь подробнее о типах цоколей ламп.

Е (Цоколь Эдисона)

Самый популярный вид цоколей ламп, который можно найти практически в любом доме, оснащён резьбой. Те, кому доводилось ввинчивать его в патрон, хорошо знают, что нажимать на лампочку слишком сильно небезопасно, так как стекло может треснуть.

Цифровое значение на таком типе цоколя ламп — это наружный диаметр в миллиметрах. В Европе используется обозначение Е + цифры, а вот если вы приобретёте лампочку производства Англии, США или Канады, то обнаружите замысловатые аббревиатуры. Рассмотрим весь ассортимент цоколей, носящих имя изобретателя:

  • E5,5 (или LES — Lilliput Edison Screw) — миниатюрный винт Эдисона, самый маленький цоколь.
  • E10, Е11, Е12 (или МES — Miniature Edison Screw) — миниатюрный винт Эдисона, применяемый в карманных фонарях и ёлочных гирляндах.
  • Е14 (или SES — Small Edison Screw) — известен нам как цоколь для ламп «миньон».
  • Е17 (или IES — Intermediate Edison Screw) — промежуточный, малый цоколь (110 В).
  • E26, Е27 (или ES — Edison Screw) — классический винт Эдисона, используемый лампами накаливания и их энергосберегающими аналогами.
  • Е40 (или GES — Giant Edison Screw) — самый большой и мощный цоколь (500 Вт), который используется для освещения больших производственных помещений, в лампах газоразрядного типа ДРЛ и других.

К слову, цоколи E11, E17, E26 редко используются в Европе: основное применение они получили в Великобритании и за Атлантикой.

При работе с винтом Эдисона нужно помнить, что цоколь соединён со стеклянной колбой всего лишь клеем. При неосторожном обращении стекло может отколоться. Если такая неприятность случится, решить проблему можно довольно легко. Сначала необходимо обесточить прибор (шнур настольной лампы или бра вытащить из сети, для работы с люстрой выкрутить пробки), затем плоскогубцами захватить край цоколя и аккуратно выкрутить его, стараясь не задеть патрон. Чтобы впредь такого не происходило, перед началом эксплуатации можно натереть резьбу цоколя графитом. Для этих целей подойдёт простой карандаш.

В (Байонетный/штифтовой цоколь)

Этот вид ламповых цоколей появился в процессе эволюции конструкции Эдисона. Он был разработан для того, чтобы ускорить процесс замены лампочек и сделать их более компактными. В его основе — пара симметрично расположенных круглых боковых штифтов, которые вставляются в соответствующие им прорези патрона. Затем цоколь фиксируют, прокручивая на четверть оборота.

ВА — разновидность штифтового цоколя лампы накаливания, применяемая в автомобилях. Этот подтип обладает несимметричными боковыми контактами, что позволяет закрепить лампу в патроне определённым образом и сфокусировать световой поток автомобильных фонарей, фар, навигационных судовых огней и т.д.

Цифрами обозначают наружный диаметр цоколя, за ними следует буква d — два контакта. Опять же, в перечисленных ранее англоязычных странах вместо цифр используют аббревиатуры:

  • BC (Bayonet Cap), аналогичный европейскому B22d и российскому 2Ш22.
  • SBC (Small Bayonet Cap), аналогичный B15d и 2Ш15.
  • MBC/MBB (Miniature Bayonet Cap / Base), аналогичный Ba9s и 1Ш9.

G (Штырьковый цоколь)

Для соединения лампы с патроном используется штыревая система, при этом количество штырьков может быть разным: 1 (s), 2 (d), 3 (t), 4 (q) 5 (p). Иногда цоколь с одним штырьком относят к отдельному типу, обозначаемому буквой F, имеющему, в свою очередь, свои разновидности:

  • цилиндрический штырёк (а)
  • рифленый штырёк (b)
  • штырёк специальной формы ©

Цифры, следующие за заглавной буквой В, означают:

  • для s — окружность штырька
  • для d — расстояние между центрами штырьков
  • для остальных — диаметр окружности, на которой расположены центры штырьков

Для цоколей этого типа часто применяются дополнительные обозначения, указывающие на невзаимозаменяемые модификации конструкций: U, X, Y, Z. Самая популярная среди них — лампа с цоколем GU 5.3, имеющая форму маленькой таблетки и используемая для освещения живописи, шкафов, а так же на подвесных потолочных конструкций. Иногда можно найти лампы, у которых перед заглавной буквой есть цифра: она указывает на количество скомбинированных аналогичных цоколей, рассматриваемых как одно целое, например, 2G10.

Стоит заметить, что в отечественных электросетях лампы с такой маркировкой долго не служат.

R (Цоколь с утопленным контактом)

Этот вид цоколей используется в небольших и лёгких кварцевых галогенных лампах, в осветительных приборах высокой интенсивности, работающих от сетей переменного тока. Цифры 78 или 118 обычно указывают общую длину лампы.

S (Софитный цоколь)

Софитный цоколь лампы накаливания, «Гирлянда» (Festoon/Torpedo Lamps), имеет контакты как у стеклянного предохранителя. Они расположены с двух сторон. Цифрами обозначают диаметр корпуса (S6, S7, S8,5).

P (Фокусирующий цоколь)

Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Т (Телефонный цоколь)

Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.

Цоколь типа W

В случае такого цоколя контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

На сегодняшний день существует так же ряд нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.

Маркировка и обозначение автомобильных ламп

Обозначения автомобильных ламп

Чтобы правильно подобрать и купить автомобильную лампу, необходимо расфифровать ее обозначения и точно знать:

  • цоколь лампы
  • ее напряжение (измеряется в вольтах В, V)
  • мощность автолампы (Вт, W)

Знания только типа лампы (международного обозначения) для правильного подбора светового прибора бывает не достаточно. Например, к типу h5 12V 60/55W относится сразу две лампы:





лампа тина h5.цоколь P45t          лампа типа h5 цоколь P43t



Например,  для ламп ближнего света в ВАЗ 2110 характерны такие параметры: цокль P14,5s, напряжение -12 В, мощность — 55Вт. Тип лампы Н1.
Мощность ламп может быть стандартная, заданная изготовителем авто, (в данном случае это 55W и повышенная — 100W). Лампы поышенной мощности светят ярче, но и сгорают быстрее, дают дополнительную нагрузку на электроузлы транспортного средства. Поэтому, часто рекомендуют покупать лампы стандартной мощности, но повышеной светоотдачи.

Наши специалисты помогут сформировать заказ автоламп исходя из приоритетных для оптового покупателя параметров:
цена автоламп, срок службы, популярность моделей (наиболее «ходовые» и редко спрашиваемые виды ламп).

Наши специалисты помогут сформировать заказ автоламп исходя из приоритетных для оптового покупателя параметров:


цена автоламп, срок службы, популярность моделей (наиболее «ходовые» и редко спрашиваемые виды ламп).



Что означают цифры и буквы в обозначении  лампы. Структура маркировки автомобильной лампы:

Российская схема обозначения АХХ-Х-Х(Х), где первые 1-3 знака буквы, например: АКГ12-60+55 или А24-1, где,

  • А — автомобильная;
  • КГ — кварцевая галогенная;
  • МН — миниатюрная;
  • С — софитная;

так, АКГ —  автомобильная кварцево галогенная лампа, а АМН — автомобильная миниатюрная лампа

Буквенные коды международных обозачений:

  • H — halogen, галогенная лампа;
  • Т  —  миниатюрная цокольная лампа, цоколь выполнен совместно с колбой, диаметр 5/8 дюйма (T4W)
  • R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. (R 5W)
  • R2 — металлический цоколь, диамтер колбы 40 мм. (Фарные лампы накаливания)
  • P —  металлический цоколь 15-мм, диаметром колбы до 26,5 мм. (P21W)
  • SV (С) – софитная лампа, цоколь — с двух сторон, Как правило, применяется для подсветки салона, подсветки номерного знака. (С5W SV8,5  — диаметр цоколя 8,5 мм)
  • BА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
  • BAY – штифтовая лампа, в которой  один из штифтов смещен по высоте.
  • BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
  • W – стеклянный цоколь (W5W)
  • Y — стоящая за первым символом, означает оранжевый цвет колбы (PY21W)

далее указывается номинальное напряжение в вольтах (В, V) : 6; 12; 24;

  • номинальная мощность, Вт,W : 1; 1,2; 2; 3; 4; 5; 10; 21; 40; 50; 55; 60; 70; 100; 110 (при наличии двух нитей накала мощность указывается для каждой нити накала через дробь)
  • последняя цифра — отличительная особенность от базовой модели (1-3)

виды лампочек для квартиры и типы цоколей, маркировка типы и разновидности ламп для дома

Любой капитальный ремонт когда-нибудь заканчивается и заключительной его стадией обычно является монтаж люстр и выбор подходящих лампочек. Разберемся поэтапно в том, что имеется сегодня на рынке.

Лампочки бывают следующих типов:

  • галогенные;
  • лампы накаливания;
  • люминесцентные;
  • энергосберегающие.

Самые доступные и недорогие – это лампы накаливания. В них используется газ и проводник, разогретый до высокой температуры, который помещен в инертную атмосферу. Данные лампочки могут быть разных форм.

Галогенные виды лампочек эффективнее предыдущих в 2-4 раза. Они обладают большей светоотдачей и более длительным сроком службы. Вдобавок, они компактны и дешевы. Такие лампы наполнены галогенными парами и похожи принципом работы на предыдущие.

Люминесцентные обладают очень высокой светоотдачей, которая эффективнее в 4 раза, чем у ламп накаливания. Данные лампы долговечны, имеют умеренную цену и более экономичны. В них содержатся ртутные пары под давлением, дающие под действием электричества яркое свечение.

Энергосберегающие (светодиодные) имеют миниатюрные размеры и разные вариации свечения (от желтого до синего). Такие светильники обычно применяют в наружном освещении и рекламе, так как вырабатывают более холодный свет.

Лампочка крепится к патрону с помощью цоколя.

Цоколи имеют много видов:

  • штырьковые,
  • винтовые,
  • фокусирующие и т. п.

Маркировка:

  • Напряжение. Оно указывается на колбе лампочки или цоколе и измеряется вольтами. Иногда можно увидеть маркировку 230-240 V. Это говорит о том, что лампочка рассчитана на стандартное напряжение 220 вольт и имеет небольшой запас, который нужен для предохранения от перегорания во время скачков электричества.
  • Мощность. Маркируется на колбе или цоколе, измеряется в ваттах. Например, 150 W означает, что данная лампочка потребляет столько энергии в час.
  • Светоотдача. Показывает количество света, производимое за каждый затраченный ватт, измеряется в люмен/ватт.

Цоколи

Тип цоколя зависит от патрона, на котором обычно пишется, какой именно тип подходит. Наиболее часто используемые:

  • Штырьковый – применяется в люминесцентных и галогенных лампах.
  • Винтовой – наиболее распространенный тип цоколей. Он используется в лампочках накаливания.

Расшифровка маркировки на цоколях:

  • Идущая первой большая буква ( B, G, E, P, S, R) – тип цоколя.
  • Цифры, идущие за ней, обозначают диаметр, в штырьковой конструкции указывает расстояние между штырьками.
  • Строчные буквы – количество контактных пластин или штырьков.

Причины перегорания ламп накаливания

Как читать номер детали лампочки: лампы накаливания

Выросший в Японии, я довольно много узнал о проблемах, которые возникают при изучении второго языка. Я помню, как у меня были друзья, говорящие по-английски и по-японски, и я был переводчиком между двумя группами. И мне пришлось много работать, чтобы информация не потерялась при переводе.

Часто у меня, как у переводчика, бывали непростые моменты. Например, когда мои англоговорящие друзья рассказывали анекдот, улыбаясь, эта улыбка воспринималась моими японскими друзьями как нервозность.Культуры были настолько разными, у каждой было столько нюансов, что у большинства коммуникаций были подобные проблемы. Я постоянно пытался выяснить, как точно уловить намерение, контекст и правильный язык тела из местной культуры и правильно перевести их в другую культуру.

Дистрибьюторы освещения похожи на переводчиков, поскольку мы отвечаем за перевод языка производителя для обычных покупателей. И этот язык является языком номеров деталей, которые большинство людей не читают и не говорят.

Не волнуйтесь. Мы здесь, чтобы упростить освещение, поэтому вот наша лучшая попытка упростить номера деталей.

Что значит «облегчить освещение»? 10 способов, которыми Regency упрощает освещение для клиентов

В этой статье мы сосредоточимся на артикулах ламп накаливания, но в ближайшие недели мы рассмотрим артикулы для других ламп.

Номера деталей для ламп накаливания

Начнем с артикула обычной лампы.

40A19 / SW / 120v

  1. Мощность — 40
  2. Форма лампы — A19
  3. Описание — мягкий белый (SW)
  4. Напряжение — 120

Мощность

В артикулах ламп накаливания мощность всегда указывается в начале артикула.

Что такое мощность? Это количество электрического тока, используемого для питания лампы. Вы заметите в своем счете за коммунальные услуги, что вы платите за киловатт-час или за киловатт-час.

Здесь мы можем помочь вам разобраться в киловаттах и ​​киловатт-часах.

Для простоты главное, что вам нужно знать: чем выше мощность, тем больше денег вы будете тратить на электроэнергию каждый месяц.

Форма лампы

Форма лампы состоит из двух частей: фактической формы и диаметра этой формы. Диаметр — это число, которое следует за аббревиатурой формы и отображается с шагом 1/8 дюйма.

В примере A19 A обозначает альфа-форму, а 19 обозначает 19/8 дюйма, что составляет 2 3/8 дюйма.

А вот список общеупотребительных сокращений в форме ламп накаливания:

A = альфа-форма

R = отражатель

BR = отражатель с выпуклой шейкой

T = трубка

F = пламя

B или BT = тупой наконечник

B или CA = изогнутый наконечник

C = Рождество

Вот полезная веб-страница, которая включает в себя рабочие листы и диаграммы для распространенных форм лампы накаливания. Мы используем эту страницу для нашей учебной программы Школы освещения.

Описание

Описание в номере детали очень плавное, и на самом деле не так много жестких правил.Я думаю об этом так, что описание будет идти после формы лампы и до напряжения. Дополнительных описаний может быть до пяти, а может и не быть одного.

Описание позволяет нам узнать все особенности лампы.

Вот несколько распространенных:

SW — мягкий белый

IF — изморозь

CF — морозостойкая керамика

Все три из них, по сути, означают, что колба непрозрачна. Не белый, не четкий, но рассеянный мягкий свет.Нет никаких рифм или причин, почему все три из них по существу означают одно и то же.

Вот некоторые описания, связанные с энергетикой:

SS — Super Saver (Сильвания)

EW — Econo-Watt (Philips)

WM — Watt Miser (GE)

Эти три аббревиатуры означают, что лампа сконструирована таким образом, чтобы потреблять меньшую мощность. Например, когда на замену 60-ваттной версии вышла 40-ваттная лампа A Sylvania, она считалась лампой SS. Причина, по которой мы перечисляем производителей, заключается в том, что все три производителя используют разные сокращения, означающие одно и то же.Итак, если мы собираемся адекватно проверить цену и проверить наличие на складе, мы должны взглянуть на все три версии этого номера детали.

SL — безопасная линия

TF — твердое покрытие

Эти два сокращения также означают одно и то же, но не зависят от производителя. Это резиновое покрытие, окружающее стекло. Это предписано правительством в отношении любого приготовления пищи. Таким образом, если лампа разобьется, осколки стекла останутся на месте, а не разлетятся по всей вашей еде. Кому нужен салат со стеклянной стенкой?

Есть еще много описаний.Как правило, вы можете узнать, что означают описания, просмотрев расширенное описание на розничной упаковке или на сайте электронной коммерции.

Напряжение

Обычно напряжение вашей лампы должно соответствовать напряжению в ваших электрических линиях. Вы бы не хотели подключать светодиод 120 В к розетке на 270 В.

Однако лампы накаливания немного отличаются. Поскольку они, по сути, представляют собой горящий огонь в замкнутой среде, вы можете смешивать и согласовывать свое напряжение, чтобы управлять сроком службы и яркостью лампы, по крайней мере, до некоторой степени.

Вот пример того, как это может работать. Обычное напряжение накаливания, которое вы увидите в конце номера детали, составляет 130 В. Очевидно, вы не найдете линии на 130 В, чтобы подключить это. Причина, по которой существует лампа на 130 В, заключается в том, что она используется в линии на 120 В для увеличения срока службы, но меньшего количества света.

Думайте об этом, как о горящем бревне в огне. Чем толще бревно, тем дольше оно прожигает, но более устойчивое свечение света, исходящего от огня. Точно так же нить накала 130 В делается толще, что дает тот же эффект, что и горящее полено большего размера.

Другие обозначения номеров специальных деталей

Есть несколько специальных обозначений в номерах деталей ламп накаливания, на которые следует обращать внимание. Есть три лампы с «предполагаемым диаметром». Это означает, что если диаметр не указан, мы можем это принять.

Предполагаемый диаметр лампы A равен 19, что составляет 2 3/8 дюйма. Это означает, что если диаметр не указан, мы предполагаем, что это A19.

Отражатель (R) и отражатель с выпуклой шейкой (BR) имеют предполагаемый диаметр 40 или 5 дюймов.

Наконец, в мире тепловых ламп есть три числа, которые иногда выпадают перед распространением луча. Распространение луча считается наводнением, пятном, узким наводнением и т. Д.

Перед расширением луча могут стоять следующие числа:

1 — линза прозрачная

3 — база магнатов

10 — линза красная

Примечание: тепловые лампы являются исключением из постановления правительства США, запрещающего использование ламп накаливания.

Подробнее о федеральном запрете на лампы накаливания читайте здесь>

Это удивительно, когда вы узнаете нюансы номеров деталей, это действительно похоже на разговор на другом языке! Иногда вы идете по коридору и слышите, как кто-то кричит: «Эй, у нас есть на складе 40BR / FL35 / SS / 120?»

Затем, когда вы добавляете общие сокращения освещения, он сам по себе превращается в комедийный скетч.«Какое расчетное время прибытия для этого RMA? Заказ на поставку возник в ТОиР, но теперь им нужны светодиоды вместо КЛЛ для этих ламп PAR. Хорошо, G2G. ПОГОВОРИМ ПОЗЖЕ. До свидания.»

LOL.

Вы поняли.

Маркировка цоколя лампы. Типы цоколей галогенных ламп

Вместо ламп накаливания в различных осветительных приборах сегодня часто используются современные энергосберегающие светодиоды. Оборудование этого типа, по сравнению с традиционным оборудованием, имеет неоспоримые преимущества в целом.Светодиодные лампы служат долго и экономят электроэнергию. На рынке представлено множество типов таких устройств. В наше время очень часто используются светодиодные лампы марок Е27, Гу, Г14. Их основание имеет разную конструкцию.

Тип G: описание

Колпачки, отмеченные буквой G, называются колпачками для штифтов. Раньше модели этой разновидности использовались исключительно для трубчатых люминесцентных ламп. Сегодня такие цоколи часто используются для светодиодов. Штифты в их конструкции являются фиксирующими элементами. Во время работы их просто вставляют в патрон осветительной арматуры.

Современный светильник можно дополнить керамическим цоколем G4, а также металлическим или пластиковым. Наиболее надежными считаются первые два типа конструкций. Такие плинтусы G4 способны выдерживать высокие температуры и служить максимально долго. Керамические модели G4 обычно дополняют не светодиодными, а галогеновыми лампами, так как последние при работе сильно нагреваются.

Сегодня широко используется оборудование G4. Такие лампы могут использоваться в светильниках самых разных типов.

Что означает цифра 4 в маркировке?

Цокольные штифты G доступны разной ширины (диаметра).Расстояние между ними тоже разное. Цифра после буквы G в маркировке обозначает именно последний параметр. Это означает, что в базе G4 расстояние между штырями всего 4 мм.

Где используется

G4 — база на данный момент довольно распространена. Модели такой конструкции предназначены в первую очередь для миниатюрных декоративных светильников. База этой версии рассчитана только на напряжение 12 В (3 Вт).

Чаще всего светодиодные лампы такой конструкции можно увидеть:

    в настольных лампах;

    в оборудовании, отвечающем за освещение витрин;

    v декоративно-дизайнерская мебель и зеркала;

    в натяжных потолках;

    в дизайне картин.

Если к светодиодным лампам на 12 вольт добавить цоколь G4, свет от них будет рассеиваться. В конструкции таких устройств отсутствуют элементы, предназначенные для направления потока. Поэтому иногда лампочки с цоколем этой разновидности используют даже в люстрах особой конструкции.


Модификации

Цоколь лампы типа G4, безусловно, очень распространен. Но, Помимо этого разнообразия, в магазинах иногда можно найти и лампочки GU4 и GY4. Они практически неотличимы от моделей G4.По сути, GU4 и GY4 — это один и тот же G4, но чаще всего внедряются не в России, а в других странах. Расстояние между штырями в модификациях может быть чуть больше или чуть меньше, чем у отечественного G4.

Характеристики цоколя / цоколя G4

Для светодиодных ламп предназначены следующие модели:

    мощность от 30 до 350 люмен;

    с низким энергопотреблением (1-3 Вт).

Светодиодные лампы с такими цоколями абсолютно безопасны. Изготовлены из экологически чистых материалов… Также данное оборудование не излучает инфракрасные и ультрафиолетовые лучи. Цветовая температура лампы G4 может быть разной.

К достоинствам этого типа оборудования можно отнести то, что оно совсем не нагревается. Поэтому использовать лампы LEDG4 можно даже рядом с легковоспламеняющимися материалами.

Принцип работы

Если у них есть светодиодные лампы на 12 вольт с цоколем G4, они не дают очень яркий поток, но, как уже было сказано, рассеянный. Они функционируют так же, как и любые другие светодиоды, то есть с помощью полупроводникового кристалла создают световой поток.Особенностью этого типа ламп является то, что они практически не нагреваются при работе. Такие ламы служат долго, и производители обычно дают на них гарантию.

Цена

Цена лампочек G4 в основном зависит от марки производителя. Самыми популярными компаниями, производящими светодиодные лампы, в том числе G4, в нашей стране:

    Philips. Штаб-квартира этой фирмы находится в Нидерландах. Купить лампочки этого производителя можно практически в любом специализированном магазине.Стоят модели G4 марки Philips около 350-400 рублей. часть.

    Osram. Этот немецкий производитель поставляет на российский рынок очень качественную светодиодную технику. Цена на лампы с цоколем G4 такой марки колеблется в пределах 250-350 руб.

    Foton Lighting. Идти Головной офис этой компании находится в Лондоне. Лампы G4 этой марки стоят около 300 рублей.

Какие лампы еще можно использовать на

На современном отечественном рынке, конечно, не только светодиодное оборудование G4.Плинтус этой разновидности можно использовать и с галогенными лампами. В отличие от светодиодных моделей, этот тип оборудования сильно нагревается … Поэтому используйте галогенные лампы G4 вблизи легковоспламеняющихся материалов. Например, их никогда не устанавливают на натяжные потолки.

Существуют как обычные галогенные лампы G4, так и модели малой мощности. В последнем случае стеклянная колба устройства покрывается специальным слоем, который возвращает инфракрасные лучи к вольфрамовой нити.

Соблюдение определенных правил эксплуатации — это, конечно, то, что требует галогенная лампа.База G4 имеет очень прочную конструкцию. Однако сама колба у таких моделей всегда очень сильно нагревается во время работы. Не рекомендуется снимать галогенные лампы G4 голыми руками. Дело в том, что оставшиеся на стекле жировые пятна впоследствии начинают тускнеть, оставляя почернение. А это, в свою очередь, приводит, конечно, к самоуничтожению колбы.

Другие типы

G4 — база однозначно очень надежная. Крепко держит лампу в патроне. Также удобно пользоваться.И используются они, конечно, не только в маленьких лампочках, сегодня в продаже имеются плафоны аналогичной конструкции, обозначенные как G9 и G13. Расстояние между штырями в таких конструкциях составляет 9 и 13 мм соответственно.

Конечно, далеко не все модели светильников, используемых в быту и в общественных местах, предназначены именно для цоколей с проводами. В продаже сегодня есть лампы и совсем другого дизайна. При необходимости оборудование с плинтусами можно приобрести в специализированном магазине:

G9 Models

Оборудование этого типа, как и G4, является базовым, также штыревым.Модель G9, в отличие от G4, используется для ламп, работающих от напряжения 220 В. Собственно, сами пины представляют собой небольшие проволочные шлейфы для таких цоколей.

G13

Лампы с цоколем G13 отличаются от других моделей этой группы прежде всего тем, что их излучающий элемент представляет собой длинную трубку (600-1200 мм). Их обычно устанавливают в потолочные панели больших общественных пространств (концертных залов, коридоров, холлов и т. Д.). По принципу работы такие лампы похожи на светодиодные ленты.

Группа плинтусов Е

Такие модели чаще всего используются в быту.Наибольшей популярностью у владельцев квартир и частных домов пользуются светильники с цоколем Е27. Такое оборудование можно использовать как в светильниках, так и в бра или люстрах. Именно такие цоколи используются в лампах накаливания. Они крепятся в патрон осветительного прибора путем вкручивания. Число 27 в них указывает на диаметр (27 мм).

Цоколи с маркировкой E14 имеют тот же дизайн, что и E27. От стандартных они отличаются только меньшими габаритами (14 мм). Такие лампочки обычно используются в фонариках, в люстрах соответствующего дизайна, а также в натяжных потолках.

GU Group Models

Как мы выяснили, база G4 имеет хорошие характеристики с точки зрения конструкции и эксплуатации. Однако его можно использовать только для получения рассеянного света. В продаже сегодня есть лампы с цоколями примерно такой же конструкции, но дающие направленный поток. Они обозначены как GU. Такое оборудование также крепится к устройству с помощью штифтов. Последние, в свою очередь, могут быть как одинарными, так и двойными.

На сегодняшний день на рынке представлены модели этой группы с маркировкой:

    ГУ 5.3 … Такие плинтусы комплектуются обычными шпильками. Угол рассеивания потока в них может составлять 30-80 градусов (за счет световозвращающей линзы). Цифра 5,3 в маркировке фонарей данной разновидности указывает расстояние между штырями.

    ГУ 10 … Лампы с такой маркировкой также являются направленными, а сами цоколи имеют расстояние между штырями 10 мм. Оборудование этого типа очень надежно встраивается в светильники. Дело в том, что штифты цоколей этой разновидности имеют на концах утолщения.При установке в картридж их нужно немного прокрутить.

Рассмотренные выше типы цоколей можно использовать, конечно, не только для светодиодных, но и для галогенных ламп.

Томас Эдисон изобрел первый цоколь для обычного источника света накаливания в течение очень долгого времени. Но наука не стоит на месте, и каждый день совершаются новые открытия и появляются новые изобретения. Сегодня вы можете найти более 10 типов различных цоколей для самых разных источников освещения.Это не только домашние люстры и бра, но и всевозможные фонари, точечные светильники, автомобильные осветительные приборы.

Домашнее освещение также поставляется с широким ассортиментом цоколей и цоколей, поэтому важно выбрать правильный, особенно если вы покупаете новую люстру или бра. Чтобы понять, какой купить, нужно знать, что такое цоколь лампы и их виды. Ведь в магазине огромный выбор разнообразных стереобат с разным назначением. Обычно их делают из керамики или металла и делают резьбу, которая должна подходить к картриджу.

Обозначение

На каждой базе можно найти ряд цифр и букв, зная их расшифровку, можно легко понять, для какого источника освещения она предназначена и его общие свойства .

Типы цоколей ламп по количеству контактов:

  • Один
  • Два — d
  • Три — т
  • Четыре — q
  • Пять — п.

Типы источников света

Все источники света обозначены буквами.Например

  1. А — автомобильный
  2. V — Коническая для бра
  3. U — Энергосбережение

Для примера возьмем устройство с маркировкой E14U. Мы можем расшифровать это как энергосберегающую лампу со значением U. Далее буква Е будет означать, что цоколь стандартный резьбовой (Эдисон). Число четырнадцать обозначает количество ватт.

Если лампа в вашем осветительном приборе перегорела или сломалась, вас попросят заменить ее. Но как выбрать подходящую стереобату? Для этого нужно определиться с тем, какой к какому типу относится осветительный прибор, и типы подключения к нему .

Перечень плинтусов и их описание

Помимо типа ламп, чтобы правильно выбрать тип, нужно понимать, какие бывают цоколи. Поэтому необходимо более подробно рассмотреть каждый вид. Помимо светильников для домашнего использования есть еще такие, которые имеют узкую направленность назначения. Например, плинтусы типа W, которые подходят для установки в личный автомобиль. Они также будут описаны ниже.

Они обозначаются буквой Е и являются наиболее распространенными среди остальных видов.С изобретением лампы как источника освещения встал вопрос, как продлить срок службы осветительного прибора, ведь сама лампа перегорает. Так был изготовлен первый плинтус Е-класса, который открыл Томас Эдисон. На сегодняшний день этот вид плинтуса не устарел и не потерял своей уникальности. Часто используется в лампах самых разных типов в стандартной комплектации.

Этот тип обозначается буквой В, является логическим продолжением предыдущего класса, его модернизированной модели.Их создатели поставили перед собой цель сделать устройство более компактным и удобным , с такой же мощностью, но с пониженным энергопотреблением. Их характерная особенность — несимметричные боковые контакты. Это сделано для более строгой фиксации в нужном положении. Эта технология очень часто используется в автомобильных фарах дальнего или ближнего света.

Этот тип цоколя обозначается буквой G и используется для галогенных и люминесцентных ламп. Спектр их применения достаточно широк, но главное их преимущество в том, что данный тип подключения позволяет экономить электроэнергию , за счет особой конструкции.Однако у него есть и недостатки. Дело в том, что в работе этих источников света используется ртуть.

  • Встраиваемые контактные цоколи

Особый тип цоколя используется в лампах с очень большой мощностью, например галогенных. Обозначается буквой R, рядом стоит цифра 118 или 78. Обозначает длину лампы в миллиметрах. Такие лампы имеют продолговатый вид, трубчатые практически ничего не весят. Для их подключения используйте сеть 50 Гц и 220 В.

Эта база обозначается буквой S и обычно используется для слабого освещения таких небольших помещений, как ванная комната, или в качестве подсветки для различных зеркальных поверхностей . .. Рядом с буквой обычно стоит цифра 6, 7 и другие. . Они указывают диаметр корпуса лампы. Такие плинтусы можно устанавливать одновременно с двух сторон. Например, в случае с трубчатой ​​или галогенной лампой.

Этот тип источников света накаливания имеет конструкцию, аналогичную предыдущей.Однако он отличается наличием дополнительной функции рассеяния … Этот тип обозначается буквой P и устанавливается в светильниках, где важен разброс луча. Их часто используют в прожекторах или навигационных огнях. У них высокое энергопотребление и большая мощность.

Иногда используется нестандартный вид плинтуса. Например, это часто практикуется в проекционных лампах … Обозначается буквой К.

Обозначается буквой Т.Этот вид плинтуса отличается узкой специализацией. Их обычно используют в салонах автомобилей для освещения. Они малой мощности и габаритов.

Как и предыдущая версия, они часто используются владельцами личного автотранспорта , например, в качестве осветителей для указателей поворота. Они обозначаются буквой W и имеют аналогичное внутреннее устройство. У них малая мощность и низкое энергопотребление.

Заключение

Типы цоколей бывают разных форм и размеров, потому что в современном мире уже изобретено большое количество осветительных приборов различного назначения.Поэтому при выборе источников освещения следует учитывать, какие преимущества он имеет сам по себе. Не только по степени освещенности, но и по долгому сроку службы, а также по тому, для каких целей он наиболее подходит.

В квартире или доме можно решить ряд дизайнерских задач, создать романтическую или расслабляющую атмосферу, что зачастую так необходимо. И если монтаж электропроводки и элементов самой системы освещения лучше доверить специалистам, то менять лампочки в процессе ее эксплуатации придется самостоятельно.В связи с этим необходимо знать, какие бывают типы лампочек и типы цоколей. Эта информация поможет в правильном выборе необходимого оборудования.

Развитие технологий привело к тому, что на рынке можно найти просто большое количество электрических ламп, что позволяет решать самый широкий круг задач. Луковицы можно условно разделить на несколько отдельных категорий. В основном различия обусловлены особенностями их технологического устройства, а также эксплуатационными характеристиками.

Световая отдача


Прежде всего, говоря о различиях между лампами освещения, необходимо упомянуть их свойство, такое как светоотдача. Этот параметр измеряется в люменах / ваттах. Дело в том, что в зависимости от светоотдачи лампа может излучать определенное количество света при использовании определенного количества энергии. Для удобства понимания можно пояснить. Лампа потребляет энергию. Чем выше светоотдача лампы, тем больше она может излучать света при том же количестве потребляемой энергии.Грубо говоря, за те же деньги можно получить больше электрического света. Следует добавить, что маркировка с обозначением этого параметра не наносится на саму лампу, но эту информацию можно получить из сопроводительной документации на партию, которую при необходимости можно запросить у продавца.

Напряжение


Еще один важный параметр, который следует учитывать при выборе лампы, — это напряжение. В данном случае я имею в виду какое напряжение электросети для конкретной лампы рабочее.Сразу стоит сказать, что в большинстве случаев этот показатель находится в диапазоне около 220 вольт. Необходимо понимать, что если напряжение будет больше этого значения, то в ближайшее время лампа перегорит. Особенно, если напряжение будет существенно выше допустимого для лампы. Если напряжение будет меньше, то лампа сможет работать в принципе, но при этом толку от этого будет минимум. Такой светильник будет светиться довольно тускло. Допустимые значения этого параметра наносятся в качестве маркировки на саму лампу.

Мощность


Между прочим, лампы различаются по мощности. Это относится к определенному количеству энергии, которое элемент освещения потребляет в час. Мощность лампы обычно измеряется в ваттах. Для наглядности этот параметр нанесен на корпус лампы. Стоит сказать, что самые распространенные лампочки — 60, 75 и 100 Вт. Однако, в зависимости от ситуации и ожидаемых условий эксплуатации, этот параметр необходимо выбирать. Кроме того, как вы могли догадаться, чем выше мощность, тем выше потребление энергии и, следовательно, затраты на оплату.Так что параметр очень важен.

Типы цоколей


Наряду с техническими параметрами при выборе осветительного элемента немаловажное значение имеют типы цоколей, используемых в их конструкции, которых довольно приличное количество. Но прежде чем приступить к их описанию, нужно определиться, что такое база в целом. А подвал принято называть элементом конструкции лампочки освещения, основное предназначение которой — обеспечить питание осветительного элемента от электрической сети и надежно удерживать его в осветительном приборе.Вариантов исполнения этой части светильника много, но, по большому счету, цоколи условно можно разделить на две основные группы.


  • Цоколи с резьбой. Речь идет о привычных всем элементах конструкции светильников, выполненных из металла и имеющих ярко выраженную резьбу, за счет которой лампочка удерживается в патроне и, соответственно, питается осветительный элемент. В свою очередь, резьбовые патрубки могут отличаться по диаметру. Надо сказать, что наибольшее распространение в быту получили цоколи с маркировкой Е-27 и Е-14.E — это символ, который обычно называют резьбовым основанием Эдисона, а числа отражают диаметр основания в миллиметрах. Установка таких ламп производится простым ввинчиванием в патрон.
  • Основания для штифтов. Так принято называть части конструкции, похожие на маленькие булавки. Благодаря этим элементам лампа получает питание, а также удерживает ее в осветительном приборе. Маркировка, как и в предыдущем случае, характеризует основание в зависимости от индивидуальных параметров, только в этом случае речь идет о расстоянии между этими самыми штырями.Примером может служить цоколь G4, G9 или G13. Где латинская буква G означает тип штифта основания, а цифры — расстояние между штырями основания.

Особенности устройства


Говоря о различиях между лампами, нельзя обойти вниманием и другие варианты их классификации. Таким образом, их можно разделить на несколько групп по принципу действия и характеристикам технического устройства.

  • Лампы накаливания.Это одна из самых распространенных групп осветительных элементов, используемых в быту. Такая лампа становится источником света в результате нагрева до высоких температур пряжи, чаще всего из вольфрама. Нагревание происходит в результате воздействия электрического тока … Чтобы предотвратить реакцию окисления, в колбе лампы создается вакуум. Можно добавить, что существует подвид таких ламп, а именно лампы накаливания с рефлектором. Их поверхность покрыта тонким слоем серебра, в результате чего свет фокусируется в определенную точку.
  • Галогенные лампы. В принципе, они тоже одна из разновидностей ламп накаливания, но имеют существенное отличие. Дело в том, что колбы таких ламп наполнены йодидными или бромидными соединениями, что позволяет при таком же нагреве спирали получать гораздо большее количество света. Кроме того, использование газов увеличивает срок службы источника света.
  • Энергосберегающие лампы. Это еще один вид осветительных элементов, используемых в быту. Так люминесцентные лампы принято называть существенно уменьшенными в размерах.Среди преимуществ этого типа ламп можно отметить значительно меньшие энергопотребление и температуру, но более длительный срок службы. На рынке представлено огромное количество вариантов таких ламп, которые различаются как формой колбы, так и типом используемого цоколя.


Светильников освещения много, но разобраться в тонкостях их выбора вполне можно. А правильное освещение — фактор, который влияет на комфорт и даже может повлиять на здоровье.Поэтому не стоит относиться к нему без внимания.

Фото









Видео

Благодаря этому видео вы узнаете, чем отличаются цоколи ламп:

Галогенные лампы обладают широким спектром преимуществ. Это высокая цветопередача, отличная яркость и световой поток, прочность и миниатюрность.Мы не часто совершаем покупку осветительных приборов для того, чтобы иметь возможность изучить все особенности того или иного типа лампочки. Двухштырьковые, резьбовые — оказывается, цоколи галогенных ламп сильно различаются в зависимости от области применения.

Винтовые цоколи E27 и E14 — самые популярные типы цоколей. Наличие резьбы позволяет подключать к патронам практически все лампочки известных видов. Его универсальность действительно заслужена.

Основания для пальцев

Линейные галогенные лампы, которые не нужно подключать к трансформатору.Такие лампочки обычно работают в сети 220 Вольт и имеют возможность затемнения. Утопленная контактная база.

Основание под штифт с расстоянием между контактами 5,3 мм. Торшеры с рефлектором. Компактный, простой в установке. Некоторые модели имеют регулируемую яркость и оснащены стеклом с защитой от ультрафиолета.

Основание под штифт с расстоянием между контактами 9 мм. Маленькие галогенные лампы для установки в встраиваемые и потолочные светильники … Яркие светильники с регулируемой яркостью, трансформатор не требуется.

Основание под штифт с расстоянием между контактами 10 мм.Эти лампы имеют рефлектор, рефлекторную лампу и не требуют трансформатора.

Основание под штифт с расстоянием между контактами 53 мм. Эти мощные лампы оснащены дихроичным отражателем для мощного луча света. Регулируемая яркость, УФ-фильтр, срок службы ок. 3000 часов.

Основание под штифт с расстоянием между контактами 4 мм. Используется для установки в точечные светильники, миниатюрных размеров, работает от сети 12 В.

Какой бы тип цоколя ни была у галогенной лампы, при покупке технических характеристик осветительного прибора всегда следует исходить из собственных потребностей.Гарантируем качество товара.

2yr.net — Музей коллекции старинных и старинных лампочек

Этот раздел предназначен для того, чтобы дать людям, не занимающимся коллекционированием, быстрое представление о типах коллекционных лампочек, которые можно найти, а также дать общее представление о том, какие лампы являются редкими, а какие — обычными находками, а также их ценность для человека. потенциальный покупатель. Все представленные здесь лампы были куплены / проданы на сайтах аукционов. Если вы хотите узнать больше о конкретной лампочке, отправьте мне сообщение.



Архив Аукционов


Самые распространенные старые лампочки

Следующие луковицы — очень распространенные находки. Если у вас их не несколько, доставка многих из них будет стоить дороже, чем их стоимость (или примерно столько же). Остальные почти никогда не покупаются за какую-либо сумму (примеры: картонные коробки с лампами-вспышками, гигантские лампы мощностью 1000/300 Вт). И некоторые из них продаются довольно хорошо, несмотря на то, что их так много (примеры: GE Deluxe GA-50, неоновые светящиеся цветочные лампы Aerolux, рождественские огни C6).Щелкните или коснитесь изображения, чтобы увидеть его в полном размере:


Лампочки Edison Mazda 40 или 50 Вт с наконечниками 1910-х и бесцокольные 1920-х годов с размотанными вольфрамовыми волокнами

1900s закрепили двойные лампы накаливания петли углерода 16cp 110v

Терапевтические угольные лампы Varicare, Nalco, Munder или Thermolite 260 Вт

Гигантские прозрачные лампы накаливания с вольфрамовой нитью мощностью 1000 Вт

Спиральные вольфрамовые лампы для уличного освещения 1930-х годов, 300 Вт

Лампы для уличного освещения с парами ртути

Дыхательный маяк мощностью 1000 Вт или лампы для проецирования кинофильмов, с могульской двухпозиционной стойкой

Углеродные лампы Mazda из переработанных материалов

Круглые спиральные вольфрамовые лампы мощностью 1000 Вт

Старинные лампы для автомобильных фар

Коробки старых прозрачных ламп-вспышек

GE Deluxe GA-50 1950-х годов, желтые, грибовидные лампы мощностью 50 Вт

Aerolux cheer lights неоновые и аргоновые фигурные цветочные светящиеся лампы, Нью-Йорк 2-3 Вт 110 В

GE C6 елочные лампы накаливания


Коллекционные лампочки

Их намного больше, поэтому это лишь небольшой образец, но следующие лампочки очень и очень желательны для коллекционеров:


С. Очень ранняя лампа edison madake 1881 года с бамбуковой нитью накаливания с ранним гипсовым кольцом и медными зажимами nov-2020

Лампа Bernstein Heisler C.1880s с прозрачным синим стеклянным стержнем nov-2020

1888 рубиновый красный новый тип эдисон бамбуковая лампа накаливания 10cp август-2018

Лампа Эдисона нового типа TH Thomson-Houston New Type из цельной латуни 1880-х годов, редкого рубиново-красного цвета jan-2005

Лампа Эдисона с матовой бамбуковой нитью и гладкой латунной цоколем Thomson-Houston или Edison

Латунная лампа накаливания Thomson-Houston с углеродной шпилькой 1890-х годов с этикеткой EDISON’S PATENTS май-2018

Лебединая лампочка 1880-х годов большой размер сен-2018

Лампочка-кисть 1890-х годов, дров.сен-2018

C.1889 Sawyer-Man патентует лампочку, углеродную нить со шпилькой 16cp, редкую деревянную изоляцию база edison апр-2018

C. 1895 кобальтово-синяя лампа Эдисона нового типа с гипсовыми вставками. 16cp 112v октябрь 2003 г.

Early Phelps HYLO Редкая карбоновая лампа с двойной нитью и рубиново-красной нитью 1-16cp Детройт Мичиган США октябрь-2018

Изумрудно-зеленая карбоновая лампа накаливания в виде шпильки с цоколем TH Thomson-Houston янв-2019

Эдисон патентует электрическую лампочку с углеродной нитью в виде шпильки с большим круглым наконечником в ящике октябрь-2018

Редкая лампа накаливания Novak 1893 года с цоколем Mather-Perkins 32cp с этикеткой мар-2019

Редкая лампа для уличного освещения серии edison mazda 7.База магната 5А 200cp, завод, отметка 1914 авг-2016

Лампочка эпохи Эдисона, базирующаяся в Шефере, American Electric Co. из Сент-Луиса, с деревянными вставками, углеродная нить, май-2018

C.1903 Альберт Миллер патентует лампу накаливания с возобновляемой углеродной нитью и цоколем Эдисона апр-2018

Редкая лампа накаливания Westinghouse с угольной нитью, запечатанный клеем конверт май-2005

Aerolux New York Reddy Kilowatt Figural Neon Light Bulb сен-2019


Нечетные лампочки

Некоторые из самых странных лампочек, с которыми мне приходилось сталкиваться:

Голландская лампа HOLLITE с байонетным цоколем [1]
Французская лампа ETOILE HYDRA с байонетным цоколем [1] [2] [3]
Очень необычная проекционная лампа с двухпозиционным цоколем [1]
Чрезвычайно необычная лампа с вентиляционными трубками по бокам [ 1] (Может быть, одна из них?)
Лампа Westinghouse 1900-х годов на цоколе со штыревым цоколем, с изоляцией из черного стекла! [1]

Покупка энергоэффективных лампочек | Министерство энергетики

Коррелированная цветовая температура

Цвет света от искусственных источников варьируется от желтоватого (т. е. от теплого) белого до голубоватого (то есть холодного) белого. Этот цвет влияет на внешний вид или настроение помещений, в которых используются источники искусственного света. Коррелированная цветовая температура (CCT) — это характеристика внешнего вида света, излучаемого лампой, связанная с цветом света от эталонного источника при нагревании до определенной температуры, измеряемая в градусах Кельвина (K). Центр исследований освещения предлагает дополнительную информацию о CCT. Общие CCT и их эффекты показаны в таблице 3.

Таблица 3. Типичные коррелированные цветовые температуры лампочек
Цветовая температура Кельвин Настроение и эффект Приложения
Теплый 2,700 Товарищеские, личные Дома, библиотеки, рестораны
Мягкий 3 000 Тепло, приятно Дома, вестибюли, рестораны
нейтраль 3,500 Дружелюбный, гостеприимный Административные кабинеты, приемные
Холодный 4 100 Аккуратный, чистый, эффективный Офисы, учебные аудитории, выставочные залы

Lightopedia. com предлагает больше информации о характеристиках света. Большинство ламп накаливания излучают теплый свет с цветовой температурой около 2700 К, что хорошо сочетается с деревянной отделкой, мебелью и тканями, используемыми в домах. В офисах люминесцентные лампы, излучающие холодный чистый свет с CCT около 4100 К, являются основным источником освещения.

При замене источников света убедитесь, что вы покупаете продукты с такими же CCT, что и те, которые использовались ранее. Кардинальное изменение CCT (например,, от 2700 K до 4100 K) заметна и может вызвать недовольство жильцов.

Индекс цветопередачи

Восприятие цвета объекта зависит от источника света. Чтобы обозначить это, источники света оцениваются по шкале от 0 до 100 по их точности с отображением разных цветов по сравнению с идеальным или естественным источником света. Индекс цветопередачи (CRI) считается мерой качества света, причем более высокое значение указывает на лучший источник света. Лампочки, соответствующие требованиям ENERGY STAR, должны иметь индекс цветопередачи 80 или выше.Центр исследований освещения предлагает дополнительную информацию о CRI.

Тип крепления

Полностью закрытые светильники задерживают тепло и повышают температуру, при которой работают лампы. Это нагревание может повлиять на производительность и срок службы некоторых продуктов CFL или LED. При покупке ламп для использования в полностью закрытых светильниках проверьте упаковку или технические характеристики, чтобы убедиться, что их можно использовать в этом приложении.

Затемнение

Если для применения в освещении требуются лампы с регулируемой яркостью, проверьте упаковку продукта или технические характеристики, чтобы убедиться, что рассматриваемые продукты обладают такой мощностью.В целом светодиоды имеют лучшую производительность затемнения, чем КЛЛ. Однако важно убедиться, что светодиоды совместимы с системой затемнения.

Ярлык с фактами об освещении

На упаковке средних ламп с винтовым цоколем должна быть этикетка «Факты освещения», учрежденная в январе 2012 г. Федеральной торговой комиссией (FTC). Эта этикетка включает информацию о яркости (например, люменах), стоимости энергии, ожидаемом сроке службы, внешнем виде света (например, CCT), мощности и содержании ртути.FTC может помочь потребителям выбрать правильную лампу для своих нужд в освещении.

Кроме того, Министерство энергетики США (DOE) спонсирует программу добровольной маркировки твердотельных осветительных приборов под названием «Факты о светодиодном освещении». Эта программа демонстрирует светодиодные продукты для общего освещения от производителей, которые обязуются тестировать продукты в соответствии с отраслевыми стандартами и сообщать результаты на этикетке. Многие советы покупателя, упомянутые выше, указаны на этикетке «Факты о светодиодном освещении», что упрощает поиск необходимой информации для покупателей.В отличие от этикетки FTC Lighting Facts, информация, содержащаяся на этикетке DOE, основана на испытаниях, а не на заявлениях производителя.

Форма лампы

Из-за встроенных балластов или драйверов КЛЛ и светодиодные лампы обычно больше, чем лампы накаливания, особенно возле цоколя. Из-за этого некоторые КЛЛ и светодиоды не подходят для небольших светильников.

Труднодоступные приспособления

Энергоэффективные лампочки обычно служат намного дольше, чем продукты, которые они заменяют, что делает их идеальными для использования в труднодоступных светильниках.Персонал предприятия должен использовать лестницы для замены перегоревших лампочек в этих светильниках, что увеличивает трудозатраты на эту незначительную процедуру технического обслуживания. Лампы, соответствующие требованиям ENERGY STAR, должны служить 10000 часов и более, что приводит к меньшему количеству замен и дополнительной экономии затрат на рабочую силу.

Предпочтительным вариантом является замена всего приспособления одним из коммерческих типов приспособлений, соответствующих критериям ENERGY STAR. Эти светильники предназначены для установки только энергоэффективных ламп (например, светодиодов или КЛЛ со штыревыми выводами), что предотвращает ошибочную установку ламп накаливания.

Многие штаты и электроэнергетические компании предлагают скидки или другие стимулы для покупки продуктов, соответствующих ENERGY STAR. Воспользуйтесь средством поиска скидок ENERGY STAR, чтобы узнать, предлагает ли местное коммунальное предприятие такие льготы. Программа стимулирования энергетики FEMP помогает федеральным агентствам воспользоваться этими стимулами, предоставляя информацию о возможностях программы финансирования, доступных в каждом штате.

Советы для пользователей: используйте продукты более эффективно

При правильном использовании и обращении энергоэффективные лампочки обеспечивают годы безопасной и эффективной службы.Федеральные пользователи должны знать следующие советы для пользователей.

Органы управления освещением

Как и все лампы, дополнительную энергию можно сэкономить за счет использования автоматического управления освещением. Свет в незанятых помещениях должен быть выключен, и органы управления могут выполнять эту функцию более надежно, чем пассажиры. Есть много вариантов управления, в том числе беспроводное, на выбор. Дополнительную информацию об элементах управления освещением можно найти на веб-сайте Министерства энергетики США по энергосбережению.

Меркурий

КЛЛ, отвечающие требованиям ENERGY STAR, содержат не более 3 мг ртути, которая классифицируется Агентством по охране окружающей среды как опасный материал.Эта ртуть заключена внутри стеклянных трубок и не выходит наружу при нормальном использовании. Ртуть высвобождается только при выходе из строя КЛЛ. Количество ртути настолько мало, что представляет небольшую опасность для пассажиров. Однако во время очистки и утилизации следует предпринять определенные шаги, чтобы минимизировать риск. Узнайте больше в информационном бюллетене EPA «Что делать, если в вашем доме сломалась компактная люминесцентная лампа (КЛЛ)». Об этом ресурсе следует знать обслуживающему персоналу федеральных объектов.

Уголь содержит ртуть, которая при сжигании выбрасывается в атмосферу. За счет использования меньшего количества электроэнергии от угольных электростанций энергоэффективные лампочки фактически помогают сократить выбросы ртути.

Переработка

КЛЛ

следует утилизировать по истечении срока их полезного использования. При попадании в потоки бытовых отходов КЛЛ раздавливаются, и ртуть выбрасывается в окружающую среду. Комбинированное содержание ртути во многих неправильно утилизированных КЛЛ может стать опасным.Федеральные агентства должны включать компактные люминесцентные лампы в свои усилия по переработке и информировать своих сотрудников о том, как правильно обращаться с этими продуктами.

При правильном обращении и переработке КЛЛ не представляют опасности для федерального персонала.

Национальная лаборатория Лоуренса Беркли предоставила подтверждающий анализ для данного руководства по приобретению.

Внесены ли в список UL компактные люминесцентные лампы спиральной формы (например, лампочки)?

Вопрос: Компактная люминесцентная лампа спиральной формы

Входит ли UL в список компактных люминесцентных ламп спиральной формы (например,грамм. лампочки)? Могут ли они использоваться в любых типах осветительных приборов, включая лампы накаливания встраиваемого типа?

Ответ

UL действительно перечисляет спиралевидные типы компактных люминесцентных ламп (КЛЛ), которые сейчас очень популярны. Эти типы ламп состоят из автономной люминесцентной лампы и пускорегулирующего устройства в корпусе с переходником со средним основанием для винта, который ввинчивается в любой держатель лампы со средним основанием. В эту категорию также входят лампы со встроенным балластом, в которых используются светоизлучающие диоды (LED).Эти продукты перечислены в категории «Лампы, самобалластные лампы и адаптеры для ламп
» (OOLR), расположенной на странице 169 Белой книги UL 2006 г. или на сайте www.ul.com/database и введя OOLR в поиск по коду категории.

В эту категорию входят люминесцентные лампы с балластом, которые включают в себя несменный источник света и адаптеры для ламп для использования со сменным источником света, для установки в цоколях Эдисона в лампах накаливания и переносных лампах, работающих при номинальном напряжении 120 В 60 Гц.

В эту категорию также входят лампы с самобалансирующимся баллоном и адаптеры для ламп, предназначенные для установки в другие цокольные патроны ANSI для работы от других напряжений, указанных на продукте.

Продукты с люминесцентными лампами этой категории имеют встроенную защиту, предотвращающую перегрев и отвечающую требованиям Underwriters Laboratories Inc. для балластов люминесцентных ламп класса P.

Продукты имеют маркировку, указывающую на условия окружающей среды, для которых они были оценены: сухие, влажные или влажные места.

Если они не предназначены для использования в полностью закрытых встраиваемых светильниках или для использования с диммерами, эти продукты должны иметь маркировку «Не для использования в полностью закрытых встраиваемых светильниках» и «Не для использования с диммерами».

Номинальная мощность компактных люминесцентных ламп обычно намного меньше мощности лампы накаливания, которую они заменяют. Компактная люминесцентная лампа мощностью 13 Вт излучает световой поток, эквивалентный 60-ваттной лампе накаливания, а компактная люминесцентная лампа мощностью 42 Вт имеет эквивалентную мощность 150-ваттной лампы накаливания с долей тепла, выделяемого лампами накаливания. .

Если мощность компактной люминесцентной лампы равна или меньше отметки о замене лампы на светильнике, в который входит лампа, компактную люминесцентную лампу можно использовать в светильнике при условии, что на компактной люминесцентной лампе нанесена вся маркировка. лампы соблюдаются. Компактные люминесцентные лампы намного холоднее, чем лампы накаливания, и не вызывают тепловых проблем с встраиваемыми светильниками.

Эти продукты не предназначены для использования в оборудовании аварийного освещения или выходных светильниках.

Список производителей винтажных ламп

Без сомнения, самые гламурные лампы — винтажные. Тогда они просто не знали, как сделать их дешевыми. К счастью, если вы держались за лампу Тиффани своей прабабушки, теперь вы держитесь за весьма ценный предмет.

Но знаете ли вы, что кроме Тиффани есть и другие винтажные лампы? Конечно, да! Но если вы ищете список производителей винтажных ламп с середины 1800-х годов до наших дней, мы предоставили это ниже.

От ар-деко до современности 1970-х, мы постарались перечислить как можно больше производителей ламп. Мы забыли об одном? Оставьте это в комментариях ниже!

Список производителей старинных ламп

Arredoluce 906 Milwauke Bridges
Производитель Местоположение Даты
Aladvilledin Industries6 Монца, Италия 1945-1970-е гг.
Arteluce Милан, Италия 1936-1974
Artemide Pregnana Milanese, Италия 1956 Мериден, Коннектикут 1852-1940
Craftsman, Gustav Stickley Syracuse, New York 1901-1915
Classique Milwaukee, Wisconsin
Сан-Франциско, Калифорния 1909-1977 90 631
Duffner & Kimberly New York City, New York 1906-1926
Edward Miller & Company Meriden, Connecticut 1881-1920
Frankart, Inc. Нью-Йорк, Нью-Йорк 1920-е — 1930-е годы
Фулпер Флемингтон, Нью-Джерси 1858-1935
Handel Company Мериден, Коннектикут
906–19 Art Metal Shop Buffalo, New York 1906-1935
HG McFaddin & Co. New York City, New York 1909-1939
Jefferson Glass House West Follansbee, West Virginia West Follansbee 1907-1930-е годы
Lightolier New York City, New York 1904-настоящее время
Mantle Lamp Company Chicago, Illinois 1908-1949 Company Mobe , Висконсин 1920-1930
Moss Manufacturing Co. Сан-Франциско, Калифорния 1937-1968
Muller Freres Люневиль, Франция 1905-1936
Nessen Lighting Нью-Йорк, Нью-Йорк 19276-настоящее время O-luce Милан, Италия 1945-настоящее время
Pairpoint Corporation Нью-Бедфорд, Массачусетс. 1880-настоящее время
Phoenix Glass Company Монака, Пенсильвания 1880-настоящее время
Pittsburgh Lamp, Brass and Glass Co. Питтсбург, Пенсильвания 1904-1926
Riviere Studios New York City, New York 1910
Roycroft East Aurora, New York 906-1931 31 Компания Чикаго, Иллинойс 1932-настоящее время
The Emeralite Company Нью-Йорк, Нью-Йорк 1939-1960
Tiffany Studios Корона, Нью-Йорк 633
Тиларам Нью-Йорк, Нью-Йорк 1960-1962

О Поле Фиппсе

Пол любит историю.Он буквально прочитал всю Всемирную книжную энциклопедию 1987 года, когда ему было 23 года. Его опыт распространяется на весь спектр поп-культуры. Он специализируется на винтажной одежде, спортивных коллекциях, виниловых пластинках и оловянных игрушках.

КАТАЛОГ ПРОДУКЦИИ IDEC A301 99/942

B-31Выключатели и сигнальные лампы Flush Silhouette Переключатели аварийного останова Станции управленияОсвещение дисплеяИнтерфейсы оператораПЛКПрограммное обеспечениеРелеРелейные розетки ТаймерыКлеммные блокиЗащитные устройстваЗащитные устройстваБлоки питанияДатчикиВзрывоопасные блоки управленияБарьерыСветодиодыПродукты безопасностиИнформационная маркировка, встроенная маркировочная пленка и световые знаки на кнопках YW линзы для маркировки.Майларовая пленка не входит в комплект поставки блоков управления и должна быть предоставлена ​​конечным пользователем. Встроенная маркировочная табличка и маркировочная пленка Размер Единица Пилотная кнопка с подсветкой Встроенная маркировочная пластина Глубина гравировки: максимум 0,5 мм Материал маркировочной пластины: белый акрил Применяемая маркировочная пленка 0,1 мм- 2 листа толщиной 0,2 мм или 1 лист толщиной 0,2 мм Материал пленки: майлар (рекомендуется) Примечание: Маркировочная пленка не входит в комплект поставки контрольной лампы или кнопки с подсветкой. Замена (светодиодные лампы и лампы накаливания) Лампы можно заменить с помощью держателя лампы (OR-55) с лицевой стороны панели, или сняв контактный блок с операторского пульта.Снятие лампы с передней части панели Чтобы снять, аккуратно вставьте держатель лампы в головку лампы. Затем слегка надавите и поверните инструмент для держателя лампы влево. Установка лампы с передней части панели 1. Для установки вставьте головку лампы в приспособление для держателя лампы и удерживайте лампу, как показано на рисунке ниже. Инструмент 2. Вставьте штифты цоколя лампы в пазы патрона лампы. Вставьте лампу и поверните ее вправо. Кнопка с подсветкой Контрольной лампы Примечание: Светодиодные лампы в цельных контрольных лампах не подлежат замене.Удаление контактных блоков и адаптеров полного напряжения Вставьте плоскую отвертку между защелкой и монтажным адаптером контактного блока и освободите защелку. Перед снятием адаптера полного напряжения обязательно удалите лампу и контактные блоки. крутящим моментом 1,0 Н · м. Противовращательное кольцо и монтажная панель Поверните отметку TOP на приводе и отметку ▲ на предохранительном кольце в выемку на монтажной панели.Выступы (метка) Блокирующее вращение Кольцо Блокирующее кольцо Толщина панели от 1,2 до 4,5 мм Толщина монтажной панели Толщина монтажной панели должна составлять от 0,8 до 6,0 мм. При добавлении дополнительных аксессуаров применимая толщина панели изменяется, как показано ниже. Толщина панели от 0,8 до 6 мм Толщина панели от 0,8 до 3,2 мм Крышка замкаHW9Z-KL1P Отскок контакта При нажатии или повороте оператора замыкающие и замыкающие контакты отскакивают. При разработке схемы управления учитывайте время дребезга контактов (эталонное значение: 20 мс).ø21.01.0 Зона гравировки ø15.21.2 Зона гравировки ø22.720.8-0.20-0.20-0.2 0ø17.2-0.2 015.0 Инструкции для серии YW

元 の ペ ー ジ

.
Ламп

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
