В данной статье Вы сможете узнать световой поток лампы накаливания. Данные приведены в таблице, ниже.

Лампы общего назначения (ЛОН) применяются в потолочных светильниках, люстрах, настенных светильниках, бра

Марка Р, Вт U раб, В Световой
поток, Люмен
Колба Цоколь L , мм D , мм
ЛОН 25  25 230 220 П Е27 98 55
ЛОН 40  40 230 425 П Е27 98 55
ЛОН 60  60 230 720 П Е27 98 55
ЛОН 75  75 230 950 П Е27 98 55
ЛОН 100  100 230 1360 П Е27 98 55
ЛОН 150  150 230 2200 П Е27 124 65
ЛОН 200  200 230 3100 П Е27 145 80
ЛОН 300 300 230 4850 П Е27 170 90
ЛОН 500 500 220 8300 П Е40 230 100
ЛОН 750 750 220 13100 П Е40 240 111



Используя светодиодные лампы, при аналогичном световом потоке можно сократить потребление электроэнергии в 8 раз.

Возможно, Вас заинтересует:

Обозначение ламп

Виды ламп

Типы цоколей ламп

Типы люминесцентных ламп

Характеристики ламп накаливания: световой поток и мощность

Лампа накаливания сопровождает нашу жизнь почти два столетия. Сегодня она существенно сдала свои позиции из-за появления более эффективных источников света, но до сих пор весьма популярна. Выбирать этот недорогой и простой по конструкции прибор ты привык по мощности, отпечатанной на коробке. Но существует целый ряд дополнительных и весьма немаловажных характеристик, на которые никто из нас не обращает внимания, хотя и стоило бы. Одним из таких параметров любой лампы накаливания является световой поток, понимание о котором должно быть у каждого, кто пользуется современными лампочками Ильича.

Как устроена лампа накаливания

Существует много разновидностей этого прибора, и об основных из них ты, конечно, уже слышал:

  1. Вакуумные.
  2. Галогенные.
  3. Криптоновые.

Названия серьезные, но пугаться их не стоит. Наверняка эти лампочки ты видел, даже не подозревая, что они так серьезно называются. Более того, все эти разновидности ламп накаливания имеют одинаковый принцип работы и сходную конструкцию. Поэтому для общего понимания предмета нам достаточно разобраться в устройстве простейшей вакуумной лампочки.

Конструктивно любая такая лампочка выполнена в виде стеклянной колбы, в которой на тонких металлических стойках, одновременно являющихся и токопроводящими контактами, закреплено так называемое тело накала –  спираль из тугоплавкого материала с высоким электрическим сопротивлением. К колбе крепится патрон – разъем той или иной конструкции, позволяющий подключать спираль к электрической сети. Типов разъемов существует множество, но самый распространенный из них, патрон Эдисона, ты, конечно, видел. Именно им оснащены бытовые лампочки, которые мы вворачиваем в патроны люстр и настольных ламп.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Возможно, тебе будет интересно, что впервые конструкция «цоколя Эдисона» была предложена англичанином Джозефом Суоном. Впрочем, в этом нет ничего странного – практически все запатентованные американцем Эдисоном “изобретения”, включая саму лампу накаливания, появились задолго до самого Эдисона.

Конструкция обычной лампочки накаливания

При подаче на прибор напряжения спираль, которая изготавливается обычно из вольфрама и представляет собой “многослойную” пружину, начинает разогреваться и излучать электромагнитные волны. Чем выше температура спирали, тем выше частота излучения.  Уже при температуре 580 градусов Цельсия спираль светится красным светом, а при 2 000 градусах ты увидишь яркий свет.

Вот и почти вся конструкция лампочки накаливания. Почему почти? Потому что в работе такой конструкции есть одна, мягко говоря, проблема. Как только спираль нагреется, она сразу же окислится на воздухе и сгорит. Чтобы этого не происходило, из колб самых первых ламп накаливания откачивали воздух – главный источник кислорода, сжигающего спираль. Именно отсюда и пошло название «вакуумные».

Сегодня лампочек накаливания с вакуумом в колбе практически нет (исключение составляют миниатюрные устройства). Воздух давно не откачивают, а просто заменяют инертным газом, не дающим вольфрамовой спирали окисляться. Обычно это смесь азота с аргоном. Тем не менее, обычные лампочки до сих пор принято называть вакуумными, чтобы не путать с другими типами источников света. Ресурс классической лампы накаливания составляет около 1 000 ч.

Поскольку название «вакуумное» прижилось, я тоже буду им пользоваться в этой статье для обозначения обычных лампочек накаливания, колба которых заполнена азотно-аргоновой смесью.

Разновидности вакуумных ламп накаливания

Криптоновые и галогенные лампы накаливания

По сути, это все те же лампочки со спиралью, но в баллон криптоновой лампы закачивается не азот или аргон, а криптон. Из-за большего, чем у азота и аргона, атомного веса криптона спираль испаряется значительно медленнее. Это не только продлевает срок службы светильников  в несколько раз, но и позволяет повысить КПД лампы, увеличив температуру спирали. Кроме того, спектр излучения такой лампочки гораздо ближе к естественному белому свету.

Галогенные источники света наполнены все той же азотно-гелиевой смесью, но с добавкой галогенов – йода или брома. Эта присадка буквально собирает испарившиеся молекулы вольфрама и возвращает их на спираль. Результат – еще более длительный срок службы осветителя (до 4 000 – 6 000 ч) и яркий белый свет почти без оттенка красного. Единственный недостаток галогенной лампы – высокая рабочая температура колбы: минимум 250, а чаще 500 градусов Цельсия и выше. Только при такой температуре галогены в состоянии выполнять свою работу.

Галогенная и криптоновая лампы накаливания

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Не путай! Существует еще одна разновидность осветительных приборов – металлогалогенные лампы. Несмотря на схожее название, эти источники света не имеют никакого отношения к галогенным лампам накаливания. Металлогалогенные приборы излучают свет за счет дугового разряда в парах ртути.

к содержанию ↑

Что такое люмен и что от него зависит

Как я уже говорил выше, основным твоим (да и моим) критерием выбора лампы накаливания является ее мощность, измеряемая в ваттах. Точнее, мощность потребления. Но ведь нас интересует ее яркость, а не мощность! Увы, эта характеристика ламп накаливания указывается крайне редко, но она есть. Данная характеристика называется световой поток, и измеряется он в люменах.

Что такое световой поток

Опущу научную формулировку со всякими монохроматическими излучениями, изотропными источниками, канделами, стерадианами и всем прочим. Для тебя, скорее всего, все это бесполезная и бессмысленная информация. Определим так: световой поток – количество световой энергии, излучаемое лампочкой за единицу времени. Другими словами, этот показатель говорит о том, насколько ярко лампочка светит.

Здесь следует отметить один характерный момент. Визуально оценить световой поток осветителя по его яркости практически невозможно. К примеру, обычная лампочка светит во все стороны, но ты видишь ее только под одним определенным углом. Стоит сменить угол обзора, заглянув, к примеру, под патрон настольной лампы, и яркость сильно упадет. Но световой поток самой лампочки при этом не меняется! Как она светила, так и светит.

Таким образом, оценивая яркость “на глаз”, ты определяешь световой поток, попадающий в глаза только под одним весьма узким углом. Остальное излучение “разлетается” во все стороны. Полный же световой поток, который измеряется в люменах, характеризует весь свет, излучаемый источником.

В человеческий глаз (рисунок справа) попадает лишь малая часть всего светового потока лампочки накаливания

Для чего нужно знать световой поток лампы

Что такое световой поток ты, надеюсь, разобрался. Осталось выяснить, что от этой характеристики зависит и зачем ее нужно учитывать. Дело в том, что от силы светового потока зависит освещенность объекта. Если освещенность недостаточная, то ты не сможешь читать книгу, если избыточная – быстро устанут глаза.  Таким образом, правильно выбрав лампочку по световому потоку, ты обеспечишь достаточную для тех или иных целей освещенность.

к содержанию ↑

Сколько люмен в лампе накаливания

Если учесть, что найти на упаковке лампочки накаливания силу ее светового потока удается не всегда, вопрос весьма актуальный. Ведь не зная светового потока конкретного прибора, ты не сможешь определить, создаст ли он необходимое освещение. К счастью, светоотдача ламп накаливания напрямую связана с потребляемой мощностью, поэтому оценить количество люменов по ваттам несложно. Для этого тебе достаточно обратиться к таблице, приведенной ниже:

Соотношение люмен и ватт у вакуумных лампочек

Мощность потребления, Вт

Создаваемый световой поток, лм

20250
40400
60700
75900
1001200
1501800
2002500

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Приведенная таблица справедлива лишь для вакуумных (точнее, заполненных аргонно-азотной смесью) ламп накаливания. У галогенных и криптоновых источников света зависимость тоже есть, но она иная.

к содержанию ↑

Как световой поток зависит от мощности у ламп другого типа

С лампами накаливания вопрос решен, но ведь существует множество других типов ламп, среди которых самыми распространенными являются:

  1. Люминесцентные.
  2. Светодиодные.

Хотя световой поток ламп этих типов ты практически всегда можешь найти на упаковке, зависимость люменов от потребляемой мощности полезно знать. Она существует и также может быть выражена через обычную таблицу:

Сравнительная таблица зависимости светового потока от мощности у ламп разного типа

Лампы накаливания

Люминесцентные лампы

Светодиодные лампы

Потребляемая мощность, Вт

Потребляемая мощность, Вт

Потребляемая мощность, Вт

Световой поток, лм

205-72-3250
4010-134-5400
6015-168-10700
7518-2010-12900
10025-3012-151200
15040-5018-201800
20060-8020-302500

Глядя на таблицу, ты наверняка заметил, что эффективность (отношение мощности к световому потоку) лампы накаливания самая низкая. Люминесцентная, к примеру, в 4-5 раз экономичнее лампочки Ильича. Светодиоды же в плане экономии электроэнергии оставляют далеко позади и те, и другие вышеуказанные типы. Именно поэтому классические лампы накаливания постепенно вытесняются более эффективными источниками света. Но, благодаря простоте конструкции и доступности по цене, до сих пор удерживают позиции достаточно прочно. Именно поэтому  важно внимательно разобраться со световым потоком и выяснить его связь с мощностью лампы накаливания.

📋 Пройдите тест и проверьте ваши знания


В чем недостаток включения лампы через диод?

Увеличивается расход энергии

Сокращается срок службы лампы

Лампа заметно мерцает и светит тускло

Верно! Не верно!

Продолжить »

В чем недостаток включения лампы через конденсатор?

Конденсатор сильно нагревается

Лампа мерцает

Лампа светит тускло

Верно! Не верно!

Продолжить »

Чем заполнена колба лампы накаливания?

Ничем, там вакуум

Инертным газом или вакуумом – зависит от конструкции

Парами йода

Инертным газом

Верно! Не верно!

Продолжить »

Почему колбу лампы накаливания делают из кварцевого стекла?

Чтобы колба не расплавилась от раскаленной спирали

Ее не делают из кварцевого стекла

Кварц лучше пропускает видимый свет

Верно! Не верно!

Продолжить »

Почему чаще всего лампа сгорает в момент включения?

Это миф. Лампы сгорают в любое время

Из-за самоиндукции спирали на лампе появляется скачок повышенного напряжения

В момент включения через спираль течет очень большой ток

Верно! Не верно!

Продолжить »

В чем недостаток включения лампы через терморезистор?

Потребляет больше энергии

Резистор сильно нагревается

Лампа мерцает

Светит тускло

Верно! Не верно!

Продолжить »

Все ли ты знаешь о лампах накаливания

Похоже ты ничего не знаешь про лампы накаливания

Слабенько, побеседуй о лампах со знакомым электриком.

Неплохо, но что-то ты не понял или еще не читал наши статьи?

Ты знаешь всё про лампы накаливания!

Share your Results:

Facebook ВКонтакте

  Перепройти тест!

Предыдущая

НакаливанияКак сделать плавное включение ламп накаливания и для чего оно нужно

Следующая

НакаливанияКакой cрок службы у лампы накаливания и как его увеличить

Спасибо, помогло!Не помогло

Световой поток светодиодных ламп (таблицы)

Споры на тему сравнения светового потока диодных и других типов ламп, постоянно возникают на необъятных просторах интернета. Виной тому уникальность технических параметров светодиодов как источника света, а именно специфика точечных источников.

Все источники света, будь то лампочка накаливания либо люминесцентная, имеют круговую диаграмму рассеивания света, когда у светодиода это луч с углом рассеивания около 1200. Поэтому и характеристики освещения диода зависят от того под каким ракурсом их оценивать.

Сравнение света разных источников

Например, часто на упаковке светодиодов мощностью 4Вт со световым потоком 400 лм изображают в качестве эквивалента лампу накаливания на 50Вт. На самом деле общий световой поток второй почти на четверть выше.

А вот если сравнить эффективную освещенность поверхности стола от настольного светильника с обыкновенной лампой и на диодах, выигрыш на стороне LED, поскольку у них меньший диаметр светового пятна и значительно меньшее рассеивание света.

Разброс параметров светового потока обусловлен его зависимостью от цветовой температуры. У диодов холодного белого света (цветовая температура 5000-7000 К) световой поток выше светодиодов тёплого света (2800-3500 К).

Давайте рассмотрим эту информацию с практической точки зрения.

При выборе обыкновенной лампочки накаливания мы интуитивно понимаем, что в ванную комнату надо 75 ватт, в коридоре можно обойтись 60 ваттами, а в гостиную придется вкручивать три по сто. И никто не задаётся вопросом, сколько там в них люмен.

Что такое люмены в светодиодных лампах

С переходом на LED понятие яркости и освещенности приходится рассматривать совершенно в другом ракурсе. Как видно из таблиц, мощность светодиодов при замене лампы накаливания должна быть примерно в десять раз меньше. Но тут необходимо учитывать целевое назначение освещения.

Если говорить об освещении помещений, сто ватт накаливания дают столько люмен, сколько и десяти ваттные светодиоды. С единственной оговоркой – в качестве диодной лампочки используются изделия радиальной конструкции. Как на рисунке.

Освещение рабочей поверхности

Для освещения рабочих поверхностей используют плоские LED модули, поскольку освещать внутреннюю поверхность плафона нет резона.

В такой системе эффективная яркость накаливания не превышает 60% от номинального показателя. Чистый световой поток от 60Вт будет около 350 люмен (630 * 0,6). А вот КПД светодиодов в такой системе практически 100%.

Соответственно расчётная мощность светодиодов  не превысит 5Вт.

Освещённость и световой поток

Для рядового потребителя не столь важно, сколько люксов выдаёт источник света. Важнее что бы при этом уровне освещенности было комфортно зрению при чтении  либо письме.

Все санитарные правила нормируют освещение рабочей поверхности в люксах. Будь то страничка книги либо лист бумаги, для комфортной работы на их поверхности должно быть 300 люкс, что соответствует 30Лм/м.кв.

Сколько люмен в лампе накаливания 100Вт важно, например,  для организации рабочего места ребёнка, где он будет делать уроки либо заниматься другими делами.

Рассчитать освещенность поверхности, даже зная, сколько люмен в лампочке 100Вт, крайне сложно, поскольку большая часть этого потока доходит в виде отражённого света. Для диодов же достаточно элементарной формулы из школьного курса геометрии.

H – расстояние от светодиодов до поверхности;

D – диаметр светового пятна;

D = 2 * Tg600 * h = 1.16 * h;

Площадь круга = 3,14 * D2 / 4 = 0,785 * D * D;

Освещённость = световой поток / площадь круга.

Итого: светодиодный источник света мощностью 15Вт и световым потоком 800Лм, размещённый на потолке над столом, обеспечит около 300 люкс.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Материалы по теме:

Световой поток ламп | Светодиодное табло

ЧТО ТАКОЕ ЛЮМЕН?

Световой поток определяется в люменах и обозначается Lm. Эта величина показывает сколько света излучает источник во всех направлениях. Если быть точным, один люмен равен световому потоку, испускаемому точечным изотропным источником, c силой света, равной одной канделе, в телесный угол величиной в один стерадиан: 1 лм = 1 кд × ср (= 1 лк × м2). Полный световой поток, создаваемый изотропным источником, с силой света одна кандела, равен 4π люменам.

Люмены показывают, сколько света вы получаете от лампы. Больше люменов означает, что это более яркий свет. Меньше люменов означает, что это менее яркий свет. Люмены позволяют вам покупать необходимое количество света. Поэтому, покупая новые лампы, подумайте о люменах, а не о Ваттах.

ПОКУПАЙТЕ ЛЮМЕНЫ, НЕ ВАТТЫ

Раньше мы покупали лампочки в зависимости от того, сколько энергии они потребляют, ориентируясь на Ватты. Не разумнее было бы покупать лампы исходя из того, сколько света они обеспечивают?

Когда вы покупаете лампочки, сравните световой поток лампы — люмены, чтобы убедиться, что вы получаете количество света или уровень яркости, который вы хотите. Этикетка обязательно содержит эту информацию. Информация на этикетке позволит легко сравнить яркость, цвет, срок службы и расчетные эксплуатационные расходы лампы за год.

Когда вы покупаете лампочки, вы можете выбрать свою следующую лампочку, сравнивая люмены вместо Ватт. Световой поток — это мера яркости лампочки — чем выше число люменов, тем ярче лампочка.

Яркость или уровни светового потока довольно сложно рассчитать в цифрах, учитывая разные требования к уровню освещенности, поэтому проще ориентироваться на опыт использования традиционных ламп:

  • Чтобы заменить 100 — Ваттную лампу накаливания, найдите лампу, которая дает вам около 1500 люменов. Если вы хотите что-то менее яркое, выбирайте меньшее количество люменов. Если вы предпочитаете более яркий свет, ищите больше люменов.
  • Замените лампу мощностью 75 Вт на энергосберегающую лампу, которая дает вам около 1000 люменов.
  • Замените 60 Вт лампу энергосберегающей лампой, которая дает вам около 800 люменов.
  • Замените лампу накаливания мощностью 40 Вт на энергосберегающую лампу, которая дает вам около 450 люменов.

Здесь надо еще учесть, что лампы накаливания разных производителей имеют разную эффективность. Высокотехнологичные производители устанавливают более долговечные вольфрамовые нити и нагревают их до более высокой температуры, чем увеличивают эффективность лампы.

Соотношение мощности, эффективности и светового потока для импортных ламп накаливания (Philips, General Electric):

Мощность лампы накаливания Эффективность люмен/Ватт люмен

40 Ватт 1.9% 12.6 500
60 Ватт 2.1% 14.5 870
100 Ватт 2.6% 17.5 1750

Соотношение мощности, эффективности и светового потока для ламп накаливания российского производства:

Мощность лампы накаливания Эффективность люмен/Ватт люмен

40 Ватт 1. 6% 10.5 420
60 Ватт 1.7% 12 720
75 Ватт 1.8% 12,5 940
100 Ватт 2.0% 13.6 1360

КАКУЮ ИНФОРМАЦИЮ Я ДОЛЖЕН ИСКАТЬ НА ЭТИКЕТКЕ?

Чтобы помочь потребителям лучше понять переход от Ватт к люменам, разработаны требования, которые производитель должен разместить на этикетке для лампочек. Это помогает людям покупать подходящие им лампочки. Ярлык включает следующую информацию:

Сравнительная таблица соотношения светового потока (люмен) к потребляемой мощности светильника (Вт) для светодиодных ламп, ламп накаливания и люминесцентных ламп. 20-200Вт для ламп накаливания.


Навигация по справочнику TehTab.ru:  главная страница  / / Техническая информация / / Оборудование — стандарты, размеры / / Электролампы  / / Сравнительная таблица соотношения светового потока (люмен) к потребляемой мощности светильника (Вт) для светодиодных ламп, ламп накаливания и люминесцентных ламп. 20-200Вт для ламп накаливания.

Сравнительная таблица соотношения светового потока (люмен) к потребляемой мощности светильника (Вт) для светодиодных ламп, ламп накаливания и люминесцентных ламп. 20-200Вт для ламп накаливания.

Люмен – это единица измерения светового потока источника света.

Лампа накаливания,

потребляемая мощность в Вт
Люминесцентная лампа,

потреблемая мощность в Вт
Светодиодная лампа,

потребляемая мощность в Вт

Световой поток, Лм

20 Вт 5-7 Вт 2-3 Вт Около 250 Лм
40 Вт 10-13 Вт 4-5 Вт Около 400 Лм
60 Вт 15-16 Вт 8-10 Вт Около 700 Лм
75 Вт 18-20 Вт 10-12 Вт Около 900 Лм
100 Вт 25-30 Вт 12-15 Вт Около 1200 Лм
150 Вт 40-50 Вт 18-20 Вт Около 1800 Лм
200 Вт 60-80 Вт 25-30 Вт Около 2500 Лм
  • Сколько люмен в 20 Вт лампочке?
  • Сколько люмен в 40 ваттной лампочке?
  • Сколько люмен в 100 ваттной лампочке?
  • Сколько люмен в лампочке?
Рекомендуемые обзоры раздела:
  1. Стандарты присоединительных размеров — цоколей и патронов электроламп. Винтовые. Байонеты ( = патроны Свана, bayonet ). Галогеновые лампы мини-, трубки и направленного света. Флюоресцентные (люминисцентные) трубки. Лампы дневного света.
  2. Световой поток типичных источников света (лм) и световая отдача (эффективность) (лм/ватт). Для ламп накаливания, газоразрядных, люминесцентных, галогенных, газоразрядных, светодиодных….
  3. Электрические разъемы и провода (кабели)



Нашли ошибку? Есть дополнения? Напишите нам об этом, указав ссылку на страницу.
TehTab.ru

Реклама, сотрудничество: [email protected]

Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Все риски за использование информаци с сайта посетители берут на себя. Проект TehTab.ru является некоммерческим, не поддерживается никакими политическими партиями и иностранными организациями.

Световой поток лампы накаливания 100 ватт и других световых приборов

Искусственный свет сопровождает людей уже многие тысячи лет. Дольше всего использовался свет пламени костра. Затем он был заменен пламенем свечей. До появления первого источника света, основанного на электричестве, на протяжении долгого времени ни одно жилище не обходилось без свечного светильника. С освоением электроэнергии первым источником света стала лампа накаливания.

Ниже пойдет речь о том, как:

  • эволюционировала лампа накаливания и усовершенствовался ее световой поток;
  • появлялись новые конструкции на основе накала тела за счет электрического сопротивления электрическому току;
  • увеличивалась светоотдача ламп накаливания по мере появления новых технических решений;
  • и о некоторых других особенностях источников света.

Простейший электрический излучатель света

Появившийся после освоения электроэнергии первый электрический источник света по сути повторил свечу. Просто вместо пламени как результата химической реакции появился углеродный элемент, который тоже сгорает, но уже от воздействия электричества, и не нуждается в кислороде. Световая отдача целого светильника с множеством свечей теперь заменялась светом одной единственной лампочки. Довольно долго световая отдача ламп накаливания на бытовом уровне оценивалась в свечах. Например, о лампочках накаливания 36 Вт, 40 Вт или 60 Вт говорили: лампочка в 36, 40 или в 60 свечей.

Томас Эдисон – изобретатель лампы накаливания

Позднее электрическая мощность и  измеряемый в люменах световой поток стали главными параметрами, по которым оценивалась световая отдача электрических источников света. После того как первые угольные электрические лампы отгорели свое, стало ясно, что такой горячий источник света можно эффективно усовершенствовать. Если устранить контакт с воздухом излучателя света, его характеристики существенно улучшатся. Станет возможным:

  • продление срока эксплуатации;
  • увеличение температуры нагрева излучателя;
  • увеличение яркости, поскольку световая отдача увеличивается вслед за температурой.

Была придумана колба с откачанным воздухом и небольшим количеством инертного газа. Но подлинным прорывом стала замена углерода на вольфрамовую спираль. Была достигнута максимальная температура нагрева светового излучателя на основе металлов и соответственно получена близкая к своему максимуму световая отдача для них. Последнее до сегодняшнего дня улучшение ламп накаливания связано с применением специальных добавок на основе галогенов. Они добавляются в колбу и электрохимическим путем восстанавливают спираль. При этом ее стало возможно нагревать до еще более высокой температуры.

Устройство лампочки накаливания

Конструктивные разновидности

За все время своего существования лампы накаливания воплотились в многочисленных моделях. Их размеры и внешний вид на сегодняшний день довольно разнообразны. Сейчас выпускаются как совсем миниатюрные лампочки накаливания с размерами колбы со спичечную головку, так и большие мощные «солнца» для теплиц и других помещений, а также открытых пространств. Мощность таких «солнечных» источников света измеряется киловаттами. Существуют лампы накаливания, запитываемые от электросети 20 киловатт.


Миниатюрная лампочка Очень мощная и большая лампа

И несмотря на преимущества люминесцентной лампы и несомненные достоинства светодиодных излучателей, лампочки накаливания продолжают занимать заметное место среди источников света. Ведь световой поток люминесцентных ламп вне зависимости от каких-либо усовершенствований остается с линейчатым спектром, который не соответствует естественному освещению. А большая светоотдача светодиодов при совсем незначительной потребляемой мощности лишена тепла.

Спектр излучения разных световых источников

С целью воздействия на спектральный состав света путем увеличения амплитуды интенсивности на определенных диапазонах длины волны, а также для получения заданной направленности применяются определенные конструктивные изменения. Главным образом они затрагивают колбу. Разные части ее поверхности покрываются амальгамой, применяются разные сорта стекла, например матовое или цветное. Так широкой популярностью пользуется синяя лампа, для местного согревания применяемая в медицинских целях. Также широко известна красная лампа, применяемая во время проявления фотопленки и фотобумаги.

Разные ламповые колбы

с отражателем красная для фото синяя медицинская

Незаменимые труженики

Лампы накаливания по-прежнему являются реальными заменителями солнечного света. При этом они почти не выделяют ультрафиолета, вредного для многих живых организмов, длина волны которого менее 400 нанометров. Зимой при пониженной температуре для нормальной жизнедеятельности растений, животных и человека нужны свет и тепло. Лампа накаливания совмещает в себе и то, и другое. При этом большой ресурс наиболее долговечных светодиодных ламп может быть сопоставим с продолжительностью работы лампочек накаливания.

Например, продолжительность работы лампы накаливания 100 Вт составляет примерно 1 000–2 000 часов. Но если при помощи диммера уменьшить напряжение, подаваемое на лампочку, и мощность ее при этом снизится до 75 ватт, эта лампа будет светить годами. Безусловно, световой поток лампы накаливания 100 ватт заметно больше, чем при ограничении ее мощности на уровне 75 Вт. Но если стоит вопрос об использовании светодиодных ламп в первую очередь по причине их долговечности, лампочка накаливания, работающая не в полную силу, вполне может выиграть такой «тендер».

После появления первых источников электрического света было придумано много разных световых излучателей. Однако экономность всегда была и остается одним из самых важных критериев в любом вопросе. В том числе и в светотехнике. Поэтому такой показатель источников света как лм/Вт (люмен/ватт) является одним из основных. В связи с этим интересно посмотреть величины этого показателя для разных световых излучателей (в таблице далее).

Из таблицы получается, что по показателю лм/Вт из всех современных источников света лампы накаливания наименее эффективны. Но есть факторы, которые еще на многие годы обеспечат этим устройствам востребованность в определенных нишах светотехнического рынка:

  • простота их конструкции;
  • по-настоящему теплый свет;
  • неожиданная долговечность, легко получаемая с помощью диммеров.

Как сравнить светодиодную лампу и лампу накаливания / Публикации / Элек.ру

Какую светодиодную лампу мы имеем правом назвать лампой прямой замены лампы накаливания мощностью 60 Вт, 75 Вт, 100 Вт…?

Корректность сопоставления светодиодных ламп с лампами накаливания по световому потоку – один из вопросов, проясненных в результате публичного обсуждения критериев оценки конкурса на Евразийскую светотехническую премию. В обсуждении приняли участие редакция журнала «Светотехника», коллектив ВНИСИ им. С.И.Вавилова и специалисты НИИИС им. А.Н.Лодыгина.

Минимальное значение светового потока ламп накаливания бытового и аналогичного общего освещения типовых мощностей устанавливает «ГОСТ Р 52706-2007 Лампы накаливания вольфрамовые…». Ориентироваться в этом солидном документе помогут следующие ориентиры:

1) Тип цоколя: Е27. Или подробнее – Е27/27, что означает резьбовой цоколь Эдисона с максимальным диаметром резьбы 27 мм и полной длиной 27 мм.

2) Напряжение питания 230 В. В России с 2003 года номинальное напряжение в сети переменного тока в соответствии с ГОСТ 29322-92 составляет общеевропейские 230 В. В седьмом издании ПУЭ, издание которого завершилось в том же 2003-м году, исправление внести не успели, и многие до сих пор уверены, что «в розетках 220 В».


Лампы накаливания предназначены для работы в сети переменного тока 230В

3) Световой поток — «H», то есть соответствующий биспиральным лампам. Иные не производятся. (Но так как моноспиральные лампы никто не отменял, если дело дойдет до суда, производитель будет защищаться, указывая на световые потоки моноспиральных ламп «N».)

Развитая поверхности биспирали:
конвективный тепловой поток к стенкам колбы
в пересчете на единицу светоизлучающей поверхности нити меньше — КПД больше

4) Типовой световой поток определяется для лампы с прозрачной колбой. Молочное покрытие колбы, оправдывающее снижение светового потока на 20% от номинала в расчет не принимается. При нормальной эксплуатации попадание в поле зрения человека такого яркого объекта как нить накаливания или молочная колба должно быть исключено. Лампа накаливания с молочной колбой – некий компромисс при использовании в декоративных светильниках без светорассеивателя и защитного угла, и ее световой поток не может быть ориентиром.

Для ламп накаливания с молочной колбой допускается снижение светового потока на 20% от номинала,
но это значение не может быть ориентиром для энергосберегающей лампы
вне зависимости от типа колбы

5) Снижение светового потока ламп накаливания во время эксплуатации при сравнении не учитывается, так как характерно для любых источников, в том числе светодиодных. В этом отношении непродолжительность времени жизни лампы накаливания является ее достоинством, так как вынуждает регулярно заменять источник света на новый с номинальным световым потоком.

Испаряющийся вольфрам оседает на стенках колбы и со временем снижает световой поток лампы,
но короткий срок жизни лампы накаливания определяет частое обновление источника света,
и восстановление светового потока осветительного прибора до номинального.

Итак: минимальные значения светового потока для ламп, соответствующих перечисленным требованиям из ГОСТ Р 52706-2007:

Из таблицы следует, что светодиодная лампа со световым потоком 600 лм не является эквивалентом лампы накаливания 60 Вт, а 1000 лм — не является эквивалентом лампы накаливания 100 Вт. Даже если производитель проводит сравнение с существующими только на бумаге моноспиральными лампами.

График заивисимости для всего диапазона 25…200 Вт:

И крупнее актуальный участок 60…100 Вт.

Если задаться вопросом — какой же лампе соответствует произвольный световой поток, либо воспользуемся приведенным выше графиком, либо посчитаем отношение светового потока к потребляемой мощности для ламп накаливания.

Видно, что с ростом мощности эффективность ламп накаливания растет, но в диапазоне 60-100 Вт, в котором находится большинство эксплуатируемых сегодня ламп накаливания и их аналогов, световая отдача незначительно отличается от среднего значения 12,5 лм/Вт. И для грубой оценки лампы с световым потоком, например, 860 лм можно провести несложные расчеты 860 лм / 12,5 лм/Вт=68,8 Вт и сказать что данная лампа является эквивалентом лампы накаливания мощностью ориентировочно 70 Вт. Но поскольку бытовой лампы такой мощности не существует, а до эквивалента 75 Вт лампа не дотягивает, корректно называть данную лампу эквивалентом лампы накаливания мощностью 60 Вт.

От автора:

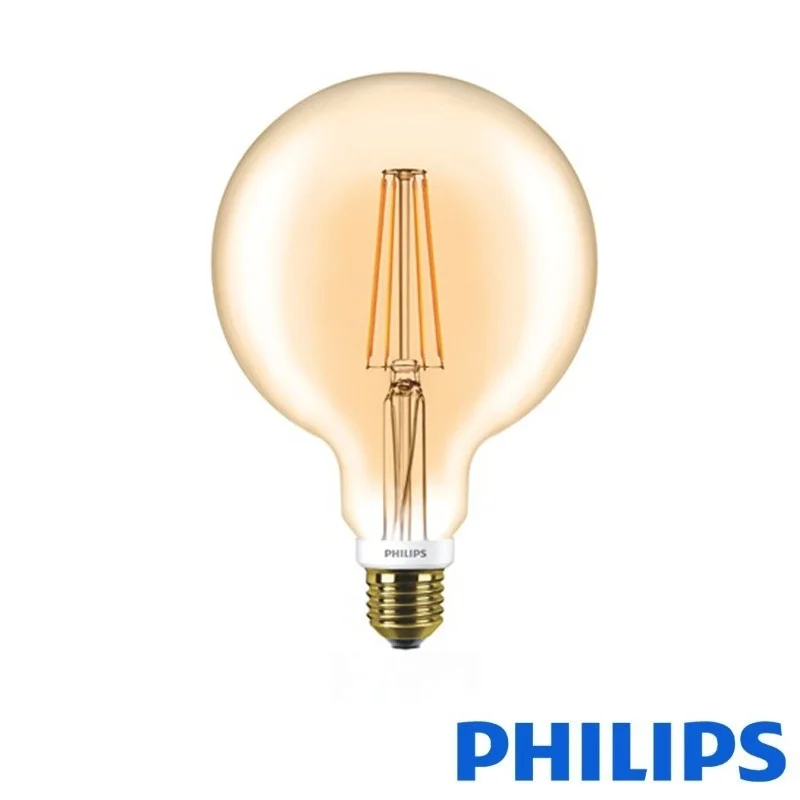

Лампа на заглавной иллюстрации с номинальным световым потоком 710 лм и мощностью 6 Вт куплена мной десять дней назад в киоске около проходной завода «Лисма» за 190р. А затем обсуждена на метрологической сессии III Светотехнического форума, где саранские специалисты подтвердили корректность заявленных характеристик ламп этой серии.
Лампа куплена после экскурсии по заводу, где нам показали производство ламп накаливания, объемы продаж которых в последнее время растут в связи с отказом населения от энергосберегающих (но не деньгосберегающих) КЛЛ. Очевидно, что в связи с быстрым падением цен на светодиодные лампы при их высокой надежности (я окончательно отказался от КЛЛ в пользу светодиодных около трех лет назад, и с тех пор в моем доме из полутора десятков светодиодных ламп не вышла из строя ни одна), спрос на лампы накаливания вскоре снова упадет. И поэтому Лисма в традиционный стеклянный корпус (себестоимостью 4р. 50 коп.) ставит миниатюрный драйвер и светодиодные «нити». Получается светодиодная лампа идентичная по внешнему виду, габаритам и массе лампе накаливания, на замену которой предназначена. И она действительно эквивалентна световому потоку лампы накаливания 60 Вт.

Обзор опубликован на Geektimes.ru

Какова яркость светодиода в люменах? Все о люменах, силе света…

Насколько яркие светодиодные лампы? Что означает световой поток в люменах? Что означает сила света? Это самые частые вопросы, когда речь идет об оценке яркости светодиодных ламп. Это руководство внесет свет в темноту. После этого у вас будет хорошее понимание многих терминов, связанных с яркостью светодиодов.

Яркость светодиодных фонарей

На первый взгляд оценка яркости светодиодных светильников и источников света может сбить с толку.В случае обычных источников света яркость обычно принималась исходя из потребляемой мощности в ваттах. Хотя это физически неверно, для можно было приблизительно представить, насколько ярким является галогенная лампа мощностью 40 Вт или лампа накаливания на 60 Вт.

В случае светодиодных ламп эта упрощенная корреляция больше не работает . Несмотря на все свои преимущества, новая технология стала более сложной. В связи с яркостью здесь используются следующие термины:

  • Люмен
  • Световой поток
  • Кандела
  • Сила света
  • Светоотдача

В следующих разделах вы найдете значение и объяснение отдельных терминов.

Световой поток светодиода в люменах

Световой поток показывает, сколько света излучает источник света. Это относится ко всему видимому свету, излучаемому светодиодной лампой во всех направлениях. Физическая единица светового потока называется люмен и сокращенно лм .

Со старыми источниками света яркость можно было хорошо сравнить на основе мощности. Это больше невозможно со светодиодной технологией. Причина этого — разные компоненты в разных светодиодных лампах.Каждый компонент влияет на энергоэффективность лампы. Следовательно, два светодиодных светильника с одинаковой мощностью могут иметь разную яркость.

Важно видеть значение светового потока в сочетании с углом луча лампы. Лампа с яркостью 600 люмен и углом луча 15 ° значительно ярче в определенных точках, чем вторая лампа с 600 люменами, но с углом луча 90 °.

Сколько люмен для какой комнаты?

Если вы хотите полностью изменить дизайн освещения для одной или нескольких комнат, вы можете обратиться к значениям в таблице ниже.Такие помещения, как кухня или другие рабочие зоны, всегда должны быть ярче, чем обычные жилые комнаты.

Рекомендации по световому потоку для разных помещений
Помещение Люмен на кв. М
Жилая площадь 1000 — 1600
Коридор 1000 — 1600
Кухня 2700-3200
Ванная комната 2700-3200
Мастерская 2700-3200

Сколько светового потока на квадратный фут должно производить освещение, зависит от многих факторов. Здесь, например, играет роль цвет мебели. Темные цвета мебели, стен и пола пропускают больше света, чем яркое окружение. Насколько ярко вы хотите осветить свои комнаты, зависит еще и от вашего вкуса.

Регулируемое освещение в качестве альтернативы

Если вы не хотите устанавливать постоянную яркость освещения, то светодиодные лампы с регулируемой яркостью — хороший выбор. Они особенно популярны в гостиной.

Сколько люмен у старых ламп?

Особенно при переходе со старых ламп накаливания и галогенных ламп на светодиодные вы можете использовать яркость старых ламп в качестве ориентира.Например, старые лампы накаливания имеют следующие значения люмен:

  • Лампа накаливания 40 Вт: 430 люмен
  • Лампа накаливания 60 Вт: 730 люмен
  • Лампа накаливания 100 Вт: 1380 люмен

Можно ли добавить значения люмен?

В больших помещениях имеет смысл использовать несколько светодиодных ламп или точечных светильников. Это позволяет добиться очень хорошего распределения света. Значения светового потока отдельных светодиодных ламп можно просто сложить, чтобы определить общий световой поток для комнаты.

Должен ли быть указан световой поток на упаковке?

Согласно нормативам освещения, в описании продукта в большинстве случаев должна быть указана яркость светового потока (в лм) .

Важен световой поток

Мощность светодиодных ламп не имеет большого значения. Оценивая и сравнивая яркость нескольких ламп, всегда обращайте внимание на величину люмена.

Светоотдача светодиодов

Иногда мы также говорим о светоотдаче лампочки или светильника.Это не относится к потреблению электроэнергии, поэтому этот термин кажется неточным. Термин световой поток используется в разговорной речи и также относится к световому потоку.

Светодиод Сила света

Сила света — это еще один термин, обозначающий яркость, но он связан с телесным углом . Световой поток в люменах можно использовать только для измерения общего света, излучаемого лампой. С другой стороны, сила света может использоваться для обозначения светового потока на угловых единиц .Единица измерения силы света — кандела, сокращенно кд . Иногда его даже дают в милликанделах (мкд).

Таким образом, значение канделы теоретически можно использовать для сравнения яркости светодиодных ламп с разными углами луча. По этой причине сила света указана прежде всего для светодиодных прожекторов направленного света. Но на практике сравнивать значения все еще сложно. Причина этого в том, что сила света уменьшается от центра угла луча к краю.

Фактическое значение канделы в каждом телесном угле может быть представлено только кривой распределения света. Эта диаграмма выглядит очень технической и приводится в технических данных только несколькими производителями.

Что означает телесный угол?

Телесный угол, к которому относится сила света, описывает общую долю комнаты в пределах этого угла. Менее распространенной единицей телесного угла является стерадиан (ср).

Должна ли быть указана сила света в описании продукта?

В отличие от светового потока указание силы света не обязательно при продаже светодиодных ламп.Производители по-прежнему любят указывать значения канделы, особенно для сильно направленных светодиодных пятен. Большое количество делает эту информацию очень эффективной в рекламе. Особенно со значениями в милликанделах, например 800 000 мкд, не следует поражаться в прямом смысле этого слова.

Сравнить яркость по силе света?

На практике сложно выбрать светодиодный источник света на основе силы света в канделах. Лучше сориентируйтесь на световой поток в люменах в сочетании с углом луча.

Преобразование светового потока в канделу

Преобразование светового потока (люмен) в силу света (кандела) может быть достигнуто по следующей формуле:

Сила света (кд) = световой поток (лм): телесный угол (ср)

Заключение

Теперь вы знаете разницу между световым потоком в люменах или силой света и силой света в канделах. Кроме того, вы знаете, что мощность светодиодных ламп — это лишь небольшой показатель яркости.С современными светодиодными светильниками и источниками света вы можете оценить яркость на основе светового потока в люменах (лм). Для направленных светодиодных пятен всегда учитывайте эту спецификацию в сочетании с углом луча.

Конвертер силы света и светового потока

Конвертер силы света и светового потока

Введение

Много лет назад, когда лампы накаливания широко использовались и почти не использовались. стандартный источник света для повседневного использования, выбор подходящей лампы был довольно просто: нужно было «всего лишь» выбрать наиболее подходящую мощность для предполагаемое приложение.Сегодня все намного сложнее: есть стандартные лампочки накаливания, галогенные лампы, компактные люминесцентные лампы, люминесцентные лампы и светодиоды лампы самых разных видов. Все эти лампы имеют разный КПД и схему освещения, что позволяет выбор намного сложнее.

Просто глядя на мощность лампы в ваттах, мало что можно сказать об эффективном светоотдача. Чтобы преодолеть эту проблему, сила света I v (выраженная в канделах) и световой поток F (в люменах) являются лучший выбор, но, к сожалению, лишь немногие люди привыкли к этим агрегатам и их значение иногда неверно истолковывают.Производители ламп часто указывают на упаковке одну из этих цифр, но редко и то и другое, поэтому сравнивая лампу мощностью 1000 лм с другой произвести 250 кд непросто: будут ли они светиться такая же яркость? Цель этого калькулятора — помочь преобразовать люмены в канделы для выбор соответствующего источника света.


Эта компактная люминесцентная лампа потребляет 20 Вт электроэнергии и обеспечивает (номинальный) световой поток 1’300 лм. Предположим, что диаграмма направленности направлена ​​во всех направлениях (угол конуса 360 °), с с помощью калькулятора, представленного ниже, вы можете оценить силу света около 103 кд. Вы также можете рассчитать эффективность лампы 65 лм / Вт. (нажмите для увеличения)


Эта светодиодная лампа потребляет 4 Вт электроэнергии и производит (номинальную) сила света 350 кд в конусе с полным углом 36 °. С помощью калькулятора, представленного ниже, вы можете оценить световой поток около 108 лм. Вы можете рассчитать эффективность лампы 27 лм / Вт. (нажмите для увеличения)


Почему фотометрические единицы?

В физике используется радиометрических единиц, единиц: например, заданное излучение (свет) источник излучает количество энергии P (измеряется в ваттах) и мы можем легко вычислить интенсивность излучения Дж (измеряется в Вт / стер) или освещенность E (измеряется в Вт / м 2 ), если мы хотим знать количество мощности, излучаемой в заданном направлении (телесный угол) или в заданном поверхность соответственно.

Но когда мы говорим о видимом свете, мы должны учитывать чувствительность человеческого глаза, потому что ощущение яркости зависит от цвета (спектра) света. Поэтому предпочтительны фотометрических единиц .

Фотометрический эквивалент мощности излучения — световой поток. (или световая мощность) F (измеряется в люменах). Тогда сила света I v (выраженная в канделах) соответствует световому потоку в заданном телесном угле Ом (1 кд = 1 лм / стер), а освещенность E v (измеряется в люксах) соответствует световому потоку на заданной площади (1 лк = 1 лм / м 2 ).

Радиометрические единицы Фотометрические единицы
Мощность излучения
P
Вт
[Вт]
Световой поток
F
Люмен
[лм]
Интенсивность излучения
Дж
Вт на стерадиан
[Вт / стер]
Сила света
I v
Канделы
[кд = лм / стер]
Энергия излучения
E
Ватт на квадратный метр
[Вт / м 2 ]
Освещенность
E v
Люкс
[лк = лм / м 2 ]

Зависимость силы света от светового потока

В фотометрии световой поток является мерой всего воспринимаемого света. сила света, в то время как сила света является мерой воспринимаемого мощность, излучаемая источником света в определенном направлении на единицу твердого тела угол.Это означает, что максимальная сила света зависит от общей световой поток источника света, но также и его диаграмма направленности (то, как свет источник излучает во всех направлениях).


Общий световой поток — это сумма всех излучаемых потоков направления, независимо от диаграммы направленности источника света.


Сила света — это световой поток в заданном телесном угле. Вот два примера разной силы света в двух произвольных конусах, предположим, что диаграмма направленности этой лампы неоднородна.

Итак, один и тот же источник света, излучающий одинаковый световой поток (одинаковые люмены) может давать разную силу света (разные свечи) в зависимости от его способность концентрировать свет. Если поставить линзу перед лампой, чтобы сосредоточить свет в одном направлении, сила света в этом направлении увеличится, а общая световой поток остается прежним. Чем выше способность концентрировать свет в одном направлении, тем терка сила света.


Эти 2 светодиода имеют один и тот же чип, обеспечивающий одинаковый световой поток 0.2 лм при токе 30 мА. У того, что слева, есть линза, которая концентрирует свет в узком конусе. 15 °, в то время как тот, что справа, имеет другую линзу, концентрирующую свет в конусе 30 °. В результате сила света светодиода слева составляет 3,7 кд. и 0,9 кд для правого. (нажмите, чтобы увеличить)


Те же 2 светодиода, проецируемые на экран на расстоянии около 5 см. Обратите внимание, что светодиод слева дает меньшее и яркое пятно.К сожалению, на этом HDR-изображении разница в яркости едва заметна. видимый. (нажмите для увеличения)


Точное преобразование силы света в световой поток

Чтобы точно рассчитать общий световой поток F , нам необходимо: учитывать диаграмму направленности I (θ) светового источник. Без диаграммы направленности выполнить преобразование невозможно. Точные числовые данные диаграммы направленности доступны очень редко, но если у кого-то есть шанс иметь таблицу с красивым графиком диаграммы направленности, бесплатную программу, такую ​​как Engauge Digitizer, можно использовать для преобразования графика в числовые значения.Практически все источники света имеют симметричную диаграмму направленности, поэтому мы используйте только данные от 0 ° до 180 ° (от 0 до π), и мы предполагаем, что это будет остаются неизменными, если устройство вращается вокруг своей оптической оси.

Зная I (θ) , мы можем вычислить эквивалентный телесный угол Ом (в стерадианах):

Чтобы вычислить этот интеграл, вам потребуется числовая вычислительная программа, например MATLAB, бесплатный Scilab или, возможно, даже электронная таблица. В любом случае это недоступно для простого калькулятора JavaScript, такого как тот, который вы найдете на этих страницах.

Обратите внимание, что I (θ) необходимо нормировать по амплитуде перед вычисляя вышеуказанный интеграл, что означает, что макс (I (θ)) = 1 .

Ом представляет собой телесный угол, пропускающий постоянный и однородный поток равен потоку, передаваемому I (θ) в 4π стерадианах (вся поверхность сферы).

На самом деле это должен быть двойной интеграл в θ и φ . покрывает всю сферу вокруг источника света, но из-за симметричная диаграмма направленности большинства источников света, интеграл в φ можно упростить до коэффициента 2π.

Теперь легко рассчитать световой поток F в люменах:

Где I v — максимальная сила света, измеренная в кандела (компакт-диск).


Простой преобразователь силы света / потока

Очень часто диаграмма направленности лампы неизвестна, но если мы знаем ширина луча (расходимость луча) , который представляет собой угол конуса свет излучаемый, мы можем сделать приблизительный расчет. Это приблизительное значение, поскольку оно предполагает, что вся мощность равномерно распределена. распределяется внутри этого конуса, и снаружи не излучается энергия. Ширина луча обычно определяется как полный угол конуса , который равен удвоение угла конуса θ между осью и конусом.


На этом чертеже вы можете видеть синим цветом угол конуса θ и в красный конус полный угол .

В этом приближении мы предполагаем, что весь поток равномерно распределен в указанный конус и что снаружи нет излучения.Это, конечно, не очень точно. Имейте в виду, что реальные цифры могут значительно отличаться, но это лучшее, что вы можете получить только с углом конуса. Но обычно порядок величины правильный. Преимущество в том, что преобразование теперь легко и может быть выполнено с помощью карманный калькулятор или этот конвертер JavaScript.

Зная ширину луча , мы можем легко вычислить соответствующий телесный угол Ом в стерадианах с:

Затем мы можем использовать то же уравнение, что и раньше, для преобразования между светящимися поток F и максимальная сила света I v :

Следующий калькулятор выполнит вычисления за вас:

Мобильная версия доступна здесь, если вы нужно делать преобразования при покупке ламп…

Введите все известные данные в калькулятор ниже и оставьте поля вычислить пустое значение, затем нажмите кнопку «вычислить», чтобы вычислить и заполнить бланки. Возможны не все комбинации; если данных недостаточно; всплывающее окно коробка предупредит вас. Убедитесь, что неизвестные поля полностью пусты: пробел не будет работай.


А как насчет силы излучения?

Теперь, когда мы знаем световой поток F , можем ли мы вычислить мощность излучения P , или наоборот? Что ж, теоретически да, но это не так просто, потому что вам нужно знать спектр P (λ) излучаемого света для расчета соответствующий коэффициент преобразования.Иногда производители предоставляют вам красивый график спектра, в противном случае вам нужно измерить его с помощью оптического спектрометра (и если он у вас есть, вы, вероятно, не нужны пояснения на этой странице). Без точных спектральных данных преобразование из F в П .

Предполагая, что вы знаете P (λ) (измерено, оцифровано с графика предоставлено производителем), первое, что вам нужно сделать, это нормализовать его в поверхности (поверхность под кривой должна быть равна единице):

Опять же, это недоступно для этого калькулятора JavaScript, и вам понадобится мощная числовая вычислительная программа.

Убедившись, что P (λ) нормализовано, вы можете рассчитать коэффициент преобразования лучистого потока в световой η v :

Где В (λ) — стандартное функция яркости (фотопическое зрение), и вы должны интегрировать весь видимый спектр (скажем, от λ мин = От 380 нм до λ макс = 770 нм) или не менее часть, где P (λ) отлична от нуля.

Зная η v , теперь возможно преобразование между лучистый и световой поток со следующим соотношением:

Обратите внимание, что η v выражается в лм / Вт, но не эффективность лампы, это просто мера видимости света для человеческого глаза. Эффективность лампы, выраженная также в лм / Вт, также учитывает потери лампы.

Другими словами, если у вас есть точные спектральные данные и подходящий числовой вычислительное программное обеспечение, вы можете это сделать, но все же вам нужно много мотивации чтобы преодолеть эти два препятствия.И не нужно просто покупать лампочку…


Световая отдача лампы

Световая отдача лампы — это соотношение между производимой световой отдачей. поток и используемая электрическая мощность и выражается в люменах на ватт. (лм / Вт), чем выше, тем лучше. В основном это зависит от технологии изготовления ламп: у старых ламп накаливания очень низкий КПД, галогенные лампы немного лучше, люминесцентные лампы и светодиоды имеют лучшая эффективность (для белого света) на сегодняшний день (2013 г.).

Обратите внимание, что используемая электрическая мощность отличается от (и всегда выше, чем) мощность излучения обсуждалась ранее. Чтобы вычислить эффективность лампы, нет необходимости вычислять или знать лучистая сила.


Эта старинная лампа накаливания потребляет 75 Вт электроэнергии и обеспечивает (номинальный) световой поток 950 лм. Предположим, что диаграмма направленности направлена ​​во всех направлениях (угол конуса 360 °), с С помощью калькулятора, приведенного выше, вы можете оценить силу света около 76 кд.Вы также можете рассчитать эффективность лампы 13 лм / Вт. (нажмите для увеличения)

Лампы накаливания, независимо от того, галогенные они или нет, лучше подходят для большие силы, потому что чем горячее нить накала генерирует более видимый свет. Таким образом, одна лампочка мощностью 75 Вт и ее 13 лм / Вт эффективнее. чем две лампы мощностью 40 Вт с мощностью всего 10 лм / Вт.

Цветные лампы накаливания имеют очень низкий КПД, потому что большинство свет отфильтровывается цветным стеклом, оставляя только одну часть спектр.С другой стороны, цветные газоразрядные лампы или светодиоды обладают очень высокой эффективностью. потому что излучается только требуемый цвет и не делается никаких компромиссов получить белый свет. По этой причине во многих странах уличные фонари желтые: натриевые лампы. имеют очень хорошую светоотдачу, но излучают уродливый желтый свет.

Для белых ламп, как правило, наиболее эффективны газоразрядные или светодиодные лампы. излучают холодный (голубоватый) свет и плохо передают цвета; это может изменения в будущем.

Наконец, прозрачные лампы имеют лучшую эффективность, чем диффузные, но они иногда тревожно смотреть. Добавление диффузора к прозрачной лампе, конечно, снизит ее эффективность.

В следующей таблице приведены обычные значения световой отдачи обыкновенного белого цвета. домашние лампы:

Тип лампы: Световая отдача:
Эталонные лампы накаливания 8 … 15 лм / Вт
Галогенные лампы накаливания 15.0,2 лм / Вт
Компактные люминесцентные лампы 30 … 60 лм / Вт
Люминесцентные лампы 60 … 110 лм / Вт
Современные светодиодные лампы 60 … 100 лм / Вт

Практически для всех типов ламп, кроме светодиодных, световая отдача больше или меньше. менее стабильный уже много лет, и здесь нет больших сюрпризов. Для светодиодов эффективность постоянно повышается: десять лет назад эффективность Светодиодные лампы были сравнимы с галогенными лампами, первые эффективные светодиоды имели очень низкие уровни мощности и были практически бесполезны.Сегодня (в 2013 году) можно купить хорошие светодиодные лампы с превышением КПД. 100 лм / Вт в местном универсальном магазине, и эта цифра продолжает расти.


Заключение

Два основных фотометрических понятия, световой поток и сила света, имеют были кратко описаны и простой примерный калькулятор для преобразования между два доступны на этой странице. Чем отличаются некоторые аспекты преобразования лучистого потока в световой поток. было объяснено, но, к сожалению, нет простого способа конвертировать между их.Наконец, была обсуждена световая отдача лампы. Цель состоит в том, чтобы помочь сравнить лампы или источники света в целом после завершения технические данные отсутствуют.


Библиография и дополнительная литература

[1] Уоррен Дж. Смит. Современная оптическая инженерия — Дизайн оптических систем. 3 rd Edition, McGraw-Hill, 2000 г., Глава 8.
[2] А.Даешлер, Г. Кампоново. Elettrotecnica. Edizioni Casagrande, Беллинцона, 1974 г., capitolo 11.


Световая отдача

Световая отдача — это мера того, насколько хорошо источник света излучает видимый свет и отношение светового потока (люмен, лм) к мощности (Вт) . Световая отдача может быть выражена как

η = Φ / P (1)

, где

η = световая отдача

Φ = световой поток — количество света, излучаемого источником света (люмен , лм)

P = мощность (Вт)

Типы света и типичная световая отдача:

Свет Световая отдача
— η
(люмен / Вт) 6
Люминесцентная лампа 45-75
Галогенная лампа 16-24
Натриевая лампа высокого давления 85-150
Светодиодная лампа 30-90
Лампа на парах ртути 35-65
Металлогалогенная лампа 75-100
Вольфрамовая лампа накаливания b ulb lamp 12 — 18

Яркость описывает количество света, излучаемого в определенном направлении.Это полезное измерение для элементов направленного освещения, таких как отражатели. Его можно выразить как

I = Φ / Ω (2)

где

I = сила света (лм / ср, кандела, кд)

Φ = световой поток (люмен, лм )

Ω = телесный угол (величина поля зрения из некоторой конкретной точки, которую покрывает данный объект), в который излучается световой поток (стерадианы, ср)

Пример световой отдачи — мощность, необходимая для светодиода Лампа vs.a Вольфрамовая лампа накаливания

Для конкретного применения требуется 500 люмен света.

Требуемая мощность вольфрамовой лампы накаливания со светоотдачей 15 лм / Вт может быть рассчитана путем изменения (1)

P = Φ / η

= (500 лм) / (15 лм) / Вт)

= 33 Вт

Требуемая мощность светодиодной лампы со световой эффективностью 70 лм / Вт может быть рассчитана путем изменения (1) на

P = Φ / η

= (500 лм) / (70 лм / Вт)

= 7.1 W

Пресс-центр | TrendForce — Исследование рынка, ценовые тенденции DRAM, NAND Flash, светодиодов, TFT-LCD и экологически чистой энергии, PV



LEDinside: Световой поток является ключом к замене светодиодных ламп на лампы накаливания мощностью 40 Вт

В настоящее время описания многих светодиодных ламп на рынке указывают на то, что они могут заменить лампы накаливания мощностью 40 Вт, но действительно ли они способны заменить лампы накаливания с точки зрения светового потока? Согласно сравнительному исследованию LEDinside, световой поток является ключевым фактором.

Световая отдача традиционных источников света, таких как лампы накаливания, составляет примерно 11-12 л / Вт. Другими словами, чтобы по-настоящему заменить лампу накаливания мощностью 40 Вт, световой поток должен достигать не менее 450 лм.

Согласно сравнительному исследованию, проведенному LEDinside, светодиодные лампы некоторых производителей действительно достигают 450 лм, но, к сожалению, нет. Для европейских и американских производителей освещения, таких как Philips и GE, используются основные светодиодные лампы Philips мощностью 8 Вт и модель GE 8 Вт.Светодиодная лампа 62180 соответствовала этому требованию со световым потоком 470 лм и 450 лм соответственно.

Для японских производителей, известных своим усердием и кропотливой работой, лампы Toshiba LDA7L мощностью 7,2 Вт и DL-LA42L мощностью 7,8 Вт от Sharp соответствуют стандарту 485 лм, что соответствует директивам Ассоциации производителей электрических ламп Японии.

Для LG его светодиодная лампа мощностью 7,5 Вт (модель LB08D830L0A) также соответствует этому стандарту освещения. Однако шокером стал Samsung. Его продукт мощностью 4,4 Вт имел яркость только 270 лм и 320 лм для теплого и холодного белого цветов соответственно.Такое несоответствие было неожиданным.

Кроме того, другие производители, такие как EcoSmart, LEDON и Feit Electric, также представили светодиодные лампы для замены ламп накаливания мощностью 40 Вт, в том числе светодиодную лампу EcoSmart 8,6 Вт (модель: ECS 19 WW 120), продукцию LEDON мощностью 6 Вт и светодиодную лампу Feit Electric мощностью 6,5 Вт. (A19 / HP / LED). Однако исследование показало, что световой поток этих продуктов также не достиг отметки 450 лм.

Наконец, Osram находится в интересном положении, поскольку его холодная белая светодиодная лампа достигает 450 лм, в то время как теплая белая лампа — только 345 лм.

В свете огромного стандартного отклонения среди продуктов разных производителей, LEDinside отмечает, что выбор светодиодных ламп для экономии энергии должен основываться не только на том, является ли они адекватной заменой лампе накаливания мощностью 40 Вт, но и на ее световом потоке. .
