Как проверить люминесцентную лампу дневного света?

Самым популярным источником искусственного света является люминесцентная лампа, которая потребляет в 5–7 раз меньше электроэнергии, чем лампа накаливания, а светит так же ярко. Более экономичные светодиоды с драйверами не смогли вытеснить лампы дневного света с рынка в силу своей высокой цены.

В течение срока использования ЛДС могут потерять работоспособность. Для устранения неполадок необходимо знать, как проверить люминесцентную лампу, в том числе – мультиметром. Об этом и пойдет речь.

Люминесцентная лампа

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникам света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг.

В противоположные стороны встроены спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с обеих сторон к двум контактным ножкам, помещенным в диэлектрические пластины.

Трубка изнутри покрыта слоем люминофора.

Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Строение люминесцентной лампы

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры – электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент – дроссель.

Электромеханический дроссель

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, последовательно соединенное с ЛДС. Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Схема люминесцентного светильника с ЭмПРА

Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращая перегрев спиральных нитей в трубке и их перегорание.

Предъявляемые к балластному сопротивлению требования:

• минимальные потери мощности;
• малые вес и размер;
• отсутствие гула;
• температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА – стартер тлеющего разряда.

Стартер тлеющего разряда

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов.

Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение.

От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает срок службы лампы и повышает КПД. В режиме свечения уровень напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Схема подключения электронного балласта

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Электронный балласт

Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Почему перегорают люминесцентные лампы

Часто лампы дневного света перегорают, что делает их похожими на обычные лампы накаливания. Во время включения светильника в колбе возникает электрическая дуга и происходит сильный нагрев спиральных электродов из вольфрама. Высокая температура приводит к разрушению нитей и перегоранию.

Для продления срока эксплуатации вольфрамовую нить покрывают слоем активного щелочного металла. Это стабилизирует тлеющий разряд между электродами и понижает температуру, сохраняя целостность нити на долгое время.

Частое включение-выключение светильника разрушает защитное покрытие, оно осыпается.

Разряд, проходя через оголенные части нити, точечно нагревает спираль, что приводит к перегоранию.

Это видно на старых трубках как потемнение люминофора.

Перегоревшая лампа дневного света

Перегоревшая лампа дневного светаКолба не должна иметь повреждений, иначе лампа сгорит. Если на концах трубки обнаруживается оранжевое свечение, а лампа не загорается, – внутрь ЛДС попадает воздух. ЛЛ нужно менять.

Выявление неполадок и их устранение

Неисправность лампы дневного света выражается в:

1. Полном отсутствии включения.
2. Кратковременных мерцаниях лампы с дальнейшим включением.
3. Продолжительном мерцании без дальнейшего включения.
4. Гудении.
5. Мерцании в режиме горения.

Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.

Следует помнить! Чтобы понять, где неисправность, в лампе или в светильнике, нужно заменить ЛЛ на заведомо исправную. Если она загорится, это означает, что дело в лампе. Если нет – следует искать неисправность в светильнике.

Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются.

Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, а при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками.

Следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7 %.

Целостность спиралей-электродов

Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой.

Переключатель устанавливают на измерение сопротивления – минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась).

Целая нить покажет незначительное сопротивление – от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене. Восстановить работоспособность с такой поломкой не получится.

Проверка целостности спиралей-электродов

Неисправности в электронном балласте

В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях.

Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой. Если спиральные нити слабо светятся – пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ.

В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.

Устройство электронного балласта

Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После замены любого элемента нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.

Помните! Электронный балласт нельзя включать без нагрузки, он может быстро сломаться. Стоит уделить внимание контактам. При подключении ЭПРА нужно строго соблюдать полярность.

Как проверить дроссель люминесцентного светильника

Признаки неисправности дросселя:

• гудение светильника из-за дребезжания пластин;
• лампа зажигается нормально, потом темнеет по краям и гаснет;
• перегрев ЛДС;
• после включения внутри колбы бегают змейки;
• сильное мерцание.

Проверка дросселя

Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон.

Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы.

Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание – значение (стрелка) около нуля.

Сгоревший дроссель выдаст себя паленым запахом и пятнами коричневого цвета. Неисправный элемент не подлежит ремонту и требует замены. Новый дроссель подбирают в соответствии с мощностью лампы.

Как проверить стартер

Если при включении ЛДС мерцает, но не загорается, – неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.

Схема проверки стартера

Как проверить емкость конденсатора тестером

Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%. В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая емкость снижает КПД, высокая – вызовет мерцание. Исправность конденсатора проверяют мультиметром с соответствующей функцией.

Включение люминесцентной лампы без дросселя

Перегоревшим лампам можно дать вторую жизнь, если подключить их в схему без дросселя и стартера, применив постоянное напряжение. Для такой цели применяется двухполупериодный выпрямитель с удвоением напряжения.

Когда яркость уменьшится со временем, нужно перевернуть лампу в светильнике, чтобы поменять полюса подключения. Следует подбирать радиоэлементы для схемы с напряжением до 900 В, такое значение достигается при пуске.

Схема подключения сгоревшей лампы

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется лицензированными организациями, с которыми юридические лица заключают договоры. Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить срок службы осветительного оборудования.

люминесцентные светильники

Источник: https://220.guru/osveshhenie/istochniki-sveta/kak-proverit-lyuminescentnuyu-lampu.html

Как проверить люминесцентную лампу мультиметром

Несмотря на появление светодиодов, люминесцентные светильники остаются распространённым источником света. При его отсутствии появляется необходимость проверить лампу мультиметром.

Люминесцентные лампы

Что учесть при проверке

При рассмотрении особенности люминесцентной лампы автор не зря взял в кавычки «слово обрыв».  Даже если прибор и не «зажигается» и нить не прозванивается, это еще не свидетельство того, что она сгорела и ее следует выбрасывать. Что необходимо проделать?

• Зачистить выводы лампы, только аккуратно. Для снятия налета можно использовать спиртосодержащие жидкости, ластик, шкурку (мелкоабразивную). После этого повторить прозвонку.
• Дополнительно следует зачистить пластины в механизме ламподержателей. Иногда их нелишне и подогнуть, чтобы обеспечить более плотный и надежный контакт.

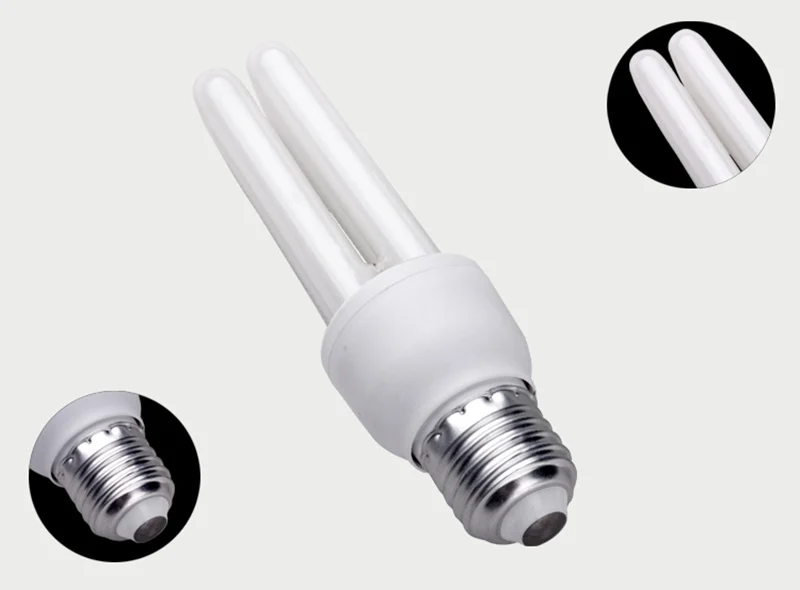

Все изложенное справедливо для изделий линейных. А как быть с проверкой люминесцентной компактной лампы? Принцип тот же. Зная спецификацию прибора, найти в интернете его электронную схему – не проблема.

Останется только уточнить, где на плате фиксируются выводы, и перед прозвонкой один из них отпаять.

Хотя на практике этим мало кто занимается, так как произвести разборку довольно трудно, а продукцию отдельных изготовителей и невозможно.

Если после постановки в светильник люминесцентная лампа все-таки не загорается, то причину нужно искать в другом месте (балласт, линия и так далее). Но это уже несколько иная тема.

Как устроен люминесцентный светильник

Стеклянная загерметизированная трубка из тонкого прозрачного стекла, на стенки которой внутри нанесен люминофор тонким слоем. Она заполнена смесью инертного газа с незначительным количеством ртутных паров. На концах колбы внутри баллона размещены маленькие нагревательные спирали.

Разогрев нити током вызовет тлеющий газовый разряд смеси, сопровождаемый свечением газа в ультрафиолетовом спектре, не видимом глазу. Это свечение вызывает излучение люминофорным слоем света в видимом спектре.

Химический состав люминофора определяет цвет полученного от люминесцентного источника света.

Кроме тлеющего разряда в источниках дневного света может использоваться дуговой разряд. Ртутная дуговая лампа обладает очень высокой светоотдачей. Спектр свечения не приятен для глаз, поэтому ДРЛ в основном используются в уличном освещении.

Это интересно: Как проверить люминесцентную лампу — разбираем по пунктам

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникам света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг.

В противоположные стороны встроены спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с обеих сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора.

Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры – электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент – дроссель.

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, последовательно соединенное с ЛДС. Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращая перегрев спиральных нитей в трубке и их перегорание.

Предъявляемые к балластному сопротивлению требования:

• минимальные потери мощности;
• малые вес и размер;
• отсутствие гула;
• температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА – стартер тлеющего разряда.

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов.

Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение.

От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает срок службы лампы и повышает КПД. В режиме свечения уровень напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Причины перегорания люминесцентных ламп

Чтобы продлить эксплуатационный срок, на нить из вольфрама наносят слой активного щелочного металла. Разряд между электродами стабилизируется и снижается температура, благодаря этому нить намного дольше служит.

Учащённое включение/выключение лампы влечёт за собой разрушение защитного слоя, он просто опадает. Проходящий через оголённые нити разряд греет спираль в слабых точках, вследствие чего происходит перегорание.

С чего начинать проверку работоспособности лампочки мультиметром

При помощи мультиметра нужно проверить обрыв нитей накала. Мультиметр установить в режим прозвонки или измерения сопротивлений на малом пределе. Проверяем спирали с обоих концов трубки.

В режиме прозвонки, при исправных спиралях, будет слышен зуммер. В режиме измерения, на индикаторе мультиметра при исправности будет светиться 5-10 Ом.

Перегорание спирали нити подогрева — это самая распространенная причина отказа светильника дневного света и легко выявляется проверкой мультиметром.

Как протестировать дроссель лампы дневного света мультиметром

Для проверки берем мультиметр в режиме прозвонки или измерения маленького сопротивления и замеряем дроссель. Зуммер или показания индикатора укажут на наличие или отсутствие обрыва провода внутри дросселя.

Проверить изоляцию на пробой изоляции, нужно выставить мультиметр в режим измерения сопротивления на максимальном пределе. Индикатор мультиметра должен показать обрыв при касании любого из выводов и металлического корпуса.

Прозвонка стартера

Тестирование стартера мультиметром заключается в проверке неоновой лампочки на внутреннее замыкание. Для этого снимаем корпус и мультиметром становимся на один вывод лампы любым щупом. Вторым проводом мультиметра касаемся другого вывода неонки. Мультиметр не должен показать сопротивления.

Испытать работоспособность стартера можно без мультиметра. Вытащить стартер из гнезда без нарушения остальной схемы. Включить питание. Соблюдая осторожность и убедившись в хорошей изоляции инструмента, кратковременно закоротить контакты гнезда стартера. Лампа светильника должна загореться при исправности всех остальных элементов схемы.

Основные причины выхода из строя

Все люминесцентные светильники изготавливаются в виде стеклянной колбы различной конфигурации. С внутренней стороны она покрыта люминофором, преобразующим волны ультрафиолетового спектра в видимый дневной свет. В процессе эксплуатации хрупкое кварцевое стекло становится менее прозрачным и теряет свои качества.

Из-за внешних механических воздействий на поверхности колбы и в ее внутренней структуре образуются микротрещины, через которые внутрь герметичной полости может попасть воздух. На концах трубки возникает оранжевое свечение, а сам прибор перестает работать. Это одна из основных причин появления перегоревших ламп дневного света.

Процесс свечения обеспечивается за счет тлеющего разряда внутри колбы. Эти разряды создаются на катодах лампы, изготовленных в виде спиральных вольфрамовых нитей накаливания, разогреваемых действием электрического тока.

Для увеличения срока службы и стабилизации тлеющего разряда они покрываются активным щелочным металлом, который со временем осыпается при постоянных включениях и выключениях.

В результате, катод перегревается и быстро выходит из строя. Его эмиссия заметно снижается, то есть уменьшается количество электронов, испускаемых с поверхности.

Они уже не могут поддерживать рабочий уровень тлеющего разряда.

Иногда сбои в работе приводят к появлению электрической дуги и сильному нагреву вольфрамовых электродов. Под действием высокой температуры наступает перегорание и разрушение нитей. Как следствие, на стекле становится заметен потемневший люминофор. Это означает, что перегорела люминесцентная лампа.

Неполадки ламп дневного света внешне представляют собой невозможность включения, кратковременные мерцания перед включением, длительное мерцание без последующего включения. Неисправный светильник начинает гудеть и мерцать при нормальном рабочем режиме или просто не загорается.

Нередко работоспособность нарушается при некачественном взаимодействии между штырьками лампы и контактами патрона. Это происходит из-за постепенного износа и окисления держателей. Для очистки рекомендуется использовать мелкую наждачную шкурку, ластик или спиртосодержащую жидкость. При необходимости контактные пластинки подгибаются или полностью меняются.

Необходимо учесть, что лампа дневного света перестает нормально работать и не включается при температуре воздуха минус 500С и ниже, а также при перепадах напряжения свыше 7%.

Подобные сбои в работе оказывают негативное влияние на здоровье человека, в первую очередь, на его зрение. Поэтому рекомендуется провести диагностику, выявить неисправность и по возможности отремонтировать светильник. Этот процесс можно ускорить за счет использования заведомо исправной лампы. Если она загорится, значит светильник исправен.

Проверка стартера

Проверка светильников с ЛДС заключается в контроле целостности вольфрамовых спиралей, расположенных непосредственно в колбах ламп, а также в контроле работоспособности дросселей и стартеров.

После вскрытия корпуса светильника, лампы надо проверить на наличие почернений у концов колб. Если почернения есть, то в схеме светильника, скорее всего, имеется какая-то неисправность, и, если ее не устранить, то лампы отработают очень недолго.

При отсутствии «признаков жизни» в светильнике следует проверить в первую очередь стартер. Он выходит из строя чаще всего, так как его элементы работают механически в условиях многократно изменяющейся температуры. Разобрав корпус стартера, необходимо осмотреть конденсатор и лампу:

• конденсатор не должен быть вздутым или взорвавшимся, что может быть следствием наличия скачков большого напряжения в сети;
• лампа не должна быть сильно почерневшей;
• далее конденсатор можно проверить с помощью универсального тестера – мультиметра.

Чтобы проверить ЛДС, мультиметр переводится в режим омметра с наибольшим возможным пределом измерения сопротивления. При проведении измерений между выводами конденсатора сопротивление должно быть бесконечным.

Если при измерении будет зафиксировано сопротивление менее 2 МОм, то, скорее всего конденсатор имеет недопустимый ток утечки. Но эти признаки, указывающие на неисправность, могут и не выявиться. Очень часто в домашних условиях проверить стартер можно только, установив его в заведомо исправный светильник.

В любом случае, если выяснится, что причиной отказа в работе светильника является стартер, его необходимо заменить.

Как проверить дроссель

Основное предназначение дросселя – это регулировка электротока и предотвращение перегорания спирали из-за высокого перегрева. Внешне он выглядит как обмотка из тонкой проволоки, дополненная сердечником из металла. Включение в работу происходит последовательно. Установка проводится параллельно пусковому устройству.

О неисправности детали свидетельствует:

• сильное гудение светильника;
• быстрое загорание люминесцентной лампы с последующим угасанием и проявлением темных пятен на ее колбе;
• сильный нагрев колбы с момент работы;
• наличие мерцания.

Провести проверку дросселя можно и дома, используя мультиметр. Чаще всего причиной повреждения выступает:

1. Обрыв. Это означает, что в обмотке один из проводов был оборван. Выявляется данная проблема с помощью тестера. Для этого достаточно выставить режим «сопротивление» и присоединить его щупы к выводам ограничителя. Значение «бесконечность» будет означать обрыв провода.
2. Замыкание 2-ух обмоток. Некоторые модели оборудованы 2-мя обмотками, которые изолируются друг от друга, но при нарушении этого условия могут замыкаться. О замыкании свидетельствуют малые значения сопротивления на экране мультиметра.
3. Замыкание витков на 1-ой обмотке. Обнаружить эту неисправность можно только при оплавлении нескольких проводов в обмотке. Чтобы определить дефект необходимо знать основные значения мощности и соответствующего ему сопротивления. Так при показателях в 20 ВТ – сопротивление должно варьироваться от 55 до 60 Ом, при 40 Вт – 24-30 Ом, а при 80 Вт – не более 20 Ом.
4. Дефект магнитопровода. Металлический сердечник дросселя изготовлен из ферромагнитов. При активной или неправильной эксплуатации на их поверхности могут возникнуть сколы или трещинки, что негативно скажется на индуктивности.
5. Металлические части корпуса. Свидетельство этой поломки – нулевое сопротивление катушки относительно корпуса. Испытание проводится мультиметром с помощью щупов, подносимых к металлическим элементам корпуса. Проверка производится в выставленном режиме «прозвон цепи».

Важно! Если же дроссель исправен, то причину неработоспособности люминесцентной лампы нужно искать в другом.

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется лицензированными организациями, с которыми юридические лица заключают договоры. Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить срок службы осветительного оборудования.

Видео

Схема подключения перегоревших ламп

Из-за перегорания нитей накала люминесцентные лампы нередко приходят в негодность. Вернуть вторую жизнь такой лампе можно, используя нетрадиционную схему запуска, многократно испытанную народными умельцами.

Из таблицы можно узнать номинальные значения радиоэлементов для ЛДС с разной мощностью. Ограничительные резисторы R1 в обязательном порядке должны быть из проволоки.

Отремонтировать ЛДС в домашних условиях можно, если руководствоваться схемами и следовать определённым инструкциям. Такие знания дают возможность продлить эксплуатационный период осветительного прибора.

Основные выводы

Проверка газоразрядного устройства сложнее диагностики обычной лампы накаливания. В первую очередь, это связано с ее более сложным устройством и наличием дополнительных элементов.

1. Причиной выхода из строя лампы может быть поломка одного из ее элементов: ограничителя, стартера, ЭПРА или конденсатора.
2. Проверить их исправность в большинстве случаев можно с помощью тестера-мультиметра.
3. По ряду внешних признаков можно диагностировать причину поломки люминесцентной лампы.

Выяснить, почему люминесцентная лампа перестала работать можно и дома, не прибегая к помощи специалиста. Для этого достаточно иметь под рукой измерительный прибор и сводную таблицу значений сопротивления.

• Предыдущая
• Лампы и светильникиВыбираем варианты подсветки для картин
• Следующая
• Лампы и светильникиВиды и принцип работы люминесцентной лампы

Поделитесь в соц.сетях:

Источник: https://isanshop.ru/elektrika/kak-proverit-lyuminescentnuyu-lampu-mul-timetrom-poshagovaya-instrukciya. html

Как проверить люминесцентную лампу

Люминесцентные лампы применяются в качестве основного освещения помещений. Неисправность приводит к недостаточной освещенности, отсутствию комфорта пребывания. Гул неисправного светильника раздражает.

Мерцание лампы исключает возможность трудовой деятельности, неблагоприятно влияет на зрение.

Прежде чем приступить к устранению, необходимо четко уяснить принципы работы и знать признаки проявлений неисправности составных частей конструкции.

Принцип работы

Люминесцентная лампа по принципу действия относится к газоразрядным источникам света. Стеклянная трубка заполнена парами ртути и инертным газом. В противоположные концы встроены электроды. Длина лампы может быть разной.

В режиме запуска между ними возникает дуговой разряд, который приводит к появлению ультрафиолетового излучения. Оно, воздействуя на слой люминофора, которым покрыта внутренняя поверхность колбы, заставляет его светиться в видимом человека спектре.

В режиме работы дуговой разряд поддерживается эмиссией электронов с нити катода. Светящийся слой может быть разного цвета.

Работает лампа в двух режимах: зажигания и свечения. Обеспечивает эти состояния светильник. Его принципиальная электрическая схема показана на рисунке 1.

Рисунок 1. Схема работы режимов зажигания и свечения

В светильниках нового поколения используется электронный балласт. Лампочка с цоколем g23 имеет компактный размер, а драйвер для питания встроен в корпус. Они бывают трех видов, но все обеспечивают определенный режим работы, их четыре:

• включения;
• предварительного нагрева;
• поджига;
• горения.

За счет правильно подобранных режимов работы такие устройства продлевают срок службы лампы, имеют высокий КПД. В режиме горения уровень напряжения на электродах в ряде случаев позволяет работать лампе с перегоревшими спиралями катодов, что невозможно при применении стандартной схемы включения.

Рисунок 2. Схема подключения электронного балласта.

Перед тем как прозвонить люминесцентную лампу нужно ознакомиться с причинами возможных неисправностей.

Почему перегорают люминесцентные лампы

Поврежденная люминесцентная лампа

Электроды люминесцентной лампы изготавливаются их вольфрамовой нити. Во время возникновения разряда происходит их сильный нагрев, и как следствие быстрое перегорание. Для того чтобы продлить срок службы вольфрамовую нить покрывают слоем активного щелочного металла. Этим достигается стабилизация тлеющего разряда между электродами, следовательно, не происходит чрезмерного перегрева, целостность электрода сохраняется в течение долгого времени. В результате многократных включений покрытие постепенно разрушается, происходит его осыпание. Разряд проходит только через оголенную часть спирали. Точечный нагрев приводит к ее перегоранию. Стандартная схема подключения, которая содержит дроссель и стартер, такую лампу не включит. Трубчатый корпус не должен иметь повреждений. Это главное условие, не дающее преждевременно сгореть лампе.

Выявление неполадок и их устранение

Люминесцентный светильник – сложное устройство. Неисправность любого его элемента может привести к неполадкам в работе.

Они могут проявляться в виде:

• полного отсутствия признаков включения;
• кратковременных мерцаний лампы с последующим включением;
• продолжительного мерцания без включения;
• мерцания в режиме горения.

Для проверки люминесцентных ламп и элементов светильника достаточно иметь мультиметр или домашний индикаторный тестер.

Целостность спиралей-электродов

Как прозвонить люминесцентную лампу показано на рисунке 3.

Рис 3. Прозвонка электродов

Для этого можно воспользоваться мультиметром. Пригодна также отвертка с индикатором замыкания цепи.

Для прозвона переключатель мультиметра устанавливают в положение измерения сопротивления. Необходимо выбрать наименьший предел измерений (Ώ) или установить переключатель в положение для прозвонок целостности цепи со звуковым сигналом. Измерительные шнуры подключить к выводам электрода. Прозвонить лампу.

Звуковая сигнализация либо показания прибора, отличающиеся от бесконечности, говорят о целостности спирали. Аналогичные действия провести со второй спиралью. Если монитор прибора показал состояние «обрыв» или не включился звуковой сигнал – работоспособность лампы утрачена.

Ее можно попробовать «зажечь» в балластных светильниках.

Для проверки электродов может быть использована отвертка, с функцией, предусматривающей прозвон цепи. Цепь «1-й вывод электрода – отвертка – тело человека – 2-й вывод электрода» должна прозваниваться, в этом случае загорится светодиодный индикатор, который встроен в тестер. Проверять надо обе спирали. Отсутствие индикации хотя бы одного электрода говорит о неисправности лампы.

Неисправности в электронном балласте

Внимание! Включать балласт в сеть без нагрузки запрещено, прибор может перегореть.

Определить исправность балласта, которым оборудован люминесцентный светильник, можно подключив к его контактам лампочку накаливания мощностью до 60 Ватт. Она должна слабо светиться.

Электронный балласт – сложное радиоэлектронное устройство. Проверка и ремонт электронной схемы проводятся с использованием специальных приборов, например осциллографа.

Однако самые распространенные неисправности можно устранить без его применения. На рисунке показана одна из схем балласта.

Рисунок 4. Плата электронного балласта.

Часто выходят из строя предохранитель, выходной конденсатор и транзисторы, они показаны на рисунке.

Чтобы правильно проверить предохранитель его выпаивают из схемы. Определение целостности проводят тестером. Показания прибора должны отличаться от бесконечности.

Рабочее напряжение на электродах с выхода балласта может быть в пределах 500 В. Китайские производители устанавливают конденсаторы, имеющие пониженный предел номинального напряжения, всего 400 В. Отсюда частые неисправности.

Цена транзисторов несоизмеримо меньше цены нового балласта, поэтому есть выгода в том, чтобы попробовать их заменить.

Внимание! Для работы схемы в нормальном режиме номинальное рабочее напряжение конденсатора должно быть 1,2 кВ.

Как проверить дроссель люминесцентного светильника

Как проверить дроссельВажно! О неисправности дросселя можно судить до того, как светильник перестал загораться. После включения внутри колбы начинают бегать «змейки» или сама лампа начинает мигать.

Неисправность дросселя может выражаться в обрыве обмотки или межвитковом замыкании.

Определять обрыв нужно мультиметром, экран прибора или стрелка (в зависимости от типа прибора) в режиме измерения сопротивления покажет бесконечность.

При замыкании витков, показания будут близки к «0». Узнать перегоревший дроссель можно по запаху гари, на корпусе появляются коричневые пятна, свидетельствующие о значительном перегреве прибора.

Неисправный дроссель не ремонтируется и подлежит замене. При установке нового следует обращать внимание на маркировку. Она должна соответствовать по мощности применяемым лампам.

Как проверить стартер

О неисправности стартера можно судить по тому, что при подаче напряжения на светильник он мигает, но не загорается.

Если стартер не подключен в схеме светильника, его контакты разомкнуты. Проверить его исправность мультиметром не получится. Можно собрать схему, в которой стартер подключен последовательно с лампой накаливания, имеющей мощность 60 Вт. Если стартер исправен, то лампа будет гореть и через определенный промежуток времени будут появляться всплески яркости.

Рисунок 5. Схема проверки стартера.

Как проверить емкость конденсатора тестером

Конденсатор, установленный между проводами источника питания, непосредственно на работоспособность светильника не влияет. Он необходим для компенсации реактивной мощности дросселя.

Отсутствие или неисправность конденсатора приводит к тому, что коэффициент полезного действия всей схемы составляет около 40 – 50%. Это мало.

При исправном конденсаторе КПД стремиться к 90%, снижая энергопотребление.

Для ламп до 40 Вт номинал конденсатора должен быть в пределах 4,5 мкФ. Снижение емкости приведет к уменьшению КПД, увеличение может привести к миганию.

Проверить исправность конденсатора можно приборами, имеющими такую функцию.

Включение люминесцентной лампы без дросселя

С течением времени люминесцентные лампы даже в самых современных светильниках перегорают. Однако, их работа может быть продлена. В схемах подключения перегоревших ламп без дросселя и стартера используется постоянное напряжение.

Самый простой тип схемы для такого подключения – двухполупериодный выпрямитель с удвоением напряжения. Со временем световой поток ослабнет. Для его восстановления необходимо перевернуть лампу в светильнике (поменять полюса подключения).

Схема подключения перегоревших ламп

Рисунок5. Двухполупериодный выпрямитель-удвоитель.

В момент запуска напряжение на конденсаторах и диодах поднимается до 900 В. На такие номиналы и следует подбирать радиоэлектронные элементы.

Утилизация

Люминесцентные лампы наполнены парами ртути. Их утилизация совместно с бытовыми отходами запрещена. Все юридические лица должны иметь договора на утилизацию с лицензированными организациями.

???? Пройдите тест и проверьте ваши знания

Правая рука – левая нога. Правая рука – правая нога. Нет, я не умею это делать. Знаю как, но только теоретически. Нет, оно считается условно безопасным Может, если ток переменный Может, если человек хорошо заземлен (сырая обувь, железный пол, и т.п.). От величины протекающего через тело тока Можно, но только одной рукой. Можно, если человек надежно изолирован от земли (диэлектричекие боты, коврик и т.п.). Это глупость, так делают безграмотные люди. Чтобы опасное напряжение быстро ушло в землю. Чтобы снизить температуру тела. Тест на знание правил электробезопасностиТы абсолютно не знаешь мер безопасности. Все, что тебе можно доверить – вкрутить лампочку и то под наблюдением. Ты слабо знаешь меры безопасности. Никогда не проводи ремонт электроприборов и розеток самостоятельно.Ты хорошо знаешь меры безопасности. Тебе можно доверить ремонт бытовых приборов и домовой электропроводки. ПредыдущаяСледующая

Источник: https://LampaExpert.ru/vidy-i-tipy-lamp/lyuminestsentnaya/kak-proverit-na-rabotosposobnost

Проверка исправности лампы дневного света и ее элементов

Лампы этого типа (ЛДС) относятся к классу люминесцентных приборов, использующихся для освещения. Они обладают рядом преимуществ по сравнению с лампами накаливания.

В то же время сама лампа является только составной частью осветительного прибора, используется в качестве излучателя и работает в составе схемы совместно с пускорегулирующей аппаратурой.

Прибор является далеко не безотказным в части возникающих при его эксплуатации неисправностей. Чтобы устранять возникающие неполадки, нужно уметь проверять лампу дневного света с тестером.

Почему перегорают люминесцентные лампы?

Сама лампа представляет собой стеклянную колбу различной геометрической формы, изготовленную из хрупкого кварцевого стекла. Ее внутренние стенки покрыты люминофором – материалом, способным преобразовывать спектр излучения ультрафиолетовых длин волн в видимую часть излучения – дневную. Кварц со временем теряет свою прозрачность.

Внешние механические воздействия на колбу могут привести к появлению в ее структуре микротрещин, следствием которых может быть попадание в герметичную полость воздуха.

Это приводит к перегоранию ЛДС.

Для свечения необходим тлеющий разряд внутри корпуса, который обеспечивают катоды устройства, представляющие собой вольфрамовые нити накаливания в виде разогреваемых электрическим током спиралей.

Они покрыты слоем щелочного металла для продления срока службы лампы, который при частом ее включении-выключении осыпается. Это, в свою очередь, приводит к перегреву катода и выходу его из строя. Со временем уменьшается эмиссия электрода или его способность испускать электроны со своей поверхности. Их количество уже не способно поддержать тлеющий разряд.

Выявление неполадок и их устранение

Для начала надо вспомнить, что электролюминесцентный светильник выполняет свои функции освещения только тогда, когда согласованно работают все его составные части – сама лампа, балласт, который может быть либо электромеханическим, либо электронным. Таким образом, причины неисправной работы светильника могут находиться как в схеме пускорегулирующей аппаратуры, так и быть отказом работы ЛДС из-за ее старения или нарушения условий эксплуатации.

Проверять люминесцентную лампу (светильник) лучше всего удается при наличии работоспособного аналога. Надо обеспечить удобный доступ ко всем его компонентам. Таким способом можно правильно провести анализ неисправности и дать рекомендации по устранению даже при самостоятельном ремонте. Расскажем, как проверить в домашних условиях лампу дневного света.

Целостность спиралей электродов

Спирали электродов находятся внутри газонаполненной трубки ЛДС и при производстве припаяны к ножкам цоколей лампы. Они расположены в торцевых частях колбы. Таким образом, используя мультиметр в режиме измерения сопротивлений, можно прозвонить лампу дневного света.

Для этого устанавливаем на тестере минимальный предел и подключаем его щупы между электродами. Измеренная величина сопротивления каждой исправной спирали должна находиться в пределах (10-20) Ом. При оборванной нити накала мультиметр покажет бесконечно большую величину на любом пределе измерения. Так своими руками можно определить возможный обрыв. При таком дефекте ЛДС подлежит замене.

Неисправности в электронном балласте

ЭПРА или электронный балласт выполняет функции обеспечения цикла запуска поджига используемой совместно с ним люминесцентной лампы и поддержания тлеющего разряда в колбе в процессе ее работы.

Нагревательные спирали ЛДС, обладающие некоторой индуктивностью, используются в схеме автогенератора в диапазоне (30-130) кГц.

Применение высокой частоты исключает мигание светового потока такого светильника.

На выходе схемы используются мощные транзисторные ключи. Питание активных элементов ЭПРА постоянным током производится от встроенного выпрямительного устройства, питающегося от розетки сети 220 В 400 Гц.

Электронный балласт можно включать только вместе с лампой. Схема подключения электронного балласта изображается на корпусе каждого готового изделия.

Проверка на исправность выполняется включением в сетевую розетку и контролем яркости свечения, которую можно установить вручную специальным регулятором.

При возникновении неисправности пользователю можно проверить исправность ЛДС путем ее замены, не забывая «обесточивать» перед этим схему. При замене надо использовать только рекомендуемую лампу. Информация о ней содержится на корпусе изделия. В случае неудачи остается только ремонт электронного балласта специалистами из мастерской.

Как проверить дроссель люминесцентного светильника?

Дроссель представляет собой катушку индуктивности, намотанную на ферромагнитном сердечнике с большой величиной магнитной проницаемости. Он является составной частью электромагнитной пускораспределительной аппаратуры (ЭмПРА).

На этапе включения ЛДС он вместе со стартером обеспечивает разогрев катодов и затем создает высоковольтный импульс (до 1000 В) для создания тлеющего разряда в колбе за счет, свойственной ему электродвижущей силы (ЭДС) самоиндукции.

После выключения из работы стартера дроссель использует свое индуктивное сопротивление для поддержки тока разряда через ЛДС на уровне, необходимым для постоянной и стабильной ионизации газово-ртутной смеси, используемой в колбе. Величина индуктивности такова, что сопротивление дросселя для переменного тока защищает спирали электродов от перегрева и перегорания.

Проверить исправность дросселя люминесцентной лампы можно путём измерения сопротивления с помощью омметра. Он входит в состав комбинированного прибора электрика.

Если проверить дроссель лампы дневного света мультиметром, можно обнаружить либо его исправное состояние, при котором измеренное активное сопротивление соответствует его паспортным данным, либо столкнуться с несоответствиями. Проанализировав их, можно сделать вывод о характере обнаруженного дефекта.

Замыкания сопровождаются неприятным запахом и изменением цвета защитной изоляции. При любом внешнем проявлении или обнаруженном отклонении величины измеренного сопротивления от номинального его значения дроссель необходимо заменить.

Как проверить стартер?

Это устройство входит в состав электромагнитной пускорегулирующей аппаратуры и при совместной работе с дросселем обеспечивает запуск процесса образования тлеющего разряда в колбе ЛДС при подаче переменного напряжения сети на контакты светильника. Конструктивно стартер выполнен в виде небольшой лампочки, внутренняя полость которой заполнена инертным газом.

Внутри колбы находятся два биметаллических контакта, один из которых имеет сложный профиль. В исходном состоянии контакты разомкнуты. При подаче на выводы стартера напряжения в газовой среде возникает дуговой разряд, который нагревает контакты. Они изменяют свою форму и происходит их короткое замыкание, в цепи начинает протекать электрический ток.

Контакт имеет меньшее переходное сопротивление, чем существующая до этого «дуга» и температура в нем начинает уменьшаться. Это остывание приводит к повторному изменению формы контактов, в результате которого происходит их размыкание.

Дроссель балласта в этот момент вырабатывает высоковольтный импульс, который приводит к появлению тлеющего разряда в ЛДС и протеканию в ней тока, ионизирующего газово-ртутную смесь. Стартер выполнил свое предназначение – произвел запуск.

Если цикл прошел по описанному сценарию, то стартер прошел тестирование в составе ЭмПРА. Другим способом проверки его работоспособности может быть только его замена исправным и имеющим те же параметры, что и исследуемый.

Как проверить емкость конденсатора тестером?

При обесточенной схеме и присоединении щупов тестера в режиме омметра к выводам стартера, к которым подключен конденсатор, он не должен прозваниваться и иметь бесконечно большое сопротивление.

Включение люминесцентной лампы без дросселя

Для решения этого вопроса собирается схема выпрямления напряжения с ее удвоением. Выводы каждой нити накала объединяются. Постоянного напряжения такой схемы хватит для создания тлеющего разряда внутри ЛДС.



Источник: https://simplelight.info/istochniki-osveshheniya/kak-proverit-lampu-dnevnogo-sveta.html

Как проверить люминесцентную лампу . Электропара

Люминесцентные лампы используются в самых различных областях. Они долговечны, обладают низким уровнем энергопотребления и отличными характеристиками. Со временем на концах лампы могут появиться темные пятна, что свидетельствует о постепенном выгорании вольфрамовой нити, из которой сделаны электроды.

Конструкция люминесцентной лампы

Колба люминесцентной лампы заполнена парами газов – аргона и ртути, с внутренней стороны нанесено покрытие из люминофора. С обеих сторон колбы расположены вольфрамовые электроды, покрытые специальной щелочной пастой, обеспечивающей защиту спирали от перегрева вследствие электрического разряда между нитями.

Покрытие вольфрамовых нитей выгорает после длительного использования, особенно в момент запуска – электрический разряд возникает на небольшом участке нити и вызывает его перегрев, поэтому появляются потемнения на краях лампы. Чем дольше эксплуатируется лампа, тем больше нагрузка на лампу в местах электродов. В результате лампа перестает включаться.





Также в лампе имеется стартер, необходимый для плавного запуска. Выглядит он в виде двух электродов в колбе с неоном, один из электродов является биметаллической пластиной. При включении лампы между электродами появляется электрический разряд, заставляющий пластину изгибаться под воздействием высокой температуры нагрева и замкнуть второй контакт.

После нагрева электродов до температуры около 1000 градусов биметаллическая пластина начинает остывать, выпрямляется, в результате чего цепь размыкается. Помимо стартера для корректной работы люминесцентной лампы требуется дроссель и конденсатор.

Проверка люминесцентной лампы на исправность

Проверить работоспособность люминесцентной лампы можно мультиметром или тестером (специальной отверткой-индикатором). Для этого нужно установить переключатель в режим прозвона, при котором сопротивление минимально. Далее нужно подвести концы щупа (или отвертку-тестер) к концам цоколя сначала с одной стороны, затем с другой. Если сопротивление небольшое, значит с лампой все в порядке, и она может еще поработать. Если же сопротивление очень большое, значит, случился обрыв цепи и лампа не работает.

Средний срок службы люминесцентных ламп около 10 000 часов. Это вовсе не значит, что все ваши лампы будут работать одинаковый период времени. При номинальном сроке службы в 10 000 часов может случиться так, что некоторые лампы выйдут из строя раньше, а другие будут работать дольше, но в среднем выходит около 10 000 часов на каждую лампу.

На срок службы влияет время непрерывной работы лампы, перепады напряжения в сети, использование стартеров и ПРА ненадлежащего качества. Также при эксплуатации следует иметь в виду, что чем меньше включений/выключений, тем дольше будет служить лампа.

как проверить люминесцентную лампу мультиметром

Люминесцентные лампы и светильники на их основе широко распространены. Благодаря особенностям конструкции они позволяют, по сравнению с лампами накаливания, получить одинаковое количество света при более экономичном потреблении электроэнергии. В условиях постоянного повышения стоимости электроэнергии, вопрос экономии достаточно актуален. Как проверить цифровым измерительным прибором мультиметром люминесцентную лампу при определении неисправности?

Как устроен люминесцентный светильник

Стеклянная загерметизированная трубка из тонкого прозрачного стекла, на стенки которой внутри нанесен люминофор тонким слоем. Она заполнена смесью инертного газа с незначительным количеством ртутных паров. На концах колбы внутри баллона размещены маленькие нагревательные спирали. Разогрев нити током вызовет тлеющий газовый разряд смеси, сопровождаемый свечением газа в ультрафиолетовом спектре, не видимом глазу. Это свечение вызывает излучение люминофорным слоем света в видимом спектре. Химический состав люминофора определяет цвет полученного от люминесцентного источника света.

Кроме тлеющего разряда в источниках дневного света может использоваться дуговой разряд. Ртутная дуговая лампа обладает очень высокой светоотдачей. Спектр свечения не приятен для глаз, поэтому ДРЛ в основном используются в уличном освещении.

Принцип работы лампы

До проверки исправности лампы дневного света нужно представлять ее работу. Основной принцип работы люминесцентной лампы заключается в использовании тлеющего разряда, возникающего в газовой смеси от подачи повышенного напряжения. Ток потребления при таком разряде маленький. Для реализации этого в светильнике, кроме люминесцентной трубки, необходимо наличие пускорегулирующего устройства, состоящего из дросселя и стартера, или их электронных аналогов в современных моделях – ЭПРА.

Дроссель это балласт в виде катушки провода на сердечнике. Элемент обладает большой индуктивностью и включен в цепь последовательно. При подаче питания создает пусковой бросок напряжения, необходимый для обеспечения возникновения разряда. В момент начала ионизации газа в трубке возникает очень большой ток. Для ограничения его в момент пуска предназначен дроссель. После пуска, за счет самоиндукции, он обеспечивает питание спиралей — электродов повышенным (600-1000 В), поддерживающим тлеющий разряд, напряжением. Также устраняет мерцание и помехи в питающую сеть.

Стартер представляет собой неоновую лампу, напряжение зажигания которой ниже, чем напряжение питания, но выше рабочего напряжения люминесцентного светильника. Его задача – пропустить ток в момент пуска, и обеспечить прохождение тока через спирали подогрева. После разогрева электродов, возникновения разряда в трубке с засвечиванием люминофора, напряжение на стартере уменьшится, разряд в неоновой лампочке стартера исчезнет, обеспечивая разрыв цепи прохождения тока по спиралям.

Электрическая схема светильника выглядит так: провод питающей сети 220 В соединен с выводом нити накаливания на одном конце лампы. Один из выводов спирали на другом конце трубки, через последовательно включенный дроссель, соединен со свободным выводом сети. Параллельно незадействованным выводам спиралей подключен стартер.

К проводам сети подключен конденсатор, уменьшающий помехи проникающих в сеть питания при работе светильника.

После включения питания светильника, ток сети через дроссель и спираль попадает на стартер. Ко второму выводу стартера ток попадает через другую спираль. Получившееся напряжение, приложенное к стартеру, включает его и через спирали, расположенные на концах трубки, течет ток. Нити разогреваются, возникает ионизация газа с тлеющим разрядом по объему лампы и последующее загорание люминесцентной лампы.

Напряжение между спиралями падает, параллельно включенный им стартер разрывает пусковой ток и больше в работе не участвует. Лампа светиться за счет повышенного напряжения, приложенного к концам трубки.

Рабочий ток светильника меньше пускового и гораздо меньше тока лампы накаливания с одинаковой мощностью, чем обеспечивает экономичность ламп дневного света.

С чего начинать проверку работоспособности лампочки мультиметром

При помощи мультиметра нужно проверить обрыв нитей накала. Мультиметр установить в режим прозвонки или измерения сопротивлений на малом пределе. Проверяем спирали с обоих концов трубки. В режиме прозвонки, при исправных спиралях, будет слышен зуммер. В режиме измерения, на индикаторе мультиметра при исправности будет светиться 5-10 Ом. Перегорание спирали нити подогрева — это самая распространенная причина отказа светильника дневного света и легко выявляется проверкой мультиметром.

Как протестировать дроссель лампы дневного света мультиметром

Для проверки берем мультиметр в режиме прозвонки или измерения маленького сопротивления и замеряем дроссель. Зуммер или показания индикатора укажут на наличие или отсутствие обрыва провода внутри дросселя.

Проверить изоляцию на пробой изоляции, нужно выставить мультиметр в режим измерения сопротивления на максимальном пределе. Индикатор мультиметра должен показать обрыв при касании любого из выводов и металлического корпуса.

Прозвонка стартера

Тестирование стартера мультиметром заключается в проверке неоновой лампочки на внутреннее замыкание. Для этого снимаем корпус и мультиметром становимся на один вывод лампы любым щупом. Вторым проводом мультиметра касаемся другого вывода неонки. Мультиметр не должен показать сопротивления.

Испытать работоспособность стартера можно без мультиметра. Вытащить стартер из гнезда без нарушения остальной схемы. Включить питание. Соблюдая осторожность и убедившись в хорошей изоляции инструмента, кратковременно закоротить контакты гнезда стартера. Лампа светильника должна загореться при исправности всех остальных элементов схемы.

Как проверить стартер лампы дневного света мультиметром?

Как проверить стартер лампы

Особенности источника света

Сегодня сложно встретить помещение, в котором бы не использовались люминесцентные лампы. Они покорили потребителей своей ценой и качественным свечением и стали отличной заменой морально устаревших ламп накаливания.

Обратите внимание! Сегодня люминесцентные лампочки представлены достаточно широко, что позволяет использовать их для освещения самых разнообразных помещений.

Люминесцентные лампы в офисе

При этом такие источники света способны создавать свечения различных типов. Все технические характеристики данной продукции указаны в маркировке, которая отражает:

• мощность лампы;
• диаметр ее трубки;
• цвет свечения.

Несмотря на столь обширное разнообразие, для люминесцентной лампы любого типа характерен один и тот же принцип работы. Поэтому, зная, каким образом функционирует данный тип лампы, можно проверить работоспособность каждого элемента электросхемы своими руками. Особенно, если сомнения вызывает именно стартер.
В отличие от своего предшественника, лампы накаливания, для люминесцентной продукции характерна более сложная конструкция. Внешне данный тип источника имеет вид стеклянной непрозрачной трубки или баллона, заполненного ртутными парами и инертным газом.

Строение люминесцентной лампочки

По краям баллона размещены электроды, имеющие вид подогреваемых спиралей. На них происходит подача напряжения, благодаря которой в парах ртути формируется электрический разряд, порождающее невидимое ультрафиолетовое излучение. Ультрафиолетовое излучение влияет на слой люминофора. Он нанесен на стекло изнутри ровным слоем. Благодаря ему такие лампы и образуют ровное свечение.

Обратите внимание! От состава люминофора зависит цвет свечения люминесцентной лампочки.

Такого рода лампы запускаются с помощью специального пускорегулирующего аппарата (ПРА). Это устройство может быть двух типов:

• электронным;
• электромагнитным.

В электромагнитном ПРА основным элементом является дроссель или балластное сопротивление. Дроссель имеет вид катушки с железным сердечником, которая последовательно подключена к лампе. Данный элемент обеспечивает стабильность разряда, а также ограничивает ток в осветительном приборе.
При включении дроссель ограничивает стартовый ток, пока катоды (электроды) разогреваются. После этого он создает повышенное напряжение, необходимое для зажигания лампы. Но кроме дросселя, у любой люминесцентной лампы есть еще один важный элемент – стартер тлеющего разряда. Именно стартер нужно проверить в первую очередь, если люминесцентный источник света перестал работать.

Предназначение второго по важности элемента

Стартер в конструкции данного типа источника света предназначен для замыкания электрической цепи в момент запуска. После этого часть напряжения падает на балласт, а другая – направлена на нагрев катода.

Стартер люминесцентной лампы

Кроме этого стартер осуществляет размыкание контактов, которые шунтируют лампу в момент разогрева электродов. Благодаря этому стартер формирует импульс высокого напряжения, который прилагается к лампе и зажигает ее. При подаче питания на лампу, стартер создает разряд, который нагревает биметаллические контакты. Благодаря этому они замыкаются, способствуя увеличению тока в лампе, что приводит к разогреву катодов и происходит остывание контактов. Затем он снова приводит к их размыканию. В результате этого в электроцепи лампы из-за явления самоиндукции в дросселе создается высоковольтный импульс, что приводит к зажиганию лампочки.
Как видим, стартер в работе люминесцентной продукции играет важную роль. В связи с этим в ситуации, когда данный тип прибора перестал функционировать, нужно проверить в самом начале стартер, а уж потом искать причину неисправности в другом.

Проверяем светильник

В ходе своей работы люминесцентный светильник может выйти из строя. При этом проверить его составные элементы электросхемы и исправить поломку можно своими руками. Для этого потребуется воспользоваться мультиметром или тестером.
Чтобы правильно проверить стартер у люминесцентного светильника, необходимо прежде всего знать вариант используемой для него электросхемы.

Кроме этого необходимо демонтировать или просто снять люминесцентный светильник с потолка или стены. После этого можно проверить все важные элементы электросхемы.

Два варианта

Рассмотрим оба варианта проверки электросхем, приведенных выше. При этом способ проверки в обоих случаях будет идентичной.

Обратите внимание! Для того чтобы проверить работоспособность стартера у люминесцентного светильника можно пользовать любым измерительным приборов (тестером, мультиметром и т.д.).

Наиболее часто для проверки используют следующие измерительные приборы:

• оометр. На нем должна быть установлена позиция для требуемого измеряемого диапазона сопротивления;
• тестер стредочного типа;

Тестер для проверки

Многие специалисты рекомендуют использовать более совершенный и универсальный измерительный прибор – мультметр. При этом диагностика светильника (дросселя и т.д.) должна проводиться исключительно пассивным способом. Это означает, что осветительную установку нельзя подключать к внешнему источнику напряжения.
Чтобы проверить люминесцентный светильник, необходимо провести следующие манипуляции:

• кладем осветительный прибор на стол;
• подключаем к выводам проводов два щупа измерительного прибора;
• измеряем общее сопротивление.

Проверка мультиметром люминесцентного светильника

Но при наличии в схеме стартера таким образом проверить общее сопротивление будет невозможно, так как он буде разрывать электрическую схему. В связи с этим в обоих вариантах необходимо проделать следующие действия:

• вынимаем стартер из его электрического патрона;
• замыкаем контакты стартера и электрического патрона.

Только после этого можно проверить светильник на параметр общего сопротивления.
При этом помните, что в отключенном состоянии эта деталь имеет разомкнутые электроды. В связи с этим его невозможно проверить на работоспособность. Его можно только заменить резервным, который будет иметь такую же мощность.
Обратите внимание! Неисправный стартер, точно так же, как и другие сломанные детали, не подлежат ремонту. Их нужно сразу выбросить и поменять на рабочие.

Как проводится проверка стартера

При ремонте люминесцентных осветительных приборов часто возникает потребность в отдельной проверке стартера. В конструкции осветительного прибора он представляет собой небольшую и достаточно простую деталь, которая при выходе из строя может принести настоящую головную боль. Поэтому, если у вас имеется нерабочий светильник, работающий на люминесцентных источниках света, то всегда нужно в первую очередь проверить на работоспособность стартера.
Обычно они выходят из строя по причине износа лампы тлеющего разряда или биметаллической пластины. В такой ситуации светильник при запуске может вообще не загореться или во время работы мигать. При этом запустить прибор со второй попытки также не удастся. Это связано с тем, что ему просто не хватает напряжения для запуска лампы.
Самым простым способом проверить стартер на работоспособность является его замена на другой аналогичный прибор. Если поставить в лампу новую деталь и она начнет работать, значит проблема была именно здесь.

Замена стартера на новый

Как видим, здесь можно обойтись вообще без какого-либо измерительного прибора. Но не всегда под рукой имеется запасная деталь той же мощности. Поэтому чаще всего для проверки создают простейшую схему в которой стартер нужно последовательно подключить с лампой накаливания. Питание схемы происходит от сети в 220 В через розетку.

Лучше всего брать лампочки, с небольшой мощностью примерно в 40-60 Вт. Включив в сеть такую схему, можно сразу же вычислить рабочий ли стартер или нет. Если лапочка зажглась, и будет гореть с периодическим отключением на доли секунды, то это сигнализирует о его работоспособности. При этом будет слышен характерный щелчок. Это будут срабатывать его контакты.
В ситуации, когда лампочка не загорается или наоборот, постоянно горит и не моргает, то наша деталь признается нерабочей и подлежит замене.

Обратите внимание! Очень часто замены стартера хватает для того, чтобы починить неисправный осветительный люминесцентный прибор.

Также бывают ситуации, когда деталь будет абсолютно исправной, но светильник не работает. В таком случае необходимо искать причину поломки в дросселе или других элементах электросхемы.

Особенности проверки стартера

Перед началом проверки необходимо помнить, что на сопротивление здесь невозможно проверить. Это связано со строением детали. Лампочка стартера состоит из 2-х впаяных электродов, размещенных между электродами. В результате этого между ними формируется разрыв.
Когда было определено, что деталь неисправна, необходимо подбирать ему замену с учетом мощности имеющейся люминесцентной лампы. Все работы по замене следует проводить только в специальных диэлектрических перчатках. Это позволит уберечься от соприкосновения незащищенными руками с оголенными контактными соединениями осветительного прибора.

Проверить стартер любой люминесцентной лампы не так уж сложно. Главное здесь знать особенности проведения всей процедуры. При этом существует два достаточно простых способа достоверной проверки работоспособности. Как закономерный итог, вы можете отлично сэкономить на ремонте и получить рабочий осветительный приборы за стоимость одной детали.

Источник: https://1posvetu.ru/istochniki-sveta/proverka-rabotosposobnosti-startera-lyuminestsentnyh-lamp.html

Как проверить люминесцентную лампу мультиметром

Люминесцентные лампы на разных этапах срока эксплуатации могут в разной степени снизить свою работоспособность. Освещенность становится недостаточной, лампа гудит и мерцает, оказывая неблагоприятное воздействие на организм человека. В связи с этим приходится решать задачу, как проверить люминесцентную лампу мультиметром, чтобы устранить выявленные недостатки и причины, вызвавшие их появление.

Как работают люминесцентные лампы

Люминесцентные лампы относятся к энергосберегающим, а их работу можно сравнить с различными типами газоразрядных источников света. Все элементы размещаются в стеклянной колбе, из которой предварительно откачан воздух. Взамен закачивается инертный газ с небольшим количеством ртути.

С противоположных сторон установлены спиральные электроды, выполняющие функцию нитей накаливания. Каждый из них соединяется с двумя контактными штырьками, расположенными на пластинах из диэлектрического материала. Внутренняя сторона стеклянной трубки покрыта люминофором. Конструкция всех ламп одинаковая, независимо от размеров колбы. Сами лампы вставляются в специальные светильники.

Для включения осветительного прибора применяется электромагнитная (ЭмПРА) или электронная (ЭПРА) пускорегулирующая аппаратура. Основным элементом ЭмПРА является дроссель, выполняющий функцию балластного сопротивления. Конструктивно он представляет собой катушку индуктивности, включенную последовательно в цепь с лампой дневного света.

Дроссель следит за равномерностью разряда и поддерживает его на одном уровне. В случае необходимости осуществляется корректировка тока. В момент включения происходит сдерживание пускового тока до полного разогрева спиральных нитей. За счет этого они не перегреваются и не перегорают. Далее за счет самоиндукции в дросселе возникает напряжение, от которого и загорается лампа.

Балластное сопротивление должно работать с минимальными потерями мощности, обладать небольшими размерами и весом. Важным требованием является бесшумная работа и величина температуры накаливания, не превышающая 600^С.

Еще одной деталью системы ЭмПРА, играющей важную роль, служит стартер тлеющего разряда. При включении лампы в нем появляется разряд тока, обеспечивающего накал биметаллических контактов. После их замыкания ток в цепи возрастает, и электроды начинают разогреваться.

Через определенное время контакты стартера остывают и цепь размыкается. В этот момент из дросселя на электроды подается высоковольтный импульс, что приводит к появлению между ними дугового разряда. Под его воздействием появляется ультрафиолетовое излучение, а люминофор, нанесенный на стекло, начинает светиться в видимом спектре, то есть лампа загорится.

Люминесцентные светильники нового поколения оборудуются ЭПРА – электронной пускорегулирующей аппаратурой (рис. 3). Срок службы и коэффициент полезного действия таких ламп существенно увеличился. В режиме свечения они могут работать даже с перегоревшей спиралью, в отличие от традиционных ЭмПРА. Кроме того, в современных схемах отсутствуют стартеры.

Балласты электронного типа считаются дорогими и достаточно сложными в ремонте, поэтому в большинстве случаев они полностью заменяются новыми изделиями.

Основные причины выхода из строя

Все люминесцентные светильники изготавливаются в виде стеклянной колбы различной конфигурации. С внутренней стороны она покрыта люминофором, преобразующим волны ультрафиолетового спектра в видимый дневной свет. В процессе эксплуатации хрупкое кварцевое стекло становится менее прозрачным и теряет свои качества.

Из-за внешних механических воздействий на поверхности колбы и в ее внутренней структуре образуются микротрещины, через которые внутрь герметичной полости может попасть воздух. На концах трубки возникает оранжевое свечение, а сам прибор перестает работать. Это одна из основных причин появления перегоревших ламп дневного света.

Процесс свечения обеспечивается за счет тлеющего разряда внутри колбы. Эти разряды создаются на катодах лампы, изготовленных в виде спиральных вольфрамовых нитей накаливания, разогреваемых действием электрического тока.

Для увеличения срока службы и стабилизации тлеющего разряда они покрываются активным щелочным металлом, который со временем осыпается при постоянных включениях и выключениях. В результате, катод перегревается и быстро выходит из строя. Его эмиссия заметно снижается, то есть уменьшается количество электронов, испускаемых с поверхности. Они уже не могут поддерживать рабочий уровень тлеющего разряда.

Иногда сбои в работе приводят к появлению электрической дуги и сильному нагреву вольфрамовых электродов. Под действием высокой температуры наступает перегорание и разрушение нитей. Как следствие, на стекле становится заметен потемневший люминофор. Это означает, что перегорела люминесцентная лампа.

Неполадки ламп дневного света внешне представляют собой невозможность включения, кратковременные мерцания перед включением, длительное мерцание без последующего включения. Неисправный светильник начинает гудеть и мерцать при нормальном рабочем режиме или просто не загорается.

Нередко работоспособность нарушается при некачественном взаимодействии между штырьками лампы и контактами патрона. Это происходит из-за постепенного износа и окисления держателей. Для очистки рекомендуется использовать мелкую наждачную шкурку, ластик или спиртосодержащую жидкость. При необходимости контактные пластинки подгибаются или полностью меняются.

Необходимо учесть, что лампа дневного света перестает нормально работать и не включается при температуре воздуха минус 50^{С и ниже, а также при перепадах напряжения свыше 7%. Подобные сбои в работе оказывают негативное влияние на здоровье человека, в первую очередь, на его зрение. Поэтому рекомендуется провести диагностику, выявить неисправность и по возможности отремонтировать светильник. Этот процесс можно ускорить за счет использования заведомо исправной лампы. Если она загорится, значит светильник исправен.}

Проверка нитей накаливания (спиралей-электродов)

Одной из причин неисправности становятся электроды, выполняющие функцию нитей накаливания. Они помещаются внутрь трубки, наполненной газом, а их концы припаяны к контактным ножкам цоколя, выходящим наружу. Проверка целостности спиралей проводится с помощью мультиметра или тестера, подключаемого к выводам, расположенным на одном из концов стеклянной колбы.

Для проведения замеров на мультиметре устанавливается режим измерения сопротивления с минимальным пределом или режим прозвонки. Проверка спиралей осуществляется поочередно, на обоих концах. Если спирали находятся в исправном состоянии, загорится контрольная лампа, а зуммер будет производить звуковые сигналы. На дисплее мультиметра высветится сопротивление в пределах 5-10 Ом.

В случае отсутствия звуковых и световых сигналов и наличия сопротивления со знаком бесконечности, можно предположить обрыв одной из спиралей, при котором лампа уже не будет работать и должна быть заменена.

Тестирование дросселя

В том случае, когда предыдущая проверка не дала результата, проверяется дроссель, относящийся к наиболее устойчивым элементам лампы. Он ломается намного реже остальных деталей, однако нельзя полностью исключить его возможную неисправность.

Дроссель люминесцентной лампы по своей сути является обычной катушкой индуктивности, внутри которой находится ферромагнитный сердечник с высокой магнитной проницаемостью. Он входит в состав ЭмПРА и при включении лампы так же как и стартер участвует в разогреве катодов и создании высоковольтного импульса. За счет ЭДС самоиндукции внутри колбы создается тлеющий разряд.

После отключения стартера, дроссель за счет своего индуктивного сопротивления поддерживает ток разряда на нужном уровне, обеспечивающем стабильную ионизацию смеси газа и ртути. За счет индуктивности и сопротивления дроссель защищает электроды от перегрева и перегорания под действием переменного тока.

Основными неисправностями данного элемента может стать обрыв или перегорание обмотки, а также нарушения межвитковой изоляции. Обе поломки выявляются с помощью мультиметра, подключенного к выводам дросселя и настроенного на замер сопротивления. Если на табло высвечивается знак бесконечности, следовательно обмотка оборвана или сгорела. Предвестником перегорания чаще всего становится неприятный запах, появляющийся во время работы дросселя.

Если же сопротивление имеет малую величину, то в большинстве случаев оказывается нарушенной изоляция проводников, что в свою очередь приводит к межвитковому замыканию или замыканию обмотки с сердечником.

Проверка работоспособности стартера

Наряду с другими элементами люминесцентной лампы, проверяется исправность стартера. В любом случае корпус светильника следует вскрыть и провести визуальный осмотр внутреннего пространства. Если обнаружены почернения, то это прямо указывает на имеющуюся неисправность. Поэтому придется проверить люминесцентную лампу, в том числе и сам стартер.

Дело в том, что этот компонент наиболее часто подвержен поломкам. Его элементы испытывают постоянные механические нагрузки в условиях многократных перепадов температур. После того как корпус стартера оказывается разобран следует провести осмотр внутренней схемы. Неисправный конденсатор имеет вздутия или бывает полностью разрушен из-за скачков сетевого напряжения. При отсутствии внешних повреждений конденсатор следует проверить мультиметром.

Тестирование конденсатора выполняется на его выводах в режиме омметра, с выставлением на шкале максимального предела замеров сопротивления. При нормальном состоянии данного элемента на табло мультиметра будет показан знак бесконечности. Если же сопротивление составляет 2 Мом и ниже, то возможно недопустимое значение тока утечки в конденсаторе. В домашних условиях не всегда удается точно прозвонить и проверить состояние стартера, для этого рекомендуется воспользоваться исправным светильником. Стартер, оказавшийся неисправным, подлежит замене.

Проверить исправность стартера возможно не только тестером. Для этого стартер аккуратно извлекается из гнезда, без нарушений других элементов схемы. После этого включается питание и контакты в гнезде стартера коротко замыкаются исправным, хорошо изолированным инструментом. Если все остальные детали схемы исправны, то лампа должна загореться.

Как проверить люминесцентную лампу? Не стоит торопиться с утилизацией.

Несмотря на стремительное развитие светодиодной осветительной техники, люминесцентные лампы всё равно продолжают пользоваться большим спросом на рынке. В частности, они способны производить яркий рассеянный свет, который по своим характеристикам наиболее близок к естественному дневному свету.

Экономичные люминесцентные лампы также позволяют рациональнее использовать электроэнергию для освещения. Средний ресурс лампы составляет порядка 10 000 часов. Естественно, речь идёт не о гарантированном, а о среднем сроке эксплуатации. Однако, если лампа перестала зажигаться, не спешите её выбрасывать! Настоятельно рекомендуется заблаговременно осуществить проверку.

Возможные неполадки

Ниже представлены наиболее распространённые причины неисправности люминесцентных ламп:

• некорректно работает дроссель;
• пропал стабильный контакт;
• воздух проник в стеклянную трубку лампы.

Нагрузочное сопротивление необходимо для люминесцентной лампы. Именно оно и выравнивает ток, обеспечивая стабильное свечение источника света. Пытаться ремонтировать дроссель – неблагодарная работа. Лучше сразу заменить его.

Может случиться так, что замена дросселя не исправить проблему. Безусловно, икать причину неисправности в дросселе рекомендуется лишь в том случае, если лампа вспыхивает, мигает.

Если же она в принципе не зажигается, велика вероятность повреждения источника света. Достаточно прозвонить её при помощи тестера и всё сразу станет понятно. Бесконечное сопротивление говорит о разрыве – лампу на утилизацию.

Попадание воздуха в колбу и почернение концов

В случае, если воздух попал в колбу, то у концов Вы заметите оранжевое свечение. Это говорит о том, что герметичность нарушена и в любом случае лампа в ближайшей перспективе выгорит.

Восстановить такой источник света не представляется возможным.

Почернение на краях лампы (в колбе) говорит о некорректном напряжении, которое поступает на осветительный элемент. Здесь также вероятнее всего причина кроется в некорректно функционирующем дросселе.

Естественно, все процедуры проверки лампы при помощи тестера необходимо производить исключительно на хорошо зачищенных контактах. Окисел может ввести в заблуждение, результатом которого станет утилизация полностью функционирующего осветительного устройства.

В видео рассказывается о принципах функционирования люминесцентной лампы:

По материалам: http://elav.kh.ua/istochniki-sveta-lampy/lyuminestsentnaya-lampa/

Читайте также:

---

Поделиться с друзьями:

---

можно ли прозвонить лампу дневного света мультиметром в домашних условиях, проверка дросселя и других элементов

Лампы дневного света по-прежнему являются одними из самых популярных. Причина кроется в меньшем потреблении энергии по сравнению с аналогом, оснащенным нитью накала и более низкой ценой.

Однако, как и у большинства механизмов, рано или поздно в работе прибора возникают сбои.

Существует несколько способов того, как проверить люминесцентную лампу и выявить причину поломки, а также специальные методы для диагностики ее отдельных конструкционных элементов.

Что и как можно проверить

Люминесцентная лампа отличается не самой сложной конструкцией и довольно простым принципом работы. Это энергосберегающий вид источника света, который может выдавать одинаковую степень яркости с лампами накаливания, но при этом потреблять в 6-7 раз меньше энергии.

Колба прибора подвергается вакуумированию и закачиванию в освободившееся пространство инертного газа с небольшой каплей ртути (30 мг). Рядом с основанием располагаются электроды. Каждое газоразрядное устройство оснащено стартером, пускорегулирующей аппаратурой и дросселем.

Первоначально электрический ток, возникающий в пусковом устройстве люминесцентной лампы, накаляет биметаллические контакты, затем разогревает электроды, после чего размыкает цепь. В тот же момент дроссель подает дуговой разряд на электроды, в результате чего возникает ультрафиолетовое излучение. Проходя через люминофорное покрытие, УФ-лучи становятся видимыми для человеческого глаза.

Таким образом, основной причиной поломки люминесцентной лампы может считаться выход из строя:

• ПРА или ЭПРА;
• конденсатора;
• дросселя;
• стартера.

Проблема также может заключаться в малой емкости конденсатора или перегоревших вольфрамовых нитях.

Важно: при наличии в конструкции ЭПРА стартер в ней не предусмотрен.

Для выявления поломки используется ряд приборов. Однако чаще всего это простой мультиметр или индикаторная отвертка.

Электромагнитная пускорегулирующая аппаратура

Электронная пуско-регулирующая аппаратура представляет собой плату с напаенными на нее различными элементами. Самый простой способ проверки – это замена данного элемента на рабочий и включение прибора в сеть. Если лампа работает, значит, проблема была именно в балласте.

Прозвонить мультиметром всю плату с 2-ух концов не получится. Потребуется проверять каждый элемент по отдельности. Алгоритм работ будет следующим:

1. Предохранитель. Для того чтобы убедиться в его работоспособности понадобится проверить его целостность.
2. Конденсаторы. Повреждение данных элементов люминесцентной лампы можно определить визуально, по вздутию нижней секции «бочонков». Также следует уделить внимание местам пайки, которые могут быть нарушены и как следствие, контакт будет потерян.
3. Транзистор. Эта деталь ЭПРА чаще всего перегорает из-за внезапных скачков напряжения в электросети. Проверить работоспособность транзистора можно с помощью мультиметра. Для его замены достаточно снять такой же с другой платы или приобрести его в отделе радиодеталей.
4. Диоды. Один из самых простых элементов устройства, который также можно прозвонить любым мультиметром с соответствующим режимом проверки.

Сравнить полученные прибором данные можно с таблицей сопротивлений взятой из интернета.

Как проверить дроссель

Основное предназначение дросселя – это регулировка электротока и предотвращение перегорания спирали из-за высокого перегрева. Внешне он выглядит как обмотка из тонкой проволоки, дополненная сердечником из металла. Включение в работу происходит последовательно. Установка проводится параллельно пусковому устройству.

О неисправности детали свидетельствует:

• сильное гудение светильника;
• быстрое загорание люминесцентной лампы с последующим угасанием и проявлением темных пятен на ее колбе;
• сильный нагрев колбы с момент работы;
• наличие мерцания.

Провести проверку дросселя можно и дома, используя мультиметр. Чаще всего причиной повреждения выступает:

1. Обрыв. Это означает, что в обмотке один из проводов был оборван. Выявляется данная проблема с помощью тестера. Для этого достаточно выставить режим «сопротивление» и присоединить его щупы к выводам ограничителя. Значение «бесконечность» будет означать обрыв провода.
2. Замыкание 2-ух обмоток. Некоторые модели оборудованы 2-мя обмотками, которые изолируются друг от друга, но при нарушении этого условия могут замыкаться. О замыкании свидетельствуют малые значения сопротивления на экране мультиметра.
3. Замыкание витков на 1-ой обмотке. Обнаружить эту неисправность можно только при оплавлении нескольких проводов в обмотке. Чтобы определить дефект необходимо знать основные значения мощности и соответствующего ему сопротивления. Так при показателях в 20 ВТ – сопротивление должно варьироваться от 55 до 60 Ом, при 40 Вт – 24-30 Ом, а при 80 Вт – не более 20 Ом.
4. Дефект магнитопровода. Металлический сердечник дросселя изготовлен из ферромагнитов. При активной или неправильной эксплуатации на их поверхности могут возникнуть сколы или трещинки, что негативно скажется на индуктивности.
5. Металлические части корпуса. Свидетельство этой поломки – нулевое сопротивление катушки относительно корпуса. Испытание проводится мультиметром с помощью щупов, подносимых к металлическим элементам корпуса. Проверка производится в выставленном режиме «прозвон цепи».

Важно! Если же дроссель исправен, то причину неработоспособности люминесцентной лампы нужно искать в другом.

Как проверить стартер

Стартер осуществляет выполнение 2-ух основных функций: замыкание и разрыв цепи. В первом случае происходит нагрев электродов, во втором – образование импульса повышенного напряжения (после размыкания цепи).

Поломка стартера является наиболее частой причиной выхода из строя люминесцентной лампы. О дефекте в работе этой детали свидетельствует мигание лампы во время эксплуатации или полое отсутствие ее включения.

Самый простой способ проверки на исправность – это замена на аналогичный работающий прибор. Однако далеко не всегда можно найти запчасть той же мощности под рукой. Проверить работоспособность детали можно даже без наличия измерительного прибора. Достаточно организовать простейшую электроцепь из лампы накаливания мощностью 40 Вт и стартера с питанием, заведенным на розетку в 220 В.

Если лампочка загорится, и будет работать с «подмигиванием» в долю секунды, значит, элемент находится в рабочем состоянии. В ином случае (если не загорится или будет гореть не прерываясь) – пусковое устройство неисправно.

Важно! При работе в данной схеме должны быть слышны периодические щелчки, свидетельствующие об исправной работе контактов.

Проверить стартер на сопротивления невозможно. Связано это с его особым строением.

Проверка емкости конденсатора

Снижение КПД более чем на 30-40% свидетельствует о проблемах в работе конденсатора. Средний показатель емкости при мощности 35-40 Вт равен 4,5 мкФ. Ее понижение приводит к уменьшению яркости, а увеличение – к появлению эффекта мерцания.

Проверить работоспособность этой составляющей лампы дневного света можно тестером.  Если при соприкосновении выводов с щупами, на экране всплывает значение менее 2 МОм – это прямое свидетельство существенной утечки тока.

Можно ли проверить мультиметром в домашних условиях

Самый простой способ проверки – это использование аналогичного светильника с установкой в него люминесцентной лампы и последующим включением в сеть. Но далеко не всегда есть прибор с таким же видом патрона на замену. Кроме того, винтовая резьба цоколя и патрона может не совпасть, в итоге электрические контакты просто не замкнутся.

В этом случае, в домашних условиях здорово выручает весьма распространенный измерительный прибор – мультиметр. Среди его режимов  можно найти «прозвонку», которая легко определяет целостность электрической цепи.

Проводится проверка очень просто:

• выбирается соответствующий режим;
• первый щуп ставится на центральный контакт, а второй – на боковой;
• снимаются показания с прибора.

Второй режим, часто используемый для диагностики – это «сопротивление». В ходе проверки также применяются щупы и исходные значения сравниваются с теми, что выявляет мультиметр. Небольшая погрешность в измерениях может проявляться за счет слабого касания контактов щупами.

Выявление неисправностей лампы

Определить неисправность лампы дневного света можно и по внешним признакам, а также по особенностям ее работы.

Признак	Причина
Потемнение боковых частей колбы	Полная отработка срока эксплуатации
Лампа светится на концах, но полного зажигания не происходит	Выход из строя стартера или конденсатора
Мигание и свечение лампы только с одного конца	Неисправность в держателе или в проводке
Изменение спектра свечения	Нарушение целостности слоя или свойств люминофорного покрытия
Гудение работающего светильника	Неисправность дросселя
Перегрев балластников	Нарушение изоляции пластин
Снижение светового потока	Проблемы с конденсатором
Оранжевое свечение на концах лампы	Разгерметизация колбы
Включение защиты при запуске	Пробой на входе компенсирующего конденсатора
Загорание и быстрое угасание лампы, начиная с ее концов	Неисправность дросселя
Загорание и отключение	Проблемы с пусковым устройством

И все же любую из возможных причин стоит дополнительно диагностировать и проверить с помощью применения специального оборудования или построения простейшей электроцепи.

Основные выводы

Проверка газоразрядного устройства сложнее диагностики обычной лампы накаливания. В первую очередь, это связано с ее более сложным устройством и наличием дополнительных элементов.

1. Причиной выхода из строя лампы может быть поломка одного из ее элементов: ограничителя, стартера, ЭПРА или конденсатора.
2. Проверить их исправность в большинстве случаев можно с помощью тестера-мультиметра.
3. По ряду внешних признаков можно диагностировать причину поломки люминесцентной лампы.

Выяснить, почему люминесцентная лампа перестала работать можно и дома, не прибегая к помощи специалиста. Для этого достаточно иметь под рукой измерительный прибор и сводную таблицу значений сопротивления.

Предыдущая

Лампы и светильникиВыбираем варианты подсветки для картин

Следующая

Лампы и светильникиВиды и принцип работы люминесцентной лампы

Как определить неисправность люминесцентной лампы

Если ваша лампочка мигает, это означает, что ваша флуоресцентная лампа скоро погаснет. Но не пора ли заменить?

Время покажет. Вы должны проверить люминесцентную лампу, прежде чем рассматривать вопрос о замене. Давайте покажем вам, как определить, неисправна ли люминесцентная лампа .

Есть несколько обычных причин, по которым лампа может выйти из строя, и мы можем провести несколько быстрых проверок, чтобы узнать, можно ли ее отремонтировать или нужна ли замена.

Давайте узнаем, как мы можем проверить, истек ли срок службы вашей лампы.

Быстрые проверки для определения неисправности люминесцентной лампы

Проверьте темные участки на конце люминесцентной лампы

При длительном использовании или при старении на конце лампы может появиться коричневатое пятно. Коричневые пятна указывают на то, что срок службы вашей люминесцентной лампы подошел к концу.

Хотя у лампочки еще есть немного воздуха, чтобы распространять свет еще несколько дней, вы можете заметить снижение яркости вашей люминесцентной лампы.

Коричневые пятна на конце лампочки превратятся в темноту.

Когда вы достигнете этого состояния, вы должны понимать, что у вас осталось всего несколько дней до замены лампочки.

Если темнота влияет только на края, вы можете перевернуть лампочку, чтобы решить проблему. Что, если с одной стороны сформируется тьма?

Поворот люминесцентной лампы на 180 градусов относительно обычного положения может решить проблему.

Проверьте контакты вашей лампы

Как вы знаете, два прямых контакта на обоих концах лампы используются в качестве электрода.Электроды — это разъемы от источника.

Часто штифты изгибаются или смещаются, что приводит к нарушению прохождения электричества. Вы можете проверить все четыре контакта, расположенные на обоих концах.

Для их выпрямления можно использовать крошечные плоскогубцы. Если какой-либо штифт погнулся, постарайтесь аккуратно его исправить. Не прилагайте слишком много усилий во время работы.

Только небольшое дополнительное давление может сломать штифты, что навсегда выведет из строя вашу люминесцентную лампу.

Испытание в другой рамке лампы

Как и лампа накаливания, крепежная рама тоже может испортиться.В этом аспекте вы также можете столкнуться с проблемами со своей лампочкой.

Вы должны проверить лампу, сняв ее с существующей рамы и вставив в другую работающую.

Если лампочка в другом кадре горит идеально, вы должны понимать, что с лампой все в порядке, а предыдущий кадр неисправен.

Следите за своим панельным ящиком

Проблемы с люминесцентным светом? Вы должны проверить свою панель, прежде чем обвинять лампочку. Убедитесь, что ваша схема целая.

Нельзя ожидать, что лампочка загорится при обрыве цепи. Длительное использование может привести к срабатыванию выключателя.

Если это так, вы должны переместить переключатель в положение выключения и снова включить. Проверить, горит ли лампочка.

Используйте мультиметр

Мультиметр — это прибор, используемый для проверки электродов. Если электроды не пропускают электричество от источника, лампочка не загорится.

Электроды становятся эрозионными после длительного использования и могут перестать передавать электричество лампочке.

Мультиметр может проверить, проходят ли электроды ток или нет.

Несмотря на все описанные выше методы, чистота — еще один секрет увеличения срока службы люминесцентных ламп.

Чтобы получить максимальную отдачу, лампу следует чистить довольно часто.

Вот почему, прежде чем тратить деньги на новую лампочку, лучше всего протестировать лампочку, которая уже установлена. Если ваша лампочка работает нормально, вы можете сэкономить деньги.

Перед заменой люминесцентной лампы необходимо хотя бы раз ее проверить.

Часто мы бежим в строительный магазин и постоянно жалуемся на лампочку.

Важно понимать, что лампочка не загорится, если возникнут проблемы с электричеством. Проверка их перед подачей жалобы может быть для вас мудрым решением.

Лучшие способы проверки люминесцентных ламп

Люминесцентная лампа — это сердце лампы. Упомянутые ранее процедуры проверки люминесцентной лампы также можно использовать для проверки люминесцентных ламп.

Из-за чрезмерного использования в течение длительного времени, неисправных контактов или крепления лампа становится неисправной. Постоянная пыль также может покрыть лампу и снизить яркость.

Очистка лампы также может решить проблему яркости. Тем не менее, проверка лампочки — это окончательный ответ на проверку люминесцентной лампы.

Как проверить стартеры люминесцентных ламп

Современные люминесцентные лампы не поддаются никакому стартеру. Не так давно у нас были ламповые люминесцентные лампы, для которых требовался стартер.

Стартер со временем темнеет, как и лампочка. Темнота стартера указывает на то, что его срок службы почти закончился. Некоторые стартеры идут с прозрачным корпусом.

Вы можете отключить и проверить, не был ли обрезан какой-либо провод. Часто из-за перенапряжения стартер загорается внутри.

Если вы отключите его от сети и присмотритесь, то проблему можно решить. Кроме того, поменяв стартер на исправный, тоже можно сказать, неисправна лампочка или стартер.

5 основных тестов освещения с помощью тестера флуоресцентного света

Проверка потолочного светильника без лестницы

Если вы специалист по обслуживанию зданий коммерческого, розничного или институционального объекта с флуоресцентным освещением, у вас, вероятно, есть сотни или тысячи люминесцентных ламп с чтобы продолжать работать.И хотя эти лампы служат десятки тысяч часов, они выходят из строя, причем некоторые преждевременно. А некоторые перестают работать из-за других проблем с балластом, в котором они установлены.

Так что, если ваша задача — убедиться, что все эти трубки выполняют свою работу, вам нужно решить немало вопросов. В прошлом для этого требовалось много проб и ошибок. Если вы обнаружите, что свет погас, вам придется подняться по лестнице, открыть крышку, удалить неисправную трубку и заменить ее. Если новая трубка не загоралась, вы либо пытались снова, либо вызывали электрика, либо приносили тестер напряжения.Это заняло больше времени, и вы еще не решили проблему.

Проверка балласта с помощью тестера флуоресцентного света Fluke 1000FLT.

Удовлетворение потребностей пользователей в полевых условиях

Услышав эту историю более нескольких раз, компания Fluke решила разработать инструмент, который использует метод проб и ошибок, а также значительный промежуток времени для обслуживания флуоресцентного освещения. Результатом стал тестер флуоресцентного света Fluke 1000FLT, разработанный для удовлетворения потребностей специалистов по обслуживанию зданий.Это тестер люминесцентных ламп, тестер балласта, бесконтактный тестер напряжения, тестер целостности контактов и дискриминатор балластного типа — все в одном.

«Мы выслушали клиентов и посмотрели, что там есть, и смогли объединить все функции, необходимые в одном тестере, который позволяет техническим специалистам по обслуживанию зданий устранять все аспекты системы люминесцентного освещения», — говорит Луис Сильва, менеджер по маркетингу продукции. в компании Fluke.

Пять тестов. Без ожидания.

Некоторые имеющиеся на рынке тестеры флуоресцентного освещения могут иметь одну или две функции тестирования.Но компания Fluke хотела разработать устройство, которое позаботится обо всех основных испытаниях освещения, что позволит сэкономить время рабочих, место в их сумках с инструментами и возможность путешествовать по лестницам. Таким образом, вместо того, чтобы носить с собой два или три инструмента для тестирования или вызывать электрика, они могут просто нести 1000FLT для выполнения:

• Проверка лампы: Позволяет проводить испытания без снятия трубки с балласта. Тестер посылает импульс энергии, который зажигает трубку, если в ней есть газ. 1000FLT совместим с люминесцентными лампами T5, T8 и T12.
• Проверка балласта: Легко определяет, исправен ли балласт.
• Бесконтактный тест напряжения: Быстро проверяет наличие напряжения, не касаясь источника.
• Проверка целостности штифта: Проверяет целостность нитей в трубке.
• Дискриминатор балластного типа: 1000FLT — первый многофункциональный тестер, включающий эту функцию, позволяющую техническим специалистам легко определять, является ли балласт электронным или магнитным, не разбирая прибор и даже не поднимаясь по лестнице.Просто наведите тестер на балласт с земли, и он сразу определит, какой у вас тип. Это помогает быстро идентифицировать энергоемкие магнитные балласты старого образца для обслуживания или замены.

Пользовательский интерфейс 1000FLT был разработан, чтобы быть максимально простым, и это так. Все эти тесты дают мгновенные результаты. Тесты балласта, напряжения и целостности контактов показывают результаты с помощью световых индикаторов «Go» или «No Go». Дискриминатор балластного типа загорается либо «магнитным», либо «электронным» светодиодом на лицевой стороне тестера, в то время как результат проверки лампы определяет пользователь, загорается трубка или нет.

Красный означает «Нет».

Экономия времени на тестирование

Вы можете запустить все пять тестов на 1000FLT примерно за 30 секунд, поэтому, если вам нужно обслуживать сотни люминесцентных ламп, это может сэкономить часы тестирования каждую неделю. «Один из наших клиентов, у которого есть один полный рабочий день и один неполный рабочий день специалиста по обслуживанию здания, занимающегося обслуживанием люминесцентных ламп, подсчитал, что вместе они сэкономили от 40 до 60 минут, тестируя примерно 50 осветительных приборов в день с 1000FLT», — говорит Силва. .

Сколько времени вы можете сэкономить с 1000FLT? Узнайте, как достать одну

Простые решения для медленного запуска, мерцания или неисправных люминесцентных ламп

Ключевые моменты

Если у вас возникли какие-либо из следующих проблем с люминесцентными лампами, эта страница расскажет вам, как их исправить, включая информацию о том, что, вероятно, вызвало проблему и как проверить стартеры и балласты:

Если с вашими лампами возникают какие-либо из следующих проблем, эта статья расскажет вам, как их исправить:

1. Люминесцентная лампа не включается (гудит или не гудит)
2. Трубка долго нагревается и загорается
3. Середина трубки не светится, но концы горят
4. Трубка постоянно мигает или гаснет

Мы расскажем вам, что вызвало проблему и как проверить ваши стартеры и балласты.

Люминесцентная лампа не включается

Возможные причины:

• Нет электропитания из-за сработавшего выключателя или перегоревшего предохранителя
• Мертвый или умирающий балласт
• Неисправный стартер
• Мертвая лампочка

Проверок:

Проверить подачу питания на лампочку

Начните с проверки того, что предохранитель не сработал в блоке питания. Обычно, когда это происходит, срабатывает несколько ламп, поэтому проверьте несколько выключателей, и если ни один из них не загорится, проверьте блок предохранителей.

Пробирка

1. Выключите выключатель питания лампы
2. Поверните трубку на 90 градусов до упора, затем сдвиньте трубку вниз
3. Проверьте оба конца трубки на предмет потемнения стекла. Если трубка темная с обоих концов, значит, она неисправна или ее срок службы подошел к концу, поэтому ее все равно придется менять
4. Если цвет лампы в норме, попробуйте использовать другой фитинг, который, как вы знаете, исправен, чтобы проверить, горит ли он.
5. Если не загорается, лампочку необходимо заменить.Если горит, проблема, скорее всего, в стартере
.

Проверка и установка стартеров

• Стартер — это небольшая коробка в осветительной арматуре, рядом с которой находится трубка.
• Функция этого стартера, как следует из названия, состоит в том, чтобы подавать в трубку достаточно энергии, чтобы она зажигалась.
• Стартеры можно найти только в арматуре старше 15 лет.
• Они стоят всего 20 пенсов. Самый простой способ проверить стартер — купить новый и заменить старый.

Как найти и заменить стартер:

1. Если вы не видите стартер, снимите трубку, так как иногда под трубкой устанавливаются стартеры, но помните, что только старые фитинги имеют стартеры — если фитинг современный, то вы можете искать что-то, чего там нет .
2. Выключите выключатель света и снимите стартер, осторожно нажав на него и повернув влево
3. Просто замените стартер и посмотрите, работает ли свет

Проверка и установка балластов

Изображение: Балласт в люминесцентной лампе.

• Балласт подает на лампочку напряжение, достаточное для ее запуска, но затем ограничивает ток, идущий к лампочке, позволяя лампе светиться ровным светом.
• Признаком того, что балласт не работает должным образом, является жужжащий звук, исходящий от лампочки.
• Если у вас более одной лампочки в фитинге, и все лампочки мигают или гаснут, скорее всего, это балласт.

Как проверить балласт:

1. Выключите свет выключателем и отключите питание света через автоматический выключатель.
2. Снимите трубку с приспособления, так как балласт обычно находится за колбой или между лампами в фитинге с более чем одной трубкой.
3. На балласте обычно есть крышка, поэтому снимите крышку балласта с помощью отвертки и проверьте балласт, который обычно представляет собой серый или черный ящик прямоугольной формы, на предмет утечки масла или на вид сгоревшего.
4. Во-первых, проверьте, что все провода подключены правильно, так как незакрепленные провода могут привести к неправильной работе балласта. Если провода подключены правильно, проблема, скорее всего, связана с самим балластом.
Балласты
5. бывают всех форм и размеров, поэтому, если вам все же нужно купить новый, внимательно проверьте размеры при покупке в Интернете или возьмите старый балласт с собой в магазин осветительных приборов.
6. На вашем балласте, вероятно, есть электрическая схема (или, если ее нет, она должна быть в коробке), которая покажет вам, какие провода куда идут при замене балласта. Обычно провода окрашены в красный, белый, синий, желтый и черный цвета, а соответствующие цвета на проводах балласта будут совпадать с цветами в фитинге.
7. На YouTube есть много видео, демонстрирующих, как безопасно заменить балласт. Это один из наших любимых способов замены балласта T8.

Обратите внимание, что существует много разных типов балласта, и каждый из них имеет разные инструкции по замене. При замене балласта существует риск поражения электрическим током, поэтому, пожалуйста, убедитесь, что вы знаете, что делаете, или попросите электрика сделать эту работу за вас, если вы не уверены.

Другие проблемы, которые можно выявить и устранить с помощью вышеуказанных проверок

Середина трубки не светится, но концы горят

Трубка постоянно мигает или гаснет

• Проверить стартер
• Проверить балласт
• Убедитесь, что лампа, которую вы использовали в светильнике, подходящего размера и подходит

Трубка долго нагревается и загорается

Если у вас есть какие-либо вопросы о люминесцентных лампах, мы будем рады узнать их! Свяжитесь с нами по [адрес электронной почты защищен], и мы добавим вопрос и ответ на эту страницу!

Дополнительные ресурсы

Чтобы купить товары, связанные с освещением в Интернете, перейдите по ссылкам ниже:

• Выключатели стартера
• Аварийный комбинированный балласт — нормальный высокочастотный балласт и функция аварийного резервного питания в одном для люминесцентных ламп, которые будут использоваться с аварийной батареей.
• Электронные балласты HID — для работы газоразрядных ламп высокой интенсивности с запуском без мерцания (HID), например Металлогалогенные лампы.
• ВЧ балласты — высокочастотный балласт для работы люминесцентной лампы (включить выключить без мерцания).

Что делать, если у вашего магнитного балласта T12 выходит из строя

В эту статью добавлена ​​новая информация и новые продукты. Первоначально он был опубликован в 2017 году.

Если у вас все еще есть T12 в вашем здании, и они работают на магнитных балластах, вы скоро можете столкнуться с проблемой: что вы делаете, когда ваши балласты умирают?

Ну, как и сами T12, найти магнитные балласты в наши дни становится все труднее.Они действительно больше не производятся в США, поэтому сегодня большинство людей используют флуоресцентные лампы T12 на электронных балластах. Что такое балласт? Прочитайте больше.

Прежде чем мы перейдем к вариантам устранения неполадок, давайте кратко определим, как определить, неисправен ли балласт.

5 симптомов плохого люминесцентного балласта

Если на вашем люминесцентном освещении отображается какой-либо из следующих признаков, это может быть признаком плохого балласта:

Мерцание

Если ваше освещение периодически мерцает или мигает, это не обязательно означает, что лампа или трубка вот-вот перегорят. С таким же успехом может случиться так, что балласт испортился.

Жужжание

Плохие балласты часто гудят или гудят, когда уходят. Если вы слышали это, вам нужно проверить балласт.

Отложенный старт

Если ваше флуоресцентное освещение начинает вести себя как HID, когда вы его включаете, и оно медленно достигает полной яркости (то, что специалисты по освещению называют освещенностью), то, скорее всего, виноват ваш балласт.

Низкая мощность

Тусклый свет или низкий световой поток почти всегда являются причиной одной из двух причин: старая люминесцентная лампа или устаревший, плохой балласт.

Несоответствие уровней освещения

Люминесцентные лампы почти всегда изменяют цвет и выцветают. Таким образом, на разных этапах жизни лампы будут создаваться разные уровни освещенности. Но если вы видите темные углы и непостоянное освещение в своем помещении, это может быть не только из-за ламп. Вполне возможно, что это тоже балласт.

Подробнее: Вот ваши варианты замены светодиодов для люминесцентных ламп T12

Варианты замены магнитного балласта T12

Вам будет очень трудно заменить магнитный балласт на новый.Но вы, наверное, уже поняли это.

Вот что вы можете сделать:

1. Переключиться на электронный балласт, оставить лампу

Это, наверное, самый дешевый и наименее трудоемкий вариант, но ненамного. Однако, как только вы поймете общую стоимость освещения, вы увидите, что есть лучшее долгосрочное решение. Подход «работайте умнее, а не тяжелее» в этом фиаско будет заключаться в замене лампы, пока вы меняете балласт, для чистого, полного обновления.

Тем не менее, вы можете использовать большинство T12 с электронным балластом, поэтому, если вы думаете, что в ваших лампах еще много жизни, это вариант.

2. Переключитесь на электронный балласт, переключитесь на люминесцентный Т8

Как упоминалось выше, если вы собираетесь подняться по лестнице, чтобы произвести замену балласта, вы также можете взять с собой лампу. Поскольку производство ламп T12 в основном прекращено, наиболее доступным вариантом было бы оставить люминесцентные лампы, установив более энергоэффективную лампу T8 меньшего диаметра.

3. Перейти на электронный балласт, перейти на T8 linear LED

В зависимости от области применения и среднего времени горения ламп, это, вероятно, лучший вариант как для долгосрочной экономии, так и для первоначальных затрат.Стоимость линейных светодиодов значительно снизилась, и, в целом, очень мало приложений, в которых вам было бы лучше использовать люминесцентные лампы.

Вот статья, которая поможет вам лучше взвесить линейные светодиоды по сравнению с линейными люминесцентными.

Кстати, теперь есть продукт, который действительно совместим как с магнитными, так и с электронными балластами. Поэтому, если вы хотите заменить лампы T12 на светодиодные, но не хотите заменять все балласты сразу, лампы Philips UniversalFit могут стать отличным вариантом для рассмотрения.

4. Переключитесь с T12 на новый встроенный светодиодный светильник или комплект для модернизации

Если у вас есть средства для полной модернизации освещения, можно рассмотреть один из вариантов — установить новый светодиодный светильник. Этот вариант обеспечивает отличную визуальную привлекательность, обладая при этом одним из самых долгих показателей срока службы и вариантами максимальной эффективности, доступными в системе освещения. Вот список плюсов и минусов этого варианта из нашей статьи «Замена светодиодной лампы по сравнению со светодиодной арматурой: что лучше для вас?»:

Светодиодный светильник Pro

• Максимальный контроль над светоотдачей и размещением (отлично подходит для ситуаций, когда дизайн освещения имеет первостепенное значение)
• Более длительный срок службы и эффективность, чем у сменных светодиодных ламп
• Более низкая максимальная мощность светильника, чем у традиционных светильников, что является преимуществом для соблюдения строгих строительных норм и правил или стандартов Title 24
• Превосходная производительность для управления и регулировки яркости

Расход светодиодного светильника

• Более длинная и дорогая установка
• Более высокая первоначальная стоимость, чем стоимость замены светодиодных ламп
• Возможны трудности при переходе на новые технологии будущего

Многие из этих продуктов продаются в нашем интернет-магазине, и если вы являетесь бизнес-клиентом, вы можете создать учетную запись, чтобы получать коммерческие расценки.

Или, если вам нужна дополнительная помощь в определении наилучшего курса действий, мы будем рады помочь. Вы можете связаться с нами здесь.

Почему мерцают люминесцентные лампы?

Люминесцентная лампа или люминесцентная лампа — это «газоразрядная лампа» (лампы, которые генерируют свет, пропуская электрический заряд через ионизированный газ), в которой используется электричество для возбуждения паров ртути. Возбужденные пары ртути излучают коротковолновый ультрафиолетовый свет, который вызывает флуоресценцию люминофора, что приводит к появлению видимого света.В прошлом люминесцентные лампы в основном использовались в коммерческих зданиях; однако компактные люминесцентные лампы теперь доступны во множестве популярных размеров.

Проблемы с флуоресцентным мерцанием

Люминесцентные лампы представляют собой трубки, заполненные газом, в которых газ возбуждается электрическими импульсами и, в свою очередь, создает видимый свет; устройство, отвечающее за возбуждение газа, называется балластом. Балласты посылают электрические импульсы через газ, быстро включая и выключая свет. Частота этих импульсов обычно настолько велика, что собственное мерцание света незначительно; производство света становится, по-видимому, «непрерывным», так как выше примерно 5 кГц период полураспада возбужденного электронного состояния превышает полупериод.Плохое качество (или просто неисправный балласт) может иметь недостаточную регулировку или недостаточную емкость резервуара, вызывающую значительную модуляцию света 100/120 Гц, приводящую к видимому мерцанию.

Эффекты мерцания флуоресцентного света

••• изображение современной лампочки, сделанное Альбертом Лозано с сайта Fotolia.com

Некоторые люди чувствительны к этому мерцанию, их восприятие этих изменений интенсивности света может отрицательно на них повлиять. Те, кто страдает от этого врожденного мерцания, могут испытывать напряжение глаз, зрительный дискомфорт, головные боли и даже мигрень. Некоторые ранние исследования (например, работа Симеона Д., Кнутельска М., Нельсона Д. и Гуральника О. в 2003 г. для журнала клинической психиатрии) показали корреляцию между мерцанием флуоресцентного света и повторяющимися движениями у аутичных детей; однако у этих испытаний были проблемы с интерпретацией, и их еще предстоит повторить.

Устранение неисправностей неработающих или мерцающих флуоресцентных ламп

••• три лампочки изображение от timur1970 с Fotolia.com

Неисправность флуоресцентных ламп может быть вызвана множеством причин; полное отсутствие электроэнергии (перегоревший предохранитель или сработавший прерыватель), неисправный стартер, неработающие лампы или неисправный балласт.Сначала проверьте источник питания, затем стартер и, наконец, лампочки. Если это не относится к предыдущим проблемам, возможно, потребуется замена балласта; Поскольку балласт — самый дорогой элемент, убедитесь, что он действительно мертв (проверьте цены перед покупкой, некоторые балласты могут быть дороже, чем совершенно новый осветительный прибор). Когда проблема мигает, следует использовать те же действия по устранению неполадок, потому что все те же проблемы, которые могут привести к тому, что лампочка не работает, могут вызвать мерцание. (Мерцающие лампы могут привести к перегоранию стартера или даже к перегреву балласта и преждевременному выходу из строя.)

Проверка люминесцентных ламп

Сначала посмотрите на лампы, если вокруг концов ламп темнота, они могут быть неисправны или близки к перегоранию. На конце каждой трубки есть два электрода, проверяя эти два контакта, вы можете определить, целы ли электроды (если есть проводимость на контактах, электрод должен работать). Однако, даже если электроды полностью исправны, лампочка может не загореться; это может произойти, если весь газ вылился из люминесцентной лампы или произошло короткое замыкание в электродах.В конечном итоге лучший способ проверить лампочку — это вставить ее в исправный осветительный прибор.

Преимущества люминесцентных ламп

Флуоресцентные лампы преобразуют больше входной мощности в видимый свет, чем лампы накаливания. Средняя 100-ваттная лампа накаливания с вольфрамовой нитью преобразует только около 2 процентов потребляемой мощности в видимый свет, в то время как люминесцентные лампы преобразуют около 22 процентов потребляемой мощности в видимый свет. Люминесцентная лампа обычно служит в 10-20 раз дольше, чем традиционные лампы, и выделяет от двух третей до трех четвертей тепла меньше, чем лампы накаливания.

Как проверить полную цепь в держателе лампочки

Вы пытаетесь снова заставить один из ваших фонарей работать нормально. Вы уже исключили неисправную лампочку и установили, что в розетку поступает питание, но лампочка все равно не загорается. Итак, теперь вы готовы убедиться, что последний участок силового пути — обратно к источнику через нейтраль — находится в хорошем состоянии.

Это можно сделать для каждого типа держателя, который мы используем. Размер и форма ламп могут различаться, они могут быть лампами накаливания, люминесцентными, галогенными или светодиодными лампами, но все они имеют одну общую черту: они должны получать питание, проходить через лампу и возвращаться к ней. источник.Без этого они не пойдут. И в большинстве случаев вы сможете восстановить эту функцию.

Для тестирования вам понадобится мультиметр. Если у вас его еще нет, купите аналоговый мультиметр. Они относительно недороги и долговечны, и они не так часто сообщают наведенное напряжение, как некоторые цифровые измерители.

Как проверить цепи в розетках включения / выключения

Включите питание в розетке. Вы можете проверить с помощью бесконтактного тестера напряжения, чтобы убедиться в его наличии.Включите глюкометр и настройте его на считывание напряжения переменного тока (часто сокращенно «VAC»). Если ваш измеритель имеет выбираемые диапазоны в пределах напряжения переменного тока, установите его на минимальное значение, превышающее 120 В переменного тока. Положите или повесьте счетчик в таком месте, где вы можете наблюдать за циферблатом, чтобы он был устойчивым, и достаточно близко к розетке, чтобы вы могли легко работать внутри розетки с помощью датчиков.

Возьмите один из щупов и установите его на латунный контакт силового контакта в центре нижней части гнезда.Держите его по центру гнезда и не позволяйте металлической части щупа одновременно касаться латунного силового контакта и боковой стенки гнезда. После того, как у вас будет установлен этот датчик, используйте другой датчик для контакта с серебряной оболочкой патрона — частью, в которую входит лампа. Можно так, чтобы как можно ближе к проему. Только убедитесь, что вы не касаетесь корпуса и какой-либо мощности одновременно. Это означает, в частности, что нужно избегать касания первого щупа вторым.

Ваш счетчик должен показать значение 120 В. Если это так, значит, в розетке есть полная цепь. Если этого не произошло, проблема с нейтральной проводкой. На этом этапе вам нужно выключить питание и разобрать розетку, чтобы проверить провода, которые к ней подключаются. У него уже были проблемы, иначе все это тестирование не понадобилось бы, а разборка его для проверки проводов обычно требует столько же работы, как и его замена, так почему бы и нет?

Как тестировать полные схемы в люминесцентных светильниках

Это можно сделать двумя способами. Первый включает в себя открытие отсека электропроводки и тестирование проводов, идущих в него, на наличие 120 В переменного тока, фаза-нейтраль и фаза-земля. Если есть проблема, которую можно исправить, отлично. Однако, если все в порядке, обычно пора заменить балласт или все приспособление.

Здесь следует отметить, что, в отличие от светильников, в которых используются другие типы ламп, многие люминесцентные светильники с прямыми лампами должны иметь хорошее соединение с землей для правильной работы. Это соединение должно быть видно как зеленый или неизолированный провод, который заканчивается зеленым винтом с шестигранной головкой рядом с балластом.Внимательно посмотрите на него, чтобы убедиться, что за проводом нет оголенных участков, позволяющих обеспечить хороший контакт с землей.

Другой тест — использовать мультиметр для проверки мощности на выходной стороне балласта. Поскольку разные балласты имеют разные выходные характеристики, вам нужно будет прочитать информацию на этикетке балласта в вашем приспособлении, чтобы определить настройки, которые вам нужно использовать.

Как проверить люминесцентные лампы |

Автор: Том Стрейссгут

Написано: 14 июля 2020 г.

Если ваша флуоресцентная лампа мерцает, включается и выключается сама по себе или совсем не работает, сначала проверьте лампу.Проверка люминесцентной лампы — относительно простая процедура, которую можно выполнить без профессиональной помощи.

Есть несколько шагов, которые позволят вам определить исправность лампочки, а также лампы. Имейте в виду, что большинство люминесцентных ламп имеют довольно длительный срок службы, и есть несколько возможных источников проблем.

Убедитесь, что электрическая энергия подается на прибор нормально, проверив цепи на вашей электрической панели.

Извлеките лампу из приспособления, повернув лампу и выведя два маленьких электрода на каждом конце из их разъемов.С обеих сторон лампы, прямо над разъемами, есть небольшие отверстия, которые помогут вывести лампу наружу. Осмотрите оба конца лампочки. Если стекло потемнело, срок службы лампы закончился. Также проверьте, нет ли утерянных или погнутых контактов электродов.

• Если ваша люминесцентная лампа мигает, включается и выключается сама по себе или совсем не работает, сначала проверьте лампу.

• С обеих сторон лампы, прямо над разъемами, есть небольшие отверстия, которые помогут вывести лампу наружу.

Если лампа выглядит нормально, используйте прибор для проверки целостности цепи на обеих парах электродов. Это простое устройство, которое проверяет исправность электрической цепи через контакты. Более простой способ — установить лампу в другую лампу, которая, как вы знаете, работает нормально. Если лампочка горит должным образом, проблема в вашем приспособлении.

Если у вас более старый прибор, проблема может быть в стартере. Это небольшая коробка, которая помещается на лампу или рядом с ней и заряжает лампу высоковольтным зарядом всякий раз, когда вы включаете выключатель.(Если ваша лампа всегда мигает несколько раз перед включением, у вас есть стартерная система.) Снимите стартер, а затем верните его в основание или гнездо. Если лампочка все еще не работает, лучше всего заменить стартер.

• Если внешний вид лампы нормальный, используйте прибор для проверки целостности цепи на обеих парах электродов.

• Если у вас более старый прибор, проблема может заключаться в стартере.

Если исправная лампа и новый или замененный стартер по-прежнему не работают нормально, возможно, неисправен балласт.Снимите крышку балласта с помощью отвертки. Если масло подтекает, замените балласт.

Если утечки масла нет, используйте вольтметр на одном из белых проводов и на одном из синих или желтых проводов, ведущих от балласта к разъемам. Если вольтметр не показывает активную цепь, замените балласт. Если цепь присутствует, проверьте провода на предмет ослабления соединений, к балласту и к разъемам. Если нет неплотных соединений, замените балласт. Имеются два основных размера и два основных типа: магнитный (гудящий) и электрический (бесшумный, более дорогой тип).
