Содержание

Как подключить двойной выключатель на две лампочки

Если нужно настроить включение и выключение двух источников света из одной точки, без выключателя с двумя кнопками не обойтись. Он потребуется и если в комнате висит люстра на 2 или три лампы, в таком случае появится возможность регулировки количества включенных осветительных приборов: каждая клавиша подключается к одной или двум лампочкам. Именно поэтому вопрос, как подключить двойной выключатель на 2 лампочки, актуален для каждого хозяина.

Конструкция электровыключателя

Двухклавишный выключатель очень похож на обычный одинарный, различие лишь в количестве контактов и кнопок. В конструкцию устройства входят:

  • рамка;
  • механизм для электроустановки;
  • клавиши.

Подключение двухклавишного выключателя на две лампочки осуществляется при помощи одного из двух типов зажимов:

  • клеммные, которые считаются самыми удобными, для использования достаточно зачистить провода и подсоединить к клемме;
  • винтовые, которые фиксируют провод по мере закручивания винта.

Меры безопасности

Любое взаимодействие с электроприборами должно осуществляться в соответствии с техникой безопасности. Подключение двойного выключателя света может стать опасным, если не соблюдать следующие правила:

  • Сначала необходимо отключить электроэнергию и обязательно удостовериться в отсутствии напряжения.
  • Подсоединение двухклавишного выключателя должно осуществляться только по схеме.
  • Изоляция на используемых инструментах должна быть целой, без повреждений и трещин;
  • Перед началом работы желательно пометить маркером фазу и ноль, чтобы не перепутать, если провода одного цвета.

Если все условия правильно соблюдены, то подключение двойного выключателя на две лампочки станет максимально безопасным.

Необходимые инструменты

Перед началом работы нужно подготовить следующие инструменты:

  • отвертка крестового типа
  • отвертка с индикатором, чтобы проверять отсутствие напряжения в сети;
  • нож или специальный инструмент, который очищает провода от изоляции;
  • пассатижи или обжимные наконечники.

Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии (штукатурка, гипс и т.д.).

Схема подключения

Перед началом монтирования обязательно надо ознакомиться с правилами установки. Схема подключения двойного выключателя легкая, главное – разобраться с основными принципами монтажа.

Через двухклавишный выключатель должна проходить только фаза, а земля и рабочий ноль идут к источникам света напрямую из распределительной коробки. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки. Если это фаза, то светодиод на отвертке загорится, если ноль — нет.

При правильном подключении выключатель будет разрывать фазу, если перепутать ее с нулем, то при смене лампы в светильнике может ударить током.

Фазный контакт присоединяется ко входной клемме и закрепляется, а отходящие контакты предназначены для двух отдельных источников света. Если один провод идет сразу на несколько ламп, то они подсоединяются параллельно. Пример схемы, как подключить двойной выключатель на две лампочки, на фото:

Процесс монтажа

Перед разбором информации о том, как подключить двойной выключатель на две лампочки, необходимо определиться, какой вид выключателя у вас имеется в наличии: для открытой или скрытой установки. Процесс монтажа этих двух разновидностей отличается друг от друга, рассмотрим их подробнее.

Открытая установка

Прелесть таких двухклавишных выключателей в том, что для их подключения не обязательно нужно штробить стену, чтобы спрятать начинку устройства (она помещена в сам корпус), а провода можно спрятать в кабель-канал. Работа осуществляется согласно следующим этапам:

  1. Определяется фазный провод и подводится к месту установки выключателя.
  2. На стену прикрепляется специальная негорючая накладка из соображений пожаробезопасности. Если стена бетонная и без обоев, можно крепить корпус прямо на нее.
  3. Пластмассовые клавиши снимаются.
  4. Фазный провод прикрепляется внутри коробки ко входящему контакту. Он единственный на одной стороне выключателя, напротив находятся два исходящих контакта, к которым крепятся провода от источников света. Их заводят в коробку и разводят на освет. приборы. Ориентируйтесь на схему, указанную на обратной стороне выключателя.

Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. После этого монтируется крышка и клавиши.

Скрытая установка

Для второго типа монтажа потребуется перфоратор, последовательность действий следующая:

  1. Измерьте диаметр монтажной коробки и подберите коронку (насадку на инструмент) соответствующего размера.
  2. Используя коронку, проделываем круглую прорезь в стене и стамеской убираем вырезанные куски.
  3. Штробим стену для электропроводки. Штроба идет либо в сторону распред коробки, при этом строго вертикально.
  4. В готовом пластиковом корпусе установочной коробки выключателя света проделываются отверстия для проводов.
  5. Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка. Лишний раствор удаляется, поверхность выравнивается при помощи шпателя.
  6. Провода подключать надо так же, как и при установке открытого выключателя: фаза к входящему контакту, остальные два провода – к исходящим.
  7. Устройство устанавливается в отверстие и фиксируется при помощи зажимов, сверху устанавливается рамка.
  8. Монтируются обе клавиши.

Подключение двойного выключателя света перестанет казаться сложным делом, если изучить схему и не пропускать важные этапы работы. Главное – внимательность и соблюдение правил техники безопасности.

Как подключить двойной выключатель на две лампочки (двухклавишный): схема и видео подключения

Автор Дмитрий Гаврюк На чтение 8 мин. Просмотров 5.4k. Опубликовано

При выполнении работ по монтажу электрических сетей освещения 220В бытовых и промышленных помещений, часто возникает необходимость управления несколькими приборами освещения из одной точки. Для этих целей используется выключатель с двумя клавишами. Устройства такого исполнения обеспечивают включение и выключение осветительных приборов, имеющих две и больше лампы. Иногда, схема размещения электропроводки сети освещения предусматривает управление несколькими группами светильников или отдельных ламп на одном светильнике. Двухклавишный для этих целей также подходит.

Для правильной работы двойного выключателя необходимо правильно осуществить его подключение. При этом следует придерживаться определённой последовательности действий для обеспечения личной безопасности и безопасности окружающих. Рекомендации по безопасному монтажу на две лампочки рассмотрены ниже.

Подготовительные работы

Подготовка к монтажу электрических коммутационных аппаратов (в этом случае выключателей) предусматривает понимание их устройства, назначения, исполнения, принципа работы и наличие инструмента для их установки в бытовых и промышленных условиях.

Регулирование количества включённых приборов освещения осуществляется за счёт выключателя, имеющего дополнительный отходящий контакт и отдельную кнопку управления. Размерами он обычно не отличается от одноклавишных. Это сделано для удобства замены их друг на друга. Главное отличие состоит в их коммутационной «начинке».

Устройство на две клавиши имеет рабочую часть, включающую три контакта. Один из контактов входящий, а два остальных — отходящие. Исходящие контакты имеют независимое друг от друга управление включением и выключением.

В процессе установки его располагают таким образом, чтобы отходящие контакты располагались вверху. Это обусловлено общепринятыми стандартом положения вкл./выкл.

Рабочая часть двухклавишного выключателя (слева)

На клемму приходящего контакта подключают фазный провод, приходящий от распределительной коробки. На клеммы отходящих контактов устанавливаются фазные провода потребителей: отдельных ламп одного светильника, отдельных светильников, отдельных групп светильников.

Нулевой провод (рабочий ноль) к потребителям выводится из распределительной коробки, и не проходит через выключатель.

По своему исполнению двухклавишные модели разделяются на модели для установки непосредственно на стену (для открытой проводки), и модели для внутренней установки в стене (для скрытой проводки).

Выключатель для открытой проводкиВыключатель для скрытой проводки

Схема подключения двухклавишного выключателя на две лампочки

Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Подключение двухклавишного выключателя при наличии в сети заземляющего проводника

Современная электрическая сеть предусматривает наличие заземляющего проводника в питающих сетях всех электрических потребителей. В сетях электропроводки домов советского времени такой проводник отсутствует. Да и во многих частных постройках не всегда он есть, особенно в сетях освещения. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов.

Поэтому объективно будет рассмотреть схему подключения двухклавишного выключателя для проводки без заземляющего проводника.

Подключение двухклавишного выключателя в бытовую сеть без заземляющего проводника

На данной схеме приведён пример подключения двух ламп одного светильника, либо двух независимых светильников. В этом случае фазный провод приходит на входную клемму выключателя и через независимые отходящие контакты направляется к потребителям двумя отдельными проводами.

Для большей наглядности приведена схема подключения двух независимых групп ламп, либо светильников, соединённых последовательно.

Управление двумя независимыми группами потребителей освещения

При использовании такой схемы, подключение рабочей части устройства не меняется и выполняется аналогично предыдущему примеру.

Какие инструменты и материалы понадобятся для монтажа двойного выключателя

Для выполнения монтажа понадобится следующий инструмент. Рассмотрено для моделей двух стандартных исполнений.

выключатель для открытой проводки:

  • Электродрель.
  • Сверло диаметром 6 мм (для дерева) или бур диаметром 6 мм (для бетонной, кирпичной стены).
  • Отвёртка крестовая для зажатия провода в клеммных контактах и крепления корпуса выключателя.
  • Отвёртка — индикатор для определения наличия напряжения в сети.
  • Нож для зачистки изоляционного слоя провода. (при отсутствии специального инструмента для снятия изоляции с кабельно проводниковой продукции). А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов (кабеля).
  • Пассатижи для обжатия гибкого провода. Если провод монолитный, пассатижи могут не понадобиться. Но также можно использовать обжимные наконечники, соответствующие сечению провода (для гибкого провода).
  • Дюбель с пробкой 6х40 (указан стандартный размер, он может изменяться в зависимости от местных условий).
  • Маркер или фломастер для нанесения маркировки «фаза/ноль» на провода (из соображений безопасности).

Для обеспечения безопасности от поражения электрическим током, весь инструмент должен быть с изолированными ручками, обеспечивающими изоляцию металлических частей инструмента от рук монтажника. На качественном инструменте указан класс изоляции либо предельная величина напряжения, в сети которого разрешено работать таким инструментом.

Набор отвёрток с изолированными ручками + индикатор напряжения

Выключатель для скрытой проводки.

Для установки выключателя в сеть со скрытой проводкой, понадобится тот же набор инструмента что и в предыдущем примере, но с существенным дополнением. Вам понадобится перфоратор со специальной оснасткой — коронкой для сверления отверстий стандартного образца в бетонных и кирпичных стенах. Так как рабочая часть утоплена в стену, без перфоратора не обойтись.

Коронка на перфоратор под розетку, выключатель

А также понадобится специальная строительная смесь для фиксации в просверлённом отверстии пластикового корпуса выключателя. Для этой цели подойдёт строительный гипс, штукатурка и др.

Инструкция подключения

Рассмотрим процесс монтажа на примере выключателя для скрытой проводки. Этот процесс предпочтительнее, так как эстетика домашнего интерьера предусматривает наличие скрытой проводки.

1. Сверлим отверстие в стене с помощью перфоратора и специальной коронки.

Сверление отверстия под выключатель

2. Удаляем стамеской или отвёрткой разрушенные элементы стены.

Удаление элементов стены

3. Проверка соответствия отверстия размерам пластикового корпуса выключателя.

Проверка диаметра и глубины отверстия

4.Пробивка штраба для электропроводки. (Спуск до плинтуса, как в этом примере, или до распределительной коробки).

Штраб для электропроводки

5.Вырезание шаблонного отверстия в пластиковом корпусе выключателя для электропроводки.

Вырезание отверстия под провод

6.Смачивание водой подготовленного отверстия для лучшего контакта со строительной смесью-фиксатором.

Смачивание поверхностей

7.Нанесение строительной смеси в отверстие и установка корпуса.

Нанесение смеси

8. Установка пластикового корпуса.

Фиксация необходимого положения

9. Удаление лишнего раствора смеси.

Удаление смеси

10. Выравнивание поверхности раствора.

Зачистка и выравнивание поверхности

11. Окончательное положение корпуса выключателя после затвердения раствора.

Выполнен монтаж пластикового корпуса

12. Следующий этап — подключение рабочей части выключателя и установка его в корпус.

Для безопасной работы отключаем напряжение сети, в которую подключаем устройство. Предварительно определяем фазный и нулевой провода с помощью индикатора напряжения. Маркируем провода, чтобы в дальнейшем не запутаться.

По окончании установки пластикового корпуса и затвердеванию смеси, заводим фазный провод в корпус выключателя. Подключаем фазный провод на клемму приходящего контакта устройства.

Подключение фазного провода

Два отходящих фазных провода подключаем, соответственно, на отходящие клеммы контактов. Получаем следующее.

Подключенная рабочая часть выключателя

Далее, фиксируем рабочую часть в пластиковом корпусе с помощью металлической рамки.

Фиксация рамки

13. Осталось лишь установить клавиши выключателя и он готов к работе.

Установка клавиш выключателя

При условии, что светильники уже подключены, подаём напряжение в сеть и проверяем работу.

Для большей наглядности процесса подключения ниже приведён видеоролик на эту тему.

Как установить и подключить выключатель на две клавиши своими руками: видео

Возможные ошибки и пути их решения

При подключении рабочей части можно перепутать фазный и нулевой провод, чтобы этого избежать, необходимо своевременно их промаркировать.

Положение клавиш выключателя стандартно устанавливается следующим образом:

Общепринятое положение клавиш при включённом и отключённом режиме

Установка выключателей — не особо трудоёмкий, хотя и многоэтапный процесс. При соблюдении вышеуказанных рекомендаций и их последовательности, проблем возникнуть не должно. Необходимо помнить главное правило электриков. Перед началом работы (монтаж, ремонт электрических приборов и оборудования) отключи питание в сети и проверь отсутствие напряжения на рабочем месте. Очень важно принять меры для ошибочного включения напряжения в сети. Для того чтобы никто не включил автоматический выключатель, который вы отключили перед началом работы, по ошибке, на нём следует вывесить плакат «Не включать, работают люди!» либо запереть этот автомат в боксе на замок (если такой есть). Безопасность прежде всего!

Дмитрий. 29 лет. Образование — инженер-механик. Работаю в горнодобывающей промышленности. Оцените статью: Поделитесь с друзьями!

Как подключить двухклавишный выключатель к двум лампочкам

Подключается двухклавишный выключатель к двум лампочкам достаточно просто, главное точно соблюсти порядок всех соединений. В двухклавишном выключателе предусмотрены клемы для трехжильного провода, а на лампочки потребуется обычный двухжильный кабель. При использовании стандартной распределительной коробки в ней легко помещается необходимый соединительный узел, который потребуется для этого подключения.

Схема подключения

При наличии двух светильников в различных комнатах или одной люстры с двумя лампочками будет удобно использовать двойной выключатель. Такой выключатель имеет три контакта и две перемычки, которые управляются клавишами. Ещё одним необходимым элементом является источник питания с двухжильным кабелем, одна жила (обычно синяя) подключена на ноль, а вторая (коричневая или серая) на фазу.

Простое и наглядное схематическое изображение последовательности расположения всех жил друг относительно друга можно видеть ниже.

Обратите внимание на положение вертикальных перемычек на выключателе (черный квадрат снизу). Это перемычки, которые в данный момент находятся в выключенном состоянии. Как только одна из клавиш будет нажата, она переведет перемычку в положение, в котором та подключается одновременно и к фазе и к нулю, что приводит к замыканию цепи и подаст ток на одну из лампочек.

Аналогичным образом при включении второй клавиши выключателя перемычка соединит с фазой другой контур, в котором расположена вторая лампочка, и она также начнёт светиться.

Естественно, что и поочередное и одновременное включение будет доступно в таком соединении. Эта схема гарантирует полную надёжность работы выключателя и источников света при соблюдении правильной техники монтажа проводки, о чём подробнее в следующем разделе.

А пока что для более продвинутых пользователей в области монтажа электропроводки прилагаем схему составленную другим специалистом с профессиональными условными обозначениями всех точек и соединений.

Тут можно видеть дополнительно включенную в схему розетку с нулевым проводом. На её примере наглядно проиллюстрирован способ подключения любого другого электроприбора с заземлением.

Технология монтажа проводки

Первым делом определимся с проводкой, идущей отдельно к каждому из участников подключения. Начнём с двухклавишного выключателя. Он имеет три клеммы: на общий кабель и на два раздельных. Поэтому для его включения в схему понадобится трехжильный кабель.

На общий провод подключаем жилу с красной изоляцией. Ниже можно видеть специально составленный стенд с условным расположением будущих действующих элементов этой части электропроводки.

Снизу выключатель, сверху источник электричества подключенный по двухжильному проводу с нулём и фазой, а слева и справа две лампочки. Все провода сходятся вместе в распределительной коробке — необходимом элементе монтажа грамотной проводки.

Первым делом нужно очистить каждую жилу всех проводов от изоляции. Сначала снимаем белый защитный материал, общий для внутренних жил каждого из кабелей, а затем поочередно удаляем изоляцию со всех жил.

Подробнее рассмотрим функции каждой жилы у проводов питающего кабеля, выключателя и лампочек.

Сверху расположен питающий кабель. Слева у него коричневая жила, идущая на фазу, а справа — синяя, подключенная на ноль. Далее по бокам можно видеть одинаковые провода лампочек, у которых также синяя жила — нулевая, а коричневая — фазная. Тут стоит уточнить, что ноль (синий провод) должен приходить на внешний контакт патрона, который контактирует с резьбой лампочки, а фаза (коричневый провод) — на внутренний, который соединяется с точкой в центре нижней части лампочки.

На выключателе, как уже ранее говорилось, красная жила в центре идёт на общий контакт, а зеленая и серая по бокам подключены к перемычкам клавиш.

Теперь нужно соединить красную жилу выключателя с коричневой фазовой жилой источника питания. Синий нулевой провод с питающего кабеля подключаем одновременно к двум синим жилам обеих лампочек. А серый и зеленый провода от выключателя скручиваем с коричневыми кабелями, идущими на фазу у лампочек. В итоге получаем примерно следующую картину.

Завершающим этапом все соединения нужно надёжно подтянуть плоскогубцами и спаять. После чего хорошенько изолировать каждую скрутку и компактно уложить в распределительной коробке.

устройство выключателя, чертеж и материалы

На чтение 7 мин Просмотров 248 Опубликовано Обновлено

Двухклавишные выключатели используют, когда требуется подключить осветительный прибор, оснащенный несколькими лампочками. Они позволяют управлять ими из одной точки, также они помогают регулировать яркость освещения.

Устройство выключателя с двумя клавишами

Накладной двухклавишный выключатель

Конструктивные особенности не имеют принципиальных отличий от одноклавишных электротехнических устройств. Единственное отличие – наличие двух выходных клемм вместо одной. Также в состав устройства входят следующие детали:

  • две клавиши;
  • декоративная панель и механизм;
  • две выходные клеммы;
  • одна входная клемма.
Механизм двухклавишного выключателя

Клеммы представляют собой специальные зажимные механизмы для обеспечения надежного контакта. Для коммутации провода требуется его предварительно зачистить и вставить в клеммник, зажать с помощью прищепки или винта (зависит от модификации выключателя). Общая или входная клемма находится, как правило, отдельно и имеет маркировочный знак L.

С противоположной стороны находится две выходные клеммы. Они имеют маркировки 1,2  или L1, L2. Некоторые модели могут быть оснащены не клеммниками, а винтовыми зажимами. Отдавать им предпочтение не рекомендуется, поскольку крепление регулярно ослабляется и появляется необходимость регулярно разбирать конструкции и поджимать контакты.

Монтировать электротехнический прибор нужно таким образом, чтобы при включении освещения требовалось нажимать на верхнюю половину клавиши.

Верхнюю и нижнюю часть элемента можно определить с помощью специальной индикаторной отвертки, которая работает на замыкание. Для этого берут кусочек провода или гвоздь и касаются им одного контакта, к другому присоединяют индикатор, придерживая большой палец вверху на контактной площадке. Если при этом огонек внутри не загорится, значит контакты разомкнуты. При включенном положении хотя бы одной из клавиш, он должен светиться.

Преимущества и недостатки двойного подключения

Двухклавишный выключатель оптимизирует используемое пространство

Приступать к электромонтажным мероприятиям нужно с оптимизации работы всех электрических приборов, которые объединены в одну цепочку.

Наглядный пример оптимизированного контура – традиционная организация освещения блока в туалетной и ванной комнате. В коридоре, как правило, монтируют выключатель, оснащенный двумя клавишами. Одна клавиша управляет освещением в ванной, а вторая в туалетной комнате.

Монтаж общего выключателя на несколько комнат целесообразен в том случае, если они смежные или расположены близко. Для удаленных друг от друга комнат рекомендуется устанавливать отдельные электротехнические установки.

Также двойной выключатель рекомендуется устанавливать, если в комнате есть бра или люстра, оснащенные несколькими лампочками. Раздельное управление из одной точки позволяет расширить функциональные возможности прибора и регулировать интенсивность горения.

Установка двухклавишного выключателя для осветительных приборов позволяет оптимизировать управление и регулировать яркость, а также экономить потребление электроэнергии, монтажные материалы.

Необходимые инструменты и материалы

Бокорез S&R Ergo 160×20 мм

Перед тем как подключить 2 выключателя на 2 лампочки, требуется подготовить все необходимые инструменты и рабочие материалы. Чтобы работу выполнить качественно, также нужно изучить схему подключения двойного выключателя. Если знать принцип работы устройства, схему можно составить самостоятельно.

При составлении схемы важно учесть, что через двухклавишный выключатель должен проходить только один фазный провод. Следовательно, нейтральный и заземляющий провод должны подсоединяться сразу к контактам лампочек осветительного устройства. Все подключения и соединения важно проводить в распределительных коробках, это гарантия безопасности в дальнейшем.

Для проведения работ потребуется иметь под рукой электропровода с необходимой площадью сечения, а также сам выключатель.

Из инструментов нужно подготовить плоскую и крестовую отвертку, бокорезы, монтажный нож с острым лезвием и плоскогубцы с уровнем.

Электромонтажники советуют отдавать предпочтение известным производителям, которые отвечают за качество сборки и используемого материала при производстве инструментов.

Как подключить двойной выключатель на две лампочки

Правила расположения проводки

Сначала требуется подобрать наиболее подходящее для выключателя место. Какие-либо требования к размещению законодательством не предусмотрены. Ранее оптимальная высота была около 2 метров, теперь чаще выбирается высота опущенной руки взрослого человека. Это позволяет использовать выключатель практически всем жильцам дома.

Места, где есть определенные требования к размещению розеток и переключателей – ванная комната и баня. Учитывается месторасположение открытого душа и умывальника. На электротехническое устройство не должны попадать капли воды, либо оно должно иметь соответствующую степень защиты.

Следующий этап – выполнить все подготовительные работы. Первым делом обесточить сеть, поскольку электричество опасно и несет потенциальную угрозу здоровью и жизни человека.

Отключение общего водного автомата перед установкой выключателя

Правила безопасности при работе с электричеством:

  • отключить электричество, проверить наличие напряжения индикаторной отвертки на выходе;
  • не прикасаться к подключенным электрическим приборам мокрыми и влажными руками;
  • для закрепления электрических кабелей запрещается использовать металлические скобы;
  • не перегружать электрическую сеть;
  • поврежденные провода рекомендуется не ремонтировать, а заменять новым;
  • устанавливать выключатель требуется с помощью инструментов с заизолированными ручками.

Приступая к установке, требуется определиться с электропроводами по цветовой маркировке. Она используется для сокращения потраченного времени при проведении монтажных работ и для создания безопасных условий.

Чтобы гарантировать правильное соединение применяют следующие обозначения:

  • фаза – как правило, имеет красный или коричневый окрас;
  • защита всегда имеет один цвет окраса – желто-зеленый;
  • ноль – всегда синего цвета.

Также может быть использована буквенно-цифрровая маркировка.

Если в ходе выполнения работ выяснилось, что какие-либо маркировочные знаки отсутствуют, требуется обозначить кабель самостоятельно с помощью цветной изоляции или разноцветной термоусадочной трубки.

Электропроводка в гофре

Монтаж выключателей в новостройках ограничивается подключением электротехнического элемента к ранее подготовленной электрической сети. В старых постройках, где проводка нуждается в модернизации или полной замене, дополнительно требуется делать новые штробы и прокладывать кабель. Если использовался открытый способ монтажа, каждый провод подводится непосредственно к выключателю в специальных кабель-каналах или изолирующих гофротрубах.

От способа монтажа проводки зависит модификация выключателей и используемый способ монтажа. Устройства, предназначенные для открытой установки, включают в себя изолирующую декоративную крышку, внутренний механизм и плоский подрозетник. Конструкция располагается полностью над поверхностью стены, а не в ней.

Начинают с установки подрозетника. Процедура проводится с помощью специальных элементов крепежа. Для подсоединения проводов надежно фиксируют механизм выключателя и надевают на него декоративную изолирующую крышку. Большинство производителей уже продумали отверстие для проводника. Завершающий этап – надевается крышка, скрывая весь внутренний механизм, и надежно фиксируется с помощью защелок.

Для установки выключателя скрытой проводки используют специальные монтажные коробки. В стене проделывается небольшое отверстие. Во время установки нужно следить, чтобы электротехнический элемент был установлен ровно и без перекосов.

Распространенные ошибки

Распространенной ошибкой становится неправильный завод фазы

Наиболее распространенная ошибка, которую допускают неопытные электромонтажники – завести на выключатель ноль, а не фазу, как положено. Переключатель в ходе эксплуатации должен разрывать фазный проводник, но ни в коем случае не нулевой. Если пренебречь этим правилом, цоколь в осветительном приборе всегда будет оставаться под напряжением и элементарная замена лампочки может нанести серьезные увечья.

Еще одна распространенная ошибка – неопытные специалисты заводят фазный проводник не на общий клеммник выключателя, а на один из выходных. В этом случае схема будет неработоспособной. Лампочки будут загораться только в тот момент, когда обе клавиши будут одновременно включены.

Если люди заехали на съемную квартиру или приобрели новую жилплощадь, и осветительные приборы ведут себя непредсказуемо, скорее всего, был произведен неверный монтаж питающих кабелей. Нужно разобрать выключатель и проверить правильно ли реализована схема подключения двухклавишного выключателя на две лампочки.

Если возникают сложности при самостоятельном монтаже, можно обратиться к электромонтажнику в частном порядке или посетить ЖЭК/РЭС/управляющую компанию и оставить заявку.

Как подключить две лампочки на двойной выключатель

На чтение 5 мин Просмотров 1.3к.

Что такое двойной выключатель и где применяется?

Двойной выключатель используется для управления двух электрических приборов одним устройством либо для включения и выключения двух групп на одном бытовом приборе.

Зачастую такие выключатели используются для включения разных секций многоламповых люстр – клавиши выключателя отвечают за разные группы лампочек в люстре, при нажатии обеих кнопок загораются все лампочки в люстре.

Перед тем как устанавливать выключатель необходимо провести этап подготовительных работ:

  • приобрести выключатель, который подходит вашим требованиям;
  • изучить особенности расположения контактов;
  • подготовить место для проведения работ и необходимые инструменты;
  • тщательно придерживаться правил безопасности.

Устройство двухклавишного выключателя

Все двухкнопочные выключатели трехконтактные – имеют один ввод, а выводов два. Провод с фазой необходимо подключить к общему вводу, а выводы включают и выключают разные секции в бытовых приборах.

При монтаже выключатель располагают так, что контакт ввода находится снизу, а выводы, предназначенные для подключения осветительного прибора – сверху. Так как такой выключатель трехконтактный, то и зажимов под провода предусмотрено также три.

Почему фаза должна разрываться выключателем?

Какой бы не была конструкция электроприбора, фаза должна разрываться выключателем. Это необходимо для обесточивания электроприборов.

Таким образом, при ремонтном обслуживании прибора (например, при замене перегоревшей лампочки) обеспечивается безопасность при включенном автомате.

Схема подключения двойного выключателя

Перед установкой выключателя необходимо отключить поступление электротока на распределительном щитке и убедиться, что на проводах нет электронапряжения. От электрощита в распределительную коробку идут синий и красный провода, отвечающие за ноль и фазу соответственно.

Для подключения двойного выключателя необходимо соединить между собой нулевые провода светильников и электрического щита, а к фазному проводу электрощитка подключить провод, который подсоединяется к общему контакту выключателя.

Таким образом, с выключателя выходит синий провод (фаза первого светильника) и желтый (фаза второго светильника). Каждый из них подключается к соответствующим фазным проводам каждого светильника.

В коробке распределения они подключаются к нужным лампочкам или светильникам. То есть эти провода являются коммутируемыми фазами разных групп электрических приборов.

К синему проводу (нулевому) на распределительном щите подключается синий провод (нулевой), который идет на электроприбор. Выключателем соединяются фазы двух секций светильника.

Выполнив все соединения необходимо проверить правильность проведенной работы. Если сделано се правильно, то можно переходить к спайке и изоляции.

Особенности подключения или как не допустить ошибок

Соединяя провода одного и того же цвета можно использовать винтовые соединители, которые просты в использовании и очень надежны. Такое соединение важно применять при одновременном использовании медных и алюминиевых проводов.

Ведь соединив такие провода, напрямую зачастую возникает окисление, контакт становится неплотным и может вызывать нагрев провода, что в свою очередь может привести к выгоранию и пожару.

Что такое проходной выключатель и где его используют?

Выключатель, который выключает и включает электроприборы с двух разных мест, называется проходным. Применяют их для рационального использования электричества. Например, в длинном коридоре удобно включать свет в одном конце, а выключать в другом.

Выключатель проходного типа имеет три контакта для подводимых проводов. Чтобы иметь возможность управлять электроприборами из нескольких мест, необходимо использовать четырехконтактные или шестиконтактные выключатели перекрестного типа.

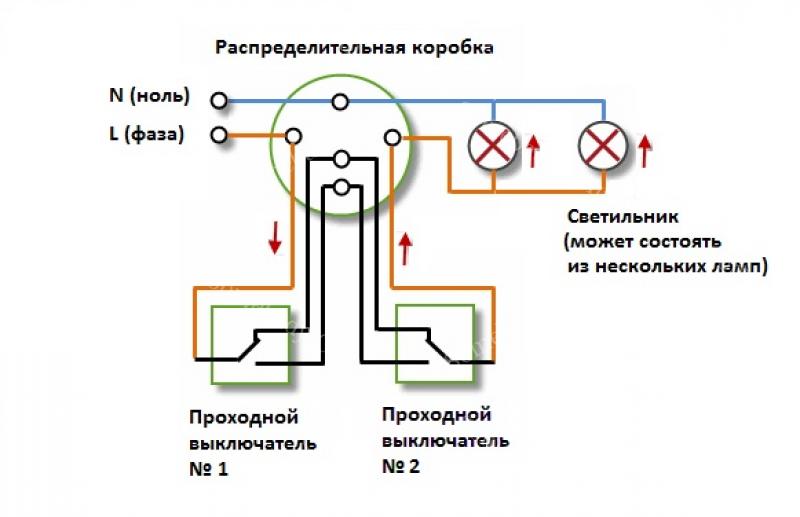

Схема подключения проходного выключателя

Двойной переходной выключатель имеет две независимых друг от друга группы контактов. Чтобы подключить такой выключатель необходимо соединить нулевой провод электрощита с нулевым проводом распределительной коробки, а затем соединить эту коробку с лампой.

Это действие необходимо выполнить для первого и второго переключателя. После этого нужно соединить между собой переключаемые контакты обоих переключателей. Затем из каждого переключателя выводится кабель, монтируются светильники и параллельно соединяются друг с другом.

Когда эта работа выполнена, можно переходить к установке распределительной коробки . В нее вводят кабель, идущий со светильника и провода от переключателей и электрощита. Для выбора расположения распределительной коробки нужно найти такое место, чтобы она никому не мешала и требовала короткие провода.

После выполнения работ необходимо сделать проверку – пощелкать переключателем и посмотреть искрит или нет.

Проверка устройства защитного отключения на срабатывание

УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

Выполнить проверку можно несколькими способами:

  1. нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;
  2. использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;
  3. имитировать утечку электротока с помощью реостата.

Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки  тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

Как подключить двойной выключатель на две лампочки?

Категория: Монтаж и настройка

При монтаже устройств электроосвещения часто используют выключатели с несколькими клавишами, которые позволяют активировать разное количество светильников и обеспечивать различные условия освещенности в помещениях. Кроме того, можно подключить двойной выключатель на две лампочки, расположенные в разных помещениях. Такая схема может использоваться на входе в дом или квартиру, когда от одного выключателя запитано освещение внутреннего помещения и наружный светильник.

Конструкция и принцип действия двухклавишного выключателя

По типу выключатели делятся на устройства для открытой и скрытой проводки. Вне зависимости от типа проводки схема устройства двухклавишного выключателя включает в себя несколько деталей:

  1. Две качающиеся клавиши, изготовленные из пластика.
  2. Декоративная пластиковая рамка, которая монтируется вокруг клавиш. При открытой проводке вместо рамки используется пластиковый корпус, прилегающий к стене.
  3. Крепежные винты для рамки.
  4. Неразборный корпус, в котором установлена монтажная стальная рама и сердечник из диэлектрического материала.

В корпусе расположены клеммы для зажима проводов и сами механизмы переключения. Для фиксации может использоваться пластиковая защелка или винт. Также в нем имеются распорные клинья, при помощи которых устройство фиксируется в монтажной коробке. На наружной части стальной рамки имеются отверстия для крепления выключателя к коробке при помощи саморезов. Внутренний корпус выключателя для открытой проводки имеет отверстия для саморезов крепления к поверхности стены.

В состав механизма переключения входят 3 контакта, каждый из которых подключается к проводке. Под контактами имеются поджимные пружины, которые удерживают деталь во включенном или выключенном состоянии. Переключение режимов выполняется пластиковыми качалками, установленными на одной оси.

Сверху на качалки надеты декоративные клавиши. Прибор обеспечивает 3 режима работы:

  1. Первая зона минимального освещения, расположенная на одной клавише.
  2. Вторая зона более яркой подсветки, подключаемая нажатием второй клавиши.
  3. При одновременном включении клавиш активируются обе зоны подсветки.

Опционально в схеме выключателя может присутствовать светодиод подсветки. Эта деталь позволяет найти клавиши в темноте. После замыкания фазы свечение диода прекращается.

Схема подключения двухклавишного выключателя на две лампочки

При подключении любого переключателя часть проводки коммутируется в распределительной коробке, а сам механизм выключателя выступает в качестве места разрыва в фазе. В схеме подключения двойного выключателя на две лампы нулевой провод, фаза и земля идут с распределительного щитка электрической сети на коробку. От коробки земля и нуль распределяются между светильниками, разбитыми на две зоны. Заземляющий провод встречается в цепях освещения достаточно редко.

Это связано с невысокой мощностью осветительных приборов.

От коробки на выключатель лампочек идут три фазовых провода, первый из которых подключен к сети, а два других – к местам соединения фазы со светильником. Выключатель соединяет и разъединяет эти две цепи, в результате чего происходит включение и выключение электрического освещения.

Монтаж

Перед началом монтажа скрытая проводка проложена в штрабы и заштукатурена. Концы проводки следует вывести в заранее установленные подрозетники. Если планируется установка дополнительного выключателя, то нужно предварительно подвести провода и установить подрозетник.

Возможно, для этого потребуется выполнить дополнительный канал в стене, в который будет уложен провод, и высверлить коронкой отверстие в стене под монтаж подрозетника. Для фиксации этих элементов проводки используется гипс или строительные смеси. Наружная поверхность стены покрывается штукатуркой. При открытой проводке монтаж производится в каналы в соответствии с желаемым расположением узлов схемы.

Подготовительные работы

Для выполнения работы понадобятся инструменты и материалы, ориентировочный перечень которых приведен ниже:

  1. Диэлектрические отвертки с плоским и крестообразным жалом.
  2. Индикаторная отвертка или тестер.
  3. Плоскогубцы и бокорезы с защитными диэлектрическими накладками на ручках.
  4. Изоляционная лента (ПВХ или матерчатая).
  5. Строительный нож для зачистки.
  6. Обжимные клещи для установки медных наконечников (применяются в случае многожильных проводов).
  7. Выключатель.
  8. Электрический провод (если он не установлен ранее в стены).
  9. Маркер или наклейки для обозначения нуля и фазы.

На диэлектрические инструменты должен быть нанесен класс изоляции и величина напряжения пробоя. При монтаже накладного выключателя дополнительно понадобятся:

  1. Дрель или перфоратор (при наличии бетонных стен и перекрытий).
  2. Сверло или бур диаметром 5-6 мм.
  3. Дюбели с размером вставки под диаметр сверла. Стандартное изделие имеет размер 6*40 мм.
  4. Пластиковый кабель-канал.

К подготовке работ следует отнести определение расположения фазного и нулевого проводов. При недостатке опыта рекомендуется заранее составить схему будущего подключения элементов сети.

Для поиска фазы можно попарно соединять диэлектрическими плоскогубцами выходящие к будущему выключателю провода. При соединении фазы и провода от светильника произойдет включение лампы. Для безопасного поиска фазы используется индикаторная отвертка. Жало отвертки прикладывают к проводам, нажимают кнопку измерения и смотрят на индикатор. При наличии фазы индикатор будет светиться. При поиске фазы запрещается касаться металлических частей инструмента.

Технология монтажа проводки

Соединение производят или скруткой с последующей опайкой и изоляцией при помощи защитного колпачка, или на пружинных клеммниках Wago.

При соединении проводки с выключателями сначала подключают фазный провод, а потом проводники, отходящие к потребителям. При соединении контактов выключателя и проводов необходимо обеспечить надежность соединения и отсутствие искрения. При возникновении микродуги происходит нагрев контакта и выгорание поверхностей. При сильном нагреве возможно возгорание выключателя и проводки. Обеспечение плотного контакта важно для любых узлов электропроводки.

Подключение двухклавишного выключателя

После подготовки инструмента и рабочей зоны приступают к непосредственному выполнению работы. Для подключения двойного выключателя на две лампочки потребуется:

  1. Отключить автомат питания на распределительном щитке и проверить отсутствие фазы индикаторной отверткой.
  2. Проверить наличие трех проводов на месте установки (входная фаза и два провода для подачи напряжения к светильникам).
  3. Зачистить концы проводки от изоляции на расстоянии 10-12 мм от конца.
  4. При применении многожильного провода установить на провод наконечник.
  5. Найти на корпусе выключателя отметку входа фазы, он один и отмечен стрелкой, пролитой из пластика на корпусе. Другим вариантом обозначения выступает литера L.
  6. Первым подключается провод фазы. Для этого он вставляется в нижнюю клемму выключателя и плотно поджимается винтом фиксации.
  7. Подсоединить два остальных проводника с верхней стороны устройства. Такое размещение отходящих контактов определяет стандартное положение клавиш выключателя.
  8. Установить корпус выключателя в подрозетник и зафиксировать его положение.
  9. Смонтировать на место декоративную рамку или крышку корпуса и клавиши.
  10. При использовании наружной проводки установить по стенам кабель канал и проложить провод. Сверху канал закрывается штатной крышкой.
  11. Протестировать работу устройства.

Меры безопасности при установке

Главным правилом безопасного монтажа является обесточивание цепей, на которых ведутся работы. Если рубильник отключения фазы расположен на лестничной клетке, то рекомендуется оставить дежурного или закрыть щит на замок. Это необходимо для предотвращения случайного или ошибочного включения фазы кем-либо из соседей.

Выключатели устанавливают на входе в помещение на наружной или внутренней стороне стены, но обязательно со стороны ручки. При этом дверь не должна касаться клавиш. При монтаже электропроводки фаза должна разрываться выключателем. Такое решение позволит безопасно заменять вышедшие из строя приборы электроосвещения без риска поражения электрическим током.

В распределительном щите предусматривается место для устройства защитного отключения электрической цепи при замыкании. Этим устройством может быть автоматический выключатель или общее устройство УЗО, подключаемое на вход силового кабеля в дом или квартиру.

Монтаж электроустановочных изделий следует производить на некоторой высоте от уровня пола. В случае установки выключателя в ванной или душевой его размещают на расстоянии не менее 2400 мм от источника воды.

Советы профессионалов

Профессионалы рекомендуют при монтаже электрических сетей уделять особое внимание сечению провода и материалу, из которого он изготовлен. При подключении двухклавишного выключателя и для монтажа светильников следует применять трехжильный медный провод серии ВВГ или ВВГ-НГ с сечением от 1,5 до 2,5 мм². От применения дешевой алюминиевой продукции лучше отказаться, поскольку она со временем стареет и разрушается.

Все потребители должны подключаться через защитные автоматы. Выключатель может иметь модульную схему, то есть на каждый выход в нем имеется отдельная входная клемма. В таком случае их необходимо соединить перемычками с клеммой, к которой подведен фазный проводник.

Схема подключения двухклавишного выключателя на две лампочки: разбор, рекомендации по установке

С трудом представляется жизнь без искусственного освещения. Складывается некое впечатление возвращения к каменному веку, когда люди жили в темных пещерах.

Но даже на тот момент в качестве освещения использовали огонь. Так чем мы, высокоинтеллектуальные индивидуумы, создавшие и изучившие такую чудесную науку, как «электрика», хуже пещерного человека?!

Мы – не пещерные люди, мы создаем будущее. Задумайтесь на секундочку: первую лампу накаливания создал еще в начале XIX века англичанин Деларю, а сегодня в XXI веке мы с вами пытаемся разобраться в том, как установить двухклавишный выключатель для ламп. Забавная штука прогресс, не находите?

Не спешите стыдиться своей неопытности или неумения разбираться с электронными приборами. По прочтению этого текста вы будете обладать всеми знаниями для установки и составления схемы подключения двухклавишного выключателя на две лампочки.

Устройство

Как же подключить двухклавишный выключатель к двум лампочкам? Перед тем как перейти к описанию процедуры подключения, давайте для начала ознакомимся со структурой устройства. Итак, элемент состоит из 3 ключевых «К»:

  • Корпуса;
  • Клавиш;
  • Клеммников.
В других версиях вместо клеммников находятся винтовые зажимы. Суть их работы одна и та же – принятие тока на входе.
Параллельным соединением к выключателю подсоединяются два провода. Контакты смыкаются и размыкаются от нажатия клавиш. Они закрепляются клеммами или винтовыми зажимами.

Чтобы подключить кабель к клеммникам, зачистите провод и вставьте его конец в отверстие клеммы. Винтовая система помимо вставки провода предполагает закрутку винтов для надежного закрепления кабелей. Делается это с помощью стандартной крестовой отвертки.

Не стоит перетягивать зажимы — это скажется неблагоприятно на износостойкости проводов.
Помимо прочего, современные выключатели выпускаются с наличием индикатора и/или подсветки. Первое – своеобразный сигнализатор того, замкнута или нет сеть в данный момент, последнее – удобное приспособление, способное упростить поиск выключателя в темноте. Есть и настоящие ноу-хау приспособления в этой области, но это не меняет особенностей монтажа и их подключения.

Схематическое изображение

Рисунок ниже – схема подключения двойного выключателя на две лампы в доме/квартире с заземлением типа TN-C.

Разъяснения: фаза L подключается к выключателю. От него она идет к светильнику 1 и 2. Земля и рабочий ноль из распределительной коробки подключаются напрямую к обоим светильникам.

Стандартную схему подключения двойного выключателя к 2 лампочкам представит это видео:

Схема подключения двухклавишного выключателя на две лампочки: разбор, рекомендации по установке

С трудом представляется жизнь без искусственного освещения. Складывается некое впечатление возвращения к каменному веку, когда люди жили в темных пещерах.

Но даже на тот момент в качестве освещения использовали огонь. Так чем мы, высокоинтеллектуальные индивидуумы, создавшие и изучившие такую чудесную науку, как «электрика», хуже пещерного человека?!

Мы – не пещерные люди, мы создаем будущее. Задумайтесь на секундочку: первую лампу накаливания создал еще в начале XIX века англичанин Деларю, а сегодня в XXI веке мы с вами пытаемся разобраться в том, как установить двухклавишный выключатель для ламп. Забавная штука прогресс, не находите?

Не спешите стыдиться своей неопытности или неумения разбираться с электронными приборами. По прочтению этого текста вы будете обладать всеми знаниями для установки и составления схемы подключения двухклавишного выключателя на две лампочки.

Устройство

Как же подключить двухклавишный выключатель к двум лампочкам? Перед тем как перейти к описанию процедуры подключения, давайте для начала ознакомимся со структурой устройства. Итак, элемент состоит из 3 ключевых «К»:

  • Корпуса;
  • Клавиш;
  • Клеммников.
В других версиях вместо клеммников находятся винтовые зажимы. Суть их работы одна и та же – принятие тока на входе.
Параллельным соединением к выключателю подсоединяются два провода. Контакты смыкаются и размыкаются от нажатия клавиш. Они закрепляются клеммами или винтовыми зажимами.

Чтобы подключить кабель к клеммникам, зачистите провод и вставьте его конец в отверстие клеммы. Винтовая система помимо вставки провода предполагает закрутку винтов для надежного закрепления кабелей. Делается это с помощью стандартной крестовой отвертки.

Не стоит перетягивать зажимы — это скажется неблагоприятно на износостойкости проводов.
Помимо прочего, современные выключатели выпускаются с наличием индикатора и/или подсветки. Первое – своеобразный сигнализатор того, замкнута или нет сеть в данный момент, последнее – удобное приспособление, способное упростить поиск выключателя в темноте. Есть и настоящие ноу-хау приспособления в этой области, но это не меняет особенностей монтажа и их подключения.

Схематическое изображение

Рисунок ниже – схема подключения двойного выключателя на две лампы в доме/квартире с заземлением типа TN-C.

Разъяснения: фаза L подключается к выключателю. От него она идет к светильнику 1 и 2. Земля и рабочий ноль из распределительной коробки подключаются напрямую к обоим светильникам.

Стандартную схему подключения двойного выключателя к 2 лампочкам представит это видео:

Инструменты и материалы

Для установки двухклавишного устройства потребуется наличие инструментов:

  • отвертки: одна – крестовая, другая – с прямым шлицем;
  • монтажный нож;
  • уровень;
  • пассатижи;
  • бокорезы;
  • молоток;
  • зубило.
Последние два инструмента используются для создания отверстия в стене.

Список материалов:

  • выключатель;
  • электропровода с сечением от 1,5 мм²;
  • монтажная коробка для выключателя;
  • клеммники или винтовые затяжки;
  • изолента.

Собрались с мыслями, материалом и инструментами? Приступаем к монтажу.

Подготовка к работе и монтаж проводов

Подготовительные работы начинают с подготовки электропроводов. Если здание еще строится, то проблем с прокладкой кабеля нет: ее проводят по планировке с соблюдением всех требований, включая пожарную безопасность. Кабеля при этом размещают по отдельным каналам или специальным гофрированным трубкам.

Перед тем как начать любые работы, связанные с монтажом электропроводки и подключению различных устройств, отключайте питание на щитке. Соблюдайте правила безопасности!

Если же здание устарело и есть проблемы с электропроводкой, то придется попотеть:

  • не сильно, если провода смонтировали открытым способом;
  • сильно, если закрытым.

При последнем варианте заново делаются штробы и прокладываются провода.

Для более подробного ознакомления с темой, как подключить двойной выключатель и подсоединить его на две лампочки, рекомендуем просмотреть видео:

Предлагаем вашему вниманию ещё одно обучающее видео, как подключить два светильника к двойному выключателю:

Учитесь делать все собственноручно – в жизни пригодится!

Итак, теперь вы знаете, как соединить двухклавишный выключатель на две лампочки и подключить его к двум люстрам или светильникам. Оно не только повышает самооценку любого мужчины, но и существенно экономит средства, которые ранее уходили на вызов электрика.

Как подключить выключатель света


Введение

Этот FAQ был составлен для объяснения различных типов выключателей света, схем и терминологии, которые используются в современных осветительных установках. От простых односторонних переключателей до более продвинутых клавиатур, которые используются в системах домашней автоматизации, таких как Lutron.

Любые электрические подключения должны выполняться квалифицированным электриком. Мы не электрики и взяли все схемы из инструкций, прилагаемых к продаваемой нами продукции.Всегда следует соблюдать основные меры безопасности, такие как отключение питания от сети перед началом любых работ. Также следует придерживаться максимального номинального тока; Обычно это от 6 до 10 ампер на переключатель для двухпозиционных переключателей, а для диммерных переключателей — 250 или 400 Вт. Светодиоды часто необходимо снизить, например, Varilight V-Pro рассчитан на 120 Вт для светодиодов и 400 Вт для ламп накаливания с максимум 10 светодиодами. Эти рейтинги различаются для версий с 1, 2 и 3 группами.

Если вы пытаетесь подключить что-нибудь более сложное, например, модернизировать переключатель света с 4 группами до переключателя с диммером на 4 группы, возможно, стоит сначала сделать быстрый снимок на тот случай, если вы запутались с проводами и вам нужно вернуться обратно.


Подключение одностороннего переключателя

Односторонний выключатель света имеет две клеммы, которые обозначены как COM или C. Общая клемма предназначена для провода под напряжением, который подает входное напряжение на выключатель. Другой вывод обозначен как L1 и является выходом на осветительную арматуру.

Когда вы подключаете декоративные выключатели света, такие как хромированные, из нержавеющей стали и т. Д., Вы обнаружите, что переключатель также имеет клемму L2, что означает, что это двусторонний переключатель.Если у вас схема только в одну сторону, вы можете игнорировать этот терминал, и он все равно будет работать. Это связано с тем, что двухсторонние переключатели также могут использоваться в односторонних цепях. Производители не делают декоративные односторонние переключатели.


Подключение двухпозиционного переключателя

Двухстороннее переключение означает, что вы можете переключать один и тот же светильник с помощью двух переключателей, расположенных в разных сторонах комнаты. Двухсторонние переключатели имеют клемму COM, а также клеммы L1 и L2.

  • Когда L1 выключен, L2 будет включен.
  • Когда L1 включен, L2 будет выключен.

Для этого есть два варианта подключения:

Более продвинутые диммерные переключатели, такие как Varilight Eclique и Lightwave RF, имеют вместо этого S-вывод. Терминал S может быть подключен только к соответствующему ведомому устройству и не будет работать с обычным двусторонним переключателем. Вот пример подключения диммера Lightwave RF Gen1, показанный сзади:


Подключение промежуточного переключателя

Промежуточное переключение аналогично двухстороннему, но позволяет интегрировать третий переключатель.Примером этого может быть один переключатель внизу лестницы, один вверху и один посередине. Это не называется трехсторонним переключением, потому что вы также можете добавить дополнительные переключатели для четырехстороннего переключения или более.

Промежуточные переключатели имеют клеммы с маркировкой L1, L2, L3 и L4. Посмотрите на схему ниже, которая показывает, как включить трехпозиционный переключатель:


Двустороннее затемнение

Двухстороннее затемнение позволяет затемнять светильник из двух мест.Вы не можете использовать для этого обычные поворотные переключатели диммера, потому что вы потенциально можете уменьшить свет до 10% с помощью одного диммера, а затем перейти к другому диммеру и попытаться уменьшить яркость до уровня ниже 0%. Или, наоборот, вы можете попытаться сделать свет ярче выше 100%. Это вызовет серьезную нестабильность на трассе, как в тот момент, когда охотники за привидениями пересекли лучи!

В одной цепи могут быть диммер и двухпозиционный переключатель. Диммер будет регулировать яркость, а двухсторонний переключатель сможет включать и выключать его.Если вы приглушили свет до 50%, переключатель будет продолжать выключать его и выключаться на этом уровне, пока вы не приглушите его снова.

До недавнего времени двухстороннее регулирование яркости было довольно дорогим, его можно было сделать с помощью Lutron Rania, пока они не были сняты с производства. С появлением многоточечных диммеров Varilight V-Pro (формально Eclique) и переключателей Lightwave Smart это стало легко сделать и не стоит слишком дорого. Для работы Varilight требуется комбинация главного и подчиненного диммеров. В то время как диммеры серии Lightwave Smart можно запрограммировать через их приложение на выполнение 2-х или даже 3-х стороннего диммирования.


Коммутаторы беспроводной связи

Для работы беспроводных коммутаторов

обычно требуется дополнительный приемник. Приемник размещается в пространстве потолка рядом с источниками света. Он получает радиочастотный сигнал от переключателя, чтобы сообщить приемнику, что делать. Если у вас уже есть провода, вы все равно можете использовать переключатель беспроводной сети, заделав провода. Такие бренды, как Rako и Lutron, имеют свои собственные беспроводные системы. Lightwave прекратил выпуск своих Gen1, Connect Series.

Беспроводные переключатели раньше работали от батарей, Ener-J пошла дальше, выпустив кинетические переключатели. Использование энергии, генерируемой при нажатии переключателя, которой достаточно для отправки сигнала на приемник. Затем приемник переключает свет и доступен в версиях с регулируемой или нерегулируемой яркостью, а также в версии Wi-Fi для управления смартфоном. Они могут быть привинчены или приклеены к поверхности и имеют версии со степенью защиты IP65, которые идеально подходят для ванных комнат.


Затемнение смартфона

Если вы хотите управлять освещением с помощью смартфона, самый простой и экономичный способ сделать это — с помощью Lightwave.Все, что вам нужно, — это главный диммер, концентратор Wi-Fi Lightwave RF и бесплатное приложение. Новая серия Smart позволяет легко затемнять светодиоды и предоставляет функции таймера и настройки сцены. Вы также можете управлять интеллектуальными розетками, элементами управления обогревом и другими надстройками Lightwave.


Подключение клавиатуры Lutron QS

Одним из основных преимуществ использования системы домашней автоматизации по сравнению с традиционными диммерными переключателями является то, что вы можете заменить эти громоздкие на вид двойные пластины, трех- и четырехрядные диммерные переключатели на модно выглядящие клавиатуры.Клавиатуры Lutron имеют до 10 кнопок, а также имеют функцию увеличения и уменьшения яркости. Кнопки можно запрограммировать для создания сцен освещения по вашему выбору. Вот пример 5-кнопочной клавиатуры Lutron SeeTouch с гравировкой из сатинированного никеля с черными кнопками.

После того, как вы определились с функцией каждой сцены, вы можете выгравировать кнопки, заполнив форму и отправив ее обратно в Lutron, это входит в стоимость клавиатуры. Вы можете выбрать что-то простое, например, «Сцена 1», «Сцена 2» и т. Д., Или попробовать что-нибудь более смелое, например «Все включено», «Просмотр ТВ», «Время вечеринки», «Чтение» и «Все выключено», как в моем примере.Сцена может представлять собой смесь нескольких цепей освещения, для которых установлены разные уровни затемнения. «Просмотр ТВ» может уменьшить яркость основных светодиодных даунлайтов до 10%, настенных светильников до 30%, светодиодной ленты бухты до 50% и даже включения настольной лампы — и все это одним нажатием кнопки.

Если вы планируете установить полную домашнюю автоматизацию, такую ​​как Lutron Grafik Eye QS или Energi Savr Node (известная как ESN), соответствующие клавиатуры, известные как SeeTouch, должны быть подключены совершенно иначе, чем любые традиционные переключатели, которые мы я уже упоминал.Во-первых, им требуется источник питания 24 В постоянного тока, который можно взять непосредственно от Grafik Eye или ESN. Клавиатуры также могут управлять электронными жалюзи, которые также можно приобрести у Lutron.

Используется рекомендованный кабель управления Lutron, состоящий из двух пар кабелей, одна пара предназначена для питания, а другая — для сигнала. Дополнительные клавиатуры и другие компоненты могут быть связаны друг с другом с помощью терминала QS Link. Вы даже можете связать Grafik Eye QS с узлом Energi Savr и использовать их в одной системе.


Цепи освещения — входной и выходной шлейф

Излюбленный способ подключения встраиваемых даунлайтов — это метод «петля», «петля». Это форма параллельной проводки, которая имеет один кабель (обычно двойной и заземляющий 6242Y), содержащий провода под напряжением, нейтраль и заземление, которые входят в петлю, а затем выходят из осветительной арматуры выщелачивания. Это альтернатива традиционной системе распределительных коробок, она требует меньше кабеля и выполняется быстрее.

Многие потолочные светильники имеют присоединенные к ним входные и выходные клеммные колодки.Например, Ansell iCage имеет самый большой из них, который был специально разработан для этого типа проводки. Популярной особенностью даунлайтов являются вставные клеммы, которые также имеют входные и выходные клеммы. У некоторых они прямо прикреплены к потолочному свету, а у некоторых есть разъемы для проводки. На изображении ниже показан метод подключения по входу и выходу:

При установке даунлайтов, у которых нет собственной системы подключения, многие установщики создают свои собственные с помощью Click Flow Connector.С помощью этого разъема вы подключаете меньший штекерный разъем к светильнику, а соответствующий разъем-розетку — к входной и выходной цепи. Затем вы просто подключаете даунлайт к цепи и продолжаете процесс со следующими.

Другие даунлайты, такие как Aurora M Series и Click Ovia Nano, поставляются с собственными разъемами для проводки. Штекерный разъем уже предварительно подключен к даунлайт, поэтому половина работы уже сделана за вас. Еще одно преимущество использования Flow Connectors заключается в том, что если даунлайт выходит из строя, вы можете отключить его и заменить самостоятельно, не прибегая к помощи электрика, чтобы отключить его, а затем снова подключить замену.


Цепи освещения — последовательная проводка

Проводка серии

в основном используется со светодиодными лампами, которые питаются от одного и того же светодиодного драйвера. Обычно он используется с меньшими светодиодными светильниками даунлайта или со светодиодными фонарями постоянного тока. Самые популярные номинальные значения постоянного тока — 350 мА или 700 мА. На схеме ниже показано, как это делается:

Хотя многие из предлагаемых нами светодиодных даунлайтов имеют постоянный ток, каждый из них снабжен собственным светодиодным драйвером, который либо прикреплен непосредственно к ним, либо идет за ними, как старомодная комбинация галогена и низковольтного трансформатора.Если вы подключаете источник питания к каждому светодиодному драйверу по отдельности, это будет классифицироваться как параллельное подключение и может быть выполнено с использованием техники «петля — вход — выход».


Подключение потолочного светильника

Если вы модернизируете существующий галогенный потолочный светильник, то, скорее всего, у вас будут галогенные лампы GU10 с сетевым напряжением или низковольтные галогенные лампы MR16 (GU5.3). Галогены низкого напряжения будут иметь трансформатор; его нужно будет отключить, так как он больше не понадобится. Единственная причина, по которой вам нужно сохранить трансформатор, заключается в том, что вы хотите использовать светодиоды MR16, которые работают от переменного тока, это менее популярный вариант, поскольку вам нужно убедиться, что существующий трансформатор совместим со светодиодами, и если вы затемняете вам необходимо убедиться, что светодиод MR16, трансформатор и диммер совместимы.Многие установщики выбирают GU10 или интегрированный вариант, поскольку они требуют меньшего количества компонентов и часто стоят меньше.

Размер вырезаемого отверстия

Если вы заменяете существующие потолочные светильники, вам нужно, чтобы в ваших новых были отверстия аналогичного размера, в противном случае вам придется либо делать отверстия больше, либо уменьшать их (да, я сказал меньше), что потребует повторной штукатурки. Ваш потолок и повторная вырезка отверстий. Соответствие размеров отверстий всегда является ключевым решением в процессе выбора.

Если специально не указано иное, потолочные светильники подключаются параллельно, они обычно подключаются последовательно только тогда, когда несколько источников света получают питание от одного и того же драйвера светодиода. В зависимости от того, какой тип светильника вы выберете, вам может потребоваться заземлить его. Вот два примера, которые объясняют, как подключить даунлайт: один — для даунлайта GU10, а другой объясняет, как подключить встроенный светодиодный даунлайт, каждый из которых имеет свои собственные положения для заземления:

Подключение потолочного светильника с противопожарной защитой — Ansell iCage

У Ansell есть большая входная и выходная клеммная колодка, допускающая 2x 1.Двойной 5-миллиметровый кабель и кабель заземления для подключения к одному даунлайт и следующему. ICage поставляется с патроном для низковольтных ламп GU10 и GU5.3.

При использовании с патроном GU10 светильник находится под напряжением сети и должен быть заземлен. Он классифицируется как продукт Класса I. Если вы используете патрон низковольтной лампы GU5.3, то даунлайт классифицируется как класс III и не требует заземления.

Загрузите инструкции по установке Ansell iCage: НАЖМИТЕ ЗДЕСЬ

Подключение встроенного светодиодного светильника — Haler h3 Pro

Некоторые встроенные светодиодные даунлайты, такие как ведущие на рынке светильники Haler h3 Pro от Collingwood Lighting, относятся к SELV, что означает безопасное сверхнизкое напряжение.Это означает, что напряжение драйвера светодиода ниже 12 В переменного тока или 30 В постоянного тока. Напряжение ниже 20 В обычно не ощущается человеческим телом и считается безвредным.

Для осветительной арматуры

SELV не требуется заземление; они классифицируются как изделия класса III. Драйвер светодиода для h3 Pro также имеет двойную изоляцию, что означает, что он имеет два слоя изоляции вокруг компонентов, находящихся под напряжением, это также означает, что его не нужно заземлять. Выходное напряжение постоянного тока отделено от напряжения питания переменного тока.

Изделия с двойной изоляцией относятся к классу II и обозначаются этим символом:

У h3 Pro есть провод под напряжением и нейтральный провод, отходящие от драйвера светодиода, вам потребуются дополнительные блоки разветвления или соединителя для их подключения. Добавив соединитель Click Flow, вы можете создать свою собственную систему петлевых входов и выходов, как упоминалось в предыдущем разделе, посвященном подключению входов и выходов.

Загрузите инструкции по установке Haler h3 Pro: НАЖМИТЕ ЗДЕСЬ


Подключение прожектора

В этом видеоролике со светодиодным прожектором Philips показано, как установить светодиодный прожектор с помощью системы Click Fix, хотя применяются многие из тех же правил.

Обновление кнопочного переключателя света

Q: Мы с мужем счастливые владельцы бунгало в стиле искусства и ремесла 1920 года с оригинальными кнопочными выключателями. Мы бы хотели сохранить их, но в безопасности ли они? Должны ли мы заменить их более современными версиями? — Дженнифер Пирс, Буффало, Нью-Йорк

Рекомендации по замене старинных выключателей света

A: Я бы рекомендовал вам заменить оригинальные переключатели на новые.Эти переключатели были изготовлены из материалов, которые за последние 100 лет могли потрескаться, подвергнуться коррозии или износиться, и их конструкция не соответствует сегодняшним строгим стандартам электробезопасности. Более новые коммутаторы работают, о чем свидетельствует их отметка «UL-Listed».

К счастью, вам не нужно отказываться от вида с двумя кнопками или приятного щелчка, который кнопки производят, когда вы их нажимаете. Сменные переключатели и накладки, которые выглядят так же, как антикварные версии, вплоть до матери инкрустация из жемчуга на пуговицах доступна в специализированных магазинах, таких как House of Antique Hardware.

Стоимость

Цены на простой однополюсный кнопочный переключатель начинаются от 14 долларов США. Вы также можете получить аутентичный кнопочный переключатель диммера с одной вращающейся кнопкой, которая выполняет функцию диммера.

Безопасность

Более важный вопрос о доме такого возраста: насколько безопасна проводка? Я видел электрические системы, которые прослужили 100 или более лет, и знаю, какую высокую опасность возгорания и поражения электрическим током они представляют.Было бы разумно внимательно присмотреться и увидеть, что у вас есть.

Как выполнить базовую оценку безопасности

Чтобы начать базовую оценку электробезопасности, проверьте главную сервисную панель. Если это оригинальный блок предохранителей, определенно пора перейти на современный щит автоматического выключателя.

Следующее, что нужно проверить — это саму проводку. При отключенном питании снимите крышки с оригинальных переключателей и розеток и вытащите их. Покрыты ли провода тканью и резиновой изоляцией, которая легко трескается при сгибании? Если да, то пришло время сделать замену проводки своим главным приоритетом.

Замена сервисной панели и ремонт всего дома не являются проектами «сделай сам». Нанять дипломированного электрика со старым опытом работы, который сделает эту работу за вас.

Благодарность: Джон Итон, креативный директор House of Antique Hardware

Автоматизация двух выключателей света (для дома) с одним устройством

Хотите интегрировать 2 выключателя света в систему домашней автоматизации? Один из способов сделать это — заменить оба переключателя света интеллектуальными переключателями. Однако умные переключатели могут быть дорогими, поэтому есть еще один способ превратить два переключателя света в электрическом ящике в интеллектуальные переключатели.

Подобно тому, как интеллектуальное реле может помочь вам преобразовать одиночный выключатель света в интеллектуальный выключатель, двойное интеллектуальное реле делает то же самое с двумя выходными цепями. Другими словами, двойное интеллектуальное реле, такое как Shelly 2.5, может управлять и контролировать два отдельных источника света или другие переключаемые устройства, которые используют общий электрический блок. После настройки в приложении Shelly вы сможете управлять освещением или другими электрическими цепями с помощью Alexa или другого голосового помощника.

Содержание

Ваш домашний «опыт пользователя»

Одна вещь, которая мне очень нравится в Shelly 2.5 заключается в том, что он помогает вам поддерживать функциональность выключателей света в вашем доме по умолчанию. Вот что я имею в виду:

  • Вы какое-то время жили в своем доме
  • Когда вы входите в комнату, вы щелкаете выключателем, чтобы включить свет
  • Свет включается
  • Может быть, вы хотите выключить свет, поэтому вы снова переверните выключатель света
  • Свет выключается

С некоторыми устройствами умного дома, включая некоторые умные розетки и умные светильники, устройство становится дополнительным выключателем, последовательно включенным с выключателем света.В устройствах этого типа необходимо включить выключатель света и включить устройство .

Кроме того, если кто-то выключит свет, который питает устройство, вы вообще не сможете включить устройство . Эти факторы могут сделать «пользовательский опыт» в вашем доме несколько неинтуитивным и привести к менее чем идеальному поведению, например, к отключению выключателей света.

Чем отличается Shelly 2.5?

С Шелли 2.5, описанной выше проблемы не будет. Shelly 2.5 имеет порты для приема сигналов от существующих выключателей света. Благодаря этой функции Shelly 2.5 может беспрепятственно управлять освещением в вашем умном доме или через домашнюю автоматику или через существующие переключатели света. Вы сможете автоматизировать два выключателя света, не нарушая существующую функциональность.

Shelly 2.5 размером примерно с небольшую коробку спичек, предназначен для подключения к существующим выключателям и вставки в заднюю часть электрической коробки.Я рассмотрю описанный ниже процесс, в том числе шаги, которые вы предпримете, чтобы убедиться, что ваши физические переключатели по-прежнему работают нормально. Весь процесс должен занять 1-2 часа.

Это крутой маленький гаджет

Как установить двойное интеллектуальное реле Shelly 2.5 для автоматизации двух выключателей света

Этот процесс не так уж и плох, но потребует некоторых базовых навыков работы с электричеством. Если вы когда-либо заменяли выключатель или розетку в своем доме, вы должны обладать всеми знаниями, необходимыми для установки Shelly 2.5. Если вам неудобно или вы плохо разбираетесь в электромонтажных работах, попросите кого-нибудь помочь вам или заплатите профессионалу за эту работу. Кроме того, не забудьте обратиться в местный офис по разрешению на строительство, чтобы убедиться, что вы соблюдаете местные электротехнические нормы.

Как упоминалось выше, автоматизация двух выключателей света с помощью Shelly 2.5 требует только базовых навыков работы с электричеством и займет около часа или двух. Вот обзор шагов (написанных для жилой проводки в США), которые вы предпримете для установки Shelly 2.5 интеллектуальных реле:

  1. Подготовьте перемычки для проводов
  2. Отключите питание светильников, которые хотите автоматизировать
  3. Вытащите переключатели и отключите выходы от каждого переключателя
  4. Подключите выходные провода к Shelly
  5. Подключите источник питания к Shelly
  6. Подключите существующие выходы переключателя света к Shelly
  7. Подключите нейтральный провод к Shelly
  8. Сложите все обратно в электрическую коробку

1.Подготовьте проволочные перемычки

Чтобы выполнить электрические соединения для вашего нового устройства умного дома Shelly, вам понадобятся короткие перемычки. Вам нужно будет ввести следующие новые подключения:

Соединение Количество Цвет
Power To Shelly 2 Черный
Релейный выход 2 Черный
Нейтральный провод 1 Белый

Другими словами, вам понадобится как минимум 4 коротких черных перемычки и 1 короткая белая перемычка.Под «коротким» я подразумеваю около 3-4 дюймов, в зависимости от проводки в вашей электрической коробке.

Не перегружайте гайки для проволоки

В дополнение к минимальному количеству перемычек, указанных выше, вам могут потребоваться дополнительные перемычки, если уже есть несколько проводов, скрученных в существующие гайки в вашей электрической коробке.

Если я вижу 3 провода в гайке для проводов, я предпочитаю заменить один из этого жгута короткой перемычкой (потому что я знаю, что собираюсь добавить еще два провода). Затем я использую короткую перемычку, чтобы начать новую связку гаек с проводами: другой конец перемычки, провод из исходного пучка, который я «заменил» перемычкой, и новую проводку, которую мне нужно ввести.

Конечно, новая гайка для проводов должна быть рассчитана на то, чтобы выдерживать количество и калибр проволоки в новом пучке (в данном примере 4 x 14AWG).

Итак, когда мы сразу же вытащим все из электрической коробки, мы взглянем на ваши существующие комплекты. Если ваши проволочные гайки уже довольно загружены, вам может потребоваться дополнительная черная и / или белая перемычка, чтобы избежать перегрузки гайки.


Для подготовки перемычек:

  • Во-первых, отрежьте 3–4 ″ провода из 14/2 (или другой проводки, соответствующей вашему приложению).
  • Зачистите ~ 1/4 ″ с одного конца каждого провода.
    • Shelly 2.Порты 5 имеют глубину всего ~ 1/4 дюйма, поэтому этот конец войдет в полосу Shelly
  • Зачистите на ~ 1/2 дюйма от другого конца каждого провода
    • Этот конец будет использоваться для изготовления новой гайки и соединения переключателей
    • Как только вы достанете переключатели из настенной коробки, вы можете использовать полоски для этих двух перемычек.

2. Убейте мощность двух источников света, которые вы хотите автоматизировать

После подготовки перемычек следующим шагом в процессе автоматизации двух выключателей света является обеспечение безопасности работы цепей.Для этого мне нравится следовать этому процессу:

  • Включите оба светильника, на которых вы хотите работать.
  • Подойдите к блоку выключателя и отключите выключатель в той части дома.
    • Убедитесь, что оба светильника выключены. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! В противном случае вам нужно будет найти и отключить выключатель для другой цепи.
  • Снимите настенную пластину
.
  • «Испытайте, прежде чем дотронуться»
    • Защитите себя; используйте бесконтактный тестер, чтобы убедиться, что внутри электрического блока нет проводки под напряжением.

Как я уже упоминал ранее, не выполняйте никаких электрических задач, которые вам не подходят; в стене достаточно силы, чтобы убить или серьезно ранить вас.Если вы не справляетесь с задачей, попросите кого-нибудь, кто знает, что они делают, помочь вам, или заплатите электрику, который сделает эту работу за вас.

3. Вытяните переключатели и отсоедините выходы к лампам от каждого переключателя

С безопасными цепями и снятой настенной пластиной вывинтите выключатели из распределительной коробки.

Вытащите переключатели из коробки, затем выясните, какие провода на задней стороне переключателей являются выходными.Под выходными проводами я имею в виду черные провода, идущие к источникам света, с которыми работают переключатели, а не черные провода, идущие от источника питания.

Если у вас возникли проблемы с определением того, какие из черных проводов являются черными, провода питания, вероятно, входят в коммутатор от одной и той же гайки, в то время как выходные провода будут отходить каждый отдельно к разным кабелям, которые затем покидают электрическую коробку.

После того, как вы определили выходные провода, отсоедините эти провода от задней панели переключателей.Отключение этих проводов может означать отвинчивание клеммного винта на стороне переключателя или нажатие механической разблокировки на задней стороне переключателя для вставных соединений. В зависимости от конструкции нажимного переключателя вам, возможно, придется разрезать провод за переключателем и снять часть изоляции, чтобы подготовить его к следующему шагу.

Следите за тем, какой провод к какому переключателю был подключен, чтобы вы могли убедиться, что ваши переключатели по-прежнему будут управлять одним и тем же светом после установки двойного интеллектуального реле.Другими словами, если вы потеряете понимание того, какой провод какой, переключатели могут в конечном итоге работать не так, как вы привыкли.

4. Подключите выходные провода к Shelly

Хорошо, пора приступить к подключению к Shelly 2.5, чтобы автоматизировать два переключателя света с помощью всего 1 устройства!

Отслеживая, какой выходной провод к какому переключателю идет, возьмитесь за один из выходных проводов. Порты Shelly 2.5 имеют глубину всего около 1/4 дюйма, поэтому обрезайте конец выходного провода примерно до этой длины.

Вставьте оголенный провод в ближайший выходной порт Shelly 2.5 (O1 или O2). Удерживая провод на месте, используйте небольшую отвертку с плоским наконечником, чтобы затянуть винт для этого порта.

На этом рисунке два провода питания для фонарей подключены к портам Shelly O1 и O2.

Потяните за провод, чтобы убедиться, что он надежно вошел в выходной порт Shelly.

Повторите этот процесс для второго выходного провода. Вспомните, какой выходной провод к какому выходному порту шелли (O1 или O2).На следующем этапе вам нужно будет убедиться, что вы подключили переключающий выход к соответствующей клемме SW.

5. Подключите источник питания к Shelly

Shelly 2.5 — это устройство с питанием, и для каждой выходной цепи требуется источник питания. На этом этапе мы подключим питание к портам L (для «Line») на Shelly:

.
  • Найдите гайку для проводов в распределительной коробке, где все черные провода собраны вместе
  • Отвинтите гайку для проводов
    • Если было 3 или более проводов, связанных вместе, удалите один из проводов из пучка и добавьте короткий черный перемычка
      • Соедините вместе оригинальные провода (за вычетом того, который вы сняли, плюс короткая перемычка) и установите их гайку на место
      • Потяните за каждый провод, чтобы убедиться, что он надежно закреплен в гайке. перемычки к жгуту (или к перемычке вместе с другим черным проводом, который вы «заменили» из исходного жгута)
      • Сожмите черные провода вместе и установите гайку для проводов
      • Потяните за каждый провод, чтобы убедиться, что он надежно закреплен в гайке.
      • Подсоедините другие концы черных перемычек к клеммам «L» на Shelly 2.5
      • После затяжки винтов для этих клемм, потяните за каждую из этих перемычек, чтобы убедиться, что они надежно закреплены в Shelly.

      6. Подключите существующие выходы переключателя света к Shelly

      .

      Следующим шагом будет интеграция Shelly с существующими выключателями света. Наблюдая за выходными сигналами этих переключателей, Shelly может поддерживать существующие функциональные возможности, которые вы ожидаете, когда щелкаете выключателем света. Помимо возможности управления из любой точки мира с помощью приложения Shelly или голосового управления с помощью Amazon Alexa или другого голосового помощника, у вас остается привычная функциональность: вы все равно можете щелкнуть физическим выключателем света и свет включается или выключается.

      Magic! Подключим эти переключатели:

      • Если на задней панели коммутатора есть полоска, используйте ее, чтобы убедиться, что вы сняли необходимое количество изоляции с черной перемычки.
      • Подсоедините черную перемычку к коммутатору, вставив вставьте его в зажимную клемму или оберните вокруг винтовой клеммы и затяните винт.
      На этом изображении перемычки выхода переключателя подключены к обоим переключателям.
      Подключите перемычки выхода переключателя к Shelly
      • Вставьте другой конец перемычки в порт Shelly 2.5 SW1 или SW2, который соответствует порту O1 или O2.
        • Другими словами, если на шаге 4 вы подключили провод светового выхода, который вы отсоединили от коммутатора. слева к O2 Шелли, затем теперь подключите перемычку выхода переключателя от переключателя слева к SW2 Шелли
      Точно так же обе перемычки выхода переключателя уже были подключены к клеммам SW1 и SW2 Шелли на этом изображении.

      Убедитесь, что перемычка переключателя подключена к тому же порту # SW, что и выход для света, который когда-то был подключен к этому переключателю.

      Другими словами, если источник питания для света, который раньше был подключен к переключателю света слева, теперь подключен к O2, убедитесь, что перемычка выхода переключателя этого света теперь подключена к SW2.

      • Потяните за провод, чтобы убедиться, что он надежно вошел в порт Shelly.
      • Повторите этот процесс для другого коммутатора

      7.Подключите нейтральный провод к Shelly

      .

      Почти готово! Затем давайте подключим нейтральный провод к клемме N Шелли:

      .
      • Найдите гайку провода, где все белые провода связаны вместе
      • Отвинтите гайку провода
        • Если было 3 или более проводов, связанных вместе, удалите один из проводов из пучка и добавьте короткую белую перемычку
          • Удерживая вместе исходные провода (за вычетом того, который вы сняли, плюс короткая перемычка), установите их гайку на место.
          • Потяните за каждый провод, чтобы убедиться, что он надежно закреплен в гайке.
      • Добавьте белую перемычку к разъему. жгута (или к вашей перемычке вместе с другим белым проводом, который вы «заменили» из исходного жгута)
      • Сожмите белые провода вместе и установите гайку для проводов.
        • Потяните за каждый провод, чтобы убедиться, что он надежно закреплен в гайке.
        • Подключите другие концы белой перемычки к клемме «N» на Shelly 2.5
        • После затяжки винта для этой клеммы потяните за белую перемычку, чтобы убедиться, что она надежно закреплена в Shelly.

        8. Сложите все обратно в электрическую коробку

        Хорошо; мы на финише. Просто нужно собрать все вместе, а затем настроить новое устройство Shelly в приложении Shelly.

        Осторожно заправьте проводку обратно в электрическую коробку, стараясь не нагружать проводку излишне. Как только все будет в порядке, верните выключатели на место, а затем установите настенную пластину.

        После физической переустановки проводки убедитесь, что все работает. Снова включите выключатели, которые вы отключили ранее. В этот момент переключатели света должны работать нормально, чтобы включать и выключать свет.

        Как настроить Shelly 2.5 в сети

        Отлично! Вы физически установили свое новое двойное интеллектуальное реле Shelly 2.5 и готовы автоматизировать две отдельные электрические цепи с помощью одного устройства с помощью контроллера умного дома. Пришло время подключить Шелли к вашей сети.Сначала вы настроите приложение Shelly и добавите новое устройство. Затем вы интегрируете Shelly со своим Amazon Echo или другими продуктами для голосового управления.

        Настройте приложение Shelly на мобильном устройстве

        Приложение Shelly позволит вам управлять своим новым устройством Shelly с телефона или планшета. После подключения у вас будет возможность управлять своими устройствами исключительно через домашнюю сеть или из любой точки мира, подключив свое устройство к Shelly Cloud.

        Чтобы установить приложение, перейдите по одной из ссылок ниже или отсканируйте QR-код на той стороне коробки, в которой было доставлено ваше устройство Shelly:

        Следуйте инструкциям в приложении, чтобы создать учетную запись и подготовиться к добавлению нового двойного интеллектуального реле.

        Если у вас возникнут проблемы, щелкните следующую ссылку, чтобы обратиться за помощью в группу поддержки Шелли на Facebook.

        Добавьте новое устройство в приложение Shelly

        После того, как у вас есть приложение Shelly и настроена учетная запись, пора добавить новое интеллектуальное реле.

        • Убедитесь, что на Shelly 2.5 включено питание. Если вы видите устройство внутри электрического блока, то должен мигать красный индикатор.
        • В настройках WiFi вашего мобильного устройства подключитесь к веб-серверу Shelly.Он должен отображаться в вашем списке сетей Wi-Fi как что-то вроде shelly-switch35-35FA58
        • После подключения к сети Wi-Fi Shelly вернитесь в приложение Shelly. Щелкните значок меню и щелкните Добавить устройство
        • На следующем экране выберите свою домашнюю сеть Wi-Fi из раскрывающегося списка, затем введите свой пароль. Убедитесь, что вы используете сеть 2,4 ГГц, а не сеть 5 ГГц
        • Затем вы должны увидеть новое устройство, которое вы пытаетесь добавить, на экране «Включить устройства».
        • Установите флажок рядом с вашим новым устройством (или нажмите «Выбрать все»), затем нажмите «Включить устройства»
        • Приложение Shelly подключится к вашему новому Shelly 2.5 и настройте его для работы в вашей сети Wi-Fi
        • Успех! Теперь, когда ваше новое устройство Shelly подключено к вашей сети Wi-Fi, вы можете настроить его так, как вам нравится, в приложении. Если у вас нет определенных комнат в приложении, настройте комнату для вашего нового устройства (кухня, гостиная и т. Д.). Когда у вас будет готовая комната, нажмите «Обнаруженные устройства», чтобы настроить новое устройство.

        Дайте своему новому Shelly 2.5 имя и добавьте его в комнату

        • В «Обнаруженных устройствах» нажмите кнопку «Добавить», чтобы добавить новое устройство в комнату, и выберите его «Изображение» (значок в приложении Shelly).
        • На экране «Добавить устройство»:
          • Дайте устройству имя.Поскольку Shelly 2.5 представляет собой двойное интеллектуальное реле, при добавлении Shelly 2.5 вы добавляете сразу два устройства. Итак, просто дайте устройству имя для любой схемы («Back Porch Light», «Kitchen Light» и т. Д.). Вы исправите это для другого устройства за минуту.
          • Выберите комнату, в которой вы хотите установить новое устройство.
          • Выберите значок («Изображение»), который вы хотите, чтобы устройство отображалось в приложении Shelly. Если я добавляю выключатель света, мне всегда нравится использовать лампочку. Изображение
          • Когда вы будете готовы, нажмите «Сохранить устройство»
        • Shelly спросит, хотите ли вы подключить устройство к Shelly Cloud.Устройства Shelly имеют возможность управления только локально (вы можете управлять своими устройствами только при подключении к домашней сети Wi-Fi) или управлять через Shelly Cloud (вы можете управлять своими устройствами из любой точки мира). Какой бы вариант вы ни выбрали, я обнаружил, что установка прошла более гладко, если я щелкнул здесь «Нет». Затем я обновляю прошивку устройства перед подключением к Shelly Cloud на более позднем этапе
        • Поскольку Shelly 2.5 представляет собой двойное интеллектуальное реле, оно будет отображаться в приложении Shelly как два устройства: по одному для каждой цепи, которую он может контролировать.Щелкните значок питания рядом с каждым устройством, чтобы выяснить, какое именно. Идите вперед и исправьте имена для обоих устройств в соответствии с цепями, которыми они управляют

        Обновите прошивку на вашем новом Shelly 2.5

        • Как и большинство электроники в наши дни, производитель обновляет прошивку Shelly. Щелкните свое новое устройство (в приложении Shelly щелкните комнату, в которой оно находится, затем щелкните имя устройства), затем щелкните уведомление об обновлении прошивки.Возможно, вам придется перезапустить приложение Shelly, чтобы увидеть уведомление о микропрограмме, но, скорее всего, вам потребуется обновить микропрограмму на новом устройстве
        • Нажмите «Обновить», чтобы подтвердить обновление. Дайте Шелли несколько минут, чтобы выполнить обновление, а затем устройство перезагрузится.

        Установите тип кнопки Шелли, чтобы переключатели работали нормально

        Если вы помните из начала этой публикации, одна из функций, к которой я стремлюсь в моей домашней автоматизации, — это сделать «взаимодействие с пользователем» интуитивно понятным.Когда я подхожу к выключателю и щелкаю выключателем, я хочу, чтобы он включал свет, если он выключен, и выключал свет, если он включен. Это кажется довольно простым, но если вы установили несколько умных домашних устройств, вы, вероятно, уже заметили, что это не всегда так однозначно.

        Затем мы установим тип кнопки Shelly, чтобы убедиться, что при нажатии переключателя, подключенного к Shelly, индикаторы ведут себя так, как мы ожидаем.

        • На экране устройства в приложении Shelly (показано выше) нажмите «Настройки», затем нажмите «Тип кнопки»
        • На экране типа кнопки щелкните Edge Switch.Это заставит Shelly изменять свое выходное состояние (включать или выключать свет) каждый раз, когда он получает сигнал от переключателя света (каждый раз, когда кто-то переводит переключатель вверх или вниз).
          • Это позволяет вам управлять освещением через контроллеры умного дома и голосовые помощники или переключатели света. Все будет работать так, как вы ожидаете, до
          • . Единственным «недостатком» этого является то, что ваши огни могут гореть, когда ваш физический выключатель света находится в выключенном положении, но это неизбежно, если вы не обновите переключатели до интеллектуальных переключателей
        • Повторите это для другого нового устройства

        Настройте новые устройства для управления через Shelly Cloud

        Некоторым людям нравится безопасность только локального управления, и они могут пропустить следующие шаги.Если вы хотите иметь возможность управлять устройством из любой точки мира через приложение Shelly (а также с помощью продуктов Amazon Echo, Google Home или других средств управления умным домом), вам нужно настроить свое новое устройство для Shelly Cloud. .

        • В приложении Shelly щелкните устройство, которое вы хотите подключить
          • Щелкните Интернет / Безопасность
          • Щелкните Cloud
        • В развернутом разделе «Облако» нажмите «Включить облако».
        • Щелкните Associate To Cloud, чтобы сообщить Shelly, что вы хотите связать свое новое устройство с Shelly Cloud (для обеспечения глобального управления через приложение и управления через Amazon Alexa или другого голосового помощника)
          • Нажмите Yes во всплывающем окне подтверждения
        • Вот и все! Теперь вы можете управлять своим светом из любой точки мира с помощью приложения Shelly
        .

        Ссылка на Shelly с Amazon Alexa для голосового управления

        Если вы хотите иметь возможность управлять своим освещением с помощью Amazon Alexa (или другого голосового помощника), последний шаг в этом процессе — связать приложение Shelly с Alexa.Этот процесс довольно прост:

        • Добавьте навык Shelly Cloud в Alexa
        • Следуйте инструкциям в навыке, чтобы включить его. Вам нужно будет ввести свой логин и пароль из приложения Shelly.
        • Наслаждайтесь функциями экономии времени и домашней автоматизации, которые вы только что разблокировали, связав Shelly с голосовым контроллером!

        Где взять устройства Shelly

        Два отличных места для приобретения снаряжения Shelly — на Amazon и в магазине Shelly’s в США.Вы можете использовать приведенные ниже ссылки Amazon, чтобы поддержать этот блог (без дополнительных затрат для вас), но не стесняйтесь заглядывать в интернет-магазин Shelly, где они часто проводят отличные продажи и предлагают комбинированные предложения на свои продукты.

        Вот несколько отличных продуктов Shelly, которые вы можете приобрести через Amazon:

        • Shelly 2.5 (может управлять 2 электрическими цепями):
        • Комплект из двух Shelly 1 (каждое устройство может управлять 1 цепью):
        • Диммер Shelly, который позволяет управлять диммером и регулировать его яркость. источник света:

        Кроме того, не забудьте заглянуть в магазин Shelly Shop USA, где можно найти ограниченные по времени предложения.

        Дополнительная информация

        Перво-наперво — если эта статья была вашей чашкой чая, пожалуйста, найдите время, чтобы подписаться на мою рассылку. Я хотел бы держать вас в курсе, когда я публикую новые материалы по домашней или промышленной автоматизации. Лучше всего то, что я совсем не спам (около 0–2 писем в месяц).

        Во-вторых, если вы ищете дополнительную информацию о продуктах Shelly, ознакомьтесь с некоторыми из следующих ресурсов:

        Спасибо за чтение! Вопросов? Есть что сказать о Shelly или других устройствах для умного дома? Пожалуйста, свяжитесь с сообществом в разделе комментариев ниже.

        Если этот пост был полезен, передайте его!

        Как это:

        Нравится Загрузка …

        Как установить интеллектуальный выключатель света

        Это понятно, если вы хотите управлять существующими потолочными светильниками с помощью Alexa или Google Assistant, но не заинтересованы в замене каждой лампочки на умная лампочка. К счастью, вы можете интегрировать свои светильники для интеллектуального управления, установив интеллектуальный выключатель света. Вы можете найти умные переключатели в Интернете и в обычных магазинах, таких как Best Buy, Home Depot, Target и Walmart.

        И не волнуйтесь — для установки умного выключателя света не обязательно звонить электрику. На наш взгляд, вы можете сделать это самостоятельно, если будете относительно удобны. В зависимости от электросети вашего дома процесс установки умного выключателя света может быть немного сложным, но большинство людей с навыками DIY могут взять на себя эту задачу. Если вы готовы заняться этим проектом на выходных, вам стоит взглянуть на это практическое руководство, которое максимально упростит установку вашего нового интеллектуального выключателя света.

        Вещи, которые вам понадобятся

        • Отвертка с крестообразным шлицем
        • Отвертка с плоским жалом
        • Интеллектуальный выключатель света, который подходит к настенному выключателю и разводке (подробнее об этом позже)
        • Кусачки
        • Соединители проводов
        • Фонарик или фонарь на батарейках
        • Изолента

        Как установить умный выключатель света

        Шаг 1: Изучите существующий настенный выключатель и схему подключения. Прежде чем покупать умный выключатель света, вам нужно выяснить, какой тип выключателя вам нужен.Если на стеновой панели есть только один переключатель, вам понадобится одинарный переключатель. Если у него есть два выключателя (может быть, один выключатель для света и один для потолочного вентилятора), вам понадобится двухклавишный умный выключатель света. Если у него три переключателя, вам понадобится трехклавишный переключатель.

        Вам также необходимо знать, какой у вас тип проводки. Отключите питание блока предохранителей, чтобы избежать поражения электрическим током. Если вы не уверены, к какой электрической цепи принадлежит ваш светильник, неплохо было бы захватить вольтметр (если у вас его еще нет).Комбинированный блок Klein, с которым мы связались выше, даже поставляется с бесконтактным тестером напряжения, поэтому вам не придется возиться с выводами и проводами.

        Затем откройте существующий коммутатор, на котором вы хотите установить интеллектуальный коммутатор, и проверьте проводку. Чтобы открыть выключатель, открутите винты на настенной пластине (обычно они расположены сверху и снизу пластины). Используйте нож для масла или отвертку с плоским жалом, чтобы оторвать пластину от стены, так как она может прилипнуть (часто из-за краски).Затем открутите винты на самом переключателе света и осторожно потяните переключатель вперед.

        Erika Rawes / Digital Trends

        Посмотрите на схему подключения. Для большинства интеллектуальных выключателей света требуется провод заземления, провод «вход», «выход» и нейтральный провод. В большинстве домов есть входной, выходной и заземляющий провода, но в некоторых домах, построенных до 1980-х годов, нет нейтральных проводов. Обычно нейтральный провод — это белый провод (или группа белых проводов). Если у вас нет нейтрального провода, вы все равно можете установить множество интеллектуальных выключателей света, но вам нужно будет приобрести особый тип интеллектуального выключателя света, для которого не нужен нейтральный провод.Например, диммерный переключатель интеллектуального освещения Lutron P-PKG1W-WH-R будет работать без нейтрального провода, но для него требуется собственный мост.

        Шаг 2: Выберите умный выключатель света. После того, как вы ознакомитесь с настройкой проводки, выберите умный выключатель света, который соответствует вашей ситуации.

        С двухконтактными переключателями вы можете столкнуться с бегущими проводами и в других уникальных ситуациях. Таким образом, дальнейшие инструкции будут предполагать использование однокнопочного интеллектуального выключателя света с нейтральным проводом, такого как интеллектуальный выключатель света Wemo.

        Эрика Равес / Digital Trends

        Шаг 3: Снимите старый выключатель света. (Опять же, убедитесь, что питание выключателя отключено). Полностью отсоедините старый выключатель света, отсоединив каждый провод один за другим. Обратите внимание, какой из проводов есть, когда вы их отсоединяете, чтобы избежать путаницы в дальнейшем. Если на них нет этикеток, возьмите изоленту разных цветов и сделайте этикетки по ходу дела.

        Шаг 4: Подключите провода интеллектуального выключателя света к проводам внутри стены.Подключите входной провод к входному проводу, выходной провод к выходному проводу, заземляющий провод к заземляющему проводу, а нейтральный провод к нейтральному проводу. Закрепите соединения с помощью соединителей и убедитесь, что в коробке нет незакрепленных или оголенных проводов. (Имейте в виду, что заземляющий провод может быть оголенным.) В зависимости от вашей проводки вам может потребоваться инструмент для зачистки проводов, чтобы правильно подготовить провода для вашего нового переключателя.

        После подключения и закрепления всех проводов интеллектуального переключателя проверьте их, включив питание.Если переключатель работает, вы можете переходить к следующему шагу. Если ваш коммутатор не включается, вам необходимо повторно проверить свои соединения.

        Шаг 5: Убедитесь, что интеллектуальный выключатель света зафиксирован. Отключите питание в блоке выключателя. Организуйте и поместите проводные соединения в настенную коробку. Имейте в виду, что он может быть плотно прилегающим, поэтому может быть сложно вставить все провода в коробку. Хотя может возникнуть соблазн засунуть их внутрь, мы рекомендуем притормозить и аккуратно поместить их в коробку.Это поможет предотвратить ослабление соединений и возгорание. Иногда можно перевязать проводку изолентой. В целом, вы не должны делать ничего, что увеличивает вероятность возникновения электрического пожара.

        Когда вы закончите вставлять все провода в коробку, прикрутите умный выключатель света на место. Включите питание блока выключателя и убедитесь, что все соединения стабильны. Если все подключения выполнены, установите настенную пластину и начните настройку приложения.

        Шаг 6: Затем подключите интеллектуальный выключатель света к вашей конкретной сети.Для этого вам сначала нужно загрузить приложение Smart Light и подключиться к Wi-Fi. Как только это будет сделано, назовите переключатель как хотите и присоедините к нему с помощью Alexa или Google Home, чтобы вы могли использовать функцию голосового управления.

        Наконечники
        • Перед настройкой интеллектуального переключателя света полностью прочтите его руководство по эксплуатации, чтобы убедиться, что вы понимаете его схему подключения и функции. Дизайн различается, поэтому не беспокойтесь, если он будет сильно отличаться от традиционного переключателя.
        • Не думайте автоматически, что настройки во всех ваших комнатах будут одинаковыми. Электропроводка может варьироваться от комнаты к комнате.
        • Если у вас возникли проблемы с подключением коммутатора к соответствующему приложению, убедитесь, что он подключен к сети 2,4 ГГц. Если это не сработает, вы можете сбросить переключатель, нажав и удерживая кнопку включения примерно 10-15 секунд.
        • Если вам необходимо установить двух- или трехкнопочный интеллектуальный выключатель света или установить интеллектуальный выключатель света без нейтрального провода, мы рекомендуем ознакомиться с вашим руководством по эксплуатации.
        Рекомендации редакции

        Беспроводные настенные станции | Цифровые системы

        Беспроводные настенные станции со встроенными светодиодными индикаторами доступны в различных конфигурациях для индивидуального управления уровнем освещенности. Эти настенные станции обеспечивают удобное управление и желаемые уровни освещения, передавая вводимые пользователем данные в диспетчер беспроводной связи ENCELIUM ® EXTEND или контроллер ENCELIUM EDGE через ячеистую сеть на основе стандартов ZigBee ® .

        Эти беспроводные настенные станции получают питание от двух или четырех щелочных батареек AAA 1 . Они предназначены для установки на поверхность стены1 или в электрическую коробку, а функциональные возможности зависят от установленной модели.

        Двухкнопочный переключатель (EN-WS-2B): Двухкнопочный переключатель — это контроллер освещения одной зоны, идеально подходящий для небольших конференц-залов, частных офисов и других помещений, где не требуется многозонное управление. Кратковременное нажатие на верхнюю / нижнюю кнопки включает / выключает подсветку, а нажатие и удерживание снижает яркость подсветки вверх или вниз.

        Настенная станция с затемнением сцены (SCX): Настенная станция с функцией затемнения для нескольких сцен и одной зоны обеспечивает индивидуальный контроль уровня освещения в таких помещениях, как залы заседаний, конференц-залы, частные офисы и другие помещения, требующие архитектурного затемнения. SCX позволяет пользователю выбирать заранее запрограммированные уровни освещенности или «сцены» одним нажатием кнопки. Конфигурацию сцены можно изменить с помощью системного программного обеспечения.

        Контроллер зон (ZCX) 2 : Многозонная настенная станция предлагает программно конфигурируемое управление освещением, которое обеспечивает включение / выключение нескольких зон освещения.Обычно он располагается у точек входа на этаж или в отдел и используется для «активации» или «деактивации» зоны освещения. Состояние зоны отображается на светодиодном дисплее: белый цвет означает «ВКЛ», а синий — «ВЫКЛ».

        Сноски:
        1 Требуется комплект для поверхностного монтажа (SMK).
        2 Доступно с ENCELIUM ® EXTEND с сетевой системой управления освещением.
        3 Чтобы заказать пользовательские кнопки, обратитесь к местному торговому представителю OSRAM.
        4 При использовании с сетевой системой управления освещением ENCELIUM EXTEND или автономной беспроводной системой управления освещением ENCELIUM EDGE.

        Подключение двойного переключателя света с петлей

        Переключатель 3PDT (трехполюсный, двухпозиционный) позволяет изменять эффекты для истинного обхода и позволяет подключать светодиодный индикатор состояния. Это полезно для сценических исполнителей, так как не оставляет вопросов, включен или выключен «ящик».

        19 ноября 2015 г. · Подключение тактильного кнопочного переключателя к RPi.Прикрепить тактильный кнопочный переключатель к RPi довольно просто. Важно помнить, что контакты GPIO RPi совместимы с напряжением + 3,3 В постоянного тока. Подача напряжения выше +3,3 В пост.тока приведет к повреждению RPi. Далее показана электрическая схема подключения тактильного кнопочного переключателя.

        2 дня назад · Сообщество инженеров-электротехников для разработчиков оборудования с инструментами проектирования, проектами, статьями, вакансиями, событиями, обсуждениями и социальными сетями.

        30 июля 2018 г. · Большинство символов, используемых на схеме соединений, выглядят как абстрактные версии с реальными объектами, которые они представляют.Например, выключатель был бы ограблением дороги, имеющей линию под углом к ​​проводу, так же как выключатель света, который вы можете включить или выключить.

        Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные переключатели, регулятор света и несколько вариантов подключения a. Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, два переключателя включены. одна коробка и раздельная розетка …

        Однополюсный выключатель из коллекции radiant® — идеальное обновление для вашего основного выключателя света. Он обеспечивает включение / выключение света или осветительной арматуры из одного места, объединяя при этом четкие линии и плавный ход весла для изысканного прикосновения.Предназначен исключительно для использования с безвинтовыми настенными панелями …

        Белый провод от кабеля питания схемы на осветительном приборе представляет собой нейтральный провод, который подключается к белому проводу или серебристому винту светильника. Черный кабель питания схемы, как показано на схеме, подключается к белому проводу кабеля, который будет переключаться.

        Выключатель света Объяснение БАНДЫ и ПУТИ

        Нет, это не пост о какой-то изворотливой программе Росс Кемп 🙂 Здесь мы попытаемся прояснить тему, которая вызывает большую путаницу у вас, подающих надежды Д.И.Я. типы…

        Одинарная группа, 2 стороны, Тройная группа, 1 линия, 2 группы, 1 линия, бла-д-бла-де-бла. Так что, черт возьми, все это значит? Не паникуйте, друзья мои, это на самом деле довольно просто (хотя вы бы не подумали, если бы читали многие популярные блоги D.I.Y).

        Забудьте о «ПУТИ», сначала сконцентрируйтесь на «БАНДАХ»

        Итак, представьте себе группу как один простой переключатель. Если на вашем переключателе света есть одна «кнопка переключения», то это одинарный (или 1) групповой переключатель.Если на нем есть две «кнопки переключения», то это двойной (или 2) групповой переключатель. и т.д. и т.п.

        переключатель одинарный

        Выключатель двойной

        Тройной переключатель

        Рад, что мы разобрались?

        «Банды» — это просто, так что же их «ПУТИ»

        Что касается выключателей (или групп) света, то они могут быть только одним из двух; односторонний переключатель или двусторонний переключатель, конец.

        Механизм одностороннего выключателя света

        Односторонний переключатель имеет две клеммы, это простейшая из коммутационных схем.он либо включен, либо выключен, вот и все. Когда он находится в положении «ON», клемма COM соединена с клеммой L1 (пусть будет свет!). Когда он выключен, клемма COM ни к чему не подключена и (переключатель разомкнут) через переключатель не течет ток.

        Двусторонний механизм переключения света

        Двухпозиционный переключатель имеет три клеммы, это немного сложнее (хоть немного полезнее), чем односторонний. Когда он находится в положении «ON» (положение 1), клемма COM подключена к клемме L1.Но когда он выключен (положение 2), ток переключается с L1 на клемму L2. Это то, что мы используем в схемах, когда хотим иметь возможность включать и выключать один свет с помощью двух разных переключателей (см. Схемы освещения с двухсторонним переключением).

        Итак, в порядке небольшой доработки

        Переключатель одинарный

        Если у нас есть переключатель с одной «кнопкой переключения» (1 группа), он может иметь механизм переключения, который может быть одним или двумя «СПОСОБАМИ», поэтому у нас есть два возможных варианта;

        1 / Одиночный переключатель GANG one WAY или

        2 / Двухпозиционный переключатель одинарный

        Лицевая панель с двойным переключателем

        Если у нас есть переключатель с двумя «кнопками переключения» (2 группы), у него может быть механизм переключения, который может быть одним или двумя «СПОСОБАМИ», поэтому у нас есть два возможных варианта;

        1 / A Double GANG one WAY переключатель или

        2 / A Двухпозиционный двухпозиционный переключатель

        И так далее и тому подобное, Простаки, вы поняли (надеюсь), я уже в постели .

Ламп

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
