Содержание

Как подключить датчик движения к лампочке | схема и видео

Функционал прибора, применяющегося для включения / отключения лампы в автоматическом режиме, заключается в реагировании на передвижение в определенной зоне. Свое применение прибор нашел при освещении жилых помещений, приусадебных участков, улиц, подъездов и т.д. Детектор – это конструкция с наличием ультразвукового или инфракрасного датчика. Устройство оснащается специальным окном – линзой Френеля. Чтобы подключить датчик, важно быть осторожным, во избежание её повреждения.

Перед проведением монтажных работ нужно понимать, как отрегулировать устройство. Для этого можно воспользоваться маркерными метками. Перед тем, как подключить датчик движения к лампочке (схема, как правило, указывается на корпусе прибора), важно убедиться, что напряжение в сети, где будет установлено устройство, отсутствует. А теперь приступим непосредственно к делу.

Как подключить датчик движения к лампе: порядок монтажных работ

Перед началом установки стоит обратить внимание на следующие моменты:

  1. если есть схема подключения на самом устройстве, то следует воспользоваться именно ей;
  2. поверхность датчика (линзы) должна быть максимально чистой, иначе это снизит его функциональность;
  3. желательно, чтобы прибор использовался отдельно от остального освещения;
  4. во время монтажа важно охватить всю зону движения.

Ниже будет перечислен порядок проведения работ по установке.

  • В самом начале нужно выбрать подходящее месторасположение датчика и лампы. Затем снимаем подставку прибора и крепим на стене. В помещении датчик движения монтируется выше 2.5 метров.
  • С подсоединяемых проводов удаляем 1 см изоляции в том месте, где будем крепить к самому датчику.
  • Открываем крышку прибора, где находятся клеммы: N – ноль, L – фаза и заземление.
  • После этого от распределительной коробки или выключателя подаем ток (предварительно убедившись, что все подсоединено верно).

Если перепутать фазировку, то прибор не будет функционировать. Поменяйте местами провода и он заработает. Надеемся вам теперь стало ясно, как подключить датчик движения к лампочке. Важное напоминание: выходная мощность прибора не должна быть меньше, чем у лампы.

Как подключить датчик движения к лампочке (видео)

Если вам были неясны некоторые моменты при подключении устройства, то посмотрите это видео.

Здесь затронуты важные нюансы, которых в статье мы детально не рассматривали. Также будут озвучены наиболее распространенные производители этих устройств. Кроме того, на видео наглядно показано куда именно подключать провода. Напоследок предлагаем купить в Москве датчик движения ДД-009 ИЭК по выгодной цене.



Как подключить датчик движения к лампочке: схемы, подключение, настройка и монтаж

Человек — разумное существо, любящее комфорт во всем. Поэтому если есть возможность создать его, то он такой шанс не упускает. Причем даже в том случае, когда для достижения цели приходится изрядно потрудиться. В последнее время становятся суперпопулярными системы «Умный дом», в которые в обязательном порядке входят приборы, контролирующие освещение. Для автоматизации включения и выключения светильников, находящихся в подъездах, квартирах, перед входом в дом или в коридоре, сейчас используются датчики движения. Такие же приборы становятся неотъемлемой частью охранных систем, применяются в магазинах для «пущего удобства» — для открывания дверей перед покупателями. Данные устройства обещают «два в одном» — максимальный комфорт и экономию электроэнергии, поэтому многие хотели бы узнать, как подключить датчик движения к лампочке. Как и у всякой работы, у этой операции есть особенности, схемы и требования.

Датчик движения: принцип действия

Датчик движения, или ДД — почти неотъемлемая часть системы «Умный дом», однако его можно использовать и отдельно. Это прибор, реагирующий на присутствие человека (или животного). Главной задачей этого детектора, как и любого другого, является управление электрической сетью. Работать он может с активной или активно-индуктивной нагрузкой.

Когда в зоне контроля прибора, имеющего в составе фотоэлемент, обнаруживается движение, устройство сначала проверяет уровень освещенности. Если этот параметр ниже заданного значения, то датчик включает осветительный прибор. Порог срабатывания датчика движения владельцы устанавливают регулятором: его диапазон — 3-2000 Лк (10-2000 Лк).

Сенсоры ИК, чаще применяющиеся в бытовых условиях, улавливают колебания электромагнитных волн в инфракрасном спектре. Время, через которое происходит срабатывание, как и его порог, тоже самостоятельно настраивается владельцами. Выдержка прибора зависит от модели. Она может составлять от 10 секунд до 15 минут. Небольшая погрешность допускается.

Требования к месту установки

Перед изучением вопроса о том, как подключить датчик движения к лампочке, надо решить другой: как найти оптимальное место для устройства. От этого, как и от корректно выбранной схемы подключения, зависит работа датчика в дальнейшем. Многое зависит от угла захвата прибора, однако любой сенсор должен быть установлен так, чтобы зона его действия покрывала большее количество мест появления человека.

Правила монтажа

При одном входе в комнату датчик устанавливают напротив него. Если дверей, ведущих в помещение две, то оптимально размещение устройства на потолке, но для такого монтажа подойдет только прибор с максимальным углом охвата — 360°. Но и это еще не все, поскольку существует еще несколько правил.

  1. Владельцам надо проследить за тем, чтобы в рабочей зоне сенсора не было приборов, использующих электромагнитное излучение. В противном случае помехи неизбежны.
  2. Около устройства не должны быть установлены, вентиляторы, системы климат-контроля. Радиаторы отопления, другие источники тепла также не лучшие соседи для детектора.
  3. Совершенно не допустим прямой солнечный свет, падающий на прибор. Если есть окно, то важно настроить устройство так, чтобы оно включало свет только в темное время суток.
  4. Лампы накаливания в зоне действия детектора устанавливать не рекомендуется, так как датчик может среагировать на изменение ее температуры.
  5. В радиус действия датчика движения не должны попадать какие-либо крупные объекты (например, массивная мебель), которые могут помешать обзору.

Высота установки сенсоров — 2,5-4 м. Этот параметр может немного отличаться у разных моделей. Датчики, обнаруживающие присутствие, более чувствительны к движению поперек зоны наблюдения, а также к вибрациям.

Другие обязательные условия

Существуют ограничения, касающиеся суммарной мощности осветительных приборов. Для обычных ламп накаливания пределом являются 1200 Вт, для люминесцентных — 600 Вт. Температура также влияет на чувствительность детекторов. Оптимальный режим — обычный «комнатный показатель», чаще не превышающий 20°, но приборы могут работать при температуре от -20° до 40°. Соблюдение этих рекомендаций позволит избежать двух противоположных проблем — ложного срабатывания и, наоборот, несрабатывания.

Для квартир и домов, в которых живут домашние питомцы, есть два вариант решения «блуждающего объекта». Их владельцы могут отрегулировать чувствительность датчика (или положение линзы), предусмотрительно установив минимальное значение для срабатывания. Второй вариант — покупка детектора, «по умолчанию» не реагирующего на движение «недообъектов», весящих менее 10-25 кг.

Как выбрать оптимальный датчик?

Перед рассмотрением вопроса о том, подключить датчик движения к лампочке, надо его приобрести. И в этом иногда заключается главная проблема. Оснащение датчиками квартиры или дома, подсобных помещений или двора — задача, которая кажется простой только на первый взгляд. Ассортимент таких устройств довольно широк, причем все они имеют достоинства, недостатки, свои особенности и разные способы установки. Поэтому будущим владельцам приходится решать сразу несколько вопросов.

Место размещения

Для работы в зданиях покупают внутренние устройства, которые предназначены для работы в нормальных условиях — без температурных перепадов, повышенной влажности и пыли. Для монтажа вне помещения прибор должен иметь защиту от воздействия внешних факторов. Как правило, таким «зорким» детекторам необходим больший радиус обнаружения.

Тип устройства, дополнительные функции

После определения места монтажа выбирают тип детектора движения. Инфракрасные устройства относятся к универсальным изделиям. Они могут функционировать как в помещениях, так и вне их. Акустические модели — оптимальный выбор для участков, где редкое появление визитеров сопровождают звуки — хлопки, стук двери.

Длинные коридоры, помещения сложной конфигурации — повод для покупки ультразвуковых или микроволновых датчиков. Комбинированные устройства сочетают свойства нескольких типов устройств. Их плюсы — надежность, минимальное количество ложных срабатываний. Считается, что самый нежелательный вариант — ультразвуковые сенсоры. По крайней мере, для семей, в которых живут питомцы с чувствительными ушами.

Лучше заранее узнать и о дополнительных функциях. Об одной из них уже упоминалось. Если в доме «благоденствуют» (путешествуют по ночам) животные, то защита от ложных срабатываний обязательна. Когда прибор имеет подвижный элемент, его рекомендуют направлять «на плечи» людей. Говорят, что в этом случае «скитания» домашних питомцев остаются незамеченными.

Задержка отключения необходима относительно большим помещениям, иначе хозяевам грозит «прогулка во тьме». Встроенный датчик освещенности не даст светильникам включиться, если в помещении еще недостаточно темно.

Варианты подключения

Выбор способа зависит от того, что именно нужно владельцам дома или квартиры. Существует три возможных сценария подключения.

  1. Независимое включение: или датчиком, или выключателем. В этом случае у владельцев будет возможность пользоваться сенсором и обходиться без него, когда в этом возникает необходимость.
  2. Датчик, который можно отключать на определенный период. Это может быть удобно, если свет нередко включается жильцами в светлое время суток.

Универсальное решение — комбинация способов. Это автоматический режим вкупе с принудительным включением/выключением света. Этот вариант совмещает оба предыдущих. Кроме того, возможно подключение детекторов параллельно. Этот решение, оптимальное для длинных коридоров, в которые выходят несколько дверей.

Угол обзора, дальность действия

Углы обзора определяет количество входов в комнату или путей к объекту. Чем их меньше, тем меньший угол требуется прибору. Для помещений с несколькими дверями, для открытых пространств оптимальны модели, имеющие углы обзора по горизонтали 180-360°. Если в комнате всего одна входная дверь, то узкого сектора (110-180°) охвата вполне достаточно.

Углы обзора по вертикали значительно меньше — 15-20°. Дальность действия устройства также зависит от масштабов подконтрольной площади. Для монтажа внутренних моделей их «сильная дальнозоркость» — требование явно лишнее. Для комнат будет достаточно детектора, способного распознать движение с дистанции 7 метров.

Защита от неблагоприятных условий

В первую очередь, речь идет о мокрых помещениях и улице. Для комнат с нормальной влажностью можно приобретать приборы с классом защиты IP20. Устройствам, которые будут монтироваться на крыльце, беседке, террасе, необходим более высокий уровень — IP 33.

Детекторы, предназначенные для работы в ванных и санузлах, обязаны иметь класс защиты IP 44. Такие же, максимально безопасные устройства устанавливают на открытой местности, но дополнительно их советуют защищать козырьком.

Способ монтажа

Модели датчиков бывают корпусными, которые выбирают для монтажа на стенах или потолке, и встраиваемыми. Последние приборы имеют маленькие размеры, но отличаются высокой ценой. По этим причинам данные детекторы движения имеют свою «нишу»: их приобретают для организации охранных систем.

Определение нагрузки

Один датчик может подключаться к нескольким приборам, поэтому в данном случае важно соблюдать обязательное условие: их суммарная мощность не должна быть выше лимита, указанного производителем устройства. В большей степени это касается систем уличного освещения, куда входят более мощные источники света.

Как подключить датчик движения к лампочке?

Ответ на этот вопрос зависит от разновидности сенсоров, от места монтажа, от схемы подключения. Перед тем как подключить датчик движения к лампочке, надо решить, как именно это лучше сделать. Вариантов существует несколько, но сначала рекомендуют отключить электричество, а сам прибор разобрать. Заднюю панель сенсора снимают с помощью отвертки. За ней обнаруживают колодку для присоединения проводов.

Все контакты внутри устройства обозначены: N — нейтраль (ноль), L — фаза, а L со стрелкой (либо A) — клемма, предназначенная для соединения с осветительным прибором. Схема подключения конкретного датчика производителем тоже предусмотрена. Она находится либо на его корпусе, на тыльной стороне, либо присутствует в инструкции. Поэтому владельцам остается лишь следовать ей, или выбрать лучший способ подсоединения. Разные схемы подключения, включение в них дополнительных приборов позволит расширить функциональность, увеличить площадь контролируемой зоны, получить возможность управлять группой без участия сенсора, если это условие необходимо.

Схемы: трехпроводная и двухпроводная

Все недорогие сенсоры, предназначенные для установки в квартирах и частных домах, можно разделить на 2 вида — двух- и трехпроводные. Первая схема аналогична той, по которой подключают стандартный включатель.

Вторая подразумевает присутствие нулевого провода. Недостаток обоих вариантов — невозможность добавить дополнительное устройство, которое даст возможность включить или выключить свет принудительно.

Подключение датчика в обход выключателя

Это самый простой ответ на вопрос, как подключить датчик движения к лампочке, поскольку здесь никаких иных приборов не предусматривается. В этом случае, если в зоне действия детектора появится движущийся объект, то он сработает — самостоятельно включит осветительный прибор. Плюс способа — несложность работы, так как не нужны дополнительные манипуляции с распределительной коробкой.

Данный вариант — лучшее решение для тех мест, где хозяева не остаются на долгое время. Например, для крыльца, лестничной площадки, кладовой и т. п. Датчик движения будет включать свет, который будет гореть, пока в зоне есть движение. Через некоторое время после ухода людей он выключится. Способ удобен, поскольку никаких дополнительных действий от хозяев не требуется, а это важно, если заняты руки.

Подключить прибор напрямую очень просто. От клеммы L ведут провод к фазе, от N — к нейтрали осветительного прибора, а от L со стрелкой (A) – к фазе лампочки. Если работы ведут на придомовой территории, то, как правило, устанавливают несколько детекторов — два или более. Их клеммы подключают параллельно, а потом подводят к осветительному прибору.

Подключение детектора движения через выключатель

Данный вариант немного сложнее, однако в некоторых случаях именно он считается оптимальным выбором. Например, такая схема становится единственно возможным выбором для кухонь. Когда хозяева приходят в помещение, осветительный прибор включается, однако после того, как хозяева сели за стол, и перестали двигаться, детектор попросту свет выключает. Удобством такую работу приборов назвать трудно, поэтому положение спасает только присутствие в цепи трехпозиционного выключателя. Помимо кухонь данную схему используют для ванных, санузлов и туалетов.

В этом случае действуют таким образом:

  1. Сначала от клеммы N нулевой проводник проводят в распределительную коробку. Там делают разводку на лампочку.
  2. От L фазу подводят к выключателю, где его подключают к средней клемме, которая отводится для «самостоятельной» работы детектора.
  3. Клемму A датчика соединяют с фазой осветительного прибора. Потом соединяют лампочку и выключатель: провод подводят к клемме, соответствующей верхнему положению клавиши.

Присутствие выключателя даст возможность самостоятельно включать освещение. Нижнее положение клавиши обеспечит его отключение без помощи детектора движения.

Фиксация датчика и его настройка

После завершения монтажа по выбранной схеме, корпус прибора собирают, затем его крепят на потолке или стене. Для этого в основании просверливают отверстия, вставляют в них дюбели, затем прибор прикручивают саморезами. При поворотном корпусе прибор разворачивают так, чтобы он максимально охватывал зону действия.

Потом переходят к настройке детектора движения. У стандартных моделей предусматривается всего 2 регулятора: времени (TIME) свечения лампы и чувствительности (SENS) срабатывания датчика. Более функциональные модели, оснащенные фотоэлементом (фотореле), позволяют настраивать уровень освещенности (LUX), при которой детектор будет включать светильники. Комбинированные устройства могут иметь встроенные микрофоны. В таких моделях есть регулятор их чувствительности (MIC).

Однако даже два регулятора дают возможность без проблем настроить приборы для любых условий работы. Большой разницы в регулировке детекторов разных видов (и производителей) нет. В любом случае операцию проводят при выключенном освещении.

  1. Регулятор чувствительности поворачивают по часовой стрелке до упора. Регулятор времени, наоборот, — против часовой стрелки, тоже до предела.
  2. Спустя несколько минут переходят к проверке. Помещение покидают, затем в него возвращаются. В идеале период времени между тестами должен быть более 5-10 секунд.
  3. После тестирования настраивают время срабатывания и чувствительность датчика движения. Длительность свечения выбирается хозяевами: диапазон широк — от 10 секунд до 4 минут. Как правило, эта операция занимает некоторое время, необходимое для проверки выбранного режима и его последующей корректировки.

Инструкции к приборам включают подробное руководство, помогающее относительно быстро и корректно настроить приборы. Поэтому любые владельцы справятся с задачей: как подключения, монтажа, так и настройки детекторов.

Возможные проблемы

К сожалению, не все и не у всех проходит гладко. Иногда хозяева сталкиваются с неполадками из-за неправильно выполненной работы, не совсем корректного монтажа и т. д.

  1. Ложные срабатывания. Они возможны в нескольких случаях. Как правило, такие неприятности вызваны неправильным расположением приборов, которые вынужденно реагируют на источники тепла, на листву деревьев или на другие случайные факторы.
  2. Реагирование — включение светильников — безо всяких причин. Причиной может послужить свет другого источника, если он направлен на фотореле, лампа накаливания, которая остывает не сразу. Кроме того, датчики могут «ловить» ИК волны.
  3. Воздушные потоки. Инфракрасные сенсоры способны улавливать не только блики, но и потоки воздуха, поэтому не рекомендуется их установка в местах потенциальных сквозняков, на тех открытых участках придомовой территории, где сильный ветер скорее правило, чем исключение.
  4. Возникновение проблем из-за неправильной установки. В этом случае речь идет о монтаже датчика, предназначенного для установки на потолке, на стене, или наоборот. Причина — разный угол обзора таких устройств, поэтому некорректная работа — последствие, которого можно ожидать, если хозяева проигнорировали инструкцию производителя.

Как подключить датчик движения к лампочке, чтобы при его эксплуатации не столкнуться с проблемами? В этом случае нужно правильно подобрать контролирующий прибор и схему, соблюсти все требования к месту, подключению в сеть и установке. Чтобы знать, по какому сценарию проходит такая работа, лучше посмотреть «наглядное видео»:

Была ли статья полезна?Мы хотим стать лучше. Спасибо за мнение!

Если вам понравилась статья, пожалуйста, поделитесь ей

Источник

Как подключить датчик движения к лампочке: фото, видео

Датчики движения для автоматического включения света пользуются большой популярностью. Прибор способен реагировать на любые движения, которые находятся в радиусе его видимости. Чаще всего датчиками оснащают приусадебные участки, подъезды, а также на автостоянках.

Необходимая информация, перед правильным подключением датчика движения к лампочке

Современные модели обнаружителя движения имеют конструкцию со встроенным в него инфракрасным или ультразвуковым датчиком. Пластмассовая конструкция прибора оснащена окошком, которое покрыто специальной пленкой. Назовется это линзой Френеля. Во время проведения каких-либо работ с датчиком, необходимо соблюдать крайнюю осторожность, чтобы не повредить линзу. Для облегчения настройки при дальнейшей регулировке, можно сделать небольшие пометки маркером.

Необходимо помнить, что все монтажные работы проводятся при выключенном напряжении.

Порядок подключения

Во время подключения обратите внимания и на такие моменты как:

  • Устанавливать прибор нужно так чтобы он охватывал всю необходимую зону.
  • Если поверхность датчика загрязнилась, это отразится и на радиусе обзора.
  • Лампочку с прибором движения необходимо устанавливать отдельно от всеобщего освещения.

Подключение одного датчика плюс схема

После того как местоположение лампочки сдатчиком движения определено, можно провести монтаж устройства, для этого с него нужно снять подставку и прикрепить ее к стене. Для максимальной эффективности датчик необходимо устанавливать на высоте не ниже 2,5 метра. Дальше необходимо открыть крышку датчика. Там можно обнаружить провода различных цветов. Синий (N) обозначает ноль, красно-коричневый иногда сиреневый (L) это фаза. Желто-зеленый провод это заземление.

От распределительной коробки или от выключателя подается напряжение в 220В. Провода подключаются в зависимости от расцветки, места их соединения изолируются. Закрывать лучше муфтами или изолентой. Если выключатель уже имеется, то установка нового не требуется. Далее необходимо подключить датчик к лампочке. Выходящую из коробки прибора фазу (красно-коричневый провод) присоединяется на один конец лампочки и изолируется, а второй конец лампочки присоединяется к синему проводу (ноль).

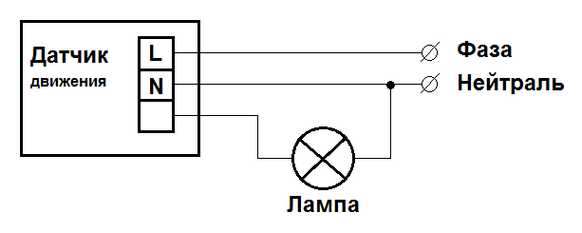

Схема подключения датчика движения к лампочке.

Подключение двух и более устройств к одной лампочке плюс схема

В некоторых ситуациях, когда один датчик не в состоянии охватить всю площадь помещения прибегаю к такому методу как подключение двух датчиков движения на одну лампочку. Этот способ часто применяется охраняемыми объектами, чтобы как можно больше был радиус работы датчиков и охватываемая зона.

Применяется как правило настенные датчики для того чтобы максимально снизить мертвые зоны. Другими словами, фаза с нулем без прерывания попадает на каждый датчик. Все входы датчиков имеют параллельное подключение, а вход на светильник.

Все реагирующие на движение приборы питаются от одной фазы. В случае с установкой двух приборов на одну лампочку, следует помнить, что мощность лампочки не должна быть выше выходной мощности устройств, это может привести к поломке приборов. В схеме приведенной ниже максимально доступно описано подключение двух датчиков движения к лампочке.

Схема для подключения двух датчиков движения к одной лампочке

Бывают ситуации, когда схематический осмотр и изучение прилагаемой инструкции не приносит должного результата. А позвать, специалиста нет времени, или еще какая-то причина, тогда без наглядного пособия не обойтись. Ниже предоставлено видео, в котором максимально доступно показано как необходимо подключать датчик движения.

Купить и датчики и лампочки можно здесь: https://avselectro.ru/catalog/4146-lampy-istochniki-sveta — в АВС электро и выбор большой и цены хороши (частенько даже распродажи бывают).В общем, рекомендуем заглянуть.

Видео, как подключить датчик движения.

 Загрузка …

Статьи по теме:

Схема подключения датчика движения с 3 проводами. Как подключить датчик движения к лампочке через выключатель? Принципиальная электрическая схема датчика движения

Установка датчика движения на освещение: три схемы правильного подключения, пошаговая инструкция, а также ответы на вопросы о времени срабатываниия. +ТЕСТ для самопроверки.

Подключив правильным образом к лампочке датчик,

человек получит возможность избежать затрат на электроэнергию. Датчик движения очень удобен. Он включает и выключает свет без человека. Но для подключения стоит знать о нюансах, что нарушать не желательно.

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией для самостоятельного подключения и настройки датчика, следует пройти небольшой тест:
  1. Чем отличается черный и красный провод внутри устройства?а) Красный следует подсоединять к фазному проводнику, а черный к системе нулевой проводник.
    б) Ничем, это одинаковые провода, имеющие разный окрас в зависимости от модели устройства.
  2. Разрешено ли монтировать датчик около окон?а) Да.
    б) Нет.
  3. Если внутри квартиры или частного дома имеется много окон, через которые внутрь проникает дневной свет, то датчик с каким регулятором следует приобретать?а) «Sence».
    б) «Lux».
  4. Что нужно делать, если купленный датчик, что оснащён регулятором «Sence» не срабатывает, когда человек проходит прямо мимо него?а) Повысить его чувствительность.
    б) Уменьшить чувствительность.

Правильные ответы:

  1. б) Провода отличаются своим цветом, они различаются в зависимости от выбранной модели датчика.
  2. б) Датчики нельзя устанавливать около окон, поскольку дневной свет будет мешать его работе и придется настраивать прибор под нужный уровень освещения.
  3. б) Если в доме много окон и источников дневного света, то необходим датчик «Lux». Он будет срабатывать, когда внутри помещения станет меньше света.
  4. а) Если датчик не сработал, когда человек прошел прямо перед ним, то следует увеличить уровень чувствительности прибора.

Принцип работы и 4 типа датчиков движения для освещения


Датчик движения улавливает расположение объекта и запускает после этого нужные действия. Если устройство подключить к электричеству, тогда в ответ на любые движения человека, прибор будет замыкать цепь и включать освещение.

Это осуществляется из-за изменений, происходящих в тепловом поле, поскольку температура повышается. Процесс происходит из-за колебаний воздуха в помещении.

Принцип действия будет отличаться в зависимости от вида оборудования.

  1. Инфракрасный прибор улавливает изменение теплового поля.
  2. Микроволновый и ультразвуковой работает при помощи звуковых колебаний.
  3. Ультразвуковой датчик наиболее современный, поскольку он сканирует движение даже через препятствия — сквозь стену.
  4. Комбинированный прибор способен уловить несколько разновидностей излучения сразу.

Стоит отметить, что для подключения освещения к датчику движения будет достаточно 12v.

Чтобы прибор всегда начинал функционировать вовремя, надо подобрать верное место:

  1. Устройство желательнее всего смонтировать около потолка или дверного проема, так можно подавать ток, когда человек приходит из освещенной комнаты в темную.
  2. Противопоказан монтаж выбранного датчика по центру стены — дверь пропадет из зоны обзора.
  3. Следует располагать устройство дальше от окон, в ином случае датчик дополнительно придётся настраивать под оптимальную степень освещения.
  4. Когда в комнате несколько дверей, необходимо устанавливать несколько датчиков. Но есть вариант смонтировать один, в самом углу комнаты. Для этого следует покупать устройство с охватом пространства 120 градусов.
  5. При установке оборудования на лестничной площадке, желательнее всего крепить его к потолку и над лестницей, чтобы прибор улавливал колебания внизу и наверху лестницы.

В противном случае прибор станет работать вовсе не так, как ожидалось.

3 схемы подключения

Есть несколько способов правильно подключить прибор к электросети. Следовать необходимо по трем путям:



Для каждой конкретной ситуации понадобится выбирать один из этих способов подключения. Условия всегда разные и универсального варианта нет.

  1. ПУЭ 6.5.7;
  2. СНиП 23-05-95.

Как подключить датчик движения

8 шагов для подключения датчика


Осветительные приборы будут работать правильно только, если выполнить монтаж определённым способом:

  1. В том помещении, где устанавливается прибор, необходимо отключить электроэнергию. Это делается с помощью нажатия на тумблер, находящегося на электрическом щитке в доме. Если установка идет в многоэтажной квартире, то «коробка» располагается в коридоре.
  2. С задней части конструкции датчика следует аккуратно снять крышку, за которой будут находиться клеммы. Это делается при помощи отвертки. Внизу устройства будут располагаться маленькие винты. Их нужно открутить.
  3. Внутри датчика находятся несколько проводков, имеющих разный цвет. Коричневый необходимо подключить к фазному проводнику, что протягивается через распределительную коробку. Синий присоединяется к нулевому проводнику. Внутри устройства располагается красный или черный проводок. Оба они будут играть роль в выходной клеммы — именно она станет подключать датчик к приборам освещения.
  4. Необходимо проделать небольшую дырочку, чтобы оттуда выходили провода. Стоит отметить, что после монтажа они будут никому не заметны за оборудованием, поэтому за эстетический вид нет необходимости переживать.
  5. Тот провод, что станет торчать из стены, нужно просунуть в отверстие крышки, которую сразу же нужно присоединить к стене. Электропроводка должна располагаться исключительно вертикально, поскольку в ином случае ее легко повредить, когда станет осуществляться крепление.
  6. Питающий кабель следует укоротить, длина должна стать не больше 7 см – этого вполне хватит для правильного монтажа. С жил надо снять 5 мм изоляционного слоя. Это нужно для того, чтобы подсоединить кабель к прибору (клеммам).
  7. Провод, проводящий электрический ток, нужно соединить с L, N и LC клеммами, что расположены на приборе.
  8. Теперь корпус следует монтировать на выбранную зону. Клеммную колодку нужно поместить в нишу, которая находится на задней стенке.

Еще важно знать: При монтаже датчика, все провода следует аккуратно подогнуть, чтобы они не мешали сборе устройство.

Имеются ситуации, когда датчик необходимо подключить вместе с выключателем. Это нужно сделать так, чтобы выключатель связывался с осветительным прибором и датчиком. Это осуществляется следующим способом:

  1. Находится провод, что станет протягиваться от выключателя до лампочки.
  2. К нему нужно подключить еще один, что станет направляться к красному контакту.
  3. Берем провод, что расположен с другой стороны выключателя, и вставляем его в контакт, окрашенный в коричневый цвет. Он станет автоматически гасить свечение.
  4. Провод, что принадлежит лампе, необходимо протянуть к клемме датчика движения.

Подключение датчика движения для освещения

1 ошибка эксплуатации

Стоит отметить, что очень часто люди совершают ошибки при монтаже датчика. Нередко встречаются случаи, когда устанавливается плохой контакт у нулевого провода. Такое может произойти, если внутрь устройства и попадет какой-то строительный мусор, или клеммы плохо присоединены. Так образуется слой нагара, что способствует нагреву. Контакт исчезнет из-за окисления.

Еще важно знать: 2 нюанса о проводах.

Если датчик не работает, необходимо в первую очередь проверить все провода, очистить их от мусора и нагара, если это необходимо, а после качественно прижать. Если алюминиевые жилы деформируются или ломаются, тогда это приведет к неправильной работы всей системы. Чтобы проверить состояние, необходимо использовать вольтметр – щуп стоит положить к клеммам. Но встречаются такие ситуации, когда прибор не работает даже когда обнаруживается напряжение при помощи аппарата. Тогда лампу нужно заменить.

Может произойти так, что свет не гаснет, даже если оборудование полностью исправно. Чтобы решить эту проблему, необходимо проверить временной промежуток, который установлен на датчике. Скорее всего, величина получилась чересчур большая и контакт, отвечающий за функционирование светильника, не может разомкнуться. Тогда надо поставить задержку времени на меньший период.

Ответы на 5 часто задаваемых вопросов об установке времени срабатывания

Часто люди задают вопросы о времени, которое следует установить на приборе. Обязательно нужно установить правильное время срабатывания.

  1. Датчик света, что ставится на лестницу, необходимо ставить на несколько минут, поскольку больше на площадке мало кто задерживается. Времени должно быть достаточно, чтобы, к примеру, найти ключи и открыть ими дверь.
  2. При установке в подсобном помещении следует ставить время в 15 минут, ведь в этой комнате нужно что-то найти, а после вынести.
  3. Необходимо установить задержку срабатывания после того, как датчик зафиксирует движение. Чтобы правильно установить эту величину, следует узнать скорость передвижения человека. К примеру, если хозяин квартиры быстро пересекает коридор, то следует составить сокращенный параметр, называемый «Time».
  4. Регулятор «Lux» необходимо отрегулировать так, чтобы прибор включался, когда освещения становится меньше.
    Если комната имеет очень много окон, через которые распределяется дневной свет, необходимо оснащать помещение исключительно тем датчиком, что имеет регулятор «Lux».
  5. Чувствительность устройства определяется параметром «Sense». На его величину будут влиять отдаленность прибора от двигающегося человека, его веса, заставляющий датчик включаться. Поэтому в той ситуации, когда устройство срабатывает в неподходящий момент, необходимо понизить его чувствительность. О повышении нужно задумываться, когда датчик не срабатывает, когда человек проходит мимо него.

Toп 3

Есть много видов датчиков. Но выделяют трех производителей. Они гарантируют качество и надежность.

  1. Theben.
  2. Rev Ritter.
  3. Camelion.

Датчик движения — это сложное приспособление, что необходимо регулировать под индивидуальные особенности. Если игнорировать правила, то прибор не будет работать в положенном режиме. Нет никакой необходимости приобретать устройство по большой цене, поскольку в продаже имеются не слишком дорогие модели, что уже зарекомендовали себя на рынке в качестве надежного средства. Были указаны наиболее подходящие варианты. Именно их желательнее всего покупать для своего дома.

Следуя всем инструкциям, есть возможность настроить оборудование под свои индивидуальные потребности. В такой ситуации проблем с работой датчика получится грамотно избежать.

При возникновении неисправностей их довольно легко исправить самостоятельно.

Для удобства и безопасности человека придуманы датчики движения, которые реагируют на появление или присутствие человека в зоне их действия. При появлении человека в зоне охвата датчика срабатывает автоматика, и приводится в действие любое подключенное к нему электрооборудование, например, включается освещение, система звукового оповещения, сигнализация.

На фотографии изображен датчик движения, на примере установки которого, я продемонстрирую, как правильно его подключить к электрической проводке для автоматического включения светильника при входе в помещение.

Внешний вид датчик движения представляет собой пластмассовую коробку прямоугольной или круглой формы с окном, закрытым матовой пластмассовой пленкой, представляющую собой линзу Френеля. Через это окно с помощью инфракрасных волн и осуществляется слежение за появлением человека в зоне контроля. Материал, из которого сделана линза Френеля нежный, и при монтаже и эксплуатации датчика движения необходимо соблюдать осторожность, чтобы случайно не повредить линзу.

Прежде, чем устанавливать датчик движения, нужно выбрать подходящий для решения поставленной задачи исходя из размеров помещения и условий пребывания в нем людей и животных.

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.


На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Выбор места установки


датчика движения включения света

Перед установкой датчика движения, для надежного его срабатывания и исключения ложных, требуется ответственно подойти к выбору места установки. Нужно не только обеспечить необходимую зону обнаружения, но и защитить датчик движения от влияния внешних, вызывающих ложные срабатывания или блокирующих срабатывание датчика факторов и учесть необходимость подключения его к электропроводке.

Не рекомендуется устанавливать датчики движения рядом с радиаторами электрического и центрального отопления и труб, подводящих горячую воду, в непосредственной близости с кондиционерами, рядом с тепловыми и излучающими электромагнитные помехи электроприборами.

Даже если учесть все рекомендации и разобраться в технических характеристиках, теоретически правильно выбрать наилучшее место для установки, не имея практики, сложно. Поэтому целесообразно, перед выполнением электромонтажных работ провести небольшие исследования.

Обозначение выводов датчика движения

Датчик движения внутри имеет электронную схему и для того, чтобы она заработала необходимо его подключить к питающему напряжению. Обычно датчики движения рассчитаны для подключения непосредственно к бытовой электросети напряжением 220 В, кроме радио датчиков, которые питаются от установленной внутри батарейки. Схема подключения в обязательном порядке имеется на корпусе, обычно рядом с клеммной колодкой для подключения. В данной модели датчика движения маркировка выполнена непосредственно на его корпусе тиснением пластмассы.

Чтобы датчик движения начал работать, достаточно подать питающее напряжение на выводы его клеммной колодки L и N. Для подключения его к электросети нужно взять отрезок двойного провода, с одной стороны установить на него вилку , а второй конец, не забыв снять изоляцию , подключить к клеммам L и N клеммной колодки. Фазировка подключения проводов, в данном случае, значения не имеет. Более того, если Вы допустите ошибку и подключите провода неправильно, то ничего плохого не произойдет, датчик движения просто не будет работать. При этом мигающий индикатор включения датчика движения светить не будет.


На фотографии, для наглядности, подключен короткий кусок провода. Длина провода должна обеспечить подключение датчика движения при выборе места установки к ближайшей розетке . Если куска провода достаточной длины нет, то можно воспользоваться удлинителем.

Обычно на датчиках движения установлен светодиод, индицирующий, в каком состоянии он находится. Если датчик подключен к питающей сети и находится в дежурном режиме, светодиод мигает с частотой приблизительно один раз в секунду. При срабатывании, частота мигания светодиода увеличивается, что позволяет без подключения нагрузки, при выборе места установки знать, сработал датчик или нет. Надо учесть, что некоторые типы датчиков движения после подключения к питающей сети становится готовыми к работе после некоторого времени, 15-30 секунд.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум .

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения . Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы .

Пример установки датчика движения в квартире

Штукатурка на стене из кирпича была довольно рыхлой, а расстояние между центрами отверстий надо было выдержать с точностью до миллиметра. Использовал простой кондуктор и определенную последовательность сверления отверстий в стене. Для изготовления кондуктора был взят кусок фанеры, в котором было просверлено два отверстия, 4 и 6 мм. После высверливания первого отверстия в стене, в нее был вставлен дюбель и саморезом через отверстие 4 мм прикручен кондуктор. Через отверстие 6 мм в кондукторе было просверлено второе отверстие в стене.


Таким простым приемом, с помощью обрезка фанеры, удалось просверлить отверстия точно в заданных местах.

Все подготовительные работы сделаны, и можно приступать к монтажу электропроводки и установки датчика движения. Но для того, чтобы работу выполнить со знанием дела, а не просто бездумно соединить провода между собой, стоит ознакомиться со схемой подключения люстры .

Электрическая схема подключения датчика

Как видно из схемы, нулевой провод, который обозначается буквой N , подключается непосредственно к лампочке люстры, а фазный, который обозначается L , подключается ко второму выводу лампочки люстры через выключатель .

На практике Вы можете столкнуться с тем, что выключатель размыкает не фазный, а нулевой провод. С точки техники безопасности это неправильно, но на работоспособность люстры размыкание нулевого провода не влияет. Если лампочек в люстре много или стоит двойной выключатель, то схема подключения люстры более сложная. Для осмысленного подключения датчика движения достаточно рассмотреть, как его подключить к люстре из одной лампочки.

С функциональной точки зрения, датчик движения представляет собой обыкновенный выключатель, только выключает свет он не от нажатия на клавишу выключателя рукой человека, а от движения в зоне его обнаружения. Так как в датчике движения имеется электронная схема, то для его работы необходимо на эту схему подать питающее напряжение.

Выпускаются датчики движения, предназначенные для установки вместо выключателя. Но для его подключения необходим еще один дополнительный провод и конечно нужно чтобы зона обнаружения при такой установке соответствовала требуемой. Три провода иногда подходят к выключателю, для раздельного подключения двух групп лампочек люстры. Если такое использование люстры не нужно и зона обнаружения подходящая, то тогда можно без прокладки дополнительного провода, выполнив коммутацию в распределительной коробке, установить датчик движения вместо выключателя.

Электромонтажная схема

Самый простой случай, когда датчик движения подключается к клеммной колодке люстры. Так как в моем светильнике такой колодки не было, пришлось установить. Подключение я выполнил по нижеприведенной электромонтажной схеме.


Как видно на схеме, фазный провод соединен с верхним контактом клеммной колодки и с него идет прямо на вывод клеммной колодки, обозначенный буквой L. Нулевой провод подсоединен к среднему выводу клеммной колодки и далее идет на вывод клеммной колодки, обозначенный буквой N. К нему также подсоединены два провода, идущие на лампочку и дополнительную розетку.

Фазный провод L, подводится к нормально разомкнутым контактам реле, аналогично как к контактам обыкновенного клавишного выключателя. Далее с контакта реле провод идет на нижний контакт клеммной колодки и далее соединяется с нижним контактом клеммной колодки люстры. К этому же контакту присоединены также второй вывод лампочки и розетки. Когда срабатывает датчик движения, реле замыкает контакты и напряжение подается на лампочку и розетку.

В качестве источника света к датчику движения можно подключать не только лампы накаливания, но и энергосберегающие, светодиодные лампочки и включенные через адаптеры светодиодные ленты монохромные и RGB. Можно подключать также радиоприемник или любое другое устройство.

Перед соединением проводов, подготавливаются их отрезки длиной, достаточной для свободного соединения с клеммными колодками. С концов проводов снимается изоляция и согласно схеме провода скручиваются друг с другом. После скрутки выполняется лужение припоем с помощью электрического паяльника. Если не планируется прохождение больших токов, то лудить провода не обязательно.

Когда концы проводов подготовлены, выполняется их присоединение к клеммной колодке люстры.

Осталось прикрутить к стене основание люстры и в него вкрутить плафон. Как видите, все провода и клеммная колодка спрятались под основание люстры и нигде не выступают.

Провода к дополнительной розетке я уложил в кабель канал, так как не хотелось штробить стену и разводить грязь. При очередном ремонте туалета, спрячу проводку в стену.

Теперь необходимо выполнить регулировки, установить время таймера, чувствительность датчика движения и работу можно считать законченной.

Хотя свет теперь стал включаться и отключаться автоматически, но по привычке при подходе к двери рука тянется к выключателю, а при выходе постоянно, даже не замечая, все выключают свет. Пришлось закоротить выводы выключателя на стене, чтобы он больше не влиял на включение света, так как если свет отключен выключателем, и снова включен, то датчик движения срабатывает только после истечении времени, установленного таймером.

Особенности подключение датчика движения включения света


в подъезде с лифтом

По электронной почте мне пришло письмо от Сергея из Санкт-Петербурга. Сергей профессиональный электрик и столкнулся с трудностями при установке датчиков движения в подъезде семиэтажного дома, оборудованного лифтом, и обратился ко мне за советом. Решил с согласия Сергея опубликовать нашу переписку.

Сергей:
Вчера поставили активные датчики движения включения света в подъезде на семи этажах, и обнаружилось, что когда едет лифт, то включается свет на каждом этаже, красиво, но заказчику не понравилось. Электромагнитное поле действует на датчики понятно. Но в другом доме при таких, же условиях работает все нормально. Может, лифт не заземлён? А может лифт старый и даёт такие помехи. Как защититься от этого?

Ответ:
На счет влияния электромагнитного поля, то я сомневаюсь в этом, так как лифт всего лишь ящик с кнопками и светильником, а все силовое оборудование находится на крыше дома в специальном помещении. При движении кабины лифта переключаются только концевые датчики положения на этажах, но там токи текут в несколько миллиампер и влиять никак не могут.
Отсутствие заземления лифта исключено, так как это один из главных пунктов требований техники безопасности и проверяется в обязательном порядке надзорными организациями.
Влияние помех по сети из-за работы силового оборудования лифта тоже в вашем случае не имеет места, так как тогда бы включались светильники на всех этажах одновременно.
Остается одно, влияние перемещения самой кабины на датчики. При большой чувствительности датчика движения, даже если кабина лифта двигается в глухой шахте, вполне может быть достаточно даже маленькой щели в месте примыкания дверей лифта, особенно если датчик установлен против двери лифта. Проверить это можно, закрыв щель на одном из этажей, или уменьшив чувствительность датчика.
Если все же виновником ложного срабатывания является помеха по сети, то можно попробовать включить параллельно датчику движения к клеммам подключения к сети конденсатор емкостью 0,01-0,1 мФ на напряжение не менее 300 В.

Сергей:
Добрый день Александр, тронут быстрым ответом на мой вопрос. Сегодня закрыли окно лифта алюминиевым щитом, чувствительность датчика — мах, едет лифт и всё равно включает свет — это значит, что датчик «видит» лифт. Убавили чувствительность — заработало всё как надо, но представитель от фирмы — производителя лифтов этой марки запротестовал, так как согласно нормативу, окно в двери лифта закрывать не допустимо. В результате поставили инфракрасный датчик, пассивный вариант, и проблема исчезла.
P.S. Хочу добавить по горькому опыту установки активных датчиков, они глючат, и таймер глючит, решение проблемы простое: нужно отключить питание несколько раз подряд, и всё начинает работать.

Почему мигает энергосберегающая и светодиодная лампы


включенные после датчика движения?

По электронной почте мне пришло письмо от Анатолия из Приморско-Ахтарска.

Анатолий:
Я тоже немного электрик, сам поставил датчик движения. Пока стояла лампа накаливания всё нормально. Поставил сберегающую лампу — при отключении подмаргивает, также введет себя и светодиодная лампа. Как бы избавиться от этого?

Ответ:
Энергосберегающие и светодиодные лампы, в отличие от ламп накаливания внутри имеют электронную схему с выпрямляющими диодами и установленного после них электролитического конденсатора. Для слабого свечения этих ламп необходим ток всего в несколько микроампер. Поэтому если выключателем размыкается не фазный провод, то за счет утечек через воздух вполне может накапливаться заряд в электролитическом конденсаторе и при накоплении его до определенного уровня лампа может мигать. Это явление наблюдается и при использовании выключателей с подсветкой .

При подключении лампы через датчик движения возможны две причины, из-за которых может наблюдаться мигание. В случае, если в датчике в качестве выключателя используется механическое реле (при срабатывании слышен щелчок), следовательно при подключении попутаны местами нулевой и фазный провода.

При применении в датчике движения в качестве выключателя полупроводникового прибора, например симистора, в выключенном состоянии он имеет ток утечки. В таком случае, если при соблюдении правильности подключения фазы и нуля исключить мигание можно будет только, если вместо лампочки подключить электромагнитное реле и через его контакты уже запитать, разрывая фазный провод энергосберегающую или светодиодную лампочку. Можно обойтись и без реле, если параллельно лампочке подключить резистор ватт на 5-10 номиналом 5-10 кОм. Но тогда снижается экономическая эффективность применения энергосберегающих ламп.

Как отрегулировать датчик движения модели TDL-2012-AC

По электронной почте мне пришло письмо от Вячеслава с просьбой помочь разобраться с органами управления датчика движения модели TDL-2012-AC, в связи с тем, что изделие не комплектуется инструкцией по подключению и регулировке.

Вячеслав:
Подскажите, пожалуйста, по китайскому датчику движения модели TDL-2012-AC. Какие параметры регулируют первые два переключателя? Первый, вроде как уровень освещенности, при котором срабатывает датчик. А второй?

Ответ:
Пиктограммы, буквы и цифры обозначают следующее:
— переключатель 1 регулирует чувствительность к освещённости, то есть уровень освещенности в помещении, при которой датчик начнет работать;
— второй служит для выбора чувствительности к движению;
— остальные переключатели под номерами 3-8 предназначены для установки времени, на которое будет включать датчик движения освещение, 5, 40 сек. и 1, 4, 8 или 16 мин.

5 советов, или как подключить датчик движения на свет, 2 основные схемы и 2 способа монтажа датчика движения, 3 главных правила настройки освещения.

Датчики движения (ДД) — это интеллектуальная электроника, которую используют дома, в офисе, отеле. Это современное коммутационное устройство имеет гораздо больше функциональностей, чем традиционные выключатели света. Например, датчик движения с автоматической функцией включения освещения предоставляет человеку больше комфорта и свободы, чем обычный клавишный переключатель. В быту чаще всего это оборудование применяется для автоматического включения освещения в жилых помещениях и подъездах.

ТЕСТ:

Мини тест для определения эрудиции пользователя
  1. Какой переменный ток используется в жилых помещениях?

а) трехфазный;

б) однофазный.

  1. При подключении нескольких датчиков параллельно друг к другу какое соединение правильное?

а) отдельная фаза для каждого устройства;

б) одна фаза для всех устройств.

  1. Возможно ли встроить ДД в бетонный потолок?

Ответы:

Правильный ответ на 1 вопрос: однофазный переменный ток. Трехфазный производится в промышленных масштабах.

Правильный ответ на 2 вопрос: при присоединении нескольких устройств в одну цепочку необходимо все приборы подключать к одной фазе.

Правильный ответ на 3 вопрос: нет, встраиваемые модели устройств подходят для монтажа только в подвесные потолки.

Датчик движения – это электронное оборудование, помогающее выявить нарушителя при несанкционированном проникновении на контролируемую территорию.

Существует 3 вида ДД:

  • 2-х проводные;
  • 3-х проводные;
  • С 4-мя проводами.

По способу реагирования выделяют 5 видов детекторов:

  • Ультразвуковые, реагируют на звуковые высокочастотные волны;
  • Микроволновые, срабатывают на высокочастотные радиоволны;
  • Инфракрасные, функционируют при обнаружении теплового излучения;
  • Активные, работают при наличии передатчика и приемника инфракрасного излучения;
  • Пассивные, не используют в работе передатчик.

Инфракрасный датчик с 3-мя проводами

Наиболее популярны устройства с инфракрасным излучением. Принцип действия его очень прост. Сенсор ДД начинает работать тогда, когда на него попадают инфракрасные излучения, исходящие от живых объектов. Для этого устройство снабжается пиродетекторами, направляющимися в разные стороны, разделяя контролируемое пространство на узкие сегменты. Такое разделение осуществляет линза Френеля.

Когда человек смещается в зону ответственности прибора, срабатывает сигнал тревоги и происходят изменения в работе сенсоров. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Внутри датчика имеются три клеммы:

  • L — для подключения фазы;
  • N – для подключения к нулю;
  • A – для подключения к нагрузке.

Если вы не знаете, как подключить инфракрасный ДД к светильнику , то все можно понять, разобравшись с проводами. Фазный и нулевой провод, соединенные с клеммами L и N, осуществляют питание устройства. Выходное реле подключается между фазой L и кабелем нагрузки. Лампочка подключается между выводом А и нулем.

Как установить ДД для включения света: 2 основные схемы

Систему датчик – лампа рекомендуется устанавливать отдельно от общего освещения. Чтобы ДД для включения света работал вместо выключателя , монтируют отдельную линию, где будут работать только устройство и светильник. Но часто возникает необходимость включить в эту схему и выключатель. Это позволит отключать освещение при необходимости.


Схемы подключения: 4 примера

Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Но есть расширенные схемы подключения, добавляющие устройству функциональности.


На фото: 1 – подключение устройства без выключателя; 2 – подключение с выключателем; 3 — подключение нескольких устройств; 4 – угол обзора.

Если есть необходимость, чтобы свет горел, но датчик движения не функционировал, то при подключении используется параллельный выключатель. Дополнительное устройство устанавливают тогда, когда есть потребность в том, чтобы на светильник подавалось напряжение постоянно, независимо от присутствия человека в контролируемой зоне. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика.

Встречаются ситуации, когда один ДД не охватывает все помещение контролируемой зоной. В таком случае прибегают к подключению параллельно двух или нескольких устройств. На каждый датчик отдельно подается фаза с нулем, а потом все выходы подключаются к светильнику. ПУЭ требует, чтобы в разрыв был поставлен фазный провод.


Важно: При таком монтаже все датчики подключаются от одной фазы, иначе возможно междуфазное короткое замыкание.

Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. Но чтобы мощность нагрузки не вывела оборудование из строя, используют магнитный пускатель, включив его в систему освещения.

Как подключить датчик движения и выключатель

Схема подключения Д. движения для освещения без выключателя: 2 способа монтажа

Производители сейчас предлагают пользователям два вида ДД : потолочные и настенные. Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.

Потолочные устройства способны охватить зону в радиусе 360° и их охраняемая площадь на схеме выглядит в виде конуса, где лучи расходятся на 120°. Когда человек попадает в зону видимости датчика, он пересекает многолучевой барьер, фиксирующийся автоматом, и переводит датчик в режим тревоги.

Потолочные устройства устанавливают на высоту от 2,5 до 3 метров. Они способны охватить зону в нижней части помещения в диаметре до 20 метров. Такое оборудование целесообразно устанавливать в небольших комнатах, чтобы одновременно контролировать все стороны помещения.

Настенные датчики способны охватить большую область пространства. Применяют устройство не только внутри помещения, но и снаружи. Оно также замыкает электрическую цепь, когда человек пересекает многолучевой барьер. Устанавливают оборудование на высоте от 2 и до 2,5 метров. Монтировать датчик рекомендуется в угол помещения. При таком положении раскрыв лучей наиболее эффективный.

ДД для включения света с 1-м выключателем: схема подключения

Процесс подключения не сложный и напоминает установку обычного выключателя. Но если сравнить эти два электроустановочных устройства, то увидим существенные различия:

  1. При установке датчика движения категорически запрещается менять местами выводы. В традиционном выключателе это не запрещено.
  2. Оба устройства при включении системы рвут фазный проводник, но к ДД необходимо еще подводить нулевой провод.
  3. Выключатель срабатывает при ручном управлении, датчик реагирует на движение в рабочей зоне.
  4. Выключателем система разъединяется сразу, а в случае с детектором – через установленное время.

Схема подключения с выключателем

Как подключить ДД через выключатель: 3 разновидности устройств

Разновидность 1 — обычный выключатель

Монтаж начинается с подводки кабеля к датчику. Существует два вида ввода кабеля в детектор: сзади или сбоку. Задний подвод чаще всего используют для скрытой проводки, а боковой применяется для внешней прокладки силового кабеля.

На следующем этапе подключаем проводники кабеля к клеммам прибора. Затем крепим устройство непосредственно на потолок или стену. Подключение к выключателю происходит через фазу к проводу, расположенному между лампочкой и ДД .

Можно использовать и уже имеющийся выключатель. В этом случае действующий одинарный переключатель заменяем на двойной, в котором свободный контакт будет подавать питание на датчик. Если же в эксплуатации двойной выключатель, то его нужно поменять на тройной.

  • Производители не советуют подключать ДД к энергосберегающим лампам из-за того, что значительно сокращается их срок службы;
  • В поле зрения устройства, установленного вне помещения, не должны попадать деревья и кустарники, они способны излучать тепло, что негативно сказывается на работе оборудования;
  • Направлять луч действия нужно в ту сторону, где есть потребность включения освещения при обнаружении движущегося объекта.

Разновидность 2 — ДД с плавным включением и выключением освещения

Инфракрасный детектор самостоятельно управляет уровнем освещения, но для плавного включения и отключения необходимо специальное оснащение. Микроконтроллер, получив с датчика сигнал, способен медленно увеличить яркость лампы, а при исчезновении сигнала снизить постепенно яркость до нуля. Плавность регулируется в широких пределах, и процесс длится несколько минут.

Разновидность 3 — автоматический выключатель света с ДД

Такое оборудование способно без нажатия осуществлять включение и выключение осветительных приборов. Устройство реагирует на движение объектов и самостоятельно управляет манипуляциями. Прибор способен контролировать зону на расстоянии до 8 метров.

Датчик дви-я для включения света своими руками: 3 элемента

Самодельный ДД проще сделать с инфракрасным или ультразвуковым сенсором. Такое устройство состоит из передатчика, приемника и блока питания. Блок питания берется любой на 12 В. Передатчик собирается по микросхеме NE 555, а передающий элемент — это диод LD 274 с углом обзора 10°.

В роли чувствительного элемента приемника выступает фототранзистор BPW40 и управляет всем реле BS-115C. При монтаже нужно учесть, что угол обзора фототранзистора составляет 20°. При такой сборке расстояние между передатчиком и приемником составит 5 метров.

2 варианта установки датчика

Классическая схема подключения устройства, контролируемого движения, и светильника очень проста. ДД работает как клавишный выключатель и для осуществления функций ему требуется питание.


Существуют различные варианты монтажа, отличающиеся между собой расположением кабелей:

  1. К ДД приходит кабель питания и выходит на осветительный прибор.
  2. Кабель от ДД уходит в монтажную коробку, соединяясь в ней с силовым кабелем и светильником.

Если мощность светильника большая и подключение ДД выполнено через распределительную коробку, то управление повышенной нагрузкой берет на себя магнитный контактор.

Подходящий вариант выбирается индивидуально, учитывая возможности на покупку кабельной продукции. Дополнением к классической схеме является клавишный выключатель для независимого включения освещения, этот процесс регламентируется п.6.5.7 ПУЭ.

На рисунке фаза L в монтажной коробке присоединяется в точке 1 с кабелем А. Потом подключается с нижним контактом выключателя и кабель А через верхний контакт возвращается опять в монтажную коробку, где в точке 2 соединяется с жилой В. Затем провод идет на клеммы ДД , возвращается опять в коробку и в точке 3 присоединяется с жилой С, ведущей к контакту лампы. Нулевая жила N, проходя через коробку, выходит из точки 4 на клеммы датчика и осветительный прибор.

ДД для включения света: как совершить 3 ошибок

Самым подходящим местом для монтажа оборудования в квартирах является прихожая, куда ведут все межкомнатные двери. Место установки определяется на схеме квартиры, учитывая диаграмму работы лучей датчика.

В помещениях, где действие только настенного ДД малоэффективно, используют комбинированный монтаж и потолочного, и настенного оборудования.

Для подключения устройства включения света не требуется специальных знаний и навыков в области электроники. Производители к каждому ДД прилагают инструкцию с рекомендациями, как правильно произвести монтаж. Пользователю нужно правильно соединить провода кабеля и ДД .

Но случается ситуация, когда один детектор не справляется с поставленными задачами и не охватывает всю площадь помещения. Тогда требуется установить дополнительное оборудование, подключающееся по следующей схеме.


Последовательность подключения дополнительного ДД такая же, как и основного. К датчику подключается фаза и ноль, фаза проходит через детектор и подключается к лампе, а от лампы второй конец уходит на ноль.

Как избежать 3 ошибок при установке

  1. Место монтажа. Устанавливать устройство нужно в то место, наиболее подходящее по техническим условиям. Встречаются случаи, когда потолочный детектор монтируют на стену, что приводит к некорректной работе.
  2. Установка линз-масок. Эти шторки входят в комплект ДД и предназначаются для настройки зоны действия. Если их не снять после регулировки, то прибор не будет фиксировать движения.
  3. Неправильное положение выключателя. Если установить выключатель до датчика, то питание отключится и работа устройства станет невозможной.

Как настроить ДД для освещения? 3 главных правила

Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:

  • В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
  • На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
  • Исключить попадание на корпус прямого солнечного света.

Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.

Настройка 3-х основных параметров

Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.

Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.

Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.

Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.

Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.

Как отрегулировать датчик движения для освещения в подъезде: 15/30

Схема монтажа и правила регулировки работы ДД , установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.

Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.

Как проверить ДД для освещения: цель — 0 ложных сигналов

Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.

Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.

Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.

Топ 3-х лучших моделей ДД

Лидирующие позиции по мнению покупателей, которые оценивали качество и надежность, занимают следующие модели:

  • MrBeams MB980
  • Sapsan PIR-80
  • Redmond SkyGuard RG-G31S

Эти приборы отличаются высокими техническими характеристиками и долгим сроком службы.

Ответы на 5 часто задаваемых вопросов

1 вопрос. При подключении ДД в ванной происходит самопроизвольное срабатывание устройства. В чем причина?

Ответ. Слишком близко расположена лампа. Можно ее заменить на модель с матовой поверхностью.

2 вопрос. Приобрел модель с принудительной кнопкой включения. Подключил оборудование по рекомендуемой схеме. Кнопка функционирует, а датчик – нет. Что делать?

Ответ. Наверное были неправильно подключены провода питания к устройству. Возможно, не задействована или перепутана клемма к «нагрузке» на ДД.

3 вопрос. Если поменять галогенный осветительный прибор на 300 ватт, подключенный к ДД, на диодный с мощностью 50 ватт, то будет ли функционировать такая схема?

Ответ. Будет, если подключение производится по всем правилам.

4 вопрос. По периметру дома установил 5 прожекторов и 5 ДД. Как заставить лампы включаться по отдельности.

Ответ. Вероятно вся коммутация была собрана в одной коробке. Вокруг дома проходит 3-х жильный провод и нагрузка была подключена одновременно ко всем лампам. Поэтому при срабатывании одного датчика зажигаются все лампы одновременно.

5 вопрос. Можно ли использовать пластиковые дюбели для монтажа ДД?

Ответ. Можно, но нужно учитывать, что такое крепление не долговечно.

Датчиком движения называется электронное инфракрасное устройство, обнаруживающее перемещение живых существ и включающее питание освещения и других электронных устройств. Чаще всего такие датчики монтируют для освещения, но могут применяться для других целей, например, включения звуковой сигнализации.

Датчик движения функционирует по принципу электрического выключателя. Обычный электрический выключатель мы включаем и выключаем механически рукой, а датчик движения включается автоматически, реагируя на движение, и выключается автоматически при прекращении движения.

Датчик движения используют совместно с освещением, а также на включение звуковой сигнализации, на открытие дверей, как например, двери супермаркета, и т.п.

Типы датчиков движения
По месту расположения:
  • Периметрические, используются на улице.
  • Периферийные.
  • Внутренние.
По принципу действия:
  • Ультразвуковые – реакция на волны звука повышенной частоты.
  • Микроволновые – реагируют на радиоволны высокой частоты.
  • Инфракрасные – используют излучение теплоты.
  • Активные – оснащены приемником и передатчиком.
  • Пассивные – без передатчика.
По виду срабатывания:
  • Тепловые – срабатывают при изменении температуры.
  • Звуковые – действуют на колебания воздуха.
  • Колебательные – срабатывают на действие магнитного поля.
По конструкции:
  • 1-позиционные – оснащены передатчиком и приемником в одном корпусе.
  • 2-позиционные – приемник и передатчик в разных корпусах.
  • Многопозиционные – оснащены несколькими блоками.
По типу монтажа:
  • Многофункциональные.
  • Комнатные.
  • Наружные.
  • Накладные (настенные).
  • Потолочные (для подвесного потолка).
  • Врезные (для офисов).
Принцип действия

Принцип работы не вызывает трудностей для понимания, и является простым. Детектор обнаруживает объект, выдает сигнал на реле, которое замыкает цепь, лампочка загорается.

Подключение датчиков движения на примере
Чтобы лучше понять, как работает датчик движения, проведем опыт с подключением к лампочке. Для этого нам понадобится:
  • Датчик движения.
  • Электрическая вилка.
  • Отвертка индикаторная для поиска фазы.
  • Электрический патрон.
  • Лампочка.
  • Винтовой зажим.
  • Провод.
  • Зачистной инструмент.

Сначала сделаем подключение лампочки напрямую в розетку, а потом в разрыв цепи подключим датчик движения для того, чтобы понять работу датчика.

Берем электрический провод и подключаем концы к вилке. Для зачистки провода используем специальный зачистной инструмент, которым удобно пользоваться. С противоположной стороны устанавливаем патрон. Вкручиваем лампочку.

С помощью индикаторной отвертки определяем, где в розетке фаза. Вставляем вилку в розетку и убеждаемся, что лампочка горит. Теперь нужно в разрыв провода установить датчик движения. Отключаем электропитание и разрезаем обе жилы. Зачищаем концы проводов.

Теперь наша задача установить датчик в разрыв питающего провода. Нужно подвести к датчику согласно инструкции, ноль для его питания, и фазу пропустить через датчик на лампочку. Фаза зайдет в коричневый провод, выйдет из красного провода и зайдет на лампочку. Соединяем по этой схеме. Берем винтовой зажим и соединяем.

На самом датчике есть два реостата. Один реостат отвечает за время суток. Его можно использовать не только на освещение, но и на включение других устройств. На левом регуляторе слева от него нарисовано солнце, а справа нарисована луна. То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Если мы датчик будем использовать ночью для освещения, то датчик переключаем в режим темного времени суток.

Для нашего опыта проверки включим в режим светлого времени суток, так как делаем проверку при свете. Второй датчик отвечает за время отключения. Мы можем установить его на минимум, и он будет выключаться через 5 секунд, либо установить на максимум, то есть, увеличить время с момента прекращения движения. Теперь включаем вилку в розетку, согласно ранее установленной полярности. Производим движение рукой, датчик включает лампу. Теперь не совершаем никаких движений, проходит несколько секунд, датчик выключается. Подключение датчиков движения происходит подобным образом.

Схемы подключения

Подключение датчиков движения осуществляется по обычной схеме замыкания и размыкания цепи лампочек. Если необходимо постоянное освещение, но при этом ничего не двигается, то в схему включают параллельно датчику движения обычный выключатель. При включении выключателя свет будет гореть за счет обходной цепи. При отключении выключателя контроль освещения перейдет к датчику движения.

Подключение датчиков движения (несколько)

Чаще всего бывает, что форма помещения не позволяет охватить все его пространство одним датчиком, например, за поворотом в коридоре. В этом случае располагают несколько датчиков, и подключают их по параллельной схеме. В результате срабатывания любого датчика, цепь замыкается, и напряжение подается к приборам освещения. При таком способе соединения нельзя забывать о том, что лампы освещения и датчики необходимо подключать от одной фазы. В противном случае произойдет короткое замыкание.

Датчики движения располагают таким образом, чтобы угол обзора образовался наибольшей величины по направлению на предполагаемую область движения объектов. При этом окна, двери и интерьер помещения не должны экранировать и мешать работе датчика.

Датчики движения имеют свойство допустимой длительной величины мощности от 500 до 1000 ватт. Поэтому они имеют ограничение по использованию с высокой нагрузкой.

При необходимости включения многих мощных приборов освещения, подключение датчиков движения производится через магнитный пускатель.

При приобретении датчика, в его комплекте смотрите инструкцию по установке и настройке. Обычно на корпусе указывают схему устройства. Под крышкой датчика есть колодка для подключения, и видны три контакта по цветам. Провода подключают с помощью зажимов. Если кабель многожильный, то используют втулочные наконечники.

Особенности подключения

Электрический ток поступает на датчик по двум проводникам: коричневый – фаза, и синий – ноль. Из датчика фаза идет на один контакт лампочки. Другой конец лампы подключается к клемме ноля.

При возникновении движения в контрольном месте датчик срабатывает и замыкает контакты реле, которое подает фазу на светильник.

В клеммной колодке есть винтовые зажимы, поэтому провода подключают с наконечниками. Провод фазы рекомендуется подключать по схеме, указанной в инструкции.

Подключение датчиков движения сопровождается некоторыми особенностями:
  • После соединения проводки закрывают крышку и переходят к подключению проводов в распредкоробке.
  • В коробку подводится 9 проводов: 2 – от лампы, 3 – от датчика, 2 — от выключателя, 2 – ноль и фаза.
  • Провода на датчике: коричневый (белый) – фаза, синий (зеленый) – ноль, красный – подключение к сети.
  • Соединение проводов производят следующим образом: провод фазы (коричневый) соединяют с коричневым (белым) проводом фазы датчика и проводом от выключателя. Провод нуля питающего кабеля соединяют с нулем датчика и нулем лампы освещения.
  • Остались три провода – красный от датчика, коричневый от лампы и второй провод от выключателя. Их соединяют.

Датчик подключен к освещению. После подачи питания датчик показывает свою реакцию на движение, тем самым замыкая цепь освещения.

Инструкция по монтажу

Мы разобрались со схемой подключения и принципом действия. Теперь остался важный и последний этап работы — разобраться с монтажом датчика движения.

Чтобы самостоятельно осуществить монтаж и подключение датчиков движения к питающей сети, необходимо следовать по определенному порядку:
  • Выбрать схему подключения (один датчик, либо несколько, с выключателем или без него и т.д.).
  • Определить самое подходящее место и направление для монтажа датчика движения. Обычно датчик закрепляют на потолке, либо в углу помещения. При уличном монтаже нужно смотреть по обстановке. Основным параметром является угол обзора датчика. Необходимо выбрать самое подходящее место для расположения корпуса датчика таким образом, чтобы не было мертвых зон (места, которые датчик не охватывает своим действием). Для этого рекомендуется применить опоры фонарей или несущую стену здания.
  • В распределительном щите отключить электричество для того, чтобы обеспечить безопасность при подключении проводов.
  • По выбранному варианту схемы выполнить подключение трех проводов к контактам корпуса датчика и в корпусе прибора освещения. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы. При неправильном подключении ноля и фазы вы подвергаете себя опасности, а также навредите электропроводке, поэтому при подключении нужно работать аккуратно и осторожно.
  • На корпусе датчика нужно настроить регуляторы, выбрать их оптимальные настройки. На корпусе датчика могут быть несколько распространенных регуляторов: Lux – уровень света для срабатывания, Time – задержка по времени выключения освещения, Sens – чувствительность сенсора датчика, Mic – уровень шума для срабатывания датчика. Эти настройки в каждом случае индивидуальны.

  • Подать питание в распределительном щите и протестировать работу датчика движения. Если необходимо, то изменить расположение датчика, или перенастроить чувствительность и другие настройки.

При подключении датчика на садовом участке, лучше расположить его дальше от кустов, деревьев и других объектов, создающих помехи.

На данное время наиболее распространенным и популярным устройством для обнаружения движения является объемный, пассивный, инфракрасный детектор движения .

Принцип его действия основан на приеме теплового излучения от любого объекта пироэлектрическим инфракрасным приемником. Этот элемент работает совместно с полевым транзистором, который выступает в качестве предварительного усилителя.

Для того чтобы диапазон тепловой волны излучаемой человеческим телом (5 – 14 МКМ) воспринимался фотоприемником, применяют специальные светофильтры

Для минимизации ложных срабатываний в конструкцию датчика включены два таких приемника подсоединенных по встречной схеме.

В зависимости от внешней засветки и температуры генерируются напряжения каждым датчиком в отдельности. Их сигналы вычитаются и компенсируются, при превышении пороговой величины срабатывает реакция устройства на движение.

Датчик движения LX01


Для примера возьмем детектор LX01. Устройство состоит из двух боксов: монтажного и аппаратного, которые соединены подвижным кронштейном, облегчающим настройку зоны сканирования.

В аппаратном боксе находиться плата управления, к которой присоединены сенсоры: пироэлектрический, распознающий движение, светочувствительный фоторезистор для определения уровня освещенности.

Сенсоры прикрывает светопроницаемая пластмассовая шторка с выдавленными по всей площади элементами линз Френеля.

На торце расположены рифленые ручки оперативных регуляторов, связанных с подстроечными резисторами.

На монтажной коробке имеются отверстия для вывода проводов и крепления корпуса осветительного прибора.

Прибор предназначен для коммутирования электрических цепей с общей нагрузкой до 1200 Вт. К устройству можно подключать лампы накаливания и другие осветительные элементы, рассчитанные на напряжение переменного тока 200 – 230 В.

В отличие от детекторов использующихся исключительно для систем тревожной сигнализации устройство имеет дополнительные параметры, регулирующие срабатывание.

Регулятор «TIME» – регулирует время по истечении, которого прибор выключает освещение, если человек продолжает находиться в зоне действия прибора то свет будет включен повторно.

В отличии от детекторов присутствия датчики движения при повторной коммутации полностью включают и выключают осветительный прибор в быстром темпе, что, при неправильной настройке периода срабатывания, приводит к мерцанию света.

Регулятор «DAYLIGHT» – устанавливает светочувствительность прибора и позволяет точно определить порог затмения автоматического включения освещения.

Регулятор «SENS» – устанавливает чувствительность пироэлектрического сенсора детектора обнаружения. С его помощью можно регулировать радиус зоны обнаружения.

Технические параметры датчика движения LX01

  • Угол зоны сканирования 120 0 .
  • Максимальная дальность обнаружения 12м.
  • Питание: переменный ток от 180 до 240В при 20мА.
  • Время отключения 5сек-600сек.
  • Светочувствительность в диапазоне 10-2000Лкс.

Устройство чувствительно к низким температурам окружающей среды и поддерживает работоспособность только до -10 0 С. Рекомендуется установка в помещениях на высоте от 2м до 4 м.

Принципиальная электрическая схема датчика движения

В состав устройства модели LX01 входят инфракрасный сенсор определяющий движение и элементы, усиливающие и обрабатывающие сигнал.

Пассивный, инфракрасный пироэлектрический сенсор это пластина прозрачного кварца, пропускающая лучи инфракрасного диапазона и керамический сенсор.

Так же в корпусе находится усилитель, который согласует высокое выходное напряжение, поступающее с сенсора.

Пироэлектрический сенсор RE-46, который используется в детекторе движения модели LX01, подсоединен к операционному усилителю LM324N. Он имеет сложную структуру, состоящую из четырех каскадов усилителей.

Функциями усилителей DA1.1 и DA1.2 является произведение коррекции поступающего сигнала с последующей передачей на третий каскад — DA1.3.

Компаратор, который к нему присоединен, производит распознание предварительно обработанного сигнала. На четвертом каскаде DA1.4 происходит регулирование времени освещения.

Следует отметить, что при таком принципе обработки поступающих сигналов определение движущегося объекта сводится не к регистрации наличия теплового излучения , а на выявлении динамического изменения такого излучения.

Фоторезистор (R23), определяющий уровень внешнего освещения, управляется подстроечным резистором R24, а тот в свою очередь соединен с контактом базы танзистора VT1.

Если световая интенсивность увеличивается, то сопротивление фоторезистора падает, соответственно ток у базы транзистора увеличивается. Он открывается и происходит эффект подтягивания потенциала контакта между резисторами R25 / 21 и потенциала земли.

Таким образом, запрещается поступление сигнала с каскада DD1.4 на базовую клемму транзистора VT2, который активизирует соединительное реле К1. При срабатывании реле ранее, работа фоторезистора будет заблокирована диодом VD4 на весь период активной фазы.

Устройство работает от обычной электросети 220В, 50Гц. Напряжение, поступает на устройство через плавкий предохранитель FU. Через вход гасящего конденсатора (на схеме — C11) и диодный мостик (VD7-10), на выходе напряжение будет составлять 18 — 22 вольта.

Далее напряжение, сглаживается и выпрямляется конденсатором С12, подается на стабилизатор DA2 78L08. Повышенное напряжение, которое возникает на выходе из стабилизатора, направляется на стабилитрон (на схеме VD6), который гасит его до 24В. При переключении контактов реле возникают коммутационные помехи, которые гасятся последовательностью из резистора R26 и С10.

Схемы подключения


Эта модель рассчитана на непосредственное подключение осветительных приборов запитанных от электросети с переменным током 220В, но ограниченна в мощности присоединяемых устройств не более 1 КВт.

Для дополнительного контроля освещения , который предусматривает, как автоматическое, так и ручное включение осветительного прибора используется следующая схема соединения датчика движения через распределительную коробку.

Возможно подключение нескольких детекторов движения для контроля одного осветительного прибора . Такие схемы используются для освежения лестниц или длинных коридоров, которые не могут в полной мере контролироваться одним детектором.

Для того чтобы увеличить максимальную нагрузку используют способ подсоединения датчика движения через промежуточное реле.

В этом случае максимальная мощность потребления будет ограничиваться только параметрами нагрузочной способности используемого промежуточного реле. Таким образом, можно подключать мощные галогенные прожектора с нагрузкой в несколько киловатт.

Применяя, в качестве осветительных элементов, ртутные лампы дневного света, следует помнить, что период между включениями должен соответствовать времени остывания лампы.

Правила установки датчика движения


На стабильность и эффективность функционирования системы тревожной сигнализации влияет место, выбранное для установки детектора движения.

При этом необходимо правильно выбрать не только общую схему, но и точку подключения в каждом помещении. Определяя ее необходимо свести к минимуму негативное влияние внешних факторов, которые могут привести к ложному срабатыванию системы сигнализации.

Следует избегать попадания в область срабатывания конвекционных и интенсивных воздушных потоков (кондиционеры и батареи отопления), а так же прямых солнечных лучей.

Кроме того, поверхность, на которую устанавливается датчик, не должна подвергаться дрожанию и вибрациям (от открывания двери или окна).

Традиционная установка детектора – в затененном углу комнаты на высоте не более 2,4-3м с направлением зоны сканирования на центр помещения.

Обозначения на схеме:
1. Датчик движения
2. Сенсор разбития стекла
3. Геркон
4. Детектор дыма

Датчик движения: схема монтажа

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения


Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Двухпроводное подключение датчика движения

Независимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

  • Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
  • Распределительная коробка (обычно утапливаемая в стене/потолке).
  • Датчик движения.
  • Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

  1. Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
  3. Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
  4. Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
  5. Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
  6. Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
  7. Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.

  1. Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
  2. Вторая жила заводится в гнездо с маркировкой «нагрузка».
  3. Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Преимущества

Среди положительных моментов данной схемы можно выделить:

  • Простую установку и пошаговую настройку;
  • Универсальность;
  • Автоматическое включение света без монтажа дополнительных включателей;
  • Взаимозаменяемость с одноклавишным выключателем.
Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Всё необходимое оборудование вы можете приобрести по телефону +7 499 707 14 60 или переходите на сайт shop.p-el.ru, чтобы сделать заказ сразу на сайте!

Схема подключения ик датчика движения

Датчик движения чаще всего используется для включения освещения, когда вы проходите или находитесь рядом с ним. С его помощью можно хорошо экономить электричество и избавить себя от необходимости щелкать выключателем. Это устройство также используется и в системах сигнализации, для определения нежелательных проникновений. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач. Датчики движения иногда называют датчикам присутствия.

Типы датчиков движения

Датчики движения различают по принципу действия от этого зависит их работа, точность срабатывания и особенности использования. У каждого из них есть сильные и слабые стороны. От конструкции и рода используемого элемента зависит и конечная цена такого датчика.

Датчик движения может быть выполнен в одном корпусе и в разных корпусах (блок управления отдельно от датчика).

Контактные

Самый простой вариант датчика движения – использовать концевой выключатель или геркон. Геркон (герметичный контакт) это переключатель который срабатывает при появлении магнитного поля. Суть работы заключается в установки концевого выключателя с нормально-разомкнутыми контактами или геркона на дверь, когда вы её откроете и зайдете в помещение контакты замкнутся, включат реле, а оно включит освещение. Такая схема изображена ниже.

Инфракрасные

Срабатывают от теплового излучения, реагируют на изменение температуры. Когда вы входите в поле зрения такого датчика он срабатывает на тепловое излучение от вашего тела. Недостатком такого способа определения являются ложные срабатывания. Тепловое излучение присуще всему что есть вокруг. Приведем несколько примеров:

1. ИК датчик движения стоит в помещении с электрообогревателем, который периодически включается и отключается по таймеру или термостату. При включении обогревателя возможны ложные срабатывания. Можно попробовать этого избежать долгой и скрупулезной настройкой чувствительности, а также попыткой направить его так, чтобы в прямой видимости не было обогревателя.

2. При установке на улице возможны срабатывания от порывов тёплого ветра.

В целом эти датчики нормально работают, при этом это самый дешевый вариант. В качестве чувствительного элемента используется PIR-сенсор, он создает электрическое поле пропорционально тепловому излучению.

Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля.

Правильнее будет сказать – многосегментная линза, или мультилинза. Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. В результате этого на маленькое приемное окошко пироэлектрического сенсора попадают пучки излучений с разных сторон.

Для увеличения эффективности детектирования движения могут устанавливать сдвоенные, или счетвертненные сенсоры или несколько отдельных. Таким образом, расширяется поле зрение прибора.

Исходя из вышесказанного нужно отметить и то, что на датчик не должен попадать свет от лампы, а также в поле его зрения не должно быть ламп накаливания, это также сильный источник ИК-излучения, тогда работа системы в целом будет нестабильной и непредвиденной. ИК-излучения плохо проходят через стекло, поэтому он не сработает, если вы будете идти за окном или стеклянной дверью.

Это самый распространённый вид датчика его можно купить а можно и собрать самому на основе, поэтому рассмотрим его конструкцию подробно.

Как собрать ИК-датчик движения своими руками?

Самый распространенный вариант – это HC-SR501. Его можно купить в магазине радиодеталей, на али-экспресс, часто поставляется в наборах Arduino. Может использоваться как в паре с микроконтроллером, так и самостоятельно. Он представляет собой печатную плату с микросхемой, обвязкой и одним ПИР-сенсором. Последний накрыт линзой, на плате есть два потенциометра, один из них регулирует чувствительность, а второй время которое на выходе датчика присутствует сигнал. При детектировании движения на выходе появляется сигнал и держится установленное время.

Он питается напряжением от 5 до 20 вольт, срабатывает на расстоянии от 3 до 7 метров, а сигнал на выходе держит от 5 до 300 секунд, вы можете продлить этот период, если использовать одновибратор на NE555, микроконтроллер или реле задержки времени. Угол обзора порядка 120 градусов.

На фото изображен датчик в сборе (слева), линзу (справа внизу), обратную сторону платы (справа вверху).

Рассмотрим плату подробнее. На её передней стороне расположен чувствительный элемент. На задней – микросхема, её обвязка, справа два подстроечных резистора, где верхний – время задержки сигнала, а нижний – чувствительность. В нижней правой части джампер для переключения режимов H и L. В режиме L датчик выдает выходной сигнал только она период времени выставленного потенциометром. Режим H выдает сигнал, пока вы находитесь в зоне действия датчика, а когда вы её покидаете сигнал, исчезнет через время заданное верхним потенциометром.

Если вы хотите использовать датчик без микроконтроллеров, тогда соберите эту схему, все элементы подписаны. Схема питается через гасящий конденсатор, напряжение питания ограничено на уровне 12В с помощью стабилитрона. Когда на выходе датчика появляется положительный сигнал реле Р включается через NPN транзистор (например BC547, mje13001-9, КТ815, КТ817 и другие). Можно использовать автомобильное реле или любое другое с катушкой на 12В.

Если вам нужно реализовать какие-то другие функции – можно использовать его в паре с микроконтроллером, например платой Ардуино. Ниже представлена схема подключения и программный код.

Инфракрасным датчиком движения называется электронное изделие, позволяющее обнаружить присутствие и передвижение человека или животного. Датчик дает возможность подключать через себя электрическое питание устройств освещения и другой подобной аппаратуры. Обычно инфракрасный датчик движения предназначен для включения систем освещения, однако его можно применять и для других целей.

Основные виды датчиков движения

Датчики по месту монтажа можно разделить на такие виды:

  • периметрические устройства, которые используются для освещения улицы;
  • внутренние устройства, которые применяются для освещения различных помещений;
  • периферийные устройства, которые еще можно назвать универсальными.

Датчики по принципу работы делятся на такие категории:

  • ультразвуковые устройства, которые реагируют на небольшое изменение звуковых волн разной частоты;
  • микроволновые изделия, которые испускают радиоволны высокой частоты;
  • инфракрасные изделия, которые срабатывают при изменении теплового излучения;
  • активные изделия, которые оборудованы передатчиком и приемником различного вида излучения;
  • пассивные изделия, в которых не предусмотрен передатчика сигнала.

Датчики по типу срабатывания можно разделить на такие категории:

  • тепловые устройства, которые реагируют на колебания температуры в определенном месте;
  • звуковые устройства, которые срабатывают при небольших колебаниях воздуха от импульсов звука;
  • колебательные устройства, которые срабатывают от перемены окружающей среды или от изменения магнитного поля при передвижении человека.

Датчики движения по своему устройству принято делить на такие типы:

  • однопозиционные изделия, которые оборудованы передатчиком и приемником сигнала;
  • двухпозиционные изделия, в которых приемник и передатчик сигнала находятся в разных корпусах;
  • многопозиционные изделия, аппаратура которых включает в себя несколько устройств с приемниками и передатчиками.

Датчики движения по виду монтажа можно разделить на такие типы:

  • многофункциональные изделия используют для определения передвижения и степени освещенности в различных помещениях;
  • комнатные изделия применяют для мониторинга и систем управления светом в комнате;
  • наружные изделия используют для измерения уровня внешнего освещения;
  • накладные изделия изготовлены для монтажа на стену;
  • потолочные изделия ставят в подвесной потолок;
  • врезные изделия применяют для обнаружения передвижения в комнатах и офисах.

Схема подключения датчика движения для освещения

Подсоединить инфракрасный датчик движения довольно легко, потому что электрическая схема работает только на замыкание и размыкание цепи. Когда необходима постоянная работа системы освещения при абсолютном отсутствии любого перемещения, то в электрическую цепь необходимо включить обычный выключатель, который подключается параллельно инфракрасному устройству движения.

Из-за этого при включении выключателя свет будет загораться по другой схеме в обход изделия, потому что при отключенном переключателе контролировать состояние системы освещения будет инфракрасный датчик движения.

Как подсоединить несколько инфракрасных датчиков движения

Довольно часто получается так, что своеобразная форма комнаты физически не позволяет контролировать всю площадь одним изделием. К примеру, в сильно изогнутой комнате, если устанавливать одно устройство, то оно не будет работать, когда человек передвигается за изгибом. Тогда стоит применить схему подсоединения устройств, в которой несколько изделий подключаются параллельно.

Иначе говоря, нулевой провод идет отдельно и непрерывно, подается на каждое изделие, а потом подключают все клеммы к светильнику. В таком случае срабатывание любого устройства приведет к замыканию электрической цепи и подаче напряжения на лампу. При подобном подключении необходимо знать, что все датчики стоит подсоединить к одной фазе, а иначе между фазами может произойти короткое замыкание. А также различные условия и технические особенности комнаты тоже имеют большое влияние на тип подсоединения инфракрасных датчиков движения.

Выполнять монтаж датчика нужно так, чтобы он имел большой угол обзора на предполагаемые области передвижения. А также необходимо не допустить, чтобы детали интерьера, двери или окна экранировали сигнал устройства. Все изделия обладают максимально допустимым значением мощности, которая составляет от 500 до 1000 ватт. Этот показатель сильно ограничивает их использование в условиях больших нагрузок. Когда есть необходимость в подсоединении через датчик движения многих мощных источников света, то оптимальным решением можно считать использование специального магнитного пускателя.

При приобретении инфракрасного датчика движения, в комплекте обязана находиться подробная инструкция по эксплуатации, подсоединению и настройке. Дополнительно подобная схема всегда присутствует на корпусе самого изделия. Под крышкой устройства движения располагается специальная колодка, а также подсоединенные к ней несколько разноцветных проводов, которые выходят наружу корпуса. Подсоединение кабеля выполняется при помощи разнообразных зажимов. Когда для подключения применяют многожильный провод, то стоит использовать специализированные наконечники для втулок.

Как подключить датчик движения к лампочке

Электрический ток на инфракрасный датчик движения приходит от питающей сети по нескольким проводникам. Это фазный провод и нулевой. После того как фазный провод вышел из устройства, он попадает на один из выводов светильника. Другой вывод светильника присоединен к нулевому проводнику. Когда начинается передвижение в области контроля изделия, то сразу замыкается контакт специального реле, что приводит к появлению фазы на лампочке и включается освещение. Так как специализированная колодка для подсоединения снабжена винтовыми зажимами, то кабель к датчику движения присоединяют при помощи специальных наконечников.

Необходимо понимать, что подсоединение фазного провода нужно выполнять лишь по принципиальной схеме, которая должна быть в руководстве по эксплуатации. После подсоединения кабеля необходимо надеть крышку и начать следующую стадию работы, которая заключается в подключении проводов в распределительной коробке. В ней находится 7 проводов, 2 от светильника, 3 от инфракрасного датчика и 2 от сети питания. В кабеле питания фазный провод покрашен в красный цвет, а ноль окрашен в синий.

У кабеля, который подсоединен к изделию, белый проводник является фазой, зеленый провод считается нулевым, а красный проводник необходимо подключить к питающей сети. Все проводники стоит присоединять по определенным правилам. Фазу питающего кабеля нужно соединить с фазным проводником датчика движения. Потом подключают нулевой проводник от питающего кабеля, а далее, нулевой провод от устройства и нулевой проводник от светильника.

Провод от инфракрасного движения красного цвета и коричневый проводник от светильника необходимо соединить вместе. После этого подключение можно считать оконченным, потому что изделие подсоединено к светильнику. Далее, подается электрическое напряжение, датчик движения срабатывает при передвижении, замыкает цепь и включает освещение.

Как подсоединить датчик движения к выключателю

Чтобы определенное время освещение не выключалось, вне зависимости от степени освещения или передвижения человека, стоит использовать схему подсоединения изделия с выключателем. Для этого необходимо подключить простой выключатель в схему, параллельно инфракрасному датчику.

С помощью подобного подсоединения есть возможность при включенном выключателе держать в замкнутом состоянии цепь светильника в течение продолжительного времени. Когда управление светом необходимо отдать датчику, то просто стоит выключить выключатель.

Как настроить датчик для управления светом

Настройка инфракрасного датчика является наиболее важной работой при монтаже изделия. Все устройства, которые способны управлять светильниками, имеют дополнительные настройки. С их помощью можно добиться качественной работы изделия. Подобные настройки имеют вид небольших приборов, предназначенных для регулирования. Прежде всего, это:

  • установка времени отключения TIME;
  • регулировка степени освещения LUX;
  • установка уровня восприимчивости к определенному виду излучения SENS.

Настройку включения от степени освещения используют для правильной работы датчика в светлое время. Изделие сработает при небольшом уровне освещения при сравнении с наименьшим значением. Таким образом, устройство не будет срабатывать при большом уровне освещения при сравнении с выставленным порогом.

С помощью подстройки времени есть возможность устанавливать время, в которое свет будет работать с того момента, как стало обнаружено передвижение. Рабочий интервал времени можно выставить от 1 до 650 секунд.

Настройка восприимчивости перед срабатыванием датчика является следующей полезной функцией. Осуществлять регулировку восприимчивости к срабатыванию в зависимости от площади и дальности человека можно с помощью специального регулятора. Реакция изделия напрямую зависит от степени установленной чувствительности. Когда осуществляется большое количество включений изделия, то восприимчивость необходимо понизить, а выставить яркость освещенности инфракрасных волн, на которые и будет реагировать аппаратура.

Как необходимо правильно устанавливать датчик движения

В зоне видимости устройства, который ставится на улице, не должны быть предметы, излучающие свет или тепловую энергию. Не нужно монтировать датчик движения возле больших деревьев, которые способны помешать качественному выявлению передвижения. Необходимо постараться свести к минимуму вероятное воздействие различных видов излучений, которые могут привести к ложному срабатыванию изделия.

Устройство стоит настраивать непосредственно на то место, где выявление передвижения обязано служить поводом для включения света. Нужно держать изделие в идеальной чистоте, потому что грязь плохо влияет на качество работы датчика и области его действия.

Датчики движения являются одним из основных элементов систем охранной сигнализации. Они фиксируют малейшие перемещения физического объекта, оказавшегося в зоне контроля такого датчика, и своим срабатыванием активируют подачу сигнала тревоги. По своей конструкции такой датчик – это реле, реагирующее на движение, и поэтому такие устройства получили широкое распространение в системах автоматического управления светом. Существуют датчики движения, работа которых основана на разных физических принципах, поэтому схема датчика движения может отличаться. Все устройства такого типа очень компактны, отличаются хорошим дизайном и вписываются в интерьер любого помещения.

Содержание:

Устройство, виды и особенности датчиков движения

Существуют и широко применяются следующие типы датчиков движения:

  1. Радиоволновые;
  2. Ультразвуковые;
  3. Инфракрасные;
  4. Гибридные.

Радиоволновые или СВЧ датчики работают на доплеровском эффекте. Основными элементами такого датчика являются излучатель СВЧ сигнала и приёмник отражённого сигнала. Если в поле излучения перемещается какой-либо объект, то частота отражённого сигнала меняется. Электронная схема обрабатывает разницу между прямым и отражённым сигналом и переключает реле, которое может включить сирену или подать сигнал тревоги. Радиоволновые датчики движения отличаются высокой чувствительностью, но стоят достаточно дорого. В детских и лечебных учреждениях микроволновые датчики не применяются из-за СВЧ излучения, несмотря на то, что уровень его минимален и абсолютно безвреден. Из-за высокой чувствительности радиоволновые датчики подвержены ложным срабатываниям.

Ультразвуковые датчики так же используют эффект Доплера, только вместо колебаний высокой частоты в таких системах применяется ультразвук. Эти устройства нашли применение в системах парковки «Парктроник», а в быту применяются достаточно редко. Частоту 25-60 КГц хорошо слышат кошки и собаки, поэтому применение таких датчиков вызывает у них сильный стресс. Кроме того, ультразвуковые датчики имеют небольшой радиус действия и их можно обмануть если передвигаться медленно.

В охранной сигнализации и системах автоматического управления освещением чаще всего применяются инфракрасные объёмные датчики движения. Тепловое (инфракрасное) излучение объекта, который проходит в зоне захвата датчика, через линзу Френеля попадает на ИК-сенсор, после чего на выходе электронной схемы формируется сигнал тревоги (происходит разрыв цепи).

Устройство ИК датчика движения

Вследствие невысокой стоимости такие устройства широко применяются для автоматического управления освещением, например, в подъезде, когда при появлении человека освещение включается на 1-3 минуты, а затем выключается. Для управления светом на стоянке или придомовой территории используются уличные датчики движения.

Гибридные или комбинированные датчики движения представляют собой два датчика разной конструкции, размещённые в одном корпусе и подключаемые к различным входам прибора охранной сигнализации. Обычно в одном корпусе объединяют инфракрасный и радиоволновой датчики движения. Применение таких устройств повышает надёжность охранной системы. Они могут использоваться в банках, депозитариях и денежных хранилищах. Схема включения датчика движения для сигнализации позволяет подавать тревожный сигнал и управлять работой сирены или прожектора. Датчики движения могут иметь следующие основные характеристики:

  • Чувствительность;
  • Наличие антисаботажной зоны;
  • Объём зоны захвата по горизонтали и вертикали;
  • Напряжение питания.

Датчики движения с постоянной чувствительностью не рекомендуется применять в квартирах, где имеются домашние животные, иначе, при отсутствии хозяев, на каждый проход кошки будет включаться сигнал тревоги. Величину порога срабатывания можно регулировать, в зависимости от конструкции, плавно или специальными перемычками на плате. Так же существуют модели датчиков, которые не реагируют на животных.

Антисаботажная зона – это дополнительная зона захвата направленная от датчика вертикально вниз и блокирующая попытку вывести прибор из строя. В паспорте указывается угол обзора датчика в градусах и размеры зоны гарантированного срабатывания. Все датчики независимо от конструкции подключаются к типовым устройствам, поэтому схема подключения датчика движения всегда одинакова, а их напряжение питания обычно равно 12V. На корпусе, обычно, установлен светодиод, индицирующий режим ожидания или срабатывания.

Типовая схема детектора движения

Все модели объёмных инфракрасных датчиков движения по схемотехнике и конструкции похожи между собой. Отличия могут быть в некоторых электрических параметрах и дизайне корпуса. Схема датчика движения состоит из следующих элементов:

  • ПИК сенсор;
  • Операционный усилитель;
  • Схема термокомпенсации;
  • Компаратор;
  • Реле.

Пассивный Инфракрасный Сенсор фиксирует температуру постороннего объекта оказавшегося в зоне захвата. Сигнал усиливается операционным усилителем и поступает на компаратор, который сравнивает сигнал соответствующий температуре окружающей среды и сигнал, поступивший с ПИК сенсора. Разница в уровнях сигналов означает наличие теплового фона постороннего объекта. Разностный потенциал вызывает срабатывание реле, контакты которого могут использоваться для включения различных устройств.

Принцип действия инфракрасного датчика движения

Если температура в помещении приближается к температуре человеческого тела, что может нарушить работу устройства, включается система термокомпенсации. Популярная модель инфракрасного датчика движения Colt 10 DP имеет следующие основные характеристики:

  • Зона обнаружения объекта – 10 метров 90°;
  • Не реагирует на животных до 10 кг;
  • 3 установки чувствительности;
  • Цифровая схема термокомпенсации;
  • Не восприимчив к электромагнитному излучению до 50 В/м;
  • Имеет защиту от статического электричества;
  • Напряжение питания – 9-16 В;
  • Диапазон рабочих температур -25… + 60°С.

В схеме датчика установлено твердотельное реле, с помощью которого можно управлять внешними устройствами.

На рисунке ниже представлена типовая схема датчика движения на примере LX-02.

Схема типового детектора движения на примере LX02

Подключение датчика движения для освещения

Невысокая стоимость и надёжность инфракрасных датчиков движения позволяет использовать их для автоматического включения освещения. Схема датчика движения для освещения состоит из тех же элементов, что и традиционный охранный датчик. Основу его составляет элемент чувствительный к инфракрасному излучению. Электронная схема обрабатывает сигнал и через реле управляет источником освещения. Такие системы широко используются в подъездах многоэтажных домов, когда освещение включается только при появлении в помещении человека. Через определённое время свет автоматически выключается. Схема подключения датчика движения для освещения очень проста, и вполне может быть выполнена самостоятельно.

Подключение ИК датчика движения, используемого для включения света

Под задней крышкой датчика движения расположена колодка с тремя клеммами, которые подписаны буквами «L», «N» и «A». Клемма «L» подключается к фазовому проводу сети, который нужно определить с помощью отвёртки-индикатора. На клемму «N» подаётся нулевой провод, а источник освещения подключается между клеммами «N» и «A», то есть реле датчика движения управляет фазой, а ноль подаётся постоянно. Датчики движения для включения света так же могут использоваться как элемент охраны загородного дома, когда при проникновении нарушителя, включается прожектор и сирена.

Подключение датчика с выключателем

Для того чтобы источником освещения можно было управлять как через автомат так и вручную к схеме добавляется выключатель. Подключение датчика движения через выключатель выполняется очень просто. Сетевое напряжение 220 вольт так же подаётся на клеммы «L» и «N», а между клеммами «L» и «A» ставится обычный двухпозиционный выключатель.

Схема включения датчика для сигнализации

Практически все модели датчиков движения, независимо от принципа работы, подключаются к приёмно-контрольному прибору (ПКП) охранной сигнализации по типовой схеме. Для того чтобы открыть доступ к панели подключения необходимо снять декоративную крышку. Под ней находится плата электроники и колодка из трёх сдвоенных клемм:

  • Питание — +12 В и «Общий»;
  • Реле – N,C;
  • Тампер – T,T.

Подключение ИК датчика движения с системой сигнализации

На клеммы питания подаётся питающее напряжение от блока питания или прибора охранной GSM сигнализации. Клеммы реле не полярные и в режиме ожидания они замкнуты. При появлении физического объекта в зоне обнаружения, его тепловое излучение принимает ПИК сенсор, что вызывает срабатывание реле и цепь размыкается. Это влечёт за собой включение сигнала тревоги приёмно-контрольного прибора. На самом приборе можно выбрать режим с самовосстановлением, когда прекращение действия источника излучения переводит датчик движения в режим ожидания и сигнал тревоги отключается автоматически.

При другом режиме сигнал тревоги подаётся постоянно до нажатия кнопки «Сброс» на базовом блоке охранной системы. Схема подключения датчика движения к сигнализации подразумевает защиту устройства от несанкционированного вскрытия корпуса. Для этого в конструкции датчика предусмотрен микровыключатель, контакты которого выведены на клеммы «Тампер».

Для того чтобы избежать ложных срабатываний датчика движения необходимо соблюдать некоторые правила. По технологии такие датчики обычно устанавливаются на стенах или в углах помещений на высоте не менее 2-х метров. Монтаж датчика выполняется с помощью специального кронштейна, которым можно выбрать ориентацию сенсора по горизонтали и вертикали. Датчик нельзя направлять на окна, источники искусственного освещения и на устройства, генерирующие сильное электромагнитное излучение. В быту к таким устройствам относятся, прежде всего, микроволновые печи.

схема установки автоматического включения света, как правильно подсоединить к выключателю и светильнику > Свет и светильники

Светодиодная подсветка: как сделать освещение из led ленты своими руками

Читайте здесь, что такое светодиодная подсветка из светодиодной ленты и какими главными параметрами она хаpaктеризуется. Как сделать светодиодную подсветку своими руками. Основные правила и схемы подключения для одноцветных и RGB-лент. В каких случаях нужен радиатор и что использовать в качестве его основы….

29 05 2021 23:40:50

Питание светодиодов: схема импульсного и линейного драйвера

Читайте, какое питание светодиодов можно использовать для различных видов этих источников света. Узнайте, чем линейный драйвер отличается от импульсного. Как выбрать блок питания в зависимости от параметров сети. Почему линейный драйвер можно сделать своими руками, а импульсный нет….

23 05 2021 13:42:47

Блок питания для светодиодной ленты 12В своими руками: схема драйвера

Читайте здесь, как сделать блок питания для светодиодной ленты 12В своими руками, каковы его главные особенности и назначение, какие готовые блоки существуют и можно ли использовать модели от техники б/у, из каких этапов состоит процесс самостоятельной сборки устройства, как выглядит его схема и какие нюансы при этом нужно учесть….

21 05 2021 6:25:55

Диммируемые светодиодные лампы: что такое диммирование, потолочные светильники и лампы с диммером, бывают ли регулируемые лампочки e14, e27, g4

Смотрите здесь, что такое диммер и каковы особенности его работы, как выбрать диммируемые светодиодные лампы. Узнайте, что такое мерцание светодиодов, уровни диммирования и какие существуют цоколи ламп. Читайте, что такое цветовая температура, световой поток и индекс цветопередачи….

12 05 2021 6:40:22

Прибор для проверки светодиодов своими руками: схема супер тестера Led

Читайте, как сделать прибор для проверки светодиодов своими руками. Узнайте, вы каких ситуациях самоделка лучше приобретенного в магазине прибора. Почему выходят из строя светодиодные элементы в лампах, лентах, телевизорах. Почему не стоит заниматься ремонтом телевизора самостоятельно….

28 04 2021 16:15:29

Светодиод АЛ307: хаpaктеристика, цоколевка и маркировка

Читайте здесь, что такое светодиоды АЛ307, какими техническими хаpaктеристиками они обладают и где применяются, какова их маркировка цвета и соответствующая ей длина волны излучения, а также какими размерами и хаpaктеристиками цоколевки они обладают….

20 04 2021 1:32:57

Гудит лампа светодиодная: почему шумит светильник

Узнайте, отчего иногда появляется ощутимый гул при работе светодиодных ламп. Читайте, какие причины его вызывают, как их обнаружить и устранить. Запомните наиболее распространенные источники, чтобы при необходимости не тратить время на бесполезные поиски….

19 04 2021 19:26:56

Лазерный диод: подключение светодиодного лазера

Узнайте, что такое лазерный диод, как он устроен, принцип действия и разновидности. Читайте, какими особенностями обладают элементы с разной длиной волны и цветом луча. Уточните для себя специфику подключения и необходимость использования дополнительных устройств….

07 04 2021 22:55:10

Подсветка витрин: освещение для прилавков и витрин лентой со светодиодами

Узнайте, какое значение имеет подсветка витрин, ее возможности, способность привлекать покупателей и создавать эксклюзивный вид для обычной стандартной витрины. Выясните, какие существуют требования и нормы для осветительных приборов на витринах. Ознакомьтесь с порядком монтажа светодиодной ленты….

06 04 2021 7:59:10

Цветы светильники из изолона: как сделать ростовой торшер в виде большой розы

Читайте здесь, как сделать цветы светильники из изолона своими руками, какие инструменты и материалы для этого потребуются, из каких основных этапов состоит процесс изготовления цветка, стeблей и листьев, и как правильно подсоединить шнур с выключателем и патрон для лампочки в собранный светильник….

24 03 2021 2:58:34

Как подключить светодиод к батарейке на 1, 3 и 9 вольт

Узнайте, можно ли подключить светодиод к батарейке. Читайте, какие источники могут быть использованы для питания LED элементов, что надо сделать для защиты от перегрузки. Уточните для себя порядок подключения светодиодов к батарейкам разной емкости….

13 03 2021 2:29:22

Галогенные лампы: что это такое, типы, срок службы, температура, мощность и чем отличается от лампочек накаливания

Читайте здесь, что такое галогеновые лампы, чем они отличаются от обычных лампочек накаливания, какое у них устройство, принцип работы, плюсы и минусы, а также какие их виды существуют для домашнего применения и каковы их главные особенности….

25 02 2021 1:16:36

Как подключить датчик движения к существующему источнику света

Когда вы украшаете дом снаружи или покупаете новое место для жизни, могут быть замечательные светильники для наружного освещения, которые вы не захотите менять. Однако они, вероятно, не поставлялись с датчиком движения. Если это так, то можно подключить датчик движения к существующему свету.

Вам не нужно быть электриком, чтобы создать свою собственную установку движущегося света. Сделать это довольно просто.Вы можете установить переключатель датчика движения на существующий осветительный прибор, не беспокоясь о том, чтобы разобрать свет или нанять электрика.

Преимущества датчика движения на уличном освещении

Наличие датчика движения на уличном освещении дает множество преимуществ. Во-первых, уличный фонарь будет полезен, когда вы приедете домой поздно вечером. Сколько раз вы выходили на улицу и забывали включить уличный свет?

С помощью светового датчика движения вы подъезжаете, подходите, и свет включается с помощью функции обнаружения движения.Вам не нужно бороться в темноте, чтобы найти ключи, споткнуться о детские игрушки или балансировать в сумках с продуктами, пытаясь добраться до двери. Он предлагает необходимое освещение на темной веранде.

Очевидным преимуществом света, активируемого движением, является повышенная безопасность вашего дома или бизнеса. Хотя многих грабителей отпугивают знаки безопасности и / или камеры, они также имеют тенденцию отступать, когда есть датчики движения.

Они отпугивают людей, которых здесь не должно быть, а также освещают территорию для камер видеонаблюдения, которые могут не иметь ночного видения.Они также выделяют любые вывески, предупреждающие о других мерах безопасности.

Если вы все же решили подключить датчик движения к существующему источнику света, выполните следующие простые шаги:

  1. Убедитесь, что свет выключен, прежде чем начинать что-либо.
  2. Используйте детектор напряжения и проверьте провода, чтобы убедиться, что они мертвые, и снимите крышку.
  3. Снимите вставку, чтобы у вас было место для установки датчика движения.
  4. Протяните необходимые провода к светильнику и добавьте датчик движения к свету.
  5. Возьмите горячий провод, идущий от дома, к черному проводу датчика движения — другой провод идет к горячему проводу от фары — утомляйте нейтральные провода вместе.
  6. Как только это будет завершено, настройте чувствительность датчика так, как хотите.
  7. Закройте вещи и снова включите питание.

Если вы решили выбрать более простой способ, то вот несколько отличных способов сделать это.

Решение проблемы с датчиком освещенности с существующим освещением

Технологии безопасности постоянно совершенствуются семимильными шагами.Датчики движения — это уже не старые массивные прожекторы с большим датчиком. Есть разные ответы на решение проблемы с датчиком освещенности.

Датчик движения лампочки

Эти лампы для наружных датчиков представляют собой простой способ установки датчиков движения с уже существующими осветительными приборами для наружного освещения. Лампы имеют так называемый пассивный инфракрасный датчик, встроенный в верхнюю часть стеклянной части лампы. Это обнаружит все, что имеет тепловую сигнатуру. Это может быть человек или животное.

Этот датчик определяет тепло тела как инфракрасное излучение. Когда тело попадает в заданный диапазон действия лампы, включается свет. Они устанавливаются как обычная лампочка и излучают свет. Они никак не влияют на внешний вид вашего осветительного прибора.

Датчик движения и камера видеонаблюдения

Эта комбинация камеры и света, активируемого движением, — отличный вариант, если вы не хотите покупать полноценную систему безопасности камеры. Его можно адаптировать для работы с вашим текущим осветительным прибором.Он поставляется с камерой и USB-адаптером питания, который просто ввинчивается в гнездо для наружного освещения как обычный светильник.

Он питает свет и камеру. Этот конкретный великолепен, потому что свет активируется движением, а затем его камера предлагает прямые видеотрансляции HD, двусторонний интерком, сирену, облачное хранилище и уведомления на ваше мобильное устройство. Он также устойчив к атмосферным воздействиям, и его установка занимает всего несколько минут.

Преимущество заключается в том, что на самом деле это умный свет, поэтому вы можете настроить его на обнаружение движения или включение с телефона.Этот сенсорный свет имеет множество преимуществ.

Гнездо датчика движения

Это отличный предмет, если вы хотите держать свои обычные лампочки в светильниках. Он просто ввинчивается, как лампочка, а затем вы вставляете вторую лампочку в розетку. Он сохраняет осветительную арматуру и лампы в том же состоянии при добавлении детектора движения.

Светильники

Если вас не устраивает какой-либо из этих вариантов, которые работают с вашим текущим осветительным прибором, есть также интеллектуально выглядящие светильники со встроенными датчиками движения.Это означает, что для установки нового приспособления необходимо немного изменить проводку, но они выглядят великолепно, а датчики встроены в его верхнюю часть. Это стильный бра, который впишется практически в любой уличный декор. Датчик имеет различные режимы, которые можно использовать в зависимости от того, что вы ищете.

Последние мысли

Важно отметить, что все эти датчики движения рассчитаны на использование вне помещений. Использование датчиков в помещении проблематично, потому что в плохую погоду датчик может очень быстро выйти из строя и выйти из строя.Выберите те, которые предназначены для использования на открытом воздухе, чтобы ваши деньги были потрачены не зря, и они будут работать в течение более длительного периода времени.

Если вы решите подключить датчик движения самостоятельно, помните о работе с электричеством и убедитесь, что вы понимаете процесс изменения проводки, прежде чем начать. Если вы выберете более простой метод, выберите тот, который лучше всего подходит для ваших потребностей в освещении и бюджета. Есть несколько простых способов установить датчик движения на существующий светильник, чтобы сделать ваш дом более безопасным, но при этом отлично выглядеть.

Источник избранного изображения: canva.com

Как работают лампочки с датчиком движения?

Есть множество вещей, которые вы можете сделать, чтобы ваш дом был в безопасности, но есть датчики движения, которые работают при освещении, что всегда предлагают эксперты.

Ночной свет со временем может быть дорогостоящим и вредным для окружающей среды. Если вы купите лампочку с датчиком движения, она может оказаться очень полезной для вас. Он не только освещает все пространство, но и сохраняет окружающую среду в чистоте.

Поскольку он универсален, вам может быть интересно, как работают лампочки с датчиками движения? Мы обсудим все это в этом сообщении в блоге.

Введение в лампочки с датчиком движения

Датчик движения фонарей обычно используется в шкафу; когда мы открываем шкаф, датчик движения определяет движение и включает свет. Это очень помогает ночью, нам даже не нужно нажимать какой-либо переключатель для включения света.

Некоторые лампы с датчиками движения также устойчивы к атмосферным воздействиям.Это означает, что эти светильники можно использовать и за пределами дома. Это очень полезно для уличной лестницы или у входной двери.


Вы приходите поздно вечером домой? Проверьте НАИЛУЧШЕЕ ОСВЕЩЕНИЕ ДЛЯ КЛЮЧЕВОЙ ДВЕРИ.


Большой светодиодный индикатор движения также используется в целях безопасности. Его можно установить на высоком месте вне дома. Когда кто-нибудь придет к вам в дом, загорится свет. Грабителя напугает то, что за ним кто-то наблюдает.

Мы настоятельно рекомендуем использовать эти светильники из-за их исключительных преимуществ и качеств; например:

  • Комфортное использование
  • Бесперебойная работа
  • Потребление меньше энергии
  • Более надежные светодиоды
  • Могут работать как сигнальные огни

Если ваш дом находится в месте, где животные могут проникнуть на лужайку или задний двор, то свет датчика движения также может напугать их.

Как работает детектор движения?

Детекторы движения — это небольшие датчики, встроенные в фонари; можно сказать маленький глаз, который улавливает инфракрасные или тепловые волны, создаваемые движущимся телом. Датчики движения могут обнаружить любой объект, даже иногда ветер. Когда датчик движения обнаруживает какой-либо объект, например животное, машину или людей, он включает свет с помощью электроники.

Пассивный инфракрасный порт (PIR) — это наиболее распространенный тип датчика движения, который широко используется в датчиках движения и другом оборудовании домашней безопасности.
Освещение с датчиком PIR определяет тепловую энергию, которую люди и животные выделяют в виде тепла. Всякий раз, когда наблюдается увеличение инфракрасной энергии, это означает, что кто-то только что вошел в зону обнаружения движения или в ее пределах, он включает свет.

Единственная особенность датчиков движения — обнаружение любого движения в пределах своего диапазона. Это причина, по которой иногда он может обнаружить ложное движение. Но, к счастью, датчики PIR могут игнорировать незначительные изменения инфракрасных волн.

Pro Совет: Вы можете отрегулировать или зафиксировать цель датчика движения и можете наклеить небольшое количество ленты на датчик, чтобы уменьшить количество ложных срабатываний.

Как установить лампочку датчика движения? Лампы с датчиком движения

получили широкое распространение из-за их широкого использования. Вы можете подумать, что установить где-нибудь светодиодную лампу с функцией обнаружения движения сложно, но это не так.

Лампы с датчиком движения

легко устанавливаются. Большинство моделей идут с двойным скотчем. Чтобы установить эти светодиоды, необходимо выполнить следующие действия.

  1. Установите батарейки в лампу (если поддерживается)
  2. Закройте заднюю часть лампы
  3. Найдите идеальное место для крепления
  4. Удалите липкую ленту и поместите ее на это место
  5. Теперь поместите лампу на липкую ленту

Чтобы установить большой светодиодный светильник, вам, возможно, потребуется нанять профессионального электрика.Эти светодиоды нуждаются в существующем проводном соединении для питания и продолжают работать без сбоев.

Эта лампа — еще один мирный способ получить возможность с небольшими усилиями заменить имеющееся у вас уличное освещение. Итак, когда вы собираетесь заменить существующее стандартное уличное освещение на освещение с функцией движения?

Почему мы используем лампочки с датчиками движения вне помещений?

У динамических наружных светильников много преимуществ. Уличный свет с первым датчиком движения может облегчить жизнь.Возвращаться домой по черной веранде — неприятность, особенно если вы живете впереди без уличных фонарей.

Еще одно важное преимущество этих светильников — безопасность дома. Если я не обеспечил охрану, то камеры и другие виды наблюдения станут серьезным препятствием для грабителей. Это замечательно, если у вас установлена ​​уличная камера, но если она не показывает кошмар, она приносит вам пользу в темноте.

С освещением с функцией обнаружения движения ваша система безопасности работает немного лучше.Сам по себе движущийся свет может действовать как взломщик, но он также может поддерживать внешние камеры и даже освещать вашу отметку безопасности.


Продолжайте читать:


Как можно добавить датчик движения к существующему уличному освещению?

Вы можете превратить уличное освещение в лампочку с функцией управления движением. Вот краткое руководство, как это сделать. Чтобы сделать это возможным, вам нужно обработать провода вашей существующей лампочки, внести изменения и подключить к ней датчик движения.

Если вы человек, который не делает этого раньше и не хочет этого делать, мы рекомендуем нанять для этого профессионального электрика.

Перед тем, как начать работу над светодиодным освещением с поддержкой движения, убедитесь, что в вашем текущем лайтбоксе есть заглушки для новой проводки.

Вот что вам понадобится для всего этого:

  • Датчик движения: Вы можете найти лучший датчик самостоятельно на Amazon. Но мы рекомендуем EATON Floodlight Sensor на Amazon за 15 долларов. (https: // amzn.to / 3mbUA40)
  • Гайки для проводов: Если у вас раньше не было гаек для проводов, вот ссылка на них (https://amzn.to/3qgF8WK).

Необходимые инструменты:

  • Отвертка
  • Инструмент для зачистки проводов (или любой острый нож)

Как превратить уличное освещение в лампы для обнаружения движения
1. Отключить питание

Прежде чем что-либо делать, в первую очередь следует подумать о безопасности. Итак, не забудьте выключить питание перед открытием существующего лайтбокса.Также лучше всего сообщить другим, что вы работаете с освещением вне дома и выключаете электричество.

Мы также рекомендуем проверить или убедиться, что на светильник отсутствует напряжение, прежде чем начинать работу.

2. Откройте существующий свет и подготовьте его

Сначала отключите горячий провод. Теперь его нужно подключить к датчику движения. Датчик движения будет действовать как переключатель после успешного подключения.

3. Удалите заглушку и пропустите новые провода в лайтбокс

Для этого внимательно следуйте инструкциям для датчика движения, чтобы подключить его к источнику питания и свету.Прочитав инструкцию, соедините провода между собой. Убедитесь, что не осталось оголенных проводов, прежде чем все исправить.

Не торопитесь, читая и действуя в соответствии с инструкциями с датчиком движения.

4. Наконец, переустановите все обратно и проверьте

Для тестирования вы можете помахать рукой перед фонарем, чтобы убедиться, что все работает правильно.

Если вы сочтете это полезным, не забудьте поделиться им с другими.🙂

7 лучших уличных светильников с датчиками движения в 2021 году

Наши редакторы самостоятельно исследуют, тестируют и рекомендуют лучшие продукты; вы можете узнать больше о наших процесс обзора здесь. Мы можем получать комиссию за покупки, сделанные по выбранным нами ссылкам.

Независимо от того, хотите ли вы осветить подъездную дорожку или бассейн, освещение с датчиком движения является обязательным, когда речь идет о безопасности на вашей территории в ночное время. Поскольку эти огни срабатывают только тогда, когда поблизости есть движение, они лучше всего работают в областях, не требующих постоянного освещения.

Уловка для покупки лучшей марки и модели для вашего дома заключается в том, чтобы учесть ваши потребности в проводке, местоположении и дизайне. Самые популярные типы предназначены для освещения территорий за пределами гаражей, а также дверных проемов. Дополнительные опции используются для освещения потенциально опасных мест, таких как пешеходные дорожки и лестницы. Некоторые работают на солнечной энергии или сменных батареях, в то время как другим требуется проводное электрическое соединение.

Чтобы помочь вам ориентироваться в большом море вариантов освещения, вот лучшие из доступных на данный момент источников освещения с датчиками движения.

Расположение

Место, где вы планируете разместить свет датчика движения, часто определяет, какой из них лучше всего подходит. Если вы устанавливаете его на крыльце, вам может понадобиться настенный или потолочный блок, в то время как свет в гараже часто выигрывает от наличия двухголовых датчиков. Есть также светильники в виде колышков, которые идеально подходят для дорожек и других участков вашего двора.

Электропроводка

Подумайте, что вам больше по душе: световой датчик движения с проводным подключением или устройство с батарейным питанием.Продукты с проводным подключением, как правило, сложнее установить, но вам никогда не придется менять батарею. С другой стороны, блоки с батарейным питанием можно разместить где угодно, и обычно их намного проще установить.

Типовой проект

В зависимости от того, где находится ваш датчик движения, вы можете подумать, насколько важен для вас его дизайн. Некоторые устройства выглядят как стандартные наружные светильники и будут соответствовать эстетике вашего дома, в то время как другие изделия более просты и практичны.

Ель / Стейси Л. Нэш

Как заменить уличную лампочку с датчиком?

Если вы покупаете товар по ссылкам на этой странице, мы можем получать комиссию. На содержание нашей редакции комиссии не влияют. Прочтите полное раскрытие.

Если вам нужно заменить лампу с датчиком движения, но вы не знаете, как это сделать, ознакомьтесь с нашим кратким руководством о том, как заменить лампу наружного освещения с датчиком.

Эти дней, охранные огни с датчиками движения чрезвычайно распространены, потому что они очень удобны в использовании, а также служат сдерживающим фактором для тех, кто хочет войдите в свой дом.Именно поэтому их часто устанавливают на верандах или лужайках. Просто как и любой другой свет, их лампочки требуют замены, когда они перегорают. Когда они есть, вам нужно их заменить.

вопрос вот КАК?

Безопасность огни не построены как обычные домашние фонари, потому что они обычно идут с определенный тип приспособления. Вам нужно будет немного поработать с приспособлением, чтобы изменить лампочка. Кроме того, некоторые из них имеют датчики движения и не отключены. выключатель.

Итак, пока вы меняете лампочку, она может просто загореться и ослепить вас.Чтобы избежать любой ситуации, подобной той, о которой мы упоминали, мы перечислили несколько важных шагов по замене уличной лампочки с датчиками движения.

Наем профессионального электрика — самый безопасный способ заменить лампочки датчика движения, но если вы уверенно справляетесь с этой процедурой, переход по принципу «сделай сам» — экономная альтернатива

Как изменить защиту уличной лампы накаливания (простые шаги)

Чтобы начать это руководство, давайте сначала поговорим о шагах, которые необходимо выполнить, чтобы заменить лампочку уличного освещения.

Вы можете их найти ниже:

  1. Выключите питание.
  2. Снимите крышку лампы накаливания.
  3. Выньте лампочку изнутри.
  4. Выньте отвертку и открутите винты, удерживающие приспособление.
  5. Вытяните все приспособление и удалите всю изоленту, обнаруженную на проводах внутри.
  6. Возьмите новое приспособление и поместите его на основание, где было старое.
  7. Прикрутите новый светильник на место и вставьте новую лампочку в крышку лампы.
  8. Если крышка лампы повреждена, замените крышку лампы.
  9. Проверьте свет, подойдя к нему поближе и активировав датчик движения.

Советы по замене ламп датчика движения

Теперь, когда вы знаете простые шаги по замене внешней лампочки на охранное освещение, давайте поговорим о охранном свете с датчиками движения. Обратите внимание, что фонари с датчиками движения работают иначе, чем фонари без них. Вот почему вам также нужно по-другому подходить к источникам света с датчиками движения.

В В этом разделе мы рассмотрим несколько советов по замене ламп датчика движения:

Отключите питание на предохранителе

Как Как мы уже упоминали выше, выключателя для фонарей с датчиками движения нет. Что сказал, вам все еще нужно найти способ полностью выключить огни безопасности чтобы он не включился случайным образом, пока вы меняете лампочку.

Кому полностью выключить свет, заглушить на самом предохранителе. Просто будь осторожен в найти правильную схему, иначе вы можете отключить электричество другие части вашего дома.

Используйте ткань, чтобы прикоснуться к лампочке

ср на самом деле считайте это стандартной практикой безопасности, которую вы должны делать, когда обращение с любыми лампочками. Видите ли, ваша кожа обычно выделяет масло… особенно когда потеешь. Эти масла могут иногда нагревать датчик движения. свет слишком сильно, чтобы он мог взорваться.

Кому противодействовать этому, всегда важно использовать ткань при смене света или возможно надеть пару перчаток. Это гарантирует, что масло не будет капать в колбу.

Регулировка чувствительности

Мост Датчики движения имеют настройку чувствительности. Пока вы меняете лампочку, вы с таким же успехом можно поработать и над настройками чувствительности. Вы можете сделать некоторые экспериментируйте, какие настройки вам нравятся больше всего. Самая чувствительная конфигурация обнаружит даже малейшее движение. Этот тип лучше всего подходит для безопасности целей.

Заключение

Видите, как легко научиться заменять уличную лампочку с датчиками движения?

Пока у вас есть это руководство, вы можете делать это в любое время, когда вам нужно.Все, что вам нужно сделать, это купить подходящую замену лампочки безопасности, необходимую для освещения крыльца, и выполнить следующие простые шаги, чтобы заменить лампочку наружного освещения.

в следующий раз, когда ваши наружные сигнальные огни перестанут работать, подготовьте это руководство с вы, чтобы вы точно знали, что делать. Кроме того, убедитесь, что вы проверили свой светильник, чтобы вы знали, какую лампочку вам нужно купить в строительном магазине.

Надеемся, вам понравилось читать эту статью, и хорошего вам дня!

Рекомендуемая литература:

Работают ли датчики движения со светодиодной подсветкой? Важные примечания

Вы хотите изменить наружное освещение на светодиодное и не уверены, подойдет ли вам существующий датчик движения? Или вы хотите автоматически включить освещение коридора и спросить себя, какой датчик движения подходит? Из этого руководства вы узнаете, что нужно учитывать при взаимодействии детекторов движения и светодиодных индикаторов.

Датчики движения для светодиодных фонарей

Детектор движения в основном состоит из датчика движения для обнаружения движения и электрического переключателя . Если датчик обнаруживает движение, включается переключатель и включается выходное напряжение. Загорается подключенная к нему лампа. В общем, не имеет значения, включает ли датчик движения, например, лампу накаливания или светодиодный свет.

Однако есть важное отличие в конструкции детектора движения.Электрический выключатель для включения и выключения света может быть сконструирован двумя различными способами:

  • Электромеханическое реле
  • Электронное полупроводниковое реле

Любой тип нагрузки может быть подключен к датчикам движения с электромеханическим реле . Если реле срабатывает при обнаружении движения, внутри механически соединяются два контакта, аналогично обычному выключателю света. Датчики движения с реле в качестве переключающего выхода можно определить по тихому щелчку во время процесса переключения.

С другой стороны, многие современные датчики движения имеют электронный переключатель для переключения нагрузки. Иногда его называют полупроводниковым реле . Полупроводниковые реле не создают шума при переключении и, в отличие от механических контактов реле, работают без износа. Однако для правильной работы электронных переключателей всегда требуется определенная минимальная нагрузка.

Минимальная нагрузка — типичная причина проблем со светодиодами

Недостаточная минимальная нагрузка часто является причиной проблем со светодиодами в датчиках движения.

Датчик движения с утопленным монтажом для светодиодных потолочных светильников

Какие датчики движения подходят для светодиодных светильников?

Датчики движения с реле

Датчики движения с электромеханическим реле (тихий щелчок при переключении) в основном подходят для любого типа освещения. Никаких проблем со светодиодной подсветкой ожидать не приходится.

Датчики движения с реле подходят для светодиодных фонарей

Датчики движения с электронным переключателем

Для извещателей движения с электронными переключателями вы должны обратить внимание на тип нагрузки и спецификации минимальной нагрузки .Их можно найти на самом извещателе, на упаковке или в паспорте. В основном существуют следующие типы нагрузки:

  • Активная (омическая) нагрузка
  • Индуктивная нагрузка
  • Емкостная нагрузка

Старые лампы накаливания и галогенные лампы имеют омическую нагрузку . Светодиодные лампы имеют емкостную нагрузку за счет встроенного блока питания. Если электронный переключатель детектора движения подходит только для резистивных нагрузок, высока вероятность возникновения проблем при подключении светодиодных ламп.

Помимо типа нагрузки, вы также должны обратить внимание на минимальную нагрузку детектора движения. Это часто случается, особенно с уже установленными детекторами, и происходит после преобразования светодиодов. Например, старая лампа мощностью 60 Вт заменяется светодиодом мощностью 10 Вт. Здесь могут возникнуть проблемы, если минимальная нагрузка детектора движения также составляет 10 Вт или выше.

Для датчиков движения с электронным переключателем обратите внимание на тип нагрузки и минимальную нагрузку.

Для бесперебойной работы светодиодов датчик движения должен быть рассчитан на емкостные нагрузки.Минимальная нагрузка должна быть ниже мощности подключенных светодиодов. Многие светодиодные датчики движения на рынке имеют минимальную нагрузку всего 1 Вт, что делает их подходящими для всех светодиодных ламп.

Работают ли светодиодные фонари на детекторах движения?

Вы уже знаете, какие технические детали важны для работы датчика движения со светодиодами. Однако это также вопрос, подходят ли вообще светодиодные фонари для работы с датчиками движения. Старые энергосберегающие лампы не подходили, потому что им часто требовалось несколько минут, чтобы достичь полной яркости, и они выдерживали лишь относительно небольшое количество циклов переключения.

Светодиодные лампы

, напротив, идеально подходят для работы с датчиками движения. Светодиоды мгновенно достигают полной яркости после включения и рассчитаны на большое количество циклов переключения. Однако следует убедиться, что детектор движения настроен правильно. Неправильные или неоптимальные настройки приводят к множеству ненужных циклов переключения, что влияет на срок службы светодиода.

Вы можете распознать датчик движения, который не настроен оптимально, по тому факту, что освещение включается и выключается каждые несколько минут.Здесь важно подобрать оптимальный порог яркости, чувствительность и продолжительность освещения для собственных нужд. Ориентация также имеет решающее значение и гарантирует, что лампа включается, например, только тогда, когда кто-то входит в вашу собственность.

Светодиодные лампы идеально подходят для работы с датчиками движения.

Направлены друг на друга: светодиодное пятно со встроенным датчиком движения.

Типичные проблемы с датчиками движения и светодиодами.

Датчики движения с реле всегда подходят для работы со светодиодами.Если возникают проблемы, возможно, датчик неисправен. Работа светодиодных ламп на датчике движения с электронным переключателем часто приводит к нежелательным побочным эффектам. Ниже описаны наиболее распространенные эффекты.

Светодиод на детекторе движения всегда включен

Если светодиодная лампа всегда горит и не выключается, возможно, у детектора движения есть электронный выключатель. Весьма вероятно, что это не подходит для емкостных нагрузок, таких как светодиоды, или что его минимальная нагрузка не будет достигнута.

Используйте соответствующий детектор движения

Проверьте, подходит ли ваш детектор движения для емкостных нагрузок, таких как светодиодные фонари, и что ваши фонари соответствуют минимальной нагрузке.

Датчик движения вообще не переключается

Если датчик движения не переключает подключенное светодиодное освещение, возможно, не была достигнута минимальная нагрузка. Детектор движения также может быть разработан только для резистивных нагрузок, таких как старые лампы накаливания.

Используйте соответствующий датчик движения

Проверьте, подходит ли ваш датчик движения для светодиодных ламп.Энергопотребление вашего светодиодного освещения должно быть выше минимальной нагрузки.

Светодиодный свет включается и выключается всегда

В этом случае причиной может быть недостаточная минимальная нагрузка или непригодность для емкостных нагрузок, таких как светодиодные лампы. Если вы перешли со старых источников света на светодиоды, вам следует перенастроить чувствительность детектора движения.

Используйте соответствующий датчик движения

Вам также следует проверить, совпадает ли настройка чувствительности с порогом переключения, и отрегулировать его заново.

Заключение

Детектор движения очень удобен для автоматического включения света. Датчики движения с реле подходят также для светодиодного освещения. Для извещателей движения с электронным переключателем следует обращать внимание на совместимость со светодиодными лампами. Для правильной работы минимальная нагрузка извещателя должна быть ниже мощности подключенных светодиодов.

Винт в патроне для датчика движения


Начало >> Движение активировано

>>>>>>> Товары для рук помощи

>>>>>>> Персональная безопасность и домашняя автоматизация


Для просмотра изображений необходимо включить JavaScript.

Не входи снова в темную комнату!

Руки заняты? Пусть это устройство автоматически включит свет для вас!

Не хотите подойти к выключателю на стене, чтобы включить свет? Это ответ.


Цена: 24 доллара.99

Пожалуйста, включите JavaScript для правильного просмотра содержимого этой страницы.

Нажмите, чтобы загрузить брошюру и форму заказа

КОММЕНТАРИИ КЛИЕНТОВ:
«ЛУЧШАЯ ЦЕНА, КОТОРАЯ МОГУ НАЙТИ, СПАСИБО !!!!!!!»

ФОТО КЛИЕНТА:


Обзор
4 мин. по продолжительности
Использование с лампами мощностью от 25 Вт до 100 Вт
Диапазон 12 футов и обзор 360 °
Проводка не требуется

** Важная информация **

Это самый простой в установке переключатель датчика движения.Просто открутите имеющуюся лампочку, прикрутите датчик и вкрутите в него лампочку. Автоматически включает лампочку при обнаружении движения и выключает ее через 4 минуты после прекращения движения. Идеально подходит для уборных, подвалов, гаражей и т. Д. (Только для внутреннего использования). Меры 3 дюйма в диаметре и 4 дюйма в длину. Переключатель датчика движения можно использовать с лампами мощностью от 25 до 100 Вт (не входят в комплект).

Дополнительная информация

ПРИМЕЧАНИЕ. Данное устройство не предназначено для использования с закрытыми или затененными лампами любого типа.Используйте только с установленной на потолке цоколей без лампы накаливания.

Переключатель датчика движения автоматически включает свет, когда вы входите в комнату, и выключает после выхода. Никакой проводки не требуется; просто прикрутите устройство к стандартной открытой розетке. Выключает свет через несколько минут после выхода из комнаты. Чувствует движение в пределах 360 °. Идеально подходит для прачечных, гаражей, подвалов, чердаков, гардеробных и лестничных клеток.

Технические характеристики

Диапазон: диапазон 12 футов и обзор 360 °
Размеры: 3 «x 4» (7.62 x 10,16 см)
Совместимость: Используйте с лампами мощностью от 25 до 100 Вт (не входят в комплект)

ОТЗЫВОВ:

В нашем старом доме есть старые тяговые цепи для освещения шкафа, чтобы включить их
и выкл. За эти годы несколько сломались, и я наконец получил
надоело их исправлять. Итак, я поискал другой способ получить там свет
не нанимая электрика для перепроводки. Потом наткнулся на этот девайс и
думал, что попробую.Я подключил его в шкафу в нашей главной спальне —
вы просто вкручиваете устройство, а затем лампочку. Закройте
дверь и через 5 минут: включается и выключается движением — вот и все.

Это сработало так хорошо, что я установил их во всех наших шкафах и инструмент в подвале
номер.

Я только что купил одну для своего старого дома и согласен с вами. У меня нет проблем
так как мой находится в центре комнаты.Он чувствует там любое движение и
никогда не оставлял меня в темноте.


ПРИМЕЧАНИЕ ПО ПЛАТЕЖУ: Все платежи по кредитным картам обрабатываются «через» PayPal. Это НЕ означает, что у вас должна быть учетная запись PayPal. Вы увидите экран PayPal, но вам НЕ нужно входить в PayPal, ЕСЛИ вы не хотите платить через Paypal. При оплате кредитной картой просто введите данные своей кредитной карты.

Пожалуйста, включите JavaScript для правильного просмотра содержимого этой страницы.


Как настроить светильники Ikea Trådfri с датчиком движения

Интеллектуальные светильники Ikea Trådfri можно настроить для работы с датчиками движения, чтобы их срабатывало присутствие кого-то в комнате, а не (или также) с помощью выключателей света или приложения Trådfri.

Ikea фактически продает датчик Trådfri — вы можете использовать его для подключения лампы Trådfri к шлюзу Trådfri или получить датчик и до 10 лампочек (на датчик), работающих независимо.

Прочтите это: Лучшие умные фонари

Кроме того, вы можете воспользоваться поддержкой Zigbee, которая поставляется с лампами Trådfri, чтобы они могли работать и со сторонними датчиками. Здесь мы рассмотрим все варианты, чтобы вы могли выбрать тот, который лучше всего подходит для вас.

Настройка ламп Trådfri и датчика движения Trådfri без шлюза

Совершите поездку по местной Ikea (или веб-сайту шведской мебельной компании), и вы увидите, что можете купить комплект датчика движения Trådfri в виде связки, состоящей из Сам датчик движения и лампочка.Вы можете заставить это работать без какого-либо другого оборудования и при необходимости подключить до девяти других ламп к тому же датчику.

Это означает, что нет необходимости в шлюзе Ikea Trådfri, потому что датчик и лампа (и) просто обмениваются данными напрямую. Это хороший вариант, если вам нужна дешевая и простая установка датчика движения, но это также означает, что вы не можете использовать приложение Trådfri для управления лампочками или воспользоваться любыми расширенными функциями, такими как планирование.

Сначала с помощью отвертки с крестообразным шлицем снимите заднюю часть датчика движения, вставьте две батареи, входящие в комплект, затем закройте крышку.Затем, убедившись, что соответствующий свет или лампа выключены, ввинтите лампу Trådfri в то место, куда вы хотите. Как только это будет закреплено, снова включите свет или лампу.

Если вы приблизитесь к датчику на расстояние менее 5 метров, загорится свет. Сопряжение должно произойти автоматически между датчиком движения и лампочкой, которая поставляется в коробке с ним, но если нет, поднесите датчик близко к лампочке, пока она включена, и нажмите кнопку сопряжения на задней панели датчика в течение 10 секунд (пока лампочка мигает).

Все настройки находятся на самом датчике. У вас есть два диска на задней панели: один контролирует, как долго свет остается включенным при обнаружении движения (одна, пять или 10 секунд), а другой контролирует, включается ли свет, когда в комнате нет темный (если вы не хотите, чтобы свет горел днем ​​и ночью, направьте циферблат на значок луны).

Чтобы добавить дополнительные лампы, управляемые тем же датчиком движения, повторите процесс сопряжения с новой лампой — удерживайте датчик на расстоянии нескольких сантиметров от новой лампы, пока она включена, и нажмите кнопку сопряжения в течение 10 секунд, пока увидеть вспышку лампочки.

Настройка ламп Trådfri и датчика движения Trådfri со шлюзом

Добавление шлюза Trådfri к смеси означает, что приложение Trådfri вступает в игру, и вы можете управлять своими лампами с телефона или планшета, а также через датчик движения. Подключив шлюз к источнику питания и маршрутизатору (через кабель Ethernet), запустите приложение Trådfri для Android или iOS.

Если вы настраиваете шлюз с нуля, следуйте инструкциям, появляющимся на экране, чтобы сначала выполнить сопряжение датчика со шлюзом, а затем между шлюзом и лампочкой (ами).Если у вас уже есть настройка, подобная описанной в разделе выше, вам будет предложено сначала сбросить датчик — для этого нажмите кнопку сопряжения четыре раза в течение пяти секунд.

Если вы уже настроили шлюз с другим «управляющим устройством» (как их называет Ikea), коснитесь значка шестеренки в приложении (вверху справа), затем перейдите в Управление устройствами . Коснитесь символа + на следующем экране, чтобы добавить датчик движения (что вам нужно сделать в первую очередь) или лампочку (что выполняется через датчик движения).

Датчики движения сопрягаются со шлюзом и с вашими лампочками одинаково: путем нажатия и удерживания кнопки сопряжения, когда два устройства находятся близко друг к другу, пока в приложении не появится подтверждение (что должно произойти довольно быстро).

Когда у вас задействован шлюз, парными лампами можно управлять через приложение Ikea Trådfri, но датчик движения также будет работать в обычном режиме — поэтому, если свет включен через движение, он выключается через указанное время. , независимо от того, включили ли вы его или выключили с самого начала.

Настройка Trådfri с другим датчиком движения

Как мы упоминали ранее, лампы Trådfri совместимы с Zigbee, что означает, что вы можете отказаться от шлюза Ikea и датчика движения Ikea и использовать свои лампы с другой настройкой … как Philips Hue.

Мы уже рассказывали о добавлении ламп Trådfri в шлюз Philips Hue: ознакомьтесь с нашим подробным руководством здесь. Если вы уже добавили свои светильники в шлюз Trådfri, вам необходимо удалить их в приложении Trådfri, а затем сбросить их, быстро включив и выключив шесть раз.

Затем вам нужно найти новые лампы в приложении Philips Hue, чтобы снова идентифицировать лампы Trådfri. Мы обнаружили, что это работает лучше всего, если ваши лампы Trådfri находятся рядом с мостом Philips Hue и когда другие ваши устройства Zigbee и Hue выключены.

После того, как ваши лампы Trådfri будут обнаружены и настроены с помощью приложения Philips Hue, вы можете использовать их так же, как лампу Hue. Предполагая, что вы уже настроили датчик движения Hue в своей системе, перейдите в «Настройки», затем «Настройка аксессуаров» в приложении Hue для Android или iOS, затем коснитесь имени датчика, чтобы внести изменения.

Теперь, когда ваша лампа Trådfri была распознана системой Hue, она появится в качестве опции, когда вы нажмете Где? этикетка. Вы можете выбрать, в какое время дня датчик активен, насколько ярким будет свет, когда он загорится, как долго он будет светиться и т. Д.

Есть установка Samsung SmartThings? Лампы Trådfri здесь тоже подойдут, если они в этом списке. Как и в случае с настройкой Hue, вам сначала нужно отключить источники света Trådfri от шлюза и приложения Trådfri, а затем войти в приложение SmartThings для Android или iOS: нажмите значок + , затем Добавить устройство , затем выберите Ikea и следуйте инструкциям на экране.

Ламп

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
