Как подключить два светильника к одному выключателю

Когда проводка в квартире или доме уже присутствует и нет надобности подключать дополнительные источники света, то вопрос — как подключить лампу, не является актуальным. Но как же выполнить эту работу когда появляется такая необходимость. Тут без элементарных знаний электротехники и умения составить принципиальную, казалось бы, элементарную схему уже не обойтись.

Все источники света люминесцентные (экономки), лампы накаливания, светодиодные светильники могут быть подключены, как в принципе и все имеющиеся в электрической цепи сопротивления, параллельно, последовательно, смешанно. Смешанное соединение не используется для подключения ламп, так как в нём просто нет необходимости. А вот на параллельном и последовательном подключении стоит остановить своё внимание поподробнее.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света.

При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Видео о подключении ламп

Два светильника на потолке, монтаж и схема подключения

Сегодня будет простая статья про то, как подключить два светильника от одного двухклавишного выключателя. Для электриков это очень простая вещь, но знаю точно, что более половины мужского населения России при подключении люстры легко запутается в трёх проводах. Не в обиду сказано. Для них как раз эта статья.

Подробно, пошагово, со схемами рассмотрю все аспекты монтажа и подключения двух потолочных светильников с 2 лампами.

Для чего понадобилась переделка освещения в данном случае. В квартире был небольшой ремонт с перепланировкой, и конфигурация зала изменилась – он стал более квадратным, и люстра, ранее висевшая посередине комнаты, теперь стала с краю.

Поэтому было решено установить ещё одну люстру (светильник). Это решение имеет следующие плюсы:

• можно раздельно включать освещение комнаты по зонам,
• можно экономить электроэнергию,
• при одновременном включении светильников освещение более равномерное, нет резких теней,
• в случае перегорания одной из лампочек в люстрах остальные её резервируют.

Из минусов можно выделить только затраты на строительные работы и покупку светильника.

Предвосхищая комментарии про алюминиевую проводку, скажу, что менять всю проводку в квартире нет смысла. В коробках алюминий качественно сварен, розетки и выключатели подключены лично мною, а вся квартира разбита на две линии, которые защищены автоматами по 16А. И да, минус в том, что розетки и освещение висят параллельно, сейчас так никто не делает.

Чем отличается люстра от светильника?

Для начала разберемся с терминологией. Что такое люстра, и что такое светильник?

Светильник – наиболее широкое понятие, он может быть любым по конструкции, креплению и по источнику света. Может быть потолочным, точечным, настенным (по месту установки), светодиодным, галогеновым (по типу ламп), комнатным, уличным (по виду исполнения).

Люстра – это светильник, который имеет две особенности, которые его выделяют в ряду светильников:

1. Люстра обязательно крепится к потолку и имеет висячую конструкцию,
2. Люстра является предметом роскоши, декоративно оформленным и, как правило, имеющих более 1 лампы.

Приводу список моих статей, в которых рассмотрены различные виды приборов освещения и приведено множество фото:

Я веду это к тому, что между люстрой и светильником с электрической точки зрения разницы очень не много. Просто понятие “люстра” входит в понятие “светильник”.

Старая люстра и немного теории

Итак, имеем на начало установки двух люстр следующую картину:

Этот светильник был установлен примерно 10 лет назад, и на момент ремонта он морально и материально устарел.

Вот как он был подключен:

Сразу скажу, чтобы не было путаницы – надписи “Фаза 1” и “Фаза 2” не относятся к двухфазному или трехфазному напряжениям, и между этими фазами совсем не 380 В)). И по отношению к нулю на этих проводах одинаковое напряжение. Подробнее, чем отличается однофазное напряжение от трехфазного, 220В от 380В, линейное напряжение от фазного, рассказано здесь.

Что за черные штучки прикручены к клеммнику параллельно лампочкам, подробно рассказано в статье “Почему выключенная энергосберегающая лампочка мигает” .

Кстати, выключатели – с подсветкой 😉

Для полноты картины (если кто подзабыл школьный курс физики) приведу классическую схему, на которой изображен светильник с двумя лампами (две лампочки в параллели), который включается через одноклавишный выключатель:

Схема 1. Как подключить люстру с двумя лампами, схема подключения через одноклавишный выключатель

Светильник условно показан пунктиром, ноль на лампы подан постоянно, а фаза коммутируется выключателем.

Вот схема подключения люстры с двумя лампами, которая была на момент начала ремонта:

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Схема подключения люстры с двумя лампами через двухклавишный выключатель

Такие схемы обычно используют в больших помещениях для включения люстр, содержащих две и более лампочки, для экономии электроэнергии и ресурса ламп.

Снимаю старую люстру, вот что остается на потолке – клеммник (ноль отмечен маркером), дюбеля для крепления люстры к потолку, и виднеется загнутый крючок, на котором висела предыдущая люстра:

Расковыряв перфоратором отверстие и выкинув старый крючок, получаем такое отверстие:

Тут надо ещё раз вернуться к теории. Потолочные плиты перекрытия устроены таким образом, что в них есть пустоты, на расстоянии 185 мм друг от друга:

Чертеж потолочной плиты, в которой прокладывается кабель к люстре

В этих пустотах и прокладывают питание ко всем светильникам в квартире, а иногда туда закладывают и силовые провода.

В плите буром на 12-16 мм сверлится отверстие, в которое кабель входит со стены, и выходит там, где должна быть люстра. Провод, который я освободил от старой штукатурки, свободно болтался в пустоте плиты.

Про устройство потолочных перекрытий и вообще жилых зданий и прокладке там проводки я уже подробно рассказывал в статье про замену проводки в панельных домах.

Прокладка нового кабеля ко второй люстре

Теперь нужно сделать отверстие, в которое будет выходить кабель для второй люстры. В этом мне помог, как всегда, мой надежный друг и помощник – перфоратор. На одной линии вдоль плиты делаем отверстие:

Отверстие в потолочной плите для кабеля нового светильника

Вот как выглядят две точки; новая и справа вдали – старая:

Как выглядит потолок перед монтажом двух люстр

Кабель ВВГ-нг 3х1,5 заходит в плиту со свистом:

Прокладка нового кабеля к второй люстре

Даже, когда не планируется использование третьего провода, я стараюсь использовать трехжильный кабель. Много раз уже было, что резервный провод оказывался очень кстати!

Кабель питания второй люстры проложен

Место нового светильника:

Кабель питания второй люстры проложен

Временное подключение двух светильников

Пока длился ремонт в комнате, я временно подключил старые патроны с лампами. И, конечно, использовал мои любимые клеммы Wago. Быстро, надежно и просто.

Временное подключение лампочки через клеммы Ваго

Лампочка на новом месте:

Временное подключение лампочки через клеммы Ваго

Поближе, соединение через Ваго:

Временное подключение лампочки через клеммы Ваго

Монтаж и подключение двух люстр на потолке

Настало время подключать два новых светильника на потолке. Отсоединяем старые временные лампочки:

Провода для подключения люстры с двумя лампочками

Далее использую Ваго с пастой Wago 2273.

Такие, например, применялись при подключении алюминия к меди при переносе розетки.

Подготовка проводов для подключения светильника с двумя лампами

Чтобы упростить жизнь, провода нуля применяем синие (с синей полоской), фазы – белые. Длину выбираем с запасом!

Тут нужно вставить схему подключения двух новых светильников:

Схема подключения двух светильников через двухклавишный выключатель

Как видно из схемы, теперь каждая клавиша включает свой светильник с двумя лампами. Таким образом, комната получается разбитой на зоны по освещению.

Аккуратно прячем наши клеммники в канал в плите, наружу выходит только медь. Две фазы и два нуля, каждая для своей лампочки данного светильника.

Вывод проводов для подключения светильника: 2 фазы и 2 нуля

Не смотря на то, что на схеме показано, что в светильник с двумя лампами входят два провода (ноль и фаза), в данном случае проще разводку сделать до светильника, и завести в него 2 фазы и 2 нуля, даже если обе лампы включаются параллельно.

Светильник с двумя лампами

Решено было не вешать на потолок громоздкую старорежимную мещанскую люстру, а установить компактные аккуратные светильники в минималистическом стиле.

Это раньше в благочестивых домах было модно вешать в зале люстру с множеством плафонов, стекляшек и висюлек, которая пылилась, и об которую били детей, сидящих на плечах. И меня били, и я бил 🙂

Крепим на 2 самореза светильник. Благо, в нём много отверстий, и можно подобрать так, чтобы не работать перфоратором.

• Первое правило, перед выполнением любой работы: подумать, что можно сделать, чтобы эту работу не делать.
• Второе правило: подумать, как эту работу сделать проще, быстрее, качественней
• Третье правило: подумать, как получить кайф от выполнения работы.

Дело не в лени, а в оптимизации труда. 😉

Светильник с двумя лампами прикручен к потолку. Провода готовы к подключению.

Около клемм обоих патронов выводим фазу и ноль, которые мы подключили заранее. Подключаем так, чтобы фаза была на центральном контакте патрона лампы, ноль – на резьбе лампы.

Патроны подключены, почти всё готово!

Вкручиваем 2 лампочки в светильник

В люстре горят 2 одинаковые лампы

В люстре горят 2 одинаковые лампы

В итоге, вкрутили в каждую люстру одну светодиодную лампу, и одну – накаливания на 40 Вт. Так более приятно для зрения.

Что получилось в итоге – на фото в начале статьи и здесь:

Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы.

Согласитесь, было бы неплохо научиться выполнять такую работу самостоятельно, особенно, если предстоит капитальный ремонт жилья и обновление электропроводки. Но прежде чем подключить двойной выключатель на две лампочки, необходимо определиться со схемой и изучить порядок действий.

Мы поможем вам осуществить задуманное. В статье описаны нюансы реализации разных схем подключения, а также приведен пошаговый инструктаж установки двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видео-обзорами.

Плюсы и минусы двойного подключения

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Поэтапная инструкция по монтажу

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап #1 – подготовка стен

Этап штробления стен рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный автоматический выключатель в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Система освещения деревянного дома отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно выбрать распаячную коробку. Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и использование клемм.

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

Этап #3 – монтаж светильников

Как производится установка люстры с двумя лампами или двух раздельных светильников, зависит от многих факторов:

• модели осветительного прибора;
• готовности проводки;
• основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с диммером, обязательно изучите схему, так как монтаж таких устройств может отличаться.

Выводы и полезное видео по теме

Как правильно выполнить соединение проводов и установить приборы, лучше всего представить, просмотрев обучающее видео.

Двухклавишник на два светильника:

Нюансы подключения люстры:

Полезные советы по подключению:

Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.

Есть, что дополнить, или возникли вопросы по подключению двойного выключателя? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Как подсоединить две лампочки

Домашняя электрика относится к тем видам работ, которые большинство из нас предпочитают доверять специалистам. И, тем не менее, заменить вышедшую из строя электрическую розетку или простой одноконтурный светильник многие хозяева всё же решаются самостоятельно. Но такая задача, как подключить двухклавишный выключатель на две лампочки, вызывает некоторые вопросы — и сам выключатель с «лишним» контактом, и опять-таки «лишний» провод в монтажном проёме. А уж обилие соединений в разветвительной коробке просто приводит в шок. Постараемся развеять некоторую часть страхов и сомнений. Тем более что двух, а то и трёхконтурные светильники в последнее время – не исключение, а скорее правило.

Отдельный разговор – дачное строительство. Каких только схем освещения беседок и придомовых территорий не придумывают хозяева фазенд. Как подключить два выключателя на две лампочки таким образом, чтобы в зависимости от необходимости увеличивать или уменьшать уровень освещения?

Пару слов об электрическом токе

Не «загружая» теорией и сложными физическими понятиями, напомним элементарные азы электрики. Бытовая электрическая сеть имеет напряжение 220 В, тип тока – переменный. Что это значит? Один из контактов, «фаза», имеет постоянно меняющийся потенциал с «+» на «−» (50 циклов в секунду), а другой «ноль» служит своеобразным аккумулятором, позволяя электронам то накапливаться в избытке, то перетекать обратно.

Каждая лампа имеет два контакта: цокольный и центральный. Для того чтобы наш осветительный прибор начал работать, ноль и фазу необходимо подключить к этим двум контактам. Причём в случае с переменным током и обычной бытовой лампой полярность не играет никакой роли.

Но расположение «ноля» и «фазы» знать всё же необходимо. Существует специальный прибор — «пробник», с помощью которого определяется, какой из проводов фазовый. Это необходимо иметь в виду для правильного включения в схему размыкающего устройства – выключателя. Он обязательно должен разрывать «фазу», таковы требования безопасности.

Схема подключения простейшего светильника

На примере простейшего одиночного светильника, «лампочки Ильича», рассмотрим основные элементы электрической схемы.

В любой квартире проводка, как правило, прокладывается в стене по периметру на расстоянии около 10-15 см от потолка. Это магистраль. На ней установлены разветвительные коробки. Они нужны для того, чтобы «врезавшись» в магистральный кабель, запитать розетку или выключатель со светильником.

Рассмотрим схему соединения проводов в разветвительной коробке. Вниз от неё уходит кабель на выключатель, вверх – на светильник, слева и справа – магистральный кабель. На самом деле это, конечно же, условность, порядок ввода проводов в коробку определяется только исходя из соображений целесообразности.

Нулевой провод, с ним просто. Он ответвляется непосредственно от магистрали и направляется прямым ходом к светильнику. Не намного сложнее обстоит дело с фазным проводом, он так же идёт к осветительному прибору, но только через выключатель. Вот и вся премудрость.

Обычный одноклавишный выключатель имеет сзади два контакта для присоединения проводов. В данном случае полярность роли не играет. А как подключить люстру на два выключателя? Намного ли усложниться задача?

Двухконтурная люстра — схема подключения

Для более рационального расходования электроэнергии в квартирах очень часто используются светильники с двумя, а то и более, контурами. По сути, это то же самое, как подключить два выключателя на две лампочки. Схема может быть такой: одна клавиша выключателя зажигает две лампы в люстре из пяти, оставшиеся лампы включает вторая клавиша. Схема не сложная, но, тем не менее, позволяет использовать сразу три варианта освещения в комнате:

• слабый свет – первая клавиша — две лампы;
• средний свет – вторая клавиша — три лампы;
• сильный свет – обе клавиши — все пять ламп.

Как правильно подключить выключатель с двумя клавишами, показано на схеме. Нулевой провод прямо из разветвительной коробки разводится по светильникам. Разводка «нуля» по отдельным лампам, как правило, выполнена уже на заводе-производителе осветительных приборов, и электрик лишь подключает «ноль» к клемме чёрного или синего цвета.

«Фаза» же направляется на двойной выключатель, от которого приходят два провода: для первого и второго контуров.

Замена двухклавишного выключателя двумя одноклавишными

При необходимости один двойной выключатель можно спокойно заменить двумя одиночными. Единственное, что для этого понадобится – это короткая перемычка между принимающими клеммами.

Как подключить два выключателя на две лампочки, схема показана на рисунке. На ней видно как просто, без особых хитростей двухклавишный выключатель заменяется двумя одноклавишными.

Такая схема может быть оправдана не только отсутствием двухклавишного выключателя в хозяйстве. Иногда освещение, скажем, стоянки для машины на даче неплохо сделать управляемым из разных точек: от выходной двери домика и от устройства, смонтированного на столбе ворот.

И тут мы плавно переходим к следующей теме. Точно так же, как подключить два выключателя на две лампочки, но гораздо практичнее, можно воспользоваться проходными выключателями.

Что такое проходной выключатель?

Что же это за устройства и где они применяются? Кроме рассмотренного варианта, как подключить два выключателя на две лампочки, есть возможность получше: при помощи двух выключателей, расположенных в разных точках, управлять одним осветительным прибором.

Устройство стандартных бытовых выключателей, как правило, однотипно. Имеются два контакта – неподвижный, закрепленный на корпусе устройства и подвижный, смонтированный на коромысле. Коромысло изменяет своё положение под действием клавиши. Прибор соответственно имеет два положения «Включено» и «Выключено».

Проходной выключатель (правильнее будет назвать его «переключатель») не имеет положения «Выключено». Как видно из рисунка, он имеет положения:

• включена 1 линия;
• включена 2 линия.

Для чего используются проходные выключатели

Один вариант использования проходных выключателей тот же, что и рассмотренный ранее: лампа или прожектор, освещающий автостоянку частного домовладения. Использование проходных устройств позволит включить освещение площадки из одной точки, скажем из коридора садового домика, а выключить – из другой. Например, перед самым отъездом выключателем, смонтированным на входной калитке. Причём порядок включения-выключения может быть абсолютно любым.

Второй вариант – длинный, лишённый естественного освещения, коридор. Свет включается в его начале, а выключается в конце или наоборот. Удобно? Безусловно. Так что перед тем как подключить два выключателя на две лампочки, стоит хорошенько подумать, не заменить ли эту схему на вариант с проходными выключателями.

Схема освещения коридора с использованием двух проходных выключателей

Внешне проходные выключатели почти ничем не отличаются от обычных. Только на обратной стороне вместо двух имеются три клеммы:

Как подключить светильник на два выключателя правильно, показано на схеме.

«Ноль» на светильник поступает по синему проводу. Фаза – по красному. Из рисунка хорошо видно, что питание на лампу поступит только в том случае, если оба переключателя будут находиться в одинаковых положениях. Изменение положения клавиши на любом из устройств повлечёт разрыв цепи и прекращение питания осветительного прибора. Ну, а после того как свет выключен, щелчок любым из выключателей снова замкнёт цепь, и наш коридор опять осветится.

На лестничных клетках, в длинных коридорах или туннелях вместо дорогостоящих инфракрасных датчиков можно просто подключить два проходных выключателя.

Меры безопасности при установке

Вот набор некоторых стандартных правил, позволяющих избежать неприятностей при монтаже осветительных приборов:

1. Выключатель нельзя устанавливать на «ноль», им всегда должна разрываться «фаза». Только в этом случае выключатель в положении «выкл.» позволяет производить любые ремонтные работы со светильником, вплоть до его замены, не обесточивая весь дом.
2. При выполнении соединения проводов в разветвительной коробке «вскрутку» ни в коем случае нельзя соединять между собой алюминиевые и медные провода. Металлы с разными потенциалами образуют гальваническую пару, контакт со временем ослабнет, начнёт «искрить». Иногда это приводит к пожарам.
3. Перед началом работ стоит запастись пробником для определения фазного провода и, на всякий случай, толстыми резиновыми перчатками.
4. Не стоит заклеивать открытую проводку (хоть в двойной изоляции, хоть в тройной, безразлично) бумажными обоями, другими горючими отделочными материалами.
5. Не стоит пользоваться б/у проводкой. Неизвестно, каким нагрузкам подвергалась она в прошлом, а проверить состояние каждой жилы внутри оплётки на всём протяжении невозможно.

Советы профессионалов

Для того чтобы не путаться при монтаже электропроводки, лучше пробрести провода с разным цветом жил. Фазу, как правило, подключают к белому или красному проводу, ноль – к синему или чёрному, для заземления же используют жёлтый, зелёный или жёлто-зелёный цвет.

При прокладке проводки под слоем штукатурки стоит сохранить схему расположения проводов. Это может понадобиться в будущем. Самый простой способ – сфотографировать ещё не замурованную проводку, нанеся прямо на стену мелом или маркером расстояния от стен, потолка, углов, оконных проёмов, других ориентиров.

Расчёты сечения провода не стоит производить по минимуму, лучше дать некоторый запас. Тогда не будет болеть голова при покупке новой большой плазменной панели или установке на кухне посудомоечной машины, а на даче при необходимости можно будет спокойно подключать в сеть бытовой сварочный аппарат или электропилу.

Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы.

Согласитесь, было бы неплохо научиться выполнять такую работу самостоятельно, особенно, если предстоит капитальный ремонт жилья и обновление электропроводки. Но прежде чем подключить двойной выключатель на две лампочки, необходимо определиться со схемой и изучить порядок действий.

Мы поможем вам осуществить задуманное. В статье описаны нюансы реализации разных схем подключения, а также приведен пошаговый инструктаж установки двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видео-обзорами.

Плюсы и минусы двойного подключения

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Поэтапная инструкция по монтажу

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап #1 – подготовка стен

Этап штробления стен рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный автоматический выключатель в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Система освещения деревянного дома отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно выбрать распаячную коробку. Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и использование клемм.

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

Этап #3 – монтаж светильников

Как производится установка люстры с двумя лампами или двух раздельных светильников, зависит от многих факторов:

• модели осветительного прибора;
• готовности проводки;
• основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с диммером, обязательно изучите схему, так как монтаж таких устройств может отличаться.

Выводы и полезное видео по теме

Как правильно выполнить соединение проводов и установить приборы, лучше всего представить, просмотрев обучающее видео.

Двухклавишник на два светильника:

Нюансы подключения люстры:

Полезные советы по подключению:

Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.

Есть, что дополнить, или возникли вопросы по подключению двойного выключателя? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. На лестничных маршах для таких случаев имеются проходные переключатели, которые сложны в установке, поэтому в квартирах такие выключатели ставить обычно нецелесообразно.

Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. О том, как подключить две лампочки к одному выключателю, пойдет речь в этой статье.

Устройство выключателя

Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Представляет собой конструкцию из металла с прикрепленным приводом. С помощью привода осуществляют включение и отключение устройства. Привод — подвижный контакт, осуществляющий замыкание и размыкание электроцепи между двумя статичными контактами.

Первый контакт называют входящим: соединяется с фазой из электросети. Второй контакт (выходящий) соединяется с фазовым проводником, идущим от осветительного прибора. При корректном расположении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии. При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных. В результате по замкнутой цепи их электросети к лампочке поступает ток, и та загорается.

Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Корпуса изготавливают из пластика или фарфора.

Другие составляющие переключателя — рамка и клавиши. Эти элементы обычно производят из пластика. Клавиши фиксируют на приводе рабочей части. Передвигаясь вследствие нажатия, клавиша изменяет положение контакта, что приводит к включению или выключению света.

Рамка предназначена для предотвращения случайного прикосновения человека с контактами переключателя. Иными словами, рамка выступает в качестве барьера между находящимися под напряжением элементами и человеком. Фиксация рамки осуществляется винтами или защелками, выполненными из пластика.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Каждый контакт связан с проводником фазы одной из ламп.

Обычный переключатель для одной лампы

На рисунке внизу изображена схема подключения лампочки к обычному переключателю света.

Выключатель устанавливают в фазный разрыв. Ноль направляют на осветительный прибор. Если поставить переключатель на ноль, контакты в скором времени выгорят. Причина в повышенной нагрузке при прохождении электричества на нулевом контакте.

Другая причина для разрыва фазного проводника — необходимость быстрого отключения напряжения от потребителя при возникновении чрезвычайной ситуации. Ноль не позволяет обесточить систему, а лишь размыкает цепь.

Обратите внимание! Электромонтажные работы должны проводится только в обесточенной электросети. При отсутствии возможности определения фазного проводника по цветовой схеме разрешается подача тока для проведения «прозвона». До проверки нужно удостовериться в отсутствии замыканий оголенной проводки.

Две лампы на один переключатель

Схема подключения двух ламп к одному переключателю схожа с правилами подключения одной лампы. Нулевой проводник последовательно направляют из распредкоробки через все источники освещения. Фазовый провод, идущий через выключатель, присоединяют ко вторым контактам лампочек.

Контакты должны соединяться максимально надежно. Рекомендуется использовать клеммные колодки. Соединения осуществляют винтами или колодками Wago (проводник прижимается пружинкой).

Обратите внимание! Недопустимо осуществлять скрутку из проводов разных металлов (медные и алюминиевые). В противном случае результатом таких действий станет окислительный процесс, что приведет к разбалтыванию контакта и перегреванию.

На схеме ниже показано подключение двух лампочек к одноклавишному выключателю.

На каждом из источников света есть маркировка, где указан предел нагрузки. Эту информацию нужно иметь в виду при расчете общей мощности подключаемых осветительных приборов.

Двухклавишный выключатель

Двухклавишные переключатели используют в помещениях с раздельным освещением, когда нужно подключить люстру с несколькими рожками. Подобные выключатели применяют в раздельных узлах (устанавливают между дверьми в ванную комнату и туалет).

Двухклавишный выключатель отличается более компактным размером в сравнении с двумя одноклавишными, поэтому его установка оправдана во всех случаях, когда нужно сэкономить место на стене.

Раздельное освещение

Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

Люстра с несколькими рожками

Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

Схема подключения люстры с пятью рожками изображена на рисунке ниже.

В результате создается подключение, где нажатие одной клавиши приводит к включению только пары ламп. Другая клавиша управляет тремя лампами. Если нужно включить все лампочки, следует нажать обе клавиши. В конечном счете такая схема обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

В торговых сетях имеются переключатели с тремя клавишами. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее.

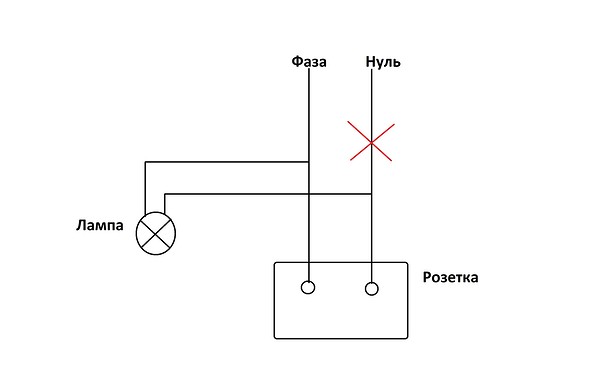

Подключение от розетки

В некоторых случаях нужно подключить дополнительный осветительный прибор с выделенным переключателем. В такой ситуации подойдет подключение от существующей розетки.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Для устанавливаемого над розеткой прерывателя напряжения из нее отводятся ноль и фаза. Фазовый провод прерывается внутри переключателя, а нулевой проводник оставляют в целостности. Прочие осветительные приборы, имеющиеся в схеме, обеспечиваются электропитанием аналогично приведенным выше схемам.

При электромонтажных работах понадобится три жилы (ноль и две фазы). Для трехклавишного выключателя необходимо на одну фазовую жилу больше.

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или 12-вольтовые преобразователи. Последние создают задержку включения на несколько секунд, после чего плавно передают ток электроприборам.

Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения.

Схема подключения показана на рисунке ниже.

В случае использования преобразователя переключатель устанавливают до него. Для этого есть две важные технологические причины:

1. Уменьшенное напряжение сопряжено со значительной силой тока. Прерыватели не рассчитаны на такой режим работы, в результате чего возможно выгорание контактов.
2. Преобразователь позволяет плавно включать лампу. Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши.

Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь. Его электропитание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого отношения к безопасности. Приступать к работе следует только после обесточивания сети. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Как подключить две лампочки на одинарный выключатель

Главная » Разное » Как подключить две лампочки на одинарный выключатель

Как подключить две лампочки к одному выключателю: схема и инструкция

Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. На лестничных маршах для таких случаев имеются проходные переключатели, которые сложны в установке, поэтому в квартирах такие выключатели ставить обычно нецелесообразно.

Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. О том, как подключить две лампочки к одному выключателю, пойдет речь в этой статье.

к содержанию ↑

Устройство выключателя

Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Представляет собой конструкцию из металла с прикрепленным приводом. С помощью привода осуществляют включение и отключение устройства. Привод — подвижный контакт, осуществляющий замыкание и размыкание электроцепи между двумя статичными контактами.

Первый контакт называют входящим: соединяется с фазой из электросети. Второй контакт (выходящий) соединяется с фазовым проводником, идущим от осветительного прибора. При корректном расположении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии. При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных. В результате по замкнутой цепи их электросети к лампочке поступает ток, и та загорается.

Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Корпуса изготавливают из пластика или фарфора.

Другие составляющие переключателя — рамка и клавиши. Эти элементы обычно производят из пластика. Клавиши фиксируют на приводе рабочей части. Передвигаясь вследствие нажатия, клавиша изменяет положение контакта, что приводит к включению или выключению света.

Рамка предназначена для предотвращения случайного прикосновения человека с контактами переключателя. Иными словами, рамка выступает в качестве барьера между находящимися под напряжением элементами и человеком. Фиксация рамки осуществляется винтами или защелками, выполненными из пластика.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Каждый контакт связан с проводником фазы одной из ламп.

к содержанию ↑

Обычный переключатель для одной лампы

На рисунке внизу изображена схема подключения лампочки к обычному переключателю света.

Выключатель устанавливают в фазный разрыв. Ноль направляют на осветительный прибор. Если поставить переключатель на ноль, контакты в скором времени выгорят. Причина в повышенной нагрузке при прохождении электричества на нулевом контакте.

Другая причина для разрыва фазного проводника — необходимость быстрого отключения напряжения от потребителя при возникновении чрезвычайной ситуации. Ноль не позволяет обесточить систему, а лишь размыкает цепь.

Обратите внимание! Электромонтажные работы должны проводится только в обесточенной электросети. При отсутствии возможности определения фазного проводника по цветовой схеме разрешается подача тока для проведения «прозвона». До проверки нужно удостовериться в отсутствии замыканий оголенной проводки.

к содержанию ↑

Две лампы на один переключатель

Схема подключения двух ламп к одному переключателю схожа с правилами подключения одной лампы. Нулевой проводник последовательно направляют из распредкоробки через все источники освещения. Фазовый провод, идущий через выключатель, присоединяют ко вторым контактам лампочек.

Контакты должны соединяться максимально надежно. Рекомендуется использовать клеммные колодки. Соединения осуществляют винтами или колодками Wago (проводник прижимается пружинкой).

Обратите внимание! Недопустимо осуществлять скрутку из проводов разных металлов (медные и алюминиевые). В противном случае результатом таких действий станет окислительный процесс, что приведет к разбалтыванию контакта и перегреванию.

На схеме ниже показано подключение двух лампочек к одноклавишному выключателю.

На каждом из источников света есть маркировка, где указан предел нагрузки. Эту информацию нужно иметь в виду при расчете общей мощности подключаемых осветительных приборов.

к содержанию ↑

Двухклавишный выключатель

Двухклавишные переключатели используют в помещениях с раздельным освещением, когда нужно подключить люстру с несколькими рожками. Подобные выключатели применяют в раздельных узлах (устанавливают между дверьми в ванную комнату и туалет).

Двухклавишный выключатель отличается более компактным размером в сравнении с двумя одноклавишными, поэтому его установка оправдана во всех случаях, когда нужно сэкономить место на стене.

к содержанию ↑

Раздельное освещение

Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

к содержанию ↑

Люстра с несколькими рожками

Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

Схема подключения люстры с пятью рожками изображена на рисунке ниже.

В результате создается подключение, где нажатие одной клавиши приводит к включению только пары ламп. Другая клавиша управляет тремя лампами. Если нужно включить все лампочки, следует нажать обе клавиши. В конечном счете такая схема обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

В торговых сетях имеются переключатели с тремя клавишами. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее.

к содержанию ↑

Подключение от розетки

В некоторых случаях нужно подключить дополнительный осветительный прибор с выделенным переключателем. В такой ситуации подойдет подключение от существующей розетки.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Для устанавливаемого над розеткой прерывателя напряжения из нее отводятся ноль и фаза. Фазовый провод прерывается внутри переключателя, а нулевой проводник оставляют в целостности. Прочие осветительные приборы, имеющиеся в схеме, обеспечиваются электропитанием аналогично приведенным выше схемам.

При электромонтажных работах понадобится три жилы (ноль и две фазы). Для трехклавишного выключателя необходимо на одну фазовую жилу больше.

к содержанию ↑

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или 12-вольтовые преобразователи. Последние создают задержку включения на несколько секунд, после чего плавно передают ток электроприборам.

Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения.

Схема подключения показана на рисунке ниже.

В случае использования преобразователя переключатель устанавливают до него. Для этого есть две важные технологические причины:

1. Уменьшенное напряжение сопряжено со значительной силой тока. Прерыватели не рассчитаны на такой режим работы, в результате чего возможно выгорание контактов.
2. Преобразователь позволяет плавно включать лампу. Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши.

Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь. Его электропитание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого отношения к безопасности. Приступать к работе следует только после обесточивания сети. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Как подключить две лампочки к одному выключателю: схема и инструкция

Как подключить двухпозиционный переключатель (со схемой)

В этом руководстве мы покажем вам, как сделать 2-стороннее коммутационное соединение . Двухстороннее переключающее соединение означает, что вы можете управлять таким электрическим оборудованием, как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице. Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

Существует два метода подключения к 2-проводному переключению : один — 2-проводное управление , а другой — 3-проводное управление .Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

Необходимые компоненты

• Два двухпозиционных переключателя
• Лампа
• Электропитание переменного тока
• Соединительные провода

Как подключить проводку двухпозиционного переключателя с помощью двухпроводного управления

Это первый метод двусторонней коммутации, это старый метод .Если вы собираетесь установить новый, используйте трехпроводной метод управления.

Как вы видите на схеме 2-ходового переключателя ниже , вы обнаружите, что фаза / напряжение соединены с общим проводом первого 2-ходового переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии , свет будет в выключенном состоянии , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности Ex-nor, которая приведена ниже:

Переключатель 1	Переключатель 2	Состояние лампы
0	0	1
0	1	0
1	0	0
1	1	1

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

Это новый метод для создания двухпроводного коммутируемого соединения , поскольку он немного отличается от метода двухпроводного управления. Этот метод широко используется в наши дни, поскольку он эффективнее двухпроводной системы управления.

Как вы можете видеть на принципиальной схеме двухпозиционного переключателя ниже , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтрали источника переменного тока.

Примечание: При 3-проводном методе управления, когда переключатели находятся в таком же состоянии , свет будет в выключенном состоянии , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, приведенной ниже:

Переключатель 1	Переключатель 2	Состояние лампы
0	0	0
0	1	1
1	0	1
1	1	0

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Применение двусторонней коммутации:

• В основном на лестничной клетке.
• Ошибочное срабатывание устройств безопасности / защиты цепи.
• Большой зал с двумя въездными / выездными воротами.
• Для управления любыми приборами переменного тока, такими как вентилятор или свет, из двух мест, например входа и выхода.

.

в одном коммутаторе создается 2 vlan, если мы хотим общаться между 2 vlan в одном коммутаторе …

ОК. В настоящее время виртуальные локальные сети обмениваются данными друг с другом. Я сделал стек коммутаторов и сделал их как на объекте, настроил VLAN и включил «IP-МАРШРУТИЗАЦИЯ». До сих пор все в порядке. В дополнение к этому я хочу установить еще кое-что.

У меня 2 коммутатора Cisco 3850 в стеке и 1 автономный коммутатор 3750 — X Series

Сценарий:

Коммутатор в стеке (3850)

Коммутатор

имеет 15 сетей VLAN от gi1 / 0/1 (исключая gi1 / 0/48) до gi2 / 0/47.Все VLAN общаются друг с другом. Доступные порты на стековом коммутаторе: gi1 / 0/48 и gi2 / 0/48.

Несколько сетей VLAN:

116 — 10.1.16.254 (на порту gi1 / 0 / x)

131 — 31.10.254 (на порту gi1 / 0 / x)

530 — 10.5.30.254 (на порту gi2 / 0 / x)

830 — 10,8..30,254 (на порт gi2 / 0 / x)

Я хочу, чтобы эти VLAN взаимодействовали с VLAN коммутатора Cisco серии 3750-X, которые будут принадлежать той же подсети, что и стековый коммутатор.

Предполагаемые VLAN на 3750

116 — 10.1.16.253

131 — 31.10.253

530 — 30.10.253

830 — 10.8.30.253

Для связи я предполагаю, что я могу LAG два порта от коммутатора стека и подключиться к LAG к коммутатору Cisco 3750 и назначить IP на каждом коммутаторе. Создайте сети VLAN, как написано выше. Создавайте статические маршруты через IP-адреса LAG между коммутаторами. Это выполнимо?

Спасибо

.

Как подключить tp-link Smart Bulb к моей домашней сети через Kasa?

Данная статья относится к:

LB130, KL50, KL110B, KL60, KB130, KL120, KL60B, KL130B, KL110, KL130, KB100, KL50B, LB230, LB10, LB100, LB100, LB100, LB230, LB100, LB100

Это руководство проведет вас через процедуры настройки лампочки TP-Link Smart Wi-Fi. Приложение Kasa в настоящее время совместимо только с устройствами iOS и Android, не поддерживает устройства Amazon Kindle.

Прежде чем мы начнем:

1. Загрузите приложение Kasa Smart из App Store или Google Play и установите его на свой смартфон. Вы также можете отсканировать QR-код ниже, чтобы загрузить приложение.

Требования к ОС: iOS 10 или выше, Android 5.x или выше.

Примечание. В настоящее время не планируется поддерживать такие ОС, как Windows phone, Kindle и Kindle fire, а приложение доступно только на мобильных устройствах, но не на компьютерах.

2. Убедитесь, что ваш смартфон подключен к домашней сети Wi-Fi (только 2,4 ГГц) и имеет Интернет.

ПРИМЕЧАНИЕ. Если на вашем смартфоне есть служба VPN, отключите ее временно.

Здесь мы, например, используем LB120.

Шаг 1

Зарегистрируйте учетную запись TP-Link Cloud для удаленного управления Smart Bulb.

Откройте приложение Kasa на своем смартфоне. Если вы устанавливаете интеллектуальную лампочку впервые, создайте облачную учетную запись, чтобы лучше использовать свою интеллектуальную лампочку: как создать облачную учетную запись TP-Link на Kasa?

Шаг 2

Добавьте Smart Bulb в свою облачную учетную запись

а.Нажмите кнопку « + », чтобы добавить интеллектуальную лампочку, выберите «Добавить устройство» и выберите значок интеллектуальной лампы в соответствии с номером вашей модели.

г. Прикрутите умную лампу и подождите около 5 секунд, лампочка мигнет 3 раза.

Если он не мигает, нажмите «Моя умная лампочка не мигала» и следуйте инструкциям по включению, выключению, выключению и включению 3 раза.

Примечание. Поворачивайте интеллектуальную лампочку медленно, с интервалом примерно в 1 секунду при каждом выключении и включении, и убедитесь, что интеллектуальная лампочка мигает три раза, прежде чем нажимать «Далее».

г. Ищу свою умную лампочку.

Для Andriod:

Kasa автоматически найдет вашу умную лампочку, это займет около минуты.

Если у вас возникли проблемы с поиском умной лампочки, перейдите в «Настройки» -> Wi-Fi на своем смартфоне и вручную подключитесь к сети Wi-Fi умной лампочки (как в iOS).

Для iOS:

Вам необходимо подключить Wi-Fi Smart Bulb вручную, перейдите в Настройки-> Wi-Fi на своем смартфоне и вручную подключитесь к сети Wi-Fi смарт-лампы (которая называется TP-LINK_Smart Bulb_xxxx), а затем вернитесь к приложение KASA, чтобы продолжить процесс настройки.

г. Подключите Smart Bulb к домашней сети.

e. Назовите свою умную лампочку и выберите для нее значок, после чего мы завершили настройку умной лампы.

Не забывайте, что для правильной работы Smart Bulb требуется постоянно включенный источник питания.

Если у вас все еще возникают трудности при настройке умной лампы, обратитесь за помощью в службу поддержки.

.

Несколько источников света от одного выключателя

Как добавить один или несколько дополнительных источников света, чтобы все они работали от одного переключателя.

Добавление дополнительного кабеля к существующей потолочной розетке

Чтобы добавить второй свет, который переключается с первым, коммутируемую линию, нейтраль и землю необходимо продлить на второй свет.
На этой схеме показан дополнительный кабель, подключенный к существующей потолочной розетке. Новый кабель здесь обозначен как «свет 2».

Другой конец этого кабеля подводится к позиции нового света.

Петля не требуется на новом свете, так как она используется только для соединения входящего питания и кабеля переключателя, ни одного из которых нет на новом свете.

Новый потолок поднялся

Подключения в новой осветительной арматуре линейные, нейтральные и заземляющие. Нет связи с Loop.

Этот свет будет иметь питание только тогда, когда будет включен первый свет, и поэтому будет работать так же, как и первый.

Эту концепцию можно использовать с потолочными розетками, как показано здесь, но те же принципы применимы к другим осветительным приборам, включая даунлайты.

Как и в случае с другими схемами освещения в этом разделе, первая потолочная розетка может быть соединительной коробкой или может быть подключена с помощью метода «петля на переключателе».

Расширение до трех или более огней

Если требуется переключить три, четыре или даже больше источников света от одного источника, новый кабель можно удлинить до необходимого количества источников света.

Здесь показана потолочная розетка с двумя кабелями, оба из которых подключаются к линии, нейтрали и земле без петлевого соединения.Один кабель подключается к предыдущему свету, другой — к следующему свету.

Обратите внимание, что при использовании потолочных розеток, как показано на схеме, необходимо будет подключить два провода к одной клемме линии. Это также необходимо сделать для нейтрали в ситуациях, когда уже подключено 3 или более кабелей. Это вполне приемлемо, хотя требуется больше осторожности, чтобы оба провода надежно удерживались винтом клеммы.

Как легко использовать несколько умных ламп в одном приспособлении

Обновлено 5 марта 2021 г., 15:28 в Home Assistant, IoT, Smart

Иногда при создании умного дома не все интегрируется гладко, и это одна из самых распространенных проблем, с которыми сталкиваются люди run into — это установка нескольких умных лампочек в один прибор.Поначалу эта проблема может показаться тривиальной, вы можете просто установить умные лампочки, как и любую другую лампочку. Однако большинство этих ламп предназначены для управления из приложения — и не всегда есть четкий способ пометить их как установленные в одной и той же лампе.

Это не единственная проблема, с которой вы можете столкнуться, пытаясь заменить более сложные осветительные установки на интеллектуальные лампы. Такие вещи, как лампы, которые физически не помещаются в корпус, светильники, у которых несколько розеток расположены слишком близко друг к другу, — это всевозможные проблемы, с которыми вы можете столкнуться.Давайте рассмотрим некоторые из этих распространенных проблем и возможные решения для каждой из них. Иногда требуется несколько лампочек — они тоже могут быть умными!

Несколько интеллектуальных лампочек в одном приборе

Эта лампа предназначена специально для случаев, когда вам удалось установить много лампочек в лампу, которую вы используете, но теперь вы столкнулись с проблемой программного обеспечения. Как сделать так, чтобы все эти отдельные устройства отображались как одна лампа? Это очень раздражает, потому что теперь вам нужно нажимать на три разных переключателя, чтобы включить или выключить свет! В зависимости от того, какую систему умного дома вы используете, есть возможные решения, но здесь мы дадим инструкции для Home Assistant.

Имейте в виду, что аналогичные шаги должны существовать для большинства обычных систем умного дома, поскольку это довольно распространенное требование. Если в вашей системе нет функций, аналогичных этому методу, посмотрите другие варианты в конце этого раздела.

Группирование ламп в один прибор с помощью Home Assistant

В Home Assistant довольно легко сгруппировать несколько умных лампочек в один объект, который можно включать или выключать одним переключателем. Используя интеграцию «Light Group», которая является частью ядра Home Assistant (то есть вам не нужно ничего устанавливать), вы можете перечислить объекты, которые вы хотите превратить в единое целое.К сожалению, это невозможно настроить с помощью пользовательского интерфейса, но процесс добавления его в configuration.yaml относительно прост.

Рассмотрим следующий фрагмент:

  light:
  - платформа: группа
    имя: лампа прикроватной тумбочки
    сущности:
      - light. nightstand1
      - свет. тумбочка2
      - свет. тумбочка3


Это должно быть расположено в разделе «light» вашего файла конфигурации, или в случае, когда у вас еще нет этого раздела, просто добавление всего фрагмента будет работать.Первая строка определяет раздел, в который попадает интеграция, в данном случае это свет. Следующая строка описывает название коллекции светильников, в этом примере мы используем «Nightstand Lamp».

Наконец, мы перечисляем сущности, которые хотим включить в эту группу, в строке «сущности». В этом случае я назвал все три лампы внутри светильника своим именем и некоторым номером. Вы можете использовать любое имя, какое захотите, но, очевидно, поскольку каждую лампочку нужно добавлять индивидуально, им потребуются разные имена, желательно то, которое поможет с идентификацией.

Несколько примечаний по этому поводу: объекты, которые вы перечисляете, должны уже существовать — они должны быть уже настроены, прежде чем вы добавите их сюда. Также важно, чтобы был очень осторожен с интервалом в этом файле! Если вы поместите неправильное количество пробелов или табуляции в строку, то вся система не загрузится правильно! В этом случае проверьте файл журнала Home Assistant, чтобы узнать, что вы сделали неправильно. В качестве альтернативы используйте онлайн-средство проверки YAML, чтобы проверить правильность файла конфигурации.

После завершения настройки перезапустите Home Assistant с помощью полезной кнопки в разделе «Конфигурация» -> «Управление сервером» -> «Перезагрузить» в пользовательском интерфейсе. Как только система перезагрузится и вернется, вы сможете увидеть новую сущность, указанную в списке сущностей. В моем случае я добавил его в свой пользовательский интерфейс, щелкнув три точки в левом верхнем углу -> «Настроить пользовательский интерфейс», затем щелкнув «Изменить» под карточкой, к которой я хотел добавить эту лампу, а затем добавил сущность «Лампа прикроватной тумбочки». После группировки огни выглядят как единое целое.

Если щелкнуть объект «Лампа прикроватной тумбочки», откроется панель управления освещением, где можно управлять всеми источниками света в группе, как если бы они были одним целым. Поскольку я добавил устройство с RGB в эту группу, на экране отображается цветовое колесо, но это затронет только устройства, поддерживающие RGB. Сгруппированные источники света выглядят как одно целое.

Одна из лучших частей этой группировки заключается в том, что независимо от того, какое устройство вы добавляете в группу, у верхнего уровня всегда будут те же функции, что и у детей.Это означает, что вы можете поместить RGB-источники света в ту же группу, что и простые лампы ON / OFF, и в группе будет как тумблер, так и цветовое колесо.

Группирование нескольких ламп в один прибор с помощью Alexa

Многие люди используют Alexa для управления своим умным домом, будь то с помощью голосовых команд или просто с помощью приложения. Проблема лампы с несколькими лампочками также может быть решена в приложении Alexa, хотя и не так хорошо, как в Home Assistant. Самый очевидный способ выполнить группировку — использовать функцию «Группировать» в приложении Alexa, расположенном в меню, которое появляется при нажатии кнопки «плюс» в левом верхнем углу страницы «Устройства».На момент написания этой методики существуют некоторые большие проблемы, которые мы рассмотрим более подробно позже в этой статье. Во-первых, вот как использовать несколько умных лампочек в одном приборе с Alexa!

Первый шаг — перейти на страницу «Процедуры». Доступ к нему можно получить, перейдя в меню «Еще» и щелкнув «Процедуры». Щелкните значок «плюс» в правом верхнем углу страницы, чтобы создать новую процедуру.

На странице новой процедуры вы увидите возможность ввести имя, триггер и список действий.

Не стесняйтесь задать любое имя, которое вы сочтете нужным, щелкнув на «Ввести имя подпрограммы». Я выбираю «Красная лампа в гостиной». Возможно, вы уже видите, к чему все идет, но следующим шагом будет определение ваших действий. Нажмите «Добавить действие», чтобы начать. Когда появится следующий экран, будет длинный список возможных категорий действий. Вы хотите нажать на тот, который называется «Умный дом».

В этом случае выберите «Освещение». Вы можете использовать эту технику для любого типа устройства, которым вы хотите управлять несколькими, но мы будем придерживаться освещения в этой статье.На следующем экране вам будет предложено выбрать конкретное устройство, которое вы хотите добавить, обязательно выберите одну из лампочек внутри вашей лампы. Я назвал свои «Лампа для гостиной 1» и «Лампа для гостиной 2», когда добавил их в Alexa, чтобы их было легко идентифицировать, но их не нужно называть каким-то особенным образом. Выбрав одну из лампочек, нажмите «Далее».

Вы можете видеть, что мои настройки — «Power = On» и «Set color = Red». Мы указываем мощность, чтобы убедиться, что лампочка горит, когда мы запускаем эту процедуру, но реальная работа выполняется с помощью опции «Установить цвет».Выберите любой цвет, который вам нравится, и нажмите «Далее». Вы должны вернуться к обычному экрану, на котором вы установили имя ранее. Повторите этот шаг «добавить действие» столько раз, сколько необходимо, чтобы включить все лампочки в ваш прибор. Когда вы закончите, оставайтесь на экране «Новая процедура», чтобы установить триггер «Когда».

Как видите, я установил триггер на «Когда вы говорите». Я выбрал «красный», но вы можете выбрать что угодно. Вы также можете использовать любой из других триггеров, если вам интересно! Обратите внимание, что в моем случае указаны два действия: одно для лампы 1, а другое — для лампы 2.У них обоих одинаковые спецификации, поэтому они оба будут делать одно и то же. Когда вы закончите, вы можете нажать «Готово» в правом верхнем углу, чтобы сохранить эту процедуру.

Я повторил весь этот процесс дважды, чтобы получить две указанные подпрограммы. Один из них — сделать лампу красной, а другой — синей. Вы можете продолжать создавать новые процедуры, пока не будете удовлетворены суммой. Нажатие на одну из кнопок «воспроизведение» рядом с процедурой вызовет ее, в результате чего лампа изменит цвет.Я создал короткую видео-демонстрацию этого процесса в действии ниже.

Ваш браузер не поддерживает видео тег.

А как насчет групп Alexa?

К сожалению, на момент написания кажется, что функция группы Alexa поддерживает только базовые операции. Чтобы проверить это, я создал группу со страницы устройства, нажав на знак плюса. Я назвал его «Лампа для гостиной» и добавил две лампочки. После того, как группа была создана, на странице «Освещение» была указана вновь созданная группа с главной кнопкой «ВКЛ».Это хорошее первое впечатление, теперь, если мы щелкнем по нему, мы сможем увидеть более подробное изображение.

Как только вы перейдете к подробному обзору, вы заметите, что нет никаких других кнопок, кроме питания! Это та часть, где я не уверен, кто виноват. Я использовал две лампы Meross WiFi Smart, которые хорошо мне служили на протяжении многих лет. Настоящий вопрос в том, устанавливает ли это ограничение производитель устройства или Alexa? Как оказалось, на этот вопрос не так-то просто ответить. Приложение Meross также имеет аналогичное ограничение в том смысле, что оно вообще не поддерживает группы.Таким образом, это ограничение Alexa или ограничение умной лампы? Я не совсем уверен. Если вы знаете ответ, дайте мне знать в комментариях ниже!

Хотя есть способы обойти это, используя сцены в приложении Meross, к которым может подключиться Alexa, отсутствие аналогичной функции группировки, такой как в Home Assistant, немного разочаровывает. Идеальная функциональность — сгруппировать любое устройство с похожими устройствами и сделать общие функции доступными для группы. Таким образом, если все устройства в группе могут изменять цвет, группа должна иметь цветовое колесо.Если вы в настоящее время используете Alexa и вам не хватает этой функции, вы всегда можете интегрировать Alexa с Home Assistant, чтобы получить лучшее из обоих миров.

Что делать, если функция группировки недоступна?

Если используемая вами система умного дома не поддерживает группы, надежда еще не потеряна. Есть еще одно решение, которое может сработать. Уловка состоит в том, чтобы использовать очень часто поддерживаемую функцию, называемую сценами, для создания шаблонов каждого состояния, в котором мы хотим, чтобы лампа находилась. Это намного менее идеально, чем наличие реальной группировки, потому что каждое отдельное состояние нужно будет создавать как сцену — который подходит для включения или выключения, но гораздо менее практичен, когда он включает в себя RGB.

Просто следуйте инструкциям для любой системы умного дома, которую вы используете, чтобы создать как минимум две разные сцены, которые включают только устройства, которые являются частью приспособления. Одна из сцен должна состоять из всех выключенных лампочек, а другая — из всех. Теперь просто переключитесь с одной сцены на другую, чтобы включить или выключить прибор.

Светильники, у которых есть физические проблемы

Иногда просто невозможно заставить его работать — на приборе не хватает места для установки умных лампочек в каждую розетку.Если это так, есть несколько вариантов, но ни один из них не так хорош, как все умные лампочки.

Заполнение только одной или двух розеток

Это простое решение, но в некоторых случаях оно может сработать и даже сэкономить ваши деньги! Если прибор не показывает лампы и яркость не вызывает большого беспокойства, попробуйте вставить только одну или две лампочки. В ситуации, когда вы вставляете две, все равно необходимо использовать один из приемов, упомянутых выше, но если только одна используется, теперь ее можно использовать как обычную лампу, поскольку установлена ​​только одна лампочка.

Использование интеллектуального выключателя

В некоторых случаях может быть лучше использовать интеллектуальный выключатель вместо интеллектуальной лампочки. Это может быть полезно в ситуациях, когда приспособление является сложным, и установка отдельных ламп может оказаться невозможной. Очевидно, самым большим недостатком является то, что единственный доступный вам контроль — это включение или выключение прибора, но это лучше, чем отсутствие контроля в противном случае.

Резюме

Установка умной лампы не всегда так проста, как хотелось бы, но для большинства распространенных проблем есть решения, которые приводят к приемлемой настройке.Когда дело доходит до использования нескольких умных лампочек в одном приспособлении, мы увидели, как групповую интеграцию можно использовать для обработки множества устройств, как если бы они были одним целым. Мы также говорили о некоторых физических проблемах, с которыми можно столкнуться при использовании некоторых конструкций приспособлений. Хотя физические проблемы решить сложнее, мы увидели, что все еще можно использовать интеллектуальные возможности с некоторыми обходными путями.

Несколько умных лампочек в одном приспособлении и как синхронизировать умные лампочки вместе?

После покупки набора умных лампочек для конкретного светильника многие люди сталкиваются с проблемой их совместной работы.Я понял. Кому захочется включать и выключать каждый свет по отдельности, особенно если вы привыкли включать все огни одним щелчком переключателя?

Для меня проблема началась, когда я обновлял светильники в своем потолочном вентиляторе, у которого всего четыре светильника. Хорошая новость заключается в том, что синхронизация умных лампочек — это простая проблема, которую можно решить благодаря опциям, которые предоставляют приложения для умного дома.

В большинстве приложений для умного дома, таких как Google Home или Amazon Alexa, есть возможность создавать «Группы» умных лампочек.Группа создаст в приложении один переключатель включения / выключения, позволяющий управлять несколькими интеллектуальными лампочками нажатием одной кнопки. Все умные лампочки будут синхронизированы при размещении в группе.

Если у вас есть умные лампочки, вам часто нужно делать гораздо больше, кроме включения и выключения лампочек. Например, обычно используется уменьшение яркости лампочек или правильная настройка цвета. Давайте посмотрим, какие параметры доступны в различных приложениях умного дома для групп и как создавать группы для каждого приложения.

Настройка Google Home для нескольких интеллектуальных ламп в одном приборе

Google — одна из самых запутанных платформ умного дома для настройки групп источников света. Я говорю это, потому что их группы называются «комнатами», но у них также есть другой вариант сопряжения динамиков, который они называют «группами».

групп динамиков с поддержкой Google Assistant, умных дисплеев и умных часов можно синхронизировать, чтобы воспроизводить один и тот же звук по всему дому. Вы даже можете добавить свой Chromecast в группы.

Теперь, когда у нас есть представление о том, что группа означает для Google, давайте посмотрим, как группировать источники света в Google Home. Вот шаги:

Как сгруппировать свет в Google Home

для новых устройств

• Сначала убедитесь, что подсветка настроена в приложении производителя.
• На главном экране Google Home нажмите кнопку «Добавить».
• Выберите «Настроить устройство»
• Выберите «Что-то уже настроено?» (Или выберите «Новое устройство», если это устройство «Сделано для Google»)
• Добавьте и свяжите свою службу (это имя того, кто производит лампочку, т.е.e: Philips, LIFX и т. д.)
• Выберите обнаруженные устройства и добавьте их в комнату

Для уже связанных устройств (чтобы добавить или изменить комнату Google Home):

• На главном экране Google Home прокрутите вниз, пока не найдете список устройств
• Выберите устройство, которое хотите добавить в комнату
• Выберите «Добавить в комнату» внизу экрана
• Выберите свой домой и нажмите «Далее» (у большинства людей есть только один)
• Выберите «Переместить устройство»
• Выберите новую комнату для света и нажмите «Далее»

Вот пример того, что можно делать с комнатами в Google Home с помощью Google Assitant.

• Управление голосом
  • Включение / выключение света
  • Уменьшение или увеличение яркости света
  • Изменение цвета света
  • Включение / выключение всего света в комнате
  • Включение / выключение всех источников света в доме
• Запланировать включение или выключение индикаторов с помощью «запланированных действий».

Есть также несколько вещей, которые нельзя делать с комнатами Google Home, и несколько вещей, требующих дополнительной работы.

• Добавьте свет более чем в одну комнату
  • Пример: у вас не может быть света на «кухне», а также на «нижнем этаже»

Один из способов решения этой проблемы — поставить свет в комнате «кухня» , а затем назовите их «внизу #», где каждой лампочке будет присвоен свой номер.При такой настройке, если вы скажете «выключить свет внизу», то включится свет на кухне, а также все другие светильники, названные внизу, например, в гостиной и столовой. Вы также можете выключить свет в комнате.

Второй способ обойти это, чтобы настроить пользовательскую процедуру или ярлыки, как они раньше вызывались. Google объясняет, как их настроить, на своей странице поддержки здесь.

Будьте внимательны: Google Home будет автоматически группировать свет

Это может быть сложно понять, если вы не знаете, что делает Google.Надеюсь, это сэкономит вам несколько минут. Google Home автоматически сгруппирует все устройства со словом «свет» или «лампа», когда они будут добавлены в одну комнату. Если вы не хотите, чтобы это произошло, измените имя одного из устройств.

Настройка Smart Life для нескольких интеллектуальных ламп в одном приборе

Приложение Smart Life позволяет довольно просто создать группу источников света с одной небольшой оговоркой. Вы должны ПЕРВЫЙ выбрать один из источников света, которым вы хотите управлять.Вот все шаги для создания группы источников света:

Как создать группу источников света в SmartLIfe

• Сначала выберите один из источников света, который вы уже настроили в Smart Life.
  • Если у вас есть настройки комнат, войдите в меню комнаты и выберите лампочку.
• Выберите три точки в правом верхнем углу, чтобы открыть меню параметров лампочек
• Выберите создать группу
• Добавьте нужные лампы в эту группу и нажмите «Сохранить» в правом верхнем углу.
• Введите имя группы во всплывающем окне. меню вверх и нажмите «Подтвердить».

Появится новая плитка с именем группы.При нажатии на группу вы увидите параметры для управления следующим:

• Белый режим
• Цветовой режим
• Сюжетный режим
• Расписание

Единственным вариантом, который мне не нравился, был Сюжетный режим. В режиме сцены есть предопределенные параметры цвета и интенсивности лампочек.

Настройка для нескольких ламп оттенков в одном приборе

Philips Hue — лидер в области интеллектуального освещения.Неудивительно, что, на мой взгляд, у них одна из лучших настроек для создания групп, или «зон», как они бы это назвали. Зоны позволяют полностью контролировать лампочки, расписание и все, что вы можете делать с отдельными лампочками.

Можно ли сгруппировать светильники Philips Hue? Philips Hue добавила функцию зон в 2019 году, которая позволяет пользователям группировать источники света вместе. Зоны могут группировать вместе любой набор источников света, независимо от комнаты, что позволяет управлять светом одновременно и синхронно друг с другом.

Как создать зону оттенка Philips

• На главном экране Hue выберите три точки в правом верхнем углу, чтобы открыть меню параметров.
• Выберите «Помещения и зоны»
• Выберите «Создать»
• Выберите «Создать зону»
• Выберите «Создать новую зону»
• На экране «Новая зона»
  • Введите имя зоны
  • Выберите, какой значок будет отображаться для зоны
• Установите флажок в правом верхнем углу

Новая зона будет созданный.Вы можете просмотреть на экране «Комнаты и зоны» под всеми комнатами. Зоны имеют все те же возможности, что и комнаты. Вы можете включать и выключать свет, настраивать заранее определенные сцены или создавать свои собственные, а также изменять цвета.

Когда зона выбрана в приложении, вы можете легко управлять отдельными лампочками в этой зоне, когда это необходимо.

Настройка HomeKit для нескольких интеллектуальных ламп в одном приборе

HomeKit имеет все упомянутые нами параметры группировки: комнаты, группы и зоны.Итак, давайте сначала проясним это.

Зоны: Зоны представляют собой группы комнат (т. Е .: верхний этаж, нижний этаж, спальни)

Помещения: Помещения — это группы устройств (обычно в определенной комнате в доме или снаружи)

Группы: Группы используются для группирования устройств с определенной службой вместе (например: световые индикаторы или вилки)

Группы не могут группировать различные типы услуг вместе. Это означает, что вы не можете сгруппировать вилку вместе с лампочкой, потому что у них другое обслуживание.Группы могут группировать устройства от разных производителей вместе, если у них одна и та же услуга.

Я думаю об услуге как о «какова функция устройства?» Это лампочка, выключатель, вилка, динамики и т. Д.

шагов по созданию группы в HomeKit:

• Выберите один из источников света, чтобы войти в его меню.
• Выберите «Подробности»
• Выберите «Группировать с другими аксессуарами» в нижней части экрана.
• Все индикаторы будут сгруппированы по комнатам (это устройства с одним сервисом.)
• Назовите группу и выберите источники света, которые вы хотите сгруппировать вместе.
• Нажмите «Готово» в правом верхнем углу

Световые индикаторы теперь появятся в меню в виде одной плитки. Сгруппированные вместе источники света будут управляться, как если бы они были единым целым. Нажмите на плитку, чтобы открыть и рассмотреть каждый отдельный свет.

Настройка Alexa для нескольких интеллектуальных ламп в одном приборе

Да, Alexa позволяет вам управлять своими интеллектуальными устройствами индивидуально или в группе.Вот шаги для начала:

Шаги по настройке групп Alexa

• Изначально настройте каждую лампочку в приложении производителя,
• Сообщите Alexa, чтобы она открывала новые устройства.
• Щелкните значок + в углу, а затем выберите Добавить группу.
  • Вам будет предоставлена ​​возможность использовать предопределенные имена групп или возможность создать свои собственные
• Выберите устройства, которые вы хотите включить, а затем сохраните

Идеи и примеры того, что делать с группами в Alexa.

Вот несколько идей и примеров того, что можно делать с группами в Alexa.

Разделите одну лампочку на несколько групп

Например, если у вас есть 3 умные лампочки в светильнике на вашей кухне, вы можете создать группу под названием «кухонные светильники». Это позволит вам контролировать каждую лампочку индивидуально или как одну при использовании Alexa. Вы также можете добавить их в группы «Downstairs Lights» и «All the Lights». Учитывая все эти группы, у вас есть возможность управлять лампочками по отдельности, включать только освещение на кухне, включать только освещение на нижнем этаже или включать свет во всем доме.

Сгруппировать фары и выключатели вместе

Alexa может группировать большинство совместимых ламп и выключателей. Они даже могут быть разных марок.

Изменить цвет всей группы лампочек

Я думаю, заголовок не требует пояснений. Выберите группу лампочек и выберите, какого цвета вы хотите. Все изменится сразу.

вещей, которые Alexa Group не может сделать

Есть также несколько вещей, которые нельзя делать с группами Alexa.

Группы не могут быть запланированы

Хотя группа не может быть запланирована, вы можете автоматизировать каждую лампочку по отдельности, чтобы она включалась / выключалась в одно и то же время, эффективно заставляя их работать как группу. С вашей стороны немного больше работы, но вот как это сделать.

Интеллектуальные переключатели вместо нескольких интеллектуальных лампочек в одном приборе

Использование всех интеллектуальных ламп в одном приборе может быть не лучшей идеей в любой ситуации.Если вам нужно уметь контролировать цвет, то обязательно поставьте умные лампочки. В противном случае используйте обычные светодиодные лампочки. Этими лампочками можно управлять с помощью интеллектуального переключателя, который сэкономит вам деньги, а также упростит настройку и обслуживание.

Используя интеллектуальный переключатель, вы сможете получить все те же функции, что и белые умные лампочки. Основная функция, о которой я говорю, — это дистанционное включение и выключение света, и если вам нужна возможность затемнения, убедитесь, что и лампы, и интеллектуальный переключатель имеют эту функцию.

Вот еще несколько вещей, о которых стоит подумать:

Как использовать несколько умных ламп в одном осветительном приборе

Вы приобрели набор светильников и теперь поняли, что у вас недостаточно светильников, чтобы разместить их по отдельности. В этом посте мы расскажем, как вы можете установить несколько умных лампочек в один прибор без ущерба для функциональности.

Зачем использовать несколько умных ламп в одном приборе

Это просто.В нормально построенном доме некоторые светильники для удобства будут сгруппированы вместе в одном приспособлении. Например, вы хотите включить весь свет на кухне, нажав один выключатель. Иначе было бы слишком неудобно.

Когда вы заменяете эти фонари на интеллектуальные, вы в основном включаете их все, и любое действие на переключателе повлияет на все из них. К счастью, компании, производящие умные лампочки, знают об этой ситуации. Они предложили несколько хороших решений, чтобы вы могли запустить их именно так, как вы хотите.

Группировка умных ламп в одну

Группировка — одна из наиболее важных характеристик умных лампочек. По сути, он позволяет вам выбрать несколько источников света и отправить им объединенную команду. Например, если вы сгруппируете все светильники на кухне и включите эту группу, все светильники загорятся одновременно, и наоборот.

Здесь вы можете узнать, как это сделать на разных платформах умного дома:

Group Lights в Google Home

Хотя в приложении Google Home нет функции прямой группировки, интеллектуальный ИИ Google Assistant позволяет вам добиться этого в немного другой способ.

Если вы хотите сгруппировать все источники света в своей комнате, чтобы они действовали как единое целое:

1. Назначьте все источники света правильной комнате (например, спальне).
2. Попросите Google Ассистента «включить спальню» или «включить свет в спальне».

Если вы хотите сгруппировать не все, а несколько конкретных источников света в своей комнате:

1. Переименуйте источники света, чтобы они имели общее ключевое слово (например, настольный свет 1, настольный свет 2, настольный светильник слева, настольный светильник справа).
2. Попросите Google Ассистента «включить настольные светильники».

Group Lights в Amazon Alexa

Приложение Amazon Alexa имеет встроенную функцию группировки. Это означает, что вам не обязательно располагать светильники в одной комнате, чтобы их можно было сгруппировать.

1. В приложении Alexa перейдите в раздел «Устройства»> «Знак (+)»> «Добавить группу».
2. Дайте ему имя (например, светильники в гостиной), выберите светильники, которые вы хотите добавить, и сохраните.
3. Теперь попросите Алексу «включить свет в гостиной».

Группирование светильников в Apple HomeKit

Приложение Apple Home также позволяет группировать светильники и аксессуары наиболее интуитивно понятным способом.Вот как это сделать:

1. В приложении «Дом» нажмите и удерживайте любой свет, а затем щелкните значок шестеренки.
2. Прокрутите вниз и нажмите «Группировать с другими принадлежностями».
3. Дайте ему имя (например, огни камина), выберите источники света, которые вы хотите назначить этой группе, и сохраните.
4. Попросите Siri «включить свет камина».

Групповые индикаторы в Samsung SmartThings

Samsung SmartThings поддерживает группы в своем родном приложении. Для этого все, что вам нужно сделать:

1. В приложении SmartThings нажмите кнопку «Добавить» (+) на главном экране.
2. Нажмите «Группа освещения».
3. Назовите группу (например, садовые фонари), выберите лампочки и нажмите «Сохранить».
4. Попросите Биксби или Google Ассистента «включить садовое освещение».

Group Philips Hue Lights

Если вы используете Philips Hue eco с Hue Hub, на самом деле не имеет значения, на какой платформе умного дома вы находитесь. У них есть встроенная поддержка группировки в своем приложении (они называют это зонами ). И это приложение вы устанавливаете на любую операционную систему смартфона.

Чтобы сгруппировать светильники и аксессуары в системе Philips Hue:

1. В приложении Philips Hue перейдите в «Настройки»> «Помещения и зоны»> «Создать».
2. Нажмите на «Создать зону», дайте ей имя (например, освещение домашнего кинотеатра), выберите устройства, которые вы хотите добавить, и сохранить.
3. Попросите помощника умного дома «включить свет домашнего кинотеатра».

Group Lights в Home Assistant

Home Assistant, безусловно, самый гибкий из тех, кто умеет программировать собственную автоматизацию. Чтобы сгруппировать источники света в этой системе, добавьте следующие строки в файл configuration.yaml:

 light:
 - платформа: группа
   имя: Офисные огни
   сущности:
     - свет.office_light_1
     - light.office_light_2
     - light.office_light_3

Здесь «имя» — это то, что вы хотели бы назвать этой группой, а «сущности» — это список источников света, которые вы хотите здесь назначить.

Использование интеллектуального переключателя для управления интеллектуальным освещением

Интеллектуальные переключатели не только позволят вам создавать и отправлять команды на настраиваемый набор источников света, но также некоторые переключатели, такие как Philips Hue Dimmer, могут располагаться наверху вашего обычного держателя переключателя без необходимости в электричестве. связь.

Поскольку существует по крайней мере сотни интеллектуальных выключателей света, довольно сложно дать вам точные пошаговые инструкции. Но я верю, и что я видел во многих, вы сможете очень легко назначить несколько умных лампочек одному переключателю.

Использование IFTTT для соединения нескольких лампочек вместе в приборе

IFTTT позволяет вам делать то, что родная система иногда не может сделать. Хотя это очень маловероятно, если вы работаете в системе умного дома, которая вообще не поддерживает группировку, вы можете воспользоваться помощью IFTTT для достижения этой цели.Я предполагаю, что ваша система поддерживает как минимум IFTTT.

Концепция такая. Когда загорается одна конкретная лампочка, должны загореться и другие лампочки. Поэтому, когда вы можете создать апплет IFTTT, вы должны поместить одну лампочку из желаемой группы в «Если это», а все остальные источники света из вашей группы в «Тогда это». Поэтому, когда вы попросите своего домашнего помощника включить или выключить эту лампочку, он запустит апплет IFTTT, в результате чего эта инструкция будет отправлена ​​всем источникам света, перечисленным в «Then That».

Если вы используете Apple HomeKit и по какой-то причине должны использовать IFTTT вместе, мы написали руководство по интеграции IFTTT и HomeKit. На данный момент у нас есть только это онлайн, но другие руководства появятся в ближайшее время.

FAQ

Можно ли группировать умные лампочки?

Вы можете изначально группировать интеллектуальные лампочки в большинстве систем умного дома, таких как Google Home, Apple HomeKit, Amazon Alexa и т. Д. Когда встроенная система не может предложить такую ​​возможность, вы можете использовать интеллектуальный переключатель или IFTTT для этого.

Как управлять несколькими умными лампочками одновременно?

Вы должны сгруппировать интеллектуальные лампочки в один объект, чтобы при включении их объекта все источники света в этой группе реагировали на это. Это полезно, когда у вас есть несколько умных лампочек в одном приборе.

Может ли Алекса включить несколько источников света одной командой?

Alexa может включать несколько источников света с помощью одной команды, когда они сгруппированы. Вы можете создать группу в своем приложении Amazon Alexa.

Поддерживает ли Google Home группировку света?

Google Home не имеет функции группировки прямого света в своем приложении, но AI Google Assistant достаточно умен, поэтому, если у вас есть общее ключевое слово в ваших источниках света и вы попросите помощника включить это ключевое слово, оно будет работать как группа.

Что делать, если не удается сгруппировать несколько умных фонарей в одном приборе?

Если вы не можете сгруппировать источники света или ваша система не поддерживает группировку, вы можете воспользоваться интеллектуальным переключателем или апплетом IFTTT, чтобы получить групповой результат.

Заключение: есть ли недостатки у соединения нескольких интеллектуальных фонарей в одном приборе?

Это нормально думать, что когда вы группируете огни и когда они действуют как одно целое, вы больше не можете управлять ими по отдельности. Это не правильно.

Когда вы группируете несколько интеллектуальных ламп в одном приборе, вы не соединяете их физически, а даете им общее имя. Таким образом, любая команда с указанным общим именем будет применяться ко всем перечисленным устройствам.

Поэтому я вообще не могу думать о каком-либо недостатке. Если есть необходимость, вы должны пойти дальше и сделать это, потому что вы ни в чем не теряете.

Умные лампочки, вилки и выключатели: какая подходит именно вам

Тайлер Лизенби / CNET

Когда дело доходит до создания умного дома, освещение — один из самых простых способов начать работу.Вы можете предположить, что все начинается с умной лампочки, но есть и другие способы добавить умного освещения к вашему освещению. Помимо умных лампочек, переключатели и розетки, подключенные к облаку, также могут способствовать созданию хорошо освещенного дома с хорошим подключением к сети.

Все направления интеллектуального освещения индивидуальны. Таковы потребности каждого дома. В некоторых случаях вы даже можете комбинировать подходы для создания более сложной и полнофункциональной установки. Для этого вам сначала нужно понять плюсы и минусы каждого подхода.

Подробнее : Лучшие умные лампы, меняющие цвет (по цене меньше, чем Philips Hue | Лучшие умные розетки на 2019 год | 7 умных выключателей, которые не испортят ваши умные лампы @!% | Лучшие дешевые умные светодиодные лампы 2019: Имеет ли значение, какую лампочку вы покупаете?

Итак, давайте перейдем к делу и рассмотрим ваши варианты и лучшие способы их использования.

Philips Hue, Lifx, GE, Ring и другие: в 2019 году появится множество новых умных фонарей

Посмотреть все фото

Умные лампочки

Лампы Philips Hue поставляются с концентратором, который подключается к маршрутизатору.

CNET

Умные лампочки бывают разных форм, размеров, цветов и конфигураций. С помощью умных лампочек вы можете украсить любой существующий светильник, например кухонный подвесной светильник или прикроватную лампу. Они отлично подходят для светильников с одной лампочкой или групп светильников, которые вы хотите сделать более яркими или красочными.

Множество умных лампочек, в том числе от таких популярных производителей, как Philips Hue и Sengled, отправляют свои сигналы с использованием стандарта беспроводной связи с низким энергопотреблением под названием Zigbee.Вы можете купить такие умные лампочки по отдельности, парами или в стартовых наборах (например, от Philips Hue), которые включают в себя мост для преобразования сигналов Zigbee в сигналы сети Wi-Fi, которые может понять ваш маршрутизатор. Это позволяет вам использовать пульты дистанционного управления, мобильное приложение или голосовой помощник для управления освещением.

Другие умные лампочки, в том числе от Lifx и новые умные лампы C by GE, отправляют свои сигналы через Wi-Fi или Bluetooth и могут напрямую подключаться к вашему телефону, маршрутизатору или к контроллеру умного дома, например Google Nest Hub.

Умные лампочки — тоже командные игроки. Они могут работать вместе с другими умными домашними устройствами в сценах и процедурах с Amazon Alexa, Google Assistant или Siri через HomeKit. То же самое и с интеллектуальными выключателями и розетками, что подводит нас к следующей категории.

Подробнее: Лучшие светодиодные прожекторы, которые вы можете купить

Интеллектуальные переключатели

Интеллектуальные переключатели — отличный способ сделать ваше освещение умным без хлопот по замене каждой лампочки в вашем доме.Если у вас есть выключатель, встроенный в стену, который управляет несколькими встраиваемыми светильниками на открытом пространстве, замена этого выключателя умным выключателем будет проще и, возможно, более рентабельно, чем замена каждой лампочки.

Проводные интеллектуальные переключатели, такие как Lutron и Wemo, заменяют существующие переключатели и подключаются к электричеству вашего дома, как простой переключатель.

Линия коммутаторов Caseta Lutron обменивается данными с использованием фирменного беспроводного сигнала ClearConnect, поэтому для них требуется мост, подключенный к домашнему маршрутизатору.Между тем, переключатель освещения Wemo Dimmer подключается напрямую к Apple HomeKit, чтобы регулировать яркость ламп с помощью голоса или приложения.

Существует множество других интересных вариантов интеллектуальных переключателей, решающих повседневные проблемы с освещением, например, сенсорный переключатель Click от RunLessWire и переключатель Lutron Aurora, каждый из которых предназначен для управления лампами Philips Hue со стены, не разрезая их. власть им и делает бесполезными голосовые команды, автоматизацию и управление приложениями.

Одна вещь, на которую стоит обратить внимание: некоторые интеллектуальные переключатели не работают с трехсторонними настройками освещения (когда один источник света управляется двумя разными переключателями в вашем доме).Взгляните на то, что у вас дома, обратите внимание на требования, такие как нейтральный провод, как всегда, убедитесь, что вы отключили автоматический выключатель, прежде чем выполнять какие-либо электромонтажные работы, или обратитесь к лицензированному профессионалу для установки.

Philips Hue анонсировала тонну новых умных фонарей этим летом

Посмотреть все фото

Умные розетки

Доступен ряд интеллектуальных розеток.

CNET

Если вы хотите усовершенствовать автономные осветительные приборы, такие как лампы, подумайте об умной розетке.Умные розетки позволяют подключать лампу к голосовым помощникам и концентраторам умного дома, не заменяя лампочку.

Умные розетки не просто включают и выключают продукты. В приложениях с умной розеткой скрыты некоторые полезные функции. Некоторые интеллектуальные розетки контролируют энергию, предоставляя в режиме реального времени и ежедневные, еженедельные или ежемесячные отчеты о том, сколько энергии они используют.

Режим «В гостях», доступный во многих интеллектуальных розетках, имитирует нахождение человека дома путем случайного включения и выключения устройств в течение заданного промежутка времени.Это полезный способ отпугнуть злоумышленников, пока вас нет в городе.

Подробнее: Эти умные розетки — секрет безупречного умного дома

Самым большим недостатком умных розеток является дизайн. Некоторые умные вилки выглядят великолепно, но блокируют соседние розетки своим размером или формой. Другие вилки совершенно уродливые, но они хорошо справляются с тем, чтобы соседние розетки оставались свободными для других целей.

Если вы ищете компактную вилку, возможно, вам подойдет мини-модель. И не забудьте также ознакомиться с уличными моделями.

Сейчас играет: Смотри: 5 причин, по которым вам нужна умная лампочка

1:45

Обновления и аксессуары

Многие умные лампочки, умные выключатели и розетки можно подключить через мобильное приложение или через бесплатную онлайн-платформу автоматизации IFTTT (If This, Then That) для синхронизации с датчиком движения, чтобы они включались когда вы двигаетесь по дому.Эти варианты интеллектуального освещения также можно запланировать на определенное время или по прибытии домой. Те же возможности планирования также существуют в некоторых приложениях для интеллектуального освещения или при подключении к вашему интеллектуальному динамику, в зависимости от продукта.

Варианты интеллектуального освещения и интеграции с Интернетом широки и поддерживают множество интересных вариантов использования, помимо голосового управления. Например, в CNET Smart Apartment у нас есть меняющие цвет огни, которые согласуются с отчетом о качестве воздуха для города в тот день.Зеленый цвет для хорошего или желтый для предупреждения.

Независимо от того, какой путь вы выберете для освещения умного дома, вы не упустите возможность прогуляться по дому, чтобы выключить все огни перед сном, или спотыкаясь по коридору, чтобы найти выключатель света для полуночного перекуса.

Сейчас играет: Смотри: 3 способа включить свет, когда вы вернетесь домой

2:13

Physics 1B Tutorial # 7

Physics 1B Tutorial # 7

University of California, San Diego

Physics 1b — Thermal Physics & Electromagnetism

H.Смит Э.

Пружина 2000

Физика 1B — Урок № 7

I. Цепи комплектные

A. Зажгите лампочку, используя одну батарею и один провод. Наблюдайте и записывать поведение (, т.е. , яркость) лампы, когда объекты сделаны из в схему вставляются различные материалы. (Попробуйте такие материалы, как бумага, монеты, грифель, ластик, палец и т. д.)

• Что схожего в большинстве предметов, от которых светится лампочка?

Проводящие материалы позволяют лампочке загораться. {Ты пробовал свой язык?)

B. Тщательно осмотрите лампочку. Два провода выходят из нити накала лампочку в основание. Вы, вероятно, не можете заглянуть в базу, однако вы должен уметь догадываться о том, где прикреплены провода. Опишите, где крепятся провода. Один провод присоединяется к контакту в центре основания — обратите внимание, что он окружен изоляцией. Другой провод прикрепляется к металлической стороне основания лампы. На основе сделанных наблюдений сделаем следующее: предположения: Поток заряда существует в полной цепи от одной клеммы аккумулятор через остальную часть цепи обратно к другому выводу аккумулятор, через аккумулятор и обратно по цепи.Мы называем этот поток электрический ток . (Конечно, вы видите светящийся мощность мощность лампочки, которая связана с потребляемой мощностью и к току на P = VI = I 2 R. Мы должны быть немного осторожны с количественные сравнения яркости лампочек, потому что реакция человеческого глаза скорее логарифмическая, чем линейная). Для одинаковых ламп яркость лампы может использоваться как индикатор количество тока через эту лампочку: чем ярче лампа, тем больше электрический ток.

Исходя из этих предположений, мы разработаем модель, которую мы можем использовать для учитывать поведение простых схем.

II. Лампы серии

Установите схему из двух лампочек с одинаковыми лампочками, подключенными одна за другой. как показано. Подключенные таким образом лампы считаются подключенными к серии .

A. Сравните яркость двух лампочек друг с другом.(Платить внимание только на большие перепады яркости. Вы можете заметить незначительное различия, если две «одинаковые» лампочки на самом деле не совсем идентичны.) Используйте предположения, которые мы сделали при разработке нашей модели для электрических ток, чтобы ответить на следующие вопросы. «Израсходован» ли ток в первой лампочке, или же ток через обе лампочки? То же самое для обоих. Как вы думаете, изменение порядка ламп может вызвать разница? Проверьте свой ответ. Нет, переключение не имеет значения Можете ли вы определить направление движения протекать по контуру? Нет, глядя на лампочки, вы не поймете, в каком направлении течет ток. Однако если вы посмотрите на батарею, вы увидите положительный (+) и отрицательный (-) клеммы обозначены; это должно сказать вам, в каком направлении течет ток.

Две лампы последовательно

Б.Сравните яркость каждой из лампочек в схеме с двумя лампочками. с лампочкой в ​​цепи с одной лампочкой. Используйте предположения, которые мы сделали при разработке нашей модели для электрических ток, чтобы ответить на следующие вопросы.

1. Как сравнивается ток через лампочку в цепи с одной лампочкой с током через ту же лампочку, когда она подключена последовательно с вторая лампочка? Объяснять.
   Лампы намного тусклее в схеме с двумя лампами. Вы удвоили сопротивление и уменьшил вдвое ток

2. Что означает ваш ответ на вопрос 1 о том, какой ток через батарея в цепи с одной лампочкой сравнивает с током через батарею в двухламповой последовательной цепи? Объяснять.

Если ток через лампочки уменьшить вдвое, ток через батарею также уменьшается вдвое.

C. Мы можем думать о лампочке как о препятствии, или сопротивление , к току в цепи.

1. Думая о лампочке таким образом, добавление дополнительных лампочек приведет к полное препятствие потоку или общее сопротивление, чтобы увеличиваться, уменьшаться, или остаться прежним?


Добавление дополнительных ламп (резисторов) в серию увеличивает сопротивление .

Сформулируйте правило для прогнозирования того, как ток через батарею будет изменится (то есть будет ли он увеличиваться, уменьшаться или оставаться прежним), если количество последовательно соединенных лампочек было увеличено или уменьшено.

Если сопротивление 1 лампы составляет R , то общее сопротивление n лампы в серии nR .

III. Аккумуляторы серии

Используя 2 лампы последовательно, добавьте дополнительную батарею последовательно с первой, так что что их напряжения действуют в одном направлении.Нарисуйте схему, которая у вас есть созданный. A. Сравните яркость 2-х лампочек при 2-х батареях последовательно их яркости только с одной батареей. Должна ли яркость каждой лампочки в вашей цепи 2 батареи / 2 лампы быть такими же, как и в 1 батарее / 1 лампе схема? Вы удвоили напряжение и удвоили сопротивление; ток / яркость каждой лампы в цепи 2 батареи / 2 лампы должны быть такими же, как в цепи 1 аккумулятор / 1 лампочка. Б.На короткое время подключите 2 батареи к одной лампочке. (Просто коснитесь Терминал). Что ты видишь? С двумя батареями вы удвоили ток и напряжение через одна лампочка, в результате чего мощность (P = VI = I 2 R) в 4 раза больше. C. Переверните одну из батарей. Что происходит? Если батареи имеют одинаковое напряжение, чистая разность потенциалов на две батареи — ноль; тока не будет.

Батареи в серии

IV.Параллельные лампы и батареи

Установите схему из двух лампочек с одинаковыми лампочками так, чтобы их выводы были соединены вместе, как показано. Луковицы, соединенные таким образом, называются для параллельного подключения. A. Сравните яркость лампочек в этой цепи. Какие выводы можно сделать из своего наблюдения о величине тока? через каждую лампочку? Лампочки имеют одинаковую яркость, поэтому пропускают одинаковый ток. Опишите ток во всей цепи. Основывайте свой ответ на своем наблюдения. В частности как выглядит ток через батарею разделить и рекомбинировать на стыках двух параллельных ветвей? Ток через батарею должен быть суммой токов через луковицы.

Две лампочки параллельно

B. Является ли яркость каждой лампочки в двух лампах параллельной? цепь больше, меньше или равна цепи лампы в одноламповая схема? Отключите одну лампочку и проверьте свой ответ.

Яркость (ток, мощность) такая же.

1. Как количество тока через батарею, подключенную к одиночной лампочку сравнить с током через батарею, подключенную к двух лампочке параллельная цепь? Объясните, исходя из ваших наблюдений.
   Ток через параллельную цепь из двух ламп в два раза больше тока через одну лампочку.

C. Сформулируйте правило для прогнозирования того, как ток через батарея будет заменена (т.е., будет ли увеличиваться , уменьшаться , или остаются прежними ), если количество лампочек, подключенных параллельно были увеличены или уменьшены. Основывайте свой ответ на своих наблюдениях за поведение параллельной цепи с двумя лампочками и модель для тока.

Ток через батарею увеличивается с увеличением количества подключенных лампочек. параллельно: n лампочек параллельно производит ток nI по сравнению с одной лампочкой.

Что можно сделать об общем сопротивлении цепи как о количестве параллельные ветви увеличиваются или уменьшаются?
Сопротивление для параллельных сопротивлений n будет R / n .

D. При параллельном подключении обеих лампочек параллельно подключите вторую батарею. Это влияет на яркость лампочек?

Нет, или почти нет.

Если бы у 2-х батареек было немного разное напряжение (возможно, одно из них немного плоское), ожидаете ли вы, что лампы немного поменять яркость по мере добавления второй батареи?
Если вторая батарея имеет большее напряжение, обе лампы будут иметь большее напряжение. п.d. через их клеммы, таким образом, более высокий ток и будет ярче.

E. Как бы вы сравнили ток через каждую батарею с ток через одну батарею?

Каждая батарея, включенная параллельно, будет иметь половину тока одной батареи.

Могут ли две параллельно включенные батареи чтобы зажечь лампочки на более длительный период времени, чем от одной батареи?
Ага, вдвое дольше.

В. Более сложные схемы

А.Схема справа состоит из трех одинаковых лампочек и аккумуляторной батареи. Вы можете использовать 2 батареи последовательно, чтобы получить более высокое напряжение. Подключите и отсоедините провод, чтобы он действовал как выключатель. Предскажите относительную яркость ламп в цепи с переключатель замкнут. Объяснять. Swith closed эквивалентно B & C параллельно с комбинированным сопротивление R BC последовательно с A. R A = 1R; R BC = R / 2.Общее сопротивление = 1,5R. Весь ток будет течь через A, затем разделить между B и C. B и C будут иметь половину тока и четверть (P = I 2 R) мощности A. Предскажите, как изменится яркость лампы A при размыкании переключателя. Объяснять. При замкнутом переключателе ток не будет проходить через C. Весь ток идет. через A и B. Полное сопротивление = 2R, поэтому эта схема имеет меньшее общее сопротивление. тока больше, чем указано выше (на 1,5 / 2,0 = 3/4). A и B будут слабее, чем A выше, ярче, чем B или C.

B. Предскажите относительную яркость лампочек B1, B2 и B3 в схемы показаны ниже. (Пунктирная рамка обведена вокруг сети элементы цепи, включенные последовательно с каждой из этих лампочек.) Что означает ваш прогноз об относительном токе через батареи? Объяснять. Общее сопротивление контура 1 R = 2R; ток через B 1 равен I 1 = V / 2R.. Общее сопротивление контура 2 R = 1.5R; ток через B 2 равен I 2 = В / 1,5. Общее сопротивление контура 3 R = 3R; ток через B 1 равен I 1 = V / 3R. B 2 будет самым ярким, за ним следует B 1 , затем B 3 . Соедините схемы, чтобы вы могли проверить свои ответы. Решать любые противоречия между вашими ответами и вашими наблюдениями.

C. Перед настройкой схемы, показанной справа: Предскажите ранжирование токов, протекающих через батарею и каждую лампочку ( i Bat , i 1 , i 2 и i 3 ). Объяснять. В данном случае R 1 = R и R 23 = 2R.Лампочка 1 будет иметь вдвое больший ток, чем у ламп 2 и 3 (которые должны иметь одинаковые Текущий). Ток через батарею будет равен сумме токов через лампочку 1 и лампочки 2,3. i 1 = 2 i 2 i 1 = 2 i 3 i Bat = 1,5 i 1 = 3 i 2 . Настройте схему и проверьте свои прогнозы. Если ваши наблюдения и измерения не соответствуют вашим прогнозам, разрешите несоответствия.

Физика 1Б Главная Учебники Урок # 6 Урок # 8

---

---

Джин Смит

Последняя изменено: чт, 18 мая 2000 г.

Как умные лампочки работают с обычными переключателями?

Когда я впервые подумал о приобретении умной лампочки, я подумал, как она будет работать с моим переключателем тока. Нужен ли мне новый? Будет ли работать с моим текущим? Все очень просто.

Как умные лампочки работают с переключателями? Умные лампы заменяют ваши обычные лампы и по-прежнему будут работать с вашим традиционным выключателем света. Вы по-прежнему можете включать и выключать умную лампочку выключателем, но, вероятно, вам захочется оставлять ее включенной постоянно.

Это связано с тем, что если вы выключите выключатель (который питает вашу интеллектуальную лампочку), он больше не позволит вам использовать приложение, чтобы заставить его включиться. Потому что выключатель выключен. По сути, это делает ваш обычный выключатель света ненужным, потому что вы больше никогда не будете его использовать.

Люди также задаются вопросом, стоит ли им подумать о покупке умного переключателя в комплекте со своей умной лампочкой, и будут ли они работать вместе. Другой распространенный вопрос: если переключатель все время включен, не тратится ли энергия на это? Эти вопросы вызывают много любопытства, что нормально.

Не волнуйтесь, мы разберем все, что вам нужно знать о потреблении энергии, умных лампах и умных переключателях.

Стоит ли покупать умный переключатель с умными лампочками?

Для большинства людей использование умного переключателя в паре с умной лампочкой — плохая идея .Это плохая идея по двум основным причинам.

Первая причина заключается в том, что идея интеллектуального выключателя заключается в том, что он должен управлять обычными лампочками в комнате с множественным освещением. . Может быть, у вас есть детская комната, где вы хотите убедиться, что весь свет выключен. Возможно, у вас на кухне 5 ламп и вы хотите их сразу включить.

Интеллектуальные переключатели

идеально подходят для таких ситуаций, когда вы хотите одновременно включить и выключить несколько источников света.

Вторая причина в том, что умные лампочки не предназначены для постоянного включения и выключения с помощью переключателя . Умные лампочки всегда должны быть включены, помните?

Умные лампочки не предназначены для этого. Умная лампочка должна определять количество потребляемой энергии, а не выключатель, который делает это все время. Если вы используете умный переключатель для управления умными лампочками, это сократит срок службы вашей дорогой умной лампочки. Мне это не кажется умным.

Теперь, случайные моменты включения и выключения не сломают вашу умную лампочку.Это хорошо. Но если вы собираетесь постоянно включать и выключать выключатель с подключенной умной лампочкой, то эту умную лампочку нужно разместить в другом месте.

Когда приобретение умной лампы и умного переключателя имеет смысл

Теперь, если вы собираетесь разместить свои умные выключатели в одном месте вашего дома с обычными светодиодными лампами, а в другой комнате только с умными лампочками — это сработает. Потому что вы разделили умные выключатели и умные лампочки.

Это совершенно нормально, просто помните о комнатах и ​​освещении в вашем доме.

В каких комнатах я хочу полностью контролировать все освещение? Мне нужен умный выключатель света в детской комнате, чтобы убедиться, что у них выключен свет. В каких комнатах я провожу больше всего времени? Возможно, мне понадобится умная лампочка в гостиной, чтобы создать настроение для фильма.

Все зависит от ваших предпочтений, поэтому настройте умное освещение и переключатели в зависимости от вашего образа жизни.

Будет ли моя умная лампа тратить энергию постоянно включенной?

Умные лампочки всегда потребляют энергию, даже если они выключены.Они потребляют очень мало энергии. Не беспокойтесь, это не так плохо, как кажется. Количество потребляемой энергии настолько мало, что вы этого не заметите.

Потребляемая мощность настолько мала, что вам потребуется 2-3 месяца, чтобы одна умная лампочка израсходовала 1 кВтч энергии.

Получается менее 2 центов в месяц.

Plus, примите во внимание деньги, которые вы сэкономите на счетах за электроэнергию, перейдя со старых традиционных ламп накаливания на светодиодные.Вы только увидите, как упадет ваш счет за электроэнергию!

Если вам нужна дополнительная информация, ознакомьтесь с нашей статьей о том, как умные лампочки могут сэкономить ваши деньги и энергию.

Связанные вопросы

Alexa, Siri и Google Home Assistant — огромные игроки в мире умного дома. Это очень важный фактор при покупке умного переключателя.

Работают ли интеллектуальные коммутаторы с Alexa, Google или Apple Homekit? Почти все интеллектуальные коммутаторы будут работать с Alexa, Google или Apple Homekit.Проблема, однако, в том, что большинство из них работают только с Alexa и Google ИЛИ работают только с Homekit от Apple. Обязательно обратите на это внимание, потому что, если вы полностью ориентируетесь на устройства Apple и покупаете не тот переключатель, вы не станете счастливым туристом.

Kasa Smart Light Switch от TP-Link отлично подходит для пользователей, которые хотят, чтобы он работал с Alexa и Google. Eve Light Switch — лучший выбор, если у вас дома есть HomeKit и вы хотите использовать Siri для связи со своим умным переключателем.

Как заменить выключатель света на умный выключатель? Замена обычного переключателя на интеллектуальный может показаться действительно пугающим. Я знаю, что это было для меня. Я не очень удобный человек и плохо разбираюсь в электротехнике. Но поверьте мне, это легко.

Мы кратко расскажем, как внести изменения в Kasa Smart Light Switch от TP-Link, но все интеллектуальные переключатели действительно похожи. Если вам нужны полные инструкции, обязательно посетите веб-сайт производителя или бренда смарт-коммутатора, чтобы получить точную информацию и инструкции.Вот, например, инструкция TP-Links.

1. Убедитесь, что ваша электрическая линия соответствует требованиям для установки на веб-сайте производителя. Вот требования к Tp-Links. Если не знаете, просто погуглите! («Электрические требования к интеллектуальному переключателю XYZ» )
2. Отключите все питание на автоматическом выключателе, который управляет переключателем света, который вы собираетесь заменить.
3. Снимите текущую лицевую панель и выясните, какие линии являются линиями под напряжением / нагрузкой, нейтралью и заземлением.
4. Подключите переключатели с помощью прилагаемых разъемов для проводов
5. Закрепите переключатель на настенной коробке с помощью прилагаемых винтов и защелкните его на место
6. Включите питание снова, и все готово

Самый важный шаг — выключить выключатели перед началом установки. Мы не хотим, чтобы вы причинили себе вред. Если вам нужна помощь, обратитесь к профессиональному электрику.

Умные переключатели и умные диммеры — одно и то же? Smart Switch может поставляться с диммером или без него.Просто подумайте о Smart Dimmer Switch как о более красивой версии с большим количеством функций. Это практически оба переключателя, поэтому думайте о них как об одном и том же. Только один немного лучше.

Обычно более дешевые умные переключатели дешевле, потому что у них нет диммера, такого как умный переключатель Gosunds.

Если вы думаете о приобретении умного переключателя диммера, такого как Levitons, помните, что он немного дороже, потому что он тоже может диммировать. Не все диммеры стоят так дорого, есть бюджетные варианты диммеров, которые всего на несколько долларов больше, чем диммерный переключатель Мартина Джерри.

Будут ли переключатели умных диммеров работать с умными лампами? Да, большинство умных лампочек будут работать с другими умными диммерами. Вам просто нужно убедиться, что вы проверили их совместимость.

Например, Philips Hue Dimmer Switch работает с их умными лампочками. Но он не работает с другими умными лампами, потому что он предназначен только для их умных ламп Philips Hue.

Вам необходимо убедиться, что интересующий вас умный переключатель диммера работает с вашими интеллектуальными устройствами.
