Дроссель для ламп дневного света от ОСК Лампы.РФ

ОСК Лампы.РФ осуществляет оптовую реализацию светотехнической продукции. В условиях постоянно растущего спроса на производительные энергосберегающие приборы предприятие делает упор на инновационные изделия, отвечающие современным требованиям.

Стандартное напряжение домашней сети для люминесцентных ламп не подходит. Использование специальных приборов, дросселей, позволяет преобразовать силу тока до номинального показателя. Это катушка с проводом, намотанным на специальный ферромагнитный сердечник. Индуктивные свойства дросселя дают возможность использовать его для запуска люминесцентных ламп.

Технические характеристики дросселей

Фото	Артикул	Наименование	Напряжение, В	Упаковка
	503875.58	L 7/9/11.851 230V/50HZ 85x41x28 VS — дроссель 2250/п	230V	10
	12682600	L 26. 826H 230V 0,325А 155x41x26 Schwabe Hellas — дроссель	230V	10
	534142.12	L 4/6/8-265H 220V VS — дроссель	220V	10
	13283100	L 32.830H 0.45A 230V 155x41x26 Schwabe Hellas — дроссель	230V	10
	10707134	NAHJ 70.713.4 230V 1,00A 112x66x52 SCHWABE HELLAS -дроссель	230V	кор. 6
	11256134	Q 125.613.4 230V 1,15A 112x66x52 SCHWABE HELLAS — дроссель	230V	1
	12282200	L 22.890H 0.4A 230V 155x41x26 Schwabe Hellas — дроссель	230V	10
	534487.11	NAHJ 1000.089 220V 10,3A 203x102x92 метгал-натрий -дроссель Vossloh Schwabe 105/палл	220V	1
	12506146	Q 250. 614.6 220V 2,13A 145x66x52 SCHWABE HELLAS — дроссель	220V	1
	13083000	L 30.832H 0.36A 230V 155x41x26 Schwabe Hellas — дроссель	230V	10
	20041210	CD-Z 400M 35-400W 230V 50Hz d35x87 FOTON металл+гайка -ИЗУ	230V	30
	20040202	CD-Z 1000 600-1000W 230V 4-5kV 1 метр FOTON металл+гайка — ИЗУ	230V	30
	x02564752	FOTON 1000W 230V 10,3А 248x102x92 МГ-натрий -дроссель	230V	1
	3545454646	FL-01 2000W 10,3A 400x265x188 IP65 FOTON LIGHTING- моноблок	230V	1
	434641	FL-02 BOX 70W 250×85 IP65 FOTON LIGHTING- пустой корпус	230V	1
	246466	FL-11 GEAR BOX 70W 224x170x105 IP65 FOTON LIGHTING-моноблок	230V	10
	246467	FL-11 GEAR BOX 150W 224x170x105 IP65 FOTON LIGHTING-моноблок	230V	10
	20110071	FL-19 GEAR BOX 70 FOTON LIGHTING (моноблок) (225Х125Х75)	230V	8
	556444	FL-20 GEAR BOX 2x18w IP20 FOTON LIGHTING моноблок 225x125x75	230V	8
	511031	GBP-23 35W зеленый FOTON LIGHTING моноблок 215x82x73	230V	10

Принцип работы дросселя

Дроссель (катушка индуктивности) работает, как электрический трансформатор с одной намоткой. Он представляет собой сдерживающий барьер при резком снижении или сильном росте напряжения в сети. Катушка используется для подавления помех и пульсаций в цепи, изоляции и развязки частей схемы.

В низкочастотном дросселе сердечник и ферромагнитные пластины изолированы для предотвращения помех, вызванных токами Фуко. Такая катушка отличается большой индуктивностью и защищает сеть и приборы от резких скачков напряжения. Высокочастотные устройства не имеют сердечника – многослойная навивка осуществляется на стандартные резисторы или пластиковые каркасы.

Сфера применения дросселей

При покупке изделий необходимо следить за тем, чтобы их мощность соответствовала количеству подключаемых люминесцентных ламп. Особенно это касается больших площадей, например, офисных центров, магазинов, конференц-залов, промышленных цехов.

Дроссели используются:

• в моноблоках;
• компактных источниках света;
• линейных источниках света.

Разновидности дросселей

Катушки индуктивности различаются в зависимости от назначения, места установки, видов ламп, в которых применяются, и объема мощностных потерь.

По назначению выделяют следующие типы дросселей:

• переменного тока — для ограничения напряжения в сети;
• сглаживающие — для подавления пульсаций выпрямленного тока;
• насыщения — для установки в стабилизаторах напряжения;
• усилители — с подмагничивающимся от постоянного тока в сети сердечником, который допускает изменение значений индуктивного сопротивления.

По типу ламп, с которыми используются, различают два вида катушек индуктивности:

• однофазные, рассчитанные на офисные и бытовые системы освещения, работающие от сети 220 В;
• трехфазные, подходящие для ламп ДРЛ и ДНАТ, рассчитанные на напряжение 220 и 380 В.

По месту установки различают дроссели:

• открытые — встраиваемые непосредственно в корпус светильника, который защищает устройство от внешних факторов;
• закрытые герметичные устройства с водостойким корпусом подходят для установки в уличных условиях и помещениях с повышенным уровнем влажности.

В процессе работы люминесцентной лампы сопротивление дросселя уменьшает силу тока, который протекает по цепи, до некого необходимого значения. Какая-то часть мощности тратится на нагрев устройства, не выполняя при этом никакой полезной работы.

По объему мощностных потерь дроссели делятся на следующие виды:

• В — низкий уровень потерь;
• С — пониженный уровень;
• D — обычный уровень.

Гибкий подход к вопросам ценообразования и внимательное отношение к покупателям позволяют ОСК Лампы.РФ занимать одну из лидирующих позиций на рынке реализации светотехнических изделий.

Отзывы наших клиентов

Кристина Алексеевна

В помещениях нашего завода постоянно наблюдалось мерцание света. Удалось решить проблему путем установки дросселей. Важно, что менеджеры уделили внимание всем помещениям, подобрали устройства с расчетом количества ламп, мощности. Теперь все поставленные задачи выполнены, провели установку оборудования, и увеличилась производительность труда! Спасибо!

Кирилл

Убедился, что всегда нужно обращаться к профессионалам. До этого покупал продукцию в другом месте, и постоянно были проблемы с освещением. Все решилось просто, после консультации со специалистами ОСК Лампы.РФ. Поставили на складах дросселя и перестали перегоратьь лампы, что важно — снизилось энергопотребление!

Дмитриев

Заказывал раньше люминесцентные лампы и решил сэкономить на покупке дросселей. Оказалось, сделал ошибку, при малейших сбоях в сети приборы сгорали. В общем, скупой платит дважды, хорошо хоть теперь удалось наладить работу. Хочу поблагодарить вашу компанию за грамотные консультации и быструю поставку продукции!

Смотрите также:

Все о ПРА — электромагнитном пускорегулирующем аппарате

Все о ПРА — электромагнитном пускорегулирующем аппарате



1. Общее описание электромагнитных ПРА :

Электромагнитныe ПРА для трубчатых люминесцентных и компактных люминесцентных ламп внутреннего применения. Иногда их называют: дроссель для ламп дневного света. Класс защиты от поражения электрическим током — I, степень защиты от воздействия от окружающей среды — IP 20. Применяется для двухламповых светильников. Простой монтаж и подключение.



Область применения:

• магазины,
• офисные центры,
• гостиницы,
• промышленные помещения.

Электромагнитный балласт представляет собой индуктивное сопротивление (дроссель), подключаемое последовательно с лампой. Для запуска лампы с таким типом балласта требуется также стартер. Преимуществами электромагнитного дросселя для ламп дневного света является его простота и дешевизна. Недостатки электромагнитного балласта — мерцание ламп с удвоенной частотой сетевого напряжения (частота сетевого напряжения в России = 50 Гц), что повышает утомляемость и может негативно сказываться на зрении, относительно долгий запуск пра (обычно 1-3 сек, время увеличивается по мере износа лампы), большее потребление энергии по сравнению с электронным балластом.

Электромагнитный дроссель также может издавать низкочастотный гул.

Помимо вышеперечисленных недостатков, можно отметить ещё один. При наблюдении предмета вращающегося или колеблющегося с частотой равной или кратной частоте мерцания люминесцентных ламп с электромагнитным балластом такие предметы будут казаться неподвижными из-за эффекта стробирования. Например этот эффект может затронуть шпиндель токарного или сверлильного станка, циркулярную пилу, мешалку кухонного миксера, блок ножей вибрационной электробритвы.

Во избежание травмирования на производстве запрещено использовать люминесцентные лампы для освещения движущихся частей станков и механизмов без дополнительной подсветки лампами накаливания.

2. Регламентирующие нормативные документы для электромагнитных ПРА

• DIN VDE 0100 Предписание по устройству силовых электроустановок с номинальным напряжением ДО 1000 В
• EN 60598-1 Осветительные приборы — часть 1: Общие требования и испытания
• EN 61347-1 Устройства управления для ламп — часть 1: Общие требования и требования безопасности
• ЕN 61 347-2-8 Устройства управления для ламп — часть 2-8: Особые требования к электромагнитным ПРА для люминесцентных ламп.
• ЕN 60921 ПРА для трубчатых люминесцентных ламп. Требования к рабочим характеристикам.
• ЕN 50294 Методы измерения общей потребляемой мощности соединения ПРА — лампа.
• ЕN 61000-3-2 Электромагнитная совместимость. Предельно допустимые токи высших гармоник в питающей сети.
• ЕN 61547 Осветительные приборы и системы общего назначения. — Требования к электромагнитной совместимости и устойчивости к электромагнитным помехам.



З. Общие данные ПРА

Электромагнитные (индуктивные) ПРА являются активными компонентами, которые совместно со стартерами нагревают электроды ламп, обеспечивают напряжение зажигания и стабилизируют ток лампы в течение ее работы. Для компенсации реактивного тока необходимы конденсаторы последовательного или параллельного соединения.

При установке в светильники нужно обращать внимание на напряжение и частоту сети, габаритные размеры и температурные пределы, а также возможное генерирование шумов.

Электромагнитные ПРА оптимизированы в отношении к их магнитным полям и магнитным нагрузкам так, чтобы они обычно не ощущались. Поскольку магнитные колебания могут воздействовать в зависимости от конструкции светильников на другие области, то нужно учитывать при проектировании светильников.

Необходимо сделать конструкцию жесткой, чтобы вибрации не распространялись.

Срок службы индуктивного ПРА определяется выбором материала и изоляцией обмотки.

Предельная температура обмотки обозначает ту величину температуры (tw), которую выдерживает изоляция при непрерывной работе при номинальных условиях в течение 10 лет. Эта предельная температура обмотки не должна быть превышена в светильнике в реальных условиях, тогда можно достигнуть работы ПРА на весь срок службы. Установленная в светильнике температура обмотки электромагнитного балласта состоит из температуры окружающей среды, температурных условий в светильнике и потери мощности дросселя. Мерой потери мощности ПРА является Δt, значение которой находится на маркировке балласта. В дополнение к этому, потеря мощности схемы соединения дросселя и люминесцентной лампы измеряется по норме ЕN 50294. Этот метод измерений является основой классификации энергопотребления ПРА.

Кроме этого, применяется европейская директива 2000/55/ЕС «Предельные допустимые величины потребления мощности схемами люминесцентных ламп».

При включении электромагнитного балласта возникают кратковременные высокие импульсы тока из-за паразитарных нагрузок, которые суммируются в зависимости от количества светильников в осветительной установке. Эти высокие токи при включении системы нагружают автоматы защиты электропроводки, поэтому необходимо использовать соответствующим образом подобранные автоматические выключатели.

Индуктивные ПРА конструктивно вызывают токи утечки, которые отводятся заземлением светильника (устройство заземления). Максимально допустимая величина тока утечки у светильников класса защиты I составляет 1 мА.

4. Электромагнитная совместимость (ЭМС/ ЕМV)

Помехи:

Измерение напряжения помех должно проводиться у светильников с электромагнитными ПРА на

контактных зажимах, поскольку частота напряжения ламп этих систем ниже 100 Гц. Это низкочастотное напряжения помех, как правило, не критично у электромагнитных дросселей, если конструкция ПРА согласована в этом отношении.

Невосприимчивость к помехам:

Благодаря жесткой конструкции и специально отобранным материалам, электромагнитные ПРА обеспечивают высокую степень защиты от помех и не подвержены отрицательному влиянию присутствующих помех в сети.

Гармоники сети:

Люминесцентные лампы имеют пик перезажигания после каждого N-прохода тока ламп, лампы

гаснут на короткое время (почти незаметно глазом). За счет этих пиков перезажигания люминесцентных ламп создаются гармоники сети, которые сглаживаются с помощью импеданса ПРА. С помощью правильной конструкции, то есть выбора рабочей точки магнитного ПРА, ограничиваются гармоники сети на предельные значения нормы Е N 6100-3-2

5. Схемы соединения люминесцентных ламп с электромагнитными пускорегулирующими аппаратами (ПРА)



6. Температурный режим ПРА

Предельные значения температур:

При нормальной работе температура обмотки tw не должна превышать 130º С. При аномальном режиме работы предельное значение температуры обмотки tw =232º С: Эти значения должны быть проверены методом «изменения сопротивления» в течение работы.

Повышение температур:

Ток лампы, который протекает через ПРА, обуславливает потерю мощности, что приводит к повышению температуры обмотки. Критерием для этого повышения является значение Δt как для нормальной так и для аномальной работы. Значение Δt определяется по стандартной схеме измерений и указывается на маркировке в градусах Кельвина.

Пример: Δt =55К/140К

Первое значение Δt указывает на превышение температуры для нормального режима при рабочем токе лампы. Второе значение (здесь 140К) означает превышение температуры обмотки, что является результатом протекания тока, когда разрядный промежуток лампы короткозамкнут. Ток, который течет в этом режиме, является током нагрева для электродов лампы.

7. Срок службы электромагнитного балласта

При условии, что температура обмотки будет соответствовать указанному предельному значению, можно рассчитывать на срок службы 10 лет. Интенсивность отказов < О,О2% / 1.000 час.

8. Коэффициент мощности ПРА

Индуктивные ПРА: λ ≤ 0,5. Параллельно компенсированные дроссели для ламп дневного света:

λ ≤ 0,9

9. Рекомендации по монтажу электромагнитных дросселей

• Положение встраивания: Любое
• Место монтажа: электромагнитные ПРА спроектированы для установки в светильниках или в подобных приборах.
• Независимые ПРА не нужно встраивать в корпус.
• Крепление дросселей: Предпочтительно с помощью винтов М4

10. Электрический монтаж электромагнитного ПРА

Клеммные колодки (универсальные контактные зажимы)

• Применять медный провод (негибкий провод)
• Поперечные сечения для соединения безвинтового зажима 0,5—1,0 мм²
• Длина зачищенного конца проводника 8 мм
• Поперечное сечение соединительного надреза (IDС — зона) 0,5 мм² , с изоляцией максимум Ø2 мм, снятие изоляции не обязательно, монтаж возможен только со специальным инструментом.

Безвинтовые контактные зажимы

• Встроенные контактные зажимы могут присоединять только жесткие проводники. Жесткие проводники:
• 0,5—1,0 мм². Длина зачищенного конца проводника 8 мм.
• Соединение проводников
• Соединение между сетью, дросселем и люминесцентными лампами должно производиться согласно представленным схемам соединения.

Дроссель для люминесцентных ламп: что это?

Люминесцентные лампы, несмотря на солидное число особенностей, все же, остаются активно используемыми в монтаже освещения помещений.

В некоторых случаях заменить их аналогами довольно проблематично.

Однако конструкция люминесцентных ламп довольно интересна и сложна.

В составе конструкции люминесцентных ламп обязательно присутствует очень важный элемент. Это дроссель. Однако неопытному пользователю вряд ли о чем-то скажет этот термин.

В данной статье мы попробуем разобраться, что же это за устройство и почему оно играет такую важную роль в обеспечении качественного запуска и правильной работы люминесцентной лампы.

Устройство и общие характеристики дросселя для люминесцентных ламп

Первоначально стоит пояснить, что такое дроссель.



Дроссель – это составная часть пускорегулирующего агрегата, служащая для обеспечения правильного запуска в работу люминесцентной лампы.



Применение его обязательно в том случае, когда в схеме лампа подключается с помощью электромагнитного пускорегулирующего устройства.

Дроссель, проще говоря, представляет собой катушку индуктивности, в которой содержится индуктивное сопротивление. Сопротивление должно быть в определенном показателе.

Подключать дроссель требуется исключительно последовательно.

Сама конструкция представлена вышеназванной катушкой. На нее наматываются провода. Важной составляющей дросселя является ферромагнитный сердечник.

Дроссель выполняет одну из самых важных функций. Он является балластом, который ограничивает подачу тока.

Поскольку конструкция люминесцентных ламп очень хрупкая, без такого элемента нормальной эксплуатации изделия добиться невозможно.

Применяя дроссель для люминесцентных ламп, важно учесть один момент: должен быть в обязательном порядке соблюден баланс между мощностью и количеством ламп. Особенно важно соблюдение этого правила в тех случаях, когда площадь освещения довольно велика.

Типология дросселей для люминесцентных ламп

В настоящее время на рынке представлены три варианта изделия такого рода. Логично предположить, что каждый из них применим в определенном случае.

• Дроссели для линейных источников света;
• Дроссели для компактных источников света;
• Моноблоки;
• Дроссели для ламп дневного света.

Стоит сразу отметить: опытные электромонтеры говорят, что приоритетнее всего отдавать свой выбор именно моноблокам. Попробуем разобраться, почему именно они в настоящее время являются наиболее оптимальным вариантом.

Первый тип используется для активного препятствия роста силы тока. Служит он таким своеобразным балластом, необходимым для достижения оптимального эффекта.

По мнению экспертов, самым оптимальным дросселем такого типа будут являться модели марки Schwabe Hellas.

Дроссели для компактных люминесцентных ламп отличаются, прежде всего, своими миниатюрными габаритами. Производители покрывают их компаундом, что обеспечивает наибольшую степень защиты.

Такое изделие  ограничивает возрастание силы тока, помогает стабилизировать разряд, а также увеличивает степень безопасности режима запуска.

Моноблок же не случайно признан наиболее приоритетным вариантом. Это изделие подразумевает не только дроссель, но и конденсатор и устройство зажигания, основанное на импульсе.

В отличие от предыдущих двух вариантов, именно моноблок представляет самый высокий коэффициент полезного действия и максимально стабильный поток света.

Правда, стоит сразу отметить, что купить его можно только во встраиваемом виде.

Классифицировать дроссели можно и по производителю. Например, в настоящее время самыми ходовыми являются изделия марок Schwabe Hellas и Foton Lighting. Именно они показали себя в работе наиболее хорошо.

К содержанию ↑

Преимущества и недостатки дросселей для люминесцентных ламп

Дроссель – изделие, которое в определенной ситуации является довольно полезным.

К числу положительных сторон использования дросселя можно отнести:

• Обеспечение более безопасного запуска в работу лампы;
• Довольно низкая цена на устройство;
• Регуляция подачи тока;
• В определенном случае стабилизирует световой поток.

Отрицательных сторон использования этого элемента тоже не так уж мало:

• Дроссель потребляет довольно много электроэнергии, соответственно, увеличивает сумму оплаты за эту услугу;
• Запуск лампы осуществляется хоть и безопасно, но достаточно долговременно;
• В случае применения не моноблока имеет место быть мерцание лампы, которое отрицательно воздействует на зрение пользователя;
• Обязательно требует совместной работы с конденсатором;
• Довольно значительно реагирует на изменения температурного режима.

Области применения дросселей для люминесцентных ламп

Наличие дросселя в системе имеет место быть только в случае подключения лампы через электромагнитный пускорегулирующий аппарат.

Стоит отметить, что в настоящее время такой способ подключения лампы требуется применить в очень редких случаях.

Дроссель, в какой-то степени, можно назвать пережитком прошлого, ведь даже самые современные модели зачастую не отвечают всем необходимым требованиям.

Единственным неоспоримым плюсом использования такой конструкции можно назвать ее дешевизну и простоту сборки.

Словом, область применения дросселя крайне узка. Особенно сейчас, когда большинство опытных мастеров предпочитают подключать лампы через электрический пускорегулирующий аппарат (ЭПРА), отмечая большую эффективность в этом случае.

Заключение

Дроссель, хоть и играет очень важную роль в установке люминесцентных ламп, все же, в настоящее время не является актуальным и ходовым изделием.

Куда лучше, действительно, обратить свой выбор в пользу подключения через ЭПРА, а в этом случае дроссель, увы, ни к чему.

 К содержанию ↑

Расскажите друзьям!

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Twitter или Google Plus.

Подписывайтесь на обновления по E-Mail:

Если вы нашли неточность или у вас есть вопрос, напишите в форме комментария ниже:

Основные недостатки дроссельных схем включения

Электромагнитные ПРА, несмотря на значительный вес, образуют конструктивно защищенную форму, недоступную для посторонних.

Еще один недостаток, связанный с применением дросселей, — дроссели при функционировании на частоте 50 герц издают звуковой шум определенной интенсивности и громкости, что довольно неприятно для человека. По степени издаваемого звукового шума дроссели разделяют на четыре категории: со стандартным, сниженным, низким и особо низким уровнем шума (по российскому ГОСТ они обозначаются буквами Н, П, С и А).

Отличия дросселя от пускорегулирующего аппарата

Дроссели довольно часто называют пускорегулирующими аппаратами, что является совершенно неправильным названием, так как из того, о чем говорилось выше, становится понятно, что непосредственно дроссель не обеспечивает ни запуска источника света, ни его регулирование. Для запуска ламп требуется не только дроссель, но также стартовое устройство, а регулирование потока света является довольно сложной технологической проблемой, которую в некоторой степени становится возможно решить лишь в последние годы. По причине того, что одним из важных требований для функционирования стартерно-дроссельной схемы включения люминесцентных источников света является то, что пусковое напряжение стартового устройства должно быть больше напряжения горения лампы, то после запуска лампы стартовое устройство отключается, ток через него больше не проходит, и в дальнейшей работе оно не участвует.

Из этого следует, что не поступает также ток, нагревающий ламповые электроды, а для их нагревания и обеспечения необходимого уровня эмиссии из них электронов достаточно и разрядного тока работающей лампы. При попытке регулирования потока света при помощи понижения разрядного тока этого тока не будет достаточно для нагревания электродов до необходимой температуры, вследствие чего разряд будет неустойчивым, и лампа погаснет.

Для регулирования потока света необходимо каким-либо способом нагревать электроды до определенного уровня температуры, поэтому долгие годы было принято считать, что световой поток люминесцентных ламп вовсе невозможно регулировать.

Особенности включения ламп высокого давления

Схема включения ртутных газоразрядных ламп высокого давления более проста, чем схема включения люминесцентных ламп. Благодаря тому, что зажигающие электроды в этих лампах находятся в непосредственной близости к основным электродам, разряд между ними может формироваться при величине напряжения ниже сетевой. Возникающий разряд довольно слабый, так как его ток ограничивается интегрированными в лампу сопротивлениями, однако ток формирует стартовую ионизацию инертного газа в горелке, за счет которой возникший разряд поступает на главные рабочие электроды. Ток формируемого разряда лимитируется лишь дросселем, и его величина сразу после запуска в 2–3 раза выше, чем после окончательного загорания ртутной лампы. Ток разряда нагревает рабочие электроды до температуры, необходимой для нужного уровня эмиссии из них электронов (1000–1200 градусов). Из-за повышенного разрядного тока происходит нагревание стенок горелки, присутствующие на них частицы ртути со временем совершенно испаряются, и работа лампы постепенно стабилизируется. Процесс полного загорания лампы может происходить от 7 до 10 минут.

Для включения дуговых ртутных ламп необходимо использование только лишь дросселей. Как и в схемах подключения люминесцентных источников, в дросселях для дуговых ртутных ламп происходит потеря 10–15% общей мощности лампы, а для возмещения фазового смещения требуется применение компенсирующих конденсаторов, которые используют только параллельный тип компенсации.

В маркировке дросселей отражается тип используемой лампы, мощность и обозначение варианта конструкции.

Схемы включения газоразрядных ламп с дросселями достаточно просты, удобны и практичны, поэтому очень популярны и широко распространены, а для работы газоразрядных ламп высокого давления практически безальтернативны. Но такие схемы обладают несколькими недостатками:

1. В дросселях происходит потеря мощности, в некоторых типах ламп соизмеримая с общей мощностью лампы.
2. Дроссели создают фазовое смещение между напряжением и током лампы, что обуславливает необходимость использования специальных устройств — компенсирующих конденсаторов.
3. Дроссели при работе создают неприятный звуковой шум.
4. Люминесцентные источники света в таких стартерно-дроссельных схемах при зажигании мерцают, что неприятно для глаз, а также может ощутимо сокращать продолжительность службы источников света и генерировать сторонние радио помехи.
5. Все газоразрядные источники света при функционировании с дросселями создают пульсирующий световой поток, причем глубина пульсаций потока способна достигать 100%.

Дроссели имеют большой вес, что оказывает заметное влияние на вес и габариты осветительных приборов, в которых эксплуатируются газоразрядные лампы. Обязательность использования компенсирующих конденсаторов лишь усугубляет этот недостаток.

Дроссельные схемы включения газоразрядных ламп подтвердили целесообразность их дальнейшего применения. Имеющиеся недостатки требуют более детального подхода к выбору сфер применения.

Дроссели для люминесцентных ламп, ЭмПРА, ЭПРА

Название:

Артикул:

Текст:

Выберите категорию:
Все Новинки Бактериальная защита » Бактерицидные лампы » Бактерицидные облучатели » Бактерицидные облучатели- рециркуляторы Освещение » Светодиодные светильники »» Светодиодные светильники наружного освещения »»» Светильники для автомагистралей »»» Светильники уличные, промышленные COB »»» Светильники уличные, промышленные Модуль »»» Светильники уличные, промышленные Шеврон »»» Светодиодные уличные, консольные светильники »»» Светильники LED уличные на солнечной батарее »» Светодиодные светильники промышленные »» Светодиодные светильники внутреннего освещения »»» Светодиодные светильники внутреннего освещения встраиваемые ДВО »»» Светильники светодиодные накладные LED IP44, IP54, IP65 (аналог НПП, НБП) »»» Светодиодные светильники внутреннего освещения накладные ДПО »»» Светодиодные светильники офисные »»»» Светодиодные светильники для потолка Армстронг »»»» Светодиодные светильники для потолка Грильято »»»» Светодиодные светильники офисные универсальные »»»» Трековые светодиодные светильники »»» Светодиодные панели »»» Светильники светодиодные LED аналог TL2001, TL3011 »»» Светодиодная подсветка »» Светодиодные светильники для ритейла »» Светодиодные прожекторы »» Светильники светодиодные с датчиками »» Светодиодные светильники аварийного освещения »» Драйверы для светодиодных светильников » Светодиодные лампы »» LED лампы 12В »» LED лампы G4 и G9 220в капсульные »» LED лампы GU5,3, GU4, 220в (JCDR, MR16, MR11) »» LED лампы GU10 »» LED лампы Т8 G13 »» LED лампы Е14 »» LED лампы Е27 »» LED лампы Е27, Е40 мощные »» LED лампы GX53, GX70 »» LED лампы 12В G53 AR111, GU5. 3 »» LED лампы цветные шарики »» Декоративные лампы »» LED лампы для замены зеркальной R39, R50, R63 » Светодиодная лента и аксессуары »» Светодиодная лента »»» LED лента 12 Вольт »»» LED лента 24 Вольта »»» LED лента 220 Вольт »» Блоки питания для светодиодной ленты (драйверы) »»» Блоки питания для светодиодной ленты 12в »»» Блоки питания для светодиодной ленты 24в »» Блоки управления лентой LED »» Аксессуары к ленте LED »» Профиль для светодиодной ленты » Лампы специальные » Светильники специальные »» Свет для растений ФИТО (Fito) »» Светильники аварийные, указатели, наклейки » Лампы традиционные »» Лампы накаливания »»» Лампы накаливания общего назначения »»» Лампы накаливания декоративные »»» Лампы накаливания местного освещения »»» Лампы накаливания зеркальные »»» Блок защиты для ламп накаливания и галогенных ламп »» Лампы галогенные »»» Лампы галогенные миниатюрные 12в (капсульные) цоколь G4, G6. 35 »»» Лампы галогенные миниатюрные 220в (капсульные) »»» Лампы галогенные рефлекторные 12в »»» Лампы галогенные рефлекторные 220в »»» Лампы галогенные линейные цоколь R7S »»» Трансформаторы для галогенных ламп »» Лампы люминесцентные линейные T4, T5, T8, кольцевые »»» Линейные люминесцентные лампы Т4 (Д-12мм) G5 »»» Линейные люминесцентные лампы Т5 (16мм) G5 »»» Линейные люминесцентные лампы Т8 »» Лампы энергосберегающие, компактные люминесцентные »»» Лампы энергосберегающие с цоколем Е40 »»» Лампы энергосберегающие с цоколем Е14 »»» Лампы энергосберегающие с цоколем Е27 »»» Лампы — U с цоколем G23, G24D для ЭМПРА »»» Лампы — U с цоколем 2G7, G24Q для ЭПРА »»» Лампы GU5. 3 энергосберегающие »» Лампы газоразрядные »»» Ртутные лампы смешанного света (прямого включения) ДРВ »»» Ртутные лампы »»» Натриевые лампы »»» Металлогалогенные лампы »»»» Металлогалогенные лампы с цоколем G12 »»»» Металлогалогенные лампы с цоколем RX7S »»»» Металлогалогенные лампы с цоколем Е40 »»» Дроссели для газоразрядных ламп ДРЛ, ДНАТ, МГЛ » Традиционное освещение »» Люстры »»» Бра »» Переносные светильники »» Светильники уличные под ДРЛ (ртутную лампу) »» Светильники уличные под натриевую лампу (ДНАТ) »» Светильники подвесные под лампы накаливания, КЛЛ, ДРВ »» Светильники под галогенные лампы »»» Прожекторы под галогенную лампу »»» Светильники встраиваемые с патроном G4, G5. 3, G6.35 »» Светильники под лампы накаливания и КЛЛ »»» Светильники накладные под ЛОН или КЛЛ IP20, IP30, IP40 »»» Светильники накладные под ЛОН, КЛЛ, LED пылевлагозащитные IP54, 65 »»» Светильники встраиваемые Downlight (ЛОН, КЛЛ) »»» Светильники встраиваемые для ламп с цоколями GX53 GX70 »»» Светильники встраиваемые для ЛОН (Е14 Е27) »» Светильники люминесцентные »»» Светильники накладные люминесцентные под лампу Т4 и Т5 »»» Светильники накладные люминесцентные под лампу T8 IP20, 30, 40 »»» Светильники накладные люминесцентные пылевлагозащитные IP54, 65 »»» Светильники встраиваемые для люминесцентных ламп (T8) »»» Дроссели для люминесцентных ламп, ЭмПРА, ЭПРА »» Светильники настольные »» Светильники подвесные под газоразрядные лампы (ДРЛ, ДНАТ, МГЛ) »» Аксессуары к светильникам »»» Шнуры, выключатели. »»» Датчики движения »»» Стартеры »»» Патроны для ламп Электроустановочные изделия (выключатели, розетки) » Электроустановочные изделия для скрытой проводки »» Практика Пластиковая серия CGSS »» Эстетика Стеклянная серия CGSS »» Сенсорные выключатели CGSS »» Серия W59 (Wessen59) »» Рондо скрытая проводка »» GLOSSA Schneider Electric »» Sedna Schneider Electric »» UNICA NEW Schneider Electric »» Выключатели разные » Электроустановочные изделия для открытой проводки »» QUTEO Legrand »» BLANCA Schneider Electric »» ЭТЮД »» ЭТЮД дерево »» Влагозащитные розетки и выключатели » Удлинители »» Удлинители бытовые »» Удлинители силовые на катушках »» Фильтры сетевые » Звонки, кнопки » Телефонные, телевизионные аксессуары Кабель и провод » ПУВ Провод установочный (ПВ1) » ПУГВ Провод установочный (ПВ3) » Провод гибкий ШВВП, ПУГВВ » Провод соединительный ПВС » Кабель силовой NYM » Кабель силовой ВВГ » Кабель силовой ВВГнг » Кабель ВВГнг-Ls » Кабель ВВГнг-FRls » Провод СИП для ЛЭП » Арматура СИП » Кабель коаксиальный, кабель ТВ, кабель TV » Кабель компьютерный » Кабель телефонный » Кабель связи, сигнальный » Кабель бронированный » Кабель силовой КГ » РКГМ провод термостойкий Электромонтажные изделия, кабельные аксессуары » Инструмент для электромонтажа » Наконечники, гильзы кабельные »» Наконечники медные ТМ, ТМЛ »» Наконечники штифтовые медные НШП »» Наконечники под пайку ПМ »» Наконечники алюминиевые ТА »» Наконечники медно-алюминиевые ТАМ »» Гильзы кабельные »» Наконечники с изолятором НШВИ »» Болтовые наконечники и соединители НБ СБ » Сжимы » Клеммы WAGO, скрутки » Коробки монтажные, установочные, разветвительные »» Аксессуары к монтажным коробкам »» Коробки уравнивания потенциалов »» Коробки установочные, разветвительные для сплошных стен (бетон, кирпич) »» Коробки установочные, разветвительные для полых стен (гипрок) »» Коробки разветвительные открытой установки »» Коробки клеммные для открытой установки универсальные »» Коробки для монолитного строительства »» Коробки зажимов » Труба ПНД жёсткая техническая » Разъемы кабельные, разъемы силовые, вилки, штепсели »» Разъемы силовые ИЭК »» Разъемы силовые ABB »» Разъемы каучук »» Разъемы силовые »» Вилки » Хомуты, ленты » Труба ПВХ гофрированная » Кабель-каналы и аксессуары »» Кабель-каналы ЭЛЕКОР ( IEK ) »» Кабель-каналы ДКС » Лотки металлические » Металлорукав Щитовое оборудование » Щиты и боксы распределительные »» Щиты и боксы внутренней установки пластиковые »» Щиты и боксы внутренней установки металлические » Щиты учетно-распределительные (под счетчик) »» Щиты под счетчик встраиваемые »» Щиты под счетчик навесные металлические »» Щиты под счетчик навесные пластиковые » Щиты с монтажной панелью, сборные (ЩМП) »» Щиты с монтажной панелью металлические ЩМП IP30, 31 (IEK, ABB и др) »» Щиты с монтажной панелью металлические ЩМП IP54, IP65 (IEK, ABB, DKC) »» Аксессуары к щитам с монтажной панелью » Щитки освещения, распределительные, понижающие ОЩВ, РУСП, ЯТП » Ящики силовые с рубильником ЯРП, ЯБПВУ » Коробки приборные, герметичные » Аксессуары к щитам (din-рейки, шины и др. ) » Вводы кабельные, сальники » Клеммы, клеммники, клеммы на DIN рейку, аксессуары »» Клеммы винтовые на Din-рейку »» Блок ответвительный Счетчики » Счетчики 1-фазные »» Счетчики 1-фазные 1-тарифные »» Счетчики 1-фазные многотарифные » Счетчики 3-фазные »» Счетчики 3-фазные 1-тарифные »» Счетчики 3-фазные многотарифные » Аксессуары для счетчиков Низковольтное оборудование » Модульные автоматические выключатели »» АВВ автоматические выключатели, УЗО, диффавтоматы »»» Автоматические выключатели модульные ABB серия Sh300L »»» Автоматические выключатели модульные ABB серия S200 »»» Автоматические выключатели модульные ABB серия BMS »»» Автоматические выключатели модульные ABB серия S800 »»» Аксессуары к автоматическим выключателям модульным (ABB) »»» Выключатели автоматические дифференциальные (АВДТ) ABB »»» Выключатели дифференциального тока (УЗО) ABB »» IEK »»» Автоматические выключатели ВА 47-29 »»» Автоматический выключатель ИЭК ВА 47-100 »»» Дифференциальные автоматы АД12, АД14 »»» УЗО »» Legrand »»» Автоматические выключатели RX3 Legrand »»» Устройства защитного отключения Legrand » Стационарные выключатели »» АВВ »»» Автоматические выключатели стационарные ABB Tmax »»» Аксессуары к автоматическим выключателям стационарным (ABB Tmax) »» ИЭК » Двигатели и управление »» Двигатели и аксессуары »» Автоматы защиты двигателя и аксессуары »» Преобразователи частоты и аксессуары »» Устройства защиты асинхронных электродвигателей »» Устройства плавного пуска » Пульты, кнопки, светосигнальная арматура, кнопочные посты »» Кнопки управления »» Кнопки — компактная серия »» Переключатели »» Светосигнальные индикаторы »» Сигнальные индикаторы — компактная серия »» Аксессуары к кнопкам и индикаторам »» Посты и пульты кнопочные »»» Корпуса для постов и аксессуары »»» Посты кнопочные »»» Пульты тельферные »»» Выключатель кнопочный »» MIRS, RS Переключатель. » Пускатели, контакторы. »» Контакторы стационарные и аксессуары (ABB) »» Контакторы модульные и аксессуары »» Пускатели электромагнитные IEK. »» Пускатели ПМЛ »» Пускатели ПМЕ, ПМА »» Пускатели ПМ-12 (ПМ12) » Ограничители перенапряжения, УЗИП » Реле »» Реле промежуточные »» Реле времени, таймеры »» Реле контроля напряжения »» Реле освещения, фотореле »» Реле тока »» Реле контроля фаз »» Реле защиты двигателя »» Реле температурное » Ограничители мощности » Рубильники, выключатели, переключатели »» Переключатели кулачковые »» Рубильники, выключатели нагрузки ABB »» Рубильники модульные на DIN-рейку (выключатели нагрузки) »» Рубильник ВР-32 »» Предохранители к рубильникам » Трансформаторы »» Трансформаторы тока » СТАБИЛИЗАТОРЫ »» Однофазные стабилизаторы 220V »» Трехфазные стабилизаторы 380V Тепловое оборудование » Кабельные системы обогрева »» Теплые полы (маты) »» Теплые полы (кабель) »» Аксессуары для кабельных теплых полов »» Термостаты »» Защита бытовых трубопроводов от замерзания »» Антиобледенение наружных территорий »» Антиобледенение кровли и водостоков » Конвектор электрический » Радиаторы электрические масляные » Инфракрасные обогреватели » Тепловые пушки,тепловентиляторы. Мультиметры, измерительные приборы Распродажа

Мощность:
Все1,5 Вт1.8 Вт2 Вт2,5 Вт2.5 Вт3 Вт3.5 Вт4 Вт4,8 вт/м4.5 Вт4.8 Вт4.8 Вт/м5 Вт5,5 Вт6 Вт6,3Вт/м7 Вт7,2 Вт/м7,4 Вт/м7,5 Вт7,7 Вт/м8 Вт8,6Вт/м9 Вт9 Вт/м9,6Вт/м10 А10 Вт11 Вт11,5 Вт/м12 Вт12 Вт/м12Вт12Вт/м13 Вт13 Вт/м14 Вт14,4 Вт/м14.4 Вт/м15 Вт16 Вт17,3 Вт/м18 Вт19,2 Вт/м19,4 Вт/м20 Вт20 Вт/м21 Вт22 Вт22 Вт/м24 Вт24 Вт/м25 Вт26 Вт/м27 Вт28 Вт28 Вт/м28,8 Вт/м30 Вт31 Вт32 Вт33 Вт35 Вт36 Вт37 Вт38 Вт39 Вт40 Вт42 Вт43 Вт45 Вт46 Вт47 Вт48 Вт49 Вт50 Вт53 Вт54 Вт56 Вт58 Вт60 Вт62 Вт64 Вт65 Вт70 Вт72 вт75Вт79 Вт80 Вт90 Вт93 Вт96 вт100 Вт106 Вт110 Вт116 Вт120 Вт122 Вт124 Вт126 Вт130Вт144150 Вт150Вт158 Вт159 Вт160 Вт168 Вт180 Вт183 Вт192200 Вт200Вт210Вт237 Вт240 Вт250 Вт300 Вт316 Вт350Вт400 Вт500 Вт600 Вт800 Вт1000Вт1500Вт2000 Вт

Напряжение:
Все3,2 В612 В24 В28-42 В85-265 В90-305100-240100-264150-250 В160-260 В165-285 В170-265 В175-264175-264 В176-264 В180-240 Вт180-260Вт180-265 ВТ185-240 В185-265 В200-240 Вт200-240В220 В220-240220-240В230 В230W660 в

Новинка:

Вседанет

Спецпредложение:

Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

Полное руководство по балластам для люминесцентных ламп

Люминесцентная лампа использует электричество, чтобы заставить газообразную ртуть излучать ультрафиолетовый (УФ) свет. Когда этот ультрафиолетовый свет (который невидим невооруженным глазом) взаимодействует с покрытием из порошка люминофора внутри трубки, он светится и производит свет, который мы видим и используем в наших домах.

Но всякий раз, когда мы используем электричество, мы должны контролировать его, иначе мы рискуем разрушить устройство и даже подвергнуть себя опасности. Чтобы регулировать ток, протекающий через люминесцентные лампы, мы используем так называемый балласт.

Что такое балласт в люминесцентном свете?

Балласт (иногда называемый пускорегулирующим аппаратом) — это небольшое устройство, подключенное к цепи света, которое ограничивает количество электрического тока, проходящего через него.

Поскольку напряжение в электросети вашего дома выше, чем необходимо для работы фонаря, балласт дает свету небольшое повышение напряжения для запуска, а затем достаточное количество питания для обеспечения безопасной работы.

Зачем нужны балласты?

Процесс, происходящий внутри флуоресцентного света, включает в себя молекулы газообразной ртути, нагретые электричеством и делающие их более проводящими. Без балласта, чтобы контролировать это, свет будет пропускать слишком большой ток, и он перегорит и, возможно, даже загорится.

Как работает балласт люминесцентного света?

В люминесцентных лампах используется электронный или магнитный балласт. В настоящее время магнитные балласты — это довольно устаревшая технология, от которой производители отказываются, и поэтому они обычно используются только в старых типах фонарей.

Магнитные балласты

Они основаны на принципах электромагнетизма: когда электрический ток проходит по проводу, он естественным образом создает вокруг себя магнитную силу.

Магнитный балласт (также называемый дросселем) содержит катушку с медным проводом. Магнитное поле, создаваемое проволокой, улавливает большую часть тока, поэтому флуоресцентный свет проникает только в нужном количестве. Это количество может колебаться в зависимости от толщины и длины медного провода. Если вы иногда слышите свое легкое жужжание или видите, как оно мерцает, причиной этого является изменение тока.

Менее совершенная по конструкции, чем электронные модели, некоторые магнитные балласты не могут работать без помощи стартера.Этот небольшой цилиндрический компонент находится за осветительной арматурой и наполнен газом, который при нагревании позволяет свету включиться. Это называется методом предварительного нагрева.

Метод предварительного нагрева

1. Выключатель света включен. Внутри обоих концов светильника находятся металлические электроды с прикрепленными нитями. Ток входит в нити, но в этот момент он слишком слаб, чтобы зажечь свет, хотя его достаточно, чтобы нагреть газ (неон или аргон) внутри стартера.
2. Нагретый газ заставляет компоненты внутри стартера пропускать полный ток в нити.Это быстро нагревает газообразную ртуть внутри светильника.
3. По мере того, как стартер остывает, он блокирует путь тока к нити и заставляет его искать другой путь. Если ртутный газ достаточно нагревается, он проводит ток, генерирует свет и затем продолжает гореть. Если он недостаточно горячий, электричество вернется через стартер и снова начнет процесс. Это то, что вызывает мерцание некоторых старых люминесцентных ламп.
4. Теперь, когда поступает больше электричества, балласт начинает выполнять свою работу по его регулированию.

Поскольку для завершения этого процесса может потребоваться несколько секунд, вы можете увидеть задержку между моментом, когда вы щелкнете выключателем, и моментом, когда флуоресцентный свет начнет светиться.

Метод быстрого запуска

Если в вашем осветительном приборе есть две или более люминесцентных лампы, вероятно, будет использоваться другой метод, известный как быстрый запуск. Этот метод используется в старых пробирках T12 и некоторых T8 и работает без стартера.

1. В отличие от предварительного нагрева, когда нити получают ток через стартер только для нагрева газообразной ртути, при быстром пуске балласт поддерживает небольшое количество тока, непрерывно протекающего через нити.
2. Это приводит к ионизации газообразной ртути, то есть к заряду, позволяющему проводить электричество.
3. Поскольку это слабый ток, сначала свет будет тускло светиться. Но по мере того как балласт продолжает проталкивать ток через нити, газ становится все горячее и заряженным, и в результате свет становится ярче. Если ваш фонарь загорается сразу, но для того, чтобы он стал полностью ярким, требуется несколько секунд, значит, у него есть пусковой балласт.

Одним из преимуществ метода быстрого пуска является то, что, обеспечивая низкий постоянный ток, а не сильный скачок, он продлевает срок службы люминесцентного света.Однако он потребляет больше энергии.

Электронные балласты

Используя более сложные схемы и компоненты, балласты могут с большей точностью управлять током, протекающим через люминесцентные лампы. По сравнению со своими магнитными аналогами они меньше, легче, эффективнее и — благодаря подаче питания на гораздо более высокой частоте — с меньшей вероятностью будут вызывать мерцание или жужжание.

Некоторые старые электронные балласты используют метод быстрого запуска, описанный выше, в то время как новые и более совершенные модели используют так называемый мгновенный запуск и запрограммированный запуск.

Метод мгновенного запуска

Эти балласты были разработаны таким образом, чтобы свет можно было включать и работать с максимальной яркостью при первом нажатии переключателя. Вместо предварительного нагрева электродов в балласте используется высокое напряжение (около 600 вольт) для нагрева и зажигания нитей, а затем ртутного газа. Хотя это делает их энергоэффективными, это также сокращает их жизнь, поскольку скачок напряжения каждый раз, когда они включаются, со временем повреждает их. По этой причине они обычно используются в помещениях, где свет остается включенным на длительное время, например в офисах, магазинах и складах.

Метод запрограммированного запуска

Эти балласты, разработанные для областей, в которых освещение постоянно включается и выключается, предварительно нагревают электроды контролируемым током перед подачей более высокого напряжения для включения света. Часто это функция освещения, которая активируется датчиками обнаружения движения (например, туалеты на рабочих местах или в общественных местах) и позволяет люминесцентному свету работать в течение длительного времени.

Признаки выхода из строя магнитного балласта

Когда ломаются магнитные балласты, в этом часто винят лампочку.Обратите внимание на знаки, указывающие на то, что это ваш балласт:

• Отложенный старт
• Жужжание
• Мерцание
• Низкая мощность
• Несоответствие уровней освещения

Вы можете узнать, связана ли проблема с балластом, стартером или лампой, с помощью нашего руководства — Простые решения для медленного запуска, мерцания или неисправных люминесцентных ламп.

Проверка балласта мультиметром / вольт-омметром

Чтобы убедиться, что проблема в балласте, вам нужно проверить его с помощью мультиметра.Мультиметр предназначен для измерения электрического тока, напряжения и сопротивления. Они недорогие и их можно найти в большинстве магазинов электроники.

Эти инструкции предназначены только для ознакомления — убедитесь, что вы ссылаетесь на электрические схемы производителя. Если у вас нет инструкции по эксплуатации, большинство крупных производителей будут размещать опи на своих сайтах.

Для проверки балласта:

Вам понадобится

Как к

1. Отключить питание светильника
2. Снять кожух фары
3. Снимите лампочки
4. Снимите балласт с приспособления
5. Если балласт выглядит сгоревшим, его обязательно нужно заменить
6. Установите мультиметр на значение сопротивления
7. Вставьте первый щуп мультиметра в провод, соединяющий красные провода вместе
8. Коснитесь вторым щупом зеленого и желтого проводов

• Если мультиметр не двигается, значит, балласт сдох
• Если мультиметр все еще работает, стрелка мультиметра должна двигаться вправо.

Если проблема не в балласте, возможно, вам потребуется заменить люминесцентную лампу. Вы можете узнать, как это сделать безопасно, в руководстве «Безопасная замена и переработка люминесцентных трубок».

Могу ли я сам заменить балласт?

Да, если у вас есть немного технических ноу-хау, хотя, если вы не уверены, лучше всего попросить электрика сделать это за вас, поскольку это может быть сложной работой. Более дешевые балласты, вероятно, потребуют большего количества переустановок, чем фитинги с фирменным балластом. Стоит потратить немного больше, чтобы сэкономить деньги и силы в будущем.

Фирменные балласты могут служить долго, поэтому, если вы их замените, вам, вероятно, не придется менять его снова в течение 10 или более лет.

Замена магнитных балластов на электронные

Процесс замены магнитных балластов на электронные балласты довольно прост и понятен. Это направление, в котором движется индустрия освещения, так почему бы не поменять их раньше, чем позже, чтобы оптимизировать свое пространство с помощью лучшего, более тихого освещения?

Вам понадобится:

• Электронный балласт
• Кусачки
• Проволочные гайки

Как пройти

1. Отключить питание прибора
2. Открыть приспособление и снять лампу и кожух балласта
3. С помощью кусачков перережьте силовой (коричневый) и нейтральный (синий) провода, входящие в приспособление.
4. Закройте провода проволочными гайками.
5. Используйте кусачки, чтобы отрезать провода, подключенные к розеткам.
6. Снять магнитный балласт
7. Вкрутите электронный балласт в крепление, там же, где был магнитный
8. Используйте гайки для соединения проводов розетки.
9. Подключите силовой и нейтральный провода к соответствующим проводам балласта
10. Закрепите провода проволочными гайками.
11. Установить лампу и корпус балласта назад
12. Снова включите питание.

При замене балласта существует риск поражения электрическим током, поэтому, если вы не уверены, попросите электрика сделать эту работу за вас.

Нужен ли моей люминесцентной лампе как пускатель, так и балласт?

Отдельные стартеры можно найти только в старых ПРА, поэтому, если приспособлению меньше 15 лет, у него, вероятно, не будет стартера. В более новых лампах процесс, обеспечиваемый стартером, встроен, что делает функцию отдельного стартера избыточной. Если в светильнике есть стартер, это будет очевидно.Вы должны найти небольшой серый цилиндр, подключенный к осветительной арматуре.

В чем разница между пусковым переключателем и высокочастотным ПРА?

Высокая частота

Высокочастотный пускорегулирующий аппарат — это современный одиночный балласт, который выполняет функции всех различных компонентов в стандартной пусковой цепи переключателя. Лампы, работающие с высокочастотным балластом, не мерцают, а вместо этого загораются мгновенно из-за того, что частота намного выше.

Выключатель запуска

Switch start — это устройство управления, которое используется в промышленности в течение многих лет.Обычно они считаются устаревшими технологиями, и все меньше производителей их создают. Для запуска выключателя требуется дроссель балласта с проволочной обмоткой. Для запуска переключателя можно заменять различные части, а не весь блок, что можно рассматривать как преимущество.

Электронные и электромагнитные балласты для питания люминесцентных ламп, балласты, электронные балласты, электронные балласты, электромагнитные балласты, блок пусковых люминесцентных ламп, электронный балласт, источник питания, ламповый свет, дроссель для ламп, контактор для ламп

Электронный и электромагнитный источник питания (ПРА) для запуска люминесцентных ламп

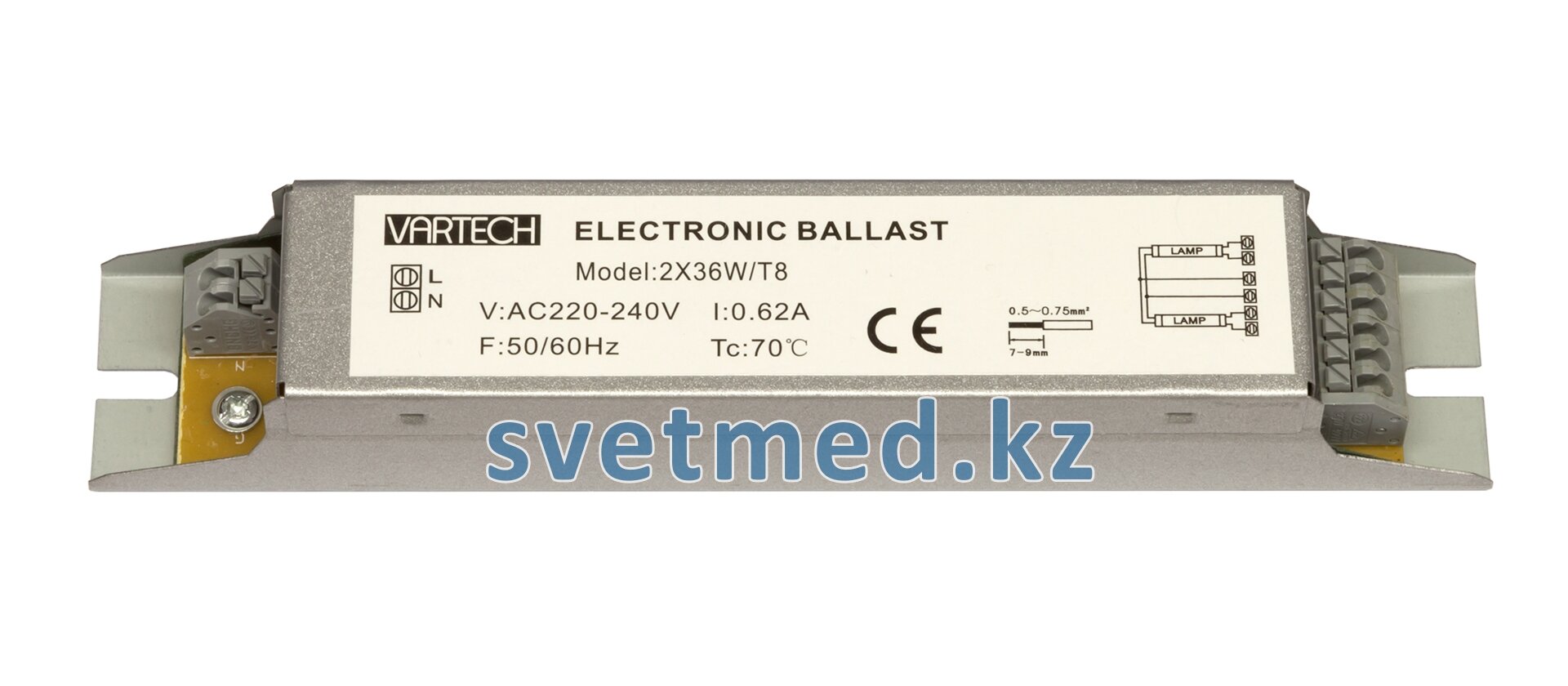

Электронные балласты

Электронный балласт, или балласт, предназначен для перезапуска цепей люминесцентных ламп. Этот метод обеспечивает более высокую надежность и долговечность ламп. Также при использовании электронного балласта при пуске электросхемы часто не возникает гула и мерцания. Еще одним преимуществом использования ЭПРА является их относительно небольшой вес и габариты.

Схема подключения ЭПРА

Дроссели электромагнитные

ПРА электромагнитные для люминесцентных ламп предназначены для подключения ламп с использованием стартера.Стартер работает только в момент подачи питания на систему зажигания лампы, а после того, как он замкнул цепь и загорелась лампа, напряжение, подаваемое на стартер, снижается. Такая схема подключения менее надежна по сравнению с использованием электронных балластов для ламп, поскольку стартерные двигатели не имеют достаточно длительного срока службы и их необходимо часто менять. А без исправного стартера в этой схеме невозможно зажигание лампы. Также частое включение / выключение ламп создает высокую нагрузку на нить накала, что сокращает срок службы ламп.Другими недостатками использования электромагнитных балластов являются: возможное мерцание ламп, относительно длительный срок службы, более высокое потребление энергии по сравнению с электронным балластом, возможное грохотание дроссельной заслонки.

Схема подключения электромагнитного индуктора

Некоторые измерения флуоресцентной лампы и ее магнитного балласта

Некоторые измерения флуоресцентной лампы и ее магнитного балласта

---

---

Введение

Люминесцентные лампы повсюду; они надежны и энергоэффективны.Даже если сегодня (2017) светодиоды заменяют многие источники света, лампы все еще рентабельны и имеют почти такой же хороший КПД, если не лучше. Старый магнитный (индуктивный) балласт в настоящее время часто заменяют на электронный для большей эффективности, но есть еще так много старых балласты, которые я думаю, стоит взглянуть на этот простой и эффективная схема.

Подземный паркинг с большим количеством люминесцентных ламп (нажмите для увеличения).

Найти подробные данные о люминесцентных лампах очень сложно и удивительно. достаточно, поисковые машины в Интернете мало помогают. Несмотря на то, что подавляющее большинство электронных компонентов производители детально указывают все электрические характеристики, для люминесцентных ламп трудно найти какое-либо техническое описание с более чем номинальная мощность и механические размеры. Поэтому очень сложно ответить на такие вопросы, как: что бросается в глаза? Напряжение? Какое напряжение горения лампы? Как выглядит ток при включенной лампе? Эти вопросы были у меня в голове много лет, пока я не решил подключить лампу к пробнику высоковольтного осциллографа и сам посмотрю, что происходит.

Чтобы выполнить эти измерения с помощью осциллографа, некоторые необычные оборудование чрезвычайно полезно (если не обязательно), например, высокое напряжение дифференциальный зонд и токовый зонд. Поскольку не у всех есть доступ к этим инструментам, я решил поделиться своими измерения на этой странице, потому что я думаю, что они могут быть интересны.

Прямое подключение осциллографа к сети крайне плохое и опасная идея, всегда используйте подходящие и безопасные пробники высокого напряжения.

На этой странице вы не найдете никаких технологий ракетостроения, только некоторые измерения и некоторые мысли о люминесцентных лампах, пускателях и их старые индуктивные балласты.

Здесь обсуждаются только люминесцентные лампы с «горячими электродами»; эти лампы в основном используются для освещения. У них есть две клеммы с каждой стороны, чтобы обеспечить циркуляцию тока в электроды для их нагрева. С другой стороны, трубки с «холодными электродами», также называемые CCFL (Cold Катодные люминесцентные лампы) вроде тех, что используются в «неоновых вывесках». имеют только одну клемму с каждой стороны: у них разные электрические характеристики, требуют другой системы питания и не обсуждается на этой странице.

---

Базовая схема

Базовая схема показана на схеме ниже. Его поведение много раз описывалось в литературе и в Интернете, поэтому здесь я дам лишь краткий обзор, чтобы прояснить, о чем я говорю о.

Принципиальная схема.

Схема очень проста и состоит только из люминесцентной лампы, пускатель и индуктивный балласт.

Важно отметить, что данная схема типична для сети 230 В. В сети 120 В пикового напряжения обычно недостаточно, чтобы лампы горения и балласты часто представляют собой автотрансформаторы с немного другая схема. Соображения относительно напряжений и токов ламп, вероятно, останутся актуальными, но схема, балласт и, возможно, также характеристики стартера разные. Поскольку у меня никогда не было возможности поиграть с люминесцентным оборудованием на 120 В, Я не буду обсуждать это здесь, а все соображения на этой странице только действительно для сети 230 В.

В этой схеме отсутствует фазирующий конденсатор и она будет иметь значительную индуктивную реактивное сопротивление. Это было сделано специально, чтобы измерить его cos (φ) . Конечно, в обычных ситуациях добавляется подходящая схема для компенсация и приведение cos (φ) очень близко к 1. Часто бывает достаточно конденсатора, подключенного параллельно к сети.

Светильник

Люминесцентная лампа обычно состоит из стеклянной трубки с низким смесь газов под давлением, обычно паров ртути и некоторого количества аргона.Давление составляет порядка 5 мбар. Добавление небольшого количества благородного газа к ртути значительно снижает поражающее напряжение (эффект Пеннинга). На концах трубки две вольфрамовые нити, аналогичные нитям обычных лампы накаливания, которые действуют как электроды для передачи тока в газ и часто называются катодами. Нити часто покрываются веществами с высоким коэффициентом излучения электронов, такими как соединения бария. Ток, протекающий в этих нитях, будет нагревать их, увеличивая их способность испускать электроны еще больше и, следовательно, снижение напряжения требуется для ионизации газа и зажигания лампы. Вот почему эти элкотроды есть два терминала. Когда лампа включена, нити накаливания остаются достаточно горячими, даже если лампа включена. ток, и нет необходимости форсировать дополнительный ток, поэтому другой конец каждой нити накала можно отсоединить.

Внутренняя структура люминесцентной лампы хорошо видна в эта маленькая прозрачная УФ-лампа (щелкните, чтобы увеличить). Если внимательно посмотреть на большую версию изображения, можно заметить, что маленькие капли ртуть на внутренней стенке стакана хорошо видна, особенно в близость электродов.

Ток, протекающий через газ, — очень сложное явление, но, вкратце, Короче говоря, если газ не ионизирован, он ведет себя как изолятор. Если между электродами приложить достаточно большое напряжение, газ ионизируется. и ток течет за счет свободных электронов и положительных ионов (атомов, потерявших один электрон) подпрыгивает. Препятствия между электронами, ионами и нейтральными атомами передают часть кинетической энергия «возбужденным» атомам. Затем энергия переизлучается в виде фотонов, когда они вскоре после этого расслабляются. Активным газом практически любых обычных люминесцентных ламп являются пары ртути: излучает невидимый и вредный свет в ультрафиолетовом (УФ) диапазоне для наших глаз и кожи. Покрытие из флуоресцентных материалов внутри трубки поглощает УФ-свет и преобразует его в видимый свет. Тщательно подобрав подходящее флуоресцентное покрытие, можно получить практически любой цвет свет можно получить.Кроме того, стекло, из которого состоит трубка, непрозрачно для УФ-излучения. радиации и не дает ей выйти наружу.

Трубка, использованная для этих тестов, IBV L36W 4200K, (щелкните, чтобы увеличить).

Для этих измерений я использовал трубку IBV T8 (Ø25,4 мм), 4 ‘ (1,2 м) в длину, 36 Вт, холодный белый. На этой конкретной лампе сопротивление постоянному току двух нитей нити равно 5,9 Ом и 5,3 Ом в холодном состоянии. Я также измерил кучу других трубок и нашел аналогичные значения: несколько Ω.

Два следующих графика показывают напряжение и ток в горящем напольная лампа. Это трубка IBV 4 ‘(1,2 м) T8 (Ø25,4 мм) 36 Вт. Конечно, индуктивный балласт включен последовательно. Обратите внимание, что эта лампа уже горит и ее нити горячие (из-за ток лампы).

На первом графике, где представлены напряжение и ток отдельно интересно отметить, что оба находятся в фазе, даже если не идеально синусоидальной формы.Это показывает, что лампа эффективно поглощает активную мощность. Также стоит отметить, что напряжение близко к прямоугольной. Это типично для газоразрядных трубок, поведение которых очень похоже на Стабилитрон, где напряжение примерно постоянное независимо от тока. Присмотревшись, можно увидеть, что на самом деле напряжение немного падает, поскольку ток увеличивается (прямоугольная волна не совсем плоская, но немного снижается посередине, когда ток максимален).Это показывает поведение отрицательного сопротивления, еще одна типичная характеристика газоразрядная трубка. В обычном резисторе при увеличении тока падение напряжения также увеличивается; здесь все наоборот.

Напряжение лампы (Ch2) и ток лампы (Ch3) горящей трубки 4 ‘(1,2 м) T8 (Ø25,4 мм) 36 Вт.

В конце каждого полупериода ток падает до нуля и лампа гаснет.Как только это произойдет, лампа снова загорится, импульс противоположной полярности появляется на графике, и цикл повторяется. Этот импульс не из-за индуктивного балласта (поскольку ток уже был ноль), это просто напряжение сети, которое повторно пробивает лампу: это работает потому что нити еще горячие (подробнее здесь).

Форма волны напряжения не идеально гладкая: есть небольшие колебания колебания, в данном случае около 20 В _pp при 4 кГц.Это еще одно типичное поведение отрицательного сопротивления и газа. разрядная трубка. Даже если я не буду проводить никаких дальнейших измерений, это не должно быть проблема для этой схемы как амплитуда и частота колебания достаточно низки, чтобы беспокоить электромагнитные совместимость.

То же самое измерение может быть показано в режиме XY (ниже), где по оси X есть напряжение лампы, а по оси Y — ток лампы.Точка с нулевым напряжением и нулевым током находится в центре сетки. Когда лампа горит, напряжение составляет около 100 В (положительное или отрицательное). Также видны паразитные колебания.

Следует отметить один интересный факт: ток лампы немного увеличивается. еще до того, как загорится лампа. На сюжете не идеально горизонтальная линия, а скорее наклонная. «S»: при увеличении напряжения небольшой ток течет прямо прочь.Я не уверен в этом, но думаю, что это из-за горячих электродов и газ все еще частично ионизирован, что позволяет протекать току. Затем, конечно, когда загорается лампа, ток внезапно увеличивается, и напряжение падает примерно на 100 В.

Зависимость тока лампы (по вертикали) от напряжения (по горизонтали) горящей трубки 4 ‘(1,2 м) T8 (Ø25,4 мм) 36 Вт.

Было бы интересно провести такие же измерения с холодной лампой и посмотрите, что нужно, чтобы ударить по нему без предварительного нагрева нитей. К сожалению, у меня нет подходящего источника переменного тока высокого напряжения, достаточного для зажгите лампу.

Индукционный балласт

Индуктивный балласт — это просто большой индуктор, намотанный на многослойный железный сердечник. Он выполняет две функции: ограничивает ток и генерирует высокое напряжение для зажгите лампу. Люминесцентные лампы имеют отрицательные характеристики сопротивления и, следовательно, нельзя напрямую подключать к электросети.Другими словами, если ток в лампе увеличивается, эквивалент сопротивление уменьшается, дополнительно увеличивая ток. Балласт ограничивает ток и предотвращает саморазрушение лампы.

Индуктивные балласты являются индукторами и поэтому зависят от частоты. Балласт, рассчитанный на 50 Гц, будет иметь слишком большое реактивное сопротивление при 60 Гц. наоборот.

В лампах малой мощности (несколько ватт) также можно использовать простой резистор; в этом случай, когда импульс высокого напряжения возникает только из-за сбоя в электросети индуктивность. Как ни странно, это работает. Обратной стороной является то, что резистор преобразует в тепло примерно такое же количество мощность как у лампы, что приводит к очень плохому КПД.

Емкостные балласты будут иметь значительно меньшие потери, но из-за нелинейное поведение лампы, это приведет к очень высоким пикам в лампе Текущий. Кроме того, конденсаторы не могут генерировать пик высокого напряжения, необходимый для зажгите лампу. Емкостные балласты используются только (и часто) в высокочастотной электронике. балласты.

Изображение используемого здесь индуктивного балласта, IBV 230 В переменного тока 50 Гц 40/36 Вт (2 × 18) 0,43 А (щелкните, чтобы увеличить).

Используемый здесь балласт рассчитан на 230 В, 50 Гц, 40/36 Вт, 0,43 А. Я измерил индуктивность 1,097 Гн и последовательное сопротивление 36,8 Ом в холодном состоянии.

С таким сопротивлением, если короткое замыкание в сети (предполагается, что 230 В 50 Гц), этот балласт ограничит ток на уровне 0. 66 А рассеивающий 16,2 Вт. Это выходит за рамки технических характеристик и может перегреться, но точно не будет. мертвый короткий.

Стартер

Куча старых стартеров. Для тестирования здесь используется тот, который находится на внизу слева, FZ FS-U 180-250V ~ 4-65W (щелкните, чтобы увеличить).

Стартер представляет собой небольшую стеклянную трубку, наполненную смесью низких благородные газы под давлением, обычно аргон, неон и гелий под давлением порядка 50 мбар.Внутри трубки два биметаллических электрода, которые изгибаются навстречу друг другу. когда жарко. В холодном состоянии два электрода находятся близко друг к другу, но не соприкасаются. При приложении достаточно высокого напряжения газ ионизируется, ток около 30 мА начинает течь, и газ светится. Примерно через полсекунды тепло, выделяемое свечением, мягко сгибает электроды соприкасаются, закорачиваются вместе, и свечение гаснет. В горячем состоянии стартер ведет себя как при коротком замыкании. Так как закороченный стартер больше не светится, он остывает и контакты снова размыкаются примерно через полсекунды.

Посмотрите фильм, показывающий, как стартер светится, а электроды замыкаются: светящийся-стартер.mp4 (1870811 байт, 14 с, h364, 640 × 480, 15 кадров в секунду).

С помощью стартера и лампочки можно сделать очень красивый и грубый мигалка.

Используемый здесь стартер — FZ FS-U, мощностью 180-250 В ~ 4-65 Вт.Чтобы лучше понять характеристики стартера, его ток как функция приложенного напряжения было измерено и видно на графике ниже:

Зависимость тока стартера (по вертикали) от напряжения (по горизонтали) для пускателя FZ FS-U.

По горизонтальной оси отложено приложенное напряжение, по вертикальной оси — результирующий ток. Ноль для обеих осей находится в центре экрана.Начиная с нуля, по мере увеличения напряжения (в положительном или отрицательном отрицательное направление), ток через пускатель не течет, в результате горизонтальная линия. Как только напряжение станет достаточно высоким (скажем, +220 В или –240 В в этом случае) газ ионизируется и становится проводником; напряжение падает на около 50 В и начинает течь ток (наклонные участки). Если теперь напряжение уменьшается, ток также уменьшается до минимума напряжение горения пересекается (скажем, ± 180 В в этом случае), где ток падает до нуля (снова на горизонтальной линии).

Для выполнения этого измерения вы должны действовать быстро: как только стартер горячий, он замкнется, и вы будете измерять только вертикальную линию. Вы должны сделать снимок экрана, пока стартер еще светится (нагрев вверх).

Поведение этого (и почти любого стартера, которое мне удалось измерить) является не симметричный. Пороговые напряжения и динамическое сопротивление (наклон наклонных участков) не одинаковы для положительной и отрицательной полярностей.Думаю, это из-за несимметричной формы электродов.

Очень часто конденсатор из полистирола подключается параллельно к стартер, который помогает снизить коммутационный шум. К сожалению, я ни разу не видел маркировки на этих конденсаторах, но они обычно измеряют около 5 или 6 нФ. Для проведения вышеуказанного измерения этот конденсатор был временно удален, в противном случае сегменты больше похожи на эллипсы.

---

Поразительная последовательность

Газ в лампе обычно является изолятором.Чтобы включить его, электроды предварительно нагревают в течение нескольких секунд, затем Импульс напряжения ионизирует газ внутри трубки и запускает лампу. Этот процесс состоит из следующих шагов:

Нулевой уровень

Выключатель питания SW1 разомкнут, лампа выключена и холодная. И лампа LN1, и стартер ST1 не ионизируются и ведут себя как изоляторы. Пока не очень интересно … Теперь мы замыкаем SW1 и подаем питание на схему.

Шаг первый

SW1 замыкается и через балласт L1 появляется напряжение сети. лампа и стартер, которые работают параллельно (через нагрев нити). Напряжение в сети недостаточно высокое для ионизации газа в лампе, который по-прежнему ведет себя как изолятор, но этого достаточно, чтобы ионизировать газ внутри стартер, который ведет себя примерно как неоновое свечение напольная лампа. Теперь в цепи протекает небольшой ток, который нагревает стартер.Это часто можно наблюдать, поскольку стартер обычно светится слабым синим светом. свет.

Стартер светится при нагреве (нажмите, чтобы увеличить).

На этом этапе был измерен ток 38,5 мА. Слишком низкий для предварительного нагрева электродов в трубке, которые остаются темными; только стартер светится. Из-за индуктивности балласта этот ток является реактивным: cos (φ) из 0.79 было измерено, что соответствует углу φ 38 °. При сетевом напряжении 237 В полная полная мощность составляет 9,1 ВА. а активная мощность — 7,2 Вт.

Продолжительность этой фазы непостоянна и зависит от многих факторов, таких как напряжение в сети, температура окружающей среды, срок службы стартера и т. д., но это полсекунды диапазона. Измеренная здесь длина составила 550 мс.

Напряжение и ток лампы (стартера) при разогреве стартера (светится).

Кривые выше показывают напряжение на пускателе (и, следовательно, также поперек лампы) на этом этапе. Сбои в синусоиде напряжения указывают на каждом цикле, когда именно стартер начинает светиться и при выключении. Здесь стартер ионизируется примерно при 230 В и деионизируется примерно при 180 В. Конечно, каждую половину цикла переменного тока напряжение падает до нуля, и газ в стартер деионизируется. Он снова будет ионизироваться в следующем полупериоде, как только напряжение станет высоким. довольно.График тока (синий) показывает, что проводимость пускателя не симметричный: положительные пики имеют более высокий ток, чем отрицательные. Я не знаю точно, почему это происходит, полагаю, это из-за несимметричная форма электродов внутри стартера. В любом случае этот ток небольшой и используется только для нагрева стартера: он не обязательно быть симметричным.

Шаг второй

Стартер нагревается, и внутри него биметаллический переключатель в конце концов замыкается. Теперь у стартера произошло короткое замыкание, он перестает светиться и начинает остывать. Когда стартер замыкается, через нити лампы протекает больший ток, теперь подключены последовательно через закороченный стартер и нагреваются. Нагревание электродов трубки значительно снижает напряжение зажигания лампы. Кстати, по этой причине запускать холодные лампы в холодной среде не рекомендуется. намного сложнее, чем повторно зажигать горячие лампы. Итак, нити теперь раскалены докрасна, и этот красноватый свет часто может быть наблюдается на концах трубки во время этой фазы.Из-за высокой излучательной способности электродов (белое) свечение Также часто наблюдается флуоресцентное покрытие концов трубок.

Во время этой фазы ток составляет 589 мА. Было измерено cos (φ) 0,23, что соответствует углу φ 77 °. При сетевом напряжении 236 В полная полная мощность составляет 139 ВА. и общая активная мощность 31,5 Вт.

Напряжение и ток лампы при нагреве (короткое замыкание стартера), измеренные через обе нити последовательно.

Обе нити теперь включены последовательно и имеют одинаковый ток и половину Напряжение. Действующее значение напряжения на каждой нити накала составляет около 11 В. Каждая нить накала получает около 6,5 Вт, поэтому из 31,5 Вт 13 Вт нагревают электроды, а 18,5 Вт теряется в балласте. Ток и напряжение в нити совпадают по фазе, низкий общий cos (φ) возникает только из-за реактивного сопротивления балласта.

Как и раньше, продолжительность этой фазы также в какой-то степени непостоянна и зависит от много факторов, но это также в пределах полсекунды.Измеренный здесь был длиной 400 мс.

Шаг третий

Когда стартер остывает, биметаллический переключатель снова размыкается, прерывая Текущий. Поскольку индукторы не «любят» резкие перепады тока, балласт отвечает на это прерывание скачком высокого напряжения, который вероятно, ионизируйте лампу и зажгите ее. Поскольку точным моментом открытия стартера в этой контур (определяется охлаждением стартера, его возрастом, общим температура ,. ..), это может произойти в неподходящий момент цикла переменного тока, когда ток уже довольно низкий; произойдет скачок низкого напряжения и лампа может не ударить. В этом случае на пускателе снова появится полное сетевое напряжение. и весь процесс начнется снова с первого шага. Старые и холодные лампы также требуют более высокого напряжения и их сложнее забастовка.

Пусковой импульс высокого напряжения (–2,78 кВ). Некоторые паразитные импульсы высокого напряжения также видны перед включением лампы и возникают из-за плохих контактов стартера.

Яркие плюсы очень разнообразны. Они не всегда попадают в лампу, могут быть положительными или отрицательными и сильно зависит от времени изменения фаз при открытии, которое является термомеханическим процесс и не синхронизирован с частотой сети. Другими факторами, влияющими на амплитуду импульсов, являются скорость, с которой биметаллические электроды ломаются, газ, заполняющий стартер, его возраст и возможно другие. Показанный здесь — –2,78 кВ, но импульсы от 1 до 3 кВ, как положительные, так и отрицательные наблюдались с помощью одной и той же установки (лампа, стартер и балласт).

Шаг четвертый

Когда лампа загорается, напряжение на ней падает, и это Трубка держит напряжение около 100 В. Каждую половину цикла переменного тока ток падает до нуля, и лампа должна снова загореться. каждый раз. Из-за фазового сдвига, вносимого индуктивным балластом, когда ток пересекает ноль и меняется на противоположное, напряжение не равно нулю, поэтому лампа может немедленно возобновить зажигание только с помощью сетевого напряжения, пока лампа горячий и газ не деионизируется слишком долго, нет дополнительного высокого напряжения необходимы импульсы.Если лампу выключить, электроды остынут и почти все ионы в газе рекомбинируют: теперь требуется новая последовательность запуска для снова зажгите лампу.

Напряжение на стартере (а также на лампе) и ток лампы при включенной лампе.

Кривая на рисунке выше показывает, что ток лампы и напряжение лампы находятся в фаза, что имеет смысл, поскольку лампа потребляет активную мощность.Напряжение сети здесь не указано (к сожалению, у меня нет двух высоких датчики напряжения), но не в фазе из-за реактивного сопротивления балласта. Другими словами, ток лампы и напряжение лампы совпадают по фазе, но из-за балласта, тока лампы и сетевого напряжения нет. Каждый раз, когда лампы выключаются (ток падает до нуля), напряжение сразу же подскакивает до значения более 300 В при противоположной полярности. Это просто напряжение сети, которое появляется на лампе.Из-за значительного фазового сдвига балласта сетевое напряжение составляет близко к своему пику, когда это происходит, что объясняет внезапный всплеск. Поскольку трубка сейчас горячая (и, вероятно, также имеет более низкое напряжение зажигания, чем стартер), он сработает первым, быстро вернув напряжение к напряжение горения (около 100 В) и предотвращение накала стартера.

Если лампа погаснет, напряжение повысится, и стартер ионизируется. начиная с первого шага.Вот что происходит со старыми или поврежденными лампами, которые постоянно мерцают. «надежда» снова включиться однажды.

Напряжение и ток сети при включенной лампе. Фазовый сдвиг хорошо виден.

При сетевом напряжении 236 В общий ток составляет 385 мА и cos (φ) составляет 0,49, что соответствует углу φ 60 °. Полная мощность составляет 90,9 ВА, а активная мощность — 44.9 Вт. Мощность, теряемая в балласте, составляет 5,5 Вт, а трубка поглощает 39,4 Вт. приводит к КПД 88%: неплохо для такой простой схемы. Более высокая эффективность может быть достигнута с помощью лучшего индуктивного балласта (встроенный с большим количеством меди и большего количества железа, чтобы минимизировать его потери) или с электронным балласт. Конечно (и к сожалению) лампа не может преобразовать всю энергию в свет.

Краткое описание последовательности поражений

Теперь, когда мы прошли все этапы поразительной последовательности, давайте резюмируйте это и посмотрите, что происходит в более общем виде. На графике ниже видно напряжение на пускателе:

Напряжение на стартере (а также на лампе) при всех пусках процесс. Поскольку это измерение проводится на стороне запуска нитей, напряжение нагрева не видно и появляется как короткое замыкание.

Хорошо видны разные шаги. На нулевом шаге (лампа выключена) нет напряжения. Когда SW1 замкнут (первый шаг), стартер ионизируется и начать нагреваться.Примерно через полсекунды закорачивает стартер (шаг два) и электроды лампы начинают нагреваться, пока стартер остывает вниз. Поскольку лампа закорочена стартером, напряжение на стороне стартера нити, измеренные здесь, показывают ноль. Конечно, на нити накала, которые сейчас светятся, есть напряжение, но они не могут соблюдать здесь. Еще через полсекунды стартер снова остывает и открывается. (шаг 3) создание скачка высокого напряжения, который зажигает и включает лампу (шаг четвертый).

Также интересно посмотреть напряжение на балласте (внизу), где эти же шаги можно наблюдать снова. Обратите внимание, что это измерение проводилось на том же оборудовании, но несколько минут спустя, поэтому продолжительность различных шагов будет разные.

Напряжение на балласте во время всего процесса пуска.

Амплитуда этого напряжения дает приблизительное представление о токе, протекающем в схема.

Присутствуют паразитные импульсы, когда предполагается короткое замыкание стартера. Это означает, что его контакты не совсем надежны, и иногда он открывается для крошечная доля секунды. Даже если эти импульсы достаточно сильны, чтобы поразить лампу, этого не происходит. потому что при повторном замыкании контактов лампа закорачивается и не может включиться. Он включится только после последнего импульса, когда стартер наконец откроется. и остается открытым.Блуждающие импульсы не вредят, и схема работает нормально.

Посмотрите фильм, в котором показана полная поразительная последовательность: люминесцентная лампа. mp4 (3781910 байт, 11 с, h364, 960 × 540, 24 кадра в секунду).

---

Прочие соображения

До сих пор мы обсуждали, как запускается лампа и ее электрические характеристики. Давайте теперь посмотрим на некоторые другие соображения, такие как коэффициент мощности или спектр света.

Фазирующий конденсатор

Из-за индуктивности балласта эта схема имеет плохое питание коэффициент: я измерил cos (φ) , равный 0,49. Поскольку все нагрузки, подключенные к сети, должны иметь значение cos (φ) как как можно ближе к 1, нужно что-то улучшить. Есть несколько разных решений этой проблемы, но самый простой (и единственное, что здесь обсуждается) — просто подключить подходящий конденсатор в параллельно с электросетью.

Чтобы узнать необходимую емкость, нам сначала нужно рассчитать реактивную мощность, которую нам нужно компенсировать. Ранее мы обнаружили, что полная мощность S составляет 90,9 ВА, в то время как активная мощность P составляет 44,9 Вт. Если вам интересно, как их измерить, определение кажущейся мощности довольно просто: просто измерьте действующий ток сети (здесь I = 385 мА ) и напряжения (здесь U = 236 V ) мультиметром и умножьте их вместе: S = U · I = 90.9 ВА . Найти активную мощность сложнее: если у вас есть измеритель мощности переменного тока, он сразу выдаст вам P , и это то, что я сделал. Если нет, вы можете измерить фазовый угол φ либо с помощью осциллографом (как и я) или кософиометром (если он у вас есть) и затем вычислить P = S · cos (φ) . Но если у вас нет этого модного оборудования, вы все равно можете использовать метод трех вольтметров.

Зная S и P , можно рассчитать реактивную мощность Q по формуле ниже.Жалко, что в электронике левая буква Q используется как для реактивная мощность цепи переменного тока и добротность цепи LC: на этой странице Q — реактивная мощность.

Это не что иное, как теорема Пифагора, где S — это гипотенуза и P и Q — две другие стороны правой треугольник. Со значениями S и P , которые были измерены ранее, мы находим Q = 79.0 var .

Напоминаем, что активная мощность P измеряется в ваттах (Вт), полная мощность S измеряется в вольт-амперах (ВА), а реактивная мощность Q измеряется в реактивных вольт-амперах (вар). Это просто, чтобы различить их и избежать путаницы, даже если физически все эти три единицы имеют измерение силы.

Чтобы компенсировать эту индуктивную реактивную мощность, мы вводим равное количество емкостная реактивная мощность, с конденсатором, включенным параллельно сети.Реактивное сопротивление X , создающее такую ​​реактивную мощность, определяется как:

Где U — напряжение сети. Находим X = 705 Ом . Наконец, с определением необходимой емкости C со следующими уравнение:

Где f — частота сети (в данном случае 50 Гц). Находим 4,5 мкФ. Этот конденсатор должен быть рассчитан на прямое подключение к сети: используйте только конденсаторы класса X (или Y).

ПРА прочие

Индуктивные балласты — не единственные доступные. Индуктор простой серии работает только при напряжении сети 230 В. В странах с сетевым напряжением 120 В, в зависимости от длины трубки и мощность, напряжение может быть слишком низким, чтобы лампа продолжала гореть, поэтому балласты немного отличается и работает как автотрансформатор для увеличения напряжения и ограничить ток в то же время.

Некоторые балласты автотрансформаторного типа могут также работать без стартера, с или без подогрева электродов.Импульс высокого напряжения, необходимый для зажигания лампы, может генерироваться резонансный контур с дополнительным конденсатором. Дополнительные обмотки в балласте можно использовать для предварительного нагрева нитей, если требуется. Запуск трубки без предварительного нагрева нитей возможен, но чем выше требуемое напряжение обычно вызывает разбрызгивание электродов, которое изнашивается преждевременно.

В настоящее время электронные балласты заменяют старые индуктивные, особенно из-за их более высокой эффективности, лучших пусковых характеристик и умение приглушать свет.Кстати, диммирование люминесцентных ламп индуктивным балластом возможно. до некоторой степени, но когда яркость ниже заданного порога, основной ток слишком низкий, чтобы нити оставались достаточно горячими, и дополнительный ток нагрева должны циркулировать в электродах, например, с дополнительным трансформатор. К сожалению, снижение яркости до 0% невозможно.

Посмотрите на спектр света

Как объяснялось выше, свет, излучаемый флуоресцентными трубки обычно преобразуются из ультрафиолетового в видимое излучение путем сочетания флуоресцентные пигменты.При наблюдении с помощью светового спектрометра излучаемый спектр не непрерывен, как лампа накаливания, но состоит из несколько пиков, каждый из которых более или менее соответствует определенному пигменту. Это объясняет, почему некоторые объекты выглядят другого цвета при флуоресцентном освещении. освещение.

Спектр излучаемого света, пики различных флуоресцентных материалов хорошо видны. Свет кажется холодным белым и имеет температуру 4 200 К.

По горизонтальной оси отложена длина волны в нанометрах, по вертикальной оси. интенсивность света в произвольной, но линейной единице. Эта конкретная трубка имеет холодное белое покрытие и рассчитана на цветовая температура 4’200 тыс.

---

Заключение

Некоторые измерения и рекомендации по люминесцентным лампам (с горячим катодом) были представлены.На этой странице нет ракетостроения, а только некоторые необычная электрическая информация о люминесцентных лампах и их свечении закуски. Надеюсь, вы найдете это полезным.

---

Библиография и дополнительная литература

[1]	А. Даешлер, Г. Кампоново. Elettrotecnica. Edizioni Casagrande SA, Беллинцона, 1974 г. , sezione 11.3.
[2]	Техническое руководство по применению — люминесцентные лампы. Philips Lighting, 2006 г.
[3]	Руководство для начинающих. OSRAM GmbH, 2010 г.

---

---

Используйте дроссель от люминесцентных ламп. Особенности проверки дросселей и стартеров для люминесцентных ламп

Люминесцентные лампы (ЛЛ) благодаря своим техническим характеристикам успешно заменяют лампы накаливания.Произведено очень много их видов. Маркировка люминесцентных ламп отличается разнообразием. Наилучшие характеристики Доступны модели с разными оттенками белого свечения (TB, B, E, HB и D). Когда расшифровка сделана, сначала идет обозначение типа лампы L, а затем цветовая характеристика. Они более экономичны по светоотдаче, и их световые потоки меньше пульсируют. В маркировке последовательно указываются основные параметры лампы: мощность, диаметр трубки, цвет.

Светильники с люминесцентными лампами

Расшифровка импортной продукции отличается от отечественной.Каждая компания идет своим путем. Поэтому их характеристики и схемы перед применением следует внимательно изучить.

Принцип действия

Люминесцентная лампа (ЛЛ), в отличие от лампы накаливания, имеет более сложную конструкцию. Это стеклянный цилиндр, наполненный инертным газом и парами ртути. С обеих сторон расположены электроды в виде нагретых спиралей. При приложении к ним напряжения в парах ртути возникает электрический разряд, от действия которого генерируется невидимое ультрафиолетовое излучение.Он воздействует на слой люминофора, который нанесен изнутри ровным слоем на стекло, образуя видимое излучение. В зависимости от его состава меняются цветовые оттенки ламп.

Часто лампа перестает работать по разным причинам и возникает вопрос: как проверить люминесцентную лампу? LL запускаются с помощью ПРА. Он может быть электромагнитным и электронным.

Электромагнитное пусковое устройство

Основным элементом ЭМПРА (электромагнитного ПРА) является балластное сопротивление (дроссель) в виде катушки с железным сердечником, последовательно соединенной с лампой. Дроссель обеспечивает стабильность разряда и при необходимости ограничивает ток лампы.

Люминесцентная лампа с EMPRA

При включении балластное сопротивление ограничивает пусковой ток, пока электроды (катоды) нагреваются, а затем создает повышенное напряжение для зажигания лампы. Такое решение простое и надежное. К нему предъявляются следующие требования:

• минимальные потери мощности;
• температура нагрева не должна превышать 60 ° С;
• минимальный вес и габариты;
• гула нет.

Следующим важным элементом для запуска ЛЛ является пускатель тлеющего разряда.

Стартер накаливания

Его назначение: замыкание электрической цепи лампы при пуске, после чего часть напряжения падает на балласт, а другая идет на нагрев катодов; размыкание контактов шунтирующих лампу при нагреве электродов. Результат — импульс. высокое напряжение, приложенное к лампе, которая ее зажигает.

После включения лампы в стартере появляется разряд, разогревающий биметаллические контакты.Они замыкаются, вызывая увеличение тока в лампе и нагрев катодов. Затем контакты стартера остывают, и они снова размыкаются. В этом случае в цепи создается высоковольтный импульс из-за явления самоиндукции в катушке индуктивности, приводящий к воспламенению лампы.

Как проверить дроссельную заслонку

Проверяется дроссель на целостность обмотки катушки:

• выключить стартер и закоротить его патрон;
• снимите LL и закоротите патроны с обеих сторон;
• измерить сопротивление дросселя, подключив омметр к электродам лампы.

Дроссели хороши, если при их работе нет перегрева и гудения.

Как проверить электромагнитный дроссель

Как проверить стартер

В выключенном состоянии электроды стартера разомкнуты и проверить их исправность невозможно. Заменяют стартер на резервный такой же мощности.

Неисправные детали, которые невозможно отремонтировать, следует немедленно выбросить, чтобы не было путаницы после этого.

Работоспособность стартера можно проверить, подключив его последовательно с лампой накаливания в розетку 220 В. Он выходит из строя при ношении биметаллической пластины или лампы накаливания. Не работает, когда LL при пуске мигает и не горит, а повторные запуски не приносят результатов. Это говорит о том, что для его запуска недостаточно напряжения.

Проверка емкости конденсатора

Для измерения емкости конденсатора мультиметром припаиваются их ножки — по одной на каждую.Замена неисправного производится с аналогичной емкостью, напряжением и допусками. Значение толерантности имеет большое значение. Его обозначение часто можно увидеть на деталях корпуса.

Проверка неисправности лампы

Запуск качественных светильников происходит при напряжении сети 90% от номинального. Их неисправности следующие:

1. Если лампа не загорается, ее необходимо заменить заведомо исправной. Если не получается, надо поискать обрыв, поменять дроссельную заслонку и проверить все балласты.Самыми частыми причинами могут быть отсутствие контакта в картридже, обрыв питающих проводов, нарушение герметичности. Держатели со временем изнашиваются, и контакты разрываются. Для восстановления их следует погнуть или заменить. ЛЛ не может загореться при температуре окружающей среды менее -5 0 С, а также при напряжении сети более 7%. Циферблат электрической схемы создается путем последовательного нанесения щупов с обеих сторон каждого участка провода между соединениями.
2. Спираль перегорела.Катоды проверяют тестером или щупом с миниатюрной лампой накаливания на сопротивление. Устройство устанавливается в диапазоне минимального сопротивления и подключается к контактам. Перегоревшая спираль не окажет сопротивления.
3. Потемнение концов трубки. Это означает, что лампа отработала свой ресурс.
4. Лампа не загорается и светится по концам. Если замена стартера не помогает, значит, конденсатор не работает должным образом.
5. Лампа мигает и не загорается, а свечение наблюдается только с одной стороны.Переверните телефон и попробуйте еще раз. Если он не горит, установите новую лампу или поищите неисправности в проводке и держателях.
6. Лампа поменяна. Причина может заключаться в изменении свойств люминофора.
7. Гудение лампы из-за дребезжания пластин балласта. В этом случае дроссель меняют на новый.
8. Балласты перегреваются из-за нарушения изоляции между пластинами. В таких случаях произведите их замену.
9. Срабатывает защита при запуске лампы.На входе сломан компенсирующий конденсатор, либо произошло короткое замыкание в цепи питания.
10. Световой поток лампы резко уменьшается. Причина может заключаться в прохождении тока только в одном направлении. Светильник необходимо заменить.
11. Лампы не загораются, а их концы светятся оранжевым светом. Это сигнал о проникновении воздуха.
12. Зажигание в норме, затем лампа темнеет с торцов и гаснет. Необходимо заменить дроссель, не обеспечивающий требуемый режим работы.
13. LL периодически загорается и гаснет. Причина может быть в стартере или в лампе.
14. Лампа быстро чернеет на концах, и спирали перегорают. Срок службы ЛЛ снижает нестабильность питающего напряжения и неисправности балластного сопротивления. При плохой работе сети желательно использовать лампы накаливания.

Почему перегорают лампочки

Неисправности электронного балласта

В современных ЛЛ чаще используется электронный блок управления (ЭКГ).Для его проверки берется такое же заведомо исправное устройство с аналогичными параметрами и подключается по схеме к проверяемой лампе. Если лампа исправна, значит, причина неисправности в агрегате.

Не спешите выкидывать старый блок. Возможно, что просто перегорел предохранитель (рисунок внизу — рисунок 1). Его заменяют аналогичным, того же диаметра, плавкой проволокой или вставкой.

При исправном предохранителе мультиметр проверяет все резисторы, конденсаторы и другие детали в цепи.

Когда нити накала почти не светятся, это чаще всего связано с пробоем конденсатора между ними (цифра 2 на рисунке). Его меняют на такой же, но с рабочим напряжением около 2 кВ. На дешевых балластах часто выходят из строя конденсаторы всего на 250–400 В.

Транзисторы (цифра 3 на рисунке) могут выйти из строя из-за скачков напряжения. При работе сварочного аппарата или другой мощной нагрузки ЛЛ лучше. Замену легко найти по аналогии, обозначение которой есть на таблицах или взять отработанный балласт.

Расшифровка первых букв иностранных производителей — это реклама, из-за которой сложно определить взаимозаменяемость ламп.

Балластная энергосберегающая лампа

После замены каждого радиодетектора исправность ЭПРА проверяют последовательным включением лампой накаливания 40 Вт.

Без нагрузки быстро выходит из строя электронный балласт. Поэтому в схемах с ЭПРА особое внимание следует обращать на отсутствие прерываний контактов.

Поэтому перед включением ЛЛ необходимо убедиться в надежности контактов электрической цепи.

Импульсный блок питания использованной энергосберегающей лампы вполне может подойти даже для больших ЛЛ. Необходимо снять пластиковую основу и правильно подключить контакты колбы к трубке накаливания.

При установке ЭПРА от другой лампы мощность блоков питания должна быть близкой по величине.

Не всегда можно найти для замены блока питания такой же прибор для встраиваемых потолочных светильников на 4 лампы.

Потолочный светильник на 4 лампы

Провода нового ЭПРА должны быть подключены к патронам ЛЛ согласно его схеме. Схема контактных соединений должна быть изменена. Сначала его собирают в скрутку с обычным утеплителем. При этом на один из концов сначала следует надеть отрезок термоусадочной проволоки — батист. После того, как все лампы начнут загораться, снимается изоляция, протравливаются провода паяльной кислотой с последующей пайкой. При аккуратном и аккуратном выполнении ничего сложного в такой работе нет.

Особенно боится ЭПРА, когда путают фазу и ноль.

В условиях роста цен на электроэнергию, повышения тарифов на электроэнергию для населения стал актуальным вопрос экономии электроэнергии в домах и квартирах. Были разработаны различные технологии, позволяющие использовать более экономичные приборы, чем те, которые были произведены несколько десятилетий назад. При организации освещения помещений достаточно давно используются люминесцентные источники света или лампы.дневной свет (LDS). Они обеспечивают такое же освещение, как и обычные лампы накаливания, потребляют в 5-7 раз меньше электроэнергии, чем их предшественники. Несмотря на то, что появились еще более экономичные светодиодные источники, их цена настолько высока, что в настоящее время использование светильников с LDS остается наиболее рациональным решением.

В процессе эксплуатации светильников всегда возможны поломки и сбои в работе некоторых элементов. Для ремонта нужно знать, как проверить люминесцентные лампы тестером.Для этого необходимо представить, как работают эти источники света и как они работают.

Прибор

Принцип работы люминесцентных ламп основан на свечении люминофоров в ультрафиолетовом свете.

Сам прибор представляет собой герметичную колбу из тонкого прочного стекла, на поверхность которого нанесен люминофорный состав внутри. Внутри колбы также находится небольшое количество ртути, которая образует люминесценцию под действием нагретых вольфрамовых спиралей на концах колбы.Перегорание спиралей можно проверить тестером.

В светильниках лампа соединена последовательно с дросселем, который представляет собой катушку индуктивности.

Параллельно лампе подключен стартер. Это компактная газоразрядная лампа с биметаллическим контактом, заключенным в пластмассовый или алюминиевый корпус, и компенсационным конденсатором, служащим для выравнивания тока на стартерной лампе.

Принцип действия

Когда электрическая цепь светильника подключена к источнику тока, это обычно переменный ток электрической сети с напряжением 220 В и частотой 50 Гц, величина тока недостаточна для нагрева спираль в колбе лампы.И в этот момент газоразрядная лампа под действием тока в цепи включается и нагревает биметаллический контакт, который физически замыкает цепь лампы. Сила тока увеличивается в несколько раз, спирали в колбе нагреваются до температуры испарения ртути. Чем выше температура, тем выше проводимость паров в колбе.

Величина тока в той части цепи светильника, на которой установлен пускатель, падает вдвое и газоразрядная лампа гаснет.Биметаллический контакт остывает, выключается, и с этого момента ток течет только внутри колбы и через дроссель. В хорошем светильнике стартер больше не участвует в процессе до тех пор, пока не потребуется повторно нагреть спирали лампы после ее выключения.

Дроссель обеспечивает регулировку тока в цепи, предотвращая перегрев спиралей в колбе и их выгорание.

В подавляющем большинстве случаев в конструкции светильников используется несколько ламп.Их количество четное, и они соединены последовательно по два. Соответственно пускатели (а их тоже будет два и более — по количеству ламп) также подключаются последовательно. В этом случае стартеры должны быть на 127 В, иначе они не сработают.

Проверка пускателя

Испытание светильников с ЛДС заключается в контроле целостности вольфрамовых нитей, расположенных непосредственно в колбах ламп, а также в контроле исправности дросселей и пускателей.

После открытия корпуса лампы следует проверить лампу на почернение на концах колб. Если есть почернение, то в схеме светильника, скорее всего, есть какая-то неисправность, и, если ее не устранить, лампы проработают очень недолго.

При отсутствии «признаков жизни» в лампе следует сначала проверить стартер. Чаще всего он выходит из строя, поскольку его элементы работают механически в условиях многократно меняющейся температуры. Осмотрев корпус стартера, необходимо осмотреть конденсатор и лампу:

• конденсатор не должен вздуться или взорваться, что может быть связано с наличием в сети высоких скачков напряжения;
• лампа не должна сильно чернеть;
• , то конденсатор можно проверить универсальным тестером — мультиметром.

Для проверки LDS мультиметр переключают на омметр с максимально возможным измерением сопротивления. При измерении между выводами конденсатора сопротивление должно быть бесконечным. Если во время измерения будет обнаружено сопротивление менее 2 МОм, то, скорее всего, конденсатор имеет недопустимый ток утечки. Но эти признаки, указывающие на неисправность, могут и не выявиться. Очень часто в домашних условиях проверить стартер можно только установив его в заведомо исправный светильник.

В любом случае, если выяснится, что причиной выхода из строя лампы стал стартер, его необходимо заменить.

Целостность спиралей-электродов

Лампы «перегорают» гораздо реже, хотя проверить их легче, чем стартером. Это делается обычным тестером с контрольной лампой или мультиметром, настроенным на измерение сопротивления. Проверить целостность спиралей достаточно просто. Для проверки тестер или мультиметр подключается к паре штырей на отдельном конце колбы.

Если спирали целые, то контрольная лампа тестера должна светиться, а мультиметр должен показывать небольшое сопротивление (около 10 Ом). Если тестер «молчит», а сопротивление мультиметра бесконечно, происходит обрыв спирали. При обрыве хотя бы одной из двух спиралей лампа явно не заработает. В этом случае необходима его замена.

Проверка дроссельной заслонки

Следующим шагом является проверка дроссельной заслонки. Это самый прочный элемент во всей этой конструкции, и он выходит из строя гораздо реже, чем другие.Однако важно знать, как проверить дроссель люминесцентных ламп мультиметром.

Неисправность может быть в обрыве или перегорании обмотки, нарушении изоляции между витками провода. В обоих случаях неисправность можно выявить, подключив мультиметр, настроенный на сопротивление дроссельной заслонки. Если сопротивление между выводами дросселя бесконечно, то имеется обрыв или перегоревшая обмотка. Выгорание обычно предвещает неприятный запах, исходящий от детали, особенно во время работы.Если сопротивление ничтожно мало, то, скорее всего, оборвана изоляция провода, и в обмотке есть межвитковое замыкание, или короткое замыкание обмотки на сердечнике.

Совершенно очевидно, что все описанные выше методы испытаний действительны только при использовании так называемых электромагнитных балластов (EMPRA) в светильниках. В настоящее время появляются электронные устройства управления (ЭПРА), исключающие наличие в цепи стартеров. Такие устройства устанавливаются и в компактные ртутные люминесцентные лампы.Пока они достаточно дорогие и не подлежат ремонту самостоятельно, поэтому использование ЭМПРА все же оправдано.

Ознакомившись с принципом работы люминесцентных ламп, вы заметите, что дроссель для люминесцентных ламп — незаменимый компонент, выход из строя которого не позволит полноценно использовать прибор. Чтобы прибор пользовался стабильно качественной работой, его обязательно нужно проверять специальным прибором — мультиметром.А если есть признаки поломки, быстро ремонтируем.

Конструктивные особенности источников света

Любая люминесцентная лампа, содержащая внутри флуоресцентные частицы, лучше всего подходит для глаз. Мягкое свечение светового потока обеспечивается специально подобранным составом газа внутри. Таким образом, в зависимости от потребностей покупателя он может выбрать следующее устройство:

• с желтоватым оттенком;
• с генерацией холодного белого тона;
• с генерацией теплого белого тона.

Но для безопасной работы люминесцентной лампы в приборе необходим специальный элемент, называемый дросселем. Для чего нужен дроссель? Внешне он напоминает катушку индуктивности, внутри которой находится сердечник из ферримагнитного сплава. Когда лампа работает, дроссели позволяют стабилизировать генерируемую люминесценцию. Другими словами, дроссель для ламп дает возможность избавиться от эффекта мерцания. Соответственно, если исправность дроссельной заслонки будет нарушена, это приведет к пульсации освещения, которую можно восстановить, только купив новую деталь.

Примечание! Перед покупкой ламп для люминесцентных ламп настоятельно рекомендуем уточнить у продавца наличие гарантийного срока на продукцию. Если это так, он заменит его, если обнаружит заводские дефекты. В противном случае восстановление придется проводить самостоятельно (если государство позволяет).

С какими неисправностями можно столкнуться на практике?

В люминесцентных лампах часто приходится менять ряд деталей, поскольку условия, в которых они работают, очень жесткие.Чтобы определить, почему настольная лампа находится в неисправном состоянии, необходимо сначала проверить дроссельную заслонку и стартер. Практика показывает, что эти детали часто ломаются в лампах.

В стартере часто ломаются конденсаторы, которые подключаются к источнику света параллельно. Если они сгорели, вам придется подбирать подходящие предметы согласно инструкции производителя. Также может помочь схема подключения, так как здесь всегда указывается название конденсатора. Всегда проверяйте максимальное напряжение, которое выдерживает элемент.Каждый случай оценивается индивидуально из-за отсутствия универсальных решений.

Решив проверить лампу, следует сразу прозвонить стартеры, так как дроссель ломается очень редко. Это помогает поддерживать оптимальный электронный балласт для люминесцентных ламп. Практика показывает, что наиболее частая причина поломки — обрыв обмотки. Дело в том, что со временем катушки обмотки загораются, потому что не могут полностью справиться с проходящим по ним электричеством. Проверить дроссельную заслонку в таком случае будет довольно просто, так как деталь при горении выделяет характерный запах.

Люминесцентная лампа также часто выходит из строя в результате перегорания вольфрамовой нити. Убедиться, что проблема достаточно проста — нужно проверить лампочку тестером. Также допускается прозвонить лампочку мультиметром. Чтобы узнать, как прозвонить деталь, достаточно воспользоваться инструкцией к устройству.

Как проходит тест?

Перед тем, как проверить стартер, необходимо приобрести специальный прибор, называемый мультиметром. Зачем это делать? В домашних условиях позволяет легко определить причины выхода из строя LDS, проверить, где он не работает, а также просто провести детальный анализ состояния элементов.

Примечание! В некоторых моделях есть аудиодиск. Эта функция позволяет проверить минимальный уровень сопротивления подключенного устройства.

Как проверить дроссель люминесцентной лампы мультиметром? Все очень просто.

1. Дросселирующее устройство приводится в действие двумя подключенными к нему проводами. Для дальнейшей работы их необходимо отключить. Ни в коем случае не делайте этого на исправном устройстве, иначе попадете током гарантированно.
2. Подсоедините провода к цоколю контрольной лампы.
3. Осторожно отложив получившуюся конструкцию, ЛДС необходимо подключить к электрической сети.

Если прибор исправен, галогенная лампа может загореться на полную мощность. Если он загорелся, но не излучает необходимую силу света, значит, это дроссельная заслонка. Всегда помните — перед ремонтом электроприборов необходимо отключить от электросети. Особенностью принципа действия люминесцентной лампы является то, что она по-прежнему передает напряжение на все элементы, даже если переключатель переведен в неактивный режим.

С какими поломками вы можете столкнуться на практике?

Конструкция лампы ДХО предусматривает выход из строя большого количества деталей. Поэтому сразу определить причину поломки и способ ремонта люминесцентной лампы практически невозможно. С другой стороны, досконально зная, как устроен дневной свет, вы, скорее всего, сможете правильно найти причину всех проблем. Практика показывает, что дроссель чаще всего вызывает ряд дополнительных проблем. Есть ряд признаков, на которые следует полагаться при определении их неудачи.

1. Эффект «огненная змея». Система освещения в этом случае пропускает слишком большое количество тока, в результате чего разряд становится нестабильным. Если тестер ламп показал несоответствие рекомендованных параметров, придется менять дроссель. В некоторых ситуациях также требуется новая ртутная лампа, так как старая уже не горит с достаточной силой.
2. Колба темнеет возле выходного контакта. При обнаружении этого дефекта придется покупать новую лампу. Причина тому — сломанный стартер или некорректная работа индуктора.
3. Выдувная спираль. Индуктор страдает плохим качеством изоляции. В некоторых случаях потеря индуктивности вызвана механическими воздействиями. Рекомендуется поменять.
4. Посторонние звуки и запахи. Между витками в катушке появляется катушка. Перед тем, как проверить лампочку, следует внимательно прочитать маркировку катушки, чтобы получить новую на рынке.
5. Лампа не включается. Система освещения не загорается из-за отказа ПРА из-за обрыва провода в обмотке. С другой стороны, эта проблема возникает довольно редко.

Перед проверкой ЭПРА рекомендуется взять с собой другой осветительный прибор, находящийся в 100% рабочем состоянии. После этого проверяется как сама дуговая лампа, так и работа других компонентов. Стартер стартера люминесцентной лампы можно легко подключить к другому устройству.Если в результате он начнет так же плохо работать, вы наверняка узнаете причину. Как соединить каждый элемент, следует искать на схеме. На некоторых моделях указан оптимальный уровень рабочего напряжения и электрическое сопротивление обмоток. В результате вы сможете сравнить имеющуюся информацию с той, которую дает мультиметр при анализе.

Что нужно сделать, чтобы правильно выбрать долговечную лампу?

При выборе оптимальной модели среди стартовых систем освещения важно следовать приведенным ниже советам.

1. Обратите внимание на название марки производителя. Практика показывает, что дешевая модель LDS — это результат некачественного производства. Продукция с высоким качеством Сборка будет работать не менее трех лет, не требуя от владельца замены компонентов.
2. На внутреннем рынке всегда есть повышенная вероятность покупки бракованной продукции. Обязательно обратите внимание на наличие гарантийного срока. Если вы обнаружите проблемы с лампой LDS, вы можете вернуть ее обратно после получения денег.
3. Проконсультируйтесь со специалистом с большим опытом работы с аналогичными продуктами. Благодаря этому вы сможете максимально четко выбрать систему неонового освещения, точно зная, что она справится с поставленными задачами.
4. лампочка. Перед проверкой люминесцентной лампы обязательно сообщите об этом продавцу. Некоторые недобросовестные магазины продают копии с уже неработающей лампой, не желая ее проверять, аргументируя это «потерей оригинального вида упаковки». Не стесняйтесь избегать таких точек продаж.
5. Убедитесь, что нет эффекта мерцания цвета. Днем это почти незаметно — вечером можно увидеть. Понимая, что свет рассеивается неравномерно, откажитесь от покупки экземпляра, так как в нем вышел из строя стартер для люминесцентных ламп. «Выбить» из магазина бесплатную замену элемента очень проблематично, так как на практике сложно доказать, что продукт работал в нормальных температурно-влажностных условиях.

выводов

Если ваш день начался с того, что люминесцентная лампа перестала полноценно работать, вам придется проводить ремонт.При самовосстановлении работоспособности всегда соблюдайте меры безопасности. Никогда не работайте без полного набора инструментов и оборудования, которые могут потребоваться для замены сломанных деталей. При проверке в первую очередь обращайте внимание на состояние дроссельной заслонки и стартера, так как эти компоненты больше всего подвержены риску выхода из строя. Включайте устройство только в том случае, если это действительно необходимо — когда переключатель неактивен, ток все равно будет течь через устройство.

Электронный балласт для люминесцентных ламп 8

Электронный балласт для люминесцентных ламп 8 — 144 Вт

Я разработал простой и недорогой электронный балласт для одной или нескольких люминесцентных ламп суммарной мощностью до 144Вт.
Электронный балласт имеет гораздо более высокий КПД, чем обычный магнитный балласт, устраняет стробоскопический эффект и мигание, обеспечивает быстрый запуск без мерцания и продлевает срок службы люминесцентных ламп. Также исключается использование стартеров накаливания и проблемы с компенсацией. фазового сдвига. Кроме того, люминесцентная лампа с высокочастотным возбуждением имеет примерно на 10% больше светового потока при той же мощности. Сравнение их традиционных силовых индукторов и электронный балласт для типовых ламп, показанных ниже:

ФЛУОРЕСЦЕНТНЫЕ ТРУБКИ	18W	2x 18W	3x 18W	4x 18W	36Вт	2x 36Вт	3x 36Вт	4x 36Вт	58Вт	2x 58Вт
Собственное потребление обычного (магнитного) балласта	9 Вт	18 Вт	27 Вт	36 Вт	9 Вт	18 Вт	27 Вт	36 Вт	13Вт	26Вт
Собственное потребление ПРА	2,5 Вт	2,9 Вт	3,5 Вт	4,3 Вт	2,8 Вт	3,8 Вт	4,9 Вт	6 Вт	3,2 Вт	4,2 Вт

Схема работает как полумост с МОП-транзисторами. Они питаются от интегральной схемы IR2153. Рабочая частота 35 кГц (идеальная частота для люминесцентных ламп с ВЧ-возбуждением). Этот балласт может питать практически любые люминесцентные лампы. Значения C1 и L1 адаптируются к мощности (т.е. току). желаемой люминесцентной лампы. Для тонких люминесцентных ламп (размер Т5, диаметр 16 мм, 4 — 21 Вт) и Небольшой люминесцентный ДЗ (П-образный или 2U, 5 — 18Вт, без встроенного стартера — 4-контактный) можно использовать конденсатор и дроссель практически от любой энергии спасательные лампы (КЛЛ). Емкость пускового конденсатора от 2n2 до 3n3.Конвертеры можно подключать сломанные ламповые спасательные лампы с оригинальным дросселем и пусковым конденсатором. Выходное напряжение а частота соответствует полубридже, используемому в компактных люминесцентных лампах (прямоугольная форма волны примерно 160 В 35 кГц). Для больших люминесцентных ламп (T8 26 мм или 38 мм и больших люминесцентных T12 DZ, 15–65 Вт, 0,38–0,43 А) необходимо намотайте катушку с соответствующей индуктивностью и достаточными размерами или объедините от 2 до 3 дросселей из КЛЛ в параллели. Большие люминесцентные лампы оцениваются от 0.От 38 до 0,43 А. Ток через люминесцентную лампу можно точно настроить, изменив катушки индуктивности (изменение воздушного зазора) или небольшое изменение рабочей частоты. Изменение возможно в диапазоне примерно 30-40 кГц и достигается изменением значения компонентов в генераторе (330p, 68k). Пусковой конденсатор С1, С2 выбирается близким к резонансу с дросселем. Для больших люминесцентных ламп подбираются около 10 нФ. После переключения повышенное напряжение около 500В, лампа загорается.C1, C2 должны быть рассчитаны на 1000 В. Конденсатор C3 защищает полевые МОП-транзисторы от пиков напряжения, вызванных индуктивностью, и снижает значение скорости нарастания напряжения (dU / dt). Его мощность выбрана так во избежание резкого переключения (от 5-6 нФ до 1 А тока на люминесцентные лампы). Должен быть пульс, номинальное напряжение 1000 В. Благодаря высокой эффективности, общую мощность люминесцентных ламп можно точно оценить по току, который измеряется на фильтрующем электролите. Напряжение здесь около 300В. Вычитал собственное потребление балласта около 3Вт.Балласт может добавить еще лампы параллельно. У каждого тогда свои конденсаторы и катушки индуктивности.

Используемые транзисторы (IRF840 или STP9NK50Z) не нуждаются в радиаторе с выходной мощностью до 72 Вт. Собственное потребление контура около 2,5 — 6 Вт (под нагрузкой). Вход питания подключен к фильтру радиопомех и термистору. для ограничения пикового пускового тока при включении. При малой мощности его можно заменить обычным резистором. Напряжение 15В для цепи IR2153 получается силовым резистором от выпрямленного сетевого напряжения 300В.Стабилитрон нет нужно — что уже встроено в IO (Uz = 15V). Устойчивость к атмосферным осадкам 33k имеет потерю около 2,3 Вт и является самым большим рассеивателем в цепи. Но потеря балласта все же намного меньше, чем при использовании обычных индукторов. (Если вы хотите избавиться от этого рассеяния, вы можете использовать микромощный пусковой резистор около 1 МОм и получать мощность для IR2153 с выхода полумост через небольшой конденсатор, как это сделано в большинстве электронных балластов. ) Емкость фильтрующего электролитного конденсатора зависит от мощности ламп. Он рассчитан примерно на 0,3 — 1 мкФ на ватт.

Предупреждение! Вся схема гальванически подключена к сети! Все его части должны быть защищенным от случайного контакта. Неправильная конструкция может вызвать взрыв люминесцентных ламп.

Схема электронного балласта для люминесцентных ламп.

Комплектный самодельный ЭПРА для ламп 2х 36Вт.

Испытание самодельного ЭПРА на лампах DZ 36W. Катушки имеют 200 витков проволоки диаметром 0,35 мм, они на ферритовом сердечнике EE 40 мм2 и имеют воздушный зазор 1,3 мм между Es. C1 и C2 — 10n 1000V, C3 — 4n7 1000V.

дом

Люминесцентная лампа

— обзор

7.6.3 Сравнение с люминесцентными лампами

В случае светодиодных «ламповых» ламп и люминесцентных ламп T8 (или T5) уравнение становится сложнее, но улучшается. В начале 2013 года поступали сообщения о лампах> 100 лм / Вт (например, светодиодные лампы Green Ray, www. greenrayled.com), однако замена лампы по-прежнему не рекомендуется, поскольку светильники разработаны с учетом флуоресцентных ламп и не оптимальны для светодиодных (которые являются направленными). Хотя светодиодные чипы достигли эффективности> 200 лм / Вт, эти диоды еще не производятся серийно, а светодиодная лампа будет иметь все компоненты, упомянутые в предыдущих разделах, и « неэффективность » этих компонентов снизит общую эффективность светильника. (в данном случае светильник — светодиодная трубка).Светодиодные лампы улучшаются [19], и ожидается, что в течение следующих двух лет или около того, их замена станет возможной. Сегодня есть много предприятий, которые решили провести модернизацию светодиодных трубок и довольны результатами. При использовании современных светодиодных трубок оптимистическая экономия составляет около 20%, а при довольно большой разнице в ценах окупаемость более длительная, чем приемлемая (если отсутствуют привлекательные местные стимулы). Кроме того, срок службы люминесцентных ламп хорошего качества может достигать 30 000 часов.

Хотя замена ламп всегда будет предпочтительнее для предприятий, которые ограничены в средствах, лучший способ замены люминесцентных троферов (прямоугольных встраиваемых люминесцентных светильников) на светодиоды — это замена всего светильника на светодиодный. Это в основном связано с тем, что призматические линзы и параболические светильники оптимально разработаны для люминесцентных ламп и формируют световую диаграмму светильника в соответствии со световой диаграммой от ламп, которая является всенаправленной. Светодиоды однонаправлены (как объяснялось в предыдущих разделах), и поэтому эти люминесцентные светильники плохо работают со светодиодами.Замена светодиодных светильников 2 фута x 4 фута (60 см x 120 см) или 2 фута x 2 фута (60 см x 60 см), которые подходят к потолочной плитке, имеют отличные характеристики (100 лм / Вт от Cree, например [20]), эстетически приятны, имеют индекс цветопередачи 92 (который отлично подходит для замены в розничной торговле), легко управляемы (с регулировкой яркости и датчиком) и превосходят по характеристикам типичный флуоресцентный излучатель. Дополнительную экономию часто можно получить, используя элементы управления, встроенные в светодиодные светильники, которые сложнее для люминесцентных ламп.Экономическое уравнение остается немного сложным для проектов чистой модернизации, если кто-то хочет изменить приспособление, но для новых или реконструируемых проектов окупаемость может составлять <3 лет по сравнению с эквивалентным приспособлением T8.

Одна из основных экологических причин, по которым некоторые потребители могут отказаться от люминесцентных ламп (КЛЛ или лампы), заключается в том, что эти лампы содержат ртуть, и, хотя переработка и приветствуется, она, к сожалению, не так распространена, как хотелось бы. Вместо этого использование светодиодов устраняет эту проблему.

Еще один побочный комментарий о лампах: применение, в котором замена светодиодов T8 была чрезвычайно успешной, — это холодильники (в продуктовых магазинах) и холодильных складов, где из-за низких температур достигается значительная экономия. Проникновение светодиодных «палочек для холодильников», как их еще называют, в США почти 100%. Если вы войдете в магазины Walmart, Target, Walgreens, Whole Foods и многие другие крупные сети, вы увидите только светодиоды в их холодильниках. В Великобритании Tesco также оборудовала все свои холодильники светодиодами.

Хотя это не является основной темой данной главы, я хотел бы вкратце остановиться на заменах галогенидов металлов, поскольку они становятся все более распространенными. Уличные фонари, прожекторы и настенные светильники, в которых используются металлогалогенные лампы, получают хорошую конкуренцию со стороны светодиодных светильников. В этом случае заменой редко (если вообще когда-либо) является светодиодная лампа, так как мощность, необходимая для светодиодных ламп, высока (> 30 Вт для прожекторов и> 100 Вт для уличных фонарей), а радиатор должен быть хорошо спроектирован и должен получить достаточную циркуляцию воздуха, это светодиодный светильник.Есть несколько светодиодных светильников, которые могут поместиться в существующий MH (металлогалогенный) светильник (например, голова кобры), но только некоторые из них хорошо спроектированы. Обычно экономия составляет 50%. Несколько городов по всему миру проводят большие испытания светодиодного уличного освещения, чтобы определить, какие типы являются оптимальными, включая Лондон, Лос-Анджелес, Сан-Диего, Роли, Нью-Йорк и несколько крупных городов Китая. Самые большие проблемы возникают в местах с очень высокими температурами, таких как регион Ближневосточного залива или Аризона и Невада в США.В этих регионах ночные температуры могут оставаться довольно высокими, и поэтому износ светодиодных светильников, вероятно, будет более быстрым, поэтому необходимо выбирать соответствующие светильники. Абу-Даби в ОАЭ (Объединенные Арабские Эмираты) планирует заменить свои традиционные уличные фонари на светодиодные и туннельные светильники после 18-месячного теста, который дал очень удовлетворительные результаты.

Основной момент, который следует понять из этой главы, заключается в том, что существует множество модернизированных светодиодов и светильников, которые являются отличной заменой для существующих галогенных ламп / ламп накаливания, а также других технологий, но, как указано в ссылке [19] и ранее в этом документе. глава, покупатель, будьте осторожны! Убедитесь, что для осветительного прибора доступны данные LM-79, а также данные о сроке службы, если возможно, этикетка с фактами освещения или рейтинг Energy Star (если нет, то еще один хороший вариант — Design Lights Consortium).

Люминесцентная лампа — электрическая волна

Принцип действия — Люминесцентные лампы работают путем ионизации паров ртути в стеклянной трубке. Это заставляет электроны в газе испускать фотоны УФ-частот. Ультрафиолетовый свет преобразуется в стандартный видимый свет с помощью люминофорного покрытия на внутренней стороне трубки.

Рабочий — Трубчатый светильник / стержень, если он состоит из стеклянной трубки длиной 4 фута, внутренняя сторона которой покрыта люминофором и заполнена парами ртути. Он имеет два металлических электрода / нити на обоих концах.Для его работы требуются еще два элемента — 1) Дроссель и 2) Стартер.

Когда мы включаем свет, ток проходит через дроссель, затем один из электродов доходит до стартера. Изначально через стартер не протекает ток, поскольку контакты стартера разомкнуты, эти контакты окружены газом. Этот газ начинает нагреваться и ионизирует газ, и через него течет ток. Когда ток начинает течь через стартер, газ начинает охлаждаться, что останавливает прохождение тока, поскольку он деионизирует газ в стартере.Этот процесс повторяется. Во время этого процесса ионизации / деионизации газа в стартере дроссель генерирует высокое напряжение, которое вызывает ионизацию инертного газа в трубке.

За несколько попыток газ внутри трубки полностью ионизируется (возникает дуга) между двумя электродами, и ток начинает течь от одного электрода к другому, и световые индикаторы трубки светятся (или излучается свет). Когда газ ионизируется, высокое напряжение в значительной степени снижается для нормальной работы лампового освещения, ток через стартер не течет.

Ионизация газообразной ртути заставляет электроны в газе испускать фотоны ультрафиолетового света (или частот, или излучения). Ультрафиолетовый свет попадает на люминофорное покрытие внутри, и покрытие светится, давая видимый свет.

ФУНКЦИЯ Дроссельной заслонки —

В люминесцентных лампах используются два типа дросселей — электромагнитные и электронные.

Дроссель (или Магнитный дроссель / балласт) — Дроссель предназначен для создания очень высокого напряжения между двумя электродами (на двух концах трубки).Как только газ ионизируется, создается путь (возникает дуга) между двумя электродами, и через него начинает течь ток, после чего через пускатель не будет тока. Стартер перестает работать, а дроссель дает низкое напряжение.

Дроссель ограничивает ток также при возникновении дуги между двумя электродами, чтобы предотвратить перегорание лампы или отказ источника питания.

Дроссель

может вырабатывать высокое напряжение с помощью стартера . Стартер очень часто включает и выключает ток (проходящий через дроссель) (вызывает мерцание света), что создает очень высокое напряжение на дросселе и, следовательно, между концами трубки.

Стартер будет продолжать работать до тех пор, пока газ не будет ионизирован внутри трубки.
Поскольку пусковой механизм прекращает работу, на дросселе больше нет высокого напряжения. И напряжение на дросселе (и между нитями накала) очень сильно снижается.

Электронный балласт — Электронный балласт выполняет функцию как дросселя, так и стартера. Когда электронный дроссель используется со светом, стартер не требуется. Электронный балласт преобразует переменный ток в постоянный, а затем обратно в переменный с более высокой частотой для работы лампы.Электронный балласт выполняет две основные функции:

1. Для обеспечения начального высокого напряжения, необходимого для ионизации газа, тем самым создавая дугу между двумя электродами.
2. Для ограничения тока через трубку после ее запуска. Если ток не контролируется, это может привести к скачку напряжения и повреждению лампы.

К другим функциям электронного балласта относятся зажигание, прогрев, постоянный контроль мощности, коррекция коэффициента мощности и защита от любых неисправностей лампы и балласта. Электронный балласт работает на частоте 20–80 кГц, в отличие от магнитного балласта, который работает на частоте 50–60 Гц. На высокой частоте лампа требует меньше входной мощности, тем самым повышая эффективность. Электронный балласт используется для управления люминесцентной лампой, неоновой лампой или газоразрядной лампой высокой интенсивности (HID).

Схема подключения люминесцентной лампы с ЭПРА —

ФУНКЦИЯ СТАРТЕРА —

Стартер состоит из небольшой колбы, содержащей газ (обычно аргон) и биметаллического контакта (обычно не соприкасающегося друг с другом).Когда питание подается на приспособление и ток не может проходить через люминесцентную лампу, в пускателе возникает дуга (через газообразный аргон), в нем течет ток, и газ в стартере нагревается, и один из металлических контактов начинает изгибаться. Когда газ достаточно нагревается, биметалл выходит из положения и создает прямой путь для тока в стартере. Теперь через нити / электроды люминесцентной лампы протекает максимальный ток, который нагревает газ в лампе.

Между тем, в этой ситуации в стартере не возникает дуги, и стартер начинает охлаждаться, а биметаллический контакт начинает изгибаться обратно в исходное положение. Этот процесс повторяется до тех пор, пока пары ртути не ионизируются в лампе и через них не начинает течь ток. После успешного запуска люминесцентной лампы лампа стартера продолжает охлаждаться, и в конечном итоге биметаллический контакт возвращается в свое положение «покоя». Пускатель специально разработан так, чтобы иметь более высокое напряжение пробоя, чем люминесцентная лампа с гораздо большей длиной.У стартера также есть сопротивление двух нитей накала люминесцентной лампы как части его электрической цепи.

Некоторые стартеры также содержат конденсатор (также известный как конденсатор), который может снизить электрические помехи и помочь в процессе запуска.

ДИАПАЗОН ЛЮМИЧЕСКИХ ЛАМП —

Люминесцентные лампы доступны в различных формах и размерах — T5, T8 и T12. Где T означает трубчатая форма, а число указывает диаметр трубки.Например, — T5, где 5 означает 5/8 ”. Трубчатые фонари T12 были первыми трубчатыми фонарями диаметром 38 мм (= 12/8 дюйма). Фонари T8 имеют диаметр (25 мм = 8/8 дюйма) меньше, чем T12, в то время как лампы T5 (16 мм) имеют меньший диаметр, чем T8. В настоящее время Т12 больше не производятся из-за неэффективности. На рынке доступны следующие типы ламп —

.

• По длине — 4 фута и 2 фута
• По диаметру — Т12, Т8 и Т5,

Доступны следующие мощности — 36 Вт при длине 4 фута, 18 Вт при длине 2 фута и т. Д.

.

No related posts.
