Как проверить дроссель — 5 причин неисправности балласта ламп дневного света. Проверка ПРА и ЭПРА отличия.
Лампы дневного света, несмотря на популяризацию светодиодного освещения, до сих пор остаются одним из распространенных видов осветительных приборов в домах, гаражах и производственных помещениях.
Когда такой светильник перестает гореть, первым делом грешат на саму лампочку или стартер. А если они не виноваты, как проверить другой не менее важный элемент – дроссель?
Для чего нужен дроссель
Во-первых, определимся, что же такое дроссель или как его еще называют балласт. По сути, это обыкновенная катушка индуктивности с ферромагнитным сердечником.
Вот так она выглядит в разрезе.
В схемах балласт нужен для трех функций:
- контроля тока, чтобы он не превышал номинала
- образование за счет индуктивности кратковременного импульса повышенного напряжения
- сглаживания возможных пульсаций в сети 220В
Подключается он последовательно, а параллельно ему монтируется стартер.
Стартер необходим для поджига лампы.
Как работает лампа дневного света
Напряжение, которое подводится к спиральным электродам на концах лампы, изначально недостаточно для ее розжига. И тут на помощь приходит дроссель и стартер.
После появления напряжения в стартере, внутри образуется разряд, который нагревает биметаллический электрод.
Из-за нагрева форма электрода меняется и происходит его замыкание.
В результате чего, резко возрастает ток и электроды раскаляются. Ток ограничивается только сопротивлением самого дросселя.
У стартера контакты постепенно остывают и размыкаются. При размыкании, благодаря дросселю, в лампе возникает эффект самоиндукции, с образованием высоковольтного импульса и электрического разряда напряжением до 1000В.
От этого разряда создается ультрафиолетовое свечение ртутных паров, которыми заполнена колба. Оно оказывает воздействие на люминофор, и только благодаря ему, мы и можем различать свет в привычном для нас спектре.
Если для кого-то это объяснение слишком заумно, то вот одно из самых простых и понятных видео, объясняющих на доступном всем языке, как же работает лампа ЛДС.
Получается, что сам процесс включения люминесцентной лампы дневного света довольно длителен и занимает 5 этапов:
- подача 220В из розетки и замыкание контактов стартера
- разогрев спиралей электродов
- размыкание контактов стартера
- подача высоковольтного импульса от дросселя
- образование тлеющего разряда в колбе и поддержка его внешним напряжением 220В + шунтирование стартера и исключение его из схемы
Как видно из процесса запуска, при неисправности ламп, виноватыми могут быть три элемента:
- сама лампочка
- стартер
- дроссель
При этом, чаще всего повреждаются лампочки и стартера – из-за перегоревших вольфрамовых нитей и конденсаторов.
Узнать об этом проще всего – заменив стартер или лампочку. Тем более, что стоят они копейки. А вот как быстро узнать о неисправности дросселя?
Как проверить дроссель ПРА без мультиметра
Без специальных измерительных приборов о неисправности ПРА может свидетельствовать эффект огненной змейки. Вы визуально сможете наблюдать ее внутри лампы.
О чем это говорит? А говорит это в первую очередь о том, что есть превышение максимально допустимого тока. Из-за чего заряд потерял стабильность.
Также может наблюдаться неустойчивое свечение или мерцание лампы. При поломке балласта, светильник не загорится с первого раза.
В результате, стартер будет постоянно запускаться и отключаться, запускаться и отключаться. От таких частых пусков, возле спиралей на концах лампы появляются почернения.
Еще один способ проверки без измерительных приборов и мультиметра – контрольная лампочка.
Подключаете ее последовательно по следующей схеме с ПРА и смотрите как она светит.
- если не горит совсем – в балласте обрыв, дроссель неисправен
- горит ярко – в балласте межвитковое короткое замыкание
- моргает или светит в половину накала – дроссель исправен
Проверка балласта ПРА мультиметром
Но чтобы точно убедиться в повреждении дросселя, все таки лучше воспользоваться мультиметром и провести замеры.
Повреждение дросселя может быть пяти видов:
- замыкание разных обмоток
- замыкание витков в одной обмотке
- неисправность магнитопровода
- пробой на корпус
Какой-то из проводов, которым намотан дроссель может просто оборваться. Выявляется это легко.
Переводите мультиметр в режим измерения сопротивления и касаетесь щупами выводов дросселя. Если высвечиваются показания ”бесконечность” это и свидетельствует об обрыве.
При замерах только не касайтесь голых кончиков щупов руками. Иначе замерите сопротивление своего тела, а не дросселя.
Кстати, обрыв из всех видов поломок, выявить проще всего. Это можно сделать даже без мультиметра, с помощью обычной индикаторной отвертки.
Ничего выключать и разбирать не нужно, провода тоже не отсоединяются. Если индикатор светится во входной клемме ПРА:
а на выходе свечения нет:
то считайте что обрыв вы нашли.
Замыкание обмоток
Некоторые дросселя могут иметь не одну, а две обмотки. В нормальном режиме они должны быть изолированы между собой.
Но изоляция может высохнуть или нарушиться.
Чтобы узнать о замыкании, мультиметром проверьте выводы не одной, а разных обмоток. Если у вас высветятся непонятно малые цифры, то значит обмотки замкнуты.
Межвитковое замыкание
Если дроссель у вас постоянно грелся, то его лакированная изоляция проводов, могла высохнуть. И один или несколько близлежащих витков, просто спекутся между собой.
Найти такое повреждение очень трудно, даже при помощи мультиметра.
Нужно точно знать изначальные значения сопротивления обмотки, чтобы было с чем сравнивать. Если у вас замкнулись один или два витка, то разницу обычным тестером вы и не увидите.
Найти витковое замыкание можно при спекании достаточно большого количества проводников. Тогда разницу будет видно сразу.
Нормальный (не китайский дроссель), имеет примерно следующие сопротивления:
- мощностью на 20Вт — сопротивление от 55 до 60 Ом
- мощностью на 40Вт – сопротивление от 24 до 30 Ом
- мощностью на 80Вт – сопротивление от 15 до 20 Ом
Магнитопровод
Сердечник дросселя выполнен из ферромагнитных материалов. А они (ферриты), довольно капризны сами по себе.
При эксплуатации, на поверхности запросто могут образоваться трещинки или сколы. Если такое произошло, значит у дросселя изменятся параметры катушек индуктивности.
Еще в сердечниках из-за механических нагрузок могут измениться специальные зазоры.
Проверить индуктивность дросселя можно не всеми мультиметрами. Большинство к сожалению, такой функции лишены.
Однако опять же, чтобы понять проблему, вам нужно знать первоначальные значения данной индуктивности.
Пробой на корпус
О неисправности катушки может свидетельствовать ее нулевое сопротивление относительно корпуса. Здесь ничего сложного в проверке нет.
Один щуп мультиметра подносите к металлическим частям корпуса, а другим касаетесь к выводам катушки дросселя.
Проверять можно и в режиме прозвонки цепи. Если звукового сигнала не будет, значит пробоя нет.
Повреждение электронного дросселя
А если балласт у вас электронный, как проверить его? ЭПРА как сокращенно их называют, уже не похож на индуктивную катушку.
Все современные модели выпускаются с электронными дросселями без стартеров.
ЭПРА расшифровывается как — электронная пуско-регулирующая аппаратура.
У нее множество электронных компонентов напаяны на плату и помещены в один корпус.
Прозвонить мультиметром всего лишь два конца здесь уже не получится. Придется последовательно шаг за шагом проверять все элементы схемы.
Начинать лучше с предохранителя. Вызваниваете его целостность в режиме прозвонки.
Далее осматриваете конденсаторы. У тех, которые в виде бочонков, можно определить повреждение даже визуально, по вздутию нижней части.
Еще внимательно проглядите все места пайки. Какие-то ножки могут отвалиться и контакт пропадет.
Диоды и транзисторы также проверяются мультиметром, после переключения его в соответствующий режим измерения.
Данные сопротивлений берите из таблиц в интернете, согласно их расцветки.
И сравнивайте с теми фактическими замерами, которые у вас получились.
В общем, чтобы проверить и отремонтировать электронный дроссель, понадобятся минимальные навыки радиолюбителя.
Вот очень хорошее и подробное видео по проверке каждого элемента на плате ЭПРА, с заменой поврежденных деталей на исправные. Тем более, что повреждений здесь оказалось не одно, а несколько.
назначение, устройство и принцип работы
Появление и усовершенствование светодиодных ламп постепенно снижают популярность люминесцентного освещения. Но еще долго светильники «дневного света» будут пользоваться спросом у населения из-за своих положительных качеств. Современные стартеры и дроссели для люминесцентных ламп имеют высокую надежность, что способствует сохранию лидерства люминесцентного освещения.
Назначение дросселя
Сам термин «дроссель» происходит из немецкого языка. В вольном переводе он означает «фильтр», или «ограничитель». Именно такую функцию и выполняет дроссель для ламп дневного света. Газоразрядные лампы в момент пробоя и стабильного горения газового разряда имеют существенные различия в своих параметрах.
В момент включения этот элемент ведет себя как дополнительное оборудование к стартеру, создавая импульс напряжения для зажигания тлеющего разряда. Потом стартер отключается, а дроссель поддерживает горение лампы и сглаживает пульсацию переменного тока.
Устройство и принцип работы
Дроссель по своему устройству — обычная индукционная катушка, рассчитанная на конкретное напряжение и силу тока. Его составляющими элементами являются:
- сердечник;
- медная проволока со специальной изоляцией;
- защитный кожух.
При прохождении переменного электрического тока через витки проволоки в сердечнике возникает магнитное поле, которое поддерживает направление течения тока после смены его движения.
Так и происходит сглаживание пиков пульсации переменного тока, что обеспечивает стабильное горение тлеющего разряда внутри трубки люминесцентной лампы. Вот для чего нужен дроссель в люминесцентных лампах.
Возможные неисправности
Так как устройство данного элемента очень простое, то возможных поломок может быть только две: обрыв цепи и межвитковое замыкание. При обрыве цепи деталь полностью выходит из строя и не выполняет своих функций; её следует заменить.
При межвитковом замыкании часть обмотки выходит из строя, элемент сохраняет, как правило, свою работоспособность, но меняются его рабочие параметры. Такая неисправность более опасна, так как сразу ее диагностировать без тестера не всегда возможно. А долгое использование лампы с таким дросселем может привести к поломке всего оборудования.
Виды и модели
По типу питания дроссели бывают однофазными и трехфазными. Первые наиболее распространены и используются как для бытового, так и для промышленного освещения. Вторые менее популярны и используются только в промышленном осветительном оборудовании.
По степени потери мощности выделяют три группы: с низкой, средней и обычной потерей мощности. Их маркируют соответственно символами B, C и D.
Обычные дроссели имеют электромагнитный принцип действия, в их конструкции присутствует сердечник и обмотка.
Более современная разновидность — электронные, которые массово начали выпускаться всего несколько лет назад. У них вместо обычного сердечника и обмотки — миниатюрный инвертор. Такие детали несколько дороже обычных, но они не требуют дополнительно применять стартер для зажигания тлеющего газового разряда.
Разные люминесцентные источники света нуждаются в подключении дросселей разной мощности. Есть три группы по мощности:
- от 9 Вт до 15 Вт — предназначены для небольших настольных светильников;
- от 18 Вт до 36 Вт — для потолочных и настенных бытовых светильников;
- от 65 Вт до 80 Вт — используются в мощных промышленных светильниках и источниках света с несколькими лампами.
Обзор производителей
Для бытовых источников света лучший вариант — детали греческого производства под торговой маркой Schwabe Hellas. Широкий ассортимент по мощности позволяет подобрать необходимый элемент для любой бытовой однофазной лампы дневного света.
Хорошо себя зарекомендовали элементы финского производителя Helvar. Они славятся тем, что обладают низкими потерями мощности и практически не создают помех при работе. Для мощных промышленных люминесцентных источников света оптимальны дроссели данной фирмы мощностью 85 Вт.
Обычно дроссели и стартеры являются комплектующими элементами при продаже ламп дневного света. Но иногда возникает необходимость их замены. Рекомендуется выбирать для этого продукцию таких известных и проверенных производителей, как Navigator, Luxe и Chilisin.
Ремонт дросселей, особенно электронного типа, лучше не производить. Их устройство таково, что отремонтировать данную часть качественно в домашних условиях нет возможности из-за миниатюрных деталей. Лучше заменить элемент в сборе.
Замену деталей необходимо производить при полном обесточивании светильника.
Проверку работоспособности можно произвести и без мультиметра. Достаточно подключить элемент к заведомо исправному светильнику, проверить скорость зажигания разряда и стабильность его горения.
Дроссель для люминесцентных ламп
Лампы дневного света отличаются от обычных ламп накаливания и не могут работать при простом подключении к сети. Для того чтобы осуществить запуск, используется дроссель для люминесцентных ламп, входящий в схему электромагнитного пускорегулирующего устройства. Дроссели постепенно выходят из употребления, поскольку им на смену пришла электронная пускорегулирующая аппаратура – более надежная и совершенная. Но до полного отказа от них еще далеко, поэтому для обеспечения нормальной работы ламп следует знать устройство и принцип действия этих дросселей.
Общее устройство люминесцентных ламп
Работу дросселя необходимо рассматривать только в совокупности с общей схемой люминесцентной лампы.
Наибольшее распространение в системах освещения получили устройства линейного типа, изготовленные в цилиндрической форме. Конструкция представляет собой герметичную стеклянную колбу, внутрь которой вместо воздуха закачан аргон или другой инертный газ. В некоторых случаях используются газовые смеси. Внутреннее давление примерно в 250 раз ниже атмосферного, поэтому, когда лампа разбивается, этот процесс сопровождается хлопком. Кроме газа, в колбу помещается определенная порция ртути, находящейся в газообразном виде из-за сильного разрежения.
Торцы трубок заканчиваются стеклянными ножками с электродами, впаянными внутрь. Они устанавливаются попарно с каждой стороны. Каждая пара соединена вольфрамовой спиралью, покрытой специальным составом, включающим в себя оксиды бария, стронция и кальция, а также тугоплавкую циркониевую присадку. После разогрева данного химического состава, начинается разгон свободных электронов, попадающих в свободное пространство из своей кристаллической решетки. За счет этого происходит термоэлектронная эмиссия, без которой невозможна работа люминесцентных ламп.
Снаружи концы трубок оборудованы цоколями для контактных штырьков, используемых при подключении лампы, вставленной в светильник. Стеклянная поверхность лампы изнутри покрыта слоем люминофора, состоящего из галофосфатов кальция или ортофосфатов цинка-кальция. При попадании на него ультрафиолетового излучения, невидимого обычным зрением, начинается испускание видимого светового потока. Химический состав люминофора оказывает влияние на цветовую температуру, цветопередачу и спектр различных люминесцентных ламп.
Преимущества светильников с люминофором
Благодаря своим конструктивным особенностям, лампы дневного света обладают многими положительными качествами, что дает возможность применять их в различных областях.
Среди плюсов, в первую очередь можно отметить следующие:
- Испускание светового потока с высокой интенсивностью.
- Свечение может производиться в широком диапазоне.
- Освещение такими лампами отличается повышенной надежностью.
- Широкий температурный диапазон рабочих режимов, благодаря которому люминесцентные светильники могут использоваться в уличном освещении.
- Во время работы корпус светильника нагревается незначительно.
- Строго определенный спектр и режим излучения, при котором свечение считается наиболее приближенным к естественному дневному освещению.
- Высокие эксплуатационные характеристики и устойчивость к износу. В среднем, такие лампы способны нормально функционировать в течение 18-20 тыс. часов.
Главная особенность люминесцентных ламп заключается в невозможности их прямого подключения к обычной электрической сети. Это связано со следующими причинами:
- Схема предполагает создание устойчивого разряда лишь после предварительного разогрева электродов. На них должен поступить стартовый импульс.
- Необходимость в ограничении возрастающей силы тока после выхода светильника из рабочего режима.
Для преодоления имеющихся ограничений в конструкцию люминесцентных ламп включена пускорегулирующая аппаратура, обеспечивающая их нормальную работу. К важнейшим компонентам данной схемы относится дроссель для люминесцентной лампы, без которого светильники не будут функционировать.
Роль дросселя в схемах пускорегулирующих устройств
Основная задача дросселя для люминесцентных ламп заключается в образовании импульса, способного пробить среду, наполненную газом. Кроме того, он должен поддерживать установленное значение тока и напряжения на контактах и во всей схеме работающего светильника. Принцип действия этого устройства связан с работой катушки индуктивности, извлекающей энергию из сети и превращающей ее в магнитное поле.
Точно такая же катушка входит в устройство дросселя. При замыкании контактов происходит постепенный рост тока на катушке, а после размыкания он на короткое время многократно возрастает, а потом начинает плавно снижаться. Дроссель-трансформатор, применяемый в люминесцентных светильниках, по своей сути является такой же катушкой, внутри которой установлен ферромагнитный сердечник. Он подходит лишь для электрических цепей, где применяется электромагнитная пускорегулирующая аппаратура.
Теперь рассмотрим не только, для чего нужен дроссель, но и как он работает.
При подаче напряжения ток вначале попадает на дроссель-трансформатор, затем он поступает к первой паре электродов лампы, далее – на стартер и на вторую пару электродов, после чего возвращается в сеть. Этого тока недостаточно для того чтобы зажечь лампу, однако, он способен разогреть электроды стартера и создать тлеющий разряд. Он обладает напряжением, более низким чем в сети, но превышающим это значение у работающего светильника.
После разогрева в стартере биметаллического электрода, происходит его замыкание со вторым электродом, после чего в схеме происходит стремительный скачок тока и электроды в торцах лампы начинают разогреваться. Одновременно, под действием самоиндукции, в дросселе размыкается цепь, что приводит к скачку напряжения. К нему прибавляется входное напряжение, и в совокупности они создают условия, необходимые для запуска лампы.
К этому времени электроды разогреваются до температуры, обеспечивающей начало эмиссии, а в самом дросселе образуется высоковольтный импульс. Тлеющий разряд вначале появляется в аргоне, а после перехода ртути в состояние пара он продолжается уже в ртутных парах, после чего схема начинает стабильно работать в обычном режиме. Напряжение на дросселе падает и соответственно уменьшается в самой лампе. Таким образом, обеспечивается защита от возникновения повторного разряда.
Непосредственное включение света происходит при совпадении фаз напряжения и импульса дросселя. Чаще всего они не совпадают по времени, поэтому стартер срабатывает насколько раз перед входом лампы в рабочий режим. В этот момент она начинает мигать, а в стартере возникают радиопомехи, подавляемые конденсатором, установленным в общем корпусе.
Таким образом, кроме зажигания люминесцентной лампы, дроссель-трансформатор ограничивает возрастающий ток до предела, после которого осветительный прибор может выйти из строя.
Классификация и разновидности дросселей
Схема люминесцентных ламп включает в себя дроссель, выполняющий ограничивающую функцию и поэтому относящийся к балласту или дополнительной нагрузке. Поскольку в этом устройстве имеют место определенные потери мощности, то все они разделяются на категории в соответствии с уровнем этих потерь. Обычный уровень соответствует классу D, пониженный – классу С, особо низкий – классу В.
Одним из физических свойств дросселя в люминесцентных лампах, является сдвиг по фазам, образующийся между током и напряжением. Отставание тока от напряжения составляет величину, обозначаемую как cos φ. С ростом этого значения приборы становятся более экономичными и эффективными.
К основным типам дросселей можно отнести следующие:
- Электромагнитные устройства, представляющие собой трансформатор, соединяемые с лампой в последовательную цепь и работающие совместно со стартером. Они отличаются простой конструкцией и низкой ценой. Серьезными недостатками в работе считаются мерцание и шум при пуске и эксплуатации, длительное включение, необходимость использования конденсатора, снижающего потери мощности.
- Электронный дроссель, не требующий стартера. Эти устройства включаются намного быстрее, с ними лампа работает ровно, без миганий и шума. Обладают компактными размерами и небольшим весом.
Люминесцентные лампы могут эксплуатироваться в разных электрических сетях. Соответственно и дроссели разделяются на однофазные, применяемые в бытовых сетях на 220 вольт, и трехфазные, устанавливаемые в светильники, освещающие промышленные предприятия, улицы и другие подобные объекты.
Дроссели могут устанавливаться в разных местах и также условно делятся на две части. Приборы открытого типа встраиваются внутрь корпуса светильника, который защищает их от всех внешних воздействий. Закрытые дроссели помещаются в герметичный влагозащищенный короб. Они используются для установки на улицах и могут выдерживать любые погодные условия.
Преимущества электронных дросселей
По сравнению с электромагнитными устройствами, электронные дроссели считаются более совершенными и эффективными. Они используются в электронной пускорегулирующей аппаратуре, обеспечивающей включение люминесцентных ламп. Массовое применение эти приборы получили сравнительно недавно и уже практически полностью заменили собой старый балласт.
Популярность и широкое применение этих изделий объясняются многими преимуществами, выявленными в процессе эксплуатации:
- Разряд высокой частоты обеспечивает повышенную световую отдачу.
- Эффект стробирования сведен до минимума, что значительно расширило сферу использования люминесцентных светильников.
- Отсутствие фальстартов и посторонних шумов, которыми страдает дроссель-трансформатор.
- Увеличенный срок службы и КПД, достигающий 97%.
- Снижение энергопотребления примерно на 30%.
- Возможность регулировки частоты, позволяет изменять мощность светильников до нужных параметров.
: принцип работы и принципиальная схема
Что такое электронный балласт?
Электронный балласт (или электрический балласт) — это устройство, которое регулирует пусковое напряжение и рабочие токи осветительных устройств.
Это происходит по принципу газового разряда . Электронный балласт преобразует электрическую частоту в очень высокую частоту для инициации процесса газового разряда в люминесцентных лампах — путем управления напряжением на лампе и током через лампу.
Использование электронного балласта
Использование электронного балласта вместо электромагнитного балласта дает некоторые преимущества.
- Работает при низком напряжении питания. Он производит высокую частоту, чтобы дать очень высокое выходное напряжение на начальном этапе для запуска процесса разряда.
- Во время работы создает очень низкий уровень шума.
- Не создает стробоскопического эффекта или радиопомех.
- Поскольку он работает с очень высокой частотой, он помогает мгновенно включить лампу.
- Не требует стартера, который используется в электромагнитном балласте.
- Не вызывает мерцания.
- Нет вибрации при запуске.
- Его вес очень минимален.
- Потери балласта очень меньше. Следовательно, возможна экономия энергии.
- Увеличивает срок службы лампы.
- Из-за работы на более высокой частоте процесс разряда в люминесцентной лампе идет с большей скоростью. Следовательно, качество света повышается.
Принцип работы электронного балласта
Электронный балласт получает питание с частотой 50-60 Гц.Сначала он преобразует переменное напряжение в постоянное. После этого выполняется фильтрация этого постоянного напряжения с использованием конфигурации конденсатора. Теперь отфильтрованное постоянное напряжение подается на каскад высокочастотных колебаний, где колебания обычно представляют собой прямоугольную волну, а диапазон частот составляет от 20 кГц до 80 кГц.
Следовательно, выходной ток имеет очень высокую частоту. Предусмотрена небольшая индуктивность, связанная с высокой скоростью изменения тока на высокой частоте, чтобы генерировать высокие значения. Обычно для включения процесса газового разряда в свете люминесцентных ламп требуется более 400 В. Когда переключатель включен, начальное напряжение на лампе становится около 1000 В из-за высокого значения, поэтому газовый разряд происходит мгновенно.
Как только процесс разряда начинается, напряжение на лампе снижается от 230 В до 125 В, а затем этот электронный балласт позволяет ограниченному току проходить через эту лампу. Этот контроль напряжения и тока осуществляется блоком управления электронного балласта. В рабочем состоянии люминесцентной лампы электронный балласт действует как диммер для ограничения тока и напряжения.
Базовая схема электронного балласта
В наши дни конструкция электронного балласта настолько прочна и несколько сложна, что позволяет очень плавно работать с высокой управляемостью. Основные компоненты, используемые в электронном балласте , перечислены ниже.
- Фильтр электромагнитных помех: блокирует любые электромагнитные помехи
- Выпрямитель: преобразует мощность переменного тока в мощность постоянного тока
- PFC: выполняет коррекцию коэффициента мощности
- Полумостовой резонансный выход: преобразует постоянный ток в прямоугольное напряжение с высокой частотой (20 кГц в 80 кГц).
- Цепь управления: контролирует напряжение и ток через лампу и через нее соответственно.
Что такое HID балласт?
A Балласт HID (HID означает разряд высокой интенсивности) — это устройство, которое используется для управления напряжением и током дуги разрядных ламп высокой интенсивности во время их работы. Принципиальная схема для различных типов балластов HID показана ниже.
Типы балласта HID
Балласты HID можно разделить на четыре различные категории / типы:
- Балласт реактора
- Балласт задержки
- Балласт регулятора
- Балласт автоматического регулятора
Краткое описание каждого типа приведено приведен ниже.
Балласт реактора
- Этот балласт реактора представляет собой катушку из проволоки на железном сердечнике, установленную последовательно с лампой.
- Конденсатор вводится для корректировки коэффициента мощности, и этот конденсатор должен быть вставлен поперек линии.
- Изменение напряжения в лампе из-за реактора составляет 18%, для мощности — 5%, а линейного напряжения — 5%.
- Он очень хорошо регулирует напряжение лампы, но очень плохо регулирует сетевое напряжение.
- Балласт реактора обеспечивает низкий пик-фактор тока около 1.5.
- Величина пускового напряжения, которое она может подать на лампу, ограничена до линейного напряжения.
Балласт регулятора показан ниже.
Балласт запаздывания
- Комбинация автотрансформатора и реактора образует балласт запаздывания.
- Этот запаздывающий балласт имеет те же характеристики регулирования, что и балласт реактора.
- Но запаздывающий балласт преодолевает ограничение пускового напряжения, т.е. больше, чем напряжение сети.
- Большой размер с большей потерей.
- Затягивающий балласт дороже.
Принципиальная схема запаздывающего балласта показана ниже.
Балласт регулятора
- Балласт регулятора имеет изолированные первичную и вторичную обмотки.
- В нем достигается ограничение тока через последовательный конденсатор.
- Этот конденсатор проводит ток, чтобы вести вторичное напряжение.
- С балластом регулятора достигается отличное регулирование.
- При использовании этого балласта регулятора изменение линейного напряжения составляет ± 13%, а примерно ± 3% — изменение мощности лампы.
- Его коэффициент мощности около 0,95.
- Минимизирует проблемы с заземлением и предохранителями.
- Более высокий пик-фактор тока — это только его недостаток, так как этот пик-фактор находится в пределах от 1,65 до 2,0.
Принципиальная схема балласта регулятора показана ниже.
Балласт автоматического регулятора
- Балласт автоматического регулятора имеет характеристики как балласта задержки, так и балласта регулятора.
- Этот балласт с авторегулятором является наиболее популярным и предназначен для использования в качестве компромисса.
- Его стоимость меньше, и он не обеспечивает изоляции между первичной и вторичной обмотками.
- Недвижимость в плохом состоянии.
- Это вызывает изменение напряжения в сети на ± 10% и изменение мощности на ± 5%.
Принципиальная схема балласта авторегулятора показана ниже.
Какой текущий пик-фактор для балласта HID?
Текущий пик-фактор — это отношение пикового значения к среднеквадратичному току балласта HID , т.е.
Какой балласт используется в натриевой лампе?
В натриевых лампах используется балласт другого типа.Пик-фактор не должен превышать 1,8 для правильной работы лампы. Как и в натриевой лампе, для ионизации газообразного ксенона требуется очень высокое напряжение, поэтому пусковое напряжение с более высоким значением должно быть получено с помощью такого специального балласта. Мощность лампы тщательно контролируется для контроля испарения амальгамы. Характеристики этого балласта приведены ниже.
- Громоздкие электромагнитные балласты.
- Комбинирован с воспламенителями.
- Он имеет гораздо лучшую способность поддерживать просвет.
- Недавно были введены электронные балласты для более эффективного выполнения тех же задач.
Каковы балластные потери в разных балластах?
СПРЯТАННЫЙ балласт потерь суммированы в таблице ниже:
ЭЛЕКТРОННЫЙ ДРОССЕЛЬ VS ЭЛЕКТРИЧЕСКИЙ Дроссель ~ электрика и электроника
Здравствуйте, читатели! Сегодня я здесь с совершенно новой темой. Многие из них обнаруживают, что в настоящее время в ламповом освещении используются электронные балласты или дроссели. Большинство из них задавалось вопросом, что не так с самым старым типом дросселя.Давайте посмотрим подробную информацию об обоих в этой статье.Щелкните этот текст, чтобы узнать больше о магнитных цепях. ЧАСТИ В ТРУБКЕ:
- БАЛЛАСТ
- СТАРТЕР (ЭЛЕКТРИЧЕСКИЙ ТИП)
- ВЫКЛЮЧАТЕЛЬ
- НАПОРНАЯ ТРУБКА
РАБОЧАЯ ТРУБКА СВЕТА:
На самом деле работа лампового света включает в себя следующий процесс:
- Когда мы включаем ламповый свет, максимальный ток протекает через ламповый свет через балласт и стартер. Сначала не происходит разряда, поэтому не получается выход.
- Сначала мы можем увидеть свечение в стартере, это потому, что газы в стартере начинают ионизоваться из-за максимального напряжения, и, следовательно, биметаллическая полоса плавится, и начинается проводимость к трубке.
- Затем напряжение постепенно снижается, так как падение напряжения создается в балласте, который является индуктором, снова оно отрывается от неподвижного контакта, и через ламповый свет течет сильный выброс тока.
- Получен газовый разряд в ламповой лампе.Ток вместо того, чтобы проходить через стартер, проходит через трубку, потому что лампа лампы имеет низкое сопротивление по сравнению с сопротивлением стартера.
- Таким образом, при разряде ртути образуется ультрафиолетовое излучение, которое, в свою очередь, возбуждает люминофорное порошковое покрытие в свете трубки, тем самым доставляя белый видимый свет
- Таким образом, после зажигания ламповой лампы стартер может быть удален из ламповой лампы, так как он неактивен. (Стартер P.S используется только для ламповых ламп с электрическим балластом, а не для электронных устройств)
На самом деле балласт магнитного или электрического типа представляет собой индукционную катушку.Это будет похоже на трансформатор, но это не трансформатор. Это просто медный провод, намотанный на материал сердечника, который делает его похожим на трансформатор. Как правило, индукторы известны своей способностью противодействовать любому изменению входного тока, проходящего через них, поскольку они имеют запаздывающий коэффициент мощности и поэтому используются в этой схеме.
Таким образом, проводя ток, проходящий через лампу, свет. Сильный ток разряда создается противодействующим током, накопленным в катушке индуктивности. Таким образом зажигая цепь. Из-за наличия воздушной среды ток через нее ионизируется, и сопротивление постепенно уменьшается, при этом ток продолжает увеличиваться.Катушка индуктивности теперь действует как реактивная нагрузка и ограничивает ток, как уже упоминалось выше.
Поскольку магнитные балласты не так сложны, как электронные балласты, и могут быть проблематичными, их заменяют электронные версии. Магнитные балласты находятся в розетке между вилкой лампочки и шнуром питания.
В магнитных балластах ток протекает через катушки с медным проводом, прежде чем перейти к лампочке. Большая часть тока улавливается создаваемым им магнитным полем, и только небольшие импульсы передаются на лампочку.Пропускаемый ток зависит от толщины и длины медной катушки. Это непостоянное течение тока вызывает мерцание света лампы, а также создает жужжащий звук.
Метод магнитного балласта создает огромное количество индуктивной реактивной мощности, одновременно превышающей величину активной мощности, но эту реактивную мощность можно легко и дешево уменьшить. компенсируется без риска каких-либо помех.
ЭЛЕКТРОННЫЕ БАЛЛАСТЫ:
Электронный балласт дается с нашим обычным A.Источник C с напряжением 220 В при частоте 50 — 60 Гц. Электронный балласт имеет выпрямитель, который сначала преобразует переменное напряжение в постоянное. С помощью конденсаторов фильтруется постоянный ток, полученный от выпрямителя. Отфильтрованный постоянный ток затем пропускается через серию индукционных катушек, которые отделены друг от друга. Теперь отфильтрованное постоянное напряжение подается на каскад высокочастотных колебаний, где колебания обычно представляют собой прямоугольную волну, а диапазон частот составляет от 20 кГц до 80 кГц. Следовательно, выходной ток имеет очень высокую частоту.
РАБОТАЕТ:
Как только напряжение постоянного тока фильтруется конфигурацией конденсатора, напряжение постоянного тока является высокочастотными катушками, колебания которых будут зависеть от входного напряжения и частоты. Небольшая индуктивность обеспечивается высокой скоростью изменения тока и высокой частотой генерации в электронной схеме. Формула индуктивности равна
I = L (dI / dT)
Обычно для накаливания требуется напряжение более 440+.когда переключатель включен, напряжение на лампе становится равным 1000 В. Когда процесс разряда превысит ограничение, ток будет течь через лампу и предотвратит короткое замыкание. В рабочем состоянии люминесцентной лампы электронный балласт действует как диммер для ограничения тока и напряжения.
ФИЛЬТР EMI:
Он используется для однократного блокирования любых электромагнитных помех, если таковые имеются.
ВЫПРЯМИТЕЛЬ:
Он используется для преобразования A.От C до D.C
РЕЗОНАНСНЫЙ ВЫХОД ПОЛУМОСТА:
Преобразует постоянный ток в прямоугольное напряжение с высокой частотой.
Предусмотрена небольшая индуктивность, связанная с высокой скоростью изменения тока на высокой частоте, чтобы генерировать высокие значения. Обычно для зажигания процесса газового разряда в свете люминесцентных ламп требуется более 400 В. Когда переключатель включен, начальное напряжение на лампе становится около 1000 В из-за высокого значения, следовательно, газовый разряд происходит мгновенно.Как только процесс разряда начинается, напряжение на лампе снижается от 230 В до 125 В, а затем этот электронный балласт позволяет ограниченному току проходить через эту лампу. Этот контроль напряжения и тока осуществляется блоком управления электронного балласта. В рабочем состоянии люминесцентной лампы электронный балласт действует как диммер для ограничения тока и напряжения.
The
электронный балласт не производит — или не должен — производить значительное количество основных реактивных
мощность . Однако решающим аргументом в пользу его использования является экономия энергии, достигаемая не столько за счет более низких внутренних потерь в самом балласте, сколько
скорее за счет повышения эффективности лампы при работе на высокой частоте
от выходных клемм такого электронного балласта. По этой причине они подают меньше энергии в
лампы, чем магнитный балласт. Однако электронные балласты в несколько раз дороже.
чем простые пассивные магнитные модели и гораздо более подвержены определенным помехам
и сами могут стать источником беспокойства. В отличие от магнитного
балласты, которые по закону физики могут следовать только одному принципу работы и только одному основному
конструкции, силовая электроника предоставляет богатый выбор вариантов дизайна и принципов работы для
проектировать электронные схемы для работы люминесцентных ламп.
РАЗНИЦА МЕЖДУ НИМИ:
Еще одно отличие состоит в том, что электронные балласты изменяют частоту электрического тока без изменения напряжения. В то время как магнитные балласты в люминесцентных лампах работают с частотой 60 герц, электронные балласты значительно увеличивают эту частоту до 20 000 герц.
Из-за такой высокой частоты вы не увидите мерцания огней и не услышите жужжание люминесцентных ламп с электронными балластами.
Сравнение электронных балластов и магнитных балластов
Помимо того, что они не мерцают и работают тише магнитных балластов, предпочтительнее использовать электронные балласты, поскольку они имеют много других преимуществ. Они меньше по размеру и меньше весят. Они также полезны для окружающей среды и вашего банковского счета, поскольку они энергоэффективны и, следовательно, снижают ежемесячный счет за электроэнергию.
Еще одно преимущество состоит в том, что электронные балласты могут использоваться в лампах, работающих в параллельном и последовательном режимах.Если одна из ламп погаснет, это не повлияет на другие лампы, даже если все лампы используют один и тот же балласт.
Кроме того, если вы хотите заменить свой магнитный балласт на электронный, это дешево и относительно легко.
10 ПРИЧИН, ПОЧЕМУ МЫ ПРЕДПОЧИТАЕМ ЭЛЕКТРОННЫЕ БАЛЛАСТЫ:
- Увеличивает срок службы лампы.
- Потери балласта меньше и в большинстве случаев незначительны.
- Масса не менее
- Размер минимальный
- Нет вибрации при запуске
- В трубке нет мерцания
- Нет интерфейса RF
- Слишком низкий уровень шума
- Работает только при напряжении питания.
- Запуск происходит мгновенно, поскольку электронный дроссель работает быстрее.
ДЛЯ ЛУЧШЕГО ПОНИМАНИЯ КОНЦЕПЦИИ БАЛЛАСТА ПОСМОТРЕТЬ ВИДЕО:
Как работают люминесцентные ламповые лампы? Пояснения и схемы в комплекте
В середине 1930-х годов, когда на рынке появились первые люминесцентные лампы, они стали настоящим откровением.Люди были поражены, увидев, что их дома и офисы освещены так же ярко, как прохладный дневной свет. Узнайте, как они работают здесь.
Что внутри люминесцентной лампы?
Люминесцентная лампа в основном состоит из длинной стеклянной газоразрядной трубки. Его внутренняя поверхность покрыта фосфором и заполнена инертным газом, обычно аргоном, со следами ртути.
Затем трубку окончательно запаивают при низком давлении двумя нитевидными электродами на обоих концах.
Эти электродные нити используются для предварительного нагрева трубки и инициирования быстрой проводимости электронов между двумя концевыми электродами. Первоначально процесс требует относительно большого количества энергии.
Энергия также преобразует часть ртути из жидкости в стекло. Затем электроны сталкиваются с атомами газообразной ртути, увеличивая количество энергии. Когда электроны возвращаются к своему первоначальному уровню энергии, они начинают излучать свет. Однако излучаемый ими свет является ультрафиолетовым и невидимым невооруженным глазом, поэтому необходимо сделать еще один шаг, прежде чем мы сможем увидеть свет.
Вот почему трубка была покрыта фосфором. Люминофор излучает свет при воздействии света. Под воздействием ультрафиолетового света частицы излучают белый свет, который мы можем видеть.
Когда электронная проводимость между электродами завершена, нагревание нитей больше не требуется, и вся система работает при гораздо меньшем токе.
Электропроводка люминесцентных ламп
Вот один пример лампового светильника, состоящего из большого тяжелого квадратного «дросселя» или «балласта» и небольшого цилиндрического «стартера».«Давайте попробуем понять, как работает вся система. При чтении следующих пунктов, пожалуйста, обратитесь к принципиальной схеме справа:
Дроссель представляет собой большую катушку индуктивности. Он состоит из длинной медной обмотки поверх железных пластин.
Катушка индуктивности по своей природе всегда имеет тенденцию отбрасывать сохраненный в ней ток каждый раз, когда через нее выключается питание. Этот принцип дросселя используется при освещении люминесцентной лампы.
Когда переменное напряжение подается на ламповый светильник, напряжение проходит через дроссель, стартер и нити лампы.
Нити загораются и мгновенно нагревают трубку. Стартер представляет собой разрядную лампочку с двумя электродами рядом с ней. Когда через него проходит электричество, между двумя электродами возникает электрическая дуга. Это создает свет, однако тепло от лампы заставляет один из электродов (биметаллическую полосу) изгибаться, вступая в контакт с другим электродом.Это мешает заряженным частицам создавать электрическую дугу, которая создаёт свет. Однако теперь, когда тепло от света уходит, биметаллическая полоса остывает и отклоняется от электрода, снова размыкая цепь.
В этот момент балласт или дроссель «отбрасывает» накопленный ток, который снова проходит через нити и снова зажигает лампу.
Если трубка не заряжается в достаточной степени, последующие толчки доставляются воздушной заслонкой из-за быстрого переключения стартера, так что, наконец, трубка ударяет.
После этого дроссель действует только как ограничитель тока с низким импедансом для лампы, пока свет продолжает гореть.
Распространенная проблема, связанная с этими типами светильников — гудение или жужжание. Причина этого кроется в плохо закрепленном дросселе на приспособлении, который вибрирует в соответствии с частотой 50 или 60 Гц нашей сети переменного тока и создает гудящий шум. Затяжка винтов воздушной заслонки может мгновенно устранить проблему.
Принцип работы современных электронных балластов состоит в том, чтобы избегать использования стартеров для предварительного нагрева. Кроме того, они очень легкие. Они подавляют первоначальное мерцание лампового света, которое обычно наблюдается в обычных ламповых светильниках, изменяя частоту сетевого питания на гораздо более высокие 20 000 герц или более. Кроме того, электронные балласты очень энергоэффективны.
Надеюсь, это обсуждение предоставило вам достаточно информации о том, как работают люминесцентные лампы.
Список литературы
Схема цепи двухтрубного светильника Схема цепи двухтрубного светильника Как мы знаем, ламповый светильник представляет собой ртутно-газоразрядную лампу низкого давления, или иначе называемую люминесцентным светом, и в основном излучает белый свет. В наши дни продукты освещения CFL и светодиодов производятся в больших масштабах, хотя светодиодные лампы не могут полностью заменить ламповые лампы. , потому что ламповый свет дает ровный яркий свет, но пока светодиод не может.
В этой статье дается подробная информация о соединении двухтрубного освещения с использованием одинарного балласта или дросселя (некоторые электронные дроссели не поддерживают такое соединение), проверьте характеристики балласта и уровень мощности, прежде чем устанавливать этот тип соединения.
Схема подключения
Здесь используются две ламповые лампы, в нашем случае каждая по 20 Вт, каждая ламповая лампа будет иметь две нити накала с четырьмя выводами, подключите стартовый элемент к любой на стороне лампового света, после этого подключите фазовую линию к балласту (дросселю) через переключатель. Подключите другую клемму балласта к клемме первой ламповой лампы, затем последовательно подключите ламповую лампу 2 к первой, как показано на рисунке. Наконец вывести нейтраль из лампы 2.
Для подключения однотрубного светильника см. Здесь.
Соблюдайте особую осторожность и меры безопасности при работе с напряжением переменного тока
Стартер
Пускатель, расположенный параллельно нити накала трубки, содержит небольшую неоновую лампу с фиксированным контактом, биметаллическую полосу и небольшой конденсатор.Стартер обеспечивает путь прохождения тока к нити накала трубки в начальный момент времени. Он становится неактивным после ионизации газа и протекания тока в трубке.
Балласт или штуцер
Это электрическое устройство, вырабатывающее высокое напряжение с помощью переменного напряжения низкой частоты. Он способствует ионизации легкого пара ртутного газа в трубке, а после ионизации этот балласт или дроссель снижает уровень выходного напряжения.
Почему дроссель требуется в ламповом свете, а не в КЛЛ?
Как обычные люминесцентные лампы (обычно длиной 4 фута), так и компактные люминесцентные лампы — КЛЛ (намного меньшие как по длине, так и по диаметру трубки), используемые в осветительных приборах, представляют собой ртутные газоразрядные лампы низкого давления.
Эти лампы генерируют свет в процессе флуоресценции (преобразование невидимого ультрафиолета, УФ в видимый свет) за счет электрического разряда — прохождения электричества через парогазовую среду вдоль колонны трубки.
Когда электрический разряд может ударить по столбику трубки, образуется много невидимого УФ-излучения с длиной волны в основном 254 нм. Это УФ-излучение, попадая на белое покрытие внутри трубки из флуоресцентного материала — люминофоров, в процессе флуоресценции преобразуется в видимый свет с длинами волн в диапазоне 400-700 нм.
Электрическое сопротивление разрядного столба трубки увеличивается с увеличением размеров и уменьшается с уменьшением размеров лампы.
Для обычной люминесцентной лампы в качестве балласта используется дроссель, который, по сути, является трансформатором утечки (состоящим из обмоток большой катушки), который на мгновение создает индуктивный удар в виде высокого напряжения (приблизительно 1000 вольт), так что электрический разряд может быть пробил по колонке трубки.Таким образом, в обычной люминесцентной лампе дроссель запускает процесс электрического разряда.
После возникновения разряда он может поддерживаться за счет падения электрического сопротивления столба. Но компактные люминесцентные лампы меньшего размера и гораздо меньшее электрическое сопротивление не требуют таких громоздких дросселей. Вместо этого разряд в КЛЛ инициируется очень компактными электронными схемами, встроенными в держатель КЛЛ. Обычно эти электронные балласты представляют собой небольшие схемы генератора, генерирующие высокие частоты (приблизительно 10 килогерц), способствующие быстрому запуску лампы без мерцания, поскольку электрический разряд на таких высоких частотах возникает быстрее.
Все, что вам нужно знать о светодиодных лампах
Замена люминесцентных ламп на модернизированные светодиодные может быть запутанным и пугающим процессом. Мы составили это руководство, чтобы прояснить все тонкости замены люминесцентных ламп на светодиодные ламповые.1) Преимущества светодиодных трубок перед люминесцентными
Многие преимущества светодиодных трубок перед люминесцентными лампами описаны достаточно подробно, поэтому мы не будем углубляться в подробности, но три основных преимущества:
- Более высокая эффективность , экономия энергии (до 30-50%)
- Более длительный срок службы (обычно 50 тыс. часов)
- Без ртути
2) Размеры люминесцентных ламп и модернизация светодиодных ламп
Поскольку люминесцентные светильники устанавливаются часто в потолки и подключены непосредственно к электросети, они относительно дороги и их сложно заменить полностью.
В результате часто бывает наиболее экономичным просто использовать тот же люминесцентный светильник, но заменить люминесцентную лампу на светодиодную.
Таким образом, важно понимать, какие типы люминесцентных ламп были разработаны, чтобы можно было установить правильный светодиодный светильник.
За прошедшие годы производители люминесцентных ламп разработали множество различных размеров и типов.
- T8 4 фута: 4 фута люминесцентные лампы T8 сегодня являются наиболее часто используемым типом.Их длина составляет 48 дюймов, а диаметр лампы — 1 дюйм.
- T12 4 фута: четырехфутовые люминесцентные лампы T12 менее эффективны по сравнению с лампами T8. Они такой же длины, как лампы T8, но имеют больший диаметр лампы на 1,5 дюйма.
- T5 4 фута: 4-футовые люминесцентные лампы T5, как правило, являются наиболее эффективными, а также одними из новейших типов ламп, представленных в 2000-х годах в США. Их обычно называют T5HO (высокая мощность), они обеспечивают большую яркость, чем их аналоги T8. Они немного короче четырех футов (45,8 дюйма). Лампы T5 бывают различной длины, например, 1 фут, 2 фута и 3 фута, и обычно используются в непотолочных светильниках, таких как настольные лампы.
Трубки T8 и T12 также доступны с другой длиной, например 8-футовые трубы, но 4-футовые трубы остаются наиболее распространенными типами. Светодиодные ламповые лампы
повторяют механические размеры, чтобы гарантировать, что они могут быть настоящей заменой при модернизации, и имеют те же названия форм-факторов (например,грамм. 4-футовый светодиодный трубчатый светильник T8).
Крепления T8 и T12 обычно имеют одинаковую длину и используют одни и те же штыри, поэтому механически они обычно перекрестно совместимы.
СветильникиT5 НЕ совместимы с лампами T8 и T12 из-за их различных размеров штырей и фактической длины.
3) Люминесцентные балласты и модернизация светодиодных ламп
Во всех люминесцентных лампах используется устройство, называемое балластом, для регулирования яркости лампы по мере ее нагрева. Эти устройства необходимы для люминесцентных ламп и отличаются от ламп накаливания, которые можно подключать непосредственно к электросетям.
В светильниках люминесцентных ламп обычно балласт размещается внутри светильника, и доступ к нему без снятия светильника с потолка невозможен. Переделку балласта люминесцентных ламп должны производить только те, кто хорошо разбирается в электромонтажных работах.
Source
Люминесцентные лампы T5, T8 и T12 работают немного по-разному и, следовательно, имеют разные типы люминесцентных балластов.
Светодиодные лампы, с другой стороны, работают не так, как люминесцентные лампы, и не используют балласт (но используют электронные компоненты, составляющие драйвер светодиода).
Ранние светодиодные ламповые лампы требовали удаления или обхода люминесцентного балласта. Теперь многие светодиодные ламповые лампы разработаны для совместимости с люминесцентными балластами, что позволяет легко заменить люминесцентную лампу без повторного подключения проводки. Ниже мы обсудим общие термины, используемые для каждой из этих конфигураций.
3A) Светодиодная трубка UL типа A — Совместимость с балластом
Обычно конструкция «UL Type A» — эти светодиодные трубчатые лампы совместимы с люминесцентными балластами.Они наиболее просты в реализации, поскольку не требуют переналадки люминесцентного светильника.
Светодиодная трубка UL типа A по сути ведет себя так же, как люминесцентная лампа, и ее легко заменить.
Идеально подходит для: Потребителей, которым неудобно или которые предпочитают избегать электромонтажных работ, осветительных установок с высокими затратами на оплату труда электриков
Недостатки : Флуоресцентные балласты могут выйти из строя, требуя постоянного обслуживания и возможной замены или обхода балласта; потенциальные проблемы с совместимостью люминесцентных балластов; более низкий общий электрический КПД из-за балласта.
3B) Светодиодные трубчатые лампы UL типа B — байпас балласта
Светодиодные трубчатые лампы со спецификацией «UL типа B» несовместимы с люминесцентными балластами. Они не могут использоваться с люминесцентным балластом и должны быть подключены непосредственно к электросети. Однако светодиодный драйвер встроен в саму светодиодную трубку.
Светодиодные трубки UL типа B можно разделить на одно- и двухсторонние.
В односторонней конфигурации используются только два контакта на одном конце трубки (один контакт = ток, один контакт = нейтраль), а два контакта на другом конце электрически не работают и используются только для удерживая лампу на месте.
Для несимметричных конфигураций важно направление установки лампы — неправильная конфигурация может привести к тому, что лампа не загорится, или потенциально опасному риску возгорания. В односторонних конфигурациях обычно есть наклейка на одном конце трубки со словами «AC INPUT» или аналогичная. Некоторые несимметричные конфигурации могут принимать питание с любого конца.
В двусторонней конфигурации два контакта с каждой стороны трубки имеют одинаковую полярность.Следовательно, патроны на одном конце трубки должны быть подключены к [нейтрали], а другой — к [плюсу].
Идеально подходит для: инсталляций, в которых возможно изменение электропроводки; более высокая эффективность и более низкие затраты на обслуживание.
Недостатки : требуется комфорт и знания в области электропроводки и электробезопасности.
3C) Светодиодная трубка UL типа C — дистанционный драйвер
Светодиодные трубки UL типа C относительно редки, но обеспечивают максимальную гибкость и эффективность для системы освещения.В отличие от светодиодных трубок UL типа B, в них отсутствует светодиодный драйвер, встроенный в светодиодную трубку, и поэтому требуется отдельный светодиодный драйвер для подключения между светодиодной трубкой и электросетью.
Идеально для: минимальных затрат на техническое обслуживание, поскольку драйверы светодиодов можно заменить без замены всей светодиодной трубки; дополнительные параметры драйвера светодиодов, такие как регулировка яркости 0-10 В и другие возможности подключения к Интернету вещей.
Недостатки : Требуется больше всего электромонтажных работ, так как люминесцентный балласт необходимо удалить, а затем заменить драйвером светодиода.
3D) Шунтированные и нешунтированные надгробия
Надгробия — это «розетки» или патроны, в которые будут устанавливаться светодиодные ламповые лампы, обеспечивающие как механическую поддержку, так и электрический ток.
Надгробные плиты имеют два электрических контакта, которые соответствуют двум контактам люминесцентной / светодиодной лампы. Два электрических контакта могут быть:
i) не подключенными к какому-либо источнику электроэнергии
ii) один подключен к току, другой подключен к нейтрали
iii) оба подключены к фазе или нейтрали
Сценарий ii) называется без -shunted, в то время как сценарий iii) называется shunted.«Шунтирование» означает соединение двух отдельных цепей в одну. В результате шунтирования оба контакта надгробной плиты соединяются с одинаковой электрической полярностью.
В общем, люминесцентные светильники, которые никогда не заменялись на светодиоды или балласты с мгновенным запуском , имеют нешунтированные надгробные плиты , в то время как те, которые были изменены на светодиоды или балласты с мгновенным запуском , могут иметь шунтированные надгробные плиты .
Иногда надгробные плиты шунтируются снаружи, как показано на фото выше, где вводы проводов открыты только с одной стороны.Однако в некоторых случаях надгробные плиты можно шунтировать изнутри, когда вводы проводов с обеих сторон открыты, но соединены внутри надгробия.
Так как некоторые надгробия внутренне шунтируются, визуальная проверка надгробий не дает окончательного результата. Мы настоятельно рекомендуем проверить два контакта надгробия с помощью вольтметра, чтобы определить, существует ли замкнутая или разомкнутая цепь. Замкнутая цепь укажет на шунтированные надгробные плиты.
3E) Определите, совместим ли ваш светодиодный трубчатый светильник с шунтированной или нешунтированной конфигурацией надгробий.
Если ваш светодиодный трубчатый светильник является односторонним, он НЕ совместим с шунтированными надгробиями.Это связано с тем, что каждый из двух контактов в надгробной плите должен иметь противоположную полярность, чтобы однотактный светодиодный ламповый светильник работал. Однако в случае шунтированного надгробия это невозможно из-за внутреннего короткого замыкания.
Если у вас шунтированные надгробные плиты, вам нужно будет перемонтировать или заменить их и соединить в соответствии со схемой проводки производителей односторонних светодиодных ламп.
Если ваша светодиодная трубка является двусторонней, она, вероятно, совместима как с шунтированными, так и с шунтированными надгробиями.Причина в том, что два контакта на каждом конце светодиодной трубки имеют одинаковую полярность, поэтому, шунтируются они или нет, не должно влиять на окончательную результирующую схему.
Имейте в виду, что в этом разделе обсуждается, является ли само надгробие шунтированным или не шунтируемым — обязательно правильно подключите провода к надгробной плите, чтобы они соответствовали монтажной схеме производителя, чтобы обеспечить безопасную установку.
3F) Что делать, если вы не хотите обо всем этом беспокоиться?
Установка светодиодной трубки неправильного типа может привести к преждевременным выходам из строя и потенциально опасным коротким замыканиям и пожару.
Мы рекомендуем искать светодиодные лампы, которые совместимы с любой из потенциальных электрических конфигураций люминесцентного светильника — например, светодиодные лампы 3-в-1 Waveform Lighting T8.
Обычно называемые совместимыми 3-в-1, эти светодиодные трубки совместимы с любой из следующих конфигураций:
i) Без удаления люминесцентного балласта (UL типа A / совместимость с балластом)
ii) С удалением или обходом люминесцентного балласт (UL тип B / байпас балласта) и шунтированные или нешунтированные надгробные плиты (двусторонние)
iii) с удалением или обходом флуоресцентного балласта (UL тип B / байпас балласта) и нешунтированные надгробные плиты (односторонние)
4) Фотометрические характеристики светодиодных трубчатых ламп — цветовая температура (CCT), люмены и CRI
Обычно называемые основными фотоэлектрическими характеристиками, также важно, чтобы качество излучаемого света было таким же или превышало качество вашего текущего освещения люминесцентными лампами.
Коррелированная цветовая температура (CCT)
Большинство люминесцентных ламповых ламп имеют коррелированную цветовую температуру (CCT) 4000K или 5000K, поскольку они считаются наиболее подходящими для розничной торговли и офисных помещений соответственно. Однако многие разработки люминесцентных ламп за прошедшие годы позволили использовать широкий диапазон цветовых температур.
Точно так же доступны светодиодные трубчатые лампы с широким диапазоном цветовых температур. Как правило, внешний вид светодиодных ламп и люминесцентных ламп с одинаковой цветовой температурой будет одинаковым.
Световой поток
Световой поток, измеряемый в люменах, измеряет общее количество света, излучаемого лампой, и является лучшим показателем для определения яркости лампы.
Лучший способ провести сравнение яблок с яблоками — это сравнить значение светового потока люминесцентной лампы со светодиодной трубкой. Как правило, люминесцентная лампа T8 мощностью 35 Вт излучает около 2500 люмен.
В светодиодных ламповых лампах следует отметить то, что они, как правило, направляют свет вниз, а не на 360 градусов в люминесцентных лампах.Следовательно, при установке в потолочный светильник светодиодный трубчатый светильник может обеспечить более полезный световой поток, поскольку свет направлен вниз, а не обратно в светильник, как в люминесцентной лампе.
Индекс цветопередачи (CRI)
Индекс цветопередачи (CRI) измеряет степень, в которой цвета объектов выглядят точными и точными под источником света. Большинство люминесцентных ламп имеют индекс цветопередачи около 80, а большинство светодиодных ламп также имеют индекс цветопередачи около 80. 80 CRI приемлем для большинства приложений, но для улучшенного качества цвета и сред, где цветовосприятие важно, ищите более высокий рейтинг CRI в светодиодной трубке.
5) Стоимость и финансирование светодиодных трубчатых ламп
Наконец, мы немного поговорим о финансовых соображениях при покупке светодиодных трубок. В последние годы цена на ламповые светодиодные лампы снизилась до уровня, позволяющего конкурировать с люминесцентными лампами, поэтому цена покупки ламп делает светодиодные ламповые лампы очень привлекательным вариантом.
Однако, если выбранная вами светодиодная трубка не является лампой UL типа A, вы понесете затраты на ремонт электрической проводки. Для крупной или коммерческой установки эти затраты могут быть значительными в зависимости от сложности изменения проводки, необходимой для люминесцентного светильника.Как правило, на каждый 4-ламповый люминесцентный прибор у квалифицированного электрика может уйти 15-25 минут.
Если предположить, что электрику, заряжающему 100 долларов в час, требуется час, чтобы завершить перемонтаж трех люминесцентных светильников с 4 лампами, мы можем рассчитать затраты на рабочую силу более 8 долларов на лампу. Вы можете увидеть, как затраты на рабочую силу быстро увеличивают первоначальные затраты на проект, добавляя привлекательности светодиодных ламповых ламп, совместимых с UL типа A.
Подсчитайте количество затрат на электроэнергию и техническое обслуживание, которые сэкономят светодиодные ламповые лампы, и определите период окупаемости.Как правило, чем короче, тем лучше!
Также учитывайте гарантийные условия производителя. В идеале период окупаемости короче гарантии, так как таким образом вы застрахованы от любых преждевременных отказов продукта, которые ставят под угрозу экономию затрат на использование светодиодных ламп.
Почему флуоресцентные лампы издают такой «жужжащий» звук?
Если вы когда-нибудь задумывались, есть ли в вашем доме или на работе флюоресцентные лампы, все, что вам нужно сделать, это открыть уши и прислушаться к свету.Знакомый гудящий или гудящий звук, исходящий от ваших фонарей, — обычное явление не только в вашем собственном доме или офисе, но и в миллионах других людей по всему миру. Некоторые исследования показали, что длительное воздействие этого непрерывного жужжания может привести к стрессу и раздражительности, что, в свою очередь, может привести к снижению производительности труда.
Так о чем идет речь?
Научный термин для явления, вызывающего этот шум, называется магнитострикцией. Центральным элементом люминесцентного светильника является стеклянная трубка, заполненная инертным газом, таким как аргон и ртуть.Внутренняя часть трубки покрыта фосфорным порошком, который придает свету цвет. Электроды на обоих концах трубки подключены к электрической цепи. Когда лампа включается, через электроды проходит ток. Поскольку по электродам движется высокое напряжение, электроны быстро перемещаются от одного конца трубки к другому. Однако ток внутри лампы должен быть каким-то образом ограничен, иначе он будет постоянно расти, отключая электрические цепи в доме или офисе.

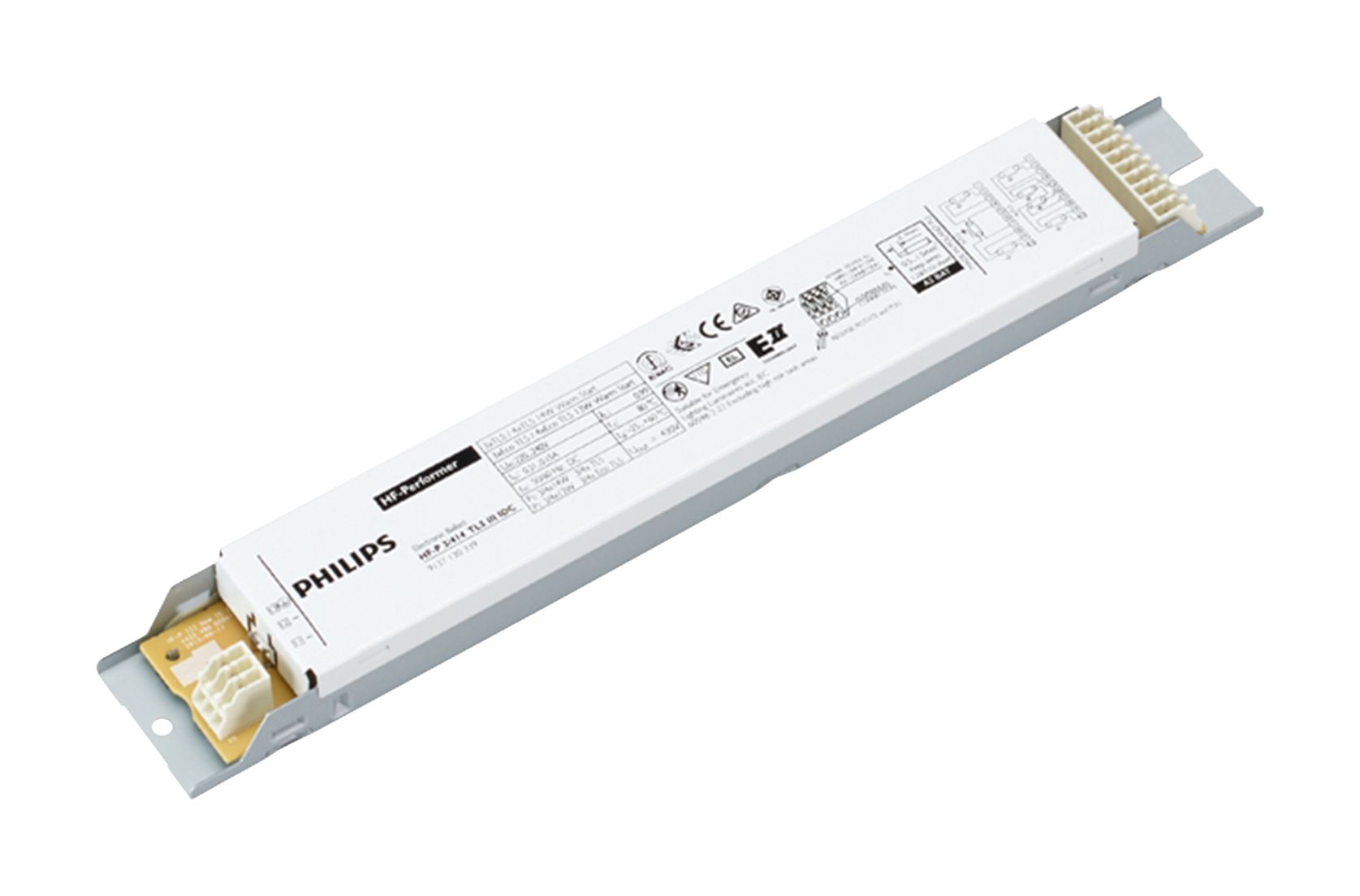

В люминесцентных лампах используются балласты для контроля тока.Эти балласты представляют собой электромагнитные устройства, похожие на индукторы, и в основном представляют собой пучок медных проводов, намотанных на твердый железный сердечник. Когда ток присутствует и проходит через балласт, он создает магнитное поле, которое, в свою очередь, замедляет ток, удерживая его под контролем. Балласт издает этот жужжащий шум из-за магнитострикции — явления, которое происходит, когда магнитное поле, создаваемое балластом, физически сжимает железный сердечник. Большинство источников света в США работают на частоте 60 Гц, но благодаря магнитострикции ядро можно сжать почти в два раза больше, 120 Гц, создавая этот знакомый всем жужжащий звук.
Простое решение
Со временем все лампы и балласты потребуют замены, так как они деградируют из-за тяжелых электрических нагрузок, которые прилагаются к ним в течение бесчисленных часов день за днем. Одно из самых простых решений прекратить безумие — заменить саму лампочку. Если у вас старая люминесцентная лампа, возможно, потребуется заменить балласт. Если вы решите заменить балласт, подумайте о покупке электронного балласта. Электронные балласты работают на частоте от 20 000 до 40 000 Гц непрерывно и должны полностью устранить гудение и гудение.
Избавьтесь от бликов, не просто избавьтесь от шума
Флуоресцентные лампы не просто беспокоят наши уши непрекращающимся шумом, они также излучают ультрафиолетовые волны, которые со временем могут раздражать наши глаза, что приводит к головным болям, затуманенному зрению и снижению концентрации внимания. Избавьтесь от шума и вредных бликов, связанных с люминесцентными лампами, с помощью защитных решеток для люминесцентных ламп от Diffuser Specialist. У нас в наличии широкий выбор моделей и размеров, и если у нас его нет — мы сделаем это!
[symple_button color = ”blue” url = ”https: // diffuserspecialist.com / fluorescent-light-diffuser-products / ”title =” Посмотреть наши продукты ”target =” blank ”border_radius =” ”] Посмотреть наши продукты [/ symple_button]
: Источники:
http://www.britannica.com/EBchecked/topic/263882/hertz
http://www.improvenet.com/a/how-can-i-stop-my-fluorescent-lights-from-buzzing
http : //www.wikihow.com/Fix-Fluorescent-Light-Humming
http://en.wikipedia.org/wiki/Magnetostriction
