ПОРУЧИК ГОЛИЦИН — ПРОВЕРЬТЕ ПАТРОНЫ! А ТАКЖЕ ЦОКОЛИ И ЛАМПЫ.

В каждом светильнике используется определенный тип патрона, в который можно установить только такую лампу, которая имеет подходящий цоколь. Таким образом, при покупке светильника следует обратить внимание на тип цоколя ламп, которые используются в светильнике.

В комплект подавляющего большинства светильников лампы не входят и об их приобретении следует позаботиться одновременно с покупкой светильника. Кроме того, лампы недолговечны и их приходится периодически заменять. В нашем обзоре — небольшой экскурс в мир патронов, цоколей и источников света.

При выборе лампы для светильника следует учитывать не только тип цоколя, но и разрешенную для светильника мощность лампы, напряжение в сети, подходящие под конкретный светильник габариты лампы, схему подключения светильника.

Каждый тип цоколя имеет свое обозначение, которое позволяет не заблудиться в их довольно широкой номенклатуре. Например, цоколь «Е» (Edison Screw type / Винт Эдисона) — винтовой, цифра после буквы обозначает наружный диаметр в миллиметрах.

Цоколь E14

E14 — один из самых привычных типов цоколя. Для миниатюрных классических ламп накаливания с таким цоколем прижился термин «миньон». Традиционные лампы накаливания являются наиболее широко применяемым источником света. Их отличает наибольшее разнообразие типов: грушевидая, свечеобразная, каплевидная, шарообразная, зеркальная и др.

накаливаня

галогенная

люминесцентная

Цоколь E27

E27 — самый популярный тип цоколя, придуманный еще Эдиссоном. Кроме классических ламп накаливания, такой цоколь теперь имеют и лампы другого типа, в том числе энергосберегающие компактные люминесцентные лампы, галогенные лампы накаливания, газоразрядные и другие.
Будьте внимательны — компактные люминесцентные лампы с цоколем E27 и E14 не подходят для работы в схемах с диммерами и электронными выключателями.

накаливания

галогенная

люминесцентная

Цоколь G4

Цоколь G4 разработан для миниатюрных галогенных ламп, которые широко используются для декоративного светового оформления благодаря своему яркому точечному свету. В основном это низковольтные лампы для напряжения 12В или 24В. Преимущества этих ламп проявляются, прежде всего, во встраиваемых потолочных светильниках и гибких системах освещения. Срок службы таких ламп — свыше 2000 часов. В настоящее время лампы с таким цоколем широко используются в светильниках с хрустальными стразами.

патрон G4

галогенная

низковольтная галогенная

Цоколь G5

Цоколь G5 используется в люминесцентных трубчатых лампах с диаметром колбы 16 мм. Эти лампы излучают свет очень высокого качества цветом от теплого белого до холодного дневного. Люминесцентные лампы отличаются высокой световой отдачей и малым потреблением электроэнергии.

патрон G5

люминесцентная

Цоколь G9

Миниатюрные галогенные лампы с цоколем G9 предназначены для использования в сети переменного тока напряжением 220В и являются идеальным источником света для декоративных светильников в жилых помещениях и работают без трансформатора.

патрон G9

высоковольтная галогенная

галогенная

Цоколь 2G10

Четырехштырьковый цоколь 2G10 используется в особоплоских компактных люминесцентных лампах с высокой светоотдачей. Такие лампы применяются для светильников типа Downlights (вниз-светящие) и Uplights (вверх-светящие), для плоских настенных или потолочных светильников.

патрон 2G10

люминесцентная

Цоколь 2G11

Компактные люминесцентные лампы с односторонним четырехштырьковым цоколем 2G11 используются в системах внутреннего и наружного освещения. Такие лампы — идеальный вариант для современных малогабаритных светильников.

патрон 2G11
горизонтальный

патрон 2G11
вертикальный

люминесцентная

Цоколь G12

патрон G12

металлогалогенная

Цоколь G13

патрон G13

люминесцентная

U-образная

Автор: Февзи Мусаев, специально для Superpokupka.ru

Типы цоколей ламп

Поиск по названию:

Поиск по артикулу:

Поиск по тексту:

Цена:
от: до:

Выберите категорию
Все »Лампы »»Светодиодные лампы »»»Замена лампы накаливания до 60 Вт.

»»»Замена ламп накаливания до 100 Вт. »»»Замена галогенных ламп »»»Диммируемые светодиодные лампы »»»Мощные светодиодные лампы »»»Декоративные лампы »»»Лампы для холодильников и швейных машин »»»Замена люминесцентных ламп »»»Лампы GX53 и GX70 »»Фитолампы »»Ретро лампы »»Лампы 12 Вольт »»Диско лампа »»Лампы энергосберегающие »»»Аналоги ламп накаливания до 60 Вт. »»»»Теплый свет лампы »»»»Холодный свет лампы »»»Аналоги ламп накаливания до 100 Вт.

»»»»Теплый свет лампы »»»»Холодный свет лампы »»»Аналоги ламп накаливания до 500 Вт. »»»»Теплый свет лампы »»Лампы накаливания »»Лампы люминесцентные »»»Лампы Т4 люминесцентные »»»Лампы Т5 люминесцентные »»»Лампы Т8 люминесцентные »»Лампы галогенные »»»Лампы галогенные декоративные »»»Лампы галогенные G4, GU 5.3, GU10 »»»Блоки защиты галогенных ламп »»Лампы металлогалогенные »»Лампы ртутные и натриевые »Светильники »»Светодиодные светильники LED »»»Потолочные светодиодные светильники »»»»Светодиодный светильник под Армстронг »»»»Встраиваемые светодиодные светильники »»»»Накладные светодиодные светильники »»»»Точечные светодиодные светильники »»»»Крепления для потолочных светильников »»»Настольные светодиодные светильники »»»Прожекторы светодиодные »»»Светодиодные светильники уличного освещения »»»Для ЖКХ »»Для дома »»»Потолочные светильники, люстры »»»»Светильники под лампу накаливания »»»»Люстры »»»»Люминесцентные светильники »»»Настенные светильники, бра »»»»Светильники под лампу накаливания »»»»Люминесцентные светильники »»»Ночники »»»Для ванной и туалета »»»Для кухни »»»Точечные светильники »»»Настольные светильники »»Светильники лофт »»Диско шар »»Для дачи »»Для теплицы »»Для бани и сауны »»Для гаража и подвала »»Для производства »»Для офиса »»Для склада и производства »»Для улицы »»»Кронштейны для уличных светильниов »»Светильники для сада и парка »»Для подсветки »»Для спортивного зала »»Для магазина »»Переносные светильники »»Аварийные светильники »»Аккумуляторные светильники »»Патроны к светильникам »Светодиодная подсветка »»Светодиодная подсветка потолка »»»Светодиодная гибкая лента для помещений на самоклеющейся основе ULS-3528 »»» Светодиодная гибкая лента для помещений на самоклеющейся основе ULS-5050 »»»Светодиодная гибкая герметичная лента ULS-3528 »»»Светодиодная гибкая герметичная лента ULS-5050 »»»Драйверы для светодиодов »»»Контроллеры для управления светодиодными источниками света »»Светодиодная подсветка шкафа »»Электронные трансформаторы »Стабилизаторы напряжения »»Однофазные стабилизаторы напряжения »»Стабилизаторы напряжения напольные, электронные »»Стабилизаторы напряжения настенные, релейные »»Стабилизаторы напряжения настольные »»Стабилизаторы напряжения электромеханические »Низковольтная аппаратура »»Автоматические выключатели »»»Автоматы для проводов сечением до 25мм.

»»»»Для дома, характеристика B »»»»Для дома, характеристика C »»»»Для производства, характеристика D »»»Автоматы для проводов сечением до 35мм. »»»»Для дома, характеристика C »»»»Для производства, характеристика D »»»Автоматы для проводов сечением до 50мм. »»»»Для дома, характеристика C »»»»Для производства, характеристика D »»»Автоматы промышленные ВА88 »»УЗО »»Дифференциальные автоматы »»»Серия АВДТ 63 »»»Серия АВДТ 64 с защитой »»»Дифавтоматы АД12, АД14 »»»Серия DX »»Разрядники, ограничители импульсных перенапряжений »»Выключатель нагрузки (мини-рубильник) »»Предохранители »»»Плавкие вставки цилиндрические ПВЦ »»»Предохранители автоматические резьбовые ПАР »»»Предохранители ППНН »»Контакторы »»»Контакторы модульные серии КМ63 »»»Контакторы малогабаритные КМН »»»Контакторы КМН в оболочке IP54 »»Пускатели ручные »Электроустановочные изделия »»Выключатели »»»Выключатели внутренние »»»Выключатели накладные »»Розетки »»»Розетки внутренние »»»»Серия INARI »»»»Серия LARIO »»»»Серия VATTERN »»»»Серия MELAREN »»»»Розетки, выключатели Legrand Valena »»»Розетки накладные »»»»Серия SUNGARY »»»»Серия BALATON »»»»Серия SAIMA »»Коробки монтажные, подрозетники »»»Монтажные коробки для открытой проводки »»»Монтажные коробки для скрытой проводки »»Удлинители электрические »»»Удлинители бытовые »»»Удлинители силовые »»Сетевые фильтры »»Тройники электрические »»Вилки электрические »»Силовые разъёмы »»»Вилки переносные »»»Розетки стационарные »»»Розетки переносные »»»Розетки стационарные для скрытой установки »»»Вилки стационарные »Щитовое оборудование »»Корпуса к щитам электрическим »»»Для помещения »»»»Пластиковые боксы »»»»»Боксы пластиковые навесные »»»»»Боксы пластиковые встраиваемые »»»»»Бокс КМПн »»»»Металлические корпуса »»»»»Щиты распределительные »»»»»Щиты учётно-распределительные »»»»»Щиты с монтажной панелью »»»»»Щиты этажные »»»»Шкафы напольные »»»»»Сборно-разборные шкафы »»»»»Моноблочные шкафы »»»»»Аксессуары к шкафам »»»Для улицы IP65 »»Электрощиты в сборе »»»Ящики с понижающим трансформатором (ЯТП) »»»Ящики с рубильником и предохранителями (ЯРП) »»»Ящики с блоком «рубильник-предохранитель» (ЯБПВУ) »»»Щитки осветительные (ОЩВ) »»Аксессуры для шкафов и щитов »»»Шина нулевая »»»Шина нулевая на DIN-рейку в корпусе »»»Шина N нулевая с изолятором на DIN-рейку »»»Шина N нулевая, в изоляторе »»»Шина N нулевая на угловых изоляторах »»»Шина соединительная »»»DIN-рейки »Фонарики »»Фонарики налобные »»Фонари прожекторы »»Фонари ручные »»Фонари кемпинговые »»Фонари с зарядкой от сети »»Фонари для охоты »Провод, Кабель »»Кабель »»»Кабель медный NYM (3-я изоляция, еврост.

) »»»Кабель медный силовой ВВГ-нг »»»Кабель медный силовой ВВГ »»»Кабель алюминиевый АВВГ, АВВГп »»»Кабель бронированный »»Провод »»»Провод медный »»»Провод медный осветительный ПУНП, ПУГНП »»»Провод монтажный »»»Провод медный гибкий соединительный ПВС »»»Провод медный гибкий соединительный ШВВП (ПГВВП) »»»Провод медный установочный ПВ »»»Провод водопогружной ( ВВП) »»»Провод алюминиевый »»»Провод телефонный »»»Провод ВВП »Звонки дверные »»Звонки беспроводные »»»1 звонок + 1 кнопка »»»1 звонок + 2 кнопки »»»2 звонка + 1 кнопка »»»1 звонок (вилка 220В) + 1кнопка (батарейка А23) »»Звонки проводные »Системы для прокладки кабеля »»Кабельные каналы »»Гофрированные трубы »»»Аксессуары для труб »»Металлорукав »»»Аксессуары для металлорукава »»»Металлорукав в ПВХ-изоляции »»Труба ПВХ »»»Аксессуары для труб »»Лотки металлические »Климатическое оборудование »»Тепловые пушки и вентиляторы »»»Тепловые пушки »»»Масляные радиаторы »»»Тепловентиляторы электрические »»»»Керамические обогреватели »»»»Спиральные обогреватели »»Охлаждаемся, климатическое оборудование »»»Кондиционеры напольные »Инструмент, расходные материалы »»Инструмент »»Изоляция »»»Термоусаживаемая трубка ТУТнг »»»Изолента »»Клеммы, зажимы »»»Строительно-монтажная клемма КБМ »»»Зажим винтовой ЗВИ »»»Соединительный изолирующий зажим СИЗ »»Хомуты, скобы »»»Лента спиральная монтажная пластиковая ЛСМ »»»Хомут нейлон »»»Хомут полиамид »»»Кабельный хомут с горизонтальным замком »»»Скоба плоская »»»Скоба круглая »Умный дом »»Датчики движения »»Дистанционное управление »»Фотореле

Производитель:
ВсеFamettoGaladLegrandTDMUnielVolpeКМ-ПрофильРесантаРоссияСтарлайтСтройСнаб

Прежде чем купить лампу, рекомендуем обратить пристальное внимание на тип ее цоколя, иначе она может просто не подойти к светильнику.
Давайте попробуем разобраться, какие типы цоколей ламп существуют и что они обозначают.

Все типы цоколей обозначаются согласно единым требованиям ГОСТ.

Например, что обозначает лампа Е27?

Большая буква в обозначениии указывает на тип цоколя:

B — штифтовой цоколь (Байонет)
E — резьбовой цоколь (Эдисона)
F — цоколь с одним штырьком, где

a — цилиндрический штырёк
b — рифленый штырёк
c — штырёк специальной формы

G — штырьковый цоколь

H — цоколь для ксеноновых ламп

K — цоколь с кабельными соединениями

P — фокусирующий цоколь
R — цоколь с утопленным контактом

S — софитный цоколь

T — телефонный цоколь

W — основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.

Число, следующее за буквенным обозначением, указывает диаметр соединительной части цоколя или расстояние между штырьками.

Строчные буквы после цифры показывают количество контактных пластин, штырьков или гибких соединений:

s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

Иногда к первой букве добавляется еще одна буква, уточняющаяя (для некоторых типов):

U — энергосберегающая лампочка;
V — цоколь с коническим концом;
A — автомобильная лампа.

Пример:

Лампа Е27 — резьбовой цоколь, диаметр соединительной части — 27 мм.

Резьбовой цоколь Е (Эдисона):

Цоколь Эдисона — резьбовая система быстрого соединения лампы с патроном, самый популярный тип цоколя.
Кроме классических ламп накаливания, такой цоколь применяется и в лампах других типов, например в энергосберегающих компактных люминесцентных лампах, галогенных лампах и других.
Обозначение Е хх соответствует диаметру в миллиметрах.

Тип	Диаметр (мм.)	Наименование
E5	5	Микроцоколь (LES)
E10	10	Миниатюрный цоколь (MES)
E12	12	Миниатюрный цоколь (MES)
E14	14	«Миньон» (SES)
E17	17	Малый цоколь (SES) (110 В)
E26	26	Средний цоколь (ES) (110 B)
E27	27	Средний цоколь (ES)
E40	40	Большой цоколь (GES)

Штырьковый цоколь G:

Штырьковый цоколь G использовался ранее только для установки трубчатых люминесцентных ламп. Споявлением новых вилов ламп, для соединения лампы и патрона используются разлиные штырьковые системы.
Цифра обозначает расстояние между контактами.

Буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!

Обозначение G хх соответствует растоянию в миллиметрах между контактами.

Пример: лампа G13

R — Цоколь с утопленным контактом

Основные представители ламп с цоколем R7s — кварцевые галогенные лампы, которые используются в осветительных установках высокой интенсивности, например в прожекторах.
Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц.
После обозначения цоколя R7s, указываются цифры: 78 или 118. Они показывают общую длину лампы в мм

Тип	Расстояние между штырьками (мм.)	цоколь	патрон	лампа
R7s	7
R7s	7	Цоколь R7s	патрон R7s	кварцевая галогенная R7s

Софитный цоколь S:

Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5).

Фокусирующий цоколь P:

Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь Т:

Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.

Цоколь типа W:

В случае такого цоколя контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

На сегодняшний день существует так же ряд нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.

В некоторых случаях вместо типа цоколя указывается тип лампы.

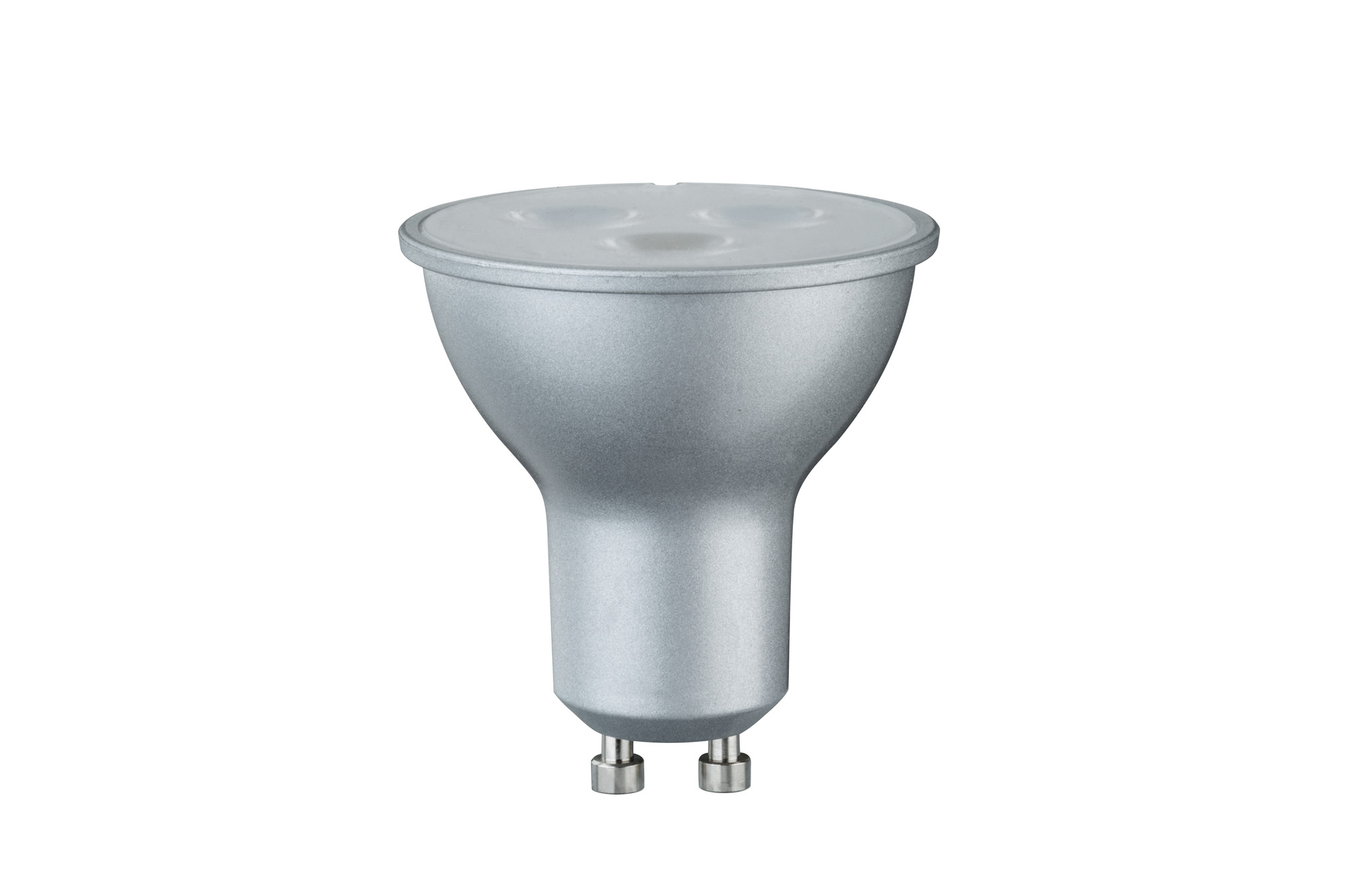

MR16 (цифры могут различаться) — стандартный типоразмер галогенных ламп накаливания с отражателем.
Обычно, цоколь используется штырьковый (типа G).

R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп.
Они служат для создания направленного света.
Цоколь типа E (резьбовой).

2D — это компактные люминесцентные лампы.
Колбы ламп выполнены в форме двух дуг.
Цоколь G10q или GR8.

Подробнее про виды ламп

Колбные лампы

Представляют собой лампы в виде стеклянной трубки.
Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см),
T12 (диаметр 12/8 дюйма=3.80 см).

Подробнее про лампы Т8

Рекомендуем также посмотреть:

Обозначение ламп

Какие светодиодные лампы лучше

Энергосберегающие лампы — вредны или нет?

Как выбрать хороший стабилизатор напряжения

Цоколи автомобильных ламп. Цоколи ламп авто на фото для головного света и дополнительного освещения

В современном автомобиле применяется огромное количество ламп. Они выполняют функции внешнего и внутреннего освещения. В зависимости от этих целей, лампы также имеют разные габариты, электрические характеристики, соединительный цоколь.

Цоколь — элемент лампы, удерживающий ее в патроне и передающий ток для питания лампы по своим контактам. Также цоколь герметизирует колбу лампы от внешней среды. Во многих автомобильных лампах, особенно лампах основного света закачан газ. Цоколь должен обеспечивать герметичность на протяжении всего срока службы лампы, чтобы исключить его выход из колбы. В обычных же лампах накаливания находится вакуум, который также герметично изолирован от внешней среды цоколем.

Типы и обозначение автомобильных ламп и цоколей.

На сегодняшний день, определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Немного устаревший, так как прогресс не стоит на месте, тем не менее большинство стандартных автомобильных ламп и цоколей в нем указаны.

В зависимости от количества контактов у цоколя автомобильной лампы добавляется соответствующая буква:
s — один контакт
d — два контакта
t – три контакта

Типы цоколей автомобильных ламп.
А – лампа автомобильная (пример А12-10-1 – автомобильная габаритная лампа, мощностью 10 Ватт).
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная (освещение салона, номера, багажника, общепринятое европейское обозначение C5W, C10W).
АКГ – кварцевая галогенная автомобильная лампа (самый распространенный вариант на сегодня).
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения (T4W 4W) – лампа диаметром 9 миллиметров и мощность 4 Ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R10W) – мощность 10 Ватт.
R2 — Диаметр колбы порядка 40 мм. Лампы накаливания, называемые «шарами», применялись в 70х-80х годах для дальнего и ближнего света. На настоящий момент практически не используются или используются на военной и сельхозтехнике.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 Ватт.
SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, номерного знака и подсветки багажника. Обозначение для примера SV8,5
5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 Ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других. Пример BA15s, 15 – диаметр 15мм.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и на 150° по радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла, её зачастую называют бесцокольной лампой. Пример обозначения (W2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 Ватт.

Обозначение ламп.

Наиболее распространенные галогенные лампы могут иметь различный цоколь, но начинаться с одной буквы H, что значит галогенная (англ. Halogen). Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9006 (противотуманная лампа HB4, американский и японский стандарт). Ксеноновые лампы имеют впереди обозначения букву D, где слово Discharge обозначает газоразрядная лампа.

Обозначение ламп по свету свечения.
Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы. Обозначение для примера (PY21W) — лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.
R — если буква стоит за первым символом, то эта лампа выполнена с красным цветом колбы.

Бортовое напряжение 12V и 24V.

При выборе ламп, нужно быть внимательным, поскольку все автомобильные лампы разделяются по напряжению на 12-ти и 24-х Вольтовые. Все легковые автомобили Европы, Азии, США, а также грузовые автомобили американского рынка имеют бортовое напряжение 12 Вольт. Грузовые автомобили России, Европы и Японии имеют напряжение 24 Вольта. В нашем Каталоге мы специально выделили лампы на 24 Вольта в отдельную группу, чтобы не было путаницы у покупателей.

Далее для вас мы предлагаем полный список всех существующих ламп на сегодняшнее время, используемых в российских, европейских, японских и американских автомобилях, которые вы можете приобрести в нашем интернет-магазине:
лампа Н1 цоколь P14,5s
лампа Н2 цоколь Х511
лампа h4 цоколь PK22s
лампа h4c цоколь P22d/5
лампа h4d цоколь P22d/6
лампа h4r цоколь PK22
лампа h5 цоколь P43t
лампа H6 цоколь Pz43t
лампа Н7 цоколь PX26d
лампа Н11 цоколь PGJ19-2
лампа Н11B цоколь PGJY19-2
лампа H8 цоколь PGJ19-1
лампа H8B цоколь PGJY19-1
лампа H9 цоколь PGJ19-5
лампа H9B цоколь PGJY19-5
лампа h20 цоколь PY20d
лампа h22 цоколь PZ20d
лампа h23 цоколь P26. 4t
лампа h25 цоколь PGJ23t-1
лампа h26 цоколь PGJ19-3
лампа h28 цоколь PY26d-1
лампа h29 цоколь PU43t-3
лампа HB1 (9004) цоколь P29t
лампа HB3 (9005) цоколь P20d
лампа HB3A (9005XS) цоколь P20d
лампа НВ4 (9006) цоколь P22d
лампа НВ4A (9006XS) цоколь P22d
лампа HB5 (9007) цоколь PX29t
лампа HIR1 (9011) цоколь PX20d
лампа HIR2 (9012) цоколь PX22d
лампа HR2 цоколь P45t-41
лампа HS1 (Мото) цоколь PX43t
лампа HS5 (Мото) цоколь P23t
лампа IH01 (h5B) цоколь P30t
лампа 702K (h5A) цоколь P30/22L
лампа h37/1 (880) цоколь PG13
лампа h37/2 (881) цоколь PGJ13
лампа 886 цоколь PGJ13
лампа 889 цоколь PGJ13
лампа 890 цоколь PG13
лампа 893 цоколь PG13
лампа 894 цоколь PGJ13
лампа 896 цоколь PGJ13
лампа 9005J цоколь специфический, размеры есть на фото сверху
лампа 9006J цоколь специфический, размеры есть на фото сверху
лампа 795X цоколь BA15s
лампа R1 цоколь P42s/11
лампа R1 цоколь P42d/11
лампа R2 цоколь P45t-41
лампа S2 (Мото) цоколь BA20d
лампа S3 (Мото) цоколь P26s
лампа M3 (Мото) цоколь P15d-25-1
лампа M3 (Мото) цоколь P15d-25-3
лампа M3 (Мото) цоколь P15s-25-1
лампа D1S цоколь PK32d-2
лампа D1R цоколь PK32d-3
лампа D2S цоколь P32d-2
лампа D2R цоколь P32d-3
лампа D3S цоколь PK32d-5
лампа D3R цоколь PK32d-6
лампа D4S цоколь P32d-5
лампа D4R цоколь P32d-6
лампа D5S цоколь PK32d-7
лампа D8S цоколь PK32d-1
лампа C5W цоколь SV8. 5-8
лампа C10W цоколь SV8.5-8
лампа C18W цоколь SV8.5
лампа H5W цоколь BA9s
лампа H6W цоколь BAX9s
лампа h20W цоколь BA9s
лампа h31W цоколь BAY9s
лампа HY21W цоколь BAW9s
лампа P21W цоколь BA15s
лампа PY21W цоколь BAU15s
лампа PR21W цоколь BAW15s
лампа PR21/5W цоколь BAW15d
лампа P35W цоколь BA15s
лампа P55W цоколь BA15s
лампа P21/4W цоколь BAZ15d
лампа P21/5W цоколь BAY15d
лампа P27/8W цоколь BAY15d
лампа R5W цоколь BA15s
лампа R10W цоколь BA15s
лампа R23W цоколь BA15s
лампа RY10W цоколь BA15s
лампа RY10W цоколь BAU15s
лампа R7/3.4W цоколь BAY15d
лампа T2W цоколь BA7s
лампа T2W цоколь BA9s
лампа T3W цоколь BA9s
лампа T4W цоколь BA9s
лампа T6W цоколь BA9s
лампа T8W цоколь BA9s
лампа T10W цоколь BA9s
лампа W1.7W цоколь W2.1×9.5d
лампа W3W цоколь W2.1×9.5d
лампа W3.4W цоколь W2.1×9.5d
лампа W5W цоколь W2.1×9.5d
лампа W8W цоколь W2x4.6d
лампа WY5W цоколь W2. 1×9.5d
лампа W0,5W (T5) цоколь W2x4,6d
лампа W1,2W (T5) цоколь W2x4,6d
лампа WY1,2W (T5) цоколь W2x4,6d
лампа W2,0W (T5) цоколь W2x4,6d
лампа W2,3W (T5) цоколь W2x4,6d
лампа W3,0W (T5) цоколь W2x4,6d
лампа P27/7W цоколь W2,5x16q
лампа P27W цоколь W2,5x16d
лампа PY27/7w цоколь WX2,5x16q
лампа W21W цоколь W3x16d
лампа WY21W цоколь WX3x16d
лампа W21/5W цоколь W3x16q
лампа WY21/5W цоколь W3x16q
лампа W10W цоколь W2.1×9.5d
лампа W13W цоколь W2.1×9.5d
лампа W16W цоколь W2.1×9.5d
лампа WY16W цоколь W2.1×9.5d
лампа HP24W цоколь HP24W
лампа P13W цоколь PG18.5d-1
лампа PCY16W цоколь PU20d/2
лампа PS19W цоколь PG20/1
лампа PS24W цоколь PG20/3
лампа PSX24W цоколь PG20/7
лампа PSX26W цоколь PG18.5d-3
лампа PSY19W цоколь PG20/2
лампа PSY24W цоколь PG20/4
лампа PW16W цоколь WP3.3×14.5/4
лампа PW24W цоколь WP3.3×14.5/3
лампа PWY24W цоколь WP3.3×14.5/4
лампа PY24W цоколь PGU20/4
лампы серий BAX8. 3d цоколи B8.3d, BX8.3d, BAX8.3d
лампы серий BAX8.4d цоколи B8.4d, BX8.4d, BAX8.4d
лампы серий BAX8.5d цоколи B8.5d, BX8.5d, BAX8.5d
лампа B10d цоколь B10d
лампа B11d цоколь B11d
лампа КЛУ5 ТБЦ (люминесцентная) цоколь 2G7
лампа КЛУ7 ТБЦ люминесцентная) цоколь 2G7
лампа КЛУ9 ТБЦ люминесцентная) цоколь 2G7
лампа KPR (12V, для фонариков, шуруповертов) цоколь PX13.5s

Типы цоколей ламп освещения — Как узнать вид цоколя лампочки

Цоколь – конструкционная часть любой лампы, обеспечивающая крепление и подключение в сеть за счет контактной группы. Цокольная часть лампы изготавливается в зависимости от условий эксплуатации осветительного прибора из металла, керамики или пластика. Формат цоколя, хоть и подвергся стандартизации и типизации, имеет большой модельный ряд конфигураций. Это связано с техническими характеристиками и особенностями осветительного элемента: габаритами и форматом, мощностью и рабочим напряжением, а также техническая особенность, из-за чего возникает световое излучение.

Цоколь обязательно имеет контактную группу, которая также имеет много модификаций, связанных с форматом и электрическими параметрами лампы. Вся ламповая продукция при стандартизации и типизации получила маркировку и строго описанный формат цоколя, что позволило упростить поиск и подбор ламп для различных осветительных приборов и обезопасить от случайного подключения неподходящую по электрическим параметрам лампу.

Маркировка разновидностей ламп и их цоколей

Цоколь Эдисона (винтовой или резьбовой) маркируется латинской буквой E. Он получил самое широкое распространение из-за надежной фиксации и удобной контактной группы, причем из-за выпуска ламп различной мощности цоколь бывает нескольких модификаций по диаметру винтовой части.
Штырьковый цоколь получил маркировку с латинской буквой G и представляет собой контактную группу в виде жестких контактов-штырей, причем модельный ряд имеет отличия по расстоянию между штырями и диаметру токопроводников, что и маркируется цифрой, обозначающей расстояние в миллиметрах.
Штифтовой цоколь Байонет маркируется латинской буквой B и относится к быстрым соединениям по принципу муфты с боковыми замками, контактная группа расположена отдельно на задней части. Такие лампы получили широкое распространение в условиях повышенной вибрации и при необходимости точного позиционирования осветительного элемента.
Цоколь с утопленными контактами маркировки R используется обычно на галогеновых лампах, когда требуется большой теплоотвод от контактной группы на керамику корпуса.

Софитный цоколь S отличается расположением контактов с двух сторон от колбы лампы, что обеспечивает повышенную стойкость к влаге, поэтому применим в условиях повышенной влажности и вибрации.

Существуют и другие виды цоколей, они получили специальное назначение. К примеру:

Фокусирующий цоколь P используется в направленных осветительных приборах. Его конструкционное отличие – это наличие фокусирующей линзы, причем отраженный световой поток проходит через цоколь со сведением в пучок.
Телефонный цоколь T с вытянутой двухсторонней контактной группой применим в телефонных станциях и пультах старого образца.
Кабельный цоколь K с поворотной контактной группой в виде гвоздиков со шляпками используется в мощных осветителях с повышенной вибрацией. Мощная контактная группа является фиксатором.
Бесцокольный тип W отличается длинной контактной группой, что применимо в прямых подключениях без «патронов».
Цоколь с одним штырьком маркируется F.
Рифленый цоколь – b.
Цилиндрический штырь – a.
Штыревая контактная группа специальной формы – c.
Специальная контактная группа и цоколь для галогенных ламп – H.

К первой букве в маркировке могут добавляться дополнительные буквы, обозначающие:

V — конический цоколь.
A – автомобильный осветительный элемент.
U – энергосберегающий осветительный элемент.

Маленькими буквами после цифр, обозначающих размерность лампы, маркируют особенности контактной группы:

d – два контакта.
s – один контакт.
t — контактная группа из трех токопроводников.
q — четыре токопроводника.
p — группа из пяти контактов.

Резьбовые цоколи E

Самое широкое распространение получили резьбовые цоколи E, которые используются в большинстве осветительных бытовых и промышленных приборов. Цоколь имеет металлический корпус с винтовой резьбой, который отлично фиксирует лампу в патроне. Контактная группа удобно разнесена с точки зрения электрической безопасности: центральный контакт в глубине патрона и боковой контакт на металлической резьбе. Вкручивание обеспечивает отличное прилегание контактной группы, что обеспечивает минимальное переходное сопротивление, воздействующее на разогрев контактов и падение мощности осветителя.

К неудобствам такого цоколя можно отнести необходимость вкручивание на несколько витков, что в ограниченном пространстве крайне неудобно. К тому же точное позиционирование осветительного элемента невозможно, поэтому лампы с цоколем E предназначены для рассеянного освещения.

Конструкционные особенности таких ламп не ограничивают применение по напряжению, поэтому с таким цоколем можно встретить лампы на 12, 24, 36, 42, 110 и 220 В. Причем формат цоколей для обеспечений электрической безопасности у всех этих ламп разный, так лампы E17 и E26 предназначены для сети 110 В, а их аналоги E14 и E27 — для сети 220 В.

Можно встретить целый модельный ряд ламп с винтовыми цоколями:

E5 – микроцоколь с диаметром всего 5 мм и с техническим названием LES.
E10 и E12 – миниатюрные цоколи с диаметрами соответственно 10 и 12 мм и с техническим названием MES.
E14 – «Миньон» или SES с диаметром 14 мм. Их можно встретить в торшерах с лампами в виде свечей или шаров.
E17 – малый цоколь (SES диаметром 17 мм)на 110 В с назначением в торшерах, бра и многоэлементных люстрах, где важна минимальная форма осветительного элемента.
E26 – средний цоколь (ES диаметром 26 мм) на 110 В. Используется в большинстве осветительных приборов американского или японского производства.
E27 – средний цоколь (ES) с диаметром 27 мм для 220 В. Используется в большинстве осветительных приборов европейского и отечественного производства.
E40 — большой цоколь с диаметром 40 мм. Применим в осветительных приборах повышенной мощности промышленного назначения.

Лампочки с цоколем E в основном применяются для освещения, поэтому их модернизация по экономичности не останавливается, из-за чего в продаже есть не только классические лампы накаливания, а и энергосберегающие с led-элементами или ртутной трубкой с разрядником. Достаточно большой размер цоколя позволили в нем расположить блок управления питания энергосберегающих ламп.

Штырьковые цоколи G

Второй по популярности использования в бытовых и промышленных осветительных приборах – штырьковый цоколь G, который имеет определенный модельный ряд с существенными техническими отличиями:

Контактная группа выполнена в виде мощных токопроводников, за счет которых и происходит удержание лампы в цоколе.
Для повышения виброустойчивости ряд лампочек снабжаете усиленным токопроводником со шляпкой, за счет чего при повороте надежно фиксируется осветительный элемент.
Цифры после латинских букв обозначают расстояние между контактной группой, что и определяет формат цоколя, патрона, всей лампы в целом, а также области применения и рабочего напряжения.
Изначально цоколь G использовался в галогеновых лампах – отсюда и маркировка. Но на сегодняшний день лампы также модернизируются по энергосбережению, поэтому в качестве излучателя светового потока используются не только люминесцентные и галогенные газы, а led-элементы.
За счет большого модельного ряда лампы с цоколем G применимы в различных осветительных приборах от встроенных точечных осветителей до мощных направленных прожекторов.
В соответствии с европейским стандартом галогеновые лампы выпускаются с рабочим напряжением 220, 24 и 12 вольт, причем расстояние в контактных группах есть схожее, что обязует повышенное внимание к маркировке при подборе и подключении.

Основные виды ламп с цоколем G:

G4 – миниатюрные галогенные лампы для точечного освещения и декоративной подсветки. В целях безопасности лампочки выпускаются на напряжение 12/24 В, но можно встретить модели и с рабочим напряжением 220 В.

G5.3 и GU5.3 – популярные галогеновые и светодиодные лампы, используемые в организации мощного местного и витринного освещения. Параболический низкий формат лампочки позволяет использовать их в подвесных потолках. Лампы встречаются на 12, 24 и 220 В рабочего напряжения.
G6.35 – специфичная лампочка в виде цилиндра или шара с рабочим напряжением 220 В. За счет малых габаритов используется в бытовой технике.
G9 – лампы для сети 220 В в декорировании светильников и люстр. Контактная группа выполнена в виде петель с расстоянием между ними 9 мм.
G10 и GU10 – популярные лампы во встроенных светильниках, аналогичных G5.3, только большей мощности и размерности. Контактная группа отличается наличием «шляпок», а установка лампы в патрон осуществляется с поворотом.
G13 используется для газоразрядных люминесцентных ламп в виде цилиндрических колб, которые применяют в энергосберегающих осветителях внутри помещений с большим рассеиванием. Но внедрение светодиодных элементов коснулось и этих лам, поэтому существуют цилиндрические лампы с led-элементами.
G23 и G 24 – специализированные лампочки, встраиваемые в освещение бытовой техники, к примеру, настольных ламп или душевых кабин.

Отличительной особенностью является наличие мощного фиксатора возле контактной группы, а вот модельный ряд ламп весьма широкий и по количеству контактов, и по их расположению и по форме фиксатора. Формат лампы в виде цилиндра, причем есть галогеновые, люминесцентные и светодиодные модели.
GX53 и GX70 – самые мощные осветительные элементы из модельного ряда. Применяются для формирования основного освещения помещений с подвесными потолками, а также при направленном местном освещении в прожекторах. Лампы схожи с большими таблетками, фиксируются поворотным движением. В основном это энергосберегающие осветительные элементы на основе led-технологии.

Основные специализированные цоколи

Среди специализированных цоколей большую популярность получила модель R, в которой контакты утоплены в керамический или стеклянный корпус, что способствует теплоотведению. Цифра в маркировке обозначает не расстояние между контактами, а размер в миллиметрах самого контакта. Контактная группа разнесена по сторонам колбы лампочки, которая выпускается в нескольких размерах, что отражается в дополнительной маркировке цифрами. Такие лампочки за вытянутую цилиндрическую форму прозвали карандашами. Самая популярная модель цоколя R7S, лампы с которым выпускаются галогенового и светодиодного типа.

Штифтовой цоколь B получил большое распространение в низковольтном питании, хотя есть модели и на 110/220 В. Чаще всего их можно встретить в качестве осветительных элементов в различной технике: авто, мото, корабли. Удобство такого цоколя в установке: попадание в пазы, нажим и небольшой поворот. Цифры в маркировке обозначают диаметр цоколя, который увеличивается при увеличении мощности лампы.

Маркировка цоколя и применение ламп

Важнейший элемент световых приборов — лампы являются самыми унифицированными деталями в мировом автомобилестроении.

В отличие от бытовых электроламп, автомобильные работают в условиях тряски и вибрации и, соответственно, имеют более прочные спирали (в них использован вольфрам другой марки). Цоколи с круглой дюймовой резьбой большая редкость на лампах для подвижной техники. Здесь применяются подпружиненные патроны или зажимы, исключающие выворачивание или разбалтывание крепления лампы.

Такой принцип фиксации лампы в патроне стал широко применятся в автомобилестроении, подвергаясь лишь некоторым видоизменениям.

Фланцевые лампы

имеют жесткий допуск на расположение спирали относительно фланца, а значит, позволяют размещать ее точно в фокусе отражателя оптического элемента или на нужном расстоянии от него. Если фланцевая лампа предназначена для фары головного света или прожектора, то ее спираль дальнего света либо компактно свернута, как бы приближаясь к идеальному точечному источнику света, либо растянута вдоль оптической оси отражателя (лампа h2, H7). Если же лампа предназначена для противотуманных фар, то спираль может быть перпендикулярна оптической оси (лампа Н3).

Лампы R2 относятся к старому поколению световых приборов и применяются в двух фарных системах освещения. Их применение ограничивается старым парком автомобилей и сельхозтехники.

Лампы Н1 и Н7 применяются в четырех фарных системах автомобиля. При этом если раньше лампа Н1 использовалась, как на ближний так и на дальний свет, то с появлением лампы Н7 её применение ограничилось в оптике дальним светом или противотуманными фарами. Это связано с тем, что лампа Н7 разработаны для оптики последнего поколения и наряду с высокими эксплуатационными характеристиками (низкая температура цоколя и менее ослепительный свет) имеет на 20% большую яркость по сравнению с Н1 лампой. Лампы категории Н4 наиболее популярны и востребованы автосборочными заводами. Простата установки, регулировки и замены является несомненным преимуществом для автомобилей эконом класса. Однако самый главный недостаток это низкая световая отдача для нити ближнего света всего 1000 Лм. Для сравнения световая отдача лампы Н7 – 1500 Лм.
Штифтовые лампы.

лампы — наиболее применяемые из автомобильных ламп. Если фланцевых ламп на автомобиле может быть от 2 до 6, то штифтовых от 10 до 20 штук. Штифты на цилиндрической поверхности цоколя могут быть расположены как симметрично, так и со смещением одного из них. Штифт смещают по высоте на двух нитевых лампах (P21/5W), чтобы обеспечить определенное положение лампы в патроне. Смещенные по окружности штифты применяют обычно на лампах с оранжевым стеклом колбы (PY21W). Их появление вызвано тем, что на многих современных автомобилях рассеиватели указателей поворотов стали делать бесцветными, требования дизайна. По ГОСТу для указателей поворотов предусмотрен оранжевый свет, поэтому штифты на цоколе сместили, что не дает возможность вставить в цоколь обыкновенную лампу накаливания. Также встречаются в световых программах западных производителей галогенные лампы для индикаторных и стояночных огней (H6W, h31W) со смещенными штифтами. Это позволяет исключить их взаимозаменяемость с обычными лампами.
Софитные лампы

цокольные (софитные) лампы применяют в плафонах внутреннего освещения салона (их форма дает возможность сделать прибор довольно плоским, утопленным в панель обивки), для фонарей освещения номерного знака, а также стоп-сигналов и поворотов некоторых автомобилей.
Лампы со стеклянным цоколем

Бывают бесцокольные лампы. В последнее время они вытесняют лампы с металлическим цоколем мощностью от 1 Вт до 21 Вт. Роль цоколя выполняет пластмассовый патрон, контакты которого прижимаются к проводникам, выведенным из колбы лампы. По своим габаритам они бывают четырех типов. От ламп приборной панели до ламп стоп-сигнала и габарита. Их несомненным преимуществом является высокий срок службы при малых габаритах.
Лампы со стеклянным цоколем, приваренным к пластмассовому патрону

с пластмассовым патроном применяются для подсветки контрольных указателей и дисплеев приборной панели. К их конструктивным особенностям можно отнести надёжное крепление контактов лампы, патрона и питающего штекера, а также отсутствующие поверхности способные ржаветь и окислятся.
Газоразрядные и галогенные лампы с пластмассовым уплотнительным патроном

Данные системы фар отличаются гораздо более ярким и точным освещением дорожного полотна. На основе технологии ламп Н7 были разработаны новейшие мощные лампы Н8, H9 и h21. Они являются единственными лампами, которые могут использоваться в особо компактных фарах.

Лампы HB3 и HB4 наряду с лампами Н8, H9 и h21 используются как отдельно, так и совместно с газоразрядными ксеноново-металлогалогенными лампами. Комбинирование вариантов освещения дает максимально возможный уровень и качество света.

НВ1 и НВ5 лампы применяются только на американских автомобилях. НВ4 в качестве головных ламп на ближний свет, а НВ3 на дальний свет. Применение лампы Н8 ограничивается для оптики ближнего и противотуманного света, оптимальный выбор для фар, с требованиями низкого потребления электроэнергии и особыми температурными условиями по нагреванию оптического элемента. Лампы Н9 применяются исключительно на дальнем свете там где надо мощный световой поток. Применение для ближнего света допускается только при наличии автоматического корректора фар. Н11 лампа нашла применение во всех направлениях развития оптических элементов. Идеально сбалансированная по конструкторским особенностям лампа имеет самый большой срок службы до 2000 часов.
Цоколей автомобильных ламп по IEC-EN 60061-1

Лампы головного света

Отличаются лампы головного освещения не только принципом действия. В зависимости от назначения они имеют различную конструкцию цоколя, колбы и спиралей. Чтобы не было путаницы, Правилами ЕЭК ООН, которые регламентируют требования к световым приборам автомобилей, установлена классификация ламп по типам: h2, h3, h4, h5, H7, а также HB1, HB2, HB3, HB4, D1, D2 (последней маркируются газоразрядные лампы). Лампы h2 предназначены для фар дальнего света в четырехфарной системе головного освещения (например, BMW, ВАЗ 2106), а изредка применяются и в противотуманных фарах.

Лампы h4 с так называемым проводом-хвостиком используются только в противотуманных фарах, а h3 встречаются значительно реже — обычно в дополнительной оптике Hella и в противотуманных фарах некоторых французских авто. В традиционной двухфарной европейской системе освещения типа CR международными нормами предусмотрено применение двухнитевой лампы h5 и однонитевой H7. Лампы H7 появились не так давно и применяются в основном на автомобилях после 1995 года выпуска, которые оборудованы так называемыми фарами свободной формы.

Лампы, маркирующиеся как HB — 1, 2, 3, 4 … свидетельствуют об их соответствии американским стандартам. Устанавливаются они, как правило, на американские и некоторые японские автомобили. Главная особенность этих ламп — необычная конструкция цоколя. HB1 и HB2 — это двухнитевые фары для американских машин, HB3 и HB4 — однонитевые, чаще встречаются на японских автомобилях. А главное отличие — в Европе с 1957 года принято асимметричное светораспределение с лучшим освещением «пассажирской» обочины и с четкой светотеневой границей. Но в Америке использование фар с границей света и тени разрешили только с 1997 года. Разрешили, но не потребовали! Свет «американских» фар распределяется почти симметрично, вовсю ослепляя встречных водителей. К тому же американцы регулируют фары только по вертикали. А еще в США и Канаде отсутствует единый порядок сертификации приборов освещения.

Многие производители наряду с простыми галогенными выпускают лампы с улучшенными характеристиками. Например:
всесезонные:

Из курса физики известно, что свет с большой длиной волны (от синего до красного) имеет и большую проникающую способность (явление дифракции световых волн). Именно поэтому запрещающий сигнал светофоров выбран красным – этот цвет виден дальше всех. Для глаза человека наибольшая разрешающая способность (различение мелких деталей) достигается при синем свете. Однако красный и синий цвета оказывают сильно раздражающее действие на наше зрение и глаза быстро устают. К тому же получить мощные источники красного и синего света сложно, да и не нужно – сама природа подсказывает компромисс: оптимальный цвет для глаз – желтый, он ближе всего к спектру солнечного света.

Поэтому большинство противотуманных фар имеют желтый или так называемый «янтарный» свет – он на 10-15% меньше рассеивается на частицах тумана, снега, дождя, чем белый, и дает достаточную освещенность дороги. Желтый свет лучше переносится водителями встречного транспорта, не вызывая у них эффекта «ослепления», а тому, кто за рулем, собственные желтые фары помогают избежать зрительной усталости при длительных поездках ночью. Но в принципе выбор цвета противотуманного света – дело вкуса водителя.

«Всепогодки» отличаются большей эффективностью при плохих погодных условиях – в туман, дождь, снегопад. Капельки влаги, которые висят в воздухе, подсвеченные лучами фар, образуют обширное свечение, на фоне которого водителю трудно выделять окружающие объекты. В сочетании с уменьшением длины луча фар, вызванного рассеиванием, это снижает видимость.

Лампы данной группы отличаются излучением желтого спектра, которое дает более контрастное в описанных условиях освещение. Благодаря иной длине волны, отличной от белого, световой поток желтого цвета лучше пробивает водяную взвесь в атмосфере. Поэтому эффект «белой завесы» перед автомобилем снижается. Конструктивные особенности всепогодных ламп – увеличенная на 10 – 30% светоотдача и особое многослойное покрытие колбы – желтого или желто-фиолетового оттенка.

Всепогодные или, как их еще называют, всесезонные лампочки имеет смысл устанавливать тем, кто целый год много ездит в темное время суток, особенно в регионах с сырым климатом.

— долговечные:

Производители гарантируют их удвоенную долговечность, рекомендуя эту продукцию профессионалам, чьи машины не простаивают ни днем, ни ночью. Специальный состав газовой смеси-наполнителя и особая технология изготовления нити накаливания продлевают срок их службы. Кроме того, комплекс технологических мер обеспечивает большую вибростойкость этих источников света.

у Philips, Narva и Osram обозначаются одинаково — Long Life,

— с увеличенной на 30% и 50% светоотдачей:

Несколько лет назад появились галогенные лампы, которые при стандартной для своего типа потребляемой мощности 60/55 Вт имеют увеличенную на 30% светоотдачу. Сегодня их предлагают по той же цене, что и обычные. Принципиально конструкция улучшенных приборов не отличается от обычных. Большая эффективность достигается за счет увеличения температуры нити накала, а ее ускоренное выгорание исключается применением в колбе газовой смеси особого состава.

Последняя новинка в этой группе – лампы с 50-процентной прибавкой яркости. На практике это означает увеличение длины луча на 5 – 10 метров, что весьма заметно даже «на глаз». Соответственно, водитель получает возможность раньше заметить препятствие и принять соответствующие меры.

Лампы повышенной яркости можно рекомендовать владельцам старых автомобилей, в которых оптика утратила первоначальные прозрачность стекла и блеск отражателя.

Вот некоторые

Philips: Premium (+30%), VisionPlus (+50%)

Osram: Super (+30%), Silverstar (+50%)

Narva Range Power (RP) (+30%), Range Power 50 (RP50) (+50%)

Tesla Super (+30%),

— излучающие свет с голубым оттенком:

Мечта каждого автомобилиста – ездить ночью, как днем. Желая помочь в этом водителям, многие фирмы наладили производство ламп с ярко выраженным белым спектром свечения. В рыночном названии некоторых из них присутствует слово «голубой», хотя на самом деле их лучи все-таки белые.

Многие ошибочно называют такой свет ксеноновым. По этой причине лампы «дневного» света получили сегодня широкое распространение, тем более что устанавливают их, в обычные фары, предназначенные для галогенных ламп. По большому счету, от обычных ламп источники света этой группы отличает только спектр излучения, который обеспечивается соответствующим цветом стекла колбы или ее участка.

Philips: Blue Vision

Osram: Cool Blue

Narva: Range Power Blue (RPB)

Голубое напыление ламп Blue Vision и Cool Blue или Range Power Blue отсекает выход из лампы света в красном, желтом и других спектрах, обеспечивая освещение идеально белым светом с голубым оттенком. Такое освещение очень эффективно при длительных ночных поездках, поскольку глаза от него практически не устают. Кроме того, голубой оттенок позволяет сохранять световое пятно во время движения по городским улицам, освещаемым светом фонарей в желтом спектре.

Обозначение автоламп по европейскому стандарту ЕСЕ R37.

Т миниатюрная цокольная лампа ( T 4 W )
R лампа с 15-мм цоколем и колбой диаметром до 19мм ( R 5 W )
P лампа с 15-мм цоколем и колбой диаметром до 26,5мм( P 21 W )
W после числа обозначает мощность(60/55 W ), а если ее нет – то число обозначает номер модели
W в начале маркировки означает, что лампа с стеклянным цоколем ( W 5 W )
Н указывает, что галогенная( H 6 W )
Y перед числом означает, что лампа имеет оранжевый цвет колбы( PY 21 W )

Обозначение цоколей по международному стандарту IEC и DIN

P заглавная буква в начале маркировки означает, что лампа фланцевая
ВА лампа штифтовая с симметричным расположением штифтов относительно друг друга
BAY лампа штифтовая со смещением одного из штифтов по высоте
BAZ лампа штифтовая со смещением одного из штифтов по высоте и радиусу
SV лампа софитная (с двух сторон цоколь)
E лампа с резьбовым цоколем
W Лампа со стеклянным цоколем

Дополнительная третья буква указывает на особое исполнение в миллиметрах, например диаметр цоколя или его фланца, а у ламп бесцокольных — размеры сторон стеклянного прямоугольника, вставляемого в патрон. И, наконец, строчная буква в конце маркировки — это число изолированных от цоколя контактов лампы: » s » (single) — один; » d » (double ) — два и » t » (triple) — три контакта. Например, цоколь BAY 15d — штифтовой, со смещением одного из штифтов по высоте, диаметром 15 мм, двух контактный.

Маркировка Галогенных ламп.

• Производитель – компания подавшая заявку на официальное утверждение.
• Тип лампы – галогенные лампы по габаритам, цоколю, исполнению, подразделяются на типы. Бывают следующие типы галогенных ламп h2; h3; h4; h5; H7; h21; h37; HB3; HB4. В данном случае, тип лампы h5.
• Напряжение – номинальное напряжение, при котором используется данная лампа.
• Мощность – потребляемая мощность, если значение указано через дробь (Например: 60/55W) это означает что мощность основной нити (дальний свет) 65 Ватт и вспомогательной нити (ближний свет) 55Ватт.
• Страна утверждения – указан код страны выдавшей официальное утверждение. Все коды указаны ниже. В нашем примере это E1-Германия.

1.Германия 2.Франция 3.Италия 4.Нидерланды 5.Швеция 6.Бельгия 7.Венгрия 8.Чешская Республика 9.Испания 10.Югославия 11.Великобритания 12.Австрия 13.Люксембург 14.Швейцария 16.Норвегия 17.Финляндия 18.Дания
19.Румыния 20.Польша 21.Португалия 22.Россия 23.Греция 24.Ирландия 25.Хорватия
26.Словения 27.Словакия 28.Беларусь 29.Эстония 31.Босния и Герцеговина 32.Латвия
34.Болгария 37.Турция 40.Республика Македония 42.ЕС (Евросоюз) 43.Япония 45.Австралия 46.Украина 47.Южная Африка
• Номер утверждения – оригинальный номер официального утверждения.
• Галогенная лампа – данная маркировка указывает, что лампа является галогенной.

Применяемость некоторых автомобильных ламп.
Перёд:

Зад:

E27, E14, E40, G4, GU10, GU5.3, G53, GX53, G13

Для полноценного функционирования и замены лампу подбирают в соответствии с патроном или разъемом, который используется в светильнике. Наиболее распространены резьбовые цоколи, также называемые цоколями Эдисона (обозначаются литерой E), и штырьковые разъемы (обозначаются буквой G). Кроме букв, в маркировке цоколя используются цифры, указывающие диаметр цоколя для первого типа или расстояние между контактами в разъеме — для второго. Традиционными считаются цоколи E27 (стандарт) и E14 (миньон).

E27 и E14 — резьбовые цоколи диаметром 27 мм и 14 мм соответственно. Чаще всего в бытовые светильники встраивают такой цоколь.

E40 — самый большой резьбовой цоколь, использующийся в мощных лампах для освещения промышленных помещений и улиц. Лампа с указанным цоколем эквивалентна, например, ртутной люминесцентной лампе ДРЛ.

G4, GU10, GU5.3 — штырьковые разъемы, применяемые в галогеновых лампах. Лампы на основе светодиодов с указанным типом разъема полноценно заменяют галогеновые лампы MR16. G4 используется в небольших лампах для точечной дизайнерской подсветки, GU5.3 — для подсветки ниш, картин, стендов и витрин, GU10 — в потолочном освещении. Лампы с GU10 фиксируются в патроне за счет поворота.

G53 — двухконтактный разъем с плоскими контактами. Чаще всего такие лампы используются во встраиваемых светильниках.

GX53 — двухконтактный разъем с контактами в форме штырька. Конструкция такого типа обычно требуется в натяжных и подвесных потолках. Как правило, это круглые лампы, в которых светодиоды расположены на плоской поверхности.

G13 — двухштырьковый разъем, в котором контакты находятся на расстоянии 13 мм. Используется в большинстве типовых ламп дневного света и трубчатых лампах серии Т8.

Цоколь лампы | Элкомэлектро

Электролаборатория » Электроосвещение » Цоколь лампы

Неотъемлемым конструктивным элементом любого светильника является цоколь, который представляет собой специальное соединение, обеспечивающее связь лампы с электрической цепью. Наша компания предлагает свои услуги в плане комплексного монтажа «под ключ» систем освещения с любыми видами цоколей, ламп освещения и электропроводки. Работая на рынке Москвы уже в течение долгого времени, мы сумели завоевать доверие многих заказчиков, а имеющаяся в компании электролаборатория обеспечивает качественную техническую проверку как всей системы в целом, так и ее отдельно взятых узловых элементов.

Основные виды цоколей ламп:

Между прочим, сегодня цоколи светодиодных ламп включают в себя не только обычный стандарт в виде Е27, но также Р28S, Р40S, Е40, Е14, ЕР 10 и так далее. Однако вне зависимости от маркировки все цоколи можно разделить на следующие группы:

1. Резьбовой. Именно данный вариант принят за стандарт, который был разработан еще свыше 100 лет назад, но до сих пор остается наиболее удобным для использования. К числу популярных вариантов здесь можно отнести Е5, Е10, Е12, Е14, Е17, Е26, Е27 и Е40. Цоколь лампы холодильника имеет тип Е12, причём здесь можно использовать не только обычную, но и энергосберегающую лампочку, что зависит уже от желания хозяина.

2. Штыковой. Такой тип цоколя чаще всего можно увидеть в светильниках, где используются люминесцентные и галогенные лампы. Хорошим примером здесь может служить лампа ультрафиолетовая с цоколем такого типа, позволяющим легко заменить вышедшую из строя лампочку на другую.

3. Фокусирующий. Чаще всего такой тип используется в фонарях, навигационных огнях, кинопроекторах, причём такой цоколь обычно содержит специальную линзу, направляющую поток световых лучей в конкретную сторону.

4. Цоколь W типа. Это достаточно интересный вариант цоколя, который фактически является частью самой лампочки. Она имеет специализированное назначение (аппаратура, бытовая техника), а поэтому в быту и офисной системе практически не используется.

5. Цоколь с утопленным контактом. Обычно такие варианты применяются в тех лампах, где имеется высокая мощность, а также значительная температура. Как правило, такие цоколи используются в галогенных, трубчатых и кварцевых лампах, применяемых в залах, лабораториях и медицинских учреждениях.

Важные нюансы в предназначении цоколей:

Одной из главных функций цоколей является также их герметизация, поскольку для лучшего токопроведения здесь не должно быть щелей и зазоров, которые могут привести к искрообразованию и даже КЗ. Иногда можно встретить цоколи, которые выполнены совместно с плафоном, причем пользоваться ими также достаточно легко. Что касается материала изготовления, то сегодня в продаже существуют пластиковые, керамические и металлические варианты цоколей, причём в каждом конкретном случае подходит свой вариант. В некоторых системах освещения используется цоколь лампы миньон, который имеет маркировку Е14 и представляет собой малый патрон. В то же время при монтаже системы освещения лучше всего доверить эту работу специалистам.

Нужно отметить, что цоколи энергосберегающих ламп обычно имеют формат Е27, а поэтому заменить обычную лампочку накаливания на энергосберегающую не сложно. Интересно, что лампы различного типа с цоколем е27 являются достаточно надежными и проверенными временем, поэтому в стандартных системах освещения чаще всего применяются именно они. Лампа накаливания цоколь е14 также остается все ещё достаточно востребованной и популярной в нашей стране, поэтому в продаже можно найти широкий ассортимент различных цоколей для тех или иных осветительных приборов.

Основания для ламп — Настольные и торшеры

Наш широкий выбор деталей и компонентов для ламп включает в себя функциональные и привлекательные цоколи для ламп, акриловые цоколи и прерыватели для ламп, загрузчики и соединители. Каждая из этих частей выполняет уникальную функцию для вашего стола или торшера. Мы специализируемся на винтажных цоколях для ламп, изготовленных из красивой литой латуни, универсального акрила или люцита, но мы также предлагаем изделия из дерева, мрамора и других материалов.

Цоколи для ламп служат ясной цели: обеспечивать стабильную основу для торшеров и настольных ламп.Этот несложный компонент доступен во многих привлекательных вариантах, большинство из которых изготовлено из литой латуни. Этот материал особенно хорошо подходит для винтажных и антикварных проектов, которые имеют очарование старины. Доступные формы, отделка и дизайн отражают этот классический античный стиль.

Помимо латуни доступны и другие материалы, и у нас есть цоколь лампы различных форм. Материалы включают дерево, которое доступно в различных вариантах отделки, а также сочетание мрамора и латуни.Круги, квадраты и стили ступней — это лишь некоторые из доступных форм.

Перерывы — еще одна функциональная деталь, которая также привлекательна. Разрывы позволяют соединить основание с трубкой или стойкой вашего приспособления. Предлагаем несколько красивых перерывов из таких материалов, как мрамор и оникс. Эти компоненты доступны как в круглой, так и в квадратной форме.

Разъемы

похожи на разрывы, но они обычно используются для соединения металлических оснований со стеклянными гарнитурами, такими как те, которые можно найти на керосиновой арматуре.Мы предлагаем латунные соединители нескольких размеров, подходящие для различных проектов. Все эти изделия изготовлены из полированной и лакированной латуни.

Наконец, у нас есть большой выбор погрузчиков, которые используются для увеличения веса у основания приспособления. Наши погрузчики сделаны из чугуна и весят до пяти фунтов. Это предотвратит опрокидывание нестабильного приспособления при нормальном использовании. При использовании погрузчика вам может потребоваться более длинная центральная труба на вашем приспособлении.

Все эти компоненты улучшат внешний вид ваших напольных и настольных светильников, а также сделают их более устойчивыми.

Экономия на цоколе лампы | BHG.com Магазин

Создайте индивидуальную лампу, которая идеально подходит для вашего дома, с широким выбором цоколей, которые позволяют вам смешивать и сочетать абажуры. Выберите цоколь лампы в стиле торшера, настольной лампы, настольной лампы или настольной лампы с подходящим красивым абажуром.

Магазин по
(3)
продажа
Все товары в продаже (70 797) Скидка 20% или больше (41 558) Скидка 30% или больше (29 783) Скидка 40% или больше (22 400) Скидка 50% или больше (10 534)
цена
Менее 85 долларов (98 711) 85–170 долларов (98 711) 170–330 долларов США (98 711) 330+ долларов США (98 711) $ к $ идти
Мин.
Макс.
перейти
марка
Роберт Эбби (14 744) Safavieh (7 702) Lite Источник (6 383) Сокровища Кэролайн (6 108) Излишек (5 939) БОЛЬШЕ +
магазин
Wayfair Северная Америка (59 972) Houzz (49 283) Излишек (47 977) Wayfair (43 198) Лампы Плюс (25 177) БОЛЬШЕ +
Лучшие бренды декора
East Urban Home — Декор Торговая Марка: Fine Art — Decor Society6 — Декор Safavieh — Декор Глобальная Галерея — Декор
Уточнить по CJ
«Койот_ск»
32-дюймовая настольная лампа с портом 68, цвет основания: кремовый
Wayfair Северная Америка
309 долларов.99
CJ
«Койот_ск»
32-дюймовая настольная лампа с портом 68, цвет основания: лимонный
Wayfair Северная Америка
309,99 долл. США
CJ
«Койот_ск»
Лампа Dane 35,5 «Buffet Lamp Ophelia & Co. Цвет основы / покрытие: Натуральная основа
Wayfair Северная Америка
249,99 долл. США
CJ
«Койот_ск»
32-дюймовая настольная лампа с портом 68, цвет основания: дымчато-серый
Wayfair Северная Америка
309 долларов.99
CJ
«Койот_ск»
Настольная лампа Orin 29 «Цвет основания Zipcode Design ™: основа бронза и оттенок коричневого.
Wayfair Северная Америка
145,99 долл. США
CJ
«Койот_ск»
Orin 29-дюймовая настольная лампа Zipcode Design ™ Цвет основы: хромированная основа и белый оттенок
Wayfair Северная Америка
85,99 долл. США
CJ
«Койот_ск»
Лампа «шведский стол» Dane 35,5 «Ophelia & Co. Цвет / покрытие: Белая вымытая основа
Wayfair Северная Америка
266,99 долл. США
CJ
«Койот_ск»
Настольная лампа Double Gourd 22,75 «Jonathan Adler Цвет основания: нежно-голубой и основание из бронзы
Wayfair Северная Америка
289,99 долл. США
CJ
«Койот_ск»
Настольная лампа Double Gourd 31 «Jonathan Adler Цвет основания: нежно-голубой и основание из латуни
Wayfair Северная Америка
379 долларов.99
CJ
«Койот_ск»
Настольная лампа Double Gourd 31 «Джонатан Адлер Цвет основы: Oxblood и Bronze Base
Wayfair Северная Америка
379,99 долл. США
CJ
«Койот_ск»
Торшер Dane 71 «Ophelia & Co. Основной цвет / покрытие: Натуральная основа
Wayfair Северная Америка
384,99 долл. США
CJ
«Койот_ск»
Настольная лампа Double Gourd 31 «Jonathan Adler Цвет основы: масло и основа бронза
Wayfair Северная Америка
379 долларов.99
CJ
«Койот_ск»
Настольная лампа Double Gourd 31 «Jonathan Adler Цвет основы: корица и основа бронзы
Wayfair Северная Америка
379,99 долл. США
CJ
«Койот_ск»
Настольная лампа Double Gourd 31 «Jonathan Adler Цвет основы: лилия и основа бронза
Wayfair Северная Америка
379,99 долл. США
CJ
«Койот_ск»
Настольная лампа Double Gourd, 31 дюйм, Jonathan Adler, Цвет основы: Селадон и основа из бронзы
Wayfair Северная Америка
379 долларов.99
CJ
«Койот_ск»
Настольная лампа Double Gourd 31 «Jonathan Adler Цвет основания: костяк и латунь
Wayfair Северная Америка
379,99 долл. США
CJ
«Койот_ск»
Настольная лампа Double Gourd 31 «Джонатан Адлер Цвет основы: Павлин и основа бронза
Wayfair Северная Америка
379,99 долл. США
CJ
«Койот_ск»
Настольная лампа Double Gourd, 31 дюйм, Jonathan Adler Цвет основания: цвет целадон и основание из латуни
Wayfair Северная Америка
379 долларов.99
CJ
«Койот_ск»
Настольная лампа Double Gourd 31 «Джонатан Адлер Цвет основания: Oxblood и латунного основания
Wayfair Северная Америка
379,99 долл. США
CJ
«Койот_ск»
Настольная лампа с двойной тыквой, 31 дюйм, Джонатан Адлер Цвет основания: морской и латунный
Wayfair Северная Америка
379,99 долл. США
CJ
«Койот_ск»
Настольная лампа Sian 32 «, цвет основания August Grove®: окрашенное основание из кованой меди
Wayfair Северная Америка
118 долларов.99
CJ
«Койот_ск»
Настольная лампа Double Gourd 22,75 «Jonathan Adler Цвет основания: нежно-голубой и основание из латуни
Wayfair Северная Америка
289,99 долл. США
CJ
«Койот_ск»
Настольная лампа Double Gourd 31 «Джонатан Адлер Цвет основы: тыква и основа бронза
Wayfair Северная Америка
379,99 долл. США
CJ
«Койот_ск»
Торшер Dane 71 «Офелия и Ко. Основной цвет / покрытие: Белая промытая основа
Wayfair Северная Америка
384,99 долл. США
CJ
«Койот_ск»
Настольная лампа Double Gourd 31 «Джонатан Адлер Цвет основы: Павлин и латунная основа
Wayfair Северная Америка
379,99 долл. США
CJ
«Койот_ск»
Настольная лампа Double Gourd 31 «Jonathan Adler Цвет основы: корица и латунь
Wayfair Северная Америка
379 долларов.99
CJ
«Койот_ск»
Стандартная настольная лампа Double Gourd 22,75 «Jonathan Adler Цвет основания: нежно-синий и основание из бронзы
Wayfair Северная Америка
289,99 долл. США
CJ
«Койот_ск»
Настольная лампа Double Gourd, 31 дюйм, Jonathan Adler, Цвет основы: нежно-голубой и античное серебро.
Wayfair Северная Америка
379 долларов.99
CJ
«Койот_ск»
Настольная лампа с двойной тыквой, 31 дюйм, Джонатан Адлер Цвет основы: масло и античное серебро
Wayfair Северная Америка
379,99 долл. США
CJ
«Койот_ск»
Стандартная настольная лампа Double Gourd, 22,75 дюйма, Jonathan Adler Цвет основания: морской и латунный
Wayfair Северная Америка
289 долларов.99
CJ
«Койот_ск»
Стандартная настольная лампа Double Gourd, 22,75 дюйма, Jonathan Adler Цвет основания: тыква и латунь
Wayfair Северная Америка
289,99 долл. США
CJ
«Койот_ск»
Настольная лампа Double Gourd 31 «Jonathan Adler Цвет основы: костяная и бронзовая основа
Wayfair Северная Америка
379,99 долл. США
CJ
«Койот_ск»
Настольная лампа Double Gourd 31 «Jonathan Adler Цвет основы: Яблоко и основание из латуни
Wayfair Северная Америка
379 долларов.99
CJ
«Койот_ск»
Настольная лампа Double Gourd, 31 дюйм, Jonathan Adler Цвет основы: тыква и латунная основа
Wayfair Северная Америка
379,99 долл. США
CJ
«Койот_ск»
Стандартная настольная лампа Double Gourd, 22,75 дюйма, Jonathan Adler Цвет основы: тыква и основание из бронзы
Wayfair Северная Америка
289,99 долл. США
CJ
«Койот_ск»
Настольная лампа Double Gourd 31 «Jonathan Adler Цвет основы: дымчато-серо-коричневый и латунная основа
Wayfair Северная Америка
379 долларов.99
CJ
«Койот_ск»
Настольная лампа с двойной тыквой, 31 дюйм, Джонатан Адлер Цвет основы: тыква и античное серебро
Wayfair Северная Америка
379,99 долл. США
CJ
«Койот_ск»
Настольная лампа с двойной тыквой, 31 дюйм, Джонатан Адлер Цвет основы: корица и античное серебро
Wayfair Северная Америка
379 долларов.99
CJ
«Койот_ск»
Настольная лампа Double Gourd, 31 дюйм, Jonathan Adler Цвет основания: костяк и античное серебро
Wayfair Северная Америка
379,99 долл. США
CJ
«Койот_ск»
Стандартная настольная лампа Double Gourd 22,75 «Jonathan Adler Цвет основания: лилия и латунь
Wayfair Северная Америка
289,99 долл. США
CJ
«Койот_ск»
Двойная тыква 22.75-дюймовая настольная лампа Jonathan Adler Цвет основы: тыква и основа из бронзы
Wayfair Северная Америка
289,99 долл. США
CJ
«Койот_ск»
Стандартная настольная лампа Double Gourd, 22,75 дюйма, Jonathan Adler Цвет основания: Oxblood и латунное основание
Wayfair Северная Америка
289,99 долл. США
CJ
«Койот_ск»
Стандартная настольная лампа Double Gourd, 22,75 дюйма, Jonathan Adler Цвет основы: корица и основа бронза
Wayfair Северная Америка
289 долларов.99
CJ
«Койот_ск»
Настольная лампа Double Gourd 22,75 «Jonathan Adler Цвет основания: морской и латунный
Wayfair Северная Америка
289,99 долл. США
CJ
«Койот_ск»
Настольная лампа Double Gourd 22,75 «Jonathan Adler Цвет основания: Павлин и основание из латуни
Wayfair Северная Америка
289,99 долл. США
CJ
«Койот_ск»
Двойная тыква 22.75-дюймовая настольная лампа Jonathan Adler Цвет основы: корица и латунь
Wayfair Северная Америка
289,99 долл. США
CJ
«Койот_ск»
Стандартная настольная лампа Double Gourd, 22,75 дюйма, Jonathan Adler Цвет основания: костяная и бронзовая основа
Wayfair Северная Америка
289,99 долл. США
CJ
«Койот_ск»
Стандартная настольная лампа Double Gourd 22,75 «Jonathan Adler Цвет основания: нежно-голубой и основание из латуни
Wayfair Северная Америка
289 долларов.99
CJ
«Койот_ск»
Настольная лампа Perlina 14 «Urbanest Base / Цветовая гамма: черная основа / бордовый оттенок
Wayfair Северная Америка
28,99 долл. США
CJ
«Койот_ск»
Настольная лампа Double Gourd 22,75 «Jonathan Adler Цвет основы: костяная и бронзовая основа
Wayfair Северная Америка
289,99 долл. США
Как заменить лампочку в цоколе настольной лампы с подсветкой
Настольная лампа Lindsay Art Glass Mermaid с освещенным цоколем + абажур из слюды с тропическими рыбками и водорослями, $ 1340 — ПРОДАНО У многих из наших светильников Art Glass есть светильники внутри цоколя, при этом трехпозиционный переключатель освещает только основание, только абажур или и то, и другое вместе.
Бесплатно заменим цоколь лампы в магазине.
Мы использовали осветительный цоколь в нашей старинной лампе почти каждый день в течение, может быть, 15-20 лет, и его лампочка еще не погасла, но если ее нужно заменить, принесите свою лампу, и мы заменим лампочку в цоколе лампы бесплатно.
Сделай сам
Если вы не можете принести лампу, вам помогут эти инструкции, или их можно взять с собой в местное место ремонта лампы:
Как заменить лампочку в цоколе освещенной лампы
Вам понадобятся обычные плоскогубцы и новая лампочка.Требуется лампа мощностью 7,5 Вт с цоколем канделябра.
1) Отключите лампу от сети!
2) Глядя на нижнюю часть лампы , вы увидите деревянное основание с отверстием для выхода шнура сбоку и большим отверстием в центре. Шнур питания исчезает в отрезке трубы с резьбой, выходящей из лампы в середине отверстия в центре деревянного основания. Протолкните шнур питания обратно через выходное отверстие к большему отверстию в центре основания. Вам нужно сделать петлю из лишнего шнура длиной около полутора футов (около 55 см).
3) Получив петлю , возьмите плоскогубцы и ослабьте стальную гайку на трубке с резьбой, выходящей из лампы. Между цоколем и лампой может быть гайка с накаткой диаметром 3⁄4 дюйма. Снимите эту гайку. После того, как гайки будут сняты с трубы с резьбой, вы сможете поднять узел патрона с верхней части лампы, и тогда внутреннее патрон будет обнажено.
4) Выньте неисправную лампу и замените ее новой.
5) Удерживая верхнюю часть лампы в одной руке и перевернув ее, осторожно сдвиньте детали на место, убедившись, что все шайбы установлены правильно.Когда трубка с резьбой проткнет нижнюю часть лампы, замените гайку с накаткой и протолкните трубку через основание. Гайку с накаткой следует расположить так, чтобы она плотно прилегала к основанию, в то же время, когда колпачок плотно прилегает к лампе. Снова установите стальную гайку и осторожно затяните рукой. На этом этапе вы хотите убедиться, что ваза стоит по центру на основании, что переключатель на розетке находится спереди, а выход для шнура на основании находится сзади. Когда все будет на месте, осторожно затяните стальную гайку плоскогубцами, стараясь не затягивать так сильно, чтобы стекло не повредилось (несколько четвертей оборота).
6) Вытяните лишний шнур назад через выход, убедившись, что шнур не перекручен.
7) Подключите лампу и включите ее.
металлических цоколей для ламп в викторианском стиле
металлических цоколей для ламп в викторианском стиле
Позвонить бесплатный номер 1-888-640-LAMP (5267)
Ханна Мерфи Лампы и абажуры
Мы принимаем оплата кредитной картой напрямую.Возможна оплата любой другой кредитной картой. через PayPal по адресу https://www.paypal.com. Сначала позвоните нам, чтобы определить стоимость доставки и страховки.
Металлические лампы и корпуса в стиле Генделя и Тиффани
Винтажная лампа с мраморным цоколем и разрывами свинцовых кристаллов 289,00 $ плюс доставка
21-1 / 4 дюйма от верхней части стола до верхней части гнезда
Нажмите на картинку, чтобы увеличить
Лампа в викторианском стиле 135 долларов.00 плюс доставка и страховка
# 21070D Литой металл с античной отделкой 17-1 / 2 дюйма высотой, 6 дюймов низом
(без тени)
Отделка под старину Цельная металлическая колонна из литого металла и основание, латунный держатель кольца под патрон для абажура 7 дюймов,
Deluxe Латунная головка для поворотной ручки с 3 направлениями, коричневая 8-футовый шнур
13-1 / 2 дюйма высотой до верхнего края держателя кольца
Единственный в своем роде — компоненты больше не достать
Нажмите на картинку увеличить
Стеклянный плафон в комплект не входит
179 долларов.00 плюс доставка и страховка
7-дюймовый монтажный плафон Crimp-Top Ruby Dot Optic для стекла, дополнительный — 89 долларов США плюс доставка и страховка.
Нажмите картинки для увеличения
Литая металлическая лампа в стиле Генделя для абажура 10 дюймов
Deluxe Латунная головка для поворотной ручки с 3 направлениями, коричневая 8-футовый шнур
13-1 / 2 дюйма высотой до верхнего края латунного кольца держатель
169 долларов США.00 плюс доставка и страховка
Нажмите картинка для увеличения
Лампа «Genie Bottle»
Нажмите картинка для увеличения
Литой металл с античной отделкой, высотой от 15-1 / 2 дюйма до верхняя часть розетки (не считая арфы), 4 дюйма из натурального оникса, 3-позиционная поворотная ручка Deluxe розетка, 8-футовый коричневый шнур.
Основание 7 дюймов нижнее распространение (9 дюймов по диагонали, фут на фут))
159 долларов США.00 плюс доставка и страховка. Не включает тени.
Вместо арфы можно установить эту лампу. с держателем кольца для абажура 7 или 10 дюймов за дополнительную плату.
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
Некоторые возможности — растушевка формы оправы в Комплектация светильником «Genie Bottle».
Размер арфы зависит от формы, стиля и размера тени.
Изготовим любой понравившийся Вам абажур для любого светильника по разумным ценам.
Банкетный светильник из латуни и мрамора
Нажмите на картинку для увеличения
Высота 15 дюймов, с перфорированным кольцом для подвешивания хрусталя призмы, удерживает абажур для ученика 10 дюймов. Держатель для дымохода слесарь 3 дюйма, золото шнур.
259,00 $ плюс доставка и страховка
(без абажура или хрустальных призм)
Банкетный светильник 3 Graces
Нажмите на картинку для увеличения
15-1 / 2 дюйма высотой, с перфорированным тисненым кольцом для подвешивания хрустальные призмы.
Вмещает 7-дюймовую студенческую абажур, литой металл с отделкой под старину 3 Колонна граций.
Основание из цельной латуни со вставкой из оникса 5 дюймов.
229,00 $ плюс доставка и страховка
(без абажура или хрустальных призм)
Викторианская будуарная лампа
Нажмите на картинку для увеличения
Высота 13-1 / 4 дюйма, диаметр дна 5-1 / 4 дюйма, античная отделка Литой металл, 3-контактная розетка
75 долларов США.00 плюс доставка и страховка
Доступен с 7-дюймовым перфорированным кольцом с тиснением и тиснением чтобы повесить хрустальные призмы — добавить 15 $
(без абажура или хрустальных призм)
Единственный в своем роде, разработанный для Шерил
Нажмите на изображение для увеличения
Рамка «Сердце», покрытая как ваша «Кэти», 4 дюйма бахрома вместо 6 дюймов
Кэти
Настольная лампа Lily Pad Tiffany Style 20717, внесена в список UL
Нажмите на картинку для увеличения
СТЕКЛО НЕ ВКЛЮЧЕНО
Проводная двойная тяговая цепь, 4 дюйма, крышка свечи, 8 футов коричневый шнур, 24-1 / 2 дюйма высотой.
Литые колонна и основание с отделкой под старину
Настольная лампа №1010 в стиле Тиффани с желудями 16 дюймов Цветной абажур SHADE SOLD OUT — ПРЕКРАЩЕНА
Только лампа — без абажура — 169,00 $
Общая высота 26 дюймов, лампа и абажур
Нажмите на картинку для увеличения
Бра декоративный, с абажурами, проводной — 99 $
Нажмите на фото для увеличения
# 63848 Оттенок ребра из матового стекла (кислотное травление), 5-1 / 2 «в высоту, 14» в ширину СПЕЦИАЛЬНЫЙ ЗАКАЗ
# 9009 Литой металл с отделкой под античная латунь двухконтактная лампа 189 долл. США (от 22 дюймов до верха крышки), 7-1 / 2 дюйма база
Настольная лампа с двойным кластером
Нажмите на фото для увеличения
ПРОДАН
# 63762 Стеклянный абажур с барвинково-синими ирисами и белые ромашки (диаметр 14-1 / 4 дюйма, высота 6-1 / 2 дюйма)
Уникальный винтажный викторианский светильник на колонне из литого металла, новый Разрыв 5 «из оникса, новая литая металлическая основа, тяговая цепь с двойным кластером Розетки, 8-футовый коричневый шнур 24-1 / 2 дюйма от столешница к верхней части финиала.
Лампы в стиле Тиффани и Генделя с обратной окраской Стеклянные плафоны
Нажмите на это картинка для увеличения
Limited Supply — звоните, чтобы узнать о наличии и ценах
Нажмите картинка для увеличения
Цоколь без абажура
Подходит для 8-дюймового стеклянного плафона, как показано на рисунок сверху
49 $ плюс доставка
Гнездо для одного канделябра высотой 14 дюймов (маленькое). Поставляется с колпачком и кольцом диафрагмы.
Нажмите на фото для увеличения
9009 Двойной кластер из литого металла с отделкой под античная латунь лампа без абажура $ 189
12-дюймовый плафон «Маки» с обратной окраской 249,00 $ плюс доставка и страховка
Нажмите эти картинки для увеличения
# 9009 Литой металл с отделкой под античная латунь двухконтактная лампа (от 22 дюймов до верха крышки)
Стеклянный абажур с барвинковыми синими ирисами и ромашки ПРОДАНЫ — ПРЕКРАЩЕНА
Идеальная лампа будуара для абажура Small Crescent Lampshade
Цельный литой металл, отделка из античной латуни, высота 13 дюймов от столешницы до верха патрона лампы; # 7 арфа
20650
Литой металл в стиле Тиффани, отделка из античной латуни, 3-позиционная поворотная ручка переключатель, диаметр основания 8 дюймов, высота 18 дюймов до верхней части гнезда.
179 $ плюс доставка и страховка
20715
Двойной кластер, натяжная цепочка, лампа в стиле Тиффани, старинная латунь финиш. Основание диаметром 8-1 / 2 дюйма, высотой 26 дюймов до верхней границы тени отдых.
229 долларов плюс доставка и страховка (лампы в комплект не входят)
M1232 (доступен только один … больше не могу получить)
Высота 20 дюймов в стиле Тиффани, отделка из античной латуни, основание Диаметр 7-1 / 2 дюйма, 15-1 / 2 дюйма до верха гнезда.3-ходовой поворот ручка переключателя.
149 $ плюс доставка и страховка
Нажмите на картинку для увеличения.
ПРОДАН — БОЛЬШЕ НЕТ В НАЛИЧИИ
Копия оригинального дизайна Тиффани, 3 тяги группа розеток цепи, высотой 23 дюйма до верхней части тени. Темно-бронзового цвета с зеленым патинированная отделка.Отлично подходит для окрашенных в обратную сторону купола или витражные плафоны.
Ограниченное предложение
Нажмите на картинку для увеличения.
Литая металлическая колонна «Три грации», высота 11 дюймов, основание 3-1 / 2 «, темный антик. отделка, накладки 1/8 IPS
99,00 $
Слева: # 9009 Цельный элемент из выдержанной латуни 14-1 / 4 дюйма Только литая металлическая колонна и основание , нет проводной $ 99
Справа: # 9014 Металлическое литье из сатинированной латуни, лампа в сборе 70 долл. США
15 дюймов высотой до верхней части гнезда.Доступен только один.
ПРИМЕЧАНИЕ: Цены на эти 4 лампы и корпуса ламп были увеличены — позвоните, чтобы узнать актуальную цену
# 60445
Лампа из литого металла с отделкой под французскую бронзу Кузов $ 129
Скользящая труба IP 1/4, высота 18 дюймов, верхний диаметр 1-1 / 4 «, диаметр основания 7-1 / 2»
Назад на: Домашняя страница Victorian Абажуры и лампы
Ханна Мерфи Лампы и абажуры (ссылки на все остальные страницы для абажуров)
частей лампы (схема настольного и торшерного светильников)
Подробная диаграмма, показывающая различные части торшера и настольной лампы (2 отдельные диаграммы, поскольку каждая из них отличается).Каждая часть также кратко объяснена. Лучшая иллюстрированная диаграмма, показывающая анатомию лампы.
Ладно, признаю. Я не люблю менять лампочки. Это большая проблема, когда в вашем доме много ламп. Хорошая новость заключается в том, что сегодняшние лампочки служат дольше, поэтому вам не нужно их так часто менять. Плохая новость в том, что существует так много разных типов лампочек, что попытка найти то, что вам нужно в магазине, может стать большой головной болью.
Лампочки и различные детали ламп — не исключение.Поэтому, хотя дизайн лампы очень важен при выборе лампы для любой комнаты, вы также должны учитывать тип лампочки и, следовательно, тип света, который она излучает. Возможно, вам нравится, что в вашем домашнем освещении есть лампочка или свет определенного типа. Или, может быть, вас не так заботит свет, как дизайн лампы. Наша цель — получить как идеальный дизайн лампы, так и освещение.
В анатомии стола и торшера больше, чем кажется на первый взгляд.Каждый тип лампы состоит из множества частей, как вы можете видеть ниже на нашей иллюстрированной схеме «части лампы». Он разбит на 4 раздела:
Связанные с: Потрясающие торшеры | Маленькие настольные лампы | Типы настольных ламп | Гостиные с настольными лампами
Анатомия настольной лампы;
Анатомия торшера;
абажурных стилей; и
Абажур.
Как видите, настольная лампа обычно сложнее торшера.Кто знал, правда?
Связанные темы: Лампы с USB-портами |
Детали настольной лампы (сверху вниз):
Замок: Запирает абажур на место.
Арматура абажура: структурная рамка абажура.
Абажур: Смягчает свет.
Лампа: Обеспечьте свет.
Арфа: Вертикальная опора абажура и крепление абажура в розетку.
Корпус патрона: Патрон для лампы накаливания.
Изоляционная втулка: Прикрепляет корпус розетки к переключателю и основанию.
Переключатель: Включает и выключает свет.
База: Основание осветительного элемента, которое крепится к корпусу лампы.
Резьбовая трубка: Крепит осветительные компоненты к корпусу лампы.
Корпус: Эстетичный дизайн / корпус нижней части светильника.
Вилка: Кабель для подачи электричества к лампочке.
Цоколь лампы: цоколь / фундамент для корпуса.
Противоскользящий материал: Может быть войлоком или резиной для фиксации лампы на поверхности.
Дополнительную информацию см. В статье о наших типах настольных ламп (руководство по покупке).
Детали торшера (сверху вниз):
Оттенок: направляет и контролирует свет от лампочки.
Опора / трубка: Конструкция, обеспечивающая высоту, к которой прикрепляются абажур и лампа.
Регулятор: Поворотный компонент для регулировки направления затемнения.
Перерыв: Компонент, который фиксирует / освобождает верхнюю стойку от нижнего затвора для регулировки высоты торшера.
Husk: Прикрепляет затылок к основанию торшера.
Основание: Обычно достаточно тяжелое и широкое (по сравнению с опорой лампы), чтобы закрепить торшер и удерживать его в вертикальном положении.
Для получения дополнительной информации ознакомьтесь с нашими типами торшеров.
Как переделать основание лампы — Переделка лампы в комиссионном магазине
Этот пост может содержать партнерские ссылки.Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать небольшую комиссию — без каких-либо дополнительных затрат для вас. Узнайте больше здесь.
Мое любимое место, где я сейчас покупаю товары для дома, — это Goodwill.
Я стараюсь заглядывать туда каждый раз, когда что-то жертвую, а в наши дни это, кажется, много, так как мы только что переехали в наш новый дом.
В недавней поездке я забил эти две большие настольные лампы.
Совет: всегда держите в машине запасную лампочку на случай импровизированных визитов в комиссионный магазин или блошиный рынок! Так вы сможете убедиться, что лампы исправны, прежде чем покупать их.
Эти две лампы были глянцевые и выглядели немного устаревшими, но они работали.
Кроме того, у них не было абажуров, а в одной лампе отсутствовала арфа. Но все это меня не беспокоило.
Потому что мне понравился общий размер и форма.
И я знал, что могу превратить эти устаревшие лампы во что-нибудь крутое.
Plus — Я заплатил меньше 7 долларов за ОБЕИ лампы. Серьезно — я не мог отказаться от этого!
Мне нравится внешний вид матовой фактурной лампы.Лампа, которая выглядит несколько винтажной и сделанной вручную. Как старинная ваза с абажуром наверху.
Но вы заплатите за эти вещи состояние !
Вот несколько примеров.
Включите JavaScript для просмотра содержимого
Если бы я был Тейлор Свифт, я бы скупил их всех. Для меня они такие красивые.
Почти скульптурный. И они добавляют интереса к вашим пространствам.
Я хотел воссоздать этот «состаренный» вид с помощью этих двух ламп, и мне очень нравится то, как они получились.
Это было совсем несложно, и я расскажу вам, как именно я это сделал.
Если вам тоже нравятся эти фактурные состаренные лампы, читайте дальше.
Вещи, которые вам понадобятся
Как переделать цоколь лампы
Выполните следующие действия, чтобы заменить лампы.
Безопасность прежде всего! Краску следует распылять в хорошо проветриваемом помещении, желательно на улице или в открытом гараже.
Я всегда распыляю краску на картонную коробку, чтобы убрать беспорядок и сохранить зеленую траву.
Шаг 1. Подготовьте лампы к покраске
Снимите абажур и арфу, если они есть. Возьмите малярный скотч и заклейте те области, которые вы не хотите красить. Я заклеил изолентой розетку, выключатель, держатель для арфы и основание, а также вилку и шнур.
Слегка отшлифуйте цоколь лампы, чтобы аэрозольная краска прилипла к некоторым участкам.
Наконец, возьмите чистую сухую тряпку и вытрите ее, чтобы она была чистой и сухой.
Шаг 2. Покрасьте распылением грунтовку Primer First
Какого бы цвета ни был цоколь лампы, сначала распылите этот цвет.(Используйте грунтовку).
Я хотел, чтобы одна лампа была матовой белого цвета, а другая — коричнево-черной матовой текстуры.
Я покрасил одну краску краской Rustoleum и грунтовкой x2 Ultra Matte White, а другую — черным.
Вы можете подумать, что можете просто покрасить лампы с эффектом камня распылением, но поверьте мне — это не закроет то, что находится под ним, и будет выглядеть странно.
После высыхания грунтовки пора наносить текстурированную краску. Woot!
Шаг 3: Нанесите распылением «Эффект камня» поверх грунтовки
Вот где происходит волшебство!
Я использовал краску Stone Spray Paint in Bleached Stone для своей белой лампы.
Распылить легкие лаки по всей поверхности. Какое удовольствие видеть, как эти лампы преображаются прямо перед вами!
Я использовал краску Mineral Brown Stone на черной лампе.
Для обеих ламп я использовал пару слоев аэрозольной краски для камня на каждой. Я не особо заботился о совершенстве — в конце концов, он должен был выглядеть изношенным и старым.
Однако будьте осторожны, чтобы не распылить слишком много текстуры камня в одной области. Он должен выглядеть как-то ровно по кругу.
И не бойтесь при необходимости распылить еще грунтовочную краску. Некоторые из моих участков выглядели немного слабоватыми по цвету, поэтому я усилил их дополнительным праймером.
Дайте лампе просохнуть на ночь.
Шаг 4. Снимите малярную ленту и прикрепите абажуры
Если вы купили лампу с недостающими частями, как моя, вам может быть интересно, где, черт возьми, можно взять запасные части?
Мне нужны были арфа и навершие для верхушки.
К счастью, Home Depot и Lowe’s продают тонны запчастей для ламп довольно дешево, менее чем за 5 долларов.И они вроде бы всегда есть в наличии. Они также продают абажуры по приличным ценам, но вы также можете попробовать HomeGoods и Target.
Я так доволен тем, как они выглядят!
В общем, эти лампы мне стоили меньше 20 долларов за все, включая плафоны.
Получить хорошую большую лампу за эту цену — безумие!
Это ваш небольшой толчок, чтобы проверить ближайшие благотворительные магазины и блошиные рынки. Вы можете завершить этот проект за выходные и получить почти новую красивую лампу для своих комнат!
Хо Карен
Цоколь лампы DIY, покрытый тканью
Эта основа для лампы сделана своими руками из ткани с добавлением Mod Podge.Вы можете воссоздать это с любой тканью, которая вам нравится — это простое руководство покажет вам, как это сделать.
Мне нравятся приглашенные блоггеры, и я так рада познакомить вас с Натали из творческой мамы и ее цоколем и шкафом для лампы своими руками. Вам обязательно понравятся ее бюджетные обновления! Ознакомьтесь с ее уроками ниже.
Привет! Я Натали, и я веду блог в The Creative Mom. Я так взволнован возможностью быть гостевым постом на Mod Podge Rocks. Эми такая талантливая и креативная, и для меня большая честь быть здесь
Сегодня я расскажу вам, как я отделал тумбу под телевизор и лампу.Я получил оба предмета со дворовой распродажи в не очень идеальном состоянии, но после небольшого ухода, они оказались идеальными!
Цоколь лампы DIY
Вот что вам понадобится для обоих проектов, и сначала я покажу вам, что делать с цоколем лампы.
Мебель или лампа
Mod Podge Matte
Ткань
Краска (для корпуса)
Лента (для лампы)
Сначала я покажу вам, как я сделал свою лампу. Это началось как уродливые старые 2 доллара.00 лампа.
Первое, что вы делаете, это намазываете на лампу хорошее количество Mod Podge.
Затем возьмите ткань и начните обматывать ею лампу. Я понятия не имел, сколько ткани мне нужно, поэтому я просто отрезал ее примерно на 4 дюйма выше лампы и на 4 дюйма больше вокруг лампы. В конце концов, мне пришлось отрезать часть, но лучше иметь лишнее, чем мало.
Когда вы делаете это, убедитесь, что вы растягиваете его. На конических частях лампы вам нужно будет сложить ткань.Вот почему лучше использовать ткань, а не бумагу, потому что вы можете растягивать и складывать ткань.
Она действительно не будет плотной, пока не высохнет, поэтому я обернул резиновую ленту вокруг конической части, чтобы удерживать ткань.
Нанесите хороший слой Mod Podge поверх ткани.
И, как я уже сказал, вам придется складывать и растягиваться. Чем больше кривизна у вашей лампы, тем больше вам придется это делать.
Затем я взял универсальный нож (можно использовать нож X-Acto), чтобы отрезать лишнее.Я на самом деле пометил его ручкой, прежде чем вырезать.
У меня не было фотографий, но я обернул лентой конические части и дно и закрепил их горячим клеем. Это завершит вашу основу для лампы DIY.
Я сделал это, потому что конические части не были идеальными, и я вырезал их немного неровно внизу, поэтому я хотел скрыть недостатки. Готовый продукт: вот как я сделал свой шкаф для телевизора. Это очень просто.
Переделка ТВ-шкафа
Вот лучшая фотография, которая у меня есть: я знаю, у какого блоггера нет фотографий до? Но так ты тоже увидишь моего симпатичного маленького мальчика.
Первое, что нужно сделать, это покрасить шкаф в любой цвет. Я покрасил свой в не совсем белый цвет. Это был несоответствующий цвет из моего хозяйственного магазина, поэтому он был супер дешевым.
Когда краска полностью высохнет, можно приступить к нанесению Mod Podging на ткань. Просто возьмите карандаш и обведите форму дверцы вашего шкафа. Затем вырежьте ткань.
Нанесите тонкий слой Mod Podge на шкаф и приклейте ткань.
Дайте ему снова высохнуть, а затем нанесите еще один слой Mod Podge поверх ткани.Проделайте то же самое для каждой дверной панели, и еще раз сверху (если хотите). Слегка отшлифуйте края, чтобы придать им вид ржавчины, добавьте несколько симпатичных шишек — и готово!
Кто-то не разрешил мне выключить телевизор, чтобы сделать снимки. Я поставил сверху зеленую бегунку для стола {разрешение от IKEA}, и она мне очень нравится! Приятно иметь симпатичный шкафчик, чтобы спрятать xbox мистера и все прочие уродливые телевизионные штуки.
Большое спасибо за то, что пригласили меня, Эми. Не забудьте заглянуть в мой блог, чтобы узнать, чем я занимаюсь.У меня всегда что-то происходит, и я хотел бы, чтобы вы меня навещали.
Если вам понравились преобразования Натали, я буду рад, если вы посмотрите следующие проекты:
.
No related posts.

Ламп
