Содержание

Схемы подключения люминесцентных ламп | ehto.ru

Содержание

  • 1 Вступление
  • 2 Схемы подключения люминесцентных ламп при помощи ЭМПРА
  • 3 Схемы подключения люминесцентных ламп при помощи ЭПРА
    • 3.1 Схемы подключения компактных люминесцентных ламп к нерегулируемым ЭПРА (OSRAM), марки QT-ECO
    • 3.2 Схемы подключения нерегулируемым ЭПРА QTP-DL, QTP-D/L, QTP-DVE, лампы 2х55, 1х10-13, 2х16-42.
    • 3.3 Схемы подключения нерегулируемым ЭПРА QTP5 лампы 2х14-35Вт, 2х24-39Вт, 2х54Вт, 1х14-35Вт, 1х24-39Вт, 1х54Вт, 1х80.
    • 3.4 Схемы подключения ЭПРА QT-FQ, QT-FC ламп Т5 (трубчатые)

Вступление

Существует два способа подключения люминесцентных ламп: при помощи стартера и дросселя (ЭМПРА) и при помощи электронного пускового аппарата (ЭПРА). Нельзя сказать, что они отличаются принципиально, но в схемах подключения задействованы различные устройства.

Схемы подключения люминесцентных ламп при помощи ЭМПРА

ЭМПРА это электромагнитный пускорегулирующий аппарат, а по сути, обычный дроссель. В схеме подключения ЭМПРА обязательно задействуется стартер, который создает первый импульс для начала свечения люминесцентной лампы.

Читать, ЭПРА и ЭмПРА. В чем отличия пускорегулирующих аппаратов

Схема подключения люминесцентной лампы ЭМПРА

схема подключения люминесцентной лампы

Данная схема подключения используется в большинстве стандартных одноламповых светильниках местного освещения эконом класса.

две реализации подключения люминесцентной лампы

Схема индуктивная реализация

  • Напряжение питания 220 Вольт;
  • Дроссель (LL) подключается последовательно к проводу питания и выводу 1 лампы;
  • Стартер подключается параллельно к выводам 2 и 3 лампы;
  • Вывод  4 лампы подключается ко второму проводу питания;
  • В схеме участвует конденсатор, который снижает импульс напряжения, увеличивает срок службы стартера и снижает радиопомехи при работе светильника.

Схема индуктивно-ёмкостная реализация

Вторая схема подключения называется индуктивно-ёмкостной. В ней дроссель и конденсатор (индуктивное и ёмкостное сопротивление схемы) включаются последовательно. Стартер по-прежнему подключен параллельно вывода 2-3 лампы.

Схема подключения 2-х люминесцентных ламп до 18 Вт (ЭМПРА)

Несколько меняются схемы подключений при двух лампах. Наиболее распространены две схемы для ламп до 18 Вт (последовательная) и ламп 36 Вт (параллельная).

схема подключения двух ламп 18 ватт

В первой схеме, по-прежнему участвуют два стартера, один стартер для каждой лампы. Дроссель подключается, как в схеме с индуктивной реализацией. Мощность дросселя подбирается суммированием мощности ламп.

Важно! В данной (последовательной) схеме необходимо использовать стартеры на 127 (110-130) Вольт. Мощность ламп не может быть больше 22 Вт.

схеме используются стартеры на 220-240 Вольт

Во второй параллельной схеме, участвуют уже два дросселя (LL1 и LL2). Стартеров по-прежнему два, один стартер для каждой лампы.

Важно! В данной схеме используются стартеры на 220-240 Вольт. Мощность ламп до 80 Вт.

Важно замечание. Современные ЭмПРА выпускаются в едином корпусе. Для подключения на корпусе есть только выводы контактов. Схема подключения ламп указывается на корпусе.

ЭмПРА в едином корпусе

Схемы подключения люминесцентных ламп при помощи ЭПРА

ЭПРА это электронное пускорегулирующие устройство. По сути это сложная электронная схема которая обеспечивает и запуск и стабильную работу люминесцентных ламп (светильников).

Отмечу, что каждый производитель ЭПРА по-своему выводит контакты для подключения к ним ламп. Схема подключения люминесцентных ламп указана на корпусе или в паспорте ЭПРА Пример на фото.

пример ЭПРА

Для информации публикую подбор схем подключения различных ламп к ЭПРА различной маркировки.

Схемы подключения компактных люминесцентных ламп к нерегулируемым ЭПРА (OSRAM), марки QT-ECO

Схемы подключения компактных люминесцентных ламп

Схема подключения компактных люминесцентных ламп

Схемы подключения нерегулируемым ЭПРА QTP-DL, QTP-D/L, QTP-DVE, лампы 2х55, 1х10-13, 2х16-42.

подключения нерегулируемым ЭПРА QTP-DL, QTP-D/L, QTP-DVE

Схемы подключения нерегулируемым ЭПРА QTP5 лампы 2х14-35Вт, 2х24-39Вт, 2х54Вт, 1х14-35Вт, 1х24-39Вт, 1х54Вт, 1х80.

подключения нерегулируемым ЭПРА QTP5

Схемы подключения ЭПРА QT-FQ, QT-FC ламп Т5 (трубчатые)

Схемаподключения ЭПРА QT-FQ,ламп Т5

Схемы подключения ЭПРА ламп Т5

©Ehto.ru

Еще статьи

Похожие посты:

  • Люминесцентные лампы: описание, характеристики, типы, подключение в быту, Рубрика Освещение
  • Виды электроизоляционных материалов их применение, Рубрика Материал
  • Шкафы распределительные электрические ШР и ШРС, Рубрика Электрощиток
  • Техническое обслуживание высоковольтного оборудования, Рубрика Ремонт электрики
  • Что влияет на стоимость электромонтажных работ, Рубрика Ремонт электрики
  • Какие бывают бензиновые генераторы, Рубрика Строительство
  • Внутренние электросети: устройство и правила монтажа, Рубрика Монтаж электрики

Поделиться ссылкой:

ehto.ru

Как самостоятельно подключить люминесцентный светильник



Вступление

Чаще, бытовые люминесцентные светильники продаются в собранном виде, с установленным стартером и лампой. Перед установкой, светильника лампу нужно аккуратно снять, а корпус светильника открыть.

Как подключить потолочный люминесцентный светильник

Потолочные люминесцентные светильники редко используются для освещения жилых комнат дома. Своё место они находят на кухне, веранде, ванной. Подключение люминесцентного светильника не относится к сложным работам и вполне под силу сделать её своими руками. Приведенный пример подключения показывает подключение люминесцентного светильника на потолке, но также применим к популярным на кухне одноламповым светильникам освещающим рабочий стол кухни, так называемое местное освещение.

podklyuchenie lyuministcentnogo svetilnika 8

Для подключения светильника понадобиться следующий инструмент

  • Инструмент для зачистки изоляции проводов;
  • Кусачки;
  • Набор отверток;
  • Электрический пробник;
  • Набор инструмента для монтажа светильника (дрель, саморезы и пластиковые дюбеля)

Перед началом работ отключите электропитание светильника. Если нет возможности отключить именно этот провод, отключите все электропитание дома. Не «играйте» с электричеством.

В отличие от простого светильника в люминесцентном светильнике есть два специальных устройства, кроме лампы, от которых зависит его работа. Это дроссель и стартер. Поэтому обязательно нужно проверять купленный люминесцентный светильник перед началом работ. Лучше это сделать в магазине при покупке. После проверки светильника «на земле» можно начинать его установку подключение на потолке.

Подключение люминесцентного светильника по шагам

  • Достаньте светильник из упаковки;
  • Разберите светильник;
  • Выньте лампу, если светильник в сборе;
  • Снимите защитную крышку корпуса.

В корпусе светильника есть отверстие для питающего электрического кабеля.

  • Вставьте отключенный от электропитания кабель в это отверстие и примерьте светильник к потолку.
  • Расположите светильник как вы хотите, и отметьте точки крепления на потолке карандашом. Для крепления в корпусе светильник технологические отверстия.

podklyuchenie-lyuministcentnogo-svetilnika-5

Как правило, отверстие для питающего провода находится посередине светильника. Если при такой подаче кабеля, расположение светильника вас не устраивает, сделайте в корпусе новое отверстие для кабеля (например, на краю корпуса светильника) и продолжите разметку. При этом винты для крепления должны приходиться на несущие направляющие для подшивного (подвесного) потолка.

  • Закрепите светильник на потолке, как он должен стоять.
  • Снимите изоляцию с кабеля и зачистите концы питающих проводов.

podklyuchenie-lyuministcentnogo-svetilnika-7

class=»eliadunit»>

podklyuchenie-lyuministcentnogo-svetilnika-1

  • Подключите коричневый (фазный провод) к клемники светильника

podklyuchenie-lyuministcentnogo-svetilnika-3

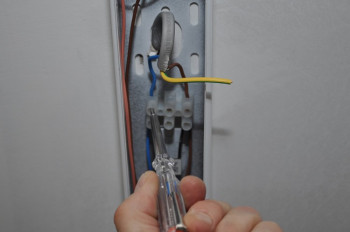

  • Подключите синий провод к клемнику светильника.

podklyuchenie-lyuministcentnogo-svetilnika-4

  • Желто – зеленый провод это провод защитного заземления. Он подключается к клемме соединенной с корпусом светильника.

podklyuchenie-lyuministcentnogo-svetilnika-2

  • Уложите подключенные провода в корпус светильника.
  • Установите стартер.
  • Закройте защитную крышку. Убедитесь, что крышка не прищемила провода электропитания. У люминисцентного светильника нет стандартных электрических патронов для ламп. Лампа устанавливается в двух держателях. Установите лампу, вставив усики в держатели сразу с двух сторон и повернув лампу на 90°.

podklyuchenie-lyuministcentnogo-svetilnika-6

podklyuchenie-lyuministcentnogo-svetilnika-7

podklyuchenie-lyuministcentnogo-svetilnika-8

  • Проверьте работоспособность светильника, предварительно включив электропитание.

©Domity.ru

Другие статьи раздела: Электрика





class=»eliadunit»>

domity.ru

Как подключить лампу дневного света

варианты ламп дневного света

При выборе современного способа освещения помещения, необходимо знать, как подключить лампу дневного света самостоятельно.

Большая площадь поверхности свечения способствует получению ровного и рассеянного освещения.

Поэтому именно такой вариант стал в последние годы очень популярным и востребованным.

Принцип работы

Лампы люминесцентные относятся к газоразрядным источникам освещения, характеризующимся образованием ультрафиолетового излучения под воздействием электрического разряда в ртутных парах с последующим преобразованием в высокую видимую светоотдачу.

Появление света обусловлено наличием на внутренней поверхности лампы особого вещества под названием люминофор, поглощающего УФ-излучение. Изменение состава люминофора позволяет менять оттеночную гамму свечения. Люминофор может быть представлен галофосфатами кальция и ортофосфатами кальция-цинка.

лампа экономичная

Принцип работы люминесцентной лампочки

Поддержка дугового разряда происходит посредством термоэлектронной эмиссии электронов на поверхности катодов, которые разогреваются при пропускании тока, ограничивающегося балластом.

Недостаток ламп дневного света представлен отсутствием возможности выполнить прямое подключение к электрической сети, что обусловлено физической природой лампового свечения.

Значительная часть светильников, предназначенных для установки ламп дневного света, имеет встроенные механизмы свечения или дроссели.

Подключение лампы дневного света

схемы подключения лампЧтобы грамотно осуществить самостоятельное подключение, необходимо правильно выбрать лампу дневного света.

Такая продукция маркируется трёх-цифровым кодом, содержащим всю информацию о качестве света или индекса цветопередачи и температуры цвета.

Первой цифрой маркировки обозначается уровень цветовой передачи, и чем выше являются эти показатели, тем более достоверную цветопередачу удаётся получить в процессе освещения.

Обозначение температуры свечения лампы представлено цифровыми показатели второго и третьего порядка.

Наибольшее распространение получило экономичное и высокоэффективное подключение на основе электромагнитного балласта, дополненного неоновым стартером, а также схемой со стандартным балластом электронного типа.

Блок 1

Схемы подключения лампы дневного света со стартером

Самостоятельно подключить лампу накаливания достаточно просто, что обусловлено наличием в комплекте всех необходимых элементов и схемы стандартной сборки.

Две трубки и два дросселя

дроссельТехнология и особенности самостоятельного последовательного подключения таким способом следующие:

  • подача фазного провода на балластный вход;
  • подключение дроссельного выхода на первую контактную группу лампы;
  • подсоединение второй контактной группы на первый стартер;
  • подключение с первого стартера на вторую ламповую контактную группу;
  • соединение свободного контакта с проводом на ноль.

Аналогичным способом производится подключение второй трубки. С балласта идёт подключение на первый ламповый контакт, после чего второй контакт с этой группы переходит на второй стартер. Затем осуществляется соединение стартерного выхода со второй ламповой парой контактов и соединение свободной контактной группы с нулевым вводным проводом.

Такой способ подключения, по мнению специалистов, является оптимальным при наличии пары источников освещения и пары соединительных комплектов.

Схема подключения двух ламп от одного дросселя

Самостоятельное подключение от одного дросселя – менее распространённый, но совершенно несложный вариант. Такое двухламповое последовательное подключение отличается экономичностью и требует приобретения индукционного дросселя, а также пары стартеров:

  • к лампам посредством параллельного подсоединения присоединяется стартер на штыревой выход с торцов;
  • последовательное присоединение свободных контактов к электрической сети при помощи дросселя;
  • присоединение конденсаторов параллельно к контактной группе осветительного устройства.
подключение люминесцентной лампы с дросселем

Две лампы и один дроссель

Стандартные выключатели, относящиеся к категории бюджетных моделей, часто характеризуются залипанием контактов в результате повышения стартовых токов, поэтому целесообразно применять специальные высококачественные варианты контактных коммутационных аппаратов.

Как подключить лампу дневного света без дросселя?

Рассмотрим, как происходит подключение люминесцентных ламп дневного света. Простейшая схема бездроссельного подключения применяется даже на сгоревших трубках ламп дневного света и отличается отсутствием использования нити накаливания.

В этом случае питание трубки осветительного прибора обусловлено наличием повышенного постоянного напряжения посредством диодного моста.

как подключить лампу дневного света без дросселя

Схема включения лампы без дросселя

Такая схема характеризуется присутствием токопроводящего провода или широкой полоски фольгированной бумаги, одной стороной присоединенной к выводу электродов лампы. Для фиксации на концах колбы применяются металлические хомутики, аналогичного с лампой диаметра.

Электронный балласт

Принцип функционирования осветительного прибора с электронным балластом заключается в прохождении электрического тока через выпрямитель, с последующим поступлением в буферную зону конденсатора.

В электронном балласте, наряду с классическими пусковыми регулирующими устройствами, осуществление старта и стабилизации происходит посредством дросселя. Питание зависит от высокочастотного тока.

подключение через электронный балласт

Электронный балласт

Естественное усложнение схемы сопровождается целым рядом преимуществ по сравнению с низкочастотным вариантом:

  • повышение показателей эффективности;
  • устранение эффекта мерцания;
  • снижение веса и габаритов;
  • отсутствие шумности в процессе работы;
  • повышение надежности;
  • продолжительный эксплуатационный срок.

В любом случае следует учитывать тот факт, что электронные балласты относятся к категории импульсных устройств, поэтому их включение без достаточной нагрузки является основной причиной выхода из строя.

Проверка работоспособности энергосберегающей лампы

Несложное тестирование позволяет своевременно выявить поломку и правильно определить основную причину неисправности, а иногда и выполнить самостоятельно наиболее простые ремонтные работы:

разобранная лампа

  • Демонтаж рассеивателя и внимательный осмотр люминесцентной трубки с целью обнаружения участков выраженного почернения. Очень быстрое почернение концов колбы свидетельствует о перегорании спирали.
  • Проверка нитей накала на предмет отсутствия разрывов при помощи стандартного мультиметра. При отсутствии повреждений нитей – показатели сопротивления могут варьироваться в пределах 9,5-9,2Om.

Если проверка лампы не показала сбоев в работе, то отсутствие функционирование может быть обусловлено поломкой дополнительных элементов, включая электронный балласт и контактную группу, которая достаточно часто подвергается окислению и нуждается в зачистке.

Проверка работоспособности дросселя осуществляется отключением стартера и замыканием на патрон. После этого нужно накоротко замкнуть патроны лампы и замерить дроссельное сопротивление. Если заменой стартера не удаётся получить желаемый результат, то основная неисправность, как правило, кроется в конденсаторе.

Блок 2

Что вызывает опасность в энергосберегающей лампе?

Ставшие относительно недавно очень популярными и модными различные энергосберегающие осветительные приборы, по мнению некоторых ученых, способны нанести достаточно серьезный вред не только окружающей среде, но и здоровью человека:
  • отравление ртутьсодержащими парами;
  • поражения кожных покровов с образованием выраженной аллергической реакции;
  • повышение риска развития злокачественных опухолей.

Мерцающие лампы часто становятся причиной бессонницы, хронической усталости, снижения иммунитета и развития невротических состояний.

Важно знать, что из разбитой колбы люминесцентной лампы высвобождается ртуть, поэтому эксплуатация и дальнейшая утилизация должны осуществляться с соблюдением всех правил и мер предосторожности.

Значительное сокращение срока службы лампы люминесцентной, как правило, бывает спровоцировано нестабильностью напряжения или неисправностями балластного сопротивления, поэтому при недостаточно качественной работе электросети предполагается использование обычных ламп накаливания.

Видео на тему

proprovoda.ru

Как подключить люминесцентную лампу с традиционным электромагнитным дросселем, с электронным дросселем, с перегоревшими нитями разогрева, а также полезные советы для увеличения срока эксплуатации ламп

Схема подключения люминесцентных ламп — это графическое изображение соединения различных деталей, совместная работа которых обеспечивает излучение света осветительным прибором.

Правильно выполненное подключение обеспечит максимально возможное время эксплуатации ламп, снизит создающее некомфортность гудение электромагнитного балласта, но и обеспечит существенную экономию электроэнергии по сравнению с лампами накаливания – более пятнадцати процентов. Люминесцентные  лампы при работе излучают намного меньшее количество тепла, чем традиционные лампы накаливания. Это дает возможным применять для дизайнерского оформления светильников даже те материалы, которые представляют опасность с позиций легкой возгораемости.

Подключить люминесцентную лампу намного сложнее, чем обычную лампу накаливания. Это вызвано характером получения видимого света, используемого для освещения.

Устройство люминесцентной лампы



Как происходит процесс включения лампы дневного света

Люминесцентная лампа — это своеобразный трансформатор, преобразующий частоты света – недоступного зрению ультрафиолетового излучения в видимый свет, излучаемый атомами вещества, из которого изготавливается слой внутреннего покрытия лампы.

Принцип работы люминесцентной лампы

Как происходит включение люминесцентной лампы

Конструкционно люминесцентная лампа выполнена как герметичнаф стеклянная колба, внутрь которой закачена специальная смесь газов. Состав смеси подбирается так, чтобы потребность в электроэнергии для процесса ионизации атомов газовой смеси требовалось значительно меньше, чем для обеспечения работы лампы накаливания такой же мощности.

Для того, чтобы люминесцентная лампа служила постоянным источником света необходимо постоянная ионизация. Для этого в системе постоянно поддерживается тлеющий разряд с помощью непрерывной подачи необходимого напряжения на ламповые электроды.

Отличается от ламп накаливания и процесс, в результате которого начинают светиться люминесцентные лампы. Чтобы начался процесс ионизации требуется высоковольтный разряд, который происходит после прогрева смеси газов вокруг электродов. Чтобы обеспечить протекание этого процесса в лампе имеются две тонкие спирали подогрева. При подаче на спирали электрического тока они разогреваются и этот разогрев делает более легким выход анионов – отрицательно заряженных частиц. Напряжение в сети, то есть 220 вольт, поданное непосредственно на спирали, вызовет их перегорание, поэтому используют схемы запуска через индуктивный дроссель. В этом элементе при подаче переменного напряжения начинают возникать электромагнитные процессы, ограничивающие силу тока, который протекает по цепи, в результате чего достигается ограничение сетевого напряжения. Для протекания этого процесса на электроды подается высоковольтный импульс.

Индуктивный дроссель также служит генератором импульса высоковольтного напряжения благодаря которому  осуществляется пробой газовой смеси в внутреннем пространстве люминесцентной лампы. Высокая электродвижущая сила возникает в результате внутренней самоиндукции дросселя. Для получения импульса требуется включение в схему элемента, который обеспечит в цепи кратковременное прерывание. Такую функцию выполняет электрический стартер.

Таким образом в целом схематически протекание электрического тока в включаемой люминесцентной лампе можно представить следующим образом:

  • сетевое напряжение подается на индуктивный дроссель;
  • пройдя через индуктивный дроссель ток подается на первую разогревающую спираль лампы;
  • пройдя первую разогревающую спираль ток идет на стартер – его контакты разогреваясь замыкаются и ток разогревает спирали нагрева до 900˚С, a затем размыкаются вызывая высоковольтный импульс дросселя;
  • импульс подается на ламповые электроды и вызывает пробой и инициирование работы лампы.

Изображение последовательности включения в схему её элементов

Чтобы обеспечить такое прохождения тока создаются различные схемы для подключения люминесцентных ламп.

Классическая схема c использованием электромагнитного балласта

Совокупность дросселя и стартера также называют электромагнитным балластом. Схематически такой вид подключения можно представить в виде нижерасположенного рисунка.

Элементы, необходимые для включения лампы

Неисправность дросселя легко можно проверить при помощи обычной лампы накаливания. Один провод подсоединяют непосредственно к патрону лампы, а второй провод – через проверяемый дроссель. Если дроссель исправен, то при включении цепи в сеть лампочка должна гореть.

Для увеличения коэффициента полезного действия,a также уменьшения реактивных нагрузок в схему вводятся два конденсатора – они обозначены С1 и С2.

  • Обозначение LL1- дроссель, иногда его называют балластником.
  • Обозначение Е1 – стартер, как правило он представляет собой небольшую лампочку тлеющего разряда c одним подвижным биметаллическим электродом.

Изначально, до подачи тока эти контакты разомкнуты, поэтому ток в схеме напрямую на лампочку не подается, а нагревает биметаллическую пластину, которая нагреваясь выгибается и замыкает контакт. В результате возрастает ток, нагревающий нити нагрева в люминесцентной лампе, а самом стартере ток уменьшается и электроды размыкаются. В балласте начинается процесс самоиндукции, приводящий к созданию высокого импульса напряжения, обеспечивающего образование заряженных частиц, которые взаимодействуя с люминофором покрытия, обеспечивают возникновение светового излучения.

Такие схемы с использованием балласта имеют ряд достоинств:

  • небольшая стоимость требуемого оборудования;
  • простота в использовании.

К недостаткам таких схем можно отнести:

  • «мерцающий» характер светового излучения;
  • значительный вес и крупные габариты дросселя;
  • долгое зажигание люминесцентной лампы;
  • гудение работающего дросселя;
  • почти 15% потерь энергии.
  • невозможно использовать совместно с устройствами, которые плавно регулируют яркость освещения;
  • на холоде включение значительно замедляется.

Для того, чтобы снизить потери энергии, в цепь схемы можно включить конденсатор ёмкостью до 5 мкФ. Включение выполняют параллельно сети.

Дроссель выбирают строго в соответствии c инструкцией к конкретному виду люминесцентных ламп. Это обеспечит полноценное выполнение им своих функций:

  • ограничивать в требуемых значениях величину тока при замыкании электродов;
  • генерировать достаточное для пробоя газовой среды в колбе лампы напряжение;
  • обеспечивать поддержку горения разряда на стабильном постоянном уровне.

Несоответствие выбора приведет к преждевременному износу ламп. Как правило, дроссели имеют ту же мощность, что и лампа.

Среди наиболее распространенных неисправностей светильников, в которых используют люминесцентные лампы, можно выделить такие:

  • отказ дроселля, внешне это появляется в почернении обмотки, в оплавлении контактов: проверить его работоспособность можно самостоятельно, для этого понадобится омметр – сопротивление исправного балласта составляет порядка сорока Ом, если омметр показывает менее тридцати Ом – дроссель подлежит замене;
  • отказ стартера – в этом случае лампа начинает светиться только по краям, начинается мигание, иногда лампочка стартера светится, нол сам светильник не зажигается, устранить неисправность можно только заменой стартера;
  • иногда все детали схемы исправны, но светильник не включается, как правило, причиной является потеря контактов в ламподержателях: в некачественных светильниках они изготавливаются из некачественных материалов и поэтому плавятся – устранить такую неисправность можно только заменой гнезд ламподержателей;
  • лампа мигает по типу стробоскопа, по краям колбы наблюдается почернение, свечение очень слабое – устранение неисправности замена лампы.

При использовании электромагнитного балласта вместо стартера можно применить обычную кнопку для входного звонка. Он включается в схему так, чтобы после его нажатия происходила подача электроэнергии, а после того как люминесцентная лампа засветится, можно прекратить удержание кнопки.

Схема для подключения нескольких ламп

Преимущественно во всех светильниках используют не одну люминесцентную лампу, а несколько, минимум две. B этом случае элементы соединяют в схеме последовательно: А между проводами фазы и ноля устанавливается конденсатор. Их включают в схемы для предотвращения помех в общей электросети, а также для компенсирования возникающей реактивной мощности.

Недостаток такой схемы – параллельность подключения. Если испортится один элемент схемы – все остальные также не будут работать.

Подключение двух ламп на один дроссель

Использование электронного балласта для подключении люминесцентных ламп

На сегодняшний день подобные схемы подключения светильников c лампами дневного света наиболее распространены. Они лишены тех недостатков, которые присущи работе светильников c применением электромагнитного балласта. Среди преимуществ – такие схемы не требует наличия стартера.

Выбирая светильник с люминесцентными лампами нужно уделять внимание качеству выключателей – повышенные стартовые токи могут стать причиной «залипания» контактов.

Современные электронные балласты дают возможность экономить электроэнергию, увеличить срок работы светильников. При этом свет при таких схемах подключения в отличие от схем с использованием дросселей, не мигающий эффект стробоскопа отсутствует. Это достигается благодаря тому, что рабочее напряжение для ламп имеет частоту, отличную от частоты в сетях – до 133 kGz.

Применение микросхем позволило значительно снизить вес пусковых устройств, уменьшить их габариты. Это дало возможность непосредственно встраивать балласт непосредственно в цоколь лампы, предложить потребителям люминесцентные лампы, которые можно прямо вкручивать в обычный патрон подобно лампочке накаливания.

Цокольная люминесцентная лампа

Использование микросхем дало возможность обеспечить плавный нагрев электродов в лампах, а это не только повышает эффективность их работы, но и значительно удлиняет время эксплуатации.

Электронный балласт дает возможность применять люминесцентные лампы совместно c устройствами, которые предназначены для плавной регулировки освещенности – диммерам.

К достоинствам светильников, в которых применяется такая схема можно отнести нанесение изображения порядка подключения контактов на устройство, что делает такие приборы очень удобными для пользователей, которые не являются электриками-профессионалами.

Устройство электронного балласта

Как видно из принципиальной схемы, пускатель в виде электронного баласта является своеобразным преобразователем напряжения. Миниатюрный инвертор преобразует постоянный ток в переменный высокой частоты. Этот ток подается на электроды-нагреватели. Интенсивность нагревания этих электродов повышается. Включение преобразователя сделано так, что на первых этапах частота тока имеет высокую частоту. Сама люминесцентная лампа включена в контур, у которого резонансная частота меньше, чем начальная частота преобразователя. B дальнейшем частота уменьшается, a напряжение, a напряжение на колебательном контуре и на лампе растет,  в результате чего контур начинает приближаться к резонированию. Одновременно увеличивается степень нагрева электродов. Это приводит к созданию условий возникновения разряда в газовой смеси и люминофорное покрытие колбы начинает светиться.

Схема электронного балласта

Электронный балласт составляется таким образом, чтобы регулирующее устройство могло подстраиваться под те характеристики, которые имеет люминесцентная лампа. Это дает возможность сохранять изначальные световые характеристики осветительного прибора в течение продолжительного времени. По мере износа люминесцентные лампы требуют все большего напряжения для достижения момента начального разряда. Электронный балласт самостоятельно подстраивается под произошедшие изменения и качество освещения остается прежним.

По сравнению с дроссельным, электронный балласт имет несколько достоинств:

  • он обеспечивает большую экономичность при эксплуатации;
  • дает возможность создать условия для бережного нагревания электродов;
  • обеспечивает плавное включение лампы;
  • использование электронного баланса дает возможность преодолеть такой недостаток люминесцентного освещения, как мерцание;
  • дает возможность применять люминесцентные лампы в условиях холода;
  • увеличивает временные эксплуатационные характеристики;
  • имеет намного меньший вес и размеры.

К недостаткам электронного балласта можно отнести высокие требования, предъявляемые к качеству комплектующих,a также точности выполнения монтажа, усложненность схемы подключения.

Как подключают люминесцентную лампу, у которой сгорели нити накала

Существуют схемы включения, которые позволяют пользоваться светильником даже в тех случаях, когда лампа не горит при использовании умножительного устройства.

Чтобы вернуть такую лампу к жизни достаточно включить в цепь перед стартером включают конденсатор мощностью в 4 Мкф.

Опытные электрики советуют раз в год переворачивать лампу дневного света, меняя местами контакты подключения – такая маленькая хитрость значительно увеличивает эксплуатационный срок люминесцентных ламп.

Такое изменение возобновит свечение, но устранить мерцание по краям оно не сможет.

Существуют схемы для включения люминесцентных ламп, у которых вышли из строя нити накала, которые не только восстанавливают осветительный прибор, но и устраняют такой недостаток, как гудение электромагнитного дросселя.

Как включают люминесцентные лампы без стартера и с перегоревшей нитью накала можно узнать из видеоролика

www.expertporemontu.ru

Установка люминесцентного светильника


Вскрыв коробку со светильником, мы сразу видим его монтажную панель (основание), установленную в корпусе. Ее необходимо отсоединить, для этого достаточно просто сжать удерживающие ее фиксаторы, как показано на изображении ниже. В люминесцентных светильниках других производителей фиксатор может быть иной, например, поворотный.


Разбираем люминесцентный светильник

Сразу же бросаются в глаза поворотные разъемы – гнезда, для цоколя люминесцентных ламп T8 (G13) с подходящими к ним проводами, просто лежащие вдоль внутренней поверхности основания.

Гнезда для подключения ламп T8 с цоколем G13

Устанавливаем их в специально предназначенные для этого прорези — пазы в монтажной панели. При этом перепутать что-то у вас вряд ли получится, различная длина проводов не позволит вставить разъемы неправильно.



Подготовка люминесцентного светильника. Вставляем разъемы под цоколь g13

Если у вас остаются какие-то сомнения в правильности монтажа гнезд для ламп, всегда можно посмотреть на корпусе балласта схему подключения и перепроверить.

В конечном итоге, разъемы для люминесцентных ламп T8 с цоколем G13, должны быть установлены в монтажной панели так, как показано на изображении ниже и обращены друг к другу.

Как правильно должны быть установлены гнезда для цоколя G13

Далее убираем основание на время в сторону и переходим к креплению корпуса на стену. Вообще, универсальная конструкция крепежных элементов люминесцентного светильника, позволяет с легкостью устанавливать его как на горизонтальных поверхностях (на стенах), так и вертикальных (потолок и пол). Мы будем выполнять установку светильников для люминесцентных ламп на стенах гаража.

Измеряем расстояние между центрами площадок на тыльной стороне корпуса светильника, за которые затем цепляются крепления и удерживают светильник на стене/потолке. У нашего люминесцентного светильника Айсберг, расстояние между центрами крепежа 915мм (91,5 см).

Расстояние между креплениями люминесцентного светильника

Выбираем центр установки светильника на стене и откладываем от него половину этой величины (457,5мм) влево и вправо.  Для большей точности, при разметке лучше всего пользоваться уровнем, очень удобно использовать лазерный нивелир.

Разметка при установке светильника для люминесцентных ламп

С помощью дюбеля (пробки) и самореза с прессшайбой, фиксируем крепления люминесцентного светильника на стене, в отмеченных нами местах, как показано на изображении ниже.



Монтаж креплений люминесцентного светильника

В зависимости от типа основания, куда производится монтаж, выбирайте соответствующие варианты крепежа. В нашем случае осветительный прибор устанавливается на кафельную плитку, соответственно предварительно в ней были сделаны отверстия специализированным сверлом. Таким образом устанавливаем оба крепления, строго на одной горизонтальной оси.

Крепеж для установки люминесцентного светильника

Берем корпус светильника и вырезаем в нем отверстие для вводного кабеля, в предназначенном производителем месте. Вообще таких мест несколько в том числе в торце светильника и на задней стенке. В зависимости от того, как проложен питающий кабель, выбирается место его ввода в светильник.

Делаем отверстие для ввода питающего кабеля

Для надежной герметизации, все открытые отверстия закрываются специальными мембранами, которые идут в комплекте. Под вводной кабель эта мембрана подрезается. После чего корпус светильника монтируется на стену, для его необходимо «прищелкнуть» к уже установленным креплениям. Обязательно убедитесь в отсутствии напряжения на проводе, перед началом монтажа отключите автоматические выключатели в распределительном щите.

Установка корпуса люминесцентного светильника на стену

Теперь подготавливаем питающий кабель, снимая с него изоляцию и зачищая жилы проводов на 5-7мм. Схему подключения люминесцентного светильника мы уже описывали в статье «Схема подключения люминесцентного светильника», в которой так же показано как выполнить электропроводку для него, соединить провода в распределительной коробке и внутри светильника.

Подготовка проводов для подключения люминесцентного светильника

Подключаем питающий провод в вводные клеммы, расположенные на монтажной панели.

В клемму с маркировкой L – подключается фазный провод — Белый
В клемму с маркировкой N – подключается провод рабочего нуля – Голубой.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Если корпус светильника выполнен из токопроводящего материала, необходимо будет подключить и защитный ноль – заземление, обычно это желто-зеленый провод. В нашем случае, светильник Айсберг выполнен полностью из диэлектрического пластика, подключение заземления не требуется.



Подключение светильника для люминесцентных ламп к сети

После того как все провода подключены к светильнику, устанавливаем монтажную панель в корпус. Для этого просто необходимо совместить отверстия на монтажной панели – основании, с крепежными клипсами корпуса.

Установка монтажной панели в корпусе светильника

Далее устанавливаем люминесцентные лампы. Лампы необходимо покупать отдельно, в комплекте со светильником они не поставляются!

Для того, чтобы люминесцентную лампу T8 с цоколем G13 установить в светильник, необходимо поместить ее в гнезда, таким образом, чтобы каждая из пар штырьков цоколя, попала в паз гнезда (как показано на изображении ниже), после чего необходимо провернуть лампу на 45 градусов в любую сторону и она зафиксируется.



Установка люминесцентной лампы T8 с цоколем G13

После установки люминесцентных ламп в светильник, уже можно проверить его работоспособность, включив подачу электричества. Если все было сделано верно, лампы должны зажечься.

Теперь осталось установить светопрозрачный рассеиватель. Как правило, рассеиватель крепится к корпусу люминесцентного светильника с помощью фиксаторов, которые надежно прижимают компоненты между собой и при необходимости позволяют с легкостью снять рассеиватель, без использования какого-либо инструмента.

Конструкция светильников «Айсберг» разработана таким образом, что фиксаторы изначально крепятся на рассеивателе, у других производителей нередко они могут быть установлены на корпусе.

Установка фиксаторов на рассеиватель люминесцентного светильника

После того, как все фиксаторы установлены на своих местах, прикладываем рассеиватель к светильнику и защелкиваем их.

Установка светопрозрачного рассеивателя на светильник

На этом установка люминесцентного светильника на стену завершена.



Завершение установки люминесцентного светильника

Теперь, нажав клавишу выключателя, можно проверить его работу, светильник должен загореться с еле заметной задержкой.

Проверка работы люминесцентного светильника

Как вы видите, монтаж светильников для люминесцентных ламп, вполне по силам каждому. В любом случае, вы всегда можете обратиться к профессионалам электрикам или монтажникам, которые выполнят эту работу быстрее, но знание технологии установки вам пригодиться для контроля качества выполненных работ и оценки их стоимости.

Кстати, лампы дневного света довольно просто можно заменить на светодиодные, схему такого усовершенствования вы найдёте в нашей статье — ЗДЕСЬ.

Если же у вас остались какие-то вопросы по монтажу люминесцентных светильников, оставляйте их в комментариях к статье, постараемся вам помочь.

rozetkaonline.ru

схемы, инструкции и советы мастеров

Электрофурнитура

Подключение люминесцентной лампы сложнее обычной накальной, но не настолько, чтобы обязательно вызывать электрика. Разобраться может каждый, у кого есть желание. Существует несколько схем, по которым осуществляется монтаж, но суть их сводится к двум: с дросселем и без него. Пусковое устройство необходимо в обоих случаях, но оно бывает разных типов, поэтому следует хорошо знать особенности каждого варианта.

1

Конструкция и принцип работы люминесцентных источников света

Лампы дневного света известны довольно давно. Они освещают помещение подобно лампочкам накаливания, но потребление электроэнергии в 5 раз меньше. От самых современных светильников нового поколения, которые еще экономичнее, ЛДС выгодно отличаются демократичной стоимостью. Мягкий световой поток обеспечивается смесью газов, находящихся внутри прибора. При этом состав рассчитан так, что ионизация происходит при незначительных затратах энергии – отсюда экономия на освещении.

Устройство ЛДС

Люминесцентная лампа по сравнению с накальной более сложна по конструкции. Имеет вид герметичного стеклянного баллона с газами и ртутными парами внутри. На торцах расположены электроды, на которых при напряжении происходит разряд и возникает невидимое человеческому глазу ультрафиолетовое свечение. Оно воздействует на нанесенный изнутри по стеклу люминофор, который излучает мягкий свет.

Для работы люминесцентной лампы необходима поддержка тлеющего разряда, который подается на электроды. Он появляется, если напряжение существенно превышает обычные 220 В. Поэтому вначале вырабатывается высоковольтный импульс, затем светильник входит в нормальный режим, используя минимальное количество электроэнергии для постоянного свечения.

Дроссель для устройства

Чтобы запустить процесс, необходима пускорегулирующая аппаратура: устаревшая электромагнитная (ЭмПРА) или современная электронная (ЭПРА).

В ЭмПРА главный элемент – дроссель (балластное сопротивление). Его задача – ограничить ток при разогреве электродов, затем подать импульс, чтобы зажглась лампа. Он также стабилизирует напряжение, поэтому мерцание светильника малозаметно.

Стартер

Газоразрядная лампа и конденсатор – другие элементы пускорегулирующей аппаратуры. Они размещены в небольшом корпусе, вместе называются стартером. Когда включают лампу дневного света, 220 В недостаточно, чтобы разогреть спирали электродов. Увеличение тока в несколько раз обеспечивает газоразрядная лампа, которая отключается как только зажигается светильник. Стартер больше не работает до тех пор, пока опять не придется повторить процесс.

2

Подключение с электромагнитным балластом – классическая схема

Первые лампы дневного света включались через дроссель и стартер. Раньше это были отдельные устройства (в некоторых моделях так и сейчас) с гнездами в корпусе светильника для каждого. Схема также имеет 2 конденсатора. Один размещен в стартере – продлевает импульс, второй стабилизирует напряжение. Все оборудование называют электромагнитным балластом.

Этот тип подключения имеет несколько преимуществ:

  • прошел испытание временем и подтвердил надежность;
  • простой;
  • комплектующие недорогие по стоимости.

Практическое применение выявило многие недостатки, особенно по сравнению с электронной схемой подключения ЛДС:

  • потребляет на 15% больше электричества;
  • тяжелый осветительный прибор;
  • долго включается, особенно когда стареет лампа;
  • плохо работает на холоде;
  • гудит дроссель, звук нарастает со временем;
  • мерцает свет, что плохо сказывается на зрении.

    Схема для одной лампы

При монтаже вначале вставляют в гнездо стартер для соединения с нитями накаливания в колбе. К свободным контактам подключают дроссель. На сетевые провода параллельно устанавливают конденсатор.

Опытные электрики советуют на время, пока не купили стартер, вместо неработающего использовать кнопку от звонка или что-то похожее. Ее удерживают, пока лампа зажигается, затем отпускают.

3

Особенности электронной схемы – современный вариант

Основное преимущество такого способа – более продолжительная служба ЛДС. Устройство собрано на микросхемах, благодаря этому у него компактные размеры, низкое энергопотребление. Прибор работает на частоте 130 кГц, свет от этого ровный, не мерцает. С применением электроники также собирают современные люминесцентные лампы, у которых балласт расположен в стандартном цоколе.

Конструктивно это печатная плата, размещенная в небольшом корпусе. На обратной стороне имеется схема подключения, из которой понятно, как и сколько ламп подключается. Графическую информацию повторяют надписи. Имеются удобные контакты, куда требуется вставить провода.

ЭПРА выполняет те же функции, что и дроссель со стартером, но делает это более качественно. Электроды подогреваются плавно, что способствует большей эффективности и длительной работе. Светильники с электронной начинкой можно использовать вместе с диммером – устройством, которым плавно регулируют яркость освещения. Его нельзя применить, если пусковая аппаратура электромагнитная.

Схема подключения электронного балласта устроена так, что регулирующее устройство подстраивается под потребности лампы. Чем старее светильник, тем более высокое напряжение необходимо для пуска. ЭПРА это учитывает и обеспечивает качественную работу прибора.

По сравнению с ЭмПРА электронный балласт обладает большими преимуществами:

  • высокая экономичность и надежность;
  • бережно прогревает электроды и плавно включает лампочки;
  • малый вес, компактность;
  • самостоятельно адаптируется под светильник;
  • низкие температуры не влияют на работоспособность.

К недостаткам относят несколько усложненную схему подключения. Ошибки в монтаже недопустимы – не только не засветится лампочка, но и устройство выйдет из строя.

Полупроводниковый балласт можно установить вместо электромагнитного. Как это сделать, показывает видео.

4

Порядок последовательного подключения двух ламп

К одному дросселю можно подключить 2 лампы, понадобится такое же количество стартеров.

Работа выполняется в такой очередности:

  1. 1. На каждую лампочку параллельно подключают стартер. Они вставляются в штыревые гнезда на корпусе светильника.
  2. 2. К свободным контактам присоединяют сетевой провод. Способ последовательный, через дроссель.
  3. 3. Конденсатор включают параллельно на фазный и нулевой провод. Можно обойтись без него, но качество освещения будет хуже.

    Подключение двух ламп к одному ЭПРА

Важно использовать хороший выключатель. Дешевый с плохими контактами. Они быстро подгорают и залипают через повышенный ток при включении светильника. Поэтому для люминесцентных ламп требуются качественные электромеханические приборы.

obustroen.ru

как работает + схемы подключения

Вас интересует, зачем нужен электронный модуль ЭПРА для люминесцентных ламп и как его следует подключить? Правильный монтаж энергосберегающих светильников позволит многократно продлить их срок эксплуатации, ведь верно? Но вы не знаете, как подключить ЭПРА и нужно ли это делать?

Мы расскажем вам о назначении электронного модуля и его подключении – в статье рассмотрены конструкционные особенности этого аппарата, благодаря которому формируется так называемое стартерное напряжение, а также поддерживается оптимальный рабочий режим светильников.

Приведены принципиальные схемы подключения люминесцентных лампочек с применением электронного пускорегулятора, а также видеорекомендации по применению подобных аппаратов. Которые являются неотъемлемой частью схемы газоразрядных ламп, несмотря на то что конструктивное исполнение таких источников света может значительно отличаться.

Содержание статьи:

Конструкции пускорегулирующих модулей

Конструкции промышленных и бытовых , как правило, оснащаются модулями ЭПРА. Аббревиатура читается вполне доходчиво – электронный пускорегулирующий аппарат.

Электромагнитное устройство старого образца

Рассматривая конструкцию этого устройства из серии электромагнитной классики, сразу можно отметить явный недостаток – громоздкость модуля.

Правда, конструкторы всегда стремились минимизировать габаритные размеры ЭМПРА. В какой-то степени это удалось, судя по современным модификациям уже в виде ЭПРА.

Электромагнитный пускорегуляторЭлектромагнитный пускорегулятор

Набор функциональных элементов электромагнитного пускорегулирующего устройства. Его составными частями, как видно, являются всего два компонента – дроссель (так называемый балласт) и стартер (схема формирования разряда)

Громоздкость электромагнитной конструкции обусловлена внедрением в схему крупногабаритного дросселя – обязательного элемента, предназначенного сглаживать сетевое напряжение и выступать в качестве балласта.

Помимо дросселя, в состав схемы ЭМПРА входят (один или два). Очевидна зависимость качества их работы и долговечности лампы, т. к. дефект стартера вызывает фальшивый старт, что означает перегрузку по току на нитях накала.

Стартер люминесцентной лампыСтартер люминесцентной лампы

Так выглядит один из конструктивных вариантов стартера пускорегулирующего электромагнитного модуля люминесцентных ламп. Существует масса других конструкций, где отмечается разница в размерах, материалах корпуса

Наряду с ненадежностью стартерного пуска, люминесцентные лампы страдают от эффекта стробирования. Проявляется он в виде мерцания с определенной частотой, близкой к 50 Гц.

Наконец, пускорегулирующий аппарат обеспечивает значительные энергетические потери, то есть в целом снижает КПД ламп люминесцентного типа.

Усовершенствование конструкции до ЭПРА

Начиная с 1990 годов, схемы люминесцентных ламп все чаще стали дополнять усовершенствованной конструкцией пускорегулирующего модуля.

Основу модернизированного модуля составили полупроводниковые электронные элементы. Соответственно, уменьшились габариты устройства, а качество работы отмечается на более высоком уровне.

Электронный пускорегуляторЭлектронный пускорегулятор

Результат модификации электромагнитных регуляторов – электронные полупроводниковые устройства запуска и регулировки свечения люминесцентных ламп. С технической точки зрения, отличаются более высокими эксплуатационными показателями

Внедрение полупроводниковых ЭПРА привело практически к полному исключению недостатков, какие присутствовали в схемах аппаратов устаревшего формата.

Электронные модули показывают качественную стабильную работу и увеличивают долговечность люминесцентных светильников.

Более высокий КПД, плавное регулирование яркости, повышенный коэффициент мощности – все это преимущественные показатели новых модулей ЭПРА.

Из чего состоит приспособление?

Главными составляющими элементами схемы электронного модуля являются:

  • выпрямительное устройство;
  • фильтр электромагнитного излучения;
  • корректор коэффициента мощности;
  • фильтр сглаживания напряжения;
  • инверторная схема;
  • дроссельный элемент.

Схемное построение предусматривает одну из двух вариаций – мостовая либо полумостовая. Конструкции, где используется мостовая схема, как правило, поддерживают работу с лампами высокой мощности.

Относительно мощная люминесцентная лампаОтносительно мощная люминесцентная лампа

Примерно на такие приборы света (мощностью от 100 ватт) рассчитаны пускорегулирующие модули, выполненные по мостовой схеме. Которая, кроме поддержки мощности, оказывает положительное влияние на характеристики питающего напряжения

Между тем, преимущественно в составе люминесцентных светильников эксплуатируются модули, построенные на базе полумостовой схемы.

Такие приборы на рынке встречаются чаще по сравнению с мостовыми, т. к. для традиционного применения достаточно светильников мощностью до 50 Вт.

Особенности работы аппарата

Условно функционирование электроники можно разделить на три рабочих этапа. Первым делом включается функция предварительного прогрева нитей накала, что является важным моментом в плане долговечности газовых приборов света.

Особенно необходимой эта функция видится в условиях низкотемпературной окружающей среды.

Внутреннее содержимое ЭПРАВнутреннее содержимое ЭПРА

Вид рабочей электронной платы одной из моделей пускорегулирующего модуля на полупроводниковых элементах. Эта небольшая легкая плата полностью заменяет функционал массивного дросселя и добавляет ряд улучшенных свойств

Затем схемой модуля запускается функция генерации импульса высоковольтного импеданса – уровень напряжения около 1,5 кВ.

Присутствие напряжения такой величины между электродами неизбежно сопровождается пробоем газовой среды баллона люминесцентной лампы – зажиганием лампы.

Наконец, подключается третий этап работы схемы модуля, основная функция которого заключается в создании стабилизированного напряжения горения газа внутри баллона.

Уровень напряжения в этом случае относительно невысок, чем обеспечивается малое потребление энергии.

Принципиальная схема пускорегулятора

Как уже отмечалось, часто используемой конструкцией является модуль ЭПРА, собранный по двухтактной полумостовой схеме.

Принципиальная схема ЭПРАПринципиальная схема ЭПРА

Принципиальная схема полумостового устройства запуска и регулировки параметров люминесцентных светильников. Однако это далеко не единственное схемное решение, какие применяются для изготовления ЭПРА

Работает такая схема в следующей последовательности:

  1. Сетевое напряжение в 220В поступает на диодный мост и фильтр.
  2. На выходе фильтра образуется постоянное напряжение в 300-310В.
  3. Инверторным модулем наращивается частота напряжения.
  4. От инвертора напряжение проходит на симметричный трансформатор.
  5. На трансформаторе за счет управляющих ключей формируется необходимый рабочий потенциал для люминесцентной лампы.

Ключи управления, установленные в цепи двух секций первичной и на вторичной обмотке, регулируют требуемую мощность.

Поэтому на вторичной обмотке формируется свой потенциал для каждого этапа работы лампы. Например, при разогреве нитей накала один, в режиме текущей работы другой.

Рассмотрим принципиальную схему полумостового ЭПРА для ламп мощностью до 30 Вт. Здесь сетевое напряжение выпрямляется сборкой из четырех диодов.

Выпрямленное напряжение от диодного моста попадает на конденсатор, где сглаживается по амплитуде, фильтруется от гармоник.

Схемы приборов на мощность до 20 ваттСхемы приборов на мощность до 20 ватт

На качество работы схемы оказывает влияние правильный подбор электронных элементов. Нормальная работа характеризуется параметром тока на плюсовом выводе конденсатора С1. Длительность импульса розжига светильника определяется конденсатором С4

Далее посредством инвертирующей части схемы, собранной на двух ключевых транзисторах (полумост), напряжение, поступившее из сети с частотой 50 Гц, преобразуется в потенциал с более высокой частотой – от 20 кГц.

Он подается уже на клеммы люминесцентной лампы для обеспечения рабочего режима.

Примерно по такому же принципу действует мостовая схема. Разница состоит лишь в том, что в ней используются не два инвертора, а четыре ключевых транзистора. Соответственно, схема несколько усложняется, добавляются дополнительные элементы.

Мостовая схема инвертораМостовая схема инвертора

Узел схемы инвертора, собранный по мостовой схеме. Здесь в работе узла участвуют не два, а четыре ключевых транзистора. Причем зачастую предпочтение отдается полупроводниковым элементам полевой структуры. На схеме: VT1…VT4 – транзисторы; Tp – трансформатор тока; Uп, Uн – преобразователи

Между тем именно мостовой вариант сборки обеспечивает подключение большого количества ламп (более двух) на одном . Как правило, устройства, собранные по мостовой схеме, рассчитаны на мощность нагрузки от 100 Вт и выше.

Варианты подключения люминесцентных ламп

В зависимости от схемных решений, используемых в конструкции пускорегулирующих аппаратов, варианты подключения могут быть самые разные.

Если одна модель устройства поддерживает, к примеру, подключение одного светильника, другая модель может поддерживать уже одновременную работу четырех ламп.

Включение электромагнитного пускорегулятораВключение электромагнитного пускорегулятора

Простейший вариант питания светильника через электромагнитный пускорегулирующий элемент: 1 – нить накала; 2 – стартер; 3 – стеклянная колба; 4 – дроссель; L – фазная линия питания; N – нулевая линия

Самым простым подключением видится вариант с электромагнитным устройством, где основными элементами схемы являются лишь и стартер.

Здесь от сетевого интерфейса фазная линия соединяется к одной из двух клемм дросселя, а нулевой провод подводится на одну клемму люминесцентной лампы.

Фаза, сглаженная на дросселе, отводится от его второй клеммы и соединяется на вторую (противоположную) клемму.

Остающиеся свободными еще две клеммы лампы подключаются к розетке стартера. Вот, собственно, и вся схема, которая до появления электронных полупроводниковых моделей ЭПРА использовалась повсеместно.

Подключение двух лампПодключение двух ламп

Вариант подключения двух люминесцентных светильников через один дроссель: 1 – фильтрующий конденсатор; 2 – дроссель, по мощности равный мощности двух приборов света; 3, 4 – лампы; 5,6 – стартеры запуска; L – фазная линия питания; N – нулевая линия

На базе этой же схематики реализуется решение с подключением двух люминесцентных ламп, одного дросселя и двух стартеров. Правда в этом случае требуется подбирать дроссель по мощности, исходя из суммарной мощности газовых светильников.

Дроссельный схемный вариант можно доработать с целью устранения дефекта стробирования. Он довольно часто возникает именно на светильниках с электромагнитным ЭПРА.

Доработка сопровождается дополнением схемы диодным мостом, который включается после дросселя.

Подключение к электронным модулям

Варианты подключения люминесцентных ламп на электронных модулях несколько отличаются. Каждый электронный пускорегулирующий аппарат имеет входные клеммы для подачи сетевого напряжения и выходные клеммы под нагрузку.

В зависимости от конфигурации ЭПРА, подключается одна или несколько ламп. Как правило, на корпусе прибора любой мощности, рассчитанного на подключение соответствующего количества светильников, имеется принципиальная схема включения.

Подключение двух ламп на ЭПРАПодключение двух ламп на ЭПРА

Порядок подключения люминесцентных светильников к устройству пуска и регулирования, действующего на полупроводниковых элементах: 1 – интерфейс для сети и заземления; 2 – интерфейс для светильников; 3,4 – светильники; L – фазная линия питания; N – нулевая линия; 1…6 – контакты интерфейса

На схеме выше, к примеру, предусматривается питание максимум двух люминесцентных ламп, так как в схеме используется модель двухлампового балласта.

Два интерфейса прибора рассчитаны так: один для подключения сетевого напряжения и заземляющего провода, второй для подключения ламп. Этот вариант тоже из серии простых решений.

Аналогичный прибор, но рассчитанный уже для работы с четырьмя лампами, отличается наличием увеличенного числа клемм на интерфейсе подключения нагрузки. Сетевой интерфейс и линия подключения заземления остаются без изменений.

Подключение четырех ламп на ЭПРАПодключение четырех ламп на ЭПРА

Разводка подключения по четырехламповому варианту. В качестве устройства запуска и регулирования также используется электронный полупроводниковый ЭПРА. На схеме 1…10 – контакты интерфейса устройства пуска и регулирования

Однако наряду с простыми устройствами, – одно-, двух-, четырехламповыми – встречаются пускорегулирующие конструкции, схематика которых предусматривает использование функции регулировки свечения люминесцентных ламп с помощью.

Это так называемые управляемые модели регуляторов. Рекомендуем подробнее ознакомиться с принципом работы осветительных приборов.

Чем отличаются подобные приборы от уже рассмотренных устройств? Тем, что в дополнение к сетевому и нагрузочному оснащаются еще интерфейсом для подключения управляющего напряжения, уровень которого обычно составляет 1-10 вольт постоянного тока.

Подключение управляемого светильникаПодключение управляемого светильника

Четырехламповая конфигурация с возможностью плавной регулировки яркости свечения: 1 – переключатель режима; 2 – контакты подвода управляющего напряжения; 3 – заземляющий контакт; 4, 5, 6, 7 – люминесцентные лампы; L – фазная линия питания; N – нулевая линия; 1…20 – контакты интерфейса устройства пуска и регулирования

Таким образом, разнообразие конфигурации электронных пускорегулирующих модулей позволяет организовать системы осветительных приборов разного уровня. Имеется в виду не только уровень мощности и охвата площадей, но также уровень управления.

Выводы и полезное видео по теме

Видеоматериал, сделанный на основе практики электромонтера, рассказывает и показывает — какой прибор из двух должен быть признан конечным пользователем более качественным и практичным.

Этот сюжет лишний раз подтверждает, что простые решения выглядят надёжными и долговечными:

Между тем ЭПРА продолжают совершенствоваться. На рынке периодически появляются новые модели таких приборов. Электронные конструкции тоже не лишены недостатков, но по сравнению с электромагнитными вариантами, явно показывают лучшие технические и эксплуатационные качества.

Вы разбираетесь в вопросах принципа работы и схем подключения ЭПРА и хотите дополнить изложенный выше материал личными наблюдениями? Или хотите поделиться полезными рекомендациями по нюансам ремонта, замены или выбора пускорегулирующего аппарата? Пишите, пожалуйста, свои комментарии к этой записи в блоке ниже.

sovet-ingenera.com

Лампа

Отправить ответ

avatar
  Подписаться
Уведомление о
