Как подключить датчик теплого пола? Как правильно установить терморегулятор пола

Поставьте лайк, поблагодарите автора за его труд!



  — — — Если вас интересует подключение самого терморегулятора или термостата с датчиком, внизу страницы вы можете найти ИНСТРУКЦИИ



Сделать систему напольного обогрева безопасной и рациональной поможет термо-датчик. Это обязательный элемент для оптимальной работы напольного отопления. Детальный контроль температуры поможет уменьшить расходы на подогрев теплоносителя (счета за электричество или газ будут меньше), продлить срок эксплуатации термочувствительных напольных покрытий. Например, ламинат и ковролин во избежание деформации не должен нагреваться свыше 30°C.

Проблема замена сенсора часто возникает из за дешевизны регулятора.

Как работает это работает? Как только температурный фон не соответствует заданным параметрам, устройство сбора информации дает сигнал терморегулятору.

Модуль включает/выключает обогрев. Изменения температуры на пол градуса активизирует нагреватели. Когда элемент (терморезистор с медным проводником) выходит из строя, погрешности превышают 5°, что не дает объективную картину нагрева.

Обычно в среднем длинна сенсора составляет 2,5-3 м\п

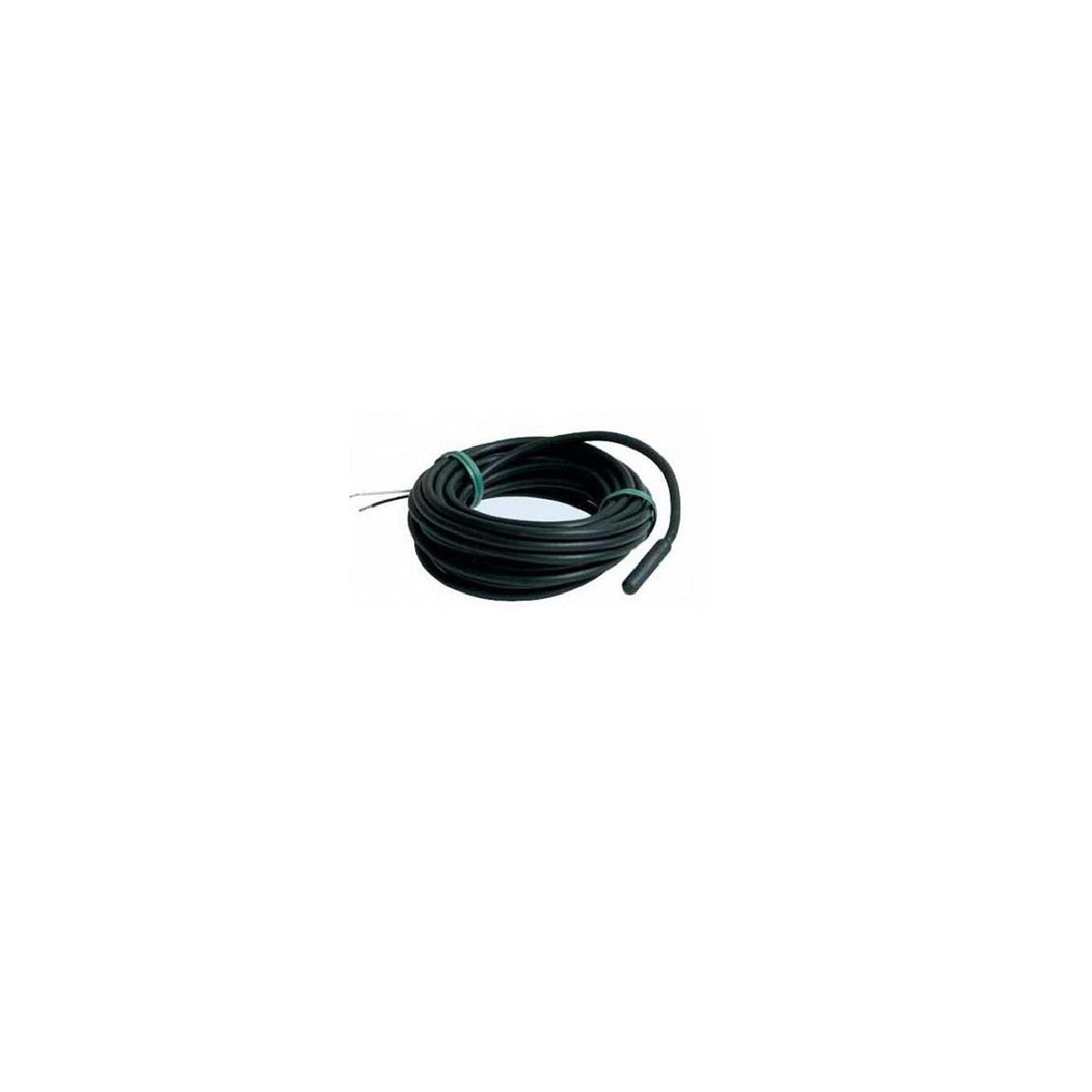

Зеленый проводок это — сенсор





Правильная установка сенсора — ключ к бесперебойной работе всей цепочки «теплый пол».



Необходимые материалы и нормы монтажа



Подключение меряющего устройства пройдет быстро, если соблюдены правила установки. Для нее потребуются:



  • сам термодатчик в гелевой оболочке и стеклянной колбе (в модификациях для плиточного пола). Это может быть устройство, которое работает на минимальную/максимальную температуру (датчик-ограничитель рекомендован для кабельных нагревательных систем) или датчик с термостатом;
  • инструменты для проделывания штробы;
  • изоляционные материалы;
  • монтажная лента.



Подключение датчика теплого пола


осуществляется посредством надежно изолированного проводника нужной длины (до 50 метров). Модуль устанавливается не ближе 50 см от стены между витками петли обогрева. Проводник датчика проходит рядом возле терморегулятора.



Монтаж блока зависит от особенностей финишного напольного покрытия. Под мягкие отделочные материалы, а также под паркет, ламинат небольшой цилиндр, закрепленный к концу кабеля, нужно укладывать в защитную трубку с герметичной заглушкой. Под твердые покрытия сенсор дополнительно защищен гелевой оболочкой, смягчающей механические удары при эксплуатации. Прокладывается он по поверхности пола или в специальной штробе между греющих жил, фиксируется монтажной лентой или скотчем.



Если система напольного обогрева предполагает обустройство стяжки, элемент помещается в защитную трубку (гофру, металлопластиковый отрезок) и герметизируется. Чем меньше поворотов и изгибов этого контура, тем проще провести замену модуля при уже сформированной системе обогрева

1 — фаза, 2 — ноль от 220 ; 3 и 4 — подключение пола фазировка не имеет значение, 5 — игнорируем, 6 и 7 — датчик пола, фазировка не имеет значение


Сам сенсор должен находиться в муфтированной гофре с возможностью дальнейшей замены




Как надежны терморегуляторы? Ремонт терморегулятора

Подключение к электропитанию осуществляется 2-мя способами:



  • прямым. Греющий кабель и термостат объединяются;
  • посредством распределительной коробки, подключенной к щитку с автовыключателями. От коробки к полу проходит штроба для установки 2-х трубок — для термодатчика и силового кабеля нагревателя. Провод датчика от нее идет до нагревательных контуров.



Тестирование системы проводится не включением нагревателей, а замером сопротивления. Допускаются расхождения до 10 % от указанных параметров в документации. После этого приступают к монтажу напольного покрытия, либо заливки стяжки.



Помните, что заменить неработоспособный сенсор самостоятельно можно только с условием его укладки в специальной трубке. Если его невозможно извлечь, придется разбирать весь слоистый пирог напольного отопления. Подключение устройства требует элементарных знаний электротехники. Если вы далеки от этой сферы, для своей же безопасности доверьте этот процесс специалистам.



Кроме прочего есть способ использовать временное реле. Его можно подключать если вы точно знаете что больших перепадов температуры не будет. Если это так — вперед. Поставьте реле вместо термостата, и экспериментируйте с временными настройками включиться / выключиться. Главное в таком способе не довести кабель до перегрева.

Можно поставить так же термо-реле, но тут необходимо обеспечить его прямой доступ к нагревателю.  С методами подключения нагревателя без датчика стоит быть очень аккуратными и понимать механизм роботы всех элементов.

Несколько нюансов

  • нужно не допустить попадания в трубку раствора, ведь извлечь такой датчик для замены после застывания стяжки просто не получится. Обязательно герметизируем конец трубки;
  • питать автоматику лучше через контактор;
  • после установки на ровной отдаленности между витками нагревателя, нужно зафиксировать его;
  • для пленочного пола модуль контроля устанавливается под греющим листом.

       ***СКАЧАТЬ ИНСТРУКЦИЮ ПО ПОДКЛЮЧЕНИЮ

Часто задаваемые вопросы

1. Насколько долговечный теплый пол?

— Теплый пол может прослужить 50-70 лет без проблем.

2. Какой теплый пол лучше использовать?

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

3. Можно ли управлять теплым полом дистанционно?

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

  1. Heattherm — теплый пол двужильный кабель и мат
  2. ThermoPEX для теплого пола — оптимальный вариант для дома
  3. Бобышки для теплого пола. Маты с бобышками что это?
  4. Боится ли теплый пол воды. Может ли ударить током?
  5. Виды электрических теплых полов
  6. Показать больше
  7. Во сколько обойдется отопление теплым полом в месяц
  8. Водяной теплый пол в деревянном доме
  9. Водяной теплый пол под ламинат. Стоит ли?
  10. Водяной теплый пол. Преимущества и недостатки.
  11. Время монтажа теплого пола. Сколько займет?
  12. Выбор электрического и водяного теплого пола
  13. Где установить гребенку или коллектор теплого пола?
  14. Для какого теплого пола подходит инфракрасная пленка?
  15. Для чего нужен кислородный барьер?
  16. Для чего нужен насос в коллекторе?
  17. Для чего нужна демпферная лента в теплом полу
  18. Для чего нужны расходомеры в теплом полу?
  19. Зачем нужны расходомеры, смесительный узел и евроконус?
  20. Как выбрать мощность теплого пола
  21. Как выбрать нагревательный мат теплого пола
  22. Как выбрать насос для водяного теплого пола?
  23. Как выбрать насос теплого пола. База насоса
  24. Как делать первое включение теплого пола?
  25. Как дешево, экономно сделать теплый пол?
  26. Как заменить датчик теплого пола если он замурован?
  27. Как купить надежный теплый пол?
  28. Как надежны терморегуляторы? Ремонт и замена регулятора
  29. Как отличить стержневой теплый пол от подделки?
  30. Как подключить датчик теплого пола?
  31. Как проверить роботу монтажников по теплому полу?
  32. Как работает система водяного теплого пола? Принцип работы
  33. Как рассчитать количество контуров гребенки?
  34. Как рассчитать количество контуров коллектора?
  35. Как рассчитать количество трубы на квадратный метр?
  36. Как рассчитать материалы на водяной теплый пол?
  37. Как сделать теплый пол если нельзя сделать стяжку!?
  38. Какая должна быть стяжка для теплого пола
  39. Какие бывают виды теплого пола?
  40. Каким должен быть бетон и стяжка теплого пола?!
  41. Какого цвета выбрать трубу теплого пола?
  42. Какое напольное покрытие можно использовать для теплого пола?!
  43. Какое напольное покрытие можно использовать для теплого пола?!
  44. Какое напольное покрытие можно использовать для теплого пола?!
  45. Какой должна быть температура теплого пола
  46. Какой кабель подходит под плитку, а какой в стяжку?
  47. Какой котел лучше использовать для теплого пола?
  48. Какой крепеж используется в водяных теплых полах
  49. Какой теплый пол лучше выбрать под плитку?!
  50. Какой теплый пол лучше? Какой выбрать водяной или электрический
  51. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
  52. Какую подложку для теплого пола выбрать?
  53. Калькулятор теплого пола
  54. Когда целесообразен монтаж водяного теплого пола ?
  55. Контура теплого пола, какие бывают?
  56. Куда девать остаток нагревательного кабеля . Можно ли резать?
  57. Латунь или нержавейка? Какая гребенка лучше?
  58. Лучшие водяные теплые полы и их рейтинг
  59. Лучшие электрические теплые полы и их рейтинг!
  60. Маты с бобышками для водяного теплого пола. Что это?
  61. Минусы и недостатки водяного теплого пола
  62. Можно ли … теплый пол? Ответы!
  63. Можно ли подключить радиатор к коллектору?
  64. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
  65. Монтаж
  66. Монтаж ламината на теплый пол своими руками
  67. Монтаж стержневого теплого пола?
  68. Монтаж электрического и водяного теплого пола своими руками
  69. Обзор стоимости теплых полов за м2, стоимость монтажа
  70. Основание под водяной теплый пол. Виды и способы укладки.
  71. Основные составляющие водяного теплого пола.
  72. Особенности конструкции бойлеров Ento
  73. Отличие двужильного от одножильного нагревательного кабеля?
  74. Отличие механического терморегулятора от программируемого
  75. Отличие сплошной пленки от классической полосочной?
  76. Отопление дома теплым полом. Стоит ли?
  77. Отопление теплым полом
  78. Отчет об отправке
  79. Официальный сайт теплого пола
  80. Перегревается ли стержневой теплый пол?
  81. Плиточный клей для теплого пола, какой использовать?
  82. Плюсы и минусы электрических и водяных теплых полов
  83. Подключение электрического и водяного теплого пола
  84. Подложка под водяной теплый пол. Для чего она нужна?
  85. Почему мат теплого пола, не кабель?
  86. Почему электрический теплый пол не греет
  87. Правильный водяной и электрический теплый пол
  88. Правильный шаг укладки водяного и электрического теплого пола
  89. Преимущества водяного теплого пола перед радиаторным отоплением.
  90. Преимущество стержневого теплого пола
  91. Прогреет ли теплый пол 5-6 см стяжки?
  92. Проектные работы
  93. Расчет теплого пола водяного и электрического
  94. Ремонт нагревательного кабеля теплого пола
  95. Ремонт электрического и водяного теплого пола
  96. С чего состоит система водяного теплого пола
  97. Система водяных и электрических теплых полов
  98. Система управления водяным теплым полом. Что такое сервопривод?
  99. Сколько потребляет нагревательный кабель? Его мощность.
  100. Сколько потребляет теплый пол?
  101. Сколько энергии потребляет пленочный теплый пол?
  102. Способен ли терморегулятор экономить электричество?
  103. Справочная
  104. Стандартная пленка Felix Excel и ее конструкция
  105. Стоит ли экономить на терморегуляторе?
  106. Схема укладки теплого пола
  107. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
  108. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
  109. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
  110. Теплоизоляция под плитку для теплого пола
  111. Теплые полы в гипермаркете
  112. Теплый пол 27 ua или 24 на 7, длительность работать?
  113. Теплый пол без стяжки
  114. Теплый пол в бане и сауне, как реализовать?
  115. Теплый пол в ванной и санузле. Как реализовать?
  116. Теплый пол в ванную электрический и водяной
  117. Теплый пол в стяжку водяной и электрический
  118. Теплый пол в частном доме
  119. Теплый пол и его эпицентр температуры
  120. Теплый пол из металлопластиковых труб
  121. Теплый пол на балконе и лоджии. Как осуществить?
  122. Теплый пол на кухне. Где можно размещать?
  123. Теплый пол от печки или камина, как сделать?
  124. Теплый пол от Розетки
  125. Теплый пол от центрального отопления или котла
  126. Теплый пол под деревянный пол
  127. Теплый пол под ковролин
  128. Теплый пол под ламинат
  129. Теплый пол под линолеум
  130. Теплый пол под линолеум на деревянный пол
  131. Теплый пол под плитку
  132. Теплый пол своими руками
  133. Теплый пол, цена на 2020 год. Обзор цен теплых полов
  134. Терморегулятор водяного теплого пола. Какой выбрать?
  135. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
  136. Труба для теплого пола 16 диаметра
  137. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
  138. Укладка теплого пола, как осуществить? Как правильно сделать
  139. Управление теплым полом. Какие бывают системы?!
  140. Устройство теплого пола водяного и электрического
  141. Утепление и подложки под теплый пол
  142. Чем гребенка отличается от коллектора?
  143. Чем зафиксировать трубу теплого пола?
  144. Чем и как закрепить нагревательный кабель теплого пола
  145. Чем отличается нагревательный мат от кабеля?
  146. Что лучше водяной теплый пол или электрический?
  147. Что подобрать для теплого пола без стяжки?
  148. Шаг укладки теплого пола электрического и водяного?! Расчет
  149. Электрический теплый пол плюсы и минусы
  150. Консультация
  151. Тестовая статья
  152. Доставка и оплата
  153. Сотрудничество теплый пол оптом
  154. Документация
  155. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
  156. Как сделать замер площади под теплый пол самостоятельно?
  157. Можно ли укорачивать нагревательный кабель или мат теплого пола?
  158. Связаться с нами

Как проверить теплый пол перед сезоном

Почему мой теплый пол холодный или недостаточно теплый?

Этот вопрос обычно задают в начале отопительного сезона или когда включают новую систему теплого пола.
Многие пользователи пытаются заменить термостат, подключить нагревательный кабель или мат «напрямую» и вызывают сервисного специалиста только в том случае, если это не дало желаемых результатов. Давайте посмотрим, каковы могут быть причины отсутствия желаемого эффекта.

1. Неисправность терморегулятора.
Проблему может легко идентифицировать любой квалифицированный электрик: терморегулятор не подает питание на нагревательный кабель/мат ни при каких обстоятельствах. Это может быть вызвано или неисправностью самого терморегулятора или, например, неисправностью выносного датчика пола, или, в конце концов, просто отсутствием напряжение питания. Эта проблема, в большинстве случаев, устраняется без привлечения специалистов по теплым полам.
Начинаем проверку от более простого к более сложному.

— Если терморегулятор не подает «признаков жизни», дисплей «пустой», светодиоды не светятся, — проверьте, есть ли напряжение на входе терморегулятора.

— Практически все современные терморегуляторы DEVI имеют встроенную систему контроля исправности выносного датчика температуры пола, поэтому опознание неисправности датчика не представляет труда: достаточно посмотреть соответствующий раздел в инструкции к вашему терморегулятору.



Рис.1. Сигнализация о неисправности выносного датчика температуры на регуляторе DEVIregTM Touch.

В случае неисправности датчика, он подлежит замене. Важно, чтобы эту замену можно было осуществить, не ломая пол. Для этого датчик должен быть установлен в трубке, доходящей до монтажной коробки и имеющей достаточно большие радиусы изгиба.

Рис.2. Установка датчика температуры в системе теплый пол.

— Встречается и такая проблема: датчик температуры пола, в нарушении инструкции, установлен слишком близко к нагревательному кабелю. При подаче напряжения кабель быстро разогревается и отключает систему, при этом стяжка, и соответственно, поверхность пола не успевает нагреться. Такую неисправность легко определить по частому (5-10 минут) срабатыванию терморегулятора, а вот исправить ситуацию не всегда возможно, например, если выносной датчик температуры, опять же в нарушении инструкции «намертво» залит в стяжке.
Итак, вы все проверили, терморегулятор подает на кабель/мат 220 В, но нагрева все равно нет? Давайте исследовать дальше.

2. Неисправность греющего кабеля.
Эта неисправность может быть обнаружена с помощью измерителя сопротивления (авометра, мультиметра, или тестера).
Что нужно сделать: Отсоедините нагревательный мат или кабель от клемм термостата и выполните два измерения:

Измерение 1: Измерение сопротивления нагревательной жилы. Это сопротивление между черным (или коричневым) и синим проводом. Сопротивление зависит от мощности кабеля (мата) и должно соответствовать значению, указанному на этикетке или в каталоге (с допуском от +5 до −10%).

Рис.3 Измерение сопротивления нагревательной жилы

Обратите внимание, что требуется именно измерение сопротивления, а не «прозвонка» нагревательного элемента. Дело в том, что звуковой сигнал на большинстве тестеров звучит при тестируемом сопротивлении меньше 200 Ом, а номинальное сопротивление небольших кабелей (матов) больше этой величины. Будьте внимательны при выборе диапазона измерения сопротивления, если пользуетесь прибором с ручным выбором пределов измерения.

Измерение 2: Это измерение сопротивления изоляции кабеля, т. е. сопротивления между экраном кабеля (оплетка или желто-зеленый провод) и коричневым с синим проводниками, соединенными вместе. В этом случае предел эффективного диапазона измерения должен быть максимальным. В большинстве случаев невозможно измерить такое высокое сопротивление, и прибор покажет бесконечность (обрыв). Это нормально. Строго говоря, для корректного определения сопротивления изоляции необходимо пользоваться приборами, которые осуществляют измерения сопротивления на высоком напряжении (мегомметры). Для такого прибора нормальными будут показания более 20 Мом при напряжении 2,5 кВ.

Рис.4. Измерение сопротивления изоляции кабеля

В результате этих двух измерений можно составить полное представление о состоянии кабеля или мата. Если вдруг, хотя бы один из параметров не соответствует номиналу, то рекомендуем сразу обратиться в сервисную службу DEVI.


Вы провели все измерения? Все параметры в норме? Вы можете уверенно подключить и установить терморегулятор, так как ваша система обогрева в хорошем состоянии.
Что же мы имеем? Термостат подает 220 В на нагревательный кабель/мат, кабель имеет нормальное сопротивление, ток присутствует, и вся электроэнергия преобразуется в тепло. Тем не менее, пол не греется или греется недостаточно…



3. Краткие сведения по теплотехнике или куда может уходить тепло?


Большинство людей ощущают приятное тепло поверхности керамической плитки при температуре около 26-27 °С, в то время как температура 24-25 °С воспринимается как «комфортная» или «нейтральная» (ни теплая, ни холодная). Поверхности при более низких температурах воспринимаются как «холодные».
Мощность системы обогрева 130 Вт/м2 позволяет нагревать поверхность пола до температуры примерно на 14 °С выше температуры окружающей среды (воздуха в комнате), однако, это без учета потери тепла вниз.

Насколько велики эти потери? Это и есть основной вопрос при монтаже и эксплуатации систем теплый пол. Очень многое зависит от условий под перекрытием, на котором смонтирован ваш теплый пол. Если внизу находится отапливаемое помещение, то даже без применения теплоизоляции, теплопотери вниз незначительны и обычно не превышают 20%.

Принимая это во внимание, разница между температурой воздуха и пола, которую обеспечивает данная система, будет 10-11 °С.

Кроме того, для нормальной работы системы подогрева пола требуется нормально работающая система отопления в помещении. Другими словами, температуру воздуха в помещении следует поддерживать, по крайней мере, при температуре 18°С. Только в этом случае поверхность пола будет нагреваться до температуры, которая воспринимается как теплая. Однако, если обогрев пола является единственным источником тепла в помещении, его следует рассматривать как систему полного отопления, которая должна компенсировать общие теплопотери помещения, а это совсем другой режим работы которой определяется другими параметрами, и является предметом отдельной статьи.
Таким образом, температура, до которой мы можем нагреть поверхность пола, зависит от установленной мощности, температуры воздуха (!) теплоизоляции помещения и конструкции пола. Терморегулятор (с датчиком температуры пола) может только поддерживать (ограничивать) температуру на заданном уровне, но не может добавить мощности, если ее не хватает.

Например, давайте посмотрим на квартиру в здании, где система отопления еще не работает (идут строительные или отделочные работы):
— температура наружного воздуха — от −5 до −7 °С;
— температура в соседней квартире составляет около 0 °С;
— Температура в помещении с подогревом пола составляет 10 °С.
В этих условиях пол безусловно воспринимается как холодный. На самом деле, пол только в нашем восприятии холодный, в то время как отопление пола работает и выделяется тепло, иначе как бы температура в помещении была + 10 °С? Система теплый пол будет постепенно нагревать воздух, таким образом функционируя как система полного отопления, и только когда температура воздуха достигнет 17-20 °С, поверхность пола будет нагреваться до температуры, воспринимаемой как теплая. Но, чтобы это случилось нужна определенная мощность, а наш теплый пол рассчитывался для применения в других условиях, и не факт, что его мощности будет достаточно.


Вот еще один типичный пример: жилой дом еще или уже не подключен к системе централизованного теплоснабжения (межсезонье, осень или весна). Температура наружного воздуха составляет от +5 до + 7 °С, а температура в помещении снизилась до + 13 / +15° С. Это типичная ситуация для квартир с центральным отоплением. Обогрев пола включен, но пол не прогревается даже через два часа. В этом случае отсутствие тепла на поверхности имеет две причины: необходимость дополнительной мощности для подогрева воздуха на пару градусов и инерция системы. Проще говоря, напольные плиты, стяжки, плитка, стены и мебель остыли. Их необходимо прогреть и это может занять довольно много времени, до нескольких десятков часов. Дело в том, что тепло в твердых объектах не поднимается вверх; оно имеет тенденцию распространяться в направлении к более холодной части этого объекта (в отличие от теплопередачи в воздухе, где основную роль играет конвекция).
Кроме того, передача тепла за счет инфракрасного излучение внутри конструкций пола также отсутствует, поэтому невозможно ускорить процесс нагрева с использованием отражающих пленок и эквивалентных материалов для теплоизоляции пола. Использование таких материалов для изоляции пола неэффективно.

Подобные процессы происходят и в полу, смонтированном на грунте. Если теплоизоляция при этом недостаточно толстая, или вовсе отсутствует, потери в грунт могут достигать 50% от всего тепла, выделяемого отопительной системой. Чтобы уменьшить эти потери, теплоизоляция должна быть достаточно толстой. (Толщина теплоизоляции для этого случая определяется строительными нормами и зависит от региона, в котором находится здание).
Что касается балконов (лоджий), то здесь ситуация может быть еще хуже. Дело в том, что балконная плита обычно делается из железобетона, который очень хорошо проводит тепло. Если под такой плитой находится наружный воздух, потери тепла вниз могут достигать 90% и более. Другими словами, эта система абсолютно неспособна обеспечить комфортную температуру на поверхности пола. Существует только одно решение: установить теплоизоляцию достаточной толщины (не менее 50 мм, а лучше 100 мм) плюс греющий кабель, уложенный с меньшим шагом (8-10 см), или тонкий мощный нагревательный мат (около 200 Вт/м²).
Если система уже установлена ​​и подключена, но есть сомнения в ее работоспособности, проверить это достаточно просто: накрыть небольшую площадь пола с подогревом куском пенопласта, картона или ковра. Подождите около 15-30 минут, и, если система отопления работает правильно, вы достаточно быстро почувствуете тепло в этой области.

Еще одно важное замечание: мощность нагревательного кабеля/мата DEVI, предназначенного для систем напольного отопления, не меняется со временем, поэтому они не могут обеспечить более сильный или слабый нагрев после того, как они эксплуатировались в течение некоторого времени.
Если отопительная система, которая долгое время работала исправно, начинает работать неудовлетворительно, в первую очередь следует искать внешние причины, такие как снижение напряжения питания, недостаточная температура воздуха в помещении или ухудшение качества теплоизоляции, неработоспособность терморегулятора.

После завершения ремонта квартиры никто не хочет ничего переделывать, а иногда это и невозможно. Небольшая экономия, полученная во время строительства или реконструкции, может привести в дальнейшем к неудовлетворительной работе системы теплый пол, т.е. ваши деньги, потраченный на эту систему, окажутся потраченными впустую (это относится как к установке нагревательных элементов недостаточной для данных условий мощности, так и к «экономии» на теплоизоляции).
Чтобы этого не случилось, необходимо соблюдать рекомендации по подбору и установке кабельных систем обогрева, а также строительные нормы, касающиеся теплоизоляции помещений. Будьте осторожны с очень тонкой теплоизоляцией со «сказочными» характеристиками. Никогда не используйте водопоглощающие материалы для изоляции пола или материалы, не предназначенные для напольных конструкций. Не пытайтесь экономить деньги, прокладывая кабель с большим шагом, т.е. уменьшая удельную мощность системы. Всегда выбирайте надежного и квалифицированного производителя и установщика отопительных систем и не стесняйтесь задавать вопросы специалистам.

Терморегулятор теплого пола. — «Ремонт теплого пола»

Что такое терморегулятор теплого пола

Классический вариант комнатного терморегулятора с выносным датчиком температуры пола.

Терморегулятор, он же «термостат» – прибор, который регулирует, поддерживает заданную температуру теплых электрических полов. Принцип действия терморегулятора достаточно прост. Прибор «снимает» сопротивление термодатчика и, при получении заданного результата, включает и выключает питание на нагревающий кабель. Термодатчик – это тонкий провод с утолщением на конце, в котором и находится термочувствительный элемент.

Как работает терморегулятор?

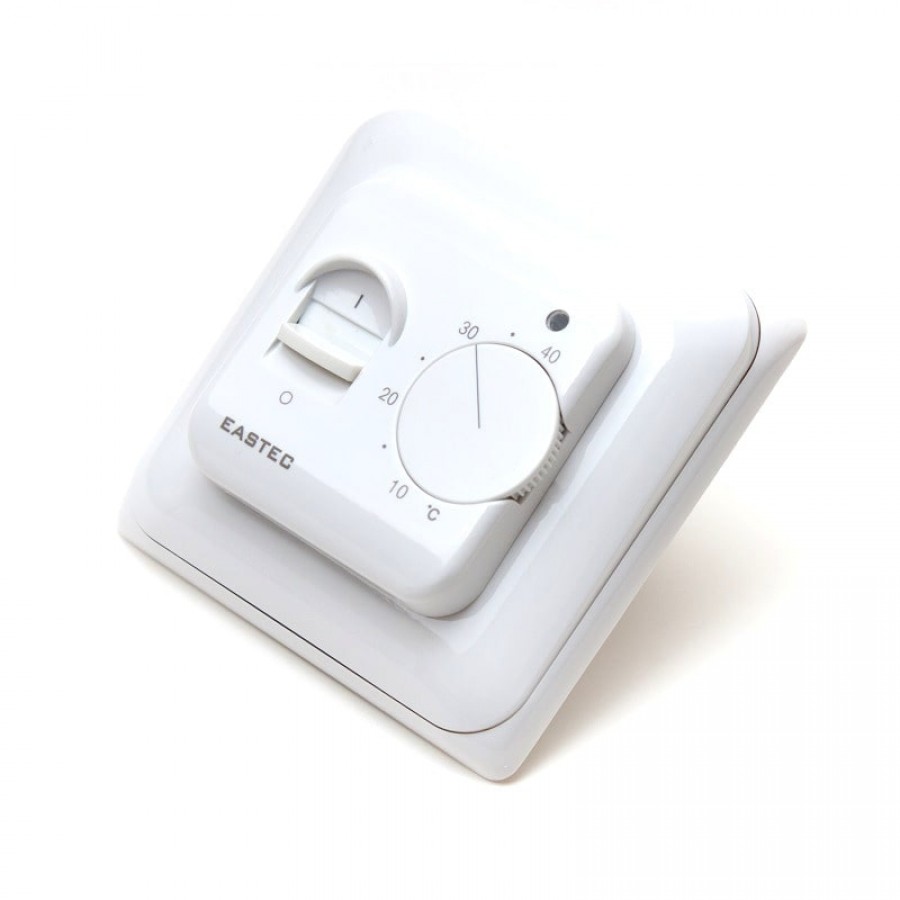

Терморегулятор APT-18SK с ручкой регулировки

Вопреки распространенному мнению, терморегулятор регулирует не мощность, а время нагрева кабеля. Пока температура ниже заданной, терморегулятор включен. Как только температура превысит заданное значение, терморегулятор выключит питание греющего кабеля и пол начнет остывать. При остывании пола, до значений ниже заданных, терморегулятор снова включит питание.

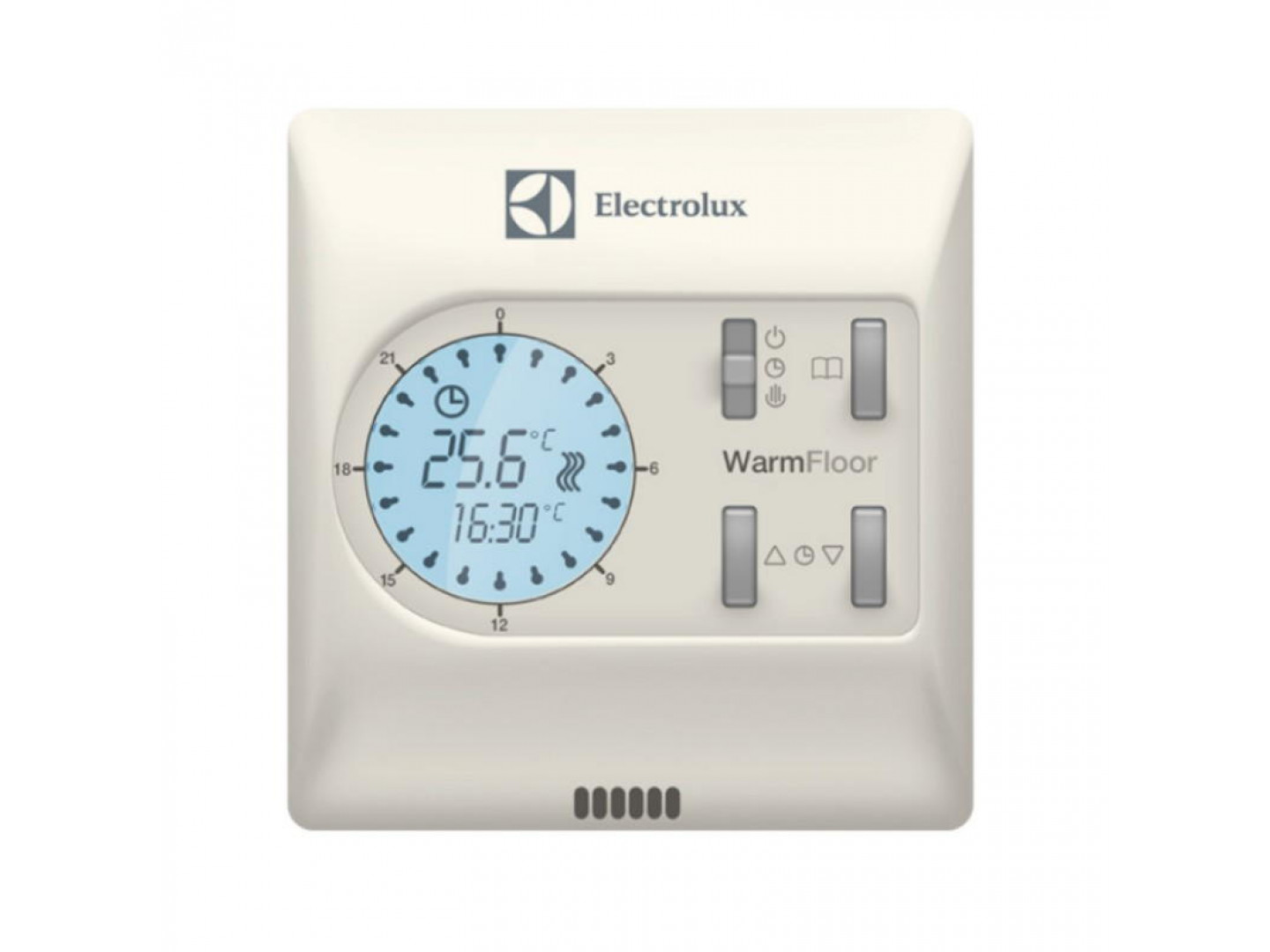

Терморегулятор с тремя режимами «день», «ночь» и «зима»

Чтобы прибор не включался и выключался постоянно, а Вам не приходилось вводить дополнительные параметры, в свойства терморегулятора введен гистерезис – показатель, величина которого определяет задержку при включении и выключении. Как правило величина гистерезиса составляет 2 градуса, таким образом, при выставленной температуре 26 градусов, терморегулятор выключится, и снова включится, когда температура опустится до 25 градусов. Такой режим является комфортным и позволяет экономить электроэнергию за счет того, что питание на греющий кабель подается не постоянно. При этом прогретая стяжка и кафель аккумулируют тепло.

Вы узнали, что такое терморегулятор и как он работает. А если не работает? В следующей статье вы узнаете, как определить, что терморегулятор теплого пола не работает и что в этом случае предпринять.

Все вопросы о работе терморегулятора вашего теплого пола Вы можете задать по телефону 958-81-66 мастеру по ремонту теплого пола Юрию Игоревичу (Санкт-Петербург)

Терморегулятор для теплого пола — как подключить (схема, видео)

Терморегулятором для теплого пола называется прибор автоматического контроля, применение которого позволяет поддерживать температуру в помещении на уровне значений, заданных потребителем.

Применение терморегуляторов в настоящее время возможно только в комплекте с электрическим теплым полом.

Принцип работы терморегулятора

Для работы любого терморегулятора необходимо два основных элемента: датчика температуры и термостата. При значении температуры ниже требуемой величины электрическая цепь устройства замкнута. В это время происходит нагрев теплого пола. При достижении заданной температуры термостат срабатывает, электрическая цепь размыкается, нагрев теплого пола прекращается.

Датчик температуры может быть установлен непосредственно на поверхности пола и подавать информацию о степени нагрева именно поверхности пола. Такой способ установки датчика актуален для вспомогательных систем обогрева, работающих вместе с радиаторами водяного отопления или другими приборами отопления.

Как работает датчик температуры?

В том случае, если теплый пол используется как основной источник тепла, температурный датчик целесообразно устанавливать в помещении на уровне одного метра от поверхности пола и измерять температуру воздуха в доме.

В некоторых терморегуляторах могут идти в комплекте одновременно два датчика температуры: один для пола, другой для измерения температуры воздуха, однако прибор может работать, отвечая на показания лишь одного из них. Чему отдать предпочтение, и по какому датчику управлять нагревом теплого пола, придется определить потребителю при настройке терморегулятора.

Так, к примеру, для теплого пола с синтетическим напольным покрытием важно не допускать его перегрева. В этом случае наиболее актуальным будет контроль над температурой нагрева именно поверхности пола.

В помещении с керамическим напольным покрытием температура поверхности пола может быть любой, а для создания комфортных условий лучше поддерживать на заданном уровне температуру воздуха в доме.

Как подключить теплый пол к терморегулятору

Сигнал от температурного датчика к терморегулятору поступает по кабелю, монтаж которого обычно осуществляется скрытно, в поверхность стены. Сам терморегулятор монтируется на поверхности стены на расстоянии от поверхности пола не менее одного метра и не более 1,5 метра. Место установки прибора может быть любым, главное, чтобы он находился вне влажных помещений, а доступ к нему был удобным для владельцев дома.

Следует отметить, что производители терморегуляторов стараются предложить потребителям устройства, дополняющие интерьер, поэтому прибор можно подобрать по цвету корпуса, выбрав устройство с монтажом в поверхность стены или с наружной (накладной) установкой. К слову, дизайн терморегулятора на его технических характеристиках и эксплуатационных свойствах никак не сказывается, чего не скажешь о принципе действия терморегулятора теплого пола.

Классификация терморегуляторов теплого пола по принципу действия

В зависимости от принципа действия терморегуляторы могут быть:

  • Электромеханическими – температура задается примерно, с помощью поворотной рукоятки. Эти приборы стоят недорого, просты в эксплуатации и надежны. Однако с их помощью нельзя поддерживать точное значение температуры, а также задавать и поддерживать различные режимы эксплуатации. Как правило, побуждением  к изменению режима работы пола является личное ощущение: жарко, холодно или комфортно.
  • Электронными – температура задается на табло и поддерживается на выбранном уровне. Возможности электронного терморегулятора шире, чем электромеханического устройства. С его помощью можно выбирать время включения прибора, например, обеспечив нагрев теплого пола к заданному часу,  а также устанавливать продолжительность работы.
  • Цифровые терморегуляторы – современные приборы автоматического контроля, имеющие функции отложенного старта, позволяющие поддерживать точное значение заданной температуры, обеспечивать различные режимы работы, меняя их как в течение суток, так и в течение недели.

Обзор популярных моделей терморегуляторов для пола

Терморегуляторы теплого пола выпускают многие производители, но особым спросом у российских потребителей пользуется продукция компании THERMO (Швеция), и это не случайно, ведь специалисты из Швеции продумали все вплоть до мелочей и предложили покупателям встраиваемые панели четырех различных цветовых решений.

С их помощью можно поддерживать температуру пола в диапазоне от +5 до +40С, использовать которые можно для управления работой теплого пола с любым видом напольного покрытия.

Не менее интересны терморегуляторы теплого пола торговой марки CALEO (Южная Корея), применение которых позволяет выбирать и поддерживать до пяти различных температурных режимов.

Разумеется, за высокое качество платить придется дорого. Хотите сэкономить, купите китайские аналоги: стоят они дешевле, а работают ничуть не хуже.

Электрический датчик температуры пола с подогревом пола Микро датчик температуры 5кс17мм 15КОхм 3470 с рейтингом IP68 водонепроницаемый

Электрический датчик температуры пола с подогревом пола 5x17mm 15KOhm 3470 с классом защиты IP68 водонепроницаемый

Размер (единица измерения: мм)

Размер
C D L
5 17 25 ± 5 3 ± 1 по мере необходимости

Список материалов

NO Название материала Материал и характеристики
2-1. Элемент R25 = 15 кОм ± 1% B25 / 50 = 3470 кОм ± 1% постоянного тока
2-2. Покрытие NTC, инкапсулированный с использованием ПВХ-материала для литья под давлением (черный)
2-3 Характеристики кабеля Настройка 2464-22 # * 2C Черный провод в твердой круглой оболочке (OD3.3)
2-4. Концы проводов

Луженые

Важное примечание

Этот датчик имеет сопротивление 15 000 Ом при 25 ° C.Поэтому он несовместим с некоторыми марками термостатов для теплого пола, такими как Devi, сопротивление которых составляет 10 кОм при 25 ° C. Пожалуйста, свяжитесь с нами, если вы не уверены или у вас есть какие-либо вопросы относительно этого датчика. У нас есть оба типа: 10 кОм при 25 ° C и 15000 Ом при 25 ° C.

______________________________________________________________________________ Загрузить ________

Описание

Все термостаты Comfort Heat включают датчик температуры пола, поддерживающий постоянную температуру пола. Термостаты с датчиком температуры пола — это самые безопасные и наиболее энергоэффективные регуляторы отопления пола, обеспечивающие отсутствие перегрева пола и поддержание заданной температуры.

Сменный датчик температуры пола, подходящий для широкого диапазона термостатов теплого пола.

Дистанционный датчик электрического теплого пола, используемый для контроля температуры пола или воздуха там, где влажность может быть проблемой (например, во влажной комнате или ванной). Датчик также можно использовать для контроля температуры пола, если перегрев может вызвать повреждение.Датчик теплого пола совместим со всеми нашими термостатами электрического теплого пола.

Датчик с выносным датчиком стандартно поставляется с кабелем длиной 3 метра, но при необходимости его можно удлинить максимум до 20 метров. Возможность удлинения датчика теплого пола обеспечивает очень гибкие решения, если вы хотите установить термостат теплого пола в удаленном месте. Зонд покрыт гибким покрытием PPC, обеспечивающим прочное и водонепроницаемое покрытие.

Электрические характеристики

НЕТ Элемент Знак Условия испытаний Мин. Нор. Макс. Агрегат
1. Сопротивление при 25 ℃ R25

Ta = 25 ± 0,05 ℃

P T ≦ 0,1 мВт

14,85 15,0 15.15 кОм
2. B Значение B25 / 50 3435,3 3470 3504,7 k
3. Коэффициент рассеяния σ В неподвижном состоянии воздух Около 2 мВт / ℃
4. Время реакции τ В проточной воде Около 15 сек
5. Выдерживаемое напряжение / 1500 В перем. Тока 2 сек. Без пробоя сек.
6. Сопротивление изоляции 500 В пост. Тока ≧ 100 МОм
7. Рабочая температура . диапазон / / -30 / +105

Характеристики

Работает с широким диапазоном различных термостатов
Пожалуйста, проверьте значения сопротивления вашего датчика тока относительно Таблица совместимости ниже
Кабель имеет высокую жесткость, что позволяет легко пропустить его через существующий гибкий кабелепровод.
Подходит для использования во влажных помещениях.Степень защиты IP68 (при установке в соответствии с инструкциями производителя)
Защитный кожух из термопласта из резины для датчика NTC
Размеры датчика; 17 мм x 5 мм

Работает с широким спектром различных термостатов. Проверьте значения сопротивления вашего датчика тока по таблице (показано на рисунках).
Длина кабеля может быть изменена (с возможностью увеличения до 20 метров)
Подходит для использования во влажных помещениях — IP68 (при установке в соответствии с инструкциями производителя)
Без полярности , просто подключите два провода в любом направлении к выходу датчика на термостате.

Дистанционный датчик электрического обогрева пола

Используется как датчик воздуха или пола

Водонепроницаемый

Диаметр зонда 5 мм

Рекомендации по установке

:
При установке дистанционного датчика системы обогрева пола EcoHeatCool на твердую стяжку Конструкция пола мы рекомендуем вам вставить термостат в рукав (трубку) в полу, если термостат потребуется заменить позже.


Для удлинения датчика теплого пола используйте электрический кабель эквивалентного калибра (Примечание: максимальное расстояние от термостата не должно превышать 20 метров.)

Отметьте положение кабелепровода на полу. Снимите окружающий нагревательный коврик (-а) и вырежьте в полу канал шириной 12 мм и глубиной 8 мм для размещения кабелепровода. Это позволит сохранить общий уровень готового пола. Перед установкой теплового коврика (ковриков) убедитесь, что пол чистый.

РАСПОЛОЖЕНИЕ ДАТЧИКА

Конец датчика должен располагаться в полу между нагревательными кабелями / трубами, чтобы он измерял типичную температуру пола.Сенсорная трубка не должна проходить над или под нагревательным кабелем.

СЕНСОРНАЯ ТРУБКА

Все тепловые датчики Comfort, установленные в плите, в стяжке или на тонких матах, устанавливаются в сенсорной трубке. (12-миллиметровая пластиковая трубка с закрытым концом) Это позволяет при необходимости снимать датчик, не поднимая напольную плитку.

Для систем под ковровым покрытием и под деревянным покрытием не требуется сенсорная трубка.

Тестирование датчика


С помощью мультиметра измерьте сопротивление между двумя соединительными проводами гибкого провода датчика температуры пола и сравните его с Руководством по установке / эксплуатации комплекта термостата, прилагаемым к термостату. Проверьте сопротивление до и после установки.

Где в цепи находятся УЗО / таймер / термостат?

Мат укладывается и холодные провода подводятся в распределительную коробку. Неважно, где вы физически закрепите эти предметы, хотя вы можете захотеть, чтобы они были спрятаны в шкафу. Если у вас есть термостат, который измеряет температуру воздуха, он должен находиться в соответствующей комнате. Однако, если он оснащен датчиком температуры пола, в этом нет необходимости.

Пример электрической схемы: ’

КАК НАПОЛЬНЫЙ ДАТЧИК ОПРЕДЕЛЯЕТ ТЕМПЕРАТУРУ ЭЛЕКТРИЧЕСКОГО НАПОЛЬНОГО ОТОПЛЕНИЯ?

Наиболее эффективным способом управления электрическим подогревом пола является использование контроллера, к которому прикреплен датчик температуры пола, расположенный в полу между нагревательными кабелями.Датчик пола должен быть расположен внутри полой трубы, которая проходит по задней части стены и в конструкцию пола, это означает, что датчик можно защитить от стяжки или клея, чтобы не было повреждений, но его также можно легко вытащить и новый, отправленный обратно, если необходимо, в более поздний срок.

Кабель датчика представляет собой сигнальный / провод звонка и имеет на конце датчика зонд, который определяет температуру. Благодаря расположению рядом с нагревательным кабелем температура становится более реактивной и меньше зависит от изменений температуры окружающей среды, что означает, что система будет постоянно регулировать себя без необходимости включения в течение продолжительных периодов времени.

Хотя контроллер на стене можно переключить на считывание температуры окружающей среды, это не предпочтительный вариант для системы обогрева пола Touch, так как на него легко влияют сквозняки, солнечный свет, высокие температуры и т. Д., Что означает, что ваша система обогрева пола будет работать постоянно или нет. вообще. Компания Tocuh Underfloor Heating предоставила 10-миллиметровую трубу кабелепровода как часть комплекта.

Дополнительную помощь по термостату можно найти здесь.

Проверка надежности

NO Элемент Технические требования Условия и метод испытаний
1. Сухой накопитель тепла

△ R25: R25≤ ± 3%

△ B25 / 85: B25 / 85≤ ± 2%

80 ± 2 ℃, Хранение при комнатной температуре 1000H.
2. Теплое хранение 55 ± 2 ℃, 95% относительной влажности, хранение при комнатной температуре 1000H.
3. Низкотемпературное хранение -30 ± 2 ℃, Хранение при комнатной температуре 1000H.
4. Темп. циклическое испытание -20 ℃ × 30мин → 25 ℃ × 10мин → 100 ℃ Вода × 30мин → 25 ℃ × 10мин, всего 10 циклов
5 Испытание на вытягивание свинцового провода Без видимых повреждений и находятся в пределах спецификации Закрепите продукт и нанесите 9.8 Ни одного усилия в 1,0 кг в осевом направлении каждого подводящего провода в течение 10 секунд.
6 Испытание на изгиб свинцового провода Закрепите изделие и приложите усилие 100 г в осевом направлении каждого подводящего провода, затем медленно согните оба провода в одном направлении, прежде чем сгибать их обратно в исходное положение, 10 раз
7 Сварочная способность Покрытая оловом площадь должна быть больше 90%. Пропитайте подводящие провода флюсом, погрузите во флюс при 230–260 ° C на 3-5 секунд.

Сопротивление по сравнению с Таблица температур

4 T / ℃ .738 16 365,97 29821,19 3 900 R - T ТАБЛИЦА ПРЕОБРАЗОВАНИЯ мин.

0

101
ТАБЛИЦА ПРЕОБРАЗОВАНИЯ R - T
R 25 = 15 кОм ± 1% B 25/50 = 3470K ± 1%
Rmin Rcen Rmax T / ℃ Rmin Rcen

1

804,9 845,979 -20 106,488 109,725 113,05
-54 712,99 748,914 786,569 -19 101,264 -19 101,264
-53 665,938 699,009 733,648 -18 96,329 99. 157 102,058
-52 623,575 654,108 686,067 -17 91,665 94,309 97,02
-51 585.122 613,321 613,321 87,257 89,729 92,262
-50 549,967 576.164 603.548 -15 83.089 85.401 87.768
-49 517.631 541.956 567.367 -14 79.146 81.30922 48 487,733 510,346 533,954 -13 75,416 77,439 79.508
-47 459.969 481.01 502.963 -12 71.886 73.778 75.713
-46 434. 092 453.684 474.190 68,544 70,314 72,123
-45 409,905 428,157 447.177 -10 65.378 67.035 68.726
-44 387.243 404.254 421.969 -9 62.379 63.929 65.514
381,829 398,334 -8 59,536 60,987 62,467
-42 345.973 360,76 376,141 -7 56,841 58,199 59,583
-41 327,154 340.943 355,279 -6 54,28455 56
-40 309,428 322,29 335,652 -5 51,859 53.048 54,26
-39 292,723 304,719 317,175 -4 49,556 50,67 51,804
-38 47,371 48,413 49,473
-37 262,119 272. 557 283,382 -2 45,294 46,27 47,262
-36 248,108 257,845 267,937 -1 43,321 44,114 35 234,891 243,974 253,383 0 41,314 42,165 43.029
-34 222,422 230,896 239,668 1 39,663 40,463 41,276
-33 210,659 218,565 226,744 226,744 218,565 226,744 38,716 39,476
-32 199,562 206,938 214.565 3 36.354 37.055 37.765
-31 189.093 195.975 203.088 4 34. 818 35.474 36.138
185,64 192,273 5 33,356 33,969 34,591
-29 169.901 175,894 182,081 6 31,963 32,537 33,118
-28 161,112 166,706 172,477 7 30,63716 7 30,63716 -27 152,821 158,043 163,427 8 29,373 29.874 30,382
-26 144,998 149,873 154,897 9 28,168 28,637 29,111
-25 137,618 142,17 142,17 27,019 27,457 27,9
-24 130,653 134. 904 139,279 11 25,923 26,332 26,746
-23 124,08 128,05 132,134 12 24,877 25,26 25,61446
117,876 121,584 125,397 13 23,879 24,237 24.597
-21 112,019 115,483 119,043 14 22,927 23,26 23,596
R 25 = 15 кОм ± 1% B 25/50 = 3470K ± 1%
T / 21 Rcen Rmax T / ℃ Rmin Rcen Rmax
15 22.017 22,329 22,642 52 5,589 5,7 5,813
16 21,149 21,439 21,731 53 5,404 5,513 5,624 5,404 5,513 5,624 900 20,319 20,59 20,861 54 5,226 5,334 5.443
18 19,526 19,778 20,031 55 5,055 5,161 5,268
19 18,769 19,003 4,89 9,99 56 4,8 4,8 5,1
20 18,044 18,263 18,482 57 4. 732 4,834 4,938
21 17,352 17,555 17,758 58 4,579 4,68 4,782
22 16.689 16.87867 17,078 4,432 4,531 4,631
23 16,056 16.231 16,406 60 4,291 4,388 4,486
24 15,449 15,612 15,774 61 4,154 4,249 259 4,346
15 15,15 62 4,023 4,116 4,212
26 14.303 14.453 14.602 63 3.896 3.988 4.082
27 13. 761 13.91 14.06 64 3.774 3.814 3.774 3.814 3.864 13,242 13,391 13,54 65 3,656 3,745 3.835
29 12,745 12,894 13,042 66 3,543 3,63 3,718
30 12,27 12,417 3,565 67 3,417 3,565 67 3,480 3,606
31 11,815 11,961 12,108 68 3.328 3,412 3,497
32 11,379 11,524 11,67 69 3,226 3,308 3,392
33 10,961 11,105 3,128 3,208 3,291
34 10,561 10. 704 10,847 71 3,033 3,112 3,193
35 10,178 10,319 10,461 72 2,941 3,019 3,098
3,098
9,95 10,091 73 2,853 2,929 3,007
37 9.457 9,596 9,735 74 2,767 2,842 2,919
38 9,119 9,256 9,394 75 2,685 2,759 2,685 2,759 8,795 8,93 9,066 76 2,605 2,678 2.751
40 8,484 8,618 8,752 77 2,529 2,599 2,672
41 8,186 8,317 2,5 8,45 78 2 454 2,45 4 900 2,595
42 7,899 8,029 8,16 79 2. 383 2,451 2,52
43 7,624 7,752 7,882 80 2,313 2,38 2,448
44 81 7,36 7,486 7 2,246 2,312 2,379
45 7,107 7.231 7,357 82 2,181 2,246 2,312
46 6,863 6,986 7,11 83 2,119 2,182 2,247
4729 6,75 6,872 84 2,058 2,12 2,184
48 6.404 6,523 6,643 85 2 2,061 2,123
49 6,188 6,305 6,424 86 1,943 2,003 2,064
2,064
5,98 6,096 6,212 87 1,888 1,947 2. 007
51 5,781 5,894 6,009 88 1,836 1,893 1,952
R - T ТАБЛИЦА КОНВЕРСИИ
15KΩ ± 1% B 25/50 = 3470K ± 1%
T / ℃ Rmin Rcen Rmax T / ℃ Rmin Rcen Rmax
88 1.836 1.893 1.952 111 0,997 1.035 1.073
89 1.784 1.841 1.898 112 0,973 1.01 1.048
1.01 1.048
1,735 1,79 1,847 113 0,95 0,986 1.024
91 1,687 1,741 1,797 114 0,928 0,963 1
92 1,641 1,694 1,748 115 0,906 0,977
93 1,596 1,648 1,702 116 0.885 0,919 0,955
94 1,552 1,604 1,656 117 0,865 0,899 0,934
95 1,511 1,561 1,612 1,561 1,612 900 0,845 0,879 0,913
96 1,47 1.519 1,57 119 0,827 0,859 0,893
97 1,431 1.479 1,529 120 0,808 0,84 0,874
1,3 98 1,44 1,489 121 0,791 0,822 0,855
99 1.356 1,402 1,45 122 0,774 0,805 0,837
100 1,32 1,366 1,413 123 0,757 0,788 0,819
1,286 1,331 1,377 124 0,741 0,771 0.802
102 1,253 1,297 1,342 125 0,726 0,756 0,786
103 1,22 1,264 1,308
104 1,189 1,232 1,275
105 1.159 1,201 1,244
106 1,13 1,171 1,213
107 1,101 1,11 1,183
108 1.074 1,114 1,154
109 1.048 1.086 1.126
110 1.022 1.0 1.099

Информация для заказа

8

03 Номер детали

0

@ 25 MOQ
CWFM0153FB1-202M113X ПВХ с отформованной крышкой C ap Φ5.3 * 17 мм Длина 2 м 15 кОм 1000
CWFM0153FB1-322M113X Пластиковая крышка из ПВХ Φ5,3 * 17 мм Длина 3,2 м 15 кОм 1000
CWFM015321FB1 Отформованный колпачок Φ5,3 * 17 мм Длина 5 метров 15 кОм 1000

* Если количество меньше минимального количества заказа — свяжитесь с нами.


Метки продукта:

Электрический датчик температуры пола с подогревом пола микро датчик температуры 5кс17мм 15КОхм 3470 с рейтингом IP68 водонепроницаемыми изображениями

Датчики пола или воздуха для поддержания температуры

Решения для обогрева полов достигли нового уровня функциональности и эффективности, при этом большинство новых систем даже могут быть интегрированы с новейшими системами домашней автоматизации, чтобы обеспечить высочайший уровень комфорта и удобства, который когда-либо испытывали домовладельцы.

Несмотря на то, что существует так много новых и удивительных вариантов электрических и водяных систем теплого пола, которые могут революционизировать комфорт и удобство, которыми вы наслаждаетесь дома, все же важно уделять внимание более тонким деталям этих систем, включая постоянство температуры. Поддержание постоянной температуры важно не только для комфорта, но и для энергоэффективности, которая является важным аспектом любой системы отопления дома.

Системы лучистого теплого пола для поддержания постоянной температуры

Существует две основных разновидности систем лучистого теплого пола — электрические и водяные системы теплого пола, которые доступны в вариантах, таких как обогрев полов, обогрев полов, обогрев в стяжке, ультратонкий обогрев и обогрев внутри плиты. .

Для большинства домовладельцев водяные полы с подогревом (в которых используется трубопроводная сеть для циркуляции горячей воды под поверхностью пола) является наиболее энергоэффективным из двух вариантов. Эти системы обеспечивают постоянное тепло повсюду, медленно излучая тепло во внутреннее пространство. Это более энергоэффективно (и более полезно для здоровья жителей), чем обдув помещения нагретым воздухом, как это делают традиционные канальные системы отопления. Более того, поскольку этот эффект больше напоминает естественную теплопередачу, он становится более комфортным.

Датчик температуры пола или термостат датчика воздуха?

Электрические или водяные полы с подогревом полагаются на датчики для поддержания постоянной и комфортной температуры во внутренних помещениях. Это могут быть датчики воздуха или датчики пола, а в некоторых системах используется их комбинация? Итак, что лучше?

Большинство специалистов по полам с подогревом согласны с тем, что датчики пола являются лучшим выбором по сравнению с датчиками воздуха по причинам, которые включают безопасность, энергоэффективность и эффективность.Вот некоторые из причин, по которым система лучистого теплого пола в комплекте с качественным термостатом и датчиком температуры пола является правильным выбором для вашего дома:

  • Термостаты датчика температуры пола предотвращают перегрев пола.

Датчики воздуха помогают поддерживать в комнате желаемую температуру, но они неэффективны для поддержания нужной температуры пола.

  • Напольные датчики более энергоэффективны.

Поскольку датчики пола определяют температуру по всей поверхности пола и обеспечивают поддержание постоянной температуры и отсутствие перегрева, вся система работает с низким энергопотреблением и помогает минимизировать общее потребление энергии и выбросы углекислого газа в вашем доме.

В Comfort Heat наши системы теплого пола оснащены термостатами скрытого монтажа с качественным датчиком пола для поддержания постоянной и комфортной температуры во всем доме. Для систем теплого пола, которые обеспечивают максимальную производительность и повышают общую энергоэффективность вашего дома или арендуемой собственности, свяжитесь с командой Comfort Heat сегодня по телефону 02 9979 8600. Мы приветствуем возможность проконсультировать вас по термостатам, датчикам и другим важным аспекты выбора оптимального решения для пола с подогревом.

Зонд и датчик

| Беспроводной обогрев полов

Теплый пол

Система подогрева пола Speedfit была разработана для быстрой и простой установки с компонентами, разработанными и изготовленными в соответствии с ISO9001 и DIN4726.

В системе Speedfit горячая вода перекачивается из бойлера в насосный агрегат, где она смешивается примерно до 50 ° C, а затем распределяется через коллектор в отопительные контуры, выполненные с использованием барьерной трубы Speedfit.

В бетонных полах труба укладывается на изоляцию, а затем покрывается стяжкой, на которую можно уложить почти любое напольное покрытие.

Для деревянных полов раскладные плиты укладываются между балками и настилом пола или на нижней стороне пола. Труба Speedfit вставляется в пазы на пластинах.

Площадь пола обычно нагревается до температуры от 25 ° C до 28 ° C, обеспечивая равномерное распределение тепла при температуре лишь немного выше комнатной.

Широкий спектр электрических компонентов означает, что система UFH может иметь столько или меньше контроля, сколько требуется.

Как работают теплые полы?

«Полы с подогревом» не новость, его принципы восходят к римским временам.В Европе это предпочтительная система, и в некоторых странах на нее приходится 70% новых отопительных систем.

Радиаторная система передает энергию в комнату в основном за счет конвекции. Эта конвекция приводит к тому, что пол остается самой прохладной частью комнаты и оставляет массу теплого воздуха на уровне потолка.

Он также собирает мелкую пыль с пола и разносит ее по воздуху и по мебели.

Это может означать, что большая часть энергии, вложенной в комнату, тратится впустую, а не в том месте, где вы хотите.

Система UFH нагревается в основном за счет излучения. Это наиболее естественный и комфортный вид обогрева, как и солнце.

Лучистая энергия, излучаемая полом, частично отражается каждой поверхностью и частично поглощается. Когда он поглощается, эта поверхность становится вторичным излучателем.

Через некоторое время все поверхности становятся вторичными излучателями. Сама мебель излучает энергию, и комната становится равномерно и равномерно прогревается. Энергия проникает в каждый уголок комнаты — ни холодных пятен, ни горячих потолков, ни холодных ног.

По сравнению с другими формами нагрева, общая эффективность системы нагрева UFH показана ниже.

Тепло концентрируется там, где оно больше всего необходимо для комфорта человека и энергоэффективности.

Особенности и преимущества теплого пола

Система теплого пола Speedfit предлагает потребителю множество преимуществ. К ним относятся:

Установка

Он прост в установке, требует минимальных усилий по установке и незначительного обслуживания.

Комфорт

Система использует лучистое тепло, наиболее удобный вид обогрева, обеспечивающий равномерное распределение тепла по всей комнате.

Космос

Система ненавязчива и экономит пространство, что означает, что каждый квадратный метр площади пола и стены может быть полностью использован, что дает свободу при оформлении интерьера.

Шум

По сравнению с радиаторными системами, система UFH работает практически бесшумно.

Здоровье

Уменьшает количество пыли и уменьшает количество клещей домашней пыли.Уменьшение количества горячих поверхностей и острых краев снижает риск ожогов или травм.

Экономика
Системы подпольного отопления

предназначены для работы при более низких температурах, чем радиаторные системы, что делает их особенно подходящими для конденсационных котлов, что приводит к снижению потребления энергии и меньшим потерям тепла из конструкции здания.

Контроль

Системой легко управлять, а небольшая разница температур между полом и воздухом означает, что система практически саморегулируется.

Окружающая среда

Напольное отопление подходит для использования с наиболее энергоэффективными и экологически чистыми системами отопления, включая конденсационные котлы, солнечные батареи и тепловые насосы.

Конструкция теплого пола

Принципы укладки сплошного пола

Система подогрева полов Speedfit предназначена для установки в твердый пол с стяжкой.

Поскольку стяжка находится в непосредственном контакте с трубами отопления, обеспечивается отличная теплопередача, равномерное распределение тепла и меньшие колебания температуры.

Типовая установка будет состоять из:

  • Напольное покрытие (ковролин, керамическая плитка и т. Д.)
  • Стяжка
  • Трубка Speedfit, прикрепленная скобами к изоляции
  • Изоляция кромок
  • Высококачественная изоляция пола 50 мм
  • Бетонный пол

Изоляция пола является неотъемлемой частью любой установки UFH в сплошном полу.

Speedfit рекомендует получить рекомендации экспертов, чтобы убедиться, что используемые продукты подходят для полов с подогревом и соответствуют действующим нормам.

Для получения помощи, пожалуйста, обратитесь к разделу этого сайта со ссылкой на техническую консультационную службу Speedfit.

Конструктивные особенности

Проектирование и расчеты системы UFH в твердом полу должны проводиться в соответствии с BS EN 1264, а детали, представленные на этом сайте, основаны на этом стандарте.

Существует ряд важных вопросов, касающихся системы теплого пола Speedfit, которые следует рассмотреть перед началом проекта:

  • Источники тепла
  • Расположение коллектора
  • Тепловая мощность и температура пола
  • Стяжки
  • Отделочные покрытия и покрытия полов
  • Периметр
  • Элементы управления

Они описаны ниже.

Источники тепла

Из-за более низких температур потока, используемых в UFH, обычно 47–62 ° C, можно рассмотреть множество источников тепла, отличных от стандартного настенного котла. К ним относятся солнечная энергия, тепловые насосы или геотермальные системы, и компания Speedfit рекомендует обращаться за конкретными советами к соответствующим производителям. Дополнительные насосы могут повлиять на некоторые котлы — перед установкой проверьте совместимость у производителя котла.

Расположение коллектора

Установка и балансировка системы теплых полов проще, если коллектор расположен ближе к центру здания.Это будет означать, что контурные шлейфы максимально равны.

Тепловая мощность и температура пола

Из-за множества различных методов конструкции пола трудно обеспечить точную тепловую мощность.

Согласно действующим стандартам максимальная мощность для любой системы УВГ, уложенной в твердый пол, составляет приблизительно 11 Вт / м² / K, где K — разница между температурой поверхности пола и желаемой комнатной температурой. При этом учитываются медицинские ограничения человека и чувствительность жителей здания к теплу.

Фактически, с системой обогрева пола Speedfit мощность около 100 Вт / м² может быть достигнута при температуре поверхности пола 29 ° C и температуре воздуха 20 ° C. В некоторых случаях можно допустить более высокую температуру поверхности пола, например, в ванных комнатах (33 ° C), редко используемых помещениях или периметральных зонах (35 ° C).

Стяжка

Стяжка является важной и неотъемлемой частью системы UFH и используется для передачи энергии от труб к отапливаемой зоне.Эта тепловая масса, как ее еще называют, будет реагировать на потребность в тепле в зависимости от ее глубины и состава.

Обычно толщина большинства традиционных песчано-цементных стяжек, наносимых вручную, составляет 65–75 мм. Однако при консультировании по конкретному проекту потребуется информация о типе и глубине стяжки, если она известна.

Доступны более современные насосные стяжки, которые обладают преимуществами с точки зрения скорости нанесения и времени отверждения. Также возможно, что глубина стяжки может быть уменьшена, и это улучшит работу системы теплого пола.

Speedfit рекомендует получить рекомендации от поставщика стяжки, чтобы убедиться, что правильные продукты указаны и используются для вашей системы центрального отопления пола.

Для получения помощи, пожалуйста, обратитесь к разделу этого сайта со ссылкой на техническую консультационную службу Speedfit.

Отделка пола и покрытие

Система подогрева полов Speedfit подходит практически для любой отделки пола, включая керамическую плитку, ковролин, винил и ламинат.

Поскольку напольное покрытие по существу является частью системы отопления, тепловое сопротивление или изоляционная способность отделки пола будут влиять на мощность пола. Чем выше сопротивление, тем ниже эффект нагрева и тем больше время разогрева.

Наиболее подходящими покрытиями являются покрытия с низким термическим сопротивлением, обычно обозначаемым как R-значение или TOG.

Рекомендуемое максимальное значение R составляет 0,15 м²K / Вт (1,5 TOG), а в таблице ниже приведены некоторые типичные значения.

Покрытие типа

Ковровое покрытие

Винил

Паркет

Керамическая плитка

Камень

R Стоимость м² К / Вт

0,15

0,022

0,05

0,017

0,011

TOG Стоимость

1.5

0,2 ​​

0,5

0,17

0,11

Керамическая плитка для пола
Керамическая плитка

хорошо работает с UFH, поскольку она обеспечивает минимальное сопротивление теплопередаче. Чтобы избежать растрескивания плитки, следует использовать гибкий клей и краевые швы, чтобы принять расширение. Убедитесь, что клей подходит для использования с UFH.

Ковры

Ковровое покрытие и подложка имеют более высокий уровень сопротивления теплопередаче.

Избегайте использования войлока, пробок и толстой резиновой прокладки, поскольку их изоляционные свойства снижают тепловую мощность системы.

Если предполагается использовать клей для ковров, убедитесь, что он подходит для температур до 40 ° C.

Пластиковая / Виниловая плитка

Полы на пластиковой основе также хорошо работают с UFH, так как обычно имеют минимальное сопротивление теплопередаче. Важно, чтобы используемое покрытие и клей были пригодны для использования при температуре до 40 ° C. Это снижает риск размягчения и потери адгезии.

Древесина / деревянные полы

Деревянные напольные покрытия хорошо сочетаются с UFH. Однако, поскольку это натуральный материал, важно следовать рекомендациям производителя пола относительно установки и первого запуска.

Деревянные полы, как правило, должны иметь влажность более 10%, и при укладке на ровный пол стяжка должна быть полностью затвердела перед укладкой покрытия. После отверждения систему следует проработать примерно 2 недели с материалами в зоне перед установкой.Это снижает влажность в помещении и позволяет материалу акклиматизироваться.

Мы рекомендуем получить конкретную информацию от предлагаемого поставщика или производителя покрытия, чтобы оценить пригодность покрытия для полов с подогревом.

Периметр

При определенных обстоятельствах можно достичь более высоких температур пола и, следовательно, более высокой мощности, чем обычно допустимо.

Это может быть неиспользуемое жилое пространство или место, постоянно обставленное мебелью.Это достигается за счет уменьшения расстояния между трубами примерно до 100 мм по периметру комнаты (примерно до ширины 1 метр).

Например, расстояние между трубами по периметру может использоваться там, где на внешней стене комнаты много окон, что может привести к более высоким локальным потерям тепла.

Элементы управления

Как и для всех систем отопления, для достижения комфортных условий, поддержания экономичной работы и соответствия строительным нормам и британским стандартам требуются соответствующие средства управления.

Системы теплого пола могут использоваться как единственная система отопления или быть связаны с другими приборами, такими как радиаторы.

Существует множество способов управления системой теплого пола, и можно использовать практически любой котел, включая комбинированный и конденсационный. Для конкретных котлов следует обращаться за советом к изготовителю по установке.

Хотя UFH имеет много преимуществ по сравнению с традиционными системами, они не так отзывчивы. Поскольку они наиболее эффективны при постоянной работе, рекомендуется использовать элементы управления, которые могут «снизить» температуру в помещении на 4–5 ° C в периоды низкой нагрузки, например в ночное время, вместо того, чтобы полностью отключать систему. .

Обычно комнатные термостаты используются для управления исполнительными клапанами на коллекторе Speedfit, которые, в свою очередь, регулируют поток воды в каждом контуре.

Элементы управления можно разделить на 3 основные категории:

1. Регуляторы температуры потока

Если не используется конденсационный котел с низкотемпературным регулированием, для большинства систем теплого пола температура воды из котла, обычно 82 ° C, снижается до требуемой температуры с помощью смесительного клапана.

Более совершенные контроллеры, называемые погодозависимыми компенсаторами, используют внешний датчик и программатор для регулировки расхода и температуры для компенсации внешних условий.

Важно иметь устройство для управления котлом и насосом, чтобы температура подачи не превышала безопасные пределы. Насосный блок Speedfit оснащен встроенным ограничительным термостатом.

2. Комфортное управление

Комнатные термостаты используются для управления температурой воздуха в помещении или зоне и подключаются к центру управления, чтобы можно было открывать или закрывать отдельные контуры труб и включать или выключать насос / котел по мере необходимости.Комнатами можно управлять индивидуально или зонами из 2-х и более комнат.

Существует большое количество комнатных термостатов, подходящих для систем теплого пола. К ним относятся электромеханические, цифровые и программируемые. Модели могут иметь проводное соединение или управляться по радиочастоте.

Все типы элементов управления подходят для подключения к Центру управления Speedfit.

Программируемые комнатные термостаты

обеспечивают полный контроль над системой UFH. Каждую зону или комнату можно настроить в соответствии с собственными требованиями, и можно принять во внимание индивидуальные модели занятости.Эти типы статистики также предлагают возможность использовать режим «возврата» для максимальной эффективности.

Поскольку большинство систем управления работают с питанием 240 В, для управления во влажных помещениях, таких как душ или ванная, мы рекомендуем использовать дистанционный датчик или ведомый датчик из другой комнаты.

3. Блок управления котлом и насосом

Строительные нормы Великобритании требуют наличия связи между системами управления и котлом, чтобы котел не работал, когда система не потребляет тепло.Контроллер Speedfit имеет возможность для этого подключения.

Чтобы обсудить варианты для отдельных проектов, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Руководство по проектированию


Разработка системы теплого пола Speedfit представляет собой простой процесс, состоящий из 6 основных этапов:

  • Расчет потерь тепла и требований к теплу
  • Проверить потребность в дополнительном обогреве
  • Определение температуры потока воды и расстояния между трубопроводами
  • Определить местоположение коллектора
  • Рассчитать необходимое количество контуров
  • План расположения труб
Расчет теплопотерь

Для определения количества тепла, необходимого для каждой комнаты или зоны, необходимо произвести расчеты теплопотерь.

Если заказчик не знаком с расчетом, у Института инженеров по обслуживанию зданий (CIBSE) и Ассоциации подрядчиков по отоплению и вентиляции (HVCA) есть документы по этому вопросу.

В некоторых проектах может быть возможно, что инженер Speedfit будет помогать в этом процессе. Пожалуйста, свяжитесь со Службой технической поддержки по телефону 01895 425333 для получения дополнительной информации.

В системе теплых полов теплопотери через первый этаж обычно не учитываются, так как пол будет теплее, чем комнатная температура.

Фактически, через пол будет наблюдаться некоторая потеря тепла, поэтому при расчете нагрузки котла к общей сумме добавляется запас в 10%.

Фактическая тепловая мощность, необходимая для помещения, рассчитывается путем деления потребности в тепле, полученной из расчетов теплопотерь, на общую площадь пола.

В таких местах, как кухня или стационарная арматура, трубопроводы обычно не требуются и должны быть исключены из расчета.

Это генерирует показатель потребности в тепле в ваттах на м², который затем можно использовать в таблицах производительности системы Speedfit при выборе расстояния между трубами и температуры подачи.

Пример:

Согласно чертежам, тепловые потери для комнаты были рассчитаны на уровне 1200 Вт, а площадь пола измерена на уровне 20 м². Следовательно, требуемая производительность системы УВГ составляет:

Потери тепла (Вт) / площадь пола (м²) = требуемая мощность (Вт / м²)

1200 Вт / 20 м² = 60 Вт / м²

Следует отметить, что если расчетная тепловая потеря превышает 100 Вт / м², может потребоваться дополнительное отопление для достижения уровня комфорта.

Это может быть, например, в помещении с высоким уровнем остекления, таком как зимний сад.

Температура потока воды и расстояние между трубками

Насосный агрегат JG, подключенный к коллектору, имеет встроенный пропорциональный смесительный клапан для регулирования температуры воды из первичного источника.

Обычно устанавливается в диапазоне 47–62 ° C в зависимости от требований системы, и температура подачи остается одинаковой для каждого контура.

Рассчитав выше необходимые тепловые потери, выберите соответствующую таблицу мощности Speedfit в зависимости от используемого напольного покрытия.

Выберите температуру подачи и расстояние между трубами, исходя из желаемой температуры в помещении и максимальной температуры пола 26 ° — 29 ° C.

Пример: — Сверху минимальное требование к производительности 60 Вт / м² требуется от системы UFH.

Используя Таблицу 1 — Текстильные напольные покрытия, можно определить следующее.

При расходе 55 ° C, комнатной температуре 20 ° C и расстоянии между трубами 200 мм выходная мощность системы составляет 80 Вт / м² при температуре пола 27 ° C, что находится в допустимых пределах производительности.(Нормально, чтобы расстояние между центрами труб в жилых комнатах не превышало 200 мм, и температура пола не должна превышать 29 ° C.)

Если указаны покрытия, не упомянутые в таблицах, возможно, потребуется провести специальные расчеты. Детали сопротивления для конкретных напольных покрытий следует получить у производителя до установки системы UFH.

В некоторых проектах может быть возможно, что инженер Speedfit будет помогать в этом процессе.Пожалуйста, свяжитесь со Службой технической поддержки по телефону 01895 425333 для получения дополнительной информации.

Положение коллектора и длина контура

Уникальный манифольд Speedfit доступен в конфигурации с 4, 8 или 12 портами, а труба Speedfit UFH поставляется в бухтах длиной 120 и 150 метров, чтобы обеспечить подключение потока и возврата к коллектору.

Выбор конфигурации коллектора будет зависеть от количества требуемых контуров и температурных зон.Например, вы можете захотеть установить другую температуру на кухне и в гостиной.

Количество контуров в каждой зоне будет зависеть от размера зоны и центров труб, выбранных из таблиц выходных данных Speedfit.

Чтобы избежать чрезмерных падений давления в трубопроводе, максимальная длина петли ограничена 100 метрами, а необходимое количество труб можно рассчитать по таблице ниже:

Требования к трубам UFH Speedfit

Расстояние (мм)

Макс.площадь м / м²

Макс.контур м

100

8.5

100

200

5

100

Пример: Если помещение площадью 18 кв.м необходимо отапливать на расстоянии 200 мм от центра трубы, длина, если требуется, будет примерно 90 м. Однако, если расстояние до коллектора составляет 11 м, что требует дополнительных 22 м, тогда потребуется 2 петли (например, 90 м + 22 м = 112 м).

Определив количество петель и, следовательно, конфигурацию коллектора, можно спланировать расположение труб.Длина контура контура должна включать хвосты для подключения к коллектору.

Схема расположения труб
Компоновка трубопроводов UFH

основана на двух основных соображениях, которые необходимо эффективно сбалансировать.

Труба должна быть проложена таким образом, чтобы обеспечить равномерное распределение тепла и относительно равномерную температуру поверхности по всей площади.

Трубы следует прокладывать непрерывно, соединения не должны выполняться в зоне разравнивания.

Компоновка должна учитывать повышенный нагрев, необходимый для работы с более холодными внешними поверхностями.

Петли трубопровода могут быть выложены по разным схемам в зависимости от характера конкретного проекта, с учетом внешних стен и окон, где будут возникать наибольшие теплопотери.

Оптимальная схема расположения труб обычно достигается путем смешивания подающей и обратной труб, так что труба с самой высокой температурой подачи примыкает к трубе с самой низкой температурой обратной линии. Это обычно называют компоновкой с обратным возвратом или встречной спиралью.

Какая бы схема ни использовалась, трубы не должны пересекаться в полу и должны идти к соответствующему отверстию на коллекторе.Поэтому перед установкой рекомендуется подготовить схему расположения труб.

Некоторые шаблоны компоновки упоминаются по имени:

  • Одинарный змеевик
  • Двойной змеевик
  • Тройной змеевик
  • Противоточная спираль

На практике схемы расположения труб можно комбинировать или смешивать, чтобы удовлетворить потребности в тепле.

Примеры этих шаблонов можно увидеть ниже:

Змеиные узоры

Змеевидный узор позволяет самой горячей воде ограничивать внешний периметр (области с наибольшими потерями тепла).Температура воды выше всего у самых холодных стен и будет снижаться по мере того, как она течет по трубе к центру комнаты.

Противоток

Противоточные схемы отличаются от змеевиков тем, что подающая и обратная трубы расположены рядом друг с другом, создавая между ними среднюю температуру.

Зоны подключения

В областях, близких к коллектору, таких как холл, несколько труб могут находиться в непосредственной близости друг от друга, поскольку потоки и возврат в контуре встречаются.

Это будет способствовать увеличению потребности помещения в тепле. Обычно эти трубы либо изолируют, либо используют трубы для обогрева соответствующей области.

Поэтому продумайте и спроектируйте эти области после того, как станут известны все другие помещения, контуры и коллекторы.

Потеря давления и режим работы насоса

При соблюдении ограничений по длине и площади контура общая потеря давления в системе находится в пределах возможностей насоса, поставляемого с коллектором Speedfit.

Speedfit Технические данные
  • Барьерная труба Speedfit B-PEX, изготовленная в соответствии с BS7291, с диффузионным слоем кислорода, отвечающим требованиям DIN 4725 по проницаемости для кислорода.
  • Размеры трубы 15 мм x 120 м Барьерная труба Speedfit B-PEX.
  • Труба рассчитана на давление 3 бар при 92 ° C.
  • Регулируемый диапазон смесительного клапана 47–62 ° C.
Выходные таблицы

Следующие 4 таблицы предназначены для помощи в спецификации системы UFH и показывают различные наборы данных в зависимости от отделки пола в соответствии с определением BSEN 1264.

Данные приведены только для ознакомления и основаны на конкретных данных.

Если вам нужна дополнительная информация или необходимо обсудить конкретный проект, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Стол 1 Текстильное напольное покрытие

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт Вт / м²)

Комната
Температура
(° C)

Труба
Центры
(мм)

Расход
Температура
47 ° C

Пол
Температура
(° C)

Расход
Температура
50 ° C

Пол
Температура
(° C)

Расход
Температура
55 ° C

Пол
Температура
(° C)

18

100

77

25

86

26

102

27

200

64

24

72

24

85

26

20

100

70

26

80

27

95

29

200

59

25

67

26

80

27

22

100

64

28

74

29

89

30

200

54

27

61

28

74

29

Банкноты

При перепаде температур между подающей и обратной магистралью на 8 ° C
Толщина стяжки 45 мм над концом трубы
Типичное тепловое сопротивление = 0.15
Стол 2 Плитка / твердая древесина

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт Вт / м²)

Комната
Температура
(° C)

Труба
Центры
(мм)

Расход
Температура
47 ° C

Пол
Температура
(° C)

Расход
Температура
50 ° C

Пол
Температура
(° C)

Расход
Температура
55 ° C

Пол
Температура
(° C)

18

100

92

26

104

27

123

29

200

75

25

84

26

100

27

20

100

85

28

86

28

115

30

200

69

26

76

27

93

28

22

100

77

29

89

30

108

32

200

63

28

72

28

87

30

Банкноты

При перепаде температур между подающей и обратной магистралью на 8 ° C
Толщина стяжки 45 мм над концом трубы
Типичное тепловое сопротивление = 0.10
Стол 3 Деревянная полоса / Толстый линолеум

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт Вт / м²)

Комната
Температура
(° C)

Труба
Центры
(мм)

Расход
Температура
47 ° C

Пол
Температура
(° C)

Расход
Температура
50 ° C

Пол
Температура
(° C)

Расход
Температура
55 ° C

Пол
Температура
(° C)

18

100

117

28

131

30

154

32

200

91

28

102

27

121

29

20

100

107

30

121

31

145

33

200

84

28

95

29

113

30

22

100

98

31

112

32

135

34

200

78

29

88

30

106

32

Банкноты

При перепаде температур между подающей и обратной магистралью на 8 ° C
Толщина стяжки 45 мм над концом трубы
Типичное тепловое сопротивление = 0.05
Таблица 4 Голый бетон

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт Вт / м²)

Комната
Температура
(° C)

Труба
Центры
(мм)

Расход
Температура
47 ° C

Пол
Температура
(° C)

Расход
Температура
50 ° C

Пол
Температура
(° C)

Расход
Температура
55 ° C

Пол
Температура
(° C)

18

100

159

32

178

34

211

37

200

118

29

133

30

157

32

20

100

146

33

165

35

198

38

200

109

30

123

31

147

33

22

100

133

34

152

36

184

39

200

99

31

113

32

137

34

Банкноты

При перепаде температур между подающей и обратной магистралью на 8 ° C
Толщина стяжки 45 мм над концом трубы
Типичное тепловое сопротивление = 0.00

Температуры, указанные красным цветом, превышают максимально допустимые температуры пола. В нежилых районах или на участках по периметру могут быть разрешены температуры выше 29 ° C.

Система теплых полов

Рекомендации по установке

Перед установкой необходимо учесть несколько требований:

  • Все монтажные работы должны соответствовать всем действующим строительным нормам, британским стандартам и требованиям местных властей.
  • Все электрические работы должны выполняться квалифицированным специалистом в соответствии с правилами IEE.
  • В соответствии с применимыми практическими правилами должна быть установлена ​​влагонепроницаемая мембрана.
  • Место для установки должно быть сухим и герметичным.
  • Потребуются средства на вывоз мусора, воду, электроэнергию и освещение.
  • Плита должна быть уложена горизонтально с соблюдением допусков Британских стандартов.
Коллектор Speedfit

Коллектор и насосный агрегат Speedfit поставляются предварительно собранными и индивидуально упакованными.Они поставляются вместе с инструкциями по установке, электромонтажу и вводу в эксплуатацию.

Балансировка

Чтобы поток воды в каждый контур был приблизительно равным, клапаны на коллекторе должны быть отрегулированы и сбалансированы в соответствии с инструкциями, прилагаемыми к блоку коллектора.

Крепежные детали

Убедитесь, что пол на стройплощадке чистый, без мусора и неровностей.

При необходимости покрыть весь пол полиэтиленом в качестве пароизоляции и уложить краевую изоляцию на все внешние и внутренние стены.

Изоляция может быть рулонной или жесткой.

Укладывайте изоляционные панели пола, начиная вплотную к стене и продолжая укладывать кирпичную кладку. Если на изоляции нанесены линии сетки, которые должны быть сверху, это облегчит прокладку контуров труб.

Плотно соедините панели встык и склейте все стыки. При необходимости аккуратно разрежьте изоляционные панели, чтобы они подходили к колоннам, водостокам и т. Д.

Прикрепите коллектор Speedfit к стене в выбранном месте.Убедитесь, что коллектор установлен ровно и достаточно высоко, чтобы принять трубу.

Отрежьте небольшой отрезок трубы (мин. 500 мм) и наденьте на конец трубы. Это защитит трубу в месте входа в стяжку. Повторите это для возвратной трубы. Трубе также может потребоваться наложение рукавов через строительные швы в полу и там, где она проходит через дверные проемы и т. Д.

Убедитесь, что на трубе нет царапин. Отрежьте трубу под прямым углом с помощью труборезов Speedfit Pipe Cutter и удалите заусенцы и острые кромки.
Используйте трубную вставку Superseal. Шток вставки обеспечивает большую жесткость длины трубы в фитинге, уменьшая вероятность утечки при приложении боковой нагрузки.

Полностью вставьте трубу в корпус — мимо цанги и главного уплотнительного кольца до упора трубы.

Уплотнительное кольцо на трубной вставке Superseal обеспечивает вторичное уплотнение в отверстии соединения.

Проверьте соединение, потянув за трубу.

Соединения не должны выполняться в зоне разравнивания.

От коллектора начните укладку трубы в заранее разработанной конфигурации. Труба крепится к изоляции путем прикрепления трубы скобами к изоляции с помощью скобозабивного пистолета. Поместите пистолет на трубу и сильно надавите, чтобы скоба вошла в него. Прежде чем переходить к следующей скобе, дайте ручке отойти назад.

Скобы следует устанавливать с интервалом 400 мм и фиксировать так, чтобы минимальный радиус изгиба не превышал 175 мм.

Крепежные детали

Важно отметить, что при установке трубы в дверных проемах, сквозных отверстиях в конструкции или в местах, где требуются компенсаторы в стяжке, труба всегда должна иметь втулку с участком кабелепровода для обеспечения возможности движения.

После того, как первая петля будет проложена, проложите трубу обратно к коллектору и подключите, как и раньше, к соответствующему обратному соединению.

После установки всех контуров завершите установку блока управления и следуйте инструкциям по заполнению и испытанию под давлением.

Если требуется дополнительная безопасность, цанговый зажим можно установить на каждое трубное соединение коллектора.

Заполнение и испытание под давлением

Для заполнения системы можно выполнить следующую процедуру:

  • Убедитесь, что все клапаны на коллекторе и насосном агрегате закрыты.
  • Подсоедините шланг от сети к нижнему заливному отверстию. Присоедините шланг к верхнему заливному отверстию и поместите другой конец в ведро, наполовину заполненное водой.
  • Откройте клапаны верхнего и нижнего порта заполнения.
  • Включите электропитание и заполните контур за контуром системы, открыв клапаны отдельных контуров. Следите за тем, чтобы из шланга ведра больше не выходили пузырьки воздуха.
  • Закройте клапан контура и повторите для всех остальных контуров, закрыв отверстия для заполнения, когда закончите.
  • Теперь перед укладкой стяжки система может быть испытана водой под давлением, чтобы убедиться, что все стыки водонепроницаемы и не было повреждений трубы во время установки.Для этого вам понадобится оборудование для гидравлического испытания под давлением.

В системе должно поддерживаться давление 2 БАР в течение 10 минут, а затем 10 БАР в течение 10 минут.

По истечении этого времени необходимо визуально проверить трубопроводы и фитинги на предмет утечки.

После завершения система должна оставаться под давлением на протяжении всего процесса стяжки и отверждения. BS EN 1264 Часть 4 рекомендует минимум 6 бар.

Стяжка

Стяжку следует укладывать как можно скорее после прокладки контуров труб и завершения испытания давлением.

В процессе стяжки и отверждения система должна находиться под давлением.

Стяжку необходимо укладывать таким образом, чтобы она плотно прилегала к трубам без воздушных карманов.

Если используется стандартная цементно-песчаная стяжка, толщина которой обычно составляет 65–75 мм, ее следует установить и дать высохнуть естественным путем в соответствии с стяжкой, инструкциями производителя и требованиями Британского стандарта.

Доступны специальные стяжки малой толщины, и следует связаться с производителем стяжки для получения информации об их использовании с UFH.

Время сушки, указанное изготовителями, может отличаться. Однако ни при каких обстоятельствах нельзя использовать систему УФГ для ускорения этого процесса.

Первый запуск

В соответствии с BS EN 1264 процедура запуска после установки должна быть следующей:

  • Стяжке необходимо дать высохнуть в соответствии с инструкциями производителя и британскими стандартами.
  • Установите температуру комнатного термостата на требуемый уровень.
  • Первоначальный нагрев должен начинаться с температуры проточной воды не выше 25 ° C.Это должно сохраняться не менее 3 дней. Это может быть достигнуто за счет использования смесительного клапана и термостата перегрева в сочетании. Полные инструкции поставляются с каждым насосным агрегатом.
  • Через 3 дня термостат можно увеличивать на 5–10 ° C в день до тех пор, пока не будет достигнута температура 47 ° C, при которой смесительный клапан возьмет на себя управление и автоматически регулирует температуру воды в подающей линии при расчетной температуре.
  • На этом этапе термостат перегрева должен быть установлен на 10–15 ° C выше расчетной температуры воды в подающей линии и затем использоваться в качестве предохранительного устройства.Рабочая температура должна поддерживаться как минимум еще 4 дня.
  • При использовании натуральных материалов, таких как деревянный пол, эту температуру следует поддерживать до тех пор, пока влажность стяжки не снизится до уровня, указанного поставщиком напольного покрытия.
  • Система должна проработать минимум 2 недели перед укладкой любых покрытий.

Ни при каких обстоятельствах нельзя использовать теплый пол для ускорения времени высыхания стяжки сверх указанного графика.

Ввод в эксплуатацию

После начального периода запуска систему следует ввести в эксплуатацию со всеми напольными покрытиями, чтобы обеспечить правильную балансировку системы.

Убедитесь, что вся система центрального отопления, включая радиаторы, если они есть, работает до требуемой рабочей температуры.

Затем каждый контур можно медленно регулировать с помощью клапанов на коллекторе, чтобы обеспечить равномерный поток и нагрев.

Проверьте детали установки, прилагаемые к коллектору.

Общие указания по электрическому оборудованию

Электрический блок управления Speedfit UFH, который включает контроллер коллектора (с или без периодов задержки возврата), комнатные термостаты и приводы, представляет собой постоянно действующую систему, работающую независимо и постоянно 24 часа (автономная система).

Он не будет управлять главным котлом и системным насосом, поэтому, если главный котел и системный насос не включены, тепло не будет поступать в систему UFH.

Для индивидуального управления нагретой водой в системе UFH, двухходовой зонный клапан, установленный на подающем трубопроводе системы UFH, должен быть подключен к резервному каналу на существующем программаторе часов.Если на часах нет устройства, то двухходовой зонный клапан необходимо подключить к дополнительным часам / программе. Оба эти требования соответствуют Части L Строительных норм.

Если в существующей системе уже есть трехходовой зональный клапан (среднее положение, план Y), то его необходимо заменить на 2 двухходовых зональных клапана (план S). При этом для существующей системы может потребоваться байпас трубопровода.

Если система UFH установлена ​​с собственным выделенным источником тепла, она все равно требует двухходового зонального клапана и таймера / программы, которая может быть частью котла или удаленной.Эти часы будут управлять зонным клапаном, который, в свою очередь, включит источник тепла (котел) и системный насос, если он установлен. Электрическая система UFH по-прежнему будет работать независимо и постоянно 24 часа.

За дополнительной консультацией обращайтесь к электрику, сертифицированному IEE.

Контрольный список для установки

1. Устройство перекрытий

Система подогрева полов Speedfit предназначена только для стяжных полов.

2. Потребность в тепле

Система производит максимум 100 Вт / м² при температуре воздуха 20 ° C и температуре пола 29 ° C.Система обычно подходит для новых приложений сборки. При тепловых потерях более 100 Вт / м² может потребоваться дополнительное отопление.

3. Положение коллектора

Насосный блок и коллектор Speedfit следует располагать по центру, чтобы минимизировать отходы труб и максимально увеличить площадь пола с подогревом.

4. Требования к трубам

Нарисуйте схему расположения труб и рассчитайте общее необходимое количество труб. Включите хвосты труб. Запомните те участки, где трубы можно расположить ближе друг к другу.

5. Не соединяйте трубы в выровненном полу.

6. Типоразмер котла

Потребность в тепле определяет типоразмер котла обычным образом. Важно убедиться, что котел имеет достаточную мощность для всей отапливаемой площади.

7. Определение размеров подающей и обратной трубы

Размеры первичного и обратного потока должны быть нормальными. При подключении водопровода к существующей системе важно убедиться, что существующих трубопроводов подачи и возврата, а также насоса достаточно.

8. Отделка полов

Уточните у производителя, подходит ли выбранное напольное покрытие для полов с подогревом.

Техническая консультационная служба

Полный спектр технических консультационных услуг можно получить в компании JG Speedfit. Для получения дополнительной информации позвоните в службу технической поддержки по телефону 01895 425333 .

Все продукты JG Speedfit можно приобрести в сети магазинов, и вам могут быть предоставлены консультации как по проектированию, так и по установке системы.JG Speedfit также ведет список предпочтительных подрядчиков и установщиков.

Для получения конкретных рекомендаций по изоляционным материалам, пожалуйста, свяжитесь с Celotex Limited по телефону 01473 820888 или по электронной почте [электронная почта защищена]

Для получения конкретных рекомендаций по стяжкам обращайтесь в Optiroc Limited по телефону 01928 515656 .

Добавить датчик температуры пола (и логику) к стандартному термостату — запросы функций

Для теплого пола (электрического, водяного) сказано, что поверхность пола не должна превышать определенную максимальную температуру (около 29 C) для комфорта ног человека.Также (в некоторых странах?) Установка этих датчиков температуры пола под поверхностью пола является обязательной при установке системы подогрева пола. Затем с ними работают аппаратные термостаты, гарантирующие, что температура поверхности пола никогда не будет превышена.

В настоящее время обычный термостат включает и выключает нагрев только одним датчиком температуры target_sensor , и это в основном датчик температуры воздуха в помещении . Таким образом, он включает нагреватель до тех пор, пока температура воздуха в помещении не достигнет target_temp (с учетом заданных допусков).Например, если у вас есть мощное электрическое отопление пола, температура поверхности пола может быстро превысить максимальное значение до того, как отопление будет отключено при достижении целевой температуры в воздухе. Это нежелательно.

Предлагаю добавить в общую конфигурацию термостата еще один датчик, который бы принимал значение датчика температуры пола. Общий термостат затем выключит нагреватель , если температура пола превысит максимальное значение, даже если температура target_sensor еще не достигла значения target_temp .После того, как температура пола снова упадет ниже максимального значения, обогреватель снова включится (если воздух в помещении все еще нуждается в обогреве).

Максимальная температура пола настраивается.

Вся эта добавленная функциональность также должна каким-то образом отражаться в общей карте термостата в Lovelace, чтобы видеть, что именно происходит — что термостат в настоящее время отключил нагреватель не потому, что целевая температура уже достигнута, а потому, что он ожидает охлаждение поверхности пола.Установленная максимальная температура пола также должна быть указана на температурном кружке на карточке.

Датчик пола с кабелем 3 м

Этот датчик может использоваться для измерения температуры воздуха и пола. Этот зонд поставляется с кабелем длиной 3 метра, который при необходимости может быть удлинен до 20 метров.

Датчик дистанционного датчика 3M Используйте для измерения температуры воздуха или пола

27 отзывов Скрыть отзывы Показать обзоры
  • 5
    Обзор

    Размещенно Фернандо 8 ноября 2021 г.

    Хорошо сделай работу

  • 3
    Обзор

    Автор: Крис Пойнтон, 25 октября 2021 г.

    Изоляция очень трудно снимается при укорачивании длины

  • 4
    Обзор

    Размещено клиентом 11 октября 2021 г.

    большой зонд

  • 5
    Обзор

    Размещено миссис Сильвией Тейлор 16 августа 2021 г.

    Прибыла вовремя.Смотрится качественно. Хейвен еще не приспособлен.

  • 5
    Обзор

    Автор: Клайв Ситон, 9 июня 2021 г.

    Еще не использовался, но выглядит неплохо

  • 5
    Обзор

    Размещено г-ном Клайвом Ситоном 25 мая 2021 г.

    Еще не использовался, но выглядит неплохо

Поиск и устранение неисправностей


Щелкните здесь, чтобы перейти на канал nVent Thermal YouTube , чтобы просмотреть видео по установке наших термостатов nVent Nuheat Signature, Home и Element.

На термостате горит или мигает красный индикатор.

  • Причина

    Решение


  • Сработал прерыватель цепи замыкания на землю (GFCI).

    Определите характер мигания:

    Горит красным светом
    — нажмите кнопку включения / выключения, чтобы сбросить GFCI.

    Если красный индикатор на вашем устройстве расположен в ВЕРХНЕЙ или ПРАВОЙ стороне термостата, и красный индикатор не гаснет, это указывает на замыкание на землю в системе отопления. Обратитесь к электрику или установщику, чтобы проверить проводку и проверить систему с помощью цифрового мультиметра .

    Медленное мигание — Нажмите кнопку включения / выключения, чтобы сбросить GFCI.

    Быстрое мигание
    — Это указывает на замыкание на землю в системе отопления.Позвоните своему электрику или установщику, чтобы проверить проводку и протестировать систему с помощью цифрового мультиметра .


  • Если указанные выше причины не помогли решить проблему, следуйте приведенным ниже инструкциям.

    * Обратите внимание: если была нажата кнопка GFCI Test , на экране отобразится «Ошибка GFCI — обнаружено замыкание на землю» и загорится индикатор RED .Это нормально. Отмените сообщение об ошибке, нажав один раз кнопку сброса (с правой стороны термостата).

    • Шаги для домовладельца:

      1. На месте расположения термостата нажмите кнопку сброса, расположенную в нижней правой части лицевой панели термостата, один раз, чтобы увидеть, сбрасываются ли сообщение об ошибке и индикатор КРАСНЫЙ .Щелкните здесь, чтобы открыть Руководство по эксплуатации Signature для справки.
        1. Если сообщение об ошибке и индикатор КРАСНЫЙ погасли, установите термостат на «Нагрев» и дайте полу нагреться.
          1. Если пол нагревается, а сообщение об ошибке и индикатор RED не появляются снова, продолжайте работу системы в обычном режиме.
          2. Если термостат отключает GFCI, как только индикаторы нагрева отображаются на экране, позвоните своему электрику и попросите его выполнить шаги для электрика, указанные ниже.
        2. Если ошибка и индикатор КРАСНЫЙ не гаснут, выключите прерыватель цепи, управляющий контуром теплого пола. Оставьте выключатель выключенным на 10 секунд, затем снова включите выключатель .
          1. Если термостат сбрасывается и пол нагревается, продолжайте работу системы в обычном режиме.
          2. Если на термостате отображается сообщение об ошибке и КРАСНЫЙ загорается сразу после включения питания ВКЛ , обратитесь к электрику и попросите его прибыть на место для выполнения шагов 2–6.

    • Шаги для электрика:

      1. На панели выключателя выключите автоматический выключатель, управляющий контуром теплого пола.
        1. Подтвердите, что выключатель питания является стандартным выключателем (не GFCI)
          1. Если выключатель GFCI, замените его стандартным и попытайтесь нагреть пол.
        2. Убедитесь, что выключатель питания является выделенной линией, подключенной только к системе теплого пола.
          1. Если линия используется совместно с другими приборами, исправьте проводку в соответствии с требованиями установки (выделенная цепь).
      2. В месте расположения термостата снимите лицевую панель (в нижней части лицевой панели есть небольшой винт — ослабьте винт, но не снимайте его) и снимите основание термостата со стены.

      3. Отсоедините провода мата / кабеля (нагрузки), подключенные к клеммам 1 и 4 на задней панели термостата.

      4. Используя цифровой мультиметр с полностью заряженной батареей, установленной на 200 Ом, выполните тесты Resistance и Insulation . Инструкции по выполнению этих тестов можно найти в Руководстве по установке Mat здесь.

        Примечания к испытаниям

        Убедитесь, что все испытания изоляции и сопротивления проводятся на заводе-изготовителе холодного ввода.Если холодный конец мата или кабеля (провод нагрузки) был заделан в распределительной коробке (кроме места расположения термостата), вам потребуется доступ и проверка из места заводского холодного вывода.

        Если есть несколько холодных выводов (проводов нагрузки) от пола, проверьте каждый холодный вывод мата / кабеля отдельно и запишите свои выводы для каждого.

        Для матов на 240 В или кабелей площадью 20 кв. Футов или меньше необходимо установить цифровой мультиметр на 2 кОм

        1. Если показание Ом для теста Resistance выходит за пределы параметров тестирования (более чем на 10% выше / 5% ниже или показывает обрыв линии), значит, нагревательный элемент поврежден и должен быть осмотрен техническим специалистом.

          1. Измерьте напряжение на линии термостата и убедитесь, что оно соответствует напряжению, на которое рассчитана нагрузка.

            • Если напряжение сети соответствует напряжению нагрузки, заполните форму запроса на ремонт здесь.
            • Если измеренное напряжение в сети выше номинального напряжения для нагрузки, нагревательный элемент не подлежит ремонту.
        2. Если показание сопротивления для теста Insulation выходит за пределы параметров тестирования (любое показание сопротивления, кроме разомкнутой линии), значит, нагревательный элемент поврежден и должен быть проверен техником.

          1. Измерьте напряжение на линии термостата и убедитесь, что оно соответствует напряжению, на которое рассчитана нагрузка.

            • Если напряжение сети соответствует напряжению нагрузки, заполните форму запроса на ремонт здесь.
            • Если измеренное напряжение в сети выше номинального напряжения для нагрузки, нагревательный элемент не подлежит ремонту.
      5. Если испытания изоляции и сопротивления прошли проверку (шаг 2), следующим шагом будет проверка термостатов, встроенных в GFCI.

        1. На панели выключателя выключите автоматический выключатель, управляющий контуром теплого пола.

          • Отсоедините провода мата / кабеля (нагрузки), подключенные к клеммам 1 и 4 на задней панели термостата.
          • Включите прерыватель цепи, управляющий контуром теплого пола.
          • Если он не включился сам по себе, нажмите и удерживайте кнопку ВКЛ / ВЫКЛ (), расположенную в правом нижнем углу лицевой панели термостата) в течение 4 секунд.
          • Установите термостат на « Нагрев » пол
        2. Если термостат отключает GFCI без подключенной нагрузки , то GFCI термостата необходимо заменить. Щелкните здесь, чтобы отправить форму замены задней панели термостата.

        3. Если термостат НЕ отключает GFCI


    Чтобы загрузить эти инструкции в формате PDF, щелкните здесь.

Экран пустой

  • Причина

    Решение


  • Аппарат выключен.

    Включите агрегат, нажав кнопку включения / выключения с правой стороны термостата. Подождите несколько секунд, чтобы экран включился.


  • Нет питания на термостате

    Нажмите кнопку проверки GFCI в верхней части термостата. Если красный индикатор в верхней части термостата (или справа, в зависимости от модели термостата) загорается, это означает, что на термостат подано питание. Если нет, убедитесь, что автоматический выключатель на электрической панели включен, и / или обратитесь к электрику для подтверждения / проверки проводки.


  • Это дефектная лицевая панель.

    Если на устройство подается питание и попытки его включения не увенчались успехом, обратитесь в службу поддержки клиентов Nuheat по телефону 1-800-778-WARM (9276). После проверки может быть отправлена ​​новая лицевая панель с инструкциями по ее замене. Электрик НЕ требуется для установки новой лицевой панели при получении.


  • Если указанные выше причины не помогли решить проблему, следуйте приведенным ниже инструкциям.

    • Шаги для домовладельца

      1. На панели выключателя убедитесь, что выключатель, управляющий контуром теплого пола, находится в положении ВКЛ .
        1. Выключите выключатель . Удерживайте выключатель OFF в течение 10 секунд, а затем снова включите выключатель .
      2. На термостате нажмите и удерживайте кнопку ON / OFF (расположенную в правом нижнем углу лицевой панели термостата) в течение 4 секунд, затем отпустите и подождите 4 секунды, чтобы увидеть, включится ли экранный дисплей.

      3. Если экран не включается, нажмите кнопку GFCI Test (расположенную в верхней части термостата) и проверьте, не мигает ли индикатор RED (расположенный на верхней или правой стороне термостата).

        1. Если экран термостата остается пустым и загорается индикатор RED при нажатии кнопки тестирования, щелкните здесь, чтобы заполнить форму замены лицевой панели термостата.
        2. Если индикатор RED не загорается, обратитесь к электрику и попросите его прибыть на место для выполнения шагов 4–6 с помощью цифрового мультиметра.


    • Шаги для электрика

      1. В месте расположения распределительной коробки термостата убедитесь в наличии питания (120 В / 208 В / 240 В) на линии термостата (клеммы 2 и 3 на задней панели термостата).
      2. Подтвердите правильность подключения (щелкните здесь, чтобы ознакомиться с кратким руководством по подключению).
        1. Питание на клеммах 2 и 3
        2. Провода нагрузки подключены к клеммам 1 и 4
        3. Плетеный заземляющий экран, привязанный к земле дома
      3. Если напряжение и проводка в норме, а на экране все еще нет изображения, щелкните здесь, чтобы заполнить форму замены задней панели термостата.

    Чтобы загрузить эти инструкции в формате PDF, щелкните здесь.

Термостат неожиданно отключается от моей сети Wi-Fi.

  • Причина

    Решение


  • WiFi-роутер настроен на смешанное шифрование

    Для некоторых маршрутизаторов WiFi по умолчанию установлен смешанный тип шифрования, что означает, что он может быть совместим как с типами шифрования WPA, так и с WPA2.Когда настройка безопасности на маршрутизаторе WiFi установлена ​​на смешанное шифрование (WPA / WPA2), у некоторых маршрутизаторов возникают проблемы с подключением к термостату SIGNATURE. В настройках безопасности вашего WiFi-роутера измените тип шифрования на WPA2 Only (более новый и более безопасный тип шифрования, чем WPA) и попробуйте повторно подключить термостат SIGNATURE к вашей сети WiFi. Если вы используете двухдиапазонный маршрутизатор, внесите это изменение в полосу 2,4 ГГц, которую термостат SIGNATURE использует для подключения к вашему WiFi-маршрутизатору.


  • Беспроводные помехи нарушают соединение Wi-Fi

    Вероятно, канал на вашем маршрутизаторе установлен на Авто.Если вы испытываете периодические проблемы с подключением в автоматическом режиме, попробуйте переключиться на каналы 1, 6 или 11, которые являются наименее загруженными каналами для сигналов WiFi. Если вы используете двухдиапазонный маршрутизатор, внесите это изменение в полосу 2,4 ГГц, которую термостат SIGNATURE использует для подключения к вашему WiFi-маршрутизатору.


Я не могу подключиться к своей сети Wi-Fi

  • Причина

    Решение


  • WiFi-роутер настроен на смешанное шифрование

    Для некоторых маршрутизаторов WiFi по умолчанию установлен смешанный тип шифрования, что означает, что он может быть совместим как с типами шифрования WPA, так и с WPA2.Если в настройках безопасности WiFi-роутера установлен смешанный тип шифрования, некоторые роутеры не могут подключиться к термостату SIGNATURE. В настройках безопасности вашего WiFi-роутера измените тип шифрования только на WPA2 (более новый и более безопасный тип шифрования, чем WPA) и попробуйте повторно подключить термостат SIGNATURE к вашей сети WiFi. Если вы используете двухдиапазонный маршрутизатор, внесите это изменение в полосу 2,4 ГГц, которую термостат SIGNATURE использует для подключения к вашему WiFi-маршрутизатору.


  • WiFi роутер требует перезагрузки / перезагрузки

    Проблема может быть в вашем маршрутизаторе, даже если другие ваши беспроводные устройства все еще подключены.Эти типы проблем обычно решаются простым перезапуском маршрутизатора. Хотя большинству маршрутизаторов достаточно просто отключить и снова подключить их к источнику питания, чтобы перезапустить их, вам следует обратиться к документации вашего маршрутизатора за конкретными инструкциями.


  • Требуется обновление прошивки WiFi роутера

    Убедитесь, что прошивка и драйверы WiFi обновлены до последних версий.Обратитесь к своему интернет-провайдеру (ISP) или производителю маршрутизатора за инструкциями по обновлению прошивки и драйверов. Обычно их можно загрузить с веб-сайта производителя маршрутизатора WiFi.


  • Имя вашей сети скрыто

    Если у вас есть другое устройство, подключенное к вашей сети Wi-Fi, например, ваш мобильный телефон, встаньте рядом с термостатом SIGNATURE и войдите в настройки WiFi вашего телефона, чтобы увидеть, отображается ли имя сети.Если вы не видите сеть, это может означать, что ваше сетевое имя скрыто. Если ваша беспроводная сеть скрыта, это означает, что вы выбрали запрет на передачу имени сети устройствам. В настройках WiFi на ПОДПИСИ выберите «Другое» внизу и введите имя своей сети (также известное как SSID). Затем введите свой пароль, когда вам будет предложено.


  • Термостат слишком далеко от Wi-Fi роутера

    Попробуйте подключить другое устройство, например мобильный телефон, к сети Wi-Fi.Стоя рядом с термостатом SIGNATURE, войдите в настройки WiFi вашего телефона. Если сигнал Wi-Fi не может быть обнаружен на вашем телефоне или он очень слабый, это означает, что у других устройств могут возникнуть проблемы с подключением к сети из этой области дома. Это означает, что вы можете быть слишком далеко от своего WiFi-роутера или с ним возникла проблема. Если ваш WiFi-роутер находится слишком далеко, вы можете приобрести повторитель сигнала WiFi, который улучшит дальность действия WiFi-сигнала в вашем доме для всех устройств.


  • Мы создали деревья устранения неполадок, чтобы помочь устранить проблемы с подключением к Wi-Fi.См. ниже.

Термостат отключен

  • Причина

    Решение


  • WiFi-роутер настроен на смешанное шифрование

    Для некоторых маршрутизаторов WiFi по умолчанию установлен смешанный тип шифрования, что означает, что он может быть совместим как с типами шифрования WPA, так и с WPA2.Если в настройках безопасности WiFi-роутера установлен смешанный тип шифрования, некоторые роутеры не могут подключиться к термостату SIGNATURE. В настройках безопасности вашего WiFi-роутера измените тип шифрования только на WPA2 (более новый и более безопасный тип шифрования, чем WPA) и попробуйте повторно подключить термостат SIGNATURE к вашей сети WiFi.


  • WiFi роутер требует перезагрузки / перезагрузки

    Проблема может быть в вашем маршрутизаторе, даже если другие ваши беспроводные устройства все еще подключены.Эти типы проблем обычно решаются простым перезапуском маршрутизатора. Хотя большинству маршрутизаторов достаточно просто отключить и снова подключить их к источнику питания, чтобы перезапустить их, вам следует обратиться к документации вашего маршрутизатора за конкретными инструкциями.


  • Ваш WiFi-роутер не подключен к Интернету

    Убедитесь, что ваш WiFi-роутер подключен к сети. Посмотрите, подключены ли другие устройства, подключенные к вашей сети Wi-Fi.Если другие устройства также отключены от вашей сети Wi-Fi, возможно, проблема связана с вашим интернет-провайдером или вашим маршрутизатором Wi-Fi. Попробуйте перезапустить маршрутизатор или убедитесь, что ваш пароль или настройки безопасности не изменились.


  • Обслуживание сервера

    Время от времени и обычно только в непиковые часы наша база данных обновляется, поэтому мы отключим сервер на мгновение, пока происходят обновления.Он должен быть в автономном режиме только на 1-2 минуты, прежде чем он снова появится в сети. Попробуйте выйти и снова войти в систему.


  • Требуется обновление прошивки WiFi роутера

    Убедитесь, что прошивка и драйверы WiFi обновлены до последних версий. Обратитесь к своему интернет-провайдеру (ISP) или производителю маршрутизатора за инструкциями по обновлению прошивки и драйверов. Обычно их можно загрузить с веб-сайта производителя маршрутизатора WiFi.


На экране термостата SIGNATURE отображается сообщение «Термостат не работает должным образом. Пожалуйста, свяжитесь с Nuheat ».

Время на термостате SIGNATURE неверное.

  • Причина

    Решение


  • Настройки погоды не установлены.

    На термостате перейдите в НАСТРОЙКИ> НАСТРОЙКИ ПОГОДЫ. Нажмите «Изменить» и введите свой почтовый индекс. После того, как вы завершите настройку погоды, время будет основано на вашем часовом поясе. Функция «Синхронизировать с сетевым временем» в настройках времени поддерживает точность часов с течением времени. Однако термостат SIGNATURE использует почтовый индекс для определения правильного часового пояса.


Я подключился к своей сети Wi-Fi, но когда я пытаюсь настроить погоду, появляется сообщение «Термостат должен быть подключен к сети Wi-Fi для определения местоположения погоды.”

Моя информация о погоде неточная

  • Причина

    Решение


  • Неверный почтовый индекс

    Проверьте свой почтовый индекс (НАСТРОЙКИ> НАСТРОЙКИ ПОГОДЫ), чтобы убедиться, что введен правильный почтовый индекс.


  • Изменение погоды между периодами обновления

    Информация о погоде на термостате SIGNATURE обновляется каждые три часа из базы данных погоды.Несмотря на то, что он является довольно точным и актуальным, изменения погоды, происходящие между периодами обновления, могут не отражаться на термостате.


Функции «Тип этажа» и «Ограничение по этажу» затенены и недоступны для выбора.

Информация о температуре пола / помещения в приложении и на веб-сайте отличается от температуры на термостате.

  • Причина

    Решение


  • Время, необходимое для синхронизации устройств / веб-сайтов

    Любые изменения в приложении Nuheat SIGNATURE, MyNuheat.com, или термостат SIGNATURE передается на сервер Nuheat. Затем сервер отправляет новую информацию на другие устройства. Иногда происходит небольшая задержка перед синхронизацией информации на всех устройствах.


Я не могу управлять своей ПОДПИСЬЮ через приложение Nuheat SIGNATURE

  • Причина

    Решение


  • Было загружено неправильное приложение

    Убедитесь, что вы скачали приложение Nuheat SIGNATURE.Логотип приложения должен представлять собой красную «ногу» Nuheat.


  • Термостат отключен

    Проверьте свой WiFi-роутер, чтобы убедиться, что он работает правильно и что у вас дома есть беспроводной доступ в Интернет. См. Шаги по устранению неполадок в разделе «Термостат отключен».


Я не могу загрузить приложение Nuheat на свой iPad

  • Причина

    Решение


  • Приложение Nuheat SIGNATURE классифицируется как приложение для iPhone

    Когда вы откроете App Store на своем iPad, в верхней части выберите «Только для iPhone», и вы увидите приложение Nuheat SIGNATURE.Приложение Nuheat SIGNATURE было создано и оптимизировано для смартфонов. Приложение по-прежнему полностью работает на планшете, но не на весь экран планшета.


Я не знаю, с чего начать

  • Причина

    Решение


  • Завершите процесс настройки Wi-Fi для термостата SIGNATURE

    Чтобы получить доступ ко всем беспроводным функциям термостата SIGNATURE, вы должны сначала подключить термостат SIGNATURE к вашей сети Wi-Fi.Зайдите в НАСТРОЙКИ> НАСТРОЙКИ WIFI и завершите настройку WiFi. Как только термостат будет подключен к вашей сети Wi-Fi, вам будет предложено ввести адрес электронной почты, чтобы начать настройку учетной записи MyNuheat.com. На этот адрес электронной почты будет отправлено письмо со ссылкой для активации и инструкциями. После настройки учетной записи MyNuheat.com вы можете управлять своим термостатом (-ами) SIGNATURE через MyNuheat.com или загрузить приложение Nuheat Signature из App Store или Google Play.


Я не получил письмо с активацией на мой почтовый ящик для регистрации термостата SIGNATURE

  • Причина

    Решение


  • Электронная почта заблокирована вашими фильтрами спама

    Проверьте папку «СПАМ» в почтовом ящике или попробуйте другой адрес электронной почты.Чтобы попытаться повторно отправить письмо активации, перейдите на сайт www.mynuheat.com:

    1. Введите адрес электронной почты, который вы использовали для завершения настройки WiFi на термостате Signature.
    2. Щелкните «Забыли пароль».
    3. Повторно введите адрес электронной почты.

    Вам будет отправлен временный пароль, который вы можете использовать для входа в систему и настройки своего профиля MyNuheat.com.


  • В термостат введен неправильный адрес электронной почты

    На термостате SIGNATURE перейдите в НАСТРОЙКИ, ИНФОРМАЦИЯ О ТЕРМОСТАТЕ и подтвердите, что учетная запись электронной почты была введена правильно.


Изображение на экране искажено или не реагирует

  • Причина

    Решение


  • Лицевая панель неправильно установлена ​​на силовой базе

    Ослабьте (но не удаляйте) винт в нижней части лицевой панели, чтобы отсоединить лицевую панель от основания питания.Осмотрите лицевую панель и заднюю панель на предмет повреждений или посторонних предметов в месте расположения контактов разъема. Снова прикрепите лицевую панель к силовой базе и проверьте, исчезли ли искажения.


  • Экран требует повторной калибровки

    1. Ослабьте винт в нижней части лицевой панели и снимите лицевую панель с базы питания.
    2. При отключенной лицевой панели нажмите и удерживайте палец в центре сенсорного экрана.
    3. Продолжая нажимать пальцем на центр экрана, снова установите лицевую панель на блок питания. Вы должны увидеть, что термостат перешел в «режим калибровки».
    4. Следуйте инструкциям на экране, нажмите и удерживайте красную точку в углах экрана, пока не увидите слово «Отпустите!» появляются на экране.
    5. По завершении калибровки на экране начнется обратный отсчет 5 секунд. Прежде чем истечет обратный отсчет, нажмите на экран, чтобы принять новую калибровку.


Термостат нагревается вне запрограммированного графика

Термостат ниже / выше заданной температуры пола

  • Причина

    Решение


  • Настройки отображения температуры и управления температурой установлены в разные режимы / настройки

    Настройка Temp Display позволяет вам выбрать DISPLAY температуру пола ИЛИ температуру окружающей среды / воздуха в помещении.Эта температура отображается в виде большого числа на главном экране термостата.

    Параметр «Контроль температуры» позволяет выбрать, следует ли использовать систему подогрева пола, используя температуру пола ИЛИ температуру окружающей среды / воздуха в помещении.

    Рекомендуемая настройка — установить для обоих параметров Температура пола. Это означает, что термостат будет отображать температуру пола и использовать температуру пола, чтобы нагревать или не нагревать пол.


  • Термостат изучает характеристики обогрева / охлаждения вашего пола

    Термостат должен поддерживать температуру пола (или температуру окружающей среды / воздуха в зависимости от настройки Temp Control) в пределах 1-2 градусов от целевой температуры, которая является небольшим числом на главном экране термостата. Если он выходит за цель или не достигает цели, это связано с тем, что термостат должен определить характеристики нагрева / охлаждения вашего пола.Это поведение наиболее заметно в установках, где система включается впервые. Термостату потребуется 3-5 дней непрерывного нагрева / охлаждения, чтобы определить характеристики нагрева / охлаждения пола. Это также может быть вызвано внезапным изменением температуры или потерей тепла в комнате (например, из-за погодных условий). Это также временно повлияет на точность / способность поддерживать заданную температуру. Через 3-5 дней непрерывного нагрева / охлаждения термостат адаптируется к новым температурным характеристикам пола.


Термостат Signature неожиданно устанавливает себя на неопределенный срок при 41F (5C)

  • Причина

    Решение


  • Работает с Nest, интеграция включена

    Если вы подключили термостат Nuheat Signature к интеграции Works With Nest, всякий раз, когда термостат Nest вручную / автоматически устанавливается в положение «Нет», это означает для термостата Signature, что никого нет дома.Термостат Signature отменит программирование и не будет нагревать пол до тех пор, пока продукт Nest не обнаружит присутствие в доме и не перейдет в настройку / статус «Дом». Когда продукт Nest переходит в настройку / статус «Дом», Signature вернется к своей обычной программе / графику нагрева.


Как использовать функцию режима «Нет на месте»

Как создать точку доступа Wi-Fi на Android и iOS

Мониторинг температуры в контурах теплого пола с помощью Arduino, с отображением данных на 3.5-дюймовый TFT-экран — thesolaruniverse

Флорис Воутерлоод
Лейден, Нидерланды
21 ноября 2016 г.

Краткое содержание
Система подогрева пола в гостиной в моем доме работает с четырьмя петлями труб, встроенными в плиту пола. Рабочие температуры контролируются датчиками Dallas DS18B20, прикрепленными к петлям, где трубы входят и выходят из плиты. Этих датчиков восемь, а два дополнительных датчика контролируют температуру основных подающих и обратных труб коллектора системы теплого пола.Все провода датчиков сходятся в распределительной коробке, которая содержит мини-плату с необходимыми разъемами и два дополнительных датчика относительной влажности DHT11. От этой распределительной коробки кабель d-sub идет к Arduino Nano, установленному на плате, которая также содержит цветной TFT-экран с диагональю 3,5 дюйма. Эта плата микроконтроллера / дисплея установлена ​​в привлекательном акриловом фотоэкране. В данной статье описывается построение этой системы мониторинга на базе Arduino.

Введение
Когда гостиная в моем доме была отремонтирована, я воспользовался возможностью добавить теплый пол.Теперь в комнате четыре зоны нагрева, ограниченные петлями из полиэтиленовых труб, встроенных в плиту пола. Коллектор принимает горячую воду из печи центрального отопления, регулирует температуру циркулирующей воды, которая поступает в контуры, и прокачивает воду по контурам (Рисунок 1).

Рис. 1: Коллектор и трубопровод системы теплого пола. Фотография сделана до заливки цементной плиты перекрытия.

Коллектор предлагает в общей сложности 10 точек, где можно контролировать определенные температуры воды на входе и выходе: подача коллектора, обратка коллектора, а также температуры на входе и выходе для каждого из четырех контуров.Полная картина температуры и ее постоянный мониторинг позволяют мне поиграть с мощностью каждой зоны нагрева. Я могу точно настроить пол с подогревом, чтобы получить максимум комфорта при минимальных затратах энергии. Вторичной целью этого проекта было измерение относительной влажности в гостиной. Дополнительным условием было то, что данные должны отображаться в аккуратном порядке и сразу же эстетично отображаться.
Для этого проекта мне потребовалось десять датчиков температуры в различных стратегических позициях и датчики относительной влажности.В предыдущем проекте я применил цветной TFT-дисплей с диагональю 3,5 дюйма и разрешением 320 × 480 пикселей (подробно описанный в обоих документах «Проект чердака», см. Раздел «Предыдущие публикации»). Мне нравится такой экран. Его относительно большие размеры позволяют представить все необходимые данные в едином окне просмотра. На экране TFT данные могут быть представлены гораздо более привлекательно, чем на монохромном ЖК-дисплее.

Выбор датчиков и микроконтроллерной платформы
Торговая площадка «Arduino» предлагает множество дешевых датчиков температуры и влажности.Изначально я выбрал датчик DHT11 для комбинированного сбора данных о температуре и относительной влажности. Однако DHT11 оказался разочаровывающе неточным для измерения температуры (неточность 2 градуса Цельсия). Тем не менее, я применил DHT11, но только для измерения относительной влажности. Чтобы уравновесить его неточность в измерении относительной влажности, в конструкции была использована пара этих датчиков, а их данные усреднены. Гораздо более точным (десятые доли градуса по Цельсию) датчиком температуры, чем DHT11, является Dallas DS18B20 от Maxim, чья продуманная конструкция позволяет нескольким датчикам работать на одной шине.Последнее является ценной функцией, учитывая тот факт, что Arduino имеет ограниченное количество доступных цифровых контактов, поддерживающих функциональность, в то время как TFT-экран уже «потребляет» многие из них. DS18B20 предлагает очень привлекательное соотношение цены и качества, а конструкция с одной шиной гарантирует, что программируемые контакты Arduino не закончатся.
Поскольку TFT-дисплеи обычно продаются как экраны, Arduino Uno Mega будет типичной платформой для микроконтроллеров. Однако, чтобы бросить вызов самому себе, я стремился разработать дисплей с несколькими температурами и влажностью с TFT-экраном, используя Arduino Nano в качестве платы микроконтроллера.Nano маленький и вместе с большим TFT-дисплеем может быть встроен в небольшую сборку, установленную в скромном привлекательном корпусе дисплея.

Аппаратное обеспечение
Плата микроконтроллера Arduino Nano;
320 × 480 TFT-дисплей совместим с ILI9341;
10 датчиков температуры Dallas DS18B20 с одной шиной, прикрепленных лентой к входным и выходным сегментам контуров трубок теплого пола;
2 датчика относительной влажности DHT11;
Резисторы: 10 кОм для каждого DHT11, потенциометр 10 кОм для DS18B20;
Доска для печати: основная 150 x 90 мм; миниборт в распределительной коробке 80 × 90 мм;
Разъемы: 2x штекер d-sub, шасси;
Распределительная коробка;
кабель d-sub, гнездо-гнездо;
Акриловая подставка для фотографий 150×120мм;
Электропитание: 5 В для Nano через источник питания USB.

Рис. 2. Датчик температуры Dallas DS18B20 и датчик относительной влажности DHT11 с кодировкой их проводов / контактов. NC = не подключен.

Адреса датчиков температуры
Каждая микросхема датчика Dallas DS18B20 содержит уникальный адрес из 8 байтов, который идентифицирует датчик. В тестовой среде идентификационные адреса датчиков были обнаружены и задокументированы путем подключения зондов один за другим к Arduino Nano и запуска специального скетча (искателя адресов DS18B20).Каждый зонд был помечен наклейкой, на которой был написан идентификационный адрес.

Расположение датчиков температуры
Я прикрепил датчики температуры лентой к трубкам контура, где они входят в плиту пола, а затем обернул изоляцией трубки из пеноматериала трубки / датчики в сборе. Также датчики температуры, прикрепленные лентой к впуску и выпуску коллектора, были окружены изоляционной пленкой. Распределительная коробка (внизу) была расположена внутри деревянного шкафа, который закрывает коллектор и трубопровод (видно на Рисунке 10).

Распределительная коробка
Распределительная коробка — это пластиковая электрическая распределительная коробка, приобретенная в местном магазине электротоваров. Он содержит мини-плату с двумя датчиками DHT11, штыревыми разъемами и штыревым разъемом шасси d-sub, установленным на ней. Резисторов нет, потому что необходимые подтягивающие резисторы установлены на основной плате. Проектная схема содержимого распределительной коробки представлена ​​на рисунке 3, а фактическая мини-плата показана на рисунке 4.

Рисунок 3.Схема проекта: провода датчика температуры собираются в распределительной коробке, на которой находится мини-плата с двумя датчиками относительной влажности DHT11. Кабель d-sub соединяет распределительную коробку с платой, на которой установлены Nano и TFT-дисплей.

Рисунок 4. Мини-плата внутри распределительной коробки. На нем припаяны два датчика относительной влажности DHT11 и разъемы с цветовой кодировкой, которые принимают контакты от датчиков температуры Далласа (красный = 5 В, белый = данные, синий = заземление).На нижнем виде показано соединение всех контактов в каждом ряду контактов. Обратите внимание, что цвета проводов отличаются от цветов заголовков контактов: красный провод = 5 В, синий провод = данные, черный провод = GND, желтый провод = данные DHT11. Заголовок штифта B предназначен для управления и технического обслуживания. Кабель d-sub соединяет оборудование мини-платы с микроконтроллером / дисплеем.

Разъем D-sub и кабель
Связь между распределительной коробкой (которая по практическим соображениям размещается рядом с коллектором) и микроконтроллером / дисплеем обеспечивается с помощью кабеля d-sub длиной 100 см.D-sub дешев и эффективен, в то время как кабель состоит из девяти проводов, пять из которых используются в данной конструкции (рис. 3). Распределительная коробка и микроконтроллер / дисплей оснащены штекерными разъемами шасси d-sub.

TFT-дисплей и его назначение контактов
TFT-дисплей представляет собой цветной экран, совместимый с Arduino-Uno, с диагональю 3,5 дюйма и разрешением 320 × 480 пикселей. Это означает, что расположение выводов дисплея предназначено для подключения непосредственно к Arduino Uno. Для правильной работы этот TFT-дисплей должен быть подключен к соответствующим контактам Nano (см. Рисунок 5).Контакты с D10 по D14 необходимы только в том случае, если кто-то заинтересован в использовании слота SD на плате. В нынешнем дизайне я использовал один из этих контактов (D10) для чтения данных с датчика DHT11, в то время как другие контакты оставались неподключенными.

Рис. 5. A, задняя часть 3,5-дюймового TFT-дисплея, B: контактное соединение с микроконтроллером Nano.

Схема соединений платы дисплея микроконтроллера
Концепция блока дисплея микроконтроллера заключалась в оснащении паяльной платы разъемами с гнездовыми выводами, которые принимают контакты TFT-дисплея, разъемом d-sub, Arduino Nano и потенциометром. .Последнее необходимо для точной настройки значения подтягивающего сопротивления, подключенного к проводу данных, идущему от датчиков температуры.

Рисунок 6. Схема подключения платы дисплея микроконтроллера.

Фактическая плата и ее компоненты
Одно из соображений заключалось в том, чтобы установить разъем d-sub на задней стороне паяльной платы, но это привело бы к появлению видимого отверстия в плате с проводами, идущими от него. Чтобы видимая часть конструкции «остыла», разъем шасси d-sub был установлен на лицевой стороне паяльной платы.

Рис. 7. Микроконтроллер / дисплей, спереди.

Рисунок 8. Микроконтроллер / дисплей, задняя сторона.

Чтобы устранить несоответствие между штыревыми контактами на задней панели TFT и схемой отверстий в паяльной плате, я сделал прямоугольное отверстие в плате, которое точно соответствует комбинации штыревого штыря на TFT — штыревые разъемы, которые необходимо прикрепить к доске. Затем головку с охватывающим контактом приклеили к паяльной плате с помощью суперклея, при этом куски прозрачного пластика служили опорными кольцами.Также нижние контакты разъема шасси d-sub не соответствовали схеме отверстий на паяльной плате. Чтобы решить эту проблему, в паяльной плате было сделано еще одно прямоугольное отверстие, чтобы освободить место для различных проводов, которые будут прикреплены к нижним контактам разъема шасси d-sub. Затем разъем с его проводами был закреплен на плате с помощью крошечных болтов.
В каждом углу паяльной платы просверлено отверстие для крепления 15-миллиметровой прокладки, которая, в свою очередь, прикрепляет плату к акриловой подставке для фотографий.На Рисунке 7 эти распорки можно увидеть установленными на место; На рисунке 9 показана работа сборки и отображение температуры / относительной влажности.

На обратной стороне паяльной платы различные контакты и компоненты были подключены с помощью проводов с цветовой кодировкой к различным контактам в соответствии со схемой подключения, показанной на рисунке 6. Фактический результат показан на рисунках 7 (спереди) и 8 (сзади).

Рис. 9. Полностью собранная рабочая плата микроконтроллера / дисплея.

Результат
В текущем эскизе температуры всех десяти датчиков считываются и отображаются один за другим.Как только это будет сделано, считываются значения относительной влажности DHT11, вычисляется и отображается усредненная относительная влажность. После этого цикл запускается снова. Экран TFT показан в увеличенном виде на Рисунке 10.

Рисунок 10: Коллектор, петли, распределительная коробка и насос. Врезка: индикация на TFT-дисплее

Потребляемая мощность
Весь узел потребляет очень мало энергии. Nano подключается к обычному маломощному USB-источнику питания 5 В постоянного тока, подключенному к обычной розетке переменного тока 230 В.Он также может питаться от USB-аккумулятора.

Последовательный мониторинг
В скетче есть полная функциональность последовательного монитора.

Обсуждение
Настоящая сборка заменяет предыдущую систему измерения температуры / относительной влажности для контуров подогрева пола на основе Nano, подключенного к ЖК-дисплею. Электронный дизайн нынешней основной паяльной платы с ее компонентами является копией предыдущего весьма удовлетворительного проекта «чердак», в котором я стремился измерить температуру в различных точках внутри и снаружи дома (см. Предыдущие публикации ниже).

В то время как в проекте «чердак» я применил десять датчиков DS18B20 и четыре датчика DHT11, в текущем мониторинге теплого пола используются только два датчика DHT11. Это оставляет место для добавления двух дополнительных сенсорных устройств, например барометр или датчик DS8B20, регистрирующий температуру окружающей среды в помещении или наружную температуру. В этом отношении Arduino — бесценное устройство для мониторинга. Вдобавок к этому может быть добавлена ​​регистрация данных. Ограничениями являются ограниченное количество программируемых контактов на Nano и размер динамической памяти, в которой хранятся инструкции.Но при творческом подходе и эффективном программировании можно отслеживать и регистрировать удивительное количество датчиков.

Датчик

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
