Видеокамеры с PIR-сенсором. Результаты испытаний

Охрана помещения от несанкционированного проникновения – задача непростая. Для ее облегчения доступен широкий ассортимент устройств. В основу их работы заложены различные физические принципы. Помимо камер видеонаблюдения, можно найти магнитные, акустические, вибрационные датчики, детекторы разрушения и оптические системы, работающие в области видимого и инфракрасного света. Часть этих устройств нецелесообразно использовать в небольших проектах, другие же служат для контроля целостности места установки, а движение на территории никак не фиксируют.

Для надежного обнаружения движения живых объектов (в частности, людей) в небольших помещениях существует специальное решение – инфракрасные датчики движения, или PIR-датчики. Они замечают человека в кадре за счет того, что его температура выше температуры окружающей среды. Для фиксирования происходившего на объекте было создано комбинированное решение из камеры и PIR-датчика.

После срабатывания в таких камерах обычно инициируется запись видео с перемещениями нарушителя. Встроенный PIR-датчик, как заявляют производители, будет реагировать только на движение человека.

Распространенные программные детекторы движения начинают запись видео после любого изменения кадра, будь то идущий человек, мигающая лампа, шумы на изображении или качающиеся деревья за окном. А специализированные алгоритмы детекции людей обычно очень чувствительны к месту расположения камеры и направлению объектива относительно идущего человека. Иногда к камере подключают внешние датчики тревоги (контроль вскрытия двери, разбивания окна), но такой функционал часто излишний и только увеличивает сложность и стоимость проекта.

Обычно клиенту нужно просто фиксировать движение на объекте, поэтому камеры с PIRдатчиком удобно использовать как готовое универсальное решение – в качестве камеры со встроенной сигнализацией либо ограничителя ложных срабатываний от движения неживых объектов.

Принцип работы PIR-датчика

В основе конструкции инфракрасного датчика движения лежат два чувствительных к ИК-излучению сенсора, причем анализируемый спектр излучения соответствует тепловому излучению человеческого тела. Каждый сенсор формирует на своем выходе ток, пропорциональный средней температуре объектов, находящихся перед ним. Два сенсора имеют одинаковый сигнал при работе в одинаковых условиях. Появление перед одним из них объекта с более высокой температурой закономерно влияет на значение тока с этого сенсора. Различие же в токах формирует выходной сигнал самого детектора движения. Таким образом, PIR-датчик срабатывает на движение человека.

Перемещения теплого объекта только перед одним сенсором никак не отразятся на показаниях датчика, а значит получится анализировать только пересечение границ сенсоров и линии между двумя чувствительными элементами.

Поэтому описанная реализация датчика движения не подходит для реальной эксплуатации.

Чтобы обнаруживать движение на всей сцене, используются линзы Френеля. Они фокусируют на сенсоре оптическое излучение из разных точек пространства, тем самым создавая множество «лучей», с которых на чувствительные сенсоры «снимается» температура.

Благодаря определенной ориентации этих лучей любое движение теплого объекта в кадре будет фиксироваться датчиком движения.
У используемого физического процесса есть одна особенность. Медленно движущийся объект или объект, обладающий температурой

окружающей среды, не вызовет срабатывания.

Отсюда становится понятно, почему применение PIR-датчика на практике направлено на решение специфичной задачи – обнаружение движения теплого объекта. Насколько хорошо он с ней справится, мы решили проверить в этом тесте, а заодно и посмотреть на работу программного детектора движения в камере.

Что тестируем?
Мы будем измерять базовые характеристики PIR-датчика движения:

  • дальность обнаружения как максимальное расстояние до объекта, на котором детектор движения срабатывает безошибочно;
  • угол обнаружения как величину угла перед детектором, в котором он фиксирует движение объекта;
  • точность обнаружения как отношение количества зафиксированных перемещений к их реальному числу

Предоставленные модели
В результате в лаборатории оказались следующие образцы:

  • BEWARD B12CR;
  • Novicam PRo NC24FP;
  • Dahua DH-iPC-K35AP.

Все предоставленные модели являются Cubeкамерами. Это исполнение популярно для установки в офисах и иных небольших помещениях. Неожиданным для нас стало то, что на рынке мало камер с PIR-датчиком, и производители, возможно, не стремятся значительно расширять такими устройствами свой ассортимент.

Как проводятся измерения

Измерять характеристики мы будем при помощи специального перемещающегося излучателя, имитирующего тепловое излучение человека. Его скорость, размер и температура устанавливались для наибольшего соответствия реальной эксплуатации. Исходные условия тестов были близки к нормам, принимаемым при тестировании PIR-датчиков:

  • скорость движения объекта 1,7 м/с;
  • разница между температурой объекта и помещения 4 °C;
  • освещенность 500 лк;
  • отключенная ИК-подсветка.

Оценим влияние на работу PIR-сенсора следующих изменений:

  • уменьшение скорости движения объекта до 0,3 м/с;
  • уменьшение разницы температур между объектом и окружающей средой до 2 °C;
  • отключение освещения в лаборатории;
  • включение ИК-подсветки при отключенном освещении.

BEWARD B12CR


Предоставлена компанией НПП «Бевард»

Лидирует по значению дальности обнаружения на скорости 1,7 м/с и показывает наилучшую дальность обнаружения при разнице температур как 4 °C, так и 2 °C.

Камера ведет съемку круглосуточно в реальном времени (25 кадр/с) с разрешением 1 Мпкс благодаря сенсору «день/ночь» и встроенной ИК-подсветке с дальностью до 8 м. Производитель предлагает при покупке оснастить камеру объективом на выбор – 2,5/2,8/3,6/6/8/12/16 мм.

Камера оборудована динамиком и активным микрофоном. По словам производителя, микрофон обладает акустической дальностью до 10 м и автоматической регулировкой усиления, что позволяет передавать звуки с минимальными искажениями.

В камере заявлены расширенный динамический диапазон с цифровой обработкой сигнала (DWDR), цифровая система шумоподавления (2D/3DNR/SmartNR) и поддержка ONVIF.

Модель поддерживает двойное кодирование видеопотока в форматах Н.

264/MJPEG. Отмечается, что IP-камера позволяет задавать разнообразные сценарии действия при наступлении тревожных событий, например начать запись на карту памяти microSDHC или отправить уведомление на e-mail.

Производитель подчеркивает, что доступно исполнение камеры со встроенным Wi-Fi модулем – B12CRW.

Dahua DH-IPC-K35AP


Предоставлена компанией IPera («Айпера»)

Продемонстрировала наибольшую дальность обнаружения при скорости объекта 0,3 м/с. Производитель отметил, что PIR-датчик предназначен для совместной работы с программным детектором движения, который срабатывает на любое изменение изображения.

При включенном PIR-датчике камера отсеивает срабатывания на движение холодного объекта (изменение освещения, движение листвы за окном и т.д.).

Миниатюрная IP-видеокамера, по словам производителя, оснащена CMOS-сенсором 1/3″ с разрешением 3 Мпкс. Она записывает видео
с максимальным разрешением со скоростью до 20 кадр/с, а начиная с 2 Мпкс – со скоростью до 25 кадр/c. В камере реализован фиксированный объектив 2,8 мм, предоставляющий заявленный горизонтальный угол обзора 100 град. Камера поддерживает видеокодеки H.264 и MJPEG.

В модели присутствует ИК-подсветка с заявленной дальностью 10 м. Заявляется поддержка функций DWDR, 3DNR и протокола ONVIF. Модель поддерживает microSD. В камере есть встроенные микрофон и динамик, а также тревожные вход и выход для подключения дополнительных охранных устройств. Питание камеры происходит как постоянным напряжением 12 В, так и по технологии PoE. Заявленный диапазон рабочих температур – от -10 до +45 °C.

NOVIcam PRO NC24FP


Предоставлена компанией Novicam

Обладает самым большим углом обнаружения PIR-датчика и углом обнаружения программного детектора движения. Величины
измеренной дальности срабатывания очень близки к максимальному значению.

Производитель позиционирует свою камеру как решение для видеонаблюдения в офисе, квартире, коттедже, магазине или павильоне.

Компактная внутренняя IP-видеокамера передает изображение FullHD со скоростью записи до 30 кадр/с. Модель оснащена 1/2,7″ матрицей Progressive Scan CMOS. Камера, по словам производителя, имеет все необходимое для организации системы видеонаблюдения: слот для карт памяти microSD до 128 Гбайт, ИК-подсветку до 10 м и механический ИК-фильтр для работы ночью, встроенный микрофон и динамик для двусторонней связи, тревожный вход и выход для подключения датчиков.

Производитель отмечает, что встроенный WiFi-модуль позволяет организовать беспроводное подключение к локальной сети или Интернету. Поддержка технологии РоЕ позволит использовать один кабель для передачи питания и данных. Подчеркивается, что камера поддерживает бесплатный облачный сервис P2P и стандарт ONVIF. В модели заявлены интеллектуальные функции ROI и VCA (обнаружение вторжения/пересечение линии). Заявлен диапазон рабочих температур -30…+60 °C.

Результаты испытаний

Угол обнаружения PIR-датчика определяется сектором перед камерой, в котором она безошибочно фиксирует движение.

Чувствительность программного детектора может быть настроена
таким образом, чтобы его угол обнаружения совпал с углом обзора камеры. Поэтому угол обнаружения программного детектора можно считать равным реальному углу обзора камеры. Средние углы обнаружения PIR-сенсоров и обзора камер оказались практически равны (рис. 1).

До определенного расстояния PIR-датчик фиксирует движение объекта без ошибок. За пределами этого расстояния он может просто не зафиксировать движение. С увеличением расстояния до объекта растет и количество пропусков его перемещений. В итоге датчик полностью перестает реагировать на движение. Расстояние, на котором это происходит, несильно отличается от дальности обнаружения камер (рис. 2).

Дальность обнаружения при низкой скорости (0,3 м/с) оказалась значительно меньше, чем при большой (1,7 м/с). Вероятно, это связано
с тем, что изменения тока с чувствительного сенсора при медленном движении недостаточно для срабатывания детектора. А значит, чем
быстрее в нашем тесте движется нарушитель, тем надежнее будет работать система обнаружения.

Вполне предсказуемый результат (рис. 3). Уменьшение разницы температур между объектом и окружающей средой с 4 °C до 2 °C приводит к закономерному снижению дальности обнаружения детектора. Но даже при разнице температур всего в 2 °C детектор стабильно фиксирует движение. В большинстве случаев человек будет иметь существенно более высокую температуру, чем помещение (рис. 4).

Изменение условий съемки в помещении привело к ожидаемым результатам (табл. 2). PIRдатчик стабильно обнаруживает движение теплого объекта в любых условиях. На холодный же объект реакция отсутствует, а значит PIR-датчик реагирует только на движение живого объекта. Что характерно, включение ИК-подсветки никак не повлияло на работу PIR-датчика. Хотя ИК-подсветка и PIR-датчик работают в инфракрасном спектре, диапазоны их рабочих длин волн сильно различаются и не пересекаются. На работу PIR-датчика движения влияют только скорость, температура объекта и расстояние до него. Насколько хорошо PIR-датчик будет замечать объекты, зависит от его чувствительности.

Программный детектор движения, в свою очередь, обнаруживает движение, только если объект отчетливо виден на изображении. При
этом стабильно фиксируются любые изменения в кадре. Увеличивая чувствительность программного детектора, можно получить большую, чем у PIR-датчика, дальность срабатывания. Нам удалось добиться стабильной фиксации движения на расстоянии более 40 м.

Нужно понимать, что дальнейшее увеличение чувствительности может привести и к появлению ложных срабатываний.

Подведем итоги

Мы подтвердили, что PIR-датчик оптимально использовать именно для обнаружения движения человека. Специализированный датчик
максимально точно реагирует на перемещение теплого объекта вплоть до пороговой дальности обнаружения. Эта дальность сравнима с размерами небольших помещений. Движение же холодного объекта полностью игнорируется.

Программный датчик фиксирует движение любых объектов и вместе с тем обладает большей дальностью и более гибкими настройками, чем PIR-датчик. Совместное использование двух этих способов детекции позволяет фиксировать движение теплого объекта с максимальной точностью.

В любом случае инсталлятору стоит рассматривать использование встроенного в камеру PIR-датчика как один из вариантов простого и удобного решения из сферы видеофиксации и сигнализации.

Посмотреть результаты испытаний других типов видеокамер >>

Больше статей по безопасности >>>

Руководство пользователя MotionProtect Outdoor | Служба поддержки Ajax Systems

MotionProtect Outdoor — беспроводной уличный датчик движения с защитой от маскирования и ложных срабатываний. К системе безопасности Ajax подключается по защищенному протоколу Jeweller, дальность связи — до 1700 метров при отсутствии преград. Может работать от комплектных батарей или от внешнего питания. В зависимости от настроек, срок работы от батарей составляет до 5 лет. Обнаруживает движение на расстоянии до 15 метров и не реагирует на животных.

Датчик настраивается через мобильное приложение для смартфонов на iOS и Android. Обо всех событиях пользователя уведомляют push-нотификации и SMS-сообщения.

Систему безопасности Ajax можно использовать для самостоятельного мониторинга объекта, а также подключить ее к пульту охранной компании.

Функциональные элементы

  1. Основной световой индикатор
  2. Верхний световой индикатор и сенсор маскирования
  3. Линза верхнего сенсора движения
  4. Сенсор маскирования
  5. Нижний световой индикатор и сенсор маскирования
  6. Линза нижнего сенсора движения
  7. Крепежная панель SmartBracket (перфорированная часть необходима для срабатывания тампера при попытке оторвать датчик от поверхности)
  8. Отверстие для фиксации крепежной панели SmartBracket винтом
  9. Кнопка включения
  10. Кнопка тампера
  11. QR-код
  12. Разъем для вывода кабеля внешнего питания
  13. Ползунок настройки дальности обнаружения

Принцип работы

Сенсоры MotionProtect Outdoor выявляют вторжение на охраняемую территорию, причем датчик может игнорировать животных, птиц, насекомых, а также покачивание невысоких растений и деревьев.

Когда система находится под охраной, датчик постоянно считывает сигналы с двух PIR-сенсоров. При обнаружении движения MotionProtect Outdoor мгновенно передает тревогу на хаб и сигнализирует миганием зеленого светодиода. Тревога на хаб будет отправлена только при детектировании двумя тепловыми сенсорами датчика идентичных сигналов о движении.

Сработав, поставленный на охрану датчик моментально передает сигнал тревоги, активируя подключенные к хабу сирены и уведомляя об опасности пользователя и охранную компанию.

Детектор распознает движение и немедленно отправляет сигнал тревоги, но последующие сигналы тревоги до снятия с охраны передаются не чаще одного раза в 5 секунд.

Если перед постановкой системы на охрану датчик обнаружил движение, он станет на охрану не мгновенно, а при следующем опросе хабом.

Система антимаскирования

Маскирование — попытка каким-либо образом заблокировать обзор линзе датчика.

MotionProtect Outdoor детектирует такие типы маскирования:

  • Препятствие перед обеими линзами (перед датчиком на расстоянии до 20 см расположен объект, размерами сопоставимый с высотой корпуса датчика)
  • Препятствие перед любой из линз (перед одной из линз размещен объект на расстоянии до 10 см)
  • Закрашивание или заклеивание непрозрачным материалом любой из линз
  • Заклеивание фронтальной части датчика непрозрачным материалом
  • Нанесение краски или закрашивание кистью фронтальной части MotionProtect Outdoor

В случае выявления одного или несколько типов маскирований, датчик генерирует тревогу о маскировке, а зеленый светодиод датчика загорается на 1 секунду.

MotionProtect Outdoor обнаруживает маскирование независимо от режима охраны.

Время реакции на маскирование
Вид маскирования Активный режим (датчик под охраной) Пассивный режим (датчик не под охраной)
Время до тревоги, сек Время до восстановления, сек Время до тревоги, сек Время до восстановления, сек
Препятствие перед обеими линзами 2 8 130 10
Препятствие перед любой из линз 130 18 130 10
Заклеивание или закрашивание любой из линз 130 18 130 10
Заклеивание фронтальной части датчика 130 18 130 10
Нанесение краски или закрашивание кистью фронтальной части датчика 130 18 130 10

Подключение

Прежде чем начать подключение

  1. Следуя рекомендациям инструкции хаба, установите на смартфон приложение Ajax. Создайте учетную запись, добавьте в приложение хаб и создайте хотя бы одну комнату.
  2. Включите хаб и проверьте подключение к интернету (по Ethernet кабелю и/или GSM сети).
  3. Убедитесь, что хаб не на охране и не обновляется, посмотрев его состояние в мобильном приложении.

Добавить устройство к хабу может только пользователь с правами администратора

Как подключить MotionProtect Outdoor к хабу:

  1. Нажмите Добавить устройство в мобильном приложении Ajax.
  2. Назовите устройство, отсканируйте или же впишите вручную QR код (размещен на корпусе и упаковке), выберите комнату размещения.
  3. Нажмите Добавить — начнется обратный отсчет.
  4. Включите устройство, зажав кнопку включения на 3 секунды.

Чтобы произошло обнаружение и сопряжение, устройство должно находиться в зоне действия радиосвязи хаба (на одном охраняемом объекте). Запрос на подключение к хабу передается только в момент включения устройства.

MotionProtect Outdoor выключается автоматически через 6 секунд после включения, если ему не удалось подключиться к хабу. Для повторной попытки подключения не нужно отключать устройство.

Если датчик уже был приписан к другому хабу, выключите MotionProtect Outdoor, а затем повторите стандартную процедуру добавления.

Подключенный к хабу датчик появится в списке устройств хаба в приложении. Обновление статусов устройства в списке зависит от установленного в настройках хаба времени опроса, значение по умолчанию — 36 секунд.

Чтобы не получать тревоги в случае маскирования , перед установкой датчика выключите антимаскинг в настройках.

Состояния

  1. Устройства
  2. MotionProtect Outdoor
Параметр Значение
Температура Температура на процессоре датчика (меняется постепенно)
Уровень сигнала Jeweller Уровень сигнала между хабом и датчиком
Соединение Состояние соединения между хабом и датчиком
Заряд батареи Уровень заряда батареи устройства. Есть два состояния:
  • ОК
  • Батарея разряжена

Как отображается заряд батареи в приложениях Ajax

Корпус Состояние тампера устройства, который реагирует на попытку отрыва и снятие с крепления
Задержка на вход, с Время задержки отправления тревоги при входе
Задержка на выход, с Время задержки после постановки системы безопасности под охрану
ReX Отображает статус использования ретранслятора ReX
Внешнее питание Отображает статус использования внешнего питания
Чувствительность Уровень чувствительности датчика: низкая, средняя, высокая
Антимаскинг Включена ли опция антимаскинга
Всегда активен Если включено, датчик всегда детектирует движение
Временное отключение Показывает статус функции временного отключения устройства:
  • Нет — устройство работает в штатном режиме и передаёт все события.
  • Только корпус — администратором хаба отключены уведомления о срабатывании корпуса.
  • Полностью — устройство полностью исключено из работы системы администратором хаба. Устройство не выполняет команды системы и не сообщает о тревогах или других событиях.
  • По количеству тревог — устройство автоматически отключено по превышению количества тревог (указывается в настройках Автоматического отключения устройств). Возможность настраивается в PRO-приложении Ajax.
Прошивка Версия прошивки датчика
Идентификатор Идентификатор устройства

Настройки

  1. Устройства
  2. MotionProtect Outdoor
  3. Настройки
Настройка Значение
Первое поле Имя датчика, можно редактировать
Комната Выбор виртуальной комнаты, к которой приписывается устройство
Задержка на вход, с Выбор времени задержки при входе
Задержка на выход, с Время задержки после постановки системы безопасности под охрану
Задержки в ночном режиме На датчике будет выполняться задержка в ночном режиме
Охранять в ночном режиме Если включено, датчик переходит в режим охраны при использовании ночного режима
LED-индикация тревог

Позволяет отключить мигание LED-индикатора при тревоге. Доступна для устройств с версией прошивки не ниже 5.55.0.0

Как узнать версию прошивки или идентификатор датчика или устройства?

Чувствительность

Уровень чувствительности датчика движения.

Выбор зависит от типа объекта, наличия вероятных источников ложных тревог и охраняемой зоны:

  • Низкая — в охраняемой зоне есть вероятные источники ложных тревог. Например, высокие кусты.
  • Средняя (значение по умолчанию) — рекомендуемое значение, подходит для большинства объектов. Не меняйте его, если датчик работает корректно.
  • Высокая — в охраняемой зоне нет помех, важна максимальная дальность обнаружения и скорость детектирования тревог. Например, если датчик установлен в узком проходе.
Актимаскинг Когда активно, датчик всегда детектирует маскирование
Всегда активен Когда включено, датчик всегда детектирует движение
Активировать сирену, если зафиксировано движение Когда включено, подключенные к системе сирены включаются при обнаружении движения
Тест уровня сигнала Jeweller Переводит датчик в режим теста уровня сигнала
Тест зоны обнаружения Переводит датчик в режим одного из тестов зоны обнаружения:
  • Общий тест датчика движения (тестировать оба сенсора)
  • Тест верхнего датчика движения
  • Тест нижнего датчика движения
  • Тест сенсоров маскирования (если включена функция антимаскирования)
Тест угасания сигнала Переводит датчик в режим теста угасания сигнала (доступен для датчиков с версией прошивки 3,50 и выше)
Временное отключение

Позволяет пользователю отключить устройство, не удаляя его из системы.

Доступны две опции:

  • Полностью — устройство не будет выполнять команды системы и участвовать в сценариях автоматизации, а система будет игнорировать тревоги и другие уведомления устройства
  • Только корпус — система будет игнорировать только уведомления о сработке кнопки тампера устройства

Подробнее о временном отключении устройств

Система также может автоматически отключать устройства по превышению установленного количества тревог.

Подробнее об автоматическом отключении устройств

Руководство пользователя Открывает руководство пользователя датчика
Удалить устройство Отключает датчик от хаба и удаляет его настройки

Индикация

Световой индикатор MotionProtect Outdoor может гореть красным или зеленым цветом — в зависимости от состояния устройства.

Индикация при нажатии на кнопку включения

Событие Индикация
Нажатие кнопки питания (датчик включен) Горит красным пока зажата кнопка
Включение Горит зеленым пока устройство включается
Выключение Сначала горит красным, а затем трижды мигает

Индикация включенного датчика

Событие Индикация Примечание
Подключение датчика к хабу Горит зеленым несколько секунд
Аппаратная ошибка Постоянно мигает красным Датчик требует ремонта, обратитесь в службу поддержки
Тревога по движению, маскированию или срабатывание тампера Загорается зеленым на одну секунду
Требуется замена батареи При тревоге плавно зажигается и плавно гаснет зеленым Замена батареи датчика описана в статье Замена батарей

Тестирование работоспособности

Система безопасности Ajax позволяет проводить тесты для проверки работоспособности подключенных устройств.

Тесты начинаются не мгновенно, но не более чем через 36 секунд при стандартных настройках. Начало времени теста зависит от настроек периода опроса датчиков (пункт настроек «Jeweller» в настройках хаба).

Тест уровня сигнала Jeweller

Тест зоны обнаружения

Тест угасания сигнала

Согласно требованиям стандарта EN50131, уровень радиосигнала, отправляемого беспроводными устройствами, снижается во время тестового режима.

Установка устройства

Прежде чем устанавливать устройство, сделайте тест уровня сигнала

MotionProtect Outdoor должен быть размещен на высоте 0,8 – 1,3 м. Корпус датчика размещается таким образом, чтобы ось верхней линзы была параллельна уровню земли, а предполагаемый путь проникновения злоумышленника пролегал перпендикулярно оси линзы. Если участок неровный, высота установки считается от наивысшей точки контролируемой датчиком территории.

При выборе места установки учитывайте максимальную дальность обнаружения датчика. Она зависит от чувствительности, а также от положения ползунка настройки дальности обнаружения.

Положение ползунка Чувствительность Дальность детекции движения
Верхнее
(минимальная дальность)
Низкая / Средняя / Высокая до 3 метров
Среднее
(средняя дальность)
Низкая до 7 метров
Средняя / Высокая до 8 метров
Нижнее
(максимальная дальность)
Низкая / Средняя / Высокая до 15 метров

Дальность обнаружения тестировалась при температуре окружающей среды +23°C и ясной погоде. При других условиях результаты могут отличаться. Выбирая место размещения датчика, воспользуйтесь Тестом зоны обнаружения, чтобы максимально точно определить сектор, в котором датчик регистрирует движение.

MotionProtect Outdoor рекомендуется устанавливать под накрытием, чтобы избежать ложных тревог из-за попадания дождя или снега на сенсоры маскирования. Чтобы защитить сенсоры на открытом пространстве, используйте козырек Hood for MotionProtect Outdoor.

MotionProtect Outdoor направляет тревогу хабу только при получении двумя PIR-сенсорами идентичных сигналов о движении. При этом разница во времени фиксации движения сенсорами не должна превышать 1,5 секунды.

Рекомендуется проверить функционирование датчика в предполагаемом месте монтажа! При выборе места размещения MotionProtect Outdoor учитывайте ограниченный радиус действия радиосигнала.

При уровне сигнала в одно деление мы не гарантируем стабильную работу системы безопасности. Примите возможные меры для улучшения качества сигнала! Как минимум, переместите устройство — смещение даже на 20 сантиметров может существенно улучшить качество приема.

Если после перемещения у устройства все равно низкий или нестабильный уровень сигнала — используйте ретранслятор радиосигнала системы безопасности ReX.

Соблюдайте осторожность при монтаже крепежной панели. Чрезмерное усилие при ее фиксации может привести к деформации, и, как следствие, к невозможности установить датчик, или к его ненадежной фиксации. Закрепляйте панель только с помощью входящих в комплект средств монтажа! Использование другого крепежа, например, саморезов большого диаметра, может привести к повреждению крепежной панели. Использовать двусторонний скотч при монтаже не рекомендуется, так как лента со временем высыхает и датчик может упасть и выйти из строя.

Не устанавливайте датчик:

  • Без Hood for MotionProtect Outdoor — на открытом пространстве.
  • Напротив деревьев, листья которых могут попадать в зону обнаружения верхнего и нижнего PIR-сенсоров датчика.
  • Напротив кустов выше 80 см.
  • Вблизи металлических предметов и зеркал (они могут экранировать радиосигнал и вызывать его затухание).
  • Ближе, чем в 1 метре от хаба.

Учитывайте, что MotionProtect Outdoor не регистрирует движение за стеклом. Поэтому не устанавливайте датчик там, где стеклянные конструкции могут перекрывать ему обзор. Например в местах, где стеклянная дверь может ограничивать обзор устройства.

Датчик нужно установить на высоте 0,8 – 1,3 метра так, чтобы его верхняя линза смотрела параллельно земле. Если участок неровный, высота установки считается от наивысшей точки контролируемой датчиком территории.

Процедура установки датчика

  1. Временно зафиксируйте крепежную панель SmartBracket на поверхности для определения оптимального места монтажа датчика. Датчик устанавливается на высоте 0,8 — 1,3 метра.
  2. Выберите желаемую дальность обнаружения датчика (от 3 до 15 м) ползунком настройки дальности обнаружения на датчике.

    Направление луча нижнего PIR-сенсора датчика при заданной минимальной (1) и максимальной (2) дальности обнаружения

  3. Установите MotionProtect Outdoor на крепежную панель SmartBracket. Покиньте зону обнаружения датчика (угол обзора по горизонтали — 90°) и обеспечьте отсутствие движения в пределах сектора обзора датчика для калибровки сенсоров маскирования.

    Важно! Калибровка сенсоров маскирования начинается автоматически при надевании крепежной панели SmartBracket на корпус MotionProtect Outdoor. Калибровка длится до 30 секунд и сопровождается миганием верхнего и нижнего светодиодных индикаторов датчика.

  4. Проведите тесты зоны обнаружения для верхнего и нижнего сенсоров отдельно, для обоих сенсоров одновременно, а также тест антимаскирования в приложении Ajax. В случае отсутствия реакции на движение, выберите подходящий уровень чувствительности, дальность обнаружения, проверьте угол наклона датчика.
  5. Закрепите крепежную панель SmartBracket на поверхности шурупами, установите датчик в крепежную панель и дождитесь завершения калибровки. Зафиксируйте датчик в крепежной панели комплектным винтом.

Подключение внешнего питания

К датчику можно подключить внешнее питание на 5-28 V DC, 200 мА. После подключения внешнего питания не нужно вынимать комплектные батареи, так как они обеспечивают устройству резервное питание.

Для подключения внешнего питания:

  1. Разберите датчик, выкрутив шурупы и сняв заднюю часть корпуса.
  2. Выломайте соответствующую заглушку крепежной панели SmartBracket:

    1. Для вывода кабеля питания сзади крепежной панели SmartBracket
    2. Для вывода кабеля питания снизу крепежной панели SmartBracket

  3. Проведите обесточенный кабель внешнего питания через крепежную панель и заглушку на задней части корпуса датчика.
  4. Подключите кабель к клеммным колодкам, соблюдая полярность. Зафиксируйте провода зажимом.

    3. Клеммные колодки на плате датчика
    4. Зажим на задней части корпуса

  5. Подайте питание — в меню датчика MotionProtect Outdoor значение поля Внешнее питание изменится на Подключено.

    Используйте только заземленный источник питания!

  6. Закрепите заднюю часть корпуса шурупами, установите датчик и дождитесь завершения калибровки.

Обслуживание

Очищайте корпус датчика от пыли, паутины и других загрязнений по мере их появления. Используйте мягкую сухую салфетку, пригодную для ухода за техникой.

Не используйте для очистки датчика вещества, содержащие спирт, ацетон, бензин и другие активные растворители. Бережно протирайте линзу — царапины на пластике могут привести к снижению чувствительности датчика.

Установленная в датчик батарея обеспечивает до 5 лет автономной работы (при частоте опроса хабом в 3 минуты). При разряде батареи датчика система безопасности отправит соответствующее уведомление, а светодиод будет плавно загораться–гаснуть при обнаружении датчиком движения или срабатывании тампера.

Изделия должны храниться в упаковке при температуре воздуха от 0 градусов Цельсия до плюс 40 градусов Цельсия и относительной влажности воздуха не более 75 процентов. В помещениях для хранения не должно быть агрессивных примесей (паров кислот, щелочей), вызывающих коррозию.

На сколько хватает батареек в устройствах Ajax и что на это влияет

Замена батарей

Установка козырька

Hood for MotionProtect Outdoor — козырек для датчика движения MotionProtect Outdoor, защищающий сенсоры маскирования от дождя и снега. Устанавливается, когда датчик нельзя установить под накрытием.

Hood for MotionProtect Outdoor можно установить даже на закреплённый датчик. Снимать устройство с крепления для установки козырька не обязательно.

Чтобы установить Hood for MotionProtect Outdoor:

  1. Снимите защитную плёнку с Dual Lock ленты, которая наклеена на внутренней части козырька.
  2. Наденьте Hood for MotionProtect Outdoor на датчик — часть ленты приклеится к корпусу.
  3. Снимите козырёк с MotionProtect Outdoor и разгладьте ту часть ленты, которая осталась на корпусе датчика.
  4. Наденьте Hood for MotionProtect Outdoor обратно, чтобы обе части ленты соединились и закрепили козырек на корпусе датчика.

Технические характеристики

Чувствительный элемент PIR-сенсор, 2 шт.
Горизонтальный угол обзора 90°
Скорость обнаружения движения От 0,3 до 2 м/с
Дальность обнаружения движения Настраиваемая, 3–15 м при установке датчика на высоте 1 м
Защита от маскирования Есть
Функция игнорирования животных

Есть, высотой до 80 см при установке датчика на высоте 1 м

Почему датчики движения реагируют на животных и как этого избежать >

Защита от ложных срабатываний Есть, алгоритмический анализ
Диапазон частот 868,0 – 868,6 МГц или 868,7 – 869,2 МГц, в зависимости от региона продажи
Совместимость Работает только с хабами Ajax и ретрансляторами
Максимальная мощность радиосигнала До 20 мВт
Модуляция радиосигнала GFSK
Дальность радиосигнала

До 1700 м (при отсутствии преград)

Узнать больше

Питание 2 × CR123A, 3 В
Срок работы от элементов питания До 5 лет
Внешнее питание 5 – 28 В DC, 200 мА
Защита корпуса IP55
Защита тампером Есть
Способ установки Снаружи/внутри помещений
Диапазон рабочих температур От -25°С до +60°С
Рабочая влажность До 95%
Аксессуары Hood for MotionProtect Outdoor
Размеры 183 × 70 × 65 мм
Вес 322 г
Срок службы 10 лет

Соответствие стандартам

Комплектация

  1. MotionProtect Outdoor
  2. Крепежная панель SmartBracket
  3. Батарея CR123A — 2 шт. (предустановлены)
  4. Монтажный комплект
  5. Краткая инструкция

Гарантия

Гарантия на продукцию общества с ограниченной ответственностью «АДЖАКС СИСТЕМС МАНЮФЕКЧУРИНГ» действует 2 года после покупки и не распространяется на комплектный аккумулятор.

Если устройство работает некорректно, рекомендуем сначала обратиться в службу поддержки — в половине случаев технические вопросы могут быть решены удаленно!

Техническая поддержка: [email protected]

Датчики движения | ЗАО «МПО Электромонтаж»

Использование датчиков движения в быту и на производстве может стать еще одним эффективным способом экономии электроэнергии. С особенностями этих устройств читателей знакомит технический консультант ЗАО «МПО Электромонтаж» Андрей СОРОКИН.

— Принцип устройства заключается в том, что инфракрасный датчик регистрирует тепловое излучение движущихся тел и включает определенную систему. Датчик движения не предназначен для применения в специальных системах охранной сигнализации, так как этот прибор не имеет устройств отключения. Объясню на примерах. Уловив движение человека на определенном расстоянии, датчик может включить, например, систему освещения. Такой способ удобен при освещении длинных коридоров и переходов, подвальных или складских помещений. Допустим, не заходите вы какое-то время на склад. Так зачем там будут работать все светильники? Благодаря датчику движения они включатся в нужный момент. Тот же принцип может применяться в квартире или коттедже. Когда все выйдут из комнаты, то датчик через некоторое время (величину временного промежутка можно установить при настройке устройства) выключит освещение, при появлении людей снова зажгутся лампы светильников . В принципе, датчик может коммутировать электрические цепи практически любой системы: к примеру, включить кондиционер или запись установленной в помещении видеокамеры.

Важно, чтобы источник инфракрасного излучения (например, человек или машина), находился в движении и имел, по сравнению с окружающей средой, разность температур 5° С. Радиус регистрации излучения при низкой температуре окружающей среды может увеличиваться, а при высокой — сокращаться. Следует помнить, что стекло и другие материалы являются препятствием для срабатывания прибора.

Для дома отлично подойдут датчики скрытой проводки , которые заменяют собой традиционный выключатель. Теперь для того, чтобы зажегся свет, уже не надо прикасаться к кнопкам — их заменит детектор датчика. В ассортименте — модели производства фирм «ABB», «Legrand», «Gira», «Schneider Electric», рассчитанные на разные типы ламп (накаливания, люминесцентные и т.д.) , имеющие сектор действия до 180° и дальность действия до 10 м.

В товарной группе С79 представлены датчики движения, применяемые для включения прожекторов. Данные модели имеют степень защиты IP44, благодаря чему могут быть установлены вне помещений. Изделия производства «Лоджитэк Электроникс Ко» (Китай) рассчитаны на номинальную мощность нагрузки 500 Вт, сектор действия: 120°, а дальность действия составляет 12 м. Датчики движения фирмы «Massive» (Бельгия) рассчитаны на номинальную мощность нагрузки 1200 Вт. Дальность действия — 10 м, а сектор действия в горизонтальной плоскости — 140°. Минимальная задержка времени при срабатывании — 5 секунд, максимальная — 11 минут.

Выбор датчика движения и освещенности

Выбор датчика движения:
Область применения этих датчиков обширна: однако все их возможности основаны на принципе обнаружения датчиком движения перемещения и/или присутствия человека и дальнейшим преобразованием этого сигнала в подачу питания к любому электроприбору (чаще всего — освещения).

Выбор датчика освещенности:
В отличиии от датчика движения (электронный инфракрасный датчик) — в датчике освещения преобразование сигнала в подачу питания к любому электроприбору (чаще всего — освещения) осуществляется путем подачи сигнала с светового реле (фотоэлемента) — в зависимости от уровня освещенности окружающего пространства.

В доме, офисе или на складе датчиками движения обычно оснащают осветительные приборы в тех помещениях, где человек находится непродолжительное время, например, кладовые комнаты, подсобные помещения, коридоры и лестницы. В настоящее время эксплуатирующие компании активно внедряют датчики движения в системы освещения подъездов многоквартирных домов.
Также датчики движения используются в комплексных системах обеспечения безопасности. На охраняе­мой территории предприятия или придомового участка датчики движения могут включать прожекторы, сирены и камеры видео-наблюдения при появлении человека в охраняемой зоне.

Принцип работы датчиков основан на отслеживании уровня инфракрасного (ИК) излучения в зоне охвата датчика. При появлении человека (или другого массивного объекта с температурой большей, чем температура фона) ИК излучение через специальную систему линз и отражателей попадает на сенсор, установленный внутри корпуса датчика. Сенсор реагирует на изменение уровня ИК излучения и с помощью реле подключает нагрузку к сети питания 220 В.
Датчики могут быть оснащены регулятором уровня освещенности и реле времени. Регулятор уровня освещенности позволяет задать уровень освещенности, при котором начинает срабатывать ИК сенсор. В большинстве случаев датчик настраивается таким образом, чтобы освещение включалось только с наступлением сумерек.
Регулятор реле времени позволяет задать интервал времени, в течении которого будет подаваться питание на нагрузку. При отсутствии движения в зоне охвата датчик отключает подачу питания к нагрузке через заданный интервал времени.
Применение датчиков движения позволяет существенно снизить расходы на электроэнергию и, в отдельных случаях, установка датчика окупается уже в первый месяц эксплуатации.



Общая инструкция для датчиков движения: SEN1A / LX2000 / SNS M 01 и аналогичных им моделей:

Датчик рассчитан на использование внутри помещений. Уникальной особенностью данной модели является возможность управления режимами работы. Для установки режима работы на лицевой панели расположен трехпозиционный переключатель, который позволяет включить один из трех режимов: нагрузка включена постоянно, нагрузка отключена, автоматическое включение и выключение нагрузки. Датчик монтируется в стандартный подрозетник. Угол зоны охвата составляет 160°.

Макс. мощность нагрузки: 1200 Вт
Угол охвата: по горизонтали 160°, по вертикали 90°
Дальность действия: 9 м
Таймер отключения: от 10 с до 7 мин
Диапазон освещенности: от 3 до 2000 люкс
Допустимая влажность: < 93% RH
Пылевлагозащищенность: IP20





Общая инструкция для датчиков движения SEN4 / LX28A / SNS M 02 / SEN4 / LX28B / SEN5 / LX20B  и аналогичных им моделей:

Накладной датчик движения легко монтируется на любую поверхность и гармонично вписывается в любой интерьер. Широкий угол охвата датчика (360°) позволяет безошибочно фиксировать движение в любой точке помещения или лестничного пролета. Датчик оснащен регулятором уровня освещенности и реле времени, которые позволяют настроить датчик для достижения максимально комфортного режима работы.

Макс. мощность нагрузки: 1200 Вт
Угол охвата: азимутальный 360°, радиальный 180°
Дальность действия: 6 м
Таймер отключения: от 10 с до 7 мин
Диапазон освещенности: от 3 до 2000 люкс
Допустимая влажность: < 93% RH
Пылевлагозащищенность: IP20



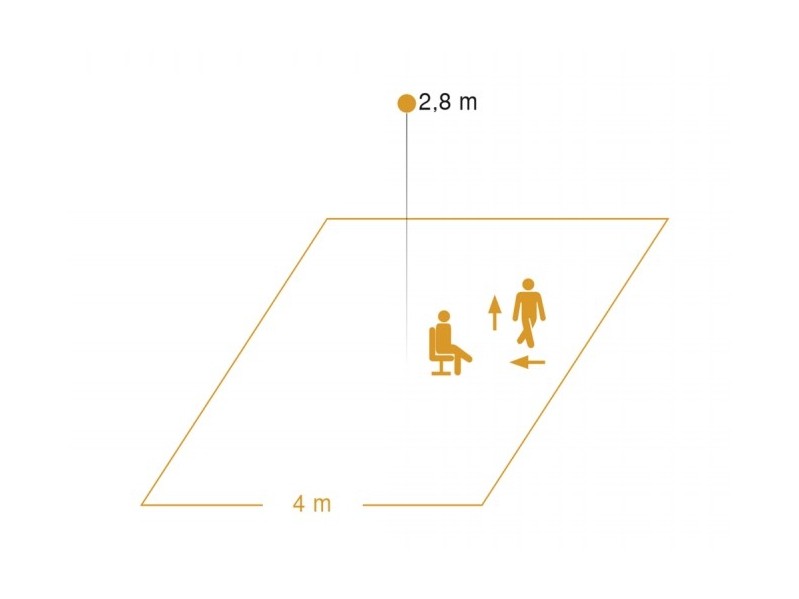

Общая инструкция для датчиков движения: SEN86 / SNS M 03 и аналогичных им моделей:

Датчик движения SEN86 / SNS M 03 монтируется в любые типы подвесных потолков, а также в гипсокартонные перегородки. Процесс установки датчика аналогичен монтажу точечного светильника. Корпус датчика разработан таким образом, чтобы обеспечить эстетический вид и функциональность. Угол охвата 360° позволяет контролировать движение во всем периметре помещения. Датчик оснащен регулятором уровня освещенности и реле времени.

Макс. мощность нагрузки: 1200 Вт
Угол охвата: азимутальный 360°, радиальный 180°
Дальность действия: 8 м
Таймер отключения: от 10 с до 7 мин
Диапазон освещенности: от 3 до 2000 люкс
Допустимая влажность: < 93% RH
Пылевлагозащищенность: IP20



Общая инструкция для датчиков движения: SNS M 04 / SEN14 / LX01 / SEN15 / LX02 и аналогичных им моделей:

Корпус датчика движения SNS M 04 имеет две оси вращения. Это поз­во­ляет максимально точно настроить зону охвата. Влагозащищенный кор­пус не требует дополнительных мер защиты от дождя и пыли. Эстетич­ный внеш­ний вид датчика позволяет использовать его в интерьерах жилых помеще­ний. Датчик оснащен регулятором уровня освещенности и реле времени.

Макс. мощность нагрузки: 1200 Вт
Угол охвата: по горизонтали 180°, по вертикали 90°
Дальность действия: 12 м
Таймер отключения: от 10 с до 7 мин
Диапазон освещенности: от 3 до 2000 люкс
Допустимая влажность: < 93% RH
Пылевлагозащищенность: IP44



Общая инструкция для датчиков движения: SNS M 05 / SEN10 / LX48A / SEN11 / LX-39 и аналогичных им моделей:

Корпус датчика движения SNS M 05 имеет две оси вращения. Это позволяет максимально точно настроить зону охвата. Данная модель датчика подходит для охранных комплексов, управления освещением на территории предприятий и придомовых участков. Влагозащищенный корпус не требует дополнительных мер защиты от дождя и пыли. Датчик оснащен регулятором уровня освещенности и реле времени.

Макс. мощность нагрузки: 1200 Вт
Угол охвата: по горизонтали 220°, по вертикали 90°
Дальность действия: 12 м
Таймер отключения: от 10 с до 7 мин
Диапазон освещенности: от 3 до 2000 люкс
Допустимая влажность: < 93% RH
Пылевлагозащищенность: IP44



Общая инструкция для датчиков освещенности: SNS L 06 / SEN25 / SEN26 / LXР02 и аналогичных им моделей:

Датчик освещенности предназначен для автоматического включения электро­при­боров в темное время суток. Компактный корпус с высокой степенью влагозащищенности позволяет устанавливать датчик непосредственно на осветительный прибор или рядом с ним.
Датчик спроектирован таким образом, чтобы нагрузка включалась с наступлением сумерек (5 — 15 люкс).

Макс. мощность нагрузки: 1200 Вт
Порог срабатывания: 5-15 люкс
Допустимая влажность: < 93% RH
Рабочий диапазон: -20°…+40°С
Макс. ток в цепи нагрузки: 6 А
Питание: 220 В, 50 — 60 Гц
Размер: 36 х 50 х 90 мм
Пылевлагозащищенность: IP44



Общая инструкция для датчиков освещенности: SNS L 07 / SEN27 / LXР03 и аналогичных им моделей:

Датчик освещенности SNS L 07 предназначен для автоматического управления питанием электроприборов, мощность которых может доходить до 3500 Вт. Высокая коммутируемая мощность позволяет подключать в качестве нагрузки несколько светильников. Корпус с высокой степенью влагозащищенности позволяет устанавливать датчик освещенности вне помещений без дополнительных средств защиты. Датчик оснащен регулятором уровня освещенности. Он задает уровень освещенности, при котором включается нагрузка.

Макс. мощность нагрузки: 3500 Вт
Диапазон освещенности: 5-50 люкс
Регулятор порога срабатывания
Допустимая влажность: < 93% RH
Пылевлагозащищенность: IP44





Возможность настойки:

• Временной интервал – это период, в течение которого будет работать датчик. Возможная установка значения колеблется от 5секунд работы до 10 минут (этот показатель зависит от модели). Для того чтобы рассчитать правильно это время необходимо оценить, насколько часто будут, появляется люди в зоне обнаружения. Так же необходимо установить время задержки выключения от 1-2 минут. Это необходимо для того, чтобы не происходило постоянное включение и выключение света;
• Чувствительность – это насколько прибор будет реагировать на движение. В основном он настраивается за несколько раз, для того, чтобы выбрать оптимальный режим работы;
• Уровень освещенности – устанавливается для оптимизации работы прибора в дневное время. Во время движения датчик оценивает уровень освещенности помещения и только после этого срабатывает. В дневное время он не включает свет, а с приходом семерок начинает реагировать на движения влечением светового потока.

ПИК-датчики движения дальнего действия

ПИК-датчики движения дальнего действия лучше всего использовать для обнаружения движения на обширных территориях. Они часто используются в коммерческих приложениях, где требуются большие области обнаружения. Эти датчики работают, отслеживая изменения инфракрасной энергии. Купите датчик движения PIR дальнего действия от Alarm Grid.

ПИК-датчики дальнего действия используются на больших площадях, которые необходимо отслеживать по движению. Эти зоны могут включать склады, большие площади собственности и глубокие коридоры.Извещатели движения PIR дальнего действия работают так же, как и обычные датчики движения PIR. Единственная разница в том, что они могут обнаруживать движение на большой площади. При обнаружении движения датчик посылает системе сигнал для выполнения запрограммированной реакции. Некоторые общие типы ответа для датчиков движения включают активацию сирены, запрос полиции и запуск сцены Z-Wave.

PIR означает пассивный инфракрасный порт. Это означает, что движения используют пассивную инфракрасную технологию для обнаружения движения.Когда датчик движения PIR активируется впервые, он принимает текущие показания инфракрасной энергии в области. Если обнаруживается внезапное резкое изменение энергии инфракрасного излучения, датчик посылает системе сигнал о неисправности соответствующей зоны. Внезапное изменение инфракрасной энергии обычно вызвано тем, что человек входит в комнату. Однако изменение инфракрасной энергии также может быть вызвано движущимися объектами или животными. Очень важно отрегулировать настройку чувствительности для движения ИК-датчика на большие расстояния, чтобы он мог правильно обнаруживать движение и не вызывать ложных тревог.Большинство извещателей движения PIR дальнего действия не защищают от домашних животных. По этой причине движения на большие расстояния обычно не подходят для домов с домашними животными, так как они могут вызывать ложные срабатывания системы безопасности. Вместо этого следует использовать датчик движения в жилом помещении.

Датчики движения большого радиуса действия могут быть проводными или беспроводными. При фиксированном движении PIR на большие расстояния потребуется проложить провод непосредственно к панели безопасности или к преобразователю, подключенному к беспроводной сети. Это может усложнить установку.Однако преимущество проводного датчика заключается в том, что он никогда не потребует замены батареи. С другой стороны, беспроводной инфракрасный детектор движения большого радиуса действия будет отправлять сигналы в систему безопасности по беспроводной связи, используя радиочастотную связь. Это избавит от необходимости прокладывать провод, но датчик потребует замены батареи каждые несколько лет. Беспроводной приемник необходим для использования беспроводного движения с проводной панелью.

При установке датчика движения PIR чрезвычайно важно его место установки.Датчик следует разместить на оптимальной высоте для обнаружения движения. Это примерно от шести до восьми футов в высоту. Также рекомендуется разместить датчик движения в углу комнаты, чтобы он мог обнаруживать движение по всей площади. Пользователь должен выполнить тест на ходьбу после включения движения в первый раз. Это позволит им узнать, был ли датчик движения установлен в хорошем месте. У многих датчиков движения дальнего действия можно заменить линзы, чтобы отрегулировать общий охват.Например, линза-занавес позволит датчику обнаруживать движение в очень длинной и узкой области, например в коридоре.

Grove — Регулируемый инфракрасный датчик движения

Элемент

  • Встроенный фильтр, высокая устойчивость к радиопомехам

  • Время выхода, регулируемый диапазон дальности обнаружения

  • Низкое напряжение, низкое энергопотребление

  • Grove-совместимый интерфейс, plug & play

Описание

Grove — Регулируемый инфракрасный датчик движения — это простой в использовании пассивный инфракрасный датчик движения, который может обнаруживать инфракрасное движение объекта на расстоянии до 3 метров.Любой инфракрасный объект движется в пределах своего диапазона обнаружения, датчик выдает HIGH на своем выводе SIG. Вы можете настроить время SIG HIGH до 130 с с помощью потенциометра, кроме того, вы можете настроить диапазон обнаружения с помощью другого потенциометра.

Что такое датчик PIR?

Пассивный инфракрасный датчик — это электронный датчик, который измеряет инфракрасный свет, излучаемый объектами в его поле зрения. Чаще всего они используются в датчиках движения на основе PIR. Датчики PIR обычно используются в системах охранной сигнализации и автоматического освещения.

Seeed предлагает несколько датчиков движения PIR с различным диапазоном и функциями, которые удовлетворят ваши потребности:

Чтобы узнать больше о том, как датчик PIR работает с Arduino и Raspberry pi, нажмите здесь, чтобы просмотреть блог. Если вам нужны учебные пособия по работе с датчиком, нажмите здесь, чтобы просмотреть вики.

Типичные области применения

  • Обнаружение движения PIR

  • Обнаружение вторжения

  • Обнаружение присутствия

  • Датчик движения фары

  • Система безопасности

  • Автоматическое управление и др.

Что такое роща?

Не требуются перемычки или пайка, Grove упрощает подключение, экспериментирование и значительно упрощает процесс создания прототипа. Мы разработали более 300 модулей Grove, охватывающих широкий спектр приложений, которые могут удовлетворить самые разные потребности. Каждый из них поставляется с понятной документацией и демонстрационным кодом, которые помогут вам быстро приступить к работе. Это не только открытое оборудование, но и программное обеспечение с открытым исходным кодом.

Мы выпустили Руководство по выбору рощи и надеемся помочь вам найти рощу, которая вам больше всего подойдет.

Распиновка

Top 10 лучших диапазонов датчиков движения Smartthings 2021 — Pirate Press

10 лучших диапазонов датчиков движения Smartthings 2021

# Предварительный просмотр Товар
1 Датчик движения Aqara, ТРЕБУЕТСЯ AQARA HUB, подключение Zigbee, для системы охранной сигнализации и умного дома… Проверить цену сейчас
2 Магнитный датчик движения Samsung SmartThings GP-U999SJVLBAA, белый, 1 шт. (1 шт. В упаковке) Проверить цену сейчас
3 Датчик движения Centralite Micro (работает с платформами SmartThings, Wink, Vera и ZigBee) Проверить цену сейчас
4 Samsung Electronics F PIR-1 ADT Motion, помогите обезопасить ваш дом с помощью ряда простых в установке… Проверить цену сейчас
5 Умный датчик движения AduroSmart ERIA работает с AduroSmart ERIA / Alexa / SmartThings / Hubitat / Echo Plus Проверить цену сейчас
6 Датчик движения Aeotec SmartThings, Zigbee, магнитное крепление, работает с концентратором для умного дома Проверить цену сейчас
7 THIRDREALITY Датчик движения Zigbee, допускается размещение с домашними животными, требуется Zigbee Hub, работает со SmartThings… Проверить цену сейчас
8 Aeotec TriSensor, Z-Wave Plus S2 Включенный датчик движения Zwave, датчик температуры, света, работа с … Проверить цену сейчас
9 Датчик движения Zooz Z-Wave Plus S2 ZSE18 с магнитным креплением, работает с Vera и SmartThings Проверить цену сейчас
10 Датчик температуры и влажности Aqara, ТРЕБУЕТСЯ AQARA HUB, Zigbee, для удаленного мониторинга и дома… Проверить цену сейчас

2. Датчик движения AGSHOME ZIGBEE для Echo Plus, Echo Studio и Echo Show 2-го поколения

  • Этот датчик движения zigbee полностью подходит для amazon echo plus и echo present 2-го поколения. увеличьте функциональность zigbee вашего эха — не подходит для умных вещей)
  • Ряд методов, которые можно использовать с подпрограммами alexa, например.грамм. вы можете установить его так же, как если бы ваши оттенки света включались при обнаружении движения, и отключать их, когда нет движения в течение определенного интервала
  • Подходит для устройств echo plus, echo studio, echo present 2 gen, deconz, raspbee, hubitat elevation. Это не устройство для Wi-Fi. не подходит для Philips Hue! пожалуйста, откажитесь от покупки, если не знаете о zigbee или не владеете подходящим шлюзом zigbee.
  • Простая установка, просто перезагрузите гаджет и попросите Алексею найти новые гаджеты.как только датчик движения добавлен, можно создать все формы предопределенных процедур в приложении alexa
  • Разумный датчик требует концентратора, он работает с батареей 3xaaa и, вероятно, может работать неоднократно в течение шести месяцев в 2-минутном режиме (4-минутный режим до 12 месяцев) (батареи в комплект не входят). Пожалуйста, ознакомьтесь с инструкциями по подключению на картинке или в инструкции по эксплуатации, которая входит в комплект поставки раньше, чем был установлен чувствительный датчик.
Проверить цену сейчас

3.Интеллектуальные датчики движения, беспроводной датчик движения YoLink на 1/4 мили в мире с самой большой дальностью действия, совместимый с Alexa IFTTT, удаленный монитор для оповещения о движении, 2 шт., Концентратор YoLink в комплекте

  • Уведомления о раннем предупреждении: получайте уведомления о раннем предупреждении в режиме реального времени в виде баннерных предупреждений для смартфонов, ограниченных сообщений sms / текстового содержимого и электронных писем, каждый из которых может быть доступен и настроен по вашему желанию. кроме того, вы можете настроить свою систему на активацию сирены и / или освещения в вашем доме.
  • От простого к сверхразумному: после настройки уведомлений не беспокойтесь и позвольте системе yolink сделать все остальное и контролировать ваш собственный дом и собственность за вас. или максимально использовать возможности превосходной автоматизации вместе со сторонней интеграцией с alexa и ifttt для совместной работы с различными yolink и сторонними разумными гаджетами. ограничено исключительно вашим творчеством!
  • Самая длинная в мире система Wi-Fi: работающая на базе ноу-хау Lora, система с большим радиусом действия, но с низким энергопотреблением обеспечивает самый длительный прием в отрасли (1/4 мили).наша защита на большом расстоянии позволяет использовать его в областях, трудных для многих жилых помещений с Wi-Fi, например, в подвалах, открытых верандах / патио, навесах, отдельно стоящих гаражах и даже в удаленных над вами хозяйственных постройках…
  • Низкое энергопотребление означает более длительный срок службы батареи: из-за низкого потребления энергии батареи гаджетов могут работать до 2 лет или больше (в зависимости от программного обеспечения и использования гаджетов / упражнений), от обычных щелочных батарей типа AAA (литиевые батареи не требуются)!
  • Нет необходимости в жестких требованиях к Wi-Fi: в то время как многие разумные гаджеты используют и полагаются в вашем сообществе Wi-Fi, гаджеты yolink максимально используют запатентованное ноу-хау радиочастотного разворачивания спектра, которое часто называют lora (long-range).с yolink вам не нужно беспокоиться о ваших гаджетах, потребляющих вашу пропускную способность Wi-Fi. (Для концентратора yolink требуется соединение Wi-Fi 2 ГГц или проводное соединение с вашим n…
Проверить цену сейчас

4. Датчик движения FIBARO Z-Wave Plus, мультисенсор движения, температуры, интенсивности света, акселерометр, FGMS-001, не работает с HomeKit

  • И дополнительно: вся информация передается в вашу систему с использованием зашифрованных предупреждений, защищенных предупреждениями о вмешательстве. с помощью многофункционального светодиода вы сможете вводить показания температуры и проверять знак z-волны прямо с гаджета.плюс вы восстановите 20 превосходных настроек, чтобы настроить датчик и сделать его индивидуальным!
  • Чрезвычайно маленький: установите самый маленький датчик «четыре в одном», где бы вы ни находились, чтобы не портить обзор. он прикрепляется к любому плоскому полу с помощью одного шурупа или небольшого количества клея (каждый в комплекте). накройте его должным образом или представьте, используя универсальный монтажный кронштейн и настраиваемый светодиодный индикатор.
  • Все, что вам нужно: надежные оповещения о движении, быстрые легкие ощущения, показания температуры в реальном времени и уведомления о вибрации, отправляемые прямо на концентратор z-wave.используйте их, чтобы регулярно включать разумное освещение, сирены безопасности или соответствующий термостат.
  • Требуется концентратор: этот датчик будет фантастически работать с любой открытой системой z-волн, такой как разумные проблемы, vera, nexia, house heart lite или house seer. он не поддерживается панелями подмигивания или тревог (пульс, тревога и т. д.). это модель z-wave, а не для пакета apple house.
  • You are lined: это z-wave plus лицензированный гаджет, внесенный в список ul, созданный и встроенный в европу из высококачественных материалов.портал поддержки и документацию можно найти на веб-сайте fibaro, поэтому, если вам когда-нибудь понадобится помощь, просто спросите!
Проверить цену сейчас

5. GE, белый, беспроводной передатчик управления движением с 1 приемником заземленной розетки, 30 футов. Дальность обнаружения, выключение через 10 минут, для ламп и другого внутреннего освещения, 12751, сенсорный переключатель

  • Ultimate для подключаемых ламп и освещения в коридорах, прачечных, подъездах и т. Д.
  • Датчик движения имеет 30-футовый диапазон обнаружения движения и работает от батареи — три батареи AAA (в комплекте)
  • Регулярно включать свет при обнаружении движения и выключать через 10 минут бездействия.
  • Приемник
  • имеет 1 заземленную розетку и подключается к любой обычной семейной розетке — до 100 футов. отличаться от датчика движения.
  • Электрические характеристики — 12a, 120 В переменного тока, 60 Гц, макс. Вольфрам 360 Вт, макс. Резистивное сопротивление 1440 Вт, в списке UL
Проверить цену сейчас

6. Интеллектуальный датчик движения Philips Hue, требуется концентратор

  • В течение всего вечера датчик движения Philips Hue будет переключаться на разумные мягкие вечерние настройки: деликатная, мягкая настройка, которая поможет вам ориентироваться в течение всего вечера, не мешая вашему отдыху
  • Поместите где угодно в доме вместе с прихожей, туалетом, кухней и прочим.встроенный мягкий датчик экономит электроэнергию, определяя, когда комнаты свободны, и регулярно выключает свет
  • Датчик движения Philips Hue требует перемычки Philips Hue, чтобы сделать его частью разумной системы домашнего освещения. система Philips Hue может управлять до 50 световыми приборами
  • Датчик движения Philips Hue Sensible сочетает в себе комфорт и энергоэффективность. включите свет, когда вы входите прямо в комнату, и выключите, пока вы уходите. чувствительный датчик определяет оптимальные диапазоны дневного света для сохранения энергии в течение дня
  • Датчик движения оттенка Philips можно свободно расположить для обеспечения оптимального пространства для обнаружения или закрепить на стене с помощью винтов (входят в комплект).гаджет питается от аккумулятора, имеет Wi-Fi и настраивается бесплатно (не требуется перенастройка проводов), чтобы регулировать свет без проблем
  • Вставьте минутку. просто соблюдайте указания в приложении Philips Hue. наши разумные настройки освещения по умолчанию помогут вам начать работу или настройте эти настройки в соответствии с вашими потребностями
Проверить цену сейчас

7. Портативный интеллектуальный датчик движения GE Enbrighten Z-Wave Plus, настольное / настенное / потолочное крепление, питание от аккумулятора или USB, работает с Alexa, Google Assistant, требуется концентратор ZWave, 34193, белый

  • Поместите где угодно — включенное в комплект монтажное оборудование для настенного или потолочного монтажа в сочетании с возможностью размещения датчика на столах, шкафах, стойках, столах или различных плоских поверхностях помогает использовать его в любом помещении.он отлично подходит для мест с интенсивным движением, таких как подъезды, большие комнаты и холлы, при питании от опционального кабеля micro USB.
  • Полная защита помещения — расстояние до 45 футов. а также защита на 180 градусов, дополненная тремя настройками чувствительности — низкой / средней / чрезмерной — для помещений каждого измерения.
  • Требуется шлюз с сертификатом z-wave — подходит для следующих концентраторов z-wave: smartthings, wink, nexia и trane.
  • Wi-Fi comfort — отправка уведомлений на сотовые гаджеты, включение сцен и включение света по беспроводной сети в любое время при обнаружении движения.знак варьируется на целых 150 футов. от ближайшего концентратора или гаджета z-wave дополнительно повышает универсальность.
  • Energy choices — две включенные в комплект батареи cr123a служат до двух лет и позволяют использовать ее в мобильных условиях. выбор питания датчика с помощью кабеля micro-USB (предлагается отдельно) позволяет повторителю сигнала z-волны работать и идеально подходит даже для самых загруженных участков вашего дома.
Проверить цену сейчас

8. Датчик движения домашней охранной системы eufy Security, охват 100 °, дальность обнаружения 30 футов, срок службы батареи 2 года, регулируемая чувствительность, требуется eufy Security HomeBase, связь с устройствами, подключенными к HomeBase

  • В глубокой защите: обнаруживает движение в зоне обзора 100 ° на расстоянии 30 футов — более чем достаточно, чтобы обезопасить целую комнату в вашем собственном доме.(имейте в виду: этот датчик движения просто не является водонепроницаемым.)
  • Предупреждения приложения
  • : уведомляет вас сразу же при обнаружении движения, отправляя сообщение на ваш мобильный телефон с помощью приложения безопасности eufy, независимо от того, где вы находитесь.
  • Надежная безопасность: прилагаемый аккумулятор обеспечивает до 2 лет энергии для круглосуточной безопасности.
  • Регулируемая чувствительность: настройте чувствительность датчика движения таким образом, чтобы он предупреждал только о приближении людей — в разумных пределах, чем ваш игривый питомец, собака или кошка.
  • Hyperlink it up: подключается к домашней базе безопасности eufy (не входит в комплект) и правильно, как и все другие товары безопасности eufy. просто подключите его с помощью приложения безопасности eufy и нажмите кнопку на датчике, чтобы добавить его в свою систему.
Проверить цену сейчас

9. Беспроводной датчик движения Nyce NCZ-3041-HA ZigBee

  • Длительный срок службы батареи (до 5 лет), трехцветная светодиодная индикация событий
  • Рассказы о заполнении / пустоте стоя, измеряет температуру (Â ± ноль.5c) и влажности (± 4% относительной влажности)
  • Проверено совместимость с: smartthings, zipato, telegesis, amazon echo plus (дополнительно для возврата…)
  • Zigbee протокол связи ha1.2. диапазон обнаружения: конус 90 ° 16 футов
  • ***** не подходит с управлением 4 *****
Проверить цену сейчас

Урок Arduino — Датчик движения PIR «osoyoo.com

Содержимое
  1. Вступление
  2. Препараты
  3. О датчике движения PIR
  4. Примеры

Пассивный инфракрасный датчик ( PIR Motion sensor ) — это электронный датчик, который измеряет инфракрасный (ИК) свет, излучаемый объектами в его поле зрения.Чаще всего они используются в датчиках движения на основе PIR. Таким образом, он может обнаруживать движение на основе изменений инфракрасного света в окружающей среде. Он идеально подходит для определения того, вошел ли человек в зону действия датчика или вышел из нее. В этом уроке мы узнаем, как работает датчик PIR и как использовать его с платой Arduino для обнаружения движения.

Оборудование


  • Плата Osoyoo UNO (полностью совместима с Arduino UNO rev.3) x 1
  • Датчик движения PIR x 1
  • Реле x 1
  • Макетная плата x 1
  • Джемперы
  • Кабель USB x 1
  • ПК x 1

Программное обеспечение


  • Arduino IDE (версия 1.6.4+)

Обзор


Датчики движения PIR позволяют ощущать движение, почти всегда используются для определения того, вошел ли человек в зону действия датчиков или вышел из нее. Они маленькие, недорогие, маломощные, простые в использовании и не изнашиваются. По этой причине они обычно встречаются в бытовой технике и гаджетах, используемых в домах или на предприятиях. Их часто называют PIR, «пассивными инфракрасными», «пироэлектрическими» или «инфракрасными датчиками движения».

Используйте этот датчик движения Arduino для создания систем охранной сигнализации, систем домашней автоматизации или любого простого устройства, которое предотвращает проникновение людей в вашу комнату!

Технические характеристики


  • Рабочее напряжение: 4.От 5 В до 20 В
  • Выход: Высокий: 3,3 В, Низкий: 0 В
  • Угол обнаружения: Приблизительно 120 градусов
  • Диапазон: Регулируемый, до 7 м
  • Режимы триггера: L неповторимый триггер / H повторяемый триггер (по умолчанию)
  • Время задержки: (Время пребывания в рабочем состоянии) регулируется в пределах 5–300 секунд. –– его можно увеличить, увеличив значение конденсатора CY1-Timing на выводе 4 ИС.
  • Рабочая температура: -20 ​​- +80 градусов C.
  • Размеры печатной платы : 33×25 мм, высота 14 мм без объектива; Объектив : высота 11 мм, диаметр 23 мм.
  • Вес: 6 г

PIR в основном состоят из пироэлектрического датчика (который вы можете видеть выше как круглая металлическая банка с прямоугольным кристаллом в центре), который может определять уровни инфракрасного излучения. Все излучает низкоуровневую радиацию, и чем горячее что-то, тем больше радиации испускается.Датчик в детекторе движения фактически разделен на две половины. Причина в том, что мы стремимся обнаруживать движение (изменение), а не средние уровни ИК-излучения. Две половинки соединены так, чтобы нейтрализовать друг друга. Если одна половина видит большее или меньшее ИК-излучение, чем другая, выходной сигнал будет колебаться в большую или меньшую сторону.

Затем этот датчик помещается за многогранной линзой (линзой Френеля), которая «разбивает» вид на мир на более мелкие конусы повышенной видимости и промежуточные области с меньшей видимостью, тем самым значительно расширяя полезный угол обзора / обнаружения.

Диаграмма угла срабатывания PIR:


Вместе с пироэлектрическим датчиком идет связка поддерживающих схем, резисторов и конденсаторов. Кажется, что большинство небольших датчиков для любителей используют BISS0001 («Микро-мощный ИК-детектор движения») , несомненно, очень недорогой чип. Эта микросхема принимает выходной сигнал датчика и выполняет некоторую незначительную обработку, чтобы испустить цифровой выходной импульс от аналогового датчика.

Наши датчики движения PIR выглядели так:

Закрепить или управлять Функция
Регулировка времени задержки Устанавливает, как долго выходной сигнал остается высоким после обнаружения движения….Где угодно от 5 секунд до 5 минут.
Регулировка чувствительности Устанавливает диапазон обнаружения…. от 3 метров до 7 метров
Контакт заземления Земля ввод
Вывод цифрового выхода Низкий, когда движение не обнаружено. Высокий, когда обнаружено движение. Высокий — 3,3 В
Штырь питания От 4,5 до 20 В постоянного тока Вход питания

Как это работает?

Здесь мы используем датчик движения PIR.PIR расшифровывается как Passive InfraRed. Этот датчик движения состоит из линзы Френеля, инфракрасного детектора и вспомогательной схемы обнаружения. Линза на датчике фокусирует любое инфракрасное излучение, присутствующее вокруг нее, в направлении инфракрасного датчика. Наши тела генерируют инфракрасное тепло, которое улавливается датчиком движения. Датчик выдает сигнал 5 В в течение одной минуты, как только обнаруживает присутствие человека. Он предлагает ориентировочную дальность обнаружения около 6-7 м и очень чувствителен.

Когда датчик движения PIR обнаруживает человека, он выдает сигнал 5 В на Arduino. Таким образом срабатывает прерывание на Arduino. Мы определяем, что должна делать Arduino при обнаружении злоумышленника.

Регулировка чувствительности


Как уже упоминалось, регулируемый диапазон составляет примерно от 3 до 7 метров. На рисунке ниже показана эта регулировка. Вы можете щелкнуть, чтобы увеличить иллюстрацию.

Регулировка времени задержки


Регулировка задержки времени определяет, как долго выходной сигнал модуля датчика PIR будет оставаться на высоком уровне после обнаружения движения.Диапазон составляет примерно от 5 секунд до пяти минут. На рисунке ниже показана эта регулировка.

Выбор режима триггера Деталь


Перемычка выбора режима запуска позволяет выбирать между однократным и повторяющимся запуском. Эта установка перемычки определяет, когда начинается отсчет времени.

  • SINGLE TRIGGER — Задержка начинается сразу после первого обнаружения движения.
  • REPEATABLE TRIGGER — Каждое обнаруженное движение сбрасывает временную задержку.Таким образом, временная задержка начинается с последнего обнаруженного движения.

5 секунд выключен по истечении времени задержки — ВАЖНО


Выход этого устройства будет низким (или выключенным) примерно на 5 секунд после завершения временной задержки. Другими словами, в течение этого трехсекундного периода все обнаружение движения блокируется.

Например:

  • Представьте, что вы находитесь в режиме однократного запуска (см. Ниже), и время задержки установлено на 5 секунд.
  • PIR обнаружит движение и установит его на 5 секунд.
  • Через пять секунд PIR установит низкий уровень выходного сигнала примерно на 3 секунды.
  • В течение трех секунд PIR не обнаруживает движения.
  • Через три секунды PIR снова обнаружит движение, и обнаруженное движение снова установит высокий уровень выходного сигнала, и выход останется включенным в соответствии с настройкой времени задержки и выбором режима триггера.

Светодиод управления датчиком движения PIR


В этом проекте вы собираетесь создать простую схему с датчиком движения Arduino и PIR, который может обнаруживать движение.Светодиод загорается при обнаружении движения.

Подключение


Соберите схему, как показано ниже:

Подключить PIR-датчики к микроконтроллеру действительно просто. PIR действует как цифровой выход, поэтому все, что вам нужно сделать, это прислушаться к переключению вывода: высокий (обнаружен) или низкий (не обнаружен).

Подайте питание на PIR 5 В и подключите заземление к земле. Затем подключите выход к цифровому выводу. В этом примере мы будем использовать контакт 2.

Код Программа


После завершения вышеуказанных операций подключите плату Arduino к компьютеру с помощью кабеля USB.Зеленый индикатор питания (с надписью PWR ) должен загореться. Откройте Arduino IDE и выберите соответствующий тип платы и тип порта для вашего проекта. Затем загрузите следующий скетч на свой Arduino.

 int ledPin = 13; // выбираем вывод светодиода int inputPin = 2; // выбираем входной контакт (для датчика PIR) int pirState = LOW; // мы начинаем, предполагая, что движение не обнаружено int val = 0; // переменная для чтения статуса вывода void setup () {pinMode (ledPin, OUTPUT); // объявляем светодиод как выход pinMode (inputPin, INPUT); // объявляем датчик входным  Serial .begin (9600); } void loop () {val = digitalRead (inputPin); // считываем входное значение if (val == HIGH) {// проверяем, является ли вход HIGH digitalWrite (ledPin, HIGH); // включаем светодиод if (pirState == LOW) {// мы только что включили  Serial  .println ("Обнаружено движение!"); // Мы хотим печатать только при изменении вывода, а не состояние pirState = HIGH; }} еще {digitalWrite (ledPin, LOW); // выключаем светодиод if (pirState == HIGH) {// мы только что отключили  Serial  .println ("Движение закончилось!"); // Мы хотим печатать только при изменении вывода, а не состояние pirState = LOW; }}}

Этот код просто отслеживает, высокий или низкий уровень на входе вывода 2.Он также отслеживает состояние штифта, так что он распечатывает сообщение, когда движение началось и остановилось.

Рабочий результат


Через несколько секунд после завершения загрузки посмотрите на светодиодный индикатор 13-го контакта Arduino. Вы также можете открыть серийный монитор и установить скорость передачи 9600 бит / с, вы можете увидеть следующее:

Датчику PIR требуется несколько секунд для активности без движения , пока он получает «снимок» области обзора.Постарайтесь не двигаться, пока не погаснет светодиод 13-го контакта, затем помашите руками, прыгайте в воздух, сходите с ума!

Вы также заметите, что датчик движения имеет задержку после каждого обнаружения. В зависимости от датчика вы можете настроить эту задержку.

Реле управления датчиком движения PIR


В качестве примера для этого урока я создам схему, которая будет включать реле для управления некоторыми высоковольтными устройствами, когда датчик обнаруживает объект.

Подключение


Соберите схему, как показано ниже:

Выходной контакт датчика будет подключен к контакту № 2 на плате Arduino, и когда объект будет обнаружен, контакт № 3 активирует модуль реле и загорится лампа высокого напряжения. Для получения более подробной информации о том, как работает релейный модуль, вы можете ознакомиться с приведенным ниже эскизом.

Код Программа


После завершения вышеуказанных операций подключите плату Arduino к компьютеру с помощью кабеля USB.Зеленый индикатор питания (с надписью PWR ) должен загореться. Откройте Arduino IDE и выберите соответствующий тип платы и тип порта для вашего проекта. Затем загрузите следующий скетч на свой Arduino.

 int ledPin = 13; // выбираем вывод для светодиода int relayInput = 3; // выбираем контакт для реле int inputPin = 2; // выбираем входной контакт (для датчика PIR) int pirState = LOW; // мы начинаем, предполагая, что движение не обнаружено int val = 0; // переменная для чтения статуса вывода void setup () {pinMode (ledPin, OUTPUT); // объявляем светодиод как выход pinMode (inputPin, INPUT); // объявляем датчик входным pinMode (relayInput, OUTPUT); // объявляем реле как выход digitalWrite (relayInput, HIGH); // предполагаем, что реле выключено  Serial .begin (9600); } void loop () {val = digitalRead (inputPin); // считываем входное значение if (val == HIGH) {// проверяем, является ли вход HIGH digitalWrite (ledPin, HIGH); // включаем светодиод if (pirState == LOW) {// мы только что включили  Serial  .println ("Обнаружено движение!"); // Мы хотим печатать только при изменении вывода, а не состояние pirState = HIGH; digitalWrite (relayInput, LOW); // Релейный вход работает инверсно  Serial  .println («Включите лампу!»);  Серийный  .println («Подождите 30 секунд»); задержка (30000); // задержка на 30 секунд digitalWrite (relayInput, HIGH); // Релейный вход положительный  Serial .println («Выключите лампу!»); }} еще {digitalWrite (ledPin, LOW); // выключаем светодиод if (pirState == HIGH) {// мы только что отключили  Serial  .println ("Движение закончилось!"); // Мы хотим печатать только при изменении вывода, а не состояние pirState = LOW; }}}

Вот код Arduino для этого примера. Все очень просто. Нам просто нужно определить контакт датчика PIR как вход, а контакт реле как выход. Используя функцию digitalRead (), мы будем считывать выходной сигнал датчика, и если он высокий или обнаружен объект, он активирует реле.Для активации релейного модуля мы отправим низкий логический уровень, поскольку входной контакт реле работает в обратном порядке.

Рабочий результат


Через несколько секунд после завершения загрузки вы увидите следующее:

Обратите внимание, что после подачи питания на модуль датчика требуется около 20-60 секунд для «разогрева» для нормальной работы. Теперь, когда вы поднесете руку к датчику, реле активирует лампу. Но учтите, что даже если вы постоянно двигаете рукой, лампа выключится по истечении установленного времени задержки, потому что датчик PIR находится в режиме «неповторяемого триггера».Если перевести датчик с помощью перемычки в режим «повторяемый триггер» и постоянно перемещать руку, лампа также будет постоянно гореть и погаснет после того, как движение исчезнет и заданное время задержки истечет.

Имейте в виду, что если в этом примере вы используете высокое напряжение, вам следует быть очень осторожными.

.
Датчик

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
