Содержание

Инфракрасные (ИК) датчики присутствия человека в помещении внутренние

Наличие зоны высокой чувствительности
Распознавание мельчайших движений
Где используют датчик движения и датчик присутствия
Решаемые задачи
Практическое применение

В сегодняшней статье мы разберемся, чем отличается датчик движения от датчика присутствия и в каких случаях используется то или иное устройство.

Максимально сэкономить средства, затрачиваемые на потребляемую электроэнергию, помогут энергосберегающие технологии, применяемые при строительстве и реконструкции зданий.

В энергосберегающих системах используют комплексные автоматизированные датчики управления освещением. Комплексная система автоматизации здания (BMS), состоит из диспетчеризации и управления всеми имеющимися инженерными системами и подсистемами.

Также существуют локальные решения и системы управления освещением, составными элементами которых являются датчики присутствия и движения.

Они предназначены для включения, выключения и регулирования искусственного освещения в зависимости от естественного света. Датчики регистрируют движение или присутствие в разных зонах обнаружения.

Каким же образом это происходит? Здесь в работу вступает PIR-сенсор, который способен «видеть» через линзу френеля перемещение инфракрасного излучения, которое имеет каждое тело температура которого выше абсолютного нуля (-273 гр.)

Различия датчика движения и датчика присутствия

Задаваясь вопросом, на чем остановить свой выбор, нужно рассмотреть особенности каждого вида датчиков.

Наличие зоны высокой чувствительности

Датчик присутствия человека имеет зону высокой чувствительности, которая способна распознавать мельчайшие движения. Датчик движения, в свою очередь, как правило не имеет зону высокой чувствительности и поэтому фиксирует более крупные движения.

В отличии от других производителей, датчики движения B.E.G. имеют зону присутствия, которая имеет регулировки чувствительности.

Такие различия нужно учитывать, ведь при отсутствии движения свет может отключаться. Для бодрствующего человека в помещении полная неподвижность – редкое явление. Тем не менее, подобные ситуации случаются при неправильной настройке инфракрасных датчиков.

Используя специальную временную настройку можно задать время задержки на отключение. Отсчет её начинается с момента регистрации последних движений, в зоне действия ИК-датчика. Правильная настройка позволяет избавиться от несвоевременных отключений световых приборов.

Распознавание мельчайших движений

Датчик движения, способен распознавать крупные движения и имеет уличное исполнение. Он способен управлять освещением в зависимости от наличия движения в его зоне и от естественного света.

Более сложным устройством с одной стороны и многофункциональным с другой, является датчик присутствия. При его использовании в помещениях с большим количеством естественного света, возможно не только управлять искусственным освещением по сценарию включения и выключения в зависимости от присутствия и количества естественного света, а так же, регулировать яркость ламп по разным протоколам.

Это означает, что свет включится или выключится при наступлении определенного порога освещенности в помещении.

Где используют датчик движения и датчик присутствия

В связи с разными возможностями, датчик движения целесообразно применять для управления освещением в проходных помещениях и помещениях с малым количеством естественного света или без него. А датчики присутствия – в помещениях, где люди находятся постоянно.

Решаемые задачи

Безусловно, все датчики в независимости движения или присутствия, имеют сенсор освещенности, который измеряет текущую освещенность при регистрации движения, различие состоит только в том, что датчики движения измеряют освещенность при обнаружении первого движения, а датчики присутствия каждое движение, поэтому они способны выключать освещение при установке в офисе.

Датчик присутствия в помещении способен выполнять более сложные и комплексные задачи, управлять освещением и дополнительными нагрузками, с разными временными задержками. Например, по основному каналу управлять освещением в кабинете, а с помощью дополнительного канала включить кондиционер. В тоже время при достаточной освещенности, освещение может выключится, а кондиционер будет продолжать свою работу, так как дополнительный канал не имеет привязки к сенсору освещенности.

Практическое применение

Представленные устройства, могут быть установлены как самостоятельные элементы управления или в качестве оконечных устройств в системах управления (например, в комплексных системах автоматизации зданий «умный» дом).

Дизайнерские серии датчиков, чаще всего применяются в помещениях частного сектора, уличные серии датчиков предназначены для управления освещением дворов и подъездов, в складских, офисных и производственных помещениях применяются профессиональные серии датчиков которые, способны решать самые сложные задачи.

Инновационные технологии и технологические разработки в области управления освещением делают жизнь современного человека более комфортной, облегчая многие задачи.

Использование систем управления или локальных решений в отдельных помещениях или во всем здании, дает ряд неоспоримых преимуществ, среди которых удобство использования, безопасность и экономичность.

Подписывайтесь на наш блог, чтобы не пропускать полезные материалы о датчиках движения и присутствия.

comments powered by HyperComments

Датчики присутствия | Компания Световые Технологии

На этой странице представлены датчики присутствия, обладающие рядом преимуществ по сравнению с обычными автономными датчиками движения.


Их важная особенность: это не просто автоматические датчики движения. Они обладают очень высокой чувствительностью и способны обнаружить присутствие даже при малейшем движении.

Не менее важно и то, что это высокотехнологичные интеллектуальные датчики движения, имеющие целый ряд дополнительных функций контроля освещения – очень гибкие настройки с удобным ИК пультом, возможность подключения иных устройств (кнопок, других устройств) для создания мини системы.

Более того, среди моделей есть не только привычные релейные, но даже устройства с функцией плавного регулирования яркости светильника с автоматическим поддержанием освещенности через 1-10V или протокола DALI. Все эти возможности позволяют получить предельную эффективность работы освещения.

Как и все подобные устройства, они предназначены для включения света и принцип их работы тот же, он основан на инфракрасном, либо микроволновом сенсоре. Инфракрасные устройства отслеживают перемещение теплых тел, собирая тепловое излучение на чувствительный PIR элемент через линзу Френеля. Микроволновые отличаются тем, что это, по сути, радар с приёмной антенной, а потому линз не требующий. Каждая из этих технологий имеет свои преимущества, а потому в различных ситуациях оптимально применять различные типы.

Для внутренних помещений обычно наиболее оптимально применение инфракрасных датчиков. Спектр задач широк. Это могут быть как офисы с их коридорами, кабинетами, комнаты хранения и санузлы, так и целые склады с потолками до 15 м. Конечно, в зависимости от этого у приборов отличаются размеры линз и зона обнаружения.

Микроволновые датчики хороши, когда в зоне его работы может быть масса препятствий, через которые данный прибор может «видеть» (его можно спрятать даже за потолок), или когда есть риск загрязнения – ведь у него нет линзы и пыль и даже грязь на корпусе ему не помешает. А потому для управления освещения парковок применение этого вида устройств – один из самых подходящих путей решения.

Компания МГК Световые Технологии является партнером компаний с мировым именем и для проектов применяет продукцию самого высокого качества. Осуществляется полная техническая поддержка как специалистов, так и пользователей. Специалисты компании помогут на любом этапе, начиная от стадии проектирования до консультаций по уже установленным устройствам.

В фокусе: датчики присутствия — Умный Дом в Санкт-Петербурге

Датчики присутствия являются «глазами» системы автоматизации. Они сигнализируют, о том, что человек присутствует в помещении, и система запускаем режимы и сценарии.


Кроме того, они сами могут управлять освещением и климат-контролем. В этом случае они не просто передают информацию контроллерам, но и сами «думают» в рамках заданной программы, а также посылают управляющие сигналы другому оборудованию.

Присутствие и движение

«Движение» в описании сенсоров – это активное перемещение в пространстве, ходьба, широкие жесты, наклоны.
«Присутствие» – по сути тоже движение. Только оно определяется по еле заметной жестикуляции: ударам пальцев по клавиатуре, повороту или кивку головы и пр. Если у вас кошка, датчик присутствия ее заметит, а движения – нет.

Зона обнаружения

Зона обнаружения датчика движения и присутствия thePrema P360 KNX UP GR

Зона обнаружения – это та область, находясь в которой человек будет замечен датчиком. Представьте, что от датчика отходят лучи, образуя конус. Если вы будете стоять на краю зоны обнаружения на табуретке, он вас не заметит.
У круглых потолочных сенсоров зона обнаружения круглая. У квадратных, как, например Theben PlanoCentro, — квадратная, что облегчает планирование расположения устройств, особенно, когда проектируются офисы и общественные пространства.
Зону обнаружения можно ограничить, закрыв секторы линзы специальными ограничителями.

Чувствительность

Настенный датчик движения Датчик присутствия Busch-Presence detector mini KNX

У датчиков движения и присутствия обычно зона обнаружения разделена на две части: ближе к центру могут распознаваться движения сидячего человека, дальше от центра – только ходьба.
Чем больше высота установки, тем больше зона обнаружения. Однако, у некоторых моделей, в случае установки на большой высоте, уменьшается зона обнаружения присутствия и они работают как детекторы движения.
Вас проще заметить, если вы ходите вокруг датчика, чем когда вы идете прямо к нему или от него.
У Theben PlanoCentro степень чувствительности можно регулировать.

Чем управляет датчик

Датчик движения управляет подсветкой контура в холле

Возможности датчика, насколько он «умный», зависят от конкретной модели.
PlanoCentro, который используем в качестве примера, имеет два выхода и может управлять освещением и системой климат-контроля. При этом для освещения учитываются параметры присутствия и освещенности, а для климата – только присутствия.
Как датчик управляет климатом? Некоторые модели кондиционеров корректируют поток воздуха с учетом того, где находятся люди. Холодный воздух перенаправляется, когда датчик заметил человека, сотрудники реже болеют.

Как происходит управление

Если человек в комнате, то там должен поддерживаться определенный уровень освещения и параметры климата. Если человек просто зашел на минутку, взял документ и вышел, включать кондиционеры не стоит. Если рассеянный сотрудник через 20 секунд возвратился и остался, свет можно было не выключать. Датчик все это понимает и соответственно реагирует.

  • Во-первых, освещенность учитывается как естественная, так и искусственная. Это позволяет плавно менять яркость светильников, когда на улице темнеет.
  • Во-вторых, можно настроить задержку включения по-отдельности для климата и света.
  • В-третьих, есть различные специальные функции, например, для совместного использования с лестничным реле: датчик не постоянно посылает сигналы, а один раз, когда заметил человека. Реле включается на определенное время, а затем выключается.

Автоматический/полуавтоматический режимы

В полуавтоматическом режиме свет будет включаться и по датчику, и просто выключателем. Модель из нашего примера в полуавтоматическом режиме автоматически определяет подключаемые выключатели для ручного управления.

Полезности

Датчик присутствия для KNX Control PRO IR Quattro

Приятности для интеграторов: дистанционная подстройка параметров с пульта ДУ, возможность «залить» готовые настройки для типовых помещений, функция «тест» для проверки настроек подключениия.

При работе с датчиками есть множество нюансов. Например, так как они инфракрасные, они реагируют на источники тепла. Также имеют совершенно особые отношения с животными. Можно долго рассказывать про устройство линзы, осветить рекомендации по установке и варианты дизайна. Тема кажется нам очень интересной и в дальнейшем планируем ее продолжить.

 Источники изображений: www.theben.ru, www.steinel-professional.de, www.busch-jaeger.com, www.tense.be, www.jung.de

Всё о датчиках движения

Датчик движения — сигнализатор, фиксирующий перемещение объектов и используемый для контроля за окружающей обстановкой или автоматического запуска требуемых действий в ответ на перемещение объектов.

Датчик движения чаще всего используется для включения освещения, когда вы проходите или находитесь рядом с ним. С его помощью можно хорошо экономить электричество и избавить себя от необходимости щелкать выключателем. Это устройство также используется и в системах сигнализации, для определения нежелательных проникновений. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач. Датчики движения иногда называют датчикам присутствия.

Типы датчиков движения

Датчики движения различают по принципу действия от этого зависит их работа, точность срабатывания и особенности использования. У каждого из них есть сильные и слабые стороны. От конструкции и рода используемого элемента зависит и конечная цена такого датчика.

Датчик движения может быть выполнен в одном корпусе и в разных корпусах (блок управления отдельно от датчика).

Контактные

Самый простой вариант датчика движения – использовать концевой выключатель или геркон. Геркон (герметичный контакт) это переключатель который срабатывает при появлении магнитного поля. Суть работы заключается в установки концевого выключателя с нормально-разомкнутыми контактами или геркона на дверь, когда вы её откроете и зайдете в помещение контакты замкнутся, включат реле, а оно включит освещение. Такая схема изображена ниже.

Инфракрасные

Срабатывают от теплового излучения, реагируют на изменение температуры. Когда вы входите в поле зрения такого датчика он срабатывает на тепловое излучение от вашего тела. Недостатком такого способа определения являются ложные срабатывания. Тепловое излучение присуще всему что есть вокруг. Приведем несколько примеров:

1. ИК датчик движения стоит в помещении с электрообогревателем, который периодически включается и отключается по таймеру или термостату. При включении обогревателя возможны ложные срабатывания. Можно попробовать этого избежать долгой и скрупулезной настройкой чувствительности, а также попыткой направить его так, чтобы в прямой видимости не было обогревателя.

2. При установке на улице возможны срабатывания от порывов тёплого ветра.

В целом эти датчики нормально работают, при этом это самый дешевый вариант. В качестве чувствительного элемента используется PIR-сенсор, он создает электрическое поле пропорционально тепловому излучению.

Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля.

Правильнее будет сказать – многосегментная линза, или мультилинза. Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. В результате этого на маленькое приемное окошко пироэлектрического сенсора попадают пучки излучений с разных сторон.

Для увеличения эффективности детектирования движения могут устанавливать сдвоенные, или счетвертненные сенсоры или несколько отдельных. Таким образом, расширяется поле зрение прибора.

Исходя из вышесказанного нужно отметить и то, что на датчик не должен попадать свет от лампы, а также в поле его зрения не должно быть ламп накаливания, это также сильный источник ИК-излучения, тогда работа системы в целом будет нестабильной и непредвиденной. ИК-излучения плохо проходят через стекло, поэтому он не сработает, если вы будете идти за окном или стеклянной дверью.

Это самый распространённый вид датчика его можно купить а можно и собрать самому на основе, поэтому рассмотрим его конструкцию подробно.

Как собрать ИК-датчик движения своими руками?

Самый распространенный вариант – это HC-SR501. Его можно купить в магазине радиодеталей, на али-экспресс, часто поставляется в наборах Arduino. Может использоваться как в паре с микроконтроллером, так и самостоятельно. Он представляет собой печатную плату с микросхемой, обвязкой и одним ПИР-сенсором. Последний накрыт линзой, на плате есть два потенциометра, один из них регулирует чувствительность, а второй время которое на выходе датчика присутствует сигнал. При детектировании движения на выходе появляется сигнал и держится установленное время.

Он питается напряжением от 5 до 20 вольт, срабатывает на расстоянии от 3 до 7 метров, а сигнал на выходе держит от 5 до 300 секунд, вы можете продлить этот период, если использовать одновибратор на NE555, микроконтроллер или реле задержки времени. Угол обзора порядка 120 градусов.

На фото изображен датчик в сборе (слева), линзу (справа внизу), обратную сторону платы (справа вверху).

Рассмотрим плату подробнее. На её передней стороне расположен чувствительный элемент. На задней – микросхема, её обвязка, справа два подстроечных резистора, где верхний – время задержки сигнала, а нижний – чувствительность. В нижней правой части джампер для переключения режимов H и L. В режиме L датчик выдает выходной сигнал только она период времени выставленного потенциометром. Режим H выдает сигнал, пока вы находитесь в зоне действия датчика, а когда вы её покидаете сигнал, исчезнет через время заданное верхним потенциометром.

Если вы хотите использовать датчик без микроконтроллеров, тогда соберите эту схему, все элементы подписаны. Схема питается через гасящий конденсатор, напряжение питания ограничено на уровне 12В с помощью стабилитрона. Когда на выходе датчика появляется положительный сигнал реле Р включается через NPN транзистор (например BC547, mje13001-9, КТ815, КТ817 и другие). Можно использовать автомобильное реле или любое другое с катушкой на 12В.

Если вам нужно реализовать какие-то другие функции – можно использовать его в паре с микроконтроллером, например платой Ардуино. Ниже представлена схема подключения и программный код.

Ультразвуковые

Излучатель работает на высоких частотах – от 20 кГц до 60 кГц. Отсюда выходит одна неприятность – животные, например собаки, чувствительны к этим частотам, более того они используются для их отпугивания и дрессировки. Такие датчики могут раздражать их и с этим возникают проблемы.

Ультразвуковой датчик движения работает на эффекте Допплера. Излучаемая волна, отражаясь от подвижного объекта, возвращается и принимается приёмником, при этом длина волны (частота) незначительно изменяется. Это детектируется, и датчик выдает сигнал, который используют для управления реле или симмистором и коммутации нагрузки.

Датчик неплохо отрабатывает движения, однако если движения очень медленные – он может не срабатывать. Преимуществом является то, что они не чувствительны к изменениям условий окружающей среды.

Лазерные или фотодатчики

В них есть излучатель (например ИК-светодиод) и приемник (фотодиод аналогичного спектра). Это простой датчик, возможна реализация в двух исполнениях:

1. Излучатель и фотодиод монтируются в проходе (контролируемой зоне) напротив друг друга. Когда вы проходите через него вы заслоняете излучение и оно не достигает приемника, тогда срабатывает датчик и включается реле. Это можно использовать и в системах сигнализации.

2. Излучатель и фотодиод стоят рядом друг с другом, когда вы находитесь в зоне действия датчика излучение отражается от вас и попадает на фотодиод. Это называется также датчиком препятствия, с успехом применяется в робототехнике.

Микроволновый

Состоит также из передатчика и приемника. Первый генерирует сигнал высокой частоты, второй их принимает. Когда вы проходите рядом изменяется частота. Приемник настроен таким образом, что при изменении частоты сигнал усиливается и передается на исполнительный орган, например реле, и происходит включение нагрузки.

Микроволновые датчики движения очень чувствительны, позволяют «увидеть» объект даже за дверью или за стеклом, однако это вызывает и проблемы ложного срабатывания, когда объект находится вне поля предполагаемой видимости.

Это достаточно дорогостоящие датчики, но они реагируют даже на самые незначительные движения.

Подобным образом работают и емкостные приборы. Такая схема изображена ниже.

Как подключить датчик движения?

Можно придумать бесчисленное множество вариантов и схем подключения датчика движения в зависимости от ваших потребностей, иногда нужно чтобы система срабатывала при движении в разных местах, например уличное освещение по пути от дома до ворот и наоборот, в других случаях необходимо принудительное включение или отключение света и т.д. Мы рассмотрим несколько вариантов.

Обычно у датчика движения есть три провода или три клеммы для подсоединения:

1. Приходящая фаза.

2. Фаза, отходящая для питания нагрузки.

3. Ноль.

Если вам не хватает мощности датчика – используйте промежуточное реле и магнитный пускатель с катушкой на 220В. Для этого вместо лампочки в нижеуказанных схемах подключаются выводы катушки.

Схема №1. Лампа включается только от датчика движения.

Схема №2. Лампа включается от датчика движения или от выключателя (принудительное включение).

Схема №3. Датчик движения отключается. Так он не будет срабатывать, когда вам это не нужно, например, в светлое время суток.

Схема №4 – включение лампы от двух датчиков, расположенных в разных местах.

На фото ниже изображены клеммы к которым подсоединяются питающие провода.

Заключение

Использование датчиков движения, как бы это ни звучало, это шаг к умному дому. Во-первых, это поможет экономить электроэнергию и ресурс ламп. Во-вторых, это избавит от необходимости каждый раз щелкать выключатель. Для освещения на улице при правильной настройки можно сделать так, чтобы свет включался, когда вы подходите к воротам дома.

Если расстояние от ворот до дома 7-10 – можно обойтись и одним датчиком, тогда не придется прокладывать кабель на второй датчик или собирать схему с проходным выключателем.

Как уже было сказано чаще всего встречаются ИК-датчики, их достаточно для простых задач, если вам нужна большая чувствительность или точность – присмотритесь к датчикам других типов.

Ранее ЭлектроВести писали, что молодой китайский стартап Human Horizons представил прототип своего первого серийного электромобиля HiPhi 1. На дверях авто нет ручек – машина сама решает, когда их открыть.

По материалам: electrik.info.

Датчик присутствия автомобиля — МИККОМ

Ультразвуковой адресно-аналоговый датчик присутствия автомобиля (датчик занятости парковочного места) системы навигации AS101 ProPark предназначен для:

  • определения присутствия автомобиля на парковочном месте крытой автостоянки,
  • световой индикации состояния парковочного места СВОБОДНО/ЗАНЯТО (кроме S400 и S400L),
  • обмена информацией по специализированному протоколу с сетевым контроллером системы AS101.

Монтируется на потолке над центром парковочного места (S400F перед парковочным местом).
Принцип действия датчика — ультразвуковой измеритель расстояния (эхолот, сонар).
Особенности:

  • температурная компенсация,
  • адаптивный коэффициент усиления,
  • узкополосный активный фильтр,
  • регулируемые мощность излучения и чувствительность,
  • автодиагностика,
  • электронная коррекция диаграммы направленности.





Новая серия фронтальных датчиков : S400F ( краткое описание, pdf)

Устанавливаются в проезде перед парковочным местом. Позволяют сократить стоимость материалов и работ до 30%.

Датчик совмещен с индикатором, 12 сверхярких RGB светодиодов, видимость индикатора 3600

Габариты (рассеивателя) D=32мм, L=120мм

Напряжение питания постоянного тока 20. ..26В (24В номинал)

Потребляемый ток 35мА

Диапазон рабочих температур -40…+50 0C

Степень защиты от пыли и влаги IP66

Рекомендуемая высота установки 2,0 … 3,4м


  Серия » Люкс »  :  S400, S400RGB  ( краткое описание, pdf)
  Габариты 100х100х80мм
  Напряжение питания постоянного тока 20…26В (24В номинал)
  Потребляемый ток 35мА
  Протокол обмена с сетевым контроллером Специализированный
  Диапазон рабочих температур -40. ..+50 0C
  Измеряемые расстояния 0,4…5,0м


    Серия » Лайт »  :  S400L (  краткое описание, pdf)
  Габариты 93x93x65мм
  Напряжение питания постоянного тока 20…26В (24В номинал)
  Потребляемый ток 35мА
  Протокол обмена с сетевым контроллером Специализированный
  Диапазон рабочих температур -25. ..+50 0C
  Измеряемые расстояния 0,4…5,0м




Датчики присутствия: какая модель продукта лучше всего подходит для вашей системы безопасности?

Это первый ключевой вопрос, который следует иметь в виду, если вы хотите установить датчики присутствия в любую домашнюю систему безопасности, которую вы собираетесь установить.

Конкретная функция датчика присутствия определит лучший выбор модели. Итак, будет ли ваш датчик присутствия частью системы охранной сигнализации, функций автоматического освещения, функций автоматического открывания, кранов без помощи рук или систем смыва?

Если вы подключаете датчики присутствия к системе охранной сигнализации, эти устройства, скорее всего, будут частью полного пакета охранной сигнализации.

Эти датчики присутствия — или датчики движения — предназначены для обнаружения нежелательных вторжений в контролируемую ими зону. Затем датчики присутствия поднимают соответствующую тревогу.

Обычно вы узнаете, что датчики присутствия сработали, благодаря включению светодиода. Часто и в зависимости от системы безопасности, которую вы настроили, чтобы включить датчики присутствия или датчики движения, устройства также будут активировать автоматическое освещение, охранную сигнализацию или камеры видеонаблюдения.

Конечно, если вы устанавливаете датчики присутствия в повседневные автоматические системы смыва и крана без помощи рук, в них не будет задействовано ни охранное освещение, ни сигнализация, ни камеры наблюдения!

Эти датчики присутствия просто улавливают движение, которое совершает пользователь, чтобы активировать их, а затем запускают функции, которые эти устройства предназначены для включения.

Функции смесителя и смыва без помощи рук могут эффективно повысить уровень гигиены в ванных комнатах, поэтому это особенно важное применение датчиков присутствия и датчиков движения.

Функции этих датчиков присутствия невероятно разнообразны, но все они имеют общую общую характеристику. Датчики присутствия — или датчики движения — работают с использованием инфракрасных датчиков, также известных как пассивные инфракрасные датчики (PIR).

Эти датчики PIR обнаруживают инфракрасное излучение, исходящее от теплых объектов, и, что наиболее важно, в данном контексте, инфракрасное излучение, исходящее от человеческих тел. Таким образом, эти ИК-датчики являются неотъемлемой частью датчиков присутствия, которая позволяет им выполнять эти функции безопасности и громкой связи.

Для какой бы функции вы не использовали датчики присутствия, убедитесь, что они подходят для вашего дома. Итак, давайте подробнее рассмотрим моменты, которые вы хотите принять во внимание здесь:

Как будут выглядеть ваши датчики присутствия / датчики движения, когда они установлены на стенах или потолках вашего дома? Многие владельцы домов выбирают минималистичные светлые датчики присутствия, которые можно легко установить на стенах или потолках внутри или снаружи дома.

Кроме того, вам нужно будет держать датчики присутствия в пределах зоны действия зоны, которую вы хотите, чтобы они контролировали. Таким образом, ваши датчики присутствия должны быть размещены в тех частях вашего дома, безопасность которых может быть нарушена.

Это означает, что вы не хотите, чтобы ваши датчики присутствия были очевидными: если они есть, то потенциальные злоумышленники легко обнаружат их и, возможно, попытаются отключить. Итак, с точки зрения эстетики и безопасности вам нужно, чтобы ваши датчики присутствия / датчики движения хорошо вписывались в интерьер вашего дома.

Почему бы не купить беспроводные датчики присутствия и не попробовать установить их самостоятельно?

С беспроводными датчиками присутствия / датчиками движения вам не нужно привлекать специалистов по установке домашней безопасности, чтобы подключить их к стенам вашего дома. Вместо этого беспроводные, обычно работающие от батарейки датчики присутствия просто монтируются на стену.

Plus, беспроводные датчики присутствия, вероятно, будут включать в себя функции безопасности умного дома, поэтому вы можете подключить датчики движения к своим интеллектуальным устройствам.Затем, если ваши датчики присутствия обнаружат злоумышленника в вашем доме, вы немедленно получите уведомление на свои портативные интеллектуальные устройства.

Если вы просматриваете датчики присутствия / датчики движения, вы не сможете далеко уйти, если не владеете техническим языком!

Мы обсудили некоторые из этих терминов в этой статье, но мы кратко их рассмотрим здесь:

  • Детектор присутствия или датчик движения PIR: эти термины означают, что в детекторы присутствия / датчики движения будут установлены инфракрасные датчики. внутри них.Эти продукты безопасности будут предупреждать вас о присутствии злоумышленника в вашем доме, интерпретируя инфракрасное излучение, исходящее от их тела.

  • Датчик присутствия или датчик движения KNX: сигнализирует, что датчики присутствия / датчики движения соответствуют производственным стандартам домашней автоматизации KNX *. Это также означает, что эти продукты будут совместимы с другими автоматизированными продуктами KNX.

  • X м, X ° или 360 °: диапазон в метрах или диапазон в градусах угла обнаружения датчика движения / датчика присутствия.360 ° сигнализирует панорамный датчик присутствия.

  • Другие дополнительные функции: гидроизоляция наружных датчиков присутствия / датчиков движения, светодиодное освещение, работа от батареи, беспроводная настройка и т. Д.

* Дополнительная информация о производственных стандартах домашней автоматизации KNX: KNX появился в 1990 году и это открытая система, объединяющая 420 производителей продукции. Все эти производители продуктов должны соответствовать отраслевым стандартам KNX, следовательно, соответствовать как европейским (EN50090), так и международным (ISO / IEC 14543) стандартам в отношении продуктов в секторе домашней автоматизации.

Если у вас есть вопросы по техническим характеристикам, свяжитесь с Netatmo, чтобы получить ответы!

Детектор движения

против детектора присутствия

С появлением умных технологий в домах прошли те времена, когда в качестве защиты от грабителей использовался простой засов. Однако на протяжении многих лет у большинства домовладельцев возникает значительная двусмысленность, когда дело доходит до некоторых доступных интеллектуальных устройств безопасности, особенно датчиков движения и датчиков присутствия.

Развитие датчиков безопасности

Если вы зашли в магазин аксессуаров безопасности в 1990-х годах и попросили датчик движения, вам предложили бы приспособление, которое можно было бы повесить в определенном месте в вашем доме. Затем устройство автоматически включит свет или включит сигнализацию, которая отпугнет грабителя.

К сожалению, эффективность этих устройств часто подвергалась сомнению из-за ложных срабатываний. Другими словами, если енот роется в вашем мусоре, эти датчики движения сработают.

В настоящее время домовладельцы работают с множеством детекторов движения, которые не разбудят вас ночью, когда енот занят вандализмом вашего мусорного ведра на заднем дворе. Сегодня вы можете пойти в магазин домашней безопасности и получить настоящий датчик присутствия. Но как отличить эти два инструмента от того, что лучше всего подходит для вашего дома?

Датчики движения

Детектор движения — это стержень системы безопасности вашего дома, учитывая, что это основное устройство, которое обнаруживает движение на территории.Когда датчик срабатывает, устройство отправляет сигнал в центр мониторинга панели управления вашей системы безопасности, указывая на наличие потенциальной угрозы. Впоследствии это вызывает тревогу.

Плюсы
  • Небольшой размер и легкость скрытой установки, что затрудняет проникновение грабителя в ваш дом незамеченным.

  • Современные датчики движения работают с системами видеонаблюдения, которые помогают идентифицировать злоумышленника.

  • Простота установки и возможность размещения в любом месте.

Минусы
  • Большинство детекторов движения ограничены небольшой площадью, обычно размером около комнаты

  • Сигналы большинства детекторов движения не могут проходить через стены или окна

  • Большинство детекторов движения на контурах не всегда может быть эффективным.

Датчики присутствия

Датчик присутствия используется для определения того, попал ли человек в охраняемую зону или покинул ее в результате изменений в предписанном окружении, и не основан на движении.Например, в случае проникновения грабителя в ваш дом датчик присутствия отмечает его или ее тепловое излучение, которое позже преобразует в электрический сигнал, предупреждая вас о вторжении. В этом случае грабителю не нужно двигаться, чтобы его обнаружили; тепла от их тела в отличие от комнатной температуры вполне достаточно.

Плюсы

В зависимости от конкретной модели используемого устройства область, которую может охватить датчик присутствия, может варьироваться от всего вашего дома до выбранной.

Сигнал большинства датчиков присутствия обычно проходит через стены или окна.

Трудно идентифицировать и избежать, поскольку они незаметно изготавливаются и устанавливаются.

Против

Поскольку датчики присутствия выявляют температурные изменения, это означает, что ложные срабатывания могут быть проблемой.

Охват датчика присутствия может работать против устройств, поскольку он не может контролировать все предпочтительные места с помощью современной технологии мониторинга.

Лорен Слэйд — писатель и редактор из Далласа.

Зона обнаружения и измерения света

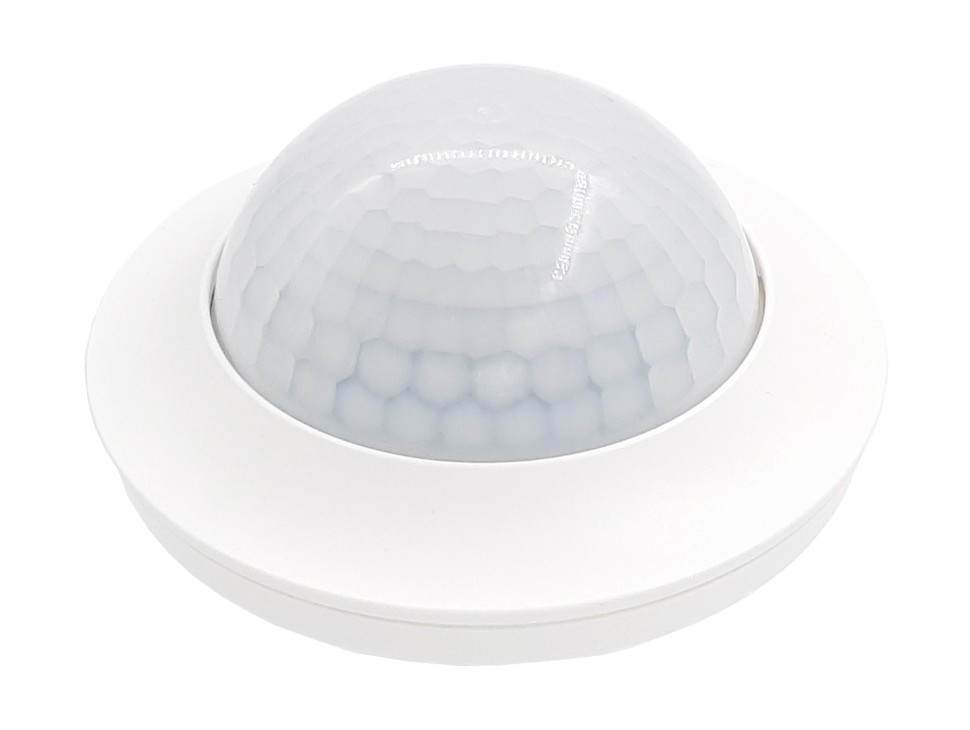

Детекторы присутствия

работают по тому же принципу, что и детекторы движения: они обнаруживают тепловое излучение в окружающей среде, то есть в зоне их обнаружения . Если в зоне обнаружения обнаруживается тепловое излучение, например, вызванное приближением человека к датчику присутствия, датчик присутствия преобразует излучение в измеряемый электрический сигнал, и включается свет.

Датчики в зоне обнаружения

Разница между датчиками движения и присутствия заключается в чувствительности датчиков . Детекторы присутствия имеют гораздо более чувствительные датчики, чем детекторы движения, и обнаруживают даже самые незначительные движения. Чувствительные датчики равномерно делят зону обнаружения датчика присутствия на 1000 зон. Как на шахматной доске, зоны проходят через всю зону обнаружения. Будут обнаружены даже минимальные изменения теплового изображения, такие как набор текста на клавиатуре в офисе openplan.Напротив, детектор движения реагирует только на большие изменения теплового изображения и поэтому в основном подходит для приложений с более крупными, пешеходными движениями или использования на открытом воздухе.

Измерение освещенности с помощью датчиков присутствия:

Еще одно различие между датчиками движения и присутствия заключается в измерении освещенности.Детектор движения измеряет яркость один раз, когда свет включается из-за движения. Если он продолжает обнаруживать движения, например утром в офисе свет остается включенным, хотя дневного света тем временем будет достаточно, а установленное значение яркости уже превышено. Свет без надобности остается включенным. Напротив, датчики присутствия постоянно измеряют яркость: Если индивидуально установленное значение яркости превышено, датчик присутствия выключает свет, даже если он обнаруживает движение.Это экономит затраты на электроэнергию и большое количество CO 2

Детектор присутствия | Стандарт качества освещения

Этот тип автоматического автоматического управления освещением сочетает в себе комфорт пользователя с оптимизацией энергопотребления. Его основа — пассивный инфракрасный датчик (PIR), реагирующий на тепло, рассеиваемое движущимися людьми в пространстве. Такие датчики могут использоваться как внутри, так и снаружи помещений, при условии, что их чувствительность настроена на желаемый уровень. Их высота также важна для правильного покрытия обслуживаемой территории.Если требуется идеальное покрытие, области сканирования различных датчиков должны немного перекрываться, чтобы обеспечить непрерывный мониторинг всей области.

Основная предпосылка обнаружения присутствия для целей освещения состоит в том, чтобы включить свет тогда и только тогда, когда комната занята человеком и, следовательно, освещение действительно необходимо. Этот тип автоматического автоматического управления освещением сочетает в себе комфорт пользователя с оптимизацией энергопотребления. Его основа — пассивный инфракрасный датчик, реагирующий на тепло, рассеиваемое движущимися людьми в помещении.Такие датчики могут использоваться как внутри, так и снаружи помещений, при условии, что их чувствительность настроена на желаемый уровень. Их высота также важна для правильного покрытия обслуживаемой территории. Если требуется идеальное покрытие, области сканирования различных датчиков должны немного перекрываться, чтобы обеспечить непрерывный мониторинг всей области.

Традиционно используется в коридорах для обслуживания или доступа, которые не нужно постоянно освещать. В жилых помещениях простого инфракрасного датчика движения может быть недостаточно — они могут включать освещение, когда человек движется, но выключать его, когда человек остается неподвижным, что не является желаемым эффектом. E.грамм. для жилых комнат. Они также должны быть установлены так, чтобы они не срабатывали от возможных сильных источников инфракрасного освещения, таких как уличные фонари, кондиционеры или нагревательные элементы. Такие ложные срабатывания PIRs бросили бы вызов основной цели детекторов присутствия — оптимизации использования энергии путем автоматического включения или выключения света без необходимого и часто ошибочного вмешательства человека.

Полная автоматизация извещателя присутствия особенно чувствительна к неправильной настройке: если он установлен неправильно, он не включает свет, когда это необходимо, что снижает уровень комфорта для человека в темных и часто незнакомых местах.В идеальной ситуации свет должен включаться в момент, когда человек входит в зону действия детектора, и оставаться включенным, пока человек присутствует. В местах, где области сканирования PIR могут быть заблокированы элементами окружающей среды, требуется более высокая плотность детекторов.

Автоматическое освещение не обязательно должно быть простым включением / выключением. В некоторых случаях требуется базовый уровень освещения, например десять процентов от общего уровня для базовой ориентации или работы камер видеонаблюдения.Источники света также служат дольше, если они не включаются и выключаются часто, а остаются включенными все время. В частности, с современными, более дорогими технологиями, сэкономленные таким образом затраты могут быть существенными, перевешивая дополнительную энергию, потраченную на их поддержание на базовом уровне.

Хотя замена люминесцентных ламп может показаться дешевой, с учетом таких соображений, выделяемое ими тепло может привести к отрицательным внешним издержкам, например: в более высоком потреблении промышленного кондиционирования воздуха, которое должно отводить избыточное тепло, создаваемое менее эффективными источниками света.С другой стороны, теперь даже светодиодные лампы можно дооснастить стандартными люминесцентными светильниками, что обеспечивает новый уровень контроля как интенсивности света, так и цвета.

Как только человек входит в зону сканирования, активируется полный уровень освещения и может постепенно уменьшаться, когда человек покидает зону сканирования, или он сразу же выключается. Если время уменьшения яркости зависит от времени, необходимо настроить таймер, чтобы свет оставался включенным на достаточно длительные периоды, чтобы обеспечить человеку комфортный уровень освещения.Таким образом, таймеры обычно менее эффективны, чем освещение, включаемое или выключаемое самими датчиками присутствия, поскольку они настроены так, чтобы оставаться включенными дольше, чем необходимо. С другой стороны, PIR по своей природе пассивны и почти не требуют энергии для работы, что делает их чрезвычайно эффективным элементом системы освещения.

DUAL TEC® Датчики обнаружения движения

Детектор движения с двойной технологией — это устройство безопасности, которое использует несколько методов для обнаружения присутствия движения.В большинстве случаев это сочетание пассивной инфракрасной технологии и микроволнового радара. Купите датчик движения с двойной технологией для вашей системы безопасности в Alarm Grid.

Уникальность двухтехнологического детектора движения заключается в том, что он может определять движение несколькими способами. Большинство детекторов движения с двойной технологией оснащены как пассивным инфракрасным (PIR) датчиком, так и микроволновым доплеровским радаром. Чтобы устройство активировалось, необходимо активировать оба этих датчика.Эти устройства очень точно обнаруживают присутствие человека-нарушителя и чрезвычайно эффективны в снижении количества ложных тревог, вызванных такими вещами, как неодушевленные предметы или домашние животные.

Оба датчика в датчике движения с двойной технологией будут работать независимо друг от друга по-своему. Микроволновый доплеровский радар работает, посылая микроволновые сигналы для обнаружения объектов в этом районе. Благодаря тому, что эти микроволновые сигналы отражаются от объектов и возвращаются к датчику, устройство может определять, какие структуры находятся поблизости. Если есть изменение в микроволновых сигналах, которые отражаются в направлении датчика, радар будет считать, что движение присутствует. Например, если злоумышленник проходит мимо датчика, то ударяющий по нему сигнал отразится на датчике, в результате чего радар обнаружит движение в этом районе.

В отличие от микроволнового радара, ИК-датчик не посылает никаких внешних сигналов. Вместо этого он обнаружит инфракрасную энергию, которая присутствует в этой области. Если обнаруживается значительное изменение инфракрасной энергии, датчик PIR срабатывает.Изменение инфракрасной энергии должно быть достаточно большим для активации датчика. Это предотвратит ложные срабатывания сигнализации от насекомых или домашних животных. У многих из этих датчиков можно настроить счетчик импульсов для увеличения или уменьшения чувствительности устройства. Более высокое количество импульсов сделает устройство менее чувствительным, а меньшее количество импульсов увеличит чувствительность датчика.

Чтобы активировать датчик движения с двойной технологией, необходимо сработать как микроволновый радар, так и датчик PIR. Это отлично подходит для предотвращения ложных тревог, которые могут привести к срабатыванию одного из этих методов обнаружения без другого. Не исключено, что один из датчиков может перестать работать, возможно, из-за разряда батареи. Если это произойдет, на панели отобразится состояние неисправности, чтобы предупредить пользователя о проблеме. Некоторые датчики могут продолжать работать строго как одноцелевой датчик, пока другой датчик не будет восстановлен.

Дальность обнаружения — очень важный фактор при покупке детектора движения с двойной технологией.Вы должны убедиться, что устройство покрывает всю область, которую вам нужно контролировать. Объем этой области обычно можно отрегулировать, изменив высоту установки или расположение датчика. Некоторые детекторы движения с двойной технологией специально разработаны для обнаружения движения на большом расстоянии, что делает их особенно идеальными для длинных и узких участков. Кроме того, многие пользователи закрывают часть линзы на детекторе движения, чтобы ограничить зону обнаружения. Это может быть полезно, если вам требуется только обнаружение движения в определенной области.

ПИК-детекторы движения Axis | Axis Communications

× Мы улучшаем наш сайт Эта страница будет обновлена ​​с новым внешним видом и меню.

Улучшенное обнаружение движения в помещении и на улице

  • Надежное обнаружение в темноте и в зонах ограниченного доступа
    (до 12 м / 40 футов)
  • Несколько ложных срабатываний
  • Уменьшить объем хранилища и пропускную способность

Точное обнаружение в темноте

Запись движения — это эффективный способ уменьшить объем памяти и пропускную способность при видеонаблюдении. Однако в некоторых сценариях очень сложно получить точное обнаружение движения камерой, например, в местах с ограниченным доступом или в полной темноте. Благодаря пассивной инфракрасной технологии, используемой в серии детекторов движения Axis PIR, обнаружение может быть более точным, ограничивая ложное обнаружение и уменьшая память и пропускную способность.

Гибкая зона обнаружения

Детекторы предлагают различные варианты монтажа, помогая направить ИК-датчик в желаемую зону обнаружения.Входящий в комплект монтажный кронштейн поддерживает стандартную резьбу штатива, что позволяет использовать любую стойку для камеры с такой же резьбой. Дополнительный аксессуар, монтажный комплект AXIS T91A10 (включая зажим и подставку), помогает добиться точного выравнивания детекторов.

Будьте в курсе, когда он посчитает

ПИК-детекторы движения Axis

разработаны специально для обнаружения людей и их движений. Они очень эффективны даже в полной темноте с небольшим количеством ложных происшествий с обнаружением, избегая срабатывания от уличных фонарей или автомобильных фонарей, если лучи попадают в зону обнаружения.Детекторы также нечувствительны к насекомым, насекомым и дождю.

Датчик CO₂

по сравнению с датчиком движения

Сегодня большинство из нас хотят внести свой вклад в создание безопасного и экологически чистого мира. Один из способов сделать это — снизить потребление энергии путем мониторинга занятости людей на объекте. С другой стороны, вы также можете применить обнаружение присутствия, чтобы обнаружить любое нежелательное присутствие и активность в помещениях и домах, когда там никого не должно быть, например.грамм. охранная сигнализация.

Широко используемой сенсорной технологией для этого являются пассивные инфракрасные (PIR) сенсоры. Они замечательно восприимчивы к внезапным или мгновенным изменениям в обнаруженном ими уровне теплового излучения, например, испускаемого людьми и другими теплокровными животными. Вот почему они используются в системах с быстрым откликом, таких как дозаторы мыла или включение освещения в помещении. Однако у них есть один недостаток: они не обнаруживают наличие неподвижного теплового излучения и, следовательно, выключают свет (или то, что контролируется PIR), если не обнаруживают постоянных изменений фона, например.грамм. человек, сидящий неподвижно. В жаркие летние дни PIR также может быть недостаточно чувствительным при различении типичного тепла от тел и более теплых поверхностей, а в холодные зимние дни они могут быть сверхчувствительными. PIR не является идеальным способом управления вентиляцией или даже для использования в качестве охранной сигнализации, поскольку вы можете легко обмануть систему * .

Вы также можете использовать микроволновый датчик обнаружения движения, который будет работать как гидролокатор. Они ведут себя так же, как PIR, но обнаруживают движение на 360 °.Одним из больших недостатков микроволнового датчика является то, что он слишком чувствителен и может обнаруживать движения на другой стороне стены / среды, через которую может проникать излучение. Следовательно, это потенциально может быть вызвано непредвиденными событиями, такими как перемещение за пределы объекта.

Гораздо более надежным способом было бы дополнительно использовать датчик углекислого газа, который может определять присутствие людей и животных в пространстве по их дыханию. Таким образом, несмотря на неподвижность, летнюю жару и активность в близлежащих зонах, датчик CO₂ сообщит, что не нужно выключать свет, и будет служить образцом для сохранения активного освещения.Люди всегда дышат, создавая легко различимый наклон сигнала для определения присутствия или отсутствия в зоне. Если развернуто несколько зон обнаружения, датчики ₂ могут дополнять систему другими датчиками и сообщать системе вентиляции жилого помещения, когда все члены семьи крепко спят и в каких комнатах они находятся, что позволяет управлять многими элементами управления Умным домом / умным зданием. эффективный.

В заключение, у каждого датчика есть свои сильные стороны и более подходящие области применения, но при объединении его с датчиком CO₂ результат становится гораздо более универсальным.

Датчик

Добавить комментарий

Ваш адрес email не будет опубликован.
