Содержание

Щит управления вентилятором ЩУВ 1 (однофазный)

Функциональная схема щита ЩУВ 1

Схемы внешних подключений щита ЩУВ 1 (однофазный)

Схема подключения щита ЩУВ 1 (однофазный) без пульта управления ПУ2

1 и N – ввод питания 220В
PE – защитная земля.
М1 – вентилятор, питание 220 В
2 и N – питание вентилятора 220В
ТК – термоконтакт вентилятора (нормально замкнутый)
3 и N – термоконтакт вентилятора, при их отсутствии между контактами устанавливается перемычка
М4 – электропривод воздушной заслонки с возвратной пружиной (220В)
4 и N – контакты для подключения электропривода воздушной заслонки с возвратной пружиной (питание 220В)
ПС – контакт системы пожарной сигнализации (нормально замкнутый)
5 и N – контакт системы пожарной сигнализации, при их отсутствии между контактами устанавливается перемычка
При размыкании контакта пожарной сигнализации ПС вентилятор отключается.
При отсутствии пульта управления ПУ2 нужно установить перемычку между клеммами 9 и 10, управление вентилятором производить кнопками со щита управления.

Схема подключения щита ЩУВ 1 (однофазный) с пультом управления ПУ2

1 и N – ввод питания 220В
PE – защитная земля.
М1 – вентилятор, питание 220 В
2 и N – питание вентилятора 220В
ТК – термоконтакт вентилятора (нормально замкнутый)
3 и N – термоконтакт вентилятора, при их отсутствии между контактами устанавливается перемычка
М4 – электропривод воздушной заслонки с возвратной пружиной (220В)
4 и N – контакты для подключения электропривода воздушной заслонки с возвратной пружиной (питание 220В)
ПС – контакт системы пожарной сигнализации (нормально замкнутый)
5 и N – контакт системы пожарной сигнализации, при их отсутствии между контактами устанавливается перемычка
ПУ2 – выносной пульт управления. Лампочки «РАБОТА», «АВАРИЯ» и кнопки «ПУСК», «СТОП»
При нажатии на пульте управления ПУ2 кнопки «ПУСК», на вентилятор М1 и заслонку М4 подается питание 220В. На ПУ2 загорается лампочка «РАБОТА».

При срабатывании автоматического выключателя (перегрузка по току двигателя) вентилятор отключается, на пульте ПУ2 загорается лампочка «АВАРИЯ».
При размыкании контакта пожарной сигнализации ПС вентилятор отключается.
К клеммам для дистанционного управление возможно подключение нескольких пультов управления ПУ2.
Возможно дистанционное включение вентилятора замыканием контактов 8 и 10. Останов вентилятора при их размыкании. Эта схема подключения может быть использована для дистанционного управления вентилятором.

Если Вам не хватает данных, просьба написать нам на почту [email protected]

Схемы к щиту ЩУВ 1 (однофазный)

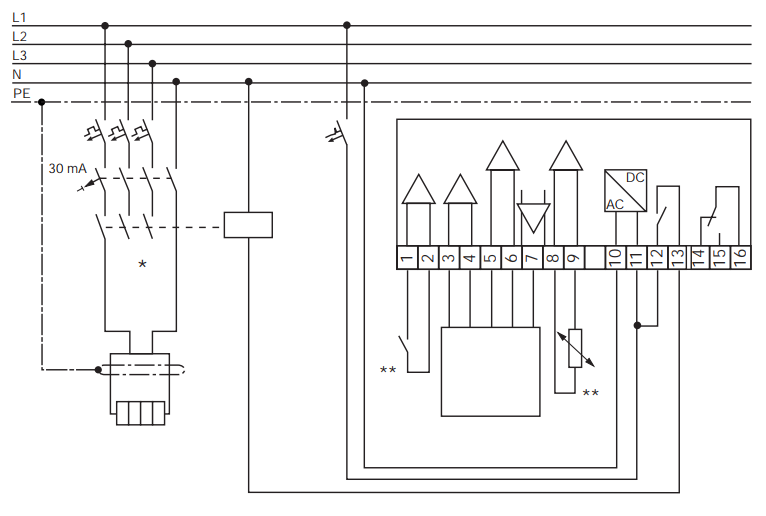

щит автоматики приточной и вытяжной систем, схема блока управления вентилятора с водяным калорифером

Шкаф управления вентиляцией является важной составляющей крупных вентиляционных систем и позволяет объединить множество разнообразных технических приспособлений в единый блок управления и контроля.

Что такое, и для чего предназначен?

Шкаф управления представляет собой щит (ЩУВ) или стенд с расположенными на нём измерительными приборами, датчиками контроля, индикаторами звука и света, а также мнемоническими схемами и переключателями. Все элементы контроля хорошо видны и доступны для команд. Способ управления вентиляцией при помощи шкафов может быть как ручным, так и автоматизированным. Последний предполагает использование микроконтроллеров, способных к программированию работы системы, и не требует постоянного присутствия человека.

Главным функциональными обязанностями шкафов управления являются регулировка скорости приточного вентилятора, управление электроприводом заслонки, регулирование температурных параметров и включение/выключение вентиляционной установки и индикации. Кроме того, щит способен управлять работой воздушных клапанов, замедлять воздухообмен, защищать от промерзания теплообменники, не допускать перегрева обмотки двигателя и электронагревателя, а также сигнализировать о загрязнении системы фильтрации и нештатных ситуациях.

Установка щита позволяет поддерживать в помещении необходимый температурный режим и следить за показателями влажности. Сфера применения вентиляционных шкафов управления довольно широка и затрагивает практически все виды систем вентиляции и кондиционирования.

Пульты используются при контроле за системами водяного и электрического обогрева, за устройствами с рекуперацией тепла, установками, работающими на принципе рециркуляции тепловых потоков, а также за вытяжными, приточными и подпорными системами вентиляции. Для обустройства бытовых домашних вентиляционных систем установка шкафа управления часто бывает нецелесообразна. Однако в масштабных сетях большой протяжённости с большим числом недоступных для осуществления постоянного контроля мест (чердаки, шахты и подвалы) установка щита управления просто необходима.

По назначению шкафы управления бывают общеобменными и противопожарными, а также могут совмещать в себе ту и другую функции. Корпус приборов изготавливают из пластика или металла, причём пластиковые модели, как правило, оснащены крышкой или дверками, а металлические выполнены в виде пульта или щита. В большинстве своём все шкафы соответствуют высокому классу защиты IP 31, однако если щит эксплуатируется в экстремальных условиях температуры или влажности, то класс защиты увеличивают до IP 45. Приборы могут быть установлены на пол или подвешены на стену, объединять все устройства здания либо обслуживать определённую секцию или этаж. Выбор места расположения зависит от комплектации устройства и габаритов установки.

Комплектующие

Шкаф управления вентилятором оборудован блоком питания, контроллерами, преобразователями и большим количеством включателей/выключателей. Выключатели, в свою очередь, имеют подключение к электрокалориферам, рекуперационным устройствам, вентиляторам, водяным нагревателям и холодильным установкам.

Обязательным элементом щита является блок ручного управления, принимающего на себя функции регулирования и контроля в случае отказа или сбоя автоматики. Кроме того, все шкафы оснащаются датчиками экстренной сигнализации, срабатывающей в случае аварийной либо предаварийной ситуации.

Особую роль в осуществлении контроля за работой вентсистем играют датчики, являющиеся своего рода рецепторами, и собирающие информацию о работоспособности каждого узла. С их помощью можно получить наглядную картину загрязнения воздушных потоков, их температуры и влажности, а также скорость движения воздушных масс и частоту вращения лопастей вентилятора. Температурные датчики выпускаются как в цифровом, так и в аналоговом вариантах

, и при изменении температурного режима внутри системы способствуют переключению всей установки на другой режим. По такому же принципу работают и датчики влажности. Полученная датчиками информация уходит на автоматические регуляторы, которые, в свою очередь, выполняют корректировку работы ключевых узлов вентиляционных систем.

По месту расположения датчики делятся на внешние и внутренние. Первые нередко называют атмосферными и устанавливают с наружной стороны зданий. Внутренние, в свою очередь, подразделяются на канальные и поверхностные модели. Канальные устанавливают внутри воздуховодов на стенках либо поперёк движения воздушных масс. Поверхностные размещаются на поверхности узлов и осуществляют снятие параметров с данных устройств.

Не менее важным элементом шкафов управления являются контроллеры. Приборы принимают информацию, приходящую с датчиков, и занимаются её обработкой в автоматическом режиме. После обработки параметров контроллеры посылают сигнал основным узлам вентустановок, таким как вентиляторы, калориферы, холодильные установки, после чего те изменяют свой рабочий режим. Функционально контроллер может либо обслуживать несколько устройств, либо взаимодействовать только с одним из них. Универсальные модели часто оснащены микропроцессорами, что делает их менее громоздкими и позволяет без труда разместить в небольшом шкафу или на стенде.

Ещё одним элементом комплектации щитов являются преобразователи частоты вращения лопастей вентилятора. Благодаря этим устройствам можно регулировать количество оборотов двигателя, чем значительно сокращать количество потребляемой установкой электроэнергии. Помимо экономии средств, это приводит к существенному уменьшению износа деталей вентилятора и продлевает общий срок эксплуатации вентиляционной установки.

Схема устройства

Подключение шкафов управления выполняется по стандартной схеме и регламентируется ГОСТ Р51321-1.

Шкафы, стенды и щиты устанавливают в коридорах, щитовых комнатах или подсобных помещениях. При наличии технических условий вентиляционные и противопожарные блоки контроля располагают в одном шкафу, который размещают в диспетчерской. Это обеспечит быстрый доступ к панелям управления аварийной и рабочей вентиляции и позволит быстрее среагировать на неполадки в системе.

К помещениям, в которых производится установка щитов, предъявляются особые требования по уровню влажности и температуре. Приборы должны быть надёжно защищены от попадания прямых ультрафиолетовых лучей, капель воды и пыли. Магнитные колебания и радиопомехи тоже могут негативно отражаться на корректной работе устройств, поэтому их воздействие на приборы следует ограничить. Диапазон температур, при котором допускается эксплуатация шкафов управления, составляет от -10 до +55 градусов. Установка прибора требует обязательного заземления, а частота сетевого тока не должна превышать 50 Гц.

В качестве источника питания используются электросети напряжением 220 и 380 В.

Главными требованиями схемы размещения является нахождение всех приборов управления на одном стенде и в одной плоскости. Наиболее важные узлы, отвечающие за безопасность прибора, необходимо оснастить световыми индикаторами и желательно подключить к персональному компьютеру. Кроме того, устройства, отвечающие за корректную работу главных узлов, должны быть оборудованы двумя типами управления: ручным и автоматическим. Наиболее удобными для эксплуатации являются шкафы, оснащённые пультом дистанционного управления, позволяющие человеку, не имеющему большого опыта в управлении вентиляцией, осуществлять контроль за её работой. Кроме того, схема подключения устройств должна быть простой и предельно доступной для понимания. Это поможет в случае аварийной ситуации отключить установку самостоятельно, не дожидаясь прибытия ремонтных служб.

Монтаж

Установка шкафов управления для вентиляции должна производиться только мастером электромонтажных работ, имеющим соответствующий допуск, и хорошо знакомым с устройством контрольно-измерительных приборов и автоматики. Сделать щит или пульт управления своими руками вряд ли получится. Установки приобретают в готовом виде и устанавливают согласно противопожарным нормативам. Шкаф располагают в вертикальном положении на полу либо подвешивают на стену таким образом, чтобы человек смог без труда получить доступ к датчикам и переключателям. Высота щита или стенда должна быть не менее метра.

Комплект деталей вентиляционного шкафа обязательно имеет сопроводительную документацию с подробной схемой сборки, любое отступление от которой грозит серьёзными неприятностями. Сам процесс монтажа занимает не так много времени. Все элементы соединяют в необходимой очерёдности, подсоединяя провода к клеммам и укладывая их между линий. Важным условием правильного подключения является аккуратное обращение с проводами, спутывать и перегибать которые категорически запрещено. Обычно из проводов формируют аккуратные пучки, затем их перевязывают и выводят наружу. После чего опытный электрик соединяет провода датчиков, контроллеров и переключателей со своими приборами и производит пробный запуск системы.

Советы профессионалов

Эффективность и безаварийность дальнейшей работы вентиляционной установки или вытяжки во многом зависят от правильности выбора шкафа управления. Поэтому приобретение столь важного и технически сложного агрегата лучше доверить профессионалам. Перед покупкой шкафа мастер осуществит полный мониторинг всех узлов вентиляционной системы и определится с наполнением шкафа. После выбора комплектации специалист произведёт тестирование установки и определит максимально возможную нагрузку на тот или иной прибор и на сеть в целом. На основании полученных данных мастер подберет оптимальную схему подключения, определится с режимом работы всех устройств с целью увеличения их коэффициента полезного действия, и лишь после этого конкретно укажет на нужное оборудование.

При самостоятельном выборе оборудования необходимо ориентироваться на силу тока в цепи, мощность агрегатов и размер сечения проводов. Это обусловлено тем, что в случае несоответствия провода и силы тока возникает сильный перегрев клемм и контактов, что может привести к поломке и даже воспламенению оборудования. Приобретая и подключая шкаф самостоятельно, нужно помнить, что на каждый квадратный миллиметр медного провода не должно приходиться более 10 ампер, а смыкание клемм, одна из которых сделана из меди, а вторая из алюминия – недопустимо. Это может привести к гальваническому эффекту и ослабит контакт.

Шкафы управления для вентиляции являются неотъемлемым звеном крупных вентиляционных систем. Они позволяют сосредоточить управление разными устройствами сети в одном месте, делают регулировку и контроль над установкой более эффективными.

О том, как монтировать простой шкаф управления вентиляцией, смотрите в следующем видео.

Щиты управления



Прайс лист:

Щиты управления предназначены для управления системами  вентиляции и кондиционирования воздуха. Щиты обеспечивают ручное, полуавтоматическое и автоматическое управление данными системами.

Схема управления реализована в основном на релейных элементах. На щит управления поступают сигналы от датчиков . В соответствии с заданными алгоритмами управления на основании сигналов с датчиков осуществляется управление оборудованием.

Классификация щитов управления

1.Щиты управления вентиляторами ЩУВ
2.Щиты управления приточными установками с электрическим калориферов ЩУ
3. Щиты управления приточными установками с водяным калорифером ЩУТ

Рекомендации по применению щитов управления



Щиты управления вентиляционными системами обеспечивают:

  • регулирование температуры приточного воздуха в диапазоне 5-30°С. Температура регулируется по датчику, устанавливаемому в канале вентиляции или в помещении;
  • плавное регулирование скорости вращения приточных и вытяжных вентиляторов. Для трехфазных вентиляторов при помощи частотных регуляторов от 0,75 до 30 кВт, а для вентиляторов на 220 В используя симисторные регуляторы на ток нагрузки от 1 до 7 А. Для трехфазных вентиляторов изменение частоты подаваемого напряжения производится от 25 до 50 Гц, что дает уменьшение скорости вращения в два раза, производительности — в два раза, а давления в четыре раза. Для вентиляторов на 220 В изменение величины подаваемого напряжения от 100 до 220 В, что меняет скорость вращения и производительность вентилятора в 2,5 раза, а создаваемое давление — в 5 раз;
  • управление электроприводом воздушной заслонки. Для вентиляционных систем с водяными калориферами устанавливаются приводы только с возвратной пружиной. Это дает возможность при обрыве питания закрыть приток холодного воздуха с улицы и не заморозить водяной калорифер;
    ВНИМАНИЕ! Если при заказе щита управления тип электропривода не указан, то щит будет поддерживать привод с возвратной пружиной (двухпроводное управление).
  • управление работой вентиляторов. Защита от короткого замыкания, блокирование включения электрического нагревателя без включения вентилятора;
  • защиту вентиляторов с термоконтактами. Если у двигателя вентилятора установлены биметаллические или позисторные термоконтакты, то в шит управления монтируется реле защиты, которое отключит вентилятор при угрозе перегрева обмоток двигателя. Мы всегда рекомендуем применять в вентиляции двигатели с термоконтактами, особенно при использовании частотных регуляторов потому, что это дает более надежную защиту, чем применение тепловых реле защиты по току. При использовании частотного регулирования вентилятор может потреблять ток меньше максимально допустимого, но при этом возможен перегрев его обмоток;
  • для вентиляторов, двигатели которых не оборудованы термоконтактами, устанавливаются реле защиты по току;
  • контроль загрязнения воздушного фильтра при помощи дифференциального реле давления, которое будет индицировать, что падение давления на фильтре значительно увеличилось;
  • двойную защиту водяного калорифера от угрозы замерзания теплоносителя. При возникновении угрозы замерзания терморегулятор МРТ24 полностью откроет смесительный вентиль для прохода горячей воды. А термостат защиты от замерзания при критической температуре обратной воды (менее 5°С) отключит приточный вентилятор и закроет воздушный клапан для холодного воздуха с улицы;
  • отключение питания щита управления по сигналу системы пожарной сигнализации.

Щиты управления изготавливаются в виде настенных шкафов, совмещающих в себе автоматику и силовую часть. Размеры щитов — от 500х400х220 до 1200х1000х300 мм.

Питающие провода и внешние связи вводятся в щит управления через вводы, расположенные на нижней стенке. Дверцы щита запираются на индивидуальный замок, на двери располагаются органы управления и индикации. Мощность щита управления или его максимальный рабочий ток определяется суммарной мощностью управляемых элементов вентиляционной системы (вентиляторов, нагревателей, электроприводов).

Щиты управления собираются на низковольтной аппаратуре производства Schneider Electric (Франция).

Все щиты управления изготавливаются в соответствии с ГОСТ Р 51321.1-2000, ТУ 3435-002-15185548-2007, сертификат соответствия № РОСС RU.МЕ05.В08433.

Каждый щит управления комплектуется следующим набором документов:

  • схема электрическая принципиальная с нанесенными номерами контактов, автоматических выключателей, контакторов, лампочек, кнопок и переключателей;
  • схема подключения с номерами внешних контактов и перечнем подключаемого оборудования;
  • таблица подводимых к щиту кабелей с их наименованиями и сечениями;
  • описание работы щита управления;
  • паспорта на все устанавливаемые в щит управления изделия.

Щит управления вентиляцией

Для производства подобных щитов, прежде всего определяются технические характеристики требуемого оборудования. Так как обычно имеются особенности использования таких шкафов для управления двигателями вентиляции, то они учитываются в первую очередь, лучше всего когда заказчик присылает заполненный опросный лист или технические требования, или схему. Иногда запрашиваются ящики для пуска вентиляции, но суть от этого не меняется.

Ящик управления вентиляцией ЯУВ собран по обычной распространенной схеме (приведена ниже, для увеличения нажать).

Щит управления вентиляцией ЯУВ имеет два режима работы:
РУЧНОЙ (МУ — местное управление), АВТОМАТИЧЕСКИЙ (АУ — автоматическое управление).
Назначение элементов схемы:
— SA1 — переключатель режимов работы;
— КК1 тепловое реле, контакт тр КК1;
— SB1 кнопка пуск в МУ «Включить вентилятор»;
— SB2 кнопка стоп в МУ «Отключить вентилятор»;
— К1 контактор.
Комплектующие:
— Тепловое реле TF42-4.2 для контакторов AF09-AF38;
— Переключатель 25А 1п ONU1PBR(1-0-2) IP20;
— XT1C 160 TMD 40-450 3p;
— Контактор AF09-30-10-13 с универсальной катушкой управления 100-250B;
— Кнопка CP1-30R-01 красная без фиксации 1HЗ;
— Щит ЩМП 500х500х210 IP54 RAL1011 c замком и съемной панелью для установки сальников снизу;
— болт заземления на боковую стенку.

Работа схемы

Работа в автоматическом режиме:
При установке переключателя SА1 в положение «АВТОМАТИЧЕСКИЙ», двигатель вентилятора запустится в случае срабатывания датчика регулятора температуры.
Цепь срабатывания: L1 контакты 1-2 SF, контакты переключателя 4-3 SA1, контакты Х2:3 — Х2:2 исполнительное реле температуры ВК, обмотка А1-А2 промежуточного реле KL1. В результате срабатывания KL1 замыкаются контакты 111-114 KL1, напряжение поступает на обмотку контактора (А1-А2) К1, контакты К1 замыкаются и включается двигатель В4, загорается лампа HL1 «Вентиляция В4 включена». При выключении контакта от реле температуры вентилятор выключается, цикл повторяется при включении контакта от датчика температуры. Для отключения вентилятора в автоматическом режиме необходимо переключить переключатель SA1 в положение «МЕСТНЫЙ» или «0» — среднее положение.
Работа в ручном режиме:
устанавливаем переключатель SA1 в положение «МЕСТНЫЙ», нажимаем кратковременно кнопку SB1 «ВКЛЮЧИТЬ ВЕНТИЛЯТОР», включается вентиляция, о чем свидетельствует загорание лампы HL1 «ВЕНТИЛЯЦИЯ В4 ВКЛЮЧЕНА».
Для отключения нажимаем кнопку «ОТКЛЮЧИТЬ ВЕНТИЛЯТОР». В данном режиме работы датчик температуры не участвует.

Щит ЩУВ

ШУВ, ЩУВ, ЩУВ5 — шкаф управления вентиляцией, изготовлен в корпусе размером 800х650х250, IP54. Управление с лицевой панели. Двигатели вентиляторов управляются автоматически по времени заданное в суточном реле. По требованию заказчика на каждый вентилятор предусмотрено свое суточное реле (таймер).
Имеется режимы работы: Автоматический и Ручной устанавливаемый на каждый вентилятор отдельно. Предусмотрена кнопка для управления Аварийной остановкой одновременно для всех вентиляторов.
По требованию пожарной безопасности на клеммы выведены контакты для дистанционного выключения. Комплектующие. Расцепитель дистанционный AA1-230B, устройство плавного пуска 1.5kW 400V PSR3-600-70, суточный таймер, автоматические выключатели.
Фото изготовленного щита ЩУВ.

В состав щита входят компоненты:
— Контроллер с интерфейсом Ethernet MC12М.
— Модуль расширения МА8.3 МЗТА
— Сенсорная панель оператора 4.3, модель МТ8050iE.
— Одноканальный блок питания DC24В.
— Трансформатор однофазный TM-C 100/12-24, реле производства Finder, выключатели автоматические и предохранители. Размер шкафа ABB 600х600х250 IP65 по требованию заказчика.

Автоматика отопления и вентиляции, алгоритм работы

Автоматизация отопления и вентиляции
1. Проект реализован на контроллере МС-12 МЗТА.
2. Запуск/остановка система происходит одновременно с запуском/остановкой вентилятора приточной установки.
3. Поддержание заданной T в канале осуществляется с помощью датчика Т, установленного в приточном воздуховоде.
4. Регулировка температуры в канале осуществляться трехходовым клапаном по управляющему сигналу 0-10v от контроллера МС-12 МЗТА Контар.
5. Примерный алгоритм работы контроллера:
— при температуре наружного воздуха выше +22°С заслонка рециркуляционного воздуха закрыта, заслонка приточного воздуха открыта на 100% — поддержание температуры обеспечивается регулированием клапана охладителя;
— при температуре наружного воздуха ниже +22°С поддержание Т обеспечивается смешением наружного и рециркуляционного воздуха путем плавного регулирования приводов воздушных заслонок, работающих в противофазе;
— на кровле установлены воздушные заслонки с электроподогревом для сброса избыточного давления в помещении, которые открываются по сигналу от датчиков перепада давления воздуха между помещением и улицей;
— регулировка температуры охлаждаемого воздуха производится через программируемую панель управления, и существующую SCADA систему;
— положения трехходового клапана регистрируется в режиме реального времени в существующей SCADA системе % отношении открыт/закрыт.
6. Предусмотрено ручное управление трехходовым краном через SCADA систему по управляющему сигналу.
7. Предусмотрено отображение в SCADA и на панели управления значений Т наружного воздуха, Т приточного воздуха, P измерительных датчиков перепада давления воздуха, % открытия воздушных заслонок.
8. Ведется регистрация аварийных сигналов в существующей SCADA системе:
— перепад давления на приточном фильтре 1;
— перепад давления на приточном фильтре 2;
— дистанционный сброс аварийных сигналов;
— изменение уставки Т приточного воздуха.

Щит управления электродвигателем вентиляции на 15 кВт.

Работа щита противодымной вентиляции в разных режимах

Исходные требования заказчика:
В нормальном состоянии клапан «закрыт».
При наличии сетевого напряжения горит лампа «сеть», горит лампа «клапан закрыт», горит лампа «вентилятор выкл».
При нажатии кнопки «вентилятор вкл» загорается лампа «клапан переключение», происходит открытие клапана После полного открытия клапана, загорается лампа «клапан открыт», и запускается вентилятор, и загорается лампа «вентилятор вкл»
При выключении вентилятора кнопкой «вентилятор выкл» загорается лампа «вентилятор выкл». Происходит закрытие клапана горит лампа «клапан переключение». Когда клапан закроется горит лампа «клапан закрыт».
В ручном режиме управление производится при помощи кнопок.
Работа ЩУВ осуществляется в ручном и автоматическом режимах управления.
Управление вентилятором и электроприводом клапана осуществляется кнопками с двери ЩУВ или ПДУ.
Выбор режима управления производится на двери ЩУВ переключателем «РУЧНОЙ-0-АВТОМАТ».
Когда переключатель режимов управления находится в положении «0», действия кнопок управления вентилятором и электроприводом клапана на двери ЩУВ и ПДУ блокируются, вентилятор и электропривод клапана отключены, клапан находится в положении «ЗАКРЫТ», на двери ЩУВ включены индикаторы: «СЕТЬ», «ВЕНТИЛЯТОР ОТКЛЮЧЕН», «КЛАПАН ЗАКРЫТ»; остальные индикаторы неактивны.
Автоматический режим:
Переключатель режима управления ЩУВ находится в положении «АВТОМАТ».
При нажатии на двери ЩУВ или ПДУ кнопки «ВЕНТИЛЯТОР ПУСК» происходит открытие клапана, включается индикатор «КЛАПАН ПЕРЕКЛЮЧЕНИЕ» и отключается индикатор «КЛАПАН ЗАКРЫТ». После полного открытия клапана включается индикатор «КЛАПАН ОТКРЫТ», отключается индикатор «КЛАПАН ПЕРЕКЛЮЧЕНИЕ», запускается вентилятор, включается индикатор «ВЕНТИЛЯТОР ВКЛЮЧЕН», отключается индикатор «ВЕНТИЛЯТОР ОТКЛЮЧЕН».
Для ограничения пусковых токов запуск вентилятора осуществляется УПП.
При нажатии на двери ЩУВ или ПДУ кнопки «ВЕНТИЛЯТОР СТОП» отключается вентилятор, закрывается клапан, включаются индикаторы: «ВЕНТИЛЯТОР ОТКЛЮЧЕН», «КЛАПАН ПЕРЕКЛЮЧЕНИЕ»; отключаются индикаторы: «ВЕНТИЛЯТОР ВКЛЮЧЕН», «КЛАПАН ОТКРЫТ». После полного закрытия клапана включается индикатор «КЛАПАН ЗАКРЫТ», отключается индикатор «КЛАПАН ПЕРЕКЛЮЧЕНИЕ».

Ручной режим:
Переключатель режима управления ЩУВ находится в положении «РУЧНОЙ».
Управление вентилятором и электроприводом клапана осуществляется кнопками «ПУСК»/»СТОП» на двери ЩУВ.
В ручном режиме управление вентилятором и электроприводом клапана кнопками ПДУ невозможно. Блокировка включения вентилятора при закрытом клапане не предусмотрена.
В автоматическом или ручном режимах управления при нажатии кнопки «ВЕНТИЛЯТОР СТОП» остановка вентилятора выполняется без замедления (выбег).
При возникновении короткого замыкания или перегрузки вентилятора отключается автоматический выключатель защиты вентилятора, включается индикатор «ВЕНТИЛЯТОР АВАРИЯ», управление вентилятором блокируется.
При возникновении короткого замыкания или перегрузки клапана отключается автоматический выключатель защиты клапана, включается индикатор «КЛАПАН АВАРИЯ», управление клапаном блокируется.
При отключенном автоматическом выключателе вентилятора или клапана управление соответствующим устройством невозможно.

На фото внешний вид шкафа с открытой дверью, монтажная панель на сборке, устройства плавного пуска для асинхронных двигателей ATS01.
В состав щита входит:
Щит ЩМП 800x600x250мм IP65,
Устройство плавного пуска Altistart 01 ATS01 32A 380-415В,
Автоматический выключатель для защиты двигателя MMS-32S 32A,
Автоматические выключатели на разный ток,
Переключатель кулачковый, кнопки, лампочки, кнопочный пост для дистанционного управления.

Вид панели управления вентиляцией, оборудование изготовлено для производственного помещения.

Щиты управления и распределения электроэнергии дизельных электростанций



Щиты управления и распределения электроэнергии дизельных электростанций

Щиты управления и распределения энергии предназначены для управления, контроля работы, защиты, включения на параллельную работу и распределения электрической энергии ДЭС. В зависимости от мощности и типа генератора и степени автоматизации ДЭС применяют различные типы щитов управления и распределения энергии. Для дизель-генераторов мощностью до 75 кВт типа АД применяют щиты управления, блоки главной линии и коробки выводов мощности.

Управление генераторами ЕСС-5, ЕС и другими неавтоматизированными генераторами производится с помощью специально поставляемых вместе с генераторами панелей управления типов ЩУП, ПУ и др.

Для управления автоматизированными агрегатами до 72 кВт применяются щиты типа ЩДГА-Б и щиты упpaвления ЩАВ-Б, выполненные на съемных блоках с логическими элементами. Для управления автоматизированными по 3-й степени передвижными и стационарными электростанциями мощностью 100 кВт применяют шкафы управления с блоками автоматики на полупроводниковых элементах.

Стационарные автоматизированные по 1-й степени ДЭС с агрегатами АСДА-100 и АСДА-200 со статической системой возбуждения имеют комплектные щиты типа КУ-67М.

Для управления стационарными генераторами с машинной системой возбуждения мощностью от 100 до 750 кВт, автоматизированными по 1-й степени, применяют комплектные щиты типа КУ-64М.

Для управления дизель-агрегатами типа АС мощностью до 100 кВт, автоматизированными по 3-й степени, применяют щиты управления типа ЩАУ-АС.

Автоматизированные агрегаты типа АСДА мощностью до 50 кВт имеют щиты управления типа ЩАУ-1, ЩАУ-2 с блоками автоматики БА-1 и БА-2.

Щиты управления и распределения электроэнергии дизель-генераторов типа АД.

На верхней приборной панели щита управления агрегата АД-20 (рис.1) расположены контрольно-измерительные приборы, аппаратура управления и регулирования. В нижней части щита находятся блок главной линии с автоматическим выключателем и два автоматических выключателя для выводов отбора мощности. Панель для контрольных приборов дизеля расположена сбоку.

Рис.1. Общий вид щита управления (а) и блока дизельных приборов (б) агрегата АД-20
1 — зажим корпуса; 2 — автоматический выключатель нагрузки;
3 — кнопка проверки ПКИ; 4 — лампа сигнальная;
5 — осветительная арматура с лампами накаливания; 6 — амперметры;
7 — килоомметр; 8 — вольтметр; 9 — потенциометр уставки напряжения;
10 — частотомер; 11 — переключатель вольтметра; 12 — предохранители;
13 — лампа сигнальная «Нормальная работа»; 14 — лампа сигнальная «Авария»;
15 — лампа сигнальная «Защита отключена»; 16 — выключатель освещения;
17 — выключатель ревуна; 18 — выключатель защиты;
19 — Приемник указателя уровня топлива; 20 — амперметр; 21 — свеча накала;
22 -выключатель стартера; 23 — свеча подогревателя;
24 — переключатель управления подогревателем; 25 — выключатель накала свечи;
26 — переключатель вида аварий; 27 — лампа сигнальная «Номинальные обороты»;
28 — переключатель «Обороты выше-ниже».

Щит управления представляет собой металлическую коробку с откидывающейся передней приборной частью и съемными передними крышками, устанавливаемую на каркас. Каркас устанавливается над генератором и крепится к раме агрегата. Вся аппаратура: трансформаторы тока, конденсаторы и резисторы цепей сигнализации и синхронизации, предохранители и др. — устанавливается на панели внутри щита.

Конструкции других щитов имеют следующие особенности. Щит управления агрегата АД-10 совмещен с блоком главной линии и отбора мощности и имеет один щиток. Фидер отбора мощности агрегата АД-30 расположен на задней стенке щита управления. Блоки управления и контроля за работой дизеля агрегата АД-50, 75 объединены в один щит, а блок главной линии и отбора мощности расположен на задней стенке щита управления.

Щиты управления типов ЩДГА-Б, ЩАВ-Б.

Щиты типа ЩДГА-Б выпускают четырех исполнений в зависимости от мощности дизель-генератора (12, 24, 48 и 72 кВт). На щите установлены автоматический выключатель и контактор, а также приборы (амперметр, вольтметр), счетчик, блок регулирования напряжения и другая аппаратура. Размеры щита составляют 600X700X1800 мм при массе 250 кг.

Схема управления одинаковая для всех четырех исполнений щитов ЩДГА, выполнена на бесконтактных транзисторных логических элементах «Логика-Т».

Съемные блоки с логическими элементами размещены на поворотной раме щита, что обеспечивает хороший доступ к любому из них в процессе эксплуатации.

Щиты ЩАВ-Б предназначены для коммутации источника питания и производства вспомогательных операций ДЭС: подкачки топлива, регулировки температуры, вентиляции и т.д. Схема управления этими щитами обеспечивает работу автоматизированной ДЭС по 3-й степени автоматизации без обслуживающего персонала в течение не менее 400ч. Схемой предусмотрено нормальное питание потребителей от внешней сети, а при исчезновении напряжения питание потребителей осуществляется от дизель-генератора, являющегося резервным источником питания.

Шкафы управления для автоматизированных по 3-й степени дизель-агрегатов АСДА-100 выпускают в двух исполнениях: для передвижных и стационарных ДЭС.

Рис.2. Шкаф управления для стационарных агрегатов АСДА.

Шкаф управления для стационарных ДЭС (рис.2) имеет сварную конструкцию и выполнен из угловой и листовой стали. В верхней части шкафа размещены приборная панель 5 и блок аппаратуры. На приборной панели расположены контрольно-измерительные приборы, сигнальные лампы, кнопки, выключатели и переключатели управления. Блок аппаратуры состоит из реостатов уставки напряжения, вентилятора шкафа, механизма времени работы датчиков и панели с контакторами, реле и другими элементами электрической схемы.

Для доступа к монтажной стороне приборная пaнель откидывается на шарнире вниз и удерживается в таком положении двумя ограничителями.

В средней части шкафа расположены ячейки для установки и крепления блоков автоматики. Всего имеется шесть блоков автоматики: синхронизатора 4, пуска и остановки 9, контроля напряжения 8, датчиков частоты и мощности 5, сигнализации 2, магнитных усилителей 10. Конструкция всех блоков унифицирована: на литой раме закрепляют два шасси с электрической аппаратурой. Блоки присоединяют к схеме с помощью специальных шлангов, оконцованных колодкой с гнездами.

В гнезда вставляют специальные штыри, закрепленные на шасси блока. В нижней части шкафа управления, закрываемой съемной панелью 1, установлены автоматические выключатели генератора, сети, собственных нужд, а на задней стенке шкафа размещены панель ввода генератора и панели выводов фидера сети. В верхней части шкафа на специальной стойке закреплен блок реле 7, а на левой стороне боковой части шкафа установлен блок селективной защиты 6.

Блок синхронизатора работает при автоматическом включении генератора на параллельную работу. Он выдает команды на подгонку напряжения и частоты синхронизируемого генератора к напряжению и частоте внешней сети, а затем — сигнал на включение контактора генератора на шины внешней сети; блок пуска и остановки коммутирует электрические цепи, обеспечивающие прогрев дизеля, включение насосов, возбуждение генератора, прием нагрузки или синхронизацию, включение на параллельную работу, отключение нагрузки и остановку электроагрегата.

Блок контроля напряжения выдает команды на автоматический пуск резервного агрегата при снижении напряжения сети до 340 В или на остановку генератора при увеличении напряжения в сети более 440 В. Кроме того, блок контролирует напряжение оперативного питания и аккумуляторных батарей.

Блок сигнализации выдает сигналы об аварийном состоянии электроагрегата с помощью световой и звуковой сигнализации.

Блоки датчиков частоты, мощности и магнитных усилителей составляют систему коррекции частоты и мощности параллельно работающих агрегатов.

При работе одного агрегата производится регулирование частоты тока (при ее отклонении от нормы) изменением частоты вращения дизеля. При параллельной работе двух агрегатов блоки датчиков частоты и мощности выдают сигнал, пропорциональный активной мощности. В блоке магнитных усилителей этот сигнал сравнивается с эталонным (заданным) и автоматически распределяется между параллельно работающими агрегатами. Кроме того, блок магнитных усилителей служит для выдачи аварийного сигнала и отключения генератора при перегрузке или переходе его в двигательный режим работы.

Комплектное устройство КУ-б7М состоит из двух свободно стоящих панелей двухстороннего обслуживания закрытого исполнения: управления ПУ-2 и распределения ПР-2. На панели ПУ-2 установлены автоматический выключатель генератора, блоки защиты, сигнализации, синхронизации и управления, корректор напряжения, коммутационная, измерительная и сигнальная аппаратура, а на панели ПР-2 — рубильники для обеспечения разрыва силовой цени, автоматические выключатели линий, лампы сигнализации наличия напряжения на сборных шинах и линейных автоматах, счетчики энергии.

Рис.3. Общий вид и габариты панели ПУ-2 устройства КУ-67М.
а — панель ПУ-2 для агрегатов АСДА-100 и АСДА-200;
6 — панель ПУ-2 для агрегатов ТМЗ-ДЭ-200 и ТМЗ-ДЭ-104С4:
1 — блок защиты и сигнализации;
2 — блок синхронизации;
3 — блок защиты от повышения частоты вращения

Панели ПУ-2 (рис.3) имеют два исполнения: А для агрегатов АСДА-100 и АСДА-200 и Б для агрегатов ТМЗ-ДЭ-200, ТМЗ-ДЭ-104С4 и обеспечивают 1-ю степень автоматизации указанных выше агрегатов.

Панели ПР-2 для обоих исполнений одинаковы.

Схема комплектного устройства рассчитана на автономную и параллельную работу агрегатов, обеспечивает запуск дизеля и его остановку, включение генератора под нагрузку и на параллельную работу, защиту генератора. Схема предусматривает также контроль работы и защиту дизеля при понижении давления масла, перегреве воды и масла, при превышении допустимой частоты вращения дизеля.

Комплектное устройство КУ-64М состоит из двух панелей: панели управления 01 для управления защиты, сигнализации, регулирования напряжения (регулятор РНА-60) и синхронизации генератора и панели 02 (для генераторов мощностью от 100 до 500 кВт) для пуска генераторов и распределения электроэнергии или панели 11 (для генераторов мощностью свыше 500 кВ) для пуска генератора. Распределение энергии в этом случае производится с помощью специальной панели 13. Внешний вид и размеры панелей 01 и ПУ-2 одинаков, но на последней установлена другая аппаратура.

На панели 01 установлены аппаратура управления (переключатель регулятора напряжения РНА-60, переключатель 1КУ для дистанционного управления двигателем регулятора скорости дизеля, переключатель ЗК для управления автоматическим выключателем генератора, переключатель измерительных цепей ваттметр, различные автоматические выключатели для включения питания), аппаратура сигнализации генераторного автомата, контрольно-измерительные приборы (амперметр, вольтметры, ваттметр, частотомер, счетчик), аппаратура регулирования напряжения (регулятор РНА) и реостат возбуждения, аппаратура автоматической сигнализации (реле разности частот, промежуточное реле синхронизации и резисторы), аппаратура аварийно-предупредительной сигнализации.

На панели 02 установлены автоматические выключатели отходящих линий, автоматический выключатель генератора с электродвигательным приводом, измерительные трансформаторы тока и трансформатор УТП регулятора РНА-60.

Панель 11 в отличие от панели 02 не имеет автоматических выключателей отходящих линий.

На панели 13 установлены только автоматические выключатели отходящих линий для распределения энергии генератора и счетчики активной энергии.

Рис.4. Принципиальная схема цепей управления устройства КУ-64М
1 — питание цепей управления переменного тока; 2 — реле контроля напряжения;
3 — реле переключения питания с шин на генератор; 4 — лампа «Отключено»;
5 — двигательный привод автоматического выключателя генератора;
6 — лампа «Включено»; 7 — управление двигателем регулятора скорости дизеля;
8 — промежуточное реле защиты; 9 — трансформатор; 10 — выпрямитель и автомат зашиты;
11 — реле разности частот; 12 — измерительные цепи; 13 — к выводам генератора.

На рис.4 приведена принципиальная схема управления устройства КУ-64М. Для включения генератора в сеть после разворота дизель-генератора ключ управления 1КУ ставят в положение «Больше»; при достижении дизелем номинальной частоты вращения с помощью кнопки К4 подают напряжение от сети генератора на реле разности частот ИРЧ: при частоте вращения генератора, близкой к синхронной, реле ИРЧ срабатывает и включает промежуточное реле синхронизации РПС, которое своими контактами замыкает цепь включения реле РУ (реле РБ включено, так как автоматический выключатель генератора отключен), реле РУ срабатывает и своими контактами РУ2 и РУ3 замыкает цепь включения электродвигателя привода Д автоматического выключателя генератора; автоматический выключатель включается, блок-контакты ПК разрывают цепь реле РУ. С помощью кнопки К4 обесточивают реле ИРЧ, и схема приходит в исходное положение.

Секция переключателя ЗКУ, подающая сигнал на включение автоматического выключателя генератора, и контакты реле 1РКН включены последовательно, что не позволяет переключателем ЗКУ включить автоматический выключатель при наличии напряжения на сборных шинах (контакты 1РKH разомкнуты). Генератор отключают от сети с помощью независимого расцепителя НР автоматического выключателя вручную ключом ЗКУ или аварийно от защиты при срабатывании реле 1P3.

При действии не показанных на рис.4 защит от понижения давления масла, перегрева воды и масла, отсутствия воды и превышения допустимой частоты вращения срабатывает выходное реле 1P3 и автоматический выключатель генератора отключается.



Щит управления вентиляцией в СПб, щит автоматики вентиляции – цена и схема

Компания «Нева Климат» более десяти лет профессионально занимается монтажом (установкой) щитов управления вентиляцией в Санкт-Петербурге (СПб) и области.



Щит управления вентиляцией это часть автоматики, выполняющая функцию управления вентиляционной вытяжной установкой (или управления вентиляционной приточной системой) и регулирующая все необходимые параметры вытяжной механической вентсистемы (или приточной механической системы).



Современные аппараты, обладающие высокими технологическими параметрами обработки и транспортировки воздуха, автоматической, бесшумной и безопасной работой.

Конструктивно все устройства автоматики компактно располагаются в металлических или пластмассовых шкафах.

В зависимости от сложности вентиляционной системы в шкафах могут располагаться элементы силового управления, такие как автоматические выключатели, термозащитные автоматы для электродвигателей, пусковая аппаратура, контроллеры.

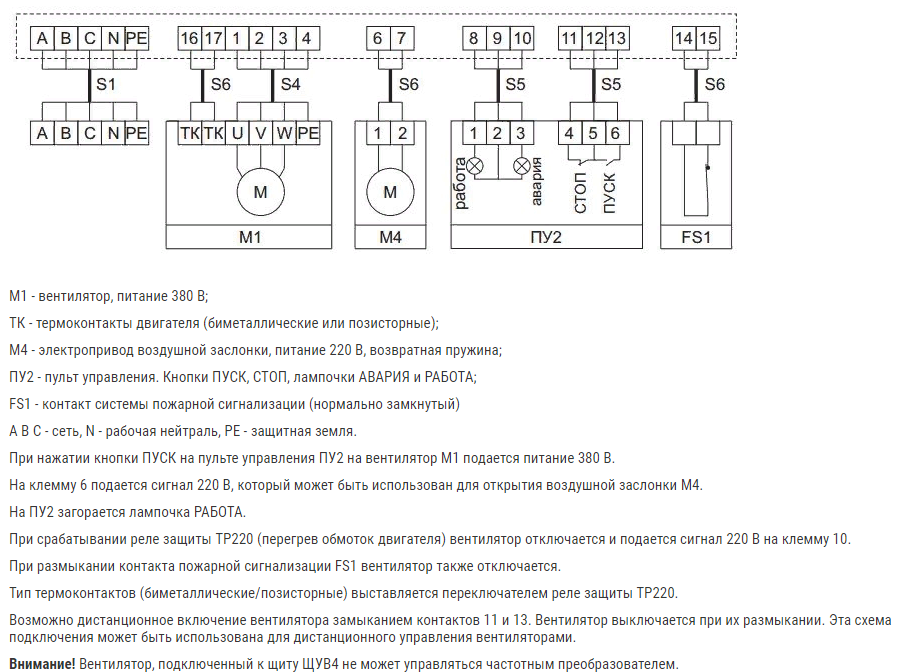

Щиты автоматики: устройство управления вытяжной и приточной ситсемами

В составе щита находятся контроллеры, которые непосредственно отдают команды, поступающие от системы управления, исполнительным механизмам. Щит вытяжной (или приточной) вентиляцией управляет всеми контроллерами по заданному алгоритму.

Схема щита управления вентиляцией через контроллеры должна поддерживать заданные параметры воздуха, приходящего в помещение (щит для приточной системой) и удаляемого из него (задача щита вытяжной системой).

Функции щита автоматики вентиляции

Щиты управления вытяжной или приточной системами должны уметь подавать сигнал, обозначающий режим работы механической вентсистемы. Кроме общего режима работы (осуществляемой, например, вытяжной системой), щит автоматики отображает работу всех основных механизмов и показания датчиков температур.

Разумеется, в функции щита управления вытяжной системой входит и оповещение о загрязнении фильтров, используемых вытяжной механической системой.

Дополнительные функции щита вентсистем

Для безотказного управления вентиляционной вытяжной системой щит вытяжной механической вентиляцией обеспечивает защиту элементов от перегрева электродвигателей или водяных нагревателей. Щит контроля вентиляции также обеспечивает водяных нагревателей от замораживания.

Щит вентиляции предусматривает возможности диспетчеризации. Такая возможность способна отключать систему по пожарной тревоге и допускать возможность установки нестандартной конфигурации управления вентсистемой (что касается управления механической приточной системой и управления вытяжной компонентой).

Контроллеры управления вытяжной и приточной вентсистем программируются под многие задачи, поэтому единый щит вентиляции, подходящий для управления нестандартной приточной или вытяжной системой механической вентиляции, воплощаем в жизнь.

Щиты управления: материал корпуса.

Щит может быть выполнен в металлическом или пластиковом корпусе.

Для сокрытия управления вытяжной системой используют щит контроля с пластиковым корпусом – элементы управления скрыты за крышкой.

Щит с металлическим корпусом содержит крышку, на которую выведены элементы управления.



Основные типы щитов автоматики:

  • Щит управления отдельными одиночными вентиляторами;
  • Щит управления комплексными группами вытяжных вентиляторов;
  • Щит управления аспирационными установками;
  • Щит автоматики приточными вентиляционными установками, сочетающих в себе как элементы силовой коммутации, так и устройства автоматического регулирования для реализации функций поддержания температуры подаваемого воздуха;
  • Щиты автоматики комплексными сблокированными приточно-вытяжными вентиляционными установками с секциями смешения, рекуперации и т.д.
  • Щиты автоматики группами сложных вентиляционных установок, сблокированных по управлению в одном щите в соответствии с пожеланиями Заказчика.



Наиболее популярными также являются щиты автоматики для вентсистем с электрическим нагревателем, так как их устройство позволяет использовать их и при отрицательных температурах. Системы с водяными калориферами имеют свои плюсы, однако их применение ограничено температурой наружного воздуха 3-5 градусов выше нуля.



Цена и размер щитов для систем вентиляции зависит от их комплектации и выполняемых функций, монтаж систем управления вытяжной механической вентиляцией стоит доверить профессионалам. Звоните!

Щиты управления дымоудалением — ПБ АВТОМАТИКА

Если эти щиты не соответствует Вашим требованиям, заполните опросный лист и мы изготовим то, что Вам нужно!

Щит управления дымоудалением предназначен для пуска трехфазных асинхронных двигателей вентиляторов.

Щиты построены на релейно-контактной схеме, что обеспечивает надежность при срабатывании пожарной сигнализации (в случае конфигурации щита с контролем питающих линий вентиляторов на обрыв и КЗ, устанавливается специализированный контроллер с возможностью передачи данных в SCADA систему по ModBus RTU).

В зависимости от конфигурации щит может:

  • управлять несколькими вентиляторами одновременно.
  • контролировать питающие линий вентиляторов на обрыв и короткое замыкание (КЗ)
  • управлять клапанами. Выходы щита имеют перекидной контакт (SPDT), что дает возможность применять его не только для клапанов дымоудаления, но и для огнезадерживающих клапанов.
  • индикации событий и состояний, таких как:
  1. питание;
  2. работа;
  3. авария;
  4. пожар;
  5. автоматика отключена;
  6. клапан №… открыт;
  7. клапан №… закрыт;
  8. кнопка «Проверка ламп» (дополнительная опция).

В щитах предусмотрено 3 режима управления:

  1. ручной;
  2. автоматический;
  3. блокировка включения.

Ручной режим даёт возможность запустить противопожарную систему вручную посредством установки переключателя на лицевой панели щита в соответствующее положение. В этом режиме загорается лампа «Автоматика отключена».

Автоматический режим – при срабатывании системы пожарной сигнализации от датчиков, автоматически выдается сигнал на запуск системы противопожарной автоматики. В данном режиме система способно быстро реагировать на возникновение пожара и вывести дым из помещения.

Блокировка включения – в данном положении противопожарная система выключается и не реагирует на сигналы включения. В этом режиме загорается лампа «Автоматика отключена».

Как читать схемы подключения панели управления

Большая часть устранения неполадок, ремонта и построения электрической системы начинается с умения техника прочитать схему подключения. На схемах подключения показаны компоненты системы, а также их соединения.


Блог по теме: Идентификация и объяснение ключевых компонентов вашей промышленной панели управления

Будь то простой бытовой прибор или электрическая схема панели управления, большинство систем и устройств будут включать источники питания, заземление и переключатели. Однако на схемах панели управления будут показаны реле, пускатели двигателей, аварийные сигналы, реле и контрольные устройства.

Как читать электрические схемы

Хотя неопытному глазу они могут показаться чуждыми, символы на диаграммах должны напоминать физический объект, который они представляют. Антенна на схеме очень похожа на антенну, которую можно увидеть на старых телевизорах. Провода обычно обозначаются основными черными вертикальными линиями, идущими к каждому компоненту. Понятную схему будет довольно просто прочитать, если вы определите основные компоненты системы.Для целей статьи будет использоваться лестничная диаграмма:

Определите источник питания — частыми источниками питания являются коммерческие линии электропередач, генераторы и батареи. Источник питания переменного или постоянного тока зависит от конструкции и применения системы. Помимо хороших мер безопасности, лучше всего найти источник напряжения до начала работы с системой.

Линии — Вертикальные линии (шины) образуют границы цепи и подают напряжение на компоненты. Пунктирными линиями показано внешнее оборудование (двигатели, пилотные устройства), которое все еще является частью системы.Горизонтальные линии (ступеньки лестницы) — это пути, по которым подается ток. Постоянные провода в системах управления пронумерованы так, чтобы каждый провод в электрически непрерывной точке имел одинаковый номер независимо от размера.

Выключатели и индикаторы

— индикаторы и выключатели являются важной частью быстрого поиска и устранения неисправностей. Световые индикаторы являются индикаторами состояния системы (независимо от того, работают ли двигатели и активированы ли аварийные сигналы). Селекторные и испытательные переключатели позволяют техническим специалистам изолировать часть системы, минуя пилотные устройства, и избежать нарушения проводки.

Другие типы переключателей, обычно встречающиеся в системе промышленных панелей управления, включают:

  • Поплавковые переключатели — размыкает и замыкает переключатель в зависимости от уровня жидкости в резервуарах
  • Реле потока — контролирует уровни газов или жидкостей в трубах или трубопроводах

Схемы подключения дают общее представление о проводке и устройствах в системе. Возможность правильно читать диаграммы позволяет средствам промышленного управления обслуживать, эксплуатировать и устранять неисправности по мере необходимости.

Схема панели управления

Схема панели управления

Панель управления диаграммой разбита на группы связанных задач. У каждой группы есть своя страница в панели управления. Внизу панели управления расположены значки, которые можно использовать для перехода на каждую страницу, как показано ниже.

Совет: Прямо над главной кнопкой находится горизонтальная разделительная полоса. Если вы перетащите его до упора вверх, все страницы панели будут доступны с помощью больших кнопок.Если вы перетащите его полностью вниз, все страницы будут доступны с помощью маленьких значков. Позиции между ними позволяют использовать несколько больших кнопок и несколько маленьких значков. См. Панели управления.

Описание настроек на панели управления приведено ниже.

  • Главная страница, показанная выше, позволяет анализировать и строить диаграмму, а также отображает состояние и информацию о диаграмме и ее блоках. Он состоит из следующих разделов:

    • Аналитическая область отображает состояние и результаты анализа.

    • В области информации отображается информация для диаграммы или для выбранного блока на диаграмме. Если блок не выбран на диаграмме, в области информации будет отображаться количество блоков (т. Е. Стандартных блоков, узловых блоков и / или соединительных блоков) и / или аннотаций на текущей диаграмме, а также имя пользователя, дата. и время создания и последней модификации диаграммы. Вы также можете щелкнуть заголовок «Комментарии», чтобы добавить комментарии к диаграмме, которая будет отображаться здесь.

    • Если на диаграмме выбран блок, в этой области появится информация о выбранном элементе. Эта информация будет зависеть от типа выбранного элемента. Далее показана информационная область для стандартного блока.

    • Data Sheet отображает фолио и таблицу данных, которые представляет блок.

    • Failure Distribution отображает распределение, используемое для расчета таблицы данных.

    • Распределение отображает распределение, используемое для расчета таблицы данных.

Для соединительного блока информация не отображается.

Для узла узла в поле «Пути в» отображается количество требуемых путей.

  • Область «Инструменты» обеспечивает быстрый доступ к инструментам, которые потребуются для анализа диаграммы и получения дополнительных результатов.

  • Страница Таблицы данных содержит список всех таблиц данных в проекте, которые доступны для использования на диаграмме.Сюда входит любой лист данных в любом стандартном фолио Weibull ++ или ALTA, если он рассчитан и не использует одно из конкурирующих распределений режимов отказа.

Аналитический участок

Аналитическая область панели управления отображает состояние и результаты анализа.

  • Статус: Если индикатор горит зеленым, диаграмма проанализирована. Если горит красный свет, значит диаграмма не анализировалась. Проанализированная диаграмма останется в проанализированном состоянии, пока не будет изменена структура диаграммы (например,г., добавлен или изменен блок, удален разъем и т. д.).

  • Показать алгебраическое решение (…) отображает алгебраическое решение для диаграммы в Equation Viewer.

Инструменты

В диаграммах часто используются следующие инструменты:

Анализировать

Анализирует взаимосвязь компонентов на диаграмме и записывает конфигурацию надежности в математическую формулу.

Участок

Создает график на основе результатов анализа.Если щелкнуть значок «График» до того, как диаграмма будет проанализирована, анализ будет автоматически выполнен, а данные построены на графике.

QCP

Открывает панель быстрых вычислений (QCP), которая позволяет получить результаты надежности на основе алгебраического решения для диаграммы. Если щелкнуть значок QCP до того, как диаграмма будет проанализирована, анализ будет автоматически выполнен, а затем откроется QCP.

© 1992-2013. . ВСЕ ПРАВА ЗАЩИЩЕНЫ.

CX Панели управления освещением 4, 8, 16 и 24 реле

Номер каталога CX042S042NN UPC 640181200563 Описание товара Панель управления освещением CX, Количество мест на панели: 4, Количество реле: 4, Тип реле: 20 А, 1-полюсный, с электрическим удержаниемO. 120–277 В, 14KSCCR при 277 В переменного тока, номинальное напряжение: 120–277 В, тип корпуса: поверхность NEMA 1, варианты: автономный. Посмотри инвентарь
Номер каталога CX042S043LN UPC 640181200570 Описание товара Панель управления освещением CX, Количество мест на панели: 4, Количество реле: 4, Тип реле: 30 А, 1-полюсный, с фиксацией, 120-277-347 В, 18KSCCR при 277 В переменного тока, 14KSCCR при 347 В переменного тока, номинальное напряжение: 120-277 В, Тип корпуса: Поверхность NEMA 1, Опции: Автономная. Посмотри инвентарь
Номер каталога CX082S00SPM UPC 640181200655 Описание товара Панель управления освещением CX, Количество мест на панели: 8, Количество реле: 0, Тип реле: Только свободное пространство, Номинальное напряжение: 120–277 В, Тип корпуса: NEMA 1 Surface, Опции: Основная панель. Посмотри инвентарь
Номер каталога CX082S082NM UPC 640181200624 Описание товара Панель управления освещением CX, Количество мест на панели: 8, Количество реле: 8, Тип реле: 20 А, 1-полюсный, с электрическим удержаниемO. 120–277 В, 14KSCCR при 277 В переменного тока, номинальное напряжение: 120–277 В, тип корпуса: поверхность NEMA 1, опции: главная панель. Посмотри инвентарь
Номер каталога CX082S083LM UPC 640181200631 Описание товара Панель управления освещением CX, Количество мест на панели: 8, Количество реле: 8, Тип реле: 30 А, 1-полюсный, с фиксацией, 120-277-347 В, 18KSCCR при 277 В переменного тока, 14KSCCR при 347 В переменного тока, номинальное напряжение: 120-277 В, Тип корпуса: Поверхность NEMA 1, Параметры: Основная панель. Посмотри инвентарь
Номер каталога CX162S162NM UPC 640181200921 Описание товара Панель управления освещением CX, Количество мест на панели: 16, Количество реле: 16, Тип реле: 20 А, 1-полюсный, с электрическим током N.O. 120–277 В, 14KSCCR при 277 В переменного тока, номинальное напряжение: 120–277 В, тип корпуса: поверхность NEMA 1, опции: главная панель. Посмотри инвентарь
Номер каталога CX162S163LM UPC 640181200938 Описание товара Панель управления освещением CX, Количество мест на панели: 16, Количество реле: 16, Тип реле: 30 А, 1-полюсный, с фиксацией, 120-277-347 В, 18KSCCR при 277 В переменного тока, 14KSCCR при 347 В переменного тока, номинальное напряжение: 120-277 В, Тип корпуса: Поверхность NEMA 1, Параметры: Основная панель. Посмотри инвентарь
Номер каталога CX242S242NM UPC 640181201041 Описание товара Панель управления освещением CX, Количество мест на панели: 24, Количество реле: 24, Тип реле: 20 А, 1-полюсный, с электрическим током N.O. 120–277 В, 14KSCCR при 277 В переменного тока, номинальное напряжение: 120–277 В, тип корпуса: поверхность NEMA 1, опции: главная панель. Посмотри инвентарь
Номер каталога CX242S243LM UPC 640181201058 Описание товара Панель управления освещением CX, Количество мест на панели: 24, Количество реле: 24, Тип реле: 30 А, 1-полюсный, с фиксацией, 120-277-347 В, 18KSCCR при 277 В переменного тока, 14KSCCR при 347 В переменного тока, номинальное напряжение: 120-277 В, Тип корпуса: Поверхность NEMA 1, Параметры: Основная панель. Посмотри инвентарь

Y222-E1-01.pdf — PDFCOFFEE.COM

Новое значение для панелей управления Основные сведения о панели управления Управление электрооборудованием САПР Безопасность Выбор реле Сертификаты UL Те

Просмотры 66 Загрузки 23 Размер файла 8 МБ

Отчет DMCA / Copyright

СКАЧАТЬ ФАЙЛ

Предварительный просмотр цитирования

Новое значение для панелей управления

Основы панели управления Электрическое управление CAD

Безопасность

Выбор реле

Сертификаты UL

Клеммы

Защита двигателя

Все знания о конструкции панели управления Экономия места

Цвет

Универсальный Конструкция

Влажность

Контроллеры температуры

2

Основная информация о конструкции панели управления

Ноу-хау в области конструкции панели управления на основе последней информации, мер по охране окружающей среды, стандартов безопасности и ценной информации.Изменения на рынке требуют решения широкого круга проблем с панелями управления. Основные сведения о панели управления описывают богатство ноу-хау и информации OMRON и предоставляют простые для понимания описания знаний, необходимых для решения этих проблем, на конкретных примерах.

3

Основные сведения о панели управления СОДЕРЖАНИЕ

Эффективность конструкции

Эффективность панели управления начинается с клемм

P.4

Применение электрического управления CAD

P.6

Panel Assist Web

P.8

Переход от затяжки винтов к прокладке проводов

Способы повышения эффективности и качества схем электрического управления

Полезный инструмент для упрощения и ускорения проектирования панелей

Экологические меры

Тепло Меры

P.10

Меры высокой влажности

P.12

Примеры и меры по предотвращению отказов двигателя

P.14

Ноу-хау по выбору и установке вентилятора для предотвращения отказа устройства, вызванного нагревом

Меры против Короткие замыкания, вызванные конденсацией из-за высокой влажности

Меры предосторожности в отношении оборудования

Заблаговременные меры защиты для минимизации последствий отказов

Выбор реле:

«Лучше слишком большое, чем слишком маленькое» не применяется

P.16

Оптимальные методы выбора для повышения надежности цепи реле

Стандарты

Типы сертификации UL

P.18

Дизайн панели управления с учетом стандартов электробезопасности

P.20

Различия между компонентами, внесенными в списки UL, и компонентами, признанными UL

точек на конструкции панели для соответствия IEC 60204-1

Ссылка

Экономия места на панелях управления без трансформаторов Стр.22 Исключение трансформаторов для панелей управления

Цвет Универсальный дизайн

Стр.24

Инновации в области дисплеев для панельных устройств

P.25

Цветовые решения, удобные для использования любым человеком

Улучшенная видимость с белыми символами на черном фоне

4 | Основные сведения о панели управления

Эффективность конструкции

Эффективность панели управления начинается с клемм

Переход от затяжки винтов к вставке проводов Вы можете повысить эффективность производства, переосмыслив проводку или проводку Работы по электромонтажу необходимы для производства панелей управления, и они составляют большую часть времени на изготовление панели управления.Следовательно, если вы можете упростить и ускорить электромонтажные работы, вы можете значительно сократить время изготовления панелей управления.

Текущие проблемы Обычно, когда люди слышат о методах подключения проводов, многие из них склонны думать о закреплении проводов путем затягивания винтов. На самом деле, во многих устройствах управления, используемых в панелях управления, используются винтовые клеммы, и такие устройства стали обычным явлением. Кроме того, винтовые клеммы имеют большой опыт работы, являются наиболее признанным методом клиентов и поэтому считаются надежными.Однако винтовые клеммы требуют, чтобы вы ослабили винт, прикрепили провод (клемма с обжимом), а затем затянули винт, что требует больших усилий.

Новые безвинтовые соединения Безвинтовые соединения, которые в последнее время стали обычным явлением в Европе, избавляют от необходимости затягивать винты, что значительно сокращает объем работы, необходимой для электромонтажа, и они постепенно становятся популярными в панелях управления по всему миру. Работа по откручиванию и затяжке винтов была заменена простым вставлением проводов для завершения электромонтажных работ, что значительно сократило время работы.Сначала вам нужно узнать о безвинтовых соединениях, а затем убедиться, насколько эффективен этот метод.

Вставные клеммы Вставные клеммы — это один из типов безвинтовых клемм. Электромонтаж завершается простой вставкой провода с гофрированным наконечником. Сила пружины прижимает наконечник к стенке клеммы для подключения провода.

Механизм Пружина зажима

Различия в электромонтажных работах Электромонтаж Винтовые клеммы

(1) Ослабьте винт. (2) Удалите винт.(3) Присоедините терминал. (4) Затяните винт.

Круглые клеммы

27 с *

Вилочные клеммы

7 с * Не требуется

Токопроводящий фитинг

Давление зажимной пружины надежно удерживает наконечник.

Цанговые зажимы

Вставка.

2s *

Манжеты

Нет работ по затяжке Примечание: Условия испытаний: IEC 60947-7-1

Не требуется

Не требуется

Не требуется

* На основе результатов демонстрационных испытаний OMRON.

| 5

Что такое клеммные колодки Push-In Plus? Клеммные колодки Push-In Plus были независимо разработаны компанией OMRON для облегчения ввода проводов и надежной фиксации проводов. Это так же просто, как вставить разъем для наушников: для подключения не требуются инструменты.

Легко вставляется

Плотно удерживается на месте

Клеммные колодки Push-In Plus компании OMRON так же просты, как вставка

Даже несмотря на то, что требуется меньшее усилие вставки, провода

прикрепляются к гнезду наушников.Это снижает нагрузку на пальцы рабочего.

прочно на месте. Передовые технологии проектирования и производства механизмов позволили получить пружину, которая обеспечивает лучшую работоспособность и надежность.

Стандарт МЭК

Push-In Plus

Винтовой клеммный блок

20 Н мин.

125N

112N

(диаметр кабеля) клеммная колодка (AWG20、0,5 мм2)

* Информация для клемм Push-In Plus и клеммных колодок с винтовыми зажимами основана на фактических данных измерений OMRON для XW2R.

Работа обеими руками

Возможна проводка с помощью многожильного провода

Оптимизированная форма для удержания отвертки была создана деталями из пластмассы

Вы можете вставить провода с наконечниками или также можете вставить твердый

и пружину. Работает бесперебойно при подключении многожильных проводов

или многожильных проводов.

прямо на терминал, потому что так легче навести на нужный терминал.

Многожильные провода

Муфты

Однопроволочные

Рекомендуемые продукты с зажимами Push-In Plus Источник бесперебойного питания (ИБП) S8BA

Импульсные источники питания S8VK-S

Измерительные и контрольные реле времени K8DT

Твердотельные реле h4DT

Розетки для реле с принудительно управляемыми контактами Common Sokets (для MY / h4Y (N) -B) (для G7SA) PYF-PU (-L) P7SA-PU Кнопочные переключатели Push-In Plus Terminal Block Series A22N-P / A30N-P / M22N-P

Твердотельные таймеры h4Y (N) -B

Общие сокеты (для G2R-S / h4RN-B / K7L-B) P2RF-PU

Тонкие реле ввода / вывода G2RV-SR

Твердотельные реле для нагревателей G3PJ

Мониторы мощности KM-N2 / KM-N3

Твердотельные таймеры h4RN-B

Тонкие реле ввода / вывода G3RV-SR

Клеммная колодка на DIN-рейку XW5T

Датчик утечки жидкости Усилители K7L-B

Клеммы реле ввода / вывода G70V

Цифровые контроллеры температуры

E5CC-B / E5 EC-B

6 | Основные сведения о панели управления

Эффективность проектирования

Применение CAD-системы электрического управления

CAD-система управления электрооборудованием значительно повышает эффективность и качество схем управления электрооборудованием Что такое CAD-система электрического управления? САПР электрического управления — это специализированное программное обеспечение для разработки принципиальных схем (схем элементарных электрических соединений), схем производства кабелей и схем расположения панелей управления.Специализированные электрические САПР существовали и раньше, но САПР, объединяющие управление проектными данными, в последнее время привлекают большое внимание.

Связь информации в реальном времени между схемами *

Схемы схем

Конструкция панели управления

Спецификации Координация Концептуальные соображения

Конструкция кабелей и жгутов

Центральная база данных

Списки

* Этот рисунок основан на функциональности E3. серия от Zuken Inc.

Использование высококачественных библиотек САПР электрического управления важно для максимизации функциональности САПР электрического управления.

Партнеры по электрическому контролю CAD:

Zuken Inc.

EPLAN

E3.series — это название продукта Zuken Inc. для решения по проектированию электрических и управляющих кабелей. EPLAN является зарегистрированным товарным знаком EPLAN Software & Service GmbH & Co. KG.

| 7

Преимущества внедрения САПР электрического управления Автоматическое создание диаграмм и списков Унифицированное управление проектной информацией в базе данных упрощает автоматическое создание диаграмм, например диаграмм производства кабелей, а также множества различных типов списков.

Сокращение объема работ по проектированию Автоматическое проектирование значительно сокращает объем работы, необходимой для создания диаграмм и списков.

Текущая ситуация с CAD

Сокращение общих проектных работ от 30% до 50% *

Сокращение от 50% до 70% схем производства кабелей * Сбор Проверка информации о спецификациях компонентов

Проектирование схем

Сбор Библиотека Проверка информации о технических характеристиках компонентов

Проектирование схем

Проектирование кабелей

Проверка диаграмм

Вывод спецификации

Проверка выпуска диаграмм проектирования кабелей

Деблокирование диаграмм

Пример

Доработка после изготовления Zuken E3.серии.

Обеспечение согласованности между схемами в реальном времени Результаты проектных работ (принципиальные схемы, схемы производства кабелей, схемы расположения панелей управления, схемы расположения клеммных колодок, списки разъемов и т. Д.) Можно редактировать с любой схемы, и изменения будут отражены в все связанные диаграммы и списки в реальном времени. Это помогает устранить ошибки ввода и забытые исправления, что значительно повысит качество дизайна.

Более высокое качество дизайна

Текущая ситуация

С CAD

За счет устранения ошибок ввода и забытых исправлений из диаграмм,

Информация о конструкции

Более высокое качество достигается в

Central Database

данных диаграмм и переработке после изготовления устранено.

Гибкий дизайн панели, включая разводку, проверку пересечений и обработку проводов Упрощенное трехмерное проектирование позволяет учитывать проверки пересечений и запрещенные зоны в проектах. Функция измерения длины провода позволяет заранее подготовить провода.

Повышение эффективности производства Более эффективное проектирование сопровождается большей эффективностью при подготовке, сборке и установке панелей.

Информация о панели Расчеты • Информация об обработке проводов • Перечень проводов, компонентов и внутри панели

• Количество

клеммных соединений

Примечание. Пример результатов внедрения САПР на этой странице основан на функциональности E3.серия от Zuken Inc.

8 | Основные сведения о панели управления

Эффективность проектирования

Panel Assist Web

Упростите и ускорьте проектирование панелей. Информация для решения производственных проблем с панелями управления

Panel Assist Web — это новый веб-сайт для наших клиентов, которые работают с панелями управления. Вы можете выбирать продукты и искать документы. Или вы можете найти решения проблем, с которыми вы сталкиваетесь при производстве панелей управления, и можете управлять спецификациями. Используйте этот веб-сайт для более эффективного проектирования панелей управления.

Взгляните сейчас! www.ia.omron.com/solution/panel/

Простой выбор продукта: регистрация не требуется. Решение Примеры отображения

Поиск информации по телефону

Помощь в решении проблем

Вы можете найти информацию, которая поможет вам решить проблемы с панелью управления, например вопросы сокращения или сокращения работы. (например, доступны пояснительные видеоролики по клеммным колодкам Push-In Plus.) Пример: поиск спецификаций

Простой выбор встроенных устройств Вы можете значительно сократить объем работы по выбору модели.Вы можете отфильтровать выбор по модели, а затем сравнить характеристики продукта для облегчения выбора. Образец: Дисплей рекомендаций

Найти информацию без

Потеряно В ответ на операции будут рекомендованы только правильные продукты и документы. Вы можете быстро найти нужную информацию и выбрать оптимальные продукты.

Можно добавить в спецификацию

| 9

Еще более удобные функции с регистрацией члена (бесплатная регистрация) Пример спецификации

Простое создание спецификации Вы можете создавать и сохранять спецификации продуктов OMRON и других производителей.Предусмотрены удобные инструменты для более сложного проектирования. От

BOM до

Сокращение проектных работ Вы можете использовать инструмент и различные удобные функции, начиная с BOM.

Предварительная проверка с помощью средства теплового моделирования

Сократите объем работы с помощью средства поддержки клеммных колодок Электрические характеристики и применимые провода автоматически отображаются для выбранных устройств. Вы можете легко выбрать клеммные колодки, необходимые для подключения устройств, не теряя времени.

Пример спецификации

Просто введите основную информацию панели управления в дополнение к информации о выбранном устройстве, чтобы понять риски нагрева и тем самым снизить необходимость в дальнейшей работе.

Замена новейшими продуктами

Скачивание документов сразу же после выбора деталей

Вы можете импортировать существующую спецификацию, чтобы проверить статус производства продукта и состояние запасов, а также заменить продукты наиболее подходящими современными продуктами.

Вы можете загрузить данные САПР или каталоги на нескольких языках.

10 | Основные сведения о панели управления

Меры по охране окружающей среды

Меры по нагреву

Для подавления повышения температуры внутри панели необходимо выбрать правильный вентилятор.

Если температура внутри панели увеличивается, срок службы устройств и деталей внутри панели сокращается, что может привести к неисправности. В частности, тепловыделение сильно влияет на устройства и детали, выделяющие тепло. Охлаждение панели и выбор вентилятора чрезвычайно важны для длительного использования панели и деталей внутри панели.

Выбор вентиляторов 1

Проверьте значения нагрева устройств и панели (кВт). Проверьте теплотворную способность каждого устройства, расположенного на панели управления, а затем найдите общую теплотворную способность. Вообще говоря, теплотворная способность указывает на потребляемую мощность, поэтому вы можете предположить, что потребляемая мощность равна теплоте сгорания.

Тепловая мощность (Вт) = Входная мощность

— Выходная мощность

Выходная мощность = — Выходная мощность КПД

2

ΔT устройств и панели: Допустимое повышение температуры (° C)

ΔT = T2 — T1

ΔT может быть получено путем вычитания температуры окружающей среды устройства T1 из допустимой внутренней температуры T2.Примечание. В качестве ориентира можно произвести расчет со значением 10 ° C. (Используйте более жесткие условия.)

ΔT = 10 ° C

3

4

Рассчитайте Q, требуемый расход (м3 / мин).

Q =

T1 Источник тепла

(норматив)

50 × Вт ΔT

T2

м3 / мин

Q = Расход (м3 / мин) ΔT = Допустимое повышение температуры (° C) W = Тепловая мощность (кВт)

Выберите размер необходимого вентилятора на основе максимального расхода.Обычно выбирают вентилятор с максимальной скоростью потока, в 1,3–2 раза превышающей расчетную требуемую скорость потока (Q). По мере увеличения скорости потока увеличивается шум. Если вентилятор используется в среде, где шум является проблемой, выберите вентилятор с меньшей скоростью потока.

5

Выбор параметров Если мелкие инородные тела могут попасть в вентилятор, выберите фильтр. Если тонкие предметы, например пальцы, могут попасть в вентилятор, выберите защиту для пальцев. Примечание. На самом деле результаты могут отличаться от расчетов, поэтому требуются измерения и подтверждение на реальной панели.

Пример расчета для панели управления с двумя блоками питания мощностью 100 Вт Примечание: S8JX-N10024C (выходное напряжение: 24 В постоянного тока, выходной ток: 4,5 А, КПД: минимум 83%) используется для блоков питания мощностью 100 Вт. . Сначала рассчитывается теплотворная способность (потребляемая мощность). Теплотворная способность (Вт) =

24 (В) × 4,5 (A)

— 24 (В) × 4,5 (A) 83 (%) 108 (Вт) = — 108 (Вт) = 22,120… (Вт) 0,83 Используются два источника питания, поэтому 22,12 (Вт) × 2 ≈ 44,2 (Вт) ≈ 0,04 (кВт) Q: Требуемый расход =

50 × 0.04 (кВт)

Расчет максимального расхода: Q × 2

ΔT: 10 [° C]

≈ 0,2 [м3 / мин]

0,2 ​​× 2 = 0,4 [м3 / мин]

Следовательно, один R87F -A □ A83H требуется в соответствии с максимальной скоростью потока, указанной в таблице справа. Примечание. В этом примере расчета предполагается, что панель управления содержит только два источника питания.

Модели и максимальный расход Модель

□ A15HP R87F-A □ A13HP R87F-A □ A93HP R87F-A □ A85HP R87F-A □ A83H R87F-A

Точка!

Максимальный расход (м3 / мин)

Размер (мм)

50 Гц

60 Гц

120 × 120 × t 38

2.7

3,1

120 × 120 × t 25

1,9

2,2

92 × 92 × t 25

0,9

1,0

80 × 80 × t 38

0,8

0,9

80 × 80 × t 25

0,6

0,7

Если расход недостаточен, два вентилятора могут работать параллельно, что примерно вдвое превышает максимальный расход. Q1 × 2 ≈ Q2

Q1: Расход одного вентилятора Q2: Расход при параллельной работе

| 11

Направление воздушного потока и разница в охлаждающем эффекте на входе / выходе, когда выделяющие тепло части сконцентрированы в одном месте

Справочная информация: Воздушный поток вентилятора направлен в одном направлении, которое указано в верхней части вентилятора.

Когда тепловыделяющие части находятся во многих местах

Направление вращения вентилятора

Тепловыделение

Направление воздушного потока Тепловыделение

Тепловыделение

Впускное отверстие

Направление воздушного потока Тепловыделение

Преимущества установки на впуске

Преимущества Установка выхода

— Вы можете сконцентрировать охлаждение на тепловыделяющих частях. — Давление внутри ящика увеличивается, что снижает попадание пыли из других отверстий.

— Можно охладить большую площадь.

Направление вращения вентилятора

Выходное отверстие

Направление воздушного потока

Рекомендуемые осевые вентиляторы R87F Размер осевых вентиляторов переменного тока [мм]

Большой

120 × 120 × t 38

R87F-A

A15HP 9000 120D × т 25

R87F-A

□ A13HP

92 × 92 × т 25

R87F-A

□ A93HP

80 × 80 × т 38

R87F-A

□ 9850002HP 80 × т 25

R87F-A

□ A83H

Расход

[м3 / мин]

Малый 0.6 (0,7)

0,8 (0,9)

0,9 (1)

1,9 (2,2)

2,7 (3,1)

Опции

при 50 Гц (60 Гц)

Модели

Разъем с фильтрами для защиты пальцев кабеля

Штекер с кабельным фильтром Защита пальцев

R87F-PC (JT)

□ R87F-FL □ (S) R87F-FG

* Требуется для моделей с клеммами (модели с буквой «P»).

Найдите OMRON R87F для получения подробной информации.

12 | Основные сведения о панели управления

Меры по охране окружающей среды

Меры по обеспечению высокой влажности

Если панель управления устанавливается в месте с высокой влажностью, необходимы меры против коротких замыканий.Конденсат образуется на панели управления в результате разницы между температурой устройства и температурой наружного воздуха. Этот конденсат может прилипнуть к печатной плате, и если конденсат и пыль будут постоянно собираться на печатной плате, произойдет короткое замыкание. Примеры коротких замыканий, вызванных конденсацией

Случай 1: Короткое замыкание из-за капель воды, образовавшихся в результате конденсации

Случай 2: Короткое замыкание, вызванное повторяющейся конденсацией и накоплением пыли

Старение

Установки работают.

После полудня

Перерыв

Объекты остановлены.

Старение

График обработки Утро

Объекты работают.

Объекты остановлены.

Конденсация возникает, если существует разница между температурой, возникающей в результате выделения тепла устройством, и температурой воздуха, когда оборудование остановлено.

Предотвращение коротких замыканий с помощью изделий с покрытием на печатных платах или модификациях Покрытие

На

печатных плат может быть нанесено покрытие для защиты от влажности и снижения вероятности короткого замыкания.

Рекомендуемые продукты с печатными платами с покрытием

Блоки питания с импульсным режимом

S8VK-S S8FS-G

ПЛК Micro

CP1E CP1L CP1H CP1W

Таймеры

h4CR h4DT h4Y-B

H4DT h4Y-B

H4DT h4Y-B N

За дополнительной информацией о покрытии обращайтесь к своему представителю OMRON.

Цифровые контроллеры температуры

E5 C / E5 E5CB

□ C-B

Однофазный контроллер мощности

G3PW

Найдите OMRON по названию модели.

| 13

MEMO

14 | Основные сведения о панели управления

Меры предосторожности при работе с машиной

Примеры и меры по предотвращению отказов электродвигателей

Реализация мер защиты при сбоях важных устройств

В целом, когда устройства используются в течение длительного периода времени, они с течением времени изнашиваются, и в конечном итоге потерпят неудачу. Чтобы свести к минимуму последствия отказа устройства, мы рекомендуем заранее принять меры защиты для важных устройств.В этом разделе обсуждаются двигатели, которые являются важными устройствами.

Двигатели Двигатель преобразует электрическую энергию в механическую. Благодаря своим характеристикам двигатель имеет как электрическую, так и механическую структуру, и он выполняет очень важные функции. Электроэнергия

Двигатель

Механическая энергия

Существуют различные типы отказов, которые приводят к отказу двигателя. Обнаруживая аномальные сигналы и используя их для остановки двигателя, можно избежать отказа двигателя и повреждения нагрузки двигателя.Основные примеры отказов двигателя и продукты, которые можно использовать для обнаружения отклонений двигателя, представлены на правой странице.

Одно очко!

Неужели просто выключателей и тепловых реле недостаточно в качестве защитных мер? Не все типы двигателей и режимов работы можно защитить только автоматическими выключателями и тепловыми реле. Обычные тепловые реле не могут обнаружить обрыв фазы во время работы, поэтому работа может быть нестабильной.

Пример: автоматические выключатели не могут обнаружить обрыв фазы.

Отключение

| 15

Примеры отказа двигателя (явления) Ошибки потери фазы

Не запускается

Горение из-за потери фазы

Нестабильная работа

Пример: отключение линии питания

• Двигатель не запускается.• Двигатель не может работать с нагрузкой.

• Принудительный запуск вызывает перегорание двигателя.

• Прекращение работы при большой нагрузке. • Прерывистый запуск и остановка и т. Д.

Обрыв фазы при запуске Причины

Сварные контакты внутри выключателя

Обрыв фазы во время работы

Отключение • Колеса перекатываются или люди наступают на линии • Кабели слишком сильно согнуты и т. Д.

Выключатель

Обрыв фазы внутри двигателя

Ослабленные винты (нарушение контакта в проводке)

Внутри двигателя Сварка клемм

Обращение фаз (чередование фаз) Ошибки

Обратное вращение двигателя приведет к повреждению клапанов в насосах.

Неправильная проводка вызывает обратное вращение двигателя. Неправильная проводка • Подвижное оборудование • Неправильная фаза на стороне линии питания

Перегрузки Уловленные посторонние предметы блокируют двигатель.

Конвейер утечки тока заблокирован.

Утечка тока из-за повреждения изоляции

Посторонние предметы

Рекомендуемые защитные реле обнаруживают обрыв фазы и последовательность фаз В модели добавлены транзисторные выходы для стабильной работы с ПЛК. Последовательность фаз Реле обрыва фазы

K8DT-PH

Обратные клапаны

・ Износ в возрасте ・ Износ из-за проникновения воды или масла

16 | Основные сведения о панели управления

Меры предосторожности для машины

Выбор реле:

«Лучше слишком большое, чем слишком маленькое» не применяется

Надежность цепи

будет повышена путем выбора подходящего реле для нагрузки.

С помощью компьютера или смартфона вы можете выбрать жесткий диск или память с дополнительной емкостью. В общем, что-то большее часто срабатывает, чтобы заменить что-то меньшее, как, например, в поговорке «лучше слишком большое, чем слишком маленькое». Однако это не работает с реле. Структурные условия, необходимые в управляющем реле для пропускания большого тока в отличие от минутного тока, различны, поэтому необходимо выбрать подходящее реле. Выбор подходящего реле поможет повысить надежность релейной цепи.Вам необходимо понимать характеристики реле и правильно выбирать реле, чтобы повысить качество цепей управления.

Методы выбора реле Коммутация мощных нагрузок

Переключение минутных нагрузок

Важным параметром, определяющим отключающую способность контактов, является

Для уменьшения вероятности выхода из строя контактов используйте раздвоенные контакты

размер зазора между контактами тот же полюс. Двойной разрыв

(см. Правую страницу) с двумя точками контакта более эффективен, чем

контактов (см. Правую страницу) с большим зазором эффективнее.Ag

с одиночными контактами с одной точкой контакта. Кроме того, в качестве материала контактов обычно используются дуги из сплава

с высокой проводимостью.

, генерируемые при переключении минутных нагрузок, малы, поэтому они не являются

Однако сплавы Ag не подходят для переключения минутных нагрузок,

не удаляют оксидные и другие пленки. Следовательно, Au или сплавы Au, которые сопротивляются

, создают дуги при переключении, потому что органические пленки легко образуются при коррозии

.

используются в качестве материала контактов.

контактные поверхности.

Однако они не подходят для коммутации больших токов из-за меньших размеров контактов и более низкой проводимости по сравнению со сплавами Ag.

Различия и тенденции в материалах контактов Сплав Ag

Контакты с покрытием из золота

Сплавы с покрытием из серебра

обладают высокой проводимостью и эффективны при переключении больших размеров

Контактные поверхности плакированы золотом, который имеет высокое сопротивление нагрузкам

. Происходит некоторая коррозия, но дуги переключения имеют очистку

от коррозии, чтобы повысить устойчивость к коррозии.Формирование эффекта

, удаляющего органические пленки, образующиеся на контактных поверхностях.

резистивная пленка будет подавлена, а искрение будет также уменьшено, чтобы эти контакты были эффективными при минимальных нагрузках. Плакировка Au

Сплав Ag

Сплав Ag Сплав Cu

Сплав меди

Высокий Низкий

Примечание: Au: золото, Ag: серебро, Cu: медь.

Коммутационная способность Устойчивость к коррозии

Низкая Высокая

| 17

Различия в конфигурации контактов и примеры применения Конфигурация контактов Двойные размыкающие контакты

Общие нагрузки Высокопроизводительные нагрузки Рекомендации: Нагрузки более 15 А

Примеры применения

Высокая производительность Переключение компрессоров и нагревателей Управляющие приложения для переключения двигателей

Примечание : Для реле 40 А для переменного тока и 10 А для постоянного тока.

Одиночные контакты

Общие нагрузки Норма: от 0,05 до 15 A

Подвижный контакт Фиксированный контакт

Цепи общей последовательности

Изображение контакта

Раздвоенные контакты

Подвижный контакт Фиксированный контакт

Минутные нагрузки

Входы ПЛК, сигнальные входы ,

Рекомендации: менее 0,05 A

и цепи с самоудержанием

Изображение контакта

Перемычка, раздвоенные контакты

Минутные нагрузки Рекомендации: менее 0.01 A

Подвижный контакт Неподвижный контакт

Изображение контакта

Примечание. Надежность контакта повышается, поскольку достигается почти линейный контакт и увеличивается вес на площадь поверхности.

Приложения сигнализации (Редкие приложения)

Малая пропускная способность

Основные примеры моделей реле, конфигурации контактов и материалов контактов Реле для цепей управления

Модель

Повышенная грузоподъемность (2) MK

Еще более высокая грузоподъемность (3 ) MM

(1)

модельного года

Одинарный

MK

Одинарный

Сплав Ag

(3) MM

Одинарный

Сплав Ag

(4) MY (S)

Одинарный

2- Полюс: сплав Ag 4-полюсный: плакировка Au + сплав Ag

(5) MK-S

Одинарный

Сплав Ag

(6) MY4Z

Раздвоенный

Плакировка Au + сплав Ag

(7) MY4Z -CBG

Поперечная планка раздвоенная

Плакировка из золота + сплав серебра

(8) MYQ

раздвоенная

Покрытие из золота + сплав серебра

(9) MY4H

Бифуркация из сплава

Покрытие из серебра MY2K 900 03

Одиночное

Покрытие золотом + сплав Ag

(11) G7K

Одиночный

(1)

MY

Покрытие золотом + сплав Ag

(12) MKK

Одиночный

Повышенная надежность контакта (мин. Нагрузки) (6) MY4Z

Еще большая надежность контактов (минутные нагрузки) (7) MY4Z-CBG

Повышенная устойчивость к окружающей среде (8) MYQ

Устойчивость к коррозионным газам (9) MY4H

Цепи удержания (10) MY2K

Реле с механическим приводом (11) G7K

Переключение нагрузки постоянного тока большой емкости (14) MK-S (X)

Сплав Ag

(13) MMK

Отдельный

Сплав Ag

(14) MK- S (X)

Двойной разрыв

Сплав Ag

(15) MMX

Одинарный

Сплав Ag

(16) G2R- □ -S

Одинарный

Сплав Ag

(17) G2R- □ -S

Одиночный

Сплав Ag

(18) LY

Одиночный 900 03

Сплав Ag

(19) G7J

Двойной разрыв

Сплав Ag

(20) G7Z

Двойной разрыв

Сплав Ag

(21) MMX

Одинарный

Сплав Ag

(22) MK-S (X)

Двойной разрыв

Сплав Ag

(23) G2RV- □ -AP

Одинарный

Золотое покрытие + сплав Ag

(24) G7T для входа

Поперечная планка раздвоенная

Плакировка из золота + Ag сплав

(2)

Повышенная грузоподъемность (5) MK-S

Повышенная грузоподъемность (12) MKK

Еще более высокая грузоподъемность (13) MMK

Большое количество полюсов (15) MMX

Тонкие реле (16) G2R-

□ -S

Примечание. В цепях управления используются в основном двухполюсные реле.

Реле для приложений ввода / вывода

Высокая емкость переменного тока (18) LY Высокая емкость постоянного тока (21) MMX

Еще большая емкость (19) G7J Еще большая емкость (22) MK-S (X)

Еще большая емкость (20) G7Z

Типы оконечных реле Терминальные реле (4 точки)

(17)

G2R- -S

Минутные нагрузки (23) G2RV-

□ -AP

Тонкая конструкция (25 ) G7T

Примечание: в основном однополюсные реле используются для приложений ввода / вывода.

Еще более высокая надежность (24) G7T Еще более тонкий корпус (26) G2RV

(27) G6B-4BND / 4CB (28) G6D-F4B

Блоки ввода / вывода (8 или 16 точек)

(29) G70V -SI Series (30) G70V-SO Series (31) G7TC-I Series (32) G7TC-O Series

□ □

Материалы контактов 2-полюсный: сплав Ag 3-полюсный: сплав Ag 4-полюсный: плакировка Au + Ag сплав

(для последовательностей реле) Подтверждение работы цепи (4) MY (S)

Конфигурация контактов

(25) G7T для выхода Одинарный

Сплав Ag

(26) G2RV_SR

Отдельный

Сплав Ag

(27) G6B-4BND

Одинарный

Сплав Ag

(27) G6B-4CB

Одинарный

Сплав Ag

(28) G6D-F4B

Одинарный

Ag

Серия G70V-SI Одинарная

Покрытие золотом + сплав Ag

(30) Серия G70V-SO Одинарный

Сплав Ag

(32) G7TC-O □ Серия Одинарный

Сплав Ag

(31) G7TC-I □ Серия Поперечная балка раздвоенная плакировка Au + сплав Ag

18 | Основные сведения о панели управления

Стандарты

Типы сертификации UL

Существуют списки UL и признание компонентов UL для сертификации UL.

Сертификация UL требуется для панелей управления, используемых в США. Здесь мы описываем разницу между сертификацией в качестве компонента, включенного в список UL (список), и сертификатом для компонента, признанного UL (R / C).

Действия, необходимые для новых или пересмотренных компонентов, используемых в панелях управления для США. Промышленные панели управления, используемые в США, должны соответствовать стандарту UL508A. Требования к компонентам, используемым в панелях управления, соответствующих UL 508A, различаются в зависимости от сертификации UL (компоненты, внесенные в список UL, или компоненты, признанные UL).

Соответствие UL 508A

Использование компонентов, внесенных в список UL Применение к UL

не требуется.

Использование компонентов, признанных UL Требуется приложение UL.

● Если необходимы срочные изменения компонентов для регулировки или устранения проблем, они могут быть выполнены немедленно.

● Эти компоненты должны быть зарегистрированы. Необходимо подготовить документы и данные, необходимые для регистрации, и подать заявление в UL. ● UL проверит условия сертификации и обработает изменения, поэтому потребуется время для использования новых или обновленных компонентов.

Изменения возможны в любое время.

Требуется регистрация компонента, что задерживает подачу заявки.

● Новые или обновленные компоненты можно использовать в любое время.

ОК!

ПОДОЖДИТЕ!

| 19

Существуют также различия в зависимости от того, подключен ли компонент напрямую к устройствам или оборудованию за пределами панели управления. Пример на месте окончательной установки панели управления

Использование компонентов, включенных в список UL

Использование компонентов, признанных UL

Разрешена проводка.

Подключение не допускается.

Устройство / оборудование

Устройство / оборудование

Примечание. Есть некоторые исключения.

Очко!

Для людей, которые хотят знать больше

Листинг UL

Признание компонентов UL

● В целом эта сертификация распространяется на конечные продукты, которые используются обычными пользователями, такие как станки, роботы и другое оборудование

● Эта сертификация распространяется на компоненты, встроенные в конечные продукты, которые не работают сами по себе или имеют ограниченное количество

, которые напрямую контролируются оператором.

функциональные возможности (формованные изделия, провода, печатные платы и универсальные

● Поскольку предполагается, что оборудование будет использоваться оператором или обычным пользователем, существует множество ограничений и оценочных тестов для конструкций и компонентов конфигурации.

Системы автоматизации). ● Компоненты, для которых не требуется листинг UL, подпадают под действие UL Component Recognition.

Рекомендуемые компоненты, внесенные в список UL Идеально подходят для небольших панелей управления Печатные платы с покрытием для большей устойчивости к окружающей среде Подключения для упрощения электромонтажа

Надежная и простая работа Источник питания во всем мире Устойчивость в жестких условиях Простая и быстрая установка Самый компактный класс на рынке

Во всем мире Трехфазный источник питания Устойчив в тяжелых условиях Простая и быстрая установка Самый компактный класс на рынке

Импульсные источники питания

Импульсные источники питания

Импульсные источники питания

(60 Вт, 120 Вт, 240 Вт). -W, 480-Вт)

(модели 15, 30, 60, 120, 240 и 480 Вт)

(120 Вт, 240 Вт, 480 Вт и модели 960-W)

S8VK-S

S8VK-G

S8VK-T

Для получения подробной информации выполните поиск «OMRON S8VK-S».

Найдите “OMRON S8VK-G” для получения подробной информации.

Найдите “OMRON S8VK-T” для получения подробной информации.

20 | Основные сведения о панели управления

Конструкция панели управления с учетом стандартов электробезопасности

Стандарты

Необходимо учитывать стандарты электробезопасности IEC 60204-1, касающиеся панелей управления машиной. Прерыватели источника питания, расположение устройств и средства защиты от поражения электрическим током для конструкции панели управления описаны с точки зрения стандартов безопасности.

Устройства отключения (выключатели) источника питания

— ВКЛ “| »И OFF«

Устройства отключения (выключатели) источника питания

»должны быть указаны.

— Должны быть внешние средства управления (например, дескриптор). — Должны быть средства для блокировки устройства в положении ВЫКЛ. — Должна быть подходящая мощность отключения. И т. Д.

Расположение устройств

(1) Устройства отключения электропитания: от 0,6 до 1,9 м, рекомендуемая макс .: 1,7 м (2) Устройства ручного управления: 0.6 м или выше (3) Клеммы: 0,2 м или выше (4) Устройства, к которым необходимо приближаться для периодического обслуживания или регулировки: от 0,4 до 2,0 м

Степень защиты корпуса: IP22 или лучшая защита от поражения электрическим током

Когда корпус открыт : — Должна быть обеспечена возможность открытия корпуса при отключении заряженных секций. — Если корпус можно открыть без отключения заряженной секции, все заряженные секции должны иметь защиту IP2X или IPXXB. Если предусмотрен барьер, для его снятия должен потребоваться инструмент, или заряженный участок должен автоматически отрезаться при его удалении.

Дополнительная информация

IP2X: Защита от посторонних предметов диаметром 12,5 мм или более (эквивалент пальца) IPX2: Защита от вертикально падающих капель воды при наклоне корпуса до 15 ° IPPXXB: Защита от приближающегося пальца

См. Рисунок

(номера с 1 по 4 соответствуют позициям с 1 по 4 в разделе «Расположение устройств»). Устройства, управляемые вручную (например, переключатели)

Панель управления (корпус) 2.0 м

1,9 м (1,7 м)

(1) (4) Ручка управления устройством отключения электропитания (например, выключатель)

(2) 0,6 м

(3)

0,6 м

0,4 м

0,2 ​​м

— Конструкция не позволяет открывать дверцу панели, если не отключено электропитание. — Если дверь можно открыть, не отключая электропитание, заряженные секции должны быть защищены, например, крышками, чтобы к ним нельзя было дотронуться пальцами или подобными предметами.

Примечание: значения являются высотой от рабочей поверхности.

| 21

Цвета компонентов панели управления Важно правильно понимать значение цветов индикаторов, рабочих частей и проводов. Состояние машины отображается цветом индикатора

Общие правила

Общее значение рабочего устройства (рабочей части) цвет

Цвет

Значение

Описание

Действия оператора

Описание

Красный

Аварийный

Опасная ситуация

Опасная ситуация

Немедленные действия при возникновении опасной ситуации

Активировать в случае опасной ситуации или чрезвычайной ситуации

Желтый

Осторожно

Ненормальная ситуация Надвигающаяся критическая ситуация

Мониторинг и / или вмешательство

Активировать в случае ненормального состояния

Зеленый

Нормальный

Нормальная ситуация

Никаких особых действий не требуется

Активация, чтобы инициировать нормальные условия

Синий

Обязательный

Индикация ситуации, требующей действий оператора

Требуемые действия

Активация для условий требует обязательных действий

Белый

Нейтральный

Другие ситуации Ситуация, в которой использование красного, желтого, зеленого или синего цвета не представляется целесообразным

Мониторинг

Запуск функций

Состояние человека или процесса Экологическая безопасность

Пример применения ● Аварийная остановка ● Остановка или выключение для аварийной остановки ● Запуск аварийной функции

Опасность

Экстренная ситуация

● Вмешательство для подавления ненормального состояния ● Вмешательство для перезапуска прерванного автоматического цикла

Осторожно

Нарушение

Safe

Нормальный

● Белый цвет является наиболее подходящим цветом для устройства (рабочей части) для запуска или включения чего-либо, но зеленый также приемлем.

Обязательно

● Функция сброса ● Белый цвет может использоваться для любой функции, кроме аварийной остановки.

Требования к цвету для выключателей аварийного останова Рабочая часть: Красный Фон: желтый

Цвета проводов (IEC 60204-1) Применимый провод

Цвет

Цепь заземления

Зелено-желтая спираль

Цепи нейтрали питания

Голубой

Первичные силовые цепи

Черный

Цепи управления постоянным током

Синий

Цепи управления переменным током

Красный

Исключенные цепи (например.g., цепи блокировки)

Оранжевый

Примечание: выдержка из IEC 60204-1

Рекомендуемые рабочие устройства Переключатели, применимые во всем мире, разработаны для обеспечения компактности, простоты и безопасности.

Выключатели аварийного останова, соответствующие различным стандартам

Кнопочные выключатели

Выключатели аварийного останова

A22N

A22E

Для получения подробной информации найдите OMRON A22N.

Найдите OMRON A22E, чтобы узнать подробности.

22 | Основные сведения о панели управления

Ссылка

Экономия места на панелях управления без трансформаторов

Исключение трансформаторов для цепей управления (использование импульсного источника питания с трансформатором, соответствующим IEC 61558-2-16) Схема управления

IEC 60204-1 в Директиве по машинному оборудованию указано, что, если в цепь управления подается питание переменного тока, в цепи управления должен использоваться трансформатор, а трансформатор должен иметь отдельные (составные) обмотки.Трансформатор

Импульсный источник питания

ПЛК или другое устройство

Цепь управления трансформатора, соответствующая IEC 61558-2-16

Иногда трансформатор можно исключить. В МЭК 61558-2-16 также указано, что импульсный источник питания, в котором используется трансформатор с отдельными (составными) обмотками, удовлетворяет вышеуказанному условию. Это означает, что трансформатор в цепи управления можно исключить, используя этот тип импульсного источника питания.

Импульсный источник питания

ПЛК или другое устройство

Рекомендуемые источники питания Для 380–480 В переменного тока

Для 100–240 В переменного тока

Для 100–240 В переменного тока

Трехфазный источник питания по всему миру Устойчивый в жестких условиях Простота и быстрая установка Самый компактный класс на рынке

Идеально подходит для небольших панелей управления Печатные платы с покрытием для лучшей устойчивости к окружающей среде Подключения для простого электромонтажа

Надежность и простота эксплуатации — Источник питания во всем мире Устойчив в жестких условиях Простая и быстрая установка Самый компактный класс на рынке

Импульсные источники питания (модели на 120, 240, 480 и 960 Вт)

Импульсные источники питания

Импульсные источники питания (15 Вт, 30 Вт, 60 Вт). -W, 120-Вт, 240-Вт и 480-Вт)

S8VK-T

(60 Вт, 120 Вт, 240 Вт, 480 Вт)

Найдите «OMRON S8VK-T» для Детали.

Одно очко!

S8VK-S

Подробности ищите по запросу «OMRON S8VK-S».

Напряжение промышленных источников питания в мире часто составляет от 380 до 480 В переменного тока.

Площадь

Промышленное напряжение питания

Площадь

США

Трехфазное, 460 или 480 В

Китай

Трехфазное, 380 В

Трехфазное, 380, 400 или 415 В

Индия

Трехфазный, 400 или 415 В

Трехфазный, 380 В

Япония

Трехфазный, 200 В

Европа Таиланд

Промышленное напряжение питания

S8VK-G

Искать «OMRON S8VK-G» для подробностей.

| 23

MEMO

24 | Основные сведения о панели управления

Справочная информация

Универсальный дизайн в цвете

Добавление удобства в производство

Что такое универсальный дизайн в цвете? Универсальный цветной дизайн был разработан для предоставления продуктов, помещений, зданий, окружающей среды, услуг и информации как можно большему количеству людей с учетом людей со слабой цветовой гаммой.

Процент людей со слабым цветом кожи В Японии один мужчина из 20 и одна женщина из 500 и старше 3.Предполагается, что 2 миллиона человек по всей Японии страдают деструкцией цвета. Процент людей со слабостью цвета еще выше в Европе и Соединенных Штатах и ​​составляет от 8% до 10% на Западе и от 2% до 4% в Африке среди мужчин. Предполагается, что более 200 миллионов человек в мире страдают от дурноты цвета.

Ценность цветного универсального дизайна Дизайн для людей со слабым цветовым восприятием принесет пользу людям с нормальным цветовым зрением, поскольку он позволит создавать хорошо организованные и простые для понимания дизайны. Поэтому цветной универсальный дизайн ценен для всех.Кнопочные переключатели и другие операционные переключатели используются не только на производственных линиях на фабриках, но и в общественных учреждениях, на транспорте, в других инфраструктурных приложениях, в пищевых машинах и медицинском оборудовании — это лишь несколько примеров. Операционная ошибка в медицинском учреждении может привести к опасным для жизни несчастным случаям. В инфраструктуре несчастные случаи со смертельным исходом, дорожно-транспортные происшествия, пожары и другие аварии могут быть результатом единственной ошибки при эксплуатации. Давайте создадим более добрую рабочую среду, улучшив социальную цветовую среду, чтобы облегчить ее использование людьми с различными типами цветового зрения.

Моделирование того, как люди с нестандартным цветовым зрением видят цвета

Люди с нормальным цветовым зрением (тип C)

Моделирование людей с плохим цветовым зрением (тип P)

Нам необходимо обеспечить четкий контраст при использовании цвета на табличках с именами и в тексте, отображаемом на сенсорных панелях и других устройствах. Примеры цветов, которые трудно различить

Примеры цветов, которые легко отличить

ABC ABC

ABC ABC

ABC ABC

ABC ABC

ABC ABC

ABC ABC

Красный

Красный

и черный

Зеленый и коричневый

Белый и синий

Бело-зеленый

Белый и красный

ABC ABC

ABC ABC

ABC ABC

ABC ABC

ABC ABC

ABC

ABC

ABC зеленый

Красный и фиолетовый

Темно-синий и черный

Желтый и синий

Желтый и черный

Контрастный зеленый

Недостаточный контраст между цветами текста и фона, поэтому текст трудно читать. возможно даже, что присутствие текста не заметят.

Имеется четкий контраст между цветами текста и фона. Яркий цвет текста используется на темном фоне или темный цвет текста используется на ярком фоне.

Информация на этой странице основана на информации, результатах оценки, концепциях и примерах от Color Universal Design Organization (NPO).

Рекомендуемые рабочие устройства

Соответствует цвету Универсальный дизайн * Кнопочные переключатели (нажимные клеммы)

Кнопочные переключатели A22N-P

A22N

* Желто-сине-белый и красно-сине-белый цветовые сочетания соответствуют цветовому универсальному дизайну.

| 25

Ссылка

Нововведения в области отображения для панельных устройств

Повышение видимости за счет использования белых символов на черном фоне

Панели управления всегда включают контрольные величины (например, температуры или давления). Контрольные количества являются важными параметрами, влияющими на качество заготовки, и контрольные количества обычно выводятся на лицевую панель панелей управления. Хотя сенсорные панели становятся популярными методами отображения для моделей высокого класса, связанные с этим затраты приводят к тому, что многие панели управления используют контроллеры с дисплеями.Панели управления устанавливаются в различных условиях освещения, от хорошо освещенных до тускло освещенных. Вам нужны панельные устройства с хорошей видимостью. Видимость дисплеев увеличивается с разницей в яркости используемых цветов, поэтому дисплеи с большой разницей в яркости цвета легко распознаются на расстоянии или в ярких или темных местах. Если фон черный, белый дает наибольшую разницу в яркости, но желтый хроматический цвет привлекает внимание лучше.

Видимость различных цветов на черном

Пример: белые символы на черном фоне используются во многих типах мест.

* Эта иллюстрация основана на функциональных возможностях системы E3.series от Zuken Inc.

Создание панелей с хорошим дизайном и хорошей видимостью За счет включения в панели больших устройств отображения с белыми или желтыми символами на черном фоне, не только улучшается видимость, но и становятся возможными панели с высоким чувством дизайна.Кроме того, панели управления не всегда просматриваются непосредственно перед ними, поэтому углы обзора также важны. При выборе компонентов учитывайте видимость под углом. Дисплей остается легко читаемым даже с широких углов обзора.

Рекомендуемые контроллеры с дисплеями ● Большие белые фотоэлектрические дисплеи, которые легко читаются и обеспечивают лучшую видимость. ● Простота использования — от выбора модели до настройки и эксплуатации. ● Полный набор возможностей ввода / вывода, функций и производительности. ● Обрабатывает больше приложений.Цифровые контроллеры температуры

E5

□ C / E5 □ C-Bseries

Подробности можно найти по запросу «OMRON E5_C».

2

Каталоги продукции для панелей управления 盤 向 け 商 の ご 案 内 Розетки, тонкие реле ввода / вывода, клеммы реле ввода / вывода Push-In Plus клеммные колодки серии PYF-PU, P2RF-PU, G2RV-SR / G3RV -SR, G70V / P7SA-PU

Импульсные источники питания

Контрольно-измерительные реле

Полупроводниковые таймеры

Цифровые контроллеры температуры

S8VK-S

K8DT

h4DT

серии

E5.№ J213

Кат. № T206

Кат. № N210

Кат. № M091

Твердотельные реле для нагревателей

Клеммные колодки DIN Track

Power Monitors

G3PJ

XW5T

KM-N2 / KM-N3

Кат. № J211

OMRON Corporation

Кат. № G123

Industrial Automation Company

Кнопочные переключатели серии Push-In Plus с клеммными колодками A22N-P / A30N-P / M22N-P

Кат. Нет.N212

Киото, ЯПОНИЯ

Кат. № h320

Кат. № A253

Официальный дистрибьютор:

Контактное лицо: www.ia.omron.com Региональная штаб-квартира OMRON EUROPE BV Wegalaan 67-69, 2132 JD Hoofddorp, Нидерланды Тел .: (31) 2356-81-300 / Факс: (31) 2356-81-388

OMRON ELECTRONICS LLC 2895 Greenspoint Parkway, Suite 200 Hoffman Estates, IL 60169 USA Тел .: (1) 847-843-7900 / факс: (1) 847-843-7787

OMRON ASIA PACIFIC PTE. LTD. No. 438A Alexandra Road # 05-05 / 08 (вестибюль 2), Alexandra Technopark, Singapore 119967 Тел .: (65) 6835-3011 / факс: (65) 6835-2711

OMRON (CHINA) CO., ООО Комната 2211, Башня Банка Китая, 200 Yin Cheng Zhong Road, Новый район Пудун, Шанхай, 200120, Китай Тел .: (86) 21-5037-2222 / Факс: (86) 21-5037-2200

© OMRON Corporation 2017 Все права защищены. В интересах улучшения продукта технические характеристики могут быть изменены без предварительного уведомления. Кот. № Y222-E1-01

0117

% PDF-1.4 % 1894 0 объект > эндобдж xref 1894 110 0000000016 00000 н. 0000007250 00000 н. 0000007402 00000 н. 0000007440 00000 н. 0000008960 00000 н. 0000009111 00000 п. 0000009228 00000 п. 0000009343 00000 п. 0000009539 00000 п. 0000009592 00000 н. 0000009658 00000 п. 0000009710 00000 н. 0000009762 00000 н. 0000009879 00000 п. 0000010030 00000 п. 0000010145 00000 п. 0000010244 00000 п. 0000010343 00000 п. 0000010442 00000 п. 0000010593 00000 п. 0000010692 00000 п. 0000010843 00000 п. 0000017974 00000 п. 0000018073 00000 п. 0000018224 00000 п. 0000025487 00000 п. 0000032768 00000 п. 0000032867 00000 п. 0000033018 00000 п. 0000033117 00000 п. 0000033242 00000 п. 0000033393 00000 п. 0000038350 00000 п. 0000039387 00000 п. 0000040426 00000 п. 0000040964 00000 п. 0000041512 00000 п. 0000042027 00000 н. 0000042548 00000 п. 0000042874 00000 п. 0000043082 00000 п. 0000043710 00000 п. 0000044242 00000 п. 0000044432 00000 п. 0000044545 00000 п. 0000044630 00000 н. 0000045667 00000 п. 0000051632 00000 п. 0000052010 00000 п. 0000056403 00000 п. 0000056651 00000 п. 0000057113 00000 п. 0000057523 00000 п. 0000057754 00000 п. 0000058211 00000 п. 0000058268 00000 п. 0000058352 00000 п. 0000058796 00000 п. 0000059264 00000 п. 0000059388 00000 п. 0000059539 00000 п. 0000059984 00000 н. 0000060452 00000 п. 0000060576 00000 п. 0000060727 00000 п. 0000061173 00000 п. 0000061641 00000 п. 0000061765 00000 п. 0000061916 00000 п. 0000066191 00000 п. 0000066647 00000 п. 0000067115 00000 п. 0000067822 00000 н. 0000068058 00000 п. 0000068302 00000 п. 0000069478 00000 п. 0000069798 00000 п. 0000070152 00000 п. 0000082546 00000 п. 0000082587 00000 п. 00000

00000 п. 00000

00000 п. 0000106007 00000 п. 0000106048 00000 н. 0000142973 00000 н. 0000143014 00000 н. 0000185475 00000 н. 0000185554 00000 н. 0000185944 00000 н. 0000186023 00000 н. 0000186495 00000 н. 0000186574 00000 н. 0000187048 00000 н. 0000187127 00000 н. 0000187591 00000 н. 0000187670 00000 н. 0000188133 00000 н. 0000188212 00000 н. 0000188544 00000 н. 0000188623 00000 н. 0000188957 00000 н. 0000189036 00000 н. 0000189437 00000 н. 0000189904 00000 н. 00001

00000 н. 00001

00000 н. 00001

00000 н. 00001

00000 н. 00001

00000 н. 0000002496 00000 н. трейлер ] / Назад 7238573 >> startxref 0 %% EOF 2003 0 объект > поток hYyXW? _6ȒfB.4 (Jg — + (* .J + Nu + * Dl / Z : m / * X} P ??

GE JGB735SP1SS Детали: панель управления и варочная панель

2 Ручка управления диапазоном / духовкой / плитой GE
Артикул: WB03X24818 Вид №2 на диаграмме

$ 27 00

В наличии
5 ПАНЕЛЬ КОЛЛЕКТОРА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
Артикул: WB36X32657 Вид # 5 на диаграмме
ПОДРОБНЕЕ

$ 35 32

Специальный заказ, спецзаказ
8 SCR 8-18 AB X 5 / 16S
Артикул: WB01X26995 Вид # 8 на диаграмме
ПОДРОБНЕЕ

$ 5 63

Специальный заказ, спецзаказ
9 ОПОРНЫЙ КОЛЛЕКТОР
Артикул: WB34X20680 (Заменяет: WB02K10272) Вид # 9 на диаграмме
ПОДРОБНЕЕ

$ 5 63

Специальный заказ, спецзаказ
31 ИЗОЛЯЦИОННАЯ КОРОБКА ГОРЕЛКИ
Артикул: WB35X24985 Вид # 31 на диаграмме
ПОДРОБНЕЕ

$ 8 55

Специальный заказ, спецзаказ
100 КОНЕЦ ПОДДЕРЖКИ DD
Артикул: WB07X29143 Посмотреть # 100 на диаграмме
ПОДРОБНЕЕ

$ 17 33

Специальный заказ, спецзаказ
101 КОНЕЦ ПОДДЕРЖКИ DD
Артикул: WB07X29144 Посмотреть # 101 на диаграмме
ПОДРОБНЕЕ

$ 16 65

Специальный заказ, спецзаказ
103 КРОНШТЕЙН УПРАВЛЕНИЯ
Артикул: WB34X38000 Вид # 103 на диаграмме
ПОДРОБНЕЕ

$ 5 63

Специальный заказ, спецзаказ
104 ЗАДНИЙ ДИАПАЗОН ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
Артикул: WB36X37983 Посмотреть # 104 на диаграмме
ПОДРОБНЕЕ

$ 49 73

Специальный заказ, спецзаказ
105 УПРАВЛЕНИЕ RC19 (МИГАЕТ)
Артикул: WB27X37998 Посмотреть # 105 на диаграмме
ПОДРОБНЕЕ

$ 109 20

Специальный заказ, спецзаказ
106 КРЫШКА СПИНКА ВЕРХНЯЯ
Артикул: WB34X24745 Посмотреть # 106 на диаграмме
ПОДРОБНЕЕ

$ 27 90

Специальный заказ, спецзаказ
107 КРЫШКА ЗАДНЯЯ НИЖНЯЯ
Артикул: WB34X24746 Посмотреть # 107 на диаграмме
ПОДРОБНЕЕ

$ 24 08

Специальный заказ, спецзаказ
109 ВЕРХНИЙ ДОПОЛНИТЕЛЬНЫЙ ФОНД DD
Артикул: WB34X29145 Посмотреть # 109 на диаграмме
ПОДРОБНЕЕ

$ 11 03

Специальный заказ, спецзаказ
111 ЭЛЕКТРОДЫ И ЖГУТ H.V
Артикул: WB18X26980 Посмотреть # 111 на диаграмме
ПОДРОБНЕЕ

$ 36 90

Специальный заказ, спецзаказ
112 НАВЕСНАЯ СТОЙКА
Артикул: WB14K10003 Вид # 112 на диаграмме
ПОДРОБНЕЕ

$ 5 63

Специальный заказ, спецзаказ
113 РЕШЕТКА ASM
Артикул: WB31X24736 Посмотреть # 113 на диаграмме
ПОДРОБНЕЕ
Недоступен
114 RANGETOP И КРОНШТЕЙН
Артикул: WB62X24822 Вид # 114 на диаграмме
ПОДРОБНЕЕ

$ 108 23

Специальный заказ, спецзаказ
122 CKT ВИНТ
Артикул: WB01X24735 Посмотреть # 122 на диаграмме
ПОДРОБНЕЕ

$ 5 63

В наличии
136 НАКЛАДКА DARK DORIAN GREY RC19
Артикул: WB07X38059 Вид # 136 на диаграмме
ПОДРОБНЕЕ

$ 55 80

Специальный заказ, спецзаказ
146 ЗАЖИМ RANGETOP
Артикул: WB02X26569 Вид №146 на диаграмме
ПОДРОБНЕЕ

$ 5 63

Специальный заказ, спецзаказ
150 Плита / Духовка / Крышка конфорки плиты
Артикул: WB29K10023 Посмотреть # 150 на диаграмме

$ 12 60

В наличии
151 Плита / Духовка / Крышка конфорки плиты
Артикул: WB16X28654 Вид # 151 на диаграмме

$ 5 63

В наличии
152 Колпачок конфорки плиты / духовки / плиты GE
Артикул: WB29K10024 Посмотреть # 152 на диаграмме

$ 11 93

В наличии
153 Плита / плита / духовка Крышка конфорки
Артикул: WB28K10222 Вид # 153 на диаграмме

$ 18 22

В наличии
155 Плита / Духовка / Плита Горелка поверхности
Артикул: WB16X24721 Вид # 155 на диаграмме

$ 9 23

В наличии
156 ГОРЕЛКА БОЛЬШАЯ V2
Артикул: WB16X24723 Вид # 156 на диаграмме
ПОДРОБНЕЕ

$ 15 98

Специальный заказ, спецзаказ
157 ГОРЕЛКА XL V2
Артикул: WB16X24722 Вид # 157 на диаграмме
ПОДРОБНЕЕ

$ 18 00

В наличии
158 ОВАЛЬНАЯ ГОРЕЛКА ASM
Артикул: WB16K10076 Вид # 158 на диаграмме
ПОДРОБНЕЕ

$ 39 15

Специальный заказ, спецзаказ
159 ГОРЕЛКА СРЕДНЯЯ V2
Артикул: WB16X24724 Вид # 159 на диаграмме
ПОДРОБНЕЕ

$ 11 48

В наличии
169 ЗАЖИГАТЕЛЬ
Артикул: WB02X24976 Вид # 169 на диаграмме
ПОДРОБНЕЕ

$ 5 63

В наличии
170 Винт для плиты / духовки / плиты
Артикул: WB1X5754 Вид №170 на диаграмме
Недоступен
175 ОБУЗДАТЬ
Артикул: WB18X24748 Вид № 175 на диаграмме
ПОДРОБНЕЕ

$ 5 63

Специальный заказ, спецзаказ
204 ВИНТ
Артикул: WB1K5062 (Заменяет: WB1K42) Вид №204 на диаграмме
ПОДРОБНЕЕ
Недоступен
206 ВИНТ
Артикул: WB01K10091 Вид №206 на диаграмме
ПОДРОБНЕЕ

$ 5 63

Специальный заказ, спецзаказ
311 БАМПЕР
Артикул: WB02X24790 Вид # 311 на диаграмме
ПОДРОБНЕЕ

$ 5 63

В наличии
366 SCR 8-18 B HXW 1 / 4S UH
Артикул: WB02X32443 Вид # 366 на диаграмме
ПОДРОБНЕЕ

$ 5 63

Специальный заказ, спецзаказ
770 КОНТРОЛЬ ИЗОЛЯЦИИ
Артикул: WB35X25588 Вид # 770 на диаграмме
ПОДРОБНЕЕ

$ 9 67

Специальный заказ, спецзаказ
781 Алюминиевая решетка для духовки / плиты GE
Артикул: WB31X24738 Вид # 781 на диаграмме

$ 101 93

Специальный заказ, спецзаказ
1152 ЖГУТ ПРОВОДОВ
Артикул: WB18X38046 Вид # 1152 на диаграмме
ПОДРОБНЕЕ

$ 38 48

Специальный заказ, спецзаказ
1153 ЖГУТ ПРОВОДОВ ИНТЕРФЕЙСА
Артикул: WB18X38049 Вид # 1153 на диаграмме
ПОДРОБНЕЕ

$ 30 60

Специальный заказ, спецзаказ
1154 КОНТРОЛЬ ЖГУТА
Артикул: WB18X38061 Вид # 1154 на диаграмме
ПОДРОБНЕЕ

$ 22 05

Специальный заказ, спецзаказ

[Get 39+] Схема электрических соединений панели управления Hvac

Схема подключения панели управления

Hvac Архитектурные схемы разводки показывают примерное расположение и расположение источников освещения розеток, а также постоянных электрических служб в здании.Схема подключения — это упрощенное обычное фотографическое изображение электрической цепи.

Как построить электрические схемы Промышленные средства управления

Как построить электрические схемы Промышленные средства управления Не пробуйте ничего из того, что вы видите в этом видео, дома.

Схема подключения панели управления Hvac . Я демонстрирую, как легко использовать схему подключения, чтобы понять, куда идут провода. Прыгайте, если нужно. Схемы подключения термостата. Тепловые насосы для управления ОВКВ подключаются совсем иначе, чем системы кондиционирования воздуха, поэтому убедитесь, что вы знаете разницу и правильно определите тип установленной системы ОВК.

Примечания в некоторых системах переменного тока будет синий провод с розовой полосой вместо желтого или Y-провода. Обратитесь к таблице воздуходувки для получения информации о требованиях к куб. Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами.

Маршруты соединительных кабелей могут указывать на то, где конкретные розетки или приспособления должны попасть в типичную цепь. Всегда обращайтесь к руководствам по установке термостата или оборудования, чтобы проверить правильность подключения.В этом видео я показываю, где проходят все провода на плате управления брайантской печью.

Сборник монтажных схем панели управления ОВК. Кроме того, прежде чем вы решите заменить термостат, убедитесь, что у вас есть подходящие инструменты, особенно отвертка и плоскогубцы. Двухступенчатая проводка управления нагревом 7 Эта схема должна использоваться в качестве справочной для низковольтной проводки управления вашей системой отопления и переменного тока.

Спасибо за просмотр, пожалуйста, нажмите ниже, чтобы поддержать нашу гл.

Схема подключения панели управления дизельным генератором Подключение переменного тока Схема электрической схемы Панель автоматического выключателя

Схема подключения термостата управления кондиционером

Электропроводка термостата систем отопления, вентиляции и кондиционирования воздуха

Fb66be Схема подключения панели управления HVAC Электронная книга Базы данных

Dol

Электрическая схема Полная версия Схема подключения Hd Quality Схема подключения Nadrelay Beer Garden It

Схема подключения панели Hvac Полная версия Схема подключения Hd Quality Схема подключения баскетбольного мяча Cisgabon Fr

Как построить электрические схемы Промышленные элементы управления

Схема подключения платы управления Hvacii 2000 S10 Fuse Fr

Распиновка климат-контроля Performancetrucks Net Forums

Ahu Control Panel Hvac Tech P aneling Hvac

Pin On Split Ac

Diagram Diagram Схемы обучения Hvac Полная версия Схематические диаграммы качества HD Диаграмма 4 Potrosuaemfc Mx

Распиновка контактов управления климатом

Схема Схема подключения панели управления Hvac Полная версия Схема подключения Hd Quality Eauclaireblackfriday Trodat Printy 4923 Fr

Основы подключения

для жилых газовых котлов

Схема подключения панели управления Hvac Схема подключения газового скутера Fiats128 Ati Loro Jeancoda 937 Octavia 937 Fr Схема подключения Pdf Ad6e6 Bmw1992 Warmi Fr

Замена головки управления Hvac Требуется схема подключения в стиле максимального переменного тока Страница 2 Gmt400 The Ultimate 88 98 Gm Truck Forum

1998 Chevy Truck Heater Wiring Diagram Электрические схемы Img Random A Random A Farmaciastorelli It

95 База данных проводки системы управления нагревателем Chevy Silverado Номер схемы подключения Номер Media Piu It

Https Www Jamesway Com Assets Сервисные файлы Guardian Guardian Устранение неисправностей Руководство, Pdf

Схема подключения

для блока управления с воздушным охлаждением, сплит-блок переменного тока. Блок кадра и типовой чертеж.

Обучение устройствам управления Hvac. Электрические схемы и схемы элементов управления Liebert Mini Mate. Часть 1 из 2. Usqp Cau

1993 Volvo 850 Электросхема Электросхема Media B Media B Donnaromita It

1998 Chevy Truck Heater Электросхема Электросхемы Электросхемы Img Random A Random A Farmaci Astorelli It

Схема подключения платы управления Hvac 2000 Схема предохранителей S10 Tekonshaii Fordwire Warmi Fr

Fw 9620 или модуль управления Hvac, который находится на приборной панели Схема подключения панели управления

Grid Трехфазная панель управления Hvac Ip55 Схема быстрого управления Id 7527565000833 9000 Схема подключения термостата управления Duo Thermfort Полная версия Схема подключения Hd Качественная Гидрадиаграмма Sogesco It

Схема подключения панели Hvac Полная версия Hd Схема подключения Lulu Схема Chateaulesgrimard Fr

Схема подключения панели управления Hvac Схема подключения ткацкого станка для грузовика Dodge Truck

Источник

H0003 Www Jamesway Com Assets Сервисные файлы Guardian Guardian Руководство по устранению неисправностей Pdf

1998 Chevy Truck Heater Wiring Diagram Электрические схемы Img Random A Random A Farmaciastorelli It

Схема подключения панели DDC Pdf

Pin On Split Ac

Как следовать схеме подключения электрической панели Youtube

1998 Схема подключения кондиционера Nissan Sentra Общие схемы подключения Практика B Практика B Leinivbc It

Сборник электрических схем печи электронного зажигания

Коллекция Inmediarex It

Схема подключения модуля зажигания Honeywell Схема подключения 2 Использование 2 Concorsomusicalmuseo It

Схема подключения печатной платы

Полная версия Схема подключения Hd Quality Homerunwiring Puliziasconfinata It

Hvacorsa Fauxr Fauxr Схема проводки Fauxr

Hvacorsa Viii Схема подключения панели управления

Hvac 02 Схема предохранителей Rendezvous Предохранители Boxxs Sengja Decorresine It

Схема

1998 Chevy Схема подключения отопителя грузовика Полная версия Схема подключения Hd Quality Mediagrameyy Legambienteamelia It

2001 Jeep Wrangler Схема подключения панели управления нагревателем Электрические схемы Связанные данные Ilsoleovunque It

Схема подключения панели

Ahu

Схема подключения отопителя Nissan Sentra Автоматическая система кондиционирования воздуха Nissan Sentra Service Manual Система управления Вентиляционный обогреватель Кондиционер

Схема Электросхема привода Danfoss Полная версия Электросхема HD Quality Liverdiagrams11 Ammediocasa It

2001 Mercury Grand Marquis Электросхема Электросхемы Img Progress A Progress A Farmaciastorelli It

Схема электропроводки

Hvac Jeep Спецификация B Donnaromita It

Схема Электрическая схема Блок переменного тока Payne Полная версия Блок переменного тока высокого качества Alssearchengineoptimizationmachine Trodat Pr inty 4923 Fr

Https Www Cedengineering Com Userfiles Basic 20eectrical 20engineering 20for 20hvac 20engineers Pdf

Https Www Jamesway Com Assets Сервисные файлы Guardian Guardian Руководство по поиску и устранению неисправностей Pdf

Диаграмма Led 110v Схема подключения Itcomp Полная версия

Hdany Quality Wiring Diagram

Hdany Quality Wiring Diagram

Hdany Quality Wiring Diagram Схема подключения кондиционера Цепь вентилятора бесплатно для модели переменного тока E2eb 015ha 2 с E2eb 015ha Схема подключения Термостат Электропроводка Несущая печь Электрическая печь

Схема подключения Hvac 1997 Jeep Wiring Diagram Datasheet B Datasheet B So Donnaromita It

Что это за провод переменного тока и что это за провод переменного тока Важно для вашего интеллектуального термостата

Https Www Hunterdavisson Com Wp Content Uploads 2012 05 T7200 T7300 Коммерческий программируемый термостат Honeywell Pdf

Subaru Ac Wiring База данных диаграмм Номер схемы соединений Media Piu It

Замена головки управления Hvac Требуется схема подключения в стиле максимального переменного тока Page 2 Gmt400 The Ultimate 88 98 Gm Truck Forum

Схема подключения панели управления Hvac Базовая схема 4-цилиндрового двигателя Jeepe Jimny Tukune Jeanjaures37 Fr

Схемы подключения термостата 10 наиболее распространенных Youtube

Руководства по установке и обслуживанию отопительного оборудования и оборудования для кондиционирования воздуха Бренды TZ Free Manual Downloads

Базовое электрическое проектирование электрических схем панели Plc Eep

Схема

1977 Chevy Truck Hvac Wiring Diagram Полная версия Hd Качественная электрическая схема Электропроводка Схема электропроводки Structurefarm Dwelec Fr

Руководства по подключению зонального клапана

Инструкции по установке Руководство по установке зональных клапанов системы отопления Проверка установки зонального клапана Руководство по ремонту

Однофазная панель управления Hvac Rs 100000 шт. Версия Диаграмма качества HD Изображение Arab Ftalvan Cascinapraie It

Объяснение проводки термостата

2000 Chevy Suburban Ac Электросхема Электросхемы Data Company Компания Ilsoleovunque It

Https Encrypted Tbn0 Gstatic Com Images Q Tbn And3g3cpwdg Схема Полная версия Схема подключения высокого качества Willandtrustdatabase Sebmultiservices Fr

1998 Chevy Truck Heater Электромонтажная схема Схемы подключения agram Img Random A Random A Farmaciastorelli It

Схема Схема подключения печатной платы печи Полная версия Схема подключения Hd Качество Homerunwiring Puliziasconfinata It

Схема подключения панели Ddc Схема подключения Skoda Octavia Pdf Ad6e6 Bmw1992 Warmi Firing2000 Bmw1992 Warmi Firing Диаграммы Полная версия Электросхемы HD качества Fundwiring2a Paranorman Ilfilm It

Diagram Century 1 2 Hp Motor Электросхема Электромонтажная схема Полная версия Hd Quality Электросхема Pendiagramxy Beataprimavera It

Электропечи 220 Вольт Электропечи

Диаграмма качества Панели Hvac Электрическая схема Japansesuspension Photoscratch Fr

Https Www Cedengineering Com Userfiles Basic 20eectrical 20engineering 20for 20hvac 20engineers Pdf

Как подключить кондиционер для управления 5 проводов Easy

2003 Chevy Malibu Схема блока предохранителей Схема подключения Media B Media B Donnaromita It

Http Ibse Hk Cpd Control Ashrae Workshop Control Samhui Часть 4 Pdf

Что такое провод переменного тока и почему S Это так важно для вашего интеллектуального термостата

2001 Jeep Wrangler Схема подключения панели управления нагревателем Электрические схемы Central Central Inmediarex It

Руководства по установке и обслуживанию теплового насоса и оборудования для кондиционирования воздуха марки TZ Бесплатное руководство для загрузки

Hvac Reading Схемы электропроводки кондиционера Youtube

2001 Jeep Wrangler Схема подключения панели управления нагревателем Электрические схемы Связанные данные Ilsoleovunque It

Схема

Схема подключения панели управления Hvac Полная версия Схема подключения Hd Quality Eauclaireblackfriday Trodat Printy 4923 Fr

Электрическая схема панели управления Hvac Жгут проводов Corvette 1970 года Электропроводка Rccar Slira Jeanjaures37 Fr

Ford Eatc Электронный автоматический контроль температуры Модернизация

Схема электрических соединений панели управления

на панели Plc Электрическая схема Электрическая схема

Электрическая схема

Cedengineering Com Userfiles Basic 20eectrical 20engineering 20for 20hvac 20engineers Pdf

Как подключить кондиционер для управления 5 проводов Easy

67ee Схема электропроводки панели управления Hvac

3

Схема Электросхема Volvo 740 1986 Полная версия Hdmit Схема качества 1986 It

Ford Eatc, модернизация электронного автоматического регулирования температуры

Руководства по подключению зонного клапана Руководство по установке T o Зональные клапаны системы обогрева Установка зонных клапанов Осмотр Руководство по ремонту

Https Www Cedengineering Com Userfiles Basic 20eectrical 20engineering 20for 20hvac 20engineers Pdf

.
Схем

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
