Ремонт наушников с микрофоном. Дополнение

Здравствуйте уважаемые читатели сайта sesaga.ru. Давненько не обновлял свой сайт — не хватает времени и сил, так как делаю ремонт в квартире. Но рано или поздно, все когда-то кончается, надеюсь и мой ремонт тоже. Теперь о главном.

Проанализировав вопросы, возникшие после статей о ремонте наушников, привели меня к тому, что нужно более подробно рассказать об устройстве и ремонте наушников для телефона, плеера и компьютера. Если по ходу статьи у Вас все же будут возникать вопросы, обратите внимание на предыдущие две статьи, это ремонт наушников для компьютера и ремонт наушников с микрофоном. Возможно, в них Вы найдете ответы на вопросы, которые здесь не затрагиваются.

Конструктивно наушник состоит из корпуса и электромагнитного механизма. В свою очередь электромагнитный механизм сделан из катушки, мембраны и магнита.

Катушка представляет собой каркас, прикрепленный к мембране, на который намотана тонким медным проводом

обмотка, имеющая сопротивление в пределах 20–120 Ом.

К выводам обмотки катушки подается напряжение от источника звукового сигнала, например, плеера.

Внутри катушки находится постоянный магнит, прикрепленный к основанию корпуса. Между каркасом катушки и магнитом имеется зазор, и получается, что катушка легко перемещается вдоль магнита вверх – вниз.

Теперь, если к выводам наушника подать напряжение звукового сигнала, вокруг катушки возникнет магнитное поле, которое взаимодействуя с полем магнита, будет меняться в зависимости от полярности и мощности звукового сигнала. При этом магнитное поле будет перемещать катушку вверх-вниз относительно магнита, а, следовательно, и мембрану, которая колеблясь, будет создавать звуковые волны, а мы, в свою очередь, уже слышим их как музыку или речь.

1. Наушники для телефона и плеера.

Все наушники устроены одинаково, с той лишь разницей, что к некоторым добавляется микрофон или регулятор громкости. Для начала, давайте рассмотрим самые обыкновенные, без каких либо регуляторов и прочее, т. е. два уха и штекер. Такие наушники используются в плеерах и в простых моделях мобильных телефонов.

На рисунке видно, что от каждого уха выходят по две жилки разного цвета и заходят в штекер, или по буржуйскому —

джек. Цвета даны условно для более удобного понимания схемы.

Внутреннее устройство штекера (джека) так же показано условно, но именно таким образом провода распаиваются внутри него.
Здесь видно, что красная и зеленая жилки, идущие от контактов левого и правого наушника, являются основными, и, заходя в штекер, припаиваются отдельно к каждому внутреннему контакту штекера, связанного с внешним контактом, вставляемым в гнездо плеера или телефона.

А вот синие жилки соединяются вместе, и являются «общим» или «минусовым» контактом. То есть получается, что относительно «минуса» сигнал от усилителя звуковой частоты левого и правого каналов подается на основные жилки левого и правого наушника. Таким образом, мы получаем стереофоническое звучание.

Теперь, даже если у Вас будут оборваны все провода, но зная схему, Вы сможете без труда восстановить полюбившиеся наушники. Просто берете от каждого уха по одной жилке и соединяете вместе – это будет «общий», а два оставшихся будут основными – левым и правым каналом. Ниже приведена стандартная принципиальная схема самых обычных стереофонических наушников.

Если Вы дружите с измерительными приборами, например, мультиметром, то определить в каком месте произошла неисправность и ее характер, вообще не составит труда.

Вначале представим наушники в виде двух катушек, имеющих какое-то сопротивление. Переводим мультиметр в режим измерения сопротивления, и относительно «общего» контакта штекера производим измерение сопротивления катушек левого и правого наушников. Если наушники целы, то показания мультиметра будут одинаковы и находится в пределах от 20 –120 Ом.

А вот когда сопротивление одной из катушек наушника не определилось, или сильно отличается, то здесь поступаем следующим образом.
Фиксируем щупы мультиметра на «общем» контакте штекера, и контакте предполагаемой неисправной катушки. Аккуратно гнем шнур перед входом в штекер и в корпус наушника, следя за показаниями мультиметра. В каком месте показания будут скакать, значит это и есть поврежденное место. Теперь осталось только устранить неисправность, и наслаждаться стереофоническим звучанием.

Но бывают и тяжелые случаи, когда ты мнешь шнур, а реакции никакой. Вот тогда приходится все последовательно разбирать, и искать поврежденное место.

У кого нет измерительного прибора, поступаете следующим образом: вставляете штекер наушников в гнездо плеера или телефона, включаете музыку и также гнете шнур. Где музыка будет прерываться, или слышны щелчки – это и есть поврежденное место.

Также встречаются наушники, где вместо обычных проводов производитель ставит экранированный провод. Здесь экран (оплетка) используется и как «общий» и как защита от наводок, а внутренняя жила используется как основная.

Здесь от каждого уха выходит одинарный экранированный провод, который заходит в небольшой пластмассовый или резиновый корпус произвольной формы, соединяется в схему, и выходит к штекеру уже двойным экранированным проводом.

Существует другой тип наушников, используемый для более серьезной гарнитуры. Вот тут всех, кто пытается самостоятельно отремонтировать наушники, поджидает засада в виде микрофона, переменного резистора и микропереключателя. Хотя если разобраться, то на самом деле страшного ничего нет для того, кто знает, как устроены простые наушники.

Как правило, эти элементы редко выходят из строя, быстрее покупается новый телефон, но все же, для общего развития, попробуем разобраться, что к чему. Возьмем, например, гарнитуру марки ALCATEL, здесь как раз имеется весь набор.

Запомните! Если придется вскрывать гарнитуру, чтобы найти неисправность, всегда начинайте поиск сверху — вниз, то есть, от входа наушников в гарнитуру. Вначале всегда проверяйте звуковой тракт.

Так Вы никогда не запутаетесь, даже если и не знаете, по какой схеме сделана конкретная модель.

Сначала разберем работу звукового тракта.

С левой стороны платы припаяны три жилки, приходящие от наушников, которые дорожками, обозначенные красными линиями, идут к двум ножкам переменного резистора. От двух других ножек резистора, уже черными линиями, дорожки уходят в сторону штекера.

Микропереключатель немного мешает, так как закрывает видимость прохождения дорожек, но выпаивать его я не стал, и Вам не советую. Просто берете мультиметр и вызваниваете их от начала до конца. Дорожка «минуса» или «общий» проходит через всю плату, нигде не обрываясь.

Теперь если к гарнитуре подать звуковой сигнал, то дорожками, обозначенными черными линиями, он приходит на резистор, а двумя красными линиями, выходя с резистора, уходит к наушникам. Здесь применяется сдвоенный переменный резистор, чтобы можно было слышать стереофоническое звучание, поэтому у него пять ножек: две – вход, две – выход, и одна – общая (минус).

Хотя у обычного сдвоенного переменника их шесть, но в целях миниатюризации и экономии материала, по одной ножке от каждого резистора объединяют в одну, так как по схеме их все равно соединяют вместе.

Чтобы Вам было более понятно, привожу принципиальную схему звукового тракта с соблюдением всех цветов использованных на рисунке выше.

Как видите, три из пяти жилок, уходящего кабеля к штекеру (джеку) мы определили без труда, и следующим этапом разберемся в оставшихся двух.

Внимательно смотрим на плату, и видим, что от ножек микропереключателя идут две дорожки, проходящие через два конденсатора и микрофон. Здесь получается, что все четыре элемента включены параллельно, и если нажать кнопку микропереключателя, то вся цепь замкнется накоротко и выключит микрофон из работы.

Отсюда получается вывод, что в момент разговора, если вы хотите слышать собеседника, то необходимо отключать микрофон нажатием кнопки. Привожу принципиальную схему тракта микрофона и микропереключателя.

Теперь я думаю, что Вы точно разберетесь, когда возникнет проблема с любимыми наушниками. Описанным способом можно отремонтировать наушники любой навороченности и сложности.

2. Наушники с микрофоном для компьютера.

В предыдущих статьях, были описаны два способа ремонта наушников с микрофоном для компьютера, а именно: когда были вырваны провода из регулятора громкости, и когда перетерлись провода в слабых местах наушников, от чего в них появлялся треск, и периодически пропадала слышимость. Но было сделано одно упущение — я не стал делать полный разбор схемы. Сегодня мы это упущение устраним.

После того, как Вы разобрали наушник, в котором установлен микрофон, в глаза бросается клубок проводков, уходящий к регулятору громкости. Вначале разберем звуковой тракт.
Из этого уха выходит черный кабель с двумя жилками (2) и (3). Жилка под номером (2) – это «минус», «общий» или GND, а под номером (3) – основная или вход правого канала.

Так вот, этот кабель, приходя от правого наушника жилкой (2), припаивается к одному из контактов катушки левого наушника и с этого же контакта уходит к регулятору громкости, но уже пятижильным кабелем. Жилка с номером (3), являющаяся основной или входом правого канала, уходит на регулятор, поэтому она сразу соединяется пайкой с жилкой (4) пятижильного кабеля.

Со второго контакта катушки наушника жилка с номером (1), являющаяся основной или входом левого канала, также сразу уходит пятижильным кабелем на регулятор. Чтобы Вам было более понятно, привожу рисунок звукового тракта, ссылаясь на фото выше.

Звуковой тракт разобрали, и теперь в левом наушнике осталось разобраться всего лишь с двумя жилками, приходящими от микрофона. Их легко заметить, так как они сразу припаиваются на две оставшиеся жилки пятижильного кабеля, идущего к регулятору громкости.

Здесь есть один момент, который надо знать. Так как микрофон имеет полярность подключения, у него есть «плюс» и «минус», поэтому, если случится так, что Вы не запомнили какой куда, расстраиваться не нужно. Припаиваете провода, собираете наушники, подключаете их к компьютеру, выходите, например, в Скайп, запускаете мастера.

Если Вас не слышно, значит, разбираете регулятор громкости в месте, где пятижильный кабель заходит от левого уха, находите две жилки микрофона и меняете их местами. Одна жилка будет сидеть на дорожке «минуса» или «общей», а вторая будет припаяна к дорожке, приходящей к выключателю.

В любом случае, всегда ориентируйтесь по цвету проводов.

В процессе эксплуатации наушников для компьютера возник один недостаток, который надо устранить. Если Вам пришлось резать пятижильный кабель, то перед распайкой жил, обязательно завяжите его узлом как показано на картинке ниже.

Еще один совет. Никогда не жгите провода огнем, чтобы снять с них слой лака. Делать это надо ножом, наждачной бумагой или горячим жалом паяльника. Слой лака на жилках от гарнитуры для наушников лучше всего снимать паяльником.

Возьмите деревянный брусок, можно обыкновенный лист ксероксной бумаги, хорошо облудите жало паяльника, отрежьте размохрившийся кончик жилки. Теперь кладете провод на приготовленную поверхность, а сверху на него жало паяльника. Через 3-4 секунды начинайте аккуратно вытаскивать проводок из-под паяльника, слегка придавливая его жалом.

Все. Провод хорошо облужен.
Если с первого раза не получилось, повторите процедуру еще раз.

И уже по сложившейся традиции посмотрите ролики о наушниках

Удачи!

Схема Подключения Наушников — tokzamer.ru

В большинстве случаев, надавливая на основание разъема, или изгибая возле него кабель, можно поймать положение, при котором оба наушника начнут работать.

Схематично такая пайка выглядит следующим образом: Важно! Проверяем штекер на отсутствие короткого замыкания, предварительно убрав остатки олова.

Здесь самое главное не ошибиться с правильностью расположения проводов. Проверка распиновки наушников нестандартных разъемов В некоторых мобильных устройствах и GSM телефонах, в большинстве случаев, прежних годов выпуска применялись телефоны с оригинальными специальными разъемами.

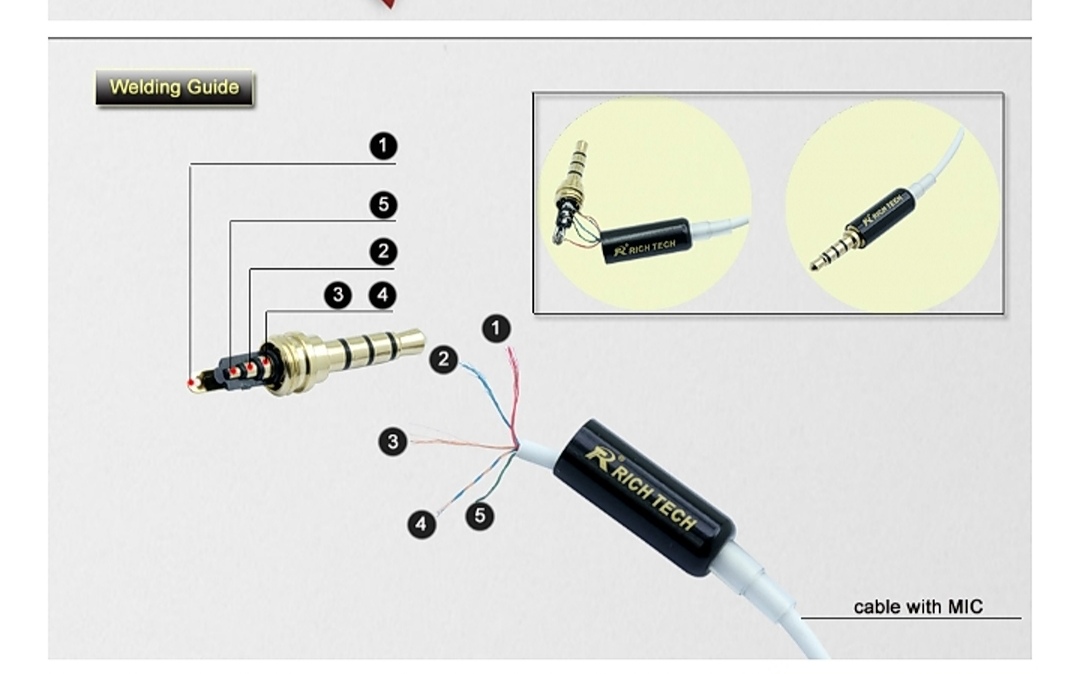

Если требуется припаять штекер к наушникам 4 провода то есть с микрофономпринцип действий практически такой .

Помимо этого не стоит забывать, что для подключения стандартной гарнитуры к нестандартному разъему можно использовать соответствующий переходник, например, такой, как показан на фото.

Так же обратите внимание, на 3-ю пластину, которая расположена с тыльной стороны наушников.

Это существенно снизит риск того, что при случайном рывке нарушится пайка. Большой jack 6. В таком случае требуется перепаивать контакты разъема в соответствии со схемой. Припаивание 4-х проводов к 3-х контактному штекеру Припаивание 4-х проводов к 3-х контактному штекеру 4-х контактный разъем: В таком разъеме два провода отвечают за левый и правый наушники, один провод — заземление и еще один — микрофон.

Основные поломки наушников:

Подробнее о том, как припаять провода к разным типам штекера описано ниже после общей инструкции. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели. Эта схема позволит наглядно увидеть работает микрофон или нет, усиленный сигнал от микрофона будет изменять картинку на экране в такт с вашим голосом.

Ремонт динамиков гарнитуры. Даже если у вас не получилось произвести ремонт с первого раза — не расстраивайтесь, проверьте все еще раз.

Три жилы От каждого наушника обязательно идут две жилы в одной оплетке или в разных — это плюс и минус. Не забывайте, что микрофон нужно запитать через резистор, а сигнал необходимо снимать через разделительный конденсатор номиналом 0.

Провод правого канала всегда маркируется красным цветом. По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.

О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка: А вот как припаять наушники к такому джеку: Вариант второй: у вас полноценная гарнитура то есть наушнки с микрофоном и на штекере 4 контакта. Распайка наушников с микрофоном и кнопкой: пошагово После того, как выявлена причина неисправности, и приготовлены необходимые инструменты и элементы, можно приступать к распайке: Острым ножом следует срезать старый разъем, оставляя от основания примерно 0, см.

Наш обновленный штекер своими руками 3.

Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине. Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Модуль регулятора громкости

Здравствуйте. Обзор детали для самодельных акустических колонок и усилителей — регулятора громкости. Собран он уже на плате и для его подключения не требуется каких то специальных знаний и опыта. Описание продукта

Спаренный потенциометр 50 кОм с переключателем Размер платы 24*21 мм Высота = 15 мм Вход и выход- розетки 3 P xh 2. 54 Переключатель XH-2.54-2P Монтажное отверстие: 6 мм Имеется встроенный выключатель питания, что упростит создание будущей самоделки.

В комплекте уже есть рукоятка, крепежный винт и шайбы.

Собрано и спаяно аккуратно. Обозначения правда на китайском, но тут трудно запутаться.

Справа вход, слева выход. Сверху разъем выключателя.

Обозначено сопротивление 50 кОм, в реальности при измерении- 44 кОм. Стоит буква В, на кириллице это логарифмический тип, на латинице — линейный. Замерил сопротивление при разных поворотах, на 135 градусах- 22 кОм, на 180- 30 кОм. Получается — линейный.

Ну а теперь соберу с помощью этого регулятора небольшую магнитолку с питанием от сети. Чтобы максимально облегчить себе задачу по установке деталей, решил все собрать внутри шкатулки, в том числе и сабжевый регулятор громкости.

За пределы вынес терминал и тумблер включающий функцию » mute» — плавное выключение и включение звука.

Сверлю отверстия, здесь сверло на 4 мм, все остальные под винты сверлом на 2 мм.

В качестве усилителя будет применяться популярная PAM 8610. Здесь правда есть возможность электронного изменения громкости на 32 шага, но на этой плате она не реализована, нужно резать дорожки и подпаиваться. Это не для меня. Ну а как это сделать можно почитать здесь

Плата очень легкая. Поэтому решил ее закрепить припаяв на контакты терминала медными жилками, которые зафиксировал винтами, вторым концом жилки припаяны к минусовым контактам на динамики.

Чтобы закрепить регулятор громкости посадил его на жестяной кронштейн из консервной банки…

Сначала хотел использовать внешний источник звука. Поэтому на вход был подпаян аудио штекер на 3,5 мм.

Ну тут, в закромах нашелся вот такой модуль мп3 плеера. Брал на тао бао, ссылки уже нет. Модуль у меня бы еще лежал и лежал, потому как встроить его куда либо, было бы довольно сложно. Но к этой конструкции он подошел очень даже кстати.

Так как источник питания будет на 12 вольт, для питания плеера потребуется понижающий напряжение до 5 В преобразователь, нашелся чипе MP1584.

Блок питания на 12 вольт. Многие купили эти бэушные блоки, в том числе и я. Первый у меня отказался нормально работать, при подключении любой нагрузке, начинал громко шипеть как транзисторный радиоприемник или рация, когда нет приема. Да так натурально, я уж подумал может динамик есть встроенный? Причем напряжение выдавал какое положено. Разбираться я с ним не стал, установил второй такой же адаптер. Этот работает нормально.

Все детали помещаются внутрь шкатулки и соединяются.Чтобы сетевой шнур помещался внутрь шкатулки вилку пришлось колхозить из адаптера US-EURO.

В нерабочем состоянии устройство можно закрыть.

USB разъем на плеере делает его всеядным. Может воспроизводить с флешек, картридеров, мп3 плееров подключенных как флеш память. Правда при подключении некоторых флешек появляется шебуршание на частоте 50 гц, видимо соответствующая цепь в плеере недостаточно защищена от помех. Ничего страшного, просто не буду подключать эти флешки.

Добавил еще подсветку реагирующую на громкость звука. Короче получилось вот эта несуразная инсталляция.

А недавно получил флешку-шприц. С ней мой колхоз стал уютно-ламповым.

Теперь о регуляторе громкости в работе. Вращение вала демпфированное, но достаточно легкое, чтобы вращать пальцем гладкую рукоятку. Громкость повышается равномерно по всему диапазону. Треска при вращении, или того хуже отключения каналов не отмечается, пока…
Пожалуй все. Спасибо за внимание.

Спасибо за вашу помощь!

На современных моделях разъемов есть специальные зажимы. Если это не так, то возможны два варианта: неисправность аппарата или наушников. Далее наносим сверху термоклей, придавая ему нужную нам форму при помощи пальцев, смоченных водой. Неровности можно сделать глянцевыми при помощи зажигалки.

Это две пары — к микрофону и к кнопкам.

Разъем собирается, можно опять слушать музыку и разговаривать. Если это новый штекер, то просто разбираем его и аккуратно продеваем в корпус штекера провода.

Остальные провода — это к микрофону. Схемы распиновки по производителям.

Как правильно припаять провода наушников – инструкция:

Конечно, жестких стандартов нет и цвета могут быть другими. При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный. Для ремонта неисправный наушник необходимо вскрыть. Правый и левый каналы перекручиваются вместе. Как видите в двух случаях из трех проблема решаема.

Если разъем наушника оборвался, или в нем обломались проводники, можно заменить разъем на новый. Провод надо закрепить к разъему. Общий провод — медный лакированный или без изоляции , но может быть и белым, если белый цвет не задействован под левый канал. Изолированный кабель надо вставить в зажим, и закрепить при помощи плоскогубцев.

Похожие статьи:. Две оставшиеся соединены между собой и не прозваниваются с динамиком — подключены к микрофону и припаиваются к общей клемме и клемме микрофона.

Неудовлетворительный результат ремонта штекера

Если в ходе тестирования вы заметили, что динамик одного из наушников продолжает молчать, причина проблемы может быть таковой:

некачественно спаяны соединения;
беда с динамиком наушника — велика вероятность обрыва провода непосредственно вблизи него;
проблема в теле кабеля.

При первой проблеме процесс спайки придется повторить, при последней — обратиться к инструкциям в начале статьи (по ремонту оборванных проводков). Как паять наушники при второй проблеме:

Обрежьте провод рядом с нерабочим наушником.
Разберите наушник — самозащелкивающаяся конструкция легко позволит это сделать.
Зачистите, залудите проводок.
Припаяйте проводки наушника к проводкам тела кабеля, протестируйте, соберите в исходный вид.

При наличии паяльника и элементарных навыков работы с ним процедура починки наушников вполне понятна и несложна. Диагностика неполадки также не вызывает затруднений. Основная причина — механические повреждения проводов в теле кабеля либо в местах соединения с наушниками и штекером. Мы будем рады, если эта статья помогла вам вернуть свою гарнитуру в рабочее состояние.

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга. Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Виды разъемов наушников

В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:

2,5 миллиметра – микро Jack;
3,5 миллиметра – мини Jack;
6,25 – большой Jack.

Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах.

В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:

двухконтактные;
трехконтактные;
четырехконтактные.

Вид разъемов наушников

Двухконтактные наушники с начала 2000-х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.

Трех- и четырехконтактные наушники имеют отдельные каналы для воспроизведения сигналов правого и левого канала. При этом они совместимы с моносигналом, в таком случае правый и левый наушники соединяются параллельно, обеспечивая монозвучание.

В четырехконтактных разъемах дополнительно имеется вход для микрофона, совмещенный с кнопкой управления. Такие разъемы в большинстве случаев служат для подключения наушников к смартфонам.

Как укрепить провод наушников

Самый просто способ – выполнить дополнительную обмотку, особенно в месте, где провода подсоединяются к штекеру. Именно в этом месте чаще всего происходит перетирание проводов. Советские наушники производились из плотных медных прожилок, которые перерезать то было сложно. Современные дешёвые наушники имеют крайне тонкие жилы, которые можно перерезать.

Читать также: Проволока катанка гост 30136 95

На дорогих моделях можно заметить армированное волокно в месте сгиба проводов или более толстый эластичный слой. Такая защита обеспечит плавную деформацию проводов и спасёт от отрыва.

Историческая справка

Первые модели студийных наушников имели армированные провода. Продюсеры и звукорежиссёры не могли позволить пропустить какой-то момент во время выступления, поэтому обматывали провода дополнительным слоем изоляции. Тоже самое делали с микрофонами. Если взглянуть на фото концертов эстрадной музыки (особенно рок-музыки) конца 20-го века – можно заметить солидный слой обмотки на микрофонах. Современная музыкальная индустрия переходит на беспроводной вариант и скоро просто незачем будет чинить штекеры.

Также, можно обработать провод слоем краски или лака, который спасёт наушники от переохлаждения. Можно заметить, что в холодное время года, наушники твердеют и шанс повредить провода намного больше, чем летом. Как слишком низкая, так и слишком высокая температура может стать причиной поломки аксессуара.

СОВЕТ! Не позволяйте проводу самостоятельно запутываться. Запутайте его намеренно! Сверните его так, чтобы не было перегибов. В таком состоянии он не перекрутится и не завяжется в узел.

Укоротить его. Чем длиннее провод, тем больше шансов, что в каком-то месте он порвётся или перетрётся. Короткий провод не запутается и обеспечит комфорт и удобство в эксплуатации.

Ещё один хороший и креативный способ укрепить и армировать провод – оплести его швейными нитками. Такой метод не только защитит наушники, но и сделает их уникальными, окрасив необычными узорами или паттернами. В холодное время года они будут защищены от мороза и точно не треснут.

Стандартные штекеры

Прежде, чем приступать к ремонту, рассмотрим наиболее распространенные типы разъемов для наушников, а также схему их подключения. Это поможет нам определиться, как спаять провода наушников, если в кабеле 4 провода (гарнитура с микрофоном) или 3 провода.

Ниже показана классическая схема подключения наушников, соединенных между собой общей массой. В качественных устройствах, таких как Koss Porta Pro, Philips, Sony, Sennheiser и т.д. для каждого канала используется отдельный экранированный провод, в более бюджетных реализациях для двух каналов может быть общий экран.

Подключение наушников к стандартному штекеру

У наушников с микрофоном, штекер имеет дополнительную контактную площадку, схема такого подключения показана ниже.

Неисправен шнур наушников

Как отремонтировать наушники при неисправности шнура гарнитуры? Можно попытаться найти место перелома внутренних жил кабеля, прощупывая и изгибая все его участки при работающем гаджете. Если вы услышите во время проверки треск или появление звука, то отметьте это место маркером. Далее в месте излома кабель разрезается и зачищается. После чего кончики тонких проводников необходимо спаять, соблюдая цветность, и заизолировать.

Если место излома не нашлось, то потребуется заменить весь шнур. На следующем примере, будет показан ремонт вакуумных наушников.

Перед тем, как разобрать сломанные вакуумные наушники, необходимо приобрести новый кабель — его можно заказать в интернете.
С помощью канцелярского ножа аккуратно разберите (разъедините) склеенный гаджет для телефона на 2 части.
После вскрытия вы увидите места пайки, к которым необходимо припаять новый кабель. Таким образом можно сделать ремонт гарнитур Beats (Битс) by Dr. Dre, Sony, Audio Technica Ath-CKR10.
Точно так же производится ремонт наушников Iphone. Но при разборе наушников apple следует быть внимательным и записывать или зарисовывать расположение проводов. Они могут быть многоцветными.

Разборка и ремонт динамиков

Если со штекером и кабелем все в порядке, вероятно, проблема заключается в самих динамиках. Чтобы починить их, придется разбирать корпус наушников, что в зависимости от модели может иметь разную сложность – от очень простой до невозможной. Конечно, даже монолитные наушники можно разобрать, только далеко не факт, что получится снова собрать их после завершения ремонта.

Как разобрать корпус наушников?

Чтобы понять, как разбирать конкретную модель наушников, желательно найти соответствующую инструкцию. Конечно, сделать это получится только в том случае, если наушники достаточно популярны и кто-то из опытных радиолюбителей уже пытался их разобрать. Если же инструкции нет, можно воспользоваться набором общих правил, справедливых для ремонта любых наушников:

На крупных накладных наушниках детали корпуса могут соединяться при помощи винтов. Их можно открутить, используя отвертку с крестообразным шлицем.
Снимите с динамиков амбюшуры – как правило, они просто надеты на корпус, но могут быть и приклеены. В последнем случае придется их отрывать и приклеивать по окончании ремонта. Под амбюшурами может скрываться крепеж.
Если наушники не монолитные, на них можно легко обнаружить шов, соединяющий отдельные детали корпуса. Как разделить элементы в таком случае – решайте на месте. Может подойти любой плоский и тонкий инструмент. Но стоит иметь в виду, что дешевые наушники после этого могут сломаться насовсем, так как собрать их будет невозможно.
В месте выхода кабеля из корпуса наушников может иметься резиновая прокладка, которая уплотняет соединение. Ее, вероятно, придется заменять после обратной сборки. Можно также капнуть немного силикона, чтобы зафиксировать провода.

Распайка наушников по цветам проводов

Самый частый тип поломок у гарнитуры — отрыв кабеля в области штекера. Устранить неисправность возможно, но работа должна выполняться правильно, с учётом порядка распиновки.

Распределение проводов в зависимости от цвета

Провести качественный ремонт невозможно без определения точного места обрыва кабеля. Далее необходимо выявить какие из них идут к динамикам, микрофону и управляющей кнопке. Облегчает эту задачу цвет оплетки, но некоторые производители этот показатель изменяют, так как единого стандарта нет. Чаще всего встречаемая цветовая комбинация:

кабель с прозрачной оплёткой является общим;
правый канал обозначен красным;
зеленый указывает на левый канал;
синий идет к микрофону, и он практически всегда экранирован;
любым другим цветом обозначают кабели с кнопкой переключения.

Некоторые производители предпочитают совмещать кабели, идущие к кнопкам, управляющим уровнем громкости и микрофону.

Алгоритм проведения ремонта

Для проведения диагностики используют прозвонку кабеля. Выполнить эту часть работы возможно с тестером. В первую очередь выявляются те провода, которые идут к динамикам.

Ремонт выполняется по следующему алгоритму:

Все концы проводов зачищаются.
Обнаружить кабель, идущий к динамикам, несложно, при подключении их к тестеру слышно характерное потрескивание. Если посторонние звуки раздаются только в одном, то следует искать второй такой же провод. Если шум в обоих наушниках, то кабель совмещенный.
Оставшиеся провода из пяти относятся к микрофону и регулятору громкости. Их припаивают к общей клемме.
В ситуации, когда в гарнитуре семь проводов, четыре из них попарно идут к микрофону и кнопке управления. Их паяют по цветам, к общей клемме.

Существует несколько типов штекеров:

mini-jack 3,5;
джек 2,5;
miniUSB;
microUSB.

Порядок распайки будет изменяться в зависимости от вида штекера. В первом и втором случае кабеля распределяются по направлению от острия. В простой гарнитуре без дополнений имеются 3 провода. Их разделяют на левый, правый и общий канал.

Изредка вместо трех может быть четыре провода, хотя бы один из парных проводов одинакового цвета является общим. Данные комбинации самые простые. Их распайка не представляет сложности. Распределение по штекеру следующее: самое первое контактное кольцо от кабеля является общим, остальные относятся к правому и левому каналу, которые соответственно прикрепляются к среднему кольцу и самому кончику. Места для пайки хорошо заметны при визуальном осмотре. Два первых типа штекеров из списка имеют одинаковое устройство и различаются только размерами.

Распределение проводов в miniUSB и mikroUSB

Подобное подключение возможно в моделях мобильных телефонов, которые используются в качестве МР3-плееров. В этих двух вариантах распайка одинакова. Пять проводов присоединяются к соответствующим выводам, нумерация идет слева направо со стороны подключения. Первый провод общий, 3 и 4 отвечают за правый и левый канал. При наличии микрофона порядок распределения изменяется:

общий провод;
микрофон, а также кнопки управления;
правый канал;
левый канал;
не подключен.

Чтобы правильно выполнить распайку проводов в гарнитуре, нужно учитывать 2 фактора: производителя наушников и типа штекера.

Пробовали сами паять наушники?

Распиновка наушников с микрофоном: схемы распайки

Бывают случаи, когда приходится делать распиновку наушников. Например, устройство работает некачественно, и провод нужно распаять, чтобы найти причину.

Содержание статьи

Типы разъемов

В зависимости от размера коннектора, соединяющего электрические цепи, они делятся на:

Микро jack 2.5 мм. Подойдет для оборудования переносных, карманных устройств (плееров, телефонов).
Мини jack 3.5. Монтируют для бытовых предметов (телевизора, компьютера).
Большой jack 6.35. Этот тип разъема используется для специальной техники. Например: мощные усилители акустики или музыкальные инструменты. Но могут использоваться и для менее габаритных устройств (микрофоны, металлоискатели).

Джек тоже имеет несколько категорий, в зависимости от количества выходов. Он бывает:

Двухконтактный. Передает несимметричные сигналы. К примеру, моно сигналы для наушников или аудиозапись на микрофоны.
Трехконтактный. Может передавать как симметричный, так и несимметричный сигналы. В последнем контакты под номером 2 и 3 соединяют при помощи перемычки.
Четырехпиновый. Передают как видео, так и аудиосигналы. Могут передавать и те и те одновременно. Такие порты делают в современных моделях смартфонов, проигрывателей или планшетов.
Пятипозиционный. Встречается очень редко. Создан компанией Sony для смартфона версии Xperia Z. Позволяет функционировать двум микрофонам одновременно. Один из них отвечает за шумоподавление.

Гнезда также делятся на две разновидности:

Обычные. Сделаны для определенного вида штекера.
Переключаемые. Способны подстраиваться под все типы штекеров, переключая свое положение.

Как прозвонить провода

Провода, идущие к различным частям устройства позванивают, используя тестер. В первую очередь ищем те, которые идут к динамикам:

Зачищаем концы. В некоторых разновидностях моделей, провод, который идет к микрофону является экранизированными, и экран способен выполнять функции соответствующего кабеля.
Одеваем наушники. После подключения тестера, мы услышим треск из динамиков. Если звук исходит только из одного, тестер неправильно подключен. Вероятно, он контактирует только с динамиком, из которого исходит звук. Необходимо подключить тестер к общему проводу. Если звук издается из обоих наушников, тестер контактирует с обоими каналами.

Наши действия будут отличаться, в зависимости от количества проводов:

Если в кабеле 4 провода, тот, который остался должен быть подключен к микрофону и регулятору громкости через панель управления.
Если пять, остаются два, которые необходимо проверить. В случае, если они могут прозваниваться друг с другом, но не прозваниваются с динамиками, их нужно подключить к микрофону. А если другие прозваниваются, их припаиваем к клемме вместе.
Если проводов семь, остальные подключаются попарно к микрофону с кнопкой гарнитуры. Их припаиваются в зависимости от цветов, как к микрофонной, так и к общей клемме.

Схемы распиновки наушников с микрофоном

Схема распинвоки будет отличаться, в зависимости от модели наушников. Чаще всего, штекеры состоят из двух, трех или четырех частей, каждая из которых отвечает за передачу определенных сигналов. Например:

Штекер с двумя частями оснащен одним общим проводом. Чаще всего, используется для микрофона.
С тремя частями состоит из трех проводов (правого, левого и общего). Используется для наушников. Правый канал отвечает за правый наушник, левый за левый, а общий за соединение контактов (к штекеру идет один кабель, но приблизительно на середине длины он разъединяется на два, по одному для каждого наушника).
С четырьмя частями. Здесь штекер делится на две разновидности. Первая – состоящая из четырех проводов конструкция для современных версий телефонов, плееров и планшетов. Каналы правый, левый, общий и для микрофона. Вторая разновидность – для устаревших версий телефона Nokia. Каналы – правый, левый, общий и добавочный сигнал.

В современных телефонах, штекер состоит из четырех частей (отвечает за наушники и микрофон). Распиновка идентична у следующих моделей:

Apple.
Samsung.
Lenovo.

Если смотреть на штекер визуально, он состоит из некоторых сегментов. Каждый отвечает за определенный канал. Например:

Самый первый сегмент, край штекера отвечает за левый.
Второй сегмент за правый.
Последний, самый длинный, отвечает за общий. Он находится ближе всех к проводу.

Распайка проводов наушников

Самый распространенный вариант штекера называется джек (на английском Mini Jack) версия 3,5. Но помимо него могут быть джек 2,5, mikroUSB и miniUSB. Мы рассмотрим, как распаять провода джек.

Если наушники стандартные, в кабеле должно быть три провода. Нумерация проводов идет от острия к кабелю:

Левый.
Правый.
Общий канал.

Но в некоторых видах, устанавливают 4 провода вместо 3 (они парные). Если вам попались такие наушники, провода одинаковые по цвету считаются парными, и припаиваются вместе.

Справка! Распаять провода со штекером джек очень просто. Кольцо, которое находится ближе всего к кабелю, считается общим каналом. А остальные правым и левым. При обычной распайке, правый канал подключается к среднему, а левый к штекеру.

Припаивать провода необходимо к соответствующим местам. Найти эти места можно при помощи тестера или визуально.

Джек 2,5 аналогичный этой версии. У него отличие только в разъеме. Процесс распайки будет таким же.

Mini и MicroUSB используются для подключения к некоторым типам мобильных телефонов, плееров и других небольших устройств. Распайка у Мини и Микро одинаковая. Внутри находятся 5 выводов. К ним припаиваются кабеля. Нумеруют их с левой стороны на правую. К первому выводу припаивают общий, к третьему правый, а к четвертому левый каналы.

Поломанный разъем

Наушники очень часто ломаются. Чаще всего, проблема не в динамиках и не в проводах, а в штекере, или выводах, необходимых для контактов с проводами. Если контакты залипли, их необходимо припаять. А вот сломанные штекеры придется полностью заменить.

Определить, что причина поломки именно в наушниках просто. Нужно подключить другое, работающее устройство. Если новые тоже не заработали, причина в порте. Для ремонта придется обращаться в сервисный центр.

При проблемах с контактами, определить поломку можно следующими образами:

Не работает один из динамиков. Например, левый или правый.
Звук очень тихий или нечеткий.
Слышен шум.

Попробуйте потрогать то место, где провод входит в штекер. Если при прикосновении, вы видите малейшие изменения качества звука (он стал четче или громче, или наоборот, качество упало), можно быть уверенным на 99%, причина в контактах. Необходимо распаять кабель. Используя паяльник, прикрепляем их.

Если штекер не работает, звук полностью не будет поступать к динамикам. Здесь поможет только полная замена штекера. Покупаем новый, и припаиваем провода к нему. Можно также обратиться в сервисный центр, для ремонта. Но при постоянных поломках, самое выгодное решение – покупка нового устройства.

Подпишитесь на наши Социальные сети

Распиновка штекера и гнезда на 3.5 мм под наушники с микрофоном

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Штекер на четыре жилы

Здесь есть два различных варианта.

Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Схемы распиновки по производителям

Распиновка аудио Apple

1 — левый
2 — правый
3 — земля
4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый
2 — правый
3 — земля
4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый
2 — правый
3 — земля
4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10. 1, 4G LTE, C3530, Ch@t 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, Ch@t 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут

Распайки гарнитуры TRRS: старая и новая

1. Суть проблемы
2. Решение
3. Смартфоны OMTP
4. Гарнитуры OMTP
5. Смартфоны CTIA
6. Гарнитуры CTIA
7. Дополнительные проблемы

«Звук какой-то глухой…»

▼ перейти к решению

Бывает, подключишь старую гарнитуру к новому смартфону, а микрофон не работает и звук в наушниках глухой. Кто-то решит, что гарнитура бракованная. На самом деле, гарнитура просто несовместима с вашим смартфоном. Проблема совместимости гарнитуры с телефоном связана с наличием по меньшей мере двух стандартов распайки штекера TRRS.

Если удерживать в нажатом состоянии кнопку «ответ» на пульте гарнитуры, звук в наушниках приходит в норму. Зафиксировав кнопку в нажатом состоянии скотчем, мы решим лишь половину проблемы. Микрофон-то всё равно работать не будет.

Гарнитуры мобильных телефонов со штекером TRRS («Джек»), разработанные до 2011 года включительно, распаивались по схеме OMTP (Open Mobile Terminal Platform):

Наконечник (Tip) — Левый канал (Left)
Кольцо 1 (Ring1) — Правый канал (Right)
Кольцо 2 (Ring2) — Микрофон (Mic)
Основание (Sleeve) — Общий (Gnd)

В 2012 году разработчикам попала шлея под хвост, и многие (но не все!) принялись форсить распиновку CTIA (Cellular Telephone Industries Association), она же — AHJ (American Headset Jack):

Наконечник (Tip) — Левый канал (Left)
Кольцо 1 (Ring1) — Правый канал (Right)
Кольцо 2 (Ring2) — Общий (Gnd)
Основание (Sleeve) — Микрофон (Mic)

По сути дела, в этих распайках меняются местами контакты микрофона и «земли». Если подключить к аппарату гарнитуру с неподходящей распиновкой (например, классическую нокиевскую WH-205 подключить к Samsung Galaxy) звук в наушниках будет заметно глуше, и не факт, что будет работать микрофон (в худшем случае, аппарат не обнаружит наушники вообще).

Чтобы определить стандарт гарнитуры, измерьте сопротивление между наконечником и основанием штекера TRRS при отпущенной и при нажатой кнопке пульта.

• OMTP — при нажатии кнопки сопротивление не меняется и составляет порядка 30 Ом (сопротивление наушника).
• CTIA — сопротивление заметно больше 100 Ом, а при нажатии кнопки падает до тех же 30 Ом.

Что же делать?

▼ к списку смартфонов OMTP

Для обеспечения совместимости аппаратов и гарнитур различных стандартов созданы переходники «CTIA and OMTP». Вся прелесть в том, что данный адаптер преобразует как CTIA в OMTP, так и OMTP в CTIA. Приятно, что некоторые производители заботливо комплектуют свои гарнитуры такими переходниками. В качестве примера могу привести гарнитуры Ergo VM-901, Jabra RHYTHM, Philips SHE3595.

Но не таков наш соотечественник! Многие из нас предпочтут взять в руки паяльник и самостоятельно переделать гарнитуру раз и навсегда. Подробная инструкция по перепайке опубликована в статье «Переделка гарнитуры OMTP⇄CTIA».

1. Переделка в пульте имеет свои недостатки. Дело в том, что в приличных гарнитурах микрофонная жила (или даже весь шнур) выполнена экранированным проводом, а функции экрана выполняет общий провод (GND). Разумеется, после переделки гарнитуры или при использовании переходника, общий провод становится микрофонным, а микрофонный — общим. Таким образом, общий провод перестаёт выполнять функции экрана и потребительские качества такой гарнитуры несколько снижаются. Конечно же, гарнитуру, шнур которой выполнен обычным проводом, такой переделкой не испортишь.

Вскрыв пульт вы скорее всего обнаружите несколько проводов GND, идущих от штекера и распаянных в разные точки платы. Например, общий экран и экран микрофонного провода. Или общий провод левого канала и общий провод правого канала. Отпаяв общие провода от платы следует обязательно соединить освободившиеся точки перемычками. А уже потом к любой из этих точек припаять тот провод, что раньше был микрофонным. После чего остаётся один из бывших проводов GND припаять туда, где только что был припаян бывший микрофонный провод.

Способ №1

2. Перепайка штекера — более грамотный способ переделки.

Способ №2

Должен указать на два неприятных нюанса:

Бывали случаи с гарнитурами от iPhone, когда ни переходник, ни перепайка не помогли, и микрофон не заработал. Даже не знаю почему.
Никакая переделка, никакой переходник не заставят работать кнопки управления звуком — громкость и перемотка.

Перечень устройств с поддержкой OMTP

▼ к списку гарнитур OMTP

Здесь я хотел бы собрать перечень аппаратов, работающих с гарнитурами OMTP. Имейте в виду, что модели одного и того же производителя могут иметь различную распайку, так что, работая со списком ориентируйтесь не столько на изготовителя, сколько на конкретную модель.

Буду благодарен читателю за пополнение этого перечня.

Amoi: M821, V
Asus: M10, Padfone
Bird: A120, A130, A150, D515, D611, D612, D615, D636, D660, D680, D706, D716, D736, DV10, G118, M01, M07, M08, M11, M19, M29, M32, MP300, S1130, S1160, S1180c, S1186, S1190, S198, S199, S288, S296, S299, S570, S580, S590, S618, S661, S663, S667, S668, S669, S698, S699, S758, S768, S788, S789, S798, S799, S890, SC24, V09, V109, V5510, V5518+, V79
BlackBerry: 8910, 8980, 9000 Bold, Curve 8330, Curve 8520, Curve 8900, Storm
Bravis: Конкретные модели пока не назову
Changhong: H5018
Coolpad: 5855, 7260, 8150, B350, W711
Explay старые модели: Atom, Infinity / GioNee GN868, Navigator, SL-240
Fly (данные взяты с оф.сайта Fly; возможны неточности): DS104D, DS106D, DS115, DS115+, DS116+, DS120+, DS124, DS125, DS128, DS133, E157, E158, Ezzy5+, FF178, FF179, FF242, FF243, FF281, FF301, Flylife 7, Flylife Connect 10. 1 3G, Flylife Connect 10.1 3G 2, Flylife Connect 7 3G, Flylife Connect 7 3G 2, Flylife Connect 7.85 3G 2, Flylife Web 7, Flylife Web 7.85 Slim, FS404 Stratus 3, FS405 Stratus 4, FS502 Cirrus 1, FS551 Nimbus 4, IQ238 Jazz, IQ239 ERA Nano 2, IQ360 3G, IQ430 Evoke, IQ431 Glory, IQ436 ERA Nano 3 , IQ436i ERA Nano 9, IQ440 Energy, IQ4400 ERA Nano 8, IQ4401 ERA Energy 2, IQ4402 ERA Style 1 , IQ4403 Energy 3, IQ4404 Spark, IQ4405 Quad EVO Chic 1, IQ4406 ERA Nano 6, IQ4407 ERA Nano 7, IQ4409 Quad ERA Life 4, IQ441 Radiance, IQ4410 Quad Phoenix, IQ4411 Quad Energy 2, IQ4413 Quad EVO Chic 3 , IQ442 Quad Miracle 2, IQ443 Trend, IQ444 Quattro Diamond 2, IQ445 Genius, IQ446 Quad Magic, IQ447 ERA Life 1, IQ448 Chic, IQ449 Pronto, IQ4490 ERA Nano 4, IQ4490i ERA Nano 10, IQ450 Quattro Horizon 2, IQ451 Quattro Vista, IQ4511 Octa Tornado One, IQ4512 Quad EVO Chic 4, IQ454 EVO Tech 1, IQ455 Octa EGO Art 2, IQ4601 ERA Style 2, TS 91, TS107, TS110
Gigabyte: GSmart 1342, GSmart 202, GSmart Aku A1, Gsmart Maya, GSmart Mika M3, GSmart Roma R2
Goclever Quantum 4
Haier: w718
Hedy: H601, H701, i530
HTC старые модели: A3360, A3380, A9188, RoverPC, T9188, Z510D
Huawei: C8560, C8650, T8600, U8650, U8800, U8950D
iconBIT: смартфоны (не знаю, как планшеты)
Jinga: IGO L2
Konka: e5670, e860, e900, t600
Lenovo старые: 580, A390, A500, A520, A60, A65, A668t, A66T, A750, A800 IdeaPhone, A820, ET960, I350, P70, P700, P770, P700I, S2, S2005A, S380E, S680, S750, S850E, S880; под вопросом: A660? A789? A830? S920?
LG: (под вопросом) L90? P705?
Micromax: A104, A091
Motorola: MB511 FlipOut, MB600, MB855 PHOTON 4G, ME501, MT620, MT870, MT917, XT531 FIRE, XT681, XT800 GLAM, XT885
Neo: N003
Nokia: В основном OMTP поддерживают не слишком древние модели до 2011 года (см. модельный ряд Nokia по годам). Официально заявлено, что OMTP поддерживают:

Всеядные Lumia 820, 920 и 930 (работают и с OMTP и с CTIA)
Nokia Series 40 (не считая моделей оборудованных разъёмом Pop-port)
Nokia Symbian
Nokia Asha
Итого: Nokia 500, 603, 700, 701, 702T, 801T, 808 ,1200, 1202, 1208, 1209, 1650, 1661, 1662, 1680, 2220, 2320, 2323, 2330, 2355, 2600, 2610, 2626, 2630, 2650?, 2651, 2652?, 2660, 2680, 2700, 2710, 2720, 2730, 2760, 2855, 2865, 3109, 3110, 3155, 3208, 3250, 3500, 3555, 3560, 3595, 3600, 3610, 3620, 3650?, 3660?, 3710, 3720, 5000, 5030, 5070, 5130, 5200, 5220, 5228, 5230, 5233, 5235, 5250, 5280, 5300, 5310, 5320, 5330, 5500, 5530, 5610, 5630, 5700, 5730, 5800, 6010, 6030?, 6060?, 6070, 6080, 6085, 6086, 6103, 6110, 6111, 6120?, 6121, 6124, 6125, 6126, 6131, 6133, 6136, 6151, 6152, 6155, 6165, 6208, 6210, 6212, 6216, 6234, 6235, 6255, 6263, 6265, 6267, 6270, 6275, 6280, 6282, 6288, 6290, 6300, 6301, 6303, 6350, 6500, 6555, 6600?, 6620, 6650, 6670, 6681, 6682, 6700, 6710, 6720, 6730, 6750, 6760, 6788, 6790, 6830, 7020, 7070, 7100, 7230, 7280?, 7310, 7373, 7390, 7500 , 7510, 7650?, 7900 , 8800?, 8801, Asha 200, Asha 201, Asha 202, Asha 203, Asha 205, Asha 210, Asha 230, Asha 300, Asha 302, Asha 303, Asha 305, Asha 306, Asha 308, Asha 309, Asha 310, Asha 311, Asha 500, Asha 501, Asha 502, Asha 503, Astound, C1-02, C3, C5-00, C5-01, C5-03, C5-04, C5-05, C5-06, C6-00, C6-01, C7, C7-00, E5, E5-00, E6, E7, E51, E52, E55, E62, E63, E66, E71, E72, E73, N8, N9, N75, N76, N77, N78, N79, N81, N82, N85, N86, N91, N95, N96, N97, N800, N810, N900, N-Gage, Oro, T7-00, X2, X3, X5, X6, X7

OnePlus One
Philips Xenium: W632, W732, W832
Prestigio: 3501, 4040, 4045, 4055 Duo, 5044, 5500, MultiPhone PAP: 4040, 4045, 4055, 4500, 5044, 5400
Puledda: F7
Samsung: OMTP поддерживают модели до 2010 года включительно, правда за раскладушки середины нулевых не поручусь. А 2011 год для Samsung — пограничный, какие-то модели распаяны уже по новому стандарту, какие-то — по старому. См. модельный ряд Samsung по годам.

Итого: B2100, B2710 Xcover, B3210 Corby, B3310 Corby Mate, B3410 CorbyPlus, B3410W Ch@t (1Gb), B3410W Ch@t (2Gb), B5310 CorbyPRO, B5702 DuoS, B5722 DuoS, B7300 Omnia LITE, B7320 OmniaPRO, B7350 WiTu Pro, B7610 OmniaPRO, B7620 Giorgio Armani, B7722 Duos, C3010, C3050, C3053, C3060R, C3110, C3200 Monte bar, C3212 Duos, C3222, C3300 Champ, C3510 Corby Pop (Genova), C3530, C5010 Squash, C5212 Duos, C5510, C6112 DuoS, C6625 Valencia, E1070, E1080, E1081T, E1100, E1125, E1150, E1170, E1175, E1210, E1225, E1252, E1310, E1360, E2100, E2120, E2121B, E2152 Duos Lite, E2210, E2370, E2510, E2530, E2550, F278, F408, F809, F859, G818, G818E, I5500 Galaxy 5, i550W, i560, I5700 Spica, I5800 Galaxy 3, I5801 Galaxy Apollo, I6410 M1, I6500U, I7500, I8000 Omnia II, i8320, i8510, i8520 Halo, I8700 Omnia 7, i8910 Omnia HD, I9000 Galaxy S, I9008, I9010 Giorgio Armani Galaxy S, I9018, I909, M110 Solid, M110s, M2310, M2510, M2710C, M3310, M3510 Beat B, M3710 Corby Beat, M5650 Lindy, M6710 Beat Disc, M7500, M7600 Beat DJ, M8910 Pixon12, S3100, S3310, S3350 Ch@t 335, S3370 Corby, S3500, S3550 Shark Slider, S3650 Corby, S5050, S5150 Diva folder, S5200, S5230, S5230 GPS, S5230 La Fleur, S5233, S5233W, S5250 Wave 2, S5330 Wave 2 Pro, S5350 Shark, S5500 Eco, S5510, S5550 Shark AMOLED, S5560 Marvel, S5600, S5600v Blade, S5620 Monte, S5630C, S5690 Galaxy Xcover, S5750 Wave 575, S7070 Diva, S7220, S7230E Wave 723, S7230E Wave 723 La Fleur, S7320E Wave 723, S7330, S7350, S7550 Blue Earth, S8000, S8003, S8500 Wave, S8530 Wave II, S9110, SGH-F490, SGH-F700, SGH-G810, T929 Memoir, С6712 Duos

Sharp: 8288U, IS11H, IS12H, Sh22C, SH8128U, SH8268U
Sony Ericsson, модели, выпущенные до 2011 года включительно: Live with Walkman (LWW), Xperia arc S, Xperia E, Xperia Lt, Xperia Pro, Xperia WT19i, Xperia X1/X2/X5/X8 и т. д., Xperia Mini ST15i, Xperia ST18i, Xperia Neo V и др.
Telefunken: TF-MID7805G
Tianyu:Q10, W616, W706, W800
THL: T200/T200c, V10, V11, V7, V8, V9, W1, W2, W3
Zopo: ZP200
ZTE: Geek, N880, N880e, N880s, N960, U880, U960s, U970, V680, V889D, V960, V987

Гарнитуры стандарта OMTP

▼ к списку смартфонов CTIA

Audio-Technica ATH-ANC23
Axtel
Nokia: WH-101, WH-102, WH-205, WH-500, WH-701, HS-31, HS-45, HS-47, HS-48, AD-44, AD-52, AD-54, AD-57
Panasonic RP-TCN (буква N в маркировке как бы намекает на Nokia)
Philips SHE8005 (в комплекте переходник под CTIA), O’Neill SHO9575
Samsung GH59-09752A
Sennheiser с пометкой «для Nokia», например, Sennheiser MM 50 Nokia
Sony Ericsson: Mh2, MH610, MH650, MH810
Vertex 20115, 20103
ZTE HMZ8 C4 OMTP

Перечень устройств с поддержкой CTIA

▼ к списку гарнитур CTIA

Acer: Iconia A1-810 (планшет), Liquid, S120, Z330, нетбуки
Alcatel OneTouch: 1016D, 2036 3G, Idol 3, Idol X 6040, M’POP 5020D, Pop2, Pop S7 7045Y, Pop Up 5
Amazon Kindle: Fire, Touch
Apple: все iPhone, iPad, iPod. Увы, не взирая на стандартную распайку, чисто яблочные гарнитуры нормально работают лишь с айфончиками. Обладатели нормальных смартфонов смогут использовать эти гарнитуры лишь как наушники — микрофон не работает, кнопки управления на пульте не работают. Впрочем, сторонние производители нередко выпускают гарнитуры CTIA, годные как и для яблокофонов, так и для смартфонов.
Archos: 104, 105, 120, 204, 400, 402, 404, 405, 500, 504, 530, 540, 560, 604, 605, 704, 705, AV120, AV140, AV320, AV340, AV380, AV410, AV420, AV440, AV460, AV480, AV500, AV510, AV5100, AV530, AV540, AV560, AV580, AV700TV, AV710, AV740, AV760, AV780, PMA420, PMA430, XS100, XS200, XS202, XS202S
Asus: FonePad 7, TF700, Zenfone 2, Zenfone 4 A400CG, Zenfone 5, Zenfone 6, Zenfone GO ZC500TG
Blackberry: 8110 Pearl, 8120 Pearl 2, 8130 Pearl, 8130 Pearl 2, 8300 Curve, 8530 Curve, 9000 Bold, 9530 Storm, 9670 Style, Bold / Onyx 9700, Bold 9650, Bold 9780, Curve 2 8930, Curve 3G 9300, Curve 3G 9330, Curve 8300, Curve 8300, Curve 8310, Curve 8320, Curve 8330, Curve 8520, Curve 8900, Gemini, Javelin, Niagara, Onyx 9700, Pearl 3G 9100, Pearl 8120, Pearl Flip 8220, Pearl Flip 8230, Playbook, PlayBook, Storm 2 9520 / 9550, Storm 9500, Thunder 9500, Torch 9800, Tour 9630
Blackview: BV2000s
Creative: 16GB, 32GB, 8GB, Micro, Micro N200, MicroPhoto, Mix, MuVo Chameleon, MuVo USB2. 0, MuVo2, MuVo2 FM, MuVo2 X-Trainer, MuVo2 XT, Nano, Nano Plus, Neeon, Neeon2, Nomad Jukebox 2, NOMAD Jukebox 2 3, NX, Portable Media Center, S200, Sleek, Sleek Photo, Slim, Sport C100, Stone, Stone Plus, T100, Touch, TX, TX FM, V, V Plus, V100, V200, Vidz, Vision, Vision W, Wav, X-Fi, Xmod, Zen, Zen 4GB, Zen NX, Zen Vision, Zen Xtra
Crown: планшет 8″
Cube: Talk 9x (планшет)
Dell: Digital Jukebox (DJ), Pocket DJ, Pocket DJ Ditty, Pocket DJ20, Pocket DJ30, Streak
DNS: ноутбуки
Ecoo E04 Aurora
Explay новые: HD Quad
Fly (данные взяты с оф.сайта Fly; возможны неточности): DS129, DS130, DS131, DS132, FF177, FF241, Flylife 8, Flylife Connect 7.85 3G Slim, FS401 Stratus 1 , FS402 Stratus 2, FS403 Cumulus 1, FS454 Nimbus 7, FS454 Nimbus 8, FS504 Cirrus 2, FS504 Cirrus 3, FS504 Cirrus 4, FS551 Nimbus 1, FS551 Nimbus 2, FS551 Nimbus 3, IQ320, IQ400W ERA Windows, IQ432 ERA Nano 1, IQ4412 Quad Coral, IQ4414 Quad EVO Tech 3, IQ4415 Quad ERA Style 3 , IQ4416 ERA Life 5, IQ4417 Quad ERA Energy 3, IQ4418 ERA Style 4, IQ4501 Quad EVO Energy 4, IQ4502 Quad ERA Energy 1, IQ4502 Quad ERA Energy 1, IQ4503 Quad ERA Life 6, IQ4504 Quad EVO Energy 5, IQ4505 Quad ERA Life 7, IQ4514 Quad EVO Tech 4, IQ4515 Quad EVO Energy 1, IQ4516 Octa Tornado Slim, IQ452 Quad EGO Vision 1, IQ453 Quad Luminor FHD, IQ456 ERA Life 2, IQ457 Quad Universe 5. 7, IQ458 Quad EVO Tech 2, IQ459 Quad EVO Chic 2, MC131, TS112, Wileyfox Swift
Highscreen: Boost 2 SE
HTC новые: Alltel Hero — CDMA, Wildfire, Aria, Arrive, AT&T Desire, Desire (CDMA), Desire 210, Desire 310, Desire 600, Desire 700, Desire S, Desire SV, Desire X, Droid Eris, DROID Incredible 2, Droid Incredible ADR6300, EVO 3D, EVO 4G, EVO LTE, EVO Shift 4G, Explorer, Freestyle, Google Nexus One GSM, HD7, Hero GSM, Imagio, Incredible S, Inspire 4G, Merge, Mytouch 3G 1.2, myTouch 3G Fender, myTouch 3G Slide, myTouch 4G, One M7, One S, Sensation XE, Smart, Spark, Sprint, Sprint / Verizon Touch Pro 2 XV6875, Sprint Nexus One CDMA, T-Mobile G2, T-Mobile HD2, Thunderbolt, Touch HD, Verizon, Verizon Bee, Wildfire S, XV6975; все HTC Windows Phone: 7 Mozart, 7 Pro, 7 Trophy, 8S, 8X, 8XT, HD2, HD7, One M8, Radar, Surround, Titan, Titan II
Huawei: Ascend G700, Ascend P2, Honor 3C, Honor 4C CHM-U01, Honor S4, Honor 6, Mediapad 7, P8 Lite, U8860, U8950D
iRiver: CLIX GEN1, CLIX GEN2, E10, h20, h420, S10, T10, T20, T30, U10, U20, X20
Jiake P6
Jiayu: G2, G2F, G3S, G4, G4S
Jolla:
Kyocera: Echo, M6000 Zio, N, R, Rio E3100, SCP-8600 Zio
Lenovo новые: A516, A536, A760, A850, A859, A6010, A7600, K3 Note, P780 IdeaPhone, S820, S856, Vibe
LG: Chocolate 3 VX8560, Chocolate Bl40, Dare VX9700, enV Touch VX11000, G2, G2 mini, G3, G3s, G4, GT540, L Bello D335, L8, L65 Dual, L80 D380, L90 Dual, Nitro, Optimus Black P970, Optimus G E975, Optimus G Pro, Optimus L3 E400, Optimus L5 E610, Optimus L7 P700, Optimus L9 P760, Optimus Sol, P690, P705, P715, P725, Rhythm AX585 UX585, Tritan AX-840 / UX-840
Meizu: M1, M2, MX4, Pro 6
Microsoft (Nokia): все Lumia, Nokia XL
Microsoft Zune: 1st Gen. , Zune 2nd Gen., HD
Motorola: Atrix HD, Defy, Droid, Hint QA30, i856 Debut, Karma QA1, Krave ZN4, Moto X2, Moto X 2014, Photon 4G, RAZR MAXX, RAZR Spyder XT910, RAZR VE20, Rival A455, ROKR E6, ROKR E8, XOOM, Zine ZN5
Nexus: 4, 5, 6, 7
OnePlus Two
Philips: i928, Xenium V387, Xenium W3500, Xenium W6500, Xenium W6610, Xenium W8510, E120, O’Neill Cruz
Samsung: все модели, выпущенные после 2012 года включительно (см. модельный ряд Samsung по годам.): Galaxy A3, Galaxy A5, Galaxy A7, Galaxy Ace II (GT-I8160), Galaxy Ace III (GT-S7270), Galaxy Ace Plus (GT-S7500), Galaxy Alpha (SM-G850F и SM-G850Y), Galaxy Ace (GT-S5830), Galaxy Beam (GT-I8520), Galaxy Core (GT-I8262), Galaxy Gio (GT-S5660), Galaxy Grand (GT-I9080), Galaxy Grand Neo, Galaxy J3, Galaxy Mega 5.8 (GT-I9152), Galaxy Mega 6.3 (GT-I9200), Galaxy Mini II (GT-S6500), Galaxy Note (GT-N7000), Galaxy Note 3 (SM-N900), Galaxy Note 3 Neo, Galaxy Note 4 (SM-G910F), Galaxy Note Edge (SM-G915F), Galaxy Note II (GT-N7100), Galaxy Pocket (GT-S5300), Galaxy Premier, Galaxy Round, Galaxy S Advance (GT-I9070), Galaxy S II Plus (GT-I9105), Galaxy S3, Galaxy S III (GT-I9300), Galaxy S III mini (GT-I8190), Galaxy S IV mini (GT-I9190), Galaxy S IV Zoom (SM-C1010), Galaxy S4 (GT-I9500), Galaxy S5, Galaxy S5 Mini (en:Galaxy S5 Mini), Galaxy S6 (SM-G920F), Galaxy S6 Edge (SM-925F), Galaxy S6 Edge+, Galaxy S scLCD (GT-I9003), Galaxy Tab 3 (планшет), Galaxy Tab S SM-T805 (планшет), Galaxy Win (GT-I8552), Galaxy XCover II (GT-S7710)
SanDisk: C140, C150, C240, C250, Clip, Connect, E200, e250, e250R, e260, e260R, e270, e270R, e280, e280R, Fuze, View
Sony Xperia (без «Ericsson»!), выпуск после 2012 года включительно: Acro S, D5103, Go, L, M, Miro, P, S, Sola MT27i, SP, ST23i, ST27i, T3, VLT, Z1, Z2, Z3, Z5, ZR и др.
THL: W100
UMI (YouMi) X1
Wileyfox Swift
Xiaomi: Mi 1S, Mi 2, Mi 2A, Mi 2S, Mi 3, Mi 4, Mi 4 LTE, Mi 4i, Mi Note, Mi Note Pro, Mi Pad 7.9, Red Rice, Redmi, Redmi 1S, Redmi 2, Redmi 2 Prime, Redmi 2A, Redmi 3S, Redmi Note, Redmi Note 2, Redmi Note 4G
ZTE: Axon, Nubia Z9 Mini, S6, V880E, X6, Z7, Z9, Z11 mini
МегаФон Login

Гарнитуры стандарта CTIA

▼ к другим проблемам совместимости

Aircoustic
Akg Q 350
a-JAYS One+
Asus FoneMate (90YH00N1-B1UA00)
Audio Technica ATH-AX5iS, ATH-CKS77
Awei ES100i
Beats Tour
BlackBerry Premium
Bowers & Wilkins P5 Series 2
Byz-S500
Canyon CNE-CEPM01B
Coloud Pop, Hoop
Creative MA330, Hitz MA350
Cresyn: C360S, C740S
Defender: ZigZag, Drops MPH-805MB (в комплекте переходник на OMTP), Pulse, Lucky MPH-005
Earphone MC-150
Ergo ES-600i, ES-900i
Explay MPU-450
G-Cube GHV-170
G. Sound A0105WtM
Gerffins Stereo GF-HSM-02
Genius HS-M260
GGMM Cuckoo
HTC RC-E160, RC-E190, RC-E240, Radar
InterStep IS-HF-BW35, IS-HF-IPHO175, MBH-301
iEnjoy IN058
Jabra: Chill, Rhythm
JBL Reference 250
JBM MJ720
KEF M200
Klipsch S4A
Koss KEB15
KZ ED9
Langston JM02
LG Quadbeat
Logitech Ultimate
Marshall Major FX (под iPhone)
Meizu EP31
Microsoft (Nokia) WH-308
Monster Turbine Pro Copper (под iPhone)
Motorola: MotoROKR Eh30, h475
Nokia WH-208, WH-902, WH-920, WH-930
Oneplus Mh227
Panasonic: RP-HXD5WE, RP-TCM (не путать с TCN!)
Philips: SHE3575, SHE3595, SHE9005 (в комплекте переходник на OMTP), SHE9005A (переходником не комплектуется)
Plantronics BackBeat 116, BackBeat 216
Probass MX101, MX102
Ritmix RH-177 Mobile
Samsung EO-HS1303, EO-HS3303WE, EHS49ASOME, EHS60ANN, EHS62ASN, EHS64ANN, EHS64ASF, EHS64AVFWE, EO-EG920BW, EO-EG920L, EO-EG900BW, EHS-71
Sennheiser — работают под iPhone. На официальном сайте можно проверить полноту совместимости с другими смартфонами.
Skullcandy
Sony MDR-EX, MDR-NC31EM, SBH50, SBH52, STh40
Sony Ericsson: Mh510, MH750
SoundMAGIC E10
Sven SEB
Tennmak Dulcimer
Trust Urban
Ultimate Ears Super.fi 5vi
Urbanears: Bagis, Humlan, Kransen, Medis, Plattan, Zinken
urBeats
Velodyne vPulse
Vertex 20121
Xiaomi: Earphone MEP100, Huosai, Hybrid, Piston 3, Youth
ZTE: SOh4508

Вы будете смеяться, но…

Многообразие распиновок не ограничивается двумя стандартами — CTIA и OMTP. Расширенный обзор распиновок гарнитур приведён в статье «Распиновки гарнитур TRRS».

И это ещё полбеды. Увы, одной лишь распиновкой не ограничивается трагедия несовместимости гаджета и гарнитуры. На рынке немало гарнитур со схемными наворотами, «благодаря» которым даже совместимую (с точки зрения распиновки) гарнитуру ваш смартфон может не распознать. В таком случае гарнитура в лучшем случае будет выполнять функции наушников.

Если гаджет (например, какой-нибудь андрофон) не поддерживает многокнопочную гарнитуру, то никакой переходник и никакая перепайка этой гарнитуры (например, от айфона) не позволит насладиться удобством кнопок «Перемотка», «Громкость» и т.д. В этом смысле переделка именно простых однокнопочных гарнитур, у которых между 3 и 4 контактом лишь микрофон, кнопка и конденсатор, оставляет твёрдую надежду.

Смежные материалы по теме:
Ещё больше распиновок гарнитур TRRS
«Гарнитура»
«Аудио»
Распиновка TRS («Джек»)

Поделиться новостью в соцсетях

Схемы пайки штекеров гарнитуры 5 проводов.

Как отремонтировать разъем для наушников

Самые разнообразные модели наушников используются в подавляющем большинстве современных устройств. Гарнитура нужна для плееров, мобильных телефонов, компьютеров и других девайсов. Длительная эксплуатация не оставляет шансов, и разъем устройства выходит из строя. Как починить разъем для наушников? Эта процедура проста и не займет у вас много времени, вам даже не понадобится никакого специального оборудования.

Поломка разъема для гарнитуры

Любые наушники чаще всего сталкиваются с одними и теми же неприятностями: поломка корпуса, разрыв в проводах или нерабочий разъем. Самая частая проблема при прослушивании — это выход из строя разъема для штекера гарнитуры прослушивания, поскольку каждый пользователь хотя бы раз в жизнь вставлял и доставал устройство без особой аккуратности. Чем могут быть вызваны проблемы и на что обратить внимание?

Как починить разъем для наушников в телефоне? Сперва нужно определиться с причиной поломки. В основном проблемы проявляются следующим образом:

Звук не слышен, если штекер не находится в “правильном положении”.
Посторонние шумы при прослушивании.
Не работает один из наушников.

Для того чтобы избавиться от неисправностей, нужно точно убедиться в том, что разъем не работает. Попробуйте подключить свою гарнитуру к другому исправному источнику звука. Если работа будет идти нормально, то дело в разъеме вашего устройства.

В общем выделяют четыре вида причин поломок:

Механическое повреждение аудиовхода.
Окисление контактных площадок или последствия КЗ (короткого замыкания).
Повреждение печатной платы и других важных компонентов вашего проигрывателя.
Сбой в работе программного обеспечения устройства, который устраняется перепрошивкой.

Варианты решения проблемы

Некоторые из проблем, которые были описаны выше, можно решить самостоятельно. Если вы установили причину поломки и она кроется в гарнитуре, то можете попробовать три разных варианта развития событий:

Верните свою гарнитуру продавцу по чеку или отдайте на ремонт по гарантийному талону.
Отремонтируйте устройство за свои деньги или самостоятельно устраните дефект, если, конечно, у вас есть необходимые навыки.
Приобретите новую гарнитуру в магазине.

Проблема в работе операционной системы Windows

Бывают случаи, когда проблемы встречаются на персональных компьютерах или ноутбуках. Способ устранения проблемы здесь не самый сложный, поскольку придется просто немного повозиться с ПО (программным обеспечением).

Почему не выводится звук при подключении штекера в нужный разъем на корпусе прибора? Вероятнее всего, проблема кроется в глубине компьютера — в материнской плате. Она просто не видит разъем, с которым вы пытаетесь работать. А решается эта проблема следующим образом:

Отключите девайс из розетки и разберите системный блок или корпус лэптопа.
Проверьте надежность всех соединений с материнкой.
Подключите провода к “нерабочему” разъему, соберите устройство и наслаждайтесь музыкой.

Но не будем забывать и о системных сбоях. Чтобы исправить системную “ошибку”, нужно проделать несколько действий:

Перейдите в параметры аудио и разрешите операционной системе работу с джеком на 3.5 мм.
Измените устройство для воспроизведения звука по умолчанию.
Воспользуйтесь антивирусным программным обеспечением, поскольку проблема может крыться в вирусах.
Установите последние версии драйверов на звуковую карту.

Ничего не помогло? Все еще не знаете, как починить гнездо для наушников? Специально для вас мы приготовили подробную инструкцию по починке.

Инструкция

Для проведения восстановительных работ вам нужно:

Осмотреть устройство воспроизведения, с которым вы соединяете гарнитуру. Разъем мог просто загрязниться, соответственно — вам нужно будет его почистить ватной палочкой.
Если предыдущий шаг не дал результатов, то можете смело браться за разборку девайса. Освободите девайс от крепежных элементов и внимательно осмотрите гнездо аудиовхода. Проверьте надежность электрических контактов и воспользуйтесь паяльником, если есть такая необходимость.
Если неполадок в гнезде нет, то стоит заняться ремонтом штекера. Разберите эту деталь и внимательно осмотрите площадку, которая используется для пайки. Вы обнаружите никелевое покрытие, которое придется счистить, а саму площадку залудить.
Снимите изоляцию с проводов, что соединяют штекер и наушники. Провод, который состоит из скрученных жил, нужно укоротить.
Проденьте защитные трубки на провода и припаяйте их к контактам джека. Трубки можно снять и сдвинуть обратно на контакты.
Снова возьмите паяльник и соедините общий провод с разъемом.
Вставьте кабель в крепеж и намотайте несколько витков суровой нити поверх всей конструкции. Закрепите нить при помощи горячей канифоли.
Наденьте на разъем защитный колпачок, вставьте штекер в разъем и проверьте его работу, соединив с прибором.

Ремонт входа для наушников завершен. Если все действия из данной статьи были проделаны правильно и без ошибок, то вы услышите желанный звук из маленьких динамиков гарнитуры.

Инструкция

Осмотрите электронное устройство, к которому присоединяются наушники. Возможной причиной отсутствия звука может стать загрязнение разъема. В этом случае прочистите гнездо для штекера заточенной спичкой или зубочисткой. При необходимости очистите от загрязнений миниатюрный штекер (его еще иногда называют «джек»).

Если описанные меры не привели к результату, проверьте, работает ли устройство с другими (исправными) наушниками того же типа. При отсутствии звука и в этом случае причину следует искать в той части разъема, которая расположена на электронном устройстве.

Разберите устройство, открутив крепежные элементы. Проведите по стыку, соединяющему детали корпуса, ногтем или заостренным предметом (желательно не металлическим). После разборки осмотрите гнездо, в которое вставляется штекер. Проверьте, насколько надежны электрические контакты. При необходимости восстановите соединения, прогрев их паяльником.

Если гнездо разъема исправно, приступайте к ремонту штекера («джека»). Он может быть в разном исполнении, но всегда состоит из кольца, гильзы и наконечника. Разберите разъем и осмотрите площадку, которая предназначена для пайки. Если она имеет никелевое покрытие, счистите его и залудите паяльником.

Зачистите провода, ведущие от штекера к наушникам. Тот провод, который образован скрученными жилами экрана, предварительно укоротите. В противном случае возможно его замыкание.

Наденьте на проводки защитные трубки, а затем припаяйте провода к контактам «джека». Теперь трубки можно сдвинуть на контакты.

Припаяйте к разъему общий провод. При этом нежелательно использовать легкоплавкий припой. Если жало паяльника слишком широкое, желательно заузить его напильником.

Вставьте кабель в крепление. Для надежности намотайте на провод несколько витков суровой нити. Закрепите нить, капнув на ее витки разогретой канифолью (обычный узел ослабит крепление).

Прикрутите к разъему защитный колпачок. Вставьте штекер в разъем и проверьте его исправность, подключив к плееру. Если все сделано аккуратно и правильно, вы услышите из наушников долгожданный звук.

Видео по теме

Источники:

Как починить наушники
как отремонтировать наушники

Гарнитурой называется устройство, подключаемое к мобильному телефону для того, чтобы руки при разговоре оставались свободными. Случается, что они, как и обычные наушники, выходят из строя.

Инструкция

Начните сжимать и перегибать кабель гарнитуры. Определите, в какой момент пропадает звук в наушниках , либо перестает работать микрофон (когда он не работает , становится неслышным эхо вашего собственного голоса). Участок кабеля, который оказывается пережатым или согнутым в этот момент, содержит короткое замыкание или обрыв.

При обрыве, расположенном рядом с наушником, корпус звукоизлучателя легко вскрывается, после чего можно осуществить перепайку. Завершив ремонт , закрепите крышку наушника клеем. Не надевайте наушник до сих пор, пока клей полностью не высохнет. Для этого может потребоваться двое суток.

Если у вас треснул ноготь , не расстраивайтесь — вы сможете его довольно просто починить. После ремонта он прослужит еще некоторое время, радуя вас своим практически безупречным видом.

А вот с гарнитурами все немного интереснее и виной тому наличие кнопки и микрофона. Зачастую в процессе ремонта разъема гарнитуры самым сложным моментом становится определение того, какой провод куда должен припаиваться. Оно и понятно, чаще всего проблема в том что контактов на разъеме 4 а проводков 5. Да даже если и 4, то кого куда??? Спокойно! 🙂 Ща мы со всем подробно разберемся)

Итак, поехали)

Для начала рассмотрим сам разъем гарнитуры. Называется он 4-х контактный Jack 3,5mm , но погоды это как-то не делает. Так вот, в нем 4 контакта, и каждый контакт имеет свое предназначение. Есть два стандарта расположения контактов:

На этом произведении искусства я попытался изобразить назначение контактов. M- и M+ это контакты микрофона. Три остальных — это уже знакомые Вам из контакты наушников: G — земля , R — правый , L — левый . Цвета, которыми закрашены контакты не случайны, это стандартные цвета , которые чаще всего используются производителями для отличия проводов. Сейчас уже очень редко встречаются гарнитуры с первым вариантом. И связанно это не с тем, что у вторых светофор на контактах получается правильнее и даже не с растаманским триколором, а с проблемами совместимости с 3-х контактными разъемами ноутбуков, плееров…. Я думаю каждый сталкивался с наушниками, которые нормально играли от ноутбука только тогда, когда вставлены не до конца. Это и есть первый вариант.

Но увы не всегда все так хорошо и далеко не всегда производитель так облегчает нашу жизнь. Рассматривать абсолютно все варианты цветовых схем, как-то не целесообразно, лучше понять как при любой схеме определить какой проводок за что отвечает. Чем мы и займемся:)

Попали Вам в руки наушники, отрезали разъем, сняли оплетку с провода, а там вот так:

Три адекватных проводка и один, как сейчас принято говорить, с особенностями. А если с него изоляцию снять, то будет вообще вот так:

Вот и получили 5 проводов… 😥

Итак самый простой вариант, особенно, когда под руками вообще ничего кроме ножа и паяльника нет — вскрытие пульта наушников

На этой стороне платы, внизу виден припаянный красно-желтый проводок, а рядом с ним красуется буковка G, которая как нам известно Ground или земля. Переворачиваем плату:

И видим, что синий провод — это R, т.е. Right — правый, а вот красный это M или микрофон. А это М+ или М- спросите Вы. Если это просто М, то подразумевается М+, т.к. М- всегда идет на землю. А если есть и + и — то знайте минус всеравно на землю)

Круто! Но среди этих проводков нету тех двух, идущих вместе. Хорошо, можно разобрать и наушник:-P ( )

Ага вот и они))) Но тут стоит Вас предупредить. Часто встречается несоответствие цветов проводков в проводе до и после развилки. Т.е. до пульта доходит тоже, что и на разъеме, а вот дальше и на второй наушник могут идти другие цвета.

Вообще в этом случае можно было обойтись без вскрытия наушника, т.к. Логично что среди цветов с которыми уже определились нету левого канала. Ну а желтый(золотой) поводок — всегда земля. Так что спаиваем (от слова паять, а не то что Вы подумали) вместе желтый и желто-красный проводки и вуаля имеем четыре провода классической расцветки:-)

Увы далеко не всегда можно вот так вот запросто открыть пульт управления и наушник. В таких случаях стоит воспользоваться мультиметром.

Устанавливаем режим, как на картинке и тыкаемся одним щупом в желтый провод, вторым щупом в остальные. У подавляющего большинства наушников сопротивление либо 16 либо 32 Ома. Это стандарты. На практике ровно 16 или 32 — это редкость, обычно в пределах +- 3 Ом, но бывают и 10, и 24, и 54 Ома. Главное чтоб между собой динамики имели одинаковое сопротивление. Итак допустим динамики имеют сопротивление по 32 Ома каждый. Если щупами мультиметра схватиться за землю и один из каналов, то он нам покажет 32 Ома. А вот если одним щупом за один канал, а вторым за другой канал, то он покажет суммарное сопротивление(в нашем случае 64 ома), т.е. Динамики в данном случае включены последовательно. Если вы не смогли найти оба динамика, значит обрыв провода где-то дальше.

Нет мультиметра? Не беда:-P воспользуемся батарейкой. Нам понадобится таблетка на 1,5 вольта. Другие типы батареек лучше не использовать, т.к. Можно сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает весьма не тихо) лучше просто на уши повесить, да можно и на стол положить.

Щечки в наушнике будут раздаваться не в тот момент когда вы держите батарейку, а когда прикасаетесь и отпускаете её. И не стоит держать дольше секунды. Это должны быть легкие прикосновения.

Вот такими нехитрыми способами можно достаточно быстро определить какой из проводков за что отвечает. А теперь покажу несколько распространенных вариантов.

Тут не глядя и не проверяя можно спаивать два золотых провода вместе

Просто каждый канал имеет свой провод для земли. С аудиафильской точки зрения такой вариант более правильный, чем один земляной провод.

Вообще получается, что вся проблема гарнитуры сводится к определению где земля, которую нужно скрутить, чтобы получить 4 проводка.

Повторюсь еще раз — земля всегда желтая . Так же смеси желтого с другими цветами как правило тоже земля.

Еще бывает, что землю используют как экран. Т.е. В нее оборачивают либо все провода либо только микрофонный провод.

Гораздо чаще встречается экранировка микрофона. Выглядит она следующим образом:

Как видим желтый провод ненормально толст. Раскручиваем:

Под ним скрывается синенький проводочек микрофона. Вообще суть экранирования заключается в защите от помех. Т.е. Помехи от микрофона не распространяются на провода наушников, а внешние наводки на микрофонный провод. Нужно это т.к. уровень сигнала от микрофона мал и помехи по уровню могут быть равны полезному сигналу.

Ну да ладно, экран снова на землю, а вмести с ним и желто-полосато-красный провод. Скручиваем и спаиваем:

В заключении хочется отметить, что все это достаточно просто, даже если и кажется сложным. Просто нужен опыт и понимание, которое приходит с опытом. Во как)) так что если хотите уметь чинить наушники — чините, не бойтесь) Новые все равно дороже покупать, а тут авось и получится:-P

П.с. При определении, желательно сразу, после зачистки от оплетки, залуживать концы проводков. В случае использования мультиметра или батарейки без этого в принципе не обойтись. Да и в любом случае потом к разъему припаивать)

Ответ мастера:

Наушники различных размеров и видов задействуются во многих электронных устройствах, в том числе в плеерах и гарнитурах сотовых телефонов. Иногда неаккуратное обращение приводит к выходу из строя разъема, который отвечает за подсоединение наушников к устройству. Ремонт разъема, как правило, не занимает много времени и не требует применения профессионального оборудования.

Нам потребуется наличие: — паяльника; — флюса; — припоя; — ниток.

Осмотрим электронное устройство, к которому подсоединяются наушники. В качестве причины, по которой отсутствует звук, может выступать загрязнение разъема. В таком случае прочистим гнездо для штекера спичкой или зубочисткой. В случае необходимости очистим от грязи миниатюрный штекер (он еще имеет название «джек»).

Если вышеперечисленные меры к результату не привели, проверим, работает ли устройство с другими (которые точно исправны) наушниками этого же типа. Если звук по-прежнему отсутствует, причина заключается в той части разъема, которая расположена на электронном устройстве.

Разберем устройство – открутим для этого крепежные элементы. Проведем по стыку, который соединяет детали корпуса, ногтем, либо острым предметом (желательно, чтобы он был неметаллический). После завершения разборки осмотрим гнездо, в которое вставляется штекер. Проверим надежность электрических контактов. В случае необходимости восстановим соединения. Для этого нужно прогреть их паяльником.

Если гнездо разъема работает, приступим к ремонту штекера («джека»). Он может быть исполнен по-разному, но всегда включает в себя кольцо, гильзу и наконечник. Разберем разъем и осмотрим площадку, предназначенную для пайки. Если у нее никелевое покрытие, счистим его и залудим паяльником.

Зачистим провода, которые ведут от штекера к наушникам. Провод, образованный скрученными жилами экрана, предварительно укоротим. В обратном случае может иметь место его замыкание.

Наденем на проводки защитные трубки, а после этого припаяем провода к контактам «джека». Теперь трубки сдвинем на контакты.

Припаяем к разъему общий провод. Но нежелательно использование легкоплавкого припоя. Если жало паяльника чересчур широкое, нужно заузить его напильником.

Вставим кабель в крепление. Чтобы добиться большей надежности, на провод нужно натянуть несколько витков суровой нити. Закрепим ее, капнув на витки разогретую канифоль (обычный узел ослабит крепление).

Прикрутим к разъему защитный колпачок. Вставим штекер в разъем и проверим его исправность, подключив к плееру. Если мы все сделали аккуратно и правильно, из наушников раздастся долгожданный звук.

Как взломать разъем для наушников

В какой-то момент в ваших аудиопроектах «сделай сам» вам понадобится способ ввода звука в схемы. Один из самых универсальных способов сделать это — использовать стереофонический аудиоразъем 3,5 мм. Их можно извлечь из старого набора портативных аудионаушников. Если вы отрезаете вкладыши, вы можете подключить разъем к источнику звука и подключить провода напрямую к вашим цепям.

В этом руководстве я покажу вам, как подключить два наиболее распространенных типа аудиоразъемов — TRS и TRRS.

T означает «наконечник»; R означает «кольцо», а S означает «рукав»:

Аудиоразъем TRS

Аудиоразъемы

TRS находятся на стандартных стереонаушниках без микрофона. После того, как вы разрежете кабель, вы, вероятно, найдете один из трех распространенных способов его подключения:

Оболочка заземления из медного провода, обернутая вокруг двух изолированных проводов аудиосигнала.
Два отдельных изолированных провода, каждый со своим сигнальным проводом и заземляющим проводом внутри.
Отдельные изолированные провода для земли, правого аудио и левого аудио в одном кабеле.

Обычно красные провода — это правый аудиоканал, а синие провода — левый аудиоканал. Посмотрите на изображение ниже, чтобы увидеть, какие провода являются проводами аудиосигнала, а какие — проводами заземления в наиболее распространенных схемах подключения TRS (изображение предоставлено DIY Perks на YouTube).

Провода подключаются к штекеру TRS следующим образом:

В зависимости от типа вилки у вас может быть доступ к контактам внутри корпуса разъема.Провода подключаются к контактам вилки следующим образом (изображение любезно предоставлено Робом Робинеттом):

Если вам нужен только моно вход, провода левого и правого аудиоканала можно соединить вместе.

После того, как вы определили провода, просто припаяйте их к правильным входным каналам в вашей схеме или прикрепите штыревые разъемы, чтобы их можно было использовать в макете.

TRRS Аудиоразъем

Аудиоразъем TRRS находится на наушниках iPhone и других наушниках с микрофоном.После того, как вы разрежете пластиковую изоляционную оболочку, вы найдете 5 отдельных проводов:

Горит красный провод: сигнал правого аудиоканала
Красный и медный скрученный провод: масса для правого аудиоканала
Сплошной зеленый провод: сигнал левого аудиоканала
Зеленый и медный витой провод: масса для левого аудиоканала
Красно-зеленая оболочка с медным проводом внутри: внутренний медный провод — сигнал микрофона, внешняя оболочка — заземление микрофона.

Вы также найдете пластиковый шнур, который используется для усиления кабеля наушников:

Штекер TRRS подключается к проводам следующим образом:

Если вы можете добраться до контактов внутри корпуса разъема, контакты разъема TRRS соединяются следующим образом:

Если вам нужен только монофонический аудиовход с разъемом TRRS, вы можете объединить красный и зеленый провода, чтобы получить один монофонический аудиопровод, а затем объединить провода заземления, чтобы получить один провод заземления.

Каждый провод покрыт очень тонким слоем изоляционного материала, поэтому их можно связывать вместе без пластиковой изоляции. Прежде чем паять или подключать их к чему-либо проводящему, быстро проведите пламенем по проводам, чтобы сжечь изоляцию, затем вытрите начисто.

Как только вы это сделаете, провода можно припаять непосредственно ко входам на вашей печатной плате или подключить к контактам перемычки, чтобы их можно было вставить в макетную плату.

аудио — как телефон определяет, если 3.Цепь джека 5 мм замкнута?

Определенно имеется , дополнительный контакт (а в некоторых гнездах — два !), Который соединяется с землей, когда гнездо пусто, и механически отрывается от земли, как только вставляется штекер подходящего диаметра. Эта дополнительная, не звуковая цепь размыкается, как только кончик вилки воздействует на контактный механизм, и остается включенной до тех пор, пока вилка не будет полностью удалена.

То, что я только что описал, называется переключателем «нормально замкнутый» .Некоторые разъемы вместо этого содержат «нормально открытый» переключатель , который является противоположностью тому, что я только что описал, поскольку он подключается к земле только тогда, когда вилка находится в разъеме .

В любом случае дополнительный механический переключатель не имеет ничего общего со звуковыми сигналами и не контактирует с проводкой, подключенной к вилке. Этот дополнительный механический переключатель очень хорошо изолирован от всех проводов и контактов, подключенных к аудиосистеме, так как в противном случае он мог бы действительно испортить ситуацию! Этот дополнительный механический переключатель просто подает сигнал на оборудование, позволяя ему определять, когда что-то было вставлено в разъем, и затем действовать соответствующим образом.

Это относительно недавняя разработка, скажем, не более 20 лет назад. «Вставленный» сигнал в значительной степени должен обрабатываться цифровыми схемами, такими как компьютеры и звуковые карты, поэтому он не очень эффективен в чисто аналоговом устройстве старой школы.

Еще во времена, когда не было компьютеров и смартфонов, некоторые разъемы включали механическое переключение для отключения потока сигнала от его обычного места назначения и вместо того, чтобы направлять его к тому, что было подключено. Обычно это служило для отключения динамиков при подключении наушников, но с современные мощные усилители, это более чем немного опасно, так как это может взорвать наушники, усилители и барабанные перепонки.Предыдущий комментарий содержал принципиальную схему такого домкрата.

Teardown вторник: Bluetooth-наушники — Новости

Некоторые считают, что разъем для наушников ушел в прошлое, а будущее аудио — за беспроводной связью. Во вторник мы собираемся взглянуть на пару наушников Bluetooth!

Наушники Bluetooth бывают всех форм и размеров, от относительно небольших наушников-вкладышей до наушников-вкладышей и наушников с шейным ободом, подобных тем, что показаны в этой разборке.

Наушники Mpow. Изображение любезно предоставлено Amazon.

В этом разобранном виде наушники, которые мы рассматриваем, — это Mpow Jaws. Они были куплены у Amazon примерно за 30 долларов и оснащены Bluetooth 4.1, «Shark Design» и внутренней батареей, которая может обеспечить до 13 часов использования.

Открывая их!

Открыть эти наушники оказалось довольно легко по сравнению с некоторыми разборками.Было два небольших винта с крестообразным шлицем, которые нужно было удалить, и можно было отделить пластмассовые корпуса шейного обода.

Один из наушников раскрылся

Наушники, с другой стороны, открывать было немного сложнее. Их скрепляли несколькими пластиковыми зажимами и цианакрилатным клеем (суперклей). Белый осадок внутри наушников образовался из-за клея. Внутри наушников находится небольшой динамик и сильный неодимовый магнит, который удерживает наушники на шейном ободе.

Платы

!

Печатная плата левая

Внутри этих наушников находятся две отдельные печатные платы. Левая плата контролирует зарядку аккумулятора и управление питанием. Под этой левой печатной платой находится одноячеечная литиевая батарея.

На правой печатной плате находится Bluetooth SOC и трассирующая антенна. Обе эти печатные платы представляют собой двухслойные платы с зеленой паяльной маской и белой шелкографией с обеих сторон.

Печатная плата правая

Две печатные платы соединены шестью проводниками. Это многожильные провода с эмалевым покрытием, которые проходят через заднюю часть шейного обода. Эти провода кажутся припаянными к печатным платам вручную.

Провода, соединяющие платы

Bluetooth SOC

CSR Bluetooth SOC

Bluetooth SOC в пакете QFN действительно является звездой этого разрушения. В этих наушниках CSR 8635 SOC используется практически для всего. Этот SOC оснащен регуляторами напряжения, зарядным устройством, радио Bluetooth, аудиодекодером и системой шумоподавления.

Следящая антенна Bluetooth

Этот SOC предназначен для подобных приложений. Это не первый разбор, который мы видели в SOC CSR — наш радар-детектор Bluetooth и разборка динамиков Bluetooth также демонстрируют SOC CSR.Напомним, что в августе 2015 года полупроводниковая компания Qualcomm из Сан-Диего завершила сделку по приобретению CSR.

Флэш-память

Одно из немногих периферийных устройств, которые не встроены в SOC, — это флэш-память. Флэш-память расположена в нижней части печатной платы. Используемая в нем микросхема флеш-памяти представляет собой последовательную флеш-память 512 кбит производства Macronix, номер детали Kh35U5121E.

Аккумулятор

Литий-ионный аккумулятор

Одноэлементный литий-ионный аккумулятор, прикрепленный к одной из печатных плат с помощью двустороннего скотча. Размер батареи 30,0 на 11,1 мм, толщина 5,3 мм. К верхней части аккумуляторной батареи прикреплена небольшая плата защиты. Батарея подключается двумя проводами небольшого диаметра, которые вручную припаяны к плате.

Входы / Выходы

Микрофон 4 мм

В этих наушниках довольно много пользовательских вводов-выводов. Есть небольшие динамики, как и следовало ожидать.Кроме того, есть два небольших светодиода состояния размером 0603, микрофон, четыре тактильные кнопки и небольшой ползунковый переключатель. Кроме того, похоже, что есть место и поддерживающая электроника для вибромотора в виде блинов, которого нет в этой конкретной версии наушников.

Ползунковый переключатель питания

Завершение

Jabra BT620s. Изображение любезно предоставлено Amazon.

Технологии становятся все меньше и меньше. Оригинальные наушники Bluetooth, такие как Jabra BT620s, показанные выше) были значительно больше этих. Недавно Apple анонсировала свои новые Air Pods, в которых эта функциональность существенно уменьшена.

Будущее за наушниками Bluetooth? Некоторые производители так считают!

Схема Airpods Apple из Keynote. Изображение любезно предоставлено Apple.

Спасибо, что заглянули в этот разборный вторник! Заходите на следующей неделе для еще одной разборки!

Следующий разбор: рулетка цифровая

Выберите классическую схему наушников bluetooth по доступным ценам

Соберите изумительную схему наушников bluetooth из удивительной коллекции, доступной на Alibaba.com, и испытайте все виды преимуществ, которыми они обладают. Схема наушников Bluetooth позволит вам по-новому взглянуть на развлечения с превосходным качеством звука.Они доступны в широком диапазоне размеров, дизайна, форм и цветов, чтобы идеально соответствовать предпочтениям пользователей. Схема наушников Bluetooth изготовлена из блестящих материалов с соблюдением высших стандартов качества, надежности и эффективности.

Разработчики и производители этих наушников bluetooth использовали передовые инновации, чтобы предложить пользователям наиболее приятные впечатления от прослушивания. Они издают забавные звуки и обладают непревзойденной способностью шумоподавления.Эти удивительные особенности не должны вас пугать, потому что эти bluetooth-наушники circuit очень доступны. Различные схем наушников bluetooth поставщиков на сайте предлагают покупателям неотразимые предложения и скидки, которые смягчают карманы покупателей. Вы также можете обсудить с ними любые разъяснения перед выполнением заказов.

Качество схемы для наушников Bluetooth , доступной на Alibaba.com, гарантируется производителями и дистрибьюторами, которые тщательно проверяются на предмет сертификации. Широкий ассортимент bluetooth-наушников цепи гарантирует, что все покупатели приобретут желаемый стиль и дизайн, цвет и другие характеристики. Если вы хотите купить схему для наушников Bluetooth и выгодно перепродать, для вас доступны варианты настройки в зависимости от количества, которое вы хотите.

Зайдите на сайт Alibaba.com сегодня и получите замечательные наушники с технологией Bluetooth . Схема нескольких наушников Bluetooth уверяет вас, что качество не обязательно должно быть дорогим.Воспользуйтесь преимуществами низких цен и приобретите эти предметы сегодня, когда вы улучшите свои сбережения и одновременно получите премиальные предметы. Вы можете использовать сэкономленные суммы для покупки большего количества товаров по привлекательным сделкам.

Как работают разъемы и вилки для наушников? (+ Схемы подключения) — Мой новый микрофон

Легко просто подключить наушники (и другие устройства) к соответствующим гнездам или портам и заставить их работать… пока это не произойдет. Изучение того, как разъемы и вилки наушников работают электрически, очень поможет нам в понимании потока сигналов и совместимости устройств, а также улучшит наши навыки поиска и устранения неисправностей.

Как работают гнезда и штекеры для наушников? Штекеры наушников (вилка) вставляются в разъемы наушников (розетка), чтобы установить электрическое соединение, которое позволяет передавать аудиосигналы. Хотя цель та же, размер; специфическая проводка; включение микрофона; качество подключения и совместимость различаются от разъема к разъему; штекер к штекеру и штекер к гнезду.

В этой статье мы рассмотрим внутреннее устройство разъемов для наушников различных размеров, разводки и качества, чтобы лучше понять, как они работают в целом, а также как они работают в тандеме с разъемами для наушников.

Статья по теме: Как работают разъемы и вилки для наушников? (+ Электрические схемы)

Разница между разъемом для наушников и разъемом для наушников

Когда большинство людей обсуждают разъемы для наушников, они имеют в виду как разъемы порта «мама», так и разъемы «папа» на концах кабелей наушников.

Однако, технически говоря, разъем для наушников — это гнездовой порт, а штекер наушников — это штекерный разъем. Это относится к любому разъему телефонного типа (имеющему разъемы наконечника, кольца и рукава).

Это штекеры для наушников:

Аудиоразъемы TRS 6,35 мм, 3,5 мм и 2,5 мм

Это разъем для наушников:

Разъем для наушников TRRS 3,5 мм (Macbook Air 2015)

То же самое можно сказать и о разъемах для микрофона. Чтобы узнать больше, ознакомьтесь с моей статьей В чем разница между вилкой и разъемом микрофона?

С этим термином, приступим к основной части этой статьи.

Как подключаются разъемы для наушников и вилки?

Начнем с того, что не все гнезда и штекеры для наушников совместимы.

Чтобы разъем для наушников и вилка могли правильно подключаться и обеспечивать оптимальный поток сигнала, они должны совпадать следующим образом:

Быть того же размера
Использовать ту же схему подключения

Обратите внимание, что существует некоторая свобода в совместимости проводов. Также обратите внимание, что то, что штекер входит в гнездо, не обязательно означает, что он совместим. Мы коснемся этих проблем позже в этой статье, в разделе, посвященном разъемам для наушников и совместимости вилок.

По сути, гнезда и штекеры для наушников представляют собой отдельные разъемы, в конструкции которых имеется несколько (2-5) проводов. Чтобы штекер для наушников работал с гнездом для наушников, проводники должны быть правильно выровнены в правильном формате для передачи правильного аудиосигнала (ов).

Важно отметить, что наушники являются преобразователями и по своей сути являются аналоговыми устройствами. Аналоговые аудиосигналы — это просто напряжения переменного тока (переменного тока). Эти сигналы передаются по электропроводящим проводам.

Провода кабеля наушников внутренне согласованы с отдельными проводниками вилки кабеля. Гнездо источника звука также имеет отдельные проводники, которые предназначены для передачи определенных сигналов.

Идея состоит в том, чтобы установить контакт между проводниками гнезда и штекера, чтобы аналоговые аудиосигналы проходили от источника через кабель к соответствующим драйверам наушников в соответствии со схемами подключения.

В подавляющем большинстве случаев мы не можем фактически увидеть физическое соединение между штекером наушников и разъемом, не разбирая разъем.Ниже приведено упрощенное поперечное сечение подключения штекер-штекер:

Итак, это основная идея о том, как работают разъемы для наушников. Они просто действуют как проводящие соединения, которые позволяют электрическому току течь из одного места в другое (от источника звука к драйверам наушников).

В этой статье мы подробнее поговорим о размерах и стандартах проводки разъемов / вилок для наушников, а также рассмотрим совместимость.

Размеры разъема для наушников

Давайте начнем с обсуждения различных размеров разъемов для наушников и штекеров. Это:

2,5 мм (3/32 дюйма)

Разъем / штекер для наушников 2,5 мм не очень распространен, но его стоит упомянуть здесь для тщательности.

Этот штекер / гнездо для наушников до сих пор регулярно используется в рациях двусторонней связи (рациях) и некоторых видеокамерах.

2,5-миллиметровые разъемы для наушников представляют собой типичные несбалансированные моно TS (наконечник-втулка) или несбалансированный стерео TRS (наконечник-кольцо-рукав).

3,5 мм (1/8 дюйма)

Гнездо / штекер 3,5 мм для наушников является наиболее распространенным для проводных наушников.

Это разъем, который есть на старых смартфонах; в ноутбуках и планшетах; а также в некоторых консолях для микширования звука и полевых рекордерах.

3,5-миллиметровые разъемы для наушников часто представляют собой либо несбалансированные стереофонические разъемы TRS (наконечник-кольцо-рукав), либо несбалансированные стереофонические разъемы TRRS (наконечник-кольцо-кольцо-рукав).

4,4 мм

4,4 мм — относительно новый разъем для наушников.

Стандартный 4,4 мм называется Pentaconn и встречается в некоторых продуктах HiFi, в частности от Sony.

Sony вошла в список 13 лучших брендов наушников в мире «Мой новый микрофон».

Стандарт Pentaconn имеет симметричную стереосистему с разъемом TRRRS (наконечник-кольцо-кольцо-кольцо-рукав).

6,35 мм (1/4 дюйма)

Гнездо и вилка «четверть дюйма» 6,35 мм — это то, что вы обычно найдете при подключении электрических музыкальных инструментов. Штекеры / гнезда, используемые для инструментов, часто несбалансированы и имеют разводку TS (наконечник-втулка).

Однако 6.Разъем 35 мм также используется для наушников, хотя обычно он разводится как несбалансированный стерео TRS (наконечник-кольцо-рукав).

Гнездо / штекер для наушников 6,35 мм используется во многих аудиоинтерфейсах, усилителях для наушников, микшерных консолях и записывающих устройствах.

Адаптеры размера

Из 4 размеров, упомянутых выше, наиболее распространенными являются телефонные разъемы 3,5 мм (1/8 дюйма) и 6,35 мм (1/4 дюйма).

К счастью, есть адаптеры для эффективного преобразования между размерами гнезда / штекера.Эти адаптеры даже поставляются в виде разъемов типа «джек-разъем» или «разъем-вилка» в дополнение к прямым адаптерам «разъем-разъем» и «разъем-разъем».

Подробную статью о размерах разъемов и разъемов для наушников можно найти в публикации My New Microphone «Различия между разъемами для наушников 2,5 мм, 3,5 мм и 6,35 мм».

Разъем для наушников / проводка штекера

В разделе, посвященном размеру разъема / штекера для наушников, я вкратце упомянул соединения наконечника, кольца и рукава. Эти термины относятся к различным проводам на самих разъемах, которые имеют свои собственные провода с кабелем наушников и несут свою собственную аудиолинию.

В этом разделе мы рассмотрим стандарты проводки, используемые в разъемах и штекерах для наушников, и узнаем, как они соединяются друг с другом и эффективно передают аудиосигналы от источника звука к драйверам наушников.

Stereo Vs. Моно аудио

Большинство наушников предназначены для приема стереозвука, поскольку стереозвук является стандартом для музыки.

Однако для некоторых наушников и особенно гарнитуры требуется только монофонический звук, и они сконструированы таким образом.

Для подключения моно разъем для наушников должен иметь как минимум 2 проводника: 1 сигнальный провод и один обратный провод (который также обычно действует как заземление). Проще всего это сделать через соединение TS (наконечник-втулка).

Для стереозвука требуется как минимум 3 проводника: провод аудиосигнала левого канала; провод звукового сигнала правого канала и общий провод заземления / возврата.

Обратите внимание, что моно- и стереонаушники могут иметь больше проводов, чем необходимо для интеграции микрофона или передачи симметричного сигнала.

Сбалансированный Vs. Несбалансированный звук

В большинстве наушников используется несбалансированный звук, хотя есть исключения.

Несимметричный аудиосигнал состоит из одного сигнального провода и одного обратного провода. Обратный провод часто используется как заземляющий провод. Эти два проводящих провода замыкают цепь и позволяют звуковому сигналу «перемещаться» от источника звука к драйверу наушников.

Несбалансированный звук подходит для передачи звука через короткие кабели (например, в кабелях для наушников), но будет ухудшать сигналы, особенно в высоком классе, на любой значительной длине.

Симметричный аудиосигнал имеет два сигнальных провода: один для передачи сигнала положительной полярности, а другой — для передачи сигнала отрицательной полярности.

Наличие равных, но противоположных сигналов на двух проводах эффективно удваивает размах напряжения в подключенном драйвере наушников, что приводит к более сильной передаче сигнала. Когда один провод «проталкивает» ток с одной стороны драйвера, другой провод «вытягивает» ток с другой стороны драйвера в цепи.

Симметричные аудиовходы эффективно суммируют разницу между двумя сигнальными проводами через дифференциальный усилитель, обеспечивая более сильный сигнал с превосходной защитой от любых помех или шумов, общих для обоих проводов. Следовательно, это обычное явление для длинных кабелей и ситуаций, когда требуется чистый звук с низким уровнем шума.

Например, микрофоны

выводят аудиосигналы относительно низкого уровня, которые более восприимчивы к электромагнитным помехам (наведенный шум будет более заметным по сравнению с сигналом микрофонного уровня, чем с сигналом линейного уровня). Поэтому все профессиональные микрофоны используют симметричные линии для передачи сигналов.

Важно отметить, что для стереонаушников требуются два разных несимметричных или сбалансированных аудиосигнала: по одному для каждого драйвера.

С этим праймером давайте рассмотрим различные схемы подключения разъемов и вилок для наушников.

TS (наконечник-втулка)

TS — это самый простой телефонный разъем. Он позволяет передавать монофонический аудиосигнал через сигнальный провод (наконечник) и провод заземления (рукав).

Чтобы просто вывести жилы разъема TS:

Наконечник: сигнальный провод
Гильза: обратный провод и земля

TS можно подключить к одному драйверу наушников (в одностороннем исполнении) или разделить для подключения к отдельным драйверам.

Несбалансированный поток сигнала монофонических наушников Штекеры и гнезда для наушников

TS обычно встречаются только в разъемах 2,5 мм. Обратите внимание, что соединительные кабели TS 6,35 мм являются общими для электрических инструментов, особенно для электрогитары и бас-гитары.

TRS (наконечник-кольцо-втулка)

TRS часто используется в разъемах для наушников в качестве носителя несбалансированного стереозвука.

Несимметричный разъем TRS имеет следующую разводку:

Наконечник: провод аудиосигнала левого канала
Кольцо: Провод аудиосигнала правого канала
Гильза: общий обратный провод и земля

В этой конфигурации проводка муфты разделена по Y в кабель и подключается к обоим драйверам.

Несбалансированный поток сигнала стереонаушников

Схема подключения несимметричного стерео TRS используется в разъемах / штекерах для наушников 2,5 мм, 3,5 мм и 6,35 мм и распространена в профессиональных наушниках.

Обратите внимание, что еще одним распространенным стандартом подключения разъемов / штекеров TRS является симметричный моно, хотя он никогда не используется в конструкции наушников. Сбалансированный моно TRS обычно используется в профессиональных патч-отсеках для аудио, а также в студийных мониторах и громкоговорителях.

TRRS (наконечник-кольцо-кольцо-втулка)

TRRS — еще один очень распространенный разъем для наушников.Он приобрел популярность с появлением наушников, в состав которых входит микрофон.

Многие из наших цифровых устройств (смартфоны, ноутбуки, планшеты) имеют разъемы TRRS 3,5 мм для подключения наушников + микрофонов и гарнитур.

Проводка TRRS в основном используется в разъемах для наушников 3,5 мм и обычно соответствует стандарту AHJ (американский разъем для гарнитуры), установленному CTIA (Ассоциация сотовой связи и Интернета). Давайте посмотрим на этот стандарт.

Стандарт CTIA

Наконечник: провод аудиосигнала левого канала
Кольцо: провод аудиосигнала правого канала
Кольцо: общий обратный провод и земля
Рукав: аудиопровод микрофона

В этих наушниках общий возврат (второе кольцо) разделяется на три стороны и подключается к микрофонному элементу и обоим драйверам наушников.

Стоит упомянуть более старый стандарт — OMTP.Он очень похож, за исключением одного главного переключателя.

Стандарт OMTP

Наконечник: провод аудиосигнала левого канала
Кольцо: провод аудиосигнала правого канала
Кольцо: аудиопровод микрофона
Гильза: общий обратный провод и заземление

В этом стандарте Рукав также разделяется на три части и подключается к микрофонному элементу и обоим драйверам наушников.

Несбалансированные стереонаушники с потоком сигнала микрофона

TRRRS (наконечник-кольцо-кольцо-кольцо-рукав)

Разъем TRRRS используется в редких 4.Разъем Pentaconn 4 мм.

Это специальное гнездо / штекер для наушников передает сбалансированное стерео на совместимые наушники и имеет следующую схему подключения:

Наконечник: аудио левого канала (положительная полярность)
Кольцо: аудио левого канала (отрицательная полярность)
Кольцо: аудио правого канала (положительная полярность)
Кольцо: аудио правого канала (отрицательная полярность) полярность)
Гильза: земля

Если мы вспомним описание сбалансированного звука, мы знаем, что нет необходимости в обратном проводе, поскольку у нас есть провода положительной полярности и отрицательной полярности для подключения к драйверу наушников.

Сбалансированный поток сигнала стереонаушников

В стандарте 4,4 мм TRRRS Pentaconn нет общего обратного провода, что улучшает четкость за счет минимизации перекрестных помех из-за отсутствия общего обратного провода. Сбалансированный звук также сильнее из-за природы сбалансированного и несбалансированного звука.

Подробное описание различных схем подключения наушников можно найти в моей статье «Углубленный взгляд на то, как кабели для наушников переносят звук».

Разъем для наушников и совместимость

В начале этой статьи я упомянул, что разъемы для наушников и вилка могут быть совместимы, даже если их проводники не совпадают.Я также заявил, что разъемы и штекеры для наушников могут быть несовместимы, даже если они одного размера.

Давайте проясним эту путаницу, рассмотрев конкретные примеры:

Совместимость разъемов / вилок TRS и TRRS

Представьте себе сценарий, в котором у нас есть следующая пара:

Наушники с разъемом TRRS 3,5 мм
Наушники с микрофоном и разъемом TRRS 3,5 мм
Смартфон с разъемом TRRS 3,5 мм

Смартфон обязательно будет иметь разъем TRRS, поскольку он разработан как устройство ввода и вывода , способный принимать микрофон и выводить сигнал наушников. Предположим для этого примера, что он использует стандарт CTIA, упомянутый ранее.

Еще раз, стандарт CTIA:

Наконечник: провод аудиосигнала левого канала
Кольцо: провод аудиосигнала правого канала
Кольцо: общий обратный провод и земля
Рукав: аудиопровод микрофона

Итак, мы знаем что наушники TRRS + микрофон 3,5 мм (при условии стандарта CTIA) совместимы с разъемом для наушников, потому что схемы подключения и размеры совпадают.

Однако, когда мы подключаем к смартфону базовые несбалансированные стереонаушники 3,5 мм TRS, они работают нормально. Это почему?

Ну, кончик и кольцо штекера TRS и гнезда TRRS идеально подходят. Провод заземления / возврата также подключается. Гильза разъема TRRS, предназначенная для приема микрофонного сигнала, просто закорачивается на заземляющий провод разъема TRS наушников.

Конечно, это не идеальное соединение, но, тем не менее, они остаются совместимыми.

Несовместимость разъемов / вилок TRRS (CTIA) и TRRS (OMTP)

Важно знать разницу между старым стандартом OMTP и новым стандартом CTIA для несимметричных стереонаушников + несимметричных сигналов микрофона.

Хотя наконечник и первое кольцо полностью совместимы (звук левого и правого наушников), общий обратный провод и сигнальный провод микрофона (на втором кольце и гильзе) несовместимы, что делает стандарты OMTP и CTIA несовместимыми друг с другом.

Адаптеры размера

На рынке имеется множество адаптеров размера, позволяющих адаптировать штекер наушников к предполагаемому разъему.

Самыми распространенными адаптерами являются 3,5 мм TRS на 6,35 мм TRS и 6,35 мм TRS на 3,5 мм TRS, но на рынке есть множество других.

Электропроводка

Существуют некоторые переходники проводки, которые помогают улучшить соединение между штекерами наушников и гнездами, которые не имеют точно таких же соединений (например, вышеупомянутый несовершенный штекер TRS к гнезду TRRS).

Использование разъемов для наушников для подключения других устройств, кроме наушников

Иногда к гнездам для наушников можно подключить другие устройства. Давайте продолжим наше обсуждение.

Динамики

Большинство громкоговорителей имеют относительно низкое сопротивление и принимают сигналы уровня громкоговорителей, поэтому они не будут работать должным образом при подключении к выходу для наушников.

Однако существует множество портативных / мобильных динамиков, предназначенных для подключения к выходу для наушников смартфонов, ноутбуков и т. Д.

JBL Charge 3 (ссылка, чтобы узнать цену на Amazon) — это Bluetooth-динамик с проводным входом, который может легко принимать сигнал с выхода для наушников.

JBL Charge 3

JBL представлена в следующих статьях «Мой новый микрофон»:
• Лучшие мировые бренды наушников / вкладышей
• Лучшие бренды домашних динамиков, которые вы должны знать и использовать
• Лучшие бренды лучших сабвуферов (автомобильные, звуковые, домашние и студийные) )
• Лучшие бренды акустических систем, которые вы должны знать и использовать
• Лучшие бренды лучших акустических систем (в целом) на рынке сегодня

Входы Aux

Вы, вероятно, делали это раньше, когда подключали смартфон к дополнительному входу автомобиля. Многие усилители домашних звуковых систем также имеют вспомогательные входы, которые можно использовать для приема сигналов уровня наушников.

Чтобы узнать больше о различиях между гнездами для наушников и вспомогательными выходами, ознакомьтесь с моей статьей «Разъемы AUX (вспомогательные) и гнезда для наушников — одно и то же?»

Микрофоны

Микрофоны можно подключать через специальные разъемы для наушников, предназначенные для приема микрофонных сигналов. Разъемы для наушников TRRS, которые мы обсуждали ранее, могут принимать микрофоны, которые подключаются через 3.Телефонные разъемы 5 мм.

Чтобы узнать о некоторых из рекомендованных мной микрофонов TRRS, ознакомьтесь с моей статьей «4 лучших внешних микрофона для смартфонов Android».

Статья по теме: Как работают микрофоны? (Полезное иллюстрированное руководство)

Aux — это то же самое, что и разъем для наушников? Кабели / разъемы Aux предназначены для универсального подключения TRS 3,5 мм, в то время как штекеры / разъемы для наушников бывают разных размеров и предназначены для передачи сигналов от источника звука к паре наушников. Обратите внимание, что выходы aux часто могут нормально управлять наушниками (хотя и не всегда), в то время как выходы для наушников обычно отлично управляют входами aux.

Статья по теме: Разъемы AUX (вспомогательные) и разъемы для наушников — одно и то же?

Как работают кабели для наушников? Кабели для наушников предназначены для подключения драйверов наушников к предполагаемому источнику звука путем замыкания цепи между источником и драйвером. Другими словами, они позволяют аудиосигналам (напряжениям переменного тока) проходить через элементы преобразователя наушников, которые преобразуют сигналы в звуковые волны.

Статья по теме: Углубленное изучение того, как кабели для наушников переносят звук.

Создайте усилитель для гарнитуры | Журнал Nuts & Volts

В августовском выпуске N&V была опубликована моя строительная статья «Создайте недорогой высокопроизводительный 12-ваттный усилитель для восьмиомных динамиков».

Два усилителя очень похожи, в них используется очень обычная трехступенчатая конструкция, названная архитектурой Lin в честь Хунга К.«Джимми» Лин — инженер-электрик, который изобрел компоненты, которые обычно используются в твердотельных усилителях, аудиоколонках, микрофонах и наушниках. Будет дополнительная статья, в которой описывается теория, лежащая в основе усилителя гарнитуры, но большая часть этого обсуждения будет применяться и к усилителю мощности, представленному ранее.

Этот проект представляет собой усилитель для гарнитуры, который может работать с проигрывателем компакт-дисков или MP3 и может управлять хорошей высококачественной гарнитурой. Моя гарнитура имеет сопротивление около 32 Ом; некоторый диапазон достигает 600 Ом.Эта схема будет управлять любой гарнитурой в этом диапазоне и за его пределами. Некоторые специалисты в области аудио высокого класса считают операционные усилители на интегральных схемах не очень хорошими … что-то о слишком большом количестве транзисторов на пути прохождения сигнала. В этой схеме используются все дискретные компоненты — не больше и не меньше, чем требуется для обеспечения широкой полосы пропускания и низкого уровня искажений. Я полагаю, кто-то возразит, что транзисторы стоимостью 2 доллара не могут звучать так же хорошо, как операционный усилитель за 10 долларов.

Я дипломированный инженер-электрик на пенсии, интересующийся аудио еще со школы.

Несколько лет назад я заинтересовался твердотельными усилителями и купил несколько книг по этой теме. С тех пор я создал ряд усилителей с превосходными характеристиками и очень низкой стоимостью.

Этот простой усилитель имеет очень низкие искажения и ровную частотную характеристику, выходящую за пределы диапазона звуковых частот. Стоимость комплектующих на один канал, включая блок питания, составит около 30 долларов США; второй канал добавит еще около 15 долларов.

Если вы живете в большом мегаполисе, вы можете найти все запчасти у местного дистрибьютора. Если нет, то я перечислил несколько источников для деталей здесь, в статье.

Этот проект довольно прощает ошибки новичков. Конструкция проста и понятна, но по своим характеристикам не уступает лучшим коммерчески доступным усилителям с точки зрения низких искажений и шума, широкой частотной характеристики и высокого коэффициента демпфирования. Я также добавил регулировку тембра.

ОШИБКИ ПОСТРОЕНИЯ ТВЕРДЫХ ЦЕПЕЙ

Ряд экспериментаторов не добились больших успехов в создании твердотельных усилителей.Причина в том, что короткое замыкание или неправильное подключение могут привести к мгновенному разрушению полупроводниковых устройств. Неправильное подключение вакуумной лампы иногда не имеет никакого вреда, а иногда заставляет пластину раскалиться докрасна. Если вы смотрите, вы можете отключить питание и найти ошибку.

Ошибка подключения твердотельного усилителя может привести к мгновенному разрушению. Однако если вы тщательно соберете этот твердотельный усилитель, он будет очень надежным. При тестировании твердотельного устройства с помощью щупа для вольтметра или осциллографа проскальзывание может вызвать катастрофу, поэтому будьте осторожны.Если вы все же проскочите, используемые здесь транзисторы довольно недорогие, так что большого вреда не будет.

Самая распространенная ошибка (я сам делал это не раз) — неправильно подключить транзистор. Слабосигнальные транзисторы в пластиковом корпусе типа ТО-92 обычно подключаются выводами вниз и плоскостью корпуса к себе; отведения слева направо, EBC. То есть: эмиттер, база, коллектор. 2N5551 и 2N5401, используемые в этом проекте, подключаются в таком порядке.

Выходные транзисторы типа ТО-126.С выводами вниз и этикеткой к вам, выводы ECB расположены слева направо (эмиттер, коллектор, база). К этим транзисторам TO-126 будут присоединены радиаторы типа TO-220 (см. , рис. 1, ). Получится тип с отверстием для крепления транзистора винтом и гайкой. Убедитесь, что эти радиаторы не касаются друг друга, поскольку на них есть положительное и отрицательное напряжение питания. Нанесение радиатора между транзистором и радиатором — это хорошо, но на данном этапе, вероятно, не обязательно.

РИСУНОК 1. Один канал, собранный на перфокартоне.

Еще одна менее распространенная ошибка в проводке — это реверс напряжения источника питания. Снова обратимся к Рис. 1 , положительный источник питания находится вверху, а отрицательный — внизу.

РАССМОТРЕНИЕ ЭЛЕКТРОПИТАНИЯ

Регулируемые блоки питания — совершенно ненужное осложнение в этом проекте. Хорошо спроектированный усилитель, сделанный с учетом отказа от источника питания, не заботится о точном напряжении источника питания.Отклонение источника питания (способность усилителя игнорировать пульсации напряжения и изменения напряжения питания) в этих усилителях превосходно. Я обычно использую перфокарту для прототипов (также называемую векторной платой по названию производителя). Отверстия расположены на расстоянии 0,1 дюйма по центру, что удобно для размещения деталей.

В качестве источника питания усилителя этой гарнитуры я предлагаю трансформатор с центральным отводом на 18 В. Выпрямители (1N4001s) очень недорогие и широко доступны. Конденсаторы фильтра можно найти в нескольких лишних местах.

ПРИСОЕДИНЯЕМСЯ

Выходное напряжение будет около ± 12 вольт — возможно, немного выше без нагрузки. Надежно подключите заземляющие концы двух конденсаторов фильтра и отключите от них короткую шину. Подключите сюда центральный ответвитель трансформатора. Это будет «качественная земля» для усилителя.

Заземление усилителя подключается к этой точке с помощью обычного соединительного провода. Заземление гарнитуры также должно быть в этой точке. В проводке гарнитуры ничего особенного не должно быть.Обычный провод для подключения подойдет.

Конечно, вы захотите подключить к выходу разъем для наушников.

СОЗДАНИЕ УСИЛИТЕЛЯ

Маленькие транзисторы в Рис. 1 с плоской стороной слева — это PNP 2N5401; те, что плоской стороной вправо, — NPN 2N5551. Они доступны более чем в одном из перечисленных здесь источников. Я рекомендую приобрести запас каждого из этих типов.

Номинальное напряжение здесь намного выше, чем необходимо, но они также могут использоваться в других конструкциях усилителей большей мощности.Я видел NPN примерно по четыре цента каждый за 100 лотов. PNP больше походил на пять центов.

Замыкание выхода на массу не приведет к взрыву усилителя. Если усилитель внезапно выдает полное напряжение источника питания, он (как правило) не повредит пару наушников, но все равно не трясет и не прощупывает усилитель с подключенными наушниками. Это просто напрашивается на неприятности.

Общий усилитель связан по постоянному току. В целях безопасности, поскольку устройство, подключенное ко входу, может иметь на выходе постоянное напряжение, используется конденсатор связи.Можно использовать один неполярный конденсатор на 22 мкФ или пару обычных поляризованных конденсаторов, соединенных друг с другом (также 22 мкФ).

Этот входной разделительный конденсатор (или конденсаторы) защищает усилитель в случае, если на вход случайно будет подано значительное напряжение. Это делает нижнюю частоту отклика 3 дБ примерно 3 Гц. Поскольку ниже 20 Гц мы не слышим ничего, этого более чем достаточно.

Конструкция проста на куске перфокартона. Разместите детали, как показано на рис. , рис. 2 , чтобы легко проверить проводку, когда вы закончите.Я обычно использую выводы компонентов, чтобы сделать соединения на задней стороне платы, и проволочную обмотку для соединений, где провода недостаточно длинные или провода должны пересекаться друг с другом. Я их всегда паяю. Проволока тонкая и имеет тонкую изоляцию, что облегчает работу с платой. Однако, если вы порежете провод при зачистке провода, он может легко сломаться, поэтому будьте осторожны.

РИСУНОК 2. Схема усилителя .

Транзисторы

Q1-5 2N5551 NPN

Q6-9 2N5401 PNP

Q10-11 BD139

Резисторы — Все 1/4 Вт 5% углеродная пленка

Напряжение электролитического конденсатора в соответствии с маркировкой.

Конденсатор 100 пФ должен быть слюдяным или керамическим NPO.

РИСУНОК 3. Схема источника питания.

Соблюдайте полярность светодиода. Тот, который я использовал, имеет один более длинный вывод, который является положительным, то есть анод. Вы можете проверить светодиод и резистор 2,2 кОм, подключенные к источнику питания 12 В, чтобы убедиться, что у вас правильная полярность.

Проверьте напряжение на светодиоде. Оно должно быть около 2,1 вольт.Светодиоды разного цвета имеют разное прямое напряжение, поэтому вам, возможно, придется попробовать несколько разных типов. Эти устройства являются очень хорошими эталонами напряжения. Вы можете разместить один на передней панели коробки, если вы решите создать два канала и упаковать их.

ИСПЫТАНИЯ

Пока не подключайте гарнитуру. Полупроводниковые усилители удобны без нагрузки. НЕ просто подключайтесь и включайте питание, когда закончите. С помощью мультиметра поочередно проверяйте сопротивление каждого провода источника питания к земле.Сопротивление менее 1 кОм указывает на проблему.

Тщательно проследите за своей проводкой, чтобы обнаружить пропущенные провода, неизолированные выводы резистора или конденсатора и / или случайно припаянные перемычки. Если плата лежит на вашем рабочем столе, убедитесь, что под платой нет остатков проводов резистора или инструментов. Необходимо избегать коротких замыканий, чтобы цепь могла работать. У меня произошел взрыв цепи из-за провода резистора на скамейке.

Обратите внимание, что при подаче питания загорается светодиод.Если выходные транзисторы нагреваются больше, чем просто немного или если резистор 100 Ом, включенный последовательно с коллектором выходного транзистора, нагревается, вы сделали что-то не так.

При отсутствии дыма измерить выходное напряжение относительно земли. Если оно не в пределах 20 или 30 милливольт, значит проблема. Моя макетная схема измеряет около 0 мВ. Если ваш вольтметр не опускается так далеко, установите его на диапазон 20 В или более, затем подключите его между выходом и землей. Если стрелка не двигается, последовательно переключайтесь на более низкие диапазоны.В диапазоне одного вольта вы можете увидеть, что стрелка немного сдвинется.

При низком напряжении подключите источник звука ко входу. CD или MP3-плеер удобен. Если у вас есть осциллограф, подключите его к выходу и отрегулируйте регулятор громкости на несколько вольт размаха на выходе и обратите внимание, что пики не ограничиваются.

ГАРНИТУРЫ

Гарнитуры

бывают разного сопротивления и чувствительности. Поиск в Интернете обнаружил гарнитуры с сопротивлением от 600 Ом до 24 Ом.

Этот усилитель имеет ограничение по току на выходе. Он не должен повредить гарнитуру из-за высокого уровня сигнала, а выход защищен от короткого замыкания. Пользователи высококлассных гарнитур немного беспокоятся о коэффициенте демпфирования. (В аудиосистеме коэффициент затухания дает отношение номинального импеданса громкоговорителя к импедансу источника. )

Усилитель имеет очень низкий выходной импеданс и обеспечивает высокий коэффициент демпфирования для любой гарнитуры. Если у вас установлен низкий импеданс, имейте в виду, что регулятор громкости должен быть установлен на низкий уровень.Я оставил усиление высоким, чтобы использовать гарнитуры с высоким сопротивлением. Благодаря другу я протестировал усилитель с гарнитурами 32 Ом, 60 Ом и 300 Ом.

Эта конструкция обеспечивает значительную мощность с точки зрения потребностей гарнитуры. Он был сделан таким образом, что может работать с широким диапазоном сопротивлений гарнитуры. Установите разумный уровень громкости. Если вы повредили слух, звук — не лучшее хобби! Если вы все сделали правильно, вы должны услышать чистый звук. Усилитель фиксируется при пиковом выходном сигнале около 35 мА.Это не проблема с точки зрения сигнала, необходимого для работы гарнитуры на большой громкости. Теперь все, что вам нужно сделать, это построить второй канал и установить усилители и блок питания в подходящую коробку для проекта. После надежной установки он будет очень надежным.

Измеренное искажение при трех вольтах на выходе и частоте 20 Гц примерно до 1 кГц составляет 0,0012%. Он очень мало меняется от холостого хода до пары сотен Ом. У меня есть набор для тестирования искажений Hewlett-Packard 339A, который включает в себя генератор сигналов с очень низким уровнем искажений и анализатор.Он измеряет полное гармоническое искажение плюс шум (THD + N). 339A измеряет 0,0012%, когда выход генератора сигналов подключен непосредственно ко входу анализатора; то есть показания с усилителем такие же, как и без него.

Искажения при 20 кГц составляют 0,0021% при нагрузке 1 кОм и возрастают примерно до 0,008% при нагрузке 100 Ом. Искажения будут зависеть от импеданса вашей гарнитуры и чувствительности. Для более чувствительных гарнитур требуется меньшая входная мощность и меньше искажений.

Очевидно, что показания очень близки к пределу возможностей анализатора. Нормальный уровень прослушивания на гарнитуре составляет от 0,3 до 1 вольт переменного тока. Отклик ниже на 3 дБ на частоте около 600 кГц. Отклик должен выходить далеко за пределы звуковых частот, чтобы обеспечить достаточную отрицательную обратную связь на 20 кГц, чтобы уменьшить искажение до низкого уровня. (Эта тема заслуживает отдельной статьи.)

Я думаю, можно с уверенностью сказать, что искажения будут менее 0,01% в диапазоне звуковых частот при нормальных и громких уровнях прослушивания практически с любой разумной гарнитурой.Искажения в некоторой степени зависят от технологии изготовления и индивидуальных характеристик транзистора.

Помните, в следующем месяце мы обсудим теорию конструкции усилителя этой гарнитуры. Приятного прослушивания! NV

ПЕРЕЧЕНЬ ДЕТАЛЕЙ

КОЛ-ВО		ВОЗМОЖНЫЙ ИСТОЧНИК
Блок питания
1	Трансформатор 18 вольт CT на один ампер	Марлин П. Джонс
4	1N4001 Выпрямительные диоды
2	1000 мкФ 25 В или более
Усилитель
Резисторы все 1/4 Вт 5% углеродная пленка
1	47
2	68
1	82
1	100
2	120
1	220
2	1K
1	1500
1	2200
2	5600
2	10 К
Транзисторы
5	2N5401	Тайда
4	2N5551	Тайда
2	BD139	BG Micro
Конденсаторы электролитические
1	22/50
2	22 на 25 или один 22 на 25 неполярный
1	220 при 25
Конденсатор керамический NPO или серебряная слюда
1	100 пФ при 25 или более
Разное
1	Перфорированная плита 0. 1 дюйм, центры отверстий	Jameco
2	Радиаторы ТО-220
1	Двойной потенциометр, линейный 50K (для двух каналов)	Тайда
	Гнездо для стереонаушников, ваш выбор для ваших телефонов
	Выключатель питания
	Предохранитель 1А
	Проектная коробка	Jameco
	Сетевой шнур
2	Разъемы RCA для входа

ОПИСАНИЕ ПОСТАВЩИКА

Вся электроника — Van Nuys, CA.Имеет комплекты резисторов и конденсаторов с несколькими номиналами.
www.allelectronics.com
Allied Electronics предлагает хороший выбор трансформаторов.
www.alliedelec.com
B&D Enterprises предлагает полупроводники, которые трудно найти.
www.bdent.com
BG Micro находится в Гарленде, штат Техас. У них есть избыточные конденсаторы, диоды и т. Д. BD139 доступны в BG Micro примерно по 40 центов каждый.
www.bgmicro.com
Digi-Key находится в водопаде Тиф-Ривер, штат Миннесота.У них вроде есть все.
www.digikey.com
Компания Jameco из Сан-Хосе, штат Калифорния, обслуживает любителей. Векторная доска доступна в Jameco.
www.jameco.com
Марлин П. Джонс из Флориды имеет хороший выбор трансформаторов. У них есть один рассчитанный на один усилитель за 4,95 доллара. Ваш местный RadioShack может предложить его примерно по той же цене, если вы включите стоимость доставки.
www.mpja.com
Mouser — это скорее промышленный поставщик, но у него много хороших вещей.
www. mouser.com
Tayda предлагает 2N5551 и 2N5401 по очень низким ценам. Обратите внимание, что этот поставщик находится в Бангкоке, Таиланд, но цены очень низкие, а доставка не требует больших затрат, если вы не торопитесь. Я получаю от них заказы менее чем за 10 дней. У них ограниченный выбор предметов.
www.taydaelectronics.com

Что внутри Bluetooth-гарнитуры

В этом посте мы узнаем, что находится внутри Bluetooth-гарнитуры, а также узнаем, как взломать ее для использования в других полезных персонализированных приложениях.

Мир быстро переходит на цифровые технологии, и передовые концепции, такие как Bluetooth, быстро заменяют другие традиционные формы технологий.

Что такое Bluetooth

Что такое Bluetooth? Это еще одна технология беспроводной передачи, используемая для обмена широким спектром данных в предварительно закодированной форме на короткие расстояния через устройства, которые могут быть совместимы с мобильными телефонами, смартфонами, ноутбуками, ПК, системами Wi-Fi и т. Д.

В основном Bluetooth также включает Rf волны, но в цифровой кодированной форме, что совершенно не похоже на традиционные концепции FM или AM.

Это передовая и усовершенствованная форма беспроводной технологии, которая предназначена для одновременного подключения многих совместимых устройств без возникновения проблем или препятствий синхронизации.

Bluetooth-гарнитура — это еще одно связанное устройство, предназначенное для обмена (передачи и приема) данных с использованием технологии Bluetooth между аналогичными вышеупомянутыми совместимыми устройствами.

Это очень интересное радиочастотное устройство, которое может взломать любитель, чтобы заставить его работать в любом желаемом индивидуальном приложении.Например, мы можем использовать гарнитуру, чтобы сделать наши домашние кинотеатры полностью беспроводными с кристально чистым откликом, или мы можем использовать их для управления несколькими приборами в комнатах в нашем доме или квартире.

Открытие гаджета Bluetooth-гарнитуры

Чтобы поэкспериментировать с Bluetooth-гарнитурой, вы, вероятно, могли бы купить типичный тип, показанный ниже, или, если он у вас уже есть, вы можете использовать его для обсуждаемых процедур взлома.

Чтобы открыть его, вы можете использовать отвертку, как показано на рисунке ниже.Однако вам нужно будет сохранять исключительную ловкость и осторожность при работе с гаджетом, чтобы не повредить внутренние схемы.

После того, как крышка будет снята, вы обнаружите еще один пластиковый экран, который вы можете точно так же удалить с помощью наконечника отвертки.

Как только внутренний защитный экран будет снят, печатная плата с различными компонентами выскочит из корпуса, как показано ниже.

В этом положении станут видны несколько важных вещей: два провода, идущие к маленькому динамику, два провода к встроенному микрофону, разъем USB и подключенная батарея.Подробности см. Ниже

Извлечение сборки

Для извлечения всей сборки из коробки вы, вероятно, могли бы пойти дальше и удалить динамик и микрофон с их соответствующих мест, чтобы изучить их более подробно. .

Идентификация микрофона

Микрофон можно было найти спрятанным внутри металлической защелки, которую можно было вытащить, приложив некоторые усилия.

После снятия … микрофон, динамик и печатную плату со всеми связанными компонентами можно детально изучить, как показано на следующем рисунке:

Еще одна важная область, которую мы могли бы заинтересовать в схеме, — это разъем USB, так как это вход, который получает все данные, а также аккумулятор, чтобы хорошо разбираться в том, что находится внутри типичной гарнитуры Bluetooth.

Идентификация аккумулятора

Аккумулятор представляет собой литий-ионный аккумулятор на 3,7 В, емкостью 120 мАч, что можно увидеть на следующем изображении:

Хорошо, теперь мы точно знаем все, что находится внутри гарнитуры Bluetooth. , и пришло время изучить несколько простых приемов взлома, которые позволят нам использовать любую гарнитуру Bluetooth для выполнения намеченных операций.

В следующем посте будет объяснено, как взломать Bluetooth-гарнитуру для других персонализированных реализаций, таких как удаленное управление устройством, в качестве шпионской ошибки и приложений, связанных со звуком, таких как создание беспроводных акустических систем и систем домашнего кинотеатра.

Схем
