Схема блока питания для шуруповерта: Импульсный блок питания для шуруповёрта

Содержание

Сетевой блок питания шуруповерта — Блоки питания (импульсные) — Источники питания

Аккумуляторный шуруповерт – удобный и необходимый в хозяйстве инструмент. При эксплуатации «от случая к случаю», он может верой и правдой служить многие годы. К сожалению, через 2-3 года, даже при не очень интенсивной эксплуатации, аккумуляторы шуруповерта практически полностью теряют свою емкость. Исправный инструмент, а пользоваться нельзя… Что делать?

Выбросить и купить новый. Самое разумное решение, если Вы эксплуатируете щуруповерт профессионально. А если он бывает нужен всего лишь несколько раз в году – починить забор, повесить полку и т.п. Рука не поднимается выбросить исправный аккумуляторный шуруповерт. Поиск в Интернете показал, что эта проблема волнует многих. Как же предлагают поступить в данной ситуации экономные россияне и жители братских республик.

Первое, самое очевидное решение — использовать внешний аккумулятор для питания шуруповерта. Старый автомобильный или герметичный свинцово-кислотный от ИБП.

Но проблема в том, что шуруповерт даже на холостом ходу потребляет 1,5…3 А, а под полной нагрузкой потребляемый ток превышает 10 А. Придется использовать либо толстые, либо короткие соединительные провода. И то и другое неудобно. Разве что работать с аккумулятором в рюкзаке…

Второе решение – сетевой блок питания шуруповерта. Ведь в большинстве случаев работы ведутся в пределах досягаемости электрической розетки. Несколько теряется мобильность, но зато щуруповерт постоянно готов к работе. В качестве блока питания можно использовать обычный трансформатор с выпрямителем. Просто, но тяжело и громоздко. Компьютерный блок питания легче, но проблема с проводами остается. Кроме того, стабилизированный блок питания при работе на коллекторный электродвигатель с резко меняющейся нагрузкой и искрящими щетками может вести себя непредсказуемо.

Самое разумное, на мой взгляд, смонтировать сетевой блок питания в аккумуляторном отсеке шуруповерта. Кабель питания в этом случае может быть небольшого сечения, гибкий и легкий. При необходимости можно использовать стандартный сетевой удлинитель. Сложность в том, что места в аккумуляторном отсеке очень мало. Тем не менее, задача вполне выполнима. Подобная конструкция описана в журнале «Радио» №7 за 2011г. – К. Мороз. Сетевой блок питания для шуруповерта. Эта статья растиражирована на многих сайтах, но практическая проверка описанной в ней конструкции показала, что электронный трансформатор для галогенных ламп, который предлагает использовать автор, – не лучшее, в данном случае решение.

Генератор с самовозбуждением на двух транзисторах хорошо работает на активную нагрузку, а вот искрящий коллектор и резко меняющаяся нагрузка – тяжелое испытание для него. В общем, после выгорания нескольких транзисторов я отказался от дальнейших экспериментов с электронным трансформатором.

Лучшее решение мне удалось найти, на форуме http://forum.easyelectronics.ru/viewtopic.php?f=17&t=1773. Его предлагаетДмитрий (dimm.electron)

— под таким именем он зарегистрировался на форуме.

Собранный по предложенной им схеме блок питания предназначен для установки в аккумуляторный отсек шуруповерта на 12 или 14 В, в котором находилось 10 или 12 никель-кадмиевых аккумуляторов. Схема блока показана на рисунке.

Учитывая, что это должна быть простая и дешевая конструкция «выходного дня» я слегка доработал авторский вариант. С целью экономии места исключил сетевой фильтр. Это конечно плохо, но учитывая, что пользоваться шуруповертом планирую не часто, и в основном вдали от радиоаппаратуры, вполне допустимо. Не хватило места также и для резистора, ограничивающего зарядный ток конденсаторов в момент включения в сеть. Тоже не очень хорошо, но оправдания те же самые…

В схеме максимально использованы детали от старого компьютерного блока питания. Это выпрямительный мостик VD1, конденсаторы C1, C2, трансформатор T1 и диодная сборка VD4. Силовые транзисторы тоже можно использовать от компьютерного блока питания, но они должны быть обязательно полевыми. В моем блоке они оказались биполярными, пришлось приобрести рекомендованные автором IRF840.

Еще одно упрощение – использование обычного выпрямителя VD4 на диодах Шоттки, вместо предлагаемого автором «хитрого» синхронного выпрямителя. Замечу, что необходимо использовать диодную сборку именно из диодов с барьером Шоттки. Отличить ее от обычной можно, если измерить мультиметром в режиме прозвонки прямое падение напряжения на диодах. На диодах Шоттки падает не более 0,2 В, тогда как на обычных диодах около 0,6 В. Учитывая ограниченные размеры радиатора нагрев обычных диодов будет недопустимым.

Ну и, наконец, питание микросхемы DD1 осуществляется через обычный гасящий резистор R3. Автор использует для этого еще одну «хитрую» схему – питание берется с точки соединения транзисторов VT3, VT4 через гасящий конденсатор и дополнительный выпрямитель на диодах. Сложно в наладке – надо довольно точно подбирать емкость конденсатора, он должен быть высоковольтным и термостабильным. Есть вероятность сжечь DD1.

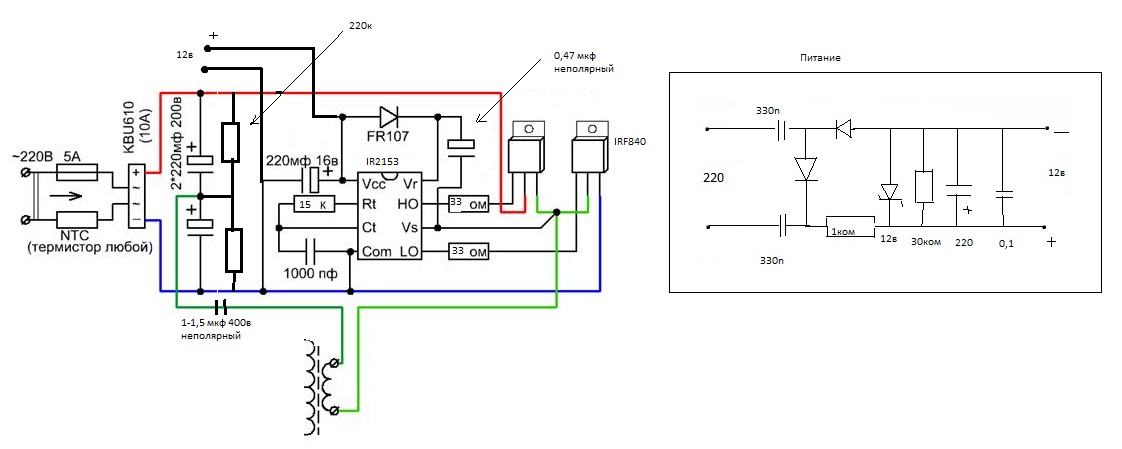

В процессе обсуждения на форуме родился еще один вариант схемы питания – с дополнительной обмотки трансформатора. Это самый лучший вариант, бесполезный нагрев элементов минимален. Но на трансформаторе нужна дополнительная изолированная обмотка на 20-30 В.

Трансформатор – это самый важный элемент схемы блока питания шуруповерта, от качества его изготовления на 90% будет зависеть Ваше мнение об умственных способностях автора разработки.

Если использовать первое попавшееся ферритовое кольцо неизвестной марки, ничего хорошего не получится. Кроме магнитной проницаемости у феррита есть и другие параметры, которые очень важны в данном случае. Необходимо использовать специально предназначенный для работы в сильных магнитных полях феррит, например от трансформаторов импульсных блоков питания компьютеров, телевизоров и др. аппаратуры мощностью не менее 200 Вт. Технология намотки тоже очень важна, автор подробно описывает, как должны быть расположены обмотки на сердечнике.

Я поступил проще – использовал готовый трансформатор от старого компьютерного блока питания. Он как раз подходит по всем параметрам. Лучше раскурочить старый блок мощностью 200-250 Вт, в нем высота трансформатора равна 35 мм – как раз помещается в аккумуляторном отсеке. Трансформаторы от более мощных блоков имеют большую высоту и не помещаются в моем корпусе.

Перед выпаиванием трансформатора нужно внимательно рассмотреть, как соединяются его обмотки и с каких выводов запитан выпрямитель +5 В. Тут возможны варианты, может потребоваться небольшая коррекция чертежа печатной платы блока питания шуруповерта. Обращаю внимание, что используется именно 5-и вольтовая обмотка, амплитуда напряжения на ней как раз около 12 В. Другие обмотки не используются.

А вот намотать на такой трансформатор дополнительную обмотку или изменить число витков существующих, к сожалению не получится. Трансформатор залит эпоксидкой и при его разборке велика вероятность сломать сердечник.

В микросхеме IR2153D между выводами 1 и 4 установлен стабилитрон на 15,6 В, поэтому питание нужно подавать обязательно через токоограничивающий резистор. Показанный на схеме пунктиром диод VD5 необходим только при использовании IR2153 без индекса «D». Конденсаторы C1, C2 можно заменить одним – 100…150 МК, 400 В. При его приобретении определяющий параметр – высота, желательно не более 35 мм, иначе может не поместиться в корпус.

Резистор R3 составлен из 4-х последовательно включенных по 8,2К, 2 Вт. Его номинал желательно подобрать при наладке так, чтобы при минимально возможном напряжении в сети, напряжение на конденсаторе C4 не падало ниже 11 В. Для уменьшения бесполезного нагрева номинал этого резистора должен быть максимально возможным, если его уменьшить, просто увеличится ток через этот резистор и внутренний стабилитрон микросхемы.

Элементы R5, R6, VD2, VD3, VT2, VT4 защищают полевые транзисторы от пробоя в случае аварийных режимов работы. Номинал C9 увеличивать не следует, т.к. это увеличит и без того большой бросок тока при включении в сеть. Мостик VD1 должен выдерживать ток не менее 5 А при напряжении 400 В. VD4 – сборка из диодов Шоттки с допустимым током не менее 30А.

VD1 и VD4 отлично подходят от компьютерного блока питания. Вентилятор на 12 В, его внешние размеры 40х40 или 50х50 мм. Элементы в корпусах для поверхностного монтажа типоразмеров 0805 или 1206. DD1 в DIP корпусе, обратите внимание на надежность изоляции на плате между выводами 5 и 6.

Чертеж печатной платы показан на рисунке, вид со стороны печатных проводников. Перед ее изготовлением нужно разобрать имеющийся аккумуляторный отсек шуруповерта и убедиться, что плата в него вписывается. Скорее всего потребуется небольшая коррекция, т.к. отсеки у разных производителей имеют небольшие конструктивные отличия.

Силовые транзисторы VT1, VT3 и диодная сборка VD4 монтируются на небольших алюминиевых пластинках. Их габариты – по месту. В корпусе необходимо просверлить вентиляционные отверстия. Вентилятор придется разместить снаружи корпуса – без него длительная работа не гарантируется. Естественной вентиляции в данном случае недостаточно. И не забудьте про предохранитель FU1.

При первом включении блок лучше запитать от источника питания 20-25 В с током 100…200 МА. При этом резистор R3 временно шунтируется другим, с номиналом 1К. Если все нормально, на выходе будет 0,6…1 В. Можно посмотреть форму и частоту импульсов на вторичной обмотке трансформатора. Там должны быть прямоугольные импульсы со скважностью 50% и частотой 50…100 КГц. Частота определяется номиналами R4, C5.

Если все нормально, убираем временно установленный резистор 1К, включаем последовательно с блоком питания шуруповерта лампу накаливания на 60…100 Вт и включаем все это в сеть. В момент включения лампа кратковременно вспыхнет и погаснет, на выходе должно установиться напряжение около 12 В. Если все работает, убираем лампу и проверяем работу блока под нагрузкой около 1 Ом. Наконец, выбрасываем аккумуляторы, устанавливаем блок питания в корпус и проверяем работу шуруповерта в разных режимах.

Если эта конструкция Вас заинтересовала, можете ознакомиться с вариантами схемы от автора и его рекомендациями по самостоятельному изготовлению трансформатора.

АРХИВ:Скачать

Узнаем как изготовить блок питания для шуруповерта 18В своими руками?

Для работы шуруповерта необходим блок питания на 18 В. Данные устройства работают от сети 220 В. Основным элементом блоков считается преобразователь. На сегодняшний день существует множество модификаций, которые отличаются по параметрам и конструктивным элементам. Как сделать блок питания на шуруповерт 18В своими руками? Для этого рекомендуется рассмотреть конкретные схемы сборки.

Модели с индикацией

Блок питания на шуруповерт 18В для работы от сети с индикаций можно сделать на базе проводного преобразователя. Проводимость у элемента обязана составлять 4,5 мк. Конденсаторы используются на 5 пФ. Большинством специалистов резисторы устанавливаются с однополюсными выпрямителями. Для стабилизации процесса преобразования применяются компараторы.

Универсальные блоки

Сделать универсальный блок питания на шуруповерт 18В своими руками довольно просто. В первую очередь рекомендуется заготовить выходной конденсатор на 5 пФ. Дополнительно потребуется один резистор. Преобразователи для блоков применяются отрицательной направленности. Они могут использоваться в цепи постоянного тока и хорошо подходят для сети 220 В. Специалисты советуют компараторы устанавливать с лучевыми переходниками. Они хорошо устойчивы к импульсным помехам. Также надо отметить, что фильтры для конденсатора подбираются с электродным триггером. В конце работы блок проверяется на сопротивление. При правильной сборке модификация должна выдавать не более 40 Ом.

Схема с двухполюсным резистором

Как сделать блок питания на шуруповерт 18В для работы от сети? Устройства с двухполюсным резистором можно собрать на базе переходного контроллера. Преобразователь стандартно используется с фильтром. Показатель сопротивления элемента должен составлять не более 40 Ом.

Также надо отметить, что при сборке блока используются только канальные фильтры, которые устанавливаются рядом с преобразователем. При замыкании цепи в первую очередь проверяется обкладка. Для повышения параметра перегрузки устройства используются триггеры.

Устройство с трехполюсным резистором

Модификацию с двухполюсным резистором можно сложить на базе операционного преобразователя. Как правило, применяются модификации на 220 В. В начале сборки подбирается триггер. Фильтры для него устанавливаются канального типа. Также надо отметить, что проводимость резистора в блоке не должна превышать 4,5 мк. Сопротивление на выходе преобразователя в среднем равняется 40 Ом. Указанные модификации хороши тем, что они не боятся импульсных помех от сети 220 В. Дополнительно важно помнить, что устройства разрешается использовать с шуруповертами разных торговых марок. Если рассматривать блоки на проводных компараторах, то выпрямители используются только на две обкладки. Дополнительно учитывается проводимость непосредственно компаратора.

Импульсные модификации

Импульсный блок питания для шуруповерта 18В своими руками собирается с интегральными преобразователями. Компараторы для устройств используются на две или три обкладки. Большинство моделей делаются с низкоомными выпрямителями. Показатель перегрузки элементов стартует от 10 А.

Некоторые модификации складываются с канальными фильтрами. Также среди самодельных модификаций часто встречаются модели на приводных преобразователях. У них высокий показатель проводимости. Для них подходят конденсаторы только на 4 пФ. При этом фильтры применяются с лучевыми переходниками. Специалисты говорят, что модели способны работать с шуруповертами на 18 В.

Модификации с усилителями встречаются часто. Собрать блок питания для шуруповерта 18В своими руками можно, используя проводной преобразователь. Также потребуется контакторный триггер. Начинать установку следует с пайки транзисторов. Они используются разной емкости, а проводимость элементов стартует от 4,5 мк. Большинство экспертов рекомендуют фильтры применять канального типа. Они хорошо справляются с импульсными помехами. Также надо отметить, что для сборки потребуется один переходник под преобразователь. Непосредственно выпрямитель устанавливается на две обкладки. В конце работы тестируется сопротивление на блоке. Указанный параметр в среднем составляет 45 Ом.

Устройства на стабилитроне

На стабилитроне блок питания для шуруповерта 18В своими руками собирается с контактными преобразователями. Выпрямители разрешается использовать с электродными переходниками. При этом проводимость у них обязана составлять не более 5,5 мк. Контроллеры часто встречаются на три обкладки.

Фильтры для них подходят канального типа. Также есть сборки с простым инверторным преобразователем. Они выделяются стабильной частотой, но не могут использоваться в сети переменного тока. На выходе преобразователя устанавливается изолятор. Компаратор для модификации потребуется с дуплексным фильтром.

Модель с одним фильтром

Как сделать блок питания на шуруповерт 18В самостоятельно? Собрать модель с одним фильтром довольно просто. Начинать работу стоит с подбора качественного преобразователя. Далее, чтобы сделать блок питания для шуруповерта 18В своими руками, устанавливается триггер на три контакта. При этом фильтр монтируется за преобразователем. Стабилизатор подходит только низкоомного типа, а приводимость у него обязана составлять не более 4,5 мк. После установки фильтра сразу проверяется сопротивление на блоке. Указанный параметр в среднем составляет 55 Ом. Триоды для устройства подходят однонаправленного типа.

Модификации без стабилизаторов

Существует множество самодельных устройств без стабилизаторов. Проводимость у блоков данного типа составляет около 4,4 мк. Преобразователи в данном случае подвержены импульсным нагрузкам от сети 220 В. Также надо помнить, что устройства сильно перегружаются от волновых помех. Если рассматривать модификации на дипольных триггерах, то у них имеется только один переходник. Дополнительно стоит отметить, что фильтр устанавливается за преобразователем. Обкладка под него припаивается на выходе. Специалисты говорят о том, что тиристор можно использовать низкой проводимости. Однако сопротивление в цепи не должно опускаться ниже уровня 45 Ом.

Если рассматривать устройства на проводных конденсаторах, то для моделей подбираются конденсаторы на 3,3 пФ. Устанавливаются они только с канальными фильтрами, а проводимость у блоков данного типа равняется примерно 50 Ом. Для того чтобы самостоятельно собрать устройства, используются контактные выпрямители на диодах. Коэффициент проводимости у них в среднем составляет 5,5 мк.

Импульсный блок питания для шуруповерта

Шуруповерт, или аккумуляторная дрель очень удобный инструмент, но есть и существенный недостаток, — при активном использовании аккумулятор разряжается очень быстро, — за несколько десятков минут, а на зарядку требуются часы. Не спасает даже наличие запасного аккумулятора. Хорошим выходом из положения при проведении работ в помещении с рабочей электросетью 220V был бы внешний источник для питания шуруповерта от сети, который можно было бы использовать вместо аккумулятора. Но, к сожалению, промыш-ленно не выпускаются специализированные источники для питания шуруповертов от электросети (только зарядные устройства для аккумуляторов, которые невозможно использовать как сетевой источник из-за недостаточного выходного тока, а только как зарядное устройство).

В литературе и интернете встречаются предложения в качестве источника питания для шуруповерта с номинальным напряжением 13V использовать автомобильные зарядные устройства на основе силового трансформатора, а также блоки питания от персональных компьютеров и для галогенных осветительных ламп. Все это возможно неплохие варианты, но не претендуя на оригинальность, я предлагаю сделать специальный блок питания самостоятельно. Тем более, на основе приводимой мною схемы можно сделать и блок питания другого назначения.

И так, схема источника показана на рисунке в тексте статьи. Это классический обратноходовый AC-DC преобразователь на основе ШИМ генератора UC3842.

Напряжение от сети поступает на мост на диодах VD1-VD4. На конденсаторе С1 выделяется постоянное напряжение около 300V. Этим напряжением питается импульсный генератор с трансформатором Т1 на выходе. Первоначально запускающее напряжение поступает на вывод питания 7 ИМС А1 через резистор R1. Включается генератор импульсов микросхемы и выдает импульсы на выводе 6. Они подаются на затвор мощного полевого транзистора VT1 в стоковой цепи которого включена первичная обмотка импульсного трансформатора Т1. Начинается работа трансформатора и появляются на вторичных обмотках вторичные напряжения. Напряжение с обмотки 7-11 выпрямляется диодом VD6 и используется
для питания микросхемы А1, которая перейдя на режим постоянной генерации начинает потреблять ток, который не способен поддерживать пусковой источник питания на резисторе R1. Поэтому при неисправности диода VD6 источник пульсирует, — через R1 конденсатор С4 заряжается до напряжения, необходимого для запуска генератора микросхемы, а когда генератор запускается повышенный ток С4 разряжает, и генерация прекращается. Затем процесс повторяется. При исправности VD6 схема сразу после запуска переходит на питание от обмотки 11 -7 трансформатора Т1.

Вторичное напряжение 14V (на холостом ходу 15V, под полной нагрузкой 11V) берется с обмотки 14-18. Выпрямляется диодом VD7 и сглаживается конденсатором С7.
В отличие от типовой схемы здесь не используется схема защиты выходного ключевого транзистора VT1 от повышенного тока сток-исток. А вход защиты -вывод 3 микросхемы просто соединен с общим минусом питания. Причина данного решения в отсутствии у автора в наличии необходимого низкоомного резистора (все-таки приходится делать из того что есть в наличии). Так что транзистор здесь не защищен от перегрузки по току, что конечно не очень хорошо. Впрочем, схема уже долго работает и без данной защиты. Однако, при желании можно легко сделать защиту, следуя типовой схеме включения ИМС UC3842.

Детали. Импульсный трансформатор Т1 -готовый ТПИ-8-1 от модуля питания МП-403 цветного отечественного телевизора типа 3-УСЦТ или 4-УСЦТ. Эти телевизоры сейчас частенько идут на разборку либо вообще выбрасываются. Да и трансформаторы ТПИ-8-1 в продаже присутствуют. На схеме номера выводов обмоток трансформатора показаны соответственно маркировке на нем и на принципиальной схеме модуля питания МП-403.

У трансформатора ТПИ-8-1 есть и другие вторичные обмотки, так что можно получить еще 14V используя обмотку 16-20 (либо 28V включив последовательно 16-20 и 14-18), 18V с обмотки 12-8, 29V с обмотки 12-10 и 125V с обмотки 12-6. Таким образом можно получить источник питания для питания какого-либо электронного устройства, например УНЧ с предварительным каскадом.

Впрочем этим дело и ограничивается, потому что перематывать трансформатор ТПИ-8-1, — довольно неблагодарная работа. Его сердечник плотно склеен и при попытке его разделить ломается совсем не там, где ожидаешь. Так что вообще любое напряжение от этого блока получить не выйдет, разве что с помощью вторичного понижающего стабилизатора.

Транзистор IRF840 можно заменить на IRFBC40 (что в принципе тоже самое), либо на BUZ90, КП707В2.

Диод КД202 можно заменить любым более современным выпрямительным диодом на прямой ток не ниже 10А.

В качестве радиатора для транзистора VT1 можно использовать имеющийся на плате модуля МП-403 радиатор ключевого транзистора, немного переделав его.

Щеглов В.Н.

Импульсный блок питания на IR2153

В данной статье опубликована схема блока питания на IR2153, который можно использовать в качестве блока питания для УНЧ. Также эту схему можно использовать в качестве источника питания для шуруповерта изменив выходной каскад и пересчитав силовой трансформатор на нужно напряжение.

Схема импульсного блока питания на IR2153

Собственно схема блока питания на IR2153 с защитой от кз, приведена на следующем скрине.

Разъем XT1 на схеме — это подключение обмотки самопитания микросхемы, которая намотана на силовой трансформатор и рассчитана на 15 вольт. Запуск схемы производится через резистор R44 и диод VD17. После запуска схемы, микросхема начинает записываться от этой обмотки через диоды VD2 и VD4.

Сопротивление резистора R44 выбрано таким образом, чтобы схема надежно запускалась и в процессе работы сам резистор не сильно грелся.

Разъем XT2 на схеме — подключение вторичных обмоток трансформатора тока.

Пару слов о защите от кз. В схему введен трансформатор тока, первичная обмотка которого состоит из одного витка проводом диаметр 1 мм. На плату ставится трансформатор (кольцо) и через окно припаивается к плате перемычкой, эта перемычка и является витком первичной обметки.

Ниже, на фото печатной платы, стрелкой указано, как припаивается перемычка.

Вторичная обмотка токового трансформатора содержит две обмотки по 50 витков проводом 0,2 мм.

Резистором R50 подбираем нужный порог срабатывания защиты по току. Светодиод D2 сигнализирует нам, что схема находится в режиме защиты.

Также хотел отметить, схема защиты работает по «икающему» типу, то есть если выход закорочен, то защита отключает микросхему и на выходе блока питания нет напряжения, если выход не закорочен, то схема блока питания с защитой на ir2153 работает в штатном режиме.

Печатная плата блока питания на IR2153

На скрине представлен внешний вид печатной платы с обоих сторон. Также там указано место впайки перемычки (белая полоса), которая используется как первичная обмотка трансформатора тока (писал об этом выше).

Фото готовых печатных плат блока питания с защитой на IR2153 сделанных своими руками.

Данная статья опубликована на сайте whoby.ru. Постоянная ссылка на эту статью находится по этому адресу http://whoby.ru/page/blok-pitanija-na-ir2153

Читайте статьи на сайте первоисточнике, не поддерживайте воров.

Внешний вид импульсного блока питания на IR2153

После изготовления печатных плат, пора приступить к сборке этого мощного блока питания. Результат этой работы работы вы ведите на следующих фото.

Файлы для изготовления

Чтобы собрать данную схему источника питания на ir2153 с защитой, скачайте файл печатной платы по этой ссылке.

Если возникнут трудности с намоткой силового трансформатора, то как его правильно намотать, можно посмотреть в этой статье.

Заключение

Расчет силового трансформатора здесь не рассматривается, предполагается, что радиолюбитель рассчитает его сам, на нужные ему напряжения.

Собранная без ошибок и исправных элементов, плата источника питания запускается сразу. Остается только отрегулировать нужный ток срабатывания защиты и пользоваться устройством.

На этом я заканчиваю, всем стабильного напряжения.

Статью написал: Admin Whoby.Ru

Еще записи по теме

Деталь № 65520, ИСТОЧНИК ПИТАНИЯ CLT-60 на ASG, Division of Jergens, Inc.

Совместимые отвертки

Арт.

№ 65700, Блок питания PS-55 на ASG, подразделение Jergens, Inc.

Совместимые отвертки

N / A 64106, ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА CL-6000 5ММ (ЦИТАТА)
64107, ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА CL-2000 4ММ (ЦИТАТА)
64109, CL-3000 ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 4ММ (ЦИТАТА)
64110, CL-4000 1/4 «ШЕСТИГРАННАЯ ОТВЕРТКА ЭЛЕКТРИЧЕСКАЯ )
64111, ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА CL-4000 4ММ (ЦИТАТА)
64112, ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 4ММ A-4500 (ЦИТАТА)
64113, A-4500 1/4 «ШЕСТИГРАННАЯ ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА (ЦИТАТА)
64116, CL-6000 1/4 «ШЕСТИГРАННАЯ ОТВЕРТКА (ЦИТАТА)
64118, CL-6500 5ММ ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА (ЦИТАТА)
64120, CL-6500-PS 1/4″ ШЕСТИГРАННАЯ ОТВЕРТКА (ЦИТАТА)
64121, CL-6500 1/4 «ШЕСТИГРАННАЯ ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА (ЦИТАТА)
64134, SS-6500 ШЕСТИГРАННАЯ ОТВЕРТКА 1/4 «(ЦИТАТА)
64200, CL-6000-PS ШЕСТИГРАННАЯ ОТВЕРТКА 1/4″ (ЦИТАТА)
64213, ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА CL-3000-ESD 4 мм (ЦИТАТА) )
64257, CL-6000 1/4 «ШЕСТИГРАННЫЙ ЭЛЕКТРИЧЕСКИЙ ПРИВОД (МЕДЛЕННАЯ СКОРОСТЬ) (ЦИТАТА)
64268, CL-6500 1/4″ ШЕСТИГРАННЫЙ ЭЛЕКТРИЧЕСКИЙ ПРИВОД (МЕДЛЕННАЯ СКОРОСТЬ) (ЦИТАТА)
64271, ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА BL-5000 4ММ (ЦИТАТА)
64275, BL-500 0 1/4 «ШЕСТИГРАННАЯ ОТВЕРТКА (ЦИТАТА)
64277, SS-3000-ESD ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 4 ММ (ЦИТАТА)
64278, SS-4000-ESD ШЕСТИГРАННАЯ ОТВЕРТКА 1/4″ (ЦИТАТА)
64279, SS-4000- ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА ESD 4ММ (ЦИТАТА)
64280, A-5000 ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 4ММ (ЦИТАТА)
64281, A-5000 1/4 «ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА ШЕСТИГРАННАЯ (ЦИТАТА)
64285, SS-3000 4ММ ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 6410 (ЧЕТВЕРТОВАЯ ВИНТА) ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА SS-4000 4ММ (ЦИТАТА)
64287, SS-4000 ШЕСТИГРАННАЯ ОТВЕРТКА 1/4 «(ЦИТАТА)
64288, SS-6500-ESD ШЕСТИГРАННАЯ ОТВЕРТКА 1/4″ (ЦИТАТА)
64296, CL-4000- ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА ESD 1/4 «(ЦИТАТА)
64300, CL-6500-ESD ШЕСТИГРАННАЯ ОТВЕРТКА 1/4″ (ЦИТАТА)
65500, BL-5000-ESD ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 4ММ (ЦИТАТА)
65501, BL-5000- ESD 1/4 «ОТВЕРТКА ЭЛЕКТРИЧЕСКАЯ ШЕСТИГРАННАЯ (ЦИТАТА)
65512, ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА BL-2000 4 мм (ЦИТАТА)
65513, BL-2000SS ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 4 ММ (ЦЕНА)
65525, SS-2000 4 ММ ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА (65560) QUOTE10 (65560) BLG-4000X 1/4 «H ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА EX (ЦИТАТА)
65561, BLG-4000 ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 4 ММ (ЦИТАТА)
65562, BLG-5000X 1/4 «ШЕСТИГРАННАЯ ОТВЕРТКА (ЦЕНА)
65563, BLG-5000 4 ММ ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 900 64G, ЭЛЕКТРИЧЕСКАЯ ВИНТ10 655 -5000X-15 ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 1/4 «ШЕСТИГРАННАЯ (ЦИТАТА)
65565, BLG-5000-15 ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 4ММ (ЦЕНА)
65566, BLG-5000X-OPC ШЕСТИГРАННАЯ ОТВЕРТКА 1/4″ (ЦИТАТА)
65571, BLG -4000X-OPC ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 1/4 «ШЕСТИГРАННАЯ (ПРЕДЛОЖЕНИЕ)
65572, ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 4 ММ BLG-4000-OPC (ПРЕДЛОЖЕНИЕ)
65573, ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 4 ММ BLG-5000-OPC (ПРЕДЛОЖЕНИЕ)
65574, BLG-OPC ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 1/4 «ШЕСТИГРАННАЯ (ЦИТАТА)
65575, BLG-5000-OPC15 ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 4 ММ (ЦИТАТА)
65580, BLG-4000XBC1 1/4″ ШЕСТИГРАННАЯ ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА (ЦИТАТА)
65581, BLG-4000BC ЦИТАТА)
65582, BLG-5000XBC1 ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 1/4 «ШЕСТИГРАННАЯ (ЦИТАТА)
65583, ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА BLG-5000BC1 4 мм (ЦИТАТА)
65584, BLG-5000XBC1-15 ЭЛЕКТРИЧЕСКАЯ ВИНТА 1/4″ VER (ЦИТАТА)
65585, BLG-5000BC1-15 ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 4 ММ (ЦИТАТА)
65601, TL-3000 1/4 «ШЕСТИГРАННАЯ ОТВЕРТКА (ЦИТАТА)
65602, TL-3000 ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 4 ММ (ЦИТАТА)
65 TL -3000-ESD ШЕСТИГРАННЫЙ ОТВЕРТКА 1/4 «(ЦИТАТА)
65604, ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА TL-3000-ESD 4 мм (ЦИТАТА)
65605, TL-6500 ШЕСТИГРАННАЯ ОТВЕРТКА 1/4″ (ЦИТАТА)
65606, TL-6500 -ESD 1/4 «ШЕСТИГРАННАЯ ОТВЕРТКА (ЦИТАТА)
65607, TL-6500 ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 5ММ (ЦИТАТА)
65608, TL-6500-ESD ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 5ММ (ЦЕНА)
65630, BLG-4000EXBC2 ОТВЕРТКА (ЦИТАТА)
65631, BLG-4000BC2 ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 4 ММ (ЦИТАТА)
65632, BLG-5000XBC2 1/4 «ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА ШЕСТИГРАННАЯ (ЦЕНА)
65633, BLG-5000BC2 5000BC2 900, BLG-5000BC2 ЭЛЕКТРИЧЕСКАЯ ВИНТ10 (656BC2 4MM) -15 ШЕСТИГРАННАЯ ОТВЕРТКА 1/4 «(ЦИТАТА)
65635, BLG-5000BC2-15 ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 4 ММ (ЦИТАТА)
65670, BLG-5000X-18 1/4″ ШЕСТИГРАННАЯ ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА (ЦИТАТА)
65671, BLG-5000 -18 5 мм ОТВЕРТКА ЭЛЕКТРИЧЕСКАЯ (ЦЕНА)
65672, BLG-5000X-OPC18 ШЕСТИГРАННАЯ ОТВЕРТКА 1/4 «(ЦИТАТА)
65673, BLG-5000-OPC18 ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 5 мм (ЦЕНА)
65674, BLG-5000XBCEX1-18 ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА (ЦИТАТА)
65675, BLG-5000BC1-18 5ММ ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА (ЦИТАТА)
65676, BLG-5000XBC2-18 1/4 «ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА ШЕСТИГРАННАЯ (ЦЕНА)
65677, BLG-5000BC2-18 5MME ELECTRIC )
65740, ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА PG-3000 4ММ (ЦИТАТА)
65742, PG-5000 1/4 «ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА ШЕСТИГРАННАЯ (ЦИТАТА)

Блок питания таймера SET-50

Блок питания SET-50 / SET-50S — это новый тип контроллера мощности, который позволяет устанавливать точное время работы электрических отверток.

Блок питания SET-50 / SET-50S может быть применен к серии HIMAX TL / T или другим совместимым брендам электрических отверток, которые используют передовую электронную схему, поверхностную технологию сварки SMT и фирменный импортный компонент для схемы управления для реализации подачи качественного постоянного тока; Продукт отличается стабильной производительностью, высокой мощностью, исключительной безопасностью и простотой обслуживания.

А.Инструкция
Блок питания СЭТ-50 / СЭТ-50С применяется к электрическим шуруповертам серии ТЛ / Т.
Обратите внимание, правильно ли электрическая отвертка подключается к источнику питания с помощью соединительного провода 5P.
Убедитесь, что источник питания подключен к сети 110 ~ 230 В, 50/60 Гц, и включите питание. Когда загорится красный светодиод, машина готова к работе.
Пользователь может изменить выходное напряжение на LOW: 25V или HI: 30V, повернув переключатель HI / LOW, чтобы преобразовать скорость электрической отвертки.

B. Электрическая фигура ：

Примечания ： F1 / Предохранитель C1 / Конденсатор T1 / Трансформатор K2 / Переключатель скорости RD / Контрольная лампа K1 / Плата переключателя питания / выходная плата управления / гнездо

C. Спецификация

Характеристики	КОМПЛЕКТ-50	КОМПЛЕКТ-50С
Входное напряжение	AC 115/230 В ~ 50/60 Гц
Выходное напряжение	DC 20V / 30V — преобразователь класса LOW / HI 2
Выходной ток	DC 2. 5A (МАКС.)	DC 1,5A ─ （MAX） 70 (Ш) × 125 (Г) × 60 (В)
Размер фигуры	100 (Ш) × 190 (Г) × 95 (В)	70 (Ш) × 125 (Г) × 60 (В)
Масса	2,8 кг	1 кг
Длина шнура питания переменного тока	1,8 м	1,5 м
Область применения	HIMAX TL-2000/3000 TL-4000/5000/6000 HIOS CL 240x115x50 (с антенной)	HIMAX TL-2000/3000 TL-4000 HIOS CL-3000/4000

Д. Осторожно ！！
1. Изделие комнатное. Не используйте его на открытом воздухе во влажной среде или рядом с горючими газами, жидкостью или порошком, чтобы избежать опасности.
2. Обратите внимание на характеристики напряжения. Убедитесь, что переключатель находится в выключенном состоянии при подключении источника питания.
3. Непрофессионалы не должны разбирать изделие во избежание несчастных случаев.

Рабочий интерфейс контроллера SET-50 / 50S

1.Функции кнопок

Кнопка	Функция
НАБОР	В режиме РАЗБЛОКИРОВКИ нажмите, чтобы войти в режим НАСТРОЙКИ
ЗАМОК	Блокировка или разблокировка контроллера
UP	В режиме НАСТРОЙКИ нажмите, чтобы увеличить значение таймера
ВНИЗ	В режиме НАСТРОЙКИ нажмите, чтобы уменьшить значение таймера

2. Подключение рабочего процесса

3. Светодиодный экран контроллера SET-50 / SET-50S показывает:
В режиме РАЗБЛОКИРОВКИ / БЛОКИРОВКИ:
① Без нажатия любой кнопки → показывает предварительно установленный таймер или показывает «ВЫКЛ.»
② Когда электрическая отвертка запускается → показывает таймер убывания или постоянно показывает «ВЫКЛ.»
③ Когда электрическая отвертка ломается → показывает «FIN»
④ Если электрическая отвертка продолжает вращаться без перерыва, пока таймер спуска не закончит (до нуля) → показывает «OVR»
⑤ При переключении режима РАЗБЛОКИРОВКИ в режим БЛОКИРОВКИ → показывает «LOC» для 0.5 секунд
⑥ При переключении режима LOCK в режим UNLOCK → показывает «ULC» в течение 0,5 секунды
⑦ Нажмите любую кнопку, кроме LOCK в режиме LOCK → быстро мигает «LOC» в течение 1 секунды

В режиме SETTING:
① Не нажимая никаких кнопок → показывает предварительно установленный таймер или медленно мигает «ВЫКЛ. »
② Нажмите UP, чтобы увеличить значение таймера на 1. Удерживайте «UP», чтобы быстро увеличить значение таймера. Максимальный таймер — 9,99. Светодиодный экран будет быстро мигать, если вы снова нажмете UP, когда таймер достигнет 9.99.
③ Нажмите ВНИЗ, чтобы уменьшить значение таймера на 1. Удерживайте «ВНИЗ», чтобы быстро уменьшить значение таймера. Если значение таймера меньше 0,01 секунды, светодиодный экран покажет «ВЫКЛ». Затем нажмите UP в этом состоянии, светодиодный экран будет быстро мигать.
④ Если таймер установлен меньше 0,01 секунды, таймер выключится, и на светодиодном экране отобразится «ВЫКЛ.»

Спецификация
Диапазон таймера	0. 01 ~ 9,99 секунды
Таймер включения / выключения	Установите таймер меньше 0,01 секунды, чтобы отключить функцию таймера
Выход сигнала прерывания	Оптрон
Выход сигнала таймера	Оптрон

5 Формула помощника для настройки таймера
Например, если винт с 10 катушками, разделите число, которое немного больше половины количества катушек (6), на число оборотов электрической отвертки (1000), а затем умножьте на 60 (секунды), чтобы получить предустановленные секунды для таймера.

（6/1000）
* 60 = 0,36 секунды Примечание.
На первом этапе электрическая отвертка блокируется заданным таймером. На втором этапе электрическая отвертка блокируется заданным диапазоном крутящего момента.

Hakko AT-6500B-SET Набор бесщеточных электрических отверток с блоком питания и балансиром 3,5 — 17,4 фунт-силы на дюйм

Номер детали производителя:

Номер детали TestEquity:

customerName»> Ваш номер детали:

Вес брутто (фунты):

Состояние:

Производитель:

Не подлежит отмене / возврату

Предложение 65 Калифорнии Предложение 65 Калифорнии

По ценам звоните: (800) 950-3457

На заказ:

Срок поставки производителя:

Ед / м:

Множественное количество продаж

КОЛИЧЕСТВО

недоступно для этого варианта.

Атрибуты
Документы
{{спецификация.nameDisplay}}
Атрибуты
Документы
accessories.length > 0″> Опции и аксессуары
Состав комплекта

Делиться

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

Зарядное устройство для отвертки. Зарядное устройство для аккумуляторных батарей шуруповерта. Элементы питания

Как сделать самодельное зарядное устройство для отвертки? В строительном деле главный помощник — отвертка. Без него очень сложно в работе по сборке мебели, при затяжке всевозможных болтов и гаек.А если перестает работать, то сразу возникают проблемы.

Можно, конечно, пойти в магазин и купить готовую зарядку, но цена иногда сильно кусается. Иногда цена устраивает, но подходящей модели аккумулятора нет, и тогда выход только один — создать зарядное устройство самому.

Какие типы батарей есть? Чаще всего на рынке встречаются никель-кадмиевые батареи. Они привлекают покупателей своими размерами и доступной ценой.

Аккумулятор этого типа очень эффективен, поскольку его можно заряжать очень часто, только до полного заряда. Но у него есть один недостаток, он токсичен, поэтому в Европе от него отказались.

Следующий вид — никель-металлогидридный, с точки зрения экологии вполне безопасен. Эти батареи можно не использовать в течение очень долгого времени, но при необходимости их следует постоянно подзаряжать. Еще один популярный тип — литий-ионные аккумуляторы, недостатком которых является то, что этот тип плохо переносит низкие температуры воздуха, а цена на товары данного вида очень высока.

Как сделать зарядное устройство для отвертки

Для самодельного зарядного устройства потребуются следующие материалы и инструменты:

зарядный стакан;
аккумулятор поврежден;
два провода длиной 15 см;
;
;
;
.

Начать сборку аккумулятора:

Берут зарядный стакан и осторожно открывают, паяльником обклеивают клеммы и всю электронику.

Потом берут поврежденный аккумулятор и паяльником припаивают клеммы с плюса и минуса. Для дальнейшей работы не забудьте отметить маркером на крышке аккумуляторного отсека точки плюса и минуса.

В подготовленном стакане делают отметки, где будут проводиться проводки.

С помощью дрели при необходимости проделываются отверстия, затем с помощью лезвия подгоняются по размеру.

Проволочки продеваем через готовые отверстия, берем сверло и припаиваем провода к стеклу (очень важно соблюдать полярность).

Во избежание развала разъема аккумулятора внутрь вставляется сделанная ранее имитация картонного аккумулятора.
Крышка аккумуляторного отсека крепится к зарядному стеклу с помощью термофена.

И самое последнее действие — прикрепить нижнюю крышку к зарядному стеклу.

Зарядное устройство готово, теперь нужно вставить его в адаптер, а адаптер в аккумулятор.

Вернуться к содержанию

Устройство для отвертки от источника USB

Вам потребуются следующие материалы и инструменты:

Отвертка

;
или прикуриватель в автомобиле;
usb зарядное устройство;
от автомата на 10 А;
разъемных обжимных соединений;
;
;
Скотч.

Начало работы:

Для начала разобрать шуруповерт на все мелкие детали, не нужен статор, якорь, редуктор и вся верхняя часть.
С помощью ножа отрежьте верхнюю часть рукоятки.

Следующий этап работы сверлом, нужно просверлить отверстие сбоку ручки и немного заточить. Будет предохранитель.

Возьмите обжимные провода и подключите их к предохранителю.

В корпусе от ручки отвертки нужно закрепить предохранитель проводами при помощи клея из пистолета.

Когда все это будет сделано, подключите аккумулятор к разъему.
Сверху отвертки прикрепите обжимные провода к выходу прикуривателя и с помощью клеевого пистолета все надежно закрепите.

Чтобы все хорошо закрепить, обмотайте все тело ручки изолентой.
Собрать отвертку целиком и хорошо все соединить изолентой.

Для эстетичного вида нужно отшлифовать шпаклевочную часть и все покрыть краской.

Ни один ремонт не обходится без дрели. Этот электроприбор работает от сети или от аккумулятора. Если для работы выбрана аккумуляторная дрель, вам понадобится еще и зарядное устройство. Продается в комплекте с устройством. Однако такой элемент рано или поздно выйдет из строя. Чтобы избежать досадного обстоятельства, следует изучить возможности конструкции и описание зарядов. Особенно стоит ознакомиться со схемой зарядного устройства дрели-шуруповерта. Это поможет вам узнать, как его правильно отремонтировать.

Типы зарядных устройств

Существует множество типов зарядных устройств для аккумуляторных дрелей.Они различаются по цене, принципу действия и особенностям ремонта. Следует рассмотреть каждый из видов отверток более подробно.

Аналоговые устройства со встроенным блоком питания

Такие устройства довольно популярны благодаря невысокой стоимости. Если дрель не будет использоваться в профессиональных целях, не ориентируйтесь на продолжительность работы. Главное условие, которому должно соответствовать простейшее зарядное устройство, — это то, что оно должно обеспечивать достаточную токовую нагрузку для зарядки аккумулятора шуруповерта.

Важно! Для начала зарядки необходимо, чтобы напряжение на выходе блока питания было выше номинального показателя АКБ устройства.

Работа аналогового устройства с блоком питания довольно проста. Такое зарядное устройство используется как стабилизатор. В качестве примера нужно рассмотреть схему зарядного устройства для аккумулятора от 9 до 11 В. Неважно, какой тип аккумулятора используется. Аккумуляторные дрели довольно распространены среди домашних мастеров, поэтому знание особенностей их ремонта будет полезно каждому.

Такой блок питания своими руками собирают многие домашние умельцы. Паять схему можно только на универсальной плате.Чтобы обеспечить отвод тепла микросхем стабилизатора, необходимо найти квадрат 20 кв.

Внимание! Стабилизаторы работают по компенсационному принципу. Избыточная энергия может рассеиваться в виде тепла.

Благодаря выходному трансформатору переменное напряжение снижается с 220 В до 20 В. По току напряжения на зарядном выходе можно рассчитать, какой будет мощность трансформатора. Выпрямление переменного тока осуществляется диодным мостом.

После выпрямления ток оказывается пульсирующим. Однако эта особенность тока негативно сказывается на работе схемы. Пульсации можно сгладить с помощью конденсатора фильтра (C1). В качестве стабилизатора используется микросхема КР 142ЕН. Радиолюбители называют ее «кренкой». Чтобы получить напряжение 12 В, необходимо иметь микросхему с индексом 8В. Управление собрано на транзисторе VT2. Кроме того, используются подстроечные резисторы. На такие устройства автоматика не устанавливается.Сколько времени потребуется для зарядки аккумулятора, зависит от пользователя. Для управления зарядом собрана довольно простая схема на транзисторе VT1. Также в схеме присутствует диод VD2. При достижении напряжения заряда индикатор гаснет.

В более современных системах есть переключатель. Благодаря ему по окончании заряда напряжение отключается. Когда вы покупаете дешевую отвертку, она идет в комплекте с простым зарядным устройством. Это объясняет, почему такие устройства очень часто выходят из строя. Покупая такую отвертку, потребитель рискует остаться с новым, но нерабочим устройством.Однако зарядное устройство несложно собрать своими руками. Главное, чтобы схема была.

Самодельное устройство может прослужить намного дольше, чем покупное. Чтобы подобрать номинал батареи дрели-шуруповерта, потребуется опытным путем отрегулировать трансформатор и стабилизатор.

Аналоговые устройства с внешним питанием

Сама схема зарядного устройства довольно проста. В комплекте с таким устройством идет сетевой блок питания и зарядное устройство. Нет смысла проверять блок питания.Схема у него стандартная. В его состав входят диодный мост, трансформатор, выпрямитель и конденсаторный фильтр. Обычно выходное напряжение составляет 18 В.

Управление осуществляется с помощью небольшой доски размером со спичечный коробок. В таких сборках нет системы радиатора. По этой причине такие устройства быстро выходят из строя. Поэтому пользователей часто интересует, как зарядить аккумуляторную дрель без зарядного устройства.

Решить эту проблему достаточно просто:

Одно из основных условий — наличие источника питания.Если «родной» блок работает исправно, можно создать простую схему управления. При выходе из строя всего комплекта можно использовать блок питания ноутбука. На выходе получается желаемое 18 В. Такой источник может иметь мощности, которой хватит на любой аккумулятор.
Второе условие — возможность собрать электрические цепи. Детали обычно паяют от старой бытовой техники. Кроме того, большинство из них продается на радиорынке.

Блок управления должен иметь схему как на фото:

На входе установлен стабилитрон 18 В.Схема, которая будет управлять зарядным устройством, работает на транзисторе КТ817. Для усиления установлен транзистор КТ818. При этом он снабжен радиатором для отвода тепла. В зависимости от того, какой будет ток заряда, он может рассеивать до 10 Вт. Необходимо, чтобы радиатор имел необходимую площадь — от 30 до 40 кв. См.

Ненадежность китайских аккумуляторов объясняется экономией производителей на спичках. Чтобы установить точный ток заряда, у вас должен быть триммер 1 Kom.На выходе установлен резистор 4,7 Ом. Он также должен обеспечивать достаточный отвод тепла. Выходная мощность не превышает 5Вт.

Собранная схема довольно просто помещается в стандартный зарядный кейс. Радиатор снимать не нужно. Главное, чтобы внутри корпуса была достаточная циркуляция воздуха. При этом блок питания от ноутбука по-прежнему используется по прямому назначению.

Важно! Один из главных недостатков аналоговых зарядных устройств — длительный процесс зарядки.В случае с бытовой аккумуляторной дрелью-шуруповертом это не проблема. На простую работу достаточно. Достаточно на ночь перед работой поставить на зарядку. Простого китайского аккумулятора в отвертке обычно хватает от 3 до 5 часов.

Pulse

Профессиональные отвертки предназначены для интенсивного использования. Поэтому простои во время работы недопустимы. Стоит помнить, что каждое серьезное устройство имеет высокую цену. Поэтому вопрос о цене следует опустить.Кроме того, обычно в комплект входят 2 батарейки.

Импульсный блок питания дополнен «умной» схемой управления. Благодаря этому аккумулятор заряжается до 100% всего за час. Вы можете собрать такое же зарядное устройство аналогового типа своими руками. Однако его габариты будут равны габаритам самой отвертки.

Импульсные аппараты хороши тем, что лишены множества недостатков. Они достаточно компактны, имеют большие токи заряда и оснащены продуманной системой защиты.Проблема только в одном — схема таких устройств довольно сложная, что сказывается на стоимости устройства.

Однако даже такой аппарат можно построить самостоятельно. Экономия выходит примерно в 2 раза.

Стоит рассмотреть вариант с никель-кадмиевыми аккумуляторами, которые оснащены третьим сигнальным контактом. Схема устройства собрана на MAX713. Этот контроллер довольно популярен. Выходное напряжение будет 25 В. Ток будет постоянным.Собрать такой источник питания достаточно просто.

Зарядное устройство оснащено несколькими функциями, которые делают его умным. После проверки уровня напряжения необходимо запустить режим ускоренного разряда. Это предотвратит эффект памяти. В этом случае заряд осуществляется за полтора часа. Основной отличительной чертой схемы является возможность выбора типа аккумулятора и напряжения заряда.

Когда выйдет фирменное зарядное устройство профессионального устройства, можно очень сэкономить на ремонте зарядного устройства для отвертки.Схема может быть собрана своими руками.

Блок питания для отвертки

Довольно часто владельцы отверток сталкиваются с ситуацией, когда само устройство исправно работает, а аккумулятор неисправен. Есть много способов решить эту проблему. Однако не все будут работать с токсичными деталями.

Для продолжения работы с отверткой необходимо подключить внешний источник питания. Если у вас стандартный китайский инструмент с 14.Аккумуляторы на 4В, можно использовать автомобильный аккумулятор … Однако есть и другой вариант — найти трансформатор с выходным напряжением 15-17 В, чтобы собрать полноценный блок питания.

При этом необходимые запчасти дешевы. В первую очередь вам понадобится термостат и диодный мост. Остальные элементы конструкции выполняют служебные функции — отображают входное и выходное напряжение. Стабилизатор приобретать не нужно. Это связано с нетребовательным электродвигателем шуруповерта.

выводы

Как видите, собрать зарядное устройство аккумуляторной дрели довольно просто. Главное — не решиться сразу выбросить прибор. В случае полного выхода из строя аккумуляторов устройство может быть преобразовано в источник питания. В этой работе тоже есть много тонкостей, с которыми вам стоит ознакомиться.

Чтобы самостоятельно собрать зарядное устройство для шуруповерта, вам потребуется узнать схему такого устройства и характеристики основных деталей.Сам процесс сборки довольно прост. Главное, уметь работать паяльником.

Даже при выходе из строя блока питания профессиональной модели шуруповерта его можно сделать сетевым. Если вы решили отремонтировать устройство самостоятельно, можно не беспокоиться о цене деталей — на радиорынке они стоят копейки. Знание этих особенностей ремонта аккумуляторных отверток поможет вам справиться с работой самостоятельно.

Здравствуйте уважаемые посетители. Хочу предложить простую принципиальную схему зарядного устройства для шуруповертовых герметичных аккумуляторов.Схема представлена на рисунке 1.

В основе схемы лежит интегрированный регулируемый регулируемый стабилизатор положительного напряжения КР142ЕН12А с тремя выходами. Стабилизатор позволяет работать с током нагрузки до 1,5 А. Этот параметр ограничивает максимальный ток зарядки аккумулятора.

Схема работает следующим образом … Переменное напряжение 12,6 — 13В, снимаемое со вторичной обмотки сетевого трансформатора, выпрямляется диодным мостом VD1 — D3SBA40. Его можно заменить на RC201, RS201, KBP005, BR305, KBPC1005 или собрать мост из отдельных диодов с постоянным выпрямленным током не менее двух ампер.На выходе выпрямителя установлен фильтрующий конденсатор С1, уменьшающий пульсации выпрямленного напряжения. Конденсатор уже имеет постоянное напряжение, равное амплитудному значению переменного напряжения 12,6 … 13В. Те. 12,6 √2 ≈ 17,7 В. Такое напряжение будет, если в качестве сетевого трансформатора использовать готовые накальные трансформаторы, например TN17, TN18, TN19, с соответствующим подключением вторичных обмоток. Имею трансформатор — перемотанный ТВК-110Л1. Эффективное напряжение вторичной обмотки 14В.

С выпрямителя напряжение поступает на интегральный стабилизатор DA1, выходное напряжение которого устанавливается с помощью резистора R4 на уровне, необходимом для вашего конкретного аккумулятора. Например, вы знаете, что напряжение полностью заряженного аккумулятора составляет 14,1В, тогда это напряжение необходимо выставить на выходе стабилизатора. Датчиком зарядного тока служит резистор R3, параллельно которому подключается подстроечный резистор R2, с помощью этого резистора устанавливается уровень ограничения зарядного тока, равный 0.1 емкости аккумулятора. Мощность, выделяемая резистору R3, равна I2 заряда R3 = 1,52 1 = 2,25Вт, поэтому можно использовать двухваттный резистор номиналом 1 Ом, но зарядный ток необходимо немного уменьшить. В общем, эта схема представляет собой регулятор напряжения с ограничением тока нагрузки. На первом этапе аккумулятор заряжается стабильным током, затем, когда ток зарядки станет меньше предельного тока, аккумулятор будет заряжаться убывающим током до напряжения стабилизации микросхемы DA1.

Диод VD2 служит датчиком зарядного тока для индикатора HL1. В этом случае светодиод HL1 укажет на прохождение тока до,? 50 миллиампер. Если в качестве датчика тока использовать тот же R3, то светодиод погаснет уже при токе ≈0,6А, т.е. окончание зарядки аккумуляторов, судя по выключенному светодиоду, наступит слишком рано. Батарея заряжена не полностью. Это устройство также может заряжать 6-вольтовые аккумуляторы. Кстати, вы можете разобраться, можно ли заряжать аккумуляторы напряжением 1.25В. Напряжение на входе стабилизатора DA1 — 20В, ток заряда допустимый — 1,5А. начальное напряжение на АКБ равно одному вольту, а это значит, что в этом случае на микросхеме упадет 20В — 1В = 19В. В этом случае на нем будет выделяться мощность равная U I = 19В 1,5А = 28,5Вт. Максимально допустимая рассеиваемая мощность для КР142ЕН12А составляет 30 Вт. Те. при условии использования подходящего радиатора, также можно заряжать отдельный аккумуляторный элемент напряжением 1.25В. Площадь радиатора для заданной мощности можно оценить по диаграмме.

Зарядное устройство собрано на печатной плате, чертеж которой можно скачать здесь. Конкретные детали, которые я применил, показаны на фото 1. Я думаю, что если у вас есть макет платы lau, вы можете использовать другие компоненты, изменив расположение проводов. Если в качестве сетевого трансформатора использовать ТВК-110Л1, то первичную обмотку можно оставить полностью, т.е. 3000 рулонов. Это означает, что в этом случае количество витков на вольт будет равно W1volt = W1 / U1 = 3000/220 ≈ 13.7. Число витков вторичной обмотки будет равно W2 = U2 W1volt = 12,6 13,7 ≈ 173 витка. Диаметр проволоки D = 0,7√I = 0,7 √1 = 0,7мм — на ток заряда 1А. Если вторичная обмотка не снимается в окне сердечника, то придется пожертвовать небольшим током холостого хода трансформатора и пересчитать количество витков первичной обмотки на другой коэффициент. Считаем. Площадь поперечного сечения жилы ТВК-110Л1 Sc = 6,4 см2 (ШЛ20 × 32), W1вольт = 50 / Sc = 50/6.4 ≈ 8 витков на вольт, тогда количество витков первичной обмотки составит 220 8 = 1760 витков. Придется намотать 3000 — 1760 = 1240 витков. Ну а вторичную обмотку можно посчитать самостоятельно. Если есть вопросы, у меня есть просьба, задавайте их на форуме. Возможно, ответы на них будут интересны другим посетителям сайта. До свидания. К.В.Ю.
Скачать схему и чертеж печатной платы.

Часто родное зарядное устройство, идущее в комплекте с отверткой, работает медленно, на зарядку аккумулятора уходит много времени.Тем, кто интенсивно пользуется отверткой, это сильно мешает работе. Несмотря на то, что в комплект обычно входят две батареи (одна установлена в рукоятке инструмента и находится в работе, а другая подключена к зарядному устройству и находится в процессе зарядки), зачастую владельцы не могут адаптироваться к рабочему циклу. батарей. Тогда есть смысл сделать зарядное устройство своими руками и зарядка станет удобнее.

Типы батарей

Батареи не одного типа и могут иметь разные режимы зарядки.Никель-кадмиевые (Ni-Cd) батареи являются очень хорошим источником энергии, способным обеспечивать большую мощность … Однако по экологическим причинам их производство было прекращено, и они будут встречаться все реже и реже. Теперь их повсеместно вытеснили литий-ионные батареи.

Серно-кислотные (Pb) свинцово-гелевые аккумуляторы обладают хорошими характеристиками, но они утяжеляют прибор и поэтому не пользуются большой популярностью, несмотря на относительную дешевизну. Поскольку они студенистые (раствор серной кислоты загущен силикатом натрия), в них нет пробок, электролит из них не вытекает и их можно использовать в любом положении.(Кстати, никель-кадмиевые аккумуляторы для отверток тоже относятся к гелевому классу.)

Литий-ионные аккумуляторы (Li-ion) сейчас являются наиболее перспективными и передовыми в технологии и на рынке. Их особенность — полная герметичность ячейки. Они имеют очень высокую удельную мощность, безопасны в использовании (благодаря встроенному контроллеру заряда!), Выгодно утилизируются, наиболее экологичны и имеют небольшой вес. В шуруповертах они в настоящее время используются очень часто.

Режимы заряда

Номинальное напряжение никель-кадмиевого элемента составляет 1,2 В. Никель-кадмиевый аккумулятор заряжается током от 0,1 до 1,0 номинальной емкости. Это означает, что аккумулятор на 5 ампер-час можно заряжать током от 0,5 до 5 А.

Заряд сернокислотных аккумуляторов хорошо известен всем, кто держит в руках отвертку, потому что почти каждый из них тоже заряжен. автолюбитель. Номинальное напряжение элемента Pb-PbO2 составляет 2,0 В, а зарядный ток свинцово-сернокислотной батареи всегда равен 0.1 C (текущая часть номинальной мощности, см. Выше).

Литий-ионный элемент имеет номинальное напряжение 3,3 В. Зарядный ток литий-ионного аккумулятора составляет 0,1 C. При комнатной температуре этот ток можно постепенно увеличивать до 1,0 C — это быстрая зарядка. Однако это подходит только для тех аккумуляторов, которые не были чрезмерно разряжены. При зарядке литий-ионных аккумуляторов необходимо точно соблюдать напряжение. Заряд точно делается до 4,2 В. Превышение резко сокращает срок службы, уменьшение — снижает емкость.Следите за температурой при зарядке. Теплый аккумулятор следует либо ограничить током до 0,1 C, либо отключить до того, как он остынет.

ВНИМАНИЕ! Если литий-ионный аккумулятор перегреется при зарядке свыше 60 градусов Цельсия, он может взорваться и загореться! Не стоит слишком полагаться на встроенную защитную электронику (контроллер заряда).

При зарядке литиевого аккумулятора управляющее напряжение (напряжение окончания заряда) образует приблизительную серию (точные напряжения зависят от конкретной технологии и указаны в паспорте на аккумулятор и на его корпус):

Напряжение заряда следует контролировать с помощью мультиметра или схемы с компаратором напряжения, настроенной точно на используемую батарею.Но для «электронщиков начального уровня» реально можно предложить только простую и надежную схему, описанную в следующем разделе.

Зарядное устройство + (видео)

Зарядное устройство, указанное ниже, обеспечивает правильный ток зарядки для любой из перечисленных батарей. Шуруповерты питаются от батареек с различным напряжением 12 вольт или 18 вольт. Не беда, ведь основным параметром зарядного устройства является зарядный ток. Напряжение зарядного устройства при отключенной нагрузке всегда выше номинального напряжения, оно падает до нормального при подключении аккумулятора во время зарядки.В процессе зарядки он соответствует текущему состоянию аккумулятора и обычно немного выше номинала в конце зарядки.

Зарядное устройство представляет собой генератор тока на базе мощного составного транзистора VT2, питание которого осуществляется от выпрямительного моста, подключенного к понижающему трансформатору с достаточным выходным напряжением (см. Таблицу в предыдущем разделе).

Этот трансформатор также должен иметь достаточную мощность для обеспечения необходимого тока для продолжительной работы без перегрева обмоток.В противном случае он может перегореть. Ток заряда устанавливается регулировкой резистора R1 при подключенном аккумуляторе. Оно остается постоянным во время зарядки (чем больше постоянное, тем выше напряжение на трансформаторе. Примечание: напряжение на трансформаторе не должно превышать 27 В).

Резистор R3 (не менее 2 Вт 1 Ом) ограничивает максимальный ток, а светодиод VD6 горит во время зарядки. По окончании заряда светодиод гаснет и гаснет. Однако не забывайте точно следить за напряжением и температурой литий-ионных аккумуляторов!

Все детали в описанной схеме смонтированы на печатной плате из фольгированного PCB.Вместо диодов, указанных на схеме, можно взять российские диоды КД202 или Д242, они вполне доступны в старом электронном ломе. Расставить детали необходимо так, чтобы на доске было как можно меньше пересечений, в идеале ни одного. Не стоит увлекаться высокой плотностью установки, ведь вы собираете не смартфон. Вам будет намного проще распаивать детали, если между ними останется 3-5 мм.

Транзистор должен быть установлен на радиаторе достаточной площади (20-50 см2).Все детали зарядного устройства лучше всего разместить в удобном самодельном футляре. Это будет наиболее практичное решение, ничто не помешает вашей работе. Но тут могут возникнуть большие трудности с клеммами и подключением к аккумулятору. Поэтому лучше поступить так: взять у знакомых старое или неисправное зарядное устройство, подходящее для вашей модели аккумулятора, и переделать.

Откройте корпус старого зарядного устройства.
Удалите с него всю бывшую начинку.
Поднять следующие радиоэлементы:

Выберите подходящий размер печатной платы, которая умещается в корпусе вместе с деталями из данной схемы, нарисуйте нитро-краской ее дорожки по принципиальной схеме, протравите медный купорос и распаяйте все детали.Радиатор транзистора необходимо установить на алюминиевую пластину, чтобы он не касался какой-либо части схемы. Сам транзистор к нему плотно прикручен винтом и гайкой М3.
Соберите плату в корпус и припаяйте клеммы по схеме, строго соблюдая полярность. Выведите провод к трансформатору.
Установите трансформатор с предохранителем на 0,5 А в небольшой подходящий корпус и обеспечьте отдельный разъем для подключения преобразованного зарядного блока… Лучше всего взять разъемы от компьютерных блоков питания, установить папу в корпус с трансформатором, а маму подключить к диодам моста в зарядном устройстве.

Собранный прибор будет работать надежно, если вы тщательно и аккуратно выполнили его. выполняются. Любой электроприбор требует стационарного электричества или источника питания.Поскольку самыми популярными являются аккумуляторные шуруповерты, требуется еще и зарядное устройство.

Поставляется в комплекте с дрелью и как любой электроприбор может выйти из строя. Чтобы вы не столкнулись с проблемой неработающего оборудования, изучим общее описание зарядных устройств для шуруповерта.

Типы зарядных устройств

Аналоговые со встроенным блоком питания

Их популярность обусловлена их невысокой стоимостью. Если дрель (шуруповерт) не предназначена для профессионального использования, продолжительность работы — не самый первый вопрос.Задача простого зарядного устройства — получить постоянное напряжение при токовой нагрузке, достаточной для зарядки аккумулятора.

Эта зарядка работает по принципу обычного стабилизатора. Например, рассмотрим схему зарядного устройства для аккумулятора на 9-11 В. Тип батарейки не имеет значения.

Такой блок питания (он же зарядное устройство) можно собрать своими руками. Вы можете припаять схему на универсальной плате. Для отвода тепла микросхемы стабилизатора достаточно медного радиатора площадью 20 см².

Стабилизаторы этого типа работают по принципу компенсации — лишняя энергия удаляется в виде тепла.

Входной трансформатор (Tr1) понижает напряжение переменного тока 220 вольт до 20 вольт. Мощность трансформатора рассчитывается по току и напряжению на выходе зарядного устройства. Далее переменный ток выпрямляется с помощью диодного моста VD1. Обычно производители (особенно китайские) используют сборки диодов Шоттки.

После выпрямления ток будет пульсирующим, что нарушает нормальное функционирование цепи.Пульсации сглаживаются фильтрующим электролитическим конденсатором (С1).

Роль стабилизатора выполняет микросхема КР142ЕН, на радиолюбительском сленге — «перекат». Для получения напряжения 12 вольт индекс микросхемы должен быть 8В. Управление собрано на транзисторе (VT2) и подстроечных резисторах.

Автоматики на таких устройствах не предусмотрено, время зарядки аккумулятора определяет пользователь. Для управления зарядом собрана простая схема на транзисторе (VT1) и диоде (VD2).При достижении напряжения заряда индикатор (светодиод HL1) гаснет.

Более продвинутые системы включают выключатель, отключающий напряжение в конце заряда, в виде электронного ключа.

В комплекте с отвертками эконом-класса (производства Поднебесной) бывают зарядные устройства и попроще. Неудивительно, что процент отказов довольно высок. У владельца есть шанс остаться с относительно новой неработающей отверткой. По прилагаемой схеме вы можете собрать своими руками зарядное устройство для шуруповерта, которое прослужит дольше заводского.Меняя трансформатор и стабилизатор, вы можете выбрать необходимое значение для вашего аккумулятора.

Аналог с внешним питанием

Сама схема зарядного устройства максимально примитивна. В комплект входит блок питания и само зарядное устройство в корпусе фиксатора аккумуляторного модуля.

Блок питания рассматривать нет смысла, схема его стандартная — трансформатор, диодный мост, конденсаторный фильтр и выпрямитель. Выходное напряжение обычно составляет 18 вольт, для классических 14-вольтных батарей.

Плата контроля заряда занимает площадь спичечного коробка:

Как правило, на таких сборках нет радиатора, разве что нагрузочный резистор большой мощности … Поэтому подобные устройства часто выходят из строя. Возникает вопрос: как зарядить шуруповерт без зарядного устройства?

Решение простое для человека, умеющего держать паяльник в руках.

Первое условие — наличие источника питания. Если «родной» блок работает исправно, достаточно собрать простую схему управления.В случае выхода из строя всего комплекта можно использовать блок питания ноутбука. Требуемый выход — 18 вольт. Мощности такого источника хватит на глаз на любой комплект аккумуляторов.
Второе условие — это базовые навыки сборки электрических схем. Детали самые доступные, можно выбросить из старой бытовой техники или купить на радиорынке буквально за копейки.

Принципиальная схема блока управления:

На входе стабилитрон на 18 вольт.Схема управления построена на транзисторе КТ817, усиление обеспечивает мощный транзистор КТ818. Он должен быть оборудован радиатором. В зависимости от тока заряда он не может рассеивать до 10 Вт, поэтому требуется радиатор площадью 30-40 см².

Именно «спичечная» экономика делает китайские зарядные устройства настолько ненадежными. Для точной настройки тока заряда требуется подстроечный резистор 1 кОм. Резистор 4,7 Ом на выходе схемы также должен рассеивать достаточно тепла.Мощность не менее 5 Вт. Сообщите об окончании заряда светодиодным индикатором, он погаснет.

Собранную схему легко разместить в стандартном зарядном футляре. Вынимать радиатор транзистора не обязательно, главное обеспечить циркуляцию воздуха внутри корпуса.

Экономия заключается в том, что блок питания от ноутбука по-прежнему используется по прямому назначению.

Для бытовой отвертки это не страшно. Я оставил его заряжаться на ночь перед началом работы — достаточно, чтобы собрать шкаф.Среднее время зарядки китайской аккумуляторной дрели — 3-5 часов.

Pulse

Переходим к тяжелому оружию. Интенсивно используются профессиональные шуруповерты, и простои из-за разряженного аккумулятора недопустимы. Вопрос о цене мы опускаем, любое серьезное оборудование стоит дорого. Причем обычно в комплекте две батарейки. Пока один в работе — второй заряжается.

Импульсный блок питания в комплекте с интеллектуальной схемой управления зарядом заряжает аккумулятор на 100% буквально за 1 час.Также можно собрать аналоговое зарядное устройство той же мощности. Но по весу и габаритам он будет сравним с отверткой.

Импульсные зарядные устройства лишены всех этих недостатков. Компактный размер, высокие токи заряда, интеллектуальная защита. Проблема только в одном: сложность схемы и, как следствие, высокая цена. Однако такое устройство тоже можно собрать. Экономия минимум 2 раза.

Предлагаем вариант для «продвинутых» никель-кадмиевых аккумуляторов с третьим сигнальным контактом.

Схема построена на популярном контроллере MAX713. Предлагаемая реализация рассчитана на входное напряжение 25 В постоянного тока. Собрать такой источник питания несложно, поэтому его схему мы опускаем.

Зарядное устройство интеллектуальное. После проверки уровня напряжения запускается режим ускоренного разряда (для предотвращения эффекта памяти). Зарядка занимает 1-1,15 часа. Особенностью схемы является возможность выбора напряжения заряда и типа аккумуляторов.В описании на рисунке указано положение перемычек и номинал резистора R19 для изменения режимов.

При выходе из строя фирменной зарядки профессионального шуруповерта можно сэкономить на ремонте, собрав схему самостоятельно.

Блок питания для шуруповерта — схема и порядок сборки

Ситуация многим знакома: шуруповерт живая-здоровая, а аккумулятор приказал долго жить. Есть много способов восстановить аккумулятор, но не всем нравится возиться с токсичными элементами.

Как пользоваться электроприбором

Ответ прост: подключите внешний источник питания. Если у вас типичный китайский девайс с батареями на 14,4 вольт, можно использовать автомобильный аккумулятор (удобно для работы в гараже). А можно подобрать трансформатор с выходом 15-17 вольт, и собрать полноценный блок питания.

Комплект деталей самый недорогой. Выпрямитель (диодный мост) и термостат для защиты от перегрева. У остальных элементов есть служебная задача — индикация входного и выходного напряжения.Стабилизатор не требуется — электродвигатель отвертки не так требователен, как аккумулятор.

Как видите, воплотить в жизнь аккумуляторную дрель не так уж и сложно. Главное, не принимать поспешного решения: «выбросить и купить новый электроприбор»

Если у вашей шуруповерта батарейки полностью вышли из строя, то можно переоборудовать его в сетевой, как сделать такой блок питания, посмотреть это видео

Здесь вы можете скачать печатную плату в формате lay

Так выглядит схема доработки зарядного устройства.

obinstrumente.ru

Как сделать зарядное устройство для шуруповерта

Все аккумуляторные шуруповерты оснащены зарядными устройствами. Однако некоторые из них заряжают аккумулятор очень медленно, что создает определенные неудобства при интенсивном использовании инструмента. В этом случае даже две батареи, входящие в комплект, не позволяют установить нормальный рабочий цикл. Лучшим выходом из подобной ситуации будет зарядное устройство для шуруповерта своими руками, по наиболее подходящей схеме.

Устройство отвертки

Несмотря на разнообразие моделей, в целом устройство отверток достаточно универсально, а принцип действия практически одинаков. Они могут отличаться только внешним видом, расположением отдельных частей, наличием или отсутствием дополнительных функций.

Электропитание отверток может быть от сети 220 В или от аккумулятора. В общую конструкцию отвертки входят следующие элементы и комплектующие:

Рамка.Изготовлен из твердой пластмассы, что способствует более легкой конструкции и меньшим затратам. В некоторых моделях для повышения прочности используются металлические сплавы. Пистолет с удобной рукояткой; в разобранном виде делится на две половины.
. В нем закреплены насадки, которым затем передается вращательное движение. Обычно используется трехкулачковое, самозажимное и самоцентрирующееся устройство. Внутри имеется шестигранная выемка, куда вставляется хвостовик форсунки. Для фиксации в патроне насадки вставляются между кулачками и зажимаются вращением муфты.
Электрическая часть. Состоит из малогабаритного электродвигателя коллекторного типа. В устройствах с питанием от сети используются двухфазные двигатели переменного тока, рассчитанные на 220 В. Их запускают с помощью пускового конденсатора. Аккумуляторные шуруповерты оснащены двигателями постоянного тока. DC поступает от батареи, выполненной в виде набора элементов, объединенных в общий корпус. Мощность отвертки определяется выходным напряжением аккумуляторной батареи.
Элементы цепи. Для включения используйте специальную кнопку, расположенную на ручке.Обычно кнопочные переключатели работают в паре с регуляторами напряжения. То есть величина приложенного к двигателю напряжения зависит от силы, прилагаемой при нажатии кнопки. Здесь же установлен рычаг переключения передач, обеспечивающий обратное вращение вала за счет изменения полярности электрического сигнала. От кнопки сигнал идет прямо на ротор через коллектор. Электрический контакт обеспечивается графитовыми щетками определенных размеров.
Детали механические.В основе конструкции — планетарный редуктор, с помощью которого крутящий момент передается с вала на выходной шпиндель. Водило, зубчатый венец и сателлиты используются как дополнительные элементы. Все части расположены внутри корпуса и по очереди взаимодействуют друг с другом.

Важным элементом является муфта управления вращением, которая устанавливает определенный крутящий момент. С его помощью останавливается вращение вала после ввинчивания винта. Остановка происходит из-за повышенного сопротивления вращению.Эта мера предотвращает зачистку резьбовой части винта и выход из строя самой отвертки.

Зарядные устройства для шуруповертов

В одних и тех же шуруповертах можно использовать разные типы аккумуляторов с разными параметрами и техническими характеристиками … В связи с этим требуются разные зарядные устройства. Поэтому перед тем, как купить или изготовить зарядное устройство для шуруповерта своими руками, нужно определиться с типом аккумулятора и условиями эксплуатации. Кроме того, рекомендуется изучить основные схемы, наиболее часто используемые в зарядных устройствах.

Зарядка микроконтроллера. Помещен в штатный футляр, снабжен звуковой и световой сигнализацией начала и окончания заряда. Такая схема обеспечивает правильную зарядку аккумулятора. В начале работы светодиоды загораются, а затем гаснут. Индикация сопровождается звуковым сигналом. Таким образом проверяется работоспособность устройства. После этого красный светодиод начинает равномерно мигать, что свидетельствует о нормальном процессе зарядки.

Когда аккумулятор полностью заряжен, красный светодиод перестает мигать, а вместо него загорается зеленый, сопровождаемый звуковым сигналом.Это означает, что зарядка завершена.

Установка уровня напряжения, при котором должен быть полностью заряжен, осуществляется с помощью переменного резистора. В этом случае значение входного напряжения равно напряжению полностью заряженной батареи плюс один вольт. В схеме используется любой полевой транзистор, имеющий P-канал и наиболее подходящий по своим токовым характеристикам.

Чтобы обеспечить зарядку при 14 В, напряжение, подаваемое на вход, должно быть не менее 15–16 В.Порог отключения зарядного устройства устанавливается переменным резистором на 14,4В. Сам процесс зарядки происходит в виде импульсов, отображаемых на светодиоде. В промежутках между импульсами контролируется напряжение на аккумуляторе, и при достижении желаемого значения раздается звуковой сигнал вместе с миганием светодиода, указывающий на окончание зарядки.

Существуют и другие схемы зарядного устройства. Например, зарядное устройство для дрели / шуруповерта работает от напряжения 18 вольт.При зарядке аккумулятора 14,4 В ток зарядки выбирается с помощью резистора.

Зарядка для шуруповерта своими руками

Проблема изготовления зарядного устройства своими руками возникает не так часто, из-за большого количества вариантов, подходящих практически ко всем моделям шуруповертов. Просто иногда возникают ситуации, когда зарядки нет, либо она вдруг вышла из строя, а новую нет возможности получить. В этом случае можно попробовать изготовить зарядное устройство самостоятельно.

Следует предварительно запастись всеми необходимыми материалами. Вам понадобится неработающий аккумулятор, аккумуляторное стекло, паяльник, термопистолет, обычная крестовая отвертка, дрель и острый нож со сменными лезвиями. После этого можно приступать к изготовлению зарядного устройства. Первым делом открывается зарядная чашка, после чего с клемм припаяны все проводники. Далее снимается внутренняя электроника. При выполнении данной операции необходимо соблюдать полярность клемм, чтобы в дальнейшем не было путаницы и ошибок.

Открыть корпус неработающего аккумулятора и аккуратно отпаять провода от клемм. Для дальнейшей работы вам понадобится разъем и верхняя крышка. Плюс и минус на клеммах отмечены карандашом или маркером. В основании зарядного стакана намечены отверстия, через которые будет крепиться подготовленная крышка и выводы питающих проводов. Проводники аккуратно пропускают через отверстия, соблюдая полярность, после чего подключаются к клеммам и разъемам пайкой.

Далее корпус необходимо закрепить специальным термоклеем, нижняя крышка крепится к основанию стекла при помощи саморезов. Получившуюся конструкцию нужно вставить в аккумулятор и начнется процесс зарядки. Мигающий свет укажет на правильную сборку устройства. Лишь немногие зарядные устройства оснащены так называемыми интеллектуальными системами, значительно увеличивающими срок службы батареи. Решить эту проблему можно зарядным устройством для отвертки на 18 вольт.

В конструкцию нормальной зарядки добавлены система стабилизации напряжения и ограничение зарядного тока.В результате получился никель-кадмиевый аккумулятор емкостью 1200 мАч. Зарядка будет проходить в безопасном режиме, максимальный ток не превышает 120 мА, но это займет больше времени, чем обычно.

electric-220.ru

Устройство для зарядки шуруповерта

Без дрели ремонт не обходится. Этот электроприбор работает от сети или от аккумулятора. Если для работы выбрана аккумуляторная дрель, вам понадобится еще и зарядное устройство. Продается в комплекте с устройством.Однако такой элемент рано или поздно выйдет из строя. Чтобы избежать досадного обстоятельства, следует изучить возможности конструкции и описание зарядов. Особенно стоит ознакомиться со схемой зарядного устройства дрели-шуруповерта. Это поможет вам узнать, как его правильно отремонтировать.

Типы зарядных устройств

Существует множество типов зарядных устройств для аккумуляторных дрелей. Они различаются по цене, принципу действия и особенностям ремонта. Следует рассмотреть каждый из видов отверток более подробно.

Аналоговые устройства со встроенным блоком питания

Такие устройства довольно популярны из-за невысокой стоимости. Если дрель не будет использоваться в профессиональных целях, не ориентируйтесь на продолжительность работы. Главное условие, которому должно соответствовать простейшее зарядное устройство, — это то, что оно должно обеспечивать достаточную токовую нагрузку для зарядки аккумулятора шуруповерта.

Более современные системы имеют выключатель. Благодаря ему по окончании заряда напряжение отключается. Когда вы покупаете дешевую отвертку, она идет в комплекте с простым зарядным устройством. Это объясняет, почему такие устройства очень часто выходят из строя. Покупая такую отвертку, потребитель рискует остаться с новым, но нерабочим устройством.Однако зарядное устройство несложно собрать своими руками. Главное, чтобы схема была.

Аналоговые устройства с внешним питанием

Сама схема зарядного устройства довольно проста. В комплекте с таким устройством идет блок питания и зарядное устройство.Нет смысла проверять блок питания. Схема у него стандартная. В его состав входят диодный мост, трансформатор, выпрямитель и конденсаторный фильтр. Обычно выходное напряжение составляет 18 В.

Управление осуществляется с помощью небольшой платы, имеющей размеры спичечного коробка. В таких сборках нет системы радиатора. По этой причине такие устройства быстро выходят из строя. Поэтому пользователей часто интересует, как зарядить аккумуляторную дрель без зарядного устройства.

Решить эту проблему достаточно просто:

Одно из основных условий — наличие источника питания.Если «родной» блок работает исправно, можно создать простую схему управления. При выходе из строя всего комплекта можно использовать блок питания ноутбука. На выходе получается желаемое 18 В. Такой источник может иметь мощности, которой хватит на любой аккумулятор.
Второе условие — возможность собрать электрические цепи. Детали обычно паяют от старой бытовой техники. Кроме того, большинство из них продается на радиорынке.

Блок управления должен иметь схему как на фото:

Важно! Один из главных недостатков аналоговых зарядных устройств — длительный процесс зарядки.В случае с бытовой аккумуляторной дрелью-шуруповертом это не проблема. Достаточно для простой работы. Достаточно на ночь перед работой поставить на зарядку. Простого китайского аккумулятора в отвертке обычно хватает от 3 до 5 часов.

Pulse

Импульсные устройства хороши тем, что лишены многих недостатков. Они достаточно компактны, имеют большие токи заряда и оснащены продуманной системой защиты.Проблема только в одном — схема таких устройств довольно сложная, что сказывается на стоимости устройства.

Однако даже такой аппарат можно построить самостоятельно. Экономия выходит примерно в 2 раза.

Зарядное устройство оснащено несколькими функциями, которые делают его умным. После проверки уровня напряжения необходимо запустить режим ускоренного разряда. Это предотвратит эффект памяти. В этом случае заряд осуществляется за полтора часа. Главной отличительной особенностью схемы является возможность выбора типа аккумулятора и напряжения заряда.

Блок питания для отвертки

Для продолжения работы с отверткой необходимо подключить внешний источник питания. Если у вас стандартный китайский аппарат с 14.Аккумуляторы 4 В, можно использовать автомобильный аккумулятор. Однако есть и другой вариант — найти трансформатор с выходным напряжением 15-17 В, чтобы собрать полноценный блок питания.

выводы

Есть в каждом доме, где проводится капитальный ремонт.Любой электроприбор требует стационарного электричества или источника питания. Поскольку самыми популярными являются аккумуляторные шуруповерты, требуется еще и зарядное устройство.

Типы зарядных устройств

Аналоговые со встроенным блоком питания

Их популярность обусловлена невысокой стоимостью.Если дрель (шуруповерт) не предназначена для профессионального использования, продолжительность работы — не самый первый вопрос. Задача простого зарядного устройства — получить постоянное напряжение при токовой нагрузке, достаточной для зарядки аккумулятора.

Важно! Чтобы начать зарядку, напряжение на выходе из блока питания должно быть выше номинала АКБ.

Эта зарядка работает по принципу обычного стабилизатора. Например, рассмотрим схему зарядного устройства для аккумулятора на 9-11 В.Тип батарейки не имеет значения.

Внутри электрической отвертки | HowStuffWorks

Электродвигатель представляет собой стандартный электродвигатель постоянного тока. Посмотрите, как работают электродвигатели, чтобы увидеть детали внутри настоящего электродвигателя.

На конце мотора небольшая шестерня с шестью зубьями. Эта шестерня входит в центр планетарной системы, как показано здесь:

Шестерня, прикрепленная к двигателю, входит в середину трех меньших шестерен.

Эта зубчатая передача — сердце любой электрической отвертки.Электродвигатель сам по себе довольно слабое устройство. Вы можете схватить ось и очень легко остановить вращение маленького мотора. Но если вы включите мотор на более низкую передачу, у него может быть достаточно силы, чтобы без труда вбить винт в кусок дерева. В этой отвертке двойная планетарная передача имеет передаточное число 56: 1. При таком передаточном числе двигатель повернется 56 раз, а патрон — один раз. Это означает, что патрон движется очень медленно относительно двигателя, но патрон имеет большой крутящий момент (требуется в 56 раз больше силы, чтобы остановить вращение двигателя из-за передаточного числа).

Вот откуда взялось это число. Центральная шестерня должна повернуться примерно три раза, чтобы один раз повернуть три соседние шестерни. Эти шестерни должны повернуться примерно два с половиной раза, чтобы обойти внешнее кольцо один раз, в общей сложности около 7,5 оборотов. Наружное кольцо неподвижно — остальные шестерни просто вращаются внутри него.

Комплект снаряжения состоит из двух одинаковых слоев, один сверху и один снизу (вы не видите нижний слой на изображениях — он скрыт за верхним).Верхний слой системы зубчатых колес крепится к столику, под которым находится вторая шестерня с шестью зубьями. Из-за движения верхнего слоя эта шестерня перемещается один раз за каждые 7,5 оборотов двигателя. Для того, чтобы нижние шестерни один раз обошли кольцо, требуется 7,5 оборотов нижней шестигранной шестерни, что дает общее передаточное число около 56,25: 1. Нижние шестерни прикрепляются к куску металла, который поворачивает патрон один раз на каждые 56 оборотов двигателя.

Для получения дополнительной информации о том, как работают электродвигатели, прочтите Как работают электродвигатели.Для получения дополнительной информации о том, как работают шестерни, прочтите, как работают шестерни. Чтобы узнать больше об электроинструментах и связанных темах, перейдите по ссылкам на следующей странице.

LeapFrog Руководство пользователя LeapLand Adventures

Приключения в LeapLand

Руководство для родителей
Это руководство содержит важную информацию. Сохраните его для использования в будущем. 91-003970-001 UK

ВВЕДЕНИЕ
Благодарим вас за покупку обучающей видеоигры LeapLand AdventuresTM! Найдите четыре недостающих ключа, чтобы открыть Умный замок и попутно узнавайте о буквах, формах, числах и цветах.

Кнопка Home D-Pad

Кнопка справки
Кнопка B Micro USB Кнопка HDMI A Удлинительный кабель кабеля питания

HDMI Game Stick
ВКЛЮЧЕН В ЭТОЙ ПАКЕТ
· 1 беспроводной контроллер · 1 HDMI-джойстик · 1 кабель питания micro USB · 1 удлинительный кабель HDMI · Руководство для родителей
ПРЕДУПРЕЖДЕНИЕ Все упаковочные материалы, такие как лента, пластиковые листы, упаковочные замки, съемные бирки, кабельные стяжки, шнуры и упаковочные винты не являются частью этой игрушки и должны быть выброшены в целях безопасности вашего ребенка.
ПРИМЕЧАНИЕ Сохраните это руководство для родителей, поскольку оно содержит важную информацию.
Разблокируйте замки упаковки
Поверните фиксатор упаковки против часовой стрелки на 90 градусов.
Вытяните замки упаковки. 2

НАЧАЛО РАБОТЫ
НАЧАЛЬНАЯ НАСТРОЙКА
В целях безопасности вашего ребенка взрослые должны выполнять следующие шаги.
1. Вставьте конец кабеля питания Micro USB с разъемом USB B в порт USB B на HDMI Game Stick.
2. Вставьте HDMI Game Stick в порт HDMI на телевизоре.
3. Вставьте конец кабеля питания Micro USB с разъемом USB A в порт USB на вашем телевизоре или другом подходящем адаптере постоянного тока 5 В с выходной мощностью не менее 500 мА.
Примечание. Если требуется удлинительный кабель HDMI, подключите игровой джойстик HDMI к удлинительному кабелю HDMI. Подключите удлинительный кабель HDMI к порту HDMI на телевизоре.
СНЯТИЕ И УСТАНОВКА АККУМУЛЯТОРА
1. Найдите крышку аккумуляторного отсека, расположенную на задней стороне беспроводного контроллера, используйте монету или отвертку, чтобы ослабить винт, а затем откройте крышку аккумуляторного отсека.
2. Удалите старые батареи, потянув за один конец каждой батареи.
3. Установите 2 новые батареи AA (AM-3 / LR6), следуя схеме внутри батарейного отсека.
4. Закройте крышку аккумуляторного отсека и затяните винт для фиксации.
ВНИМАНИЕ: Для установки батареи требуется сборка взрослых. Храните батарейки в недоступном для детей месте.
3

ВАЖНАЯ ИНФОРМАЦИЯ: ИНФОРМАЦИЯ О БАТАРЕЯХ
· Вставляйте батареи, соблюдая полярность (+ и -). · Не используйте одновременно старые и новые батареи. · Не используйте вместе щелочные, стандартные (угольно-цинковые) или аккумуляторные батареи.· Следует использовать только батареи того же или эквивалентного типа, как рекомендовано,
. · Не допускайте короткого замыкания клемм питания. · Вынимайте батареи, если они не используются долгое время. · Удалите из игрушки разряженные батарейки. · Осторожно утилизируйте батареи. Не бросайте батареи в огонь.

Утилизация батарей и изделия

Перечеркнутые символы мусорных баков на изделиях и аккумуляторах или на их соответствующей упаковке указывают на то, что их нельзя выбрасывать вместе с бытовыми отходами, поскольку они содержат вещества, которые могут нанести вред окружающей среде и здоровью человека.

Химические символы Hg, Cd или Pb, если они отмечены, указывают на то, что батарея содержит больше, чем указанное количество ртути (Hg), кадмия (Cd) или свинца (Pb), указанное в Положении
по батареям и аккумуляторам.

Сплошная полоса указывает, что продукт был размещен на рынке после 13 августа 2005 г.

Помогите защитить окружающую среду, утилизируя изделие или батареи ответственно.

LeapFrog® заботится о планете.

Позаботьтесь об окружающей среде и дайте своей игрушке вторую жизнь, утилизируя ее в небольшом пункте сбора электричества, чтобы все материалы, из которых она изготовлена, можно было переработать.

В Великобритании: посетите сайт www.recyclenow.com, чтобы увидеть список ближайших к вам пунктов сбора.

В Австралии и Новой Зеландии:

Свяжитесь с местным советом по поводу сборов на обочине.

Информация о безопасности при использовании источника питания для игрушек
LeapFrog рекомендует источник питания (адаптер переменного / постоянного тока) со следующими характеристиками: Номинальная мощность: выход 5 В / 500 мА или 5 В / 1 А постоянного тока · Используйте Leapfrog или любой стандартный адаптер. Соответствие требованиям EN61558 · Это игрушка должна использоваться только с источником питания для игрушек.· Блок питания — это не игрушка. · Эта игрушка не предназначена для детей младше 3 лет. · Не подключайте игрушку к большему количеству блоков питания, чем рекомендовано
. · Никогда не очищайте подключенную к сети игрушку жидкостью. · Периодически проверяйте источник питания на наличие условий, при которых
может привести к риску возгорания, поражения электрическим током или травм (например, повреждение шнура питания, выходного шнура, вилки, лезвий, корпуса или других частей) и что , в таких условиях блок питания следует утилизировать.· Блоки питания для игрушек не предназначены для использования в качестве игрушек, и использование этих продуктов детьми должно осуществляться под полным присмотром родителей.
Предупреждение! Не подходит для детей младше 36 месяцев. Трансформер игрушка. Опасность поражения электрическим током.
АККУМУЛЯТОРНЫЕ БАТАРЕИ
· Выньте аккумуляторные батареи из игрушки перед зарядкой. · Аккумуляторные батареи следует заряжать только под присмотром взрослых. · Не заряжайте неперезаряжаемые батареи.
ПРИМЕЧАНИЕ Если беспроводной контроллер отключается или свет гаснет во время игры, установите новый комплект батареек.
ХАРАКТЕРИСТИКИ ПРОДУКТА
1. D-Pad Нажмите D-Pad на беспроводном контроллере, чтобы выбрать элемент на экране меню. Во время игры нажмите D-Pad влево и вправо
5

, чтобы перемещать персонажа по экрану. Нажмите на D-Pad, чтобы персонаж присел, и нажмите влево или вправо на D-Pad, чтобы персонаж шел, приседая.

2. Кнопка «Домой» Нажмите кнопку «Домой» на беспроводном контроллере, чтобы выйти из уровня, выйти из игры или вернуться к предыдущему экрану меню.

3. Кнопка «Справка» Нажмите кнопку «Справка» на беспроводном контроллере, чтобы услышать подсказки и подсказки о том, как играть в игру или перемещаться по экрану меню.

4. Кнопка A · Нажмите кнопку A на беспроводном контроллере, чтобы выбрать выделенные объекты на экране меню. · Нажмите кнопку A, чтобы персонаж подпрыгнул. · Нажмите кнопку A второй раз, когда персонаж находится в воздухе, чтобы персонаж совершил двойной прыжок. · Нажимайте кнопку A несколько раз, чтобы вытащить персонажа из пузырчатой ловушки.· Когда на экране появятся два сундука с сокровищами, нажмите кнопку A, чтобы выбрать сундук с сокровищами слева.

5. Кнопка B · Нажмите кнопку B на беспроводном контроллере, чтобы вернуться к предыдущему экрану меню или изменить игровой персонаж, находясь на экране меню карты. · Если над головой учебного персонажа появляется значок кнопки B, нажмите кнопку B, чтобы взаимодействовать с этим персонажем. · Когда на экране появятся два сундука с сокровищами, нажмите кнопку B, чтобы выбрать сундук с сокровищами справа.

6. Экраны меню В игре появляются следующие экраны меню.

Экран сохранения выбора · Создание или удаление сохраненного профиля на

экран сохранения выбора.

· Чтобы восстановить сохраненный файл, который был

случайно удален, выделите Новый

Слот для сохранения

и нажмите следующий

кнопок на беспроводном контроллере: Home + Home + Help + Help + B + B + Help + Home + B. Это восстановит удаленный файл.· Чтобы разблокировать все награды замка в игре, выделите существующий сохраненный профиль и нажмите следующие кнопки на беспроводном контроллере: Home + Home + Help + Help + B + B + Help + Home + B. Экран меню карты · Доступ к различные области игры на экране меню карты. · Игроку нужно будет найти хотя бы один ключ, прежде чем можно будет попасть в замок. · Чтобы изменить игрового персонажа, нажмите кнопку B. · Чтобы выйти из игры, нажмите кнопку «Домой». · Просматривайте награды замка на экране меню карты после каждого фестиваля драгоценных камней.
Учебный центр
· Получите доступ к учебной программе из Учебного центра. Экран выбора уровня

· Используйте кнопки со стрелками на D-Pad, чтобы выделить разблокированный уровень.
· Нажмите кнопку A, чтобы выбрать выделенный уровень.
· Уровни могут быть разблокированы только после успешного завершения предыдущего уровня.
7. Внутриигровые предметы Следующие внутриигровые предметы появляются на протяжении всей игры.
драгоценных камней
· Игроки могут собирать драгоценные камни на каждом уровне. · Игроки также могут найти драгоценные камни в сундуках с сокровищами.· Когда все уровни в области пройдены, игрок получает
звезд за общее количество собранных драгоценных камней. · Игра может быть пройдена несколько раз, используя сохраненный профиль. · Каждое завершение представит игроку различные самоцветы
, которые нужно собрать.
7

Cleverberries · Игроки могут собирать Cleverberries на каждом уровне. · Игроки также могут найти Cleverberries в сундуках с сокровищами. · Cleverberries наделяют игрового персонажа здоровьем.8. Внутриигровые препятствия. Ниже приведены некоторые из игровых препятствий, с которыми могут столкнуться игроки. Эти внутриигровые препятствия убирают одно сердце, если игровой персонаж касается их.
Шипы
Мухоловка
Цветок с шипами
Кактус
Кактус с шипами
Электрический ящик
Большой плавающий пузырь
Деревянное бревно
Контейнер для мусора
Колючий перекати-поле
Снаряды для пожарных растений
8

9. Игровые персонажи Ниже приведены некоторые игровые персонажи, с которыми игроки будут взаимодействовать.Учебные персонажи
· Учебные персонажи рассказывают забавные факты о себе. · Буквенные символы можно найти в области Letterland
на экране меню карты или в Учебном центре. · Числовые символы программы можно найти в области Numberville
на экране меню карты или в Учебном центре. · Фигуры фигур из учебного плана можно найти в области Shapetown
на экране меню карты или в Учебном центре. · Цветные символы учебного курса можно найти в области Color Springs
на экране меню карты или в Учебном центре.Пикси
· Пикси глупы и озорны, и они делают все возможное, чтобы помешать игроку найти ключи от Умного Замка.
· Некоторые пикси удаляют одно сердце здоровья, если игровой персонаж касается их.
· Пикси бывают самых разных форм и цветов; некоторые летают, некоторые плавают, а некоторые выскакивают из-под земли.
10. Автоматическое отключение Для продления срока службы батареи беспроводной контроллер автоматически переходит в спящий режим примерно через 1 минуту без входа.Устройство можно снова включить, нажав D-Pad, кнопку Home, кнопку A или кнопку B.
11. Режим экранной заставки LeapLand AdventuresTM автоматически сохранит и выйдет из текущей игры, а затем перейдет в режим экранной заставки примерно через 20 минут без ввода. Чтобы выйти из режима заставки, нажмите D-Pad, кнопку «Домой», кнопку A или кнопку B на беспроводном контроллере. 9

УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
1. Содержите устройство в чистоте, протирая его слегка влажной тканью. 2. Держите устройство вдали от прямых солнечных лучей и от любых прямых источников тепла
.3. Извлеките батареи, если прибор не будет использоваться в течение длительного периода времени
. 4. Не роняйте устройство на твердые поверхности и не подвергайте его воздействию влаги или воды
. 5. Всегда держите беспроводной контроллер и игровой джойстик HDMI
подальше от воды. 6. Регулярно проверяйте кабель питания Micro USB и удлинительный кабель HDMI
, проверяя на наличие повреждений кабели, вилки и другие детали. Не используйте кабель питания Micro USB или удлинительный кабель HDMI, если есть какие-либо повреждения. 7. Эту игрушку можно подключать только к оборудованию, имеющему один из следующих символов
: или
УСТРАНЕНИЕ НЕПОЛАДОК
Если вы не можете вставить HDMI Game Stick непосредственно в порт HDMI на вашем телевизоре из-за проблем с зазором, используйте прилагаемый HDMI Удлинитель кабеля.

Если по какой-либо причине устройство перестает работать или дает сбой, выполните следующие действия:

Игровая приставка HDMI

1. Прервите подачу питания, отсоединив конец разъема USB A

кабеля питания Micro USB от порта USB на телевизоре

или другой подходящий адаптер постоянного тока 5 В с выходным сигналом не менее 500 мА.

2. Отключите HDMI Game Stick от порта HDMI на телевизоре.

3. Подождите 10 секунд, затем вставьте HDMI Game Stick в HDMI

Порт

на вашем телевизоре.

4. Вставьте конец с разъемом USB A кабеля питания Micro USB в

порт USB на вашем телевизоре или другой подходящий адаптер постоянного тока 5 В

с выходом не менее 500 мА. Теперь устройство будет готово

играть снова.

Беспроводной контроллер

1. Отключите электропитание, вынув батареи. 2. Дайте устройству постоять 10 секунд, затем замените батареи. 3. Теперь устройство снова будет готово к игре. 4. Если устройство по-прежнему не работает, замените весь комплект из
новых батареек.
ДРУГИЕ ПРИМЕЧАНИЯ Статическое электричество может вызвать неисправность HDMI Game Stick. В случаях, когда HDMI Game Stick выходит из строя из-за статического электричества, отсоедините кабель питания Micro USB, подождите 10 секунд, затем снова подключите кабель питания Micro USB, чтобы перезагрузить HDMI Game Stick.
ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ
Настоящим компания Leapfrog, подразделение VTech Electronics Europe Plc, заявляет, что радиооборудование типа 6132 соответствует Регламенту радиооборудования 2017 (2017 г.1206). Полный текст Декларации соответствия доступен по следующему адресу в Интернете: www.leapfrog.com/en-gb/legal/eudoc Диапазон частот: 2408 МГц 2472 МГц Максимальная мощность РЧ: <0,01 Вт
®
Условия HDMI, Мультимедийный интерфейс высокой четкости HDMI и логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc.
Игровая флешка HDMI подключает телевизор USB A или адаптер переменного тока стороннего производителя с выходом постоянного тока 5 В 1 А через кабель питания Micro USB
11

ПОТРЕБИТЕЛЬСКИЕ УСЛУГИ
Создание и разработка продуктов LeapFrog® сопровождается ответственностью, к которой мы в LeapFrog® относимся очень серьезно.Мы прилагаем все усилия, чтобы обеспечить точность информации, которая составляет ценность нашей продукции. Однако иногда могут возникать ошибки. Для вас важно знать, что мы поддерживаем наши продукты, и призываем вас обращаться в наш отдел обслуживания потребителей с любыми проблемами и / или предложениями, которые могут у вас возникнуть. Представитель сервисной службы будет рад вам помочь. Для клиентов из Великобритании: Телефон: 01702 200244 (из Великобритании) или +44 1702 200244 (за пределами Великобритании) Веб-сайт: www. leapfrog.co.uk/support Австралийские клиенты: Телефон: 1800 862 155 Веб-сайт: поддержка.leapfrog.com.au Новозеландские клиенты: Телефон: 0800 400 785 Веб-сайт: support.leapfrog.com.au
ГАРАНТИЯ НА ПРОДУКТ / ПОТРЕБИТЕЛЬСКИЕ ГАРАНТИИ
Покупатели из Великобритании: Прочтите нашу полную гарантийную политику на сайте leapfrog.com/ranty. Покупатели из Австралии: VTECH ELECTRONICS (АВСТРАЛИЯ) ПОТРЕБИТЕЛЬСКИЕ ГАРАНТИИ PTY LIMITED В соответствии с Законом Австралии о защите прав потребителей на товары и услуги, предоставляемые VTech Electronics (Австралия) Pty Limited, распространяется ряд потребительских гарантий. Пожалуйста, обратитесь к leapfrog.com/en-au/legal/warranty для получения дополнительной информации.
12

Посетите наш веб-сайт, чтобы получить дополнительную информацию о наших продуктах, загружаемых материалах, ресурсах и многом другом.
leapfrog.com
Полную информацию о нашей гарантии и политике конфиденциальности можно найти на сайте:
leapfrog.co.uk/warranty
www.leapfrog.com/en-gb/legal/privacy
LeapFrog Enterprises, Inc., дочерняя компания VTech Holdings Limited . TM & © 2021 LeapFrog Enterprises, Inc.

Схем
