Металлоискатель Пират своими руками — Мир искателей

Пират – это импульсный металлоискатель с простой и доступной для повторения схемой. Металлоискатель содержит небольшое количество элементов и простую для изготовления поисковую катушку. С катушкой 280 мм, пират будит видеть монеты до 20см, а крупный металл до 1,5 метра.

Свое название ПИРАТ (PIRAT) получил от разработчиков его схемы – PI – импульсный принцип его работы, RAT – сокращение от «Радио Скот» – сайт разработчиков.

Металлоискатель ПИРАТ не различает металлы. Но он хорошо подойдет для поиска металла и для новичков. Также огромным достоинством пирата, является его простота для самостоятельного изготовления и доступность компонентов – все детали металлоискателя стоят копейки и их можно найти в любом магазине радиодеталей или на радио рынке. Также в Пирате отсутствуют программируемые элементы, что значительно упрощает жизнь радиолюбителям.

Даже человек с минимальным уровнем подготовки, изготовит металлоискатель пират своими руками.

Список деталей необходимых для сборки металлоискателя ПИРАТ своими руками.

Список деталей — исправленный для схемы на NE555,  (автор — Василий Субботин)

Схема металлоискателя ПИРАТ

Металлоискатель PIRAT имеет два варианта схемы, в первом варианте используется микросхема NE555 (советский аналог микросхемы — КР1006ВИ1) – таймер. Но в случае если у вас возникли проблемы с ее поиском, то авторы предусмотрели вариант схемы на транзисторах. Рекомендуем вам собирать схему на NE555, она будит иметь лучшую стабильность работы.
Схема металлоискателя Пират на NE555

(На схеме есть ошибка маркировки — R18 — это R9)!

Исправленная схема металлоискателя Пират для версии на NE555

Схема металлоискателя Пират на Транзисторах

При сборке схемы на транзисторах, нужно будит подбирать частоту и длительность. Так как у транзисторов встречается, большой разброс параметров. Для этого, необходимо использовать осциллограф. Архив с осциллограмами.

Резистор R1 в схеме отвечает за частоту генерации.

А резистор R2 — за длительность управляющего импульса.

Печатная плата металлоискателя ПИРАТ

Варианты разводки печатной платы пирата, от его разработчиков, на микросхеме и на транзисторах. Платы в формате Сприн Лайот скачать архив.

Плата на NE555.

Вот еще один вариант платы металлоискателя ПИРАТ на NE555

Плата на транзисторах.

Также в сети, мы нашли вот такой вариант разведения платы для металлодетектора PIRAT.

 Скачать файл этой платы в формате Спринт Лайот.

После того как вы спаяли плату металлоискателя, к ней необходимо подключить питание. Для этого подойдет любой источник питания с напряжением 9-12 вольт. Можно использовать несколько соединенных параллельно батареек крона 3-4 шт., или аккумулятор.

1 крону использовать нежелательно, так как будит происходить быстрое падение напряжения, и это будит вызывать постоянный дрейф настройки металлодетектора.

Спаяная плата металлоискателя пират

Обратите внимание на конденсаторы слева! это пленочные конденсаторы с высокой термостабильностью. Их использование также благоприятно скажется на стабильности работы металлоискателя.

ДОПОЛНЕНО 26.01.2018.

В продаже у одного из наших рекламодателей нашел вот такой вариант печатной платы металлоискателя ПИРАТ, достаточно продуманная версия печатной платы. Переменники сразу стоят на плате, для подключения питания стоит штыревой разъем.

Вот чертеж этой печатной платы для Пирата (Правда в виде картинки, если кто-то срисует, присылайте выложу!):

Файл платы в формате Sprint Layot c двумя резисторами от Артем Родионов — https://drive.google.com/file/d/1-hHJX6d5ugy8Fmh9lvls0a5rIG3s860x/view?usp=sharing

Изготовления катушки для металлоискателя ПИРАТ

Как и другие импульсные металлоискатели, пират не требователен к точности изготовления катушки.

Вполне подойдет катушка, намотанная на оправку диаметром 190-200 мм – 25 витков, обмоточным эмаль проводом 0,5 мм. После намотки, витки катушки необходимо обмотать изоляционной лентой или скотчем. Для увеличения глубины поиска металлоискателя, можно намотать катушку 260-270 мм – 21-22 витка, тем же проводом.

Расчеты катушки для металлоискателя ПИРАТ для различных диаметров катушки:

Рекомендуется использовать провод диаметрами 0,5-0,6мм, 0,4 это минимум но работает хуже!

Для работы, катушку металлоискателя, необходимо закрепить в жестком корпусе БЕЗ металла. Можно использовать любой подходящий пластиковый корпус. Это необходимо, для предотвращения воздействие ударов о траву или грунт на работу металлоискателя.

Корпус для изготовления катушки, вы сможете найти в интернете, по запросу «Корпус для катушки металлоискателя» При изготовлении поисковых катушек, использования любых металлических частей, крайне не желательно. Выводы от катушки подпаять к многожильному проводу, с диаметром сечения 0,5 – 0,75 мм. В идеале, это два отдельных провода, свитые между собой.

Вышла статья о изготовлении глубинных катушек для импульсных металлоискателей своими руками. И вы сможете превратить ПИРАТ в настоящий глубинник!

Настройка металлоискателя ПИРАТ

Правильно собранный металлоискатель, практически не нуждается в настройке. Максимальная чувствительность металлоискателя, получается в том положении переменного резистора R13, когда в динамике появляются редкие щелчки. Если у вас это возникает в крайних положениях резистора, то нужно заменить наминал резистора R12, так чтобы оптимальная настройка была примерно в среднем положении переменного резистора.

При наличие осциллографа, также можно проконтролировать следующие значения: на затворе транзистора Т2 длительность управляющего импульса и частоту генератора. Нормой будит длительность импульса 130-150мкс, частота 120-150 Гц.

Работа с металлоискателем ПИРАТ

После включения металлоискателя, необходимо подождать 10-20 секунд, для стабилизации работы, а затем переменным резистором R13, произвести его настройку. И можно приступать к поиску.

Видео обзор платы металлоискателя:

Подключение светодиодной индикации к металлоискателю ПИРАТ

Видео работы самодельного металлоискателя ПИРАТ

А вот так можно сделать металлоискатель ПИРАТ:

---



Также прикрепляю архив, с разведенной под СМД копоненты версией печатной платы металлоискателя Пират — Вариант СМД

Все вопросы по металлоискателю Пират можно задать в комментариях к этой статье.

Металлоискатель Шанс своими руками — Мир искателей

Представляю вниманию схему импульсного металлоискателя с дискриминацией металлов ШАНС. Этот металлоискатель разработал Андрей Федоров, и выложил в открытый доступ его схему, прошивку для микроконтроллера, а также другие данные необходимые для

сборки металлоискателя шанс своими руками.

По сравнению с другими металлоискателями с дискриминацией металлов, ШАНС имеет огромное преимущество, связанное с относительной простотой изготовления поисковой катушки.

Собранный металлоискатель ШАНС с катушкой диаметром 25 см, будит иметь следующие поисковые характеристики: кольцо обручальное – 18 см, каску – 40-45 см. Максимальная глубина поиска 1 метр. Селекция и дискриминация металлов.

Схема металлоискатель ШАНС

А также схема кнопок управления металлоискателем

Схема данного металлоискателя, имеет средний уровень сложности. Для ее сборки понадобится некоторые опыт. В своей схеме, металлоискатель ШАНС содержит микроконтроллер, поэтому для его успешной сборки ванн понадобится внутрисхемный программатор. Также в схеме металлоискателя имеется ряд достаточно дорогих компонентов: экран, процессор, и АЦП. Особое внимание следует уделить именно АЦП MCP3201, только после его приобретения, можно переходить к дальнейшей сборке металлоискателя. Так как его найти весьма непросто.

В работе ШАНС показал себя, как простой и надежный металлоискатель, но с дискриминацией все не очень радужно. Реально прибор отсеивает только мелкий железный мусор и небольшие гвозди, а вот пивные пробки уже вызывают у трудности дискриминации. Также ШАНС, как и другие импульсные металлоискатели плохо видит золотые цепочки.

Сборка металлоискателя ШАНС своими руками.

Процесс сборки металлодетектора ШАНС, нужно начать с изготовления печатной платы. Неплохо себя зарекомендовали платы разведенные DexAlex. Скачать рисунок печатной платы в формате спринт лайот и другие материалы и рекомендации для самостоятельной сборке металлоискателя ШАНС от DexAlex.  Рисунок печатной платы и описание сборки металлоискателя ШАНС  Также в архиве вы найдете список деталей, для сборки металлоискателя «ШАНС»

Собранная плата металлоискателя шанс

После изготовления и спайки платы, необходимо прошить микроконтроллер. Последняя версия прошивки 1.2.1.
В конце статьи можно будит скачать архив со всеми версиями прошивок.

Для прошивки микроконтроллера биты конфигурации расставляем как на рисунке ниже.

После этого, к металлоискателю подключаем питание и уже любуемся его работой. Правда пока металл он видеть не будит. Нужно еще изготовить катушку.

А вот так выглядит уже собранный блок:

Видео запуска  металлоискателя ШАНС:

Шанс может работать с катушками от любых импульсных металлоискателей, но для хорошей работы дискриминации металлов, подойдут только катушки с низкой паразитной емкостью. Поэтому катушку для металлоискателя шанс лучше изготовить по приведенной ниже схеме:

Для намотки катушки можно использовать обмоточный эмаль провод диаметрами 0,67 — 0,85 мм.

После подключения катушки, вы уже можете полностью проверить металлоискатель. Но для полноценной работы с вашим металлоискателем, его стоит засунуть в корпус и изготовить для него штангу. Собранный металлоискатель вы можете видеть на верхней фотографии.

Металлоискатель Шанс себя хорошо зарекомендовал и имеет хорошие отзывы. А некоторые радиолюбители, даже наладили его мелкосерийное производство.

Единственный найденный в интернете, видео тест работы металлоискателя «ШАНС»

Все вопросы по металлоискателю Шанс можно задать в комментариях к этой статье.

---



Адрес сайта разработчика данного металлоискателя. http://fandy.hut2.ru/Chance. htm

Все версии прошивок для металлоискателя ШАНС — Прошивки

Плата, схема, разведенная печатная плата и другие материалы по металлоискателю ШАНС от DexAlex — Chance layout from DesAlex

Много отзывов о работе металлоискателя ШАНС можно прочитать тут: http://www.md4u.ru/viewtopic.php?f=5&t=4246

Металлоискатель Пират своими руками подробная инструкция

В этой подробной статье поговорим о том, как сделать металлоискателе пират самому и своими руками, мы разберем все по полочкам, все аспекты его сборки. Начиная от принципа действия, до перечня популярных неисправностей.

Для начала немного истории, от куда взялся этот прибор, каковы отзывы копателей и посмотрим на его характеристики.

Pirat – это вовсе не завоеватель морских далей, а такое сокращение. PI – означает что этот металлодетектор импульсный, а rat – сайт автора данного мд, radioscot. Что касаемо отзывов, то пират завоевал славу простого и не дорогого прибора, обычно начинающие создатели детекторов начинают с его. Надежность зависит от автора и качества его сборки. После сборки, он сразу готов к работе, в настройке не нуждается.

Характеристики металлоискателя пират:

Здесь так же много зависит от создателя этого прибора, использованных деталей и диаметра катушки. Приведем, в качестве примера, заявленный автором значения:

• Напряжение питания 9 – 12 вольт.
• Потребляемый ток 30-40 мА.
• Глубина обнаружения монеты(25мм) – 20 см.
• Глубина обнаружения крупных металлов – 150 см.

Список деталей:

Список нужных деталей, для металлоискателя пират, приложен в виде изображения ниже. Все эти радиодетали достать не трудно, за исключением микросхемы компаратора, она относительно редкая, но в магазинах ее найти можно, достаточно их и в старой советской технике. Теперь вопрос какие нужны детали отпал, поехали дальше.

Схема металлоискателя пират

Классическая принципиальная схема пирата состоит на микросхеме ne555, вот ее рисунок.

Схема металлоискателя пират на NE555

Эта электросхема состоит из 2-ух блоков — генератора импульсов и компаратора. Вкратце, принцип работы таков: генератор импульсов посылает свои импульсы на один вход компаратора, а на второй вход компаратора подается импульс с катушки. Если на двух входах компаратора есть сигналы, то и на его выходе он тоже есть, сигнал с выхода идет на динамик, и он оповещает нас – металл тут. Кроме того, в интернете есть схемы, мд пират с использованием микросхем tl072 и к561ла7. Конкретной информации по к561ла7 найдено не было, поэтому если есть что сказать по этому поводу, ждем в комментарии, обязательно добавим к статье.

Схема металлоискателя пират на транзисторах

Это второй вариант схемы от разработчика. В качестве генератора тут используется не микросхема, а транзисторы, в оригинальном варианте советские KT-361 и KT-361. Но никто не запрещает эксперименты, иные транзисторы, похожие по параметрам, хорошо подойдут.

Схемы микроконтроллерных версий: пират 2, пират 3, пират 4, прилагаться не будут. Что касаемо схемы на золото, то тут не нужно каких-то отдельных манипуляций. Достаточно собрать обычный пират и испытать его, он должен реагировать на любые металлы. Некоторым нужно скачать схемы для печати, вы можете кликнуть на изображение и сохранить себе на компьютер. Если вы сделали переделку схемы своими руками, то будем рады добавить ваш вариант в статью.

Вот мы подробно и поговорили о схеме металлоискателя пират.

Плата металлоискателя пират

Раз от автора есть два варианта схемы, следовательно, есть и два варианта печатной платы. Вот изображение платы на ne555:

Плата на транзисторах

Вот, кстати, плата на tl072, если кому это интересно. На SMD деталях.

Размеры плат:

• На транзисторах — 30×76.
• На NE555 — 30×80.
• SMD на TL072 — 26×35.

Катушка для металлоискателя пират

Теперь поговорим о том, как сделать катушку для металлоискателя пират своими руками.

Есть много вариаций намотки катушки. Классический вариант – это взять провод ПЭВ 0.5 и намотать 25 витков на какой-нибудь оправе, радиусом 19-20 см. Запаивать рекомендуется напрямую, а как вся схема заработает, начинать экспериментировать с различными штекерами и переходниками. Если вы любите скрутки – их быть не должно, от этого очень зависит чувствительность.

Некоторые, делают катушку для металлоискателя пират, из витой пары. Это очень хороший вариант катушки. Чтобы сделать ее, нам нужно примерно 2.5 – 2.7 провода витой пары. Находим средину и делаем отметку, после делаем кольцо и тоже отмечаем как на рисунке ниже. Все это дело фиксируем и начинаем огибать кольцо концами с двух стороны. Делать это нужно плотно, без зазоров. Должно получиться около 3ех витков.

Распиновка проводов для катушки из витой пары

Глубинная катушка для металлоискателя пират.

Для повышения глубины и чувствительности металлоискателя пират, нужно грамотно сделать катушку. Методика такова:

1. Наматываем 25 витков.
2. Тестируем, отматывая по одному витку и отрезая их, чувствительность будет повышаться.
3. Находим тот момент, когда чувствительность начнет не возрастать, а понижаться.
4. Высчитываем число витков и наматываем новую катушку с этим количеством витков + 1 или 2 витка.
5. Максимальная чувствительность достигнута.

Так и повышается чувствительность пирата. Очень много так же зависит и от качества дорожек. Еще можно поиграться с резистором R7.

Параметры при которых была достигнута максимальная глубина:

• Количество витков — 10.
• Сопротивление катушки – 2 Ома.
• Толщина проволоки – 0.45.
• Диаметр – 20 см.
• Резистор R7 – 75 Ом.

Настройка металлоискателя пират

Не нуждается в спец настройке. Достаточно собрать плату и включить его. После 5-10 сек он начинает издавать звуки. Переменными резисторами настраиваем этот звук до щелчков — готово, это максимальная чувствительность, лопату в руки и вперед.

Металлоискатель пират не работает

Разберем перечень неисправностей, их причины и способы их устранения.

Неисправность: После сборки не издает признаков жизни.

Устранение: если вы паяли паяльными пастами или какими-либо кислотами, настоятельно рекомендуется протереть плату спиртом и просушить. Если это не помогает, то нужно проверять каждую деталь на исправность, это основные причины.

Неисправность: Греется NE555 или другая деталь.

Устранение: проверяем дорожки на наличие замыканий, проверяем номиналы и исправность всех деталей. Посмотрите советы из первой неисправности, пройдитесь по ним.

Металлоискатель пират с дискриминацией металлов

Мд пират, в оригинальной схеме от автора, никогда не сможет быть с дискриминацией. Т. к он является импульсным, то дискриминацию тут прикрутить некуда. Можно сделать на микросхемах и контроллерах – но будет ли это пират? Я думаю, что нет.

Металлоискатель пират подводный

Обычно собранный пират, уже готов к подводной охоте. Главное хорошо изолировать корпус и катушку — всю электронную часть. Ну и нужно придумать что-нибудь с индикацией. Если вы конечно не будут нырять с ним — то все можно оставить как есть, но вот под водой, звука вы не услышите. Обычно, для таких целей, делают световую индикацию.

Датчики

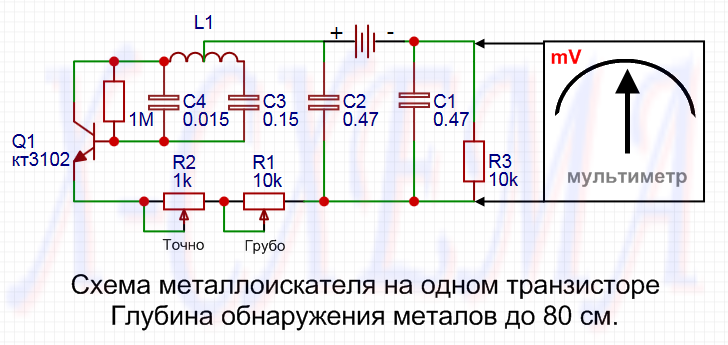

Схемы детекторов :: Next.gr

— Стр. 4

• Схема металлоискателя, показанная здесь, должна представлять пределы простоты для металлоискателя, но ее конструкция работает на удивление хорошо. В нем используется всего одна микросхема инвертора Шмитта 40106 hex, конденсатор, поисковая катушка и, конечно же, батареи. Отведение от ….

• Принцип работы этой дешевой и простой в изготовлении схемы металлоискателя заключается в смешивании двух равных частот, что вызывает низкочастотные помехи….

• Эта самодельная схема металлоискателя поможет вам найти предметы, состоящие из материалов с относительно высокой магнитной проницаемостью. Не подходит для бу ….

• Сердцем этой схемы самодельного металлоискателя является микросхема CS209A.Металлоискатель собран с одной катушкой 100 мкГн диаметром 40 мм и изготовлен ….

• ..

• ..

• ..

• ..

• Первоначальная катушка, поставляемая с проектом Heathkit, была предварительно собрана на заводе. Он имел диаметр около 15 см (6 дюймов). Катушку большего размера (30 см, 12 дюймов) можно сделать, используя следующие данные:.

• Если TIP32C (Q2) становится чрезмерно горячим, используйте вместо него полевой МОП-транзистор IRF9640. Поэкспериментируйте с разными значениями R6, чтобы найти оптимальное значение (я использую резистор на 390 Ом). Временно замените R6 на подстроечный потенциометр (470 или 1k), чтобы найти оптимальный сброс ….

• White`s Classic I был очень простым и легким в использовании устройством, идеально подходящим для начинающих специалистов по поиску.Это был простой детектор без наворотов, только с выключателем и поворотной ручкой для дискриминатора. У него не было большой глубины ….

• ..

• Опубликованы различные варианты металлоискателя BB, который широко описывается в прессе как новый жанр.Вместо использования поискового и опорного генератора, как в случае с BFO, или катушек Tx и Rx, как в случае с IB, он использует два передатчика или ….

• Соберите схему на монтажной плате или печатной плате, кроме индуктора. На место индуктора прикрепите два длинных провода. Используйте длинный стержень и поместите индуктор ….

• Простой домашний проект может быстро превратиться в катастрофу, если вы столкнетесь с электрическим кабелем, газовыми и водопроводными трубами или вашей системой центрального отопления.С помощью удобного металлоискателя вы можете заранее проверить, нет ли металлических предметов в стене, потолке или полу …

• Большинство металлоискателей работают на том факте, что металлы в магнитном поле изменяют его поведение. Есть два общих подхода к обнаружению этих изменений. В одном подходе переменный ток подается на передающую катушку.Используется приемная катушка ….

• Устройство, которое мы затем построим, будет работать как металлоискатель, который может обнаруживать металлические предметы, такие как монеты, гвозди, ключи, такие как ключи от машины, которые вы, возможно, не сможете найти, и даже золото, если вы ищете на пляже. (хотя у этого может и не быть промышленного ….

• Когда ресивер настроен на M.Радиостанция W. В результате вой обратной связи, вызванный передатчиком, можно настроить так, чтобы он изменялся или появлялся, когда катушка и радио находились над металлическим предметом или рядом с ним. Вот изображение поисковой головки. Изготовлен из ….

• ..

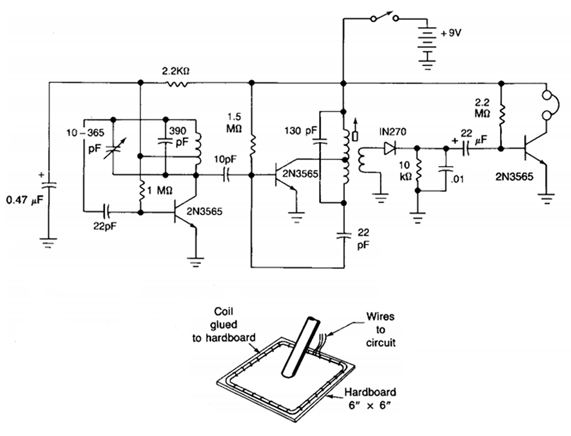

• Достаточно эффективный bfo (бифилярный осциллятор).Его производительность, конечно, не сравнима с более продвинутыми коммерческими продуктами, но он все равно работает. Как бы то ни было, во время Великой Отечественной войны металлоискатели, работающие по такому же принципу, использовали многие мои саперы ….

• Металлоискатели, описанные в примере, могут использоваться для обнаружения металлических предметов с высокопроницаемыми магнитными веществами. Принцип работы.Цепь металлоискателя состоит из силовой цепи, синусоидального генератора, схемы фазовой автоподстройки частоты с ФАПЧ ….

• Схема металлоискателя состоит из детекторного генератора, опорного генератора, смесителя и индикатора сигнала, как показано на Рисунке 8-70. Схема генератора обнаружения состоит из генератора временной развертки IC1, индуктора L1, потенциометра RP1 и диода VD1….

• В этой схеме металлоискателя используется одноламповый генератор LC, он показан на рис. 8-73. В схеме V — колеблющаяся трубка, L — катушка обнаружения, Cl — резонансный конденсатор. После включения выключателя питания S, одноламповый генератор LC ….

• В этом примере описывается металлоискатель, в котором используется цифровая интегральная схема MCl4046 с ФАПЧ (контур фазовой автоподстройки частоты), он может подавать сигнал тревоги при обнаружении металлических объектов и может определять обнаруженный материал на основе инструкций измерителя тока. ….

• Схема металлоискателя состоит из генератора с фиксированной частотой, смесителя, детектора, генератора обнаружения и схемы усилителя мощности, и эта схема показана в виде диаграммы. Схема генератора фиксированной частоты состоит из керамического фильтра ZC, транзистора VI ….

  .

• Схема металлоискателя состоит из силовой цепи, синусоидального генератора, схемы фазовой автоподстройки частоты ФАПЧ и гибридной схемы усиления. Схема показана в виде диаграммы.Силовая цепь состоит из аккумуляторов GBI, GB2, конденсаторов фильтра С1, ….

  .

• Металлоискатель состоит из генератора зонда, генератора опорной частоты, аудиоусилителя и других компонентов. Схема показана в виде диаграммы. Генератор пробника состоит из транзисторов VI, V2 и катушки обнаружения L1, конденсатора C1 и так далее . ….

• Цепь металлоискателя состоит из генератора и цепи звуковой и световой сигнализации, схема показана в виде диаграммы.Схема генератора состоит из катушки индуктивности L, конденсатора C1, интегральной схемы переключателя датчиков IC1 (включает генератор, детектор и ….

• Цепь металлоискателя состоит из генератора зонда, опорного генератора, процессора сигналов колебаний, смесительного усилителя, амперметра PA и других компонентов, схема показана в виде диаграммы. Генератор зонда состоит из колеблющегося….

• Цепь металлоискателя состоит из генератора зонда, цепи фазовой автоподстройки частоты ФАПЧ и цепи звуковой сигнализации, и эта схема показана в виде диаграммы. Генератор зонда состоит из катушки обнаружения L, транзистора VI, резисторов RI ~ R3, ….

• Спаренный катушечный металлоискатель, сделанный из легко доступных компонентов и использующий в качестве детектора обычный средний приемник. …

• Эта самодельная схема металлоискателя поможет вам найти предметы, состоящие из материалов с относительно высокой магнитной проницаемостью. Он не подходит для обнаружения закопанных монет, которые недостаточно чувствительны, но вы можете обнаружить пиратские сокровища! Металл ….

Сделай сам чувствительный металлоискатель Arduino IB

Чувствительность удовлетворительная, учитывая, что это относительно простое устройство.Это продолжение проекта Дэвида Крокера, представленного на форуме Arduino CC в 2013 году. Я решил протестировать его код, потому что не нашел никаких доказательств (фото или видео), что этот металлоискатель был кем-то произведен и работает хорошо.

Этот проект спонсируется PCBgogo:

www.pcbgogo.com

Сначала я сделал базовую версию с кодом, представленным на GitHub, чтобы убедиться в функциональности устройства, а затем обновил код, чтобы он имел звуковой сигнал, а на ЖК-дисплее 16 на 2 отображалась визуальная информация о типе обнаруженного объекта (железорудный или цветной материал) и гистограмма ЖК-дисплея для близости обнаруженных объектов.
Устройство очень простое в сборке и состоит всего из нескольких компонентов:
— микроконтроллер Arduino nano
— операционный усилитель (в моем случае LT1677, но вы можете использовать TL081 или 741)
— несколько резисторов и конденсаторов
— небольшой транзистор и динамик
— ЖК-дисплей
— 3 переключателя
— Потенциометр
— Батареи
— И поисковые катушки

Это технология индукционного балансного детектора СНЧ (очень низкой частоты) и содержит две идентичные катушки: передающую и приемную.2 эмалированных медных провода D-образной формы, обернутые изолентой, экранированы алюминиевой фольгой, перевязанной луженой медной проволокой (стараясь оставить небольшой зазор, чтобы экран не вел себя как закороченный виток), и обернут стяжкой их на пластиковую тарелку.

Сначала нам нужно определить параллельную резонансную частоту первичной цепи катушка-конденсатор с помощью одного из многих онлайн-калькуляторов. Я измерил его осциллографом, но если придерживаться размеров, указанных выше, то будет ровно 7. 64 кГц, поэтому вы можете напрямую ввести значение, указанное в коде. В случае другого значения резонансной частоты нам необходимо внести соответствующее изменение в код в очереди:
#define TIMER1_TOP (249) // точная настройка частоты
Как вы можете видеть на видео, результаты следующие: на удивление хорошо. Без наличия металла устройство отлично работает. Дальность действия относительно велика, например, металлическая крышка диаметром 15 см обнаруживается на расстоянии более 30 см.Более крупные металлические предметы обнаруживаются на расстоянии более 40-50 см. Мы можем обнаружить мелкую монету на расстоянии 15 см в воздухе. Я использую две литиевые батареи для питания, которые соединены последовательно (7,4 В), и это напряжение подключается к входу Vin Arduino. Потребление не превышает 20 мА, поэтому батарейки работают очень долго. На видео подробно описана конструкция всего устройства.
Это только предварительные результаты. Существует возможность значительно улучшить чувствительность, вставив силовой МОП-транзистор для управления катушкой Tx, но я протестирую и представлю его в одном из следующих видео.

Металлоискатель — схемы, схемы, проекты электроники

Металлоискатель

Принципиальная схема

Описанная здесь схема является схемой металлоискателя. Работа схемы основана на принципе супергетеродинирования, который обычно используется в супергетеродинных приемниках. В схеме используются два ВЧ-генератора. Частоты обоих генераторов зафиксированы на уровне 5,5 МГц. Первый ВЧ-генератор состоит из транзисторов T1 (BF 494) и транзистора 5.Керамический фильтр 5 МГц, обычно используемый в секции ТВ звука-IF. Второй генератор представляет собой генератор Колпита, реализованный с помощью транзистора T3 (BF494) и катушки индуктивности L1 (детали конструкции которой приведены ниже), шунтированных подстроечным конденсатором VC1. Частоты этих двух генераторов (скажем, Fx и Fy) смешиваются в транзисторе смесителя T2 (другой BF 494), а выход разности или частоты биений (Fx-Fy) коллектора транзистора T2 подключается к каскаду детектора, содержащему диоды D1 и D2 (оба OA 79). Выходной сигнал представляет собой пульсирующий постоянный ток, который проходит через фильтр нижних частот, реализованный с помощью резистора R12 номиналом 10 кОм и двух конденсаторов C6 и C10 емкостью 15 нФ. Затем он передается на усилитель AF IC1 (2822M) через регулятор VR1 громкости
, и выходной сигнал подается на динамик с сопротивлением 8 Ом / 1 Вт. Индуктор L1 может быть изготовлен с использованием 15 витков провода 25SWG на формирователе сердечника с воздушным сердечником диаметром 10 см (4 дюйма) и последующего склеивания его изолирующим лаком. Для правильной работы схемы очень важно, чтобы частоты обоих генераторов были одинаковыми, чтобы получить нулевое биение при отсутствии какого-либо металла в непосредственной близости от схемы.Настройка генератора 2 (для согласования с частотой генератора 1) может быть произведена с помощью подстроечного конденсатора VC1. Когда две частоты равны, частота биений равна нулю, т.е. частота биений = Fx-Fy = 0, и, следовательно, звук из динамика отсутствует. Когда поисковая катушка L1 проходит по металлу, металл меняет свою индуктивность, тем самым изменяя частоту второго генератора. Итак, теперь Fx-Fy не равен нулю, и громкоговоритель звучит. Таким образом можно обнаружить присутствие металла.

автор:
электронная почта:
сайт: http: // www.electronics-lab.com

Простой металлоискатель с использованием CA3140 IC

В этом уроке мы делаем очень простой и интересный проект простого металлоискателя с использованием микросхемы CA3140. В магазинах есть много металлоискателей, которые можно построить, но они самые сложные. Схема, которую мы делаем, легкая, удобная для новичков и не такая дорогая. Он способен обнаруживать металлический объект на расстоянии от 2 до 3 дюймов.

Компоненты оборудования

С.нет	Компонент	Значение	Количество
1	Вход питания DC	9-12 В	1
2	Катушка L1	IC	CA3140	1
4	Транзистор	2N3904	1
5	Зуммер			9020					1
7	Резистор	1 МОм, 470 Ом, 1 кОм	2, 1, 1

Распиновка CA3140

Принципиальная схема

Рабочее объяснение

Данная схема работает на базе операционного усилителя BiMOS IC CA3140 и может работать при напряжении 9–12 В. Катушка используется для определения присутствия любого металла в цепи. После обнаружения металла он отправляет входной сигнал на ИС операционного усилителя. К выходу этой ИС подключен транзистор 2N3904 для управления пьезозуммером и светодиодами. Таким образом, когда металл находится вокруг схемы, операционный усилитель отправляет входной сигнал на транзистор, он действует как переключатель и включает пьезозуммер и светодиод, таким образом вы будете уведомлены.

В этой схеме для катушки L1 мы использовали гитарную катушку звукоснимателя, но вы можете экспериментировать с другими катушками, также вы можете использовать любой аналогичный транзистор NPN, такой как BC547, 2N2222 и т. Д.вместо 2N3904. Производительность может быть точной с правильным типом транзистора и катушки.

Когда вы закончите сборку схемы, поместите ее в подходящий кожух. Чтобы убедиться, что его исправная работа перемещает катушку вокруг любого металлического объекта, если вы слышите звуковой сигнал, это означает, что схема работает, если нет, то вы, должно быть, допустили ошибку при ее построении.

Универсальная прочная электрическая схема металлоискателя для золота по низким ценам

Принципиальная схема золотого металлоискателя используется для обнаружения металлических загрязнителей, которые случайно смешиваются с продуктом во время его производства.Эти загрязнители часто имеют тенденцию ухудшать качество и стандарты этих продуктов. Принципиальная схема золотого металлоискателя находит свое применение при обнаружении металлических предметов под землей. Датчики, присутствующие в них. Принципиальная схема золотого металлоискателя начинает указывать либо звуковым сигналом, либо движением иглы, когда они попадают в установленный диапазон этих металлов.

Это делает приложение. принципиальная схема золотого металлоискателя в оборонных и военных ведомствах, особенно в области обнаружения взрывчатых веществ.. Принципиальная схема золотого металлоискателя широко используется в археологии для поиска скрытых металлических тел. Список утилит. Принципиальная схема золотого металлоискателя действительно длинная, и эта продукция определенно является одной из лучших инноваций.

Самое главное, они помогают удалять нежелательные металлические загрязнения в пищевой промышленности. С введением. схема детектора металла золота , обработка металлических токсинов, присутствующих в пищевых продуктах, стала чрезвычайно упрощенной.Использование. Принципиальная схема золотого металлоискателя началась с его применения при разведке полезных ископаемых и других промышленных применениях. Недавно,. Принципиальная схема металлоискателя используется практически во всех основных отраслях промышленности из-за их разнообразных преимуществ.

Приходите и изучите разнообразный спектр продуктов, доступных на Alibaba.com. Схема золотого металлоискателя , которые наверняка останутся в пределах вашей досягаемости. Когда доступны подобные инновации, облегчающие ваши усилия, зачем откладывать переход. Компания Sterling предлагает оптовые закупки для поставщиков и оптовиков.

Схема металлоискателя с использованием IC 555 и зуммера

Gadgetronicx> Электроника> Принципиальные и электрические схемы> Цепи сигнализации> Схема металлоискателя с использованием IC 555 и зуммера

Команда Gadgetronicx 18 июня 2019

Металлоискатели — это устройства, способные обнаруживать металлические элементы на поверхности. Близость, в которой детекторы могут обнаруживать металлы, зависит от диапазона детектора, который они могут покрыть.Здесь, в этой схеме металлоискателя, мы используем таймер IC 555 и индуктор для обнаружения металлов и оповещения пользователя с помощью сигнала тревоги от простого зуммера.

Список деталей:

1. NE555
2. Конденсаторы 2x 2.2uF
3. Катушка индуктивности 10 мГн
4. Аккумулятор 9V

Работа цепи металлоискателя:

Микросхема 555 подключена как моностабильный мультивибратор. Моностабильный мультивибратор характеризуется высокой выходной мощностью при слабом импульсном сигнале на входном триггере.Рабочий цикл выходного импульса от IC 555 пропорционален индуктивности L1 и конденсатору C1, которые последовательно подключены к триггерному выводу IC 555. Здесь индуктор, который мы используем, представляет собой воздушный сердечник. Когда ток течет через индуктор, вокруг него возникает магнитное поле, пропорциональное току. Это магнитное поле ощущается, когда металл приближается к индуктору, его индуктивность увеличивается. Это приводит к увеличению тока, и конденсатор начинает быстро заряжаться. Питание спускового штифта IC 555.

Это изменение индуктивности приводит к изменению рабочего цикла выходного импульса, который поступает на зуммер. Мы можем наблюдать изменение тона зуммера. Это изменение тона зуммера указывает на присутствие металла перед детектором. В схему был добавлен переключатель S1 для включения и выключения при необходимости.

Примечание:

• Следует использовать только индуктор с воздушным сердечником.
Микросхема
• 555 может подавать только максимальный ток 200 мА, поэтому убедитесь, что потребление тока зуммером не превышает этого значения.
• Вы можете добавить динамик, если используете транзистор в качестве переключателя для управления зуммером.
• Увеличение значения индуктивности увеличивает диапазон обнаружения металлов на поверхности.

Связанное содержание

Датчики / Детекторы: электронные схемы металлоискателей

Металлоискатель с балансировкой ударов — BFO (генератор частоты ударов) металлоискатель использует два генератора, каждый из которых производит радиочастоту.Один из этих генераторов использует катушку с проволокой, которую мы называем поисковой петлей. Второй генератор использует гораздо меньшую катушку с проводом и обычно находится внутри блока управления и называется опорным генератором. Путем настройки генераторов так, чтобы их частоты были почти одинаковыми, разница между ними становится слышимой в виде нот биений __ Разработано Essex Metal Detectors

Beat Balance Metal Detector (Rev Thomas Scarborough) — Были опубликованы различные варианты металлоискателя BB, и в прессе он был широко описан как новый жанр.вместо использования поискового и опорного генератора, как в случае с BFO, или катушек Tx и Rx, как в случае с IB, он использует два передатчика или поисковые генераторы с перекрытием катушек в стиле IB. Затем частоты двух осцилляторов смешиваются аналогично BFO, чтобы получить __ Дизайн Энди Коллисона

Металлоискатель BFO — не лучший, но простой, и теперь уже с печатной платой. __ Дизайн Г.Л. Чемелец

CCO Metal Detector — Насколько известно автору, показанный здесь металлоискатель представляет собой еще один новый жанр. он представлен здесь просто как экспериментальная идея и работает вместе со средневолновым радио. Elektor Magazine. __ Разработано Опубликовано в выпуске 345, июль 2005 г.

CCO Металлоискатель — катушечный металлоискатель, сделанный из легко доступных компонентов и использующий в качестве детектора обычный средний приемник. __ Разработан преподобным Томасом Скарборо

Дешевый металлоискатель — идея этой схемы состоит в том, чтобы взломать схему генератора PIC, заменив кристалл катушкой: частота генератора в этом случае зависит от наличия металла рядом с катушкой, как в классическом металлоискателе.__ Дизайн Бруно Гаванда

Металлоискатель с катушечной связкой — Металлоискатель с катушкой, сделанный из легко доступных компонентов и использующий в качестве детектора обычный средний приемник. __ Разработан преподобным Томасом Скарборо

Строительный тепловизор металла — 15.05.14 EDN Идеи дизайна: Создайте изображение скрытого металла, обнаруженного индуктивно, с помощью программного эквивалента длительной выдержки! Мое проектное предложение состоит в том, чтобы использовать LDC1000 для создания тепловизора металла для дома и офиса. Моей первой идеей было переключение массива катушек и управление светодиодом индикации для каждой. Стоимость даже массива восемь на восемь была непомерно высокой и не давала удовлетворительного изображения. Вторая идея заключалась в том, чтобы использовать соленоид для активации маркера, который проходил бы через центр катушки и отмечал поверхность везде, где был обнаружен металл. Опять же, стоимость будет непомерно высокой, и, хотя на строительной площадке она будет удовлетворительной, домовладелец может возражать против разметки своих стен. __ Схемотехника Джорджа Малларда

Металлоискатель DIY BFO — металлоискатель BFO (генератор частоты биений) использует два генератора, каждый из которых производит радиочастоту.Один из этих генераторов использует катушку с проволокой, которую мы называем поисковой петлей. Второй генератор использует гораздо меньшую катушку с проводом и обычно находится внутри блока управления и называется опорным генератором. Путем настройки генераторов так, чтобы их частоты были почти одинаковыми, разница между ними становится слышимой в виде нот биений __ Разработано Essex Metal Detectors

Металлоискатель на основе

полевых транзисторов с использованием полевых транзисторов MPF102 / J310 BF998. Создание металлоискателя всегда было моей мечтой.Мне было любопытно послушать эти гудки в аэропорту, когда папа объяснил, что это металлоискатели. Что для меня ничего не значило. Прошлым летом у меня была возможность узнать секреты этой мелочи от моего отца, которая оказалась простым проектом, который можно сделать дома. __ Дизайн Нины Гаджар

Fortune Finder — поиск спрятанных сокровищ может быть полезным опытом — попробуйте этот металлоискатель в следующий раз, когда вы отправитесь на разведку или прочесывание пляжа__ SiliconChip

Импульсный индукционный металлоискатель GoldPIC 3 (имеется электронный комплект) — GoldPIC 3 представляет собой импульсный индукционный металлоискатель «Собери сам» __ Разработан Тревором Р.Холм

Ручной металлический локатор

— идеально подходит для поиска стальных рам и шпилек, стальных распорок и гвоздей в оштукатуренных стенах. Этот металлический локатор также может отображать длину выступа в рукоятках ножей, отвертках и других инструментах.

No related posts.
