Фотореле Фр 601 Схема Электрическая Принципиальная
Раньше часто применялись для освещения улиц, сейчас их используют туристы в качестве переносных светильников. От того, сколько выводов идёт к системе света, зависит разновидность используемой схемы.
Такие приборы называются фотореле. Последний располагается в отдельном герметичном корпусе, характеризующемся повышенной защищённостью от неблагоприятного действия внешних факторов.
Фото — Фотореле TDM Эти электроны перемещаются на относительно короткое расстояние до столкновения с атомом ионизирующего газа. Среди его преимуществ — больший диапазон рабочей яркости, составляющий от 1 до лк, что вчетверо превосходит конкурента.
При отсутствии механического контакта, значительно продлевается срок годности за счет того, что полностью отсутствует износ; Слаботочный привод. Производители с обозначением обычно дают свои установки, согласно которым проводится регулировка, управление.
Выбрав подходящий вариант можно переходить далее — к установке фотореле своими руками. Присутствует встроенный фотоэлемент, а коммутирующая нагрузку деталь представлена в виде электромеханического реле.
Она выполняется в виде бетонного, металлического реже — деревянного столба, мачты, троса или крепёжного кабеля.
Вполне возможно что отдельные экземпляры фотореле ФР из разных партий и дат выпуска могут существенно различаться, поэтому нужно перед выбором терморезистора провести один эксперимент. Ранее использовались вакуумные колбы, сейчас для минимизации тепловых потерь их заполняют инертным газом.
Каравкин В.
Принцип действия
Подобная же ситуация и с фотореле. Широкое распространение получил прибор марки ФР диаметром 63 мм и высотой 77 мм.
Прибор имеет небольшие размеры и простое крепление Знание конструктивных особенностей устройства позволяет подключить его к фонарю максимально эффективно. Наши инженеры были очень удивлены, когда вскрыли фотореле вроде бы российского производителя, а там схема из журнала «Юный техник» Кто постарше, помнит этот советский журнал.
Такие светильники компактны, устойчивы к механическим повреждениям и изменениям погоды, долговечны.
А нагрузка подключается параллельно питанию схемы реле времени. Для получения всех преимуществ важно правильно установить фотореле и выбрать качественный элемент.
Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
Этим условиям полностью отвечают LED-лампы. Эту миссию выполняют практически все фотореле, предлагающиеся в огромном ассортименте на сегодняшний день.
Описание фотореле
Необходимо иметь показатель примерно в В.
Принцип работы устройства Итак, сначала рассмотрим, как работает сумеречный выключатель, чтобы Вы уловили особенности его подключения, которые мы предоставим ниже.
Настройка зависит от личных предпочтений. Включение транзистора переменного типа с номиналом 10 оКм нужно, чтобы можно было настроить чувствительность системы, которой связывается база и эмиттер в первом транзисторе.
Достоинство такой схемы в том, что от бухты можно отрезать любой кусок греющего кабеля, и он будет греть. Переходим к настройке, здесь все довольно просто, есть вот такой регулятор.
И это правильно, но Они необходимы для зажима проводов. Основой для недорого и достаточно эффективного термостата может стать фотореле ФР При этом помещение должно быть затенено.
Уличное освещение
А знание принципа работы устройства позволит совершить правильный выбор. Место установки зависит от освещенности, постарайтесь подобрать такой участок, где ничто не мешает солнечным лучам попадать на рабочую поверхность приспособления, иначе на фотодиоде начнутся помехи, и прибор будет работать неверно.

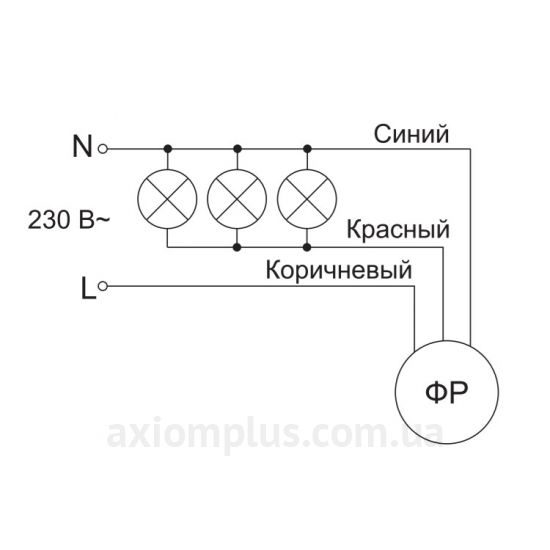

Составляющими прибора являются: три контактных провода для подключения к общей сети, магнитный пускатель, якорь. В целом, в своем классе модель не имеет равных и является лучшим фотореле — 12 вольт постоянного тока часто используются в качестве питания для подобных устройств. Корпус устройства должен быть защищён от влаги и осадков.
Часто с ним в комплекте используются консольные светильники по типу ЖКХ, которые оснащены защитным стеклом и специальной решеткой. Наличие выносных датчиков характерно для фр, которые не предназначены для монтажа на улице. В моем случае при дневном свете было 6 кОм, а на пороге срабатывания около кОм. Основная задача заключается в том, что создавать следить за интенсивностью света и в случае чего замыкать цепь.
До 10 А работает коммутируемая цепь Компаратор — это так называемый порог срабатывания системы.
Виды устройств
Рекомендуем использовать провод ПВС, он лучшим образом зарекомендовал себя.
Само фр имеет разное назначение. Желательно установить в распределительный щит шкаф отдельный автомат на этот контроллер.
Ничего необычного, — есть источник питания 24V, электромагнитное реле, транзисторный ключ, ну плюс еще детали, фоторезистор, а так же весьма просторный круглый корпус, в котором без проблем можно разместить дополнительную схему, собранную объемным монтажом. Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Освещение в них возникает благодаря электрической дуге, занимающей место между двумя электродами.
Размещенное в небольших блоках, таких как USOP, приспособление разрабатывается с уменьшенной платой; Длительный срок службы. Принцип работы Изначально поговорим о том, как вообще работает это устройство. Для этого приборы оснащаются рефлектором, концентрирующим световые пучки в одном направлении. Схема фотореле и его принцип подключения в сеть чаще всего изображено на коробочке от устройства, это очень удобно, не нужно искать подходящее именно под Ваш прибор.
Фотореле и принцип его работы
Также к недостаткам можно отнести открытые контактные зажимы и отсутствие защиты подстроечного резистора на лицевой панели. Эти четыре варианты оптимальны для управления освещением на улице и отличаются простой схемой подключения. Присутствует встроенный фотоэлемент, а коммутирующая нагрузку деталь представлена в виде электромеханического реле. Фото — Подключение фотореле Установка реле и заземление В случае, если в квартире, доме или на улице применяется система заземления типа TN-S либо TN-C-S, электрическая схема питается от сети трехжильным кабелем фазовый провод, нулевой, заземление.
В любом случае нужно использовать качественные детали и предусмотреть защиту элемента от климатических воздействий. Днем при достаточном количестве света датчик освещенности размыкает цепь, и лампа выключается, а ночью происходит обратная последовательность действий: емкостное реле для управления освещением снижает сопротивление, и свет включается.
Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Выход типа ионизации или фотоэлемента зависит от числа электронов на аноде.
А знание принципа работы устройства позволит совершить правильный выбор. Применение мощного прибора QLT даёт возможность подключать к собранному устройству нагрузку с мощностью до Вт. До 10 А работает коммутируемая цепь А нагрузка подключается параллельно питанию схемы реле времени.
Фотореле ФР-2
Фотореле промышленного исполнения типа ФР-2 предназначено для использования в устройствах автоматики, где необходимо включать/отключать нагрузку в зависимости от уровня освещенности. Устанавливается в шкафах управления, например управления уличным освещением, с подключением внешнего фотодатчика типа ФСК-Г1. Внешний вид фотореле ФР-2 представлен на рисунке 1.
Технические данные
- Фотореле ФР-2 может питается однофазным переменным напряжением
220 вольт, частотой 50 герц, так и постоянным ± 220 вольт с
отклонением ± 10%.
- Фотореле ФР-2 обеспечивает включение нагрузки при снижении освещенности ниже установленного уровня и отключение при увеличении освещенности выше установленного порога.
- Установку порога срабатывания в широком диапазоне при помощи регулятора уровня, расположенного внутри корпуса устройства.
- Исполнительные контакты фотореле ФР-2 рассчитаны на управление пускателями или контакторами и др., с рабочим напряжением 220 вольт и током до 2 ампер.
Принципиальная схема фотореле ФР-2 представлена на рисунке 2.
Схема фотореле ФР-2 выполнена с бестрансформаторным питанием от однофазной сети переменного тока 220 ±10% вольт. При подключении устройства важно соблюсти полярность подключения нулевого и фазных проводов, т.е. контакт 5 — ноль («земля»), а контакт 10 – фаза. В схеме фотореле применены два транзистора типа МП26Б, а коммутационным элементом служит электромагнитное реле К1. На транзисторе VT1 выполнен пороговый элемент, в базовую цепь которого включены фоторезистор ФСК-Г1 и резисторы R4, R5. Резистор R4 подстроечный, который установливает необходимый порог переключения, в зависимости от уровня освещенности на фоторезисторе ФСК-Г1. На VT2 собран каскад, являющийся транзисторным ключем. Работает фотореле ФР-2 следующим образом. При малой освещенности фоторезистора, т. е. в темное время суток, внутреннее сопротивление ФСК-Г1 велико, а напряжение смещения в базе транзистора VT1 недостаточно для его открывания, транзистор закрыт. Транзистор VT2 так же закрыт. Реле К1 находится под током, т.к. включено в цепь R3, R6, VD1, R7. Исполнительные контакты реле К1 замкнуты. При увеличении освещенности, внутреннее сопровивление фоторезистра уменьшается и при достижении порога открывания транзистора VT1, вызывает открывание последнего. За счет открывания VT1 открываеся и транзистор VT2, шунтируя обмотку реле К1. Напряжение на обмотке реле уменьшаетя ниже порога отпускания, реле обесточивается, разрывая цепь коммутации.Примечание.
Реле К1, примененное в заводском варианте типа
РПУ-2, можно применить другое, например МКУ-48 на напряжение 48
вольт, а сопротивление обмотки должно состалять 2,2…2,5 кОм.
Конденсатор С1 типа МБМ или др. на напряжение не менее 160
вольт.Фотореле для уличного освещения схема своими руками
Делаем фотореле по схеме своими руками
Емкостное фотореле для уличного освещения — устройство, позволяющее включать или выключать лампы, используемые на дорогах, у подъездов и в парках. Их использование экономит электроэнергию и минимизирует неудобства для водителей, жильцов дома и простых прохожих.
Работа основана на фоторезисторе или фотодиоде — полупроводниковых элементах, которые меняют свои параметры в зависимости от интенсивности освещения среды. Днем при достаточном количестве света датчик освещенности размыкает цепь, и лампа выключается, а ночью происходит обратная последовательность действий: емкостное реле для управления освещением снижает сопротивление, и свет включается.
Установка фотореле
Установить фотореле своими руками несложно, важно лишь исключить прямое влияние регулируемого источника освещения и защитить устройство от неблагоприятного воздействия извне: влаги, прямых солнечных лучей, перепадов температуры.
Для устройств промышленного производства существует ряд стандартов, которым такие решения должны соответствовать: ГОСТ (отечественные) и IP (международные). Добиться же того, чтобы самодельное фотореле было защищено от факторов внешней среды сложнее, хотя и теоретически возможно. Но для желающих установить подобное устройство у себя во дворе, около своего подъезда или гаража, лучше для начала рассмотреть предлагаемые на рынке решения — без владения нужными знаниями и опытом фотодатчик своими руками довести до рабочего состояния будет крайне сложно.
ФР-601 (602)
Если речь заходит об использовании стандартных однофазных фотореле для освещения, то самой популярной моделью являются устройства ФР-601 и ФР-602 производства компании ІЕК.
Они достаточно надежные, и даже у непосвященных в электронику пользователей не возникает вопросов, как подключить автоматический регулятор подсветки. Эти две модификации имеют несущественные различия: они обе работают с током одних и тех же напряжения и частоты, имеют аналогичную потребляемую мощность (0,5 Вт) и абсолютно одинаковые комплекты поставки.
Различия касаются лишь максимального сечения подключаемых проводников: для 601 модели она составляет 1,5 кв. мм., а для 602 — 2,5. Следовательно, отличается у них и номинальный ток нагрузки: 10 и 20 А, соответственно. Фотоэлемент у обеих моделей встроенный, его регулировка возможна в пределах от 0 до 50 лк с шагом в 5 лк.
Изготовление в домашних условиях
Принципиальная схема емкостного фотореле ФР-602 (как и его собрата) легко повторяется даже при незначительных познаниях в электронике. Особую актуальность создания самоделки приобретает при потребности в большом количестве устройств (например, для организации автоматического включения и отключения освещения в зависимости от времени суток).
Для изготовления понадобятся такие детали, в скобках будут указаны обозначение на приведенной схеме и мощность:
Учитывая набор и суммарную стоимость деталей, а также наличие схемы, 602 модель — довольно простое в исполнении решение.
К слову, многие детали из списка можно заменить на отечественные. По отзывам уже собиравших биполярный транзистор Q2 можно заменить встречающимся повсеместно КТ3107Б, а стабилитрон 1N4749 — тремя последовательно подключенными Д814А или двумя Д814Д. Схема подключения также не отличается особой сложностью.
Недостатки модели
Рассмотрим, в чем минусы подобной схемы. Как ни странно, с технической стороны схема не уступает заводской при должной сноровке радиолюбителя. Разница будет ощущаться в реальной эксплуатации: заводское изделие имеет стандарт защиты IP44, что подразумевает пыле- и влагозащиту.
Также заводские ФР-601 и ФР-602 имеют больший диапазон рабочих температур, а самодельная схема в мороз в декабре может перестать работать из-за одного-единственного некачественного соединения.
Аналоги
Среди аналогов данному устройству значатся ФР-75А — фотореле, схема которого более сложна для изготовления в домашних условиях, а также менее стабильна и долговечна при практическом использовании.
Среди его преимуществ — больший диапазон рабочей яркости, составляющий от 1 до 200 лк, что вчетверо превосходит конкурента. Еще один большой плюс устройства ФР-75 — возможность работы в цепях постоянного тока напряжением 12 В.
Также фотодатчик является выносным, что позволяет установить сам регулятор внутри помещения и не беспокоиться о факторах окружающей среды. В целом, в своем классе модель не имеет равных и является лучшим фотореле — 12 вольт постоянного тока часто используются в качестве питания для подобных устройств. Схема подключения устройства изображена на рисунке.
Оборудование высокой мощности
Среди конкурентов также можно рассмотреть фотореле ФР-7Е, но не в его пользу говорят отсутствие защиты от влаги (IP40) и довольно высокая потребляемая мощность.
Также к недостаткам можно отнести открытые контактные зажимы и отсутствие защиты подстроечного резистора на лицевой панели. Положительный момент — работать ФР-7 может в сетях переменного тока напряжением 220 вольт с напряжением до 5 ампер, что почти на порядок больше, нежели у рассмотренных выше конкурентов. Диапазон регулировки в 10 лк также устанавливается лишь специалистом — отрегулировать его самостоятельно не получится.
По габаритам ФР-7 также превосходит рассмотренные в статье фотореле (см. чертеж).
Учитывая опыт эксплуатации фотореле в бытовых и промышленных условиях, наиболее стабильной и легко воспроизводимой в домашних условиях является модель ФР-602 или ее менее мощная вариация ФР-601 от компании AIK. Они отлично показывают себя в различных режимах работы, имеют хороший запас долговечности и, что самое главное, обладают минимальной себестоимостью. Кроме того, их сборка облегчается возможностью заменить многие зарубежные детали на дешевые отечественные аналоги.
Видео
Как сделать фотореле в домашних условиях — самый простой способ
Одним из основных элементов автоматики в уличном освещении, наряду с таймерами и датчиками движения, является фотореле или сумеречное реле. Назначение данного аппарата — автоматическое подключение полезной нагрузки, при наступлении темного времени суток, без участия человека. Это устройство также получило огромную популярность благодаря своей дешевизне, доступности и простоте подключения. В данной статье мы подробно разберем принцип работы сумеречного выключателя и нюансы его подключения, а также расскажем, как сделать фотореле своими руками. Это не отнимет много времени и сил, зато вам будет приятно пользоваться самостоятельно собранным устройством.
Конструкция реле
Основным элементом реле является фотодатчик, в схемах могут применяться фоторезисторы, диоды, транзисторы, фотоэлектрические элементы. При изменении освещенности на фотоэлементе соответственно изменяются и его свойства, такие как сопротивление, состояния P-N перехода в диодах и транзисторах, а также напряжения на контактах фоточувствительного элемента. Далее сигнал усиливается и происходит переключение силового элемента, коммутирующего нагрузку. В качестве выходных управляющих элементов используют реле или симисторы.
Почти все покупные элементы собраны по схожему принципу и имеют два входа и два выхода. На вход подается сетевое напряжение 220 Вольт, которое, в зависимости от установленных параметров, появляется и на выходе. Иногда фотореле имеет всего 3 провода. Тогда ноль – общий, на один провод подается фаза, и при нужной освещенности она соединяется с оставшимся проводом.
При подключении фотореле необходимо ознакомится с инструкцией, обратить особое внимание на максимальную мощность подключаемой нагрузки, тип ламп освещения (накаливания, газоразрядные, светодиодные лампочки).
Важно знать, что реле освещения с тиристорным выходом не смогут работать с энергосберегающими лампами, а также с некоторыми видами диммеров из-за конструктивных особенностей. Этот нюанс необходимо учитывать, чтобы не повредить оборудование.
Давайте рассмотрим несколько схем для самостоятельной сборки сумеречного выключателя в домашних условиях. Для примера разберем, как сделать симисторный ночник с фотоэлементом.
Инструкция по сборке
Это самая элементарная схема фотореле из нескольких деталей: симистора Quadrac Q60, опорного резистора R1, и фото элемента ФСК:
При отсутствии света симисторный ключ открывается полностью и лампа в ночнике светит в полный накал. При увеличении освещенности в помещении происходит смещение напряжения на управляющем контакте и меняется яркость светильника, вплоть до полного затухания лампочки.
Обратите внимание, что в схеме присутствует опасное для жизни напряжение. Подключать и тестировать ее необходимо с особой аккуратностью. А готовое устройство обязательно должно быть в диэлектрическом корпусе.
Следующая схема с релейным выходом:
Транзистор VT1 усиливает сигнал с делителя напряжения, который состоит из фоторезистора PR1 и резистора R1. VT2 управляет электромагнитным реле К1, которое может иметь как нормально разомкнутые, так и нормально замкнутые контакты, в зависимости от назначения. Диод VD1 шунтирует импульсы напряжения во время отключения катушки, защищая транзисторы от выхода из строя из-за бросков обратного напряжения. Рассмотрев данную схему, можно обнаружить, что ее часть (выделенная красным) по функционалу близка к готовым сборкам релейного модуля для ардуино.
Слегка переделав схему и дополнив ее одним транзистором и солнечным фотоэлементом от старого калькулятора, был собран прототип сумеречного выключателя — самодельное фотореле на транзисторе. При освещении солнечного элемента PR1, транзистор VT1 открывается и подает сигнал на выходной релейный модуль, который переключает свои контакты, управляя полезной нагрузкой.
Если у вас остались вопросы, то посмотрите видео, на которых также подробно рассказывается, как сделать фотореле своими руками:
Вот, собственно и вся информация о сборке фотореле своими руками. Надеемся, предоставленные схемы и видео уроки помогли вам сделать сумеречный выключатель из подручных средств!
Наверняка вы не знаете:
- Как сделать датчик движения
- Схема подключения прожектора с фотореле
- Как собрать реле времени своими руками
Переделка китайского фотореле ФР-601 в реле времени
Фотореле ФР-601 — изделие китайского производства с русским названием, предназначено для включения света, когда темно и его выключения, когда светло. Цена данного устройства в спецмагазинах типа «Промэлектроснаб» весьма демократичная, и практически дешевле комплекта радиодеталей на данное фотореле из магазина типа «Радиодетали».
Схема фотореле ФР-601 срисованная с печатной платы показана на рис.1. Ничего необычного, — есть источник питания 24V, электромагнитное реле, транзисторный ключ, ну плюс еще детали, фоторезистор, а так же весьма просторный круглый корпус, в котором без проблем можно разместить дополнительную схему, собранную объемным монтажом.
Используя фотореле ФР-601 как основу можно делать самые различные устройства другого назначения. Например, можно сделать таймер, который будет ограничивать время работы любого устройства или прибора, питающегося от сети, и подключенного к нему (при условии потребления мощности не более 2000W).
Рис.1. Принципиальная схема фотореле ФР-601.
На рисунке 2 показана схема реле времени, ограничивающего время работы нагрузки в пределах от 10 минут до 200 минут. Время устанавливается переменным резистором, ручка которого выведена на «дно» стакановидного корпуса фотореле ФР-601.
Запуск производится внешней кнопкой, при нажатии которой подается питание через неё как на схему реле времени, так и на нагрузку. Затем (после отпускания этой кнопки) идет отсчет установленного переменным резистором, времени. По завершении которого происходит отключение от электросети как нагрузки, так и самого реле времени.
Таким образом, после завершения времени потребление тока прекращается полностью.
На рисунке 2 прерывистой линией выделена часть схемы фотореле ФР-601, которая используется (остальные детали схемы ФР-601 удалены). Остаток схемы ФР-601 (тот, что выделен на рисунке) используется как источник питания для логической схемы и выключатель нагрузки.
Так как 24V многовато для питания ИМС CD4060B в схему введен дополнительный стабилизатор на R1 и VD1, понижающий напряжение на ИМС до 5V. Выключателем управляет схема посредством полевого транзистора VТ1, когда он закрыт на базу ВС847А поступает напряжение через R2 и R3, и реле К1 включает нагрузку и питание схемы. Если VТ1 открыт он шунтирует базу ВС847А и реле К1 выключает нагрузку и питание схемы.
Обратите внимание на подключение нагрузки и электросети. Напряжение сети поступает на схему через параллельно включенные контакты реле К1.1 и кнопки S1. А нагрузка подключается параллельно питанию схемы реле времени.
То есть, при нажатии кнопки S1 напряжение сети поступает через её контакты одновременно на нагрузку и на источник питания схемы реле времени.
При этом цепью R4-C3 счетчик микросхемы D1 устанавливается в нулевое состояние. На его выходе (вывод 3) логический ноль, который поступает на затвор полевого транзистора VT1.
Так как напряжение не достатчно для открывания VT1, он остается закрытым, и на базу транзистора ВС847А через резисторы R2 и R3 поступает напряжение, которое открывает ключ на транзисторах ВС847А и ВС857А, и реле К1 замыкает контакты. После этого, после отпускания кнопки S1 напряжение от электросети продолжает поступать через контакты реле на нагрузку и источник питания реле времени.
Рис.2. Принципиальная схема реле времени на основе фотореле ФР-601.
Начинается отсчет времени. Счетчик микросхемы D1 считает импульсы, генерируемые мультивибратором этой же микросхемы. Так как коэффициент деления постоянный, то время, которое пройдет до появления логической единицы на выводе 3 микросхемы зависит от частоты этих импульсов. Частота импульсов регулируется переменным резистором R7.
При его крайне левом, по схеме, положении потребуется времени около 10 минут, при крайне правом — около 200 минут. Как только заданное время истекает, на выводе 3 D1 появляется логическая единица, она поступает на затвор VT1 и открывает его. Напряжение на базе транзистора ВС847А падает и он закрывается. Реле К1 размыкает контакты и отключает от электросети и нагрузку и схему реле времени.
Транзистор VT1, а так же детали С1, VD1, R1, R2, R3 смонтированы на плате ФР-601 объемно-печатным способом. Микросхема D1 и сопутствующие ей детали смонтированы объемным способом на выводах микросхемы и припаяны к выводам переменного резистора R7. Для переменного резистора R7 в верхней части корпуса ФР-601 просверлено отверстие, в которое R7 установлен и закреплен соответствующей гайкой.
На вал надета ручка с указателем. Вокруг неё нужно нанести шкалу в значениях времени. Все налаживание сводится именно к этому процессу.
Каравкин В. РК-2016-03.
