Электрическая схема подключения водонагревателя

Электрический водонагреватель – бойлер (англ.сл. boiler – котел, кипятильник). Это устройство, может использоваться для автономного снабжения объекта горячей водой.

Как устроен электрический водонагреватель?

Электрический аккумуляционный водонагреватель состоит:

1. кронштейн крепления к стене
2. трубка отбора горячей воды
3.  внутренний бак
4. теплоизоляция
5. трубка подачи холодной воды
6. регулируемый термостат
7. термометр
8. наружный корпус
9. магниевый анод
10. тен
11. декоративная крышка
12. индикаторная лампочка

схема электрического водонагревателя

Как выбрать электрический водонагреватель?

Выбирая электрический водонагреватель, обратите внимание на внутреннее покрытие бака. Покрытие может быть из следующих материалов:

• из нержавейки
• из титана
• из стеклофарфора

Самым недорогим считается электрический водонагреватель из стеклофарфора, но он имеет свои недостатки: из-за перепадов температуры, могут образовываться микротрещины, поэтому гарантия на такие модели не более трех лет.

Бойлеры, которые имеют внутри антикоррозийное покрытие из титановой эмали или они изготовлены из нержавеющей стали, имеют гарантийный срок от 7 до 10 лет.

Выбирая электрический бойлер, следует ориентироваться на средние показатели расхода горячей воды на одного человека в сутки. В суточный расход входят: умывание, прием душа, мытье посуды.

Существуют два типа электрических водонагревателей – емкостные (накопительные) и проточные нагреватели.

Емкостные (накопительные) электрические водонагреватели

Специальная емкость, где происходит постепенный нагрев воды, с помощью электрических тэнов.

Принцип работы накопительных водонагревателей:

задается режим – вода нагревается – срабатывает контактор на отключение. Когда вода остывает или расходуется, контактор снова включает тэны. Как правило, в накопительных бойлерах тэны устанавливаются с мощностью не более двух киловатт.

Проточные электрические водонагреватели

Такие устройства не имеют емкости.

Тэны начинают работать только после включения крана воды на кухне или в ванной комнате. Для того чтобы вода мгновенно нагревалась, мощность тэнов должна составлять в зависимости от нужд, от 3 до 27 кВт.

устройство электрических водонагревателей

Электрическая схема подключения водонагревателя

Питание к электрическому водонагревателю, нужно подвести непосредственно от щитовой. Никакие другие электроприборы к этой силовой линии не должны быть подключены. К водонагревателю необходимо прокладывать трехжильный кабель, 3 х 2,5мм^2. Кабель такого сечения предназначен на максимальную нагрузку до 5 кВт. А вот автоматический выключатель, чаще всего, достаточно поставить на 16 А, если бойлер до 3,5 кВт, или на 20 А, если  нагрузка до 4 кВт.

Чтобы защитить людей от электротравмы в электрической цепи устанавливают УЗО на 30 мА, типа АС (на порог выше автоматического выключателя). Но,чтобы не накапливать слишком много автоматики в щитовой, достаточно будет установить дифференциальный автоматический выключатель (дифавтомат), вместо автоматического выключателя и УЗО.

Электрическая схема подключения водонагревателя

Если водонагреватель с большой емкостью (от 150 литров), для экономии электроэнергии, желательно выбрать электрический счетчик с двойным тарифом (день – ночь). Бойлер с программным обеспечением позволит нагревать воду в часы низкого тарифа, например ночью, чтобы ранним утром вода была горячая и в дневное время её достаточно лишь подогревать по мере расхода.

Оцените качество статьи:

Схема подключения термекс — kasiengae.jbkayconstruction.com

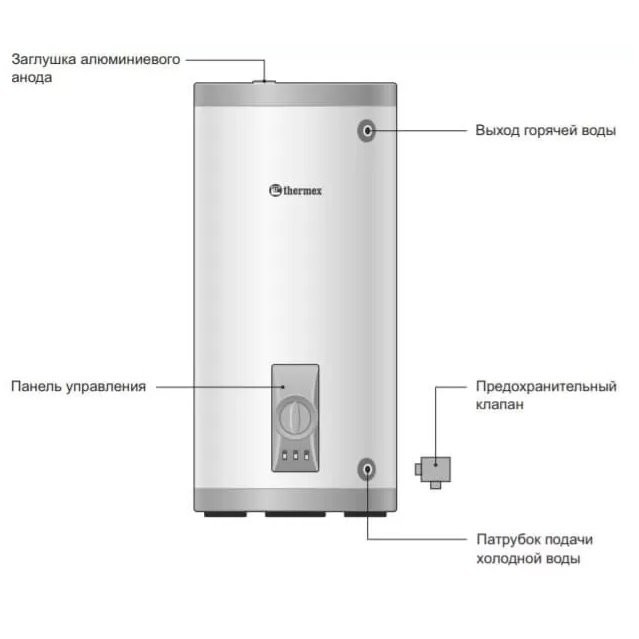

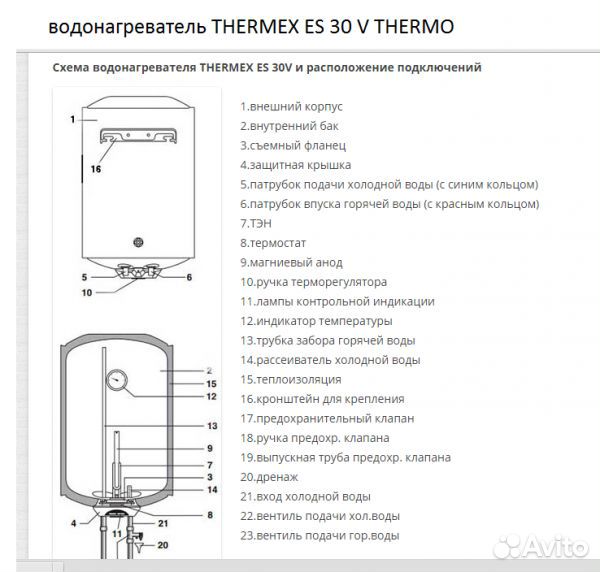

Схема подключения термекс

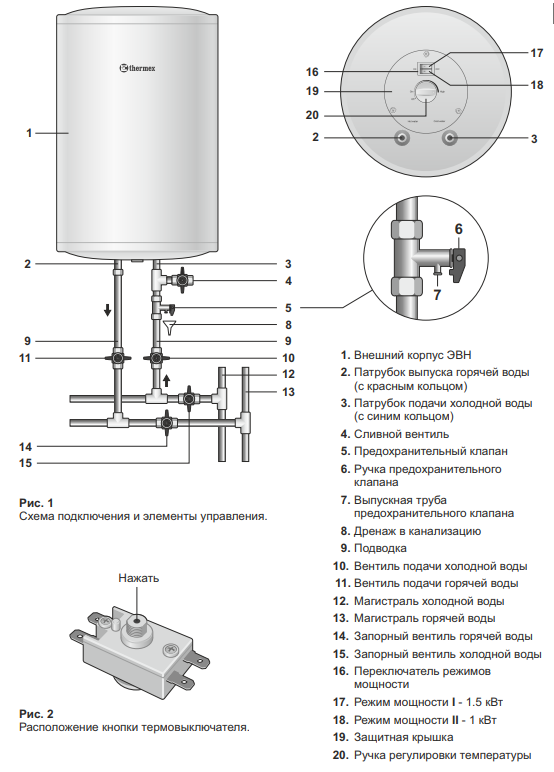

Схема подключения водонагревателя к водоснабжению. (Для увеличения нажмите) Необходимо, чтобы вода соответствовала хотя бы минимальным требованиям, предъявляемым производителем водонагревателя. Установка, подключение и дальнейшее техническое обслуживание накопительного (аккумуляционного) электроводонагревателя «Термекс» (Россия). Электрическая схема водонагревателя Термекс необходима для его подключения и ремонта. При поломке нагревателя с ее помощью можно гораздо быстрее обнаружить неисправность. Схема подключения бойлера очень важна, так как только при правильном подключении бойлера он порадует вас безотказной, и долговечной работай. Советы по подключению водонагревателя Термекс своими руками. После приобретения бойлера, нужно подумать о том, как подключить водонагреватель Термекс своими руками. Схема подключения После того как прибор установлен на место, его нужно подключить к водопроводной сети. Ниже предлагается схема подключения водонагревателя «Термекс». Обратите внимание! В некоторых случаях при эксплуатации проточных агрегатов проводка не выдерживает такой нагрузки. Содержание. 1 Как установить бойлер, воспользовавшись схемой подключения водонагревателя. 1.1 Установка бойлера.

1.2 Подключение к электрической сети. Первая электрическая схема используется в водонагревателе att asf. Подобная электросхема, только без кнопки включения-выключения стоит на водонагревателе att rss, а так же на модели Термекс h20-0. Разновидности систем управления проточного водонагревателя. В зависимости от модели и конструкции водонагревателя система управления его работой может быть выполнена по-разному. Как подключить водонагреватель Thermex своими руками — схема подключения. Предлагаем посмотреть видео о подключении бойлера Термекс в квартире. Подпишитесь! Следите за новостями и будьте в курсе последних событий на нашем сайте. УСЛУГИ ЭЛЕКТРИКА В САНКТ-ПЕТЕРБУРГЕ. ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ В КВАРТИРЕ, ДОМЕ И ОФИСЕ В СПБ. Схема подключения бойлера Термекс. Верхние опоры для крепежа в моделях водонагревателя термекс плоской формы изготавливаются путем объемной штамповки. Проведя лабораторные испытания антифриза на основе этиленгликоля марки «Энергос Универсал-65», компания Protherm разрешила его использование в качестве теплоносителя в системах отопления.

Как подключить водонагреватель к водопроводу. Схема подключения водонагревателя к водопроводу зависит от мощности бойлера, а именно оттого, сколько точек водоразбора он сможет обеспечить. Royal Thermo Revolution — одни из лучших, если не лучшие радиаторы на отечественном рынке и этим. Схема подключения водонагревателя Термекс включает в себя несколько основных моментов. Нужно определить место установки оборудования, а именно, где и как будет крепиться. Электрическая схема разъясняет принцип работы оборудования. Из нее видно, какие именно детали обеспечивают основной рабочий процесс. Кроме того, указан порядок подключения каждого. Электрический конвектор NOBO Nordic NFC 4W. Электрический конвектор NOBO Nordic (Нобо Нордик) – бытовой. Назначение аппарата: схема водонагревателя Термекс. Подключение водонагревателя Термекс к воде. Говоря о подключении водонагревателя к водоснабжению, нужно сразу. Как устроен бойлер Термекс на 80 литров? Вашему вниманию — принципиальная электросхема, фото инструкция по эксплуатации и познавательное видео. Воды перестало хватать на помывку посуды, хотя раньше хватало и вану принять и душ, и при этом не ощущалось что гор. вода заканчивается. Схема электрическая структурная накопительного нагревателя Термекс. Подключение настенного Термекса. Эту часть статьи можно считать бонусом, или приложением. Этапы подключения водонагревателя Термекс, проверка его работоспособности. Через 20 минут взглянуть на датчики оборудования, если подключение бойлера с сенсорной панелью. бойлер термекс 50 литров схема-scibbandstatin1980’s blog. Схема подключения одного накопительного водонагревателя на. подвешивать на эту стену ЭВН объёмом более 50 литров всего на два крюка или. Существует электрическая схема подключения водонагревателя, схема установки и соединения с водопроводом. Схема устройства водонагревателя Термекс. Как в водонагревателе «Термекс» на 80 литров, так и в водонагреватели «Термекс» на 50 литров, ремонт своими руками осуществляется. Как подключить водонагреватель Thermex своими руками — схема подключения. Шаг 9. Шаг 10. Включение. Подключение водонагревателя термекс своими руками: схемы, видео. Схема подключения водонагревателя к водоснабжению. (Для увеличения нажмите). Термекс все сделал для комфорта вашей жизни. Ну и конечно, свои умелые руки, куда же без них. Рис. 4. Электрическая схема подсоединения к сети 230 В — 400 В. Подсоеди-нение. ТОО «Термекс-Алматы» 050050, Республика Казахстан, г. Алматы, ул. Полежаева, д. 92 а, офис. Электроводонагреватели модельного ряда Термекс различаются по своим характеристикам и объемом внутреннего пространства,которая может быть 15, 30, 50, 80 и более литров. Как включить бойлер Thermex (Термекс): как подключить водонагреватель к контурам горячей и холодной воды. Первый запуск и проверка корректности работы. Самостоятельная установка водонагревателя Термекс ведется по стандартной схеме. Водонагреватель Термекс нельзя ставить в обход инструкции. Бывает, нужен прибор с верхней. Схемы подключения, описание панели управления, возможные В водонагревателях марки Термекс применены современные технологии и материалы высочайшего качества.

Аналогичная схема, только без кнопки включения-выключения, имеется у водонагревателя ATT RSS, а также на некоторых моделях фирмы Термекс. В принципе, данная схема подходит для. Установка и подключение требует использование схемы, при которой Чтобы посмотреть наглядно, какова схема установки нагревателя воды Термекс своими руками, можно. Подключение проточного водонагревателя Термекс ничего действительно сложного из себя не представляет. Если вы разобрались со схемой устройства и принципом его работы Для подключения проточных водонагревателей Thermex Stream 500/700 к электросети необходимо снять верхнюю крышку ЭВН и Эксплуатация водонагревателя Термекс 350/500. Электросхема водонагревателя thermex 10-30 l. Александр Богомягков. Загрузка. Электрическая схема бойлера. Как подключить бойлер к электричеству. Электрическая схема водонагревателя Термекс предусматривает наличие УЗО (устройство защитного Схема подключения водонагревателя предусматривает, что розетка, кабель. Подключение электрического водонагревателя Термекс. Бытовой водонагреватель марки «Thermex» имеет свои особенности подключения, и сейчас мы их рассмотрим. Самостоятельный ремонт водонагревателя Thermex. Устройство и принцип работы водонагревателя. Ремонт нагревателя для воды Термекс: устройство, принцип работы. Электрическая схема штатного блока управления водонагревателя Термекс (Thermex IF 50 V). Красными точками на схеме отмечены места подключения Arduino Схема подключения бойлера очень важна, так как только при правильном подключении бойлера. Внимание! Тема Установка электроводонагревателей включает в себя 3 главы и значительное. При отсутствии горячей воды, комфортные условия в доме может создать накопительный. Разновидности систем управления проточного водонагревателя. В зависимости от модели. Заказать услугу вызов электрика, сантехника на дом. Сантехнические и электромонтажные. Компания Protherm на основе проведенных испытаний разрешила использовать в качестве. Цена за 1 секцию алюминиевые радиаторы ведущих производителей: продажа, доставка, установка. Конвекторы NOBO — весь ассортиментный ряд: Nobo Viking, Nobo Nordic, Nobo Compact, Nobo автоматика управления. У многих владельцев накопительных водонагревателей часто возникают вопросы связанные.

Чтобы водонагреватель Термекс служил дольше

Водонагреватель Термекс — достаточно простое и надежное в эксплуатации изделие. Ошибок, могущих привести к поломке или сокращению срока службы, немного. Мы расскажем вам о том, как их избежать.

Ошибка 1. Неправильный, с нарушением требований, монтаж. К сожалению, не все считают нужным читать руководство по эксплуатации, хотя там может быть важная информация.

Как избежать? Внимательно читать инструкцию, даже если вам кажется, что установить водонагреватель — проще простого. Затраченные на чтение инструкции 15-20 минут могут избавить вас от множества проблем.

Ошибка 2. Неправильная установка предохранительного клапана, либо установка клапана рассчитанного на другое давление. Это может привести к разрыву внутреннего бака при скачке давления воды в сети ХВС.
Как избежать? Необходимо использовать именно тот предохранительный клапан, который идёт в комплекте с водонагревателем. Схему установки предохранительного клапана можно найти в руководстве по эксплуатации.

Ошибка 3. Пользователь вовремя не меняет магниевый анод. Эта деталь необходима для защиты бака водонагревателя от коррозии, для защиты ТЭНа от накипи. Отслуживший свое анод не справляется с этими функциями, из-за чего срок службы бака значительно сокращается.
Как избежать? Минимум 1 раз в год меняйте магниевый анод в баках с покрытием из биостеклофарфора. В баках из нержавеющей стали — посмотрите срок замены в инструкции или спросите у нас в отделе сервиса http://thermex.ru/support/.

Ошибка 4. Не используются стабилизаторы напряжения электросети. Скачки напряжения могут вывести из строя блок электронного управления нагревателем.
Как избежать? Обязательно использовать стабилизаторы напряжения, даже если вы считаете, что электросеть в вашем доме работает очень стабильно. Лучше перестраховаться, чем чинить «сгоревший» блок управления.

Ошибка 5. Не используются фильтры воды, в баке образовывается осадок. Это увеличивает время нагрева воды, способствует быстрому износу ТЭНа и увеличению расхода электричества.
Как избежать? Использовать фильтр воды. Поверьте, это действительно важно. Регулярно чистить бак.

Ошибка 6. В бак водонагревателя заливается жесткая вода. Эта ошибка распространена в регионах с повышенным содержанием кальция в воде. Кальций образует так называемую накипь. Она вызывает те же проблемы, что и осадок, только еще более выраженные, так как по прочности накипь иногда не уступает камню!
Как избежать? Использовать систему водоподготовки, очищающую и смягчающую воду.
Вывод и общая рекомендация: внимательно читайте инструкцию, ухаживайте за водонагревателем, вовремя проводите плановую замену изнашивающихся деталей. В этом случае он будет радовать вас бесперебойной работой, а значит, горячей водой, долгие годы.

Если же у вас есть какие-то вопросы по установке или эксплуатации водонагревателя, обращайтесь в сервисный центр Термекс — их более 500 .

Вода из водонагревателя плохо сливается. Как и зачем слить воду из водонагревателя? Котел сливной Ariston

Очень часто людям приходится разбирать, чистить или просто разбирать сломанный прибор, но перед этим всем необходимо опорожнить котел. Перед людьми стоит задача, как слить всю воду из того или иного котла. Эта операция может быть проблематичной, так как первое время вода не вытекает из бачка полностью, и чтобы слить ее до конца, придется приложить немало усилий.

Случаи, когда необходимо слить воду:

• Очистка внутренностей. Его необходимо проводить не реже одного раза в 5 лет, чтобы накипь не разрушила устройство изнутри.
• Начало холодного сезона. Аппарат необходимо опорожнить, если он находится в частном доме, в любом неотапливаемом помещении.

Накопленные отложения внутри

Инструменты, необходимые для работы

Все водонагреватели похожи друг на друга, поэтому у них одинаковая система слива, и для этой процедуры вам понадобится разводной ключ, резиновый шланг и доступ к ванне. в который будет стекать вода.Если вода не стекает в ванну, то необходимо подготовить несколько емкостей больших размеров, чтобы не затопить соседей и просто избежать каких-либо каверзных ситуаций.

Опорожнение бойлера

В случае водонагревателя Ariston вам потребуются различные отвертки, шестигранник и разводные ключи разных размеров.

Человек, читающий инструкции и придерживающийся четкого алгоритма, не составит труда правильно опорожнить бойлер.

Подготовка к работе

Перед сливом необходимо выполнить несколько важных шагов. Суть подготовки такова:

• Обесточить котел, чтобы перестал течь электрический ток. Недостаточно просто вытащить вилку из розетки, проверьте наличие электрического тока в проводах с помощью индикаторной отвертки.
• Далее отключаем общеквартирные краны, которые перекроют подачу воды.

Краны бытовые

• Самым важным моментом является то, что вы можете опорожнять только бойлер, в котором вода холодная или теплая.Поэтому, вытащив вилку, следует немного подождать, пока вода остынет.
• После выполнения всех этапов необходимо снять трубки с водонагревателя, с помощью которых подаются горячая и холодная.

Важно! Когда прибор почистили, отремонтировали и с ним сделали все, что требовалось, не забывайте, что включать пустой бойлер и подключать вилку к розетке категорически запрещено. Это могло привести к пожару.Перед включением нужно убедиться, что свежая вода собрана полностью, только в этом случае водонагреватель готов к работе.

Работа сливных водонагревателей

Хотя водонагреватели похожи друг на друга, у каждой модели все же есть отдельная инструкция по эксплуатации, разный алгоритм сборки и слива.

Опорожнение котла Termex

Этот процесс состоит из нескольких этапов, они должны выполняться в четкой последовательности, чтобы оставить котел в полной безопасности:

• Самым первым шагом является подготовка всех необходимых инструментов.Закройте кран, который нужен для подачи холодной воды к самому устройству.
• Следующим шагом будет нормализация давления внутри самого котла. Для этого нужно открыть кран с горячей водой, тогда воздух будет циркулировать внутри емкости.

Тройник стандартный

• Далее нужно найти отверстие, в которое подсоединяется труба, через которую холодная вода циркулирует в бак. Отвинтите гайку, необходимую для обратного клапана. Это можно сделать с помощью разводного ключа.

• Подсоедините шланг к трубке и направьте в подготовленную емкость.

Опорожнение котла Electrolux

Марка накопительного котла Electrolux

Порядок действий:

• Остановить доступ котла к холодной воде, то есть закрыть кран, отвечающий за подачу холодной воды.
• Трубка должна быть прикреплена к уровню сливного клапана, через который будет течь вода. Отправьте в ванную комнату или в специальную емкость.

Опорожнение котла Ariston

Порядок действий:

• Перекрыть подачу холодной воды в котел.
• Необходимо настроить котел на правильное давление, для этого нужно открыть кран, подающий горячую воду.
• Следующим шагом будет подача воздуха в котел. На трубе подачи горячей воды есть специальный кран, который необходимо открыть.
• Затем подсоедините шланг и откройте сливной кран. Когда вода полностью слита, с водонагревателем можно проводить любые операции.

Очистка котла внутри

Опорожнение котла Gorenje

Процедура слива воды из водонагревателя этой марки аналогична предыдущим алгоритмам:

• Отключите котел от электросети, вытащив вилку . Затем откройте кран слива горячей воды.
• После того, как теплая вода полностью вытечет из крана, наденьте шланг на трубу холодной воды и перенесите его в емкость, где будет стекать вода.
• Откройте кран холодной воды, тем самым нагнетая воздух в бойлер, чтобы вся оставшаяся вода вышла. Это займет не больше 10 минут.

Воду из такого водонагревателя можно слить через предохранительный клапан, хотя этот способ очень простой, но занимает много времени, поэтому в большинстве случаев люди стремятся к обычному сливу воды.

Клапан предохранительный

Важно! У некоторых водонагревателей есть предохранительный клапан, на котором нет специального флажка.В этом случае действуйте следующим образом: найдите внутри клапана пружину, которую нужно выдавить трубкой. Запрещается откручивать предохранительный клапан.

Стандартное подключение через тройник

Суть тройника

Суть данного подключения в том, что тройник с краном подключается к предохранительному клапану на участке трубы, повернув который, можно слить воду из котла.

Алгоритм слива воды по данной схеме следующий:

• Аппарат необходимо выключить и отключить электропитание. Далее следует ограничить подачу холодной воды в водонагреватель.
• Откройте вентиль, отвечающий за горячую воду, и начните слив жидкости из трубы через смеситель. В этом случае кран должен быть открыт, чтобы воздух мог попасть в водонагреватель.
• Наденьте шланг и откройте кран, чтобы слить воду.
• Как только резервуар опустеет, запорный вентиль должен быть закрыт.

Также есть возможность модернизировать систему до максимума и подключить сливную трубу непосредственно к канализации.Тогда процесс слива воды будет происходить без каких-либо усилий и ни одна капля не будет пролита. Этот способ очень удобен и опытные сантехники советуют выбирать его так, чтобы даже женщина смогла самостоятельно провести операцию по сливу воды из водонагревателя.

Как снять бойлер и что делать, если воду нужно срочно слить

Бывают случаи, когда слить воду нужно очень срочно, поэтому в этом случае подойдет метод с использованием тройника.Благодаря ему при его правильном подключении можно слить воду за 10 минут, что является самым быстрым способом.

Бывают случаи, когда люди действуют нерационально и снимают водонагреватель со стены вместе с водой, при этом его вес становится очень большим. Поэтому перед тем, как демонтировать водонагреватель, его необходимо слить, чтобы не повредить. Тяжелый котел уронить будет очень легко, от резкого повышения давления он может взорваться.

Демонтировать водонагреватель не составит труда, ведь он просто висит на крючках и легко снимается с них.Делать это нужно аккуратно, чтобы не повредить устройство, так как любая поломка может потребовать ремонта, за который придется заплатить немалую сумму денег.

Опорожнить водонагреватель очень легко, если следовать четким инструкциям. Главное — обязательно заранее подготовить все инструменты, чтобы не возникло сложных ситуаций. Водонагреватель необходимо чистить не реже одного раза в 5 лет, поэтому процедуры слива воды не избежать. В грязи в бойлере скапливается большое количество бактерий, которые могут привести к различным заболеваниям.

Слить воду из водонагревателя не так-то просто, так как необходимо учитывать особенности его конструкции и принципа работы. В целом бойлер представляет собой герметичную емкость с ТЭНом, жидкость в который поступает по одному шлангу, а при нагревании выходит по другому. Просто открыть выпускной шланг и опорожнить резервуар не получится, так как без новой партии горячая вода не будет подаваться в систему.

Зачем это нужно

Необходимость процедуры слива зависит от рабочих условий титана, его конструкции и частоты эксплуатации. Существуют следующие категории причин, заставляющих полностью опорожнить резервуар от жидкости:

• Размещение водонагревателя в периодически отапливаемых или неотапливаемых помещениях. Зимой при отрицательных температурах окружающей среды вода превращается в лед и буквально «ломает» герметичные стенки резервуара.
• Продолжительное отсутствие жидкости в квартире при аварии на водопроводе. В такой ситуации 80-100 литров можно использовать для мытья рук, овощей, уборки, смыва туалета и т. Д.
• Необходимость ремонтных работ, например, замена вышедшего из строя ТЭНа.
• Уход хозяев квартиры на длительное время приводит к застою содержимого емкости и появлению неприятного запаха из-за разрастания бактерий. Эта причина актуальна для протока воды не из центрального водопровода, а из индивидуального колодца: хлорирование подавляет рост любых микроорганизмов.
• Профилактическое удаление накипи с водонагревательных элементов, позволяющее экономить 25-50% затрат на электроэнергию.
• Промывка накопительного бака от частиц грязи, очистка стенок от накипи и т. Д.

Как правильно слить воду из разных водонагревателей

Конструкция котла предполагает наличие предохранительного клапана для аварийного опорожнения накопительного бака. Достаточно открыть патрубок клапана и оттуда или по подсоединенному шлангу потечет жидкость.

Процедура слива длится два часа с чистыми фильтрами, а если они забиты, может занять 4 часа.

Если нет возможности использовать такой клапан, воспользуйтесь одним из следующих способов:

• После перекрытия жидкости и отключения прибора от электросети проверьте закрытие крана горячей воды. Затем с помощью разводного ключа откручиваем ту часть, которая отвечала за приток холода в резервуар. Как правило, жидкость через это отверстие не вытекает, а если и вытекает, то не вытекает мелкой струйкой. Поднять давление можно краном на выходе горячей воды: чем он шире, тем больше будет давление вытекающей жидкости.Полный слив занимает несколько минут.
• После отключения электричества и воды откручиваем входящий и выходящий шланги разводным ключом. Жидкость будет проходить через оба отверстия неконтролируемым потоком, и для слива 80 литров потребуется около двух минут. Однако такой вариант можно использовать только при установке бойлера прямо над ванной.

Этаж

В напольном исполнении наливной и выпускной шланги расположены на одной из боковых панелей, поэтому в этих моделях сложно слить жидкость без разборки конструкции.

Если котел находится на гарантийном обслуживании, то всю процедуру должны проводить мастера сервисного центра.

Если слить оборудование по гарантии, то обязательства клиента будут считаться нарушенными.

При самостоятельном разборе водонагревателя выполните следующую последовательность действий:

1. Отключите прибор от электросети, водопровода и слейте максимально возможный объем жидкости после остывания.
2. Демонтировать шланги, снять декоративную крышку и фланец.Рекомендуется сфотографировать расположение всех съемных элементов, чтобы не допустить ошибок при повторной сборке.
3. Осторожно снимите нагревательный элемент и слейте жидкость через отверстие.
4. Действия повторяются в обратном порядке — монтируются ТЭН, фланец, декоративная крышка и водопровод.

Течет

Проточные водонагреватели оснащены возвратным предохранительным клапаном, через который при необходимости сливается основной объем жидкости. Во избежание самопроизвольного вытекания через предохранитель его рукоятку обычно фиксируют в нижнем положении винтом. Открутив винт, ручку переводят в горизонтальное положение и сливают жидкость.

Если необходимо полностью опорожнить внутреннюю емкость котла, необходимо снять декоративную крышку и демонтировать фланец.

Электрический

Для электрокотлов одной из основных мер предосторожности является отключение прибора от электросети перед началом любых манипуляций.В остальном процедура аналогична описанным выше вариантам слива через специальный вентиль или через систему подачи холодной воды.

По окончании работ бак полностью заполняется водой и только после этого установка подключается к источнику питания

Газ

Особенность газового водонагревателя — наличие горелки, поэтому самостоятельно ее разобрать и установить нельзя. Если необходимо опорожнить внутренний контейнер, следует соблюдать следующую процедуру:

1. Закройте запорные газовые и водяные краны.
2. Откройте кран подачи горячей воды.
3. Отвинтите предохранительный клапан.
4. Слейте воду.
5. Предохранительный клапан закрыт.
6. Кран подачи горячей воды закрыт.

Возможные ошибки

При сливе воды из водонагревателя необходимо соблюдать правила безопасности:

• отключить прибор от электросети или перекрыть газопровод;
• закрыть кран подачи холодной воды;
• подождите, пока жидкость в баке не остынет до безопасной температуры.

В процессе самослива могут быть допущены ошибки:

• Клапан подачи холодной воды не закрыт. В этом случае при перемещении крана, регулирующего поток горячей воды, процесс водообмена продолжится, т.е. объем вытекающей жидкости начнет пополняться равным количеством поступающей. Вы не сможете ничего слить.
• Кран горячей воды был открыт при отключении подачи холодной воды. В такой ситуации жидкость будет стекать неконтролируемым потоком и под сильным давлением, что приведет к повреждению близлежащих предметов, если система слива не была заранее продумана (размещение бойлера над ванной, например).
• Ручка предохранительного клапана не перемещена в верхнее или горизонтальное положение. Он защищен от самопроизвольного движения флажковой опорой. Отвертка Phillips поможет ослабить ее и поднять ручку.
• Неправильное подключение электрических проводов внутри устройства, если они были сняты для полного слива воды из бака. Избежать этой неприятности поможет предварительное фотографирование расположения всех элементов.
• Утечка жидкости после установки фланца.Причина ошибки — неправильное положение элемента относительно остального устройства. Рекомендация все та же — предварительно сфотографировать локацию до начала демонтажных работ.

Процесс слива воды из водонагревателя — простая процедура, которую может выполнить человек с минимальными навыками слесаря. Тщательное изучение инструкции от производителя, в которой все манипуляции в зависимости от модели устройства описаны поэтапно и подробно, поможет избежать ошибок в процессе удаления жидкости из бачка.

Очистка котла

Водонагревательные накопители

Ariston — один из самых простых способов организовать систему горячего водоснабжения. Это емкость определенного объема, которая заполняется водой из водопровода и нагревается с помощью нагревательного элемента, то есть с помощью электрического тока. Это очень надежное оборудование с большим сроком службы. Но многих простых людей интересует один вопрос — как слить воду из водонагревателя марки Аристон? Вопрос не самый сложный, если задействован специалист.Да и домашний умелец с этим справится, если учесть некоторые нюансы.

В каких ситуациях необходимо слить воду?

Таких ситуаций всего две:

1. Если Аристон остался на зиму в неотапливаемом доме. Дело в том, что вода внутри накопительной емкости просто замерзнет и лопнет. Но помните одну важную вещь — материал, который все время находился в воде, должен оставаться в ней. Все дело в негативном влиянии воды на многие материалы, особенно на металл. Под воздействием кислорода после слива воды этот материал начинает быстро разъедать, поэтому ржавчина обычна для пустого Аристона.
2. Если водонагреватель требует ремонта. Здесь вариантов нет — пока вода в баке, починить Аристон невозможно.

Внимание! Если гарантийный срок на сервисное обслуживание еще не истек, то заниматься любительской деятельностью не стоит. Ваша задача — вызвать техника из сервисной службы и передать ему отопительный прибор для осмотра и ремонта.Все ремонтные работы ведутся по месту расположения водонагревателя.

Как правильно слить воду

К отопительному прибору прилагается инструкция, в которой вы можете найти информацию по интересующему вас вопросу. Но, как правило, такую ​​документацию в доме никто не хранит. После покупки и установки бытового прибора он исчезает сам по себе. Обычно в этом нет необходимости, ведь водонагреватели этого типа без проблем работают 3-4 года при соответствующем качестве воды.

Итак, пошаговая инструкция от профессионала:

• Отключить Аристон от сети.
• Закрываем запорную арматуру на подающей трубе, тем самым перекрывая воду.
• Ждем пока остынет вода в бойлере. Никто не будет работать с Аристоном, когда из него потечет горячая вода.

Отключение водонагревателя

А теперь несколько слов о схеме подключения котла. Если его установили специалисты, то они должны установить два разных дополнительных устройства в двух схемах.На патрубке подачи холодной воды после запорной арматуры устанавливается сливной кран. Именно через него будет стекать вода из водонагревателя Аристон. На выпускном патрубке установлен специальный воздухозаборный клапан, по которому горячая вода подается в смесители. Монтируется сразу после Аристона. Почему эти два устройства так важны, вы поймете ниже.

• Далее нужно открыть любой смеситель, куда поступает горячая вода от Аристон. Пусть будет ближайший.Открывается горячая вода и тем самым сбрасывается давление в водонагревателе Ariston. Вода из миксера уйдет в обязательном порядке, но в небольшом количестве. Как только давление внутри и снаружи котла станет одинаковым, он перестанет течь.
• Теперь необходимо открыть клапан забора воздуха, чтобы воздух попал внутрь котла. По законам физики любое свободное пространство должно быть чем-то заполнено. В нашем случае это будет воздух.
• И последнее — открывается сливной кран, через который удаляется вода из водонагревателя Аристон.Обычно на него надевают шланг, один конец которого устанавливают в любой точке слива в канализацию. Пусть это будет ближайшая к Аристон сантехника.

Но не стоит сильно радоваться, ведь из водонагревателя еще не полностью вышла вода. Полностью осушить таким способом не получится. Остальное может отличаться в зависимости от модели. Причем это не только вода, но и тяжелые частицы глины и песка. Во время работы водонагревателя на его дне может образоваться внушительный осадок, который необходимо удалить.Во-первых, это уменьшает объем нагретой воды. А, во-вторых, мешает процессу нагрева.

Удаление осадка

Когда чистить котел

Хотя в этом процессе нет ничего сложного, не рекомендуем делать это самостоятельно. Многие специалисты удаляют осадок на месте установки водонагревателя, а некоторые рекомендуют удалить его и выполнить все работы на полу:

• Первым делом снимаем крышку устройства.
• Все электрические провода отключены.
• Накидная гайка, удерживающая нагревательный элемент, снята. Для этого нужен газовый ключ. Учтите, что как только вы начнете откручивать ТЭН, из-под его края сразу потечет вода. А вместе с ним и грязевой осадок.

Рекомендуется ставить емкость под слив, чтобы не испачкать пол. Полностью снимите нагревательный элемент и прочистите через образовавшееся отверстие в водонагревателе.Можно немного приоткрыть запорный вентиль, чтобы вода попала в бойлер. Это сделает промывку более быстрой и эффективной.

Если процесс вас полностью устраивает, приступаем к сборке Аристон по схеме, противоположной сборке. Очень важный момент — правильно и плотно установить ТЭН.

Заключение по теме

Слив воды из водонагревателя Аристон — не очень сложный процесс, если установка агрегата производится точно по инструкции производителя.Многие мастера-самовары стараются изменить схему подключения, не устанавливая дополнительных приборов. Они не влияют на процесс нагрева и работу устройства, но обязательно создадут проблему с дренажом. Поэтому совет — точно следовать рекомендациям производителя.

Иногда приходится выходить из дома без присмотра, если это время выпадает зимой, когда вода в трубах может замерзнуть, есть опасность поломки оборудования. В этом случае, а также в случаях ремонта водопровода может возникнуть необходимость слить воду из бойлера.

В дополнение к описанным выше случаям, очень полезно опорожнять не менее 1-2 раз в год , это уменьшит количество накипи на тэнах, а также избавит систему от крупных частиц, которые могут попасть в бак во время работы.

Чтобы слить воду, сначала посмотрите, сколько труб к ней ведет. Из-за разницы моделей их может быть 2 или 3. Слить воду можно несколькими способами. Все зависит от того, какая у вас модель.

Как смыть воду из бойлера

Рассмотрим порядок слива воды для самых популярных водонагревателей.

Котлы «Термекс»

Основными инструментами дренажа являются резиновый шланг и газовый разводной ключ.

1. Ключом закрыть патрубок, по которому холодная вода поступает в котел .
2. После этого откройте кран горячей воды на смесителе, чтобы не создавалось разрежение.
3. Подождите немного , пока не слита вода. Это произойдет примерно через 1-2 минуты.
4. После того, как вода полностью слита и стрелка бойлера на нуле, закрывают кран .
5. Осторожно откручиваем гайки разводным ключом, в месте , куда попадает холодная вода … При откручивании вода больше не потечет.
6. Далее возьмите резиновый шланг, подключите его одним концом к подаче холодной воды к котлу, а другой конец направьте в канализацию или подготовленную емкость. Отсоединить от котла выход горячей воды . В этот момент по шлангу потечет вода.
7. После этого полностью открутить гайку крепления выпускного патрубка горячей воды.В этом случае воздух начнет втягиваться в систему, а горячая вода окончательно сольется.

Если в этот момент вода не начинает стекать, попробуйте продуть шланг.

После слияния остается лишь закрутить гайки обратно и все. Единственным недостатком этого метода является то, что максимальное количество сливаемой воды составляет 2 литра.

В ремонте водонагревателя Термекс поможет этот материал:

Видео, иллюстрирующее процесс слива воды из котла Termex:

Водонагреватели «Аристон»

Слить воду из данной модели будет немного сложнее.Для начала вам понадобятся такие инструменты как: гаечный ключ или разводной ключ на 32 и 24 мм., Прямая отвертка и шестигранник на 4 мм.

1. Закройте кран подачи воды к водонагревателю
2. Откройте кран горячей воды на смесителе, это необходимо для сброса давления внутри бака;
3. Открыть кран на патрубке подключения горячей воды к котлу, чтобы в бак попал воздух;
4. Открыть кран для слива воды из водонагревателя, подсоединив сливной шланг;
5. После слива проверьте, вся ли жидкость удалена.

Очистка котла

Чтобы ваш котел прослужил вам более одного года, необходимо регулярно чистить … Лучше всего 2 раза в год, но в большинстве случаев это не обязательно, в большинстве случаев один раз достаточно. Все зависит от того, как часто вы им пользуетесь и насколько чистая у вас вода. Если эту процедуру вообще не проводить, то может начаться коррозия и окисление металлов, в результате чего образуется накипь. Чтобы свести количество поломок к минимуму, при выборе водонагревателя поинтересуйтесь у продавцов, какой термостат стоит в бойлере.

Водонагреватели с терморегуляторами из черных или оцинкованных металлов лучше не покупать, они плохо очищают ржавчину и плохо справляются с водой. Лучшие варианты — модели с магнитными терморегуляторами. В случае сильного накипи на термостате (ТЭНе) необходимо заменить его на новый. Чистка старого — пустая трата времени и сил. Даже если почистить, то второй раз пачкается намного быстрее.

Итак, приступим к чистке:

На этом процедура чистки заканчивается

Хоть котел и не требует к себе особого внимания, но для его хорошей работы и длительного срока службы хотя бы раз в год уделите немного времени Это. Ведь заменить в нем какие-то детали намного дешевле, чем потом покупать новую.

Сомневаюсь нужна ли чистка котла ? Просто посмотрите это видео:

Дельный совет. При разборке и сборке котла старайтесь не повредить резиновые прокладки или пластмассовые детали, будьте предельно осторожны. В противном случае котел может протечь, а поиск новых прокладок займет много времени.

Как слить воду из бойлера и не доставить хлопот? Вы же ведь не хотите затопить соседей или затопить свою квартиру? Думаю нет

В этой статье мы покажем вам пять способов слить воду из водонагревателя.От самого простого к самому сложному. Рекомендуем посмотреть видео в конце статьи , в котором все наглядно показано.

Особенности слива воды из разных котлов

Есть несколько способов слить воду из бойлера. У каждого из них есть особенности, плюсы и минусы. Чтобы узнать, какой из них вам подходит, советуем рассмотреть все из них.

Независимо от производителя вашего водонагревателя: Ariston, Termex, Eletkrolux или другого, процедура одинакова. Все они имеют практически одинаковый дизайн и отличаются только дизайном, качеством комплектующих и функциями.

Но у каждой модели есть нюансы, которые нужно знать, а именно:

• Наличие сливного отверстия;
• Устройство труб горячего и холодного водоснабжения;
• Способ крепления крышки.

Можно ли правильно слить воду?

Любые бойлеры-накопители должны иметь сливное отверстие. Обычно закрывается пробкой. Трубы и шланги для этого не подходят.Как правило, он маркируется цветом, соответствующим маркировке, и находится внизу нагревателя (см. Фото).

Читайте также:

Как промыть котел в домашних условиях и как это сделать

Сливные отверстия на горизонтальных и вертикальных котлах.

Слить воду через него так же просто, как через лущильную грушу. Достаточно иметь гаечный ключ подходящего диаметра и емкость для слива воды. Просто вставьте емкость и открутите крышку.

А если такой дыры нет? Или заглушка не откручивается? Не сдавайтесь, есть еще три эффективных и простых способа опорожнить бойлер

.

Слив через предохранительный клапан

Это самый простой вариант (после предыдущего).Большинство водонагревателей оснащены предохранительным клапаном с предохранительным клапаном (см. Фото). Слить воду, не откручивая патрубки. Просто поднимите рычаг клапана, как показано на фото.

Если бойлер не расположен над ванной, можно надеть на насадку тонкий шланг. Также подойдет трубка-капельница.

Расположение предохранительного клапана и направление его открытия.

Недостаток этого метода в том, что вода будет уходить медленно. Но если вы не хотите полностью раскручивать клапан и отсоединять шланги, то этот вариант для вас.

Бывает, что аварийный клапан котла ржавеет. В него забивается грязь. Если вы не можете открыть его, попробуйте очистить его, опрыскайте преобразователем ржавчины WD-40 и подождите. Если после этого нет возможности слить воду из котла — читайте дальше.

При правильном подключении котла

Предохранительный клапан хороший, но медленный. Поэтому многие установщики при установке устанавливают дополнительный тройник (см. Фото). С его помощью можно быстро, а главное безопасно слить жидкость из водонагревателя.

К тройнику можно подсоединить шланг. Смывать воду прямо в канализацию или снаружи. Подойдет любой, с поперечным сечением 1/2 или 3/4, в зависимости от диаметра выпускного отверстия. Он указан на самом тройнике.

Читайте также:

Почему вода из котла воняет, пахнет сероводородом и что с этим делать

Тройники на трубах, подключенных к котлу.

Скручиваем трубы

Если к установке вашего котла были привлечены непрофессионалы, то наверняка они не устанавливали ни предохранительный клапан, ни тройник.Поэтому, чтобы слить с него воду, придется вооружиться гаечным ключом. Что делать:

1. Отключить холодную воду в квартире;
2. Приготовьте емкость достаточного объема для слива воды;
3. Медленно открутите кран или шланг, по которому из бойлера выходит горячая вода;
4. Помните. Сколько оборотов пришлось повернуть кран, чтобы его открутить.

Если у вас нет емкости достаточного объема, приготовьте шланг, подойдет садовый.Как только из накопительного водонагревателя начнет вытекать вода, сразу попробуйте поставить ее на кран или трубу.

После слива воды из бойлера нужно переустановить шланг или кран. Для этого оберните нить фумовой лентой против направления. Сделайте два-три оборота. Затем вкрутите его в водонагреватель на столько же оборотов, сколько потребовалось, чтобы открутить.

Подробнее о том, как слить воду из бойлера через водоприемник смотрите в видео в конце статьи .

Избавляемся от остатков

Полностью избавиться от воды всеми описанными способами не получится. В нижней части водонагревателя в любом случае будет немного. Но иногда его тоже нужно слить. Для этого придется снять нагревательный элемент.

Нагревательный элемент устанавливается внизу котла. Он соединен с крышкой, которая прикручивается к корпусу одним или несколькими винтами или болтами. Также для крепления ТЭНа можно использовать защелки или защелки.Иногда их можно закрыть резиновыми заглушками.

Схема подключения водогрейного котла

Схема подключения водогрейного котла

PDF Водогрейные котлы

Установка температуры воды Для установки температуры котловой воды переведите котел в режим включения, а затем выберите режим установки температуры, нажав кнопку MODE / PWR. ДОПОЛНИТЕЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ Рисунок 11 — Отдельная зона с циркулятором — 2 котла. 1/16 ч.л. макс. Isolatio

Узнать больше

Электрическая схема водогрейного пеллетного котла — Red Compact 24

6.4.2. 20 21 18 19 22 17 Рисунок 3. Общая схема подключения панели управления пеллетного котла 1. Предохранитель 2. Фаза платы 3. Нейтраль платы 4. Вентилятор дымососа 5. Шнек 6. Устройство защиты от перегрузки по воде 7. Запальник пеллет 8.

Узнать больше

Электропроводка для котла — лучшее место для поиска электропроводки и

Я объединил схему котла вместе с Cas4 Можете ли вы определить места на схеме котла, возможно ли это будет работать Схема электропроводки автоматического клапана вентиляции Уникальная проводка Goodman Hvac Rh Wsmce Org

Узнать больше

Схемы подключения

Схема подключения

. Котел XP. Схема подключения нескольких устройств Dura-Max. DW-720 — DW-1810. AOSDG65102. Обозначения Схема подключения Отсечка при низком уровне воды и сигнализация.

Подробнее

Схема подключения водогрейного котла — изображения

Схема подключения водогрейного котла Lincat: 34 Схема подключения 939 x 672 gif 50 КБ. swarovskicordoba.com. Клапаны зоны трубопроводов водогрейного котла и электрические схемы. 510 x 548 jpeg 32 КБ.

Узнать больше

Схема парового котла с деталями для манекена

2017/12/11 · Например, паровой котел, комбинированный котел, котел vaillant, водогрейный котел, газовый котел, электрический котел, котел weil mclain, конденсационный котел, масляный котел, Котлы Burnham, центральный котел, lochinvarПродолжить чтение Перейти к содержанию Меню

Узнать больше

Схема трубопроводов нескольких водогрейных котлов

и горячей воды.Котлы и воздухозаборник котла / водонагревателя CAN 1-3.1 с использованием специальной трубы для подачи воздуха для горения Рис. 5 — Горизонтальный воздух для горения и отвод воздуха для нескольких блоков. При работе См. Электрическую схему, прилагаемую к котлу / водонагревателю

Узнать больше

Электрические схемы управления котлом | Электросхемы управления котлом

Найдите электрические схемы управления котлом. Найдите электрические схемы управления котлом прямо сейчас!

Узнать больше

Схема электрических соединений системы водяного отопления | Бесплатная проводка

Электрическая схема системы водяного отопления — Собрание электрических схем для системы центрального отопления S Plan 2017 Hive.Схема подключения электрического водонагревателя Fresh New

Узнать больше

СХЕМА СОЕДИНЕНИЙ — Системы водонагревателей с резервуаром и без резервуара

Схемы подключения электрические водонагреватели для жилых помещений текущее производство 315267-000 Переключатель часов работает только с нижним элементом для подачи питания на переключатель часов «в нерабочее время» »Счетчик работает с питанием от часов« непиковой нагрузки »2 провода 1 фаза не одновременно

Узнать больше

СХЕМА ЭЛЕКТРОПРОВОДОВ — Водонагреватели | Tank

СХЕМА ЭЛЕКТРОПРОВОДОВ ФАКТИЧЕСКОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ АГРЕГАТА — ТИП ЭТАЛОННОЙ ЦЕПИ, УКАЗАННЫЙ НА ТАБЛИЧКЕ. СХЕМЫ ЭЛЕКТРОПРОВОДОВ ЖИЛЫЕ ЭЛЕКТРИЧЕСКИЕ НАГРЕВАТЕЛИ ТЕКУЩЕЕ ПРОИЗВОДСТВО 315267-000

Узнать больше

Органы управления газовым котлом Руководство по электромонтажу и применению Котлы марки

могут делать больше при меньшем количестве проводки и меньшем количестве вторичных элементов управления и компонентов — улучшая работу как новых, так и заменяемых котельные установки. Эти прикладные чертежи включают подробные схемы подключения и сведения о настройке, а также

Подробнее Схема подключения резервуара для горячей воды

— vivresaville.com

29.07.2017 · Схема подключения водонагревателя — jmcdonaldfo Источник изображений: jmcdonald.Информация. Электрическая схема бака для горячей воды Схема электрических соединений термостата электрического водонагревателя термостат проникает через дно бака в воду Я приложил копию

Узнать больше

Документация по продукту — Высокоэффективные водонагреватели

Солнечный генератор горячей воды: Документация по продукту. Размер линейки продуктов (МБ) Коммерческий газовый водонагреватель с медными ребрами: CW 497-747 Схема электрических соединений

Подробнее

Электромонтаж электрического водонагревателя — Домашний ремонт

Подключение электрического водонагревателя может включать в себя несколько вещей.Поскольку водонагреватель использует электричество, в нем есть проводка, термостаты для управления мощностью и элементы для нагрева воды.

Узнать больше

Подключение водогрейного котла, работающего на природном газе? | Yahoo Answers

Я заменил двойное управление на котле, и я потерял схему подключения для него (сделал схему, когда снял его 3 месяца назад) На двойном управлении есть два диска с двумя клеммными винтами под каждым диском, один диск is Limit & Other is Circulator

Подробнее

Схема подключения водонагревателя Atwood Rv | Бесплатная электрическая схема

Электросхема водонагревателя Atwood Rv — Наборы электрических схем для водонагревателя Refrence Электрическая схема для Rv. Электросхема водонагревателя atwood Вдохновляющая потребность Tankless. Электрическая схема водонагревателя atwood Элегантный водонагреватель atwood.

Узнать больше

Электропроводка безрезервуарного водонагревателя | Диаграмма

Посетите этот пост, чтобы узнать больше. Электрическая схема rheem водонагревателей модель 81v52d rh 100 zeevissendewatergeus nl для газового водонагревателя схема установки проводки лучшая электрическая водонагреватель для водонагревателей схема подключения из 8 водонагревателей для пригородных цистерн

Узнать больше

Схемы подключения центрального отопления — GasBoilerForums

Схемы подключения системы.Схема системы Y Plan. Показывает поток от котла к Y-плану или переключающему клапану среднего положения, а затем к контуру отопления или горячего водоснабжения. У планировки разводки. Схема S-плана. Отображение расхода от котла до клапанов S Plan или зоны V

Узнать больше

Электрическая схема водонагревателя

28.10. 2017 · Электрическая схема водонагревателя cecilware cl200 n руководство по эксплуатации pdf скачать просмотреть и загрузить cecilware cl200 n operation руководство онлайн автоматические урны для кофе cl200 n кофеварка pdf manual.Итак, идеи, если вы хотите получить прекрасные фотографии.

Подробнее Схема подключения системы водяного отопления

| Бесплатная электрическая схема

Электросхема Изображения Подробно: Название: Схема электропроводки системы водяного отопления — Электросхема для системы центрального отопления S Plan 2017 Электросхема термостата Hive Схема электропроводки свежего котла Тип файла: JPG Источник: joescablecar.com Размер: 1,16 МБ

Узнать больше

Схема системы контура котла | Электросхема и схемы

Схема системы котельного контура, а также схема котла электростанции Схема трубопроводов котла типовой трубопровод парового котла питательный водяной насос газового котла схема установки котла схема установки котла жилого котла схема сливного котла как это

Узнать больше

Электрический водонагреватель Электромонтаж — спросите у электрика

Руководство по подключению электрического водонагревателя Вопрос по электричеству: как провода подключаются к водонагревателю? Я подключаю электрический бак для горячей воды. У меня из коробки провод на 50 Ампер белый красно-черный и медная земля.

Узнать больше

Термостат проводки водонагревателя — лучшее место для поиска

Термостат проводки водонагревателя Если ваш электрический водонагреватель внезапно перестал подавать горячую воду, и вы проверили источник питания на шаге 5, нарисуйте диаграмму или сделайте фотографию проводка термостата. Шаг 6: используйте приборы Ge и ifttt release th

Узнать больше

Руководство по установке, эксплуатации и техническому обслуживанию Hot

увидел необходимость в создании водогрейного котла, специально предназначенного для сжигания угля, и построил его в различных размерах, чтобы удовлетворить потребности наших клиентов.Поскольку цены на энергоносители продолжали расти, Keystoker продолжила исследования. Более 70

Узнать больше

Схемы подключения — горячая вода от A.O. Smith

Схема подключения котла XP: XB XWH 1000-1700: 324888: Схема подключения котла XP: XB XWH 2000-3400: 324889: Электрические схемы в жилых помещениях. Описание: Серия: Электросхемы: Электросхемы для жилых водонагревателей

Узнать больше Схема подключения

. Подключение водонагревателя к водопроводу:

Водонагреватели электрические

в последнее время стали пользоваться большой популярностью у населения, так как дают автономность от центрального электроснабжения и позволяют создавать комфортные условия там, где нет котельных.Однако при покупке таких продуктов у пользователей часто возникают вопросы по их установке. Именно поэтому при приобретении водонагревателей, схема подключения которых предполагает отдельный каркас в водопроводе, стоит заранее узнать о собственно процессе установки.

Принцип работы

Такие агрегаты работают за счет активного сопротивления вентиляторов, инверторов или анодов, установленных внутри резервуара. Когда в него попадает вода, они выделяют тепло и поддерживают температуру на определенном уровне.В результате пользователь имеет доступ к этому благу цивилизации в любое время.

Модели и системы их подключения

Стоит сразу оговориться, что схема подключения водонагревателя Ariston практически не отличается от аналогичных проектов других производителей. Поэтому рассматривать отдельные модели просто не имеет смысла. Все они практически однотипны и ничем не отличаются друг от друга.

Однако есть один вид этого устройства, который имеет особые конструктивные особенности, влияющие на установку.Дело в том, что схема подключения проточного водонагревателя не предполагает полной интеграции в систему. Обычно такие изделия представляют собой отдельные агрегаты, которые имеют собственное водоснабжение и выводятся напрямую из собственных мощностей.

Электро- и водоснабжение

Прежде всего, необходимо помнить, что производитель дает гарантию на свои водонагреватели. Схема подключения в этом случае должна использоваться именно так, как задумано в проекте, еще при разработке устройства.Однако большинство специалистов рекомендуют оставить стандартное соединение для встраивания в водопровод, а для электрической части они подходят отдельно.

Учитывая это, необходимо отдельно описать как процесс электрической цепи, так и подключение к водопроводу. При этом следует подробно описать установку, исходя из того, что проект рассчитан на то, чтобы вписаться в уже существующую сеть.

Материалы

• В первую очередь для работы потребуются трубы, которые соединят систему и водонагреватели.Схема подключения при использовании врезки предполагает использование металлопластиковых изделий. Они более надежны и не требуют дополнительных инструментов для установки.
• Далее необходимо приобрести аксессуары, которые будут использоваться для соединения всех элементов. При этом отдельное внимание стоит уделить тому, что вам понадобятся две тройники, которые будут осуществлять переход с одной трубки на другую.
• Также рекомендуется приобрести пару кранов, перекрывающих доступ воды к водонагревателю.В основном они не нужны, но в некоторых ситуациях очень удобно иметь возможность физически закрыть доступ к устройству.
• Типовая электрическая схема подключения водонагревателя предполагает наличие кабеля, соответствующего мощности агрегата. Желательно, чтобы он был медным и имел хорошую защитную оболочку.
• Отдельного внимания заслуживает защитное устройство или автомат. Его также выбирают исходя из мощности ТЭНа. Именно благодаря ему можно произвести полное отключение устройства, чего нет в некоторых моделях, и обеспечит защиту самого продукта и всей сети.

Инструмент

Набор необходимых инструментов напрямую зависит от материалов, которые будут использоваться в работе. Однако, если схема подключения водонагревателя предполагает использование металлопластиковых труб, его количество может сильно сократиться.

• Прежде всего, вам понадобится набор ключей, которые будут использоваться при зажиме соединений. Поэтому необходимо заранее побеспокоиться о том, что найдется именно тот инструмент, который будет соответствовать арматуре.
• Также необходим специальный режущий нож. При необходимости его можно заменить ножовкой, но необходимо будет зачистить края пропила.
• Для некоторых работ понадобится отвертка, которая пригодится не только для фиксации определенных муфт, но и необходима при соединении электрических цепей.
• Особое внимание следует уделить перфоратору. Этот инструмент понадобится для закрепления самого обогревателя на стене и крепления труб, которые будут к нему подводиться.
• Обычно подключение водонагревателя к водопроводу, схема которого предполагает прокладку собственного силового кабеля, не предусматривает использование плоскогубцев, ножа и изоляционной ленты, но желательно иметь эти вещи под рукой.

Крепежные изделия

Сразу отметим, что моделей этих изделий много и каждая из них предполагает свой способ установки. Например, схема подключения водонагревателя «Termix» напрямую зависит от индивидуальных особенностей выбранного агрегата.Его можно подвесить к потолку, стене и даже установить на полу. Функционально такое расположение особо не влияет на саму схему, но от этого зависит разводка и крепление.

Для того, чтобы правильно закрепить обогреватель на плоскости, сначала необходимо измерить горизонталь водным уровнем, чтобы изделие не имело перекосов. Также необходимо измерить вертикаль с помощью отвеса. Далее на плоскости размещаем крепеж, который устанавливается с помощью перфоратора.После этого нагреватель можно повесить на свое место.

Водопроводные трубы

На данном этапе необходимо создать замкнутый трубопровод, частью которого будут водонагреватели. Схема подключения здесь обычно подразумевает вставку в существующую систему. Однако бывают исключения, но в этом случае на всю проводку готовится отдельный проект.

• Прежде всего, необходимо произвести резку труб холодной и горячей воды в соответствии с применяемыми хомутами или переходниками.Обычно для этого перерезается водопроводная труба и в это место вставляются тройники, но в некоторых случаях можно просто просверлить отверстие и использовать специальный зажим с хомутом и краном.
• Далее на водовыпусках водонагревателя смонтированы краны. Некоторые мастера считают это необязательным, но именно с их помощью можно произвести полное осушение продукта или полностью отключить его от системы.
• На завершающем этапе нужно подключить трубу холодной воды к соответствующему крану на водонагревателе, то же самое делается с горячей системой.Обычно они отмечены красным и синим цветом.
• Также стоит отвести от предохранительного клапана устройства специальный шланг, который обычно помещают в унитаз или слив.

Электричество

Обычно схема подключения водонагревателя устраивает проста. Многие думают, что достаточно просто подключить изделие к изделию, в которое должен быть вставлен штекер сетевого провода. Однако у специалистов на этот счет есть свое мнение.

Профессионалы в первую очередь предпочитают полностью вырезать вилку и подсоединить ее к машине. Это уменьшает количество контактов и снижает фактор некачественной розетки. Затем подведите провод к распределительной коробке. Он открывается и подключается непосредственно к проводам питания этого участка квартиры или дома.

Рекомендации специалистов

• Перед тем, как приступить к работе над боковой панелью в системе трубопроводов, необходимо отключить воду. То же касается и монтажа электрической схемы.
• Обычно подключение водонагревателя к водопроводу, схема которого предполагает использование нескольких агрегатов, производится независимо друг от друга. Так вы сможете обеспечить стабильную работу обоих устройств и получить возможность отключить одно из них.
• Выбирать подобный товар необходимо, ориентируясь не только на тип помещения, в котором он будет установлен, но и на количество будущих пользователей. Этот фактор должен быть основным, так как от него зависит уровень комфорта, для чего и установлен обогреватель.
• Некоторые модели таких изделий имеют свои особенности установки и подключения, которые индивидуальны. Обычно они подробно описаны в инструкции, которая идет в комплекте. Соблюдение этих условий строго необходимо, так как это влияет на функционирование конкретной модели и срок ее эксплуатации.
• В некоторых магазинах можно приобрести специальные комплекты, которые предназначены для подключения к водопроводу определенных моделей водонагревателей. Они довольно практичны и экономят много времени и денег.Однако необходимо очень внимательно подойти к выбору изделия, подходящего для уже существующей водопроводной сети. Поэтому в первую очередь необходимо обратить внимание на переходники и муфты.

Вывод

Исходя из вышесказанного, можно понять, что схема подключения накопительного водонагревателя в точности такая же, как и у любого другого устройства подобного типа. При этом с ее разработкой и внедрением может справиться даже новичок с минимумом инструментов и даже не имеющий большого опыта.Однако необходимо помнить, что некоторые производители дают гарантию на свою продукцию только в случае правильной установки без нарушения пломб крышки контактов или при использовании услуг специалистов соответствующей квалификации. Поэтому этот вопрос необходимо прояснить на этапе приобретения.

Глобальный рынок охладителей трансмиссий 2021 Финансовые аналитические данные, стратегии роста бизнеса, тенденции

Подробное исследование и анализ мирового рынка охладителей трансмиссий подчеркивает новые тенденции в отрасли охладителей трансмиссий и предоставляет компаниям коммерческую информацию.Это исследование помогает производителям, поставщикам и инвесторам, генеральным директорам определять возможности и стратегии оптимизации бизнеса для повышения их стоимости на мировом рынке охладителей трансмиссий. Предоставляет важную информацию для известных компаний, которые являются одними из самых эффективных компаний. Отчет обеспечивает всесторонний охват существующих и потенциальных рынков, а также оценку конкурентоспособности в меняющихся рыночных сценариях.

В отчете также представлены данные в виде диаграмм, таблиц и цифр вместе с контактными данными и контактной информацией по продажам для основных игроков мирового рынка. Существует подробный обзор конкурентной среды в мировой индустрии охладителей трансмиссий со всей информацией, собранной и углубленной с помощью SWOT-анализа. Были обнаружены возможности для потенциального промышленного роста, а связанные с этим риски конкуренции также были структурированы.

Получите БЕСПЛАТНУЮ копию этого отчета с графиками и диаграммами по адресу: https://reportsglobe.com/download-sample/?rid=334927

Разделы сегментации позволяют читателям понять аспекты рынка, такие как его продукты, доступные технологии и приложения.Эти главы написаны, чтобы описать их развитие на протяжении многих лет и курс, которым они, вероятно, пойдут в ближайшие годы. Отчет об исследовании также предоставляет подробную информацию о новых тенденциях, которые могут определить развитие этих сегментов в ближайшие годы.

Сегментация рынка трансмиссионных охладителей:

Рынок трансмиссионных охладителей, по областям применения (2016-2027)

• Коммерческие автомобили
• Легковые автомобили

Рынок охладителей трансмиссий по продуктам (2016-2027)

• Тип охлаждения вентилятором
• Водяное охлаждение Тип

Основные участники рынка охладителей трансмиссий:

• Hayden Automotive
• Четыре сезона
• B&M
• ACDelco
• Лучник
• Морской поток Thermex

Профиль компании — это очень важный раздел отчета, который содержит точные и подробные профили основных игроков на мировом рынке охладителей трансмиссий. Он предоставляет информацию об основном бизнесе, рынках, валовой прибыли, выручке, цене, производстве и других факторах, которые определяют развитие рынка игроков, изученных в отчете о рынке трансмиссионных кулеров.

Мировой рынок охладителей трансмиссий: региональные сегменты

В другом разделе, посвященном региональной сегментации, представлены региональные аспекты мирового рынка трансмиссионных охладителей. В этой главе описывается регулирующая структура, которая может повлиять на рынок в целом.В нем освещается политический ландшафт на рынке и прогнозируется его влияние на рынок охладителей трансмиссий во всем мире.

• Северная Америка (США, Канада)
• Европа (Германия, Великобритания, Франция, остальные страны Европы)
• Азиатско-Тихоокеанский регион (Китай, Япония, Индия, остальные страны Азиатско-Тихоокеанского региона)
• Латинская Америка (Бразилия, Мексика)
• Ближний Восток и Африка

Получите скидку до 50% на этот отчет по адресу: https: // reportsglobe. ru / ask-for-Discount /? rid = 334927

Цели исследования:

1. Для анализа глобального состояния трансмиссионных охладителей, прогнозов на будущее, возможностей роста, ключевых рынков и ключевых игроков.
2. Представить разработку охладителей коробки передач в Северной Америке, Европе, Азиатско-Тихоокеанском регионе, Латинской Америке и на Ближнем Востоке и в Африке.
3. Для стратегического определения ключевых игроков и всестороннего анализа их планов и стратегий развития.
4. Для определения, описания и прогноза рынка по типу продукта, рыночным приложениям и ключевым регионам.

Этот отчет включает оценку размера рынка по стоимости (млн. Долл. США) и объему (K единиц). Как нисходящий, так и восходящий подходы использовались для оценки и подтверждения размера рынка охладителей трансмиссии, чтобы оценить размер различных других зависимых субрынков на рынке в целом. Ключевые игроки на рынке были определены посредством вторичных исследований, а их доли на рынке были определены посредством первичных и вторичных исследований. Все процентные доли, разделения и разбивки были определены с использованием вторичных источников и проверенных первичных источников.

Некоторые важные моменты из содержания:

Глава 1. Методология исследования и источники данных

Глава 2. Краткое содержание

Глава 3. Рынок охладителей трансмиссий: анализ отрасли

Глава 4. Рынок охладителей трансмиссии: обзор продукта

Глава 5. Рынок охладителей трансмиссии: Application Insights

Глава 6. Рынок охладителей трансмиссий: региональный анализ

Глава 7. Рынок охладителей трансмиссий: конкурентная среда

Задавайте вопросы по настройке по адресу: https: // reportsglobe.ru / need-customization /? rid = 334927

Чем Reports Globe отличается от других поставщиков маркетинговых исследований:

Создание Reports Globe было поддержано предоставлением клиентам целостного представления о рыночных условиях и будущих возможностях / возможностях получения максимальной прибыли от своего бизнеса и помощи в принятии решений. Наша команда внутренних аналитиков и консультантов неустанно работает, чтобы понять ваши потребности и предложить наилучшие возможные решения для выполнения ваших исследовательских требований.

Наша команда в Reports Globe тщательно проверяет данные, что позволяет нам публиковать отчеты издателей с минимальными отклонениями или без них. Отчеты Globe ежегодно собирает, разделяет и публикует более 500 отчетов, касающихся продуктов и услуг в различных областях.

Свяжитесь с нами:

Мистер Марк Уильямс

Менеджер по работе с клиентами

США: + 1-970-672-0390

Эл. Почта: [электронная почта защищена]

Веб-сайт : Reportsglobe.com

.
