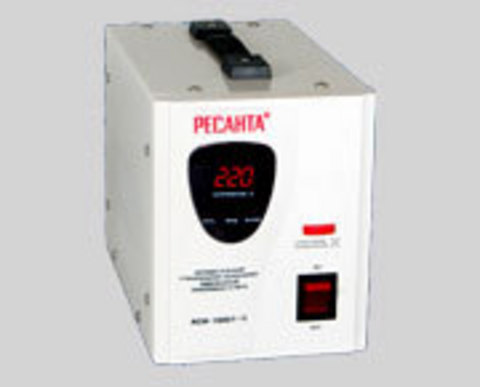

Стабилизатор напряжения однофазный Ресанта АСН-1000/1-Ц

Стабилизатор напряжения однофазный Ресанта АСН-1000/1-Ц.

Стабилизаторы Ресанта (RESANTA) производятся в Латвии. Основное назначение — защищать электроприборы от скачков и падений напряжения в электро сети . В населенных пунктах, особенно в пик повышенного электропотребления наблюдается пониженние напряжение в электросети (до 160-200В). Это вызывает отказы электрооборудования и частые поломки «не гарантийного случая». Стабилизаторы Ресанта АСН-1000/1-Ц исправляют напряжение на выходе до 220В+-8%. А случае аварийного скачка напряжения в сети — полностью отключают питание нагрузки.

Стабилизаторы Ресанта серии АСН-1000/1-Ц относятся к электронному (релейному) типу стабилизаторов напряжения, Их принцип действия основан на переключениях реле, поэтому они надежны, обладают высоким быстродействием и широким диапазоном входного напряжения.

Описание, технические характеристики, схема подключения и условия эксплуатации.

Номинальная мощность нагрузки

1000 Вт

Самый важный параметр! Суммарная мощность всех электроустройств, которые будут подключены к стабилизатору не должна превышать это значение!!! Подробно о расчете мощности можно прочитать в статье.
Рабочий диапазон входного напряжения 140-260 Вольт Если напряжение на вводе (после электросчетчика) выходит за границы этого диапазона — стабилизатор не поддерживает заявленную точность 8%, и отключается.
Номинальный диапазон входного напряжения 145-260 Вольт В этом диапазоне напряжений стабилизатор корректирует значение напряжения на выходе близкое к 220 В. +_8%.
Точность стабилизации

8%

При изменении входного напряжения в пределах 140-260 В напряжение на выходе стабилизатора будет поддерживаться в диапазоне от 205-231 В. Что соответствует ГОСТ 13109-97.
Время отклика на изменение входного напряжения

20 мс

Это то время, через которое стабилизатор начнет коррекцию выходного напряжения.
Скорость реакции на изменение входного напряжения

20-35 В/сек

Высокую скорость реакции обеспечивают мощные реле, которые коммутируют обмотки трансформатора. Благодаря этому резкое падение напряжения с 220 В до к примеру 160 В будет скорректировано за полсекунды!!!
Количество уровней коррекции

4

Так как стабилизатор электронный, существует пять ступеней коррекции выходного напряжения. Чем их больше, тем плавнее регулировка выходного напряжения. На сегодня это максимальное кол-во уровней из предлагаемых на рынке!
Выходное напряжение, при котором срабатывает защитное отключение нагрузки

260

Стабилизатор отключит напряжение на выходе есль по каким-либо причинам оно превысит это значение. Это зачитит Ваши электроприборы от повреждения.
Задержка включения

3 сек

Задержка необходима для того, чтобы при экстренном отключении напряжения все приборы цепи перешли в режим стабильности (остановились валы двигателейнасосов и компрессоров холодильников, разрядились пусковые емкости)
КПД

95%

При нагрузке 100%
Режим работы непрерывный Способность работать без необходимости отключать.
Защиты

от грозовых разрядов,

от короткого замыкания,

от перегрузки

Предохранение входных элементов Вашей техники от экстремального значения напряжения. Как правило неисправности возникоют именно на входе блоков питания от скачков напряжения бытовой электросети.

Близкие по параметрам модели электронных стабилизаторов других производителей:

внешний вид :
название Зорд АКН-1-1200
мощность 1200 ВА 1000 ВА
мах. диапазон Uвх. 120-270 В 100…305 В

Эксплуатация стабилизатора напряжения Ресанта.

Варианты установки

горизонтальный на четырех ножках.

Индикация

На передней панели стабилизатора находится цифровое табло, которое в режиме реального времени показывает выходное напряжение. При нажатии на кнопку «Вход» табло на 3-5 секунд переключается и показывает входное напряжение Вашей сети.

подключение

Одна евророзетка

Краткие рекомендации к выбору стабилизатора по мощности.

Для покупки стабилизатора напряжения оптимальной мощности необходимо знать два аспекта.

Первый. Входное напряжение Вашей электросети. (найти его МИНИМАЛЬНОЕ значение в течении суток).Это значение мможно получить с помощью тестера напряжения или токосъемных клещей. Далее по графику, приведенному ниже определяем коэфициент понижения номинальной мощности стабилизации.

Пример: входное напряжение достигает 170 В. коэфициент — 0.7

Второй. Суммарная нагрузка. подключаемая к стабилизатору напряжения. Т.е. сумма мощностей всех включенных электропотребителей в Вашем доме. Мощность каждого конкретного электроприбора можно узнать из его технического паспорта или инструкции по эксплуатации. Однако обратите внимание, что если прибор имеет в своем составе электродвигатель, то его заявленную мощность необходимо разделить на 0,7.

Пример: нагреватель воды 3000 Вт + холодильник 350 Вт /0.7 + лампочка 100 Вт = 3600 Вт

Итог: 3600 Вт делем на 0. 8 = 4500 Вт.

переводим Ватты в ВольтАмперы(ВА) 4500/0.7=6500ВА

Вы не ошибетесь, выбрав стабилизатор на 7000ВА с «запасом» по мощности на случай появления у Вас новых электроприборов и обеспечения «щедящего» режима работы стабилизатора. Который ответит Вам своей надежной и долгой службой

!

Подробнее о правильном выборе стабилизатора напряжения можно прочитать в статьях

Принцип работы стабилизатора.

Стабилизатор осуществляет постоянство выходного напряжения в диапазоне +_ 8% коммутацией отводов трансформатора с помощью реле. Пять ступеней регулировок. Электронная схема стабилизатора контролирует напряжение на входе и выдает команду реле подключить или отключить обмотки трансформатора. Таким образом достигается ступенчатое регулирование напряжения на выходе аппарата. В силу высокого быстродействия реле (по сравнению с электромеханическими сервоприводами) достигается моментальная реакция на резкое изменение входного напряжения.
Время реакции стабилизаторов Ресанта АСН-1000/1-Ц 20 мс. и широкий диапазон входного напряжения 140 — 260 В.

Этот тип стабилизации подходит для устойчивой работы электроники газовых котлов.

Транспортировка изделия для экспертизы , гарантийного ремонта или замены производится покупателем. Установка и эксплуатация производится покупателем.

Заказывайте Стабилизатор напряжения Ресанта АСН 1000/1 Ц по доступным ценам, 49615125

Описание

Характеристики

Спецификация

Информация для заказа

Надежный стабилизатор напряжения Ресанта АСН 1000/1 Ц



Стабилизатор напряжения Ресанта АСН 1000/1 Ц в автоматическом режиме поддерживает установленное рабочее напряжение электрической сети. Изделие отличается надежностью, безопасностью в работе, легкостью в применении, длительным эксплуатационным сроком. Для того, чтобы изделие работало стабильно длительное время, необходимо не допускать образование конденсата, располагать его как можно дальше от источников тепла.

Главные характеристики товара





4 достоинства товара



1

Погрешность в передачи данных ― 8%.

2

Наличие защиты от перегрузки.

3

Скорость реакции ― 20-35 В/с.

4

Лицевые панели оборудованы вольтметром и амперметром.



Стабилизатор напряжения Ресанта АСН 1000/1 Ц вы с легкостью можете приобрести в нашем интернет-магазине по минимальной стоимости. Мы всегда рады нашим клиентам, поэтому гарантируем вежливое обслуживание и первоклассный сервис.



Схема заказа Стабилизатора напряжения Ресанта АСН 1000/1 Ц



Оформить заказ на сайте или по телефону

Консультация менеджера и согласование всех нюансов

Оплата удобным способом

Доставка выбранным способом

Дополнительные характеристики
Товар сертифицирован Да
Гарантия 1 год
Вес в упаковке 3. 36 кг
Вес без упаковки 3.14 кг
Страна производства Китай
Габариты, см 23,7 х 17 х 14
Страна бренда Латвия
Комплектация Стабилизатор напряжения РЕСАНТА
Инструкция
Упаковка
Технические характеристики
Тип Релейный
Мощность 1000 Вт
Напряжение сети 220 В
Тип входного напряжения Однофазный (220 В)
Размещение Напольное
Охлаждение Естественное
Класс защиты IP20
Питание От электросети
Выходное напряжение 202 — 238 В
Габариты, см 23,7 х 17 х 14
Высоковольтная защита 240 — 250 В
Вес без упаковки 3. 14 кг
Страна бренда Латвия
Точность стабилизации 8 %
Скорость стабилизации 35 В/с
Частота 50 Гц
Рабочая температура 0 — 45 °C
Возможности цифровая индикация (вольтметр отображает входное и выходное напряжения)
КПД 97 %
Страна производства Китай
Влажность воздуха 80 %
Штрихкод EAN-13 4607076037617
Входное напряжение 140 — 260 В
Максимальный потребляемый ток 5.3 А
Серия АСН
Комплектация Стабилизатор напряжения РЕСАНТА
Инструкция
Упаковка
Штрихкод GTIN 04607076037617
Время отклика 7 мс
Защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех
Вес в упаковке 3. 36 кг

Купить

Производитель  Ресанта
Количество фаз1
Минимальное входное напряжение140.0 (В)
Максимальное входное напряжение260.0 (В)
Частота тока  50 (Гц)
Выходное напряжение220.0 (В)
Номинальная мощность  1.0 (кВт)
Минимальное время стабилизации20.0 (мс)
Максимальное время стабилизации35.0 (мс)
Максимальная рабочая температура45.0 (град.)
КПД, не менее97.0 (%)
УправлениеРелейное
Искажение синусоиды0%
ОхлаждениеЕстественное
Относительная влажностьНе более 80%
Степень защиты IP20
Защита от перегрузок  Да
Точность измерения +/-  8. 0 (%)
Тип индикацииЦифровая

Официальный дилер на территории РК. Торговый зал, склад, сервисный центр в одном месте

КазахстанКарагандинская областьКарагандаул. Молокова, 102, офис №11

+7 708 330 20 00

Эл. почта для заказов[email protected]

Инструкция для автоматического стабилизатора для дома Ресанта

В электросети напряжение практически никогда не бывает стабильным. Всё это влияет на качество и срок эксплуатации электробытовых приборов. Для их защиты от пониженного или повышенного напряжения используют стабилизаторы. В нашей стране популярны устройства Ресанта.

Автоматический стабилизатор напряжения Ресанта

Данную линейку производит латвийская фирма Ресанта. Кроме этого, она выпускает тепловые пушки, водонагреватели, насосы и другое электротехническое оборудование.

На заметку. К одному из достоинств оборудования данной марки относится разветвлённая сеть сервисного обслуживания данного оборудования в нашей стране.

Достоинства прибора:

  • регулировка выходных параметров;
  • высокая скорость работы;
  • встроенный вольтметр позволяет выполнять контроль над выходными значениями;
  • автоматическое отключение нагрузки при превышении выходного напряжения, входного тока или допустимой мощности;
  • при кратковременных перегрузках сохраняет рабочее состояние.

Классификация стабилизаторов

В зависимости от подключения, различают однофазные и трёхфазные устройства. Однофазные предназначены для стабилизации напряжения в однофазных сетях, их устанавливают чаще всего в жилых домах и квартирах. Трёхфазные – в основном используются для выравнивания напряжения в трёхфазных сетях промышленных зданий.

Ресанта АСН-15000/3-Ц для трёхфазной цепи

В зависимости от принципа действия, различают следующие виды оборудования:

  • электронное;
  • электромеханическое.

Электронные или цифровые устройства релейного типа

К данному типу относятся стабилизаторы Ресанта асн 500 1 ц или стабилизаторы ресанта асн 1000 1 ц.

Цифровая модель

В основном они используются для выравнивания входных параметров электрического тока, подаваемого на электродвигатели, поскольку этот тип оборудования устойчив в случае больших пусковых токов в электрической сети. В качестве коммутирующего устройства используется электромагнитное реле.

Устройства этого типа позволяют выполнять точную регулировку напряжения на выходе. Сам регулятор основан на перемещении контактной щётки вдоль обмоток трансформатора с помощью пошагового двигателя. Настройка выходных параметров осуществляется вручную. Данное устройство отлично работает при постоянно пониженном напряжении в электросети. В случае резких скачков электрических параметров данный тип оборудования использовать не рекомендуется.

В зависимости от возможности регулировки выходных параметров различают модели с ручным или автоматическим управлением.

По способу крепления различают настенные и напольные модели.

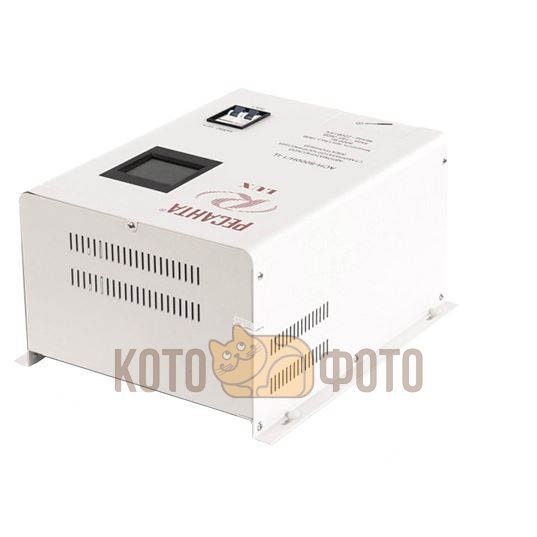

Настенная модель

Важно! По входному диапазону модели делятся на стандартные, рассчитанные на входные значения 140-160 вольт, и модели для пониженного напряжения (90-260 вольт). Поэтому, если входной параметр сети будет ниже 140В, то приобретать прибор, рассчитанный на входной параметр от 140В и выше, нельзя, так как данная модель в этом случае не будет повышать напряжение, а просто отключит нагрузку.

Электромеханические сервоприводные устройства

Представителями данного типа являются модели стабилизатора напряжения Ресанта асн 10000 1 эм.

Преимуществом подобных моделей является быстрая и точная регулировка. Они могут создавать помехи в электрической сети, поэтому не рекомендуется подключать к ним телевизоры, а для морозильных камер или холодильника они подходят отлично. Также к их достоинствам можно отнести небольшой вес.

Электромеханические устройства более инерционны по сравнению с цифровыми, поэтому их лучше приобретать для подключения к ним бытовой техники, которая требовательна к постоянству входных параметров.

Электромеханическая модель Ресанта АСН-10 000 /1-ЭМ

Маркировка стабилизаторов Ресанта

В наименовании оборудования присутствуют буквенные обозначения и цифровые.

Таблица маркировки

ОбозначениеРасшифровка
АСНприбор оборудован автоматической стабилизацией выходных параметров электрической сети
СПНоборудование можно использовать при пониженных входных параметрах
Нустройство относится к навесному типу, размещать его на полу нельзя
1можно подключать только в однофазную цепь
3используется для стабилизации показателей в трёхфазной цепи
ЭМотносится к классу электромеханических приборов
Цотносится к электронным или цифровым устройствам
Число 500, 1000 и т.д.максимально допустимая мощность нагрузки, которую можно подключать к стабилизатору

Таким образом, например, если в названии прибора присутствует обозначение асн 500 1 ц, то его можно использовать в однофазной цепи с максимально допустимой мощностью нагрузки 500Вт. Это цифровое оборудование с автоматической стабилизацией.

Технические характеристики некоторых моделей

Начнём рассмотрение с устройств, рассчитанных на самую маленькую нагрузку. Это модели, в названии которых присутствует цифра 500.

Стабилизаторы Ресанта АСН 500/1 ц отлично обеспечивают устойчивые выходные параметры в 220В. При этом входные значения могут колебаться от 140 до 160В. Поэтому, если нужен стабилизатор напряжения 220в для дома, то это устройство хорошо подходит для этих целей. Благодаря установленным фильтрам высоких и низких частот, этот прибор исключает искажение синусоиды, а время, которое требуется для регулирования электрической характеристики, не превышает 7 мс. Его можно эксплуатировать в помещениях с высокой влажностью (до 80%), с температурным диапазоном 0 – +45°С. Вес прибора небольшой и составляет 2,5 кг.

Стабилизаторы напряжения Ресанта асн 1000 1 ц позволяют подключать к себе приборы с суммарной мощностью до 1000Вт. На входе может подаваться 140-260В. На выходе прибор обеспечивает диапазон 202-238В. Выпускается в напольном исполнении. Относится к классу цифровых моделей с релейным типом стабилизации.

Ресанта АСН 1000 / 1ц

Советы при выборе стабилизатора для дома Ресанта

Для того чтобы приобретённое стабилизирующее оборудование могло эффективно и долговременно выполнять свои функции, необходимо придерживаться определённых правил при покупке.

Во-первых, каждый прибор рассчитан на определённую мощность, поэтому перед приобретением необходимо сначала выполнить расчёты и определить, какой стабилизатор вам необходим для обеспечения надёжной работы всего бытового оборудования вашего дома.

Во-вторых, если в сети наблюдаются резкие скачки напряжения, то лучше выбрать симисторные модели.

В-третьих, для надёжной защиты вашего оборудования от высокого напряжения рекомендуется использовать приборы с автоматическим управлением.

В-четвёртых, важно перед покупкой стабилизирующего оборудования проследить за поведением электросети и выяснить, как изменяется напряжение в течение дня.

В-пятых, выясните, к какой сети будет подключаться прибор: однофазной или трёхфазной.

Важно! Приборы не рекомендуется устанавливать в районе радиаторов отопления, а также во время эксплуатации закрывать чем-либо отверстия для вентиляции, иначе они быстро выйдут из строя.

Правильный подбор сетевых стабилизаторов позволит вам эксплуатировать бытовое и промышленное оборудование достаточно долго, вне зависимости от нестабильного характера поведения электрической сети.

Видео

Оцените статью:

Стабилизаторы напряжения для дома и промышленные

Стабилизатор напряжения применяется для преобразования сетевого электрического тока до нормальных показателей (220 или 380 В). Он защищает бытовую, офисную и производственную технику от скачков параметров тока. Там, где он установлен, аварий нет.

Когда он нужен?

Чтобы компьютер, телевизор и осветительные приборы были защищены и служили дольше, а также для обеспечения возможности бесперебойной работы кондиционера, компрессора, сварочного аппарата, электромоторов, водяных насосов и другой техники.

Как выбрать стабилизатор напряжения?

1. Подбор по типу сети

  • Трехфазные — необходимы для устройств с подключением 380 В, рекомендуются при большой (от 12 КВт) суммарной нагрузке потребителей. Модели от 3 кВт.
  • Однофазные — стабилизаторы напряжения для дома (бытовые) со схемой подключения 220 В. Модели от 0,5 до 30 кВт.

2. Подбор по характеристикам

  • Мощность — складывается из суммарной мощности всех потребителей плюс 20%.
  • Входное напряжение — определяется параметрами сети, к которой подключается техника, необходимы замеры.
  • Выходное напряжение — в процентах указана точность.

3. Виды

  1. Качественный электромеханический стабилизатор плавно регулирует напряжение. Обеспечивает высокую точность на выходе — ± 3%, которая нужна для измерительных приборов, аудиоаппаратуры, освещения. Обладает высокой перегрузочной способностью.
  2. Устройства релейного типа выдают ток, регулируемый за счет автоматического механического переключателя. Применяются такие стабилизаторы напряжения для дома и на дачах.
  3. В цифровом нужную обмотку включает электронный ключ (тиристор, семистор). Режим регулировки импульсный, происходит очень быстро. Такой стабилизатор напряжения оснащен цифровым дисплеем, отличается небольшими размерами и весом. Применяется для защиты, как для одного, так и всех устройств в доме, может работать при низких температурах (до -20).

4. По способу установки:

Мы предлагаем купить стабилизаторы напряжения с доставкой и гарантией, у нас большой выбор оборудования для дома, дачи и производства. Не откладывайте покупку, ваша дорогая техника нуждается в защите!
