Как подключить стабилизатор напряжения однофазный

Электроэнергия, поступающая к нам в квартиры, имеет свои стандарты. Например, для сети питания 220 вольт отклонение не должно превышать 10% от номинала. Такой разбег в величине напряжения не всегда благотворно сказывается на функционировании чувствительных электрических устройств бытового назначения, приборов освещения. Организации, поставляющие электроэнергию, применяют трансформаторы для линий питания, по которым приходит электрический ток к домам.

При работе под нагрузкой линия выдает нижний предел напряжения. При дальнейшем возрастании нагрузки нормативный предел снижается, так как мощность подстанции исчерпывается. Также функционирует и сеть 380 В. Это объясняет режим работы установок в обычных условиях. Реально же снабжение электричеством домов зимой бывает намного хуже.

Эту ситуацию можно исправить, применяя приборы, которые стабилизируют основные параметры электрического тока. Стабилизаторы применяются в разных местах.

Стоимость такого устройства небольшая, а его монтаж и подключение довольно простое, и позволяет произвести всю работу самостоятельно.

Определение типа защиты

В настоящее время имеются стационарные приборы, стабилизирующие напряжение, монтаж которых осуществляется на весь дом, а также переносные модели, которые могут обслужить всего несколько электрических устройств. Кроме этого, стационарные стабилизаторы бывают трехфазными, однофазными. Это зависит от условий использования. Подключения на 1-фазную и 3-фазную сеть имеют свои отличия.

В квартире или собственном доме лучше подключить 1-фазный стабилизатор возле распредщитка. Это дает возможность защиты всей сети от воздействия перегрузок. Поэтому, рассмотрим инструкцию по монтажу для 1-фазного устройства.

Выбор места монтажа

При самостоятельной установке вся ответственность ложится на вас, так как при неправильном монтаже прибор может выйти из строя, может произойти пожар и т. д.

Чтобы своими руками подключить стабилизатор напряжения в квартире, необходимо учесть некоторые советы:

• Помещение выбирается сухим, проветриваемым, так как основной причиной неисправности становится наличие влаги в корпусе прибора.
• При монтаже в нише, проверьте, насколько безопасны отделочные материалы на предмет горючести.
• Нужно обеспечивать зазор между стенками и стабилизатором. Необходимо отступать на 10 см.
• При настенном монтаже, проверьте, чтобы крепление выдержало массу настенного стабилизатора.

Подключение к сети

Самостоятельное подключение к сети стабилизатора не представляет большой сложности. На тыльной стороне устройства есть колодка с клеммами на пять разъемов. Чаще всего провода чередуются так: фаза и ноль, заземление, нагрузочные фаза и ноль.

Для подключения нужно всего лишь сделать правильный выбор сечения кабеля. Далее осуществляется самостоятельный монтаж. Схема подключения стабилизатора на 220 вольт:

Типы стабилизаторов

Когда вы решились установить стабилизатор, то необходимо выбрать и приобрести модель стабилизатора. Чтобы не запутаться с выбором оптимального варианта прибора, нужно знать, что все устройства выполняют подобную функцию, но имеют отличия по принципу действия. Для получения качественной энергии для дома подходят 2 типа приборов:

Сервоприводное устройство, которое имеет схему сравнения, служащую для управления небольшим моторчиком. Он вращается в разных направлениях, и двигает бегунок, снимающий ток. В итоге на выходе получается стабильная величина напряжения 220 вольт. Достоинством такого устройства является плавное регулирование. Это дает возможность получения напряжения без перепадов.

Релейное исполнение устройства стабилизации имеет свои отличия по принципу действия. В корпусе устройства находится трансформатор с клеммами. Напряжение входа умножается на коэффициент, и подводится для каждого вывода. Электронные элементы управляют действием релейного блока, переключающего при необходимости выводы трансформатора. За счет этого на выходе стабилизатора получается напряжение 220 вольт. Отрицательным фактором таких устройств является появление небольших скачков напряжения, когда происходит переключение ступеней.

Третьим типом стабилизаторов является электронный прибор.

Он относится к дорогостоящим приборам, хотя его принцип действия мало чем отличается от релейного устройства. У него вместо реле работает электронный ключ, переключающий выводы трансформатора, на тиристорах.

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

Советы по подключению стабилизатора напряжения:

1. Перед монтажом всегда отключайте питание сети в электрическом щите.
2. Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
3. Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
4. Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
5. Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
6. Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

• После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
• Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
• Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

Пример подключения стабилизатора

Домашний счетчик, после него два автомата.

Верхний выключатель отключает фазу, другой – ноль. Один провод поступает на дом, а другой на летнюю кухню.

Схем подключения

Открываем крышку клеммника стабилизатора:

Выполняем подключение стабилизатора согласно схеме.

Стабилизатор стоит за стеной, поэтому имеется отверстие, через которое проходят четыре провода: фаза для стабилизатора, ноль для него же, ноль для квартиры, фаза тоже в квартиру.

Еще раз контролируем правильность соединений и включаем питание.

На дисплее показывается напряжение и ток на выходе.

Схемы 3-фазных нагрузок через 1-фазные стабилизаторы

Устройства, применяемые в быту, расходуют меньше энергии, чем промышленные образцы. Поэтому для нормальных свойств сети можно использовать три равных по характеристикам стабилизатора напряжения, которые соответствуют нагрузке для 1-фазной линии.

Если они применяют разделение нуля, то для их монтажа подходит такая схема:

По этой схеме для наглядности шина провода защиты РЕ не указана, а соединение стабилизаторов к ней выполнено упрощенно.

Рабочий нулевой провод после защит, находящихся в распредщитке дома, разделяется на клеммы вывода каждого стабилизатора. Его шина создается путем параллельного соединения клемм выхода всех трех устройств. Нули ко всем нагрузкам подходят жилами проводов от этой шины.

Клемма фазы, которая входит в каждый стабилизатор, подключается к своим клеммам защитного устройства, выходная клемма с группой автоматов, подающих питание на потребители.

Если объединить рабочие отходящие и входящие нули, то это делает схему проще. Но у отдельных моделей такой способ нарушает некоторые алгоритмы управления при возникновении аварии. Поэтому изготовители осуществляют такое разделение.

На схеме изображено подключение аналогичных стабилизаторов к 3-фазным нагрузкам.

Все схемы показаны для ознакомления с принципом действия стабилизаторов напряжения. Поэтому на схеме не изображаются устройства коммутации, распредкоробки и другие устройства.

Опытный электрик осуществит монтаж и подключение стабилизаторов напряжения.

Главные характеристики

     В эру инновационных открытий и создания современных конструкций почти каждый дом или квартира на сегодняшний день оснащена большим количеством устройств и техники, которая работает с помощью электричества.

    В квартирах, домах или офисах современного типа очень важным устройством является стабилизатор напряжения.

     Подобное устройство проявляет свое назначение и функцию в том, что позволяет на протяжении 24 часов автоматически регулировать напряжение, защищает технику, которая находиться в помещении и работает от электричества от частых перепадов напряжения и сглаживает помехи импульсные, которые периодично появляются в сети.

Основными типами стабилизаторов есть:

• бытовые;
• промышленные.

   Поэтому важным моментом в бесперебойной работе этих приспособления, является установка стабилизаторов напряжения.

     Исходя из вышесказанного, можно уверенно сказать, что установка стабилизатора напряжения в доме есть услугой в сфере ремонтных работ, которая является одной из востребованных на сегодняшний момент.

   Но далеко не каждая компания, которая предоставляет в своем прайс-листе подобный вид услуг, способна быстро и в то же время эффективно справиться с подобным  видом работы.

    Ведь позитивного результата можно добиться при отличной подготовке мастера в подобной узкопрофильной специализации и если он обладает достаточным количеством теоретических знаний и практических навыков в данной сфере.

    Специалисты, которые работают в нашей компании, имеют достаточно высокий уровень подготовки и смогут выполнить свою работу на том уровне, что бы вы остались максимально довольны конечным результатом монтажа стабилизаторов напряжения.

Что входит в список услуг электрика, которые мы предлагаем?

    Говоря о широком понятии монтаж стабилизаторов напряжения мы можем предложит вам различные виды работы, по установке этого оборудования, а именно:

• проведение всех видов измерений, которые необходимы;
• выбор устройства стабилизатора, который будет максимально соответствовать требованиям напряжения определенной электрической среды;
• обслуживание и проведение ремонтных работ конструкций от различных производителей;
• регулирование выходного напряжения;
• установка прямого пропуска напряжения  на тех видах стабилизаторов, у которых этой функциональной способности нет;
• много других видов работ связанных с работой стабилизатора.

Преимущества наших услуг

• Ценовые позиции на услуги достаточно демократичны;
• Сотрудники нашей компании смогут предоставить обслуживания стабилизаторов в то время, которое вам будет наиболее удобным;
• Мы беремся за решения самых сложных типов проблем;
• При проведении работ мы гарантируем, что наши специалисты в процессе установки соблюдают все правила безопасности;
• Предприятие предоставляет информационную поддержку, которая непосредственно касается предлагаемых услуг и дополнительную консультацию в телефонном режиме.

     Установка стабилизатора напряжения в квартире или замена стабилизатора напряжения в частном доме при помощи электромонтеров нашей компании по приятной цене станет возможной в наиболее короткий срок.

     Вам достаточно обратится к нам и мы сделаем все максимально возможное, для того что бы результат нашей работы был хорошим.

     Чтобы получить всю информацию, относительно установки стабилизатора вы можете или позвонить нашим сотрудникам   8-985-830-72-85,    8-925-936-34-99,    8-905-743-53-44  Вадим, или оставить свои вопросы при помощи электронной почты.

Стабильное сетевое напряжение очень важно для беспроблемной работы электроприборов. К сожалению, стабильность напряжения в электросетях оставляет желать лучшего, особенно за пределами города. Обезопасить Ваши электроприборы от скачков и просадок напряжения в сети возможно если установить стабилизатор напряжения.



Наша компания предлагает выполнение полного спектра электромонтажных работ, в том числе и по подбору и установке стабилизаторов напряжения. Звоните по телефонам, либо разместите заявку на сайте, если хотите заказать установку стабилизатора напряжения или узнать сколько стоит установка стабилизатора напряжения. Наши операторы проконсультируют Вас по всем вопросам и согласуют время для выезда наших специалистов на объект. После выполнения замеров, мы выслушаем Ваши пожелания и согласуем варианты по установке стабилизатора напряжения.

Выполнение работ по монтажу стабилизатора напряжения

Монтаж выполняют сертифицированные, опытные электромонтажники, используя в работе профессиональные приспособления и инструменты. Благодаря этому установка всегда получается максимально качественной и аккуратной, и, при этом, весьма быстрой. Наши клиенты всегда остаются удовлетворены результатом и довольно часто обращаются к нам для заказов других работ.

Закажите у нас установку стабилизатора напряжения

При выполнении заказа, спросите у наших сотрудников про текущие акции и скидки. Делая у нашей компании заказ, мы установим стабилизаторов напряжения недорого и в кратчайшие сроки. Такие виды работ следует доверять только ответственным и высококвалифицированным исполнителям, и тогда Вы точно будете удовлетворены результатом.

       Мы гарантируем, что выбрав услуги  нашей компании вы не пожалеете о своем выборе. Напоминаем, что в нашей фирме по низким ценам также имеются в наличии всегда профессиональные услуги электриков!

Схема подключения стабилизатора напряжения в частном доме

Многие модели современных бытовых электроприборов чувствительны к перепадам напряжения в сети. Компьютерная техника начинает давать сбой в работе, а, может и вовсе перегореть. Устранить эти проблемы поможет подключение к домашней сети стабилизатора.

Существующие типы стабилизаторов

Решившись в частном доме установить стабилизатор напряжения, человек приходит в магазин и видит на прилавке множество моделей. Чтобы не растеряться с выбором подходящего прибора, надо знать, что все они выполняют одинаковую функцию, но отличаются по принципу работы. Для обеспечения качественной электроэнергией частного дома подойдут два типа стабилизаторов:

• сервоприводная модель имеет сравнивающую схему, предназначенную для управления маленьким электродвигателем. За счет вращения двигателя, в разном направлении передвигается токосъемный бегунок. В результате на выходе подается стабильное напряжение 220 вольт. Преимуществом такого стабилизатора является плавная регулировка, что обеспечивает выходное напряжение без скачков;
• релейные модели отличаются устройством и принципом работы. В корпусе стабилизатора установлен трансформатор с выводами. Входящее напряжение умножается на коэффициент и подается каждому выводу. Электронная схема управляет работой релейного блока, который при необходимости переключает выводы трансформатора, за счет чего выход прибора имеет постоянные 220 вольт. Недостаток таких стабилизаторов заключается в образовании малых скачков напряжения во время переключения выходов.

Существует еще третий тип стабилизаторов, подходящих для дома – электронные. Они имеют высокую стоимость, но принцип работы ничем не отличается от релейного типа. Только вместо реле выводы трансформатора переключает электронный ключ, например, на тиристорах.

Ступени стабилизатора

Каждый тип стабилизаторов имеет ступени переключений. От их количества зависит качество подачи напряжения на выходе. Чтобы понять принцип работы ступеней рассмотрим простейший пример. Пока подается нормальное напряжение 220В, прибор пропускает его через электрические схемы без изменений. При падении напряжения до критических параметров, например, 190 вольт, реле или электронный ключ включают первую ступень, и на выход опять подается стабильное напряжение 220В. Дальнейшее падение напряжения заставляет прибор переключаться на следующие ступени, позволяющие получить требуемые 220В. Когда ступени заканчиваются, стабилизатор больше не сможет поднять напряжение.

Чем больше прибор имеет ступеней, тем шире его диапазон регулировки повышенного или пониженного напряжения.

Мощность прибора

Чтобы стабилизатор дома выдержал нагрузку всех электроприборов, обеспечив бесперебойную подачу напряжения, необходимо правильно рассчитать его мощность. Существует масса советов расчета мощности, но мы остановимся на двух простейших:

1. Подобрать для дома прибор необходимой мощности можно, подсчитав общее потребление всех домашних электроприборов по их паспортным данным. При этом у стабилизатора должен оставаться запас по мощности не менее 30%. Это связано с тем, что при повышении пониженного напряжения выходная мощность уменьшается. Кроме того, прибор надо выбирать, обращая внимание на активную мощность (Вт), а не полную (ВА).

   Таблица средней потребляемой мощности популярных электроприборов

2. Второй способ расчета делается по параметрам автомата, установленного возле электросчетчика. Но это уместно, если сам автомат был подобран по верным расчетам. Его подбирают для защиты электропроводки от перегрузки. Если он работает, не отключая подачу напряжения, значит, проходящей через него мощности достаточно домашним электроприборам. Остается ее только вычислить. Для этого потребуется напряжение умножить на значение тока. Известно, что напряжение составляет 220 вольт. Второй параметр можно найти на маркировке автомата, например, 16А. Теперь перемножим 16А на 220В и получим результат 3520 Вт. Теперь стало ясно, чтобы в доме бесперебойно подавалось электричество достаточно подключения стабилизатора мощностью 3.5 кВт.

Это, конечно, примитивные расчеты, и когда есть какая-то неуверенность, лучше обратиться к специалисту. В крайнем случае, при желании доводить начатое своими руками дело до конца, необходимо установить прибор с большим запасом мощности.

Установка стабилизатора для сети 220 В

Схема подключения прибора довольно проста, и при соблюдении элементарных правил безопасности такую работу у себя дома можно выполнить своими руками. Прибор лучше установить непосредственно за электросчетчиком. Это даст ему возможность быстро отключать нагрузку при появлении искажений. В зависимости от количества выходов, схема подключения немного различается:

• Прибор с тремя выходами имеет одну входную нулевую клемму, которая не прерывается и две фазные клеммы – вход и выход. Работа такой модели стабилизатора заключается в прерывании только одной фазы, проходящей через него. Вначале необходимо подключить выходящий от автомата нулевой провод к нулевой шине электрического щитка. Сюда же надо подсоединить проводом нулевой выход прибора. Фазный провод, выходящий от автомата, требуется подключить на входную клемму стабилизатора, а к выходной клемме подсоединить фазный провод, идущий из дома.
• Когда подключение нагрузки выполняется полностью через стабилизатор, устанавливают прибор с четырьмя выходами, где происходит разрыв нулевого и фазного провода. Вначале нулевой провод от автомата надо подключить на входную нулевую клемму прибора. Затем к выходной нулевой клемме подсоединить нулевой провод электропроводки, выходящей из дома. Аналогичную процедуру требуется выполнить своими руками с фазным проводом.

Закончив работу, обязательно надо проверить правильность и надежность всех соединений, и только тогда выполнить подачу напряжения.

Установка стабилизатора для сети 380 В

Если в доме проходит электрическая сеть 380 вольт, что встречается крайне редко, обезопасить ее можно трехфазным стабилизатором. Хотя из практики видно, что лучше установить три однофазных прибора. По нормам электробезопасности это разрешено. Почти все домашние электроприборы рассчитаны на работу от 220 вольт. Три однофазных прибора справятся с такой задачей и обеспечат эффективную нагрузку. Такой вариант подключения имеет два основных преимущества:

• три однофазных стабилизатора дешевле обойдется хозяину дома, чем один трехфазный;
• главное преимущество – это бесперебойная подача электроэнергии. Вышедший из строя трехфазный прибор оставит весь дом без света до его починки или приобретения нового. Если сгорит один из трех однофазных стабилизаторов, домашнее освещение можно перекинуть на другую фазу с работоспособным прибором. Трехфазное напряжение уже не поступит в помещение, но стабильные 220 вольт с одной фазы обеспечат работу бытовых электроприборов.

Схема подключения трех приборов к трехфазной сети идентична подсоединению своими руками стабилизатора в сеть 220 вольт. Подключение каждого выполняется на отдельную фазу. А вот нулевой провод необходимо подключать без разрывов.

Самостоятельное изготовление стабилизатора

Имея опыт работы с паяльником и умение читать электрические схемы, прибор на 220 вольт можно изготовить своими руками. В стабилизаторе регулируется напряжение двумя способами:

1. Механический способ присущ линейным моделям, имеющим два колена, соединенных реостатом. Поступающий на первое колено ток проходит через реостат и подается второму колену, с которого идет дальнейшая раздача потребителю. Такой способ регулировки эффективен при малой разнице входного и выходного напряжения.
2. Прибор с импульсной регулировкой имеет выключатель, разрывающий кратковременно электрическую цепь для зарядки конденсатора. Недостаток такого способа заключается в отсутствии возможности выставить конкретное выходное напряжение.

Определившись с подходящей для себя моделью, имеющей один из способов регулировки напряжения, в интернете или технической литературе подыщите подходящую схему и приступайте к работе. Для примера можно посмотреть такой вариант ступенчатого стабилизатора:

Основные правила монтажа

Если было принято решение отказаться от услуг электромонтера и выполнить установку прибора своими руками, необходимо соблюдать ряд важных правил:

• место установки электроприбора должно иметь хорошую вентиляцию. Во время работы он будет греться, а малое количество воздуха не обеспечит полноценное охлаждение, что повлечет за собой быструю поломку. Лучший вариант расположения – открытая площадка;
• когда вариант с открытой площадкой отпадает, можно соорудить нишу. При ее изготовлении обязательно надо учесть размеры стабилизатора. Расстояние от всех стенок установленного прибора до стенок ниши должно быть не менее 100 мм;
• соорудив нишу, обычно стараются ее скрыть от глаз за шторкой, жалюзи или дверкой. Обустройство такой декорации должно быть выполнено из негорючего материала, и они не должны плотно закрывать нишу. К прибору должен поступать прохладный воздух;
• Применяемые для подключения провода по сечению должны соответствовать общей нагрузке. Если после счетчика отсутствует автомат защиты, обязательно надо установить УЗО. Конструкция имеет свою защиту, но дополнительный автомат не помешает;
• устанавливая прибор своими руками, надо не забыть обесточить сеть. Подключение производится по схеме, соблюдая очередность соединения всех проводов. По окончании монтажа прибор испытывают на работоспособность, при этом надо убедиться, что у работающего стабилизатора отсутствуют посторонние звуки;
• существуют модели в виде готовых блоков без контактов на корпусе для подсоединения проводов. Такие приборы обладают малой мощностью и предназначены для защиты отдельно стоящих бытовых электроприборов. Выход стабилизатора имеет разъем как у обычной розетки. К нему и происходит подключение бытового электроприбора;
• устанавливая своими руками стабилизатор надо знать, что он подключается только после электросчетчика. Установка перед счетчиком вызовет трудности с отключением электроэнергии, а, главное, такой монтаж вызовет претензии со стороны контролеров.

Установив стабилизатор в доме, не стоит забывать о его существовании. Ежегодно надо делать профилактические работы, связанные с осмотром и перетяжкой контактов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как выполнить монтаж стабилизатора напряжения – Vinur

Сегодня в Украине стабилизатор напряжения пользуется огромной популярностью, так как является оборудованием, стабилизирующим параметры электрической сети. Также данное устройство способно защитить от перепадов напряжения всю бытовую технику в доме или офисе. Если про выбор стабилизатора вы можете прочитать на страницах нашего сайта, то про методы и схемы подключения стабилизаторов мы еще не рассказывали. По этой причине мы решили заполнить этот пробел, и написать статью про монтаж стабилизаторов напряжения. Вы можете купить стабилизатор напряжения в Киеве на нашем сайте.

Установку стабилизирующего оборудования можно выполнить двумя способами:

• Самостоятельная установка. Конструктивно многие стабилизаторы имеют входную вилку и выходную розетку. Пользователь включает стабилизатор в розетку, а бытовую технику — в розетку устройства. Это простой и быстрый способ установки стабилизатора.
• Монтаж стабилизатора напряжения профессионально. Бывают устройства стабилизации напряжения, которые требуют участия специалистов при их установке.

Во втором случае один или несколько стабилизаторов устанавливаются в разрыв электрической сети. Такая установка не может быть выполнена человеком без специальной подготовки и инструментов. Также требуется проверка надежности подключения, которая проводится специалистами один раз в год. Это объясняется тем, что контакты соединения могут со временем ослабнуть и это нужно устранять, так как в противном случае может возникнуть короткое замыкание и пожар.

Стабилизатор подключается после счетчика и общего автомата. Выходное напряжение передается на разные потребители в вашем доме. Обязательное условие — заземление оборудования и установка автоматов на каждую выходную линию сети.

Недостатком такой схемы является стоимость стабилизатора напряжения, так как придётся покупать мощное оборудование для всего дома.

Также можно установить стабилизатор в разрыв электрической сети между потребителем и электрическим щитом. Устройство, как и в первом случае, подключается на клеммные соединения, производится заземление устройства. Стабилизатор устанавливается на отдельный бытовой прибор или оборудование, требующее хороших показателей сети.

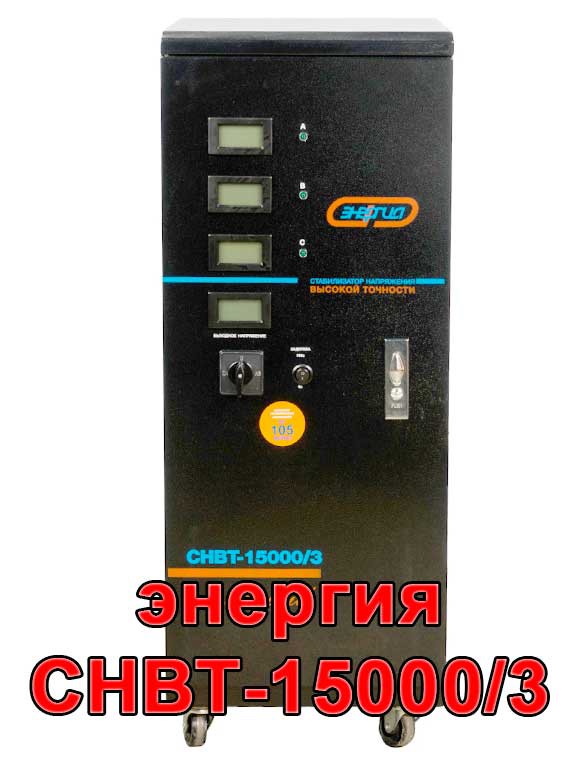

Монтаж трехфазного стабилизатора

Трехфазные стабилизаторы напряжения подключаются на промышленных объектах или сетях, где используется напряжение 380 В. Стабилизатор 3-фазный конструктивно представляет собой набор из трех однофазных устройств, которые подключаются к одной фазе. Подключение производится по такой же методике, как описано выше.

Проблема такого оборудования в том, что трехфазные стабилизаторы выделяют много тепла во время работы. Чтобы компенсировать этот недостаток, устанавливается принудительное воздушное охлаждение. Также стабилизатор необходимо устанавливать в просторном и хорошо вентилируемом помещении.

По всем вопросам приобретения электрооборудования обращайтесь в компанию Vinur по телефону (044) 331-11-90.

Подключение стабилизатора напряжения

Частой причиной преждевременного выхода бытовых электроприборов из строя, являются перепады напряжения в электрической сети.

Предотвратить эти нежелательные ситуации помогут стабилизаторы напряжения – специальные устройства, дающее возможность защитить от скачков напряжения и помех, бытовое и промышленное оборудование.

Электроника стабилизатора обеспечивает контроль значений входного напряжения и своевременно отключает нагрузку при выходе его за допустимые параметры. Подключение нагрузки производится при возврате значений сети в разрешённые нормы.

Схема подключения стабилизатора напряжения в сеть 220 Вольт.

Подключение стабилизатора напряжения производится при отключенном напряжении сети. Это требование техники безопасности выполняется в обязательном порядке, для чего производится отключение автомата или рубильника, расположенного в распределительном электрощите. В след за этим обязательно проверяется отсутствие напряжения, используя индикатор напряжения.

Подключение стабилизатора происходит, как правило, на вводе в помещение перед нагрузкой. Подключение осуществляется последовательно в разрыв фазного провода. Производители в обязательном порядке наносят обозначение контактов на поверхности корпуса стабилизатора.

Подключение стабилизатора напряжения происходит через несколько контактов:

• фаза-вход
• фаза-выход
• ноль

Фазный провод от вводного автомата подключается к клемме вход на стабилизаторе. Ноль подключаем к нулевой клемме на стабилизаторе и к нулевой шине щита. Провода нагрузки подключаем к клемме выход. Ноль на нагрузку подключаем к нулевому контакту на стабилизаторе или берем с нулевой шины электрощита.

Как выполнить подключение, если на корпусе стабилизатора четыре контакта?

Иногда стабилизаторы напряжения подключаются не через три контакта, а через четыре контакта:

• фаза-вход
• ноль-вход
• фаза-выход
• ноль-выход

В данном случае стабилизатор напряжения подключается к сети следующим образом: от вводного автомата электрощита подключаем фазный и нулевой провода к клеммам «вход», затем фазный и нулевой провода нагрузки подключаем к клеммам «выход».

После монтажа необходимо ещё раз проверить точность подключения проводов. До первого включения стабилизатора необходимо отключить всю нагрузку от его выхода(отключить освещение и вытащить вилки электроприборов из розеток).

После включения стабилизатора проверьте его работу, стабилизатор должен работать без посторонних шумов, потрескиваний и т.п.

Рекомендуется ежегодно выполнять профилактическую протяжку винтовых и болтовых соединений. Данная мера предотвратит повреждение изоляции и возможность пожара от плохо затянутого или ослабшего контакта.

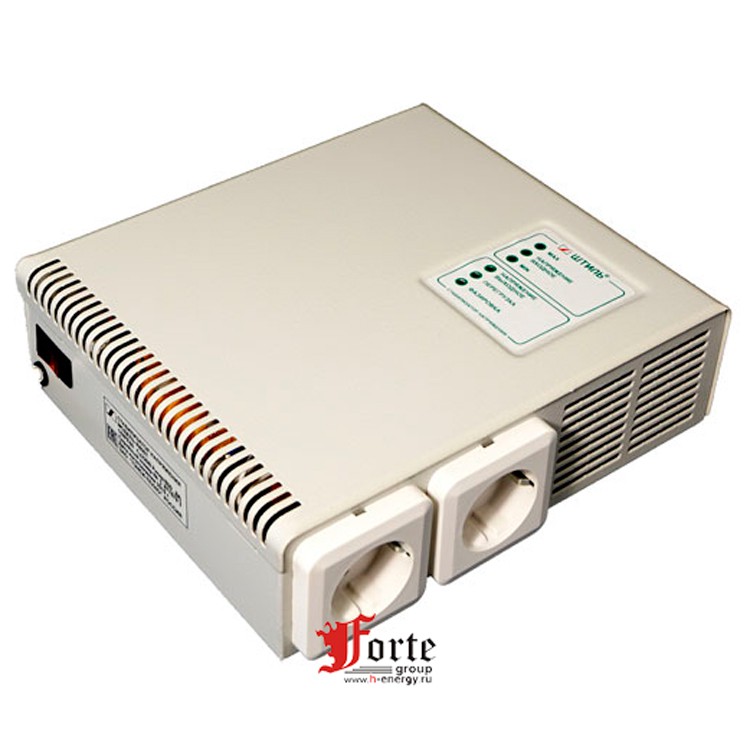

Многие маломощные стабилизаторы с выходной мощностью менее 1,5 кВт выпускаются в виде готового блока, укомплектованного сетевым шнуром с готовой вилкой на конце. На корпусе стабилизатора уже располагаются одна или несколько розеток для подключения бытовой техники. Таким образом, стабилизатор является промежуточным элементом между электрической сетью и подключенной к нему нагрузкой, обеспечивая защиту от аномальных напряжений.

Схема подключения стабилизатора напряжения в сеть 380 В

В последнее время в загородных домах применяется трехфазная система питания (380 В). Нагрузку при таком подключении стараются равномерно распределить по всем трем фазам.

Защита электроприборов в такой сети осуществляется двумя способами: установкой одного трехфазного стабилизатора или установкой трёх однофазных. Установка трёхфазного стабилизатора оправдана, лишь в случае, если в доме установлены трёхфазные потребители-электродвигатели. Для этих приборов допустимо установка только трехфазных стабилизаторов напряжения. Такие нагрузки в домах применяются очень редко (в большинстве случаев не применяются). Поэтому если у Вас в доме все потребители однофазные (220 В), в этом случае оправданна установка трёх однофазных стабилизаторов.

Данный способ установки имеет ряд преимуществ: во первых, стоимость одного трёхфазного стабилизатора несравнимо больше, чем трёх однофазных, во вторых при выходе из строя одного стабилизатора (или пропадании напряжения по одной фазе) два оставшихся продолжат работать, в то время как трёхфазный стабилизатор полностью обесточит дом.

Где устанавливают стабилизатор напряжения.

Для установки стабилизатора напряжения рекомендуется использовать подсобные помещения: кладовки подсобки тамбуры и т. д. Основным условием при выборе места установки является наличие гарантированной вентиляции стабилизатора.

Схема подключения стабилизаторов напряжения с четырьмя контактами

Материалы, близкие по теме:

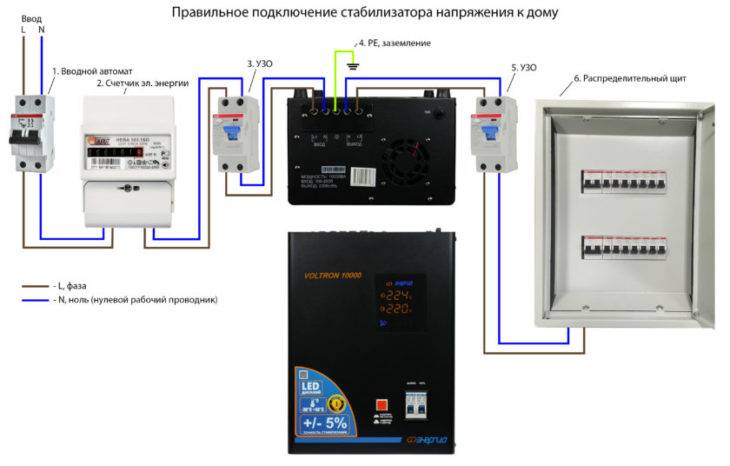

Подключение однофазного стабилизатора напряжения на дом / квартиру

Главное условие при установке стабилизатора напряжения на дом — он должен идти следом за счетчиком электроэнергии. До прибора учета электроэнергии доступа у Вас НЕТ, а вот после — Вы в праве делать что хотите, мотивируясь нормами электробезопасности.

Прежде чем приступить к подключению стабилизатора напряжения, согласно технике безопасности, необходимо отключить все автоматы (вводной автомат), которые находятся перед счетчиком. Только после того, как убедитесь в отсутствии фазного напряжения — приступайте к работе.

Если Вы планируете установку стабилизатора на определенный прибор, то в электрощите необходимо будет вывести соответствующую линию, а сам стабилизатор поставить в ее разрыв, желательно используя два проводника: фазу и ноль.

Если Вы устанавливаете стабилизатор напряжения на весь дом или квартиру, то устанавливать необходимо его в разрыв между электросчетчиком и распределительным электрощитом, таким образом, чтобы фаза и ноль от электросчетчика приходили на соответствующие входные клеммы стабилизатора «ФАЗА ВХОД» и «НОЛЬ ВХОД», а с выходных клемм стабилизатора на электрощит.
В данном случае, исходящий кабель «фаза» от стабилизатора, идет на первый разгрузочный автомат (далее перемычками или гребенкой на последующие), а нулевой кабель на нулевую шину.
Предложения нашего магазина:

В ситуациях, когда нет возможности использовать разрыв нулевого провода (кабель уже заведен на нулевую шину), для работы стабилизатора напряжения достаточно «ноль» завести только на соответствующую входную клемму.
Актуально данное подключение, когда сечение сдвоенного нулевого проводника окажется слишком большим для отверстия на клемме стабилизатора т.к. не все модели стабилизаторов имеют два вывода для подключения ноля — на рынке множество моделей с общей нулевой клеммой. В таком случае заводите только один нулевой провод от щитка на входную нулевую клемму стабилизатора, в то время как фазный кабель едет в разрыв через клемму «вход» и «выход».

Нет необходимости вести отдельный кабель для стабилизатора напряжения от электросчетчика в то время, как он приходит в разгрузочный электрощит — достаточно его нарастить от щитка на стабилизатор и обратно вернуть в исходное положение — для этого можно использовать один 4- или 3-х жильный кабель.

Схема подключения стабилизатора выглядит таким образом:

Важно! Сечение провода должно соответствовать мощности устройства и номиналу вводного автомата.
Для точного определения воспользуйтесь данной таблицей:

Обратите внимание, что корпус стабилизатора обязательно должен быть заземлен, сечение должно быть не меньше чем у фазного кабеля!

Монтаж стабилизатора напряжения, установка, советы по подключению

Установить и подключить стабилизатор. Советуем.

Стабилизатор напряжения – построенный на трансформаторе прибор, который будет контролировать и нормализовать входное пониженное и повышенное напряжение. В этой статье мы постараемся доходчиво пошагово раскрыть процесс монтажа и включения в цепь стабилизатора напряжения.

Цивилизация не стоит на месте, кол-во бытовый электроприборов увеличивается, а наши электросети, к сожалению практически не развиваются. В результате мы сталкиваемся с постоянными перегрузками электросетей, последствием которых и является значительное отклнение напряжения от нормы. У кого то оно становится завышенным, у кого то слишком низким. При таких резких перепадах напряжения, может одновременно сгореть не один и не два электроприбора. В этом случае вы не сможете воспользоваться гарантийным ремонтом, т.к. гарантия не распространяется на технику, вышедшею из строя, в результате некачественного напряжения в сети.

Такие условия вынуждают людей задуматься, как обезопасить себя и свою технику от подобных сюрпризов. Потому что одновременный ремонт или даже покупка новой электротехники скажется на вашем бюджете не лучшим образом. Гораздо разумнее приобрести всего один электроприбор, который спасёт все остальные, а заодно и ваши нервы в подобных ситуациях. И это, конечно, – стабилизатор напряжения!

Кроме надёжной защиты всей вашей техники, полноценного освещения вашего дома, вы получите стабильную работу ваших электроприборов. Ведь на практике доказано, что полноценное электропитание подчеркнёт преимущества от работы кондиционера, электрического котла, микроволновой печи или холодильника. И вы сразу же убедитесь в верности своего решения. А вот сделать правильный выбор и подобрать оптимальный тип стабилизатора напряжения — очень ответственный шаг. Необходимо учитывать принцип действия, мощность, тип монтажа и многое другое. Во всём этом сложно разобраться без специальных знаний. Поэтому, помочь решить этот вопрос вам смогут высококвалифицированные специалисты нашего интернет-магазина электротехники ХотКолд.

Конечно, можно приобрести стабилизаторы малой мощности – до 1,5 квт, подключить их к микроволновой печи, холодильнику, компьютеру, т.е. по одному стабилизатору напряжения для каждого электроприбора отдельно. Все эти электроприборы, конечно, будут защищены. А как быть с остальной техникой? Ведь мы уже привыкли к определённому комфорту, и в каждом доме не один десяток электроприборов. Это – телевизоры, видеотехника, пылесосы, электрочайники, кофемолки, кофеварки, фены и многое-многое другое. И для каждого из них не купишь стабилизатор, не говоря уже об освещении дома.

Поэтому не будем зря тратить деньги на приобретение десятка маломощных стабилизаторов и наполнять свой дом множеством небольших коробочек. Разумнее всего позвонить специалистам магазина ХОТКОЛД и получить квалифицированный совет в выборе нужной вам модели стабилизатора. При этом будут учтены основные характеристики предлагаемых моделей, типы, степень нагрузок, количество фаз. Вам будут предложены варианты стабилизаторов напряжения с учётом суммарного потребления электроэнергии всех ваших электроприборов с 30% запасом прочности и с учётом ваших финансовых возможностей.

Установка стабилизатора напряжения напрямую зависит от выбранной вами модели. Для этого совсем не нужно обращаться в энергоснабжающую организацию для всевозможных согласований. Если вы все-таки решили приобрести стабилизатор в магазине ХОТКОЛД, специалисты магазина установят его в удобном для вас месте. Не понадобятся никакие разрешительные документы, потому что бытовой стабилизатор приравнивается к обычному бытовому прибору и для его установки не требуется специальное разрешение энергонадзора. Главное, чтобы он был установлен и подключен после счетчика на участке электросети абонента! Также не забывайте, не допускается установка стабилизатора напряжения в пемещении, сожержащем легковоспламеняемые вещества.

Это единственное обязательное условие установки стабилизатора. Сам монтаж не займет много времени, ведь это совсем не сложно. Конечно, нужны определенные навыки, инструмент и расходные материалы. Но вы можете спокойно довериться специалистам компании ХотКолд. Всё необходимое: инструменты, крепежный материал, электрокабель нужного сечения для подключения стабилизатора – включено в стоимость установки. И на все выполненные монтажные работы дается гарантия – 12 месяцев. Нужно лишь сделать звонок, или же заказать обратный звонок.

Таким образом, купив в интернет-магазине Хотколд стабилизатор напряжения с установкой, вы получаете полную гарантию на устройство. В случае если понадобится гарантийный ремонт, вам не нужно демонтировать и доставлять стабилизатор в сервисный центр, а потом снова монтировать его – все это будет сделано за счет компании, ее специалистами. Но совсем не обязательно пользоваться услугами специалистов для установки стабилизатора. Если вы можете сделать это самостоятельно, и уверены в собственных силах, мы с удовольствием осуществим бесплатную доставку стабилизатора напряжения по указанному вами адресу, в удобное для вас время.

Итак, вы определились с выбором и решили, что напольный переносной стабилизатор – это то, что вам нужно? Мы постараемся, по возможности, доступно рассказать вам о его подключении на примере стабилизатора напряжения RUCELF SDF-5000. Работа будет заключаться в правильном подключении проводов фазы и нуля на клеммах стабилизатора. Также, при подключении стабилизатора напряжения, особое внимание следует уделить правильному выбору сечения кабеля. Сечение кабеля подбирается под мощность стабилизатора напряжения. Грубый расчет — 1 мм² сечения медного кабеля рассчитан на нагрузку мощностью 2 кВт, 1 мм² сечения алюминиевого кабеля рассчитан на нагрузку мощностью 1 кВт. Когда стабилизатор напряжения установлен, ток в сети, на входе стабилизатора напряжения значительно возрастает. Чем ниже напряжение на входе прибора, тем выше будет сила тока, и для полной безопасности сечение кабеля должно быть подобрано с запасом. Особенно это касается подводящего кабеля.

 В данное время, наиболее востребованным на рынке однофазных стабилизаторов напряжения для дома, можно назвать один из стабилизаторов напряжения RUCELF TM — например RUCELF SDW-10000-D. Но подключение стабилизаторов напряжения различных производителей, производится практически одинаково, конечно с учетом их некоторых особенностей. Ниже приведена общепринятая схема подключения однофазного стабилизатора напряжения.

 Если необходимо подключить трёхфазный стабилизатор напряжения, то это делается аналогично подключению трёх однофазных стабилизаторов. Кажды их них будет использовать один общий ноль.

Главное в проведении монтажа – это соблюдение безопасности при работе с электричеством! Прежде всего, необходимо отключить подачу напряжения на входе в дом или квартиру – для этого необходимо отключить автомат на вводе, после чего, при помощи индикатора, убедиться в отсутствии напряжения в помещении. И только после этого можно начинать работу по монтажу электрооборудования.

Монтаж стабилизатора напольного типа

Ниже мы рассмотрим процесс подключения напольного стабилизатора напряжения на примере однофазных стабилизаторов напряжения RUCELF^ТМ.



Первым делом, откручиваем винты, обозначенные на рисунке буквой “А”, затем открываем лючок с клеммами и выдвигаем клемную коробку стабилизатора напряжения. Выполнив это, мы получаем доступ к винтам для монтажа кабеля, который необходимо проложить через резиновые манжеты клеммной колодки и надёжно зажать кабель винтами. Особое внимание уделите хорошему контакту на клеммах и обязательно проверьте затяжку контактов через неделю пользования прибором.

Основной причиной нагрева и даже возгорания, является плохой контакт на электрических клеммах!

В последствии, для обеспечения хорошего электрического контакта, настоятельно рекомендуем проверять и подтягивать винты, в местах подключения кабеля, не менее одного раза в год.

После подключения проводов, ещё раз убедитесь в правильности их подключения и затем задвиньте клеммник на штатное место, зафиксировав его винтами «А». Отключите(положение ВЫКЛ.) входной автомат режима стабилизации (СЕТЬ) и автомат транзитного режима (ОБХОД) на лицевой панели стабилизатора (рисунок ниже).

 И только после этого можно включать автомат на входе в помещение, перед электросчётчиком, чтобы подать питание в квартиру/дом. После появления питания на электрическом счётчике, можно включить автомат СЕТЬ в положение ВКЛ. Прибор включится после небольшой паузы, которая необходима стабилизатору напряжения для контроля напряжения на входе и установки нужного напряжения на выходе. На вольтметре отобразится напряжение на выходе стабилизатора. Вот собственно и все особенности установки стабилизатора напряжения напольного типа, если не рассматривать подключение и монтаж проводов со стороны электросчетчика.

Монтаж стабилизатора настенного типа

Если же ваш выбор – стабилизатор напряжения настенного типа, то осуществить монтаж будет немного сложнее.

Потому, что необходимо будет закрепить его на стене. Для этого, при продаже стабилизатора, в его комплект входят пластина и анкеры для крепежа. Чаще всего настенные стабилизаторы устанавливаются в помещениях, где пространство ограничено. А наши малогабаритные квартиры таковыми и являются. Поэтому, если вы уже нашли подходящее место для его установки(как правило стабилизатор напряжения устанавливается возле электросчетчика), необходимо при помощи ударной дрели или перфоратора надежно закрепить монтажную пластину на стене. При этом учтите, что крепеж, входящий в комплект, предназначен для крепления пластины на бетонную стену. Если ваша стена из другого материала или с толстым слоем штукатурки, необходимо позаботиться о более надежной установке. Учитывая, что вес стабилизатора не малый, лучше подстраховаться и для большей уверенности закрепить пластину более длинными монтажными дюбелями (100 мм и диаметром не менее 8 мм).

Теперь можно спокойно установить на пластину стабилизатор и заняться подключением проводов. Все провода подключаются так же, как и при подключении напольного стабилизатора. Маркировка клемм на приборе аналогичная. Разница только в том, что доступ к клемнику осуществляется через лючок на передней панели прибора.

Установленный настенный стабилизатор напряжения обращает на себя внимание своим дизайном, потому что чаще всего он прекрасно вписывается в интерьер помещения. Благодаря современному дизайну, стабилизаторы RUCELF настенного типа являются наиболее востребованными для бытовых нужд.

Выводы

Как вы уже поняли, особых сложностей в установке стабилизатора нет. Конечно, когда это делают опытные специалисты, проблем вообще не возникает никаких, плюс полная защищенность, т.к. техника находится на гарантийном обслуживании. Стабилизатор напряжения обеспечивает полную защиту, на всю вашу электротехнику и осветительные приборы, современные экономичные лампы к которым, тоже не дешевы.

Если вам сложно самому разобраться во всех технических вопросах, обращайтесь к нам, в компанию Хотколд, и мы будем рады помочь вам!

Amazon.com: Универсальный комплект цифрового стабилизатора электрического напряжения 12 В, выпрямитель регулятора напряжения автомобиля для экономии топлива с кабелями заземления и комплект монтажного оборудования для грузового автомобиля: все остальное

3,0 из 5 звезд Работает, но дисплей напряжения тусклый и лучше всего подходит для повседневного использования
Автор Fixer 30 июня 2021 г.

В целом мне нравится этот продукт за свою цену, он работает для меня, но может работать не для всех.
Issues
В полученном мной продукте дисплей напряжения очень тусклый, и его действительно трудно увидеть при любом свете. Это неисправность данного устройства, поскольку версии, которые вы видите установленными в Интернете в видеороликах, имеют яркие дисплеи.
Он также будет использовать вашу батарею, если транспортное средство не будет управляться хотя бы раз в пару дней, поэтому при длительной стоянке не устанавливайте или не отключайте.

Причина установки:
Автомобиль, на котором он был установлен, имеет дешевую батарею меньшего размера, чем должна использоваться в автомобиле, и машине более 20 лет, поэтому электрика не идеальна.В то время как автомобиль заводится нормально с текущим аккумулятором, он иногда глохнет, если одновременно включается слишком много нагрузок, таких как муфта переменного тока и вентиляторы радиатора. Это потому, что этот конкретный автомобиль использует автомобильный компьютер для управления мощностью генератора. При внезапном срабатывании нагрузки напряжение упадет с 13,6 вольт до 11 вольт или ниже. При достижении определенного значения напряжения реле работы двигателя отключалось, поскольку для питания реле было недостаточно напряжения. Это приводит к выключению двигателя. Если напряжение может поддерживаться на достаточно высоком уровне (11–12 В) в течение короткого времени, автомобильный компьютер может отрегулировать выходную мощность генератора, чтобы компенсировать и избежать остановки двигателя.
Для автомобиля можно было либо купить батарею подходящего размера за 150-200 долларов, либо добавить стабилизатор напряжения за 20 долларов, чтобы поглотить падения напряжения по мере их возникновения. Ездили с дешевым вариантом.

Что я видел при установленном стабилизаторе:
— Иногда напряжение не меняется при включении новой нагрузки, стабилизатор выполняет свою работу.
— Иногда падение до 1,3 В при включении новой нагрузки, предположим, это происходит, когда конденсаторы в устройстве не успели полностью зарядиться после последнего скачка напряжения.
На этом этапе у автомобиля больше не происходит случайных отключений двигателя.

Плюсы
— Добавляет дополнительную емкость к батарее, чтобы поддерживать напряжение при внезапных нагрузках.
— Поставляется с несколькими проводами для улучшения отрицательного подключения аккумуляторной батареи к двигателю и кузову.
— Конденсаторы рассчитаны на температуру 125 ° C, поэтому я считаю, что они выдержат тепло моторного отсека.
— Простота установки.
— Помимо проблемы с дисплеем, полученной мною, он выглядит хорошо собранным.

Минусы
— Имеет ограниченную способность поглощать большое количество скачков напряжения на нагрузке.
— Тусклый дисплей напряжения.
— Риск повреждения аккумуляторной батареи / невозможность запуска, если автомобиль не ездит каждые несколько дней. Нормальное напряжение покоя аккумулятора в этом автомобиле было около 12,54. Когда это устройство подключено, после 2 дней простоя на стоянке напряжение упало до 12,47, что означает, что еще через несколько дней устройство повредит аккумулятор и приведет к невозможности запуска двигателя.

Я бы порекомендовал это тем, у кого есть ежедневный водитель, которому необходимо стабилизировать напряжение на случай случайных скачков нагрузки оборудования (например, электрические вентиляторы радиатора, муфта переменного тока) и который не хочет покупать батарею большего размера или добавлять вторую батарею.
Я сомневаюсь, что он решит проблемы с падением звукового напряжения, поскольку постоянные скачки напряжения сокрушат устройство. Таким покупателям было бы лучше со второй батареей.
Не рекомендую никому, кто не управляет своим автомобилем каждые несколько дней из-за разряда аккумулятора устройства, когда автомобиль припаркован.

Стабилизаторы напряжения On Phase-A-Matic, Inc.

N / A Для использования с поворотным преобразователем для 3-фазного электронного оборудования, такого как станки с ЧПУ / ПЛК, приводы переменного / постоянного тока и все чувствительное к напряжению оборудование.Обеспечивает стабилизацию напряжения +/- 5%.

Нормальное рабочее напряжение поворотного фазового преобразователя составляет 208–230 В переменного тока для поворотного преобразователя серии 230 В «R» и 460 В переменного тока для поворотного преобразователя серии 460 В «RH». Сгенерированное фазное выходное напряжение вращающегося фазового преобразователя обычно выше, чем входное напряжение без нагрузки и в условиях небольшой нагрузки. В приложениях с высоким однофазным напряжением (более 230 В для серии 230 В «R» и более 460 В для серии 460 В «RH») выходное напряжение холостого хода или малой нагрузки может быть чрезмерным.Некоторое оборудование ЧПУ / ПЛК не будет работать должным образом при более высоком выходном напряжении.

Стабилизатор напряжения Phase-A-Matic ™ предназначен для снижения этого более высокого напряжения, чтобы оно было ближе к входному. Он также будет поддерживать стабильное выходное напряжение во время пиковых нагрузок, тем самым помогая оборудованию с ЧПУ / ПЛК и другому чувствительному к напряжению оборудованию работать должным образом.

Работа только очень маленьких двигателей на роторном преобразователе, который в 3 раза больше (или больше), может не снизить выходное напряжение в достаточной степени, и в этом случае меньший двигатель может перегреться.В этих случаях для снижения стоимости можно использовать специальный стабилизатор напряжения, размер которого соответствует требованиям только проблемного двигателя или нагрузки. Проконсультируйтесь с заводом-изготовителем.

Поставляется в корпусе NEMA типа 1 с отверстиями разного размера.

Предназначен только для использования внутри помещений в сухих местах, но может быть помещен в непромокаемый корпус для использования во влажных или сырых местах.

Выберите стабилизатор напряжения, по крайней мере, такого размера, как нагрузка, на которую он будет работать. Он не обязательно должен быть таким большим, как используемый вращающийся преобразователь фазы.

Узнайте больше о преимуществах стабилизаторов напряжения

Узнайте больше о преимуществах стабилизаторов напряжения «

Стабилизатор напряжения сегодня стал необходимостью в каждом доме. Стабилизатор напряжения гарантирует, что бытовой прибор получит желаемую мощность для оптимального функционирования. Это актив для защиты всех электронных товаров в вашем доме и лучшего реагирования на колебания напряжения.Отсутствие стабилизатора напряжения дома может вызвать перенапряжение, которое может привести к необратимому повреждению приборов и другим проблемам, перегреву и снижению производительности.

Теперь, когда вы знаете о важности стабилизатора напряжения, необходимо обязательно купить подходящий для своих нужд. Мы, в Luminous, предлагаем доступные, надежные стабилизаторы премиум-класса, которые могут эффективно удовлетворить ваши требования. Стабилизатор напряжения имеет решающее значение для поддержания оборудования в рабочем состоянии и в хорошем состоянии.

Будь то ваш дом, офис или любое другое место; электричество — большая необходимость. Стабилизатор напряжения обеспечивает безопасность и надежное электроснабжение для правильной работы устройств в любом месте.

• Эффективность даже в неблагоприятных условиях

Если напряжение определенного электроприбора выше или ниже желаемого уровня, может возникнуть несколько проблем. Стабилизатор напряжения необходим для бесперебойной и бесперебойной работы устройств и поддержания напряжения в неизменном состоянии.Основное назначение стабилизатора напряжения — обеспечить постоянное напряжение на нагрузке даже при колебаниях напряжения.

• Избегайте необратимого повреждения оборудования

Каждое электрическое устройство в вашем доме спроектировано таким образом, чтобы правильно работать при различных уровнях напряжения. Частые или повторяющиеся колебания напряжения могут привести к необратимому повреждению оборудования, а также могут повлиять на электропроводку в вашем доме. Стабилизатор напряжения действует как защитный экран и снижает вероятность неисправности.Это также помогает продлить срок службы различных приборов. Установка стабилизатора напряжения необходима для защиты дорогих электроприборов, таких как кондиционеры, телевизор, холодильник и компьютеры.

Диапазон стабилизатора напряжения при ярком свете

Компания Luminous предлагает ряд решений для резервного питания, включая эффективные стабилизаторы напряжения для дома. Наш надежный ассортимент стабилизаторов гарантирует, что колебания выходной электрической мощности поддерживают стабильное значение, и предотвращает повреждение оборудования.

Вы можете выбрать из следующего:

• Стабилизаторы переменного тока

Кондиционеры — это чувствительные устройства, которым требуется эффективный стабилизатор напряжения для точного регулирования выходного напряжения. Наша линейка Tough X Silverline обеспечивает безопасную работу кондиционеров в вашем доме благодаря своей эффективности в сочетании с новейшими технологиями.

• Стабилизаторы для холодильников и телевизоров

Холодильники имеют широкий диапазон напряжений, но они не защищены от скачков напряжения.Поэтому стабилизатор напряжения всегда необходим для правильной работы стабилизатора вашего холодильника. С нашей линейкой холодильников Tough X Silverline вы можете обеспечить защиту от короткого замыкания и широкий диапазон входного напряжения. Стабилизатор напряжения для телевизора гарантирует, что скачки напряжения не повредят ваш драгоценный телевизор, и регулирует безопасную выходную мощность, чтобы защитить его во всем.

• Стабилизаторы магистральные

Использование освещения, вентиляторов и любых других электрических устройств с низким напряжением снижает производительность и срок службы оборудования.Наши сетевые стабилизаторы предназначены для защиты всего вашего дома от постоянного низкого напряжения и обеспечивают бесперебойное электроснабжение. Мы известны своими надежными продуктами, которые обеспечивают регулируемое и безопасное выходное напряжение с помощью передовой технологии DGR и интеллектуальной функции i-start. Итак, убедитесь, что ваше домашнее оборудование защищено подходящим стабилизатором напряжения.

Характеристики световых стабилизаторов:

1. Системы на базе микропроцессоров

2.Молочно-белый премиум-белый Металлический дизайн

3. Автоматическое отключение высоких и низких частот

4. DGR Tech — стабилизатор может работать даже от генератора или инвертора

5. Zero Crossing Tech — предотвращает скачки напряжения на подключенные устройства

6. Технология I-Start — интеллектуальный запуск устройства для предотвращения перегрузки сети и защиты оборудования от повторяющихся колебаний и частых сбоев питания, обеспечивая более длительный срок службы устройства.

В Luminous мы гордимся своей сетью, состоящей из более чем 100 сервисных центров компании и почти 190 авторизованных сервисных центров.У нас есть более 1400 полевых специалистов, обслуживающих более 4200 пунктов в Индии, чтобы предоставить эффективные решения в области электроснабжения для всех ваших требований.

Функция и выбор стабилизатора напряжения — Электротехника 123

Что такое стабилизатор напряжения? Стабилизатор напряжения — это в основном оборудование, которое стабилизирует напряжение, как следует из названия. Процесс стабилизации происходит путем доведения напряжения до желаемого уровня при любых колебаниях в энергосистеме.Поэтому мы можем сказать, что стабилизатор напряжения — это регулятор тока, используемый для поддержания и управления напряжением для создания постоянного и непрерывного протекания тока.

Регулятор работает всегда без поломок и колебаний. Регулятор напряжения — это электронное устройство, которое в основном используется для повышения электрического напряжения до необходимого уровня.

Стабилизатор напряжения служит благом в таких регионах, поскольку он не только обеспечивает постоянную подачу напряжения, но и предохраняет электронное оборудование от повреждений.

Зачем нужен стабилизатор напряжения?

Все электронные устройства требуют постоянного потока напряжения для передачи от электрической цепи к ней для правильной и бесперебойной работы устройства. Регулятор напряжения поддерживает необходимое количество тока, идущего ко всем электронным приборам, поэтому они также известны как регуляторы тока. Они бывают разных моделей с регуляторами разной мощности, чтобы удовлетворить все ваши потребности.

Как работает стабилизатор напряжения?

Если выходное напряжение регулятора не находится в желаемом диапазоне, механизм переключает ответвление, чтобы изменить трансформатор, чтобы переместить напряжение в допустимый диапазон.С помощью электромагнитных регуляторов, которые дополнительно используют переключатели ответвлений с автотрансформаторами. Он не дает постоянного выходного напряжения, но управляет системой в безопасном диапазоне напряжений.

Как правильно выбрать стабилизатор напряжения?

Важно рассчитать нагрузку, подключенную к стабилизатору. Суммарное энергопотребление всех устройств, которые будут подключены к стабилизатору, даст вам нагрузку на стабилизатор. Их легко найти в любом магазине или на любой онлайн-платформе.Вам не нужно беспокоиться о гарантии, обслуживании клиентов, руководстве пользователя, качестве или доставке.

Стабилизаторы напряжения — это экономичный источник для обеспечения равномерного питания всего электронного оборудования. Стабилизатор напряжения — это надежное и экономичное решение для правильного источника питания. Если вы заботитесь о своих электронных приборах и хотите, чтобы они были активными и здоровыми на долгое время, вам необходимо сделать выбор в пользу установки стабилизаторов напряжения.

Потребление электроэнергии стабилизаторами напряжения зависит от КПД стабилизатора.Обычно они имеют КПД 95-98%. Это означает, что они потребляют около 2-5% от максимальной нагрузки.

В большинстве случаев необходимо использовать стабилизатор напряжения из-за недостаточного источника питания или значительных колебаний. Чтобы защитить нашу бытовую технику, такую ​​как телевизор, холодильник, кондиционер, мы должны использовать подходящие стабилизаторы напряжения хорошего производителя.

Промышленный стабилизатор напряжения | Производитель и поставщик сервостабилизаторов в Фаридабаде (Харьяна)

Jindal является одним из ведущих производителей и поставщиков промышленных стабилизаторов напряжения / Сервостабилизатор в Фаридабаде (Харьяна) . Наши диапазоны промышленных стабилизаторов напряжения начинаются от 30 кВА и заканчиваются до 5000 кВА .

Продажа только продукта не является нашей целью. Наша основная цель — сделать Индию на 100% свободной от колебаний. Потому что колебания напряжения — обычное явление во всех частях страны. . Кроме того, напряжение низкое днем ​​и высокое ночью. Итак, став крупнейшей компанией по регулированию энергоснабжения в Южной Азии, «наша первоочередная задача — обеспечить постоянное напряжение (400 В ± 1%)» для каждой отдельной отрасли, страдающей от «лихорадки напряжения».

---

Промышленные установки, работающие круглосуточно, сталкиваются с проблемой как низкого, так и высокого напряжения . 90% промышленной нагрузки приходится на двигатели.

Электродвигатели потребляют значительный ток при низком и высоком напряжении. Этот более высокий ток влияет на электродвигатели (особенно на двигатели меньшего размера до 7,5 л.с.)

High Current вызывает более высокие потери в электродвигателях, что приводит к преждевременному выходу из строя обмотки.

Эти более высокие потери электродвигателей также увеличивают потери в кабелях, переключателях, трансформаторах и другом сопутствующем оборудовании

Для плавной непрерывной работы двигателей реле перегрузки обычно устанавливаются на 20% большее значение.Если происходит одиночная фазировка:

• Линейный ток увеличится в 1,5 раза.
• Если уставка реле на 15-20% выше, чем фактический рабочий ток, то реле будет отключаться через 4-6 минут.
• Двигатель (особенно малые двигатели до 7,5 л.с.) не может выдерживать такой высокий ток в течение столь длительного времени и в большинстве случаев сгорает до срабатывания реле.
• Сильный ток короткого замыкания протекает через реле, контакторы, кабели tec. Это дополнительно повреждает распределительное устройство, а в некоторых случаях также может вызвать пожар.

При установке промышленного стабилизатора напряжения и поддержании напряжения 390/400 вольт, двигатель будет работать плавно, потребляя на 15-20% меньший ток, и, соответственно, уставка реле может быть уменьшена на 15-20%. В случае однофазного переключения реле сработает через 40-50 секунд. Мотор в этот период выдержит большой ток и будет безопасным. Кроме того, реле, контакторы, распределительное устройство и т. Д., Встроенные в двигатель, будут в безопасности.

---

Автоматический стабилизатор напряжения сервопривода Jindal В основном состоит из следующих компонентов:

1. Постоянно регулируемый регулятор напряжения линейного типа.
2. Повышающий трансформатор с двойной обмоткой.
3. Электронная схема управления и приборная панель.

Регулятор и повышающий трансформатор имеют масляное охлаждение и размещаются в одном или отдельных резервуарах из листовой стали. Радиаторы при необходимости предусмотрены для эффективного охлаждения. Сердечник изготовлен из слоистых материалов из кремнистой стали с ориентированной зернистостью, которые сводят потери к минимуму, и они намотаны медью электролитического качества, чтобы минимизировать потери, пропитаны вакуумом и высушены в печи в соответствии с IS.

• Типы стабилизаторов напряжения / трехфазных стабилизаторов напряжения

---

Стабилизаторы производства Jindal представляют собой стабилизаторы с подвижным контактом с регуляторами типа ± 254 В и + 440 В.

Трансформатор серии
2. Регулятор
3. Блок управления

Трансформатор серии — Это понижательно-повышающие трансформаторы с двойной обмоткой. Первичная обмотка питается от угольных роликов катушки регулятора.На одну из вторичных обмоток подается входное напряжение (переменное), а на выходе — другой конец вторичной обмотки (фиксированный).

Регулятор — Регулятор состоит из катушки регулятора, узла углеродного ролика, цепного механизма и узла шестерни двигателя.

Панель управления — Состоит из карты IC с подходящим управляющим трансформатором для обратной связи от выходных и управляющих сигналов к двигателю регулятора.

Трансформаторы и регуляторы данной серии размещены в сборном листовом резервуаре.Корпус бака либо плоский, либо с радиаторами в зависимости от площади охлаждающей поверхности. Бак заполнен трансформаторным маслом согласно IS 335 для охлаждения трансформаторов и регуляторов. Панель управления устанавливается либо на верхней / передней стороне бака, либо в отдельном корпусе в зависимости от размера бака стабилизатора.

Бак имеет одно отверстие для заливки масла, One Temp. Гильза для манометра, две проушины заземления, две проушины для подъема, один индикатор уровня масла, 4 однонаправленных колеса и один выпускной клапан для масла.

Работа Любое изменение входного питания появляется на выходе, что определяется схемой управления. Схема генерирует сигнал в соответствии с изменением входного сигнала. Этот сигнал управляет двигателем в желаемом направлении для достижения установленного выходного напряжения. Двигатель с зубчатым колесом приводит в движение цепную систему, которая перемещает узел угольных роликов на катушке. Поскольку ролики перемещаются по обеим сторонам рулона одновременно, P.D. между двумя роликами меняется при движении роликов.Это изменение в P.D. изменяет входное напряжение на первичную обмотку последовательных трансформаторов, что индуцирует необходимое напряжение во вторичной обмотке для получения постоянного выходного сигнала.

• Спецификация сервостабилизаторов

---

Сервостабилизаторы Jindal доступны в широком ассортименте и различных моделях. Стандартные трехфазные модели подходят как для симметричного, так и для несимметричного входного питания.

Стандартные модели соответствуют следующей спецификации:

Входное напряжение: 350-450 В, 340-460, 330-470 В, 320-480 В, 300-500 В

КПД (приблизительно): 99% 98.7% 98,5% 98,25% 98%

Выходное напряжение: 400 В ± 1%, 3 фазы, 50 Гц.

Охлаждение: с натуральным масляным охлаждением.

Тип: Внутренний / Открытый.

Темп. Риск (макс.): На 45 ° C выше температуры окружающей среды

Монтаж: на однонаправленные колеса

Скорость коррекции: 6-8 В / сек. (до 500 кВА) и 3-4 В / сек. (более 500 кВА).

Искажение формы волны: практически ноль.

Рабочий цикл: 100% непрерывный.

ПРИМЕЧАНИЕ: Также доступны нестандартные диапазоны входов и выходов в соответствии с конкретными требованиями.

Преимущества промышленного стабилизатора напряжения

---

Было замечено, что промышленность обычно сталкивается с проблемами как низкого, так и высокого напряжения. С установкой AVC и поддержанием трехфазного / однофазного напряжения 400/230 вольт вы обязательно получите преимущества, описанные ниже:

1. СОКРАЩЕНИЕ ОБОРОТОВ ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ: до 80% в зависимости от колебаний входного напряжения и режима работы установки.
2. ЭКОНОМИЯ ЭНЕРГИИ: 5-10% в зависимости от колебаний входного напряжения и режима работы установки.
3. СОКРАЩЕНИЕ МДИ: После установки оборудования количество ДИ снизится на 10-15%.
4. УЛУЧШЕНИЕ КОЭФФИЦИЕНТА МОЩНОСТИ: После установки оборудования произойдет определенное улучшение коэффициента мощности на 10-15%.
5. Единое качество конечной продукции.
6. Лучшее использование существующих трансформаторов и кабелей.
7. Лучшее производство Потери и повышение эффективности предприятия.
8. Амортизационные отчисления @ 80% в соответствии с Законом о подоходном налоге.

• Как оценить возможную экономию перед установкой автоматического регулятора напряжения (AVC)

---

В настоящее время во всех отраслях промышленности установлены электронные счетчики энергии, вы можете легко проверить и определить возможную экономию ЭНЕРГИИ, записывая периодические (ежечасные) показания кВт / кВтч в соответствии с напряжением.

По записанным показаниям различное входное напряжение может быть разделено по полосам и соответствующему потреблению в киловаттах.Например, 390-400, 400-410, 410-420, 420-430, 450-460 вольт (показания напряжения с шагом в 10 вольт) и соответствующие показания потребления кВт / кВтч в определенном диапазоне напряжений можно разделить с помощью количество снятых показаний для определения среднего потребления кВт / кВтч в этом диапазоне напряжений.

Из этого паспорта вы узнаете, что общее энергопотребление в кВт при 390-400 вольт при установке серво стабилизатора напряжения. (согласно прилагаемым копиям анализа)

ПРИМЕЧАНИЕ. Вы можете вычеркнуть ненормально высокие / низкие показания потребления KW / KWH из расчетной таблицы данных, так как это может быть связано с условиями нагрузки, отличными от нормальной рабочей нагрузки.Это приведет к более точному и точному анализу.

Также вы можете рассчитать среднемесячную интенсивность отказов электрооборудования, например: электродвигатели, лампы, лампы, ртутные лампы, катушки контакторов, электронные схемы и т. д., а также расходы, понесенные при их ремонте / замене.

Достижение

• 51+ лет лидерства.
• 174 + центры продаж и обслуживания в Индии и за рубежом.
• 25000+ Установка в любой отрасли.
• доверяют более чем 35 странам 5 континентам.

Аналогичным образом, Jindal является одним из ведущих производителей контроллеров напряжения с роликовым контактом, углеродных роликовых сборок, линейных регуляторов напряжения, ступенчатых выпрямителей, радиальных конденсаторов ближнего света, формованных осевых конденсаторов, разделительных трансформаторов, промышленных контроллеров напряжения качения, обычных кремниевых выпрямителей, Миниатюрные слюдяные конденсаторы погружного типа, электрические литые осевые, радиальные керамические конденсаторы погружного типа, регулятор мощности, электрические изолирующие трансформаторы, кремниевый силовой выпрямитель, трансформаторы специального назначения, бесступенчатые выпрямители, понижающие трансформаторы, двухфазный моторизованный регулятор напряжения переменного тока, электромагнитный Фильтры помех (EMI), переменные трансформаторы, выпрямители постоянного тока, трансформаторы напряжения, переменные переменные, силовые выпрямители, стабилизаторы с естественным воздушным охлаждением.

Вот почему Jindal, широко известная как крупнейшая в Южной Азии компания по регулированию мощности, является пионером в области промышленных стабилизаторов напряжения, трансформаторов и выпрямителей.

Стабилизаторы напряжения

могут увеличивать мощность и крутящий момент

Тестирование Скоттом Цунейши

Уважаемый Import Tuner ,
Я пишу, чтобы предложить вам продукт для тестирования фактами или вымыслом: стабилизаторы напряжения. Кажется, что каждая компания JDM делает их, но они никогда толком не объясняют, как они работают, просто их установка сделает вашу машину лучше во всех отношениях.Но все в сети говорят о них дерьмо. Они работают? Как они работают? Стоят ли они своей цены?
Спасибо,
— Джереми Панза,
через [email protected]

Если когда-либо и существовала таинственная область функциональности транспортного средства, то это его электрическая система. Динамику двигателя, настройку подвески, размер тормозов и даже настройку легко понять, потому что мы можем чувствовать, наблюдать и визуализировать происходящее. Больший рабочий объем означает сжигание большего количества воздуха и топлива для большей мощности.Меньший крен кузова и более низкий центр тяжести улучшают управляемость. Более крупные тормоза означают большую площадь поверхности для распределения тепла и меньшее выгорание тормозов. Предварительное зажигание наряду с повышенной температурой выхлопных газов? Добавьте еще топлива. Простой.

Но это не тот случай в мире электроники, где все происходит со скоростью света субатомными частицами, которые объявляют о своем присутствии только при замыкании или загорании предметов. Следом идут сомнительные продукты, обещающие сделать отличные вещи для электрической системы автомобиля.В конце концов, если вы не можете сказать, насколько хорошо что-то работает, вы не можете с уверенностью сказать, действительно ли продукт компании X не делает его лучше. Но вот почему мы здесь.

Претензия:
Стабилизаторы напряжения позволяют увеличивать мощность и крутящий момент.

В этом месяце мы протестировали четыре самых популярных стабилизатора напряжения на рынке. Не путать с системами заземления, которые дополняют заземление оригинального аккумулятора и шасси автомобиля, стабилизаторы напряжения, иногда называемые «конденсаторами», подключаются непосредственно к аккумулятору автомобиля на положительной и отрицательной клеммах и предназначены для регулирования потока электричества, идущего от аккумулятор автомобиля к его электрическим компонентам, сглаживание холостого хода, улучшение выходной мощности фар и аудиооборудования, увеличение срока службы аккумулятора и повышение эффективности сгорания для увеличения мощности / крутящего момента и снижения выбросов.

Первое, что нужно помнить, это то, что автомобильный аккумулятор уже действует как большой стабилизатор напряжения. Электроэнергия, вырабатываемая генератором, отправляется на аккумулятор и электрические устройства по мере необходимости. В периоды низкого потребления электроэнергии (например, фары, аудиосистема, кондиционер выключен) избыточное электричество, вырабатываемое генератором, заряжает аккумулятор, а не проходит через систему. Но когда потребность в электрической системе автомобиля превышает то, что может генерировать генератор переменного тока (например, во время низкого холостого хода и / или высокого потребления электроэнергии), электричество разряжается от аккумулятора в количествах, необходимых для компенсации провисания.Проблема в том, что традиционный свинцово-кислотный аккумулятор не может переключаться с заряда на разряд достаточно быстро, чтобы подавить мелкомасштабные колебания напряжения или электрический «шум», который может отрицательно повлиять на электрические компоненты автомобиля. Более продвинутые (дорогие) аккумуляторы и электрические системы новых автомобилей могут почти идеально стабилизировать ток ржавчины, но в любом случае — говорят производители комплектов стабилизаторов напряжения — можно многого добиться, добавив систему вторичного рынка. конденсаторы к смеси.

Наши испытания начались с того, что мы привязали новый (для него) KA24DE ’95 240SX с двигателем KA24DE ’95 240SX Эллиотта «Мистер Супер Лэп» Морана к каткам City of Industry, динамометрическому станку Dynojet из Калифорнии и выполнили несколько работ на полной третьей передаче. — дроссельная заслонка сначала в качестве базовой линии без установленной системы напряжения, затем снова с каждым из четырех претендентов на место.

Просмотреть все 9 фотографий

Первым был Raizin Pivot, японский производитель которого гордится тем, что изготовил продукт с прозрачным корпусом.Его конструкция проста: четыре конденсатора для зарядки и разрядки постороннего электрического тока быстрее, чем автомобильный аккумулятор, небольшая положительная и отрицательная проводка, два сменных предохранителя и светодиод, указывающий на правильность установки.

Посмотреть все 9 фото

Следующим был конденсатор Racing Spec Condenser от Buddy Club. Судя по тому, что мы могли видеть через окно в его корпусе, он построен так же, как Raizin, но с большими конденсаторами и добавлением дополнительных заземляющих лент.

Просмотреть все 9 фотографий

Нашим третьим и последним соперником из Японии была знаменитая система Hyper Voltage System от Sun Auto, одна из первых таких комплектов на рынке.В ней использовалась медная проводка, покрытая нержавеющей сталью, большего размера, чем в любой другой системе, и полностью герметичный модуль, отлично подходящий для защиты от загрязнений, но не так хорош для удобства обслуживания или наблюдения за тем, как он работает. Тем не менее, он показал лучшие пиковые показатели из всей группы.

Посмотреть все 9 фотографий

Наш «загадочный стабилизатор» (названный так потому, что он был подарен для тестирования без какой-либо маркировки), был последним, кто попал под микроскоп. Его алюминиевый корпус радиатора является общим для нескольких брендов, как и его черно-красная проводка в стиле Home Depot.Мы не будем строить предположения о том, какой бренд мы думаем.

Вердикт:
Каждый стабилизатор слегка увеличивал мощность и крутящий момент во всем диапазоне оборотов, и за исключением Raizin, который потерял долю лошадиных сил, каждая система увеличила пиковую мощность и крутящий момент. . Но величина увеличения мощности и крутящего момента (в среднем 0,5 л.с.и 1,5 фунт-фут крутящего момента) достаточно мала, чтобы считаться стандартным отклонением при параллельных тестах 15-летнего автомобиля с впечатляющей историей испытаний. чек-двигатель фары.Тем не менее, основываясь на универсальных характеристиках устройства Sun Auto и низких характеристиках устройства Buddy Club, а также на том факте, что Эллиот клянется, что устройство Sun Auto на самом деле делает его поцарапанные желтые фары ярче, мы должны признать, что в конце концов, эти вещи могут принести некоторую пользу.

Введение в стабилизатор напряжения — Utmel

Стабилизатор напряжения — это устройство, которое стабилизирует выходное напряжение. Стабилизатор напряжения состоит из схемы стабилизатора напряжения, схемы управления и серводвигателя.При изменении входного напряжения или нагрузки схема управления производит выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, чтобы изменить положение угольной щетки стабилизатора напряжения. Соотношение витков катушки автоматически регулируется для поддержания стабильного выходного напряжения.

Каталог

I Что такое стабилизатор напряжения?

Стабилизатор напряжения — это устройство, стабилизирующее выходное напряжение. Стабилизатор напряжения состоит из схемы стабилизатора напряжения, схемы управления и серводвигателя.При изменении входного напряжения или нагрузки схема управления производит выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, чтобы изменить положение угольной щетки стабилизатора напряжения. Соотношение витков катушки автоматически регулируется для поддержания стабильного выходного напряжения.

II Принцип работы стабилизатора напряжения

Поскольку некоторые электроприборы содержат компоненты катушки, вихревые токи, препятствующие току, будут генерироваться на начальной стадии подачи питания.Вихревые токи не только ослабят мгновенное напряжение при запуске прибора, что приведет к медленному запуску, но также усилит мгновенное напряжение, генерируемое после разрыва цепи, что может вызвать искру, которая повредит цепь. В это время необходим регулятор напряжения для защиты нормальной работы схемы.

Стабилизатор напряжения состоит из схемы регулирования напряжения , схемы управления и серводвигателя .При изменении входного напряжения или нагрузки схема управления производит выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, чтобы изменить положение угольной щетки регулятора напряжения. Автоматически регулируя соотношение витков катушки, мы можем поддерживать стабильное выходное напряжение. Регулятор напряжения большей емкости также работает по принципу компенсации напряжения.

III Технические параметры стабилизатора напряжения

1. Диапазон адаптации входного напряжения

Согласно стандарту IEC входное напряжение изменяется в пределах ± 20 от номинального значения.Если значение превышает диапазон, автоматически включается звуковая и световая сигнализация, и выходное напряжение не может быть стабилизировано в пределах необходимого диапазона.

2. Скорость стабилизации выходного напряжения

Это эффект изменения входного напряжения, вызванный изменением выходного. При номинальной нагрузке отрегулируйте входное напряжение от номинального значения до верхнего предела и нижнего предела в соответствии с диапазоном источника напряжения, затем измерьте максимальное изменение выходного напряжения (±).

Чем меньше значение, тем лучше. Это важный показатель для измерения характеристик стабилизатора переменного напряжения.

3. Скорость регулирования нагрузки

Это эффект изменения выходной мощности, вызванный изменением нагрузки. Измените ток нагрузки и измерьте изменение выходного напряжения (& plusmn;). Чем меньше значение, тем лучше. Это также важный индикатор для измерения производительности регулятора переменного тока.

4. Относительное содержание гармоник в выходном напряжении

Его также называют искажением выходного напряжения , обычно выраженным в THD, который представляет собой отношение общего действующего значения содержания гармоник к действующему значению основной волны. .Когда нагрузка номинальная и искажение входного напряжения соответствует базовым условиям (обычно менее 3), измерьте искажение выходного напряжения, когда входное напряжение имеет наименьшее, номинальное и наибольшее значение, и возьмите максимальное значение. Чем меньше значение, тем лучше.

5. КПД

КПД регулятора напряжения отношение выходной активной мощности P0 к входной активной мощности Pi (в процентах),

6. Коэффициент мощности нагрузки

Выражается емкость стабилизатора напряжения. в вольт-амперах (ВА) или киловольт-амперах (кВА).Помимо чисто резистивной нагрузки, существуют также индуктивные и емкостные нагрузки. Помимо активной мощности есть реактивная мощность. Этот показатель отражает способность регулятора переменного тока выдерживать индуктивные и емкостные нагрузки.

В обычных источниках питания со стабилизированным переменным током коэффициент мощности нагрузки cosφ равен 0,8. Когда продукт составляет 1 кВт, максимальная выходная активная мощность (то есть способность выдерживать резистивную нагрузку) составляет 800 Вт. Если продукт составляет 1 кВт (cosφ все еще равен 0,8), выходная активная мощность составляет 1 кВт, а выходная мощность S = 1000/0.8 = 1250 ВА в это время. Когда значение коэффициента мощности нагрузки невелико, это означает, что оборудование источника питания имеет сильную способность адаптироваться к реактивным нагрузкам.

7. Другие параметры

Другие параметры стабилизатора переменного напряжения включают выходную мощность, входную частоту, влияние частоты источника, случайное отклонение (временной дрейф), входную мощность без нагрузки, коэффициент мощности источника (это значение отличается от коэффициент мощности нагрузки. Чем больше значение, тем лучше. Максимальное значение 1), относительная гармоническая составляющая тока источника, звуковой шум и т. д., трехфазный источник питания переменного тока, асимметрия трехфазного выходного напряжения и т.д. и медицинское оборудование. Существуют также небольшие стабилизаторы переменного тока мощностью от нескольких ватт до нескольких киловатт, которые обеспечивают качественные источники питания для небольших лабораторий или бытовой техники.

В соответствии с различными выходными характеристиками стабилизатора напряжения, стабилизатор напряжения обычно делится на две категории: стабилизатор напряжения переменного тока (стабилизированный источник питания переменного тока) и стабилизатор напряжения постоянного тока (стабилизированный источник питания постоянного тока).Ниже рассматривается стабилизированный источник питания постоянного тока.

В зависимости от рабочего состояния трубки регулятора стабилизированный источник питания часто делится на две категории: линейный стабилизированный источник питания и импульсный стабилизированный источник питания. Также есть небольшой блок питания, в котором используется стабилизатор напряжения.

1.

Стабилизатор коммутируемого напряжения

Рис. 1. Стабилизатор коммутируемого напряжения

Импульсный стабилизатор использует выходной каскад для многократного включения и выключения состояний и создания выходного напряжения с компоненты накопителей энергии (конденсаторы и катушки индуктивности).Он регулирует время переключения в соответствии с образцом обратной связи выходного напряжения.

В регуляторе с фиксированной частотой синхронизация регулируется путем регулировки ширины импульса коммутируемого напряжения. Это так называемое управление ШИМ. В стробируемом генераторе или импульсном регуляторе ширина и частота переключающего импульса остаются постоянными, но включение или выключение выходного переключателя контролируется обратной связью.

В соответствии с расположением переключателей и компонентов накопителя энергии генерируемое выходное напряжение может быть больше или меньше входного напряжения, и для генерации нескольких выходных напряжений можно использовать регулятор напряжения.

В большинстве случаев при одинаковых требованиях к входному и выходному напряжению импульсные (понижающие) импульсные стабилизаторы более эффективны, чем линейные регуляторы для преобразования мощности. Тип компенсации — высокоточный регулируемый источник питания с компенсацией переменного тока (однофазный 0,5 кВА и выше, трехфазный 1,5 кВА и выше), имеет компенсационный трансформатор и выход 110 В.

2.

Параметр стабилизатора напряжения

LDO (стабилизатор с низким падением напряжения) — это своего рода линейный регулятор.В линейном регуляторе используется транзистор или полевой транзистор, работающий в его линейной области, чтобы вычесть избыточное напряжение из входного напряжения для получения регулируемого напряжения. Так называемое падение напряжения относится к минимальной разнице между входным напряжением и выходным напряжением, необходимой для поддержания выходного напряжения в пределах ± 100 мВ от его номинального значения.

LDO с положительным выходным напряжением обычно использует силовые транзисторы (также называемые передаточными устройствами) в качестве PNP. Этот тип транзистора допускает насыщение, поэтому регулятор может иметь очень низкое падение напряжения, обычно около 200 мВ.Для сравнения, падение напряжения традиционного линейного регулятора, использующего композитные силовые транзисторы NPN, составляет около 2 В. LDO с отрицательным выходом использует NPN в качестве передающего устройства, и его режим работы аналогичен режиму работы устройства LDO PNP с положительным выходом.

В более новых разработках используются силовые КМОП-транзисторы, обеспечивающие наименьшее падение напряжения. При использовании CMOS единственное падение напряжения на регуляторе вызывается сопротивлением включения тока нагрузки источника питания. Если нагрузка небольшая, падение напряжения, создаваемое этим методом, составляет всего десятки милливольт.

3.

Стабилизатор напряжения для станка лазерной резки

Когда напряжение источника питания распределительной сети колеблется или изменяется нагрузка, он может автоматически обеспечивать стабильность выходного напряжения. Он должен иметь большую емкость, высокую эффективность, широкий диапазон регулирования напряжения, отсутствие дополнительных искажений формы сигнала и фазового сдвига, быстрое время деформации и стабильность. Кроме того, он также имеет отличные функции защиты от аварийных сигналов, таких как короткое замыкание и механический отказ, а его объем должен быть как можно более компактным и простым в использовании.

V Применение и функция стабилизатора напряжения

1.

Применение стабилизатора напряжения

Стабилизаторы напряжения могут широко использоваться на промышленных и горнодобывающих предприятиях, нефтяных месторождениях, железных дорогах, строительных площадках, школах, больницах, сообщениях и телекоммуникациях. , гостиницы, электронные компьютеры, прецизионные станки, компьютерная томография (КТ), прецизионные инструменты, испытательные устройства для научных исследований, освещение лифтов, импортное оборудование, производственные линии и другие места, где требуется стабильное напряжение питания .

Рисунок 2. Стабилизатор напряжения компьютера

Он также подходит для пользователей в конце низковольтной распределительной сети, где напряжение источника питания слишком низкое или слишком высокое, а диапазон колебаний велик, что это электрооборудование с большими колебаниями нагрузки. Мощный компенсирующий стабилизатор мощности можно подключать к тепловым, гидравлическим и малогабаритным генераторам.

2.

Функция стабилизатора напряжения

Стабилизатор напряжения — это цепь источника питания или устройство источника питания, которое может автоматически регулировать выходное напряжение.Его функция заключается в стабилизации напряжения источника питания, которое сильно колеблется и не соответствует требованиям электрического оборудования в пределах установленного диапазона значений, чтобы различные цепи или электрические устройства могли нормально работать при номинальном рабочем напряжении.

Первоначальный регулятор мощности полагался на скачок реле для стабилизации напряжения. Когда напряжение в сети колеблется, активируется схема автоматической коррекции стабилизатора мощности, чтобы запустить внутреннее реле, заставляя выходное напряжение оставаться близким к установленному значению.Эта схема проста, но точность регулирования напряжения невысока, и каждый раз, когда реле прыгает и смещается, это вызывает мгновенное прерывание подачи питания, вызывая искровые помехи.

Это сильно мешает чтению и записи компьютерного оборудования, и очень легко вызвать неправильные сигналы на компьютере, а в серьезных случаях это приведет к повреждению жесткого диска.

В высококачественных малогабаритных стабилизаторах напряжения в основном используется двигатель для приведения в действие угольных щеток для стабилизации напряжения.Этот тип стабилизатора напряжения имеет мало помех для электрического оборудования и имеет относительно высокую точность стабилизации напряжения.

VI Меры предосторожности

1.

Ежедневное внимание

(1) Избегайте сильной вибрации и не допускайте попадания агрессивных газов и жидкости внутрь; предохранять от полива и помещать в проветриваемое и сухое место; не накрывайте тканью, чтобы затруднить вентиляцию и отвод тепла.

(2) Используйте трехконтактную розетку (с заземлением), и винт заземления на машине должен быть правильно заземлен, в противном случае мы обнаружим, что корпус заряжен при тестировании.Это нормальное явление, вызванное электричеством, индуцированным распределенной емкостью, и его можно устранить после подключения к заземляющему проводу.

Если в корпусе имеется серьезная утечка тока и измеренное сопротивление изоляции меньше 2 МОм, слой изоляции может быть влажным или цепь и корпус закорочены. Перед использованием следует выяснить причину и устранить неисправность.

(3) В стабилизаторе напряжения малой мощности 0,5–1,5 кВА используется плавкий предохранитель для защиты от перегрузки по току и короткого замыкания, а стабилизатор напряжения 2–40 кВА работает как автоматический выключатель для защиты от перегрузки по току и короткого замыкания.Если предохранитель часто перегорает или автоматический выключатель часто срабатывает, проверьте, не слишком ли велик потребление электроэнергии.

(4) Когда выходное напряжение превышает значение защиты (значение защиты фазного напряжения установлено на заводе на 250 В ± 5 В), автоматически включается стабилизированный источник питания. Если выходное напряжение стабилизированного источника питания отключено, а индикатор перенапряжения все еще горит, пользователь должен немедленно выключить питание и проверить сетевое напряжение или стабилизатор напряжения.Если стабилизатор напряжения автоматически отключается (с входом, но без выхода), проверьте, не превышает ли напряжение сети 280 В. Если оно ниже 280 В, проверьте, исправен ли регулятор. Используйте после выяснения причины.

(5) Если выходное напряжение стабилизатора напряжения сильно отличается от 220 В, отрегулируйте потенциометр на панели управления до тех пор, пока выходное напряжение не станет нормальным (если входное напряжение не достигает диапазона регулирования напряжения, это не может быть скорректировано).

(6) Когда напряжение сети часто находится на нижнем пределе (<150 В) или верхнем пределе (> 260 В) входного напряжения стабилизатора напряжения, предельный микровыключатель легко затрагивается, и возможен сбой управления. . В это время регулятор напряжения не может регулировать напряжение или его можно только отрегулировать (или можно только отрегулировать), и сначала следует проверить микровыключатель.

(7) Пожалуйста, содержите внутреннюю часть машины в чистоте, пыль будет препятствовать вращению шестерни и влиять на точность выходного напряжения.Пожалуйста, очищайте и своевременно поддерживайте чистоту контактной поверхности змеевика. Когда угольная щетка сильно изношена, давление следует отрегулировать, чтобы избежать пробоя на контактной поверхности угольной щетки и катушки. Угольную щетку следует заменить, если ее длина меньше 2 мм. А когда плоскость катушки обожжена черным, следует ее отполировать мелкой наждачной бумагой.

(8) Входной конец трехфазного стабилизатора напряжения должен быть подключен к нейтральной линии , в противном случае стабилизатор напряжения не сможет нормально работать с нагрузкой, и стабилизатор напряжения и электрооборудование будут повреждены.Не используйте заземляющий провод для замены нейтрального провода (но нейтральный и заземляющий провода можно подключать параллельно), а нейтральный провод нельзя подключать к предохранителю.

Рисунок 3. Трехфазный стабилизатор напряжения

(9) Когда выходное напряжение регулятора ниже номинального напряжения (220 В или трехфазное 380 В), проверьте, не слишком ли низкое входное напряжение. . Когда номинальное напряжение достигается без нагрузки, а выходное напряжение ниже номинального напряжения под нагрузкой, это происходит из-за того, что поверхность нагрузки входной линии слишком мала, или конец нагрузки превышает диапазон номинальной мощности регулятора, линейное напряжение падение слишком велико, когда используется нагрузка, а входное напряжение ниже, чем нижний предел диапазона регулировки регулятора, в это время вам следует заменить более толстый входной провод или увеличить емкость продукта.

(10) Когда одна нагрузка имеет большую мощность (например, кондиционер и т. Д.), Входная линия длинная, а поверхность нагрузки недостаточна, напряжение значительно снижается, когда нагрузка работает, и загрузка может быть затруднена. Когда нагрузка временно останавливается во время работы, в выходной момент произойдет сбой питания из-за перенапряжения. Если такое явление происходит, это не неисправность регулятора напряжения, и необходимо улучшить входную линию (линия должна быть утолщена, а длина входной линии должна быть как можно короче, чтобы уменьшить падение напряжения в линии). .

(11) Если выходное напряжение стабилизатора напряжения серьезно отклоняется от 220 В, проверьте

①, находится ли входное напряжение в пределах диапазона стабилизации напряжения;

② сильно ли изношена шестерня мотора и можно ли вращать;

③ не поврежден ли концевой выключатель;

④ гладкая ли плоскость катушки;

⑤ не повреждена ли плата управления.

2. Вопросы безопасности

(1) При включении стабилизированного источника питания не разбирайте стабилизированный источник питания и не тяните за входные и выходные линии стабилизированного источника питания по своему желанию, чтобы предотвратить поражение электрическим током. или другие несчастные случаи, связанные с электробезопасностью.

(2) Входные и выходные линии стабилизированного источника питания должны быть расположены разумно, чтобы предотвратить вытаскивание и износ, которые могут привести к утечкам.

(3) Стабилизированный источник питания должен быть надежно заземлен, и пользователь несет ответственность за поражение электрическим током или травмы людей, вызванные срабатыванием незаземленного провода.

(4) Заземляющий провод стабилизированного электроснабжения нельзя подключать к объектам общего пользования, таким как трубопроводы отопления, водопроводы, газопроводы и т. Д., чтобы избежать нарушения прав третьих лиц или причинения вреда.

(5) Входные и выходные линии стабилизированного источника питания следует регулярно проверять, чтобы избежать ослабления или падения, что может повлиять на нормальное использование и безопасность стабилизированного источника питания.

(6) Выбор соединительного провода стабилизатора напряжения должен обеспечивать достаточную допустимую нагрузку по току.

(7) Со стабилизатором напряжения следует обращаться осторожно, чтобы избежать сильной вибрации при работе;

(8) Убедитесь, что пружина угольной щетки стабилизатора напряжения имеет достаточное давление, чтобы избежать пробоя на контактной поверхности угольной щетки и катушки;

(9) Непрофессионалы не могут разобрать или отремонтировать стабилизированный блок питания.

VII Анализ отказов плата управления сломана

Работа при отказе: нет выхода, нет индикации напряжения или нет запуска
Анализ причин	06 Устранение неисправностей	Защита от повышенного или пониженного напряжения	Отрегулируйте внутренний регулируемый потенциометр выходного напряжения
Защита от смещения и обрыва фазы	Произвольно поменяйте местами любые две фазы из трех
Заменить
Выходной переменный ток сломан	Заменить

Отказ выходного напряжения
Анализ причин	Устранение неисправностей
Это гомологичный регулятор	Заменить регулятор напряжения на шунтирующий регулятор превышен	Заменить регулятором напряжения широкого диапазона
Сломан концевой выключатель	Заменить
Плата фазовой схемы сломана		Серводвигатель сгорел	Заменить

Неисправна плата

Отказ: не регулируется
Анализ Устранение неисправностей 90 006
Превышен диапазон регулятора напряжения	Заменить регулятор широкого диапазона
Сломан концевой выключатель	Заменить схему
Заменить
Серводвигатель сгорел	Заменить

Отказ во время работы Отказ Работа Анализ причин Устранение неисправностей Общая тормозная способность мала Заменить воздушным выключателем соответствующей мощности Воздушный выключатель сломан Заменить Мгновенно слишком высокое импульсное напряжение Заменить бесконтактным высокоточным стабилизатором напряжения мусор Регулятор производительности: сбой внутри Анализ причин Устранение неисправностей Перегрузка Уменьшение количества подключенного оборудования Отказ: Стабилизатор напряжения не может работать автоматически Анализ причин Устранение неисправностей Кнопочный переключатель atic не включен Заменить Неисправность печатной платы Заменить регулятор мощности не имеет этой функции) Анализ причин Устранение неисправностей Серводвигатель сгорел 902 9069 Концевой выключатель свинца сломан Заменить Печатная плата сгорела Заменить Ручные и автоматические ручки не повернуты на ручные Дружеское напоминание: Если стабилизатор напряжения выходит из строя, и вы не можете с этим справиться или прекратите подавать питание на внутреннее оборудование, обратитесь в профессиональную компанию. No related posts. Стабилизат Похожие записи Lm317 стабилизатор тока: Стабилизатор тока на LM317 для светодиодов 24.08.2021 Лучший стабилизатор: Топ-10 стабилизаторов напряжения для дома: рейтинг лучших 21.08.2021 Ресанта стабилизаторы напряжения: Стабилизаторы напряжения Ресанта — купить в Москве в официальном интернет-магазине электроинструментов, цена производителя 13.08.2021 Подключение стабилизатора напряжения для дома схема подключения: Подключение стабилизатора напряжения | Статья 04.08.2021 Стабилизатор 12в для светодиодов: Ошибка 404. Страница не найдена — Объявления на сайте Авито 02.08.2021 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected] Карта сайта
