Содержание

Однофазный стабилизатор переменного тока Volter СНПТО-7 пт

Однофазный стабилизатор Volter СНПТО- 7 ПТ — мощностью 7 кВт повышенной точности.  Стабилизатор подойдет, если в числе Ваших потребителей имеется чувствительная техника, требующая более высокое качество сети, чем обеспечивают Российские стандарты, например, европейская.

В составе стабилизатора нет механических элементов, в том числе и вентилятора (организовано конвекционное охлаждение). Это позволит Вам эксплуатировать стабилизатор там, где требуется бесшумность. Вам не потребуется его обслуживать, так как изделие не содержит элементов, подверженных износу.

СНПТО-7ПТ способен работать в условиях мороза, благодаря чему Вы можете установить его в неотапливаемом помещении.

В стабилизаторе предусмотрена возможность подстройки выходного напряжения на 15 Вольт вверх и вниз с дискретностью 1 Вольт. Эта функция будет полезна, если для Ваших потребителей требуется напряжение отличное от 220 Вольт (например 230).  Стабилизатор напряжения Volter СНПТО 7 пт – необходимое устройство для нейтрализации перепадов напряжения в сети. Его очень удобно переносить с места на место благодаря двум ручкам в верхней части корпуса. Увидеть рабочие параметры прибора просто с помощью цифрового экрана. Производитель предусмотрел отверстия в корпусе, служащие для отвода горячего воздуха. Малые габариты и небольшой вес стабилизатора позволяют расположить его в любом удобном месте.

За счет 16-ти ступеней регулирования обеспечивается лучшая, по сравнению с 7-ми ступенчатыми моделями, точность выходного напряжения.

Особенности:

  • Выполнен в корпусе с жидкокристаллической индикацией.
  • Рассчитан на непрерывный круглосуточный режим работы.
  • Бесшумный.
  • Встроенный «Байпас» (Транзит).
  • Современное охлаждение без применения вентилятора.
  • Возможность эксплуатации при низких температурных показателях (до -40°С).
  • Максимальное количество защит.
  • Простые установка и подключение.
  • Микропроцессорное управление.



С более подробным описанием технических характеристик на стабилизатор Вы можете ознакомиться, отправив запрос на технико-коммерческое предложение, либо скачав инструкцию:

* Инструкция по эксплуатации Однофазного стабилизатора Volter СНПТО- 7 ПТ.

Как выбрать стабилизатор напряжения?

Как выбрать стабилизатор напряжения?

Прежде чем выбрать стабилизатор напряжения переменного тока, нужно понять, что это за электротехнический аппарат, для чего он нужен. Принцип действия устройства основан на работе автотрансформатора. В зависимости от того, повышенное или пониженное напряжение в линии электропередач, автотрансформатор при помощи платы управления понижает или повышает выходное напряжение до 220 В в однофазном аппарате и до 380 В в трёхфазном, с точностью от 0,5 % до 7 %.

Повышение или понижение параметров напряжения происходит благодаря включению определенной обмотки у трансформатора с помощью коммутационных ключей у электронных стабилизаторов или установки обмотки трансформатора токосъёмного контактора у электромеханического стабилизатора.

Аппарат приводит к стандартному значению напряжение (220 В или 380 В) только от стационарной линии электропередач, с определённой погрешностью. В сетевом проводе частота тока равна 50 Гц, а форма напряжения представлена в виде волны (чистая синусоида). Стабилизатор переменного тока защищает технику от короткого замыкания, а некоторые модели — и от последствий грозы. Стабилизатор напряжения нельзя устанавливать в цепи после бытового электрогенератора.

На выходе у бензинового или дизельного генератора форма напряжения только приближена к синусоиде, но она имеет пилообразные всплески, частота может отличаться от 50 Гц (от 48 до 52 Гц), напряжение — варьировать в определённом диапазоне.

Ток от генератора можно подавать практически на все электроприборы напрямую, за исключением котлов отопления, циркуляционных насосов системы отопления, дорогой аудио- и видеотехники и другой аппаратуры, у которой высокие требования к качеству напряжения. Перед такими приборами можно поставить ИБП оn-line типа, который за счёт двойного преобразования формирует на выходе чистую синусоиду. Если установить стабилизатор напряжения после генератора, то он рано или поздно сломается и перестанет исправлять напряжение, поступающее от электрогенератора. Ток от генератора нужно заводить в дом в обход или после стабилизатора, либо через байпас.

Исключение — инверторные генераторы, с их помощью получают переменный ток, который сравним по качеству с током от стационарной сети. После него не нужны стабилизация или исправление формы напряжения.

Существует только одна модель стабилизатора, который может менять форму напряжения от генератора и стабилизировать напряжение после электрогенератора, — аппарат серии СДП-1/1-3-220. Он сделан на основе ИБП оn-line типа и идеально стабилизирует ток как от генератора, так и от стационарной сети, кроме стабилизации напряжения, он не пропускает высокочастотные импульсы.

К стабилизатору нельзя подключать сварочный аппарат. Если в вашей электрической сети напряжение отличается от 220 В, но нужно работать со сварочным аппаратом, то можно применить ЛАТР — электромеханический автотрансформатор. Следует вручную установить необходимое значение напряжения, но при этом следить, чтобы в сети оно не менялось, иначе будет изменяться и на выходе после ЛАТР, что может привести к поломке техники, подключённой к автотрансформатору.

Первым шагом при выборе стабилизатора является определение количества фаз. Если к дому подходит 2 провода (фаза, нейтраль) — это признак однофазной сети, если 4 провода (три фазы, одна нейтраль) — трёхфазной сети. Соответственно, на однофазную сеть нужно устанавливать однофазный прибор, на трёхфазную — трёхфазный стабилизатор переменного тока.

Если вы хотите защитить все электрические приборы в доме, то стабилизаторы устанавливают сразу после счётчика электроэнергии и автоматов защиты по току. Если нет потребности в стабилизации напряжения во всём помещении, то можно приобрести аппараты небольшой мощности перед телевизором, котлом отопления, насосом, холодильником или микроволновой печи. Очень часто в частные дома заведена трёхфазная сеть с напряжением 380 В, а по дому разведены три фазы по 220 В, тогда рационально установить 3 однофазных стабилизатора. Если нужно защитить трёхфазный электроприбор (котёл, двигатель, станок), то лучше использовать 1 трёхфазный прибор или 3 однофазных стабилизатора на коммутационной стойке с БКС (блоком контроля сети). Качественные трёхфазные стабилизаторы в одном корпусе изготавливают итальянская фирма Ortea под ТМ Orion и Orion Plus, российская компания «Штиль» выпускает приборы, рассчитанные на небольшую мощность (3600, 6000 и 9000 ВА, серия R-3).

Трёхфазный стабилизатор в одном блоке содержит три однофазных, по сути, это 3 однофазных аппарата. Российские производители Progress, Lider, «Штиль» выпускают трёхфазную технику по следующей схеме: три однофазных стабилизатора, объединённых общим блоком или стойкой.

После того, как определено количество фаз, нужно выбрать необходимую мощность. Оптимальный вариант: покупатель знает, какая мощность должна быть у прибора, например, известна общая разрешённая мощность подключения дома к магистральной линии электропередач.

Второй вариант определения мощности: исходя из силы тока входных автоматов. Силу тока в амперах нужно умножить на 220 В, и получим мощность в Вт. В трёхфазной сети мощность следует умножить на 3, получится суммарная трёхфазная мощность.

Третий способ: вычислить суммарную мощность всей бытовой техники в помещении. При подсчёте учитывается фактор пусковых токов. Пусковые токи дает техника, в составе которой есть электрический двигатель, насос или компрессор.

Двигатель при запуске потребляет мощность в 2-6 раз больше номинальной, следовательно, мощность этих электроприборов нужно считать с учетом пусковых токов. Пусковые токи длятся не более секунды, но они существенно влияют на нагрузку, и пренебрегать ими при выборе стабилизатора ни в коем случае нельзя.

Краткий перечень электроприборов, у которых есть пусковые токи:

  • холодильник (примерно 1 кВт при запуске, номинальная мощность — 200–300 Вт) — рекомендуются стабилизаторы Штиль R1200, Progress 1500T;
  • микроволновая печь (1,6 — 2 кВт) — можно установить Progress 2000T, Штиль R2000;
  • стиральная, посудомоечная машины (2,5 кВт) — стабилизатор мощностью 3000 ВА;
  • глубинные насосы, насосные станции (2,5 — 3 кВт) — подойдет стабилизатор мощностью 5000 ВА;
  • телевизор, кинескопный тип (300 Вт) — Штиль R600;
  • телевизор ЖК (250 — 300 Вт) — Штиль R400 или R600;
  • аудио- и видеотехника — высокоточные стабилизаторы «Штиль» серии SPT, Progress серии L, SL;
  • котлы отопления (150-200 Вт) — быстродействующие стабилизаторы на симисторах Штиль R400ST, R600ST и R1200SPT.

Следующий шаг при выборе стабилизатора — уточнение проблемы с напряжением в магистральной сети.

Если отклонение параметров от нормы небольшое (входящее напряжение находится в границах 155 — 260 В), то устанавливают базовые стабилизаторы «Штиль» R серии, Progress T серии, Lider W-30, Volter — Ш серии. Когда напряжение слишком низкое или высокое, то следует рассмотреть аппараты специализированных серий: Progress TR (Псков), Lider W-50, Volter ШН или Ш.

Если наблюдается мерцание света, или в помещении много дорогой и требовательной к качеству напряжения техники, то нужно рассматривать стабилизаторы напряжения с высокой точностью работы и небольшой погрешностью: Progress серий L или SL, Lider серий SQ или SQ-I, Volter серий ПТ или ПТТ.

Если в доме установлено большое количество техники с пусковыми токами: глубинные насосы, холодильники, мойка Kohler и т.д., то рекомендуем рассмотреть стабилизаторы, выдерживающие большие перегрузки по пусковым токам. К таким аппаратам относят устройства Progress серий L, SL и SL-20, в которых установлено 2 трансформатора, благодаря чему они могут выдерживать перегрузку в размере 400 %.

Все серии украинских стабилизаторов Volter имеют возможность выдерживать перегрузку до 300 %. Стабилизаторы, изготовленные на заводе Varcon (Москва), могут кратковременно работать с перегрузкой, превышающей номинальную мощность в 7 раз.

После того, как были описаны алгоритмы подбора мощности стабилизатора напряжения, приведены примеры подбора моделей аппаратов, нужно определиться, где он будет установлен: в отапливаемом, неотапливаемом помещении или на улице. При температуре ниже нуля могут работать украинские стабилизаторы Volter (до −40 ˚С), итальянские однофазные стабилизаторы Vega (до −25 ˚С), трёхфазные итальянские аппараты Orion и Orion Plus (до −25 ˚С).

Если требуется установить аппарат на улице, то лучше приобрести металлический шкаф с вентиляционными отверстиями. Однако внутрь не должны попасть пыль и вода. Лучше всего установить в шкафу стабилизаторы Volter, они лучше других работают в сложных климатических условиях. Остальные производители качественной техники изготавливают стабилизаторы для работы при температуре выше нуля, но их можно устанавливать в неотапливаемом помещении.

Если вы уезжаете зимой с дачи, то стабилизатор лучше отключить и утеплить непыльным теплоизоляционным материалом, чтобы вентиляторы не забились пылью. Когда вы будете приезжать на дачу в зимний период, то сначала нужно просушить и прогреть помещение, а затем включить аппарат. Если вы включаете обогревательные приборы, то лучше включать электропитание через байпас, а после прогрева переключить байпас на работу через стабилизатор напряжения.

Есть второй способ эксплуатации стабилизаторов при температуре ниже нуля, не приспособленных для этого: аппарат должен всегда находиться под нагрузкой и в помещении с минимальной циркуляцией воздуха. Элементная база и трансформатор будут прогревать воздух внутри стабилизатора напряжения, также рядом со стабилизатором можно разместить небольшой нагревательный элемент или мощную лампу накаливания.

Какой тип стабилизатора напряжения выбрать? Есть два типа аппаратов: электромеханические и электронные, у каждого типа есть свои плюсы и минусы.

Принцип работы электромеханических аппаратов заключается в перемещении токосъёмного контактора по обмотке автотрансформатора. Достоинства данного типа агрегатов:

  • высокая точность работы (+/- 0,5 %),
  • плавность стабилизации,
  • надёжность,
  • работа при температуре ниже 0 ˚С,
  • выдерживают перегрузку до 200 % от номинальной мощности.

Их недостатки:

  • меньшая скорость срабатывания по сравнению с электронными стабилизаторами,
  • износ токосъёмных контакторов (периодически их нужно будет менять, но замену можно произвести быстро и недорого).

Также «слабым звеном» электромеханического стабилизатора является сервопривод (электромотор). Его замена не затруднительна, и ломается он крайне редко. Надёжные электромеханические стабилизаторы выпускает итальянская компания Ortea под торговыми марками Vega, Orion и Orion Plus.

Электронные стабилизаторы напряжения переменного тока

Обмотки автотрансформатора включаются и выключаются с помощью полупроводниковых элементов симисторов или тиристоров, у более дешёвых моделей — с помощью электронных реле. Их достоинства: высокая скорость срабатывания за счет работы полупроводниковых ключей, долговечность ключей, в конструкции нет механических узлов, испытывающих износ. Недостатки: ступенчатая стабилизация, чувствительность к условиям работы полупроводниковых элементов.

По принципу установки можно выделить три типа стабилизаторов: напольные; напольные с возможностью крепления на стену; напольные с возможностью установки на коммутационную стойку или на стену.

К стабилизаторам можно приобрести дополнительные аксессуары: байпас, коммутационную стойку и БКС. Байпас — это устройство, с помощью которого можно переключать переменный ток: он идёт через стабилизатор напряжения или в обход, ток переключается с помощью ручного тумблера на байпасе. Данное устройство нужно применять, когда требуется пустить ток в обход стабилизатора при электроснабжении от генератора.

Второй пример: работа со сварочным аппаратом. В этом случае байпас даёт возможность проводить какие-либо работы с стабилизатором, профилактический ТО, ремонт или замену проводки без коммутации. Коммутационные стойки применяют для трёхфазной сети, они обеспечивают удобство монтажа 3 стабилизаторов (каждый на свою фазу, у стойки общая клеммная колодка). Есть 4 вида стоек:

  • пустая — для монтажа и коммутации;
  • с байпасом;
  • с байпасом и БКС;
  • с БКС без байпаса. БКС — блок контроля сети, который отключает все стабилизаторы, если прекращается электроснабжение на одной фазе, или если параметры напряжения выходят за границы стабилизации. БКС нужен, когда к трёхфазному стабилизатору подключают трёхфазную нагрузку в 380 В: станок, насос, печку. Для этого вида аппаратуры требуется постоянное питания по всем трём фазам, прерывание снабжения хотя бы на одной из фаз исключено. Для частных домов, к которым подводятся три фазы, но внутри дома разводка выполнена по однофазной схеме, установка БКС не требуется. Залогом долгой работы стабилизатора напряжения являются следующие условия:
  • соответствие температурного режима окружающей среды,
  • работа без перегрузок по мощности,
  • правильно подобранный тип стабилизатора (соответствует условиям параметров напряжения в стационарной электросети).

Главный показатель качества и надёжности — оптимальная цена стабилизатора напряжения. Если показатели работы аппарата указаны высокие, но при этом он отличается низкой стоимостью, то значит произведен в Китае, даже если в графе «Производитель» указана другая страна. Китайские стабилизаторы заказывают российские компании, и их поставляют исключительно в СНГ, требований по качеству нет, кроме одного: минимально возможная цена. Качественную технику для стабилизации напряжения выпускают в России, Италии и Украине, дешёвую — в Китае. В других странах нет заводов по производству стабилизаторов, есть лишь торговые марки, которые там зарегистрированы. Качественный стабилизатор напряжения переменного тока — это основной элемент безопасности вашего дома, электрической техники, залог спокойной и комфортной жизни. Не экономьте на безопасности!


Стабилизаторы напряжения | Глоссарий от БАСТИОН

Сеть и Подключение

Централизованное подключение стабилизатора
Подключение мощного стабилизатора сразу после домового или квартирного счетчика электроэнергии.

Нейтральный (нулевой) проводник
Общая точка соединенных в звезду фазных обмоток (элементов) электрооборудования. Провод, подключенный к этой точке, также называется нейтралью.

Фазное напряжение
Напряжение между фазой и нейтралью (нулем). По отношению к нулю на всех трёх фазах напряжение 220 В и называется фазным. Оно действует между любой из трёх фаз и нейтралью (нулём).













Фаза
Проводник, находящийся под напряжением относительно другого, общего проводника земли и нейтрали; (нуля), соединенного с массой, корпусом электротехнического устройства (электрогенератора, электрического трансформатора и др.)

Однофазное подключение
Подключение стабилизатора к одной фазе 220 В и нулю.

Линейное напряжение
Напряжение 380 В, действующее в трехфазной сети между любыми из трёх фаз, называется линейным.

Перекос фаз
При  трехфазном напряжении существуют три фазных напряжения по 220 В. Однофазных потребителей можно подключать к любой фазе и нулю. Это делается так, чтобы потребление по каждой фазе было примерно одинаковым, иначе возможен перекос фаз.

Реле напряжения, блок контроля фаз
Реле, которое в случае перекоса фаз автоматически переключает нагрузку на незагруженную фазу.

«Жёсткая» фазировка
В однофазной сети обязательное подключение прибора конкретным проводником к фазе источника тока.

Автоматическая фазировка на выходе
Привязка фазы к конкретному проводнику на выходе стабилизатора вне зависимости от того, сделана ли «жёсткая» фазировка при подключении стабилизатора к источнику тока или нет.

Заземление («Земля»)
“Защитное заземление” защищает человеческое тело от того, чтобы на нем не появилось опасное напряжение, и через человека не пошёл электрический ток. Например, в случае случайного присоединения фазового проводника к токопроводящему заземленному корпусу прибора образующийся потенциал приведет к срабатыванию вводного автомата защиты и отключению электропитания.

Байпас
Автоматический или ручной переключатель, позволяющий в случае аварии стабилизатора или ИБП осуществить питание нагрузки напрямую от сети.

Качество электроэнергии, 7 категорий проблем электропитания, перепад (скачок, всплеск) напряжения
Для однозначного определения проблем электропитания были введены международные стандарты IEEE Standard 1159-1995 и IEEE Standard 1100-1999, которые их классифицировали и исключили разночтения. Таким образом, появилось 7 категорий проблем электропитания, определяющие качество сети:

  1.  Переходные процессы
    1. Импульсные процессы – удар молнии, неисправность заземления, электростатический разряд и т. п. Основной способ борьбы – устройство антистатического заземления.
    2. Колебательные  процессы – многократные отклонения значения величины напряжения и тока связанные с отключением реактивной или индуктивной нагрузки (например мощный электродвигатель). Если двигатель отключить, то до своей остановки он сам станет дополнительным питающим генератором электроэнергии, подключенным к системе электропитания и значительно изменяющим ее параметры.
  2. Перебои – полное отсутствие электропитания от 0,5 периодов до 2 минут.
  3.  Провалы напряжения (просадки напряжения). Это кратковременное (до 1 минуты) уменьшение амплитуды напряжения, связанное с включением мощных нагрузок.
  4. Всплески напряжения (перенапряжения). Антипод просадки, явление, при котором в сети действует повышенное напряжение. Возникают при массовом отключении потребителей от сети, рассчитанной на высокую нагрузку.
  5. Искажения синусоидальной формы напряжения.  Отсутствие чистой синусоиды напряжения приводит к мерцанию света, перегреву сердечников трансформаторов, что ведет к снижению мощности, передаваемой в нагрузку. Так же могут быть помехи связи, зависание компьютеров, порча мониторов и жестких дисков.
  6. Флуктуации напряжения. Флуктуация напряжения возникает при подключении нагрузки с нестабильным потреблением тока. Напряжение сети «плавает» в приделах 95-105%.
  7. Вариации частоты. Нарушение частоты напряжения электропитания может возникать при подключении автономных генераторов при высокой нагрузке на них. Вариации частоты приводят к нестабильной работе электродвигателей, их перегреву, шумности и повышенному износу.

Синусоидальная форма напряжения, “чистая” синусоида
В генераторах переменного тока получают ЭДС (электродвижущую силу), изменяющуюся во времени по закону синуса, что позволяет производить точный расчет электрических цепей, где все токи и напряжения являются синусоидальными функциями времени. Синусоидальная форма напряжения («чистый» синус) говорит о высоком качестве напряжения и отсутствии 7 категорий проблем электропитания.

Выходная мощность
Выходная мощность, это мощность, которую отдает стабилизатор в подключенную нагрузку.

Рабочий диапазон входного напряжения
Рабочий диапазон входного напряжения, это напряжение при котором стабилизатор обеспечивает заявленную мощность и номинальное выходное напряжение  в соответствии с требованиями ГОСТа — от 187 вольт до 242 вольт переменного тока. Некоторые стабилизаторы напряжения имеют расширенный диапазон входного напряжения, который может составлять от 90 до 300 вольт.

Предельный диапазон входного напряжения
Диапазон входного напряжения, при котором стабилизатор может работать, но не обеспечивать выходную мощность и номинальное  напряжение.

Защита

Короткое замыкание (КЗ)
Это любое незапланированное, нештатное соединение электрических проводников с разным потенциалом, например, фазы и ноля, при котором образуются разрушительные токи, несущие угрозу работоспособности оборудования и жизни человека.

Тройная защита от перегрузки
Защита по току, защита по напряжению и защита по температуре, примененная в стабилизаторах производства компании БАСТИОН.

Автоматический выключатель (автомат)
Защитный автомат произведет автоматическое отключение, если фазный провод попадает на защитный (заземляющий) проводник,  что равносильно короткому замыканию (то есть максимально возможному току в схеме), что приведет к срабатыванию  электромагнитной защиты.

Класс защиты (IP — Ingress Protection)
Международный электротехнический стандарт степени защищенности приборов от проникновения  в них частей тела, пыли, предметов, случайного контакта (первая цифра от 0 до 6) и влаги, воды, капель, струй и т. п. (вторая цифра от 0 до 8)

Типы и схемы стабилизации

Быстродействие, время стабилизации, время реакции
Быстродействие  состоит из двух параметров – времени реакции на возникшие изменения во внешней питающей сети и времени стабилизации выходного напряжения прибора до значения, лежащего в диапазоне номинального напряжения.

Точность стабилизации
Точность стабилизации определяется как максимальное отклонение в % от номинального выходного напряжения стабилизатора. Чем меньше значение точности, тем лучше.

Бестрансформаторная схема
Принцип работы стабилизатора основан на регулировании выходного напряжения путем широтно-импульсной модуляции (ШИМ). На входе и на выходе прибора имеются аналоговые фильтры, эффективно сглаживающие импульсные помехи в сети.
Принцип широтно-импульсной модуляции дает возможность корректировать выходной сигнал. Для потребителей очень важным является качество выходного напряжения, а именно обеспечение строгой синусоидальности питающего напряжения. В данном приборе корректировку осуществляет микропроцессор, который постоянно анализирует выходной сигнал и добивается его наилучшего совпадения с синусоидой. Следует отметить, что отсутствие трансформатора, снижает защищенность аппаратуры в случае отказа или экстренной ситуации в сети или с самим устройством.

Двойное преобразование напряжения
Фазоинверторный стабилизатор напряжения
Инверторный стабилизатор
Двойное преобразование напряжения (double conversion) — это преобразование входного переменного напряжения 220 вольт в постоянное, которое за тем посредством инвертора, снова преобразуется в переменное напряжения 220 вольт. По схеме двойного преобразования электроэнергии построен инверторный стабилизатор, в котором, в отличие от дискретных стабилизаторов отсутствует автотрансформатор. Данный тип стабилизаторов обеспечивает практически идеальное выходное напряжение, на качество которого практически ничто не влияет. Главным его недостатком является цена.

Однофазный стабилизатор напряжения
Стабилизатор напряжения, имеющий однофазное подключение 220 вольт.

Трехфазный стабилизатор напряжения (трёхфазное подключение)
Простейшей схемой трёхфазного стабилизатора напряжения является подключение соответствующим образом трёх однофазных стабилизаторов и получение на выходе трёхфазного тока 380 вольт. С учетом того, что однофазные устройства редко бывают по мощности больше 15 квт, результирующая конструкция из 3-х стабилизаторов мощностью 15 кВт каждый, будет значительно меньше 60 квт, что обычно достаточно для обслуживания индивидуального жилого дома. Дополненная блоком контроля фаз и байпасом, такая система будет характеризоваться хорошей надежностью и функциональностью.

Электромеханический стабилизатор
Устройства этого класса осуществляют нормализацию параметров тока последовательной активацией или отключением витков автотрансформатора с помощью регулирующего электромеханического шагового сервопривода (электродвигателя).
Высокое качество напряжения на выходе сервоприводного устройства стабилизации реализуется за счёт плавности и равномерности нормализации с погрешностью в рамках всего 1-3%, а также отсутствия искажений токовой синусоиды.

Феррорезонансный стабилизатор
Электромагнит­ные стабилизаторы напряжения, в которых используют резонанс­ные контуры, называют феррорезонансными. Их применяют в ка­честве маломощных стабилизаторов переменного напряжения и как опорные (эталонные) источники напряжения. Чаще всего их выпол­няют на одном сердечнике из трансформаторной стали Ш-образной формы с тремя стержнями.

Стабилизация напряжения вольтодобавочного типа
К вольтодобавочным устройствам регулируемого напряжения могут быть отнесены индукционные регуляторы, автотрансформаторы плавно регулируемого напряжения, вольтодобавочные  трансформаторы и линейные регуляторы, являющиеся наиболее приемлемыми аппаратами для регулирования напряжения в распределительных сетях потребителей.

Дискретное (ступенчатое) регулирование
Ступени регулирования
Дискретный (электронный) стабилизатор
Дискретный способ стабилизации напряжения осуществляется за счёт выбора обмотки автотрансформатора (ступени регулирования) с напряжением наиболее соответствующим номинальному и включении соответствующего силового ключа (электронного или релейного), что позволяет до минимума сократить время срабатывания ключа. Основным недостатком являются скачки выходного напряжения, сохранение искажений в выходном сигнале и небольшая точность стабилизации. Дискретные стабилизаторы отличаются небольшой ценой, надежностью и  массовостью.

Стабилизация напряжения релейного типа

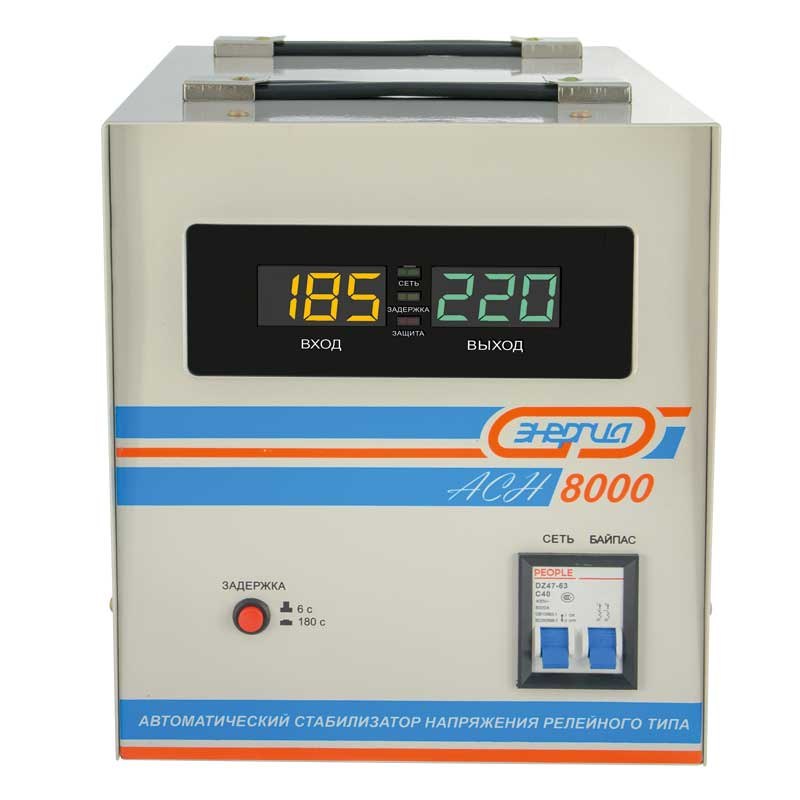

Релейный стабилизатор
Дискретный стабилизатор напряжения, у которого в качестве электронных ключей переключения обмоток автотрансформатора используются электромеханические реле.

Тиристорный стабилизатор (симисторный стабилизатор)
Дискретный стабилизатор напряжения, у которого в качестве электронных ключей переключения обмоток автотрансформатора используются тиристоры (симисторы).

Конструкция и Элементная база

Автотрансформатор
Это вариант трансформатора, в котором первичная и вторичная обмотки соединены напрямую. За счёт чего у них не только магнитная связь, но и электрическая. Обмотка автотрансформатора имеет несколько выводов (как минимум 3), подключаясь к которым, можно получать разные электрические напряжения.

Микропроцессорное управление
Посредством команд микропроцессора осуществляется управление работой электронных ключей автотрансформатора.

Симисторные ключи (тиристорные ключи)
Силовые электронные элементы, позволяющие осуществлять переключение между обмотками автотрансформатора с большой силой тока.

Сервопривод
Управляющий механизм, обеспечивающий совершение определенных механических действий посредством работы электропривода.

Сальниковые вводы (гермовводы)
Отверстия с резиновыми уплотнениями, зажимаемыми накидной гайкой, обеспечивающие герметичный ввод проводов в корпус прибора.

Гальваническая развязка
Передача энергии или информационного сигнала между электрическими цепями, не имеющими непосредственного электрического контакта между ними за счет электромагнитной индукции.

Устройство сопряжения
Устройство, устраняющее проблемы с некачественным (или отсутствующим) заземлением, которые порождают  паразитные токи, наводки. Позволяет адаптировать автоматику газового котла для работы с автономными генераторами и со старыми сетями без заземления.

Нагрузка и мощность

Нагрузка (полезная нагрузка)
Приборы и оборудование, подключаемые к стабилизатору.

Номинальная нагрузка (выходная мощность)
Разрешенная производителем мощность подключаемой нагрузки, при которой стабилизатор работает без перегрузки.

Активная нагрузка  (активная мощность)
Приборы, не имеющие в своем составе катушек индуктивности и емкостей (лампы накаливания, электроплиты, утюги, обогреватели и т.п.). Для таких приборов активная и полная мощности совпадают.

Реактивная нагрузка (реактивная мощность)
Это часть энергии, которая в процессе работы электроприбора накапливается в катушках индуктивности и емкостях и не совершает полезной работы, но которая учитывается в полной мощности прибора в виде реактивной составляющей (в дополнение к активной составляющей).

Полная мощность
Сумма активной и реактивной мощности.

Перегрузочная мощность (максимальная мощность, запас мощности, перегрузочная способность, перегрузка)
Перегрузочная мощность это выходная мощность прибора, превышающая номинальную мощность и которую он может кратковременно развивать  без ущерба для своей работоспособности в период действия перегрузки. Обычно такая работа связана с появлением высоких пусковых токов подключенного оборудования в первоначальный момент накопления энергии в катушках индуктивности или емкостях. Затраченная на это мощность называется реактивной. О параметрах перегрузочной мощности (её значении и времени действия) производитель обычно информирует отдельно.

Пусковые токи оборудования (Перегрузка)
Кратковременное увеличение потребляемой мощности оборудования. Появление пусковых токов объясняется накоплением дополнительной энергии в  катушках индуктивности или емкостях в виде реактивной составляющей мощности.

Коэффициент мощности (сos(φ))
Безразмерная физическая величина, характеризующая потребителя переменного электрического тока;с точки зрения наличия в нагрузке реактивной составляющей. Коэффициент мощности показывает, насколько сдвигается по фазе; переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения. Численно коэффициент мощности равен косинусу этого фазового сдвига.

φ =90, сos(φ)=0 — нагрузка полностью реактивная.

φ =45, сos(φ)=0.71 — нагрузка имеет реактивную и активную составляющую.

φ =0, сos(φ)=1 — нагрузка полностью активная.

Значение коэффициента мощности Высокое Хорошее Удовлетворительное Низкое Неудовлетворительное
сos(φ) 0,95…1 0,8…0,95 0,65…0,8 0,5…0,65 0…0,5



Корректор мощности на входе
Коррекция реактивной составляющей полной мощности потребления устройства выполняется путём включения в цепь реактивного элемента, производящего обратное действие. Например, для компенсации действия электродвигателя переменного тока, обладающего высокой индуктивной реактивной составляющей полной мощности, параллельно цепи питания включается конденсатор.

Коэффициент полезного действия (КПД)
В замкнутой электроцепи, при протекании зарядов по проводникам, осуществляется сопротивление полной и полезной нагрузки работы электричества. Их соотношение определяет коэффициент полезного действия (другими словами это отношение полезного тепла к полному). Как правило, КПД это безразмерный коэффициент от 0 до 1, чем он выше, тем эффективнее будет работать устройство и меньше будут потери электричества.

Собственная потребляемая мощность, холостой ход
Каждый стабилизатор тратит энергию на работу собственной электроники и нагрев силовых элементов даже при отсутствии полезной нагрузки (на холостом ходу). Самый простой способ оценить собственную потребляемую мощность это произвести расчёт по коэффициенту полезного действия (КПД), который обычно указан в техпаспорте. Достаточно мощность устройства умножить на процент потерь (от 100% нужно отнять значение КПД).  Так, прибору мощностью 1000Вт с КПД 97% для работы без нагрузки понадобится 30 Вт в час (100%-97%=3% и  1000Вт*3%=30Вт).

Асинхронный двигатель
Наиболее распространённый в бытовой технике двигатель переменного тока, обладающий высокими пусковыми токами. Долговечность его работы в основном зависит от качества питающего напряжения.

Форм фактор

Конвекционное (конвективное) охлаждение
Корпус прибора, выполненный по конвекционной схеме, обеспечивает безвентиляторное охлаждение силовых элементов за счет естественной циркуляции воздуха (конвекции) внутри прибора.

Навесной стабилизатор
Стабилизатор с возможностью крепления на вертикальные поверхности.

Напольный стабилизатор
Стабилизатор, устанавливаемый непосредственно на полу.

Стоечный (Rack) стабилизатор
Стабилизатор, устанавливаемый в специализированную 19 дюймовую Rack-стойку, используемую для подключения блоков различного оборудования.

Вариант стабилизатора напряжения переменного тока

Вышел из строя стабилизатор переменного напряжения Mustek Power Mate 625. В процессе поиска причины неисправности оказалось, что схема прибора во многом аналогична схеме электронно-релейного регулятора, описанного Г. Гаджиевым в [1]. После ознакомления с другими публикациями в журнале «Радио» было решено не ремонтировать отказавший прибор, в котором для коммутации обмоток автотрансформатора применены электромагнитные реле, а попытаться изготовить стабилизатор на основе электронных коммутаторов [2-5]. За основу было взято устройство, описанное в [5].

Из-за отсутствия силового автотрансформатора с таким числом отводов, как у применённого автором в этом устройстве (у имеющегося у меня выводов намного меньше), схему пришлось немного изменить (рис. 1). Взамен шифратора на элементах микросхемы К561ЛП2 применён импортный шифратор CD4532B [6] в паре с дешифратором этой же серии CD4028B (аналог К561ИД1). От дополнительной стабилизации образцового напряжения с помощью параметрического стабилизатора (в прототипе — R4VD3) отказался — интегральный стабилизатор напряжения DA1 (из серии 7812) поддерживает на выходе напряжение во вполне приемлемых пределах. Для более полного использования изменения амплитуды Ux (без потерь на масштабирование) применён стабилитрон VD1. Добавлено пороговое устройство на стабилитроне VD2 и транзисторах VT1, VT2, отключающее стабилизатор от сети при превышении допустимого значения напряжения. Для упрощения налаживания делители на входах компараторов, составленные из требующих подбора постоянных резисторов, заменены многооборотными подстроечными резисторами R7-R10. Симисторные ключи дополнены так называемыми снабберами (шунтирующими симисторы последовательными RC-цепями), предотвращающими ошибочные включения симисторов, которые могут произойти от сетевых помех. В остальном схема не отличается от описанной в [5].

Рис. 1. Схема устройства



Применённый мною понижающий трансформатор Т2 имеет сетевую обмотку с двумя отводами и две вторичные (на 44 и 48 В) с отводами от середины. В стабилизаторе оставлены четыре канала управления (для городаэтого вполне достаточно). До окончательной сборки были сняты характеристики автотрансформатора при нагрузке мощностью 500 Вт в вариантах коммутации сети или нагрузки. Понижающие обмотки соединялись согласно с сетевой по схеме автотрансформатора. В первом варианте стабилизатора коммутировалась нагрузка без применения демпфирующих цепей. Стабилизатор работал, но сбоил (работа этого варианта со снабберными цепями не проверялась). В рабочем варианте выбрана коммутация обмоток с постоянным подключением нагрузки. В связи с её индуктивным характером в каждом канале применена демпфирующая цепь (R27C7-R30C10).

В соответствии с техническими характеристиками микросхемы CD4028B максимальный выходной ток одного канала — 10 мА, в связи с чем применены оптосимисторы МОС3063 стоком включения не более 5 мА.

Для питания устройства и получения управляющего напряжения Ux использован отдельный трансформатор T1 с встроенным термопредохранителем RH01-83 (250 В, 2 A, 83 оС), обозначенным на схеме как FU2. FU1 — плавкая вставкав цепи первичной обмотки этого трансформатора, FU3 — восстанавливающийся предохранитель вышедшего из строя стабилизатора.

Типы стабилитронов VD1 и VD2 зависят от параметров трансформатора Т1 (в первую очередь, от его коэффициента трансформации). При максимальном «рабочем» напряжении сети (в данном случае 250 В) напряжение на подстроечном резисторе R11 относительно общего провода должно быть около 12 В (напряжение питания микросхем), а при минимальном — стабилитрон VD1 не должен выходить из режима стабилизации. В авторском устройстве при сетевом напряжении 250 В напряжение на выходе выпрямителя VD3 поднимается до 32 В, а при 170 В опускается до 24 В, поэтому в качестве VD1 применён стабилитрон КС520В (напряжение стабилизации — 19…21 В). Для срабатывания защиты при напряжении в сети 260 В выбран стабилитрон КС210Ж (напряжение стабилизации — 9…11 В).

Детали устройства смонтированы на трёх печатных платах из фольгированного стеклотекстолита. Постоянные резисторы — любые малогабаритные, подстроечные — многооборотные проволочные (например, СП5-2), конденсатор С2 — КМ, С7-С10 — К73-17, остальные — оксидные импортные. Транзистор BC547С заменим любым из серии КТ3102, а BC557С — из серии КТ3107. Для коммутации обмоток трансформатора T2 желательно применить симисторы серии ВТА41, так как все их выводы изолированы от крепёжного фланца, и это позволяет установить их без изоляции на общий теплоотвод, который необходим при мощности нагрузки более 300…500 Вт. Вместе с трансформаторами T1, T2 платы размещены в корпусе вышедшего из строя стабилизатора Mustek Power Mate 625 (рис. 2).

Рис. 2. Стабилизатор Mustek Power Mate 625



Собранный стабилизатор поддерживает на питаемой нагрузке напряжение в пределах допускаемого отклонения от номинального значения (±10%) при изменении напряжения сети от 180 до 250 В. Примерное значение сетевого напряжения индицирует один из светодиодов HL3-HL6. При отклонении напряжения за указанные пределы нагрузка отключается, а на передней панели устройства светится один из светодиодов HL1, HL2, показывая, в какую сторону изменилось напряжение (соответственно велико оно или мало).

Если трансформатор позволяет, число каналов управления можно увеличить (увеличив соответственно число компараторов и симисторных ячеек). Работа и настройка устройства в основном не  отличаются от описанных в статье [5].

Литература

1. Гаджиев Г. Электронно-релейный регулятор напряжения. — Радио, 2009, № 10, с. 23.

2. Годин А. Стабилизатор переменного напряжения. — Радио, 2005, № 8, с. 33-36.

3. Озолин М. Усовершенствованный блок управления стабилизатора переменного напряжения. — Радио, 2006, № 7, с. 34, 35.

4. Гаджиев Г. Оптосимисторный коммутатор мощной нагрузки. — Радио, 2010, № 10, с. 33.

5. Гаджиев Г. Стабилизатор напряжения переменного тока. — Радио, 2013, № 2, с. 20,21.

6. CMOS 8-Bit Priority Encoder. — URL: http://www.ti.com/product/CD4532B/ technicaldocuments (24.07.2016).

Автор: Е. Аксёнов, г. Киев, Украина

Тиристорный двухтактный стабилизатор переменного напряжения Текст научной статьи по специальности «Электротехника, электронная техника, информационные технологии»

ИЗВЕСТИЯ

ТОМСКОГО ОРДЕНА ОКТЯБРЬСКОЙ РЕВОЛЮЦИИ И ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПОЛИТЕХНИЧЕСКОГО ИНСТИТУТА им. С. М. КИРОВА

1973

Том 202

ТИРИСТОРНЫЙ ДВУХТАКТНЫЙ СТАБИЛИЗАТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

Л. А. ВОЛЫНСКАЯ, В. М. РАЗИН

(Представлена научным семинаром кафедры ВТ ТПИ)

Компенсационные стабилизаторы переменного напряжения состоят из трех основных элементов: измерительного, управляющего и регулирующего. В качестве регулирующих элементов широко используются два встречно-параллельно включенных тиристора, образующих быстродействующий выключатель с управляемым импедансом, при помощи которого .можно коммутировать однофазную цепь переменного тока изменять средние величины тока в цепи и напряжения на нагрузке. Ключевой режим работы регулирующего элемента является наиболее экономичным, однако ведет к ‘изменению формы выходного напряжения. Для улучшения формы выходного напряжения применяются схемы с двухтактной коммутацией, выходное напряжение которых имеет ‘ступенчато-синусоидальную форму [1]. Общим недостатком, ‘присущим большинству тиристорных стабилизаторов, является то, что номинальная мощность управляемых вентилей регулирующих элементов должна быть выше половины мощности двухтактного стабилизатора [2].

Данная работа посвящена вопросам разработки автотрансформаторных двухтактных стабилизаторов перменного напряжения у которых суммарная номинальная мощность тиристоров в 2 н- 2,5 раза меньше выходной мощности стабилизатора. Блок-схема такого стабилизатора приведена на рис. 1, где 1 — автотрансформатор; 2 — тирис-торный регулирующий элемент, управляемый цепью обратной связи; 3 — тиристорный исполнительный элемент, управляемый схемой синхронизации; 4 — цепь обратной связи; 5 — схема синхронизации; 6 — добавочное сопротивление.

Если добавочное сопротивление равно нулю, то, пренебрегая током холостого хода, при коммутации отвода автотрансформатора й можно принять [3], что для . ц, будет равен

/01 = Ь{КХ — 1) =/2-1-. (3)

Во втором случае ток, протекающий по общей части обмотки, равен

И?!

/о2 = /2<*2-1) = /2—

(4)

Таким образом, если коэффициенты передачи К\ и К2 будут меньше 2, то токи, протекающие по общей части обмотки автотрансформатора, будут меньше тока, протекающего по нагрузке.

Л

Рис. 1. Блок-схема двухтактного тиристорного стабилизатора

Рассмотрим принцип действия стабилизатора с двухтактной коммутацией для случая, когда сопротивление 6 равно нулю. В начале каждого полупериода сетевого напряжения схема синхронизации 5 включает регулирующий элемент 3, коммутирующий отвод автотрансформатора й. При этом во вторичную цепь трансформируется входное напряжение с коэффициентом передачи К\. При угле а, величина которого задается цепью обратной связи 4 с измерительным элементом среднего значения, включается регулирующий элемент 2, коммутирующий отвод автотрансформатора с и обеспечивающий увеличение мгновенного значения выходного напряжения скачкообразно в Къ1К\ раза. В момент открытия регулирующего элемента 2 регулирующий элемент 3 запирается обратным напряжением, возникающим в секции обмотки автотрансформатора.

Если выбрать К\ = 1,05 и К2 = М, то, согласно выражениям (3) и (4), при изменении входного напряжения в 1,33 раза и стабилизации среднего значения выходного напряжения ток в цепи, коммутируемой элементом Зг не будет превышать 5% от тока нагрузки, а в цепи, коммутируемой элементом 2, — 40% от тока нагрузки. Непосредственное подключение отвода автотрансформатора Ь к источнику переменного напряжения может иметь место лишь в том случае, если и\ меньше величины выходного напряжения стабилизатора. сР2 — Щ [(52 — С08 а + + 52], (5)

где

Ток через регулирующий элемент 3 будет максимален при наибольшем входном напряжении

/о1 = /а(51-1). (6)

Ток через регулирующий элемент будет максимален при наименьшем входном напряжении

/о2 = /а (52 — 1)- (7)

По допустимому напряжению тиристоры регулирующего элемента 3 необходимо выбирать из условия:

и >и в

а тиристоры регулирующего элемента 2 — из условия:

IV.

(8)

(9)

где

С,

там

максимальное амплитудное значение входного напряжения.

I,

о ер

40

30

20

та

I 02 ор Л и г ер—205 А

Т оа ЬтЮ

< \

г-

\

СутЛГ?* 1 —— ——

17

¿г

19

20

21

3

щ

Рис. 2. Зависимости коммутируемых токов от величины входного напряжения

Экспериментальная проверка проводилась на макете тиристорного двухтактного автотрансформаторного стабилизатора среднего значения переменного напряжения, у которого в качестве регулирующих элементов 2 и 3 были использованы герметизированные контакты М’КВ-1.

Обмотка автотрансформатора состояла из трех секций с числом витков-Wi = 65, 1Г> = 185, Wz = 500, Сопротивление нагрузки R2 = Ï00 см. сопротивление Ri = 10 ом. В результате экспериментальной проверки было установлено, что при стабилизации среднего значения выходного напряжения на уровне 20 вольт и кратности изменения выходного напряжения 1,25 расхождения между опытными и теоретическими результатами не превышали для напряжения 5,0%, а для токов 20>°о. Зависимости токов foi и 102 от величины входного напряжения при UçV2 =20 вольт приведены на рис. 2. Кривая выходного напряжения при U1 = 18,3 вольт приведена на рис. 3.

Рис. 3. Кривая выходного напряжения стабилизатора

Проведенный анализ показал, что при рассмотренном способе коммутации отводов автотрансформатора номинальная мощность тиристоров регулирующих элементов не должна превышать 20 30% от выходной мощности стабилизатора.

ЛИТЕРАТУРА

1. Б. Н. Иванчук и др. Тиристорные и магнитные стабилизаторы напряжения, М., «Энергия», 1968.

2. С. Д. До дик и др. Источники электропитания на полупроводниковых приборах. М., «Советское радио», 1969.

3. А. С, Касаткин и др. Электротехника, М., Госэнергоиздат, 1952.

Стабилизаторы напряжения Ресанта — Каталог

Оснащение на производстве и оборудование бытового пользования незащищены от поломок из-за внезапных скачков напряжения и кратковременного отключения питания, что влечет за собой убытки и траты на восстановление. Для того чтобы обезопасить себя стоит купить стабилизатор напряжения, который способен производить выравнивание и поддержание напряжения в узких пределах. Стабилизатор напряжения – агрегат, защищающий оборудование и приборы электрической сети путем аккумулирования и распределения мощностей при нарушении хода питания от электросети.

Для получения консультации по стабилизаторам напряжения в Москве, их свойствам и условиям приобретения вы можете позвонить по телефону 8 (800) 100-73-84.

Какие бывают стабилизаторы напряжения?

Можно выделить пять групп стабилизаторов:

  • самый дешевый представитель стабилизаторов. Подобные приспособления не отличаются высокой точностью показателей и не склонны поддерживать высокое напряжение, поэтому применимы исключительно к приборам низкого напряжения;
  • сервоприводные. Характеризуются умением ровно перевести напряжение в необходимые показатели, а также высокоточными показаниями. Но с учетом наличия механических процессов внутри деталей склонны к частым поломкам, не способны быстро среагировать на изменение подаваемой мощности;
  • симисторные. Обладают быстрой реакцией на изменение напряжения, достаточно хорошо поддерживают высокие мощности, но не обладают точностью показаний;
  • инверторные. Обладают компактными габаритными размерами, быстрой реакцией на изменения напряжения. Они отличаются долговечностью и приемлемой стоимостью;
  • феррорезонансные – представлены по приемлемым ценам на рынке. Обладают отменной точностью показаний, долго удерживают постоянную мощность, но имеют объемные габариты.

Как выбирать стабилизатор напряжения?

При выборе необходимо учитывать определенные параметры:

  • уровень входного напряжения от минимального до предельно возможного;
  • требуемая точность стабилизации;
  • способность к перегрузкам;
  • защита от коротких замыканий;
  • схема контроля напряжения на входе;
  • способность автоматического включения/выключения;
  • наличие дополнительных фильтров импульсов.

Если у вас возникли сложности с выбором, обратитесь к нашим консультантам по телефону 8 (800) 100-73-84.

Где купить стабилизатор напряжения?

На нашем сайте представлен широкий выбор стабилизаторов напряжения различных типов с максимальной мощностью до 150 КВт. У нас вы можете приобрести понравившуюся модель с учетом всех пожеланий. Цена на стабилизаторы напряжения зависит от типа и параметров прибора.

Обращайтесь к нам – мы поможем вам подобрать то, что вы ищете по невысокой стоимости.

Регулятор-стабилизатор переменного тока

Изобретение относится к области силовой преобразовательной техники и может быть использовано в тех случаях применения, где требуется расширенный диапазон регулирования выходного напряжения (со стабилизацией тока при нескольких заданных его значениях) и хорошие показатели по электромагнитной совместимости (ЭМС). Такие требования предъявляются сегодня, например, в регуляторах яркости, обеспечивающих электропитание ламп посадочной полосы аэродромов с несколькими заданными (стабилизированными) значениями тока. Регулятор-стабилизатор переменного тока, содержащий основной силовой канал регулирования в виде основного трансформатора напряжения, первичная обмотка которого подключена к силовым входным выводам регулятора-стабилизатора через пару встречно-параллельно соединенных основных тиристоров, а вторичная обмотка предназначена для подключения ее к выходным выводам регулятора-стабилизатора, а также систему управления, включающую в себя последовательно соединенные датчик тока нагрузки, узел измерения действующего значения тока нагрузки, узел сравнения его с выходным сигналом задатчика уровня стабилизации тока и блок импульсно-фазового управления основными тиристорами, одним из своих входов подключенный ко входным выводам регулятора-стабилизатора, отличающийся тем, что он снабжен «дежурным» трансформатором напряжения со вторичной обмоткой и с первичной обмоткой, подключенной к силовым входным выводам регулятора-стабилизатора, N числом дополнительных силовых каналов регулирования, каждый из которых выполнен аналогично основному силовому каналу регулирования и содержит дополнительный трансформатор напряжения со вторичной обмоткой и с первичной обмоткой, подключенной ко входным силовым выводам регулятора-стабилизатора через пару встречно соединенных дополнительных тиристоров, N+1 числом пар встречно-параллельно соединенных шунтирующих тиристоров, каждая из которых подключена параллельно одной из первичных обмоток основного и N дополнительных трансформаторов напряжения, вторичные обмотки основного, N дополнительных и «дежурного» трансформаторов соединены согласно последовательно и подключены к выходным выводам регулятора-стабилизатора, система управления снабжена датчиком перехода тока нагрузки через нулевые значения, а также логическим блоком распределения управляющих импульсов между основными, дополнительными и шунтирующими тиристорами, задатчик уровня стабилизации тока нагрузки выполнен с переключаемыми N+1 уровнями, причем входы упомянутого логического блока подключены к выходу задатчика уровня стабилизации тока нагрузки, к выходу датчика перехода тока нагрузки через нулевые значения, к выходу блока импульсно-фазового управления и ко входным силовым выводам регулятора тока. Технический результат — уменьшение искажений входных и выходных токов. 5 ил.



Изобретение относится к области силовой преобразовательной техники и может быть использовано в тех случаях применения, где требуется расширенный диапазон регулирования выходного напряжения (со стабилизацией тока при нескольких заданных его значениях) и хорошие показатели по электромагнитной совместимости (ЭМС). Такие требования предъявляются сегодня, например, к регуляторам яркости, обеспечивающим электропитание ламп посадочной полосы аэродромов с несколькими заданными (стабилизированными) значениями тока.

Известны регуляторы-стабилизаторы переменного тока, обеспечивающие решение задачи широкодиапазонного его регулирования при заданных значениях тока стабилизации и при заданном уровне ЭМС (см., например, стр.11, рис.4 в [1]: Гельман М.В., Лохов С.П. Тиристорные регуляторы переменного напряжения. — М.: Энергия, 1975. — 104 с.). Такие регуляторы-стабилизаторы содержат трансформатор с одной первичной обмоткой (образующей входные силовые выводы регулятора) и с одной или несколькими вторичными обмотками, выполненными с промежуточными отводами (отпайками), которые через управляемые ключевые элементы (в виде встречно-параллельно соединенных тиристоров) подключены к выходным выводам регулятора. Управление ключевыми элементами осуществляется выполненным соответствующим образом блоком импульсно-фазового управления. Регулирование напряжения со стабилизацией тока осуществляется комбинированным способом: дискретно — изменением коэффициента трансформации трансформатора за счет переключения отводов вторичной (или нескольких вторичных) обмоток трансформатора и плавно — за счет широтного (фазового) регулирования напряжения в пределах каждой отпайки.

Недостатками таких решений регулятора-стабилизатора являются: 1) технологические сложности изготовления трансформатора, обусловленные наличием большого числа промежуточных отводов во вторичной обмотке, которые приводят к повышению его стоимости; 2) увеличенной стоимостью ключевых элементов и техническими проблемами при необходимости получения повышенных значений выходного напряжения порядка 4…6 кВ; 3) невозможностью использования при относительно больших мощностях (примерно больше 10 кВА) более эффективной (технологически и технико-экономически) тороидальной конструкции магнитопровода трансформатора, которая позволяет уменьшить шумы в работе трансформаторов.

Наиболее близким по технической сущности решением является регулятор-стабилизатор тока электроосветительного оборудования аэродромов, описанный на стр.237…239, рис.12.16 в [2]: Электроосветительное оборудование аэродромов /Фрид Ю.В., Величко Ю.К., Козлов В.Д. и др. — М.: Транспорт, 1988. — 318 с. Он тоже содержит трансформатор с одной первичной и одной вторичной силовыми обмотками. Первичная обмотка подключается к сети через управляемый ключевой элемент с двухсторонней проводимостью, выполненный в виде пары встречно соединенных тиристоров. Блок импульсно-фазового управления (БИФУ) тиристорами обеспечивает стабилизацию заданного значения тока нагрузки, которой является так называемое «кабельное кольцо» [2]. Принципы построения БИФУ описаны, например, на стр.214-239 в [3]: Справочник по преобразовательной технике /Под ред. И.М.Чиженко. — Киев: «Техника», 1978. — 447 с. По технической сущности решения такой регулятор-стабилизатор является наиболее близким к предложенному и поэтому выбран за прототип.

Недостатками этого решения являются: 1) плохая ЭМС по входу и выходу (из-за больших искажений входных и выходных токов), не соответствующая современным международным требованиям, предъявляемым МЭК; 2) сильно изменяемая форма тока нагрузки при изменении его значения, что затрудняет измерение с высокой точностью действующего его значения и особенно при больших углах регулирования, которые соответствуют малым значениям тока нагрузки; 3) большие искажения напряжения и тока, при которых работает трансформатор, приводят к завышенному уровню излучаемых им акустических шумов; 4) невозможность дальнейшего улучшения технико-экономических показателей трансформатора (включая ослабление шумов) при мощностях больше 3000 ВА за счет перехода на тороидальную конструкцию магнитопровода (поскольку максимальный стандартный типоразмер магнитопровода на частоте 50 Гц ограничен сегодня именно указанной мощностью трансформатора).

Целью настоящего изобретения является ослабление указанных недостатков (вплоть до практического исключения ряда из них).

Поставленная цель достигается тем, что регулятор переменного тока, содержащий основной силовой канал регулирования в виде основного трансформатора, первичная обмотка которого подключена к силовым входным выводам регулятора-стабилизатора через пару встречно-параллельно соединенных основных тиристоров, а вторичная обмотка предназначена для подключения ее к выходным выводам регулятора-стабилизатора, а также систему управления, включающую в себя последовательно соединенные датчик тока нагрузки, узел измерения действующего значения тока нагрузки, узел сравнения его с выходным сигналом задатчика уровня стабилизации тока, а также блок импульсно-фазового управления основными тиристорами, одним из своих входов подключенный ко входным выводам регулятора-стабилизатора, снабжен «дежурным» трансформатором напряжения со вторичной обмоткой и с первичной обмоткой, подключенной к силовым входным выводам регулятора-стабилизатора, N числом дополнительных силовых каналов регулирования, каждый из которых выполнен аналогично основному силовому каналу регулирования и содержит дополнительный трансформатор со вторичной обмоткой и с первичной обмоткой, подключенной ко входным силовым выводам регулятора-стабилизатора через пару встречно соединенных дополнительных тиристоров, а также N+1 числом пар встречно-параллельно соединенных тиристоров, каждая из которых подключена параллельно одной из первичных обмоток основного и дополнительных трансформаторов, вторичные обмотки основного, N дополнительных и «дежурного» трансформаторов соединены согласно последовательно и подключены к выходным выводам регулятора-стабилизатора, система управления снабжена датчиком перехода тока нагрузки через нулевые значения, а также логическим блоком распределения управляющих импульсов между основными, дополнительными и шунтирующими тиристорами, задатчик уровня стабилизации тока нагрузки выполнен с переключаемыми N+1 уровнями, причем входы упомянутого логического блока подключены к выходу задатчика уровня стабилизации тока нагрузки, к выходу датчика перехода тока нагрузки через нулевые значения, к выходу блока импульсно-фазового управления и ко входным силовым выводам регулятора-стабилизатора.

Техническая сущность изобретения поясняется чертежами, на которых представлены:

на фиг.1 принципиальная электрическая схема силовой части регулятора-стабилизатора переменного тока с функциональной блок-схемой системы управления;

на фиг.2 и 3 — временные диаграммы рабочих процессов в регуляторе-стабилизаторе в режиме, соответствующем максимальному значению тока нагрузки;

на фиг.4 — вариант выполнения логического блока 37 системы управления;

на фиг.5 — временные диаграммы, поясняющие работу регулятора переменного тока в режиме последовательного увеличения тока нагрузки.

Регулятор-стабилизатор на фиг.1 содержит основной силовой канал регулирования 1, выполненный в виде основного трансформатора напряжения 2 с первичной 3 и вторичной 4 обмотками, причем параллельно первичной обмотке 3 подключена пара встречно-параллельно соединенных шунтирующих тиристоров 5 (в качестве них может использоваться симистор (Triac) 5, как показано на фиг.1). Одна точка соединения симистора 5 и обмотки 3 через пару встречно-параллельно соединенных основных тиристоров 6 (или симистора 6) подключена к первому входному силовому выводу стабилизатора 7, а другая точка соединения симистора 5 и первичной обмотки 3 подключена к его второму входному силовому выводу 8. Регулятор-стабилизатор снабжен постоянно работающим «дежурным» трансформатором напряжения 9 со вторичной обмоткой 10 и с первичной обмоткой 11, подключенной ко входным силовым выводам 7, 8 регулятора-стабилизатора. В данном конкретном примере регулятор-стабилизатор снабжен двумя (N=2) дополнительными силовыми каналами регулирования 12, 13, которые выполнены аналогично основному силовому каналу регулирования: первый дополнительный канал 12 содержит дополнительный трансформатор напряжения 14 с первичной 15 и вторичной 16 обмотками, причем параллельно первичной обмотке 15 подключен симистор 17, одна точка соединения симистора 17 и обмотки 15 через симистор 18 подключена к первому входному силовому выводу регулятора-стабилизатора 7, а другая точка соединения симистора 17 и первичной обмотки 15 подключена к его второму входному силовому выводу 8. Второй дополнительный канал 13 содержит дополнительный трансформатор 19 с первичной 20 и вторичной 21 обмотками и симисторы 22, 23, которые соединены с первичной обмоткой 20 и входными силовыми выводами 7, 8 стабилизатора так же, как и в основном силовом (1) и в первом (12) дополнительном каналах. Вторичные обмотки 4, 10, 16, 21 основного, «дежурного» и двух дополнительных каналов соединены согласно последовательно и подключены к выходным выводам 24, 25 регулятора. К выводам 24, 25 подключается нагрузка 26 — «кабельное кольцо», которое выполнено в виде L числа ламп 27, 28, 29, …L (где L=100…200), соединенных между собой последовательно через согласующие трансформаторы.

Система управления 30 регулятором-стабилизатором содержит блок импульсно-фазового управления 31, последовательно соединенные датчик тока нагрузки 32, измеритель действующего значения тока нагрузки 33, задатчик N+1 уровней стабилизации тока нагрузки 34, узел сравнения сигналов 35 измерителя действующего значения тока 33 и задатчика уровней стабилизации тока нагрузки 34, а также датчик перехода тока нагрузки через нулевые значения 36 и логический блок 37 распределения управляющих импульсов между основными, дополнительными и шунтирующими тиристорами. Входы этого узла 37 подключены к выходам блока импульсно-фазового управления 31, к выходам узлов 34, 36 и ко входным силовым выводам регулятора-стабилизатора. В данном примере регулятор реализует три уровня тока стабилизации: N+1=2+1=3. Для изменения уровней стабилизации тока нагрузки используются три ключа 38, 39, 40, которыми управляет оператор.

Процессы в регуляторе-стабилизаторе для (третьего — см. ниже) режима, когда выходное напряжение регулятора близко к наибольшему, при мощности активно-индуктивной нагрузки S2=13 кВА с cosφ=0,95 и при конкретном значении угла регулирования α=70 эл. град показаны на фиг.2 и 3. При этом приняты следующие обозначения:

— на фиг.2:

41 — входное (сетевое) напряжение U1(t) регулятора-стабилизатора и 42 — потребляемый из сети ток;

43, 44 — напряжение на обмотке 3 основного трансформатора 2 и ток через нее соответственно;

45, 46 — напряжение на обмотке 15 дополнительного трансформатора 14 и ток через нее соответственно;

на фиг.3:

47, 48 — напряжение на обмотке 20 дополнительного трансформатора 19 и ток через нее соответственно;

49, 50 — напряжение на обмотке 11 «дежурного» трансформатора 9 и ток через нее соответственно;

51, 52 — выходное напряжение регулятора-стабилизатора (на выходных выводах 24, 25) и ток нагрузки.

Принцип построения и работы нестандартного логического блока 37 поясняется фиг.4 и 5.

Логический блок 37 на фиг.4 содержит три логических узла 53, 54, 55.

Первый логический узел 53 обеспечивает формирование импульсов управления для ключевых элементов (в данном случае симисторов) 5, 6 основного канала. Его логическая часть содержит три логических элементов «ЗИ» 56, 57, 58, один логический элемент «НЕ» 59 и один логический элемент «2ИЛИ» 60. Связи между логическими элементами 56÷60 и результирующая функция логического узла 53 в соответствии с фиг.4 и 5 определяются следующими логическими выражениями:

,

.

Второй логический узел 54 обеспечивает формирование импульсов управления для ключевых элементов 17, 18 первого дополнительного канала. Его логическая часть содержит три логических элементов «ЗИ» 61, 62, 63, один логический элемент «НЕ» 64 и один логический элемент «2ИЛИ» 65. Связи между логическими элементами 61÷65 и результирующая функция логического узла 54 в соответствии с фиг.4 и 5 определяются следующими логическими выражениями:

,

.

Третий логический узел 55 обеспечивает формирование импульсов управления для ключевого элемента 23 второго дополнительного канала. Его логическая часть содержит только один логический элемент «2И» 66. Управление ключевым элементом 22 обеспечивается непосредственно от датчика перехода тока нагрузки через нулевые значения 36. Функциональная характеристика логического элемента «2И» 66 определяется логическим выражением

,

.

Выходы логических элементов 58, 60, 63, 65, 66 и выход датчика перехода тока нагрузки через нулевые значения 36 подключены к управляющим входам ключевых элементов 5, 6, 17, 18, 22, 23 соответственно через драйверы (усилительно-развязывающие узлы) 67÷72.

Описание принципа работы регулятора

Работа логического блока 37, системы управления 30 и регулятора в целом поясняется временными диаграммами на фиг.5, где показаны:

— U10 — напряжение на вторичной обмотке 10; U10+U4 — суммарное напряжение 2-х вторичных обмоток 10 и 4; U10+U4+U16 — суммарное напряжение 3-х вторичных обмоток 10, 4, 16; U10+U4+U16+U21 — суммарное напряжение 4-х вторичных обмоток 10, 4, 16, 21. При этом пунктиром показаны потенциально возможные напряжения (при замкнутых ключевых элементах 6, 18, 23 и разомкнутых 5, 17, 22, а непрерывными жирными линиями — реальные напряжения на нагрузке (между выходными выводами 24, 25), на трех интервалах 0÷θ1; θ1÷θ2 и θ2÷θ3, которые соответствуют трем режимам работы регулятора — режиму минимальных значений напряжений, режиму средних значений напряжений и режиму наибольших его значений;

— α1, α2, α3 — углы регулирования для каждого из трех режимов;

— p1, p2, p3 — сигналы, поступающие от задатчика уровней стабилизации тока нагрузки 34 (задаются оператором или автоматически — см. фиг.5) и задающие моменты перехода из одного режима в другой;

— I01, I02, I03 — сигналы, определяющие уровни задания тока нагрузки;

— Ui0 — сигнал, поступающий от датчика перехода тока нагрузки через нулевые значения 36;

— U31 — сигнал на выходе блока импульсно-фазового управления (БИФУ) 31;

U1(+), U1(-) — сигналы, определяющие полярность полуволн напряжения сети;

UУ5, UУ6, UУ17, UУ18, UУ22, UУ23 — сигналы управления ключевыми элементами 5, 6, 17, 18, 22, 23 соответственно.

Рассмотрим алгоритмы управления ключевыми элементами регулятора, соответствующие каждому из трех режимов стабилизации тока нагрузки, которые обеспечиваются последовательным включением ключей 38, 39, 40.

В первом режиме (на интервале 0÷θ1 — фиг.5) обеспечивается стабилизация тока нагрузки при минимальном его значении. При этом замкнут только ключ 38, и от задатчика N+1 уровней стабилизации тока нагрузки 34 в узел сравнения 35 и в логический узел 37 подается сигнал p1 (фиг.5) и минимальный уровень сигнала задания I01. В логический узел 37 поступают также информация от датчика перехода тока нагрузки через нулевые значения 36, от блока импульсно-фазового управления 31 и информация о напряжении сети. В этом режиме логический узел обеспечивает:

а) подачу управляющих импульсов на симисторы основного канала 1: на основной симистор 6 с управляемой задержкой на угол α1 (относительно нулевых значений сетевого напряжения — см. фиг.2, 3, и 5) и на шунтирующий симистор 5 в моменты перехода тока нагрузки через нулевые значения;

б) подачу импульсов управления на шунтирующие тиристоры 17, 22 в моменты перехода тока нагрузки через нулевые значения;

в) и запрет на подачу управляющих импульсов на дополнительные симисторы 18, 23 дополнительных каналов 12, 13;

В результате второй операции (б) трансформаторы 14, 19 оказываются в режиме трансформатора тока, то есть передача энергетического потока через них от сети в нагрузку 26 не происходит, и они практически не оказывают заметного дополнительного сопротивления для тока нагрузки. К нагрузке 26 при этом прикладывается сумма двух напряжений — напряжения на обмотке 4 трансформатора напряжения 2 и напряжения на обмотке 10 трансформатора напряжения 9.

Во втором режиме (на интервале θ1÷θ2 — фиг.5) обеспечивается стабилизация тока нагрузки при среднем его значении. При этом в задатчике уровней стабилизации тока 34 замкнуты ключи 38, 39, и в узел сравнения 35 подается уже два сигнала р1 и р2, больший уровень сигнала задания — I02. Логический узел 37 распределения управляющих импульсов между основными, дополнительными и шунтирующими тиристорами переходит в новое (второе) состояние и в соответствии с фиг.4 и 5 обеспечивает здесь:

а) подачу управляющих импульсов на симисторы дополнительного канала 12: на дополнительный симистор 18 с управляемой задержкой на угол α2 (относительно нулевых значений сетевого напряжения) и на шунтирующий симистор 17 в моменты перехода тока нагрузки через нулевые значения;

б) подачу управляющих импульсов на основной симистор 6 основного канала 1 в моменты перехода тока нагрузки через нулевые значения;

в) запрет на подачу управляющих импульсов на шунтирующий симистор 5 основного канала 1;

г) запрет на подачу управляющих импульсов на дополнительный симистор 23 дополнительного канала 13.

В результате первой операции (а) трансформатор 19 оказывается в режиме трансформатора тока, передача энергетического потока через него от сети в нагрузку 26 не происходит, и он практически не оказывает заметного дополнительного сопротивления для тока нагрузки. К нагрузке 26 при этом прикладывается сумма уже трех напряжений — напряжения на обмотке 4 трансформатора напряжения 2, напряжения на обмотке 16 трансформатора напряжения 14 и напряжения на обмотке 10 трансформатора напряжения 9. В третьем режиме (на интервале θ2÷θ3 — фиг.5) обеспечивается стабилизация тока нагрузки при максимальном его значении. При этом в задатчике уровней стабилизации тока 34 замкнуты все три ключа 38÷40 и в узел сравнения 35 и в логический узел 37 подаются уже три сигнала р1, р2 и р3, а также максимальный уровень сигнала задания I03. Логический узел 37 распределения управляющих импульсов между основными, дополнительными и шунтирующими тиристорами при этом переходит в новое (третье) состояние и обеспечивает здесь:

а) подачу управляющих импульсов на симисторы дополнительного канала 13: на дополнительный симистор 23 с управляемой задержкой на угол α (относительно нулевых значений сетевого напряжения) и на шунтирующий симистор 22 в моменты перехода тока нагрузки через нулевые значения;

б) подачу управляющих импульсов на основной симистор 6 основного канала 1 и на дополнительный симистор 18 дополнительного канала 12 в моменты перехода тока нагрузки через нулевые значения;

в) запрет на подачу управляющих импульсов на шунтирующий симистор 5 основного канала 1;

г) запрет на подачу управляющих импульсов на шунтирующий симистор 17 дополнительного канала 12.

В качестве управляемых ключевых элементов могут быть использованы как тиристоры, так и симисторы. При использовании симисторов в качестве сигнала управления, соответствующего моментам перехода тока нагрузки через нулевые значения, используется сигнал UУ31 по модулю . При использовании тиристоров положительные и отрицательные импульсы сигнала UУ31 распределяются между тиристорами одной пары с помощью сигналов U1(+) и U1(-), показанных на фиг.5, и двух логических элементов «2И». Система управления может быть выполнена как в цифроаналоговом, так и в цифровом виде.

Использованный в изобретении многоканальный принцип построения регулятора-стабилизатора позволяет реализовать следующие положительные качества:

1) улучшить его электромагнитную совместимость за счет уменьшения искажений как входного, так и выходного тока и улучшить входной коэффициент мощности, причем с ростом канальности преобразования энергетического потока N эти показатели качества улучшаются;

2) за счет дробления силового преобразующего тракта (на N+1 частей) появляется возможность использования магнитопроводов тороидальной конструкции, позволяющей заметно улучшить технологические и технико-экономические показатели трансформаторов;

3) показатели качества по п.1) и конструкторские возможности по п.2) позволяют значительно снизить шумы в работе трансформаторов, что важно в ряде случаев при эксплуатации;

4) показатели качества по п.1) позволяют отказаться от использования дросселя индуктивности, часто устанавливаемого в силовой цепи регулятора-стабилизатора для сглаживания тока с вытекающими из этого возможностями улучшения показателей качества регулятора-стабилизатора.

Целесообразное число дополнительных каналов N зависит от требуемой мощности регулятора-стабилизатора и определяется в каждом конкретном случае применения.

Регулятор-стабилизатор переменного тока, содержащий основной силовой канал регулирования в виде основного трансформатора напряжения, первичная обмотка которого подключена к силовым входным выводам регулятора-стабилизатора через пару встречно-параллельно соединенных основных тиристоров, а вторичная обмотка предназначена для подключения ее к выходным выводам регулятора-стабилизатора, а также систему управления, включающую в себя последовательно соединенные датчик тока нагрузки, узел измерения действующего значения тока нагрузки, узел сравнения его с выходным сигналом задатчика уровня стабилизации тока и блок импульсно-фазового управления основными тиристорами, одним из своих входов подключенный ко входным выводам регулятора-стабилизатора, отличающийся тем, что он снабжен «дежурным» трансформатором напряжения со вторичной обмоткой и с первичной обмоткой, подключенной к силовым входным выводам регулятора-стабилизатора, N числом дополнительных силовых каналов регулирования, каждый из которых выполнен аналогично основному силовому каналу регулирования и содержит дополнительный трансформатор напряжения со вторичной обмоткой и с первичной обмоткой, подключенной ко входным силовым выводам регулятора-стабилизатора через пару встречно соединенных дополнительных тиристоров, N+1 числом пар встречно-параллельно соединенных шунтирующих тиристоров, каждая из которых подключена параллельно одной из первичных обмоток основного и N дополнительных трансформаторов напряжения, вторичные обмотки основного, N дополнительных и «дежурного» трансформаторов соединены согласно последовательно и подключены к выходным выводам регулятора-стабилизатора, система управления снабжена датчиком перехода тока нагрузки через нулевые значения, а также логическим блоком распределения управляющих импульсов между основными, дополнительными и шунтирующими тиристорами, задатчик уровня стабилизации тока нагрузки выполнен с переключаемыми N+1 уровнями, причем входы упомянутого логического блока подключены к выходу задатчика уровня стабилизации тока нагрузки, к выходу датчика перехода тока нагрузки через нулевые значения, к выходу блока импульсно-фазового управления и ко входным силовым выводам регулятора тока.

AVR (II) -RCD Стабилизатор переменного тока 220В / 110В — YIY

Высокоточный интеллектуальный регулятор переменного тока

AVRⅡ — это новый тип обновленного продукта, который исследуется и разрабатывается нашими специалистами по исследованиям и разработкам. По сравнению со старой моделью он имеет низкие потери, мгновенную защиту от перегрузки, низкий уровень шума и длительный срок службы. Это лучший выбор для дома.
Как работает этот регулятор переменного тока?
1. Стабилизация напряжения: 220 ± 2%.
Новая цифровая печатная плата этого регулятора переменного тока обеспечивает высокую безопасность.
2. Температурная защита
Температура рабочей среды или электрического оборудования ≥115 ℃, отключение питания
Температура рабочей среды или электрического оборудования <100 ℃, перезапуск для подачи питания
3. Защита от перенапряжения: 246 ± 4 В переменного тока
Защита от низкого напряжения : AC 184 ± 4V
Мера защиты этого высокоточного интеллектуального регулятора переменного тока заключается в отключении напряжения источника питания.
4. Выбираемая защита с задержкой
Если первое входное напряжение при отключении составляет 140 В, а второе при запуске — 270 В, возникнет мгновенный ток перегрузки и неравномерное выходное напряжение, которые могут повлиять на электрическое оборудование или даже повредить его.В таком случае этот высокоточный интеллектуальный регулятор переменного тока можно использовать для защиты оборудования.
(1) Режимы отображения.
Светодиод: короткая задержка ~ 6 с, длинная задержка ~ 240 с.
После задержки светодиод этого регулятора переменного тока будет отображать выходное напряжение.
H — Высокое напряжение. L — Низкое напряжение. OH — Перегрев
(2) Световой индикатор (рабочий свет, световой индикатор перенапряжения и индикатор задержки)
Мигает индикатор работы, перенапряжения и задержки: напряжение ≥246 ​​± 4 В
Индикатор работы и задержки будет мигать: напряжение ≤184 ± 4 В
Индикатор работы, перенапряжения и задержки будет мигать: перегрев
ТЕХНИЧЕСКИЙ ПАРАМЕТР

Сдвиньте влево, чтобы увидеть полный стол

Спецификация АВРⅡ-500ВА АВРⅡ-1КВА АВРⅡ-1.5 кВА АВРⅡ-2КВА
Ввод Фаза Однофазный
Напряжение AC 80-270 В / 150-250 В / 140-260 В (опционально)
Частота 50 Гц / 60 Гц
Выход Напряжение 220 В ± 8%, 110 В ± 8 (± 6% опционально)
Вместимость 400 Вт 800 Вт 1200 Вт 1600 Вт
Частота 50 Гц / 60 Гц
Защита Низкое напряжение AC 184V ± 4V
Повышенное напряжение AC 246 В ± 4 В
Задержка по времени 6с / 180с
Перегрузка / короткое замыкание Есть
Упаковка шт на Catron 8 4
Вес в упаковке(кг) 26,8 18,5 20,4 25
Размеры упаковки (мм) 470 × 185 × 245 560 × 275 × 265 560 × 275 × 265
Спецификация АВРⅡ-3КВА АВРⅡ-5КВА АВРⅡ-8КВА АВРⅡ-10КВА
Ввод Фаза Однофазный
Напряжение AC 80-270 В / 150-250 В / 140-260 В (опционально)
Частота 50 Гц / 60 Гц
Выход Напряжение 220 В ± 8%, 110 В ± 8 (± 6% опционально)
Вместимость 2400 Вт 4000 Вт 6400 Вт 8000 Вт
Частота 50 Гц / 60 Гц
Защита Низкое напряжение AC 184V ± 4V
Повышенное напряжение AC 246 В ± 4 В
Задержка по времени 6с / 180с
Перегрузка / короткое замыкание Есть
Упаковка шт на Catron 2 1
Вес в упаковке(кг) 22,6 29 18,5 20,5
Размеры упаковки (мм) 640 × 380 × 350 470 × 260 × 290

Стабилизатор напряжения

— Купите стабилизаторы для стабилизаторов напряжения переменного и переменного тока по лучшей цене

Защитите свои устройства с помощью эффективного стабилизатора напряжения на сайте Paytmmall.com

Электричество — важная часть нашей жизни.Частые перебои в подаче электроэнергии и колебания напряжения не только раздражают, но и могут привести к потенциальному повреждению ваших бытовых электроприборов. Вот здесь и пригодятся стабилизаторы напряжения. Теперь попрощайтесь с проблемами, связанными с напряжением, купите стабилизатор напряжения на Paytmmall.com и наслаждайтесь безупречным сервисом своих домашних гаджетов и другой бытовой техники. Вы можете купить их у проверенных брендов, таких как Bajaj, Bluebird, Crompton, Everes, IFB, Kiranotics, Livguard, MATRIX.in, Microtek, Proyet, Pulstron, ROBIN TEPER, Rahul, Staar, Su-kam, Syscom, The Electrostate, V- Guard, Whirlpool, Zodin и другие, предлагающие отличные функции по доступным ценам.

Стабилизаторы напряжения стабилизируют напряжение, т. Е. Если напряжение питания колеблется или изменяется, оно доводит его до желаемого диапазона. Стабилизаторы являются обязательным элементом бытовой техники, особенно для крупной бытовой техники, такой как кондиционер, духовка, газовая колонка, воздухоохладитель и т. Д. Нельзя упускать из виду важность стабилизатора напряжения, особенно если вы живете в районе с нестабильным энергоснабжением. Независимо от размера и типа, обязательно иметь стабилизатор напряжения, чтобы защитить вашу крупную бытовую технику от поломки.На Paytmmall.com есть удивительно широкий ассортимент стабилизаторов, способных удовлетворить различные потребности клиентов.

Широкий выбор стабилизаторов напряжения в торговом центре Paytm, исследуйте сейчас!

При покупке стабилизатора напряжения необходимо учитывать все технические характеристики каждой марки, чтобы принять идеальное решение. Здесь вы можете найти исчерпывающую информацию о каждом стабилизаторе, которая поможет вам найти то, что подходит вашему прибору. Paytm Mall предлагает различные типы стабилизаторов напряжения, включая стабилизаторы переменного тока, стабилизаторы для холодильников, стабилизаторы для воздухоохладителей и многое другое.Купите стабилизатор напряжения по лучшей цене в Индии на нашем портале и очень эффективно защитите свою дорогую технику от возможных повреждений.

Все стабилизаторы, представленные в интернет-магазине, имеют высокие показатели тока и мощности. энергоэффективный. Самое приятное, что вам не нужно действительно прыгать из магазина в магазин, чтобы получить желаемый продукт. Вам просто нужно выбрать стабилизатор напряжения для вашего соответствующего устройства, проверить доступные предложения, разместить заказ, и Paytm Mall доставит его к вашему порогу в оговоренное время.Просто и экономно! Выбирайте из широкого ассортимента стабилизаторов и наслаждайтесь продуктом, который обеспечит отличные характеристики по очень разумной цене. Выбирайте устройство V Guard с передовыми технологиями и функциями, которые помогают электрическим приборам работать оптимально.

Помимо стабилизаторов, Paytm Mall также предлагает множество крупной бытовой техники, такой как кондиционеры, стиральные машины, холодильники, гейзеры, дымоходы, воздухоохладители, посудомоечные машины, сушилки для одежды, инверторы, инверторные батареи, микроволновые печи и многое другое.Купите стабилизатор напряжения и воспользуйтесь несколькими интересными предложениями со скидками и кэшбэком.

Так что окунитесь в превосходный опыт покупок в Интернете с Paytm Mall, и вы наверняка захотите вернуться сюда снова!

Популярные запросы о большой бытовой технике

Кондиционеры | Стиральные машины | Холодильники | Электрические гейзеры | Охладители воздуха | Посудомоечные машины | Сушилки для одежды | Инверторы | Инверторные батареи | Микроволновые печи

— Популярные запросы в стабилизатор напряжения

Стабилизатор напряжения Microtek | Стабилизатор напряжения Whirlpool | Световой стабилизатор напряжения | Стабилизатор напряжения Livguard | Crompton стабилизатор напряжения | Стабилизатор напряжения Activa | Стабилизатор напряжения V Guard | Стабилизатор напряжения V Guard

Cashback будет добавлен как Paytm Cash, что является программой лояльности One97 Communications Ltd.Его можно использовать для оплаты товаров и услуг, продаваемых продавцами, которые принимают «Pay with Paytm».

Выход стабилизатора не работает (признаки и способы его устранения) — PortablePowerGuides

Колебания напряжения могут возникать по любому количеству причин, включая плохую проводку, ненадлежащее заземление и короткие замыкания. Единственный способ защитить вашу технику от этих колебаний — использовать стабилизатор напряжения.

Он будет поддерживать постоянную подачу питания. Но стабилизаторы напряжения не идеальны.Известно, что они неисправны. Если выход стабилизатора в вашем устройстве не работает, вы должны как можно быстрее определить неисправность, прежде чем она подвергнет ваше оборудование тем же угрозам, которые стабилизатор должен был предотвратить.

Почему не работает выход стабилизатора?

Если ваша мощность стабилизатора сомнительна и у вас нет опыта работы с электрическими устройствами, вам следует нанять специалиста. Не открывайте стабилизатор или устройство, к которому он прикреплен, если у вас нет соответствующих технических знаний.Если у вас есть элементарное представление о стабилизаторах, ваше расследование, вероятно, укажет вам направление следующего:

1). Неисправен вольтметр

Вы должны начать с разъяснения вашей ситуации. Работают ли приспособления, прикрепленные к стабилизатору? Если они выключены, у вас может быть серьезная проблема. С другой стороны, если эти устройства работают должным образом, но стабилизатор показывает нулевое выходное напряжение, ситуация, вероятно, менее серьезна.

Проверить вольтметр . Скорее всего неисправен . Перегоревший разъем может отключить вольтметр от выходной розетки, что повлияет на его способность отображать соответствующую информацию.

Однако не стоит так быстро приходить к такому выводу. У некоторых стабилизаторов напряжения есть кнопка, которую нужно нажать, чтобы считать напряжение. В противном случае будет показано нулевое выходное напряжение. Обратитесь к руководству по эксплуатации стабилизатора. Если ничего не говорится о кнопке чтения, можно предположить, что вольтметр неисправен или поврежден.

2). Реле, подключенное к выходному терминалу, неисправно

Стабилизатор предназначен для повышения или понижения напряжения в зависимости от вашей ситуации. Согласно Electricalfundablog.com, средний стабилизатор использует трансформатор, который прикреплен к переключающим реле для выполнения своей работы.

Выход может перестать работать или отображать нулевое напряжение, потому что реле, подключенное к выходной клемме, неисправно. Если вы открываете стабилизатор и реле имеют прожоги , они являются источником всех ваших проблем, причиной того, что приборы, прикрепленные к стабилизатору, перестали работать.

3). Автоматический выключатель срабатывания

Некоторые стабилизаторы переменного тока ( те, которые превышают 5 кВА, ) имеют предохранители и автоматические выключатели. Вы можете перегрузить стабилизатор, что приведет к перегоранию предохранителя или срабатыванию автоматического выключателя. Это поставит под угрозу его работу.

4). Перегрузка

Многие стабилизаторы имеют механизмы, которые, например, r уменьшают или понижают выходное напряжение всякий раз, когда оно превышает определенный порог. Этот ответ предназначен для защиты вашего оборудования от немедленного или длительного повреждения.

В некоторых моделях есть индикатор, который включается, чтобы предупредить пользователя о том, что выходное напряжение превысило допустимый уровень . Это побуждает потребителя отключать стабилизатор и подключенные к нему устройства, прежде чем предпринимать шаги по выявлению причины перенапряжения . Иногда виновата электросеть. Но в некоторых случаях неисправность кроется в электрической цепи в вашем доме.

VGuard имеет стабилизаторы напряжения, которые реагируют таким образом. Они называют функцию « Защита от перегрузки ».Он срабатывает при коротком замыкании или перегорании в результате перегрузки. Некоторым не нравится механизм. Они называют такие бренды, как VGuard, чрезмерно защитными, потому что их стабилизаторы отключаются, если они не могут поддерживать выходное напряжение между 220 и 240 В.

Похожие сообщения:

Стабилизатор переменного тока

отключается — почему?

Постоянно срабатывающий стабилизатор может стать помехой. Но не стоит думать, что срабатывает срабатывание стабилизатора переменного тока.Найдите минутку, чтобы определить, вступили ли в игру некоторые из факторов, вызывающих отключение, в том числе:

1). Входное напряжение слишком высокое или низкое

Похоже, что стабилизатор может отключиться, когда входное напряжение выше или ниже диапазона, в котором стабилизатор может нормально работать . Другими словами, если входное напряжение слишком высокое или слишком низкое, чтобы стабилизатор мог обеспечить требуемый выход, он может сработать. Это сделано для защиты вашей техники, хотя некоторых людей это раздражает.

2). Плохая изоляция прибора

Вы проверили бытовую технику? Некоторые стабилизаторы срабатывают только при включении определенного устройства. Если это относится к вашему стабилизатору напряжения, рассматриваемый прибор может иметь плохую изоляцию или течь. Через некоторое время изоляция может ухудшиться, что приведет к утечкам.

3). Поврежденное реле

Если срабатывание стабилизатора не может быть объяснено перегрузкой или утечками в ваших устройствах, вы должны учитывать возможность того, что одно или несколько реле неисправны или повреждены.

Другой возможной причиной отключения являются настройки . Реле настроено на срабатывание на заданном уровне. Если по какой-либо причине настройки неверны, стабилизатор будет продолжать отключаться по непонятным причинам. Для сброса реле требуется техник. Хотя некоторым людям легче заменить реле.

4). Колебания

Стабилизатор предназначен для защиты ваших приборов и устройств от колебаний. Некоторые колебания достаточно сильны (в обоих направлениях), чтобы повредить стабилизатор.Это может вызвать множество проблем, включая постоянное отключение и выходное напряжение, которое не работает.

Как проверить, работает ли стабилизатор переменного тока?

Вы можете проверить, работает ли стабилизатор переменного тока, измеряя входное и выходное напряжение , процесс, который обычно включает следующее:

1). Начните с отключения нагрузки . Это относится к приборам, прикрепленным к стабилизатору.

2). Нужно измерить входное напряжение . Это покажет вам, получает ли регулятор требуемое напряжение. Это важно, потому что стабилизатор не может выполнять свою работу, если на него не поступает достаточное напряжение. Устройство не может производить регулируемое напряжение, которое вы ожидаете, если входное напряжение слишком высокое или слишком низкое.

Вы можете измерить входное напряжение, подключив положительный и отрицательный щупы мультиметра к входному контакту и контакту заземления соответственно. Посмотрите на показания.Если входное напряжение выше номинального выходного, стабилизатор получает достаточное напряжение.

3). По окончании проверки входного напряжения обратите внимание на выходное напряжение . Процесс такой же. Отрицательный щуп подключается к контакту заземления. Положительный датчик подключается к выходному контакту. Показания должны соответствовать номинальному выходному напряжению стабилизатора.

Они не должны быть точными, но они должны быть близкими. Это говорит вам, что устройство выдает ожидаемый результат.Другими словами, он работает именно так, как задумал производитель.

Индикатор стабилизатора, чтобы проверить, работает он или нет

Почему стабилизатор светится красным светом?

Красный светодиод загорается при низком входном напряжении.

Стабилизатор переменного тока не светится зеленым цветом

Зеленый светодиод показывает, что напряжение в норме. Другими словами, если зеленый свет не горит, то, вероятно, загорится красный свет, чтобы предупредить вас о том, что напряжение плохое.

Другой альтернативой является включение красного и зеленого света на одновременно и постоянное горение. Это тоже нехорошо, потому что i t показывает, что напряжение слишком высокое или слишком низкое . Лучше всего, если загорится зеленый свет. Это признак того, что входное и выходное напряжение находится в соответствующем диапазоне.

Как отремонтировать выход стабилизатора?

Действия, которые вы предпримете для исправления выходной мощности стабилизатора, во многом зависят от факторов, вызывающих проблему.Рассмотрим следующее:

1). Правильная проводка

Прежде чем продолжить, убедитесь, что стабилизатор правильно подключен. Проверьте руководство. Он покажет вам, какие провода нужно использовать для входных и выходных клемм. Это также помешает вам поменять местами провода под напряжением и нейтраль, что является плохой идеей.

Нельзя ожидать, что стабилизатор будет работать должным образом, если вы не подключите его соответствующим образом. После включения дисплей должен показывать правильные показания (во многих случаях 220 В).

2). Купить новые реле

Если реле неисправны, неисправны или повреждены, сделайте то, что сделали специалисты по ремонту электроники. Купить новые . Их не так уж и сложно найти. И если вы знаете, что делаете, заменить их тоже не так уж сложно.

3). Заменить предохранитель

Если предохранитель стабилизатора перегорел, очевидным решением будет его замена. Тем не менее, если стабилизатор продолжает перегорать предохранитель, вы должны найти момент, чтобы определить причину.Вы не окажете своему оборудованию никакой пользы, неоднократно заменяя предохранитель.

Это относится также и к реле. Если вы продолжаете сжигать реле, вам следует выяснить, почему, прежде чем ваше оборудование постигнет та же участь.

Скорее всего, вы выдвигаете стабилизатор за его пределы. Согласно Bold Brothers Tech, потребителей не должны превышать максимальную мощность стабилизатора. Это может произойти, если вы соедините стабилизатор, имеющий более низкий рейтинг, с приборами, в которых используются мотор-компрессоры.Их пусковая мощность может превышать пределы стабилизатора.

Люди об этом забывают. Они думают, что все дело в рейтинге рассматриваемого устройства. Они не понимают, что пусковая мощность прибора может превысить их стабилизатор.

Также следует хорошо обращаться со стабилизатором. Не храните его в плохо вентилируемом месте. Он также не должен находиться под прямыми солнечными лучами. Держите его подальше от легковоспламеняющихся предметов и детей.

Стабилизатор переменного тока, показывающий высокое напряжение / нулевое выходное напряжение

Винить в этом можно неисправные реле и вольтметры.Неисправные реле также могут помешать работе выхода стабилизатора . Хотя во многих случаях входное напряжение является проблемой, потому что оно либо слишком высокое, либо слишком низкое.

Стабилизатор перестанет работать, если обнаружит высокое выходное напряжение. Это сделано для того, чтобы ваши приборы были в безопасности. Обычно люди винят в высоком выходном напряжении такое же высокое входное напряжение.

Если входное напряжение слишком велико для того, чтобы стабилизатор реально снизился для получения номинального выходного напряжения, он отключится.Если ваше оборудование перестало работать и вы считаете, что виновато высокое напряжение, вам следует подтвердить свои подозрения, прежде чем действовать.

Это можно сделать, отключив стабилизатор и подключив оборудование напрямую к источнику питания. Если он работает, значит, проблема в высоком напряжении стабилизатора.

Следует отметить, что проблема со схемой стабилизатора также может вызвать высокое напряжение. Не вините сеть, пока не проверите дом своего соседа. Если их напряжение все еще находится в допустимом диапазоне, вы можете с уверенностью сделать вывод, что ваш стабилизатор неисправен.

Car Treatments определила высокое напряжение на выходе как один из признаков неисправного регулятора . Некоторые стабилизаторы автоматически вернутся к своим нормальным функциям после их сброса. Но если ваш продолжает регистрировать высокое выходное напряжение, вам следует вызвать специалиста.

Они изучат устройство, чтобы определить, неисправны ли реле и транзисторы. Если они не найдут эффективного решения, единственный выход — купить новый стабилизатор.

Заключение

Стабилизатор важен, потому что он предотвращает повреждение оборудования колебаниями напряжения, поддерживая постоянство подаваемого им питания. Но стабилизаторы не всегда работают должным образом.

Стабилизаторам для работы требуется достаточное входное напряжение. Иногда напряжение превышает допустимый порог. Стабилизатор не может отрегулировать его в достаточной степени, чтобы обеспечить выходное напряжение, на которое он рассчитан.Когда устройство сталкивается с такими ситуациями, оно снижает или отключает выходную мощность, чтобы ваши устройства были в безопасности.

Если вы обратите пристальное внимание на светодиодные индикаторы, они сообщат вам об этом соответствующим образом. Если вы не знаете, что означают индикаторы на стабилизаторе, вы можете легко определить, работает ли устройство должным образом, с помощью мультиметра.

Вы подключаете щупы мультиметра к входным и выходным контактам. Если показания входного и выходного напряжения верны, стабилизатор работает должным образом.Если они ошибочны, стабилизатор неисправен.

Некоторые люди думают, что некоторые марки стабилизаторов обладают чрезмерной защитой. Но другие ценят тот факт, что у них есть механизм отключения в случае экстремальных колебаний.

Стабилизатор напряжения

— лучший стабилизатор переменного тока, ТВ для дома, магистрали

С серьезными сбоями при замене списанных ископаемых видов топлива и атомных электростанций, существующих сетей электроснабжения изо всех сил стараются не отставать от требований нового энергоемкого оборудования эпохи цифровых технологий.Многие оборудование и приспособления, используемые в ваш дом сегодня более основан на цифровых технологиях и, как следствие, более чувствителен к напряжению. Они требуют бесперебойной работы Подробнее

блок питания для их бесперебойное функционирование и длительное функционирование. Livguard предлагает лучшие стабилизаторы для дома, обеспечивающие долговечность, непревзойденная производительность с непревзойденными результатами. С такими функциями, как автоматический перезапуск, задержка включения, система задержки времени и отключение низкого напряжения, обеспечивающее эффективную и надежную защиту электронных устройств от проблем с напряжением.

Наша торговая марка является сильным игроком на рынке стабилизаторов в Индии с большим количеством довольных клиентов, преданные партнеры, передовые технологические продукты и команда экспертов. Мы производим лучшие стабилизаторы напряжения, соблюдение всех требований и стандартов с максимальной точностью и усердием. Опытная команда техников и профессионалов Livguard производить высококачественные стабилизаторы с отличной конструкцией и долговечностью.

В Livguard мы устанавливаем ряд цифровых стабилизаторов напряжения, чтобы улучшить качество электроэнергии в ваших домах. Наши цифровые стабилизаторы хорошо оборудованы, чтобы обезопасить вашу бытовую технику и получить революционный опыт. Они лучший выбор для удовлетворения сегодняшних потребностей домашнего хозяйства в стабильной производительности и долгой жизни. Наши стабилизаторы созданы для обеспечения повышенной производительности каждого время с непрерывной подачей электроэнергии, без перебоев.Все наши продукты обладают мощью и созданы для работы с тяжелыми грузами. рабочие нагрузки с легкостью.

Для всего оборудования с питанием от сети требуется источник питания, поддерживаемый в определенных пределах. пределы. Слишком низкое или слишком высокое напряжение серьезно повредит оборудование и приведет к его неисправности. Наши стабилизаторы напряжения автоматически контролировать выходное напряжение. Это гарантирует, что напряжение, достигающее нагрузочного оборудования, всегда остается постоянным при требуемом требуемом напряжении.Широкий ассортимент стабилизаторов Livguard оснащен надежными и передовыми технологиями для защиты всего оборудования от колебаний напряжения.

Все наши опытные техники — это блестящие умы и высококвалифицированные профессионалы, которые разрабатывают и производят стабилизаторы с сильная, стабильная мощность и эффективная работа. Livguard обслуживает широкий спектр секторов рынка, предлагая решения по стабилизации для каждого тип оборудования или прибора.Мы являемся производителем лучших в стране стабилизаторов напряжения. Итак, купите стабилизаторы Livguard прямо сейчас, чтобы расширить возможности ваши дома и жизни. Просмотрите категорию, чтобы найти подходящую для своей драгоценной техники. Показать меньше

Почему у вас не включается кондиционер? — The Urban Guide

Читать 2 мин.

Жаркий летний день, и вы хотите просто расслабиться, но кондиционер не включается? Не волнуйтесь, эта статья поможет вам понять, почему ваш кондиционер не включается, и что вы можете сделать, чтобы это исправить.

Вот три причины, по которым ваш переменный ток может не включаться:

1. Неисправный блок питания

Проверьте розетку или стабилизатор переменного тока и убедитесь, что он выдает 220 вольт переменного тока на выходе переменного тока. Это признак неисправного блока питания или неисправного стабилизатора. Плохое соединение, сгоревшая силовая плата, сработавший MCB или внутренний дефект в цепи могут привести к сбоям в подаче напряжения на переменный ток, в результате чего он не включается.

Решение: Обратитесь к квалифицированному электрику из городской компании, который осмотрит проблему с вашим источником питания или выходным напряжением и решит проблему за вас.

2. Сломанная печатная плата или цепь LVT

Проверьте дисплей вашего переменного тока. Он не включается даже после нажатия кнопки питания на панели дисплея или на пульте дистанционного управления? Это указывает на неисправность печатной платы или цепи LVT, которая мешает включению вашего переменного тока.

Решение: Обратитесь к квалифицированному специалисту по переменному току, который выяснит, нуждается ли печатная плата в замене или ремонте для решения этой проблемы.

Также читайте: Почему ваш кондиционер не охлаждается?

3.Проблема с моторным фургоном

Наконец, проверьте, не мигает ли на дисплее какой-либо код ошибки. Это происходит, когда датчики или любые другие электрические компоненты, такие как двигатель вентилятора или шаговый клапан, перестают работать в сети переменного тока.

Решение: На основании кода ошибки ваш специалист по кондиционированию воздуха может решить эту проблему, заменив неисправные компоненты.

Надеюсь, эта статья помогла вам понять причины, по которым ваш кондиционер не включается. Вы можете нанять опытного специалиста из UC прямо сейчас — просто зайдите в приложение и сразу же закажите свой кондиционер для обслуживания или ремонта!

Также читайте: Почему у вас утечка переменного тока?

Требуется стабилизатор для инвертора переменного тока или нормального переменного тока

Короче говоря, Да, вам нужен стабилизатор для обоих — инверторного или неинверторного переменного тока, но дайте знать, почему

В Индии мы часто слышим о колебаниях напряжения в разных регионах.

Они часто встречаются в городах или деревнях уровня 3, но нечасты в таких городах, как Дели.

Стабилизатор напряжения — это устройство, которое защищает вашу бытовую технику от повреждений.

В случае переменного тока стабилизатор напряжения должен обладать этими характеристиками

  • Поддерживать выходное напряжение 220-250 вольт
  • Функция задержки времени
  • Защита от отключения
  • Защита от перенапряжения

Нормальный по сравнению с инвертором переменного тока

В обычном кондиционере компрессор работает с постоянной скоростью, в то время как в случае инверторного переменного тока компрессор может работать с переменной скоростью.

Инверторный переменный ток имеет некоторый фиксированный диапазон холодопроизводительности.Например, инвертор переменного тока на 1 тонну может работать как 0,8 тонны переменного тока или 1,2 тонны переменного тока.

Но для обычного переменного тока на 1 тонну он может работать только как на 1 тонну переменного тока.

Различная охлаждающая способность инвертора переменного тока позволяет ему работать в изменяющемся диапазоне напряжений. Этот диапазон может быть указан на блоке переменного тока или в технических характеристиках продукта.

Таким образом, инвертор переменного тока будет работать нормально, когда напряжение колеблется в его рабочем диапазоне, в то время как нормальный переменный ток может быть поврежден

Например, если инвертор переменного тока может работать в диапазоне напряжений 150-250 вольт и когда напряжение питания колеблется внутри этого диапазона 150–250, переменный ток будет работать нормально, но как только напряжение выйдет за пределы этого диапазона, переменный ток может выйти из строя, остановиться или выйти из строя.

Подробнее | Инверторный переменный ток и нормальный переменный ток

Если вы используете стабилизатор напряжения для инвертора переменного тока

В случае неинверторного переменного тока, поскольку ему требуется постоянное напряжение 220-250 вольт, у вас нет другого выбора, кроме как использовать стабилизатор.

Но для инвертора переменного тока многие люди скажут, что если колебания напряжения в вашем районе находятся в пределах рабочего диапазона переменного тока, вам не нужен стабилизатор, а если колебания напряжения находятся за пределами рабочего диапазона, тогда он вам нужен.

Никто не может предсказать, будут ли колебания напряжения в вашей местности более или менее колебаться, может случиться так, что когда-нибудь колебания будут очень высокими и выйдут за пределы рабочего диапазона переменного тока.

Итак, защитит ваш кондиционер от повреждений и используйте стабилизатор

В каких случаях стабилизатор может не потребоваться

В случае компрессора Samsung S-UTR и инверторных кондиционеров Daikin стабилизатор не требуется.

Посетите эту страницу, чтобы узнать, что Samsung говорит о своем компрессоре S-UTR.

Рассмотрим пример преобразователя переменного тока Daikin.

По словам инженера, работающего в Daikin, преобразователь переменного тока Daikin не требует стабилизатора, поскольку на печатной плате имеется встроенный стабилизатор.

Встроенный стабилизатор отключает питание при выходе напряжения за допустимые пределы.

Source

Что насчет других брендов — Voltas, LG, Carrier

Это зависит от того, предоставляют ли эти бренды встроенный стабилизатор с защитой от отключения в своих кондиционерах.

Чтобы проверить это, вам необходимо позвонить в службу поддержки клиентов по номеру

. На некоторых блоках переменного тока может быть даже написано «Работа без стабилизатора».

Это утверждение, безусловно, означает, что переменный ток может работать в широком диапазоне напряжений.

Но нельзя сказать, будет ли он иметь функцию отключения, защиту от перегрузки и функцию задержки времени.

Например, см. Это Заявление на веб-сайте LG.

Source

В нем четко указано, что стабилизатор работает без напряжения, когда входное напряжение составляет (145-290) вольт, но если мощность колеблется за пределами этого диапазона, то требуется стабилизатор.

Заключение

Используется ли у вас нормальный переменный ток или инверторный переменный ток.

Или раздельный кондиционер, или кондиционер с окном

Или написано «Работа без стабилизатора»

Или это кондиционер Daikin или кондиционер с компрессором S-UTR.

Или служба поддержки клиентов компании уверяет, что стабилизатор не требуется.

Тем не менее, вы всегда должны использовать стабилизатор.

И содержит легковоспламеняющийся хладагент .

Если из-за колебаний напряжения, скачка напряжения, короткого замыкания или удара молнии возникают неисправности переменного тока.

Это может привести к возгоранию или даже взрыву.

Так что для дополнительного уровня безопасности используйте хороший стабилизатор напряжения

Стабилизатор переменного тока

Все CategoriesLuminous InverterMicrotek InvertersExideMicrotek BatteriesLuminous BatteriesOkaya BatteriesSF звукового BatteriesInverter TrollyInvertersBatteriesStabilizersMicrotek StabilizersAmaronSolar InverterMicrotek Solar InvertersSolar PanelMicrotek Solar PanelsMicrotek ComboLuminous ComboV GuardV GuardBattery TrollyTall Трубчатого TrollyShort Трубчатого TrollyAC StabilizerTV StabilizerFridge StabilizerSEBz SinewaveSWE2 + SinewaveEco VoltZelioMicrotek Высшего KVAInverter ComboSolarSMF batteryInverter BatterySolar batteryLuminous Higher KVAExide ComboExide солнечного comboSolar Инвертор ComboExide InvertersExide Solar PanelsAmaron comboGenset batteryTruck БатареяВелосипедный аккумуляторСолнечный PWMЭксидный велосипедный аккумуляторАмаронский велосипедный аккумуляторСветовойБез категорииЭксидный солнечный инверторСветящиеся солнечные батареиЭксидная солнечная батареяСолнечный MPPTOn GridСолнечный контроллер зарядаV Guard ComboСветящиеся солнечные инверторыСолнечный гибридM-SUNCyber ​​PowerAudi A3 Дизельный аккумуляторAudi A3 Бензиновый аккумулятор A46Audi Бензиновый аккумулятор A46Audi A4 Бензиновый аккумуляторAudi A46 Дизельный аккумулятор Audi A6 Бензиновый аккумулятор Audi A7 3.0 Дизельный аккумуляторAudi A8 L Дизельный аккумуляторAudi A8 L Бензиновый аккумуляторAudi Q3 Quattro Дизельный аккумуляторAudi Q5 Бензиновый аккумуляторAudi Q5 Quattro Дизельный аккумуляторAudi Q7 3.0 Дизельный аккумуляторAudi Q7 Дизельный аккумуляторAudi Q7 Бензиновый аккумуляторBMW 3 Series 320d Дизельный аккумулятор BMW 3 Series 520M Бензиновый аккумулятор BMW 3 Series 325i 5 Бензиновый аккумулятор BMW 5 Series 523i Бензиновый аккумуляторBMW 5 Series 525d Дизельный аккумуляторBMW 5 Series 530d Дизельный аккумуляторBMW 5 Series 535i Бензиновый аккумуляторBMW 6 Series 640d Бензиновый аккумуляторBMW 6 Series 650i Бензиновый аккумуляторBMW 7 Series 730Ld Бензиновый аккумулятор BMW 7 Series 740Li Бензиновый аккумулятор 740Li серии 760LiW 760 Series Бензиновый аккумуляторДизельный аккумулятор BMW X1 sDriveБензиновый аккумулятор BMW X1 sDriveБензиновый аккумулятор BMW X3 xDriveБензиновый аккумулятор BMW X5 xDrive30DБензиновый аккумулятор BMW Z4 35i ATБензиновый аккумулятор BMW Z4 sDrive 35iДизельный аккумулятор Opel Vectra Бензиновый аккумулятор Opel VectraChevrolet Aveo 1.Бензиновый аккумулятор Chevrolet Aveo 1.6 Бензиновый аккумулятор Chevrolet Aveo U VA 1.2 Бензиновый аккумулятор Chevrolet Beat Дизельный аккумулятор Chevrolet Beat Бензиновый аккумулятор Chevrolet Captiva Дизельный аккумулятор Chevrolet Cruze Дизельный аккумулятор Chevrolet Enjoy Diesel Аккумулятор Chevrolet Enjoy 1.4 Бензиновый аккумулятор Chevrolet Forester Бензиновый аккумулятор Chevrolet Optra 1.6 Бензиновый аккумулятор Chevrolet Optra Magnum Дизельный аккумуляторChevrolet Optra Magnum Бензиновый аккумулятор Chevrolet Optra Magnum Дизельный аккумуляторChevrolet Optra Magnum Бензиновый аккумулятор SRVДизельный аккумулятор Chevrolet Sail HatchbackБензиновый аккумулятор Chevrolet Sail HatchbackБензиновый аккумулятор Chevrolet SailChevrolet Spark 1.0 Бензиновый аккумуляторДизельный аккумулятор Chevrolet TaveraДизельный аккумулятор Opel Astra Бензиновый аккумулятор Opel Corsa Дизельный аккумулятор Opel CorsaАвтомобильный аккумулятор AmaronЭксидный автомобильный аккумуляторБензиновый аккумулятор SF SonicДизельный аккумулятор Fiat AvventuraБензиновый аккумулятор Fiat Avventura Fiat Grande Punto 1.2 Бензиновый аккумулятор Fiat GranFiat Punto 1.3 Diesel Battery Linea 1.4 Бензиновый аккумулятор Fiat Linea T-Jet Бензиновый аккумулятор Fiat Palio Adventure 1.6 Бензиновый аккумулятор Fiat Palio Дизельный аккумулятор Fiat Palio Бензиновый аккумулятор Fiat Petra Дизельный аккумулятор Fiat Petra Бензиновый аккумулятор Fiat Siena Дизельный аккумулятор Fiat Siena Бензиновый аккумулятор Fiat Uno Дизельный аккумулятор Fiat Uno Бензиновый аккумуляторFord Ecosport Дизельный аккумуляторFord Ecosport 2 Аккумулятор Ford Ecosport.Дизельный аккумулятор Ford Endeavour 3.0 Дизельный аккумулятор Ford Fiesta Classic 1.4 Дизельный аккумулятор Ford Mondeo Бензиновый аккумулятор Ford New Ikon 1.3 Бензиновый аккумулятор Ford New Ikon 1.4 Дизельный аккумуляторHonda Accord 2.4 Бензиновый аккумуляторHonda Accord Old 3.5 Бензиновый аккумуляторHonda Amaze 1.2 Бензиновый аккумуляторHonda Amaze 1.5 Дизельный аккумуляторHonda BR-V Дизельный аккумуляторHonda BR-V Бензиновый аккумуляторHonda Brio Бензиновый аккумуляторHonda City CNG аккумуляторHonda City Дизельный аккумуляторHonda City Бензиновый аккумуляторHonda Civic 1.8 Бензиновый аккумуляторHonda CRV 2.0 Бензиновый аккумулятор Honda JazzДизельный аккумулятор Honda Jazz Бензиновый аккумулятор MobilHonda Jazz Бензиновый аккумулятор MobilioДизельный аккумулятор Honda WR-VБензиновый аккумулятор Honda WR-VДизельный аккумулятор Hyundai AccentБензиновый аккумулятор Hyundai AccentДизельный аккумулятор Hyundai Creta Бензиновый аккумулятор Hyundai CretaHyundai Elantra 1.6 SX AT Дизельный аккумуляторHyundai Elantra Бензиновый аккумуляторHyundai EON Бензиновый аккумуляторHyundai Fluidic Verna Бензиновый аккумуляторHyundai Fluidic Verna Бензиновый аккумуляторHyundai Getz 1.3 Бензиновый аккумуляторHyundai Getz 1.6 Дизельный аккумуляторHyundai Getz Prime 1.1 Бензиновый аккумуляторHyundai Grand i10 Дизельный аккумулятор Hyundai i10 Бензиновый аккумуляторHyundai Grand i10 Дизельный аккумулятор Hyundai Nerol Аккумулятор 20 Hyundai i10 Дизельный аккумулятор Бензиновый аккумулятор Hyundai Neo Fluidic Elantra 1.6 S Бензиновый аккумулятор Hyundai Santa FeДизельный аккумулятор Hyundai SantroДизельный аккумулятор Hyundai Sonata EmberaДизельный аккумулятор Hyundai Sonata EmberaБензиновый аккумулятор BMW 1 CRDi Бензиновый аккумулятор Hyundai Xcent 1.2Ambassador Classic Diesel АккумуляторAmbassador Classic Бензиновый аккумуляторMitsubishi Cedia 2.0 Бензиновый аккумуляторMitsubishi Lancer Бензиновый аккумуляторMitsubishi Lancer Бензиновый аккумулятор Mitsubishi Lancer Бензиновый аккумулятор Mitsubishi Outlander Automatic Бензиновый аккумуляторMitsubishi Outlander Дизельный аккумулятор Mitsubishi Pajero CamryMitsubishi Outlander Дизельный аккумулятор Mitsubishi Pajero Camry 100 Дизельный аккумулятор Mahraindra Батарея Mahrainda Дизель BatteryMahindra KUV100 ESS Модель Бензин BatteryMahindra Quanto BatteryMahindra Renault Logan BatteryMahindra Renault Logan Diesel BatteryMahindra Rexton BatteryMahindra Scorpio BatteryMahindra Тар 4X4 BatteryMahindra TUV300 — T4 / T6 BatteryMahindra Verito Бензин BatteryMahindra Verito Дизель BatteryMahindra Voyager BatteryMahindra XUV500 BatteryMahindra Xylo BatteryMaruti Suzuki SX4 Автоматическая BatteryMaruti Gypsy BatteryMaruti Suzuki 1000 BatteryMaruti Аккумулятор Suzuki 800, Бензиновый аккумулятор Maruti Suzuki A Star ryMaruti Suzuki Alto 800 АккумуляторMaruti Suzuki Baleno Altura АккумуляторMaruti Suzuki Baleno Дизельный аккумуляторMaruti Suzuki Celerio Бензиновый аккумуляторMaruti Suzuki Celerio Бензиновый аккумуляторMaruti Suzuki Ciaz 1.Дизельный аккумулятор Maruti Suzuki Ciaz Бензиновый аккумулятор Maruti Suzuki Ciaz Бензиновый аккумулятор Maruti Suzuki Dzire Бензиновый аккумулятор Maruti Suzuki Dzire Diesel After 2014 Бензиновый аккумулятор Maruti Suzuki DzireMaruti Suzuki Eeco Бензиновый аккумуляторMaruti Suzuki Ertiga Ertiga Ertiga Аккумулятор Ertiga Ertiz Бензиновый аккумулятор Vitara Дизельный аккумулятор Maruti Suzuki Ignis Бензиновый аккумулятор Maruti Suzuki Ignis Бензиновый аккумулятор Maruti Suzuki Kizashi Дизельный аккумулятор Maruti Suzuki New Baleno Бензиновый аккумулятор Maruti Suzuki New Baleno Бензиновый аккумулятор Maruti Suzuki Omni Бензиновый аккумулятор Maruti-Suzuki Ritzover Suzuki Cross 1 Дизельный аккумулятор Maruti SuzukiАккумулятор Maruti Suzuki S-Crossover 1.6L АккумуляторMaruti Suzuki Swift Diesel Upto 2015 АккумуляторMaruti Suzuki Swift Diesel After 2015 Бензиновый аккумулятор Maruti Suzuki Swift бензиновый аккумулятор 2012 г.в. Бензиновый аккумулятор Suzuki WagonR Бензиновый АккумуляторMaruti Suzuki Zen Бензиновый АккумуляторMaruti Suzuki Ertiga Бензиновый АккумуляторMercedes Benz A ClassMercedes Benz B ClassMercedes Benz C КлассMercedes Benz GL ClassMercedes Benz M ClassMercedes Benz S КлассаNissan Datsun АккумуляторNissan Datsun БатареяNissan Datsun БатареяNissan Datsun Дизельный аккумулятор Evalia Дизельный аккумулятор Nissan Micra Дизельный аккумулятор Nissan Micra Бензиновый Nissan Micra 1.Бензиновый аккумулятор Nissan Sunny Бензиновый аккумулятор Nissan Teana Дизельный аккумулятор Nissan Terrano Дизельный аккумулятор Nissan X-Trail Дизельный аккумулятор RenaultДизельный аккумулятор Renault Duster Аккумулятор Renault Duster-THP-110PSДизельный аккумулятор Renault Fluence 1.5Дизельный аккумулятор Renault Fluence 2.0L Бензиновый аккумуляторДизельный аккумулятор Renault Scala Бензиновый аккумулятор RenaultSkoda Fabia Бензиновый аккумуляторSkoda Fabia Дизельный аккумуляторБензиновый аккумулятор Skoda LauraДизельный аккумулятор Skoda OctaviaБензиновый аккумулятор Skoda OctaviaБензиновый аккумулятор Skoda Rapid Бензиновый аккумулятор Skoda Rapid Дизельный аккумуляторSkoda Superb Petroligoria Аккумулятор Skoda Diesel Diesel Батарея Skoda YetiБатарея Skoda Дизельный аккумулятор Tata Indica V2Дизельный аккумулятор Tata Indica Vista Бензиновый аккумулятор Tata Indica Vista Бензиновый аккумулятор Tata Indica XetaДизельный аккумулятор Tata Indigo CS Бензиновый аккумулятор eryTata Indigo CS Дизельный аккумулятор Tata IndigoДизельный аккумулятор Tata Indigo ManzaДизельный аккумулятор Tata Indigo Manza Бензиновый аккумулятор Tata Indigo Marina Бензиновый аккумулятор Tata Indigo MarinaБензиновый аккумулятор Tata Nano Аккумулятор Tata Safari Dicor Аккумулятор Tata Safari Storme Аккумулятор Tata Sierra Аккумулятор Tata Sumo Дизельный аккумулятор Tata Tiago 1 Дизельный аккумулятор Tata Vent.Аккумулятор 4LTR Дизельный аккумулятор Tata Winger Бензиновый аккумулятор Tata Zest Бензиновый аккумулятор Toyota Corolla Бензиновый аккумулятор Toyota Camry Бензиновый аккумулятор Toyota Corolla Altis Дизельный аккумулятор Toyota Corolla AltisДизельный аккумулятор Toyota Etios Бензиновый аккумулятор Toyota Etios Liva Бензиновый аккумулятор Toyota Etios Liva Аккумулятор Toyota Etios Liva Дизельный аккумулятор Toyota Etios LivaБатарея Аккумулятор Toyota Бензиновая батарея FOTO Y Бензиновый аккумулятор 1,2 л MPI Volkswagen Beetle 2,0 л Volkswagen New Jetta 1.Бензиновый аккумулятор 4LДизельный аккумулятор Volkswagen New Jetta 2.0LДизельный аккумулятор Volkswagen PassatБензиновый аккумулятор Volkswagen PassatДизельный аккумулятор Volkswagen Phaeton 3.6LTR V6Дизельный аккумулятор Volkswagen Polo 1,2 лБензиновый аккумулятор Volkswagen Polo 1,2 лБензиновый аккумулятор Volkswagen VentoVolvo Vento 1.6L Дизельный аккумулятор XVolvo S60 Дизельный аккумуляторVolvo S60 Бензиновый аккумулятор Volvo S60 comboAmaze InverterAmaze BatteryLivfast ComboTata Tiago Бензиновый аккумулятор Бензиновый аккумулятор Nissan MicraСветовые стабилизаторыСтабилизатор переменного токаСолнечный ПКЛюминесцентный солнечный комбинированный аккумуляторHyundai I 20 Активный бензиновый аккумуляторVolkswagen Ameo-1.

Стабилизат

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
