Стабилизатор напряжения для дома: как выбрать и какой лучше

Содержание

Стабилизаторы напряжения для дома и промышленные

Полезная информация

Стабилизатор напряжения применяется для преобразования сетевого электрического тока до нормальных показателей (220 или 380 В). Он защищает бытовую, офисную и производственную технику от скачков параметров тока. Там, где он установлен, аварий нет.

Когда он нужен?

Чтобы компьютер, телевизор и осветительные приборы были защищены и служили дольше, а также для обеспечения возможности бесперебойной работы кондиционера, компрессора, сварочного аппарата, электромоторов, водяных насосов и другой техники.

Как выбрать стабилизатор напряжения?

1. Подбор по типу сети

Трехфазные — необходимы для устройств с подключением 380 В, рекомендуются при большой (от 12 КВт) суммарной нагрузке потребителей. Модели от 3 кВт.
Однофазные — стабилизаторы напряжения для дома (бытовые) со схемой подключения 220 В. Модели от 0,5 до 30 кВт.

2. Подбор по характеристикам

Мощность — складывается из суммарной мощности всех потребителей плюс 20%.
Входное напряжение — определяется параметрами сети, к которой подключается техника, необходимы замеры.
Выходное напряжение — в процентах указана точность.

3. Виды

Качественный электромеханический стабилизатор плавно регулирует напряжение. Обеспечивает высокую точность на выходе — ± 3%, которая нужна для измерительных приборов, аудиоаппаратуры, освещения. Обладает высокой перегрузочной способностью.
Устройства
релейного типа выдают ток, регулируемый за счет автоматического механического переключателя. Применяются такие стабилизаторы напряжения для дома и на дачах.
В цифровом нужную обмотку включает электронный ключ (тиристор, семистор). Режим регулировки импульсный, происходит очень быстро. Такой стабилизатор напряжения оснащен цифровым дисплеем, отличается небольшими размерами и весом. Применяется для защиты, как для одного, так и всех устройств в доме, может работать при низких температурах (до -20).

4. По способу установки:

Мы предлагаем купить стабилизаторы напряжения с доставкой и гарантией, у нас большой выбор оборудования для дома, дачи и производства. Не откладывайте покупку, ваша дорогая техника нуждается в защите!

цены от 7 500 рублей, отзывы, производители, поиск и каталог моделей

Другой город Абакан Алдан Александров Алексин Анапа Ангарск Армавир Архангельск Асбест Астрахань Балабаново Балаково Балашиха Балашов Барнаул Батайск Бежецк Белгород Березники Березовский Бийск Благовещенск Бор Борисоглебск Братск Бронницы Брянск Бузулук Великие Луки Великий Новгород Видное Владикавказ Владимир Волгоград Волгодонск Волжский Вологда Волоколамск Воронеж Воскресенск Выборг Вышний Волочек Вязьма Глазов Грозный Гусь-Хрустальный Дзержинск Дмитров Долгопрудный Домодедово Донской Дубна Егорьевск Екатеринбург Елабуга Елец Железногорск Железнодорожный Жуковский Звенигород Зеленоград Зеленодольск Зима Златоуст Иваново Ивантеевка Ижевск Иркутск Истра Йошкар-Ола Казань Калининград Калуга Каменка Кашира Кемерово Кимры Кингисепп Кинешма Киржач Кириши Киров Клин Клинцы Ковров Коломна Конаково Копейск Королев Костомукша Кострома Красногорск Краснодар Красноярск Кропоткин Кстово Курган Курск Липецк Лиски Луховицы Лыткарино Люберцы Магнитогорск Майкоп Малоярославец Миасс Мичуринск Можайск Москва Московский Мурманск Муром Мытищи Набережные Челны Нальчик Наро-Фоминск Нахабино Нижний Новгород Нижний Тагил Новокузнецк Новокуйбышевск Новомосковск Новороссийск Новосибирск Новочебоксарск Новочеркасск Ногинск Обнинск Одинцово Озерск Октябрьский Омск Оренбург Орехово-Зуево Орск Орёл Павлово Пенза Переславль-Залесский Пермь Петрозаводск Печора Подольск Покров Псков Пушкино Пятигорск Раменское Реутов Ржев Рославль Россошь Ростов Ростов-на-Дону Рыбинск Рязань Салават Салехард Самара Санкт-Петербург Саранск Саратов Саров Сасово Севастополь Северодвинск Сергиев Посад Серов Серпухов Смоленск Солнечногорск Сортавала Сочи Ставрополь Старый Оскол Стерлитамак Ступино Сургут Сходня Сызрань Таганрог Тамбов Тверь Темрюк Тольятти Томск Троицк Московская обл. Троицк Челябинская обл. Тула Тюмень Ульяновск Уфа Ухта Фрязино Химки Чайковский Чебоксары Челябинск Череповец Чехов Шадринск Шатура Шахты Щекино Щелково Щербинка Электросталь Энгельс Ялта Ярославль

Ваш город
Самара

Выбрать город Другой город Абакан Алдан Александров Алексин Анапа Ангарск Армавир Архангельск Асбест Астрахань Балабаново Балаково Балашиха Балашов Барнаул Батайск Бежецк Белгород Березники Березовский Бийск Благовещенск Бор Борисоглебск Братск Бронницы Брянск Бузулук Великие Луки Великий Новгород Видное Владикавказ Владимир Волгоград Волгодонск Волжский Вологда Волоколамск Воронеж Воскресенск Выборг Вышний Волочек Вязьма Глазов Грозный Гусь-Хрустальный Дзержинск Дмитров Долгопрудный Домодедово Донской Дубна Егорьевск Екатеринбург Елабуга Елец Железногорск Железнодорожный Жуковский Звенигород Зеленоград Зеленодольск Зима Златоуст Иваново Ивантеевка Ижевск Иркутск Истра Йошкар-Ола Казань Калининград Калуга Каменка Кашира Кемерово Кимры Кингисепп Кинешма Киржач Кириши Киров Клин Клинцы Ковров Коломна Конаково Копейск Королев Костомукша Кострома Красногорск Краснодар Красноярск Кропоткин Кстово Курган Курск Липецк Лиски Луховицы Лыткарино Люберцы Магнитогорск Майкоп Малоярославец Миасс Мичуринск Можайск Москва Московский Мурманск Муром Мытищи Набережные Челны Нальчик Наро-Фоминск Нахабино Нижний Новгород Нижний Тагил Новокузнецк Новокуйбышевск Новомосковск Новороссийск Новосибирск Новочебоксарск Новочеркасск Ногинск Обнинск Одинцово Озерск Октябрьский Омск Оренбург Орехово-Зуево Орск Орёл Павлово Пенза Переславль-Залесский Пермь Петрозаводск Печора Подольск Покров Псков Пушкино Пятигорск Раменское Реутов Ржев Рославль Россошь Ростов Ростов-на-Дону Рыбинск Рязань Салават Салехард Самара Санкт-Петербург Саранск Саратов Саров Сасово Севастополь Северодвинск Сергиев Посад Серов Серпухов Смоленск Солнечногорск Сортавала Сочи Ставрополь Старый Оскол Стерлитамак Ступино Сургут Сходня Сызрань Таганрог Тамбов Тверь Темрюк Тольятти Томск Троицк Московская обл.

Троицк Челябинская обл. Тула Тюмень Ульяновск Уфа Ухта Фрязино Химки Чайковский Чебоксары Челябинск Череповец Чехов Шадринск Шатура Шахты Щекино Щелково Щербинка Электросталь Энгельс Ялта Ярославль Продолжить

Какой стабилизатор напряжения выбрать для частного дома?

Дачные домики часто строятся по принципу «я тебя слепила из того, что было», а избы в деревне — не ремонтируются с тех пор, как их поставил колхоз. В этом есть своя романтика, но она, определенно, не идет на пользу электрической проводке. Подача электроэнергии в дачном поселке далеко не так стабильна, как в городе, плюс сырость и зимний холод упорно точат старые провода. Что делать, чтобы в один прекрасный день дряхлая проводка не полыхнула, аки свеча? В этой статье расскажем, какой стабилизатор напряжения 220В для дачи выбрать.

Содержание

Что такое стабилизатор напряжения, и зачем он нужен
Какой стабилизатор напряжения выбрать для частного дома
Стабилизатор напряжения для частного дома: как выбрать
Стабилизаторы напряжения для дома: отзывы и какой лучше

Что такое стабилизатор напряжения, и зачем он нужен

Как ясно из самого названия, стабилизатор электрического напряжения — это устройство, которое стабильно поддерживает напряжение 220 В в вашем доме. Для дачи это устройство чрезвычайно полезно, так как скачки напряжения в дачно-садовых товариществах — вещь нередкая.

Часто на весь поселок один-единственный трансформатор, который обслуживается постольку-поскольку. Поэтому напряжение в сети может то падать, то наоборот — взлетать до шокирующих высот (например, если в трансформатор попадает молния — случай, едва не стоивший инфаркта одному из наших редакторов).

Стабилизатор — это своего рода переходник между электросетью и проводкой вашего дома. Он принимает входной ток и усиливает или ослабляет его напряжение до 220 В, чтобы все электроприборы в доме получали равномерное питание. В случае значительных перепадов напряжения в сети стабилизатор может аварийно отключить электричество в доме.

Какой стабилизатор напряжения выбрать для частного дома

Выбор стабилизатора напряжения следует начинать с его типа. Во-первых, они бывают сетевыми и магистральными. Сетевые работают от розетки и стабилизируют напряжение для одного-двух подключенных устройств. Магистральные — подключаются прямо к проводке и защищают всю электросеть в доме. В случае частного дома имеет смысл вести речь о покупке магистрального стабилизатора.

Магистральные стабилизаторы делятся на несколько видов.

Ступенчатые стабилизаторы

Ступенчатые стабилизаторы разделяются на релейные и электронные.

Релейный стабилизатор содержит трансформатор, обмотки которого замыкаются с помощью программно управляемых реле. При переключении происходит повышение или понижение напряжения. Релейные стабилизаторы компактные, имеют широкий диапазон изменения напряжения, выдерживают длительную перегрузку в сети, работают даже в условиях низких температур, бесшумно и очень долго — до 10 лет. А стоят при этом недорого, так что очень широко применяются в быту.

Например, это стабилизаторы Ресанта:

Электронный стабилизатор вместо реле использует микроэлектронные компоненты, которые способны замыкать обмотки — ключи-тиристоры. По сигналу с управляющей платы они включаются и выключаются с определенной периодичностью, тем самым регулируя напряжение.

Электронные стабилизаторы имеют более высокую точность регулировки напряжения, более эффективно поддерживают мощность тока в сети при стабилизации (тогда как при переключении реле свет может «моргать») и также работают совершенно бесшумно. Однако, они имеют большие габариты и вес, а также стоят дорого.

Среди популярных марок — например, БАСТИОН:

Электромеханические стабилизаторы

Электромеханические стабилизаторы разделяются на собственно электромеханические, электродинамические и гибридные.

Электромеханический стабилизатор имеет графитную щеточку с сервоприводом, которая переключает количество витков обмотки трансформатора, тем самым повышая или понижая напряжение. Эти стабилизаторы имеют широкий диапазон входных напряжений, устойчивы к перегрузкам и искажениям тока на входе. Но зато у них недолгий срок работы — через 3-4 года угольная щеточка уже подлежит замене. Кроме того, он плохо работает в условиях низких температур и высокой влажности, а при стабилизации на долю секунды раздаются характерные щелчки. Стоят они намного дешевле электронных, но куда дороже релейных.

Популярные модели таких стабилизаторов выпускает, к примеру, RUCELF:

Электродинамические стабилизаторы — это подвид электромеханических стабилизаторов, в которых вместо щеточки переключения используется специальный ролик, который практически не изнашивается. Таким образом, они лишены главного недостатка элекромеханических стабилизаторов — быстрого выхода из строя, при этом сохраняя их достоинства.

К сожалению, это самый дорогой вид стабилизаторов. К этому виду относятся, к примеру, итальянские стабилизаторы ORTEA:

Гибридные стабилизаторы представляют собой комбинацию между электромеханическим и релейным стабилизатором. В них применяется и замыкание обмоток при помощи реле, и переключение количества витков, что позволяет объединить достоинства двух типов и побороть недостатки — к примеру, невозможность работы при низкой температуре.

Такие стабилизаторы стоят примерно как электронные — то есть, недешево. Например, их делает фирма Энергия:

Стабилизаторы с двойным преобразованием

Предыдущие типы стабилизаторов принимают на входе переменный ток из сети и выдают на выходе переменный ток. Стабилизаторы с двойным преобразованием сначала преобразуют переменный ток в постоянный, который питает инвертор, на выходе опять отдающий переменный ток — но со стабильным напряжением 220 В, частотой 50 Гц и синусоидальной формой.

Такой правильный, «выхолощенный» от всех помех ток — главное преимущество стабилизаторов с двойным преобразованием: он безопасен для питания любой техники, поэтому их рекомендуют для дорогостоящего оборудования. Недостаток — низкий коэффициент полезного действия: слишком много пустого расхода электроэнергии.

У стабилизаторов с двойным преобразованием широкий разброс цен. Например, вот такой стабилизатор Штиль относительно недорог:

Как выбрать стабилизатор для дачи? Для сезонного дачного домика наиболее рентабелен обыкновенный релейный стабилизатор. Но если вы живете в частном доме постоянно, и у вас есть отопление, можно задуматься об одной из электромеханических моделей. А если у вас, к тому же, дорогая бытовая техника, то и устройство с двойным преобразованием не будет лишним.

Стабилизатор напряжения для частного дома: как выбрать

Рассмотрим основные параметры, по которым выбирается стабилизатор любого типа:

Мощность. суммарная мощность приборов, подключаемых к стабилизатору — это ваш телевизор, холодильник, обогреватель и все остальное, вплоть до светильников. Узнать ее можно в инструкциях к вашей бытовой технике, или прямо на корпусе (например, у лампочек). У стабилизатора должен быть определенный запас мощности. Лучше, если он будет превышать суммарную мощность всей техники как минимум в 3 раза.
Рабочее напряжение (минимальное и максимальное). Диапазон напряжений, в котором стабилизатор может работать без перегрузки. Чем он шире, тем лучше.
Фазность. Стабилизаторы бывают однофазными и трехфазными — то есть, состоящими из одного или трех стабилизаторов, имеющих единую систему управления. Для частного дома нет никакого смысла приобретать трехфазный стабилизатор, если только вы не используете на даче электрическую печь или особо мощный насос. Для проводки в доме хватит однофазного.

Скорость стабилизации. Стабилизатор работает с определенной скоростью — она измеряется в вольтах в секунду (В/c). Чем она больше, тем лучше, тем меньше времени понадобится прибору, чтобы справиться с перепадом в сети.
Точность стабилизации. Под этим термином, на самом деле, понимается погрешность, с которой стабилизатор отклоняется от стандартных 220 В.

Не рекомендуется приобретать приборы с погрешностью более 8%, для частного дома хватит 5-8%.
Размещение. Стабилизатор может крепиться на стену, устанавливаться на пол или в специальные стойки. Настенные и напольные варианты — самые удобные в быту.

Стабилизаторы напряжения для дома: отзывы и какой лучше

Приведем несколько удачных моделей стабилизаторов разных типов, чтобы вы могли ориентироваться на отзывы других покупателей.

РЕСАНТА ACH-5000/1-Ц

Качественный и бесшумный релейный стабилизатор с большим запасом мощности в 5000 Вт. Способен стабилизировать колебания напряжения от 140 до 260 В. На выходе получается напряжение с погрешностью 8% от 220 В — в среднем, от 202 до 238 В. Устанавливается на полу.

Штиль IS550

Простой в установке настенный стабилизатор с оптическими индикаторами и двойным преобразованием, а самое главное — недорогой. Впрочем, это обусловлено низким запасом мощности — 400 Вт. Зато диапазон входного напряжения огромный — от 90 до 310 В, и точность стабилизации высокая — погрешность всего 2%. Этим устройством можно отдельно экранировать от перепадов напряжения критически важные в частном доме приборы — к примеру, отопительный котел.

Энергия Classic 9000

Мощный электронный стабилизатор напряжения на 6300 Вт способен защитить целый дачный домик. Входное напряжение 125-254 В, выходное — 209-231 В. Точность стабилизации — 5%, хорошая норма. Стабилизатор крепится на стену и работает совершенно бесшумно.

Читайте еще полезные статьи о технике для дачи:

Фото: Flickr, MaxPixel, компании-производители

от 5кВт до 10-15кВт. Купите с монтажом!

I.

Релейные стабилизаторы – самый бюджетный тип

Точность стабилизации: средняя/низкая
Выходные помехи: высокие
Скорость реакции: средняя
Срок эксплуатации: 3-5 лет
Уровень шума: средний

Самая простая технология стабилизации при помощи электромеханических реле. Рекомендуем использовать при редких проблемах с напряжением и в отсутствии дорогой бытовой техники и электроники в доме

II. Электромеханические стабилизаторы – высокая точность, но низкая скорость

Точность стабилизации: высокая
Выходные помехи: высокие
Скорость реакции: низкая
Срок эксплуатации: 2-3 года
Уровень шума: средний

Регулировка напряжения при помощи механического щеточного привода. Рекомендуем использовать при редких и плавных отклонениях напряжения от нормальных 220В. Требуют регулярного обслуживания.

III. Электронные стабилизаторы напряжения – универсальное и надежное решение

Точность стабилизации: высокая/средняя
Выходные помехи: низкие
Скорость реакции: высокая
Срок эксплуатации: 10-15 лет
Уровень шума: низкий

Регулировка осуществляется при помощи силовых быстродействующих полупроводников — тиристоров или симисторов. Современные универсальные быстродействующие стабилизаторы напряжения, решающие большинство проблем с просадками и скачками напряжения.

IV. Инверторные стабилизаторы – при очень плохой сети

Точность стабилизации: максимальная
Выходные помехи: низкие
Скорость реакции: максимальная

Срок эксплуатации: 8-10 лет
Уровень шума: низкий/средний

Стабилизаторы сделанные по технологии двойного преобразования. Максимальная точность стабилизации и исправление формы синусоиды. Рекомендуется при низком качестве питающей сети с одной стороны и наличии чувствительной электроники с другой. Чувствительны к перегрузкам.

V. ИБП двойного преобразования – в случае полных отключений и морганий сети

Точность стабилизации: максимальная
Выходные помехи: низкие
Скорость реакции: максимальнвя
Срок эксплуатации: 8-10 лет
Уровень шума: средний
Автономия: от 10 мин. до 24 часов

Источники бесперебойного питания имеют в своём составе внутренние или внешние аккумуляторы, которые позволяют продолжить электропитание всей нагрузки в доме при морганиях сети, критически низком или полном пропадании напряжения. Часто устанавливаются вместо генераторов.

Закажите профессиональную консультацию

Заполните, пожалуйста, нашу форму и в ближайшее время мы вам обязательно перезвоним

Лучшие стабилизаторы напряжения 220В для дома: вопрос-ответ

Как правильно подобрать мощность стабилизатора?

Смотрите наше видео на эту тему:

Таблица для подбора мощности по номиналу вводного автомата:

Номинал вводного автомата	Максимальная полная мощность с округлением (cos φ=0,8), ВА	Рекомендуемая мощность стабилизатора, ВА	Рекомендуемая мощность при напряжении ниже 180В, ВА
10А (2,5кВт)	2 800	3 000	3 500
16А (4кВт)	4 500	4 500 – 5 000	6 000
20А (5кВт)	6 200	6000 – 6500	7 500
25А (6,2кВт)	7 000	7 000 — 8 000	10 000
32А (8кВт)	10 000	9 000 – 10 000	12 000
40А (10кВт)	11 100	11 000 – 12 000	14 000
50А (12,4кВт)	14 000	14 000 – 15 000	16 000
63А (15,7кВт)	17 500	18 000 – 20 000	20 000

Следует устанавливать три однофазных или один трехфазный стабилизатор?

Подробный ответ в нашем видео:

Как можно расположить стабилизаторы и где их лучше устанавливать?

Как правило, все однофазные модели имеют возможность монтажа на стену, крепление часто идёт в комплекте. Большинство моделей имеют возможность напольной установки или на специальную стойку.

Место установки рекомендуем выбирать вблизи основного электрощита, но при возможности проложить силовые линии по дому место может быть иным. В помещении не должно быть повышенной влажности (до 80%), образования конденсата, строительной пыли. Максимальная температура эксплуатации – в среднем не более +40С.

Существуют варианты установки стабилизаторов в специальные климатические шкафы уличного исполнения.

Лучше ставить отдельные маломощные стабилизаторы напряжения на разные потребители или один мощный на всю группу?

Чаще всего, стабилизаторы малой мощности, которые распространены в продаже в сетевых магазинах и на строительных рынках принадлежат низкоточному релейному типу. Мощные стабилизаторы на весь дом, особенно электронные и инверторные дают существенно более высокое качество напряжения. Лучше сделать выбор в пользу последних.

При каком значении напряжения ниже или выше 220В следует задуматься об установке стабилизаторов?

По ГОСТу напряжение на вводе в дом не должно отклоняться более, чем на 10%. На данный момент есть два стандарта – 220В (допуск: 198 – 242В) и 230В (207 – 253В). На практике же во многих коттеджных поселках напряжение просаживается, скачет или является повышенным. Самые частые причины этого:

Перегруженные и старые трансформаторные подстанции
Большая удаленность от подстанции и/или недостаточное сечение силовых кабелей
Несбалансированная нагрузка по фазам и слабый ноль

Можно выделить следующие виды проблем:

Напряжение ниже ГОСТа. При значениях ниже 180В выходят из строя холодильники и кондиционера. В группу риска попадают насосы.
Постоянно повышенное напряжение – более 245В (или 255, если трансформатор на 230В). Напряжение выше 265 приводит к моментальному выходу из строя электроники.
Плавающее напряжение. В этом случае к вечеру напряжение может падать ниже нормы, а днем быть в допуске. Как подвид этой проблемы – изменение напряжения волнами, период которых может быть достаточно коротким (до нескольких минут).
Импульсное изменение: короткие провалы или всплески напряжения. Моргающее и плавающее напряжение негативно сказывается на любой бытовой технике.

Таким образом, если фиксируются отклонения от ГОСТа, есть признаки плавающего или скачущего напряжения следует задуматься об установке стабилизаторов.

Есть ли шум при работе стабилизаторов?

Уровень шума зависит от типа и модели. Релейные стабилизаторы все «щелкают» при плавающем напряжении. В электромеханических шум издает привод. Электронные стабилизаторы, как правило, имеют естественное охлаждение и в нормальных режимах работают бесшумно. Инверторные модели Volter бесшумные, серия ИнСтаб имеет принудительное воздушное охлаждение (уровень шума аналогичен работе системного блока ПК).

Что делать при сильно пониженном напряжении, когда фиксируются значения 150-140В и менее?

Эту ситуацию можно считать аварийной. Перед покупкой стабилизаторов мы рекомендуем:

Проверить надёжность контакта фаз и в особенности нулевого проводника в основных электрощитах.
Провести аудит вашего питающего кабеля на предмет его целостности и достаточности сечения.
Обратиться в вашу обслуживающую организацию, администрацию поселения или местному электрику с просьбой решить эту проблему.

Если проблема не решается, то следует обратить внимание на on-line ИБП с аккумуляторами, т.к. при минимальных значениях входного напряжения и появления высокой нагрузки в доме стабилизаторы напряжения будут просто отключаться.

Что такое гибридные стабилизаторы напряжения?

Некоторые производители комбинирует различные типы. Так, например, Энергия серии Hybrid – это комбинация сервопривода и электромеханических реле. Вольт серии ГИБРИД – это сочетание твердотельных реле (полупроводников) и электромеханических.

Исправляют ли стабилизаторы частоту напряжения и его форму? Вопрос особенно актуален при работе с генераторами.

Ни один из типов стабилизаторов не исправляет частоту питающей сети. Форму напряжения («синусоиду») корректируют только инверторные стабилизаторы. Мы рекомендуем устанавливать стабилизаторы сразу после вводного автомата, после схемы АВР генератора.

Примеры комплексных проектов

При необходимости мы решаем вашу задачу комплексно. По-мимо стабилизаторов напряжения смонтируем ИБП или инвертор на котел или группу потребителей, на фазу или на весь дом. Установим генератор с ручным или автоматическим запуском. Исправим ошибки или полностью переберем ваш электрощит.

Заказать выезд инженера на объект

В процессе осмотра инженер произведет все необходимые замеры и расчеты, проконсультирует, а затем предложит варианты решения вашей задачи. В качестве бонуса будет произведен аудит вашего электрощита с выдачей рекомендаций. Цена за выезд – 5т.р., но при заключении договора на поставку и монтаж оборудования выезд – бесплатный.

Стабилизаторы напряжения

Все модели стабилизаторов напряжения способны нормализовать электрический сигнал, формируя чистую синусоиду и очищая его от высокочастотных помех. Благодаря этому, стабилизаторы могут использоваться для защиты чувствительной бытовой техники, промышленной автоматики, медицинского и другого профессионального оборудования.

Инверторный стабилизатор напряжения обеспечивает наиболее полную защиту по напряжению и исправляет некачественную синусоиду

Напряжение входа, В: 90 — 310
Напряжение выхода, В: 220 ± 2%
Полная мощность, кВА: 0.35

Специализированный стабилизатор для газовых котлов, предназначенный для систем отопления без дополнительных циркуляционных насосов

Напряжение входа, В: 130 — 265
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 0.

Морозостойкий однофазный стабилизатор напряжения релейного типа для защиты электроприборов мощностью до 0,5 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 0.5 кВA
Подключение: вилка, розетка
Размеры (ВхШхГ): 155x125x230 мм
Масса: 2,3 кг

Однофазный стабилизатор напряжения со встроенным фильтром для: компьютеров, телевизиров, музыкальных центров или другой электроники мощностью до 0,5 кВт.

Полная мощность: 0.5 кВA
Подключение: вилка, розетка
Размеры (ВхШхГ): 105x125x240 мм
Масса: 2 кг

Высокоточный однофазный стабилизатор напряжения релейного типа для защиты электроприборов мощностью до 0,5 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 0.5 кВA
Подключение: вилка, розетка
Размеры (ВхШхГ): 170x165x115 мм
Масса: 3,5 кг

Специализированный стабилизатор напряжения для систем отопления с естественной циркуляцией теплоносителя мощностью до 0,5 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 0.5 кВA
Подключение: вилка, розетка
Размеры (ВхШхГ): 355x205x100 мм
Масса: 2,6 кг

Настенный однофазный стабилизатор напряжения гибридного типа для защиты кассовых аппаратов, компьютеров, телевизоров или другой электроники мощностью до 0,5 кВт.

Тип стабилизатора: гибридный
Тип сети: однофазная
Полная мощность: 0,5 кВA
Подключение: вилка, розетка
Размеры (ВхШхГ): 235x240x180 мм
Масса: 5 кг

Недорогой однофазный стабилизатор напряжения релейного типа для защиты электроприборов мощностью до 0,5 кВт.

Напряжение входа, В: 140 — 265
Напряжение выхода, В: 220 ± 6%
Полная мощность, кВА: 0.5

Недорогой и качественный стабилизатор для дачи и дома. Выравнивает напряжение и защищает приборы скачков и перепадов. Встроенный фильтр помех

Напряжение входа, В: 140 — 260
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 0.

Напряжение входа, В: 90 — 310
Напряжение выхода, В: 220 ± 2%
Полная мощность, кВА: 0.55

Специализированный стабилизатор для газовых котлов, предназначенный для систем отопления с дополнительными циркуляционными насосами

Напряжение входа, В: 130 — 265
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 0.6

Морозостойкий однофазный стабилизатор напряжения релейного типа для защиты мелкой бытовой техники мощностью до 1 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 1 кВA
Подключение: вилка, розетка
Размеры (ВхШхГ): 155х125х230 мм
Масса: 3 кг

Однофазный стабилизатор напряжения со встроенным фильтром: для компьютеров, телевизиров, музыкальных центров или другой электроники мощностью до 1 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 1 кВA
Подключение: вилка, розетка
Размеры (ВхШхГ): 105x125x240 мм
Масса: 2,7 кг

Высокоточный однофазный стабилизатор напряжения релейного типа для защиты микроволновых печей, утюгов, чайников или другой мелкой бытовой техники мощностью до 1 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 1 кВA
Подключение: вилка, розетка
Размеры (ВхШхГ): 170x165x115 мм
Масса: 3,8 кг

Специализированный стабилизатор напряжения для систем отопления с принудительной циркуляцией теплоносителя мощностью до 1 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 1 кВA
Подключение: вилка, розетка
Размеры (ВхШхГ): 355x205x100 мм
Масса: 3,2 кг

Настенный однофазный стабилизатор напряжения гибридного типа для защиты электроники мощностью до 1 кВт.

Тип стабилизатора: гибридный
Тип сети: однофазная
Полная мощность: 1 кВA
Подключение: вилка, розетка
Размеры (ВхШхГ): 235x240x180 мм
Масса: 7 кг

Недорогой однофазный стабилизатор напряжения релейного типа для защиты мелкой бытовой техники мощностью до 1 кВт.

Напряжение входа, В: 140 — 265
Напряжение выхода, В: 220 ± 6%
Полная мощность, кВА: 1

Напряжение входа, В: 90 — 310
Напряжение выхода, В: 220 ± 2%
Полная мощность, кВА: 1

Напряжение входа, В: 140 — 260
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 1

Недорогой и качественный настенный стабилизатор для дачи и дома. Выравнивает напряжение и защищает приборы скачков и перепадов. Встроенный фильтр помех

Напряжение входа, В: 140 — 260
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 1

Специализированный стабилизатор для газовых котлов, с запасом мощности для дополнительного подключения септика или другого маломощного оборудования

Напряжение входа, В: 130 — 265
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 1.2

Морозостойкий однофазный стабилизатор напряжения релейного типа для защиты бытовой техники мощностью до 1,5 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 1.5 кВA
Подключение: вилка, розетка
Размеры (ВхШхГ): 185х150х250 мм
Масса: 4,2 кг

Высокоточный однофазный стабилизатор напряжения релейного типа для защиты однокомпрессорных холодильников или другой бытовой техники мощностью до 1,5 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 1.5 кВA
Подключение: вилка, розетка
Размеры (ВхШхГ): 220x165x115 мм
Масса: 4,6 кг

Специализированный стабилизатор напряжения для газовых котлов, с возможностью дополнительного подключения септика или другого оборудования мощностью до 1,5 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 1.5 кВA
Подключение: вилка, розетка
Размеры (ВхШхГ): 375х238х110 мм
Масса: 4,3 кг

Настенный однофазный стабилизатор напряжения гибридного типа для защиты электроники мощностью до 1,5 кВт.

Тип стабилизатора: гибридный
Тип сети: однофазная
Полная мощность: 1,5 кВA
Подключение: вилка, розетка
Размеры (ВхШхГ): 235x240x180 мм
Масса: 8 кг

Напряжение входа, В: 90 — 310
Напряжение выхода, В: 220 ± 2%
Полная мощность, кВА: 1.

Напряжение входа, В: 140 — 260
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 1.5

Морозостойкий однофазный стабилизатор напряжения релейного типа для защиты крупной бытовой техники мощностью до 2 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 2 кВA
Подключение: вилка, розетка
Размеры (ВхШхГ): 170x146x235 мм
Масса: 4,5 кг

Высокоточный однофазный стабилизатор напряжения релейного типа для защиты стиральных машин, посудомоечных машин или другой крупной бытовой техники мощностью до 2 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 2 кВA
Подключение: вилка, розетка
Размеры (ВхШхГ): 220x165x115 мм
Масса: 5,5 кг

Самый мощный стабилизатор напряжения для газовых котлов, с возможностью дополнительного подключения септика или другого оборудования мощностью до 2 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 2 кВA
Подключение: вилка, розетка
Размеры (ВхШхГ): 375х238х110 мм
Масса: 5,3 кг

Настенный однофазный стабилизатор напряжения гибридного типа для защиты дорогостоящей электроники суммарной мощностью до 2 кВт.

Тип стабилизатора: гибридный
Тип сети: однофазная
Полная мощность: 2 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 280x330x205 мм
Масса: 11 кг

Недорогой однофазный стабилизатор напряжения релейного типа для защиты крупной бытовой техники мощностью до 2 кВт.

Напряжение входа, В: 140 — 265
Напряжение выхода, В: 220 ± 6%
Полная мощность, кВА: 2

Напряжение входа, В: 140 — 260
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 2

Гибридный симисторно-релейный стабилизатор с мягким переключением ступеней, электронным анализатором сети и микропроцессорным управлением

Напряжение входа, В: 130 — 295
Напряжение выхода, В: 220 ± 7.5%
Мощность, кВА: 2.2

Симисторный стабилизатор с цифровой системой управления. Стабилизирует напряжение 220В, защищает от скачков и просадок, фильтрует сетевые помехи

Напряжение входа, В: 135 — 285
Напряжение выхода, В: 220 ± 4.5%
Мощность, кВА: 2.2

Напряжение входа, В: 90 — 310
Напряжение выхода, В: 220 ± 2%
Полная мощность, кВА: 2.

Морозостойкий однофазный стабилизатор напряжения релейного типа для защиты электрооборудования суммарной мощностью до 3 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 3 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 295x220x310 мм
Масса: 7,5 кг

Высокоточный однофазный стабилизатор напряжения релейного типа для защиты электрооборудования суммарной мощностью до 3 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 3 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 310x220x135 мм
Масса: 9,5 кг

Настенный однофазный стабилизатор напряжения гибридного типа для защиты электронных приборов суммарной мощностью до 3 кВт.

Тип стабилизатора: гибридный
Тип сети: однофазная
Полная мощность: 3 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 280x330x205 мм
Масса: 14 кг

Недорогой однофазный стабилизатор напряжения релейного типа для защиты электрооборудования мощностью до 3 кВт.

Напряжение входа, В: 140 — 265
Напряжение выхода, В: 220 ± 6%
Полная мощность, кВА: 3

Напряжение входа, В: 140 — 260
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 3

Напряжение входа, В: 90 — 310
Напряжение выхода, В: 220 ± 2%
Полная мощность, кВА: 3.5

Напряжение входа, В: 130 — 295
Напряжение выхода, В: 220 ± 7.

5%
Мощность, кВА: 3.5

Напряжение входа, В: 135 — 285
Напряжение выхода, В: 220 ± 4.5%
Мощность, кВА: 3.5

Морозостойкий однофазный стабилизатор напряжения релейного типа для садовых домиков, бытовок, гаражей или других объектов суммарной мощностью до 5 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 5 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 230x192x320 мм
Масса: 9 кг

Высокоточный однофазный стабилизатор напряжения релейного типа для садовых домиков, бытовок, гаражей или других объектов суммарной мощностью до 5 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 5 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 310x220x135 мм
Масса: 12 кг

Настенный однофазный стабилизатор напряжения гибридного типа для частных домов, коттеджей или других объектов суммарной мощностью до 5 кВт.

Тип стабилизатора: гибридный
Тип сети: однофазная
Полная мощность: 5 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 370x280x220 мм
Масса: 17 кг

Настенный однофазный стабилизатор напряжения тиристорного типа для квартир, частных домов, коттеджей или других объектов суммарной мощностью до 5 кВт.

Тип стабилизатора: тиристорный
Тип сети: однофазная
Полная мощность: 5 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 420x320x180 мм
Масса: 16 кг

Морозостойкий однофазный стабилизатор напряжения тиристорного типа для квартир, частных домов, коттеджей или других объектов суммарной мощностью до 5 кВт.

Морозостойкий однофазный стабилизатор напряжения симисторного типа для квартир, частных домов, коттеджей или других объектов суммарной мощностью до 5 кВт.

Тип стабилизатора: симисторный
Тип сети: однофазная
Полная мощность: 5 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 300x400x230 мм
Масса: 25 кг

Недорогой однофазный стабилизатор напряжения релейного типа для садовых домиков, бытовок, гаражей или других объектов суммарной мощностью до 5 кВт.

Напряжение входа, В: 140 — 265
Напряжение выхода, В: 220 ± 6%
Полная мощность, кВА: 5

Напряжение входа, В: 90 — 310
Напряжение выхода, В: 220 ± 2%
Полная мощность, кВА: 5

Напряжение входа, В: 140 — 260
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 5

Напряжение входа, В: 120 — 295
Напряжение выхода, В: 220 ± 7.5%
Мощность, кВА: 5.5

Напряжение входа, В: 135 — 285
Напряжение выхода, В: 220 ± 4.5%
Мощность, кВА: 5.5

Высокоточный симисторный стабилизатор с цифровым управлением. Стабилизирует напряжение 220В, защищает от скачков и просадок, фильтрует сетевые помехи

Напряжение входа, В: 100 — 295
Напряжение выхода, В: 220 ± 2.7%
Мощность, кВА: 5.5

Настенный однофазный стабилизатор напряжения релейного типа для садовых домиков, бытовок, гаражей или других объектов суммарной мощностью до 6 кВт.

Напряжение входа, В: 95 — 280
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 6

Настенный однофазный стабилизатор напряжения электромеханического типа для частных домов, коттеджей или других объектов суммарной мощностью до 6 кВт.

Напряжение входа, В: 110 — 275
Напряжение выхода, В: 220 ± 3.5%
Полная мощность, кВА: 6

Напряжение входа, В: 90 — 310
Напряжение выхода, В: 220 ± 2%
Полная мощность, кВА: 6

Напряжение входа, В: 90 — 310
Напряжение выхода, В: 220 ± 2%
Полная мощность, кВА: 7

Напряжение входа, В: 120 — 295
Напряжение выхода, В: 220 ± 7.

5%
Мощность, кВА: 7

Напряжение входа, В: 135 — 285
Напряжение выхода, В: 220 ± 4.5%
Мощность, кВА: 7

Напряжение входа, В: 100 — 295
Напряжение выхода, В: 220 ± 2.7%
Мощность, кВА: 7

Настенный однофазный стабилизатор напряжения тиристорного типа для квартир, частных домов, коттеджей или других объектов суммарной мощностью до 7,5 кВт.

Тип стабилизатора: тиристорный
Тип сети: однофазная
Полная мощность: 7,5 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 420x320x180 мм
Масса: 20 кг

Морозостойкий однофазный стабилизатор напряжения симисторного типа для квартир, частных домов, коттеджей или других объектов суммарной мощностью до 7,5 кВт.

Тип стабилизатора: симисторный
Тип сети: однофазная
Полная мощность: 7,5 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 300x400x230 мм
Масса: 26 кг

Морозостойкий однофазный стабилизатор напряжения тиристорного типа для квартир, частных домов, коттеджей или других объектов суммарной мощностью до 7,5 кВт.

Морозостойкий однофазный стабилизатор напряжения релейного типа для дачи, хозяйственных построек или других объектов суммарной мощностью до 8 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 8 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 250x225x360 мм
Масса: 12,3 кг

Высокоточный однофазный стабилизатор напряжения релейного типа для дачи, хозяйственных построек или других объектов суммарной мощностью до 8 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 8 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 360х270х175 мм
Масса: 15,8 кг

Настенный однофазный стабилизатор напряжения гибридного типа для частных домов, коттеджей или других объектов суммарной мощностью до 8 кВт.

Тип стабилизатора: гибридный
Тип сети: однофазная
Полная мощность: 8 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 415x350x225 мм
Масса: 26 кг

Напряжение входа, В: 90 — 310
Напряжение выхода, В: 220 ± 2%
Полная мощность, кВА: 8

Напряжение входа, В: 140 — 260
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 8

Настенный однофазный стабилизатор напряжения тиристорного типа для квартир, частных домов, коттеджей или других объектов суммарной мощностью до 9 кВт.

Тип стабилизатора: тиристорный
Тип сети: однофазная
Полная мощность: 9 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 420x320x180 мм
Масса: 20 кг

Морозостойкий однофазный стабилизатор напряжения симисторного типа для квартир, частных домов, коттеджей или других объектов суммарной мощностью до 9 кВт.

Тип стабилизатора: симисторный
Тип сети: однофазная
Полная мощность: 9 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 300x400x230 мм
Масса: 27 кг

Морозостойкий однофазный стабилизатор напряжения тиристорного типа для квартир, частных домов, коттеджей или других объектов суммарной мощностью до 9 кВт.

Однофазный стабилизатор напряжения релейного типа для дачи, хозяйственных построек или других объектов суммарной мощностью до 9 кВт.

Напряжение входа, В: 95 — 280
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 9

Настенный однофазный стабилизатор напряжения релейного типа для дачи, хозяйственных построек или других объектов суммарной мощностью до 9 кВт.

Напряжение входа, В: 95 — 280
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 9

Высокоточный однофазный стабилизатор напряжения электромеханического типа для частных домов, коттеджей или других объектов суммарной мощностью до 9 кВт.

Напряжение входа, В: 110 — 275
Напряжение выхода, В: 220 ± 3.5%
Полная мощность, кВА: 9

Настенный однофазный стабилизатор напряжения электромеханического типа для частных домов, коттеджей или других объектов суммарной мощностью до 9 кВт.

Напряжение входа, В: 110 — 275
Напряжение выхода, В: 220 ± 3.5%
Полная мощность, кВА: 9

Напряжение входа, В: 120 — 295
Напряжение выхода, В: 220 ± 7.5%
Мощность, кВА: 9

Напряжение входа, В: 135 — 285
Напряжение выхода, В: 220 ± 4.5%
Мощность, кВА: 9

Напряжение входа, В: 100 — 295
Напряжение выхода, В: 220 ± 2.7%
Мощность, кВА: 9

Морозостойкий однофазный стабилизатор напряжения релейного типа для дачи или других объектов суммарной мощностью до 10 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 10 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 250x225x360 мм
Масса: 14,5 кг

Высокоточный однофазный стабилизатор напряжения релейного типа для дачи или других объектов суммарной мощностью до 10 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 10 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 360х270х175 мм
Масса: 19,4 кг

Настенный однофазный стабилизатор напряжения гибридного типа для частных домов, коттеджей или других объектов суммарной мощностью до 10 кВт.

Тип стабилизатора: гибридный
Тип сети: однофазная
Полная мощность: 10 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 415x350x225 мм
Масса: 29 кг

Недорогой однофазный стабилизатор напряжения релейного типа для дачи или других объектов суммарной мощностью до 10 кВт.

Напряжение входа, В: 140 — 265
Напряжение выхода, В: 220 ± 6%
Полная мощность, кВА: 10

Напряжение входа, В: 90 — 310
Напряжение выхода, В: 220 ± 2%
Полная мощность, кВА: 10

Напряжение входа, В: 140 — 260
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 10

Напряжение входа, В: 135 — 285
Напряжение выхода, В: 220 ± 4.5%
Мощность, кВА: 11

Напряжение входа, В: 100 — 295
Напряжение выхода, В: 220 ± 2.7%
Мощность, кВА: 11

Настенный однофазный стабилизатор напряжения тиристорного типа для квартир, частных домов, коттеджей или других объектов суммарной мощностью до 12 кВт.

Тип стабилизатора: тиристорный
Тип сети: однофазная
Полная мощность: 12 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 500x360x200 мм
Масса: 32 кг

Морозостойкий однофазный стабилизатор напряжения симисторного типа для квартир, частных домов, коттеджей или других объектов суммарной мощностью до 12 кВт.

Тип стабилизатора: симисторный
Тип сети: однофазная
Полная мощность: 12 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 300x400x230 мм
Масса: 29 кг

Морозостойкий однофазный стабилизатор напряжения тиристорного типа для квартир, частных домов, коттеджей или других объектов суммарной мощностью до 12 кВт.

Недорогой однофазный стабилизатор напряжения релейного типа для малых производств или других объектов суммарной мощностью до 12 кВт.

Напряжение входа, В: 140 — 265
Напряжение выхода, В: 220 ± 6%
Полная мощность, кВА: 12

Мощный однофазный стабилизатор напряжения релейного типа для малых производств или других объектов суммарной мощностью до 12 кВт.

Напряжение входа, В: 95 — 280
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 12

Мощный настенный однофазный стабилизатор напряжения релейного типа для малых производств или других объектов суммарной мощностью до 12 кВт.

Напряжение входа, В: 95 — 280
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 12

Высокоточный однофазный стабилизатор напряжения электромеханического типа для малых производств или других объектов суммарной мощностью до 12 кВт.

Напряжение входа, В: 110 — 275
Напряжение выхода, В: 220 ± 3.5%
Полная мощность, кВА: 12

Мощный настенный однофазный стабилизатор напряжения электромеханического типа для малых производств или других объектов суммарной мощностью до 12 кВт.

Напряжение входа, В: 110 — 275
Напряжение выхода, В: 220 ± 3.5%
Полная мощность, кВА: 12

Напряжение входа, В: 90 — 310
Напряжение выхода, В: 220 ± 2%
Полная мощность, кВА: 12

Напряжение входа, В: 140 — 260
Напряжение выхода, В: 220 ± 8%
Полная мощность, кВА: 12

Напряжение входа, В: 135 — 285
Напряжение выхода, В: 220 ± 4.

5%
Мощность, кВА: 14

Напряжение входа, В: 100 — 295
Напряжение выхода, В: 220 ± 2.7%
Мощность, кВА: 14

Мощный морозостойкий однофазный стабилизатор напряжения релейного типа для малых производств или других объектов суммарной мощностью до 15 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 15 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 250x225x390 мм
Масса: 18,9 кг

Высокоточный однофазный стабилизатор напряжения релейного типа для малых производств или других объектов суммарной мощностью до 15 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 15 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 367х312х187 мм
Масса: 23 кг

Мощный настенный однофазный стабилизатор напряжения тиристорного типа для малых производств или других объектов суммарной мощностью до 15 кВт.

Тип стабилизатора: тиристорный
Тип сети: однофазная
Полная мощность: 15 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 500x360x200 мм
Масса: 32 кг

Мощный морозостойкий однофазный стабилизатор напряжения тиристорного типа для малых производств или других объектов суммарной мощностью до 15 кВт.

Напряжение входа, В: 90 — 310
Напряжение выхода, В: 220/230 ± 2%
Мощность, кВА: 15

Мощный инверторный стабилизатор напряжения обеспечивает наиболее полную защиту по напряжению и исправляет некачественную синусоиду

Напряжение входа, В: 90 — 310
Напряжение выхода, В: 220 ± 2%
Полная мощность, кВА: 15

Напряжение входа, В: 135 — 285
Напряжение выхода, В: 220 ± 4.5%
Мощность, кВА: 18

Напряжение входа, В: 100 — 295
Напряжение выхода, В: 220 ± 2.7%
Мощность, кВА: 18

Самый мощный морозостойкий однофазный стабилизатор напряжения релейного типа для средних производств или других объектов суммарной мощностью до 20 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 20 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 250x225x390 мм
Масса: 21,4 кг

Высокоточный однофазный стабилизатор напряжения релейного типа для средних производств или других объектов суммарной мощностью до 20 кВт.

Тип стабилизатора: релейный
Тип сети: однофазная
Полная мощность: 20 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 367х312х187 мм
Масса: 28 кг

Самый мощный настенный однофазный стабилизатор напряжения тиристорного типа для средних производств или других объектов суммарной мощностью до 20 кВт.

Тип стабилизатора: тиристорный
Тип сети: однофазная
Полная мощность: 20 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 620x320x200 мм
Масса: 42 кг

Самый мощный морозостойкий однофазный стабилизатор напряжения тиристорного типа для средних производств или других объектов суммарной мощностью до 20 кВт.

Напряжение входа, В: 90 — 310
Напряжение выхода, В: 220/230 ± 2%
Мощность, кВА: 20

Напряжение входа, В: 90 — 310
Напряжение выхода, В: 220 ± 2%
Полная мощность, кВА: 20

Трехфазный стабилизатор напряжения гибридного типа для промышленного применения суммарной мощностью до 9 кВт.

Тип стабилизатора: гибридный
Тип сети: трехфазная
Полная мощность: 9 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 380x230x545 мм
Масса: 39 кг

Трехфазный стабилизатор напряжения гибридного типа для промышленного применения суммарной мощностью до 15 кВт.

Тип стабилизатора: гибридный
Тип сети: трехфазная
Полная мощность: 15 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 380x230x545 мм
Масса: 46 кг

Трехфазный стабилизатор напряжения с плавной регулировкой, защищающий от скачков и перепадов напряжения в бытовых и промышленных сетях 380В

Напряжение входа, В: 210 — 475
Напряжение выхода, В: 380 ± 3.5% (±1.5%)
Полная мощность, кВА: 15

Тиристорный трехфазный стабилизатор для бытовых и промышленных сетей суммарной мощностью до 17 кВт. Может работать как в режиме 380/400В, так и в режиме 3×220В.

Напряжение входа, В: 173 — 485 / 100 — 280
Напряжение выхода, В: 380 ± 2.

3% / 220 ± 2.3%
Мощность, кВА: 17

Напряжение входа, В: 210 — 475
Напряжение выхода, В: 380 ± 3.5% (±1.5%)
Полная мощность, кВА: 20

Тиристорный трехфазный стабилизатор для бытовых и промышленных сетей суммарной мощностью до 22 кВт. Может работать как в режиме 380/400В, так и в режиме 3×220В.

Напряжение входа, В: 173 — 485 / 100 — 280
Напряжение выхода, В: 380 ± 2.3% / 220 ± 2.3%
Мощность, кВА: 22

Трехфазный стабилизатор напряжения гибридного типа для промышленного применения суммарной мощностью до 25 кВт.

Тип стабилизатора: гибридный
Тип сети: трехфазная
Полная мощность: 25 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 500x350x700 мм
Масса: 79 кг

Тиристорный трехфазный стабилизатор для бытовых и промышленных сетей суммарной мощностью до 27 кВт. Может работать как в режиме 380/400В, так и в режиме 3×220В.

Напряжение входа, В: 173 — 485 / 100 — 280
Напряжение выхода, В: 380 ± 2.3% / 220 ± 2.3%
Мощность, кВА: 27

Трехфазный стабилизатор напряжения гибридного типа для промышленного применения суммарной мощностью до 30 кВт.

Тип стабилизатора: гибридный
Тип сети: трехфазная
Полная мощность: 30 кВA
Подключение: клеммная колодка
Размеры (ВхШхГ): 500x350x700 мм
Масса: 84 кг

Напряжение входа, В: 210 — 475
Напряжение выхода, В: 380 ± 3.5% (±1.5%)
Полная мощность, кВА: 30

Тиристорный трехфазный стабилизатор для бытовых и промышленных сетей суммарной мощностью до 33 кВт. Может работать как в режиме 380/400В, так и в режиме 3×220В.

Напряжение входа, В: 173 — 485 / 100 — 280
Напряжение выхода, В: 380 ± 2.

3% / 220 ± 2.3%
Мощность, кВА: 33

Тиристорный трехфазный стабилизатор для бытовых и промышленных сетей суммарной мощностью до 42 кВт. Может работать как в режиме 380/400В, так и в режиме 3×220В.

Напряжение входа, В: 173 — 485 / 100 — 280
Напряжение выхода, В: 380 ± 2.3% / 220 ± 2.3%
Мощность, кВА: 42

Трехфазный гибридный стабилизатор для бытовых и промышленных сетей, обладающий высокой точностью, плавной регулировкой и широким диапазоном входных напряжений

Напряжение входа, В: 140 — 476 / 80 — 275
Напряжение выхода, В: 380 ± 3% / 220 ± 3%
Полная мощность, кВА: 45

Тиристорный трехфазный стабилизатор для бытовых и промышленных сетей суммарной мощностью до 53 кВт. Может работать как в режиме 380/400В, так и в режиме 3×220В.

Напряжение входа, В: 173 — 485 / 100 — 280
Напряжение выхода, В: 380 ± 2.3% / 220 ± 2.3%
Мощность, кВА: 53

Напряжение входа, В: 140 — 476 / 80 — 275
Напряжение выхода, В: 380 ± 3% / 220 ± 3%
Полная мощность, кВА: 60

Напряжение входа, В: 210 — 475
Напряжение выхода, В: 380 ± 3.

5% (±1.5%)
Полная мощность, кВА: 60

Тиристорный трехфазный стабилизатор для бытовых и промышленных сетей суммарной мощностью до 66 кВт. Может работать как в режиме 380/400В, так и в режиме 3×220В.

Напряжение входа, В: 173 — 485 / 100 — 280
Напряжение выхода, В: 380 ± 2.3% / 220 ± 2.3%
Мощность, кВА: 66

Тиристорный трехфазный стабилизатор для бытовых и промышленных сетей суммарной мощностью до 83 кВт. Может работать как в режиме 380/400В, так и в режиме 3×220В.

Напряжение входа, В: 173 — 485 / 100 — 280
Напряжение выхода, В: 380 ± 2.3% / 220 ± 2.3%
Мощность, кВА: 83

Мощный трехфазный стабилизатор напряжения с плавной регулировкой, защищающий от скачков и перепадов напряжения в бытовых и промышленных сетях 380В

Напряжение входа, В: 210 — 475
Напряжение выхода, В: 380 ± 3.5% (±1.5%)
Полная мощность, кВА: 90

Мощный трехфазный гибридный стабилизатор для промышленных сетей, обладающий высокой точностью, плавной регулировкой и широким диапазоном входных напряжений

Напряжение входа, В: 140 — 476 / 80 — 275
Напряжение выхода, В: 380 ± 3% / 220 ± 3%
Полная мощность, кВА: 100

Тиристорный трехфазный стабилизатор для бытовых и промышленных сетей суммарной мощностью до 106 кВт. Может работать как в режиме 380/400В, так и в режиме 3×220В.

Напряжение входа, В: 173 — 485 / 100 — 280
Напряжение выхода, В: 380 ± 2.3% / 220 ± 2.3%
Мощность, кВА: 106

Напряжение входа, В: 140 — 476 / 80 — 275
Напряжение выхода, В: 380 ± 3% / 220 ± 3%
Полная мощность, кВА: 150

Стабильное напряжение электропитания как залог исправной работы электрических приборов

Только представьте, сколько электроприборов могут выйти из строя, если вовремя не применить к ним правильное средство защиты. Купив стабилизатор напряжения, Вы получите надежное средство для поддержания напряжения электропитания на уровне 220 В или 380 В. Даже при нестабильной подаче электроэнергии все ваши электроприборы будут работать исправно.

80 фото и советы по выбору

Низким напряжением и его скачками в сети сейчас никого не удивишь. Эта проблема является актуальной для многих семей. Ее следствием является выход из строя бытовой техники. Чтобы защитить все или отдельные приборы и устройства в доме, используются стабилизаторы напряжения.

Но для правильного выбора нужного устройства, необходимо понять принцип действия и достоинства отдельных типов.

Назначение и особенности функционирования

Стабилизатор напряжения представляет собой прибор электронного или электромеханического типа действия, предназначенный для преобразования электроэнергии на входе.

В результате появляется возможность поддерживать параметры сетевого напряжения в заданном диапазоне в случае, если будут происходить существенные по величине скачки входного напряжения и нагрузочного тока на выходе.

Стабилизатор на 220 В может быть сетевого или магистрального типа. Первая модификация используется для контроля напряжения при подключении одного или нескольких по выбору устройств. Присоединение производится к стандартной розетке в доме.

А вот магистральные устройства рассчитаны на преобразование электроэнергии до нужных параметров для всех приборов в квартире. Их мощность достаточно высока – более 4 кВт, поэтому подключают к электромагистрали.

Благодаря работе стабилизаторов, решаются такие задачи:

при отклонениях в параметрах напряжения осуществляется повышение или понижение до стандартных значений 220-230 В;
при возникновении серьезных перепадов в сети, например меньше 165 В и выше 255 В, производится отключение электроприборов в автоматическом режиме.

Основные типы стабилизаторов

Прежде чем определять, какие стабилизаторы напряжения лучше, целесообразно рассмотреть основные типы устройств, принцип их действия и основные преимущества.

Релейные

Такие ступенчатые модели функционируют по схеме переключения трансформаторных обмоток специальным реле силового вида, которое активизируется автоматически. Располагаются такие реле или на плате, или на корпусе устройства.

Параметры напряжения на входе оцениваются непрерывно, а при их отклонении от заданного уровня активизируется переключатель на увеличение или снижение напряжения. Достоинствами моделей считаются:

компактность;
высокая точность корректировки;
расширенный предел регулировки;
устойчивость к перегрузкам;
возможность нормальной работы при температуре от -20 до +40 градусов;
невысокий уровень шума;
долговечность эксплуатации.

Это недорогие модификации, недостатком которых является ступенчатый механизм выравнивания напряжения.

Электронные

Такие стабилизаторы могут быть симисторными и тиристорными. Первый вид имеет высокие параметры КПД и отличную скорость реагирования.

Вторые также демонстрируют прекрасные свойства стабилизации, но имеют более высокую стоимость. Например, в однофазных моделях устанавливаются два параллельных тиристора, а стабилизатор на 380 В для дома имеет шесть единиц – на все фазы.

Электронные устройства отличаются такими преимуществами:

повышенной точностью регулировки;
исключение потерь в мощности при стабилизации;
устранение задержек;
малая шумливость.

Но при этом прибор достаточно массивен по весу и размерам, стоит он дорого.

Электромеханические

Такие стабилизаторы имеют в составе автотрансформатор, а регулирование происходит за счет движения электрода угольного типа по обмоткам. Приводится в действие электроприводом. Устройства могут быть сетевого и магистрального подключения.

А достоинства следующие:

компактность и невысокая цена;
работа в диапазоне напряжения на входе от 130 В до 260 В;
отсутствие искажений;
стойкость к высоким нагрузкам и помехам.

Однако даже лучшие стабилизаторы данного типа имеют невысокие параметры быстродействия, работают шумно, не могут задействоваться при низких температурах.

Феррорезонансные

В цепи «конденсатор-трансформатор» возникает эффект феррорезонанса напряжения. На этом принципе и основана работа стабилизатора. Это очень крупные и шумные устройства, которые могут задействоваться в условиях высокой влажности и повышенных температур.

Инверторные

Это очень дорогие модели. В них установлен микроконтроллер, а также генератор кварцевого типа. В приборе последовательно происходит два типа преобразований:

переменное входное напряжение во внутреннее постоянное;
постоянное напряжение в переменное на выходе.

Сами приборы очень компактны, работают бесшумно с пределом параметров на входе 115-290 В. Стабилизация производиться очень быстро.

Основные условия выбора

Многих людей интересует вопрос, как выбрать стабилизатор напряжения для дома, чтобы он работал эффективно и без поломок. Здесь нужно учитывать несколько свойств.

Фазность

Существуют однофазные стабилизаторы и трехфазные. Для безопасной эксплуатации стандартных бытовых приборов требуется 220 В, а поэтому поддержание производится однофазными моделями.

А вот электроплиты, насосы и другие агрегаты работают от сети 3х380 В. Следовательно, вам надо будет приобрести трехфазный стабилизатор.

Мощность

Покупая стабилизирующее устройство надо знать суммарную мощность всех электроприборов, которые будут к нему подключаться. Сведения о потребляемой номинальной мощности можно узнать из паспорта.

Но при этом агрегаты с электродвигателем работают с пусковыми токами – для них требуемое количество электроэнергии будет превышать номинальные параметры.

В связи с этим рекомендуют брать устройства с допустимой мощностью в 3-5 раз, превышающей суммарную величину всех подключаемых электроприборов.

Кроме того, нужно учитывать что существуют:

приборы с активной нагрузкой. Они преобразуют электроэнергию в тепловую энергию или освещение – утюги, чайники, лампочки и т. д.
устройства с реактивной нагрузкой, например имеющие электродвигатели.

Для первых нет поправочных коэффициентов, и в расчет принимается номинальная мощность в кВт. А вот для вторых надо полную мощность в кВА корректировать на косинус фи или его усредненную величину 0,7. И, конечно же, стоит предусмотреть запас 20% по мощности стабилизатора для долговечности его работы.

Рабочий диапазон

Этот параметр отражает размер входного напряжения, при котором стабилизирующее устройство будет его корректировать без отключения от сети. При превышении предела произойдет отключение.

Средний диапазон составляет 130-270 В для бытовых моделей. Для подбора стабилизатора следует произвести замеры напряжения в доме.

Точность корректировки

Данный параметр отражает величину наибольшего допустимого отклонения выходного питания от номинала. Обычно бытовые приборы работают в режиме 220 В ± 5-7%, в вот для освещения точность не должна быть больше 3%. Поэтому изучайте паспортные данные домашних агрегатов и используйте несколько стабилизаторов или ставьте минимальный параметр.

Способы установки оборудования

На фото стабилизаторов напряжения изображены разнообразные модификации устройств. При этом они могут крепиться на стену или устанавливать на полу.

Приборы требовательны к условиям эксплуатации. Не допускается работа в помещениях с высокой влажностью, запыленностью, перегревом.

Известные производители

Рекомендуется при покупке устройства отдавать предпочтение только известным брендам, например ORTEA, «Бастион», «РЕСАНТА», «Штиль». Среди моделей на 5 кВт популярностью пользуются RUCELF SRFII-6000-L, Ресанта ACH-5000/1-Ц, Эра STA-W-5000.

Для более мощных подключений на 5-10 кВт целесообразно выбирать RUCELF SRWII-9000-L, Sven AVRPRO LCD10000, Ресанта LUX АСН-10000Н/1-Ц, Luxeon WDR – 10000, Энергия Voltron PCH-10000.

Для обеспечения надежной работы бытовых приборов требуется выбор качественных и надежных стабилизаторов. Решения надо принимать, основываясь на технических параметрах подключаемых агрегатов и подбираемых моделей стабилизирующих устройств.

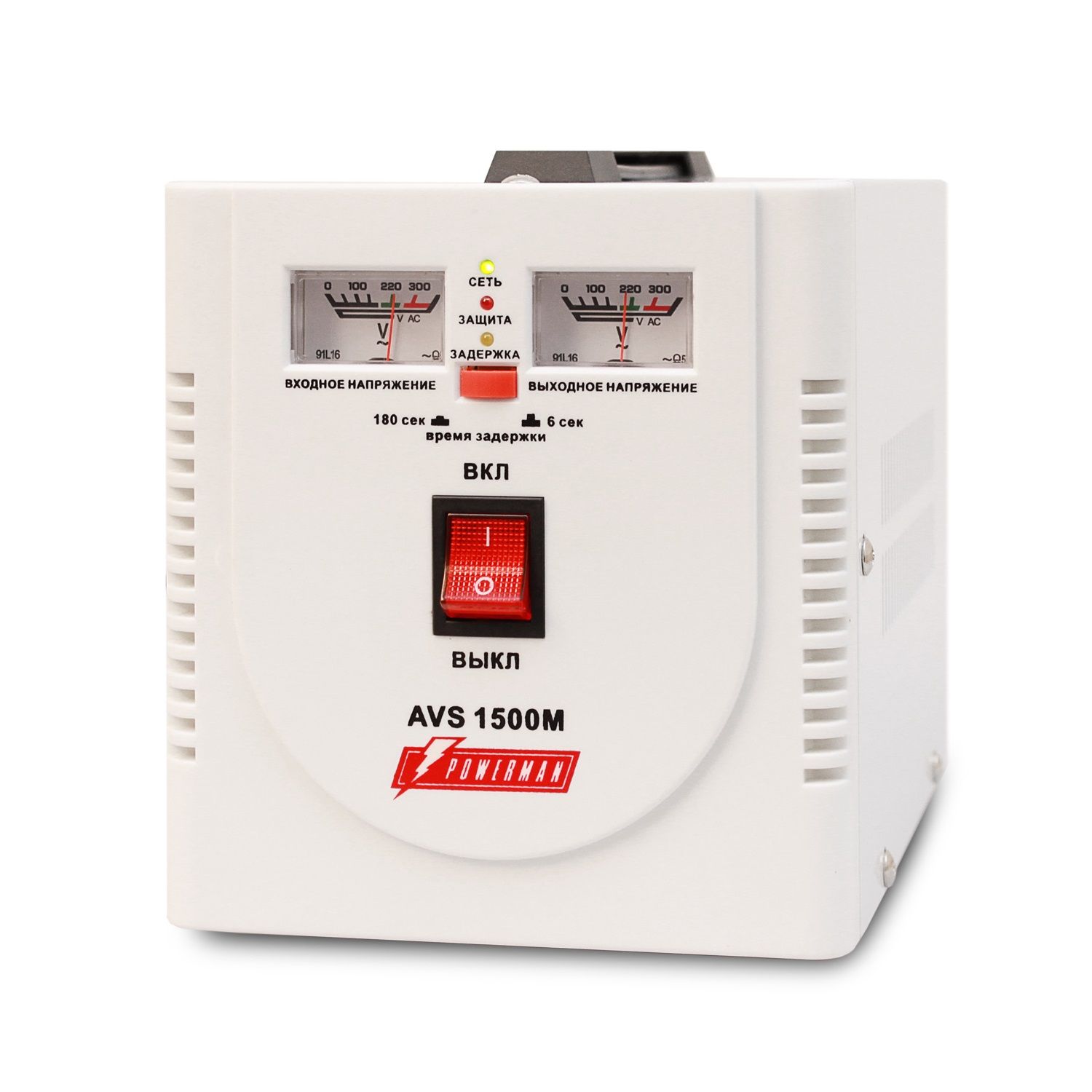

Фото стабилизаторов напряжения для дома

Также рекомендуем посетить:

Как выбрать стабилизатор напряжения для квартиры — Стабилизатор напряжения 220В для дома

Как выбрать стабилизатор напряжения для квартиры.

Наши интернет-магазин качественного сетевого электрооборудования предлагает выбрать и купить специальные однофазные устройства для дальнейшего круглосуточного применения в жилых помещениях. Целью этих стабилизирующих устройств российского производителя «ЭТК Энергия» является обеспечение полной защиты всей бытовой аппаратуры от внезапных сбоев в потребительской сети 220В. Новые и проверенные временем электротехнические приборы нашего каталога предусмотрены для непрерывной работы в удобном автоматическом режиме, что не требует от вас постоянного контроля за выполняемыми задачами отечественных моделей Энергия и Voltron. Чтобы всегда быть в курсе всех возможных изменений в вашей однофазной электросети 220 Вольт, рекомендуемые к продаже марки снабжены цифровым дисплеем. Благодаря использованию лучших на сегодня технологий производства наше оборудование успешно работает в энергосберегающем режиме и располагает высокой скоростью реакции на появление неожиданных аварийных ситуаций. Заказать и выбрать стабилизатор напряжения для квартиры можно у нас на официальном сайте. Доставка в городе Москва, Санкт-Петербурге и области.

Как выбрать стабилизатор напряжения для квартиры — этапы выбора.

Как выбрать стабилизатор напряжения для квартиры — этим вопросом задаются многие наши покупатели в Москве и Санкт-Петербурге (СПБ), поэтому для удобства мы решили раскрыть несколько важных последовательных этапов, которым следует придерживаться при подборе электростабилизатора для городской квартиры.

На всякий случай, нужно перестраховаться и уточнить, какая сеть (однофазная или трёхфазная) подведена к вашему дому, если вы этого не знаете. По сути, тут серьезных проблем не должно возникнуть, так как к большинству городских многоквартирных домов (в 98% случаев), опираясь на статистику и наш опыт работы, используется 1-фазная сеть, а это значит, что нужно подбирать именно однофазный стабилизатор напряжения для квартиры.

Второе, на что необходимо обратить внимание это скачки и просадки напряжения. Среди наших российских сертифицированных электроприборов есть марки, которые успешно выравнивают напряжение от 65В, 100В, 120В и 140В. Соответственно чем шире диапазон работы, тем дороже модель. Если, к примеру, вы пользуетесь обычной бытовой техникой, и у вас иногда возникают несильные перепады, тогда простого стабилизирующего аппарата релейного типа регулировки, к примеру, Энергия АСН или Voltron РСН будет вполне достаточно, и нет никакого смысла переплачивать.

При выборе стабилизатора для квартиры также необходимо рассчитать общую потребляемую мощность бытовой электротехники, которая возможно будет работать одновременно и к этой мощности прибавить небольшой запас на 20%, а лучше 30%. Запас требуется делать, основываясь на том, что в любом доме или квартире имеются различные потребители с высокими пусковыми токами. Также возможно вы приобретёте в дальнейшем новую технику, которой часто и активно будете пользоваться. Рассмотрим пример: вы выяснили, что одновременно может быть включён телевизор (200Вт), компьютер (500Вт), домашняя акустическая система (300Вт), холодильник (1500Вт), стиральная машинка (2000Вт), кондиционер (3000Вт). Путём сложения вычисляем, что общая предельная мощность всех функционирующих приборов равна 7500. Следовательно, учитывая запас, лучшим выбором будет покупка стабилизатора напряжения на 10 кВт (10000 ВА). Данная мощность является самой популярной.

Как выбрать стабилизатор напряжения для квартиры — лучшие стабилизаторы.

Многие покупатели желают приобрести подобное автоматическое оборудование для защиты и поддержания оптимального режима работоспособности электротехники в бытовых условиях применения с дополнительными возможностями и удобствами. Вы часто спрашиваете, какой стабилизатор напряжения лучше? — отвечаем: к лучшим сетевым электроприборам для квартиры относятся модели премиум класса — малошумные гибридные стабилизаторы напряжения и бесшумные тиристорные стабилизаторы напряжения. Почему? Они располагают широким диапазоном, плавной регулировкой, высокой точностью и скоростью реагирования, имеют настенный и напольный способ установки, стойкие к кратковременным перегрузкам, поддерживают чистую синусоидальную форму сигнала, во время их эксплуатации отсутствует неприятное мерцание лампочек. Купить и выбрать стабилизатор напряжения 220В для квартиры вы можете у нас по доступной цене. Доставка в Москве, СПБ, а также Ленинградской и Московской области. При заказе сетевого электрооборудования на нашем сайте или по контактному телефону вы получаете официальную гарантию на модели Энергия АСН, Гибрид, Вольтрон РСН — 1 год, а на новые полностью электронные (тирсторные) аппараты Classic и Ultra расширенную гарантию сроком на 3 года. Если у вас возникнут дополнительные вопросы по выбору квартирного стабилизатора, тогда звоните нам, мы с радостью вам поможем.

Как выбрать стабилизатор напряжения для квартиры — Москва, СПБ.

Guard — Руководство по покупке стабилизатора напряжения

Колебания напряжения в наших линиях электропередач — обычное дело и довольно высокие. Они повреждают ваши электрические приборы, такие как телевизор, холодильник, кондиционер и т. Д., И серьезно влияют на ваше ценное оборудование, даже оставляя его в необратимом состоянии. Правильно подобранный стабилизатор поможет вам решить эту проблему. Он предотвращает попадание нежелательных колебаний напряжения в электроприборы, тем самым делая их работу беспроблемной.Компания V-Guard, имеющая более чем тридцатилетний опыт работы в отрасли, предлагает серию стабилизаторов, тщательно разработанных для удовлетворения различных требований повседневной жизни. Наши стабилизаторы спроектированы и изготовлены с использованием новейших технологий и строгих мер по обеспечению качества, чтобы защитить все типы ваших электроприборов от критических колебаний напряжения. Это никогда не будет зарплатой, когда дело доходит до вашего ценного оборудования, вы шокируете поломки.

Для чего нужен стабилизатор напряжения? Как он защищает вашу технику?
Стабилизаторы (часто называемые автоматическими и безопасными регуляторами напряжения) — это статические устройства для стабилизации напряжения в сети перед подачей на подключенное оборудование.Он распознает колебания напряжения в сети и регулирует их внутренне, чтобы обеспечить постоянный диапазон выходного напряжения, если напряжение в сети низкое; ваш стабилизатор определяет его, повышает его до необходимого уровня напряжения, а затем подает питание на подключенное оборудование, чтобы оно работало без проблем. И наоборот, если в электросети появляется высокое напряжение.

В стабилизаторах это достигается за счет использования электронной схемы, которая изменяет требуемые отводы встроенного автотрансформатора с помощью высококачественных электромагнитных реле для генерирования желаемого напряжения.Если подаваемое напряжение выходит за пределы допустимого диапазона, механизм переключает требуемый ответвитель трансформатора, тем самым переводя напряжение питания в безопасный диапазон.

Таким образом, стабилизатор действует как надежная защита между вашим оборудованием и электросетью, непрерывно отслеживая и стабилизируя колебания напряжения, возникающие в электросети. Это гарантирует, что ваше ценное устройство будет получать постоянный стабилизированный диапазон напряжения на входе для бесперебойной работы и длительного срока службы.

Как выбрать стабилизатор подходящего размера для моего приложения?
Выбор правильного стабилизатора, подходящего для ваших приложений, имеет решающее значение. Ключевыми областями, которые следует рассматривать критически, являются характер, диапазон энергопотребления вашего приложения и уровень колебаний напряжения, которые наблюдаются в вашем районе. Вам необходимо знать номинал оборудования, которое необходимо защитить — номиналы обычно указываются как кВт , кВА или ампер .Вам также необходимо знать номинальное напряжение и частоту сети.

Вот несколько простых советов по выбору стабилизатора:

Проверьте напряжение, ток и номинальную мощность устройства. Это написано на наклейке со спецификацией рядом с розеткой питания, в противном случае обратитесь к руководству пользователя.
В Индии стандартное рабочее напряжение составляет 230 В переменного тока, 50 Гц.
Чтобы получить максимальную мощность — умножьте «230 x Максимальный номинальный ток» всего оборудования, которое должно быть подключено к стабилизатору.Добавьте 20-25% запаса прочности, чтобы получить номинал стабилизатора. Если вы планируете добавить другие устройства позже, вы можете оставить для них буфер.
Также следует учитывать импульсный ток, который протекает при включении устройства.
Если стабилизатор напряжения также имеет номинальную мощность в ваттах, примите коэффициент мощности 0,8 (Вт = В * A * pf) .

Самое главное знать характер нагрузки, подключенной к стабилизатору.Сначала вы должны записать мощность (или ватты) для всех устройств, которые будут подключены к стабилизатору. Сумма потребляемой мощности (или ватт) даст вам нагрузку на стабилизатор в ваттах. Но большинство размеров стабилизаторов указаны в ВА (вольт-ампер) или кВА (киловольт-ампер, что равно 1000 вольт-ампер). Хотя, чтобы получить фактическую ВА (или вольт-ампер) из ватт (Вт), вам нужно будет выполнить некоторые измерения, но чтобы дать приблизительное приближение, вы можете увеличить значение ватт на 20%, чтобы получить приблизительный размер ВА, который вам может понадобиться. .

Так, например, если сумма ватт, подключенных к вашему стабилизатору, равна 1000, вы можете взять стабилизатор на 1200 ВА или 1,2 кВА. (Обратите внимание, что 20% подходит для жилых систем и может не работать в промышленности, если у вас плохой коэффициент мощности).

Обычно стабилизатор имеет разные рабочие диапазоны (рабочий диапазон — это диапазон напряжения, в котором стабилизатор работает / стабилизирует входное напряжение электросети и обеспечивает желаемое выходное напряжение). Важно выбрать стабилизатор, соответствующий колебаниям напряжения в вашем районе.

Составьте представление об уровне перепадов напряжения, типичных для вашего местоположения. (Например, области очень низкого / высокого напряжения, области среднего высокого / низкого напряжения и т. Д.). Вы должны выбрать рабочий диапазон ваших стабилизаторов, который будет соответствовать требованиям вашего местоположения. Например, вам может потребоваться выбрать стабилизатор с широким рабочим диапазоном, если в вашем регионе очень низкие / высокие колебания напряжения.

Какие характерные особенности следует искать в стабилизаторе напряжения?

а.Монтаж
Поскольку стабилизатор напряжения работает с электроэнергией, всегда существует риск намокания или повреждения стабилизатора при размещении на земле или в небезопасном месте. Вот почему большинство стабилизаторов можно закрепить на стене или разместить на более высоком уровне, чтобы не только защитить их от любых повреждений, но и защитить вашу семью, особенно маленьких детей, от риска поражения электрическим током.

г. Показатели
Индикаторы показывают напряжение, отрегулированное для подачи питания на прибор.Новые модели также оснащены светодиодными индикаторами.

г. Системы задержки времени
Эта функция позволяет использовать интервал времени, чтобы встроенный компрессор (в случае холодильника или кондиционера и т. Д.) Получил достаточно времени для балансировки текущего потока, когда происходит кратковременное отключение электроэнергии.

г. Оцифрованное
Чтобы сделать работу стабилизатора более точной и надежной, многие новейшие модели оцифрованы.В этих новых моделях интересно то, что они не только оцифрованы, но и адаптируются к различным устройствам. Так что все, что вам нужно сделать, это перенести стабилизатор с одного устройства на другое, чтобы он заработал. Большинство из них также подключаются и адаптируются к генераторам, если они установлены.

e. Защита от перегрузки
Функция защиты от перегрузки полностью отключает выход стабилизатора в случае короткого замыкания или любого вида перегорания из-за перегрузки.

На большинство наших стабилизаторов предоставляется гарантия 3–5 лет, поэтому вы можете дольше пользоваться надежной и достаточной защитой своих приборов. Всегда не забывайте выбирать стабилизатор, специально созданный для вашей бытовой техники. Надеемся, вы примете правильное решение.

Есть ли в современных холодильниках / кондиционерах встроенная стабилизация напряжения?
Современные приборы (в основном холодильники и кондиционеры) имеют больший диапазон напряжения для работы, т.е.е. Если раньше холодильники хорошо работали только между 200-240В, то теперь у них более широкий диапазон 170-290В. Холодильник поставляется со встроенным отсечкой высокого и низкого напряжения, но не имеет встроенных стабилизаторов напряжения . Использование стабилизатора напряжения с такими приборами может не потребоваться, если напряжение в вашем районе не поднимается или опускается намного выше или ниже предела, в котором может работать прибор.

Существуют ли разные стабилизаторы для разных приборов?
Стабилизаторы напряжения оптимально спроектированы в зависимости от устройства, для которого они будут использоваться.Они классифицируются на основе лимита энергии и характеристик конкретного прибора. Каждый прибор в нашем доме имеет определенный лимит энергии. Принимая во внимание эти конкретные ограничения, разрабатываются соответствующие стабилизаторы. Различные типы стабилизаторов:

а. Стабилизатор кондиционера
б. Цифровой стабилизатор (LCD TV / LED TV / Музыкальные системы)
c. Стабилизатор для холодильников
d.Стабилизаторы для ЭЛТ ТВ, Музыкальные Системы
е. Стабилизаторы для стиральной машины, беговой дорожки, духовки
f. Основные стабилизаторы

Щелкните здесь, чтобы просмотреть наш ассортимент стабилизаторов напряжения, классифицированных в соответствии с типом использования и оборудованием.

Как выбрать стабилизатор, соответствующий вашим потребностям?
Прежде всего, вам необходимо рассчитать общую мощность, потребляемую вашей техникой при подключении к стабилизатору, особенно при включении.Важно понимать мощность, потребляемую при включении устройств, подключенных к стабилизатору, потому что эти устройства или устройство будут потреблять вдвое больше энергии при запуске, чем во время работы.

Вот таблица, в которой указаны требования к мощности некоторых широко используемых электроприборов.

Подкатегория	Модель	Мощность, ВА	Рабочий диапазон	Приборы
Стабилизатор для AC	ВГ 400	2700	170В — 270В	AC До 1.5 тонн переменного тока или 18 000 британских тепловых единиц / час.
	VG 500	3350	170В — 270В	переменного тока до 2 тонн или 24 000 британских тепловых единиц / час.
	VS 400	2700	170В — 280В	переменного тока до 1,5 тонн переменного тока или 18000 БТЕ / час.
	VS 500	3350	170В — 280В	переменного тока до 2 тонн или 24 000 британских тепловых единиц / час.
	VND 400	3000	150В-285В	переменного тока до 1,5 тонны или 18 000 БТЕ / час.
	VND 500	3700	150В-285В	переменного тока до 2 тонн или 24 000 британских тепловых единиц / час.
	VND 400 Цифровой	2800	150V-290V	AC до 1.5 тонн или 18000 британских тепловых единиц / час.
	VD 400 Цифровой	2800	150V-290V	переменного тока до 1,5 тонны или 18 000 БТЕ / час.
	VWR 400	3000	130В-300В	переменного тока до 1,5 тонны или 18 000 БТЕ / час.
	VGB 500	3800	130В-300В	переменного тока до 2 тонн или 24 000 британских тепловых единиц / час.
	VEW 400 Цифровой	3000	90–300 В	переменного тока до 1,5 тонны или 18 000 БТЕ / час.
	VGX 400	3000	130В-300В	переменного тока до 1,5 тонны или 18 000 БТЕ / час.
Цифровые стабилизаторы (LED / LCD TV)	Мини-кристалл	320	90V-290V	Один ЖК-телевизор До 81.3 см и DVD / DTH
	VG Кристалл	480	90V-290V	Один ЖК-телевизор / LED / 3D-телевизор до 107 см и домашний кинотеатр, DVD / DTH
	Кристалл Плюс	720	90V-290V	Один ЖК-телевизор / LED / 3D-телевизор до 117 см и домашний кинотеатр, DVD / DTH
	Digi 200	1380	140V-295V	LCD / LED / 3D / Plasma TV + DVD / DTH + Домашний кинотеатр или фотостат
Стабилизаторы для холодильников	ВГ 50	500	135V-280V	Один холодильник до 300 литров
	VGSD 50	500	130V-290V	Один холодильник до 300 литров
	VGSJW 50	500	90В-260В	Один холодильник до 300 литров
	VEW 50	500	90V-280V	Один холодильник до 300 литров
	ВЭБ 50	500	70В-300В	Один холодильник до 300 литров
	ВГ 100	1000	135V-280V	Одна морозильная камера до 4 А / холодильник до 600 литров
	ВГСД 100	1000	130V-290V	Одна морозильная камера до 4 А / холодильник до 600 литров
	VGSJW 100	1000	90В-260В	Одна морозильная камера до 4 А / холодильник до 600 литров
	ВГ 150	1500	150V-280V	Одна морозильная камера до 6 ампер / холодильник / воздухоохладитель / 0.ЦИФРОВОЙ ИБП переменного тока 5 ТОНН / 800 ВА
	VEW 150	1500	100–300 В	Одна морозильная камера до 6 ампер / холодильник / воздухоохладитель / 0,5 тонны переменного тока / 800 ВА ЦИФРОВОЙ ИБП
Стабилизаторы для ЭЛТ-телевизоров, музыкальных систем	VGD 20	200	90–300 В	Один телевизор 63 см или Один телевизор до 53 см + DVD / DTH
	ВГ 30	250	135V-290V	Один телевизор 73 см или один телевизор до 63 см + DVD / DTH и музыкальная система
	VGD 30	250	90V-300V	Один телевизор 73 см или один телевизор до 63 см + DVD / DTH и музыкальная система
Стабилизаторы для стиральных машин, беговых дорожек и духовок	ВМ 300	2000	150–280 В	Одна микроволновая печь / беговая дорожка / стиральная машина
	ВМ 500	3500	150–280 В	Одна микроволновая печь / беговая дорожка / стиральная машина
Стабилизаторы магистральные	VGMW 500 Цифровой	3700	90–300 В	Основная линия
	VGMW 200	1500	100 В — 300 В	Основная линия
	VGMW 300	2300	100 В — 300 В	Основная линия
	VGMEW 500	3800	70 В — 280 В	Основная линия
	VGMW 1000	7300	120–280 В	Основная линия

Артикул:
У вас могут возникнуть дополнительные вопросы о приобретении подходящего стабилизатора напряжения для вашего дома.Пожалуйста, посетите наш раздел часто задаваемых вопросов на сайте V-Guard, чтобы узнать больше. Если у вас возникнут дополнительные вопросы, напишите в нашу службу поддержки клиентов.

Вот и все! Наше полное руководство по покупке стабилизатора напряжения. Мы уверены, что с его помощью вы сможете принять мудрое решение о покупке стабилизатора напряжения, который наилучшим образом соответствует вашим потребностям.

VSDI 50 Стабилизатор для инверторных холодильников

Инверторный стабилизатор VSDI 50 V-Guard обеспечивает отличную защиту вашего холодильника.Современные технологии позволяют гибко регулировать напряжение в зависимости от изменения напряжения питания. Это помогает достичь наиболее удовлетворительного регулирования мощности, необходимого для безопасного и надежного функционирования вашего холодильника. Широкий рабочий диапазон стабилизатора гарантирует, что холодильник отлично работает в пределах 120-280 Вольт. Инверторный стабилизатор для холодильника VSDI 50 с его потрясающей текстурой идеально дополняет подключенное оборудование и идеально подходит для вашего холодильника.

Разработано для инвертора e r Холодильник: Главной особенностью VSDI 50 является то, что он специально разработан для инверторных холодильников объемом до 450 л, обеспечивая дополнительную защиту вашего холодильника.

Цифровая система отображения: Современная модель стабилизатора оснащена уникальной цифровой системой отображения, которая делает работу стабилизатора более надежной и точной. Эта отличная функция дает вам четкое и полное представление о входном напряжении, выходном напряжении и любых защитных режимах, таких как низкое напряжение, высокое напряжение, отключение при перегрузке и т. Д., который может быть включен. Поскольку модель оцифрована, вы можете убедиться, что подключенная нагрузка работает в безопасном диапазоне напряжений, отображаемом на стабилизаторе.

ITDS (Интеллектуальная система задержки времени): При отключении электроэнергии компрессор блокируется и подача напряжения прерывается. Это повреждает компрессор или весь холодильник. Оснащенный эффективной интеллектуальной системой задержки времени (ITDS), VSDI 50 V-Guard позволяет компрессору получить достаточно времени для балансировки напряжения, подаваемого на холодильник во время сбоев питания.Футуристическая технология также гарантирует отсутствие задержек при перезапуске, когда стабилизатор находится в выключенном состоянии в течение трех и более минут. Кроме того, если блок питания выходит из строя и возвращается в течение трех минут, автоматически активируется временная задержка.

Работа с микроконтроллером: Учитывая тот факт, что даже небольшое колебание напряжения может повредить чувствительные компоненты подключенного холодильника, конструкция на основе микроконтроллера более чем необходима. Высокоэффективная операционная система с микроконтроллером обеспечивает более быструю корректировку напряжения.

Корпус из АБС: VSDI 50 обладает широким набором функций и привлекательным корпусом из материала АБС с отличным качеством сборки, гладким и гладким внешним видом, предназначенным для защиты цепей стабилизатора. Модель также представлена в широкой цветовой гамме, чтобы подчеркнуть элегантность вашего домашнего интерьера.

Гарантия: Что может быть интереснее пятилетней расширенной гарантии? VSDI 50 имеет 5-летнюю гарантию.Установите его и наслаждайтесь достаточной защитой дольше.

Защита от отключения при низком и высоком напряжении: Внезапные колебания напряжения могут повредить ваше оборудование. Модель VSDI 50 обеспечивает оптимальное выходное напряжение в холодильнике. Это помогает повысить подачу напряжения во время колебаний напряжения и позволяет компрессору начать работу, обеспечивая оптимальную производительность.

Что такое стабилизатор напряжения — зачем он нам, как он работает, типы и применение

Применение стабилизаторов напряжения стало необходимостью в каждом доме.Теперь доступны разные типы стабилизаторов напряжения с разным функционалом и работой. Последние достижения в области технологий, такие как микропроцессорные микросхемы и силовые электронные устройства, изменили наш взгляд на стабилизатор напряжения. Теперь они полностью автоматические, интеллектуальные и снабжены множеством дополнительных функций. Они также обладают сверхбыстрой реакцией на колебания напряжения и позволяют пользователям дистанционно регулировать требования к напряжению, включая функцию пуска / останова для выхода.

Что такое стабилизатор напряжения?

Стабилизатор напряжения — это электрическое устройство, которое используется для обеспечения постоянного выходного напряжения на нагрузке на ее выходных клеммах независимо от любых изменений / колебаний на входе, то есть входящем питании.

Основная цель стабилизатора напряжения — защитить электрические / электронные устройства (например, кондиционер, холодильник, телевизор и т. Д.) От возможных повреждений из-за скачков / колебаний напряжения, перенапряжения и пониженного напряжения.

Рис.1 — Различные типы стабилизаторов напряжения

Стабилизатор напряжения

также известен как AVR (автоматический регулятор напряжения). Использование стабилизатора напряжения не ограничивается домашним / офисным оборудованием, на которое подается питание извне. Даже корабли, которые имеют собственное внутреннее устройство электроснабжения в виде дизельных генераторов, сильно зависят от этих АРН в плане безопасности своего оборудования.

Мы можем видеть различные типы стабилизаторов напряжения, доступные на рынке.Как аналоговые, так и цифровые автоматические стабилизаторы напряжения доступны от многих производителей. Благодаря растущей конкуренции и растущему вниманию к устройствам безопасности. Эти стабилизаторы напряжения могут быть однофазными (выход 220–230 вольт) или трехфазными (выход 380/400 вольт) в зависимости от типа приложения. Регулировка желаемого стабилизированного выхода осуществляется методом понижающего и повышающего напряжения в соответствии с его внутренней схемой. Трехфазные стабилизаторы напряжения доступны в двух разных моделях i.е. Модели сбалансированной нагрузки и модели несбалансированной нагрузки.

Они также доступны в различных номиналах кВА и диапазонах. Стабилизатор напряжения нормального диапазона может обеспечить стабилизированное выходное напряжение 200-240 вольт с повышающим понижающим напряжением 20-35 вольт от источника входного напряжения в диапазоне от 180 до 270 вольт. Принимая во внимание, что стабилизатор напряжения широкого диапазона может обеспечить стабилизированное выходное напряжение 190-240 вольт с повышающим понижающим напряжением 50-55 вольт при входном напряжении от 140 до 300 вольт.

Они также доступны для широкого спектра применений, таких как специальные стабилизаторы напряжения для небольших устройств, таких как телевизор, холодильник, микроволновые печи, до одного огромного устройства для всей бытовой техники.

В дополнение к своей основной функции стабилизации, стабилизаторы текущего напряжения имеют множество полезных дополнительных функций, таких как защита от перегрузки, переключение нулевого напряжения, защита от изменения частоты, отображение отключения напряжения, возможность запуска и остановки выхода, ручной / автоматический запуск, отключение напряжения, пр.

Стабилизаторы напряжения — это устройства с очень высокой энергоэффективностью (с КПД 95-98%). Они потребляют очень мало энергии, которая обычно составляет от 2 до 5% от максимальной нагрузки.

Зачем нужны стабилизаторы напряжения? — Его важность

Все электрические / электронные устройства спроектированы и изготовлены для работы с максимальной эффективностью при стандартном напряжении питания, известном как номинальное рабочее напряжение.В зависимости от установленного безопасного рабочего предела рабочий диапазон (с оптимальным КПД) электрического / электронного устройства может быть ограничен до ± 5%, ± 10% или более.

Из-за многих проблем входное напряжение, которое мы получаем, всегда имеет тенденцию к колебаниям, что приводит к постоянно меняющимся входным напряжениям. Это изменяющееся напряжение является основным фактором, способствующим снижению эффективности устройства, а также увеличению частоты его отказов.

Рис.2 — Проблемы, связанные с колебаниями напряжения

Помните, что нет ничего важнее для электрического / электронного устройства, чем отфильтрованный, защищенный и стабильный источник питания.Правильный и стабильный источник напряжения очень необходим для того, чтобы устройство выполняло свои функции наиболее оптимальным образом. Это стабилизатор напряжения, который гарантирует, что устройство получит желаемое и стабилизированное напряжение независимо от того, насколько велики колебания. Таким образом, стабилизатор напряжения — очень эффективное решение для всех, кто хочет получить оптимальную производительность и защитить свои устройства от этих непредсказуемых колебаний напряжения, скачков напряжения и шума, присутствующих в источнике питания.

Как и ИБП, стабилизаторы напряжения также используются для защиты электрического и электронного оборудования.Колебания напряжения очень распространены независимо от того, где вы живете. Колебания напряжения могут быть вызваны различными причинами, такими как электрические неисправности, неисправная проводка, молнии, короткие замыкания и т. Д. Эти колебания могут иметь форму повышенного или пониженного напряжения.

Последствия непрерывного / повторяющегося перенапряжения для бытовой техники

Это может привести к необратимому повреждению подключенного устройства.
Это может вызвать повреждение изоляции обмотки.
Это может привести к ненужному прерыванию нагрузки
Это может привести к перегреву кабеля или устройства.
Это может снизить срок службы устройства

Влияние постоянного / повторяющегося пониженного напряжения на бытовую технику

Это может привести к неисправности оборудования.
Это может привести к низкой эффективности устройства.
В некоторых случаях устройству может потребоваться дополнительное время для выполнения той же функции.
Это может снизить производительность устройства.
Это может привести к тому, что устройство будет потреблять большие токи, что может привести к перегреву.

Как работает стабилизатор напряжения? — Принцип работы понижающего и повышающего режима

Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций: i.е. Функция Buck и Boost. Функция понижающего и повышающего напряжения — это не что иное, как регулирование постоянного напряжения от перенапряжения и пониженного напряжения. Эта функция понижения и повышения может выполняться вручную с помощью переключателей или автоматически с помощью дополнительных электронных схем.

Рис. 3 — Основная функция стабилизатора напряжения

В условиях перенапряжения функция понижающего напряжения обеспечивает необходимое снижение интенсивности напряжения.Точно так же в условиях пониженного напряжения функция Boost увеличивает интенсивность напряжения. Идея обеих функций в целом состоит в том, чтобы поддерживать одинаковое выходное напряжение.

Стабилизация напряжения включает добавление или вычитание напряжения из первичного источника напряжения. Для выполнения этой функции в стабилизаторах напряжения используется трансформатор, который подключается к переключающим реле в различных требуемых конфигурациях. В некоторых стабилизаторах напряжения используется трансформатор, имеющий различные ответвления на обмотке для обеспечения различных корректировок напряжения, в то время как несколько стабилизаторов напряжения (например, серво стабилизатор напряжения) содержат автотрансформатор для обеспечения желаемого диапазона коррекции.

Как работают функции понижения и повышения в стабилизаторе напряжения

Для лучшего понимания обеих концепций мы разделим их на отдельные функции.

Понижающая функция в стабилизаторе напряжения

Рис. 4 — Принципиальная схема понижающей функции в стабилизаторе напряжения

На приведенном выше рисунке показано подключение трансформатора в «понижающем» режиме. В функции Buck полярность вторичной катушки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом вычитания напряжения первичной и вторичной катушек.

Рис. 5 — Вычитание напряжения в понижающей функции стабилизатора напряжения

В стабилизаторе напряжения имеется переключающая цепь. Каждый раз, когда он обнаруживает перенапряжение в первичном источнике питания, подключение нагрузки вручную / автоматически переключается в конфигурацию «понижающего» режима с помощью переключателей / реле.

Функция повышения напряжения в стабилизаторе напряжения

Рис. 6 — Принципиальная схема функции повышения в стабилизаторе напряжения

На рисунке выше показано подключение трансформатора в режиме «Boost».В функции Boost полярность вторичной катушки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом сложения напряжения первичной и вторичной катушек.

Рис.7 — Сумма напряжения в функции повышения стабилизатора напряжения

Как конфигурация Buck и Boost работает автоматически?

Вот пример стабилизатора напряжения 02 ступени. В этом стабилизаторе напряжения используются реле 02 (реле 1 и реле 2) для обеспечения стабилизированного источника питания переменного тока для нагрузки во время повышенного и пониженного напряжения.

Рис. 8 — Принципиальная электрическая схема для автоматической функции понижения и повышения в стабилизаторе напряжения

На принципиальной схеме двухступенчатого стабилизатора напряжения (изображенного выше) реле 1 и реле 2 используются для обеспечения понижающей и повышающей конфигураций при различных условиях колебания напряжения, то есть при повышенном и пониженном напряжении. Например — Предположим, что вход переменного тока составляет 230 В переменного тока, а требуемый выход также является постоянным 230 В переменного тока. Теперь, если у вас есть +/- 25 Вольт понижающая и повышающая стабилизация, это означает, что ваш стабилизатор напряжения может обеспечить вам постоянное желаемое напряжение (230 вольт) в диапазоне от 205 вольт (пониженное напряжение) до 255 вольт (повышенное напряжение) входного источника переменного тока. .

В стабилизаторах напряжения, в которых используются ответвительные трансформаторы, точки ответвления выбираются на основе требуемой величины напряжения для понижения или повышения. В этом случае у нас есть разные диапазоны напряжения на выбор. Принимая во внимание, что в стабилизаторах напряжения, в которых используются автотрансформаторы, серводвигатели вместе со скользящими контактами используются для получения необходимого количества напряжения для понижения или повышения. Скользящий контакт необходим, поскольку автотрансформаторы имеют только одну обмотку.

Различные типы стабилизаторов напряжения

Первоначально на рынке появились стабилизаторы напряжения с ручным управлением / переключателем.В стабилизаторах этого типа используются электромеханические реле для выбора желаемого напряжения. С развитием технологий появились дополнительные электронные схемы, и стабилизаторы напряжения стали автоматическими. Затем появился стабилизатор напряжения на основе сервопривода, который способен непрерывно стабилизировать напряжение без какого-либо ручного вмешательства. Теперь также доступны стабилизаторы напряжения на базе микросхем / микроконтроллеров, которые также могут выполнять дополнительные функции.

Стабилизаторы напряжения можно условно разделить на три типа.Их:

Релейные стабилизаторы напряжения
Стабилизаторы напряжения на сервоприводах
Стабилизаторы статического напряжения

Релейные стабилизаторы напряжения

В стабилизаторах напряжения релейного типа напряжение регулируется переключающими реле. Реле используются для подключения вторичного трансформатора (ов) в различных конфигурациях для достижения функции Buck & Boost.

Как работает стабилизатор напряжения релейного типа?

Фиг.9 — Внутренний вид стабилизатора напряжения релейного типа

На рисунке выше показано, как стабилизатор напряжения релейного типа выглядит изнутри. Он имеет трансформатор с ответвлениями, реле и электронную плату. Печатная плата содержит схему выпрямителя, усилитель, блок микроконтроллера и другие вспомогательные компоненты.

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или падение входного напряжения сверх эталонного значения, он переключает соответствующее реле для подключения требуемого ответвления для функции понижения / повышения.

Стабилизаторы напряжения релейного типа обычно стабилизируют входные колебания на уровне ± 15% с точностью на выходе от ± 5% до ± 10%.

Использование / преимущества стабилизаторов напряжения релейного типа

Этот стабилизатор в основном используется для приборов / оборудования малой мощности в жилых / коммерческих / промышленных целях.

Стоят дешевле.
Они компактны по размеру.

Ограничения стабилизаторов напряжения релейного типа

Их реакция на колебания напряжения немного медленная по сравнению с другими типами стабилизаторов напряжения
Они менее долговечные
Они менее надежны
Они не могут выдерживать скачки высокого напряжения, так как их предел устойчивости к колебаниям меньше.
При стабилизации напряжения, изменение тракта питания может привести к незначительному прерыванию подачи питания.

Стабилизаторы напряжения на сервоприводах

В стабилизаторах напряжения на основе сервопривода регулировка напряжения осуществляется с помощью серводвигателя. Они также известны как сервостабилизаторы. Это системы с замкнутым контуром.

Как работает стабилизатор напряжения на основе сервопривода?

В системе с замкнутым контуром отрицательная обратная связь (также известная как подача ошибок) гарантируется с выхода, чтобы система могла гарантировать, что желаемый выход был достигнут.Это делается путем сравнения выходных и входных сигналов. Если в случае, если желаемый выход больше / ниже требуемого значения, то сигнал ошибки (Выходное значение — Входное значение) будет получен регулятором источника входного сигнала. Затем этот регулятор снова будет генерировать сигнал (положительный или отрицательный в зависимости от достигнутого выходного значения) и подавать его на исполнительные механизмы, чтобы привести выход к точному значению.

Благодаря свойству замкнутого контура, стабилизаторы напряжения на основе сервоприводов используются в устройствах / оборудовании, которые очень чувствительны и нуждаются в точном входном источнике питания (± 01%) для выполнения намеченных функций.

Рис.10 — Внутренний вид серво стабилизатора напряжения

На рисунке выше показано, как стабилизатор напряжения на сервоприводе выглядит изнутри. Он имеет серводвигатель, автотрансформатор, понижающий и повышающий трансформатор, двигатель, электронную плату и другие вспомогательные компоненты.

В стабилизаторе напряжения на основе сервопривода один конец первичной обмотки понижающего и повышающего трансформатора (ответвлений) подключен к фиксированному ответвлению автотрансформатора, а другой конец первичной обмотки соединен с подвижным рычагом, который управляется серводвигателем.Один конец вторичной катушки понижающего и повышающего трансформатора подключен к входному источнику питания, а другой конец — к выходу стабилизатора напряжения.

Рис. 11- Принципиальная электрическая схема стабилизатора напряжения с сервоприводом

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх эталонного значения, он запускает двигатель, который далее перемещает плечо на автотрансформаторе.

По мере движения плеча автотрансформатора входное напряжение первичной обмотки понижающего и повышающего трансформатора изменяется на требуемое выходное напряжение. Серводвигатель будет продолжать вращаться до тех пор, пока разница между значением опорного напряжения и выходным сигналом стабилизатора не станет равной нулю. Этот полный процесс происходит за миллисекунды. Сегодняшние стабилизаторы напряжения на базе сервоприводов поставляются со схемой управления на базе микроконтроллера / микропроцессора, чтобы обеспечить интеллектуальное управление для пользователей.

Стабилизаторы напряжения на сервоприводах различных типов

Существуют различные типы стабилизаторов напряжения на основе сервоприводов: —

Однофазные стабилизаторы напряжения на сервоприводе

В однофазных стабилизаторах напряжения с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к регулируемому трансформатору.

Трехфазные стабилизаторы напряжения сбалансированного типа с сервоприводом

В трехфазных стабилизаторах напряжения сбалансированного типа с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к автотрансформатору 03 и общей цепи управления. Мощность автотрансформаторов варьируется для достижения стабилизации.

Трехфазные несимметричные стабилизаторы напряжения сервопривода

В трехфазных несимметричных серво стабилизаторах напряжения стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам и 03 независимым цепям управления (по одной на каждый автотрансформатор).

Рис. 12 — Внутренний вид трехфазных несимметричных стабилизаторов напряжения на сервоприводах

Использование / преимущества стабилизатора напряжения с сервоприводом

Они быстро реагируют на колебания напряжения.
Они обладают высокой точностью стабилизации напряжения.
Они очень надежные
Они выдерживают скачки высокого напряжения.

Ограничения серво стабилизатора напряжения

Им требуется периодическое обслуживание.
Чтобы устранить ошибку, серводвигатель необходимо выровнять. Для регулировки серводвигателя нужны умелые руки.

Стабилизаторы статического напряжения

Рис.13 — Стабилизаторы статического напряжения

Выпрямитель статического напряжения

не имеет движущихся частей, как в случае стабилизаторов напряжения на основе сервопривода. Он использует схему силового электронного преобразователя для стабилизации напряжения. Эти стабилизаторы статического напряжения имеют очень высокую точность, а стабилизация напряжения находится в пределах ± 1%.

Стабилизатор статического напряжения содержит понижающий и повышающий трансформатор, силовой преобразователь на биполярном транзисторе с изолированным затвором (IGBT), микроконтроллер, микропроцессор и другие важные компоненты.

Рис.14 — Внутренний вид стабилизатора статического напряжения

Как работает стабилизатор статического напряжения?

Микроконтроллер / микропроцессор

управляет преобразователем мощности IGBT, чтобы генерировать требуемый уровень напряжения, используя метод «широтно-импульсной модуляции».В методе «широтно-импульсной модуляции» в импульсных преобразователях мощности используется силовой полупроводниковый переключатель (например, MOSFET) для управления трансформатором с заданным выходным напряжением. Это генерируемое напряжение затем подается на первичную обмотку понижающего и повышающего трансформатора. Преобразователь мощности IGBT также контролирует фазу напряжения. Он может генерировать напряжение, которое может быть синфазным или сдвинутым по фазе на 180 градусов по отношению к входному источнику питания, что, в свою очередь, позволяет ему контролировать, нужно ли добавлять или вычитать напряжение в зависимости от повышения или понижения уровня входного источника питания.

Рис.15 — Принципиальная схема стабилизатора статического напряжения

Как только микропроцессор обнаруживает падение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, подобное разнице напряжений, на которую уменьшился входной источник питания. Это генерируемое напряжение синфазно с входным источником питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора.Поскольку вторичная обмотка понижающего и повышающего трансформатора подключена к входному источнику питания, наведенное во вторичной обмотке напряжение будет добавлено к входному источнику питания. Таким образом, на нагрузку будет подаваться стабилизированное повышенное напряжение.

Аналогичным образом, как только микропроцессор обнаруживает повышение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, подобное разнице напряжений, на которую уменьшился входной источник питания.Но на этот раз генерируемое напряжение будет сдвинуто по фазе на 180 градусов по отношению к входному источнику питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора. Поскольку вторичная катушка понижающего и повышающего трансформатора подключена к входному источнику питания, напряжение, наведенное во вторичной катушке, теперь будет вычитаться из входного источника питания. Таким образом, на нагрузку будет подаваться стабилизированное пониженное напряжение.

Использование / преимущества статических стабилизаторов напряжения

Они очень компактны по размеру.
Они очень быстро реагируют на колебания напряжения.
Имеют очень высокую точность стабилизации напряжения.
Поскольку движущаяся часть отсутствует, обслуживание практически не требуется.
Они очень надежны.
Их эффективность очень высока.

Ограничения статического стабилизатора напряжения

Дороже по сравнению с аналогами

В чем разница между стабилизатором напряжения и регулятором напряжения?

Хорошо.. оба звучат одинаково. Оба они выполняют одну и ту же функцию стабилизации напряжения. Однако то, как они это делают, приносит разницу. Основное функциональное отличие стабилизатора напряжения от регулятора напряжения:

Стабилизатор напряжения — это устройство, которое подает постоянное напряжение на выход без каких-либо изменений входящего напряжения. А

Регулятор напряжения

— это устройство, которое подает на выход постоянное напряжение без каких-либо изменений тока нагрузки.

Как выбрать лучший стабилизатор напряжения для дома? Руководство по покупке

При покупке стабилизатора напряжения необходимо учитывать различные факторы.В противном случае вы можете столкнуться со стабилизатором напряжения, который может работать хуже или лучше. Чрезмерное выполнение не повредит, но это будет стоить вам дополнительных долларов. Так почему бы не выбрать такой стабилизатор напряжения, который удовлетворит все ваши требования и сэкономит ваш карман.

Различные факторы, которые играют важную роль при выборе стабилизатора напряжения

Различные факторы, которые играют жизненно важную роль и требуют рассмотрения перед выбором стабилизатора напряжения: —

Требуемая мощность прибора (или группы приборов)
Тип прибора
Уровень колебаний напряжения в вашем районе
Тип стабилизатора напряжения
Рабочий диапазон стабилизатора напряжения, который вам нужен
Отключение при повышении / понижении напряжения
Тип стабилизации / цепи управления
Тип крепления стабилизатора напряжения

Пошаговое руководство по выбору / покупке стабилизатора напряжения для дома

Вот основные шаги, которые вы должны выполнить, чтобы выбрать лучший выпрямитель напряжения для вашего дома: —

Проверьте номинальную мощность устройства, для которой необходим стабилизатор напряжения.Номинальная мощность указана на задней панели устройства в виде наклейки или паспортной таблички. Это будет в киловаттах (кВт). Обычно номинальная мощность стабилизатора напряжения указывается в кВА. Преобразуйте его в киловатт (кВт).

(кВт = кВА x коэффициент мощности)

Рассмотрите возможность сохранения дополнительного запаса в 25–30% от номинальной мощности стабилизатора. Это даст вам дополнительную возможность добавить любое устройство в будущем.
Проверьте предел допуска колебания напряжения. Если это соответствует вашим потребностям, вы готовы пойти дальше.
Проверьте требования к монтажу и размер, который вам нужен.
Вы можете запросить и сравнить дополнительные функции в одном ценовом диапазоне от разных производителей и моделей.

Практический пример для лучшего понимания

Предположим, вам нужен стабилизатор напряжения для вашего телевизора. Предположим, что мощность вашего телевизора составляет 1 кВА. Добавочная наценка 30% на 1 кВА составляет 300 Вт. Добавив и то, и другое, вы можете подумать о покупке стабилизатора напряжения 1,3 кВт (1300 Вт) для вашего телевизора.

Надеюсь, статья получилась информативной. Продолжайте учиться.
Прочтите о том, как выбрать батарею — метод и кратковременные / долгосрочные требования к питанию.

Ратна имеет степень бакалавра компьютерных наук и имеет опыт работы в сфере IT-технологий в Великобритании. Она также является активным веб-дизайнером. Она является автором, редактором и основным партнером Electricalfundablog.

Что такое стабилизатор напряжения и как он работает? Типы стабилизаторов

Что такое стабилизатор напряжения и зачем он нужен? Работа, типы и применение стабилизатора

Введение в стабилизатор:

Внедрение технологии микропроцессорных микросхем и силовых электронных устройств в конструкцию интеллектуальных стабилизаторов напряжения переменного тока (или автоматических регуляторов напряжения (AVR)) привело к -качественное, стабильное электроснабжение при значительных и продолжительных отклонениях сетевого напряжения.

В качестве усовершенствования традиционных стабилизаторов напряжения релейного типа в современных инновационных стабилизаторах используются высокопроизводительные цифровые схемы управления и полупроводниковые схемы управления, которые исключают регулировку потенциометра и позволяют пользователю устанавливать требования к напряжению с помощью клавиатуры, с возможностью запуска и остановки выхода.

Это также привело к тому, что время срабатывания или чувствительность стабилизаторов стали намного меньше, обычно менее нескольких миллисекунд, кроме того, это можно регулировать с помощью переменной настройки.В настоящее время стабилизаторы стали оптимизированным решением для питания многих электронных устройств, чувствительных к колебаниям напряжения, и они нашли работу со многими устройствами, такими как станки с ЧПУ, кондиционеры, телевизоры, медицинское оборудование, компьютеры, телекоммуникационное оборудование и т. Д.

Что такое стабилизатор напряжения?

Это электрический прибор, который разработан для подачи постоянного напряжения на нагрузку на своих выходных клеммах независимо от изменений входного или входящего напряжения питания.Он защищает оборудование или машину от перенапряжения, пониженного напряжения и других скачков напряжения.

Также называется автоматический регулятор напряжения (АРН) . Стабилизаторы напряжения предпочтительны для дорогостоящего и драгоценного электрического оборудования, поскольку они защищают его от вредных колебаний низкого / высокого напряжения. Некоторое из этого оборудования — кондиционеры, офсетные печатные машины, лабораторное оборудование, промышленные машины и медицинское оборудование.

Стабилизаторы напряжения регулируют колебания входного напряжения до того, как оно может быть подано на нагрузку (или оборудование, чувствительное к колебаниям напряжения).Выходное напряжение стабилизатора будет оставаться в диапазоне 220 В или 230 В в случае однофазного питания и 380 В или 400 В в случае трехфазного питания в пределах заданного диапазона колебаний входного напряжения. Это регулирование осуществляется с помощью понижающих и повышающих операций, выполняемых внутренней схемой.

На современном рынке доступно огромное количество разнообразных автоматических регуляторов напряжения. Это могут быть одно- или трехфазные блоки в зависимости от типа применения и необходимой мощности (кВА).Трехфазные стабилизаторы выпускаются в двух версиях: модели со сбалансированной нагрузкой и модели с несбалансированной нагрузкой.

Они доступны либо в виде отдельных блоков для бытовых приборов, либо в виде больших стабилизаторов для целых приборов в определенном месте, например, во всем доме. Кроме того, это могут быть стабилизаторы аналогового или цифрового типа.

К распространенным типам стабилизаторов напряжения относятся стабилизаторы с ручным управлением или с переключением, автоматические стабилизаторы релейного типа, твердотельные или статические стабилизаторы и стабилизаторы с сервоуправлением.В дополнение к функции стабилизации большинство стабилизаторов имеют дополнительные функции, такие как отсечка низкого напряжения на входе / выходе, отсечка высокого напряжения на входе / выходе, отсечка при перегрузке, возможность запуска и остановки выхода, ручной / автоматический запуск, отображение отсечки напряжения, переключение при нулевом напряжении. и др.

Зачем нужны стабилизаторы напряжения?

Как правило, каждое электрическое оборудование или устройство рассчитано на широкий диапазон входного напряжения. В зависимости от чувствительности рабочий диапазон оборудования ограничен определенными значениями, например, одно оборудование может выдерживать ± 10 процентов номинального напряжения, а другое — ± 5 процентов или меньше.

Колебания напряжения (повышение или понижение величины номинального напряжения) довольно часто встречаются во многих областях, особенно на оконечных линиях. Наиболее частые причины колебаний напряжения — это освещение, неисправности электрооборудования, неисправная проводка и периодическое отключение устройства. Эти колебания приводят к поломке электрического оборудования или приборов.

Результатом длительного перенапряжения

Необратимое повреждение оборудования
Повреждение изоляции обмоток
Нежелательное прерывание нагрузки
Повышенные потери в кабелях и сопутствующем оборудовании
Снижение срока службы устройства

Длительное понижение напряжения приведет к

Неисправность оборудования
Более длительные периоды работы (как в случае резистивных нагревателей)
Снижение производительности оборудования
Выделение больших токов, которые в дальнейшем приводят к перегреву
Ошибки вычислений
Пониженная частота вращения двигателей

Таким образом, стабильность и точность напряжения определяют правильную работу оборудования.Таким образом, стабилизаторы напряжения гарантируют, что колебания напряжения на входящем источнике питания не влияют на нагрузку или электрический прибор.

Как работает стабилизатор напряжения?

Основной принцип работы стабилизатора напряжения для выполнения операций понижения и повышения

В стабилизаторе напряжения коррекция напряжения при повышенном и пониженном напряжении выполняется с помощью двух основных операций, а именно b oost и операций понижения . Эти операции могут выполняться вручную с помощью переключателей или автоматически с помощью электронных схем.В условиях пониженного напряжения режим повышения напряжения увеличивает напряжение до номинального уровня, в то время как понижающий режим снижает уровень напряжения во время состояния повышенного напряжения.

Концепция стабилизации включает в себя добавление или вычитание напряжения в сети и из нее. Для выполнения такой задачи в стабилизаторе используется трансформатор, который в различных конфигурациях соединен с переключающими реле. В некоторых стабилизаторах используется трансформатор с отводами на обмотке для обеспечения различных коррекций напряжения, в то время как в сервостабилизаторах используется автотрансформатор для обеспечения широкого диапазона коррекции.

Чтобы понять эту концепцию, давайте рассмотрим простой понижающий трансформатор с номиналом 230 / 12В и его связь с этими операциями приведена ниже.

На рисунке выше показана конфигурация повышения, в которой полярность вторичной обмотки ориентирована таким образом, что ее напряжение добавляется непосредственно к первичному напряжению. Следовательно, в случае пониженного напряжения трансформатор (будь то переключение ответвлений или автотрансформатор) переключается с помощью реле или твердотельных переключателей, так что к входному напряжению добавляются дополнительные вольт.

На приведенном выше рисунке трансформатор подключен в компенсирующей конфигурации, в которой полярность вторичной катушки ориентирована таким образом, что ее напряжение вычитается из первичного напряжения. Схема переключения переключает соединение с нагрузкой в эту конфигурацию во время состояния перенапряжения.

На рисунке выше показан двухступенчатый стабилизатор напряжения, в котором используются два реле для обеспечения постоянной подачи переменного тока на нагрузку во время перенапряжения и в условиях напряжения. Путем переключения реле могут выполняться операции понижения и повышения напряжения для двух конкретных колебаний напряжения (одно находится под напряжением, например, 195 В, а другое — при повышенном напряжении, например, 245 В).

В случае стабилизаторов ответвительного трансформаторного типа, различные ответвления переключаются в зависимости от требуемой величины повышающего или понижающего напряжения. Но, в случае стабилизаторов типа автотрансформатора, двигатели (серводвигатель) используются вместе со скользящим контактом для получения повышающего или понижающего напряжения от автотрансформатора, поскольку он содержит только одну обмотку.

Типы стабилизаторов напряжения

Стабилизаторы напряжения стали неотъемлемой частью многих бытовых, промышленных и коммерческих электроприборов.Раньше использовались ручные или переключаемые стабилизаторы напряжения для повышения или понижения входящего напряжения, чтобы обеспечить выходное напряжение в желаемом диапазоне. Такие стабилизаторы построены с электромеханическими реле в качестве переключающих устройств.

Позже, дополнительная электронная схема автоматизирует процесс стабилизации, и на свет появились автоматические регуляторы напряжения РПН. Другой популярный тип стабилизатора напряжения — сервостабилизатор, в котором коррекция напряжения осуществляется непрерывно без какого-либо переключателя.Обсудим три основных типа стабилизаторов напряжения.

Стабилизаторы напряжения релейного типа

В стабилизаторах напряжения этого типа регулирование напряжения осуществляется переключением реле таким образом, чтобы одно из нескольких ответвлений трансформатора подключалось к нагрузке (как описано выше) независимо от того, он предназначен для работы в режиме наддува или противодействия. На рисунке ниже показана внутренняя схема стабилизатора релейного типа.

Он имеет электронную схему и набор реле помимо трансформатора (который может быть трансформатором с тороидальным или железным сердечником с выводами на его вторичной обмотке).Электронная схема включает схему выпрямителя, операционный усилитель, микроконтроллер и другие крошечные компоненты.

Электронная схема сравнивает выходное напряжение с эталонным значением, обеспечиваемым встроенным источником эталонного напряжения. Всякий раз, когда напряжение повышается или опускается ниже эталонного значения, схема управления переключает соответствующее реле для подключения к выходу требуемого ответвления.

Эти стабилизаторы обычно изменяют напряжение при колебаниях входного напряжения от ± 15 процентов до ± 6 процентов с точностью выходного напряжения от ± 5 до ± 10 процентов.Этот тип стабилизаторов наиболее часто используется для низкоуровневых устройств в жилых, коммерческих и промышленных помещениях, поскольку они имеют малый вес и низкую стоимость. Однако они страдают рядом ограничений, таких как низкая скорость коррекции напряжения, меньшая долговечность, меньшая надежность, прерывание цепи питания во время регулирования и неспособность выдерживать высокие скачки напряжения.

Стабилизаторы напряжения с сервоуправлением

Их называют просто сервостабилизаторами (работа с сервомеханизмом, который также известен как отрицательная обратная связь), и название предполагает, что он использует серводвигатель для коррекции напряжения.Они в основном используются для обеспечения высокой точности выходного напряжения, обычно ± 1% при изменении входного напряжения до ± 50%. На рисунке ниже показана внутренняя схема сервостабилизатора, который включает в себя серводвигатель, автотрансформатор, повышающий трансформатор, драйвер двигателя и схему управления в качестве основных компонентов.

В этом стабилизаторе один конец первичной обмотки понижающего повышающего трансформатора соединен с фиксированным ответвлением автотрансформатора, а другой конец соединен с подвижным рычагом, которым управляет серводвигатель.Вторичная обмотка понижающего повышающего трансформатора соединена последовательно с входящим источником питания, который представляет собой не что иное, как выход стабилизатора.

Электронная схема управления обнаруживает провал и рост напряжения путем сравнения входного сигнала со встроенным источником опорного напряжения. Когда схема обнаруживает ошибку, она приводит в действие двигатель, который, в свою очередь, перемещает рычаг автотрансформатора. Он может питать первичную обмотку повышающего трансформатора, так что напряжение на вторичной обмотке должно быть желаемым выходным напряжением.Большинство сервостабилизаторов используют встроенный микроконтроллер или процессор для схемы управления для достижения интеллектуального управления.

Эти стабилизаторы могут быть однофазными, трехфазными симметричными или трехфазными несимметричными. В однофазном исполнении серводвигатель, соединенный с регулируемым трансформатором, обеспечивает коррекцию напряжения. В случае трехфазного симметричного типа серводвигатель соединен с тремя автотрансформаторами, так что стабилизированный выход обеспечивается во время колебаний путем регулировки выхода трансформаторов.В несбалансированном типе сервостабилизаторов три независимых серводвигателя соединены с тремя автотрансформаторами и имеют три отдельные цепи управления.

Сервостабилизаторы обладают различными преимуществами по сравнению со стабилизаторами релейного типа. Некоторые из них — более высокая скорость коррекции, высокая точность стабилизированного выхода, способность выдерживать броски тока и высокая надежность. Однако они требуют периодического обслуживания из-за наличия двигателей.

Стабилизаторы статического напряжения

Как следует из названия, стабилизатор статического напряжения не имеет движущихся частей в качестве механизма серводвигателя в случае сервостабилизаторов.Он использует схему силового электронного преобразователя для стабилизации напряжения, а не вариацию в случае обычных стабилизаторов. С помощью этих стабилизаторов можно добиться большей точности и отличного регулирования напряжения по сравнению с сервостабилизаторами, и обычно регулирование составляет ± 1 процент.

По сути, он состоит из повышающего трансформатора, преобразователя мощности IGBT (или преобразователя переменного тока в переменный) и микроконтроллера, микропроцессора или контроллера на базе DSP. Управляемый микропроцессором преобразователь IGBT генерирует соответствующее количество напряжения с помощью метода широтно-импульсной модуляции, и это напряжение подается на первичную обмотку повышающего трансформатора.Преобразователь IGBT вырабатывает напряжение таким образом, чтобы оно могло быть синфазным или сдвинутым на 180 градусов по фазе входящего линейного напряжения, чтобы выполнять сложение и вычитание напряжений во время колебаний.

Каждый раз, когда микропроцессор обнаруживает провал напряжения, он посылает импульсы ШИМ на преобразователь IGBT, так что он генерирует напряжение, равное величине отклонения от номинального значения. Этот выход находится в фазе с входящим питанием и подается на первичную обмотку повышающего трансформатора.Поскольку вторичная обмотка подключена к входящей линии, индуцированное напряжение будет добавлено к входящему источнику питания, и это скорректированное напряжение будет подаваться на нагрузку.

Точно так же повышение напряжения заставляет схему микропроцессора посылать импульсы ШИМ таким образом, что преобразователь выводит напряжение с отклоненной величиной, которое на 180 градусов не совпадает по фазе с входящим напряжением. Это напряжение на вторичной обмотке понижающего вольтодобавочного трансформатора вычитается из входного напряжения, так что выполняется понижающая операция.

Эти стабилизаторы очень популярны по сравнению со стабилизаторами с переключением отводов и сервоуправляемыми стабилизаторами из-за множества преимуществ, таких как компактный размер, очень быстрая скорость коррекции, отличное регулирование напряжения, отсутствие технического обслуживания из-за отсутствия движущихся частей, высокая эффективность надежность.

Разница между стабилизатором напряжения и регулятором напряжения

Здесь возникает серьезный, но сбивающий с толку вопрос: в чем именно разница (я) между стабилизатором и регулятором ? Хорошо.. Оба выполняют одно и то же действие, которое заключается в стабилизации напряжения, но основное различие между стабилизатором напряжения и регулятором напряжения составляет :

Стабилизатор напряжения: Это устройство или схема, которые предназначены для подачи постоянного напряжения на выход без изменений. по входящему напряжению.

Регулятор напряжения: Это устройство или схема, предназначенная для подачи постоянного напряжения на выход без изменения тока нагрузки.

Как выбрать стабилизатор напряжения правильного размера?

Прежде всего, необходимо учесть несколько факторов, прежде чем покупать стабилизатор напряжения для прибора.Эти факторы включают в себя мощность, необходимую для устройства, уровень колебаний напряжения, возникающих в зоне установки, тип устройства, тип стабилизатора, рабочий диапазон стабилизатора (на который стабилизатор подает правильное напряжение), отключение по перенапряжению / пониженному напряжению, тип схема управления, тип монтажа и другие факторы. Здесь мы привели основные шаги, которые следует учитывать перед покупкой стабилизатора для вашего приложения.

Проверьте номинальную мощность устройства, которое вы собираетесь использовать со стабилизатором, наблюдая за деталями паспортной таблички (вот образцы: паспортная табличка трансформатора, паспортная табличка MCB, паспортная табличка конденсатора и т. Д.) Или из руководства пользователя продукта.
Поскольку стабилизаторы рассчитаны на кВА (как и у трансформатора, рассчитанные на кВА, а не на кВт), также можно рассчитать мощность, просто умножив напряжение прибора на максимальный номинальный ток.
Рекомендуется добавить запас прочности к номиналу стабилизатора, обычно 20-25 процентов. Это может быть полезно для будущих планов по добавлению дополнительных устройств к выходу стабилизатора.
Если прибор рассчитан в ваттах, учитывайте коэффициент мощности при расчете номинальной мощности стабилизатора в кВА.Напротив, если стабилизаторы рассчитаны в кВт, а не в кВА, умножьте коэффициент мощности на произведение напряжения и тока.

ниже — это живой и решенный пример , как выбрать стабилизатор напряжения надлежащего размера для вашего электроприбора

Предположим, если прибор (кондиционер или холодильник) рассчитан на 1 кВА. Следовательно, безопасный запас в 20 процентов составляет 200 Вт. Прибавив эти ватты к фактической мощности, мы получим мощность 1200 ВА. Поэтому для устройства предпочтительнее стабилизатор на 1,2 кВА или 1200 ВА.Для домашних нужд предпочтительны стабилизаторы от 200 ВА до 10 кВА. А для коммерческих и промышленных применений используются одно- и трехфазные стабилизаторы большой мощности.

Надеемся, что представленная информация будет информативной и полезной для читателя. Мы хотим, чтобы читатели выразили свое мнение по этой теме и ответили на этот простой вопрос — какова цель функции связи RS232 / RS485 в современных стабилизаторах напряжения — в разделе комментариев ниже.

Как установить стабилизатор напряжения в доме?

Стабилизатор напряжения

— это источник питания, который может автоматически регулировать выходное напряжение.Его функция заключается в стабилизации напряжения источника питания, которое сильно колеблется и не может удовлетворить требования к электрическому оборудованию в пределах установленного диапазона значений, чтобы различные цепи или электрическое оборудование могли нормально работать при номинальном рабочем напряжении. С увеличением количества бытового электрооборудования использование стабилизаторов напряжения становится все более обширным. Бытовой стабилизатор напряжения в основном используется для стабилизации напряжения телевизора, холодильника, кондиционера и т. Д. Далее ATO покажет вам, как установить стабилизатор напряжения для дома.

Проверить корпус, амперметр, выключатель, контрольную лампу, кнопку и клеммы проводки стабилизатора напряжения.
Подсоедините входную клемму стабилизатора напряжения к распределительному щиту и установите соответствующий предохранитель на распределительный щит, чтобы обеспечить электробезопасность.
Подключите источник питания энергопотребляющего оборудования к выходной клемме этого прибора. Обратите внимание, что номинальное входное напряжение электроприборов должно соответствовать номинальному входному напряжению стабилизатора напряжения, не подключайтесь неправильно.
Сначала включите выключатель питания стабилизатора напряжения, и загорится световой индикатор, убедитесь, что показание вольтметра в норме. Если выходное напряжение нормальное, включите выключатель питания оборудования, потребляющего мощность, стабилизатор напряжения может автоматически регулировать напряжение.
Если энергопотребляющее оборудование будет бесплатным в течение длительного времени, выключите его выключатель питания, чтобы снизить энергопотребление и продлить срок службы стабилизатора напряжения.
Стабилизатор напряжения не должен быть перегружен. Когда рыночное напряжение низкое и выходная мощность снижается, пожалуйста, уменьшите нагрузку стабилизатора напряжения.
Если выбранные электроприборы содержат холодильники, кондиционеры и насосы, оснащенные двигателем, следует выбрать стабилизатор напряжения с мощностью более чем в три раза, в случае, если пусковой ток устройства превышает ток предохранителя стабилизатора напряжения или защиту от сверхтоков. ток выключателя, в результате чего плавится предохранитель или срабатывает автоматический выключатель.
Провод, подключенный к стабилизатору напряжения, должен иметь достаточное поперечное сечение, чтобы предотвратить нагрев и уменьшить падение давления. Стабилизатор напряжения мощностью более 2 кВА должен иметь клеммное соединение и одиночный медный провод. Между тем, клеммные винты должны быть затянуты, чтобы предотвратить нагрев соединения.
Независимо от однофазного или трехфазного стабилизатора напряжения, выключатель мощности нагрузки должен быть сначала выключен после подключения всех проводов, а затем включен стабилизатор напряжения.Убедившись, что выходное напряжение в норме, включите выключатель питания нагрузки.

Производитель стабилизаторов напряжения для всего дома и поставщик стабилизаторов напряжения для всего дома из Китая NeoPower.

General (стабилизатор напряжения для всего дома 30 кВА)

Стабилизатор напряжения для всего дома Neopower — это одна из наших конкурентоспособных продуктов; состоят из контактного автоматического регулятора напряжения, серводвигателя, схемы автоматического управления и т. д. Когда напряжение колеблется или изменяется нагрузка, схема автоматического отбора проб будет отправлять сигнал для управления серводвигателем, который может регулировать положение угольной щетки автоматического регулятора напряжения, тогда выходное напряжение будет отрегулировано до номинального значения и установится устойчивое состояние.

Этот стабилизатор напряжения для всего дома является универсальным, он имеет преимущество большого разнообразия, полной спецификации, красивого внешнего вида и очевидных характеристик высокой эффективности, отсутствия волновых искажений, надежной работы, непрерывной работы в течение длительного времени. Кроме того, стабилизатор напряжения NeopowerWhole House имеет короткую временную задержку и защиту от перенапряжения, длительную задержку и защиту от пониженного напряжения также можно установить в соответствии с требованиями пользователя. Этот продукт представляет собой идеальный источник стабилизированного напряжения, широко используемый в любых местах, где требуется электричество, и обеспечивает нормальную работу вашего силового устройства.

NPC (CLASSIC) Серия
SERVO ELECTRONIC CLASSICAL DESIGN
СТАБИЛИЗАТОРЫ И РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА
ТРЕХФАЗНЫЙ — 10 кВА ~ 120 кВА

ЭКОНОМИЧНАЯ СИСТЕМА СЕРВОУПРАВЛЕНИЯ
С классическим дизайном сервоуправления, бесшумным режимом работы и высокой точностью выходного напряжения.

ОСОБЕННОСТИ:
Автоматическое регулирование напряжения
Бесступенчатое автоматическое регулирование напряжения, подходящее для более чем 80% приложений.
Широкий диапазон номинальной мощности
Трехфазный до 60 кВА
Широкий диапазон колебаний входного напряжения
Диапазон входного напряжения: 15% (R15), 20% (R20), 25% (R25), 30% (R30) или по запросу.
Гибкая погрешность выходного напряжения
Точность выходного напряжения: 3%
Высокая эффективность
Лучше 95%.

ПРОЩАЙТЕ С НЕСТАБИЛЬНЫМ НАПРЯЖЕНИЕМ ПЕРЕМЕННОГО ТОКА

Колебания сетевого напряжения переменного тока вызовут нестабильное поведение и сбои в работе оборудования. Некоторые системы могут даже выйти из строя из-за колебаний напряжения, переходного напряжения, провалов или скачков напряжения.Неспособность обеспечить постоянное входящее сетевое напряжение и чистоту часто может привести к дорогостоящему ремонту оборудования и незапланированным простоям. СЕЙЧАС попрощаемся с такой головной болью, оснастив ее системой стабилизации напряжения NEOPOWER.

Стабилизаторы напряжения NEOPOWER® предлагают решение NEO для вашего POWER ™

Защита и стабилизация напряжения
Подходящие для более чем 80% приложений, стабилизаторы напряжения серии NEOPOWER NPC постоянно контролируют входящее напряжение.Когда входное напряжение повышается или падает, стабилизаторы напряжения автоматически контролируют выходное напряжение, чтобы обеспечить постоянное идеальное напряжение на нагрузочном оборудовании.
Надежность и долговечность
Благодаря невероятно широкому диапазону входного напряжения и высокой выходной точности серия NEOPOWER NPC (CLASSIC) с классической сервоэлектроникой зарекомендовала себя как один из самых экономичных и надежных стабилизаторов напряжения в коммерческих и жилых помещениях с низким качеством электроэнергии.Все стабилизаторы напряжения серии NPC (CLASSIC) уже оснащены множеством защит и функций, такими как независимая система фазовой коррекции, входной автоматический выключатель, защита от повышенного и пониженного напряжения.
Никогда не прекращайте следовать видению
После использования продуктов NEOPOWER® люди больше не беспокоятся о низком качестве электроэнергии в повседневной жизни, на производстве и на работе.

Независимая система контроля фазовой коррекции
Независимая система балансировки фазного напряжения и контроля для обеспечения стабильного напряжения отдельных фаз даже при несимметричной нагрузке.
Защита от повышенного и низкого напряжения
Возможность отключения стабилизатора напряжения, когда входное напряжение выходит за пределы значения защиты.
Возможность автоматического перезапуска
Возможность автоматического перезапуска после восстановления электросети после защиты от перенапряжения и низкого напряжения.
Входной автоматический выключатель
Стандартно оснащается автоматическим выключателем в качестве входного устройства защиты от перегрузки по току.
Защита от обрыва фазы
Защита даже от обрыва фазы.
Система ручного байпаса
Может работать в режиме байпаса при выходе из строя стабилизатора, когда требуется срочное электроснабжение или техническое обслуживание.
Мониторинг и измерение состояния передней панели
Дисплей передней панели, показывающий состояние системы с выходным вольтметром с переключателем фазы. Дополнительные аксессуары
Выходной автоматический выключатель
, система фильтрации главной цепи, датчик перегрева, амперметр с переключателем выбора фазы, система охлаждения с вентилятором, многоцелевой измеритель мощности (с опцией интерфейса RS-485) и разрядники.

ДОСТУПНЫЕ ВЫБОРЫ НАПРЯЖЕНИЯ

H КОНСТРУКЦИЯ ДИАПАЗОНОВ ДИАПАЗОНА ВХОДНОГО НАПРЯЖЕНИЯ

При достаточно хорошем питании от сети стабилизатор напряжения NEOPOWER с диапазоном изменения входа 15% (модели R15) обычно более чем приемлем, но более В удаленных местах или в странах, где национальная инфраструктура электроснабжения менее развита, для стабилизации напряжения NEOPOWER могут потребоваться отклонения в 20% или более.
Обратите внимание: C Эти стабилизаторы напряжения не предназначены для поддержки / защиты приложений с обратной подачей напряжения, в которых энергия также должна подаваться обратно в сеть.

H DESIGN NPC-H-3P-R * Диапазон входного напряжения и точность выхода

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТАБЛИЦА ВЫБОРА ИЗДЕЛИЯ

ПРИНИМАЕТСЯ ИНДИВИДУАЛЬНОЕ ТРЕБОВАНИЕ !!!

Производитель автоматических стабилизаторов напряжения Mainline для домашнего использования.

Описание продукта

SM-Voltsmart специализируется на производстве и поставке высококачественных автоматических стабилизаторов напряжения для различных жилых домов. Этот стабилизатор имеет трансформатор и схему управления мощностью для управления выходным переменным напряжением. Схема управления автоматически регулирует напряжение или мощность и регулирует их до установленного или необходимого уровня. Самое приятное то, что в течение всей работы регулятор напряжения не требует ручного прерывания, он работает автоматически.После установки вам не нужно проверять напряжение каждый раз, когда напряжение в сети колеблется. Эти регуляторы мощности обычно используются с домашним оборудованием, таким как холодильник и кондиционер. Поскольку автоматические стабилизаторы напряжения обладают множеством функций, они очень востребованы в жилых помещениях для защиты холодильников, морозильников, бутылок и водоохладителей, инкубаторов BOD, приборов для кондиционирования воздуха от колебаний напряжения. Мы — компания, заботящаяся о качестве, которая не идет на компромисс с качеством в процессе производства, и даже окончательная отгрузка осуществляется под контролем технических экспертов.

Особенности

Постоянный выход 200 В с точностью + / _1%
Новейшая микросхема на базе микропроцессора
Широкий входной диапазон 90–300 В
Функция отсечки по верхнему и нижнему пределу
100% медная рана
Работа без реле
Бесшумная, плавная работа
Гарантия — 1 год

Приложение

Комплектная бытовая техника, магистраль

Технические характеристики

Рейтинг	3 кВА, 5 кВА, 7.5 кВА, 8 кВА, 10 кВА
Диапазон входного напряжения	90В-280В, 110В-280В, 130В-280В
Диапазон выходного напряжения	220 В
Фаза	Одноместный
Дисплей	Цифровой дисплей
Тип монтажа	Этаж
Техника	На базе микропроцессора
КПД	98%
Тип охлаждения	Воздух
Точность	+ -5%
Рабочая температура	от -15 ° C до 50 ° C

Стабилизат
