Замена реле в стабилизаторе напряжения. Как заменить реле?

Время прочтения: 5 мин

Дата публикации: 12-08-2020

На рынке Украины наибольшей популярностью пользуются три вида стабилизаторов напряжения: электромеханические, электронные и релейные. Наиболее востребованными являются стабилизаторы релейного типа, причина чему крайне проста: они наиболее доступны и, при этом, обладают довольно хорошими характеристиками и отличными показателями надежности.

Схема релейного стабилизатора напряжения основана на ступенчатом автотрансформаторе. Его вторичная обмотка поделена на ступени, то есть выводы. При подключении выхода стабилизатора к той или иной ступени автотрансформатора происходит изменение количества витков во вторичной обмотке, что сказывается на номинале выходного напряжения. Автоматике стабилизатора требуется лишь измерить, на какой ступени будет сниматься наиболее близкий к 220В номинал, и эту ступень скоммутировать. В релейных стабилизаторах напряжения коммутация осуществляется при помощи электромагнитных реле.

Именно реле являются причиной доступности стабилизаторов данного типа, и они же стали частой причиной возникновения неисправности.

В случае поломки ни в коем случае не рекомендуется лезть в недра оборудования своими руками. Рекомендуется тут же обратиться в сервисный центр. Если Вы купили стабилизатор в интернет-магазине «Вольтмаркет», то, к примеру, можно оставить заявку через обратную связь и сервисный инженер свяжется с Вами в скором времени.

И хотя электромагнитные реле просты в своей конструкции, они имеют немало уязвимостей. Рассмотрим основные неисправности, при которых может потребоваться замена реле в стабилизаторе напряжения.

Сгорание катушки реле

В электромагнитном реле контакты замыкаются и размыкаются за счет воздействия так называемого якоря, который примагничивается специальной намагничивающей катушкой. Управляющие сигналы подаются на эту катушку с платы управления. В исключительных ситуациях катушка может перегореть и реле просто перестанет примагничивать якорь, что приведет к невозможности замыкания контактов. Если автоматика переключится на ступень со сгоревшей катушкой, коммутации не произойдет и на выходе ничего не будет – потребители отключатся. Стабилизатор, при этом, может сообщить о неисправности.

Подгорание контактов

Коммутация контакта реле под нагрузкой сопровождается возникновением искры. Со временем контакт может выгорать, что, в свою очередь, может повлиять на передачу напряжения к потребителю. Многие производители стараются минимизировать искрение при помощи технологии «Cross-Zero», когда коммутация осуществляется в момент пересечение синусоидой тока нуля. Это, конечно же, ситуацию радикальным образом не меняет, и реле все еще могут выгорать. В реле, рассчитанных на 24 вольта, даже маленький нагар на контакте препятствует прохождению тока, когда как в силовых реле стабилизаторов напряжения контакты в случае возникновения нагара продолжат выгорать на износ.

Залипание контактов

Это, наверное, худшее, что может произойти с реле стабилизатора напряжения. К счастью, подобное случается редко. Замкнутый контакт реле в процессе прохождения через него электрического тока может просто напросто залипнуть. Когда автоматика стабилизатора снимет с катушки сигнал управления и подаст его на другое реле, контакт не разомкнется. Таким образом, два одновременно замкнутых реле создадут короткое замыкание, что, в свою очередь, приведет к сгоранию обмотки. И в этот раз речь идет об обмотке силового автотрансформатора, а не отдельно взятого реле.

Заклинивание реле

Конструкция реле предусматривает наличие некоторого количества подвижных компонентов. Любые механические элементы в результате износа могут заклинить. Это касается далеко не только реле. В таком случае последствия зависят от того, в каком положении заклинило реле.

Способ замены реле в стабилизаторе напряжения зависит от способа его подключения. В стабилизаторах малой мощности может иметь место обычная пайка на распределительной плате, когда как в мощных моделях реле могут быть подключены без пайки.

Можно ли ремонтировать реле

Не всегда неисправность реле является бесповоротной. Довольно часто можно осуществить ремонт реле стабилизатора напряжения. В частности, неремонтопригодными являются реле со сгоревшей катушкой и с напрочь выгоревшими контактами. В иных же случаях реле можно спасти, но рассчитывать на длительный срок службы как «из коробки» не приходится.

Наиболее просто исправить выгорание контактов. Требуется избавить реле от крышки, если таковая имеется, после чего обработать все контакты самой мелкой наждачной бумагой. Далее следует хорошо прочистить контакты спиртом и покрыть смазочно-защитным средством. Думать о длительном ресурсе при такой кустарной обработке не приходится, поэтому предпочтительнее заменить реле на аналогичное. Если есть такая возможность, лучше установить реле той же модели.

Стоит ли заниматься ремонтом стабилизатора?

Как уже говорилось вначале, релейные стабилизаторы не в последнюю очередь популярны в связи с доступной ценой. Если иметь дело с бюджетной техникой, то ремонт неисправного узла зачастую не стоит требуемых вложений. Если причину неисправности релейного стабилизатора напряжения можно устранить путем замены одного-двух реле, то ремонт вполне имеет смысл. Если же, к примеру, залипание контакта привело к сгоранию обмотки автотраснформатора, куда разумнее будет приобрести новый стабилизатор. Особенно если речь идет о модели малой мощности.

Таким образом, в случае выхода из строя реле есть три возможных варианта: ремонт реле, его замена и покупка нового стабилизатора. И если было решено ремонтировать стабилизатор ввиду дороговизны его замены, ни в коем случае не стоит заниматься этим самостоятельно, особенно при отсутствии соответствующих навыков.

устройство, принцип работы, преимущества и недостатки

Содержание

Устройство и принцип действия релейного стабилизатора

Релейный стабилизатор напряжения состоит из следующих основных узлов:

силовой автотрансформатор – основа стабилизатора, выполняет коррекцию напряжения;
электронная схема управления – осуществляет измерение параметров питающей сети и самого устройства, управляет работой силовых реле;
блок силовых реле – выполняет переключение трансформаторных витков таким образом, чтобы обеспечить номинальные выходные параметры напряжения;
средства мониторинга – светодиодные индикаторы, ЖК-дисплей, популярные интерфейсы для организации удаленного управления и мониторинга.

Автотрансформатор – это разновидность трансформатора напряжения с электрически связанными первичной и вторичной обмотками. Вторичная обмотка имеет несколько отводов от катушки – выводов, напряжение на которых будет разным при одинаковом значении первичного напряжения. Разность напряжений на выводах секций катушек обусловлена соответствующим коэффициентом трансформации устройства, напрямую зависящим от количества задействованных в преобразовании витков обмотки.

Работа релейного стабилизатора в общих чертах может быть описана следующим образом:

Напряжение на входе проходит через фильтр подавления помех и измеряется электронной схемой. Затем показатели сетевого напряжения сравниваются с номинальным значением, которое должно быть на выходе.
При недопустимом отклонении значения напряжения в сети от номинального электронная схема формирует сигнал на включение определенных силовых реле, коммутацией которых будет обеспечен необходимый коэффициент трансформации. За счет этого на выходе сформируется значение напряжения, максимально приближенное к номинальному.
Электронная схема может остановить работу стабилизатора при возникновении коротких замыканий, токовых перегрузок, длительных импульсов или несоответствии фактического напряжения в сети значениям рабочего диапазона входного напряжения стабилизатора.

Преимущества и недостатки релейного стабилизатора напряжения

Благодаря простоте конструкции релейный стабилизатор компактен, его эксплуатация осуществляется без специального обслуживания. Такой прибор не издает сильного шума при работе, за исключением щелчков в момент срабатывания. Как правило, стабилизаторы этого типа неприхотливы и сохраняют работоспособность в широком температурном диапазоне. Риск перегрева во время работы сводится к минимуму.

Однако с конструктивными особенностями релейного стабилизатора связан и ряд недостатков. Так как регулировка напряжения происходит за счет механического перемещения реле, прибор срабатывает не мгновенно. Время реакции на резкий скачок напряжения может составлять около 10-20 мс. Казалось бы, немного, но для сложной современной техники, например, компьютерного или отопительного оборудования, этого может оказаться достаточно для возникновения сбоев.

Если через стабилизатор подключены осветительные приборы, момент срабатывания можно заметить невооруженным глазом: свет может мигать в момент переключения реле. Кроме того, при длительной эксплуатации стабилизатора реле могут оказаться его слабым местом: при частых срабатываниях они быстро изнашиваются, в особенности у стабилизаторов дешевых моделей.

Преимущества	Недостатки
Простота конструкции Компактность Отсутствие требований в специальном обслуживании при эксплуатации Высокая стойкость к перегрузкам Не требует специального охлаждения Широкий диапазон рабочей температуры внешней среды (-20 — +40) Возможность работы с нулевой нагрузкой Небольшая стоимость	Ступенчатая неплавная коррекция напряжения Медленная реакция на резкие перепады напряжения (10-20 мс) Низкая точность стабилизации – 5-10% (зависит от количества используемых силовых реле) Шум при работе (характерные щелчки от срабатываний реле являются серьезным ограничением в размещении устройств в жилых помещениях) Наличие механических деталей в силовых реле (негативно влияют на срок службы)

Преимущества

Недостатки

Простота конструкции
Компактность
Отсутствие требований в специальном обслуживании при эксплуатации
Высокая стойкость к перегрузкам
Не требует специального охлаждения
Широкий диапазон рабочей температуры внешней среды (-20 — +40)
Возможность работы с нулевой нагрузкой
Небольшая стоимость

Ступенчатая неплавная коррекция напряжения
Медленная реакция на резкие перепады напряжения (10-20 мс)
Низкая точность стабилизации – 5-10% (зависит от количества используемых силовых реле)
Шум при работе (характерные щелчки от срабатываний реле являются серьезным ограничением в размещении устройств в жилых помещениях)
Наличие механических деталей в силовых реле (негативно влияют на срок службы)

Сферы применения релейных стабилизаторов напряжения

Область применения релейных стабилизаторов определяется их техническими особенностями. Часто их выбирают в качестве недорогого способа защиты от перепадов напряжения бытовых приборов в квартире или загородном доме. Они привлекают внимание многих потребителей благодаря компактности и невысокой цене.

Однако возможности использования релейных стабилизаторов довольно сильно ограничены их недостатками: современные электронные устройства (компьютеры, аудиотехника, котлы с электронным управлением, системы безопасности) предъявляют более высокие требования к качеству входного напряжения, чем могут обеспечить стабилизаторы этого типа. В частности, их нельзя использовать для устройств, которые могут выйти из строя, если стабилизатор сработает с задержкой.

Примерами такой нагрузки являются отопительные системы. Кроме того, щелчки, которые издает релейный стабилизатор при срабатывании, тоже могут оказаться нежелательными, особенно для дорогой аудиотехники.

Критерии выбора релейного стабилизатора

Если вы решились на покупку релейного стабилизатора, то, чтобы правильно подобрать модель, необходимо руководствоваться следующими критериями:

выходной мощностью устройства;
скоростью и точностью коррекции выходного напряжения;
диапазоном рабочего напряжения;
перегрузочной способностью;
шумностью работы;
допустимой температурой эксплуатации;
способом установки.

Разберем подробнее некоторые из этих критериев.

Критерий	Описание
Выходная мощность	Мощность устройства рекомендуется выбирать с учетом резерва в 20-30% от суммарной потребляемой мощности нагрузки. При наличии нагрузки с высокими пусковыми токами (например, электроприборов с электродвигателями) резерв по мощности целесообразно увеличить.
Диапазон рабочего напряжения	Современные релейные стабилизаторы достаточно хорошо работают в сетях с большой просадкой напряжения. Однако при частых значительных колебаниях от устройств этого типа лучше отказаться. Частота срабатываний силовых реле снижает их рабочий ресурс и, конечно, не увеличивает срок службы самих стабилизаторов.
Рабочая температура	Устройства этого типа, как правило, обладают широким диапазоном температуры эксплуатации, однако, при установке стабилизатора в неотапливаемом помещении следует убедиться, что показатели допустимых температур выбранной модели соответствуют фактическим условиям эксплуатации.
Точность стабилизации	Учитывая ступенчатость коррекции напряжения, рекомендуется выбирать устройства с большим количеством силовых реле. Большее число ступеней регулирования обеспечивает лучшую точность его работы.

Сравнение релейных и электронных стабилизаторов

Электронным и релейным устройствам характерна ступенчатость регулирования напряжения на выходе. Дискретность коррекции напряжения в стабилизаторах зависит от количества ступеней регулирования – это полупроводниковые ключи в электронных или электромеханические реле в релейных приборах.

Электронные устройства лучше использовать, когда требуется высокое быстродействие. Релейные аналоги значительно проигрывают по этому показателю – скорость коммутирования электромеханических реле гораздо ниже, чем электронных силовых ключей. К тому же, последние работают совершенно бесшумно в отличие от обычных реле, что делает их куда более пригодными для установки в жилых помещениях.

Большая надежность работы и длительность срока службы электронных стабилизаторов обусловлена полным отсутствием подвижных механических деталей в конструкции. Механика реле подвержена быстрому износу, что особенно проявляется при эксплуатации в сетях с крайне нестабильным сетевым напряжением.

Электронные устройства менее стойки к перегрузкам, которые могут быть причиной перегрева и выхода дорогостоящих силовых ключей из строя. Кроме того, электронные стабилизаторы могут сами вносить искажения в форму выходного сигнала.

Стоимость электронных стабилизаторов значительно выше, чем у релейных: последние в настоящее время стоят значительно дешевле, что делает их гораздо более предпочтительными для организации бюджетной защиты нагрузки, нетребовательной к качеству электропитания.

Характеристика	Релейный стабилизатор	Электронный стабилизатор
Переключение обмоток трансформатора	Электромеханические реле	Полупроводниковые ключи
Тип регулировки напряжения	Дискретный	Дискретный
Быстродействие	Показатели хуже, реакция медленнее (10-20 мс), так как скорость коммутирования электромеханических реле ниже, чем электронных ключей	Показатели лучше (5-10 мс), более быстрая реакция на изменения параметров напряжения
Точность стабилизации	Низкая (5-10%)	Высокая (может достигать 3%)
Уровень шума	Издают щелчки от срабатываний реле	Работают бесшумно
Надежность и длительность срока службы	Показатели хуже из-за быстрого износа коммутационных реле	Показатели лучше из-за полного отсутствия подвижных механических деталей в конструкции
Стойкость к перегрузкам	Показатели лучше, высокая стойкость к перегрузкам	Показатели хуже, слабая перегрузочная способность из-за высокого риска выхода из строя дорогостоящих силовых ключей при перегреве
Добавление искажений в выходной сигнал	Не вносят	Могут вносить
Цена	Невысокая стоимость	Высокая стоимость

Инверторный стабилизатор как альтернатива релейным

Если вы хотите надежно защитить электронные устройства, которыми пользуетесь в квартире или загородном доме, стоит рассмотреть возможность покупки более современных моделей стабилизаторов – инверторных.

Принцип действия этих приборов основан на современных технологиях, которые позволили устранить все недостатки, свойственные предыдущим поколениям стабилизаторов напряжения: устройства мгновенно реагируют на колебания входного напряжения и максимально точно выполняют его регулировку.

Инверторные стабилизаторы компактны и не издают шума при работе. Их преимущества заметны и при длительном использовании:

не имеют движущихся элементов, которые могли бы выйти из строя из-за механических повреждений;
оснащены автоматической защитой с восстановлением от перегрева, перегрузок, аварии в сети и короткого замыкания.

Все эти особенности делают инверторные стабилизаторы оптимальным решением для обеспечения качественного электроснабжения в квартире или загородном доме.

Более высокая цена, чем у релейных стабилизаторов, оправдана, ведь вы получаете более надежное и высокотехнологичное устройство, которое прослужит долго.

Стабилизатор или реле напряжения: что выбрать?

Сегодня к нам в офис обратился клиент, который хотел защитить свой дом, а точнее, технику от нестабильного напряжения в сети. Главным вопросом, которым он задался, был: купить стабилизатор или реле и на что обратить внимание при выборе? Наши специалисты помогли ему определиться. И я решил поделиться этой полезной информацией с теми, кто все еще сомневается.

Достоинства и недостатки в работе стабилизаторов

Стабилизаторы обеспечивают защиту техники путем нормализации питающего напряжения.

Достоинства приборов:

1. Предоставляют стабильное напряжение 220В посредством сглаживания прыжков и несущественных колебаний.
2. Защищают технику от поломок путем обесточивания при сверхнизких (160В) или излишне высоких (280В) скачках.
3. Обеспечивают работоспособность техники, а также позволяют защитить особенно чувствительные к колебаниям электроприборы (аудио- и видеоаппаратура).

4. Позволяют продлить работоспособность электрических лампочек (они не прекращают мигать).

Слабыми сторонами стабилизаторов являются:

1. Громоздкие размеры. Безусловно, габариты прибора прямо зависят от мощности подключаемой нагрузки. Но, чтобы установить стабилизатор, придется найти лишнее место. При работе прибор нагревается, поэтому ему также требуется дополнительное пространство для охлаждения.
2. Стоимость. Даже исключительная ценность данного вида устройства не всегда способна переубедить покупателей. И вместо того, чтобы приобрести стабилизатор, человек отдает предпочтение реле.

3. Чувствительность к влаге и пыли. При установке особое внимание нужно уделить защищенности месторасположения прибора от вредных для него факторов.
4. Восприимчивость к электрическим помехам. В случае их наличия, стабилизатор может начать работать странно. Например, беспричинно выключиться, обесточив весь дом.

Достоинства и недостатки в работе реле

Реле контроля («барьер») напряжения обеспечивает защиту техники от поломки путем ее обесточивания при скачках.

Достоинства реле:

1. Компактные размеры — устройства устанавливаются на DIN-рейку или подключаются в розетку.
2. Доступная цена. Даже приобретение нескольких моделей обойдется дешевле, чем стоимость одного стабилизатора.
3. Автоматичность. Устройства обеспечивают автоматическую защиту от перепадов напряжения, способны быстро и качественно на них реагировать.

Основными недостатками реле являются:

1. Не сможет избавить от колебаний напряжения
2. Нужно устанавливать несколько приборов для обеспечения максимальной защиты.

Суммируя все вышесказанное, можно определить, что панацеи от нестабильности сети нет. Одни

устройства способны нормализировать напряжение, другие — пресекают возможность поломки техники при чрезмерных скачках. Лучшей защитой для электрических устройств Вашего дома будет совместное использование стабилизатора и реле. Тогда техника будет в наибольшей безопасности и прослужит Вам долгие годы.

реле стабилизатора напряжения для оптимального использования Certified Products

Купить большую емкость. реле стабилизатора напряжения, которые гарантированно поддержат вашу технику в отличном состоянии от Alibaba.com. Эти. реле стабилизатора напряжения предлагаются лучшими и наиболее энергоэффективными брендами и обеспечивают пользователям повышенный уровень обслуживания. Эти. реле стабилизатора напряжения разработаны для обеспечения безопасности и стабильности и доступны в нескольких вариантах.

реле стабилизатора напряжения, предлагаемые на Alibaba.com, обладают множеством необходимых и интересных функций, таких как отказоустойчивая защита цепей и точки отключения. Эти. реле стабилизатора напряжения имеют широкий диапазон и подходят для большинства домашних и коммерческих целей. Эти. реле стабилизатора напряжения имеют тщательно продуманную внешность, чтобы исключить риск поражения электрическим током или несчастных случаев. Некоторые из этих предметов даже имеют светодиодные дисплеи для большей плавности и прозрачности.

реле стабилизатора напряжения подходят для всех видов крупногабаритной бытовой техники и не допускают неисправностей. Они требуют очень ограниченного обслуживания, и на их содержание нужно не так много средств. реле стабилизатора напряжения убедитесь, что ваши дорогие приборы и оборудование не будут повреждены из-за колебаний и неизбежны для любого домашнего или коммерческого предприятия. который задействует несколько электронных элементов .. реле стабилизатора напряжения на сайте предлагают оптимальную производительность по экономичным ценам.

Выберите. реле стабилизатора напряжения, которые лучше всего соответствуют вашим потребностям, будь то для дома, офиса или производства. реле стабилизатора напряжения поставщики обязательно захотят воспользоваться этой привлекательной возможностью купить качественные товары по сниженным ценам. Получите эти потрясающие предложения сегодня.

Обзор реле напряжения с установкой на din-рейку

Недостатки стабилизаторов

Несмотря на выраженные преимущества стабилизаторов, они имеют серьезные недостатки, ограничивающие их использование:

Значительные размеры. Этот параметр прямо зависит от мощности прибора. Даже при минимальном количестве бытовой техники на входе нужно ставить стабилизатор, который не поместится в стандартный электрический щиток. Для него необходимо выделить отдельное место.
Необходимость эффективного охлаждения аппарата, т.к. при работе его основные элементы и корпус нагреваются.
Высокая цена, возрастающая с увеличением мощности.
Необходимость надежной защиты от пыли и влаги. Электромагнитное поле внутреннего трансформатора активно притягивает пыль, а потому необходимо максимально оградить стабилизатор от запыления.
Повышенный уровень шума, что требует дополнительной звукоизоляции или вынесение стабилизатора за пределы жилого помещения.
Чувствительность электроники стабилизатора к помехам в электрической сети.

Наиболее значительными недостатками стабилизаторов является громоздкость, большой вес и высокая цена. Особенно они чувствительны для устройств мощностью 3 и более кВт, которые необходимы для установки на входе квартиры. При мощности менее 1 кВт эти характеристики находятся в разумных пределах, а потому стабилизаторы чаще применяются в качестве индивидуальной защиты отдельных бытовых приборов. Некоторые современные бытовые электроприборы имеют встроенные стабилизаторы.

Стабилизатор напряжения

Этот прибор предназначен для выравнивания напряжения до номинального в 220 вольт. И делает это он в автоматическом режиме. Это основная его функция. Но есть и дополнительные:

Защита от короткого замыкания.
От электромагнитных помех.
Устранение помех в телефонных, факсовых и интернетовских линиях.

Если говорить о разнообразии стабилизаторов, то их в разы больше, чем фильтров. Здесь и электромеханические приборы, и релейные, и электронные (импульсные, тиристорные). У каждого вида свои преимущества и недостатки. Об этом здесь говорить не будем, это тема другой статьи. Нас интересует, что предпочтительнее сетевой фильтр или стабилизатор напряжения сети?

Вернемся к стабилизаторам. Это достаточно сложный электрический прибор с большим функционалом. В основе принципа работы лежит переключение обмоток в трансформаторе, что соответственно приводит или к понижению напряжения, или к повышению. Имеется в виду выходное значение. Понятно, что управление переходами осуществляют элементы, которые установлены в соответствующей модели. Это могут быть реле, тиристоры, симисторы и так далее.

Технические характеристики

Для оценки рабочих параметров защитного блока необходимо учитывать максимальный ток нагрузки, передаваемый контактными элементами. Сила тока определяет допустимую мощность приборов, которые можно подключить к блоку. Хорошие изделия выдерживают ток до 63 А, что позволяет подсоединять оборудование мощностью до 13,9 кВт. Важным эксплуатационным параметром является защищенность корпуса от пробоя электрическим током, согласно стандарту изделия должны соответствовать нормативам IP20.

Сравнение технических характеристик защитных блоков.

Реле напряжения создаются под заданный температурный диапазон эксплуатации. Например, изделия, рассчитанные на температуру от -5° до 40°С, запрещается ставить в уличные щитки. Установленные на корпусе контактные площадки позволяют закрепить медный кабель ограниченного сечения. Еще одним важным параметром является ресурс контактной группы, определяющий срок службы изделия. Примеры технических параметров реле напряжения приведены в таблице.

Параметр	Digitop VP-32A	Digitop VP-63A
Номинальный ток, А	32	63
Максимальный ток (на протяжении 10 минут), А	40	80
Мощность нагрузки, кВт	7,0	13,9
Нижний предел срабатывания, В	120	120
Верхний предел срабатывания, В	250	250
Погрешность измерения, %	не более 1	не более 1
Диапазон программирования таймера, секунд	15-600	15-600
Стойкость контактов, тыс. циклов	100	100
Допустимое сечение провода, мм ²	8	16

Стабилизаторы напряжения

Начнем рассмотрение со стабилизаторов питающего напряжения и по порядку рассмотрим вначале преимущества, а затем недостатки применения этого типа устройств.

Преимущества стабилизаторов напряжения

1. Обеспечивают постоянное стабильное напряжение для питания наших электроприборов 220 В. Стабилизаторы сглаживают скачки и небольшие колебания питающего напряжения, выдавая на выходе стабильное напряжение 220 В.

При снижении напряжения обычно ниже 160 В, либо при превышении им значения 280 В, стабилизаторы отключаются от внешней питающей сети и обесточивают внутренних потребителей. Тем самым предохраняя электроприборы от выхода из строя.

2. Подключенное через стабилизаторы напряжения оборудование остается работоспособным. Такие электроприборы, как аудио- и видеотехника очень чувствительны к отклонениям питающего напряжения. Повреждение этих приборов такие колебания напряжения не вызывают, но могут сказываться на качестве его работы. Применение стабилизатора обеспечивает надежную работоспособность такого оборудования.

3. При применении стабилизаторов напряжения прекращают мерцать электрические лампочки. Это существенно продлевает срок их службы.

Недостатки стабилизаторов напряжения

1. Большие габариты. В большинстве случаев стабилизаторы напряжения довольно громоздки, и для их установки необходимо выделять дополнительное место. Габариты зависят от мощности подключаемой нагрузки. Чем больше мощность, тем больше габариты применяемого стабилизатора.

Во время своей работы эти устройства нагреваются, поэтому им необходимо достаточное место для эффективного охлаждения корпуса самого стабилизатора, и его внутренних элементов.

В трехфазных электрических сетях обычно применяют три отдельных стабилизатора напряжения, установленных в каждую фазу. Если устанавливать один трехфазный стабилизатор, то в случае короткого замыкания или пропадания одной из фаз, стабилизатор отключится.

Все однофазные потребители, подключенные к любой из фаз будут обесточены до тех пор, пока не восстановятся нормальные условия работы стабилизатора. Это очень неудобно, поэтому чаще применяется установка трех отдельных стабилизаторов напряжения в каждую из фаз. А это в свою очередь значительно увеличивает габариты.

2. Цена. Покупка хорошего стабилизатора напряжения может обойтись в приличную сумму денег.

Стабилизаторы намного дороже, чем реле контроля напряжения. В большинстве случаев стоимость является решающим фактором при выборе устройств защиты, и большинство пользователей склоняются в стороны приобретения реле напряжения.

3. Стабилизаторы чувствительны к пыли и влажности помещения, в котором они установлены. Внутри стабилизатора находится трансформатор, большое электромагнитное поле, которое притягивает пыль. Поэтому место установки должно быть хорошо защищено от пыли и влаги.

4. Чувствительность стабилизаторов напряжения к различным электрическим помехам. Если в электрической сети часты электрические помехи, это приведет к тому, что электроника стабилизаторов начнет «глючить», они могут отключиться, обесточивая тем самым всю квартиру.

Недостатки реле

Основной недостаток реле контроля – неспособность выравнивать напряжение. Например, предельные его значения составляют 190-240 В. Если в сети длительно подается напряжение 195 В, то именно оно и будет питать все электроприборы, что, несомненно, скажется на качестве работы видеотехники и накале ламп в осветительной аппаратуре. Такое явление характерно для сельской местности. На долговечность приборов может отразиться и длительная подача напряжения 235 В. Отключение электроэнергии произойдет только при выходе напряжения за предельные значения.

Отсутствие стабилизации напряжения особенно сильно сказывается там, где электрическая сеть далека от идеальной. Нередко его колебания считаются обычным явлением, а это приводит, в частности, к миганию ламп накаливания, что резко снижает их срок службы, влияет на качество освещения и даже на человеческую психику.

Отмечается и другой недостаток. Для обеспечения полной защиты требуется установка, как минимум, двух максимальных реле – минимального и максимального. Схему такого подключения может разработать только человек с соответствующими навыками, а значит, необходимо привлекать специалиста.

Наконец, надежность работы всей бытовой техники в доме существенно зависит от правильности настройки реле контроля. Далеко не всякие скачки напряжения способны существенно повлиять на работу бытовой техники, а вот частое отключение электричества не пройдет незаметно. Пределы лучше устанавливать после консультации со специалистом и с учетом наличия конкретных приборов в доме.

Watch this video on YouTube

Что лучше

Итак, переходим к основному вопросу статьи. Конечно, стабилизаторы напряжения предпочтительнее. В отличие от простой схемы защиты у сетевых фильтров, у стабилизаторов она не только сложная, но и многоступенчатая, что является своеобразной гарантией. Это первое.

Второе – сетевой фильтр с пониженным напряжением не справляется, он на это никак не реагирует. Стабилизатор напряжения сети выравнивает данный показатель до номинального. И это большой плюс, особенно для тех бытовых приборов, которые от низкого напряжения сети выходят из строя.

Третье – при высоком напряжении стабилизатор плавно отключит подающую сеть. У сетевого фильтра обязательно сгорит предохранитель. При этом отключение будет резким. Конечно, придется заменить сгоревшую деталь.

Четвертое – сетевой фильтр стоит дешевле любого стабилизатора. К тому же это удлинитель, через который можно подключить большое количество потребителей.

Пятое – стабилизатор можно установить как на один бытовой прибор или на несколько, так и на весь дом в целом. Вторая позиция невозможна с фильтрами.

Схемы подключения

Методики подключения реле к однофазной сети:

При мощности нагрузки менее 7 кВт реле ставится после счетчика и автомата. В схеме не используется магнитный пускатель, поскольку сила тока в цепи не превышает 32 А. При монтаже реле следует учитывать, что устройство обеспечивает защиту только от перепадов напряжения и должно использоваться одновременно с автоматическим предохранителем.
Установка реле между главным автоматом и счетчиком. Предохранитель подключается к вводу питания в помещение, а затем подсоединяется реле. К выходным клеммам коммутируется счетчик электроэнергии, фаза после прибора учета разводится пакетом автоматов по комнатам или рабочим зонам. Нулевой кабель от счетчика выводится на отдельную шину, от которой проведены кабели к розеткам и светильникам. По аналогичной схеме выведены кабели заземления, которые подключены к шине, соединенной с общим контуром заземления здания.
При повышенной мощности нагрузки в цепь вводится контактор или магнитное реле, к которому подключается фаза. Дополнительный кабель соединяет фазу контактора с фазовым входом на защитном реле. После магнитного пускателя устанавливаются автоматы, нулевая шина и заземление разводится к потребителям от отдельных реек.

Схема напряжения реле напряжения.

При использовании трехфазной сети на входе ставится специальный прибор учета, от которого идут 4 кабеля. Каждая фаза последовательно подключается к автоматическому предохранителю и однофазному реле. Выходной провод с нулевым кабелем обеспечивает получение напряжения 220 В. Всего на выходе из данной схемы получается 3 линии переменного тока, позволяющих подсоединять бытовое оборудование.

Отличия реле напряжения от стабилизатора

Современная квартира напичкана многочисленными электрическими и электронными приборами, многие из которых достаточно чувствительны к изменению напряжения. В то же время, даже в крупных городах электрическая сеть грешит нестабильностью, а что говорить о сельской местности. От любого скачка напряжения домашняя электроника может просто выйти из строя.

Защита бытовой техники от скачков напряжения и перенапряжения в сети обеспечивается в основном двумя типами устройств – стабилизатор и реле контроля максимального и минимального напряжения. Их работа основывается на различных принципах, и выбор проводится с учетом особенностей.

Стабилизаторы напряжения

Стабилизатор – это прибор, который поддерживает напряжение на заданном уровне при его колебании в сети в определенных пределах. Обычно в бытовых условиях применяется стабилизатор, удерживающий значение 220 В ±5% при колебании входного сигнала от 160 до 260 В. При скачке за пределы возможностей прибор просто отключает сеть.

Конструктивно стабилизаторы подразделяются на несколько типов. Наиболее распространены приборы ступенчатого типа, включающие трансформатор и силовые ключи (релейные или полупроводниковые). Плавная установка обеспечивается в электромеханических стабилизаторах, в которых трансформатор имеет регулировку первичной и вторичной обмотки. Этот прибор снижает нижний предел входного напряжения до 120-130 В.

Наиболее совершенным, но и самым дорогим, является инверторный стабилизатор, содержащий накопительную ёмкость. Она способна сгладить перепады напряжения в пределах 100-300 В, а выходной сигнал имеет значение 220 В ± (1-3)% с практически идеальной синусоидальной формой.

Реле напряжения

Реле контроля – это устройство, контролирующее нижнюю или верхнюю границу допустимого значения напряжения. Соответственно, существуют реле минимального и максимального напряжения. Для защиты от перенапряжений используется реле максимального напряжения. Если входное напряжение превысит установленное значение (например, 230 В), то нагрузка отключается. При возврате его величины в нужные пределы сеть снова включается.

Чаще используется принцип задержки включения. В таких реле есть настройка времени отключения. Например, если осуществлена установка 2 с, то после истечения этого времени сеть снова включится, и ток поступит на бытовое оборудование.

Надо отметить, что при коротких импульсах скачка реле может не сработать. Для таких случаев существует многофункциональное реле МР-63, которое выполняет роль максимального и минимального реле, а также реагирует на мгновенные импульсы значительной амплитуды.

В чем заключается различие

Предыдущий анализ показывает, что рассматриваемые устройства имеют принципиальные различия. Оба прибора отключают подачу электроэнергии, если напряжение превышает минимально или максимально допустимое значение. Однако, стабилизатор в пределах между экстремальными значениями еще и выравнивает напряжение, поддерживая его на заданном уровне. Реле осуществляет только контроль предельных величин, после чего отключает сеть, но включает снова при исправлении положения.

Таким образом, бытовая техника при использовании стабилизатора не только защищена от скачков напряжения и перенапряжения в сети, но и получает стабильный электросигнал, что повышает её работоспособность. В то же время, нельзя говорить о полном превосходстве стабилизаторов над реле. Для составления полной картины необходимо разобраться со всеми плюсами и минусами этих приборов.

Как выбрать реле напряжения

Выбор реле напряжения для жилого помещения осуществляется на основе следующих критериев:

количества фаз в цепи питания;
мощности электроприборов в помещении;
планируемой схемы коммутации блока.

В жилом секторе используется однофазная электрическая сеть переменного тока напряжением 220 В. Для коммутации домашнего оборудования трехфазная сеть напряжением 380 В не применяется. Для определения мощности приборов необходимо просуммировать энергопотребление всей техники и добавить резерв 20-30%. Если планируется защита выделенной магистрали, то учитывается мощность оборудования, подключенного к цепи. Например, если блок климатической установки потребляет ток 7 А, то требуется изделие, рассчитанное на силу тока 10 А.

Схема коммутации реле – один из критериев выбора.

При установке реле на входе в квартиру учитывается номинал автоматического предохранителя. Например, если устройство рассчитано на срабатывание при силе тока более 25 А, то контактная группа реле должна выдерживать ток силой 32-40 А. При установке предохранителя на ток 32 А рекомендуется ставить реле с номиналом до 50 А

При подборе устройства следует обращать внимание на качество изготовления корпуса и контактов. Рекомендуется покупать реле напряжения, поставляемые под брендами Zubr (RBUZ), УЗМ или DigiTop

Рекомендуется выбирать изделия с повышенной точностью измерения напряжения, позволяющие корректировать вольтаж с шагом 1 В. При грубом программировании порогов часто срабатывает контактная группа, прерывая подачу питания к приборам. Постоянные выключения тока повреждают конструкцию самого реле и электронной техники.

Что лучше: стабилизатор или реле

Стабилизатор позволяет выравнивать напряжение в выходной цепи, а при фиксации повышенных параметров на входе автоматически отключает подачу тока к потребителям. При падении напряжения на входе блок стабилизации пытается отрегулировать значение до требуемых параметров, увеличивая силу тока в цепи. Из-за наращивания энергопотребления происходит нагрев электропроводки и разрушение изоляции, что может привести к коротким замыканиям и возгоранию.

Дополнительные недостатки стабилизаторов электрического тока:

повышенная стоимость;
шум при работе;
инертность при работе;
не предусмотрена возможность регулировки параметров;
большие габариты и масса.

Выбор между реле и стабилизатором.

Преимущества и недостатки стабилизаторов

Качество электросети, которую нам предоставляют, оставляет желать лучшего. Электропроводка старых домов практически разрушена. Постоянные короткие замыкания, обрывы ноля, приводят к поломкам бытовых приборов и техники. Да и в новых домах нередко встречается некачественный монтаж электропроводки.

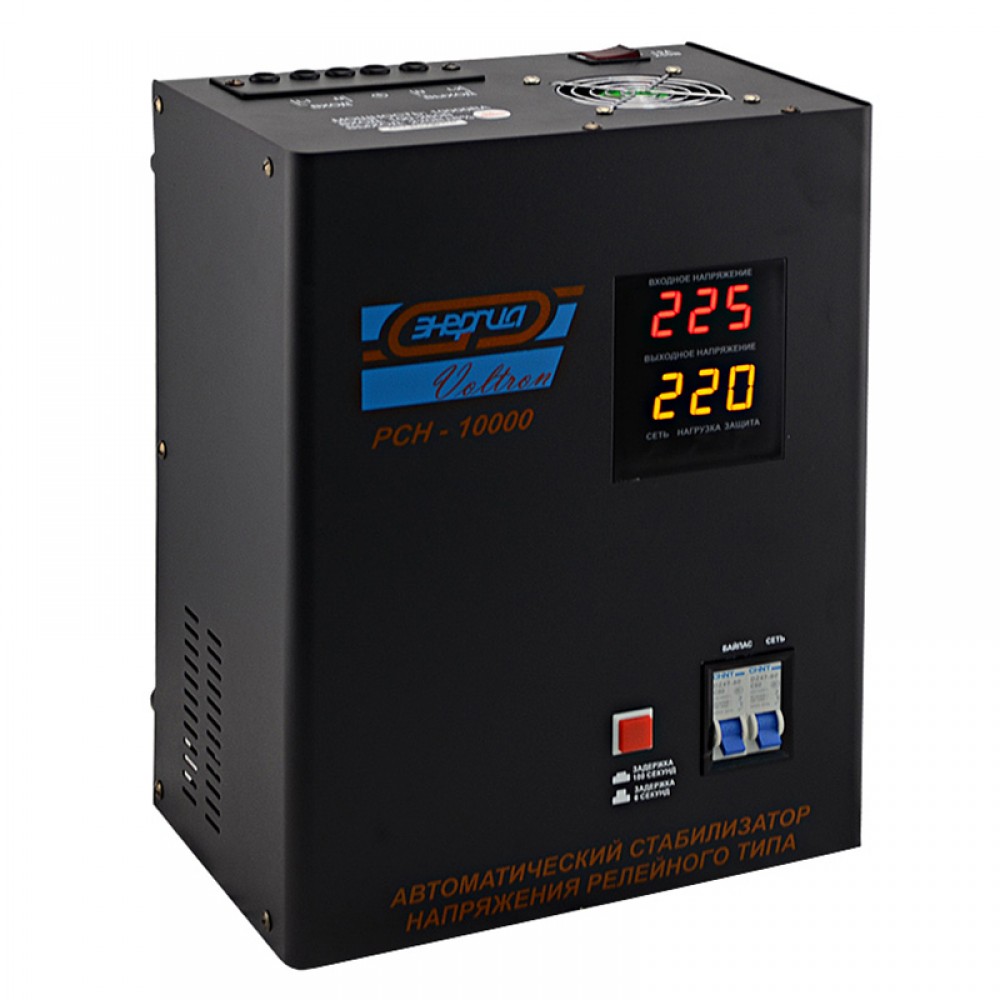

Симисторный стабилизатор напряжения ЭЛТЕХ СН

Чтобы защитить свою бытовую технику, приобретают реле напряжения или стабилизатор. Так что лучше выбрать реле напряжения или стабилизатор? Стабилизаторы по техническим характеристикам, габариту, исполнению бывают разные. Выбирают их из параметров своей сети. Например, сеть может колебаться в пределах 190 – 230 В или 120 — 280 В.

Назначение стабилизаторов — это стабилизация выходного напряжения например с 160 — 265 В входного напряжения до стабильного выходного напряжения 220 В ±5%. По конструкции стабилизаторы могут быть трансформаторного типа, с переключением обмоток трансформатора с помощью реле или тиристоров.

Также имеются очень качественные инверторные стабилизаторы. Все типы стабилизаторов только стабилизируют сетевое напряжение до необходимого уровня. Если напряжение сети будет ниже нижнего или выше верхнего порога стабилизации напряжения, то стабилизатор отключится до момента, когда сеть не восстановится. На резкие всплески напряжения сети стабилизаторы трансформаторного типа не реагируют.

Поэтому использование этих стабилизаторов ещё не гарантирует полную защиту бытовых приборов от поломок. Стабилизаторы большой мощности имеют и большие габариты, поэтому они занимают не мало места. Временами им нужна профилактика, так как скопление пыли снижает его охлаждение, особенно у стабилизаторов с принудительной системой охлаждения.

Реле напряжения в электрощитке

Инверторные стабилизаторы имеют значительно лучшие технические параметры, чем стабилизаторы другого типа. Пределы стабилизации инверторного стабилизатора находятся в пределах 100 — 300 В. То есть такие пределы стабилизации не имеет ни один другой стабилизатор. Если ваша электросеть колеблется от 100 до 300 В, на выходе это устройство выдаст напряжение 220 В ± (1-3)%.

Еще одно преимущество данного стабилизатора в том, что он имеет накопительную емкость, которая сглаживает все большие перепады не качественный сети. Ему без разницы все всплески и искажения формы входного напряжения, на выходе он выдаст высококачественное чистое синусоидальное напряжение со стабилизацией ±(1-3)%. Ещё одно преимущество инверторного стабилизатора — это небольшой вес, связанный с отсутствием трансформатора.

Что выбрать?

Ответ на вопрос зависит от: а) качества переменного тока в вашем доме; б) конкретного потребителя. Если вы твёрдо знаете, что напряжение у вас всегда держится около нормы в 220-230 В, то сетевого фильтра достаточно для защиты любого потребителя.

К сожалению, стабильность в сетях России – это скорее редкость, чем правило. Воспользуйтесь мультиметром и убедитесь в этом сами. Вряд ли вы всегда будете наблюдать нормальное напряжение, особенно где-нибудь в сельской местности.

Однако, не стоит тут же бежать за стабилизатором: не всей технике сегодня требуется стабильное значение в 220 В. В нём однозначно не нуждаются нагревательные приборы с ТЭНами, а также устройства непродолжительного использования с большими пусковыми токами (например, насосы, электроинструмент).

Большинство современной электроники оснащено импульсными блоками питания, способными работать в широком диапазоне: от 90 до 260 В и даже больше. Схемотехника таких БП всегда выдаёт постоянное стабильное напряжение для внутренних элементов схемы. Все компьютеры питаются от таких БП, поэтому, вопреки расхожему мнению, стабилизатор для компьютера не нужен. Конечно, здесь многое зависит от стоимости и класса компьютерного блока питания: дешёвые модели могут иметь более узкий диапазон или просто плохо работать даже при небольших отклонениях.

Телевизоры, мониторы, системные блоки компьютеров, светодиодные лампы и светильники, зарядники для ноутов, планшетов, телефонов и прочая бытовая техника, в состав которой входят импульсные БП, практически никогда не нуждается в стабилизаторах напряжения.

Каким устройствам действительно нужен этот агрегат? В первую очередь, это приборы продолжительного использования без встроенных блоков питания, в частности на базе электродвигателей: холодильники, насосные станции, кондиционеры и др. При повышении напряжения эти приборы начинают работать с перегрузкой, сильнее греются, быстрее изнашиваются.

Особенно чувствительны к перепадам напряжения некоторые модели газовых котлов. Но далеко не все! Поэтому перед тем, как покупать стабилизатор для газового котла, загляните в инструкцию к котлу.

Если в документации указан узкий рабочий диапазон входных напряжений (±5…10% от номинала), а напряжение в розетке прыгает значительно сильнее, то без стабилизатора, увы, не обойтись.

Если вы по-прежнему пользуетесь лампами накаливания и вас раздражает их мигание при скачках в электросети, то их тоже можно подключить через стабилизатор. Конкретно для этого случая очень советую стабилизаторы инверторного типа (например, ИнСтаб от Штиля).

Наконец, если любое устройство (пусть даже ЖК-телевизор или ПК с импульсными БП) периодически отключается при падениях напряжения – стабилизатор ему всё-таки нужен.

Проверяем работу устройства

Чтобы проверить работоспособность изделия потребуется собрать электрическую схему, включающую источник питания, нагрузку, предохранитель-автомат и реле. Для подачи питания используется трансформатор лабораторного типа ЛАТР, оснащенный рукояткой для плавной корректировки напряжения в диапазоне от 0 до 250 В. После программирования порогов срабатывания производится включение цепи питания, а затем выполняется понижение и повышение вольтажа. Для проверки значения параметра используется тестовый прибор, переключенный в режим вольтметра.

Сетевой фильтр

Его основное предназначение – сглаживание помех в электрической сети. Этот процесс производится за счет установленной в приборе электронной схеме, которая поглощает скачки и выравнивает частоту. Правда, сетевые фильтры ограничены, то есть, не все помехи они могут сгладить. И если такая вот помеха образуется в питающей сети, то защитный прибор просто отключается, тем самым отключая бытовую технику.

Чисто конструктивно сетевой фильтр – это, по сути, переноска (удлинитель) с разным количеством гнезд подключения (от одной до восьми). При этом, выбирая сетевой фильтр, необходимо учитывать, на какую нагрузку он предназначен. В соответствии с этим придется подключать к нему и определенное количество потребителей с суммарной мощностью, не превышающую мощность самого удлинителя.

В настоящее время производители предлагают сетевые фильтры с разными начинками. К примеру, со встроенной телефонной линией или с гнездом для интернета или факса. При этом и для этих видов подключения устанавливается схема сглаживания напряжения. Производители предлагают и модели, предназначение для компьютерных сетей, в которых сглаживание может производиться и целиком, и по отдельности на каждую линию. В общем, разнообразие достаточно приличное, и это радует.

Принцип работы

В схеме сглаживания используются варисторы. При скачке напряжения в высокую сторону варистор тут же увеличивает свое сопротивление. При этом большой ток преобразуется в тепловую энергию. Кстати, если напряжение будет очень большим, то есть вероятность, что варистор разорвет. Но это минимум потерь, ведь, таким образом, сохраняется сама бытовая техника.

В схеме обязательно присутствуют конденсаторы и катушки индуктивности. Именно они позволяют увеличить качество и долгосрочность эксплуатации прибора. Необходимо отметить, что фильтры, как и все защитные агрегаты, делятся по силе тока, который они через себя пропускают. Так вот есть специальные LC-модели, которые устанавливаются в сеть, где используются электродвигатели или сварочные аппараты. Ведь известно, что два этих вида оборудования сами являются источниками скачков напряжения.

И последнее. Огромное разнообразие моделей на рынке – это сложность выбора. Специалисты говорят о том, что под видом фильтров часто на полках магазинов лежат обычные удлинители, которые очень похожи на них. Правда, в этих приборах нет ни схем сглаживания, ни защитных блоков. Поэтому будьте бдительны.

Реле контроля напряжения

Реле также относятся к устройствам защиты электрических цепей от скачков напряжения. Они играют роль своего рода «барьеров» напряжения, исключая подачу напряжения к бытовым приборам после его резкого скачка.

Функционирование таких устройств основано на отключении подачи питания от внешней сети во внутреннюю, если величина напряжения превышает значение выбранной уставки. Одними из таких систем являются реле серии МР-63, которые обеспечивают эффективную защиту как в цепях переменного, так и постоянного тока.

Многофункциональное реле МР-63

Срабатывание электронной системы защиты этих устройств происходит, когда величина контролируемого напряжения в определенный момент превысит предельно заданное значение. Такие релейные системы в основном не имеют источников оперативного питания и работают от сети, которую контролируют. Они обеспечиваются цифровыми индикаторами, что позволяет визуально наблюдать величину напряжения в цепи, а при их срабатывании используется система аварийной светодиодной индикации.

Запчасти для стабилизаторов напряжения переменного тока

Сервисный центр предлагает оригинальные запчасти для стабилизаторов напряжения однофазные и трехфазные от импортного до отечественного производства. Для точного подбора запасных частей и расходных материалов необходимо знать модель и марку стабилизатора напряжения. Производим доставку в регионы России и страны СНГ. Также производим ремонт стабилизаторов напряжения однофазные и трехфазные различной мощности. Опыт работы более 15 лет на электротехническом рынке России и стран СНГ.

Всегда в наличии на складе:

Платы управления и силовые тиристоры.
Автоматы включения и байпасы.
Контакторы и силовые реле.
Стрелочные и цифровые вольтметры, амперметры.
Графитовые щетки и сервоприводы;.
Трансформаторы вольтодобавочные.
Вентиляторы и клеммные колодки.

Платы управления

Плата управления однофазный электромеханический стабилизатор напряжения переменного тока марки «SOLBY».

Плата управления однофазный электромеханический стабилизатор напряжения переменного тока марки «SASSIN»

Плата управления однофазный электромеханический стабилизатор напряжения переменного тока марки «FNEX»

Плата управления однофазный электромеханический стабилизатор напряжения переменного тока марки «РЕСАНТА»

Плата управления трехфазный электромеханический стабилизатор напряжения переменного тока марки «ЭНЕРГИЯ»

Плата управления трехфазный электромеханический стабилизатор напряжения переменного тока марки «WUSLEY»

Плата управления трехфазный электромеханический стабилизатор напряжения переменного тока марки «PROGRESS»

Щеточный узел в сборе

Щеточный узел в сборе однофазный электромеханический стабилизатор напряжения переменного тока

Автомат включения-байпас

Автомат и встроенный байпас однофазный электромеханический стабилизатор напряжения переменного тока марки

Сервопривод-моторчик в сборе

Сервопривод для электромеханического однофазного и трехфазного стабилизатора напряжения

Вольтметр-Амперметр

Вольтметр однофазный для электромеханических стабилизаторов напряжения

Амперметр однофазный для электромеханических стабилизаторов напряжения

Колодка-подключения

Колодка для подключения электромеханический трехфазный стабилизатор напряжения

Колодка в сборе для подключения электромеханический однофазный стабилизатор напряжения

Вентиляторы-охлаждения

Вентилятор для охлаждения электромеханический однофазный стабилизатор напряжения

Магнитные пускатели

Магнитный пускатель электромеханический трехфазный стабилизатор напряжения напряжения

Вольтодобавочные трансформаторы

Вольтодобавочный трансформатор электромеханический однофазный стабилизатор напряжения

Реле

Реле для электромеханического однофазного стабилизатора напряжения

Адреса и контакты

Адрес: Россия, г. Москва, Пятницкое шоссе дом 18. м. Волоколамское

Телефон: +7 (495) 542-40-94

Адрес: Россия, Московская область Раменский район г. Жуковский ул. Кирова 8

Телефон: + 7 (495) 943-26-52

Адрес: Россия, Московская область Истринский район г.Дедовск ул. Больничная 8 А

Телефон: +7 (498) 619-56-38

В чем разница между реле и стабилизатором напряжения сервопривода?

В чем разница между реле и стабилизатором напряжения сервопривода? Регуляторы напряжения
(автоматические регуляторы напряжения) или стабилизаторы напряжения стали чем-то очень важным для каждой семьи и бизнеса, поскольку они помогают защитить электрическое оборудование от нерегулярного тока, поступающего из национальной электросети. Эти АРН помогают регулировать напряжение, подаваемое из национальной сети, таким образом, чтобы оно обеспечивало необходимое количество напряжения, требуемого для семейного или бизнес-оборудования, если входящее напряжение находится в пределах того, что может регулировать АРН.

Производство этих стабилизаторов началось с использования системы электромагнитных реле, которая помогает выбрать правильную часть для регулировки входящего напряжения. У этого метода были свои сильные и слабые стороны. Позже был разработан другой метод с использованием электронной схемы для настройки. Этот метод также имеет свои сильные и слабые стороны.

Первоначальная технология, которая также используется для производства стабилизатора, называется релейной технологией, а другая технология называется сервоприводом.

Реле Стабилизаторы напряжения / АРН (автоматические регуляторы напряжения):

С релейной технологией в стабилизаторе электронная схема внутри стабилизатора сравнивает выходное напряжение с эталонным значением, которое было предоставлено и встроено к источнику опорного напряжения.

Каждый раз, когда входное напряжение становится выше или ниже нормального, цепь управления в стабилизаторе переключается на соответствующее реле для подключения требуемого ответвления для выходного напряжения.Релейная технология обеспечивает точность выходного напряжения ± 10%.

Этот тип стабилизатора в основном используется для низкоуровневых бытовых приборов в домах, офисах и на производстве, поскольку они имеют малый вес и низкую стоимость.

Однако эта технология имеет определенные ограничения, в том числе низкую скорость коррекции напряжения, меньшую долговечность и надежность, а также другие проблемы в технологии стабилизации.

В то же время исследователь разработал более позднюю технологию для стабилизатора, которая называется сервоуправляемой системой.Эта технология пытается решить проблему точности вывода и времени задержки в релейной технологии стабилизаторов.

См. Наши Стабилизаторы реле

Стабилизаторы напряжения сервопривода:

Стабилизатор напряжения сервопривода состоит из серводвигателя, понижающего трансформатора (BBT) и автотрансформатора среди других элементов. Напряжение, которое выходит из сервостабилизатора, равно напряжению на трансформаторе Buck Boost (BBT). Один конец первичной обмотки BBT соединен с фиксированным отводом автотрансформатора, а другой конец соединен с валом серводвигателя.

Когда входное напряжение слишком высокое или очень низкое в пределах входного диапазона, серводвигатель в этом стабилизаторе сервопривода перемещается через автотрансформатор таким образом, что напряжение, индуцированное на вторичном BBT, равно установленному выходному напряжению.

Этот тип стабилизатора называется сервостабилизатором, потому что он использует серводвигатель для коррекции напряжения.

Сервостабилизаторы напряжения имеют прочную конструкцию, могут выдерживать большие колебания и более долговечны.Он в основном используется для обеспечения высокой точности выходного напряжения, обычно ± 1% при изменении входного напряжения до ± 50%.

Если мы сравним сервостабилизаторы со стабилизаторами релейного типа, мы можем найти различные преимущества сервостабилизаторов, такие как более высокая скорость коррекции, высокая точность стабилизированного выхода, способность выдерживать броски тока и, что наиболее важно, высокая надежность. Мы можем выделить различия между обоими типами стабилизаторов напряжения следующим образом:

Стабилизатор напряжения сервопривода

Стабилизатор напряжения релейного типа

Серводвигатель используется для управления уровнем напряжения.
Серводвигатель имеет хорошее разрешение шага для коррекции напряжения.
Это даст сбалансированный выход с погрешностью ± 1%.
Доступен для более высокого номинала более 1 кВА.
Этот стабилизатор можно использовать как в промышленности, так и дома.
Стоимость серводвигателя больше, чем реле.
Уровень защиты высокий.
Этот стабилизатор используется в линии связи.

Реле используется для контроля уровня напряжения.
Реле имеет меньший размер разрешения.
Не дает стабильного выхода с точностью.
Это для низкого рейтинга.
Этот стабилизатор можно использовать в домашних условиях.
Стоимость реле меньше серводвигателя.
Уровень защиты низкий по сравнению с сервоприводом.
Этот стабилизатор используется дома или в небольших целях.

Реле автоматического стабилизатора напряжения — Производитель и поставщик реле автоматического стабилизатора напряжения, Дели, Индия

Реле автоматического стабилизатора напряжения

Код товара: 01

Цена и количество

Минимальное количество заказа
200 шт.
Ценовой диапазон
50.00–300:

Технические характеристики

Функция защиты
Герметичный
Напряжение катушки
220 Вольт (В)

Температура окружающей среды
75 по Цельсию (oC)
Тип продукта
Реле

Теория
Реле напряжения
Использование
Электроника

Контактная нагрузка
Высокая мощность
Тип клеммы
Общего назначения

Номинальное напряжение
240 В (В)
Цвет
Золото

Реле автоматического стабилизатора напряжения

Спецификация

,1852

Использование / применение	Стабилизаторы, панели, вариатор, переключение и т. Д.
Применение	Стабилизаторы
Марка	Kdn
Напряжение (В)
Тип	Электромагнитное реле постоянного тока
Ток (А)	5,10,20,25,30,40,50
Количество полюсов	3 полюса, 1
Тип напряжения	постоянного тока

Торговая информация

Условия оплаты
Телеграфный перевод (T / T), аккредитив при предъявлении (Sight L / C), аккредитив (L / C), дни после приема (DA), чек, предоплата (CID)
Возможность поставки
2000 штук в день

Срок поставки
2-3 дня
Образец политики
Стоимость доставки и налоги должны быть оплачены покупателем.

Детали упаковки
Коробка
Основные экспортные рынки
Африка, Ближний Восток, Западная Европа, Восточная Европа, Южная Америка, Северная Америка, Центральная Америка, Австралия, Азия

Основной внутренний рынок
Вся Индия

Реле стабилизатора напряжения

Поставщики | реле стабилизатора напряжения विक्रेता и आपूर्तिकर्ता

Чем мы Вам поможем?

Connect2India — это глобальная торговая платформа, на которой представлены ведущие индийские производители и ведущие индийские поставщики реле стабилизатора напряжения.Connect2india также предоставляет информацию о торговых данных и аналитику, например, страны, импортирующие реле стабилизатора напряжения, а также их общую стоимость в долларах США. Также производители и поставщики реле стабилизатора напряжения могут быть отфильтрованы по году выпуска, стране и другим параметрам. Мы также предоставляем торговые услуги для реле стабилизатора напряжения, такие как экспортная / импортная документация и другие формальности, необходимые для экспорта реле стабилизатора напряжения из Индии и импорта реле стабилизатора напряжения в любую другую страну.Мы выполняем сквозное исполнение торгового приказа на реле стабилизатора напряжения.

Получите финансирование торговли реле стабилизатора напряжения или оборотный капитал из-за границы для экспорта / импорта на лучших условиях с Connect2India. Вы также можете найти поставщиков по всей Индии для продукции реле стабилизаторов напряжения, указав профиль их компании, адреса офисов, контактные данные, номера телефонов и адреса электронной почты. Вы также можете просмотреть подробный профиль поставщиков с торговой историей, если экспортер, финансовые и регистрационные данные, уголовные обвинения, если таковые имеются, сертификаты и награды.Connect2India поможет вам найти поставщиков, которые продают продукцию {0} и все ее субпродукты, поблизости от вашего местоположения, в вашем городе и в вашем штате. Свяжитесь с Connect2India, чтобы получить дополнительную информацию, например о том, где покупать {0}, {0} производителей, {0} поставщиков рядом с вашим местоположением, {0} дистрибьюторов и т. Д.

Реле стабилизатора напряжения

можно найти в различных торговых марках, таких как как Ашида, Ниппен, КДН, Иглман, Шнайдер. Кроме того, реле стабилизатора напряжения относится к типу Voltage & amp; Реле частоты, ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ постоянного тока, автоматическое, доступны в настоящее время на рынке.Кроме того, может быть много применений для продуктов реле стабилизатора напряжения, включая мониторинг однофазного напряжения. Кроме того, реле стабилизатора напряжения выполнено из ПВХ.

Многие страны торгуют реле стабилизатора напряжения по всему миру. На странице есть подробный список поставщиков реле стабилизатора напряжения из Индии. Теперь разберемся с потенциалом индийских поставщиков реле стабилизаторов напряжения на международном рынке.

На текущем рынке покупателям реле стабилизатора напряжения крайне важно найти надежного поставщика, отвечающего их требованиям.

Если какая-либо страна желает торговать реле стабилизатора напряжения с Индией, она ищет рынок, чтобы найти надежного поставщика реле стабилизатора напряжения по конкурентоспособным ценам для эффективной торговли. Это больше, чем просто просмотр ряда прайс-листов. Выбор индийского поставщика реле стабилизатора напряжения будет полностью зависеть от ряда факторов, таких как соотношение цены и качества, качества, надежности и прошлой торговой истории. Connect2India предоставляет вам полную информацию о поставщиках реле стабилизатора напряжения в Индии, чтобы помочь вам торговать безопасно и легко.

Connect2India имеет широкий спектр сетей по всему миру для реле стабилизатора напряжения. Это позволяет другим странам торговать реле стабилизатора напряжения с Индией. Распределители реле стабилизатора напряжения на основе реле стабилизатора напряжения систематически классифицируются по штатам, городам и зонам их обслуживания.

Цепь автоматического стабилизатора напряжения — Инженерные проекты

Представленный здесь проект представляет собой схему так называемого автоматического стабилизатора напряжения, которая эффективно решает почти все проблемы, возникающие в обычном доступном стабилизаторе.С помощью схемы автоматического стабилизатора напряжения мы можем поддерживать постоянное напряжение на уровне 230 В, когда напряжение автоматически падает до 170 В и достигает 250 В.

Стратегия работы цепи автоматического стабилизатора напряжения

Принцип работы схемы очень прост: эта схема активировала одно реле за раз от 170 В переменного тока и выше, и все реле и включала питание при достижении входного напряжения 230 В переменного тока. Точно так же, если входное напряжение питания постепенно уменьшается с 230 В, реле автоматически отключаются одно за другим, так что выходное напряжение остается постоянным на уровне 230 В переменного тока.

Различные другие стабилизаторы напряжения и устройства автоматического отключения, размещенные на сайте bestengineeringprojects.com, вам могут понравиться

Цепь стабилизатора переменного напряжения с использованием 556 IC
Универсальный автоматический отрезной блок
Источник питания с автоматическим отключением

Описание схемы автоматического стабилизатора напряжения

Питание схемы осуществляется от вторичной обмотки трансформатора X ₂. Поскольку напряжение между двумя ответвлениями составляет 20 В, оно напрямую выпрямляется с помощью мостового выпрямителя с диодами от D ₁ до D ₄.Выпрямленный выходной сигнал дополнительно фильтруется с помощью электролитического конденсатора C ₁.

Входное напряжение от источника воспринимается трансформатором X ₁ и выпрямляется с помощью мостового выпрямителя из диода D ₅ через D ₈. Выпрямленный выход дополнительно фильтруется конденсатором C ₂ и подается на базу транзистора T ₁ — T ₄ через переменный резистор VR ₁ — VR ₄.В качестве опорного напряжения используются стабилитроны ZD ₁ — ZD ₄.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ ЦЕПИ АВТОМАТИЧЕСКОГО СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ

Резистор (полностью ¼-ватт, ± 5% углерода)

R ₁ = 4,7 Ом, 3 Вт

R ₂, R ₃ = 100 Ом, 0,5 Вт

R ₄, R ₅ = 56 Ом, 0,5 Вт

R ₆ — R ₉ = 1 кОм

R ₁₀ = 1 кОм, 0.5 Вт

VR ₁ — VR ₄ = 20 кОм Линейный

Конденсаторы

C ₁ = 470 мкФ / 40 В (электролитический конденсатор)

C ₂ = 100 мкФ / 40 В (электролитический конденсатор)

C ₃ — C ₆ = 10 мкФ / 50 В (электролитический конденсатор)

Полупроводники

T ₁ — T ₅ = SL100 (NPN-транзистор общего назначения средней мощности)

D ₁ — D ₁₂ = 1N4007 (выпрямительный диод)

ZD ₁ — ZD ₄ = 2 В, 1 ампер.Стабилитрон

светодиод ₁ = светодиод любого цвета

Разное

X ₁ = 230 В переменного тока первичной обмотки на 0-12 В, 300 мА вторичной

X ₂ = 230 В переменного тока первичной обмотки на 0-170 В, 190 В, 210 В, 230 В, 250 В вторичной обмотки

RL ₁ — RL ₄ = реле с двойным контактом 12 В, 300 Ом

SW ₁ = выключатель

Shop for Prag Voltage Stabilizer Extreme Relay Wall Mount 15KVA

Получите лучший опыт покупок в Интернете

Escapade Nigeria — это интернет-магазин с самой быстрой доставкой в Нигерии.Получите wow Online Shopping в Escapade Nigeria с категориями продуктов, начиная от телефонов, электроники, ноутбуков, канцелярских товаров, дома и кухни, офисной мебели и многого другого. Escapade Nigeria отдает предпочтение только лучшим брендам и послепродажной службе поддержки . Угадай, что? Вы также можете купить специальные бывшие в употреблении предметы , которые, как известно, имеют хорошее качество в соответствии с бюджетом. Escapade Nigeria предлагает отличную скидку на все товары, и это единственный интернет-магазин в Нигерии, где вы можете договориться о цене, просто позвонив по телефону.Следите за регулярными акциями EscapadeNg, специальными скидками, вознаграждением за лояльность, бесплатными услугами, бесплатной доставкой по всей стране и множеством других интересных наград только на Escapade Nigeria.

Ноутбуки, телефоны, офисные принадлежности и многое другое…

Подумайте об оснащении вашего дома или офиса бытовой техникой или гаджетом лучших производителей, таких как Frigidaire, Philips, Scanfrost, Thermocool, LG, Panasonic, Sharp, Beko, Binatone, HP, Lenovo, Apple и др. На escapadeng.com приветствуются все покупатели цен на tecno, infinix, iphone, lumia, samsung.Ищите последние предложения по мобильным телефонам, таким как iphone 6, iphone 5, infinix hot 2, blackberry q10, samsung galaxy s6 и infinix zero 3. Вы также можете покупать в Интернете канцелярские товары или канцелярские товары, такие как тонер, бумага для печати, блокнот, степлер, измельчители. и магнитная доска. Сделайте жизнь лучше на Escapade Nigeria, поскольку мы также продаем строительные материалы, кровати, настенный декор и многое другое. Исследуйте Escapade Nigeria каждую наносекунду, чтобы узнать о предложениях инновационных продуктов.

Политика скидок, оплаты, доставки и возврата

Покупки в Интернете на EscapadeNg стали проще благодаря нашей гибкости — от возможности вести переговоры о цене , делать дополнительные запросы, искать бесплатные советы по выбору продукта / бренда и, прежде всего, получать оперативную поддержку после продажи.Говоря о способах оплаты , вы можете сделать банковский депозит или перевод, оплатить наличными при получении, и вариант оплаты картой доступен как для местных, так и для международных держателей карт . Что касается отгрузки , мы стремимся доставить ее в течение 24 часов. на месте после оплаты и от 3 до 10 рабочих дней для международной доставки. Наша политика возврата также гибкая. Мы принимаем возврат в течение 3 дней, после чего будут проведены дальнейшие переговоры, и возврат будет произведен немедленно.

Релейный стабилизатор напряжения I Поставщик энергетических решений

Wenzhou Modern Complete Electric Power Equipment Co., LTd. лучший китайский кондиционер для бытовой техники, производитель и поставщик, как профессиональная компания, у нас есть собственный завод. Добро пожаловать на оптовый кондиционер для дома, бытовой avr, бытовой стабилизатор напряжения, настенный регулятор напряжения, стабилизатор напряжения релейного типа, стабилизатор напряжения для дома товары от нас.

Известно, что диапазон рабочего напряжения бытовых электроприборов находится в пределах 220 В ± 10%, но в действительности напряжение в электросети упадет до значения от 140 В до 170 В в часы пиковой нагрузки, и оно может увеличиться до в некоторых случаях выше 240 В.Подобные колебания напряжения могут повлиять на нормальное функционирование бытовых электроприборов и других электронных устройств или даже вызвать их повреждение. Благодаря усовершенствованной цифровой системе управления, энергосберегающий стабилизатор напряжения для бытового использования серии JAJA отличается высокой точностью и широким входным напряжением. Диапазон, а также высокая надежность, низкие потери мощности и рентабельность. Это идеальный выбор для защиты бытовых и офисных электроприборов и т. д.

Характеристики

• Превосходный блок питания с полной защитой

• Настенный монтаж, эффективное использование пространства
• Высокая точность, ≤3%

• Эстетичный внешний вид

Заявки:

• Бытовая техника

• Испытательное оборудование
• Медицинские инструменты
• Оргтехника
• Инструменты для научных исследований
• Система освещения

Модель	JAJA
Мощность (кВА)	1 кВА	2 кВА	3 кВА	5 кВА	7.5 кВА	10 кВА	15 кВА
Входное напряжение	Однофазный 120-270В
Выходное напряжение	Однофазный 220 В ± 5%
Эффективность	≥98% при полной нагрузке
Частота	50/60 Гц
Защита от перенапряжения	Выходное напряжение ≥245 В
Защита от пониженного напряжения	Выходное напряжение ≤180 В
Защита от задержки пуска	6с
Размеры (Ш × В × Г) мм	225 × 330 × 150		240 × 410 × 190		280 × 480 × 240
Масса (кг)	12	15	19	27	38	42	50

электрическая схема автоматического стабилизатора напряжения

Стабилизатор напряжения — это устройство, которое стабилизирует напряжение переменного тока и поддерживает его в диапазоне от 200 В до 255 В переменного тока.Иногда в линии переменного тока появляются колебания напряжения или скачки напряжения, если мы используем стабилизатор напряжения, то сверхвысокие или низкие напряжения не могут вызвать проблем для приборов. Он защищает любое подключенное к нему электронное устройство от повреждения. Автоматический стабилизатор напряжения — очень хороший пример из проектов силовой электроники .

На рынке представлены различные разновидности стабилизаторов напряжения. Но мы также можем изготовить их дома в соответствии с нашими потребностями и требованиями.

стабилизатор напряжения важные моменты

Перед созданием этого устройства следует иметь в виду следующие моменты и характеристики, чтобы устройство, которое мы создали, могло работать должным образом и давать желаемые результаты:

Диапазон входного напряжения должен быть от 150 до 260 В.
Диапазон выходного напряжения должен составлять от 200 до 240 В.
Форма волны или частота входных / выходных напряжений не должны изменяться.
Материал, используемый в нем, не должен быть слишком дорогим, иначе было бы бесполезно делать его дома, переживая все проблемы, вместо этого можно просто купить дешевый на рынке.Следовательно, это не должно быть дорогим.
В готовом изделии не должно быть варисторов или переменных резисторов.
Всего в цепи используется 4 реле.
Используемый автотрансформатор имеет 4 дополнительных ответвления на 165 В, 190 В, 215 В и 240 В, все с разницей примерно в 25 В.
Используемый микроконтроллер r — PIC 16F873A.

Стабилизатор напряжения автоматический рабочий

Микроконтроллер генерирует управляющие сигналы, а четыре реле используются с автотрансформатором для управления и преобразования напряжения.Входное напряжение воспринимается микроконтроллером, и он пытается удерживать выходное напряжение между заданными диапазонами, переключая реле. Из четырех реле два из них переключают соединение между выводами 165 В, 190 В и 240 В, одно переключает выходное соединение между выводами 215 и 240, а последнее является главным реле включения / выключения, которое отключает выход в случае режимы low и high cut. Связь реле с микроконтроллером очень проста.

стабилизатор напряжения ДАТЧИК ВХОДНЫХ НАПРЯЖЕНИЙ

Прежде всего, мост выпрямитель используется для преобразования входного переменного напряжения в постоянное, а затем большой конденсатор, который сглаживает постоянное напряжение.И, используя схему делителя напряжения, мы понижаем напряжение постоянного тока, чтобы микроконтроллер мог его принять. После долгих размышлений и экспериментов было выбрано соотношение резисторов схемы делителя напряжения (47 кОм * 6): 3,3 кОм. схема с таким соотношением работает лучше, а рассеиваемая мощность также снижается.

На выходе схемы делителя напряжения была подключена фиксирующая схема, образованная двумя диодами. Напряжение будет ограничено одним из диодов, когда он начнет работать в прямом смещенном состоянии после получения высокого напряжения.Это будет примерно 5,7 В. Если на выходе делителя напряжения появляется низкое напряжение, то другой диод начинает работать в режиме прямого смещения и ограничивает напряжение на -0,7. Затем эти напряжения могут безопасно поступать на ADC микроконтроллера. Диоды Шоттки можно использовать для улучшения фиксации напряжений.

Входное сопротивление АЦП и входные конденсаторы — это две вещи, которые могут повлиять на правильную работу схемы:

Если входной конденсатор очень большой, его разряд будет медленнее, и мы не сможем получить быструю или быструю реакцию.После использования различных конденсаторов мы обнаружили, что лучше всего подходит конденсатор емкостью 22 мкФ, поскольку его реакция эффективна в случае постоянного напряжения, а также пульсаций.
Для правильного измерения уровня постоянного тока АЦП ПОС мы подключаем конденсатор на выходе делителя напряжения. Это обеспечит параллельную емкость внутреннему конденсатору АЦП. Время выборки АЦП также было скорректировано, чтобы мы могли получить точные результаты.

КАЛИБРОВКА АКПП Стабилизатор напряжения

Для калибровки мы поместили в цепь переключатель.Когда этот переключатель активируется и мы сбрасываем микроконтроллер, тогда контроллер переходит в режим калибровки. Это будет единственный переменный резистор, который мы использовали в схеме, и он необходим, потому что может быть много расхождений в различных компонентах и их выходах в схеме. На выходы могут влиять допуск резисторов и вариации прямого падения напряжения диодов, а также многие другие факторы. Мы подключим переменный резистор в нашу схему делителя напряжения и, изменив значения сопротивления, мы сможем получить требуемый выход.

Переменный резистор в этой схеме ненадежен, и в условиях переменного высокого и низкого напряжения нам нужна последовательность в работе этой схемы в течение более длительных периодов времени, поэтому мы решили не использовать переменный резистор в конечном продукте.

автоматический стабилизатор напряжения с микроконтроллером

Когда микроконтроллер входит в режим калибровки, измененное входное напряжение отображается контроллером. Мы можем измерить реальное напряжение с помощью вольтметра.Меняем переменное сопротивление и микроконтроллер показывает другое напряжение. Кодирование АЦП микроконтроллера выполнено таким образом, что результат АЦП преобразуется в уровень переменного напряжения. Также вводится константа, которая умножается на все выражение, и когда мы меняем значение переменного резистора, значение константы также изменяется, что можно увидеть на семисегментном дисплее. Микроконтроллер сохраняет это значение в EEPROM .

При запуске контроллер проверяет калибровку.Постоянное значение было сохранено в EEPROM, контроллер извлекает данные, и теперь это значение будет использоваться во всех дальнейших расчетах напряжения. При первом запуске микроконтроллер ожидает калибровки, если переключатель нажат и калибровка выполнена, переключатель размыкается, константа сохраняется в EEPROM, и выполняются дальнейшие операции.

После успешной калибровки мы можем удалить переключатель и переменный резистор из схемы.Переключатель и переменный резистор могут понадобиться только сейчас, если мы хотим перекалибровать схему, в противном случае они больше не требуются в схеме.

Стабилизатор напряжения Реле и ответвления трансформатора

Приведенная выше конфигурация показывает различные ответвления трансформатора с реле. Переключение входа осуществляется между 165 В, 190 В и 240 В, а для вывода — 240 В и 215 В. В этой схеме мы использовали простой автотрансформатор.Вспомогательная обмотка используется для питания схемы, также показано соотношение витков:

Схема автоматического стабилизатора напряжения

Обе части принципиальной схемы автоматического стабилизатора напряжения показаны ниже. Вы можете использовать эти схемы.

принципиальная схема автоматического стабилизатора напряжения 2 электрическая схема автоматического стабилизатора напряжения

стабилизатор напряжения СХЕМА РАБОТЫ

Для схемы микроконтроллера мы используем внешний кристалл на 4 МГц.Это необходимо, потому что в PIC 16F873A нет внутреннего кристалла. Вход 5 В постоянного тока используется для питания микроконтроллера. Вспомогательная обмотка автотрансформатора 12,5 В. Это напряжение не будет сильно изменяться, потому что цепь и реле также будут работать, чтобы регулировать это напряжение. Этот переменный ток преобразуется в постоянный с помощью выпрямителя, а затем конденсатор фильтрует его. Также используется регулятор 7805 напряжения, который принимает отфильтрованный постоянный ток. Также используется развязывающий конденсатор, который размещается рядом с микроконтроллером.

Напряжение постоянного тока, которое подается на 7805 , также используется для питания реле. Но не напрямую, так как напряжение все же немного выше номинального напряжения реле. Таким образом, мы пропускаем это напряжение через четыре последовательно соединенных диода, что снизит напряжение на 2,8 В. Микроконтроллер управляет переключением реле, но он не может обеспечить ток, необходимый для работы реле, поэтому мы используем транзисторы для увеличения значения тока.

Стабилизат
