Содержание

Стабилизаторы напряжения для дома и промышленные

Стабилизатор напряжения применяется для преобразования сетевого электрического тока до нормальных показателей (220 или 380 В). Он защищает бытовую, офисную и производственную технику от скачков параметров тока. Там, где он установлен, аварий нет.

Когда он нужен?

Чтобы компьютер, телевизор и осветительные приборы были защищены и служили дольше, а также для обеспечения возможности бесперебойной работы кондиционера, компрессора, сварочного аппарата, электромоторов, водяных насосов и другой техники.

Как выбрать стабилизатор напряжения?

1. Подбор по типу сети

  • Трехфазные — необходимы для устройств с подключением 380 В, рекомендуются при большой (от 12 КВт) суммарной нагрузке потребителей. Модели от 3 кВт.
  • Однофазные — стабилизаторы напряжения для дома (бытовые) со схемой подключения 220 В. Модели от 0,5 до 30 кВт.

2. Подбор по характеристикам

  • Мощность — складывается из суммарной мощности всех потребителей плюс 20%.
  • Входное напряжение
    — определяется параметрами сети, к которой подключается техника, необходимы замеры.
  • Выходное напряжение — в процентах указана точность.

3. Виды

  1. Качественный электромеханический стабилизатор плавно регулирует напряжение. Обеспечивает высокую точность на выходе — ± 3%, которая нужна для измерительных приборов, аудиоаппаратуры, освещения. Обладает высокой перегрузочной способностью.
  2. Устройства релейного типа выдают ток, регулируемый за счет автоматического механического переключателя. Применяются такие стабилизаторы напряжения для дома и на дачах.
  3. В цифровом нужную обмотку включает электронный ключ (тиристор, семистор). Режим регулировки импульсный, происходит очень быстро. Такой стабилизатор напряжения оснащен цифровым дисплеем, отличается небольшими размерами и весом. Применяется для защиты, как для одного, так и всех устройств в доме, может работать при низких температурах (до -20).

4. По способу установки:

Мы предлагаем купить стабилизаторы напряжения с доставкой и гарантией, у нас большой выбор оборудования для дома, дачи и производства. Не откладывайте покупку, ваша дорогая техника нуждается в защите!

Может ли стабилизатор напряжения экономить электричество?

Содержание:

Может ли реально стабилизатор дать экономию электрической энергии?

Вопрос на первый взгляд простой. Ответ напрашивается сам — «конечно нет», ведь закон сохранения энергии никто не отменял. Но давайте попробуем разобраться внимательней.

Стабилизатор напряжения — прибор, предназначенный для стабилизации напряжения электрической сети. Изучаем вопрос на основе «школьной» физики. Рассмотрим различные ситуации с напряжением в сети.
Допустим в сети — ровно 220 Вольт. В этом случае стабилизатор работает как трансформатор с коэффициентом трансформации «единица». Но стабилизатор — прибор не идеальный, он имеет  внутреннее сопротивление, а значит имеет небольшие потери энергии на выделяемое тепло.
Вывод: в случае нормального входного напряжения использование стабилизатора приводит к потери электроэнергии, дать экономию он не может.

Рассмотрим вариант, когда в сети пониженное напряжение, к примеру 190 Вольт. Мы включаем стабилизатор. И, о чудо — на выходе 220 Вольт. Получили 190 Вольт, сделали 220 Вольт, все приборы в доме работают хорошо. Холодильник работает хорошо, чайник быстро греет воду. И все работает от 190 Вольт. Возможно мы получили экономию электричества? К сожалению, нет.

Для питания необходимой нагрузки стабилизатор использует большую силу тока на входе, работает закон сохранения энергии. Сила тока на входе будет больше номинальной мощности питаемых приборов пропорционально падению напряжения внешней сети. Сам стабилизатор будет так же потреблять небольшую часть энергии.
Вывод: в случае пониженного напряжения использование стабилизатора приводит к потери электроэнергии, дать экономию он не может.

Рассмотрим вариант, когда в сети повышенное напряжение, к примеру 250 Вольт. Мы включаем стабилизатор. На выходе прибора теперь 220 вольт. Все приборы в доме работают хорошо. Холодильник работает хорошо, чайник быстро греет воду. Но теперь все работает от 250 Вольт. Возможно мы получили большой перерасход электричества? К счастью, нет. Для питания необходимой нагрузки стабилизатор использует меньшую силу тока на входе, работает закон сохранения энергии . Сила тока на входе будет меньше номинальной мощности питаемых приборов пропорционально повышению напряжения внешней сети. Однако сам стабилизатор будет так же потреблять небольшую часть энергии.

Вывод: в случае повышенного напряжения использование стабилизатора приводит к потери электроэнергии, дать экономию он не может.

Мы рассмотрели все возможные случае значения напряжения в сети и пришли к выводу, что с точки зрения школьного курса физики экономии энергии быть не может, а значит экономии нет. То есть стабилизатор напряжения не может экономить электроэнергию.

Можно было бы закончить на этом свою статью, но я постараюсь изучить вопрос глубже.

Изучаем вопрос на основе «не школьной» физики. Ясно, что стабилизатор не может дать больше электроэнергии, чем получает на входе. Оспаривать действие закона сохранения энергии я не буду. Однако, на мой взгляд использование стабилизатора напряжения реально дает экономию электроэнергии. И вот почему. Все дело в эффективности работы самих потребителей. Все электрические приборы проектируются для использования при нормальных значениях параметров тока. И именно при нормальном напряжении они имеют максимальный КПД (коэффициент полезного действия). При пониженном или повышенном напряжении КПД будет снижаться. А значит больше энергии пойдет на освещение, нагревание, охлаждение и другие виды работ.

Рассмотрим конкретные примеры.
Освещение. Все наблюдали, что при пониженном напряжении лампочки накаливания светят очень тускло. При напряжении в 180 Вольт яркость свечения лампы падает в два раза. Значит для освещения комнаты нужно будет включить еще одну лампу. При этом энергия, конечно, не пропадает, просто большая часть ее уйдет в выработку тепла.

Использование стабилизатора в этом случае дает реальную экономию электроэнергии на освещение.

Холодильник. При пониженном напряжении холодильник работает плохо, часто запускает компрессор, долго его не выключает. При очень низком напряжении может часто отключаться, так и не набрав «холода». При пониженном напряжении плохо работает электродвигатель компрессора. Как следствие, давление хладагента не достаточно для эффективной теплоотдачи. Напряжение падает на 20 %, а компрессор вынужден работать в два раза дольше.

Использование стабилизатора в этом случае дает реальную экономию электроэнергии на охлаждение.

Чайник. Более простого устройства не найти. Но и чайник не любит пониженного напряжения. Хотя нет. Чайнику, в принципе, «всё ровно». Мы не любим, когда вода в чайнике греется пол часа или вовсе не нагревается до нужной температуры. Пропадает ли здесь электроэнергия? Конечно, нет. Просто при медленном нагреве чайник успевает отдать больше тепла окружающей среде. То есть чайник работает и как тепловой радиатор.

Использование стабилизатора в этом случае дает реальную экономию электроэнергии на нагревание.

Вибрационный насос. Повышенное напряжение приведет к тому, что с большей силой якорь магнита будет ударяться о корпус насоса. Да, звук работы насоса станет громче, но будет ли он качать больше воды. Нет, частота работы будет та же, и объем поршня тоже не вырастет. КПД насоса в этом случае упадет. При пониженном напряжении насос будет работать менее эффективно, возможно упадёт производительность (вплоть до полной остановки). При пониженном напряжении увеличиться сила тока в обмотках электромагнита насоса, что приведёт к его перегреву.

Использование стабилизатора в этом случае дает реальную экономию электроэнергии на прокачку воды.

Итак. Подведем общий итог рассуждений.

Может ли стабилизатор напряжения экономить электричество?
Делаем вывод на основе «школьной» и «не школьной» физики

С точки зрения простой физики стабилизатор не может дать экономию потребляемой электроэнергии. И это так.
Но с точки зрения необходимости выполнить полезную работу, использование стабилизатора напряжения может дать экономию электроэнергии, необходимой для выполнения единицы работы. Так в этом случае стабилизатор напряжения приводит к сокращению потерь питаемых электрических приборов.

Закончить статью хотелось бы эпизодом из мультфильма. «Холодильник, который мы на прокат берем, он наш или государственный? Холодильник — государственный. А холод, который он дает? А холод — наш, мы его ради холода и берём!»

Вот и с электроэнергией — так же. Для нас важнее сколько энергии пойдёт на производство холода, а не сколько энергии потребит всего холодильник. Если в итоге на выработку единицы холода электроэнергии пошло меньше, значит

стабилизатор напряжения может экономить электричество.

Подробные характеристики современных стабилизаторов напряжения Российской компании «Бастион» вы найдёте в разделе стабилизаторы напряжения и в разделе стабилизаторы для котлов.

Читайте также:

Как выбрать стабилизатор напряжения. Вольтра

Стабильные характеристики электросети являются залогом долгой и верной службы электроприборов. Наверняка все замечали, как освещение в комнате становится более тусклым или, наоборот, более ярким. Это признаки нестабильного напряжения в электросети. Наиболее опасны для техники резкие скачки напряжения: так, изменение этого параметра на 10% способно уменьшить срок службы электроприборов в 4 раза. Скачки напряжения случаются даже в мегалополисах, что уже говорить о более мелких городах, деревнях или дачных поселках. Ремонтные мастерские регулярно принимают технику, вышедшую из строя из-за скачков напряжения.

Почему же скачет напряжение? Изменение характеристик сети неизбежно – любое включение или выключение электроприбора уменьшает или повышает нагрузки на сеть. К примеру, при использовании сварки в гаражном кооперативе свет тускнеет в такт работе сварщика. На качество тока также влияет общая нагрузка в сет.К примеру, в жилых многоквартирных домах нагрузка на сеть заметно вырастает по вечерам, когда большинство людей находятся дома. Еще одна причина падения напряжения кроется в самих проводах: чем они длиннее, тем больше потерь происходит. По этой причине довольно часто страдают дачные поселки и деревни.

Кто покупает стабилизаторы напряжения? В первую очередь, основными покупателями являются предприятия, производства, офисы и различные учреждения – скачок напряжения не только грозит солидными растратами на ремонт или покупку всего оборудования, но и влияет на работоспособность всего производства. Трудно работать в офисе, если компьютеры выключается едва ли не каждые 10 минут. Кроме того, на предприятиях с точными и сложными приборами стабильное напряжение является обязательным фактором для работы. Покупка стабилизатора напряжения для дома – вопрос и личное дело каждого, и если в квартире без него еще можно обойтись, то в частном доме или на даче жизнь без стабилизатора становится слегка напряженной.

В электротехнике существует несколько видов преобразователей напряжения. В данном случае речь идет о корректирующих стабилизаторах переменного тока. Они призваны регулировать напряжение, которое подается на технику – холодильники, стиральные машины, компьютеры и прочее. Главной задачей стабилизаторов является приведения характеристик тока к стандартным (и самое главное – стабильным) показателям. Это обеспечит сохранить подключенное оборудование или технику и продлит срок их службы.

Если Вы задумались о покупке стабилизатора напряжения для дома, стоит понять наверняка, существует ли необходимость в его приобретении. Для этого необходимо с помощью тестера несколько раз в будний и выходной дни произвести замеры. Критическими показателями являются 198В и 242В – выход за эти пределы способен испортить технику, покупать стабилизатор стоит для защиты всей сети. В среднем электроприборы способны выдерживать колебания напряжения в пределах 10%, но срок их эксплуатации при этом сокращается. Лампочки начинают перегорать при выходе из диапазона 205-235В. Если напряжение колеблется в пределах 210-230В, имеет смысл задуматься о покупке стабилизатора напряжения для одного самого дорогого прибора.

Стабилизатор подключается к сети таким образом, что ток подается на технику только после прохождения через него. Несмотря на одну функцию, различают три вида стабилизаторов – ферромагнитный, электромеханический, электронный (цифровой). Первоначально электромагнитные стабилизаторы были распространены больше всего, но сейчас наиболее популярны цифровое и электромеханические устройства — рассмотрим их подробнее.

Виды стабилизаторов напряжения

Электромеханические стабилизаторы

В основе такого устройства находится автотрансформатор с проводами, которые автоматически переключаются. Грубо говоря, это катушка с обмоткой из медной проволоки. Вторым главным элементом стабилизатора является электромагнитный механизм с ползунком. Если входное напряжение пониженное, этот ползунок перемещается вверх и повышает напряжение на выходе, и, соответственно, наоборот. В качестве ползунка используются графитовые щетки. Они способны установить необходимое выходное напряжение с погрешностью всего до 2%, регулировка напряжения – плавная. В некоторых стабилизаторах напряжения – например «Ресанта» — используются сразу две графитовые щетки, за счет этого возрастает скорость регулировки напряжения. Некоторые особо мощные стабилизаторы (30кВт и больше) оснащаются также дополнительным трансформатором.

В работе электромеханические стабилизаторы бесшумны, даже несмотря на наличие движущихся частей. Они не вносят в сеть никаких искажений и устойчивы к помехам в сети. Точность напряжения на выходе таких стабилизаторов достаточно высока, поэтому к ним можно смело подключать чувствительную аудиоаппаратуру, медицинские и измерительные приборы.

Из недостатков стоит отметить особенность эксплуатации, связанную с наличием движущихся щеток. Они подвержены естественному износу и требуют регулировки, ухода и замены. При изменении показателей электросети возможно небольшое отставание в их реакции. Мощные стабилизаторы отличаются внушительными габаритами и весам. Устройства достаточно требовательны к условиям эксплуатации: температура в помещении не должна быть ниже -5 градусов или выше +40 градусов. И естественно, использование их во влажных помещениях недопустимо.

Электронные (цифровые) стабилизаторы

Приборы этого типа производят регулировку напряжения ступенчато – из-за этого такие стабилизаторы также называются «дискретными». Как и в электромеханических стабилизаторах, в их основе находится автотрансформатор. Но графитовых щеток нет – вместо них используются реле или полупроводники (тиристоры и симисторы).

Работа цифровых стабилизаторов осуществляется по следующему принципу: каждый виток на трансформаторе добавляет от 4 до 22В (у однофазных). Реле или электронные ключи включают необходимую обмотку. Точность регулировка в зависимости модели колеблется от 2 до 10%. Этот показатель зависит от количества обмоток. Рассмотрим на примере бытового стабилизатора напряжения с точностью 8%, каждая обмотка которого прибавляет 17,6В. Если входное напряжение составляет 195В, происходит подключение двух обмоток – выходное значение составляет 230,2В. Регулировка происходит достаточно быстро, но при этом несколько страдает точность. Если точность стабилизатора составляет 2%, то при таких же показателях на выходе будет напряжение 221,4В. При этом будет задействовано шесть обмоток, соответственно, увеличится время регулировки. Большое количество элементов системы увеличивает ее цену, надежность, при этом, остается такой же.

Разница в точности моделей не столь критична, как может показаться. Бытовая техника способна нормально функционировать при изменении напряжения в пределах +/- 10%. Таким образом, холодильники, насосы и другие приборы с электродвигателем или нагревательным элементом будут работать нормально. Что касается компьютеров, домашних кинотеатров и другой точной бытовой электроники, то для них лучше купить стабилизатор с меньшей погрешностью. Электронные стабилизаторы напряжения оснащены цифровым управлением. Все управляющие элементы размещаются на одной микросхеме, что позволило значительно уменьшить вес и габариты прибора. Стабилизаторы оснащены электронным дисплеем, который, как правило, расположен на фронтальной части корпуса. На него выводятся значения входного и выходного напряжения.

Из преимуществ цифровых стабилизаторов стоит отметить отсутствие движущихся частей – отныне можно забыть о замене графитовых щеток. Качество стабилизатора и срок его службы напрямую зависят от качества тиристоров и симисторов. Кроме того, некоторые модели можно использовать в довольно суровых условиях – при температуре от -20 и ниже.

Недостатком электронным стабилизаторов напряжения является слабая перегрузочная сопротивляемость. Электронные ключи достаточно нежные, и большие нагрузки или короткое замыкание способны быстро вывести их из строя. При покупке цифрового стабилизатора желательно иметь как можно больший запас мощности.

Виды стабилизаторов напряжения по типу сети

Однофазные стабилизаторы напряжения используются в помещениях с однофазной электросетью – 220В. Мощность однофазных стабилизаторов составляет от 0,5 до 30кВт. Такой диапазон позволяет обеспечить защиту как всей техники в доме, так и отдельных устройств или приборов.

В помещениях с трехфазной сетью 380В необходимо использовать трехфазные стабилизаторы. Они представляют собой три однофазных стабилизатора, скомпонованных между собой. Мощность трехфазных стабилизаторов составляет от 3-30кВт и больше. Существуют модели стабилизаторов, мощность которых превышает 100кВт – это три трансформатора с одним сердечником.

И однофазные, и трехфазные стабилизаторы могут быть как электромеханического, так и электронного типа.

Технические характеристики стабилизаторов

При покупке стабилизатора для дома или дачи основная информация, на которую стоит ориентироваться, – технические характеристики прибора.

Однофазные и трехфазные стабилизаторы

Об этих типах стабилизаторов мы подробно рассказывали чуть выше, но все же рассмотрим основные случаи. В быту преимущественно используется однофазная сеть с напряжением 220В, в многоквартирных жилых домах с электроплитами есть трехфазная сеть. Кроме того, трехфазные сети можно встретить на дачах и в частных домах.

В сети 220В можно применять однофазные стабилизаторы напряжения. В сети 380В возможны комбинации из трех- и однофазных моделей.

Мощность

Все электроприборы при включении создают нагрузку на сеть – при подключении к стабилизатору эта нагрузка переходит на него. Нормальная работа стабилизатора будет обеспечена только в том случае, если мощность подключенных приборов не превышает его собственную. Если это условие будет нарушено, сработает защита и стабилизатор отключится. Чем больше витков обмотки и чем больше диаметр проволоки, тем выше будет мощность прибора. Эти параметры также напрямую влияют на вес и размеры прибора.

Мощность стабилизаторов напряжения в зависимости от модели может составлять от 0,5 до 100кВт. Приборы с минимальной мощностью покупают для защиты конкретной техники. Для защиты всех устройств необходим стабилизатор большой мощности – о том, как высчитать этот параметр, мы расскажем чуть ниже.

Входное напряжение

Основой стабилизатора является автотрансформатор, который состоит из первичной и вторичной обмотки. При его создании учитываются мощность и входное напряжение. По их значениям рассчитывается сечение проволоки, а также количество витков. Как правило, каждый производитель придерживается собственных «традиций». Так, у всех однофазных приборов «Ресанты» этот показатель составляет 140-260В, трехфазных – 240-430В. У других производителей этот диапазон может равняться 160-250В для однофазных и 280-430В для трехфазных. Выбор входного напряжения стабилизатора очень прост – оно не должно выходить за пределы напряжения электросети. Так, стабилизатор с входным напряжением 160В уже не сможет работать с сетью, напряжение которой составляет 150В.

Выходное напряжение

Выходное напряжение является прямым результатом работы стабилизатора. При его покупке стоит обращать внимание не только на значения в 220 или 380В, но и на погрешность, выраженную в процентах. Она отображает допустимые отклонения от нормы.

Как мы уже говорили, более точными являются электромеханические стабилизаторы. Значение погрешности любого из них не будет превышать 3%. Погрешность у электронных стабилизаторов может составлять от 2 до 10%. Чем дороже стабилизатор, тем он точнее – на стоимость напрямую влияет количество витков обмотки и электронных ключей. Для защиты всей сети лучше выбирать стабилизатор с минимальной погрешностью.

Частота питающей сети

Напряжение сети – важный, но не единственный ее параметр. Вторым важным показателем является частота питающей сети. Отклонения до 0,2Гц считаются достаточно серьезными, до 0,4Гц – критическими. Превышение этого отклонения способны нарушить работоспособность техники. К примеру, повышенной чувствительностью к колебаниям частоты отличаются асинхронные двигатели, которые используются в отопительных котлах (смотрите стабилизаторы для котлов) и насосах. Двигатели начинают работать с переменной частотой, что приводит к его поломке. Лучшим выходом станет покупка стабилизатора напряжения. Все модели, которые доступны к покупке в Беларуси, поддерживают частоту 50Гц.

Точность и скорость стабилизации

Как мы уже писали, точность стабилизаторов напряжения колеблется в пределах 2-10%. Этого вполне достаточно для большинства бытовой домашней техники. Для более нежной и чувствительной аппаратуры необходимо выбирать стабилизатор как можно с меньшей погрешностью. Скорость стабилизации отображает время реагирования стабилизатора на изменение характеристик тока. Чем меньше будет это время – тем лучше, однако, критичным этот параметр не является.

Габариты и вес

Вес стабилизаторов напряжения может колебаться от 3 до 700 кг, габариты – от размеров ящика до внушительного шкафа. При покупке стабилизатора для дома этот параметр играет немаловажную роль. Среди устройств с мощностью до 10кВт особую популярность у покупателей завоевали цифровые стабилизаторы с дисплеем — благодаря своей компактности, аккуратному внешнему виду, простоте отображения всех показателей на дисплее, а также некоторым другим показателям.

Системы стабилизаторов.

Как и любая сложная техника, у стабилизаторов напряжения есть не только чисто технические характеристики, но и дополнительные функции, которые упрощают работу с ними.

Защита по выходному напряжению – стабилизатор, как и любой другой прибор, имеет свой рабочий диапазон. Если напряжение в сети выходит за его пределы, стабилизатор отключает нагрузку. Как только происходит выравнивание необходимых характеристик ток, подача электроэнергии на приборы возобновляется.

Защита от перегрузки следит за мощностью подключенных к стабилизатору приборов. При превышении допустимой мощности, нагрузка на прибор будет отключена.

Защита от грозовых разрядов и коротких замыканий позволит сохранить стабилизатором работоспособным при возникновении перечисленных явлений.

Тепловая защита или термозащита отключит прибор при достижении критической температуры трансформатором. Это предупредит порчу прибора.

Байпас – функция провода тока напрямую, без участия стабилизатора. Может быть полезна в случае отключенной техники – это сэкономит электроэнергию.

Фильтрация сетевых помех помогает бороться с различными искажениями на входе.

Вольтметр и амперметр позволят следить на силой тока и его напряжением. Вольметр отражает входные и выходные показатели, амперметр замеряет ток на выходе.

Кроме того, работу некоторых моделей стабилизаторов можно отслеживать с помощью компьютера. Цифровые стабилизаторы также могут оснащаться пультом дистанционного управления.

Порядок выбора бытового стабилизатора напряжения

При решении о покупке стабилизатора напряжения в первую очередь следует определиться с количеством фаз. Следующим шагом станет замер напряжения, определение которого станет основным критерием выбора рабочего диапазона стабилизатора.

Следующим важным шагом является определенность мощности стабилизатора. Для этого необходимо сложить мощность всех устройств и техники. Приблизительное энергопотребление распространенной технике можно увидеть в таблице.

Наименование техники Потребляемая мощность, Вт
Промышленное и строительное оборудование
кондиционер 1000 – 3000
компрессор 750 – 2800
дисковая пила, циркулярная пила 750 – 1600, 1800 – 2100
электромотор 550 – 3000
водяной насос, насос высокого давления 500 – 900, 2000 – 2900
дрель, перфоратор 400 – 800, 900 – 1400
электролобзик, электрорубанок 250 – 700, 400 – 1000
шлифмашинка 650 – 2200
Бытовые электроприборы
телевизор 100 – 400
стиральная машина 1800 – 3000
фен, утюг 500 – 2000
тостер, кофеварка 700 – 1500
пылесос 400 – 2000
холодильник 150 – 600
духовка, микроволновка, электрочайник 1000 – 2000
компьютер 400 – 750
накопительный водонагреватель 1200 – 1500
проточный водонагреватель 5000 – 6000
обогреватель 1000 – 2400
электролампы 20 – 250

Перечисленные характеристики являются примерными – ни в коем случайте не используйте их для конечных расчетов! Более точную информацию о своей технике необходимо искать в паспортах или инструкциях.

После того, как Вы точно узнали мощность всех электроприборов, можно приступать к подсчетам мощности бытового стабилизатора. К примеру, в квартире постоянно работают холодильник, осветительные приборы, компьютер и телевизор. Итого получается 1950Вт.

Также стоит учитывать мощность электроприборов, которые включается периодически – чайники, пылесосы, утюги, стиральные машины и др. Предположим, что к нашей основной технике периодически добавляются утюг, микроволновка и обогреватель – суммарная мощность этих приборов составит 6400Вт.

Таким образом, максимальное значение потребляемой мощности будет состоять из этих двух сумм и составит 8350Вт.

После этого необходимо определить коэффициент изменения напряжения в сети. Для этого необходимы данные, полученные при замере входного напряжения.

Коэффициент изменения представлен в таблице.

Напряжение однофазной сети 130 150 170 210 220 230 250 270
Коэффициент отклонения 1,69 1,47 1,29 1,05 1 1,05 1,29 1,47

Коэффициент отклонения трехфазной сети определяется точно также, для этого необходимо взять диапазон +/- 380 В

Предположим, что в нашем случае напряжение в сети составляет 150В – необходимый нам коэффициент равняется 0,47.

Максимальное значение потребляемой мощности умножаем на коэффициент и получаем значение 12274Вт. Значит, стабилизатор напряжения должен иметь мощность как минимум 12Вт.

Важно: электроприборы с моторами в момент включения значительно увеличивают нагрузку на сеть. Это относится к стиральным машинам, холодильникам и другим приборам. Поэтому, необходимо покупать стабилизатор с запасом мощности – 20% является необходимым минимум. Кроме того, запас мощности позволит в дальнейшем подключать дополнительные электроприборы.

При покупке стабилизатора для предприятия, расчеты можно производить аналогичным образом, но стоит помнить об одном условии: мощность устройства должна быть в 3 раза больше номинальной, если к нему планируется подключение оборудования с асинхронными двигателям, компрессоров, насосов и др.

Чтобы избежать этих расчетов, можно также воспользоваться специальными токоизмерительными клещами. Их щупы прикрепляются к проводу, а энергию продолжает поступать к потребителям. Достаточно включить все электроприборы и прибор покажет потребляемую мощность, а также силу тока и сопротивление. Такой способ более точный, чем расчет.

После определения мощности стоит определить точность стабилизации. Ее погрешность измеряется в процентах, чем они больше – тем менее точный прибор. Для большинства техники будет допустима погрешность до 10%, однако, некоторым устройствам нужен более точный параметр. Желательно узнать это значение для каждого электроприбора в доме – в паспорте, инструкции, в местах выхода силовых кабелей или на сайте производителя.

Правила работы со стабилизатором напряжения: установка и начало использования

Как правило, установку и обслуживание стабилизаторов на предприятиях доверяют специалистам. Мы же рассмотрим, как правильно работать со стабилизатором дома.

Если стабилизатор был приобретен в холодное время года, необходимо перед подключением дать простоять ему без работы в нормальных условиях. Производители рекомендуют, чтобы это время составляло не менее суток. С подключением большинства моделей способен справится человек с базовыми навыками, в противном случае некоторые работы все же придется доверить специалисту.

Место установки

Место установки прибора должно отвечать всем требованиям в паспорте стабилизатора. Для большинства бытовых однофазных стабилизаторов минимальная температура составляет +5С. Использование трехфазных стабилизаторов допускается при температуре не ниже -5С. Максимальная температура большинства моделей составляет 45 градусов, поэтому не стоит ставить прибор на места с длительным воздействием солнечных лучей.

Стабилизатор во время работы нагревается, поэтому для отвода тепла в корпусе предусмотрена естественная или принудительная вентиляция. Расстояние между корпусом с вентиляционными отверстиями и стенами должно составлять не менее 50 см.

В зависимости от крепления стабилизатора, различают напольные и настенные модели. Первые можно поставить на пол, на полку или на стол, если позволяет вес изделия. Под стабилизатором не должно быть ковра, так как последний нарушает теплообмен.

Кроме того, не стоит забывать, что, несмотря на все заверения производителей, стабилизаторы напряжения все же шумят – негромко, но тем не менее. Поэтому от установки стабилизатора в спальне лучше отказаться. Идеальным решением станет установка его в нежилые комнаты – прихожую, гардеробную или подсобку.

Правила подключения стабилизатора напряжения

Самым главным правилом при подключении стабилизатора является его заземление. Для его проводки необходимо протянуть медный провод от корпуса к шине заземления. Это мера предосторожности напрямую влияет на безопасность прибора – она защищает пользователя от удара электрическим током. Кроме того, за счет этого уменьшается электромагнитный фон, чрезмерный уровень которого также способен повлиять на здоровье человека. При отсутствии необходимых навыков монтаж заземления лучше производить с помощью квалифицированного специалиста.

Сначала рассмотрим вариант подключения стабилизатора напряжения для отдельной техники – например компьютера, домашнего кинотеатра или холодильника. Для этих целей покупают однофазные стабилизаторы напряжения с мощностью в пределах 3кВт. При подключении стабилизатор обязательно должен быть выключен. Для подключения большинства стабилизаторов с небольшой мощностью не нужно иметь специальные знания: стабилизатор включается в сеть, а уже к нему подключается техника.

Существуют модели стабилизаторов, у которых на корпусе расположены клеммы. Чтобы его подключить, необходимо приобрести и подключить к ним шнур питания с вилкой. К клеммам прикрепляются соответствующие провода шнура. После этого необходимо включить стабилизатор на несколько секунд, чтобы на вольтметре отобразилось значение 220В. После этого стабилизатор необходимо отключить. Таким образом, щетки или электронные ключи установятся на свои рабочие положения. Провод с розеткой подключаются на выходные клеммы. После этого возможно подключать бытовую технику.

Теперь рассмотрим вариант подключения стабилизатора напряжения для защиты всей техники в доме. Для этих целей используются однофазные или трехфазные стабилизаторы. В случае, когда от распределительного щитка подается напряжение 380В, можно установить трехфазный или три однофазных стабилизатора, соединенных между собой. Последний способ более надежен – если один стабилизатор выйдет из строя, остальные продолжат работать. Но этот способ также и более затратный.

Чтобы подключить стабилизатор для всего дома, необходимо соединить фазу и ноль с выхода счетчика к соответствующим клеммам стабилизатора. Перед подключением техники, необходимо привести стабилизатор в рабочее положение способом, о котором мы писали выше. После этого к нагрузке стабилизатора необходимо подключить нейтральный провод от счетчика. Фазу к нему подключают от выходных клемм стабилизатора.

Эксплуатация

После всех необходимых манипуляций с проводами, можно включать стабилизатор. После этого он будет работать в автоматическом режиме. Даже если свет пропадет во всем доме, то после возобновления его работы, стабилизатор включится сам.

Как правило, производители стабилизаторов напряжения стараются максимально защитить их от неблагоприятных воздействий. Однако не стоит ставить на прибор бутылки с жидкостью или, например, чашку с чаем. Кроме того, по правилам электробезопасности, следует исключить возможность контакта корпуса с металлическими предметами. Следует следить за тем, чтобы вентиляционные решетки не были чем-нибудь перекрыты – в противном случае, существует вероятность выхода стабилизатора из строя из-за перегрева.

Еще один важный момент в эксплуатации стабилизатора – помнить о пределах его мощности. Перед подключением новых приборов необходимо проверить, выдержит ли стабилизатор дополнительную нагрузку. Как правило, если стабилизатор изначально был куплен со значительным запасом мощности, таких проблем не возникает.

Стабилизатор практически не требует ухода – необходимо лишь изредка протирать его корпус от пыли и следить за чистотой вентиляционных отверстий. При этом нельзя использовать влажные тряпки и моющие средства. В случае поломки стабилизатора, не стоит пытаться чинить его самостоятельно – ремонт должен производиться в сервисном центре.

Дополнительные расходы на стабилизатор

Большинство стабилизаторов готовы к работе «из коробки», но в некоторых случаях к ним необходимо докупить некоторые вещи.

Провода

Если у стабилизатора для подключения есть только клеммы, в таком случае необходимо отдельно приобретать провода. Они различаются между собой по сечению, количеству жил и допустимому напряжению. Напряжение – самый простой параметр. Провод с допустимым напряжением 380В можно использовать как в трехфазной, так и в однофазной сети. Если провод рассчитан на напряжение 220В, использование его в трехфазной сети недопустимо.

Количество жил – также немаловажный параметр. Проще говоря, жила – это проводник. В зависимости от провода, в нем может быть как одна, так и несколько жил, которые скручивают и закрывают изоляционной оболочкой. Чем больше будет жил, тем надежнее будет провод. Важным фактором является материал, из которого они изготовлены. Для стабилизатора лучше всего приобретать провода с медными жилами – они прочнее алюминия, а токопроводящие свойства выше.

Самым главным параметром при покупке провода является сечение кабеля. Сечение кабеля необходимо рассчитывать отдельно. Для этого необходимо мощность стабилизатора в ВА (ВА=Вт/0,7) разделить на минимальное входное напряжение. Таким образом мы узнаем максимальную силу тока на входе. После этого полученное значение силы тока необходимо найти в таблице. В случае несовпадения силы тока с данными в таблице, выбор сечения необходимо производить в большую сторону. Так, если ток равняется 46А, то необходимое сечение провода составит 6 мм. кв.

Ток, А Сечение, мм2
11 0,5
15 0,75
17 1,0
23 1,5
26 2,0
30 2,5
41 4,0
50 6,0
80 10,0
100 16,0
140 25,0
170 35,0

Все провода, которые есть в продаже, обозначены соответствующей маркировкой. Так как нам необходим медный кабель, в маркировке не должно быть буквы А – это провод с алюминиевым жилами. Другие буквы означают вид изоляции, первая цифра – это сечение, вторая – количество жил.

Как мы уже говорили, для подключения стабилизатора необходимо заземление – сечение кабеля составляет 2,5 мм. кв. Длину проводу стоит определять исходя из места монтажа. Для подключения стабилизатора к розетке, необходим кабель с вилкой.

Монтаж проводов удобнее всего производить с помощью крепежных скоб. Их размеры зависят от диаметра кабеля. Для соединения несколько проводов лучше всего использовать пластиковые хомуты – они дешевые и надежные. Самым простым способом изоляции станет изолента.

Автоматический выключатель

Автоматический выключатель устанавливают между счетчиком и стабилизатором. Его основная задача – защита прибора от коротких замыканий и перегрузок. Его «амперы» должны превышать максимальную силу тока стабилизатора, которую мы рассчитывали выше.

Трехходовой перекидной рубильник

Это устройство позволит сделать байпасную линию, которая будет подавать электроэнергию в обход стабилизатора. К примеру, подобная линия может понадобиться для подключения сварочного аппарата.

Дополнительное оборудование

При подключении стабилизатора самостоятельно могут понадобиться мультиметр, измерительные клещи или индикаторная отвертка.

Мультиметр (проще говоря – тестер) измеряет напряжение, силу тока и сопротивление. Замеры производят с помощью щупов, результат выводится на дисплей или шкалу.

При помощи токовых клещей можно измерить ток, напряжение, сопротивление или частоту провода, проверить его изоляцию на целостность. Для этого достаточно поместить проводник между двумя щупами.

Индикаторная отвертка (отвертка-пробник) позволяет определить фазу и ноль. От обычной ее легко отличить по внешнему виду – прозрачная ручка с диодом внутри.


Стабилизатор напряжения 220В для дома: зачем он нужен? | ENARGYS.RU

Корректирующий стабилизатор напряжения переменного тока

Зачастую стандартное напряжение сети не соответствует действительности, качество напряжения часто оставляет желать лучшего, что отрицательно сказывается на стабильной работе электронных приборов, используемых в быту. Происходит это при увеличении загруженности питающих линий.

Увеличение срока эксплуатации линий электропередач приводит к ухудшению состоянию линий и изменению качества напряжения. На качество работы бытовых приборов влияют: импульсы напряжения, изменение формы синусоиды тока, изменение амплитуды и т. д. Увеличение величины напряжения на 10% приводит к быстрому выходу из строя бытовых приборов и энергосберегающего освещения. Необходимость приобретения стабилизатора выявляется замерами напряжения в сети тестером, если оно менее 190 В или выше 242 В, стабилизатор необходим. Бытовые приборы выдерживают 10% отклонения от нормы, хотя неустойчивое напряжение влечет повышенный износ оборудования.

Стабилизатор напряжения предназначен для выдачи стабильного постоянного напряжения при изменяющемся входном напряжении. Основное его действие осуществлять стабильную работу бытовой техники, электроники, компьютерного оборудования.

Стабилизатор напряжения 220 В для дома как выбрать?

Стабилизаторы классифицируются и выбираются по типу питающей электрической сети:

  1. Однофазные стабилизаторы, работают от сети 220 В. Мощностью в пределах от 0,5 до 30 кВт.
  2. Трехфазное питание электросети 380 В. Общая мощность от 12 кВт.

По параметрам:

  1. Мощность – суммарная мощность всех потребителей.
  2. Входное сетевое напряжение, рабочее напряжение бытовой техники.
  3. Выходное напряжение – процентная точность показателя выходного напряжения, его соответствие действительному.

Конструктивные типы устройств:

  1. Электромеханический стабилизатор отличается плавностью регулировки напряжения, точность выходного напряжения 3%. Стойкость к перегрузкам.
  2. Релейный вид стабилизаторов, характеризуются регулируемым током при помощи автомеханического переключателя.
  3. Цифровой стабилизатор, заключается в введении в работу необходимой обмотки при помощи семистора или тиристора. Быстрый импульсный режим регулировки. В наличии имеется цифровой дисплей, может работать при минусовых температурах до -20 оС.

Выбор зависит от вида питающей электрической сети, одна или три фазы подходят к жилому объекту. Не менее важно знать суммарную мощность всех одновременно работающих бытовых приборов и техники.

Важно: При подсчете учитывать пусковой ток приборов, оснащенных электрическим двигателем, это холодильник, стиральная машина и пылесос, так что при выборе стабилизатора необходимо плюсовать к расчетной мощности не менее 20%.

При выборе устройства желательно знать коэффициент отклонения напряжения от питающей сети. При замере входного напряжения сети. К откл. равен следующим значениям.

U130 В = К откл. 1,69;
U150 В = К откл. 1,47;
U170 В = К откл. 1,29;
U210 В = К откл. 1;
U230 В = К откл. 1,29;
U270 В = К откл. 1,47

Затем суммарная мощность, полученная при подсчете нагрузки потребителей, перемножается на коэффициент отклонения. По полученному значению мощности производится выбор стабилизатора.

Не менее важно знать необходимую точность стабилизации напряжения. Точность устройства указывается в паспортных данных устройства, чем процент выше, тем хуже класс точности.

Купить стабилизатор Ресанта-10000-1Ц

Полезные советы при выборе стабилизатора напряжения

Качественно выполненное устройство имеет в своей конструкции систему защиты от перегрузки и защиту от токов к. з. Наиболее надежными считаются модели, оборудованные системами защиты от перегрева и самодиагностики.

Необходимо помнить, что наиболее предпочтительны компании, предоставляющие со своими изделиями гарантию на ремонт, как правило, гарантия не превышает 1 года. В линейке изготовителей стабилизаторов выделяется компания «Штиль», изделии от этого производителя имеют гарантию 2 года. Это означает, что корпус устройства не должен иметь механических повреждений, и не нести следов вскрытия, контрольные пломбы должны быть в целости.

Стабилизатор напряжения 220В для дома – правила эксплуатации

Для нормальной длительной эксплуатации стабилизатора напряжения важно соблюдать температурный режим помещения, в котором будет установлено устройство. Температура помещения для бытовых стабилизаторов обычно не ниже +5оС и может достигать не более 45оС.

Необходимо помнить, что работающее устройство выделяет тепло, поэтому нужно предусмотреть свободный отвод собственного тепла, Между корпусом стабилизатора и стенами помещения должно присутствовать расстояние не менее. Поверхность, на которой будет стоять стабилизатор должно быть твердой и гладкой, чтобы не препятствовать отводу тепла.

Практически все производители стабилизаторов отмечают низкий уровень шума работающего стабилизатора, действительность не всегда соответствует указанным нормам, например работа «Ресанты» зачастую сопровождается щелканьем движущихся механических частей и релейных контактов. Да и другие производители не идеальны, особенно с течением временем эксплуатации шум в устройствах проявляется в большей мере.

Требования подключения и эксплуатации

  • При подключении стабилизатора обязательно предусмотреть заземление корпуса.
  • При проведении ремонтных и профилактических работ подключенной бытовой техники, стабилизатор от сети отключается.
  • Не рекомендуется накрывать вентиляционные решетки, может произойти перегрев стабилизатора.
  • На устройство не должна попадать вода, может произойти замыкание.
  • Необходимо протирать пыль с устройства, она может оказаться токопроводящей, убирать пыль необходимо сухой ветошью.

Особенности некоторых моделей стабилизаторов

Стабилизатор «Ресанта» от латвийского производителя относится к ступенчатому электромеханическому типу, оснащен двумя графитовыми щетками, которые играют роль ползунка-токосъемника, благодаря им увеличивается площадь контакта и происходит плавная и быстрая регулировка напряжения.

Стабилизатор АРС buSchneiderElektric, отличается более высоким значением мощности, чем имеют остальные модели. Корпус оснащен несколькими евророзетками, удобное управление и понятная индикация состояния прибора. Предохранитель является отдельным независимым элементом, это повышает стоимость устройства, но и увеличивает показатель надежности. Модельный ряд АРС имеет выгодное отличие от остальных стабилизаторов возможностью настройки выходного напряжения на один из трех вариантов напряжения: 220; 230; 240 В.

Еще одна из его особенностей, это автоматическая проверка прибора и параметров сети после ввода устройства в работу. Стабилизатор отключает приборы от сети при входном напряжении на уровне 155 В, оснащен защитой от перенапряжения.

Конструктивная особенность стабилизатора АРС заключается в наличии многоступенчатого трансформатора, наличие защиты от минимального и повышенного напряжения, селектор параметров напряжения на выходе из устройства.

Стабилизатор VOLTRON РСН-10000 российско-китайской разработки является устройством релейного типа отсутствие механических движущихся частей позволяет ему функционировать в условиях низкой температуры -30оС. Может крепиться как на стену, так и устанавливаться на пол. Отличается низким уровнем шума, имеет цифровую защитную систему. Мощность этой модели от 7 до 10 кВт, максимальный ток 45 А. Модельный ряд этих стабилизаторов от 500 до 20000 Вт, ток до 90 А.

Стабилизаторы ElitechACH 3000PH, устройство совместного российско-китайской разработки, может крепиться на стене и устанавливаться на полу. На передней панели расположено цифровое табло, благодаря, которому можно контролировать работу устройства. Отличается, хороним охлаждением, полностью, исключая перегрев стабилизатора. Практически отсутствует шум, токовая синусоида имеет минимальное искажение.

Стабилизаторы Энергия Classic 9000 (производитель Россия) относятся к классу стабилизаторов работа, которых основана на использовании в качестве силовых ключей – тиристоров. Кроме рабочего состояния параметров, электронное табло показывает текущий расход электрической энергии. Устройство рассчитано на высокую перегрузку, до 180%, что позволяет с легкостью подключать приборы с высоким пусковым током. К недостаткам можно отнести высокую цену, зато устройство имеет самый высокий гарантийный предел использования – 3 года.

Безусловно, несколько отличаются от прочего модельного ряда стабилизаторов высокочастотные стабилизирующие устройства (ВЧ- стабилизаторы), выпускаемые компанией НПП «Новатек-Электро» LEGAT. Высокочастотные отличаются небольшим весом, высокой точностью стабилизации в пределах 1-2В. Быстро реагируют на изменения входного напряжения, имеют способность запитывать различные нагрузки реактивного и активного типа. ВЧ-стабилизаторы рассчитаны на высокий кратковременный пусковой ток для запуска бытовых приборов.

Стабилизаторы Krauler от китайских производителей для российского рынка, работают на основе автотрансформаторов, в конструкции предусмотрены 2 предохранителя на 10 А, информативное индикаторное табло контроля параметров, оборудованы разъемами для подключения и защиты телефонных аппаратов, три розетки, вентиляционных отверстий для отвода тепла явно недостаточно. Обмотки автотрансформатора переключаются достаточно быстро примерно за 2 миллисекунды, для корректировки повышенного напряжения присутствует одна ступень, и шесть повышающих ступеней. Процесс работы сопровождается значительным шумом переключаемых реле, корпус отлично резонирует шум.

Стабилизаторы напряжения для дома 220В: отзывы

Здесь предоставлено лишь несколько отзывов, возможно они как-то помогут с выбором.

«Приобрел стабилизатор Upower 10000. характерный недостаток периодически, с интервалом примерно 10 мин, после достижения уровня напряжения 235 В происходит автоматическое включение-отключение электричества в сети, потом напряжение нормализуется, нежелательно использовать с потребителями повышенной чувствительности из-за переключения реле». Балашов Алексей г. Казань.

«Купил стабилизатор Ergusсерии Stadilia, устройство очень чувствительно к перегрузам, термостат постоянно отключает стабилизатор, при перегреве, устройство включается автоматически, когда температура достигает заданного уровня, в противном случае его просто не включить». Смирнов Андрей г Москва.

Стабилизатор напряжения 220В для дома и другая защита от скачков напряжения

Защита домашней электросети от скачков напряжения всегда была актуальной задачей в нашей стране со времен ленинского плана ГОЭРЛО и по сей день.

Бесперебойное электроснабжение частного дома

Популярность частных домов как постоянного места жительства или места умиротворенного отдыха в выходные дни неуклонно растет. Однако большая доля частной застройки по всей стране по-прежнему остается автономной с точки зрения обеспечения коммунальными благами.

Да, электрические сети раскинулись даже в самых отдаленных уголках России, но качество электроснабжения даже в черте города порой оставляет желать лучшего. А ведь именно посредством электрической энергии в некоторых домах функционируют насосные станции систем отопления и водоснабжения, а порой и сами отопительные приборы.

Кроме того, нестабильное напряжение в электропитающей сети может привести к выходу из строя электрических приборов, что повлечет собой их дорогостоящий ремонт или даже замену. Именно поэтому домовладельцы зачастую организуют системы бесперебойного питания в своих частных домах.

Система (источник) бесперебойного электропитания – это такой источник питания электрической энергией, который способен обеспечить непрерывное электроснабжение при кратковременном отключении основного источника электрической энергии, а также защиту от скачков напряжения в сети 220 В для дома и подключенных к ней энергоприемников.

Пример установка стабилизатора

Грамотно подобранный и установленный источник бесперебойного питания для частного дома поможет вам справиться с рядом проблем:

  • предотвратить остановку работы котельной системы;
  • предотвратить остановку работы насосной системы;
  • продлить срок службы бытовых электроприборов;
  • при наличии емкого аккумулятора – обеспечить бесперебойное электроснабжение дома не только при скачках напряжения в сети, но и при относительно продолжительном отключении системы обеспечения электроэнергией.

Способы защиты домашней электросети от перенапряжения

Существуют и другие способы защиты сети и электроприборов, включенных в нее, от скачков напряжения. Рассмотрим подробнее их особенности и отличия.

Релейная защита

Реле защиты от перенапряжения – устройство, предназначенное для прерывания подачи электрической энергии при любом скачке или падении напряжения.

Главным достоинством реле напряжения является его быстродействие. Время срабатывания современных защитных реле исчисляется десятками наносекунд. Защита электрической сети от перенапряжения посредством реле весьма эффективна в аварийных ситуациях, которые возникают в результате обрыва нейтрали, перегрузки, перекоса фаз и иных подобных инцидентах.

Сетевые фильтры

Сетевой фильтр (или варистор) – устройство на основе полупроводников для защиты сети и включенных в нее энергоприемников от скачков напряжения путем подавления импульсных помех.

Контроль напряжения

При падении напряжения в сети варистор выступает в качестве элемента высокого сопротивления, резистора, не пропуская электрический ток. Когда же напряжение возрастает до номинального значения, сопротивление полупроводника понижается и электрический ток снова проходит через сетевой фильтр.

Нельзя не отметить, что сетевые фильтры способны справиться только с небольшими кратковременными импульсными помехами. Тем не менее, они широко применяются при подключении к электрической сети компьютеров, их периферийных устройств и прочей оргтехники.

Стабилизаторы напряжения

Стабилизатор напряжения – устройство, предназначенное для поддержания напряжения домашней электросети потребителя в значениях, близких к номинальному, при существенном изменении напряжения электропитающей сети.

Иными словами, стабилизатор напряжения 220 В для домапозволяет нормализовать подачу электроэнергии и сохранить исправность состояния включенныхэнергоприемников даже при больших перепадах напряжения в электрической сети.

Важно! Делая выбор в пользу реле напряжения, стабилизатора напряжения или сетевого фильтра, следует учитывать как принцип работы каждого конкретного устройства, так и его стоимость.

Реле и фильтры, защищающие от скачков напряжения, обойдутся значительно дешевле качественных стабилизаторов. Однако, в отличие от стабилизатора, реле напряжения не способно выровнять напряжение в сети, оно просто отключает защищаемый участок при возрастании или падении напряжения и автоматически включает его, когда напряжение в сети стабилизируется, а варисторные фильтры не смогут справиться с серьезными колебаниями напряжения.

Схема подключения стабилизатора к сети 220В

Классификация стабилизаторов

Эти, наиболее эффективные на сегодняшний день, устройства компенсации перепадов напряжения обычно делят на 5 типов:

  • релейные;
  • электронные;
  • электромеханические;
  • феррорезонансные;
  • инверторные.

У каждого вида стабилизаторов есть свои достоинства и недостатки, которые следует учитывать, решая вопрос о том, как выбрать стабилизатор напряжения 220 В для дома.

Релейные стабилизаторы напряжения

Релейные стабилизаторы напряжения работают по вышеописанному принципу релейной защиты, но многоступенчатость устройства позволяет не разрывать электрическую цепь.

Данный тип стабилизаторного устройства считается наиболее популярном для частных жилых построек, что, очевидно, связано с его относительно низкой стоимостью, а также компактностью конструкции.

Основными недостатками релейных стабилизаторов являются:

  • ступенчатое изменение напряжения;
  • искажение синусоиды напряжения;
  • ограничение выходной мощности;
  • невысокое качество и точность регулировки напряжения;
  • шум при переключении внутреннего реле.

Важно! Перегрузка данного вида стабилизаторов является наиболее часто встречающейся причиной выхода их из строя.

Релейный стабилизатор

Электронные стабилизаторы напряжения

Электронные стабилизаторы напряжения 220 В для дома также являются ступенчатыми, но регулировка напряжения, в данном случае, осуществляется более плавно.

Вдобавок, в отличие от своих собратьев, функционирующих по принципу релейной защиты, работают они практически бесшумно, что допускает возможность их монтажа в помещениях с постоянным пребыванием людей. Кроме того, электронные стабилизаторы имеют высокий КПД и оперативно срабатывают в случае скачков напряжения.

Данный тип стабилизаторов менее подвержен перегрузкам. Они спокойно справляются с пусковыми токами на насосных двигателях и прочих подобных устройствах. Еще одним достоинством электронных стабилизаторов является устойчивость к пониженным температурам, следовательно, они допускаются к монтажу в неотапливаемых помещениях.

Стоимость данных устройств, соответственно, выше, нежели у релейных.

Электромеханические стабилизаторы напряжения

Электромеханические стабилизаторы также называют сервоприводными или сервомоторными. Они являют собою некую золотую середину между релейными и электронными стабилизаторами. Сервопривод, лежащий в основе таких трансформаторов, является бесступенчатым регулятором, работающим по принципу реостата.

Электромеханический стабилизатор

Благодаря своей конструкции, электромеханические стабилизаторы обладают следующими достоинствами:

  • плавная регулировка;
  • высокая точность;
  • отсутствие искажений синусоиды напряжения;
  • устойчивость к кратковременным перегрузкам;
  • относительно низкая стоимость;
  • компактные размеры.

Однако эти модели стабилизаторов отличаются низкой скоростью срабатывания, шумной работой и «теплолюбивостью».

Феррорезонансные стабилизаторы напряжения

Данный тип трансформаторов был популярен у населения лет 30 назад, когда через него к сети электропитания подключались ламповые телевизоры. В наши дни они уступил место более современным моделям, к которым, помимо перечисленных, относятся инверторные стабилизаторы напряжения.

Инверторные стабилизаторы напряжения

Принцип работы инверторного стабилизатора заключается в преобразовании переменного тока, поступающего из питающей сети, на входе и обратном его преобразовании на выходе из стабилизатора.

Инверторные стабилизаторы

Это самый дорогостоящий вид стабилизаторов, обладающий, в то же время, рядом существенных достоинств:

  • широкий рабочий диапазон;
  • высокая точность;
  • компактность;
  • быстродействие;
  • морозоустойчивость;
  • продолжительный срок службы;
  • бесшумность.

Лучшие стабилизаторы напряжения для частного дома

Данный рейтинг стабилизаторов напряжения для дома составлен на основе выборки из устройств, рассчитанных на мощность от 10 до 20 кВт, которая считается оптимальной для среднестатистического загородного дома.

RUCELF СтАР-12000

Это реостатный стабилизатор с допустимой мощностью 12 кВт, обладающий солидным КПД в 98% и точностью (погрешностью) стабилизации – 6%. Он обеспечит защиту домашней сети от короткого замыкания, от перегрева и от повышенного напряжения.

РЕСАНТА LUX АСН-10000Н/1-Ц

Еще один реостатный стабилизатор, характеристики которого несколько хуже, нежели у предыдущего. При активной мощности 10 кВт КПД РЕСАНТА LUX АСН-10000Н/1-Ц равняется 97%, а погрешность стабилизации – 8%. Зато данный стабилизатор защитит сеть не только от короткого замыкания, от перегрева и от повышенного напряжения, но и от помех, а также отличается оптимальным соотношением цены и качества.

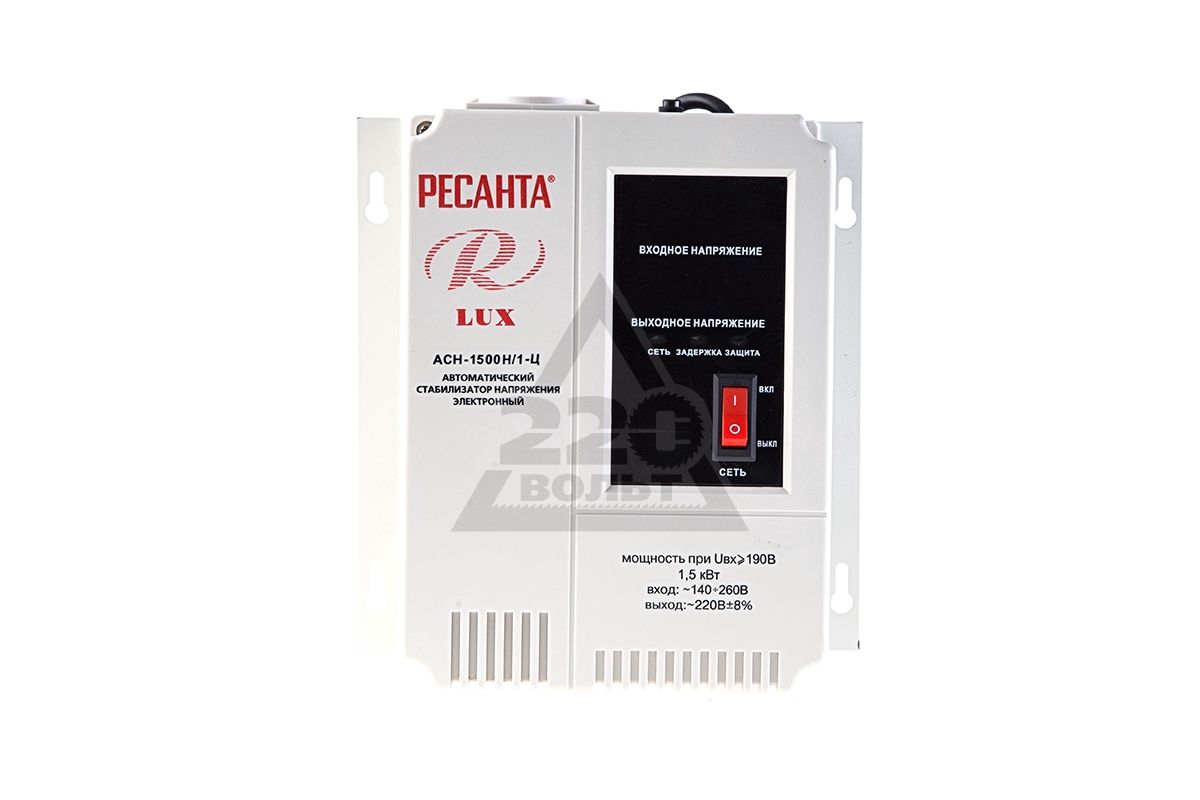

Ресанта АСН-1000 Н/1-Ц Lux 63-6-14

Энергия АСН 20000

Данный стабилизатор также является реостатным и рассчитан на мощность 20 кВт. Точность стабилизации и КПД, как у RUCELF СтаР-12000, — 6% и 98% соответственно. Электрическую сеть и включенные в нее электроприборы он защищает от короткого замыкания, от перегрева, от повышенного напряжения и от помех.

Volter СНПТО-11 ПТТШ

Этот стабилизатор является электронным. Его активная мощность составляет 11 кВт, а КПД – 98%. Работает Volter СНПТО-11 ПТТШ при температурах от -40 до +40 градусов по Цельсию и защищает сеть от короткого замыкания, от перегрева, от повышенного напряжения, от помех.

Lider PS10000W-50

Очередной стабилизатор, являющийся электронным. Его мощность – 10 кВт, КПД – 97%, погрешность стабилизации – 4,5%. Электрическую сеть он защищает от короткого замыкания, от перегрева, от повышенного напряжения и от помех. Основное достоинство данный модели – очень широкий диапазон входного напряжения: от 110 до 380 В.

Подключение стабилизатора напряжения для дома

Схема подключения стабилизатора напряжения в частном доме, хотя и требует соблюдения элементарных правил техники безопасности, но является довольно примитивной. Поэтому произвести такую работу, как подключить стабилизатор напряжения к домашней сети, у вас не составит труда.

Данный прибор обычно монтируют на вводе в дом, непосредственно после электросчетчика. Это обеспечивает наискорейшее его срабатывание при появлении искажений. Перед стабилизатором же должен располагаться автоматический выключатель, которым можно будет обесточить стабилизатор в случае необходимости.

Также место установки стабилизатора просто обязано быть сухим, незапыленным и хорошо вентилируемым, чтобы обеспечить защиту конструкции от влаги, пыли и перегрева.

По завершении работы, необходимо тщательно проверить корректность и надежность всех произведенных соединений, а затем уже выполнить подачу напряжения.

Жизнь в собственном загородном доме – это не только покой и гармония с окружающим миром. Это еще и постоянный труд. И чтобы этот труд был в радость, необходимо максимально оградить себя от любых неприятностей в коммунальной сфере. Теперь вы знаете, как решить одну из подобных проблем и обеспечить качественное электроснабжение своего жилища.

Как выбрать стабилизаторы напряжения для дома и дачи?

Стабилизатор напряжения бесспорно необходим на даче или в загородном доме, где в электросетях постоянно скачет напряжение. Этот прибор сбережет дорогую электронную аппаратуру и бытовую технику. Как его выбрать? Об этом пойдет речь в данной статье.

Актуальность применения стабилизаторов напряжения не требует доказательств. Они необходимы для нивелирования всплесков напряжения в электросетях. Сегодня такие проблемы встречаются намного реже, но даже небольшие скачки приводят к негативным последствиям, связанным с выходом из строя дорогостоящей бытовой техники. Качественные стабилизаторы для дома и дачи выравнивают величину напряжения электротока до стандартных параметров и очищают от высокочастотных помех. Аппараты для дома выпускаются номиналами мощности от 10 до 20 кВт.

Таким образом, на даче или в загородном доме стабилизаторы обеспечивают:

  • Стабильность работы бытовой техники и электронных устройств с повышенными требованиями к устойчивости напряжения.

  • Продление срока эксплуатации дорогостоящего бытового и электронного оборудования.

Принцип работы стабилизатора напряжения и его конструкция

Принцип работы устройства состоит в отслеживании изменений входного напряжения и его регулировании в соответствии с обстоятельствами и согласно определенному алгоритму:

  • Первая фаза (20 м/с) используется при изменении входного напряжения для его тестирования.

  • Тестирование напряжения и реакция на ситуацию.

  • При изменении напряжения в пределах диапазона, оно выравнивается до 220 В.

  • При падении напряжения ниже допустимого диапазона идет фаза «вытягивания», в пределах имеющегося ресурса трансформатора.

  • При скачке выше допустимых показателей происходит аварийное отключение.

  • При импульсных скачках и при отключениях и включениях, идет выравнивание напряжения.

Процесс корректировки напряжения идет за счет добавочных обмоток трансформатора. Напряжение переключается электронными ключами, которые срабатывают при падении синусоиды напряжения на нулевое значение. Сами ключи управляются процессором, который собирает с датчиков данные и коммутирует ключи согласно заданному алгоритму. Он не дает включаться более чем одному ключу и контролирует их исправность.

Процессор работает в определенных режимах:

  • Транзитном, когда напряжение на входе имеет нормальные показатели. Стабилизатор осуществляет только защиту от скачков.

  • Повышенном, когда входное напряжение ниже нормы и агрегат вытягивает его до номинального.

  • Аварийном, очень низком напряжении на входе. Стабилизатор поднимает его до возможностей ресурса своего транформатора. Другой аварийный режим связан со скачком напряжения вверх. Тогда прибор отключается, переходит в работу дежурного режима и ждет падения напряжения.

  • Пониженном, когда напряжение на входе высокое, но еще в диапазоне возможной корректировки. Агрегат понижает его до номинала.

  • Задержка включения, этот режим обеспечивает сглаживание скачка в сети при включении электроэнергии после отключения.

Конструкция стабилизатора напряжения

Устройство разных стабилизаторов отличается друг от друга в зависимости от вида. Но по своей сути, стабилизатор – это регулируемый трансформатор, с обратной связью.

Виды стабилизаторов напряжения: их преимущества и недостатки

Стабилизаторы на основе трансформаторов делятся на две группы (по способу регулирования).

Электромеханические стабилизаторы представляют собой электромагнитную катушку с бегунком. Положение бегунка изменяется действием мотора или реле. В отличие от других видов аналогичного оборудования такие стабилизаторы имеют плавную регулировку напряжения. Основным их плюсом считается высокая точность стабилизации. Это главный аргумент в пользу применения электромеханических стабилизаторов в качестве защиты особо чувствительной электротехники. Они оснащены автоматической системой защиты, позволяющей обезопасить бытовые приборы и сам аппарат от скачков напряжения и помех в электросетях. Еще один плюс данных приборов – низкая цена.

Недостатки у приборов электромеханического типа тоже есть. Это – медленное изменение параметров и шум при работе. Менее шумные – аппараты с мотором. Еще один минус – перенапряжение в случаях, когда резко упавшее напряжение также резко приходит в норму. Он попросту не успевает среагировать на резкий подъем напряжения и на выходе возникает скачок, губительный для бытовой техники. Для исключения такой неприятности на входе ставится защита по напряжению, отключающая питание.

Электронные стабилизаторы работают на симисторах или тиристорах. Они имеют многоступенчатую регулировку, которая работает на включение/выключение в зависимости от входного напряжения. Функция переключения выполняется электронным ключом или реле. К достоинствам данных приборов относят высокую скорость реакции и бесшумность работы. Минусы – низкая точность стабилизации и высокая стоимость. Чем больше ступеней, тем выше точность регулировки, тем дороже прибор.

Основные параметры выбора стабилизатора напряжения

Стабилизаторы напряжения выбирают по нескольким параметрам:

  • Мощность. Перед тем как выбрать оптимальный вариант стабилизатора для дома надо правильно рассчитать суммарную потенциальную мощность нагрузки. Полная мощность указана в техпаспорте и измеряется в вольт-амперах — ВА, VA. При расчете надо учитывать пусковые токи электродвигателей, сделать поправку на рост входного тока при пониженном напряжении. Не стоит нагружать прибор на все сто процентов, чтобы он прослужил в исправном состоянии долгое время.

  • Тип стабилизатора. По способу регулирования они бывают ступенчатые, симисторные, тиристорные и стабилизаторы плавного регулирования. Последние лучше выбирать при несущественных скачках напряжения. Чаще выбирают релейные и тиристорные аппараты, которые отличаются более качественными характеристиками и могут работать при резких перепадах напряжения в сети.

  • Точность стабилизации. Эта характеристика выбирается в зависимости с диапазоном допустимых напряжений, необходимых для работы оборудования. Более высокая точность у тиристорных вариантов. Она получается за счет большого числа ступеней, переключение на которые связано с кратковременным разрывом фазы.

  • Фаза. Для выбора фазы аппарата надо знать, к какой сети он будет подключен. Если сеть однофазная, то и стабилизатор должен быть однофазный. При наличии хотя бы одного трехфазного потребителя необходимо приобретать трехфазный стабилизатор напряжения. Преимущества трехфазного варианта – возможность работы этого устройства при исчезновении напряжения на одной из фаз.

  • По производителю. Аппараты делятся по этому параметру на российские, китайские, итальянские. У каждой группы есть как более качественные марки, так и менее качественные. Более выгодные в соотношении цена/качество – российские и китайские модели. Итальянские стабилизаторы отличаются высоким качеством, длительным сроком службы, но высокой стоимостью.

Как выбрать номинальную мощность стабилизатора напряжения

Выбирая номинальную мощность бытового стабилизатора, необходимо подсчитать полную мощность всех подключаемых к нему потребителей, которые могут работать одновременно. Она указывается в ВА при напряжении 220В. Снижение питающего напряжения ведет к уменьшению мощности прибора. Поэтому, рассчитывая полную мощность потребителей, надо умножить ее на 1,2 при 180В в сети и на 1,3 при 170В. Если стабилизатор будет использоваться длительное время, то коэффициент составит 1,25. Номинальная мощность прибора, указанная на маркировке, не должна быть меньше полной величины мощности при расчетах.

Как выбрать стабилизаторы напряжения для дома и дачи

Оптимальным вариантом прибора защиты от перебоев электропитания станет тот вариант, который обеспечит автоматическое поддержание установленного значения выходного напряжения (220В). Основными критериями выбора являются:

  • Наличие питающей сети. Для трехфазной сети лучшими решениями станут: один трехфазный стабилизатор напряжения 380 В, или три однофазных на 220В, по одному на каждую фазу.

  • Тип подключения. Важно определиться, что будет подключаться к стабилизатору – один прибор, или все электрооборудование в доме. Для небольшого дома или дачи подойдет однофазный прибор на 220В, подключаемый через бытовую розетку и рассчитанный на несколько потребителей. В большой загородный коттедж более подходящий вариант – мощный однофазный или трехфазный прибор, обеспечивающий комплексную защиту всей электросети.

  • Мощность. Как показывает опыт для современной дачи или загородного дома для самой основной техники следует рассматривать варианты моделей мощностью 5-6 кВт. Если необходим стабилизатор напряжения на весь загородный дом, то мощность его должна составлять не менее 15 кВт.

  • Диапазон входного напряжения. Более дешевые варианты стабилизаторов имеют небольшие границы входного напряжения. Они не всегда справляются с ситуацией, когда скачки напряжения в сети находятся в интервалах ниже 165В и выше 250В. Определить отклонения в электросети можно произведя замеры вольтмером через розетку. На основании выполненного тестирования можно определить нижние и верхние границы сетевых колебаний. Исходя из этого, можно подобрать стабилизатор, который справится с ними.

  • Точность стабилизации. Этот критерий должен соответствовать требованиям к качеству электричества, подключенных к нему электроприборов. Есть допустимые отклонения для некоторых категорий бытовой техники: для сложной электронной аппаратуры – от 1% до 3%; для осветительных приборов – 3%; для бытовой техники – от 5% до 7%. Если стабилизатор имеет точность стабилизации более 7%, то он не соответствует требованиям современного электрооборудования.

  • Стоимость. Цена стабилизатора зависит от его характеристик и сложности схемы. Самые дорогостоящие – симисторные и тиристорные стабилизаторы. Но их технические характеристики намного выше электромеханических и релейных вариантов.

  • Если стабилизатор необходим для работы такого оборудования как отопительный котел, то выбирать надо только электронный вариант (симисторный или тиристорный). Устройства другого типа не гарантируют стабильность работы газового или электрического котла.

  • Уровень шума при работе. Более шумные в работе – релейные и электромеханические приборы. Электронные приборы работают без шума.

В заключение надо отметить, что бытует мнение, что современная техника вполне может обойтись без стабилизаторов и выдерживает перепады в электросетях до 10-15%. В то же время, частые поломки сложной бытовой техники не всегда можно отнести на счет недобросовестности производителя. В действительности же, в большинстве случаев виноваты скачки в электросетях. Поэтому, в целях рациональной экономии средств на ремонт дорогостоящей бытовой аппаратуры лучшим решением будет приобретение надежного стабилизатора напряжения.

Как правильно подобрать стабилизатор напряжения

Автор: Voltmarket

Время прочтения: 5 мин

В какой части Украины Вы бы ни жили, везде имеет место одна и та же проблема — нестабильная работа централизованной сети. Это приводит к постоянным колебаниям напряжения. К сожалению, многие не в курсе опасности, которую представляет нестабильное электропитание и принимают этот факт как должное. На самом деле, немалая часть поломок электроприборов, например компрессора холодильника, связана именно с некачественной электроэнергией, на работу с которой техника попросту не рассчитана. Вся сертифицированная в Украине бытовая техника гарантированно работает под напряжением 220В с отклонением до 10%.  Производитель не может отвечать за исправность электроприбора, на который подается, например, 190 или 250 вольт. Следовательно, Вы должны позаботиться о защите бытовой техники от некачественной электроэнергии. Именно на этом и специализируется магазин стабильного электропитания «Вольтмаркет».

Самым популярным средством борьбы с некачественной электроэнергией являются стабилизаторы напряжения. Стабилизатор напряжения — это устройство, которое принимает на входе опасную нестабильную электроэнергию, а на выходе выдает качественный безопасный сигнал, пригодный для работы бытовой техники и электроники. Рынок Украины полон самых разнообразных отечественных и импортных моделей. От выбора может закружиться голова, однако, мы выделим основные критерии, определившись с которыми масштабы поиска сузятся с сотен стабилизаторов напряжения до единиц.

Как выбрать стабилизатор напряжения — основные критерии выбора

1.Количество фаз

Первое, на что стоит обратить внимание при выборе стабилизатора напряжения — это тип нагрузки. Вся домашняя бытовая техника — телевизор, компьютер, холодильник — работают от однофазной сети 220В. Соответственно, если Вы выбираете стабилизатор напряжения для дома, то сужайте поиск до однофазных моделей. Специально для промышленного оборудования в каталоге интернет-магазина «Вольтмаркет» Вы сможете найти трехфазные стабилизаторы.

2. Мощность

Мощность стабилизатора напряжения — это крайне важный критерий. Если выбрать слишком слабую модель, то устройство будет регулярно «уходить в защиту» при превышении максимально допустимого тока. А купив излишне мощный стабилизатор напряжения, Вы банально переплатите за ненужные характеристики. Обычно, для квартир и небольших частных домов выбирают модели из среднего сегмента, такие как ЭЛЕКС АМПЕР 12-1/40 v2.0 или Укртехнология OPTIMUM 9000. Интернет-магазин «Вольтмаркет» осуществляет все стадии обслуживания своих клиентов: от консультации по выбору оборудования до подключения и настройки. Поэтому, если Вы не знаете, на какую мощность рассчитывать при выборе стабилизатора, обратитесь к нашим специалистам.

3. Тип стабилизации

Все особенности работы стабилизатора напряжения зависят от применяемого типа стабилизации. Самые популярные из них — это релейный, электронный и сервоприводный. Каждый обладает достоинствами и недостатками, взвесив которые Вы сможете легко и правильно выбрать стабилизатор.

  • Электронные стабилизаторы напряжения являются самыми распространенными в нашей стране. Их принцип работы основан на ступенчатом тороидальном трансформаторе с множеством обмоток (ступеней), которые коммутируются полупроводниковыми тиристорами. В зависимости от выбранной ступени меняется коэффициент трансформации и, соответственно, выходное напряжения. К достоинствам данного типа стабилизаторов напряжения можно отнести отсутствие подвижных деталей, что делает их крайне надежными, практически бесшумную работу и высокую скорость реакции. Электронный стабилизатор реагирует на сетевые колебания в течение 20 миллисекунд, выдавая на выходе чистый сигнал. К минусам можно отнести ступенчатый принцип регулировки. Выходное напряжение меняется не плавно,а скачкообразно с разницей в одну ступень, которая, в зависимости от точности конкретной модели, в среднем составляет 5-10В. Этот недостаток никак не воспринимается холодильником и прочей бытовой техникой, отчего электронные стабилизаторы напряжения — крайне популярный выбор для дома и квартиры.
  • Релейные стабилизаторы работают по тому же принципу, что и электронные, поэтому по большей части имеют те же достоинства и недостатки. Разница лишь в том, что коммутацию ступеней трансформатора производят не тиристоры, а электромагнитные реле, которые имеют меньше (но,тем не менее, тоже крайне большой) ресурс работы и издают характерный щелчок при каждом переключении. Их достоинством является самая низкая цена среди всех остальных типов, однако они постепенно уступают место электронным моделям.
  • Сервоприводные, они же электромеханические стабилизаторы напряжения являются достойным конкурентом электронным моделям. Подробная информация поможет выбрать нужный. Особенностью сервопривода является то, что вместо ступени он коммутирует при помощи скользящего контакта каждый виток трансформатора. Как результат — максимально плавная регулировка напряжения и высокая точность выходного сигнала. Выбранные стабилизаторы отлично подходят для сетей, которым характерно стабильно завышенное или заниженное напряжение без резких перепадов, так как сервопривод не может мгновенно подстроиться под резкое изменение входного сигнала, как это делают электронные и релейные аналоги. Это происходит ввиду того, что при сильных колебаниях сетевого напряжения сервоприводу может потребоваться целая секунда, и даже больше, чтобы установить токопроводящий контакт в требуемое положение. Другим недостатком данных стабилизаторов является звук, издаваемый сервоприводом в момент вращения, поэтому их желательно подключать в отдельном помещении, например в котельной.

  • Также существуют электронные бесступенчатые стабилизаторы, которые благодаря различным дополнительным схемам способны осуществлять стабилизацию электронного типа с высокой скоростью срабатывания, но без характерных для ступеней “шагов” регулирования. Основным недостатком данного типа стабилизаторов является высокая цена, отчего их затмили более дешевые аналоги, упомянутые выше.

4. Характеристики

С мощностью мы уже довольно легко определились, однако количество характеристик у отдельно взятого стабилизатора напряжения очень велико. Не стоит этого пугаться, ведь при выборе особо важными являются буквально несколько из них.

  • Точность стабилизации

Как выбрать нужный аппарат опираясь на данный параметр? Ответ — легко! Именно он определяет, насколько выходное напряжение может отклоняться от требуемых 220В (или 380В в случае с трехфазными моделями). Стабильно высокой точностью обладают сервоприводные модели, у которых данный показатель обычно составляет 1-3%. Это просто отличный выбор для самых чувствительных электроприборов, однако домашняя бытовая техника, такая как холодильник или газовый котел, допускают отклонения до 10%, что и объясняет огромную популярность электронных стабилизаторов. Модели электронного типа в зависимости от количества ступеней стабилизации чаще всего обладают точностью 2,5-7%, чего вполне достаточно. Некоторые флагманские электронные стабилизаторы напряжения, например ЭЛЕКС ГЕРЦ 36-1/40 v3.0 благодаря наличию 36 ступеней достигают точности 1%, догнав, и уверенно обогнав сервоприводные аналоги.

  • Рабочий диапазон стабилизации

Стабилизаторы напряжения не могут обеспечивать выход 220В при абсолютно любом номинале на входе. У каждой модели есть свой допустимый рабочий диапазон, на который следует обращать внимание. В наличии нашего интернет-магазина также есть особые стабилизаторы со сдвинутым в ту или иную сторону рабочим диапазоном, рассчитанные на сети, для которых характерны либо сильнейшие просадки, либо регулярные скачки напряжения. При выходе за рабочий диапазон, стабилизатор чаще всего отключает нагрузку и сообщает об аварии, поэтому данная характеристика является крайне важной при выборе конкретной модели.

  • Прочие особенности и функции стабилизаторов

Каждый стабилизатор напряжения индивидуален. Поэтому, определившись с критично важными характеристиками, Вы вышли на финишную прямую и дальнейший выбор зависит от Ваших индивидуальных предпочтений в дизайне корпуса, типе монтажа, органах управления, функционале меню и так далее.

О том как выбрать стабилизатор напряжения для газового котла читайте рекомендации в нашей статье.

При покупке стабилизатора напряжения в интернет-магазине «Вольтмаркет», Вам не стоит волноваться за подключение и настройку устройства, с этим Вам с радостью помогут наши квалифицированные специалисты. Если Вы хотите разобраться как выбрать стабилизатор напряжения, лучше всего посетите одну из наших торговых точек в Киеве или Днепре, чтобы лично ознакомиться с функционалом интересующих моделей и получить ответы на все интересующие Вас вопросы.

Работа стабилизатора напряжения

и его важность

Стабилизатор напряжения очень распространен в холодильниках, кондиционерах, телевизорах, печном оборудовании, микропечи, музыкальных системах, стиральных машинах и т. Д. Основная цель использования стабилизаторов напряжения — для защиты устройств от колебаний напряжения.

Это связано с тем, что каждый электроприбор предназначен для работы под определенным напряжением для обеспечения желаемой производительности.

Если это напряжение ниже или выше определенного значения, прибор может работать неправильно, работать в худшем состоянии или даже выйти из строя.

В домашних и промышленных применениях обычно используются автоматические регуляторы напряжения, чтобы поддерживать постоянное напряжение на конкретном оборудовании. Сообщите нам подробнее об этих стабилизаторах напряжения.

Что такое стабилизаторы напряжения?

Как следует из названия, стабилизатор напряжения стабилизирует или регулирует напряжение, если напряжение питания изменяется или колеблется в заданном диапазоне.

Это электрический прибор, который подает постоянное напряжение на нагрузку в условиях повышенного и пониженного напряжения.Это устройство определяет эти условия напряжения и, соответственно, доводит напряжение до желаемого диапазона.

Стабилизатор напряжения для холодильника

Стабилизаторы напряжения позволяют регулировать напряжение питания нагрузки. Они не предназначены для обеспечения постоянного выходного напряжения; вместо этого он управляет нагрузкой или системой в допустимом диапазоне напряжений.

Внутренняя схема стабилизатора показана на рисунке ниже. Он состоит из автотрансформатора / трансформатора, выпрямительного блока, компараторов, схемы переключения и реле.

В современных стабилизаторах цифрового типа в качестве центрального блока управления используется микроконтроллер или микропроцессор.

Внутренняя схема стабилизатора

На сегодняшнем рынке доступны различные типы стабилизаторов напряжения от различных производителей. Стабилизаторы поставляются с различным номиналом кВА для нормального диапазона (для получения выходного сигнала 200-240 В с повышением 20-35 В для входного диапазона 180-270 В), а также с широким диапазоном (для получения выходного сигнала 190-240 В с повышением 50-55 В -бук для входного диапазона 140-300В) приложений.

Они доступны в виде специализированных стабилизаторов для различных домов, а также для промышленных приборов, таких как кондиционеры, ЖК-телевизоры, холодильники, музыкальные системы, стиральные машины, а также доступны как единый большой блок для всех приборов.

Стабилизаторы потребляют очень мало энергии, обычно от 2 до 5% максимальной нагрузки (т. Е. Номинальной мощности стабилизатора). Это устройства с высоким КПД, обычно от 95 до 98%.

Трехфазный стабилизатор

Это могут быть однофазные или трехфазные стабилизаторы напряжения.Как нецифровые, так и цифровые автоматические стабилизаторы напряжения доступны от известных производителей.

Некоторые дополнительные функции доступны в современных стабилизаторах, включая защиту от высокого напряжения, защиту от перегрузки, переключение при нулевом напряжении, защиту от изменения частоты, отображение отключения напряжения и т. Д.

Потребность в стабилизаторах напряжения

Колебания напряжения — это не что иное, как изменение величины напряжения, которое обычно превышает или ниже диапазона установившегося напряжения, предписанного некоторыми стандартами.

В некоторых странах распределение электроэнергии составляет 230 вольт для однофазной сети и 415 вольт для трехфазной. В таком случае все электроприборы (особенно однофазные) рассчитаны на работу в диапазоне напряжений от 220 до 240В.

Допустимый диапазон напряжения в некоторых странах (также в Индии) составляет 220 ± 10 В в соответствии с электрическими стандартами. Кроме того, многие приборы могут выдерживать этот диапазон колебаний напряжения.

Но в большинстве случаев колебания напряжения довольно распространены и обычно находятся в диапазоне от 170 до 270 В.Эти колебания напряжения могут иметь серьезные отрицательные последствия для бытовых приборов.

  • В случае осветительного оборудования низкое падение напряжения снижает световой поток (освещенность), что еще больше сокращает срок службы лампы.
  • Двигатель переменного тока
  • создает меньший крутящий момент и, следовательно, меньшую скорость при низком напряжении, и они развивают большую скорость, чем желательно при перенапряжении. Это снижает срок службы двигателя, а также вызывает повреждение изоляции под высоким напряжением.
  • В случае индукционного нагрева низкое напряжение снижает тепловую мощность, что приводит к работе нагрузки при неподходящих температурах, чем желательно.
  • При передаче по телевидению и радио падение напряжения снижает качество передачи, а также вызывает неисправность других электронных компонентов.
  • Холодильники — это приборы с приводом от электродвигателя переменного тока, которые потребляют большие токи в условиях падения напряжения, что может привести к перегреву обмоток.

Чтобы преодолеть вышеупомянутые эффекты колебаний напряжения, необходимы стабилизаторы напряжения.

Основной принцип работы стабилизатора напряжения

Регулировка напряжения требуется для двух разных целей; повышенное напряжение и пониженное напряжение.Процесс увеличения напряжения из состояния пониженного напряжения называется операцией повышения напряжения, тогда как снижение напряжения из состояния повышенного напряжения называется операцией понижения напряжения.

Эти две основные операции необходимы для каждого стабилизатора напряжения.

Как обсуждалось выше, компоненты стабилизатора напряжения включают трансформатор, реле и электронные схемы. Если стабилизатор определяет падение входящего напряжения, он включает электромагнитное реле, чтобы добавить дополнительное напряжение от трансформатора, чтобы компенсировать потерю напряжения.

Когда входящее напряжение превышает нормальное значение, стабилизатор активирует другое электромагнитное реле, так что оно вычитает напряжение для поддержания нормального значения напряжения.

Операция наддува

Принцип действия повышающего напряжения стабилизатора напряжения показан на рисунке ниже.

Здесь напряжение питания подается на трансформатор, который обычно является понижающим трансформатором. Этот трансформатор подключен таким образом, что вторичный выход добавляется к первичному питающему напряжению.

В случае низкого напряжения электронная схема в стабилизаторе переключает соответствующее реле, так что это дополнительное питание (входящее питание + вторичный выход трансформатора) подается на нагрузку.

Бак Операция

Принцип работы понижающего стабилизатора напряжения показан на рисунке ниже.

В понижающем режиме вторичная обмотка понижающего трансформатора подключена таким образом, что вторичное выходное напряжение вычитается из входящего напряжения.

Следовательно, в случае повышения входящего напряжения электронная схема переключает реле, которое переключает вычитаемое напряжение питания (т.е. входящее напряжение — вторичное напряжение трансформатора) на цепь нагрузки.

В случае нормального рабочего состояния напряжения электронная схема полностью переключает нагрузку на входящее питание без напряжения трансформатора.

Эти понижающие, повышающие и нормальные операции одинаковы для всех стабилизаторов, независимо от того, являются ли они стабилизаторами нормального типа или с сервомеханизмом.Помимо этих двух основных операций, стабилизатор напряжения также выполняет операции отключения при понижении и повышении напряжения.

Работа стабилизатора напряжения

На рисунке ниже показана рабочая модель стабилизатора напряжения, которая содержит понижающий трансформатор (обычно с отводами на вторичной обмотке), выпрямитель, операционный усилитель / микроконтроллер и набор реле.

В этом случае операционные усилители настроены таким образом, чтобы они могли воспринимать различные заданные напряжения, такие как более низкое напряжение отключения, напряжение в условиях повышенного напряжения, нормальное рабочее напряжение, более высокое напряжение отключения и рабочее напряжение понижающего напряжения.

Набор реле подключаются таким образом, что они отключают цепь нагрузки при повышении и понижении напряжения отключения, а также переключают понижающее и повышающее напряжения в цепи нагрузки.

Понижающий трансформатор с переключением ответвлений имеет разные ответвления вторичного напряжения, которые полезны для операционного усилителя для различных напряжений, а также для суммирования и вычитания напряжений для операций повышения и понижения соответственно.

Схема выпрямителя преобразует переменный ток в постоянный для питания всей электронной схемы управления, а также катушек реле.
Предположим, что это однофазный стабилизатор мощностью 1 кВА, обеспечивающий стабилизацию в диапазоне напряжений от 200 до 245 с повышающим-понижающим напряжением 20-35 В для входного напряжения от 180 до 270 В.

Если входное напряжение, скажем, 195 В, то операционный усилитель запитывает катушку повышающего реле, так что на нагрузку подается 195 + 25 = 220 В. Если входное напряжение составляет 260 В, соответствующий операционный усилитель запитывает катушку понижающего реле, так что на нагрузку подается 260-30 = 225 В.

Если входное напряжение ниже 180 В, соответствующий операционный усилитель переключает нижнюю обмотку реле отключения, так что нагрузка отключается от источника питания.

И если напряжение питания превышает 270 В, соответствующий операционный усилитель запитывает обмотку реле с отсечкой верхнего уровня, и, следовательно, нагрузка отключается от источника питания.

Все эти значения являются приблизительными; он может отличаться в зависимости от приложения. Таким образом, стабилизатор работает в условиях разного напряжения.

Стабилизаторы напряжения с сервоуправлением

В случае автоматических стабилизаторов напряжения скорость коррекции напряжения очень меньше. Скоростная коррекция напряжения с большей точностью достигается с помощью сервоуправляемых стабилизаторов.

В стабилизаторах с сервоуправлением коррекция напряжения выполняется очень точно, т.е. ближе к значению базового напряжения.

Основные компоненты сервостабилизатора включают в себя бесступенчатый автотрансформатор с сервоприводом, повышающий трансформатор и полупроводниковую схему управления, как показано на рисунке ниже.

Стабилизатор с сервоуправлением

В этом стабилизаторе полупроводниковая схема управления определяет падение и возрастание напряжения от заданного значения и, соответственно, управляет серводвигателем.

Первичная обмотка повышающего преобразователя подключена к моторизованному автотрансформатору, а вторичная обмотка — последовательно с входящим источником питания.

Когда двигатель работает с автотрансформатором, соответствующее напряжение подается на первичную обмотку повышающего трансформатора и, следовательно, соответствующее вторичное напряжение корректирует напряжение питания нагрузки.

Здесь компараторы (не что иное, как операционные усилители) в полупроводниковой цепи управления определяют изменения напряжения и активируют серводвигатель в желаемом месте, чтобы регулируемый трансформатор увеличивал или уменьшал выходное напряжение на нагрузке.

Когда схема управления находит выходное напряжение выше, чем опорное напряжение, он подает положительный сигнал на контроллер серводвигателя и, следовательно, рычаг поворачивается до двух напряжений равны.

Если выходное напряжение падает ниже опорного значения, отрицательный сигнал поступает на серводвигатель таким образом, что рычаг поворачивается контакт другим способом так, чтобы уменьшить напряжение. Сервостабилизаторы могут производить регулировку выхода ± 0,5% с высоким КПД около 98%.

Как выбрать подходящий стабилизатор для домашних нужд?

Типоразмер стабилизатора напряжения зависит от номинальной мощности оборудования, для которого будет применяться стабилизация.Таким образом, при покупке стабилизатора напряжения в первую очередь следует учитывать мощность всех приборов (или конкретного прибора), на которые он будет подаваться. Такие номинальные мощности обычно указываются в ВА или кВА. А также нужно учитывать, одно это или трехфазное питание.

Номинальная мощность приборов обычно указывается на заводской табличке этого прибора; если номинальная мощность недоступна, просто рассчитайте произведение напряжения и тока этого оборудования, чтобы получить номинальную мощность.

Всегда рекомендуется учитывать истинное среднеквадратичное напряжение нагрузки.

Еще одним важным фактором является рассмотрение будущего расширения нагрузки. Таким образом, определение общей номинальной мощности требует возможного расширения в будущем, как правило, на 20% больше, чем фактическая потребляемая мощность, чтобы подключать нагрузки в течение длительного времени.

Для домашних нужд подходят стабилизаторы номинального напряжения 200 ВА, 300 ВА, 500 ВА, 1 КВА, 2 КВА, 3 КВА, 4 КВА, 5 КВА, 8 КВА и 10 КВА. Для промышленных и коммерческих целей требуются сервостабилизаторы высокой мощности.

Слово от группы Electronics Hub

Говорят, что современные светодиодные телевизоры, холодильники, кондиционеры и другая бытовая техника имеют встроенную функцию стабилизации и, следовательно, не нуждаются в дополнительных стабилизаторах напряжения.

Однако они не могут повышать или понижать напряжение в таком большом диапазоне, как это могут сделать отдельные стабилизаторы напряжения. Поэтому команда Electronics Hub всегда рекомендует вам иметь стабилизатор напряжения для домашних или промышленных нужд, если в вашем электричестве частые колебания напряжения.

Авторы изображений

Какова роль регулятора напряжения 220 В?

Какова роль автоматического регулятора напряжения 220V ? Автоматический регулятор напряжения имеет большое значение? Эти вопросы всегда сбивали нас с толку. Основная функция регулятора напряжения — стабилизация напряжения. То есть для компенсации и повышения напряжения ниже номинального и для понижения напряжения выше номинального. Независимо от того, высокое или низкое напряжение, или когда напряжение высокое или низкое, регулятор напряжения может стабилизировать напряжение на номинальном выходном напряжении, чтобы нагрузочное оборудование работало нормально.

Автоматический регулятор напряжения делится на однофазный 220В и трехфазный 380В, будь то одиночный элемент или три элемента. Все они имеют функцию автоматического повышения напряжения. Так называемый термин для увеличения напряжения — это компенсационное напряжение. Когда напряжение слишком низкое, регулятор напряжения автоматически компенсирует недостающее напряжение через компенсационный пакет внутреннего изолирующего трансформатора. Это полный процесс увеличения напряжения регулятора напряжения.

Тогда, если напряжение низкое, оно будет высоким. Что делать, если напряжение слишком высокое? Внутренний снабжен контактным автоматическим регулятором напряжения. Система стабилизации напряжения выдает команду на автоматическое скольжение угольной щетки на регуляторе напряжения для достижения эффекта регулирования напряжения, который настраивает его на стабильное значение напряжения. Таким образом, регулятор напряжения имеет не только функцию увеличения напряжения, но также функцию автоматического снижения напряжения

Автоматический регулятор напряжения играет большую роль? Фактически, будь то промышленный регулятор напряжения или бытовой регулятор напряжения, наличие регулятора напряжения предназначено для стабилизации выходного напряжения, а текущее бытовое оборудование регулятора напряжения специально улучшает диапазон выходного напряжения обычных домашних хозяйств. Это делает устройство не только меньше и компактнее, но и занимает меньше места. Что еще более важно, повышается точность регулирования напряжения.

Требуется ли стабилизатор напряжения для домашнего использования?

Некоторые люди сомневаются, что потребление энергии бытовой техникой в ​​целом не слишком велико, и относительное напряжение также низкое. Если нет особой ситуации, работа очень стабильная. Неужели надо на рынок покупать стабилизатор напряжения для стабилизации давления? Будет ли трата денег?

На самом деле эта идея будет у многих, и эта идея просто субъективная и односторонняя.Напряжение — это то, чего мы не видим в повседневной жизни. Мы можем узнать, сколько киловатт-часов мы израсходовали в этом месяце, только по счетчику электроэнергии. Но на самом деле, при обычном использовании мы не знаем, стабильно ли напряжение или нестабильно. Для его измерения мы можем полагаться только на специальные инструменты. Фактически, пока машина работает нормально, нам нужно, чтобы напряжение было стабильным. Да, это человеческая природа и не может служить основанием для оценки стабильности напряжения.

Согласно статистике Национального бюро статистики электроэнергетики, согласно анализу данных за последние годы, по мере того, как каждое наше электрическое оборудование увеличивается, нагрузка на каждую электростанцию ​​увеличивается, что приводит к возникновению электричества в передаче. процесс Нестабильные колебания очень распространены,

Наши компьютеры, телевизоры, холодильники, кондиционеры и другие электроприборы работают постоянно, а нестабильность напряжения влияет на срок службы электроприборов.Самое страшное, что печатные платы и другие детали внутри повреждены. Пожар приведет к серьезной аварии. Следовательно, в настоящее время можно сказать, что стабилизатор напряжения необходим. Со стабилизатором напряжения вам не страшны пики потребления электроэнергии, нестабильность напряжения из-за грозы и дождя.

Наконец, если вы ищете надежного производителя стабилизатора напряжения, вы можете выбрать KEBO. KEBO Electrical Appliance Company Limited — высокотехнологичное предприятие, основанное в 1984 г.Джеймс. Мы специализируемся на производстве ИСТОЧНИКОВ БЕСПЕРЕБОЙНОГО ПИТАНИЯ (ИБП), СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ (AVR), ПРЕОБРАЗОВАТЕЛЕЙ ПОСТОЯННОГО НАПРЯЖЕНИЯ, ЗАЩИТЫ НАПРЯЖЕНИЯ, ЗАРЯДНОГО УСТРОЙСТВА, АВАРИЙНОГО СВЕТА и т. Д. После 35 лет опыта сегодня KEBO является прототипом производителя №1, способным предоставления комплексных решений по электроснабжению от колебаний напряжения в Китае. Список сопутствующих продуктов, который вы можете найти, выглядит следующим образом:

Тип реле AVR

Тип серводвигателя AVR

Трехфазный стабилизатор

Как сделать автоматический стабилизатор напряжения? Схема, объяснение конструкции

Введение

На рынке доступно огромное количество разнообразных стабилизаторов напряжения, и, конечно же, не составляет большого труда приобрести их в соответствии с потребностями.Но, конечно, может быть очень забавно построить один дома самостоятельно и увидеть, как он действительно работает. Схема автоматического стабилизатора напряжения (АВС), описанная в этой статье, на самом деле очень проста по конструкции, достаточно точна и обеспечит хорошую защиту подключенного к ней электронного устройства. Это особенно защитит их от опасных высоких напряжений, а также от возможных отключений (низкого напряжения). Выходной сигнал будет находиться в диапазоне 200–255 В переменного тока при входном напряжении 175–280 В переменного тока.

Как работает стабилизатор напряжения?

В одной из моих предыдущих статей вы, должно быть, узнали о работе автотрансформатора. Там мы изучили, как автотрансформатор может быть использован для создания напряжений выше и ниже, чем входное напряжение сети переменного тока. Автотрансформатор фактически играет самую важную роль в цепи стабилизатора напряжения.

Схема стабилизатора напряжения в основном состоит из датчика напряжения. Он настроен на обнаружение повышения или понижения напряжения сети переменного тока до опасного уровня.Как только он обнаруживает опасное входное напряжение, он немедленно включает реле, подключенные к нему. Эти реле, в свою очередь, меняют местами и переключают соответствующие клеммы обмотки автотрансформатора для корректировки и стабилизации выходного напряжения. Таким образом, устройство, подключенное к выходу схемы стабилизатора напряжения, всегда получает безопасное, допустимое напряжение и может надежно работать независимо от колеблющихся входных напряжений.

Давайте перейдем к изучению деталей, необходимых для его постройки, а также деталей его конструкции.

Необходимые детали

Для схемы потребуются следующие детали:

  • Резистор Вт, CFR R1 = 2 K 7,

  • Предустановка P1 = 10 K, линейная,

  • Транзистор T1 = BC 547,

  • Стабилитрон Z1 = 3 В / 400 мВт,

  • Диод D1, D2 = 1N4007,

  • Конденсатор = 220 мкФ / 25 В

  • Реле RL1 = 12 В / DPDT mini (двухполюсный, двухконтурный),

  • Трансформатор T1 = 12 — 0 — 12 В / 5 ампер.T2 = 0 — 12 В / 500 мА (вход в соответствии со спецификациями страны)

  • Доска общего назначения = 3 на 3 дюйма

Строительные улики

С помощью данной принципиальной схемы (на следующей странице) построение этой простой схемы AVS может быть выполнено с помощью следующих простых шагов:

  • В данный кусок платы общего назначения вставить транзистор, припаять и отрезать его выводы.

  • Закрепите и припаяйте остальные связанные детали вместе с реле вокруг транзистора.

  • Свяжите их все согласно принципиальной схеме.

  • Наконец, подключите первичный и вторичный провода трансформатора к контактам реле, как показано на схеме.

На следующей странице описаны схемы и детали конструкции этого автоматического стабилизатора напряжения.

Описание схемы

Функционирование этой простой схемы стабилизатора напряжения можно понять по следующим пунктам:

Обращаясь к рисунку ( Нажмите, чтобы увеличить, ), мы видим, что транзистор T1 образует основную активную часть всей схемы.

Напряжение от меньшего трансформатора выпрямляется D1 и фильтруется C1, чтобы обеспечить требуемую рабочую мощность для схемы управления, состоящей из транзистора T1, предварительно установленного P1, стабилитрона Z1 и реле DPDT.

выше напряжение также используются в качестве основного задания или чувствительного напряжения. Поскольку это напряжение будет изменяться пропорционально изменениям приложенного входного напряжения.

Например, если обычно рабочее напряжение постоянного тока составляет около 12 вольт, увеличение или уменьшение входного напряжения сети переменного тока, скажем, на 25 вольт будет пропорционально увеличивать или уменьшать напряжение постоянного тока до 14 или 10 вольт соответственно.

Preset P1 настроен таким образом, что транзистор проводит и управляет реле всякий раз, когда входная сеть переменного тока имеет тенденцию отклоняться выше точного нормального напряжения (110 или 225 вольт) и наоборот.

Если входное напряжение превышает вышеуказанный предел, T1 проводит и активирует реле. Контакты реле подключают соответствующие соединения трансформатора стабилизатора мощности, чтобы вычесть 25 вольт на входе, то есть довести выходное напряжение примерно до 205 вольт. С этого момента, если сетевое напряжение продолжает увеличиваться, выходное напряжение для приборов будет на 25 вольт ниже него.Это означает, что даже если напряжение достигнет 260 В, выходная мощность будет только до 260 — 25 = 235 вольт.

Совершенно противоположное произойдет, если входной переменный ток упадет ниже нормального уровня, т.е. в этом случае к выходу будет добавлено 25 вольт, и даже если вход продолжит падать и достигнет 180 вольт, выход достигнет только 180 + 25 = 205 вольт.

Настоящая конструкция очень проста и проста, поэтому стабилизация не может быть очень точной. Но, конечно, он будет поддерживать выходное напряжение в пределах 200 и 250 вольт против предельных входных напряжений от 180 до 275 вольт (или в пределах 100 и 125 против 90 и 130 вольт).

Как это проверить?

Готовую плату простого стабилизатора напряжения можно испытать следующим методом:

  • Для процедуры тестирования вам потребуется универсальный регулируемый источник питания постоянного тока 0–12 В.

  • Можно предположить, что максимальное напряжение источника питания 12 В соответствует входному напряжению приблизительно 230 В переменного тока. Это напряжение примем за напряжение срабатывания или за напряжение переключения стабилизатора.

  • Подключите источник питания к клеммам питания собранной печатной платы.

  • Поддерживайте максимальное напряжение источника питания 12 вольт.

  • Тщательно отрегулируйте предустановку, чтобы реле просто сработало.

  • Теперь при уменьшении напряжения питания на 1 вольт, то есть до 11 вольт, реле должно вернуться в деактивированное положение.

  • На этом настройка устройства завершена. Он должен поддерживать выходное напряжение в диапазоне от 200 до 255 вольт с предельным входным напряжением от 175 до 280 вольт.

Ваш стабилизатор напряжения теперь готов и должен защищать все бытовые электронные устройства, подключенные к его выходу.

Введение в стабилизатор напряжения — Utmel

I Что такое стабилизатор напряжения?

Стабилизатор напряжения — это устройство, стабилизирующее выходное напряжение. Стабилизатор напряжения состоит из схемы стабилизатора напряжения, схемы управления и серводвигателя. При изменении входного напряжения или нагрузки схема управления производит выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, чтобы изменить положение угольной щетки стабилизатора напряжения.Соотношение витков катушки регулируется автоматически для поддержания стабильного выходного напряжения.

Помимо основного, вас может заинтересовать это:

Проверка автоматического стабилизатора напряжения

Каталог

II Принцип работы стабилизатора напряжения

Поскольку некоторые электроприборы содержат компоненты катушек, вихревые токи, препятствующие току, будут генерироваться на начальной стадии включения.Вихревые токи не только ослабят мгновенное напряжение при запуске прибора, что приведет к медленному запуску, но также усилит мгновенное напряжение, генерируемое после разрыва цепи, что может вызвать искру, которая повредит цепь. В это время необходим регулятор напряжения для защиты нормальной работы схемы.

Стабилизатор напряжения состоит из схемы регулирования напряжения , схемы управления и серводвигателя .При изменении входного напряжения или нагрузки схема управления производит выборку, сравнение и усиление, а затем приводит серводвигатель во вращение, чтобы изменить положение угольной щетки регулятора напряжения. Автоматически регулируя соотношение витков катушки, мы можем поддерживать стабильное выходное напряжение. Регулятор напряжения большей емкости также работает по принципу компенсации напряжения.

III Технические параметры стабилизатора напряжения

1. Диапазон адаптации входного напряжения

Стандарт IEC гласит, что входное напряжение изменяется в пределах ± 20 от номинального значения.Если значение превышает диапазон, автоматически включается звуковая и световая сигнализация, и выходное напряжение не может быть стабилизировано в требуемом диапазоне.

2. Скорость стабилизации выходного напряжения

Это эффект изменения входного напряжения, вызванный изменением выходного. При номинальной нагрузке отрегулируйте входное напряжение от номинального значения до верхнего предела и нижнего предела в соответствии с диапазоном источника напряжения, затем измерьте максимальное изменение выходного напряжения (±).

Чем меньше значение, тем лучше. Это важный показатель для измерения характеристик стабилизатора переменного напряжения.

3. Скорость регулирования нагрузки.

Это эффект изменения выходной мощности, вызванный изменением нагрузки. Измените ток нагрузки и измерьте изменение выходного напряжения (±). Чем меньше значение, тем лучше. Это также важный индикатор для измерения производительности регулятора переменного тока.

4. Относительная гармоника выходного напряжения

Его также называют Искажение выходного напряжения , обычно выражаемое в THD, которое представляет собой отношение общего действующего значения содержания гармоник к действующему значению основной волны.Когда нагрузка номинальная и искажение входного напряжения соответствует базовым условиям (обычно менее 3), измерьте искажение выходного напряжения, когда входное напряжение имеет наименьшее, номинальное и наибольшее значение, и возьмите максимальное значение. Чем меньше значение, тем лучше.

5. КПД

КПД регулятора напряжения отношение выходной активной мощности P0 к входной активной мощности Pi (в процентах),

6. Коэффициент мощности нагрузки

Емкость стабилизатора напряжения выражается в вольт-амперах (ВА) или киловольт-амперах (кВА).Помимо чисто резистивной нагрузки, существуют также индуктивные и емкостные нагрузки. Помимо активной мощности есть реактивная мощность. Этот показатель отражает способность регулятора переменного тока выдерживать индуктивные и емкостные нагрузки.

В обычных источниках питания, стабилизированных переменным током, коэффициент мощности нагрузки cosφ равен 0,8. Когда продукт составляет 1 кВт, максимальная выходная активная мощность (то есть способность выдерживать резистивную нагрузку) составляет 800 Вт. Если продукт составляет 1 кВт (cosφ все еще равен 0,8), выходная активная мощность составляет 1 кВт, а выходная мощность S = 1000/0.8 = 1250 ВА в это время. Когда значение коэффициента мощности нагрузки невелико, это означает, что оборудование источника питания имеет сильную способность адаптироваться к реактивным нагрузкам.

7. Прочие параметры

Другие параметры стабилизатора переменного напряжения включают выходную мощность, входную частоту, влияние частоты источника, случайное отклонение (временной дрейф), входную мощность без нагрузки, коэффициент мощности источника (это значение отличается от коэффициента мощности нагрузки. тем лучше, максимум 1), относительная гармоническая составляющая тока источника, звуковой шум и т. д., трехфазный источник питания переменного тока, несимметрия трехфазного выходного напряжения и т. д.

IV Типы стабилизаторов напряжения

Имеются крупногабаритные стабилизаторы переменного напряжения мощностью от нескольких десятков до нескольких киловатт для масштабных экспериментов, промышленного и медицинского оборудования. Существуют также небольшие стабилизаторы переменного тока мощностью от нескольких ватт до нескольких киловатт, которые обеспечивают качественные источники питания для небольших лабораторий или бытовой техники.

В соответствии с различными выходными характеристиками стабилизатора напряжения, стабилизатор напряжения обычно делится на две категории: стабилизатор напряжения переменного тока (стабилизированный источник питания переменного тока) и стабилизатор напряжения постоянного тока (стабилизированный источник питания постоянного тока).Далее рассматривается стабилизированный источник питания постоянного тока.

В зависимости от рабочего состояния трубки регулятора стабилизированный источник питания часто делится на две категории: линейный стабилизированный источник питания и импульсный стабилизированный источник питания. Также есть небольшой блок питания, в котором используется стабилизатор напряжения.

1.

Стабилизатор коммутируемого напряжения

Рисунок 1. Импульсный стабилизатор напряжения

Импульсный стабилизатор использует выходной каскад для многократного включения и выключения состояний и создания выходного напряжения с помощью компонентов накопителя энергии (конденсаторов и катушек индуктивности).Он регулирует время переключения в соответствии с образцом обратной связи выходного напряжения.

В регуляторе с фиксированной частотой синхронизация регулируется путем регулировки ширины импульса коммутируемого напряжения. Это так называемое управление ШИМ. В стробируемом генераторе или импульсном регуляторе ширина и частота переключающего импульса остаются постоянными, но включение или выключение выходного переключателя контролируется обратной связью.

В соответствии с расположением переключателей и компонентов накопителя энергии генерируемое выходное напряжение может быть больше или меньше входного напряжения, и для генерации нескольких выходных напряжений можно использовать регулятор напряжения.

В большинстве случаев при одинаковых требованиях к входному и выходному напряжению импульсные (понижающие) импульсные стабилизаторы более эффективны, чем линейные регуляторы для преобразования мощности. Тип компенсации — высокоточный регулируемый источник питания с компенсацией переменного тока (однофазный 0,5 кВА и выше, трехфазный 1,5 кВА и выше), имеет компенсационный трансформатор и выход 110 В.

2.

Параметр стабилизатора напряжения

LDO (регулятор с малым падением напряжения) — это разновидность линейного регулятора.В линейном регуляторе используется транзистор или полевой транзистор, работающий в его линейной области, чтобы вычесть избыточное напряжение из входного напряжения для получения регулируемого напряжения. Так называемое падение напряжения относится к минимальной разнице между входным напряжением и выходным напряжением, необходимой для поддержания выходного напряжения в пределах ± 100 мВ от его номинального значения.

LDO с положительным выходным напряжением обычно использует силовые транзисторы (также называемые передаточными устройствами) в качестве PNP. Этот тип транзистора допускает насыщение, поэтому регулятор может иметь очень низкое падение напряжения, обычно около 200 мВ.Для сравнения, падение напряжения традиционного линейного регулятора, использующего композитные силовые транзисторы NPN, составляет около 2 В. Отрицательный выход LDO использует NPN в качестве устройства передачи, и его режим работы аналогичен режиму работы устройства LDO PNP с положительным выходом.

В более новых разработках используются силовые КМОП-транзисторы, обеспечивающие наименьшее падение напряжения. При использовании CMOS единственное падение напряжения на регуляторе вызвано сопротивлением включения тока нагрузки источника питания. Если нагрузка небольшая, падение напряжения, создаваемое этим методом, составляет всего десятки милливольт.

3.

Стабилизатор напряжения для станка лазерной резки

Когда напряжение источника питания распределительной сети колеблется или изменяется нагрузка, он может автоматически обеспечивать стабильность выходного напряжения. Он должен иметь большую емкость, высокую эффективность, широкий диапазон регулирования напряжения, отсутствие дополнительных искажений формы сигнала и фазового сдвига, быстрое время деформации и стабильность. Кроме того, он также имеет совершенные функции защиты от аварийных сигналов, таких как короткое замыкание и механический отказ, а объем должен быть как можно более компактным и простым в использовании.

V Применение и функция стабилизатора напряжения

1.

Применение стабилизатора напряжения Стабилизаторы напряжения

находят широкое применение в: промышленных и горнодобывающих предприятиях, нефтяных месторождениях, железных дорогах, строительных площадках, школах, больницах, почтах и ​​телекоммуникациях, гостиницах, электронных компьютерах, точных станках, компьютерной томографии (КТ), точных приборах, испытательных устройствах. научных исследований, освещения лифтов, импортного оборудования, производственных линий и других мест, требующих стабильного напряжения питания .

Рисунок 2. Стабилизатор напряжения компьютера

Он также подходит для пользователей в конце низковольтной распределительной сети, где напряжение источника питания слишком низкое или слишком высокое, а диапазон колебаний велик, то есть электрическое оборудование с большими колебаниями нагрузки. Мощный компенсирующий стабилизатор мощности можно подключать к тепловым, гидравлическим и малогабаритным генераторам.

2.

Функция стабилизатора напряжения

Стабилизатор напряжения — это схема источника питания или устройство источника питания, которое может автоматически регулировать выходное напряжение.Его функция заключается в стабилизации напряжения источника питания, которое сильно колеблется и не соответствует требованиям электрического оборудования в пределах установленного диапазона значений, так что различные схемы или электрические устройства могут нормально работать при номинальном рабочем напряжении.

Первоначальный регулятор мощности полагался на скачок реле для стабилизации напряжения. Когда напряжение в сети колеблется, активируется схема автоматической коррекции стабилизатора мощности, чтобы запустить внутреннее реле, заставляя выходное напряжение оставаться близким к установленному значению.Эта схема проста, но точность регулирования напряжения невысока, и каждый раз, когда реле прыгает и смещается, это вызывает мгновенное прерывание подачи питания, вызывая искровые помехи.

Это сильно мешает чтению и записи компьютерного оборудования, и очень легко вызвать неправильные сигналы на компьютере, а в серьезных случаях это приведет к повреждению жесткого диска.

В высококачественных малогабаритных стабилизаторах напряжения в основном используется двигатель для приведения в действие угольных щеток для стабилизации напряжения.Этот тип стабилизатора напряжения имеет мало помех для электрического оборудования и имеет относительно высокую точность стабилизации напряжения.

VI Меры предосторожности

1.

Ежедневное внимание

(1) Избегайте сильной вибрации , и предотвращайте попадание агрессивных газов и жидкостей; предохранять от полива и помещать в проветриваемое и сухое место; не накрывайте тканью, чтобы затруднить вентиляцию и отвод тепла.

(2) Используйте трехконтактную розетку (с заземлением), и винт заземления на машине должен быть правильно заземлен, в противном случае при тестировании мы обнаружим, что корпус заряжен. Это нормальное явление, вызванное электричеством, индуцированным распределенной емкостью, и может быть устранено после подключения к заземляющему проводу.

Если в корпусе имеется серьезная утечка тока и измеренное сопротивление изоляции меньше 2 МОм, слой изоляции может быть влажным или цепь и корпус закорочены.Перед использованием следует выяснить причину и устранить неисправность.

(3) В стабилизаторе напряжения малой мощности 0,5–1,5 кВА используется плавкий предохранитель для защиты от перегрузки по току и короткого замыкания, а стабилизатор напряжения 2–40 кВА работает как автоматический выключатель для защиты от перегрузки по току и короткого замыкания. Если предохранитель часто перегорает или автоматический выключатель часто срабатывает, проверьте, не слишком ли велик потребление электроэнергии.

(4) Когда выходное напряжение превышает значение защиты (значение защиты фазного напряжения установлено на заводе на 250 В ± 5 В), автоматически включается стабилизированный источник питания.Если выходное напряжение стабилизированного источника питания отключено, а индикатор перенапряжения все еще горит, пользователь должен немедленно выключить питание и проверить сетевое напряжение или стабилизатор напряжения. Если стабилизатор напряжения автоматически отключается (с входом, но без выхода), проверьте, не превышает ли напряжение сети 280 В. Если оно ниже 280 В, проверьте, исправен ли регулятор. Используйте после выяснения причины.

(5) Если выходное напряжение стабилизатора напряжения сильно отличается от 220 В, отрегулируйте потенциометр на панели управления, пока выходное напряжение не станет нормальным (если входное напряжение не достигает диапазона регулирования напряжения, его нельзя регулировать. ).

(6) Когда сетевое напряжение часто находится на нижнем пределе (<150 В) или верхнем пределе (> 260 В) входного напряжения стабилизатора напряжения, предельный микровыключатель легко затрагивается, и возможен сбой управления. В это время регулятор напряжения не может регулировать напряжение или его можно только отрегулировать (или можно только отрегулировать), и сначала следует проверить микровыключатель.

(7) Пожалуйста, содержите внутреннюю часть машины в чистоте, пыль будет препятствовать вращению шестерни и влиять на точность выходного напряжения.Пожалуйста, очищайте и своевременно поддерживайте чистоту контактной поверхности змеевика. Когда угольная щетка сильно изношена, давление следует отрегулировать, чтобы избежать пробоя на контактной поверхности угольной щетки и катушки. Угольную щетку следует заменить, если ее длина меньше 2 мм. А когда плоскость катушки обожжена черным, следует ее отполировать мелкой наждачной бумагой.

(8) Входной конец 3-фазного стабилизатора напряжения должен быть подключен к нейтральной линии , в противном случае стабилизатор напряжения не сможет нормально работать с нагрузкой, и стабилизатор напряжения и электрооборудование будут повреждены.Не используйте заземляющий провод для замены нейтрального провода (но нейтральный и заземляющий провода можно подключать параллельно), а нейтральный провод нельзя подключать к предохранителю.

Рисунок 3. Трехфазный стабилизатор напряжения

(9) Если выходное напряжение регулятора ниже номинального напряжения (220 В или трехфазное 380 В), проверьте, не слишком ли низкое входное напряжение. Когда номинальное напряжение достигается без нагрузки, а выходное напряжение ниже номинального напряжения под нагрузкой, это происходит из-за того, что поверхность нагрузки входной линии слишком мала или конец нагрузки превышает диапазон номинальной мощности регулятора, линейное напряжение падение слишком велико, когда используется нагрузка, а входное напряжение ниже, чем нижний предел диапазона регулировки регулятора, в это время вам следует заменить более толстый входной провод или увеличить емкость продукта.

(10) Когда одна нагрузка имеет большую мощность (например, кондиционер и т. Д.), Входная линия длинная, а поверхность нагрузки недостаточна, напряжение значительно снижается, когда нагрузка работает, и загрузка может быть затруднена. Когда нагрузка временно останавливается во время работы, в выходной момент произойдет сбой питания из-за перенапряжения. Если такое явление происходит, это не неисправность регулятора напряжения, и входная линия должна быть улучшена (линия должна быть утолщена, а длина входной линии должна быть сокращена как можно больше, чтобы уменьшить падение напряжения в линии) .

(11) Если выходное напряжение стабилизатора напряжения серьезно отклоняется от 220 В, проверьте

① находится ли входное напряжение в пределах диапазона стабилизации напряжения;

② сильно ли изношена шестерня мотора и является ли вращение гибким;

③ не поврежден ли концевой выключатель;

④ гладкая ли плоскость катушки;

⑤ не повреждена ли плата управления.

2. Вопросы безопасности

(1) При включении стабилизированного источника питания не разбирайте стабилизированный источник питания и не тяните за входные и выходные линии стабилизированного источника питания по своему желанию, чтобы предотвратить поражение электрическим током или другие несчастные случаи, связанные с электробезопасностью.

(2) Входные и выходные линии стабилизированного источника питания должны быть расположены разумно, чтобы предотвратить вытаскивание и износ, которые могут привести к утечкам.

(3) Стабилизированный источник питания должен быть надежно заземлен, и пользователь несет ответственность за поражение электрическим током или травмы людей, вызванные срабатыванием незаземленного провода.

(4) Заземляющий провод стабилизированного электроснабжения нельзя подключать к объектам общего пользования, таким как трубопроводы отопления, водопроводы, газопроводы и т. Д., чтобы избежать нарушения прав третьих лиц или причинения вреда.

(5) Входные и выходные линии стабилизированного источника питания следует регулярно проверять, чтобы избежать ослабления или падения, что может повлиять на нормальное использование и безопасность стабилизированного источника питания.

(6) Выбор соединительного провода стабилизатора напряжения должен обеспечивать достаточную допустимую нагрузку по току.

(7) Со стабилизатором напряжения следует обращаться осторожно, чтобы избежать сильной вибрации при работе;

(8) Убедитесь, что пружина угольной щетки стабилизатора напряжения имеет достаточное давление, чтобы избежать пробоя на контактной поверхности угольной щетки и катушки;

(9) Непрофессионалы не могут разобрать или отремонтировать стабилизированный блок питания.

VII Анализ отказов

Отказ производительности: нет выхода, нет индикации напряжения или нет запуска

Анализ причин

Устранение неисправностей

Защита от повышенного или пониженного напряжения

Отрегулируйте внутренний регулируемый потенциометр выходного напряжения

Защита от смещения фаз и обрыва фазы

Произвольно поменять местами любые две фазы из трех фаз

Основная плата управления сломана

Заменить

Выходной АС нарушен

Заменить

Отказ производительности: выходное напряжение ненормальное

Анализ причин

Устранение неисправностей

Это гомологичный регулятор

Заменить на шунтирующий регулятор

Превышен диапазон регулятора напряжения

Заменить регулятором напряжения широкого диапазона

Сломан концевой выключатель свинца

Заменить

Обрыв платы фазы

Заменить

Серводвигатель перегорел

Заменить

Отказ в работе: не регулируется

Анализ причин

Устранение неисправностей

Превышен диапазон регулятора напряжения

Замена регулятора широкого диапазона

Сломан концевой выключатель свинца

Заменить

Печатная плата сломана

Заменить

Серводвигатель перегорел

Заменить

Отказ в работе: Неожиданное отключение во время работы

Анализ причин

Устранение неисправностей

Общая тормозная способность малая

Заменить воздушным выключателем соответствующей мощности

Воздушный выключатель сломан

Заменить

Мгновенно слишком высокое импульсное напряжение

Заменить на бесконтактный высокоточный стабилизатор напряжения

Отказ в работе: гудение внутри регулятора

Анализ причин

Устранение неисправностей

Перегрузка

Уменьшить количество подключенного оборудования

Внутри есть обломки

Убрать мусор

Отказ в работе: стабилизатор напряжения не может работать автоматически

Анализ причин

Устранение неисправностей

Автоматический кнопочный переключатель не включен

Заменить

Неисправность платы

Заменить

Отказ в работе: ненормальное напряжение на панели пресса (регулятор мощности не имеет этой функции)

Анализ причин

Устранение неисправностей

Серводвигатель перегорел

Заменить

Сломан концевой выключатель свинца

Заменить

Печатная плата перегорела

Заменить

Ручки ручного и автоматического управления не повернуты в ручную

Открыта для руководства

Дружественное напоминание: Если стабилизатор напряжения выходит из строя, и вы не можете с этим справиться или прекратите подавать питание на внутреннее оборудование, обратитесь в профессиональную компанию.

Рекомендуемые статьи:

Мультивибратор: схемы, типы и применение

Драйвер светодиода: функции, типы и применение

Что такое цифровая интегральная схема и как ее использовать?

Введение в фотонные интегральные схемы и технологию PIC

Регуляторы напряжения — что они делают и какой из них вы покупаете?

Регулятор напряжения или стабилизатор используется для управления и поддержания постоянной величины напряжения в любом электрическом устройстве.Если напряжение не поддерживается на постоянном уровне, колебания напряжения повлияют на работу электрического устройства и повредят его. Если вы хотите обеспечить безопасность своих электроприборов, вам следует подумать о покупке стабилизатора напряжения.

Существует несколько типов регуляторов напряжения, и в зависимости от того, как они контролируют постоянное напряжение в любом электрическом устройстве, выбрать из них. Следовательно, выбрать модель, подходящую для вас, будет непростой задачей.Основные типы регуляторов напряжения — это активные и пассивные регуляторы. Если вашему электрическому устройству требуется большее напряжение, тогда вам лучше всего подойдет активный регулятор.

Активные регуляторы увеличивают напряжение, в то время как пассивные регуляторы снимают напряжение в случае, если в электрической цепи есть лишнее. Благодаря передовым технологиям сегодня у вас самая лучшая стабильность среди моделей в стабилизаторах напряжения . Регулятор напряжения будет регулировать поток напряжения в цепи.Вы можете выбрать постоянный или автоматический регулятор. Эти два также являются очень важными типами стабилизаторов напряжения.

Характеристики этих двух типов несколько различаются. В автоматическом регуляторе вы услышите тревогу в случае повышения напряжения в цепи. Он также обеспечит вас сверхнизким напряжением, чтобы вы могли запускать домашнюю бытовую технику, не беспокоясь о напряжении. По этой причине в быту популярен автоматический стабилизатор напряжения .

Чтобы узнать принцип работы регулятора напряжения, вам необходимо понять его различные части и принципы их работы. Вам нужно будет изучить его подробно и узнать о входах и выходах. Как только вы узнаете, как работает стабилизатор, вы сможете понять регуляторы напряжения и их важность.

Стабилизатор напряжения — Пост электроники

Стабилизатор напряжения

В настоящее время стабилизаторы стали оптимизированным решением для питания многих электронных устройств, чувствительных к колебаниям напряжения.

Стабилизаторы напряжения очень распространены в холодильниках, кондиционерах, телевизорах, печном оборудовании, телекоммуникационном оборудовании, медицинском оборудовании, микропечи, музыкальных системах, стиральных машинах и т. Д. Основное назначение стабилизаторов напряжения — защита устройства от колебаний напряжения.

Рис.1: Стабилизатор напряжения

Каждый электроприбор предназначен для работы под определенным напряжением для обеспечения желаемой производительности.Следовательно, если это напряжение ниже или выше определенного значения, прибор может работать со сбоями, работать в худших условиях или даже выйти из строя.

В домашних и промышленных применениях обычно используются автоматические регуляторы напряжения, чтобы поддерживать постоянное напряжение на конкретном оборудовании.

Что такое стабилизатор напряжения?

Стабилизатор напряжения — это электрический прибор, который подает постоянное напряжение на нагрузку на своих выходных клеммах независимо от изменений входного или питающего напряжения.

Защищает оборудование или машину от перенапряжения, пониженного напряжения и других скачков напряжения.

Он также известен как автоматический регулятор напряжения (АРН) .

Стабилизаторы напряжения регулируют колебания входного напряжения до того, как оно может быть подано на нагрузку (или оборудование, чувствительное к колебаниям напряжения).

Выходное напряжение стабилизатора будет оставаться в диапазоне 220 В или 230 В в случае однофазного питания и 380 В или 400 В в случае трехфазного питания в пределах заданного диапазона колебаний входного напряжения.

Эти стабилизаторы могут быть доступны как отдельные блоки для таких бытовых приборов, как кондиционеры, ЖК-телевизоры, холодильники, музыкальные системы, стиральные машины, так и в виде больших стабилизаторов для целых приборов в определенном месте, например, в доме. Кроме того, это могут быть стабилизаторы аналогового или цифрового типа.

Рис.2: Стабилизатор напряжения

К распространенным типам стабилизаторов напряжения относятся стабилизаторы с ручным управлением или с переключением, автоматические стабилизаторы релейного типа, твердотельные или статические стабилизаторы и стабилизаторы с сервоуправлением.

В дополнение к функции стабилизации, большинство стабилизаторов имеют дополнительные функции, такие как отсечка низкого напряжения на входе / выходе, отсечка высокого напряжения на входе / выходе, отсечка при перегрузке, возможность запуска и остановки выхода, ручной / автоматический запуск, отображение отсечки напряжения, нулевое напряжение. коммутация и др.

Зачем нужен стабилизатор напряжения?

Как правило, каждый электроприбор рассчитан на широкий диапазон входного напряжения. В зависимости от чувствительности рабочий диапазон оборудования ограничен определенным значением, например, одно оборудование может выдерживать ± 10 процентов номинального напряжения, а другое — ± 5 процентов или меньше.

В некоторых странах распределение электроэнергии составляет 230 вольт для однофазной сети и 415 вольт для трехфазной. В таком случае все электроприборы (особенно однофазные) рассчитаны на работу в диапазоне напряжений от 220 до 240В.

Допустимый диапазон напряжения в некоторых странах (также в Индии) составляет 220 ± 10 В в соответствии с электрическими стандартами. Кроме того, многие приборы могут выдерживать этот диапазон колебаний напряжения.

Но в большинстве случаев колебания напряжения довольно распространены и обычно находятся в диапазоне от 170 до 270 В.Эти колебания напряжения могут иметь серьезные отрицательные последствия для бытовых приборов.

Наиболее частыми причинами колебаний напряжения являются освещение, неисправности в электросети, неисправность проводки и периодическое отключение устройства. Эти колебания приводят к поломке электрического оборудования или приборов.

Длительное перенапряжение приведет к следующим побочным эффектам, например:

  • Необратимое повреждение оборудования
  • Повреждение изоляции обмоток
  • Нежелательное прерывание нагрузки
  • Повышенные потери в кабелях и сопутствующем оборудовании
  • Снижение срока службы прибора

Аналогичным образом Длительное пребывание под напряжением приведет к следующим неблагоприятным последствиям:

  • Неисправность оборудования (ТВ, радиопередающее оборудование)
  • Более длительные периоды работы (как в случае резистивных нагревателей)
  • Снижение производительности оборудования
  • Вытягивание больших токов, приводящих к перегреву (холодильники)
  • Ошибки вычислений
  • Пониженная частота вращения двигателей

Значит, стабильность и точность напряжения определяют правильную работу оборудования.Таким образом, стабилизаторы напряжения гарантируют, что колебания напряжения на входящем источнике питания не влияют на нагрузку или электрический прибор.

Как работает стабилизатор напряжения?
Основной принцип работы стабилизатора напряжения

В стабилизаторе напряжения коррекция напряжения при повышенном и пониженном напряжении выполняется с помощью двух основных операций, а именно b oost и понижающих операций .

Эти операции могут выполняться вручную с помощью переключателей или автоматически с помощью электронных схем.

Процесс увеличения напряжения из состояния пониженного напряжения называется операцией повышения напряжения, тогда как снижение напряжения из состояния повышенного напряжения называется операцией понижения.

Концепция стабилизации заключается в добавлении или вычитании напряжения в сети и из нее.

Для выполнения такой задачи в стабилизаторе используется трансформатор, который в различных конфигурациях соединен с переключающими реле.

В некоторых стабилизаторах используется трансформатор с отводами на обмотке для обеспечения различных коррекций напряжения, в то время как в сервостабилизаторах используется автотрансформатор для обеспечения широкого диапазона коррекции.

Если стабилизатор определяет падение входящего напряжения, он включает электромагнитное реле, чтобы добавить дополнительное напряжение от трансформатора, чтобы компенсировать потерю напряжения.

Когда входящее напряжение превышает нормальное значение, стабилизатор активирует другое электромагнитное реле, так что оно вычитает напряжение для поддержания нормального значения напряжения.

Операция наддува

Принцип действия повышающего напряжения стабилизатора напряжения показан на рисунке.1 ниже.

Рис.3: Принципиальная схема работы в режиме наддува

Здесь напряжение питания подается на трансформатор, который обычно является понижающим трансформатором.

Полярность вторичной обмотки здесь ориентирована таким образом, что ее напряжение добавляется непосредственно к первичному напряжению.

Следовательно, в случае пониженного напряжения трансформатор (будь то переключение ответвлений или автотрансформатор) переключается с помощью реле или твердотельных переключателей, так что это дополнительное питание (входящее питание + вторичный выход трансформатора) подается на нагрузку.

Бак Операция

Принцип работы понижающего стабилизатора напряжения показан на рисунке 2 ниже.

Рис.4: Принципиальная схема работы понижающего преобразователя

В понижающем режиме полярность вторичной обмотки понижающего трансформатора подключается таким образом, что вторичное выходное напряжение вычитается из входящего напряжения.

Следовательно, в состоянии перенапряжения электронная схема переключает реле, которое переключает вычитаемое напряжение питания (т.е.е., входящее напряжение — вторичное напряжение трансформатора) в цепь нагрузки.

Эти понижающие, повышающие и нормальные операции одинаковы для всех стабилизаторов, независимо от того, являются ли они стабилизаторами нормального типа или с сервомеханизмом. Помимо этих двух основных операций, стабилизатор напряжения также выполняет операции отключения при понижении и повышении напряжения.

Рис.5: Принципиальная схема автоматического повышения и понижения напряжения в стабилизаторе напряжения

На рисунке выше показан двухступенчатый стабилизатор напряжения, в котором используются два реле (реле 1 и реле 2) для обеспечения постоянной подачи переменного тока на нагрузку во время перенапряжения и в условиях напряжения.

Путем переключения реле могут выполняться операции понижения и повышения напряжения для двух конкретных колебаний напряжения (одно находится под напряжением, например, 195 В, а другое — при повышенном напряжении, например, 245 В).

В случае стабилизаторов с отводным трансформатором различные отводы переключаются в зависимости от требуемой величины повышающего или понижающего напряжения. Но, в случае стабилизаторов типа автотрансформатора, двигатели (серводвигатель) используются вместе со скользящим контактом для получения повышающего или понижающего напряжения от автотрансформатора, поскольку он содержит только одну обмотку.

Типы стабилизаторов напряжения

Стабилизаторы напряжения можно условно разделить на три типа. Их:

  1. Релейный стабилизатор напряжения
  2. Стабилизаторы напряжения с сервоуправлением
  3. Стабилизаторы статического напряжения
1. Релейные стабилизаторы напряжения

В стабилизаторах напряжения релейного типа напряжение регулируется переключающими реле. Реле используются для подключения вторичного трансформатора (ов) в различных конфигурациях для достижения функции Buck & Boost.

На рисунке ниже показана внутренняя схема стабилизатора релейного типа.

Рис.6: Внутренний вид стабилизаторов напряжения релейного типа

Он имеет трансформатор (который может быть тороидальным или трансформатором с железным сердечником) с выводами на его вторичной обмотке, реле и электронную плату.

Электронная схема включает схему выпрямителя, операционный усилитель, микроконтроллер и другие крошечные компоненты.

Назначение электронной схемы — сравнить выходное напряжение с эталонным значением, обеспечиваемым встроенным источником эталонного напряжения.

Всякий раз, когда напряжение поднимается или опускается ниже заданного значения, схема управления переключает соответствующее реле для подключения к выходу требуемого ответвления.

Эти стабилизаторы обычно изменяют напряжение при колебаниях входного напряжения от ± 15 до ± 6 процентов с точностью выходного напряжения от ± 5 до ± 10 процентов.

Этот тип стабилизаторов наиболее широко используется для низкоуровневых устройств в жилых, коммерческих и промышленных помещениях, поскольку они имеют малый вес и невысокую стоимость.

Преимущества стабилизаторов напряжения релейного типа

Этот стабилизатор в основном используется для приборов / оборудования малой мощности в жилых / коммерческих / промышленных целях.

  • Стоят дешевле.
  • Они компактны по размеру.
Ограничения релейных стабилизаторов напряжения

Этот тип стабилизатора имеет несколько ограничений, например:

  • медленная скорость коррекции напряжения
  • меньше прочности
  • меньше надежность
  • Обрыв цепи питания во время регулирования
  • не выдерживает скачков высокого напряжения
2.Стабилизаторы напряжения с сервоуправлением

Как следует из названия, в этом типе стабилизатора используется серводвигатель для коррекции напряжения.

Они также известны как сервостабилизаторы и представляют собой системы с замкнутым контуром.

Они в основном используются для обеспечения высокой точности выходного напряжения, обычно ± 1% при изменении входного напряжения до ± 50%.

На рисунке ниже показана внутренняя схема сервостабилизатора, который включает в себя серводвигатель, автотрансформатор, повышающий трансформатор, драйвер двигателя и схему управления в качестве основных компонентов.

Рис.7: Внутренний вид серво стабилизатора напряжения

В этом стабилизаторе один конец первичной обмотки понижающего повышающего трансформатора подключен к фиксированному отводу автотрансформатора, а другой конец подключен к подвижному рычагу, который управляется серводвигателем.

Вторичная обмотка понижающего повышающего трансформатора соединена последовательно с входящим источником питания, который представляет собой не что иное, как выход стабилизатора.

Рис.8: Принципиальная схема стабилизатора напряжения на сервоприводе

Принцип работы

Схема электронного управления определяет падение напряжения и повышение напряжения путем сравнения входа со встроенным источником опорного напряжения.

Когда схема обнаруживает ошибку, она включает двигатель, который, в свою очередь, перемещает рычаг автотрансформатора.

Он может питать первичную обмотку повышающего трансформатора, так что напряжение на вторичной обмотке должно быть желаемым выходным напряжением.

В большинстве сервостабилизаторов используется встроенный микроконтроллер или процессор для схемы управления для достижения интеллектуального управления.

Эти стабилизаторы снова можно разделить на однофазные, трехфазные сбалансированные или трехфазные несимметричные блоки.

В однофазном исполнении серводвигатель, подключенный к регулируемому трансформатору, выполняет коррекцию напряжения.

В случае трехфазного симметричного типа серводвигатель соединен с тремя автотрансформаторами, так что стабилизированный выход обеспечивается во время колебаний путем регулировки выхода трансформаторов.

В несбалансированных сервостабилизаторах три независимых серводвигателя соединены с тремя автотрансформаторами и имеют три отдельные цепи управления.

Преимущества стабилизатора напряжения с сервоприводом

Преимущества сервостабилизаторов перед стабилизаторами релейного типа:

  • более высокая скорость коррекции
  • высокая точность стабилизированного выхода
  • выдерживает пусковые токи
  • высокая надежность
Ограничения стабилизатора напряжения на сервоприводе
  • требует периодического обслуживания.
  • Чтобы устранить ошибку, серводвигатель необходимо выровнять. Для регулировки серводвигателя нужны умелые руки.
3. Стабилизаторы статического напряжения

Как следует из названия, статический стабилизатор напряжения не имеет движущихся частей, как в случае сервостабилизаторов напряжения.

Он использует схему силового электронного преобразователя для стабилизации напряжения.

С помощью этих стабилизаторов можно добиться большей точности и отличного регулирования напряжения по сравнению с сервостабилизаторами, и обычно регулирование составляет ± 1 процент.

Фиг.9: Статический стабилизатор напряжения

Он состоит из повышающего трансформатора, преобразователя мощности IGBT (или преобразователя переменного тока в переменный) и микроконтроллера, микропроцессора или контроллера на базе DSP.

Управляемый микропроцессором преобразователь IGBT генерирует соответствующее количество напряжения с помощью метода широтно-импульсной модуляции, и это напряжение подается на первичную обмотку повышающего трансформатора.

Преобразователь IGBT вырабатывает напряжение таким образом, что оно может быть синфазным или сдвинутым на 180 градусов по фазе входящего линейного напряжения, чтобы выполнять сложение и вычитание напряжений во время колебаний.

Рис.10: Принципиальная схема стабилизатора статического напряжения

Принцип работы

Каждый раз, когда микропроцессор обнаруживает провал напряжения, он посылает импульсы ШИМ на преобразователь IGBT, так что он генерирует напряжение, равное величине отклонения от номинального значения.

Этот выход синфазен с входящим питанием и подается на первичную обмотку повышающего трансформатора.

Поскольку вторичная обмотка подключена к входящей линии, индуцированное напряжение будет добавлено к входящему источнику питания, и это скорректированное напряжение подается на нагрузку.

Аналогично, повышение напряжения заставляет схему микропроцессора посылать импульсы ШИМ таким образом, что преобразователь выводит напряжение с отклоненной величиной, которое на 180 градусов не совпадает по фазе с входящим напряжением.

Это напряжение на вторичной обмотке понижающего вольтодобавочного трансформатора вычитается из входного напряжения, так что выполняется понижающая операция.

Преимущества стабилизаторов статического напряжения

Эти стабилизаторы очень популярны по сравнению со стабилизаторами с переключением ответвлений и сервоуправляемыми стабилизаторами из-за множества преимуществ, таких как:

  • компактный размер
  • очень быстрая скорость коррекции
  • отличное регулирование напряжения
  • не требует обслуживания из-за отсутствия движущихся частей
  • высокая эффективность
  • высокая надежность
Ограничения стабилизатора статического напряжения

Они дороже своих аналогов.

Как выбрать подходящий стабилизатор напряжения для ваших нужд?

Прежде чем покупать подходящий стабилизатор напряжения для любого прибора, необходимо учесть несколько факторов.

Перед выбором стабилизатора напряжения необходимо учитывать следующие факторы:

  • Требуемая мощность прибора
  • уровень колебаний напряжения в зоне установки
  • тип прибора
  • тип стабилизатора
  • рабочий диапазон стабилизатора (до которого стабилизатор идет правильные напряжения)
  • Отключение по повышенному / пониженному напряжению, тип цепи управления
  • тип крепления

и многие другие факторы.

Здесь мы обсудим основные шаги, которые следует учитывать перед покупкой стабилизатора для нашего приложения.

  • Проверьте номинальную мощность устройства, для которого вам нужен стабилизатор. Номинальная мощность указана на задней панели устройства в виде наклейки или паспортной таблички. Она будет в киловаттах (кВт).
  • Поскольку стабилизаторы рассчитаны на кВА, также можно рассчитать мощность, просто умножив напряжение прибора на максимальный номинальный ток.
  • Рекомендуется добавить к номиналу стабилизатора запас прочности, обычно 20-25 процентов.Это может быть полезно для будущих планов по добавлению дополнительных устройств к выходу стабилизатора.
  • Если прибор рассчитан в ваттах, учитывайте коэффициент мощности при расчете номинальной мощности стабилизатора в кВА. Напротив, если стабилизаторы рассчитаны в кВт, а не в кВА, умножьте коэффициент мощности на произведение напряжения и тока.

Например: предположим, если прибор (кондиционер или холодильник) рассчитан на 1 кВА.

Следовательно, безопасный запас в 20 процентов составляет 200 Вт.Прибавив эти ватты к фактической мощности, мы получим мощность 1200 ВА.

Таким образом, для устройства предпочтительнее стабилизатор на 1,2 кВА или 1200 ВА.

Для домашних нужд предпочтительны стабилизаторы от 200 ВА до 10 кВА. А для коммерческих и промышленных применений используются одно- и трехфазные стабилизаторы большой мощности.

Norstar, 1000 Вт, европейский выходной преобразователь, стабилизатор мощности, 110 В, 220 В, трансформатор # DAVR1000

Новый норстар бест преобразователь напряжения регулятор-стабилизатор на 10000 вт трансформатор 10000 вт davr-10000 pro.Этот сертифицированный CE однофазный стабилизатор / трансформатор мощностью 10000 Вт может преобразовывать 110/120 В в 220/240 В или преобразовывать 220/240 В в 110/120 В. Совместимость с частотой 50 Гц Он может регулировать входное напряжение от 75-130 В переменного тока или 180-260 В до выходного напряжения: 110 В переменного тока + -5 процентов или 220 В переменного тока + -5 процентов. Цифровой дисплей на передней панели показывает точное входное и выходное напряжение. Частота входа / выхода: 50 Гц Защита от сверхвысокого напряжения. Этот стабилизатор может преобразовывать колебания напряжения в общее выходное напряжение. Стабилизатор напряжения хорош для стран с нестабильным питанием.Защита выхода задержки. Регулировка переменного диапазона. Многоканальный выход. Автоматическая регулировка напряжения в широком диапазоне. Три универсальных розетки на 220 В принимают вилки из большинства стран. Три розетки 110 В для 2- или 3-контактных вилок USA. Переключатель включения / выключения. Контрольная лампа. Для входного напряжения требуется проводка. Защита от короткого замыкания и перегрузки. Безопасный и простой в использовании. Характеристики: сверхмощный 2-в-1 ступенчатый преобразователь напряжения переменного тока и стабилизатор / регулятор для непрерывного использования. Максимальная мощность до 10000 Вт. Преобразует 220/240 вольт в регулируемые 110 вольт.Преобразует 110 вольт в регулируемое 220/240 вольт. Регулирует поток энергии для защиты приборов от повреждений, вызванных скачками напряжения, падениями и скачками напряжения. Хорошо работает с аудио- и видеоаппаратурой, компьютерами, медицинскими приборами, холодильниками, морозильниками и многим другим оборудованием. Двойные цифровые индикаторы показывают входное и выходное напряжение. Выключатель питания. Переключаемый переключатель входного напряжения. Может использоваться постоянно. Функция безопасного отключения позволяет устройству автоматически отключаться в случае колебания мощности и снова включаться в безопасном диапазоне мощности.Для использования с бытовой электроникой, компьютерами, холодильниками и другим высокотехнологичным оборудованием 6 розеток Всего 3 — Розетки 110/120 США 3 — Универсальные розетки 220/240 за рубежом Требуется проводка для входного напряжения Размеры: L — 15,4 дюйма x W — 15,4 дюйма x H — 10 дюймов приблизительный вес: около 65 фунтов. Это регулятор / стабилизатор напряжения со встроенным повышающим / понижающим трансформатором напряжения. Преобразует 110/120 В в 220/240 В или преобразовывает 220/240 В в 110/120 В (переключатель находится на задней панели устройства. Максимальная мощность составляет 10000 Вт, включая скачок напряжения.Совместим с 50 Гц. Этот стабилизатор может регулировать колебательное напряжение большого диапазона в общем выходном напряжении. Входное напряжение переменного тока 75-130 В или 180-260 В. Выходное напряжение: 110 В переменного тока + -5 процентов или 220 В переменного тока + -5 процентов. Выключатель с индикаторной лампой. Двойной цифровой дисплей на передней панели устройства показывает точное входное и выходное напряжение. Стабилизатор напряжения хорош для стран с нестабильным питанием. 6 розеток на передней части блока. Три универсальных розетки на 220 В принимают вилки из любой страны, кроме большой розетки S.Africa.Три розетки на 110 В рассчитаны на 3- или 2-контактные вилки США. Прочный корпус и прочная конструкция. Сертификат CE. Примечание. Руководство по покупке трансформатора: не забудьте оставить не менее 100-процентного люфта для трансформатора преобразователя напряжения. Телевизоры, нагревательные приборы, лазерные принтеры и электроинструменты резко возрастают, когда вы их включаете. Для этих продуктов вам необходимо приобрести трансформатор преобразователя напряжения, который как минимум в 3-4 раза превышает мощность изделия. СДЕЛАНО ДЛЯ США 110/120 В ИНОСТРАННЫЕ 220/240 В НЕ РАБОТАЕТ С США 220 НАПРЯЖЕНИЕ

.
Стабилизат

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
