Сетевая розетка rj 45: распиновка, инструкция по подключению, характеристики

Содержание

Как выбрать компьютерную розетку | Полезные статьи

Для подключения компьютерного оборудования используется розетка компьютерная RJ 45, которая состоит из пластикового корпуса и включает в себя: разъем, предназначенный для соединения оконечных устройств, и разъем, необходимый для коммутации с патч-панелью.

Сетевая розетка RJ 45 – особенности и виды

Розетки телекоммуникационные RJ45 имеют 8 контактов и подразделяются по категориям. В домашних и офисных сетях, как правило, используются следующие виды розеток:

Розетка RJ 45 Cat.5 (Cat.5) – категория розеток предназначенных для орнанизации сетей 100BASE-TX со скоростью передачи данных до 100 Мбит/с.
RJ 45 розетка 5e (Cat.5e) – пятая категория розеток для организации сети используется для полосы частот 125 МГц. Скорость передачи данных таких устройств до 100 Мбит/с в случае использования 2 пар и до 1000 Мбит/с – 4х пар.
Розетка RJ 45 Cat.6 – предназначена для организации сетей Fast Ethernet, а также Gigabit Ethernet. Скорость передачи до 1000 Мбит/с;

Розетка RJ 45 Cat.6А – то же что и RJ 45 Cat.6, но имеет пропускную способность до 10Гбит/с.

Также розетки различаются по способу крепления: внутренние, когда розетка устанавливается в монтажной коробке, и внешние – сначала осуществляется установка коробок под розетки, в которые вставляются уже подключенные RJ 45.

Еще один критерий выбора – это наличие дополнительных портов. Например, существует розетка RJ 45 двойная, оснащенная еще одним портом RJ-45 или RJ-11, что обеспечивает обслуживание нескольких устройств.

Комплектующие для розетки RJ 45

Для установки компьютерной розетки также необходимо приобрести комплектующие. Коннектор (Jack) – приспособление, с помощью которого кабель подключается к порту компьютера. Для подключения к розетке RJ 45 подойдет восьмиконтактная вилка RJ 45.

Также необходимо приобрести кабель lan RJ 45 соответствующей категории. Рассмотрим несколько вариантов.

1. Компьютерная розетка RJ45 cat.5e FTP (до 100 Мбит/с) – для подключения такой розетки вам понадобится экранированный кабель «витая пара» 4-х парный категории 5е с общим экраном в виде фольги, например КВПЭф-5е 4х2х0,52

2. Компьютерная розетка RJ45 cat.6 UTP (до 1ГБ/с) – для подключения такой розетки вам понадобится кабель «витая пара» 4-х парный категории 6, например КВП-6 4х2х0,57

Для подключения большого количества оборудования может понадобится патч панель RJ 45, оснащенная разным количеством портом RJ-45 – от 12 до 50. Подбирая панель для офиса, необходимо также обратить внимание на категорию – 5, 5е или 6 и выбрать её в соответствии с розеткой.

Если при установке не хватает длины кабеля, используется переходник RJ 45 гнездо гнездо, который позволяет быстро соединить две витые пары с разъемом RJ-45 без ущерба для сигнала.

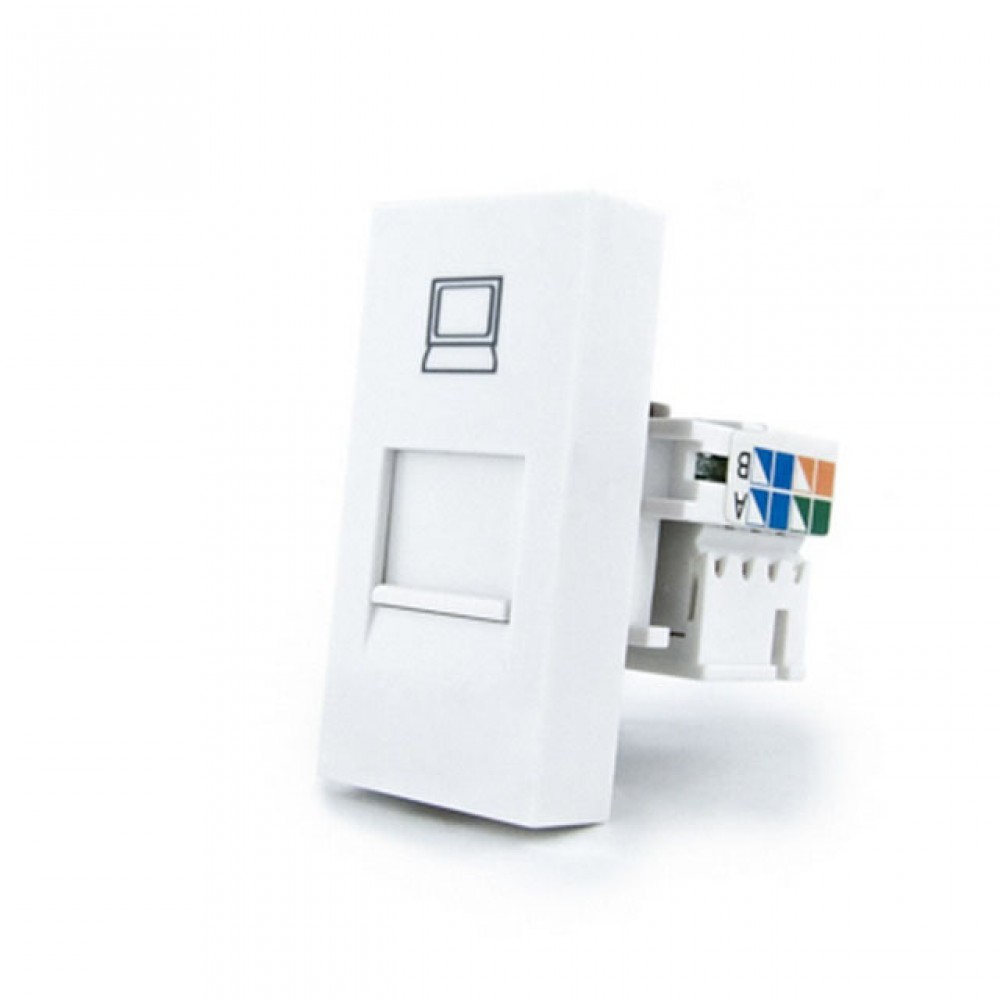

Компьютерная розетка RJ-45

Сетевое соединение компьютерных устройств выполняется с помощью розетки RJ-45 c двумя или одним портом, материал корпуса розетки обычно делают из ударопрочного пластика (ABS UL 94V-0).

Компьютерная розетка служит для подключения аппаратуры с одной стороны, с другой стороны выполняет функцию соединения с коммутационной панелью (Например патч-панель 19, 1U, 48 портов Ripo).

Разновидности устройств накладных компьютерных розеток RJ-45
Каждая розетка RJ 45 (8P8C) оснащена 8-ю контактами. Модели делятся на несколько видов и в зависимости от этого применяются на различных объектах.

Покупатели могут купить следующие варианты:

— Модель RJ-45 Cat5 (8P8C). Розетка используется для формирования сетевых структур стандарта 100BASE-TX, обеспечивающих скорость информационной передачи в 100 Мбит/сек. Например (РОЗЕТКА RJ-45 CAT5E ВНЕШНЯЯ 2-гнезда)
— Модель RJ-45 Cat5e (8P8C). Данная модель компьютерной розетки является наиболее востребованной и позволяет организовать сеть, работающую на частоте 125 МГц.

При подключении двойной пары скорость составляет — 100 Мбит/сек. Если количество пар составляет 4 шт., скорость достигает — 1000 Мбит/сек;
— Модель RJ-45 Cat6. Розетка используется в работе с сетевыми протоколами Fast Ethernet, Gigabit Ethernet. Уровень скоростной передачи равен 1Гбит/сек;
— Модель RJ-45 Cat6А. Аналог предыдущей версии за исключением увеличенной пропускной способности, здесь скорость передачи данных составляет — 10Гбит/сек.
Наряду с указанными параметрами, изделия отличает тип установки. Выделяют внутренний способ, когда устройства монтируют в действующую коробку или накладная. В последнем случае, изначально устанавливается короб и в него вставляют уже функционирующие компьютерные розетки.
Приобретая компьютерную розетку RJ-45, будущий владелец уточняет число портов 1 или 2. Существуют различные версии, позволяющие подключать коннетора RJ-45 или RJ-11.
Компоненты компьютерных розеток RJ 45
Монтаж изделий требует предварительной покупки комплектующих деталей.

Одни из них представляет RJ-45 Jack (коннектор). Так называют устройство, соединяющее LAN-кабель и компьютерное гнездо. В моделях RJ 45 используются 8-ми штепсельные вилки RJ-45. Цена коннектора RJ-45 определяется используемыми при производстве материалами.

Вторые LAN-кабель, использующиеся для подключения розеток, также витая пара делится на различные модели. Выбор в первую очередь зависит от типа компьютерной розетки, в соответствии с которым и подбирается витая пара.

Ассортимент витой пары бывает:

— Экранированная витая пара FTP4 кабель количество скрученных пар проводников: 4/2, категории 5е, использующийся для моделей RJ45 cat.5e FTP со скоростью передачи данных — 100 Мбит/сек. В качестве примера выступает FTP 4 RIPO CAT 5E 24 AWG Cu;

— Неэкранированная витая пара UTP4 ( 4-пары , категория 6), использующийся для подключения моделей розеток RJ45 cat.6 UTP со скоростью передачи данных — 1ГБ/сек. Например UTP4 CAT6 23AWG Cu RIPO.

При необходимости подключить большое количество устройств, приобретается коммутационная панель RJ 45, которая устанавливается в стойках или телекоммуникационных шкафах 19. Она обладает значительным числом (12-50шт.) разъемов RJ-45 и многократно окупает свою стоимость. В офисах и организациях рекомендуется применять патч-панель категории 5е.
Если при монтаже длина LAN-кабеля оказывается недостаточной, можно воспользоваться проходным адаптером 2х RJ 45. Он с легкостью соединяет витую пару без потери сигнала и скорости передачи.

В компании AVS-Electronics Вы можете купить по выгодным ценам розетку компьютерную, а также получить грамотную консультацию по элементам СКС и другой продукции.

Что такое компьютерная розетка? — Светосклад

Сетевой физический интерфейс Ethernet или RJ-45 служит для передачи данных по специальному экранированному кабелю, жилы которого свиты попарно. Он служит для соединения по локальной сети Ethernet. Примерно такое предназначение имеет RJ-45 в России. Во всем остальном мире разъем (порт) RJ-45 имеет более широкие границы применения, хотя четко очерченных рамок использования нет.

Одно из предназначений компьютерного разъема Registered jack (RJ), которое он выполняет, — использование в качестве приемного терминала для человека, пользующегося услугами междугородней коммутационной связью.

Название RJ-45 принадлежит и к розетке, и к вилке, которая к ней присоединяется.

Модификации разъема самые разнообразные от RJ11 до RJ45, RJ48 и некоторых других. Часть типов применяется только на территории США и Канады, часть получила распространение по всему миру.

Цифры в маркировке не несут определенного смысла и служат в качестве порядкового номера.

Разъемы RJ11 и RJ14 принадлежит к виду 6Р4С, их нельзя считать портом, это, скорее, коннекторы или соединители (джеки). Они служат для обеспечения максимально прочного соединения кабеля с устройством.

Защелка, предусмотренная в конструкции, предотвращает случайное выпадение из гнезда.

Порядок подключения розеток RJ-45

Запас кабеля, которые остался после прокладки, должен составлять не менее чем 1 м.
Кабель зачищается, внешняя изоляция снимается максимально осторожно, чтобы не повредить изоляцию внутренних жил.
Витая пара сетевого кабеля раскручивается менее чем на 13 мм.
Витые пары размещаются (кроссируются) относительно цоколевки (цветной схемы) Т568А. С изнаночной стороны розетки нанесена цветная маркировка.

Используя кроссировочный нож, выполняется опрессовка (обжим) проводов каждой витой пары, во вторую часть розетки.
Не забываем подключить заземляющий провод.
Соединяем обе части розетки. Фиксируем.

Преимущества современных розеток RJ-45

Новые современные розетки RJ-45, таких брендов, как французский Legrand, испано-немецкий АВВ, и всемирноизвестный лидер, основанный во Франции, Schneider Electric, имеют уникальный механизм Jung, способствующий качественному соединению без применения специальных средств. Контакт более надежен, уменьшено время монтажа.
В конструкции новых розеток предусмотрена печатная плата (РСВ), которая снижает помехи, появляющиеся в месте присоединения разъема и розетки. Обеспечивается устойчивая передача материала на частоте до 250 Гц.
Контакты розеток RJ11, RJ12, RJ45 выполнены универсальными и используются с вилками RJ11, RJ12, RJ45, они позволяют установить контактное соединение без деформации контактов.
Специальная рамка розетки (терминал) обеспечивает гарантию точного и наиболее плотного вхождения контактов. Кроме этого, она делает возможным использование контактных разъемов небольшой глубины.

Разновидности компьютерных кабелей

Для современных компьютерных розеток характерно использование специального кабеля, категории 5е (CAT5Е), он является улучшенной модификацией кабеля категории 5(CAT5). Отличие заключается в шаге скрутки витых пар, из-за чего наблюдается снижение влияния пар друг на друга.

Именно такой кабель используется для информационных приложений, например, Gigabit Ethernet. Он максимально адаптирован к компьютерным розеткам RJ-45 и соответствует спецификации Т568А. Количество пар, расцветка проводов и контактов в розетке, и идеально подходит к конструкции кабельного разъема RJ-45. Категория кабеля 5е соответствует частотной полосе до 100МГц.

Существует модификация кабеля CAT6, ее особенность заключается в соответствии полосе 250 МГц, для высокоскоростной передачи информации со скоростью 1 Гбит/с и выше. Также для кабеля характерны значительные конструктивные улучшения – это большой диаметр и уменьшенный шаг скрутки, способствующий переходному затуханию помех. Для компьютерных розеток с разъемом RJ-45, рассчитанным для кабеля САТ 5е, рекомендуется использовать специальные коннекторы для кабеля САТ6, в противном случае наблюдается очень тугое подключение.

Маркировка кабеля UTP означает: U – Unshielded (неэкранированная), T – Twisted (витая), P – Pair (пара).

Наиболее защищенными от внешних электромагнитных помех считается экранированный кабель FTP и STP. В этих кабелях предусмотрен общий медный защитный экран. Витые пары покрыты дополнительным экранирующим слоем из специальной фольги.

Рекомендации по монтажу экранированного кабеля

Монтаж витой пары выполняется с минимальным радиусом изгиба до 8 внешних диаметров, в противном случае произойдет повышение наводящего сигнала, что способствует разрушению кабельной оболочки. Монтаж нужно выполнять максимально аккуратно, стараясь не повредить экран. Повреждения экрана приводят к повышению уровня электромагнитных помех. Дренажный провод присоединяется к экрану разъема.

Дополнение к информационной розетке

Информационные компьютерные розетки дополнительно комплектуются модулем кейстоун (keystone), он помогает оптимизировать систему, за счет использования оптических разъемов, и может создавать на одной патч-панеле несколько комбинаций портов.

Коннекторы RJ45, розетки RJ45, модули Keystone Jack RJ45 в СПБ

Коннекторы – специализированные сетевые устройства для надежного соединения между собой кабеля с вилкой. Это специально разработанный штекер. Его вставляют в розетку подходящего формата. Соединение коннектора с кабелем производят посредством специальных обжимников.

Своеобразным стандартом для телефонных и компьютерных сетей в настоящее время считаются коннекторы на базе стандартизированного интерфейса Registered Jack (RJ). Они объединяют телекоммуникационное оборудование в единую коммутационную сеть посредством штекеров, строго соответствующих всем требованиям стандарта RJ 45. Для телефонных устройств идеален стандарт для штекеров RJ 12 и RJ 11. Помимо них в этом разделе нашего интернет-магазина широко представлены коннекторы из серии FutureCom S1200. Они необходимы, если ваша сеть построена на базе кабелей марки AWG 26. Также очень удобен коннектор витой пары с колпачком, так как это ощутимо снижает опасность его выхода из строя из-за внешних негативных явлений (пыль, влага, грязь и т.п.).

Категория указывает на такие свойства коннектора, как:

– скорость во время передачи данных;
– пропускная способность.

Сейчас наиболее востребованы именно коннекторы форм-фактора RJ 45 категории 5E. Показатель пропускаемой полосы частот составляет 100 МГц. Скорость передачи доходит до солидного показателя в 1000 мегабит в секунду. Таких технических характеристик в большинстве случаев вполне достаточно, чтобы обеспечить эффективное функционирование современных сетей коммуникативного типа. Естественно, для него понадобится розетка RJ 45 кат 5E с такой же категорией.

В интернет-магазине EServer вы найдете две разновидности коннектора RJ 45:

– неэкранированный;
– экранированный.

Стандарту RJ также соответствует и такое оборудование, как розетки. Именно через них и происходит подключение коннекторов в электросети. Розетку RJ 45 в СПБ вы сможете приобрести у нас без малейших затруднений и по очень привлекательной цене. Без нее не обойтись при создании соединения вашего компьютера с сетью. Для телефонов потребуются розетки других форматов: RJ 12 и розетки RJ 11. Розетки RJ 45 и RJ 12 могут быть как внутренними, так и внешними. Только в последние годы набирает популярность коннектор rj RJ кат 6Е.

Розетки внутреннего типа наделены целой палитрой достоинств, которых лишены внешние: защищенность от негативных внешних воздействий механического типа, удивительная компактность, эстетичный внешний вид. Также предполагается, что и прокладка кабелей будет внутренняя, что не создает некрасивого внешнего вида и оберегает кабели от ненамеренной порчи. Правда, следует учесть, что в этом случае требуется профессиональный подход уже на стадии создания проекта будущей сети коммуникационного типа.

Если возникает жизненно важная необходимость во внесении изменений в расположении розеток в помещении, то лучше остановить свой выбор на розетках внешнего типа. Внешняя розетка RJ 45 для компьютеров более удобна, чем внутренняя, но менее эстетична. Очень популярны сейчас накладные розетки и выключатели. Они не требуют предварительного обустройства подрозетника, что очень удобно в целом ряде случаев.

На категории подразделяются не только коннекторы, но и розетки. Тут тоже наиболее востребована именно розетка RJ 45 5E категории. Она идеальна для работы в СКС среднего размера. Причем, по цене это качественное сетевое устройство порадует даже самого экономного покупателя. В каталоге нашего сайта вы увидите большинство востребованных сетевых устройств.

Если требуется подключить два сетевых устройства, а места не очень много, вам на помощь придут 2 розетки RJ 45. Сами понимаете, что в данном случае все будет организовано довольно компактно, как вполне по силам качественной розетке компьютерной 2 RJ 45.

Категории розеток RJ 45 зависят от того, сколько вилок от компьютеров вы сможете подключить. Обратите внимание и на информационный модуль RJ 45. Он универсален, так как может работать и как патч-панель модульного типа, и как часть информационной розетки. Часто это сетевое устройство называют модуль «вставка» RJ 45. Также для телефонных сетей востребованы «вставки» RJ 12. Большой популярностью пользуются вставка keystone jack и модуль keystone jack.

Очень популярный keystone jack RJ 45 прекрасно справляется со своими функциями, так как это – высокотехнологическое качественное оборудование. Для большей эстетичности лучше предпочесть розетки компьютерные RJ 45 двойные внутренние. Обратите внимание, что розетки могут быть не только, но и тройные, и четверные и с большим количеством «посадочных мест».

Модуль keystone RJ 45, благодаря уникальной конструкции, способен на многое. Одна его сторона несет гнездо для патч-корда или обжатого коннектором кабеля. Вторая – IDC-коннектор с уже подведенным к нему магистральным кабелем. Обратите внимание, что если вам понадобится произвести расшивку кабеля и закрепить проводники между ножами коннектора, потребуется применение специализированного инструмента. Обратите внимание: количество установленных для работы модулей напрямую зависит от специфики самого устройства, ни от чего больше. Покупайте только качественное сетевое оборудование.

Розетки, коннекторы, модули – часто задаваемые вопросы

👍 Что важно учитывать перед приобретением?

Интернет розетки и коннекторы очень распространены в локальных сетях. Но иногда можно купить неправильные коннекторы для интернет кабеля, по этой причине советуем ознакомиться с нашей статьей об интернет коннекторах.

👌 Какие интернет розетки и коннекторы пользуются наибольшим спросом?

👆 Что чаще всего покупают вместе с интернет розетками и коннекторами?

✈ Какие есть способы оплаты и варианты доставки?

Найти розетки, коннекторы и модули для интернета в Петербурге и Краснодаре и забрать самовывозом или получить с помощью доставки не сложно.

Детали на странице доставки.
Совершить оплату возможно банковской картой или по безналу, подробно здесь.

описание RJ-45, подключение витой пары, принцип работы

Несмотря на то что беспроводные коммуникации развиваются достаточно быстро, розетка для UTP по-прежнему пользуется большим спросом. Ведь именно это изделие является обязательным элементом в структурированной кабельной системе современного здания. Сама розетка среди специалистов именуется как RJ-45, её универсальность позволяет подключать витую пару UTP без лишних приспособлений. Тем более что установить такой агрегат можно и самостоятельно.

Краткое описание

Внешне компьютерная розетка RJ-45 больше всего напоминает телефонное стандартное устройство RJ-11. Основное различие между этими двумя приспособлениями состоит только в том, что количество контактов разъёма было уменьшено с восьми до четырёх. Следовательно, компьютерную розетку можно использовать и для телефона, но не наоборот.

В зависимости от модели, итоговый агрегат может отличаться от своих аналогов небольшими характеристиками, но вся концепция конструкции остаётся прежней. Профессионалы утверждают, что качество розетки определяется тремя основными пунктами:

Качество и сложность конструкции.
Количество встроенных портов.
Категория устройства.

Именно точное количество портов считается основным показателем такого приспособления. Чаще всего их не больше четырёх. Если пользователь планирует подключать гораздо больше устройств, то ему потребуется дополнительная патч-панель. Стоит отметить, приобретение такого устройства может говорить только о том, что мастер не предусмотрел все нюансы на этапе разводки сети.

Большое количество установленных патч-кордов может доставлять массу неудобств. Для качественного обустройства домашней или офисной ЛВС можно задействовать двухюнитовые модули.

От того, в каком варианте выполнена розетка, зависит способ установки этого коммутационного агрегата. Специалисты предусмотрели наличие двух проверенных способов:

Под внутреннюю установку.
Наружный монтаж.

Выбор того или иного варианта зависит от способа прокладки кабеля ЛВС. Если внешний (к примеру: провод помещён в специальные коробы), тогда в работе пригодятся исключительно наружные розетки. Если же мастер предпочёл скрытую проводку, то более эффектно и аккуратно будут смотреться внутренние приспособления.

Отдельно стоит отметить, что сетевая розетка RJ-45 иногда устанавливается непосредственно на сам короб. В техническом плане такое исполнение может считаться как внешним, так и внутренним. К тому же эксплуатационные характеристики совершенно не зависят от исполнения ЛВС.

Именно от характеристик кабеля зависит тот факт, к какой категории он относится. Его востребованность обусловлена широкой пропускной полосой, так как этот показатель влияет на скорость передачи данных, а также на возможность применения специальных высококачественных интернет-технологий. У мастеров всегда на этот случай есть таблица, где чётко показана взаимосвязь категории розетки с полосой пропускания.

Развитие современных информационных технологий повлияло на то, что во время инсталляции ЛВС кабели ниже, чем UTP 5е практически нигде не используются. Чтобы результат проделанных манипуляций полностью соответствовал всем ожиданиям, нужно чтобы категория розетки была не меньше, чем у подсоединяемого к ней провода. В противном случае существует большая вероятность, что скорость передачи данных будет снижена в несколько раз.

Особенности конструкции

Профессиональное подключение розетки RJ-45 может отличаться внешним или же внутренним типом исполнения. Каждый вариант обладает своими преимуществами и недостатками. К основным положительным характеристикам внутреннего монтажа можно отнести компактность и скрытую прокладку кабелей. Помимо этого, само изделие будет надёжно защищено от любых механических воздействий.

Недостатков у внутренней установки практически нет, единственное — в случае надобности пользователь не сможет переместить розетку в другое место, а также сам процесс монтажа всегда сопровождается определёнными ремонтными работами. В связи с этим наибольшей популярностью сегодня пользуются накладные модели R-45 cat 5e.

Модификация каждого устройства отличается итоговым количеством подключаемых пользователей. Каждая модель рассчитана на подсоединение одного, двух или больше проводов. В зависимости от выбранной схемы монтажа, мастер может использовать как односторонние, так и проходные розетки.

Принцип распиновки

Качественное подключение витой пары к розетке возможно только в том случае, если мастер правильно сделает распиновку жил. С этой задачей проблем не должно быть, так как напротив каждой контактной группы производители предусмотрели наличие специальной цветовой маркировки, которая полностью соответствует всем установленным стандартам. В независимости от того, какой вариант решил использовать мастер, главная задача, чтобы он был однотипным для ЛВС. В противном случае могут возникнуть те или иные проблемы.

Многие считают, что на территории России все «обжимают» провод по типу Т568 В, но это утверждение весьма условное. Проще всего, когда пользователь знает, какой стандарт использует его провайдер. Определить это можно и самостоятельно, посмотрев на распиновку того разъёма, который установлен на введённом в квартиру кабеле.

Инструкция по обжиму коннектора

Начинать нужно с выбора профессиональных инструментов, которые пригодятся для внедрения розеток под витую пару. Конечно, лучше купить качественный экстрактор, который позволяет быстро запрессовывать и отрезать остаток ненужного провода одним нажатием руки. Китайский аналог такого инструмента стоит около 5 долларов. Разрекламированные модели могут обойтись в три, а то и пять раз дороже.

В экстракторе предусмотрено наличие универсального механизма, который позволяет быстро и качественно запрессовывать провод между двух ножей контакта, обрезая все излишки. Вдобавок к этому агрегат оснащён плоской отвёрткой и небольшим крючком, который предназначен для аккуратного извлечения провода при неправильной его заделке.

Во время работы обязательно пригодятся универсальные клещи для аккуратного удаления изоляционного слоя. Их стоимость практически такая же, как и у экстрактора. Такой инструмент прекрасно справляется с кабелем типа UTP, FTP, STP. Помимо этого, пользователь может самостоятельно регулировать глубину надреза. Специалисты не рекомендуют использовать обычный кухонный нож для снятия изоляции, так как существенно возрастает риск повреждения одной из жил.

Когда выбор инструментов окончен, можно смело приступать к основному алгоритму заделки витой пары в коммутационное устройство. Пример будет приведён из того расчёта, что основной кабель уже проложен, посадочное место под розетку подготовлено. Схема действий следующая:

Используя универсальные клещи, нужно аккуратно удалить внешний слой изоляции с конца провода. В этом случае вполне достаточно 5 сантиметров. Если во время работы была повреждена жила, то непригодный участок нужно удалить и повторить действия, но уже с меньшей глубиной надреза.
Пришло время разровнять каждую витую пару. Стоит отметить, что их зачищать вовсе не нужно.
Поэтапно нужно разобрать розетку. Чтобы снять лицевую панель, необходимо выкрутить фиксирующий винт или же отстегнуть специальные защёлки.
Кабель нужно осторожно зафиксировать на модуле с помощью стяжки или же другого, предусмотренного конструкцией, приспособления.
Вставить провода в специальные фиксаторы, при этом нужно следить за правильностью расположения цветной маркировки выбранного стандарта. Не следует пытаться засунуть жилы глубже, достаточно лишь зафиксировать их в одном положении.
На финальном этапе осталось только задействовать экстрактор, который выполнит нужную запрессовку.

Стоит отметить, что можно встретить мастеров, которые рекомендуют использовать вместо профессионального инструмента обычный канцелярский нож. Такой способ допустим только тогда, когда нужен срочный выход в интернет, а экстрактора в наличии нет. Но при первой возможности такую розетку нужно будет пережать, так как контакт провода с фиксатором всё равно будет разорван.

Когда витая пара запрессована, модуль нужно установить на прежнее место. Если розетка внешней конфигурации, то её основание должно быть прикручено к заранее подготовленной площадке. В итоге кабель должен подводиться сверху, а разъём по контуру снизу. Если розетка внутренняя, то её основание монтируется в специальный стакан, после чего фиксируется.

Остаётся только прикрутить лицевую панель и проверить работоспособность устройства. Сделать это можно профессиональным тестером, но гораздо проще подключить компьютер. Если же сетевого соединения нет, то первым делом следует проверить правильность распиновки, так как в 99% всех случаев проблема именно в этом.

Монтаж скрытой розетки

У начинающих мастеров часто возникают сложности с тем, как правильно разобрать такое компьютерное приспособление. Во время подсоединения всех проводников необходимо поэтапно добраться до основной части — небольшого корпуса (чаще всего пластиковый или керамический), где расположены миниатюрные контакты. Именно к этой пластине подсоединяются все проводники, а затем собирается корпус. Всё дело в том, что у разных производителей эта процедура осуществляется по-разному.

К примеру, известная торговая марка Легранд выпускает такие розетки, в которых основные разъёмы спрятаны за лицевой крышкой. Удалив эту деталь, мастер наталкивается на белую пластиковую крыльчатку, на которой содержится небольшая стрелочка. Крыльчатку необходимо аккуратно повернуть по стрелке, после чего откроется доступ к корпусу и контактной пластине. Именно на неё нанесена разноцветная маркировка проводников. Итоговое подключение практически не отличается от стандартной розетки, единственное — изначально в отверстие на пластине нужно продеть витую пару, а уже потом разравнивать жилы.

Не менее популярной сегодня считается торговая марка Лезард, которая изготавливает компьютерные розетки по иной схеме. Металлическая рамка и лицевая панель фиксируются небольшими болтами, которые легко откручиваются. Главная внутренняя контактная пластина крепится специальными зажимами. Собирая и разбирая такие розетку, нужно знать, что некоторые контакты можно отжать только отвёрткой.

А вот чтобы изъять контактную группу из корпуса, необходимо аккуратно надавить на верхнюю защёлку. После этих манипуляций в руках у мастера окажется небольшая коробочка. Чтобы подключить витую пару, следует снять пластиковую крышечку, которая прижимает проводники. Так как пластик в этом месте довольно упругий, то и усилия должны быть значительными. Остаётся только развести жилы по нанесённой на изделии разметке.

Основные рекомендации специалистов

Когда решено использовать экранированный кабель, то и розетку нужно выбирать соответствующую, где заранее предусмотрено подключение такого изделия. В противном случае экран превратится в огромную антенну, что негативно отобразится на пропускной способности и скорости интернета. Именно по этой же причине не стоит покупать FTP кабель, если к нему не предусмотрено подключение мощного незаземленного оснащения.

Для полноценного использования высококачественных технологий ЛВС на базе витой пары, нужно обустраивать цельные линии. Скрутки и спайки в этом случае просто недопустимы, так как это чревато серьёзными потерями скорости. В тех случаях, когда возникает необходимость нарастить определённый отрезок кабеля, нужно использовать только специальные соединители. Такое приспособление представлено в виде небольшой коробочки, в которую вмонтирована мощная плата с двумя разъёмами RJ-45. В некоторых моделях может быть предусмотрено наличие фиксаторов под витую пару, как у розеток.

Не стоит покупать изделия с большим количеством портов для бытовых условий. Многочисленные патч-корды, которые установлены в одном месте, обязательно начнут запутываться, доставляя пользователям определённый дискомфорт. Лучше всего сделать несколько розеток на разном расстоянии.

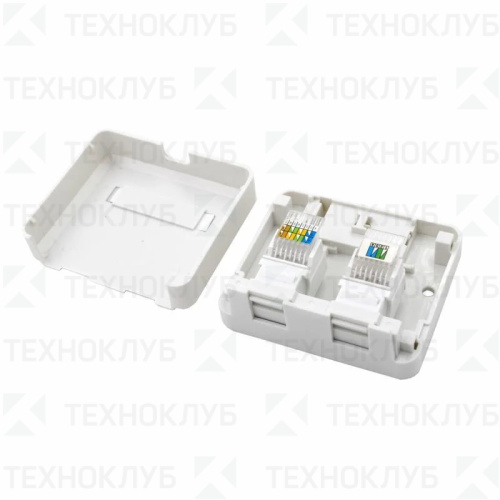

Розетка RJ-45 двойная категории 5е IDC:110
