Сечение провода для розеток

Какое сечение провода нужно для розеток в квартире

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.

Какой использовать провод для кухни и ванной

Кухня — это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.

Толщина кабеля электропроводки для коридора

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм

Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой

Сечение проводников одной группы должно быть одинаковым

Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки

Заключительный этап

Провод, уложенный в штробу, фиксируется несколькими способами, замазывается гипсом или при помощи специальных хомутиков которые вставляются в высверленное отверстие, а потом замазывается гипсом. По концам проводы должны висеть с запасом, для того чтобы подключаться к розетке и распределительной коробки было удобно. Провода должны плотно скручиваться, затем изолироваться.

Все работы должны производиться с точностью, особенно аккуратно нужно подходить к соединениям, провода должны быть зажаты так чтобы не было между ними просвета, в противном случае в проблемных местах будет искрить и греется.

При выборе розеток обращайте внимание на способ крепления для проводов. В импортных моделях можно найти устройство для зажима зачищенного кабеля

Благодаря такой розетке вы значительно сэкономите свое время на монтаже, ну и главное, такое крепление переносит большие нагрузки. Для ванной комнаты рекомендуется поставить УЗО с утечкой тока 10 мА.

Работа, кажется не сложная с первого взгляда, но для новичка будет сложным выполнить все правильно. Поэтому рекомендуется вначале подготовиться, для этого можно посмотреть видео и потом попробовать сделать все самому. Но если неуверены и сомневаетесь в своих силах, то не следует рисковать, сегодня много хороших специалистов, которые выполнят такую работу быстро и качественно.

Какое сечение провода должно быть в квартире?

И так вы решились на ремонт и надумали поменять проводку в квартире со старой алюминиевой на более надёжную медную. Перед вами сразу возникнет вопрос, а какое сечение провода выбрать, чтобы провод выдержал всю имеющуюся в квартире электроаппаратуру? Которой в современной квартире довольно много и потребляет она большое количество электроэнергии. Для начала, вам необходимо определится с количеством, нужных вам для комфортного подключения потребителей электроэнергии, розеток.

Медный кабель считается более надежным для разводки, но он дороже минимум в два раза, чем алюминиевый.

В основном, для подключения внутренних розеток подходит провод с диаметром сечения 2,5 квадратных миллиметра, если будете использовать розетки с заземлением, то провод стоит купить трёх жильный такого же сечения. Для проводки комнатного освещения подойдёт провод меньшего диаметра — 1.5 квадратных миллиметра вполне достаточно.

Что такое кабельная розетка

В первую очередь, нужно понимать, что кабельная розетка, это часть соединителя, которая изготавливается, как одно целое с кабелем. Также может прикрепляться к гибкому кабелю для подсоединения его к источнику питания.

Особенности:

По своему строению и нижнему виду кабельная розетка такая же, как и стационарная.
Такие розетки устанавливаются в жилых и общественных помещениях, чтобы вывести кабель на нужную длину.
Это изделие состоит из корпуса, обладающего высокой прочностью.
Корпус делается из качественного пластика, может быть черного или белого цвета.
Контакты изготавливаются из фосфористой бронзы высокой упругости и специальной шторки.
Работает кабельная розетка при температуре от 0 до 50 ᵒС.

С помощью кабельной розетки можно подключить кабели непосредственно к проводке. Это очень удобно и значительно упрощает монтаж. Разумеется, что существуют определенные стандарты сечения кабелей.

Учитывается это еще во время проектирования электропроводки в доме

При подключении, важно не перепутать провода и место, куда их нужно поставить, то есть полярность. Если этим пренебречь, то возможно короткое замыкание

Важно не перепутать ноль, фазу и заземление.

Как правильно выбрать соединительные провода для розеток

Сейчас рассмотрим соединительные провода. Какого сечения должен быть провод для розеток? Наиболее подходит для этого провод с медный многожильный с двойной изоляцией, такой как ВВГ. В розетки подключается провод с диаметром сечения более 2,5 мм2, а к розеткам с заземлением – тройной провод данного диаметра. Провод для освещение используют диаметром 1.5 мм2

ВАЖНО: провода для освещения для розеток протягивать раздельно от коробки распределения. На энергоемкие стационарные электрические приборы, такие как электрическая плита, стиральная машина тоже необходимо протянуть отдельные заземленные провода

Электрическая плита или духовка присоединяются проводом диаметром более 4 мм2.

Дальше нам необходимы коробки распределения, которые устанавливают в каждом помещении. Как было определено ранее, от автомата запуска главный провод будет проведен отдельно в каждое помещение к распределительной коробке. Посчитайте предварительно, сколько и каких приборов, потребляющих электроэнергию, будут располагаться в каждой комнате, и рассчитайте их общую мощность. От данного показателя будет зависеть, какого диаметра главный провод необходимо протянуть от электрощита к распределительной коробке. Чаще всего, главные провода берут диаметром 2.5 мм2. Такой совершенно подойдет для питания комнаты общей мощностью не меньше 3 кВт. Какого сечения должен быть провод для розеток на нынешнюю кухню, где количество электроприборов очень много главный провод необходимо брать диаметром 4 — 6 мм2, а при установке на кухне электрической печи — диаметр провода берется по ТУ, показанным в паспорте на печку.

Подведем итоги, мощность рассчитали, диаметры проводов определили. Далее нужно просчитать длину проводов от всех распределительных коробок и путь их протяжки к закрепленным пускателям на щите. Провода нужно взять по длине на 1-2 метра больше , чем расчётного, для того, чтобы цельного провода хватило по всей длине прокладки. Строго запрещено применять главные провода, скрученные из кусков.

Какой совет дать дополнительно? Если вы проживаете в многоэтажке и электросчетчик находится в общем щите на площадке, то в квартире необходимо поставить автономный электрощит, как написано выше.

Подготовка к прокладке кабеля

Рассчитав мощности каждой комнаты, затем необходимо по таблице подобрать нужные провода и блокировочные автоматы. Заглядывая вперед, следует учесть, что в будущем, возможно, будут проводиться какие-нибудь работы, например, поменять люстру или установить натяжной потолок, все это требует отключения света. Чтобы избежать обесточивания квартиры следует установить на каждый участок свой автомат.

Прокладывая кабель для розеток, фотографируйте места укладки проводов и протоколируйте подробным описанием с точностью до миллиметра. Довольно часто случается при ремонте или установки, каких-либо элементов, вовремя сверление перфоратором задевают провода и обесточивают комнату. Чтобы исправить этот инцидент потребуется много времени и нервов, поэтому следует заранее предостеречь.

Высверливание отверстий под розетки

Когда все размечено, посчитано и куплено можно приступать к главному – штробление, сверление и подключение. У некоторых возникнет вопрос – сколько розеток делать в комнате, и на каком расстоянии от пола? Своевременный вопрос и нужный, в каждой комнате рекомендуется не менее 3 розеток, для удобства, и не рядом, а на каждой стене, чтобы не было потом лишних проводов на полу. На кухни, как правило, делают сдвоенные или строенные и располагаются над рабочими столами, а для холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстояние 80-90 см. Но для удобства лучше всего на высоте опущенной руки.

Инструмент

Чтобы не суетиться в процессе работы, следует заранее приготовить весь инструмент в одно место. Для штробления и высверливания нам понадобятся:

Рулетка и спиртовой маркер.
Лазерный или пузырьковый строительный уровень.
Перфоратор с алмазной коронкой по бетону и насадка в виде зубила.
Болгарка с алмазным диском.
Перчатки, спецодежда и респиратор.

Размеченные линии прорезаются болгаркой, после чего перфоратором с насаженным зубилом выбиваются вырезанные куски. Если приноровится, то можно быстро выполнить эту работу. Затем на запланированном месте при помощи уровня отмечается центр розетки и высверливается ниша алмазной коронкой. Во время работы инструмент нужно держать ровно, в противном случае стакан и розетка криво встанут. Не забываем про распределительные коробки, которые тоже должны быть встроены в стену.

Расчет будущей нагрузки

Чтобы все было правильно необходимо сделать расчет, сколько приборов будут запитываться в каждой комнате, от этого и будет зависеть, какого сечения покупать провод. Если сумма всех приборов составляет до 3кВт, то достаточным будет проводник сечением 2,5 мм2. Для кухни, где оборудование потребляет большое количество энергии, правильным будет протянуть отдельную ветку сечением жил у кабелей от 4 до 6 мм квадратных, в зависимости, какая у вас плита и оборудование.

Что получается в итоге от щитка на розетки пойдет провод толщиной 2,5 мм2, на кухню и в ванную, если там стоит водяной котел, кабеля должны быть не менее 4 мм квадратных. На освещение комнат вполне хватит сечения 1,5 мм2. Не забывайте про заземления, которое должно быть обязательно на кухонных розетках и в ванной комнате.

На всех приборах пишется потребляемая мощность, этикетку можно найти на обратной стороне или под крышкой. Если по каким то причинам не нашли наклейку, то можно посмотреть в паспорте или интернете. После подсчета потребляемой мощности следует заглянуть в таблицу и выбрать провод нужного диаметра.

Как советуют бывалые электрики, провода нужно брать с запасом, то есть к полученному метражу прибавляется 10%. Например, у вас получилось 20 метров кабеля, прибавляем 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, вам не придется экономить или бежать в магазин за 1 метром провода.

Подписка на рассылку

Розеточные группы — основная часть организации энергоснабжения любого дома. Многообразие подключаемых к сети бытовых приборов привело к тому, что розеток нужно много, и быть они должны буквально во всех помещениях. А для того чтобы все функционировало в нормальном режиме необходимо правильно подобраться сечение кабеля, а так же защитно-коммутационную аппаратуру.

Выбор кабеля для подключения розеток

Определить мощные энергопотребители мощностью от 1кВт и выше, которые могут работать продолжительное время (стиральная машина, кондиционеры, духового шкафа варочная панель и пр. ). Такие электроприборы должны иметь индивидуальную розетку, которая подключается напрямую из распределительного щита. Сечение кабелей для таких устройств подбирается индивидуально исходя из их мощности. Так для питания стиральной машины или духового шкафа мощностью до 3,5 кВт (

16A) подойдет медный кабель с сечением жил 2,5 мм² (например, можно использовать ВВГ-Пнг 3х2,5), а для варочной панели, мощность которой составляет 7-8 кВт (

32-37A) рекомендуется использовать такой же кабель, но уже сечением 6 мм² (например ВВГ-Пнг 3×6).

Остальные потребители в квартире или доме будут подключаться к общим розеточным группам. Для таких групп рекомендуется использовать кабели с медными токопроводящими жилами сечением 2,5 мм².

Как видно, выбор сечения жил кабеля напрямую зависит от мощности электроприборов, которые в дальнейшем будут подключаться.

Способы прокладки кабеля

Прокладка кабеля может выполняться, как скрыто (в полах, в специальных каналах и пустотах строительных конструкций, бороздах, штрабах), так и открыто (в электротехнических плинтусах, коробах и т. п.). Оба способа имеют свои плюсы и минусы:

Скрытый монтаж.

подвесные потолки группы горючести Г1 – в неметаллических трубах и коробах;
подвесные потолки группы горючести Г2 – в неметаллических трубах и коробах со степенью защиты IP4X;
подвесные потолки группы горючести Г3 и Г4 – в металлических трубах и коробах, обладающих локализационной способностью (должны выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания стенок). Рекомендуемая толщина стенок выбирается из таблицы.

Скрытая прокладка электропроводки в деревянных домах так же допускается при условии размещения кабелей и проводов в металлических трубах, обладающих локализационной способностью.

Открытый монтаж кабеля.

Важно отметить, что какой бы вариант вы не выбрали для прокладки электропроводки для розеток необходимо помнить, что должны использовать кабели, не распространяющие горение при групповой прокладке, например ВВГнг, ВВГнг-LS

Защита кабеля от перегрузок

Одновременное использование нескольких мощных бытовых электроприбор подключенных в одной комнате могут вызвать перегрузку вашей электрической сети. Это может привести к перегреву мест соединений и последующему пожару. Чтобы этого не произошло, следует применять автоматические выключатели (АВ), которые и обеспечиваю защиту кабеля от перегрузок. Номинал АВ выбирается наименьшим по расчетным или номинальным токам электроприемников, но таким образом, чтобы он не отключался при кратковременных перегрузках (пусковые токи, токи при самозапуске и т. п.). Так для общих розеточных групп рекомендуется использовать автоматический выключатель номиналом 16А (максимально-допустимый ток, подключаемый к одной розетке группы), варочной панели мощностью 7 кВт – 32А и т.д.

Кроме того, для защиты от перегрузки могу использоваться дифференциальные автоматические выключатели, которые так же обеспечивают защиту от поражения электрическим током вследствие повреждения электропроводки или неисправности электроприбора.

Защита кабеля от перегрузок

На сегодняшний день практически любой электроприбор может выйти из строя или вызвать перегрузку приборов. При проектировании проводки в своем доме вам обязательно следует учитывать этот фактор. Для того чтобы обезопасить свою систему вам следует использовать устройства защитного отключения. Благодаря этому вы сможете значительно снизить риск возгорания. Даже если электрический прибор будет неисправным, тогда вы все равно сможете избежать удара током. Умные розетки также должны иметь хороший кабель, который защитит их от перегрузок.

Именно благодаря автоматическим выключателям вы сможете обеспечить защиту от короткого замыкания розетки. УЗО осуществляет контроль над током. Если начнет расти номинальный показатель, тогда устройство будет отключено. Достаточно часто это происходит в случае повреждения кабеля.

Современные требования по безопасности постоянно растут. Именно поэтому в последнее время довольно часто УЗО устанавливают вместе с дифференциальным автоматом. Розеточные группы разводить нужно от дифференциальных автоматов, которые устанавливают возле счетчика. Розетка своими руками – это не лучшее решение для вашего дома. Она не будет безопасной, и поэтому постарайтесь себя уберечь от непредвиденных последствий.

Какой тип и марку проводника выбрать под розетку

При выборе провода нужно обратить внимание на тип, марку проводников

Выбирая кабель для розеток, необходимо брать в расчет их количество в каждой комнате и мощность пакетного выключателя на входе. Во всех случаях необходимо ориентироваться на максимальную нагрузку, которая будет оказываться на каждую точку. Кроме этого, необходимо помнить о факторе безопасности. Речь идет о материале, из которого изготовлена изоляция кабеля. В зависимости от модели при нагревании она может выделять вещества разной степени токсичности. Особенно актуальна эта тема для спален и детских.

Для оборудования помещений могут использоваться изделия таких марок:

ВВГ — изоляция двойная из поливинилхлорида. Пластик горючий, воспламеняется, самостоятельно не затухает. Рекомендуется использовать в помещениях, безопасных в пожарном отношении.
ВВГнг — изоляция с двойной защитой, основой которого является негорючий ПВХ, способный к самозатуханию после воздействия открытого пламени. Можно использовать как в кирпичных, так и в деревянных домах.
ВВГнг-LS — провода с двойной защитой из безгалогенного поливинилхлорида, не выделяющего дым при нагревании и контакте с огнем. Разрешается устанавливать в лечебных и дошкольных учреждениях.
NYM-(N). Изделие немецкого производства, которое отличается высоким качеством и совмещает в себе все достоинства продукции отечественного изготовления. При возгорании изоляция не горит, не дымит, сохраняя целостность и герметичность. Применяется без ограничений, в том числе в помещениях, где хранятся взрывоопасные вещества.

В соответствии с требованиями СНиП, для внутренней разводки по розеткам в квартире рекомендуется использовать медные провода сечением 2,5 мм². Номинальная мощность такого изделия составляет 6 кВт при силе тока до 28 А. При применении гнезд с соответствующими показателями, к внутренней сети можно подключать практически все имеющиеся в продаже бытовые приборы и технику. Чтобы избежать перегрузки линии и отдельных точек, следует устанавливать автомат мощностью до 25 А.

Таблицы расчета сечения кабеля (по мощности)

Медные жилы, проводов и кабелей

Сечение токопро водящей жилы, кв.мм	Медные жилы, проводов и кабелей
Напряжение, 220 В	Напряжение, 380 В
ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Алюминивые жилы, проводов и кабелей

Сечение токопро водящей жилы, кв. мм	Алюминивые жилы, проводов и кабелей
Напряжение, 220 В	Напряжение, 380 В
ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44	170	112,2
120	230	50,6	200	132

Установление мощности для распределительной коробки

Чтобы определиться с сечением, необходимо узнать общую мощность. Для этого вы должны узнать, какая мощность будет подключена к распределительной коробке для всех комнат.

В случае, когда число оказалось не больше 3 кВт, вам вполне хватит провода с диаметром 2.5 мм2. На кухне обычно сосредоточена очень мощная техника. Поэтому, для большей безопасности, от щитка до розетки необходимо провести провод с сечением 6 мм2.

После выбора и покупки возникает вопрос: как подключить кабель к розетке? Естественно, можно воспользоваться помощью профессионалов, либо сделать всё собственноручно. Если вы выбрали второй вариант, ниже будут описаны несколько методов, как это сделать.

Итак, вы решили подсоединять кабель к розетке своими руками. Это можно сделать двумя способами:

Монтаж кабеля в штробе. Обычно выполняется в случаях, когда стена сделана из материалов, которые не боятся огня. Кабель не портит внешний вид комнаты, поскольку является скрытым непосредственно в стене.

Перед тем, как начать работы, необходимо наметить пути, в которых будут проходить кабели. Глубина штробы должна составлять около двух сантиметров. Это позволит максимально удобно укладывать кабель.

Открытый монтаж кабеля. Менее эстетичный вариант. Иногда нет задачи прятать кабель в штробы. В таком случае он просто прибивается к стене специальными скобками. Но данный вариант не всегда уместен. Например, когда необходимо проложить кабель по сгораемой конструкции. Здесь нужно использовать металлорукава или пластиковые трубы.

При монтаже нужно учитывать толщину кабеля для розетки, дабы впоследствии не попасть впросак. Если вы не уверены, что сможете правильно провести все работы, лучше доверьте эту задачу профессионалам. Так удастся сэкономить как нервы, так и время.

Расчет будущей нагрузки

Таблица для расчета будущей нагрузки

Чтобы определиться, провода какого сечения нужны для розеток, нужно подсчитать нагрузку, которую они будут принимать при максимальном количестве подключенных потребителей.

В расчет принимаются такие данные (в ваттах):

Остальными устройствами, включая освещение, можно пренебречь, так как они существенно не влияют на уровень нагрузки.

Продукция, использование которой не рекомендуется

Кроме тех видов кабельной продукции, которые рекомендуются к использованию в жилых домах, есть также виды, применение которых запрещено действующими правилами. К этой группе относятся изделия нескольких типов.

ПВС

Это медный провод с виниловой изоляцией и оболочкой. Сечение кабеля для подключения бытовой техники варьируются от 0,75 до 10 мм2, жила имеет многопроволочную структуру, количество проводников – от 2 до 6, номинал напряжения – 380 В.

Почему специалисты рекомендуют не брать ПВС для розетки из соображений экономии? На то есть несколько причин:

ПВС имеет многопроволочные жилы, а это означает, что все концы нужно лудить и паять для соединения друг с другом. Выполнение подобной работы требует значительных затрат времени и высокой квалификации электрика.
Многопроволочная конструкция отличается повышенной пожароопасностью (по причине сильного нагрева в процессе эксплуатации). Кроме того, ее изоляция быстро изнашивается из-за постоянного перегрева.
ПВС невозможно прокладывать пучком, нитки нужно укладывать на определённом расстоянии друг от друга.

Всё вышеперечисленное означает, что экономия на самом товаре приводит к повышению затрат на монтаж.

Другие типы

Хотя у ШВВП и ПВВП подходящее сечение кабеля для квартиры, продукцию этих типов нежелательно использовать для подключения крупной бытовой техники и электрического оборудования. Данные разновидности проводников отличаются слабыми эксплуатационными характеристиками, коротким сроком службы, отсутствием негорючей изоляции. Кроме того, они сложны в монтаже – их окончания нужно обрабатывать и паять.

Для дома

В частных деревянных домовладениях оптимальным вариантом является монтаж электрической проводки открытого типа.

В этом случае предпочтение рекомендуется отдавать отечественному кабельному изделию ВВГнг-LS или ВВГнг, а также немецкому высококачественному проводнику NYM.

В каменных частных домах допускается монтаж черного проводника ВВГ, кабеля NYМ серого цвета, белого или оранжевого провода ПВС, а также ШВВП стандартного белого цвета.

Для наружной проводки по земле целесообразно использовать кабельные изделия АВББШВ или ВББШВ, а электроснабжение бани потребует применения российских марок РКГМ и ПВКВ, надежно защищенных посредством кремнийсодержащей оболочки органического типа.

Как отличить качественный кабель от некачественного

В строительных магазинах представлен широкий ассортимент электрической прокладочной продукции. Разобраться в ней трудно, но возможно.

Отличить качественный кабель от некачественного можно по таким признакам:

Наличие сертификата. На оригинальный товар имеются сопроводительные бумаги с данными об изготовителе и копией сертификата качества.
Соответствие техническим требованиям. Если на изделии имеется отметка ГОСТ, оно соответствует мировым стандартам. ТУ — это местные стандарты, которые могут быть очень далеки от принятых в стране.
Цвет и степень жесткости жилы. Качественная электротехническая медь имеет однородный цвет и хорошо гнется. Фальсификат неоднороден и хрупок.
Размер сечения. Проверяется механическим или электронным приборам.
Состояние изоляции. Она должна быть ровной, плотной и без механических повреждений, легко отделяемой от металла.
Реакция на огонь. Качественная изоляция темнеет, твердеет и трескается. У подделки она плавится, тянется, горит и дымится.

Какой проводник использовать для обустройства электропроводки в квартире

В большинстве домов, построенных в середине-конце прошлого века, входные группы и внутренние коммуникации изготавливались из алюминия. Предпочтение этому металлу отдавалось по причине его низкой стоимости, что имело решающее значение в условиях массового строительства в государственном масштабе. Впоследствии такое решение сыграло свою злую роль, благодаря многочисленным недостаткам алюминия.

Наиболее неприятные свойства металла:

Ломкость. Жилы ломаются уже после 2-3 сгибаний. С этим явлением приходится сталкиваться в процессе частых замен выключателей и розеток.

Упругость. Провода можно сгибать и скручивать до 100 раз, прежде чем они переломятся.
Долговечность. Медь не меняет своих характеристик на протяжении всего периода эксплуатации здания, который составляет 50-100 лет.
Отличная электропроводность. Благодаря этому можно использовать проводник меньшего сечения, что положительно сказывается на цене продукции.
Гибкость. Это качество помогает протаскивать кабели в узких каналах, не прибегая к штроблению стен.

Помимо высокой стоимости у металла есть один минус — он окисляется и покрывается патиной, которая плохо проводит электричество. Предупредить возникновение этого явления можно заранее, пропаяв контакты оловом.

Таким образом, при выборе кабеля для розеток в квартире, нужно останавливать свой выбор на изделиях с медными жилами.

Какой тип и марку проводника выбрать под розетку

Для оборудования помещений могут использоваться изделия таких марок:

ВВГ — изоляция двойная из поливинилхлорида. Пластик горючий, воспламеняется, самостоятельно не затухает. Рекомендуется использовать в помещениях, безопасных в пожарном отношении.
ВВГнг — изоляция с двойной защитой, основой которого является негорючий ПВХ, способный к самозатуханию после воздействия открытого пламени. Можно использовать как в кирпичных, так и в деревянных домах.
ВВГнг-LS — провода с двойной защитой из безгалогенного поливинилхлорида, не выделяющего дым при нагревании и контакте с огнем. Разрешается устанавливать в лечебных и дошкольных учреждениях.

Какой кабель нужен для розеток?

Какой кабель выбрать для бытовых розеток в квартире или доме

При монтаже электропроводок в частном доме или квартире, встает вопрос, какой кабель выбрать для розеток

В этой статье, мы дадим полный и исчерпывающий ответ на этот вопрос.

Ответ на это вопрос находится совсем рядом.

Многие специалисты скажут, что сечение кабеля для электроснабжения бытовых розеток стоит считать по нагрузке, это решение крайне неверно в выборе кабеля для розеток, обращаем ваше внимание, что речь идет именно о подключении бытовых розеток!

Для справки: все бытовые розетки рассчитаны на номинальный ток 16А

И так, какой нужен кабель для розеток?

Ответ прост!

Не будем вдаваться в длительные расчеты по отключающей способности автоматических выключателей и заниматься расчетом токов короткого замыкания и т.д., сразу ответим:

Согласно ПУЭ 7 п. 7.1.35.

Таблица 7.1.1. Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях

Наименование линий	Наименьшее сечение кабелей и проводов с медными жилами, мм²
Линии групповых сетей	1,5
Линии от этажных до квартирных щитков и к расчетному счетчику	2,5
Линии распределительной сети (стояки) для питания квартир	4

Для розеточной сети можно использовать кабель сечением 1,5 мм. кв., но при условии, что аппарат защиты (автоматический выключатель, не предохранители) должен быть установлен на ток не более 10А

При проектировании электроснабжения квартиры, наши специалисты закладывают розетки с номинальным током 16А, а для питания розеточных групп используется кабель сеченым 3х2,5 мм. кв. и аппарат защиты не более 16А.

Разберем ситуацию, почему кабель ВВгнг 3х2,5 мм.кв., допустим имеется розеточная групповая линия питающая розетки кухни, в современном мире изобретено достаточно больше количество бытовой техники для кухни и в определенные моменты кухонные комбайны, кофеварки могут быть одновременно включены в работу, для того, что бы использовать электросеть комфортно, следует розеточную сеть кухни запитать кабелем сечением не менее 3х2,5 мм, автоматический выключатель при этом становить на номинальный ток не более 16А.

В предыдущей статье, мы расказывале о том кабей кабель нужен для электроплиты.

Отличия кабеля ВВг и ВПС, читайте в этой статье.

Какого сечения должен быть провод для розеток

Какое сечение провода должно быть в квартире?

Медный кабель считается более надежным для разводки, но он дороже минимум в два раза, чем алюминиевый.

И когда вы в этом вопросе разобрались и всё основательно посчитали, можно браться за провода и их сечение, к которым будете их подключать. Лучше всего подойдёт для таких целей медный провод, с цельным или (на самый крайний случай) многожильным сердечником с хорошей виниловой изоляцией, типа ВВГ. Благо на рынке предостаточный выбор такой продукции и времени на его поиск вы много не потратите. В основном, для подключения внутренних розеток подходит провод с диаметром сечения 2,5 квадратных миллиметра, если будете использовать розетки с заземлением, то провод стоит купить трёх жильный такого же сечения. Для проводки комнатного освещения подойдёт провод меньшего диаметра — 1.5 квадратных миллиметра вполне достаточно.

Какое сечение и куда прокладывать

Провод для комнатного освещения, от разделительной коробки, прокладывать нужно отдельно от провода, к которому будут подключаться розетки, так как розетки будут потреблять больше электроэнергии и, соответственно, будут нагреваться. К ним подключаются приборы большей мощности.
Для стационарных электроприборов большой мощности провод нужно прокладывать отдельный и большего сечения. К таким приборам относятся электроплита, стиральная машина, электрическая духовка. Провод для них нужно выбрать сечением от 4 до 5 квадратных миллиметров. Также перед покупкой нужной проводки рассчитайте нужный метраж, чтобы проводов хватило, и ненужно было впоследствии их стыковать.

Опытные электрики советуют сразу брать на 10% больше кабеля, чем по расчетам. Сэкономите нервы и время.

Теперь можно переходить к распределительным коробкам и отсечным автоматам. Распределительных коробок нужно столько сколько у вас в квартире помещений, для каждого по одной. Правильным будет, если вы от отсечного автомата проведёте провод отдельно в каждую распределительную коробку.

Мощность для распределительной коробки

Стоит посчитать, какую мощность вы будете подключать к распределительной коробке в каждой комнате, для того, чтобы узнать их общую мощность и определиться с сечением провода. От этих данных зависит провод какого сечения нужно прокладывать от распределительного щитка в распределительную коробку.
Если мощность приборов не больше 3 кВт достаточно провода диаметром в 2,5 миллиметра квадратного. Для кухни, где в основном сосредоточены мощные приборы, от щитка до розетки нужно проложить провод сечением в 6 миллиметров квадратных.

На фото представлен правильный вариант монтажа проводки в распределительной коробке.

Теперь стоит подвести итоги. Если вы не уверены, что сможете самостоятельно справится с этим важным делом, то стоит обратиться к специалистам, которые произведут необходимые работы на профессиональном уровне, и вы не будете иметь проблем в процессе эксплуатации электропроводки.

Таблица мощности, тока и сечения проводов и кабелей

Медные жилы, проводов и кабелей

Сечение токопро водящей жилы, кв.мм	Медные жилы, проводов и кабелей
	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6

Алюминиевые жилы, проводов и кабелей


Сечение токопро водящей жилы, кв. мм	Алюминиевые жилы, проводов и кабелей
	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Также рекомендуем посмотреть видео о том как не допускать ошибки при выборе сечения кабеля для розеток:

Какой провод нужно использовать для подключения электроплиты . Электропара

Новая электроплита или варочная панель – большая радость для хозяйки, поскольку обычно она обладает теми функциями, которые были недоступны ранее. Современные модели могут работать в разных режимах мощности да и выглядят гораздо презентабельнее. Поскольку обычно в комплекте находится только сам прибор, нужно заранее выяснить: какой провод следует использовать для подключения электроплиты.

Основным критерием выбора провода для электроплиты являются характеристики проводки – однофазная или трехфазная. В домах старой постройки сеть однофазная и чаще всего выполнена с использованием алюминиевых проводов. Новостройки оснащаются трехфазной сетью с медными проводами, имеющими более высокие характеристики.

В данной статье мы рассмотрим отличительные особенности проводки в квартире, правильный выбор кабеля для электроплиты (сечение и длину), а также пройдем все этапы ее подключения.

Расчет мощности электроплиты

Если вы купили электроплиту и обнаружили отсутствие провода в комплекте, придется самостоятельно озаботиться его выбором, обращая основное внимание на марку и сечение.

Основным критерием выбора провода для электроплиты является мощность прибора. Подробную маркировку можно найти на задней панели, обычно она указывается на специальной табличке.

На маркировке первым делом смотрим на показатели суммарной мощности: некоторые модели потребляют до 11 кВт, такие модели подходят для профессионального использования, но никак не для квартиры, где есть предельно допустимые значения потребляемой мощности. Расчетная нагрузка квартир зависит от категории дома и условий обслуживающей компании.

Согласно Инструкции по расчету электрических нагрузок жилых зданий РМ-2696, жилые дома I категории не имеют верхнего ограничения уровня электрификации быта, который определяется заказчиком. Жилые дома II категории имеют два уровня электрификации быта: с газовыми плитами и с электроплитами.

Для домов с электроплитами возможно получить о 8,8 до 11 кВт на квартиру, это суммарная мощность, поэтому выбирать плиту нужно с учетом данного параметра. Самый оптимальный вариант – до 6 кВт. Данные о мощности можно также найти в техническом паспорте изделия.

Определяем сечение провода для электроплиты

Итак, сеть в доме может быть однофазной или трехфазной. Если вы живете в новом доме, можете смело выбирать провод для трехфазной сети. Определить тип проводки можно и визуально, достаточно посмотреть на провод, который идет к электроплите. Если в кабеле всего три жилы, проводка однофазная. Если вы видите 5 жил, сеть трехфазная.

Выбор провода для электроплиты зависит также от того, открытая проводка или закрытая. В таблице приведены значения сечения кабеля для разных материалов и разного типа проводки.

Таблица сечения кабеля в зависимости от типа проводки

Сечение кабеля, мм²	Проводка с медной жилой			Проводка с алюминиевой жилой
Сечение кабеля, мм²	Ток, А	Мощность, кВт при однофазной сети	Мощность, кВт при трехфазной сети	Ток, А	Мощность, кВт при однофазной сети	Мощность, кВт при трехфазной сети
0,5	11	2,4	—	—	—	—
0,75	15	3,3	—	—	—	—
1,0	17	3,7	6,4	—	—	—
1,5	23	5,0	8,7	—	—	—
2,0	26	5,7	9,8	21	4,6	7,9
2,5	30	6,6	11,0	24	5,2	9,1
4,0	41	9,0	15,0	32	7,0	12,0
6,0	50	11,0	19,0	39	8,5	14,0
10,0	80	17,0	30,0	60	13,0	22,0
16,0	100	22,0	38,0	75	16,0	28,0
25,0	140	30,0	53,0	100	23,0	39,0

Выбор марки провода для электроплиты

Существует множество видов проводов, от обычного соединительного провода до многожильных толстых кабелей, использующихся при уличной прокладке. Как выбрать нужный провод для электроплиты?

В первую очередь нужно понимать, что потребуется два вид провода: один пойдет от розетки до вводного автомата, второй – от розетки до электроплиты.

Для подключения электрической плиты к автомату лучше всего использовать многожильные медные кабели, которые обладают достаточной гибкостью и могут быть легко уложены по периметру помещения. Самый распространенный вариант – провод ВВГ 3х6 3-х жильный, медный сечением 6 мм², он прослужит до 30 лет!

Кабели ВВГнг (негорючий), NYM будут подороже, но ведь плиту подключают один раз, можно немного потратиться. Если прибор малой мощности до 6 кВт, можно использовать аналогичный провод сечением не менее 4 мм².

Для подключения электроплиты к розетке широко используется ПВС (провод соединительный в ПВХ изоляции), он обладает многопроволочной многожильной конструкцией и может использоваться в сети с напряжением до 660 В (в трехфазной сети напряжение 380 В).

Данный вид провода не подходит для стационарной проводки, однако служит прекрасным соединителем, что нам и нужно. Срок службы до 10 лет.

Особенности подключения электроплиты

Мы определились с типом проводки и видами кабеля, теперь нужно разобраться с подключением электроплиты.

Данный прибор потребляет много мощности, поэтому и речи быть не может о его подключении к розетке с другими электроприборами. Для электроплиты выбирается отдельная розетка. Можно подключить плиту напрямую к автомату без розетки, но данный способ уместен лишь в том случае, если промежуточный электрощит находится в квартире. В противном случае как вы будете мыть плиту, если не сможете отключить ее от сети?

Представим, что в квартире расположен электрощит. Для электроплиты нужно выделить отдельную линию с автоматом для безопасности. Номинал автомата выбирается в зависимости от сечения кабеля. В таблице указано соответствие номинала автомата сечению выбранного провода.

Сечение медного кабеля	3 x 1,5	3 x 2,5	3 x 4	3 x 6	3 x 10
Номинальный ток автомата, А	10	16	25	32	50
Предельный ток автомата, А	16	20	32	40	63

Поскольку сечение кабеля должно быть не менее 4 мм², номинальный номинал автомата будет 25 ампер для однофазной проводки и 32 ампера для трехфазной.

Для подключения электроплиты к автомату лучше обратиться за помощью к профессиональному электрику – это разовая работа и выполнить ее лучше качественно, без риска для жизни и здоровья.

Новости компании «Саян Свет»

Собираясь сделать дополнительное освещение или добавить розетки в доме, необходимо решить первоначальный вопрос — какой же кабель выбрать, чтобы обеспечить безопасность и надежность проложенных электрических коммуникаций.

Причин для проведения в доме электромонтажных работ может быть несколько. Например это может быть монтаж новых электрических коммуникаций, или полная, либо частичная, замена имеющихся электрических сетей.

Зачастую выбор электропроводки кажется сложным. И в этой статье мы постараемся рассказать об основных моментах при выборе кабеля для жилых помещений.

Основные причины для замены кабелей

Первое — это возраст проводки. Капитальный ремонт домашней сети рекомендуется проводить раз в 15-20 лет. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.

Второе — это ремонт помещений, с добавлением новых потребителей электроэнергии. Водонагреватели, электроплиты, стиральные и посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При установке подобной техники лучше обновить коммуникации в отдельных помещениях, например, в ванной комнате или на кухне.

Работы по прокладке новых или замене старых электросетей в доме нужно начинать с составления схемы разводки и подбора соответствующего кабеля для каждого отдельного участка.

Сразу оговоримся, что для прокладки стационарной электросети в жилом помещении, по мнению профессионалов, необходимо использовать исключительно кабели, а не провода.

Отличия кабелей от проводов

Провода, в отличии от кабелей обладают более легкой изоляцией. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования. Провод состоит из одной либо нескольких жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (сшитый полиэтилен, ПВХ, текстиль). Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах.

Кабель же обладает повышенными характеристиками прочности и надежности. Состоит кабель из одной или нескольких жил, покрытых изоляцией, заключенных в общую защитную оболочку. В качестве такой оболочки обычно выступает пластмасса, полиэтилен, металл или резина, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.

Благодаря двойной изоляции кабель надежно защищен от агрессивных сред и механических повреждений. Всё это позволяет использовать кабель в самых сложных условиях.

Для прокладки электросетей в жилых помещениях стоит выбирать надежную и безопасную кабельную продукцию. Ведь именно электрическая система является наиболее требовательной, с точки зрения безопасности, в доме.

Материал и конструктивные особенности кабеля

Токоведущие жилы

Кабели можно встретить как с медными, так и с алюминиевыми жилами.

Алюминиевый кабель

Алюминиевые изделия стоят дешевле и широко применяются в промышленности, однако их использование для проводки электросетей в жилых помещениях запрещено правилами устройства электроустановок. К «минусам» алюминия относят его большее сопротивление в сравнении с медью. Алюминий быстрее окисляется в процессе эксплуатации и более чувствителен к изгибам.

Медный кабель

Медные кабели более надежны: у них выше показатель проводимости тока, к тому же, проводники из этого металла медленнее нагреваются.

Медь также более пластична и не подвержена быстрому окислению, благодаря чему жилы из нее служат долгое время.

Учитывая данные особенности, действующие документы (ПУЭ 7.1.34 и СП 31-110-2003, п. 14.3) предписывают для устройства проводки в домах использовать исключительно медные кабели и провода.

Важной особенностью меди является и то, что её нельзя напрямую соединять с другими металлами. Так, например, если соединить медный провод с алюминиевым посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание. В случае, когда соединения меди и алюминия избежать нельзя, необходимо использовать соединители, позволяющие исключить «гальваническую пару».

Для всех линий в доме лучше выбирать провода одного типа.

Конструкция проводников

Жилы для передачи электрической энергии бывают двух типов.

Однопроволочные сплошные.

Они представляют собой монолитный проводник. Такое изделие удобно и просто монтируется, к тому же оно стоит дешевле многопроволочного. В то же время кабели этой конструкции, особенно большого сечения, более жестки и могут ломаться при перегибах. Из-за этих особенностей специалисты, в части случаев, отдают предпочтение пластичным многожильным изделиям.

Многопроволочные, состоящие из большого количества тонких нитей.

Такие модели хорошо переносят скручивания, изгибы, повороты. Однако для подключения проводов, имеющих многопроволочные жилы, к электроустановочным изделиям необходима оконцовка или дополнительная опрессовка наконечниками.

Сечение кабеля

Сечение кабеля измеряется в квадратных миллиметрах и характеризует пропускную способность тока. Проводник из меди в два с половиной квадратных миллиметра при закрытой прокладке способен пропустить ток в 21 ампер, тогда как алюминиевый только 16 ампер.

Для обеспечения безопасной работы электросети, лучше подбирать проводники с большей пропускной способностью.

Благодаря этому жилы не нагреваются выше допустимой нормы, что защищает изоляцию от расплавления.

Не рекомендуется также использовать кабель, сечение которого намного выше расчетного. Потому как в этом случае необходимо применять для защиты проводки автоматические выключатели и УЗО большей мощности. А это может негативно сказаться на безопасности.

Для монтажа электропроводки в доме обычно используются кабели разных сечений. Наиболее тонкие применяются как проводка для освещения, средние подходят для розеток, а более толстые используют для основного ввода и подключения электроплит.

Зачастую фактическое сечение кабеля меньше, чем указано на маркировке. Небольшие отклонения допускаются. Однако значительные отклонения свидетельствуют о браке.

Особое внимание при выборе нужно обращать на соответствие кабеля государственным стандартам (ГОСТ).

Маркировка о соответствии выполняется заводом-изготовителем на самом кабеле. Качество кабеля подтверждается специальными документами. Продукция должна иметь сертификат пожарной безопасности и сертификат соответствия, подтверждающий возможность применения данного вида кабеля для определенных электромонтажных работ. В противном случае характеристики кабеля, скорее всего, будут сильно уступать заявленным.

При выборе и расчете сечения электрокабелей нужно руководствоваться ПУЭ 7.1.34, при этом каждую линию проводки требуется рассчитывать отдельно, учитывая предполагаемую нагрузку.

Изоляция

Любые кабели имеют как изоляцию жил, так и общую изоляцию. Толщина жильной изоляции для бытовых кабелей, рассчитанных на напряжение до 660 В, с сечением 1.5 и 2.5 квадратным миллиметров по нормативу должна составлять 0.6 мм. В качестве изоляции бытовых кабелей используется ПВХ или другие виды пластика (они могут быть обычными либо иметь пониженную горючесть и дымогазовыделение).

Внешняя оболочка формирует целостный кабель, фиксируя и защищая находящиеся внутри изолированные проводники и имеет большую толщину.

Слой защитной оболочки одножильных кабелей должен быть равен 1.4 мм, а многожильных — 1.8 мм, на практике толщина подобных изделий может незначительно отличаться в меньшую сторону.

Двойная изоляция позволяет максимально предохранить электросеть от повреждений и обеспечивает безопасность людей, помогая избежать поражения током.

Маркировка кабелей

Основные сведения об определенном виде кабельной продукции наносятся по всей длине кабеля, на небольшом расстоянии друг от друга. Надпись, должна быть хорошо читаемой. Она пропечатывается или выдавливается в процессе изготовления продукции.

Рассмотрим обозначение маркировки кабеля на одном из наиболее часто применяемых для монтажа в жилых помещениях.

Кабель ВВГ-Пнг(А)-LS 3×2.5

Первая буква, используемая в маркировке, указывает на материал для изоляционной оболочки:
П — провод либо изоляция из полиэтилена;
В — поливинилхлоридная (ПВХ) изоляция;
К — контрольный кабель;
Р — изоляция из резины.

Вторая буква обозначает материал, из которого сделана оболочка жилы:
В — ПВХ-изоляция;
Р — резиновая оболочка;
П — полиэтиленовая изоляция.

Помимо этого, маркировка может содержать и другие буквы, отражающие прочие характеристики электрокабеля:
нг — изоляция кабеля имеет пониженную горючесть;
Шв — защитный герметичный провод; ПВХ-шланг;
LS — при плавление провода выделяется мало дыма;
Бб — защитная оболочка, состоящая из двух стальных лент;
Э — экранированный кабель;
Б — бронированный провод;
з — кабель с заполненными промежутками между проводниками;
П — плоский провод;
Г — кабель, имеющий повышенную гибкость;
ОЖ — однопроволочная жила.

Буква для обозначения материала, из которого сделан кабель, присутствует только для алюминиевых изделий (А). Она ставится вначале аббревиатуры (например АВВГ). Для медных проводов буква не указывается, поскольку этот металл используется по умолчанию.

Итак, «ВВГ» означает «винил-винил-голый». Это показывает, что используются два слоя из поливинилхлорида, а затем какой-либо защитный слой отсутствует. П — плоский. Буквы «нг» говорят о том, что кабель не распространяет горение. (А) — обозначение исполнения параметров по пожарной безопасности. Ну а «ls» означает «LowSmoke», то есть, по-русски, низкий уровень дыма. Место с цифрой «3» — обозначает количество жил. Там, где «2,5» — сечение каждой жилы в квадратных миллиметрах. Отсутствие буквы «А» перед «ВВГ» означает, что рассматриваемый кабель — медный.

Маркировка может содержать также следующую важную информацию:
наименование изготовителя;
соответствие техническим условиям и государственным стандартами;
год выпуска;
номинал напряжения.

Цвета кабельных жил

Изоляция жил может иметь либо равномерный цвет или содержать полосу на оболочке вдоль проводки. В одном в кабеле изоляция разных проводников имеет различную расцветку. Это значительно облегчает процесс подсоединения элементов, что важно при проведении электромонтажных работ.

Расшифровка цветов проводов:

Синие провода, либо белые с синей полосой обозначают ноль (на схемах обозначается как N).

Зеленые или зелено-желтые жилы всегда соответствуют заземлению (PE).

Все остальные цвета (красные, коричневые, белые и другие), как правило, используются в качестве фазы (L).

Выбор сечения кабеля

Однозначно ответить, какой провод или кабель нужен для электромонтажа в жилых помещениях сложно, поскольку для проведения таких работ требуются кабели разных сечений.

Согласно действующим правилам безопасности, все домашние приборы и розетки должны иметь заземление. Поэтому в жилых помещениях повсеместно протягивается трехжильный кабель, имеющий «фазу», «ноль» и «землю». Ниже мы будем говорить о подборе сечений именно медного кабеля.

Например, для контура освещения подойдет кабель сечением 1.5 квадратных миллиметра, так как там нет больших нагрузок. А автоматический выключатель, в данном случае, достаточно подобрать в 10 А (2.3 кВт).

Для розеток, нагрузка в которых может доходить до 3.6 кВт, необходимо брать кабели сечением 2.5 квадратных миллиметра, способные выдержать ток до 27 А и мощность 5.9 кВт. В данном случае понадобится автоматический выключатель, рассчитанный на 16 А (3.6 кВт). Хотя на практике чаще для розеток применяют автоматы на 25 А.

Как видно из приведенных значений для корректной работы электросети берется кабель, запас которого составляет треть от планируемой нагрузки.

Кабель для розеток электроплит прокладывается отдельно и он идет напрямую от распределительного щита к розетке плиты. Мощности различных электроплит варьируются и вместе с тем варьируется сечение применяемого кабеля. Так для установки розеток электроплит необходимо проложить кабель сечением 4 — 6 кв. мм. В этом случае применяют автоматические выключатели с номиналом в 25 — 32А.

При выборе параметров вводного кабеля в жилое помещение важно учитывать мощность, выделенную на дом. Как правило, в этом случае необходимо использовать кабели и провода сечением 6-10 кв. мм.

Примеры наиболее частых разновидностей электропроводки.

Среди часто используемых видов продукции для электромонтажа в жилых помещениях можно выделить две распространенные модели: ВВГ и NYM (NUM).

Кабель ВВГ

Именно этот кабель чаще остальных применяется для электромонтажных работ в доме. Он может состоять из 1-5 медных жил, сечения которых варьируются от 1,5 до 240 кв. мм. Проводники, которые могут иметь круглую, треугольную и плоскую форму, окружены поливинилхлоридной изоляцией и общей оболочкой.

Кабель ВВГ имеет несколько модификаций:
ВВГ — имеет внешнюю оболочку и изоляцию жил из поливинилхлорида (ПВХ).
ВВГнг — кабель силовой, сделанную из негорючего поливинилхлорида.
ВВГнг-LS — проводка, жилы которой имеют негорючую самозатухающую изоляцию, а оболочка обладает низким показателем выделения дыма.
ВВГнг FR-LS — негорючий кабель с малой задымленностью, имеющий дополнительную защиту от огня, выполненную из слюдяной ленты.

Негорючие изделия разрешено монтировать в пучках, благодаря чему в гофрах, трубах или штробе можно одновременно прокладывать несколько кабельных линий. Тогда как обычные кабели годятся только для одиночной прокладки. Поэтому для проводки электросетей в доме и квартире лучше брать надежные и практичные изделия марок ВВГнг/ВВГнг-LS, относящиеся к профессиональным изделиям.

Кабель NYM (NUM)

Это медный кабель, который делают в России по немецким стандартам. Кабель соответствует как отечественным ГОСТам, так и стандартам европы.

Основные характеристики кабеля NYM совпадают с показателями кабеля ВВГнг. Он также рассчитана на номинальное напряжение 0.66 кВт.

Для негорючести кабеля между поливинилхлоридной оболочкой и изолированными тем же пластиком жилами помещается резиновый наполнитель.

К достоинствам данных кабелей можно отнести высокую надежность и пожароустойчивость, качественное исполнение, удобство монтажа. Отвечающие всем требованиям кабели безупречно выдерживают расчетную нагрузку, а особо прочная изоляция позволяет производить пучковую прокладку без риска возгорания при взаимодействии жил. Именно благодаря этим показателям достигается высокий уровень безопасности домашней электросети.

Что не подходит?

Не все кабели и провода можно использовать для прокладки домашней электросети. Есть изделия запрещенные к данным видам работ. К таким относят:

Провод ПВС

Соединительный медный провод, имеющий оболочку и изоляцию из ПВХ. У ПВС провода расшифровка достаточно проста — «П» — означает провод, «В» — обозначает наличие виниловой изоляции (это сокращенное название ПВХ) и «С» — соединение в единой оболочке всех жил. В этом случае провод имеет круглое сечение. ПВС имеет многопроволочную конструкцию с 2-5 проводниками сечением 0.75-10 кв. мм. Провод, рассчитанный на номинал напряжения в 0.38 кВт, может использоваться для подключения бытовой электротехники к электросети и для изготовления удлинительных шнуров.

Провод ПВС нельзя использовать для прокладки домашней проводки по нескольким причинам. Одна из которых опасность пожара. Из-за проволочных жил кабель нагревается сильнее, из-за чего изоляция быстрее изнашивается, что может привести к короткому замыканию.

Еще одна причина это необходимость лужения и пайки многопроволочных жил для соединения концов провода, что требует много времени и большого опыта.

ПВС нельзя прокладывать пучком. Из-за того, что линии проводки должны находиться на некотором расстоянии друг от друга, придется выполнять в стене штробы под каждую из них.

Всё это свидетельствует о непригодности использования провода ПВС в прокладке домашней электросети.

Провод ПуГВВ

Расшифровка провода ПуГВВ: П — Провод, у — Установочный, Г — Гибкий, В — изоляция из поливинилхлоридного пластиката, В — оболочка из ПВХ пластиката.

Отличается данный провод от провода ПВС тем, что все жилы у него расположены в одной плоскости и наружная оболочка более легкая. Жилы у ПуГВВ многопроволочные и в целом данный провод схож с проводом ПВС. Провод ПуГВВ не подходит для использования домашней проводки по тем же причинам, что и ПВС.

Провода ШВВП

Шнуры, имеющие многопроволочные жилы из меди, можно применять для подключения бытовой техники, электрообрудования. Однако они не подходят для стационарных электрокоммуникаций, поскольку на этих изделиях отсутствует негорючая изоляция. Срок эксплуатации ШВВП достаточно короток, а многожильная конструкция требует обработку окончаний и пайку при монтаже.

Подводя итог, можно сказать, что из большого многообразия кабелей и проводов подобрать подходящие материалы для домашней сети не так уж сложно. Нужно обращать внимание на технические характеристики кабеля, его качество и состояние, внимательно читать маркировку на самих изделиях, подбирать кабели сечением, соответствующим расчетной нагрузке.

Каким должно быть сечение кабеля для розеток. Сечение провода для розеток

Если вы начинающий электрик, то перед вами обязательно встанет вопрос, как выбрать кабель для розетки и как его подключить. Электроприборов в городских квартирах и домах становится все больше, зачастую розеток в комнате не хватает для их подключения. Итак, что нужно, чтобы правильно выбрать кабель для розетки и установить его?

Выбор сечения кабеля для розетки

Во-первых, нужно выяснить, что будет подключено к этой розетке, а точнее, к какой максимальной мощности будут подключаться устройства, а если подключено несколько устройств, мощность суммируется.Если мощность устройства не более 2 кВт, то достаточно использовать кабель для розетки сечением 2х1,5 мм2 или 3х1,5 мм2. Сразу оговорюсь, что речь идет о медных проводниках. При большей мощности, например, при подключении электроплиты (мощность в среднем около 4-5 кВт) лучше брать кабель сечением не менее 3х2,5 мм2

Выбор марки кабеля для розетки

⊕
NYM кабель

В качестве кабеля для розетки продавцы обычно рекомендуют отечественный силовой кабель ВВГ или изготовленный по европейским стандартам NYM.Кабель NYM (NUM) имеет круглую форму за счет невулканизированного резинового наполнителя, а также достаточно мягкий и простой в установке. ВВГ бывает в 2-х исполнениях: круглом и плоском. В нем нет наполнителя, в отличие от num, и поэтому он более компактный. Чаще прокладывают в воротах и кабельных каналах. Гибкий кабель ПВА также популярен как кабель для розетки.

Решили поменять проводку или просто добавить новые точки и не знаем с чего начать. Для начала нужно рассчитать мощность всех устройств и определить сечение провода для розеток, после чего можно накинуть план на лист бумаги, а затем нарисовать на стене места, где будут проходить кабели и произвести расчет их кадры.Но для начала нужно определить, в каком состоянии старая проводка, можно ли ее дополнить подключением новых ответвлений. Такой вариант будет наиболее экономичным.

При осмотре вы обнаружили, что жилы от щита находятся в аварийном состоянии или они не рассчитаны на дополнительную нагрузку, рекомендуется установить новые. Надежнее и прочнее медные провода, ну обо всем по порядку.

Расчет будущей нагрузки

Для того, чтобы все было правильно, необходимо посчитать, сколько устройств будет запитано в каждой комнате, это будет зависеть от того, в каком сечении покупать провод.Если сумма всех устройств до 3 кВт, то достаточно будет проводника сечением 2,5 мм 2. Для кухни, где техника потребляет большое количество энергии, правильно протянуть отдельную ветку с сечением жил для кабелей от 4 до 6 мм квадрат, в зависимости от того, какой тип плиты и оборудования у вас есть.

В результате экран на розетке пойдет провод толщиной 2,5 мм 2, на кухню и в ванную комнату, если есть бойлер, кабель должен быть не менее 4 мм кв.Сечения в 1,5 мм 2 вполне хватит для освещения комнат. Не забывайте о заземлении, которое обязательно должно быть на кухонных розетках и в ванной.

Потребляемая мощность написана на всех устройствах, этикетка находится на задней стороне или под крышкой. Если по каким-то причинам наклейку вы не нашли, то можете увидеть ее в паспорте или в Интернете. После расчета потребляемой мощности следует посмотреть в таблице и выбрать провод нужного диаметра.

Как советуют опытные электрики, провода нужно брать с запасом, то есть к полученному счетчику прибавляется 10%. Например, у вас есть 20 метров кабеля, добавьте 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, не надо копить или бежать в магазин за 1 метром провода.

Какой тип и марку выбрать для розетки

При выборе провода нужно обращать внимание на тип, марку жил.На строительном рынке сегодня можно встретить большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит безопасность вашего дома. Не покупайте провод ПУНП (универсальный плоский провод) для монтажа розеток, безопаснее будут следующие марки:

— кабель с двойной изоляцией на основе ПВХ, не обладает способностью к самозатуханию. Подходит для торговых точек.
— провода изолированные, ПВХ с двойной защитой, последний в аббревиатуре «нг» означает, что изоляция ПВХ на проводе препятствует возгоранию.Кабель рекомендуется использовать в деревянных помещениях.
— в этом случае используется безгалогенный ПВХ (поливинилхлорид), не способный выделять дым. Такие провода можно использовать в детских комнатах и учреждениях, при коротком замыкании дети не будут дышать резким дымом.
— (N) Монтажный кабель немецкого качества (Y) с изоляцией из ПВХ (M). Дорогой аналог ВВГнг от немецких разработчиков.

Конечно, эти провода отличаются по цене, но на безопасности экономить не нужно.Чтобы лучше понять, для каких потребителей, какие провода поставить, приведем пример:

Для стиральных машин, компьютеров и других устройств с малой мощностью подходят провода для розеток ВВГ сечением 3 * 2,5 мм 2. Цифра «3» указывает количество проводов в обмотке.
Для подключения электроприборов большой мощности в трехфазную сеть, духовой шкаф, насос необходимо использовать ВВГ 5 * 2,5 мм 2.
В деревянный дом Рекомендуется ВВГНГ 3 * 2.5 мм 2 подключается к розеткам.
Существуют различные лампы и бра для розеток, в этом случае сечение и количество проводов для розеток может быть 3 * 1,5 мм 2.

Подробнее о выборе проводов для розеток смотрите в этом видео:

Кабельный ввод

Рассчитав мощность каждого помещения, нужно выбрать из таблицы необходимые провода и блокировочные автоматы. Забегая вперед, следует отметить, что в будущем, вероятно, будут проведены какие-то работы, например, смена люстры или установка натяжного потолка — все это требует выключения света.Во избежание обесточивания квартиры следует на каждом участке установить свой автомат.

Прокладывая кабель для розеток, сфотографируйте места прокладки проводов и запишите подробное описание с точностью до миллиметра. Нередко такое случается при ремонте или установке каких-либо элементов, при сверлении пробойником задеваются провода и обесточивается помещение. На устранение этого происшествия уйдет много времени и нервов, поэтому стоит предупредить заранее.

Сверление отверстий под патрон

Когда все размечено, пересчитано и куплено, можно переходить к главному — сверлению, сверлению и подключению.У некоторых возникнет вопрос — сколько розеток сделать в комнате и на каком расстоянии от пола? Своевременный вопрос и правильный, рекомендуется не менее 3 розеток в каждой комнате, для удобства и не рядом, а на каждой стене, чтобы потом не было лишних проводов на полу. На кухне, как правило, делают двойные или встроенные и располагаются над рабочими столами, а у холодильника и плиты дно в 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстоянии 80-90 см.Но для удобства лучше всего на высоте опущенной руки.

Инструмент

Чтобы не суетиться при работе, следует заранее подготовить весь инструмент в одном месте. Для ворот и сверления нам потребуется:

Маркер для рулетки и алкоголя.
Лазерный или пузырьковый строительный уровень.
Алмазное сверло по бетону и долото.
Болгарка с алмазным диском.
Перчатки, спецодежда и респиратор.

Отмеченные строчки нарезаются болгаркой, а затем вырезанные куски выбиваются перфоратором с набором зубил. Если адаптироваться, то можно быстро выполнить эту работу. Затем в запланированном месте с помощью уровня отмечается центр розетки и алмазной коронкой просверливается ниша. Во время работы инструмент необходимо держать ровно, иначе стекло и розетка будут криво изгибаться. Не стоит забывать и о распределительных коробках, которые также следует встраивать в стену.

Заключительный этап

Проволока, проложенная в воротах, фиксируется несколькими способами, покрывается штукатуркой или с помощью специальных зажимов, которые вставляются в просверленное отверстие, а затем покрываются штукатуркой.На концах провода должны свисать с запасом, чтобы подключаться к розетке и распределительная коробка была удобной. Провода необходимо плотно скрутить, затем заизолировать.

Все работы должны выполняться с точностью, особенно нужно тщательно подходить к соединениям, провода необходимо зажать так, чтобы между ними не было зазора, иначе в проблемных местах будет искриться и нагреваться.

Выбирая розетки, обратите внимание на способ крепления проводов. В импортных моделях можно найти приспособление для зажима зачищенного кабеля.Благодаря этой розетке вы значительно сэкономите время на установку, а главное, такой крепеж сможет выдерживать большие нагрузки. Для ванной рекомендуется ставить УЗО с током утечки 10 мА.

Работа на первый взгляд не кажется сложной, но новичку будет сложно все сделать правильно. Поэтому рекомендуется сначала подготовиться, для этого можно посмотреть видео, а потом попробовать все сделать самому. Но если вы неуверенны и сомневаетесь в своих силах, то рисковать не стоит, сегодня есть много хороших специалистов, которые выполнят такую работу быстро и качественно.

В каждом доме при прокладке электричества необходимо сделать разводку. На сегодняшний день в каждом доме имеется большое количество электроприборов. Это стало причиной появления большого количества розеток в доме. Чтобы эти устройства работали правильно, вам потребуется подключить провод нужного сечения.

В этой статье мы расскажем, какой кабель использовать для розеток.

Выбор кабеля для подключения розеток

От этого будет зависеть надежность вашей системы.Бытовая техника сегодня может существенно различаться по мощности. Именно поэтому при выборе проводника нужно обращать внимание на следующие пункты:

Для начала нужно определиться с самым мощным электроприбором. Чтобы купить провод для розеток необходимо руководствоваться показателями мощности устройств. Например, если мощность устройства 3 кВт, то следует приобретать ВВГ 3х1,5.
Приобретать необходимо исходя из мощности, которую будут потреблять электроприборы.Например, если печка будет потреблять 4 кВт, то стоит приобрести ВВГ 3х2,5.

Помните, что лучше всего покупать медный кабель для розеток. Он отличается своей ценовой политикой от других продуктов. Он отличается своими техническими характеристиками и достаточно надежен в эксплуатации. Двухжильного кабеля обычно достаточно для подключения стандартных приборов. Для мощных устройств, имеющих заземляющий контакт, следует использовать провода с тремя жилами. Медный кабель для розеток необходимо подключить к распределительным коробкам.

Какое сечение должно быть у выходного кабеля?

Сечение будет напрямую зависеть от мощности, которую вы планируете подключать к своему устройству. При выборе также следует помнить, что текущие нагрузки могут существенно различаться. Этот параметр также может зависеть от того, как он уложен.

Самым мощным электроприбором в доме считается плита. Даже если вы не знаете, как подключить кабель к розетке, помните, что лучше всего использовать изделие с поперечным сечением.Для большинства розеток, которые есть в вашем доме, будет достаточно сечения 2 мм.

Как подключить кабель к розетке?

Если вы собираетесь делать электромонтаж, нужно помнить, что знать, как подключить кабель, просто недостаточно. Помимо подключения необходимо правильно выбрать кабель. Если вы подключаете розетку в помещениях, где есть стандартные электрические розетки, используйте кабель ПВА. При необходимости также можно использовать кабели ВВГ и NYM. Каждый из этих продуктов может отличаться от других и иметь свои особенности.

Защита кабеля от перегрузки

Сегодня практически любой электрический прибор может выйти из строя или вызвать перегрузку устройств. При проектировании электропроводки в своем доме обязательно стоит учитывать этот фактор. Чтобы обезопасить вашу систему, вы должны использовать автоматические выключатели дифференциального тока. Благодаря этому можно значительно снизить риск возгорания. Даже если электроприбор неисправен, то все же можно избежать поражения электрическим током. Также необходимо иметь хороший кабель, защищающий их от перегрузки.

Именно благодаря автоматическим выключателям вы можете обеспечить защиту от короткого замыкания в розетках. УЗО контролирует ток. Если номинальный показатель начнет расти, значит прибор выключится. Довольно часто это происходит при повреждении кабеля.

Современные требования безопасности постоянно растут. Поэтому в последнее время довольно часто УЗО устанавливают вместе с дифференциальным автоматом. Розеточные группы нужно разводить от дифференциальных машин, которые устанавливаются возле счетчика.Розетка своими руками — не лучшее решение для вашего дома. Это будет небезопасно, поэтому постарайтесь обезопасить себя от непредвиденных последствий.

Видео как выбрать кабель для розеток

Рекомендуем вашему вниманию.

Страница не найдена — Legrand

Группа | 02.11.2021

Legrand объявляет о запуске беспроводного и безбатарейного коммутатора нового поколения. Эта технологическая инновация была разработана в сотрудничестве с CEA, крупным игроком в области исследований, разработок и инноваций.

Финансы | 02.11.2021 06:45

Ответственное антикризисное управление

Сильные финансовые достижения и достижения в области ESG в 2020 году
Изменение продаж: -7.9%
Скорректированная операционная маржа: 19,0%
Свободный денежный поток: 16,9% от продаж
Достижение дорожной карты КСО: 128%

Объявлено о 3 новых приобретениях
Всего в 2020 году приобретено 4 новых компании
Постоянное активное продвижение продуктовых предложений недавно приобретенных компаний

Группа | 01.12.2021

Legrand был удостоен знака различия Европейского и международного стандарта гендерного равенства (GEEIS), который был учрежден Arborus и прошел аудит Bureau Veritas Certification. Эта награда свидетельствует о прогрессе, достигнутом Группой за многие годы с точки зрения разнообразия, профессионального равенства и инклюзивности — принципов, которые лежат в основе стратегии Legrand в области управления персоналом и корпоративной социальной ответственности.

CSR | 12.02.2020

Legrand заняла 33-е место в общем рейтинге и 2-е место в категории «Электроматериалы и оборудование».

| 26.11.2020

Legrand получил Гран-при Proxinvest «2020 ESG Innovation».Премия награждает европейскую компанию за ее инновационные методы в области «ESG».

Финансы | 11.05.2020 07:30

Хорошие результаты в третьем квартале
Стабилизация продаж по сравнению с третьим кварталом 2019 года
Восстановление скорректированной операционной маржи и свободного денежного потока

Первые девять месяцев: хорошие результаты в условиях беспрецедентного кризиса
Органическое изменение продаж: -10%
Скорректированная операционная маржа: 18.7%
Свободный денежный поток: 13,8% от продаж

Продолжение внедрения модели Legrand

CSR | 10.01.2020

Эти решения являются результатом целенаправленной политики в области инноваций и приобретения, реализуемой Группой.Legrand в настоящее время является второй по величине компанией в Европе на рынке вспомогательного жилья, особенно после приобретения Intervox (Франция), Tynetec, Jontek и Aidcall (Великобритания) и Neat (Испания).

группа | 21.09.2020

Международное жюри на конкурсе XXVI Compasso d’Oro ADI Award присудило Living Now революционному модельному ряду электрических элементов управления Bticino, итальянского отделения Legrand Group, награду Honorable Mention .

Финансы | 31.07.2020 19:30

Legrand назначил Exane, вступивший в силу 3 августа 2020 г., и на начальный период, истекающий 31 декабря 2020 г., с возможностью негласного продления впоследствии на периоды в двенадцать месяцев, для реализации соглашения о ликвидности, которое соответствует решению Autorité des marchés financiers. (AMF) № 2018-01 от 2 июля 2018 г., касающийся заключения договоров ликвидности по акциям в качестве принятой рыночной практики, и стандартного договора Французской ассоциации финансистов (AMAFI) от 15 января 2019 г.

Финансы | 31.07.2020 07:30

Группа мобилизована для всех заинтересованных сторон

Показывает хорошую стойкость в очень ухудшенных условиях
Органическое изменение продаж: -15.2%
Скорректированная операционная маржа: 17,5%
Множество мер по адаптации к последствиям кризиса
Устойчивое финансовое положение …

Группа | 07.02.2020

Legrand стремится к 2050 году ликвидировать чистые выбросы парниковых газов во всех сферах своей деятельности при уровне глобального потепления, ограниченном 1.5 ° С.

Группа | 07.02.2020

Legrand занимает 16-е место в таблице за 2019 год, что лучше, чем в предыдущем году, когда компания занимала 25-е место.

Финансы | 05.12.2020 20:30

Legrand сегодня завершила выпуск облигаций с фиксированной ставкой на сумму 600 миллионов евро, сроком погашения 10 лет и годовым купоном 0.75%.

Эта операция увеличивает средний срок погашения облигационного займа до 6,7 лет со следующим сроком погашения, установленным на 19 апреля 2022 года, на сумму 400 миллионов евро.

Успех этого выпуска, на который были подписаны 3,2 раза, еще раз демонстрирует уверенность инвесторов в надежности модели развития Legrand.

Финансы | 05.07.2020 07:30

Ответственная мобилизация для преодоления последствий кризиса в области здравоохранения

Показатели показали хорошее сопротивление в первом квартале 2020 года
Органическое изменение продаж: -7,3%
Скорректированная операционная маржа до приобретений: 18.7%
Твердый баланс и финансовое положение

…

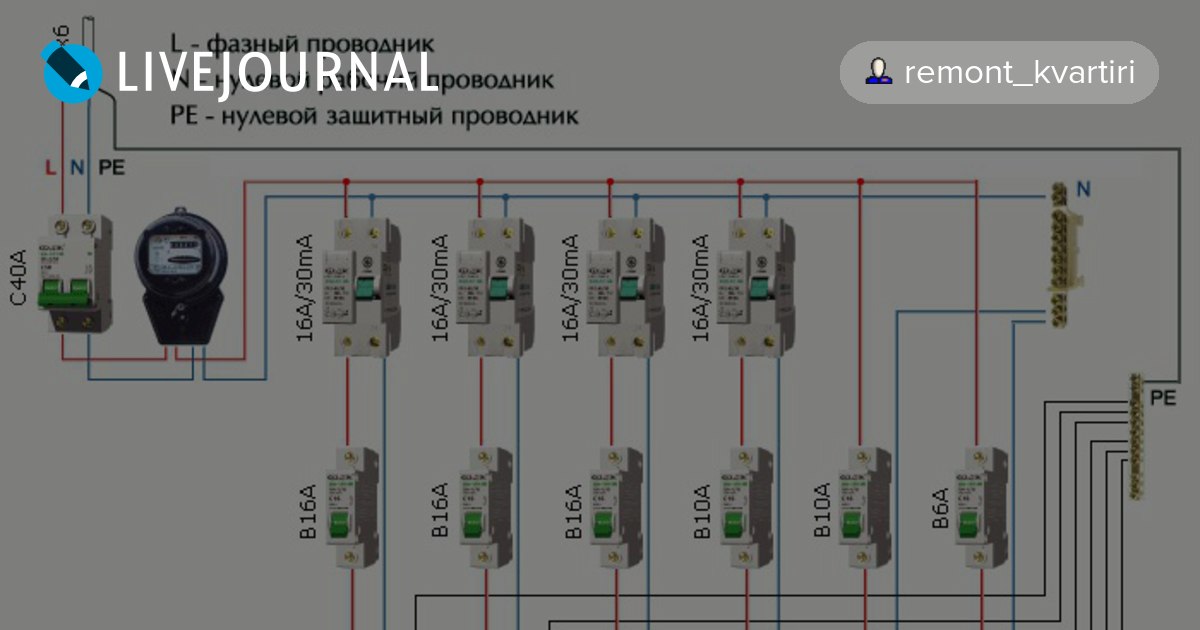

ОДНОЛИНЕЙНАЯ СХЕМА КАК ИЗОБРАТЬ ЭЛЕКТРИЧЕСКОЕ УСТАНОВКУ ДОМА

ЧТО ТАКОЕ ОДНОЛИНЕЙНАЯ СХЕМА

Однолинейная схема представляет собой графическое представление электроустановки . Она отличается от других диаграмм тем, что в случае однолинейной схемы каждая цепь представлена одной линией , на которой представлены все проводники соответствующего участка.

ОСНОВНЫЕ ЭЛЕМЕНТЫ ОДНОЛИНЕЙНОЙ СХЕМЫ

Следуя стандартной электрической символике, основные элементы установки будут представлены на однолинейной схеме. В некоторых из них можно было найти даже более сложные элементы, более характерные для более сложных схем.

РАСПРЕДЕЛИТЕЛЬНАЯ ПАНЕЛЬ

Распределительная панель содержит элементы для защиты и контроля электроснабжения дома . На этой панели организована электрическая система и распределяется мощность установки.

На однолинейной схеме электрическая панель обычно представлена прямоугольником, начерченным пунктирной линией.

ЦЕПИ

В обычном доме обычно не менее 5 цепей. На однолинейной схеме мы увидим их в виде линии, в которую включены все проводники.

Верхний конец обычно соответствует началу схемы. Нижний конец обычно подключается к другой цепи или к приемнику.

Первая цепь: управляет освещением (интенсивность 10 А)
Вторая цепь: показывает большинство вилок (ток 16 А)
Третья цепь: представляет розетки для кухни и ванной (интенсивность 16 А)
Четвертый контур: для духовки (интенсивность 25 А)
Пятый контур: объединяет стиральную машину и стиральные машины (интенсивность 20 А)

ЭЛЕКТРИЧЕСКИЕ ПРИЕМНИКИ

Электрические приемники представляют все подключенные устройства, являются ли они тепловыми, например, плиты, утюги, духовки и т. д.; или светящиеся, такие как лампы

СИЛОВОЙ ВЫКЛЮЧАТЕЛЬ

Функция силового автоматического выключателя заключается в отключении подачи электричества в установку в случае короткого замыкания или перенапряжения. Этот переключатель контролирует, чтобы максимально допустимая установка не превышала

УСТРОЙСТВО ОСТАТОЧНОГО ТОКА

Его функцию можно спутать с функцией IGA, поскольку устройство остаточного тока также отключает установку, но по другой причине . Устройство остаточного тока отвечает за защиту установки от возможных утечек тока.

В случае отключения установки это произойдет из-за утечки на землю или из-за неисправности какого-либо электрического прибора.

МИНИАТЮРНЫЙ ВЫКЛЮЧАТЕЛЬ (MCB)

MCB отвечают за защиту электрических цепей от перегрузок и коротких замыканий. . У них есть:

Магнитный триггер, который срабатывает, когда ток превышает его номинальное значение.
Тепловой разъединитель, который отключает электрический поток в случае его перегрева.

РАСПРЕДЕЛИТЕЛЬНАЯ ПЛАТА

Она находится в распределительном щите, где расположены элементы безопасности, управления и защиты. Обычно это близко к входной двери в дом.

Безопасен ли ваш дом от электрического пожара и поражения электрическим током?

Домой ›
Экономия электроэнергии›
Общие советы ›
Безопасен ли ваш дом от поражения электрическим током и поражения электрическим током?

«С большой силой приходит большая ответственность». Я знаю, что эта фраза звучит немного глупо, и я уверен, что вы слышали ее бесчисленное количество раз.Но тогда, когда мы говорим о «электроэнергии» или «электричестве», это имеет большой смысл. Довольно часто мы сталкиваемся с новостями о смерти человека в результате электрического пожара или поражения электрическим током. Одна из основных причин этого — «короткое замыкание». Большинство людей отмахиваются от этого как от разового инцидента и не думают, безопасен ли их собственный дом от электрического пожара и поражения электрическим током. Но электробезопасность — это большая ответственность, которую мы несем как потребители электроэнергии.

Электричество — наш лучший друг, если мы с ним правильно обращаемся, но в остальном это может быть довольно опасно.Людям сложно представить себе поток электричества. Вот почему нам очень трудно определить, какой вред это может причинить. Мы написали этот пост, чтобы дать простому человеку понять несколько простых шагов по обеспечению электробезопасности в вашем доме.

Что нужно знать об электробезопасности

Основная цель электробезопасности — убедиться, что ток не выходит по намеченному пути. Существует два способа утечки тока: прямой контакт или косвенный контакт.Давайте посмотрим, как заблокировать эти два:

Любой контакт с проводом под напряжением может быть опасным. Очень важно обеспечить надлежащую изоляцию токоведущих частей и убедиться, что они должным образом закрыты и что никто не может случайно коснуться провода. Вот несколько пунктов, о которых вам нужно позаботиться при установке или изменении проводки или добавлении оборудования в вашем доме:

Кабели / провода

При поиске кабелей вы должны убедиться, что вы покупаете кабель, который изготовлен из меди и соответствует стандарту IS 8130 по изоляции.Избегайте алюминиевых проводов. Доступны два типа проводов: одноядерный и многоядерный, как показано на изображении ниже.

Одноядерные и многоядерные провода

Обычно одножильные многожильные провода используются для домашней электропроводки. Многожильные провода используются для подключения прибора к вилке. Как показано на изображении выше, на одножильных многожильных проводах нет защитной оболочки (или черного покрытия на изображении выше), тогда как в многожильных кабелях такая же оболочка, чтобы все жилы вместе.В любом случае медный проводник покрыт изоляцией из ПВХ, чтобы предотвратить утечку тока. Существует индийский стандарт IS 694 на изоляцию из ПВХ. Изоляция из ПВХ относится к категории C1, если она огнестойкая, и категории C2, если она огнестойкая и имеет низкую дымность. Проверяйте эти категории при покупке кабеля.

Медный провод внутри провода должен быть многопроволочным в соответствии с разделом 5 IS 8130 — 1984 (как показано на рисунке ниже). Это сделано для обеспечения гибкости. Однопроволочные провода обычно используются в разводке панелей, где путь прокладки кабеля предварительно фиксирован и обычно не нарушается.

Одно- и многопроволочные провода

Размеры проводов указаны в кв.мм. поперечного сечения и размеров определяется исходя из допустимой токовой нагрузки. Для домашней электропроводки размер обычно находится в диапазоне от 1 до 6 кв. Мм с допустимой нагрузкой по току, определенной в соответствии с IS 3961 (Часть V) -1968, как указано ниже:

Размер (в кв. мм.)	Максимальный ток в амперах.	Сопротивление постоянному току в Ом / км при 20 градусах	Наружный диаметр, включая изоляцию, мм
1	12	19.50	2,44
1,5	16	13,50	2,66
2,5	22	7,98	3,27
4	29	4,95	3,99
6	37	3,3	4,52

Как правило, все цепи освещения / вентилятора имеют проводку 1,5 кв. Мм. и вилки питания 6 / 16А с 4 кв.мм. кабель. При установке кабеля или провода убедитесь, что ваш электрик придерживается цветового кода: КРАСНЫЙ, СИНИЙ, ЖЕЛТЫЙ для фазы, ЧЕРНЫЙ для нейтрали и ЗЕЛЕНЫЙ для заземляющего провода. Такое кодирование помогает избежать любых небезопасных проблем, когда требуется модификация проводки.

Некоторые бренды продают свои кабели / провода с надписью «, этот провод экономит электроэнергию ». Потери мощности в кабеле зависят от сопротивления провода, а сопротивление провода зависит от площади поперечного сечения провода.Поэтому в идеале он должен быть одинаковым для всех медных проводов с одинаковым поперечным сечением, как указано в индийских спецификациях. Таким образом, нас в Bijli Bachao не убедило сообщение, и такая реклама не повлияет на ваше решение о покупке.

Вот несколько хороших проводов (1,5 кв. Мм), доступных на Amazon:

Выключатель и розетка

Выключатель или розетка

— еще одно важное, но слабое звено в системе электропроводки любой установки, которое необходимо учитывать при его покупке и установке в вашем доме.При регулярном включении и выключении они уязвимы для выхода из строя, особенно из-за ослабления контакта, приводящего к нагреву и повреждению изоляции. Розетки и выключатели в Индии производятся в соответствии с индийским стандартом IS 3854: 1997, поэтому при покупке убедитесь, что этот стандарт указан на упаковке.

С очень крупными производителями выключателей и розеток и нанесением на них маркировки IS, на это нельзя полностью положиться. Одним из тестов, чтобы убедиться, что он соответствует стандартам, является попытка зажечь его и проследить, чтобы он горел очень слабым пламенем и не распространялся очень быстро.Еще одна вещь, которую можно проверить на себе, — это качество изготовления и сравнить его с брендом, поскольку для этого требуются большие вложения. Для этого продукта всегда рекомендуется выбирать брендовые и популярные марки.

Вы, должно быть, заметили, что заземляющий штырь толстый и длинный, и это необходимо для того, чтобы сначала подключить заземляющую клемму прибора, чтобы избежать удара человека, касающегося прибора. Точно так же первым открывается заслонка заземляющего штифта, ведущая к открытию других заслонок.Без нажатой заслонки заземляющего штифта другой штифт не откроется. Вы можете прочитать несколько советов по безопасности вилок по этой ссылке: Зачем использовать 3-контактные вилки для электробезопасности?

Выбирая розетки, обратите внимание на розетки с шторкой, чтобы дети случайно не засунули внутрь нее пальцы. Это необходимо для розетки, установленной у пола.

Вот несколько хороших розеток на Amazon:

Вы можете прочитать несколько советов по безопасности вилок по этой ссылке: Зачем использовать 3-контактные вилки для электробезопасности?

Коробка для размещения панели переключателей и розеток

В индийских стандартах есть раздел IS 5133, который предназначен для предоставления спецификаций для коробки для размещения панели переключателей и розеток.Убедитесь, что вы купили электрический шкаф из стали или GI. В случае, если кто-то посоветует вам использовать другой тип коробки, но всегда помните, что для электробезопасности используйте Steel / GI Box, поскольку в случае неисправности это приведет к заземлению и отключению MCB.

GI-Box

Кабелепровод

В целях механической безопасности провода нельзя прокладывать открыто. Используйте жесткую трубу или гибкую / негибкую металлическую трубу для прокладки провода на открытом воздухе. Для скрытой проводки нет вероятности механического повреждения кожуха, а также, если есть дым, огонь не будет распространяться из-за недостатка кислорода.Кроме того, скрытая проводка эстетична. Вам понадобится канал, чтобы сделать то же самое. Всегда выбирайте кабелепровод, соответствующий индийским стандартам:

Неметаллический: Жесткий: IS 2509-1974 и 3419-1989; Гибкий: IS 9537 (Часть 5) 2000

Если для проводки на открытом воздухе требуется гибкий кабелепровод, всегда используйте гибкий металлический кабелепровод.

Кабельные муфты

Обычной практикой, которая очень распространена среди электриков в Индии, является соединение кабелей путем скручивания жил и последующей изоляции лентой.Эта практика чревата рисками и опасностями. В наши дни на рынке можно найти кабельные соединители, которые можно использовать для безопасного соединения кабелей. Вы также можете использовать термоусаживаемый рукав или термоусадочный рукав с припоем, чтобы обеспечить дополнительную изоляцию и сделать его безопасным. Некоторые из этих продуктов на Amazon перечислены ниже:

Цель всех этих продуктов — гарантировать, что из-за потери адгезии клеящейся трубы стык не станет оголенным и никто не вступит в прямой контакт с электричеством.

Даже после принятия всех мер человек может случайно коснуться провода под напряжением или из-за утечки тока где-нибудь в системе. Для защиты от травм по этим причинам ниже приведены особенности системы защиты в любой электрической установке.

Предохранитель

Предохранитель предназначен для защиты от короткого замыкания и тока перегрузки. Это лучший и самый надежный способ защиты, если вы установите устройство с правильным рейтингом (в зависимости от подключенного устройства и их текущего использования).Однако перегоревший предохранитель требует замены, а это может доставлять неудобства некоторым людям. И чтобы избежать этого неудобства, можно использовать MCB (Miniature Circuit Board). Но обратите внимание, что MCB хорош, если он используется на распределительном щите, то есть первичной защите. После счетчика электроэнергии для вторичной защиты всегда полезно использовать предохранитель (почти не продается на розничном рынке, так как не используется в новой установке) или патронный предохранитель нужных номиналов вместо MCB, потому что надежность защиты является наилучшей. достигается предохранителем.Вот пример патронного предохранителя, доступного на Amazon:

MCB

MCB или миниатюрный автоматический выключатель — еще один хороший инструмент для защиты от короткого замыкания и тока перегрузки. В наши дни автоматические выключатели очень популярны, и без них сложно представить дом. Автоматические выключатели изготавливаются в соответствии с IS 13032: 1991. Автоматические выключатели предоставляются на распределительном щите и вспомогательном распределительном щите. Стандартные размеры MCB для нагрузки и номинала: 1-4A / 6A, 6A / 10A, 16A / 20A, 20A / 25A, 25A / 32A, 32A / 40A и т. Д. Вам следует обратиться за помощью к специалисту по домашней электропроводке, чтобы помочь вам Найдите нужный размер в соответствии с вашими требованиями.Они доступны в двух вариантах: тип B и тип C. Если у вас есть устройство с двигателем, и вы хотите использовать для него MCB, вам следует использовать вариант типа C. Для всех других резистивных нагрузок (таких как освещение, вентиляторы, телевизор и т. Д.) Вы должны использовать тип B. Вот несколько 10-амперных MCB, доступных на Amazon:

ABB — это упаковка из четырех человек, а Schneider — из двух.

RCCB / RCBO

RCCB или автоматический выключатель остаточного тока — одна из лучших защит для вашего дома от поражения электрическим током, вызванного током утечки.MCB обнаруживает короткое замыкание или перегрузку, но RCCB обнаруживает незначительную утечку тока. Таким образом, очень важно иметь в доме ВДТ. RCCB отключает подачу электроэнергии всякий раз, когда обнаруживает утечку тока сверх определенной точки. Производители RCCB рекомендуют чувствительность 30 мА для бытовых нагрузок. Такая чувствительность раздражает, когда происходят ложные срабатывания без очевидной неисправности. Большинство пользователей обходят RCCB, чтобы избежать этого. Поиск и устранение неисправностей при отключении ВДТ довольно сложен. В случае, если вы не можете приложить усилия для выявления дефекта, когда цепь отключается из-за чувствительности 30 мА, лучше перейти на 60 мА вместо того, чтобы обходить или не обеспечивать вообще.Из-за этого мы обычно предлагаем использовать ВДТ с чувствительностью даже до 60 мА.

Последней разработкой является RCBO, который представляет собой комбинацию RCCB и MCB, обеспечивающую защиту от короткого замыкания, а также от утечки тока.

Вот несколько УЗО на Amazon с номиналом 63 А и чувствительностью 100 мА:

Вы можете узнать больше о ВДТ по этой ссылке: Почему ВДТ необходим для вашего дома?

Заземление

Заземление (также известное как заземление в США) является важным аспектом электропроводки в доме.Проще говоря, заземление действует как «дренаж» для утечки тока. Все приборы должны иметь надлежащее заземление. Это делается путем подключения провода к металлической части устройства, и этот провод входит в верхний (толстый) контакт трехконтактной вилки. Электропроводка в каждом доме должна быть такой, чтобы провод заземления проходил по всему дому. Заземляющий провод должен собирать ток утечки из любой части дома и возвращать его обратно к источнику через землю. Очень важно иметь в доме правильное заземление.Убедитесь, что вы делаете это правильно, когда обустраиваете свой дом. Избегайте аренды дома без хорошего заземления.

Вот еще несколько статей по заземлению, электрозащите и пожарной безопасности:

«ЗАЗЕМЛЕНИЕ», необходимо каждому, чтобы понять его важность для электробезопасности

Электрозащита, пожарная безопасность и безопасность

Об авторе :
Г-н Махеш Кумар Джайн — выпускник Университета Рурки (IIT Roorkee) со степенью в области электротехники, проработавший 36 лет на индийских железных дорогах.Он ушел в отставку с Индийских железных дорог с должности директора IREEN (Институт электротехники Индии), а также работал главным главным инженером-электриком на многих железных дорогах. Он выполнял обязанности электрического инспектора правительства. Индии. Г-н Махеш Кумар Джайн страстно увлечен вопросами электробезопасности, пожарной безопасности, надежности, потребления / сохранения / управления электрической энергией, электрических приборов. В настоящее время он работает консультантом в Nippon Koi Consortium в области распределения электроэнергии и электровозов. Ещё от этого автора .

Системы электропроводки и методы электропроводки

Электропроводка должна быть проложена правильно и безопасно в соответствии с электротехническими нормами и стандартами. Если электрическая проводка проложена неправильно или без соответствия каким-либо стандартам, устройства могут повредить или привести к сбоям в работе устройства, что в дальнейшем приведет к сокращению срока службы устройства.

Прежде чем приступить к монтажу жилой, коммерческой или промышленной электропроводки, необходимо учесть несколько факторов.Эти факторы включают тип конструкции здания, тип потолка, конструкции стен и пола, методы электропроводки, требования к установке и т. Д.

Давайте вкратце обсудим основы электропроводки, то есть концепцию электропроводки, необходимые шаги, применяемые методы и распространенные типы электропроводки.

Электробезопасность

Перед началом любых монтажных работ в первую очередь позаботьтесь о безопасности персонала. Электричество опасно, прямой или косвенный контакт электрического оборудования или проводов при включенном питании может привести к серьезным травмам, а иногда даже к смерти.Следуйте приведенным ниже инструкциям, чтобы обеспечить безопасность на рабочем месте.

Всегда используйте средства защиты, такие как очки, перчатки, обувь и т. Д., И избегайте прямого контакта с цепями под напряжением или под напряжением.
Иметь навыки и методы, чтобы различать открытые токоведущие части электрического оборудования.
Отключите источник питания при установке или подключении проводов.
Мощность, подаваемая в установку, должна контролироваться с помощью главного распределительного щита, который должен состоять из автоматического выключателя.
Электропроводящие инструменты и материалы должны храниться на безопасном расстоянии от токоведущих частей цепи или оборудования.
Используйте токопроводящие ручные инструменты, на которые они рассчитаны, для выполнения электрических работ. Если они используются для номинального напряжения (или тока), отличного от номинального, прочность изоляции инструмента нарушится и вызовет поражение электрическим током.

Узнайте больше об электробезопасности, прочтите эту статью: Электробезопасность

Типы систем электропроводки

ГЭУ обеспечивает подачу электроэнергии до помещения потребителя.Потребитель должен подключить эту точку к главному распределительному щиту дома.

От главного распределительного щита через провода подключаются различные типы электрических нагрузок, таких как вентиляторы, освещение, комнатные охладители и холодильники. Существуют различные типы проводки, используемые для подключения нагрузки к сети, которые могут использоваться для домашней электропроводки. а также промышленную электропроводку. Некоторые из них обсуждаются ниже.

Шпилька для проводов

В этом случае фарфоровые, деревянные или пластиковые планки крепятся к стенам или потолку через равные промежутки времени, т.е.е., 0,6 м между каждой планкой. Кабели с изоляцией из ПВХ проходят через отверстия каждой планки и, следовательно, опоры планки и удерживают провод.

Это недорогой метод электромонтажа, который используется для временных установок. Поэтому он не подходит для домашней электропроводки, а также является устаревшим методом.

Шпилька для проводов

Электропроводка обсадных труб и крышек

В этом кабеле пропущен деревянный кожух с пазами. Деревянный кожух подготовлен таким образом, чтобы он имел необходимую фиксированную длину с параллельными канавками, в которых проходят кабели.Деревянный кожух крепится к стене или потолку саморезами.

После помещения кабелей в пазы корпуса на него надевается деревянная заглушка с пазами, закрывающая кабели. Это тоже дешевая система электропроводки, но при коротком замыкании велик риск возгорания.

Электропроводка обсадных труб и колпачков

Проводка планки

В этом случае изолированные провода проходят через прямые деревянные рейки из тикового дерева. Деревянные рейки крепятся к потолку или стенам с помощью дюбелей и шурупов.Кабели крепятся к обрешетке с помощью зажимов из луженой латуни.

Эти зажимы крепятся к обрешетке с помощью нержавеющих гвоздей. Этот монтаж проводки прост и дешев по сравнению с другими системами электропроводки, а также требует меньше времени на установку. В основном они используются для внутренней установки.

Проводка планки

Кабельная проводка

В этой разводке кабели из ПВХ проходят либо через трубы из ПВХ, либо через стальные трубы. Эта проводка из кабелепровода может быть либо поверхностной, либо скрытой.

Если трубопроводные трубы проходят по поверхности стен и потолка, это называется поверхностной разводкой труб. Если трубопроводы проложены внутри поверхности стен и потолка и покрыты штукатуркой, это называется скрытой разводкой кабелепровода.

Кабельная проводка

Поверхностная кабельная разводка используется в промышленности для подключения тяжелых двигателей. С другой стороны, скрытая проводка — самый популярный и распространенный способ электромонтажа жилых домов. Электропроводка по кабелепроводу — самый безопасный способ подключения, а также красивый внешний вид (скрытая проводка из кабелепровода).

Виды чертежей

Электрические чертежи играют важную роль в электромонтажных работах, поскольку они передают информацию о подключении различных устройств и оборудования к сети. Информация на чертежах дает полный дизайн или план электрического монтажа, а также помогает собрать различное оборудование.

Некоторые электрические схемы описаны ниже. Прежде чем узнать об этих схемах, сначала нужно знать и иметь представление о различных символах, используемых при подготовке чертежа, а также для понимания электрических соединений.Ознакомьтесь с различными символами электропроводки.

Блок-схема

Это функциональный чертеж, на котором показаны и описаны основные принципы работы оборудования или устройств. Он состоит из основных функций или частей, представленных блоками, и соединенных линиями, показывающими взаимосвязь между блоками.

Эта диаграмма обычно рисуется до реализации принципиальной схемы. Он не дает подробной информации о системе, а также оставляет информацию о более мелких компонентах.И поэтому большинство технических специалистов мало интересуются этой диаграммой.

Схема (схема)

Здесь электрическая схема упрощенно представлена графически. Он включает информацию о положении (в см, или м, или мм) различных элементов, таких как осветительные приборы, розеточные коробки, соединительные коробки, потолочные вентиляторы и т. Д.

Линейная диаграмма

Это упрощенное обозначение электрической системы, также называемое однолинейной схемой или однолинейной схемой.Это похоже на блок-схему, за исключением того, что различные электрические элементы, такие как трансформаторы, переключатели, освещение, вентиляторы, автоматические выключатели и двигатели, представлены стандартными схематическими обозначениями.

Он состоит из символов, обозначающих компоненты, и линий, обозначающих провода или проводники, которые соединяют компоненты вместе.

Линейная диаграмма фактически получена из блок-схемы. Он не дает никакой информации о компоновке частей и их подробной информации о подключении компонентов.

Однако можно выполнить электромонтаж, следуя информации, приведенной на этой диаграмме. Эти схемы обычно предназначены для иллюстрации работы электрической цепи.

Схема подключения

Схема электрических соединений — это графическое изображение цепи, которая показывает проводку между частями, элементами или оборудованием.

Он дает подробную информацию о проводке, так что можно получить представление о соединении между устройствами.Он включает в себя взаимное расположение, расположение устройств, а также клеммы на устройствах.

На нем показаны источники питания и заземляющие соединения, функции управления и сигнализации (в упрощенной форме), оконцовка неиспользуемых контактов и выводов, соединение с помощью вилок, блоков, розеток, клеммных колодок, вводов и т. Д.

Схема подключения

Это список кабелей или проводов, используемых в установке, с указанием их ссылочного номера, длины, типа и количества снятия изоляции, необходимого для пайки кабеля.Это дает дорожки качения провода, а также точки начала и окончания.

В некотором сложном оборудовании таблица соединений показывает взаимосвязь оборудования (такого как двигатели и нагреватели) с начальными и конечными контрольными точками. Он также включает идентификационную маркировку проводов, цвета, размер и т. Д. Проводов.

Список деталей

Несмотря на то, что это не чертеж, список деталей является неотъемлемой частью чертежа, который определяет различные символы и детали, используемые в других чертежах, таких как электрическая схема, линейная диаграмма и блок-схема.

В нем приводится информация о типах компонентов схемы и их ссылочные номера. Этот список полезен для идентификации, поиска и перекрестной ссылки на фактический компонент, помеченный или приведенный на других электрических чертежах, чтобы обеспечить выбор соответствующих деталей перед выполнением электропроводки.

Подготовка электропроводки

Поскольку мы обсуждаем последовательность шагов при электромонтаже, например, понимание безопасности, знание типов систем электропроводки, понимание различий между различными электрическими чертежами и символами, следующим шагом процесса электропроводки является подготовка проводов или кабелей и электрических инструментов.

Подготовка проводки включает следующие соображения.

Типом проводника может быть одинарный сплошной провод или многопроволочный провод (который состоит из нескольких тонких опор). Одинарные сплошные провода не являются гибкими и используются там, где требуются жесткие соединения, например, у подрядчиков по переключению питания. Для электрических установок предпочтительны в основном многожильные проводники.
Характеристики провода зависят от нескольких факторов, таких как количество жил в проводе, тип изоляции, площадь поперечного сечения провода, диаметр жил и т. Д.
Выбор проводов зависит от цветового кода, указанного в различных стандартах, например, красный для фазного провода, черный для нейтрали, зеленый для земли и так далее. Щелкните здесь, чтобы кратко узнать о цветах проводов или кабелей.
Для выполнения монтажных работ требуются различные основные электрические инструменты, и некоторые из этих инструментов включают резак, зачистки, тестеры, плоскогубцы и т. Д. Эти инструменты описаны в нашей предыдущей статье, поэтому, пожалуйста, проверьте эти электрические инструменты, нажав здесь.
Выбирайте такие компоненты, как электрические коробки, переключатели, розетки и т. Д., В зависимости от их размера и номинальных характеристик.
Начните электромонтаж компонентов вместе, следуя схемам подключения после выбора компонентов, инструментов и кабелей, с учетом безопасности персонала и оборудования.

Виды электропроводки

Мы знаем, что электрическая цепь — это замкнутый путь, по которому электричество течет от фазы или горячего провода к устройству или аппарату, а затем обратно к источнику через нейтральный провод.

По пути электрический тракт может состоять из приспособлений, переключателей, розеток, распределительных коробок и т. Д. Таким образом, проводка может быть проложена через эти элементы до фактического соединения с устройством или устройством.

В основном, проводка делится на два типа, а именно параллельная проводка и последовательная проводка, в зависимости от того, как устройства запитаны или подключены к источнику питания.

При параллельном подключении несколько устройств в установке питаются от одной цепи.Это наиболее распространенная электропроводка в домах и на производстве, когда устройства подключаются параллельно источнику питания, как показано на рисунке.

В этом случае фазный (или горячий) и нейтральный кабели прокладываются через электрические коробки (распределительные коробки), от которых ответвляются отдельные розетки, приспособления и устройства.

Электропроводка серии — это редко используемая проводка, в которой горячий провод проходит через несколько устройств, а затем последняя клемма устройства подключается к нейтральному проводу.Это похоже на старые рождественские огни или последовательную проводку огней, в которых одно перегорание лампы приводит к отключению всей сети.

Примеры электропроводки

Для лучшего понимания концепции электропроводки здесь мы приводим несколько примеров схем электропроводки, с которыми мы ежедневно сталкиваемся в наших домах.

Одиночная лампа, управляемая односторонним переключателем

В этом случае горячий провод подключается к одной клемме переключателя, а другая клемма переключателя подключается к положительной клемме лампы, затем отрицательная клемма лампы подключается к нейтральному проводу, как показано на рисунке.

Два блюза управляются односторонним переключателем

В этом случае две лампы соединены параллельно с проводами питания (фаза и нейтраль), которые проложены с помощью одностороннего переключателя, как показано на рисунке.

Одиночная подкладка (или любая другая нагрузка), управляемая двухпозиционными переключателями

Эта проводка также называется лестничной проводкой, в которой лампа управляется от двух источников с помощью двух двухпозиционных переключателей. Такой тип разводки используется в спальнях для включения / выключения лампы от двух источников (у кровати и на распределительном щите).Подключение переключателей к лампе показано ниже.

Годоун Электромонтаж

Электропроводка этого типа используется в больших проходах, длинных переходах, складах и туннельных сооружениях, имеющих много комнат или участков. Он следует линейной последовательности переключения огней с одного конца на другой.

Когда человек выходит из одной комнаты и входит в следующую, поворот выключателя света заставляет лампу выключаться раньше, в то время как текущая комната включается. Он выключает лампу при переключении другой.Принципиальная электрическая схема для самостоятельной проводки показана ниже.

Люминесцентная лампа с односторонним переключателем

Переключение люминесцентной лампы с односторонним переключателем через балласт и конденсатор показано на рисунке ниже. В этом случае фазный провод подключается к одному концу переключателя, а другой конец переключателя подключается к дросселю (или балласту). Один электрод лампы подсоединен к дросселю, а другой к нейтрали, как показано на рисунке.

Розетка розетки проводки

Розетка содержит вилку и пропускает через нее ток, когда питание подается в розетку через выключатель. Одинарное гнездовое соединение и радиальное гнездовое соединение показаны на рисунке ниже.

Электропроводка панели управления

Принципиальная схема панели управления переключателем показана на рисунке ниже, на котором потолочный вентилятор, люминесцентная лампа и лампочка управляются соответствующими переключателями.

Devonia Electrical — Строители, другие подрядчики и DIY: советы и распространенные электрические ловушки, которых следует избегать

Независимо от того, являетесь ли вы подрядчиком или энтузиастом DIY, есть некоторые основные принципы и правила, которые вам необходимо знать, если вы занимаетесь электричеством работай.Все электрики знакомы с определенными проблемы, которые возникают снова и снова; следуйте этим рекомендациям, и вы избежите некоторых из основных подводных камней и ошибок, которые мы видим все время, которые часто являются опасными и дорогостоящими. исправить.

Обратите внимание, что все домашние электромонтажные работы, выполняемые в Великобритании, должны выполняться в соответствии с действующей поправкой к BS7671. Самый простой способ добиться этого — нанять электрика. работа для вас. Эта страница никоим образом не предназначена для того, чтобы помочь неспециалистам разобраться в сложных и подробных правилах.Приведенную здесь информацию следует воспринимать как полезный совет, и она не будет применяться к любая ситуация или обстоятельство. Если есть сомнения, обратитесь к специалисту.

В Великобритании обычно используют кабель Twin & Earth в быту. Он имеет изолированную линию (под напряжением) и нейтральный кабель, а также заземляющий провод (обычно более тонкий), все внутри обшивка. Кабель рассчитан на размер жилы. Например, кабель Twin & Earth (T&E) 2,5 мм² имеет линейный и нейтральный провода с площадью поперечного сечения (CSA) 2.5мм², и земля (CPC) провод CSA 1,5 мм².

В случае возникновения неисправности важно, чтобы вся проводка была защищена устройством, которое отключит питание до того, как проводка будет повреждена или загорится. Обычно это будет предохранитель или автоматический выключатель типа B, оба из которых защищают от короткого замыкания.

Если проводка слишком мала для предохранителя / MCB или предохранитель / MCB слишком велика для проводки, безопасное время для отключения питания не будет достигнуто, что может привести к возгоранию и другим повреждениям.Следовательно, каждая часть проводки должна быть защищена соответствующим предохранителем на входе или автоматическим выключателем.

В общем, следующие значения предохранителей / автоматических выключателей следует использовать в качестве базовых. Во многих ситуациях следует использовать LOWER MCB значения; методы установки и снижение номинальных характеристик выходят за рамки данного совет.

Кабель T&E 1,0 мм² и 1,5 мм²: следует использовать MCB максимум на 6 А (или предохранитель на 5 А). Обычно используется в схемах освещения.
2.Кабель T&E 5 мм²: следует использовать автоматический выключатель на 16 А (или предохранитель на 15 А). В кольцевой конфигурации (см. Ниже) можно использовать автоматический выключатель на 32 А (или предохранитель на 30 А).
Кабель T&E 4,0 мм²: можно использовать с автоматическим выключателем на 32 А (или предохранителем на 30 А).

В Великобритании обычно устанавливают кольцевую сеть на 32 А: то есть кабель образует кольцо от MCB к розетке к розетке к розетке и, в конечном итоге, обратно к тому же MCB. Это позволяет подключить кабель 2,5 мм². можно использовать, так как течение имеет два альтернативных маршрута по кольцу.

Если вы удлиняете кольцо на 32A , у вас есть следующие варианты:

Вставьте новое гнездо между двумя существующими соседними точками в кольце, расширяя кольцо. Ваша новая розетка будет иметь два кабеля сечением 2,5 мм², соединяющих ее с двумя точками по обе стороны от нее.
Отводите кольцо 32A в любой точке, но с помощью кабеля 4,0 мм².
Отведите кольцо с помощью кабеля 2,5 мм², в этом случае оно должно быть защищено соединительным блоком с предохранителем; блок соединения с предохранителями должен быть либо частью самого кольца, либо, если он отталкивается от кольцо, 4.Для питания блока подключения с предохранителями следует использовать кабель 0 мм², а после него — кабель 2,5 мм².

, а не , следует использовать кабель 2,5 мм² для отвода кольца на 32 А, если между кабелем 2,5 мм² и кольцом не находится соединительный блок с предохранителем. (Да, в правила использования кабеля 2,5 мм² для ограниченного ответвления, но, на наш взгляд, это вызывает множество проблем, и его следует избегать.)

Наконец, имейте в виду, что такие аксессуары, как выключатели, розетки и осветительные приборы, должны быть защищены так же, как и проводка.Проверьте спецификацию производителя и убедитесь, что исправный предохранитель или автоматический выключатель защищает устройство. Например, большинство осветительных приборов должно быть защищено плавким предохранителем на 6 А или 5 А; если вы установили такой фитинг на кольцевую магистраль 32А, вам придется это сделать через соединительный блок с предохранителем, снабженный предохранителем на 5 А.

Короче говоря, вы должны убедиться, что каждый кабель и устройство, подключенное к нему, защищены предохранителем соответствующего номинала или автоматическим выключателем между ним и точкой питания.

Обратите внимание, что использование УЗО никоим образом не меняет требований к предохранителям / автоматическим выключателям для защиты кабелей и устройств.УЗО защищает людей в случае утечки тока, а предохранитель или автоматический выключатель защищает кабели и устройства в случае коротких замыканий. Подробнее о различиях читайте здесь.

Написав начало этой страницы, буквально на следующий день мы выполнили работу, которая подчеркивает опасность многих из этих ловушек.

Клиент сообщил, что они часто получали сильные поражения электрическим током от выключателя света в переоборудованном сарае.

% PDF-1.3 % 6655 0 объект > endobj xref 6655 76 0000000016 00000 н. 0000001875 00000 н. 0000002256 00000 н. 0000002772 00000 н. 0000002844 00000 н. 0000002906 00000 н. 0000002991 00000 н. 0000003096 00000 н. 0000003169 00000 н. 0000003246 00000 н. 0000003371 00000 н. 0000003444 00000 н. 0000003515 00000 н. 0000003575 00000 н. 0000003643 00000 п. 0000003714 00000 н. 0000003808 00000 н. 0000003877 00000 н. 0000003939 00000 н. 0000004024 00000 н. 0000004093 00000 п. 0000004160 00000 н. 0000004230 00000 н. 0000004311 00000 н. 0000004372 00000 п. 0000004444 00000 н. 0000004515 00000 н. 0000004581 00000 п. 0000004643 00000 п. 0000004714 00000 н. 0000004792 00000 н. 0000004883 00000 н. 0000004957 00000 н. 0000005037 00000 н. 0000005128 00000 н. 0000005202 00000 н. 0000005288 00000 п. 0000005355 00000 п. 0000005432 00000 н. 0000005513 00000 н. 0000005586 00000 н. 0000005655 00000 н. 0000005720 00000 н. 0000005790 00000 н. 0000005863 00000 н. 0000005969 00000 н. 0000006038 00000 п. 0000006107 00000 п. 0000006172 00000 п. 0000006237 00000 п. 0000006316 00000 н. 0000006374 00000 п. 0000006432 00000 н. 0000006514 00000 н. 0000006583 00000 н. 0000006642 00000 п. 0000006738 00000 н. 0000006841 00000 н. 0000008793 00000 н. 0000009129 00000 н. 0000009231 00000 п. 0000009342 00000 п. 0000009443 00000 п. 0000009544 00000 н. 0000009645 00000 н. 0000009688 00000 п. 0000010279 00000 п. 0000010505 00000 п. 0000010536 00000 п. 0000011473 00000 п. 0000011496 00000 п. 0000036396 00000 п. 0000039075 00000 п. 0000039283 00000 п. 0000007034 00000 п. 0000008769 00000 н. трейлер ] >> startxref 0 %% EOF 6656 0 объект > >> / LastModified (D: 20040803121622) / MarkInfo> >> endobj 6657 0 объект [ 6658 0 R 6659 0 R 6660 0 R 6661 0 R 6662 0 R 6663 0 R 6664 0 R 6665 0 R 6666 0 справа 6667 0 справа 6668 0 справа 6669 0 справа 6670 0 справа 6671 0 справа 6672 0 справа 6673 0 справа 6674 0 R 6675 0 R 6676 0 R 6677 0 R 6678 0 R 6679 0 R 6680 0 R 6681 0 R 6682 0 справа 6683 0 справа 6684 0 справа 6685 0 справа 6686 0 справа 6687 0 справа 6688 0 справа 6689 0 справа 6690 0 R 6691 0 R 6692 0 R 6693 0 R 6694 0 R 6695 0 R 6696 0 R 6697 0 R 6698 0 R 6699 0 R 6700 0 R 6701 0 R 6702 0 R 6703 0 R 6704 0 R 6705 0 R 6706 0 справа 6707 0 справа 6708 0 справа 6709 0 справа 6710 0 справа 6711 0 справа ] endobj 6658 0 объект > / F 6714 0 R >> endobj 6659 0 объект > / Ж 169 0 Р >> endobj 6660 0 объект > / Ж 170 0 Р >> endobj 6661 0 объект > / Ж 152 0 Р >> endobj 6662 0 объект > / F 153 0 R >> endobj 6663 0 объект > / Ж 154 0 Р >> endobj 6664 0 объект > / Ж 155 0 Р >> endobj 6665 0 объект > / Ж 156 0 Р >> endobj 6666 0 объект > / Ж 187 0 Р >> endobj 6667 0 объект > / Ж 188 0 Р >> endobj 6668 0 объект > / Ж 189 0 Р >> endobj 6669 0 объект > / Ж 190 0 Р >> endobj 6670 0 объект > / Ж 191 0 Р >> endobj 6671 0 объект > / Ж 199 0 Р >> endobj 6672 0 объект > / Ж 200 0 Р >> endobj 6673 0 объект > / Ж 211 0 П >> endobj 6674 0 объект > / Ж 220 0 Р >> endobj 6675 0 объект > / Ж 221 0 П >> endobj 6676 0 объект > / Ж 222 0 Р >> endobj 6677 0 объект > / Ж 223 0 Р >> endobj 6678 0 объект > / Ж 224 0 Р >> endobj 6679 0 объект > / Ж 225 0 Р >> endobj 6680 0 объект > / Ж 226 0 Р >> endobj 6681 0 объект > / Ж 228 0 Р >> endobj 6682 0 объект > / Ж 229 0 Р >> endobj 6683 0 объект > / Ж 230 0 Р >> endobj 6684 0 объект > / Ж 231 0 П >> endobj 6685 0 объект > / F 243 0 R >> endobj 6686 0 объект > / Ж 244 0 Р >> endobj 6687 0 объект > / Ж 245 0 Р >> endobj 6688 0 объект > / Ж 246 0 Р >> endobj 6689 0 объект > / Ж 247 0 Р >> endobj 6690 0 объект > / Ж 248 0 Р >> endobj 6691 0 объект > / Ж 249 0 Р >> endobj 6692 0 объект > / Ж 255 0 Р >> endobj 6693 0 объект > / F 351 0 R >> endobj 6694 0 объект > / F 373 0 R >> endobj 6695 0 объект > / Ж 374 0 Р >> endobj 6696 0 объект > / Ф 375 0 Р >> endobj 6697 0 объект > / Ж 376 0 Р >> endobj 6698 0 объект > / Ж 377 0 Р >> endobj 6699 0 объект > / Ж 378 0 Р >> endobj 6700 0 объект > / Ж 384 0 Р >> endobj 6701 0 объект > / Ф 385 0 Р >> endobj 6702 0 объект > / Ж 386 0 Р >> endobj 6703 0 объект > / Ж 387 0 Р >> endobj 6704 0 объект > / Ф 399 0 Р >> endobj 6705 0 объект > / F 413 0 R >> endobj 6706 0 объект > / F 414 0 R >> endobj 6707 0 объект > / Ж 232 0 Р >> endobj 6708 0 объект > / Ж 233 0 Р >> endobj 6709 0 объект > / Ж 157 0 Р >> endobj 6710 0 объект > / Ф 346 0 Р >> endobj 6711 0 объект > / F 401 0 R >> endobj 6712 0 объект > endobj 6729 0 объект > транслировать HVSW̓` «bA & 2D | -GCqvY (| D1JT (: a: b [D» HK: Z @ cDmujwwH / {; n

Розетк
